Как сделать межблочный кабель — как своими руками изготовить межблочный кабель

Каждому любителю хорошей музыки рано или поздно понадобится межблочный кабель, чтобы связать свою радиотехническую аппаратуру. Самый простой пример – чтобы связать магнитолу и усилитель. Однако качественный кабель стоит дорого, а потому выгоднее сделать межблочный кабель своими руками. Ничего особо трудного в этом нет, а по своему качеству самостоятельно изготовленный кабель ни в чем не уступит магазинному.

Начало работы с межблочным кабелем

Межблочный кабель из витой пары – наиболее качественный акустический кабель. Именно поэтому, а еще и с учетом популярности бренда, стоимость такого продукта достаточно высока. А вот отдельные компоненты более доступны. При этом самостоятельный кабель:

• высокого качества
• необходимой длины
• более дешевый

Первое, что нужно сделать, – купить необходимые элементы. Главный компонент – сам провод, при выборе которого стоит учитывать не только качество, но и длину.

Всегда лучше сделать немного с запасом. Затем необходимо выбрать RCA наконечники – лучше взять два немного отличающихся между собой, чтобы различать разные концы провода. Чтобы самому сделать межблочный кабель, нужно взять еще термоусадачную трубку и внешнюю изоляцию для кабеля.

Инструкция по изготовлению

Первым делом берется обычный кабель из витой пары. Аккуратно, чтобы не повредить провода, снимается верхний слой изоляции. В итоге должно получиться 8 тонких проволок. Это будет основа для будущего межблочного кабеля. Провода обязательно должны быть медными. Любой другой материал категорически не подходит. Для более высокого качества звука лучше использовать чистую медь, с минимальным количеством примесей. Сняв изоляцию нужно:

• Приготовить пасту ГОИ
• Нанести ее на мягкую тряпку
• Зачистить медные провода

Эту операцию следует проводить в перчатках, чтобы избежать окисления меди. Чистота и максимальная стерильность – залог будущего качества звука.

По окончанию очистки провода нужно вновь сплести между собой. Затем их стоит обмотать стерильным медицинским бинтом, а поверх него – изолентой. Такое решение обеспечивает высокую скорость проходящего тока. При чем изолента используется только как средство защиты.

Качество изготовленного своими руками межблочного кабеля зависит от:

• Переплетения проводов
• Конфигурации проводников
• Изоляционных материалов

Моменты, которые нужно учесть

Для человека, имеющего навык пайки, сделать межблочный кабель не составит труда. Главное, на что стоит обратить внимание, – направление проводов. Хотя по этому вопросу сложилось двоякое мнение: одни считают, что у проводов есть определенное направление, другие – что нет. Но учитывать этот момент, несомненно, стоит. В любом случае при изготовлении межблочного кабеля своими руками нужно определить разные концы. Для удобства лучше сразу взять разноцветные джеки.

Top 100 of 385 Search Keywords

Rank	Search Keyword(s)	Accesses	%
1		321	37.68
2	hdmi кабель для компьютера к телевизору	43	5.05
3	www.daxxgroup.ru	19	2.23
4	daxx	10	1.17
5	hdmi кабель цена	6	0.70
6	режим heac	5	0. 59
7	оптимальная длина av кабеля журнал аудио идео	5	0.59
8	daxx t12	5	0.59
9	кабель hdmi цена	4	0.47
10	купить hdmi кабель для компьютера к телевизору	4	0.47
11	daxx s54 цена	4	0.47
12	xbcnjt ctht,hj bkb gjctht,h`ysq rf,tkm	4	0.47
13	акустические провода	4	0. 47
14	шнур hdmi от компьютера к телевизору	4	0.47
15	провод hdmi от компьютера к телевизору цена	4	0.47
16	кабель акустический	4	0.47
17	акустический кабель	4	0.47
18	daxx s36	3	0.35
19	клеммы аккумулятора	3	0.35
20	hdmi кабель для компьютера к телевизору цена	3	0. 35
21	купить конвертер dr hdmi в интернет магазине в москве	3	0.35
22	переходник hdmi vga	3	0.35
23	scart кабель	3	0.35
24	акустические провода для колонок	2	0.23
25	кабели для акустики	2	0.23
26	комплект проводов daxx	2	0.23
27	daxx s34	2	0. 23
28	клеммы на аккумулятор автомобиля купить	2	0.23
29	межблочный кабель для усилителя	2	0.23
30	кабель hdmi	2	0.23
31	межблочный кабель своими руками	2	0.23
32	daxx r50-50 купить	2	0.23
33	переходник с vga на hdmi	2	0.23
34	купить провод hdmi	2	0. 23
35	купить переходник с hdmi на vga	2	0.23
36	hdmi кабель 5 метров цена	2	0.23
37	кабели для акустических систем	2	0.23
38	daxx-shop.ru	2	0.23
39	автозвук аккумуляторные клеммы	2	0.23
40	аккумуляторные клеммы обжимные купить	2	0.23
41	кембрики для проводов	2	0. 23
42	кабель для акустики	2	0.23
43	акустические кабели hi-end	2	0.23
44	daxx кабель	2	0.23
45	акустические провода для авто	2	0.23
46	кабель скарт -dvi	1	0.12
47	клеммы для авто все виды	1	0.12
48	как сделать акустику клуба	1	0.12
49	разъём scart	1	0. 12
50	кабель r45	1	0.12
51	Акустический кабель daxx	1	0.12
52	звуковые провода	1	0.12
53	акустический кабель daxx	1	0.12
54	Кабель акустический proconnect 2х6мм	1	0.12
55	hdmi extension over cat5e	1	0.12
56	кабель акустический 2х1.5 цена	1	0. 12
57	какое сопротивление имеет кабель витая пара	1	0.12
58	коммутация hdmi каналов	1	0.12
59	клемма daxx	1	0.12
60	акустический кабель чернов аудио	1	0.12
61	ceratec акустическая система rf,tkm	1	0.12
62	кабель hdmi цена в костомукше	1	0.12
63	как самому сделать клеммы на аккумулятор	1	0. 12
64	как правильно зачистить провод	1	0.12
65	переходник с tab в hdmi	1	0.12
66	q фактор на нч настройка	1	0.12
67	купить кабель hdmi 15 в спб	1	0.12
68	audioquest chocolate hdmi 3.0m	1	0.12
69	hdmi кабель цена	1	0.12
70	кабель акустический 2х2.5 belsis	1	0. 12
71	www daxx pro ru	1	0.12
72	кабель hdmi 3d цена	1	0.12
73	кабель акустический ас 2х0.35	1	0.12
74	купит кабель hdmi	1	0.12
75	линейные провода daxx	1	0.12
76	межблочный кабель daxx отзывы	1	0.12
77	кабель hdmi виды и для чего	1	0. 12
78	hdmi кабель с усилителем	1	0.12
79	кабель daxx	1	0.12
80	самодельный силовой кабель для автозвука	1	0.12
81	способ подключения колонки s90 в автомобилях	1	0.12
82	межблочные кабели челябинск	1	0.12
83	Кабель цифровой аудио-видео belkin f3y030bf3m	1	0.12
84	переходник hdmi dvi со звуком своими руками	1	0. 12
85	видеокамера спортивная 8.0 mp 1080p hdmi водоустойчивая	1	0.12
86	hdmi кабель от телефона к телевизору цена	1	0.12
87	сколько стоит провод hdmi от компьютера к телевизору	1	0.12
88	где можно взять кабель hdmi	1	0.12
89	где купить провод hdmi для приставки билайн волгоград	1	0.12
90	описание клеймы авто 15 ,30 ,75	1	0.12
91	кабель hdmi 5м	1	0. 12
92	3rca-3rca кабель	1	0.12
93	кабель переходник vga в hdmi купить	1	0.12
94	hdmi переходник в Рязани	1	0.12
95	межблочные кабели купить	1	0.12
96	колба под предохранитель daxx	1	0.12
97	кабель hdmi oehlbach 12 m	1	0.12
98	hdmi что это такое	1	0. 12
99	hdmi кабель sony	1	0.12
100	шнур мини hdmi	1	0.12

Кабели с интегрированным аудио буфером от Burson Audio

Компания Burson Audio основана в 1996-ом году в городе Мельбурн. Философия у Burson Audio проста, перекликаясь с базовыми принципами High-End, ‒ обязательно дискретная схема и короткий сигнальный путь с минимальным количеством элементов. Бренд известен благодаря высококачественным транзисторным усилителям для наушников, предварительным усилителям, цифро-аналоговым преобразователям и «комбайнам», совмещающим перечисленные функции, хотя в модельном ряду австралийцев периодически появляются и другие компоненты, такие как усилители мощности семейства Timekeeper. Кроме того, компания выпускает серию фирменных операционных усилителей на дискретных транзисторах, пользующихся большим почетом у энтузиастов, любящих мастерить что-то своими руками или модифицировать существующие Hi-Fi компоненты. А пару лет назад Burson Audio заинтриговала общественность, придумав оригинальный проект межблочного кабеля с интегрированным активным аудио буфером, предназначенным для согласования компонентов по импедансу.

Модель кабеля Burson Audio Cable+ Pro

Проблема согласования импедансов последовательно соединенной аппаратуры или каскадов схемы давно известна инженерам электронщикам. Если согласование полного сопротивления частей электронной системы не произошло, возникают неприятности в виде незапланированных утечек тока, делителей напряжения и обратных отражений сигнала. Причем ситуация осложняется разными требованиями к отношению импедансов источника и приемника, в зависимости от того, что мы передаем. Например, если нас интересует максимальная передача мощности сигнала при минимальных отражениях, импедансы источника и нагрузки должны быть равными. Если интересует передача напряжения без потерь, импеданс нагрузки должен быть много больше импеданса источника, в случае передачи максимального тока наоборот, импеданс источника должен быть много больше полного сопротивления нагрузки. Грамотные инженеры, разрабатывающие схему конкретного устройства, хорошо знают, какое отношение импедансов соседних каскадов им требуется, создавая оптимальный путь для сигнала. Но в системах, состоящих из разных устройств, вопрос согласования импедансов встает снова. И одной из областей, где проблема соответствия импедансов встречается регулярно, к сожалению, является аудиотехника. Многие меломаны не подозревают, что зачастую разница в звучании только-только приобретенного источника или усилителя в AV-салоне и домашней аудиосистеме, бывает связана с плохим согласованием импедансов, а не с тем, что остальные компоненты домашней системы «не тянут», и их нужно менять, вкладывая в модернизацию немалые деньги. Плохое согласование способно ощутимо зажимать динамику воспроизведения, ухудшая атаку самых громких звуков, смазывая самые мелкие детали и сплющивая музыкальную сцену.
В еще большей степени проблема согласования устройств касается аналогового соединения Hi-Fi усилителей с портативными проигрывателями, смартфонами, планшетами и компьютерными картами. В принципе, эти источники способны воспроизводить достаточно хороший звук, но имеют слишком слабый выходной каскад, мощности которого явно не хватает для того, чтобы Hi-Fi усилитель вошел в нормальный рабочий режим. Отсюда и откровенно плохой звук аудиосистем с аналоговыми источниками в виде компьютеров или портативных устройств.

Упрощенная теория согласования импедансов в системе, передающей напряжение

Что же делать? Можно вообще не использовать компьютерную и портативную технику в Hi-Fi аудиосистеме, по старинке подбирая в нее только высококачественные компоненты по принципу «хай-фай» к «хай-фаю». Однако проблема согласования импедансов никуда не исчезает и при соединении аудиофильских компонентов. Возможно, она не стоит так остро, полностью убивая звук. Но нет ничего хорошего в том, что меломан вместо истинного потенциала аудиосистемы получает процентов 70 или 90, как повезет. Даже стандартный совет специалистов, приобретать технику одного производителя, срабатывает не всегда. Разве что брать компоненты в пределах одной серии и одного года выпуска, где производитель с высокой вероятностью позаботился о хорошей совместимости устройств. В общем же случае входной и выходной импеданс аудиотехники зависит не от производителя, а от типа конструкции, реагируя на многие вещи: блок питания может быть батарейным, линейным или импульсным; каскады ‒ ламповыми или транзисторными, схема может быть дискретной или построенной на базе интегральных микросхем, прочие детали конструкции также влияют на импеданс.
Второй вариант построения аудиосистемы ‒ действовать «по науке», вспомнив о том, что подавляющее большинство аудиотехники работает «по напряжению», и выбирая компоненты с малым выходным импедансом и большим входным. Но и этот путь, к сожалению, имеет свои сложности, потому что далеко не все производители указывают значения входного и выходного импеданса собственной продукции. Более того представители Hi-Fi индустрии в лице производителей, дилеров и специализированных изданий тему согласования импедансов стараются лишний раз не затрагивать. Опасаясь, что потенциальные покупатели охладеют к своему хобби, узнав, как трудно найти идеально согласованные компоненты. Во всяком случае, еще ни один производитель не пожелал опубликовать списки устройств, которые хорошо сочетаются или, наоборот, «не дружат» с их продуктами.
Тем не менее проблема согласования импедансов не является непреодолимой и даже имеет простое и надежное решение ‒ аудио буфер. Аудио буфер ‒ это согласующее устройство, которое включается в тракт между компонентами (обычно между источником и усилителем). Как правило, аудио буферы работают как дополнительные усилители сигнала, извлекая пользу от очень низкого выходного и очень высокого (относительно обычных аудиокомпонентов) входного импеданса. Нельзя сказать, что аудио буферы широко распространены, вероятно, таким образом, индустрия стимулирует меломанов приобретать компоненты одного бренда и одной серии. Но задавшись целью, найти аудио буфер будет не трудно. И тут после большого отступления мы возвращаемся к Burson Audio. Австралийцы имеют большой опыт в разработке согласующих устройств. Например, можно вспомнить буфер AB-160, который хоть и снят с производства, но продается до сих пор. AB-160, имея выходной импеданс 15 Ом, что на порядок ниже выходного сопротивления среднестатистического источника, и входной импеданс 500 кОм, что на порядок выше стандарта для усилителей, прекрасно справляется с задачами согласования компонентов.

Кабель Cable+Pro с коннекторами AUX/2хRCA

Но несколько лет назад Burson Audio решила посмотреть на проблему согласования аудиокомпонентов по импедансу и мощности сигнала под новым углом. Аудио буфер как отдельное устройство занимает лишнее место и заставляет владельца аудиосистемы потратиться на еще один межблочный кабель. Нельзя ли обойтись без дополнительных устройств, улучшив сам межблочный кабель? За последние десятилетия методы изготовления аудио кабелей шагнули далеко вперед, приспособив новые материалы и технологии вроде монокристаллических проводников, хитрых многожильных плетений и сложных многослойных изоляторов. Но сама концепция функционирования межблочных кабелей осталась неизменной с 40-ых годов прошлого века, не учитывая все многообразие современной аудиотехники, которая все больше и больше уходит в сферу низковольтовых портативных устройств. Так появилась идея объединения межблочного кабеля с аудио буфером, причем активный блок на «шнуре» нужно было сделать очень компактным, чтобы кабель остался кабелем, не превратившись в коробку со шнурами. Задумка показалась стоящей, но достаточно смелой. Иными словами, перспективы первого в мире активного межблочного кабеля сразу не были понятны, поэтому Burson Audio разместила этот проект на краудфандинговой площадке Indiegogo и стала ждать отзывов от потенциальных покупателей. К счастью, идея сообществу меломанов понравилась, и средства на проект нашлись быстро, превысив предполагаемую смету в разы.

Три варианта реализации кабелей Burson с аудио буфером



Для начала Burson Audio выпустила активный межблочный кабель Cable+, который представляет собой стереопару проводников с общим электронным блоком, заключенным в небольшой серебристый корпус из алюминия. Половинки корпуса вытачиваются на станке с программным управлением, внешние поверхности брашируются, придавая устройству дорогой внешний вид. Как нетрудно догадаться, кабель получился направленным, то есть его нельзя подключать задом наперед. Не считая длины разъемов, длина кабеля от источника до буферного блока составляет 1 м, от электронного блока до усилителя ‒ еще 20 см. Интегрированный буфер Cable+ питается от 5-вольтового напряжения, поступающего по шине USB или через адаптер. Схема построена вокруг фирменного операционного усилителя Burson Audio V5i (симбиоз микросхем и дискретных элементов). Буфер дает коэффициент усиления 6 дБ, достаточный для того чтобы поднять мощность сигнала от низковольтовых источников звука до линейного уровня, приемлемого для Hi-Fi усилителей или активных громкоговорителей. Доступны три реализации кабеля Cable+ с разными коннекторами: модель R2R ‒ RCA с обеих сторон, модель A2A ‒ AUX (3.5 мм) с двух сторон, модель A2R ‒ AUX (3.5 мм)/RCA. Разные модели лучше подойдут для портативных или настольных аудиосистем, а RCA-кабель очевидно предполагает использование в Hi-Fi аудиосистеме.

В 2017-ом Burson Audio решила улучшить Cable+, разработав его премиальную версию Cable+Pro. Суть, размеры и варианты исполнения ‒ те же, но используются более качественные комплектующие. Во-первых, в версии Pro применяется кабель и коннекторы японской кампании Canare, хорошо известной на профессиональном рынке. Во-вторых, в схеме буфера используется полностью дискретная сборка операционного усилителя Burson Audio V5 с подобранными транзисторами и резисторами TDK, чьи номиналы подбираются с точностью до 0.5%. Активный кабель Cable+Pro имеет входной импеданс ‒ 250 кОм, выходной импеданс ‒ 3 Ом, частотный диапазон 0-55 кГц (±1 дБ), коэффициент усиления ‒ 6 дБ при отношении сигнал/шум >118 дБ и THD <0.005%. Учитывая характеристики и качество изготовления Cable+Pro, этот кабель имеет большие перспективы и будет интересен владельцам высококачественных аудиосистем.

Изготовление сабвуферного кабеля ( rca-rca )

Метод изготовления  кабеля (1RCA-1RCA) высокого класса для подключения активного сабвуфера

В свое время ко мне обратился заказчик моих межкомпонентных кабелей с вопросом, а возможно улучшить с помощью сигнального кабеля звук такого довольно специфического компонента в составе ДК, как активный сабвуфер.

Сама постановка вопроса меня озадачила, т.к. я не являюсь поклонником универсальных решений и не рассматриваю их, по крайней мере для себя, как средство для высококачественного воспроизведения музыки. И тем не менее, вопрос был поставлен. Казалось бы, что все претензии могут быть только к сабвуферу, как к устройству. По сути это узкоспециализированная акустическая система со встроенным усилителем мощности, небольшим количеством регулируемых параметров, которая в  должна эффективно работать в  ограниченном диапазоне частот от 20 до 200 Гц . Однако промышленность производит огромную номенклатуру этих изделий и на первый взгляд кажется, что достаточно приобрести сабвуфер соответствующего качества, и тогда со звуковой поддержкой низкочастотного  диапазона вопрос с учетом правильной размещения, регулировки частоты среза, мощности, фазы, будет решен. Оказалось что это далеко не так, с чем и столкнулся, человек задавший мне вопрос.

Оказалось, что абсолютное большинство бюджетных сигнальных кабелей для подключения сабвуферов попросту не справляются со своей задачей, т. к. плохо работают в этом диапазоне звуковых частот, что выражается в затянутости звучания, гулкости, плохой ритмичности, условности и аморфности звучания. По понятным причинам никто из производителей особенно не стремится применять высококачественные кабели при построении сабвуферных интерконнектов, что обусловлено их большой длиной, а следовательно повышает их стоимость. Точнее если использовать для их производства традиционные кабели высокого качества эффективно работающие во всем диапазоне звуковых частот, то кабель, как конечное изделие будет иметь весьма нескромную стоимость.

Меня заинтересовал вопрос о возможности самостоятельного изготовления сабвуферного межкомпонентного кабеля свободного от недостатков бюджетных кабелей промышленного производства, но с разумными затратами на его изготовление. Мысль об изготовлении кабеля по технологии описанной в “Изготовление межблочного кабеля” я оставил сразу, ввиду большой трудоемкости при превышении длины кабеля свыше 1м. Я решил идти другим путем, и с этой целью сформулировал ряд требований к будущему готовому изделию, предположительно основанному на одном из промышленных кабелей продаваемых в неразделанном виде.

Перечислим эти требования:

высококачественная передача звука в диапазоне частот 20-200Гц, свободная от недостатков перечисленных выше. Качество передачи сигналов других частотных диапазонов безразлична;

симметричная конструкция кабеля с низким удельным сопротивлением проводников и низкой погонной емкостью;

наличие эффективного одиночного экранирующего слоя;

отсутствие микрофонного эффекта;

гибкость кабеля ;

совместимость по диаметру с RCA разъемами;

разумная стоимость и доступность.

По ряду причин, одной из которых явилась доступность и разумная цена изделия, я решил поискать кабели удовлетворяющие данным условиям среди широкого ассортимента микрофонных и инструментальных кабелей выпускаемых компаниями ориентированными на сектор студийного и профессионального оборудования.

Сначала была изучена номенклатура изделий выпускаемых различными производителями и среди них были отобраны модели кабелей представляющих потенциальный интерес. Те кабели, что удалось достать и были протестированы. В результате данного тестирования был отобран кабель полностью соответствующий сформулированным требования в том числе и по звуку. Этим кабелем явился Cordial CMK222.

Он представляет собой классический симметричный кабель, с площадью сечения многожильных проводников проводников 0,22 мм2, очень плотным спиральным медным экраном, в сочетании с низкой погонной емкостью проводник/проводник и проводник/экран, а также низким удельным сопротивлением. Выпускается в черном, синем, желтом, зеленом, красном и пурпурном цветом оформлении. Средняя стоимость кабеля составляет 1$/метр.

Для изготовления кабеля нам потребуется его отрезок необходимой длины, пара RCA разъемов Neutrik (модель NYS373), либо аналогичного качества,  серебросодержащий безсвинцовый припой (например, Asahi), нейтральный канифольный флюс, небольшие отрезки термоусадочной трубки диаметром 6,4мм и 12 мм.

Из инструментов нам нужны: паяльник, острый нож, кусачки, пинцет, линейка, промышленный фен или газовая зажигалка.

Теперь с каждой стороны кабеля острым ножом осторожно, чтобы не повредить экранирующую оплетку, снимаем по 1см внешней изоляции. Теперь ориентируем кабель по направлению против надписи, нанесенной на поверхность внешней изоляции. С левой стороны кабеля аккуратно обрезаем ножом или кусачками х/б нить в которую обернуты проводники кабеля. С правой стороны кабеля кроме х/б нити необходимо обрезать медные оголенные проводники, составляющие экранирующую оплетку кабеля, причем обрезать их таким образом, чтобы они не выходили за пределы внешней изоляции кабеля.

Теперь одеваем на кабель с каждой из сторон по отрезку термоусадочной трубки длиной 1,5 см (D=6,4мм), далее одевается защитный колпачек разъема. После этого с пружин, входящих в комплект разъема, снимаются стопорные кольца, и одеваются на кабель с каждой из сторон (не перепутайте стороны колец). Пружины откладываем в сторону за ненадобностью. Теперь укорачиваем на 3 мм белые сигнальные проводники с каждой стороны кабеля. Далее зачищаем по 4мм изоляции на сигнальных проводниках. Медные проводники экранирующей оплетки с левой стороны кабеля собираются в пучек и плотно скручиваются. Оголенные части проводников и экран покрываются флюсом. Флюсом также покрываются контакные поверхности RCA разъемов, предназначенные для пайки. После этого подпаиваем сначала красные проводники на центральные сигнальные контакты RCA разъемов. С правой стороны кабеля на земляной контакт разъема подпаивается белый сигнальный проводник, а с левой стороны, кроме него еще и экранирующая оплетка. Далее устанавливаем на поверхность кабеля пластиковые фиксаторы, задвигаем к ним стопорные кольца и плотно завинчиваем защитные колпачки разъемов. Придвигаем вплотную к краю защитного колпачка, предварительно одетую на поверхность кабеля, термоусадочную трубку и с помощью фена и зажигалки усаживаем ее.  Из термоусадочной трубки диаметром 12мм отрезаем два отрезка длиной 3см.  Одеваем эти трубки на поверхность разъема таким образом, чтобы они одним краем выступали за поверхность разъема, а на поверхности разъема закрывали рифленую насечку с перекрытием 1мм, и усаживаем их по всей  поверхности. Теперь кабель готов.

Кабель подключается стороной,  с которой припаян экран, к источнику сигнала, а с второй стороны к сабвуферу. Это принципиально, и старайтесь соблюдать такое направление подключения кабеля.

Данный кабель был предоставлен заказчику, и, по его отзывам, полностью снял вопрос качества воспроизведения звука сабвуфером. В дальнейшем я неоднократно тиражировал данную удачную конструкцию.

Удачи в изготовлении. Единственно, помните  о том, что данный кабель все равно не может заменить хороший сабвуфер, он может только подчеркнуть его достоинства.

© AMUR, 2005

Какой кабель стоит покупать для акустических колонок, а какой ни в коем случае нельзя? — Статья из Блога 1-TECH

Очень часто, выбирая звуковой кабель для акусической системы, люди думают, что чем красивее кабель, тем лучше он работает. А красивая «обёртка» чаще специально используется всего лишь для взуальной привлекательности товара. Ещё как правило, покупатель кабеля редко находит время для прослушивания предлагаемой модели, а то и просто такой возможности нет в самой торговой точке.

Каждый понимает, что профессиональный кабель — хороший кабель, но не каждый знает, что профессионалам не нужны «понты» в виде сочной изоляции, красочной упаковки. А потому профессиональный акустический кабель будет иметь самый простой внешний вид, а его изоляция будет однотонная или просто чёрного цвета.

Но потребитель покупает глазами… Потому мы решили подготовить эту небольшую статью в помощь начинающим меломанам и любителям домашних кинотеатров.

Немного теории..

Какими бы ни были хорошими усилители и динамики, без проводов, соединяющих их с усилителями они будут угрюмо молчать. Чтобы звук из колонок радовал уши, надо сначала порадовать их самих и подсоединить к ним те провода, которые надо. Обычно кабели, которые используют для подключения к колонкам называют “акустическими” или “колоночными”, а теперь еще и “спикерными”.

Начнем с простого:

Способность проводов пропускать через себя электрический ток зависит от материалов, используемых при их изготовлении. И, как ни удивительно, серебро, а не золото чемпион среди проводников. Первые 4 места соревнований по проводимости среди химических элементов распределены так :

1	Ag Серебро
2	Cu Медь
3	Au Золото
4	Al Алюминий

Чтобы не было короткого замыкания, провода принято изолировать, поэтому металлические жилы оборачивают или заливают тем, что не проводит электричество. Каких только видов изоляции не бывает, но главная ее задача — не дать проводам замкнуться с соседями или с человеком.

Сами провода состоят либо из одной толстой проволоки или из множества тонких проволочек (“жил”), скрученных между собой. И их так и называют “одножильный” или “многожильный”. Многожильный провод проигрывает одножильному в способности проводить ток, но выигрывает во многих других соревнованиях, особенно в гибкости и “неломучести” от многократного изгибания. Но не советуем сильно заблуждаться — от многократных перегибов ломается все и многожильный шнур тоже.

Как кабель влияет на качество звука?

Сначала об “элитных” стандартах Hi-Fi и Hi-End : Дискуссии на тему “Высокая верность воспроизведения” не меньше 50 лет.. И тогда и сейчас оценку выставляли не приборы а эксперты. И тогда и сейчас вывод одинаковый: хотите услышать верное воспроизведение — идите на акустический концерт. В мире нет и не будет абсолютно линейной техники, которая без искажений запишет и воспроизведет звук так как он звучал при записи. Искажения неизбежны, а спекуляции на этом не будут иметь конца. И какую технику выбирать остается делом вкуса и ограничивается размером кошелька и здравым смыслом, если он имеется. Самый главный критерий — нравится или не нравится.

К примеру утверждение, что использование в Hi-End кабелях посеребренной меди улучшает воспроизведение обертонов это, как говорил один наш хороший знакомый, “чушь противотанковая”. Мало того, что серебро ненамного отличается по проводимости от меди, так еще и эффект распространения высокочастотных токов по поверхности проводника начинает сказываться в диапазоне радиочастот, а для звукового и ультразвукового диапазонов он ничтожно мал. Зато провода “богато” оформлены и народ с кошельками охотно верит, что только этот кабель и нужен их технике.

Так что про такой кабель можно смело цитировать В.Высоцкого : “толку от него было как от козла молока, но и вреда однако тоже никакого”.

Что можно сказать про бескислородную медь OFC (Oxygen-Free Copper) и монокристаллическую медь ОСС (Ohno Continuous Casting)? И тот и другой сорт имеют массу замечательных свойств. Бескислородную медь очищают от растворенного в ней кислорода и окислов разогревая и разливая в вакууме или иной среде, обеспечивающей защиту от попадания окислов и других примесей. Ее структура становится однородной и не создает препятствий движению заряженных частиц. Для производства ОСС используется еще более сложная технология. Оба вида широко применяются в микроэлектронике, в космической и других высокотехнологичных промышленностях.

Но применительно к акустике следует вспомнить крылатое выражение медиков “Витамины обогащают мочу пациента и карман фармацевта”. Все резоны а-ля “снижает степень искажения звука и уровень посторонних шумов”, “не подвержены внутренней коррозии и их проводимость со временем не ухудшается” предназначены для неискушенного уха готового платить покупателя.

Еще раз: если проводник из меди, то “монокристалличен” ли он или “обезкислороден”, или и то и другое вместе, для акустических систем не имеет какого-либо существенного значения. Все эти преимущества проявляются ниже зоны чувствительности человеческого уха и шумы проводников на несколько порядков ниже уровня шумов, издаваемых транзисторами и другими радиодеталями.

Для акустических кабелей главное чтобы в них была медь и чтобы она не ржавела на манер “китайской” латуни на сантехнических фитингах. Что касается “неподверженности внутренней коррозии”, то медь прекрасно чувствует даже в речной и морской воде, так что внутри нормально сделанной изоляции она прослужит сотню лет.

Что стоит знать о сечении акустического кабеля?

Потери передаваемой энергии, зависят от сечения проводника. Чтобы узнать какое сечение у провода, его надо разрезать точно поперек и посчитать площадь торца. Соответственно чем толще провод, тем больше сечение.

В США изобрели свой стандарт, назвав его “American Wire Gauge System” или сокращенно AWG, который, чтобы посильнее уязвить европейцев. еще и перевернули с ног на голову, то есть чем больше калибр, тем меньше диаметр. Таблица соотвествия калибров площадям обширная, но вот для примера несколько часто применяемых типоразмеров для одножильных проводников :

Значение AWG	Диаметр, мм	Сечение, мм2
27	0,361	0,1023
25	0,405	0,128
26	0,455	0,162
24	0,511	0,205
22	0,644	0,325
20	0,812	0,517
19	0,912	0,652
18	1,024	0,8235
17	1,15	1,038
16	1,29	1,307
15	1,45	1,65
14	1,628	2,081
13	1,828	2,624
11	2,308	4,17

Зачем вообще нужно рассчитывать сечение акустического кабеля для прокладки колоночных шнуров? Дело в том, что если металл не идеальный проводник, то он греется от проходящего через него тока. Это значит, что если у вас мощная акустика, то придется взять достаточно толстый провод. А еще есть прямая зависимость сечения от длины. Следует знать, что чем длиннее путь до колонки, тем больше сопротивление проводников, а значит и потери в громкости и качестве. Но чем больше сечение проводника, тем меньше его удельное сопротивление, поэтому взяв провод потолще вы гарантированно не потеряете ни одного драгоценного ватта из отпущенных усилителем.

Пример расчета нужного сечения аудиокабеля:



Домашнюю акустику чаще всего подключают двухпроводным многожильным кабелем и такой тип является самым распространенным вариантом спикерного кабеля.

Осталось определится с его сечением. Для этого надо узнать, а насколько сами колонки сопротивляются подаваемому к ним току. Чтобы узнать какое сопротивление у вашей акустики надо заглянуть в паспорт или на заднюю стенку. Если ничего не узнали, ищите прибор измеряющий сопротивление (тестер, мультиметр, омметр) и меряйте его сами.

Чем меньше сопротивление колонки, тем больший ток она будет потреблять, а значит потребуется большее сечение. Есть такой параметр как плотность тока, то есть какой ток течет через единицу площади. Осталось посчитать какой ток будет потреблять ваша акустическая система, для чего надо использовать эту формулу : I = PR, (где I — ток, P — мощность акустики, R —  сопротивление). Разделив полученную величину на нормативную плотность тока получим минимальное сечение. Для примера колонке мощностью 100 Ватт и сопротивлением 4 Ома нужен ток равный корню из (100/ 5) = 5 Ампер. Если почитать ПУЭ (сами ищите, что это значит) то номинальная плотность тока для медных проводов лежит в пределах — 2,7…3,5 А / мм2. То есть минимальное сечение провода для таких колонок — 1,8…2,3 мм2. Вот от этого и надо плясать. Для полной уверенности в наших расчетах осталось определить какое же сопротивление будет у этого провода. Для этого находим удельное сопротивление медных проводников — 0,017 Ом•мм2/м. Делим эту величину на сечение, умножаем на удвоенную длину кабеля и получаем, что максимальное сопротивление для 10 м провода сечением 1,8 квадрата будет 0,017 / 1,8 * 20 = 0,189 Ома. Это в 21 раз меньше сопротивления динамика, что вполне соответствует ничем всерьез не обоснованным требованиям для Hi-Fi техники. Расчеты показали, что для длин в пределах 5 метров сопротивлением кабеля можно смело пренебречь. Главное — это быть уверенным что провода действительно из меди, а не омедненной тряпицы. Когда продавцы будут уверять что вам надо никак не меньше 4-х квадратов, это значит что на вас тривиально хотят нажиться.

Какой акустический кабель выбрать?

Как и почти везде главные критерии выбора — качество и долговечность.

Как это ни грустно, но если вам нужно и то и другое, то сильно сэкономить не получится. К тому же технологии имитации сейчас развиты чрезвычайно и мы регулярно покупаемся на “выгодные скидки”, причем почти сразу понимаем, что выгоду получили отнюдь не мы.

Профессиональные модели акустических (спикерных) кабелей немецкой марки KLOTZ a-i-s

LYP0. .	LY2..	SCY2..	SCh3..
Параллельно идущие проводники. Изоляция одинарная (чёрный, белый, прозрачный)	Проводники перевиты между собой с определённым шагом. Двойная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная закладная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная негорючая изоляция.

Мультикорные модели профессиональных акустических (спикерных) кабелей для подключения Bi-wiring и Bi-amping

LSC..	LYS..	SCh5..D	SCFR4..
Проводники перевиты между собой с определённым шагом. Двойная изоляция.	Добавлен сенсорный провод 2,5 мм². Двойная усиленная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная негорючая изоляция.	Витая структура проводников. Негорючая изоляция повышенной надёжности.

На что важно обратить внимание при покупке акустического кабеля?

На то, как выглядит медная жила. Если кабель очень мягкий или очень жесткий, то это повод для сомнений. Вполне может быть, что вам предлагают омедненный сплав. а не чистую медь. Все сплавы заведомо хуже меди по проводимости. Аргументация, что они лучше меди, потому что не окисляются и не ржавеют — это попытка ввести в заблуждение. Процессы окисления меди идут очень медленно и если контакт был нормальный, то с ним многие годы ничего не случится. А остальная медь закрыта химически нейтральной изоляцией и она будет дополнительно препятствовать разрушению металла. Кстати это очень важный показатель качества : “свежеоголенные” жилы нового провода не должны быть темнее неочищенной меди, если это не так, то либо медь ужасающего качества, либо изоляция агрессивна и скоро разъест металл. Нам попадались подобные образцы, которые буквально рассыпались в руках.

— Пощупайте и помните изоляцию. Нормальная не должна липнуть к рукам и оставлять следов краски. Она должна быть в меру мягкой, упругой, но прочной и не трескаться при крутом перегибе. Двойная изоляция дороже одинарной, если это не так, то надо уточнить почему.

— Естественно должна быть цветовая маркировка одного из проводов. Иначе вы замучаетесь “фазировать” свою акустику, а это крайне важно для систем объемного звука, чтобы динамики колебались в одинаковую сторону.

— Производители высококачественного кабеля обязательно маркируют свою продукцию и ставят метровые метки, чтобы легко было отсчитывать нужные куски.

— Чтобы быть уверенным, что перед вами не подделка имеет смысл поискать в сети производителя и посмотреть как выглядит его продукция и похожа ли она на то, что вам предлагают.

Ответственные продавцы дорожат репутацией и стараются не никого обманывать, ну разве что сборщиков налогов и таможенников. Дело за малым — найти ответственного продавца. Зайдя на наш сайт вы попали по адресу и мы, ценя ваше доверие, постараемся, чтобы вашей акустике было хорошо звучать. Мы предлагаем лучшие акустические кабели по приемлемым ценам и готовые решения для подключения аудио систем уровней Hi-Fi и High END.

Ответы на часто задаваемые вопросы покупателей акустических кабелей

Вот список ответов на вопросы, которые должен задать себе покупатель, чтобы выбрать кабель для подключения акустических систем:

	Оценка решения
Вопрос	Отлично	Удовлетворительно	Скорее плохо
Где купить?	У отраслевых продавцов	В магазинах продающих электронику	В магазинах хозтоваров, на рынках
Сколько жил должно быть в проводе?	Много и свитых специальным образом	Минимум 7	Одна
Из какого металла должен быть кабель?	Медь OFC или радиотехническая	Медь электротехническая	Специальная “медь” из Китая для развивающихся стран, алюминий
Обязательно ли нужен посеребренный кабель?	На ваш вкус, разницы не ощутите.	Нет	“А это че..?”
Какое сечение выбрать?	Желательно рассчитать	Не меньше 0,5 мм2 + по 0,5 мм2 на каждые 50 вт мощности	Чем дешевле тем лучше, ведь не утюг же подключаем!
Сколько нужно слоев изоляции?	Два	Один	А зачем она, пустим параллельно или спичками отгородим.
Какой должен быть цвет изоляции проводов?	Обязательно разной, например красная и синяя, наружная оболочка может быть одноцветной	На изоляции должна быть цветная полоса (белая, красная), чтобы не перепутать плюс с минусом	Какая разница, разберемся если что..
Что делать с излишками кабеля?	Все лишнее обрезать, оставив небольшие припуски на монтаж и демонтаж.	Сначала оставить по паре метров запаса на случай некоторой перестановки, потом излишки отрезать.	Ничего не резать, запихаем бухту за колонку.
Чем снимать изоляцию	Специальным инструментом	Строительным ножом, но предельно аккуратно.	Зубами или ножницами..
Что делать если при зачистке перерезал несколько жил и остатки их немного выступают за пределы изоляции?	Зачистить снова	Лучше переделать, но, если перерезано не слишком много жил, то можно отрезать их ”под корень”, чтобы ничего не выступало за края изоляции.	Оставить все как есть, “а че будет-то..?”
Надо ли звать специалистов для прокладки кабелей	Если денег хватит, то да, но обязательно под вашим присмотром.	Не слишком сложная задача, самому вполне можно справится.	У меня сосед электрик, все развесит как надо..
Надо ли облуживать припоем концы перед соединением с колонками?	Да, контакт будет надежнее и долговечнее.	Не обязательно, но хотя бы зачистить (поскоблить).	Дык и так работает, пошурудим если что..
Можно ли использовать ШВВП или ПВС?	Нет, там медь невысокого качества.	Можно, но если уверены в производителе.	А на рынке другого не бывает..

Влияние соединительного кабеля на звук

Вопрос качества кабеля часто волнует начинающих звукорежиссёров. Одни считают, что нужно использовать только дорогие кабели, другие уверенны, что стоимость кабеля никак не влияет на качество звука. Давайте попробуем детально разобраться в этом вопросе.

Естественно, при записи главная задача звукорежиссера заключается в сохранении звука с минимальным количеством искажений, а некачественный кабель может сузить частотный диапазон и добавить в звук шумы. Но здесь имеется в виду именно некачественный кабель.

Стоимость кабеля на практике практически не влияет на его качество. В большинстве случаев и дешевые, и дорогие кабели производятся из одних и тех же материалов, а разница в их цене может объясняться наличием или отсутствием позолоты на штекерах. Конечное же качество записи зависит, прежде всего, от профессионализма звукорежиссера.

В студийных условиях все проблемы, связанные с потерями в звуке из-за кабеля, обычно решаются с помощью простого XLR-подключения. Суть этой технологии заключается в передаче звукового сигнала при балансном подключении не по двум проводам, один из которых – сигнальный кабель, а второй – обмотка; а по трем или четырем, два из которых – сигнальные кабели, а третий – обмотка, или два кабеля и две обмотки для каждого из них.

Какой результат дает такая методика? На выходе из микрофона по одному сигнальному кабелю подается сам сигнал, а по другому – этот же сигнал, но перевернутый по фазе. Так как сигналы проходят через одинаковые кабели, они получают по пути одинаковые наводки и искажения. Затем оба сигнала попадают, например на предусилитель, который их суммирует, получает все эти шумы и наводки и вычитает их из сигнала.

С помощью этой несложной методики можно получить хорошее качество сигнала даже при использовании кабеля не самого высокого качества. Поэтому даже профессиональные студии не применяют слишком дорогие кабели, которым отдают предпочтение аудиофилы – любители «тёплого лампового звука».

Самым опасным местом кабеля, где сигнал может потерять качество, является участок между микрофоном и микрофонным предусилителем, что объясняется слабым сигналом микрофона.

Эта проблема полностью решается за счет балансного подключения и использования кабеля с минимально возможной длиной. Поэтому также предусилитель желательно поставить прямо в вокальную кабину.

Однако результаты слепого тестирования показали, что длина кабеля не оказывает столь существенного влияния на качество сигнала. Слушатели контрольной группы не смогли услышать при балансном подключении заметной разницы между записью с использованием трехметрового и такого же но десятиметрового кабеля.

Кроме этого, в результате тестирования выяснилось, что качество сигнала зависит в большей мере от качества коммутации. Например, при использовании анонимного китайского микрофонного кабеля от микрофона для караоке слушатели контрольной группы замечали явные искажения в звуке. После этого у кабеля заменили его родной штекер на более качественный, и при балансном подключении участники тестирования не заметили разницы между ним и качественным фирменным кабелем.

Еще одним опасным в плане потери качества сигнала местом является межблочный кабель, соединяющий микрофонный предусилитель и записывающее устройство, в качестве которого в наши дни обычно выступает звуковая карта.

В этом случае практически всегда применяют балансное подключение, которое позволяет существенно минимизировать все искажения.

Единственный случай, где более предпочтителен дорогой кабель – это потоковая цифровая передача данных. Но и тут покупка кабеля стоимостью 500 долларов за метр совершенно не оправдана в 99,9% случаев.

Гораздо целесообразней самому сделать шнуры, например, из качественного кабеля для спутниковых антенн, который отличается гораздо более низкой ценой при том же уровне качества.

Подводя итоги, стоит сказать, что для получения высококачественного сигнала рекомендуется использовать балансное подключение, следить за качеством коммутации и стараться применять по возможности короткие кабели, особенно на участке «микрофон-предусилитель-звуковая карта».

Кроме этого, также необходимо стараться передавать по кабелю такой громкий звук, который бы обеспечил максимальное соотношение сигнал/шум. Оптимальным решением является уровень, где значение пиков находится в районе -3 dB.

И, конечно, в завершении статьи, напомню, что следует избегать механических повреждений кабеля.

____________________

Автор: Ирина Кипаренко
При копировании материала ссылка на сайт www.master-skills.ru обязательна!

< Предыдущая		Следующая >

Экранированные межблочные кабели RCA

Томас Бете

---

Экранированные межблочные кабели RCA

Этот проект представляет собой руководство по созданию собственных простых высококачественных соединительных кабелей RCA для аудиосистемы Hi-Fi. Эти «лучшие межсоединения RCA DIY» несбалансированы и изготовлены с использованием экранированного инструментального кабеля и высококачественных штекеров RCA.Это довольно простой кабельный проект, и одну стереопару межблочных кабелей можно собрать примерно за час. Вам не потребуются какие-либо причудливые материалы или специальные инструменты для сборки этого кабеля. Всего несколько метров хорошего экранированного инструментального кабеля и высококачественных разъемов RCA, паяльник и немного хорошего припоя с флюсом, удобный нож и хороший бокорез для подготовки проводов к процессу пайки.

Этот кабельный проект был сделан по той причине, что мне больше не нравились мои стандартные межблочные кабели.У меня всегда было плохое предчувствие, что штатные межблочные соединения улавливают какой-то шум, и звук казался мне немного «прижатым» к моим ушам. Таким образом, я решил, что пришло время попробовать новые межблочные кабели. Собрав некоторую информацию и прочитав множество мнений и опыта, я решил, что буду использовать инструментальный кабель. Инструментальный и микрофонный кабель должны обеспечивать очень хорошее экранирование, чтобы блокировать шум и радиочастоты (RF), и он предназначен для передачи широкого диапазона частот. Это имеет смысл, поскольку инструментальные кабели используются с гитарами, микрофонами и студийным оборудованием. Почему это не должно работать для межсоединений? Это был квест (ion).

---

Экранированный инструментальный провод

Я использовал около 5 метров кабеля Sommer «SC-Tricone MKII» (AWG #24), чтобы сделать 2 пары стереокабелей, каждый соединительный кабель имеет длину около 1 метра. Кабель SC-Tricone MKII очень гибкий и мягкий благодаря материалу «Skin PE». Он поставляется с двойным экраном, состоящим из медного проводника и одного дополнительного слоя экранирующего материала с углеродным покрытием, который мягко связан с изолятором сигнального проводника.Кабель SC-Tricone MKII обошелся мне в 4,3 евро за 5 метров.

Фото 1: Кабель Sommer — SC-Tricone MKII

Кабель Tricone MKII производится в Германии и сравним с кабелем Mogami 2319 — AWG № 23 или Prefer MGK-16 — AWG № 22. Кабели Mogami и Prefer построены по одному и тому же принципу, и они также являются хорошим вариантом. Вы сможете найти Sommer, Mogami, Prefer или другой подходящий кабель в местном магазине инструментов. Межблочный провод Mogami W2330 (менее 1 доллара США за фут) также выглядит хорошим выбором для этого проекта.

Фотография 2: Соединительный провод Mogami W2330

---

Разъем RCA

Я заказал вилки RCA Rean NYS373-2 (производство компании Neutrik) черного цвета с красными и белыми индикаторными кольцами. RCA-разъемы Rean NYS373-2 (1,39 долл. США каждый) имеют позолоченные контакты и резиновые концевые заглушки, надежно удерживающие провод на месте. Эти RCA-разъемы Rean поставляются с переменным внутренним компенсатором натяжения для кабелей с внешним размером от 4 мм до 6 мм.

Фотография 3: Разъем RCA Rean NYS373-2

Я не хотел покупать какие-то необычные RCA-разъемы, потому что RCA-разъемы Rean NYS373-2 очень хорошего качества. Другим приемлемым вариантом для тех, кто заинтересован в более качественной вилке, являются вилки Neutrik NF2C-B/2 Profi Professional RCA. Вилки Neutrik Profi — это действительно разъемы отличного качества, но вам придется немного покопаться в кошельке, так как вилки стоят 16,19 долларов за пару.Джио, редактор diyAudioProjects.com, очень любит разъемы Neutrik Profi RCA и использует их для своих кабелей.

Фото 4: Neutrik NF2C-B/2 Profi Professional RCA Plug

---

---

Конструкция: Соединительный кабель RCA своими руками

Из-за мягкости внешней оболочки было не очень легко зачистить кабель с самого начала. Я использовал старый кухонный нож (который был не очень острым), чтобы срезать кожуру и снять ее. После снятия внешней оболочки я привязал проводник медного экрана, чтобы получить доступ ко второму экрану из черного компаунда.

Фотография 5: Зачистите внешний изолятор провода SC-Tricone MKII

Второй экран соединен с внутренним РЕ-изолятором и содержит сигнальный проводник. Составной щит можно легко снять, если немного поцарапать его ногтями или поцарапать щит тыльной стороной ножа. Изолятор очень мягкий и немного липкий. После того, как один край отклеится, остальные легко отделятся.

Фотография 6: Зачистите черную внутреннюю изоляцию провода SC-Tricone MKII

Этот метод работал очень хорошо и не повреждал проводники.Немного терпения и попыток, и вы почувствуете, как лучше подготовить проволоку.

Фотография 7: Зачищенный провод SC-Tricone MKII

На рис. 1 показаны инструкции по сборке разъема RCA Rean NYS373-2, которые содержат четкое руководство по сборке разъема разъема. Пожалуйста, найдите время, чтобы прочитать инструкции. Это очень поможет вам при сборке! В инструкциях также показано, как подготовить штекеры для кабелей диаметром 4 мм или 6 мм.

ПРИМЕЧАНИЕ : — Очень важно надеть корпус вилки на кабель, прежде чем вы начнете припаивать провод к разъемам !!

Рисунок 1: Инструкции по сборке вилки разъема RCA Rean NYS373-2

Ниже приведены несколько фотографий, показывающих окончательную сборку кабелей RCA. Подробное руководство по сборке разъемов RCA см. на рис. 1.

Фотография 8: Подготовленный экранированный провод

«Третья рука» помогает значительно облегчить работу по припаиванию проводов к разъемам RCA.

Фотография 9: Третья рука держит штекер RCA

Фотография 10: Припайка провода к штекеру RCA

Фотография 11: Собранный соединительный кабель RCA

---

Вывод: Соединительный кабель RCA своими руками

Должен признаться, я никогда не верил, что качество кабеля может изменить звук моей системы Hi-Fi. Новый набор межблочных соединений, на мой взгляд, является настоящим улучшением.Уровень шума теперь намного ниже (проверено с динамиками на полную громкость с незакороченными концами и осциллографом). Также могу сказать, что средние и высокие частоты более четкие и, думаю, более детальные. Это было проверено с использованием 2 динамиков рядом друг с другом. Один канал подключен к одному штатному межблочному кабелю, а другой — к одному межблочному кабелю DIY. Я переключился между двумя каналами, чтобы проверить разницу. Сигнал представлял собой смесь повторяющихся аудиофрагментов, преобразованных в двухканальное моно с помощью Audacity.5 и 10 секунд на левом канале, а затем на правом канале воспроизводились через усилитель на микросхеме LM3886. Это было немного утомительно, но это сработало очень хорошо. Я использовал колонки Klipsch RF-62 серии II, очень чувствительные колонки.

Измеренная емкость новых межблочных кабелей DIY составляет 28 пФ/м. Старые кабели, которые я использовал, были от 56 до 62 пФ/м. Индуктивность измерить не могу (измерителя LCR нет), но с межблочными кабелями индуктивность не имеет значения (только с акустическим проводом).

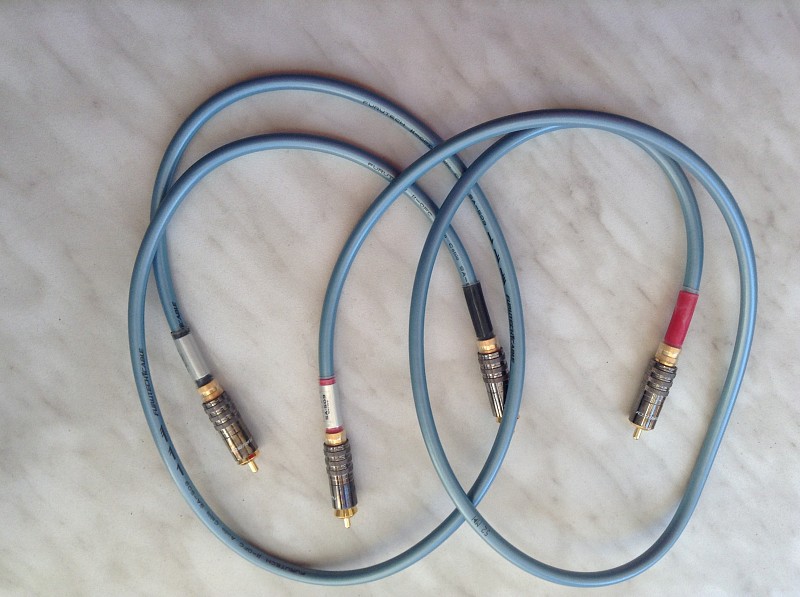

Фотография 12: Готовые экранированные соединительные кабели RCA, сделанные своими руками

Эти новые самодельные межблочные соединения явно намного лучше. Общая стоимость пары кабелей довольно низкая и составляет около 10 долларов, но звуковое усиление высокое. Если вы колеблетесь, стоит ли попробовать кабель «сделай сам», это определенно стоит попробовать. Кабели очень просты в изготовлении и не требуют больших затрат. Это не сверхвысококлассные межблочные соединения в стиле вуду. Я просто думаю, что они являются значительным шагом вперед по сравнению со «стоковыми» и другими недорогими межсоединениями.Вопросы и комментарии по этому проекту кабеля DIY приветствуются в теме форума Межсоединения из инструментального кабеля — хорошо или нет?

Самодельные аналоговые межсоединения RCA Рецепт

Разъем RCA, иногда называемый фоно-разъемом или разъемом типа «тюльпан», представляет собой тип электрического разъема, который обычно используется для передачи аудио- и видеосигналов. Разъемы также иногда небрежно называют разъемами A/V. Название «RCA» происходит от Radio Corporation of America, которая в начале 1940-х представила конструкцию для внутреннего соединения звукоснимателя с шасси в домашних консолях радиофонографа. Изначально это была недорогая простая конструкция, предназначенная только для стыковки и разъединения при обслуживании консоли. Уточнение пришло с более поздними конструкциями, хотя они остались совместимыми.

Пара аналоговых межсоединений RCA

Аналоговые несбалансированные межсоединения, также известные как аналоговые межсоединения или кабели RCA, используются для подключения оборудования линейного уровня, такого как проигрыватель компакт-дисков или ЦАП, к предусилителю или усилителю. Если вы хотите установить индивидуальную аудиосистему в своем доме, кабели RCA DIY (сделай сам) гарантируют, что у вас будет чистая система без лишнего кабеля.Вот простой рецепт аналоговых RCA межблочных соединений своими руками:

.



Материалы

• Набор из 4 штекеров RCA, как в этом рецепте, для стереоподключения — левый (левый) и правый (правый)
• Два комплекта многожильных кабелей одинаковой длины
• Кусачки
• Инструмент для зачистки проводов
• Руки-помощники с зажимами типа «крокодил» или пинцетом
• Тиски настольные или на присоске
• Припой
• Паяльник мощностью не менее 25 Вт с узким коническим жалом
• Клещи линейные
• Термоусадка 2 разных цветов и размеров (дополнительно)
• Термофен (дополнительно)
• Кабельный тестер или цифровой мультиметр

Анатомия штекера RCA



Метод

Включите паяльник.

• Сделайте это в первую очередь, чтобы он был достаточно горячим, когда вы начнете паять.
• Убедитесь, что наконечник паяльника находится внутри подставки для паяльника и что он находится в безопасном месте, чтобы случайно не задеть его.

Обрежьте аудиокабели до нужной длины. Для этого рецепта мы будем рассматривать кабели как имеющие 04 индивидуально изолированных проводника — 02 для горячих и 02 для холодных контактов.

• Выберите длину, соответствующую области применения.Рекомендуемая длина в идеале от 0,5 м до 10 м.

Снимите или зачистите 1/8 дюйма (4 мм) отдельной оболочки вокруг токопроводящих проводов.

• Если кабель слишком велик, чтобы пройти через одно из калибровочных отверстий кусачек, используйте острую кромку в основании кусачек.
• Слегка надавите режущим инструментом и вращайте кабель, пока полностью не прорежете внешнюю оболочку. Будьте осторожны, чтобы не перерезать проводящие провода.
• Кабели могут иметь от 2 до 16 жил.Если проводников всего 02, просто скрутите кабель вместе. Если число проводников кратно 03, то сплетение вместе обычных цветов является еще одним эффективным способом управления кабелями.
• Покройте или залудите концы проводников. Нанесение небольшого количества припоя на скрученные концы удерживает их вместе, и их будет легче соединить с концом RCA.
• Нагрейте провод и держите припой на противоположной стороне утюга, касаясь провода. Нагретый проводник должен быть достаточно горячим, чтобы припой расплавился и нанес ровный слой на открытые концы проводника.

Используйте термоусадку (дополнительно).

• Отрежьте термоусадочную трубку небольшого диаметра длиной около 1 дюйма (2,5 см). Наденьте термоусадку на жилы на сам кабель.

Разберите вилки RCA и храните все компоненты аккуратно в одном месте.

• Организованность и методичность имеют большое значение при изготовлении кабеля своими руками.

Наденьте внешний корпус конца RCA на кабель мимо токопроводящих жил.

• Это необходимо для того, чтобы можно было привинтить корпус обратно после припайки проводников к штекерам RCA.

Припаяйте проводники к штекеру RCA .

• Поместите втулку штекера RCA между губками настольных тисков и зафиксируйте ее на месте.
• Совместите зачищенный кабель с плечом вилки RCA, используя вспомогательную руку, как показано на рисунке ниже.
• Если изоляция отдельного проводника не имеет цветовой маркировки, используйте съемную ленту для маркировки отдельных кабелей на обоих концах для облегчения идентификации. Удалите ленты, как только кабели будут припаяны к соответствующим контактам.
• Найдите U-образную чашку для припоя, которая проходит на одной линии с кончиком центрального контакта (сигнал), как показано на рисунке выше. Вставьте луженый конец сигнального проводника в чашу для припоя и приложите паяльник к кончику оголенного проводника.
• Найдите длинный язычок/рычаг (возврат), который выходит из втулки RCA и имеет отверстие в центре. Вставьте луженый конец заземляющего проводника в отверстие и приложите паяльник к наконечнику оголенного проводника.
• Нанесите ровно столько припоя, чтобы удерживать проводники на соответствующих контактах — не меньше и не больше!

Рука помощи и настольные тиски в работе – изготовление кабеля RCA

Сожмите кабельный зажим плоскогубцами.

• Это обеспечивает надежную фиксацию горячего и холодного проводников.
• Натяните термоусадку на кабельный зажим и усадите ее с помощью фена. Этот процесс придает кабелю жесткость и гибкость.

Соедините внешний цилиндр и головку (гильзу) заглушки RCA вместе.

Повторите описанные выше шаги для оставшихся 03 разъемов RCA.

Проверьте кабели на непрерывность и правильную полярность, используя кабельный тестер или цифровой мультиметр.

Нанесите термоусадку среднего диаметра, специально разработанную для вилок RCA, частично на корпус RCA и кабель, используя термофен для придания дополнительного внешнего вида и жесткости (необязательно).

• Если вы планируете изготовить несколько кабелей RCA для приложений 5.1 или 7.1, используйте термоусадки разного цвета для облегчения идентификации.



Наконечники

По возможности используйте качественный паяльник. Хороший паяльник нагревается до более высокой температуры, чем менее качественные модели.Процесс будет проще, а результаты будут намного чище.

Расположение заземляющего контакта штекера RCA (плечо) и форма припоя зависят от конструкции.

Некоторые вилки RCA не имеют кабельного зажима на заземляющем соединении (плече), вместо этого может быть отдельный зажим, такой же, как и в вилках XLR. Эти зажимы используются для прочного удержания или блокировки положительного и отрицательного проводников внутри штекера RCA. Применение термоусадки поверх патрона обеспечивает еще более надежное и гибкое соединение.Исключением являются пулевидные заглушки Eichmann – они не имеют ни зажима для троса, ни патрона; он поставляется с полой резиновой втулкой и двумя крошечными винтами по обеим сторонам ствола, чтобы сжать втулку, которая помогает надежно удерживать большинство кабелей. Использование термоусадки обязательно в этой конструкции.

Пулевые заглушки Eichmann



Споры

Есть некоторые противоречия, с которыми рано или поздно сталкивается каждый любитель аудиотехники и производитель кабелей.Они делают для некоторого действительно интересного чтения. Вот самые популярные:

Диэлектрический материал : Тип используемого диэлектрического материала влияет на качество звука. Чем ниже диэлектрическая проницаемость, тем лучше качество звука.

Термоусадка : при использовании для придания жесткости кабельному зажиму может повлиять на качество звука из-за изменения диэлектрической проницаемости.

Вилки RCA : Доступны в исполнении из латуни, меди и серебра, покрытых благородными металлами для предотвращения коррозии.Существует мнение, что используемый материал не имеет значения, если вилки RCA хорошо спроектированы и изготовлены.

Проводники : Доступны в виде одножильных или многожильных проводов калибра от 30 AWG (американский калибр проводов) до 22 AWG в конструкциях от 02 до 16 проводников / жил для создания аналоговых межсоединений. Они также доступны в меди и серебре с различной степенью чистоты. Утверждается, что медь имеет теплый звук, тогда как серебро, как утверждается, имеет хорошо освещенную презентацию.Существует школа мысли, которая считает, что кабель достаточного сечения, независимо от типа используемого металла, не должен иметь никаких слышимых различий.

Экранирование : Трубчатая медная или алюминиевая оплетка/фольга, которая покрывает всю длину жгута кабелей, является стандартом. Предполагается, что большинству систем воспроизведения аудио/видео могут не понадобиться экранированные кабели RCA, если их длина остается достаточно короткой. В некоторых условиях неэкранированные кабели RCA могут создавать слышимый шум из-за EMI (электромагнитных помех) / RFI (радиочастотных помех) от соседнего электронного оборудования или мобильных телефонов.

Оплетка : При использовании 03 и более проводников оплетка облегчает прокладку кабеля и внешний вид. Некоторые утверждают, что оплетка также служит защитой от электромагнитных и радиопомех.

Оплетка кабелей перед заделкой



Подведение итогов

Каждая конструкция кабеля требует некоторого компромисса; это баланс между производительностью и штрафами. Этот рецепт аналоговых межблочных соединений RCA, сделанный своими руками, — это всего лишь один из способов ободрать кошку. Этот пост, вероятно, будет обновляться снова и снова либо с соответствующими точками, либо с фотографиями.

Опытные энтузиасты-сделай сам могут иметь преимущество благодаря глубокому пониманию металлургии, качеству используемых материалов, геометрии кабеля и, конечно же, мастерству, которое приходит только с практикой. Если у вас ограниченный опыт пайки, попросите мастера сделать это за вас.

DIY открывает мир безграничных возможностей для каждого меломана. Помимо понимания и устранения узких мест, которые улучшают качество воспроизведения аудио/видео, это также очень творческий процесс.

Если вы хотите, чтобы мы изготовили для вас этот кабель, пожалуйста, свяжитесь с нами, и мы будем рады вам помочь.

Как сделать XLR-соединение High-End за 50 долларов — PS Audio

От энтузиастов, которые отрицают свой вклад, до тех, кто тратит на них тысячи, кабели — одна из самых обсуждаемых тем в области аудио. При создании системы этот широко распространенный скептицизм и поляризация могут заставить аудиофилов ломать голову над тем, сколько они должны потратить. Мое мнение таково, что ложности есть на обоих концах спектра.

Чтобы добиться максимальной производительности вашей системы, необходимы кабели хорошего качества; тем не менее, им не нужно ломать банк. Самый экономичный способ правильно смонтировать кабели вашей системы — сделать их самостоятельно. В этой статье я расскажу вам о конструкции экономичного, высокопроизводительного межблочного кабеля, который может изготовить каждый. Прежде чем вы закатаете рукава и включите паяльник, давайте несколько минут поговорим о выборе хорошего кабеля для нашего проекта.

Чувство равновесия

Никогда еще в наших домах не было столько электромагнитных помех. Электромагнитные помехи (EMI) — это радиочастотная энергия, которая может излучаться обычной бытовой электроникой, такой как телевизоры, сотовые телефоны, компьютеры и балласты освещения. Электромагнитные помехи могут нанести ущерб широкополосным аналоговым схемам, снижая качество и стабильность звука. Даже некоторые высококачественные компоненты, такие как ЦАП и усилители класса D, генерируют электромагнитные помехи от среднего до высокого уровня.Шасси большинства аудиокомпонентов заземлено, создавая клетку Фарадея, которая помогает защитить чувствительные схемы с низким уровнем шума от этих помех.
|
К сожалению, это не делает их полностью невосприимчивыми. Это связано с тем, что самой слабой частью наших систем с точки зрения электромагнитных помех на самом деле являются наши кабели, которые действуют как превосходные антенны, улавливая шум и отправляя его туда, где он нам не нужен… на вход наших усилителей.

Лучшее оружие, которое у нас есть, чтобы уменьшить этот шум, — это использование сбалансированных компонентов и межсоединений в нашей системе. По-настоящему симметричное соединение подавляет шум, потому что принимающая сторона только усиливает разницу между двумя фазами, тем самым устраняя общий для них шум. По этой причине сбалансированные соединения являются стандартом в области профессионального аудио; без них было бы невозможно бесшумно реализовать длинные прогоны от микрофонов и звуковых плат. Из-за размера рынка профессионального аудио микрофонный кабель производится серийно, что повышает его экономическую эффективность.

Mogami W2534, который в среднем стоит около 2 долларов за фут, — мой выбор микрофонного кабеля хорошего качества, изготовленного из бескислородной меди, который также имеет довольно низкую емкость для счетверенного сбалансированного типа.Это мой выбор, но он не обязательно должен быть вашим. В Интернете есть множество вариантов, поэтому я призываю вас поэкспериментировать с различными типами и марками кабелей, чтобы понять, что для вас лучше всего звучит.

Обрезка и заделка кабеля

Теперь, когда мы подобрали кабель, определите нужную длину и отрежьте два равных куска. Я сделаю 4-футовый кабель, но не стесняйтесь делать свой столько, сколько вам нужно.

Отвинтите гнездовой разъем XLR, чтобы он разделился на четыре части.У вас должен быть большой внешний металлический корпус, часть, содержащая контакты, а также внешняя и внутренняя крышки контактов. Сдвиньте внешнюю крышку (металлическую и резиновую часть, которую вы только что открутили) и сдвиньте ее вниз по кабелю, вставив сначала узкую резиновую сторону.

Сначала зачистите и залудите провода

Снимите примерно дюйм внешней оболочки с одной стороны кабеля и скрутите медную оболочку. С помощью инструмента для зачистки проводов снимите небольшую часть оболочки вокруг четырех внутренних проводников.Скрутите два белых провода вместе, а затем повторите для двух синих. Залужите концы трех проводников небольшим количеством припоя. Если вы никогда раньше не пользовались паяльником, вы можете купить его менее чем за 10 долларов в местном хозяйственном магазине. Затем вы можете научиться быстро паять, посмотрев несколько видеороликов на YouTube, используя поиск «как паять». Вот хороший пример.

Возьмите часть, содержащую контакты, и припаяйте заземляющую оболочку к контакту 1, синий провод к контакту 2 и белый провод к контакту 3.Номера контактов можно найти на противоположной стороне контактов под пайку.

Установите внутреннюю крышку контактов и сдвиньте ее вверх так, чтобы она закрывала припаянные контакты. Чтобы надеть металлический корпус на контакты, необходимо сначала выровнять контактную часть и внутреннюю крышку так, чтобы два выступающих выступа совпали.

Совместите корпус XLR и корпус

После того, как корпус наденется, поднимите внешнюю крышку, которая была первой надета на кабель, и завинтите ее на место.

Отлично! Мы заделываем первую сторону кабеля. Повторите тот же процесс, на этот раз со штекерным разъемом на противоположном конце.

Оба конца заделаны и надеты крышки на XLR

Хорошо выглядит

Таким образом, нам удалось изготовить высокопроизводительный кабель по цене в несколько раз дешевле, чем на рынке… за исключением того, что что-то не так. Дорогие кабели не только подходят по размеру и звучат хорошо, но и выглядят привлекательно, оснащая наши системы подобно тому, как хорошие диски дополняют спортивный автомобиль. Вот как сделать так, чтобы наш новый кабель выглядел на тысячу баксов.

Отрежьте кусок гофрированного разъемного шланга диаметром ½ дюйма на несколько дюймов длиннее кабеля. Вы можете найти эту трубку в местном хозяйственном магазине или во многих местах в Интернете.

Вставьте кабель внутрь трубки и обрежьте лишнее так, чтобы оба конца трубки закрывали и упирались в резиновые контактные крышки, расположенные на разъемах XLR. Используйте изоленту, чтобы плотно закрепить трубку на каждом конце. Я также проложил несколько полосок ленты через каждый фут или около того, чтобы убедиться, что разрыв в трубке остается закрытым.

Теперь наденьте 1/2-дюймовый techflex на кабель так, чтобы он полностью закрывал пластиковую трубку. Отрежьте лишнее и используйте зажигалку, чтобы слегка опалить концы techflex. Как и в случае с трубкой, используйте ленту, чтобы плотно закрепить концы techflex.

Отрежьте от 3 до 4 дюймов куски термоусадки и поместите по одному с каждого конца так, чтобы он закрывал изоляционную ленту. Используйте термофен, чтобы усадить трубку на место. Если вы используете фен, включите его на полную мощность и поместите термоусадочную трубку на расстоянии нескольких сантиметров от фена.Нагревание может занять несколько минут, пока трубка полностью не сожмется.

Вуаля! Просто повторите этот процесс для другого канала, и все готово!

Готовое межсоединение XLR

Таким образом, вы можете сделать высококлассный аудиокоммутатор за небольшую часть от розничной цены. Как я упоминал ранее, вы также можете создавать свои собственные конструкции, используя разъемы и кабели разных марок. Покажите нам свое творение на форуме PS Audio DIY. Надеюсь увидеть вас там! А пока я собираюсь пойти и послушать свои новые кабели…

Список деталей:

Можно приобрести в Redco.ком:

Кабель Mogami W2534

2 Нейтрик

Соединители Neutrik NC3FX-B

2 разъема Neutrik NC3MX-B

Черный Techflex, номер детали PTN0.50

Термоусадочная трубка Redco 1” 2:1 или аналогичная.

Можно приобрести в местном хозяйственном магазине:

Изолента

1/2-дюймовая гофрированная трубка с разрезным ткацким станком

*Смета в 50 долларов основана на длине стереосистемы 4 фута.

Самодельные серебряные межкомпонентные соединения

Схема соединений Fine Silver Interconnect

Эти межкомпонентные соединения Fine Silver недавно превзошли набор хорошо известных межблочных соединений стоимостью более 800 долларов на выставке WADStock в Мейденхеде, штат Юта. К.

ЭТОТ РЕЦЕПТ БЫЛ ОБНОВЛЕН, ЧТОБЫ ОТРАЖАТЬ НОВЫЙ МАТЕРИАЛ, КОТОРЫЙ СТАЛ ДОСТУПНЫМ! VH Audio представила серебряный провод UniCrystal OCC .99999 с хлопковой изоляцией 24 AWG и 28 AWG. Эта проволока является результатом нового процесса, который вытягивает проволоку с физическими допусками, которые по крайней мере в пять раз жестче, чем у большинства производителей проволоки. В тестах прослушивания было обнаружено, что это так же важно, как и чистота проводов, когда они используются для межсоединений.Этот провод из серебра 99999 пробы изолирован четырьмя чередующимися слоями изоляции из натурального хлопка, что обеспечивает минимальное диэлектрическое поглощение. Отдельные волокна имеют минимальный контакт с поверхностью серебра. Преимуществом хлопкового утеплителя являются его демпфирующие и нерезонансные свойства. Создайте свою собственную ИС с помощью этого провода и получите ИС поистине мирового класса… Трубка VH Audio HyperFlex, используемая в качестве сердечника, также необходима для достижения наилучших характеристик. Дни использования жестких сплошных тефлоновых трубок, которые перегибают и рвут провод, давно прошли 😉

Хотя я нашел мой (оригинальный) «затыкающий» межблочный соединитель DIY для звукового лучше всего, что я пробовал (практически все там), я был не удовлетворен «долговечностью» подложки из пенопласта — она ​​просто не будет пройти аудиофильский тест на «долговечность» (подключение/удаление ИС многих раз).С помощью фторполимера HyperFlex трубка вместо герметика, я верю в это рецепт наиболее близок к «идеальному» межсоединению COST NO OBJECT, основанному на на его конструкции с низкой емкостью и использовании качества (и ДОСТУПНОСТИ) материалы. Со мной связался джентльмен, который изготовил эти микросхемы, и он измерил емкость на удивительно низком уровне 3,5 пФ на фут. и 200 мГн общей индуктивности! Результаты были получены с использованием 100 тыс. Ом нагрузки на одном конце микросхемы, а показание снимается на другом конце.

Если вы будете следовать инструкциям ТОЧНО, как они опубликованы, у вас будет ИС мирового класса.

Мои цели строительства были следующими:

* Сверхнизкая емкость (имеется прямая зависимость от емкости и время нарастания сигнала, с межсоединениями)

* UniCrystal OCC .99999 Одножильный серебряный провод с хлопковой изоляцией для минимизации скин-эффекта/временного смазывания и диэлектрического поглощения, а также максимального демпфирования вибрации.

* Диэлектрик с выдающимися механическими свойствами. Сыпучий хлопок-сырец имеет диэлектрическую проницаемость 1,3-1,4 против 2,0-2,1 для твердого тефлона. Он также менее чувствителен к статическому заряду и очень хорошо работает в качестве механического демпфера.

Вот необходимые материалы:

Тефлон HyperFlex диаметром 1/4 дюйма трубка. Источник: VH Audio Прибл. Стоимость: 6 долларов за погонный фут.

1 рулон (25 футов)) 24 AWG или 28 AWG UniCrystal Silver Cotton изолированный провод Источник: VH Audio

4 штекера RCA высокого качества: штекеры ETI Silver RCA или штекеры WBT Silver NEXTGEN обеспечивают наилучшие характеристики. НЕ ПЫТАЙТЕСЬ сократить расходы на вилку RCA, иначе вы можете разочароваться!

Хороший припой: серебряный припой WBT прекрасно работает).

3-4 рулона тефлоновой ленты (используется сантехниками)

1/4-дюймовый нейлоновый расширяемый рукав

Термоусадочная трубка 3/4 дюйма 3:1

Термоусадочная трубка 1/2 дюйма 3:1

******************************************************* ****************

Конструкция:

Возьмите 2 трубки HyperFlex одинаковой длины и отметьте их с шагом 2 дюйма. (перпендикулярно длине трубы).Отрежьте 4 провода примерно на 5 дюймов длиннее. чем трубка (это зависит от того, как долго ваша микросхема позволяет для некоторой «усадки»!) — вы можете потренироваться с куском веревки сначала определить правильную длину. Заклейте один провод на конце 1 тефлоновой лентой. Трубка, и продолжайте «спираль» проволоку вниз по длине трубки в таким образом, чтобы «попасть» в ваши 2-дюймовые отметки. Как только вы дойдете до конца трубку, закрепите конец провода другим куском ленты на этом конце трубки.Теперь возьми другой провод и наклейте его на ПРОТИВОПОЛОЖНУЮ сторону (но тот же конец) трубка, из которой вы начали первый провод. Скручивайте его в ОДНОМ направлении так, чтобы он был на расстоянии МЕЖДУ предыдущим проводом (представьте себе отметку в 1 дюйм). между вашими 2-дюймовыми отметками). Закрепите конец, как с первой проволокой. Вы должны теперь имеют конфигурацию «ДВОЙНАЯ СПИРАЛЬ» вокруг трубки. Подумайте о полосах когда они по спирали спускались по карамельной трости, синие и красные полосы на старом парикмахерская «крутит штучки» (как, черт возьми, они вообще называются?), или для ученых там — нить ДНК.То провода НИКОГДА не должны соприкасаться вдоль трубки и должны находиться на расстоянии примерно на 1/4 дюйма друг от друга по сравнению с перпендикулярной плоскостью. У вас должно быть расстояние в 1 дюйм на параллельной плоскости (это то, что дает нам наша сверхнизкая емкость). Снимите ленту и замените ее термоусадкой размером примерно 1 1/4 дюйма или 1/2 дюйма. Это закрепит провода и обеспечит несколько жесткую «платформу» для RCA-разъемов, чтобы «вгрызаться» в корпус микросхемы, не задев провод.

Закрепите/припаяйте ваши RCA к трубкам и проводам (убедитесь, что вы знаете, какой провод для центрального контакта, а какой для возврата/экрана, вы НЕ хотите закорачивать ваш провод). оборудование!!!).

Теперь, чтобы немного снять напряжение и действительно круто выглядеть, возьмите тефлоновый ленту и оберните ее вокруг заднего конца RCA и следуйте до другого конца (вы хотите перекрыть каждый виток вокруг межсоединения и уложить его потолще (больше витков) вдоль ствола RCA и начала трубки).

Вы также можете использовать термоусадку 3/4 дюйма вокруг ствола RCA и несколько дюймов на трубку для красивого аккуратного вида. аккуратный, профессиональный вид, прежде чем надеть термоусадку 3/4 дюйма.

Вот оно! Теперь у вас есть микросхемы, которые БУДУТ конкурировать с ЛЮБЫМИ серийно выпускаемыми, Высококачественные интегральные схемы со змеиным маслом и по очень разумной цене.

Другие опции и комментарии:

*НЕ используйте серебро низкого качества.Может показаться заманчивым использовать более дешевое серебро (0,999 или 0,9995), но это повлияет на качество звука. Я обнаружил, что межблочные соединения наиболее чувствительны к чистоте металла. Для тонкой проволоки AWG также ОЧЕНЬ важно, чтобы она была точно вытянута в специальных штампах с жесткими допусками. В противном случае, по моему опыту, переменный диаметр провода также повлияет на звук. Вы производите микросхемы, которые выгодно отличаются от коммерческих микросхем стоимостью более 1000 долларов — не экономьте на материалах!

* Эта конструкция кабеля также отлично подходит для симметричных АНАЛОГОВЫХ кабелей.Мне нравится использовать разъемы Furutech FP-601M и Furutech FP-602F XLR с родиевым покрытием.

* В некоторых ситуациях могут возникнуть проблемы с радиопомехами из-за отсутствия экранирования на этом кабеле. Если вы считаете, что у вас могут быть проблемы с радиочастотой, ознакомьтесь с межблочным соединением VH Audio Pulsar с двойным экранированием. Это межблочное соединение доступно в собранном виде, а провод Pulsar Cu II или Pulsar Ag доступен для самостоятельной сборки.

*** ПРОЧИТАЙТЕ О МОИХ НОВЫХ КАБЕЛЯХ!!! ***

Удачи и НАСЛАЖДАЙТЕСЬ МУЗЫКОЙ!!!

Крис ВенХаус

Вы хотели бы ознакомиться с вашим «готовым» межблочным соединением? Нажмите здесь чтобы написать отзыв

Вопросы или комментарии? Свяжитесь с Крисом ВенХаусом здесь

Юридический материал:
Все материалы на этом сайте являются собственностью Кристофера Дж.Авторское право VenHaus 1999-2016 все права защищены. Все изображения защищены авторским правом и не может распространяться каким-либо образом без письменного разрешения. я не одобрять и прямо запрещать попытки «коммерциализации» любого из мои проекты кабелей для получения прибыли, без разрешения.

TNT Shoestring Самодельные межсоединения — [английский]

TNT Shoestring Самодельные межсоединения — [английский] [ Главная | Персонал и контакты | Привет-Fi Детская площадка | Прослушивание тесты | сделай сам и доработки | Музыка & Книги]

Шнурки TNT

Самодельные межблочные соединения

[итальянская версия]

Продукт: TNT Shoestring Interconnects
Производитель: не для продажи , TNT-Audio DIY design
Автор: Nick Whetstone — TNT UK
Опубликовано: сентябрь 2005 г.

Я занимаюсь межблочными соединениями с тех пор, как впервые заинтересовался самодельной стороной Hi-Fi.Я знал, что кабели могут повлиять на звук, но я, конечно, не верил, что производительность обязательно связана со стоимостью. DIY предложил мне единственное жизнеспособное решение: перепробовать столько разных кабелей, сколько мне нужно, чтобы найти лучший для моей системы. После многих попыток я нашел интерконнект, который меня удовлетворил. И когда я сделал пару для high-end системы друга, которая так сильно ее улучшила, я понял, что наткнулся на хороший «рецепт».

Так почему же они называются TNT Shoestrings ? Ну, у них должно было быть имя, хотя бы для целей написания этой статьи.Я выбрал название Shoestring по двум причинам. Во-первых, они используют шнурки для ботинок (или шнурки для ботинок) в своей конструкции. Во-вторых, их действительно можно сделать с ограниченным бюджетом (если, конечно, вы не сходите с ума по штекерам).

Мало того, что они относительно недороги в изготовлении, их также довольно легко собрать, приложив немного усилий. Итак, давайте посмотрим, как это делается, начиная со списка того, что вам понадобится для создания пары!

Некоторые одножильные провода CAT5.(вы также можете использовать посеребренную проволоку со сплошным сердечником диаметром 0,6 мм). При расчете количества проводов, которые вам понадобятся для межсоединения, помните, что провода скручены вокруг центральной жилы и, следовательно, примерно на треть длиннее, чем длина готового межсоединения! Набор из четырех штекеров для наушников, двух черных и двух красных. Я обнаружил, что вы можете получить очень хорошие штекеры фонокорректора за небольшие деньги, но вы должны сначала найти их, к сожалению, методом проб и ошибок! Некоторые штекеры слишком тугие при подключении к фоно-гнезду, и их частая установка и снятие ослабляют гнездо! Посадка должна быть плотной, но позволяющей легко снять заглушку. Вилки, используемые для этих соединений, должны соответствовать кабелю диаметром не менее 6 мм. Коаксиальный кабель (используемый для обычных телевизионных/спутниковых антенн). Это не обязательно должно быть что-то новое, поэтому, если вы можете найти старые вещи бесплатно, тем лучше! Этот тип коаксиального кабеля имеет каналы, идущие по всей длине его жилы, т. е. это то, что называют воздушным промежутком. Внутренний проводник легко вытащить, оставив гибкий сердечник. Обратите внимание, что не все кабели этого типа имеют съемную жилу, не все имеют жилу с воздушным зазором.Если вы не можете найти этот тип кабеля, вы можете заменить его пластиковой трубкой небольшого диаметра, которая используется для нагнетания воздуха в аквариум. Точный диаметр не так уж важен, если готовое межблочное соединение подходит к выбранной вами вилке. Припой. Изолента. Вместо нее можно использовать скотч. Пара шнурков (не показаны на этом рисунке). Используется для покрытия межсоединений.

И вот инструменты, которые вам понадобятся. Паяльник. Ничего особенного для этой работы не требуется, но иметь хорошее «железо» всегда выгодно. Мини-тиски. Это не обязательно, но немного облегчает работу. Его можно использовать для удержания одного конца межблочного кабеля во время его сборки, а также для удерживания штекеров фонокорректора, пока вы припаиваете к ним провода. Плоскогубцы с иглами. Идеально подходит для удержания проводов, когда вы продеваете их через внутренний сердечник. Также удобно при пайке проводов к штекерам. Кусачки. Используется как для резки проводов, так и для их зачистки. Вы можете использовать специальный инструмент для зачистки проводов, если хотите. Острые ножницы, чтобы разрезать шнурки. Тупые изнашивают шнурки. Острый нож. Для резки коаксиальной оболочки и выполнения вырезов во внутреннем сердечнике. Мультиметр. Для проверки соединений после припайки штекеров.

Строительство Начните с куска коаксиального кабеля той же длины, что и предполагаемое соединение.Первая работа заключается в удалении внешней оболочки. Возьмите острый нож и отрежьте вдоль кабеля, как показано на картинке, около 150 мм должно хватить. Будьте осторожны, нож может легко соскользнуть, если кабель перевернется, что он легко может сделать!

Осторожно вытяните внутреннюю жилу коаксиального кабеля через прорезь, сделанную в оболочке. Как только вы начнете вытягивать сердечник из оболочки, последняя должна разорваться по всей длине, что позволит вам полностью удалить внутреннее сердечник.

Затем снимите медную оплетку с внутреннего сердечника, сдвинув ее. Затем вытяните проволоку из центра сердечника. Это не показано на картинках, потому что я ранее удалил его для использования в другом проекте. Теперь сделайте небольшой V-образный надрез в пластиковой внутренней сердцевине примерно в 100 мм от одного конца. Будьте осторожны, вы не хотите сделать надрез слишком большим и излишне ослабить внутренний стержень. Разрез должен быть достаточно глубоким, чтобы вы могли продеть провод CAT5 в один из каналов, проходящих по длине сердечника.Сделайте то же самое на противоположной стороне внутренней сердцевины. Если вы сдвинете разрезы на несколько миллиметров, внутренний стержень будет крепче. Теперь повторите этот шаг на другом конце внутреннего сердечника.

Теперь возьмите кусок витой пары CAT5 и раскрутите его так, чтобы у вас получилось два отдельных провода. Распрямите их как можно сильнее между пальцами. Помните, что вам нужен провод примерно на треть длиннее, чем готовое межблочное соединение! Проденьте кусок CAT5 через один из V-образных вырезов и в канал. Осторожно протолкните его вдоль канала, пока он не появится на конце внутреннего сердечника. Оставьте примерно 25 мм выступающими. Теперь сделайте то же самое с другой частью CAT5 в разрезе на противоположной стороне внутреннего сердечника. Напоминаю еще раз, нужно быть осторожным, чтобы не сломать внутреннюю сердцевину там, где разрезы, поэтому делайте это очень аккуратно.

Теперь лучший способ выполнить следующий этап — закрепить конец внутреннего сердечника с двумя проводами в тисках или чем-то подобном.Или попросите друга подержать конец для вас. Если у вас нет ни порока, ни добровольного помощника, сядьте на стул и зажмите конец внутреннего стержня между ногами. Там, где два провода выходят из внутреннего сердечника, скрестите их друг с другом, а затем примерно на 25 мм дальше по внутреннему сердечнику снова скрестите их друг с другом , но на противоположной стороне сердечника, как показано на рисунке. право. Повторяйте этот процесс, пока не дойдете до разрезов во внутреннем сердечнике на другом конце. Извлеките внутренний сердечник из тисков и очень осторожно натяните провода так, чтобы они практически не провисали. Они должны быть достаточно плотно обмотаны вокруг внутреннего ядра. Теперь проденьте каждую проволоку через каждый из прорезей во внутреннем сердечнике, туго затяните их и обрежьте, оставив примерно 25 мм выступающими из внутреннего сердечника.

Повторите весь процесс для второго соединения. Теперь у вас должно получиться что-то похожее на картинку справа! Теперь возьмите пару шнурков достаточной длины, чтобы покрыть межсоединения.Они должны быть достаточно широкими, чтобы через них можно было продеть внутренний узел сердечника. Должно быть довольно легко найти правильный вид шнурков, и если вам повезет, вы также можете выбрать цвет! Отрежьте жесткие кончики шнурков так, чтобы у вас осталась «трубка».

Чтобы межблочные соединения проходили через шнурок плавно и без заеданий, согните концы проводов CAT5 и временно вставьте их в запасные каналы внутреннего сердечника, как показано здесь. Теперь аккуратно проденьте узел внутреннего сердечника через шнурок. Я считаю, что проще всего надеть шнурок на сердцевину, а затем потянуть его, а не пытаться натянуть!

Оставьте около 10 мм открытой сердцевины на каждом конце шнурка. Если вы прикрепите шнурки к пластиковому внутреннему сердечнику изоляционной лентой (тут же подойдет клейкая лента), вам будет проще установить штекеры для фонокорректора. Здесь вы можете увидеть межблочное соединение, прикрытое шнурком.Оставьте немного больше открытой внутренней сердцевины, чем показано на этом рисунке, чтобы скотчу было к чему приклеиться. Теперь вы готовы припаять фоно-штекер по вашему выбору.

А вот и готовое изделие. Довольно умно и отличается от более привычной термоусадочной трубки. Покрытие для шнурков также делает эти межсоединения более гибкими, и есть веский аргумент в пользу того, что не добавлять больше изоляции plast../jpeg/резины тоже полезно! И, конечно же, мы можем часами веселиться, обсуждая, какой из шнурков лучше всего звучит! А если серьезно, думаю, вы согласитесь, это очень хорошо звучащие межблочные кабели.Они беспристрастны, не отдавая предпочтение одной части частотного диапазона. Детализация отличная, и у них есть возможность открыть звуковую сцену. Версии с посеребренными проводами звучат немного ярче, чем версия CAT5.

© Copyright 2005 Ник Уэтстоун — www.tnt-audio.com

[ Главная | Персонал и контакты | Привет-Fi Детская площадка | Прослушивание тесты | сделай сам и доработки | Музыка & Книги]

Должен ли я обновить соединительные кабели Car Audio RCA?

На протяжении десятилетий компании рекламировали преимущества высококачественных соединительных кабелей RCA для автомобильных аудиосистем. Когда дело доходит до шумоподавления, устойчивости к воздействию окружающей среды и внешнего вида, более качественные кабели — это отличное вложение. С точки зрения улучшения качества звука, точности и детализации, более дорогие кабели звучат лучше? Давайте посмотрим на физику различий в кабелях.

Лучше ли высококачественные автомобильные аудиокабели?

Если вы посмотрите на лучшие межкомпонентные соединения RCA для автомобильных аудиосистем от Audison Connection, Wirez, Stinger, JL Audio и T-Spec, и это лишь некоторые из них, вы обнаружите, что все они имеют одну общую черту: у них есть функции, которые помогите с подавлением шума.Аудиосигналы, передаваемые от источника или процессора к усилителю, обычно имеют напряжение менее 50 милливольт даже при умеренном уровне громкости. Если межблочный кабель проходит мимо компьютерного модуля или кабеля, по которому проходит значительный ток, он может уловить электрические помехи. Экранирование сигнальных кабелей важно для защиты аудиосистемы от шума.

Более дорогие кабели часто имеют более одного слоя защиты от шума. При правильном проектировании это экранирование может помочь предотвратить добавление шума в виде электромагнитных помех (EMI) к звуковому сигналу.Если вас беспокоит шум, ищите конструкцию кабеля, экранированную от одного конца до другого без разрывов.

Межблочные кабели

tinger серии 9000 оснащены RCA-разъемами с родиевым покрытием и комбинацией проводников из чистого серебра и сверхдлиннозернистой чистой меди.

Может у вас слишком много защиты?

Каждый раз, когда два проводника находятся рядом друг с другом, магнитные поля одного из них вызывают протекание тока в другом. В зависимости от геометрии кабеля обширное экранирование вокруг проводника может действовать как конденсатор, потенциально влияя на воспринимаемую частотную характеристику кабеля.Мы слышали незначительные изменения в верхней октаве при переходе от неэкранированного кабеля к кабелю со значительной оберткой из фольги или майларовой пленки. В конечном счете, удаление шума из аудиосистемы гораздо важнее, чем добавление десятой доли дБ к настройкам твитера на вашем цифровом сигнальном процессоре. Стоит ли беспокоиться? Нисколько.

Что за ажиотаж вокруг кабелей на основе витой пары?

Изобретенный в 1881 году Александром Грэмом Беллом кабель с витой парой изначально предназначался для телефонных систем.Скручивание двух проводников вместе по спирали уменьшило электромагнитное излучение от пары, уменьшило перекрестные помехи между парой и улучшило подавление нежелательных помех от других источников. Хотя эти преимущества кажутся замечательными, на приемном конце проводов требуется специальная схема, чтобы сделать эту геометрию кабеля выгодной. Вы можете прочитать нашу статью о дифференциальных входах для полного объяснения.

Соединительные кабели высокого разрешения серии «ST» от Audison имеют витую пару и два слоя экранирования от электромагнитных помех.

Ребята, занимающиеся домашним аудио, обновляют свои кабели, так что мне не стоит?

Если вас заманили в темные и мутные воды дискуссий о высококачественных домашних аудио кабелях, вы можете легко стать жертвой странных и часто мифических объяснений о длинных жилах из бескислородной меди, серебряных проводниках, керамических разъемах, решения смещения напряжения постоянного тока и сотни других странных функций.

Существуют две огромные разницы между домашними и мобильными приложениями, которые необходимо учитывать.Прежде всего, автомобильные аудиосистемы нуждаются в калибровке АЧХ с помощью эквалайзера, чтобы они звучали хорошо. Отражения от окон, пластика, винила, дерева и кожи наносят ущерб частотной характеристике системы. Именно эта настройка определяет частотную характеристику системы.

Во-вторых, не менее важно то, что легковые и грузовые автомобили не стоят на месте. Вибрации от двигателя, неровности дороги, а также усилия на поворотах, ускорения и торможения оказывают большую нагрузку на электрические соединения.Межблочные автомобильные аудиосистемы нуждаются во встроенном компенсаторе натяжения, чтобы предотвратить затвердевание и поломку проводников. Хотя могут быть исключения, большинство межблочных соединений для домашнего аудио не подходят для мобильных приложений.

я

Межсоединения серии

Wirez Signature имеют два слоя экрана из майларовой фольги, которые полностью покрывают межсоединение для превосходного подавления шума.

Качественные кабели обеспечивают отличный звук

Если у вас уже есть автомобильная аудиосистема с хорошим звуком, есть вероятность, что модернизация соединительных кабелей не повлияет на общую производительность в достаточной степени, чтобы оправдать инвестиции.Если у вас есть проблемы с шумом, то использование правильного типа кабелей для вашего оборудования может очень помочь! Кабели не решат проблемы с контуром заземления, но они могут помочь с электромагнитными помехами.

И наконец, вы получите больше пользы от обновления ваших динамиков, чем от обновления любой другой части аудиосистемы. Вы можете узнать о том, что отличает посредственные динамики от хороших, в этой статье об обновлении автомобильных аудиосистем и в этой статье о технологиях динамиков.

Если вы хотите, чтобы ваша автомобильная аудиосистема звучала лучше, зайдите сегодня к местному продавцу мобильных аксессуаров и обсудите с ним вашу существующую систему и ваши цели.Они могут помочь вам сориентироваться в тысячах опций, чтобы улучшить звучание вашей системы.

Эта статья написана и подготовлена ​​командой www.BestCarAudio.com. Воспроизведение или использование в любом виде запрещено без письменного разрешения 1sixty8 media.

Что лучше: короткие межблочные кабели и длинные акустические кабели или наоборот? : Эмпирическое аудио

Что лучше: короткие межблочные кабели и длинные акустические кабели или наоборот?

Чтобы ответить на этот вопрос, нужно понимать разницу в средах.Электрическая среда межсоединений значительно отличается от акустические кабели. Давайте сначала рассмотрим межсоединения:

Длина соединения

Компоненты, управляющие межсоединениями, как правило, имеют высокое сопротивление: от 7 Ом в полупроводниковых устройствах высокого класса до примерно 300 Ом в ламповых устройствах. Импеданс входов намного выше, обычно 10-100 кОм. В этой среде с высоким импедансом даже небольшая емкость кабеля создаст фильтр нижних частот. Это означает, что самые высокие звуковые частоты могут быть ослаблены или уменьшены по амплитуде. Все межсоединения имеют емкость, и эта емкость увеличивается по мере их увеличения. Еще одним эффектом дополнительной емкости является фазовый сдвиг. Фазовый сдвиг возникает, когда положение высокочастотной части музыкальных сигналов смещается во времени относительно других частот. Это фазовое искажение начнет происходить на гораздо более низкой частоте, чем спад частотной характеристики.

Другое соображение заключается в том, что задействованные сигналы имеют среднеквадратичное значение менее одного вольта.Сигналы в среде с высоким импедансом более восприимчивы к помехам от источников, включая контуры заземления, сильные радиочастотные поля и сильные магнитные поля, чем сигналы в среде с низким импедансом. Это усугубляется тем, что сигналы малы, что снижает отношение сигнал/шум. Следовательно, экранирование может быть важным, если эти источники шума присутствуют. Очевидно, что более длинные неэкранированные межсоединения более восприимчивы к этим источникам шума. Другие характеристики, такие как сопротивление и индуктивность, менее важны для межсоединений, потому что задействованные сигнальные токи очень малы, а емкость подавляет другие эффекты.Фактически, добавление индуктивности может быть полезным, расширяя частотную характеристику. Более высокий входной импеданс, как правило, лучше, но это влияет только на общее падение напряжения, а не на частотную или фазовую характеристику. Импеданс драйвера и емкость кабеля являются основными факторами, влияющими на частотную и фазовую характеристики. Итак, каково хорошее эмпирическое правило для максимальной длины, учитывая емкость ваших кабелей?

Чтобы получить некоторые рекомендации, было выполнено моделирование на основе твердотельного драйвера (операционный усилитель TL072), управляющего входным сопротивлением 100K на приемном компоненте, выходной емкостью 20 пФ, входной емкостью 30 пФ и емкостью кабеля:

1) 200 пФ/м (недорогой кабель — > 50 долл. США за метр пары)
2) 40 пФ/м (эмпирический микродинамический анализ) и
3) 28 пФ/м (дорогой кабель — > 1000 долл. США за метр пары)

Предполагается, что типовая индуктивность составляет .2 мкГн/метр (микродинамическое значение составляет 1,0 мкГн/метр) при типичном сопротивлении 50 мВт/метр для всех кабелей. Данные были получены в результате моделирования SPICE3 следующей схемы:

Критерии приемлемости были установлены как: затухание менее 1 дБ на частоте 20 кГц, так как наши опытные слушатели могут слышать изменения амплитуды на 1 дБ. На следующем графике показаны частоты, при которых сигнал 1 VRMS затухает на -1 дБ в зависимости от длины кабеля:

Приведенные выше рекомендации по длине межсоединений показывают, что недорогие межсоединения имеют полезный предел около 22 футов, основываясь только на критериях частотной характеристики. График также показывает, что оптимизированные межсоединения, такие как Empirical Audio Microdynamic, не испытывают ухудшения высокочастотного аудиоотклика до тех пор, пока длина не превысит 100 футов.

Однако следует учитывать не только частотную характеристику. Фазовая характеристика также может стать проблемой, особенно когда два канала участвуют в создании образа одного музыкального события. На следующем графике показана фазовая характеристика тех же трех межсоединений при различной длине.Критерий приемлемости: 10 градусов фазового сдвига , поэтому все кривые показывают частоту, при которой происходит 10-градусный фазовый сдвиг в зависимости от длины:

Фазовый график выше показывает, что неприемлемый фазовый сдвиг возникает в недорогих межсоединениях длиной более 7 футов. С другой стороны, оптимизированные межсоединения не демонстрируют такого же фазового сдвига до тех пор, пока их длина не достигнет 30-40 футов.

Межблочные выводы:

Одним из выводов из этих графиков является то, что при использовании недорогих межсоединений они должны быть не более семи футов.Это также показывает, что оптимизированные межсоединения, такие как Microdynamic, могут иметь длину до 30 футов до того, как произойдет значительное ухудшение фазы, и более 100 футов до того, как произойдет значительное ухудшение частотной характеристики. Другие соображения, упомянутые ранее, в том числе шум контура заземления и плохое соотношение сигнал-шум, диктуют, что было бы целесообразно еще больше ограничить эти длины. Чтобы получить более реалистичный прогноз производительности, можно применить фактор выдумки для компенсации этих других эффектов.Компания Empirical Audio предлагает сократить рекомендуемую норму вдвое, в результате чего недорогие межсоединения будут иметь полезную максимальную длину около одного метра. Оптимизированные высококачественные межсоединения будут иметь полезную максимальную длину около 5 метров. Настоятельно рекомендуется проверить слух.

Длина кабеля динамика

Кабели, соединяющие усилители мощности с громкоговорителями, находятся в среде с низким импедансом. Выходное сопротивление усилителя порядка .2 Ом для полупроводниковых и 3 Ом для некоторых ламповых усилителей. Импеданс большинства динамиков значительно различается, отклоняясь от опубликованного импеданса на целых 30 Ом. Типичные значения составляют 3–4 Ом на низких частотах и ​​30–50 Ом на средних и высоких частотах. Кабели динамиков передают мощность на динамики, и ток иногда может быть высоким, приближаясь к 20 или 30 амперам в некоторых системах. Требование к передаче мощности означает, что сопротивление и индуктивность должны быть низкими, как и в системах передачи электроэнергии переменного тока.Емкость имеет меньшее значение, так как драйверы имеют очень низкий импеданс.

ZIP-кабель типа Monster обычно используется для подключения громкоговорителей к усилителям. Многие ученые считают, что вы не можете реально улучшить ZIP достаточного калибра, обычно 11-12 AWG, и что более дорогие кабели — пустая трата денег. Следующий анализ показывает, что даже 11 AWG ZIP имеет серьезные ограничения, поскольку он имеет относительно высокую индуктивность по сравнению с более оптимизированными конструкциями кабелей, такими как Empirical Audio Clarity7.Поперечные сечения ZIP и Clarity7 11 калибра показаны ниже (чертежи не в относительном масштабе):

Шнур ZIP 11 AWG (с изоляцией из ПВХ)

Clarity7 Эквивалент 11 AWG (с тефлоновой изоляцией)

Эти поперечные сечения использовались для разработки аналитических моделей для каждого кабеля с использованием решателя электромагнитного поля. Чтобы определить поведение этих кабелей разной длины, они оба были смоделированы с использованием программ SPICE3 и HSPICE при следующих условиях: выходное сопротивление усилителя составляло . 2 Ом, а нагрузка на динамик была чисто резистивной на 3 Ом. Модели для кабелей представляют собой модели с распределенными потерями и сосредоточенными параметрами со связью между проводниками, в отличие от моделей линий передачи (которые интересны только при >30 МГц). Для моделирования использовалась следующая схема:

Критерии приемлемости были идентичны тем, которые использовались для исследования межсоединений выше, -1 дБ затухания на частоте 20 кГц. Во-первых, график АЧХ:

На приведенном выше графике показано, что кабель ZIP 11 AWG затухает на -1 дБ на частоте 20 кГц на длине менее 16 метров или около 50 футов.Clarity7, оптимизированный кабель, с другой стороны, имеет предел -1 дБ 20 кГц на расстоянии более 80 метров или 270 футов (не на графике и не показано для удобства чтения).

Фазовая характеристика была смоделирована и показана ниже для тех же двух кабелей. Как и в исследовании межсоединений, проведенном выше, критерием приемлемости является максимальный фазовый сдвиг 90 267 на 10 градусов на частоте 20 кГц.

На приведенном выше графике показано, что ZIP 11 AWG имеет полезный предел около 8 метров или 25 футов на основе критериев приемлемости фазы.Полезный предел Clarity7 превышает 80 метров или 270 футов. (частота сдвига 10 градусов при >80 метрах)

Выводы кабеля динамика

Предыдущий анализ показал, что для систем с разрешающей способностью ZIP-кабель 11 калибра, скорее всего, вызовет искажение звука, как по частоте, так и по фазе, если только его длина не меньше 25 футов. Как и в исследовании межсоединений, было бы целесообразно дополнительно ограничить эту длину коэффициентом 1/2, чтобы учесть неидеальные усилители и громкоговорители, которые являются сложными нагрузками.Напомним, что анализ предполагал идеальный источник напряжения и тока для усилителя, за исключением выходного импеданса 0,2 Ом. Нагрузка на громкоговоритель также была чисто резистивной, чего в реальном мире не бывает. В случае использования ламповых усилителей эти длины должны быть уменьшены еще больше. Это делает 11AWG ZIP непрактичным для высококачественных ламповых систем и некоторых твердотельных систем большей длины. Преимущества оптимизированных акустических кабелей становятся очевидными из этого исследования. Мы доказали, что эти эффекты поддаются электрическому измерению, могут быть проанализированы с помощью чрезвычайно точных инструментов моделирования, и мы считаем, что они слышны большинству аудиофилов.

Рекомендации по общей длине

Поскольку теперь мы понимаем ограничения как межблочных, так и акустических кабелей, как недорогих, так и оптимизированных, можно создать руководство, позволяющее оптимизировать на системном уровне длину как межблочных, так и акустических кабелей. Это раз и навсегда ответит на вопрос: «Что лучше иметь более короткие межблочные соединения и более длинные акустические кабели или наоборот?» Поскольку одни и те же критерии приемлемости, установленные в исследовании, использовались как для межблочных кабелей, так и для акустических кабелей, их можно отобразить на одном графике. На следующих графиках показана зависимость длины межсоединения от длины кабеля динамика, причем каждая точка на графике соответствует одинаковой частоте -1 дБ для кабеля межсоединения и кабеля динамика. Каждая точка на графиках также представляет общую длину межблочного кабеля и кабеля динамика, используемых вместе. На первом графике показаны акустический кабель Empirical Audio Clarity7 и микродинамическое межсоединение Empirical Audio:

.

График показывает, что для кабелей средней длины отношение оптимального кабеля динамика к длине межсоединений составляет (spkr) = 26+2.2(интер). Это означает, что для того, чтобы межблочные кабели и кабели динамиков были оптимальной длины, кабель динамика должен быть в 2,2 раза длиннее межблочного кабеля плюс 26 футов. Очевидный вывод из этого состоит в том, что кабели короче 26 футов в целом должны быть в основном акустическими кабелями с очень короткими межсоединениями. Если бы общая длина составляла 50 футов, оптимальная длина межсоединения была бы 7,5 фута, а длина кабеля динамика — 42,5 фута. График позволяет использовать акустический кабель длиной более 270 футов, но для удобства чтения здесь показана сокращенная версия 150 футов.Еще один вывод, который можно сделать из этого, состоит в том, что более сложно и затратно изготовить высокопроизводительный длинный межблочный кабель, чем высокопроизводительный длинный акустический кабель.

Далее мы наносим такое же соотношение между длиной межблочного кабеля и длиной кабеля динамика, на этот раз используя данные частотной характеристики недорогого межблочного кабеля и ZIP-кабель 11 AWG в качестве кабеля динамика. Опять же, каждая точка на графике представляет собой длину каждого кабеля, которая соответствует одной и той же частоте -1 дБ для обоих кабелей:

На приведенном выше графике показано соотношение между длиной межсоединения и длиной кабеля динамика: (inter) = 4+0.343 (спкр). Типичное соотношение длины кабеля динамика и межблочного кабеля составляет от 1,5:1 до 2,4:1. Как и предыдущий анализ высококачественных кабелей, это показывает, что выгодно делать длину кабеля динамика как минимум в 1,5-2,5 раза больше длины межсоединений. Для очень коротких габаритных длин, например, 8 футов, кабели могут быть одинаковой длины. Красное наложение на графике выше представляет область нарушения критерия приемлемости -1 дБ на частоте 20 кГц. Самая длинная кабельная система, рекомендуемая для использования этих кабелей, будет: 75 футов, где межсоединение будет 22.5 футов, а кабель динамика будет 52,5 фута. Учитывая, что большинство систем либо в основном межблочные, либо в основном акустические, это еще больше ограничивает общую длину. Если бы система состояла в основном из акустического кабеля, предел был бы ~ 55 футов с ~ 1 метром межсоединения. Если бы система была в основном межсоединенной, ограничение составляло бы ~ 30 футов в целом с ~ 2 метрами кабеля динамика. Вывод, который можно сделать из этого , заключается в том, что системы, которые в основном являются межсоединениями, должны использовать более оптимизированные межсоединения. Как и прежде, компания Empirical Audio рекомендует сократить максимальную длину вдвое, особенно для межсоединений. Эти длины основаны только на критериях частотной характеристики, игнорируя фазу.

Краткое изложение рекомендаций по длине

Следующие рекомендации обобщают результаты исследования длины кабеля. Используя рекомендации по максимальной длине и оптимальные уравнения отношений, можно полностью оптимизировать свою систему:

1. Независимо от стоимости межблочных кабелей и кабелей динамиков всегда лучше делать межблочные кабели короче, а кабель динамиков длиннее.
2. Общая длина недорогих межсоединений должна быть ограничена 1 метром или меньше на основе 1/2 максимальной длины.
3. 11 AWG ZIP, используемый в качестве кабеля динамика, должен иметь длину не более 12 футов (12 футов) в соответствии с рекомендациями о 1/2 максимальной длины.
4. Оптимальное соотношение длины недорогого межблочного кабеля и кабеля громкоговорителя составляет примерно (между) = 4+0,343(spkr) (в футах). Поэтому, как правило, недорогие межблочные кабели должны быть на 1/3 длины акустических кабелей ZIP 11AWG или короче (правило 1/3).
5. Более оптимизированные межсоединения, такие как Empirical Audio Microdynamic, могут иметь длину до 15 метров или 50 футов без значительного ухудшения частоты или фазы, исходя из рекомендуемых 1/2 максимальной длины.
6. Более оптимизированные акустические кабели, такие как Empirical Audio Clarity7, могут иметь длину до 40 метров или 130 футов без значительного ухудшения частоты или фазы, исходя из рекомендуемых 1/2 максимальной длины.
7. Оптимальное соотношение длины кабелей Microdynamic и Clarity7 определяется следующим образом: (spkr) = 26+2.2(inter) (в футах, для систем с общим размером более 26 футов).

Дополнительные часто задаваемые вопросы об аудио

.
