Как работает АКПП | Устройство автоматической коробки передач

Отчасти это так, но зная конструктивные особенности АКПП и принцип ее работы, Вы изначально продливаете жизнь своей коробке передач. В этой статье мы хотели бы рассказать Вам об основных механизмах и принципах работы автоматической коробки передач.



Что такое АКПП?

Автоматическая коробка переключения передач — это важный конструктивный элемент трансмиссии транспортного средства, служащая для изменения крутящего момента, направления, а также скорости движения т.с. и для длительного разъединения двигателя от трансмиссии. Различают бесступенчатые (Вариатор), ступенчатые (Гидроавтомат) и комбинированные коробки передач (Роботизированные коробки типа «DSG»).









Не секрет, что трансмиссия оказывает основное влияние на динамику автомобиля. Производители постоянно испытывают и внедряют новейшие технологии в наши автомобили.

Тем не менее большинство автомобилистов предпочитают эксплуатировать автомобили с механической коробкой передач, так как считают, что головной боли последняя приносит гораздо меньше. Отчасти это так, но зная конструктивные особенности АКПП и принцип ее работы, Вы изначально продливаете жизнь своей коробке передач. В этой статье мы хотели бы рассказать Вам об основных механизмах и принципах работы автоматической коробки передач.



Что лучше МКПП или АКПП

---

Как правило, наш отечественный автолюбитель к автоматическим коробкам передач относится с определенными  предубеждениями. Видимо причиной тому наше хроническое нежелание перекладывать на чужие плечи свою проблему и  попытка самостоятельного ее устранения. К примеру, американцы, а ведь именно они придумали АКПП, этим не страдают.

В Америке весьма не популярны механические коробки переключения передач и только 5% американских автолюбителей из ста пользуются механикой. Популярность АКПП и в Европе растет из года в год огромными темпами. Конечно же поклонники автомата есть и среди наших соотечественников, вот только правильно эксплуатировать их получается далеко не у всех. По утверждению автомехаников, именно несвоевременное тех. обслуживание и неправильная эксплуатация, зачастую служит первопричиной всех неисправностей автоматической коробки передач.

---





Как работает АКПП?

Для того, чтобы понять принцип работы автоматической коробки передач — мы условно распределим ее на три части: гидравлическая, электронная и механическая. Как можно догадаться, механическая часть отвечает непосредственно за переключение передач. Гидравлическая передает крутящий момент и создает воздействие на механическую. Электронная — это мозг, который отвечает за переключение режимов (селектор) и обратную связь с системами автомобиля.



Как известно сердцем машины является двигатель, в случае с коробкой передач это так же уместно. Трансмиссия должна преобразовывать мощность и крутящий момент двигателя таким образом, чтобы обеспечить для движения транспортного средства необходимые условия. Большую часть этой тяжелой работы выполняет гидротрансформатор (он же «бублик») и планетарные передачи.



Гидротрансформатор в зависимости от частоты вращения колес и нагрузки изменяет крутящий момент автоматически и выполняет функции сцепления (как в механической коробке). В свою очередь гидротрансформатор состоит из пары лопастных машин — центростремительной турбины и центробежного насоса, а также между ними расположен направляющий аппарат-реактор.

Турбина с насосом максимально сближены, а их колеса имеют форму, которая обеспечивает непрерывный круг циркуляции рабочих жидкостей. Именно благодаря этому у гидротрансформатора минимальны габаритные размеры и минимальны потери энергии при перетекании жидкостей от насоса к турбине. Коленвал двигателя связан с насосным колесом, а вал коробки передач с турбиной. В виду этого в гидротрансформаторе нет жесткой связи между ведомыми и ведущими элементами, потоки рабочих жидкостей осуществляют передачу энергии от двигателя к трансмиссии, которая с лопаток насоса отбрасывается на лопасти турбины.



Как работает АКПП видео:



Гидромуфта и гидротрансформатор





Собственно говоря, гидромуфта работает по такой же схеме, не трансформируя его величину она передает крутящий момент. Реактор введен в конструкцию гидротрансформатора для того чтобы изменять момент. В принципе это такое же колесо с лопатками только жестко посаженное на корпус и до определенного времени не вращающееся. На пути по которому возвращается масло из турбины в насос расположен реактор. Особый профиль имеют лопатки реактора, сужаются постепенно межлопаточные каналы. Благодаря этому скорость рабочих жидкостей текущих по каналам направляющего аппарата, понемногу увеличивается, а выбрасываемая в сторону вращения насосного колеса из реактора жидкость подгоняет и подталкивает его.

---

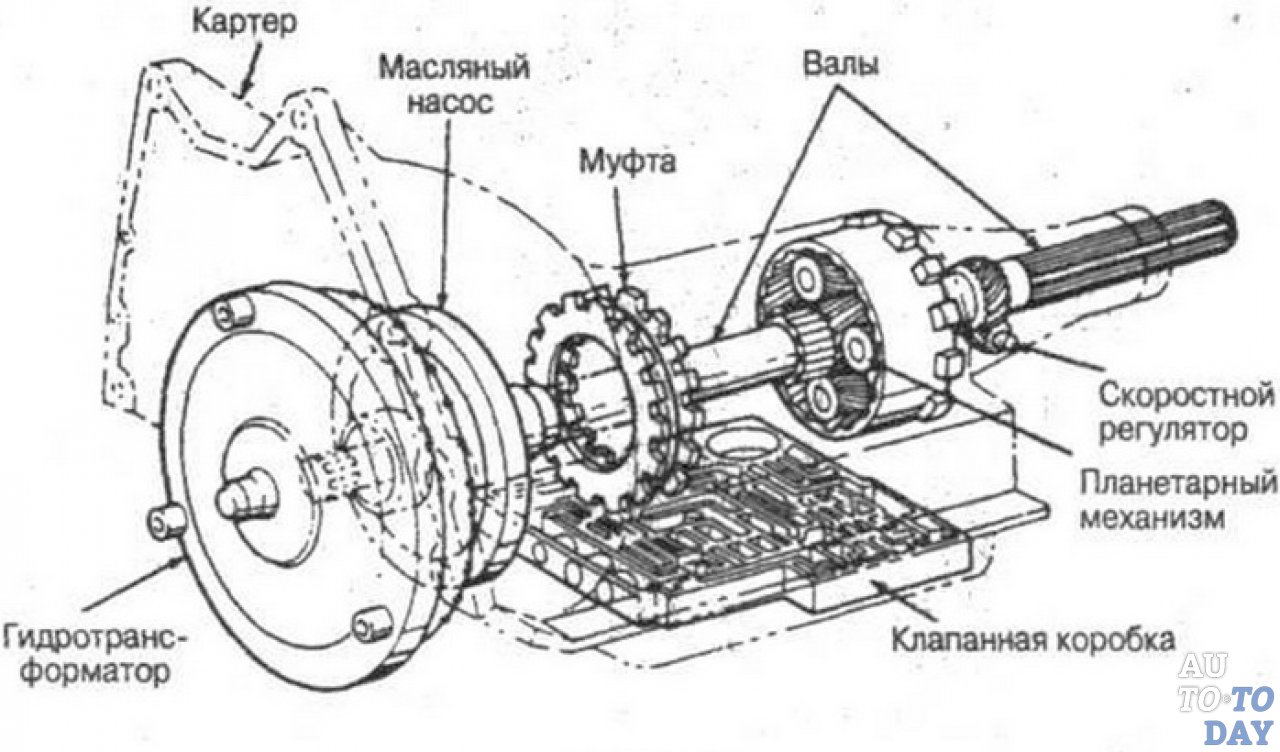

Из чего состоит АКПП?



1. Гидротрансформатор — сходен со сцеплением в мех.коробке, но управления непосредственно водителем не требует.
2. Планетарный ряд — сходен с блоком шестерен в мех.коробке и изменяет придаточное отношение в автомате при переключении передач.
3. Тормозная лента, задний фрикцион, передний фрикцион — они служат для непосредственного переключения передач.
4. Устройство управления — это целый узел состоящий из шестеренчатого насоса, клапанной коробки и маслосборника. Клапанная плита (гидроблок) — это система каналов с клапанами (соленоидами) и плунжерами, выполняющими функции контроля и управления, также преобразует нагрузку двигателя, степень нажатия на акселератор и скорость движения в гидравлические сигналы. На основании таких сигналов, за счет последовательного включения и выхода из рабочего состояния фрикционных блоков, автоматически меняются передаточные числа.



Гидротрансформатор                                                                                 Планетарный ряд

Тормозная лента                                                                                          Пакеты фрикционов

Гидротрансформатор (torque converter ) — предназначен для того чтобы передавать крутящий момент от двигателя к компонентам АКПП. Установлен он в кожухе расположенном между коробкой и двигателем выполняя функции сцепления. Наполненный рабочей жидкостью в процессе работы он несет высокие нагрузки вращаясь с довольно большой скоростью. Он, поглощая и сглаживая вибрации двигателя и передавая крутящий момент, приводит в действие  насос для масла, который находится в коробке передач.



Масляный насос в свою очередь трансмиссионной жидкостью наполняет гидротрансформатор создавая тем самым нужное давление в системе контроля и управления. Поэтому мнение о том, что машину с автоматом можно принудительно завести без стартера разогнав ее до большой скорости, является ошибочным. Энергию шестеренчатый насос получает только от двигателя, при неработающем двигателе давление в системе контроля и управления отсутствует вне зависимости от того в каком положении находится ручка рычага переключения скоростей. Поэтому вращение карданного вала принудительно не заставит коробку заработать, а двигатель — завестись.



Планетарный ряд — в отличие от «механики», где сцепляющиеся между собой шестеренки и параллельные валы, в «автоматах» в основном используются передачи планетарные.


Составные части фрикциона — давлением масла в движение приводится поршень (piston).

Поршень двигаясь под давлением масла, посредством конического диска ( dished plate) прижимает очень плотно ведомые к ведущим дискам пакета, от чего они вращаются единым целым и осуществляют передачу крутящего момента от барабана к втулке. Несколько планетарных механизмов, обеспечивающие необходимые передаточные отношения, расположены в корпусе коробки передач.



Передачу же крутящего момента от двигателя через механизмы планетарные непосредственно к колесам осуществляется при помощи фрикционных дисков, дифференциала и прочих сервисных устройств. Посредством трансмиссионной жидкости через систему контроля и управления происходит управление всеми перечисленными устройствами.



Тормозная лента — устройство посредством которого  осуществляется блокировка элементов планетарного ряда.



Гидроблок — сложнейший механизм в автоматической коробке. Как мы уже писали выше, это мозги трансмиссии. Наиболее дорогстоящая по ремонту деталь.



Устройство АКПП Видео

---

Виды АКПП | Сравнение с механикой | Достоинства и недостатки

Постоянное повышение качества эксплуатации современного транспортного средства неизбежно привело к заметному конструкционному усложнению. Благоприятным образом на двигателе, скоростных качествах и ходовой части  отразилось оборудование автомобиля коробкой-автоматом, что к тому же позволило частично облегчить нагрузку водителя в движении. Благодаря простоте в эксплуатации и надежности, использование данного изобретения обрело широкое применение.



В наше с вами время АКПП широко применяются как в легковых и полноприводных авто, так и на грузовиках. Водителю на автомобиле с механической коробкой переключения передач для того чтобы двигаться с нужной скоростью нужно довольно часто «дергать» рычаг переключения передач также он должен самостоятельно следить за скоростью и нагрузкой.

Использование коробки-автомата отменяет эти необходимости.



На лицо явные преимущества автомата перед механикой, такие как:



1. Комфортность управления автомобилем повышается ;
2. Плавно производятся автоматические переключения скоростей ;
3. Ходовая часть и двигатель защищает от перегрузок;
4. Возможно как автоматическое, так и ручное переключение передач.



Применяемые на сегодня АКПП условно делятся на два типа. Различаются эти типы в основном системами контроля и управления за использованием трансмиссии.



1. У первого типа АКПП управление и контроль выполняется определенным гидравлическим устройством.
2. Эту же функцию в АКПП второго типа выполняет электронное устройство. Роботизированные коробки.

---



Приведем вполне конкретные примеры:



Предположим, машина, двигается по равнинному отрезку дороги, участок с крутым подъемом. Какое-то время мы не трогаем педаль акселератора и наблюдаем за реакцией гидротрансформатора при изменении условий движения. При увеличении нагрузки на ведущие колеса автомобиль теряет скорость. Как следствие частота вращения турбины падает. Это влияет на противодействие движению рабочих жидкостей внутри гидротрансформатора. От чего возрастает скорость циркуляции, это автоматически увеличивает крутящий момент на валу турбинного колеса до возникновения равновесия между ним и моментом сопротивления движению.



Точно так автомат работает при трогании с места. Только теперь самое время задействовать акселератор — после этого обороты коленвала увеличиваются и насосного колеса тоже, а машина и турбина были неподвижны, однако проскальзывание внутри гидротрансформатора не препятствовало холостой работе двигателя. В таком случае в максимальное количество раз трансформируется крутящий момент. Но по достижению необходимой скорости  преобразование крутящего момента становится не нужным. При помощи автоматически действующей блокировки гидротрансформатор превращается в звено, которое жестко связывает ведомый и ведущий валы. При такой блокировке внутренние потери исключаются,  значение передачи КПД увеличивается, при этом режиме движения расход топлива уменьшается и повышается эффективность торможения двигателем при замедлении.

Реактор освобождается и вращается с турбинным и насосным колесами для снижения всех тех же потерь.

С какой же целью КПП присоединяют к гидротрансформатору, когда тот самостоятельно в зависимости от нагрузок на ведущие колеса может величину крутящего момента изменять?

Гидротрансформатор способен изменять крутящий момент с коэффициентом 2-3.5 не более. А для эффективной работы трансмиссии таких диапазонов изменения придаточных чисел явно недостаточно. Также иногда встает необходимость включать заднюю передачу или нейтральную. Коробки-автомат имея зубчатые зацепления все же многим отличаются от механических коробок, к примеру, передачи они переключают без разрывов потока мощности при помощи многодисковых фрикционных муфт приводимых гидравликой и ленточных тормозов. В зависимости от скорости машины и интенсивности нажатия на педаль акселератора автоматически выбирается нужная передача, она то и интенсивность разгона и определяет.



Определяет нужную передачу электронный и гидровлический блоки управления автоматической коробкой передач. Водитель же помимо нажатия на педаль газа может выбрать режимы спортивный или зимний (у таких режимов акпп индивидуальный алгоритм переключения передач), а также может выбрать режим который помогает передвигаться по участкам пути со сложным рельефом (в этом режиме автомат не сможет переключится выше определенной передачи).

В состав АКПП кроме планетарного механизма и гидротрансформатора также входит насос снабжающий гидроблок с гидротрансформатором рабочей жидкостью и смазывая коробку, а охлаждает рабочую жидкость, которая имеет свойство перегреваться, входящий в состав коробки-автомата радиатор охладления акпп.



---

Отличия в устройстве АКПП заднеприводных и переднеприводных автомобилей

Есть также несколько различий в устройстве и компоновке автоматических трансмиссий заднеприводных и переднеприводных автомобилей. У переднеприводных автомобилей АКПП более компактна и внутри корпуса имеет отделение главной передачи т. е. дифференциал. В остальном функции и принципы действия всех АКПП одинаковы. Для обеспечения движения и выполнения всех функций АКПП оснащена такими узлами, как: гидротрансформатор, узел управления и контроля, коробка передач и механизм выбора режима движения.



Заднеприводный автомобиль                                                           Переднеприводный автомобиль



---

устройство АКПП и принцип работы

Начнем с того, что в США автомобили, оснащенные автоматической трансмиссией, появились в 1940-х годах. Как известно, наличие автоматической коробки передач существенно облегчает процесс эксплуатации транспортного средства, также снижаются нагрузки на водителя, повышается безопасность и т. д.

Отметим, что под «классической» автоматической коробкой следует понимать гидромеханическую коробку передач (гидромеханический автомат). Далее мы рассмотрим устройство коробки — автомат, конструктивные особенности, а также преимущества и недостатки КПП данного типа.

Содержание статьи

Автомобиль с автоматической трансмиссией: преимущества и недостатки

Начнем с плюсов. Установка автоматической трансмиссии  позволяет  водителю во время езды не использовать рычаг переключения передач, также не задействована нога для постоянного выжима сцепления при переходе на повышенную или пониженную ступень.

Другими словами, изменение скорости  происходит автоматически, то есть сама коробка учитывает нагрузку на ДВС, скорость движения ТС, положение педали газа, желание самого водителя резко ускориться или двигаться плавно и т.д.

В результате комфорт вождения автомобиля с АКПП значительно возрастает, передачи переключаются автоматически, мягко и плавно, двигатель, элементы трансмиссии и ходовой части защищены от сильных нагрузок. Более того, многие коробки автомат предусматривают возможность не только автоматического, но и ручного переключения передач.

Что касается минусов, они также имеются. Прежде всего, конструктивно АКПП является сложным и дорогостоящим агрегатом, отличается сниженной ремонтопригодностью и ресурсом по сравнению с механическими (ручными) КПП. Автомобиль с  данным типом КПП  расходует больше топлива, автоматическая коробка отдает меньше крутящего момента на колеса, так как КПД коробки автомат несколько снижен.

Также наличие в автомобиле автоматической трансмиссии накладывает на водителя определенные ограничения. Например, коробку автомат нужно прогревать перед поездкой, желательно избегать постоянных резких стартов и слишком интенсивного торможения.

На машине с автоматической коробкой нельзя буксовать, не допускается буксировка автомобиля с коробкой автомат на высокой скорости на большие расстояния без вывешивания ведущих колес и т.д. Еще добавим, что такую коробку сложнее и дороже обслуживать.

Коробка автомат: устройство

Итак, даже с учетом определенных недостатков, автоматическая гидромеханическая   коробка по ряду причин долгое время оставалась наиболее распространенным решением для изменения крутящего момента среди других типов автоматических трансмиссий.

Прежде всего, даже с учетом того, что ресурс и производительность таких коробок ниже, чем у «механики», гидромеханическая коробка передач достаточно надежна и долговечна. Теперь давайте рассмотрим устройство АКПП.

Автоматическая коробка передач состоит из следующих базовых элементов:

• Гидротрансформатор. Устройство выполняет функцию сцепления по аналогии с МКПП, однако для перехода на ту или иную передачу не требуется участия водителя;
• Планетарный ряд, который аналогичен блоку шестерен в ручной «механике» и позволяет изменять передаточное отношение при переключении передач;
  Тормозная лента и фрикционы (передний, задний фрикцион)  позволяют  плавно и своевременно переключать передачи;
• Управление АКПП. Данный узел включает в себя маслосборник (поддон коробки), шестеренчатый насос, а также клапанную коробку;

Управление коробкой автомат производится при помощи селектора. Как правило, АКПП имеют следующие основные режимы:

• Режим Р – парковка;
• Режим R – движение задним ходом;
• Режим N –нейтральная передача;
• Режим D –езда вперед с автоматическим переключением передач;

Также могут иметься и другие режимы. Например, режим L2 означает, что включаться будет только первая и вторая передачи при движении вперед, режим L1 указывает на включение только первой передачи, режим S следует понимать как спортивный, могут иметься различные «зимние» режимы и т.д.

Дополнительно может быть реализована имитация ручного управления АКПП, то есть водитель может повышать или понижать передачи самостоятельно (вручную). Еще добавим, что коробка автомат также зачастую имеет режим kick-down (кик-даун), который позволяет автомобилю резко разгоняться при такой необходимости.

Срабатывает режим «кик-даун» в том случае, когда водитель резко нажимает на газ, после чего коробка быстро переходит на пониженные передачи, тем самым позволяя раскрутить двигатель до высоких оборотов.

Как видно, коробка — автомат фактически состоит из гидротрансформатора, механической коробки передач, а также системы управления, что в совокупности и образует гидромеханическую коробку. Давайте рассмотрим ее устройство.

Принцип работы и конструкция гидротрансформатора

Гидротрансформатор необходим для того, чтобы передавать и изменять крутящий момент от двигателя на коробку. Также гидротрансформатор уменьшает вибрации. Устройство гидротрансформатора предполагает наличие насосного, турбинного и реакторного колеса.

Также в гидротрансформаторе имеется блокировочная муфта и муфта свободного хода. Гидротрансформатор (ГДТ, часто в обиходе называется «бублик») является частью АКПП, однако имеет отдельный корпус из прочного материала, заполненный рабочей жидкостью.

Насосное колесо ГДТ присоединено к коленвалу двигателя. Турбинное колесо связано с самой коробкой передач. Между турбинным и насосным колесом также присутствует реакторное колесо, которое является неподвижным. Каждое из колес гидротрансформатора имеет лопасти, которые отличаются по своей форме. Между лопастями реализованы каналы, через которые проходит трансмиссионная жидкость (трансмиссионное масло, ATF, от  англ. Automatic Transmissions Fluid).

Блокировочная муфта необходима для блокировки гидротрансформатора в некоторых режимах работы. Обгонная муфта или муфта свободного хода отвечает за то, чтобы жестко закрепленное реакторное колесо получило возможность вращаться в противоположную сторону.

Теперь давайте рассмотрим, как работает гидротрансформатор. Его работа основана на замкнутом цикле и заключается в том, что от насосного колеса трансмиссионная жидкость подается на турбинное колесо. Затем поток  жидкости поступает к реакторному колесу.

Лопасти реактора сконструированы так, чтобы усиливать скорость потока жидкости АТФ. Затем ускоренный поток перенаправляется на насосное колесо, заставляя его вращаться с большей скоростью Результат — увеличение величины крутящего момента. Стоит добавить, что максимальный момент достигается при вращении гидротрансформатора  на самой малой скорости.

Когда раскручивается коленвал двигателя, происходит выравнивание угловых скоростей  насосного и турбинного колеса, при этом поток трансмиссионной жидкости изменяет направление. Затем происходит срабатывание муфты свободного хода, после чего начинает вращаться реакторное колесо. В этом случае гидротрансформатор переходит в режим гидромуфты, то есть происходит передача только крутящего момента.

Дальнейший набор скорости приводит к блокировке гидротрансформатора (блокировочная  муфта замкнута), в результате чего происходит прямая передача крутящего момента от мотора к коробке. При этом блокировка ГДТ происходит на разных передачах.

Следует отметить, что  в современных автоматических коробках передач реализован режим работы с проскальзыванием муфты блокировки гидротрансформатора. Такой режим исключает полную блокировку гидротрансформатора.

Данный  режим работы возможно реализовать в том случае, если условия соответствующие, то есть когда нагрузка и скорость подходят для его активации. Главной же задачей проскальзывания муфты становится более интенсивный разгон автомобиля, снижение расхода горючего, более мягкое и плавное включение передач.

Из чего состоит АКПП: как устроена и работает механическая часть коробки

Сама автоматическая коробка передач (АКПП), как и механическая, ступенчато изменяет крутящий момент при движении машины вперед, а также позволяет двигаться назад при включении задней передачи.

При этом в автоматических коробках обычно используется планетарный редуктор. Данное решение компактное, позволяет реализовать эффективную работу. Например, МКПП зачастую имеет два планетарных редуктора, которые соединены последовательно и работают совместно.

Объединение редукторов делает возможным получить необходимое число ступеней (скоростей) в коробке. Простые АКПП имеют четыре ступени (четырехступенчатый автомат), тогда как современные решения могут иметь шесть, семь, восемь, или даже девять  ступеней.

Планетарный редуктор включает в себя несколько последовательных планетарных передач. Такие передачи образуют планетарный ряд. Каждая из планетарных передач включает:

• солнечную шестерню;
• сателлиты;
• коронную шестерню;
• водило;

Возможность изменить крутящий момент и передать вращение становится доступной в том случае, когда происходит блокировка элементов планетарного ряда. Заблокирован может быть один или два элемента (солнечная или коронная шестерня, водило).

Если заблокирована коронная шестерня, тогда происходит увеличение передаточного числа. Если же солнечная шестерня неподвижна, тогда передаточное отношение будет уменьшено. Заблокированное водило означает, что происходит смена направления вращения.

За саму блокировку отвечают фрикционные муфты (фрикционы), а также тормоз. Муфты блокирует детали планетарного ряда между собой, тогда как тормоз удерживает нужные элементы редуктора благодаря соединению с корпусом КПП. В зависимости от конструкции той или иной АКПП, могут быть использованы ленточный или многодисковый тормоз.

Замыкание муфт и тормозов происходит благодаря гидроцилиндрам. Управление такими гидроцилиндрами реализовано из специального модуля (распределительный модуль).

Еще в общей конструкции автоматической коробки может присутствовать обгонная муфта, задачей которой становится удерживание водило, что позволяет предотвратить его вращение в противоположную сторону. Получаются, передачи в АКПП переключаются благодаря фрикционам и тормозам.

Управление АКПП и принцип работы автоматической коробки

Что касается принципов работы АКПП, коробка работает по заданному алгоритму включения и выключения фрикционов и тормозов. Система управления такими включениями и выключениями на современных коробках электронная,  то есть имеет селектор (рычаг), датчики и ЭБУ коробкой передач.

Блок управления автоматической коробкой передач интегрирован в ЭСУД и тесно связан с блоком управления двигателем. По аналогии с ЭБУ двигателем, блок управления АКПП также взаимодействует с различными датчиками, которые передают на него сигналы о частоте вращения КПП, температуре трансмиссионной жидкости, положении педали газа, режимах установки селектора и т.д.

ЭБУ коробкой передач производит обработку полученных сигналов, затем отправляет команды на исполнительные устройства в распределительном модуле. В результате коробка определяет, какую передачу включить в тех или иных условиях (повышенную или пониженную).

При этом нет четкого заданного алгоритма, то есть точка перехода на разные передачи «плавающая» и определяется самим ЭБУ коробкой. Такая особенность позволяет системе работать более гибко.

Гидроблок (он же гидравлический блок, гидроплита, распределительный модуль) фактически осуществляет управление трансмиссионной жидкостью ATF, отвечая за срабатывание фрикционов и тормозов в АКПП. Данный модуль имеет электромагнитные клапаны (соленоиды) и специальные распределители, которые соединены между собой узкими каналами.

Соленоиды нужны для переключения передач, так как они регулируют давление рабочей жидкости в коробке. Работа данных клапанов контролируется и регулируется блоком управления АКПП. Распределители отвечают за выбор рабочих режимов и задействуются посредством рычага (селектора).

За циркуляцию гидравлической жидкости в автоматической коробке отвечает насос коробки. Насосы бывают шестеренчатыми и лопастными, их приводит в действие ступица гидротрансформатора. Важно понимать, что насос вместе с гидроплитой (гидроблоком) являются важнейшими деталями в конструкции гидравлической части коробки автомат.

С учетом того, что в процессе работы коробка имеет свойство нагреваться, АКПП зачастую имеет собственную систему охлаждения. При этом, в зависимости от конструкции, может присутствовать отдельный масляный радиатор коробки автомат, или же охладитель или теплообменник, который включается в общую систему охлаждения силового агрегата.

Что в итоге

С учетом приведенной выше информации становится понятно, что автоматическая коробка  является целым комплексом механических, гидравлических и электронных устройств. При этом управление осуществляется как гидравликой, так и электронным блоком.

Также следует отметить, что по компоновке автоматические трансмиссии могут отличаться для автомобилей с передним и задним приводом, хотя большинство составных элементов одинаковы.

Если говорить о механической части АКПП, в ее устройстве  использован планетарный ряд, что отличает данный тип коробок от  обычной «механики» (в механической коробке  передач ставят параллельные валы и закрепленные на них шестерни, которые находятся в зацеплении между собой).

Что касается гидротрансформатора,  данное устройство можно считать отдельным элементом АКПП, так как ГДТ ставится между мотором и коробкой, выполняя функции сцепления по аналогии с МКПП.

Рекомендуем также прочитать статью о том, как тормозить двигателем. Из этой статьи вы узнаете о том, чем данный способ торможения и снижения скорости автомобиля может быть полезен в процессе эксплуатации ТС.

Также от гидротрансформатора приводится в действие масляный насос внутри коробки автомат. Указанный насос создает рабочее давление трансмиссионной жидкости, что, в свою очередь, позволяет реализовать управление коробкой.

Напоследок отметим, что не следует  пытаться заводить машину с коробкой  «автомат» без стартера  (с разгона), как это часто практикуется на автомобилях с механической коробкой. Дело в том, что насос АКПП  приводится в действие от двигателя.

Получается, пока ДВС не работает, давления рабочей трансмиссионной жидкости в коробке  не будет.  Это значит, что без давления не удастся реализовать управление АКПП, причем независимо от того, в каком положении будет стоять селектор выбора режима работы. Более того, попытка заводить машину с автоматом «с толкача»  может привести к серьезным поломкам коробки передач.

Читайте также

Устройство автоматической коробки передач автомобиля

Расскажем простыми словами про устройство автоматической коробки передач (АКПП) для автомобиля. Как работает и из чего состоит коробка-автомат (детали трансмиссии).

Какие преимущества

Применение автоматической трансмиссии исключает необходимость постоянного пользования переключающим рычагом. Изменение скорости выполняется автоматически, в зависимости от нагрузки двигателя, скорости перемещения авто и желаний водителя. По сравнению с ручной коробкой передач, автоматическая трансмиссия имеет следующие преимущества:

• увеличивает комфортность вождения автомобиля за счет освобождения водителя;
• автоматически и плавно производит переключения, согласовывая нагрузку двигателя, скорость движения, степень нажатия на педаль газа;
• предохраняет двигатель и ходовую часть автомобиля от перегрузок;
• допускает ручное и автоматическое переключение скоростей.

Два типа коробки-автомат

Различие заключается в системах управления и контроля за использованием трансмиссии. Для первого типа характерно, что функции управления и контроля выполняются специальным гидравлическим устройством, а во втором типе — электронным устройством. Составные части автоматических трансмиссий обоих типов практически одинаковы.

автоматическая коробка передач переднеприводного автомобиля	автоматическая коробка передач заднеприводного автомобиля

Существуют некоторые различия в компоновке и устройстве автоматической трансмиссии переднеприводного и заднеприводного автомобиля. Автоматическая трансмиссия для переднеприводных автомобилей более компактна и имеет внутри своего корпуса отделение главной передачи — дифференциал.

Принцип действия всех автоматов одинаков. Чтобы обеспечить движение и выполнения своих функций, автоматическая трансмиссия должна оснащаться следующими узлами: механизмом выбора режима движения, гидротрансформатором, узлом управления и контроля.

Из чего состоит АКПП

• Гидротрансформатор (1) – соответствует сцеплению в механической коробке, но не требует непосредственного управления со стороны водителя.
• Планетарный ряд (2) — соответствует блоку шестерен в механической коробке передач и служит для изменения передаточного отношения в автоматической трансмиссии при переключении передач.
• Тормозная лента, передний фрикцион, задний фрикцион (3) – компоненты, посредством которых осуществляется переключение передач.
• Устройство управления (4). Этот узел состоит из маслосборника (поддон коробки передач), шестеренчатого насоса и клапанной коробки.

Гидротрансформатор

Служит для передачи крутящего момента от двигателя к элементам АКПП. Он установлен в промежуточном кожухе, между двигателем и коробкой передач и выполняет функции обычного сцепления. В процессе работы этот узел, наполненный трансмиссионной жидкостью, несет высокие нагрузки и вращается с большой скоростью. Он не только передает крутящий момент, поглощает и сглаживает вибрации двигателя, но и приводит в действие масляный насос, находящийся в корпусе коробки передач. Масляный насос наполняет трансмиссионной жидкостью гидротрансформатор и создает рабочее давление в системе управления и контроля.

Поэтому неверно мнение, что автомобиль с коробкой «автомат» можно завести принудительно, не используя стартер, а разогнав его. Насос АКПП получает энергию только от двигателя, и если он не работает, то давление в системе управления и контроля не создается, в каком бы положении не находился рычаг выбора режима движения. Следовательно, принудительное вращение карданного вала не обязывает коробку передач работать, а двигатель — вращаться.

Планетарный ряд

В отличие от механической трансмиссии, в которой используются параллельные валы и сцепляющиеся между собой шестерни, в автоматических трансмиссиях в подавляющем большинстве используются планетарные передачи. В корпусе коробки передач расположены несколько планетарных механизмов, они и обеспечивают необходимые передаточные отношения. А передача крутящего момента от двигателя через планетарные механизмы к колесам происходит с помощью фрикционных дисков, дифференциала и других устройств. Управление всеми этими устройствами осуществляется благодаря трансмиссионной жидкости через систему управления и контроля.

Тормозная лента

Устройство, используемое для блокировки элементов планетарного ряда.

Клапанная коробка представляет систему каналов с расположенными клапанами и плунжерами, которые выполняют функции контроля и управления. Это устройство преобразует скорость движения автомобиля, нагрузку двигателя и степень нажатия на педаль газа в гидравлические сигналы.

На основе этих сигналов, за счет последовательного включения и выхода из рабочего состояния фрикционных блоков, автоматически изменяются передаточные отношения в коробке передач.

Как работает Автоматическая Коробка Передач (АКПП)?

Довольно часто раньше можно было услышать, что автоматическую коробку переключения передач (АКПП) выбирают преимущественно женщины из-за неумения обращения с «механикой». Однако сейчас многие поняли, что АКПП – это удобство и комфорт при вождении. В этой статье мы предлагаем разобраться устройстве автоматической коробки передач.

Так как же устроена автоматическая коробка переключения передач?

Когда двигатель начинает свою работу, его мощность, обороты и крутящий момент минимальны, хотя для того, чтобы начать движение, нужны именно максимальные показатели мощности, оборотов и крутящего момента. Однако при хорошем разгоне максимальной мощности, больших оборотов и крутящего момента не требуется, хотя двигатель как раз и работает во всю мощь в этот момент. Компенсирует подобный недостаток трансмиссия, преобразуя и передавая на колеса в нужный момент определенное передаточное число.

В отличие от механической, автоматическая трансмиссия без участия водителя выбирает соответствующее на данным момент движения передаточное число. Она является своеобразным связующим звеном между двигателем внутреннего сгорания и ведущими колесами. Ведь просто передать крутящий момент и мощность от двигателя к колесам недостаточно, нужно его еще и качественно преобразовать. Эту задачу и выполняет автоматическая трансмиссия.

Устройство автоматической коробки передач конструктивно состоит из (для визуализации сравним здесь АКПП с МКПП):

• Гидротрансформатора, который в МКПП соответствует сцеплению.
• Планетарного ряда, соответствующего в МКПП блоку шестерен.
• Переднего фрикциона, заднего фрикциона, тормозной ленты – позволяют переключать передачи.
• Управляющего устройства, контролирующего переключение передач в АКПП со встроенной системой управления электронного типа.

Следует отметить, что гидротрансформатор является заменителем привычного в автомобилях с механической коробкой передач сцепления. Именно поэтому в авто с «автоматом» вместо привычных трех педалей есть только педали тормоза и газа. Для движения достаточно зафиксировать рычаг переключения на «drive» и нажать педаль газа.

В чем заключается самое главное отличие АКПП от МКПП?

В предыдущей статье мы рассмотрели, как устроена механическая коробка переключения передач и выяснили, что переключения передачи происходит при подключении определенной шестерни, а их несколько наборов. Коробка-автомат задействует в своей работе только один набор шестерен для переключения передач, и позволяет это сделать планетарная передача.

Планетарная передача по своим размерам небольшая – как средняя дыня, но она отвечает за передачу всех возможных передаточных чисел, а все остальные части в коробке-автомате только помогают ей успешно справляться с этой сложной задачей. Конструктивно она включает в свой состав солнечные шестерни, вслед за которыми идут сателлиты и коронная шестерня. Они могут фиксироваться в определенном положении, работая на вход или выход – тем самым, определяется передаточное число.

Планетарная передача использует блокировку одних элементов и разблокировку других для переключения передач и состоит всего из одного центрального вала, в то время как МКПП для этого задействует сцепляющиеся между собой шестерни и параллельные валы – в этом преимущество планетарной передачи и автоматической трансмиссии в целом.

Тормозная лента и фрикционы

Благодаря тормозной ленте и фрикционам может выполняться блокировка тех или иных элементов планетарного ряда – а это дает возможность переключать различные передачи. Тормозная лента блокирует элементы планетарной передачи на корпус АКП (она крепится к корпусу), а фрикционы позволяют блокировать составляющие планетарного ряда между собой, предотвращая вращение блокируемых элементов против часовой стрелки. Тормозная лента имеет довольно высокую удерживающую способность и блокирует элементы планетарного ряда за счет эффекта самосжатия.

Гидротрансформатор: демпфер крутильный колебаний, который гасит сильные толчки

Гидротрансформатор имеет в своей конструкции турбину и насос. Между этими лопастными машинами располагается реактор (внешне выглядит, как колесо с лопатками), который является направляющим аппаратом. Он может быть легко блокирован обгонной муфтой или просто вращаться, все зависит от условий движения.

Лопасти центробежного насоса отбрасывают на турбинное колесо масло, потоки которого, собственно, и передают крутящий момент от ДВС к АКПП. Чтобы масло циркулировало непрерывно, предусмотрены специальные зазоры между турбиной и насосом, а их лопастям еще на производстве придается определенная геометрия. Именно тот факт, что крутящий момент передается потоками масла, объясняет отсутствие жесткой связи между самой КПП и движком (в механике первичный вал соединен напрямую с двигателем). Благодаря подобной схеме возможна остановка авто без выключения двигателя.

Однако мы говорили ранее, что просто передать крутящий момент на ведущие колеса недостаточно, необходимо его еще и качественно изменять – с этой задачей справляется реактор. Поскольку он расположен между турбиной и насосом, его лопатки располагаются на пути возвращения масла из турбины в насос. Если ректор неподвижен, то скорость масла, циркулирующего между колесами, увеличивается. И чем больше скорость циркулирующего масла, тем большее воздействие оно оказывает на колесо турбины. Реактор начинает вращаться в то момент, когда начинают сравниваться скорость насоса и обороты турбины, тем самым, снижая кинетическую энергию рабочей жидкости. Этот режим работы реактора принято называть «режимом гидромуфты».

Иногда преобразовывать скорость и крутящий момент просто не нужно (допустим, вы едете по прямой на постоянной скорости), тогда гидротрансформатор блокируется фрикционом. Но как только условия движения меняются (перешли с постоянной скорости по прямой на подъем в гору), гидротрансформатор тут же включается в работу. При уменьшении частоты вращения турбины начнет затормаживаться реактор, вследствие чего циркулирующее масло наберет скорость и автоматически увеличит показатель крутящего момента, который передается на колеса (то есть на вал от турбины). Этого диапазона увеличения хватит для преодоления подъема без необходимости переключения на более низкую передачу.

Каким образом включается передача?

Переключение передач происходит без разрыва мощности – одна выключилась, тут же включается другая. Гидравлический толкатель приводится в движение давлением масла, используемого в гидротрансформаторе, после чего он давит на фрикцион. Показатель давления регулируется электроникой. В этот момент элементы фрикциона (связанные жестко с валом) застопорятся. Вал останавливается, и передача включается.

При переключении рычага АКПП в режим «drive», на центральный вал передается крутящий момент от двигателя. Вал соединяется с солнечной шестерней, в то время как коронная шестерня блокируется фрикционом. Как только будет разблокирована коронная шестерня, она наберет свою мощность при вращении, и передача повысится. Если же электронному устройству пришла команда на понижение передачи, то вал фиксируется фрикционом, в то время как двигатель вращает солнечную шестерню планетарного ряда. В этот момент коронная шестерня теряет свою мощность и передача понижается.

Для наглядной демонстрации устройства автоматической коробки передач, также предлагаем посмотреть видео компании Toyota.

✪ Коробка автомат — принцип работы для чайников, как правильно ездить на машине с автоматической коробкой передачи

АКПП — автоматическая коробка передач. Передвижение на транспорте с автоматической коробкой передач для начинающих, зачем нужна АКПП, как заводить машину на автомате, как правильно пользоваться коробкой — все вопросы об акпп, на которые нашлись ответы.

Основные режимы АКПП

Итак, как правильно ездить на автоматической коробке передач?

Для начала разберемся, какие передачи есть в автомате. В современном авто эконом-класса насчитывают около 5, со всеми условиями для комфорта — 15.

Вот основные режимы (в дальнейшем «реж.» или «р») автоматической (в дальнейшем «автоматич.») коробки:

• Паркинг обозначается пиктограммой Р и отвечает за блокировку авто на парковке. С помощью этого автомобиль не сдвигается с места.

• Реверс отмечается пиктограммой R и отвечает за задний ход. Обычно включают его после «Р». Рычаг сдвигают только тогда, когда полностью остановилось авто, чтобы избежать поломок.

• Нейтральная передача пишется пиктограммой N, с помощью нее с легкостью транспорт передвигается без работы двигателя.

• Драйв изображается пиктограммой D, главная передача движения предназначенный для естественного вождения автомобиля вперёд. На некоторых есть специальная защита при включении Драйва, поэтому к этому р. нажимают на специальную кнопку или на тормозную педаль.

Дополнительные режимы автоматической КПП

Как работает АКПП с дополнительными, в автомате обозначения скоростей представлены так:

1. Зимний имеет пиктограмму W или рисунок снежинки. Предоставляет безопасное вождения в холодное время года. Тем самым появляется возможность аккуратно передвигаться по ледяной дороге.
2. Спорт выражается пиктограммой S или PWR. Нужен он для активной езды, воспользовавшись им, включают специальную кнопку рядом с селектором.
3. Для езды на автомате для начинающих разработали реж. — 1, 2, 3. Они приспособлены для ручного вождения, поэтому водитель может самостоятельно выбрать: 1 — можно выбрать первую заданную команду; 2 — первую и вторую команду; 3 — первую, вторую и третью команду.
4. Аварийный используют, если случилась определённая поломка или неисправная ситуация, на панели управления появляется сигнал, тем самым транспорт переходит в аварийный р. Обозначение на всем транспорте отмечается по-разному, знак маркирующий аварийную ситуацию выходит на панель в случае поломки.

Можно ли переключать скорости автоматической коробки на ходу

Работает автоматическая КПП таким образом: она имеет основные режимы, которые включают при остановке автомобиля и дополнительные — используют во время передвижения машины.

Например, на нейтральную передачу и «Паркинг» переключаются, когда авто тормозит, Драйв и дополнительные включают и при передвижении.

Запуск автомобиля с АКПП

Итак, как заводить машину на автомате? Прежде всего заводить надо с Р или N, они включаются при нажатии специальной кнопки.

Лучше заводить на «Паркинге», так как «Нейтраль» больше относится к сервисной системе, тем самым разделяет двигатель и коробку. Для начала движения, следует переключиться на «Драйв», не отпуская тормоз для снятия блокировки.

Нужно ли прогревать автомат перед ездой

Автомобиль на автоматической трансмиссии нет смысла прогревать, если на улице не отрицательная температура и нет мороза. При запуске мотора подождите несколько минут, чтобы в оборот пошло масло. Если машина установлена на «Паркинге» выключенная, то в принципе она уже прогоняет масло.

Рекомендуют при сильном морозе и непрогретой коробке не использовать мощные р., чтобы избежать поломок.

Как передвигаться на АКПП

Как правильно ездить на автомате для начинающих и с какими особенностями можно столкнуться?

Вот как завести машину автомат:

1. Нажать на педаль тормоза.
2. Снять рычаг с «Р».
3. Установить передачу Драйв или другую вспомогательную.
4. Отпустить педаль газа.

Авто самопроизвольно начнёт двигаться, без нажатия на педаль газа. Тормозить автоматич. коробкой следует с помощью двигателя и специальных кнопок.

Езда на автомобиле с автоматической коробкой передач в пробках и на светофорах

Нужно понимать, как работает автоматические передачи. В условиях затора, либо когда встречается загруженность транспорта на дороге, двигатель не должен работать, поэтому включите «Нейтраль».

На нейтральном не работает мотор, но проехать транспорт может примерно 5 км. Режим экономит топливо и оберегает машину от ремонта. На светофорах ситуация такая же, но можно воспользоваться дополнительными передачами, например — 2, они  помогут тронуться на АКПП плавно.

Остановка на подъёме с помощью АКПП

1. Отпускаете плавно тормоз, регулируя скорость движение со спуска.
2. Забираетесь на подъем.
3. Притормаживаете.
4. Устанавливаете рычаг на Нейтраль, прекращается работа мотора.
5. Включаете Паркинг, обеспечив безопасную стоянку транспорта, заблокировав движение.
6. Убираете ногу с тормоза и в течение нескольких секунд машина встанет в правильное положение.

Режим «S»

Во многих установлен S и обозначает он динамичное использование. То есть дополнительная система, где транспорт можно разгонять на определённую скорость, он быстро стартует и ускоряется, совершает обгон. По-другому называют его спортивным.

Он зависит от модели машины и её класса, чем мощнее авто, тем лучше работает «Спорт». При такой системе поступает большая нагрузка на движок, кузов и на саму резину.

Режим «Е»

Есть и другие обозначения на автоматич. кпп, например пиктограмма E обозначает экономную поездку. Обеспечивает плавную, лёгкую и спокойную скоростью движения, тем самым экономит бензин или дизель даже в холодное время года.

На улице гололед, а экономичный реж. позволяет безопасно чувствовать себя на дороге.

Спуск на АКПП

Спуски бывают: резкие и затяжные, но для каждого одна и та же инструкция. Не рекомендуется спускаться используя нажатую педаль тормоза, вы можете только притормаживать.

Принцип работы обычный:

• рычаг ставиться на «Драйв»;
• нажимается педаль газа;
• не забывайте опускать ручник.

Используют такие передачи, как р. 1, р. 2. Но не всегда на них авто едет медленно.

Как обгонять на автомобиле с АКПП

Обгон — дело серьёзное, стоит идти на такой шаг решительнее, увереннее и осознанно. Коробка имеет дополнительные режимы для совершения этого маневра. С ними машина едет быстро, набирая обороты и уверенно обгоняет ближайший автомобиль.

Есть определённые правила при которых не совершают обгон, но раз вы чувствуете уверенность, то воспользуйтесь «Спортом» и быстрого обгона. Учитывайте, что расход топлива максимальный.

Как буксировать автомобиль с автоматом

Для начала передвиньте рычаг на «Нейтраль», следите аккуратно за машиной впереди Вас на тросе. Не дёргайте руль и помните об остановке каждые 30 минут – это правило о безопасности КПП, чтобы не произошла поломка.

Мотор не работает, соответственно масло не попадает.

Как правильно прекращать движение

Для начала движения нажмите на тормозную педаль и остановите авто, далее устанавливаете «Паркинг», с помощью него блокируется движение.

Затягивайте ручник в машине и отпускаете тормоз, заглушаете мотор.

Как тормозить двигателем

Автомат имеет свои нюансы. Сбрасывают скорость обычно на склоне или там, где постоянно надо держать педаль тормоза. Переходят при торможении на ручной, то есть р. 2 или 3.

Как эксплуатировать зимой

Как правильно эксплуатировать автомобиль, чтобы оно не вышло из строя из-за низкой температуры и пробуксовки на льду? Гидравлическая жидкость со временем теряет свои свойства. В сезон холодов скапливается конденсат в корпусе, оборудование в дальнейшем выходит из строя.

Прогревая систему, подождите и выполните маневры переключения всех режимы. Если двигатель глохнет, подождите пока начнёт полноценно работать. Движение начинайте плавно, на маленьких оборотах. Главное правило, не забывайте менять фильтры перед наступлением холодов.

Распространённые ошибки при езде на АКПП

1. Перегрев коробки.
2. Неправильный старт.
3. Использование «Нейтрали» всегда и везде.
4. Включение задней скорости без остановки.
5. Нажатие тормоза забывается при включении и выключении реж.



Прогрев АКПП Зимой.

Как правильно все сделать?

Среди автомобилистов вопрос, как правильно прогревать гидравлическую АКПП, вызывает, пожалуй, самые жаркие споры. Бытуют разные мнения о том, как это делать грамотно, и нужно ли вообще в мороз греть коробку автомат.

НУЖЕН ЛИ ПРОГРЕВ МАШИНЫ С АКПП

Один вариант отбросим сразу: начинать движение на холодную нельзя. При низкой температуре прогрев автомата зимой необходим. Все просто: трансмиссионная жидкость (ATF), выполняющая в коробке автомат функцию рабочего тела, – это масло. Значит, на зимнем морозе она густеет и теряет часть своих качеств. Для корректной работы агрегата нужно нагреть ATF до такого состояния, чтобы ее параметры соответствовали рабочему диапазону. При прогреве узел испытывает повышенные нагрузки, чтобы сохранить его функциональность лучше использовать Супротек АКПП.

КАК РАБОТАЕТ КОРОБКА
Разберем подробнее принцип работы автоматической коробки, чтобы удостовериться, что прогрев необходим при низкой температуре воздуха. Функция трансмиссии – передать момент силы от двигателя на колеса, обеспечивая движение авто.
В автоматической коробке крутящий момент от двигателя полностью передается на гидротрансформатор, от которого распределяется за счет фрикционного сцепления определенных шестерен. Гидротрансформатор по форме напоминает стоящий на ребре тор, разрезанный по вертикали и погруженный в ATF.

Первая половина этого «бублика» жестко закреплена на валу мотора. Вращаясь, это кольцо своими лопатками закачивает масло на лопасти турбины (второй части тора), обеспечивая ее вращение. Между половинками «бублика» установлен реактор, повышающий момент силы. Такая конструкция позволяет сглаживать вибрации, создаваемые мотором.
От гидротрансформатора работает масляный насос, который закачивает ATF жидкость в тор. Этот же насос создает давление в гидроблоке («мозги» автомата), который управляет переключением передач. Это значит, что когда мотор выключен, давления в АКПП нет. Оно создается насосом после пуска мотора.

ЕСЛИ НЕ ПРОГРЕТА ЖИДКОСТЬ ATF
Трансмиссионное масло передает крутящий момент и обеспечивает работу всей автоматической коробки передач. Если вязкость жидкости не соответствует параметрам, заложенным производителем, она не сможет создавать требуемое давление. Фрикционные диски не будут полностью смыкаться, переключение передач будет происходить некорректно.
Также следует учитывать, что вязкое трансмиссионное масло плохо проходит через фильтры. Если в жидкости имеется взвесь из продуктов износа фрикционов или других элементов механической части АКПП, фильтры почти наверняка будут забиты. Исправить ситуацию можно, только прогревом. Разогретая ATF становится более жидкой, смывая грязь с фильтров. Это помогает стабилизировать давление в гидроблоке, что обеспечивает точную работу фрикционов.

ДВИЖЕНИЕ НА ХОЛОДНУЮ – ПРИЧИНА ПРЕЖДЕВРЕМЕННОГО ИЗНОСА
Проблемы с трансмиссионным маслом сразу же скажутся на работе коробки, водитель это обязательно почувствует. Машина будет дергаться при переключении скоростей, появятся пинки и рывки. Проскальзывающие фрикционные диски будут перегреваться, провоцируя появление продуктов износа, ухудшая состав масла.
Увидев полную картину работы АКПП с холодной ATF жидкостью, становится понятно, что перед началом движения автомобиля ее обязательно нужно прогревать. В противном случае коробка автомат работает на износ. Проблемы не заставят себя долго ждать.

КАК ПРОГРЕВАТЬ КОРОБКУ ЗИМОЙ
В том,что прогрев машины с АКПП зимой необходим, убедились. Теперь разберемся, как нужно греть автоматическую коробку. От того, насколько правильно вы будете выполнять эту процедуру, зависит здоровье трансмиссии вашего авто.

ЧТО ПРОИСХОДИТ С ТРАНСМИССИОННЫМ МАСЛОМ НА МОРОЗЕ
Чтобы понять, как прогревать, нужно разобраться, как низкая температура влияет на трансмиссионную жидкость. Идем по порядку. ATF – это масло, значит, на морозе она густеет. Если охладить эту субстанцию ниже минус 45°C – минус 50°C, она потеряет текучесть и застынет.
Немного выправить ситуацию может применение специальных присадок для автоматической коробки. Хорошие результаты показывает триботехнический состав «АКПП» от российской фирмы Suprotec. Если добавить «Супротек» в трансмиссионное масло, средство поможет справиться с негативными последствиями низкой температуры, защищая поверхности трения от износа и задиров, но все равно без прогрева ATF движение начинать категорически не рекомендуется.
В московском регионе морозы ниже – 30 °C случаются редко, поэтому масло в коробке, как правило, не застывает, а густеет. В таком случае нужен правильный прогрев АКПП, чтобы избежать проблем и продлить ресурс агрегата. Разбираемся, как это делать правильно.

ГРЕТЬ АКПП НУЖНО НЕ ТОРОПЯСЬ
Первое, что нужно запомнить: для правильного прогрева автоматической коробки зимой требуется время. Не обязательно греть машину полчаса, но несколько минут потребуется обязательно. Длительность процедуры зависит от температуры окружающего воздуха.

Второе: греть нужно именно ATF жидкость. В интернете полно советов, что для прогрева масла необходимо прогнать селектор по всем положениям, задерживаясь в каждой точке на 10 – 20 секунд. При этом машину нужно удерживать на месте педалью тормоза. У большинства опытных мотористов подобные советы вызовут улыбку, остальные не станут улыбаться только потому, что будут раздражены.
Манипуляции с селектором в лучшем случае просто бесполезны. Открывая те или иные каналы (когда переводите селектор АКПП в разные положения), вы никак не влияете на температуру жидкости внутри коробки. При этом вы напрасно рискуете. Быстрое переключение селектора ЭБУ может интерпретировать как замыкание или другую поломку. И тогда здравствуй, «чек».
И еще одна опасность бессмысленного переключения селектора: если нога соскользнет с педали тормоза, машина неожиданно начнет движение. Хорошо, если на пути не будет препятствий…

СКОЛЬКО ДЛИТСЯ ПРОГРЕВ АВТОМАТА ПРИ РАЗНОЙ ТЕМПЕРАТУРЕ
Если «за бортом» мороз от -5 до -20 °C, правильный прогрев длится около 5 минут, пока датчик температуры охлаждающей жидкости покажет +60 — +80 °C. Затем можно трогаться и двигаться на оборотах от 1300 до 3000 в течение 5 минут. Так масло в коробке полностью прогреется.

Когда столбик термометра показывает от -20 до -35 °C, прогрев коробки должен длиться не менее 10 минут. Возможно появление небольшой вибрации. Это обусловлено тем, что насосное колесо гидротрансформатора заработало, а турбинное еще тормозит из-за вязкости ATF жидкости.
Нужно дождаться, когда обороты стабилизируются на штатном уровне, а затем плавно начать движение. До полного прогрева автомобиля следует избегать рывков. Скорость желательно ограничить на уровне 40 км/ч.
Приведенные нами рекомендации, как правильно прогревать АКПП, имеют общий характер. Это только ориентир. Необходимо вносить поправки на марку машины, ее пробег, качество трансмиссионной жидкости и температуру окружающего воздуха. Главное – начинать движение плавно, без резких разгонов и торможений. Двигаться желательно на 1500 – 2500 оборотах.

НЕСКОЛЬКО СОВЕТОВ ПО ЭКСПЛУАТАЦИИ АКПП ЗИМОЙ
Любую проблему легче предупредить, чем бороться с ней. Соблюдение нескольких совсем несложных правил поможет автоматической коробке пережить зиму без потерь.

СПОКОЙНАЯ ЕЗДА
Любите агрессивную езду? Зимой придется «наступить на горло собственной песне», чтобы сберечь АКПП. Резкие разгоны и торможения очень негативно сказываются на состоянии фрикционных лент, благодаря которым переключаются передачи. Движение «а-ля Шумахер» рано или поздно приведет к обрыву фрикциона.

СПЕЦИАЛЬНЫЕ РЕЖИМЫ ДЛЯ ЗИМЫ
Если ваш автомат вашего автомобиля имеет режимы Winter («зима») или Snow («снег»), обязательно пользуйтесь ими. Машина стартует со второй передачи, проскальзывание колес исключается. Трансмиссия быстро прогревается. В теплое время года режим использовать нельзя, иначе коробка перегреется.

СВОЕВРЕМЕННАЯ ЗАМЕНА ТРАНСМИССИОННОЙ ЖИДКОСТИ
Производители советуют менять масло в автомате через 60 000 км пробега. Если перед наступлением зимних холодов коробка прошла более 40 000 после последней замены ATF, лучше не рисковать, и заменить жидкость, а также фильтр. Ремонт АКПП обойдется дороже. Эксперты передачи «Главная дорога» дают некоторые советы по уходу за КПП.

ИСПОЛЬЗОВАНИЕ СПЕЦИАЛЬНЫХ ПРИСАДОК
Чтобы защитить коробку автомат от износа, продлить ресурс узла, рекомендуем применять специальную присадку Suprotec «АКПП» или один из ее аналогов. Это средство добавляется в трансмиссионную жидкость, но не изменяет ее свойства. Триботехнический состав взаимодействует с механическими частями, поэтому может добавляться в ATF любой марки.
При добавлении в трансмиссионное масло продукт «Супротек» создает слой из металлических частиц на поверхности пар трения. Частично восстанавливается геометрия деталей масляного насоса, передаточных шестерен и подшипников. Слой микрочастиц помогает удерживать более плотную пленку масла, защищая детали от износа.
Средство восстанавливает производительность и давление насоса, убирает отложения в каналах и клапанах гидроблока. Это оптимизирует работу автомата. Фрикционные пакеты работают корректно, исключаются рывки, пинки и другие проявления неполадок.

Конечно, если износ автоматической трансмиссии уже значительный, никакая автохимия не спасет. Состав Suprotec помогает предотвратить износ, устраняет мелкие и средние неисправности, но чудес не совершает. Средство поможет коробке пережить морозную зиму или жаркое лето, но вернуть к жизни убитый агрегат не способно.

Чтобы добиться стойкого эффекта восстановления и защиты компонентов автомата от износа, рекомендуется добавлять средство «АКПП» при каждой плановой замене ATF жидкости. Можно использовать и другие составы аналогичного типа, но у российского продукта соотношение цены и качества заметно выше, чем у конкурентов.

ПРОБЛЕМЫ, ВОЗМОЖНЫЕ, ЕСЛИ ПРЕНЕБРЕЧЬ ПРОГРЕВОМ АКПП ЗИМОЙ





Проблема	Последствия
Загустевшая трансмиссионная жидкость забивает фильтры	Насос работает с перегрузками, возможна его поломка
Густое масло плохо двигает клапаны, поэтому фрикционные ленты неплотно прилегают к шестерням	Фрикционы пробуксовывают и подгорают. Коробка перегревается, в ATF жидкость попадают продукты разрушения фрикционов
Из-за загустевшей ATF жидкости фрикционы срабатывают с опозданием	Переключение скоростей работает некорректно. Рывки и пинки АКПП
Из-за повышенной вязкости холодного масла фрикционы срабатывают с опозданием	Возможен обрыв фрикционной ленты при резком разгоне или пробуксовке колес на льду

Названы семь ошибок, «убивающих» автомобили с коробкой-«автоматом»

https://ria.ru/20210615/avtomat-1737014021.html

Названы семь ошибок, «убивающих» автомобили с коробкой-«автоматом»

Названы семь ошибок, «убивающих» автомобили с коробкой-«автоматом» — РИА Новости, 15.06.2021

Названы семь ошибок, «убивающих» автомобили с коробкой-«автоматом»

Эксперт журнала «За рулем» Алексей Ревин назвал семь наиболее распространенных ошибок водителей, которые приводят к выходу из строя коробки-«автомат». РИА Новости, 15.06.2021

2021-06-15T06:16

2021-06-15T06:16

2021-06-15T07:57

общество

за рулем

авто

алексей ревин

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdnn21.img.ria.ru/images/152789/23/1527892302_0:314:2000:1439_1920x0_80_0_0_545e2e581ca92a47d386a379c074cb45.jpg

МОСКВА, 15 июн – РИА Новости. Эксперт журнала «За рулем» Алексей Ревин назвал семь наиболее распространенных ошибок водителей, которые приводят к выходу из строя коробки-«автомат».Первая ошибка – экстремальная езда с резкими ускорениями, а также старты с «двух педалей». Из-за такой манеры езды гидротрансформатор АКПП работает с запредельной нагрузкой, а сам агрегат перегревается.Вторая из перечисленных ошибок – это движение с непрогретой жидкостью в АКПП. «Коробка нуждается в прогреве не меньше, чем двигатель. Летом можно трогаться через пару минут. Но первые несколько километров, пока рабочая жидкость в автомате не прогреется, не стоит давить газ в пол», — пояснил эксперт. Другая частая ошибка автолюбителей – это пренебрежение правилами буксировки машин с «автоматом». По словам Ревина, для многих современных автомобилей с АКПП действуют жесткие правила буксировки, а некоторые производители и вовсе разрешают лишь закатить неисправный автомобиль на эвакуатор и перемещать лишь по сервису. «При заглушенном двигателе в коробке не работает насос, подающий рабочую жидкость. При этом пакеты фрикционов проворачиваются без обильного поступления смазки, что приводит к их быстрому износу», — пояснил специалист.Еще одной распространенной ошибкой является включение нейтрали (N) при любой остановке. «Фрикционам включения первой передачи придется несладко. При каждом включении положения D после нейтрали фрикционы должны будут лишний раз замыкаться. А это дополнительный износ», — отметил Ревин. По его словам, при ожидании переключения светофора включать нейтраль не стоит, однако это допустимо при более длительных остановках.Пятая из перечисленных ошибок — неправильный выбор режима передвижения в горах с крутыми спусками и подъемами. «При торможении двигателем многие принудительно включают одну из низких передач. Чем опасно? Неопытный водитель может неправильно выбрать передачу. И древние автоматы с примитивным алгоритмом переключения будет сильно перегружать фрикционы в момент включения», — объяснил автор.Кроме того, многие владельцы автомобилей с АКПП совершают ошибку при парковке, не пользуясь стояночным тормозом, а ограничиваясь переводом коробки в режим паркинга (P). «Вся нагрузка кузова идет на защелку фиксатора на вале коробки. Защелка со временем изнашивается и начинает проскальзывать. Вытягивается тросик привода управления коробкой, а значит начинаются проблемы с электрикой. Может отказать стартер или перестанут включаться фонари заднего хода. При парковке на уклоне всегда используйте ручник. И затягивайте стояночный тормоз раньше, чем переведете селектор в положение «паркинг»», — предупредил Ревин.Последняя из перечисленных ошибок – отказ от защиты картера АКПП. «Нижнюю часть картера коробки гораздо проще повредить о дорожные препятствия, чем корпус механической коробки. Чем опасно? Под тонким жестяным поддоном расположен приемник насоса, перекачивающего рабочую жидкость. Вмятина на поддоне — и приемник будет обломан или закроется его входное отверстие, и тогда перебои в подаче жидкости обеспечены», — пояснил эксперт.

https://ria.ru/20210406/avto-1604378914.html

https://ria.ru/20210219/avto-1598113848.html

https://ria.ru/20210612/prodlenie-1736709712.html

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2021

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og. xn--p1ai/awards/

https://cdnn21.img.ria.ru/images/152789/23/1527892302_81:0:2000:1439_1920x0_80_0_0_f2f920d00bee4c01569ed859b2e96202.jpg

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

общество, за рулем, авто, алексей ревин

06:16 15.06.2021 (обновлено: 07:57 15.06.2021)

Названы семь ошибок, «убивающих» автомобили с коробкой-«автоматом»

МОСКВА, 15 июн – РИА Новости. Эксперт журнала «За рулем» Алексей Ревин назвал семь наиболее распространенных ошибок водителей, которые приводят к выходу из строя коробки-«автомат».

Первая ошибка – экстремальная езда с резкими ускорениями, а также старты с «двух педалей». Из-за такой манеры езды гидротрансформатор АКПП работает с запредельной нагрузкой, а сам агрегат перегревается.

6 апреля, 03:51

Назван способ определить настоящий пробег при покупке подержанного авто

Вторая из перечисленных ошибок – это движение с непрогретой жидкостью в АКПП. «Коробка нуждается в прогреве не меньше, чем двигатель. Летом можно трогаться через пару минут. Но первые несколько километров, пока рабочая жидкость в автомате не прогреется, не стоит давить газ в пол», — пояснил эксперт.

Другая частая ошибка автолюбителей – это пренебрежение правилами буксировки машин с «автоматом». По словам Ревина, для многих современных автомобилей с АКПП действуют жесткие правила буксировки, а некоторые производители и вовсе разрешают лишь закатить неисправный автомобиль на эвакуатор и перемещать лишь по сервису. «При заглушенном двигателе в коробке не работает насос, подающий рабочую жидкость. При этом пакеты фрикционов проворачиваются без обильного поступления смазки, что приводит к их быстрому износу», — пояснил специалист.

Еще одной распространенной ошибкой является включение нейтрали (N) при любой остановке. «Фрикционам включения первой передачи придется несладко. При каждом включении положения D после нейтрали фрикционы должны будут лишний раз замыкаться. А это дополнительный износ», — отметил Ревин. По его словам, при ожидании переключения светофора включать нейтраль не стоит, однако это допустимо при более длительных остановках.

19 февраля, 07:14

Названы ошибки водителей, которые превратят новое авто в «ржавое решето»

Пятая из перечисленных ошибок — неправильный выбор режима передвижения в горах с крутыми спусками и подъемами. «При торможении двигателем многие принудительно включают одну из низких передач. Чем опасно? Неопытный водитель может неправильно выбрать передачу. И древние автоматы с примитивным алгоритмом переключения будет сильно перегружать фрикционы в момент включения», — объяснил автор.

Кроме того, многие владельцы автомобилей с АКПП совершают ошибку при парковке, не пользуясь стояночным тормозом, а ограничиваясь переводом коробки в режим паркинга (P). «Вся нагрузка кузова идет на защелку фиксатора на вале коробки. Защелка со временем изнашивается и начинает проскальзывать. Вытягивается тросик привода управления коробкой, а значит начинаются проблемы с электрикой. Может отказать стартер или перестанут включаться фонари заднего хода. При парковке на уклоне всегда используйте ручник. И затягивайте стояночный тормоз раньше, чем переведете селектор в положение «паркинг»», — предупредил Ревин.

Последняя из перечисленных ошибок – отказ от защиты картера АКПП. «Нижнюю часть картера коробки гораздо проще повредить о дорожные препятствия, чем корпус механической коробки. Чем опасно? Под тонким жестяным поддоном расположен приемник насоса, перекачивающего рабочую жидкость. Вмятина на поддоне — и приемник будет обломан или закроется его входное отверстие, и тогда перебои в подаче жидкости обеспечены», — пояснил эксперт.

12 июня, 02:10

Назван способ продлить срок службы вашего авто

Как работают автоматические коробки передач | HowStuffWorks

В последнем разделе мы обсудили, как каждое передаточное число создается трансмиссией. Например, когда мы обсуждали повышающую передачу, мы сказали:

В этой трансмиссии, когда задействована повышающая передача, вал, прикрепленный к корпусу гидротрансформатора (который прикреплен болтами к маховику двигателя), соединяется с помощью сцепления. на планету-носитель. Маленькая солнечная шестерня вращается с обгонной муфтой, а большая солнечная шестерня удерживается лентой повышающей передачи.К турбине ничего не подключено; единственный ввод идет из корпуса преобразователя.

Чтобы перевести трансмиссию в режим повышенной передачи, нужно много чего подключать и отключать с помощью муфт и хомутов. Водило планетарной передачи соединяется с корпусом гидротрансформатора с помощью муфты. Маленькое солнце отсоединяется от турбины с помощью муфты, так что она может свободно вращаться. Большая солнечная шестерня прикреплена к корпусу ремнем, чтобы она не могла вращаться. Каждое переключение передач запускает серию подобных событий с включением и выключением различных муфт и лент. Давайте посмотрим на группу.

Диапазоны

В этой передаче есть два диапазона. Ленты в трансмиссии — это буквально стальные ленты, которые охватывают секции зубчатой ​​передачи и соединяются с корпусом. Они приводятся в действие гидроцилиндрами внутри корпуса трансмиссии.

На рисунке выше вы можете увидеть одну из полос в корпусе трансмиссии. Зубчатая передача снята. Металлический шток соединен с поршнем, который приводит в действие ленту.

Выше вы видите два поршня, которые приводят в действие ленты. Гидравлическое давление, направляемое в цилиндр с помощью набора клапанов, заставляет поршни давить на ленты, фиксируя эту часть зубчатой ​​передачи на корпусе.

Муфты в трансмиссии немного сложнее. В этой трансмиссии четыре сцепления. Каждая муфта приводится в действие гидравлической жидкостью под давлением, которая входит в поршень внутри муфты. Пружины обеспечивают срабатывание сцепления при понижении давления.Ниже вы можете увидеть поршень и барабан сцепления. Обратите внимание на резиновое уплотнение на поршне — это один из компонентов, который заменяется при ремонте трансмиссии.

На следующем рисунке показаны чередующиеся слои фрикционного материала сцепления и стальных дисков. Фрикционный материал имеет шлицы с внутренней стороны, где он сцепляется с одной из шестерен. Стальной диск имеет шлицы снаружи, где он фиксируется на картере сцепления. Эти диски сцепления также заменяются при ремонте трансмиссии.

Давление на муфты подается через проходы в валах. Гидравлическая система контролирует, какие муфты и ленты находятся под напряжением в любой момент времени.

Как работают автоматические коробки передач | HowStuffWorks

В последнем разделе мы обсудили, как каждое передаточное число создается трансмиссией. Например, когда мы обсуждали повышающую передачу, мы сказали:

В этой трансмиссии, когда задействована повышающая передача, вал, прикрепленный к корпусу гидротрансформатора (который прикреплен болтами к маховику двигателя), соединяется с помощью сцепления. на планету-носитель.Маленькая солнечная шестерня вращается с обгонной муфтой, а большая солнечная шестерня удерживается лентой повышающей передачи. К турбине ничего не подключено; единственный ввод идет из корпуса преобразователя.

Чтобы перевести трансмиссию в режим повышенной передачи, нужно много чего подключать и отключать с помощью муфт и хомутов. Водило планетарной передачи соединяется с корпусом гидротрансформатора с помощью муфты. Маленькое солнце отсоединяется от турбины с помощью муфты, так что она может свободно вращаться. Большая солнечная шестерня прикреплена к корпусу ремнем, чтобы она не могла вращаться.Каждое переключение передач запускает серию подобных событий с включением и выключением различных муфт и лент. Давайте посмотрим на группу.

Диапазоны

В этой передаче есть два диапазона. Ленты в трансмиссии — это буквально стальные ленты, которые охватывают секции зубчатой ​​передачи и соединяются с корпусом. Они приводятся в действие гидроцилиндрами внутри корпуса трансмиссии.

На рисунке выше вы можете увидеть одну из полос в корпусе трансмиссии.Зубчатая передача снята. Металлический шток соединен с поршнем, который приводит в действие ленту.

Выше вы видите два поршня, которые приводят в действие ленты. Гидравлическое давление, направляемое в цилиндр с помощью набора клапанов, заставляет поршни давить на ленты, фиксируя эту часть зубчатой ​​передачи на корпусе.

Муфты в трансмиссии немного сложнее. В этой трансмиссии четыре сцепления. Каждая муфта приводится в действие гидравлической жидкостью под давлением, которая входит в поршень внутри муфты.Пружины обеспечивают срабатывание сцепления при понижении давления. Ниже вы можете увидеть поршень и барабан сцепления. Обратите внимание на резиновое уплотнение на поршне — это один из компонентов, который заменяется при ремонте трансмиссии.

На следующем рисунке показаны чередующиеся слои фрикционного материала сцепления и стальных дисков. Фрикционный материал имеет шлицы с внутренней стороны, где он сцепляется с одной из шестерен. Стальной диск имеет шлицы снаружи, где он фиксируется на картере сцепления.Эти диски сцепления также заменяются при ремонте трансмиссии.

Давление на муфты подается через проходы в валах. Гидравлическая система контролирует, какие муфты и ленты находятся под напряжением в любой момент времени.

Как работают автоматические коробки передач | HowStuffWorks

В последнем разделе мы обсудили, как каждое передаточное число создается трансмиссией. Например, когда мы обсуждали повышающую передачу, мы сказали:

В этой трансмиссии, когда задействована повышающая передача, вал, прикрепленный к корпусу гидротрансформатора (который прикреплен болтами к маховику двигателя), соединяется с помощью сцепления. на планету-носитель.Маленькая солнечная шестерня вращается с обгонной муфтой, а большая солнечная шестерня удерживается лентой повышающей передачи. К турбине ничего не подключено; единственный ввод идет из корпуса преобразователя.

Чтобы перевести трансмиссию в режим повышенной передачи, нужно много чего подключать и отключать с помощью муфт и хомутов. Водило планетарной передачи соединяется с корпусом гидротрансформатора с помощью муфты. Маленькое солнце отсоединяется от турбины с помощью муфты, так что она может свободно вращаться. Большая солнечная шестерня прикреплена к корпусу ремнем, чтобы она не могла вращаться.Каждое переключение передач запускает серию подобных событий с включением и выключением различных муфт и лент. Давайте посмотрим на группу.

Диапазоны

В этой передаче есть два диапазона. Ленты в трансмиссии — это буквально стальные ленты, которые охватывают секции зубчатой ​​передачи и соединяются с корпусом. Они приводятся в действие гидроцилиндрами внутри корпуса трансмиссии.

На рисунке выше вы можете увидеть одну из полос в корпусе трансмиссии.Зубчатая передача снята. Металлический шток соединен с поршнем, который приводит в действие ленту.

Выше вы видите два поршня, которые приводят в действие ленты. Гидравлическое давление, направляемое в цилиндр с помощью набора клапанов, заставляет поршни давить на ленты, фиксируя эту часть зубчатой ​​передачи на корпусе.

Муфты в трансмиссии немного сложнее. В этой трансмиссии четыре сцепления. Каждая муфта приводится в действие гидравлической жидкостью под давлением, которая входит в поршень внутри муфты.Пружины обеспечивают срабатывание сцепления при понижении давления. Ниже вы можете увидеть поршень и барабан сцепления. Обратите внимание на резиновое уплотнение на поршне — это один из компонентов, который заменяется при ремонте трансмиссии.

На следующем рисунке показаны чередующиеся слои фрикционного материала сцепления и стальных дисков. Фрикционный материал имеет шлицы с внутренней стороны, где он сцепляется с одной из шестерен. Стальной диск имеет шлицы снаружи, где он фиксируется на картере сцепления.Эти диски сцепления также заменяются при ремонте трансмиссии.

Давление на муфты подается через проходы в валах. Гидравлическая система контролирует, какие муфты и ленты находятся под напряжением в любой момент времени.

Взгляд изнутри на работу автоматической коробки передач

Иногда мы воспринимаем наши автомобили как должное, забывая обо всей работе, которая выполняется под капотом, чтобы включить автоматическую коробку передач, наиболее распространенную трансмиссию на дорогах сегодня.

Хотя простота автоматической коробки передач произвела революцию в автомобильном мире, наука, лежащая в основе ее, не всегда понимается или ценится. Технология, которая позволяет автомобилям с автоматической коробкой передач переключаться между передачами, впечатляет и включает в себя сложный состав компонентов.

Основы АКПП

В автоматических коробках передач используются шестерни для наиболее эффективного использования крутящего момента двигателя, позволяя двигателю работать с соответствующей скоростью, обеспечивая при этом широкий диапазон выходных скоростей для автомобиля. В простейшем случае автоматические трансмиссии работают следующим образом:

• Двигатель соединяется с трансмиссией через раструб
• В раструбном корпусе находится преобразователь крутящего момента, который заменяет сцепление, используемое в автомобиле с механической коробкой передач.
• Преобразователь крутящего момента соединяет двигатель с трансмиссией и оказывает давление на трансмиссию. жидкость для передачи скорости
• Планетарные передачи в трансмиссии создают разные передаточные числа, позволяя транспортному средству переключаться между разными передачами на основе связи от преобразователя крутящего момента.

Планетарный редуктор

Планетарный редуктор является центральным звеном в автоматической коробке передач. Автоматическая трансмиссия состоит из двух планетарных передач, соединенных вместе в один компонент. В состав планетарной передачи входят:

• Солнечная шестерня в центре
• Планетарные шестерни, которые вращаются вокруг солнечной шестерни
• Водило планетарной шестерни, которое соединяет планетарные шестерни
• Кольцевая шестерня снаружи, которая входит в зацепление с планетарными шестернями.

Составной планетарный ряд, используемый в автоматической коробке передач, состоит из одного зубчатого венца, но двух солнечных шестерен и двух наборов планет. Эти элементы работают вместе, чтобы позволить автомобилю работать на первой, второй, третьей передаче, повышающей передаче и заднем ходу.

Гидротрансформатор может отправлять необходимую информацию на планетарный ряд, чтобы гарантировать включение соответствующих передач для создания необходимых передаточных чисел.

Роль гидротрансформатора

В то время как планетарный ряд является ключевым компонентом в создании необходимых передаточных чисел, преобразователь крутящего момента занимает место муфты в механической коробке передач, контролируя связь с планетарной передачей.

Основными узлами гидротрансформатора являются:

• Рабочее колесо: часть корпуса гидротрансформатора (которая соединена с двигателем) и приводит в движение турбину за счет сил вязкости.
• Турбина: соединена с входным валом трансмиссии.
• Статор: находится между рабочим колесом и турбиной и сводит к минимуму потери от взбивания. увеличение крутящего момента за счет перенаправления жидкостей.

Двигатель вращает крыльчатку, которая воздействует на трансмиссионную жидкость. Эта сила вращает турбину, которая передает крутящий момент на трансмиссию.Без статора были бы потери на взбивание и накопление тепла.

Эти потери от текучести будут результатом того, что скорость жидкости, возвращающейся из турбины, противодействует вращению крыльчатки. Статор обеспечивает большую часть скорости жидкости в направлении рабочего колеса, помогая рабочему колесу двигаться, а не препятствуя его движению. Статор может вращаться только в том же направлении, что и рабочее колесо, и обычно включается только тогда, когда транспортное средство останавливается или ускоряется.

Некоторые гидротрансформаторы также содержат муфту блокировки. Это устройство блокирует турбину, так что она механически связана с рабочим колесом. Это гарантирует передачу крутящего момента двигателя на первичный вал трансмиссии.

Значение клапанов и модуляторов в автоматических трансмиссиях

Чтобы знать, когда нужно переключать передачи, автоматические коробки передач должны получать сигналы о том, насколько сильно работает двигатель. Для этого служат клапаны и модуляторы.

В автомобилях для давления на дроссельную заслонку используется вакуумный модулятор или трос. Затем дроссельная заслонка будет взаимодействовать с переключающими клапанами через давление жидкости. Это давление скажет клапанам переключения, когда нужно переключаться с одной передачи на другую.

Клапаны переключения передач реагируют на различные диапазоны давления; в зависимости от скорости автомобиля соответствующий клапан переключения передач срабатывает, чтобы переключить автомобиль на соответствующий диапазон передач.

Закулисная работа, которую выполняет автоматическая трансмиссия, впечатляет.В следующий раз, когда ваш автомобиль переключит передачу без вашей помощи, вы сможете оценить сложную работу, выполняемую под капотом.

Как работает автоматическая коробка передач

Автоматическая и механическая трансмиссии

в основном делают одно и то же, но если вы управляли ими обеими, то знаете, что они работают по-разному. По сути, автоматическая коробка передач значительно упрощает процесс вождения. В отличие от вождения с механической коробкой передач здесь нет педали сцепления, с которой нужно было бы бороться.Что еще более важно, водители не могут переключаться между передачами; все, что вам нужно сделать, это переместить машину с парковки на проезд, а все остальное произойдет за вас.

Чем отличается АКПП от МКПП?

Если опыт водителя с автоматикой и руководствами сильно различается, то, что происходит под капотом, в основном то же самое. Оба типа работают, чтобы позволить вашему двигателю работать в узком диапазоне скоростей, позволяя самому автомобилю испытывать множество выходных скоростей.

В автомобилях обоих типов шестерни используются для увеличения крутящего момента двигателя и позволяют двигателю продолжать вращаться с разумной скоростью. Конечным результатом является то, что водители могут управлять своими автомобилями с разными скоростями и ускорениями, не беспокоясь о перегорании двигателя.

Но чем автоматика и руководства на самом деле отличаются на техническом уровне?

Большая разница в том, что механическая коробка передач будет блокировать и разблокировать разные передачи для получения необходимых передаточных чисел. В случае автоматической коробки передач тот же набор передач обеспечивает все необходимые передаточные числа, поэтому нет необходимости в переключении передач.

Ключевые компоненты

Чтобы все это произошло, автомат полагается на несколько ключевых компонентов. Некоторые из этих компонентов, о которых следует знать:

• Планетарные передачи, входящие в состав всех передач переднего и заднего хода.
• Гидравлическая система, в которой используется специальная трансмиссионная жидкость для управления планетарными передачами.
• Гидротрансформатор, который в основном служит муфтой, позволяющей останавливать передачу, пока двигатель продолжает работать.
• Регулятор и модулятор, которые определяют скорость и дроссельную заслонку, а также сигнализируют о переключении передач, когда это необходимо.

Техническое обслуживание и ремонт

Поскольку вождение автомобиля намного проще, многие автомобилисты предпочитают автоматическую коробку передач, но владельцы транспортных средств должны знать, что эта критически важная автомобильная система требует особого обслуживания и ухода.

Некоторые вещи, о которых следует знать:

• Остерегайтесь любых протечек или пятен, которые могут появиться под автомобилем, особенно если они имеют красный оттенок. Это могло быть пролитой жидкостью. Если вы протекаете жидкость, вам нужно немедленно осмотреть ее, чтобы предотвратить дальнейшее повреждение двигателя.
• Остерегайтесь новых шумов, вибраций или необычного поведения при переключении передач двигателем. Если кажется, что вождение автомобиля вызывает внезапную чрезмерную нагрузку на двигатель, вам следует немедленно проверить его.
• Обязательно периодически меняйте трансмиссионную жидкость. В руководстве по эксплуатации указано, как часто это нужно делать, но, скорее всего, каждые 25 000 миль или около того.Если вы не знаете, как это сделать, вы всегда можете заказать профессиональное обслуживание автомобиля в местном автосервисе Meineke.

Автоматические коробки передач облегчают жизнь водителям, поэтому постарайтесь сделать все возможное, чтобы позаботиться о себе!

Как работает автоматическая коробка передач | Искусство мужественности

Добро пожаловать в Gearhead 101 — серию статей об основах работы автомобилей для новичков в автомобилестроении.

Если вы следили за Gearhead 101, вы знаете, как работает двигатель автомобиля, как двигатель передает генерируемую мощность через трансмиссию и как механическая трансмиссия функционирует как своего рода распределительный щит между двигателем и трансмиссией. .

Но большинство людей в наши дни (по крайней мере, если вы живете в Соединенных Штатах) водят машины с автоматическими коробками передач . Вы когда-нибудь задумывались, как ваша машина может переключаться на соответствующую передачу, не делая ничего, кроме нажатия на педаль газа или тормоза?

Ну, держись за свои задницы. Мы собираемся познакомить вас с одним из самых удивительных примеров механической (и гидравлической) инженерии в истории человечества: автоматической коробкой передач.

(Серьезно, я не преувеличиваю: как только вы поймете, как работают автоматические трансмиссии, вы будете поражены тем, что люди смогли придумать эту штуку без компьютеров.)

Время обзора: цель трансмиссии

Прежде чем мы углубимся в тонкости работы автоматической трансмиссии, давайте сделаем быстрый обзор того, зачем вообще автомобилю нужна трансмиссия любого типа.

Как уже говорилось в нашем учебнике о том, как работает автомобильный двигатель, двигатель вашего транспортного средства создает вращательную силу. Чтобы сдвинуть машину с места, нам нужно передать эту крутящую силу на колеса. Это то, что делает трансмиссия автомобиля, частью которой является трансмиссия.

Но вот проблема: двигатель может вращаться только с определенной скоростью, чтобы работать эффективно. Если он вращается слишком низко, вы не сможете заставить машину двигаться с места; если он вращается слишком быстро, двигатель может самоуничтожиться.

Нам нужен способ умножить мощность, производимую двигателем, когда это необходимо (запуск с места, подъем в гору и т. Д.), Но также уменьшить количество мощности, передаваемой от двигателя, когда это не так. необходимо (спуск, очень быстрая езда, нажатие на тормоза).

Введите передачу.

Трансмиссия гарантирует, что ваш двигатель вращается с оптимальной скоростью (ни слишком медленно, ни слишком быстро), одновременно обеспечивая ваши колеса необходимой мощностью, необходимой для движения и остановки автомобиля, в какой бы ситуации вы ни оказались. Он находится между двигателем и остальной трансмиссией и действует как распределительный щиток для автомобиля.

Ранее мы подробно рассказывали о том, как механические трансмиссии достигают этого за счет передаточных чисел.Соединяя шестерни разного размера друг с другом, вы можете увеличить мощность, передаваемую на остальную часть автомобиля, без значительного изменения скорости вращения двигателя. Если вы еще не поняли идею передаточных чисел, я рекомендую вам посмотреть видео, которое мы включили в прошлый раз, прежде чем двигаться дальше; ничто другое не будет иметь смысла, если вы не поймете эту концепцию.

В механической коробке передач вы управляете включением передач, нажимая на сцепление и устанавливая передачи на место.

В автоматической коробке передач блестящие инженеры определяют, какая передача включена, без каких-либо дополнительных действий, кроме как нажать на педаль газа или тормоза. Это автомобильная магия.

Детали автоматической коробки передач

Итак, к настоящему моменту вы должны иметь общее представление о назначении трансмиссии: она обеспечивает оптимальную скорость вращения двигателя (не слишком медленную и не слишком быструю), одновременно обеспечивая работу ваших колес. с нужным количеством мощности для движения и остановки автомобиля в любой ситуации.

Давайте посмотрим на детали, которые позволяют этому случиться в случае автоматической коробки передач:

Корпус трансмиссии

В кожухе трансмиссии находятся все части трансмиссии. Он похож на колокол, поэтому вы часто слышите, что его называют «кожухом колокола». Корпус трансмиссии обычно изготавливается из алюминия. Помимо защиты всех движущихся шестерен трансмиссии, кожух раструба на современных автомобилях имеет различные датчики, которые отслеживают входную скорость вращения от двигателя и выходную скорость вращения до остальной части автомобиля.

Гидротрансформатор

Вы когда-нибудь задумывались, почему можно включить двигатель автомобиля, но не дать ему двигаться вперед? Это потому, что поток мощности от двигателя к трансмиссии отключен. Это отключение позволяет двигателю продолжать работать, даже если остальная часть трансмиссии автомобиля не получает никакой мощности. В механической коробке передач вы отключаете питание двигателя от трансмиссии, нажимая на сцепление.

Но как отключить питание двигателя от остальной трансмиссии автоматической коробки передач без сцепления?

Конечно, с гидротрансформатором.

Здесь начинается черная магия автоматических трансмиссий (мы еще даже не дошли до планетарных передач).

Гидротрансформатор находится между двигателем и трансмиссией. Это нечто похожее на пончик, которое находится внутри большого отверстия кожуха трансмиссии. Он выполняет две основные функции с точки зрения передачи крутящего момента:

1. Передает мощность от двигателя на входной вал трансмиссии
2. Умножает выходной крутящий момент двигателя

Он выполняет эти две функции благодаря гидравлической мощности, обеспечиваемой трансмиссионной жидкостью внутри трансмиссии. .

Чтобы понять, как это работает, нам нужно знать, как работают различные части гидротрансформатора.

Детали гидротрансформатора

В большинстве современных автомобилей гидротрансформатор состоит из четырех основных частей: 1) насос, 2) статор, 3) турбина и 4) гидротрансформатор. схватить.

1. Насос (он же крыльчатка). Насос похож на вентилятор. У него есть пучок лезвий, расходящихся из его центра. Насос монтируется непосредственно на корпус гидротрансформатора, который, в свою очередь, прикручивается болтами непосредственно к маховику двигателя.Следовательно, насос вращается с той же скоростью, что и коленчатый вал двигателя. (Вы должны помнить об этом, когда мы рассмотрим, как работает гидротрансформатор.) Насос «качает» трансмиссионную жидкость от центра к центру. . .

2. Турбина. Турбина находится внутри корпуса преобразователя. Как и помпа, похожа на веер. Турбина подключается непосредственно к первичному валу трансмиссии. Он не подключен к насосу, поэтому может двигаться со скоростью, отличной от скорости насоса.Это важный момент. Это то, что позволяет двигателю вращаться с другой скоростью, чем остальная часть трансмиссии.

Турбина может вращаться благодаря трансмиссионной жидкости, которая подается из насоса. Лопасти турбины сконструированы таким образом, что жидкость, которую она получает, перемещается к центру турбины и обратно к насосу.

3. Статор (он же Реактор). Статор находится между насосом и турбиной. Похоже на лопасть вентилятора или винт самолета (вы видите здесь узор?).Статор выполняет две функции: 1) более эффективно отправляет трансмиссионную жидкость от турбины обратно к насосу и 2) умножает крутящий момент, исходящий от двигателя, чтобы заставить автомобиль двигаться, но затем передает меньший крутящий момент, когда автомобиль едет на хорошей скорости. клип.

Это достигается благодаря умной инженерии. Во-первых, лопасти реактора сконструированы таким образом, что, когда трансмиссионная жидкость, выходящая из турбины, ударяется о лопатки статора, жидкость отклоняется в том же направлении, что и вращение насоса.

Во-вторых, статор соединен с неподвижным валом трансмиссии через одностороннюю муфту. Это означает, что статор может двигаться только в одном направлении. Это гарантирует, что жидкость из турбины будет направлена ​​в одном направлении. Статор начнет вращаться только тогда, когда скорость жидкости от турбины достигнет определенного уровня.

Эти два конструктивных элемента статора облегчают работу насоса и создают большее давление жидкости. Это, в свою очередь, создает усиленный крутящий момент на турбине, и поскольку турбина подключена к трансмиссии, больший крутящий момент может быть передан трансмиссии и остальной части автомобиля.Уф.

4. Муфта гидротрансформатора. Из-за того, как работает гидродинамика, мощность теряется при переходе трансмиссионной жидкости от насоса к турбине. Это приводит к тому, что турбина вращается немного медленнее, чем насос. Это не проблема, когда автомобиль трогается с места (на самом деле, именно разница скоростей позволяет турбине передавать больший крутящий момент на трансмиссию), но когда она движется, эта разница приводит к некоторой неэффективности энергии.

Чтобы свести на нет эту потерю энергии, большинство современных преобразователей крутящего момента имеют муфту преобразователя крутящего момента, соединенную с турбиной. Когда автомобиль достигает определенной скорости (обычно 45-50 миль в час), муфта гидротрансформатора включается и заставляет турбину вращаться с той же скоростью, что и насос. Компьютер контролирует включение муфты гидротрансформатора.

Итак, это детали гидротрансформатора.

Давайте соберем все вместе и посмотрим, как будет выглядеть работа гидротрансформатора при переходе от полной остановки к крейсерской скорости:

Вы включаете автомобиль, а он работает на холостом ходу.Насос вращается с той же скоростью, что и двигатель, и подает трансмиссионную жидкость к турбине, но поскольку двигатель не вращается очень быстро при полной остановке, турбина не вращается так быстро, поэтому она не может подавать. крутящий момент к трансмиссии.

Вы нажимаете на газ. Это заставляет двигатель вращаться быстрее, что приводит к более быстрому вращению насоса гидротрансформатора. Поскольку насос вращается быстрее, трансмиссионная жидкость движется от насоса достаточно быстро, чтобы быстрее начать вращение турбины. Лопатки турбины направляют жидкость в статор. Статор еще не вращается, потому что скорость трансмиссионной жидкости недостаточно высока.

Но из-за конструкции лопаток статора, когда жидкость проходит через них, она отводит жидкость обратно к насосу в том же направлении, что и насос. Это позволяет насосу перемещать жидкость обратно в турбину с более высокой скоростью и создает большее давление жидкости. Когда жидкость возвращается к турбине, она делает это с большим крутящим моментом, в результате чего турбина передает больший крутящий момент на трансмиссию.Автомобиль трогается с места.

Этот цикл повторяется снова и снова по мере того, как ваша машина набирает скорость. Когда вы достигнете крейсерской скорости, трансмиссионная жидкость достигает давления, которое заставляет лопасти реактора окончательно вращаться. При вращении реактора крутящий момент уменьшается. На этом этапе вам не нужен большой крутящий момент для движения автомобиля, потому что автомобиль движется с хорошей скоростью. Муфта гидротрансформатора входит в зацепление и заставляет турбину вращаться с той же скоростью, что и насос и двигатель.

Итак, преобразователь крутящего момента — это то, что позволяет или предотвращает передачу мощности от двигателя на трансмиссию и то, что увеличивает крутящий момент на трансмиссию, чтобы заставить автомобиль двигаться с полной остановки.Пора взглянуть на части трансмиссии, которые позволяют автомобилю переключаться автоматически.

Планетарные передачи

Когда ваш автомобиль достигает более высоких скоростей, ему требуется меньше крутящего момента, чтобы поддерживать движение. Коробки передач могут увеличивать или уменьшать крутящий момент, передаваемый на колеса автомобиля, благодаря передаточным числам. Чем ниже передаточное число, тем больше крутящий момент. Чем выше передаточное число, тем меньше крутящий момент.

На механической коробке передач необходимо переместить рычаг переключения передач, чтобы изменить передаточное число.

В автоматической коробке передач передаточные числа увеличиваются и уменьшаются автоматически. И это возможно благодаря оригинальной конструкции планетарной передачи.

Планетарная шестерня состоит из трех компонентов:

1. Солнечная шестерня. Находится в центре планетарной передачи.
2. Планетарные шестерни / шестерни и их водило. Три или четыре шестерни меньшего размера, которые окружают солнечную шестерню и находятся в постоянном зацеплении с солнечной шестерней. Планетарные шестерни (или шестерни) установлены и поддерживаются водилом.Каждая из планетарных шестерен вращается на своих отдельных валах, которые соединены с водилом. Планетарные шестерни не только вращаются, но и вращаются вокруг солнечной шестерни.
3. Зубчатый венец. Кольцевая шестерня — это внешняя шестерня с внутренними зубьями. Кольцевая шестерня окружает остальную часть зубчатой ​​передачи, а ее зубья находятся в постоянном зацеплении с планетарными шестернями.

Один планетарный ряд может обеспечивать задний ход и пять уровней переднего хода. Все зависит от того, какой из трех компонентов зубчатой ​​передачи движется или остается неподвижным.

Давайте посмотрим на это в действии, когда различные компоненты действуют либо как входная шестерня (шестерня, вырабатывающая мощность), либо как выходная шестерня (шестерня, которая получает мощность), либо удерживаются в неподвижном состоянии.

Солнечная шестерня: входная шестерня / Планетарная передача: выходная шестерня / коронная шестерня: неподвижна

В этом сценарии солнечная шестерня является входной шестерней. Кольцевая шестерня не двигается. Когда солнечная шестерня движется, а кольцевая шестерня удерживается на месте, планетарные шестерни будут вращаться на собственных валах водила и ходить вокруг внутренней части коронной шестерни, но в направлении, противоположном солнечной шестерне. Это заставляет водило вращаться в том же направлении, что и солнечная шестерня. Таким образом, водило становится выходной шестерней.

Эта конфигурация создает низкое передаточное число, что означает, что входная шестерня (в данном случае солнечная шестерня) вращается быстрее, чем выходная шестерня (водило планетарной передачи). Но крутящий момент, создаваемый водилом планетарной передачи, намного больше, чем обеспечивает солнечная шестерня.

Такая конфигурация будет использоваться, когда автомобиль только начинает движение.

Солнечная шестерня: неподвижна / Планетарная передача: выходная шестерня / Кольцевая шестерня: входная шестерня

В этом сценарии солнечная шестерня остается неподвижной, но коронная шестерня становится входной шестерней (т. Е. он передает мощность системе передач).Поскольку солнечная шестерня удерживается, вращающиеся планетарные шестерни будут ходить вокруг солнечной шестерни и нести водило планетарной передачи с собой.

Водило планетарной передачи движется в том же направлении, что и коронная шестерня, и является ведомой шестерней.

Эта конфигурация создает немного более высокое передаточное число, чем первая конфигурация. Но входная шестерня (коронная шестерня) по-прежнему вращается быстрее, чем ведомая шестерня (водило планетарной передачи). Это приводит к тому, что планетарный редуктор передает больший крутящий момент или мощность остальной трансмиссии.Эта конфигурация, скорее всего, будет использоваться, когда ваш автомобиль ускоряется с полной остановки или когда вы едете в гору.

Солнечная шестерня: входная шестерня / Планетарная передача: ведомая шестерня / коронная шестерня: входная шестерня

В этом сценарии солнечная шестерня и кольцевая шестерня действуют как входные шестерни. То есть оба вращаются с одинаковой скоростью и в одном направлении. Это приводит к тому, что планетарные шестерни не вращаются на отдельных валах. Почему? Если коронная шестерня и солнечная шестерня являются входными элементами, внутренние зубья коронной шестерни будут пытаться вращать планетарные шестерни в одном направлении, в то время как внешние зубья солнечной шестерни будут пытаться вращать их в противоположном направлении.Так они встали на место. Весь блок (солнечная шестерня, водило планетарной передачи, коронная шестерня) движется вместе с одинаковой скоростью и передают одинаковую мощность. Когда вход и выход передают одинаковый крутящий момент, это называется прямым приводом.

Эта схема будет полезна, когда вы путешествуете со скоростью 45–50 миль в час.

Солнечная шестерня: неподвижна / Планетарная передача: входная шестерня / Кольцевая шестерня: ведомая шестерня

В этом сценарии солнечная шестерня остается неподвижной, а водило планетарной передачи становится входной шестерней, которая передает мощность на система передач.Кольцевая шестерня теперь является выходной шестерней.

При вращении водила планетарной передачи планетарные шестерни вынуждены обходить удерживаемую солнечную шестерню, что приводит в движение коронную шестерню быстрее. За один полный оборот водила планетарной передачи коронная шестерня совершает более одного полного оборота в одном и том же направлении. Это высокое передаточное число, обеспечивающее большую выходную скорость, но меньший крутящий момент. Такое расположение также известно как «овердрайв».

В этой конфигурации вы будете двигаться по автостраде со скоростью 60+ миль в час.

Автоматическая коробка передач обычно имеет более одного планетарного ряда. Они работают вместе, чтобы создать несколько передаточных чисел.

Поскольку в планетарной системе шестерни находятся в постоянном зацеплении, переключение передач осуществляется без включения или выключения шестерен, как в механической коробке передач.

Но как автоматическая трансмиссия определяет, какие части планетарной зубчатой ​​передачи должны действовать как входная шестерня, выходная шестерня или оставаться неподвижными, чтобы мы могли получить эти различные передаточные числа?

С помощью тормозных лент и муфт внутри трансмиссии.

Тормозные ленты и сцепления

Тормозные ленты изготовлены из металла, покрытого органическим фрикционным материалом. Тормозные ленты можно затянуть, чтобы удерживать кольцо или солнечную шестерню в неподвижном состоянии, или ослабить, чтобы они могли вращаться. Затягивание или ослабление тормозной ленты контролируется гидравлической системой.

Несколько муфт также подключаются к различным частям планетарной зубчатой ​​передачи. Муфты трансмиссии в автоматических трансмиссиях состоят из нескольких металлических и фрикционных дисков (поэтому их иногда называют «многодисковыми муфтами в сборе»).Когда диски прижимаются друг к другу, сцепление включается. Сцепление может привести к тому, что деталь планетарной передачи станет входной шестерней или станет неподвижной. Это просто зависит от того, как он связан с планетарной передачей. Независимо от того, включается ли сцепление или нет, он управляется комбинацией механической, гидравлической и электрической конструкции. И все это происходит автоматически.

Теперь сложно понять, как различные муфты работают вместе, чтобы удерживать и приводить в действие различные компоненты.Слишком сложно описать это в тексте. Лучше всего это понять визуально. Я настоятельно рекомендую посмотреть это видео, которое проведет вас через это:

Как работает автоматическая коробка передач

Как видите, внутри автоматической коробки передач много движущихся частей. В нем используется сочетание механики, жидкости и электротехники, чтобы обеспечить плавный переход от полной остановки до крейсерской скорости по шоссе.

Итак, давайте рассмотрим общую картину потока мощности в автоматической коробке передач.

Двигатель передает мощность на насос гидротрансформатора .

Насос передает мощность на турбину гидротрансформатора через трансмиссионную жидкость.

Турбина отправляет трансмиссионную жидкость обратно в насос через статор .

Статор умножает мощность трансмиссионной жидкости, позволяя насосу передавать больше мощности обратно на турбину. Внутри гидротрансформатора создается вихревое вращение.

Турбина соединена с центральным валом, который соединяется с трансмиссией.Когда турбина вращается, вал вращается, передавая мощность на первый планетарный ряд трансмиссии .

В зависимости от того, какая многодисковая муфта или тормозная лента задействована в трансмиссии, мощность от гидротрансформатора будет вызывать солнечную шестерню , водило планетарной передачи или кольцевую шестерню планетарная зубчатая передача для движения или остановки.

В зависимости от того, какие части планетарной системы движутся или нет, определяется передаточное число .Независимо от того, какой у вас планетарный редуктор (солнечная шестерня в качестве входной, водило планетарной передачи в качестве выходного, кольцевая шестерня в неподвижном состоянии — см. Выше), будет определяться количество мощности, передаваемой трансмиссией на остальную часть трансмиссии.

Так в общих чертах работает автоматическая коробка передач. Есть датчики и клапаны, которые регулируют и изменяют вещи, но это основная суть.

Это то, что легче понять визуально. Очень рекомендую посмотреть следующее видео.Предыстория, которую мы прошли, облегчит понимание:

Что я вам сказал? Автоматическая коробка передач чертовски хороша.

Теперь, когда вы чувствуете, как машина переключает передачи, когда вы едете по автостраде, вы получаете хорошее представление о том, что происходит под капотом.

Теги: Автомобили

Механическая коробка передач против автоматической: что лучше? [Видео]

Ручной или автоматический? Споры ведутся уже много лет, с тех пор, как технология автоматической трансмиссии стала достаточно хорошей, чтобы популяризировать эти легкие в управлении автомобили.Когда-то почти каждая машина на дороге использовала механическую коробку передач, и научиться умело отпускать сцепление и переключать передачи было неизменным фактом взросления. Сейчас это в основном энтузиасты, придерживающиеся этой традиции. Но есть ли что-то еще, кроме качества привода? Одним словом: да. Но чтобы добраться до этого, нам нужно в первую очередь установить, что такое трансмиссия.

Что такое трансмиссия?

Трансмиссия транспортного средства — это компонент, который передает мощность, вырабатываемую двигателем, на колеса.Он эффективно определяет, какое количество энергии нужно использовать в любой момент времени. На более низких скоростях вашему автомобилю требуется меньше мощности, а это означает, что трансмиссия переключается на более низкую передачу. По мере ускорения требуется больше мощности, что требует переключения на более высокую передачу. ¹ В автомобилях с автоматической коробкой передач все это происходит без каких-либо действий со стороны водителя, кроме нажатия на педаль газа. В автомобиле с механической коробкой передач водитель сам определяет, когда потребуется переключение, выполняя его вручную с помощью педали сцепления и рычага переключения передач.Но что вам больше подходит в битве механической и автоматической трансмиссии? Изучите плюсы и минусы каждого типа коробки передач с ручным и автоматическим приводом, чтобы принять обоснованное решение.

Как работает механическая коробка передач?

Как следует из названия, механическая коробка передач требует, чтобы водитель вручную включил правильную передачу. Для того, чтобы это произошло, автомобили с механической коробкой передач должны включать в себя несколько функций, от которых могут отказаться автомобили с автоматической коробкой передач.Первая из них — это педаль сцепления, расположенная слева от педали тормоза. Водитель нажимает на эту педаль, чтобы временно снизить мощность двигателя на трансмиссию. После этого водитель может переключить свой автомобиль на другую передачу с помощью рычага переключения передач, который находится на центральной консоли. ²

Преимущества МКПП

• Поскольку механическая коробка передач не имеет такого количества сложных деталей, как автоматическая, автомобили с механической коробкой передач менее дороги в обслуживании и часто не нуждаются в таком частом обслуживании.
• Водители имеют больше контроля в автомобилях с механической коробкой передач, с лучшим торможением благодаря отсутствию гидротрансформатора, который есть в автоматических коробках передач.
• Сами автомобили с механической коробкой передач также дешевле в покупке, чем их аналоги с автоматической коробкой передач.
• В споре о механической и автоматической коробках передач одним из главных аргументов в пользу автомобилей с механической коробкой передач является то, что они, как правило, более экономичны. ³
• Автомобиль с механической коробкой передач ускоряется лучше, чем с автоматической коробкой передач, поскольку водитель может выбирать более высокую передачу быстрее, чем автоматическая коробка передач.Есть причина, по которой автогонщики водят инструкции. ⁴

Недостатки МКПП

• Механическая коробка передач может иметь финансовое преимущество в дебатах о механической или автоматической трансмиссии, но у нее есть некоторые функциональные недостатки. Например, при остановке на холме водители с ручным управлением должны отпустить газ, чтобы выжать сцепление и переключиться обратно на первую передачу. В этот короткий момент автомобиль откатится назад, что сделает старт более напряженным и потенциально опасным.
• Еще одна функциональная проблема, связанная с вождением автомобиля с механической коробкой передач, — это в первую очередь научиться делать это правильно. Водители, впервые работающие с ручным управлением, будут испытывать резкие перестановки и частые остановки. ⁵
• Поскольку водитель должен быть более вовлечен в управление автомобилем, механические трансмиссии гораздо более неумолимы в случаях отвлечения внимания за рулем.
• Стоимость при перепродаже автомобилей с механической коробкой передач обычно ниже, чем у их аналогов с автоматической коробкой передач.
• Автомобили с механической коробкой передач не так широко доступны из-за отсутствия популярности в США. ⁶

Как работает автоматическая коробка передач?

Автоматическая коробка передач делает все, что делает механическая коробка передач, но без каких-либо усилий со стороны водителя. Внутри каждой автоматической коробки передач есть часть, называемая планетарной передачей. Эта часть создает разные передаточные числа, которые гарантируют, что двигатель и колеса не вращаются с одинаковой скоростью. ⁷ При езде в автомобиле с автоматической коробкой передач вы заметите, что частота вращения двигателя постоянно увеличивается с ускорением, затем снова падает, прежде чем снова расти.Это планетарный редуктор, который переключается на более высокую передачу, чтобы уменьшить нагрузку на двигатель, поскольку колеса вращаются быстрее. Это достигается за счет использования трансмиссионной жидкости, которая создает давление, необходимое для переключения передач, а также охлаждает и смазывает движущиеся части. ⁸

Преимущества АКПП

• Автомобили с автоматической коробкой передач более удобны в использовании, поскольку они переключают передачи автоматически.
• Автомобили с автоматической коробкой передач имеют более высокую среднюю цену при перепродаже, чем их аналоги с механической коробкой передач.
• Поскольку они не требуют, чтобы водитель включал сцепление каждый раз, когда они останавливаются, автомобили с автоматической коробкой передач намного проще ездить в пробках с остановками и уходить.
• Из-за своей популярности автомобили с автоматической коробкой передач широко доступны в США. ⁹
• В то время как опытные водители с ручным управлением могут плавно переключать передачи, большинство автомобилей с автоматической коробкой передач обеспечивают более плавную езду, поскольку переключение передач менее заметно. ¹⁰

Недостатки АКПП

• Так же, как цена при перепродаже автомобиля с автоматической коробкой передач выше, так и цена продажи выше.Автомобили с автоматической коробкой передач обычно стоят дороже, чем автомобили с механической коробкой передач.
• В автоматических трансмиссиях есть более сложные и дорогие детали, чем в механических трансмиссиях, поэтому они обычно требуют более высоких затрат на техническое обслуживание.
• Автомобили с автоматической коробкой передач, как правило, имеют худшую топливную экономичность, чем автомобили с механической коробкой передач, хотя эта ситуация начинает меняться, поскольку технология автоматической трансмиссии продолжает совершенствоваться. ¹¹
• В целом водители хуже управляют автомобилем с автоматической коробкой передач.
• Автоматические трансмиссии в среднем требуют большего обслуживания из-за того, что в них больше движущихся частей, что дает больше возможностей для поломки. ¹²

Мышление о покупке автомобилей

Покупка нового или подержанного автомобиля может быть увлекательной, но необходимо принять множество важных решений, в том числе о том, какая коробка передач лучше — механическая или автоматическая. Если вы планируете переключиться с автоматического на ручной режим или наоборот, обязательно сделайте несколько тестовых поездок, чтобы почувствовать разницу.В конечном итоге все сводится к вашим предпочтениям и тому, для чего вы собираетесь использовать автомобиль. Если вы подумываете о покупке автомобиля в ближайшее время, воспользуйтесь этими советами, чтобы купить автомобиль у частного продавца или автосалона.

¹ https://www.drivparts.com/parts-matter/learning-center/driver-education-and-vehicle-safety/manual-vs-automatic-car.html, по состоянию на август 2021 г.
² https://www.drivparts.com/parts-matter/learning-center/driver-education-and-vehicle-safety/manual-vs-automatic-car.html, по состоянию на август 2021 г.
³ https://www.aeroautoparts.com/blog/advantages-and-disadvantages-of-a-manual-transmission/, по состоянию на август 2021 г.
⁴ https: // www .drivparts.com / parts -atter / learning-center / driver-education-and-vehicle-safety / manual-vs-automatic-car.html, по состоянию на август 2021 г.
⁵ https://www.aeroautoparts.com / блог / преимущества и недостатки ручной передачи /, дата обращения август 2021 г.
⁶ https: //www.drivparts.com / parts -atter / Learning-center / driver-education-and-vehicle-safety / manual-vs-automatic-car.html, по состоянию на август 2021 г.
⁷ https://www.drivparts.com/parts- материя / учебный центр / образование-водителей и безопасность транспортных средств / manual-vs-automatic-car.html, по состоянию на август 2021 г.
⁸ https://www.drivparts.com/parts-matter/learning- center / driver-education-and-vehicle-safety / manual-vs-automatic-car.html, по состоянию на август 2021 г.
⁹ https://www.drivparts.com/parts-matter/learning-center/driver- образование и безопасность транспортных средств / ручное управление против автоматического автомобиля.html, по состоянию на август 2021 г.
¹⁰ https://www.edmunds.com/fuel-economy/five-myths-about-stick-shifts.html, по состоянию на август 2021 г.
¹¹ https: // www. drivparts.com/parts-matter/learning-center/driver-education-and-vehicle-safety/manual-vs-automatic-car.html, по состоянию на август 2021 г.
¹² https://stevesimports.com/blog/ the-Pro-and-Cons-of-Automatic-Transmission /, по состоянию на август 2021 г.

Заявление об ограничении ответственности:
Приведенная информация предназначена только для информационных целей.Это не юридический, налоговый, финансовый или какой-либо другой совет и не заменяет его. Информация может не относиться к вашей конкретной ситуации. Мы постарались убедиться, что информация верна, но она может быть устаревшей или даже частично неточной. Читатель несет ответственность за соблюдение всех применимых местных, государственных или федеральных правил. Компания Nationwide Mutual Insurance Company, ее аффилированные лица и их сотрудники не дают никаких гарантий относительно информации или гарантии результатов, и они не несут ответственности в связи с предоставленной информацией.Nationwide, Nationwide на вашей стороне, а Nationwide N и Eagle являются знаками обслуживания Nationwide Mutual Insurance Company. © 2021 По всей стране.

.
