Выход из строя реле-регулятора – наиболее частая причина неисправности автомобильных генераторов. Именно поэтому с проверки регулятора обычно начинают контроль работоспособности узлов генератора.

В большинстве случаев это можно сделать самостоятельно даже без его снятия.

Принцип работы регулятора напряжения генератора

Генератор – один из наиболее консервативных узлов автомобилей. Разработанная в середине 60-х годов схема осталась практически неизменной вплоть до наших дней за исключением элементной базы.

Схема

В общем виде схему автомобильного генератора можно изобразить так:

Она содержит следующие основные узлы:

• выпрямительный мост 5 и 6;
• выпрямительный мост питания реле-регулятора 7;
• реле-регулятор 11;
• щетки обмотки возбуждения 10;
• обмотка возбуждения (якорь) 9;
• обмотка статора 8;
• индикаторная лампа 4;
• аккумуляторная батарея 3;
• контактная группа замка зажигания 1;
• конденсатор 2 (может отсутствовать).

Общий принцип работы генераторов переменного тока придумал гениальный Тесла. Постоянный ток через обмотку возбуждения индуцирует магнитное поле. Во время вращения катушки возбуждения (якоря) внутри обмотки статора в последних генерируется переменное напряжение.

Это напряжение преобразуется в постоянное выпрямителем, выполненным на диодном мосте 5 и 6. Выпрямленное напряжение заряжает аккумуляторную батарею.

Чем выше ток в обмотке возбуждения, тем будет выше напряжение генератора.

Какую функцию выполняет реле-регулятор? По существу, он является усилителем с обратной связью. То есть, как только повышается напряжение, его схема уменьшает ток через обмотку возбуждения.

схема проверки мультиметром и пошаговое описание

Внутри каждого автомобиля находится миниатюрная электростанция — генератор, который отвечает за выработку электропитания. Если в нём что-нибудь сломается, аккумулятор начнёт работать неправильно. Результат — внезапно заглохший двигатель. Почему-то это всегда случается в самый неподходящий момент. Чтобы не остаться без машины где-нибудь в глуши, периодически проверяйте регулятор напряжения генератора.

Что это, где находится, как работает

Эта часть авто отвечает за поддержание напряжения бортовой сети в определённых пределах. Регулятор контролирует окружающую температуру, частоту вращения ротора, уровень электрической нагрузки и другие параметры. Он также защищает чувствительные элементы генератора от перегрузок, отвечает за активацию обмотки возбуждения и других систем.

Изделие находится непосредственно в генераторе. Вне зависимости от модели машины принцип работы регулятора одинаков — при росте или снижении напряжения компонент уменьшает или увеличивает ток возбуждения для возвращения показателей на нужный уровень.

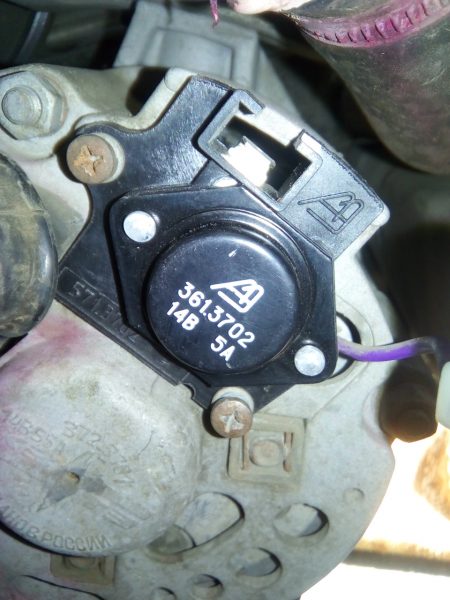

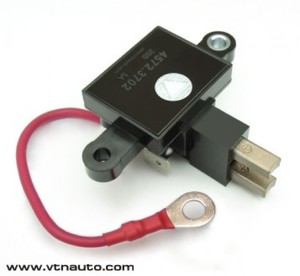

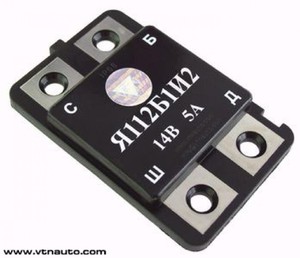

Так выглядит регулятор напряжения

Самые распространённые причины поломки

1. Замыкание диодного моста или щёток генератора. Результат — отключение генератора или переход на неконтролируемое напряжение.
2. Сдвиг напряжения стабилизации. В этом случае стабильность напряжения сохраняется, но оно постоянно либо пониженное, либо завышенное.
3. Окисление или обгорание контактов.
4. Изменение размеров зазора между контактами.
5. Ослабление натяжения пружин.
6. Проблемы с обмотками — обрывы или замыкания.

Поломки можно определить на ранней стадии — для этого обратите внимание на соотношение расхода топлива с эффективностью работы авто. Если машина потребляет гораздо больше горючего, чем нужно, но работает хуже, вероятнее всего, проблема именно в регуляторе. Верная примета — сила свечения фар в тёмное время суток. Если при ночной езде вы замечаете, что интенсивность свечения габаритных огней и приборов сильно снизилась, пора проверять регулятор.

Как проверить регулятор напряжения генератора мультиметром и прочими способами

Внимание! Нарушение техники безопасности в этом вопросе может привести к серьёзным поломкам! Ни в коем случае не проверяйте работоспособность изделия методом короткого замыкания. Не запускайте генератор при выключенном аккумуляторе. Не соединяйте клемму «30» с «массой» или клеммой «67».

1. Ваш главный помощник в этом вопросе — мультиметр или вольтметр с классом точности не ниже 1.0. Перед началом диагностики проверьте, правильно ли натянут ремень генератора. Для этого нужно нажать на его центр с усилием примерно в 10 кгс. Если ремень прогнулся больше чем на 15 мм, проблема в нём. Также перед тестированием нужно прогреть двигатель на средних оборотах в течение примерно 15 минут. Обязательно включите фары во время прогревания.
   Вам понадобится вольтметр с диапазоном шкалы от 0 до 15 В. Замер напряжения осуществляется между выводами «массы» и клеммы «30». Для разных автомобилей показатели нормального напряжения могут быть разными, но в большинстве случаев значение должно составлять примерно 14 В. Если результат выходит за рамки того, что указывает производитель — регулятор, вероятнее всего, повреждён.


   Как правильно проверять регулятор напряжения

2. Для более тщательной проверки вам понадобится помощник. При замере уровня напряжения на клеммах попросите ассистента нажать на акселератор. Если уровень напряжения меняется более чем на 0,5 В, реле вышло из строя.
3. Также рекомендуется проверить уровень регулируемого напряжения. Это делается подключением вольтметра к клеммам аккумуляторной батареи. Заведите мотор на средних оборотах, включите фары и другие приборы, которые могут потреблять электроэнергию. Величина напряжения должна соответствовать характеристике, свойственной вашей машине. Однако этот метод не даст гарантированного результата, если проводка авто в порядке.

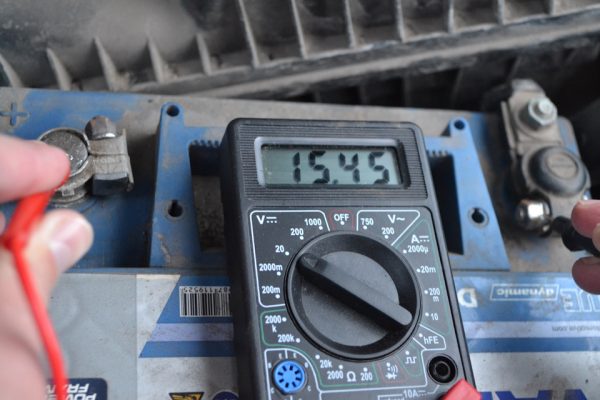

Подключаем измерительный прибор

Проверка снятой детали

Можно тестировать и снятый с генератора элемент. Для этого нужно включить лампу 1–3 Вт, 12 В между щётками щёткодержателя. Необходимо по очереди подключить источники питания к выводам D+ и «масса». Сначала присоединяем источник на 12 В, затем — на 15–16 В. Если всё нормально, то при подключении первого варианта лампа будет гореть, а со вторым гаснуть. Если она горит и там, и там, значит, есть пробой в регуляторе. Совсем не горящая лампа свидетельствует об обрыве или отсутствии контакта между составными элементами. Чтобы проверить наличие контакта, подключите лампу не к щёткам, а к выводам D+ и DF.

Видео о схеме работы с регулятором на автомобиле ВАЗ 2109

Ремонт или замена?

Целесообразнее купить новый регулятор. Если он выходит из строя, составные части элемента серьёзно повреждены. Конечно, можно попытаться вернуть работоспособность, но в таком случае вы рискуете остаться со сломанным генератором где-нибудь за городом.

Кстати! На автомобилях ВАЗ в качестве временной меры можно попробовать следующий способ:

• извлекаем лампу головного света из правой фары;
• устанавливаем одну из её спиралей на клеммы, снятые с вышедшего из строя регулятора.

Если все сделано правильно, аварийная лампа погаснет, а нужная засветится и вы сможете добраться до сервисного центра. Однако помните, что «народные» методы применяются на свой страх и риск.

Диагностика регулятора требует умелого обращения с мультиметром, но ничего сложного в ней нет. Не забывайте периодически проверять работоспособность этой части авто, и генератор не доставит вам неприятных сюрпризов.

Как прозвонить таблетку генератора — Морской флот

К наиболее распространённым неисправностям автомобиля, в том числе и ВАЗ 2107, относятся проблемы с электрооборудованием. Поскольку источником питания в транспортном средстве являются генератор и аккумуляторная батарея, от их бесперебойного функционирования зависит запуск мотора и работа всех потребителей. Поскольку АКБ и генератор работают в тандеме, от последнего зависит срок службы и продолжительность эксплуатации первого.

Проверка генератора ВАЗ 2107

Генератор «семёрки» вырабатывает электрический ток при работающем двигателе. Если с ним возникают неполадки, поиском причин и устранением поломок нужно заняться безотлагательно. Проблем с генератором может быть немало. Поэтому с возможными неисправностями нужно разобраться более подробно.

Проверка диодного моста

Диодный мост генератора состоит из нескольких выпрямительных диодов, на которые поступает переменное, а выходит постоянное напряжение. От исправности этих элементов напрямую зависит работоспособность самого генератора. Иногда диоды выходят из строя и нуждаются в проверке и замене. Диагностика проводится при помощи мультиметра или автомобильной лампочки на 12 В.

Мультиметром

Процедура состоит из следующих шагов:

Проверяем каждый диод отдельно, подключая щупы прибора в одном положении, а затем меняем полярность. В одном направлении мультиметр должен показать бесконечное сопротивление, а в другом — 500–700 Ом.

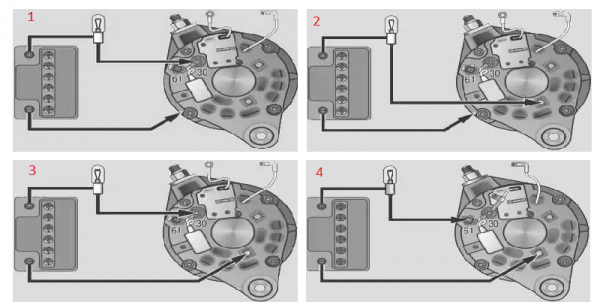

Лампочкой

Если под рукой нет мультиметра, можно воспользоваться обычной лампочкой на 12 В:

1. Отрицательную клемму батареи соединяем с корпусом диодного моста. Лампу подключаем в разрыв между плюсовым контактом аккумулятора и выводом генератора с маркировкой «30». Если лампа загорелась, диодный мост неисправен.
2. Для проверки отрицательных диодов выпрямителя минус источника питания подсоединяем таким же образом, как в предыдущем пункте, а плюс — через лампочку с болтом крепления диодного моста. Горящая или мерцающая лампа свидетельствует о проблемах с диодами.
3. Чтобы проверить положительные элементы, плюс батареи соединяем через лампу с контактом «30» генератора. Минусовую клемму подключаем к болту. Если лампа не загорается, выпрямитель считается рабочим.
4. Для диагностики дополнительных диодов минус батареи остаётся на том же месте, что и в предыдущем пункте, а плюс через лампу соединяется с контактом «61» генератора. Светящаяся лампа говорит о проблемах с диодами.

Видео: диагностика выпрямительного блока лампочкой

Мой отец, как и многие другие владельцы изделий отечественного автопрома, раньше ремонтировал блок выпрямителей генератора своими руками. Тогда необходимые диоды можно было достать без проблем. Сейчас детали для ремонта выпрямителя найти не так просто. Поэтому при поломке диодного моста его меняют на новый, тем более что сделать это гораздо проще, чем заниматься ремонтом.

Проверка реле-регулятора

Поскольку на ВАЗовские «семёрки» устанавливались разные регуляторы напряжения, на проверке каждого из них стоит остановиться более детально.

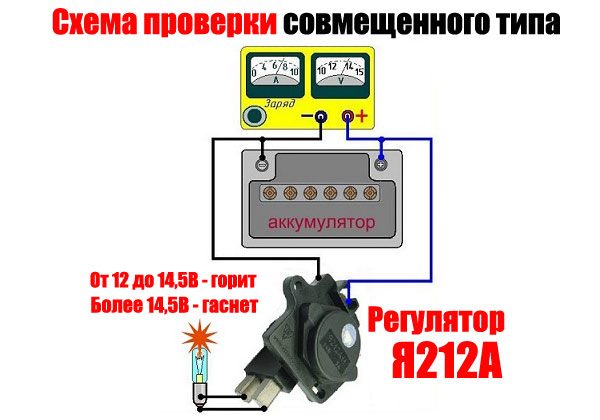

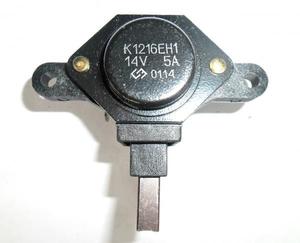

Совмещённое реле

Совмещённое реле составляет единое целое со щётками и монтируется на генератор. Снять его можно без демонтажа последнего, хотя это будет и непросто. Нужно подобраться к задней части генератора, открутить два винта крепления реле и вынуть его из специального отверстия.

Для проверки регулятора напряжения потребуются:

• источник питания с изменяемым напряжением 12–22 В;
• соединительный провод;
• лампочка на 12 В.

Сам процесс состоит из следующих шагов:

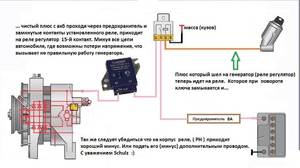

1. Соединяем минус аккумулятора с массой реле, а плюс — с его контактом «В». К щёткам подключаем лампочку. Источник питания пока в схему не включаем. Лампочка должна загореться, при этом напряжение должно составлять около 12,7 В.
2. К клеммам аккумулятора подключаем блок питания, соблюдая полярность, и повышаем напряжение до 14,5 В. Лампочка должна погаснуть. При понижении напряжения она снова должна загореться. Если это не так, реле подлежит замене.
3. Продолжаем увеличивать напряжение. Если оно достигнет 15–16 В, а лампочка будет продолжать гореть, это будет свидетельствовать о том, что реле-регулятор не ограничивает напряжение, поступающее на АКБ. Деталь считается нерабочей, она перезаряжает батарею.

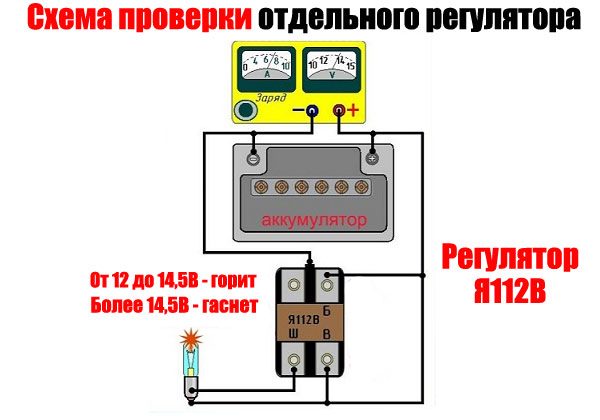

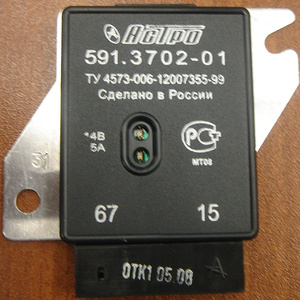

Отдельное реле

Отдельное реле крепится на кузове автомобиля, а напряжение с генератора сперва идёт на него, а затем на АКБ. В качестве примера рассмотрим проверку реле Я112B, которые также устанавливались на классические «Жигули». В зависимости от варианта исполнения такой регулятор может крепиться как на кузов, так и на сам генератор. Демонтируем деталь и выполняем следующие действия:

1. Собираем схему, аналогичную предыдущей, лампочку вместо щёток подключаем к контактам «Ш» и «В» реле.
2. Проверку выполняем так же, как и в вышеописанном способе. Реле также считается неисправным, если лампа продолжает гореть при повышении напряжения.

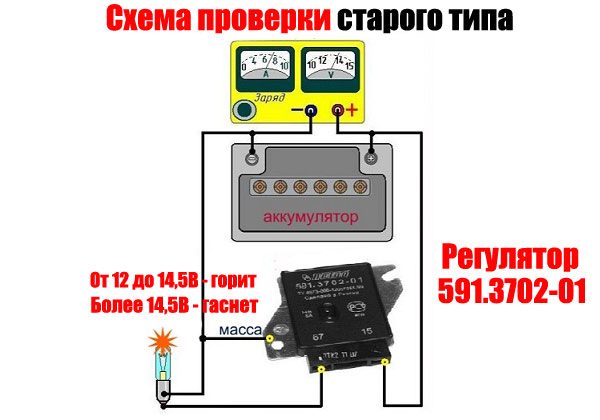

Старый тип реле

Такой регулятор ставили на старую «классику». Устройство крепилось на кузов, его проверка имеет некоторые отличия от описанных вариантов. Регулятор имеет два вывода — «67» и «15». Первый соединяется с минусовой клеммой АКБ, а второй — с плюсовой. Лампочка подключается между массой и контактом «67». Последовательность изменения напряжения и реакция на него лампы те же.

Однажды при замене регулятора напряжения я столкнулся с такой ситуацией, когда после покупки и установки нового устройства на клеммах аккумулятора вместо положенных 14,2–14,5 В прибор показал более 15 В. Новый реле-регулятор оказался попросту неисправным. Это говорит о том, что далеко не всегда можно быть полностью уверенным в работоспособности новой детали. При работе с электрикой я всегда контролирую необходимые параметры при помощи прибора. Если возникают проблемы с зарядкой АКБ (перезаряд или недозаряд), то поиск неисправностей я начинаю с регулятора напряжения. Это самая недорогая деталь генератора, от которой напрямую зависит, как будет заряжаться аккумулятор. Поэтому я всегда вожу с собой запасной реле-регулятор, поскольку неисправность может возникнуть в самый неподходящий момент, а без заряда АКБ много не проедешь.

Видео: проверка реле-регулятора генератора на «классике»

Проверка конденсатора

Конденсатор используется в схеме регулятора напряжения в качестве подавителя высокочастотных помех. Деталь крепится непосредственно к корпусу генератора. Иногда она может выходить из строя.

Проверка исправности этого элемента проводится специальным прибором. Однако можно обойтись цифровым мультиметром, выбрав предел измерения 1 МОм:

1. К выводам конденсатора подключаем щупы прибора. При исправном элементе сопротивление сначала будет небольшим, после чего начнёт увеличиваться до бесконечности.
2. Меняем полярность. Показания прибора должны быть аналогичными. Если ёмкость пробита, то сопротивление будет небольшим.

Если деталь вышла из строя, заменить её несложно. Для этого достаточно открутить крепёжный элемент, удерживающий ёмкость и фиксирующий провод.

Видео: как проверить конденсатор автомобильного генератора

Проверка щёток и контактных колец

Чтобы проверить контактные кольца на роторе, генератор потребуется частично разобрать, сняв заднюю часть. Диагностика заключается в визуальном осмотре контактов на предмет изъянов и выработки. Минимальный диаметр колец должен составлять 12,8 мм. В противном случае якорь подлежит замене. Кроме этого, контакты рекомендуется очистить мелкозернистой наждачной бумагой.

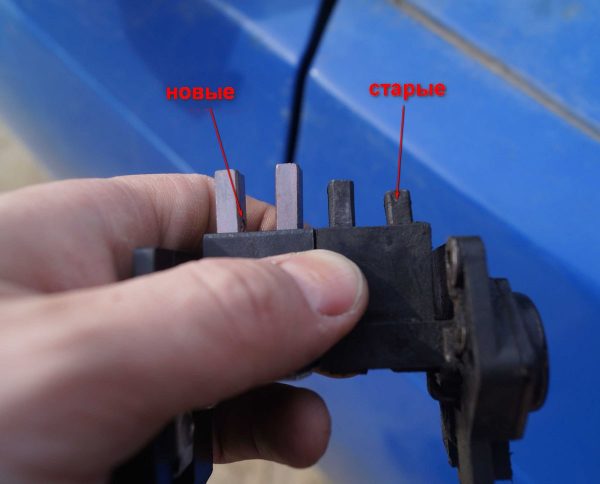

Щётки также осматривают, а в случае сильной выработки или повреждении заменяют. Высота щёток должна составлять не менее 4,5 мм. В своих посадочных местах они должны ходить свободно и без заеданий.

Видео: проверка щёточного узла генератора

Проверка обмоток

Генератор «семёрки» имеет две обмотки — роторную и статорную. Первая закреплена на якоре и при работающем двигателе постоянно вращается, вторая — неподвижно зафиксирована на корпусе самого генератора. Обмотки иногда выходят из строя. Для выявления неисправности нужно знать методику проверки.

Обмотка ротора

Для диагностики обмотки ротора потребуется мультиметр, а сам процесс состоит из следующих действий:

Измеряем сопротивление между контактными кольцами. Показания должны быть в пределах 2,3–5,1 Ом. Более высокие значения будут указывать на ненадёжный контакт между выводами обмотки и кольцами. Малое сопротивление говорит о замыкании между витками. В обоих случаях якорь требует ремонта или замены.

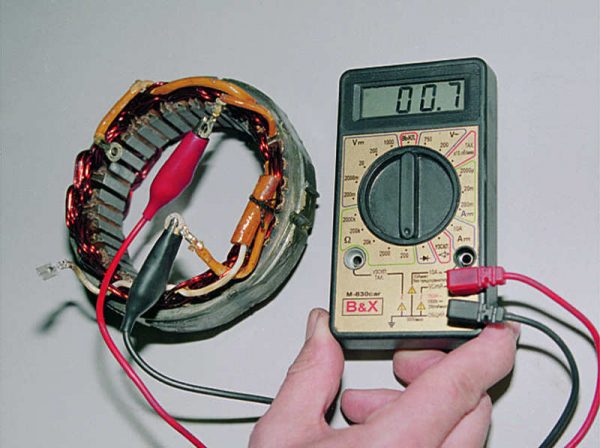

Обмотка статора

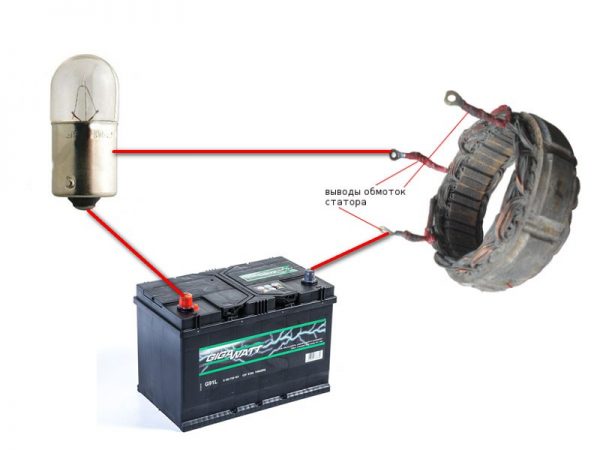

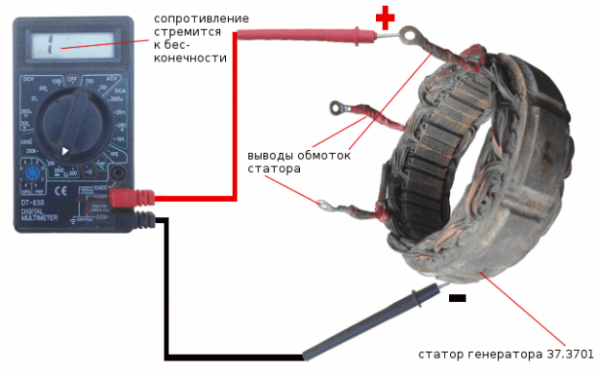

С обмоткой статора может произойти обрыв или короткое замыкание. Диагностика проводится также при помощи мультиметра или лампочки на 12 В:

На приборе выбираем режим измерения сопротивления и поочерёдно подсоединяем щупы к выводам обмоток. Если обрыва нет, сопротивление должно быть в пределах 10 Ом. В противном случае оно будет бесконечно большим.

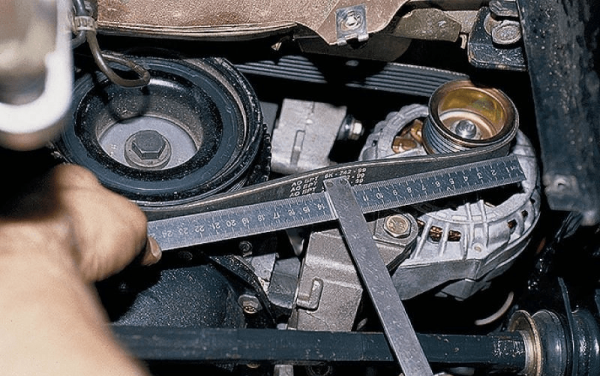

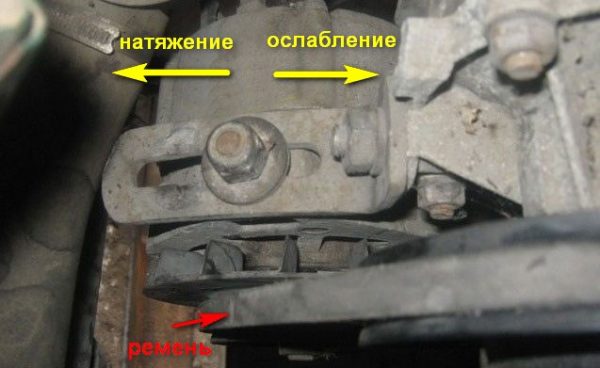

Проверка ремня

Генератор приводится в движение ремнём от шкива коленчатого вала двигателя. Периодически необходимо контролировать натяжение ремня, поскольку при его ослаблении могут возникать проблемы с зарядкой АКБ. Стоит также обращать внимание на целостность материала ремня. Если есть видимые отслоения, надрывы и другие повреждения, элемент нуждается в замене. Чтобы проверить его натяжение, следует выполнить следующие шаги:

Нажимаем на одну из ветвей ремня, например, отвёрткой, одновременно замеряя прогиб линейкой.

Перед дальней поездкой я всегда осматриваю ремень генератора. Даже если внешне изделие не имеет повреждений, в запасе вместе с регулятором напряжения я держу и ремень, ведь в дороге всякое может случиться. Однажды я столкнулся с ситуацией, когда ремень порвался и возникло одновременно две проблемы: отсутствие заряда АКБ и нерабочая помпа, поскольку насос не вращался. Запасной ремень выручил.

Проверка подшипников

Чтобы неисправность генератора, вызванная заклиниванием подшипников, не застала вас врасплох, при появлении характерного шума нужно провести их проверку. Генератор для этого потребуется демонтировать с автомобиля и разобрать. Диагностику выполняем в таком порядке:

Визуально осматриваем подшипники, пытаясь выявить повреждения обоймы, шариков, сепаратора, следы коррозии.

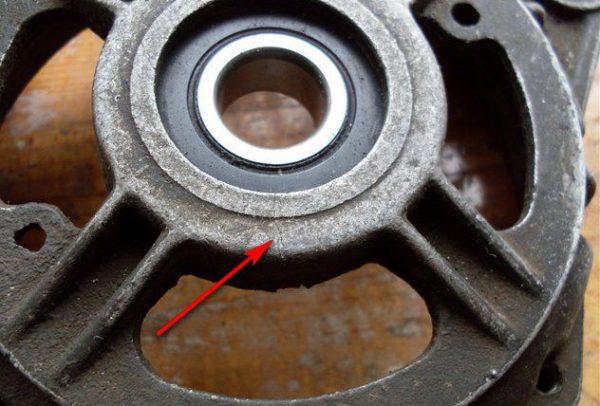

Внимание при проверке стоит также уделять передней крышке генератора. На ней не должно быть трещин и других повреждений. При выявлении поломок деталь заменяют новой.

Причины отказа генератора ВАЗ 2107

Генератор на «семёрке» выходит из строя нечасто, но поломки всё же случаются. Поэтому о том, как проявляются неисправности, стоит знать более подробно.

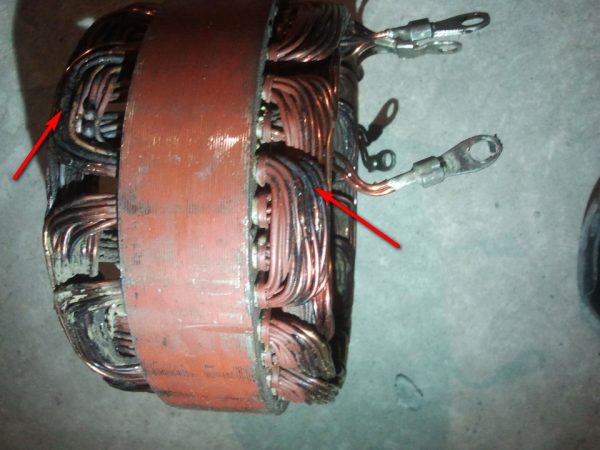

Пробой или обрыв обмотки

От исправности катушек генератора напрямую зависит его работоспособность. С катушками может произойти обрыв и замыкание витков, пробой на корпус. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чём скажет светящаяся лампочка заряда аккумулятора на приборной панели. Если проблема кроется в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток к контактным кольцам. Замыкание статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно греться и не сможет обеспечить полноценный заряд батареи. Если же статорные катушки замыкают на корпус, генератор будет гудеть, греться, а мощность снизится.

Раньше обмотки генератора при повреждении перематывали, но сейчас этим практически никто не занимается. Деталь попросту заменяют новой.

Износ щёток

Щётки генератора обеспечивают подачу напряжения на обмотку возбуждения. Их неисправность приводит к нестабильному заряду или его полному отсутствию. При неисправности щёток:

• потребители часто отключаются по непонятным причинам;
• световые приборы работают тускло и мигают;
• напряжение бортовой сети резко снижается;
• АКБ быстро разряжается.

Реле-регулятор

Если после запуска двигателя на клеммах аккумулятора напряжении ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана неполадками регулятора напряжения. Выход из строя этого устройства может значительно сократить срок службы аккумулятора. Если после ночной стоянки стартёр не крутит или на самой батарее вы заметили белые подтёки, то самое время провести диагностику реле-регулятора.

В этом устройстве возможны такие неполадки:

• ненадёжный контакт со щётками;
• пробой элементов;
• внутренний обрыв цепи.

Заряд может отсутствовать по причине износа или зависания щёток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диодов

Выходу диодного моста из строя могут предшествовать:

• попадание влаги внутрь генератора;

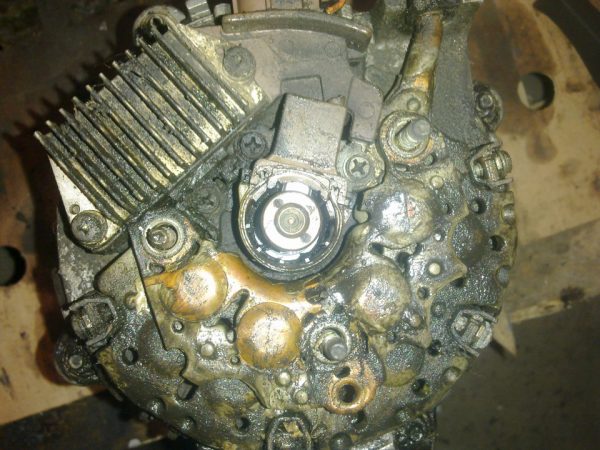

• грязь и масло;
• «прикуривание машины» при полном разряде АКБ и неправильном подключении проводов.

Если целостность диодов в случае «прикуривания» зависит от внимательности автовладельца, то от воздействия первых двух факторов никто не застрахован.

Подшипники

На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников может устранить проблему лишь временно. Поэтому лучше всего детали заменить. Если они выработали свой ресурс, то генератор будет издавать гудящий звук. Затягивать с ремонтом не стоит, поскольку велика вероятность заклинивания узла и остановки ротора. Подшипники могут разбиваться и гудеть из-за отсутствия смазки, большого износа или низкого качества изготовления.

Видео: как шумят подшипники генератора

Любую неисправность генератора ВАЗовской «семёрки» вполне возможно устранить своими руками. Чтобы выявить проблему, необязательно иметь специальное оборудование, владеть знаниями и навыками работы с электрооснащением автомобиля, хотя лишними они не будут. Для проверки генератора будет достаточно цифрового мультиметра или лампочки на 12 В.

Проверка генератора мультиметром

Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один узел. В общем начните проверки с визуального осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец, то и выдавать электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе, если аккумулятор не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

[box type=»bio»] При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).[/box]

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

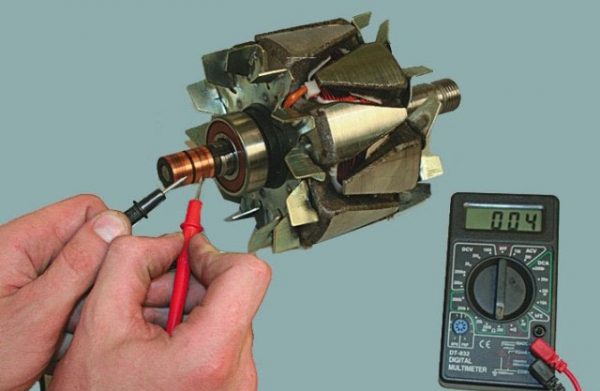

Проверка ротора

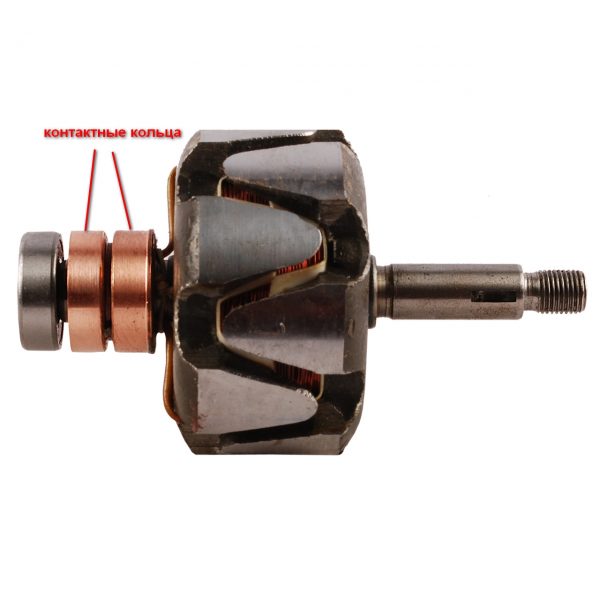

Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на должно быть в пределах 2,3 -5,1 Ом.

• Если сопротивление не показывает совсем, то в обмотке обрыв.
• Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
• Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

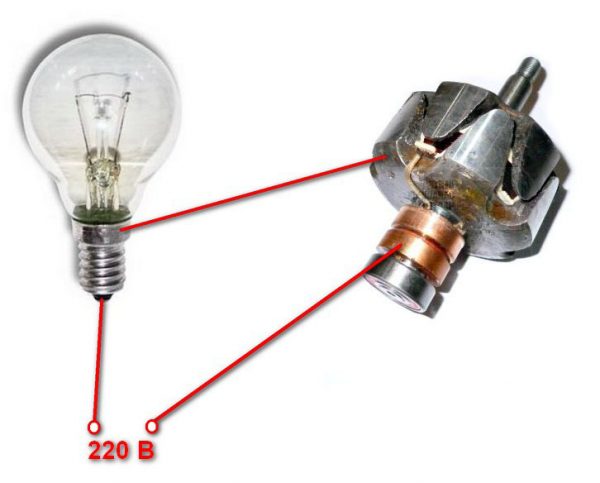

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт, подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна . Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением !

Статор генератора

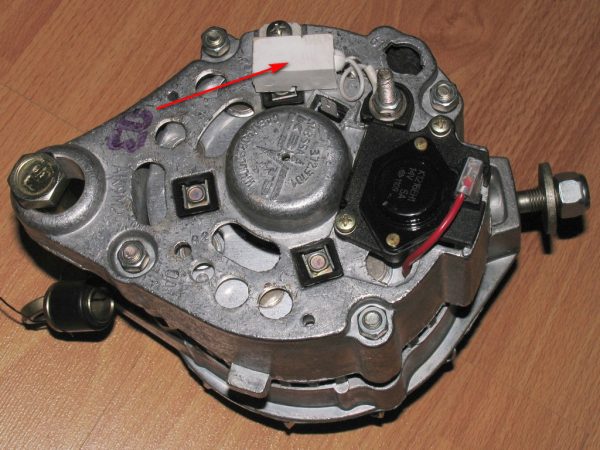

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

[box type=»info»] Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна![/box]

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

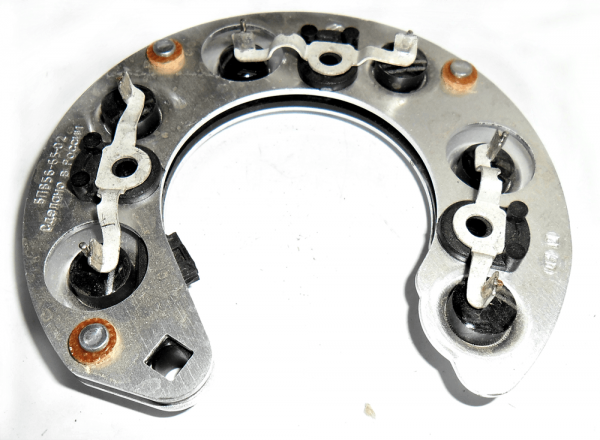

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

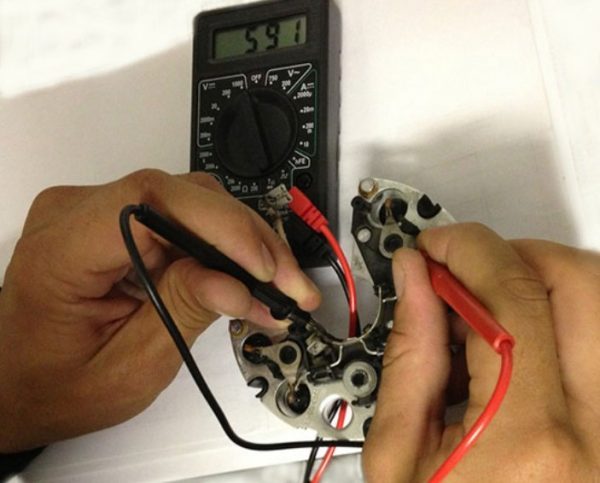

Подсоедините один щуп к выводу «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

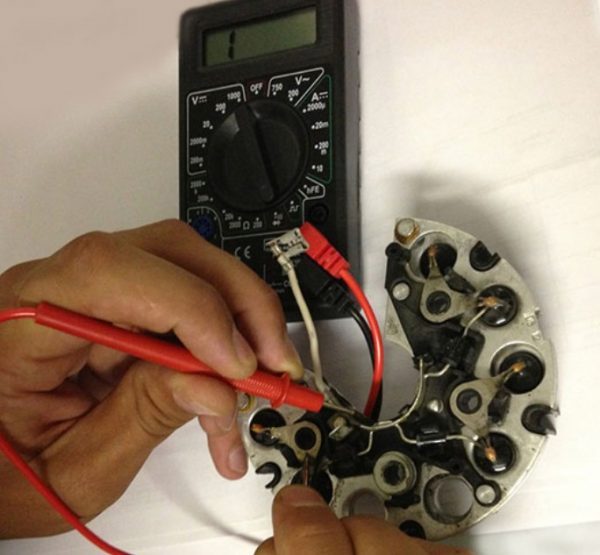

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

[box type=»bio»] Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.[/box]

Щетки и контактные кольца

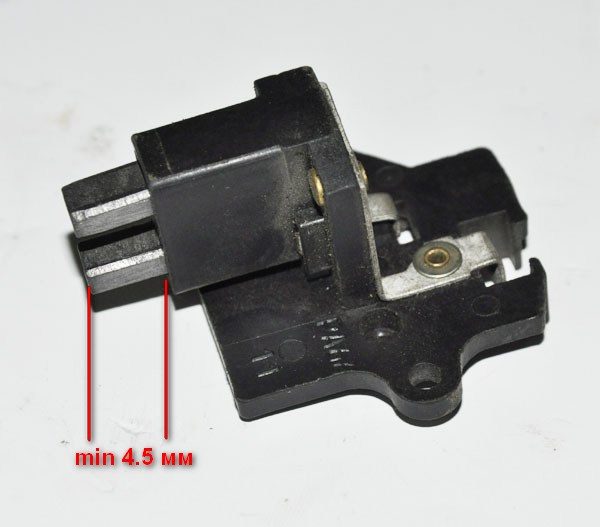

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Вообщем накрылся у меня в генераторе регулятор напряжения. Заказал и поставил новый. А сгоревший решил разобрать и посмотреть что там.
В итоге как мне показалось, что отпаялся транзистор. Т.к. я его слегка поддел ножиком и он отошел от платы. И на пайке в месте соприкосновения с тразистором был черный налет. В итоге все запаял обратно и собрал.
Вот теперь задался вопросом, как проверить работоспособность в домашних условиях. Может кто уже сталкивался с этим и подскажет?
Фото регулятора:

PS: Всем заранее большое спасибо за помощь!

Комментарии 40

Могу предложить, там все просто, вешаешь на щетки лампу 5W и подаешь питание от +5 лампа включается при 14,5 выключается если не попадает в этот промежуток выкидывай или ищи где косяк, обычно вылетает силовой транзистор его на замену, если стоит полевой то придется еще посмотреть силовой диод

Спасибо. Уже разобрался. Снял радиатор на регуляторе и там силовой транзистор практически выпал, т.е. пайка отошла. Все пропаял, собрал. Работает как новый, даже лучше))))

а сам транзистор прозвонить нельзя, что ли?

Если сборка то нельзя.

Значит он негодный, скорее всего пробит транзистор, выкинь .

На столе без определённых навыков не проверить. Е земля, В выход с силовых диодов, Р фазное напряженние вот сюда надо сунуть сигнал с генератора( не автомобильного а лабораторного) и тогда при исправности реле регулятора на щётках загорится лампочка…

Я подключил в итоге дома плюс на В и L, минус на Е. Лампа загорелась. Потом подключил 19 вольт, лампа все равно горела и регулятор сильно грелся

19 много. Ты тестером мерил напряжение? Лампочка по логике должна гореть всегда, просто яркость выше определенного предела не определить. Принцип прост. На щетки подается напряжение возбуждения для генератора. В зависимости от потребляемого тока (нагрузки) напряжение на выходе генератора будет изменятся, в частности, при увеличении тока нагрузки напряжение на выходе генератора будет падать. Для того, что бы его увеличить, необходимо увеличить напряжение на обмотке возбуждения, те на щетках. Ток нагрузки уменьшается напряжение на выходе генератора начинает расти. Чтобы его снизить, необходимо уменьшить напряжение на обмотке возбуждения. Если на обмотку возбуждения вообще не подавать напряжение, то на выходе генератора ничего не будет. Если совсем научно, то выходной каскад реле генератора выполнен по схеме с открытым коллектором. Это означает, что если щетки ничем не нагружать, то и тока через них не будет. А если сопротивление нагрузки будет меньше рабочего( в данном случае у нас сопротивлением нагрузки является лампочка а не обмотка генератора) то ток через транзистор будет выше номинального и он будет сильно греться.
Товарищьч из Харькова рекомендует выбросить, я с ним не согласен. Еще раз рекомендую паралельно лампочке подключить вольтметр и проверить, меняется ли напряжение на щетках. По поводу L. Это провод контроля. На него не подается напряжение, а снимается. Это выход который подключается к лампе контроля заряда. У него хитрое подключение (через среднюю точку обмоток генератора, их три и соединены они звездой)… Короче, что бы не парить тебе мозг, подключи к В +, к Р или Е — а к щеткам лампочку и вольтметр. подай на вход 12 В и посмотри какое напряжение на щетках. Затем подай 14-16 В и посмотри какое напряжение на щетках. Если оно изменилось реле рабочее, если нет выгорел выходной транзистор. В принципе его можно поменять. Но если ты в радиотехнике как заяц в апельсинах, то лучше попросить кого нибудь сведующего подобрать аналог этого транзистора. Но скорее всего там стоит не транзистор а сборка, а по сему это совсем другая история, нужно будет искать точно такую же. Кстати, у тебя какое рабочее напряжение, может туда можно приколхозить таблетку от другого РР?

Я подключил в итоге дома плюс на В и L, минус на Е. Лампа загорелась. Потом подключил 19 вольт, лампа все равно горела и регулятор сильно грелся

Для Вас и всех остальных: — в этих генераторах нет дополнительных диодов, и реле регуляторы мереют фазное напряжение с обмоток т.е. ждут переменное! напряжение на вход Р, которое на столе можно подать с лабораторного генератора, так как на нем придётся менять и частоту и напряжение.

проверка неисправностей современных и устаревших моделей

Регулятор напряжения — это электронный прибор, устанавливаемый на автомобильных генераторах для стабилизации входного напряжения на аккумулятор. Оно должно быть в пределах 13,2 — 14,5 вольт. Отклонения как в большую, так и меньшую сторону недопустимы. Это уже будет являться неисправностью генератора. В большинстве случаев виновником неисправности бывает именно регулятор напряжения. Этот прибор хотя и имеет небольшие размеры, но именно он оберегает аккумулятор от преждевременного выхода из строя.

Первые признаки неисправности реле-регулятора

Как проверить реле-регулятор генератора. Основным признаком отклонения выходного напряжения генератора является затрудненный пуск двигателя. Особенно часто это проявляется в холодное время года. Проверьте аккумуляторную батарею. Она должна быть чистой и сухой. На ней не должно быть белых выделений. Если они присутствуют, то возможно регулятор вышел из строя, и идет перезаряд батареи, вызывая закипание электролита.

На автомобиле наблюдается слишком яркое свечение ламп накаливания. При этом они часто перегорают. В салоне авто стоит запах горелой проводки. Нередки случаи перегорания предохранителей. При включенных фарах яркость света напрямую зависит от частоты оборотов двигателя. Все это говорит о том, что, возможно, вышел из строя стабилизатор напряжения. А попросту регулятор. Кстати, затрудненный пуск двигателя может наблюдаться как при избыточном, так и недостаточном напряжении.

Следите за контрольной лампочкой зарядного тока. Она находится на щитке приборов. Загорается красным цветом с символикой аккумулятора. Может гореть либо в полный накал, либо половина накала. При запущенном двигателе это говорит о неисправности генератора.
