Как проверить регулятор напряжения генератора мультиметром

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Почему генератор выходит из строя?
• 2 Правила безопасности при проверке генератора
• 3 Проверяем ротор/статор генератора
• 4 Тестирование реле-регулятора
• 5 Как проверить регулятор напряжения генератора мультиметром
• 6 Как проверить зарядку аккумулятора
• 7 Проверка силы тока отдачи генератора
• 8 Износ щеток генератора
• 9 Как проверить диодный мост генератора, не снимая его с автомобиля
• 10 Замена или перемотка ротора/статора генератора

Даже опытный водитель иногда не может завести автомобиль. Чаще всего причиной этому является поломка генератора или разрядка аккумулятора. Иногда выход из строя одного устройства влечет неисправность другого, так как они взаимосвязаны между собой. Поэтому необходимо, знать как их проверить и какие инструменты или приборы для этого нужны.

Почему генератор выходит из строя?

В коробке генератора находится статор, являющийся неподвижной его частью, и ротор, который вращается. Также здесь находится реле-регулятора, обмотка, щетки и подшипники. Все эти составляющие могут являться причиной поломки генератора:

1. Самой распространенной причиной является тот случай, когда заклинивают подшипники. Это происходит от того, что со временем в корпус генератора попадает пыль и грязь. Но не всегда подшипник «ловит клин», иногда он может только подклинивать. Определить это несложно, если шток совсем прекращает вращаться, то это указывает на первый случай. А если он все-таки прокручивается, а затем может остановиться — это означает, что подшипник подклинивает.
2. Может погореть электрообмотка ротора или статора, если туда проникнет влага. Медные провода может замкнуть или разъесть, что прекратит выработку электротока.
3. Изнашивание щеток, ходящих по магнитным дорожкам статора. Она представлены в виде графитовых стержней, которые нужно просто поменять.
4. Регулятор тоже может стать причиной поломки данного устройства. При этом генератор не способен перезаряжаться, либо зарядка совсем не доходит к батарее.
   Вот собственно основные причины поломки генератора, поэтому при его покупке всегда нужно обращать внимание на эти детали.



Правила безопасности при проверке генератора

При разборке генератора необходимо соблюдать некоторые правила, которые обезопасят процесс. В первую очередь необходимо использовать инструменты, соответствующие технике безопасности в работе с электроприборами. Также необходимо надевать спецодежду, которая предотвратит попадание различных химикатов на кожу, в глаза и другие части тела. Проверяющий обязательно должен надеть защитные очки, прорезиненные перчатки, а также использовать изолирующий коврик.

Промывка деталей осуществляется в специальных резервуарах, непосредственно керосином, после чего они должны сохнуть в течение 40 минут. При перемотке катушек для проверки их состояния необходимо использовать соответствующее оснащение. При сварочных работах нужно позаботиться о питании генератора, которое должно быть отключено.

Проверяем ротор/статор генератора

Как проверить генератор мультиметром? Для осуществления проверки понадобится присоединить концы прибора к контактным кольцам ротора. Оптимальное сопротивление обмотки составляет 2,3-5,1 Ом, поэтому его отсутствие означает, что обмотка где-то оборвана. Низкие показатели указывают на то, что между витками возникло замыкание. Если же прибор показывает превышение нормы, то нужно осмотреть контакты.

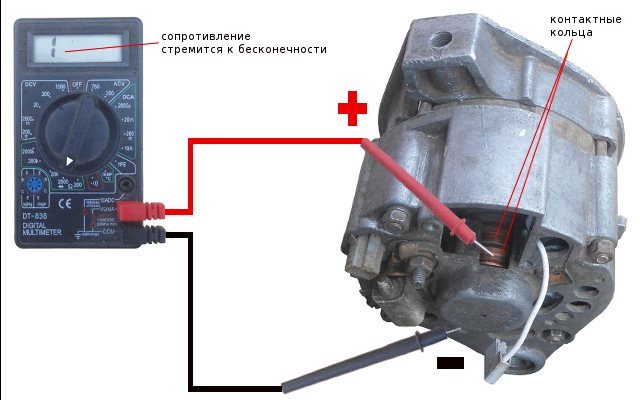

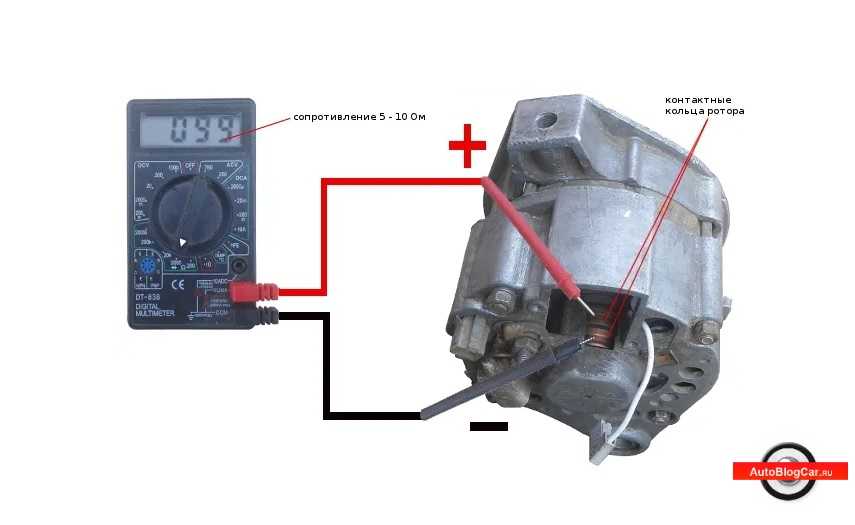

Кроме этого, необходимо измерить ток, используемый обмоткой. Для этого нужно подключить контактные кольца под 12 В, используя в цепи амперметр. Допустимый ампераж не должен превышать 3-4,5 А. Если это значение превышено, значит, в роторной обмотке возникло межвитковое замыкание, что указывает на необходимость перемотки или смены катушки. Это касается и реле-регулятора, у которого предельная сила тока — 5 А.

Сопротивление изолирующего слоя проверяется посредством подключения обыкновенной лампочки (220 В, 40 Вт), подавая напряжение в 220 В. Здесь нужно присоединить один конец к роторному корпусу, а другой на контактное кольцо. Если лампа не накалилась, то замыкание отсутствует, в противном случае ламповая спираль начинает накаляться. Это говорит о том, что обмотка нуждается в смене или перемотке.

Для проверки статора понадобится откинуть выпрямитель, при этом сопротивление между концами обмотки должно колебаться в амплитуде 0,2 Ом. А между концами и нулем — 0,3 Ом. Если при включении генератор слишком громко шумит, то в статорной обмотке, либо выпрямителе возникло замыкание. Аналогичным образом осуществляется ламповая проверка. Накаливание нитей предупреждает о неисправности.

Тестирование реле-регулятора



Данный элемент является стабилизатором напряжения, так как при езде скорость оборотов вала генератора непостоянна. Напряжение периодически изменяется в амплитуде 12-20 В.

Чтобы проверить работоспособность реле, необходимо измерять напряжение при работающем авто. Измерения производятся подсоединением к выходам генераторного устройства или клеммам АКБ при амплитуде 20-50 В. При исправном модуле напряжение должно колебаться от 14 до 14,2 В. После нескольких нажатий на акселератор, необходимо сверить показание прибора.

Как проверить регулятор напряжения генератора мультиметром

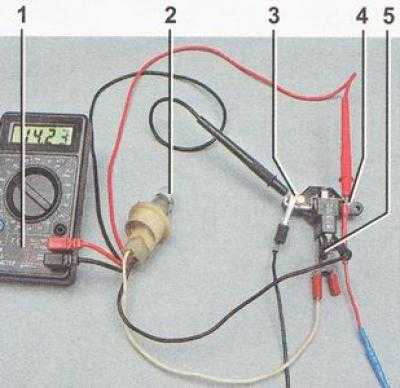

Как проверить реле-регулятор мультиметром? Для начала надо завести двигатель автомобиля, после чего подсоединить прибор, выставив соответствующее положение. Далее следует измерить напряжение в электроцепи накинув концы к зажимам аккумуляторной батареи или выходы самого генератора. Датчик должен показывать 14-14,2В. Затем предыдущие действия нужно повторить, но только после нажатия на акселератор.

Как проверить зарядку аккумулятора

Проверку аккумулятора можно осуществить несколькими способами, но проще всего использовать мультиметр. Для этого понадобиться совершить следующие действия:

1. Подсоединить прибор к зажимам АКБ.
2. Поставить его в положение замера напряжения на 20 В.
3. Красным наконечником касаются плюса, черным — минуса.
4. Затем смотрят показания прибора.

Стоит отметить, при проверке аккумулятора необходимо включить зажигание.

Проверка силы тока отдачи генератора

Перед тем как начать проверку, необходимо проверить натяжку приводного ремня. Зажигание должно быть выключено. Затем нужно откинуть минусовой провод от АКБ и штатный от вывода B.

После этого необходимо подсоединить измерительные приборы:

• амперметр (0-100А) к откинутому проводу генератора минусовой жилой;
• минусовой провод вольтметра (0-20В) к корпусу автомобиля;
• тахометр к минусовой клемме аккумулятора.

Далее необходимо посмотреть показания вольтметра. Если он стоит на нуле, значит, где-то возник порыв цепи, сгорела предохранительная вставка или плохой контакт. Чтобы убедиться в этом, необходимо завести машину и включить дальний свет. Вентилятор должен работать на максимуме. Затем надо повысить скорость вращения вала до 2500 мин. Амперметр покажет, какой силы ток отходит от генератора.

Износ щеток генератора

Генераторные щетки со временем изнашиваются и приходят в непригодность. Однако мало кто уделяет им внимание, поэтому износ замечают тогда, когда появляются неполадки в работе генератора. По мнению специалистов, данные элементы необходимо осматривать после пробега в 50000 км или раз в четыре года. Своевременно заменив щетки, можно избавиться от дальнейших проблем.

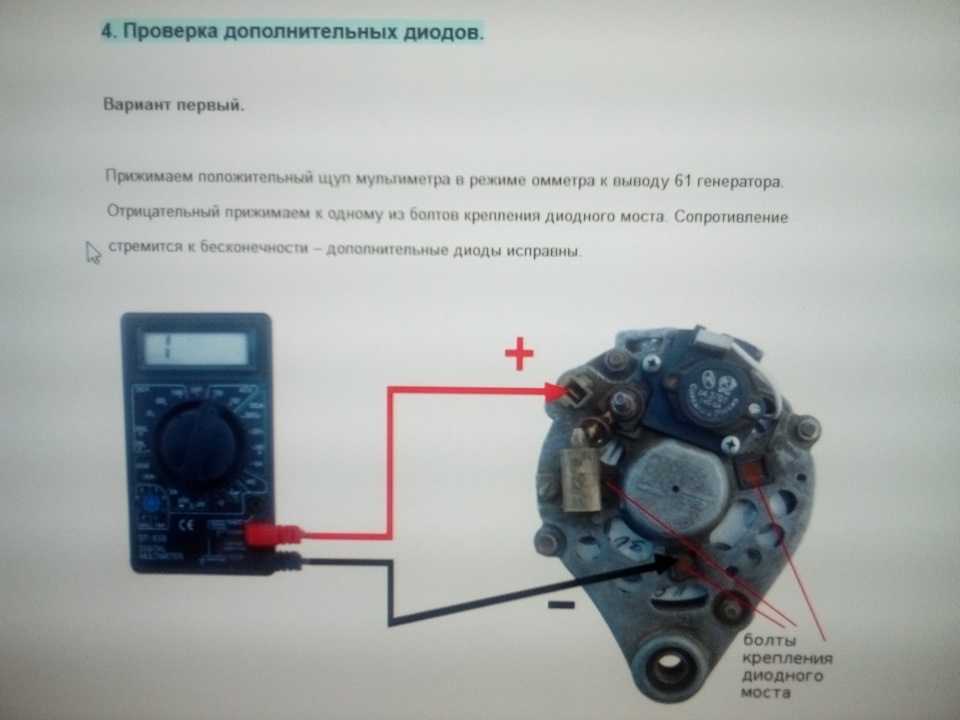

Как проверить диодный мост генератора, не снимая его с автомобиля

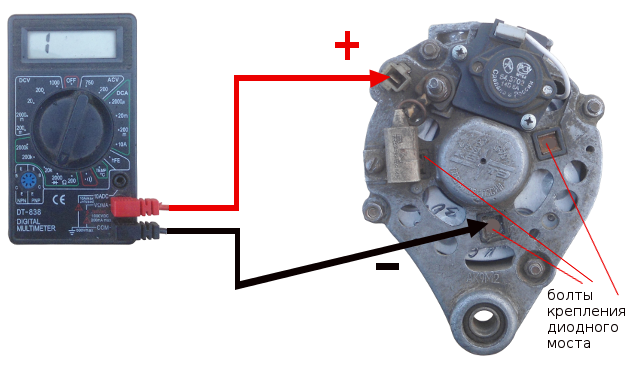

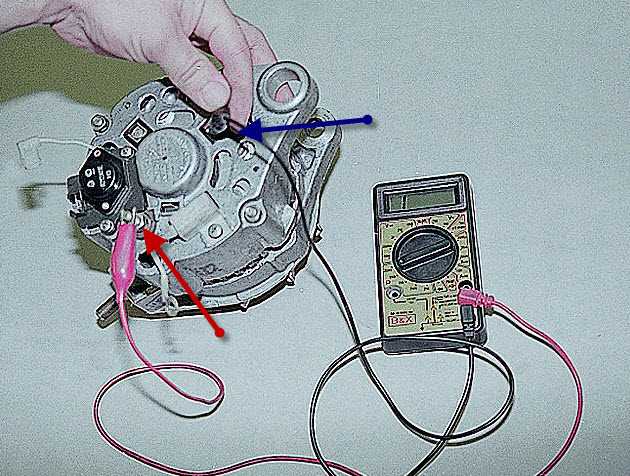

Перед тем как исследовать диодный мост генерирующего агрегата, не вынимая его, потребуется откинуть всю проводку, подходящую к нему, и реле, а также снять массу с батареи. Сначала нужно проверить, не замыкает ли он. Для этого используют мультиметр, чтобы измерить сопротивление: плюс прибора к фазе выпрямителя, а минус накидывают на корпус генератора. Если он работает, то данные мультиметра будут показывать максимальное значение, а если на датчике всего несколько Ом, то мост пришел в непригодность.

Замена или перемотка ротора/статора генератора

При поломке ротора или статора существует три способа устранения этой проблемы:

• обратиться к специалисту;
• самому заменить старый элемент на новый;
• собственноручно обновить обмотку.

Перематывать обмотку своими руками нелегко. К тому же весь процесс требует особой внимательности и точности, поэтому лучше купить новую, а старую оставить, возможно, она еще пригодится. После сборки необходимо обязательно измерить все показатели и проверить работу устройства.

Каждый водитель должен помнить о взаимосвязи АКБ и генератора и уметь определить причину их неработоспособности. Желательно всегда иметь под рукой мультиметр, который может пригодиться, особенно в дальних поездках. Каждый из этих устройств может некоторое время работать независимо, но если своевременно не принять меры, то можно попасть в неприятную ситуацию. Поэтому не стоит игнорировать мелочи, которые впоследствии могут стать проблемой.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как проверить реле напряжения | АВТОСТУК.РУ

При возникновении проблем с аккумулятором автомобиля, следует обратить внимание на работу реле регулятора напряжения. Какие проблемы могут быть с АКБ? Он перестал заряжаться от генератора и быстро разряжается или, наоборот, перезаряжается. В этом случае, как раз требуется проверка реле напряжения генератора.

Реле-регулятор напряжения должен отключиться при напряжении 14,2-14,5 Вольт.

Содержание статьи:

1. Для чего нужен регулятор напряжения в автомобиле?
2. Виды реле регуляторов.
3. Признаки неисправностей.
4. Как быстро проверить регулятор напряжения?
5. Проверка совмещенного реле.
6. Проверка отдельного регулятора.
7. Как увеличить ресурс реле?
8. Видео.



Для чего нужен регулятор напряжения в автомобиле

Это небольшое простое устройство выполняет важную функцию — регулировка напряжения. То есть, если напряжение больше положенного, регулятор должен уменьшать его, а, если напряжение меньше положенного, регулятор должен поднять его.

Какое напряжение регулирует реле генератора?

Заведенные двигатель обеспечивает работу генератора, который вырабатывает и передает напряжение электрического тока аккумулятору.

При неправильной работе регулятора напряжения, аккумулятор автомобиля быстро сажает свой ресурс. Регулятор называют иногда таблеткой или шоколадкой.



Виды и типы реле регуляторов

В зависимости от вида реле, зависит и метод определения работоспособности. Регуляторы классифицируются на 2 типа:

• совмещенные;
• отдельные.

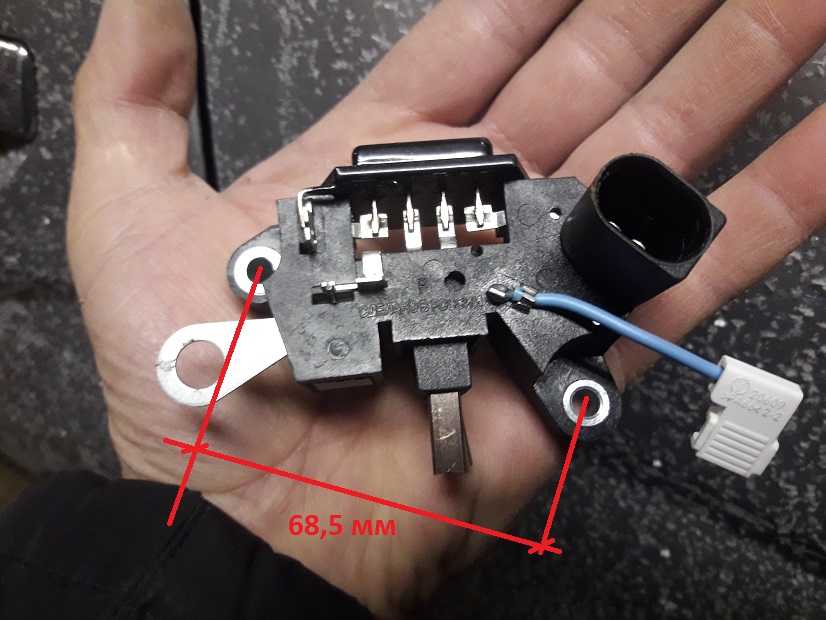

Совмещенные реле — это значит, что само реле с щеточным узлом расположен в корпусе генератора.

Отдельные реле — это значит, что реле вынесено за корпус генератора и крепится на кузове автомобиля. Видели наверное, черный небольшой приборчик закреплен на крыле машины, к нему идут провода от генератора, а от него к аккумулятору.

Отличительной особенностью регуляторов от других устройств в том, что реле состоят из неразборного корпуса. При сборке, корпус склеивают герметиком или спец смолой. Нет смысла его разбирать и ремонтировать, так как такие электрические приборы стоят недорого.



Признаки неисправностей

Если напряжение низкое, то АКБ не сможет заряжаться. Таким образом, аккумуляторная батарея быстро сядет.

Если после реле-регулятора напряжение к аккумулятору идет высокое (выше положенного), то электролит начнет закипать и испаряться. При этом, на аккумуляторе появляется белый налет.



Какие признаки поломки регулятора напряжения генератора автомобиля могут быть:

1. После поворота ключа замка зажигания, контрольная лампа не загорается.
2. После того, как двигатель завелся, индикатор аккумулятора не гаснет на панели приборов.
3. В темное время суток можно наблюдать, как свет становится, то ярче, то тусклее.
4. ДВС автомобиля не запускается с первого раза.
5. Если обороты двигателя станут больше 2000, то могут отключаться все лампочки приборной панели.
6. Потеря мощности двигателя.
7. Закипание аккумулятора.



Причины неправильной работы реле

К причинам можно отнести следующие наблюдения:

1. Короткое замыкание (КЗ) на какой-нибудь линии автомобильной электропроводки.
2. Пробиты диоды. Выпрямительный мост накрылся.
3. Неправильно подключены клеммы аккумулятора.
4. Попала вода внутрь реле.
5. Механическое повреждение корпуса.
6. Износ щеток.
7. Кончился ресурс реле.



Как быстро и просто проверить регулятор напряжения

Взять мультиметр или вольтметр и замерить на клеммах аккумулятора напряжение. Проверку делают в следующем порядке:

1. Поставить прибор в режим измерения напряжения на отметку до 20 В.
2. Завести ДВС.
3. На холостом ходу замерить напряжение на клеммах АКБ. В режиме ХХ обороты двигателя от 1000 до 1500 об/мин. Если генератор и регулятор напряжения исправны, то вольтметр должен показывать напряжение от 13,4 до 14 Вольт.
4. Поднять обороты двигателя до 2000-2500 оборотов в минуту. Теперь значение напряжение при исправно рабочем генераторе и реле, мультиметр (вольтметр, тестер) должен показывать напряжение от 13,6 до 14,2 В.
5. Далее, нажать на газ и довести обороты ДВС до 3500 об/мин. Напряжение исправных устройств должно быть не более 14,5 Вольт.

Минимальное допустимое напряжение, которое должно выдавать исправный генератор и релерегулятор напряжения — это 12 Вольт. А максимальное — 14,5 Вольт. Если прибор показывает значение напряжения меньше 12 В или более 14,5 В, то регулятор напряжения надо менять.

В новых автомобилях, в основном, реле совмещенное с генератором. Это помогает избежать протяжку отдельных проводов и экономит место.



Как проверить совмещенное реле

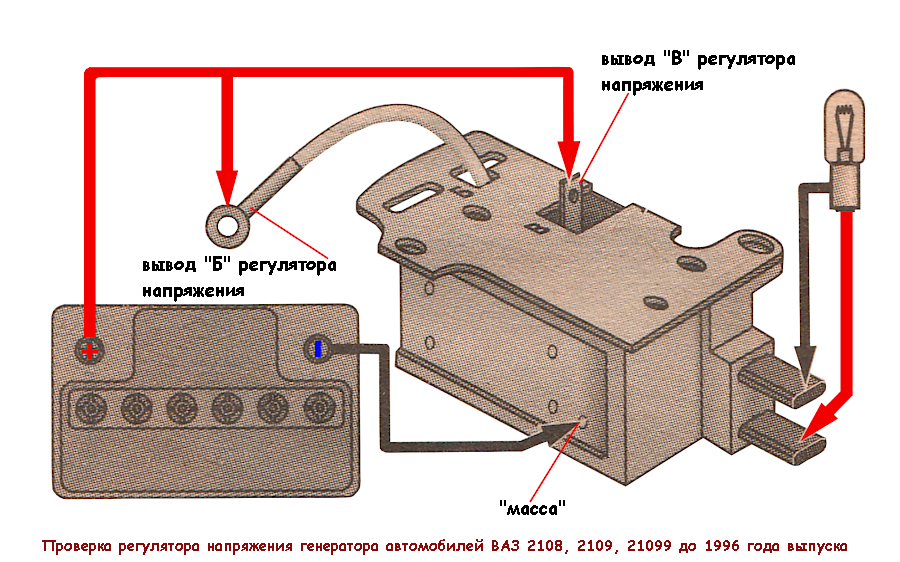

Например, рассмотрим регулятор машины ВАЗ 2110. Чтобы проверить, работает ли реле, надо собрать такую схему, как на рисунке.

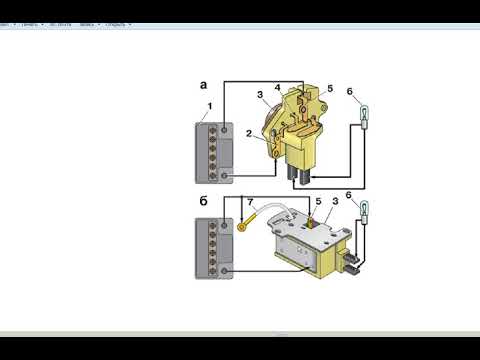

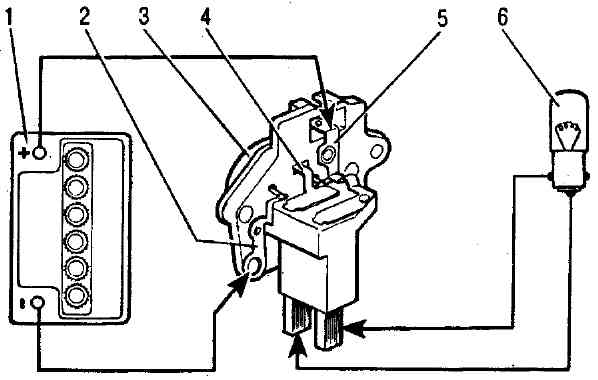

Реле регулятор ВАЗ 2110 — 37.3701:

• 1 — аккумуляторная батарея;
• 2 — вывод «масса» регулятора напряжения;
• 3 — регулятор напряжения;
• 4 – вывод «Ш» регулятора;
• 5 — вывод «В» регулятора;
• 6 — контрольная лампа;
• 7 — вывод «Б» регулятора напряжения.

При сборке такой схемы со стандартным напряжением 12.7 Вольт, то лампочка должна просто светиться.

Если напряжение регулятора поднять до 14-14.5 Вольт, то лампочка должна потухнуть. Если лампочка не погасла при таком высоком напряжении, значит регулятор неисправен.



Проверка регулятора ВАЗ 2107

До 1996 г. на классические авто ВАЗ 2107 с генератором шифра 37.3701 оснащался регулятор напряжения старого образца (17. 3702). Если установлено такое реле, то проверять следует, как на десятке (рассмотрели выше).

После 1996 г. начали устанавливать новый генератор марки Г-222 (стоит интегральный регулятор РН Я112В (В1).



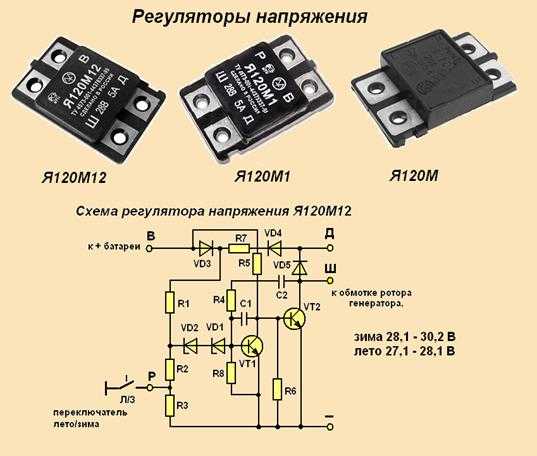

Проверка отдельно регулятора

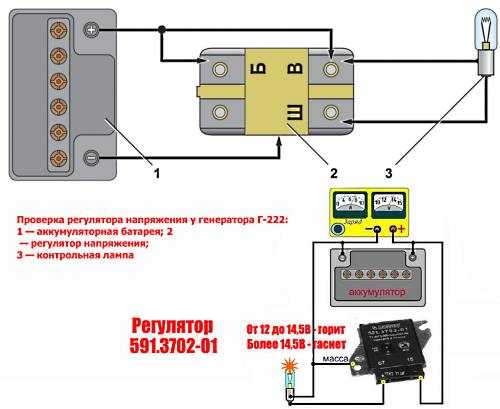

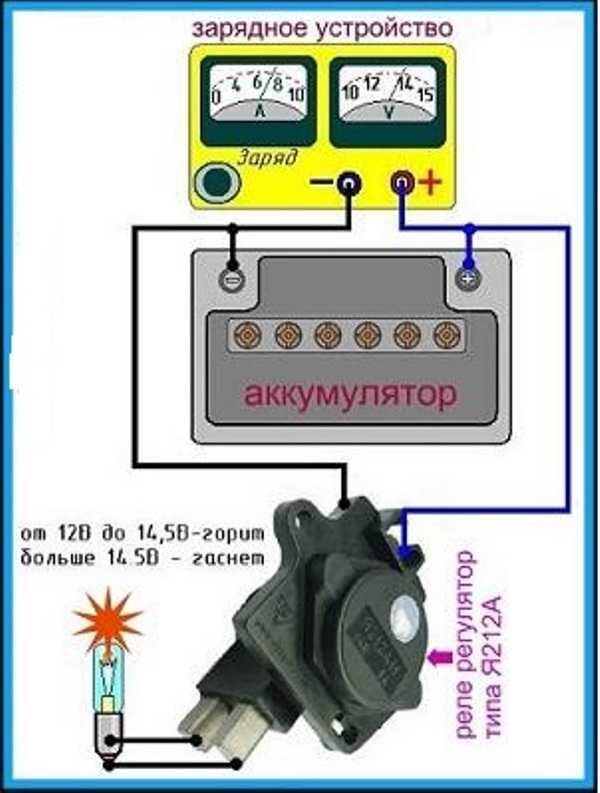

Регулятор генератора Г-222:

• 1 — аккумуляторная батарея;
• 2 — регулятор напряжения;
• 3 — контрольная лампа.

Для проверки, надо собрать схему, приведенную на рисунке. При нормальном рабочем напряжении 12 В, лампочка должна просто светиться. Если напряжение доходит до 14,5 Вольт, то лампочка должна гаснуть, а при понижении — опять загораться.



Проверка реле типа 591.3702-01

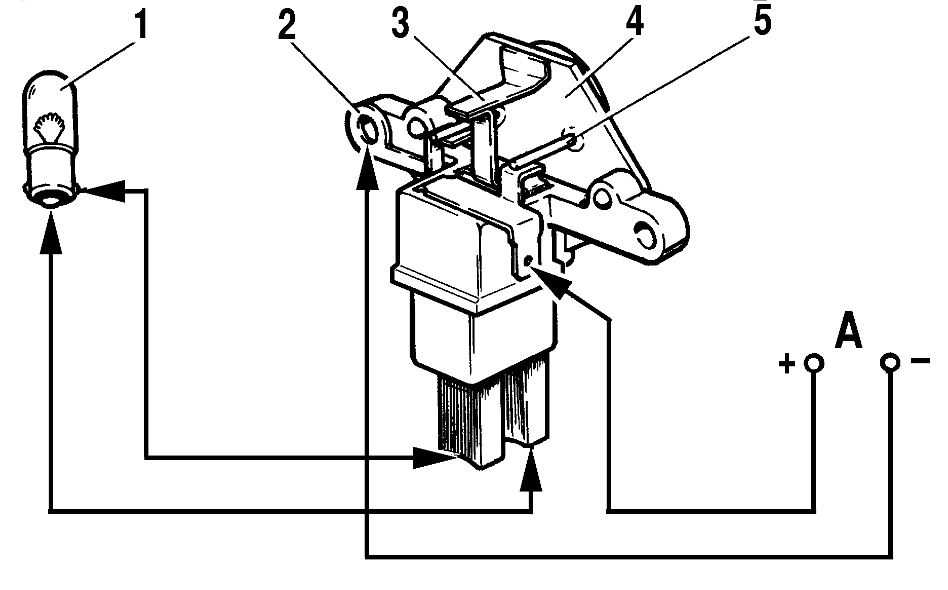

Схема проверки реле:

Такие старые модели реле устанавливают еще иногда на классику ВАЗ 2101-ВАЗ 2107, на машины ГАЗ, Волга, Москвич.

Реле крепится на кузове. Проверяется по такой же схеме, как и предыдущие. Но, надо знать маркировку контактов:

• «67» — это контакт минус (-).
• «15» — это плюс.

Процесс проверки такой же. При нормальном напряжении, 12 Вольт  и до 14 В — лампочка должна гореть. Если ниже или выше, лампочка должна гаснуть.



РР-380

Регулятор марки РР-380 устанавливался на автомобили ВАЗ 2101 и ВАЗ 2102. Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:

• на первой ступени не более 0,7
• на второй ступени 14,2 ± 0,3
• Сопротивление между штекером «15» и массой, Ом 17,7 ± 2
• Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом 5,65 ± 0,3
• Воздушный зазор между якорем и сердечником, мм 1,4 ± 0,07
• Расстояние между контактами второй ступени, мм 0,45 ± 0,1.



Проверка трехуровневого реле

По названию понятно, что такие реле имеют три уровни подачи напряжения. Это более продвинутый вариант. Уровни значения напряжения, при котором аккумулятор будет отсоединяться от регулятора напряжения можно задать вручную, например: 13.

7 В, 14.2В, 14.7В.



Как проверить генератор

Для проверки работоспособности, надо:

1. Отключить провода, идущие на клеммы 67 и 15 регулятора.
2. Подсоединить к проводам лампочку.  В обход реле.
3. Отсоединить плюсовую клемму АКБ.

Если машин не заглохла, значит генератор работает.



Как увеличить ресурс реле

• Проверять натяжение ремня генератора.
• Не допускать сильного загрязнения генератора.
• Проверять контакты.
• Осматривать аккумулятор. Если на корпусе АКБ есть белый налет, значит от реле идет напряжение больше положенного и электролит закипает.



Видео

Полезное видео для автоэлектриков.

Как работает генератор и реле напряжения.
