Как проверить геометрию кузова автомобиля? Советы и рекомендации касательно диагностики.

С вопросом измерения геометрии кузова многие автолюбители сталкиваются в основном в двух случаях. Во-первых – это после ДТП, когда происходят повреждения различных кузовных деталей и есть подозрения на нарушение размеров конструкции в целом. Во-вторых – это во время покупки б/у автомобиля. Ведь зачастую те, кто приобретает машину, хочет получить максимальную информацию о ее состоянии, в том числе это касается и диагностики кузовной геометрии, которая напрямую влияет на безопасность вождения. Не проверив все эти параметры, вы можете потерять вложенные средства, да и сами вряд ли захотите рисковать седая за руль изначально не безопасного авто.

Что такое геометрия кузова и что нужно знать об ее основных параметрах?

Содержание статьи

• Что такое геометрия кузова и что нужно знать об ее основных параметрах?
• Как проверить геометрию кузова?
• Советы по обращению в автосервис

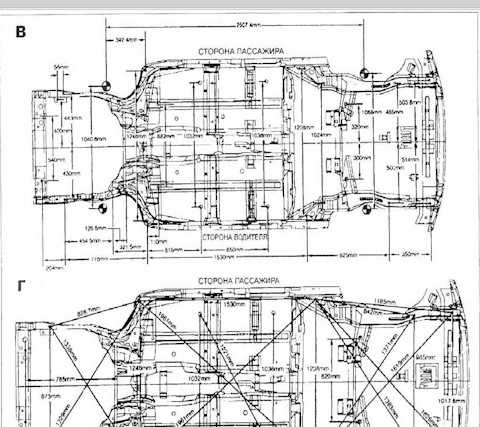

Геометрия кузова – это точные значения размеров автомобиля, которые обеспечиваются высокотехнологичным оборудованием на производстве. Соблюдение этой размерной сетки обеспечивает высокую безопасность и надежность эксплуатации транспортного средства.

Наиболее важные значения, контроль которых нужно осуществлять в первую очередь это:

• длина колесной базы.
• ширина передней колеи.
• ширина задней колеи.
• длина лонжеронов и ширина между ними.

Почему эти параметры настолько важны? От их размеров напрямую зависит управляемость автомобиля и собственно безопасность людей внутри салона транспортного средства.

Давайте разберемся в этих параметрах более детально, чтобы вы имели общее понятие того, какие именно узлы затрагивает проверка геометрии кузова автомобиля. Итак, длина колесной базы – это расстояние от центра ступицы передней оси, до центра ступицы задней оси. Колесная колея – это расстояние между правым и левым колесом, которые располагаются на одной оси. Обычно берут замер от середины протекторной части колеса левой части до середины протекторной части колеса правой части. Также, стоит отметить, что лонжероны, являются одним из основных элементов кузовной конструкции, поскольку являются основой силового каркаса как моторной, так и багажной части автомобиля. К ним крепят мотор, коробку передач, пол, крылья и прочие элементы конструкции машины, поэтому соответствие размерных значений лонжеронов – это очень важный параметр.

Дополнительно проверяют размеры:

• дверных проемов.
• оконных проемов.
• моторного отсека;
• багажного отделения.
• салона.

Если показатели этих размеров нарушены, то вы увидите неправильные зазоры, сложность открытия двери или багажника в таком случае изменения касаются в основном внешнего вида элементов кузова авто.

Осуществляют такую проверку либо в случае покупки поддержанного автомобиля, либо же после проведения кузовного ремонта. Тут есть два различных подхода к проведению работ. Первый – это замер геометрии кузова своими руками с помощью визуального восприятия и проверки размеров рулеткой используя при этом все характеристики конкретно вашей марки авто заданные производителем. Второй – это загнать машину на стенд, где есть профессиональные линейки для диагностики геометрии кузова. Это платная услуга, к тому же весьма не дешевая, но эффективная. Но не думайте, что если результат будет положительным, что машина не была битой, возможно продавцы провели качественный кузовной ремонт.

Основные моменты, на которые нужно обратить внимание, особенно при покупке б/у авто.

1. Проверка дверей, капота и багажника на закрытие. Процедура выглядит следующим образом. Вы пошагово открываете и без усилий закрываете двери, капот и багажник. Если двери не закрываются, и для этого нужно приложить усилия есть вариант, что повреждены стойки. Если же такие же проблемы с багажником или капотом нужно в первую очередь смотреть лонжероны. Такие проблемы либо приводят к торгу при покупке, если конечно вас не беспокоит безопасность передвижения на таком авто.
2. Проверка зазоров. Нужно смотреть, чтобы например зазор капота слева и справа был одинаковый, а не так что с одной стороны крышка подходит вплотную, а с другой стороны можно палец засунуть. Это визуальный осмотр автомобиля.
3. Проверка стекол на вертикальные трещины. Если, например, на лобовом стекле с одной стороны присутствует целый набор трещин, то есть смысл проверить стойки.

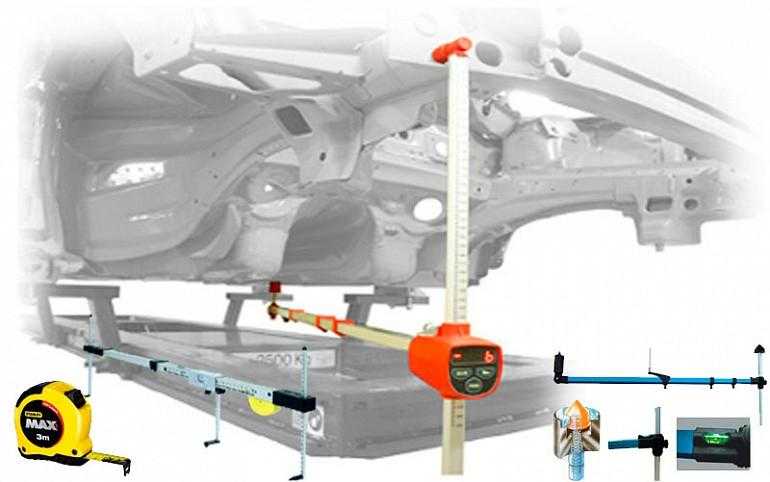

4. Рулеткой или специализированным инструментом можно измерить размеры колесной базы и колеи.

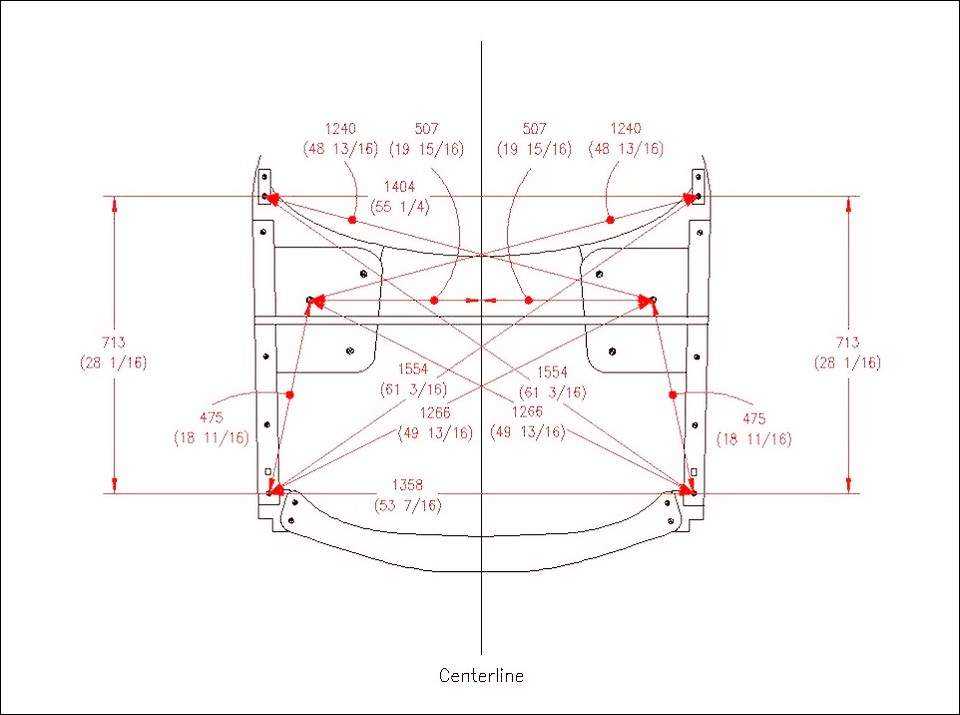

Все замеры стоит проводить согласно спецификации на ваше авто, которую можно найти в интернете. Точность самостоятельных измерений не высокая, поэтому лучше обратиться в сервис.

Еще одним эффективным вариантом, который можно реализовать тест без измерительного оборудования – это выехать на авто на ровный асфальт набрать скорость около 40 – 50 км и смотреть не ведет ли машину в одну из сторон и нет ли стука. Далее можно сделать то же самое, но уже на большей скорости. Помните про безопасность, лучше проводить такие эксперименты на удаленных от основного движения дорогах.

Советы по обращению в автосервис

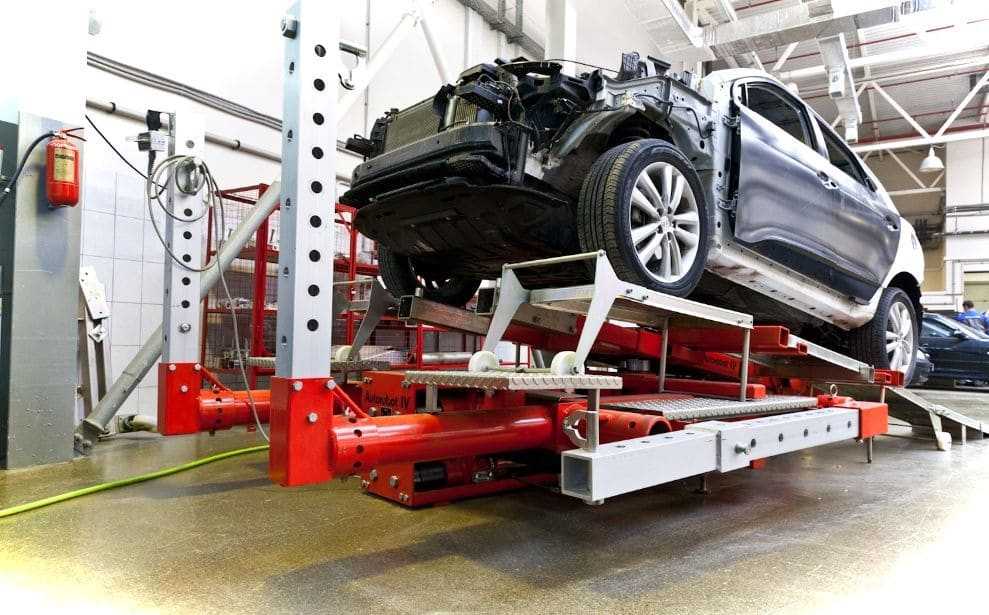

Для восстановления геометрии кузова вам не подойдет вариант обращения к гаражным мастерам. Нужно смотреть в сторону солидных автосервисов, которые имеют дорогое оборудование и измерительные приборы для проверки и исправления всех кузовных повреждений. Основу такого оборудования составляет стапель. Это прямоугольная платформа для полного фиксирования кузова со всех сторон и с инструментарием для вытягивания нужных частей конструкции. Без этого приспособления качественный ремонт осуществить практически невозможно.

Второй момент – это серьезный подход мастеров к проверке размерной сетки именно под вашу модель автомобиля. Это очень важно, если мастер говорит, что все сделаем на глаз, чтобы визуально было ровно не соглашайтесь, в таком случае безопасность вождения может быть все также на низком уровне, не смотря на проведенный ремонт.

Третий – это наличие измерительных приборов и примеров проведенных работ.

Как проверить геометрию кузова автомобиля своими руками

За свою жизнь почти каждый автолюбитель попадает в более или менее серьезную аварию. Кто-то таранит чужую машину из-за собственной нерасторопности. Кто-то вылетает в кювет при попытке избежать лобового столкновения. Кто-то проламывает стену собственного гаража, перепутав педали газа и тормоза. А на кого-то падает дерево во время грозы или урагана.

Каждый получает индивидуальный печальный опыт самостоятельно. Но есть одна проблема, которая возникает практически перед всеми автомобилистами, попавшими в дорожно-транспортное происшествие (ДТП), это кузовной ремонт. Далее рассмотрим, чем важна геометрия кузова, почему ее необходимо восстановить после аварии и как проверить правильность выполнения работ.

Геометрия кузова — это точные размеры автомобиля, определенные заводом производителем. Наиболее важные из них:

• ширина передней колеи;
• ширина задней колеи;
• длина колесной базы;
• длина лонжеронов и расстояние между ними.

При нарушении вышеуказанных показателей ухудшается управляемость автомобиля. Менее важные:

• размеры дверных проемов;
• размеры оконных проемов;
• размеры моторного отсека;
• размеры багажного отделения;
• размеры салона.

При нарушении вышеуказанных показателей ухудшается внешний вид автомобиля. Колея — это расстояние между правым и левым колесами, расположенными на одной оси. Ширина колеи рассчитывается от середины протектора шины правого колеса до середины протектора шины левого колеса. Колесная база — это расстояние от передней до задней оси машины. Длина колесной базы измеряется от центра ступицы передней оси до центра ступицы задней оси.

Лонжероны — это основа силового каркаса моторного и багажного отделений автомобиля. К ним обычно крепятся грязезащитные перегородки, крылья, пол, бампера, двигатель, коробка переключения передач у переднеприводных автомобилей, рулевая колонка и съемные несущие элементы конструкции моторного и багажного отсеков.

Проверка геометрии кузова — дело довольно простое. Обычно оно необходимо при покупке подержанной машины либо при проверке результатов кузовного ремонта.

1. Для начала необходимо поочередно открыть и закрыть все двери, капот и крышку багажника. При этом не стоит прикладывать большие усилия. Если двери не захлопываются плотно с первого раза, значит, искривлены стойки. Если капот и крышка багажника не закрываются с первого раза, значит, искривлены лонжероны. Деформация может составлять миллиметры, но это уже причина для предъявления претензий или торга, поскольку нарушенная геометрия кузова снижает пассивную безопасность.
2. Далее нужно присесть на корточки и посмотреть вдоль борта машины. В таком положении вы сразу заметите все неровности и увеличенные зазоры.
3. Затем следует осмотреть ветровое и заднее стекло на наличие трещин. Вертикальные трещины, расположенные с одной стороны, свидетельствуют о смещении стоек.
4. Проверить, не нарушена ли геометрия ходовой части, можно при помощи замеров. Для этого необходимо иметь рулетку и знать точные размеры колесной базы.

Если по каким-либо причинам вы не можете измерить геометрию ходовой части, постарайтесь найти ровную прямую дорогу без интенсивного движения. Разгонитесь на ней до скорости 50 километров в час и отпустите рулевое колесо на пару мгновений. Если после этого машина поедет направо или налево, значит, ее били именно в эту сторону. Если же машина продолжит прямолинейное движение, увеличьте скорость до 90 километров в час и повторите эксперимент.

Будьте предельно осторожны! Если автомобиль и при высокой скорости будет продолжать двигаться прямо, значит, геометрия ходовой части в норме. Это не значит, что машину не били, возможно, просто качественно отремонтировали. Перед проведением эксперимента убедитесь в том, что давление в правых и левых шинах симметричное.
