Как проверить аккумулятор мультиметром: инструкции, фото, видео

Без рабочего аккумулятора современный автомобиль превращается в груду железа, пусть даже дорогого и хорошо упакованного. А проверить работоспособность столь важной детали можно с помощью мультиметра. Главное — знать особенности его использования в разных ситуациях. Для этого мы расскажем вам, как проверить аккумулятор мультиметром.

Из этого материала вы узнаете, как измерить акб мультиметром разными способами: как измерить напряжение аккумулятора мультиметром, как замерить амперы и т.п.

Contents

• 1 Общие сведения
• 2 Как проверить заряд аккумулятора мультиметром
  • 2.1 Как проверить заряд аккумулятора с помощью мультиметра, если движок включен, и можно ли это делать?
• 3 Как измерить автомобильный аккумулятор мультиметром на ёмкость
• 4 Как измерить силу тока мультиметром на аккумуляторе
• 5 Как проверить автомобильный аккумулятор мультиметром на внутреннее сопротивление
• 6 Как замерить мультиметром аккумулятор на ток утечки
  • 6. 1 Вопрос — ответ

Общие сведения

Мультиметр позволяет узнать реальное напряжение аккумуляторной батареи, причем показатели будут максимально точными. В свою очередь, по напряжению вы поймёте, заряжена автомобильная батарея или она нуждается в питании.

Кстати, мультиметром можно узнать напряжение зарядных устройств телефонов. Видео, как проверить 12в мультиметром на примере такого блока питания:

А ещё этот измеритель позволяет выявить утечку тока. При этом важно проверить утечку не только на корпус, но и в бортовой автомобильной сети.

В целом же проверка аккумулятора мультиметром возможна на:

• ёмкость;
• сопротивление;
• силу тока или ампераж;
• заряд (напряжение).

Благодаря такому спектру измерений вы сможете свести к минимум вероятность быстрого разряда батарейки и увеличить срок её эксплуатации. А если, например, вы знаете, как проверить пусковой ток аккумулятора мультиметром, то поймёте, почему не заводится движок.

В этой полезной статье мы вам расскажем о самом главном. Начнем с того, как измерить аккумулятор мультиметром на заряд.

Как проверить заряд аккумулятора мультиметром

И сразу полезное видео, как проверить аккумулятор мультиметром:

Этот пункт также показывает, как замерить напряжение на аккумуляторе мультиметром у автомобиля. По сути, напряжение АКБ = зарядка батарейки.

 Как проверить зарядку мультиметром на автомобиле:

1. Отсоединить АКБ от машины и подождать примерно пять часов.
2. Поставить измерительное устройство на режим “вольтаж” (DC), который предназначен для проверки напряжения.
3. Выбрать значение 20 вольт. Это верно, если напряжение аккумуляторной батареи не выше такого значения. Для обычных литиевых автоаккумуляторов 20 вольт хватает.
4. Провода, подключенные к включенному тестеру-мультиметру, теперь необходимо присоединить к аккумулятору: красный кабель к плюсу, черный к минусу. Если у проводов единый цвет, смотрите на маркировку. Возможно, их нужно подключать к противоположным зарядам. Обязательно прочтите инструкцию по применению перед использованием мультиметра! Но есть приятный момент в том, как замерить зарядку аккумулятора мультиметром: если вы перепутаете цвета проводов, то цифра будет верной, но рядом с ней будет знак “-”.

Вот такая простая технология, как проверить зарядку аккумулятора мультиметром на автомобиле.

Когда провода прикасаются к батарейке, на дисплее появляются цифры, по которым можно понять степень заряда:

1. От 12, 6 или 12,7 — будьте спокойны, с зарядом всё хорошо.
2. Если значение хуже, но не опускается ниже 12,1, заряд примерно на 50% или чуть выше. В таком случае аккумулятор можно заряжать.
3. Значение от 11,6 до 12 указывает на серьезное истощение. Время немного поволноваться и поставить АКБ на зарядку во избежание проблем.
4. Если значение ещё ниже, дело, как говорят, » труба». Если продолжите использовать батарею в таком состоянии, она поломается.

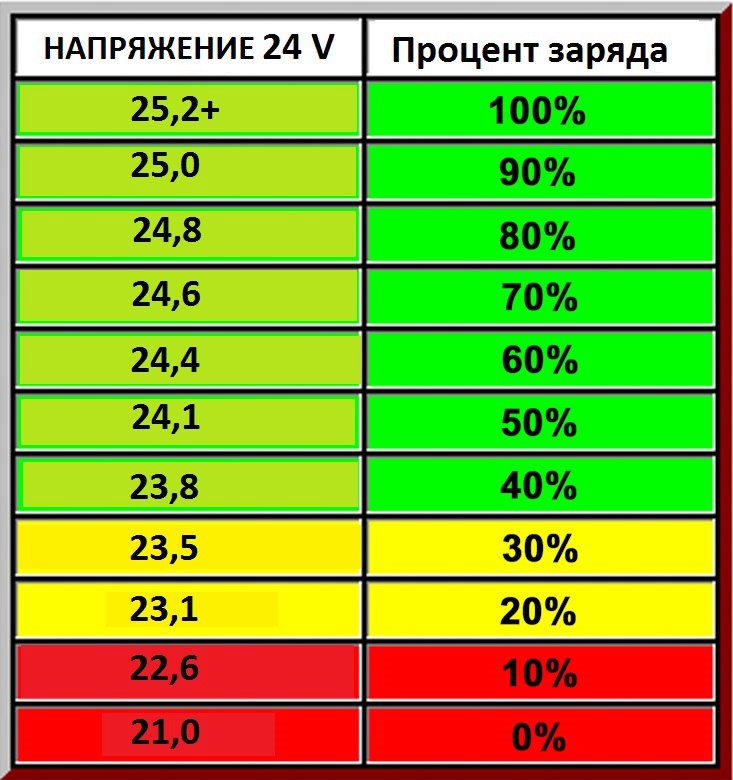

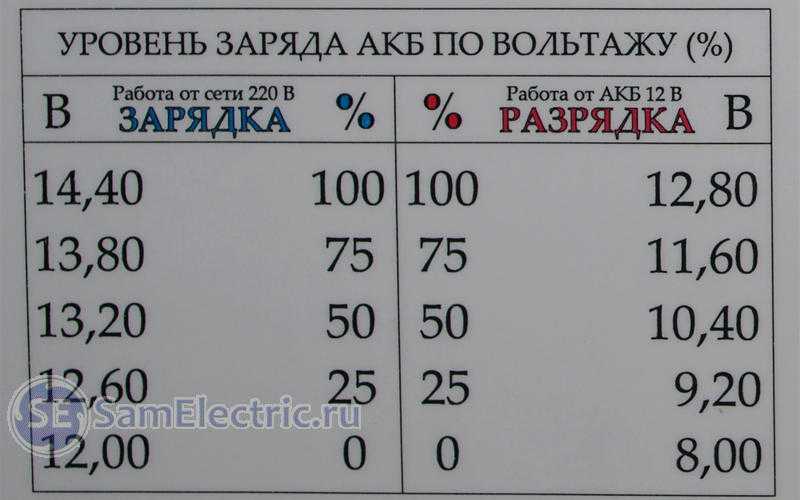

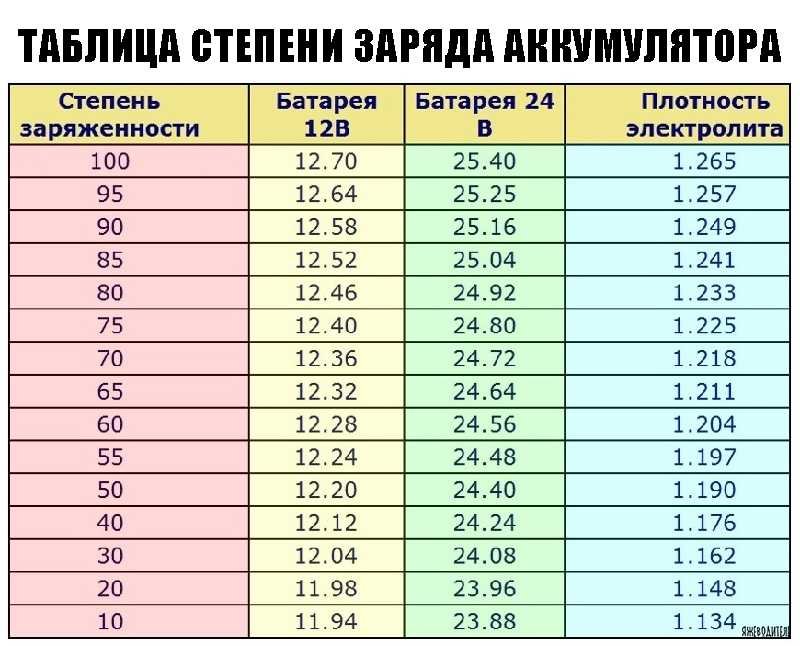

Вот полезная картинка для проверки заряда аккумулятора мультиметром:

Как проверить заряд аккумулятора с помощью мультиметра, если движок включен, и можно ли это делать?

Если вы запустили движок, то мультиметром допустимо проанализировать функционирование АКБ. Но будет показано его функционирование наряду с генератором, а ещё работоспособность регулятора напряжения. Процесс, как измерить напряжение мультиметром на аккумуляторе автомобиля при включенном движке, обычный, но значения отличаются. Цифры, которые находятся в пределах нормы, чуть больше, где-то от 13 до 14. Если в ходе замеров появились другие значения:

1. Сниженные говорят о том, что с зарядом есть проблемы. Также это может указывать на сбои в генераторной работе, что он не способен заполнять батарейку до нужного уровня.
2. Если значения выше, АКБ заряжается не до конца, а генератор функционирует усиленно для снабжения энергией нужных автомобильных частей. Учитывайте обстановку. К примеру, в холоде АКБ утратила заряд, тогда генератор будет работать на повышенное напряжение, чтобы заполнить батарею. Можно подождать минут 15 и снова провести измерение.

Теперь вы знаете, как проверить заряд аккумулятора автомобиля мультиметром.

Видео о том, как проверить напряжение аккумулятора мультиметром на автомобиле:

Как измерить автомобильный аккумулятор мультиметром на ёмкость

Как проверить акб мультиметром, чтобы узнать ёмкость? Благодаря ней можно понять, сколько зарядки батарея отдаёт за какой-то временной промежуток при определенном напряжении. Емкость обозначается в А·ч. Мерить её мультиметром можно под нагрузкой.

Если вы хотите узнать, как проверить аккумулятор с помощью мультиметра под нагрузкой, можете взять две лампы головного света. Они включаются параллельно. В нашем примере общая их мощность равняется 110 Вт. Через лампочки будем подавать ток около 9 А. Перед началом процесса убедитесь, что АКБ полностью заряжена.

Инструкция проверки аккумулятора мультиметром на автомобиле:

1. Подключить к клеммам нагрузку и измерительный прибор. Выбрать функцию измерения напряжения.
2. Засечь время и подождать, когда напряжение на клеммах аккумуляторной батареи понизится до 10,3 В.
3. Посмотреть на часы и определить, за сколько батарея утратила заряд. Пусть в нашем примере это будет 7 часов.
4. Вычислить ёмкость. Для этого умножить время (в часах) на разрядный ток (в нашем случае 9), то есть 7 * 9 = 63 А·ч. Затем открываем паспорт АКБ и смотрим, какая ёмкость указана в нём. Например, 65 А·ч. Как видно, разница очень маленькая, значит, всё в порядке. Если же полученная ёмкость сильно ниже паспортной, батарею нужно менять.

Помните, что АКБ нельзя полностью разряжать, поэтому не допускайте, чтобы в ходе измерения напряжение опустилось ниже 10,3 В. Свинцовые батареи нельзя хранить разряженными, поэтому после проверки сразу до конца зарядите её, иначе через несколько дней она будет пригодна лишь для мусора.

Вот так проходит проверка АКБ мультиметром.

Как измерить силу тока мультиметром на аккумуляторе

Это вопрос из разряда как проверить ампераж аккумулятора мультиметром. Обязательно нужна нагрузка.

Силу тока бессмысленно и даже опасно мерить на самой АКБ.

В роли нагрузочного элемента может выступить фарная лампа. Помните, что нагрузка не может быть выше 120 Вт.

Как замерить ток аккумулятора мультиметром:

1. Вывести переключатель измерителя на измерение нужного тока.
2. Выбрать предел Амперов (сначала лучше максимальный).
3. Положительный щуп соединить с плюсом АКБ.
4. В разрыв минуса подключить лампу. То есть минус от мультиметра должен быть направлен на лампу, от которой цепь замыкается на аккумуляторном минусе.
5. Проверить значения на мультиметре. Сравните их с теми, что указаны на корпусе АКБ.

Проследите, чтобы контакт щупа с АКБ длился не дольше двух секунд!

Мы узнали, как мультиметром проверить аккумулятор автомобиля на амперы. Главное — всё сделать быстро и точно. И вы это сможете сделать, потому что знаете, как проверить силу тока мультиметром на аккумуляторе.

На видео рассказывается подробно, как проверить ток аккумулятора мультиметром:

Как проверить автомобильный аккумулятор мультиметром на внутреннее сопротивление

Важно знать и то, как замерить мультиметром аккумулятор автомобиля на внутреннее сопротивление. Для этого тоже нужна нагрузка. Возьмём галогеновую лампочку 60 Вт. Ток потребления будет 5 А. Если ампераж составляет 100 А, то потеря напряжения не должна превышать 1 В. Значит, при нашем значении в 5 А напряжение около 0,05 В.

Как правильно проверить аккумулятор мультиметром:

1. Подключить лампу к АКБ.
2. Подождать, когда лампа начнёт светить.
3. Когда это произошло, посмотреть значение напряжения на выводах АКБ, то есть нужно использовать мультиметр.
4. Записать замеры.
5. Выключить лампу.
6. Ещё раз проверить значения вольтажа на выводах.

Теперь нужно только определить разницу между двумя значениями. Если она не больше 0,05 В, с АКБ всё в порядке, то есть внутреннее сопротивление правильное. Если разница большая, значит, АКБ очень изношена, постарайтесь в ближайшее время заменить её.

Теперь в вашей копилке есть ответ на вопрос: можно ли проверить аккумулятор мультиметром на внутреннее сопротивление.

Если вы не хотите самостоятельно разбираться в том, как измерить амперы мультиметром в аккумуляторе, как померить заряд АКБ, как проверить мультиметром авто аккумулятор на другие параметры, не переживайте. Всегда найдутся специалисты, которые за деньги или по дружбе проведут все необходимые измерения аккумулятора мультиметром.

Как замерить мультиметром аккумулятор на ток утечки

У любой АКБ присутствует ток утечки. Важно следить за тем, чтобы значение не было выше примерно 80 мА. Дело в том, что энергия хоть немного, но расходуется даже при всех отключенных потребительных частей автомобиля. Также стоит учитывать, что за счет энергии поддерживает функционирование сигнализации.

Если утечка слишком большая, значит, требуется диагностика.

Как замерить акб мультиметром на предмет утечки тока:

1. Заглушить мотор.
2. Выключить зажигание.
3. Подождать минут 15.
4. Выключить абсолютно все потребители.
5. Снять минус с АКБ.
6. Поставить мультиметр на режим проверки постоянного тока.
7. Выбрать диапазон до 10 А.
8. Соединить положительный кабель мультиметра с плюсом аккумулятора.
9. К снятому минусу подключить минус АКБ.
10. Зафиксировать показатели.

Если утечки нет, вы увидите нули. Если же утечка есть, по значениям поймёте, насколько она велика. Можно узнать, где кроется проблема: нужно по очереди отключать и включать предохранители.

Вот так просто разобраться в том, как измерить аккумулятор мультиметром на автомобиле на предмет утечки тока.

Теперь вы знаете, как померить амперы мультиметром на аккумуляторе, как осуществить проверку зарядки мультиметром аккумулятора, как проверить мультиметром аккумулятор с нагрузкой и многое другое. И для такого тестирования вам понадобится обычный мультиметр, и не нужна нагрузочная вилка.

Желаем вам выполнить замер аккумулятора мультиметром правильно и безопасно!

Вопрос — ответ

Вопрос: Как проверить аккумулятор автомобиля с помощью обычного мультиметра?

Имя: Тагир

Ответ: Это зависит от цели измерения. С помощью мультиметра можно проверить напряжение, ёмкость и другие функции АКБ. В любом случае нужно выполнить правильное подключение щупов, а в некоторых случаях требуется дополнительная нагрузка, например, при измерении силы тока.



Вопрос: Как правильно измерить силу тока мультиметром на аккумуляторе?

Имя: Алексей

Ответ: Для этого нужна нагрузка, в качестве которой можно взять лампочку от фары. На мультиметре выбирается режим измерения нужного тока. Далее положительный кабель соединяется с плюсом АКБ, в разрыв минуса подключается лампа.



Вопрос: Как можно проверить заряд аккумулятора простым мультиметром?

Имя: Азат

Ответ: Аккумулятор должен быть отсоединён от авто около пяти часов. Мультиметр переводится в режим “вольтаж” (DC). Выбирается значение 20 вольт. Теперь остаётся подключить провода от мультиметра к АКБ и наблюдать за цифрами на дисплее.



Вопрос: Как лучше проверить ампераж аккумулятора с помощью мультиметра?

Имя: Даниил

Ответ: По сути, это то же самое, что измерить силу тока. Значит, нужно использовать нагрузку. Она не должна быть больше 120 Вт. Важно на мультиметре выбрать режим измерения нужного тока, а также максимальный предел Амперов.



Вопрос: Как проверить точное напряжение аккумулятора мультиметром?

Имя: Фёдор

Ответ: Измерив напряжение, вы узнаете состояние зарядки АКБ. Первое, что нужно сделать — отсоединить аккумулятор от машины и подождать несколько часов.



Как проверить аккумулятор автомобиля мультиметром?

Каким мультиметром можно проверить автомобильный аккумулятор

Все многофункциональные контрольно-измерительные приборы оснащены функциями измерения тока, напряжения и сопротивления. В зависимости от модели устройства, будут отличаться и возможности по определению целостности проводки и другие не менее важные функций. Предел максимально допустимого значения тестирования электрической величины также может отличаться. Если необходимо проверить состояние электропроводки отвечающей за зарядку автомобильного аккумулятора, то мультиметром выполнить данное действие просто, а при желании, можно дополнительно протестировать основные узлы управления в автомобиле. Достаточно часто, появляется потребность проверить уровень заряда на автомобильном аккумуляторе, что можно выполнить тем же мультиметром переключив режим его измерения. Для проведения исследований по определению разных величин АКБ, будет достаточно стандартной, бюджетной модели. Но такой вариант будет не выгодным приобретением. Учитывая развитие машиностроения и объединения в машине механических, электрических и электронных компонентов, лучше всего купить модель измерительного прибора с расширенными функциональными возможностями.

Как замерить напряжение на аккумуляторе автомобиля мультиметром

Для выполнения такой разновидности тестирования, необходимо стрелку регулятора переключить в положение измерения величины постоянного напряжения. На шкале максимальных значений необходимо выбрать метку значения, которое будет выше, чем у заряженного аккумулятора. Показатель полного заряда АКБ составляет 12,7 Вольт. Следовательно, чтобы измерить напряжение, мультиметр необходимо зафиксировать на метке 20 Вольт и остается подключиться к аккумулятору автомобиля. Черный щуп подключаем на минус, а красный, соответственно, на плюс АКБ. На жидкокристаллическом экране прибора отобразится цифровое значение. Это и есть результат тестирования. Рекомендуется периодически измерять мультиметром напряжение автомобильного аккумулятора для того, чтобы вовремя предпринять необходимые действия. Полный заряд АКБ должен иметь значение больше 12,6 Вольт. Если показатель приблизился к 12 Вольт или снизился ниже данного значения, то необходимо максимально быстро поставить батарею на зарядку. 100% разрядом АКБ считается показатель ниже, чем 11,6 Вольт.

Контроль заряда и разряда

Проверять состояние автомобильного аккумулятора с помощью мультиметра несложно, а отсутствие такого контроля может привести к тому, что снизится работоспособность транспортного средства.

Стоит учитывать, что даже в состоянии полного покоя батарея потихоньку будет разряжаться. Проверить утечку тока и выполнить замер напряжения аккумулятора мультиметром не занимает большого временного интервала, но позволяет быть уверенным в том, что автомобиль заведется и можно будет поехать по запланированному маршруту. Полностью убрать утечку тока невозможно, а вот для усиления данного процесса существует несколько факторов. Повреждение электропроводки, плохой контакт соединения на клеммах, неправильно установленная сигнализация и множество других факторов, которые способствуют утечке тока.

Измерить заряд, который получил автомобильный аккумулятор, можно с помощью мультиметра. Но в его функциональные возможности должно входить измерение тока значением 10 Ампер. Если нет такой возможности можно воспользоваться альтернативным вариантом. Измерить напряжение мультиметром, и на основании полученных данных определить уровень заряда аккумулятора автомобильного типа.

Преимущества использования многофункционального тестера

От неисправностей механизмов, к сожалению, никуда не деться. Но не все они требуют обращения к специалисту СТО. Большую их часть можно устранить самостоятельно. Если своевременно проверить уровень заряда аккумулятора автомобиля мультиметром, то можно быть уверенным в работоспособности своего транспортного средства. Если произошел отказ в работе свечения фары, то необходимо проверить исправность лампочки и прозвонить электрическую цепь на предмет обнаружения обрыва или замыкания. И таких неисправностей можно перечислить много. Поэтому, главным преимуществом является возможность проверить большую часть комплектующих авто, протестировать аккумулятор и все эти действия можно выполнить одним мультиметром. Ну и, конечно, выполняя мелкие ремонты самостоятельно, получается сэкономить расходы. Ведь любое обращение на СТО влечет за собой затраты.

Опубликовано: 2021-01-17 Обновлено: 2021-08-30

Автор: Магазин Electronoff

BU-903: Как измерить уровень заряда

Метод измерения напряжения

Измерить уровень заряда по напряжению просто, но оно может быть неточным, так как материалы элемента и температура влияют на напряжение. Самая вопиющая ошибка SoC на основе напряжения возникает при воздействии на батарею зарядом или разрядом. В результате волнение искажает напряжение, и оно больше не представляет правильный эталон SoC. Для получения точных показаний батарея должна находиться в разомкнутом состоянии не менее четырех часов; производители аккумуляторов рекомендуют 24 часа для свинцово-кислотных. Это делает метод SoC, основанный на напряжении, непрактичным для батареи в активном режиме.

Каждый химический состав батареи имеет свою собственную уникальную характеристику разряда. В то время как SoC на основе напряжения работает достаточно хорошо для отдохнувшей свинцово-кислотной батареи, плоская кривая разряда батарей на основе никеля и лития делает метод напряжения неприменимым.

Кривые напряжения разряда литий-марганцевого, литий-фосфатного и NMC очень плоские, и 80 процентов накопленной энергии остается в плоском профиле напряжения. Хотя эта характеристика желательна в качестве источника энергии, она представляет собой проблему для измерения топлива на основе напряжения, поскольку она указывает только на полный заряд и низкий заряд; важный средний раздел не может быть оценен точно. На рис. 1 показан плоский профиль напряжения литий-фосфатных (LiFePO) аккумуляторов.

Рисунок 1: Напряжение разряда литий-железо-фосфата

Литий-фосфат имеет очень плоский профиль разряда, что затрудняет оценку напряжения для оценки SoC.

Свинцово-кислотные пластины имеют различные составы пластин, которые необходимо учитывать при измерении SoC по напряжению. Кальций, добавка, которая делает аккумулятор необслуживаемым, повышает напряжение на 5–8 процентов. Кроме того, тепло повышает напряжение, а холод вызывает его понижение. Поверхностный заряд еще больше обманывает оценки SoC, показывая повышенное напряжение сразу после зарядки; краткий разряд перед измерением противодействует ошибке. Наконец, аккумуляторы AGM производят несколько более высокое напряжение, чем залитые эквиваленты.

При измерении SoC по напряжению холостого хода (OCV) напряжение батареи должно быть «плавающим» без нагрузки. В современных автомобилях такого нет. Паразитные нагрузки для вспомогательных функций переводят аккумулятор в состояние квазизамкнутого напряжения (CCV).

Несмотря на неточности, большинство измерений SoC частично или полностью зависят от напряжения из-за простоты. SoC на основе напряжения популярны в инвалидных колясках, скутерах и автомобилях для гольфа. Некоторые инновационные BMS (системы управления батареями) используют периоды отдыха для корректировки показаний SoC в рамках функции «обучения». На рис. 2 показан диапазон напряжения 12-вольтового свинцово-кислотного моноблока от полностью разряженного до полностью заряженного.

Рис. 2. Диапазон напряжения свинцово-кислотного моноблока на 12 В от полностью разряженного до полностью заряженного ^[1]

Ареометр

Ареометр предлагает альтернативу измерению SoC залитых свинцово-кислотных аккумуляторов. Вот как это работает: Когда свинцово-кислотная батарея заряжается, серная кислота становится тяжелее, что приводит к увеличению удельного веса (SG). По мере снижения SoC из-за разряда серная кислота удаляется из электролита и связывается с пластиной, образуя сульфат свинца. Плотность электролита становится легче и более похожей на воду, а удельный вес снижается. Table 3 provides the BCI readings of starter batteries

9005 8,43 9005 9005 8,43 93 9005 9005 8,43 9005 9005 8,43 9005 9005 8,43 9005 2,100053

Approximate state-of-charge	Average specific gravity	Open circuit voltage
		2V	6V	8V	12V
100%	1,265	2.10	6,32	8,43					6,32	6,32	6,32	6,32	6,32	12. 65
75%	1.225	2.08	6.22	8.30	12.45
50%	1.190	2.04	6.12	8.16	12.24
25 %	1.155	2.01	6.03	8.04	12.06
0%	1.120	1.98	5.95	7.72	11.89

Таблица 3: Стандарт BCI для оценки SoC стартерной батареи с сурьмой
Показания сняты при 26°C (78°F) после 24-часового простоя.

В то время как BCI (Международный совет по аккумуляторным батареям) указывает удельный вес полностью заряженной стартерной батареи на уровне 1,265, производители аккумуляторов могут использовать значение 1,280 и выше. Увеличение удельного веса приведет к перемещению показаний SoC вверх по справочной таблице. Более высокий удельный вес улучшит характеристики батареи, но сократит срок ее службы из-за повышенной коррозионной активности.

Помимо уровня заряда и плотности кислоты, низкий уровень жидкости также изменяет SG. Когда вода испаряется, показатель SG повышается из-за более высокой концентрации. Батарея также может быть переполнена, что снижает число. При добавлении воды дайте время для перемешивания перед измерением удельного веса.

Удельный вес зависит от применения батареи. В батареях глубокого цикла используется плотный электролит с SG до 1,330 для получения максимальной удельной энергии; авиационные батареи имеют SG около 1,285; тяговые батареи для вилочных погрузчиков обычно на уровне 1,280; стартерные батареи стоят 1,265; а стационарные батареи имеют низкий удельный вес 1,225. Это снижает коррозию и продлевает срок службы, но снижает удельную энергию или емкость.

Ничто в мире батарей не является абсолютным. Удельный вес полностью заряженных аккумуляторов глубокого цикла одной и той же модели может составлять от 1,270 до 1,305; полностью разряженных, эти батареи могут варьироваться от 1,097 до 1,201. Температура – ​​еще одна переменная, влияющая на показания удельного веса. Чем холоднее падает температура, тем выше (плотнее) становится значение SG. В таблице 4 показан удельный вес батареи глубокого разряда при различных температурах.

Electrolyte temperature		Gravity at full charge
40°C	104°F	1.266
30°C	86°F	1.273
20° C	68°F	1.280
10°C	50°F	1.287
0°C	32°F	1.294

Table 4: Relationship of specific плотность и температура батареи глубокого цикла
Чем ниже температура, тем выше показания удельного веса.

Неточности в показаниях SG также могут возникать, если батарея расслоилась, что означает, что концентрация легкая сверху и тяжелая снизу (см. BU-804c: Потеря воды, расслоение кислоты и поверхностный заряд) Высокая концентрация кислоты искусственно повышает напряжение холостого хода , что может обмануть оценки SoC через ложную индикацию SG и напряжения. Электролит должен стабилизироваться после заряда и разряда, прежде чем снимать показания SG.

Подсчет кулонов

Ноутбуки, медицинское оборудование и другие профессиональные портативные устройства используют подсчет кулонов для оценки SoC путем измерения входного и выходного тока. Ампер-секунда (As) используется как для заряда, так и для разряда. Название «кулон» было дано в честь Шарля-Огюстена де Кулона (1736–1806), который наиболее известен разработкой закона Кулона (см. BU-601: Как работает умная батарея?)

Хотя это элегантное решение к сложной проблеме потери уменьшают общую доставленную энергию, и то, что доступно в конце, всегда меньше, чем то, что было вложено. саморазряд. Были внесены улучшения за счет учета старения и саморазряда в зависимости от температуры, но по-прежнему рекомендуется периодическая калибровка, чтобы привести «цифровую батарею» в соответствие с «химической батареей». (См. BU-603: Как откалибровать « «Умный» аккумулятор)

Чтобы обойти калибровку, современные датчики уровня топлива используют функцию «обучения», которая оценивает, сколько энергии батарея отдала при предыдущем разряде. Некоторые системы также соблюдают время зарядки, потому что сгоревшая батарея заряжается быстрее, чем исправная.

Создатели передовых BMS заявляют о высокой точности, но реальная жизнь часто свидетельствует об обратном. Большая часть притворства скрыта за причудливыми показаниями. Смартфоны могут показывать 100-процентный заряд, когда батарея заряжена только на 90 процентов. Инженеры-конструкторы говорят, что показания SoC на новых батареях для электромобилей могут отличаться на 15 процентов. Сообщалось о случаях, когда у водителей электромобилей заканчивался заряд, а показания SoC все еще оставались на уровне 25 процентов на указателе уровня топлива.

Спектроскопия импеданса

Состояние заряда батареи можно также оценить с помощью спектроскопии импеданса с использованием метода комплексного моделирования Spectro™. Это позволяет снимать показания SoC при устойчивой паразитной нагрузке 30А. Поляризация напряжения и поверхностный заряд не влияют на показания, поскольку SoC измеряется независимо от напряжения. Это открывает возможности для применения в автомобилестроении, где одни аккумуляторы разряжаются дольше, чем другие, во время испытаний и отладки и требуют зарядки перед транспортировкой. Измерение SoC с помощью спектроскопии импеданса также можно использовать для систем выравнивания нагрузки, в которых аккумулятор постоянно заряжается и разряжается.

Измерение SoC независимо от напряжения также поддерживает прибытие в док и демонстрационные залы. При открытии двери автомобиля возникает паразитная нагрузка около 20 А, которая взбалтывает аккумулятор и искажает измерение SoC на основе напряжения. Метод Spectro™ помогает отличить аккумулятор с низким уровнем заряда от аккумулятора с настоящим дефектом.

Измерение SoC с помощью спектроскопии импеданса ограничено новой батареей с заведомо хорошей емкостью; емкость должна быть зафиксирована и иметь неизменное значение. В то время как показания SoC возможны при постоянной нагрузке, батарея не может быть заряжена во время теста.

На рис. 5 показаны результаты испытаний импедансной спектроскопии после снятия с батареи паразитной нагрузки 50 А. Как и ожидалось, напряжение разомкнутой клеммы повышается как часть восстановления, но показания Spectro™ остаются стабильными. Стабильные результаты SoC также наблюдаются после снятия заряда, когда напряжение нормализуется как часть поляризации.

Рис. 5: Соотношение напряжения и измерений, полученных методом импедансной спектроскопии после снятия нагрузки

Аккумулятор восстанавливается после снятия нагрузки. Показания Spectro SoC остаются стабильными при повышении напряжения.

---

Каталожные номера

^[1] Источник: Power-Sonic

Как рассчитать ток и время зарядки аккумулятора?

Простое время зарядки аккумулятора и формула зарядного тока для аккумуляторов. (На примере аккумулятора 120 Ач).

В следующем простом руководстве мы покажем, как определить подходящий ток зарядки аккумулятора, а также как рассчитать необходимое время зарядки аккумулятора в часах на примере свинцово-кислотного аккумулятора 12 В, 120 Ач.

• Похожие сообщения: Как рассчитать правильный размер батареи? Калькулятор размера блока батарей


Ниже приведены формулы для требуемого времени зарядки аккумулятора в часах и необходимого зарядного тока в амперах следующим образом.

Время зарядки аккумулятора = Аккумулятор Ач ÷ Ток зарядки

T = Ач ÷ А

и

Требуемая зарядка Ток для аккумулятора = Аккумулятор Ач x 10%

A = Ач x 10%

Где,

• T = Время в часах.
• Ач = номинал аккумулятора в ампер-часах
• А = ток в амперах

Пример:

Рассчитайте подходящий зарядный ток в амперах и необходимое время зарядки в часах для аккумулятора 12 В, 120 Ач.

Решение:

Ток заряда аккумулятора:

Прежде всего рассчитаем ток заряда для аккумулятора 120 Ач. Как мы знаем, зарядный ток должен составлять 10% от номинальной емкости Ач батареи .

Следовательно,

Зарядный ток для 120 Ач Аккумулятора = 120 Ач x (10 ÷ 100) = 12 Ампер.

Но в связи с некоторыми потерями, мы можем взять 12-14 Ампер для зарядки аккумуляторов вместо 12 Ампер.

Related Posts

• Калькулятор номинальной емкости батареи Формула и уравнения
• Калькулятор срока службы батареи (формулы и уравнения)

Время зарядки аккумулятора:

Предположим, мы взяли 13 Amp для зарядки,

, затем

Время зарядки аккумулятора 120 Ач = 120 ÷ 13 = 9,23 часа.

Но это был идеальный случай…

Практически было замечено, что 40% потерь происходит при зарядке аккумулятора.
