Автоликбез или устройство автомобиля для чайников

Подобно тому, как в механической КПП я начал со сцепления, в автоматической КПП я начну с того, что выполняет его функцию - с гидротрансформатора.
Гидротрансформатор является одним из видов гидромуфты (устройства, передающего крутящий момент не напрямую, а через трение о жидкость), которая позволяет двигателю вращаться независимо от трансмиссии. Если двигатель вращается медленно, например, когда автомобиль работает на холостом ходу на красном сигнале светофора, количество крутящего момента, который передаётся через гидротрансформатор, очень мало, и его достаточно, чтобы удержать автомобиль на месте путём лишь лёгкого давления на тормозную педаль.
Гидротрансформатор состоит из 3-х основных элементов
1. Насосное колесо - жестко соединено с корпусом гидротрансформатора, который в свою очередь жестко соединен с маховиком двигателя и коленчатым валом.
2. Турбинное колесо - жестко соединено с входным валом коробки передач
3. Статор или реактор - самая загадочная часть гидротрансформатора, которая отличает его от гидромуфты. В обычной гидромуфте крутящий момент передается от насоса к турбине через масло, то есть не жестко, а с проскальзыванием. За счет этого КПД такой муфты не велик, т.к. часть энергии тратится на проскальзывание.
Принцип действия:
Насос внутри гидротрансформатора является одним из видов центробежных насосов. В то время как он вращается, жидкость движется направленно от центра к краям, примерно как вращающийся барабан стиральной машины во время отжима бросает воду и одежду по своим стенкам. В то же время, так как жидкость устремляется от центра, в это центре создаётся вакуум, который привлекает ещё больше жидкости.
Затем жидкость поступает в лопасти турбины, которая связана с передачей. Именно турбина заставляет передачу крутиться, что в основном и приводит в движение Ваш автомобиль. Так как же жидкость (точнее, масло) поступает из насоса к турбине?! Дело в том, что в то время, как жидкость эта устремляется от центра к краям насоса, она встречает на своём пути лопасти насоса, которые направлены таким образом, что жидкость рикошетит о них и направляется уже вдоль оси вращения насоса прочь от него - к турбине, которая как раз и расположена напротив насоса.
Лопасти турбины также немного искривлены. Это означает, что жидкость, которая поступает в турбину снаружи, должна изменить своё направление, переместившись в центр турбины. Именно это направленное изменение вызывает вращение турбины.
Чтобы ещё проще представить принцип работы гидротрансформатора, представим ситуацию с расположенными друг напротив друга на небольшом расстоянии (допустим, около одного метра) комнатными вентиляторами и направленными друг напротив друга - если включить один из вентиляторов, то он за счёт своих искривлённых лопастей погонит воздух от себя к вентилятору, который стоит напротив него, а тот, в свою очередь, начнёт вращаться, потому как его лопасти также искривлены и поток воздуха толкает их все в какую-либо одну сторону (именно в ту сторону, в какую и начнёт вращаться вал вентилятора).
Но мы всё ещё двигаемся далее: жидкость выходит из турбины в её центре, двигаясь опять же в другом - противоположном направлении, чем то, в котором она когда-то вошла в турбину - то есть снова по направлению к насосу. И вот здесь заключается большая проблема - дело в том, что по своей конструкции (точнее, по конструкции своих лопастей, насос и турбина вращаются в противоположные стороны, и, если жидкости будет разрешено попасть обратно в насос, то это будет сильно замедлять двигатель. Вот почему гидротрансформатор имеет статор, который, благодаря своей конструкции, изменяет направление движения масла, и, таким образом, остаточная энергия, которая возвращается от турбины к насосу, идёт в дело - немного помогая двигателю раскручивать насос. Наглядно себе это представить можно на примете тех же 2-х вентиляторов. Если поток воздуха, который прошел через ведомый вентилятор перенаправить на ведущий вентилятор сзади, образуя петлю обратной связи, то он будет как бы дополнительно помогать его работе. Этот эффект как раз и позволяет усиливать крутящий момент на турбине. В англоязычной литературе гидротрансформатор так и называется: Torque converter - конвертер крутящего момента.
Важно отметить, что скорость вращения турбины никогда не будет равной скорости вращения насоса, а КПД в гидротрансформаторе даже близко не будет стоять к механическим шестерёнчатым механизмам, передающим крутящий момент. Именно поэтому у автомобиля с АКПП значительно более высокий расход топлива. Для борьбы с этим эффектом, большинство автомобилей имеет гидротрансформатор, снабжённый блокировочной муфтой . Когда требуется, чтобы две половинки гидротрансформатора (насос и турбина) вращались с одинаковой скоростью (это происходит, например, когда автомобиль движется на высокой скорости), блокировочная муфта блокирует их вместе намертво, что исключает проскальзывание насоса относительно турбины и, таким образом, повышает эффективность расхода топлива. Так же стоит отметить, что на большой скорости, когда скорости вращения насоса и турбины будут примерно равны, статор начал бы уже мешать свободной циркуляции масла от насоса к турбине. Для этого он закреплен не жестко относительно корпуса КПП, а на обгонной муфте (в одну сторону вращается свободно, в другую клинит). Когда поток масла направлен на рабочую поверхность крыльчатки статора, то он работает, как было сказано выше. Когда турбина раскручивается, поток масла начинает давить на тыльную сторону его крыльчатки и в этот момент обгонная муфта расклинивает и статор начинает свободно вращаться в ту же сторону, что и турбина не мешая потоку масла.
Несмотря на явные недостатки гидротрансформатора, данная конструкция зарекомендовала себя, как исключительно надежная. Надежнее пока, на мой взгляд, ничего не придумали.
Сказано много и не понятно)) Ниже я привел видео, где все это показано наглядно, но без комментариев.

Алексей ГромаковскийУстройство автомобиля для сдающих экзамены в ГИБДД и начинающих водителей

Устройство автомобиля для сдающих экзамены в ГИБДД и начинающих водителейУстройство автомобиля для сдающих экзамены в ГИБДД и начинающих водителей

Введение

Уважаемые будущие, настоящие и вчерашние курсанты автошкол! Из личного опыта знаем: каждому, кто готовится к нелегкому жизненному испытанию под названием «водительские курсы», очень уж хочется как-нибудь «опустить» теорию и поскорее сесть за руль автомобиля, пусть даже учебного. Равно как и тем, кто уже ерзает на стуле, сидя за партой, и с тоской изучает, что такое гужевая повозка или чем велосипед отличается от мопеда.

Однако же в теоретической части есть немало полезной и интересной информации. Проблема в том, что часто в стандартных учебниках она изложена сухо и непонятно. По этой причине и родилась книга, которую вы держите в руках.

Поверьте, все, что в ней содержится, пригодится не только для сдачи зачетов и экзаменов на пути к заветной цели, но и послужит вам в будущем хорошим подспорьем. Ведь гораздо лучше «опустить» не теорию, а звание «чайника» в водительской карьере. Для этого необходимо обладать знаниями, чтобы не тратить пол-стоимости автомобиля на замену целого узла вместо одного подшипника.

К сожалению, подобный «развод на деньги» происходит сплошь и рядом.

Так что читайте, запоминайте, усваивайте, переваривайте, сдавайте экзамены, покупайте машину и становитесь настоящим водителем!

1. Общее устройство автомобиля

К транспортным средствам категории «В»

относятся автомобили, разрешенная максимальная масса которых не превышает 3500 кг

с количеством сидячих мест, помимо сиденья водителя, не более восьми.

Любой легковой автомобиль состоит из следующих элементов (рис. 1.1):

♦ двигателя;

♦ трансмиссии;

♦ ходовой части;

♦ механизмов управления;

♦ электрооборудования;

♦ дополнительного оборудования;

♦ кузова.

Двигатель – это «сердце» машины. Он сжигает топливо и преобразует тепловую энергию в механическую: заставляет вращаться коленчатый вал, затем вращение через

трансмиссию передается на колеса (составляющую ходовой части).

Так машина приводится в движение.

Рис. 1.1.

Общий вид легкового автомобиля: 1 – фара; 2 – вентилятор системы охлаждения двигателя; 3 – радиатор системы охлаждения двигателя; 4 – распределитель зажигания; 5 – двигатель; 6 – аккумуляторная батарея; 7 – катушка зажигания; 8 – воздушный фильтр; 9 – телескопическая амортизаторная стойка передней подвески; 10 – бачок омывателя ветрового стекла; 11 – коробка передач; 12 – ручка стеклоподъемника; 13 – внутренняя ручка двери; 14 – рычаг задней подвески; 15 – элемент обогрева заднего стекла; 16 – основной глушитель; 17 – задний амортизатор; 18 – задний тормоз; 19 – балка задней подвески; 20 – поперечная штанга задней подвески; 21 – топливный бак; 22 – рычаг стояночной тормозной системы; 23 – дополнительный глушитель; 24 – вакуумный усилитель тормозной системы; 25 – вал привода передних колес; 26 – передний тормоз; 27 – штанга стабилизатора передней подвески

Во время движения водитель управляет автомобилем с помощью рулевого колеса и педалей, представляющих собой механизмы управления. Он включает свет фар и указатели поворотов, то есть пользуется

электрооборудованием.

При этом водитель пристегнут ремнем безопасности, ему тепло (работает обогреватель) – задействовано дополнительное оборудование.

Кузов среднестатистического легкового автомобиля состоит из моторного отсека (там находится двигатель), пассажирского салона и багажного отделения. Он же является несущей конструкцией для узлов и агрегатов автомобиля.

Современные автомобили можно классифицировать по нескольким признакам: по типу кузова, типу и рабочему объему двигателя, типу привода колес и габаритным размерам.

Классификация по типу кузова

Кузова современных легковых автомобилей разнообразны и многофункциональны, хотя, конечно, их основное предназначение – перевозка пассажиров и небольшой поклажи.

В зависимости от формы кузова и количества посадочных мест легковые автомобили делятся на следующие типы.

Седан – машина с двумя, четырьмя или даже шестью боковыми дверями. Характерные черты – моторный отсек и багажное отделение у седанов вынесены наружу, то есть изолированы от салона (рис. 1.2). Седаны, имеющие шесть боковых дверей и перегородку, отделяющую водительскую секцию салона от пассажирской, называют

лимузинами.


Рис. 1.2. Седан – самый распространенный тип кузова

Купе – двухдверный кузов с одним или двумя рядами полноразмерных или укороченных сидений (есть варианты, в которых задние сиденья – детские) (рис. 1.3).

Универсал – автомобиль с дверью в задней стенке кузова. Отличается от остальных типов тем, что имеет постоянный грузовой отсек, не отделяющийся от пассажирского стационарной перегородкой (рис. 1.4).

Рис. 1.3. Купе


Рис. 1.4. Универсалы любят дачники и путешественники

Хетчбэк – гибрид седана и универсала.

В наше время довольно популярный тип кузова. Как и в универсале, в хетчбэке задний ряд сидений складывается (рис. 1.5).

Рис. 1.5. Хетчбэк

Вагон – он же мини-вэн. Характерные признаки – моторный отсек и багажное отделение не выступают за пределы кузова (рис. 1.6).

Рис. 1.6. Мини-вэн удобен для семейных поездок

Кабриолет – автомобиль со складывающимся верхом и опускающимися боковыми стеклами окон (рис. 1.7).

Рис. 1.7.

Кабриолет

Джип – все более популярный тип кузова: вытянутый вверх хетчбэк (рис. 1.8).

Рис. 1.8. Джип

Пикап – закрытая кабина (одно– или двухрядная) и открытая платформа для грузов с откидным задним бортом (может иметь мягкий или жесткий верх) (рис. 1.9).

Рис. 1.9. Пикап удобен при перевозке грузов

Классификация по типу и рабочему объему двигателя

Большинство современных автомобилей оснащено двигателями, работающими на бензине или на дизельном топливе. Следовательно, по типу двигателя автомобили делятся на бензиновые и дизельные.

По рабочему объему двигателей машины классифицируются следующим образом:

особо малый класс (так называемые малолитражки) – до 1,1 литра;

малый класс – от 1,1 до 1,8 литра;

средний класс – от 1,8 до 3,5 литра;

большой класс – 3,5 литра и более.

Классификация по типу привода колес

В зависимости от того, на какую колесную ось (переднюю или заднюю) передается крутящий момент от двигателя, автомобили делятся на заднеприводные, переднеприводные и полноприводные.

Заднеприводные – автомобили, у которых крутящий момент от двигателя передается на задние колеса (рис. 1.10).


Рис. 1.10. Заднеприводной автомобиль

Движение происходит по толкательному принципу: задние (ведущие) колеса толкают вперед автомобиль, а передние (ведомые) служат для изменения направления движения.

Переднеприводные – автомобили, в которых крутящий момент от двигателя передается на передние колеса, которые тащат за собой всю машину и служат для изменения направления движения (рис. 1.11).

Кстати, переднеприводной автомобиль более устойчив на дороге.

Рис. 1.11.

Переднеприводной автомобиль

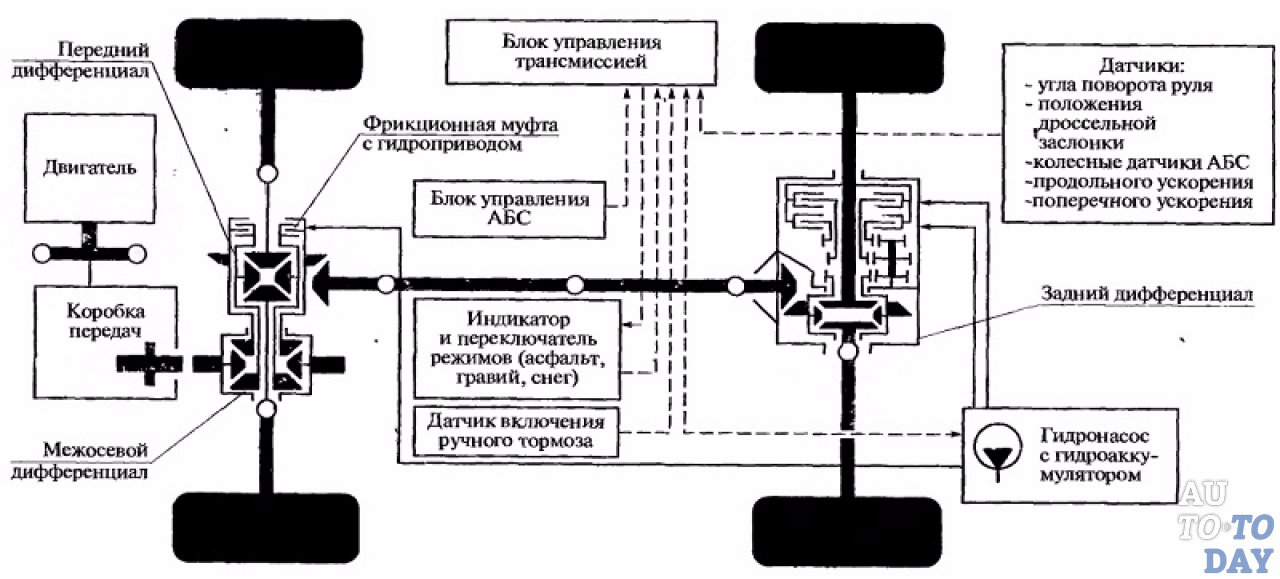

Полноприводные – автомобили, в которых крутящий момент передается и на передние, и на задние колеса одновременно (рис. 1.12).

Рис. 1.12. Полноприводной автомобиль: а – с раздаточной коробкой; б – с полным приводом, подключаемым автоматически; в – с постоянным полным приводом

Классификация по габаритным размерам

В современной автомобильной промышленности различают шесть европейских классов в зависимости от габаритных размеров автомобиля. Классы обозначаются буквами латинского алфавита: A, B, C, D, E, S (или F) (рис. 1.13).

Рис. 1.13. Классификация автомобилей по габаритным размерам

А – мини-класс. Характеризуется длиной не более 3,6 м и шириной до 1,6 м. Такие автомобили могут быть как трех-, так и пятидверными.

В – малый класс. Длина кузова – от 3,6 до 3,9 м, ширина – от 1,5 до 1,7 м.

С – низший средний класс (в народе – гольф-класс или компакт-класс). Длина таких машин – от 3,9 до 4,4 м, ширина – от 1,6 до 1,75 м.

D – средний класс. К этой категории относятся автомобили длиной от 4,4 до 4,7 м и шириной от 1,7 до 1,8 м.



Е – высший средний класс, или бизнескласс. Это кузова от 4,6 до 4,8 м в длину и более 1,7 м в ширину.

S (F) – класс люкс (представительский класс). Автомобили длиной свыше 4,8 м и шириной более 1,7 м.

2. Двигатель внутреннего сгорания (ДВС)

Общее устройство и работа ДВС

Почти на всех современных автомобилях в качестве силовой установки применяется двигатель внутреннего сгорания (ДВС) (рис. 2.1).

Существуют еще электромобили, но их мы рассматривать не будем.

Рис. 2.1. Внешний вид двигателя внутреннего сгорания

В основе работы каждого ДВС лежит движение поршня в цилиндре под действием давления газов, которые образуются при сгорании топливной смеси, именуемой в дальнейшем рабочей.

При этом горит не само топливо. Горят только его пары, смешанные с воздухом, которые и являются рабочей смесью для ДВС. Если поджечь эту смесь, она мгновенно сгорает, многократно увеличиваясь в объеме. А если поместить смесь в замкнутый объем, а одну стенку сделать подвижной, то на эту стенку будет воздействовать огромное давление, которое будет двигать стенку.

ПРИМЕЧАНИЕ

В ДВС из каждых 10 литров топлива только около 2 литров используется на полезную работу, остальные 8 литров сгорают впустую. То есть КПД ДВС составляет всего 20 %.

ДВС, используемые на легковых автомобилях, состоят из двух механизмов: кривошипношатунного и газораспределительного, а также из следующих систем:

♦ питания;

♦ выпуска отработавших газов;

♦ зажигания;

♦ охлаждения;

♦ смазки.

Основные детали ДВС:

♦ головка блока цилиндров;

♦ цилиндры;

♦ поршни;

♦ поршневые кольца;

♦ поршневые пальцы;

♦ шатуны;

♦ коленчатый вал;

♦ маховик;

♦ распределительный вал с кулачками;

♦ клапаны;

♦ свечи зажигания.

Большинство современных автомобилей малого и среднего класса оснащены четырехцилиндровыми двигателями. Существуют моторы и большего объема – с восьмью и даже двенадцатью цилиндрами (рис. 2.2). Чем больше объем двигателя, тем он мощнее и тем выше потребление топлива.

Рис. 2.2. Схемы расположения цилиндров в двигателях различной компоновки:

а – четырехцилиндровые; б – шестицилиндровые; в – двенадцатицилиндровые (α – угол развала)

Принцип работы ДВС проще всего рассматривать на примере одноцилиндрового бензинового двигателя. Такой двигатель состоит из цилиндра с внутренней зеркальной поверхностью, к которому прикручена съемная головка. В цилиндре находится поршень цилиндрической формы – стакан, состоящий из головки и юбки (рис. 2.3). На поршне есть канавки, в которых установлены поршневые кольца. Они обеспечивают герметичность пространства над поршнем, не давая возможности газам, образующимся при работе двигателя, проникать под поршень. Кроме того, поршневые кольца не допускают попадания масла в пространство над поршнем (масло предназначено для смазки внутренней поверхности цилиндра). Иными словами, эти кольца играют роль уплотнителей и делятся на два вида: компрессионные (те, которые не пропускают газы) и маслосъемные (препятствующие попаданию масла в камеру сгорания) (рис. 2.4).

Рис. 2.3. Поршень

Смесь бензина с воздухом, приготовленная карбюратором или инжектором, попадает в цилиндр, где сжимается поршнем и поджигается искрой от свечи зажигания. Сгорая и расширяясь, она заставляет поршень двигаться вниз. Так тепловая энергия превращается в механическую.

Рис. 2.4. Поршень с шатуном:

1 – шатун в сборе; 2 – крышка шатуна; 3 – вкладыш шатуна; 4 – гайка болта; 5 – болт крышки шатуна; 6 – шатун; 7 – втулка шатуна; 8 – стопорные кольца; 9 – палец поршня; 10 – поршень; 11 – маслосъемное кольцо; 12, 13 – компрессионные кольца

Далее следует преобразование хода поршня во вращение вала. Для этого поршень с помощью пальца и шатуна шарнирно соединен с кривошипом коленчатого вала, который вращается на подшипниках, установленных в картере двигателя (рис. 2.5).

В результате перемещения поршня в цилиндре сверху вниз и обратно через шатун происходит вращение коленчатого вала.

Верхней мертвой точкой (ВМТ) называется самое верхнее положение поршня в цилиндре (то есть место, где поршень перестает двигаться вверх и готов начать движение вниз) (см. рис. 2.3). Самое нижнее положение поршня в цилиндре (то есть место, где поршень перестает двигаться вниз и готов начать движение вверх) называют нижней мертвой точкой (НМТ) (см. рис. 2.3). А расстояние между крайними положениями поршня (от ВМТ до НМТ) называется ходом поршня.

Рис. 2.5. Коленчатый вал с маховиком:

1 – коленчатый вал; 2 – вкладыш шатунного подшипника; 3 – упорные полукольца; 4 – маховик; 5 – шайба болтов крепления маховика; 6 – вкладыши первого, второго, четвертого и пятого коренных подшипников; 7 – вкладыш центрального (третьего) подшипника

Когда поршень перемещается сверху вниз (от ВМТ до НМТ), объем над ним изменяется от минимального до максимального. Минимальный объем в цилиндре над поршнем при его положении в ВМТ – это камера сгорания.

А объем над цилиндром, когда он находится в НМТ, называют рабочим объемом цилиндра.

В свою очередь, рабочий объем всех цилиндров двигателя в сумме, выраженный в литрах, называется рабочим объемом двигателя. Полным объемом цилиндра называется сумма его рабочего объема и объема камеры сгорания в момент нахождения поршня в НМТ.

Важной характеристикой ДВС является его степень сжатия, которая определяется как отношение полного объема цилиндра к объему камеры сгорания. Степень сжатия показывает, во сколько раз сжимается поступившая в цилиндр топливо-воздушная смесь при перемещении поршня от НМТ к ВМТ. У бензиновых двигателей степень сжатия находится в пределах 6–14, у дизельных – 14–24. Степень сжатия во многом определяет мощность двигателя и его экономичность, а также существенно влияет на токсичность отработавших газов.

Мощность двигателя измеряется в киловаттах либо в лошадиных силах (используется чаще). При этом 1 л. с. равна примерно 0,735 кВт.

Как мы уже говорили, работа двигателя внутреннего сгорания основана на использовании силы давления газов, образующихся при сгорании в цилиндре топливо-воздушной смеси.

В бензиновых и газовых двигателях смесь воспламеняется от свечи зажигания (рис. 2.6), в дизельных – от сжатия.

Рис. 2.6. Свеча зажигания

При работе одноцилиндрового двигателя его коленчатый вал вращается неравномерно: в момент сгорания горючей смеси резко ускоряется, а все остальное время замедляется.

Для повышения равномерности вращения на коленчатом валу, выходящем наружу из корпуса двигателя, закрепляют массивный диск – маховик (см. рис. 2.5). Когда двигатель работает, вал с маховиком вращаются.

А сейчас поговорим немного подробнее о работе одноцилиндрового двигателя.

Повторим, первое действие – попадание внутрь цилиндра (в пространство над поршнем) топливо-воздушной смеси, которую приготовил карбюратор или инжектор. Этот процесс называется тактом впуска (первый такт). Заполнение цилиндра двигателя топливо-воздушной смесью происходит, когда поршень из верхнего положения движется в нижнее. При этом к цилиндру двигателя подведены два канала: впускной и выпускной. Горючая смесь впускается через первый канал, а продукты ее сгорания выходят через второй. Непосредственно перед входом в цилиндр в этих каналах установлены клапаны. Их принцип действия очень прост: клапан – это подобие гвоздя с большой круглой шляпкой, перевернутый шляпкой вниз, которой закрывается вход из канала в цилиндр.

При этом шляпка прижимается к кромке канала мощной пружиной и закупоривает его.

Если нажать на клапан (тот самый гвоздь), преодолев сопротивление пружины, то вход в цилиндр из канала откроется (рис. 2.7).

Первый такт – впуск

Во время этого такта поршень перемещается из ВМТ в НМТ. При этом впускной клапан открыт, а выпускной закрыт. Через впускной клапан цилиндр заполняется горючей смесью до тех пор, пока поршень не окажется в НМТ, то есть его дальнейшее движение вниз станет невозможным. Из ранее сказанного мы с вами уже знаем, что перемещение поршня в цилиндре влечет за собой перемещение кривошипа, а следовательно, вращение коленчатого вала и наоборот. Так вот, за первый такт работы двигателя (при перемещении поршня из ВМТ в НМТ) коленвал проворачивается на пол-оборота.

Второй такт – сжатие

После того как топливо-воздушная смесь, приготовленная карбюратором или инжектором, попала в цилиндр, смешалась с остатками отработавших газов и за ней закрылся впускной клапан, она становится рабочей.

Теперь наступил момент, когда рабочая смесь заполнила цилиндр и деваться ей стало некуда: впускной и выпускной клапаны надежно закрыты. В этот момент поршень начинает движение снизу вверх (от НМТ к ВМТ) и пытается прижать рабочую смесь к головке цилиндра (см. рис. 2.7). Однако, как говорится, стереть в порошок эту смесь ему не удастся, поскольку преступить черту ВМТ поршень не может, а внутреннее пространство цилиндра проектируют так (и соответственно располагают коленчатый вал и подбирают размеры кривошипа), чтобы над поршнем, находящимся в ВМТ, всегда оставалось пусть не очень большое, но свободное пространство – камера сгорания. К концу такта сжатия давление в цилиндре возрастает до 0,8–1,2 МПа, а температура достигает 450–500 °C.

Рис. 2.7. Процесс работы четырехтактного двигателя:

а – такт впуска; б – такт сжатия; в – такт рабочего хода; г – такт выпуска

Третий такт – рабочий ход

Третий такт – самый ответственный момент, когда тепловая энергия превращается в механическую. В начале третьего такта (а на самом деле в конце такта сжатия) горючая смесь воспламеняется с помощью искры свечи зажигания (рис. 2.8). Давление от расширяющихся газов передается на поршень, и он начинает двигаться вниз (от ВМТ к НМТ). При этом оба клапана (впускной и выпускной) закрыты. Рабочая смесь сгорает с выделением большого количества тепла, давление в цилиндре резко возрастает, и поршень с большой силой перемещается вниз, приводя во вращение через шатун коленчатый вал. В момент сгорания температура в цилиндре повышается до 1800–2000 °C, а давление – до 2,5–3,0 МПа.

Рис. 2.8. Искра между электродами свечи

Обратите внимание, что главная цель создания самого двигателя – это как раз и есть третий такт (рабочий ход). Поэтому остальные такты называют вспомогательными.

Четвертый такт – выпуск

Во время этого процесса впускной клапан закрыт, а выпускной открыт. Поршень, перемещаясь снизу вверх (от НМТ к ВМТ), выталкивает оставшиеся в цилиндре после сгорания и расширения отработавшие газы через открытый выпускной клапан в выпускной канал (трубопровод). Далее через систему выпуска отработавших газов, наиболее известная часть которой – глушитель, отработавшие газы уходят в атмосферу (рис. 2.9).

Рис. 2.9. Фрагмент глушителя

Все четыре такта периодически повторяются в цилиндре двигателя, тем самым обеспечивая его непрерывную работу, и называются рабочим циклом.

Рабочий цикл дизельного двигателя имеет некоторые отличия от рабочего цикла бензинового. В нем во время такта впуска в цилиндр поступает не горючая смесь, а чистый воздух.

Во время такта сжатия он сжимается и нагревается. В конце первого такта, когда поршень приближается к ВМТ, в цилиндр через специальное устройство – форсунку, ввернутую в верхнюю часть головки цилиндра, – под большим давлением впрыскивается дизельное топливо. Соприкасаясь с раскаленным воздухом, частицы топлива быстро сгорают.



При этом выделяется большое количество тепла и температура в цилиндре повышается до 1700–2000 °C, а давление – до 7–8 МПа.

Под действием давления газов поршень перемещается вниз, и происходит рабочий ход.

Такт выпуска дизельного двигателя аналогичен такту выпуска бензинового двигателя.

Вспомогательные такты (первый, второй и четвертый) совершаются за счет кинетической энергии тщательно сбалансированного массивного чугунного диска, закрепленного на валу двигателя – маховика, о котором также шла речь выше. Кроме обеспечения равномерного вращения коленчатого вала, маховик способствует преодолению сопротивления сжатия в цилиндрах двигателя при его пуске, а также позволяет ему преодолевать кратковременные перегрузки, например, при трогании автомобиля с места. На ободе маховика закреплен зубчатый венец для пуска двигателя стартером. Во время третьего такта (рабочего хода) поршень через шатун, кривошип и коленчатый вал передает запас инерции маховику. Инерция помогает ему осуществлять вспомогательные такты рабочего цикла двигателя. Из этого следует, что при тактах впуска, сжатия и выпуска поршень ходит в цилиндре именно за счет энергии, отдаваемой маховиком. В многоцилиндровом двигателе порядок работы цилиндров устанавливается таким образом, чтобы рабочий ход хотя бы одного поршня помогал осуществлять вспомогательные такты и плюс ко всему вращал маховик.

А теперь подведем итоги: совокупность последовательных процессов, периодически повторяющихся в каждом цилиндре двигателя и обеспечивающих его непрерывную работу, называется рабочим циклом. Рабочий цикл четырехтактного двигателя состоит из четырех тактов, каждый из которых происходит за один ход поршня или за пол-оборота коленчатого вала. Полный рабочий цикл осуществляется за два оборота коленчатого вала.

Порядок работы цилиндров четырехцилиндрового двигателя: 1-3-4-2. Пятицилиндрового, как правило, – 1-2-4-3-5.

Устройство автомобиля для чайников: разбираемся вместе

Изобретение автомобиля в корне изменило человеческую жизнь, причем как в положительную, так и в негативную сторону. На сегодняшний день автомобиль – это не только средство передвижения, но и показатель статуса и положения в обществе.

Практически каждая семья имеет в своем распоряжении хотя бы один автомобиль, а существуют и города, где автомобилей уже давно больше чем людей.

Для того, что бы понимать, как управлять транспортным средством и как правильного его эксплуатировать нужно, знать, по крайней мере, из чего оно состоит и как работает. Каждый владелец автомобиля не раз интересовался устройством своего железного коня. Для некоторых достаточно владение базовыми знаниями, а некоторые предпочитают изучить каждую деталь автомобиля. Конечно, для того, что бы охватить все нюансы устройства автомобиля потребуется, как минимум написать книгу, а вот для того, что бы понимать основу и знать элементарное, достаточно прочитать данную статью.

Возможно для кого-то устройство автомобиля – это высшая математика, но если потратить немного времени и вникнуть в суть, все достаточно просто. Теперь обо всем по порядку.

1.Основные узлы и системы

Несмотря на то, что сегодня существует огромное количество разных марок и моделей автомобилей, практически все они устроены по одному и тому же принципу. Речь идет о легковых транспортных средствах. Схема устройства автомобиля условно делиться на несколько частей:

Кузов автомобиля или несущая конструкция. Сегодня кузов автомобиля является его основой, к которой крепятся практически все агрегаты и узлы. Кузов, в свою очередь, состоит из штампованного днища, передних и задних ланжеронов, крыши, моторного отсека и остальных навесных составляющих. Под навесными составляющими подразумевают двери, крылья, капот, крышку багажника и пр. Данное разделение достаточно условно, поскольку все детали автомобиля, так или иначе, связаны между собой;

• Ходовая часть автомобиля. Название говорит само за себя и предполагает, что ходовая часть состоит из множества узлов и агрегатов, с помощью которых автомобиль имеет возможность передвигаться. Ее основными составляющими принято считать переднюю и заднюю подвески, ведущие мосты и колеса. Также к ходовой части автомобиля относят раму, к которой также крепиться большинство агрегатов. Рама является предшественницей кузова.

• С помощью ведущих мостов нагрузка передается от рамы или кузова на колеса и наоборот. Что касается подвески, на многих автомобилях установлена подвеска по типу МакФерсон, которая значительно улучшает управление автомобилем. Существуют также независимые (каждое колесо по отдельности прикреплено к кузову) и зависимые (может быть в виде балки или ведущего моста, считается устаревшей) подвески;

Трансмиссия автомобиля. Под трансмиссией автомобиля принято считать силовую передачу. Ее основной задачей является передача крутящего момента от коленчатого вала к ведущим колесам. В свою очередь, трансмиссия также состоит из нескольких частей, в частности из коробки передач, сцепления, карданной передачи, дифференциала, полуосей и главной передачи. Последние соединены со ступицами колес;

Двигатель автомобиля. Основной задачей и предназначением двигателя является преобразование тепловой энергии в механическую. Далее данная энергия передается через трансмиссию на колеса автомобиля;

Механизм управления. Собственно сам механизм управления состоит из тормозной системы и рулевой;

Электрооборудование автомобиля. Ни один современный автомобиль не обходиться без электрики, основными частями которой являются аккумуляторная батарея, электропроводка, генератор переменного тока и система управления двигателем. Это только основные части автомобиля, каждая из которых предусматривает систему в системе и порой не одну. На некоторых частях стоит остановиться детальней.

2. Краткий обзор видов моторов

Прежде всего, стоит отметить, что двигатель и мотор это одно и то же. Мотором чаще называют двигатели внутреннего сгорания или электрические. Не секрет, что двигатель служит источником энергии для передвижения транспортного средства. Большинство автомобилей предусматривает наличие двигателей внутреннего сгорания, которые условно можно поделить на:

• Поршневые, в которых расширяющиеся газы во время сгорания топлива заставляют двигаться поршень, который в свою очередь приводит в движение коленчатый вал автомобиля;

• В роторных двигателях те же газы приводят в движение вращающуюся деталь, собственно ротор.

Если углубляться, существует большое количество типов и подтипов двигателей. По типу топлива двигатели можно разделить на дизельные, бензиновые, газобаллонные и газогенераторные.

Также есть газотурбинные двигатели внутреннего сгорания, электрические, орбитальные, ротативные, роторно-лопастные и пр. На сегодняшний день наиболее распространенным является поршневой двигатель внутреннего сгорания.

3. Краткий обзор видов КПП

КПП или коробка передач – это одна из основных частей трансмиссии автомобиля. В основном КПП принято делить на три типа, а именно:

• Механическая коробка передач. Принцип ее работы заключается в том, что водитель с помощью рычага переключает передачи, при этом постоянно следит за нагрузкой двигателя и скоростью автомобиля;

• Автоматическая коробка передач исключает необходимость постоянно следить за скоростью и нагрузкой, так же не нужно постоянно пользоваться рычагом;

• Роботизированная коробка передач – это полуавтоматический вид коробки передач, которая комбинирует свойства механической и автоматической коробки передач.

На самом деле видов и подвидов КПП гораздо больше. Так, различают Tiptronic(основа – автоматическая КПП с ручным переключателем скоростей), DSG( оборудована 2 сцеплениями, имеет автоматический привод переключения и представляет собой 6ти ступенчатую КПП) и вариатор ( бесступенчатая трансмиссия).

4. Тормозная система

Как и следует из названия, тормозная система предназначена для снижения скорости автомобиля или полной его остановки. Состоит тормозная система из тормозных колодок, дисков, барабанов и цилиндров. Условно тормозную систему можно поделить на два типа – это рабочая (предназначена для полной остановки или снижения скорости) и стояночная (предназначена для удержания автомобиля на неровном или сложном дорожном покрытии).

Современные автомобили предусматривают установку тормозных систем, которые состоят из тормозных механизмов и гидропривода. В то время, когда вы нажимаете на педаль тормоза,в гидроприводе возникает избыточное давление, которое возникает благодаря тормозной жидкости. Это, в свою очередь, влечет срабатывание прочих тормозных механизмов.

5. Сцепление

Если говорить простыми словами, сцепление предназначено для того, что бы на короткое время разъединять двигатель от трансмиссии, а потом заново их соединять. Сцепление состоит из механизма сцепления и привода. Привод предназначен для того, что бы передавать усилия от водителя к определенному механизму. В автомобиле каждый механизм имеет свой привод, благодаря которому и приходит в действие.

Механизм сцепления – это устройство, в котором происходит процесс передачи крутящего момента посредством трения. Составляющими частями механизма сцепления являются картера, кожуха, ведущий, ведомый и нажимный диски.

Все вышеописанное – это только вершина айсберга, так как каждый из пунктов содержит еще не один десяток подпунктов. Для общего понимания устройства автомобиля вполне достаточно знать его основные узлы и агрегаты. Теперь вы точно знаете, как и почему ваш автомобиль двигается, тормозит и «кушает» бензин.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

А. Пахомов. Пособие начинающим - с чего начать? ⋆ CHIPTUNER.RU

С чего начать?

© А.Пахомов (aka IS_18)

Этот сакраментальный вопрос возникает перед всяким, кто решил посвятить себя авторемонту, автомобильной диагностике и чип тюнингу. Вопрос достаточно сложный. Попробуем рассказать, что для этого нужно.

Диагност

Основные требования к кандидату в автодиагносты – желание, возможность и способность к самообучению, достаточные (в идеале – глубокие) знания теории ДВС, умение разбираться в электрооборудовании, свободно читать электросхемы, умение пользоваться компьютером, электронными базами и другой справочной литературой, диагностическими приборами, оборудованием, приборами. Приветствуются знания электроники и «умение паять».

Вы должны четко представлять себе специфику данной «отрасли»: в автомобиле, где все взаимосвязано, нельзя ограничить себя чем-то одним, подчас многие неисправности напрямую не связаны с системой впрыска. Диагност должен на «отлично» знать мотор изнутри, быть хорошим автоэлектриком, знать системы впрыска как современные, так и более ранних версий. В этой профессии, как и во многих других, знаний не бывает много. Не последнее место занимает умение аккумулировать и применять полученный опыт.

Предположим, все это у Вас есть (фантастика!), теперь нужно составить необходимый набор оборудования. Конечно, все и сразу приобрести довольно тяжело, но постепенно Вы сами придете к выводу, что без хорошего инструмента – не жизнь 🙂

Обучение

Где можно освоить профессию автодианоста? К сожалению, практически нигде. Многочисленные курсы, как правило, организуются для получения прибыли, а не для реального обучения. Результат практически такой же, как обучение вождению автомобиля в автошколе, цель – получить права, а дальше – естественный отбор. Наш сайт может предложить Вам «заочное» обучение азам автодиагностики – уникальные, не имеющие аналогов, видеокурcы для начинающих «Обучение диагностике автомобиля». Подробнее.

Оборудование

Какое оборудование необходимо на диагностическом участке? Попробуем ответить на этот вопрос.

Сразу оговорюсь, что методы диагностики на слух и на глаз не считаю приемлемыми в современных условиях. Отнюдь не умаляя роли человека в диагностическом процессе, напротив, считая специалиста ключевым звеном, без которого в принципе невозможно добиться сколько-нибудь заметного результата, я все-таки продолжаю считать качественное оснащение участка оборудованием совершенно необходимым.

Причин для этого три. Во-первых, на дворе 21 век. Век электроники, компьютеров и других умных систем. И диагностика двигателя внутреннего сгорания дедовскими методами, основанными на органах чувств и интуиции человека, выглядят сегодня попросту курьезно.
Во-вторых, разборчивость потребителей услуг автосервиса стала в последнее время значительно выше. Появляется все больше людей, готовых платить деньги за качественный профессиональный ремонт. И это справедливое требование времени и экономической ситуации. В‑третьих. Успешность работы участка диагностики не может и не должна зависеть от субъективного восприятия ситуации диагностом. Человек – одновременно самое сильное и самое слабое звено любого процесса. Он может быть утомленным или с похмелья, может болеть или попросту быть в отпуске. На место отсутствующего должен встать другой и продолжить эту же работу. И если первый чувствует состав смеси на нюх, то что делать второму, если нет газоанализатора?! Еще раз оговорюсь: я считаю специалиста с его знаниями и интуицией важнейшим звеном, но роли диагностического оборудования в производственном процессе тоже придаю должное значение.

Итак, комплектуем участок диагностики. Прежде всего следует знать, что из всех типов диагностических приборов можно выделить три основные группы. Эти группы – основа основ, это то, без чего грамотный поиск неисправности превращается в тупой процесс, основанный на методе подмены. И если на отечественных автомобилях этот метод еще прокатывает, то при работе с иномарками он невозможен по определению. На участке диагностики совершенно необходимо иметь хотя бы по одному представителю этих трех групп. Назовем их:

1. Сканеры
2. Мотортестеры.
3. Газоанализаторы.

Рассмотрим каждую подробнее.

Сканеры

Система управления современного двигателя, отвечающего строгим нормам токсичности, в качестве главного своего элемента содержит электронный блок управления (ЭБУ). Так вот сканер предназначен именно для работы с ЭБУ, для его «сканирования». Вспомним, по какой схеме функционирует блок. Он получает информацию о текущем состоянии двигателя с установленных на последнем датчиков, обрабатывает ее в соответствии с заложенной программой и выдает управляющие сигналы на так называемые исполнительные механизмы (ИМ). Кроме того, ЭБУ наделен способностью обнаруживать сбои в работе системы управления. А так как сканер работает с блоком, то он позволяет нам:

1. Наблюдать сигналы с датчиков системы, следить за их изменением во времени.
2. Проверять работу исполнительных механизмов путем приведения их в действие и визуального или другого контроля.
3. Считывать сохраненные системой коды неисправностей.
4. Посмотреть идентификационные данные ЭБУ, системы и т. п.

Следует совершенно четко понимать, что показания сканера – это то, что «видит» ЭБУ.
Это отнюдь не истинные значения напряжений или других параметров. Если по какой-либо причине (например, плохая «масса») датчик врет, то на экране сканера мы увидим это самое вранье. Кстати, про массы полезно почитать здесь. Другими словами, сканер не является измерительным прибором. Он всего лишь отображает данные с ЭБУ, нужно это понимать и относиться к получаемой информации соответствующим образом. Точно так же осторожно следует относиться к считанным кодам неисправностей. Эти коды – не руководство к замене, а лишь пища для дальнейших размышлений и поиска. Пример: ошибка датчика кислорода, богатая смесь. Менять? Ни в коем разе. Надо искать причину богатой (бедной) смеси. А ошибка «Обрыв датчика детонации» на системах Бош уже вошла в легенды. Что касается разновидностей сканеров, то их по большому счету две: портативные и программные, р

Строение автомобиля для начинающих

В наши дни практически каждый человек ездит на машине. Но вот строение автомобиля знают далеко не все. Данная статья расскажет в общих чертах, какие узлы и агрегаты входят в конструкцию транспортного средства. Рассмотрим, так сказать, строение автомобиля для чайников.

Современный рынок предоставляет огромное число моделей и марок машин, но почти все легковые автомобили строятся по одной конструкции.

Схема устройства легкового автомобиля

строение автомобиля

Любая легковая машина состоит из следующего набора частей:

  • Несущая конструкция, называемая кузовом.
  • Ходовая часть.
  • Дизельный либо бензиновый двигатель внутреннего сгорания.
  • Трансмиссия.
  • Система, управляющая двигателем.
  • Электрооборудование.

Беглый обзор может привести к выводу, что все достаточно просто. Но вышеперечисленные части – это лишь общее строение автомобиля. Каждый из узлов достоин того, чтобы про него была написана не просто статья, а даже книга. Но углубляться пока смысла нет, так как строение автомобиля для начинающих не подразумевает множества деталей. Далее будут описаны только те основные моменты, которые нужно обязательно знать каждому автолюбителю. Необходимо сказать, что полное незнание устройства машины может привести к серьезным затратам на ремонт и обслуживание авто в сервисных центрах.

Кузов

Это несущая часть. К ней крепятся почти все агрегаты и узлы автомобиля. Немногие знают, что самые первые модели автомобилей кузова не имели. Все было прикреплено к раме, как у мотоциклов или грузовых машин. Но в стремлении уменьшить массу и сделать строение легкового автомобиля более удобным производители заменили рамную конструкцию на кузовную. Из чего же состоит сам кузов? Его основные составляющие:

  • Днище, к которому привариваются различные усиливающие элементы.
  • Передние и задние лонжероны.
  • Крыша машины.
  • Отсек для мотора.
  • Другие навесные части.

Так как кузов – пространственная конструкция, то разделение это можно назвать очень условным, ведь все детали между собой взаимосвязаны. Так, днище с лонжеронами составляет единое целое, служащее для подвески опорой. К навесным частям можно причислить двери, капот, крышку багажника и крылья.

Ходовая часть автомобиля

строение автомобиля для чайников

Данный механизм состоит из большого числа узлов и агрегатов. Именно с их помощью автомобиль способен передвигаться. Так как тут описывается строение автомобиля для чайников, нужно поближе познакомиться с «ходовкой». Из чего она состоит?

  • Колеса.
  • Ведущие мосты.
  • Задняя и передняя подвески.

На большей части современных легковых машин установлена независимая передняя подвеска макферсон. Данный тип дает возможность серьезно улучшить управляемость и комфорт транспортного средства. Каждое колесо к кузову крепится с помощью собственной системы. Зависимый тип подвесок уже давно устарел, но некоторые производители все еще его используют.

Двигатель автомобиля

строение автомобиля для начинающих

Наверное, каждому известно предназначение этого узла, поэтому слишком детального описания здесь не будет. Основным предназначением является преобразование тепловой энергии, получаемой из сгоревшего топлива в механическую, передаваемую через трансмиссию на колеса машины.

Трансмиссия автомобиля

Основная функция этой части такова: она передает крутящий момент с двигательного вала на колеса автомобиля. Состоит трансмиссия из таких узлов, как:

  • Ведущие мосты.
  • Коробка для переключения передач.
  • Сцепление.
  • Карданная передача.
  • Шарниры.

Сцепление необходимо для того, чтобы соединить валы двигателя и коробки передач. С его помощью обеспечивается плавная передача крутящего момента. КПП нужна для того, чтобы изменять передаточное число и снижать нагрузку на двигатель. Мост либо устанавливается в корпус коробки передач, либо служит задней балкой. В зависимости от этого автомобиль является переднеприводным или заднеприводным. Карданная передача соединяет коробку с мостом или колесами.

Электрическое оборудование

строение легкового автомобиля

Состоит из следующих основных узлов:

  • Аккумулятор.
  • Генератор переменного тока.
  • Электрическая проводка.
  • Система для управления двигателем.
  • Потребители электрической энергии.

Аккумулятор нужен для запуска двигателя и является источником энергии, который возобновляется. Когда двигатель не запущен, аккумулятор питает все энергопотребители автомобиля.

Генератор необходим для того, чтобы поддерживать постоянное напряжение в борт-сети и подзаряжать аккумулятор.

Проводка является множеством проводов, образующих бортовую сеть, которая соединяет между собой все потребители и источники электричества.

Система, управляющая двигателем, состоит из различных датчиков и электронного блока управления.

Потребители – это фонари, фары, система пуска и зажигания, стеклоподъемники и стеклоочистители.

Таким образом, строение автомобиля является не таким уж сложным, если не углубляться в детали. Ну а тем, кто хочет узнать более подробно обо всех деталях и узлах, рекомендуется искать специализированную литературу.

Видео-уроки по устройству автомобиля

Устройство легкового автомобиля

Общее устройство автомобиля. Рабочий цикл четырехтактного бензинового и дизельного двигателя. Основные механизмы и системы двигателя внутреннего сгорания, их назначение.

Кривошипно-шатунный механизм (КШМ)

Кривошипно-шатунный механизм. Назначение, общее устройство. Детали кривошипно-шатунного механизма, неисправности, факторы, влияющие на долговечность работы деталей КШМ.

Газораспределительный механизм (ГРМ)

Газораспределительный механизм. Назначение, устройство, принцип работы. Детали газораспределительного механизма, фазы газораспределения, неисправности, факторы, влияющие на долговечность работы деталей ГРМ.

Система охлаждения

Система охлаждения двигателя. Назначение, устройство, принцип работы. Основные неисправности, способы их устранения. Охлаждающие жидкости.

Система смазки двигателя

Система смазки двигателя, способы смазывания деталей двигателя. Назначение, устройство, принцип работы, детали системы смазки. Система вентиляции картера. Основные неисправности, способы их устранения.

Топливо-воздушная смесь и ее сгорание

Топливо и топливо-воздушная смесь. Свойства бензинов и дизельного топлива. Состав топливо-воздушной смеси и её сгорание.

Система питания. Общее устройство

Общее устройство системы питания. Назначение, принцип работы, детали. Устройство и принцип работы простейшего карбюратора.

Система питания. Карбюратор

Карбюратор. Принцип действия и устройство систем карбюратора. Основные неисправности и их устранение. Регулировка карбюратора.

Система питания. Инжектор

Инжектор. Принцип действия и устройство приборов инжектора. Виды систем впрыска топлива, основные неисправности.

Система питания дизеля

Система питания дизеля. Принцип действия, назначение и устройство приборов системы питания. Современные системы впрыска топлива, основные неисправности.

Система питания от газобаллонной установки

Система питания двигателя от газобаллонной установки. Принцип действия, назначение и устройство приборов системы питания. Основные неисправности. Техника безопасности при работе с газом.

Система зажигания

Система зажигания. Назначение, устройство, принцип работы. Детали системы контактного зажигания. Бесконтактная система зажигания. Система зажигания на современных инжекторных двигателях. Основные неисправности системы зажигания, регулировка.

Трансмиссия. Сцепление

Трансмиссия автомобиля, сцепление. Назначение, принцип действия, устройство сцепления. Основные неисправности сцепления.

Коробка передач. Общее устройство

Коробка передач. Немного теории, передаточные отношения, внешняя скоростная характеристика двигателя. Назначение, принцип действия, работа классической коробки передач. Синхронизатор, механизм переключения передач, раздаточная коробка. Основные неисправности коробки передач и раздаточной коробки.

Коробка передач. Автомат

Автоматическая коробка передач. Гидротрансформатор. Планетарная передача. Принцип действия, работа коробки автомат, механизм переключения передач. Основные неисправности коробки автомат и способы правильного вождения.

Коробка передач. Вариатор

Вариатор. Принцип действия, работа вариатора, механизм изменения передаточного отношения. Основные неисправности вариатора и способы правильного вождения.

Коробка передач. Главная передача. Дифференциал

Карданная и главная передачи. Назначение, принцип действия, детали карданной и главной передачи. Дифференциал. Шарниры равных и неравных угловых скоростей. Основные неисправности, способы правильной эксплуатации.

Электрооборудование. Источники и потребители тока

Электрооборудование автомобиля. Источники и потребители электрического тока. Электрические схемы. Предохранители и реле. Аккумулятор, устройство и принцип действия. Генератор, устройство и работа. Основные неисправности, способы их устранения.

Электрооборудование. Стартер

Стартер. Назначение, устройство, принцип действия и работа стартера. Основные неисправности стартера.

Несущие элементы. Рама. Кузов. Подвеска

Ходовая часть автомобиля. Несущие элементы, рама, кузов, подвеска. Устройство и назначение основных деталей подвески. Амортизатор, принцип действия. Основные неисправности деталей подвески.

Колеса и шины

Колеса и шины. Назначение, устройство автомобильного колеса, маркировка шин. Углы установки колес.

Рулевое управление

Рулевое управление автомобиля. Назначение, принцип действия рулевого управления. Рулевой механизм и рулевой привод, их детали, устройство. Гидроусилитель и электроусилитель руля. Основные неисправности рулевого управления.

Тормозная система

Тормозная система автомобиля. Назначение, основные схемы рабочей, запасной, стояночной тормозной системы. Принцип действия. Вакуумный усилитель. Регулятор тормозных сил. Антиблокировочная система. Основные неисправности тормозной системы. Тормозные жидкости.

Масла и смазки

Автомобильные масла и смазки. Назначение, свойства, маркировка моторных, трансмиссионных масел и смазок. Периодичность замены. Смазывающее действие.

Элементы теории автомобиля. Силы действующие на автомобиль

Элементы теории автомобиля. Силы, действующие на автомобиль. Факторы, влияющие на значение сил сопротивления движению. Методы уменьшения расхода топлива при разных режимах вождения. Методы повышения безопасности вождения.

Устройство автомобиля для начинающих водителей. Общее и техническое устройство автомобиля

В трудные времена автомобиль придёт на помощь, выручит и никогда не повернется спиной к своему владельцу. Сейчас мы не представляем свою жизнь без транспортного средства.

В наше время автомобиль - это уже далеко не роскошь. Купить его может любой желающий. Он есть в каждой семье, однако мало кто пытается понять техническое устройство автомобиля. И очень зря.

техническое устройство автомобиля

Развитие автомобильной промышленности двигается широкими шагами вперед. Множество разнообразных моделей выпускаются в наше время. По внутреннему строению все легковые авто схожи. Устройство автомобиля для начинающих водителей кажется темным лесом, но все же в нем придётся хоть немного разобраться. Это необходимо для того, чтобы при поломке иметь возможность самостоятельно минимально отремонтировать. Или четко объяснить в автосервисе, что в вашем авто сломалось.

Общее устройство автомобиля

Описывая устройство автомобиля для начинающих, углубляться в мелочи не стоит. Но есть определенная база информации, которую должен знать каждый. Независимо от стажа вождения, знания о схематическом устройстве вашего транспортного средства поможет существенно снизить расходы на ремонт и техобслуживание железного коня.

Общее устройство автомобиля:

  • двигатель;
  • трансмиссия;
  • ходовая часть;
  • кузов;
  • электрооборудование.

Двигатель

Устройство автомобиля для начинающих следует начинать рассматривать с главной составляющей - двигателя. Это своего рода сердце вашего транспортного средства.

О предназначении этой части автомобиля известно каждому с самых ранних лет. Двигатель с помощью энергии, полученной при сгорании топлива, приводит в движение транспортное средство. Мощь от него передается колесам через трансмиссию. Исходя из этого автомобили делятся на передне-, задне- и полноприводные. К примеру, если энергия передается на передние колеса - это переднеприводной.

устройство автомобиля для начинающих

В зависимости от используемого типа топлива, двигатели делятся на несколько видов:

  • Бензиновый - наиболее распространенный.
  • Дизельный.
  • Газовый - все чаще встречается данный вид, работающий не на жидком топливе.

На сегодняшний день самый распространенным является ДВС - двигатель внутреннего сгорания. Постепенно появляются новые виды, которые возможно заменят полостью ДВС. Однако пока он не отдает лидирующие позиции никому.

Ходовая часть и трансмиссия

Ходовая часть - это совокупность деталей, объединенных воедино, заставляющие автомобиль двигаться. Грубо говоря, она представляет собой эдакую тележку, на которую крепится кузов, двигатель и прочие составляющие авто. Две её основные составляющие - это колеса и подвеска.

С первой частью ходовой все предельно просто. А вот о подвеске стоит поговорить подробнее. Ведь для многих опытных водителей она остается загадкой. Из названия этой части автомобиля ясно, что она где-то подвешена снизу. Но для чего? А ответ банально прост. При проезде даже по ровной дороге транспортное средство подвергается вибрации и тряске. Согласитесь, в таких условиях поездка вряд ли бы доставила вам удовольствие. Так вот именно подвеска уменьшает уровень колебаний, оказываемых на авто. Она защищает водителя и пассажиров от прыжков и скачков, во время движения по неровностям. А вспоминая наши дороги, хочется надеяться, что подвеска будет служить верой и правдой долгое время.

устройство автомобиля для начинающих водителей

Трансмиссия - это общее название для множества механизмов, которые перенаправляют энергию от двигателя колесам. К ней относятся:

  • Сцепление необходимо для плавного переключения коробки передач с двигателем.
  • Коробка передач. Её функция заключается в изменении крутящего момента и переключении движения на заднюю передачу.
  • Дифференциал - заставляет колеса автомобиля в зависимости от ситуации крутиться с разной скоростью.
  • Полуоси. Их задача состоит в передаче крутящего момента ведущим колесам транспортного средства.

Кузов машины

Кузов является каркасом автомобиля. На него цепляются все составляющие части транспортного средства. В далеком прошлом первые автомобили были без кузова. Его заменяла рама, к которой все крепилось. Сейчас такая схема осталась у некоторых грузовых авто и мотоциклах. А у легковых транспортных средств от такого вида сборки отказались, для того чтобы сделать меньшим их вес. Так появился всем знакомый кузов легкового автомобиля.

 устройство грузового автомобиля

В состав кузовной части входит:

  • крыша;
  • штампованная нижняя часть;
  • моторный отсек;
  • лонжерон;
  • передние и задние крылья;
  • капот;
  • двери;
  • крышка багажного отделения.

Деление на составляющие довольно условное, так как все части сопряжены между собой. Если грубо сравнить, то кузов - это своеобразная металлическая коробка, в которую вкладывают составляющие автомобиля.

По типу кузова делятся:

  • седан;
  • хэтчбек;
  • купе;
  • мини-кар;
  • пикап.

Именно кузов определяет внешний вид автомобиля, а также внутренний комфорт и его размеры.

Электрооборудование

Немногие процессы в нашей жизни происходят без электричества. Движение автомобиля не входит в их число. Внутреннее и внешнее освещение, дворники, контрольные приборы, магнитола, кондиционер - все они работают благодаря электрическому току. Автомобиль потребляет огромный объём электроэнергии, в связи с этим заряжать от розетки его нецелесообразно.

общее устройство автомобиля

Поэтому внутри вашего транспортного средства имеется генератор, который позволяет вырабатывать электрическую энергию самостоятельно, а также запасать впрок при заведенном двигателе. Накопителем является аккумуляторная батарея.

Устройство грузового автомобиля

Рассматривая устройство автомобиля для начинающих водителей, стоит коснуться не только легковых, но и грузовых моделей.

По сути, внутренние составляющие идентичны. Отличия, конечно же, кроются в размере. А главным различием устройства грузового от легкового автомобиля является состав кузова. У первого он делится на кабину и грузовую платформу. А у легкового такого разделения на части нет. Все остальные составляющие у автомобилей схожи.

Author:

Отправить ответ

avatar
  Подписаться
Уведомление о
