[Решено] Как отключить иммобилайзер на ВАЗ 2110 самому?

Общие сведения

Монтаж иммобилайзеров ВАЗ был поставлен на поток после того, как производитель наладил выпуска инжекторных двигателей. Предназначение иммо заключается в блокировке запуска силового агрегата в случае несанкционированного проникновения в автомобиль. Перед тем, как устанавливать или произвести отключение устройства в своем авто, предлагаем более подробно ознакомиться с разновидностями, а также принципе работы системы.

Виды

На сегодняшний день автомобили оснащаются либо контактными, либо бесконтактными иммо, причем последние более востребованы среди потребителей. Управление контактными системами осуществляется с помощью ключа, в то время как для бесконтактных применяется пульт или карточка. Если вы не знаете, как подключить сигнализацию к центральному замку, то это вполне возможна. Установка сигнализации на ВАЗ 2110 своими руками вполне возможна с дальнейшей комбинацией сигналки с иммо (автор видео — канал IZO)))LENTA).

Что касается «десяток», то такой вид сигнализации встречается только на инжекторных версиях. Для управления устройством имеется комплект ключей. Красный представляет собой ключ-мастер, с помощью которого осуществляется активация защиты. Черный ключ используется владельцем машины. Процедура «обучения» или активации системы обычно осуществляется в салоне, перед тем, как машина поступает в продаже. Хотя в принципе, произвести подключение сигнализации к центральному замку ВАЗ с дальнейшей активацией может быть проведено и в домашних условиях.

Первые «десятки» оборудовались системами АПС-4, однако через какое-то время авто уже стали оснащаться более модернизированными вариантами АПС-6. Что касается установки, то иммобилайзер расположенный либо в рулевой колонке, либо за приборной панелью, либо за магнитолой, а код находится в замке зажигания. Система АПС-6 не подключается к аварийной сигнализации ВАЗ, но может использоваться для управления стеклоподъемниками (если они электрические), а также противотуманными фонарями. Следует отметить, что некоторые АПС-6 оснащаются корпусом от четвертых моделей, вероятно, это связано с переизбытком производства АПС-4. В этом случае на корпусе будет отмечена цифра 4, а на самой схеме должна быть надпись APS-6.

Принцип работы

Схема подключения и работы иммо

Если вы решили подключить иммо к центральному замку ВАЗ 2110, для начала ознакомьтесь с принципом работы системы. Принцип функционирования иммо основывается на обмене данными между самим девайсом, а также блоком управления. С учетом той или иной ситуации, иммо определяет, дать ли разрешение на запуск двигателя либо заблокировать его. В последнем случае производится блокировка цепи зажигания, а также бензонасоса, в результате чего запуск мотора будет невозможным. Иными словами, если у вас нет ключа от иммо, то эксплуатация авто будет невозможной.

1. Плата АПС-6 2. ПЗУ на микросхеме иммо

В каких случая нужно отключать?

На первый взгляд может показаться, что отключение сигнализации — это ненужное дело, особенно, если иммо работает нормально.

Однако есть определенные причины, по которым автовладелец сталкивается с необходимостью отключения:

  1. Заводской брак, эта проблема является одной из самых распространенных в «десятках». Если речь идет о более обновленной версии, то авто может быть оборудовано альтернативной системой запуска двигателя, благодаря чему водитель может обойти защиту.
  2. Полный разряд аккумуляторной батареи может привести к тому, что бортовой компьютер воспримет эту ситуацию как попытку взлома, в результате чего сработает блокировка. Блок управления с мотором обмениваются данными по диагностической линии, так что при отсутствии питания бортовой компьютер фиксирует ошибку.
  3. Блок управления блокирует работу иммо, это может быть вызвано различными причинами. Вполне возможно такое, что сбить работу противоугонной установки может один телефонный звонок на мобильный. Но такая проблема более актуальна для первых «десяток», оснащавшихся иммо.
  4. Поломка иммобилайзера, в результате чего возникает необходимость его замены.

Как вы понимаете, причин для демонтажа иммо может быть множество, однако решить проблемы извлечением устройства из разъема не выйдет (автор видео об отключении системы — канал KV Avtoservis).

Инструкция по отключению иммо

Если вы не знаете, как отключить сигнализацию на ВАЗ 2110, то в первую очередь нужно отсоединить штекер от защиты. Таким образом вы дадите знать компьютеру, что иммо физически отсутствует. После отключения необходимо стереть всю информацию об устройстве из памяти блока управления. Казалось бы, все просто, однако на практике эта процедура понятна не всем автовладельцам. Итак, как отключить иммобилайзер на ВАЗ 2110?

Есть несколько вариантов — обрезать провода или перепрошить устройство, процедура обрезки проводов выглядит следующим образом:

  1. Сначала необходимо найти блок управления системой. Как мы уже сообщили, в большинстве случаев он устанавливается за магнитолой, в торпеде.
  2. Рукой нащупайте разъем и отсоедините его от блока. На самом разъеме имеется 20 контактов.
  3. Далее, от штекера следует отсчитать сначала контакт под номером 9, после чего — контакт 18. Возьмите эти провода и перережьте их ножом. Далее, эти два провода необходимо соединить между собой и заизолировать.
  4. После удаления устройства необходимо восстановить линию, по которой осуществляется диагностика. Чтобы сделать это, необходимо поставить перемычку, которая позволит восстановить связь блока управления с диагностической колодкой. Когда вы обрезаете провода, а потом подключаете их друг к другу, таким образом вы восстанавливаете K-Line. После всех манипуляций разъем ставится на место.

Правильная обрезка и подключение проводов для отключения

Что касается перепрошивки устройства, то для этого вам понадобится заранее подготовить паяльник с компьютером (подойдет и ноутбук), а также специальный ПАК-загрузчик программатор.

Когда у вас все будет на руках, необходимо выполнить следующие действия:

  1. Демонтируйте и разберите блок управления.
  2. После разборки нужно найти штекер контроллера и подсоединить к нему ПАК-загрузчик. Сделав это, можно считать стандартную прошивку, которая была установлена при производстве авто.
  3. Аналогичным образом необходимо считать данные через выход EEPROM.
  4. На ноутбуке или стационарном компьютере необходимо сохранить считанную ранее прошивку, установленную на заводе.
  5. В блок управления посредством разъема необходимо закачать новую, чистую EEPROM.
  6. Затем можно отключить загрузчик, произвести сборку контроллера и установить устройство на место.

Если в вашем автомобиле ПЗУ запаяна в блок управления, то нужно будет ее отпаять, после чего произвести чип-тюнинг. Если вы не хотите этого делать, то выход есть — можно использовать утилиту, к примеру, Combiset, которая обладает опцией очистки EEPROM без необходимости перепайки платы.

Иммобилайзер — это защита авто от угона, если ставить сигнализацию с автозапуском, то продается обходник иммобилайзера, а просто мозг ковырять и удалять с него специалисты не советуют.

Как отключить сигнализацию правильно?

Для многих автомобилистов установленная на машине сигнализация является гарантией ее сохранности и безопасности. Конечно, особенно целеустремленные вредители могут справиться практически с любой системой защиты, но мелкие ворюги и обычные хулиганы стараются избегать таких автомобилей. Бывают случаи, когда сигнализация, созданная помогать автовладельцу, выступает против него. Стандартные «выходки» охранной системы иногда просто поражают своей простотой, но водителю в тот момент совершенно не весело.

Вот представьте, что подходите Вы к своей машине, нажимаете кнопку на пульте, а в ответ…ничего. Сигнализация не реагирует и машина не открывается, а при попытке воспользоваться ключом начинает орать, как бешеная. Согласитесь, приятного мало – особенно, если срывается важная встреча, или у Вас есть другие неотложные дела. Что же делать? Наверное, лучше всего будет ее отключить, но об этом немного позже, а сейчас выясним, какие же причины могут вызвать вышеупомянутый рабочий сбой.

1. Типичные причины появления неисправностей в работе автомобильной сигнализации

Невозможность снять автомобиль с сигнализации – не единственная проблема в функционировании этого устройства. Часто бывает так, что ее не получается включить, вследствие чего машина остается без должной защиты. Причин подобных неисправностей может быть несколько, а наиболее типичными являются следующие:

Неисправность аккумуляторной батареи, которая может возникнуть даже во время движения транспортного средства. Чтобы убедиться в этой теории (или опровергнуть ее), включите зажигание и взгляните на панель приборов. Если она не работает, то, скорее всего, проблема действительно в севшем аккумуляторе. В данном случае, отключение автомобильной сигнализации следует ограничить отключением сирены, после чего можно переходить к восстановлению работоспособности аккумуляторной батареи.

Радиопомехи, часто присутствующие в больших городах. Всевозможные мобильные операторы, крупные предприятия, автостоянки и разные бетонные конструкции – вот те факторы, которые блокируют сигнал с пульта и не позволяют сигнализации срабатывать в нужный момент. Чтобы устранить «препятствия», попробуйте отключить сигнализацию, сократив расстояние между машиной и пультом: поднесите брелок к месту установки приемника с антенной или же к месту размещения центрального блока устройства.

Еще одной типичной проблемой с сигнализацией автомобиля считается нарушение питания ее брелока, поэтому для начала следует убедиться в работоспособности батарейки (элемента питания). На приборах с односторонней связью нажатие на любую кнопку должно вызывать свечение индикаторной лампочки, а если этого не происходит, значит, нужно заменить элемент питания.

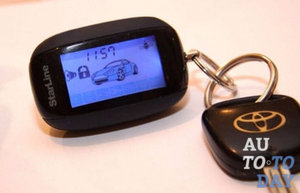

На жидкокристаллическом дисплее брелоков с двухсторонней сигнализацией должна отображаться информация об уровне заряда. Если в данный момент купить сменную деталь нет возможности, можно попытаться на время «воскресить» старую: вытащите батарейку из брелока и постучите по ней. Иногда легкая деформация элемента питания помогает отключить сигнализацию и добраться до ближайшей точки продажи новых батареек.

2. Как самостоятельно отключить сигнализацию?

При появлении проблем с сигнализацией некоторые автовладельцы предпочитают сразу вызывать электрика, так как зачастую первой и основной причиной возникновения неисправности служит неправильная установка самого устройства, а тут уже вряд ли получится обойтись без посторонней помощи. В такой ситуации сигнализация не реагирует на «команды» брелока, заблокированные двери автомобиля не открываются, и устройство не позволяет запустить мотор.

Однако, при появлении описанных симптомов, стоит проверить и элемент питания пульта – возможно, батарейка вышла из строя. Если же с ней все хорошо, тогда можно переходить к непосредственному отключению сигнализации. Но для начала, чтобы не привлекать к себе лишнее внимание, отключите динамик устройства, выполнив следующие действия: откройте капот, найдите колокол и с помощью ключа сигнализации выключите звук. Нет ключа – просто отсоедините контакт.

Самый простой способ отключения сигнализации – это перевод ее в сервисный режим («valet»). Выполнить задачу Вам поможет секретная кнопка, которую обычно устанавливают в районе блока предохранителей в салоне или же под торпедой. Если Вы сами занимались установкой сигнализации, то найти ее вообще не проблема. Подробное описание процесса отключения охранной системы посредством использования вышеупомянутой кнопки можно найти в инструкции по эксплуатации устройства (раздел «Снятие с охраны при помощи секретной кнопки»). Правда, вполне вероятно, что в какой-то инструкции такого раздела просто нет, тогда единственный выход – это позвонить в сервисный центр, где и устанавливали сигнализацию.

Обнаружив нужную кнопку, введите специальный код. Как правило, это делается одним из следующих способов:

Поверните ключ в замке зажигания, нажмите на кнопку один раз и выключите зажигание;

Поверните ключ в замке зажигания, нажмите на кнопку четыре раза и также выключите зажигание.

Однако, прежде, чем переходить к непосредственным действиям, следует более детально изучить инструкцию ввода «пин-кода», что в особенности касается владельцев сложных «GSM-сигнализаций». Выполнив указанные действия, заведите машину и подключите динамик сигнализации. Второй несложный вариант отключения автомобильной сигнализации и последующей ее проверки – это диагностика предохранителя. Его можно найти либо под капотом, где он размещен недалеко от центрального блока, либо на связке проводов, находящихся под панелью приборов. Если описанные способы отключения автомобильной охранной системы не принесли желаемого результата, значит, проблема находится глубже, и избежать звонка механику уже не удастся.

3. Полезные советы

Сразу надо отметить, что большинство описанных ниже рекомендаций будут работать только в случаях с простыми сигнализациями, так как более продвинутые системы обладают слишком высоким уровнем сложности (например, та же GSM-сигнализация), и с ними так просто справиться не получится. Как бы там ни было, прежде чем браться за работу, необходимо внимательно изучить технические характеристики установленной системы и инструкцию к ней.

Итак, выполняя отключение, постарайтесь не влезать в работу самого устройства, так как это может привести к его поломке. Для достижения поставленной цели лучше всего применить стационарное отключение, ведь многие современные сигнализации – это довольно сложные механизмы, конструкция которых предусматривает подключение как можно большего количества различных систем транспортного средства. Таким образом, производители сигнализаций надеются обезопасить машину по максимуму.

Если проблемы уже появились, то справиться с ними вручную будет достаточно проблематично, поэтому в первую очередь нужно сосредоточить свои силы на устранении препятствий, мешающих запуску мотора. После этого самым оптимальным вариантом развития дальнейших событий будет посещение соответствующего сервисного центра, специалисты которого выполнят полную диагностику системы и восстановят ее работоспособность. Также хотелось бы привести несколько рекомендаций для тех автолюбителей, которые собираются приобрести автомобиль с уже установленной сигнализацией, ведь в такой защите никогда нельзя быть уверенным на 100%.

Во-первых, узнайте у бывшего владельца способ изменения кода пульта дистанционного управления и кода аварийного снятия сигнализации, после чего обязательно измените их. Во-вторых, дополнительно узнайте, как снять автомобиль с охраны в случае отказа системы или при утере брелока, как перевести сигнализацию в режим сервисного обслуживания «Valet», каким способом блокируется двигатель, где найти блокирующие реле, и какой вид блокировки на них применен. Если по каким-то причинам получить указанную информацию не получится, то желательно найти инструкцию к системе или хотя бы узнать, где именно ее устанавливали.

Следующий шаг на пути диагностики сигнализации – это проверка ее охранного режима, причем нужно учитывать такие моменты:

1. Дальность действия пульта дистанционного управления должна соответствовать паспортным данным устройства (как правило, это не меньше 5 метров). В случае малой дальности необходимо заменить источник питания или произвести проверку частоты передатчика, обратившись за помощью к соответствующему специалисту (обычно стандартный показатель соответствует значению 433,92 МГц, а у старых и не сертифицированных систем – 305-315 МГц).

2. Реакция на открытие дверей, капота или крышки багажника должна выражаться в незамедлительном появлении соответствующего сигнала продолжительностью 30-60 секунд. Наличие кратковременного сигнала свидетельствует о том, что отработка тревоги произошла в предупредительной зоне ударного датчика, а контактный датчик находится в нерабочем состоянии. Включение системы, сопровождающееся «кваканьем», или ее срабатывание с торможением (через 5-45 секунд после постановки на охрану), указывают на неисправность цепи контактных датчиков.

3. Также полезно будет проверить реакцию сигнализации на удар по колесам и передним стойкам. Ударный датчик одноуровневого типа должен среагировать продолжительным (30-60 секундным) сигналом тревоги. У двухуровневого прибора, реакция на слабый удар выражается в одном или нескольких предупредительных «кваках», а реакция на сильное воздействие будет такой же, как и в одноуровневом устройстве.

Обратите внимание! Раскачивание транспортного средства не будет способствовать срабатыванию охранной системы, ведь не случайно датчик назвали «ударным».

4. Если установленная сигнализация предусматривает наличие датчика разбития стекла, то реакция на удар окна монеткой, в идеале, будет такой же, как и в предыдущем пункте.

5. В случае, когда сигнализация оборудована одноуровневым или ультразвуковым микроволновым датчиком, перемещение в салоне или попытка туда проникнуть будет вызывать продолжительный звуковой сигнал. В транспортных средствах, оборудованных такими датчиками, не допускается украшение салона всякими декоративными «висюльками», в виде кукол, скелетиков или дезодорантов. Зачастую, монтаж микроволнового датчика выполняется в районе ручного тормоза, но нужно знать, что он не выносит нахождения над ним металла.

6. Перемещение людей вокруг автомобиля с вмонтированным двухуровневым микроволновым датчиком должно вызывать сирену, представленную в виде одиночных «кваков» или серии из них. Заметьте, датчик должен активироваться только при перемещении!

7. При наличии датчика положения, реакция сигнализации на поддомкрачивание будет проявляться в виде продолжительного сигнала тревоги.

8. Несанкционированный запуск двигателя (при повороте ключа в замке зажигания) вызывает срабатывание сирены циклом 20-60 секунд, причем двигатель не должен заводиться.

9. Нужно обращать внимание на то, чтобы в режиме тревоги сирена работала в полную силу, без сбоев и «подхрипываний», а аварийное отключение при снятой клемме аккумулятора обеспечивало прекращение «звучания», как только ключ провернется на угол в 90оС.

10. Можно заодно проверить и световую часть сигнализации, так как включение/выключение сигнализации в нормальном режиме сопровождается миганием фар, световыми и звуковыми эффектами.

Немаловажной частью диагностики сигнализации есть измерение тока, потребляемого машиной, на которой она установлена. Проведение измерений осуществляется с помощью специального прибора, щупы которого устанавливаются в разрыве цепи штатного аккумулятора и снятой с него клеммы. Выполняя процедуру, следует обратить внимание на следующие моменты:

1. Разница в замерах между двумя значениями – это ток потребления сигнализации в работающем режиме, величина которого не должна превышать больше 50 мА.

2. При отключенной сигнализации электрооборудование машины не должно потреблять больше 100 мА, в противном случае необходимо обратиться за помощью к автоэлектрикам, которые помогут найти источник разряда аккумуляторной батареи.

3. Если результаты измерений показали, что обе величины не сильно отклоняются от нормы, но аккумулятор все равно быстро разряжается, то, скорее всего, проблема в нем самом.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Как правильно отключить устройство

Начинать необходимо с отсоединения разъема от защиты, а потом очистить данные с флеш-памяти ЭБУ. Необходимо подчеркнуть, что неверное отключение может привести к тому, что машина «заглохнет» и придется заказывать эвакуатор для транспортировки ВАЗ-2110 в автосервис. Чтобы этого не вышло, необходимо отлично изучить особенности данной процедуры.

Как отключить имобилайзер

как отключить имобилайзер.

Как отключить иммобилайзер

KKl VAG адаптер для компьютерной диагностики: Заказывай и делай диагностику своими руками!

Есть два варианта отключения: обрезка проводов и перепрошивка.

Первый вариант состоит из таких этапов:

  1. Для начала нужно найти блок управления иммобилайзера. Зачастую он располагается на уровне магнитолы.
  2. После этого его надо нащупать рукой и снять разъем с блока.
  3. Как известно, разъем имеет 20 контактов. Сначала очищается девятый канал, затем восемнадцатый, после чего они обрезаются.
  4. Далее их нужно вновь соединить и заизолировать.
  5. После удаления нужно восстановить линию, по которой осуществляется диагностика. Для этого делается перемычка, которая налаживает связь между ЭБУ и колодкой диагностики. После обрезания и соединения восстанавливается работа K-line.
  6. Выполнив эти работы, разъем нужно вернуть на место.

Перепрошивка осуществляется таким образом:

  • сначала снимается и демонтируется ЭБУ;
  • потом к разъему контроллера подключается ПАК-загрузчик;
  • после этого считывается заводская прошивка;
  • далее сохраняется на компьютере данная прошивка;
  • после отсоединяется загрузчик, собирается контроллер и возвращается на место.

В случае с Bosch M1.5.4, появляется надобность в его вскрытии. Затем самостоятельно устанавливается ЭБУ на место, где был штатный чип. Далее нужно на несколько секунд включить зажигание. Если все выполнено правильно, двигатель заведется.

Другие моменты

Рекомендуется приобрести для данного автомобиля специальные заглушки, который подходят для разъема АПС. Они способствуют налаживанию связи диагностической колодки с ЭБУ.

Подводя итоги, отметим, что самостоятельно отключить иммобилайзер на автомобиле ВАЗ-2110 достаточно сложно. Нужно знать все нюансы и четко следовать правилам. Если владелец авто хорошо разбирается в конструкции своего железного коня, знает все особенности его деталей и механизмов, в таком случае он сможет собственноручно отключить этот прибор.

Следует отметить, что важно не только правильно отключить, но и включить его. При соблюдении правил и наличии знаний о внутренностях ВАЗ-2110 эту процедуру можно выполнить своими руками, не обращайся к специалисту. Для тех, кому трудно понять написанную инструкцию, лучше всего посмотреть видео, на котором подробно объяснено, каким образом осуществляется отключения иммобилайзера на машине данной марки.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Иммобилайзер ВАЗ-2110: безопасность требует жертв

Без жертв не получается. ВАЗовские штатные иммобилайзеры уже почти 20 лет приносят своим владельцам больше нервотрепки, чем пользы.

Частые беспочвенные сбои, отказы в запуске, несовместимость с другими охранными комплексами, ненадёжность элементарной базы и косяки при сборке заставляют любыми способами отключать штатный иммобилайзер. Но для начала кратко рассмотрим принцип работы устройства, чтобы понять, как с ним бороться.

Принцип работы иммобилайзера.

Принцип работы любого простейшего иммобилайзера до смешного прост — устройство связывается с блоком управления двигателем и даёт определённый сигнал при попытке несанкционированного доступа. ЭБУ в свою очередь, даёт или не даёт разрешение на запуск мотора. Происходит это так — для запуска двигателя необходимо, чтобы иммобилайзер принял ключ и только после успешной инициализации он посылает разрешающий сигнал на ЭБУ. Даже в том случае, когда ключ к замку полностью подходит, но не инициализируется иммобилайзером, последний подаст на ЭБУ запрещающий сигнал, блок отключит бензонасос и систему зажигания. Следовательно, запуск двигателя будет невозможен.

Как отключить

В тонкости устройства и схемотехнику мы вникать не станем, поскольку для ремонта, настройки и замены элементов иммобилайзера необходимо иметь хороший багаж знаний по микроэлектронике и опыт работы с микросхемами.

Схема подключения иммобилайзера – 55-пиновый разъем.Схема подключения иммобилайзера – 81-пиновый разъем.

Однако вкратце мы рассмотрим несколько вариантов отключения штатного охранника. Это может пригодится внезапно, когда автомобиль ни с того ни с его перестаёт реагировать на рабочий ключ, а случиться это может в любой момент. История знает случаи, когда иммобилайзер на ВАЗ-2110 полностью выводил из строя звонок по мобильному телефону или сторонняя радиопомеха.

>

Все способы

К чести разработчиков, стоит сказать о том, что в последней версии десяточного иммобилайзера предусмотрена возможность одноразового его отключения. Это работает в том случае, когда такая функция заблаговременно активирована. Выглядит это все несколько нелепо, но ничего лучше инженеры предложить не смогли:

  1. При активации иммобилайзера в его память прописывается секретный код из шести цифр.
  2. Активируется аварийная функция. (Об этом подробно прописано в инструкции к каждому иммобилайзеру).
  3. Активация происходит нажатием на педаль газа. Нажимать на педаль нужно столько раз, сколько прописано в секретном коде. То есть, если код состоит из цифр 123456, к примеру, то нужно нажать на педаль один раз, выждать несколько секунд, потом нажать два раза, выждать ровно столько же, потом три раза и так до последней цифры. Если не получилось — тренируемся снова.

А что касается отключения иммобилайзера, то есть только два варианта — прошивка и перепиновка проводов. Самый доступный способ — второй, с него и начнём.

Обрезаем провода на иммобилайзере

Перед началом работы разберёмся в том, что мы будем делать теоретически. Перед эксплуатацией каждый иммобилайзер проходит процедуру обучения. Она заключается в записи на энергонезависимый носитель информации EEPROM кодов ключей. С конвейера автомобиль выходит с чистым EEPROM, а перед эксплуатацией новый владелец прописывает в памяти коды ключей.

В итоге получаем цепочку: комплект ключей — иммобилайзер — ЭБУ.

Эта тройка будет работать только в такой комбинации и при попытке заменить хотя бы один элемент, двигатель не запустится.

Наша задача в том, чтобы убедить память (EEPROM) ЭБУ в том, что иммобилайзера не существует физически. Только так мы сможем запустить двигатель нашим ключом. При этом желательно оставить диагностический канал К-лайн. Делаем это так:

  1. Находим корпус иммобилайзера. Он находится прямо над электронным блоком управления. Чтобы до него добраться, снимаем боковую панель консоли.
    Иммо находится примерно за магнитолой. Вот она искомая черная коробочка.
  2. Отсоединяем коннектор от корпуса иммо.

    Вытаскиваем штекер.

  3. Находим контакты 18 и 9.1 на колодке жгута проводов.

    Нам нужен жёлтый провод с чёрной полоской и оранжевый провод с синей полоской.

  4. Отрезаем эти провода на расстоянии около 40-50 мм от коннектора.
  5. Зачищаем и скручиваем их. Обязательно изолируем скрутку.
  6. Устанавливаем колодку на место, если хотим оставить иммобилайзер.

Чтобы удалить иммобилайзер совсем, необходима полная очистка EEPROM блока управления. В таком варианте, как получилось у нас, у иммобилайзера будут доступны только некоторые функции и, самое главное, будет оставлена связь между диагностическим разъёмом и ЭБУ.

>

Программируем ЭБУ на ВАЗ-2110

Для перепрограммирования нужен ноутбук с программным обеспечением.

Операция не из простых, но она спасёт от покупки нового чистого блока управления. На ВАЗ-2110 может быть установлен один из нескольких модификаций ЭБУ, а главная наша задача — стереть EEPROM. Чтобы работа прошла успешно, необходимо иметь ноутбук с программным обеспечением, программатор для микросхем и паяльная станция. И, конечно, опыт работы со всем этим хозяйством.

ЭБУ находится за нижним щитком панели со стороны пассажира.Чтобы вытащить блок, надо отвернуть гайки.

В зависимости от модели ЭБУ, работа выполняется по-разному:

  1. Bosch М1.5.4. Снимаем блок, вскрываем его и устанавливаем на место штатного чипа специально прошитый с алгоритмом очистки память ЕЕРRОМ. Включаем зажигание на 5-10 секунд. После установки микросхемы двигатель должен запуститься. Если чип припаян к плате, есть два варианта — либо выпаивать его, либо использовать для стирания памяти программу Combiset с помощью адаптера, при этом важно, чтобы у него и у ЭБУ был общий минус.
    Так выглядит ЭБУ Bosch М1.5.4. Микросхему можно выпаять для замены. А можно подключиться к ней с помощью прищепки для перепрограммирования.
  2. ЭБУ Январь 5х или 7х. Как и в предыдущем случае, разбираем блок и ищем микросхему с маркировкой 24с04. Выпаиваем её из платы и перепрошиваем с помощью компьютера. Если с прошивкой возникли сложности, покупаем такую же микросхему и впаиваем её на место старой. При первом включении ЭБУ не обнаружит иммобилайзера и сам пропишет необходимый код доступа.
    Находим и выпаиваем микросхему 24с04 или подобную, например, 24с08. Вставляем микросхему в программатор. Считываем коды и сохраняем на всякий случай. Заполняем везде FF-ки и записываем программу в память микросхемы.

Характеристика иммобилайзера и его действие

Следует увидеть, что конкретно иммобилайзер ВАЗ 2110 направляет на себя внимание хоть какого человека, решившего приобрести этот автомобиль. Устройство представляет собой особое приспособление для лишения машины подвижности по мере надобности, потому угнать ее фактически нереально. Все выполнено таким образом, что включить либо выключить его может только обладатель машины.

Обычно при покупке совместно с автомобилем вы получаете к тому же кодовый ключ. Для того чтоб им можно было пользоваться, необязательно прикладывать его к машине, довольно надавить на сокрытую кнопку либо особый код. Стоит увидеть, что имеется возможность приобретения автомобиля с иммобилайзером, устанавливаемым на заводе-изготовителе.

Вариантов того, что конкретно можно отключить с его помощью, огромное количество. Как отключить иммобилайзер на ваз 2110 а код находится в ключе зажигания. Кроме того. Сначала отключается подача горючего в машину, из-за чего она глохнет, отъехав на малозначительное расстояние. Не считая того, в неких вариантах отключается питание мотора либо временно выходит из строя коробка. Carfrance.ru » lada » 2112 » электрика » отключаем иммобилайзер на ваз где находится ваз-2110 для. Все это не дозволит грабителю проехать и квартала на угнанной машине.

По мере надобности можно сделать неосуществимым передвижение автомобиля, просто отключив его. При включении иммобилайзера машина глохнет через определенный просвет. 2-ой вариант более нередко устанавливается на автомобиль, ведь, если машина затормозит среди оживленного движения на дороге, на нее здесь же направят внимание другие водители. В большинстве случаев после нескольких неудачных попыток завести машину правонарушитель просто прячется с места происшествия.

Все дело в том, что правонарушитель не додумывается о наличии устройства. Его по большей части ловят через несколько кварталов от места угона, потому что найти, есть ли в автомобиле это устройство, визуально очень трудно. В отличие от сигнализации, создающей шумовой эффект, призванный отпугнуть преступников от машины, назначение рассматриваемого устройства в том, чтоб угон удался и появился шанс изловить правонарушителя.

Не считая того, есть иммобилайзеры, включающиеся сходу после того, как обладатель оказался на значимом расстоянии от машины. При помощи схожей функции, даже если вас выкинули из заведенной машины, вы сможете быть убеждены, что правонарушитель далековато на ней не уедет. Угонщик попросту не знает, как отключить иммобилайзер ВАЗ, ведь при создании критической ситуации невозможно за несколько минут понять, где он находится, с чем связана функция отключения.

>Как отключить имобилайзер

как отключить имобилайзер.

Доработка противоугонного устройства

В том случае, если на ВАЗ 2110 установлен стандартный вариант устройства, его использование не является максимально комфортным, так как версия уже значительно устарела. Из-за этого автовладелец может столкнуться с множеством проблем, вызванных сбоем системы. Отключая его при помощи ключа, вы будете только тратить свое время. Следуйте тому, что советует инструкция, и отключайте иммобилайзер с ВАЗ 2110.

Подключение АПС к ЭСУД с 81-пиновым разъемом ЭБУ

Используют такие дополнительные средства, как обычный ноутбук или настольный компьютер, специально разработанный пак-загрузчик, изоляционная лента, отвертка и небольшой гаечный ключ. Отключается иммобилайзер на большинстве моделей ВАЗ по одному и тому же способу. В модели ВАЗ 2110 иммобилайзер устанавливается сразу над боковым щитком. Для того чтобы его обнаружить, потребуется вынуть контроллер и открутить все четыре болта. Только после этого прибор можно разобрать.

Отключайте устройство и стирайте при помощи компьютерной программы всю сохраненную информацию. Чтобы выполнить эту задачу, потребуется подключить пак-загрузчик через контроллер. Отключая иммобилайзер, старайтесь выполнить эту работу таким образом, чтобы линия диагностики возобновилась. Для этого потребуется поставить на машину специальные перемычки, связывающие между собой колодку, диагностирующую несанкционированное движение, и блок, отвечающий за управление автомобилем.

В том случае, если происходят какие-либо сбои, лучше всего заняться перезаписыванием данных с flesh. Штатный иммобилайзер ваз иммобилизатор находится на ваз 2110 выпаивать или где это. При этом остальные функции иммобилайзера продолжат работать, если вы, в свою очередь, произведете обрезку проводов, а в дальнейшем соедините их между собой заново.

После того как программа выполнит полное обновление системы, разъем можно устанавливать на его законное место. В машине ВАЗ 2110 панель приборов, под которой устанавливается иммобилайзер, присоединяется к гнездам при помощи нескольких винтов.
Соединения выполняются таким образом, что плата надежно прикрепляется к обратной стороне панели.

Также в комплектацию входит несколько счетчиков, один из которых показывает, какое расстояние вы преодолели, а второй — сколько километров вам пришлось проехать за сутки. Как отключить иммобилайзер на ваз 2110 своими руками (фото). При помощи специальной кнопки все показания при необходимости можно обнулить. Учитывайте, что некоторые модели включают в себя электронную панель приборов, на которой установлены все необходимые индикаторы.

Непосредственное отключение прибора

Для того чтобы отключить иммобилайзер, потребуется последовательность действий.

  1. Найти в нижней части консоли специальный разъем.
  2. Произвести выемку блока управления.
  3. Выполнить считывание информации, хранящейся в энергозависимой памяти.
  4. Произвести стирание всей имеющейся в наличии информации о когда-либо работавшем иммобилайзере.
  5. Отключить блок питания, для того чтобы в дальнейшем устройство не блокировалось.
  6. Сделать отключение консоли иммобилайзера. Она находится в машине на уровне магнитолы.
  7. Отключить на ощупь 20-й по счету контактный провод.
  8. Произвести полное восстановление системы. Для этого необходимо временно соединить между собой 9-й и 18-й провода. Изначально их необходимо изолировать, только после этого вновь присоединить их к двигателю и приступить к сбору конструкции в изначальное положение.

Выполнив все перечисленные действия, вам необходимо воспользоваться специальным чипом. Приобретается он в зависимости от того, какая именно модель ЭБУ была установлена производителем на ВАЗ 2110. С его помощью независимая от энергии память полностью перепрошивается. Очень часто водителей ваз интересуют вопросы, где находится иммобилайзер на ваз 2115, как отключить иммобилайзер на ваз 2112, или других моделей ваз имеющих иммобилайзер. Для того чтобы работа прошла без каких-либо сбоев, необходимо выполнить специальное перепрограммирование при помощи красного ключа. Только после этого в условиях успешного совершения предыдущих действий проводите отключение иммобилайзера.

Конечно, отключая его, вы в большей степени подвергаетесь риску угона автотранспорта. Кроме того, не стоит забывать и то, что блок управления — очень хрупкая вещь. На ваз 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Если раньше у вас не было опыта в проведении подобной работы, лучше всего обратиться к специалистам, чем проводить ее самому. Ведь это может привести к серьезным поломкам. Цена на ремонт в большинстве случаев существенно превышает стоимость отключения иммобилайзера в автомастерской, а времени на устранение поломки вы потратите намного больше. Удачи!

Как Работает Иммобилайзер Ваз 2110 ~ SIS26.RU

Иммобилайзер у авто ВАЗ 2110

Автомобиль ВАЗ 2110 был запущен в серийное создание еще в 1996 г. Как выглядит иммобилайзер для ваз 2110 и где отключения иммобилайзера и как это работает. Эта модель включала в себя огромное количество новых для тех пор разработок, что прибыльно отличало ее от прошлых и позволяло смело соперничать с машинами подобного класса. Сначала следует направить внимание на тот факт, что ВАЗ 2110 получил в свою комплектацию детали для кузова, выполненные из покрытого цинком металла. Это поспособствовало получению автомобилем наибольшей степени защиты от негативного воздействия коррозии. Кроме того, ВАЗ 2110 оснастили новой системой контроля испарения бензина, качественным иммобилайзером и множеством других немаловажных деталей.

Как Работает Иммобилайзер Ваз 2110Как Работает Иммобилайзер Ваз 2110

Характеристика иммобилайзера и его действие

Следует увидеть, что конкретно иммобилайзер ВАЗ 2110 направляет на себя внимание хоть какого человека, решившего приобрести этот автомобиль. Устройство представляет собой особое приспособление для лишения машины подвижности по мере надобности, потому угнать ее фактически нереально. Все выполнено таким образом, что включить либо выключить его может только обладатель машины.

Обычно при покупке вкупе с автомобилем вы получаете к тому же кодовый ключ. Для того чтоб им можно было пользоваться, необязательно прикладывать его к машине, довольно надавить на сокрытую кнопку либо особый код. Стоит увидеть, что имеется возможность приобретения автомобиля с иммобилайзером, устанавливаемым на заводе-изготовителе.

Вариантов того, что конкретно можно отключить с его помощью, огромное количество. Сначала отключается подача горючего в машину, из-за чего она глохнет, отъехав на малозначительное расстояние. Не считая того, в неких вариантах отключается питание мотора либо временно выходит из строя коробка передач. Все это не позволит похитителю проехать и квартала на угнанной машине.

При необходимости можно сделать невозможным передвижение автомобиля, попросту отключив его. посмотреть замена ремня грм ваз 2108 2109 своими ваз 2109, ваз 2110 как из бумаги сделать. При включении иммобилайзера машина глохнет через определенный промежуток. Второй вариант наиболее часто устанавливается на автомобиль, ведь, если машина затормозит посреди оживленного движения на дороге, на нее тут же обратят внимание другие водители. В большинстве случаев после нескольких неудачных попыток завести машину преступник попросту скрывается с места происшествия.

Все дело в том, что преступник не догадывается о наличии устройства. Его по большей части ловят через несколько кварталов от места угона, так как определить, есть ли в автомобиле это устройство, зрительно очень сложно. В отличие от сигнализации, создающей шумовой эффект, призванный отпугнуть преступников от машины, предназначение рассматриваемого устройства в том, чтобы угон удался и появился шанс поймать преступника.

Кроме того, есть иммобилайзеры, включающиеся сразу после того, как владелец оказался на значительном расстоянии от машины. С помощью подобной функции, даже если вас выбросили из заведенной машины, вы можете быть уверены, что преступник далеко на ней не уедет. Угонщик попросту не знает, как отключить иммобилайзер ВАЗ, ведь при создании критической ситуации невозможно за несколько минут понять, где он находится, с чем связана функция отключения.

Читайте так же:

Как отключить имобилайзер

как отключить имобилайзер.

Как отключить иммобилайзер

KKl VAG адаптер для компьютерной диагностики: Заказывай и делай диагностику своими руками!

Владелец ВАЗ 2110 может при желании удалить его из машины, для этого достаточно всего лишь поставить или снять устройство с охраны путем распознавания владельца по радиочастотным волнам, издаваемым ключом. Однако учитывайте, что, отключая автомобиль от охраны, вы рискуете стать жертвой злоумышленников.

Читайте так же:

Доработка противоугонного устройства

В том случае, если на ВАЗ 2110 установлен стандартный вариант устройства, его использование не является максимально комфортным, так как версия уже значительно устарела. Из-за этого автовладелец может столкнуться с множеством проблем, вызванных сбоем системы. Отключая его при помощи ключа, вы будете только тратить свое время. Следуйте тому, что советует инструкция, и отключайте иммобилайзер с ВАЗ 2110.

Как Работает Иммобилайзер Ваз 2110Как Работает Иммобилайзер Ваз 2110

Подключение АПС к ЭСУД с 81-пиновым разъемом ЭБУ

Используют такие дополнительные средства, как обычный ноутбук или настольный компьютер, специально разработанный пак-загрузчик, изоляционная лента, отвертка и небольшой гаечный ключ. Как открыть дверь ваз 2110 без ключа — youtube. Отключается иммобилайзер на большинстве моделей ВАЗ по одному и тому же способу. В модели ВАЗ 2110 иммобилайзер устанавливается сразу над боковым щитком. Для того чтобы его обнаружить, потребуется вынуть контроллер и открутить все четыре болта. Только после этого прибор можно разобрать.

Отключайте устройство и стирайте при помощи компьютерной программы всю сохраненную информацию. Иммобилайзер на ваз 2110: как — luxvaz. Чтобы выполнить эту задачу, потребуется подключить пак-загрузчик через контроллер. Отключая иммобилайзер, старайтесь выполнить эту работу таким образом, чтобы линия диагностики возобновилась. Для этого потребуется поставить на машину специальные перемычки, связывающие между собой колодку, диагностирующую несанкционированное движение, и блок, отвечающий за управление автомобилем.

В том случае, если происходят какие-либо сбои, лучше всего заняться перезаписыванием данных с flesh. При этом остальные функции иммобилайзера продолжат работать, если вы, в свою очередь, произведете обрезку проводов, а в дальнейшем соедините их между собой заново.

Читайте так же:

После того как программа выполнит полное обновление системы, разъем можно устанавливать на его законное место. В машине ВАЗ 2110 панель приборов, под которой устанавливается иммобилайзер, присоединяется к гнездам при помощи нескольких винтов.
Соединения выполняются таким образом, что плата надежно прикрепляется к обратной стороне панели.

Также в комплектацию входит несколько счетчиков, один из которых показывает, какое расстояние вы преодолели, а второй — сколько километров вам пришлось проехать за сутки. При помощи специальной кнопки все показания при необходимости можно обнулить. Учитывайте, что некоторые модели включают в себя электронную панель приборов, на которой установлены все необходимые индикаторы.

Как Работает Иммобилайзер Ваз 2110Как Работает Иммобилайзер Ваз 2110

Непосредственное отключение прибора

Для того чтобы отключить иммобилайзер, потребуется последовательность действий.

  1. Найти в нижней части консоли специальный разъем.
  2. Произвести выемку блока управления.
  3. Выполнить считывание информации, хранящейся в энергозависимой памяти.
  4. Произвести стирание всей имеющейся в наличии информации о когда-либо работавшем иммобилайзере.
  5. Отключить блок питания, для того чтобы в дальнейшем устройство не блокировалось.
  6. Сделать отключение консоли иммобилайзера. Она находится в машине на уровне магнитолы.
  7. Отключить на ощупь 20-й по счету контактный провод.
  8. Произвести полное восстановление системы. Для этого необходимо временно соединить между собой 9-й и 18-й провода. Изначально их необходимо изолировать, только после этого вновь присоединить их к двигателю и приступить к сбору конструкции в изначальное положение.

Выполнив все перечисленные действия, вам необходимо воспользоваться специальным чипом. Приобретается он в зависимости от того, какая именно модель ЭБУ была установлена производителем на ВАЗ 2110. С его помощью независимая от энергии память полностью перепрошивается. Метки: 2110 ваз диск замена как отрегулировать стояночный тормоз на ваз 2110 . Внимание!. Для того чтобы работа прошла без каких-либо сбоев, необходимо выполнить специальное перепрограммирование при помощи красного ключа. Только после этого в условиях успешного совершения предыдущих действий проводите отключение иммобилайзера.

Конечно, отключая его, вы в большей степени подвергаетесь риску угона автотранспорта. Кроме того, не стоит забывать и то, что блок управления — очень хрупкая вещь. Если раньше у вас не было опыта в проведении подобной работы, лучше всего обратиться к специалистам, чем проводить ее самому. Иммобилайзер ваз 2110 — expertvaz.ru. Ведь это может привести к серьезным поломкам. Цена на ремонт в большинстве случаев существенно превышает стоимость отключения иммобилайзера в автомастерской, а времени на устранение поломки вы потратите намного больше. Удачи!

Post Views: 15

Как отключить иммобилайзер на ВАЗ

Дата публикации: .
Категория: Автотехника.

Практически все новые автомобили оснащаются иммобилайзерами. Эти электронные девайсы позволяют предотвратить угон автотранспортного средства путем отключения «жизненно» необходимых систем машины. Как только злоумышленник проникнет в авто, он попытается завести двигатель и уехать. Иммобилайзер либо не позволит этого сделать вообще, либо угонщик сможет отъехать на несколько сот метров, после чего подача топлива прекратится, а мотор заглохнет.

Как отключить иммобилайзер на ВАЗ

Такие иммо устройства могут быть контактными или бесконтактными. Первые уже перестали производить, а вторые пользуются большой популярностью у автовладельцев. Тем не менее, порой иногда возникают ситуации, когда автолюбитель задается вопросом, как отключить иммобилайзер на ВАЗ 2112 или другой марке. Дело в том, в детище отечественного автопрома частенько происходят проблемы связанные именно с электроникой и различными девайсами. Рассмотрим основные причины отключения иммобилайзера.

Почему приходится отключать иммобилайзер

ВАЗ начал оборудовать иммо только автомобили инжекторного типа. Первые противоугонки этой серии появились именно на ВАЗ 2110 и назывались они АПС-4. Сегодня чаще встречаются более современные модели АПС-6. Сейчас все автомобили серии 2110 до 2115 оснащены именно этим устройством.

Иммобилайзер АПС-6

Наиболее частой проблемой этого устройства является потеря ключа или если автовладелец, сам того не ведая, стер его код. Говоря именно о ВАЗовских штатных иммо, чаще можно встретить проблему связанную с тем, что в салоне не гаснет свет и в результате не срабатывает сигнализация. Помимо этого, частенько случаются и сбои программного обеспечения иммобилайзера, в результате чего его центральный блок не считывает информацию о ключе либо считает его  «не родным». В результате, остановившись заправиться, вы рискуете остаться в «заглохшем» авто.

Чтобы перепрограммировать (поженить, обойти, прошить, апгрейдить, адаптировать) девайс нужно его сначала отключить. Кроме этого, иммобилайзеры обычно отключают при установке автосигнализации.

Обход иммобилайзера при подключении сигнализации

Перед тем как отключить иммобилайзер на ваз 2110 следует изучить все способы такого перезапуска, и первое с чего следует начать – это полезная опция от ВАЗ. Так как именно в этих автомобилях чаще всего «сбоят» иммобилайзеры, производители придумали простое решение этой проблемы. Благодаря специальному ПО, можно произвести альтернативный запуск девайса и осуществить одну поездку в аварийном режиме. Правда, для этого сперва потребуется ввести шестизначный пароль. Его активация производится путем нажатия на педаль газа. Это значит что если код «перезагрузки» — это «999999» то соответствующее количество раз, с одинаковым интервалом и нужно нажимать на газ. Такая процедура не вызывает положительных эмоций, но в безвыходной ситуации или при установке сигнализации это может стать единственным способом обхитрить иммобилайзер.

Еще один метод – это модуль обхода (обходчик иммо). Небольшое электронное устройство оснащено приемо-передающими антеннами, расположенными внутри и снаружи. Внутри корпуса также расположен ключ или чип устройства. Как только вы заведете авто с сигнализации, внутренняя антенна считает код и передаст его на замок зажигания.

Важно! Если авто заводится ключом, такой обходчик не сработает.

Если один из ключей был утерян, то оставшийся запасной можно разобрать и вынуть из него чип и закрепить его на замке зажигания. После этого вы можете воспользоваться любым ключом для зажигания и иммо будет отключен.

Это что касается общепринятых хитростей, которые помогут при решении таких вопросов, как отключить иммобилайзер на ВАЗ 2114. Если же вы хотите вручную отключить иммо, то необходимо придерживаться следующим рекомендациям.

Правила отключения иммобилайзера

Перед тем как отключить иммобилайзер необходимо отсоединить разъем от защиты, то есть дать системе сигнал о том, что иммо отсутствует. После этого на девайсе можно будет стереть данные и заменить их на новые. Но на практике все не так просто.

Если вы отключите устройство неправильно, система может воспринять это за несанкционированный доступ и авто полностью заблокируется. В этой ситуации сделать что-либо будет сложно, останется только вызвать эвакуатор. Поэтому будьте предельно внимательны. Существует две схемы отключения иммобилайзера.

  1. Обрезать провода.

Для этого отыщите блок управления иммобилайзера. Чаще всего он находится за центральной консолью, рядом с магнитолой. После этого нужно нащупать на блоке разъем и снять его. В данном разъеме вы обнаружите 20 контактов, сначала найдите девятый, а потом восемнадцатый. Эти два провода нужно отрезать, соединить и заизолировать.

После этого останется только удалить иммобилайзер и восстановить линию, по которой производится диагностика (K-line). Для этого установите перемычку, которая восстановит связь между ЭБУ и колодкой диагностики. Обрезаем провода и соединяем их, после этого разъем помещается на его законное место.

  1. Перепрошить своими руками.

Для этого вам понадобятся:

  • ПК или планшет;
  • паяльник;
  • ПАК-загрузчик программатор.

Далее, необходимо разобрать ЭБУ, найти разъем контроллера и подключить к нему ПАК-загрузчик. Считываем заводскую прошивку с расширением BIN. Считать информацию также необходимо и через разъем EEPROM. После этого на компьютере необходимо сохранить заводскую прошивку и закачать в ЭБУ чистую EEPROM. После этого можно отсоединить загрузчик, собрать контроллер и установить его на место.

Паяльник потребуется в том случае, если в блоке авто ПЗУ будет запаяна. Либо можно воспользоваться программой COMBISET с функцией очистки EEPROM, тогда выпаивать ничего не придется.

Если мы говорим о конкретном иммобилайзере АПС-6 то полезным будет знать назначение выводов иммо.

  • Зеленый провод относится к катушке антенны в замке зажигания.
  • Голубой отвечает за дополнительное реле питания (для стеклоподъемников).
  • Зелено-белый идет от выключателя головного света.
  • Оранжево-белый относится к задним противотуманкам.
  • Розовый – это постоянный плюс от АКБ.
  • Желтый провод соединяется с массой, когда включаются задние противотуманки.
  • Желто-черный относится к K-line, если это кл 7 – то перед нами провод от колодки диагностики, а если кл 8, то от блока управления ЭУР.
  • Белый идет к катушке антенны, расположенной в замке зажигания.
  • Зелено-черный идет от ВК двери со стороны водителя.
  • Коричневый – от ВК габаритов.
  • Черный – масса.
  • Оранжевый относится к клемме 15 замка зажигания.

В заключении

Обратите внимание на то, что частенько иммобилайзеры АПС-6 могут находиться в корпусе от АПС-4. Видимо, в те годы корпусов наделали больше чем самих девайсов и таким образом производители решили их реализовать. Поэтому посмотрите на плату, на которой, возможно, будет указано APS-6 а не 4. Кроме этого, стоит учитывать, что приведенные выше правила могут отличаться также как и микросхемы, произведенные в разные годы. Поэтому будьте внимательны и по возможности доверьте это дело профессионалу.

Обучаем ключ иммобилайзера ВАЗ 2110 ⋆ I Love My Lada

Штатный иммобилайзер автомобиля ВАЗ 2110 марки АПС-4 укомплектован двумя рабочими ключами с черными метками и одним обучающим ключом с красной меткой. Любые операции со штатным иммобилайзером будут сопровождаться световыми сигналами светодиода, расположенного на приборной панели автомобиля, и звуковыми сигналами зуммера, вмонтированного внутрь блока управления. Как обучить рабочий кодовый ключ иммобилайзера ВАЗ 2110, что делать, если рабочий ключ утерян, будем разбираться прямо сейчас.

Иммобилайзер ВАЗ 2110, принцип работы

Иммобилайзер на автомобилях десятого семейства состоит из блока управления, индикатора состояния на панели управления, двух рабочих черных и одного обучающего ключа с красной меткой.

Иммобилайзер автомобиля ВАЗ-21101 (АПС-4): 1 — блок управления; 2 — индикатор состояния; 3 — кодовый ключ.

Расположение блока иммобилайзера ВАЗ 2110 показано на рисунке ниже.

Расположение блока управления иммобилайзера в салоне автомобиля ВАЗ-21101: 1 — блок управления; 2 — блок управления системы блоки- ровки дверей; 3 — кронштейн крепления электронных блоковРасположение индикатора состояния иммобилиза-
тора на панели приборов ВАЗ-21101:
1 — индикатор состояния иммобилайзера

Блок управления иммобилайзером подключается к контроллеру посредством диагностической линии. При этом БУ может детектировать подключение устройства диагностики ДСТ-2М, разрывая диагностическую цепь. Электронный блок управления двигателем и иммобилайзер могут находиться в одном из двух взаимных положений:

  1. С выключенной защитной функцией, тогда иммобилайзер считается чистым, предоставляя возможность запускать двигатель любым ключом, минуя все функции иммобилайзера (блокирование рулевой колонки и т.д.).
  2. С включенной функцией иммобилайзера. В этом случае запуск двигателя возможен только после отправки разрешающего сигнала на блок управления двигателем от иммобилайзера. Автоматически это означает, что для запуска двигателя используется обученный ключ, уже знакомый иммобилайзеру.

Изначально иммобилайзер находится в «чистом» состоянии, позволяя использовать любой ключ для запуска двигателя. Но сразу после обучения ключа, противоугонное устройство переходит в состояние охраны. После процедуры обучения ключа переход в чистое состояние не представляется возможным. Для этого необходимо менять как сам иммобилайзер, так и электронный блок управления двигателем.

Обучающий ключ с красной меткой

Проводя обучение ключа, мы генерируем новый пароль, который прописывается в памяти иммобилайзера и ЭБУ двигателем. Пароль хранится в энергозащищенной цепи электронного блока управления двигателем, в блоке иммобилайзера и в ключе. При этом обучающий ключ, с красной меткой, нельзя использовать для любой другой пары иммо-ЭБУ. Во время перевода иммобилайзера в обученное состояние проводится запись пароля в оба рабочих ключа. Именно эти ключи рекомендуется использовать во время эксплуатации автомобиля, а обучающий ключ с красной меткой желательно хранить в надежном месте.

Как провести обучение рабочих ключей иммобилайзера ВАЗ 2110

Схема подключения иммобилайзера ВАЗ 2110

Для иммобилайзера АПС-4 существует возможность обучения не более двух рабочих ключей. При этом эти ключи должны были быть использованы только с конкретным иммобилайзером, либо не быть обученными вовсе. Чтобы обучить рабочий ключ, достаточно выполнить несколько простых операций:

  1. Включаем зажигание. При этом сигнальный светодиод должен загореться постоянным светом не позднее, чем через 5 секунд.
  2. Подносим родной обучающий ключ к индикатору иммобилайзера, при этом другим ключом выключаем зажигание. Устройство должно издать короткий звуковой сигнал, а LED-индикатор продолжать гореть.
  3. Убираем обучающий ключ от LED-индикатора через 5 секунд после выключения зажигания. При этом индикатор должен перейти в режим непрерывного мигания с частотой 10 раз/секунду.
  4. В течение последующих 20 секунд подносим обучаемый рабочий ключ к LED-индикатору. Держим его в районе индикатора до тех пор, пока зуммер не издаст звуковой сигнал длительностью около секунды, а LED-индикатор не перестанет мигать, сигнализируя об окончании процесса обучения.
  5. Таким же образом обучаем второй рабочий ключ.
  6. После обучения двух рабочих ключей, LED-индикатор продолжит мигать с частотой десять раз в секунду до тех пор, пока мы не поднесем к нему обучающий ключ с красной меткой.
  7. После этого светодиод загорается постоянным светом и горит в течение десяти секунд. За это время нужно успеть включить зажигание. Зуммер выдаст подтверждающий сигнал, а светодиод погаснет.
  8. Ждем около 6-7 секунд и проводим проверку системы. Для этого включаем зажигание, LED-индикатор замигает с частотой два раза в секунду, пробуем запустить двигатель — он не должен запускаться. В противном случае проводим процедуру обучения ключей сначала, выключив зажигание минимум на 15-20 секунд.
  9. Выключаем зажигание и подносим к LED-индикатору один из рабочих ключей. Зуммер выдает два разрешающих сигнала, после чего двигатель должен запуститься.
  10. Выключаем зажигание, выходим из автомобиля, открыв и закрыв водительские двери. Через 15-20 секунд зуммер выдает звуковой сигнал с постоянным нарастанием громкости, что говорит об успешном завершении процедуры обучения. Иммобилайзер перешел в режим охраны автомобиля, LED-индикатор продолжает мигать с частотой раз в 2,5-3 секунды

Утерян обученный ключ. Что делать

В том случае, если обученный ключ утерян, необходимо провести повторное обучение оставшегося ключа. Это необходимо для того, чтобы злоумышленник не смог воспользоваться найденным обученным ключом. Процедура обучения оставшегося ключа (или купленного нового) выполняется по той же схеме с той лишь разницей, что LED-индикатор в начале процесса обучения не горит постоянным светом, а мигает с частотой 2 раза в секунду.

Чип-ключ ВАЗ 2110

Если же утерян обучающий ключ с красной меткой, придется менять пару иммобилайзер-электронный блок управления двигателем и заново обучать купленные ключи. Обучение чистого иммобилайзера и ключей проводится в порядке, описанном выше. По такой же схеме выполняется замена вышедшего из строя иммобилайзера, имея в наличии красный обучающий ключ и два черных рабочих ключа.

Как проверить иммобилайзер ВАЗ 2110

В случае неисправности иммобилайзера АПС-4 на ВАЗ 2110, его работоспособность можно проверить, опираясь на звуковые сигналы зуммера. Для этого включаем зажигание. Через шесть секунд после включения LED-индикатор начинает мигать в течение 20 секунд. В этом случае зуммер начинает выдавать серию звуковых сигналов:

  1. Если зуммер выдает один длинный сигнал, это означает, что код ключа не считан. Это может быть связано с неисправностью транспондера в ключе или катушке в замке зажигания.
  2. Два непрерывных сигнала зуммера скажут о том, что утеряна электрическая связь между иммобилайзером и блоком управления двигателя.
  3. Три непрерывных сигнала говорят о том, что ключ выдал неверный код.
  4. Четыре сигнала скажут о том, что иммобилайзер уже был обучен, но в паре с другим блоком управления двигателем.





Post Views: 3 134

Как обойти иммобилайзер на автомобилях ВАЗ

Практически все новые автомобили оснащаются иммобилайзерами. Эти электронные девайсы позволяют предотвратить угон автотранспортного средства путем отключения «жизненно» необходимых систем машины. Как только злоумышленник проникнет в авто, он попытается завести двигатель и уехать. Иммобилайзер либо не позволит этого сделать вообще, либо угонщик сможет отъехать на несколько сот метров, после чего подача топлива прекратится, а мотор заглохнет.

Как обойти иммобилайзер на автомобилях ВАЗ

Такие иммо устройства могут быть контактными или бесконтактными. Первые уже перестали производить, а вторые пользуются большой популярностью у автовладельцев. Тем не менее, порой иногда возникают ситуации, когда автолюбитель задается вопросом, как отключить иммобилайзер на ВАЗ 2112 или другой марке. Дело в том, в детище отечественного автопрома частенько происходят проблемы связанные именно с электроникой и различными девайсами. Рассмотрим основные причины отключения иммобилайзера.

Содержание статьи

Почему приходится отключать иммобилайзер

ВАЗ начал оборудовать иммо только автомобили инжекторного типа. Первые противоугонки этой серии появились именно на ВАЗ 2110 и назывались они АПС-4. Сегодня чаще встречаются более современные модели АПС-6. Сейчас все автомобили серии 2110 до 2115 оснащены именно этим устройством.

Как обойти иммобилайзер на автомобилях ВАЗ

Наиболее частой проблемой этого устройства является потеря ключа или если автовладелец, сам того не ведая, стер его код. Говоря именно о ВАЗовских штатных иммо, чаще можно встретить проблему связанную с тем, что в салоне не гаснет свет и в результате не срабатывает сигнализация. Помимо этого, частенько случаются и сбои программного обеспечения иммобилайзера, в результате чего его центральный блок не считывает информацию о ключе либо считает его  «не родным». В результате, остановившись заправиться, вы рискуете остаться в «заглохшем» авто.

Чтобы перепрограммировать (поженить, обойти, прошить, апгрейдить, адаптировать) девайс нужно его сначала отключить. Кроме этого, иммобилайзеры обычно отключают при установке автосигнализации.

Обход иммобилайзера при подключении сигнализации

Перед тем как отключить иммобилайзер на ваз 2110 следует изучить все способы такого перезапуска, и первое с чего следует начать – это полезная опция от ВАЗ. Так как именно в этих автомобилях чаще всего «сбоят» иммобилайзеры, производители придумали простое решение этой проблемы. Благодаря специальному ПО, можно произвести альтернативный запуск девайса и осуществить одну поездку в аварийном режиме. Правда, для этого сперва потребуется ввести шестизначный пароль. Его активация производится путем нажатия на педаль газа. Это значит что если код «перезагрузки» — это «999999» то соответствующее количество раз, с одинаковым интервалом и нужно нажимать на газ. Такая процедура не вызывает положительных эмоций, но в безвыходной ситуации или при установке сигнализации это может стать единственным способом обхитрить иммобилайзер.

Еще один метод – это модуль обхода (обходчик иммо). Небольшое электронное устройство оснащено приемо-передающими антеннами, расположенными внутри и снаружи. Внутри корпуса также расположен ключ или чип устройства. Как только вы заведете авто с сигнализации, внутренняя антенна считает код и передаст его на замок зажигания.

Важно! Если авто заводится ключом, такой обходчик не сработает.

Если один из ключей был утерян, то оставшийся запасной можно разобрать и вынуть из него чип и закрепить его на замке зажигания. После этого вы можете воспользоваться любым ключом для зажигания и иммо будет отключен.

Это что касается общепринятых хитростей, которые помогут при решении таких вопросов, как отключить иммобилайзер на ВАЗ 2114. Если же вы хотите вручную отключить иммо, то необходимо придерживаться следующим рекомендациям.

Правила отключения иммобилайзера

Перед тем как отключить иммобилайзер необходимо отсоединить разъем от защиты, то есть дать системе сигнал о том, что иммо отсутствует. После этого на девайсе можно будет стереть данные и заменить их на новые. Но на практике все не так просто.

Если вы отключите устройство неправильно, система может воспринять это за несанкционированный доступ и авто полностью заблокируется. В этой ситуации сделать что-либо будет сложно, останется только вызвать эвакуатор. Поэтому будьте предельно внимательны. Существует две схемы отключения иммобилайзера.

  1. Обрезать провода.

Для этого отыщите блок управления иммобилайзера. Чаще всего он находится за центральной консолью, рядом с магнитолой. После этого нужно нащупать на блоке разъем и снять его. В данном разъеме вы обнаружите 20 контактов, сначала найдите девятый, а потом восемнадцатый. Эти два провода нужно отрезать, соединить и заизолировать.

После этого останется только удалить иммобилайзер и восстановить линию, по которой производится диагностика (K-line). Для этого установите перемычку, которая восстановит связь между ЭБУ и колодкой диагностики. Обрезаем провода и соединяем их, после этого разъем помещается на его законное место.

  1. Перепрошить своими руками.

Для этого вам понадобятся:

  • ПК или планшет;
  • паяльник;
  • ПАК-загрузчик программатор.

Далее, необходимо разобрать ЭБУ, найти разъем контроллера и подключить к нему ПАК-загрузчик. Считываем заводскую прошивку с расширением BIN. Считать информацию также необходимо и через разъем EEPROM. После этого на компьютере необходимо сохранить заводскую прошивку и закачать в ЭБУ чистую EEPROM. После этого можно отсоединить загрузчик, собрать контроллер и установить его на место.

Паяльник потребуется в том случае, если в блоке авто ПЗУ будет запаяна. Либо можно воспользоваться программой COMBISET с функцией очистки EEPROM, тогда выпаивать ничего не придется.

Если мы говорим о конкретном иммобилайзере АПС-6 то полезным будет знать назначение выводов иммо.

  • Зеленый провод относится к катушке антенны в замке зажигания.
  • Голубой отвечает за дополнительное реле питания (для стеклоподъемников).
  • Зелено-белый идет от выключателя головного света.
  • Оранжево-белый относится к задним противотуманкам.
  • Розовый – это постоянный плюс от АКБ.
  • Желтый провод соединяется с массой, когда включаются задние противотуманки.
  • Желто-черный относится к K-line, если это кл 7 – то перед нами провод от колодки диагностики, а если кл 8, то от блока управления ЭУР.
  • Белый идет к катушке антенны, расположенной в замке зажигания.
  • Зелено-черный идет от ВК двери со стороны водителя.
  • Коричневый – от ВК габаритов.
  • Черный – масса.
  • Оранжевый относится к клемме 15 замка зажигания.

В заключении

Обратите внимание на то, что частенько иммобилайзеры АПС-6 могут находиться в корпусе от АПС-4. Видимо, в те годы корпусов наделали больше чем самих девайсов и таким образом производители решили их реализовать. Поэтому посмотрите на плату, на которой, возможно, будет указано APS-6 а не 4. Кроме этого, стоит учитывать, что приведенные выше правила могут отличаться также как и микросхемы, произведенные в разные годы. Поэтому будьте внимательны и по возможности доверьте это дело профессионалу.

Отключение иммобилайзера на «Десятке» ВАЗ-2110 » AutoSoftos.com Автомобильный ПОРТАЛ – программы для диагностики, чип-тюнинг, изменение пробега, книги по ремонту авто

Отключение иммобилайзера на «Десятке» ВАЗ-2110

Штатным охранным устройством в «Десятках» ВАЗ-2110 является иммобилайзер АПС. Его полное название – «АПС-4». И в отличие от систем «АПС-6», устанавливаемых на новые модели, «четвертый» блок наделен режимом «Valet». В этом режиме иммобилайзер ведет себя так, будто его нет – он не препятствует старту «с ключа», не считывая при этом код «чипа». В общем, опция будет полезна для старта двигателя автозапуском. Как ее активировать, рассматривается дальше.

Предостережение: ключи придется прописывать!

Прочтите и проанализируйте то, что указано ниже:

1. Задействовать режим Valet на иммобилайзере АПС-4 можно только «красным» обучающим ключом;
2. Отключить режим Valet можно тоже обучающим ключом, а не каким-то еще;
3. Главное, что процедура «отключения» будет совмещена с «прописыванием пользовательских ключей»;
4. Если, отключая режим Valet, пользовательские ключи не прописать, то распознавать их иммобилайзер не будет!

Обычно все заканчивается тем, что сервисный режим успешно отключают, но прописать ключи забывают. И тогда остается пользоваться одним ключом – обучающим. Что плохо.

Отключение иммобилайзера на «Десятке» ВАЗ-2110

Брелоки «Десятки», красный – обучающий

Примечание: отключать штатную сигнализацию, то есть снимать иммобилайзер с охраны можно только «черным» ключом. Выполните процедуру записи, и пользуйтесь ключами дальше.

Ответьте себе на вопрос, включен ли иммобилайзер в действительности:

1. Нужно отключить зажигание;
2. К сигнализации, то есть к блоку АПС должны поступать сведения о закрытых дверях;
3. Подсветка салона погаснет;
4. Светодиод иммобилайзера будет мигать с частотой 0,4 Гц, но если система еще не активирована, длительность импульсов составит полсекунды.
Если активация была выполнена, можно наблюдать короткие импульсы – их длительность равна 0,1 секунды.

Отключение иммобилайзера на «Десятке» ВАЗ-2110

Если штатная система не активна, она не препятствует работе сигнализации с автозапуском. И тогда установка сервисного режима не имеет смысла.

В некоторые авто семейства ВАЗ-2110 на заводе решили установить импортный контроллер – «MP-7 Bosch». В таком случае управляющая последовательность будет отличаться от «стандартной». Отличия указаны в тексте, и сводятся они к одному-двум шагам. Наберитесь терпения.

Включение и отключение АПС-4

Иммобилайзер, даже если он активирован, не мешает работе любой автосигнализации, которую решили подключить дополнительно. Единственно, что с ним будет невозможен автозапуск. Допускается установка обходчика либо активация режима Valet. Но во втором случае мотор можно завести «болванкой», а в первом потребуется взламывать сигнализацию.

Отключение иммобилайзера на «Десятке» ВАЗ-2110

Модуль обходчика

Процедура отключения

Конечно, тут мы рассматриваем, как включается режим Valet. Задействовать его будет легко:

1. Включают зажигание, не снимая авто с охраны;
2. Диод начинает мигать;
3. «Красный» брелок подносят к считывателю, и выключают зажигание, удерживая брелок;
4. Диод будет гореть непрерывно, последует сигнал зуммера штатной сигнализации;
5. Снимите брелок;
6. Через 3-5 секунд после шага 3 диод начнет мигать прерывисто;
7. В течение 10-ти секунд снова устанавливают брелок на считыватель;
8. От штатной сигнализации последует звуковой сигнал длительностью в секунду, диод станет гореть непрерывно;
9. Брелок убирают, и в течение 10-ти секунд зажигание включают;
10. Зуммер издает короткий сигнал, и зажигание выключают.

Рассмотрена последовательность, позволяющая программно отключить блок АПС. Для контроллера «Bosch MP7» шаг «9» выглядит по-другому.

Отключение иммобилайзера на «Десятке» ВАЗ-2110

ЭБУ MP-7.0

Сейчас будет сказано, как именно.

Представьте, что шаг «9» заменен тремя следующими:

1. Убирают брелок, затем в течение 10-ти секунд включают зажигание;
2. Не дожидаясь звукового сигнала, зажигание выключают через 2 секунды;
3. Следует сигнал зуммера.
Используя эту последовательность, установку режима Valet проводят в тех авто, где применен контроллер ЭБУ MP-7. Машины ВАЗ с этим контроллером – не редкость. Кстати, к семейству 2110 утверждение почти не относится: в «Десятку» чаще устанавливали отечественный блок ЭБУ.

Все последовательности, приведенные выше, будут бесполезны для блоков АПС-6. Изготовить и подключить новый модуль в компании ВАЗ додумались, когда стали выпускать «Шевроле-Ниву». Затем «6-й блок» перешел в другие авто, которые выпускались после 2003 года. И значит, на семейство ВАЗ-2110 предостережение не распространяется.

Как вернуть все обратно

Допустим, режим Valet нужно выключить. Тогда понадобится взять обучающий брелок, а заодно надо захватить брелоки, используемые для снятия с охраны. Действия проводят в последовательности:

1. Включают зажигание, к считывателю подносят обучающий брелок;
2. Удерживая брелок на месте, зажигание выключают;
3. Штатный зуммер должен издать сигнал, после которого брелок убирают;
4. Через 3-5 секунд после «шага 2» диод начинает мигать;
5. Когда диод мигает, к считывателю подносят «черный» брелок;
6. Зуммер штатной сигнализации сработает снова;
7. После шага «6» обучайте следующий брелок;
8. Пока диод мигает, к считывателю подносят «красный» брелок;
9. Диод начнет гореть ровным светом;
10. Нужно сразу включить зажигание;
11. Для ЭБУ MP-7 зажигание выключают через 1-2 секунды;
12. Для контроллеров, отличных от MP-7, зажигание выключают после звукового сигнала;
13. Ждут не менее 10-ти секунд.

Установка, то есть включение охранного режима было выполнено полностью. Но, не спешите.

Отключение иммобилайзера на «Десятке» ВАЗ-2110

Блок АПС соединен с ЭБУ

Для любой автосигнализации, где используется односторонний код, характерно такое явление, как потеря синхронности работы элементов (блоков). Когда речь идет об иммобилазере ВАЗ, имеется в виду вот что: теряют синхронизацию блоки ЭБУ и АПС.

Выполним процедуру ресинхронизации:

1. Открывают дверь, отключают охрану «черным» брелоком;
2. Включают зажигание;
3. Если диод мигает с частотой 1 Герц, нужно выключить зажигание и подождать 15 секунд.
После завершения шага «3» система готова к работе. Вообще же синхронизация теряется, когда прописывают брелоки. Но еще так получится, если отсоединить, а затем снова подключить шнур 28 (линия «K»).

Замечание: не пытайтесь прописывать брелок, используемый в другом автомобиле LADA! Нужны «штатные» брелоки либо новые.

Советы по установке обходчика

Чтобы наделить двигатель «Десятки» возможностью автозапуска, можно установить обходчик. Проблема в том, что считыватель кода в автомобилях ВАЗ-2110 не является стандартным. Отсюда следует вывод:

1. Покупной обходчик включают в разрыв петли считывателя. Другой вариант исключается.
2. Добавочную антенну можно изготовить своими руками. Она должна соответствовать той антенне, которая установлена в считывателе ВАЗ (410 мкГн, 25 Ом).

Рассмотрим, как подключить обходчик, купленный в магазине:

Отключение иммобилайзера на «Десятке» ВАЗ-2110

Включение в разрыв штанной петли

Черный провод, показанный на схеме, идет к управляющему выходу сигнализации.

Обычно приобретают устройство, не совместимое с включением в разрыв штатной петли. Комментарии здесь излишни. Допускают и ошибки при установке: в обходчике BP-5 используют клеммник XS4 вместо XS3 и т.д.

Перенос антенны на замок

Штатный считыватель, установленный на консоли Лады 2110, можно легко перенести на замок зажигания. Диод при этом не меняют, а вот антенну приходится переделывать:

Отключение иммобилайзера на «Десятке» ВАЗ-2110

Катушка антенны для считывателя

Самодельная катушка должна содержать 110-120 витков. Ее закрепляют под крышкой замка и подключают вместо штатной антенны.

Возможно, самодельное устройство не будет работать сразу. Отматывайте витки по 10-20 единиц и ищите оптимальное их число. Самодельная антенна, в отличие от «фабричной», будет полностью совместима с теми антеннами, которые поставляют с обходчиком. Значит, подключение автосигнализации будет выглядеть проще – разрыв штатной проводки делать не придется.

Как отключить иммобилайзер на ВАЗ-2112 самому: фото и видео

Автомобили ВАЗ-2112 оснащались 8-ми и 16-ти клапанными инжекторными двигателями, которые в свою очередь оборудовались своей системой защиты – так называемым иммобилайзером. При помощи этого устройства блокировалась любая попытка запуска двигателя без наличия специального ключа. В случае неполадок с иммобилайзером запуск двигателя был не возможен даже с комплектом оригинальных ключей и меток, что делать в таком случае? Только отключать иммобилайзер!

На видео рассказано как отключить иммобилайзер на автомобилях ВАЗ:

Виды иммобилайзеров на ВАЗ-2112 (АПС-4, АПС-6)

Устанавливаемые иммобилайзеры бывают бесконтактные и контактные, первые конечно же самые популярные на современном рынке, так как для их взаимодействия придумана специальная карточка-брелок, а в случае с контактными для управления предусмотрен специальный ключ. В любом случае, такая система защиты комбинируется с наиболее привычной нам автомобильной сигнализацией.

На ВАЗ-2112 устанавливались два вида иммобилайзеров: АПС-4, а после АПС-6.

Преимуществом более свежей модели можно назвать его активное взаимодействие со стеклоподъёмниками и противотуманными фарами.

Принцип работы иммобилайзера

Принцип работы иммобилайзера на ВАЗ-2112 заключается в обмене информации между ЭБУ и самим устройством. При взаимодействии этих устройств происходит разрешение системы на запуск двигателя, либо её блокировка путём закрытия цепи подачи топлива и топливного насоса.

Соответственно, когда произошло закрытие топливной магистрали автомобиль никуда не поедет и даже не сдвинется с места.

Когда необходимо отключение?

Можно назвать несколько причин, по которым понадобится отключение иммобилайзера:

  1. Отключение необходимо, когда в работе иммобилайзера возникают ошибки, которые не дают двигателю запускаться. Случается, это по причине брака поставляемого товара с завода изготовителя. Без отключения этого противоугонного устройства и наличие неисправностей в нём, запустить мотор у вас так и не получится.
  2. Когда ваш аккумулятор полностью разрядится (например, в холодное время года – прим.) иммобилайзер может принять это как ошибку и препятствовать к запуску двигателя. Это происходит потому, что противоугонная система, обмениваясь информацией по диагностической линии, теряя контакт, воспринимает это как попытку угона.
  3. Третья причина, по которой будет необходимо отключения «ИММО» — это его блокировка. Она может происходить из-за сбитого кода при подключении диагностического оборудования в систему при включённом зажигании.
  4. И четвёртая причина, самая банальная – противоугонное устройство может просто-напросто сломаться.

Как вы могли убедиться сами причин тому, что иммобилайзер может выйти из строя не мало, однако нельзя просто так взять и отключить от него разъём питания, потому как за этим последует полная блокировка двигателя и всех его систем.

Во время выполнения такой операции важно выполнять некую последовательность и порядок действий.

Порядок отключения иммобилайзера

Обратите внимание, что в случае с неправильным отключением иммобилайзера, автомобиль полностью заблокируется и восстановить его рабочие характеристики сможет только специалист.

Существует два вида при помощи которых можно отключить «иммо» — механический и технический. Первый заключается в обычном перерезании проводов, а второй в перепрошивке устройства. Так как второй способ достаточно трудный и требует много усилий и определённых навыков, ниже мы расскажем вам, как добиться точно такого же результата, но быстрее и имея минимум навыков.

Пошаговый порядок работ

  1. Находим блок управления иммобилайзером, как правило он располагается прямо за центральной консолью салона, примерно на уровне магнитолы. Иммобилайзер на ВАЗ-2112 АПС-4Иммобилайзер на ВАЗ-2112 АПС-4

    Так выглядит иммобилайзер за панелью приборов.

  2. Нащупываем блок и разъём подходящий к нему.
  3. Затем необходимо извертеться и визуально обнаружить этот разъём. Он содержит в себе двадцать различных контактов.
  4. Затем слева направо отсчитываем девятый разъём и восемнадцатый, который расположен прямо напротив него.
  5. Отрезаем их, зачищаем от изоляции, соединяем вместе и обматываем контакты изолентой.

Далее, когда иммобилайзер удалён необходимо восстановить линию, путём установки перемычки в колодку ЭБУ.

Колодка иммобилайзера ВАЗ-2112 и перемычка имитирующая иммобилайзерКолодка иммобилайзера ВАЗ-2112 и перемычка имитирующая иммобилайзер

Перемычки на «9» и «18» контактах.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
