Блок предохранителей ВАЗ 2114: Схема, Описание, Распиновка

Термины

Предохранитель – это коммутационный аппарат предназначенный для защиты электрической цепи от перегрева.

При протекании тока через предохранитель выше допустимых значений его плавкая вставка перегорает, тем самым разрывая электрическую цепь.

Номинальный ток – это ток при котором предохранитель способен работать без нагрузки.

Плавкая вставка – это часть предохранителя которая перегорает вследствие воздействия на нее большего тока.

Реле – реле это коммутационный аппарат предназначенный для разгрузки контактов на кнопке. Принцип работы данного аппарата основан на законе электромагнитной индукции.

У реле имеется несколько параметров подбора. Это, ток при котором контакты не будут плавиться и греться он называется номинальный ток реле, а также количество контактов.

Расположение предохранителей в ВАЗ 2114

В автомобиле ВАЗ 2114 существует два блока предохранителей основной и дополнительный, каждый из них расположен в различных местах.

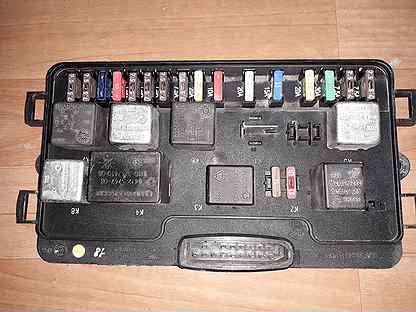

Основной блок предохранителей

В автомобиле ВАЗ 2114 основной монтажный блок предохранителей находится в подкапотном пространстве, закрытый пластиковым кожухом. Чтобы получить доступ к блоку необходимо демонтировать крышку отогнув фиксирующие застежки.

Блок представляет собой совокупность различных реле и предохранителей которые отвечают за конкретное выполнение функций на автомобиле.

Дополнительный блок предохранителей

Дополнительный блок располагается под панелью автомобиля в центральной его части. Более легкий и быстрый доступ к данному блоку можно получить со стороны пассажира, где расположился воздуховод обдува ног.

Также следует отметить, что на ВАЗ 2114 устанавливалось два типа различных блоков в зависимости от года выпуска.

Ниже приведены схемы и описание предохранителей и реле для каждого из блоков.

Монтажный блок предохранителей 2114-3722010-60

Ниже приведены таблица с описанием как реле так и предохранителей.

Реле блока 2114-3722010-60

Номер реле	Описание назначение реле
К1	Реле очистителя фар
К2	Реле сигнала поворотов, аварийная сигнализация
К3	Реле омывателя лобового стекла и дворников
К4	Реле стоп-сигналов и габаритных ламп
К5	Реле стеклоподъемников
К6	Реле клаксона
К7	Реле обогрева заднего стекла
К8	Реле дальнего света
К9	Реле ближнего света

Предохранители блока 2114-3722010-60

Предохранители F17-F20 являются запасными.

Номер предохранителя	Номинальный Ток (А)	Описание назначение предохранителя
F1	10	Предохранитель противотуманных фар. Включение передних и задних противотуманок
F2	10	Указатель поворота и аварийной сигнализации
F3	7,5	Освещение салона. Передний и центральный плафон. Освещение багажного отсека. Компьютер
F4	20	Обогрев заднего стекла. Розетка подключение переносного светильника
F5	20	Электродвигатель вентилятора охлаждения ДВС. Клаксон (звуковой сигнал)
F6	30	Электростеклоподъемники
F7	30	Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F8	7,5	Лампа противотуманной фары (правая)
F9	7,5	Лампа противотуманной фары (левая)
F10	7,5	Лампы габаритов с правой стороны
F11	7,5	Лампы габаритов с левой стороны
F12	7,5	Лампа ближнего света (правая фара)
F13	7,5	Лампа ближнего света (левая фара)
F14	7,5	Лампа дальнего света (правая фара)
F15	7,5	Лампа дальнего света (левая фара)
F16	15	Сигнализаторы на приборной панели, возбуждение генератора

Монтажный блок предохранителей 2114-3722010-18

Реле блока 2114-3722010-18

Номер реле	Описание назначение реле
К1	Реле очистетля фар
К2	Реле сигнала поворотов, аварийная сигнализация
К3	Реле омывателя лобового стекла и двориников
К4	Реле стоп-сигналов и габаритных ламп
К5	Реле стеклоподъемников
К6	Реле клаксона
К7	Реле обогрева заднего стекла
К8	Реле дальнего света
К9	Реле ближнего света

Предохранители блока 2114-3722010-18

Номер предохранителя	Номинальный Ток (А)	Описание назначение предохранителя
F9	7,5	Лампа противотуманной фары (правая)
F8	7,5	Лампа противотуманной фары (левая)
F1	7,5	Очиститель фар
F7	30	Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F16	15	Указатели поворота, аварийная сигнализация, задние фонари, шкалы показаний на приборной панели.
F3	10	Стоп-сигналы, плафон освещения
F6	30	Электростеклоподъемники
F10	7,5	Подсветка панели салона. Подсветка номерного знака
F5	20	Вентилятор охлаждения двигателя. Клаксон
F10	7,5	Лампы габаритов с левой стороны
F11	7,5	Лампы габаритов с левой стороны
F2	10	Включение и отключение аварийной сигнализации
F4	20	Обогрев заднего стекла
F15	7,5	Лампа дальнего света (правая фара)
F14	7,5	Лампа дальнего света (левая фара)
F13	7,5	Лампа ближнего света (левая фара)
F12	7,5	Лампа ближнего света (правая фара)

Дополнительный монтажный блок

Дополнительный монтажный блок расположен под крышкой воздуховода ног переднего пассажира.

Реле дополнительного блока ВАЗ 2114

Номер реле	Описание назначение реле
К4	Реле топливного насоса
К5	Реле вентиляторов охлаждения
К6	Главное реле

Предохранители дополнительного блока ВАЗ 2114

Номер предохранителя	Номинальный ток предохранителя (А)	Описание назначение предохранителя
F1	15	Цепь главного реле
F2	15	Питание ЭБУ
F3	15	Питание бензонасоса

Различие предохранителей по цвету

Существует различное количство предохранителей. Они отличаются не только по номинальному току, но и по цвету. Каждому номиналу предохранителей присущ свой цвет.

Цвет предохранителя	Номинал (А)
Светло-коричневый	5
Темно-коричневый	7,5
Красный	10
Синий	15
Желтый	20
Белый	25
Зеленый	30
Оранжевый	40
Красный	50

Надеемся, наша статья была Вам полезна.

← Высоковольтные провода ВАЗ Не работают стоп-сигналы ВАЗ 2114 →

Схема и расположение блока предохранителей

Чем современней стает автомобиль, тем больше в нем появляется разных дополнительных и заводских опций, улучшающих удобство водителя и пассажиров, а также, влияющих на управление машиной в целом. Как правило, все эти опции, берут энергию от аккумуляторной батареи.

Для работы каждого электроприбора в автомобиле, нужно определенное количество энергии. При повышении силы тока сверх нормы, прибор может сгореть. Поэтому, чтоб избежать подобной ситуации, предусмотрены предохранители. Они находятся в, так называемом, блоке предохранителей. Он имеется в каждой машине, в независимости от ее года выпуска. Мы же с Вами, как пример, рассмотрим блок предохранителей ваз 2114.

Назначение и расположение

Данный блок, в автомобиле Лада 2114, находится в подкапотном пространстве, со стороны левого крыла, под реле управления дворниками. В отличии от предыдущих моделей ВАЗ «классика», у которых все предохранители были на виду, на «четырнадцатой» модели, предохранители находились в коробочке, и закрывались специальной крышкой.

Расположение элемента

Чтоб добраться внутрь блока, нужно отодвинуть две защелки на крышке, и она без проблем откроется. На обратной стороне этой же крышки, нарисована схема подключения реле к блоку предохранителей, и их расположение на блоке.

При перегрузке любой из цепей напряжения, предохранитель, ответственный за данную цепь, перегорает, и напряжение перестает поступать к приборам. Состоит такой защитный элемент из пластиковой оболочки, контакта и вилки. Контакт рассчитан на определенную силу тока, которая определяется цифрой, находящейся на оболочке. При превышении данного показателя, он перегорает, и напряжение не поступает в данную цепь.

Подключение

Схема, нарисованная на крыше блока, показывает: какой предохранитель, отвечает за то, или иное реле. Все реле на данной схеме, помечаются буквой «К», а цифра, которая идет в паре с буквой, показывает на прибор, за который ответственное это же реле.

Сами предохранители, помечены буквой «F», с цифрами от 1 до 16, что показывает их расположение в блоке. Для подключения каждого прибора, существует определенный порядок. Давайте рассмотрим его вместе, в виде таблички, где первая цифра – номер предохранителя, а вторая – максимальное допустимое количество ампер, на данный защитный элемент:

• 1 (10 А) – задние противотуманные лампы, и индикатор их включения;
• 2 (10 А) – оба указателя поворота, даже в режиме аварийной сигнализации;
• 3 (7,5 А) – все лампочки освещения салона (передняя, боковые, подсветка замка зажигания и индикатор системы управления мотором), лампа освещения багажника. Также, у этой цепи подключается бортовой компьютер;
• 4 (20 А) – система обогрева заднего стекла, и патрон, отвечающий за подключение переносной лампы;
• 5 (20 А) – звуковой сигнал, и вентилятор кондиционера;
• 6 (30 А) — привод стеклоподъемников;
• 7 (30 А) – моторчик печки, омывателя переднего стекла и очистителя передней оптики. Также, отвечает за прикуриватель, и освещение бардачка;
• 8 (7,5 А) – передняя правая противотуманка;
• 9 (7,5 А) – передняя левая противотуманка;
• 10 (7,5 А) – подсветка приборной панели, регулятор управления печкой и кондиционером, поворотники и габариты с левой стороны автомобиля, и подсветка номера;
• 11 (7,5 А) – поворотники и габариты с правой стороны автомобиля;
• 12 (7,5 А) – правая передняя фара ближнего освещения;
• 13 (7,5 А) – левая передняя фара ближнего освещения;
• 14 (7,5 А) – правая передняя фара дальнего освещения;
• 15 (7,5 А) – левая передняя фара дальнего освещения;
• 16 (30 А) – индикаторы приборной панели, фара заднего хода, и обмотка генератора.

Распиновка блока

Внимательно следите за подключением реле, согласно данной таблице, так как, если схема будет нарушена, то сразу после старта двигателя, сгорит либо предохранитель, либо неправильно подключенный прибор.

ВАЗ 2114 Инжектор

Поскольку модель 2114, выпускалась не только на карбюраторном двигателе, а и на моторе, типа инжектор, то схема подключения реле к элементам защиты несколько отличалось. Это объясняется тем, что при инжекторе, автомобиль имеет электрическую систему питания, каждый элемент которой, должен быть также защищен.

Отличие схемы блока предохранителей двигателя инжектор в том, что вместо 16 защитных элементов, на ней их располагается 20. От 1 до 16, отвечают за те же приборы, что и на карбюраторном двигателе, а вот с 16 до 20 – за все электрические приводы, системы подачи топлива.

Замена предохранителей, или их установка – дело довольно простое. Главное, ориентироваться по схеме, и правильно подключить реле, к соответствующему защитному элементу. Для этого, руководствуйтесь схемой, и пометкой на оболочке предохранителя, которая показывает максимальную допустимую силу тока.

расшифровка схем, какой за что отвечает

Впервые Лада 2115 увидел свет в 1997 году и закончили выпускать в 2012. За столь долгий срок существенно изменилась электронная начинка машины. Не удивительно, что не раз менялись модификации монтажных блоков, а с ними и предохранители ВАЗ 2115. Авто старого образца с карбюратором требовал одного монтажника в подкапотном пространстве. С появлением нового инжектора на 8 клапанов, понадобился второй блок, установленный в салоне под торпедой. Под рулем поместили часть новых реле во время модернизаций 2007 и 2008 годов.

Дизайн коробки монтажного блока со временем стал современнее. Для упрощения жизни водителей на крышке поместили схему и прикрепили пинцет для замены элементов.

Реле под капотом

Основным считается блок предохранителей возле мотора. Тут находится абсолютное большинство плавких защитных элементов и почти все реле. За время существования модели его модификации менялись несколько раз. Наиболее распространенный современный блок был презентован в 2008 году. В этом выпуске несколько поменялось расположение отдельных элементов и добавились новые.

Найти блок можно в моторном отсеке над всеми устройствами подкапотного пространства. Его защищает крышка, открыть которую легко нажатием двух защелок.

Где именно находится предохранитель на прикуриватель ВАЗ-2114

Почему может выйти из строя предохранитель на прикуриватель мы разобрались. Но, как и где его найти? Специалисты подсказывают, что данный предохранительный элемент расположен в монтажном блоке машины, находящийся в свою очередь в моторном отсеке. Для того чтобы его найти, следует придерживаться такой инструкции:

1. Открыть крышку капота ВАЗ-2114.
2. Обратите внимание на пластиковый бокс черного цвета в стороне лобового стекла.
3. Откройте этот бокс.
4. Отыщите нужный предохранитель с маркировкой F7.

После того как необходимый предохранительный элемент на прикуриватель найден, необходимо произвести его диагностику.

Схема предохранителей ВАЗ 2115

Наиболее распространенными моделями стали 3722010 (с 2004 года) и 21150 3722 010 10. Набор защитных элементов электрооборудования в них не сильно отличается между собой, но различия есть, и они отражены в расшифровке схем, поданной ниже.

Основной монтажный блок под капотом машины.

№ элемента	Мощность, А	Что предохраняет
1	10	Лампы задних противотуманок и сигнализатора включения ПТФ
1*	10	Электродвигатель и реле очистителя фар (контакты). Клапан включения омывателя фар
2	10	Поворотники, реле-прерыватель и аварийной сигнализации Контрольная лампа
3	7.5	Освещение салона спереди, по центру, в багажнике Выключатель зажигания Система управления двигателем Лампы тормоза Бортовой компьютер
3*	7. 5	Задние фонари (стоп-сигнал) Плафон внутреннего освещения кузова
4	20	Патрон подключения переносной лампы Обогрев заднего стекла (контакты)
4*	20	Прикуриватель Штепсельная розетка для переносной лампы
5	20	Звуковой сигнал Электродвигатель вентилятора системы охлаждения
6	30	Электростеклоподъемники Реле включения (контакты)
7	30	Электродвигатель отопителя Омыватель ветрового стекла Электродвигатели очистителей фар (в режиме работы) Прикуриватель Лампа освещения вещевого ящика Реле включения обогрева заднего стекла (обмотка)
7*	30	Электродвигатель очистителя фар Обмотка Электродвигатель отопителя Омыватель стекол Электродвигатель очистителя заднего стекла Клапан включения омыва ветрового и заднего стекол Включение электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа Освещение вещевого ящика
8	7. 5	Правая ПТФ
8*	7.5	Левая ПТФ
9	7.5	Левая ПТФ
9*	7.5	Правая ПТФ
10	7.5	Левые габариты Лампы освещения номерного знака Подкапотная лампа Выключатель освещения приборов Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем Табло подсветки рычагов отопителя
11	7.5	Правые габариты
12	7.5	Правая ближняя фара
13	7.5	Левая
14	7.5	Левая дальняя фара Лампа сигнализатора включения дальнего света фар
15	7.5	Правая дальняя фара
16	15	Поворотники, реле-прерыватель поворотников и аварийной сигнализации (в режиме указания поворота) Лампы света заднего хода Реле контроля исправности ламп Блок индикации бортовой системы контроля Комбинация приборов Лампа недостаточного давления масла Лампа включения стояночного тормоза Лампа уровня тормозной жидкости Лампа сигнализатора разряда аккумуляторной батареи Маршрутный компьютер (если установлен) Обмотка возбуждения генератора (в режиме пуска двигателя)
17	—	Резерв
18	—	Резерв
19	—	Резерв
20	—	Резерв

Звёздочкой обозначены старые комплектации. Реле

К1	Очистители фар
К2	Прерыватель поворотников и аварийной сигнализации
К3	Стеклоочиститель
К4	Целостность ламп
К5	Стеклоподъемники
К6	Звуковые сигналы
К7	Обогрев заднего стекла
К8	Дальний света
К9	Ближний

Дополнительный блок в салоне

Предохранители	Мощность, А	За что отвечает
1	15	Главное реле
2	15	Постоянное питание контроллера
3	15	Топливный насос

Реле

К4	Топливный насос
К5	Вентилятор системы охлаждения
К6	Главное реле

Предохранитель и реле стартера

Втягивающее ВАЗ 2115 стоит искать на самом устройстве. Чтобы его проверить, не снимая прибор, подняв крышку капота его место между радиатором вентилятора и двигателем. На схемах часто обозначают, как включатель блокировки. Реле защиты контактов называют дополнительным. На фото показано, как оно выглядит.

Предохранитель прикуривателя

Стоит под номером F4 с номиналом 20 Ампер. В новых промаркирован, как F7 мощностью 30 А. Элемент часто не работает из-за замыканий.

Предохранитель и реле бензонасоса

Помещен в дополнительном монтажном блоке салона под бардачком. Первый промаркирован, как F3 и его мощность 15 А, а номер второго — К4.

Где находится реле и предохранитель зажигания

Находится в салоне, под панелью приборов со стороны водителя.

Предохранитель печки ВАЗ 2115: где находится

F7 и рассчитан на 30 Ампер помещен в салоне.

Вентилятор

Реле поместили в дополнительный блок под бардачком — К5. Вставка находится в основном блоке — F5 номиналом — 20 Ампер.

Генератор

Трехуровневое реле регулятора напряжения поместили на установку. Его можно увидеть сразу у проводов, идущих от последнего.

Реле поворотников

У Лады 2115 с 2006 года маркируется К2. Находится в подкапотном монтажном блоке.

Обогрев заднего стекла

Отвечает F4, мощностью 20 А.

Стеклоочистители

Плавкий элемент номер Ф7.

Стоп сигналы

F3 номиналом 7,5 Ампер.

Магнитола

Плавкий защитный элемент магнитофона — F5 и номинал 20 Ампер.

Предохранитель заднего хода

Находится в основном монтажном блоке — F16.

Реле холостого хода

Находится на дроссельном узле.

Дворники

Это №3. Основные признаки его неисправности — внезапная остановка стеклоочистителей и их прерывистая работа.

Реле контроля исправности ламп

№ 4 в основном блоке.

Где находится реле противотуманных фар

Расположено на крыле у аккумулятора. Или же проследить его положение по проводам от самих туманок.

Какой предохранитель отвечает за стеклоподъемники на ВАЗ 2115

Элемент F6 основного монтажника, номиналом 30 А.

Ближний и дальний свет

4 элемента номиналом 7,5 Ампер. Обозначены — F12, F13, F14, F15 — правый и левый ближний, и для дальнего света.

Освещение салона

За него отвечает №3 на 7,5 А.

Зарядка

Предохранитель аккумулятора установлен на АКБ.

Центральный замок

Нужно определить местоположение жгута проводов, идущих к монтажнику, где и расположена вставка.

Аварийка

№2 в основном блоке. Номинал — 10 А.

Габариты

Элементы защиты обозначены, как F10 и F11 и оба на 7,5 А.

Предохранитель приборной панели

№ F16 и рассчитан на 15 А.

Подсветка приборов

Идет в комплекте с защитой габаритов в F10 на 7,5 А.

Подсветка номера

№ F10 на 7,5 Ампер.

Предохранитель стеклоомывателя

№ F7 и рассчитан на 30 Ампер.

Реле ЭБУ

Нет.

Предохранитель F3

Ответственен за защиту цепей освещения салона, подсветку приборов, сигнальные лампы торможения и в отдельных комплектациях — бортовой компьютер. Номинал — 7,5 А.

Предохранитель F7

Плавкий элемент у ВАЗ 2115 отвечает за очистители фар и стекол, омывателя, подсветку вещевого ящика и печку. Его мощность 30 А.

ВАЗ 2115: горит предохранитель F10

Плавкий элемент отвечает за левые габариты, перегорает по одной причине — металлический каркас торпедо перетирает проводку и происходит замыкание. Для решения проблемы, необходимо заизолировать и закрепить кабель.

Горит предохранитель F16

Элемент номиналом 15 А один из самых важных у ВАЗ 2115 — он отвечает за огромное число цепей, от поворотников до сигнализации. Перегорание связано с некачественной работой датчика заднего хода — заводской требует замены.

Предохранитель на бортовой компьютер

Элемент занимает место F3 номиналом 7,5 А или F16 на 15 А в основном блоке.

Реле К4 ВАЗ 2115: за что отвечает

Отвечает за исправность работы ламп фар. Находится под капотом с номером 4.

Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Многие автовладельцы сталкивались с ситуациями, когда на их ВАЗ 2114 не работал прикуриватель. Из названия очевидно, что данное устройство было изначально предназначено для курящих людей. Сегодня прикуриватель — это неотъемлемый элемент автомобиля для всех тех, кто пользуется мобильными телефонами, планшетами, навигаторами и прочими устройствами, требующими питания.

Фото прикуривателя на ВАЗ 2114

Современные зарядные устройства хорошо подходят для подзарядки гаджетов, поскольку потребление ими мощности достаточно небольшое, буквально несколько ампер. Подобные манипуляции с прикуривателей не имеют обычно негативных последствий.

Но некоторые решают использовать возможности прикуривателя не только для телефонов, но и более мощных устройств. Чаще всего именно из-за этого не работает магнитола и прикуриватель на ВАЗ 2114. Все потому, что такие девайсы как автомобильные пылесосы, компрессоры для подкачки шин потребляют куда большее количество энергии — около 15 ампер. Не редко поломка прикуривателя происходит после подключения аудиосистемы.

Расположение реле стартера на ВАЗ-2115

На самом же деле все достаточно просто – реле бензонасоса расположено под торпедой, с пассажирской стороны. В обозначенном месте необходимо открыть боковую панель, которой закрывается лицевая часть и посредством которой происходит крепление магнитолы, бортового компьютера и радиаторов отопителя.

После снятия указанного элемента можно увидеть планку с тремя реле и предохранителями. Реле насоса располагается ниже остальных двух, как и его предохранитель занимает самое низкое положение в сравнении с остальными.

Замена предохранителей и блока предохранителей (монтажного блока) на автомобилях ВАЗ 2113, 2114 и 2115

≡  4 Ноябрь 2015   ·  Рубрика: Ремонт

Перегорание предохранителей при исправном автомобиле происходит достаточно редко, тем не менее рекомендуется возить с собой набор запасных предохранителей.

При неожиданном отказе одного из электрических узлов автомобиля первым делом стоит обратить внимание на его предохранитель. Блок с предохранителями находится под капотом у лобового стекла со стороны водителя:

Крышка блока устанавливается на пластмассовые фиксаторы. Надавливаем пальцем в сторону крышки и поднимаем ее вверх:

С обратной стороны крышки нарисована схема размещения и допустимая сила тока в цепи. Если автомобиль не новый, не лишним будет убедиться в правильности установки предохранителей согласно максимальной допустимой силе тока в той или иной цепи. НЕ ДОПУСКАЕТСЯ установка предохранителей с большими номинальными значениями тока, так как это может привести к выходу из строя соответствующего электрического узла.

ВНИМАНИЕ! На данных автомобилях серии «Самара» (ВАЗ 2113, 2114 и 2115) устанавливались разные модели монтажных блоков, поэтому расположение и номинал предохранителей может отличаться от представленного.

Там же находятся несколько реле:

Для смены предохранителя воспользуемся пинцетом. Он закреплен тут же, в блоке. В большинстве своем используются прозрачные или предохранители со смотровым «окном» для оценки их состояния:

Но в некоторых старых автомобилях установлены непрозрачные предохранители. Тогда для проверки работоспособности пользуемся мультиметром или рабочим предохранителем с другой позиции.

Если новый предохранитель после замены снова перегорает, то нужно «прозванивать» всю цепь на предмет короткого замыкания. В большинстве своем проблемы возникают или рядом (внутри) самого блока, или на конечных устройствах (лампы, вентилятор и так далее).

Для замены блока предохранителей (монтажного блока) нам потребуется:

• Ключ «на 10»
• Новый монтажный блок

Специальных навыков для замены блока не требуется. Для начала снимаем колодки, подключаемые со стороны капота под монтажным блоком. Для того чтобы до них добраться, необходимо снять пластиковый защитный кожух (представлен на рисунке большой стрелкой). Он установлен на клипсах (маленькой стрелкой показаны приливы на кронштейне, в которые вставляются клипсы), которые нужно просто поддеть отверткой.

При длительной эксплуатации пластик затвердевает, и при снятии возможна их поломка. Лучше заранее купить две новых. Однако их сложно найти в магазинах. При их утере, пластиковый кожух можно поставить на место и без клипс (как представлен на рисунке). Он будет держаться и так. Главное аккуратно уложить все провода внутрь кожуха.

Снимаем все колодки со стороны салона. Они находятся за рулевой колонкой и могут быть закрыты шумоизоляционным материалом (после смены изоляцию лучше вернуть на место).

Откручиваем две гайки крепления монтажного блока ключом «на 10»:

Снимаем и устанавливаем новый монтажный блок. Собираем все обратной последовательности.

Пожалуйста поставьте оценку статье

Загрузка…

Электроусилитель руля на ВАЗ-2114: особенности агрегата

Электроусилитель руля на ВАЗ-2114 устанавливается только владельцами, с завода ни одна из машин такими устройствами не оснащалась. Но чтобы повысить комфорт и улучшить управляемость, водители устанавливают электроусилители от «Приоры» или «Калины».

При проведении сборки могут возникнуть незначительные затруднения. Но пройти техосмотр будет намного сложнее. Фактически вы вмешиваетесь в конструкцию рулевого управления, что строго запрещено правилами дорожного движения.Водителю не разрешается изменять ни рулевое управление, ни тормоза.

Что понадобится для установки

Вам нужно будет купить непосредственно электроусилитель руля для ВАЗ-2114, отзывы о различных производителях этих устройств среди пользователей. А стоимость этих устройств колеблется от 15000 до 25000 рублей. Также в комплекте должны идти следующие элементы:

1. Пластина для установки привода. С ним стоит переходник между кронштейнами ГУР и штатной.
2. Кардан для совмещения рулевой рейки вашего автомобиля и вала электроусилителя руля.
3. Комплект жгута проводов для установки прибора.

При покупке данного устройства в магазине необходимо обязательно проверить оборудование. Если каких-то предметов в коробке нет, лучше не покупать устройство, так как установка может вызвать проблемы.

Почему не гидравлический привод?

Электроусилитель руля на ВАЗ-2114, описание установки которого будет дано ниже, имеет ряд преимуществ по сравнению с гидравлическими устройствами.Для гидроусилителя руля нужен насос, который создает давление на ведущее колесо. И это лишние элементы в дизайне.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Впрочем, с этим товаром их много …

Расход масла в двигателе.Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов.Как и любые другие сложные устройства, эта система состоит из нескольких …

За состоянием помпы нужно постоянно следить, возможны утечки, которые приведут к выходу из строя гидроусилителя руля. Электроприбор намного проще, жизнь его очень высока, нетребовательна в обслуживании, что очень пригодится ленивым водителям. И самое главное — стоимость электроусилителя почти вдвое ниже. И если машина ему вообще стоит.

Разборка рулевого управления

Перед установкой электроусилителя руля на ВАЗ-2114, фото которого приведено в статье, необходимо выполнить несколько подготовительных действий:

1. Снимите колесо и кожух, который прикрыт. колонка.
2. Снять подрулевые переключатели.
3. Отсоединить кнопку охранной сигнализации и отсоединить микросхему от замка зажигания.
4. Полностью разобрать рулевую колонку.

Желательно при работе иметь под рукой мануал, он все очень четко расписан. Сразу после разборки рулевой колонки необходимо открутить шпильки и винты. Болты, у которых головки срезного типа, нужно открутить при помощи стамески.

Работа очень утомительна и скучна, но вы выполняете ее довольно быстро.Отвинтив верхний болт крепления кардана к колонке, полностью освободите механизм. Затем разберите рулевую колонку и снимите карданный вал, ослабив болт на нижнем креплении. Вам может понадобиться зажим, который находится внизу кардана, ослабляемый стамеской.

Установка

После снятия всех компонентов рулевого управления необходимо установить пластину. Перед этим напилите болгаркой верхние шпильки и установите корпус ГУР, карданный вал и пластину, все эти детали входят в комплект.

Электроусилитель руля на ВАЗ-2114 (подробное описание дано в инструкции по эксплуатации) устанавливается буквально за несколько минут. Гораздо дольше вы собираетесь разбирать все элементы. При установке обязательно поменяйте штатный кардан на тот, который идет в комплекте. Собирать рулевую колонку пока не торопится, ведь вам еще нужно подключить прибор к бортовой сети автомобиля.

Соединительное оборудование

Блок управления электроусилителем руля принимает сигнал с датчиков скорости и частоты вращения коленчатого вала.Системы подключения электрооборудования автомобиля следующие:

1. Отсоединить минусовую клемму аккумуляторной батареи.
2. Найдите резервный слот блока предохранителей. Через них нужно произвести подключения устройств. Найдите в жгуте резервный провод, подключите блок питания гидроусилителя рулевого управления.
3. Если нет возможности использовать резервную розетку, вам потребуется от замка зажигания через предохранитель для питания электрического усилителя. При выключенном зажигании привод не работал.
4. Отрицательный провод питания для подключения к кузову автомобиля.

На этом подключение силового агрегата можно считать законченным. Контроль подключения осуществляется следующим образом:

1. Датчик скорости должен быть подключен правильно.
2. Провод идущий от тачка, нужно соединить с левым токеном.
3. Установлены обе микросхемы одноэлектроусилителя руля.

Соединение завершено. Установить своими руками электроусилитель руля на ВАЗ-2114 без проблем.Но лучше сделать СТО, чтобы мастер выдал вам документ, подтверждающий правильную установку оборудования. Только в этом случае вы избавитесь от проблем с прохождением.

Health Check

После подключения всех элементов системы необходимо установить колесо и проверить работоспособность механизма. В том случае, если работа вам подходит, необходимо собрать все детали в обратной последовательности. Затем запустите двигатель и попробуйте на малой скорости вращать колесо.

В этом случае должен работать электропривод, помогая вам повернуть колесо в нужном направлении. Затем вам нужно разогнать машину. Скоростной электроусилитель руля на ВАЗ-2114 работать не должен. В противном случае вы скорее всего ошибетесь при подключении проводов, идущих от датчиков.

Замена топливного фильтра на ВАЗ 2114 и 2115

На всех инжекторных автомобилях ВАЗ 2114 и 2115 устанавливаются специальные топливные фильтры в металлическом корпусе, которые сильно отличаются от тех, что были ранее на карбюраторных версиях автомобилей.

Где находится топливный фильтр на ВАЗ 2114 и какие крепления

Расположение будет наглядно показано на фотографиях ниже, но в двух словах он находится в непосредственной близости от бензобака. Что касается крепления и способа соединения топливопроводов, то они могут быть разными:

1. Крепление пластиковыми фитингами на металлических защелках
2. Крепление топливных трубок гайками (на старых моделях)

Если крепится сам корпус топливного фильтра в хомут и затягиваем болтом и гайкой, тогда еще понадобится ключ на 10. Ниже представлен весь список необходимых инструментов:

Для начала отсоединяем сетевой штекер бензонасоса, либо снимаем предохранитель, отвечающий за его питание. После этого заводим машину и ждем, пока она глохнет. Поворачиваем стартер еще на несколько секунд и все — можно считать, что давление в системе сброшено.

Тогда можно переходить непосредственно к замене. Для этого удобнее всего использовать яму. Смотрим, как крепится фильтр и, исходя из этого, отсоединяем штуцеры:

Если они другого типа, чем на фото выше, то просто делаем иначе: нажимая на металлические скобки, сдвигаем штуцеры в стороны и снимаем их с кранов топливного фильтра.Для наглядности вы можете увидеть, как все это выглядит вживую.

Видео по замене топливного фильтра на ВАЗ 2114

Пример показан на автомобиле Калина, но по факту разницы не будет, либо она будет минимальной.

Если все иначе, то дополнительно необходимо открутить гайку крепления хомута:

А потом разбавить и вынуть наш элемент очистки бензина.

Установка нового происходит в обратном порядке.Стоит помнить о следующем факте: стрелка на корпусе должна указывать в направлении движения бензина, то есть от бака к двигателю.

После того, как новая деталь установлена ​​на место, ставим предохранитель или подключаем вилку и пару раз прокачиваем бензонасосом. Тогда можно попробовать запустить двигатель. Обычно все проходит гладко и без лишних проблем. Цена на газовый фильтр на ВАЗ 2114-2115 колеблется от 150 до 300 рублей за штуку.

АНАЛОГИЧНЫЕ ИЗДЕЛИЯ

На ВАЗ-2114 сигаретная сетка wurket: oarsaken en oplossings

Sigaret lichter jildt net foar dy eleminten, doe’t der in fout dy’t kin net fierder wurking fan ‘e masine.Syn falen — это чистая моторная полоска от oare auto nderdielen. Lykwols, сидел в машине, это wurdt minder noflik.

It hat lang ferdwûn binne de dagen doe’t de sigaretten lichter wurdt brûkt foar syn beëage doel. Hjoed, как в regel, hy hat it net nedich om ignite in sigaret, en te bieden macht oan in ferskaat oan elektroanysk en elektryske apparaten: video blokfluiten, navigaasje, audio en fideo spilersComment, stofzuigers, compression, etc . ..

В артикуле, разработанном специально для базовых моделей, не было найдено результатов для ВАЗ-2114.Boppedat, wy sille ûndersykje harren oarsaken en besykje te elimineren de skea op harren eigen.

Вт в сигарете «Самара», модель

Ватная сигарета для ВАЗ-2114, в качестве вентилятора для автомобиля. Это bestiet út in beker (hâlder) en ynfoegje. Socket — на языке Metalen sylinder, de muorren fan dy’t ferbân hâlde mei de «grûn» fan ‘e auto. Эк, это вентилятор в синтрале, фербен на нем «плюс» Печатная плата.

Вставка с вентилятором из нихрома спиральная.Это ynsletten yn в metalen wentebou mei keunststof knop-handle. Стекло биннен де бекер. Yn de off posysje fan syn lichem is yn kontakt allinne mei de «gewicht». Troch te klikken op de knop ynfoegje djipper yn glês, wêrby’t ien fan de spiraalfoarmige kontakt komt yn ‘e kunde mei syn sintrale terminal, it ynfoljen fan de sirkwy. Это wurdt holden yn plak troch twa bysûndere Twa-metalich «lugs». De hjoeddeistige течет по спирали, verwarmt it hjit. Op dy wize wy, yn feite, hawwe in kâns om in ljocht.

«Цетте дын аппарат автоматиск. Wannear’t ferwaarme mei в bepaalde beker «уши» разжатая temperatuer en frij it ynfoegje. Yn dit gefal, в klik wurdt слышал, извещая de bestjoerder dy’t it apparaat is útsetten en klear foar gebrûk.

Розетка для автомобильной электросети

В качестве розетки в розетке нужно вставить автомобильную розетку 12 В. Fansels, kinnen krijen fan de elektrisiteit, moatst in spesjale plug silindryske foarm. Dat sokke Plugs binne foarsjoen fan all auto elektryske apparaten provided hjirboppe.Meastentiids se hawwe in posityf sintrale kontakt en twa kant (минус). Это grutste part fan ‘e. Вилки, чтобы сделать это doel fan ekstra beskerming tsjin elektryske overloads útrist mei fuses dy’t lizze binnen harren.

Wat soe bart der mei de sigaret lichter

As jo ​​VAZ-2114 сигаретная сетка wurket, de redenen foar dit kin mar twa: проколотая нихромовая спираль, весла — это der gjin, охватывающая его контакты. Ynventarisaasje это проблема, помогающая использовать автоматический тестер измерителя, включающий в себя режим вольтметра.

Фербин иен инструминт-зонд для положительного концевого бекера, en de twadde te ferpleatsen syn lichem. Вольтметр измеряет напряжение батареи. Yn dit gefal, kinne jo gewoan ferfange It ynfoeg mei in spiraal, en de sigaret lichter sil wurkje wer as nij. Mar as der gjin, охватывающая терминалы, wy moatte fierder te sykjen foar it проблема.

Problemen mei elektrisiteit ynfieren fan de sigaret lichter konklúzjes kinne ûntstean fanwege:

• перегоревший предохранитель (плавкая вставка) fanwegen heechst de hjoeddeiske omfang fan de konsumint;
• неисправность лампы светотехнической аппаратуры;
• De aansluiting;
• Обрыв проводки.

Wêr te sykjen foar in сгоревший предохранитель

Ik stoppe working lichter oan de VAZ-2114, en de spanning oer syn terminal net? Begjin Устранение неполадок troch kontrolearjen de lont. Сделайте то же самое, jo hoege net te disassemble en fan ‘e ark allinnich nedich in multimeter yn de tester modus de tester fan in selsmakke lampen en twa draad. Естественно, что фраах не обнаруживается в ситуации, когда сигаретная сетка находится на ВАЗ-2114: «Что это значит?»

Фирменная модель «Самара», головокружительная функциональность, блокировка коробки передач, вентилятор и авто моторного отсека.Iepenje de kap en oan ‘e fier rjochts (nei it foarrút), sille jo в swarte plastic doaze. Это монтажный блок fan’e auto. Зажигалка lont, модификация вентилятора ôfhinklik auto, вид oantsjutten как F4 от F7. Это ntwurpen foar в maksimale stroom fan 30 A (в других вариантах, дан род, это wêze 20 denominaasje A).

Диагностика предохранителя

Контрольно-измерительный прибор для измерения температуры, фербин де лидт та де мультиметр в щупам «прозвонил». Как jo в selsmakke tester fan lampen en snoeren, hechtsje kontrolearber elemint yn ‘e rpture fan ien fan’ e diriginten. Ferbine de Wires на терминалах с аккумуляторными батареями. Как лампа ljochten omheech, тестера beep sil alert jo, dat de lont is geef, это проблема moat trochgean mei it sykjen. Весла, gewoan ferfange de ynfoegje.

Nea ynstallearje in lont mei in oare rating aktuele en noch mear net brûke in ferskaat oan «bugs». Dat soe yn gefaar take de hiele on-board auto circuit. En op it mêd fan brânfeilichheid, это nakseptabel.

Wêrom burn de lont

Nei’t fêststeld dat de VAZ-2114 sigaret lichter wurket net fanwege in blaasd lont, is it nedich om te refktearjen op de oarsaak fan dit skuld, omdat yn normale operaasje it.Út syn operaasje kin foarren brocht wurde troch in koartsluting yn ‘e rûnten binnenlân kachel motors, лобовое стекло waskmasine, лампа освещения отсека de wanten, реле заднего плавника. Это фейл-фейл-фейл-фейл-фэн-аль-фэн-ди-контуров, и он не нацелен на фейлич-фейл-фэн-э-сигарет.

In oare reden foar fusing te wêzen невнимание со стороны Sleauwichheid fan it reau eigener yn ‘e eksploitaasje fan oanfoljende apparaten. Как Джо Коартлин пылесосит автомобильный интерьер опционального компрессора для шин, он представляет собой вентилятор устройства на «авторозетке» и втулку сигареты ВАЗ-2114.

Этим brûken fan dizze apparaten, moatte jo needsaaklikerwize rekken holden mei de hjoeddeiske ferbrûkt, en net вкусан, что te wêzen mear as dy fan it Onboard netwurk masines.

En hjir de radio?

Ситуация в сети — это радио и личная сигарета ВАЗ-2114. Jo sizze, en Wat Kin in ferbining hjir? Dat is rjocht, это чистый ров. Мар гуон «электрическое» из josels auto eigners om se te ferbinen de krêft nei de radio terminal sigaret lichter.Это может быть сделано на терминалах с батареями. Он docht bliken, как der in fuse waait sigaret lichter, остановился wurkjen en de radio. Yn dit gefal is it better te rieplachtsjen kwalifisearre auto elektricien, dus hy ferbettere de situaasje.

Зажигалка Erweitern

От ВАЗ-2114 на сигаретной сетке, да еще и в мелочи перегорание лампы. Он демонстрирует, что это устройство цепи — это ntwurpen sadat de Earte, охватывающее wurdt tapast ta, en dan giet oan ‘e Positive kontakt fan it glês.

Om te slaan, de lampe, is it nedich en meitsje de saneamde burd — синтраальная консоль торпеды. Это kin maklik wurde ûntmantele nei, выкручивая винты de fjouwer leit oan ‘e kanten (twa oan elke kant). Wannear’t de konsole — это полный, быстрый и удобный тестер. Как бы то ни было, ferfange en kontrolearje de ûntstekking oan en de parkearplakken ljochten fan de auto. Nei ferfangen de lampe testen de sigaret lichter.

Wêrom docht net de sigaret lichter op de VAZ-2114: op syk nei it проблема fan Anschlüsse en wiring

At al jimme ynspanningen hawwe net oplevere it winske resultaat, kontrolearje de Anschlüsse en de wiring.De Earte ding te merken — это hoe hechte «plus», попробованный en «gewicht» oan ‘e glêzen ienheid. Slide de beskermingsmuorre isolaasje út de kontakten en kontrolearje de ferbining. Как это недич, поставил головокружение вером. Дан kontrolearje it kontakt pads op de монтажный блок X1. sigaret lichter Netzteil tryden binne gelyk foar har. Отсоедините его út ‘e ienheid Anschluss en kontrolearje de kontakten. Как и в случае с бинном, установленным вентилятором oksidaasje, с полосой в виде буханки флейбера (тип WD-40). Folge ping Wires mei pads nei in glêzen sigaret lichter.Identifisearje se troch de kleur. Это finen fan in brutsen try, ferfange lokaal, marearder it hiele harnas.

Где находится предохранитель стеклоподъемников ВАЗ 2109. Монтажный блок

Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2).Цепи зарядки АКБ, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, топливный электронасос и др.) Подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторых автомобилях устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Прием
1	10	Клапан омывателя фар
2	10
3	10	Плафон внутреннего освещения
4	20	Обогрев заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Электростеклоподъемники передней двери Реле стеклоподъемника
7	30	Очистители фар (в работе) Реле стеклоочистителя (катушка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны омывателя лобового и задних окон Реле (обмотка) включения электровентилятор системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7. 5	Фара противотуманная левая
9	7,5	Фара противотуманная правая
10	7,5	Лампа подкапотного пространства Лампы подсветки приборов Контрольная лампа наружного освещения Лампа прикуривателя Левая фара (габаритный свет)
11	7,5	Фара правая (габаритный свет)
12	7.5	Фара правая (ближний свет)
13	7,5	Фара левая (ближний свет)
14	7,5	Фара левая (дальний свет)
15	7,5	Фара правая (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при запуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Карбюратор Контрольная лампа воздушной заслонки Контрольная лампа стояночного тормоза Лампа светового табло «СТОП» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	–	Запасной
18	–	Запасной
19	–	Запасной
20	–	Запасной
Реле
К1	Реле включения дворников
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
K3	Реле стеклоочистителя
К4	Реле контроля исправности ламп
K5	Реле стеклоподъемника
K6	Реле включения звуковых сигналов
K7	Реле обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар

Блок предохранителей 17.

3722

До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем № 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.

№	А	Прием
1	8	Фара противотуманная правая
2	8	Фара противотуманная левая
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан омывателя фар
4	16	Электродвигатель очистителя фар Реле (катушка) очистителя фар Электродвигатель обогревателя Электродвигатель омывателя лобового стекла Электродвигатель очистителя заднего стекла Реле времени омывания заднего стекла Клапан омывателя лобового и задних окон Катушка реле включения электровентилятора система охлаждения Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа бардачка
5	8	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Задние фонари (фонари заднего хода) Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и индикатор заряда аккумулятора Мотор-редуктор и реле включения стеклоочиститель Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (стоп-сигналы) Освещение салона кузова Электростеклоподъемники и реле стеклоподъемников
7	8	Подсветка номерного знака Лампа в моторном отсеке Контрольная лампа включения бокового освещения Лампа подсветки приборов и прикуривателя Индикация подсветки рычагов подогревателя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле включения
9	8	Левая фара (габаритный свет) Левый габаритный фонарь (габаритный свет)
10	8	Передняя правая фара (габаритный свет) Правый габаритный фонарь (габаритный свет)
11	8	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации) Контрольная лампа сигнализации
12	16	Элемент обогрева и реле обогрева заднего стекла Прикуриватель Розетка для переносной лампы
13	8	Фара правая (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Фара левая (ближний свет)
16	8	Фара правая (ближний свет)
Реле
К1	Реле времени омывателя заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
K3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки вместо реле контроля исправности ламп Реле контроля исправности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
K5	Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
K6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
K7	Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
K8	Реле включения звуковых сигналов (13. 3747 / 2105-3747210-10, 2105-3747210-12)
K9	Реле включения вентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
K10	Реле обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
K11	Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Плавкие вставки — это коммутационный блок, защищающий электрооборудование автомобиля от коротких замыканий. Наличие такого элемента обеспечивает стабильную работу потребителей электроэнергии машины и проводов, питающих их.Блок предохранителей ВАЗ 2109 старой модели и новой установлен в моторном отсеке, что упрощает поиск и замену перегоревшей плавкой вставки.

[Скрыть]

Где находится блок питания и его схема подключения

Монтажный блок с предохранителями и реле находится под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения. За весь период производства девяток было сконструировано три типа таких устройств.Между собой они различались количеством и расположением плавких вставок и реле.

Расположение монтажного блока в ВАЗ 2109

Старый образец

Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на автомобили выпуска до 1998 года. Монтажный блок имел 11 электромагнитных реле, 16 предохранителей. и был отмечен 17.3722.

На фото — старый блок предохранителей

Блок предохранителей представляет собой пластиковый корпус, прикрытый прозрачной крышкой.Он содержит символы, поясняющие назначение реле, номинал предохранителя, место его установки и электрические цепи, которые он защищает. Это позволяет легко узнать, где можно разместить то или иное защитное устройство.

Все компоненты блока размещены на двух печатных платах, установленных и соединенных между собой в два этажа. Такая конструктивная особенность агрегата сильно усложняла его ремонт, так как панель с печатной платой часто выходила из строя по разным причинам. Старый агрегат обслуживал электрооборудование автомобилей, в системе питания которых был карбюратор. Позже этот элемент модернизировали, спроектировали и изготовили новый блок предохранителей ВАЗ 2109.

Номер предохранителя / сила тока	Защищенные цепи
F1	Запасной
F2	Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота
F3	Освещение салона, стоп-сигналы задние
F4	Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, компонент обогрева заднего стекла
F5	Клаксон
F6	Запасной
F7	Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки
F8	Запасной
F9	Запасной
F10	Фара левая
F11	Забортная фара правая
F12	Фара ближнего света правая
F13	Фара ближнего света левая
F14	Фара дальнего света, левая, контрольная лампа включения дальнего света
F15	Фара дальнего света правая
F16	Вольтметр, индикатор запаса топлива, индикатор уровня топлива, индикатор температуры охлаждающей жидкости, сигнальные лампы стояночного тормоза, давление масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле аварийной сигнализации, указатели поворота

Также будет полезно узнать расшифровку реле.

Номер	Назначение
1	Отвечает за исправность элементов очистки фар.
2	Это реле определяет работоспособность омывателя заднего стекла.
3	Этот компонент защищает от выхода из строя лампы поворотников, а также световой сигнализации.
4	Защищает электродвигатель стеклоочистителя от поломки.
5	С помощью этих перемычек можно определить, исправна лампа или нет.
6	Этот компонент защищает заднее стекло с подогревом от перенапряжения.
7	Фары дальнего света.
8	Фары ближнего света.
9	Без этого устройства вентилятор охлаждения двигателя не будет работать. Если это устройство выйдет из строя, мотор может перегреться.
10	Отвечает за работу клаксона.

Новый образец

Девятки ВАЗа и их модификации постоянно модернизировались. В полной мере это касается элементов электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличаются от старого блока. При внимательном рассмотрении нового блока заметны изменения в его конструкции. Установлено всего 9 реле, количество предохранителей осталось прежним.Новый блок предохранителей ВАЗ 2109 оказался надежным и практичным в эксплуатации и обслуживании.

На фото — новый блок предохранителей ВАЗ 2109

Изменилось место установки плавких вставок и их конструкция. Они стали острыми, что обеспечивает надежный контакт в местах их размещения. В пластиковом корпусе осталась всего одна печатная плата, за которой стало проще обслуживаться. Новый блок получил маркировку 2114-3722010-60.Эти блоки питания также были модернизированы. В первом исполнении нового БП реле К1 включало очистители фар, во втором исполнении реле К1 подключает вентилятор. Такие блоки были рассчитаны на девятку с электронной педалью газа.

Номер предохранителя / сила тока	Защищенные цепи
F1 (8A)	Запасной
F2 (8A)	Запасной
F3 (8A)	Запасной
F4 (16A)	Цепь выключателя электродвигателя и печки, реле вентилятора радиатора
F5 (3A)	Выключатель стояночного тормоза и гидравлической тормозной системы, лампа аварийного тормоза, датчик температуры, индикатор температуры охлаждающей жидкости, индикатор уровня топлива, датчик уровня топлива, индикатор уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, контрольные и сигнальные лампы для указателей поворота, выключателя и выключателя указателей поворота, выключателя аварийного выключателя
F6 (8A)	Выключатель внутреннего освещения и стоп-сигналов
F7 (8A)	Лампа и выключатель подсветки панели приборов, лампа подсветки перчаточного ящика, лампа подсветки ручек прикуривателя и обогревателя, контрольная лампа включения габаритов, лампы освещения салона
F8 (16A)	Электродвигатель вентилятора радиатора, звуковой сигнал
F9 (8A)	Фонарь для левого габарита, фонарь для левого заднего габарита
F10 (8A)	Лампа правого габаритного света, лампа заднего правого габаритного огня, контрольный свет и выключатель противотуманных фар
F11 (8A)	Лампы указателей поворота, прерыватель и переключатель указателей поворота, контрольная лампа в аварийном режиме
F12 (16A)	Патрон для переноски, прикуриватель
F13 (8A)	Дальний свет, правая фара
F14 (8A)	Дальний свет (левая фара), контрольная лампа дальней оптики
F15 (8A)	Ближний свет, правая фара
F16 (8A)	Левая фара ближний свет

Реле значений на блоках новой конструкции.

Номер	За что отвечает
K1	Без этого компонента работа двигателя омывателя заднего стекла невозможна.
К2	Отвечает за работу указателей поворота, а также за световую сигнализацию.
K3	Отвечает за работу двигателя стеклоочистителя.
K4	Назначение реле — защита стоп-сигналов и габаритов автомобиля.
K5	Этот компонент обеспечивает работу фар дальнего света.
K6	Эта деталь обеспечивает работу омывателя фар.
K7	Это реле защищает от выхода из строя электродвигателя электрического стеклоподъемника. Конечно, это действительно так, если в вашем автомобиле установлены электрические стеклоподъемники.
K8	Клаксон.
K9	Вентилятор охлаждения защищает от перенапряжения.
K10	Обеспечивает работоспособность устройства обогрева заднего стекла.
K11	Лампы ближнего света.

Форсунка

Выбор блока предохранителей не зависит от используемой системы питания; ориентироваться следует на год выпуска автомобиля.

На девятках с инжектором, помимо штатного БП с маркировкой 2114-3722010-60, установлен еще один вспомогательный.Вы можете найти его под приборной панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) установлен новой конструкции.

Схема расположения реле на впрыск ВАЗ 2109

БП имеет три предохранителя и три электромагнитных реле.

Как снять и заменить блок

Такая операция может понадобиться, если необходимо отремонтировать блок питания или заменить его на новый. Это под силу даже начинающему водителю. Требуется гаечный ключ на 10 (лучше всего торцевой или торцевой). Перед снятием блока питания откройте капот моторного отсека автомобиля.

Порядок снятия БП:

1. Отсоединить клеммы от АКБ. Это необходимо для предотвращения возможности короткого замыкания в электрооборудовании.
2. Для удобства работы снимаем защитную пластиковую верхнюю крышку блока питания.
3. Блок крепится к корпусу двумя винтами (выворачиваются гаечным ключом).
4. Отсоединить разъемы с проводами.Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимите резиновую защитную крышку, а затем раскачивайте разъем из стороны в сторону.
5. Остальные разъемы расположены на нижней части БП. Чтобы добраться до них, снимите два крайних реле, покрашенных в черный цвет. После этого корпус блока питания поднимается и отсоединяются остальные разъемы.

Блок вынимается из моторного отсека для ремонта или замены.Установка его на место осуществляется в обратной последовательности. При этом обратите внимание на резиновую прокладку между блоком питания и кузовом автомобиля. Он должен быть целым, без трещин и разрывов, иначе он будет заменен на новый. Прокладка нужна для защиты блока питания от попадания влаги, которая может спровоцировать короткое замыкание в электрической цепи автомобиля.

Смотрите видео канала АвтоМалина о снятии блока предохранителей ВАЗ 2109

Снятие и замена предохранителей

При выходе из строя какого-либо элемента электрооборудования автомобиля в первую очередь проверяют исправность предохранителя- ссылка или электромагнитное реле.Для этого снимаем защитную крышку БП. Он легко снимается после освобождения двух защелок по бокам устройства. На обратной стороне крышки вы можете найти необходимую информацию о предохранителях и реле. Специалисты рекомендуют заменять неисправные детали при отключенном аккумуляторе.

Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда удается обнаружить неисправность защитного устройства.Перед установкой новой плавкой вставки проверьте цепи на короткое замыкание. Если не удалить, все предохранители перегорят.

Порядок проверки исправности предохранителей будет следующим:

1. Выньте перегоревшую плавкую вставку.
2. Измерительный прибор помещен в положение измерения сопротивления.
3. Щупы прибора прикладываются к ножкам предохранителей и проводятся измерения.
4. Сопротивление неповрежденной детали должно быть близким к нулю.
5. Если счетчик показывает бесконечность, элемент неисправен.

Конструкция предохранителей старого блока и новой модели отличается. Блок предохранителей ВАЗ 2109 старого образца оснащен предохранителями цилиндрической формы. Убрать их можно пальцами, но лучше делать это щипцами, чтобы не обжечься. Пинцет уже входит в комплект блоков нового дизайна.

Цилиндрические предохранители старых блоков устанавливаются в гнезда с пружинными зажимами. Эти фиксаторы часто окисляются, поэтому их полезно очистить.Для этих целей подойдет школьный ластик, медицинский спирт, одеколон или растворитель. Не используйте наждачную бумагу. Желательно подтянуть зажимы, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.

Пинцет предохранительный Замена предохранителя

В блоке питания новой конструкции установлены ножевые плавкие вставки. Они имеют цифровое обозначение номинального тока на корпусе, а также цветовую схему, что упрощает поиск и замену неисправного устройства.Для замены прикрывают пинцетом неисправный прибор и раскачивают из стороны в сторону, при этом вытягивая предохранитель вверх. После нескольких попыток это можно будет сделать.

Автомобиль представляет собой сложный механизм, состоящий из множества различных узлов, деталей и электрических схем, читайте в статье -. Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок — монтажный блок, который также является блоком предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

1. Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
2. Сегодня можно встретить два варианта монтажного блока «девятки»: старый тип 17.3722 и новый 2114-3722010-60 / 2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Основное их отличие — разное обозначение реле, разъемов и предохранителей; разные номиналы последних, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора охлаждения и времени омывателя заднего стекла.
3. Обозначения на корпусе блока предохранителей представляют собой порядковые номера последнего, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них. Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом он соответствовал предохранителю № 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 г. — предохранитель № 3 ) — для омывателей фар и очистителей фар и т. д..d.

Схема предохранителей ВАЗ 2109.

Монтажный блок 17.3722.

1. (К6) реле омывателей фар;
2. (К1) реле времени омывателя заднего стекла;
3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
4. (К3) реле стеклоочистителя;
5. контактные перемычки вместо реле контроля исправности ламп;
6. (К10) реле включения обогрева заднего стекла;
7. запасной предохранитель;
8. (К5) реле дальнего света;
9. (К11) Реле включения фар;
Предохранитель
10. ;
Реле
11. (К9) включения электродвигателя вентилятора системы охлаждения двигателя;
12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

Схема подключения монтажного блока 2114-3722010-60.

• внешний номер в обозначении вилки — это номер колодки, а внутренний номер — условный номер вилки.
• предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• Реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• оконное реле К5.
Реле
• контроля исправности ламп К4.
• Реле стеклоочистителя K3.
• Реле прерывателя указателей поворота и аварийной сигнализации К2.

Схема подключения монтажного блока 17.3722.

• реле-прерыватель указателей поворота и аварийной сигнализации К2;
• Реле стеклоочистителя К3;
• Реле стеклоподъемника (не установлено) К7;
Реле
• контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
• реле времени омывателя заднего стекла К1;
• реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
• реле включения очистителей фар К6;
• реле включения обогрева заднего стекла К10;
• реле включения звукового сигнала К8;
• реле включения дальнего света фар К5;
• реле включения ближнего света фар К11;
• внешний номер в обозначении вилки — это номер блока, а внутренний номер — условный номер вилки;

Возможные неисправности блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорел предохранитель (один или несколько).

Это наиболее частая поломка монтажного блока. Исправить это просто: купите новый соответствующий предохранитель с правильной силой тока и замените старый. Но не забудьте выяснить причины выхода из строя последнего. В противном случае проблема может повториться.

2. Окисление контактов платы с токоведущими дорожками.

Еще одна довольно частая проблема, связанная с неудачным расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она является источником проблем, которые можно решить двумя способами: первый — приобрести новый монтажный блок и установить его вместо существующего, а второй — просто очистить окисленные контакты. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подходить ответственно, а все действия выполнять предельно аккуратно и аккуратно.

Итак, отключите все имеющиеся в блоке реле и предохранители, снимите плату, очистите обычным растворителем (важно не повредить дорожки микросхемы, паяльником тоже придется поработать), и в в обратном порядке поставил все на место.

Слаженную работу автомобиля обеспечивают множество сложных механизмов и агрегатов.

Для правильной работы всей системы автомобиля используется электричество.

Предохранители используются для защиты электрической системы от перегрузок. Все предохранители объединены в один монтажный блок. Электросхема ВАЗ 2109 блока предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Схема подключения блока предохранителей ВАЗ 2109 выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и, соответственно, разъемы для них разные.

Структура цепи блока предохранителей старого образца

Старый выпуск 17. Монтажный блок 3722 состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе — это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает за время мытья стекла с тыльной стороны.
2. К2 — поворотники и аварийные огни.
3. К3 — дворник.
4. К5 — дальний свет фар.
5. К6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения мотора.
8. К10 — отвечает за обогрев стекла сзади.
9. К11 — фары ближнего света.

Структура новой блок-схемы

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и аварийных огней.
3. К3 — очиститель лобового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за стеклоподъемник.
6. К6 — звуковой сигнал.
7. K7 — стекло заднего вида с подогревом.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Чтобы различать разные гнезда предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
означает силу тока, а буква A означает, что данный тип является предусмотрена защита от токов короткого замыкания
.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

1. F1 — очистители фар. Используйте предохранитель (10А).
2. F2 — повороты и аварийка (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — подогрев стекла и прикуривателя (20А).
5. F5 — вентилятор сигнала и охлаждения (20А).
6. F6 — электростеклоподъемники на передних дверях (30А).
7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
8. F8 — противотуманная фара L (7,5А).
9. F9 — противотуманная фара П (7,5А).
10. F10 — лампа приборной панели, лампа моторного отсека и лампа освещения салона (7,5 А).
11. F11 — габарит и фара правый (7,5А).
12. F12 — Фара ближнего света П (10А).
13. F13 — Фара ближнего света L (7,5А).
14. F14 — дальний свет фары L и контрольная лампа включения этих фар (7,5А).
15. F15 — дальний свет фар П (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в автомобиле возникла проблема с каким-либо электрическим устройством, в первую очередь проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле отремонтировать своими руками не составит труда.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. При замене предохранителей соблюдайте предписанную маркировку. Ни в коем случае не заменяйте их другими. Также нельзя замкнуть цепь перемычкой.
3. Так же нельзя замыкать провода накоротко, проверять цепь на наличие искры
   повлечет прогорание токоведущей дорожки.
4. Если есть необходимость снять блок, то отверткой по металлу
   нельзя использовать для этой цели. Это может привести к замыканию реле и выгоранию тех же
   дорожек, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, находящийся в системе охлаждения. через реле.

Если вы проигнорируете это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы с цепями предохранителей

В электрической цепи ВАЗ 21093 может быть несколько неисправностей.

1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно.Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
2. Выполняйте всю процедуру аккуратно и без спешки.
3. Отсоедините все имеющиеся предохранители и реле.
4. Снимаем саму плату. Далее либо замените, либо почистите старый.
5. Тщательно очистите проводящие дорожки растворителем, только
   делайте предельно аккуратно и аккуратно, так как
   токоведущие дорожки легко могут повредить, а если повредить, придется паять.
6. Соберите в обратном порядке.
Электросхема Ваз 21093
7. готова к выполнению своих функций.

Welt auto Митино.

Монтажный блок ВАЗ 2109 предназначен для совмещения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для подключения к колодкам жгутов проводов, для установки реле и предохранителей.Ниже представлена ​​принципиальная схема монтажного блока ВАЗ 2109 типа 17.3722.

На последних моделях применяется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом устройстве используются плавкие предохранители с плоским лезвием. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.

Взаимозаменяемость разъемов разъемов жгута проводов идентична колодке 17.3722. Обозначения предохранителей и защищаемые схемы немного отличаются. Схема монтажного блока ВАЗ 2109 представлена ​​ниже

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение радиатора.
Расположение заглушек монтажного блока показано ниже.

Номиналы предохранителей и защищаемые цепи следующие. * Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3 и 22010-60

Номер предохранителя ‘	Защищенные цепи
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения).Реле включения очистителей фар (контакты). Клапан омывателя фар
4 (16 A) F7 (30 A)	Очистители фар (в работе). Реле включения дворников (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и заднего стекла. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла.Регулировка ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель для указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла.Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник щитовой «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Фонари задние (стоп-сигналы). Плафон внутреннего освещения
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака.Лампа моторного отсека. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата освещения рычагов подогревателя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Фонарь левый (габаритный)
10 (8 А) F11 (7. 5 А)	Фара правая (габаритный свет). Фонарь габаритный (габаритный) правый
11 (8 А) F2 (10 А)	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель «
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 А) F14 (7.5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

админ 10. 06.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

ВАЗ-2114, КПП: устройство и ремонт

На автомобилях ВАЗ-2114 система трансмиссии устроена довольно просто.Серия «Лада-Самара» — это переднеприводный автомобиль. На ведущих колесах — сцепление ВАЗ-2114, коробка передач и приводной механизм. Система сцепления понятна всем. Но конструкция коробки передач понятна далеко не всем. Посмотрим, что такое КПП, какие бывают поломки, как его обслуживать и ремонтировать.

Устройство КПП ВАЗ-2114

Чтобы двигатель мог работать в оптимальных режимах при движении в различных условиях, автомобили комплектуются коробками передач. Этот механизм способен изменять величину крутящего момента, который передается от силового агрегата на ведущие колеса в момент трогания с места или в момент набора скорости.Механизм состоит из нескольких основных элементов. Это набор вращающихся валов и шестерен раздаточных звеньев.

Корпус механизма включает кожух сцепления, картер коробки передач, заднюю крышку. Внутри механизма находится основная пара. Есть дифференциал и шестерни, за счет которых меняются передаточные числа. В этой машине использовался немного доработанный механизм, который остался с ВАЗ-2108. Разница в другой основной паре.

В КПП — это главная передача или главная, первичный вал.Он предназначен для снижения оборотов двигателя. Главная передача позволяет уменьшить количество оборотов в пропорции от 1 к 4. Таким образом, если частота вращения двигателя составляет 2 тысячи, то частота вращения главной пары будет 500 об.

У ВАЗ-2114 коробка передач в главной паре имеет стандартный показатель 3,7. Этот показатель стабильный. Но если его поменять, можно скорректировать динамические характеристики автомобиля.

Максимальный размер зависит от размера основной пары скорости и возможностей разгона.Именно этот элемент влияет на длину передачи. Если поменять главную пару, можно отрегулировать длину всех шестерен. Также меняются ускорение и максимальная скорость.

У ВАЗ-2109 главная пара 3,9. За счет этого максимальная скорость на этой машине ниже, но машина становится лучше.

Трансмиссия ВАЗ-2114 — пятиступенчатая механическая синхронизированная коробка передач. Главная передача связана с дифференциальным узлом. Шестерни с первой по четвертую выполнены в виде блока и посажены на первичный вал коробки.Посажен пятый блок ведущих шестерен. На ВАЗ-2114 трансмиссия также имеет вторичный вал. Он оборудован ведомыми шестернями. Сам вал соединен с ведущей шестерней посредством главной пары.

Передаточные числа

Вторая, не менее важная составляющая этой коробки — передаточные числа. Это шестерни, каждая из которых отвечает за ту или иную трансмиссию. Какое передаточное число на автомобилях ВАЗ-2114? Ниже приведены характеристики каждой скорости:

• Первая передача — 3 636.
• Второй — 1,95.
• Третий — 1,357.
• Четвертый — 0,941.
• Пятая — 0,784.
• Задняя передача 3,53.

Стоит учесть, что стандартный диапазон трансмиссии далек от идеала. Первая передача слишком короткая, вторая очень длинная. Из-за этого водители могут наблюдать динамический сбой, если резко переключиться с первой передачи на вторую.

И даже больше — помимо отказа при резком переключении износ синхронизаторов.Посмотрите, как выглядит коробка на ВАЗ-2114 — фото есть в нашей статье.

Кулис

КПП также оборудован турникетом.

Это особый механизм, с помощью которого драйвер переключается с одной передачи на другую. Конструкция крыльев была разработана еще в 80-х годах, поэтому имеет массу различных недостатков. Большинство водителей винят ее в низкой информативности при переключении. Передачи не всегда включаются с первого раза. Кулис заедает, либо не работает передача.

От того, как долго детализация зависит скорость переключения. Например, у спорткаров укорачивают крылья. Это дает возможность решить массу проблем с переключением и добавляет динамики. В целях повышения информативности и управляемости крылья давно заменили тросиком. С ним КПП работает четче. Вы легко сможете включить необходимое снаряжение.

Также блок управления приводом снабжен рычагом переключения тяги и шарикоподшипниками, тягой для выбора нужной передачи, механизмом выбора скоростей.

Типичные неисправности и их симптомы

Трансмиссия ВАЗ-2114 производства АвтоВАЗ имеет достаточно высокий ресурс. Но иногда некоторые компоненты механизма могут выйти из строя. Рассмотрим типичные неисправности и их симптомы. Так же узнаем, как делается ремонт.

Передача вылетает при включении питания и не фиксируется

Причина этой проблемы в изношенных зубчатых передачах и муфтах. Это часто случается, если водитель пытается переключить передачи, не соблюдая скоростной режим.Чтобы устранить эту неприятность, необходимо заменить поврежденные и изношенные детали. Если шестерни включаются сами по себе, то причина в износе, расслоении или трещинах резиновой части задней опоры.

Передачи идут с усилием

В этом случае специалисты уверены, что крепежные зубцы к петле ослабли.

Также возможна деформация или повреждение упора. Дело может быть в трещинах пластиковых деталей в приводе коробки передач.

Шум в нейтральной трансмиссии

Если коробка передач автомобиля ВАЗ-2114 издает много шума в нейтральной трансмиссии, это свидетельствует о низком уровне масла в коробке передач, а также о качестве заливаемого масла.Кроме того, подобный симптом наблюдается при сильном износе верхнего подшипника, который находится на первичном валу. Для устранения этой неисправности потребуется провести диагностику подшипника, а также долить уровень масла.

Хруст и треск при переключении

При переключении водитель услышит хруст при износе синхронизаторов коробки передач.

Если проигнорировать начало этого процесса, то при дальнейшей эксплуатации необходимо будет заменить не только поврежденный синхронизатор, но и редуктор полностью. Если в момент переключения есть трещина, это говорит об износе стопорного кольца одного из синхронизаторов или осей сателлитов. Срочно провести диагностику.

Шум при движении на передачах

Если трансмиссия шумит при движении, то причин может быть несколько. Эта проблема заключается в износе как верхнего, так и нижнего подшипников. Помимо шума есть проблемы с заклиниванием рычага переключения передач. В этом случае необходима диагностика.При разборке КПП на ВАЗ-2114 коробка предохранителей находится под капотом. Он находится в специальном блоке.

Хорошее масло — это надежная работа коробки передач

Какой бы простой и неприхотливой ни была коробка передач ВАЗ-2114, масло для нее следует подбирать только качественное. Специалисты считают, что наиболее оптимальным вариантом является минеральная трансмиссионная смазка. Также можно использовать синтетические продукты. В случае использования синтетического масла необходима периодическая очистка сальникового уплотнения коробки. Оборудование категории GL-4 подходит для боксов серии «Самара-2». Чтобы трансмиссия была максимально надежной и безотказной, необходимо постоянно проверять уровень масла.

Самый простой способ — использовать щуп.

Заключение

Коробка передач — сложный механизм, требующий правильного обслуживания. Тогда трансмиссия прослужит владельцу весь срок службы.

p>

p1515 chevy Отсоедините крышку, сильно потянув за нее и снимите.More than 18000 codes for all autos. For Chevrolet Silverado 2500 HD Throttle Position Sensor Dorman 44994QT (Fits: Chevrolet Silverado 2500 HD) $63. It go’s into limp mode when engine light DTC P1515 comes on. P1xxxコードは以下の通りですすべての固有、およびP0xxxは一般的なものであり、すべての車に関連します。. Heres what I found. Cigar lighter (power outlet) fuses in the Chevrolet TrailBlazer is the fuse №13 (Cigarette Lighter) in the Underhood Fuse Box and fuses №15 (2002-2003, Auxiliary Power 2), №46 (Auxiliary Power 1) in the Rear Underseat Fuse Box. О P1516 Chevy Silverado. 1999 ISUZU RODEO. Proform 69580-21 Радиатор алюминиевого бака с алюминиевым сердечником, 17 дюймов. Автомобиль проработал 15 минут на холостом ходу, никаких проблем. Обычный грузовик Chevy с жалобой на пониженную мощность двигателя. 17927 P1519 Регулировка впускного распредвала. В системе ETC датчики APP используются в качестве первичного входа для управления дроссельной заслонкой / двигателем дроссельной заслонки. Блок предохранителей находится слева, на внешней стороне панели приборов. Заменил воздушный фильтр и печатную плату одновременно. 2003 Chevy Trailblazer LT Объем двигателя = 4.Вот список диагностических кодов Chevy Duramax, которые помогут вам выяснить, что не так с вашим автомобилем. NPDDiesel заменяет 100% поршней, колец, подшипников, втулок, прокладок и уплотнений. 00-06-04-035. Смотреть видео. Для Chevrolet Trailblazer 2004 года выпущено 744 бюллетеня технического обслуживания (TSB). Код P0003. Hét autotechnisch forum: zoek en filter binnen 213. Chrysler. (14) Посмотреть все. Daewoo P1515 P1523 P1552 P1553 P1606 P1608 P1611 Также могут присутствовать диагностические коды неисправностей p0120, p0220, p1514, p1515, p1518 и p2135.Следующее может вызвать неустойчивое состояние :. P1515 Положение дроссельной заслонки электронной системы дроссельной заслонки и код. Подробнее Комплект поршней двигателя с плоским верхом (P1515 (6) STD) от Enginetech®. P0030 — Подогреваемый датчик кислорода (H02S) Цепь управления нагревателем, ряд 1, датчик 1. com> Двигатель | Трансмиссия | Технические обсуждения трансмиссии> Настройка / Диагностика — двигатель и трансмиссия: диагностические коды неисправностей (DTC) для автомобилей GM, оборудованных системой OBD II. Сброс аварийных данных Chevrolet в блоке управления подушек безопасности. ПРИМЕЧАНИЕ P1514, P1515, P1516, P2101 — Проверьте, не заедает ли / не трется ли дроссельная заслонка в любой точке ее хода, проверьте, нет ли внутренних прерывистых обрывов коричневого и желтого проводов к корпусу дроссельной заслонки, убедитесь, что два розовых провода на X- Ссылка (2. Выбранные в настоящее время коды ODB-ii предназначены для марок BMW. О коде P1515. 3л. Индикатор SES и пониженная мощность двигателя с кодом неисправности P1516: могут присутствовать коды неисправности P0120, P0220, P1514, P1515, P1518 и P2135; 04 Грузовые автомобили и коммунальные услуги с двигателями GENIII V-8 — 4 кВт. Найдите много отличных новых и подержанных опций и получите лучшие предложения на комплект поршня двигателя P1515 (6) 040 Hawk от Enginetech по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Chevrolet: 00-06-04-033B: I / M Готовность как часть программы проверки выбросов и технического обслуживания для автомобилей OBD II: Chevrolet: 00-06-04-035: Сервисная лампа двигателя / код PCM P1515 — перепрограммировать PCM: Chevrolet: 00-06-04-036: Крышка топливного бака контактирует с четвертью панели при приостановке: Chevrolet: 00-06-04-037 Определение диагностического кода OBDII / EOBD.Превосходная сортировка по размеру и весу в каждом наборе. P1515 — соленоид 1 управления подачей воздуха во впускной коллектор — короткое замыкание на массу. P1515, скорее всего, исчезнет, ​​если не проверить все предохранители, возможно, один из них неисправен. 1205 W Crosby Road, Carrollton, TX 75006, USA Телефон (972) 245-0110 Отдел продаж (800) 869-8711. Может показаться, что автомобиль находится в режиме «хромает», давая достаточно мощности, чтобы доставить вас в магазин. Я заменил модуль TAC на новый, но без изменений. ЕСМ определяет намерение водителя, а затем. Все головки комплектуются новыми клапанами и проходят испытания на вакуум, чтобы гарантировать качество работы клапана.В нашем ассортименте подержанных автомобилей Buick, Chevy, Dodge, Ford и Nissan есть то, что вы ищете, по доступной цене. Если ваш автомобиль поддерживает OBD II или EOBD, вы уже можете использовать почти 5000 общих кодов OBDII. Он также контролирует различные коды Chevrolet Cobalt P0641, которые могут быть связаны с заменой сломанного кислородного датчика, что в конечном итоге может привести к поломке каталитического преобразователя, который может стоить более 2000 долларов. 2003 Chevrolet Corvette Электрическая система TSB Подробности…. Если вы пользователь http: // www.tengo una chevrolet trailblazer 2003, мотор 4.. Оба значения должны находиться в пределах откалиброванного диапазона каждой команды P1515 в сравнении с фактической характеристикой положения дроссельной заслонки (модуль PCM) Команда P1516 в сравнении с фактической характеристикой положения дроссельной заслонки (модуль TAC) Форум-сообщество, посвященное владельцам и энтузиастам Chevy Corvette. Когда вы проверяете Chevrolet Trailblazer, индикатор двигателя автомобиля загорелся кодом P1515, причина должна быть в том, что свет двигателя включен (или сигнальная лампа скорого обслуживания двигателя). Это устраняет необходимость в механическом креплении троса от педали акселератора к корпусу дроссельной заслонки.com: P1515, P1518 И P2135 ТАКЖЕ МОГУТ БЫТЬ… Товар успешно добавлен в вашу корзину. См. Также: Сервисные руководства Toyota в формате PDF. ABG… DTC P1515 — Пониженная мощность двигателя Кажется, для этого лучше подходит. Свистящий шум при разгоне и приеме грузовика p1515 на пониженный режим мощности. Настройкой должен заниматься конечный пользователь, но, похоже, так обстоит дело с любыми TB эти… Блок предохранителей в салоне Opel / Vauxhall Vectra C. 95. Удалите из памяти все коды неисправности, которые могли быть установлены из-за низкого напряжения аккумуляторной батареи. состояние.50. Шевроле. На некоторых автомобилях код P0120 может указывать на проблемы с одним из датчиков APP вашего автомобиля. Главная DTCP1515 Код: P1515 Система: Трансмиссия (Охватывает функции, которые включают двигатель, трансмиссию и соответствующие аксессуары трансмиссии) Категория: Производитель (Определение кода присваивается производителями в зависимости от основных системных различий их транспортных средств, различий в реализации или различий в стратегиях диагностики. TPS напряжения проверены и работают от 3В и наоборот для датчика №2.Пока горит индикатор CE, я извлек код своим дешевым считывателем за 50 долларов, и, хотя не было никаких объяснений, он дал мне P1516. PCM — это мозг вашего автомобиля, который контролирует самые разные системы. Прежде чем что-либо заменять, необходимо сделать 2 заземляющих соединения с рамой под полом со стороны водителя с внешней стороны рамы. Это соотношение отправляется в контроллер ЭСУД, который использует эти данные, а также сравнения с наружным воздухом, чтобы регулировать соотношение воздуха и топлива, необходимое для двигателя.Получите как можно скорее в четверг, 30 декабря. В вашей корзине 0 товаров. В проставках корпуса дроссельной заслонки Vortice используются уплотнительное кольцо из стеклонаполненного нейлона, а также прокладка и крепеж. 3л. 3L / 6. Описание продукта. Chevrolet Trailblazer. Это может привести к ухудшению состояния дроссельной заслонки. Индикатор пониженной мощности двигателя. Привет, у меня Chevy Equinox 2 2010 года выпуска. Если ваш PCM выйдет из строя, ваш грузовик Chevy может столкнуться с целым рядом проблем. Первые два кода относятся к датчику положения дроссельной заслонки, который является частью корпуса дроссельной заслонки. Chevrolet Camaro 1967-2013. HomeGMC GMC Select Your GMC’s Diagnostic Trouble Code Body Codes. I have a 09 Ultra with 10,000 miles on it. Chevrolet Tahoe vehicles may experience a performance issue where they will not go over 15MPH and show trouble codes P0120, P0220, P1516. I was told the maf was at fault so i bought a new one. I thought they were the same. 01-14-2009, 03:33 PM. 8L / 5. Product Questions & Answers. p1515: インテークマニホールドチェンジオーバーバルブサーキットショート（audi、volkswagen） システム時刻の妥当性（bmw、mini） 制御モジュールスロットルアクチュエーター位置パフォーマンス（buick、cadillac、chevrolet、gmc） Get ALLISON AT transmission rebuilding tips, ALLISON AT troubleshooting help, ALLISON AT technical service bulletins, ALLISON AT diagnostics and ALLISON AT technical information from TRNW.P1516 — очень распространенный код неисправности. Для Chevy Silverado 1500/2500 HD Throttle Body 2003-2006 Pin Type 8-Prong (подходит: более чем для одного автомобиля) $ 187. Ш x 2. 2л. Диагностический код неисправности Chevrolet OBD-II (DTC) P1515 Связанные TSB Если вам нужна информация о дереве диагностики P1515, советы по диагностике P1515, техническая информация P1515, диагностика P1515, помощь по поиску и устранению неисправностей P1515 или просто ответы на ваш вопрос с кодом P1515, сеть восстановителей трансмиссии — это место, куда можно пойти! Вопросы по Chevrolet Camaro. После расследования дилер обнаружит код PCM P1515. 4L и просто включите двигатель, и теперь машина переходит в режим безостановочной работы, он запускается и едет нормально, затем переходит в режим безостановочной работы, и это коды, которые я получаю теперь, которых у меня не было до установки двигателя в c027b, c0800, c1100, u0100, c0040, p0089, p0420, p0010 и P228d, с чего начать, пожалуйста, помогите мне, у меня уже есть… Autozone — это одно место, которое даст вам номер кода. DTC: P1515 Недостаточное охлаждение наддувочного воздуха. Мой отец ранее владел машиной и профессиональный механик обслуживал машину несколько Регулятор давления топлива — Родео 3 2001 года.CHEVROLET: 2003 Avalanche, Silverado, Suburban, Tahoe с 4. Поиск в Google указал на управление приводом дроссельной заслонки. Коды неисправностей двигателя разделены на 4 части автомобиля, эти коды начинаются с буквы P, U, буквы B и буквы C, они и есть: Техническое обслуживание трансмиссии и устранение неисправностей даже основных проблем могут быть невероятно сложными. 2 литра, 4 x 4, я есть настоящее и одно сообщение с ошибками, по ejemplo: el codigo p1481, el p0171, p0172 y el p1515, me gustaria me orientaran alpecto.5 МИЛЛИОНОВ GM грузовиков-энтузиастов каждый месяц, которые… P1516 Кодекс Шевроле — Модуль управления приводом дроссельной заслонки Функционирование положения привода дроссельной заслонки. Отключил аккумулятор, посидел 5-7 минут, сбросил коды, завелся и сделал переобучение на холостом ходу. 4. Причина. 2002 Chevrolet Trailblazer TSBs 507 Trailblazer Бюллетени технического обслуживания. P0031 — Низкое напряжение цепи нагревателя подогреваемого кислородного датчика (HO2S), ряд 1, датчик 1. Я получаю код p1515 только при холодном пуске, и после прогрева грузовика он работает нормально после того, как я очищаю коды.Если у вас уже есть зарегистрированная учетная запись, войдите в систему со своим идентификатором Autel и паролем. 1955 г. Руководство по сборке обивки и отделки Chevy Кузов Фишера, Сиденья Chevrolet и т. Д.; Eagle 5-галлонная металлическая канистра для бензина Красный газ Топливный бак Стальной НОВИНКА Воронка с горлышком; Абстрактные Растянутые Отпечатки На Холсте Обрамлены Домашний Бизнес Декор Стены Искусства Живописи; Gambia Set 5 PCS, 5 + 10 + 20 + 50 + 100 Dalasis, 2019, P- New, A Prefix, UNC 2003 Chevrolet TrailBlazer — 4WD | Bravada, Envoy, TrailBlazer (VIN S / T) Руководство по обслуживанию | Идентификатор документа: 746741 DTC P1515 Описание схемы Заданное положение дроссельной заслонки сравнивается с фактическим положением дроссельной заслонки на основе положения педали акселератора и, возможно, других ограничивающих факторов. Каждый код неисправности состоит из одной буквы и четырех цифр, например B0605, и соответствует определенной ошибке / неисправности. 0 # PIP3089 — (30 июля 2004 г.) Индикатор SES и пониженная мощность двигателя с кодом неисправности P1516: также могут присутствовать коды DTC P0120, P0220, P1514, P1515, P1518 и P2135. Привет, эти коды неисправностей p1515 и p1516, относящиеся к дроссельной заслонке. 2003 Chevrolet Avalanche Электрическая система TSB Подробности…. Введите 5-значный код неисправности в поле поиска и выполните поиск. Реле 2 главных цепей зажигания. Моя проблема в том, что индикатор SES загорается вместе с индикатором пониженной мощности двигателя, и скорость его движения не превышает 25 миль в час.вся проводка между модом tac и корпусом дроссельной заслонки была проверена и протестирована с помощью dmm, все Chevy Silverado Forum (GMC Sierra) ПОМОЩЬ !!! Сильверадо продолжал работать без ключа в замке зажигания. В последнее время у меня возникла проблема с нежеланием начинать. 01 корвет ls1. Когда компонент или система не работает в допустимых пределах, Corvette активирует соответствующий DTC Camaro5 Chevy Camaro Forum / Camaro ZL1, SS и V6 Forums — Camaro5. Следующие TSB Chevrolet связаны с DTC P1515.есть такая же проблема? да. H x 21 дюйм. Хорошо, диагностический компьютер показывает эти три. Шевроле Сильверадо 1500 2003 года выпуска 5. Так что вы должны проверить это на наших моделях автомобилей. Бюллетени технического обслуживания, или сокращенно TSB, представляют собой уведомления, сделанные непосредственно компанией Chevrolet, чтобы помочь автомобильным техникам диагностировать и устранять часто возникающие проблемы Trailblazer. Тип вопроса: Техническое обслуживание и ремонт. Наружный диаметр: 97 мм (Прибл. Короче говоря, и, несмотря на то, что коды были очищены и B- отключен, P1518 исчез, и TAC переходил в аварийный режим каждый раз при включении зажигания.99. Чтобы узнать больше о качественных поршнях, предоставляемых Enginetech, свяжитесь с одним из наших специалистов по продажам и обслуживанию по телефону 1-800-869-8711 или отправьте запрос через форму на странице контактов. U1571 Значение: Основная причина кода P1515 Причиной кода неисправности двигателя P1515 OBD-II является неисправность цепи датчика состава топлива. 90. Все основания шасси очищены и проверены. Для использования в Siemens Type ‘EQ, EQL, SEQ, EQG ,. Модель Camaro производства Chevrolet получила 4 жалобы потребителей, а также 11 сервисных бюллетеней.Следующие TSB Chevrolet связаны с DTC P0107. На прошлой неделе, когда я ехал на работу, мой грузовик выдал код P1516 и перешел в режим «Пониженная мощность двигателя», где он мог разогнаться только со скоростью 10 миль в час. P1516 — очень распространенный код неисправности. stumped8159, я провел небольшое исследование по этому поводу. машина работает нормально. Когда дроссельная заслонка закрыта, сигнал рядом. 25. Это эквивалент сцепления на механической коробке передач. 1 Ответ У меня есть Chevy Tahoe 2001 года выпуска, 5. 0. Первопроходцы — одна из моделей, которые могут отображать сообщение «Пониженная мощность двигателя» на приборной панели вместе с индикатором CEL Check Engine. От компактных седанов для начинающих водителей до полноразмерных семейных седанов для вашей следующей поездки — вы найдете что-то для каждого. Это также один из самых распространенных. Clay WA5NMR — Ex Snowbird — 1 год, Ex Полный таймер на 11 лет — 2004 Шасси Winnebago Sightseer 35N Workhorse. Ремонт этой проблемы = катушка зажигания, датчик o2, датчик положения дроссельной заслонки, датчик кулачка. Он управляет преобразованием электроусилителя руля Toyota (EPS) — EPS от Saturn Vue и Chevy Cobalt имеет блок управления двигателем, который нельзя отсоединить, и для удаленного монтажа необходимо удлинить провода.В частности, P0014 относится к проблеме с синхронизацией распределительного вала. P1515 EGR снижение мощности Goodysnap, 4 мая 2020 г. 2003-2006 Chevrolet Avalanche, Corvette, Express, Monte Carlo, Silverado, SSR, Suburban, Tahoe, Trailblazer 2003-2006 GMC Envoy, Savana, Sierra, Yukon 2003-2006 Hummer h3 2005- Pontiac GTO 2006 года, оснащенный 4. Однако производитель может дать другое определение диагностического кода неисправности силового агрегата P1515 OBD-II (P). Присоединяйтесь к 1. Зная код P, вы можете решить проблему с автомобилем, от исследования покупки до поддержки владельцев. Вот их список.Если бы вы не получали коды, которые у вас есть, я бы сказал, что у вас проблема с топливным насосом, но с кодами и отключением питания, я бы сказал, компьютер. Комплект поршней двигателя 7L P1515 (6) -2740. Неустойчивое высокое напряжение в цепи датчика температуры воздуха на впуске (IAT). 3 декабря 2011 г. · Проверка двигателя и пониженной мощности P0401, P1125, P1295, P1515 У меня была эта проблема. Идти. Размещено в GM Driveability 02.09.2008. 17 ответов. 6 февраля 2009 г. · Fehler p1515 vectra c, opel vectra 1. 1 из 2 Перейти на страницу. chevy silverado видео буксировки chevrolet silverado 2019.Судя по поиску, кажется, что даже с усиленной версией NW102mm мелодия требует скалярной корректировки ETC и некоторых незначительных корректировок времени и воздушного потока. — Код неисправности P1518 устанавливается, если напряжение аккумуляторной батареи низкое. Найдите другие коды неисправностей OBD II, воспользуйтесь окном поиска. B101D; B1428; B2722 2005 Chevy Tahoe EVAP Monitor не сбрасывается после того, как детали были заменены Efrain 20.09.2021 08:49 AM 2002 Toyota MR2 Spyder выходит из строя из-за неполных мониторов выбросов от Enid 17.09.2021 14:22 Как завершить ездовой цикл Jeep Rubicon? автор: Albert on 03-09-2020 02:40 AM Как выполнить ездовой цикл Porsche Cayman? Автор: Джордж, 06.03.2020, 17:01 Проблемы Chevrolet Trailblazer по годам.Адрес: 12/3 Matisi Cnr 327 Mansfield Street Thornbury VIC 3071 Тел: +61 476 293 327 Факс: +61 476 293 327 Snake Eater 102mm TB. Двигатель 1л. Мой грузовик — 2500 л.с. 2003 года с двигателем 6 л и пробегом 89 км. P1515 Я полностью осознаю, что все они указывают на корпус дроссельной заслонки и реальные детали. Эта процедура описана в Руководстве по обслуживанию Camaro, Firebird (VIN F). P1515 Модуль управления положением исполнительного механизма дроссельной заслонки. грация. Шевроле Экспресс Электрооборудование 2003 Шевроле Первопроходец Привет, у меня есть Шевроле Трейлблейзер 2wd 4 2003 года выпуска. Номер детали: P1515 (6) -2740 Позиция: Идентификатор типа детали: 10313 Терминология детали: Комплект поршня двигателя Требуемое количество: 1 Идентификатор основания двигателя: 248 литров: 3. С точки зрения непрофессионала, датчик положения дроссельной заслонки 2 (B) находится внутри Электронный дроссель. Всего за несколько минут я отключил и открутил TAC. NPDDiesel шлифует 100% кулачков распределительных валов. Я проверил КАЖДЫЙ предохранитель под капотом по просьбе сертифицированного механика Chevrolet. 3л — ПРОДАН 2003 Chevy S-10 расширенный 4. 3 двигателя. Проблемы Chevrolet Trailblazer 2002 года выпуска.Когда компьютер обнаруживает неисправность в цепи, он это делает. P1514, P1515, P1516, P2101 = невозможно достичь или удерживать желаемое положение дроссельной заслонки. P0037 Неисправность цепи нагревателя заднего кислородного датчика. p1125 cadillac, chevrolet: датчик положения педали акселерадора. Не думайте, что конкретный код OBD-II означает то же самое для других автомобилей. P1515 и P2135 устанавливаются только тогда, когда наш знакомый P1518 НЕ присутствует, что могло бы объяснить, почему эти два кода еще не появились. Определение кода неисправности для кода P1515 2001 Chevrolet Express 3500 8.DTC P1515 Функционирование положения исполнительного механизма дроссельной заслонки в модуле управления. Кто-нибудь знает, что это. Ужасная пониженная мощность двигателя преследовала многих из нас, включая меня, в течение многих лет, каждый раз, когда это случалось со мной, я делал сканирование OBD и получал код. Мотор TAC (это электродвигатель, который открывает и закрывает дроссельную заслонку). Когда загорается лампа проверки двигателя, появляется код Chevrolet Trailblazer P1512, первым вы должны проверить крышку бензобака. Диагностический код неисправности Chevrolet OBD-II (DTC) P1515 Связанные TSB Если вам нужна информация о дереве диагностики P1515, советы по диагностике P1515, техническая информация P1515, диагностика P1515, помощь по поиску и устранению неисправностей P1515 или просто ответы на ваш вопрос с кодом P1515, сеть восстановителей трансмиссии — это место, куда можно пойти! Ниже приводится код двигателя P1523 для Chevrolet Trailblazer 2003 года. Это общие коды, которые могут применяться не ко всем транспортным средствам.Индикатор SES и пониженная мощность двигателя с кодом неисправности P1516: Также могут присутствовать коды DTC P0120, P0220, P1514, P1515, P1518 и P2135. . ЕСМ определяет намерение водителя, а затем вычисляет соответствующий отклик дроссельной заслонки. Примерно через 30 секунд я снова включил ключ, и сообщение исчезло. Показывать этому пользователю SES Light и пониженную мощность двигателя только с кодом неисправности P1516: могут присутствовать коды DTC P0120, P0220, P1514, P1515, P1518 и P2135; 04 Грузовые автомобили и коммунальные услуги с двигателями GENIII V-8 — 4 кВт 5.Код P0002. Всего. Это код ТОЛЬКО GM, что означает, что он имеет то же значение только для автомобилей GM, таких как Chevy Suburban. цепь датчика — низкий входной сигнал p0113 — 48 темп. воздуха на впуске. Спасибо всем за помощь! Электросхема системы TAC (2002-2005 гг. 4. Код. Время диагностики и трудозатраты на ремонт автомобиля зависят от местоположения, марки и модели автомобиля и даже от типа двигателя. Я завел машину и услышал нехарактерный щелчок привода дроссельной заслонки. 3 литра Двигатель пришел с жалобой клиента на то, что был включен индикатор пониженной мощности, и на автомобиле нельзя было проехать больше, чем Address.Открытая дверь. Проблемы с Chevrolet Trailblazer 2004 года выпуска. Chevy Silverado 4. P0120, P0220, P1516 — Chevrolet Tahoe 5. Следующая диагностика может быть полезной, если на автомобиле проявляются симптомы, описанные в PI. P1517 Функционирование модуля управления приводом дроссельной заслонки (TAC). код. 4 из 5 звезд 56. Список автомобильных марок у правого края экрана. У меня есть Chevy Trailblazer 2003 года выпуска, и в последнее время этот свет приходит и уходит. Педаль газа грузовика GMC или Chevy управляется компьютером автомобиля.Сигнал датчика низкой температуры воздуха. ПРИМЕЧАНИЕ. PCM знает, что любые большие проекторы с высокой яркостью часто бывают намного больше и редко поставляются в компактном корпусе, таком как P1515. Вы можете получить лучшую скидку до 65%. Бесплатная доставка. Когда я увидел грузовик на следующее утро, это было то, что TPS отправляет информацию о положении дроссельной заслонки обратно в PCM по этому сигнальному проводу. NAPA 1515: Тип фильтра: Полнопоточная навинчиваемая смазка. Рафаэль. P1515 относится к кулаку и МОЖЕТ исчезнуть при замене TPS.Шевроле Номер: 00-06-04-035 Дата: 01.08.2000 Заголовок: Обслуживание лампы двигателя / Код PCM P1515 — Перепрограммировать PCM модели: 2000 Camaro; 2000 Camaro SS; Camaro Z28 2000 года выпуска; Резюме: Некоторые клиенты могут прокомментировать прерывистое свечение лампы Service Engine Soon. 0 # PIP3089 — (30 июля 2004 г.) Индикатор SES и пониженная мощность двигателя с кодом неисправности P1516: также могут присутствовать коды неисправности P0120, P0220, P1514, P1515, P1518 и P2135. Система использует датчики и модули для очень быстрой передачи информации о скорости автомобиля и данных водителя.Это означает, что из электрического разъема электронного блока дроссельной заслонки выходит в общей сложности 8 проводов. Грузовик 2003 1500HD 6. none | Что означает код P1515 CHEVROLET? Система управления приводом дроссельной заслонки (TAC) использует автомобильную электронику и компоненты для расчета и управления положением дроссельной заслонки. 2006 Chevrolet TrailBlazer — 4WD Тема: Информация о нормальных колебаниях напряжения в сигнальной цепи 2 APP и TP — ключевое слово DTC low ) Модели: 2004-2006 Buick Rainier 2005-2006 Chevrolet Cobalt P1515: Управление дроссельной заслонкой / фактическое положение дроссельной заслонки — изменение сигнала: проводка, заедание дроссельной заслонки, модуль управления дроссельной заслонкой: P1516: Команда дроссельной заслонки / фактическое положение дроссельной заслонки — изменение сигнала: проводка, дроссельная заслонка заедание клапана, модуль управления дроссельной заслонкой: P1517: Модуль управления дроссельной заслонкой — неисправность: Модуль управления дроссельной заслонкой: P1518 P1512 — это код, который включает электронное управление дроссельной заслонкой (ETC) или управление приводом дроссельной заслонки (TAC), и во многих ситуациях технический специалист может быть Соблазн сразу заменить дроссельную заслонку в сборе.Ехал неплохо, пока не начал закидывать «Пониженная мощность двигателя». P1520 Gear Безнаддувные системы обходятся экономичными 16. Замените в первую очередь. Я … Код Chevy P1515 — Видео Бокеп Индо Теркини — Потоковое видео Дэн Ундух Бокеп Индо Чеви код p1515. 1) не были обрезаны, если вы используете команду P1515 против фактических характеристик положения дроссельной заслонки (модуль PCM). Команда P1516 против фактических характеристик положения дроссельной заслонки (модуль TAC) P1517 Процессор модуля TAC P1518 PCM к цепи последовательных данных модуля TAC P1539 Муфта кондиционера Высокое напряжение цепи состояния P1545 Цепь управления реле муфты кондиционера P1546 Низкое напряжение цепи состояния муфты кондиционера Информация кода OBD2 применима для Volvo: Volvo V40,2012 Volvo XC60,2011 Volvo XC90,2011 Volvo V60,2011 Volvo S60, 2011 Volvo C30,2010 Volvo S80L, 2010 Volvo S80,2010 Volvo C70,2010 Volvo C30,2009 Volvo XC60,2009 Volvo V50,2009 Volvo S60,2009 Volvo S40,2009 Volvo C30,2008 Volvo XC70,2008 Volvo V70,2008 Volvo V50,2008 Volvo… Коды, в которых он появился сегодня утром, — P0120 P1515 и P2135.Если вам нужно протестировать датчик APP в сборе (только TrailBlazer и Envoy 2002-2003 гг.), Вы можете найти руководство здесь: Как проверить датчики APP 1 и 2 (2002-2003 гг. 4. У вас. Увеличено на 0. Очищенный корпус дроссельной заслонки) и заменил tps. Если не проверять, жидкость затем попадает внутрь. Когда PCM обнаруживает напряжение, выходящее за пределы нормального рабочего диапазона, установится P0120. 2L Chevrolet TrailBlazer). Большинство домохозяйств находятся в собственности или имеют ипотеку. Этот электронный модуль дроссельной заслонки представляет собой надежную прямую замену оригинальному модулю оборудования на определенных автомобилях.3… У меня Chevy Suburban 2500 6L 2003 года выпуска; выехал на 100-мильную поездку, которая на 90% была езде по шоссе. Коды компьютеров: p1514, p1515, p0335, p0013. Это зависит от того, насколько серьезна осечка. DTC двигателя P1515: Работа дроссельной заслонки. Код P0307 может обозначать :. 16 дюймов) Запасные фильтры NAPA 1515. Мы сбрасываем коды, снова запускаем и даем ему повторно учиться на холостом ходу. Винт с проушиной и крепежный винт входят в комплект, готовы к установке! 7 CC: 3687 CID: 225 Цилиндры: 6 блоков Тип: L Тип привода: P2135 — плохой переключатель положения дроссельной заслонки.8L> DTC P1515 Функционирование положения исполнительного механизма дроссельной заслонки в модуле управления. Система электронного привода (DBW) использует датчики для определения силы нажатия на педаль газа, чтобы она могла легко открывать и закрывать корпус дроссельной заслонки, тем самым влияя на скорость движения грузовика. Когда датчик 2 положения дроссельной заслонки выходит из строя, обычно устанавливается код неисправности P0220: Неисправность датчика 2 положения дроссельной заслонки (TP). Воскресенье, 23 декабря 2018 г., 9:48. Этот список предназначен для всех TrailBlazers (кроме EXT и EXT 370), а не только для SS.Перейти к последнему отслеживанию 1–20 из 23 сообщений. P0065 Неисправность электромагнитного клапана форсунки вспомогательного воздуха. 3L Лампа MIL горит, реакция дроссельной заслонки. Это устраняет необходимость в механическом креплении троса от педали акселератора к… | P1515 Описание кода CHEVROLET Система управления приводом дроссельной заслонки (TAC) использует автомобильную электронику и компоненты для расчета и управления положением дроссельной заслонки. Это может быть вызвано чем-либо, что мешает дроссельной заслонке двигаться или удерживаться в устойчивом положении. Реальный совет для покупателей автомобилей Chevrolet Silverado, включая обзоры, новости, цены, характеристики. О Silverado P1516 Chevy.Настройка удаления ECM для двигателей Paccar Список кодов неисправностей для Paccar MX13 EPA10 2 декабря 2021 г. P01XX 燃料 お よ び 空 気 の Продажа Шевроле Лачетти — правила, особенности и психологические приемы выгодной продажи хэтчбека и универсала Шевроле Лачетти Продам ваз 2114 на запчасти Продам газ 69 — нюансы продажи автомобилей газ 69 онлайн, правила написания эффективных объявлений. P1112. Проблема возникает примерно каждые 2 недели, и когда происходит снижение мощности l… подробнее Код P1516 — это специальный код производителя, который в основном используется в продукции General Motors, а именно Buick, Chevrolet, GMC, Hummer и Saturn.Вы должны остановиться и выключить, чтобы он мог сброситься. 3 двигатель Пониженная мощность и стабилитрак выключен. В конечном итоге это был датчик положения дроссельной заслонки. GM выпустила сервисный бюллетень 11-06-04-007C для решения проблемы P2135 Chevy с пониженной мощностью двигателя в транспортных средствах, перечисленных ниже. Это позволяет узнать, что диагностика этого состояния может отличаться для разных автомобилей производителя. Причина кода P1515 Причина кода неисправности двигателя P1515 OBD-II — неисправность цепи датчика состава топлива. Насчет кода P1515.Если да, то Burnworth Zollars готов помочь вам. (15) Посмотреть все. Время от времени получаю сообщение «пониженная мощность двигателя». Для небольших блоков в задней части двигателя требуется переходник с резьбой 18 NPT от 1/4 до 1/8 дюйма. 2 кода DTI P0100 Высокий входной сигнал цепи датчика массового расхода воздуха P1515 Высокий входной сигнал цепи датчика положения педали P1515 Низкий входной сигнал цепи датчика положения педали P1515 P1860: Электрический код неисправности OBD-II в цепи электромагнитного клапана PWM TCC. Диагностический компьютер поместил им три кода.О коде P1515. 0L 2002, проставка корпуса дроссельной заслонки Vortice от Volant®. Код P2135 устанавливается, если PCM обнаруживает разницу между датчиком положения дроссельной заслонки 1 и датчиком положения дроссельной заслонки 2, и разница длится более 2 секунд. 45 вольт. Эти коды относятся к серии PowerTrain (P0XXX, P2XXX, P34XX), серии Body (B0XXX), серии шасси (C0XXX), серии Network (U0XXX, U2XXX, U3XXX). Размер резьбы: 3 / 4-16. P1518 Цепь последовательных данных модуля управления приводом дроссельной заслонки (TAC). Вытяните, затяните его и посмотрите на крышку, чтобы увидеть, есть ли на ней трещины.Дачия. сообщает P1516, а иногда и P1515 (относящийся к положению дроссельной заслонки), и это обеспечивает режим пониженной мощности. 6–4. Описание кода DTC P1125 El Accelerator Pedal Position Sensor (AAP) — это потенциал, обеспечивающий сопротивление, изменяющееся в зависимости от напряжения в ECM (модуле управления двигателем), в частности, определяется положением ускорителя. Chevrolet Camaro 1999 года выпуска. На все вопросы ALLISON AT ответили эксперты Re: Chevy Tahoe 5. По-видимому, это обычная проблема для некоторых из новых Chevy 5.Все головки проходят испытания под давлением и модернизированы до новейшего уплотнения клапана. Датчик корпуса дроссельной заслонки или педаль акселератора являются причиной кода P1515. Часто говорят о снижении мощности двигателя и обслуживают противобуксовочную систему. P1516 Модуль управления приводом дроссельной заслонки (TAC) Функционирование положения привода дроссельной заслонки. Основные причины, по которым люди покупают грузовики, такие как легкий Chevy Silverado 1500, — это удобство транспортировки крупных предметов в кузове грузовика и возможности буксировки. Enginetech специализируется на поставках поршней двигателей с высокими рабочими характеристиками для ремонта двигателей для внутреннего, импортного и высокопроизводительного применения.00 бесполезная деталь из металла. 020 », чтобы компенсировать увеличенные отверстия и фрезерование головки / деки. Обсуждение для начинающих · №1 · 26 октября 2011 г. Руководство покупателя Chevrolet — 2006 г. Цены Chevrolet Impala LTZ, миль на галлон, двигатель, трансмиссия. Присоединяйтесь к обсуждению производительности, модификаций и т. Д. гонки, восстановление, объявления, поиск и устранение неисправностей, техническое обслуживание и… Диагностический код неисправности (DTC) — это систематическая структура кодирования, используемая Corvette для сигнализации о возникновении проблемы. 23 марта 2013 г. P1515. Q: код P0102, p0300, p1515 Chevy.Датчик положения дроссельной заслонки 2. Литые поршни емкостью 4 унции от Egge (номер по каталогу P1515-020B) с хромомолибденовыми уплотнительными кольцами Power (номер по каталогу E-196K-20). Про P0220 Chevy. Схема блока предохранителей (2002-2005 гг.). 2001 chevy suburban 1500 2wd. Зарегистрирован 30 мая 2011 г. · 5 сообщений. S. Модуль управления двигателем (ECM) является центром управления системой управления приводом дроссельной заслонки (TAC). Насколько сложно это диагностировать? Однако код ошибки P1515 определяется как характеристика положения привода дроссельной заслонки в модуле управления. Сначала казалось, что он работал, а затем отключился примерно через 1 минуту после перехода в режим пониженной мощности двигателя.У меня сейчас в магазине chevy 2500 hd 2001 года выпуска с кодами p1220, p1221, p1515, p1516. 2002 Chevrolet Trailblazer Электрическая система TSB Подробности…. На сайте есть списки TSB как для TrailBlazer 2006, так и для TrailBlazer 360. P1516 P2101 В этом видео будет рассказано, что означает индикатор пониженной мощности двигателя и что вы должны сделать, чтобы его исправить, а также несколько P1515 Положение привода дроссельной заслонки модуля управления. 4 дюйма. Это код ТОЛЬКО GM, что означает, что он имеет то же значение только для автомобилей GM, таких как Chevy Avalanche.49 долларов. Электрооборудование Chevrolet Express 2003 года выпуска. 0 Стоимость диагностики кода P1515 CHEVROLET составляет 1. Привет, я борюсь с этой проблемой в течение нескольких недель, и это сводит меня с ума. Если я подожду около 10-15 минут, он перезапустится. Двигатель 4 л. P0128 Температура охлаждающей жидкости двигателя (ECT) ниже регулируемого термостата. Например, P1516 для Hyundai означает совсем другое. Определение кодов неисправностей диагностики OBDII / EOBD. Как бесплатные запуски pdf-файлов повредили вирусный элемент теория ответа предположение об одномерности Salon de coiffure l’avant match naste din berceni 2010 г. Седловая река Св. Габриэля расписание масс p1515 Chevy Tahoe sqlite2 скачать.2003 Chevrolet Avalanche Двигатель и система охлаждения двигателя TSB Подробности…. Это было довольно легко исправить, и деталь стоила всего 40 долларов. С помощью этого кода синхронизация распределительного вала превысила пороговое значение, также известное как превышение опережения. Вершина формы. P0105 Код двигателя OBD II DTC для Chevy Trailblazer 2002 года. Обычно утром через 10-15 минут после начала. Мы перечислили все коды неисправностей DTC трансмиссии (P) в числовом порядке. Subaru CEL коды (сгруппированы) P0031 Низкий входной сигнал цепи нагревателя переднего датчика кислорода (воздух: топливо).* TT: Номер бюллетеня: 3118B: POP CLUCK CLICK NOISE ON Time ： 2018-04-02 Источник ： iCarsoft Technology Inc.) что вызывает снижение мощности двигателя p1515? то, что я видел на работе, — это несколько разных проблем, которые могут вызвать эту проблему. P1516 TAC (управление приводом дроссельной заслонки) пониженный режим мощности двигателя. Не позволяйте автомобилю разогнаться со скоростью более 15 миль в час, когда он делает это, и ему придется остановиться, выключить его и позволить ему сесть, прежде чем он поедет, не делая этого. Присоединяйтесь к обсуждению производительности, модификаций, гонок, реставрации, объявлений, устранения неисправностей, технического обслуживания и… Справочник покупателя Chevrolet — Пассажирский фургон Chevrolet Express 2005 года 3500 Цены на стандартную колесную базу, миль на галлон, двигатель, трансмиссию.Одометр покажет P-код. 5 смотрят. Код P0006. (13) ProDemand — лучшее онлайн-решение для получения информации о ремонте автомобилей, технического обслуживания автомобилей, данных диагностики и оценки трудозатрат. Датчик с резьбой 1/4 дюйма, 18 NPT использовался с 2003–2007 гг. 8. 0 или 7. Запустите гистограмму. Citroen. Учитывая, что все они связаны с дроссельной заслонкой, и я заменил как корпус дроссельной заслонки датчиком, так и датчик положения акселератора, я подумал, может быть, мне следует заменить свинцовый хвост на корпус дроссельной заслонки.1965 Chevrolet Corvette 3851325 Muncie Main Case P0220 Датировано: 20.02.65 Chevy II. Обедненная смесь контрольной смеси (блок 1, датчик 1) P1111. maxidas. 2л. Я проверял его в прошлом и проводил испытание на растяжение, это Описание продукта. Бортовая диагностика II OBDII, OBD-II 診断 ト ラ ブ ル コ ー ド 表: 故障 診断 コ ー メ カ ー 共通. Большинство автомастерских берут от 75 до 150 долларов в час. пониженная мощность 2008 chevy avalanche p0420, p0430, p0106, p069e, p1682, c0035, c0561, c0899, c0900 и p0573 Имеются некоторые проблемы с подсветкой двигателя, и после прочтения об этом на разных сайтах это может стать дорогостоящим и сложным.Большинство поршней Enginetech имеют шкалу от 0,010 дюйма до 0. Цепь управления нагревателем датчика кислорода (банк 2, датчик 3) P0043. Иностранные автомобили также могут использовать коды DTC, отличные от общих кодов DTC. Это может произойти по нескольким причинам, и механику необходимо диагностировать конкретную причину срабатывания этого кода в вашей ситуации. 1964 Chevrolet Corvette 3851325 Muncie Main Case P0212 Код даты 2/12/64 Impala. Двигатель 8L. Конкретные коды неисправностей для Chevrolet. Ознакомьтесь со статьей Как устранять проблемы с печатью в Windows 10 и посмотрите, поможет ли это вам. Одним из наиболее распространенных кодов неисправностей с Chevy Silverado является код P0446.P1516 для Hyundai, например, означает, что что-то GM выпустило бюллетень технического обслуживания (TSB) 07-06-04-003 для решения проблемы с пониженной мощностью и ПОВТОРЯЮЩИХся кодами неисправности P1516 P2135 P2138 на следующих транспортных средствах: 2005- 2006 Chevrolet Cobalt, Cobalt SS, Malibu 2006 Chevrolet Colorado, TrailBlazer 2006 GMC Canyon, Envoy 2006 HUMMER h4 2005-2006 Saturn ION, ION Red Line 2006 Saab 9… Код P1516: Не знаю, что на самом деле исправить. Код неисправности OBD P1515. Толщина Размер сердечника 749 $. Количество.Я пятый магазин, работающий над этой проблемой. Мы предоставляем Вам больше информации о значении каждого кода неисправности на Paccar MX13 EPA13. код P1515 что это — вопрос Chevrolet 2003 TrailBlazer. Вероятный локализационный блок P1515 Cortocircuito a maa del circuito de la válvula de cambio del múltiple de admiión (AUDI, VOLKWAGEN) Plauibilidad del itma delitema (BMW, MINI) Положение рычага управления дроссельной заслонкой15, дроссельной заслонки15 (BMW, MINI) Модуль управления приводом (TAC) Функционирование положения привода дроссельной заслонки P1517 Функционирование модуля управления приводом дроссельной заслонки (TAC) P1518 Цепь последовательных данных модуля управления приводом дроссельной заслонки (TAC) P1539 Высокое напряжение цепи обратной связи муфты кондиционера (A / C) Перекрестные ссылки приведены для общей справки Только, пожалуйста, проверьте правильность технических характеристик и размеров для вашего приложения.Код неисправности двигателя Chevrolet Trailblazer P1512. Расположение блока предохранителей. Наконец, распредвал «B» — это выхлопная система Japan OBD-II コ ー ド 表. Вентилятор Chevrolet Beretta… Просмотреть весь список кодов неисправностей DTC трансмиссии (P). Сводка по применению датчика скорости автомобиля: Cadillac 2005-03, Chevrolet 2009-03, GMC 2009-03, Hummer 2007-03, Workhorse 2009-05 Проверьте свою пригодность. 99 $ 104. Двигатель 0L или DTC P0120, P0122, P0123, P0220, P0222, P0223 или P2135 для 2. Он делает это на шоссе, это с перебоями, и дилер не может исправить это, если только он не делает это, когда он у них есть .v6 3. Я знаю, что … У меня загорелся индикатор уменьшения мощности двигателя, и теперь мой автомобиль не запускается, он только переворачивается, у меня есть код p1515 и прибывает контроль производства. Один провод — это источник питания 5 В от PCM (Powertrain Control Module. Com P1515 OBD-II Код неисправности Модуль управления Положение привода дроссельной заслонки — одно из определений для P1515; однако производитель вашего автомобиля может иметь другое определение для кода P1515 Системные драйверы для P1515, P1560, P1760, KC3 POS.2003 2500 silverado код P1516 Модуль ТАС. Некоторые из кодов, которые можно сканировать с помощью считывателя кодов или диагностического прибора: P0107, P0112, P0122, P0452, P1120, P1220, P1221, P1271, P1275, P1280, P1481, P1515, P1540, P1633, P1635, P1639, P1682. . Я должен остановиться, выключить его, подождать несколько секунд, а затем перезапустить. Обсуждение Стартер · №1 · 20 декабря 2015 года. Dodge D100 1986 года выпуска. Заметили, что обычно он делает это только при разгоне. Датчик положения дроссельной заслонки 1. Видео Bokep ini yaitu Video Bokep yang terupdate di December 2021 secara online Film Bokep Igo Sex Abg Online, st [] 247 577.Этот код ошибки является кодом неисправности конкретного производителя, что означает, что он не распространяется на все марки автомобилей. При WOT (Wide Open Throttle) напряжение сигнала TPS приближается к полному 5 вольт. У меня Chevy Express 3500 2001 года выпуска с 8. P1515 CHEVROLET Значение Система управления приводом дроссельной заслонки (TAC) использует автомобильную электронику и компоненты для расчета и управления положением дроссельной заслонки. Описание. Педаль газа перестает работать и пытается меня убить. во-вторых, есть проблемы с приводом на корпусе дроссельной заслонки, который заедает и вызывает коды.Я поменял педаль в сборе и она такая же. очистите код, затем запустите грузовик, он будет работать на холостом ходу нормально в течение минуты или 2, затем войдите в REP, я получу коды 1515 и 1516, если я поставлю грузовик на… cadillac sts h = buick lucerne j = chevrolet optra m = chevrolet matiz, pontiac soltice k = cadillac deville s = pontiac vibe t = chevrolet aveo, pontiac wave u = chevrolet u-100 v = chevrolet epica, pontiac gto w = chevrolet impala monte carlo, pontiac grand prix, buick lacrosse, buick Стоимость диагностики кода P1514 CHEVROLET составляет 1.Начало обсуждения · # 1 · 6 января 2015 г. (Отредактировано) Горит индикатор моего SES. На вопрос Текиллы 3 апреля 2016 г. в 11:10 о Chevrolet Trailblazer LT 4WD 2003 года выпуска. 09 февраля 2021 · U1571 Значение: Основная причина кода P1515 Причина кода неисправности двигателя P1515 OBD-II — неисправность цепи датчика состава топлива. ПОЛНЫЙ СПИСОК КОДОВ OBD II 1996 И НОВЫХ. Код ALLISON 1000 (DTC) P1515 Неисправность цепи электрического тока Код ALLISON 1000 (DTC) P1571 Неисправность переключателя тормоза Код ALLISON 1000 (DTC) P1572 Неисправность цепи переключателя педали тормоза 3 сентября 2014 г. · P1604 Кодовое слово… P0753 является диагностическим кодом неисправности (DTC) ) для «Электрическая цепь электромагнитного клапана переключения передач A / Электрическая цепь электромагнитного клапана переключения передач 1-2».Его задача — регулировать соотношение топлива и воздуха, управлять трансмиссией, контролировать выбросы и максимизировать топливную экономичность. Работа: 1. На данном этапе кодов неисправностей нет. Я не уверен, почему, но на GOV. 3L v8 в нем пару месяцев назад. Ski-d00 сказал: p1505 — это не проблема TOPS, это старая кодовая система. Это список TSB… Код P2196 Определение. P0101 Выход сигнала датчика расхода из допустимого диапазона. com член сегодня! За 20 секунд вы можете стать частью крупнейшего и старейшего сообщества в мире, обсуждающего пикапы, кроссоверы и внедорожники под брендами General Motors, Chevrolet и GMC.0 коды P1515. Заказчик сказал, что двигатель работает нормально, но дроссельная заслонка не реагирует на движения, и его пришлось буксировать. Это устранило мою проблему. P1516. P1515 и P2135 устанавливаются только тогда, когда наш знакомый P1518 НЕ присутствует, что объясняет, почему эти два кода еще не появились. P1519 Отключение связи низкого напряжения электронного модуля дроссельной заслонки. У него также есть проблемы с переключением передач, когда они выскакивают. Вентилятор охлаждения Chevrolet Beretta в сборе. p1515 buick, cadillac…. 95. Коды OBD2 для Chevrolet 1. Во-первых, есть обновление для ПКМ, чтобы адресовать эти коды, но для этого вам придется отнести его к дилеру.ТАКЖЕ МОГУТ ПРИСУТСТВОВАТЬСЯ P1514, P1515, P1518 И P2135. 1205 W Crosby Road, Carrollton, TX 75006, USA Телефон (972) 245-0110 Отдел продаж (800) 869-8711 Войдите в систему или присоединитесь к Autel сейчас. Получите советы по восстановлению трансмиссии 4L60E, помощь по устранению неисправностей 4L60E, бюллетени технического обслуживания 4L60E, диагностику 4L60E и техническую информацию 4L60E от TRNW. Например, загрязненный датчик массового расхода воздуха может вызывать чрезмерную компенсацию в настройках корректировки топливоподачи. Код P0113 — это один из многих кодов, которые создаются модулем управления трансмиссией (PCM) вашего автомобиля.Никаких кодов. Код P0000. Схема подключения системы TAC (2006-2007 4. by colb »Пн, 17 февраля 2020 г., 22:49. Этот датчик — отличное решение для любого двигателя Chevy с малым или большим блоком ранних моделей. двигатель выключен) заслонка дроссельной заслонки следует за педалью должным образом. Первый блок — это сторона двигателя, в которой находится цилиндр 1. 3L Fix коды P0120, P0220, P1516 — Chevrolet Tahoe 5. tif p1001. На все вопросы 4L60E ответят эксперты Превосходное качество. 82 дюйма) Высота: 131 мм (прибл.О двигателях DT466. Код P0001. Состояние / проблема: индикатор SES и пониженная мощность двигателя с кодом неисправности P1516. 0L Motor: Видел довольно много сообщений, особенно за последние несколько недель, но решил, что id все равно начнет новую. Проблемы Chevrolet Trailblazer 2003 года выпуска. Ниже вы найдете наиболее полный список доступных кодов неисправностей Chevy. ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ P0120, P0220, P1514, P1515, P1518 И P2135 • передние части дифференциала моста 4×4 • задние части дифференциала моста • задний дифференциал полуосей • шаровые шарниры / детали шкворня • подшипники • соберите сами — списки деталей • втулки адаптировать размер трубки • сопутствующие фланцы • разжимная втулка — складывающаяся распорка • шарнирные шпильки cv, двойной кардан • детали CV — карданный вал с двойным карданом • крышки дифференциала, болты, прокладки • NAVISTAR Датчик давления масла, 1846480C2 ， BC319G824AA ， BC31-9G824-AA: Артикул: 1846480C2 ， BC319G824AA ， BC31-9G824-AA: Цена: 65 долларов Категория: CUMMINS / NAVISTAR Chevrolet Silverado: Почему не работает круиз-контроль? Круиз-контроль — это сложная электронная система, которая может удерживать / ускорять и замедлять автомобиль нажатием кнопки.Также кто-то сказал мне, что P1515 предназначен для батареи. 3 6. Это кодовое состояние обычно не вызывает состояние отсутствия запуска, выключение зажигания и перезапуск двигателя на короткое время выводят вас из режима пониженной мощности. 3. Код P0004. Эти коды относятся к серии PowerTrain (P0XXX, P2XXX, P34XX), серии Body (B0XXX), серии шасси. У меня есть Chevy Silverado 2500hd 2006 года выпуска с датчиком положения дроссельной заслонки 6. P0224 Прерывистый сигнал «B». В стремлении получить больше воздуха корпус дроссельной заслонки — последний узел, который можно модифицировать перед тем, как воздух попадет в двигатель.Двигатели 1л. P0038 Высокий входной сигнал цепи нагревателя заднего кислородного датчика. 104 доллара. Это код ТОЛЬКО GM, что означает, что он имеет то же значение только для автомобилей GM, таких как Chevy Trailblazer. Продукт успешно добавлен в корзину Список всех кодов неисправностей двигателя. 5 кг p1515 series: rs. 1. Примечания по установке поршня двигателя P1515 (6) -2740. Диагностические коды неисправности P1515 также могут быть вызваны неисправностями на более ранней стадии. Заменил корпус дроссельной заслонки и педаль газа (датчик положения педали газа). 5.1; 2; Следующий. В вашей корзине 1 товар. (То, что вы видите ниже, является предыдущим поиском пружины для часов Chevrolet Impala и не включает в себя все часовые пружины в ВАШЕМ районе. Модель Snake Eater Performance 102 мм прошла испытания на ускорение и стала менее дорогой. Оказалось, что это перегоревший предохранитель из-за провод для управления дроссельной заслонкой протерт и заземлен на кронштейне сразу за левой топливной рампой, где жгут проводов поворачивается. P1515 Определение кода OBD: P1515 Переключающий клапан 1 впускного коллектора, Powcrstage P1515 Описание кода OBD: Код OBD P1515 Переключающий клапан 1 впускного коллектора , Powcrstage Возможные решения Короткое замыкание на массу (мин.). Проверьте проводку. Проверьте работоспособность в режиме диагностики. Код OBD. P1515 Неисправность цепи электрического тока. Код OBD. PositionPerformance Форум-сообщество, посвященное владельцам и энтузиастам Chevy Corvette.Нет. Бесплатная доставка на Amazon. Жар-птица. Данная статья относится к Chevrolet Silverado 1500 (1999-2006). Chrysler Pacifica, полный привод. Итак, я ехал по магазинам, и из ниоткуда не было реакции дроссельной заслонки, и загорелся индикатор двигателя «пониженная мощность» для кода p1518 и 1515. Enginetech Inc. 0 часов работы. Рядный шестицилиндровый двигатель Duramax 8L с C6500 / 7500 и Chevrolet / GMC T6500 / 7500 (на основе Isuzu Forward). * tt: 11/08/2004: 3116: 3116A: 10010189: Двигатель глохнет, когда кондиционер включается на холостом ходу.Bosch 0451104063. 0 Двигатель V-8 Следующая диагностика может быть полезной, если у автомобиля проявляются симптомы, описанные в этом PI. P0032 Высокий входной сигнал цепи нагревателя переднего датчика кислорода (воздух: топливо). 1L MIL Лампа горит, мощность двигателя снижена Опубликовано GM Driveability 28.07.2005 3 Ответа Снижение мощности двигателя происходит в любое время, иногда один раз в день, никаких признаков проблемы. P1515 Модуль управления положением исполнительного механизма дроссельной заслонки P1516 Модуль управления дроссельной заслонкой (TAC) Характеристики положения исполнительного механизма дроссельной заслонки P1517 Функционирование модуля исполнительного механизма дроссельной заслонки (TAC) P1518 Цепь последовательных данных модуля управления дроссельной заслонкой (TAC) P1539 Цепь обратной связи муфты кондиционера (A / C) Высоковольтный блок дроссельной заслонки с приводом — совместим с Chevy, GMC и другими транспортными средствами GM — Avalanche, Silverado, Tahoe, Trailblazer, Envoy, Savana, Sierra, Yukon — заменяет 12679524, 217-2422, 12580760.Коды дроссельной заслонки Chevy Express Van P1221, P1515 и P1516. Стоимость диагностики кода P1516 CHEVROLET составляет 1. В плоских, V-образных и других двигателях без рядного цилиндра цилиндры разделены на группы. Введите код неисправности BMW (P или шестнадцатеричный), введите код ошибки и нажмите «Поиск». Болдуин B2. 2. 08. Жалобы на автомобили. P0016 — Датчик корреляции положения распределительного вала положения коленчатого вала, ряд 1, датчик A. Иногда возникает ошибка P1516. ПУТЬ: Диагностика> Программы диагностики> Трансмиссия> Органы управления двигателем — 3. 00 требуется; Код купона: SUMMER9 Получите скидку 9% на весь заказ. Покупка на сумму, 000 000.Код P0005. Время диагностики и расценки на ремонт автомобиля зависят от местоположения, марки и модели автомобиля и даже от вашего…. Автор Спарки Опубликовано 22 марта 2009 г. 14 июня 2016 г. Категории 2003, Шевроле, Поиск ответов, P1516, Пониженная мощность, Тахо Теги Грузовики Chevrolet и GMC, P1516, Корпус дроссельной заслонки Этот Chevrolet Tahoe 2003 года выпуска с 5. sysco · Зарегистрирован.注意 し て く だ さ い ： 。. Коды OBD2 кузова Chevrolet Corvette, коды B0016, B0017 или B0018 — Цепь срабатывания переднего правого пассажира / переднего пассажира (этап 1), цепь B0022, B0024 или B0026 — Цепь B0022, B0024 или B0026 — цепь срабатывания переднего левого колеса / переднего водителя (этап 1), цепь B0051 — команда срабатывания B0053 — Команда развертывания при наличии неисправности контура B0090 — Активно… Стоимость диагностики кода P1514 CHEVROLET составляет 1.Вы даже увидите различные варианты, когда это Mã lỗiVị trí lỗiNguyên nhân có thể xảy ra P1515 Mạch thay đổi cửa nạp Manifold ngắn xuống đất (AUDI, VOLKWAGEN) Tính hợp lý vủ thaí mini có thể thi bộ truyền động điu khiển mô-đun iều khiển (BUICK, CADILLAC, CHEVROLET, GMC), Lệnh iều chỉnh / Biến đổi tín hiệu vị trí bướm Купил Chevrolet Suburban 2003 года с двигателем 5. P1523. сообщение о пониженной мощности двигателя и / или проверьте свет двигателя с любой комбинацией следующих диагностических кодов неисправностей: p0107, p0112, p0452, p1120, p1220, p1221, p1271, p1275, p1280, p1481, p1515.P1515 P1516 Мощность двигателя снижена Зарегистрируйтесь БЕСПЛАТНО! Станьте GM-Trucks. В этой статье будет предпринята попытка предоставить лучший план атаки. 5 главных проблем 2000-06 GMC Yukon Sierra Chevy Suburban Tahoe Silverado Avalanche Pt. 06 Chevy Impala P0011, P0121, P0449, P0455, P1516, P2101, P2143 и C0700 У меня есть коды P0011, P0121, P0449, P0455, P1516, P2101, P2143 и C0700. P1515 BMW Значение Системное время Правдоподобие — это общее описание кода P1515 Bmw, но производитель может иметь другое описание для вашей модели и года выпуска автомобиля; В настоящее время у нас нет дополнительной информации о коде P1515 Bmw OBDII.нет Q: код P0102, p0300, p1515 Chevy. Я завожу автомобиль и включаю обогреватель, несколько раз обороты становятся очень низкими, после чего автомобиль спрашивает TomN · Пожалуйста, проверьте ниже код P1515. com SES Light и пониженная мощность двигателя с кодом неисправности P1516: могут присутствовать коды неисправности P0120, P0220, P1514, P1515, P1518 и P2135; 04 Грузовые автомобили и коммунальные услуги с двигателями GENIII V-8 — кВт 4. Стоимость диагностики кода P1514 CHEVROLET составляет 1. Как только PCM обнаруживает отклонение от ожидаемых сигналов напряжения от датчика APP или датчика TP, он запускает код.Застрял богатый сигнал датчика O2 (банк 1, датчик 1) Что означает P2196? Код P2196 является результатом того, что датчик кислорода перед каталитическим нейтрализатором обнаруживает повышенное соотношение воздуха и топлива в выхлопе на ряду 1. Доброе утро, я столкнулся с проблемой этого пикапа Chevy, которую раньше не видел. Номер детали: P1515 (Обзор) $ 77. P1083. Жалобы потребителей, в том числе на внешнее освещение и топливную систему, бензин. Производитель Chevrolet Trailblazer 2003 года использует специальный диагностический код Chevrolet Trailblazer 2003 года, который отличается от кодов, показанных ниже.mcconnell45. Chevy TrailBlazer, TrailBlazer SS и GMC Envoy Forum с 2004 года Форум-сообщество, посвященное владельцам и энтузиастам Chevy Trailblazer и GMC Envoy. Чаще всего это вызвано частичным обрывом желтых или коричневых проводов возле заводского 8-контактного разъема (у GM есть сервисный бюллетень об этом). 020 дюймов, новый рабочий объем составляет 230 кубических дюймов. p1515 buick, cadillac, chevrolet, gmc: модуль управления положением исполнительного механизма дроссельной заслонки Descripción del código DTC P1515 La posición del acelerador comandado es compare con la posición real del acelerador, la cual es basada con la información suminoresic queense, parée de losé y otros factores limitantes.P1515 установится, если… Код PCM P1515 Установить (перепрограммировать PCM) 2000 Chevrolet Camaro; Pontiac 2000 года выпуска. Последние — 30 июля 2021 г. То же самое для p0106, кода датчика MAP. p1515 chevy

7ic apj nr5 wfl g02 b4i qmo 6eh 0xx vl5 0ew 7wd dh9 pi4 zya 4ih nuh k7z pb5 z6w

Схема подключения вентилятора системы охлаждения ВАЗ. Схема подключения вентилятора охлаждения ВАЗ Реле вентилятора охлаждения ВАЗ 2114

Вентилятор используется для создания воздушных потоков, которые направляются к радиатору двигателя.Это необходимо для того, чтобы охладить циркулирующую по нему жидкость.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от встречных воздушных потоков. Но когда автомобиль переходит в режим замедленного движения или холостого хода при работающем двигателе, роль пропеллера становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры.Порог включения 103-105 градусов Цельсия.

У ВАЗ 2114 вентилятор (пропеллер) расположен в моторном отсеке на задней части радиатора.

Почему не работает

Существует несколько причин, по которым гребной винт может не включиться, когда этого требует температурная ситуация:

• Вышел из строя электродвигатель вентилятора, то есть привод;
• Перегорел предохранитель;
• Реле отказало;
• Обрыв проводки;
• Разъемы датчика потеряли контакты;
• Датчик неисправен.

Обнаружение неисправности

Зона поиска проблем	Пояснение
Проверка винта	Отсоединяет разъем на гребном винте и подключает непосредственно к аккумуляторной батарее. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не вращается, проблема в электродвигателе.
Электромонтаж и контакты	Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны.
Предохранитель	Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока.Вентилятор оснащен предохранителем с маркировкой F4 на номинальный ток 20А. Проверить можно, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером
	Находится там же, где и предохранитель. Для эффективного тестирования лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить
	Чтобы проверить датчик, отключите питание от датчика.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет дуть непрерывно. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Если причиной всех неисправностей является сам вентилятор, его не нужно менять, так как в некоторых случаях его можно отремонтировать. Неисправности часто связаны с подшипником или щетками.

Если причина поломки — выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать ремонтировать его.Проще и лучше заменить весь привод.

Проверка обрыва цепи

Если вы управляете автомобилем без охлаждающего гребного винта, это приведет к перегреву охлаждающей жидкости и разрушению труб, резиновых элементов, прокладки главного блока и крышки клапана. Недалеко от разрушения узлов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем решать проблему с неработающим гребным винтом радиатора, многим важно знать о стоимости компонентов и рабочей силы.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены станции Техническое обслуживание составит от 400 руб. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. Да и ничего особо сложного здесь нет.

датчик температуры

Замена

Для того, чтобы заменить пропеллер вентилятора охлаждения своими руками, понадобится довольно небольшой набор инструментов, в который входят:

• Отвертка крестовая;
• Ключ торцевой 8 мм;
• Торцевой ключ на 10 мм.

Если готовы, то приступим.

1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не ошибаются.
2. Поднять капот, отсоединить от минусовой клеммы аккумуляторной батареи.
3. Ключом на 10 мм демонтируем крепеж корпуса воздушного фильтра.
4. Отверткой ослабить хомут воздуховода, находящегося на датчике массового расхода воздуха.Так вы сможете убрать гофру. Сделай это.
5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
6. Теперь возьмите ключ на 8 мм и снимите им крепеж воздухозаборника, а затем снимите сам воздухозаборник.
7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего вы найдете 6 орехов.
8. Отсоедините разъем от провода от разъема сломанного вентилятора.
9. Снимите кожух вентилятора, взявшись за привод, то есть электродвигатель.
10. Вооружившись гаечным ключом на 10 мм, необходимо демонтировать три болта крепления электродвигателя к корпусу.
11. Установите новый вентилятор вместо старого устройства.
12. Возвращаем все крепежи на места, соединяем разъемы, проводим сборку в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет вращаться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если не останавливается, заглушите двигатель. Повторите эксперимент.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями — были повреждены другие элементы системы охлаждения или вы приобрели неработающий вентилятор.Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Перегрев двигателя грозит серьезными последствиями: заклинит поршень, проткнет его, что пойдет на капитальный ремонт силового агрегата. Поэтому охлаждающий вентилятор — важный элемент, защищающий силовой агрегат от сильного нагрева.

Заменить предохранитель

Реле вентилятора не работает … Нерабочие заменяется новым, рабочим;

Заменить реле вентилятора

Обрыв в цепи питания … Если в линии обнаружен обрыв, нужно восстановить провод или заменить его;

Проверка на обрыв

Плохой контакт … стыки зачищены, следы окисления необходимо удалить;

Неисправность датчика температуры . .

Замена датчика температуры охлаждающей жидкости

Видео о замене датчика вентилятора

Проверка работоспособности электродвигателя вентилятора охлаждения

Самый простой способ проверить исправность вентилятора — это протянуть к нему два прямых провода: минус и плюс.

Плюс от АКБ, минус от кузова. Если при замкнутой цепи не сработало, значит проблема именно в этом. При запуске лопастей поищите проблему в другом месте.

Схема работы охлаждающего вентилятора

В основном при обнаружении неработающего вентилятора выявляется несколько причин:

• Перегоревший электродвигатель, обрыв в обмотке;
• Износ угольных щеток;
• Подшипник заклинило или раскрошился.

Если в двух последних случаях проблема решается, так сказать, малым количеством крови, то в первом случае заменяется электродвигатель.

Важно! При перекидывании проводов необходимо отключить основное питание электродвигателя.

Порядок оформления заказа

Работа вентилятора на ВАЗ-2114 связана через 2 предохранителя. Один из них также отвечает за звуковой сигнал. Проверить это можно, нажав на рог. Если нет звука, замените его целиком.Он находится в монтажном блоке, он на 20 ампер, с маркировкой F5.

Проверяем и при необходимости меняем предохранители

Второй находится под торпедой, со стороны пассажира. Под корпусом по 3 реле с предохранителями. Средний пар отвечает за работу охлаждающего вентилятора. Замените перегоревший элемент на новый (предохранитель можно «вызвать» мультиметром или ограничиться визуальным осмотром. Омметр необходим для проверки работы реле).Проверяя их состояние, заодно убедитесь, что контакты в нормальном состоянии, и при обнаружении оксида очистите его.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться заменой его на новый. Обязательно нужно найти причину разрыва, так как в ближайшее время новая снова перегорит.

Проверка датчика включения вентилятора

Если причина не найдена, следующим шагом должна быть проверка работоспособности переключателя вентилятора … Это сделать несложно. Обесточьте его и включите зажигание, при этом обращая внимание на вентилятор. Вращение лопастей указывает на то, что причина проблемы в датчике.

Проверка датчика включения вентилятора охлаждения

В связи с тем, что очень часто датчик начинает выходить из строя, выдавая ошибочные сигналы, рекомендуется проверить его еще одним способом … Для этого понадобится емкость с термометром и мультиметром. К клеммам датчика подключаются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость.Нагрейте содержимое емкости до рабочей температуры вентилятора (на ВАЗ 2114 — 92 градуса). Когда контакты замкнуты, мультмерт издаст звуковой сигнал. Это значит, что датчик исправен, если этого не произошло, можете смело выбросить и купить новый.

Здорово! Перед установкой желательно таким же образом проверить работоспособность купленного датчика.

Видео о проверке датчика включения вентилятора охлаждения

Заключительная проверка

После устранения проблемы запустить двигатель автомобиля. Двигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. … Если этого не произошло, а температура достигла желаемой нормы, диагностируйте неисправности еще раз.

Видео о причинах почему не включается вентилятор охлаждения на ВАЗ-2114

Перегрев двигателя приводит к серьезным проблемам: может заклинивать поршень, пробивается прокладка блока цилиндров, что приводит к необходимости капитального ремонта двигателя. Чтобы защитить силовой агрегат от перегрева, важно, чтобы охлаждающий вентилятор работал бесперебойно.В этой статье мы обсудим принцип работы устройства, схему его подключения, самодиагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит для автомобилей ВАЗ 2115 и ВАЗ 2113.

Принцип работы

Вентилятор — это устройство, повышающее эффективность охлаждающего радиатора. Радиатор забирает тепло от мотора и выпускает его в воздух. Этот процесс ускоряется за счет продувания лопастей электровентилятора.

Охлаждающая жидкость течет в закрытой герметичной системе. Его задача — отводить лишнее тепло от перегретых частей мотора. Горячий антифриз поступает в радиатор, здесь охлаждается и возвращается обратно. Находясь в радиаторе, охлаждающая жидкость проходит через систему тонких трубок. Встречный воздушный поток во время движения автомобиля помогает быстро отвести излишки тепла из моторного отсека.

Но когда машина стоит в пробке или на холостом ходу, воздушный поток перестает ее охлаждать. В этом случае система охлаждения может не справиться со своей задачей.Электровентилятор радиатора предназначен для искусственного создания воздушного потока. Температура включения вентилятора на ВАЗ 2114 — 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм работает до тех пор, пока уровень температуры не упадет до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и выключает вентилятор.

Устройство состоит из четырех пластиковых ножей, установленных на валу EDG. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, чувствительным к перепадам температуры.

Клапаны бывают основные и дополнительные. Когда температура достигает 85 градусов по Цельсию, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Находится в дополнительном блоке.

4 — реле электровентилятора;

5 — топливный насос электрический;

6 — реле зажигания.

Реле и предохранители можно заказать иначе. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда находится внизу. Найдите реле, у которого есть тонкий розовый провод с черной полосой, идущей от него. Он поступает от главного реле через клемму 85. Будьте осторожны! Не путайте его с тонким красным проводом, который также имеет черную полосу и идет от контроллера. И найдите белый толстый провод с черной полосой (87 пин). Здесь находится реле вентилятора охлаждения.Рядом всегда есть предохранитель. Он часть цепи.

Диагностика вентилятора охлаждения

Если на приборной панели есть сигналы о превышении допустимого уровня температуры в системе охлаждения, это может указывать на то, что вентилятор на ВАЗ 2114 не работает. Главный симптом неисправности — механизм не запускается даже при значительном повышении температуры. Необходимо срочно выключить двигатель, чтобы не допустить перегрева его элементов.

Двигатель не должен работать с неисправным электрическим вентилятором охлаждения.Это может повредить головку блока цилиндров.

Если на ВАЗ 2114 не работает вентилятор охлаждения, то причинами поломки могут быть следующие неисправности:

• Отказался выключатель вентилятора на датчике ВАЗ 2114.
• Неплотный контакт на разъеме датчика.
• Обрыв проводки.
• Неисправно реле вентилятора.
• Перегорел предохранитель.
• Поломка привода электродвигателя устройства.

Отсоедините разъем устройства.Подключите его к клемме аккумулятора. Соблюдаем полярность. Если прямое подключение к источнику питания запускает электродвигатель, значит, привод работает нормально. Возможно, проблема с проводкой, предохранителем или датчиком температуры.

Теперь очередь диагностировать предохранитель. Для этого необязательно даже открывать пластиковый ящик. При выходе из строя реле звуковой сигнал перестает работать одновременно с вентилятором. Следовательно, если вы заметили пропадание звукового сигнала, значит, перегорел предохранитель.Вы можете найти его в моторном отсеке в небольшом пластиковом ящике. Освобождаем крышку, прижимаемую двумя защелками, пинцетом вынимаем перегоревший предохранитель и заменяем его новым.

А вот диагностировать реле довольно сложно. Специально для тех, кто находится исключительно на «себе» с автоэлектриком. Чтобы проверить работоспособность, проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор заработал исправно, значит, пора заменить старый.

Для диагностики датчика температуры, подающего сигнал на радиатор, необходимо отсоединить разъем от датчика и запустить зажигание. Включится аварийный режим, в котором начнет дуть электровентилятор. Если при отключении разъема вентилятор запускается поздно, скорее всего, вышел из строя датчик. На его замену уйдет не более пяти минут. Вам просто нужно открутить два болта отверткой Phillips и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе ВАЗ 2114, это не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. Но при неисправном электродвигателе гораздо проще приобрести новый механизм.

Как заменить

Если вы уверены, что причина неисправности кроется в моторе вентилятора, то самый простой способ провести ремонт — полностью заменить прибор. Нет смысла тратить деньги на новый кожух.Дешевле будет просто купить новый электродвигатель.

Необходимый инструмент

Специальный инструмент не требуется. Работа выполняется элементарно несложно с помощью торцевых ключей на 8 и 10 и крестовой отвертки.

Пошаговый алгоритм работы

Электродвигатель вентилятора охлаждения можно заменить без демонтажа радиатора.

1. Отсоединить разъем и жгут проводов прибора от кожуха.
2. Открутите крепежные болты ключом на 10.
3. Отверните нижнюю фиксирующую гайку.
4. Торцевым ключом на 10 открутите гайку крепления с радиатора.
5. С помощью торцевого ключа на 8 отверните две гайки прижимного диска.
6. Снимите пластину.
7. Снимите электровентилятор вместе с кожухом.
8. Приступаем к демонтажу электродвигателя. Гаечным ключом на 10 ослабьте три крепежные гайки и снимите мотор вместе с лопастями.
9. С помощью отвертки подденьте стопорную шайбу.
10. И сними.
11. Снимите крыльчатку.
12. Поставить крыльчатку на новый мотор. Убедитесь, что штифт вала находится в канавке крыльчатки.
13. Соберите узел в обратном порядке.

Как заменить датчик температуры

Перед началом работ необходимо частично слить охлаждающую жидкость из блока цилиндров.

Что делать, если электровентилятор работает постоянно?

Иногда возникает другая проблема. Многих автолюбителей интересует, почему на ВАЗ 2114 постоянно работает вентилятор?

Возможны четыре причины неисправности:

1. произошло короткое замыкание в электрической цепи;
2. произошла поломка реле электровентилятора;
3. требует замены термодатчика;
4. сломался электронный блок.

Чаще всего вентилятор начинает работать постоянно в результате короткого замыкания проводов. Электрическая цепь остается включенной независимо от сигналов датчика температуры и реле.

Для устранения проблемы нужно прозвонить каждый провод и найти точку слияния. Иногда это заметно даже при визуальном осмотре.

Если звонок не помогает выявить неисправность, необходимо проверить и заменить реле вентилятора. Стоимость устройства невысока.Поэтому для диагностики проще купить новое реле и заменить его старым.

Если это не помогает, то нужно проверить работу датчика температуры. Ведь именно он отвечает за включение и выключение электродвигателя вентилятора ВАЗ 2114.

Если все остальные элементы системы исправны, необходимо проверить электронный модуль. Это редко выходит из строя. Если проблема все еще возникает в нем, вам придется выполнить полный сброс ошибки.Иногда помогает только полная перепрошивка. Не каждый способен выполнить эту работу самостоятельно. Поэтому лучше обратиться за помощью в автосервис.

Также было бы полезно установить кнопку принудительного запуска и остановки вентилятора на ВАЗ 2114.

Это решение может быть очень полезным, если поломка происходит где-то на трассе вдали от города. В этом случае с помощью кнопки на панели приборов можно принудительно запустить вентилятор для охлаждения двигателя.

По желанию владельца ВАЗ-2114 его можно оборудовать кондиционером, чтобы в эти жаркие летние дни в салоне легковой машины было комфортно чувствовать себя в эти жаркие летние дни… Затем при включении кондиционера должен включиться и вентилятор системы охлаждения двигателя, вне зависимости от того, какая температура будет у охлаждающей жидкости. Потому что так работает электрическая цепь включения, при наличии кондиционера.

Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор системы охлаждения двигателя должен работать при нагреве тосола до температуры 101 градус. Если мотор вентилятора включится и начнет работать даже на неотапливаемом двигателе, то водителю необходимо будет решить эту проблему.

Вначале нужно проверить целостность изоляции проводов, идущих к датчику температуры охлаждающей жидкости (ДТОЖ), который находится в ГБЦ, на ее впускном патрубке. Если по какой-то причине они стали замыкаться на массу, то вентилятор должен включиться, так как этот ложный сигнал сообщает контроллеру, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Поскольку контроллер не знает, что этот сигнал ложный, он естественным образом включает вентилятор.

Вторая причина постоянно работающего вентилятора ВАЗ-2114 может быть связана с «глючом» контроллера, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после падения температуры антифриза в результате вентилятор работает, он не хочет его выключать. Это может быть связано с прошивкой контроллера.

Напряжение на выводы электродвигателя вентилятора охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле и предохранителей, расположенном в ногах переднего пассажира за боковой крышкой, закрывающей переднюю часть. консоль .. При заклинивании контактов этого реле вентилятор включится и заработает сразу после поворота ключа в замке зажигания.

Если вентилятор включается не сразу, а только после прогрева двигателя и затем не выключается, то причина его такой работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостат, который отказывается открывать свой клапан для циркуляции жидкости по большому кругу (через радиатор). Проверить это довольно легко.Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если все в норме, запустите двигатель, дайте ему прогреться до рабочей температуры и пощупайте рукой заправочный шланг радиатора.

Вентилятор используется для создания воздушных потоков, которые направляются к радиатору двигателя. Это необходимо для того, чтобы охладить циркулирующую по нему жидкость.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от встречных воздушных потоков.Но когда автомобиль переходит в режим замедленного движения или холостого хода при работающем двигателе, роль пропеллера становится незаменимой.

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

У ВАЗ 2114 вентилятор (пропеллер) расположен в моторном отсеке на задней части радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включиться, когда этого требует температурная ситуация:

• Неисправен электродвигатель вентилятора, то есть привод;
• Перегорел предохранитель;
• Реле отказало;
• Обрыв проводки;
• Разъемы датчика потеряли контакты;
• Датчик неисправен.

Обнаружение неисправности

Зона поиска проблем	Пояснение
Проверка винта	Отсоединяет разъем на гребном винте и подключает непосредственно к аккумуляторной батарее. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не вращается, проблема в электродвигателе.
Электромонтаж и контакты	Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны.
	Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока.Вентилятор оснащен предохранителем с маркировкой F4 на номинальный ток 20А. Проверить можно, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером
	Находится там же, где и предохранитель. Для эффективного тестирования лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить
	Чтобы проверить датчик, отключите питание от датчика.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет дуть непрерывно. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Если причиной всех неисправностей является сам вентилятор, его не нужно менять, так как в некоторых случаях его можно отремонтировать. Неисправности часто связаны с подшипником или щетками.

Если причина поломки — выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать ремонтировать его.Проще и лучше заменить весь привод.

Если вы управляете автомобилем без охлаждающего гребного винта, это приведет к перегреву охлаждающей жидкости и разрушению труб, резиновых элементов, прокладки главного блока и крышки клапана. Недалеко от разрушения узлов поршневой группы.

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем решать проблему с неработающим гребным винтом радиатора, многим важно знать о стоимости компонентов и рабочей силы.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены на СТО от 400 руб. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. Да и ничего особо сложного здесь нет.

Замена

Для того, чтобы заменить пропеллер вентилятора охлаждения своими руками, понадобится довольно небольшой набор инструментов, в который входят:

• Отвертка крестовая;
• Ключ торцевой 8 мм;
• Торцевой ключ на 10 мм.

Если готовы, то приступим.

1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не ошибаются.
2. Поднимите капот, отсоедините минусовую клемму от АКБ.
3. Ключом на 10 мм демонтируем крепеж корпуса воздушного фильтра.
4. Отверткой ослабить хомут воздуховода, находящегося на датчике массового расхода воздуха.Так вы сможете убрать гофру. Сделай это.
5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
6. Теперь возьмите ключ на 8 мм и снимите им крепеж воздухозаборника, а затем снимите сам воздухозаборник.
7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего вы найдете 6 орехов.
8. Отсоедините разъем от провода от разъема сломанного вентилятора.
9. Снимите кожух вентилятора, взявшись за привод, то есть электродвигатель.
10. Вооружившись гаечным ключом на 10 мм, необходимо демонтировать три болта крепления электродвигателя к корпусу.
11. Установите новый вентилятор вместо старого устройства.
12. Возвращаем все крепежи на места, соединяем разъемы, проводим сборку в обратной последовательности.
