Схема предохранителей газель 3302 406 двигатель

Газель 3302 2705 (Соболь) предохранители и реле

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.
p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

В зависимости от года выпуска возможно различное исполнение блока предохранителей (старого и нового образца).

Электропроводка и предохранители

Предохранители газель бизнес

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи.
На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 ранних выпусков установлены блоки силовых предохранителей с двумя плавкими вставками на 30 и 60 А.

— Плавкая вставка на 30 А защищает цепи приборов освещения. — Плавкая вставка на 60 А — все цепи, кроме цепи стартера и приборов освещения.

На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 поздних выпусков установлены блоки силовых предохранителей также с двумя плавкими вставками, но уже на 60 и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора и цепи приборов освещения. — Плавкая вставка на 60 А — все остальные цепи, кроме цепей генератора, приборов освещения и стартера.

Предохранители и реле ГАЗель NEXT, 2013 — н.в.


Цепи питания грузовика защищены реле и предохранителями. Элементы установлены в блоках, которые находятся в моторном отсеке и в салоне.

Рассмотрены модели ГАЗель Некст (A21, A22, 41, 42) 2013, 2014, 2015, 2021, 2021, 2021, 2021 года выпуска ТУРБОДИЗЕЛЬ CUMMINS ISF2.8S4129Р (120 л.с.).

В моторном отсеке


В моторном отсеке монтажный блок реле и предохранителей установлен на надставке щита передка с левой стороны.
Назначение предохранителей в монтажном блоке моторного отсека

Защищаемая цепьТок, А
F1Обмотка реле ПТФ15
F2Стоп-сигналы10
F3Обмотка реле звуковых сигналов20
F4Обмотка реле подогревателя топлива25
F5Догреватель охлаждающей жидкости25
F6Выключатель приборов и стартера (замок зажигания)25
F7Система АБС25
F8Резерв
F9Ближний сеет (левая фара)10
F10Ближний свет (правая фара)10
F11Дальний свет (левая фара)10
F12Дальний свет (правая фара)10
F13Лампы габаритных огней (левая сторона)10
F14Лампы габаритных огней (правая сторона)10
F15Лампы фонарей заднего хода10
F16Резерв
F17Отопитель15
F18Система АБС25
F19Резерв
Реле
K1стартер
K2подогреватель топлива
K3возврат щеток стеклоочистителя в исходное положение
K4ближний свет фар
K5дальний свет фар
K6противотуманные фары
K7звуковой сигнал
K8блокировка стартера


Электрические цепи автомобиля, потребляющие большой ток защищены плавкими вставками. Вставки установлены в общем блоке (БПР-4.10), закрепленном а моторном отсеке с правой стороны.

В салоне


В салоне монтажный блок реле и предохранителей установлен под нижним декоративным щитком в панели приборов.
Назначение предохранителей в салонном монтажном блоке Некст

Защищаемая цепьТок, А
F1Стеклоочиститель, стеклоомыватель20
F2Модуль управления светотехникой, подсветка приборов10
F3Электропривод зеркал5
F4Электропривод стеклоподъемников25
F5Обогрев наружных зеркал10
F6Обогрев сиденья водителя10
F7Дополнительный отопитель15
F8Резерв
F9Блокируемый дифференциал10
F10Розетка второго ряда сидений15
F11Резерв
F12
F13Лампы дневных ходовых огней7. 5
F14Лампы задних противотуманных фонарей5
F15Указатели поворота10
F16Комбинация приборов, датчик скорости, пульт отопителя7.5
F17Система управления двигателем5
F18Система АБС5
F19Предохранитель прикуривателя некст, розетка20
F20Аварийная световая сигнализация15
F21Модуль управления светотехникой, подсветка15
F22Внутреннее освещение10
F23Центральный замок, головное устройство аудиосистемы15
F24Комбинация приборов, диагностический разъем, пульт управления предпусковым подогревателем5
Реле
K1Стеклоочиститель
K2Отопитель
K3Силовая цель выключателя приборов и стартера (замка зажигания)
K4Догреватель охлаждающей жидкости

Предохранители Газель 3302 и реле с их назначением и схемами блоков

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406.

Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

В заключении предложим ознакомится с электросхемой ГАЗел 3302.

В зависимости от года выпуска возможно различное исполнение блока предохранителей (старого и нового образца).

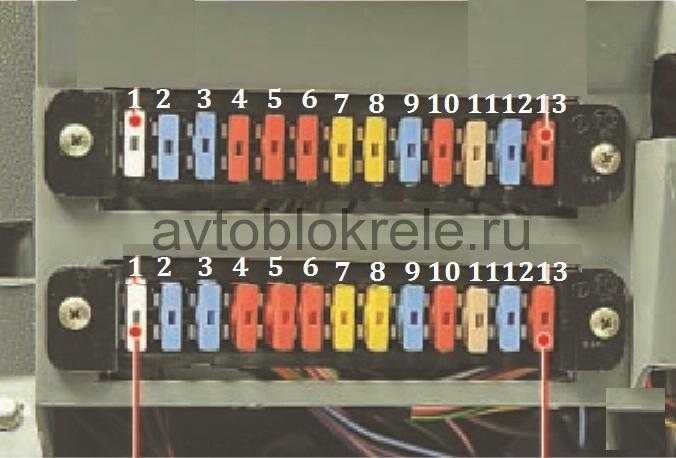

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

Блок старого образца

Схема

Описание

Верхний блок

116А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
28А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
38А Указатели поворота
48А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
58А Аварийная сигнализация
68А Зуммер и плафон освещения бортовой платформы, сигнала торможения
78А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
88А Электродвигатели стеклоочистителя и омывателя ветрового стекла
916А Прикуриватель
, звуковой сигнал, розетки переносной лампы
1016А Резерв

За прикуриватель отвечает предохранитель номер 9 на 16А.

Нижний блок

116А Противотуманные фары
28А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
38А Подсветка комбинации приборов
48А Задние противотуманные фонари
58А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
68А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
78А Левая фара (ближний свет), электро корректор фар
88А Правая фара (ближний свет), электро корректор фар
916А Левая фара (дальний свет), контрольная лампа дальнего света фар
1016А Правая фара (дальний свет)

ГАЗ 2705 | Проверка реле включения топливного насоса

Проверка реле включения топливного насоса

Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.

Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена. • Проверьте предохранитель N 23

• Проверьте предохранитель N 23.

• Снимите реле.

• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.

• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.

• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.

• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).

• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.

• Если провод в порядке, замените топливный насос.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

  1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:

основная плюсовая цепь, исключая световые приборы, генератор и стартер; плюсовая цепь генератора и световой контур.
