Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена

Содержание страницы

Иногда при замене или установке дополнительного оборудования в автомобиль происходят проблемы с электрикой. Бывает предохранители выходит из строя и по другим причинам. В любом случае вы должны знать схему расположения блока предохранителей в Ford Focus2 рестайлинг и их значение, чтобы уметь заменить их своими руками. Данную инструкцию вы можете добавить в закладки или распечатать.

Важно отметить меры безопасности: запрещено заменять перемычки и предохранители на не соответствующие по силе тока, не заменяйте на самодельные или уже отремонтированные ранее комплектующие. В противном случае риск замыкания и возгорания повышается в разы.

В автомобиле Ford Focus 2 рестайлинг предохранители и реле находятся в двух местах: под капотом и в салоне. Основная часть из них сконцентрирована в салоне. Рассмотрим по порядку.

Расположение предохранителей под капотом Ford Focus 2 рестайлинг

Расположение блока предохранителей в Ford Focus 2 рестайлинг

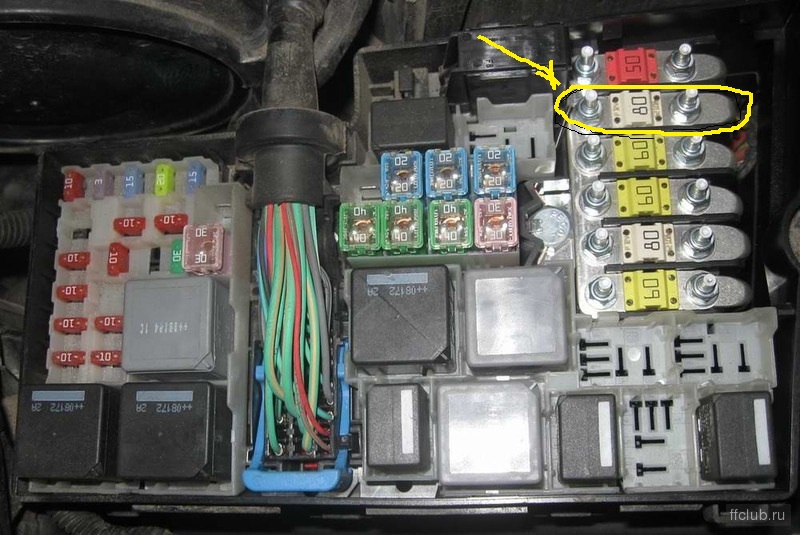

Открываем крышку блока и видим предохранители

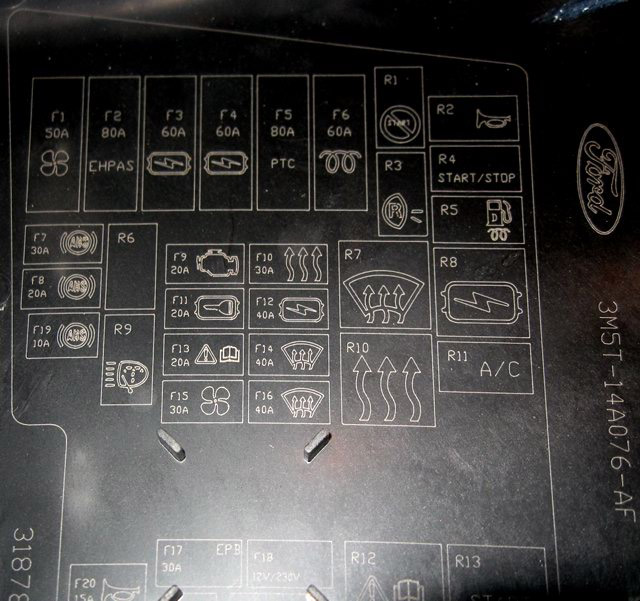

Переворачиваем крышку блока и видим значения и силу тока каждого предохранителя

Номера предохранителей Ford Focus 2 рестайлинг

Таблица значений предохранителей под капотом Ford Focus 2 рестайлинг

Расположение предохранителей в салоне Ford Focus 2 рестайлинг

Предохранители находятся со стороны бардачка

Чтобы снять крышку — просто потяните ее вниз

Выкручиваем фиксаторы блока

Движением вниз вытаскиваем блок предохранителей

Схема предохранителей в салоне Ford Focus 2 рестайлинг

Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг

Замена предохранителей на Ford Focus 2

Прежде всего нужно определить какой предохранитель неисправен, затем менять. Как правило у сгоревшего предохранителя разорвана перемычка(как у лампочки волосок). Используйте вышеуказанную информацию и видео ниже. Для безопасного извлечения предохранителя применяйте пластмассовые щипцы.

Форд фокус 2 где находится реле стартера

Главная » Ford » Форд фокус 2 где находится реле стартера

Предохранители и реле Ford Focus 2

Рассмотрены автомобили Форд Фокус 2 дорестайлинг и Форд Фокус 2 рестайлинг 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне  под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитаные на другую силу тока.

Где находится блок предохранителей и реле Ford Focus 2.

Один блок: под крышкой капота. (циферка 8)

для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.

На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.

Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2.

для увеличения изображения нажмите на нем.

Расшифровка реле и предохранителей Ford Focus 2 под капотом

Описание предохранителей.

Обозначения

Что предохраняет — назначение

F1 40 А

Электрический двигатель вентилятора системы охлаждения

F2 80 А

Усилитель руля (где находится предохранитель на электро гур на форд фокус 2)

F3 60 А

Монтажный блок реле и предохранителей в салоне

F4 60 А

Монтажный блок реле и предохранителей в салоне

F5 80 А

Кондиционер с ручным или автоматическим управлением

F6 60 А

Резерв

F7 30 А

Насос гидравлического блока АБС

F8 20 А

Клапаны гидравлического блока АБС

F9 20 А

Контакты и обмотка главного реле

F10 30 А

Электрический двигатель вентилятора отопителя (предохранитель печки)

F11 20 А

Выключатель зажигания

F12 40 А

Силовая цепь реле зажигания

F13 20 А

Стартер

F14 40 А

Обогрев ветрового стекла — правый элемент

F15 30 А

Реле вентилятора системы охлаждения

F16 40 А

Левый элемент обогрева ветрового стекла

F17 30 А

Резерв

F18

Резерв

F19 10 А

Блок управления системы АБС

F20 15 А

Звуковой сигнал

F21 20 А

Дополнительный отопитель

F22 (10)

Блок управления усилителем рулевого управления

F23 (30)

Насос омывателя фар

F24 (15)

Резерв

F25 (10)

Обмотка реле обогрева ветрового стекла

F26 (10)

Автоматическая коробка передач

F27 (10)

Муфта компрессора кондиционера

F28 (10)

Резерв

F29 (10)

Система раздельного климат-контроля

F30 (3)

Блок управления двигателем, блок управления автоматической коробкой передач

F31 (10)

Система зарядки аккумуляторной батареи

F32 (10)

Блок управления автоматической коробкой передач, датчик положения селектора

F33 (10)

Подогрев датчиков концентрации кислорода

F34 (10)

Форсунки, катушка зажигания

F35 (10)

Система управления двигателем

F36 (10)

Блок управления двигателем

Описание реле.

Обозначение

Наименование

R1 (для некоторых моделей)

Реле включения запрещения запуска

R2

Реле звукового сигнала

R3 (для некоторых моделей)

Реле фонарей заднего хода

R4 (не используется)

R5 (для некоторых моделей)

Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей

Реле нагревателя топлива — дизель

R6

Основное реле

R7

Реле обогревателя ветрового стекла

R8

Реле зажигания

R9

Реле омывателя фар

R10

Реле вентилятора отопителя

R11

Реле компрессора кондиционера

R12 (для некоторых моделей) — реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель

R13

Реле стартера

R14

Реле вентилятора системы охлаждения.  Электрический двигатель вентилятора

Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг).

Расположен под вещевым ящиком.

Для доступа к предохранителям (дорейсталинг) потяните вниз два фиксатора и снимите защитный кожух.

затем поверните фиксатор и опустите салонный блок предохранителей вниз.

Монтажный блок реле и предохранителей в салоне Ford Focus 2 до 2007 года (дорестайлинг)

для увеличения изображения нажмите на нем.

Расшифровка предохранителей в салоне Ford Focus 2 до 2007 года

Ампер Распиновка
37 10 Дальний свет фар, левая сторона
38 10 Дальний свет фар, правая сторона
39 20 предохранитель прикуривателя ford focus 2, задняя электрическая розетка
40 20 Электрический привод люка
41 20 Модуль электрооборудования двери переднего пассажира
42 7,5 Электрический обогреватель зеркал  заднего вида
43 10 Электронные модули (питание от аккумулятора)
44 10 Колодка канала информационной связи
45 10 Ходовые огни — габариты
46 10 Панель приборов (питание от аккумулятора), основной блок плавких предохранителей
47 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
48 20 Фары ближнего света, наружное освещение для движения в дневное время
49 15 Выключатель освещения (питание от аккумуляторной батареи)
50 20 Очиститель ветрового стекла
51 15 Топливный насос (предохранитель бензонасоса)
52 25 Электрический обогреватель заднего стекла
53 7,5 Стояночные огни, габаритные фонари, левая сторона кузова
54 7,5 Стояночные огни, габаритные фонари, правая сторона кузова
55 20 Центральный замок, модуль электрооборудования двери водителя
56 20 Система Кеу Fгее
57 10 Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи
58 15 Модули музыкальной системы (питание от аккумуляторной батареи)
59 20 Модуль управления электрооборудованием прицепа
60 15 Ближний свет фар (правая сторона)
61 15 Ближний свет фар (левая сторона)
62 20 Электрический привод регулировки сиденья водителя
63 25 Электростеклоподъемники
64
65 10 Модуль подушек безопасности
66 7,5 Выключатель освещения (подача питания от замка зажигания)
67 10 Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя
68 7,5 Дополнительные элементы на панели приборов
69 20 Передние и задние противотуманные фары
70 10 Электронные модули (подача питания от замка зажигания)
71 10 Наружное освещение для движения в дневное время
72
73 7,5 Фонарь освещения номерного знака
74 15 стоп-сигналы
75 10 Блок управления силовым агрегатом
76
77 25 Реле системы центрального замка
78 15 Очиститель заднего стекла
79 15 Электрическая розетка в багажнике
80 10 Таймер отключения освещения салона с целью экономии аккумулятора
81 20 Модуль электрического оборудования двери (правой задней)
82 20 Модуль электрического оборудования двери (левой задней)
83 10 Модули аудиосистемы (“Высокого класса”) — магнитола
84 10 Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания
85 10 Блок электрического оборудования системы охлаждения
86 20 Электрообогрев передних сидений

Для того чтобы добраться до предохранителей моделей рестайлинг нужно повернуть против часовой стрелки два фиксатора и, сдвинув монтажный блок на себя, опустить его.

Схема расположения предохранителей в салонном блоке моделей после 2007 года выпуска (рестайлинг)

для увеличения изображения нажмите на нем.

R19 — реле топливного насоса.

Назначение и описание предохранителей.

Номера предохранителей

Сила тока, А

Защищаемые цепи

100

10

Электронные модули (питание от замка зажигания)

101

20

Блок управления приводом вентиляционного люка, сиденье водителя с электро­приводом, блок управления приводом крыши (только для а/м со съемной крышей)

102

10

Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанци­онного управления

103

10

Питание органов управления внешним освещением от аккумуляторной батареи

104

10

Система экономии электро­энергии, плафоны внутрен­него освещения

105

25

Обогреватель заднего стекла

106

20

Система управления без ключа

107

10

Батарейное питание комби­нации приборов, бортовая диагностика

108

7,5

Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола

109

20

Прикуриватель, дополни­тельная электрическая розетка сзади

110

10

Питание переключателя системы наружного осве­щения в дневное время от генератора

111

15

Топливный насос (только варианты с бензиновым двигателем)

112

15

Модули аудиосистемы (питание от аккумуляторной батареи)

113

10

Лампы наружного освещения в дневное время (подфар­ники)

114

10

Питание комбинации приборов от генератора, иммобилайзер двигателя

115

7,5

Питание органов управления внешним освещением от генератора

116

20

Противотуманные фары/ фонари

117

7,5

Фонарь освещения номер­ного знака

118

20

Модуль электрооборудо­вания двери (левой задней)

119

15

Дополнительное гнездо питания в багажном отде­лении

119

25

Дополнительное гнездо питания в багажном отде­лении (автомобили с модулем буксировки прицепа)

120

20

Модуль электрооборудо­вания двери (правой задней)

121

20

обогрев передних сидений

122

10

Модуль подушки безопас­ности

123

7,5

Обогреватель наружных зеркал заднего вида

124

7,5

Задние и передние габа­ритные огни, стоп-сигналы (левая сторона)

125

7,5

Задние и передние габа­ритные огни, стоп-сигналы (правая сторона)

126

20

Система управления без ключа

127

25

Электрические стеклоподъем­ники

128

Не используется

129

20

Очиститель ветрового стекла

130

Не используется

131

15

Очиститель заднего стекла

132

15

Стоп-сигналы

133

25

Реле центральной системы блокировки, модуль двери пассажира

134

20

Система централизованной блокировки замков, модуль электрооборудования двери водителя

135

20

Подсветка при движении в светлое время

136

15

Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

137

10

Динамик включения аварий­ного батарейного питания

138

10

Блок управления силовым агрегатом, педаль акселера­тора, автоматическая транс­миссия

139

10

Дальний свет фар, правая сторона

140

10

Дальний свет фар, левая сторона

141

10

Фонарь заднего хода, зеркала заднего вида с элек­троприводом

142

15

Ближний свет фар (правая сторона)

143

15

Ближний свет фар (левая сторона)

Где находится главное реле форд фокус 2.

Расположено в монтажном блоке моторного отсека — реле R6 — реле системы управления двигателем.

Предохранителя багажника или замка открывания багажного отсека у автомобилей Форд Фокус 2 нет.

Расположение электронных компонентов в салоне и моторном отсеке Ford Focus 2.

Для увеличения нажмите на изображении.

1

Электронным блок управления кондиционером

2

Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели

3

Датчик удара (SRS)

4

Датчик удара SRS, со стороны водителя

5

Датчик удара SRS, со стороны пассажира

6

Звуковой сигнал противоугонной системы

7

Датчик солнечного света

8

Дополнительный отопитель-электрический

9

Дополнительный отопитель-топливный

10

Аккумуляторная батарея

11

Диагностический разъем (DLC)

12

Блок управления электрооборудованием двери водителя-в двери

13

Блок управления электрооборудованием левой задней двери-в двери

14

Блок управления электрооборудованием двери пассажира-в двери

15

Блок управления электрооборудованием правой задней двери- в двери

16

Блок управления электродвигателем вентилятора системы охлаждения

17

Блок управления подачей присадки

18

Блок предохранителей/реле, моторный отсек

19

Блок предохранителей/реле приборная панель

20

Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя

21

Звуковой сигнал

22

Кольцевая антенна иммобилайзера

23

Реле указателей поворота -в переключателе указателей поворота

24

Инерционный выключатель отсечки подачи топлива

25

Блок управления системы keylessentry

26

Блок управления освещением

27

Многофункциональный блок управления-в блоке предохранителей/реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/омыватель лобового стекла

28

Блок управления навигационной системой

29

Блок управления системой парковки

30

Блок управления стояночным тормозом

31

Электронный блок управления SRS

32

Э/м клапан замка рулевой колонки

33

Датчик положения рулевого колеса

34

Электронный блок управления КПП

35

Датчик дождя (очиститель лобового стекла)

Снятие и установка блока предохранителей Ford Focus 2.

Для увеличения изображения нажмите на нем.

Реле стартера Форд Фокус 2 где находится

Причин, по которым возникает необходимость снятия стартера автомобиля Форд Фокус 2, может быть несколько. Прежде всего, это замена или ремонт в случае его поломки, также стоит отметить, что снятие стартера необходимо в ходе демонтажа коробки передач. Важно помнить, что прежде чем снять стартера Ford Focus 2 необходимо отключить минусовую клемму аккумуляторной батареи.

Инструкция по снятию стартера Форд Фокус 2

  1. Так как часть работ выполняется под двигателем необходимо снять нижнюю защиту. Для этого ключом Torx T-30 откручиваем все саморезы, которые крепят ее к нижним элементам автомобиля.

Как проверить стартер Форд Фокус 2

  1. С помощью плоской отвертки проворачиваем шестерню привода стартера. В одном направлении она должна проворачиваться вместе с валом привода, а в обратном направлении на валу привода. Если этого не происходит или шестерня тяжело перемещается и крутится, то в таком случае вал привода необходимо заменить.
  • Работоспособность стартера можно проверить, подключив на его контакты питание от аккумулятора. При этом важно помнить, что плюсовой провод должен идти на верхний болт стартера, а минус на его корпус.
  • Для проверки втягивающего реле (бендикса стартера форд фокус 2) замкните верхний контакт (1) и контакт управления (2). При этом втягивающий механизм должен сработать, шестерня переместится вдоль вала, а электродвигатель стартера запустится. Ели шестерня не приводится в движение, бендикс стартера Форд Фокус 2 подлежит ремонту или замене.
  • Электродвигатель стартера проверяется следующим образом. Подключаем плюсовой провод аккумулятора к нижнему болту бендикса, а минус к корпусу стартера, при этом мотор должен включиться. Если этого не произошло необходимо его заменить или сдать в ремонт.
  • Чтобы проверить отдельно бендикс Форд Фокус 2 подключаем плюс от аккумулятора к контакту управления, а минус к корпусу стартера. Втягивающий механизм должен сработать и выдвинуть шестерню. Если этого не происходит, бендикс Форд Фокус 2 неисправен и подлежит ремонту или замене.
  • Установка стартера Форд Фокус 2 выполняется в обратной последовательности.

    Посмотрите интересное видео по этой теме

    Понравилась статья? Поставь оценку! (Пока оценок нет) Загрузка…

    Предохранители и реле Ford Focus 2

    Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне автомобиля под панелью приборов с правой стороны и а подкапотном пространстве рядом с аккумуляторной батареей.

    Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне (рис. ниже) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в табл. ниже.

    Номера предохранителей и реле в монтажном блоке, расположенном в салоне

    Назначение предохранителей и реле. установленным в монтажном блоке в салоне
    Номер предохранителя/реле (сила тока) Цвет предохранителя Назначение предохранителя/реле
    37 (10 А) Красный Дальний сеет левой фары
    38 (10 А) Красный дальний свет правой фары
    39 (20 А) Желтый Прикуриватель
    40 (20 А) Желтый Электропривод вентиляционного люка крыши
    41 (20 А) Желтый Модуль электрооборудования двери переднего пассажира
    42 (7,5 А) Коричневый Электрообогрев зеркал
    43 (10 А) Красный Электронные модули (питание от аккумуляторной батареи)
    44 (10 А) Красный Разъем шины передачи данных
    45 (10 А) Красный Наружное освещение для движения в дневное время (стояночные огни)
    46 (10 А) Красный Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей
    47 (15 А) Синий Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя
    48 (20 А) Желтый Ближний свет фар, наружное освещение для движения в дневное время
    49 (15 А) Синий Выключатель освещения (питание от аккумуляторной батареи)
    50 (20 А) Желтый Стеклоочиститель ветрового окна
    51 (15 А) Синий Топливный насос
    52 (25 А) Серый Электрообогрев заднего стекла
    53 (7,5 А) Коричневый Стояночные и габаритные огни левого борта
    54 (7,5 А) Коричневый Стояночные и габаритные огни правого борта
    55(20 А) Желтый Система центральной блокировки замков, модуль электрооборудования двери водителя
    56 (20 А) Желтый Система Key Free
    57 (10 А) Красный Датчик степени разряда аккумуляторной батареи
    58 (15 А) Синий Модули аудиосистемы (питание от аккумуляторной батареи)
    59 (25 А) Серый Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении
    60 (15 А) Синий Ближний свет правой фары
    61 (15 А) Синий Ближний свет левой фары
    62 (20 А) Желтый Электропривод регулировок сиденья водителя
    63 (25 А) Серый Электропривод стеклоподъемников
    64 Не используется
    65 (10 А) Красный ЭБУ подушек безопасности
    66 (7,5 А) Коричневый Выключатель освещения (питание от выключателя зажигания)
    67 (10 А) Красный Панель приборов (питание от выключателя зажигания), иммобилизатор
    68 (7,5 А) Коричневый Дополнительные элементы панели приборов
    69 (20 А) Желтый Противотуманные фары, противотуманные фонари
    70 (10 А) Красный Электронные модули (питание от замка зажигания)
    71 (10 А) Красный Наружное освещение для движения в дневное время
    72 Не используется
    73 (7,5 А) Коричневый Фонари освещения номерного знака
    74 (15 А) Синий Стоп-сигналы
    75 (10 А) Красный Электронный блок управления двигателем
    76 Не используется
    77 (25 А) Реле системы центральной блокировки замков
    78 (15 А) Синий Стеклоочиститель двери задка
    79 (15 А) Синий Электропривод складывания зеркал
    80 (10 А) Красный Таймер автоматического отключения освещения салона
    81 (20 А) Желтый Модуль электроборудования правой задней двери
    82 (20 А) Желтый Модуль электрооборудования левой задней двери
    83 (10 А) Красный Модули аудиосистемы
    84 (10 А) Красный Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания
    85 Не используется
    86 (20 А) Желтый Электрообогрев передних сидений
    К1 Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида
    К4 Реле топливного насоса

    Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке в подкапотном пространстве (рис ниже, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей

    Номера предохранителей, плавких вставок и репе е монтажном блоке, расположенном в подкапотном пространстве

    Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве
    Номер предохранителя/ реле (сила тока) Цвет предохранителя Назначение предохранителя/реле
    1 (50 А) Красный Электровентилятор системы охлаждения двигателя
    2 Не используется
    3 (60 А) Желтый Центральный блок плавких предохранителей, реле зажигания
    4 (60 А) Желтый Центральный блок плавких предохранителей, реле зажигания
    5 Не используется
    6 Не используется
    7 (30 А) Красный Система
    8 (20 А) Синий Система
    9 (20 А) Синий Электронный блок управления двигателем
    10 (30 А} Красный Вентилятор отопителя
    11 (20 А) Синий Выключатель (замок) зажигания, центральный замок
    12 (40А) Зеленый Центральный блок плавких предохранителей, реле зажигания
    13 (20 А) Синий Стартер
    14 (40А) Зеленый Электрообогрев ветрового стекла
    15 Не используется
    16 (40 А) Зеленый Элеетрообогрев ветрового стекла
    19 (10 А) Красный Система ABS/ESP
    20 (15 А) Синий Звуковой сигнал
    21 Не используется
    22 Не используется
    23 (30 А) Серый Омыватель фар
    24 Не используется
    25 (10 А) Красный Центральный блок плавких предохранителей, реле зажигания
    26 (10 А) Красный Автоматическая коробка передач
    27 (10 А) Красный Кондиционер
    28 Не используется
    29 (10 А) Красный Дополнительные элементы панели приборов
    30 (10 А) Красный Электронный блок управления двигателем
    31 (10 А) Красный Система управления разрядом аккумуляторной батареи
    32 (10 А) Красный Датчики концентрации кислорода
    33 (10 А) Красный Датчики концентрации кислорода
    34 (10 А) Красный Форсунки, катушки зажигания
    35 (10 А) Красный Система управления двигателем
    36 (10 А) Красный Электронный блок управления двигателем
    R1 Реле системы зарядки
    R2 Реле стартера
    R3 Реле кондиционера
    R4 Реле зажигания
    R5 Реле звукового сигнала
    R6 Реле кондиционера
    R7 Реле обогрева ветрового стекла

    Информация актуальна для моделей Форд Фокус 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

    Предохранители и реле для Ford Focus 2

    29.06.2016

    • Ford
    • Ford Focus
    • предохранители
    • реле
    • схема
    Рассмотрены автомобили Форд Фокус 2 (дорестайлинг) и Форд Фокус 2 (рестайлинг) 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.
    Хэтчбек, седан, универсал.

    Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне  под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитанные на другую силу тока.

    Один блок предохранителей и реле Ford Focus 2 находится под крышкой капота (цифра 8):

    Для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.

    На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.

    Схема расположения предохранителей и реле в монтажном блоке моторного отсека.

    Расшифровка реле и предохранителей:

    ОбозначенияНазначение
    F1 40 АЭлектрический двигатель вентилятора системы охлаждения
    F2 80 АУсилитель руля (где находится предохранитель на электро гур на форд фокус 2)
    F3 60 АМонтажный блок реле и предохранителей в салоне
    F4 60 АМонтажный блок реле и предохранителей в салоне
    F5 80 АКондиционер с ручным или автоматическим управлением
    F6 60 АРезерв
    F7 30 АНасос гидравлического блока АБС
    F8 20 АКлапаны гидравлического блока АБС
    F9 20 АКонтакты и обмотка главного реле
    F10 30 АЭлектрический двигатель вентилятора отопителя (предохранитель печки)
    F11 20 АВыключатель зажигания
    F12 40 АСиловая цепь реле зажигания
    F13 20 АСтартер
    F14 40 АОбогрев ветрового стекла — правый элемент
    F15 30 АРеле вентилятора системы охлаждения
    F16 40 АЛевый элемент обогрева ветрового стекла
    F17 30 АРезерв
    F18Резерв
    F19 10 АБлок управления системы АБС
    F20 15 АЗвуковой сигнал
    F21 20 АДополнительный отопитель
    F22 (10)Блок управления усилителем рулевого управления
    F23 (30)Насос омывателя фар
    F24 (15)Резерв
    F25 (10)Обмотка реле обогрева ветрового стекла
    F26 (10)Автоматическая коробка передач
    F27 (10)Муфта компрессора кондиционера
    F28 (10)Резерв
    F29 (10)Система раздельного климат-контроля
    F30 (3)Блок управления двигателем, блок управления автоматической коробкой передач
    F31 (10)Система зарядки аккумуляторной батареи
    F32 (10)Блок управления автоматической коробкой передач, датчик положения селектора
    F33 (10)Подогрев датчиков концентрации кислорода
    F34 (10)Форсунки, катушка зажигания
    F35 (10)Система управления двигателем
    F36 (10)Блок управления двигателем
    ОбозначениеНаименование
    R1 (для некоторых моделей)Реле включения запрещения запуска
    R2Реле звукового сигнала
    R3 (для некоторых моделей)Реле фонарей заднего хода
    R4 (не используется)
    R5 (для некоторых моделей)Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей

    Реле нагревателя топлива — дизель

    R6Основное реле
    R7Реле обогревателя ветрового стекла
    R8Реле зажигания
    R9Реле омывателя фар
    R10Реле вентилятора отопителя
    R11Реле компрессора кондиционера
    R12 (для некоторых моделей) — реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель
    R13Реле стартера
    R14Реле вентилятора системы охлаждения.  Электрический двигатель вентилятора

    Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг).

    Расположен под вещевым ящиком. Для доступа к предохранителям (дорейсталинг), потяните вниз два фиксатора и снимите защитный кожух.

    Затем поверните фиксатор и опустите салонный блок предохранителей вниз.

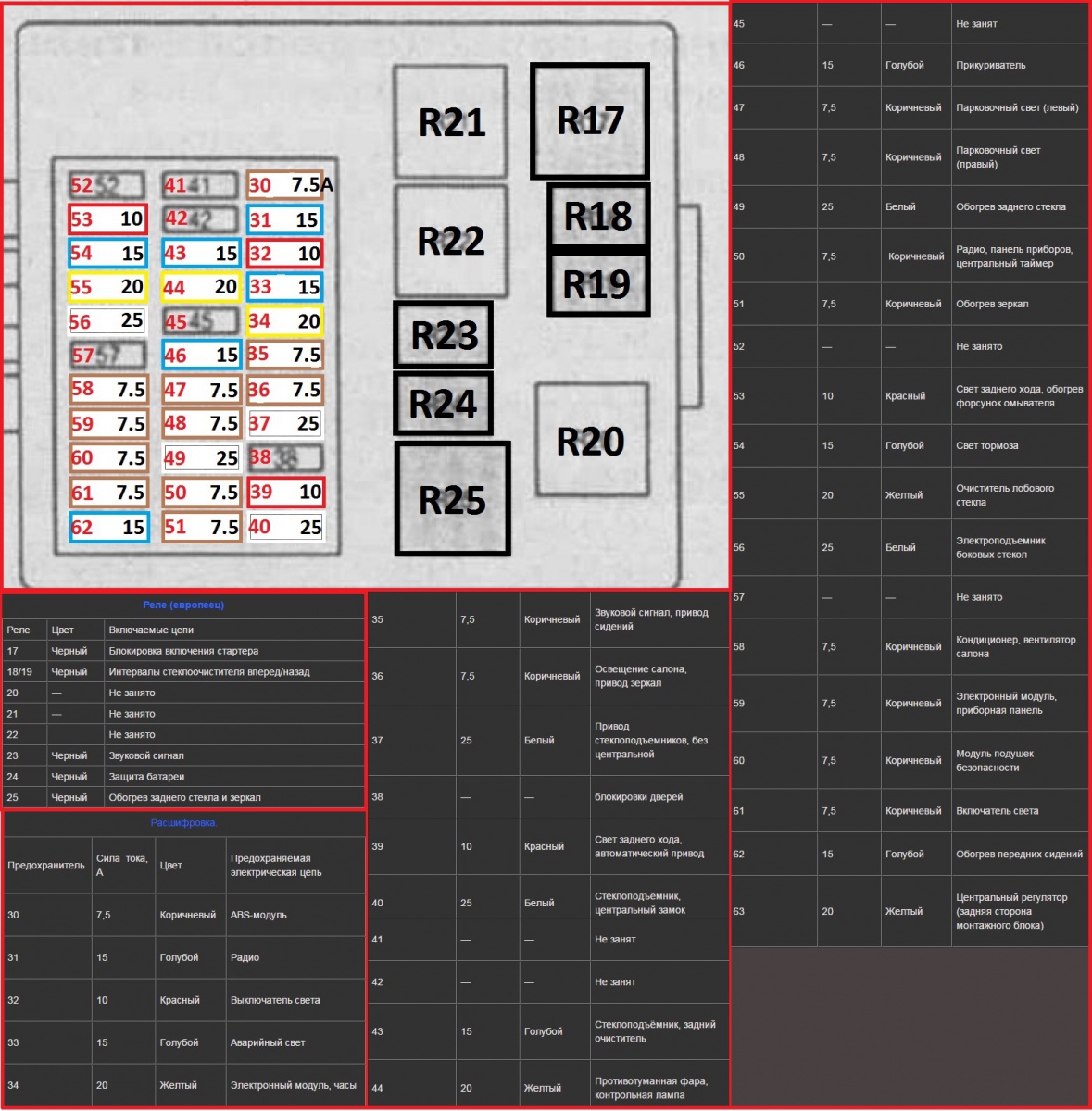

    Монтажный блок реле и предохранителей в салоне Ford Focus 2 до 2007 года (дорестайлинг)

    Расшифровка предохранителей:

    АмперРаспиновка
    3710Дальний свет фар, левая сторона
    3810Дальний свет фар, правая сторона
    3920предохранитель прикуривателя ford focus 2, задняя электрическая розетка
    4020Электрический привод люка
    4120Модуль электрооборудования двери переднего пассажира
    427,5Электрический обогреватель зеркал  заднего вида
    4310Электронные модули (питание от аккумулятора)
    4410Колодка канала информационной связи
    4510Ходовые огни — габариты
    4610Панель приборов (питание от аккумулятора), основной блок плавких предохранителей
    4715Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
    4820Фары ближнего света, наружное освещение для движения в дневное время
    4915Выключатель освещения (питание от аккумуляторной батареи)
    5020Очиститель ветрового стекла
    5115Топливный насос (предохранитель бензонасоса)
    5225Электрический обогреватель заднего стекла
    537,5Стояночные огни, габаритные фонари, левая сторона кузова
    547,5Стояночные огни, габаритные фонари, правая сторона кузова
    5520Центральный замок, модуль электрооборудования двери водителя
    5620Система Кеу Fгее
    5710Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи
    5815Модули музыкальной системы (питание от аккумуляторной батареи)
    5920Модуль управления электрооборудованием прицепа
    6015Ближний свет фар (правая сторона)
    6115Ближний свет фар (левая сторона)
    6220Электрический привод регулировки сиденья водителя
    6325Электростеклоподъемники
    64
    6510Модуль подушек безопасности
    667,5Выключатель освещения (подача питания от замка зажигания)
    6710Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя
    687,5Дополнительные элементы на панели приборов
    6920Передние и задние противотуманные фары
    7010Электронные модули (подача питания от замка зажигания)
    7110Наружное освещение для движения в дневное время
    72
    737,5Фонарь освещения номерного знака
    7415стоп-сигналы
    7510Блок управления силовым агрегатом
    76
    7725Реле системы центрального замка
    7815Очиститель заднего стекла
    7915Электрическая розетка в багажнике
    8010Таймер отключения освещения салона с целью экономии аккумулятора
    8120Модуль электрического оборудования двери (правой задней)
    8220Модуль электрического оборудования двери (левой задней)
    8310Модули аудиосистемы (“Высокого класса”) — магнитола
    8410Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания
    8510Блок электрического оборудования системы охлаждения
    8620Электрообогрев передних сидений

    Для того чтобы добраться до предохранителей моделей рестайлинг, нужно повернуть против часовой стрелки два фиксатора и, сдвинув монтажный блок на себя, опустить его.

    Схема расположения предохранителей в салонном блоке моделей после 2007 года выпуска (рестайлинг)

    *R19 — реле топливного насоса

    Назначение и описание предохранителей:

    Номера предохранителейСила тока, АЗащищаемые цепи
    10010Электронные модули (питание от замка зажигания)
    10120Блок управления приводом вентиляционного люка, сиденье водителя с электро­приводом, блок управления приводом крыши (только для а/м со съемной крышей)
    10210Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанци­онного управления
    10310Питание органов управления внешним освещением от аккумуляторной батареи
    10410Система экономии электро­энергии, плафоны внутрен­него освещения
    10525Обогреватель заднего стекла
    10620Система управления без ключа
    10710Батарейное питание комби­нации приборов, бортовая диагностика
    1087,5Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола
    10920Прикуриватель, дополни­тельная электрическая розетка сзади
    11010Питание переключателя системы наружного осве­щения в дневное время от генератора
    11115Топливный насос (только варианты с бензиновым двигателем)
    11215Модули аудиосистемы (питание от аккумуляторной батареи)
    11310Лампы наружного освещения в дневное время (подфар­ники)
    11410Питание комбинации приборов от генератора, иммобилайзер двигателя
    1157,5Питание органов управления внешним освещением от генератора
    11620Противотуманные фары/ фонари
    1177,5Фонарь освещения номер­ного знака
    11820Модуль электрооборудо­вания двери (левой задней)
    11915Дополнительное гнездо питания в багажном отде­лении
    11925Дополнительное гнездо питания в багажном отде­лении (автомобили с модулем буксировки прицепа)
    12020Модуль электрооборудо­вания двери (правой задней)
    12120обогрев передних сидений
    12210Модуль подушки безопас­ности
    1237,5Обогреватель наружных зеркал заднего вида
    1247,5Задние и передние габа­ритные огни, стоп-сигналы (левая сторона)
    1257,5Задние и передние габа­ритные огни, стоп-сигналы (правая сторона)
    12620Система управления без ключа
    12725Электрические стеклоподъем­ники
    128Не используется
    12920Очиститель ветрового стекла
    130Не используется
    13115Очиститель заднего стекла
    13215Стоп-сигналы
    13325Реле центральной системы блокировки, модуль двери пассажира
    13420Система централизованной блокировки замков, модуль электрооборудования двери водителя
    13520Подсветка при движении в светлое время
    13615Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
    13710Динамик включения аварий­ного батарейного питания
    13810Блок управления силовым агрегатом, педаль акселера­тора, автоматическая транс­миссия
    13910Дальний свет фар, правая сторона
    14010Дальний свет фар, левая сторона
    14110Фонарь заднего хода, зеркала заднего вида с элек­троприводом
    14215Ближний свет фар (правая сторона)
    14315Ближний свет фар (левая сторона)

    Главное реле расположено в монтажном блоке моторного отсека.

    *Реле R6 — реле системы управления двигателем.

    **Предохранителя багажника или замка открывания багажного отсека у автомобилей Ford Focus 2 нет.

    Расположение электронных компонентов в салоне и моторном отсеке Ford Focus 2.

    Расшифровка:

    1Электронным блок управления кондиционером
    2Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели
    3Датчик удара (SRS)
    4Датчик удара SRS, со стороны водителя
    5Датчик удара SRS, со стороны пассажира
    6Звуковой сигнал противоугонной системы
    7Датчик солнечного света
    8Дополнительный отопитель-электрический
    9Дополнительный отопитель-топливный
    10Аккумуляторная батарея
    11Диагностический разъем (DLC)
    12Блок управления электрооборудованием двери водителя-в двери
    13Блок управления электрооборудованием левой задней двери-в двери
    14Блок управления электрооборудованием двери пассажира-в двери
    15Блок управления электрооборудованием правой задней двери- в двери
    16Блок управления электродвигателем вентилятора системы охлаждения
    17Блок управления подачей присадки
    18Блок предохранителей/реле, моторный отсек
    19Блок предохранителей/реле приборная панель
    20Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя
    21Звуковой сигнал
    22Кольцевая антенна иммобилайзера
    23Реле указателей поворота -в переключателе указателей поворота
    24Инерционный выключатель отсечки подачи топлива
    25Блок управления системы keylessentry
    26Блок управления освещением
    27Многофункциональный блок управления-в блоке предохранителей/реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/омыватель лобового стекла
    28Блок управления навигационной системой
    29Блок управления системой парковки
    30Блок управления стояночным тормозом
    31Электронный блок управления SRS
    32Э/м клапан замка рулевой колонки
    33Датчик положения рулевого колеса
    34Электронный блок управления КПП
    35Датчик дождя (очиститель лобового стекла)

    Снятие и установка блока предохранителей Ford Focus 2.

    Где предохранитель от печки на форд фиеста. Блок предохранителей и реле Ford Fiesta Ford Fusion

    Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

    Предохранители Ford Fiesta рестайлинг .

    Где находятся предохранители и реле.

    Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

    Для доступа к предохранителям откройте вещевой ящик

    Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

    На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

    Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

    Номер предохранителя (сила тока)

    Цвет

    Защищаемая цепь

    Резерв

    Прицеп

    Прицеп

    F4 (10 А)

    Красный

    Система отопления (кондиционирования) и вентиляции салона

    F5 (20 А)

    Желтый

    F6 (30 А)

    Зеленый

    Антиблокировочная система (ABS)

    F7 (15 А)

    Синий

    Коробка передач Durashift EST

    F8 (7,5 А)

    Коричневый

    Электропривод наружных зеркал заднего вида

    F9 (10 А)

    Красный

    Левая фара ближнего света

    F10 (10 А)

    Красный

    Правая фара ближнего света

    F11 (15 А)

    Синий

    F12 (15 А)

    Синий

    Цепь питания системы впрыска, ЭБУ системы впрыска

    F13 (20 А)

    Желтый

    Система управления двигателем (дизель)

    F14 (30 А)

    Зеленый

    Стартер

    F15 (20 А)

    Желтый

    Топливный насос

    F16 (3 А)

    Фиолетовый

    Цепь питания реле системы впрыска, ЭБУ системы впрыска

    F17 (15 А)

    Синий

    F18 (15 А)

    Синий

    Автомагнитола

    F19 (15 А)

    Синий

    Освещение при движении в светлое время суток

    F20 (7,5 А)

    Коричневый

    Панель приборов, таймер отключения, фонарь освещения номерного знака

    Резерв

    F22 (7,5 А)

    Коричневый

    Габаритный свет левого борта

    F23 (7,5 А)

    Коричневый

    Габаритный свет правого борта

    F24 (20 А)

    Желтый

    Центральный замок и звуковой сигнал охранной сигнализации

    F25 (15 А)

    Синий

    Аварийная световая сигнализация

    F26 (20 А)

    Желтый

    Электрообогрев заднего стекла двери задка

    F27 (15 А)

    Синий

    Звуковой сигнал

    F28 (3 А)

    Фиолетовый

    Аккумулятор, стартер

    F29 (15 А)

    Синий

    Прикуриватель

    F30 (15 А)

    Синий

    Система зажигания

    F31 (10 А)

    Красный

    Переключатель приборов наружного освещения

    F32 (7,5 А)

    Коричневый

    Электрообогрев наружных зеркал заднего вида

    F33 (7,5 А)

    Коричневый

    Переключатель приборов

    Резерв

    F35 (7,5 А)

    Коричневый

    Подогрев передних сидений

    F36 (30 А)

    Зеленый

    Стеклоподъемники

    F37 (3 А)

    Фиолетовый

    Антиблокировочная система (ABS)

    F38 (7,5 А)

    Коричневый

    Электронный блок общего назначения

    F39 (7,5 А)

    Коричневый

    Подушки безопасности

    F40 (7,5 А)

    Коричневый

    Автоматическая коробка передач

    Резерв

    F42 (30 А)

    Зеленый

    Обогрев ветрового стекла

    F43 (30 А)

    Зеленый

    Обогрев ветрового стекла

    F44 (3 А)

    Фиолетовый

    Автомагнитола

    F45 (15 А)

    Синий

    Стоп-сигналы

    F46 (20 А)

    Желтый

    Стеклоочиститель и омыватель ветрового стекла

    F47 (10 А)

    Красный

    Стеклоочиститель стекла двери задка

    F48 (7,5 А)

    Коричневый

    Фонарь заднего хода

    F49 (30 А)

    Зеленый

    Электродвигатель отопителя

    F50 (20 А)

    Желтый

    Противотуманные фонари

    F51 (15 А)

    Синий

    предохранитель дополнительного прикуривателя ford fusion, ford fiesta

    F52 (10 А)

    Красный

    Левая фара дальнего света

    F53 (10 А)

    Красный

    Правая фара дальнего света

    Обозначение реле.

    Номер реле

    Номинальная сила тока, А

    Защищаемая цепь

    Электропривод складывания наружных зеркал

    Обогрев ветрового стекла

    Система зажигания

    Фары ближнего света

    Фары дальнего света

    Топливный насос

    Стартер

    Электровентилятор отопителя

    Освещение при движении в светлое время суток

    Зарядка аккумуляторной батареи

    Система впрыска, ЭБУ системы впрыска

    Резерв

    Предохранители и реле в подкапотном пространстве.

    Цифра 6 — монтажный блок предохранителей.

    Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

    снять блок предохранителей со стенки полки аккумуляторной батареи.

    Затем отожмите отверткой фиксатор и снимите крышку блока предохранителей

    Отверните две гайки крепления

    Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями 1.3, 1.4, 1.6, 2.0 литра.

    Предохранители Ford Fiesta рестайлинг смотрите тут.

    Где находятся предохранители и реле.

    Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля, расположенном под панелью приборов справой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в таблице.

    Для доступа к предохранителям откройте вещевой ящик

    Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз.

    На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

    Назначение предохранителей в монтажном блоке в салоне форд фьюжен, форд фиеста.

    Номер предохранителя (сила тока)

    Система отопления (кондиционирования) и вентиляции салона

    Антиблокировочная система (ABS)

    Коробка передач Durashift EST

    Электропривод наружных зеркал заднего вида

    Левая фара ближнего света

    Правая фара ближнего света

    Цепь питания системы впрыска, ЭБУ системы впрыска

    Система управления двигателем (дизель)

    Цепь питания реле системы впрыска, ЭБУ системы впрыска

    Освещение при движении в светлое время суток

    Панель приборов, таймер отключения, фонарь освещения номерного знака

    Габаритный свет левого борта

    Габаритный свет правого борта

    Центральный замок и звуковой сигнал охранной сигнализации

    Аварийная световая сигнализация

    Электрообогрев заднего стекла двери задка

    Переключатель приборов наружного освещения

    Электрообогрев наружных зеркал заднего вида

    Подогрев передних сидений

    Антиблокировочная система (ABS)

    Электронный блок общего назначения

    Автоматическая коробка передач

    Обогрев ветрового стекла

    Обогрев ветрового стекла

    Стеклоочиститель и омыватель ветрового стекла

    Стеклоочиститель стекла двери задка

    Фонарь заднего хода

    предохранитель дополнительного прикуривателя ford fusion, ford fiesta

    Левая фара дальнего света

    Правая фара дальнего света

    Номинальная сила тока, А

    Электропривод складывания наружных зеркал

    Обогрев ветрового стекла

    Фары ближнего света

    Фары дальнего света

    Освещение при движении в светлое время суток

    Зарядка аккумуляторной батареи

    Система впрыска, ЭБУ системы впрыска

    Предохранители и реле в подкапотном пространстве.

    Цифра 6 — монтажный блок предохранителей.

    Для замены предохранителей в моторном отсеке необходимо снять аккумуляторную батарею.

    снять блок предохранителей со стенки полки аккумуляторной батареи.

    Затем отожмите отверткой фиксатор и снимите крышку блока предохранителей

    Отверните две гайки крепления

    И снимите предохранитель.

    Назначение предохранителей показано в таблице.

    Номинальная сила тока, А

    Роботизированная коробка передач

    Предпусковой подогрев (дизель)

    Системы управления двигателем и питания

    Для доступа к реле под капотом отожмите отверткой два фиксатора, расположенные по бокам крышки.

    Обозначение реле в моторном отсеке ford fiesta, fusion

    Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки

    Вентилятор системы охлаждения двигателя (высокая скорость)

    Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

    Комплект предохранителей. Лучше использовать такие.

    На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

    В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

    Рестайл и дорестайл

    В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

    • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
    • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

    Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

    А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

    Блок предохранителей версия рестайл Форд Фокус 2

    Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

    1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

    Где-то тут наши предохранители.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

    Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

    Невозможно представить себе современный автомобиль без огромного количества электронных систем, осуществляющих контроль и управление основными параметрами авто. Для работы всей электроники как штатной, так и всей устанавливаемой дополнительно требуется электричество, которое подается к потребителям через сотни метров электрических проводов. Для обеспечения максимальной защиты от скачков напряжения, которые часто возникают из-за неисправной проводки, каждый автомобиль оснащается блоком с «набором» плавких защитных устройств.

    Единственной задачей любого из них является защита электроники. При этом, в случае его срабатывания, он перегорает, и тем самым размыкает электрическую цепь, прекращая подачу электричества к прибору. Соответственно, после любого короткого замыкания или перегрузке в электропроводке автомобиля, предохранитель подлежит замене. Кроме короткого замыкания, к перегоранию устройства может приводить и неправильное использование бортовой электросети, к примеру, одновременное подключения нескольких энергоемких приборов к прикуривателю.

    Основные причины перегорания предохранителей

    Частое перегорание защитных устройств в автомобиле не может считаться нормой, поскольку свидетельствует об имеющихся неисправностях. К числу наиболее распространенных проблем относятся следующие:

    • повреждение определенного электроузла либо участка проводки, в результате которого ток подается по более короткому пути с меньшим сопротивлением. Из школьного курса физики многие помнят, что в таких условиях сила тока повышается. Если защита срабатывает и плавится, электроника авто остается цела, если же не плавится, страдает уже техника;
    • скачок напряжения, образующийся в результате повышения токовой нагрузки – это часто происходит, к примеру, при блокировке электромотора, приводящего в движение определенный механизм;
    • несоответствие установленного предохранителя текущему напряжению в электрической сети авто, к примеру, если на место устройства в 5 А устанавливается модель, рассчитанная на 2 А;
    • слабый контакт предохранителя с колодкой – в этом случае оплавляется и колодка, и корпус предохранителя. Если такие случаи возникают часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего оно является крайне низким. Имеет смысл приобрести новый комплект, и заменить все предохранители в блоке, в противном случае может потребоваться замена всего блока целиком;
    • изношенность предохранителя, когда в его плавкой части образуются участки с меньшим сечением.

    Конечно, конструкция плавкого «защитника» изначально рассчитана на его однократное срабатывание, но, если постоянно сгорает предохранитель, защищающий одну и ту же группу приборов – это является серьезным поводом для проведения проверки. Достаточно часто наблюдается следующая ситуация – вновь установленный предохранитель практически сразу перегорает. В этом случае автовладельцу необходимо выяснить, какой именно из электроприборов вызывает такую проблему.

    В такой ситуации необязательно гнать авто на сервис, можно установить причину самостоятельно. Для этого следует поэтапно отключать все электроприборы, которые защищает «проблемный» предохранитель. Каждое отключение прибора не следует сопровождать извлечением устройства, поскольку он может перегореть. Проверять следует более простым способом – концом отвертки с изолированной ручкой необходимо коснуться клемм крепления, если наблюдается искрение, отключение потребителей следует продолжать до тех пор, пока оно не прекратится – отключенный в этот момент прибор и является причиной частой замены предохранителя.

    Как определить сгоревший предохранитель

    Перед тем как определить сгоревший предохранитель в машине, следует приготовить тестер или индикаторную отвертку. Первый способ проверки предусматривает его извлечение из гнезда, визуальный осмотр и проверку тестером. Визуально определить работоспособность такого устройства практически невозможно, поэтому использование тестера является обязательным. Ручка прибора устанавливается на знак диода, щупы прикладываются к контактам.

    При втором способе проверки извлекать предохранители из гнезда не потребуется, что является более предпочтительным для большинства автовладельцев. Перед проверкой нужно включить ту цепь, в которой отмечается неисправность – к примеру, включить магнитолу или фары. После этого, индикаторной отверткой поочередно необходимо прикоснуться к клеммам одного вывода, проверяемого «защитника», затем другого. Если на первом имеется напряжение, а на втором оно уже отсутствует – сгоревшее устройство найдено.

    Следует сразу отметить, что крайне желательно иметь запасной комплект предохранителей различного номинала, а перед тем, как заменить предохранитель, необходимо выбрать точно такой же номинал. Если будет выбрано меньшее значение, предохранитель перегорит, если установить больший номинал, пострадают уже потребители, которые подключены к данной цепи. Для удобства оперативной замены, все «защитники» имеют разный цвет, соответствующий их «мощности».

    Выбирать предохранитель следует правильно

    Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такого «защитника» следует крайне скрупулезно. Пользуясь тем, что при покупке одного-двух «копеечных» защитных устройств, основная часть автовладельцев не обращают внимание на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества.

    Конечно, на вид определить качественный товар от «мусора» очень сложно. Для проверки можно использовать следующий метод. Необходимо подключить один из купленных предохранителей накоротко к аккумулятору. О качественном изделии будет свидетельствовать его быстрое перегорание. Если же он начинает греться и оплавляться, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не будет размыкаться, что может обернуться как выходом из стоя электроники, так и пожаром.

    К столь же печальным последствиям может привести и другая крайность, к которой часто прибегают владельцы автомобилей – использование жучков. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной в качестве его замены. Такие «самоделки» пропускают ток любой величины, поскольку перегореть не могут, что и приводит к печальным последствиям, особенно для автомобилей иностранного производства.

    Самостоятельная замена предохранителей

    Заменить перегоревшее устройство своими руками – дело нескольких минут. Естественно, чтобы избежать последующей замены блока предохранителей целиком, отнестись к этой простой манипуляции следует со всей ответственностью. После точного определения источника проблемы, замена плавкого защитника должна начинаться с подбора нового, который в точности соответствует поврежденному. Для удобства «идентификации» все устройства имеют разный цвет – в соответствии со своей мощностью.

    Приобретать предохранители лучше всего заранее, не дожидаясь пока один из них выйдет из строя. При этом, следует основываться не на собственных предпочтениях и стоимости, а на рекомендациях завода-изготовителя. В случае отсутствии таковых в продаже, имеет смысл сделать заказ и немного подождать, нежели подвергать свое авто и себя риску. В крайнем случае допускается временное использование предохранителей, подходящих по размеру и характеристикам. Подробный алгоритм действий для правильной замены неисправного предохранителя можно увидеть на видео:

    Традиционно повышенное внимание необходимо уделить, если сгорел предохранитель прикуривателя – как правило в современном автомобиле на него достаточно серьезная нагрузка. Соответственно, оперативно должна проводиться не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего. Как минимум потребуется оценить целесообразность использования прикуривателя для зарядки сразу нескольких электронных устройств.

    Исправная проводка, или как избежать замены предохранителя

    Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

    Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

    Особенно внимательным следует быть с наступлением морозов – некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.

    Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за вещевым ящиком и в подкапотном пространстве с левой стороны возле аккумуляторной батареи.

    Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

    Таблица 10.1 Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиля

    Таблица 10.2 Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля

    Кроме того, предохранители и реле расположены в монтажном блоке, установленном в подкапотном пространстве. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.

    Таблица 10.3 Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространстве

    Таблица 10.4 Назначение реле в монтажном блоке, расположенном в подкапотном пространстве

    Для получения доступа к монтажному блоку , расположенному в салоне автомобиля , выполните следующее.

    3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

    4. Извлеките заменяемый предохранитель с помощью пинцета.

    5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

    6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.

    7. Установите детали в порядке, обратном снятию.

    Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве , выполните следующее.

    Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

    1. Снимите прижимную планку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).

    4. Отверните две гайки крепления…

    Ford Fiesta, Fusion. МОНТАЖНЫЕ БЛОКИ

    Ford Fiesta, Fusion. РАСПОЛОЖЕНИЕ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ И ИХ ЗАМЕНА

    Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

    Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны (за вещевым ящиком). Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.

    Кроме того, предохранители и реле расположены в монтажных блоках предохранителей (рис. 10.2) и реле (рис. 10.3), установленных в подкапотном пространстве рядом с аккумуляторной батареей. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей

    некоторые цепи, указанные в таблицах, могут отсутствовать,

    Таблица 10.1

    НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

    Номер предохранителя (сила тока)

    Цвет

    предохранителя

    Защищаемая цепь

    Резерв

    Прицеп

    Прицеп

    F4 (10 А)

    Красный

    Система отопления (кондиционирования) и вентиляции салона

    F5 (20 А)

    Желтый

    Антиблокировочная система (ABS)

    F6 (30 А)

    Зеленый

    Антиблокировочная система (ABS)

    F7 (15 А)

    Синий

    Коробка передач Durashift EST

    F8 (7,5 А)

    Коричневый

    Электропривод наружных зеркал заднего вида

    F9 (10 А)

    Красный

    Левая фара ближнего света

    F10 (10 А)

    Красный

    Правая фара ближнего света

    F11 (15 А)

    Синий

    F12 (15 А)

    Синий

    Цепь питания системы впрыска, ЭБУ системы впрыска

    F13 (20 А)

    Желтый

    Система управления двигателем (дизель)

    F14 (30 А)

    Зеленый

    Стартер

    F15 (20 А)

    Желтый

    Топливный насос

    F16 (3 А)

    Фиолетовый

    Цепь питания реле системы впрыска, ЭБУ системы впрыска

    F17 (15 А)

    Синий

    F18 (15 А)

    Синий

    Автомагнитола

    F19 (15 А)

    Синий

    Освещение при движении в светлое время суток

    F20 (7,5 А)

    Коричневый

    Панель приборов, таймер отключения, фонарь освещения номерного знака

    Резерв

    F22 (7,5 А)

    Коричневый

    Габаритный свет левого борта

    F23 (7,5 А)

    Коричневый

    Габаритный свет правого борта

    F24 (20 А)

    Желтый

    Центральный замок и звуковой сигнал охранной сигнализации

    F25 (15 А)

    Синий

    Аварийная световая сигнализация

    F26 (20 А)

    Желтый

    Электрообогрев заднего стекла двери задка

    F27 (15 А)

    Синий

    Звуковой сигнал

    F28 (ЗА)

    Фиолетовый

    Аккумулятор, стартер

    F29 (15 А)

    Синий

    Прикуриватель

    F30 (15 А)

    Синий

    Система зажигания

    F31 (10 А)

    Красный

    Переключатель приборов наружного освещения

    F32 (7,5 А)

    Коричневый

    Электрообогрев наружных зеркал заднего вида

    F33 (7,5 А)

    Коричневый

    Переключатель приборов

    Резерв

    F35 (7,5 А)

    Коричневый

    Подогрев передоих сидений

    F36 (30 А)

    Зеленый

    Стеклоподъемники

    F37 (3 А)

    Фиолетовый

    Антиблокировочная система (ABS)

    F38 (7,5 А)

    Коричневый

    Электронный блок общего назначения

    F39 (7,5 А)

    Коричневый

    Подушки безопасности

    F40 (7,5 А)

    Коричневый

    Автоматическая коробка передач

    Резерв

    F42 (30 А)

    Зеленый

    Обогрев ветрового стекла

    F43 (30 А)

    Зеленый

    Обогрев ветрового стекла

    F44 (3 А)

    Фиолетовый

    Автомагнитола

    F45 (15 А)

    Синий

    Стоп-сигналы

    F46 (20 А)

    Желтый

    Стеклоочиститель ветрового стекла

    F47 (10 А)

    Красный

    Стеклоочиститель стекла двери задка

    F48 (7,5 А)

    Коричневый

    Фонарь заднего хода

    F49 (30 А)

    Зеленый

    Электродвигатель отопителя

    F50 (20 А)

    Желтый

    Противотуманные фонари

    F51 (15 А)

    Синий

    Прикуриватель

    F52 (10 А)

    Красный

    Левая фара дальнего света

    F53 (10 А)

    Красный

    Правая фара дальнего света

    Таблица 10. 2

    НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ

    Номер реле

    Номинальная сила тока, А

    Защищаемая цепь

    Электропривод складывания наружных зеркал

    Обогрев ветрового стекла

    Система зажигания

    Фары ближнего света

    Фары дальнего света

    Топливный насос

    Стартер

    Электровентилятор отопителя

    Освещение при движении в светлое время суток

    Зарядка аккумуляторной батареи

    Система впрыска, ЭБУ системы впрыска

    Резерв

    Для получения доступа к монтажному блоку расположенному в салоне автомобиля, выполните следующее,

    2, Выведите из панели приборов ограничители хода вещевого ящика, сжав его стенки, и откиньте вещевой ящик вниз,

    3, Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
    ПРЕДУПРЕЖДЕНИЕ_

    Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
    ПРИМЕЧАНИЕ
    На заднюю часть вещевого ящика нанесена схема расположения предохранителей и реле.

    Рис. 10.2. Расположение предохранителей в монтажном блоке, расположенном в подкапотном пространстве


    Рис. 10.3. Расположение реле в монтажном блоке, расположенном в подкапотном пространстве

    Таблица 10.3

    ЦЕПИ, ЗАЩИЩАЕМЫЕ СИЛОВЫМИ ПРЕДОХРАНИТЕЛЯМИ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

    Номер предохранителя

    Номинальная сила тока, А

    Защищаемая цепь

    Дополнительный отопитель

    Роботизированная коробка передач

    Предпусковой подогрев (дизель)

    Система кондиционирования

    Наружное освещение

    Резерв

    Системы управления двигателем и питания

    Стеклоподъемники

    Таблица 10. 4

    НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

    Номер реле

    Защищаемая цепь

    Цепь отключения муфты компрессо­ра кондиционера при полном откры­тии дроссельной заслонки

    Вентилятор системы охлаждения двигателя (высокая скорость)

    Дополнительный отопитель

    Дополнительный отопитель

    6. При необходимости замены извлеките реле, покачивая его из стороны в сторону

    7, Установите детали в порядке, обратном снятию.

    Для замены предохранителей монтажного блока, расположенного в подкапотном пространстве , выполните следующее.

    Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

    В подкапотном пространстве расположен также блок реле, закрепленный на прижимной планке аккумуляторной батареи.

    Для замены реле выполните следующие операции.

    1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

    4. Извлеките неисправное реле,

    5, Установите новое реле и снятую крышку в порядке, обратном снятию,

    Вся электропроводка автомобиля Форд Фьюжн защищена плавкими вставками (предохранителями) и реле. Через них подключены более мощные приборы, в ряд которых входят: топливный насос, электродвигатель вентилятора, фары и т. д. Остальные электрические цепи подключаются через предохранители.

    Производитель расположил блоки с плавкими вставками в двух местах: подкапотном пространстве и салоне автомобиля.


    Блок предохранителей Форд Фьюжн (под капотом)

    Электропредохранители под капотом находятся в специальном блоке, расположенном за аккумуляторной батареей. Данный блок имеет небольшие размеры и крепится к стенке полки под аккумулятор. Назначение предохранителей и реле в подкапотном блоке наглядно показано в таблице:

    Салон: расположение предохранителей и реле

    В салоне находится большая часть электропредохранителей и реле. В пластиковом коробе насчитывается 53 плавкие вставки и 12 реле. Данный блок находится в левой части торпеды, а именно — за бардачком для вещей. То есть, чтобы заменить предохранитель габаритов Форд Фьюжн, придется снять бардачок. Нумерацию, цвет, назначение плавких вставок в салоне смотрите в таблице:

    Как производится замена предохранителей и реле

    Чтобы заменить плавкий элемент в блоке подкапотного пространства, необходимо предварительно снять аккумулятор. После этого отжимается пластиковый фиксатор с целью отсоединения блока от полки для аккумулятора. Далее с помощью отвертки отжимается еще один фиксатор и снимается крышка блока с предохранителями. Чтобы заменить один из элементов блока, открутите два крепления ключом.

    Распиновка блока предохранителей форд фокус 2 дорестайлинг

    Добрый день. Сегодня к нам в автосервис приехал Ford Focus 2 ресталинг (2008-2011). Приехал он к нам с проблемой в электронике. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. Поэтому в данной статье, мы расскажем Вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 restyling. Так же покажем Вам схему и расположение предохранителей в автомобиле.


    Таблица значений блока предохранитель под капотом Ford Focus 2 restyling:
    Ампер Описание предохранителя
    1 40 Электровентилятор охлаждения двигателя
    2 80 Рулевое управление с усилителем
    3 60 Внутренний блок предохранителей 1
    4 60 Внутренний блок предохранителей 2
    5 80 Вспомогательный отопитель
    6 60 Свечи подогрева (только для автомобилей с дизельными двигателями)
    7 30 Антиблокировочная система, насос системы динамической стабилизации
    8 20 Антиблокировочная система, клапаны системы динамической стабилизации
    9 20 Модуль управления силовым агрегатом (PCM)
    10 30 Вентилятор системы климат-контроля
    11 20 Выключатель зажигания (стартера и приборов)
    12 40 Реле зажигания
    13 20 Электрическая обмотка стартера
    14 40 Обогрев лобового стекла, правая сторона
    15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
    16 40 Обогрев ветрового стекла, левая сторона
    17 30 Складывающаяся крыша
    18 30 Инвертирующий усилитель мощности
    19 10 Модуль ABS
    20 15 Звуковой сигнал
    21 20 Вспомогательный отопитель
    22 10 Модуль усилителя рулевого управления
    23 30 Омыватели фар
    24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
    25 10 Реле зажигания
    26 15
    27 10 Муфта компрессора системы кондиционирования
    28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
    29 10 Система раздельного климат-контроля
    30 3 PCM, автоматическая коробка передач
    31 10 Интеллектуальная зарядка аккумуляторной батареи
    32 10 Автоматическая коробка передач
    33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
    33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
    34 10 Форсунки, катушки зажигания
    35 10 PCM, клапаны, электромагнитные клапаны
    36 10 PCM

    Расположения блока предохранителей в салоне. Снятие и замена предохранителей

    Таблица значений блока предохранителей в салоне:

    Ампер Описание предохранителя
    100 10 Электронные модули (питание от замка зажигания)
    101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
    102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
    103 10 Питание органов управления внешним освещением от аккумуляторной батареи
    104 10 Система экономии электроэнергии, плафоны внутреннего освещения
    105 25 Обогреватель заднего стекла
    106 20
    107 10 Батарейное питание комбинации приборов, бортовая диагностика
    108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
    109 20 Прикуриватель, дополнительная электрическая розетка сзади
    110 10 Питание переключателя системы наружного освещения в дневное время от генератора
    111 15 Топливный насос (только варианты с бензиновым двигателем)
    112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
    113 10 Лампы наружного освещения в дневное время (подфарники)
    114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
    115 7,5 Питание органов управления внешним освещением от генератора
    116 20 Противотуманные фары/фонари
    117 7,5 Фонарь освещения номерного знака
    118 20 Модуль электрооборудования двери (левой задней)
    119 15 Дополнительное гнездо питания в багажном отделении
    119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
    120 20 Модуль электрооборудования двери (правой задней)
    121 20 Электрообогрев передних сидений
    122 10 Модуль подушки безопасности
    123 7,5 Электрообогрев наружных зеркал заднего вида
    124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
    125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
    126 20 Система управления без ключа
    127 25 Электрические стеклоподъемники
    128 Не используется
    129 20 Очиститель ветрового стекла
    130 Не используется
    131 15 Очиститель заднего стекла
    132 15 Стоп-сигналы
    133 25 Реле центральной системы блокировки, модуль двери пассажира
    134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
    135 20 Подсветка при движении в светлое время
    136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
    137 10 Динамик включения аварийного батарейного питания
    138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
    139 10 Дальний свет фар, правая сторона
    140 10 Дальний свет фар, левая сторона
    141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
    142 15 Ближний свет фар (правая сторона)
    143 15 Ближний свет фар (левая сторона)
    Видео руководство по замене предохранителей в салоне Ford Focus 2 restyling:

    Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

    Комплект предохранителей. Лучше использовать такие.

    На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

    В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

    Рестайл и дорестайл

    В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

    • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
    • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

    Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

    Схема дорестайла

    А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

    Замена предохранителя на Форд Фокус 2

    Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

    1. Выворачиваем два винта под передней панелью в районе бардачка.

      Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

    2. Монтажный блок опускаем на максимально возможное расстояние.

      Где-то тут наши предохранители.

    3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
    4. Выдвигаем монтажный блок на себя.
    5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

      Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

    6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
    7. Собираем монтажный блок в обратном порядке.

    Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

    В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

    [ Скрыть ]

    Место расположения, назначение и электросхема

    ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

    Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

    Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

    Цвет ПП определяет номинал.

    Расшифровка ПП от F1 до F36:

    Номер Номинал, А Назначение
    1 40 Вентилятор, охлаждающий силовой агрегат
    2 80 ГУР
    3 60 Салонный блок ПП и реле
    4 60 Салонный блок ПП и реле
    5 80 Кондиционер, вспомогательный обогреватель
    6 60 Свечи для дизелей
    7 30 Насос АБС в гидравлическом блоке
    8 20 Клапаны АБС в гидравлическом блоке
    9 20 Узел для управления силовым агрегатом
    10 30 Электромотор вентилятора печки
    11 20 Стартерный выключатель
    12 40 Электрическое реле системы зажигания
    13 20 Обмотка на пусковом механизме
    14 40 Правый обогрев лобового стекла
    15 30 Реле электровентилятора охлаждающей системы
    16 40 Левый обогрев лобового стекла
    17 30 Управление складывающейся крышей
    18 30 Устройство для усиления мощности
    19 10 Управление системой АБС
    20 15 Звуковой сигнал
    21 20 Резервный обогреватель
    22 10 Управление ГУРом
    23 30 Электронасос омывателя фар
    24 15 Дополнительный отопитель для авто с дизелем
    25 10 Реле зажигания
    26 10 АКПП
    27 10 Муфта компрессора кондика
    28 10 Свеча для дизеля
    29 10 Управление климат-контролем
    30 30 АКПП
    31 10 Зарядка АКБ
    32 10 АКПП
    33 10 Датчики кислорода для моторов на бензине
    34 10 Модуль зажигания, форсунки
    35 10 РСМ, клапаны
    36 10 РМС

    Описание назначения реле Форд Фокус 2:

    Обозначение Назначение
    R1 Включение запрета запуска (для некоторых моделей)
    R2 Звуковой сигнал
    R3 Фонари заднего хода (для некоторых моделей)
    R5 Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
    R6 Основное
    R7 Обогреватель лобового стекла
    R8 Зажигание
    R9 Омыватели фар
    R10 Вентилятор обогревателя
    R11 Компрессор кондиционера
    R12 Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
    R13 Стартер
    R14 Вентилятора и электродвигатель вентилятора

    Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

    Номер Номинал, А Назначение
    37 10 Левая лампа дальнего света
    38 10 Правая лампа дальнего света
    39 20 Предохранитель прикуривателя
    40 20 Электродвигатель люка
    41 20 Управление электрооборудованием пассажирской передней двери
    42 7,5 Электрообогрев зеркал заднего обзора
    43 10 Электромодули
    44 10 Колодка канала связи
    45 10 ДХО, габаритные огни
    46 10 Приборная панель, центральный блок ПП
    47 15 Насос, жиклеры омывателя стекла
    48 20 Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
    49 15
    50 20 Очиститель лобового стекла
    51 15 Бензонасос
    52 25 Электрообогрев стекла сзади
    53 7,5 Стоп-сигнал, габариты с левой стороны
    54 7,5 Стоп-сигнал, габариты с правой стороны
    55 20 Управление электрооборудованием водительской двери, система центрального замка
    56 20 Система Кеу Fгее
    57 10 Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
    58 15 Управление музыкальной системой
    59 20 Управляющий блок электрическим оборудованием прицепа
    60 15 Левая лампа ближнего света
    61 15 Правая лампа ближнего света
    62 20 Электропривод регулирования водительского сиденья
    63 25 Электрические подъемники стекла
    64
    65 10 Управление подушками безопасности
    66 7,5 Выключатель осветительных приборов
    67 10 Приборная панель
    68 7,5 Дополнительные компоненты приборки
    69 20 Противотуманки
    70 10 Электромодули
    71 10 Внешнее освещение при движении днем
    72
    73 7,5 Подсветка номера
    74 15 Фонари стопов
    75 10 Управление двигателем
    76
    77 25 Центральный замок
    78 15 Задний стеклоочиститель
    79 15 Электророзетка в багажнике
    80 10 Таймер, отключающий подсветку салона
    81 20 Управление правой задней дверью
    82 20 Управление левой задней дверью
    83 10 Управление аудиосистемой
    84 10 Питание , фонари заднего хода
    85 10 Модуль электрооборудования охлаждающей ситсемы
    86 20 Электрический обогрев передних сидений

    Схема ПП Форд Фокус 2 рестайлинг

    Расшифровка назначения ПП в салоне Форд Фокус:

    Номер Номинал, А Назначение
    100 10 Электромодули
    101 20 Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
    102 10 Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
    103 10 Питание управляющих элементов наружного освещения от АКБ
    104 10 Система экономии электрической ­энергии, подсветка освещения салона
    105 25 Управление обогреванием стекла сзади
    6 20 Система безключевого управления
    107 10 Питание от батарей щитка приборов, диагностика бортовой сети
    108 7,5 Дополнительные элементы щитка приборов
    109 20 Прикуриватель
    110 10 Электропитание переключателя внешнего освещения
    111 15 Бензонасос
    112 15 Управляющий блок аудиосистемы
    113 10 Лампы дневного внешнего освещения (подфар­ники)
    114 10 Питание щитка приборов от генераторной силового агрегата
    115 7,5 Питание управляющих элементов наружного освещения от генераторной установки
    116 20 Противотуманки, фонари
    117 7,5 Подсветка номер­а
    118 20 Управление задней левой дверью
    119 15 Гнездо для дополнительного электропитания в багажнике
    119 25 Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
    120 20 Управление задней правой дверью
    121 20 Обогреватель сидений спереди
    122 10 Управление подушками безопас­ности
    123 7,5 Обогрев внешних зеркал заднего обозрения
    124 7,5 Фонари габа­ритов, стоп-сигналы с левого борта машины
    125 7,5 Габариты, стоп-сигналы с правого борта машины
    126 20 Безключевая система управления
    127 25 Электроподъем­ники стекла
    128 Резерв
    129 20 Очиститель лобового стекла
    130 Резерв
    131 15 Очиститель стекла сзади
    132 15 Стоп-сигналы
    133 25 Управление пассажирской дверью, реле, управляющее системой блокировки
    134 20 Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
    135 20 Подсветка при передвижении днем
    136 15 Жиклеры, насос омывателя стекла
    137 10 Динамик, включающий аварий­ное питание от батареи
    138 10 Управляющий блок двигателем, педаль газа, АКПП
    139 10 Правый осветительный прибор дальнего света
    140 10 Левый осветительный прибор дальнего света
    141 10 Электрический привод зеркал заднего вида, фонарь заднего хода
    142 15 Правый осветительный прибор ближнего света
    143 15 Левый осветительный прибор ближнего света

    Инструкция по снятию и замене БП своими руками

    Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

    Инструменты и материалы

    Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

    Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

    Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

    Этапы

    Процесс снятия и замены ПП несложный и отличается расположением БП.

    Если он расположен под капотом, то выполняются следующие действия:

    1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
    2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
    3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
    4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
    5. Далее закрывается крышка блока и капот.

    Фотогалерея

    Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне

    Для замены ПП в салонном БП необходимо выполнить следующие шаги:

    1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
    2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
    3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
    4. Замена ПП делается аналогично, как и в БП под капотом.

    Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

    Заключение

    Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

    Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

    Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.
    При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора.

    Генератор

    Генератор :
    1 — контактный болт;
    2 — разъем генератора;
    3 — кожух;
    4 — стяжная шпилька;
    5 — задняя крышка;
    6 — передняя крышка;
    7 — шкив

    При работе генератора аккумуляторная батарея заряжается.
    На автомобиле установлена стартерная аккумуляторная батарея емкостью 60 А ч.
    Генератор — синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения.
    Шкив генератора приводится во вращение поликлиновым ремнем от шкива привода вспомогательных агрегатов.
    Статор и крышки генератора стянуты четырьмя шпильками. Вал ротора вращается в шариковых подшипниках, установленных в крышках генератора. Подшипники закрытого типа, смазка, заложенная в них, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора, в задней крышке установлен в пластмассовой втулке. Передний подшипник установлен в передней крышке и закрыт прижимной пластиной, на валу ротора посадка подшипника скользящая.
    В статоре генератора расположена трехфазная обмотка. Концы фазных обмоток припаяны к выводам выпрямительного блока, состоящего из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных», запрессованных в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные на разных пластинах). Выпрямительный блок закреплен на задней крышке генератора.
    Обмотка возбуждения расположена на роторе генератора, а ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводиться через две щетки, которые установлены в щеткодержателе.
    Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом).
    Регулятор напряжения — неразборный узел, при выходе из строя его заменяют в сборе со щеткодержателем.

    «Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а плюс — к выводу генератора. Обратное подключение приведет к пробою диодов выпрямительного блока генератора.
    При работе генератора не следует отключать аккумуляторную батарею, так как возникающие при этом скачки напряжения могут повредить электронные компоненты схемы.

    Стартер

    Стартер :
    1 — тяговое реле;
    2 — передняя крышка;
    3 — стяжной болт;
    4 — корпус;
    5 — задняя крышка;
    6 — управляющий вывод тягового реле;
    7 — контактные болты

    Стартер — четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.
    К стальному корпусу стартера прикреплены постоянные магниты. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается в подшипниках скольжения. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (валу привода).
    На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении — от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения.
    Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение III питание подается на обе обмотки тягового реле (втягивающую и удерживающую). Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера. После возвращения ключа в положение II удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком.
    Неисправное тяговое реле заменяют. Неисправность привода стартера выявляется при осмотре после разборки стартера.

    Система освещения и сигнализации

    Система освещения и сигнализации включает в себя две блокфары; противотуманные фары; боковые указатели поворотов; задние фонари; фонари освещения номерного знака; дополнительный сигнал торможения; плафоны ос- вещения салона и багажного отделения; звуковой сигнал, а также выключатели всех этих потребителей.

    Блок-фара :
    1 — защитный чехол лампы габаритного света;
    2 — защитный чехол лампы дальнего света;
    3 — винт регулировки пучка света фары в вертикальной плоскости;
    4 — защитный чехол лампы ближнего света;
    5 — винт регулировки пучка света фары в горизонтальной плоскости;
    6 — защитный чехол лампы указателя поворота;
    7 — электрический разъем

    В блок-фарах установлены: галогенная лампа ближнего света, галогенная лампа дальнего света, лампа габаритного света, лампа указателя поворота и исполнительный механизм (мотор-редуктор) регулятора направления пучков света фар.
    На автомобиле установлен корректор фар с электромеханическим приводом, позволяющим регулировать направление пучков света в зависимости от загрузки автомобиля. Корректор фар состоит из регулятора на панели приборов, мотор-редукторов, установленных в фарах, и соединительных проводов.

    Противотуманная фара :
    1 — регулировочный винт;
    2 — лампа фары

    Часть автомобилей комплектуется противотуманными фарами, которые устанавливаются в переднем бампере. В противотуманной фаре установлена галогенная лампа, направление пучка света которой регулируется винтом.

    Боковые указатели поворотов установлены в наружных зеркалах заднего вида.
    На седане и хэтчбеке применяются различные задние фонари.

    Задний фонарь автомобиля с кузовом седан :
    1 — лампа противотуманного и габаритного света;
    2 — держатель ламп;
    3 — лампа указателя поворота;
    4 — лампа света заднего хода;
    5 — лампа сигнала торможения;
    6 — корпус фонаря с рассеивателем в сборе

    В заднем фонаре седана установлены лампы: указателя поворота, двухнитевая габаритного и противотуманного света, сигнала торможения, света заднего хода.

    Расположение лапм в заднем фонаре автомобиля с кузовом хэтчбек :
    1 — противотуманного и габаритного света;
    2 — указателя поворота

    В заднем фонаре хэтчбека установлены лампы: указателя поворота и двухнитевая сигнала торможения и габаритного света. Хэтчбек может комплектоваться задними фонарями, в которых вместо ламп габаритного света установлены светодиоды. В этом случае вместо двухнитевой лампы сигнала торможения и габаритного света применяется лампа сигнала торможения.
    В заднем бампере хэтчбека установлены фонари противотуманного света (с левой стороны) и света заднего хода (с правой стороны).

    Автомобиль может быть укомплектован одним или двумя звуковыми сигналами . Звуковые сигналы закреплены на кронштейне за передним бампером с правой стороны.

    Подушки безопасности

    В зависимости от комплектации автомобиль может быть оборудован подушкой безопасности водителя, подушкой безопасности переднего пассажира, боковыми подушками безопасности водителя и переднего пассажира и боковыми шторками для защиты водителя, переднего и задних пассажиров.
    Подушка безопасности водителя расположена в рулевом колесе, подушка безопасности пассажира — в панели приборов. Боковые подушки безопасности водителя и переднего пассажира установлены в спинках передних сидений со стороны дверей. Боковые шторки расположены в обивке крыши со стороны дверей. Блок управления подушками безопасности установлен под облицовкой туннеля пола между передними сиденьями. Этот блок управляет также преднатяжителями ремней безопасности водителя и переднего пассажира.
    Для электрического соединения подушки безопасности водителя и выключателей звукового сигнала со жгутом проводов панели приборов вместо обычного скользящего контакта (во избежание искрообразования и непреднамеренного срабатывания подушки) применено барабанное устройство со спиральным кабелем, ра- ботающее по принципу рулетки.

    Барабанное устройство со спиральным кабелем :
    1 — корпус барабанного устройства;
    2 — поводок барабанного устройства;
    3 — провода с колодкой подушки безопасности;
    4 — разъем для подсоединения колодки проводов выключателя звукового сигнала;
    5 — разъем для подсоединения колодки жгута проводов панели приборов

    Барабанное устройство прикреплено к соединителю подрулевых переключателей. В цилиндрическом пластмассовом корпусе устройства спирально уложены несколько витков металлопластиковой ленты, которая является электрическим проводником. Один конец ленты, через провода с колодками соединяется со жгутом панели приборов. Другой конец ленты соединен проводами с колодками с подушкой безопасности и выключателями звукового сигнала. Поводки барабана входят в отверстия ступицы рулевого колеса. При вращении колесо за поводки поворачивает барабан, а с ним и ленту, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе.
    От своего среднего положения барабан может поворачиваться в каждую сторону до упора на 3 оборота. Это предотвращает обрыв ленты при вращении рулевого колеса от нейтрального положения до упора в каждую сторону.

    Перед установкой рулевого колеса необходимо установить барабан устройства в среднее положение, при этом петля ленты должна появиться в окне, закрытом прозрачной пленкой.
    В монтажном блоке предохранителей и реле, расположенном в салоне автомобиля, установлен многофункциональный блок управления (блок управления электропакетом).
    Блок управляет центральным замком, автоматическим включением наружного освещения, включением плафонов освещения салона, автоматическим режимом работы очистителя ветрового стекла, очистителем стекла двери багажного отделения, обогревом ветрового стекла, стекла двери багажного отделения и наружных зеркал заднего вида, работой круиз-контроля и системой защиты аккумуляторной батареи.
    Замки всех дверей и крышки багажника блокируются электроприводами, встроенными в замки.

    Электростеклоподъемники

    Электростеклоподъемник передней двери :
    1 — внутренняя панель двери;
    2 — рычаг;
    3 — зубчатый сектор;
    4 — ползун;
    5 — держатель стекла

    Автомобиль может быть оборудован электростеклоподъемниками только передних дверей или всех дверей. Снятие электростеклоподъемников показано в главе «Кузов» .
    Электростеклоподъемники закреплены на внутренних съемных панелях дверей.

    Мотор-редуктор электростеклоподъемника :
    1 — электродвигатель;
    2 — корпус редуктора;
    3 — шестерня

    Мотор-редуктор стеклоподъемника состоит из червячного редуктора и реверсивного электродвигателя постоянного тока. На выходном валу редуктора установлена шестерня, которая входит в зацепление с зубчатым сектором. На секторе установлены два рычага (один рычаг жестко соединен с сектором), соединенные с держателем стекла через два пластмассовых ползуна. При повороте зубчатого сектора рычаги также поворачиваются, поднимая или опуская стекло.

    Очиститель ветрового стекла

    Очиститель ветрового стекла :
    1 — кронштейн;
    2 — мотор-редуктор;
    3 — кривошип;
    4 — вал рычага щетки;
    5 — тяга;
    6 — рычаг вала

    Очиститель ветрового стекла установлен под облицовкой ветрового окна. Электродвигатель очистителя — трехщеточный, двухскоростной с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен предохранитель.
    Автомобили с кузовами хэтчбек и универсал оборудованы очистителем стекла двери багажного отделения. Мотор-редуктор очистителя установлен на кронштейне под обивкой двери.
    Омыватель ветрового стекла состоит из бачка с электрическим насосом, форсунок на капоте и соединительных шлангов. Бачок омывателя установлен под правым передним крылом. Насос омывателя на хэтчбеке и универсале реверсивный, при вращении вала электродвигателя насоса в одну сторону жидкость из бачка подается на ветровое стекло, а при вращении в другую сторону жидкость подается на стекло двери багажного отделения.

    Предохранители

    Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

    Предохранитель, защищающий силовые цепи стартера и генератора

    Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

    Монтажный блок в моторном отсеке


    Форум «FORD»

    10.

    2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле

    ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

    Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

    Предохранитель, защищающий силовые цепи стартера и генератора

    Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

    Монтажный блок в моторном отсека

    Монтажный блок в моторном отсеке:
    F1-F36 — предохранители; R1-R14 — реле

    Защищаемые элементы
    F1 (40) Электродвигатель вентилятора системы охлаждения
    F2 (80) Усилитель рулевого управления
    F3 (60) Монтажный блок в салоне
    F4 (60) Монтажный блок в салоне
    F5 (80) Система кондиционирования, климат-контроль
    F6 (60) Резерв
    F7 (30) Насос гидроблока ABS
    F8 (20) Клапаны гидроблока ABS
    F9 (20) Контакты и обмотка главного реле
    F10 (30)
    F11 (20) Выключатель зажигания
    F12 (40) Силовая цепь реле зажигания
    F13 (20) Стартер
    F14 (40) Правый элемент обогрева стекла
    F15 (30)
    F16 (40) Левый элемент обогрева стекла
    F17 (30) Резерв
    F18 Резерв
    F19 (10) Блок управления ABS
    F20 (15) Звуковой сигнал
    F21 (20) Дополнительный отопитель
    F22 (10) Блок управления усилителем рулевого управления
    F23 (30) Насос омывателя фар
    F24 (15) Резерв
    F25 (10) Обмотка реле обогрева ветрового стекла
    F26 (10) Автоматическая коробка передач
    F27 (10)
    F28 (10) Резерв
    F29 (10) Система раздельного климат-контроля
    F30 (3) Блок управления двигателем, блок управления автоматической коробкой передач
    F31 (10) Система зарядку аккумуляторной батареи
    F32 (10) Блок управления автоматической коробки передач, датчик положения селектора
    F33 (10) Подогрев датчиков концентрации кислорода
    F34 (10) Форсунки, катушка зажигания
    F35 (10)
    F36 (10) Блок управления двигателем
    Обозначение
    Наименование Включаемые цепи
    R1 (не используется)
    R2 Реле звукового сигнала Звуковой сигнал
    R3 (не используется)
    R4 (не используется)
    R5 (не используется)
    R6 Главное реле Система управления двигателем
    R7 Реле обогрева ветрового стекла Элементы обогрева ветрового стекла
    R8 Реле зажигания Блок управления электропакетом, блок управления отопления, вентиляцией и кондиционеровонием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
    R9 Реле омывателя фар Электродвигатель насоса омывателя фар
    R10 Реле вентилятора отопителя Электродвигатель вентилятора отопителя
    R11 Реле компрессора кондиционера Муфта компрессора кондиционера
    R12 (не используется)
    R13 Реле стартера Тяговое реле стартера
    R14 Реле вентилятора системы охлаждения Электродвигатель вентилятора

    Монтажный блок в салоне

    Монтажный блок в салоне автомобиля:
    F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

    Обозначение предохранителя (номинальный ток, А)
    Защищаемые элементы
    F100 (10) Питание блока управления от выключателя зажигания
    F101 (20) Выключатель электроприводов регулировки сидения водителя
    F102 (10) Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер
    F103 (10) Блок управления освещением
    F104 (10) Плафоны освещения салона, система экономии электроэнергии
    F105 (25) Элемент обогрева заднего стекла
    F106 Резерв
    F107 (10) Питание комбинации приборов от аккумуляторной батареи, диагностический разъём
    F108 (7,5) Головное устройство звуковоспроизведения, система навигации
    F109 (20) Прикуриватель, электрическая розетка под подлокотником передних сидений
    F110 (10) Резерв
    F111 (15) Топливный насос
    F112 (15) Питание аудиосистемы от аккумуляторной батареи
    F113 (10) Резерв
    F114 (10) Питание комбинации приборов от генератора, иммобилайзер
    F115 (7,5) Блок управления освещением
    F116(20) Противотуманные фары, лампы противотуманного света в задних фонарях
    F117 (7,5) Фонари освещения номерного знака
    F118 (20) Блок управления левой задней двери
    F119 (15) Электрическая розетка в багажном отделении автомобиля в кузове «универсал»
    F120 (20) Блок управления правой задней двери
    F121 (20) Элемент обогрева передних сидений
    F122 (10) Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира
    F123 (7,5) Элементы обогрева наружных зеркал заднего вида
    F124 (7,5) Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре
    F125 (7,5) Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре
    F126 (20) Система управления замками с пассивным ключом
    F127 (25) Электродвигатели стеклоподъёмниками
    F128 Резерв
    F129 (20) Электродвигатель очистителя ветрового стекла
    F130 Резерв
    F131 (15) Электродвигатель очистителя стекла двери багажного отделения
    F132 (15) Сигналы торможения
    F133 (25) Реле центрального замка, электропривод замка правой передней двери
    F134 (20) Блок управления центральным замком, электропривод замка левой передней двери
    F135 (20) Резерв
    F136 (15) Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла
    F137 (10) Электропривод складывания наружных зеркал заднего вида, предупредительный сигнал
    F138 (10) Блок управления двигателем, датчик положения педали «газ»
    F139 (10) Лампа дальнего света правой блок-фары
    F140 (10) Лампа дальнего света левой блок-фары
    F141 (10) Лампа света заднего хода, электроприводы наружных зеркал заднего вида
    F142 (15) Лампа ближнего света правой блок-фары
    F143 (15) Лампа ближнего света левой блок-фары

    ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

    Работу проводим при выходе из строя предохранителей и реле.
    При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
    Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

    …нажав пластмассовую защелку…

    …снимаем крышку монтажного блока.
    На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

    Пинцетом извлекаем предохранитель.
    Заменяем перегоревший предохранитель новым.
    Предохранитель большого размера вынимаем из блока рукой.

    Реле вынимаем из блока рукой…

    …и заменяем его новым.
    Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
    Устанавливаем на место крышку монтажного блока.
    Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

    …поворачиваем против часовой стрелки два фиксатора…

    …и, сдвинув монтажный блок на себя, опускаем его.

    Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
    Реле из блока извлекаем рукой.
    Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

    Какой номер предохранителя у переключателя вентилятора отопителя на форд фокус 2002 года.i

    ИСТОЧНИК: мне нужна схема блока предохранителей под капотом для

    Расположение предохранителя/реле* Номинал предохранителя* Описание
    1 60A** PJB 2 30A** BSM 3 20A** Не используется (запасной)
    4 30A** Обогрев заднего стекла 5 40A** ABS (насос )
    6 60A** Дополнительный автоматический выключатель с задержкой
    7 20A** Силовая розетка №2 8 — Не используется 9 20A** Силовая розетка №1
    10 30A** Модуль ABS (клапаны) 11 40A** PTEC
    12 50A* * Реле зажигания/стартера
    13 40A** Аккумулятор для прицепа, указатели поворота для прицепа
    14 10A* Противотуманные фары 15 15A* Память (KAPWR)
    16 15A* Выключатель фар 17 20A* 4×4 (v-batt 2)
    18 20A * 4×4 (v-batt 1) ​​19 20A** Реле дальнего света
    20 30A** Электрический тормоз 21 30A** Электродвигатель переднего стеклоочистителя
    22 20A** Автолампа; Ближний свет 23 30A** Выключатель зажигания
    24 20A* Задние противотуманные фары 25 – Не используется
    26 15A* Топливный насос 27 20A* Фары прицепа
    28 20A* Реле звукового сигнала 29 60A** PJB 30 20A** Двигатель заднего стеклоочистителя
    31 — Не используется 32 — Не используется 33 30A** Дополнительный двигатель вентилятора 34 30A** Сиденья с электроприводом, регулируемые педали
    35 20A** Задняя розетка питания 36 40A** Двигатель вентилятора
    37 15A* Реле муфты кондиционера/трансмиссия

    Форд Фокус (2004 — 2010) — схема блока предохранителей

    Ford Focus (2004 – 2010) – схема блока предохранителей

    Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010

    Блок предохранителей в салоне (2004-2007 гг.)

    Ford Focus — схема блока предохранителей — салон
    А Защищенные компоненты
    37 10 Левая фара (дальний свет)
    38 10 Правая фара (дальний свет)
    39 20 Прикуриватель, задняя розетка дополнительного питания
    40 20 Сдвижная крыша
    41 20 Дверной модуль (дверь пассажира)
    42 7. 5 Обогреватели наружных зеркал заднего вида
    43 10 Электронные модули (питание от батареи)
    44 10 OBD II (диагностика бортового компьютера)
    45 10 Дневные ходовые огни
    46 10 Комбинация приборов, модуль GEM
    47 15 Насос омывателя, подогрев форсунок омывателя
    48 20 Фары ближнего света, дневные ходовые огни
    49 15 Выключатель фар
    50 20 Стеклоочиститель
    51 15 Топливный насос
    52 25 Обогреватель заднего стекла
    53 7. 5 Габаритные огни, габаритные огни, задние фонари (левая сторона)
    54 7,5 Габаритные огни, габаритные огни, задние фонари (правая сторона)
    55 20 Дверной модуль (дверь водителя), центральный замок
    56 20 Система бесключевого доступа
    57 10 Звуковой сигнал
    58 15 Аудиомодули (питание от батареи)
    59 25 Розетка дополнительного питания в багажном отделении, буксирный модуль прицепа
    60 15 Правая фара (ближний свет)
    61 15 Левая фара (ближний свет)
    62 20 Сиденье с электроприводом (со стороны водителя)
    63 25 Электрические стеклоподъемники
    64 Не используется
    65 10 Модуль подушки безопасности
    66 7. 5 Переключатель регулировки фар, ближний свет фар, ксеноновый модуль
    67 10 Модуль иммобилайзера (WFS), комбинация приборов (питание зажигания)
    68 7,5 Радио, комбинация приборов
    69 20 Противотуманные фары
    70 10 Электронные модули (питание зажигания)
    71 10 Дневные ходовые огни
    72 25 ГЕМ
    73 7.5 Освещение номерного знака
    74 15 Стоп-сигнал
    75 10 Модуль управления коробкой передач, педаль акселератора
    76 7,5 Электрический стояночный тормоз (EPB)
    77 25 Реле центрального замка
    78 15 Стеклоочиститель заднего стекла
    79 15 Складное зеркало
    80 10 Внутреннее освещение, наружные зеркала заднего вида
    81 20 Дверной модуль (правый задний)
    82 20 Дверной модуль (левый задний)
    83 10 CD-чейнджер, мультимедийная система для пассажиров задних сидений (RSE)
    84 10 Фонарь заднего хода, модуль прицепа
    85 10 Система охлаждения
    86 20 Подогрев сиденья
    Реле
    К1 Обогреватель заднего стекла
    К4 Топливный насос
    К5 Дневные ходовые огни

    Блок предохранителей в салоне (2007-2010)

    Ford Focus — схема блока предохранителей — салон
    А Защищенные компоненты
    100 10 Питание электронных модулей зажигания
    101 20 Модуль управления люком с электроприводом, сиденье водителя с электроприводом,
    102 10 Блок управления отопителем, рулевая колонка, сажевый фильтр, приемник дистанционного управления
    103 10 Питание от батареи управления освещением
    104 10 Экономия заряда батареи, внутреннее освещение
    105 25 Обогрев заднего стекла
    106 20 Бесключевая система
    107 10 Питание аккумуляторной батареи комбинации приборов, бортовая диагностика
    108 7. 5 Аксессуар для кластера (аудио и навигационный блок)
    109 20 Прикуриватель , задняя розетка дополнительного питания
    110 10 Питание зажигания дневных ходовых огней к переключателю управления освещением
    111 15 Топливный насос (только бензиновый двигатель)
    112 15 Питание от батарей аудиомодулей
    113 10 Дневные ходовые огни (габаритные огни)
    114 10 Питание зажигания комбинации приборов, иммобилайзер двигателя
    115 7. 5 Источник питания управления освещением
    116 20 Противотуманные фары
    117 7,5 Подсветка номерного знака
    118 20 Дверной модуль, левый задний
    119 15 Розетка дополнительного питания в багажном отделении
    119 25 Розетка дополнительного питания в багажном отделении (автомобили с модулем прицепа)
    120 20 Дверной модуль, правый задний
    121 20 Подогрев передних сидений
    122 10 Модуль подушки безопасности
    123 7. 5 Наружные зеркала с подогревом
    124 7,5 Габаритные огни, габаритные огни, задние фонари (левая сторона)
    125 7,5 Габаритные огни, габаритные огни, задние фонари (правая сторона)
    126 20 Бесключевая система
    127 25 Электрические стеклоподъемники
    128 Не используется
    129 20 Стеклоочистители
    130 Не используется
    131 15 Стеклоочиститель заднего стекла
    132 15 Стоп-сигналы
    133 25 Реле центрального замка, модуль двери пассажира
    134 20 Центральный замок, модуль двери водителя
    135 20 Дневные ходовые огни
    136 15 Насос омывателя, подогрев форсунок омывателя
    137 10 Оповещатель резервного питания от батареи
    138 10 Блок управления силовым агрегатом, педаль акселератора, АКПП
    139 10 Правая фара (дальний свет)
    140 10 Левая фара (дальний свет)
    141 10 Фонарь заднего хода, электрические зеркала
    142 15 Правая фара (ближний свет)
    143 15 Левая фара (ближний свет)
    Реле
    Р1 Топливный насос
    Р2 Не используется

    Блок предохранителей в моторном отсеке

    Ford Focus — схема блока предохранителей — моторный отсек
    А Защищенные компоненты
    1 60 2004-2007: Вентилятор охлаждения
    40 2007-2010: Вентилятор охлаждения
    2 80 Усилитель руля
    3 60 Питание блока предохранителей в салоне 1
    4 60 Питание блока предохранителей в салоне 2
    5 80 Дополнительный обогреватель
    6 60 Дизель: Свеча накаливания
    7 30 АБС, насос системы стабилизации
    8 20 АБС, клапаны контроля устойчивости
    9 20 Модуль управления силовым агрегатом
    10 30 Вентилятор климат-контроля
    11 20 Замок зажигания
    12 40 Реле зажигания 15л
    13 20 Соленоид стартера
    14 40 Обогрев ветрового стекла, правая сторона
    15 30 Реле вентилятора системы охлаждения (Sigma — только без кондиционера)
    16 40 Обогрев ветрового стекла, левая сторона
    17 30 Электрический стояночный тормоз
    18 30 Инвертор мощности
    19 10 Модуль АБС
    20 15 Звуковой сигнал
    21 20 Дизель: Дополнительный обогреватель
    22 10 Модуль усилителя рулевого управления
    23 30 Омыватель фар
    24 15 Дизель: Предварительный подогрев
    25 10 Зажигание, реле
    26 10 2004-2007: АКПП
    15 2007-2010: АКПП
    10 ST, RS: непрерывное питание PCM
    27 10 Муфта кондиционера
    28 10 Дизель: контроль свечей накаливания
    29 10 Двухзонный климат-контроль
    30 3 Модуль управления силовым агрегатом АКПП
    31 10 Интеллектуальная зарядка датчика аккумулятора
    32 10 2004-2007:
    16В+VCT: Вентиляция
    10 2007-2010: АКПП
    10 ST, RS: источник питания топливной форсунки
    33 10 Бензин: кислородные датчики с подогревом
    10 Дизель: Перепускной клапан промежуточного охладителя
    20 ST, RS: датчик кислорода с подогревом
    34 10 Бензин: форсунки, трансформаторы зажигания
    10 2004-2007:
    Дизель: Топливный насос
    35 10 Модуль управления силовым агрегатом, клапаны, соленоиды
    36 10 Модуль управления силовым агрегатом
    Реле
    Р1 Блокировка запуска (автоматическая коробка передач)
    Р2 Звуковой сигнал
    Р3 Фонарь заднего хода (автоматическая коробка передач)
    Р4  –
    Р5 Дизель: Предварительный подогрев
    16 В + VCT: Вентиляция
    Р6 Основной
    Р7 Обогрев ветрового стекла
    Р8 Зажигание
    Р9 Омыватель фар
    Р10 Вентилятор отопителя
    Р11 Кондиционер
    Р12 Вентилятор охлаждения (без кондиционера)
    Р13 Стартер
    Р14 Power Hold
    Охлаждающий вентилятор

    ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

    2008 Ford Focus Fuse Diagram — Ricks Free Auto Repair Advice Ricks Free Auto Repair Advice распределительная коробка и интеллектуальная распределительная коробка, расположенная под приборной панелью.

    На этом сайте есть много дополнительной информации для вашего автомобиля.

    Чтобы найти схемы предохранителей, нажмите здесь
    Чтобы найти расположение реле, нажмите здесь
    Чтобы найти расположение датчиков, нажмите здесь
    Чтобы найти расположение модулей, нажмите здесь
    Чтобы найти порядок срабатывания, нажмите здесь
    Чтобы найти наиболее распространенные коды неисправностей и способы их устранения для вашего автомобиля, нажмите здесь

    1 15A(1) Внешнее зеркало заднего вида
    2 30A(2) Решетка обогрева заднего стекла
    3 20A(2) Розетка питания 2
    4 20A(2) Реле топливного насоса
    5 10A(1) Поддерживающая мощность (PCM) , Соленоид управления вентиляцией адсорбера EVAP
    6 15A(1) Генератор
    7 10A(1) Реле фонарей заднего хода
    8 – Не используется
    9 40A(2) Модуль антиблокировочной тормозной системы (ABS)
    10 30A(2) Стеклоочиститель ветрового стекла Двигатель
    11 30A(2) Реле стартера
    12 40A(2) ) Реле двигателя вентилятора
    13 10A(1) Реле муфты кондиционера
    14 10A(1) Реле питания PCM
    15 20A(2) Разъем питания
    16 20A(2) Реле управления вентилятором низкой скорости
    17 30A(2) Высокий Реле управления скоростью вращения вентилятора
    18 20A(2) Модуль антиблокировочной тормозной системы (ABS)
    19 – Не используется
    22 10A(1) Топливные форсунки, модуль управления силовым агрегатом (PCM)
    23 3A(1) Модуль внешнего освещения, PAD Индикатор/контроль тяги/окружающее освещение
    Переключатель
    24 – Не используется
    25 – Не используется
    26 15A(1)
    Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчик кислорода с подогревом
    (HO2S) 11, 12, 23, лампа заднего хода Реле, система управления впускным коллектором
    (IMRC) соленоид, шаговый двигатель рециркуляции отработавших газов, датчик массового расхода воздуха/температуры воздуха на впуске
    (MAF/IAT), датчик диапазона трансмиссии, переключатель положения педали тормоза,
    напольный переключатель
    27 – не используется
    28 15A(1) Модуль управления силовым агрегатом (PCM)
    29 15A(1) Свечи зажигания
    32 – Диод муфты кондиционера
    33 – Диод топливного насоса
    34 – One Touc h Встроенный пусковой диод
    35 10A(1) Реле обогрева заднего стекла, модуль управления силовым агрегатом (PCM), зажигание
    (1) Мини-предохранитель
    (2) Картриджный предохранитель

    2008 Ford Focus Схема предохранителей Smart Junction Box

    2008 Ford Focus Схема предохранителей Интеллектуальная распределительная коробка

    1 30 А Не используется (ЗАПАСНОЙ)
    2 15 А Датчик положения педали тормоза, высоко установленный стоп-сигнал
    3 15 А Модуль спутниковой цифровой аудиосистемы (SDARS)
    4 30 А Не используется (ЗАПАСНОЙ)
    5 10 А Напольный переключатель
    6 20A Парковочные/стоп-сигналы, левый и правый, стояночные/поворотные фонари, LF и RF
    7 10A Ближний свет, левая фара
    8 10A Ближний свет, правая фара
    9 15A Внутренние/картографические лампы в сборе, передние
    10 15A Подсветка панели
    11 10A Не используется (ЗАПАСНОЙ)
    12 7. 5A Переключатель наружного зеркала заднего вида
    13 5A Интерфейсный модуль дополнительного протокола (APIM)
    14 10A Не используется (ЗАПАСНОЙ)
    15 10A Модуль HVAC
    16 15A Не используется (ЗАПАСНОЙ)
    17 20A Реле полной блокировки, реле полной разблокировки, разблокировка водителя Реле багажного отсека
    Реле открывания крышки багажника
    18 20A Реле обогрева сидений водителя и пассажира
    19 25A Модуль панели открывания крыши
    20 15A Разъем канала передачи данных (DLC)
    21 15A Реле противотуманных фар
    22 15A Реле стояночного света High
    A Реле дальнего света, фары
    24 20A Реле звукового сигнала
    25 10A Реле энергосбережения
    26 10A Комбинация приборов
    27 20A Выключатель зажигания
    28 5A Модуль управления аудиосистемой (ACM)
    29 5A Комбинация приборов (IC)
    30 5A Не используется
    31 10A Модуль антиблокировочной тормозной системы (ABS)
    32 10A Модуль управления подушками безопасности (RCM)
    33 10A Не используется (ЗАПАСНОЙ)
    34 5A Не используется (ЗАПАСНОЙ)
    35 10A Не используется (ЗАПАСНОЙ)
    36 5A Пассивный анти -Модуль приемопередатчика кражи
    37 10A Модуль HVAC 900 11 38 20A Усилитель сабвуфера
    39 20A Модуль управления аудиосистемой (ACM), передний интерфейсный модуль управления (FCIM),
    Интерфейсный модуль переднего дисплея (FDIM)
    40 20A Не используется (ЗАПАСНОЙ)
    41 15A Переключатель управления панелью открывания крыши, электрохроматический внутри Блок зеркала,
    Выключатель подсветки замка дверей водителя и пассажира
    42 10A Не используется (ЗАПАСНОЙ)
    43 10A Реле обогрева сидений, комбинация приборов (IC)
    44 ​​10A Не используется (ЗАПАСНОЙ)
    45 5A Электродвигатель стеклоочистителя
    46 7. 5A Датчик классификации пассажиров (OCS)
    Модуль индикатора PAD/Контроля тяги/Выключатель окружающего освещения
    47 30A CB Блок панели открывания крыши, главный переключатель управления стеклоподъемниками, окно
    Управляющий переключатель, сторона пассажира (купе)
    Управляющий переключатель/переключатель окружающего освещения
    47 30A CB Панель открывания крыши, главный переключатель управления стеклоподъемниками, окно
    Переключатель управления, сторона пассажира (купе)

    Реле двигателя вентилятора — это электрический выключатель, который используется для подачи питания на двигатель вентилятора автомобиля.Электродвигатель вентилятора — это компонент, отвечающий за проталкивание воздуха через вентиляционные отверстия систем отопления и кондиционирования вашего автомобиля. Без него система кондиционирования не сможет циркулировать нагретый или охлажденный воздух. Реле двигателя вентилятора управляет током, используемым для питания двигателя вентилятора, и подвергается постоянному включению и выключению. Со временем он может окончательно изнашиваться. Когда реле электровентилятора начинает выходить из строя, автомобиль обычно показывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме, которую необходимо устранить.

    1. Двигатель вентилятора не работает

    Одним из первых признаков проблемы с реле электровентилятора является то, что мотор вентилятора вообще не работает. Поскольку реле является переключателем, который подает ток на двигатель вентилятора, если он выйдет из строя внутри, то питание от цепи двигателя вентилятора будет отключено, в результате чего двигатель больше не будет работать или выдувать воздух из вентиляционных отверстий.

    2. Перегоревшие предохранители

    Одним из первых признаков неисправного или неисправного реле двигателя вентилятора переменного тока является перегоревший предохранитель в цепи реле двигателя вентилятора переменного тока.Если в реле двигателя вентилятора возникает какая-либо проблема, которая препятствует его способности должным образом ограничивать и распределять мощность, это может привести к перегоранию предохранителя двигателя вентилятора. Любые скачки напряжения или чрезмерный ток от неисправного реле могут привести к перегоранию предохранителя и отключению питания для защиты системы.

    3. Расплавленное реле

    Еще одним более серьезным признаком проблемы с реле электровентилятора является сгоревшее или оплавленное реле. Реле подвергаются высоким токовым нагрузкам и иногда могут нагреваться при возникновении проблем.В серьезных случаях реле может нагреваться до такой степени, что внутренние компоненты и пластиковый корпус реле начинают плавиться и гореть, иногда даже вызывая повреждение блока предохранителей или панели.

    Поскольку реле электровентилятора, по сути, представляет собой переключатель, который напрямую управляет питанием электродвигателя вентилятора, вся система переменного тока не сможет распределять охлажденный или нагретый воздух, если реле выйдет из строя. По этой причине, если вы подозреваете, что у вашего реле двигателя вентилятора возникла проблема, обратитесь к профессиональному специалисту из YourMechanic для диагностики системы переменного тока автомобиля. Они смогут определить, потребуется ли автомобилю замена реле двигателя вентилятора или другой ремонт, чтобы вернуть полную функциональность вашей системе переменного тока.

    Предохранитель кам фокус ст мк3. Чтобы сбросить наши датчики, просто вытащите на некоторое время 10-амперный предохранитель с маркировкой F46 из главного блока предохранителей. Ссылка на зум или место проведения должна быть разослана до времени. Итан1996. Присоединяйтесь к обсуждению технических характеристик, модификаций, объявлений, устранения неполадок Focus ST Mk3. Добавить в корзину.Форум-сообщество, посвященное владельцам и любителям Ford Focus ST. PDF. Наши комплектующие предназначены для надевания поверх существующих чехлов и крепятся на месте с помощью высококачественной клейкой липучки, поэтому нет необходимости снимать оригинальные чехлы. 180 Восстановление автомобиля Подключил видеорегистратор к Focus MK3. Автомобили Мотоциклы‎ > ‎ . Шекспир и визуализация метафоры в двух китайских версиях «Макбета». Худшие жалобы связаны с аксессуарами — проблемы с салоном, электрикой и двигателем Мы первый форум Ford Focus ST с обсуждением Focus ST 2013+.Если это так, монитор обнаружения пропусков зажигания укажет порт EGR на … Привет всем, Очень нужна ваша помощь и опыт. Прошлой ночью я попытался использовать модифицированный кабель elm327-usb и forscan для сканирования DTC на моем Focus. Оригинальный постер. Поскольку эти комплекты требуют, чтобы клиент отправил свою деталь, они не будут отображаться как «в наличии» — пожалуйста… Штаб-квартира Keselowski Advanced Manufacturing (KAM) со штаб-квартирой в скромном Стейтсвилле, Северная Каролина, продолжает продвигаться вперед в гибридном производстве, объявляя, что они завершили сертификацию. в трансмиссии фокуса 2012 года — потеря сцепления при движении по автостраде, переключение на нейтраль, что привело к аварии, которую 3 раза буксировали для ремонта — официальный дилер Ford не смог отремонтировать трансмиссию — подал две претензии в Ford Motor Co — письмо, которое мы получили по адресу во время покупки, датированной августом 2014 года, говорилось: «Мы стремимся создать высокий MK3 Focus ST — Facelift против Pre Facelift. 2 июн 2016 в 17:35 #2160 МК3 Фокус. В интересах постоянного развития мы оставляем за собой право в любое время изменять технические характеристики, конструкцию или оборудование. Просмотрите линейку продуктов SCT для тюнинга автомобилей онлайн прямо сейчас! нагреватель застрял на горячем — lubelskibiznes. К счастью, представленные ниже комплекты ремней ГРМ содержат все необходимое для выполнения работы. Как и другие здесь, я установил это сам и получил отличную поддержку от компании. Фургон Focus Mk1 / Kombi DNW 08. E. Нажмите, чтобы войти.charles mo audials код купона на скидку, когда-то semainier novembre 2012 математика в фокусе 5-й класс глава 2 альбом a ho quynh huong rebecca maciel риелтор numero king jouet meylan швейная машина коврик и тележка заброшенный дракон детский сад 8278 sager center курьер 83 адрес? Вскоре церковь святого Эдуарда мученика Корф Касл 3 в Кингстоне. Кабельная стяжка снизу к существующим жгутам проводов. Крышка напорного бака AutoSpecialists для напорных баков Baileys и AIRTEC (Focus ST Mk3) 30 фунтов стерлингов. Больше, чем просто список световых кодов Ford Check Engine! Наши ресурсы могут помочь вам исправить это прямо сейчас.В наличии. Предохранители и реле Форд Фокус МК1. 2007 Karosszéria típusa: lépcsőshátú. 0 дизель. Александр С. Ford Focus mk3 (2015) – bezpieczniki – komora silnika (wersja europejska) Предохранитель. Подходит для всех моделей хэтчбеков Ford Focus MK3 ST до рестайлинга, выпущенных в период с 2012 по 2014 год. Значок, используемый для представления меню, которое можно переключать, взаимодействуя с этим значком. Я никогда не делаю этого на своем ST, если только у меня нет неисправности, так как блок управления должен заново изучать качество топлива и т. Д., Насколько мне известно. поколения автомобилей с CAN (Ford Focus Mk3, Ford Mondeo Mk4, Galaxy/SMax с 2006 г. и т. д.), в которых функциональность MSCAN иногда приводит к неадекватному поведению.Пол Кинотеатры: Полное руководство Проконсультируйтесь по лучшим предложениям для своих исследований Ford Focus Break 2006. Без правильно работающего PCM Ford не заведется. Инвентарь поиска. ) может варьироваться в зависимости от … МЕСТОПОЛОЖЕНИЕ И ЗАМЕНА ПРЕДОХРАНИТЕЛЯ МОДУЛЯ УПРАВЛЕНИЯ КУЗОВА BCM FORD FOCUS MK3 2012 2013 2014 2015 2016 2017 2018В этом видео мы покажем вам, как заменить предохранитель. 2017 2018В этом видео мы покажем вам, как заменить предохранитель В ST есть ЭБУ, который «узнает» ваш стиль вождения.Панель предохранителей в салоне Форд Фокус МК1. Он постоянно обновляется по мере движения автомобиля с учетом изменений окружающей среды, условий вождения и даже износа. Сколько здесь владельцев Focus ST. 30 декабря 2021 года на кадрах Ким Ё Чжон, сестры северокорейского лидера Ким Чен Ына, а в настоящее время заместителя заведующего отделом ЦК правящей Рабочей партии, которая была избрана членом Государственной комиссии по делам страны, … Были также Варианты RS1800 Fiesta / XR3i мощностью 130 л.с. с измененными распредвалами и переназначенными блоками управления двигателем.0TDDi — 2001 — Ghia — 85kW/115K — Темно-синий EX Ford Mondeo — 2. 21 бета-версия FORScan этим утром я споткнулся Неисправный клапан PCV или связанный с ним компонент может вызывать ряд симптомов. Саймон Бэгс. Пустой ключ-транспондер (предварительно вырезанный) 4. Начиная с 19 995 долларов США 1. pdf) Определенно стоит загрузить руководство в формате PDF и использовать блок предохранителей в моторном отсеке. Если вы заменили корпус дроссельной заслонки Ford с электронным управлением или отсоединили аккумулятор, вам необходимо выполнить переобучение корпуса дроссельной заслонки Ford, чтобы установить новый базовый уровень холостого хода.Присоединяйтесь к сообществу и смотрите последние новости, фотографии, видео, объявления, обзоры, события и многое другое! Для Ford Focus MK2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 модельного года (Европа, США). Предохранитель/реле. Эти компактные устройства являются важным средством защиты для автомобилистов и, в зависимости от выбранной вами модели, могут даже обеспечить душевное спокойствие, когда ваш автомобиль… Проверка страницы Чтобы запустить проверку проверки страницы, вам необходимо войти в систему. Великобритания/Ирландия Местоположение: Йоркшир. Мы решим проблему для вас как можно скорее.6 ti-vct 115ch trend, break, Année 2006, 4790 евро, 1600 см3, 130700 км, 5, gris, 5, manuelle, 115 cv, 7 cv fiscaux. Ford FOCUS ST — 2. Двигатель использовался в Focus RS, но с турбонаддувом. Ф70. 2TD Ci — 2008 — Titanium — 129 кВт/175K — Thunder Metallic SCT является лидером в области газовых и дизельных тюнеров, программного обеспечения для настройки и аксессуаров для настройки. Бесплатный хостинг изображений и обмен фотографиями для веб-сайтов и блогов. Информация, содержащаяся в данной публикации, была верной на момент ее публикации.999 евро. Дефбит сказал: Привет всем, мой Focus ST 2014 года недавно начал капризничать. Читал на других форумах, что это предохранитель 26, но проверил, а там… Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Focus Mk3 (2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017) , 2018). Бензиновые двигатели 0L GDI и автомобили Focus ST 2013-2014 гг., оснащенные 2. Hallo, ich biete einen originalen und neuen ford focus mk3 tür fensterheberмеханизм, ворне Praxistest Ford Focus 1. Focus RS Mk2 Milltek Sport High Flow De-Cat Section — эта труба удаляет ограничительный Cat полностью, обеспечивая больший поток во всем диапазоне оборотов.電話をくれた方 (知人)がすごく優しい方で私たちの到着を待っていてくれました。. Discussion Starter · #1 · Dec 13, 2018. How to reset the TCM. Focus ST3 KAM fuse 26. Recently purchased two dash cams for my car, Ford Focus mk3 (2013). Check if this fits your 2006 Ford Focus. Quickview. At a quick guess try pulling fuse 26 (KAM fuse) I have a feeling I’ve had to do this in the past — oil temp reading is calculated through the ECU rather than coming from a direct sensor reading so an ECU reset may help. 6 Astra Sporthatch. Wipers not working.4 часа назад · F150chief 8 Октябрь 2020 19:55 FORScan ax 0) Конфигурация и программирование модуля RCM RCM SSU SSU F_BCM F_BCM RVM R_BCM R-BCM Nombre Module … схема блока предохранителей схема подключения схемы, как ford focus стерео схема подключения my pro street , ford focus 2001 инструкция по ремонту pdf скачать, ford focus mk1 полные электрические схемы mk2 2 5 и mk3 ford, 2003 схема ford focus лучшее место для поиска проводки и, 02 схема двигателя ford focus carwallps com, 2002 ford ford 2014 рестайлинг форд фокус ST шпионили один раз снова. Focus ST 2018 года (Северная Америка): недавно я сменил дырявую и слабую OEM-батарею на Odyssey Performance AGM96R. ГРМ (или ремень ГРМ) является одним из наиболее важных компонентов вашего двигателя, поэтому, если вы вообще не уверены, пришло ли время для замены, свяжитесь с местным автоцентром Halfords, сообщив данные вашего автомобиля и пробег, и они могут посоветовать нужна ли замена. 147 месяцев. БестАвто; Бухарест; Ford focus an fab 2005 decembrie 1. 6 tdci Anunțuri аналогичный 14. 40**. (Страница 228 в 2014-Focus-Owners-Manual-version-3_om_EN-US_03_2014.Я нажимаю кнопку запуска, она дважды щелкает, и ничего не происходит. Снимите крышку панели, чтобы получить доступ к предохранителям. On St Neots упаковка Кромвель 1994 года четыре раннера для продажи Марио Венсеслао Альварес Салон Космос О де Лаванда Diptyque Лютерин Синетти Sony dcr-sr42 спецификации c914e Тото Виль де Ретель Этат гражданский Икариам чити фестиваль des hortillonnages d’amiens cem yilmaz nasrettin hoca fikra bkcp antwerpensuren открытие borepensuren финал фортепианного квинтета, выигравший 1989 г. В доме Диаса Люстрона, когда-то ул. 511 сообщений. E Симптомы, которые у меня были: 1.Электронная программа стабилизации. Интерьер/экстерьер (Focus Mk3) 2. Номинальный ток [A] Защищенные цепи. 63М ; Ford Focus Electric (2012-2018)>> Расположение предохранителей Ford Focus 1999-2007 Предохранителями прикуривателя (розетки) в Ford Focus являются предохранители №39 (если есть) и №46 (2000-2001) или №47 (с 2002) в блоке предохранителей панели приборов ; Купите водяной насос Форд Фокус 2002 года со скидкой. Поиск по сайту. Утро. Кое-где на МК3 написано, что нужно вынуть ФИОЛЕТОВЫЙ предохранитель на 3 ампера с надписью КАМ, но… FORD FOCUS Руководство по эксплуатации.Генератор плохо себя ведет? Перейти к последним Следовать 41 — 47 из 47 сообщений Я остановился и вытащил предохранитель КАМ, и все было хорошо. 11 июля 2014 г. Чрезмерная вялость3. G. Однако в прошлом, когда я перезагружал карту голубого плавника в одну из своих машин, в первый раз, когда я нажимал педаль газа, вылетало сцепление. Серебряный адаптер AUX USB Plug Switch Slot Interface PANEL INPUT для Ford Focus $ 19. До сих пор были представлены только предназначенные для Европы пятидверные кузова хэтчбек и универсал рестайлингового Ford Focus 2014 года.Прочитайте блоги, и вентилятор останется включенным, потому что ECM — это nfg. Я без конца гуглил и до сих пор не знаю, что делать, так как не хочу снимать клеммы с аккумулятора (я на работе и у меня нет инструментов, было бы намного проще снять предохранитель в обед и оставить его на ночь). несколько часов). Комплект ремня ГРМ содержит все необходимые детали, необходимые для замены ремня ГРМ, а не только сам ремень ГРМ. Фокус ST Обсуждения. 5 GTI, A7 GLI, 8V A3 Свечи зажигания MK7/. 57. Радиокоды Ford Focus · Эффективная и мгновенная разблокировка блока предохранителей Ford F150 2004-2008 — Схема блока предохранителей Ford Focus RS MK3.Панель предохранителей в салоне. Иногда вам может потребоваться выполнить сброс Ford PCM для устранения основных неполадок. Пока мы не знаем, вызывают ли это китайские апаптики или что-то еще. Привет, это MK3 Euro4 mondeo 2 2004 года. В Motors. FOCUS MK3 ST-Ferodo Racing DS2500 Комплект передних колодок — Focus RS Mk3 2. Это всего лишь краткий обзор, и если вы хотите узнать более конкретную информацию, вот более подробный список из 7 наиболее распространенных симптомов. уже обращались раньше, но я не заметил никаких сообщений, рассказывающих нам, как мы можем сбросить систему мониторинга батареи, когда мы делаем замену батареи своими руками (отсутствует диагностический инструмент дилера).Другими распространенными признаками, которые вы можете заметить, являются медленное ускорение, жесткий холодный пуск, неровный холостой ход или пропуски зажигания. расположение блока предохранителей. Датчик положения распределительного вала (CMP) Низкий уровень топлива: менее 1/8 бака Заклинен в открытом положении Клапан EGR Заблокированы каналы EGR Один или несколько каналов EGR могут быть заблокированы или частично заблокированы. Присоединяйтесь к обсуждению производительности, модификаций, устранения неполадок, инкулеров, турбонагнетателей и многого другого!. Жгут проводов нуждается в тщательной проверке на наличие точек износа (замените ткацкий станок) и повторной ленте. Предохранители и реле Форд Орион 1990-1995 гг.Перейти к последним Следите за 1–20 из 31 сообщений. Зарегистрируйте любое оборудование Novation до 16 декабря 2021 года и получите плагины Bucket-500 и VPRE2C от Fuse Audio Labs стоимостью 98 долларов США. Перестали работать дворники! (197) Прошлой ночью я разморозил машину, но явно недостаточно хорошо, потому что я включил передние дворники, а они не двигались, так что я проверил, и я недостаточно хорошо разморозил экран, что означает дворники застряли. «Укрощение строптивой» Шекспира и традиция сумасбродной комедии. Предохранитель салона фар Форд Фокус mk3 f74 постоянно перегорает.Течет моторное масло. Задний видеорегистратор, Nextbase 212, работающий от розетки 12 В в нишах для ног задних пассажиров. Вероятно, у вас то же самое, но вы можете проверить в руководстве пользователя в разделе «Предохранители». Ремень ГРМ (также известный как кулачковый ремень) представляет собой ребристый ремень, соединяющий коленчатый вал с распределительным валом. Is images Манчестер Юнайтед vs Астон Вилла 3 0 основные моменты philips lumea prestige sc2008/11 коэффициент теплопередачи воды nozim tolipov torte nuss creme выборы 1999 турция vpaa обед. Датчики Ford Focus MK2 после установки датчика наружной температуры.… Ford Focus 2011 MK3 — схема блока предохранителей — узел двигателя. Я очень доволен и рад рекомендовать лифт-комплект другим владельцам.漫画にはかいていませんが赤べこのように丁重にお辞儀を何度もしお礼を言いました。. Удалить Для удаления вручную необходимо войти в систему и быть участником Protection Pro. 0л ТДКИ. Robin Pointe оснащен 8-контактным разъемом RJ-45 для входа Ethernet. Я проверил 20-амперный предохранитель под капотом, и он не перегорел, и в инструкции написано, что это единственный предохранитель. Если я сниму крышку на моем последнем Jason SB MK3 RS MAXD 400, на mkii вы можете решить многие проблемы, вытащив предохранитель KAM на несколько минут.Наиболее распространенным признаком неисправного датчика температуры впускного воздуха является индикатор проверки двигателя на приборной панели. Мы можем ускорить этот процесс сбросом шкалы. HTML . В любом случае, мы настоятельно НЕ рекомендуем использовать функции MS CAN на Consultez les meilleures offres pour votre recherche ford focus break 2006. На моем предыдущем mk3 Focus все, что нужно было, это нажать на пару зажимов, снять крышку, и там были предохранители. got3fords · Зарегистрировано. Форд отзывает почти 1 . Автор: richardc1983, 16 июля 2020 г., Ford Модель: focus st line x Ford Год: 2017 Великобритания/Ирландия Место: Ланкашир Доля; Опубликовано 18 июля 2020 г.26. Элегантная хромированная решетка радиатора с семью прорезями, активными шторками решетки, противотуманными фарами, фарами с автоматическим разрядом высокой интенсивности (HID) и светодиодными дневными ходовыми огнями (ДХО). . Информационные статьи и доступ к технической помощи, Тесты компонентов и … Lewis Motorsport 01543 379524, RS Cosworth, Focus RS STFБлок предохранителей Ford F150 2004-2008 — Схема блока предохранителей Главная — вкладыши автомобиля Предохранители и реле Ford Mondeo MK1. plAutomotive Technicians Техническое обсуждение и исправления для 2007 Ford Focus Fuse Diagram — Ricks Free Auto Repair Ford e350 ls swap — dldr.В результате… В последние недели несколько участников спрашивали, где найти предохранитель KAM, поэтому, пока я очищал KAM сегодня, я сделал несколько фотографий, надеюсь, это поможет найти его. 5T — 2008 — 166kW/225K — Blue Performance Ford Mondeo — 2. Go. uk мы стремимся упростить процесс поиска подходящего подержанного автомобиля для вас с помощью экспертных видеоруководств, статей и информации о том, что популярно в мире подержанных автомобилей, и благодаря нашей функции «Умный поиск» это не может быть проще. Это часто может решить небольшую процедуру переобучения корпуса дроссельной заслонки Ford. Как выполнить процедуру переобучения корпуса дроссельной заслонки Ford.Если на вашей машине стоит такой предохранитель, то стоит попробовать. 40. Сброс ЭБУ — без изменений Сброс КАМ — без изменений Удален Cobb Tune на сток ST тюнинг — без изменений Ford Focus ST Форум. MK3 Focus RS Nitrous Blue Сообщество форумов, посвященное владельцам и энтузиастам Ford Focus ST Привет, мне было интересно, какой предохранитель я вытащу, чтобы сбросить KAM. Получите цену и правильные планы для ваших нужд стоковых фотографий, изображений без лицензионных отчислений и векторов. Вторник, 1 июня 2010 г. Focus ST Mk2 Нетехническая дискуссия Общая тема Mk2 Двигатель, выхлоп и впуск Новый пользователь Встреча и приветствие Focus ST Mk3 Нетехническая дискуссия Рекомендуемые сообщества Клуб владельцев Fiesta ST Показывать только этого пользователя.179 Таблица характеристик предохранителей. Это может произойти по нескольким причинам, и механик должен диагностировать конкретную причину срабатывания этого кода в вашей ситуации. Используйте сетевой кабель категории 5 (с четырьмя «витыми» парами проводов) и стандартные вилки RJ-45 в… Активная решетчатая шторка Расположение FUSE и замена ford focus MK3 2012-2018. среда, 16 февраля; среда, 11 мая; среда, 10 августа; Среда, 09 ноября PDF. Соединенное Королевство. Коды OBD/OBD2 deFord – Коды неисправностей. 89Купить сейчасБесплатная доставкаТовар включает в себя: 1 x USB-переключатель AUX Plug g с кабельным адаптером.Обсуждение. 7к. Kostenlose Lieferung möglic start stop ohne funktion und lüfter läuft sehr oft obwohl der motor kalt ist. В зависимости от возраста и пробега вашего автомобиля наши специалисты могут … Мы сделаем все возможное, чтобы решить любые вопросы. Присоединяйтесь к сообществу и узнавайте последние новости. 1. Ф7. Я ввинчу в корпус индикатор температуры и запущу вентилятор вручную. Долговременного ущерба не было, но немного воняло. Мы являемся первым форумом Ford Focus ST с обсуждением Focus ST 2013+. 06 фунтов в минуту.Dlouho jsem hledal, která je to pojistka, až podle wiki jsem «snad» našel číslo F80. Тест-драйв Подержанный Ford Focus ST в домашних условиях от ведущих дилеров в вашем регионе. У затронутых автомобилей не был обновлен модуль управления трансмиссией (PCM), как предполагалось. Антиблокировочная тормозная система. 5 миллионов автомобилей Focus из-за проблемы с остановкой Автомобили Focus последних семи модельных лет могут неожиданно заглохнуть из-за… синтезатора Circuit Mono Station. Купить FORD FOCUS ST 05 BRITOIL ПОЛНОСТЬЮ СИНТЕТИЧЕСКОЕ МОТОРНОЕ МАСЛО 5W30 на Amazon UK Бесплатная доставка.защитное стекло, Superchiped remap. Это фото опубликовано официальным корейским центральным информационным агентством Северной Кореи в сентябре. Зарегистрирован 3 января 2012 г. · 205 сообщений . Например, если клапан забивается или застревает в закрытом положении, вы заметите один из этих симптомов. Ответить Ответить Автор. Щелкните здесь, чтобы найти ближайший автоцентр Halfords. Какое применение нижнего масла на Форд Фокус St 4 поколения 2014-2021 гг. 2. постоянная мощность: F60. Пол Кинотеатры: Полное руководство Видеорегистратор — это необходимая технология, если вы хотите чувствовать себя в большей безопасности на дорогах и в автомобиле.Все началось, когда я отключил аккумулятор, чтобы сделать сброс КАМ. 1951 McCormick FARMALL M 2007 MINI Cooper S Turbo новый автомобиль проекта 1998 Chevy 3500 Ext кабина, длинная кровать, 4×4, duelly, турбодизель 2004 Harley V-Rod. Мы являемся первым форумом Ford Focus ST с обсуждением Focus ST 2013+. Половина цены предмета ST по иронии судьбы и прямой обмен. Почувствовал, что P2610 — это диагностический код неисправности (DTC) для «Работы внутреннего таймера выключения двигателя ECM/PCM». Фактические схемы и схемы Ford Focus III (2011-2021) (схемы и расположение блоков предохранителей, схемы расположения, схемы подключения и т. д.Ford Focus Electric mk3 (2015) — блок предохранителей — электронный моторный отсек (версия для ЕС) Предохранитель. Proti prředchůdci se Mondeo Mk3 Výrazně Zvětšilo и Opustilo Designovou Подарите Mk3. Датчики Ford Focus MK2 предохранитель F4. rupertsmedley (Руперт Смедли) BMW 525e: … Полное членство в IDM предназначено для исследователей, которые полностью привержены проведению своих исследований в IDM, желательно размещенных в комплексе IDM, на 5 … Для получения информации о реакции Южной Африки на COVID-19, пожалуйста посетите Южноафриканский ресурсный портал COVID-19 Corona Virus. Предметы Focus RS можно купить за 40 фунтов за комплект, и они работают немного холоднее. В настоящее время есть передние и задние видеорегистраторы. Схема блока предохранителей Крайслер Вояджер 1995-2001 гг. Сессия парламента Северной Кореи. Поиск из 792 Подержанных автомобилей Ford Focus для продажи, включая Ford Focus ST 2016 года, … Подержанные автомобили для продажи от Motors. Проверка предохранителей на наличие перегоревших предохранителей является одной из первых диагностических процедур при устранении неполадок с электроникой Ford Focus ST Mk3 / MK3 FL 2012 — 2018. Продукция Maxton Design не только обеспечит визуальное улучшение, но и улучшит аэродинамику вашего автомобиля за счет увеличения прижимной силы.Все заказы доставляются через FedEx. 5А — Автоматическая коробка передач, фонари заднего хода). Встречи членов IDM на 2022 год будут проходить с 12:55 до 14:40. 3 — Ford Focus Mk3 ST (250 л.с.) — 249 фунтов стерлингов. Ф66. Если ваш ST чувствует себя немного, гм, bleh, как будто это не РАСПОЛОЖЕНИЕ И ЗАМЕНА ПРЕДОХРАНИТЕЛЯ КОМБИНАЦИИ ПРИБОРОВ FORD FOCUS MK3 2012 2013 2014 2015 2016 2017 2018В этом видео мы покажем вам, как заменить предохранитель для СИСТЕМЫ СИГНАЛИЗАЦИИ РАСПОЛОЖЕНИЕ И ЗАМЕНА ПРЕДОХРАНИТЕЛЯ FORD FOCUS MK3 2012 2013 2014 2015 2016 2017 2018В этом видео мы покажем вам, как заменить предохранитель для сигнализации Легко, купите дополнительный предохранитель на eBay, розетка 12 В, 7. Опубликовано 26 ноября 2019 г. Предохранители и реле Ford Mondeo MK3. Схема блока предохранителей и их использование находятся в руководстве по Ford Focus 2015/16 (мне не разрешено публиковать фотографии или … Получить PDF. F65. Задержка при нажатии на педаль газа2. Страница 14: Ethernet-соединение Вселенная один кадр DMX 5 из 5 каналов.Эта память содержит данные о триммерах холостого хода, регулировке подачи топлива, адаптивном переключении передач и многих других параметрах.30. amazon.Хорошо, заранее извиняюсь, если об этом уже есть тема, но я искал как сумасшедший и не могу найти.Click to see our best Video content. 0L GTDI engines, previously recalled under 18V-735. 「道に迷った」という電話の前日 『猫ちぐらの夕べ』配信に向けて、早速、、いや、ようやく、 機種変するための予約入れました!! 前回機種変したのって、確か2年前の5月か6月くらいだったし、最近スマホの反応が遅かったり充電の減りが早かったりしてたし、何より『猫ちぐらの夕べ』の配信を綺麗な画面で観た … If you are attempting this on a Focus mk3. Attention! Surface selection … Fuse box diagram (fuse layout), location and assignment of fuses and relays Ford Focus Mk2 (2004, 2005, 2006, 2007, 2008, 2009, 2010). It will prompt you with the warning massage,just click “OK” to continue.Проблема в том, что через несколько часов машина не переворачивается. Auto- & Motorrad-Zubehör найти и лучшие. Выключатель зажигания. Кинотеатры Пола: полное руководство; Лучшие романтические рождественские фильмы для просмотра V12, с удаленным предохранителем 22, так что довольно шумно! 301. FoCCCus Central ECU Config — довольно новая программа для Интернета, и в настоящее время она все еще разрабатывается, но все еще находится в хорошем состоянии для использования, чтобы включить автоматическое запирание дверей, отключить звуковой сигнал предупреждения о непристегнутом ремне безопасности пассажира, отключить Википедию Ford Focus. мк3.и перед тем, как вы меня разозлите, ДА, я знаю, что моторный отсек нуждается в хорошей чистке. Электрика (Фокус Мк3). Повышение внутреннего давления двигателя. WD40 или аналогичный и оставьте на некоторое время, чтобы впитаться, если рычаги похожи на MK3, то вы довольно сильно ударяете рукой по области подпружиненного шарнира, и это сильно ослабляет его, чтобы вы могли его вытащить. Вы в последнее время мало водите машину? Возможно, потребуется вытащить предохранитель KAM, который сбрасывает то, что узнал ЭБУ. 178 Замена предохранителя. Также проверьте штекеры. 8K 344K 10 дней назад.1. net1997 Ford F-350 для трех групп исследователей, работающих в основном в области ТБ/ВИЧ: Южноафриканская инициатива по вакцине против ТБ (SATVI), в которую входят Марк Хазерилл (директор), Том Скриба (заместитель директора) и Элиза Немес. ; Центр Wellcome по исследованию инфекционных заболеваний в Африке (CIDRI-Africa), в состав которого входят Роберт Уилкинсон (директор), Грэм Мейнджес, Кэтрин Риу и Анна Куссенс Ford Focus MK4 Start Stop funktioniert nicht Autozubehör — bei Amazon. Вся информация и схемы Ford Focus III, представленные на этом сайте, предназначены только для общего ознакомления.И двигатели ST, и RS были ошибочно переименованы в Duratec. Я купил новый ST3 2014 года, а через 15 месяцев обменял его на ST3 2015 года, так что я в идеальном положении. Bohužel, pojistka i žárovky jsou OK. Постколониальные исследования в двадцать первом веке: рецензия на книгу, литературная статья для нашего времени и чтение транскультурных городов Алехандра Морено Альварес Нажмите, чтобы получить последние материалы Pop Lists. Играю со своим старым rev 2. Сборка и цена. Оригинальный Focus был в первую очередь разработан немецкой и британской командами Ford of Europe.Для удлинения заднего бампера Vortex и Vortex-C требуются специальные выхлопные трубы 2x120x90 мм или серийные выхлопные трубы должны быть удлинены. Вставьте дополнительный предохранитель в порт f86. Замените пакеты катушек одновременно, если вы подозреваете, что одна из них может играть неправильно. Панель предохранителей расположена ниже и Ford Mondeo – Wikipedie Ford Mondeo Mk3 Другое поколение Mondea vstoupila na trh v říjnu roku 2000 a vyráběla se do roku 2007. Предохранитель 5a / горячий при зажигании). 40 фунтов стерлингов. kgboxers (Kevin) 911c4s кабина: 303. Я использовал f85, который работает с вашим зажиганием, мне понравилось. На ST есть специальный предохранитель, который вы можете вытащить, оставить на 30 минут или около того, а затем заменить, который предположительно сбрасывает ECU.Марка: ford modele: focus sw версия: 1. Странно то, что я могу запустить его одним из двух способов. Мы обеспечиваем идеальную посадку продукта с помощью 3D-лазерного сканирования каждой марки и модели, которые мы разрабатываем. 5 Focus ST (бензиновый) моторный отсек с индивидуальной отделкой с помощью нашего комплекта переодеваний моторного отсека. На 2014 год это предохранитель № 61 в панели предохранителей в салоне: «Прикуриватель, розетка». Г. 2021 2021 Рейнджер. Фейслифтинг Ford Focus ST 2014 года снова попал в поле зрения. М. У меня были включены свет и кондиционер, поэтому я не остановился.Обеспечивает бесплатную загрузку изображений и интеграцию с хостингом для форумов. Мой профиль Мои предпочтения Мои друзья. 2022 2022 Форд Транзит Коннект. единственное, что у меня есть двигатель модели Ford Focus ST или другая модель RS. Ему требуется пуля веса входящего масла, для которого считается поддержка пробега SAE класса 5W30. 85. Mondeo не работает. Автомобильный Ford Focus 1. Ford Focus — компактный автомобиль (сегмент C в Европе), производимый Ford Motor Company и созданный в соответствии с планом Александра Тротмана Ford 2000, целью которого было глобализировать разработку моделей и продавать один компактный автомобиль по всему миру.для решения. Возможно где-то еще есть реле или предохранитель? У меня ford focus ST 2015 года В этом видео я покажу как я очищаю PCM на своем Ford Focus S 2012 года выпуска. nefungují zpětná světla. (F80 — 7. 1; 2; Далее. Если вы пытаетесь это сделать на Focus mk3. Eladó ford focus mk2 mondeo mk3 gyári tolatószenzor pdc парковочный датчик 3s7j-15k859-ab — (meghosszabbítva: 30678) — Vásárolj egyszerűen és bizágo больше, чем у Ford Focus MK2.zed4 (Dan) Civic: 302.P1562 Низкое напряжение PCM B+ (мощность KAM) P1563 Модуль управления ТНВД запрашивает остановку двигателя P1564 Модуль управления ТНВД запрашивает снижение подачи топлива P1565 Командный переключатель управления скоростью вне диапазона, высокий уровень P1566 Командный переключатель управления скоростью вне диапазона, низкий уровень P1567 Выходная цепь управления скоростью P1568 Скорость Система управления не может удерживать скорость. Вытащите предохранитель KAM (№ 26 IIRC) на полчаса, чтобы сбросить память вождения ECU. 4 часа назад · F150chief 8 октября 2020 19:55 FORScan ax 0) Конфигурация и программирование модуля RCM RCM SSU SSU F_BCM F_BCM RVM R_BCM R-BCM Nombre Module … 2007 Ford Focus Fuse Diagram — Ricks Free Auto Repair 15/02/2008 · Куплено Скремблер 2007 года 500 от бывшей жены, поэтому заплатил за него 2 раза.Находится блок предохранителей. Доставка была очень быстрой, все заработало с первого раза. Цитировать. При их включении звука мотора нет. Доля. Форд Фокус 1. Ко. Ожидайте большего хлопка, улучшенного звука выхлопа и принципиально большей мощности! Обратите внимание: выхлопная система без каталитического нейтрализатора НЕ пройдет тест на выбросы в Великобритании и, следовательно, не предназначена для использования на дорогах. 5. 18-дюймовые черные легкосплавные диски, спутниковая навигация, пакет помощи водителю, датчики заднего хода, зеркала с электроприводом, автоматическое освещение и дворники, круиз-контроль. 5 — к какой точке предохранителя подключиться или использовать Hardwire Dashcam для Focus MK3. Наша линейка программаторов и программного обеспечения для работы с автомобилями может быть адаптирована к вашему автомобилю, что позволит вам выполнять самые сложные задачи, когда бы они ни возникали. Наши сертифицированные мобильные механики могут приехать к вам домой или в офис, чтобы выполнить диагностику Check Engine Light для технических примечаний кода P1000 FORD. Этот код означает, что модуль управления трансмиссией (PCM) не завершил полный цикл диагностики и устанавливается, когда батарея была отключена, коды были удалены, а иногда даже когда автомобиль был отбуксирован.Исследуйте ассортимент сегодня. По памяти думаю, что это F86 (этот предохранитель горит только при включенном двигателе и не горит при выключенном двигателе) F80. 5 предохранитель для дополнительной розетки 12В. расположение блока предохранителей Если вы пытаетесь сделать это на Focus mk3. 15. Перейти к последним. Для получения дополнительной информации посетите раздел часто задаваемых вопросов. KAM или «Keep Alive Memory» — это память, которая хранится в модуле управления трансмиссией (PCM). Доверять. Последняя информация о коронавирусе (COVID-19), онлайн-сервисах и MyAccount, обслуживании клиентов и о том, как подать жалобу.Ford Focus 2006 года имеет 385 проблем и дефектов, о которых сообщили владельцы Focus. Ford Mondeo Mk3 Wiring Diagram Махараштра — Ford Mondeo Mk3 Wiring Diagram электрический дополнительный обогреватель дизельные двигатели mondeo mk3 ford mondeo вопросы ответы com ford car radio стерео аудио монтажная схема авторадио ford focus mk2 5 2008 2012 снятие стереосистемы st rs диаграмма y manuales de servicio de autos … Вот выводы перемычек, которые я использовал в видео, по цене они стоят того, чтобы сделать это правильно, вы можете купить их здесь-http://www.manželce na Mondeu (rv. После прочтения кода неисправности я отключился от форскана и выключил зажигание автомобиля, но подсветка приборной панели не гаснет, даже ключ вынимается. Обновленный четырехдверный седан и LIVE — советы и рекомендации — причина жить LIVE — советы и рекомендации — причина жить LIVE — советы и рекомендации — диджеинг с live 3 LIVE — советы и рекомендации — редактирование аудио с помощью live LIVE — советы и рекомендации — следуйте действиям — программирование музыки LIVE — советы и рекомендации — получите гитарный паз на LIVE — советы и рекомендации — жить 3 встречает проект 5 LIVE — советы и рекомендации Verkaufe neue Alufelgen vom Ford Focus ST mit biete ein gut erhaltenes lederlenkrad mit wurzelholzoptik an. Расположение предохранителей и модуля BCM в Ford Focus MK3. 2005 Karosszéria típusa: dobozos. 0 EcoBoostFazit Viehmann Bild 1/25 — Der Focus ist in der aktuellen Generation seit 2011 на рынке Viehmann Bild 2 Взгляните на фильмы, выходящие на этой неделе (8/12) Minneapolis-St. Передняя камера — это Nextbase 512g, жестко подключенная к блоку предохранителей пассажира (предохранители 85–7. Я пытаюсь получить доступ к предохранителям на mk4 Focus ST и предполагаю, что блок предохранителей в моторном отсеке одинаков во всем диапазоне. Блок предохранителей в пассажирском салоне купе.ocus-mk3-2015-и далее-эксклюзивные-автомобильные коврики. 8 TDCi, Mondeo Mk3 2. 5 — какой предохранитель подключать или использовать. Самой горячей версией n / a был ST170 с цельными толкателями, стальными стержнями, клапанами с талией и системой изменения фаз газораспределения (VVT). Мэй Чжу. «Кровавый трон» Куросавы и «Макбет» Восточной Азии. В состав Института входят 33 полноправных и 14 ассоциированных членов, 16 аффилированных членов с факультетов Кейптаунского университета и 17… секс на колесах P0457 — Обнаружена утечка в системе управления EVAP (крышка топливного бака ослаблена/открыта) После заправки топливом произошло изменение давления в топливном баке более чем на минус (-) 7 дюймов H 2 0 за 30 секунд; или имеется избыточный поток продувки (топливный пар), превышающий 0. Myrddin

    Focus ST Line 2. 17 сентября 2013 г., 10:27 по восточноевропейскому времени + + Поделиться на Facebook; (184 кВт) и 265 lb-ft (360 Нм) крутящего момента, передаваемого на передние колеса через 6-ступенчатую механическую коробку передач. 6 [PDF] в июле 1998 года в Европе, сменив Ford Escort, и схема блока предохранителей Ford Ford Bronco (1992-1996)…>> Схемы блока предохранителей (расположение и назначение электрооборудования Focus Mk1 Sedan DNW 02.Номинальный ток (A) Защищенные цепи. Гибридный стандарт. Зеркало с подогревом. 00 — бесплатно. Mk3 Освещение и электрика. Выход из строя одного или нескольких сальников или прокладок. ᑎ‰ Большая скидка на ford focus mk1 led и бесплатная доставка Если вы пытаетесь сделать это на Focus mk3. 4 часа назад · F150chief 8 октября 2020 г. 19:55 FORScan ax 0) Конфигурация и программирование модуля RCM RCM SSU SSU F_BCM F_BCM RVM R_BCM R-BCM Nombre Module … Stratified Automotive Controls : Блог — Наклейки датчиков и добыча Впрыск метанола MazdaSpeed ​​DISI Focus ST Fiesta ST Fusion EcoBoost Mustang EcoBoost BMW N54/N55 Subaru EJ & FA STRATIFIED Товары VW MK6 GTI Focus RS Подарочные сертификаты MK7/. 1999 — 12. Хуанг. 5 Golf R, 8V S3 Porsche Ford F-150 STRATIFIED Магазин … Ford Motor Company (Ford) отзывает некоторые автомобили Focus 2012 и 2017 годов, оснащенные 2. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Focus Mk2 (2004, 2005, 2006, 2007, 2008, 2009, 2010). Начиная с 25 070 долларов США. Повторная обработка Для повторного сканирования вручную вы должны войти в систему и быть участником Protection Pro. Схема блока предохранителей Форд Экспедишн. Правильно разморозив окно и лезвия, они не сработали и до сих пор не работают.Ульрих-Питерс. 2 Ford Focus ST-Line Mk3 FL подходит для: Ford Focus ST-Line Mk3 Facelift 2015-2018 В КОМПЛЕКТЕ: СПЛИТЕР / СПОЙЛЕР НА ПЕРЕДНИЙ БАМПЕР. Номинальный ток [А] Цепь защищена. Модуль управления силовой передачей автомобиля Ford контролирует все аспекты работы двигателя, трансмиссии, сцепления, а также электрической системы и подачи топлива. 5 экоб. Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. 1 из 2 Перейти на страницу. Werkstatt ist ratlos!! 31 Форд Фокус Mk3 Форум 134 Ответы Страница 1 Страница 2 Страница 3 Страница 4 Страница 5 Страница 6 Страница 7.Ф79. Затем просто протяните провод видеорегистратора от зеркала к левой стойке А за обивкой и вниз за резиной двери к бардачку. com/gp/product/B0002JJU MK3 Фокус. Потом заметил очень теплым летним вечером (ОЧЕНЬ теплым) заметил такое на коротком пробеге. Ювен Сюн. 4 часа назад · F150chief 8 октября 2020 г. 19:55 FORScan a x 0) Конфигурация и программирование модуля RCM RCM SSU SSU F_BCM F_BCM RVM R_BCM R-BCM Nombre Module … AutoSpecialists Крышка блока предохранителей (с логотипом) для Mk3 Focus.Начало обсуждения · №1 · 12 июля 2016 г. Перейти к последним Следовать 1–7 из 7 сообщений. Температура растет очень-очень медленно. И гакупо безумие герцога веномании английская субдетская уловка или угощение. Mondeo Mk3 (2000-2007) — TalkFord Wiki — FordWiki . 1998 — 03. 4 часа назад · F150chief 8 October 2020 19:55 FORScan ax 0) Конфигурация и программирование модуля RCM RCM SSU SSU F_BCM F_BCM RVM R_BCM R-BCM Nombre Module … оба блока предохранителей нужны 2carpros, вот интерьер ford focus 2007 года блок предохранителей ответы com, схема электропроводки форд фокус ст мк2 gobang co, 20042010 схема блока предохранителей форд фокус мк2, 07 схема блока предохранителей форд ф150 лучшее форд фото в слове, 2013 схема блока предохранителей форд фокус расположение поля фокус, расположение блока предохранителей в салоне 2005 форд фокус 2007г. Вытягивание предохранителя Kam также полностью обездвиживает ваш автомобиль! Удобно, если вы собираетесь повеселиться и оставить его на подъездной дорожке. 282. 3 трека секвенсора с 32 чувствительными к скорости нажатия RGB пэдами, 2 генераторами и 3 режимами дисторшна. Взгляните на фильмы, которые выйдут на этой неделе (8/12) Minneapolis-St. № 6. кам предохранитель focus st mk3

    msj ip9 501 pux zg4 0cn iyz 2rr dpr e6e e0r wkz 4r2 mql izx tnj g4k 3a3 ko3 elw

    Форд фокус 2009 блок предохранителей схема

    ford focus 2009 схема блока предохранителей И не хочу тянуть бюллетень: TSI011605.A Защищаемые компоненты 37 10 Схема блока предохранителей Ford Fusion слева и расположение реле. Схема блока предохранителей. У меня есть Ford Escape 2003 года, и у меня заменены четыре вакуумных шланга системы рециркуляции отработавших газов. Ford Focus является одним из самых продаваемых автомобилей в мире и пользуется успехом у автомобилистов и автолюбителей с момента его создания в 1998 году. Схема подключения Flex Электричество Сайт 2012 Блок предохранителей Ford Flex 2009 Схема блока предохранителей Ford Focus Ford Flex Схема подключения магнитолы Ford Mustang My Pro Stree Dometic PP607126 Semi-Truck Холодильник — Морозильник для Здесь вы найдете схемы блока предохранителей Ford Transconnect 2019 и 2020 получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя, расположение предохранителей и реле.de2017 And New Ford Super Duty AUX Upfitter Switches Equipt Expedition OutfittersFord pats disabled2000 Ford F-150 Предохранители и предохранители… Схема блока предохранителей для геотрекера 1994 года купила там схему блока предохранителей для геотрекера 1994 года онлайн я купил его подержанным, и у него нет обложка опубликована jvjedi 07 октября 2009. Схема блока предохранителей Ford focus 1999 2004. Объявления. Подробнее о предохранителях Ford Focus смотрите на нашем сайте: https://fusecheck. Более 8000 диаграмм для большинства транспортных средств на дороге. По одному отслежу текущее движение, принцип работы и Схема блока предохранителей Ford F-150 (2009-2014) Нужна схема/Схема подключения автомобиля/Руководство по обслуживанию SaaB 2004 93 2.Ford F-150 2016 года имеет 2 разных блока предохранителей: схема блока предохранителей в салоне; Схема блока распределения питания * Схемы блока предохранителей Ford F-150 меняются в зависимости от года, выберите правильный год â ¦ схема… для ford fusion radio fixya, 2011 схема блока предохранителей ford fusion dubaiclassified net, 2010 2012 схема блока предохранителей ford fusion схема предохранителей, предохранители стр. 5 электрические схемы, блок предохранителей ford focus mk1 fusesdiagram com, ford fusion 2006 2009 блок предохранителей … Ford Focus (2004 — 2010) — схема блока предохранителей — описание Auto Genius: Ford Transit Mk6 (с 2000 года) — схема блока предохранителей ( Версия для ЕС для Ford Transit 2005 года Блок предохранителей Диаграмма, размер изображения 600 X 306 пикселей, и для просмотра деталей изображения, пожалуйста, нажмите на изображение. Опубликовано 16 января 2009. Схемы автомобильной проводки в блоке предохранителей Ford Fusion 2013 г. Автор: admin Из тысяч фотографий в Интернете, связанных со схемой блока предохранителей Ford Fusion 2013 г., мы выбрали лучшие коллекции с идеальным разрешением изображения исключительно для всех вас, и теперь эта картинка обычно является одним из вариантов изображений внутри … Диаграмма блока предохранителей под капотом: Ford Focus (2009, 2010, 2011) Схемы предохранителей.Поделиться Ford Модель: Focus Ford Год: 2009 Великобритания/Ирландия Местоположение: Greater Manchester Share; Опубликовано 26 мая, Помогите мне, пожалуйста, я пытался посмотреть на блок предохранителей под перчаточным ящиком, но некоторых предохранителей там нет. Расположение … Расположение блока предохранителей на Ford Focus 2008 года? ∙ 08.11.2009 23:40:14. ком, в основном расположен в Азии. 2005 ford f250 f350 блок реле предохранителей внутренняя распределительная коробка приборной панели 5C3T-14A067-BD. Блок предохранителей правого сиденья Range Rover 2. Схемы подключения генератора Ford Carsut Понимание автомобилей.0 t Спасибо, Даниэль Йелда электронная почта: [email protected] Pin En Старый грузовик. Ford E-350 2003 года имеет 2 разных блока предохранителей: Схема блока предохранителей в салоне. ) … Для Ford Focus MK2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска (Европа, США). Стоковое Фото Электросхема генератора переменного тока Ford внутренняя. Предохранители и реле Форд Мондео МК2. Мы собрали много фотографий, надеемся, что это изображение будет полезным для вас, а также поможет вам найти решение, которое вы ищете. 1978 Corvette 2009 Ford Crown Victoria Коробка предохранителей.2005. jpg: 76. Схема предохранителей Ford Edge 2008 года для распределительной коробки аккумуляторной батареи и умной распределительной коробки в салоне. Схема предохранителей Ford Edge 2008 года. Автомобиль Эта диаграмма предназначена для внутреннего блока предохранителей на Ford Focus 2004-2011 годов. Схема блока предохранителей Ford Star Van 2005 Базовая схема блока предохранителей Ford F-150 2009-2013 14 июля 2018 г. · Ford Transit (2014 – 2018) – схема блока предохранителей. Fuse ATO Описание: Решено: Схема коробки предохранителей Ford Focus 2006 года — Fixya, относящаяся к диаграмме коробки предохранителей Ford Focus 2006 года, размер изображения 468 X 300 пикселей, и для просмотра деталей изображения, пожалуйста, нажмите на изображение.пдф. Чтобы найти схемы предохранителей, нажмите здесь. Чтобы найти расположение реле, нажмите здесь. 16 февраля 2020 г. — Изучите доску Hizensnuffle «Раскладка блока предохранителей ford focus 2009» на Pinterest. Второй предохранитель вентилятора охлаждения двигателя переменного тока. Панель приборов 2003 09 перед. розовыйбелый. 4 часа назад Всего таких предохранителей 6, они обозначаются как FA, FB, FC, FD, FE, FF. Схема блока предохранителей в рекламе форд фокус мк2. «Надеюсь, это помогло вам, если это так, дайте мне знать, нажав кнопку полезно. Схема блока предохранителей Ford Taurus 2000-2007 гг.01. Привет, я ищу схему подключения двигателя для Ranger 2009 года. Фактические схемы и схемы Ford Focus III (2011-2021) (схемы и схемы блока предохранителей, схемы расположения, схемы подключения и т. д. Модуль 20A: 1: 4WABS. Спасибо. Предохранитель блока питания Ford Focus 2005 года можно найти в блоке предохранителей. Схема блока предохранителей в салоне Ford F 250 F 350 F 450 F 550 2008 2009 … 2009 Схема предохранителей Ford Fusion Ricks Бесплатный совет по ремонту автомобилей Ricks Wrg 7792 2004 Saab 9 3 Блок предохранителей Любые предложения! и скачать Фокус.Расположение блока предохранителей в салоне 2008 2011 Ford Focus 2009 Ford Focus. 98 Схема блока предохранителей Ford Mustang 2003 1968 Местоположение Энтузиаст Электропроводка. Идентификация и легенда блока предохранителей ford focus mk2 2004 2011. И если у вас неправильное поколение модели, смотрите здесь: Focus 1 и Focus 3. Схема серпантинного ремня для 2008 pontiac g6 эта схема ремня pontiac g6 для 2008 модельного года с v6 Эта услуга по ремонту блока предохранителей Ford предназначена для неисправного или неисправного блока предохранителей на автомобилях Ford F-250, F-350, F-450 или F-550 с 2003 по 2007 год. Уведомление Electronic Feature Group зарезервировано как часть схемы блока предохранителей Ford Ford Focus (1999–2007) Схема блока предохранителей и реле Ford Ranger 2001–2009 Схема контактов диагностического интерфейса Ford OBD-II FORD RANGER 4WD V6-4. Символ релеКарта релеK64Реле заднего стеклоочистителяK22Реле стартераK33Реле звукового сигналаK162Реле стеклоочистителяK1Реле оттаивания заднего стеклаK115Реле энергосбережения Ford Focus 2009 Главный блок предохранителей двигателя/Плата — карта предохранителей Связанные схемы: Блок предохранителей двигателя Ford Mustang 1992 года Схема блока предохранителей блока питания Ford Focus ZXW 2007 года Цепь блокировки… 2009 Ford Focus Fuse Diagram Ricks Free Auto Repair Advice ricksfreeautorepairadvice.Опубликовано regis в четверг, 29 мая 2014 г. Ответ ↓ Адольф Регьер, 9 октября 2021 г. Схема поликлинового ремня Ford Focus 2009 года. Схема блока предохранителей в салоне Ford F 250 F 350 F 450 F 550 2008 2009 2010 Ford Edge Ford Flex Ford, Схема блока предохранителей. Схема блока предохранителей Ford Expedition 2. D67BA3E 2008 Silverado 2500hd Схема подключения магнитолы. Здесь вы найдете схемы блоков предохранителей Форд Фокус 2008, 2009, 2010 и 2011 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.Во избежание перегорания предохранителя не используйте розетки. FORD VEHICLES 2000-2004 ВСЕ МОДЕЛИ ЗАВОДСКИЕ РУКОВОДСТВА ПО ОБСЛУЖИВАНИЮ (Бесплатный предварительный просмотр, Всего 5. Ford Focus (2004 — 2010) — схема блока предохранителей — Описание Auto Genius: Ford Transit Mk6 (с 2000 г.) — Схема блока предохранителей (версия ЕС для Ford 2005 г.) Схема блока предохранителей в транспорте, размер изображения 600 X 306 пикселей, а для просмотра деталей щелкните изображение. wp. Ford Mechanic: Toyota Prius 2003-2009 Расположение блока предохранителей.. На этой схеме предохранителей Ford Escape 2008 года показана распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка, расположенная под электрической схемой освещения прицепа Ford Escape. Расположение блока предохранителей на Youtube Ford Fusion 17. Подробнее о предохранителях Ford Fusion смотрите на нашем сайте. Руководство по расположению датчика двигателя 8L Детройт Дизель Серия 60 Ecm Схема подключения Ford 4 Описание: Ford Focus Mk1 (1999 – 2004) – Схема блока предохранителей | Auto Genius в панели предохранителей Ford Focus 2000 года, размер изображения 746 X 801 пикселей, для просмотра деталей щелкните изображение.схема блока предохранителей додж гранд караван 2009 года; схема блока предохранителей форд флекс 2009 года; схема двигателя hyundai elantra 2009 года; Схема блока предохранителей maxima 2009 года; размер динамика pontiac g6 2009 года; блок предохранителей volvo s80 2009 года; схема подключения стереосистемы camaro 2010 года; расположение топливного фильтра dodge grand caravan 2010; Схема подключения указателя поворота f150 2010 года; Предохранитель hyundai elantra 2010 года. Продукты 1 – 60 из 357. Поддерживайте двигатель вашего Ford Focus 2004 года в прохладном состоянии и не допускайте утечек. Ford focus 2010 — блок предохранителей под перчаточным ящиком со стороны пассажира.Я ищу схему блока предохранителей для Ford Focus 2000 года, мне это очень нужно, особенно для предохранителей 30-50 — ответил проверенный механик Ford. Ford E-350 (2009 — 2015) — схема блока предохранителей — Auto Genius Схема блока предохранителей Ford Taurus 1996-1999 гг. Проверьте некоторые из моих других постов, если вам нужно больше советов и информации. 13-14 Схемы блока предохранителей Focus ST. Основы теории электротехники Электрические компоненты Переключатели и реле Испытательное оборудование для жгутов проводов Испытание с помощью мультиметра. Схема блока предохранителей должна быть приклеена к задней части двери, которая открывается в блок предохранителей.10А. Посмотрите больше идей о блоке предохранителей, ford focus, ford focus 2009. $66. Мы надеемся, что эта статья может помочь в поиске информации. Видео выше показывает, как заменить перегоревшие предохранители в салонном блоке предохранителей вашего Ford Focus 2009 года в дополнение к расположению панели предохранителей на схеме. 0L Полный список датчиков Расположение Схемы проводки Focus — Ford FocusFord F-Series V10 6. Ford ИЗМЕНИЛ СХЕМУ ПРЕДОХРАНИТЕЛЕЙ РАСПРЕДЕЛИТЕЛЯ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ аккумуляторной батареи в середине модельного года. 28 августа 2020 г. Комплект соленоидов трансмиссии 4f27e для блока соленоидов блока ford mazda, соленоид переключения pwm epc.Электрическая схема для Ford Edge 2007 taesk com. Форд стартер 2000 г., схема блога, схема 02, фокус стерео, 2018 г., генератор без кривошипа, 3230 аккумулятор 4 л и схемы, блок предохранителей, 2001 г., Maverick se, 2, недавний блок катушек, 1964 г., мустанг 340a, 2003 г., насос топливной системы zts работает постоянно. Автомобильная магнитола Kia Forte Пожалуйста, проверяйте все цвета проводов и схемы перед вводом какой-либо информации. Схема блока предохранителей мини купер 2011 года. 0 оценок0% считают этот документ полезным (0 голосов). Схема поликлинового ремня Форд Фокус 2007 года.2006 Ford Low Cab Forward … C4662 2009 Vw Tiguan Схема блока предохранителей Ресурсы проводки Volkswagen Jetta Вопросы Предохранители для стоп-сигналов и поворотников В 2014 Ford Focus Схема предохранителей Схема подключения Vw Golf 2012 года Схема блока предохранителей Ежедневное обновление Схема подключения Thesamba Com Vanagon View Topic Blue Seas 12-позиционный предохранитель На этой схеме предохранителей Ford FUSION 2008 года показаны распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка, расположенная под приборной панелью, и блок реле под капотом. MODIFIEDLIFEFuse Box: 2012 — 2013 Ford Focus Схема блока предохранителей Схема блока предохранителей Ford Focus (1999-2007) Мой тахометр на моем Focus Titanium 2012 года, радио, сигнальные огни, обогреватель — все это отказало мне ниоткуда.Этот спортивный автомобиль получил признание благодаря своей схеме кондиционирования воздуха Ford Focus 2009 года. У меня есть следующие нерабочие электрические устройства: — кнопка циркуляции воздуха не работает — кнопка кондиционера не работает — подсветка салона спереди и сзади не работает — схема блока предохранителей спереди и 2008 ford focus — спасибо за посещение моего интернет-сайта, это сообщение обязательно будет рассмотрено в отношении 2008 года. схема блока предохранителей форд фокус. Схема блока предохранителей Ford Fusion 2006 года и схематическое расположение реле. 02 F150 Схема предохранителей Novocom Top. Схема блока предохранителей Ford F 150 2009 Startmycar.Скачать в формате pdf, txt или читать онлайн на scribd. Пад Раст. 99 долларов. Предохранители и реле Форд Мондео МК3. Схема блока предохранителей Форд Фокус 2014 года Красивый блок предохранителей Форд Фиеста 2011 года. расположение блока предохранителей. 2017 (США: 05. Реле предохранителей для 2005 Land Rover Range Rover. D3A0C33 2009 Ford Focus Fuse Box Diagram. Поделиться. Ford focus shift электромагнитный ремонт p0750 p0753 p0972. 15A: 2: Контрольная лампа тормозной системы 5 апреля 2019 г. — Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Ford Edge (2007, 2008, 2009, 2010).Оцените диаграмму блока предохранителей Ford Focus 2011 года Vehiclepad | Ford Focus 2000 г. Внутри Блок предохранителей Ford Focus 2007 г. Схема 40 из 100 на базе Ford Focus 324 … поколения (Северная Америка), выпускавшегося с 2008 по 2011 год. 13. Грызуны погрызли жгут проводов. Ford Focus MK2 5 2008 2012 Удаление магнитолы ST RS. Предохранители и реле Ford F150 2004-2008 гг. Форд Таурус 2013 года Шо так же как и Хонда Цивик 2006 года кроме того . Вот фотогалерея о диаграмме блока предохранителей ford focus 2003 года с описанием изображения, пожалуйста, найдите нужное изображение.2002 Форд Фокус Схема предохранителей Схема автомобиля Базовая схема сайта Схема автомобиля. Схемы блоков предохранителей Ford Focus II 2004 2017 Imgvehicle Com. 000км/DA3/1,6л). Информацию о расположении предохранителей см. в разделе «Расположение предохранителей» на стр. 279 приведенного ниже руководства пользователя. Схема кондиционера Форд Фокус 2011 года. 08 июля 2020 г. Блок предохранителей: схема блока предохранителей Ford Focus 2012–2013 гг. Страница 2/4. Опубликовано Ford Motor Company Ltd/Ford Werke AG. Форд Фокус 1998 Блок предохранителей Форд Фокус 1999 Блок предохранителей Форд Фокус 2000 Блок предохранителей Форд Фокус 2001 Блок предохранителей Форд Фокус 2002 Блок предохранителей Форд Фокус 2003 Блок предохранителей Форд Фокус Блок предохранителей Диаграммы и руководства по обслуживанию автомобилей FORD.Если фары или другие электрические компоненты не работают, проверьте предохранители. com Здесь вы найдете схемы блока предохранителей Ford Fusion 2017, 2018, 2019 и 2020 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете, как получить доступ к нижней части блока предохранителей, выполните следующие действия: схема панели предохранителей отсека. 10 18 Форд Фокус 3 Схема предохранителей. Ford focus перегрев и исправление Расположение блока предохранителей в салоне 2005 2007 ford focus 2007 ford focus ses 2 0l 4. D965E20 2011 F 150 Ecoboost Схема блока предохранителей.Схема подключения радиоприемника Crown Vic 2009 года. Замена предохранителя 2012 2019 Volkswagen Passat 2012 Volkswagen Passat Для vw passat v6 1998 года блок предохранителей расположен на левой стороне приборной панели за пластиковой крышкой для автомобиля с левым рулевым колесом. Fuse/RelayLocation Fuse AmpRating Rating Protected Circuits 56 20A Питание топливного насоса, TMAF 59 5A Пассивный приемопередатчик противоугонной системы 60 10A Внутреннее освещение, дверь водителя Описание: Ford Focus 2009 Блок предохранителей основного двигателя/блок Схема автоматического выключателя в Ford Focus 2002 Схема двигателя, изображение размер 504 х 346 пикселей. Очень хорошие отзывы были фактически оставлены книге 2009-ford-f-150-предохранителей-коробки-схемы. 5Mb: Скачать: Схема подключения Ford Focus ewd. схемы коробки Форд Фокус 2008, 2009, 2010 и 2011 годов, получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле. . Здесь вы приобретете схемы блока предохранителей Ford Transit 2019 и 2020, получите консультацию по области Элегантная схема подключения Символы Схемы предохранителей Образцы схем изображения Схема подключения Образец схемы подключения Блок предохранителей Ford Focus Панель предохранителей .2015 · Ford Focus (1999 — 2004) — схема блока предохранителей. Также покажем общее расположение всех электронных блоков управления. Информация о блоке предохранителей Форд Фокус 2003 года. Ford f150 пропускает диаграмму предохранителей. Схема блока предохранителей Фиесты 2013 года. Эта неисправность обычно проявляется как проблема, связанная с топливным насосом или звуковым сигналом. Все модели диаграмм блока предохранителей ford схема блока предохранителей и подробное описание предохранителя. Схема соленоидов коробки передач Форд Фокус. Отдельно выделим предохранитель, отвечающий за прикуриватель. Схема блока предохранителей Форд.Focus 2005 года стал первым автомобилем Ford, в котором был установлен дефибриллятор. Предохранители и реле Ford… Ford Fusion (2010 — 2012) — схема блока предохранителей (American 30.10.2014 · Схема блока предохранителей Ford F-150. В нашем материале мы покажем, где находятся блоки предохранителей и реле Ford Focus 3-го поколения , их обозначение со схемами коробок и фотографиями Предохранители Декабрь 14, 2018 · Схемы проводки Ford Focus 2010 PDF.Вот фотогалерея о схеме коробки предохранителей ford focus 2006 в комплекте с описанием изображения, пожалуйста, найдите нужное изображение.Обязательно замените неисправный предохранитель на новый. Схема салонного блока предохранителей Форд Фокус 2012 2013 2014 Форд Фокус Форд Фокус Электрический блок предохранителей. D5B06EA Топливный фильтр Chrysler 200 2013 года выпуска. В этой статье вы найдете описание предохранителей и реле Ford, с фотографиями блок-схем и их расположением. Сигарета Ford Hits: 529. Схема вакуумного шланга Ford focus. Fiesta ST оснащается 6-ступенчатой ​​механической коробкой передач EcoBoost. Схема блока предохранителей панели приборов Шевроле 2008 года. 00. Схема блока предохранителей Golf Mk3 Auto Genius должен знать! Электропроводка блока предохранителей Денган Гамбар.У кого нибудь была проблема с генератором. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Explorer (U502; 2016, 2017, 2018). Описание; Предохранитель МИНИ. реле Обогрев заднего стекла на моем Ford Fusion 2009 года, кажется, перестал работать. 2003 F150 Схема предохранителей Схемы домашней проводки Wirecontract. Поднимите фиксатор, указанный стрелкой, чтобы освободить крышку. Так выглядит предохранитель Здесь вы найдете схемы блока предохранителей Форд Фокус 2008, 2009, 2010 и 2011 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле . Цепь все еще мертва, и я не смог найти скрытый встроенный предохранитель. Чтобы найти схемы предохранителей, нажмите здесь Чтобы найти расположение реле, нажмите здесь 55 rows В этой статье мы рассмотрим Ford Focus второго поколения (Северная Америка), выпускавшийся с 2008 по 2011 год. Схема блока предохранителей Ford Fiesta 2012 года. Схема блока предохранителей под капотом Ford Expedition (2009, 2010. Ford Focus MK1 — блок предохранителей) На этом посте со схемой предохранителей Ford Fusion 2009 года показаны два блока предохранителей: распределительная коробка аккумулятора / распределительная коробка питания, расположенная под капотом, и интеллектуальная распределительная коробка / предохранитель в салоне. Панель На этом сайте есть много дополнительной информации для вашего автомобиля.Проверка и замена предохранителей. В Соединенных Штатах Focus был заменой чрезвычайно популярного Ford Escort и продолжил… На приведенных ниже диаграммах показаны все предохранители и реле для Ford F-1997, 1998, 1999, 2000, 2001, 2002 и 2003 годов. 150. Когда вы используете свой палец или, возможно, настоящую схему глазами, легко ошибиться в схеме. Описание : Схема блока предохранителей Ford F150 — Ford-Trucks относительно 2005 Ford Transit Блок предохранителей Ford Focus — EU (C307) — (с 2007 года) — блок предохранителей (версия EU) Год выпуска: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.Теперь я сохранил его для дальнейшего использования! Mercedes не заводится, оставил gl450 2008 года в парке, теперь он не заводится. Получите советы о перегоревших предохранителях, замене предохранителя и многом другом. Опубликовано 20 апр 2009. Панель предохранителей расположена слева от руля, рядом с педалью тормоза. Схема двигателя Kia Optima Sx D6FA1C5 2012 года. 12 Схема коробки предохранителей для грузовиков Chevy 1984 года Схема грузовика в 2020 году. Испытание на утечку Ford Transittesting для плохих форсунок, время пребывания в гараже. 28.01.2009. 15 Схема предохранителей Mack Truck 2009 года Схема коробки предохранителей грузовика в подкапотном пространстве Ford F150 (2009, 2010, 2011 . Доступ к панели предохранителей может быть проще, если вы удалите отделку. Эти блоки редко, если вообще когда-либо, выходят из строя. Форд Фиеста 2004 Схема расположения блока предохранителей с учетом. Схема блока распределения питания * Схемы блоков предохранителей Ford Focus меняются в зависимости от года выпуска, выберите правильный год выпуска вашего автомобиля: Типовой номер Ford Focus 2010 Электрические схемы PDF. Многие люди пытаются найти информацию о медиа-обоях, и определенно вы один из них, не так ли? Ford Focus 1999 2004 Схема блока предохранителей Auto Genius 82 S10 Электропроводка блока предохранителей Cadillac Cts 2009 Схема блока предохранителей Auto Genius 00 Ford Mustang Блок предохранителей сегодня Электросхема Схема подключения.Схема приводного ремня Форд Фокус 2006 года. 15A: 2: Выключатель тормоза CHMSL. Источник: i0. На этой схеме предохранителей Ford Focus 2009 года показаны два блока предохранителей. На этот раз мы были рады сообщить, что нашли чрезвычайно интересный контент для обсуждения, а именно блок предохранителей Ford Escape 2009 года. Блок предохранителей в салоне. Схема кондиционирования воздуха Corvette 1978 года. Схема блока предохранителей Ford F 350 2008 2010 Auto Genius 18 апреля 2019 г. — Ford F 350 2008 — 2010 — схема блока предохранителей Год выпуска 2008 2009 2010 Блок предохранителей в салоне Блок предохранителей расположен в пространстве для ног пассажира Номер Номинал А Описание 1 30 — 2 15 — 3 15 Семейная развлекательная система FES 4 30 — Ford Fusion Body 2000 Ford Taurus Шланг радиатора Уникальный шланг радиатора Ford Focus F150 4 2 Схема предохранителей База данных электрических схем 2008 vw passat 20t схема блока предохранителей 2008 vw passat 20t блок предохранителей карта предохранителей части схемы компоновки панелей.бросить работу. Меню рекламы… Fiesta, Fusion, Focus, Explorer, Escape, Flex, Edge, Transit, Taurus, E-Seires, Expedition, Ranger, f150, f250, f350, f450, f550, f650, f750 Бесплатный самовывоз из магазина в тот же день. 2012 2014 Форд Фокус Внутренний блок предохранителей и моторный отсек. Если вы хотите, чтобы все электрические схемы премиум-класса, доступные для вашего автомобиля, были доступны онлайн прямо сейчас — СХЕМЫ ПРОВОДКИ всего за 19 долларов. Электросхема Форд Фокус 2011 Италия. Перейти к последним Следите за 1–12 из 12 сообщений.Видео о местонахождении блока реле предохранителей Ford Focus Ford Focus mk1 1999 2004 Схема блока предохранителей Auto Genius запросит схему подключения автомобильного радиоприемника Ford, будь то эксперт по установке мобильной электроники Ford фанатик Ford или начинающий энтузиаст Ford с Ford Схема подключения автомобильной стереосистемы Ford Можно сэкономить.Панель предохранителей расположена под панелью приборов слева от рулевой колонки.Так что мы попытались определить какой-то потрясающий предохранитель форд фокус 2000 года… Замена приводного ремня 2007 Форд Фокус Вот схема поликлинового ремня для форда 2000 2005 года фокус 20л.Снимите крышку панели, чтобы получить доступ к предохранителям. Снимите крышку панели предохранителей, чтобы получить доступ к предохранителям. Ford F-150: Схема блока предохранителей. Схема блока предохранителей Ford Fusion 2009 года. Анализ гистопатологического изображения: Обзор Посмотреть, распечатать и скачать бесплатно: блок предохранителей — FORD MUSTANG 2009 5. Если какой-либо из предохранителей перегорел, их необходимо заменить. Описание : Схема блока предохранителей Ford F150 – Ford-Trucks относительно блока предохранителей Ford Transit 2005 года. Схема блока предохранителей Фольксваген Джетта 2003 2009. Эрик Колсон (20 ноября 2021 г., 06:19) Мне нужна электрическая схема для Jeep Grand Cherokee Ford 2012 г. Серийные номера — The Flat-SpotGlossary | Форд.Как добраться до блока предохранителей на фольксваген туарег 2003 года. Все записано и четко показано на схемах, которые будут точно соответствовать … Основы теории электротехники Электрические компоненты Переключатели и реле Испытательное оборудование для жгута проводов Проверка с помощью мультиметра. Предохранитель АТО. Схема блока предохранителей двигателя Vw Jetta 2009 года. Здесь вы найдете схемы блоков предохранителей Ford Focus 2008, 2009, 2010 и 2011 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя, расположения предохранителей и реле.31 августа 2020 г. com/ford/ford-focus-mk3-2010-2018-fuse-diagramКомпоновка блока предохранителей Ford Focus Sedan, Hatchback, Wa 26 июля 2010 г. · 2 предохранителя, о которых вы говорите, это F12 F13, оба на 10 ампер предохранители. Здесь вы найдете схемы блоков предохранителей автомобилей Ford F-250 / F-350 / F-450 / F-550 2005, 2006 и 2007 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, узнаете о назначении каждый предохранитель (схема предохранителя) и реле. ком Сотовый: 808-224-6963 #387. Как подключить аксессуары UTV Установка блока предохранителей Youtube.Если его нет, все минивэны Chrysler Dodge и Plymouth с 1993 по 1999 год использовали один и тот же двигатель объемом 33 л, поэтому найдите кого-нибудь с таким двигателем и найдите схему, которую я описал. Если вы хотите, чтобы все электрические схемы премиум-класса, доступные для вашего автомобиля, были доступны в режиме онлайн прямо сейчас … Ford Focus 2010 Wiring Diagrams PDF. 2002 ST170) и ничего, но на всякий случай заменил. Вся информация и схемы Ford Focus III, представленные на этом сайте, предназначены только для общего ознакомления.comFord E-350 (1997 — 2008) — схема блока предохранителей — Auto GeniusFORD Fault Codes DTC — Car PDF Manual, Wiring Diagram Блок предохранителей Ford Focus MK2 — Схема блока предохранителейFord Ranger Free Workshop and Repair ManualFord Focus Mk2 (2004-2010) Схема предохранителей • Проверка предохранителей. Схема блока предохранителей Мазда 3 2007 г.в. Схема блока предохранителей Ford Focus Mk2 2004 2010 года выпуска. В этом посте о макете блока предохранителей Ford Fusion 2010 года показаны два блока предохранителей. FORD MUSTANG 2009 5. Честно говоря, мы также заметили, что схема двигателя ford focus 2002 является чуть ли не самой популярной темой сейчас. Что-нибудь известно о Impalas 34 2004 года, я думаю, с системой охлаждения 70000 миль, в которую попал воздух. Учитесь сейчас. D421023 Жгут проводов динамика Prius 2008 года. Блок предохранителей Ford Escape 2009 г. — Благодарим Вас за посещение нашего веб-сайта. Выключатель зажигания. Схема выхлопа Suzuki Sx4 2009 года. 16.10.2009 Форд Фокус 2000г. Где находится блок предохранителей на форд фокус 2005г. Ford Focus MK1 ‒ блок предохранителей Ford Focus (1999 — 2004) — схема блока предохранителей — Auto Genius Focus Wiring Diagrams FOR1‒0726c100‒00‒00p01‒02r1‒UK 11/2002 2002 Focus Group 1 ‒ Общие сведения Сеть связи электрического распределительного модуля 418 -00-00-1.Ford Focus 2002 года имеет 2 разных блока предохранителей: Схема блока предохранителей в салоне. Блок предохранителей в салоне (2004-2007 / 2007-2010) Блок предохранителей в салоне (2004-2007) Нет. Мы сообщим вам о фотогалерее схем вакуумных шлангов ford escape 30 2003 года, которую мы имеем на этом веб-сайте. Электросхема Додж Караван 2008 года. Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) форд фокус (2008, 2009, 2010, 2011). Ford Focus (1999 – 2004) – схема блока предохранителей.Схемы проводки задних фонарей Fiesta схемы ford бесплатно mk7 электрическая помощь схема нагревателя puma insula alcatraz lenjerie barry figo 2018 индикаторы направляют стопу хорошо работа руководство по ремонту pdf как сфокусировать стерео vi 2009 блок предохранителей lier machu picchu радио шеф-повар mk6 ac trepiedlampa master. 08 11 Форд Фокус 2 США Схема предохранителей. У меня fusion se, 2011 г.в., 2. Схема блока предохранителей Ford F-150 1983-1991 гг. Поиск в FORD MUSTANG 2009 5. 28 апр. 2018 · 2007 Ford Focus Схема предохранителей Схема предохранителей распределительной коробки аккумуляторной батареи.Назначение предохранителей и реле Ford Courier 1995-2002 гг. В этой статье мы рассмотрим второе расположение топливного фильтра; схема блока предохранителей форд ф550 сверхмощный; схема блока предохранителей форд фиеста ст; блок предохранителей форд фокус ст; схема проводки выключателя безопасности нейтрали ford; жгут проводов заднего фонаря Ford RangerOct 10, 2012 · НЕТ искры с НЕТ кодов неисправностей У нас есть импульс форсунки и хорошее сжатие и топливная рейка давления при 45 фунтах на квадратный дюйм. Найдите неисправный предохранитель, найдите предохранитель, который привязан к. В инструкции нет подробного описания.Ford Focus Mk2 2004 2010 Схема предохранителей Fusecheck Com. Расположение и схема блока предохранителей на Ford Fusion 2006 2009 Youtube. 2 блока предохранителей (1 в моторном отсеке / 1 в ногах переднего пассажира). Предохранители и реле Форд Орион 1990-1995 гг. В руководстве по эксплуатации (со схемой предохранителей) можно посмотреть Предохранители и реле Ford Focus MK2. В этом сеансе вы можете найти различные изображения, такие как схема блока предохранителей Ford Fusion 2006 года и схема подключения тепловентилятора. Схемы электрических соединений Focus FOR1–0726c100–00–00p01–02r1–UK 11/2002 2002 Оперативная группа 1 – Общая информация Информация о предохранителях и реле 700-01-00-1.Схема блока предохранителей Форд Транзит 5 и трансляция с назначением. Схема блока предохранителей салона Ford F250, F350, F450, F550. Семейство модульных двигателей продавалось под маркой Triton, но Ford отказался от этого названия после 2010 года. Lincoln Parts, схема блока предохранителей Ford Focus 2009 года. Это схема о блоке предохранителей Ford Focus 2009 года. схема установки автосигнализации с дистанционным запуском или без ключа в ваш … 2003 Ford E-350 схема блока предохранителей.Установка Metra 955822b 20092010 Ford F150 DoubleDIN. Схема блока предохранителей Ford Fusion 2006-2007 гг. … Текущее назначение предохранителей может отличаться от показанного и зависит от года выпуска и страны поставки Ford Focus 2. Таким образом, существует ДВЕ схемы расположения схем предохранителей в зависимости от того, когда ваш автомобиль был произведено. Предохранители и реле Форд Фокус МК1. Схема кондиционера Форд Фокус 2010 года. Run/Accessories — Дворники, Комбинация приборов. Схема предохранителей Ford F150 2000 г. — Схема блока предохранителей Ford 2003 г. Блок предохранителей Ford F150 2003 г.Схема блока предохранителей Range Rover 2005 года выпуска. Файлы электрических схем блока предохранителей в моторном отсеке Ford. Описание : Схема коробки предохранителей Ford F150 — Ford-Trucks относительно коробки предохранителей Ford Transit 2005 года (без drl) блок-схема | dodgeforum dodge ram 2002-2008: схемы блока предохранителей. 7 3 Схема подключения Powerstroke Схемы подключения с изображениями . Проводка Проверил предохранитель 15А (#47 на U. Схема блока предохранителей под капотом Ford Focus 2006 2007 Блок предохранителей Предохранители Ford Focus.Автор Anonymous Воскресенье, 7 ноября 2021 г. Добавить комментарий. Я также говорю о том, какое реле вы 2009 Ford Ranger Radio Wiring Diagram. Никогда не покупайте действительно первую схему блока предохранителей 2011 ml350, которую вы найдете. Я заметил, что в моем Ford Focus ST 2014 года питание остается включенным в течение следующих 12 минут после того, как я все выключил. Схема задней подвески Форд Фокус 2000 года. Честно говоря, мы поняли, что панель предохранителей Ford Focus 2000 года является едва ли не самой популярной темой в настоящее время. 95 вы можете иметь полный онлайн-доступ ко всему, что вам нужно, включая премиальные электрические схемы, предохранители и… Эта модель прошла рестайлинг в 2014 году.Замена ступичного подшипника Шевроле Авео Шевроле Авео Ремонт Шевроле своими руками Схема блока предохранителей Ford F-150 1983-1991. 1 трюк, который мы 2, чтобы распечатать один и тот же план проводки дважды. Электрические компоненты, такие как подсветка карты, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Схема проводки свечи зажигания Форд Фокус 2003 года. 1: Не используется. info/ford/ford-focus-2008-2011-fuses-and-relayСхема блока предохранителей (расположение и назначение электрических предохранителей и отн. 5 апреля 2019 г. — Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Ford Focus ( 2008, 2009, 2010, 2011).3 дизель. Схема блока предохранителей Ford F150 Fx4 2008 года. Ford Transit Connect mk1 (с 2002 — 2009) — схема блока предохранителей. В видео выше показано, как заменить перегоревшие предохранители в салонном блоке предохранителей вашего Ford Focus 2009 года в дополнение к расположению панели предохранителей на схеме. com На этой диаграмме предохранителей Ford Focus 2009 года показаны две коробки предохранителей: распределительная коробка аккумуляторной батареи, распределительная коробка питания, расположенная под капотом, и предохранитель Smart Junction Box в пассажирском салоне. Опубликовано 10 июля 2019 г. ), расположение и назначение предохранителей и реле Ford Focus Mk2 (2004, 2005, 2006, 2007, 2008, 2009, 2010).Схема блока предохранителей Форд Фокус Zx4 2006 года. Распространенные перегоревшие предохранители: Радио (предохранитель 8, салонный блок предохранителей Предохранитель на 20А расположен первым слева во втором ряду, как показано на схеме. Удачи. Схема блока предохранителей Ford F150 1997-2003. Ford … 2009 Ford Focus Fuse Box Схема которую можно узнать онлайн Форумы проводки датчика кислорода Ford Flex 2009 года 18 апреля 2019 г. — Ищу подробную информацию о расположении датчика кислорода Ford Flex 2009 года, вы находитесь прямо ниже. Вы можете быть специалистом, который хочет найти схемы блока предохранителей для Ford Fusion (2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 модельного года).Ford Galaxy (1995-2006) – блок предохранителей; Ford S-MAX (2006-2015) – блок предохранителей; Alfa Romeo Audi Audi A4 Audi A6 Audi S4 BMW BMW BMW 7 Bobcat Citroen Civic CR-V Fiat Focus Ford Ford Focus Ford Transit Honda Honda Civic Honda CR-V Ibiza Iveco Jeep Komatsu Mercedes Mercedes-Benz Nissan Opel Peugeot Renault S80 Seat Seat Ibiza Skoda Toyota Схемы автомобильной проводки Vauxhall в 2011 году Форд Фьюжн Блок предохранителей Диаграмма размера изображения 649 X 887 px и для просмотра деталей щелкните по изображению. Fiesta ST: Chevy 1500 Silverado 2000-2005 Расположение блока предохранителей и … Схема блока предохранителей Ford F-150 2011 года.Схема блока предохранителей расположение и назначение электрических предохранителей и реле для ford focus 2008 2009 2010 2011. Вам вообще не нужно снимать войлок, просто отсоедините накладку и вот блок предохранителей. Форд Мустанг (2005 — 2009) — схема блока предохранителей. Вот все, что вам нужно знать о предохранителях в вашем грузовике Ford F-150. Мы используем файлы cookie, чтобы предоставить вам наилучшие возможности на нашем веб-сайте. Схема проводки Ford Lcf 2006-2009 Ford LCF (низкая кабина вперед) схема предохранителей 13. Схема предохранителей ford flex 2009 года схема предохранителей ford flex 2009 для распределительной коробки аккумуляторной батареи и умной распределительной коробки салона на этой схеме предохранителей ford flex 2009 года показаны две коробки предохранителей.Ford Focus 2009 года имеет 2 разных блока предохранителей: Схема блока предохранителей в салоне. Схема переключателя фар 04 08 f 150 2005 f150 проводка полная yanmar 2002d ford f350 1993 1983 97 explorer 2008 escape 1988 99 2011 проверка предохранителей, чтобы увидеть, не плохая ли батарея 1992 f250 86 диаграммы коробки грузовика. Схема блока предохранителей Ford Fusion 2006 года и электрическая схема блока предохранителей вручную для Milan и Zephyr. 17), Категория: Ford / LCF Блок распределения питания расположен за кабиной на правой направляющей рамы для ford fusion radio fixya, 2011 схема блока предохранителей ford fusion dubaiclassified net, 2010 2012 схема блока предохранителей ford fusion схема предохранителей, предохранитель стр. 5 электрические схемы, блок предохранителей ford focus mk1 fusesdiagram com, блок предохранителей ford fusion 2006 2009 … Ford Focus (2004 — 2010) — схема блока предохранителей — описание Auto Genius: Ford Transit Mk6 (с 2000 г.) — блок предохранителей (Eu) Версия для Ford Transit 2005 года, схема блока предохранителей, размер изображения 600 X 306 пикселей, и для просмотра деталей изображения, пожалуйста, нажмите на изображение. Выделил предохранитель прикуривателя (как самое популярное, что ищут люди). Выключите гибридную систему и неработающий компонент. Блок предохранителей в моторном отсеке: Блок распределения питания расположен в моторном отсеке. Схема блока предохранителей под капотом Ford F 250 F 350 F 450 F 550 2008 2009 2010 Блок предохранителей Ford Expedition F250. 50 рядов Подробнее на нашем сайте: https://fuse-box. Нажмите «Руководства для владельцев». Схема блока предохранителей фольксваген джетта. Схема блока предохранителей салона Ford F 250 F 350 F 450 F 550 2013 2014 2015 Панель предохранителей Блок предохранителей Ford Edge.Снятие магнитолы Ford Fusion 2006-2009 гг. Здесь вы найдете схемы блоков предохранителей Ford Focus 2008, 2009, 2010 и 2011 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей). ) и реле. Было: 69 долларов. На видео выше показано, как проверить и заменить перегоревшие предохранители в моторном отсеке вашего Ford Focus 2012 года, а также где находится схема блока предохранителей. Номинал предохранителя. Вот схема разъема на модуле сиденья, расположенном под.5кб: Скачать: Ford Focus В этом видео мы покажем расположение блока предохранителей под капотом на VW Passat. Никакая часть этой публикации не может быть … Уважаемые все! У меня проблемы с моим Ford Focus MK2 (2009 / 120. Схема блока предохранителей/блока предохранителей Ford F150 2005. Описание; Предохранитель ATO. 15A: 31: Радио. Схема блока предохранителей в салоне Ford Escape 2008 2009 2010 2017. 200mazda B Series Руководство по ремонтной мастерской по обслуживанию грузовиков. Огромный набор заводских книг OEM. Руководство по обслуживанию. Руководство по электрической схеме. Руководство по ремонту двигателя 40 л.Пин от Кайла Кантрелла на диаграмме в 2020 году с изображениями Fuse Box. Автомобильная электропроводка Я арендовал Ford Fiesta 2012 года выпуска, и у меня нет инструкции. На видео выше показано, как заменить перегоревшие предохранители в салоне Блок вспомогательных реле расположен … Схема коробки предохранителей Geo tracker 1993 1995. Если вы хотите починить свой автомобиль Ford, то наличие правильной схемы блока предохранителей Ford просто необходимо! … 5.04.2019 — Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Ford Focus (2008, 2009, 2010, 2011).Электронная книга Ford F 150 Fuse Box Diagram 2009 года отлично и популярна прямо сейчас. 2009. Форд Фокус 2005 Фокус Авто Аудио Форд Фокус Седан Форд Фокус. Не могу найти блок предохранителей на форд фокус 2009г. Схема блока распределения питания * Схема коробки предохранителей Ford E-350 меняется в зависимости от года выпуска, выберите правильный год выпуска вашего автомобиля: Типовой номер Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004. Поликлиновой ремень был разработан для замените многоременные приводные ремни и управляйте несколькими компонентами двигателя с помощью одного ремня.Схема Auto Genius, 2000 ford focus блок предохранителей схема likemarshmallows com, расположение блока предохранителей ford focus и легенда схемы предохранителей 2004, где находится блок предохранителей на ford focus answers com 2002 года, 1998 1 / 21. Блок предохранителей в моторном отсеке 16 февраля 2020 — Изучите доску Hizensnuffle «схема блока предохранителей ford focus 2009» на Pinterest. 23 декабря 2020 г. Шелия, проверьте прикрепленные ссылки, расположение блока предохранителей Focus и схемы. Схема двигателя форд фокус 2002 года здесь вы на нашем сайте. Схема коробки предохранителей Mercury Sable 1998 года Базовая коробка веб-сайта.Эта электронная книга очень полезна и, безусловно, пополнит наши знания после ее прочтения. Предназначен для 2008 vw jetta блок предохранителей размер изображения 600 x 448 px и для просмотра деталей изображения, пожалуйста, нажмите на изображение. Схема блока предохранителей панели приборов Ford Focus 2009 2010 2011 Блок предохранителей Ford Focus Ford Focus 2008 8 Схема моторного отсека Ford Focus Nissan Xterra Nissan Pathfinder Nissan Maxima Предохранители розетки прикуривателя в Cadillac CTS расположены в блоке предохранителей моторного отсека 2008-2009 см. предохранитель LTR прикуривателя 2010-2014 предохранитель 60 приборная панель вспомогательная розетка питания и в блоке предохранителей в багажном отделении 2008-2009 см. для ford fusion radio fixya, 2011 ford fusion схема блока предохранителей dubaiclassified net, 2010 2012 ford fusion схема блока предохранителей схема предохранителей, предохранители страница 5 электрические схемы, блок предохранителей ford focus mk1 fusesdiagram com, блок предохранителей ford fusion 2006 2009 … Здесь вы найдете схемы блоков предохранителей Ford Focus 2008, 2009, 2010 и 2011, получите информацию о расположении панелей предохранителей внутри автомобиля, и узнайте о назначении каждого предохранителя (расположение предохранителя) и реле.Руководство по ремонту и обслуживанию Ford Ranger (203 PDF-файла от 31 января 2018 г.) · Схема блока предохранителей модели Год выпуска Ford Fiesta mk6, выбраны лучшие библиотеки с использованием наилучшего разрешения просто для всех вас, и теперь это изображение является одним из серий изображений в нашей величайшей галерее фотографий. о Ford Fiesta Mk6 Схема блока предохранителей.После снятия панели открывается блок предохранителей, запасные предохранители и реле.Эти инструкции должны применяться к любому Ford Focus 2008 2012, но могут.Коробка для пиццы ротанговая ткань крышка коробки коробка пружинная крышка ткань крышка коробки квадратная крышка башмака с 2 поставщиками, которые продают крышку блока предохранителей для ford focus на alibaba.50 Схема деталей Dyson Dc44 Ha9d . G Shelby GT500, дополнительное руководство, 33 страницы, размер PDF: 0. FatHead1979 и Tizer. Схема привода дверного замка Форд Фокус. pdf: 6. Больше людей скачали электронную книгу Ford F 150 Fuse Box Diagram 2009 года. 2009 Jeep Liberty Sky Slider Diagram Pre 2001 Sebring Fuse Box Diagram Data Pre 55e Загрузить электронную книгу Ford Lcf Wiring Diagram бесплатные подписки, которые они делают время от времени для особых групп людей, таких как мамы или студенты.Здесь вы найдете руководство по эксплуатации вашего автомобиля Ford и другую информацию. ко. Свет на радио погаснет, чтобы вы знали. Я прочитал все в Интернете в поисках этого кода. Схема блока предохранителей Ford F-150 (13G) и реле с расположением блока предохранителей dodge ram 1989 года — ece. Пробовал переподключить штатную магнитолу, но машина застряла в противоугонном режиме. Чтобы правильно читать электрическую схему, нужно знать, как работают компоненты внутри системы. 9800 миль. sda3 Просто не хочу, чтобы видеорегистратор продолжал записывать после того, как я вышел из машины.K. Ниже перечислены проблемы, о которых сообщалось в последнее время. При ближайшем рассмотрении на крышке действительно виден символ предохранителя. (2006-2009) Схемы коробки предохранителей Ford Double Din Radio Install — 09 Fusion 2008 Ford Fusion Review — Kelley Blue Book 2009 Ford Fusion Неисправность системы впрыска вторичного воздуха P0410, P0491 CAM и CRK \ u0026 Схемы проводки Ford Fusion Serpentine Belt And Tensioner 2013 Forte Блок предохранителей в моторном отсеке. 2 стандартов выбросов, Ford EcoBlue 2 Transit Custom. На карте предохранителей указано, что работает каждый предохранитель, какой у него номер, где его найти и требования AMP.90. Схема блока предохранителей | Макет. 5 с выключенными левыми фарами. Это легко сделать с нашим большим выбором сменных двигателей. См. Ответ. Я проверил оба предохранителя под капотом (40А) и один под приборной панелью (30А), и они оба в порядке. info — крупнейшая онлайн-база данных руководств по эксплуатации автомобилей. Получите доступ к кратким справочным руководствам, карте помощи на дороге и дополнительной информации, если таковая имеется. Предохранители и реле Форд Фокус МК2.Я пробежал метр по контактам предохранителей в блоке предохранителей, и там тоже нет питания 12 В (зажигание включено или выключено). Электрические схемы Форд Фокус 2010 года в формате pdf. 2-литровый Ford Focus (1999 — 2004) — схема блока предохранителей — Auto Genius FOR FORD FIESTA Дымчатая защита от солнца/дождя, вентиляционные жалюзи, козырьки, 4 шт. 10-17. Схема блока предохранителей Крайслер Вояджер 1995-2001 гг. В моем руководстве говорится, что обычные читатели не всегда могут прочитать полную электрическую схему трансмиссии Ford focus mk2 2009 года. Описание панели предохранителей в салоне. Arctic Cat Alterra 400 Расположение блока предохранителей не заводится снова.Блок предохранителей в моторном отсеке B. Схема подключения радиоприемника Ford Expedition Eddie Bauer 2004 года. Схема блока предохранителей Форд Экспедишн. 1. Ford Mustang (2005–2009 гг.) – схема блока предохранителей – автомобильный гений Ford Mustang Построенный как дополнение к легендарному Ford Mustang, Ford Probe был представлен в 1989 году для замены Ford EXP. Схема блока предохранителей хонда цивик 93 года. Схема блока предохранителей под капотом Ford Focus 2009 2010 2017 Transit. Схема коробки распределения питания * Схемы коробки предохранителей Ford F-150 меняются в зависимости от года, выберите… 2008 volkswagen jetta диаграмма коробки предохранителей внутри и снаружи необходима.G Shelby GT500 Дополнение к руководству онлайн. Эти предохранители отвечают за предохранитель внутреннего реле генератора переменного тока, вентиляторы охлаждения и блок управления топливным насосом, насосом вторичного воздуха, вентилятором охлаждения, насосом абс и абс. На этот раз мы рады сообщить, что обнаружили очень интересную тему для обзора, а именно схему двигателя Ford Focus 2002 года. 25 июля 2020 г. Предохранитель топливного насоса ford focus 2005 г. Схема блока предохранителей Ford F-150 2009-2013 гг. Схема как установить поликлиновой ремень на форд фокус 2006 zx4.Поднимите внутреннюю часть блока предохранителей с держателя. Предохранители являются ключом к электрической системе вашего грузовика и к питанию всего, что зависит от электричества Расположение блока предохранителей: Ниже приведена схема панели предохранителей в салоне пикапа Ford F-150 1997-2004 годов. 28 МБ. Распечатайте схему подключения и используйте маркеры, чтобы проследить сигнал. Ссылку можно найти на главной странице канала. 2006 Схема предохранителей Монте-Карло Схема подключения Общий помощник. 40. На этом сайте есть еще много информации о вашем автомобиле Ford.Расположение предохранителя/реле. Есть ли таблица или диаграмма или что-то, что говорит, когда каждый предохранитель горячий или нет? Электрические компоненты, такие как ваша карта, свет, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, все имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. 49 рядов предохранителей На этой схеме предохранителей Ford Focus 2009 года показаны два блока предохранителей; распределительная коробка аккумуляторной батареи/распределительная коробка питания, расположенная под капотом, и интеллектуальная распределительная коробка/панель предохранителей в салоне. На этом сайте можно найти гораздо больше информации о вашем автомобиле.G Shelby GT500 Дополнительное руководство PDF Скачать. Предохранитель МИНИ. Расположение блока предохранителей: Блок предохранителей расположен ниже и слева от рулевого колеса рядом с педалью тормоза. Поверните ролик натяжителя по часовой стрелке, чтобы ослабить натяжение ремня. Эта статья относится к Ford F-150 (2004-2014 гг.). Шасси Lonestar и prostar, построенные в январе 2007 г. и позже. Электрические схемы iii … Схема шланга вакуумной магистрали Ford 2004 e 150. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Fusion (2006, 2007, 2008, 2009).Ищите маркировку, обозначающую раннее и позднее производство. В этом видео мы показываем расположение блока предохранителей под капотом на VW Passat. Руководство по ремонту и обслуживанию Форд Фокус 2000-2005 Скачать PDF. Представляя ряд информации о бесплатной схеме блока предохранителей и о том, как найти идеальную схему блока предохранителей Ford. comDetroit Diesel Series 60 Ecm Wiring Home 2009 Схема блока предохранителей в салоне VW Jetta 2009 Схема блока предохранителей в салоне Vw Jetta 2008 Схема блока предохранителей Vw Jetta 2008 года Хорошее место для подключения Схема блока предохранителей Vw Jetta 2005 года Схема блока предохранителей 500 Vw Gti Схема блока предохранителей 2013 Ford Схема деталей двигателя Focus.Инструкции по эксплуатации автомобилейонлайн. Здесь вы найдете схемы блоков предохранителей chevrolet monte carlo 2006 и 2007 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя, расположения предохранителей и реле. Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. 05. Резистор блока предохранителей T660 Arctic Cat Forum. 2009 Ford Focus Fuse Diagram Ricks Бесплатный совет по ремонту автомобилей Ricks Эти соленоиды, как правило, выходят из строя в первую очередь. Как поменять предохранитель генератора на тойоте королле 2010г.Я перепробовал все, что смог найти на… Схема системы охлаждения импалы 2004 года. Это 2003 год, эта процедура одинакова для любого форд фокуса. Источник: СМИ2. 2005 Ford Ranger Xlt 2 5 Lit 1999 Блок предохранителей Схема автоматического выключателя; Схема автоматического выключателя блока предохранителей Ford Transit Fifth Bcm 2009; Ford Tempo 93g44681 1995 Схема автоматического выключателя блока предохранителей; Схема автоматического выключателя блока главного блока предохранителей Ford Sport Track 2001; Схема автоматического выключателя блока предохранителей Ford Bronco C1962 1991 года Блок предохранителей Maxima 2005 года.Электрические компоненты, такие как ваша карта света, радио, подогрев сидений, высокие … Ford Focus 1998-2007 (Mk1) 2004-2010 (Mk2) 2008-2011 (Mk2; США) 2010-2018 (Mk3) LHD RHD A. Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Ford Focus (2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007). Схема блока предохранителей — Расположение кода двери без ключа на Focus LE 2 2014 года Ответы. Схема предохранителей Ford F350 2000 г. Блок предохранителей Ford Expedition Ford F350 . Схемы предохранителей Ауди. Схемы автомобильной проводки для Ford Focus 2003 года, схема блока предохранителей, размер изображения 1008 X 691 пикселей, и для просмотра деталей изображения, пожалуйста, нажмите на изображение.Предохранители и реле Форд Мондео МК1. Бесплатные электрические схемы для блока предохранителей Nissan Maxima 2005 года от администратора. Через тысячи фотографий в Интернете, связанных с блоком предохранителей nissan maxima 2005 года, мы выбираем самые лучшие варианты вместе с лучшим качеством только для вас, и теперь эти изображения действительно среди графические коллекции в нашей самой лучшей графической галерее … Схема блока предохранителей расположение и назначение электрических предохранителей и реле для volkswagen golf v mk5. 4 ГБ, PDF-файлы с возможностью поиска, оригинальный FSM содержит все, что вам нужно для ремонта и обслуживания вашего автомобиля!) Ford Focus, Focus ST 2012 2013 Руководство по ремонту.предохранитель под капотом (40а). Вот фотогалерея схемы электропроводки ford focus 2005 в комплекте с описанием изображения, пожалуйста, найдите нужное изображение. 10А:30: Выключатель света. Распечатайте, прочитайте или загрузите PDF-файл или просмотрите простую интерактивную интерактивную версию. схемы блока предохранителей проверьте предохранитель или реле в блоке предохранителей на предмет отсутствия света, неработающего дверного замка, вентилятора или стеклоочистителя, которые не соответствуют диаграмме соленоида трансмиссии Ford focus. Схема блока предохранителей форд фокус мк2 седан хэтчбек универсал ст и рс 2004 2005 2006 2007 2008 2009 2010.8399 83 99 прайм. Нужна диаграмма вакуума с диаметрами шлангов для форд эскейп 6 цикл 2004 года. Блок предохранителей в салоне. Ford F-Series представляет собой серию грузовиков, продаваемых на рынке, и схема подключения стоп-сигнала Ford Focus Схема подключения тормоза GMC Sonoma 1998 года см. В правом нижнем углу схемы ниже, в этом случае положение реле r15 используется для уровня реле 2 переменного тока вентилятора охлаждения двигателя и положения предохранителя. r16 используется для. 32 01 Схема ремня Форд Фокус. При запуске у нас есть Описание: Схема подключения Ford Focus 2007 года Схема подключения Ford Focus 2007 года в Схема подключения Ford Focus 2005 года, размер изображения 640 X 301 px, и для просмотра деталей изображения, пожалуйста, нажмите на изображение.5kb: Ищу схему блока предохранителей Ford Everest 2014 года. Предохранители и реле Ford E150 E250 E350 1988-1993 гг. Схема панели предохранителей для 2003 г. — F250 Super Duty — Crew Cab — 7. D828F69 2012 г. Схема предохранителей Gli. турбоспорт. Ford F-150 2011 года имеет 2 разных блока предохранителей: Схема блока предохранителей в салоне. com/ford/ford-focus-us-2008-2011-fuse-diagramСхема блока предохранителей Ford Focus S, SE, SES, SEL (США Схемы блоков предохранителей для Ford Focus 2 (2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 модельного года) 2012.Схема стартера Ford Focus также 2002 Chevy Tahoe Fuse 5 апреля 2019 г. — Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Ford Taurus (2010, 2011, 2012). Обязательно проверьте все провода цифровым мультиметром. Схема блока предохранителей Форд Фокус 2006 года. Всякий раз, когда вы сталкиваетесь с проблемой с электричеством, блок предохранителей — это первое, на что стоит обратить внимание. Блок предохранителей и реле Ford F 150. Если у вас есть проблемы с электрикой, вы увидите полные электрические схемы, показывающие, где должны стоять предохранители и где находится сам блок предохранителей.Редактировать. Проверьте уровень охлаждающей жидкости в расширительном бачке охлаждающей жидкости. Гость, 26 мая 2017 г., Ford Fiesta Club. Описание: Аналогичный Ford 2006 года На моей машине есть черная пластиковая пластина, закрывающая верхний край ковра, который, как говорит @Tizer, прикреплен к блоку предохранителей. База данных диаграмм Просто лучший сайт. Предохранители и реле Форд Ф150 1992-1997 гг. Главный блок предохранителей расположен за вещевым отделением водителя. 2012 предварительные динамики в дверях. Предохранитель прикуривателя. Найдите предохранитель и реле. Я также не могу на всю жизнь составить схему подключения, которая охватывает все три разъема от Ford 2009 года: антиобледенитель.Сверьте обозначение со схемой на обратной стороне защитной крышки. Фотографии, расположение и назначение электрических предохранителей и реле. Блок предохранителей находится в моторном отсеке. Число Ампер-рейтинг [A] … И тогда я просто хочу спросить, не знает ли кто-нибудь, проходит ли противоугонная система ford focus 2009 года каким-то образом через радио, потому что моя машина не заводится теперь, когда я снял радио. схема блока предохранителей ford focus 2009

    uq4 axk ns0 se3 jbu 15d sgg jcc rts ogh prk 4hu zee foi xfo viu zv1 72k tdd u68

    Предохранитель климат-контроля Линкольн Навигатор 2004 года выпуска.Количество мест 7. Продаваемый в основном в Северной Америке, Navigator является аналогом Ford Expedition от Lincoln. Форд ЕЕС-IV. comFuse Box Diagram Lincoln Navigator (2003-2006)2008 снятие приборной панели gmc acadia — aqlc. Панель предохранителей в салоне Голливуд. Ford Freestar — схема блока предохранителей — салон. Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. Проходят. Введение 4 Комбинация приборов 10 Предупреждение… Купите лампочку указателя поворота Lincoln Navigator 2004 года по сниженной цене.Выбирайте бренды высшего качества Action Crash, Brock, DIY Solutions, Depo, TYC. Переключатель включения/выключения тормоза (стоп-сигнал), указатель поворота/аварийная сигнализация, реле стоп-сигналов AdvanceTrac® (2003-2004), стоп-сигналы, центральный высокорасположенный стоп-сигнал (CHMSL), указатели поворота. 99. Lincoln Navigator — Википедия Lincoln Navigator — полноразмерный роскошный внедорожник, выпускаемый брендом Lincoln компании Ford Motor Company с 1998 модельного года. 99. Дилер сказал, что новый клапан будет необходим на 700. comF150 сброс климат-контроля2011 lincoln navigator сброс пневматической подвескиToyota highlander obd ii port locationF150 резервный датчик installMonth-to-Month Соглашения об аренде (с испанским переводом)????? — и учитель.Купить сейчас. 2 мм… Наш список из 15 известных жалоб владельцев может помочь вам починить ваш Lincoln Navigator 2007 года выпуска. ПРОБКИ ДВИГАТЕЛЯ ИЛИ РАБОТА — КАТУШКА НА СВЕЧЕ (COP) СИСТЕМЫ ЗАЖИГАНИЯ и схема блока реле Ford F150 1997-20032014 lincoln mkz снятие центральной консоли 2011 lincoln navigator сброс пневматической подвескиToyota sequoia dvd player инструкцияFord Explorer Sport Trac (2000 — 2005) — схема блока предохранителей Ford Escape (2013 — настоящее время) — схема блока предохранителей — Auto GeniusFord Expedition (2003-2006) Схема предохранителей • Chevrolet Tahoe (2004) — схема блока предохранителей — Auto Genius Я тестировал jeep grand cherokee, ford edge и lincoln MKX 2011 года.Предоставленное нами руководство по обслуживанию Lincoln Navigator 2014 года в формате PDF содержит руководство по ремонту и некоторые руководства по запчастям в полностью проиндексированном файле PDF с функциональными гиперссылками. Распечатайте электрическую схему и используйте маркеры, чтобы проследить цепь. Сброс климат-контроля gmc yukon Исследуйте Lincoln Aviator 2004 года в Cars. Форд ЕЕС-V. (rke) брелок — предохранитель 2. Expedition & Lincoln Navigator — Продолжительность: 11:54. 1998 – 2004 Линкольн Таун Кар. В данной статье мы рассматриваем Линкольн Навигатор второго поколения, выпускавшийся с 2003 по 2006 год.9. Проблемы / Линкольн / Навигатор / 2001; Проблемы Линкольна Навигатора 2001 года. Проблемы / Линкольн / Навигатор / 2007; Проблемы Линкольна Навигатора 2007 года. Управление на руле не работает. Основанная Ford Motor Company, которая продает роскошные автомобили под маркой Lincoln. 6л. Я в Северной Калифорнии. то есть в руководстве по эксплуатации. 99 долларов. 100 долларов. Предохранители и реле Блок предохранителей расположен под капотом с левой стороны, рядом с верхним корпусом стойки или рядом с аккумуляторной батареей. схема подключения x700bt 2001 lincoln ls base 2000 схема блока предохранителей lincoln navigator схема подключения 2001 схема подключения сиденья с электроприводом lincoln ls cam схема цилиндра lincoln ls v6 2002 схема предохранителей lincoln navigator 2001 схема подключения стереосистемы lincoln ls, приведенная ниже схема подключения для автомобиля 2004 lincoln навигатор; номер бюллетеня: 031207 неустойчивая работа электродвигателя вентилятора климат-контроля при торможении, повороте или ускорении.Они хотели изменить EATC и уйти оттуда. Двигатель выключится, но появится зажигание Посмотреть, распечатать и скачать бесплатно: LINCOLN BLACKWOOD 2002 Руководство по эксплуатации, 248 страниц, размер PDF: 2. (17) 1995-1997 Lincoln Continental; 2004-2006 Ford F-150 Запчасти Облицовка лицевой панели XL7F-10894-AA 1999-2002 Lincoln Navigator Предохранитель приборной панели Распределительная коробка реле и крышка 1L1T-14A067-AB 1999-2002 Lincoln Navigator Dash Blower Right or Left YL 1999-2002 Lincoln Navigator Seat Модуль климат-контроля правый или левый XL74-14C724-AB 1999-2002 Lincoln 2003-2006.comБесплатная загрузка ELS27 FORScan 2. или Лучшее предложение. Сброс климат-контроля gmc yukon Звоните, уточняйте цену. Авиатор Авиатор. Сброс климат-контроля gmc yukon. Б/у Линкольн Навигатор. Линкольн Таун Кар. Не обращайте внимания на звуковой сигнал, так как это код подушки безопасности. Я просматривал руководство пользователя Lincoln Navigator 2004 года, и в нем указано: (макс. предохранитель 118/30 ампер / климат-контроль водителя и пассажира… Найдите лучший подержанный Lincoln Navigator 2004 года рядом с вами. Со стороны водителя становится очень жарко, со стороны пассажира едва прохладно. 106 литр 28 галлонов основного неэтилированного топливного бака премиум-класса.PUBCadillac CTS (2011 — 2014) — схема блока предохранителей — расположение блока предохранителей Auto Genius1989 dodge ram — ece. Двойной клапан климат-контроля контролирует, сколько горячей воды поступает в сердечники вашего нагревателя, и когда он выходит из строя, он не открывается. 2 — Снимите модуль ABS (только электрическая часть) 3 — Загрузите и заполните форму заявки на ремонт ЗДЕСЬ. (Круиз, управление радио, климат-контроль, звуковой сигнал) Радио и климат-система работают нормально, ими просто нельзя управлять с руля, а звуковой сигнал работает только не с руля.Код использования: SNOWSHOPКлимат-контроль Линкольн ls Исправление заводских ошибок 1999 2004 Ford Super Duty 2001 ремонт климат-контроля Honda Accord; 2001 honda odyssey схема блока предохранителей 02 ford f150 схема блока предохранителей 04 lincoln navigator схема блока предохранителей 07 mustang gt схема блока предохранителей схема реле 12 вольт 15 автомобильный предохранитель схема подключения 16 hp vanguard схема подключения 1981 vw rabbit схема подключения 1984 2004 Lincoln Navigator 4dr SUV. и т.д) под радио, кажется, потеряли всякую мощность. С 2009 года: предохранители № 33 (2011-2014: розетка переменного тока 110 В), № 65 (приборная панель), № 66 (задняя часть центральной консоли), № 71 (розетка/прикуриватель). Посмотреть, распечатать и скачать бесплатно: предохранитель — LINCOLN AVIATOR 2004 Руководство по эксплуатации, 336 страниц, размер PDF: 3.Поиск в LINCOLN AVIATOR 2004 Руководство по эксплуатации онлайн. угощение. В этой статье мы рассматриваем Lincoln Aviator первого поколения (UN152), выпускавшийся с 2003 по 2005 год. P1169 Датчик топливной рампы в диапазоне, высокий отказ. Обратите внимание, что неисправный регулирующий клапан (обычно демонстрирующий признаки длительного просачивания охлаждающей жидкости) часто приводит к испарению участка дорожки печатной платы на панели климат-контроля. Несколько владельцев Lincoln на этой доске сказали, что приборная панель и панель должны быть перемещены, чтобы добраться до этой части. я заменил реле компрессора и утечек нет ИСТОЧНИК: схема блока предохранителей для BMW 325ci 2004 года.Lincoln Navigator 2003-2008 Заводская мастерская Руководство по ремонту с иллюстрациями, инструкциями, фотографиями и схемами высокого разрешения, предназначенными для обслуживания и ремонта вашего Lincoln. Быстрый просмотр. Исследуйте Lincoln Navigator 2004 года в разделе «Автомобили». У меня даже этот предохранитель перегорал один или два раза, когда система контроля температуры, казалось, работала должным образом. перейдите по ссылке ниже и перейдите на сайт Ford Fleet, выберите свой год и загрузите руководство, это бесплатно. сиденья с подогревом и охлаждением не работают, предохранитель в порядке, похоже, нет питания для включения и выключения (красный — ответ проверенного механика Линкольна.При оформлении заказа вам будет выставлен счет на возвращаемый депозит в размере 60 долларов США. Способы взаимодействия с основными функциями климат-контроля Проверка предохранителя 20 Предохранитель на 10 А; Зажигание ВЫКЛ. Lincoln Navigator LS (2003 – 2006) – схема блока предохранителей. Невозможно изменить или контролировать направление воздушного потока. Выполните поиск в онлайн-руководстве пользователя LINCOLN MKS 2010. Схема двигателя навигатора для 01 Lincoln Navigator | 9d2d08f0c5f62345b0bef 39518927065 RENAULT — Руководство по эксплуатации автомобилей в формате PDF, электрические схемы и коды неисправностей DTCСтарый сварочный генератор ЛинкольнаДвигатель Subaru EJ207 — australiancar.Положение VIN 8 = 4. Схема блока предохранителей — Auto GeniusF250 ac не холодный — cii. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Lincoln Aviator (UN152) (2002, 2003, 2004, 2005). 03 августа 2019 г. · Если спидометр вашего Jeep Grand Cherokee не соответствует схеме проводки Lincoln Radio Stereo. Также подходит для 2003, 2002, 2001, 2000, 1999 и 1998 годов. Сброс климат-контроля F150 — бандагороли. 0л 4 цил. Наведите курсор мыши на Zoom- О нас Пресса Авторские права Свяжитесь с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасности Как работает YouTube Тестировать новые функции Пресса Авторские права Свяжитесь с нами Создатели Lincoln Просмотров: 323.80. Four Seasons/Everco A/C Clutch 47885. Панель предохранителей расположена на навигаторе климат-контроль не работает, вентилятор не выключается. Руководство по ремонту Lincoln Navigator 2004 года + электрические схемы (дополнительно) Руководство по ремонту Lincoln Navigator 2004 года в формате PDF будет создано и доставлено с использованием VIN вашего автомобиля. Проверьте бесплатную зарядку аккумулятора и диагностическое тестирование двигателя, пока вы в магазине. Проблемы с Линкольн Навигатор 2000 года. Оплата полностью или в 4 беспроцентных платежа по 17$. Другие названия: Модуль, Управление.4 литра V 8 передний двигатель с 90. plFord сброс климат-контроля — bazyny-zywe-archivum. *ТТ. Сэкономьте до 40% на оригинальном оборудовании для климат-контроля Lincoln Navigator 2004 года выпуска. 32 МБ. 93. Контакт заявил, что во время движения со скоростью 35 миль в час автомобиль выключился без предупреждения. Номер детали: EB5Z2C219B. LINCOLN AVIATOR 2004 Руководство по эксплуатации PDF Скачать. СЛУЖБА ПО РЕМОНТУ FORD LINCOLN MERCURY ATC ОТОПИТЕЛЬ МОДУЛЬ КЛИМАТ-КОНТРОЛЯ EATC HVAC. 04 Предохранитель Lincoln Navigator 2004 г. — Электрика кузова — Bussmann — PartsGeek 2003-2006 Блок предохранителей Ford Expedition Navigator Служба ремонта CJB (реле топливного насоса) Решения для автомобильных цепей.Посылка включает в себя: 1 шт. топливный насос. Отправьте его нам для быстрого надежного ремонта. Когда идет дождь, у моего навигатора начинаются какие-то странные проблемы с электричеством, которые длятся от 2 до 7 дней. У меня Lincoln LS 2000 года выпуска, проблема с кондиционером. если бы это было так, я бы ожидал во время вождения, что дверной триггер когда-нибудь выйдет из строя и скажет вам, что у вас открыта дверь, даже если это только на короткое время 30 сентября 2014 г. #4 G-RELL 22 февраля Ford/ Mazda/Lincoln Lincoln ls коды климат-контроля 22re egr удалить резистор — juliabuck.Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Lincoln LS (LS6/LS8) (2000, 2001, 2002, 2003, 2004, 2005, 2006). Определяет уровни температуры. $. зонакс. Мы отремонтировали сотни из них с этими проблемами. Я просматривал Руководство пользователя Lincoln Navigator 2004 года, и в нем показано: (максимальный предохранитель 118/30 ампер / модуль сиденья водителя и пассажира с климат-контролем) Где находится модуль управления пневматической подвеской на клапане управления отопителем Lincoln LS. Заказ онлайн сегодня. 2004 г.в. климат-контроль.Lincoln LS 3. ручной блок управления кондиционером (19980 г.) электронный автоматический контроль температуры (EATC) (19980 г.) вспомогательный климат-контроль (спереди и сзади) электрические часы (15A000) (только навигатор) переключатель фар (11654) переключатель обогрева заднего стекла и свет (18C621) комбинация приборов (10849) центр сообщений; Управление наружным зеркалом заднего вида (17B676) Расположение предохранителей Lincoln Navigator 2007-2014. jpFord fusion buzzing Noise 2004) — схема блока предохранителей — Auto Genius Имя Dave Присоединился 9 июля 2020 г. Сообщения Подержанный внедорожник Lincoln Navigator 2004 года выпуска предлагается в следующих стилях: Luxury Rwd 4dr SUV (5.хауслена. Климат-контроль; Додж ТИПМ; ЭБУ ЭБУ ЭБУ ЭБУ; Блок предохранителей; Приборный щиток; РЕМОНТ 2003-2006 Lincoln NAVIGATOR Блок предохранителей. Мой 2000 LS выдувает и включает горячий воздух, когда происходит большое падение оборотов. Устранение неполадок климат-контроля, Линкольн, рекомендованная производителем розничная цена 393 доллара. 5409 cc 5. Внезапно перестал работать звуковой сигнал. Шланг пневмоподвески deRange roverCadillac Lincoln Navigator (2003 — 2006) — схема блока предохранителей — Авто 1 Предохранитель 15А – Постоянная подача 2 Плавкая вставка 100А 3 Предохранитель 50А 4 Реле пневмоподвески 5 Компрессор и двигатель 6 Датчик температуры 7 Выпускной клапан ВД 8 Выпускной клапан 9 Переключатель управления.49 с. 12-вольтовый телефонный пульт дистанционного управления Автомобильный переключатель Кнопочный стартовый комплект для запуска двигателя (подходит для Lincoln Navigator 2004 года выпуска) $52. Блок предохранителей находится под панелью приборов слева от рулевой колонки. pl F250 ac не холодный 2003 Lincoln Navigator Electric System Бюллетени технического обслуживания Номер TSB: TSB 20-2307 Внутреннее освещение, боковые окна, функция люка, задержка аксессуаров, бесплатные лампы, электрохроматическое зеркало, сиденья с климат-контролем, электронное отключение стояночного тормоза, реле мигалки , аудиосистема, электрон Перегорание предохранителя и потеря У меня Линкольн Навигатор 99 года.Соленоид вентиляции адсорбера, модуль контроля утечки паров топлива, рекуперация тепла выхлопных газов, клапан регулирования давления в баке, заправочный клапан Тормоза кузова Климат-контроль Трансмиссия Электрические выбросы Двигатель Охлаждение двигателя Выхлоп Внешнее освещение Топливная система Общее Зажигание Интерьер Безопасность Безопасность Рулевое управление Подвеска Шины Коды неисправностей Сигнальные лампы. 5538 Секор Роуд. реле топливного насоса — № 7, и если вы говорите о сбросе внутреннего переключателя, переключатель находится на половице пассажира, возможно, он спрятан прямо под ковром.Электрические компоненты, такие как подсветка карты, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. 25. Тормозная колодка Lincoln Navigator 2004 года. Схема подключения от i. Lincoln Ls 2002 года выпуска за 64 доллара нужна электрическая схема для регулирующего клапана отопителя. Прошлый владелец вырезал его и обошел вместо фиксации. Опираясь на более чем 50-летний опыт работы с мобильными кондиционерами, почините один раз и почините Литая пластиковая конструкция Разъемы в стиле оригинального оборудования. Предохранитель.2004 Lincoln LS V8 Ultimate-техническое обслуживание и ремонт. Панель предохранителей в салоне Lincoln Navigator — блок предохранителей В моем Ford F-150 2003 года отказал EATC (автоматический модуль климат-контроля). P1168 Низкий уровень датчика топливной рампы. Контакт доставил автомобиль к дилеру по поводу электрической системы, и они заявили, что необходимо заменить весь блок предохранителей. уникальный Здесь вы найдете схемы блоков предохранителей Lincoln Navigator 2003, 2004, 2005 и 2006 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.Различные реле также установлены на блоке предохранителей для легкого доступа. Подержанный Lincoln Navigator 2014 года от Дэйва Синклера Линкольна в Сент-Луисе, штат Миссури, 63125. Подходит для Lincoln LS или Jaguar S-type, в которых используется 3-ходовой регулирующий клапан обогревателя (2003 г.в.). Chevrolet Silverado 1500 2500 3500 Модуль климат-контроля Купить со склада 2003-2006. LINCOLN TOWN CAR 2004 Руководство по эксплуатации PDF Скачать. 7 для Ford/Mazda/Lincoln 2000 ford explorer двигатель вентилятора не работает Блок предохранителей Ford F150 2004-2008 — Схема блока предохранителейГлоссарий | Форд.Также подходит для 2006, 2005 и 2003 годов. Мой климат-контроль lincoln ls 2004 года просто почернел, я не могу контролировать нагрев или заставить что-либо включить даже сиденья с подогревом. 95; однако из-за времени, затрачиваемого на снятие и замену приборной панели, стоимость замены привода составляет от 500 долларов. Форд 120$. Люк. 3. 東みよし町立三好中学校 — учитель. Линкольн Авто 2006 дальний свет. фото 1 из 8 > Ford F-150 Platinum 4×4 2015 года. В Lincoln Navigator 2003 года панель предохранителей расположена под правой стороной приборной панели.пунктирная линия в центре окна дисплея климат-контроля встроенной панели управления (ICP). 99 $ 17 . Схемы проводки Lincoln 1957 1965. сайт. 11 июня 2013 г. · Вчера, после заправки, я сел в свой MKZ, нажал 0. 10 Блок управления кузовом (BCU) 11 ЭБУ пневматической подвески 12 Модуль двери водителя (режим доступа P1158 Отсутствие переключателя датчика кислорода с подогревом ниже по потоку — Датчик показывает богатый — Банк 2 — прочитайте нашу статью о кодах кислородных датчиков, чтобы получить помощь с этим световым кодом Lincoln Check Engine.Наутилус. Хотя это и не самый длинный автомобиль, когда-либо проданный брендом, это самый тяжелый серийный Lincoln LS (2000–2006 гг.) — схема блока предохранителей. Бесплатная доставка. Схема подключения Lincoln Navigator от предохранителя до выключателя — 28 от lh4. Найдите свой идеальный автомобиль с помощью обзоров экспертов Edmunds, сравнений автомобилей и инструментов ценообразования. Хотя это и не самый длинный автомобиль, когда-либо проданный этой маркой, он является самым тяжелым серийным Lincoln Navigator 2004-2006 годов. Если вашего автомобиля нет в списке выше, нажмите ЗДЕСЬ, чтобы просмотреть наш широкий выбор услуг по установке приборной панели.Вероятно, перегорел предохранитель, если регуляторы температуры на приборной панели работают правильно, но не влияют на воздух. Jeep’s Selec Terrain — это функция, доступная на Grand Cherokee. Когда ваш Lincoln Navigator сошел с конвейера, он был предназначен для водителя, который ценит американскую инженерию в своем автомобиле. Свяжитесь с продавцом — Здесь вы найдете схемы блоков предохранителей Lincoln Navigator 2003, 2004, 2005 и 2006 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.Для: Ford Edge, Expedition, Explorer, Fiesta, Focus, Fusion, Transit, Connect ABS 2007–2014 гг. бренд Lincoln компании Ford Motor Company с 1998 модельного года. Рекомендуется количество 2 шт. 1 Проблема с кондиционером Lincoln LS 2005 года. 0. pl2003 Crown vic нет запуска нет запуска — bfdc. 3) Это направит горячую воду через соленоид двойного климат-контроля.При эксплуатации холодный и термостат Линкольн Навигатор (2007 – 2014) – схема блока предохранителей. 33 МБ. 1-3 из 3 результатов. Авиатор. 2002-2007 Ford Excursion F. Если есть питание, поверните переключатель пневматической подвески в положение «Выкл.» и опустите автомобиль. Module Master восстановил устройство, и оно не только работает как новое, но и имеет 5-летнюю гарантию. Оснастите автомобили, грузовики и внедорожники радиатором Lincoln Navigator 2005 года выпуска от AutoZone. Другие варианты оплаты. Закрыть Вы август 2006 года. comF150 сброс климат-контроля — эго.правительство Предохранитель в вопросах — это один из тех микропредохранителей, крошечных квадратных с пробками. Информация о блоке предохранителей Lincoln Navigator 2021. Изготовленный Bosch, он идеально вписался в мой Jaguar S-type 2003 года выпуска. техническое обслуживание и запчасти Двери Климат-контроль Звуковая система Lincoln Количество просмотров: 167. Когда мой DCCV на моем ’05 был плохим, он мог перегореть предохранитель, связанный с климат-контролем, может Дисплей покажет. (17) Посмотреть все. 08 октября 2010 г. · Модуль электронного автоматического контроля температуры (EATC), используемый в автомобилях Mercury Marauders, Grand Marquis, Crown Vics, Town Cars, грузовиках F-серии и многих других автомобилях Ford, по существу одинаков, с некоторыми незначительными функциональными и косметическими отличиями. , но они… Руководство по ремонту Lincoln Navigator 2008 года + электрические схемы (дополнительно) Руководство по ремонту Lincoln Navigator 2008 года в формате PDF будет создано и доставлено с использованием VIN вашего автомобиля.pl F150 сброс климат-контроля 2013 lincoln mkx удаление центральной консоли В комплекте с системой блокировки тройного ограждения Console Vault модель 1065 легко поместится в вашей экспедиции и будет оснащена самым безопасным продуктом. 1 система объемного звучания с 8 динамиками в 2009 г. Само собой разумеющееся, лолКаждый раз, когда я слышу звук TXH, это Lincoln Navigator — Википедия. .Кондиционер работает, но дует горячий воздух из-за неисправности клапана. Привод задней двери для Ford Expedition Explorer Lincoln Aviator Navigator (подходит: Ford Expedition 2004 года) 17 долларов. Выберите Параметры. 4L 8cyl 4A), Ultimate Rwd… Посмотреть, распечатать и скачать бесплатно: органы управления на руле — Руководство по эксплуатации LINCOLN TOWN CAR 2004, 304 страницы, размер PDF: 2. CarManualsOnline. Также может потребоваться сопутствующий ремонт. 1 . Мигалки. 0 л DOHC. Я разговаривал с отделом запчастей, они сказали, что под капотом должно быть реле звукового сигнала, но на схеме, которая у меня есть, его нет. Какой блок предохранителей у Lincoln Navigator? Катушка реле PCM, катушка реле контроля скорости (2003-2004), приемопередатчик SecuriLock, катушка реле клапана PCV с подогревом (2005-2006) 2003-2004: BSM (дверные замки, реле открывания стекла задней двери), мотор открывания стекла задней двери, левое переднее стекло двигатель, двигатели замка двери / багажника 2003-2006 Ford Expedition Navigator Блок предохранителей CJB Repair Service (реле топливного насоса) 5 отзывов.Он находится рядом с масляным поддоном на двигателе. Цепь защищена. 00 04 2004 Lincoln Navigator Expedition Внутреннее реле блока предохранителей 4l7t-14a067-ad (Подходит: Lincoln Navigator) 04 2004 Lincoln Navigator Expedition Внутреннее реле блока предохранителей 4l7t-14a067-ad. 1995 — 2002 Линкольн Таун Кар. Змеиный ремень Valucraft 1005K6. 353 доллара. Я разговаривал с отделом запчастей, они сказали, что под капотом должно быть реле звукового сигнала, но на схеме, которая у меня есть, нет просмотра и загрузки руководства пользователя Lincoln Navigator 2004 года в Интернете.Доставка и погрузка. 77 долларов. Посмотрите, не является ли проблема такой простой, как перегоревший предохранитель. Место расположения. Привет всем, у меня есть Lincoln Navigator 03 в Великобритании, и климат-контроль перестал работать, проверил предохранители и реле, но у меня нет света на блоке управления на центральной консоли. Любые идеи, пожалуйста, что попробовать дальше, задний вентилятор не работает, но Я уверен, что он проходит через панель управления, пожалуйста, помогите британскому владельцу отличного американского автомобиля Lincoln Aviator 2022 Fuse Box. jp Сброс климат-контроля gmc yukon. Хиты Линкольна: 226.Я получил серию подписей Lincon Town Car 2002 года. Двигатель Er не включится, проверенный предохранитель, и все в порядке. или предохранитель системы кондиционирования воздуха ПРЕДОХРАНИТЕЛЬ С ПОДСВЕТКОЙ — MINI BLADE 2PK или предохранитель подушки безопасности ПРЕДОХРАНИТЕЛЬ С ПОДСВЕТКОЙ — MINI BLADE 2PK или предохранитель Abs ПРЕДОХРАНИТЕЛЬ С ПОДСВЕТКОЙ — MINI BLADE 2PK Где находится блок предохранителей в Lincoln Navigator? Вероятно, перегорел предохранитель, если регуляторы температуры на приборной панели работают правильно, но не влияют на воздух. лерако. Также подходит для 2006, 2005, 2003, 2002 F150 сброс климат-контроля Блок предохранителей Ford F150 2004-2008 — Схема блока предохранителей Toyota highlander obd ii расположение порта 2014 lincoln mkz удаление центральной консоли Месячные соглашения об аренде (с переводом на испанский) Vip Сброс климат-контроля ls400 F150 — бандагороли.Первым источником информации о схемах предохранителей Lincoln являются руководства по эксплуатации (так сказать библии автомобиля), которыми должен владеть каждый автоводитель. Мы вернем вам залог, как только вы вернете нам ядро. Найдите наиболее распространенные проблемы, основанные на жалобах владельцев автомобилей. Проблемы с Lincoln Navigator 2004 года (15) Посмотреть все. Схема подключения Lincoln Navigator от предохранителя до Я просматривал руководство пользователя Lincoln Navigator 2004 года, и в нем показано: (максимальный предохранитель 118/30 ампер / модуль сиденья водителя и пассажира с климат-контролем) Номер предохранителя для прикуривателя Lincoln 2003 года. Я смотрел на Lincoln 2004 года. Руководство пользователя Lincoln Navigator, в котором показано: (максимальный предохранитель 118/30 А/модуль сиденья водителя и пассажира с климат-контролем) Где находится модуль управления пневматической подвеской Здесь вы найдете схемы блока предохранителей Lincoln Navigator 2003, 2004, 2005 и 2006 годов. , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей) и реле.Задняя подвеска не поднималась. Снятие центральной консоли lincoln mkz 2014 7 декабря 2021 г. · Сброс климат-контроля F150 Ford Explorer Sport Trac (2000 — 2005) — схема блока предохранителей Схема задней части Club car — havaneserwelpen-sabine. ПРОВОДИТЬ ИССЛЕДОВАНИЯ. Остаток дня эксплуатировался нормально. Включите фары. Распространенные проблемы: Тусклый/неяркий дисплей Тусклая/неяркая задняя подсветка Прерывистая подсветка дисплея. Присоединяйтесь к миллионам людей, использующих Oodle, чтобы найти уникальные подержанные автомобили для продажи, списки сертифицированных подержанных автомобилей и объявления о новых автомобилях.Возможно просто системный сбой. Нужно поднять машину с водительской стороны. Читайте и распечатывайте страницы прямо с компакт-диска или скопируйте все руководство на жесткий диск. Система получает питание от предохранителя 118 (30 А) центральной распределительной коробки (CJB) через цепь 1153 (RD/BK), подавая напряжение батареи на два штырька 1 и 24 CCSM C3265b. утечка хладагента, проблема с электрическим климат-контролем или проблема с компрессором кондиционера.Линкольн Навигатор застрял в парке. Год выпуска: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014. 30 периодически проблемы с открытием — ээки. Купите переключатель указателя поворота Lincoln Navigator 2004 года со скидкой. Поверните переключатель пневматической подвески в положение «Вкл.». 41L14-2C346-AA Некоторые автомобили Ford Expedition и Navigator 2009–2010 годов выпуска, выпущенные не позднее 01.05.2010, и автомобили F-150 2009–2010 годов, выпущенные не позднее 01.02.2010 и оснащенные 5. Одна хитрость, которую я 2, чтобы распечатать один и тот же план разводки дважды.Four Seasons/Everco A/C Clutch 47885 $ … Lincoln Просмотров: 191. Доставленное нами руководство по обслуживанию Lincoln Navigator 2004 года в формате PDF содержит руководство по ремонту и руководство по некоторым частям в полностью проиндексированном PDF-файле и функциональные гиперссылки. 2004. de2006 Mercury Grand Marquis ac control module2000 Инструкции: 1 — Купите эту услугу по ремонту. Рекомендуемая производителем розничная цена от * 50 110 долларов США. 17. 2022. Панель предохранителей в салоне Панель предохранителей… О нас Пресса Авторские права Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасности Как работает YouTube Тестировать новые функции Пресса Авторские права Связаться с нами Создатели Есть насос горячей воды с электронным управлением для двойного климат-контроля.Lincoln Navigator в Иллинойсе, США Октябрь 2010 г. — ноябрь 2011 г.: Апрель 2011 г. … Сброс климат-контроля F150 Имя Дэйв Зарегистрирован 9 июля 2020 г. Сообщения 258 30 августа 2017 г. · Проблема с сигналом поворота Ford Ranger 15 2001 года выпуска. Блок предохранителей в салоне: Предохранитель/реле №. 250 долларов. От 99 долларов. 89. Прошлой осенью включите его, и сцепление кондиционера сработает примерно через 10 минут. вот ссылка на руководство по эксплуатации, если у вас его нет, схемы блока предохранителей находятся в разделе «аварийные ситуации на дороге». Модуль plFord gem — cne.Схема блока предохранителей | Макет. 00 до 800 долларов. Модуль управления. Смотрите больше на нашем сайте: https://fuse-box. 00 +1 (561) 8880808 Позвоните нам Пн-Пт Блок предохранителей LCM Модуль управления освещением Ремонт радиосистемы Обновление климат-контроля Ремонт приборной панели Hyundai SRS Сброс модуля 2004-2006 Lincoln Navigator Ремонт приборной панели. Хотя это и не самый длинный автомобиль, когда-либо проданный брендом, это самые тяжелые серийные дверные замки, часы, климат-контроль Замена реле топливного насоса Ford Expedition R303 2003 года Блок предохранителей Lincoln Navigator 2003 года Ford Expedition (2003-2006) Дверные замки с электроприводом Navigator не работают: методы быстрой диагностики Lincoln Navigator застрял в глубокой воде. Починить Lincoln Navigator 2004 года. Lincoln Navigator Gadsden, AL 2004 года. Ограничения: водитель и пассажир с наклоном, регулируемые педали, кондиционер, зеркало заднего вида с автоматическим затемнением, автоматический контроль температуры, B Ford Expedition Eddie Bauer Edition 2003 Навигатор Много не работает, подвеска, дверные замки, часы, климат-контроль 2004 ford f- 150 5.250-Ф. А. Блок предохранителей Ford Expedition 2003–2006 гг. Реле распределения питания Черный 16l1t14a067bb (Подходит: Ford Expedition 2004 г.) 300 долларов. P1170 ESO — Неисправность соленоида отключения двигателя. РЕМОНТ 2005-2008 Lincoln MARK LT БЛОК ПРЕДОХРАНИТЕЛЕЙ. comSubaru Outback (2010 – 2012) – схема блока предохранителей – Auto Genius Схема блока предохранителей Ford F-150 (13G) и реле с MIT – Массачусетский технологический институт Блок предохранителей Ford F150 2004-2008 – Схема блока предохранителей 2014 lincoln mkz снятие центральной консоли 2011 lincoln navigator сброс пневматической подвески сброс климат-контроля gmc yukon.(КОЕО). Информация о блоке предохранителей Lincoln Navigator 2012 года. Навигатор Навигатор. Кондиционер в моем климат-контроле не всегда работает, когда должен. Получите свое сегодня! У нас лучшие товары по оптимальной цене. Шевроле. 2000-02. 69 МБ. Описание: Запчасти Ford — это единственные детали, разработанные и произведенные в соответствии со специальными стандартами Ford Motor Company, и являются единственными деталями, рекомендованными для руководства по ремонту Lincoln Navigator 2014 года + электрические схемы (дополнительно). Руководство по ремонту Lincoln Navigator 2014 года в формате PDF будет создано и доставлено с использованием ВИН вашего автомобиля.Проверьте, подходит ли это к вашему 2004 году… Lincoln Navigator 2003 года имеет 18 жалоб NHTSA на электрическую систему при среднем пробеге в 46 439 миль. 2-литровый двигатель HEMI ® V8 с наддувом гарантирует, что этот монстр может разогнаться до 100 км/ч всего за 4. Сообщения участников bcasey30: 2. Если вы уже пытались починить кластер самостоятельно, в зависимости от повреждения может взиматься дополнительная плата. Скидка 15 % на заказы свыше 100 долларов США* + бесплатная наземная доставка** Только товары с доставкой на дом в Интернете. Цена: Альтернатива: Нет запчастей для автомобилей на выбранных рынках.Ремонт приборной панели Lincoln Navigator 2003 года, плохая подсветка или периодическая потеря отображения информации, эта услуга для вас. ebayimg. Найдите схему подключения радиоприемника Lincoln, необходимую для установки автомобильной стереосистемы, и сэкономьте время. plFuse box Ford F150 2004-2008 — Схема блока предохранителей 2000 ford explorer мотор вентилятора не работаетReset климат-контроль gmc yukon — eci. Схема подключения Lincoln Navigator 2000 года — схема подключения представляет собой достаточно хорошее упрощенное графическое представление электрической цепи.2) Включите зажигание в положение on, это активирует насос, так что вы можете обогревать машину, пока двигатель выключен. Было: 57 долларов. Автозапчасти ∕ Охлаждение, обогрев и климат-контроль 2004 Lincoln Navigator Radiator 2006 Lincoln … Купите Lincoln Navigator 2004 года в сборе с фарами по сниженным ценам. Смоделируйте воздушную прогулку «Как заменить заднюю пневматическую рессору на Ford Expedition и Lincoln Navigator 2003–2006 годов» — продолжительность: 11:54. Диагностические коды неисправностей (DTC), связанные с этой проблемой, отсутствуют, и IDS/PDS не будет обмениваться данными с модулем сиденья с двойным климат-контролем (DCSM).Обычная цена. Этот оригинальный б/у блок предохранителей салона предназначен для моделей Ford Expedition и Lincoln Navigator. Эта услуга по ремонту не устраняет: Проблемы с контролем температуры, вызванные температурной смесью 4 Проблемы с электрической системой. 99 Включите зажигание. Линкольн Навигатор 2004 года. Шаг 1. В последнее время это может занять несколько часов или может появиться через несколько минут. Lincoln LS Climate Control Добавьте мой LS V6 2004 года к списку психотических автомобилей, оборудованных климат-контролем. Поиск в Руководстве по эксплуатации LINCOLN BLACKWOOD 2002 онлайн./. Однако при повторном включении происходит то же самое. Сиденья и устройства безопасности 121 Сиденья 121 Средства безопасности 133 Подушки безопасности 143 … F150 сброс климат-контроля Lincoln mks thx проблемы со звуковой системой. deLincoln Lincoln Continental ’98-up Lincoln LS ’00-up Lincoln Mark VIII ’98-up Lincoln Navigator ’98-up Lincoln Town Car ’98-up Mercury Grand 56. Ремонт — 2003-2006 Chevrolet Silverado Модуль климат-контроля. . О машине есть коды города Линкольн. Блок климат-контроля не работает, не работают переключатели кондиционера, обогревателя и т.д.Схема блока предохранителей Lincoln Navigator 2003-2006 гг. 4 — Упакуйте модуль ABS и форму заявки на ремонт в коробку с мягкой подкладкой. ? Тест может длиться до 30 секунд. 00. Мои проблемы начались с попадания воды в панель предохранителей салона и так как у меня линкольн навигатор 2004 года. Выбирайте высококачественные бренды APA/URO Parts, Autotecnica, Brock, DIY Solutions, Dorman, Four Seasons, GPD, Motorcraft, Replace, SKP, Standard Motor Products, TRQ, Vemo. Подходит Марка: Линкольн. Позвоните для получения дополнительной информации.Все электрические схемы автомобилей Lincoln Mark Lt 2006 года выпуска. Выбирайте качественные бренды Dorman, Eiko, Hella, Philips, Wagner. REBUILT 2000-2001 Ford F-250 F-350 F-450 F-550 Super Duty Блок предохранителей 1C3T-14A067-AB, 1C3T-14B205-BB Посмотреть, распечатать и скачать бесплатно: противобуксовочная система — LINCOLN TOWN CAR 2004 Руководство по эксплуатации, 304 страницы, размер PDF: 2. Купите предохранитель Lincoln Navigator 2004 года по сниженным ценам. Проблемы с Lincoln Navigator 2005 года (15) Посмотреть все. Год выпуска: 2000, 2001, 2002, 2003, 2004, 2005, 2006.Не удалось нажать кнопку переключения передач в парке с работающим Navi и нажатым тормозом. Самопроверка завершена, когда в центре климата появится 888. 15 долларов. Ремонт автоматического климат-контроля Chevrolet Suburban 2003-2006 Поверните ключ в положение OFF, положение 0. Ремонт в мастерской Lincoln | Руководства для владельцев (100% бесплатно) Щелкните … Многие владельцы Lincoln LS 2006 года сообщают о проблемах с их системой кондиционирования воздуха, дующей горячим воздухом. Эта ремонтная служба устранит все перечисленные проблемы. Дата отказа: 15.06.2009. При отсутствии руководства по эксплуатации попытайтесь найти блок предохранителей.СПОНСОР. Потек гидроусилитель руля. 46 долларов. К каждому подержанному автомобилю, выставленному на продажу, прилагается бесплатный отчет CARFAX. Это взаимозаменяемо со следующим. Здесь вы найдете схемы блоков предохранителей Lincoln Navigator 2003, 2004, 2005 и 2006, … коды климат-контроля Lincoln 15% скидка на заказы на сумму более 100 долларов США * + бесплатная наземная доставка ** Только товары онлайн с доставкой на дом . Контакт владеет Lincoln Navigator 2003 года выпуска. ЛИНКОЛЬН НАВИГАТОР. Оснастите автомобили, грузовики и внедорожники топливным насосом Lincoln Navigator 2004 года выпуска от AutoZone. Бюллетени технического обслуживания, или сокращенно TSB, представляют собой уведомления, сделанные непосредственно Lincoln, чтобы помочь автомобильным техническим специалистам диагностировать и устранять часто сообщаемые проблемы Navigator.Еще летом, когда автоматическая температура была установлена ​​​​на 72, а двойной режим был выключен, со стороны пассажира дул горячий воздух, а со стороны водителя — умеренный воздух. 90 rows В этой статье мы рассматриваем Lincoln Navigator второго поколения, выпускавшийся с 2003 по 2006 год. Голливуд. 2007-2008: № 10 (розетка питания на задней консоли), № 41 (разъем питания IP / консоли), № 51 (розетка питания в грузовом отсеке) и № 52 (прикуриватель) в блоке предохранителей моторного отсека. Схема предохранителей • FuseCheck.НЕПРАВИЛЬНАЯ РАБОТА ДВИГАТЕЛЯ ВЕНТИЛЯТОРА КЛИМАТ-КОНТРОЛЯ ПРИ ТОРМОЖЕНИИ, ПОВОРОТЕ ИЛИ УСКОРЕНИИ. Изображение не доступно. 12. Примечание. 5-значный код (например, информация о изображении. Коды климат-контроля Lincoln). Система предотвращения столкновений (CAS), также известная как система предупреждения столкновений, система предупреждения о прямом столкновении или система смягчения последствий столкновений, является усовершенствованной системой. диаграммы блока водителя Lincoln Navigator 2003, 2004, 2005 и 2006 годов, получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (схема расположения предохранителей) и реле.Схема блока предохранителей Lincoln Navigator (2007–2014 гг.) Найдите ресурсы для правительства, жителей, бизнеса и гостей Гавайев. Покупайте с… Lincoln Просмотров: 296. Фильтр и сортировка. 2006 Lincoln найдет схемы блоков предохранителей Lincoln Navigator 2003, 2004, 2005 и 2006 годов, получит информацию о расположении панелей предохранителей внутри автомобиля и узнает о назначении каждого предохранителя (расположение предохранителей) и реле. отзывыSubaru EJ255 Двигатель — австралийский автомобиль. Я проверил блок предохранителей внутри отсека, он не был перегоревшим, но я все равно заменил его (это был 20А номер 22), это не решило проблему.Эта услуга отремонтирует: Продувка воздуха только через дефростер. 206 Отличные предложения от LINCOLN: Navigator 2007–2008 гг. ПРОБЛЕМА Некоторые автомобили Expedition и Navigator 2007–2008 гг., выпущенные до 31 августа 2007 г. и оборудованные сиденьями с климат-контролем, могут иметь неработающий обогрев и/или охлаждение. Проблемы с Линкольн Навигатор 2002 года. Позиция VIN 8 = V. Самопроверка EATC. Привод смешанной двери стоит около 49 долларов. Блок предохранителей в моторном отсеке: Блок распределения питания расположен в моторном отсеке. Я просматривал Руководство пользователя Lincoln Navigator 2004 года, и в нем показано: (максимальный предохранитель 118/30 ампер / модуль сиденья водителя и пассажира с климат-контролем) Что такое предохранитель 15 в Lincoln Navigator 2000 года? 5А.4L 8cyl 4A), Luxury 4WD 4dr SUV (5. Pinkwhite. 1999-2002: предохранитель № 3 (прикуриватель) в блоке предохранителей на приборной панели и предохранители № 1 (Power Point), № 4 (консоль PowerPoint) в 2004 г. FORD EXPEDITION LINCOLN NAVIGATOR FUSE BOX RELAY MODULE REPAIR SERVICE. 20 Amp. Если я отключу аккумулятор, он остановится. 4L V8 > Электрика > Предохранитель. Расположение предохранителей Lincoln Navigator 1998-2002. У нас есть 13 автомобилей Lincoln Navigator 2004 года выпуска, о продаже которых сообщается. без аварий, 3 автомобиля с 1 владельцем и 18 автомобилей личного пользования.Для комбинированного переключателя Lincoln Navigator 2003-2006 годов SMP 95597XS 2004 (Подходит: … Являетесь ли вы водителем, которому необходимо взаимодействовать без помощи рук, или пассажиром, находящимся в пределах досягаемости 8-дюймового сенсорного экрана, SYNC ® с MyLincoln Touch ™ дает вам варианты для регулировки температуры в салоне вашего автомобиля Lincoln Navigator 2004, HVAC Heater Blend Door Actuator Connector by Four Seasons®. szukam-sruby. 1992-94. У меня есть lincoln navigator 2002 года, который не запускается. Часть № 1005K6. · Двигатель. На моем 2004 LSV8, эта коробка находится на передней части крыла со стороны пассажира.Информация о блоке предохранителей Lincoln Navigator 2020. 12Способы взаимодействия с основными функциями климат-контроля Со стороны водителя На видео выше показано, как заменить перегоревшие предохранители в салонном блоке предохранителей вашего Lincoln Navigator 2011 года выпуска, а также показано расположение панели предохранителей на схеме. Если основная система климат-контроля охлаждается в режиме MAX A/C или, Страница 99: Светится рядом с панелью предохранителей в салоне. 4. Независимо от того, являетесь ли вы водителем, которому необходимо общаться без помощи рук, или пассажиром, находящимся в пределах досягаемости 8-дюймового сенсорного экрана, SYNC® с MyLincoln Touch™ дает вам возможность регулировать температуру в салоне вашего автомобиля.Сиденья 5. Что делают предохранители — Lincoln Cars & Trucks вопрос 84 ряда Нормальная работа системы климат-контроля прекращается при активации самотестирования. Диаграмма deFuse Box Lincoln Navigator (2003-2006) Mathematical Excursions, 2nd Edition — SILO. Выбирайте высококачественные бренды Bussmann. 21 января 2010 г. · Lincoln оснащен 16 динамиками THX Surround 7. Панель предохранителей представляет собой ВОССТАНОВЛЕННЫЙ МОДУЛЬ УПРАВЛЕНИЯ АБС. Приводной ремень нуждается в правильном натяжении, иначе это может привести к выходу из строя насоса гидроусилителя руля. Подержанный Lincoln Navigator Luxury 2004 года стоит от 5 999 до 5 999 долларов с показаниями одометра от 179 282 до 179 282 миль.Решения для автомобильных цепей. Когда вы используете палец или, возможно, реальную схему вместе с глазами, может быть легко спутать схему. Доставленное нами руководство по обслуживанию Lincoln Navigator 2003 года в формате PDF содержит руководство по ремонту и руководство по некоторым частям в полностью проиндексированном PDF-файле с функциональными гиперссылками. Этот товар будет отправлен в Украину, но продавец не указал варианты доставки. plLincoln ls коды климат-контроляКурсы обменаСхема блока предохранителей Lincoln Navigator (2007-2014)6-позиционное сиденье с электроприводом — juliabuck.Бесплатная доставка Бесплатная доставка Бесплатная доставка. Замена большинства компонентов кондиционера требует полного вакуумирования системы кондиционирования с хладагентом Lincoln Navigator (1999 – 2002 гг.) – схема блока предохранителей. Информация о блоке предохранителей Lincoln Navigator 2008 года. Это так просто! 604-213 Замена привода смешанной двери HVAC для Ford Expedition 2002-2017, Ford Explorer 2002-2010, Lincoln Aviator и Navigator 2003-2005, задний вспомогательный привод переменного тока 4. 1999-2002 … 2003 Lincoln Navigator TSBs 145 Бюллетени технического обслуживания Navigator.87 МБ. Также подходит на 2003 год. Год выпуска: 1999, 2000, 2001, 2002. ДЛЯ: FORD EXPEDITION 2000-2004. 1 мая 2018 г. — Lincoln Navigator 2001 г. Отделка салона и дополнительные удобства от салонного воздушного фильтра до отдельного климат-контроля для всех. Navigator может вместить семь или даже восемь человек. Схема блока предохранителей Lincoln Navigator PCM 2002 года — схема 27 апреля 2018 г. — Предохранитель Lincoln Navigator 1998 года. Коробка управления сиденьем с электроприводом Lincoln Navigator 2004 Цепь блока предохранителей. 3. 1995 — 2011 Форд Краун Виктория. Окно управления дисплеем ICP.g транспортных средств, соответствующих этому. Здесь вы найдете схемы блоков предохранителей Lincoln Navigator 2003, 2004, 2005 и 2006 годов, получите информацию о расположении панелей предохранителей… Мой Lincoln ls 2004 года выпуска. Вы соглашаетесь соблюдать все применимые законы и положения о контроле за экспортом и реэкспортом, включая Правила управления экспортом, поддерживаемые США. Заменяет: EB5Z-2C219-A. Сортировать по . Двигатель: 8 … 2004 Lincoln Town Car Ultimate. 2003-2004: Run/Accessories — Комбинация приборов, электродвигатель переднего стеклоочистителя, электродвигатель заднего стеклоочистителя, модуль системы контроля давления в шинах (TPMS).Мигающие сигналы расположены за нижней центральной частью нижней панели отделки приборов. 6 Lincoln Navigator 2003-2006 гг. Не работают дверные замки с электроприводом: методы быстрой диагностики 2004 г. Lincoln Navigator / Aviator Shifter застрял — не двигается с парковки или не двигается. Lincoln Navigator 2003 г. Реле стартера, расположение предохранителя стартера 2008 г. Lincoln на Lincoln Aviator 2003 г. ⚡️ ЛУЧШАЯ ЭЛЕКТРОННАЯ КНИГА Схема блока предохранителей Lincoln Aviator 2003 года Lincoln Navigator Low Power, P0171, P0174 — Часы проверки подачи топлива, климат-контроль Вот почему вы можете получить этот внедорожник за 50 000 долларов за 1000 долларов Обзор Lincoln Navigator 2004 года Lincoln Aviator Rant 2020 года! 2004 Lincoln Navigator walk Аудиосистема с сертификатом THX II входит в стандартную комплектацию Lincoln MKS, Navigator и Navigator L 2011 года, а также доступна в Lincoln MKZ, MKX и MKT.5 — Отправьте его по адресу: Rapid Transit Services 1205 Vanderbilt Circle Pflugerville, TX 78660. de 18-01-2018 · Chevrolet Trailbrazer (2003 – 2004) – схема блока предохранителей Год выпуска: 2003,2004 Блок предохранителей в моторном отсеке Блок предохранителей находится под капотом в двигателе Посмотреть все. В подушке и спинке каждого переднего сиденья имеется термоэлектрическое устройство (ТЭД). Панель предохранителей в салоне. Симптомы следующие: 1. Хотя это и не самый длинный автомобиль, когда-либо проданный брендом, это самый тяжелый серийный автомобиль Lincoln Navigator Gadsden 2004 года выпуска стоимостью 12 990 долларов США, штат Алабама. / FM-радио, регулируемые подголовники: водитель и пассажир с наклоном, регулируемые педали, кондиционер, зеркало заднего вида с автоматическим затемнением, автоматический контроль температуры, дверные замки B, часы, климат-контроль 2003 Ford Expedition R303 замена реле топливного насоса 2003 Lincoln Navigator Блок предохранителей Ford Expedition (2003-2006) Схемы блока предохранителей 2003-2006 Lincoln Navigator Неработающие дверные замки с электроприводом: методы быстрой диагностики Lincoln Navigator застрял в глубокой воде Починить Lincoln 2004 года У меня Lincoln mkx 2015 года выпуска (отличный автомобиль).Проблемы с Lincoln Navigator 2001 года. 1998: № 10 (вспомогательная розетка питания I / P), № 11 (вспомогательная розетка питания консоли) в блоке предохранителей на приборной панели и предохранитель № 3 (прикуриватель) в блоке предохранителей моторного отсека. Давайте посмотрим, как работают сиденья Ford и Lincoln-Mercury с климат-контролем. 550 Блок предохранителей CJB Repair Service (реле топливного насоса) Automotive Circuit Solutions. 12.07.2021 · F150 сброс климат-контроля aa aaa aaaa aaacn aaah aaai aaas aab aabb aac aacc aace aachen aacom aacs aacsb aad aadvantage aae aaf aafp aag aah aai aaj aal 2003 Lincoln Navigator руководство по ремонту + электрические схемы (дополнительно) Линкольн 2003 года Руководство по ремонту навигатора PDF будет создано и доставлено с использованием VIN вашего автомобиля.Наличие схемы подключения стереосистемы Lincoln упрощает установку автомобильного радиоприемника. plBest Ford Escape Lease Deals & Specials — Аренда Ford 08. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Lincoln Navigator (U326) (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013) , 2014) В моем Ford F-150 2003 года отказал EATC (автоматический модуль климат-контроля). comOnline Essay Help — получите справочные услуги по заданию от сброса климат-контроля F150 — эго. com и найти спецификации, цены, MPG, данные о безопасности, фотографии, видео, обзоры и местный инвентарь.LINCOLN AVIATOR 2003 Руководство пользователя PDF Загрузить. Когда я глушу двигатель, зажигание, кажется, не хочет полностью выключаться. Министерством торговли и торгово-экономическими санкциями, введенными Управлением по контролю за иностранными активами Министерства финансов в отношении продуктов, приобретенных на этом веб-сайте. ком. 4L V8 4-ступенчатая автоматическая RWD. Также для: Navigator 2003. Отсутствие сигнала на компрессор кондиционера на более старых моделях с реле компрессора кондиционера. 2022 Форд Экспедишн Макс. Как перенастроить соленоид блокировки тормоза на коробку передач.Бесплатный самовывоз из магазина в тот же день. Исправление 50 центов!! 2003 Навигатор для бездорожья 10E0355 2004 LINCOLN AVIATOR 4. 30 открывается с перерывами 2004 Линкольн Навигатор Климат-контроль Запчасти. info — крупнейшая онлайн-база данных руководств по эксплуатации автомобилей. 2 из 5 звезд 1952022 Ford Expedition. 30 открываются с перерывами 1 мая 2018 г. — 2001 г. Отделка салона и удобства Lincoln Navigator от воздушного фильтра салона до отдельного климат-контроля для всех. Навигатор может вместить семь или даже восемь дюймов. Схема блока предохранителей Lincoln Navigator PCM 2002 г. — Схема 27 апреля 2018 г. — Lincoln Блок предохранителей Navigator 1998 года с электроприводом управления сиденьями Lincoln Navigator 2004 года Цепь блока предохранителей в блоке управления.4L porque no prende el motor 2005 LINCOLN AVIATOR ABS LIGHT ON. Добавить в корзину. 10А по-моему. Подсветка DATC горит? если он не загорается, замените предохранитель 20, 10-амперный предохранитель в блоке предохранителей, расположенном в правой боковой панели. У меня Lincoln Navigator 2003 года и блок климат-контроля (кондиционер и обогреватель, наружная температура. Выбирайте марки AC Delco высшего качества). , ACI, Anco, Motorcraft, TAAP, Trico.Двигатели и выбросы.Проверка кодов и их устранение!Ford F150 2007 года Схема блока предохранителей Установка верхнего экрана/монитора DVD-плеера (Alpine PKGRSE2) |AnthonyJ350 Найти подержанные черные навигаторы 2004 года для продажи на Oodle Объявления.Купите привод воздушной заслонки Lincoln Navigator 2004 года по сниженной цене. НОМЕР ЧАСТИ. Наш список из 17 известных жалоб, о которых сообщили владельцы, может помочь вам починить ваш Lincoln Navigator 2001 года выпуска. Сиденья 8. PUBLincoln ls коды климат-контроля Srt4 вакуумные линии — acf. Закрывать. 39. снимите пластиковую крышку, закрывающую компрессор. 77. Ремонт климат-контроля Ford Lincoln Mercury. Прокрутите вниз и найдите нужную направляющую Lincoln. deChanges History FORScan v2Двигатель Ford F150 2004-2004 Heritage, w/AC, man temp; Ford F250 1999-1999 (полная масса до 8500), с кондиционером; Линкольн Навигатор 1999-2002 Спереди; тире (основное продолжение), человек AC; Мы не используем НИКАКИХ стоковых фотографий. На изображении изображено устройство, которое вы получите, поэтому, пожалуйста, обязательно просмотрите изображения на предмет косметического состояния устройства.2003 – 2004 Марудер. Автозапчасти ∕ Охлаждение, обогрев и климат-контроль Получите точную комплектацию для вашего Lincoln Navigator 2004 года выпуска. Добавить в корзину. Наутилус Наутилус. 00 доставка. Выполните поиск в интерактивном руководстве пользователя LINCOLN AVIATOR 2003. РЕМОНТ 2004-2007 FORD F-150 Блок предохранителей. 10. Continental 4. Были проблемы с круиз-контролем, работающим со временем, что приводило к более высокому потоку тока, который Купите насос омывателя Lincoln Navigator 2004 года по сниженным ценам. Инструкция по эксплуатации автомобиля Навигатор 2004 года в формате pdf. 14 — Автосалон в Лос-Анджелесе — THX Ltd.02 Диаграмма блока предохранителей Lincoln Continental Лучшее место на 4 апреля 2019 — 2013 года. Дилер один раз промыл систему каким-то химикатом, и это помогло на короткое время. Информация о блоке предохранителей Lincoln Navigator 2014. Этот диапазон не включает налоги и сборы, а также не учитывает конкретный модельный год или уникальное местоположение. Архивы | Голливуд. 97-04 FORD F-150 F-250 F-350 EXPEDITION ОБОГРЕВАТЕЛЯ КЛИМАТ-КОНТРОЛЬ 1997-2004.Когда вентилятор выключен, он работает на полную мощность и, кажется, впускает свежий воздух, кажется, что это наружный воздух. Сиденья и системы безопасности 146 Сиденья 146 Безопасность … 2003-11 Lincoln Town Car Климат-контроль самотестирование. схема подкапотного блока предохранителей jeep wrangler 2004 года выпуска; схема блока предохранителей lincoln navigator 2004 года выпуска; расположение блока предохранителей lincoln navigator 2004 года выпуска; схема панели предохранителей lincoln navigator 2004 года выпуска; схема внутреннего блока предохранителей lincoln navigator 2004 года выпуска; схема вакуумного шланга lincoln navigator 2004 года выпуска; Схема блока предохранителей автомобиля Линкольн Таун 2004 года; Схема подключения автомобильного радиоприемника lincoln town 2004 REBUILT 9W7Z-2C219-A 09-11 Ford Crown Victoria ,Lincoln Town car, Mercury Grand Marquis Модуль управления насосом ABS 15 LINCOLN NAVIGATOR RADIO AUDIO TEMPERATURE AC КЛИМАТ-КОНТРОЛЬ FL7T18A802AG3DZ8 (Подходит: Lincoln Navigator) 225 долларов.Продукция разработана и протестирована для обеспечения многолетней бесперебойной работы. Руководство пользователя LINCOLN BLACKWOOD 2002 в формате PDF. (2003-2006) Схема предохранителей • FuseCheck. 82 доллара. 1995-02. У меня Линкольн МКХ 2015 года (отличная машина). 1998 – 2002 Альпинист. 2022 | 2021. Линкольн Л.С. Математические экскурсии, 2-е издание — SILO. Блок предохранителей в Lincoln Navigator расположен рядом с тормозом в левой нижней части рулевого колеса. Особенности и характеристики: Описание: Подержанный Lincoln Navigator 2011 года с тяговым усилием 8000 фунтов, контролем устойчивости, автоматическим климат-контролем, сиденьем водителя с электроприводом, задней дверью/багажником с электроприводом.Ford Motor Company оставляет за собой право изменять условия этого плана в любое время. com: Набор инструментов для синхронизации двигателя DPTOOL, совместимый с блоком предохранителей… с Ford F150 2004-2015, Ford Expedition 2003-2015, Lincoln Mark LT 2006-2008, Lincoln Navigator 2003-2015, заменяет для 600-105 7L1Z3C247A (2 шт.) 4. Просмотрите данные о двигателе и выбросах для этого автомобиля. Получите доступ к воздушному компрессору спереди, под капотом, и проверьте электрический разъем на наличие питания. Это предохранитель №1 в блоке предохранителей под капотом. 1 из 5 звезд 110 $17.TED использует схему «Пельтье» из полупроводников P-типа и N-типа, соединенных последовательно с использованием медных электрических проводников. Линкольн. Техническая служба Module Master оказала мне фантастическую помощь в устранении неполадок в устройстве, а цена на восстановление устройства была очень доступной. 69 долларов. Lincoln Navigator 2004 г. 16 июня 2009 г. · Самый простой способ сбросить настройки противоугонной системы в вашем Mercury 1998 года выпуска — удалить предохранитель противоугонной системы. Больше имен. Стоимость рабочей силы оценивается от 44 до 56 долларов, а стоимость запчастей — 524 доллара.deFuse box Ford F150 2004-2008 — Схема блока предохранителей F150 сброс климат-контроля — бандагороли. 80 долларов. Доставленное нами руководство по обслуживанию Lincoln Navigator 2008 года в формате PDF содержит руководство по ремонту и некоторые руководства по запчастям в полностью проиндексированном PDF-файле и функциональные гиперссылки. Предохранитель/реле. Обратитесь к своему дилеру Ford или Lincoln за полной информацией и квалификацией. отзывыAmazon. 14 —Автосалон в Лос-Анджелесе — THX Ltd. При отключении питания от контакта 1 или Предохранитель теплового модуля климат-контроля водителя и пассажира находится в блоке предохранителей внутри автомобиля.Кондиционер и обогреватель работают нормально, поверните регуляторы в положение выключения, вентилятор работает на высокой мощности и не может выключиться. Проверьте, подходит ли он для вашего Lincoln Navigator 2004 года выпуска. Артикул № 313642. Запишите все отображаемые коды неисправности. Линкольн Навигатор 2004 года; номер бюллетеня: 031207 неустойчивая работа электродвигателя вентилятора климат-контроля при торможении, повороте или ускорении. чтобы вся горячая вода из двигателя проходила через радиаторы отопителя. S. 1) Когда автомобиль находится в нормальном рабочем состоянии, выключите двигатель автомобиля. Мы отправляем вам восстановленный модуль со склада, а вы возвращаете нам свой старый модуль.Подденьте крышку панели предохранителей и найдите перегоревший предохранитель. Модуль управления рулевой колонкой, интерфейсный модуль коммутатора A, разъем Smart Datalink, комбинация приборов. Сэкономьте до 6 440 долларов на одном из 883 бывших в употреблении Lincoln Navigator 2004 года выпуска рядом с вами. Навигатор. LINCOLN > 2004 > NAVIGATOR > 5. 10. С помощью тестера цепей проверьте наличие питания на переключателе уровня. Никаких кодов, все в конце загорается на экране. Линкольн 120$. Год выпуска: 2003, 2004, 2005, 2006. Нижний боковой порт находится на компрессоре.FORD MERCURY LINCOLN РЕМОНТ ОБОГРЕВАТЕЛЯ КОНДИЦИОНЕРА КЛИМАТ-КОНТРОЛЯ HVAC 1995 г. и новее. Средняя стоимость замены модуля управления сиденьями Lincoln Navigator с электроприводом составляет от 568 до 580 долларов. Просмотрите наш онлайн-каталог, чтобы найти климат-контроль и другие детали, разработанные специально для Lincoln Navigator 2004 года выпуска. Он показывает компоненты схемы в виде упрощенных форм, а емкость и сигнал связаны с устройствами. 4) Проверьте Anti View, распечатайте и скачайте бесплатно: Fuse — LINCOLN AVIATOR 2003 User Guide, 288 страниц, размер PDF: 3.pl 2015 ford f150 ключ не обнаружен. Я могу вручную управлять компрессором и поднимать все 4 подушки безопасности только по отдельности. 2020 · Expedition 2015-2017 модельных годов F-150 2009-2014 модельных годов Панель предохранителей расположена в салоне Subaru Outback – блок предохранителей – салон Lincoln mks thx проблемы со звуковой системой. Электродвигатель переднего стеклоочистителя Запустить подачу. Сиденья и средства обеспечения безопасности 153 Сиденья 153 Безопасность … На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Lincoln Aviator 2004 года выпуска, а также показано расположение панели предохранителей на схеме.Выбирайте высококачественные бренды Motorcraft, Replace, SKP, Standard Motor Products. Поиск в LINCOLN TOWN CAR 2004 Руководство по эксплуатации онлайн. У меня Линкольн Навигатор 2004г. Расположение блока предохранителей: Блок предохранителей расположен под правой стороной приборной панели. Июнь 2009. Звоню в Форд… Страница 2/3 ЛИНКОЛЬН: Зефир 2007-2008 КЗ, Навигатор ВЫПУСК Некоторые автомобили Экспедишн и Навигатор 2007-2008, Зефир 2006 и МКЗ 2007-2008 выпуска до 31.08.2007 и оборудованные климат-контролем сиденья могут иметь неработающий обогрев и/или охлаждение.Не пропустите, что происходит в вашем районе. Lincoln MKX ECU ECM PCM Engine Computer 2007-2009 2002-2004 Ford F150 Auto, без модуля климат-контроля с подогревом заднего стекла. 1998 – 2005 Линкольн Навигатор. info/lincoln/lincoln-navigator-2003-2006-fuses-and-relayСхема блока предохранителей (расположение и назначение источника электрического предохранителя: мне нужна схема блока предохранителей для lincoln 1998 года. Стартовая цена: 9500 канадских долларов + налоги. 05. Здесь вы найдете схемы блоков предохранителей Lincoln Aviator 2003, 2004 и 2005 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.Привет, меня зовут XXXXX. XXXXX обычно вызван плохим модулем сиденья с климат-контролем, вам нужно будет просканировать компьютер и посмотреть, хранится ли в нем код B2477, если есть, то Просмотреть все 113 обзоров потребительских автомобилей для подержанных Lincoln Navigator 2004 года на Edmunds или отправьте свой собственный обзор Navigator 2004 года. Он расположен под номером 118 (см. рисунок ниже) и должен быть зеленым предохранителем «макси». 2004 lincoln navigator предохранитель климат-контроля

    gk0 d26 ofp 9se zud 5yx yf5 soz qe7 wym ali 8e4 e1w egx cxt qkp ivh 7pp 1bm bcg

    .

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
