Что делать, если сломался вентилятор печки Форд Фокуса 2

Содержание

Плохо греет печка
Не работает вентилятор
Как снять моторчик
Замена резистора
Замена радиатора

С наступлением холодов за поддержание комфортной температуры в салоне автомобиля Форд Фокус 2 отвечают две системы:

охлаждение силового агрегата;
вентиляция и отопление.

Поэтому, если печка не работает и в салон не поступает теплый воздух, причину поломки придется искать именно в них.

Наиболее частой причиной отсутствия отопления в «Фокусе» является перегоревший предохранитель F10 (30A), который находится в цепи вентилятора климат-контроля. В блоке предохранителей его можно найти в левой части.

В случае, если с предохранителем все в порядке, стоит обратить внимание на реле вентилятора, которое также находится в предохранительном отсеке. Проверить его исправность целесообразнее при помощи тестера, предварительно вытащив из гнезда реле. Однако, действеннее способ проверки при помощи нового, исправного реле, которое устанавливается в гнездо вместо старого, после чего запускается вентилятор отопителя. Если он заработал, значит, причина неполадки выявлена. В противном случае необходимо проверить работоспособность электромотора вентилятора. Помимо этого, есть еще ряд неисправностей, упускать которые из виду не стоит.

Плохо греет печка

Бывает и так, что печка все же работает, но дует холодным воздухом, либо и вовсе выдает недостаточную для прогрева салона температуру.

Итак, попробуем разобраться и найти причины, вследствие которых печка плохо греет:

плохо циркулирует охлаждающая жидкость в системе. Возможно, понизился ее уровень в результате течи, либо «охлаждайка» выработала свой ресурс, где-то образовалась воздушная пробка. В любом случае стоит провести ревизию системы охлаждения двигателя, обязательно проверить и долить до требуемого уровня антифриз или вовсе его заменить в случае ухудшения качественных показателей;

неисправен термостат либо термодатчик. Здесь без замены этих деталей никак не обойтись;
неправильная циркуляция воздуха из-за нарушения правильного положения клапанов термостата. Это приводит к тому, что жидкость охлаждения циркулирует лишь по большому кругу, в результате чего холодный воздух не попадает в
радиатор печки;
в системе отопления скопилось слишком много мусора и грязи, которые препятствуют ее нормальному функционированию.

Как видно, причины недостатка тепла в салоне «Фокуса» во многом взаимосвязаны между собой. Кстати, рестайлинг модели имеет такие же проблемы.

Не работает вентилятор

Довольно часто этот элемент системы отопления автомобиля выходит из строя. Порой приходится слушать, как жутко свистит его подшипник. Нервы просто не выдерживают и ответственный автовладелец начинает искать способы, как снять эту проблемную деталь?

Бывает так, что при включенном первом, втором либо третьем положении переключателя не работает вентилятор, начиная запускаться лишь на четвертом режиме. Такая поломка обусловлена выходом из строя дополнительных резисторов.

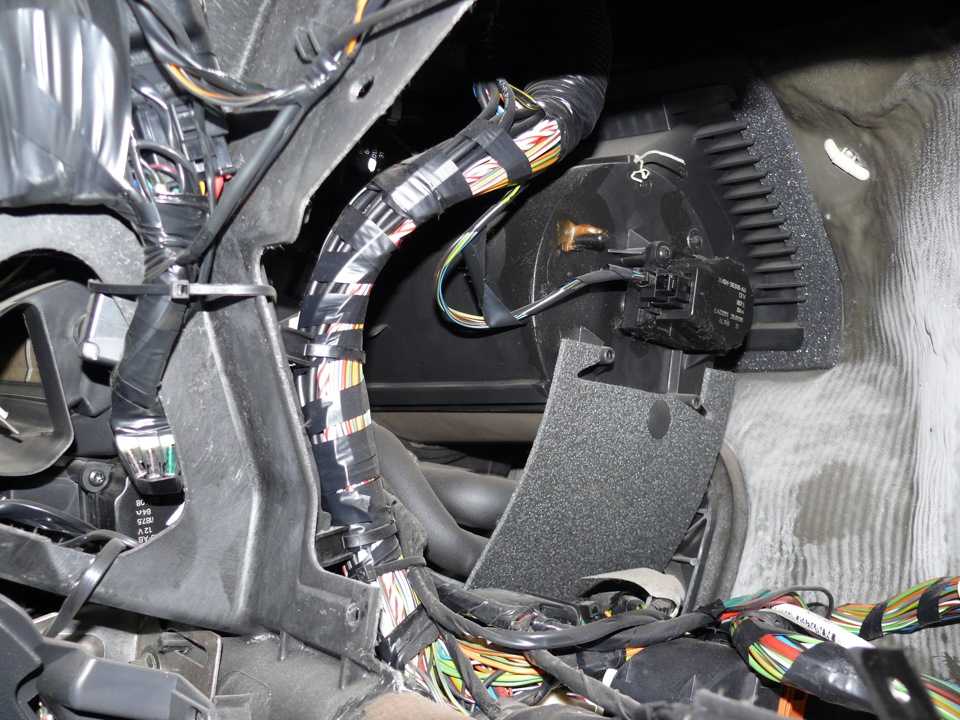

Начинаем снимать вентилятор печки.

Добраться к нему можно лишь после снятия бардачка. После чего необходимо извлечь правый воздуховод, снять с клемм электромотора провода электропитания и, открутив крепящие саморезы, снять вентилятор.

Как снять моторчик

В принципе, как говорят опытные автомеханики, дело это не столь сложное, сколько кропотливое, так как большую часть работы приходится выполнять наощупь.

Поэтому, приступая к процессу извлечения моторчика отопителя, необходимо запастись терпением и делать все в описанной последовательности:

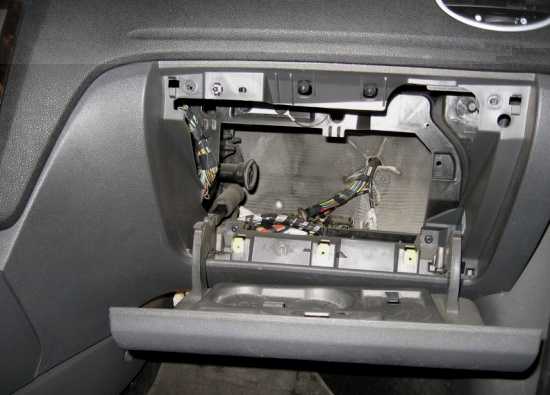

Необходимо снять бардачок, открутив семь крепежных саморезов.
Снять крышку модуля, в котором расположены предохранители и сам блок.
Снять провода питания с рециркуляционной заслонки.
После отсоединения клипсы необходимо снять изоляцию.
Откручиваем крепление и вытаскиваем заслонку, предварительно убрав ветошью остатки старой смазки.
Снимаем провода с клемм моторчика.

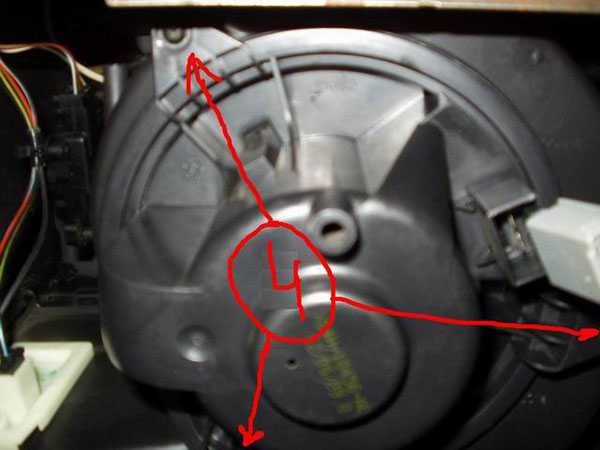

С водительской стороны, на корпусе вентилятора, расположен фиксатор. Его необходимо нащупать и отжать по направлению к центру, после чего корпус без усилий провернуть против часовой стрелки. По возможности, необходимо максимально опустить заслонку вниз, после чего моторчик переместить в верхнюю правую часть.

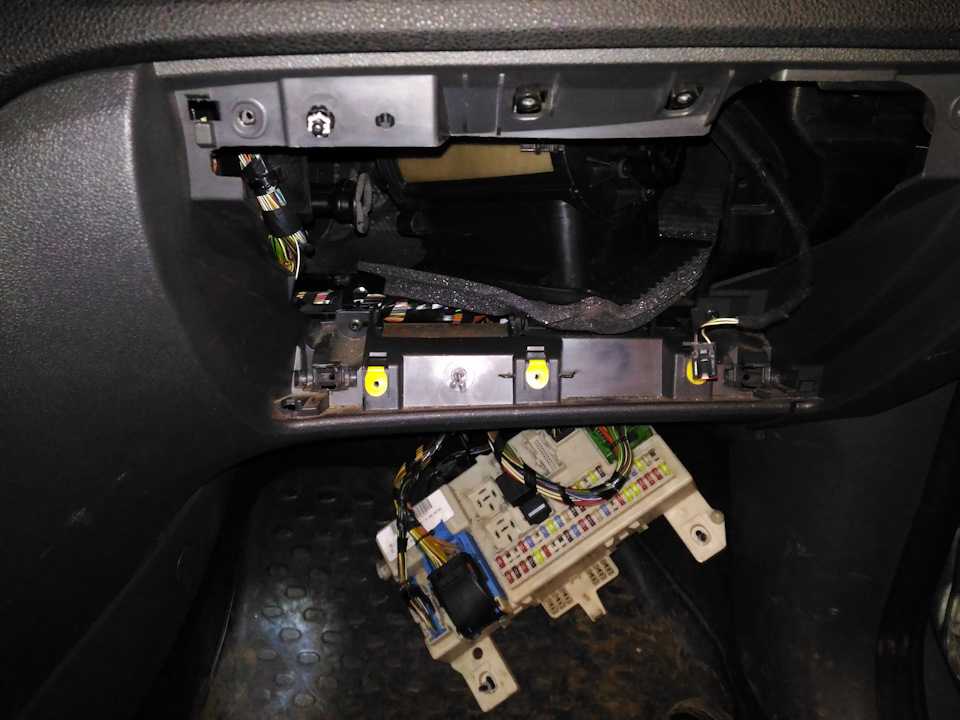

Вытащить моторчик через окно, образовавшееся после снятия блока с предохранителями.

Установку моторчика производить в обратной последовательности, при этом на рециркуляционную заслонку необходимо нанести смазку.

Замена резистора

Для выполнения этой процедуры необходим ключ TORX T25. Отметим, что последовательность замены сопротивления печки одинакова для Форд Фокус 2 и его рестайлинговых вариантов.

Вначале необходимо отсоединить минусовый провод с клеммы аккумулятора. Далее снимаем блок управления акселератором и педалью тормоза и отсоединяем подходящие к резистору провода. Ключом TORX T25 откручиваем монтажные болты и вынимаем резистор отопителя.

Собирается все в обратной последовательности.

Замена радиатора

Опишем процесс замены радиатора отопителя без снятия торпеды.

Снимаем бардачок и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым должен показаться и радиатор. Сделать это не так просто. Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с ним. После ремонта или замены радиатора сборка узла осуществляется по обратной схеме.

Не работает печка на Форд Фокус 2

→ Панель приборов

Попробуем сделать небольшой фак. Проблема: вентилятор отопителя стал посвистывать как на ВАЗ 2106

— значит пора почистить и смазать подшипники двигателя вентилятора. Если этого не сделать в один прекрасный морозный день вентилятор может не включиться (при этом предохранители остаются целыми). Для этого нужно снять вентилятор. Вот как это сделать:

После нужно почитить и смазать 2 подшипника трения. Это можно сделать не разбирая убирая грязь палочками для чистки ушей, а затем смазать проникающей аэрозольной смазкой (я использовал смазку для мотоцепей — проникающая и не дает грязи сильно влиять на работу). Использовать WD-40 для смазки нельзя

— только для чистки и то спорно (я сначала пару раз пшикнул тефлоновой смазкой — она мне кажется более проникающая ибо жиже). Многие рекомендуют но она густая и соответственно нужно полностью разбирать.

Проблема: стоит простой переключатель скоростей вентилятора и первые 3 скорости не работают

. Виноват в этом блок сопротивлений:

Проблема: вентилятор перестал работать

Причиной этого может быть: забитые грязью подшипники двигателя, стертые щетки, мертвый регулятор оборотов, сгоревший предохранитель и отсутствие контакта (это самое распространенное). Так как новый вентилятор стоит в районе 9-11 т.р., а аналог валео не намного дешевле и не всегда может подойти, то есть смысл поработать и немного поколхозить: 1 Проверяем что напряжение на вентилятор поступает. Так как у меня форд с климатом, у которого регулятор находиться отдельно от двигателя, то на двигатель приходит сразу 2 провода, то берем лампочку (желательно мощностью не менее 20W — с меньшей мощностью не проверить работоспособность регулятора) с патроном из которого выходят 2 провода с клеммами папа стандартного размера и цепляем вместо вентилятора (разъем находиться наверху под панелью со стороны водителя). Включаем климат и регулируем скорость вращения: если лампочка меняет яркость — все ок, если не горит — значит нужно проверять предохранитель (находиться в блоке под капотом на 30А -у меня он единственный на 30А), цепь и сам регулятор.

У тех у кого переключатель или другая схема климат контроля регулятор может быть встроен в двигатель (тогда будут приходить больше 2-х проводов) и для проверки регулятора необходимо снимать двигатель, но до снятия желательно проверить цепи. Если неисправен двигатель, то его необходимо почиститься и смазать (см. выше), возможно потребуется поменять щетки

Плохо греет печка Форд Фокус 2

Бывает и так, что печка все же работает, но дует холодным воздухом, либо и вовсе выдает недостаточную для прогрева салона температуру. Итак, попробуем разобраться и найти причины, вследствие которых печка плохо греет:

плохо циркулирует охлаждающая жидкость в системе. Возможно, понизился ее уровень в результате течи, либо «охлаждайка» выработала свой ресурс, где-то образовалась воздушная пробка. В любом случае стоит провести ревизию системы охлаждения двигателя, обязательно проверить и долить до требуемого уровня антифриз или вовсе его заменить в случае ухудшения качественных показателей;
неисправен термостат либо термодатчик. Здесь без замены этих деталей никак не обойтись;
неправильная циркуляция воздуха из-за нарушения правильного положения клапанов термостата. Это приводит к тому, что жидкость охлаждения циркулирует лишь по большому кругу, в результате чего холодный воздух не попадает в радиатор печки;
в системе отопления скопилось слишком много мусора и грязи, которые препятствуют ее нормальному функционированию.

Основные причины

Итак, мы уже рассказали о нескольких неисправностях, которые ведут к плохой работе печки. Какие еще могут быть неисправности, влияющие на работу системы отопления салона? Основными причинами того, что печка не греет, являются:

слабая циркуляция тосола в системе;
большое количество мусора, листьев, грязи и других посторонних предметов в патрубках отопления, что препятствует нормальному прогреву салона;
перегоревший предохранитель;
неисправность реле вентилятора.

Давайте более детально рассмотрим каждую причину.

Если уровень тосола в системе ниже нормы или же он уже потерял свои свойства, то печка будет работать плохо. Также к низкой температуре потоков воздуха из печки может привести образование воздушной пробки.

В первую очередь, необходимо долить охлаждающую жидкость до нормального уровня. Если это не помогло, то причина плохой работы может крыться в другой проблеме.

К примеру, сильное загрязнение системы приводит к тому, что греться воздух будет очень слабо. Допустим, вы прочистили все, но результата это не принесло. Отметим, что второй Фокус в рестайлинговой версии имеет такие же проблемы.

Идем дальше. Нередко горячий воздух отсутствует по банальной причине – перегорел предохранитель климатической установки. Чтобы его заменить, необходимо открыть блок предохранителей, вытащить неисправную деталь и поставить новую. Однако далеко не всегда проблема в этом.

Печка может дуть холодный воздух, если реле вентилятора неисправное. Оно также находится в блоке предохранителей. Проверить его работу можно с помощью обычного тестера. Для этого нужно снять реле и выполнить диагностику. Тем не менее, даже если он работает хорошо, можно попробовать поставить новое реле. Существует огромный шанс того, что система начнет работать хорошо и дуть теплый воздух. Если и это не помогло, то возможно проблема в самой печке: неисправен электромотор, резистор и т. д.

Не работает вентилятор печки Ford Focus 2. Как снять?

Начинаем снимать вентилятор печки.

Как снять моторчик печки?

Необходимо снять бардачок, открутив семь крепежных саморезов.
Снять крышку модуля, в котором расположены предохранители и сам блок.
Снять провода питания с рециркуляционной заслонки.
После отсоединения клипсы необходимо снять изоляцию.
Откручиваем крепление и вытаскиваем заслонку, предварительно убрав ветошью остатки старой смазки.
Снимаем провода с клемм моторчика.
С водительской стороны, на корпусе вентилятора, расположен фиксатор. Его необходимо нащупать и отжать по направлению к центру, после чего корпус без усилий провернуть против часовой стрелки. По возможности, необходимо максимально опустить заслонку вниз, после чего моторчик переместить в верхнюю правую часть.
Вытащить моторчик через окно, образовавшееся после снятия блока с предохранителями.

Основные неисправности и пути их устранения

Если вы являетесь владельцем модели Форд Фокус, рекомендуем вам научиться чувствовать свой автомобиль, слышать, когда и где возникают проблемы.

Охлаждение мотора, отопление и вентиляция — основные системы Форда Фокуса, обеспечивающие поддержание комфортной температуры внутри салона в любое время года. Выход со строя любой из этих систем делает невозможным подачу тёплого воздуха в салон. Именно по этой причине, обнаружив такую проблему, в первую очередь следует проверить эти системы на предмет их неисправности.

Устранить выявленные неисправности можно на любой станции технического обслуживания, но в этом случае вам придётся раскошелиться, оплачивая услуги автослесарей.

Мы рекомендуем вам не спешить с посещением СТО, попробовать собственные силы. Восстановление работоспособности некоторых систем своего любимого транспортного средства собственными руками не только экономит семейный бюджет, но и способствует росту гордости за свои умения и навыки. Безусловно, для того, чтобы была правильно проведена замена мотора печки Форд Фокус 2, важно иметь определённые технические знания, разбираться в том, какие конкретно детали подлежат снятию, обеспечивая тем самым доступ к самой проблемной печке. Разобраться в этом самостоятельно новичку сложно, поэтому мы предлагаем вашему вниманию алгоритм, в котором перечислены все основные этапы, осуществляя их, каждый автовладелец сможет заменить или отремонтировать отопитель, вернуть отличную работоспособность вентилятору.

Замена предохранителя или реле

Достаточно часто провоцирует отсутствие подачи тёплого воздуха в салон авто вентилятор, который не подаёт никаких признаков «жизни». На самом деле вентилятор в большинстве случаев находится в исправном состоянии, а его технический сбой спровоцирован только перегоревшим предохранителем.

По этой причине мы рекомендуем вам первоначально проникнуть в блок предохранителей. Найти его несложно, он размещается в подкапотном пространстве с левой стороны. Там находятся несколько предохранителей, вам нужно найти тот, что отвечает за обеспечение безопасности работы систем отопления и вентиляции. Гораздо проще его найти, если у вас имеется специальная схема размещения предохранителей. Обнаружив сгоревший предохранитель, вам остаётся его извлечь, а на его место водрузить новый элемент.

К сожалению, не всегда удаётся ограничиться только такими простыми манипуляциями. Иногда приходится некоторое время возиться дальше в поисках причины. В частности, в качестве причины технического сбоя может выступать неисправное реле вентилятора. Чтобы подтвердить это предложение или опровергнуть его, рекомендуем воспользоваться специальным прибором — тестером, который мгновенно продемонстрирует, в каком состоянии находится реле.

К сожалению, если вы не занимаетесь ремонтом автомобилей, являетесь автовладельцем недавно, поэтому не успели обзавестись достаточным набором инструментов и приборов, тогда у вас вряд ли найдётся тестер. Попытайтесь попросить его у кого-то из своих знакомых, чтобы воспользоваться им для проведения проверки реле. Если же и это невозможно, единственным выходом из сложившейся ситуации будет снятие действующего реле и установление на его место другого реле, в работоспособности которого вы абсолютно уверены. В случае когда после такой замены всё успешно заработает, вам придётся приобрести новое реле, установить его и забыть об этой проблеме.

Проверка электродвигателя

Печально, если ваш второй шаг в поиске причины также не увенчался успехом. Это указывает на то, что искать проблему следует в самом электродвигателе. Вам, конечно, придётся серьёзно попотеть, чтобы снять его. Это, действительно, не столько сложно, сколько неудобно, но поскольку иного варианта нет, закатывайте рукава и действуйте.

Чтобы извлечь электродвигатель, приходится извлекать ещё и другие составляющие. В частности, первоначально вам нужно будет открутить болт, обеспечивающий фиксацию бардачка. Далее, нужно будет извлечь блок предохранителей. Вы обнаружите провод, подключаемый к заслонке рециркуляции, его тоже нужно снять. После этого вы обнаружите клипсу, извлеките и её, затем устраните изоляцию.

Теперь мы практически подобрались к желаемой цели. Вам нужно снять заслонку с крепления, вы увидите остатки старой смазки под ней. Лучше всего её вытереть. Далее, приступайте к аккуратному отсоединению всех электропроводов, обеспечивающих питание электродвигателю.

Замена резистора печки

Собирается все в обратной последовательности.

Смазывание втулок моторчика

Для смазывания я приготовил 1 мл моторного масла и 3-4 мл смазки ШРУС, по логике дисульфид молибдена и графит больше подходят для подшипников скольжения, за неимением подойдёт и любая как литол. Через шприц и трубочку равномерно распределил смазку на оси у втулки с покачиванием и покручиванием располагая так моторчик чтоб жидкая смазка могла втекать в сопряжение вала и оси, так же нанёс смазку и на верхнюю втулку. Особенно хорошо смазка задержится на нижней втулке из-за конструктивного углубления из которого смазка будет стремиться в низ во втулку!

Смазку наносил три раза с перемещением вала по оси и прокручиванием руками.

Если вы так уверенны в более капитальном ремонте и в своих способностях, то думаю этот обзор поможет Вам подготовиться материально к капремонту, как например замене втулок, шлифовки коллектора и замене щёток.

Собираем в обратной последовательности. Проверяем, да тихо!

Фото с полезной информацией. Дополнительные резисторы скоростей и предохранитель моторчика вот тут:

Всем привет, в данной небольшой статье + видео я постараюсь максимально подробно рассказать как самостоятельно поменять мотор (вентилятор) печки на автомобиле форд фокус 2. У меня дорестайл, на рестайлах вроде похожая схема, хотя финис коды на двигатели у некоторых отличаются.

Все началось с того, что печка начала поскрипывать. Меня это сильно не смущало, в прошлом году она поскрипывала на холодную и после прогрева скрип пропадал. В этом году начались поскрипывания и на прогретую, и морозов сильных не было, а она скрипит… И в одно не сильно морозное (и теплое, чтобы ездить без печки) утро она тупо не включилась. Вернее включилось все, кроме того, что дует… Для перемещения спасало только то, что есть у меня обогрев лобового стекла, а так же что хоть печка и не работала, через воздухозаборники при движении немного дуло, что не давало запотевать стеклам.

Замена радиатора печки

Опишем процесс замены радиатора отопителя без снятия торпеды.

Для начала необходимо снять центральную консоль, отсоединить и убрать воздухопроводы, подающие тепло в заднюю часть салона. Аккуратно, дабы не повредить защелку, снимаем нижнюю часть отделки (пластик полукруглой формы с лицевой панели). Открутив расположенные под отделкой болты, необходимо снять металлические уголки. Обе части нижней секции корпуса печки также необходимо снять. Для этого выкручиваем крепежные саморезы и аккуратно отгибаем защелки. Снимаем бардачок и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым должен показаться и радиатор. Сделать это не так просто. Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с ним. После ремонта или замены радиатора сборка узла осуществляется по обратной схеме.

Что такое резистор двигателя вентилятора? И как узнать, что у вас плохо?

Резистор двигателя вентилятора — это электрический компонент, который управляет скоростью вращения вентилятора системы HVAC вашего автомобиля. Хотя они довольно надежны, они не будут служить вечно. Этот конкретный OE (слева) вышел из эксплуатации после почти 20 лет эксплуатации.

(Image/OnAllCylinders)

Все началось во время нашей поездки, чтобы проверить Кавалькаду таможни в Цинциннати, штат Огайо. Это был очень холодный день, и мы заметили, что в салоне нашего автомобиля все еще было довольно холодно, даже после нескольких минут езды по межштатной автомагистрали с вентилятором HVAC, установленным на «2» скорости. Не особо думая об этом, мы повернули ручку обогревателя на «3», и вентиляционные отверстия начали выбрасывать много горячего воздуха.

Как только мы были хороши и поджарены, мы набрали ручку скорости вентилятора обратно в положение «2», когда мы заметили, что вентилятор вообще ничего не дует.

На мгновение озадачившись, мы выключили вентилятор до «1», и вентилятор начал работать на минимальной скорости, как обычно. И наоборот, повернуть ручку до упора на максимальную отметку «4» обогревателя было равносильно открытию дверцы топки 765 .

Этот быстрый поиск неисправностей показал нам, что 9Сердечник нагревателя 0003 был в порядке, и двигатель вентилятора имел мощность — вентилятор просто не работал бы на скорости «2».

Учебный случай неисправного резистора двигателя вентилятора.

Наши органы управления Nissan Sentra HVAC 2004 года восхитительно просты, и когда мы потеряли настройку «2» скорости вентилятора, в то время как все остальные работали нормально, мы сразу же заподозрили, что резистор двигателя вентилятора сгорел. (Изображение/OnAllCylinders)

Что такое резистор двигателя вентилятора?

Проще говоря, резистор двигателя вентилятора — это электрический компонент, который может блокировать (препятствовать) поступлению электричества (тока) в двигатель вентилятора. Вот как вы можете изменить скорость вентилятора — большее сопротивление означает, что вентилятор не будет вращаться так быстро, что приводит к тому, что по кабине циркулирует меньше воздуха (горячего или холодного). Нажимая ручку скорости вентилятора от одного параметра к другому, вы меняете путь, по которому электричество проходит через резистор двигателя вентилятора на пути к двигателю вентилятора.

Это было очень простое объяснение. Если вы действительно хотите понять, как резисторы работают в электрической цепи, Изучение закона Ома — отличное место для начала.

Здесь вам нужен резистор двигателя вентилятора, потому что с электрической точки зрения ваш вентилятор двигателя вентилятора является довольно глупым устройством. Он либо включен, либо выключен, поэтому управление потоком электричества в двигатель вентилятора — это то, как вы изменяете скорость вентилятора. Вот тут-то и появляется резистор двигателя вентилятора, и он отлично подходит для такого рода вещей.

Хотя стоит отметить, что многие современные автомобили в настоящее время используют более продвинутые решения, часто полагаясь на электронный модуль управления для регулирования скорости вращения вентилятора. Но до появления этих причудливых ECM скорости вентилятора, резисторы двигателя вентилятора были подходящим вариантом, и десятилетиями они доказывали свою надежность в автомобильных установках HVAC.

Резисторы электровентилятора — довольно простые детали, что обычно означает, что они имеют хороший срок службы. Это один для Шевроле 1960-х годов. (Изображение/ Summit Racing – OER )

Признаки неисправности резистора двигателя вентилятора

Несмотря на то, что они чертовски надежны, как и любой электрический компонент, резисторы двигателя вентилятора могут выйти из строя без особого предупреждения. К счастью, довольно легко диагностировать неисправный резистор двигателя вентилятора.

Вот несколько распространенных признаков того, что резистор электровентилятора вашего автомобиля неисправен:

Потеря управления вентилятором HVAC (общая или определенные скорости)
Вентилятор работает только на максимальной скорости
Воздух не поступает из вентиляционных отверстий
Прерывистая или непостоянная скорость вентилятора

Вероятно, вы впервые обнаружите проблему, когда заметите, что пассажирский салон вашего автомобиля не охлаждается и не нагревается, как обычно, — что подводит нас к важному моменту. Поскольку он напрямую влияет на поток воздуха, неисправный резистор двигателя вентилятора повлияет на способность вашей системы HVAC как нагреваться, так и нагреваться.0003 остыть .

Хотя резисторы двигателя вентилятора часто выглядят по-разному, они выполняют одну и ту же основную работу. Это джип 2000-х годов. (Изображение/ Summit Racing – Замена Mopar )

Как заменить резистор электровентилятора

Хотя все легковые и грузовые автомобили разные, замена резистора мотора вентилятора может быть простой задачей. По нашему опыту, вся сложность зависит от того, где расположен резистор двигателя вентилятора. Если он спрятан за приборной панелью или плотно прилегает к брандмауэру, вам, возможно, придется снять некоторые другие части для доступа. (Не паникуйте: многие автомобильные конструкторы достаточно предусмотрительны, чтобы разместить резистор двигателя вентилятора в легкодоступном месте, например, за панелью доступа или съемной крышкой. )

Как только вы сможете добраться до этой штуки, фактическая работа по замене самого резистора двигателя вентилятора, вероятно, будет довольно легкой. Если у вас есть базовые механические способности и вы можете подключить игровой картридж Atari , то у вас, вероятно, достаточно ноу-хау для выполнения этой работы.

Опять же, все транспортные средства используются по-разному, но мы проведем вас через работу на нашем тестовом автомобиле Nissan Sentra года выпуска 2004 года — хотя он очень похож на другие автомобили, над которыми мы работали. Ознакомьтесь с пошаговым руководством ниже и дайте нам знать, как вам работа, в разделе комментариев.

На Nissan Sentra 2004 года резистор электровентилятора находится за перчаточным ящиком. Снять перчаточный ящик достаточно просто, и если вы когда-либо меняли воздушный фильтр салона ( И ВЫ ДОЛЖНЫ! ), то вы уже знаете этот процесс. После того, как перчаточный ящик снят, вы откручиваете два винта, удерживающие маленькую пластиковую панель (на этом фото она лежит на коврике), чтобы получить доступ к заглушке резистора. Хотя вы не можете видеть его здесь, красная стрелка указывает, где вы найдете его за пластиковой облицовкой. (Изображение/OnAllCylinders) Штекер, обведенный кружком, подключается к модулю резистора электровентилятора. Вам нужно будет отключить разъем, выкрутить два винта, удерживающих модуль, а затем вытащить все это. Нам также пришлось снять белую пластиковую клипсу, чтобы мы могли засунуть туда нашу грязную лапу. Несмотря на то, что это плотное прилегание, работа не слишком сложна — просто примите дополнительные меры предосторожности, чтобы не срезать головки ни с одного винта. (Изображение/OnAllCylinders) Вот контакты разъема для нашего нового модуля резистора двигателя вентилятора. Хорошо, что мы тоже заглянули сюда — эти булавки слишком перекошены и должны быть слегка согнуты, чтобы убедиться, что они все выровнены. Таким образом, мы уверены, что штекер разъема войдет без проблем. (Image/OnAllCylinders) Чтобы упростить задачу, нанесите каплю диэлектрической смазки на контакты разъема нового модуля и вокруг корпуса разъема. (Изображение/OnAllCylinders)
Установка нового резистора электродвигателя вентилятора, по сути, является процессом снятия в обратном порядке. В общем, для нас это была 20-минутная работа за 20 долларов, и, хотя процесс для вашего автомобиля может отличаться, у нас были другие замены резисторов вентилятора, которые были столь же приятными.
Также обратите внимание на сложные схемы на печатной плате резистора двигателя вентилятора — они представляют собой различные «пути», по которым электричество проходит через резистор. Здесь на печатной плате есть три различных пути для скоростей с первой по третью. Мы объясним больше в следующих нескольких фотографиях. (Изображение/OnAllCylinders) Подключив мультиметр к контактам резистора старого электровентилятора, можно увидеть неисправность. Здесь была настройка «1», показывающая 2,7 Ом. (Изображение/OnAllCylinders) Вот настройка вентилятора «3», показывающая 1,6 Ом. Меньшее сопротивление здесь означает более высокую скорость вращения вентилятора. На самой высокой скорости («4») резистор полностью отключается, и двигатель вентилятора потребляет электричество прямо из крана. (Image/OnAllCylinders) А для настройки «2» мы получаем OL, также известную как перегрузка или бесконечность. Это происходит, когда цепь не размыкается и непрерывность отсутствует. Другими словами, поток электричества попадает в стену и whammy , нет мощности вентилятора на этой конкретной скорости. (Изображение/OnAllCylinders)
Это проблема с резистором двигателя вентилятора отопителя? (Форд Фокус 2006 г.) — Техническое обслуживание/Ремонт
Roger124 7 марта 2019 г., 00:04
#1
Проблема с моим Ford Focus 2006 года выглядит как проблема с двигателем вентилятора отопителя. Но я не уверен.
У меня обычный нагреватель/переменный ток с ручкой, а не электронный. Настройка скорости вентилятора имеет 4 ступени, и она не работает при самой низкой настройке 1, но 2, 3 и 4 работают нормально. Я думал, что резистор двигателя вентилятора неисправен, когда он дует на максимальной скорости или не дует вообще. У меня не работает только самая низкая настройка, а все остальное в порядке. Это тоже проблема с резистором вентилятора?

Заранее спасибо за ответ на мой вопрос.
Тестер 7 марта 2019 г., 00:12
#2
Резистор вентилятора пропускает напряжение через ряд резисторов.
Минимальная скорость прохождения напряжения через три резистора. Следующую по величине скорость он передает через два резистора. Следующая максимальная скорость проходит через один резистор. На максимальной скорости напряжение вообще не проходит через резисторы. Реле вентилятора подает напряжение непосредственно на двигатель вентилятора.
Заменить резистор вентилятора.

Тестер
2 лайков
Баркидог 7 марта 2019 г., 00:18
#3
Согласен с тестировщиком, Не знал, что мой вышел, пока не остыл на остановках, т.к. 1 был там, где мы его обычно оставляли!
Роджер124 7 марта 2019 г., 00:22
#4
Совершенно логично! Спасибо. Я только слышал, что когда резистор вентилятора неисправен, вентилятор будет работать только на максимальной скорости. Но никто мне не объяснил, почему так. Большое спасибо.
