Выбор и расчет фильтров радиопомех на основе унифицированных дросселей предприятия АЭИЭП

Твердов Игорь — [email protected] ru

№ 11’2013

PDF версия

в последние годы блоки питания (БП) радиоэлектронной аппаратуры (РЭА), как правило, строятся на основе высокочастотных импульсных модулей. БП на модулях имеют высокий КПД, малые габариты и массу, но, в то же время, являются источником радиопомех, уровень которых превышает до- пустимые значения норм. Чтобы уменьшить помехи, на входе и выходе БП размещают серийные фильтры радиопомех [1, 2], или предприятия — разра- ботчики рЭА сами изготавливают фильтры необходимой конструкции. для та- ких фильтров предприятие «Александер Электрик источники электропи- тания» (АЭИЭП) выпускает унифицированные дроссели 170 типономиналов, которые могут работать в широком диапазоне тока и напряжения [5]. в статье показывается, как выбрать фильтр радиопомех (ФРП) на таких дросселях, а также даны рекомендации по типономиналам конденсаторов.

Помехи во входных и выходных цепях модулей питания создаются в основном силовыми ключами и диодами. Периодическая последовательность импульсов, вырабатываемая ключом, может быть представлена в виде суммы бесконечного ряда синусоидальных колебаний, кратных частоте следования импульсов. Высокочастотные составляющие этого ряда, имеющие достаточную энергию, будут определять радиопомехи по входным и выходным цепям модуля. Эквивалентная схема модуля как источника радиопомех (рис. 1) включает генератор с ЭДС — Е, внутреннее сопротивление Zi и сопротивление Zн, подключенное к его зажимам сети и играющее роль нагрузки. Чтобы уменьшить напряжение радиопомех на нагрузке, необходимо или увеличивать сопротивление Zi, или уменьшить сопротивление Zн

. Наиболее часто используют и то и другое.

Рис. 1. Эквивалентная схема источника радиопомех

Помехи, созданные источником, попадают непосредственно в отходящие от него провода, а через распределенную емкость — в соседние провода и распространяются по ним на значительные расстояния, мешая приему радиосигналов. Поэтому основная задача подавления заключается в противодействии распространению радиопомех по проводам.

Имеются два пути распространения помех: симметричный и несимметричный (рис.  2).

Рис. 2. Пути распространения помех по проводам: Iпс — ток помехи симметричной, Iпн — ток помехи несимметричной

Так как ток симметричной помехи Iпс циркулирует только по проводам, устранить помехи от него значительно проще (достаточно конденсатора между проводами), чем от токов несимметричной помехи I

пн1 и Iпн2, распространяющихся одновременно по обоим проводам, а затем и по земле. Такие пути трудно поддаются учету, к тому же на антенны радиоприемников воздействуют электромагнитные помехи, образующиеся между помехонесущими проводами и землей, то есть за счет распространения несимметричных токов радиопомех. По этой причине нормирование радиопомех осуществляется по несимметричному пути, и необходимо в первую очередь подавлять несимметричные помехи.

На практике это осуществляется включением фильтров в провода, отходящие от источников помех. ФРП обычно выполняются по индуктивно-емкостным Г-образным схемам. Для выбора и расчета ФРП необходимо знать уровень помех, создаваемый модулем, генератором помех, допустимый уровень помех в линии, а также внутреннее сопротивление модуля Zi и сети Zн (рис.

 1). Первый параметр измерить просто, второй регламентируется нормами, а два последних могут быть измерены, что затруднительно, или рассчитаны, что практически невозможно.

Можно исключить определение сопротивлений Zi и Zн если провести измерения и установить, что сопротивление генератора помех (модуля) высокоомное. Для этого необходимо измерить напряжение радиопомех во входных и выходных цепях в диапазоне частот 0,15-30 МГц. Затем, подключив на входе и выходе модуля конденсаторы (например, К10-47), обладающие минимальным значением полного сопротивления в диапазоне частот 0,15-0,5 МГц, где уровни помех особенно велики, измерить величину напряжения радиопомех в проводах входных и выходных цепей на частоте 0,15 МГц. Включение конденсаторов проводится по несимметричной схеме между каждым помехонесущим проводом и корпусом модуля.

Испытания показали, что при таком измерении напряжения радиопомех во входных и выходных цепях заметно снижаются, следовательно, модуль имеет высокое внутреннее сопротивление, и со стороны модуля фильтр должен начинаться с емкости.

Так как сопротивление Zi велико, а сопротивление Zн для большинства питающих сетей мало, то в широко известной формуле для коэффициента фильтрации Г-образного фильтра:

где значения Zн и Zi сокращаются, коэффициент Кф определяется сопротивлением индуктивности ZL и емкости ZC фильтра.

С учетом изложенного разработаны схемы входных и выходных фильтров на основе унифицированных дросселей серий ДФ, ДФК, ДФП и ДФПК предприятия АЭИЭП.

Дроссели ДФ и ДФП выполнены в бескорпусном, а ДФК и ДФПК — в корпусном исполнении (рис. 3) по двух- и трехобмоточной (только ДФ) электрическим схемам. Они рассчитаны на ток до 20 А и напряжение до 350 В и в составе LC-фильтров подавляют несимметричные помехи в диапазоне частот 0,15-100 МГц.

Рис. 3. Дроссели фильтрации: а) в бескорпусном исполнении; б) в корпусном исполнении

ДФ(К) предназначены для двухпроводных сетей и по принципу работы представляют собой компенсированные по току нагрузки дроссели.

Дроссели серии ДФП(К) используются в основном для создания фильтров радиопомех в однопроводных бортсетях и за счет сердечников с распределенным зазором допускают подмагничивание проходными токами до 20 А.

Более подробно дроссели рассмотрены в [3, 5, 6]. Отметим только, что дроссели разработаны для эксплуатации в особо жестких условиях, предназначены для применения в системах электропитания аппаратуры, соответствующей ГОСТ РВ 20.39.301 — ГОСТ РВ 20.39.309, и включены в перечень МОП 44 001.12-2012.

Дроссели ДФ(К) устанавливаются согласно схемам, приведенным на рис. 4.

Рис. 4. Схема включения дросселей ДФ и ДФК в составе LC-фильтров в двухпроводную сеть совместно: а) с одноканальным модулем питания; б) с двухканальным модулем питания с общей точкой

Во входном фильтре подавление помех, распространяющихся по несимметричному пути, осуществляется дросселем L1 и конденсаторами C2 и C3. Симметричная помеха подавляется входными конденсаторами Свх. В выходном фильтре подавление несимметричных помех осуществляется дросселем L2, симметричных — выходными конденсаторами Свых.

Выбрать дроссели L1 и L2 для фильтров просто. Для наиболее массовой продукции предприятия — модулей МДМ — обозначение модулей и дросселей практически совпадает. Например, модуль мощностью 7,5 Вт с выходным напряжением 27 В обозначается как МДМ7,5-В, дроссель фильтрации для этого модуля — ДФ7,5-В и т. д. (табл. 1).

Таблица 1. Пример выбора дросселей фильтрации для установки с модулями МДМ

Тип модуля Тип дросселя фильтрации
входного выходного
МДМ7,5-1В03М ДФ(ДФК)7,5-2В/0,6;
ДФП(ДФПК)7,5-2/0,8
ДФ(ДФК)7,5-2Р/1,5;
ДФП(ДФПК)7,5-2/1,5
МДМ7,5-2Д1515М ДФ(ДФК)7,5-2Д/0,3;
ДФП(ДФПК)7,5-2/0,4
ДФ(ДФК)7,5-3Р/0,8;
ДФП(ДФПК)7,5-2/0,2
МДМ15-1А05М ДФ(ДФК)15-2А/2,0;
ДФП(ДФПК)15-2/3,0
ДФ(ДФК)15-2Р/3,0;
ДФП(ДФПК)15-2/3,0
МДМ30-2В1515М ДФ(ДФК)30-2В/2,5;
ДФП(ДФПК)30-2/3,0
ДФ(ДФК)30-3Р/1,5;
ДФП(ДФПК)30-2/0,8
МДМ30-1М05М ДФ(ДФК)30-2М/0,3;
ДФП(ДФПК)30-2/0,4
ДФ(ДФК)30-2Р/6,0;
ДФП(ДФПК)30-2/6,0
МДМ60-1М15М ДФ(ДФК)60-2М/0,6;
ДФП(ДФПК)60-2/0,8
ДФ(ДФК)60-2Р/6,0;
ДФП(ДФПК)60-2/6,0
МДМ120-1В05М ДФ(ДФК)120-2В/10,0;
ДФП(ДФПК)60-2/12,0
ДФ(ДФК)120-2Р/20,0;
ДФП(ДФПК)60-2/20,0
МДМ240-1М24МП ДФ(ДФК)240-2М/2,1;
ДФП(ДФПК)60-2/3,0
ДФ(ДФК)120-2Р/12,0;
ДФП(ДФПК)60-2/12,0
МДМ480-1М48МП ДФ(ДФК)480-2М/4,2;
ДФП(ДФПК)60-2/4,0
ДФ(ДФК)120-2Р/12,0;
ДФП(ДФПК)60-2/12,0

Для модулей остальных серий АЭИЭП и модулей других фирм дроссели выбирают по току, напряжению и индуктивности, в соответствии с таблицей 2.

Таблица 2. Ток и индуктивность дросселей

  Ток, А Индуктивность, мГн (режим измерения 1 В, 1 кГц)**
Серия ДФ и ДФК Серия ДФП и ДФПК
7,5 15 30 60 120 240 480 7,5 15 30 60
2-обмоточные 0,2 2,7(Р)*             2,86
0,3 3,6(Д)   11(М)
0,4 1,6(Р) 4,1(Р)           0,7 4,3 7,66 14,25
0,6 2,3(В) 4,6(Д) 8,9(Н) 8,9(М)
0,8 1(Р) 2,4(Р) 3,6(Р)         0,26 0,9 1,68 4,2
1 1,3(А)
1,1         6,8(М)
1,2   2,7(В) 4,1(Д) 4,6(Н)
1,5 0,79(Р) 1,4(Р) 1,7(Р) 2,4(Р)       0,075 0,3 0,55 1,2
2   1,7(А)
2,1         4,1(Н) 4,1(М)
2,5     2,4(В) 2,7(Д)
3   0,9(Р) 1,1(Р) 1,4(Р) 1,4(Р)     0,019 0,075 0,13 0,3
4     1,4(А)         0,011 0,04 0,065 0,17
4,1
4,2           1,4(Н) 1,4(М)
5       1,7(В) 1,7(Д)
6     0,35(Р) 0,5(Р) 0,5(Р)         0,03 0,075
7,5             0,9(Н)
8       1,1(А)
10       0,35(Р) 0,5(В) 0,35(Д)
12         0,22(Р)           0,019
16         0,22(А)           0,008
20         0,12(Р) 0,22(В)         0,005
3-обмоточные 0,1 1,9(Р)
0,2 1,3(Р) 2,4(Р)
0,4 0,79(Р) 1,7(Р) 2,4(Р)
0,8 0,4(Р) 0,9(Р) 1,4(Р)
1,5   0,5(Р) 0,9(Р)
3     0,5(Р)

Примечание.
* В скобках указано номинальное напряжение для ДФ, ДФК (А — 12 В, В — 27 В, Д — 60 В, Н — 110 В, М — 230 В, Р — 5 В), при котором нормируется падение напряжения (1%).
** В режиме измерения 1 В 150 кГц индуктивность дросселей ДФ, ДФК в четыре раза меньше; для дросселей ДФП и ДФПК ее значение не меняется.

Дроссели ДФП(К) в однопроводную борт-сеть устанавливают по схеме, приведенной на рис. 5. Подходящие модели выбирают из таблиц 1 и 2.

Рис. 5. Схема установки дросселя ДФП(К) в однопроводную бортсеть

Расчет фильтра для выбранного дросселя с индуктивностью L включает в себя следующее:

  1. Определяется требуемое ослабление напряжения радиопомех (Ктр):

    где Uп. изм — измеренная величина напряжения радиопомех, создаваемая модулем на частоте f = 0,15 МГц; Uп. доп — допускаемое напряжение радиопомех. Наиболее часто их выбирают в соответствии с графиком 2 норм по ГОСТ 30426-96.

  2. Определяется коэффициент подавления однозвенного Г-образного фильтра (Кф), который для частоты 0,15 МГц равен:

    где XL, XC — реактивное сопротивление дросселя и несимметричного конденсатора C23).

  3. Коэффициент Кф должен быть равен требуемому коэффициенту ослабления напряжения (Ктр), то есть Кф = Ктр или:
  4. По формуле (3) и значению индуктивности выбранного дросселя определяем емкость конденсаторов C2 и C3:

Пример расчета

Рис. 6. Допустимый уровень помех

Исходные данные для расчета:

  1. Измеренный уровень помех, создаваемых модулем МДМ7,5-В (рис. 6, кривая 1).
  2. Допустимый уровень помех по нормам (рис. 6, кривая 2).
    Расчет:
    1. Выбираем для модуля МДМ7,5-В — дроссель ДФ7,5-2В/0,6 с индуктивностью 0,58 мГн (значение из таблицы 2 в соответствии с примечанием **).
    2. По кривой 1 определяем уровень помехи от модуля на частоте 0,15 МГц — Uп.изм = 94 дБ, по кривой 2 — Uп.доп. = 62 дБ. Кривая 2 соответствует уровню помех графика 2 норм, которые распространяются на бóльшую часть оборудования объектов с РЭА.
    3. Определяем по формуле (1) требуемый коэффициент ослабления фильтра в дБ:

    Выбираем Ктр с запасом — 40 дБ, или в количестве раз по формуле Ктр. дБ = 20lgКтр.раз:

  3. По формуле (4) определяем при L = 0,58 мГн емкость конденсаторов C2 и C3:
  4. В качестве несимметричных конденсаторов фильтра используем конденсаторы К10-67В, К10-47В, имеющие минимальную паразитную индуктивность. С целью дополнительного уменьшения этой индуктивности применяется параллельное соединение нескольких конденсаторов.
  5. Рекомендуемое значение емкости конденсаторов фильтров симметричной помехи в зависимости от мощности модуля питания приведено в таблице 3 [4].

Таблица 3. Рекомендуемое значение емкости конденсаторов фильтров симметричной помехи в зависимости от мощности модуля питания

Конденсатор Входное напряжение, В Выходная мощность модуля, Вт
12 27 60 110 230
Свх, Свых, мкФ 0,47-1,5 7,5
1-3 15; 30
2,2-6,8 60; 120
12-14 240; 480

В качестве симметричных применяем конденсаторы К10-67В и К10-47В, емкость которых набирается за счет параллельного соединения.

Литература

  1. Твердов И., Миронов А., Затулов С. Модули фильтрации радиопомех и защиты от перенапряжения // Силовая электроника. 2007. № 4.
  2. Твердов И., Затулов С. Модули защиты от помех // Электронные компненты. 2009. № 8.
  3. Затулов С. Дроссели для однопроводных и двухпроводных фильтров радиопомех в сетях постоянного тока // Компоненты и технологии. 2013. № 4.
  4. Руководящие технические материалы БКЮС.434732.503 Д1. Модули питания серии МДМ, МДМ-П, МДМ-ЕП, МДМ-М, МДМ-МП.
  5. Технические условия БКЮС. 670109.002-01 ТУ. Унифицированные дроссели фильтрации радиопомех серии ДФ, ДФК, ДФП, ДФПК.
  6. Руководящие технические материалы по применению унифицированных дросселей фильтрации радиопомех серии ДФ, ДФК, ДФП, ДФПК. БКЮС.300109.001 Д1, 2013.

RFI Filter Basics

Если ваш бизнес связан с электроникой или электрическим оборудованием, вы, вероятно, сталкиваетесь с радиочастотными помехами (RFI). В результате вам нужны надежные способы снижения радиопомех и предотвращения помех электрических характеристик и повреждений, которые они могут вызвать. С чего начать? Когда вы разрабатываете стратегию снижения электромагнитных помех, фильтры предлагают удобное и надежное решение. Однако вы можете не знать точно, что они могут сделать для вашего оборудования и операций. Вот почему мы создали это руководство — чтобы объяснить основы электромагнитных помех, обсудить распространенные причины и источники радиопомех, а также подробно рассказать о том, как работают фильтры радиопомех и электромагнитных помех и как они могут помочь.

Что такое радиочастотные помехи?

Радиочастотные помехи — это особая разновидность электромагнитных помех (ЭМП), включающая электромагнитные токи частотой от 3 килогерц до 300 гигагерц. Это происходит, когда электронные устройства подвергаются воздействию внешних электромагнитных полей и нежелательных радиочастотных сигналов, которые нарушают их работу. Это также происходит, когда электронные устройства генерируют нежелательные радиочастотные сигналы, которые потенциально могут мешать работе полупроводниковых устройств, находящихся в другом электрическом оборудовании. РЧ-помехи — широко распространенное явление как в промышленных приложениях, так и в повседневной жизни.

РЧ-помехи могут возникать как из естественных, так и из искусственных источников. Некоторые первичные естественные источники радиопомех включают электрические бури, солнечное излучение и космический шум из-за пределов земной атмосферы. К обычным антропогенным источникам РЧ-помех относятся оборудование и устройства, такие как радиоприемники, телевизоры, компьютеры и линии электропередач.

Рис. 1. Электромагнитный спектр, показывающий частоту от постоянного тока до 300 ГГц и распространенные источники ЭМП.

Примеры электромагнитных помех

Каковы некоторые примеры электромагнитных помех? В повседневной жизни радиочастотные помехи могут мешать использованию радио, телевизора, телефона или устройству открывания гаражных ворот. РЧ-помехи от большой электростанции могут мешать использованию телефона или компьютера. Кто-то, использующий фен или пылесос в доме, может помешать работе телевизора, а сильная гроза может вызвать внезапные помехи на радиостанциях. При промышленном использовании крупная часть оборудования, например блок питания, может генерировать электромагнитные помехи и передавать их по системе питания, потенциально нарушая работу другого оборудования в той же сети.

Те, кто часто летают, знают, что выключение телефонов — это часть процесса. Причина, по которой авиакомпании просят пассажиров выключить свои мобильные электронные устройства во время взлета и посадки, также связана с радиопомехами. Федеральное авиационное управление обеспокоено тем, что мобильные устройства могут производить достаточное количество радиопомех, чтобы нарушить работу электроники самолета, включая авионику и системы GPS, что приведет к проблемам с безопасностью.

РЧ-помехи иногда вредны для электронного оборудования и его компонентов. Это может привести к износу деталей и в конечном итоге привести к катастрофическому отказу оборудования. Кроме того, это увеличивает расходы из-за необходимости дорогостоящего ремонта и может привести к простою оборудования, потере данных и авариям, связанным с электричеством.

Как правило, RFI может возникать по-разному. Во взаимосвязанной проводке внутри оборудования РЧ-помехи иногда возникают в ответ на сопротивление импеданса из-за отклонений тока или напряжения в проводниках. Извне РЧ-помехи могут исходить от солнечных вспышек, телефонных линий или линий электропередач, а также другого электрооборудования или шнуров питания.

Кондуктивные и излучаемые РЧ-помехи

РЧ-помехи могут принимать различные формы в зависимости от того, является ли излучение прямым или косвенным.

  • Кондуктивные радиопомехи: Кондуктивные радиопомехи являются прямыми радиопомехами. Это происходит, когда источник передает электромагнитное излучение приемнику, например другому оборудованию, по прямому физическому маршруту, такому как шнур питания. РЧ-помехи, возникающие, например, вдоль линий электропередач или электрических кабелей, являются кондуктивными РЧ-помехами. Кондуктивные радиочастотные помехи часто возникают в электродвигателях, преобразователях постоянного тока в постоянный, импульсных источниках питания, микроконтроллерах и приборах с термостатическим управлением.
  • Радиочастотное излучение: Излучаемая РЧ-помеха является косвенной РЧ-помехой. Он распространяется по воздуху, а не через физический контакт. Чаще всего это происходит, когда электронные устройства преднамеренно или непреднамеренно создают электрическое поле электромагнитной энергии. Излучение может распространяться наружу на большие расстояния, мешая электронным устройствам и оборудованию на своем пути. Почти все электронные устройства производят РЧ-помехи определенного уровня.

Рис. 2 – Диаграмма визуализации излучаемых РЧ-помех и кондуктивных РЧ-помех между передатчиком и приемником.

Узкополосные и широкополосные излучения

РЧ-помехи также подразделяются на две дополнительные категории — узкополосные и широкополосные излучения.

  • Узкополосные излучения: Эти излучения РЧ-помех обычно связаны с деятельностью человека и возникают в очень узкой части радиочастотного спектра. Гудение, которое вы иногда слышите вдоль линий электропередач, является хорошим примером узкополосных радиопомех.
  • Широкополосные излучения: Эти излучения РЧ-помех могут исходить как от антропогенных, так и от естественных источников, возникающих в гораздо более широком диапазоне электромагнитного спектра. Они могут возникать в ответ на однократные события, такие как удары молнии, или текущие события, такие как работа источника питания или механизма.

Основные причины радиопомех

Каковы типичные источники электромагнитных помех внутри электронного оборудования? Прежде чем вы поймете, как предотвратить электромагнитные помехи, вы должны больше узнать о причинах радиочастотных помех, чтобы подготовиться к правильным решениям. Ниже приведены некоторые из наиболее распространенных причин РЧ-помех в электронном оборудовании:

  • Высокая концентрация электронных устройств в спектре: РЧ-помехи часто возникают, когда слишком много электронных устройств работают в радиочастотной (РЧ) части электромагнитного спектра. . Радиоспектр содержит частоты от 30 герц до 300 гигагерц. Поскольку так много устройств, технологий и сервисов работают в этом относительно узком диапазоне, они часто мешают друг другу.
  • Нарушенные соединения: Часто радиопомехи возникают из-за плохих соединений в электронных устройствах. Плохое соединение вызывает искрение — явление, которое возникает, когда электрический ток проходит через разрыв в цепи или между двумя электродами. Когда происходит такой скачок, ток дуги очень горячий, что часто вызывает пожары и создает радиочастотные помехи. РЧ-помехи от искрения возникают в переключателях, реле, выпрямителях с кремниевым управлением (SCR), двигателях и ослабленных соединениях. РЧ-помехи в промышленных средах также обычно возникают в цепях с электрическими помехами, например, в стандартных источниках питания и источниках бесперебойного питания (ИБП).
  • Плохая конструкция корпуса с низкими потерями на поглощение: В других случаях радиопомехи могут возникать из-за недостатков конструкции корпуса. Часть электрического оборудования может иметь кожух или экран, предназначенный для уменьшения радиочастотных помех, которые уходят в окружающую среду. Корпус, который работает эффективно, вызывает большие потери на поглощение, известные как рассеяние электромагнитной энергии. Корпус, который работает неэффективно, вызывает низкие потери на поглощение, позволяя электромагнитной энергии улетучиваться, а не рассеиваться.

Идентификация источников радиопомех

При работе с источниками питания и другим электрическим оборудованием, чувствительным к радиопомехам, вам нужны надежные способы идентификации источника радиопомех в ваших операциях, чтобы вы могли контролировать и смягчать их воздействие. Для этого нужно знать, где искать. Проверьте эти распространенные источники РЧ-помех, чтобы увидеть, где могут начаться помехи:

  • Основная перегрузка приемника: Этот тип РЧ-помех возникает, когда мощный передатчик подавляет соседний приемник.
  • Шум в линии электропередач: Шум в линии электропередач обычно возникает при возникновении дуги на близлежащих линиях электропередач. Это может вызвать слышимый резкий гул и заметные помехи в близлежащей электронике и радиосигналах.
  • Импульсные источники питания: Когда ваше промышленное оборудование зависит от источников питания, этот тип радиопомех является относительно стандартным. Импульсный блок питания RFI возникает, когда цепи в блоке питания испускают нежелательные электрические сигналы, которые создают помехи для другого оборудования или устройств.

Если вам нужно найти конкретный источник радиопомех, вы можете попробовать несколько различных вариантов. Один из них заключается в панорамировании направленной антенны вокруг местоположения и поиске мешающего сигнала. Другой способ заключается в использовании оборудования радиопеленгации (RDFing) для обнаружения источника помех. Эти устройства обычно бывают мобильными, стационарными и портативными для вашего удобства. Вы также можете использовать ступенчатый аттенюатор, который дает вам более высокую степень контроля над индикатором мощности сигнала, когда вы находитесь рядом с источником радиопомех.

Контроль и минимизация радиопомех

Независимо от причины помех электрическое оборудование требует эффективных решений для контроля и снижения электромагнитных помех и их вредного воздействия. Давайте обсудим некоторые стратегии предотвращения электромагнитных помех, чтобы вы правильно подготовились к своей ситуации. Контроль и минимизация радиопомех зависит от двух основных факторов. В вашем учреждении, вероятно, потребуется использовать некоторую комбинацию этих методов для эффективного снижения радиопомех:

  • Экранирование: Экранирование защищает от радиопомех. Экранирование в электронном оборудовании обычно состоит из использования защитной конструкции для защиты жизненно важных печатных плат или предотвращения утечки радиочастотных помех. Возможности ограждающих конструкций и материалов обширны — распространенные варианты включают металлические коробки, металлические пленки и токопроводящую пену. На ваших кабелях вы можете использовать экраны из толстой фольги и заземляющего провода или плетеные медные экраны.
  • Фильтрация: Этот аспект контроля и минимизации радиопомех является специализацией Astrodyne TDI. Фильтры защищают от кондуктивных РЧ-помех и часто сочетаются с экранами, защищающими от излучаемых РЧ-помех, для более комплексного решения. Они идеально подходят для контроля и минимизации радиопомех, поскольку могут защитить ваше оборудование от излучения радиопомех в источник питания или повреждения его собственных чувствительных компонентов.

Как работают фильтры радиопомех?

Как фильтры RFI или EMI работают для защиты от радиопомех? Конструкция фильтра РЧ-помех позволяет ему подавлять определенные частоты или типы помех в линии электропередач или сигнале. Типичный фильтр радиопомех или электромагнитных помех содержит пассивные компоненты, известные как конденсаторы и катушки индуктивности, которые блокируют как кондуктивные, так и излучаемые радиочастотные помехи.

Фильтры радиопомех или электромагнитных помех входят в стандартную комплектацию многих коммерческих, промышленных и жилых помещений, включая электрооборудование и бытовые приборы. Вот некоторые из них:

  • Фильтры для бытовой техники: Фильтры электромагнитных помех для бытовой техники уменьшают радиопомехи от различных бытовых приборов, таких как блендеры, стиральные и посудомоечные машины. Они обеспечивают соблюдение правил электромагнитной совместимости и защищают от повреждения радиопомехами.
  • Однофазные фильтры. Однофазные фильтры электромагнитных помех лучше всего подходят для небольших электронных устройств, таких как персональная электроника, беговые дорожки, оборудование для общественного питания и телекоммуникационное оборудование, которые генерируют более скромные количества радиопомех.
  • Трехфазные фильтры. Конструкция трехфазных фильтров электромагнитных помех позволяет им справляться с более значительными радиочастотными помехами от более крупного оборудования, такого как двигатели, промышленное оборудование и некоторое медицинское оборудование.
  • Медицинские фильтры. Усовершенствованные медицинские фильтры электромагнитных помех идеально подходят для чувствительного медицинского оборудования и отвечают особым требованиям для медицинских приложений. Например, фильтры электромагнитных помех для кабинета МРТ защищают аппарат МРТ от помех от молнии, линий электропередач или другого больничного оборудования, поэтому они незаменимы для создания безопасной и надежной среды для медицинской визуализации.
  • Военные фильтры: сложные военные фильтры EMI защищают от помех и повреждений в аэрокосмических и военных коммуникационных приложениях. Они соответствуют всем применимым нормам и стандартам соответствия для военных устройств.

4 Распространенные типы фильтров радиочастотных помех

При выборе фильтров радиопомех или электромагнитных помех вам потребуются те, которые лучше всего рассеивают помехи для вашего конкретного оборудования, операций и типа радиопомех. Давайте обсудим четыре наиболее распространенных типа фильтров радиопомех и то, как они работают:

  • Фильтр нижних частот: Фильтр нижних частот пропускает более низкие частоты электромагнитного шума, подавляя более высокие частоты. Другими словами, они ослабляют высокочастотные сигналы. Большинство источников питания и других типов электронного оборудования работают на относительно низких частотах, в то время как электромагнитные помехи проявляются на более высоких частотах. Фильтры нижних частот идеально подходят для того, чтобы пропускать низкочастотные сигналы мощности через ток, блокируя при этом высокочастотные электромагнитные помехи.
  • Фильтр верхних частот: Фильтр верхних частот пропускает более высокие частоты электромагнитного шума, подавляя более низкие частоты. Они ослабляют низкочастотные сигналы.
  • Полосовые фильтры: Полосовые фильтры позволяют сигналам в определенном частотном диапазоне проходить через цепь, подавляя все остальные. Они могут пропускать несколько средних частот, препятствуя воспроизведению высоко- и низкочастотных сигналов. Они ослабляют все частотные сигналы, кроме тех, которые разрешены их конструкцией.
  • Заграждающие/заграждающие фильтры: Заграждающие или режекторные фильтры, с другой стороны, пропускают все сигналы, кроме тех, которые находятся в определенном частотном диапазоне, для которого они обеспечивают сильное сопротивление. Они ослабляют только сигналы в этом конкретном диапазоне частот.

Надежные фильтры RFI от Astrodyne TDI

Если вам нужны надежные фильтры RFI или EMI для оборудования вашей компании, сотрудничайте с Astrodyne TDI для надежных решений. У нас есть более чем 60-летний опыт исследований, разработки и поставки высококачественных фильтров электромагнитных помех для различных промышленных применений, и мы будем рады проконсультироваться с вами, чтобы убедиться, что вы получаете фильтры, которые лучше всего подходят для ваших уникальных электрических систем. потребности.

Работая с нами, вы получаете качественные фильтры, надежно снижающие электромагнитные помехи. Мы даем на наши фильтры электромагнитных помех годовую гарантию и всегда готовы помочь вам с технической поддержкой и заменой деталей, если у вас есть вопросы или вам необходимо обновить оборудование. Тогда у вас будет надежный доступ к правильным решениям для EMI — и все это с помощью экспертов.

Запросите у нас предложение сегодня или свяжитесь с нами, чтобы приобрести фильтры радиопомех, которые защищают от нежелательных электромагнитных помех в вашей работе.

Что такое EMI ​​| Фильтр радиопомех | EMI RFI Noise Filters

Электромагнитные помехи (EMI) и радиочастотные помехи (RFI) — это излучение или проводимость радиочастотной энергии (или нежелательный электронный шум), создаваемые электрическими и электронными устройствами на уровнях, которые мешают работе соседнего оборудования. Диапазоны частот, вызывающие наибольшую озабоченность, составляют от 10 кГц до 30 МГц (проводимые) и от 30 МГц до 1 ГГц (излучаемые).

Источники электромагнитных помех включают:

  • Двигатели
  • Вентиляторы
  • Электроника
  • Бытовая техника
  • Импульсные блоки питания
  • Молния
  • Реле/переключатели
  • Компьютеры
  • Wi-Fi-устройства
  • Аппараты дуговой сварки
  • Другие источники питания



Жертвы электрического шума Включая:

  • Компьютеры
  • Медицинское оборудование
  • Телевизоры
  • Радиоприемники
  • Электронное контрольное оборудование
  • Телефонное/телекоммуникационное/информационное оборудование
  • Любая электрическая цепь



Что вызывает ЭМП/РЧП?

К наиболее распространенным источникам относятся такие компоненты, как импульсные источники питания, реле, двигатели и симисторы. Эти устройства можно найти в широком спектре оборудования, используемого в промышленном, медицинском оборудовании, бытовой технике и строительном оборудовании HVAC.

Типы электромагнитных помех | РФИ?

Электрическое или электронное устройство излучает радиопомехи двумя способами:
  • Радиопомехи излучаются непосредственно в окружающую среду самим оборудованием.
  • Кондуктивные радиочастотные помехи высвобождаются из компонентов и оборудования через сетевой шнур в сеть переменного тока. Этот кондуктивный радиопомех может повлиять на производительность других устройств в той же сети.



Как контролировать электромагнитные помехи?

Излучаемые радиочастотные помехи обычно контролируются путем обеспечения надлежащего экранирования корпуса оборудования.

Кондуктивные радиопомехи можно ослабить до приемлемого уровня, включив в систему сетевой фильтр.

Фильтр подавляет кондуктивные шумы, выходящие из устройства, снижая уровень радиопомех до приемлемого уровня. Это также помогает снизить восприимчивость оборудования к входящим помехам от линии электропередач, которые могут повлиять на его работу.

Как сделать EMI | Фильтры помех RFI работают?

Состоящий из многопортовой сети пассивных компонентов, организованных в виде двойного фильтра нижних частот, фильтр радиопомех ослабляет радиочастотную энергию до приемлемого уровня, в то же время позволяя току промышленной частоты проходить с небольшим ослаблением или без него. Их функция, по сути, заключается в улавливании шума и предотвращении его проникновения или выхода из вашего оборудования.

Выбор наиболее подходящего сетевого фильтра РЧ-помех лучше всего основывается на типе источника питания или входном импедансе оборудования, а также на характере помех РЧ-помех.

Что такое шумовые режимы линии электропередач?

РЧ-помехи проводятся по линии электропередач в двух режимах. Асимметричный или синфазный шум возникает между линией и землей. Симметричный или дифференциальный режим измеряется от строки к строке.

Общий режим : Также известен как линейный шум, измеряемый между линией электропередачи и потенциалом земли.

Дифференциальный режим : Также известен как линейный шум, измеренный между двумя (линейным и нейтральным) проводниками питания. Сетевые фильтры предназначены для ослабления одного или обоих видов шума. Необходимость того или иного проекта будет зависеть от величины присутствующего типа шума. Затухание измеряется в дБ (децибелах) в широком диапазоне частот сигнала.

Каковы конфигурации цепи EMI | Фильтры линии электропередач RFI?

Типичные типы электромагнитных помех | Сетевые фильтры RFI предназначены для определенного типа сигнала и устройств, в которых они будут установлены. Широкое разнообразие устройств и оборудования, которые выигрывают от фильтрации электромагнитных помех, требует ряда стандартных решений, а также широких возможностей настройки. Ниже приведены несколько типов электромагнитных помех | Фильтры линии электропередач RFI.

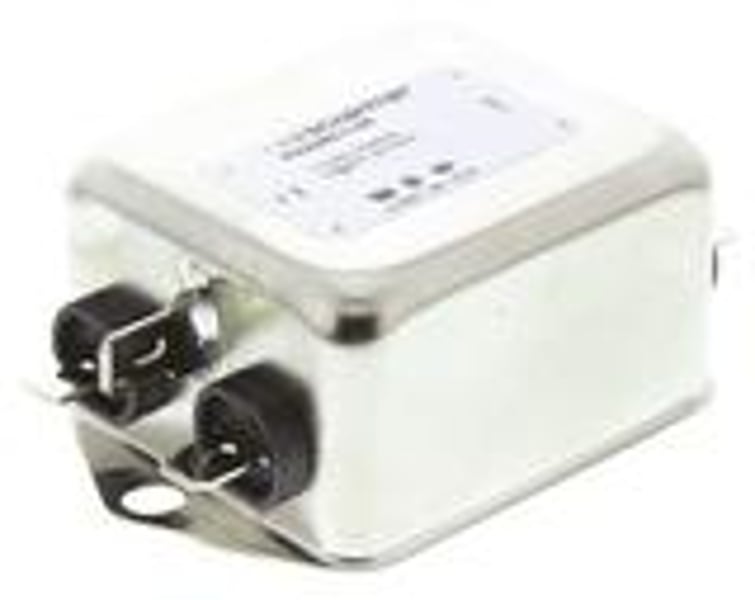

Однофазные фильтры

Однофазные электромагнитные помехи | Фильтр линий электропередач RFI предназначен для линий электропередач переменного или постоянного тока с положительным или отрицательным или двойным трактом сигнал/мощность. Фильтры этого типа устанавливаются на линиях питания/сигналов, пропуская сигналы постоянного и переменного тока без затухания и сильно ослабляя сигналы в диапазоне от 10 кГц до 30 МГц. Эти типы фильтров используются в приводах однофазных двигателей, источниках питания, офисном оборудовании, контрольно-измерительном оборудовании и других приложениях. Некоторые однофазные фильтры оптимизированы для конкретных приложений, таких как их характеристики постоянного тока, требования к медицинскому оборудованию, требования промышленной безопасности и другие стандарты.

Трехфазные фильтры

Трехфазные фильтры аналогичны однофазным фильтрам, за исключением того, что фильтр предназначен для фильтрации трех сигнальных/силовых линий для трехфазных силовых и двигательных систем. Существует несколько трехфазных фильтров , которые также включают фильтрацию на нейтральной линии для приложений, в которых это требуется. Трехфазные фильтры используются в качестве основных входных фильтров для промышленного оборудования, станков, механизмов и систем автоматизации. В зависимости от характеристик утечки фильтра они могут даже использоваться с некоторыми медицинскими приборами и оборудованием.

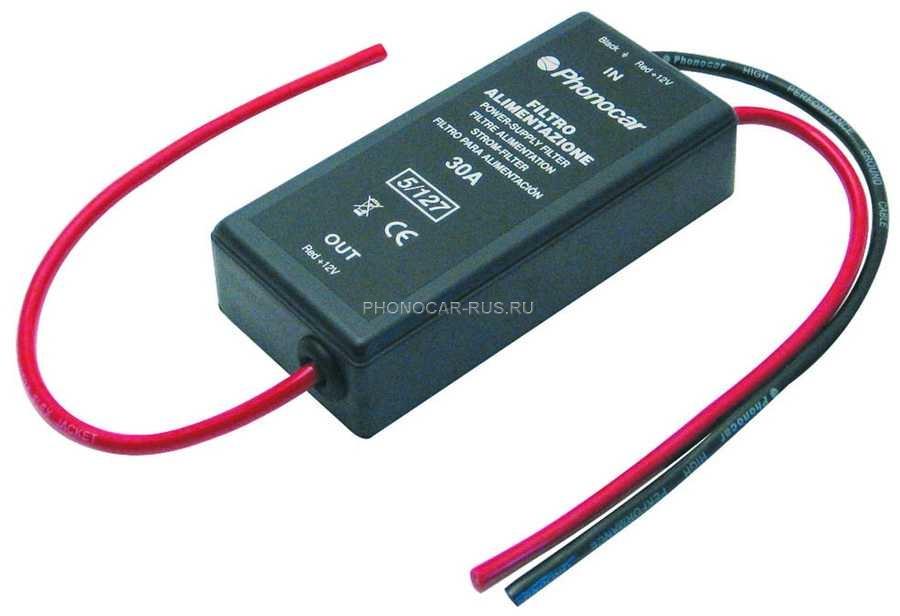

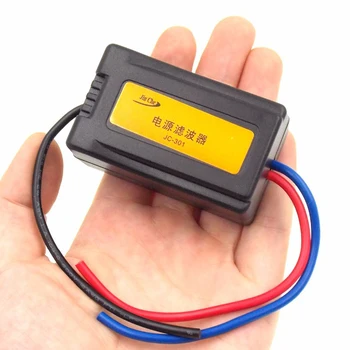

Фильтры постоянного тока

Фильтры постоянного тока разработаны специально для фильтрации питания постоянного тока и линий управления. Это может быть защита солнечных панелей, фотогальванических систем зарядки/преобразования, систем зарядки и кондиционирования аккумуляторов, приводов двигателей постоянного тока и инверторов/преобразователей. Хотя похож на AC EMI | Фильтры радиопомех, DC EMI | Фильтры ВЧ-помех оптимизированы для пропускания только сигналов постоянного тока и обычно рассчитаны на более высокие напряжения и токи постоянного тока. Эти фильтры полезны для предотвращения преждевременного старения и защиты солнечных панелей от кондуктивных излучений, таких как паразитные ВЧ и токи утечки.

Технологии подавления электромагнитных и радиочастотных помех необходимы для соблюдения современных строгих стандартов и правил.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
