Как заменить кран отопителя на Газель Бизнес

Важность и польза системы отопления салона ощущаются только в холодное время года. При наступлении лета потребность в пользовании системой отпадает. Но, как известно, нужно готовить сани летом. В летнее время года и световой день длиннее, и погода способствует быстрому и качественному ремонту. Для начала нужно понимать, как устроена и как функционирует система отопления в автомобиле. На автомобиле Газель Бизнес, как и на всех автомобилях с жидкостным охлаждением двигателя, устанавливается печка, в которую тепло поступает от нагретых частей двигателя посредством охлаждающей жидкости. Жидкость нагревает радиатор печки, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону. Печки Газель Бизнес оборудованы электронным блоком управления, который может управлять отопителем как в автоматическом режиме, так и в ручном. Для этого у него есть датчик температуры салона, который позволяет поддерживать заданную температуру. Все регулировки электрические, а не на тросиках, как в предыдущих версиях. Заслонками управляют моторедукторы, а температурой – электрический кран (уменьшая или увеличивая количество охлаждающей жидкости, проходящей через радиатор). Всё управление вынесено на переднюю панель, что очень удобно и не отвлекает водителя от управления автомобилем. Но любое оборудование рано или поздно даёт сбой в работе.

Диагностика

При обнаружении признаков неисправности или сбоев в работе необходимо провести диагностику, для выявления причин поломки. Одной из причин, по которой отопитель стал греть хуже, или когда из него идёт совсем холодный воздух, является кран печки Газель. Он либо не до конца открывается, либо вовсе находится в закрытом состоянии. При любом из этих признаков необходимо в первую очередь проверить корректную работу электрокрана.

1. На прогретом двигателе потрогать патрубки до электрокрана и после него. В крайнем горячем положении рукоятки регулировки температуры патрубок до электрокрана и после должен быть одинаковой температуры.
2. Проверить питание на электрокране при переключении температуры.
3. Если питание отсутствует, проверить предохранитель и при необходимости заменить.
4. Проверить сетчатый фильтр на входном патрубке, жидкость должна свободно проходить через отверстия.
5. При снятом кране и подключенном питании необходимо смотреть в него на просвет. Изменяя положение регулятора температуры (с минимального на максимальный), следить за полнотой открытия затвора при максимально горячем положении рукоятки.

Ремонт

После того как установлено, что неисправным является именно электрокран, его необходимо демонтировать. Для этого:

1. Слить охлаждающую жидкость из системы охлаждения автомобиля в заранее подготовленную тару.
2. Отсоединить клеммы от электрокрана отопителя.
3. Ослабить хомуты на патрубках и отсоединить их.
4. Разобрать и определить причины выхода из строя. Их может быть несколько:

• вышел из строя электродвигатель,
• перегорела электроплата,
• вышел из строя редуктор открывания и закрывания затвора,
• потёк сальник,
• лопнул корпус.

5. Если есть возможность заменить части без замены всего механизма, то такое действие будет целесообразным, если запасные части, есть у вас в наличии, или их возможно приобрести за небольшие деньги. Поскольку, поменяв одну из деталей, с большой долей вероятности можно ожидать, что в скором времени выйдет из строя другая. Конечно, лучше заменить весь элемент в сборе, но это не всегда возможно.

Модернизация системы

Основной проблемой, из-за которой выходит из строя электроника, является влага. А в кране жидкость циркулирует постоянно, даже при закрытой затворке. И при протечке сальника жидкость заливает всю электрическую часть, и она выходит из строя.

Установка запорной арматуры

Дабы этого избежать, можно установить обычную запорную арматуру, подогнав её под выходы системы охлаждения. Но для того чтобы открыть или закрыть подачу горячей жидкости, нужно перевести кран в нужное положение вручную. А поскольку он установлен под капотом (на штатном месте), то во время движения это сделать не представляется возможным. Но зато ресурс у этого механизма намного больше.

Предварительная герметизация

Перед установкой нового электрокрана нужно разобрать его и залить электронную плату горячим клеем, чтобы избежать попадания на него влаги, промазать все стыки герметиком. Данный способ может только продлить работоспособность, ведь при попадании жидкости в электронную часть будет повреждён электродвигатель, без которого механизм не сможет корректно функционировать.

Подбор похожего оборудования

Установка крана с похожим расположением штуцеров с других марок автомобилей. Данный способ самый эффективный, поскольку у импортных производителей данного оборудования ресурс намного выше, чем у отечественного. Главное, подобрать наиболее похожий экземпляр. И после установки проверить его работу на автомобиле.

Приведённые выше способы диагностики и ремонта помогут вам в кратчайшее время выявить причину неисправности и произвести замену или ремонт вышедшего из строя оборудования. Ремонт и установка крана отопителя на Газель Бизнес УМЗ 4216 не вызовет у вас особых трудностей. Для данного вида ремонта не потребуется обладания большим опытом. Его можно произвести в дороге, имея минимальный набор инструментов.

Электрическая схема крана отопителя газель

сегодня наконец то доделал задуманное!
и так, купил:
-кран печки газели
-патрубки печки классики
-хомуты
-кнопка стеклоподъёмника

ПОДКЛЮЧЕНИЕ:

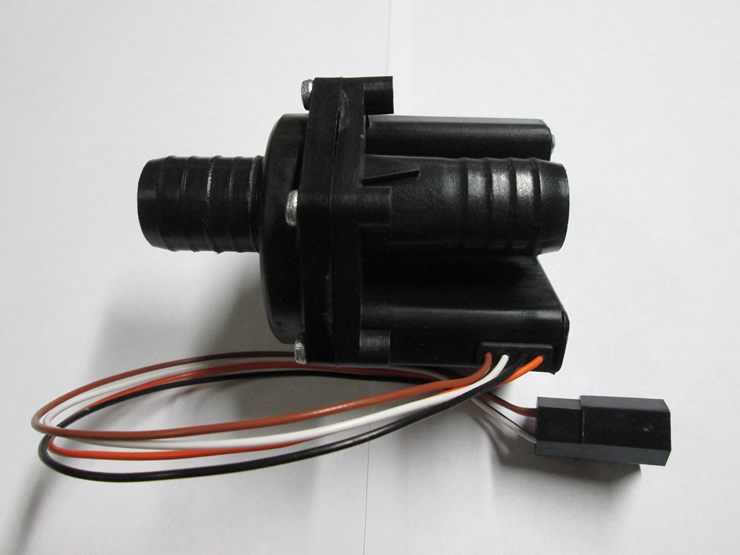

сам электро клапан:
-чёрнй провод — минус-
-рыжий провод — плюс+
-белый провод — фишка кнопки №7
-коричневый пр. — фишка кнопки №1

сама кнопка:
-№7 и №1 мы уже знаем куда)))
-№2 — минус- (масса)
-№5 — минус- (масса)
-№4 — подсветка кнопки, к габаритам приборки (плюс+)
-№3 и №6 режем кусачками, они не нужны)

Снял печку, вытрухнул кучу листьев (как это обычно бывает), выкинул родной кран на его место поставил короткий патрубок, подсоединил шланг, собрал всё на место, под капотом установил новый кран и соеденил его, в бороду врезал кнопку, всё подсоеденил до кучи, и О чудо! работает!)
эмоции только положительные! теперь чтобы согрется или наоборот отключить печурачку, достаточно лёгкого прикоснавеня пальца к кнопке! кайф)

теперь если кран и потечёт то на улицу, а не в салон)
всем рокомендую!
Всем спасибо)

В каждом автомобиле предусмотрена система отопления салона, связанная с системой охлаждения двигателя. Для управления печкой сегодня широко используются электрические краны отопителя — об этих устройствах, их типах, конструкции, принципе работы, а также об их выборе и замене читайте в данной статье.

Что такое кран отопителя электрический?

Кран отопителя электрический (кран управления отопителем с электроприводом, клапан отопителя) — компонент системы отопления салона/кабины транспортных средств; кран или клапан для управления подачей охлаждающей жидкости из системы охлаждения двигателя в радиатор (теплообменник) отопителя.

Кран с электроуправлением является аналогом механического крана, однако его привод осуществляется с помощью встроенного электромотора или соленоида. Такое решение позволило отказаться от тросового привода и реализовать управление отопителем с помощью кнопки. Электрические краны дают возможность реализовать различные схемы отопления салона и работы системы охлаждения двигателя, при этом они удобны в применении, надежны в работе и имеют простую конструкцию.

Типы, конструкция и принцип работы электрического крана отопителя

Существующие сегодня краны с электроуправлением делятся на группы по типу запорного элемента и его привода, и по количеству контуров (и, соответственно, патрубков).

По количеству контуров и патрубков краны отопителей бывают:

• Одноконтурные/2-патрубковые — обычные краны/клапаны;
• Двухконтурные/3-патрубковые — трехходовые краны.

Краны с двумя патрубками — это клапаны, которые могут лишь открывать и закрывать поток жидкости. В таком кране один патрубок является впускным, второй — выпускным, а между ними располагается запорный элемент. Кран отопителя с двумя патрубками используется в обычных системах отопления салона, он располагается между выпускным патрубком системы охлаждения двигателя и впускным патрубком радиатора печки, обеспечивая управление потоком горячей охлаждающей жидкости.

Краны с тремя патрубками — это трехходовые краны, которые могут направлять поток жидкости в два разных трубопровода. В этом кране предусмотрен один впускной патрубок и два выпускных, а запорный элемент выполнен таким образом, что он может направлять жидкость от впускного патрубка на один из выпускных, одновременно перекрывая второй. Кран отопителя с тремя патрубками может использоваться в различных системах отопления салона: с байпасом, с дополнительным отопителем и т.д.

По типу запорного элемента и его привода краны бывают:

• Шиберные с приводом от электрического двигателя;
• Запорные с приводом от соленоида.

Конструкция шиберных кранов проста. Их основу составляет пластиковый литой корпус с патрубками, внутри которого располагается поворотная пластина в виде сплошного сектора или сектора с отверстиями по размеру патрубков. На корпусе устанавливается компактный электрический двигатель с простейшим шестереночным редуктором, с помощью которого обеспечивается поворот пластины. В кранах с двумя патрубками (двухконтурных) оба патрубка расположены друг напротив друга, между ними находится пластина.

В кранах с тремя патрубками на одной стороне находится впускной патрубок, на другой — два выпускных.

Кран отопителя с электродвигателем работает следующим образом. При выключенной печке пластина крана находится между патрубками, перекрывая поток жидкости — в этом случае горячая жидкость не поступает в радиатор отопителя, система отопления салона не работает. При необходимости включить печку водитель нажимает кнопу на приборной панели, на электродвигатель крана поступает ток, он поворачивает пластину и открывает путь охлаждающей жидкости — радиатор отопителя нагревается, система отопления салона начинает работать. Для отключения печки водитель вновь нажимает на кнопку, все процессы происходят в обратном порядке, и печка отключается.

Кран отопителя с тремя патрубками при наличии в системе отопления байпаса тоже работает несложно. При выключенной печке поворотная пластина находится в таком положении, что охлаждающая жидкость проходит через кран и по выпускному трубопроводу поступает на вход системы охлаждения двигателя (на помпу). При включении печки пластина поворачивается, закрывает один выпускной патрубок и открывает второй — теперь поток жидкости свободно проходит в радиатор отопителя, а от него поступает в выпускной трубопровод и на вход системы охлаждения двигателя. При отключении печки все процессы происходят в обратном порядке.

Конструкция запорных соленоидных кранов иная. Их основу составляет пластиковый корпус, внутри которого располагается подъемный затвор в виде усеченного конуса. В закрытом положении затвор садится на свое седло, обеспечивая перекрытие потока жидкости. Затвор с помощью штока соединен с якорем соленоида, который установлен на корпусе крана. Двухконтурные краны могут быть одно- и двухсоленоидными. В первом случае на штоке соленоида располагаются оба запорных элемента, во втором — каждый запорный элемент управляется своим соленоидом.

Работа соленоидного крана отопителя тоже проста. Краны являются нормально открытыми — без напряжения на соленоиде затвор поднят пружиной, канал открыт. При запуске двигателя на соленоид подается напряжение и кран закрывается. При включении печки соленоид обесточивается, кран открывается и обеспечивает подачу горячей жидкости на радиатор отопления. При выключении печки на соленоид вновь подается напряжение и кран закрывается. Двухконтурный кран работает аналогично, однако один его контур всегда закрывается при включении зажигания — это предотвращает подачу охлаждающей жидкости на радиатор отопителя, жидкость идет по байпасу. При включении печки происходит переключение контуров, охлаждающая жидкость поступает на радиатор отопителя, при выключении печки кран возвращается в исходное положение. Оба соленоида двухконтурного крана никогда не открываются и не закрываются одновременно (за исключением полного обесточивания, когда оба затвора открыты).

Патрубки кранов всех типов выполняются зазубренными, такая форма обеспечивает плотную посадку резиновых трубопроводов. Монтаж трубопроводов на патрубки осуществляется с помощью металлических хомутов, сам кран обычно свободно висит на трубопроводах (так как имеет малую массу).

Подключение крана к электросистеме выполняется с помощью стандартного электрического разъема.

Сегодня электрические краны отопителя широко используются на отечественных и зарубежных автомобилях, они практически вытеснили механические аналоги и сделали управление печкой салона более удобным.

Вопросы выбора и замены крана отопителя

Кран отопителя очень важен для работы системы отопления салона/кабины, однако выбор и замена этой детали в большинстве случаев не доставляет каких-либо проблем. Для правильного выбора крана необходимо соблюдать несколько рекомендаций:

• Напряжение питания электродвигателя крана должно соответствовать напряжению бортовой электросети автомобиля — 12 или 24 В;
• Тип крана — 2 или 3 патрубка — должен соответствовать схеме системы отопления салона. Для обычных систем необходим кран с двумя патрубками, для систем с байпасом нужен кран с тремя патрубками. Также кран с тремя патрубками можно использовать для создания системы отопления с дополнительным отопителем;
• Диаметр патрубков должен соответствовать диаметру трубопроводов системы отопления, но при необходимости можно использовать переходники;
• На кране и автомобиле должен быть один тип электрического разъема. При необходимости необходимо заменить тип разъема на автомобиле;
• Кран должен иметь подходящие для его установки габариты.

Замену крана отопителя необходимо выполнять после слива охлаждающей жидкости, для монтажа необходимо использовать металлические хомуты. Нужно следить за правильностью установки крана — располагать его впускной и выпускной патрубок в соответствии с направлением жидкости. Для удобства на патрубках нанесены стрелки, указывающие направление потока жидкости. Если неправильно поставить обычный 2-патрубковый кран, система работать будет, но неправильный монтаж 3-патрубкового крана сделает систему полностью неработоспособной. При верном и надежном монтаже крана печка начнет работать сразу, обеспечивая тепло и комфорт в салоне автомобиля.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Устройство системы охлаждения двигателя УМЗ-4213 на автомобиле УАЗ.

Устройство системы охлаждения двигателя УМЗ-4216 на автомобиле ГАЗель.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.

Схема газель печка

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках. Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом. В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

Схема системы охлаждения Газель Бизнес

Схема системы охлаждения Газель Бизнес

Система охлаждения двигателя с двумя отопителями

2 – ремень привода генератора и насоса охлаждающей жидкости

3 – кожух вентилятора

4 – шланг отвода жидкости из радиаторов отопителя

5 – шланг подвода жидкости к электронасосу системы отопления

6 – электронасос системы отопления

7 – шланг отвода жидкости от блока подогрева дроссельного узла

8 – шланг подвода жидкости к блоку подогрева дроссельного узла

9 – крышка корпуса термостата

10 – насос охлаждающей жидкости

11 – шланг подвода жидкости к радиатору

12 – пароотводящий шланг

13 – расширительный бачок

14 – крышка расширительного бачка

15 – наливной шланг

17 – шланг отвода жидкости от радиатора

2 – кожух вентилятора

3 – шланг отвода жидкости из радиаторов отопителя

4 – шланг подвода жидкости к электронасосу системы отопления

5 – электронасос системы отопления

6 – электрический клапан системы отопления

7 – шланг подвода жидкости к радиаторам отопителей

8 – байпасный шланг

9 – датчик температуры охлаждающей жидкости

10 – шланг отвода жидкости от блока подогрева дроссельного узла

11 – шланг подвода жидкости к блоку подогрева дроссельного узла

Где находится кран печки на газели

А приоткрытый краник зимой, не будет мешать двигателю прогреваться, после старта?

: Еще вопрос 2: Тросик надо смазывать?
:
Я мазал все (капал на тросик, капал на внешнюю сторону крантика – внутри он смазывается тосолом:)) по принципу «кашу маслом не испортишь». Хотя есть некоторые сомнения в эффективности. По уму надо тросик вынуть из оплетки и смазать. А для этого (IMHO- я не спец) надо отсоединить от центрального блока управления => разобрать оный, что для меня пока гиморно.
Сейчас регулярно дергаю крантик из салона для прогрева – все работает. Печку не вскрывал.

Сливаем охлаждающую жидкость. Крестообразной отверткой отвора­чиваем четыре самореза крепле­ния полки секции для документов (см. «Снятие и разборка панели при­боров», с. 312).

. и снимаем полку.

Разъединяем колодки жгутов прово­дов электропривода крана отопителя.

Шлицевой отверткой поддеваем за­дний пистон крепления обивки ото­пителя с правой стороны.

Вынимаем пистон и.

Аналогично вынимаем передний пис­тон с гнездом.

Отводим правую сторону обивки ото­пителя вниз.

Головкой «на 8» ослабляем затяжку хомута крепления шланга на выход­ном патрубке крана отопителя.

Отсоединяем кран от шланга ради­атора отопителя и опускаем кран в удобное положение.

Головкой «на 8» ослабляем хомут крепления шланга на входном пат­рубке крана.

Отсоединяем кран отопителя от шланга.

Устанавливаем новый кран отопите­ля в обратной последовательности и заполняем систему охлаждающей жидкостью.

Пускаем двигатель. Включаем ото­питель и убеждаемся в отсутствии подтекания охлаждающей жидкости в местах соединений. При необходи­мости подтягиваем хомуты крепле­ния шлангов.

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки:
Е3 – неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки.
Е6 – неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) – тепло, белый крана (зелёный проводки разъёма) – холод.

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления – это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть 🙂

Дата добавления: 2016-03-16

Автор статьи: Александр Дмитриев (AlastaR)

Как работает кран отопителя газель электрический

© АвтоСервис | Интернет-магазин, Екатеринбурга Достала меня жара в машине. При нынешних +30 в Москве, горячие печки в салоне это пипец. На доп печку у меня с завода стоял клапан в тоннеле, но он уже давно не работает, да и основная печка остается горячей всеравно. Решил поставить «Кран ГАЗ-31105,3302 Бизнес отопителя электрический (КУОТ-2-ЭП) ПУСТЫНЬ» Механический категорически не хотел ставить, предпочитаю чтобы было удобное управление из салона кнопкой + возможность автоматизировать включение например при включении печки. Управляется он очень просто: оранжевый провод на + черный на — Подача минусового сигнала на коричневый или белый провод переводит задвижку в нужное положение. Никакой логики и контроллеров делать не требуется, в кран уже встроен механизм отключения нагрузки, когда он закроется/откроется. Тоесть можно повесить на любую кнопку/тумблер. Заодно заменил помпу на бесколлекторый Бош. А так же поменял патрубки на силикон, который уже 1.5 года лежал, но лезть туда только из-за него не хотелось 🙂 Ну и ущербность установщиков ГБО исправил, которые редуктор подключили так, что доп помпа гоняла антифриз по кругу через него. Испытания прошли крайне успешно. При закрытой подаче на печку в салон, патрубки холодные. Открываешь, сразу огненные. Все работает как задумано. Крышка крана на саморезах доверия не особо вызывает (хотя судя по предыдущим опытам в интернете, годами стоит и проблем не испытывает). Кран закрывается на удивление плотно, да же воздух через него проходит очень не значительно. Кран отопителя печки автомобиля — одна из несложных с технической точки зрения деталей механизма обогрева авто. Однако выход из строя крана достаточно неприятен, так как в разгар холодов можно остаться без обогрева салона, либо, наоборот, в теплое время года печка будет «жарить по полной». Конечно, заменить кран можно в любом автосервисе, однако можно устранить неисправность и самостоятельно. Кран отопителя печки — это регулятор потока охлаждающей жидкости, протекающей через радиатор печки машины. Кран отопителя управляется рычажком на передней консоли — в теплый сезон, когда обогрев салона авто не нужен, рычажком кран перекрывается, а охлаждающая жидкость проходит в обход радиатора печки. В зимнее время года рычаг ставится в правое положение. В этом случае охлаждающая жидкость, проходя через радиатор печки, нагревает подаваемый вентилятором воздух, что и позволяет обогревать салон автомобиля. Где находится кран отопителя печки? Кран отопителя печки автомобиля располагается под центральной консолью авто. В большинстве автомобилей он располагается с правой стороны консоли ближе к пассажирскому сиденью, однако в некоторых моделях он располагается со стороны водительского места. Добраться до крана можно сняв пластиковую крышку торпеды и убрав коврик. Однако доступ со стороны салона не позволит демонтировать кран отопителя. В зависимости от модели автомобиля до крана можно добраться из-под днища авто (в большинстве старых автомобилей) или прямо из подкапотного пространства. Устройство крана отопителя печки и принцип работы Кран крепится к радиатору печки с помощью болтов. С помощью рычага и тросика управления кран связывается с рычажком на передней панели. Переключая рычажок салона на синюю или красную зону автомобилист открывает или закрывает кран. С помощью шлангов, уходящих в подкапотное пространство, кран связан с общей системой охлаждения двигателя. Именно по шлангам в радиатор отопителя поступает охлаждающая жидкость. В открытом положении крана охлаждающая жидкость проходит через радиатор отопителя и нагревает его металлическую поверхность. Нагнетаемый вентилятором воздух нагревается от поверхности и обогревает салон. Разновидности кранов отопителя печки Всего существует несколько разновидностей крана отопителя, подходящих для одной модели автомобиля. Штатный заводской пластмассовый кран с резиновой мембраной в качестве запорного механизма. Как часто бывает в моделях отечественных автомобилей прошлых лет, этот кран — самый недорогой и самый ненадежный. Такой кран «любит» окисляться, прикипать и ржаветь. Шаровой кран. В таком агрегате вместо резиновой мембраны установлен шарик с дырками. Такая схема устройства детали намного надежнее, однако все же не предотвращает окисления. Стоимость шарового крана намного выше, чем стандартного заводского. Керамический кран отопителя состоит из пластикового корпуса и двух керамических пластин, выполняющих запорные функции. Самый надежный вариант крана отопителя печки, однако из-за невысокой пропускной способности керамического крана его теплоотдача невысока. К тому же керамические краны склонны к подтекам. Керамический кран — самый дорогой вариант кранов отопителя печки. Неисправность крана отопителя печки Так как в теплый сезон кран не используется, то при включении печки в наступившие холода водитель может столкнуться с неисправностью. Основных проблем с краном отопителя печки три. Закисание крана, связанное с длительным неиспользованием печки в теплое время года. Весной, летом и осенью печка используется только для вентиляции воздуха, поэтому рычаг переключения крана переведен в крайнее левое положение. За этот срок заслонка крана может закиснуть, что приводит к невозможности включения печки. На ранних стадиях неисправность проявляется слабой подачей горячего воздуха даже при максимально открытой заслонке. Применив излишнюю силу при закисании крана его можно и вовсе сломать. Неисправность нельзя назвать критичной, однако перед зимними холодами ее необходимо устранить. Подтекание крана из-за разгерметизации корпуса, когда уплотнительные кольца и сальники изнашиваются, что приводит к неполному закрытию крана. Следствием этого является понижение уровня охлаждающей жидкости в бачке и, соответственно, во всей системе охлаждения движка. Подтекание крана проявляется влажными пятнами на ковролине, запахом антифриза в салоне и жировым следом в нижней части лобового стекла. Заклинивание крана продуктами разложения антифриза и другим мусором. Неисправность проявляется сходным образом с закисанием крана, однако причина ее другая. Накапливающиеся в механизме крана отложения антифриза и грязь приводят к заклиниванию крана, что не позволяет регулировать уровень жидкости, поступающей в радиатор печки. Если закисание и заклинивание крана — серьезная, но не критичная поломка, то неисправность, связанную с подтеканием крана, лучше устранить как можно скорее. Иначе из-за снижения уровня охлаждающей жидкости может пострадать вся система охлаждения двигателя авто. Профилактика неисправности крана отопителя печки Профилактика крана отопителя печки позволяет предотвратить ранний выход из строя механизма. Чтобы перед началом «отопительного сезона» не остаться с неработающей печкой, необходимо время от времени переключать рычажок из красной зоны в синюю зону и обратно. Это предотвратит закисание и заклинивание крана отопителя. Также необходимо тщательно следить за подтеками охлаждающей жидкости в салоне авто — например, время от времени приподнимать коврики и изучать пол автомобиля на предмет пятен от вытекающей «охлаждайки». Замена крана отопителя печки Механизм крана отопителя настолько прост, что не подлежит ремонту. Устранить неисправность можно заменив саму деталь в сборе. Для этого придется потрудиться, так как замена крана предусматривает доступ к нему как из салона, так и из подкапотного пространства и из-под днища автомобиля. Для начала необходимо установить автомобиль на ровную поверхность. Под радиатор нужно установить пустую тару, в которую следует слить охлаждающую жидкость из радиатора. Далее тару нужно переставить под двигатель автомобиля и слить «охлаждайку» из мотора. Для этого необходимо открутить специальный болт на блоке с левой стороны. Затем нужно из подкапотного пространства ослабить винты хомутов, с помощью которых крепятся шланги, связывающие кран с системой охлаждения движка. После этого шланги нужно снять с патрубков крана. После этого нужно ослабить винты хомутов шланга со стороны крана. Для этого придется перейти в салон авто и снять пластиковую крышку торпеды. После того, как винты ослабили, нужно снять шланги в месте их крепления к радиатору печки. Из подкапотного пространства открутить гайки, удерживающие кран. После этого из салона авто кран можно снять. Остается лишь отсоединить тягу, связывающую кран с рычагом управления на передней консоли. Для этого с помощью пассатижей нужно отсоединить скобу, на которой крепится тяга. После этого кран можно окончательно вынуть. Установка нового крана отопителя проходит в обратном порядке, за исключением одного момента. Сначала подсоединяются шланги, связывающие кран с системой охлаждения двигателя, а уже затем устанавливается скоба и тяга. После этого в систему можно заливать охлаждающую жидкость.

Как проверить кран отопителя газель бизнес – АвтоТоп

© АвтоСервис | Интернет-магазин, Екатеринбурга

В каждом автомобиле предусмотрена система отопления салона, связанная с системой охлаждения двигателя. Для управления печкой сегодня широко используются электрические краны отопителя — об этих устройствах, их типах, конструкции, принципе работы, а также об их выборе и замене читайте в данной статье.

Что такое кран отопителя электрический?

Кран отопителя электрический (кран управления отопителем с электроприводом, клапан отопителя) — компонент системы отопления салона/кабины транспортных средств; кран или клапан для управления подачей охлаждающей жидкости из системы охлаждения двигателя в радиатор (теплообменник) отопителя.

Кран с электроуправлением является аналогом механического крана, однако его привод осуществляется с помощью встроенного электромотора или соленоида. Такое решение позволило отказаться от тросового привода и реализовать управление отопителем с помощью кнопки. Электрические краны дают возможность реализовать различные схемы отопления салона и работы системы охлаждения двигателя, при этом они удобны в применении, надежны в работе и имеют простую конструкцию.

Типы, конструкция и принцип работы электрического крана отопителя

Существующие сегодня краны с электроуправлением делятся на группы по типу запорного элемента и его привода, и по количеству контуров (и, соответственно, патрубков).

По количеству контуров и патрубков краны отопителей бывают:

• Одноконтурные/2-патрубковые — обычные краны/клапаны;
• Двухконтурные/3-патрубковые — трехходовые краны.

Краны с двумя патрубками — это клапаны, которые могут лишь открывать и закрывать поток жидкости. В таком кране один патрубок является впускным, второй — выпускным, а между ними располагается запорный элемент. Кран отопителя с двумя патрубками используется в обычных системах отопления салона, он располагается между выпускным патрубком системы охлаждения двигателя и впускным патрубком радиатора печки, обеспечивая управление потоком горячей охлаждающей жидкости.

Краны с тремя патрубками — это трехходовые краны, которые могут направлять поток жидкости в два разных трубопровода. В этом кране предусмотрен один впускной патрубок и два выпускных, а запорный элемент выполнен таким образом, что он может направлять жидкость от впускного патрубка на один из выпускных, одновременно перекрывая второй. Кран отопителя с тремя патрубками может использоваться в различных системах отопления салона: с байпасом, с дополнительным отопителем и т.д.

По типу запорного элемента и его привода краны бывают:

• Шиберные с приводом от электрического двигателя;
• Запорные с приводом от соленоида.

Конструкция шиберных кранов проста. Их основу составляет пластиковый литой корпус с патрубками, внутри которого располагается поворотная пластина в виде сплошного сектора или сектора с отверстиями по размеру патрубков. На корпусе устанавливается компактный электрический двигатель с простейшим шестереночным редуктором, с помощью которого обеспечивается поворот пластины. В кранах с двумя патрубками (двухконтурных) оба патрубка расположены друг напротив друга, между ними находится пластина. В кранах с тремя патрубками на одной стороне находится впускной патрубок, на другой — два выпускных.

Кран отопителя с электродвигателем работает следующим образом. При выключенной печке пластина крана находится между патрубками, перекрывая поток жидкости — в этом случае горячая жидкость не поступает в радиатор отопителя, система отопления салона не работает. При необходимости включить печку водитель нажимает кнопу на приборной панели, на электродвигатель крана поступает ток, он поворачивает пластину и открывает путь охлаждающей жидкости — радиатор отопителя нагревается, система отопления салона начинает работать. Для отключения печки водитель вновь нажимает на кнопку, все процессы происходят в обратном порядке, и печка отключается.

Кран отопителя с тремя патрубками при наличии в системе отопления байпаса тоже работает несложно. При выключенной печке поворотная пластина находится в таком положении, что охлаждающая жидкость проходит через кран и по выпускному трубопроводу поступает на вход системы охлаждения двигателя (на помпу). При включении печки пластина поворачивается, закрывает один выпускной патрубок и открывает второй — теперь поток жидкости свободно проходит в радиатор отопителя, а от него поступает в выпускной трубопровод и на вход системы охлаждения двигателя. При отключении печки все процессы происходят в обратном порядке.

Конструкция запорных соленоидных кранов иная. Их основу составляет пластиковый корпус, внутри которого располагается подъемный затвор в виде усеченного конуса. В закрытом положении затвор садится на свое седло, обеспечивая перекрытие потока жидкости. Затвор с помощью штока соединен с якорем соленоида, который установлен на корпусе крана. Двухконтурные краны могут быть одно- и двухсоленоидными. В первом случае на штоке соленоида располагаются оба запорных элемента, во втором — каждый запорный элемент управляется своим соленоидом.

Работа соленоидного крана отопителя тоже проста. Краны являются нормально открытыми — без напряжения на соленоиде затвор поднят пружиной, канал открыт. При запуске двигателя на соленоид подается напряжение и кран закрывается. При включении печки соленоид обесточивается, кран открывается и обеспечивает подачу горячей жидкости на радиатор отопления. При выключении печки на соленоид вновь подается напряжение и кран закрывается. Двухконтурный кран работает аналогично, однако один его контур всегда закрывается при включении зажигания — это предотвращает подачу охлаждающей жидкости на радиатор отопителя, жидкость идет по байпасу. При включении печки происходит переключение контуров, охлаждающая жидкость поступает на радиатор отопителя, при выключении печки кран возвращается в исходное положение. Оба соленоида двухконтурного крана никогда не открываются и не закрываются одновременно (за исключением полного обесточивания, когда оба затвора открыты).

Патрубки кранов всех типов выполняются зазубренными, такая форма обеспечивает плотную посадку резиновых трубопроводов. Монтаж трубопроводов на патрубки осуществляется с помощью металлических хомутов, сам кран обычно свободно висит на трубопроводах (так как имеет малую массу). Подключение крана к электросистеме выполняется с помощью стандартного электрического разъема.

Сегодня электрические краны отопителя широко используются на отечественных и зарубежных автомобилях, они практически вытеснили механические аналоги и сделали управление печкой салона более удобным.

Вопросы выбора и замены крана отопителя

Кран отопителя очень важен для работы системы отопления салона/кабины, однако выбор и замена этой детали в большинстве случаев не доставляет каких-либо проблем. Для правильного выбора крана необходимо соблюдать несколько рекомендаций:

• Напряжение питания электродвигателя крана должно соответствовать напряжению бортовой электросети автомобиля — 12 или 24 В;
• Тип крана — 2 или 3 патрубка — должен соответствовать схеме системы отопления салона. Для обычных систем необходим кран с двумя патрубками, для систем с байпасом нужен кран с тремя патрубками. Также кран с тремя патрубками можно использовать для создания системы отопления с дополнительным отопителем;
• Диаметр патрубков должен соответствовать диаметру трубопроводов системы отопления, но при необходимости можно использовать переходники;
• На кране и автомобиле должен быть один тип электрического разъема. При необходимости необходимо заменить тип разъема на автомобиле;
• Кран должен иметь подходящие для его установки габариты.

Замену крана отопителя необходимо выполнять после слива охлаждающей жидкости, для монтажа необходимо использовать металлические хомуты. Нужно следить за правильностью установки крана — располагать его впускной и выпускной патрубок в соответствии с направлением жидкости. Для удобства на патрубках нанесены стрелки, указывающие направление потока жидкости. Если неправильно поставить обычный 2-патрубковый кран, система работать будет, но неправильный монтаж 3-патрубкового крана сделает систему полностью неработоспособной. При верном и надежном монтаже крана печка начнет работать сразу, обеспечивая тепло и комфорт в салоне автомобиля.

Доводим отопитель ГАЗ-31105: Холодно-горячо

К такой системе, когда владелец отдает машину в ремонт и, заплатив деньги, вскоре получает исправной, мы, видимо, придем еще не скоро. Если «отдать» и «заплатить», как правило, проблем не бывает, то с последним — собственно отремонтировать автомобиль, очень часто возникают трудности. Даже в гарантийный период.

На этот раз «врачу» пришлось «исцеляться самому» — помощь потребовалась редакционной «Волге» с американским двигателем. После нескольких визитов в гарантийный автосервис стало ясно, что особой помощи ждать от него не приходится. Как текла вода сквозь уплотнитель лобового стекла, так и течет. Мост как выл, так и воет. Но это проблемы всесезонные, а когда на дворе зима, больше всего беспокоит работа отопителя. В первый момент включения «печки» из нее шел горячий воздух, но через несколько секунд сменялся холодным. И так — при каждом повороте регулятора температуры.

На «Волге» с «Крайслером» отопитель не простой: за температурой в салоне следит электроника. Не надеясь более на сервис, решили искать электронного «клопа» самостоятельно.

Алгоритм управления климатом довольно своеобразен: чтобы перейти с «холода» на «тепло» или наоборот, левую «крутилку» нужно повернуть до упора в нужное положение, а затем вернуть на желаемую цифру. За температурой в салоне следит датчик на панели блока управления. Он дает команду исполнительному механизму воздушной заслонки, направляющей поток сквозь радиатор отопителя или в обход его, и открывает кран радиатора. Если кран и заслонки работают (это слышно при заглушенном двигателе), значит, неисправен датчик.

Снимаем ручки блока управления, вынимаем сам блок и, отжав «усы» крышки, разбираем его. «Клопов» здесь оказалось аж три, и каждый мог парализовать работу системы. Чтобы не выяснять, какой именно вредил в нашем случае, избавляемся от всех сразу.

Датчик покрыт толстой шубой из пыли и сажи. Этот токопроводящий слой вполне мог замкнуть его голые ножки. Головки винтов платы перекрывают токопроводящие дорожки печатного монтажа и тоже могут замыкать их — еще один возможный вариант.

Облуженные провода вентилятора, прогоняющего воздух через датчик, скручены в жгут. Между вентилятором, датчиком и каналом подвода воздуха к датчику — зазоры: не известно, какой воздух омывает датчик и, соответственно, чью температуру он измеряет.

Плату и датчик промываем спиртом, оголенные ножки, провода и участки платы изолируем — покрываем лаком, а под головки винтов ставим изолирующие шайбы. Чтобы гарантировать просасывание «нужного» воздуха через датчик, между заборником, платой и вентилятором ставим прокладки из двустороннего скотча.

Наш блок управления отопителем оказался исправным, и после сборки отопитель заработал как надо. Но, видимо, не всем везет: отечественная электроника — вещь капризная.

Если блок сгорел, а экспериментировать за свой счет желания нет, можно решить эту задачу иначе: перейти на альтернативное, «ручное» управление. Понадобятся две клавиши электростеклоподъемников и две лампочки. Соединяем их согласно схеме и устанавливаем в любом удобном месте.

Теперь, чтобы открыть или закрыть кран отопителя, нажимаем на соответствующую сторону клавиши, пока не засветится нить лампы (она будет гореть вполнакала).

Управление воздушной заслонкой — аналогичное, второй клавишей, а промежуточные положения достигаются короткими включениями (лампа при этом не горит).

Кран отопителя газель бизнес электрический принцип работы

Достала меня жара в машине. При нынешних +30 в Москве, горячие печки в салоне это пипец. На доп печку у меня с завода стоял клапан в тоннеле, но он уже давно не работает, да и основная печка остается горячей всеравно.

Решил поставить «Кран ГАЗ-31105,3302 Бизнес отопителя электрический (КУОТ-2-ЭП) ПУСТЫНЬ»

Механический категорически не хотел ставить, предпочитаю чтобы было удобное управление из салона кнопкой + возможность автоматизировать включение например при включении печки.

Управляется он очень просто:
оранжевый провод на +
черный на —
Подача минусового сигнала на коричневый или белый провод переводит задвижку в нужное положение.

Никакой логики и контроллеров делать не требуется, в кран уже встроен механизм отключения нагрузки, когда он закроется/откроется. Тоесть можно повесить на любую кнопку/тумблер.

Заодно заменил помпу на бесколлекторый Бош.

А так же поменял патрубки на силикон, который уже 1.5 года лежал, но лезть туда только из-за него не хотелось 🙂 Ну и ущербность установщиков ГБО исправил, которые редуктор подключили так, что доп помпа гоняла антифриз по кругу через него.

Испытания прошли крайне успешно. При закрытой подаче на печку в салон, патрубки холодные. Открываешь, сразу огненные. Все работает как задумано. Крышка крана на саморезах доверия не особо вызывает (хотя судя по предыдущим опытам в интернете, годами стоит и проблем не испытывает). Кран закрывается на удивление плотно, да же воздух через него проходит очень не значительно.

Все знают как на бухане открывать и закрывать печку.
Меня в этом репертуаре не устраивало три вещи:
Во первых, сам кран гавно как бы сказать по мягче ))), у меня он постоянно тёк,
Замена его на шаровый кран в принципе решила проблему.
Во вторых, представьте себе ситуацию когда днём в жару вы едите на покатушку за город, за бортом +30 градусов и выше, кран вы закрываете. А поздним вечером когда вы едите домой стало прохладно ))) +14 градусов, можно и печечкой по пользоваться. Лезь под капот в темноте, пачкай руки, ну Вы понимаете.
И в третьих: Я считаю это самым важным аргументом, штатный кран печки перекрывает циркуляцию с 4-го цилиндра! И кто-бы чего не говорил, я даже спорить не буду по этому поводу, я уверен что этого делать нельзя!

Долго собирая информацию по инэту я решил поставить электро-кран с газели. Почему?!
Во первых, его ставят с завода на автомобили ГАЗ.
Во вторых, им можно управлять с кнопки.
В третьих, у него один вход и два выхода, и можно сделать обводную магистраль.

Обводная магистраль: Давайте посмотрим где вход и куда выход у наших УАЗовских печек?!
Вход у них с четвёртого котла, а выход? на вход помпы.
Из этого следует что когда летом у нас перегревается двигатель и мы пытаемся хоть чуть-чуть сбить температуру включив печки на всю, то мы не сильно помогаем штатному радиатору, так как кипяток который выходит с двигателя заходит обратно в двигатель только с другой стороны охладившись на пару-тройку градусов.

Так вот я прочитал в инэте что умные люди делают обводную магистраль мимо печек, а входит она в радиатор, в канал установки аварийного датчика температуры.

Отопитель Газель бизнес принцип работы.

Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления. Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.
Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Отопитель Газель бизнес устройство.

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.
Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Обороты электродвигателя регулируются плавно, поворотом рукоятки на блоке управления, за счёт электронного регулятора расположенного на корпусе отопителя. Для доступа к нему, как и доступа, практически ко всем элементом отопителя, необходимо снимать переднюю панель полностью. Единственное что можно сменить без снятия панели это радиатор отопителя. Для его смены достаточно снять бардачок.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Азия .ru

Каталог Запросы: 1226239 компаний: sql Бытовая электроника и электротехника (144237) Аудио и видео оборудование, Домашняя техника, Кухонная техника, Источники питания, … Электронные компоненты и детали (31323) Электроустановочные компоненты и материалы, Электронные компоненты, Электронные компоненты оборудование, … Компьютеры, программное обеспечение и периферия (50962) Устройства хранения данных, Периферийные устройства, Компьютерные аксессуары, Силовые устройства, … Средства связи / сети / телефонии (47447) Телефония, Оборудование для проводных сетей, Оборудование для беспроводных сетей, Спутниковое / навигационное оборудование, … Промышленное оборудование (148133) Прочие промышленные материалы, Другое промышленное оборудование, Запасные части для промышленного оборудования, Металлообрабатывающее оборудование, … Оргтехника (56945) Стационарный, Оборудование системы безопасности, Расходные материалы, Офисная мебель, … Детские товары (55498) Игрушки, Детская одежда, Детские аксессуары, Детские коляски, … Транспортные средства, запасные части и аксессуары (85614) Запчасти и аксессуары для автомобилей, Мото техники, Двигатели и двигатели, Автомобиль, … Спорт и отдых (82486) Летние виды спорта, Досуг и развлечения, Туристическая амуниция, Фитнес, … Одежда, обувь, материалы и аксессуары (380100) Материалы для пошива и обуви, Повседневная одежда, Другая одежда, Обувь и аксессуары, … Хозтовары (167378) Аксессуары для кухни, Мебель и аксессуары для мебели, Дизайн и интерьер, Товары для дома, … Химические материалы и продукты (26431) Химические агенты, Пластиковые материалы, Прочие химические продукты, Химические реагенты, … Медицина и фармацевтика (34261) Фармацевтические препараты, Медицинское оборудование, Медицинские изделия и материалы, Медицинские инструменты и аксессуары, … Драгоценности, бижутерия и подарки (68874) Подарки и подарки, Ювелирные украшения, Бижутерия, … Галантерея (30167) Женские сумки, Прочие галантерейные товары, Сумки, Рюкзаки, … Товары для личного пользования (30243) Косметические средства, Средства для ухода за волосами, Часы, Прочие личные аксессуары, … Сырье (12474) Железная сталь, Продукция из цветных металлов, Другое сырье, Металлы Минералы, … Ремонт и строительство (131841) Сантехника, водоснабжение и канализация, Инструменты для билдинга, Металлопрокат, металлоконструкции и ковка, Плитка, мрамор и гранит, … Оптическое и оптическое оборудование и аксессуары (9486) Очки, Оптические материалы и аксессуары, Микроскопы, Другое оптическое оборудование, … Сфера услуг (30313) Бизнес-услуги, Рекламные услуги, Другие услуги, Издательские услуги, … Продовольственные товары (61824) Сельскохозяйственные продукты, свежие или охлажденные, Табак, вино, кофе, чай и напитки, Фрукты, Замороженные продукты, … Вторичные материалы (963) Металлические отходы, Текстильные отходы, Прочие переработанные материалы, Макулатура, … Сельское хозяйство (47248) Оборудование и материалы для аквакультуры, Экстракт животных, Семена растений, Агрохимикаты, … Недвижимость (412) Другая недвижимость, Квартира (Виллы), Земля, Офисное здание,

Электрический смеситель по выгодной цене из нержавеющей стали — Выгодные предложения на электрический смеситель из нержавеющей стали от мировых продавцов электрических смесителей из нержавеющей стали

Отличные новости !!! Вы обратились по адресу: электрический смеситель из нержавеющей стали.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший электрический смеситель из нержавеющей стали в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили электрический смеситель из нержавеющей стали на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электрическом смесителе из нержавеющей стали и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести electric faucet нержавеющая сталь по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая цена на нагреватель для смесителя — Выгодные предложения на нагреватель для смесителя от глобальных продавцов нагревателя для смесителя

Отличные новости !!! Вы обратились по адресу, где купить обогреватель смесителя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот обогреватель для верхнего смесителя в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели нагреватель смесителя на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в обогревателе смесителя и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести обогреватель смесителя по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

.
