Карбюра́тор (фр. Carburateur) — узел системы питания ДВС, предназначенный для приготовления горючей смеси наилучшего состава путём смешения (карбюрации, фр. carburation) жидкого топлива с воздухом и регулирования количества её подачи в цилиндры двигателя. Имеет широчайшее применение на различных двигателях, обеспечивающих работу самых разнообразных устройств. На массовых автомобилях с 80-х годов XX века карбюраторные системы подачи топлива вытесняются инжекторными.

Основы устройства и виды карбюраторов[править | править код]

Карбюраторы подразделяются на барботажные, в данный момент не использующиеся, мембранно-игольчатые и поплавковые, составляющие подавляющее большинство всех карбюраторов.

Барботажный карбюратор представляет собой бензобак, в котором на некотором расстоянии от поверхности топлива имеется глухая доска и два широких патрубка — подающий воздух из атмосферы и отбирающий смесь в двигатель. Воздух проходил под доской над поверхностью топлива и, насыщаясь его парами, образовывал горючую смесь. При всей примитивности этот карбюратор — единственный, обеспечивавший смесь с воздухом именно паровой фракции топлива. Дроссельная заслонка стояла на двигателе отдельно. Барботажный карбюратор делал двигатель очень требовательным к фракционному составу топлива, так как испаряемость его должна была занимать весьма узкий температурный диапазон, вся конструкция была взрывоопасной, громоздкой, тяжёлой в регулировании. Топливо-воздушная смесь в длинном тракте частично конденсировалась, этот процесс зависел чаще от погоды.

Мембранно-игольчатый карбюратор представляет собой отдельный законченный узел и, как следует из названия, состоит из нескольких камер, разделённых мембранами, жёстко связанными между собою штоком, который заканчивается иглой, запирающей седло клапана подачи топлива. Камеры соединяются каналами с разными участками смесительной камеры и с топливным каналом. Вариант — связь между мембранами и клапаном неравноплечими рычагами. Характеристики таких карбюраторов определялись тарированными пружинами, на которые опирались мембраны и/или рычаги. Система рассчитана так, чтобы соотношение вакуума, давления топлива и скорости смеси обеспечивали должное соотношение топлива и воздуха. Достоинство такого карбюратора — наряду с простотой — способность работать буквально в любом положении по отношению к силе тяжести. Недостатки — относительная сложность регулировки, некоторая нестабильность характеристики (из-за пружины), чувствительность к ускорениям, перпендикулярным мембранам, неширокий диапазон количества смеси на выходе, медленные переходы между установившимися режимами. Такие карбюраторы используются на двигателях, по условиям работы не имеющих определённого пространственного положения (двигатели бензорезов, газонокосилок, поршневых самолётов, например, карбюраторы АК-82БП стояли на ЛА-5), или просто на дешёвых конструкциях. Именно такой карбюратор стои́т как вспомогательный на газобаллонном автомобиле ЗИЛ-138.

Наконец, поплавковый

карбюратор, разнообразный в своих многочисленных модификациях, составляет подавляющее большинство современных карбюраторов и состоит из поплавковой камеры, обеспечивающей стабильный приток топлива, смесительной камеры, фактически представляющей трубку Вентури, и многочисленных дозирующих систем, состоящих из топливных и воздушных каналов, дозирующих элементов — жиклёров, клапанов и актюаторов. Поплавковые карбюраторы при прочих равных условиях обеспечивают самые стабильные параметры смеси на выходе и обладают самыми высокими эксплуатационными качествами. Поэтому они и получили столь широкое распространение.

Принцип работы поплавкового карбюратора с постоянным сечением диффузора[править | править код]

Схема простейшего карбюратора с падающим потоком

Простейший карбюратор состоит из двух функциональных элементов: поплавковой камеры (10) и смесительной камеры (8).

Топливо по трубке (1) поступает в поплавковую камеру (10), в которой плавает поплавок (3), на который опирается запорная игла (2) поплавкового клапана. При расходовании топлива его уровень в поплавковой камере понижается, поплавок опускается, игла открывает подачу топлива, при достижении заданного уровня клапан закрывается. Таким образом, поплавковый клапан поддерживает постоянный уровень топлива. Благодаря балансировочному отверстию (4) в поплавковой камере поддерживается атмосферное давление. В практически выпускаемых карбюраторах, работающих с воздушными фильтрами, вместо этого отверстия используется

балансировочный канал поплавковой камеры, ведущий не в атмосферу, а в полость воздушного фильтра или в верхнюю часть смесительной камеры. В этом случае дросселирующее влияние фильтра сказывается равномерно на всей газодинамике карбюратора, который становится балансированным.

Из поплавковой камеры топливо поступает через жиклёр (9) в распылитель (7). Количество топлива, подающегося из распылителя (7), по закону Бернулли зависит при прочих равных условиях от проходного сечения жиклёра и степени вакуума в диффузоре, а также от сечения диффузора. Соотношение сечений диффузора и главного топливного жиклёра является одним из основополагающих параметров карбюратора.

При впуске давление в цилиндрах двигателя понижается. Наружный воздух засасывается в цилиндр, проходя через смесительную камеру (8) карбюратора, в которой находится диффузор (трубка Вентури) (6), и впускной трубопровод, распределяющий готовую смесь по цилиндрам. Распылитель помещается в самой узкой части диффузора, где, по закону Бернулли, скорость потока достигает максимума, а давление уменьшается до минимума.

Под влиянием разности давлений происходит истечение топлива из распылителя. Топливо, вытекающее из распылителя, дробится в струе воздуха, распыляется, частично испаряясь и, перемешиваясь с воздухом, образует горючую смесь. В реальных карбюраторах используется построение топливоподающей системы, при котором в распылитель подаётся не гомогенное жидкое топливо, а эмульсия из топлива и воздуха. Такие карбюраторы называют эмульсионными. Как правило, вместо одиночного диффузора используется двойной. Дополнительный диффузор имеет небольшие размеры и расположен в главном диффузоре концентрически. Через него проходит только часть общего потока воздуха. Вследствие высокой скорости в центральной части при небольшом сопротивлении основному потоку воздуха достигается более качественное распыление. Количество смеси, поступающей в цилиндры, следовательно, и мощность двигателя, регулируются дроссельной заслонкой (5), у многих карбюраторов, особенно горизонтальных, вместо поворотной заслонки используется шибер — золотник.

Недостатком карбюратора с постоянным сечением диффузора является противоречие между необходимостью, с одной стороны, увеличивать проходное сечение диффузора для снижения газодинамических потерь на входе в двигатель и, с другой стороны, необходимостью уменьшать проходное сечение диффузора для обеспечения качества распыления топлива с его последующим испарением. Этот парадокс технически обойден в карбюраторах с постоянным разрежением (Stromberg, SU, Mikuni) и с переменным сечением диффузора. Отчасти эту проблему решает введение дополнительной смесительной камеры с последовательным открытием дросселей, тогда суммарное сечение диффузоров оказывается ступенчато изменяемым. В послевоенные годы в СССР широко использовались карбюраторы с двухступенчатым регулированием воздуха с параллельным дополнительным диффузором в одной смесительной камере — семейство К-22.

Поплавковая камера[править | править код]

Уровень топлива в поплавковой камере — одна из важнейших констант карбюратора. От него зависит устойчивая работа системы холостого хода и переходных систем всех камер, то есть, работа двигателя на малых оборотах непосредственно. А так как регулировка системы холостого хода фактически закладывает правильную компенсацию состава ГДС, то косвенно от стабильности уровня зависит работа на всех режимах.

Позиция уровня топлива в камере закладывается конструктором так, чтобы при любых отклонениях карбюратора от вертикали не происходило самопроизвольного истечения топлива из распылителей в смесительную камеру.

Особенность компоновки современных карбюраторов в том, что на расположенных поперечно двигателях возникает необходимость компенсировать приливно-отливные явления. С целью такой компенсации в простейших случаях создаются дополнительные экономайзеры (ДААЗ-1111). В более дорогих карбюраторах используются спараллеленные поплавковые камеры, расположенные по бокам карбюратора и соединенные либо поперечным каналом (ДААЗ-2108), либо отдельной сообщающей полостью, из которой запитаны жиклеры. Поплавковых клапанов в этом случае может быть два («Пирбург-2ВЕ»), расположенных в крайних точках по бокам.

Поплавок/поплавки могут быть полыми (ДААЗ), как правило, они выполняются паянными из штампованных латунных половинок, либо изготовленными из пористой пластмассы (К-88).

Для компенсации воздействия вибраций двигателя на уровень топлива поплавковые клапаны демпфируются либо введением демпферной пружины со штоком или шариком, либо наличием упругого упорного или запорного элемента (ПЕКАР).

В ряде карбюраторов поплавковый клапан расположен в дне камеры. В этих случаях компоновка позволяет, сняв крышку карбюратора, непосредственно отслеживать уровень топлива. С этой же целью во многих моделях карбюраторов использовались смотровые окна, расположенные в боковой или передней стенке поплавковой камеры и позволяющие видеть уровень непосредственно в процессе работы двигателя.

Балансированный карбюратор может иметь систему стояночной разбалансировки поплавковой камеры, которая представлена механическим или электрическим клапаном, сообщающим её полость во время стоянки с атмосферой. В этом случае существенно облегчается пуск горячего двигателя, так как переобогащенный парами топлива воздух не накапливается в карбюраторе. С целью улавливания этих паров и из экологических соображений в поздних конструкциях вводится ещё газопоглотитель — ёмкость с вкладышем из активированного угля. При отключении от поплавковой камеры после пуска двигателя его полость соединяется с системой вентиляции картера и поглощенные пары бензина сжигаются двигателем в составе рабочего заряда.

Основные дозирующие системы[править | править код]

Двигатель в процессе эксплуатации работает в разных режимах, требующих смеси разного состава, часто с резким изменением содержания фракции паров топлива. Для приготовления смеси состава, оптимального при любом режиме работы двигателя, карбюратор с постоянным сечением распылителя имеет разнообразные дозирующие устройства. Они вступают в работу или выключаются из работы в разное время или работают одновременно, обеспечивая наиболее выгодный (в отношении получения наибольшей мощности и экономичности) состав смеси на всех режимах двигателя.

• Главная дозирующая система (ГДС) современного карбюратора, как правило, имеет пневматическую компенсацию состава смеси. Такая система имеет один главный топливный жиклер и один воздушный жиклер, выходящие в эмульсионный колодец, расположенный вертикально или наклонно (карбюраторы Zennith и их модификации). Воздух поступает из ГВЖ в эмульсионную трубку, имеющую вертикальные ряды отверстий. Образующаяся между стенками колодца и трубкой топливовоздушная первичная эмульсия поступает по каналу к распылителю, расположенному в смесительной камере. ГТЖ расположен снизу, поэтому уровень топлива при расходовании эмульсии в распылителе стремится подняться за счет притока из поплавковой камеры. Однако его поступление ограничено ГТЖ. С другой стороны, чем ниже уровень топлива в эмульсионном колодце, тем больше воздуха поступает в эмульсию из отверстий в трубке, тем больше его в смеси и тем больше степень компенсации. Возможен вариант, когда и топливо, и воздух подаются внутрь эмульсионной трубки.

Ранее существовали ГДС со спараллелеными жиклерами и последовательными диффузорами (К-22), в которых компенсация обеспечивалась, главным образом, системой холостого хода и за счет упругости пластин, открывающих поток воздуха в отдельном большом диффузоре, бензин при этом подавался из параллельного компенсационного жиклера. В относительно простеньких карбюраторах малолитражек использовалась ГДС с компенсационным колодцем и ограничительным компенсационным жиклером. Ввиду неглубокой компенсации и относительно небольшого количества подаваемого топлива, то есть негибкости в эксплуатации, карбюраторы с такими системами перестали выпускаться к середине 60-х годов XX века.

ГДС современного карбюратора обеспечивает гибкость состава смеси от 1:14 до 1:17 весовых частей бензина : воздуха. На основных режимах ГДС обеспечивает смесь экономичного или обедненного состава — 1:16—1:16,5.

Совершенно особую конструкцию имеет ГДС горизонтального карбюратора с игольным регулированием. В этой системе одновременно механически изменяется количество воздуха, проходящего через диффузор — за счет подъёма шибера, и количество подаваемого в него же топлива — за счет иглы переменного профиля, проходящей через жиклер и механически изменяющей его проходное сечение. Характеристическая кривая такого карбюратора обеспечивается механически жестко заданным соотношением сечения диффузора и сечения жиклера, которые зависят только от высоты подъёма шибера. В карбюраторах постоянного разрежения этот уровень в каждый момент времени обеспечивается автоматически за счет действия демпфирующей системы золотника и разрежения в зоне дроссельной заслонки, определяемого нагрузкой двигателя и углом поворота дросселя.

• Система холостого хода (СХХ) с переходной системой и система вентиляции картера— помимо обеспечения работы на режимах с невысоким вакуумом, которого недостаточно для включения в работу ГДС, на всех остальных режимах обеспечивает компенсацию состава смеси в ГДС.

Так как при работе на холостом ходу над дросселем не имеется разрежения, необходимого для включения в работу главной дозирующей системы, для обеспечения режимов с неглубоким вакуумом и малыми углами открытия дросселя требуется отдельная система, способная обеспечивать смесеобразование при малых расходах воздуха в смесительной камере. Она может быть параллельной (используется очень редко), последовательной, иметь разные типы распыливания — дроссельное, задроссельное, может быть автономной (АСХХ).

Последовательная СХХ представляет собою воздушный, топливный и эмульсионный каналы с дозирующими элементами — жиклерами холостого хода или актюаторами. Топливный жиклер холостого хода запитывается из нижней части эмульсионного колодца ГДС, таким образом он оказывается включен в топливный канал ГДС последовательно. Воздушный жиклер ХХ соединен с пространством верхней части смесительной камеры, что обеспечивает изменение количества воздуха, поступающего в СХХ при разных режимах работы двигателя. Ввиду указанных выше особенностей, СХХ является очень важным звеном компенсации смеси для ГДС. Очень часто воздух подается в СХХ по двум или по трем каналам, что обеспечивает двух- или трехступенчатое эмульгирование, способствующее дополнительной гомогенизации смеси и улучшению равномерности состава смеси по цилиндрам. СХХ открывается в смесительную камеру в задроссельном пространстве, где на холостых оборотах имеется вакуум достаточной для её работы степени. В канал СХХ открываются переходные отверстия, расположенные в зоне кромки приоткрытой дроссельной заслонки. К-88 и ДААЗ-2108 вообще имеют одно вертикальное щелевидное отверстие, часть его, расположенная ниже кромки дросселя, обеспечивает холостой ход, при открывании дросселя эта часть естественно увеличивается, обеспечивая переходный режим.

Дроссельная заслонка на холостом ходу почти закрыта, разрежение в карбюраторе имеется только сразу за ней. За счёт этого разрежения в отверстие холостого хода из главной дозирующей системы через топливный жиклер холостого хода подается топливо, смешанное с воздухом, поступающим из воздушного жиклера холостого хода и дополнительных воздушных каналов. При этом образуется обогащенная смесь, необходимая для поддержания холостых оборотов двигателя, с соотношением «бензин — воздух» в пределах от 1:12 до 1:14,5.

На переходном режиме, то есть при небольших углах открытия дроссельной заслонки, эмульсия из каналов СХХ поступает в зону кромки дроссельной заслонки через одно или несколько переходных отверстий, смешиваясь с проходящим воздухом и обедняясь до 1:15—1:16,5.

Как уже указывалось, некоторые карбюраторы (К-88, К-90, ДААЗ-2108) имеют в зоне кромки дросселя одно вертикальное щелевидное отверстие. Такое построение обеспечивает эффективную компенсацию и плавное изменение состава смеси на переходном режиме. Задавая форму щели, можно добиться практически идеальной переходной характеристики.

На остальных режимах работы двигателя система холостого хода компенсирует состав смеси, образуемой главной дозирующей системой и поэтому является чрезвычайно важной для правильной работы карбюратора. Известны случаи, когда после неквалифицированной регулировки СХХ при сохранении оборотов холостого хода карбюратор практически терял работоспособность.

Для обеспечения равномерности состава смеси по цилиндрам и стабильности параметров и смесеобразования, и момента зажигания СХХ часто выполняется автономной, с дополнительными смесительными устройствами, фактически представляющими собой карбюратор в карбю

Для чего нужен жиклер в карбюраторе

Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.

Чистка, настройка, замена и регулировка жиклеров и регулировка обогащения топливно-воздушной смеси производится во время ТО и при возникновении нештатных ситуаций.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

• малый уровень компрессии в одном из цилиндров;
• сбилась регулировка системы зажигания;
• неисправна одна или несколько свечей зажигания;
• требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

• наполнение бензином поплавочной камеры;
• величину максимальных оборотов холостого хода;
• насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

1. На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
2. Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
3. Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

• жиклер электромагнитного клапана – возможно, он засорился;
• канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
• электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

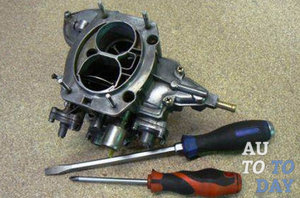

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

• Что такое жиклеры карбюратора?
• 1. За что отвечают жиклеры?
• 2. Как подобрать жиклеры
• 3. Замена жиклеров карбюратора

Автомобильный карбюратор – достаточно сложный механизм, из-за чего ремонтировать его берутся далеко не все автовладельцы. Наиболее распространенной проблемой данного устройства является засорение жиклеров, и даже если вы сами не отважитесь на проведение чистки, некоторые тонкости в обслуживании карбюратора необходимо знать каждому автолюбителю.

1. За что отвечают жиклеры?

Для стабильной работы двигателя при разных рабочих режимах требуется соответствующая дозировка топлива и воздуха, которые поступают в смесительные камеры через некие пробки с отверстиями. Эти пробки носят название «жиклеров» и, в зависимости от назначения, могут разделяться на топливные и воздушные. Данные детали по-разному влияют на состав топливовоздушной смеси, и если, к примеру, увеличить сечение главного (топливного) жиклера, то можно получить обогащенную смесь, а те же самые действия с воздушным элементом приведут к образованию обедненного состава. Кроме того, производительность жиклеров (то есть их пропускная способность) также зависит от диаметра и длины отверстия, шероховатости поверхности, наличия/отсутствия форсунок и смены давления на входе и выходе. Соответственно, любые неровности на поверхности стенки отверстия будут снижать пропускную способность жиклера, но определить степень этого будет довольно трудно.

Учитывая все вышесказанное, становится вполне понятно, что описанные элементы карбюратора существенно влияют на расход топлива, а значит, и на материальную сторону обслуживания транспортного средства. Увеличив производительность главного жиклера, вы добьетесь роста расхода горючего на всех рабочих режимах двигателя, а при увеличении воздушного потока машина будет больше расходовать топливо только в процессе движения на повышенных скоростях.

2. Как подобрать жиклеры

Выполняя ремонт или чистку карбюратора, автовладелец нередко желает заменить эмульсионные трубки, диффузоры, распылители и жиклеры. Однако следует помнить, что новые детали необходимо подбирать с учетом модели карбюратора, так как запчасти от «Солекса» подойдут только для этого карбюратора, и никакие другие не смогут обеспечить нормального функционирования агрегата. Кроме того, при выборе жиклеров следует обращать внимание и на их маркировку: деталь с бóльшим значением имеет бóльшую пропускную способность, а с меньшим – меньшую. Грамотно подобрав жиклеры, вы сможете добиться максимальной плавности в работе двигателя даже в условиях частых нагрузок, причем экономия топлива в городском режиме может увеличиться на 35%.

Выбирая сменные детали, прежде всего, необходимо определиться с основным (топливным) элементом, а затем можно переходить и к воздушному. Важным моментом является объем мотора, и если он большой, тогда лучше использовать вторичные жиклеры с небольшим сечением. Диаметр запчастей с калибровочными отверстиями, размещенными в первой и второй камерах, могут немного отличаться друг от друга.

При желании можно легко найти специальные таблицы, где будет указано оптимальное соотношение значений топливных и воздушных жиклеров, а также прогнозироваться соотношение полученной смеси или даже поведение транспортного средства в различных ситуациях. К примеру, если подобрать топливный элемент с большой производительностью, а воздушный – с маленькой, то в результате мы получим слишком обогащенную смесь, которая не сможет воспламеняться. Чтобы избежать крайностей, найдите подходящую для вашего аккумулятора таблицу, где указывается оптимальный диаметр всех жиклеров в соответствии с типом двигателя и маркой карбюратора.

Правда, помимо данных о виде и размере жиклеров конкретного устройства, необходимо еще и знать, какую информацию скрывают цифры, указанные на верхней части деталей. Довольно часто на поверхность элемента наносятся два обозначения, в каждом из которых зашифрован определенный параметр. К примеру, цифры «21» или «23» соответствуют наружному диаметру дозирующего элемента, а заметив на главных топливных деталях обозначение «95» или «97.5», вы сможете узнать значение, свидетельствующее о производительности, так как именно оно характеризует пропускную способность жиклера. Воздушные элементы также имеют обозначения, которые указывают на их производительность, но они находится уже в пределах «125» и «155».

Некоторые автовладельцы предпочитают не утруждать себя подбором новых жиклеров и увеличивают пропускную способность детали с помощью расточки ее диаметра. Однако проводить такую операцию можно лишь с помощью высокоточного оборудования, так как использование дрели и сверла в гаражных условиях, может привести к окончательной поломке жиклера. Поэтому, если по каким-либо показателям деталь не подходит под ваш аккумулятор, следует незамедлительно приобрести новый элемент, который будет идеально соответствовать всем требованиям.

3. Замена жиклеров карбюратора

Многие специалисты советуют выполнять замену жиклеров спустя каждые 30 тыс. километров пробега автомобиля, обращаясь за помощью в специализированные мастерские (СТО). Причиной подобной рекомендации служит частое засорение агрегатов смолами и различными карбоновыми накоплениями. Оседая на стенках устройства, они препятствуют полноценному доступу топлива к двигателю, из-за чего у водителя появляются проблемы с запуском силового агрегата, нестабильностью оборотов, резкой потерей мощности или неполадками в работе карбюратора. Если своевременно не заменить жиклеры, то предотвратить перерасход топливной жидкости и плохую работоспособность транспортного средства будет просто невозможно. Кроме того, несвоевременность подобного мероприятия часто приводит к более существенным проблемам с карбюратором.

Первый этап замены жиклеров включает в себя грамотный подбор сменных деталей и соответствующего инструментария. Вопреки распространенному мнению, при желании и наличии всех необходимых инструментов, провести замену жиклеров вполне реально и в «домашних условиях». К слову сказать, поводом к замене не всегда служит неправильно подобранный элемент. Довольно часто старые жиклеры очень сильно изнашиваются или засоряются, что, в свою очередь, приводит к изменению их диаметра, состава смеси и ко всем вытекающим последствиям. Более того, учитывая, что таким способом можно существенно повысить мощность силового агрегата транспортного средства, замену жиклеров вполне можно считать одним из видов тюнинга автомобиля.

Процедура непосредственной замены состоит из нескольких этапов, но начинается все с демонтажа сломанных жиклеров. Чтобы их извлечь, чаще всего приходится снимать и разбирать мотор, но прежде чем вытаскивать силовой агрегат, обязательно отсоедините минусовую клемму от аккумуляторной батареи и снимите корпус воздушного фильтра.

Также необходимо заранее подготовить чистую тряпку и растворитель (например, «уайт-спирит»), который идеально подходит для очистки поверхности двигателя от загрязнений. Затем найдите место крепления троса привода к воздушной заслонке и немного ослабьте фиксирующий винт. То же самое необходимо сделать и с болтом, который крепит оболочку троса (для выполнения задачи лучше всего подойдет рожковый ключ). Дальше, отсоединив от карбюратора трос, снимите с патрубка и шланг подвода картерных газов.

Обратите внимание! Чтобы отсоединить от штуцера топливный шланг, помимо гаечного ключа, вам пригодится и крестовая отвертка, при помощи которой сначала ослабляют затяжку хомута крепления, а затем демонтируют шланг. В нем необходимо заглушить отверстие, например, использовав болт «М8». Также нужно снять шланг вакуумного регулятора, отсоединив клемму провода от вывода электромагнитного клапана. После того как, воспользовавшись плоской отверткой, вы отожмете наконечник тяги дроссельной заслонки и извлечете его, у вас появится возможность демонтажа возвратной пружины.

Для того чтобы извлечь сам карбюратор, необходимо подготовить накидной и рожковый ключи №13 и открутить сначала три гайки крепления детали к впускному трубопроводу. Также нелишним будет осмотр прокладки карбюратора, так как, вполне вероятно, что и ей потребуется замена. В том случае, когда узел будет находиться в снятом положении очень длительное время – обязательно закройте впускной трубопровод чистой тряпкой.

На завершающем этапе процедуры замены от вас потребуется снять крышку с карбюратора и открутить жиклеры плоской отверткой. В первую очередь достаньте топливные элементы, а за ними и воздушные детали. В кольцах последних вы найдете эмульсионные трубки, а для того чтобы их изъять, следует поддеть жиклеры надфилем.

В любом случае, выполнение замены не должно происходить «вслепую». Сначала визуально оцените состояние жиклеров, наличие различных повреждений (рисок, царапин и т.д.) не допускается. Кроме того, отрицательное влияние на работоспособность карбюратора оказывает и загрязнение деталей смолами. Прежде чем переходить к установке новых элементов, неплохо проверить их на специальном стенде, который поможет определить, соответствует указанная пропускная способность реальному значению или нет.

Если вы приняли решение самостоятельно разбирать карбюратор, то нелишним будет обследовать и остальные его части, так как замена жиклеров – далеко не единственная проблема таких устройств. Все детали, на которых отчетливо заметны следы дефектов, подлежат замене, а остальные части необходимо промыть в специальном средстве. Жиклеры и все остальные аналогичные отверстия продувают сжатым воздухом. После выполнения процедуры все элементы следует собрать в обратной последовательности.

Помните, наиболее распространёнными причинами появления проблем с жиклерами карбюратора являются:

— использование низкокачественного топлива;

— несвоевременная промывка всех агрегатов, в том числе и карбюратора;

— низкокачественное техническое обслуживание карбюраторов.

Для того чтобы избежать необходимости частой замены жиклеров, их необходимо регулярно прочищать и ни в коем случае не игнорировать проблемы с карбюратором, пусть они и кажутся вам незначительными.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

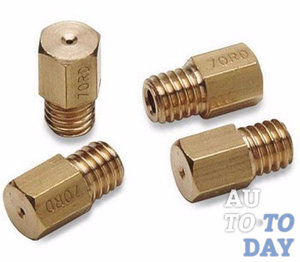

Жиклер – это деталь карбюратора с калиброванным отверстием, предназначается для дозированной подачи газообразной смеси или другого топлива.

Еще жиклерами называют форсунки и пробки карбюратора, в них также имеются калиброванные отверстия. Такой жиклер может выполнять разные функции в разных системах карбюратора. Поэтому жиклеры бывают разных видов: топливные, воздушные, главные, компенсационные, холостого хода и т.д. Характеризуются жиклеры пропускной способностью, единицы измерения которой см3/мин.

За что отвечают жиклеры?

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Виды жиклеров и его функции

Деталь различают по тому, какие она функции выполняет, а также в зависимости от расположения в карбюраторе. Деталь можно разделить на несколько видов: жиклер воздушный, компенсационный, топливный жиклер. Также существует жиклер с холостым ходом. Деталь оценивается по свойствам эксплуатации. Вычисляется количество жидкости, пропускаемое сквозь калиброванное отверстие за определенное количество времени. Деталь имеет маркировку в виде трехзначного числа, если это жиклер карбюратора, которая, как правило, нанесена на торец. Данное число позволяет определить функциональность жиклера в кубических сантиметрах, если давление водяного столба составляет 1000 мм.

Отверстие, которое находится в жиклере должно быть строго калиброванным. Не рекомендуется прочищать деталь острыми предметами, чтобы не нарушить ее функциональность.

Основные поломки, связанные с жиклером

В основном поломка происходит при засорении карбюраторных жиклеров. Владельцы авто постоянно сталкиваются с неисправностями в работе карбюратора из-за того, что в жиклеры попадают мелкие частицы пыли. Также поломки происходят из-за некачественного топлива.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Как решить проблему засора?

Последовательность действий по очистке жиклеров:

1. снимаем полностью воздушный фильтр;

При очистке жиклеров тонкой проволокой будьте осторожны чтобы не повредить отверстие, рекомендуется продувать, а не чистить.

1. при помощи отвертки ослабляем хомуты, которые крепят шланги, предназначенные для подачи топлива;
2. затем нужно отвернуть пробку третьего фильтра в карбюраторе, изъять элемент фильтрации, предварительно очистив его, а затем продуть при помощи обычного насоса;

1. снимаем крышку карбюратора;
2. продуть: жиклер холостого хода, также воздушный жиклеры, все клапаны и каналы специального распылителя от ускорительного насоса, жиклеры переходной системы;
3. очищаем винт пятого состава смеси, работающей на холостом ходу, затем продуваем все топливные каналы, а также системы карбюратора. При необходимости можно полностью заменить жиклеры из ремкомплекта. После выполнения данной операции следует установить карбюраторную крышку и завернуть винты.

Таким образом, как мы видим, жиклер это простая деталь топливной системы автомобиля, но и она нуждается в периодической проверке, очистке или замене.

Устройство и принцип работы карбюратора

До середины 80-х бензиновые двигатели внутреннего сгорания на легковых и легких грузовых автомобилях массово оснащались карбюраторами. Такие двигатели работают по принципу сгорания заранее приготовленной внешним устройством топливно-воздушной смеси в цилиндрах мотора. Указанная рабочая смесь состоит из капель горючего и воздуха. Карбюратор отвечает за процесс, подразумевающий образование смеси из этих компонентов в нужной пропорции для максимальной эффективности работы ДВС. Простейший карбюратор представляет собой механическое дозирующее устройство.

Читайте в этой статье

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива.

Стоит учесть, что такое топливо не может воспламениться без участия воздуха. Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях.

Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.  Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения.

Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Модернизация

Главным направлением дальнейшей работы инженеров стала максимальная автоматизация всех процессов смесеобразования. Над совершенствованием конструкции карбюратора трудились лучшие умы многих компаний по производству автомобилей и сопутствующего оборудования. По этой причине  можно встретить великое множество простых и сложных  моделей карбюраторов от многочисленных  мировых производителей.

Дальнейшее развитие

Карбюраторы стали активно вытесняться инжекторными системами только в конце XX века. До этого времени конструкцию карбюратора   усиленно совершенствовали. Последними витками эволюции карбюраторного впрыска стали  карбюраторы под контролем электроники. В таких карбюраторах имелось несколько электромагнитных клапанов, работу которых контролировало специальное  устройство управления. Для примера можно упомянуть марку карбюратора Hitachi. В конструкции насчитывалось  без малого 5 клапанов, а заслонки управлялись электронным способом.

Последнее поколение конструктивно сложных карбюраторов отлично демонстрирует уже упомянутая модель карбюратора Hitachi. Этот карбюратор устанавливался на автомобили марки  Nissan в самом конце 80-х и в начале 90-х годов. Сложность этого поколения карбюраторов заключается в большом количестве вспомогательных устройств, особенно если сравнивать продукт Hitachi с примитивным «Солекс», который ставился на ВАЗ.

Вспомогательные устройства отвечали за стабилизацию работы карбюратора в различных режимах. К таким режимам и особенностям эксплуатации можно отнести резкий сброс газа, режим холостого хода в процессе простоя на автомобиле с автоматической КПП, выравнивание и стабилизацию оборотов силового агрегата после включении  климатической установки, а также многие другие.

Доведенный до совершенства карбюратор последних поколений базово состоял из многочисленных устройств. Мы назовем только некоторые из них для ознакомления:

1. Система регулирования температуры  наружного воздуха;.
2. Обогреватель впускного коллектора;
3. Клапан прекращения подачи топлива;
4. Клапан устройства обогащения смеси;
5. Биметаллическая пружина воздушной заслонки в устройстве механизма открытия дросселя;
6. Система быстрого холостого хода и т.д;

Такие устройства относятся к последним «электронным» карбюраторам. Дополнительные элементы в этих моделях были выполнены в виде отдельных аналоговых устройств. Устройства  управлялись простейшей электроникой или работали по принципу саморегулирования (биметаллическая пружина).

Примечательно то, что простые механические карбюраторы являются очень универсальными устройствами и могут быть установлены при помощи переходника на разные модели автомобилей. Отличным примером является все тот же прекрасно известный отечественным автомобилистам карбюратор «Солекс».

Карбюратор и инжектор

Далее в истории систем топливоподачи и смесеобразования сначала появился моновпрыск (моноинжектор), а полностью электронный впрыск и производительные топливные форсунки окончательно вытеснили морально устаревшие карбюраторы.

Главным преимуществом инжектора является намного более точное и своевременное дозирование топлива для получения нужных пропорций топливно-воздушной смеси. Появление и внедрение в автоиндустрию доступных по цене микропроцессоров в итоге привело к тому, что необходимость в сложном карбюраторе и дополнительных устройствах в его конструкции попросту исчезла. Все функции отдельных элементов карбюратора взял на себя один единственный блок управления (ЭБУ), а в конструкции  инжектора установили простые устройства исполнения.

Ошибочно полагать, что инжектор является более экономичным решением сравнительно с карбюратором. Хорошо отстроенный карбюратор демонстрирует схожие показатели по расходу топлива. Популярность распределенного впрыска обусловлена тем, что именно такой механизм топливоподачи способен соответствовать всем жестким современным нормам и требованиям по экологичности ДВС. Карбюратор удовлетворить такие требования не может, что обусловлено его конструктивными особенностями и производительностью жиклеров.

Сегодня карбюраторный впрыск  встречается только на тех двигателях, основным назначением которых является целевая установка на спецтехнику. Причиной такого решения стала уязвимость электронных инжекторных систем во время тяжелых  условий эксплуатации. Электронные узлы и модули инжектора страдают от повышенной влажности и загрязненности, а форсунки чувствительны к качеству топлива. Для примера стоит сказать, что однозначно лучше установить на транспортное спецсредство при использовании такового на болотах именно механический карбюратор, который не перегорит. Такой карбюратор всегда можно с легкостью обслужить, почистить и просушить при необходимости.

Виды карбюраторов

Как мы уже говорили, процесс модернизации карбюраторов породил большое количество видов данного устройства от разных производителей. Все это многообразие  карбюраторов условно можно разделить на три группы:

• барботажный;
• мембранно-игольчатый;
• поплавковый;

Два первых типа карбюраторов уже давно практически не встречаются, так что останавливаться на этих конструкциях мы не будем. Целесообразнее рассмотреть поплавковый карбюратор, который еще можно увидеть в различных модификациях на гражданских автомобилях эпохи 90-х в наши дни.

Устройство поплавкового карбюратора

Главной задачей карбюратора  является смешение топлива и воздуха. Разные модели  карбюраторов осуществляют этот процесс по схожему принципу. Поплавковый карбюратор состоит из следующих элементов:

• поплавковая камера;
• поплавок;
• запорная игла поплавка,
• жиклер;
• смесительная камера;
• распылитель;
• трубка Вентури;
• дроссельная заслонка;

Поплавковый карбюратор устроен так, что к его поплавковой камере подведена  специальная магистраль. По этой магистрали из топливного бака в карбюратор подается топливо. Регулирование количества топлива в камере осуществляется посредством двух элементов, которые взаимосвязаны. Речь идет о поплавке и игле. Падение уровня топлива в поплавковой  камере означает, что и поплавок опустится вместе с иглой. Таким образом получится, что опустившаяся игла откроет доступ для проникновения в камеру  следующей порции горючего. При заполнении камеры бензином поплавок поднимется, а игла при этом параллельно перекроет горючему доступ.

В нижней части поплавковой камеры находится следующий элемент под названием жиклер. Жиклер выполняет функцию калибратора и  обеспечивает дозирование подачи горючего. Через жиклер топливо попадает в распылитель. Так происходит перемещение нужного количества горючего из поплавковой камеры в смесительную камеру. В смесительной камере происходит процесс приготовления рабочей топливно-воздушной смеси.

Конструктивно смесительная камера имеет диффузор. Указанный элемент создан для того, чтобы увеличивать скорость воздушного потока. Диффузор отвечает за создание разрежения воздуха в непосредственной близости от распылителя. Это помогает вытягивать топливо из поплавковой камеры, а также способствует лучшему его распылению в смесительной камере. Таково базовое устройство простого поплавкового карбюратора.

Дроссельная заслонка : холодный пуск и холостой ход

То количество рабочей топливно-воздушной смеси, которое поступит в цилиндры двигателя,  будет зависеть от положения дроссельной заслонки. Заслонка имеет прямую связь с педалью газа. Но это еще не все.

Некоторые автомобили с карбюратором имели дополнительное устройство для управления дроссельной заслонкой. Этот элемент хорошо знаком любителям старой «классики» от ВАЗ. В народе это устройство автомобилисты прозвали «подсос», а само устройство создано для холодного запуска. Элемент выполнен в виде специального рычага, который находится в нижней части торпедо со стороны водителя.

Рычаг позволяет дополнительно  управлять дроссельной заслонкой. Если вытянуть «подсос» на себя, в таком случае заслонка прикрывается. Это позволяет ограничить доступ воздуха и увеличить уровень разрежения в смесительной камере карбюратора.

Бензин из поплавковой камеры при повышенном разрежении вытягивается в смесительную камеру намного интенсивнее, а недостаточное количество поступившего  воздуха заставляет карбюратор готовить  для двигателя обогащенную рабочую смесь. Именно такая смесь лучше всего подходит для уверенного запуска холодного мотора.

Стоит отметить, что первым во всей конструкции подвергся последующей модернизации именно  холодный пуск, уже знакомый нам под названием «подсос».  К простейшим же карбюраторам заслуженно относится некогда распространенный и  популярный карбюратор «Солекс»,  которому многим обязана линейка классических автомобилей ВАЗ.

Работа карбюраторного двигателя в режиме холостого хода  осуществляется следующим образом:

• карбюратор оборудован специальными дополнительными воздушными жиклерами. Эти жиклеры отвечают за подачу строго дозированного количества воздуха;
• воздух проходит под дроссельной заслонкой и далее по рабочему алгоритму смешивается с бензином. При этом весь процесс происходит тогда, когда педаль газа не выжата и отпущена;

Вот так и выглядит базовое устройство и принцип работы карбюратора поплавкового типа.

Сильные и слабые стороны устройства

Главным  достоинством карбюратора является его доступная по цене ремонтопригодность. В свободной продаже по сей день существуют специальные ремонтные комплекты, которые позволяют вернуть карбюратор в строй достаточно быстро. Для ремонта карбюратора не требуется арсенал какого-либо специального оборудования, а отремонтировать устройство при наличии определенных умений и навыков под силу практически любому автомобилисту.

Механический карбюратор не так сильно боится загрязнений и воды,  так как их попадание не может окончательно вывести его из строя. В этом одновременно кроется как сильная, так и слабая сторона устройства. Карбюратор нужно достаточно часто подстраивать и обязательно чистить по сравнению с инжекторным впрыском, но он выносливее электронных решений при возникновении ряда таких условий, которые относятся к тяжелым или даже экстремальным условиям эксплуатации.

К дополнительным плюсам карбюратора относят его меньшую чувствительность к топливу низкого качества, а процесс чистки не представляется сложным. Хотя карбюратор и является относительно сложным устройством, но диагностировать неисправности и обслуживать его определенно проще сравнительно с забитой или неисправной инжекторной системой.

К главным минусам карбюратора можно отнести необходимость его регулярной чистки и подстройки. Карбюратор может преподнести сюрпризы в процессе эксплуатации, так как наблюдается зависимость от внешних погодных условий. В зимний период в  корпусе карбюратора может накапливаться и затем замерзать конденсат. В жару карбюратор склонен к перегреву, что ведет к интенсивному испарению горючего и падению мощности ДВС.

Последним аргументом против карбюратора является повышенная токсичность выхлопа,  что и привело к отказу от его использования на современных авто по всему миру. Сегодня карбюратор оправданно считается безнадежно устаревшим «классическим» решением.

Читайте также

Карбюраторный двигатель: описание,характеристики,фото,видео,принцип работы | НЕМЕЦКИЕ АВТОМАШИНЫ



Карбюраторный двигатель — один из типов двигателя внутреннего сгорания с внешним смесеобразованием.

В карбюраторном двигателе топливно-воздушная смесь, поступающая по впускному коллектору в цилиндры двигателя, приготавливается в специальном приборе — карбюраторе. Также карбюраторные двигатели разделяются на двигатели без наддува или атмосферные, у которых впуск воздуха или горючей смеси осуществляется за счет разряжения в цилиндре при всасывающем ходе поршня; двигатели с наддувом, у которых впуск воздуха или горючей смеси в рабочий цилиндр происходит под давлением, создаваемым турбокомпрессором, с целью увеличения заряда воздуха и получения повышенной мощности и КПД двигателя;

В качестве топлива для карбюраторного двигателя в разное время применялись спирт, керосин, лигроин, бензин. Наибольшее распространение получили бензиновые карбюраторные двигатели.

Карбюратор — устройство в системе питания карбюраторных двигателей внутреннего сгорания, предназначенное для смешивания бензина и воздуха, создания горючей смеси и регулирования её расхода. В настоящее время карбюраторные системы подачи топлива вытесняются инжекторными.

Простейший карбюратор состоит из четырёх основных элементов: поплавковой камеры (10) с поплавком (3), жиклёра (9) с распылителем (7), диффузора (6) и дроссельной заслонки (5).

Топливо по трубке (1) поступает из бака в поплавковую камеру (10). В поплавковой камере плавает пустотелый, обычно латунный поплавок (3), на который опирается запорная игла (2). Когда уровень топлива в поплавковой камере достигнет необходимой высоты, поплавок всплывёт настолько, что заставит запорную иглу перекрыть трубку (1), прекращая подачу топлива в поплавковую камеру. По мере расходования топлива его уровень в поплавковой камере понижается, поплавок опускается, и запорная игла снова открывает подачу топлива, таким образом в поплавковой камере поддерживается постоянный уровень топлива, что очень важно для правильной дозировки подачи топлива.

Из поплавковой камеры топливо поступает через жиклёр (9) в распылитель (7). Количество топлива, вытекающего из распылителя (7), зависит при прочих равных условиях от размеров и формы жиклёра.

При движении поршня в такте впуска давление в цилиндре снижается. При этом наружный воздух засасывается в цилиндр через карбюратор и впускной трубопровод, проходя через воздушную трубу (8) карбюратора, в которой находится диффузор (6). В самой узкой части диффузора помещается конец распылителя. В сужающейся части диффузора скорость потока воздуха увеличивается, а давление воздуха уменьшается.

Благодаря отверстию (4) в поплавковой камере поддерживается атмосферное давление, в результате под влиянием разности давлений происходит истечение топлива из распылителя. Топливо, вытекающее из распылителя, раздробляется струями воздуха, распыляется, частично испаряется и, перемешиваясь с воздухом, образует горючую смесь. Как правило, вместо одного диффузора используется двойной или даже тройной диффузор. Дополнительные диффузоры расположены концентрически в главном диффузоре и имеют небольшие размеры. Через них проходит только часть общего потока воздуха. Вследствие высокой скорости в центральной части при небольшом сопротивлении основному потоку воздуха достигается более качественное приготовление горючей смеси.

Количество горючей смеси, поступающей в цилиндры двигателя, а следовательно, и мощность двигателя регулируется дроссельной заслонкой (5), которая обычно приводится в движение педалью акселератора (или ручным приводом у мотоциклов и некоторых автомобилей).

Принцип работы карбюраторного двигателя

Принцип действия карбюраторного двигателя относительно простой и складывается из четырех тактов, которые совпадают с движением вверх и вниз в последовательности один за одним:

• Первый такт — впуск; клапан впуска отворяется и в цилиндр доставляется новая смесь от системы питания.
• Второй такт — сжатие; поршень сдавливает горючую смесь в камере сгорания. Все клапаны прикрыты.
• Третий такт — расширение; происходит возгорание сдавленной горючей смеси от свечи зажигания. Смесь сжигается достаточно быстро при неизменном объеме, который соответствует объему самой камеры сжатия. Это основная характерность работы карбюраторного двигателя. При перегорании формируются газы, которые двигают поршень книзу и передают движение коленвалу.
• Четвертый такт — впрыск; коленвал вращается и выбрасывает из цилиндра отработанные газы через приоткрытый клапан выпуска.

На этом один рабочий цикл карбюраторного двигателя заканчивается.

При первом такте клапан впуска уже в открытом виде при подходе поршня и благодаря высокой скорости движения поршня рабочая смесь продвигается к цилиндру и еще какое-то время при поднятии поршня во втором такте.

Искра поджигает рабочую смесь до того, как в цилиндре образуется высокое давление. В четвертом такте клапан выпускает отработанные испарения, чем очищает цилиндр еще до подхода поршня. Однако выход газов не прекращается даже после подхода поршня. Затем происходит запуск новой порции рабочей смеси, которая опять проходит в цилиндр.

Отсюда следует, что в работе между первым и четвертым тактом единовременно открываются клапаны впуска и выпуска, то есть происходит перекрытие клапанов. За момент перекрытия цилиндр очищается и в нем происходит разрежение, которое помогает выгоднее заполнить цилиндр горючей смесью при первом такте.

В таком двигателе происходит наружное образование рабочей смеси с ее сжатием и вынужденным поджиганием. На сегодняшний день как топливо чаще используется бензин, но они могут отлично выполнять свою работу и на газу.

Также популярны дизельные двигатели, где поджигание происходит от сжатия, их принцип работы зависит от нагревания газа при сжатии. Когда сжатие повышается, температура также поднимается. В это время в камеру сгорания через форсунку происходит впрыск топлива, которое поджигается и от полученных газов поршень передвигается. Сгорание топлива происходит после начала движения поршня.



Регулировки

Карбюратор — устройство, имеющее минимум регулировок, но требующее исправной работы узлов и механизмов. Работоспособность карбюратора и его техническое состояние существенно влияют на работу двигателя. Нарушение регулировки карбюратора приводит к ухудшению экономичности, приёмистости двигателя, а также к увеличению токсичности отработавших газов.

Доступные регулировки самого карбюратора:

1. «Винт количества» — обороты в режиме холостого хода
2. «Винт качества» — обогащённость топливо воздушной смеси (и, как следствие, содержание токсичного угарного газа в выхлопных газах) в режиме холостого хода.

В процессе эксплуатации необходимо проверять и восстанавливать работоспособность следующих узлов:

1. работа клапана (герметичность) экономайзера и системы холостого хода
2. работа ускорительного насоса (задержка срабатывания, количество и время впрыска топлива, направленность топливного распылителя)
3. плавность работы, свободный ход, возвращение пружиной и необходимый уровень приоткрытия закрытой ДЗ
4. работу системы холодного запуска (закрытие воздушной, и приоткрытие дросельной и воздушной заслонок)
5. работу устройства открытия второй ДЗ (если имеется)
6. работу поплавкового механизма (уровень топлива в поплавковой камере, герметичность запорного клапана, отсутствие дефектов поплавка, и т.д.)
7. работу эмульсионных колодцев и распылителей, пропускная способность жиклёров
8. отсутствие неучтённых подсосов воздуха

Так же на работу карбюратора оказывают своё влияние:

1. механизмы управления карбюратором
2. устройство подачи воздуха (воздушный фильтр, система подогрева воздуха в холодное время года)
3. система подачи топлива (бензонасос, бензофильтры, заборник, топливные магистрали, вентиляция бака)
4. система вентиляции картера двигателя
5. сливная трубка избытка топлива, впускного коллектора
6. герметичность впускного тракта после карбюратора
7. негерметичность/неисправность клапанного механизма
8. качество и состав топлива

Характеристики

Работа двигателя определяется его мощностью, действенным давлением, крутящим моментом, скоростью и частотой вращения коленчатого вала и потребление топлива.

Мощность карбюраторного двигателя, а также его крутящий момент подчиняются скорости вращения коленвала и высоты давления.

Скоростная характеристика карбюраторного двигателя устанавливается наивысшей мощностью, которую реально получить от давления при разной частоте вращения коленвала.

При небольшой скорости движения коленчатого вала давление в цилиндрах невысокое и мощность двигателя, соответственно, тоже небольшая. При ускорении вращения коленвала и давление поднимается, так как горючая смесь сгорает быстрее.

Потребление топлива увеличивается при небольшой частоте вращения коленчатого вала, так как процесс сгорания проходит медленнее, теплоотдача большая, а при увеличении частоты вращения механические и тепловые затраты увеличиваются.

Скоростная характеристика дизельного двигателя определяется при недвижимой рейке топливного насоса, который дает высокую подачу топлива на конкретном режиме скорости и бездымной эксплуатации.

При заведенном двигателе автомобиля количество вращений коленвала меняется. Если беспричинно увеличивается потребление топлива, то происходит это благодаря ухудшению рабочего процесса двигателя.

Управление

Обычно работой карбюратора управляет водитель автомобиля. На некоторых моделях карбюраторов использовались дополнительные системы, частично автоматизировавшие управление им.

Для управления дроссельной заслонкой на автомобилях обычно используется педаль газа. Она может приводить её в движение при помощи системы тяг или тросового привода. Тяги в целом надёжнее, но конструкция привода получается сложнее и ограничивает возможности конструктора по компоновке подкапотного пространства. Привод тягами широко использовался в прежние годы, но начиная с 1970-х годов получила распространение система с металлическим тросиком. Системы с пневмо- или электромеханическим приводом распространения на карбюраторных двигателях не получили.

На старых автомобилях часто предусматривалась двойная система привода дроссельной заслонки карбюратора: от руки, рычажком или вытяжной рукояткой («постоянный газ»), и от ноги — педалью. Ручное и ножное управления связывалось между собой так, что при нажатии на педаль рукоятка ручного управления остаётся неподвижной, а при её вытягивании педаль опускается. Дальнейшее открытие дросселя можно было производить педалью. При отпускании педали дроссель остаётся в положении, установленном ручным управлением. Например, на «Волге» ГАЗ-21 на панели приборов справа от радиоприёмника была расположена рукоятка ручного управления дроссельной заслонкой, дублирующая педаль газа. Вытянув её, можно было добиться устойчивой работы холодного двигателя без использования воздушной заслонки, или использовать для установления «постоянного газа». На грузовых автомобилях режим «постоянного газа» служил в частности для упрощения движения задним ходом.

На мотоциклах и некотором числе автомобилей применяется ручное управление дросселем, осуществляемое специальной рукояткой на руле через тросик.

Воздушная заслонка может иметь механический или автоматический привод. В первом случае её закрывает водитель при помощи рукоятки, размещённой обычно на панели приборов. Автоматический привод широко применялся за границей, а в практике отечественного автопрома распространения практически не получил ввиду низкой надёжности, недолговечности и ненадёжной работы при характерных для климата большей части территории СССР/России больших перепадах температур. В этом случае воздушную заслонку закрывал биметаллический или церезиновый термоэлемент, обогреваемый жидкостью из системы охлаждения. По мере прогрева двигателя, термоэлемент нагревался, расширялся и открывал воздушную заслонку. В иных системах использовался электромеханический привод с датчиком температуры. Из отечественных автомобилей, такое пусковое устройство имели только карбюраторы отдельных моделей ВАЗ.

Очень широко распространён полуавтоматический привод воздушной заслонки. В этом случае она закрывается водителем вручную, а после пуска двигателя автоматически приоткрывается диафрагмой, работающей от возникающего во впускном коллекторе двигателя разрежения. Это предотвращало возможную остановку двигателя из-за переобогащения рабочей смеси и несколько снижало расход топлива на прогрев. Пусковую диафрагму имели практически все отечественные карбюраторы, разработанные после начала 1960-х годов. До этого некоторые модели использовали менее совершенный кулачковый механизм, немного приоткрывавший дроссельную заслонку при закрывании воздушной.

Очиститель карбюратора: описание,виды,чистка,фото,видео.

Жиклер карбюратора: описание,виды,замена,ремонт,фото,видео.

Как правильно разобрать и собрать карбюратор?

Система питания карбюраторных двигателей

ПОХОЖИЕ СТАТЬИ:

• Гидравлические толкатели: устройство,фото,описание.
• Инструменты, аксессуары и запасные части для автомобиля
• Надежная и стабильная работа системы охлаждения двигателя
• Рама и тягово-сцепное устройство: описание,устройство,фото.
• Опель вектра B: технические характеристики,фото,видео,обзор,описание.
• Фольксваген каравелла Т6 2016 комплектации и цены обзор описание характеристики фото видео.
• Бмв е30 технические характеристики обзор описание фото видео комплектация.
• Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
• Системы охлаждения двигателя проблемы и неисправности фото описание
• Mercedes-Benz S 63 AMG седан, 2013
• Opel Agila: описание,характеристики,фото,видео,комплектация.
• Технические данные и эксплуатации Bugatti Veyron, произведенные в период с 2005 — 2015
• Диагностика газобаллонного оборудования автомобиля.
• ауди а6: фото,цена,описание,обзор,видео,комплектация.
• Главные неисправности аккумуляторной батареи

Что делает карбюратор?

Строение бензинового двигателя включает в себя такое оборудование, как карбюратор. Надо заметить, что сам двигатель не осуществляет работу по подготовке топлива к использованию, а подготавливает его как раз карбюратор. Для того чтобы понять, что такое карбюратор, необходимо узнать его виды и общее определение. Карбюратором называют навесное оборудование двигателя, которое подготавливает горючую смесь, впрыскиваемую в цилиндры двигателя, для последующего воспламенения. Как правило, карбюратор расположен сверху двигателя.

Карбюраторы принято делить:

1. По расположению камер:
   • Горизонтальные (используются в основном для гоночных автомобилей).
   • Вертикальные (используются в большинстве автомобилей).
2. По наличию поплавковой камеры:
   • С поплавковой камерой (сложные карбюраторы, которые ранее использовались в авиации).
   • С поплавковой камерой (применяется в большинстве автомобилей).
3. По количеству камер:
   • Однокамерные.
   • Многокамерные (используются в современных автомобилях).

В свою очередь многокамерные карбюраторы делятся на два типа. В первом типе главная и дополнительные камеры включаются последовательно при помощи переходной системы, когда недостаточно объема создаваемой смеси. В карбюраторе второго типа все камеры работают синхронно.

Теперь стоит подробно рассмотреть, как работает карбюратор. Его основная функция заключается в смешивании в необходимом соотношении бензина с воздухом. В большинстве современных автомобилей используется метод впрыска топлива, поскольку он является наиболее эффективным и экономичным. Однако некоторые модели автомобилей и такие устройства небольших размеров, как квадроциклы, газонокосилки применяют карбюратор из-за простоты и дешевизны.

Базовые элементы карбюратора

Базовыми элементами самого простого карбюратора являются:

• Воздушный канал. Он является основой карбюратора и представляет собой отверстие, которое обеспечивает поступление в трубопровод двигателя воздуха.
• Воздушная заслонка. Она необходима для увеличения скорости воздушного потока.
• Распылитель. Именно в него через жиклер и попадает топливо из поплавковой камеры.
• Камера. Необходимый уровень топлива в карбюраторе постоянно поддерживает поплавковая камера.

Принцип работы карбюратора

Поток воздуха быстро проходит через воздушный канал, который необходим для распыливания топлива либо для смешивания воздуха с топливом. Следует заметить, что в поплавковой камере, которая содержит топливо, давление – атмосферное, а в воздушном канале – разряженное. Именно из-за этой разницы в давлении, топливо и поднимается в воздушный канал, проходя при этом через жиклер и распылитель. Затем тонкая струя топлива проникает в поток воздуха из распылителя и распыляется на много мелких капель. Таким образом, и образуется горючая смесь, которая в дальнейшем поступает в цилиндры двигателя по впускному трубопроводу. В случае если воздушная заслонка открыта, то скорость воздушного потока будет возрастать. В диффузоре же разрежение растет при уменьшении давления, в связи с этим большое количество топлива через распылитель поступает в воздушный канал, вызывая тем самым увеличение оборотов двигателя.

Из вышеописанного становится понятно, для чего нужен карбюратор. По сути, приготовление горючей смеси – это и есть прямое назначение карбюратора.

Распыление топлива

Процесс распыления топлива означает раздробление капель топлива на более мелкие части. Следует отметить, что качественное распыление крайне необходимо для того, чтобы снизить токсичность выхлопных газов. Достигается оно двумя способами:

• Воздух вводится в струю топлива, что создает турбулентности, которые в свою очередь разбивают на мелкие части сплошную струю.
• Данный способ заключается в установке в точке наибольшей скорости воздушного потока выпускного отверстия топлива, которое заставляет разбиваться топливо в мелкую пыль.

Важно отметить, что карбюратор должен именно распылять топливо, а не испарять его. Что касается испарения, то оно должно происходить уже во впускном коллекторе, а также цилиндре двигателя. Специально для этого впускной коллектор подогревается. Делается это для того, чтобы снизить на стенках конденсацию топлива и улучшить испарение. Чаще всего обогрев осуществляется при помощи охлаждающей жидкости двигателя. Она протекает по водяным каналам коллектора, в редких случаях – через сам корпус карбюратора и корпус дроссельных заслонок.

Основные функции карбюратора

Итак, чтобы лучше понять, что делает карбюратор, необходимо детально рассмотреть его основные функции в действии:

• Введение в воздушный поток топлива, распыление его и частичное испарение. Это является начальной стадией смесеобразования.
• Полученная смесь поступает во впускной трубопровод и цилиндры двигателя, при этом продолжая испарять топливо.
• Осуществляется в соответствии с нагрузочным и скоростным режимами работы двигателя дозировка топлива.
• Изменяется количество смеси в зависимости от режима работы двигателя.

Кроме этого, карбюратор должен всегда обеспечивать надежный пуск двигателя, как холодного, так и горячего, работу двигателя при повышенных температурах, а также быстрое изменение состава смеси.

Теперь вы знаете, что делает карбюратор, в настоящее время любой уважающий себя водитель должен знать, как работает его автомобиль. Иногда бывает так, что в дороге произошла поломка, водитель, не имеющий представления о том, что такое карбюратор, не сможет справиться даже с самой элементарной поломкой. Часто в сервисных центрах мастера «разводят» неопытных владельцев авто на деньги, в то время, как, зная элементарные принципы работы вашего «железного друга», вы сможете починить его сами.

Системы карбюратора

Карбюратор двигателя состоит из 5 основных систем карбюратора:

1) главная дозирующая система карбюратора предназначена для смешивания топлива с воздухом в установленных пропорциях, что обеспечивается с помощью специальных жиклеров с калибром (топливные и воздушные жиклеры).

2)  система холостого хода карбюратора предназначена для поддержания работы двигателя на малых оборотах коленчатого вала.

3) система пуска карбюратора предназначена для подачи воздуха в эмульсионные трубки через воздушную заслонку и жиклеры.

4)  система экономайзера карбюратора предназначена для обогащения горючей смеси во время продолжительной нагрузки.

5) система ускорительного насоса карбюратора предназначена для кратковременного обогащения горючей смеси во время разгона автомобиля.

Приготовление горючей смеси и работа основных систем карбюратора

Приготовление горючей смеси осуществляется за счет смешивания двух компонентов топлива и воздуха в определенной пропорции. Оба компонента перед попаданием в систему должны быть тщательно очищены от различных видов загрязнений и примесей. Горючая смесь приготавливается в карбюраторе за счет мелкокалиберных жиклеров, и заслонки, с помощью которых топливо дозируется и распыляется на мельчайшие частицы, после чего перемешивается с воздухом.

Горючая смесь имеет свой состав, который приготавливается при определенном соотношением масс топлива к воздуха. Для того, чтобы сгорел 1 кг бензина теоретически необходимо смешать с ним 14,9 кг воздуха (при расчетах принимают 15). Правда идеального не бывает, и количество воздуха, которое расходуется на приготовление горючей смеси, немного больше или меньше по сравнению с теоретическим. В связи с этим состав горючей смеси характеризуется коэффициентом воздуха, который участвует в процессе сгорания топлива, к теоретически обусловленному количеству воздуха.

Для точного определения степени обогащения или обеднения горючей смеси приняли названия следующих смесей:

1)    богатая смесь с коэффициентом избытка воздуха равным 0,70-0,85

2)    обогащенная смесь с коэффициентом избытка воздуха 0,85-0,95

3)    обедненная смесь с коэффициентом избытка воздуха 1,05-1,15

4)    бедная смесь с коэффициентом избытка воздуха 1,15-1,20

Двигатель должен работать в оптимальном режиме. Оптимальный режим работы двигателя обеспечит нормальная горючая смесь. То есть горючая смесь должна быть не переобагащенная, и не переобедненная, так как в этих случаях снижается экономичность и мощность двигателя.

{jcomments on}

Что лучше карбюратор или инжектор

Еще в недавнее время под капотом каждого автомобиля можно было встретить карбюраторную систему подачи топлива. Современные экологические рамки заставили производителей задуматься о модернизации топливной подачи, вследствие этого автомобили начали оснащать инжектором. Большинство автовладельцев не могут по сей день определить, какая разница между силовыми агрегатами.

В конце 19 века, итальянцем Донатом Банки была разработана конструкция, основное предназначение которой было распыление бензина в цилиндры. Механический вид впрыска топлива, то есть инжекторный, появился менее чем, через 10 лет. Авиамеханическое строение заинтересовалось технологией, так как горючая смесь впрыскивалось вне зависимости от силы гравитации.

Серийное производство двигателей с инжекторной разработкой появилось в 1954, на автомобилях Mercedes 300SL. С начала 80-х годов силовые агрегаты с инжекторами получили массовое распространение в силу доступного различия электронного оборудования для программируемых блоков управления.

↑

Как работает карбюратор

Устройство предназначено для газификации смеси, своего рода смешивания. Схема работы не отличается повышенной сложностью, поплавковая камера, в которой находится топливо, соединяется с камерами через жиклеры, происходит подача бензина во впускной коллектор. Поплавковая камера карбюра соединена с топливной магистралью, уровень горючей смеси контролируется игольчатым узлом.

1. Жиклер холостого хода; 2. Винт качества смеси; 3. Главный топливный жиклер; 4. Дроссельная заслонка; 5. Игла; 6. Жиклер иглы; 7. Отверстие в подпоршневую полость; 8. Диафрагма; 9. Канал от вспомогательного фильтра; 10. Вакуумный поршень.

Воздушная камера состоит из дросселя, распылителя и диффузора – это основные системы, обеспечивающие камеры сгорания двигателя бензином. Дополнительные модернизации, контролирующие запуск холодного двигателя, экономайзер, ускорительный насос устанавливались по потребности и сфере эксплуатации агрегата. За счет разряжения, в цилиндры подается рабочая смесь, которая приводит в движение установку.

↑

Принцип работы инжектора

Инжекторная подача горючей смеси – более современная, эффективная при работе двигателей. Преимущества и отличия инжектора от карбюратора, что за подачу бензина в цилиндры отвечает электронный блок управления, который дозирует смесь в зависимости от типов нагрузки. Карбюратор и инжектор выполняют одинаковые функции – подают бензин в цилиндры. Инжекторная конструкция работает за счет множества датчиков, установленных на автомобиле.

Принцип работы инжектора: 1 — топливный бак; 2 — электробензонасос; 3 — топливный фильтр; 4 — регулятор давления топлива; 5 — форсунка; 6 — электронный блок управления; 7 — датчик массового расхода воздуха; 8 — датчик положения дроссельной заслонки; 9 — датчик температуры ОЖ; 10 — регулятор ХХ; 11 — датчик положения коленвала; 12 — датчик кислорода; 13 — нейтрализатор; 14 — датчик детонации; 15 — клапан продувки адсорбера; 16 — адсорбер.

Форсунки подают горючую смесь непосредственно в цилиндры, такой вид оснащения двигателя бензином используется практически во всех современных силовых агрегатах. За поддержание уровня топлива, наращённого бензонасосом в топливо проводе, отвечает обратный клапан. Устройство и разница форсунок состоит из электромагнитного клапана, пружины, а также распыляющей системы.

Используются различные типы подачи бензина в инжекторных системах:

• Моно впрыск (одноточечная), наиболее дешевый вариант, устанавливается на силовых агрегатах малого объёма, в целях экономии топлива;
• Распределенный (многоточечный) имеет несколько систем распыления для более полного насыщения цилиндров смесью;
• Прямой или непосредственный впрыск устанавливается на гоночные автомобили.

Количество подаваемого бензина в цилиндры происходит по нескольким параметрам. Нагрузка на двигатель, его температура, количество окиси азота выхлопных газов, расход воздуха. Датчик положения коленчатого вала выполняет роль отсчета для подачи топлива в нужный момент и цилиндр. От положения дроссельной заслонки зависит количество горючей смеси, которое подается инжекторной системой, что является лучше, карбюратор или инжектор.

↑

Основные различия между системами

Предназначение обеих систем состоит в насыщении цилиндров горючей смесью. Система заранее определяет и подготавливает смесь к подаче в двигатель, неэффективное распределение топлива влияет на общий расход, окружающую среду. Что лучше карбюратор или инжектор, первый пользуется популярностью при отдаленных местностях от сервисов, так как поддаются настройке без специализированного инструмента. В чем разница инжектора и карбюратора, выясняется многими автовладельцами перед покупкой нового или поддержанного железного друга.

Все реже можно увидеть на рынке автомобили с моновпрыском, так как автомобильную промышленность заполонили силовые агрегаты с современной системой подачи топлива. Чем отличается инжектор от карбюратора, что количество бензина подается при точно дозированной форме при определенных нагрузках, что положительно влияет на расход. Инжектор или карбюратор имеют различия между собой и особенности, ставящие серьезный выбор перед будущим владельцем.

↑

Инжекторная система

Использование инжекторной системы в автомобилях обусловлено немалым количеством достоинств.

Применяемый долгое время при производстве силовых агрегатов карбюратор, остающийся лучшим, заменился более современной конструкцией по ряду причин:

• Экономичность достигается за счет подачи бензина при необходимой дозировке, в зависимости от нагрузок и режима эксплуатации, чем отличается инжектор от карбюратора;
• Температура окружающей среды не зависит на запуск двигателя, ЭБУ контролирует количество подаваемой горючей смеси на холодном двигателе;
• Динамические показатели значительно выше, особенно на высоких оборотах.

Перед тем, как сделать выводы, что лучше на ваз 2109 инжектор, или карбюратор, стоит обратить внимание на некоторые сложности. Современная версия не требовательна к расходу бензина, имеет облегченный запуск при зимнем периоде. Однако, при длительной эксплуатации конструкция подвергается дорогостоящему ремонту, а то и заменой узлов.

Распространенные минусы и плюсы:

• Используемое топливо при работе узлов должно быть качеством выше, чем в карбюраторных, иначе форсунки забьются, автомобиль потеряет динамические свойства;
• Обслуживание и замена узлов происходит с помощью немалых финансовых затрат.

↑

Карбюраторный тип подачи горючей смеси

Наиболее распространенной системой впрыска топлива, особенно на машинах, выпускаемых отечественным автопромом, является карбюраторный. Благодаря возможности ремонта своими руками в дали от автосервиса, следует вывод, что лучше выбрать карбюратор, или инжектор на ваз 21099.

Значительные плюсы и минусы данного типа подачи горючей смеси:

• Замена устройства комплексом, обойдется дешевле инжекторной системы, на стоимость поддержанного автомобиля это никак не влияет;
• Карб менее требователен к качеству бензина, своевременная замена топливного, воздушного фильтра дадут возможность долго проездить без технического обслуживания;
• Ремонт и регулировка не требуют компьютерных диагностик, произвести настройку можно в гараже своими руками.

Естественно, инжектор и карбюратор используется при разных средах, при повышенных нагрузках. У старомодных систем проявляются значительные минусы при эксплуатации, поэтому стоит взвесить все за и против, прежде чем сказать, что лучше карбюратор или инжектор.

Отрицательные стороны карбюраторов:

• Отличие, что запуск при морозе осуществляется только механическим способом, путем выдергивания подсоса из салона автомобиля;
• Расход топлива намного выше, так как горючая смесь подается равномерно при разных режимах работы;
• Малейшие, а так же большие сдвиги при настройке являются следствием нестабильной работы ДВС.

Подводя итоги в споре, что лучше карбюратор или инжектор, необходимо отметить, что каждая из разработок требует должного обслуживания при процессе эксплуатации. При тяжелых условиях следует проводить чистку узлов, замену фильтров чаще, чем описано в регламенте. Своевременное обслуживание придаст уверенности, надежности при эксплуатации автомобиля.

↑

Переделка типа подачи горючей смеси

Для усовершенствования автомобиля, эксплуатируемого при городских режимах наиболее подходит переделка на инжектор. Автовладельцу предстоит доработать, приобрести множество деталей и комплектов для достижения результата. На этапе подготовки следует иметь все необходимые запасные части, разобрать переднюю часть автомобиля для удобной работы.

Слив жидкостей, разборка карбюратора, будущей инжекторной системы и топливной магистрали – основа для начала работ, необходимо проверить отличие агрегатов. Система питания ваз меняется на идентичный магистрали впрыска, происходит замена ГБЦ, впускного коллектора при большинстве случаев.

Выполнение замены требует определенных навыков, определенности что лучше карбюратор автовладельцу или инжектор, а также подхода к работе. Если не имеется достаточное количество опыта, инструментов и подготовки, стоит обратиться к специалистам в квалифицированный автосервис.

Если остались вопросы, посмотрите этот видео ролик, тут неплохо раскрыт ответ на вопрос, что же лучше карбюратор или инжектор:
