В 80-ых годах производители автомобилей начали активно внедрять, мало кому известную среди простых автолюбителей на то время, технологию принудительной подачи топлива. Такая система впрыска горючего была разработана как альтернатива карбюраторам. Но в связи со сложностью конструкции, довольно долго не применялась. Главным отличием данных систем от карбюраторных является принцип подачи топлива. В двигателях с принудительной системой подачи, как можно определить исходя из названия, горючее принудительно впрыскивается в цилиндр или впускной коллектор. Впрыск осуществляется специальными распылителями – форсунками. В наше время двигателя с такой системой принято называть инжекторными.

Уже сейчас можно говорить о том, что инжекторные двигателя практически вытеснили карбюраторные. Это не удивительно, так как преимуществ у них больше чем недостатков.

Советы: Принцип работы межосевого дифференциала

Основные преимущества:

— более рациональный и экономичный расход топлива за счет улучшения его дозировки;

— мощность двигателя увеличивается приблизительно на 7-10%;

— улучшается «динамика» автомобиля;

— легче запускается двигатель в любых погодных условиях;

— срок эксплуатации больше;

— надежнее;

Приведенные выше преимущества появились благодаря новому принципу работы системы подачи горючего. Управление системой осуществляться специальными микроконтроллерами – электронное управление. На основе полученных от датчиков данных, микроконтроллером определяется момент, когда должны открыться форсунки, а также и время, на протяжении которого они должны быть открыты.

Если вспомнить первые модели таких систем, то все выше описанные функции микроконтроллера ложились на «плечи» механических устройств. В наше время главными деталями используемыми в инжекторных двигателях для работы системы снабжения топливом являются: ЭБУ (электронный блок управления), распылители (форсунки) и набор специальных электронных датчиков. Все данные детали, можно сказать, работают как один сплошной механизм.

В данной статье мы рассмотрим электронные датчики, которые снабжают необходимой информацией ЭБУ.

Советы: Причины скрипа тормозных колодок

Датчики инжекторного двигателя

Как работает инжектор

Датчик массового расхода воздуха (волюметр) – необходим для получения информации о количестве всасываемого воздуха двигателем (кг/ч. ). Надежность – хорошая. Главной проблемой для такого датчика является влага, которая попадет в него с воздухом. Основная «поломка» у данного элемента – отправка на ЭБУ завышенных значений. При низких оборотах, такая погрешность достигает 10-20%, что несомненно сказывается на стабильной работе мотора во время холостого хода. Также могут появиться некоторые проблемы с запуском. Когда двигатель работает на высоких оборотах, такие погрешности приводят к нерациональному использованию топлива (больше расход).

Датчик положения дроссельной заслонки – необходим для получения информации о текущем состоянии педали «газ». Работа элемента может быть нарушена благодаря мойщикам двигателей или в результате некачественного изготовления на заводе. Соответственно сложно определить даже приблизительные сроки службы. Основными показателями нарушений в работе датчика являются завышенные обороты во время холостого хода, провалы и рывки при незначительных нагрузках.

Датчик температуры охлаждающей жидкости – по функциональному назначению похож на карбюраторный «подсос». При низкой температуре двигателя, необходимо больше топлива. Также отвечает за включение вентилятора и выключение охлаждающего вентилятора. Надежность – высокая. Возможные неисправности – нарушается изоляция провода рядом с датчиком, повреждаются контакты в самом датчике. Результат поломки – вентилятор может включаться, когда двигатель холодный, появляются проблемы с запуском двигателя, когда он нагрет, повышается расход горючего.

Датчик детонации – работает по принципу пьезо зажигалки. Напряжение увеличивается прямо пропорционально возрастающей силе удара. Служит для отслеживания детонационных стуков мотора. Повреждение датчика влияет на оптимальность работы двигателя и расход горючего.

Датчик кислорода – элемент отвечающий за информацию по остаткам кислорода в отработавших газах. В случае, если кислород в них отсутствует, топливная смесь является богатой, если же кислород присутствует – бедной. Данные служат для корректировки подачи горючего. Использовать этиловый бензин запрещено. Повреждение датчика влияет на расход топлива и выброс вредных веществ.

Советы: Как работает выжимной подшипник сцепления

Давайте подробнее рассмотрим то, как работает такой датчик.

Наиболее известным типом можно назвать циркониевый кислородный датчик. Это своего рода переключатель, который при достижении в выхлопных газах показателя кислорода 0.5%, резко меняет состояние. Такой показатель равнозначен с идеальным стехиометрическим соотношением воздуха и топлива (14.7:1). Интерфейс таких датчиков сделан следующим образом: горячий датчик (300 С и больше) при малом содержании кислорода (меньше 0,5%), выдавая слабый ток, будет давать напряжение на выходе 0,45-0,8 V, а при более высоком показателе (больше 0,5%) – 0,2-0,45 V. Точное значение напряжения не важно. Когда смесь является бедной, подача топлива увеличивается, если во время следующего периода измерения, оказываться, что смесь уже довольно богатая – количество уменьшается. Подача горючего регулируется по фактическому сгоранию. Делает возможным адаптацию системы под разные условия работы. Во время холостого хода, напряжение на датчике колеблется в пределах 1-2 Гц, а при 3000 об/мин. – 10-15 Гц. Из-за того, что нормальная работа датчика возможна только когда он прогрет, ЭБУ системы TCCS будет «ловить» информацию от него, когда будет достаточно прогрет двигатель. В последнее время в них монтируют специальный подогреватель.

Датчик скорости – снабжает ЭБУ информацией о скорости машины. Имеет среднюю надежность. Поломка такого датчика в основном не оказывает серьезного влияния на работу двигателя или ездовые характеристики авто.

Датчики положения коленчатого вала – можно назвать основным датчиком. На основе его показаний рассчитывается необходимое время подачи горючего и искры, а также определяется нужный цилиндр. С точки зрения конструкции, является магнитом и катушкой с тонким проводом. Имеет достаточно большой эксплуатационный ресурс. Зубчатый шкив коленчатого вала и данный датчик работаю вместе. Если данный элемент выходит из строя, двигатель останавливается. В наилучшем варианте будет ограничение по количеству оборотов (3500-5000 об/мин).

Датчик фаз – установка производится на 16-ти клапанные двигателя. Полученные данные используются, чтобы организовать подачу топлива в целевой цилиндр. Когда датчик ломается, система переходит в попарно-параллельный режим, из-за чего топливная смесь резко обогащается.

Уаз обозначения датчиков инжектора. Датчики на инжекторный двигатель. Разберем на примере ВАЗ. Оценка работоспособности без снятия с двигателя

Датчики и исполнительные устройства системы управления двигателем ЗМЗ-40906 размещенные на двигателе: дроссельный модуль, топливная рампа, электромагнитные форсунки, свечи зажигания, датчик синхронизации, датчик температуры охлаждающей жидкости, датчик абсолютного давления и температуры, датчик детонации.

Дроссельный модуль с электроприводом дроссельной заслонки и датчиком углового положения дроссельной заслонки Bosch DV-E-5 0 280 750 151 (40904.

1148090).

Дроссельный модуль размещен на ресивере двигателя. Предназначен для регулирования положения дроссельной заслонки электронным способом от блока управления. Относится к не ремонтируемым изделиям.

Топливная рампа (топливопровод распределительный) Bosch 0 280 151 256 (40905.1100010) с электромагнитными форсунками в сборе.

Топливная рампа — стальная, прямоугольного сечения, бессливная тупиковая, со штуцером под быстросъемное соединение, закрепляется на впускной трубе двумя болтами. Относится к неремонтируемым изделиям.

Форсунки удерживаются в рампе с помощью специальных соединений «клипс», не допускающих вращение форсунок. На переднем конце рампы расположен закрытый колпачком с уплотнительным резиновым кольцом резьбовой штуцер, внутри которого находится ниппель. Штуцер служит для подсоединения манометра диагностирования системы питания. К штуцеру подвода топлива подсоединяется топливопровод с помощью специального быстросъемного соединения.

Посадка форсунок во впускной трубе уплотняется с помощью резиновых колец круглого сечения. При установке рампы с форсунками уплотнительные резиновые кольца для облегчения установки необходимо смазывать чистым моторным маслом.

Электромагнитные форсунки Bosch EV14ЕL 0 280 158 237 (40904.1132010) системы управления двигателем ЗМЗ-40906 на УАЗ.

Форсунки Bosch EV14ЕL 0 280 158 237 с двухпоточным распыливанием топлива в количестве четырех штук в составе топливной рампы. Электромагнитные предназначены для последовательного или попарно-параллельного фазированного впрыска топлива во впускные каналы головки блока цилиндров. Активное сопротивление обмотки форсунки при плюс 20 градусов составляет 12+-0,6 Ом. Форсунки относятся к не ремонтируемым изделиям.

Катушки зажигания типа Bosch 0 221 504 027 (40904.3705000), Beru 075 4075 0000 00 (40904.3705000-01) и 407.3705000 ЗАО «СОАТЭ».

Катушки зажигания индивидуальные, трансформаторного типа, размещены на крышке клапанов в количестве четырех штук. Предназначены для формирования энергии высокого напряжения на свечи зажигания. Относятся к не ремонтируемым изделиям.

Свечи зажигания малогабаритного исполнения, с помехоподавительным резистором, четыре штуки, ввернуты в головку блока цилиндров по центру камер сгорания. Зазор между электродами 0,70-0,85 мм.

Датчик синхронизации (положения коленчатого вала двигателя) Bosch 0 261 210 302 (40904.3847010), Bosch 0 261 210 331 (40904.3847010-03), 40904.3847010-01 ОАО «Пегас».

Датчик синхронизации индукционного типа, размещен на крышке цепи вблизи шкива коленчатого вала. Датчик формирует электрический сигнал при взаимодействии магнитного поля датчика со специальным зубчатым диском (60-2 зуба), установленным на шкиве коленчатого вала.

Взаимная ориентация диска синхронизации и датчика такова, что момент прохождения осью датчика сбега двадцатого зуба диска синхронизации соответствует нахождению поршня первого и четвертого цилиндров в верхней мертвой точке. Отсчет номера зуба – от пропуска в направлении, противоположном вращению коленчатого вала двигателя.

Датчик предназначен для определения блоком управления углового положения и частоты вращения коленчатого вала двигателя. Диапазон функционирования датчика: скорости вращения диска 20-7000 оборотов в минуту, воздушный зазор между сердечником датчика и поверхностью зуба диска 0,3-1,5 мм. Относится к не ремонтируемым изделиям.

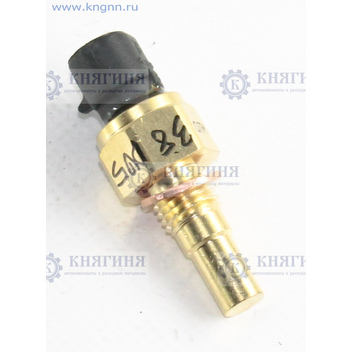

Датчик температуры охлаждающей жидкости Bosch 0 280 130 093 (40904.3828000) системы управления двигателем ЗМЗ-40906 на УАЗ.

Датчик температуры охлаждающей жидкости терморезистивный, NTC-типа, размещен в корпусе термостата. Относится к неремонтируемым изделиям. Датчик предназначен для определения температуры охлаждающей , которая используется блоком управления для.

— Коррекции управления топливоподачей и угла опережения зажигания (УОЗ) в зависимости от температуры охлаждающей жидкости.
— Управления работой подогревателя датчиков кислорода с целью исключения возможности их повреждения из-за выпадения конденсата и обеспечения быстрого прогрева датчиков кислорода на холодном двигателе.
— Контроля технического состояния системы охлаждения (превышение предельно допустимой температуры), в том числе для формирования сигнала управления на указатель температуры охлаждающей жидкости в комбинации приборов автомобиля.

Датчик абсолютного давления и температуры Bosch 0 261 230 217 (40905.3829010) системы управления двигателем ЗМЗ-40906 на УАЗ.

Датчик абсолютного давления и температуры – полупроводникового типа, с пьезорезистором и терморезистором, размещен в ресивере. Датчик предназначен для измерения блоком управления абсолютного давления и температуры всасываемого воздуха. Поступающий от датчика сигнал используется блоком управления при.

— Расчете расхода воздуха.
— Управлении топливоподачей электромагнитных форсунок, формировании угла опережения зажигания и определении нагрузки двигателя.
— Температурной коррекции управления топливоподачей и углом опережения зажигания в зависимости от температуры воздуха в системе впуска на всех режимах работы двигателя.

Выходной сигнал датчика давления – аналоговый. Диапазон измеряемого давления от 10 кПа до 115 кПа. Напряжение питания – стабилизированное, 5 В. Рабочий диапазон измеряемых температур датчика температуры NTC-типа — от минус 40 до плюс 130 градусов. Относится к неремонтируемым изделиям.

Датчик детонации Bosch KS-4-S 0 261 231 176 (40904.3855000) или аналогичный.

Датчик детонации пьезоэлектрический, размещен на блоке цилиндров со стороны впускной системы, в зоне 4-го цилиндра. Предназначен для выявления блоком управления детонационного сгорания топлива в двигателе.

Датчики и исполнительные устройства системы управления двигателем ЗМЗ-40906, размещенные на автомобиле.

Датчики кислорода (лямбда-зонды) системы управления двигателем ЗМЗ-40906 на УАЗ.

Циркониевые, с управляемым электроподогревом в количестве 2-х штук. Основной лямбда-зонд размещен до на приемной трубе выпускной системы автомобиля. Предназначен для определения блоком управления состава смеси до нейтрализатора (на выпуске двигателя).

Дополнительный лямбда-зонд размещен в корпусе нейтрализатора на его выходе. Предназначен для определения блоком управления состава смеси после нейтрализатора. Цепи подогрева датчиков кислорода управляются непосредственно от блока управления.

Модуль педали газа.

Размещен в салоне автомобиля. Предназначен для задания водителем нагрузки двигателя. В механизм педали встроен потенциометрический, двухканальный датчик положения педали, предназначенный для определения блоком управления положения педали акселератора.

Адсорбер паров бензина с электромагнитным клапаном продувки.

Размещен в подкапотном пространстве автомобиля. Предназначен для улавливания топливных паров из бензобака и их аккумулирования в адсорбере. По команде от блока управления клапан коммутирует магистраль, соединяющую адсорбер и впускную трубу двигателя (подвод – через штуцер в ресивере за дросселем). Клапан предназначен для продувки (регенерации) адсорбера.

Модуль погружного бензонасоса.

С электроприводом, регулятором давления топлива (38010 кПа), фильтром грубой очистки и датчиком уровня топлива. Модуль размещен в бензобаке автомобиля. Предназначен для поддержания постоянного давления топлива в магистрали.

Блок управления системы управления двигателем ЗМЗ-40906.

Микропроцессорный. Размещен в подкапотном пространстве автомобиля. Исполнение блока управления может меняться, в зависимости от комплектации автомобиля УАЗ. Жгут проводов системы управления двигателем ЗМЗ-40906 расположен по кузову и раме автомобиля.

Комплексная система управления предназначена для управления впрыском топлива и углом опережения зажигания двигателя.

Функционально система управления состоит из двух подсистем:

Подсистемы управления впрыском топлива;

Подсистемы управления углом опережения зажигания (УОЗ).

Обе подсистемы взаимосвязаны и работают синхронно с основным циклом работы двигателя. Синхронизация работы подсистем осуществляется по сигналам датчиков, установленных на двигателе.

Система состоит из микропроцессорного блока управления (БУ), осуществляющего управление исполнительными устройствами по программе, заложенной в блоке, с учетом информации от датчиков.

В состав датчиков входят:

Датчик массового расхода воздуха 0 280 212 014 ф.«BOSCH» (Германия) или HFM5-4.7 0 280 218 037 ф.«BOSCH» или HFM62C/11 ф.«SIEMENS» (Германия) или 20.3855 для определения массового наполнения цилиндров воздухом.

Установлен на автомобиле между воздушным фильтром и ресивером.

Датчик положения дроссельной заслонки 0 280 122 001 ф.«BOSCH» (Германия) или 406.1130000-01 резистивного типа, установленный на дросселе.

Сигнал с датчика служит для определения режима работы двигателя (холостой ход, частичные нагрузки или полная мощность).

Датчик синхронизации (положения коленчатого вала) 23.3847 или ДС-1 индуктивного типа, установленный на крышке цепи вблизи шкива коленчатого вала.

Датчик формирует специальный электрический сигнал при взаимодействии магнитного поля датчика со специальным зубчатым диском (диском 60-2 зуба), установленным на шкиве коленчатого вала.

Электрический сигнал с датчика информирует блок управления об угловом положении коленчатого вала при его вращении.

Датчик и диск 60-2 зуба (диск синхронизации) установлены таким образом, что момент прохождения через продолжение оси датчика заднего среза двадцатого зуба диска соответствует нахождению в верхней мертвой точке поршня первого или четвертого цилиндра. При этом отсчет номера зуба производится от пропуска в направлении, противоположном вращению диска.

Датчик фазы (положения распределительного вала) ДФ-1, или 406.3847050-04, или 406.3847050-05 установленный на головке блока цилиндров.

Датчик формирует сигнал в момент прохождения в магнитном поле датчика отметчика, выполненного в виде отогнутой пластины установленной на выпускном распределительном вале.

Появление сигнала с датчика свидетельствует о начале такта сжатия в первом цилиндре.

В момент появления сигнала с этого датчика задний срез первого зуба диска 60-2 зуба (считать от пропуска в направлении, противоположном вращению диска) должен проходить через продолжение оси датчика положения коленчатого вала.

Датчики температуры охлаждающей жидкости Уаз Патриот и температуры воздуха во впускном трубопроводе типа 19.3828 представляют собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик температуры охлаждающей жидкости ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 В через резистор 2 кОм. При низкой температуре сопротивление датчика высокое, при высокой температуре — низкое. Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, на прогретом — низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.

Для замены датчиков температуры Уаз Патриот охлаждающей жидкости и температуры воздуха во впускном трубопроводе вам потребуется ключ на 19. Отсоедините провод от клеммы минус аккумуляторной батареи и частично слейте охлаждающую жидкость из радиатора

Отсоедините колодку жгута проводов от разъема датчика, отстегнув пружинный замок и выверните датчик из корпуса термостата

И датчик температуры воздуха из впускного трубопровода

Проверка датчика температуры Уаз Патриот схема: 1 – переменное сопротивление 10 кОм; 2 – аккумуляторная батарея; 3 – вольтметр; 4 – миллиамперметр; 5 – датчик.

Для проверки датчиков необходимо собрать схему. Сопротивлением 1 по миллиамперметру 4 установите ток в цепи 1–1,5 мА. При температуре +25 °С вольтметр 3 должен показывать напряжение 2,957–3,022 В. Изменяя окружающую температуру датчика, измерьте значение падения напряжения вольтметром 3. У исправного датчика оно должно укладываться в следующие пределы: при температуре 40 °С – 2,287–2,392 В; при температуре 90 °С – 3,642–3,737 В. Неисправный датчик замените. Установите датчики температуры Патриот в последовательности, обратной снятию. При установке датчика температуры охлаждающей жидкости смажьте его резьбу герметиком

Датчик положения коленчатого вала Уаз Патриот

Датчик положения коленчатого вала (синхронизации) типа DG-6 0261210113 фирмы Bosch или 23.3847 индуктивного типа предназначен для определения углового положения коленчатого вала двигателя, синхронизации работы контроллера с рабочим процессом двигателя и определения частоты вращения коленчатого вала.

Датчик положения коленвала Уаз Патриот схема: 1 – обмотка датчика; 2 – корпус; 3 – магнит; 4 – уплотнитель; 5 – привод; 6 – кронштейн крепления; 7 – магнитопровод; 8 – диск синхронизации.

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска синхронизации 8 мимо торца магнита на выводах обмотки возникает потенциал, являющийся для контроллера информацией о частоте вращения коленчатого вала. Два зуба на диске отсутствуют, при прохождении впадины на диске мимо магнита формируется импульс, по которому контроллер определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей работа системы зажигания и, следовательно, двигателя прекращается. Предварительно датчик можно проверить непосредственно на двигателе. Для окончательной проверки датчик необходимо снять с двигателя. Для замены датчика коленчитого вала Патриот потребуются: тонкая отвертка, ключ на 10, автотестер. Выключите зажигание и отсоедините провод от клеммы минус аккумуляторной батареи

Нажмите на пружинный зажим колодки и разъедините разъем датчика синхронизации, затем подсоедините один щуп тестера, включенного в режиме омметра, к центральному выводу колодки жгута проводов датчика, а второй щуп к любому боковому выводу. Сопротивление обмотки датчика должно составлять 700–900 Ом

Для окончательной проверки снимите датчик, для чего отогните хомуты крепления его жгута проводов к впускной трубе и блоку цилиндров, протяните жгут вниз выверните болт крепления и выньте датчик из отверстия в блоке цилиндров двигателя

Присоедините к выводам датчика тестер, включенный в режиме измерения напряжения. Быстро поднесите к сердечнику датчика металлический предмет (например, пинцет). Если датчик исправен, на приборе будет скачок напряжения. Если напряжение не меняется, датчик неисправен и его нужно заменить. Установите датчик коленвала Уаз Патриот в последовательности, обратной снятию. После установки датчика проверьте зазор между его сердечником и зубьями диска синхронизации. Он должен быть 1–1,5 мм.

Датчик положения распределительного вала Уаз Патриот

Датчик положения распределительного вала (датчик фазы) типа PG-3.1 0232103006 Bosch, или 406.3847050-04, или 406.3847050-05, или ДФ-1 установлен в левой задней части головки блока цилиндров. Его действие основано на эффекте Холла. По информации этого датчика контроллер определяет момент установки поршня 1-го цилиндра в ВМТ такта сжатия для расчета последовательности впрыска топлива согласно порядку работы цилиндров.

При выходе из строя датчика фазы газораспределения Патриот контроллер включает сигнальную лампу в блоке ламп и переходит из режима фазированного впрыска на резервный режим подачи топлива одновременно во все цилиндры. На этом режиме значительно возрастает расход топлива, поэтому неисправный датчик фазы нужно заменить при первой возможности.

Для замены датчика вам потребуются: тонкая отвертка или шило, ключ на 10. Выключите зажигание и отсоедините провод от клеммы минус аккумуляторной батареи

Отстегнув пружинный замок, разъедините колодки жгута проводов датчика фазы. Снимите с металлического держателя колодку жгута проводов датчика

Выверните болт крепления и выньте датчик из отверстия в головке блока цилиндров

Схема проверки датчика фазы Патриот: 1 – датчик; 2 – штекерная колодка; 3 – резистор 0,5–0,6 кОм; 4 – светодиод АЛ307; 5 – металлическая пластина.

Соберите схему для проверки датчика распредвала Патриот и подсоедините провода к клеммам аккумуляторной батареи. Светодиод 4 должен загореться и сразу погаснуть. Перемещайте вблизи стержня датчика пинцет или отвертку. Если датчик исправен, светодиод должен кратковременно загореться. Если светодиод не горит, датчик неисправен и его необходимо заменить. Установите датчик в последовательности, обратной снятию.

Расходомер воздуха Уаз Патриот

Датчик массового расхода воздуха Уаз Патриот типа HFM5-4.7 0280218037 фирмы Bosch, или 20.3855 фирмы Siemens, или 406.1130000-01 расположен между шлангом воздушного фильтра и шлангом впускной трубы. Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества и направления движения воздуха, проходящего через датчик. В датчик встроен датчик температуры воздуха, чувствительным элементом которого является термистор, установленный в потоке воздуха. При низкой температуре сопротивление датчика высокое, при высокой температуре — низкое

Сопротивления датчика температуры воздуха от температуры всасываемого воздуха

Если датчик температуры воздуха Патриот неисправен, то контроллер заносит в память код ошибки и включает сигнальную лампу, показания неисправного датчика контроллер заменяет на фиксированное значение температуры воздуха 33 °С. Для замены датчика вам потребуются: ключ на 10, отвертка с крестообразным лезвием. Отсоедините провод от клеммы минус аккумуляторной батареи

Отжав снизу отверткой или пальцем пластмассовую защелку, отсоедините колодку жгута проводов от датчика массового расхода воздуха. Ослабьте затяжку хомутов крепления шлангов

Снимите шланги с датчика, а затем датчик расхода воздуха Уаз Патриот. Установите датчик в обратном порядке. Обратите внимание на состояние резиновой прокладки, так как ее повреждение может привести к перебоям в работе двигателя.

Датчик положения дроссельной заслонки Уаз Патриот

Датчик положения дроссельной заслонки типа 406.1130000-01 или DKG-1 0280122001 производства Bosch представляет собой потенциометр с токосъемным элементом, перемещающимся по радиусу токопроводящего сектора от 0 до 100°. Для проверки датчика положения дросселя Патриот потребуются: автотестер и отвертка. Отсоедините провод от клеммы минус аккумуляторной батареи

Отсоедините от датчика колодку жгута проводов и измерьте сопротивление между выводами «1» и «2» колодки датчика. У исправного датчика оно должно быть около 2 кОм. Подключите автотестер к выводам «2» и «3». При открытом положении дроссельной заслонки сопротивление должно быть 0,7–1,38 кОм, при закрытом – 2,6 кОм

Для замены неисправного датчика положения дроссельной заслонки Патриот выверните два винта его крепления и снимите датчик. Установите новый датчик в порядке, обратном снятию.

Датчик детонации Уаз Патриот

Датчик детонации 02612311046 производства Bosch, или GT 305, или 18.3855 установлен на блоке цилиндров двигателя с правой стороны под впускным трубопроводом в районе 4-го цилиндра.

Схема датчика детонации Патриот: 1 – штекер; 2 – изолятор; 3 – корпус; 4 – гайка; 5 – упругая шайба; 6 – инерционная шайба; 7 – пьезоэлемент; 8 – контактная пластина.

Датчик детонации на Патриоте представляет собой пьезоэлектрический прибор, воспринимающий вибрации стенки блока, вызванные ударными волнами при детонации в цилиндрах. Детонация — это взрывное самовоспламенение рабочей смеси в цилиндрах двигателя. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с ростом интенсивности детонационных ударов. Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива. При выходе из строя датчика или его электрических цепей контроллер сигнализирует водителю включением лампы и переходит на резервный режим управления двигателем с поздним углом опережения зажигания. Этот режим характеризуется пониженной мощностью двигателя и увеличенным расходом топлива, поэтому при первой возможности датчик нужно заменить. Для проверки нужно снять датчик детонации с автомобиля.

Для снятия и проверки датчика детонации потребуются: тонкая отвертка или шило, ключ на 13. Выключите зажигание и отсоедините провод от клеммы минус аккумуляторной батареи

Выведите шланг отопителя из держателя на болту датчика. Отсоедините разъем жгута проводов от выводов датчика, отстегнув пружинный замок колодки

Отверните гайку, снимите кронштейн шланга отопителя со шпильки, ввернутой в стенку головки блока цилиндров, и снимите со шпильки датчик. Присоедините к выводам датчика автотестер, включенный в режиме измерения напряжения. Постучите по корпусу датчика твердым предметом (например, пинцетом) – напряжение должно изменяться. Если напряжение остается постоянным, датчик неисправен и его нужно заменить. Установите датчик детонации Уаз в порядке, обратном снятию.

Лямбда зонд Уаз Патриот

Датчик концентрации кислорода Патриот типа 5WK9-1000G фирмы Siemens применяется в системе впрыска топлива с обратной связью. Датчик установлен в приемной трубе системы выпуска отработавших газов. Для корректирования расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает датчик концентрации кислорода. Содержащийся в отработавших газах кислород контактирует с датчиком концентрации кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь). Для нормальной работы температура датчика должна быть не ниже 300 °С, поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.

Отслеживая выходное напряжение лямбда зонда Патриот, контроллер определяет, какую команду по корректированию состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) – на обеднение смеси. ля замены управляющего датчика концентрации кислорода вам потребуется ключ на 22. Отсоедините провод от клеммы минус аккумуляторной батареи

Разъедините колодку датчика и жгута проводов, отжав пластмассовую защелку затем выверните датчик из приемной трубы и снимите с автомобиля. Установите датчик в порядке, обратном снятию.

На автомобили Уаз Хантер модели УАЗ-315195 с двигателем ЗМЗ-409.10 Евро-2 (409.1000400) и автомобили вагонной компоновки УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-3303 с двигателем УМЗ-4213. 10 Евро-2 (4213.1000400) устанавливалась система управления с электронным блоком управления МИКАС-7.2: модель 293.3763000-04 для УАЗ-315195 и модель 291.3763000-11 для семейства УАЗ-3741.

Состав и компоненты системы управления УАЗ с двигателем ЗМЗ-409 Евро-2 и УМЗ-4213 Евро-2 и контроллером МИКАС-7.2.

Рабочее напряжение бортовой сети постоянного тока, при котором все исполнительные механизмы и датчики системы управления двигателем обеспечивают заданные параметры, должно находиться в пределах диапазоне 10-14,5 Вольт, номинальное — 12 Вольт.

Контроллер МИКАС-7.2 имеет вход не отключаемого напряжения питания для обеспечения «спящего» режима, который позволяет сохранять адаптивные данные по самообучению и настройкам, а также коды ошибок в ОЗУ (оперативной памяти) контроллера после выключения зажигания и главного реле.

Датчики системы управления двигателем с контроллером МИКАС-7.2.

— Датчик типа ДС-1, 23.3847000 или 406.3847060-01.
— Для ЗМЗ-409 — датчик ДФ-1, 406. 3847050 или 25.3847000, или 24.3847000, или 406.3847050-03 / -06 / -07. Для УМЗ-4213 — датчик фазы ДФ-2 с удлиненным кабелем, 4213.3847050 / -04.
— Датчик массового воздуха 20.3855 (HFM62C/11), 31602-3877012.
— Датчик положения заслонки ДПДЗ-01 (НРК1-8) или DKG-1, 406.113000-01 или Bosch 0 280 122 001
— Датчик охлаждающей жидкости 19.3828000, полупроводникового типа, выходное напряжение линейно увеличивается с ростом температуры охлаждающей жидкости.
— Датчик температуры воздуха 19.3828000, полупроводникового типа, выходное напряжение линейно увеличивается с ростом температуры воздуха.
— Датчик 5WK9-1000-G, 31602-3826020
— Датчик GT305 или 18.3855000, 406.3855000

Исполнительные устройства системы управления двигателем с контроллером МИКАС-7.2.

— Четыре топливные DEKA-1D (ZMZ-6354), или Bosch 0 280 150 560, или Bosch 0 280 158 107, 406.1132711-02, или 406.1132010, или 406.1132107.
— Две катушки двухвыводные 3012.3705, 406.3705. Зажигание парафазное — соответственно для 1, 4-го и 2, 3-го цилиндров.

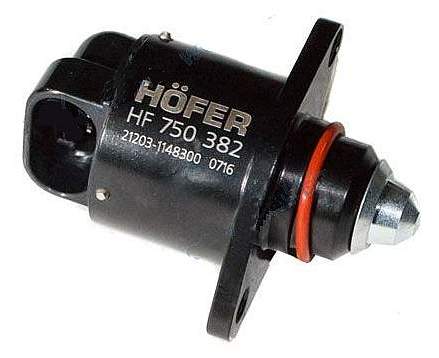

— Регулятор дополнительного РХХ-60, 406.1147051 / -01 / -02. Выполнен в виде поворотного сектора-затвора с моментным двухобмоточным электроприводом, управляемым ШИМ-каналом контроллера.

— Модуль электробензонасоса с датчиком уровня топлива 315195-1139020 для ЗМЗ-409 и 3741-1139020 для УМЗ-4213.
— Клапан продувки адсорбера 2112-1164200-02
— Лампа-индикатор неисправностей в системе управления двигателем.
— Реле электромагнитное 90.3747 или 90.3747-01.
— Реле электромагнитное электробензонасоса 90.3747или 90.3747-01.
— Комплект из четырех проводов высоковольтных 4216-3705090 для двигателя УМЗ-4213.
— Комплект из четырех проводов высокого напряжения с наконечниками 4052.3707244 для двигателя ЗМЗ-409.
— Четыре искровые зажигания А14ДВР СН474-3707000 или BRISK LR17YC 4062.3707-02 для двигателя ЗМЗ-409.
— Четыре искровые свечи зажигания WR7BC Bosch 0 242 235 522 или BRISK NR15YC-3707000 для двигателя УМЗ-4213.

Другие устройства системы управления.

— Жгут проводов 315195-3724067-10 для электронной системы управления двигателем ЗМЗ-409.
— Жгут проводов 220604-3724022-10 или 390944-3724022-10 для электронной системы управления двигателем УМЗ-4213.
— электронный 85.3802, 315195-3802010-11
— Выключатель зажигания без антенны иммобилайзера 31514-3704010 для УАЗ-315195.
— Выключатель зажигания без антенны иммобилайзера 3741-3704010 для семейства УАЗ-3741.
— Каталитический нейтрализатор отработавших газов 31602-1206010-03 / -04 / -05 для УАЗ-315195.
— Каталитический нейтрализатор отработавших газов 220694-1206010 для семейства УАЗ-3741.

Особенности электронных систем управления УАЗ с двигателем ЗМЗ-409 Евро-2 и УМЗ-4213 Евро-2, и контроллером МИКАС-7.2.

Все силовые цепи системы управления двигателем и связанного с ними электрооборудования защищены от возможного повреждения током короткого замыкания плавкими . Питание на компоненты системы управления двигателем подается от главного реле. Электробензонасос включается от отдельного реле.

Разделение цепей «массы» по функциональному назначению позволяет обеспечить требуемые параметры управления двигателем по точности и быстродействию в условиях интенсивных электромагнитных помех, создаваемых автомобильным электрооборудованием.

Синхронизация работы системы управления двигателем с механикой двигателя выполняется с помощью датчиков положения коленчатого вала и распределительного вала, устанавливаемых соответственно на коленчатом и распределительном валах.

Управляющая обратная связь по топливоподаче реализована с помощью датчика кислорода. Топливные испарения бака, накопленные в адсорбере, отсасываются через клапан на впуск двигателя. Обратная связь по детонации для коррекции угла опережения зажигания реализована с помощью датчика детонации, фиксирующего высокочастотные вибрации двигателя.

Для питания датчиков используется: бортовое напряжение от главного реле, или напряжение от преобразователя контроллера. Для питания исполнительных механизмов используется: напряжение от основных клемм бортовой сети, бортовое напряжение от главного реле, бортовое напряжение от реле электробензонасоса.

Нагрузка на двигатель и оптимальная топливоподача рассчитываются по показаниям датчика массового расхода воздуха и датчика положения дроссельной заслонки. Впрыск бензина распределенный, фазированный, так как для отметки начала цикла управления двигателем по первому цилиндру используется датчик фазы. Нагреватель датчика кислорода включается от силовой цепи электробензонасоса, его мощность не регулируется контроллером.

В случае выявления неисправности системы управления, контроллер включает лампу-индикатор неисправностей. Внешнее диагностическое оборудование подключается к диагностической розетке для информационной связи с контроллером по двунаправленной линии «K-line». Возможен световых кодов-вспышек накопленных неисправностей на лампу-индикатор при неработающем двигателе.

Ваз 2115 инжекторный датчики назначения и неисправности. Основные неисправности датчиков двигателя

Совсем недавно мы уже описывали принцип работы и устройство датчика положения распредвала. Сегодня мы вернёмся к теме датчиков инжекторных систем управления двигателя. В качестве исследуемого образца мы рассмотрим инжекторный двигатель ВАЗ.

Неисправности датчика положения коленчатого вала

Сразу стоит отметить, что это единственный датчик, который устанавливается на всех инжекторных двигателях, из-за поломки которого автомобиль будет стоять как вкопанный и доехать до ближайшего СТО своим ходом не удастся.
Но можем заверить владельцев отечественного автопрома, что выходят из строя эти датчики крайне редко, да и о бракованных партиях мы пока не слышали, чего нельзя сказать о ДПКВ Nissan Almera N16 выпуска 2001 года. В которых по отзывной компании была произведена замена датчика коленвала и распредвала.
На автомобилях семейства ВАЗ, датчик положения коленвала располагается на корпусе масляного насоса.
Основными признаками неисправности датчика положения коленчатого вала являются:
— при повороте ключа зажигания, двигатель крутит в «холостую»
— если датчик вышел из строя при движении автомобиля, то двигатель глохнет и завести его уже невозможно.
Ремонт датчика положения коленвала невозможен, лечиться только заменой.

Внешний вид ДПКВ:

Место установки:

Стоимость нового датчика коленчатого вала для ВАЗ:

Номер детали 30.3847 — цена 3$ с НДС

Неисправность датчика фаз (распределительного вала)

При выходе из строя , на автомобилях семейства ВАЗ, подача топлива осуществляется в аварийном режиме. Подача топлива в инжекторный двигатель происходит по попарно-паралельному алгоритму, при котором отдельно взятая форсунка впрыскивает топливо в два раза чаще, чем в рабочем режиме.
Основными симптомами, указывающими, что вам предстоит замена ДПРВ является: затрудненный пуск, выхлопные газы теряют свою прозрачность, увеличение расхода топлива (единственный симптом, который заставляет водителя обратиться на СТО, так как на слух определить, что двигатель требует вмешательства нет), возможны сбои в системе самодиагностики ВАЗ.
Как временный вариант лечения данной проблемы мы можем посоветовать провернуть датчик на несколько градусов вдоль своей оси, после чего надежно закрепить.

Фотография датчика положения распредвала:

Место установки ДПРВ на ВАЗ:

Стоимость нового датчика распредвала для автомобилей семейства ВАЗ:

Код 2111-3706040, цена: 10$

Неисправности датчика массового расхода воздуха

Как правило, ДМРВ не выходит из строя за одну поездку, он умирает постепенно, подаче после полного выхода из строя автомобиль может проехать не одну сотню километров. Первыми признаками начала «старения» датчика массового расхода воздуха является необходимость игры педали газа при запуске двигателя. В дороге симптомы будут проявляться снижением мощности (автомобиль словно едет на ручном тормозе), увеличивается расход бензина, а выхлопная труба покрывается незначительным слоем копоти.
В большинстве случаев, на автомобили семейства ВАЗ, устанавливаются ДМРВ фирмы BOCH, которые не являются ремонтопригодными. Причина по которой выходит из строя датчик расхода воздуха банальна: владелец автомобиля экономит на сервисном обслуживании, устанавливая дешёвые воздушные фильтры. Вследствие чего на чувствительном элементе датчика оседает различные загрязнения. Некоторые умельцы пытаются в карбклинере, но в большинстве случаев датчик все равно идёт на свалку (касается только датчиков Бош, Хитачи выдерживают промывку).

Как выглядит ДМРВ, фирмы БОШ:

Примерная стоимость датчика массового расхода воздуха ВАЗ:

Код BOSCH 2111-1130010 А360 0280-218-116 Цена 62$

Неисправность датчика положения дроссельной заслонки

Провалы, рывки при движении, недостаток мощности, двигатель глохнет на холостом ходу — данные симптомы свидетельствуют о необходимости замены датчика положения дроссельной заслонки. При самодиагностике блок ЭБУ может и не выдать сигнал на индикатор CHECK ENGINE, она загорится, только если в цепи есть обрыв или в датчике произошло короткое замыкание. Если в вашем случае ничего подобного нет, то ЭБУ посчитает ненужным информировать владельца с помощью ЧЕКА.
При подозрении на неисправность в цепи или самом датчике положения дроссельной заслонкой необходимо как можно скорее попасть на СТО, причем не стоит злоупотреблять педалью газа и насиловать двигатель. Из-за отсутствия правильного сигнала с датчика ЭБУ будет выдавать сигналы несоответствующие реальной нагрузке на двигатель, что приведёт к появлению детонации и перегреву.
Если у вас сложилась такая ситуация что до СТО вам не добраться в ближайшее время и под рукой нет авто магазина, то Вы можете попробовать починить датчик положения дроссельной заслонки. Основная причина неисправности — это или загрязнение резистивной поверхности полосок или полное повреждение его. Если на пластине накопилось загрязнение — удалите его с помощью ватного тампона, ну а если все же механическое повреждение то только менять.

Внешний вид датчика положения заслонки ВАЗ:

Место установки датчика на двигателе ВАЗ:

Стоимость нового датчика дроссельной заслонки:

Код 2112-1148200 Цена 3-4$

Неисправность датчика холостого хода

Ещё один представитель неразборных датчиков. Симптомы, по которым можно предположить, что с датчиком не все в порядке являются: затрудненный пуск при не нажатой педали акселератора, плавающий холостой ход. После демонтажа с двигателя можно попытаться промыть его, если после данной операции ситуация мне улучшилась, то смело выкидывайте его в мусорное ведро.

Фотография датчика холостого хода, для двигателей семейства ВАЗ:

Место установки на двигателе ВАЗ:

Стоимость нового датчика холостого хода для ВАЗ:

Код 2112-1148300 Цена 8$

Выход из строя датчика температуры охлаждающей жидкости

Как ни странно поломка датчика температуры тосола, скажется на запуске двигателя. При отсутствии сигналов с датчика температуры охлаждающей жидкости, электронный блок управления примет температуру двигателя равную нулю градусов Цельсия и опираясь на алгоритмы программы, которые заложены на заводе изготовителе будет подготавливать рабочую смесь согласно этой температуре. Поэтому сигналом неисправности датчика температуры охлаждающей жидкости служит затрудненный запуск при отрицательных температурах.
Следующим «плохим» сигналом, что с датчиком не все нормально, это детонация двигателя, возникающая, когда вы стоите летом в пробке.
Возможность ремонта датчика температуры охлаждающей жидкости — нету.

Фотография датчика температуры тосола для автомобилей семейства ВАЗ:

Место установки датчика:

Стоимость датчика температуры:

Код 2112-3851010-01 Цена 19$

Неисправность датчика детонации.

Наверное, я не совру, если назову датчик детонации для автомобилей ВАЗ самым надежным, практически нет случаев выхода данного датчика из строя, в основном проблемы с данным датчиком возникают в результате перетирания проводов. Если СНЕСК загорается при достижении примерно 3000 оборотов, то возьмите пробник, и проверьте целостность проводов.
Симптомы при обрыве проводов от датчика детонации или при выходе из строя самого датчика напоминают симптомы, когда вы заправили свой автомобиль некачественным бензином — начнут стучать пальцы или вам зальют некачественный бензин.

Фотография датчика детонации:

Где установлен датчик детонации:

Стоимость датчика детонации:

Код 0 261 231 046 Цена 7$

Дорога есть дорога и любая нештатная ситуация или мелкая поломка может быть решена на месте, если знать, где установлены датчики ВАЗ 2115, их назначение, неисправности и способы проверки. Первый ВАЗовский инжекторный мотор появился как раз на семействе Самара 2. Несколько лет машина донашивала девяточный карбюраторный мотор, а с 2001 года вся линейка вторых Самар комплектовалась инжекторными восьми- и шестнадцатиклапанными двигателями.

Особенности инжекторной электроники

Несмотря на то что особой сложностью двигатель второй Самары не отличается, иногда бывает сложно разобраться, выяснить симптомы и причины некорректной работы. Особенно когда под рукой только тестер и набор ключей. Но возможно все. Поэтому для устранения неисправностей электроники 2115-й нужно в первую очередь схематически разобраться в принципе работы системы управления двигателем.

В отличие от карбюраторных двигателей, абсолютно все процессы по контролю и регулировке систем двигателя отданы на откуп электронике. Главный элемент управляющей системы — это электронный блок управления двигателем. Он собирает данные о состоянии каждого датчика, делает выводы о режиме работы мотора в реальном времени и регулирует количество топлива и воздуха, подаваемого в камеру сгорания, угол опережения зажигания, даже контролирует уровень выброса вредных веществ на выхлопе.

За все время выпуска, а это без малого с 1997 по 2012 год, автомобиль поменял несколько двигателей и несколько электронных блоков управления — Январь, Бош, Ителма. Тем не менее набор датчиков на ВАЗ 2115 оставался стабильным и именно они часто бывают виноватыми во многих внезапных неисправностях с самыми разными симптомами.

Исключение составляет только датчик температуры наружного воздуха, поэтому его мы оставим в покое. На повестке дня — только самые важные из них.

Регулятор холостого хода

Как и в моторах с карбюратором, инжекторный двигатель держит холостые обороты с полностью закрытой дроссельной заслонкой. Это возможно только при одном условии — если конструкцией дросселя предусмотрен обводной канал, а он обязан иметь переменную пропускную способность. Для этого в обводной воздушный канал корпуса дросселя установили конический клапан, регулирующий подачу воздуха при закрытой дроссельной заслонке, и назвали его РХХ, регулятор холостого хода. Он состоит из конического клапана, штока и шагового электромотора. В зависимости от того, на какую обмотку подаётся импульс, мотор вращается в одну, или в другую сторону, тем самым меняя пропускную способность обводного воздушного канала. Холостые либо растут, либо падают в результате перемещения конического клапана. Датчик холостого хода на ВАЗ 2115 имеет каталожный номер 1148300 02.

Видео о регуляторе холостого хода ВАЗ 2115 — симптомы неисправности и замена.

Признаки неисправности

Отсутствие холостых оборотов, плавающие холостые, не растут холостые обороты на холодном двигателе.

Как проверить

Самая распространённая поломка РХХ — обрыв обмоток шагового мотора. Для проверки обмоток необходим мультиметр, включенный в режиме измерения сопротивления. Номинал сопротивления между контактами А-В и С-D в пределах 45-80 Ом. В противном случае регулятор требует замены. Бесконечное сопротивление должно быть между контактами A-D и В-С. Это значит, что обмотки не замыкают между собой. Если есть сопротивление на этих контактах — датчик меняют. Номинальное напряжение питания — от 7,4 до 14,1 В.

Датчик синхронизации

Более часто встречающееся название — датчик положения коленвала. Крайне важный прибор в системе управления. Дело в том, что это единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также многих других периферийных систем. Блок управления должен чётко знать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор установлен напротив задающего шкива с 58-ю зубьями. Каждый зуб соответствует 6 градусам поворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пропуск и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, который в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.

Симптомы неисправности

Отследить неисправность этого датчика по симптомам довольно сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные признаки неисправности будут вести к нестабильной работе мотора или же полному отказу в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.

Как проверить

Датчик положения коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика положения коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление должно быть в пределах 570-740 Ом. Проверяется между контактами в разъеме. Наличие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в режиме измерения 200мВ, а возле сердечника несколько раз проводят металлическим предметом. Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не происходит, датчик меняют.

Контрольный зазор между сердечником датчика и задающего шкива — 1 мм. Каталожный номер — 2112-3847010-04.

Датчик фаз

Отвечает за корректировку впрыска топлива только в тот цилиндр, который находится в такте сжатия, то есть топливо подаётся только через одну форсунку в один цилиндр. Ориентируется по распредвалу, поэтому его называют датчик положения распредвала. Работает по принципу Холла, выдавая электрический импульс при возбуждении магнитного поля. Если датчик фаз ВАЗ 2115 выходит из строя, топливо подаётся по принципу карбюраторных моторов — сразу в два цилиндра. В результате получаем набор неисправностей.

Симптомы неисправности

ДПРВ расположен там же, где находится шестерня распредвала, на головке блока. Основной симптом неисправности — высокий расход топлива и падение мощности. Кроме того, компьютер выдаёт ошибку 0340 (ошибка датчика) или 0343 (завышенный уровень импульса).

Проверка

О неисправности ДПРВ можно судить по коду ошибки и горящей лампе CE, но убедиться в его работоспособности можно, проверив напряжение на клемме питания А (12 В). Остальные клеммы не должны быть под напряжением.

Датчик дросселя

До 2011 года такими датчиками оборудовали все пятнашки, последний год выпуска на автомобиль могла быть установлена электронная педаль газа, которая выполняла функцию этого устройства. Датчик положения дроссельной заслонки (ДПДЗ) нужен для точной фиксации угла открытия дросселя и передачи этой информации на блок управления мотором. Устройство установлено на корпусе дросселя и представляет собой простой потенциометр с резистивной пластиной и бегунком. Изменяя сопротивление пластины, мы изменяем уровень импульса, а ЭБУ по показаниям датчика делает вывод о количестве поступаемого в коллектор воздуха. Когда заслонка закрыта, ЭБУ регулирует холостые обороты с помощью регулятора холостого хода.

Признаки неисправности

С самостоятельной диагностикой без применения специальной аппаратуры могут возникнуть сложности, поскольку большинство симптомов нерабочего прибора характерны и для других поломок, в том числе и для потери компрессии в отдельных цилиндрах. В основном присутствуют все признаки нестабильной работы мотора, некорректной работе на переходных режимах, плавают холостые, неадекватная реакция на движение педали газа. Однако проверить датчик положения ДЗ довольно просто.

Как проверить

На исправный ДПДЗ подаётся 5 В на плюсовой контакт, минусовой идёт на массу, а третий контакт — для подачи импульса на блок управления. Именно на этом выводе и нужно проверять напряжение. Нужен мультиметр в режиме измерения напряжения. При полностью закрытом дросселе напряжение должно быть 0,7В на новом качественном датчике, на престарелом — не менее 0,3 В. По мере открытия заслонки потенциал растёт плавно и без рывков до 4 В. Это максимальное значение при открытой заслонке. Неравномерный рост напряжения, несоответствие номиналу в начале и в конце теста — это повод заменить датчик. С 2011 года устанавливали бесконтактные устройства. Они вдвое дороже, но практически не выходили из строя.

Датчик детонации

Простой, но необходимый сканер, расположенный на блоке цилиндров между 2 и 3 цилиндром. По сути, представляет собой пьезоэлемент, реагирующий на стуки в кривошипно-шатунном механизме, а стук — это признак детонации. Как только датчик детонации выявляет стук, он посылает импульс на блок управления, а тот корректирует угол опережения зажигания в сторону более позднего.

Неисправности и симптомы

Первый и главный симптом — ЭБУ не реагирует на детонационный процесс: цокают клапана при растущей нагрузке на двигатель, слышны металлические удары в моторе, двигатель может троить, чаще всего загорается Check Engine.

Как проверить

Датчик детонации проверяется при помощи мультиметра, установленного в режим проверки напряжения с порогом 200 мВ. Если датчик имеет два вывода, щупы мультиметра подключаются к обоим, если один, то минус устанавливают на корпус, плюс на вывод. Теперь достаточно нанести лёгкий нежный удар по рабочей поверхности устройства, при этом стрелка (или цифры) покажет скачок напряжения. Датчик детонации исправен. Если он не реагирует на постукивания, подлежит замене. Кстати, датчик детонации можно заменить на волговский, такие же ставят и на УАЗ.

Датчик температуры антифриза

Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза. Датчик температуры охлаждающей жидкости представляет собой простейший терморезистор, то есть элемент, изменяющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму отрицательного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Признаки неисправности

Неточная работа указателя на приборке, не работает указатель вообще.

Как проверить

Датчик температуры охлаждающей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в режим замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой. Сосуд нагревают, при этом номинальное сопротивление при 5 градусах должно быть в пределах 7280 Ом, при 20 градусах датчик температуры охлаждающей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения показания не должны быть выше 90-100 Ом. Если показания прибора не соответствуют номиналу, датчик температуры ВАЗ 2115 меняют.

Расходомер воздуха (ДМРВ)

Один из самых дорогих сканеров, его поломка крайне неприятна. Он установлен в воздушном тракте сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основе его показаний ЭБУ дозирует топливо, в режиме холостых оборотов он пропускает около 9 литров в час, на 3 тысячах оборотов — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, которые не могут резко вызвать явные признаки неисправности, но со временем можно констатировать высокий расход топлива, падение тяги на низах, провалы на высоких оборотах, могут возникнуть проблемы с холодным пуском. Может загореться лампа СЕ.

Как проверить

Если возникли подозрения в корректности работы ДМРВ, стоит снять клеммный разъем и запустить мотор. Если холостые обороты вырастут при этом больше 1300 об/мин, возможно, что датчик требует замены. Этот метод не точный, поэтому лучше использовать мультиметр и провести простые замеры. Прибор устанавливают на порог измерения 2 В, плюсовой щуп подключают к крайнему правому проводу (чаще всего — жёлтый), минусовой на зелёный провод, через один контакт от плюсового. Включают зажигание, двигатель не запускают. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Последнее значение уже критичное и если замеры показали большее напряжение, датчик меняют. Будет полезен и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Датчик кислорода

В зависимости от объёма двигателя, на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же кислородный датчик) устанавливают в приёмной трубе глушителя (в 1600-кубовых моторах их два). Датчик нужен для оценки количества кислорода в выхлопных газах и регуляции пропорций воздуха и топлива в рабочей смеси. Чтобы устройство работало корректно, керамический рабочий элемент должен быть прогрет до 345-360 градусов. Поэтому в его корпус встроен нагреватель. Датчик кислорода ВАЗ подаёт импульс на ЭБУ в пределах от 0,1 до 0,9 В. В первом случае смесь считается бедной, во втором — богатой.

Симптомы неисправности

Основным сигналом, говорящим о неисправном лямбда-зонде, будет сообщение об ошибках. Начиная с ошибки Р0130 и заканчивая Р0141 по порядку, можно делать вывод о неисправности ДК. О неисправности нагревательного элемента скажут ошибки Р1102 и Р1115. Кроме показаний бортового компьютера о поломке, может сказать завышенный расход бензина. В гаражных условиях этот датчик не проверяют и при фиксации ошибок он подлежит замене.

Датчик скорости

Измерение скорости на переднеприводных автомобилях ВАЗ ведётся с помощью электроники. В цепь измерения входит датчик скорости и шаговый электродвигатель в спидометре. ДС расположен в верхней части КПП и представляет собой обычный датчик Холла — чем быстрее вращается вал датчика, тем сильнее отклоняется стрелка спидометра. Каталожный номер шестиимпульсного прибора — 2111-3843010.

Неисправности

Стрелка спидометра показывает некорректные данные, может лежать на нуле при движении.

Проверка работоспособности

Проверить датчик скорости ВАЗ 2115 достаточно просто. Пригодится только мультиметр и домкрат. К разъемам привода спидометра подключается мультиметр, на домкрате вывешивается переднее колесо, запускается двигатель и включается передача. При вращении валика датчика должен вырабатываться потенциал в пределах от 1 до 5 В. Рост значения потенциала при увеличении частоты вращения должен быть плавным, без рывков и без задержек. В противном случае ДС меняют.

Датчик давления масла

Когда давление масла падает, об этом сигнализирует аварийная лампочка на приборке

Простейшее устройство, которое состоит из корпуса, измерительной мембраны и клемм. Датчик давления масла установлен в блоке цилиндров и связан с системой смазки. Масло под давлением действует на измерительную мембрану, в результате чего напряжение на выходе меняется. При критическом значении давления датчик давления масла подаёт минимальный сигнал, при этом ЭБУ включает аварийную лампу. Это довольно серьёзный сигнал, поэтому нужно срочно проверять состояние двигателя.

Симптомы

Горит аварийная лампа давления масла.

Как проверить

Если неисправен датчик давления масла, то в системе с давлением все должно быть в норме. Проверяется это при помощи манометра. Выкручивают датчик, вместо него ввинчивают манометр и запускают двигатель. Прибор должен показать 0,6-0,7 бар на холостых. В этом случае датчик меняют.

Никакие неприятности с мотором не смогут поставить в тупик даже в дороге, если хорошо знать систему управления двигателем, датчики ВАЗ 2115, их назначение и неисправности.

• Новости
• Практикум

Парковку в Москве можно будет оплатить картой Тройка

Пластиковые карты «Тройка», использующиеся для оплаты общественного транспорта, этим летом получат полезную для автомобилистов функцию. С их помощью можно будет оплатить стоянку в зоне платной парковки. Для этого паркоматы оборудуют специальным модулем для связи с центром обработки транспортных транзакций Московского метрополитена. Система сможет проверять, достаточно ли средств на балансе…

Лимузин для президента: раскрыты очередные подробности

Сайт Федеральной патентной службой продолжает оставаться единственным открытым источником информации об «автомобиле для президента». Сначала НАМИ запатентовал промышленные модели двух автомобилей — лимузина и кроссовера, которые являются частью проекта «Кортеж». Затем намишники зарегистрировали промышленный образец под названием «Панель приборов автомобиля» (скорее всего, именно…

В США заменят 40 миллионов подушек безопасности

Как пояснили в Национальной администрации по дорожной безопасности США (NHTSA), под акцию подпадают от 35 до 40 млн айрбегов в дополнение к 29 миллионам подушек, которые уже были заменены в рамках предыдущей компании. По сообщениям Automotive News, акция затрагивает только те подушки Takata, в системе которых применяется аммиачная селитра. По данным…

Генпрокуратура начала проверку автоюристов

Как утверждают в Генпрокуратуре, в России резко возросло количество судебных разбирательств, которые ведут «недобросовестные автоюристы», которые работают «не для защиты прав граждан, а для извлечения сверхприбылей». Как сообщают «Ведомости», информацию об этом ведомство направило в правоохранительные органы, ЦБ и Российский союз автостраховщиков. В Генпрокуратуре поясняют, что посредники пользуются отсутствием должной осмотрительности…

Названы регионы России с самыми старыми автомобилями

При этом самый молодой автопарк числится в Республике Татарстан (средний возраст — 9,3 года), а самый старый — в Камчатском крае (20,9 года). Такие данные в своем исследовании приводит аналитическое агентство «Автостат». Как оказалось, помимо Татарстана, лишь в двух российских регионах средний возраст легковых автомобилей менее…

Внедорожник GMC превратили в спорткар

телье Hennessey Performance всегда славилось своим умением щедро добавлять дополнительных скакунов «прокачиваемому» автомобилю, но в этот раз американцы явно поскромничали. GMC Yukon Denali мог бы превратиться в настоящего монстра, благо, что 6,2-литровая «восьмерка» позволяет это сделать, но мотористы Hennessey ограничились достаточно скромным «бонусом», увеличив мощность мотора…

В Сингапуре появятся беспилотные такси

Во время испытаний на дороги Сингапура выйдут шесть модифицированных Audi Q5, способных передвигаться в автономном режиме. В прошлом году такие автомобили беспрепятственно преодолели путь от Сан-Франциско до Нью-Йорка, сообщает Bloomberg. В Сингапуре беспилотники будут двигаться по трем специально подготовленным маршрутам, оборудованных необходимой инфраструктурой. Протяженность каждого маршрута составит 6,4 …

ГИБДД опубликовала новые экзаменационные билеты

Однако автоинспекция решила уже сегодня опубликовать на своем сайте новые экзаменационные билеты для категорий «А», «В», «М» и подкатегорий «А1», «В1». Напомним, что главное изменение, которое ждет кандидатов в водители с 1 сентября 2016 года, касается того, что теоретический экзамен станет сложнее (а следовательно, учить билеты надо внимательнее). Если сейчас…

Отзыв Volkswagen Touareg добрался до России

Как сказано в официальном сообщении Росстандарта, причиной отзыва послужила вероятность ослабления фиксации стопорного кольца на опорном кронштейне педального механизма. Ранее компания Volkswagen объявила об отзыве 391 тысячи «Туарегов» по всему миру по той же причине. Как поясняет Росстандарт, в рамках отзывной кампании в России на всех автомобилях будет…

Машины российского производства сегодня оснащаются множеством электронных устройств, позволяющих обеспечивать нормальную работу многих узлов и агрегатов. В этой статье мы поговорим о контроллерах и регуляторах, которые стоят на ВАЗ. Где располагаются на ВАЗ 2115 датчики, какова цель их назначения, какие неисправности могут произойти в работе устройств — читайте ниже.

[ Скрыть ]

Положения распределительного вала (датчик фаз)

ДПРВ или датчиком фаз оборудуются все двигатели с инжектором на 16 клапанов, а также 8-клапанные карбюраторные моторы с фазированным впрыском горючей смеси.

Регулятор передает на блок управления информацию о цикле функционирования двигателя:

• какой клапан на данный момент открыт;
• какая реализуется фаза газораспределения.

В соответствии с полученными данными бортовой компьютер рассчитывает момент впрыска бензина, чтобы горючее подавалось перед тем, как будет открыт впускной клапан. Как правил, датчики ВАЗ расположены в моторном отсеке и ДПРВ — не исключение, он расположен рядом с ГБЦ и воздушным фильтром.

ДТОЖ

Регулятор температуры хладагента или ДТОЖ расположен на термостате, его функция заключается в контроле уровня температуры силового агрегата. Как показывает практика, обычно такие контроллеры характеризуются надежностью и высоким ресурсом эксплуатации, поскольку по сути, он выполняет только одну функцию. Бортовой компьютер, получив сигнал от ДТОЖ, осуществляет корректировку частоты оборотов мотора, а также соотношения топлива и воздуха для образования горючей смеси.

Основные симптомы поломки регулятора — на приборной панели показываются неверные данные о нагреве ДВС или силовой агрегат начинает перегреваться из-за того, что неработоспособный датчик не включает вентилятор охлаждения. Если в системе имеются признаки неисправности, деталь нужно как можно быстрее заменить.

Детонации

8- и 16-клапанные моторы оснащаются также датчиками детонации. Этот элемент располагается на головке БЦ, между цилиндрами 2 и 3. Его можно увидеть, если посмотреть на агрегат со стороны вентилятора. Показания этого устройства определяют угол опережения зажигания. Поэтому если в работе системы появились ошибки или замечены признаки неисправности контроллера, устройство необходимо поменять.

Кислорода

Регулятор кислорода в народе именуется лямбда-зондом. Этот контроллер предназначен для передачи на ЭБУ данных о том, какой объем кислорода содержится в выхлопных газах. Расположен элемент в приемной магистрали глушителя, рядом с резонаторным устройством. При поломке регулятор авто при движении начнет дергаться, поэтому если проявились признаки неисправности, устройство нужно менять.

Положения коленчатого вала

Являет собой элемент, позволяющий передавать сигналы бортовому компьютеру о положении коленвала. От того, как работает этот элемент, зависит работоспособность систем подачи горючей смеси, а также системы зажигания. А если речь идет об инжекторе, то ДПКВ определяет функциональность форсунок.

Часто этот элемент зовется регулятором синхронизации, поскольку блок управления, получив данные от него, выявляет необходимый момент впрыска бензина в цилиндры мотора. В том случае, если устройство ломается, бортовой компьютер начнет передавать некорректные данные, что впоследствии приведет к сбоям в работе системы подачи бензина. Соответственно, нормальная работа форсунок будет невозможной. Сам регулятор находится рядом с распределительным валом и ремешком генераторного механизма.

Положения дроссельной заслонки

Датчик положения дроссельной заслонки (сокращенно — ДПДЗ) представляет собой один из основных компонентов, обеспечивающих нормальную работоспособность топливной системы. Из названия можно догадаться, что контроллер дроссельной заслонки ВАЗ передает данные на бортовой компьютер о том, под каким углом в настоящее время находится дроссель. Более подробно симптомы поломки и процесс замены устройства описан на видео (автор — Иван Васильевич).

Частота импульса является одной из ключевых характеристик датчика дроссельной заслонки. Учитывая изменения этого параметра ЭБУ мотором выявляет нужную степень нажатия на акселератор. В конечном итоге бортовой компьютер подбирает наиболее оптимальный режим охлаждения силового агрегата, а также объем подаваемого бензина. Поскольку сам по себе контроллер является частью дросселя, он находится на корпусе данного узла, неподалеку от регулятора холостого хода.

Скорости

Сигналы о скорости машины передаются на блок управления с помощью импульсных сигналов. Как правило, за один пройденный автомобилем километр устройство передает около 6 тысяч импульсов. Скорость машины определяется бортовым компьютером с учетом чистоты поступления импульсов. В конечном итоге полученные данные применяются для корректировки оборотов силового агрегата при работе в холостом режиме. Когда устройство выходит из строя, это приводит к увеличению расхода топлива, особенно, при езде на холостых оборотах. При этом мощность двигателя будет снижена, а также откажется работать спидометр.

Холостого хода

Как вы уже могли понять, практически все контроллеры на ВАЗ 2115 предназначены для считывания информации. Но регулятор холостого хода не только передает данные, но и представляет собой регулирующий элемент, который так или иначе влияет на работу силового агрегата в холостом режиме. Более подробно о диагностике неисправностей устройства, а также его замене вы можете узнать из видео ниже (автор ролика — Иван Васильевич).

ДХХ оснащается электроприводом, а также специальной конической иглой, установленной таким образом, что входит в дроссельную магистраль. Когда авто едет на холостых оборотах или стоит на месте, регулятор изменяет положение этой иглы, в соответствии с чем магистраль открывается либо закрывается. В конечном итоге производится и регулировка воздуха, который поступает в дроссельный узел. Для установки контроллера в дросселе есть специальное место, поэтому его без проблем можно найти при необходимости — к магистрали устройство крепится на двух болтах.

Массового расхода воздуха

Этот датчик, как и большинство других, осуществляет передачу данных на блок управления мотором. Благодаря этой информации бортовой компьютер производит регулировку наиболее оптимального соотношения объемов топлива и воздуха для формирования горючей смеси. Впоследствии эта смесь подается на форсунки мотора. Если этот элемент работает некорректно или с ошибками, то горючая смесь в конечном итоге не сможет соответствовать параметрам режима функционирования силового агрегата. Соответственно, в конечном итоге это может привести к снижению тяги двигателя, а также ухудшению динамики транспортного средства в целом.

Помимо этого, выход из строя ДМРВ чреват увеличением расхода топлива. Что касается места установки, то устройство находится на магистрали воздушного фильтрующего элемента, неподалеку от большой впускной магистрали. При выявлении неисправностей контроллер необязательно менять — его можно попытаться прочистить своими руками.

Инжекторный силовой агрегат, который установлен на ВАЗ 2115, обладает электронным блоком управления. С целью регулировки функционирования двигателя электроника постоянно отслеживает изменения, которыми сопровождается его работа. Для этого применяются датчики. Об этом далее в статье.

Панель датчиков ВАЗ 2115 включает в себя следующие приборы:

• Спидометр. Показывает водителю текущую скорость движения ТС. Спидометр получает сведения о скорости автомобиля благодаря датчику, который находится на КПП.
• Тахометр. Расположен слева от спидометра. Является электронным устройством, получающим сигналы от БК и отражающим текущие обороты коленвала.
• Указатель уровня топлива. Находится справа от спидометра. Показывает количество топлива в баке.
• Указатель уровня ОЖ. Сообщает о температуре охлаждающей жидкости. Указатель находится слева от тахометра. Информация поступает с соответствующего датчика.

Схема датчиков ВАЗ 2115

Датчики на ВАЗ 2115 расположены следующим образом:

1. Датчик фаз.
2. Датчик температуры ОЖ.
3. Датчик детонации.
4. Датчик давления масла.
5. Кислородный датчик.
6. Датчик положения коленвала.
7. Датчик скорости.
8. Датчик холостого хода.
9. ДМРВ.
10. Датчик уровня топлива.
11. Датчик уровня бензина.
12. Датчик уровня тосола.
13. Датчик положения дроссельной заслонки.

Датчик температуры ВАЗ 2115

ДТОЖ отличается простотой конструкции и долговечностью. Единственной его задачей является отслеживание изменений температуры ОЖ. Электронный блок использует информацию, полученную от датчика, чтобы регулировать частоту оборотов коленвала и соотношение смеси воздуха и топлива, а также чтобы подбирать угол опережения зажигания.

Датчик холостого хода ВАЗ 2115

Датчик холостого хода является не только прибором для считывания показателей, а и регулирующим устройством, которое непосредственно воздействует на работу мотора на холостом ходу.

Этот агрегат обладает электроприводом, а также конической иглой, входящей внутрь дроссельного патрубка. В условиях холостых оборотов ДХХ меняет положение иглы, закрывая или открывая патрубок, чем регулирует количество воздуха, которое подается в дроссельный узел.

Датчик скорости ВАЗ 2115

Сведения о текущей скорости автомобиля датчик скорости передает путем импульсных сигналов. Зависимо от частоты поступления данных сигналов электронный блок определяет скорость ТС.

Полученная информация применяется для регулировки оборотов мотора на холостом ходу. При поломке датчика скорости существенно повышается расход топлива на холостом ходу, не работает спидометр и падает тяга двигателя.

Разъем датчика скорости

Датчик масла ВАЗ 2115

Датчик давления масла призван сообщать автомобилисту о поломках в масляной системе. Точнее, он фиксирует, что в системе упало давление, сообщая об этом автовладельцу через лампу аварийного давления, которая находится в салоне на панели приборов.

Датчик коленвала ВАЗ 2115

ДКПВ — это устройство, которое подает в электронный блок сведения о положении коленвала. От работы данного узла зависит корректное функционирование форсунок инжекторного мотора, системы зажигания и системы подачи топливной смеси.

Это устройство не редко называют датчиком синхронизации, поскольку на основе полученных от ДКПВ данных электронный блок определяет момент впрыска горючего в цилиндры силового агрегата. При поломке данного датчика в «мозги» автомобиля будут подаваться некорректные сведения и силовой агрегат потеряет свою работоспособность, так как в системе подачи горючего будут происходить сбои, а форсунки не смогут корректно функционировать. Находится ДКПВ вблизи распредвала, неподалеку ремня генератора.

Датчик воздуха ВАЗ 2115

Благодаря полученной с ДМРВ информации электронный блок регулирует оптимальное соотношение газа и бензина в топливной смеси, которая подается в форсунки двигателя. Если устройство работает некорректно, горючая смесь не будет отвечать требованиям текущего режима функционирования двигателя, что влечет за собой уменьшение мощности и ухудшение динамики, а также увеличенный расход топлива.

Датчик топлива ВАЗ 2115

Датчик уровня топлива предназначен для контроля уровня топлива в баке автомобиля. Если при запуске мотора ДУТ показывает, что бак пустой, а после начала езды показания меняются, необходимо выполнить замену датчика. Замена ДУТ также нужна, если прибор не реагирует, когда вы заправляетесь (показывает пустой бак).

Датчик детонации ВАЗ 2115

Правильно работающий датчик детонации является залогом нормального функционирования двигателя ВАЗ. При его поломке мотор будет троить, а расход топлива увеличится. Датчик детонации реагирует на вибрации силового агрегата, сведения о которых передаются на электронный блок, что позволяет ЭБУ подобрать корректный угол опережения зажигания. Устройство крепится на блоке цилиндров возле вентилятора.

Датчик кислорода ВАЗ 2115

Лямбда-зонд, он же кислородный датчик, передает на ЭБУ сведения о количестве содержания кислорода в выхлопных газах. Находится он в приемном коллекторе выхлопной трубы, возле резонатора.

Датчик вентилятора ВАЗ 2115

Данный датчик находится в радиаторе печки. Внутри него находится специальная контактная группа. Когда охлаждающая жидкость в радиаторе нагревается, данная группа тоже нагревается и расширяется. И когда это расширение доходит до требуемого предела, контакты замыкаются, сигнал передается на проводку и происходит включение вентилятора.

Датчик фаз ВАЗ 2115

Штекер датчика фаз

Датчик фаз передает в электронный блок сведения о текущем цикле функционирования двигателя: какой открыт клапан и какая фаза газораспределения в данный момент реализуется. На основании полученных данных электронный блок выполняет определение момента впрыска топлива таким образом, чтобы топливо подавалось прямо перед открытием впускного клапана. Устройство находится на двигателе, возле ГБЦ, недалеко от воздушного фильтра.

Датчик дроссельной заслонки ВАЗ 2115

ДПДЗ — один из ключевых устройств, корректность работы которого воздействует на функционирование топливной системы. Данный датчик передает в «мозги» автомобиля сведения, под каким углом в текущий момент расположена дроссельная заслонка.

Одной из основных характеристик ДПДЗ является частота сигнала. Основываясь на изменениях частоты сигнала блок управления мотором определяет степень нажатия на газовую педель, что позволяет «мозгам» выбрать самый оптимальный режим охлаждения движка и количество подаваемого топлива.

Датчик заднего хода ВАЗ 2115

Единственная функция датчика заднего хода — включение задних белых огней, когда водитель сдает назад. Сигнал, который подает датчик на белые огни, сообщает другим участникам движения, что водитель трогается назад либо уже тронулся и движется на заднем ходу. А в темное время для вашего удобства эти белые огни подсвечивают путь назад, сообщая остальным о ваших намерениях.

ВАЗ 2115 – это универсальный автомобиль с исполнением кузова в виде седана. Важно отметить, что такое транспортное средство является достаточно востребованным и популярным на территории Российской Федерации. Впервые автомобиль был разработан Волжским заводом по производству транспортных средств. На сегодняшний день едва ли можно встретить водителя транспортного средства, которые хотя бы однажды не сидела за рулем данного агрегата.

ВАЗ 2115 и сегодня выглядит вполне современно

[ Скрыть ]

Широко распространенные неисправности

Несмотря на востребованность и широкий спектр особенностей и преимуществ такого транспортного средства, все же автомобиль склонен к различным неисправностям. Знать о таких «болячках» достаточно важно, дабы самостоятельно, или при помощи компетентных специалистов устранить существующие проблемы. Для того чтобы автовладельцу было проще разобраться с различными неисправностями, опытные эксперты выделили несколько направлений, где наиболее часто возникают неполадки в автомобиле данной марки. Именно такие нюансы мы разберем для того, чтобы владельцы данных машин смогли без проблем диагностировать или выявить погрешности и устранить их самым эффективным образом.

Поскольку ВАЗ 2115 выпускается на протяжении многих лет, то невозможно сосчитать количество автомобилей, которые по сей день находится в пользовании современных автовладельцев. Однако эксперты и опытные статисты провели некоторые исследования, чтобы выявить наиболее шаткие системы, которые очень часто выходят из строя в автомобиле.

В основном, подвержены различным поломкам, неисправностям следующие системы:

• охлаждение;
• тормоз;
• сцепление;
• зажигание;
• топливная система;
• стартер;
• генератор.

Для того чтобы пользователи, которые столкнулись с неисправностями, могли в точности выявить поломку и устранить ее, необходимо в отдельности разобрать каждую систему. Это поможет определить широкий спектр различных неисправностей и методик решения, которые возникают в автомобиле ВАЗ 2115.

Неполадки в системе охлаждения

Если поломка возникла случайно, каждый автолюбитель, прежде чем выявлять неисправность, должен в первую очередь заглушить двигатель и съехать с дороги. После полной остановки транспортного средства необходимо предпринять следующие меры:

1. затянуть ручной тормоз;
2. открыть капот и осмотреть пространство;
3. при возникновении пара необходимо приложить усилия, дабы выявить конкретное место протечки;
4. осмотреть расширительный бачок для выяснения уровня охлаждающей жидкости;
5. оценить состояние радиатора;
6. пристальное внимание следует уделить специализированным шлангам, которые являются неотъемлемой частью системы охлаждения мотора автомобиля.

Однако прежде чем приступать к таким мероприятиям, рекомендуется предварительно обезопасить себя от ожогов рук и лица. Необходимо помнить, что после полной остановки транспортного средства ни в коем случае нельзя сразу же отвинчивать пробку радиатора. Охлаждающая жидкость находится под достаточно высоким давлением, что может привести к ее выходу под напором.

Если осмотр не привел к положительным результатам или выяснению причины сбоя, тогда опытные эксперты сервисных центров рекомендуют взглянуть под панель приборов. Это нужно, чтобы выявить признаки в виде потеков жидкости из радиатора или отопительного крана. Зачастую такая поломка вызвана поврежденным резиновым шлангом, который временно можно отремонтировать при помощи изоленты. При осуществлении такого ремонта в короткое время нужно добраться до сервисного центра и осуществить полную замену шланга.

Ремонт системы охлаждения

Что не получится починить на трассе

Важно отметить, что в системе охлаждения невозможно осуществить самостоятельный ремонт следующих деталей:

• отопителя;
• термостата;
• радиатора.

При выявлении проблем, связанных с данными агрегатами, рекомендуется заливать максимально охлажденную жидкость и следить за температурными показателями. Обязательно нужно обратиться за помощью к компетентным профессионалам на ближайшей станции технического осмотра.

Довольно распространенной неисправностью в системе охлаждения ВАЗ 2115 является выход из строя специализированных предохранителей, которые защищают бортовую цепь в электрическом вентиляторе общей системы. Зачастую устранить такую проблему можно, просто осуществив замену предохранителя. Нередко случаются ситуации, что после такой замены электровентилятор по-прежнему не функционирует. В этом случае приходится проводить дополнительную диагностику, которая рекомендуется к осуществлению лишь компетентными и опытными профессионалами.

Однако если такая неисправность возникла в дороге, то для проведения дополнительной диагностики электродвигателя можно взять два изолированных провода и подключить их напрямую к аккумулятору. Обязательно в этом случае стоит учесть, что ни в коем случае нельзя допускать замыкание этих проводов. Иными словами, при помощи такой дополнительной диагностики можно на определенный срок запустить электровентилятор. Данная неисправность свидетельствует о проблемах в электропроводке или специализированном реле включения системы вентиляции.

Опытные и грамотные специалисты сервисных центров утверждают, что отремонтировать реле или электродвигатель самостоятельно не удастся, поэтому такие запчасти необходимо заменить в самое короткое время.

Так выглядит радиатор ВАЗ 2115

Отклонения в оптимальном функционировании тормозной системы ВАЗ 2115

Пользователи автомобиля зачастую наблюдают широкий спектр неисправностей, связанных с тормозной системой. Существует несколько причин выхода из строя тормозной системы при увеличенном ходе педали тормоза:

• воздух в системе гидропривода;
• потеря упругости поршня цилиндра, что приводит к смещению его внутрь;
• нарушение герметичности, проявляющееся в виде протекания тормозной жидкости;
• неоправданно увеличенный промежуток между вакуумной головкой болта, усилителем и поршнем цилиндра.

Дабы ликвидировать такие ситуации, необходимо воспользоваться несколькими способами:

1. прокачать систему;
2. заменить колесный цилиндр;
3. выявить место протечки жидкостей и осуществить замену деталей или прокладок;
4. затянуть уплотнительные прокладки или заменить их.

Довольно часто пользователи автомобиля ВАЗ 2115 сталкиваются с проблемой повреждения манжета. В этом случае не стоит предпринимать никаких действий, связанных с ремонтом. Необходимо приобрести оригинальные манжеты и заменить их при помощи компетентных специалистов, либо самостоятельно.

Причинами неполадки тормозной системы могут выступать проблемы следующих механизмов:

• отсутствие стандартного зазора между поршнем главного цилиндра и головкой вакуумного блока усилителя;
• неполное возвращение тормозной педали после осуществления действия, что вызвано некомпетентной установкой специализированного выключателя сигнала торможения;
• засор отверстий тормозных цилиндров;
• перекрытие отверстий манжетами, кромками;
• заклинивание «пальцев» в передней скобе;
• потеря эластичности колец;
• заедание колодок;
• ослабление стяжной пружины механизма;
• деформация уплотнительных колец;
• отсутствие стандартных зазоров между накладками и тормозным барабаном.

Исправить такие недочеты и выявить их первичные причины может каждый владелец автомобиля самостоятельно, если проведет детальное исследование, или диагностику тормозной системы. Опытные эксперты рекомендуют обращаться в сервисный центр, где при необходимости профессионалы не только диагностируют неисправность, но и устранят ее при помощи ремонта или замены определенных комплектующих.

Тормозная система 2115

Неисправности сцепления

Существует достаточно обширный спектр причин, которые могут привести к выходу из строя сцепления, поэтому опытные эксперты создали 4 основные группы:

1. неполное выключение системы;
2. неправильное включение;
3. функционирование с рывками;
4. повышенный шум.

Естественно, каждая отдельная группа неполадок имеет несколько причин возникновения поломки и некоторое количество возможных вариантов их устранения. Для того чтобы понимать, как на самом деле выглядит причина той или иной поломки, необходимо разобрать возможные варианты устранения и причину проблематики, исходя из групп неисправностей.

Неполное выключение системы

• Неполный ход педали. Для устранения такой причины рекомендуется отрегулировать привод.
• Поломка торцевого диска. Устранить неисправность можно при замене диска или его восстановлении.
• Перекос нажимного диска. Это – довольно распространенная неисправность, поэтому устранить ее можно только путем замены нажимного диска и пружины на оригинальные запчасти.
• При заедании ступицы диска на шлицах вала необходимо предварительно очистить шлицы и промыть при помощи дезинфицирующих средств. В том случае, если шлицы имеют заметные виды повреждений или деформаций, необходимо осуществить замену ведомого диска и первичного вала.
• Поломка или ослабление накладок ведомого диска – это распространенная причина неполадок. Устранить ее можно, осуществив замену или проверив функционирование торцевого диска.

Довольно частой причиной «тугой педали» является неправильное функционирование троса. Чтобы избавиться от такого сбоя, рекомендуют осуществить замену деталей при помощи компетентных профессионалов.

Неправильное включение сцепления

Может произойти по следующим причинам:

• повышенный износ;
• пригорание накладок;
• замасливание накладок нажимного диска и маховика;
• повреждение привода.

Для устранения таких причин необходимо своевременно осуществлять замену накладок. Иногда помогает тщательная промывка дезинфицирующими средствами поверхностей, на которые попало масло. Профессионалы утверждают, что довольно часто пользователи автомобиля ВАЗ-2115 сталкиваются с течью масла через болты, которые крепят маховик. В этом случае рекомендуется использовать специализированный герметик. В том случае, когда привод критично поврежден, существует единственная реальная возможность устранения такой неполадки – это полная замена всего привода или определенных его комплектующих.

Диск, корзина, выжимной подшипник

Что делать, когда сцепление функционирует с рывками?

Зачастую рывки в работе привода говорят о следующих причинах возникновения:

1. Замасливание накладок диска и маховика, а также нажимного диска. Избавиться от такой проблемы можно только в том случае, если поверхности обработать специализированным средством или уайт-спиритом, а изношенные и поврежденные сальники заменить на новые.
2. Заедание привода сцепления вызывают различные деформации, связанные с комплектующими. Устранить такой дефект можно при полной замене деформированных комплектующих.
3. Повреждение (критичный износ) нажимного диска – это распространенная причина, которая ведет к рывкам в приводе сцепления. Чтобы вернуть автомобилю рабочее состояние, потребуется заменить корзину сцепления и нажимной диск.

Естественно, что проводить выявление определенных причин и возможных вариантов их устранения должны компетентные и грамотные специалисты. Профессионалы смогут рассмотреть даже самое мелкое повреждение или деформацию.

Повышенный шум в сцеплении

Многие пользователи автомобиля ВАЗ 2115 замечают повышенный шум при включении или выключении привода сцепления. К такой проблеме ведут две основополагающие причины:

1. Поломка специализированной пружины ведомого диска. Устранить такую неисправность можно, только если заменить ведомый диск новым.
2. Неисправный подшипник. Деталь может выйти из строя вследствие износа, повреждения или утечки специализированной смазки. В этом случае отремонтировать подшипник не удастся, следовательно, необходимо осуществить замену данной детали.

Иными словами, существует широкое множество разнообразных неисправностей, связанных с приводом сцепления, поэтому важно своевременно диагностировать поломку и устранить ее. Грамотный подход позволит избежать множественных негативных ситуаций на дороге.

Катушка зажигания

Система зажигания

Такой модуль также является достаточно уязвимым в подержанных автомобилях ВАЗ 2115. Эксперты выявили несколько особенных признаков, которые указывают владельцам на наличие дефектов в системе зажигания:

• «плавающий» холостой ход мотора;
• с определенной периодичностью без видимых причин пропадает тяга двигателя;
• транспортное средство длительное время набирает обороты в ходе осуществления разгона;
• попарное или единичное прекращение функционирования цилиндров.

Владельцы ВАЗ-2115 должны помнить о том, что выше представленные типичные признаки могут также указывать на ряд проблем, связанных со свечами системы зажигания автомобиля. Именно поэтому, прежде чем осуществлять полную диагностику системы, необходимо обратиться к опытным специалистам.

Проблематика топливной системы

Существует несколько признаков, связанных с неправильным функционированием топливной системы или бензонасоса в отдельности:

• транспортное средство не заводится;
• бензонасос не проявляет никаких признаков функционирования после включения зажигания;
• наблюдаются перебои в работе мотора;
• транспортное средство передвигается рывками на малом ходу.

Такие признаки свидетельствуют о том, что бензонасос вышел из строя. Опытные водители знают, что данная система должна создавать давление в топливном модуле для оптимального функционирования автомобиля. Данные причины могут говорить не только о выходе из строя самого бензонасоса, но, также об иных неисправностях топливной системы. Поэтому, если вы заметили выше представленные дефекты в собственном автомобиле, рекомендуется обратить пристальное внимание на бензонасос и топливную систему, дабы выявить и устранить поломку в короткое время.

Неисправности стартера

Любому автовладельцу известно о том, что стартер – это сложный и достаточно многогранный механизм, поэтому существует широкий ряд различных причин, которые могут вызвать поломку. Рассмотрим распространенные сбои стартера ВАЗ 2115, исходя из особенностей функционирования механизма:

В ходе включения стартера не вращается якорь и не срабатывает тяговое реле

Наличие такого нетипичного поведения механизма может быть вызвано следующими причинами, устранить которые не составит труда опытному специалисту:

• Неисправный или разряженный аккумулятор автомобиля. Устранить неисправность можно при помощи замены или зарядки аккумулятора;
• Повышенный уровень окисления полюсов аккумулятора, в ходе чего наконечники имеют слабое соприкосновении с полюсами. Решить проблему поможет очистка полюсов. При необходимости необходимо затянуть наконечники с использованием вазелина.
• Неисправность реле. Изменить такую ситуацию может замена детали. Предварительно важно проверить соединительную цепь между выключателями.
• Не функциональная контактная часть замка зажигания. Если деталь вышла из строя – она требует замены.
• Заедание якоря реле. Можно решить данную проблему при помощи снятия тягового реле и проверки легкости и подвижности якоря.

Следовательно, чтобы выяснить причину, по которой якорь медленно вращается, или тяговое реле не срабатывает, необходимо применить некоторые знания и умения. Это позволит изначально выявить неисправность, а впоследствии устранить ее.

При включении механизма Якорь слишком медленно вращается или не вращается вовсе, но при этом тяговое реле функционирует в прежнем режиме

Такая ситуация случается довольно часто. Существует несколько причин, которые провоцируют такую ситуацию:

• неисправная аккумуляторная батарея;
• окисленные полюса аккумулятора;
• слабое крепление наконечников;
• окисленные болты тягового реле;
• слабые гайки крепления наконечников;
• подгорание коллектора;
• замыкание в обмотке якоря или его обрыв.

Чтобы устранить такие причины, необходимо выполнить некоторые меры:

• заменить или зарядить аккумулятор;
• очистить полюса аккумулятора от окиси;
• подтянуть крепление наконечников;
• зачистить болтовые контакты тягового реле;
• проверить крепление гаек;
• зачистить коллектор;
• полностью заменить якорь.

Применение таких простых способов поможет устранить проблематику, связанную с функционированием стартера.

Стартер 2115

При включении стартерного модуля тяговое реле неоднократно срабатывает, но спустя несколько секунд отключается

Причинами могут служить следующие сбои или поломки:

• Низкий заряд аккумулятора. Решить такую проблему поможет обыкновенная специализированная аккумуляторная зарядка, которая вернет прежнее функционирование стартеру и тяговому реле в целом.
• Обрыв или замыкание реле, либо обмотки. Решить проблему поможет замена детали, а именно – тягового реле, и восстановление обмотки.
• Резкие перепады напряжения в цепи в связи с повышенным окислением наконечников. В этом случае достаточно лишь осмотреть провода и зачистить их, избавив от окиси.

Зачастую решить подобную проблему, связанную с некорректным срабатыванием тягового реле, помогают достаточно простые и востребованные методы.

Якорь вращается в прежнем режиме, однако маховик ведет себя некорректно или не вращается вовсе

Зачастую такие проблемы вызваны:

• Пробуксовкой муфты холостого хода. Профессионалы рекомендуют проверить механизм и при необходимости осуществить замену муфты;
• Шестерни редуктора вышли из строя, поэтому необходимо осуществить их полную замену.

Диагностировать такую неисправность могут не только профессиональные специалисты, но и практически каждый владелец ВАЗ 2115.

Стартер издает непривычный звук, но якорь вращается в прежнем режиме

Такая поломка может быть вызвана следующими причинами:

• повышенный износ подшипников и приводов якоря. Изменить ситуацию поможет замена вкладышей или опор;
• повышенный износ втулки вала в картере сцепления. Решить проблему можно, только заменив специализированную втулку;
• слабое крепление механизма или деформация крышки стартера со стороны привода. Решить неисправность можно при помощи замены стартерного модуля, или осуществить подтяжку гаек крепления;
• неправильное расположение стартера. В этом случае важно обратиться к опытным профессионалам, чтобы они проверили наличие перекоса механизма;
• выход из строя шестерней редуктора. Единственный правильный выход из такой ситуации – это полная замена деформированных компонентов или деталей;
• деформированные зубья шестерни привода или маховика. Любая деформированная деталь подлежит обязательной замене оригинальной от завода производителя;
• якорь заедает совместно с тяговым реле. Решить такую ситуацию поможет очистка специализированной шлицы и обработка ее специализированным маслом. Если такие действия не помогают, тогда необходимо заменить деталь, которая приводит к неправильной работе стартера.

Стартер – это небольшой, но достаточно сложный механизм, поэтому осуществлять его ремонт или замену комплектующих деталей должны лишь опытные профессионалы. Такой подход позволит минимизировать риск различных неприятных ситуаций в ходе использования автомобиля ВАЗ 2115.

Генератор необходимо содержать в исправном состоянии

Генератор

Данная деталь является неотъемлемой частью машины. Однако именно генератор вызывает некоторые трудности в использовании автомобиля в целом, поэтому опытные профессионалы выявили две наиболее распространенные поломки и методы их решения.

Реле-регулятор

Изначально важно понимать, что для проверки функционирования реле-регулятора необходима помощь компетентного специалиста. Профессионалы рекомендуют изначально довести двигатель до оборотов 3000. В то же время важно включить дальнее освещение и обогрев салона и стекла. После осуществления таких действий можно провести измерение АКБ, напряжение которой не должно превышать 13,2 В.

Если после осуществления таких действий и проведения замеров показатели являются низкими, то это свидетельствует о наличии проблем или замыкании в реле регуляторе. Естественно, опытные и компетентные специалисты могут произвести диагностику данного агрегата иными способами. Тем не менее, считается, что выше представленный метод является оптимальным, чтобы выявить разнообразные недочеты в работоспособности реле регулятора.

Вентили генератора

Достаточно часто выходят из строя, поэтому эксперты рекомендуют для выявления поломки или сбоя использовать АКБ и контрольную лампочку.

Если в ходе правильного соединения отрицательных диодов лампочка горит, следовательно, существует проблема с корпусом механизма или же вышел из строя один из основополагающих вентилей.

Опытные и грамотные профессионалы не рекомендуют самостоятельно осуществлять замену выпрямительного блока. Неправильная замена может привести к тому, что новая деталь выйдет из строя, или иные механизмы будут подвержены сильному негативному воздействию.

Подводя итоги всего вышесказанного, можно смело отметить, что автомобиль ВАЗ 2115 – это достаточно надежный агрегат, но важно правильно подойти к ремонту определенных систем. Следует помнить о том, что своевременная диагностика и техническое обслуживание транспортного средства – это залог его долголетнего функционирования на самом высоком уровне.

Самостоятельная диагностика ВАЗ 2115

Датчики на инжекторный двигатель. Разберем на примере ВАЗ. Проверка дтож ваз

Владельцу современного авто, начиненного различной электроникой, поневоле приходится разбираться, где находятся датчики клапанов ВАЗ-2110-2112. Ведь поменять любой из них может и сам автолюбитель, за этим не всегда нужно ехать на станцию техобслуживания, терять время и платить деньги. Большинству водителей известен разве что датчик указателя температуры охлаждающей жидкости, да прибор, контролирующий давление масла. Но этих устройств в современных автомобилях ВАЗ гораздо больше.

Устройство для измерения температуры охлаждающей жидкости ВАЗ-2110 встроено в патрубок, расположенный с правой стороны двигателя. Корпус датчика, представляющего собой терморезистор, контактирует с антифризом напрямую. Чем больше прогреваются мотор и охлаждающая жидкость, тем сильнее падает сопротивление данного устройства. Контроллер, подающий на него электрический сигнал, производит расчет температуры двигателя в зависимости от величины падения напряжения и предпринимает такие действия:

1. Управляет обогащением или обеднением топливовоздушной смеси. Для холодного мотора смесь готовится обогащенной, а в процессе нагрева до рабочего режима — обедняется до нормы.
2. Подает сигнал на указатель температуры охлаждающей жидкости, находящийся на панели приборов.
3. Включает электрический вентилятор принудительного охлаждения, когда температура достигает заданного значения.

От того, насколько корректно работает датчик температуры охлаждающей жидкости ВАЗ десятого семейства, зависит целых 3 важных функции. Устройство считается довольно надежным, но иногда выходит из строя по причине перетирания изоляции проводки тросом акселератора, либо разрыва цепи внутри элемента, что случается реже. Испорченные провода подлежат замене, как и сам неисправный прибор.

• заметное увеличение расхода топлива, поскольку процессор неправильно готовит смесь из-за неработающего измерителя;
• прогретый до рабочей температуры двигатель плохо заводится;
• вентилятор включается самопроизвольно при разной температуре;
• неработающий датчик охлаждающей жидкости провоцирует неправильные показания прибора на панели.

Произвести замену элемента несложно, доступ к нему открыт. Но при выкручивании из патрубка потечет антифриз, поэтому надо сначала дождаться, пока силовой агрегат остынет. Потом взять пластиковую емкость и частично опорожнить охладительную систему путем слива антифриза из блока цилиндров. После этого можно выкручивать старый и ставить новый датчик температуры ВАЗ-2110.

Контроль расхода воздуха

Расположение датчика массового расхода воздуха (ДМРВ) — на воздуховоде, идущем от фильтра к дроссельной заслонке. Прибор состоит из 3 элементов, находящихся внутри воздушного потока. Первый измеряет температуру входящего потока, а 2 других нагреваются до определенной степени. Чем сильнее поток, проходящий сквозь воздушные датчики ВАЗ-2110, тем интенсивнее они охлаждаются. Контроллер, подающий напряжение, определяет расход воздуха по энергии, затрачиваемой на подогрев 2 элементов по отношению к температуре первого измерителя.

Существует и другая конструкция прибора ДМРВ с кремниевой сеткой и двумя элементами, действует он по такому же принципу. Маркировка первого типа — 2112-1130010, второго — 21083-1130010. Получая сигналы от этих устройств, процессор делает расчет и меняет продолжительность впрыска топлива ВАЗ-2110. О поломке датчика говорят такие признаки:

• двигатель глохнет при переходе с больших оборотов на холостой ход;
• нестабильная работа на холостом ходу;
• возникают трудности при запуске мотора;
• повышение расхода топлива.

Заменить устройство контроля ДМРВ не составляет труда, нужно отсоединить провода, снять старый датчик с воздуховода и поставить новый.

Определение положения коленчатого вала

Задача данного элемента — определять расположение поршней, по которому контроллер выдает искру в тот или иной цилиндр. На автомобилях ВАЗ-2110 инжектор 8 клапанов и последующих моделях датчик стоит около зубчатого шкива коленчатого вала. В более ранних десятках с карбюратором устройства могли находиться внутри механического распределителя зажигания. Тогда они имели название датчик Холла и контролировали положение поршней по вращению распределительного вала.

Прибор представляет собой магнит с небольшой катушкой, вырабатывающий электрические импульсы при приближении металлической массы, роль которой играют зубцы шкива.

Магнитный измеритель Холла ВАЗ-2110 — важнейший элемент в работе двигателя, и в случае выхода датчика из строя мотор даже не заведется.

Благо, прибор весьма надежен и функционирует длительное время. Замена проста и описания не требует.

Другие приборы контроля

Остальные датчики также связаны с контроллером и выполняют важные функции. Поломка любого из них ведет к возрастанию расхода горючего, потере разгонной динамики или нестабильной работе силового агрегата. Вот их перечень:

• определитель положения дроссельной заслонки;
• датчик детонации;
• измеритель скорости;
• датчик кислорода;
• определитель фаз.

Элемент, определяющий угол поворота дроссельной заслонки, установлен на ее корпусе и напрямую связан с осью. Задача — способствовать подаче лишней порции топлива в цилиндры при резком нажатии на педаль акселератора. Принцип работы сходен с насосом — ускорителем в карбюраторе, только электронного типа. Прибор часто выходит из строя, особенно после мойки двигателя.

Не в пример надежнее функционирует датчик детонации, стоящий на блоке цилиндров с передней стороны. В отличие от других устройств, генерирует сигнал самостоятельно, действуя по принципу пьезоэлемента. Чем сильнее детонационные вспышки в цилиндрах, тем большее напряжение подается на контроллер, а тот регулирует угол зажигания, стремясь детонацию погасить. При необходимости меняется с помощью гаечного ключа.

Кислородный датчик (иначе — лямбда-зонд) отслеживает содержание свободного кислорода в отработанных газах, свидетельствующее об обогащении или обеднении топливной смеси. Участвует в формировании этой смеси, в работе очень надежен. Боится этилированного горючего и быстро выходит из строя при его использовании. Находится в первой части выхлопного тракта, в месте схождения выпускных коллекторов.

Прибор — измеритель скорости тоже работает по принципу датчика Холла и снимает показания с вала привода спидометра, стоящего возле коробки передач. Задача — передавать процессору сведения о скорости автомобиля.

Дополнительную информацию о работе ГРМ передает контроллеру устройство, определяющее фазы. Устанавливается на автомобилях ВАЗ-2112 16 клапанов, в верхней части головки цилиндров. Данный прибор сообщает, когда открываются клапаны подачи топлива, поскольку отслеживает положение впускного распределительного вала. Это помогает синхронизировать сложный процесс газораспределения и впрыска топливной смеси в нужный момент.

Автомобили оснащены множеством датчиков, контролирующих состояние всех автомобильных узлов. Один из самых важных датчиком – датчик температуры, находящийся в моторном отсеке.
На ваз 2110 замена датчика температуры – ответственный процесс. Замена датчика температуры ваз 2110 в данной статье проводится полностью своими руками.

Что собой представляет данный прибор

Несмотря на важность, сравнительно простой, он контролирует состояние охлаждающей жидкости в рубашке блока цилиндров. Он сообщает об изменениях температуры, передавая эти сведения к электронному блоку управления.
Прибор представляет собой термистор, у которого при увеличении температуры снижается электрическое сопротивление.
Показания температурного датчика влияют на многие системы двигателя и работоспособность мотора. Поэтому нужно постоянно контролировать исправность датчика и при обнаружении перебоев незамедлительно его заменять.
Неисправным датчиком искажается информация, поступающая в электронный блок управления, что может привести к большим неприятностям. Возможны проблемы с управляемостью машины при холодном двигателе, выхлопом, может увеличиваться расход топлива или ухудшаться состав отрабатываемых газов.

Примечание. Зачастую датчик меняется только в тех случаях, когда он ломается. Но рекомендуется менять его заблаговременно, к примеру, при ремонте или замене двигателя, потому что датчик может изнашиваться, и показания могут быть неточными.

ДТОЖ, как еще коротко называют температурный датчик охлаждающей жидкости – это прибор, показания которого влияют на работу самого двигателя. Об этом не стоит забывать.
Маленький, да удаленький прибор внимательно следит за системами двигателя автомобиля, являясь своеобразным сторожем.

Процесс замены

Для проверки и замены прибора температуры потребуются следующие инструменты и материалы:

• Накидной ключ на «19»;
• Герметик;
• Охлаждающая жидкость;
• Медная шайба.

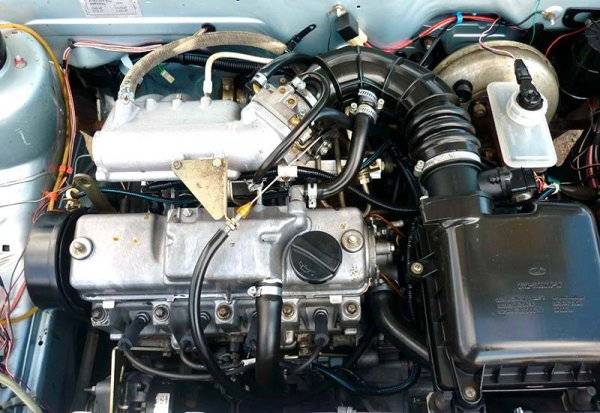

Примечание. Температурный датчик располагается в ВАЗ 2110, зачастую, во впускном коллекторе возле корпуса термостата, редко – в головке цилиндра.
Он устанавливается так, что наконечник соприкасается с охлаждающей жидкостью. Лишь в таких случаях его сигнал правильный.
Если уровень охлаждающей жидкости низкий, то показания датчика могут быть неправильными.

Когда нужна замена

При высоком сопротивлении датчика на холодном двигателе и не прохождении электрического тока через указатель, его стрелка располагается на низком значении. В тех случаях, когда температурным указателем температура двигателя не указывается, то, прежде всего, нужно проверить электрические цепи датчика.
Следует также проверять подачу тока в электроцепь. При беспорядочном дергании стрелки указателя возможна неточная подача напряжения или прием не стабилизированного напряжения.
При этом требуется замена стабилизатора.
Если все же имеются подозрения о неисправности температурного указателя, то перед выполнением замены следует проверить его работоспособность:

• в том случае, если стрелка указывает низкую температуру мотора, то нужно отсоединить электрический разъем от температурного датчика и соединить его с массой;
• если при включенном зажигании стрелка отклоняется то, неисправен, и его нужно менять;
• при не перемещении стрелки необходимо снять комбинацию приборов и проверить электрическую цепь между указателем и датчиком и подачу напряжения (исправность электрической цепи означает, что неисправен температурный указатель и его необходимо заменить).

Примечание. Следует иметь в виду, что довольно часто проблемы с прибором возникают из-за плохой проводки или неплотных ржавых соединителей.

• в тех случаях, когда температурный указатель постоянно показывает высокую температуру, то нужно отсоединить от прибора электрический разъем (если стрелка указателя при этом перемещается при включенном зажигании на шкале холодной температуры, то это указывает на неисправность температурного датчика и его нужно менять).

Поломка данного прибора иногда заметна визуально – это утечка жидкости, сильная коррозия зажимов или трещины на нем.

Примечание. Также следует проверить состояние и охлаждающей жидкости. Если ее использовали больше 3-х лет (для обычной) и больше 5-ти лет (для долговечной), то ее нужно заменить. Она заменяется при явных признаках ее загрязнения.

Замена непосредственно

Замена ДТОЖ производится в следующем порядке:

• Сначала выключается зажигание и от клеммы аккумуляторной батареи отсоединяется провод;
• Сливается из радиатора охлаждающая жидкость;

Примечание. Охлаждающую жидкость не обязательно сливать полностью, можно открыть спускной клапан и слить такой объем жидкости, чтобы ее уровень был ниже датчика.

• Чтобы было удобно работать, можно снять воздушный фильтр;
• Колодка с проводами отсоединяется от температурного датчика с отжиманием пластмассового зажима;
• ДТОЖ выворачивается из патрубка системы охлаждения при помощи ключа на «19» (при этом датчик вынимается вместе с медной уплотнительной шайбой).

Примечание. Работая с датчиком, необходимо соблюдать осторожность.
Из-за повреждения прибора может нарушаться нормальная работа системы управления двигателем. Нужно знать, что его нельзя снимать до тех пор, пока не остынет двигатель.

При необходимости замены новый датчик устанавливается в обратном снятию порядке.

• Перед тем, как ввинчивать температурный датчик, на его резьбу наносится тонкий слой герметика;
• Затем датчик ввинчивается на место и к нему подсоединяется электрический разъем;
• В систему охлаждения заливается или добавляется охлаждающая жидкость;
• После этого запускается двигатель и проверяется работа датчика температурного указателя.

В заключение система охлаждения проверяется на наличие утечек. Если возникает необходимость, то датчик заворачивается сильнее в корпус термостата.
Также необходимо проверять систему охлаждения на наличие в ней воздуха, который, попадая в термостат, может вызывать перегрев двигателя, изменяя при этом показания температурного датчика.

Примечание. В тех случаях, когда течь устранить не получается, то необходимо переустанавливать датчик. При этом потребуется нанести на резьбовую часть больше термостойкого герметика или произвести замену медной шайбы.

Рекомендуется перед проведением работ посмотреть вот это видео.

Кроме того, советуется пользоваться чаще фото-материалами, где все отчетливо видно.
Своими руками, как это становится видно из статьи, сделать можно многое, в том числе и отремонтировать свой автомобиль. Если делать все, как того требует инструкция, то никаких проблем, даже у новичка не возникнет.
Кроме того, можно неплохо сэкономить семейный бюджет, ведь цена на услуги подобного типа у нас в стране не дешевая.

Автомобили оснащены огромным количеством различных датчиков, контролирующих основные параметры работы двигателя и других систем. Пример такого полезного устройства — элемент, показывающий температуру обладающей жидкости. Нередко эти детали могут давать неверные показатели. И в сегодняшней статье мы рассмотрим признаки неисправности датчика температуры охлаждающей жидкости.

Задачи ДТОЖ

ДТОЖ — это специальное устройство, позволяющее поддержать стабильную работу ДВС. За счет этого элемента автомобиль быстрее прогревается, работает достаточно эффективно и не перегревается. Размеры датчика небольшие.

Однако функции, которые он выполняет, весьма значимые. ДТОЖ может влиять не только на работу силового агрегата, но и на общее состояние автомобиля. Если элемент выдает некорректные показания, это может повлечь за собой не только неправильную работу двигателя, но и более серьезные последствия.

Где установлен ДТОЖ

Современные автолюбители не знают, где находится датчик температуры охлаждающей жидкости. Его можно найти в выпускной магистрали головки блока цилиндров. На корпусе датчика есть резьба, и он просто вкручивается в соответствующее отверстие.

В зависимости от особенностей конструкции автомобиля, года выпуска, ДТОЖ также может находиться около корпуса термостата или прямо в нем. Этот элемент устанавливается таким образом, чтобы он был в прямом контакте с антифризом, тосолом и другими вариантами ОЖ.

Устройство и принцип действия элемента

Предком современных датчиков температуры ОЖ считаются термореле, которыми оснащали некоторые виды ДВС автомобилей. Так, термореле было установлено в системах впрыска типа К-джетроник. Когда контакты термореле находятся в открытом положении, мотор прогревается. Когда контакт замкнется, это означает, что двигатель уже прогрелся до своих оптимальных рабочих температур.

Сейчас в основе ДТОЖ лежит специальный элемент — это термистор. Что это такое? Деталь представляет собой резистор, сопротивление которого может меняться в зависимости от температур. Датчик контролирует температуру ОЖ постоянно. В качестве материалов для производства термисторов применяют оксид кобальта, а также никеля. Особенность этих веществ в том, что при росте температуры растет количество свободных электронов. А за счет этого падает сопротивление.

Зачастую термисторы, находящиеся в ДТОЖ, отличаются отрицательным температурным коэффициентом. Максимальные показатели сопротивления термистор имеет тогда, когда мотор холодный. На ДТОЖ подают напряжение около 5 В. Затем, по мере прогрева силового агрегата, сопротивление падает. ЭБУ постоянно получает сигнал датчика температуры охлаждающей жидкости и следит за изменениями напряжения. По этим колебаниям рассчитывает температуру ОЖ.

На двигателях «Рено» инженеры могут устанавливать датчик температуры охлаждающей жидкости, имеющий положительный коэффициент. Он имеет такое же устройство, но сопротивление на нем не снижается, а, наоборот, повышается.

На что влияет ДТОЖ

За счет сигналов, которые посылает этот небольшой элемент, ЭБУ формирует управляющие команды на огромное количество исполнительных устройств. Так, если на блок приходит информация о том, что температура ОЖ холодная, то система пересчитывает время впрыска топлива в цилиндры в сторону увеличения. За счет этого повышается стабильность работы мотора в режиме холостого хода. Но в процессе прогрева температура двигателя повышается, а значит, ЭБУ начнет обеднять топливную смесь. Если же наблюдаются признаки неисправности датчика температуры охлаждающей жидкости, то ЭБУ может получать ошибочную информацию и смесь будет чрезмерно богатой. Кроме того, что из-за этого существенно повышается расход топлива, также усиленно загрязняется атмосфера. Свечи быстро покрываются черным сухим нагаром и могут выйти из строя.

Двигатель может остановиться, если количество оборотов в момент его запуска будет недостаточным. Избавиться от этого поможет уплывающая команда от ЭБУ на повышение оборотов, чтобы двигатель не заглох.

Для поддержки управляемости в процессе запуска клапан рециркуляции должен быть в закрытом состоянии. И так до тех пор, пока система не выйдет в режим рабочих температур. Если имеются признаки неисправности датчика температуры охлаждающей жидкости, то в результате двигатель будет работать нестабильно, обороты будут плавать. Есть риск остановки мотора. От того, нормально ли функционирует ДТОЖ, зависит и угол зажигания. Система регулирует данный параметр по определенным регламентам. Это позволит уменьшить вредные выбросы до того, как мотор нагреется до рабочих температур. От зажигания также зависит уровень потребления топлива, мощность и тяга двигателя.

Угольный фильтр, который улавливает пары топлива, будет продуваться лишь после полного прогрева силового агрегата. Муфта гидротрансформатора в автоматической коробке передач не блокируется до тех пор, пока двигатель не будет полностью прогрет. Это сделано, чтобы сохранить оптимальную управляемость.

Датчик также обеспечивает запуск вентилятора охлаждающей системы автомобиля. За счет дополнительного охлаждения вентилятором жидкость остынет значительно быстрее. В отдельных автомобилях для того, чтобы запустить принудительное охлаждение, используется отдельный датчик. Но там, где его нет, его задачи выполняет ДТОЖ.

Как понять, что ДТОЖ неисправен?

Давайте рассмотрим признаки неисправности датчика температуры охлаждающей жидкости. В большинстве своем это надежные устройства, которые выходят из строя крайне редко. Конструкция элемента предельно проста, но иногда элемент начинает сбоить. Чаще всего неисправности датчика связаны с нарушением его показаний. Самый первый признак — это вентилятор, который не включается. Но вентилятор — не основополагающий симптом. О выходе из строя ДТОЖ скажет возросший расход топлива, повышенные обороты на холостом ходу, детонационные звуки при работе мотора, плохой запуск на горячую и перегрев.

С перегревом стоит быть внимательным — он может привести к печальным последствиям. В старых моделях автомобилей имеется стрелочный контроллер. Когда стрелка зашла за опасную зону, машину нужно остановить и искать причину перегрева. Это может быть неисправность датчика температуры охлаждающей жидкости инжектора. В более современных автомобилях о перегреве сообщит бортовой компьютер. Появится соответствующее диагностическое сообщение.

Причины выхода из строя

За счет простой конструкции поломки ДТОЖ — это большая редкость. Причин неисправности датчика температуры охлаждающей жидкости много. Плохой антифриз или тосол ведут к разрушению поверхности датчика, также нередко чувствительный элемент может покрыться осадком в виде кристаллов. Меняется температурное воздействие и показатели.

Также одна из причин — некачественный датчик. На современном рынке автозапчастей предлагается много контрафактной продукции. Эти элементы даже будучи новыми не отвечают заявленным параметрам. Даже малейшие повреждения приведут к выходу устройства из строя. Признаки неисправности датчика температуры охлаждающей жидкости могут возникнуть из-за утечек антифриза, из-за которых меняются я показатели. Жидкость уходит через резьбу — износилась прокладка. Существует фактор нарушений в электропроводке автомобиля. Здесь причин может быть несколько — это и скачки напряжения, и коррозия контактов.

О замене датчика

Не каждый владелец автомобиля знает, как поменять датчик температуры охлаждающей жидкости. А ведь на самом деле это простая операция. Необходимо добраться до датчика, затем демонтировать его, слив предварительно охлаждающую жидкость из двигателя. Элемент просто вкручен в отверстие с резьбой. Замена выполняется в обратном порядке.

Самостоятельная диагностика

Если есть хотя бы один из симптомов, стоит проверить ДТОЖ на исправность. Давайте посмотрим, как это можно сделать. Но прежде чем снять датчик, лучше еще раз убедиться, что причина именно в нем. Проверить ДТОЖ можно в домашних условиях. Существует несколько эффективных способов.

Опускаем датчик в воду

Вот как проверить исправность датчика температуры охлаждающей жидкости путем помещения элемента в воду. Вначале нужно приготовить точный термометр и опустить его в емкость, заполненную холодной жидкостью. Хорошо для этих целей подойдет обычный чайник. Термометр лучше всего для этих целей электронный.

Далее к датчику подключают мультиметр, настроенный на измерение сопротивления. После этого ДТОЖ опускают в чайник и проводят замеры. Цифры лучше зафиксировать на листе бумаги или каким-либо другим образом. Далее чайник нагревают на плите до температур в 15, 20, 25 градусов. Обязательно нужно фиксировать на бумаге в этот момент показания мультиметра. Далее результаты сравнивают с эталонными. При несоответствии параметров можно констатировать неисправность элемента.

Проверка без термометра

Это еще один способ как определить неисправность ДТОЖ. Особенность в том, что при кипении воды температура равна 100 градусам. За основу берут эту температуру и в ней измеряют сопротивление. Когда вода начнет кипеть, сопротивление должно составлять около 176,7 Ом. Если прибавить погрешности, то мультиметр может показывать порядка 190-210 Ом. Если показания не соответствуют этим, то нужно выяснить, где находится датчик температуры охлаждающей жидкости на конкретном автомобиле. Его нужно просто заменить его новым.

Заключение

Итак, мы выяснили, как определить неисправность датчика температуры охлаждающей жидкости. Данный элемент играет важную роль в работе двигателя автомобиля. При его неисправности возможны различные неполадки, вплоть до перегрева ДВС.

Контроль за температурой охлаждающей жидкости, является важнейшим условием для нормальной работы силового агрегата автомобиля. Такой контроль осуществляется датчиком температуры охлаждающей жидкости (ДТОЖ). И если такой датчик выходит из строя, возникают сбои и неполадки в работе двигателя. В этой статье мы рассмотрим типичные признаки неисправности датчика температуры охлаждающей жидкости, а также расскажем о том, как его проверить и заменить.

ДТОЖ на ВАЗ-2114

В первую очередь нужно сказать, что помимо датчика температуры охлаждающей жидкости, существует датчик указателя температуры охлаждающей жидкости и это два разных по своему назначению прибора. Если первый, предоставляет информацию электронному блоку управления двигателем, то второй, банально информирует водителя о температуре рабочей жидкости в системе охлаждения. Соответственно и поломка первого датчика – проблема более серьезная.

По своему устройству, ДТОЖ это терморезистор. Другими словами, датчик сконструирован так, что при изменении температуры окружающей среды, меняется его сопротивление электрическому току. Вот эти-то изменения и фиксируются электроникой автомобиля и на их основании отдаются те или иные команды. Соответственно, неправильная информация, полученная от ДТОЖ или вообще ее отсутствие, нарушают нормальные алгоритмы работы двигателя и всей системы автомобиля.

Рассмотрим основные признаки неисправности датчика температуры охлаждающей жидкости:

• падение оборотов или вообще самопроизвольная остановка мотора на холостом ходу;
• длительное прогревание автомобиля;
• частый выход двигателя за рамки оптимального температурного режима;
• повышенный расход топлива;
• снижение общей управляемости автомобиля;
• темный дым из выхлопной трубы;
• нарушения стабильной работы мотора;

Как видите, перечень проблем, которые порождает отказ датчика температуры охлаждающей жидкости, весьма солиден. А потому, пренебрегать данной проблемой, категорически не рекомендуется.

Как проверить ДТОЖ

В первую очередь нужно помнить, что для того, чтобы правильно указывать температуру охлаждающей жидкости, датчик должен быть погружен в эту самую жидкость. А потому, регулярно проверяйте наличие хладагента и его уровень в системе. Это, пожалуй самое первое, что следует предпринять при возникновении подозрения на неадекватную работу данного измерителя.

Если же с уровнем антифриза в системе охлаждения, полный порядок, то возможно окислены контакты или имеются другие нарушения в подключении датчика температуры охлаждающей жидкости. Проверить его подключение можно и самостоятельно. Как правило, но не всегда, такой датчик устанавливается рядом с термостатом. В некоторых двигателях, ДТОЖ не один. Поэтому, уточните количество датчиков и их расположение, правильные именно для вашего автомобиля. Когда же вы нашли датчик температуры охлаждающей жидкости и установили, что с его подключением все в порядке, нужно проверить само устройство. Для этого, ДТОЖ необходимо демонтировать, поскольку проверять его нужно при помощи погружения в стакан с кипятком.

И так, берете свой датчик, опускаете его в стакан с кипятком и замеряете сопротивление на выходе. В общем-то, каких-то единых показателей изменения сопротивления не существует. Датчики для разных машин, от различных производителей, будут показывать различные перепады сопротивления. Правильные величины при тех или иных температурах, конкретно для вашего датчика, нужно найти в интернете.

Соответственно, если показатели сопротивления датчика и эталонные величины совпадают или имеют минимальную погрешность, значит датчик температуры охлаждающей жидкости, вполне исправен. Ну а если показатели сопротивления различаются — датчик требуется заменить. Собственно сама его конструкция, как и принцип работы, не предусматривают какого-либо ремонта. Поэтому, других альтернатив просто нет.

Видео о ДТОЖ

В итоге

Датчик температуры охлаждающей жидкости, это очень важный компонент силового агрегата, а потому, его отказ или неправильные показания, могут стать причиной серьезных проблем и нарушений в работе автомобиля. Симптомы неполадок в ДТОЖ, красноречивы и разнообразны, но перед тем, как демонтировать датчик, а в современных авто, как правило, таких датчиков два и более, стоит проверить уровень антифриза.

Поскольку по своей сути, ДТОЖ, это терморезистор, то об изменении температуры окружающей среды, он сообщает изменением электрического сопротивления. Приборы от различных производителей выдают разные перепады сопротивления при одной и той же температуре, а потому, приобретая новый датчик, следует убедиться в том, что он подходит для вашего авто.

Наши автомобили давно перестали быть исключительно средством передвижения, к тому же они серьезно эволюционировали, от простейшего ДВС к с огромным количеством электронных датчиков и электронным блоком управления (ЭБУ). Датчики постоянно следят за состоянием того или иного узла, сообщая обо всем происходящем в ЭБУ

Который подобно нашему мозгу принимает решения, руководствуясь заложенными в него алгоритмами. Каждый датчик имеет свою функцию и важность, нельзя сказать, что: «этот важнее, а без того можно обойтись». Разница лишь в том чем все закончится для вашего мотора. Например, вышедший из строя датчик температуры охлаждающей жидкости (ДТОЖ) может стать , а это значит — и большие расходы.

Что такое ДТОЖ

Несмотря на важность этого датчика, конструктивно, он довольно простой, и выполняет одну функцию. Задача его состоит в том, чтобы следить за температурой охлаждающей жидкости (ОЖ) и в случае ее повышения сообщать об этом в ЭБУ, который уже «думает», что с этим делать. Как правило, блок управления двигателем, включает вентилятор охлаждения и регулирует работу системы подачи топлива и системы охлаждения двигателя.

Чаще всего неисправности и перебои в работе датчика температуры охлаждающей жидкости возникают по причине повреждения проводки питания датчика, а также обрыва провода при входе в корпус датчика. Если датчик вовремя не отреагировал на повышение температуры ОЖ, а ЭБУ не включил вентилятор и не откорректировал работу двигателя, то скорее всего произойдет перегрев двигателя.

Нередко ДТОЖ принимают за ДТУОЖ (датчик указателя температуры охлаждающей жидкости). На самом деле это разные датчики, ДТУОЖ всего-навсего осуществляет вывод информации на приборную панель, вовремя информируя автомобилиста о температуре двигателя.

Как проверить ДТОЖ на ВАЗ 2114 своими руками

1. Для начала необходимо снять датчик температуры охлаждающей жидкости. Для этого откройте капот, найдите впускной патрубок рубашки охлаждения головки, на нем вы увидите датчик ОЖ.
2. Для удобства снимите воздушный фильтр.
3. Далее нужно скинуть «минусовую» клемму АКБ и слить антифриз или тосол.
4. Отключите питание ДТОЖ .
5. Используя ключ на «19» (в некоторых случаях на «21»), открутите датчик.
6. После снятия датчика температуры охлаждающей жидкости налейте антифриз в чистую неглубокую емкость и опустите в нее ДТОЖ.
7. Установите емкость с ОЖ на плиту и начинайте медленно нагревать.
8. В емкость поставьте градусник, а к датчику подключите провода омметра и внимательно следите за показаниями того и другого.

У вас должны получиться следующие цифры:

• 20° — 3520 Oм
• 40° — 1459 Oм
• 60° — 667 Oм
• 80° — 332 Oм
• 100° — 177 Oм

Если у вас имеются расхождения или полное несоответствие — ДТОЖ BAЗ 2114 неисправен и требует замены. Именно замена, а не ремонт, этот датчик как и большинство других — не подлежит ремонту. Если температурный датчик оказался рабочим придется продолжить поиски неисправности, возможно дело в неисправном термостате или ЭБУ.

Как проверить ДТОЖ в домашних условиях — видео

Что такое система впрыска топлива автомобиля и как работает (основы)

Впрыск топлива автомобиля — это система дозированной подачи топлива в цилиндры двигателя. Расскажем про электронные системы подачи топлива, как работают и из каких датчиков состоят.

Как работает

На рисунке схематично показан принцип работы распределенного впрыска.

Подача воздуха (2) регулируется дроссельной заслонкой (3) и перед разделением на 4 потока накапливается в ресивере (4). Ресивер необходим для правильного измерения массового расхода воздуха — измеряет общий массовый расход или давление в ресивере.

Последний должен быть достаточного объема для исключения воздушного «голодания» цилиндров при большом потреблении воздуха и сглаживания пульсаций на пуске. Форсунки (5) устанавливаются в канал в непосредственной близости от впускных клапанов.

Датчики системы впрыска топлива

Для функционирования электронной системы управления двигателем необязательно наличие всех датчиков. Комплектации зависят от системы впрыска, норм токсичности. В программе управления есть флаги комплектации, которые информируют ПО о наличии или отсутствии каких-либо датчиков. Например, в системах Евро-2 отсутствуют датчик неровной дороги.

Датчик кислорода (ДК) — рассчитывает содержание О₂ в отработанных газах. Используется в системах с катализатором под нормы токсичности начиная с Евро-2 и дальше. В Евро-3 используется два датчика кислорода — до катализатора и после.

Датчик фазы нужен для более точного расчета времени впрыска в системах с фазированным впрыском.

Датчик положения коленвала (ДПКВ) — считывает частоту вращения коленвала и его положение. Нужен для общей синхронизации системы, расчета оборотов двигателя и положения коленвала в определенные моменты времени. ДПКВ — полярный датчик. При неправильном включении двигатель заводится не будет. Это единственный «жизненно важный» в системе датчик, при котором движение автомобиля невозможно. Аварии всех остальных датчиков позволяют своим ходом добраться до автосервиса.

Датчик массового расхода воздуха (ДМРВ) — определяет массовый расход воздуха, поступающего в двигатель. Измеряется массовый расход воздуха, который потом пересчитывается программой. При аварии датчика его показания игнорируются, расчет идет по аварийным таблицам.

Датчик температуры охлаждающей жидкости (ДТОЖ) — следит за температурой охлаждающей жидкости. Нужен для определения коррекции топливоподачи и зажигания по температуре и управления электровентилятором. При аварии датчика его показания игнорируются, температура берется из таблицы в зависимости от времени работы двигателя. Сигнал ДТОЖ подается только на электронный блок управления, для индикации на панели используется другой датчик. Датчик положения дроссельной заслонки (ДПДЗ) — определяет положение дросселя (нажата педаль «газа» или нет). Служит для расчета фактора нагрузки на двигатель и его изменения в зависимости от угла открытия дроссельной заслонки, оборотов двигателя и циклового наполнения.

Датчик детонации — контроль детонации мотора. При обнаружении, блок управления двигателем включает алгоритм гашения детонации, оперативно корректируя угол опережения зажигания. В первых системах впрыска применялся резонансный датчик детонации, но был заменён на широкополосный датчик.

Датчик скорости (ДС) — определение скорость движения машины. Используется при расчетах блокировки/возобновления топливоподачи при движении. Этот сигнал так же подается на приборную панель для расчета пробега. 6000 сигналов с ДС примерно соответствуют 1 км. пробега автомобиля.

Датчик фазы (ДФ) — определяет положение распредвала. Нужен для точной синхронизации по времени впрыска в системах с фазированным (последовательным) впрыском. При аварии или отсутствие датчика система переходит на попарно — параллельную (групповую) систему подачи топлива.

Датчик неровной дороги — для оценки уровня вибраций двигателя. Необходим для правильной работы системы обнаружения пропусков воспламенения, чтобы определить причину неравномерности (применяется с Евро-3).

Исполнительные механизмы

По результатам опроса датчиков системы впрыска, программа электронного блока управления осуществляет управление исполнительными механизмами (ИМ). Форсунка — электромагнитный клапан с нормированной производительностью. Служит для впрыска вычисленного для данного режима движения количества топлива.

Бензонасос — предназначен для нагнетания горючего в топливную рампу. Давление в топливной рампе поддерживается вакуумно-механическим регулятором давления. В некоторых системах регулятор давления топлива совмещен с бензонасосом.

Модуль зажигания — электронное устройство управления искрообразованием. Содержит два независимых канала для поджига смеси в цилиндрах. В последних модификациях низковольтные элементы модуля зажигания помещены в электронный блок управления, а для получения высокого напряжения используются выносная двухканальная катушка зажигания или катушки зажигания непосредственно на свече.

Регулятор холостого хода — для поддержания заданных оборотов холостого хода. Это шаговый двигатель, регулирующий канал воздуха в корпусе дроссельной заслонки для обеспечения двигателя воздухом и поддержания холостого хода при закрытой дроссельной заслонке.

Вентилятор системы охлаждения — управляется электронным блоком управления по сигналам датчика температуры охлаждающей жидкости. Разница между включением/выключением обычно 4-5°С.

Сигнал расхода топлива — выдается на маршрутный компьютер — 16000 импульсов на 1 расчетный литр израсходованного топлива. Данные приблизительные, т.к рассчитываются на основе суммарного времени открытия форсунок с учетом некоторого коэффициента. Он необходим для компенсации погрешностей измерения, вызванных работой форсунок в нелинейном участке диапазона, асинхронной топливоподачей и другими факторами.

Адсорбер — элемент замкнутой цепи рециркуляции паров бензина. Нормами Евро не предусмотрен контакт вентиляции бензобака с атмосферой, пары бензина должны собираться (адсорбироваться) и при продувке посылаться в цилиндры на дожиг.

Электронный блок управления

Это микрокомпьютер, обрабатывающий данные, поступающие с датчиков и по определенному алгоритму управляющий исполнительными механизмами.

Сама программа хранится в микросхеме ПЗУ, английское название — CHIP. Содержимое «чипа» — обычно делится на две функциональные части — собственно программа, осуществляющая обработку данных и математические расчеты и блок калибровок. Калибровки — набор (массив) фиксированных данных (переменных) для работы программы управления.

Для правильной работы системы впрыска необходимо наличие исправных датчиков и исполнительных механизмов.

Неисправности инжекторных двигателей

Рубрика: Двигатель | Опубликовано: 25 Январь 2018

У всех современных автомобилей на приборной панели присутствует «Check Engine» (лампочка, сигнализирующая о том, электронный блок управления обнаружил проблемы в системе управления двигателем). Когда она загорается на панели приборов, одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос. Другие, напротив, хладнокровны: раз мотор работает, значит, лампа «просто ошиблась» и «сама погаснет» — можно ехать в прежнем темпе.

Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал «Check Engine» должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке. Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается «своими силами» — это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому — отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедет до назначенного пункта.

Итак, что может стать причиной неисправности инжекторного двигателя?

Датчик положения коленчатого вала – он почти вне подозрений. Потому что это единственный датчик, неисправность которого не позволит доехать даже до гаража. Отказ его — явление исключительное. Устанавливается на приливе корпуса масляного насоса на расстоянии 1 ± 0,4 мм от вершины зубцов шкива коленчатого вала. По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания.

Бензонасос – без него тоже далеко не уедешь. Причиной плохой работы бензонасоса чаще всего является грязь и вода в бензине. При проблемах с бензонасосом появляются провалы в работе двигателя, потеря мощности, хлопки во впускную систему. Если же бензонасос совсем выйдет из строя – машина просто встанет.

Выход из строя других датчиков и механизмов все-таки оставляет шанс, что двигатель будет работать: компьютер просто перестроится на аварийную программу.

Выход из строя датчика положения распредвала (фазы) неискушенному ремонтнику без диагностического оборудования обнаружить весьма сложно. Хотя двигатель и работает в нештатном режиме попарно-параллельной подачи топлива, когда каждая форсунка срабатывает в два раза чаще (один раз за каждый оборот коленвала) — определить это «на слух» может далеко не каждый. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу. Понять, что мотор нездоров, можно по возросшему расходу топлива. Еще один признак неисправности — сбои в работе системы самодиагностики. К другим неприятным для двигателя последствиям отказ датчика фазы не приведет.

Если при пуске движка вы вынуждены «играть» педалью газа, машина потеряла былую резвость на режимах максимальной мощности и крутящего момента — скорее всего, виноват датчик массового расхода воздуха. Система управления, реагируя на его отказ, позднит зажигание на 10-12 гр. При этом отклик на педаль газа в начале разгона может даже улучшиться. Выхлоп станет грязнее, а мотор заметно прожорливей. Не требуя от автомобиля былой прыти, вполне можно добраться до дома, даже если впереди несколько сотен километров.

Гораздо трудней будет ехать с неисправным датчиком положения дроссельной заслонки. Симптомы хорошо заметны — потеря мощности, неприятные рывки и провалы на разгоне, неустойчивые холостые обороты, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед плавающим сигналом.

Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда с педалью в полу приведёт к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе.

Неисправный регулятор добавочного воздуха дает о себе знать затрудненным пуском с отпущенной педалью газа и неустойчивыми холостыми оборотами. Узел неразборный, если не помогла промывка каналов холостого хода и дроссельной заслонки, придется менять его целиком.

Если вышел из строя датчик температуры охлаждающей жидкости — компьютер принимает пусковую температуру двигателя равной 0С и дает соответствующую команду регулятору добавочного воздуха. Неоптимальное соотношение количества бензина и воздуха затруднит пуск в мороз. Уже через две минуты после того, как мотор все-таки пустили, компьютер решит, что температура охлаждающей жидкости достигла 80С. Так что не только пускать, но и прогревать двигатель придется, работая педалью газа.

Другая неприятность ждет водителя, когда мотор нагреется до температуры, близкой к критической, например, в жару, в пробке. Компьютер, получая неверный сигнал и считая, что температура Тосола в норме, не откорректирует угол опережения зажигания. Двигатель потеряет мощность и будет детонировать.

Крайне редко выходит из строя датчик детонации. Чаще поврежденными оказываются подходящие к нему провода. Их нужно проверить, если лампа самодиагностики загорается при 3000 об/мин и выше. Мотор станет более чувствителен к качеству бензина — заправка непроверенным топливом приведет к стуку пальцев.

Выход из строя катушки зажигания, к сожалению, не редкость. Признаки — провалы при разгоне, потеря мощности, неустойчивые холостые и, наконец, полное отключение двух цилиндров. Если вам необходимо проехать несколько километров с двоящим мотором, отключите разъёмы соответствующей пары форсунок, чтобы бензин не смывал масло со стенок нерабочих цилиндров и не попадал в картер.

Датчик кислорода (L-зонд) — вроде ничего серьёзного, только люди начинают со временем понимать, что такое парниковый эффект, топливо расходуется зря и нейтрализатор умирает, а за ним резко падает мощность.
Необходимо отметить, что более точная диагностика неисправностей инжекторного двигателя возможна только с применением специального оборудования. Часто визит на СТО позволит сэкономить деньги при покупке датчиков, которые, как Вам показалось, вышли из строя. Так как нерабочий датчик – это не всегда поломка самого датчика, но и электропроводки и ЭБУ.

Согласитесь, неисправности датчиков системы управления и устройств топливоподачи не так страшны, как может показаться. Запаситесь перед дальней дорогой датчиком коленвала, катушкой зажигания, а для подстраховки — бензонасосом, и стартуйте.

По материалам сайта avto74.com

Вернуться к списку статей в разделе: Двигатель

Оставьте свой отзыв!

Инжекторная система питания

На всех современных автомобилях с бензиновыми моторами используется инжекторная система подачи топлива, поскольку она является более совершенной, чем карбюраторная, несмотря на то, что она конструктивно более сложная.

Инжекторный двигатель – не новь, но широкое распространение он получил только после развития электронных технологий. Все потому, что механически организовать управление системой, обладающей высокой точностью работы было очень сложно. Но с появлением микропроцессоров это стало вполне возможно.

Инжекторная система отличается тем, что бензин подается строго заданными порциями принудительно в коллектор (цилиндр).

Устройство ДВС

Основным достоинством, которым обладает инжекторная система питания, является соблюдение оптимальных пропорций составных элементов горючей смеси на разных режимах работы силовой установки. Благодаря этому достигается лучший выход мощности и экономичное потребление бензина.

Устройство системы

Инжекторная система подачи топлива состоит из электронной и механической составляющих. Первая контролирует параметры работы силового агрегата и на их основе подает сигналы для срабатывания исполнительной (механической) части.

К электронной составляющей относится микроконтроллер (электронный блок управления) и большое количество следящих датчиков:

• лямбда-зонд;
• положения коленвала;
• массового расхода воздуха;
• положения дроссельной заслонки;
• детонации;
• температуры ОЖ;
• давления воздуха во впускном коллекторе.

Датчики системы инжектора

На некоторых авто могут иметься еще несколько дополнительных датчиков. У всех у них одна задача – определять параметры работы силового агрегата и передавать их на ЭБУ

Что касается механической части, то в ее состав входят такие элементы:

• бак;
• электрический топливный насос;
• топливные магистрали;
• фильтр;
• регулятор давления;
• топливная рампа;
• форсунки.

Простая инжекторная система подачи топлива

Как все работает

Теперь рассмотрим принцип работы инжекторного двигателя отдельно по каждой составляющей. С электронной частью, в целом, все просто. Датчики собирают информацию о скорости вращения коленчатого вала, воздуха (поступившего в цилиндры, а также остаточной его части в отработанных газах), положения дросселя (связанного с педалью акселератора), температуры ОЖ. Эти данные датчики передают постоянно на электронный блок, благодаря чему и достигается высокая точность дозировки бензина.

Поступающую с датчиков информацию ЭБУ сравнивает с данными, внесенными в картах, и уже на основе этого сравнения и ряда расчетов осуществляет управление исполнительной частью.В электронный блок внесены так называемые карты с оптимальными параметрами работы силовой установки (к примеру, на такие условия нужно подать столько-то бензина, на другие – столько-то).

Первый инжекторный двигатель Toyota 1973 года

Чтобы было понятнее, рассмотрим более подробно алгоритм работы электронного блока, но по упрощенной схеме, поскольку в действительности при расчете используется очень большое количество данных. В целом, все это направлено на высчитывание временной длины электрического импульса, который подается на форсунки.

Поскольку схема – упрощенная, то предположим, что электронный блок ведет расчеты только по нескольким параметрам, а именно базовой временной длине импульса и двум коэффициентам – температуры ОЖ и уровне кислорода в выхлопных газах. Для получения результата ЭБУ использует формулу, в которой все имеющиеся данные перемножаются.

Для получения базовой длины импульса, микроконтроллер берет два параметра – скорость вращения коленчатого вала и нагрузку, которая может высчитываться по давлению в коллекторе.

К примеру, обороты двигателя составляют 3000, а нагрузка 4. Микроконтроллер берет эти данные и сравнивает с таблицей, внесенной в карту. В данном случае получаем базовую временную длину импульса 12 миллисекунд.

Но для расчетов нужно также учесть коэффициенты, для чего берутся показания с датчиков температуры ОЖ и лямбда-зонда. К примеру, температура составляется 100 град, а уровень кислорода в отработанных газах составляет 3. ЭБУ берет эти данные и сравнивает с еще несколькими таблицами. Предположим, что температурный коэффициент составляет 0,8, а кислородный – 1,0.

Получив все необходимые данные электронный блок проводит расчет. В нашем случае 12 множиться на 0,8 и на 1,0. В результате получаем, что импульс должен составлять 9,6 миллисекунды.

Описанный алгоритм – очень упрощенный, на деле же при расчетах может учитываться не один десяток параметров и показателей.

Поскольку данные поступают на электронный блок постоянно, то система практически мгновенно реагирует на изменение параметров работы мотора и подстраивается под них, обеспечивая оптимальное смесеобразование.

Стоит отметить, что электронный блок управляет не только подачей топлива, в его задачу входит также регулировка угла зажигания для обеспечения оптимальной работы мотора.

Теперь о механической части. Здесь все очень просто: насос, установленный в баке, закачивает в систему бензин, причем под давлением, чтобы обеспечить принудительную подачу. Давление должно быть определенным, поэтому в схему включен регулятор.

По магистралям бензин подается на рампу, которая соединяет между собой все форсунки. Подающийся от ЭБУ электрический импульс приводит к открытию форсунок, а поскольку бензин находится под давлением, то он через открывшийся канал просто впрыскивается.

Виды и типы инжекторов

Инжекторы бывают двух видов:

1. С одноточечным впрыском. Такая система является устаревшей и на автомобилях уже не используется. Суть ее в том, что форсунка только одна, установленная во впускном коллекторе. Такая конструкция не обеспечивала равномерного распределения топлива по цилиндрам, поэтому ее работа была сходной с карбюраторной системой.
2. Многоточечный впрыск. На современных авто используется именно этот тип. Здесь для каждого цилиндра предусмотрена своя форсунка, поэтому такая система отличается высокой точностью дозировки. Устанавливаться форсунки могут как во впускной коллектор, так и в сам цилиндр (инжекторная система непосредственного впрыска).

На многоточечной инжекторной системе подачи топлива может использовать несколько типов впрыска:

1. Одновременный. В этом типе импульс от ЭБУ поступает сразу на все форсунки, и они открываются вместе. Сейчас такой впрыск не используется.
2. Парный, он же попарно-параллельный. В этом типе форсунки работают парами. Интересно, что только одна из них подает топливо непосредственно в такте впуска, у второй же такт не совпадает. Но поскольку двигатель – 4-тактный, с клапанной системой газораспределения, то несовпадение впрыска по такту на работоспособность мотора влияния не оказывает.
3. Фазированный. В этом типе ЭБУ подает сигналы на открытие для каждой форсунки отдельно, поэтому впрыск происходит с совпадением по такту.

Примечательно, что современная инжекторная система подачи топлива может использовать несколько типов впрыска. Так, в обычном режиме используется фазированный впрыск, но в случае перехода на аварийное функционирование (к примеру, один из датчиков отказал), инжекторный двигатель переходит на парный впрыск.

Обратная связь с датчиками

Одним из основных датчиков, на показаниях которого ЭБУ регулирует время открытия форсунок, является лямбда-зонд, установленный в выпускной системе. Этот датчик определяет остаточное (не сгоревшее) количество воздуха в газах.

Эволюция датчика лямбда-зонд от Bosch

Благодаря этому датчику обеспечивается так называемая «обратная связь». Суть ее заключается вот в чем: ЭБУ провел все расчеты и подал импульс на форсунки. Топливо поступило, смешалось с воздухом и сгорело. Образовавшиеся выхлопные газы с не сгоревшими частицами смеси выводится из цилиндров по системе отвода выхлопных газов, в которую установлен лямбда-зонд. На основе его показаний ЭБУ определяет, правильно ли были проведены все расчеты и при надобности вносит корректировки для получения оптимального состава. То есть, на основе уже проведенного этапа подачи и сгорания топлива микроконтроллер делает расчеты для следующего.

Стоит отметить, что в процессе работы силовой установки существуют определенные режимы, при которых показания кислородного датчика будут некорректными, что может нарушить работу мотора или требуется смесь с определенным составом. При таких режимах ЭБУ игнорирует информацию с лямбда-зонда, а сигналы на подачу бензина он отправляет, исходя из заложенной в карты информации.

На разных режимах обратная связь работает так:

• Запуск мотора. Чтобы двигатель смог завестись, нужна обогащенная горючая смесь с увеличенным процентным содержанием топлива. И электронный блок это обеспечивает, причем для этого он использует заданные данные, и информацию от кислородного датчика он не использует;
• Прогрев. Чтобы инжекторный двигатель быстрее набрал рабочую температуру ЭБУ устанавливает повышенные обороты мотора. При этом он постоянно контролирует его температуру, и по мере прогрева корректирует состав горючей смеси, постепенно ее обедняя до тех пор, пока состав ее не станет оптимальным. В этом режиме электронный блок продолжает использовать заданные в картах данные, все еще не используя показания лямбда-зонда;
• Холостой ход. При этом режиме двигатель уже полностью прогрет, а температура выхлопных газов – высокая, поэтому условия для корректной работы лямбда-зонда соблюдаются. ЭБУ уже начинает использовать показания кислородного датчика, что позволяет установить стехиометрический состав смеси. При таком составе обеспечивается наибольший выход мощности силовой установки;
• Движение с плавным изменением оборотов мотора. Для достижения экономичного расхода топлива при максимальном выходе мощности, нужна смесь со стехиометрическим составом, поэтому при таком режиме ЭБУ регулирует подачу бензина на основе показания лямбда-зонда;
• Резкое увеличение оборотов. Чтобы инжекторный двигатель нормально отреагировал на такое действие, нужна несколько обогащенная смесь. Чтобы ее обеспечить, ЭБУ использует данные карт, а не показания лямбда-зонда;
• Торможение мотором. Поскольку этот режим не требует выхода мощности от мотора, то достаточно, чтобы смесь просто не давала остановиться силовой установке, а для этого подойдет и обедненная смесь. Для ее проявления показаний лямбда-зонда не нужно, поэтому ЭБУ их не использует.

Как видно, лямбда-зонд хоть и очень важен для работы системы, но информация с него используется далеко не всегда.

Напоследок отметим, что инжектор хоть и конструктивно сложная система и включает множество элементов, поломка которых сразу же сказывается на функционировании силовой установки, но она обеспечивает более рациональный расход бензина, а также повышает экологичность автомобиля. Поэтому альтернативы этой системе питания пока нет.

Как регулируется электронный впрыск топлива (EFI)?

EFI использует датчики, чтобы определить, сколько топлива необходимо в любой момент. Каждая система EFI будет иметь некоторую комбинацию следующих частей.

Электронный блок управления (ЭБУ)

ЭБУ — это мозг операции. Он использует обороты двигателя и сигналы от различных датчиков для измерения количества топлива. Он делает это, сообщая топливным форсункам, когда и как долго работать. ЭБУ часто управляет другими функциями, такими как топливный насос и угол опережения зажигания.

Датчик положения дроссельной заслонки (TPS)

TPS устанавливается на конец вала дроссельной заслонки. Он сообщает ЭБУ, насколько открыта дроссельная заслонка. ЭБУ использует эту информацию для подачи нужного количества топлива.

Датчик абсолютного давления в коллекторе (МАР)

Датчик MAP установлен во впускном коллекторе или рядом с ним. Он определяет нагрузку на двигатель на основе вакуума двигателя. Низкий вакуум может указывать на высокую нагрузку, например, при езде в гору. Для этого требуется больше топлива.

Датчик массового расхода воздуха (MAF)

Датчик массового расхода воздуха расположен во впускной трубе перед корпусом дроссельной заслонки. Он измеряет объем воздуха, поступающего в двигатель. Затем ЭБУ использует измерения для регулировки количества топлива.

Датчик кислорода (O2)

Датчики O2 расположены в выхлопной трубе рядом с выпускным коллектором. Они измеряют количество кислорода в выхлопе. Есть 2 типа датчиков O2: стандартные и широкополосные.Оба сообщают ЭБУ, если соотношение воздух / топливо правильное.

• Стандартный датчик O2 отправляет на ЭБУ сигнал об обогащении или обедненной смеси.
• Широкополосный датчик кислорода или датчик кислорода воздуха / топлива (A / F) может точно сказать, сколько кислорода находится в выхлопных газах. Широкополосный датчик более полезен в качестве вспомогательного средства настройки.

ЭБУ использует сигнал O2 для регулировки количества топлива. Компенсация, основанная на датчике O2, называется «топливной корректировкой».

Датчик температуры воздуха на впуске (IAT)

Датчики IAT расположены во впускном коллекторе.Он сообщает ЭБУ, насколько теплый или холодный воздух. Поскольку холодный воздух более плотный, ЭБУ может компенсировать это за счет подачи большего количества топлива.

Датчик температуры охлаждающей жидкости двигателя (ECT)

Датчик ECT обычно находится рядом с термостатом. Он сообщает ЭБУ, когда двигатель прогрет. Холодный двигатель требует больше топлива и более высокие обороты холостого хода для облегчения запуска. Когда он нагревается, ЭБУ может включить охлаждающий вентилятор или изменить время зажигания.

Датчик детонации

Датчики детонации расположены на блоке двигателя.Они очень чувствительны и обнаруживают Детонацию, как только это происходит. Он сигнализирует ЭБУ замедлить синхронизацию.

Клапан / привод регулятора холостого хода (IAC)

РХХ расположен на корпусе дроссельной заслонки. Управляется ЭБУ. Он обеспечивает двигатель достаточным количеством воздуха для поддержания холостого хода. Клапан IAC обеспечивает подачу воздуха, в то время как дроссельная заслонка остается закрытой. Привод IAC физически открывает дроссельную заслонку.

ID ответа 5222 | Опубликовано 15.08.2019 12:43 | Обновлено 25.08.2020 15:11

Как работают системы впрыска топлива

Алгоритмы, управляющие двигателем, довольно сложны.Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть множество других требований, которым нужно соответствовать.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации. Уравнение будет представлять собой серию множества множителей, умноженных друг на друга. Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет ширины импульса топливной форсунки .В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (Базовая ширина импульса) x (Фактор A) x (Фактор B)

Для вычисления ширины импульса ЭБУ сначала просматривает базовую ширину импульса в справочной таблице. Базовая ширина импульса является функцией частоты вращения двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе). Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка — 4.Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

Об / мин	Нагрузка
	1	2	3	4	5
1,000	1	2	3	4	5
2 000	2	4	6	8	10
3 000	3	6	9	12	15
4 000	4	8	12	16	20

В следующих примерах A и B — это параметры, поступающие от датчиков.Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

A	Фактор A		B	Фактор B
0	1,2		0	1.0
25	1,1		1	1.0
50	1.0		2	1.0
75	0,9		3	1.0
100	0,8		4	0.75

Итак, поскольку мы знаем, что ширина основного импульса является функцией нагрузки и числа оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равна:

8 x 0,8 x 1,0 = 6,4 миллисекунды

Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B является уровнем кислорода в выхлопных газах, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопных газах; и, соответственно, ЭБУ сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И в зависимости от оборотов двигателя блоку управления двигателем, возможно, придется выполнять эти вычисления более ста раз в секунду.

Чипы производительности
Это подводит нас к обсуждению чипов производительности. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ЭБУ, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в микросхеме производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полностью открытой дроссельной заслонке на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители микросхем производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих микросхем производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

Как работают системы впрыска топлива

Алгоритмы, управляющие двигателем, довольно сложны. Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть множество других требований, которым нужно соответствовать.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации.Уравнение будет представлять собой серию множества множителей, умноженных друг на друга. Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет ширины импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (Базовая ширина импульса) x (Фактор A) x (Фактор B)

Для вычисления ширины импульса ЭБУ сначала просматривает базовую ширину импульса в справочной таблице.Базовая ширина импульса является функцией частоты вращения двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе). Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка равна 4. Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

Об / мин	Нагрузка
	1	2	3	4	5
1,000	1	2	3	4	5
2 000	2	4	6	8	10
3 000	3	6	9	12	15
4 000	4	8	12	16	20

В следующих примерах A и B — это параметры, поступающие от датчиков.Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

A	Фактор A		B	Фактор B
0	1,2		0	1.0
25	1,1		1	1.0
50	1.0		2	1.0
75	0,9		3	1.0
100	0,8		4	0.75

Итак, поскольку мы знаем, что ширина основного импульса является функцией нагрузки и числа оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равна:

8 x 0,8 x 1,0 = 6,4 миллисекунды

Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B является уровнем кислорода в выхлопных газах, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопных газах; и, соответственно, ЭБУ сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И в зависимости от оборотов двигателя блоку управления двигателем, возможно, придется выполнять эти вычисления более ста раз в секунду.

Чипы производительности
Это подводит нас к обсуждению чипов производительности. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ЭБУ, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в микросхеме производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полностью открытой дроссельной заслонке на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители микросхем производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих микросхем производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

Как работают системы впрыска топлива

Алгоритмы, управляющие двигателем, довольно сложны. Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть множество других требований, которым нужно соответствовать.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации.Уравнение будет представлять собой серию множества множителей, умноженных друг на друга. Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет ширины импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (Базовая ширина импульса) x (Фактор A) x (Фактор B)

Для вычисления ширины импульса ЭБУ сначала просматривает базовую ширину импульса в справочной таблице.Базовая ширина импульса является функцией частоты вращения двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе). Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка равна 4. Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

Об / мин	Нагрузка
	1	2	3	4	5
1,000	1	2	3	4	5
2 000	2	4	6	8	10
3 000	3	6	9	12	15
4 000	4	8	12	16	20

В следующих примерах A и B — это параметры, поступающие от датчиков.Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

A	Фактор A		B	Фактор B
0	1,2		0	1.0
25	1,1		1	1.0
50	1.0		2	1.0
75	0,9		3	1.0
100	0,8		4	0.75

Итак, поскольку мы знаем, что ширина основного импульса является функцией нагрузки и числа оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равна:

8 x 0,8 x 1,0 = 6,4 миллисекунды

Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B является уровнем кислорода в выхлопных газах, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопных газах; и, соответственно, ЭБУ сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И в зависимости от оборотов двигателя блоку управления двигателем, возможно, придется выполнять эти вычисления более ста раз в секунду.

Чипы производительности
Это подводит нас к обсуждению чипов производительности. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ЭБУ, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в микросхеме производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полностью открытой дроссельной заслонке на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители микросхем производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих микросхем производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

Электронные датчики впрыска топлива, массового расхода воздуха и абсолютного давления в газе

Представьте себе турбокомпрессор, пытающийся нагнетать давление в карбюраторе своими маленькими трубками Вентури и привередливыми поплавками, и вы поймете, почему электронный впрыск топлива открыл путь к большому наддува, большой мощности, большой надежности, большая экономия топлива и более чистый ожог. Некоторые из наиболее заметных первых бенефициаров сочетания турбин и EFI включают Buick Grand National ’86 и ’87, Z31 300ZX Turbo ’84-87, Mitsubishi Starion ESI-R ’84- ’89 и ’87 to ‘ 92 Mark III Supra Turbo.Эти «отцы-основатели» заложили основу для колоссального производства энергии, которое мы видим в сегодняшних предложениях заводских двигателей с турбонаддувом. Прилагаемая таблица мощности на литр рассказывает всю правду:

Базовая настройка EFI оставалась практически неизменной на протяжении многих лет. Однако точность и скорость датчиков и компьютеров (аппаратного и программного обеспечения) со временем улучшились, равно как и мастерство программирования оригинальных комплектующих и вторичного рынка, отсюда и большие цифры. Электронный впрыск топлива состоит из ЭБУ, который принимает решения о настройке топлива и зажигания на основе входных данных, полученных от различных датчиков.

MAF по сравнению с MAP
Датчиком заголовка в системе EFI с массовым или массовым расходом воздуха является датчик массового расхода воздуха (MAF). Другой популярный тип системы EFI, Speed ​​Density, оснащен датчиком абсолютного давления в коллекторе (MAP) в качестве своего передового бойца.

Датчик массового расхода воздуха обычно устанавливается рядом с корпусом воздушного фильтра или где-то перед дроссельной заслонкой. Он измеряет количество воздуха, поступающего в двигатель. Существует два разных типа датчиков массового расхода воздуха: термоусадочный и крыльчатый.

Конструкция Hot Wire, преобладающий датчик массового расхода воздуха в использовании сегодня, помещает электрически заряженный горячий провод в воздушный поток, и датчик считывает изменения сопротивления провода, вызванные температурой / плотностью проходящего мимо него воздуха. . Датчик пытается компенсировать сопротивление в горячей проволоке и поддерживать постоянное сопротивление. Во время перебалансировки сопротивление преобразуется в сигнал напряжения от 0 до 5 вольт и отправляется в ЭБУ.

В измерителе с крыльчаткой используется приспособление с откидной дверцей, которое слегка подпружинено.Когда воздух попадает в двигатель, движение заслонки генерирует сигнал от 0 до 5 вольт, который направляется в ЭБУ. Недостатком этого датчика является то, что он может служить ограничителем при увеличении объема воздуха, то есть повышении наддува. Сенсоры такого типа уже давно вышли из моды.

Датчик абсолютного давления в коллекторе — это совершенно другое устройство, используемое при настройке плотности скорости. Он не измеряет расход; По сути, это измеритель давления, который преобразует вакуум или давление в коллекторе в сигнал, который ЭБУ может использовать в соответствии с входами других датчиков для выполнения регулировок.

Поддерживающий состав
В то время как все датчики выполняют важную работу, датчик положения дроссельной заслонки (TPS) оказывает огромное влияние на работу любой системы EFI. Это датчик поворотного типа, который имеет напряжение для холостого хода, нулевого дросселя и полностью открытого, 100-процентного дросселя. Он передает это напряжение, которое представляет собой процент открытия дроссельной заслонки, в ЭБУ. TPS также может интерполировать скорость или скорость, с которой положение дроссельной заслонки изменяется от момента к моменту, что затем позволяет ЭБУ «предсказывать» будущие события подачи топлива / воспламенения.

Неизменно важный кислородный датчик обеспечивает систему показателей или табель успеваемости для ЭБУ. Он размещается на выхлопной стороне, обычно в коллекторе, где он измеряет количество кислорода в выхлопных газах. Данные используются для определения соотношения воздух / топливо, чтобы компьютер мог увеличить длительность импульса, когда присутствует слишком много, и более эффективно сжигать смесь воздух / топливо. Следует отметить, что это больше влияет на эффективность каталитического нейтрализатора, чем на увеличение мощности, открывающее глаза.

Плотность воздуха зависит от температуры воздуха.Датчик температуры воздуха — помощник MAF, позволяющий лучше понять качество воздуха, поступающего в двигатель. MAF выполняет большую часть работы, а датчик температуры воздуха предоставляет данные точной настройки.

Датчик температуры охлаждающей жидкости играет ключевую роль при запуске двигателя и его производительности, прежде чем он достигнет оптимальной рабочей температуры. В основном он контролирует количество топлива, используемого во время и после запуска.

Датчик атмосферного давления — это, по сути, бортовой барометр, информирующий ЭБУ о своей высоте.Эти данные используются как часть уравнения плотности воздуха и позволяют двигателю работать более эффективно в месте, которое находится намного выше над уровнем моря, например, в Денвере, штат Колорадо.

Датчик передачи тахометра подключается к напряжению, поступающему с катушки. Импульсы преобразуются для отображения частоты вращения двигателя в ЭБУ. Скорость двигателя — ключевой элемент в каждом вычислении, которое делает ECU.

Массовый воздух в зависимости от плотности скорости
Обе системы делают одно и то же, но выполняют свои задачи по-разному.Установка массового расхода воздуха намного более маневренна, чем система плотности скорости, поскольку она измеряет воздух через датчик массового расхода воздуха (MAF) и, используя входные данные от датчиков, находящихся в его распоряжении, выполняет настройки в режиме разомкнутого контура на основе на вход, который он получает. В WOT система переходит в режим замкнутого цикла и принимает решения с меньшим количеством входных сигналов датчиков. Система массового расхода воздуха использует алгоритм для разработки изменений настройки, чтобы она могла компенсировать большинство сумматоров мощности.

И наоборот, система плотности скорости отображает свое соотношение воздух / топливо и кривые зажигания на заранее составленных картах.Он не измеряет воздух, но использует датчик абсолютного давления в коллекторе (MAP) для компенсации высоты и температуры окружающего воздуха, которые ЭБУ использует для расчета массы воздуха. Вместо того, чтобы строить свою настройку в разомкнутом контуре, ЭБУ плотности скорости принимает сигналы своих датчиков и выбирает предварительно запрограммированную карту. Например, в WOT он использует карту 53, затем видит некоторые изменения и переходит на карту 27 и так далее. Недостатком подхода, основанного на плотности скорости, является присущая ему неспособность реагировать на изменения воздушного потока / объемного КПД двигателя, вызванные принудительной индукцией некоторых более агрессивных сумматоров мощности, но батарея жестких болтов может выскочить за пределы допустимого диапазона. способность системы плотности скорости к компенсации.Чтобы приспособить упомянутые сумматоры мощности, компьютер необходимо будет тщательно перепрограммировать, а в ситуациях с повышенным давлением необходимо будет учитывать условия положительного давления воздуха.

Некоторые популярные приложения для определения скоростной плотности включают модели Civics ’92-’95, Chevy LT1 и другие разработки от GM с технологией Tuned Port Injection. Массовый авиационный лагерь представлен классическими автомобилями Nissan Sentra SE-R, моделями Z90 и новее, Toyota 2JZ Supras, Evos и WRX.

Независимо от массы воздуха или плотности скорости, если вы планируете модифицировать двигатель путем принудительной индукции, компетентное понимание массива датчиков и внутренней работы системы EFI, безусловно, окажется полезным.Когда придет время выбрать для вас схему настройки, новую комбинацию, вы и ваша производственная мастерская будете говорить на одном языке.

Автомобиль Модель

СИЛА ПЕРЕМЕЩЕНИЯ
АВТОМОБИЛЬ	МОЩНОСТЬ / ЛИТР
Mitsubishi Evo IX	143,0
Понтиак Солнцестояние	130,0
Subaru WRX STI	117,2
Mazdaspeed3	114.0
Хонда S2000 AP2	109,1
Mini Cooper S	107,2

Показать всеПоказать все 7 фотографий Lancer Evolution оснащен датчиком массового расхода воздуха (MAF) с горячим проводом. Он расположен во впускном тракте между элементом воздушного фильтра и гибкой трубкой, ведущей к корпусу дроссельной заслонки.

Объяснение системы электронного впрыска топлива (EFI)

Система электронного впрыска топлива (EFI)

Система электронного впрыска топлива (EFI) используется как в бензиновых, так и в дизельных двигателях.

Есть много проблем с карбюраторами, используемыми для подготовки заряда в бензиновых двигателях.

Некоторые из них

1. Неравномерное распределение топлива в многоцилиндровом двигателе.
2. Плохая дышащая способность (объемный КПД) двигателя.
3. Проблема детонации.
4. Потери топлива из-за продувки в двухтактных двигателях.

Для устранения этих проблем в современных бензиновых двигателях используется электронный впрыск топлива.

Система электронного впрыска топлива (EFI) использует датчики двигателя, компьютер и топливную форсунку с электромагнитным управлением для дозирования и впрыска нужного количества топлива в цилиндры.

Электронный блок управления получает информацию в виде электрических сигналов от датчиков.

Эти датчики установлены на разных частях двигателя.

В соответствии с требованиями двигателя электронная система впрыска топлива впрыскивает в двигатель необходимое количество топлива.

Это приводит к меньшему количеству несгоревшего топлива в выбросах.

Типовые датчики, используемые в системе электронного впрыска топлива (EFI)

1. Датчик выхлопных газов или кислорода
2. Датчик температуры двигателя.
3. Датчик расхода воздуха
4. Датчик температуры воздуха на впуске
5. Датчик положения дроссельной заслонки
6. Датчик давления в коллекторе
7. Датчик положения распредвала
8. Датчик детонации

Достоинства системы электронного впрыска топлива (EFI)

1. Повышение объемного КПД двигателя
2. Смачивание коллектора устранено за счет прямого впрыска топлива в цилиндр
3. Распыление топлива не зависит от скорости вращения коленчатого вала, что обеспечивает хорошее распыление даже на низкой скорости.
4. Лучшее распыление и испарение снижает детонацию.
5. Исключено образование льда на дроссельной заслонке.
6. Распределение топлива не зависит от испарения, поэтому можно также использовать топливо с низким содержанием летучих веществ.
7. Изменение соотношения воздух-топливо практически незаметно, что обеспечивает хорошие характеристики двигателя.
8. Положение блока впрыска не так критично, при этом высота двигателя может быть меньше.

Недостатки системы электронного впрыска топлива (EFI)

1. Высокие эксплуатационные расходы.
2. Сложность в обслуживании.
3. Возможность неисправности некоторых датчиков.

Атрибуция изображения (также представленного): Автор Vegavairbob в английской Википедии, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=12013462

Категория: Двигатели внутреннего сгорания Разъяснение

: датчики Holley EFI и их назначение

Концепция сложной системы электронного впрыска топлива (EFI) отпугивала многих хот-роддеров на протяжении многих лет.Однако, когда вы сводите стратегии управления, используемые в любой системе EFI, все сводится к основам: двигателю требуется топливо и искра для правильной работы. В этой статье будут подробно описаны важные датчики, которые система EFI использует для контроля топлива и искры, независимо от потенциала мощности.

Важно отметить, что существует три основных типа датчиков: температуры, давления и положения, которые предоставляют ключевые данные для блока управления двигателем (ЭБУ), позволяющие ему управлять двигателем.

Эти датчики можно разделить на определенные конфигурации и калибровки, чтобы гарантировать, что сигнал, который они посылают в блок управления двигателем (ЭБУ), является непротиворечивым и повторяемым. ЭБУ контролирует топливную смесь, скорость холостого хода, угол опережения зажигания и, в некоторых случаях, фазу газораспределения, а также управление дроссельной заслонкой по проводам, если таковая имеется. Он использует датчики для отслеживания определенных параметров двигателя и внесения в них изменений на основе получаемой информации об условиях работы двигателя.Когда вы учитываете все, что ECU нужно наблюдать и настраивать для достижения максимальной эффективности — особенно в двигателях с серьезными характеристиками, которые совершают более 9000 оборотов в минуту, или 150 раз в секунду, — это действительно дает представление о том, какую чудесную работу выполняет ECU.

Датчики давления

Показать — это два типа датчика карты и стандартный датчик давления. (Справа) Датчик MAP с одним бар, такой как этот, обычно используется в двигателях без наддува. (в центре) Этот датчик MAP на 7 бар используется на гоночных двигателях с наддувом до 88.4 фунта на квадратный дюйм. (Слева) Это типичное давление для измерения давления масла или топлива. В отличие от датчиков MAP, он масштабирован так, что он показывает 0 фунтов на квадратный дюйм на уровне моря, что составляет один бар или одну атмосферу (14,7 фунтов на квадратный дюйм).

Датчики давления, или преобразователи давления, как их называют технически, — гениальные устройства, но в то же время довольно глупые. Они не знают, что они измеряют, они знают только, как преобразовать действующее на них давление в измеримый электрический сигнал, который может прочитать ЭБУ. Например, датчик давления не знает, измеряет ли он давление воздуха, масла или воды.Ниже приведены наиболее распространенные варианты использования датчиков в системе Holley EFI, однако датчики давления могут применяться к любой форме давления в автомобильной системе, от давления масла до противодавления выхлопных газов, и использование сбора данных в гонках может стать весьма творческим.

Датчики MAP

Holley EFI требует нескольких входов давления для запуска двигателя. Первым и наиболее важным является датчик абсолютного давления в коллекторе (MAP). В системе впрыска топлива типа «Плотность скорости» этот датчик помогает ЭБУ определить, сколько топлива нужно впрыснуть, путем измерения вакуума или, в случае принудительной индукции, наддува во впускном коллекторе двигателя.Это измерение сочетается с температурой воздуха, числом оборотов в минуту и ​​некоторыми другими переменными для определения заправки. Показания MAP также являются прямым индикатором нагрузки двигателя.

Для тех, кто когда-либо видел топливную таблицу EFI, датчик MAP — это то, что создает полный доступ по Y этой таблицы, а ось X — это частота вращения двигателя. Датчики MAP создаются в нескольких барах с разной номинальной мощностью, единицей давления, что является ключевым отличием при выборе датчика. Один бар — это атмосферное давление, которое мы испытываем на уровне моря (14.7psi), поэтому, когда безнаддувный двигатель работает с максимальной нагрузкой и полностью открытой дроссельной заслонкой, теоретически он никогда не увидит давления более одного бара во впускном коллекторе. Когда в двигателе используется принудительная индукция через турбонагнетатель или нагнетатель, давление во впускном коллекторе может быть значительно выше. Для двигателя с наддувом 14,7 фунтов на квадратный дюйм потребуется датчик MAP на 2 бара, чтобы ЭБУ мог точно измерять давление в коллекторе. Это связано с тем, что 1 бар (атмосферное давление) уже применяется к двигателю естественным образом, а второй бар давления (от принудительной индукции) увеличивает давление в коллекторе до 14.7 фунтов на квадратный дюйм. По этой причине Holley предлагает несколько различных стилей датчиков MAP с разной номинальной толщиной стержня.

«Мы называем это коллекторным датчиком абсолютного давления, но на самом деле это просто датчик давления, — говорит Райан, инженер Holley EFI. Датчики от -до-100 фунтов на квадратный дюйм используют атмосферное давление в качестве нулевой точки. Они покажут значение, равное 14,7 фунтов на квадратный дюйм, или 1 бар, смещение друг относительно друга. Все, что делает датчик в конце дня, — это подача напряжения — он масштабируется, чтобы считывать то, что ему нужно читать, и выдает напряжение, которое система EFI может затем преобразовать обратно в давление.”

Датчик давления топлива

Еще одним датчиком давления в системе EFI является датчик давления топлива, который сигнализирует о давлении в топливных магистралях. Некоторые ЭБУ регистрируют это давление и учитывают его при расчетах заправки, в то время как другие этого не делают. Holley EFI активно не учитывает давление топлива в своей стратегии заправки.

Датчики кислорода

Датчик кислорода — это оригинальное маленькое устройство и один из самых важных датчиков в любой системе EFI.

Датчик кислорода является важным компонентом любой электронной системы управления двигателем и передает данные о топливовоздушной смеси в компьютер в режиме реального времени для точных корректировок топливной смеси. Это также огромный вклад в возможности самообучения систем Holley EFI. Если датчик кислорода предназначен для корректировки расхода топлива, почему он измеряет кислород? Когда воздух и топливо попадают в цилиндр двигателя и воспламеняются свечой зажигания, образующиеся выхлопные газы содержат следовые количества нескольких элементов, таких как азот, кислород и т. Д.Чем полнее сгорает, тем меньше кислорода содержится в выхлопных газах. Таким образом, взаимодействуя с несгоревшим кислородом в выхлопных газах, датчик выдает электрический сигнал, который компьютер интерпретирует как богатое, обедненное или стехиометрическое состояние (идеальное соотношение воздух-топливо 14,7: 1, при котором бензин и воздух сгорают оптимально). Затем ЭБУ может взять эту информацию и использовать ее, чтобы влиять на количество впрыскиваемого топлива. Это называется работой с обратной связью, когда датчик O2 активно влияет на стратегию заправки ЭБУ.Однако есть много точек работы двигателя, когда компьютер работает с фиксированной таблицей топлива. Это называется операцией разомкнутого контура и может происходить по разным причинам, например, при холодном пуске, когда датчик кислорода нагревается.

Датчики кислорода измеряют в лямбдах, которые представляют стехиометрическое значение для всех типов топлива как 1,00. Таким образом, двигатель, который потребляет топливо в своем стехиометрическом соотношении, будет показывать значение лямды, равное 1. Если бы он работал на обедненной смеси, это показание было бы больше 1, а богатое — ниже 1.Обычные отношения воздух-топливо, с которыми мы знакомы, на самом деле являются расчетами, основанными на наблюдаемом показании лямбда, умноженном на стехиометрическое соотношение топлива. Таким образом, значение 0,87 ламды для бензина, имеющего стехиометрическое соотношение 14,7: 1, эквивалентно соотношению воздух-топливо 12,78: 1. 87 x 14,71 = 12,78: 1.

На автомобилях с впрыском топлива устанавливаются два типа кислородных датчиков: широкополосные и узкополосные. Широкополосные датчики, как следует из их названия, имеют очень широкий масштаб и могут считывать числа ламба, которые являются одновременно чрезвычайно богатыми и скудными.(Узкополосные датчики могут измерять лямбду только в точном соответствии со стехиометрическим соотношением, что означает, что при определенных условиях, таких как широко открытая дроссельная заслонка, где смеси значительно богаче стехиометрических, они не могут передавать данные. Эти узкополосные датчики обычно устанавливаются на заводские автомобили, которые работают в сверхопределенные диапазоны, предназначенные для выбросов.Они более рентабельны для автомобилей массового производства, но многие производители переходят на широкополосные датчики в бесконечном поиске улучшенной экономии топлива.

Датчики температуры

(слева) Датчик температуры охлаждающей жидкости погружен в охлаждающую жидкость двигателя и сообщает ЭБУ, насколько горячий или холодный двигатель. (Справа) датчик температуры всасываемого воздуха установлен на впускном тракте и является одной из переменных в системе плотности скорости, которая позволяет ЭБУ рассчитать, сколько топлива нужно впрыснуть.

Температура играет огромную роль в работе двигателя. Любой, кто управлял спортивным автомобилем холодным вечером, может подтвердить, что прохладный воздух приносит дополнительные удовольствия.Когда дело доходит до EFI, две температуры, которые больше всего влияют на работу, или, по крайней мере, единственные две, о которых заботится ваш ECU, — это температура воздуха на впуске (IAT) и температура охлаждающей жидкости (CTS).

Датчик температуры всасываемого воздуха

Датчик IAT обычно устанавливается во впускном тракте очень близко к лопастям дроссельной заслонки и выдает опорный сигнал 0-5 В на ЭБУ, который интерпретируется как относительная температура воздуха в двигателе. потребляет. Это важно по двум причинам: холодный воздух плотнее горячего и содержит больше молекул кислорода на единицу объема.При большем количестве кислорода требуется больше топлива, чтобы сохранить желаемое соотношение воздух-топливо и предотвратить работу двигателя на обедненной смеси. Побочный эффект на слух — это вполне долгожданное добавление лошадиных сил. Обратное также верно в том, что более теплый воздух менее плотен и требует меньше топлива для поддержания желаемого отношения воздух-топливо. Однако более теплый воздух также менее устойчив к детонации, поэтому, когда ЭБУ смотрит на сигнал от IAT, он не только добавляет или вычитает топливо, он также может добавлять или вычитать время, чтобы улучшить выходную мощность, когда воздух холодный, или предотвратить детонацию, когда воздух Теплый.

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости напрямую передает информацию о тепле в двигателе на ЭБУ. Это полезно для множества причин настройки, таких как холодный запуск, когда ЭБУ может определить, что двигатель холодный, и использовать определенные карты, чтобы облегчить его запуск, быстро прогреть и даже мгновенно управлять автомобилем. ЭБУ также может использовать данные о температуре для регулировки топлива и времени. Например, холодный двигатель не может эффективно сжигать топливо так же, как двигатель при рабочей температуре, поэтому блоку управления двигателем необходимо добавить топливо, чтобы помочь холодному двигателю работать на холостом ходу.Как только двигатель достигнет рабочей температуры, это обогащение прекращается. Как и в случае с температурой воздуха, если двигатель очень горячий или потенциально перегревается, ЭБУ может настроить синхронизацию, чтобы предотвратить детонацию.

Этот датчик положения дроссельной заслонки сообщает ЭБУ, где находится дроссельная заслонка в своем движении. Это позволяет ЭБУ управлять увеличением ускорения, регулировать передачу трансмиссии и выполнять несколько других функций. Датчики положения коленчатого вала позволяют блоку управления двигателем определять, насколько быстро двигатель вращается и где он находится при вращении.

Знание того, что делают все движущиеся части внутри и снаружи двигателя, является огромной частью стратегии управления ЭБУ Holley, а также любой системы управления впрыском топлива. Вы бы не хотели, чтобы топливная форсунка срабатывала на такте сжатия, или когда ваше зажигание работало полностью на холостом ходу. Следующие ниже датчики положения ключа работают по-разному, но все они помогают сообщать ЭБУ, что делает двигатель и что водитель просит его сделать.

Датчики положения дроссельной заслонки

Если бы у вашей правой ноги была прямая линия к ЭБУ, этот датчик был бы им.Датчик положения дроссельной заслонки (TPS) сообщает ЭБУ, где находится дроссельная заслонка относительно ее поворота, и предоставляет важную информацию для таких вещей, как управление трансмиссией, рассмотрение открытого и закрытого контура, а также обогащение ускорения. Для тех, кто пришел из мира карбюраторов, подумайте об этом как о рычаге для понижения скорости, ускорительном насосе и многом другом, заключенном в крошечный датчик.

Датчики положения распредвала и коленчатого вала

Датчики положения распредвала и коленчатого вала (CPS) часто являются одним и тем же датчиком, установленным в двух разных местах двигателя.Они сообщают ЭБУ как скорость вращения двигателя, так и его положение при вращении. В двигателях OEM датчик положения коленчатого вала устанавливается на блок цилиндров через небольшое отверстие, через которое его кончик открывается на реактивное колесо коленчатого вала. При вращении реактивного колеса и коленчатого вала они вырабатывают электрический сигнал, который передается в ЭБУ, чтобы указать число оборотов в минуту.

Датчик положения распределительного вала установлен в таком месте, чтобы его конец был открыт для реактивного колеса распределительного вала (которое иногда может использоваться как синхронизирующий механизм).Ссылаясь на эти два сигнала, ЭБУ может определять, насколько быстро двигатель вращается и где он находится, чтобы выполнять такие функции, как последовательный впрыск топлива, изменение фаз газораспределения и т. Д. В более раннем двигателе с толкателем, преобразованном в Holley EFI, где нет положений о блокировке для заводских датчиков кулачка или кривошипа, это часто достигается через распределитель двойной синхронизации.

Другие ключевые датчики EFI

Клапан управления воздухом холостого хода

Хотя технически он не является датчиком, клапан управления воздухом холостого хода (IAC) является важным электрическим компонентом в любой системе EFI, и вы должны понимать его.IAC позволяет компьютеру влиять на количество воздуха, попадающего во впускной коллектор двигателя на холостом ходу. Опять же, если использовать метафору карбюратора, он выполняет работу как винта холостого хода, так и воздушной заслонки, только в тысячу раз точнее. Существует несколько типов IAC, таких как шаговые двигатели и двигатели с широтно-импульсной модуляцией (ШИМ), но все они, под управлением ЭБУ, управляют поступлением воздуха вокруг лопастей дроссельной заслонки, чтобы влиять на скорость холостого хода вверх и вниз. Когда двигатель запускается холодным, IAC может открываться достаточно, чтобы увеличить обороты двигателя выше холостого хода, что обеспечивает более быстрый прогрев и мгновенную управляемость.Он также может учитывать вспомогательные устройства с приводом от двигателя, такие как кондиционер, за счет увеличения количества воздуха, попадающего в двигатель, когда они включены. В сочетании с регулированием искры холостого хода это позволяет двигателю сохранять устойчивый холостой ход при различных нагрузках и температурных условиях.

Датчик детонации

Назначение датчика детонации состоит в том, чтобы обеспечить блоку управления двигателем раннее предупреждение, когда двигатель перешел в режим детонации, что обычно называется детонацией или свистом. Это позволяет двигателю замедлить опережение зажигания и снизить давление в цилиндре до того, как произойдет внутреннее повреждение двигателя.Причиной детонации может быть некачественный газ, перегрев охлаждающей жидкости или длительная большая нагрузка на двигатель. Обнаружив это нежелательное состояние, вызывающее остановку работы двигателя, компьютер может устранить его практически сразу. Эти датчики работают, «прислушиваясь» к гармоникам двигателя и посылая сигнал только в том случае, если они обнаруживают вибрацию за пределами заранее заданного диапазона частот.

Система впрыска топлива транспортного средства представляет собой сеть сигналов, предназначенных для учета различных атмосферных и рабочих условий.Как видите, работа каждого датчика довольно проста, но, тем не менее, важна. И хотя все датчики, упомянутые в этой статье, являются неотъемлемой частью работы двигателя, их также можно использовать в гонках для регистрации неограниченного числа параметров автомобиля. Holley EFI позволяет настраивать датчики, поэтому то, что вы можете измерить, ограничено только вашим собственным воображением. Мы надеемся, что в этом выпуске вы узнали достаточно, чтобы чувствовать себя более комфортно при установке EFI самостоятельно!

В системах EFI, таких как Holley’s Sniper, все датчики EFI (за исключением датчика O2 и температуры охлаждающей жидкости) плотно установлены в корпусе дроссельной заслонки.Это сводит к минимуму время установки и действительно хорошо упаковывается для разнообразной группы приложений ядра.
