Где находится датчик температуры двигателя

Датчик температуры охлаждающей жидкости (ДТОЖ) – элемент ЭСУД, который позволяет определить температуру двигателя. Указанный элемент не только определяет температуру ДВС и показывает степень нагрева охлаждающей жидкости на приборной панели большинства автомобилей, но и активно взаимодействует с ЭБУ на современных ТС. С учетом показаний ДТОЖ электронный блок управления после запуска мотора определяет количество шагов регулятора холостого хода, корректирует подачу топлива, угол зажигания (УОЗ) и т.д.

Рекомендуем также прочитать статью о том, что такое ЭСУД. Из этой статьи вы узнаете о назначении, устройстве, основных функциях и других особенностях электронной системы управления двигателем.

Температуру ОЖ контроллер рассчитывает по показателям напряжения на устройстве для замера температуры, которое имеет переменное сопротивление. В норме на холодном двигателе напряжение падает сильнее, на прогретом моторе напряжение снижается меньше.

Отметим, что указанная деталь выходит из строя достаточно редко, но такую вероятность не стоит исключать. В этой статье мы поговорим о том, где стоит датчик температуры двигателя, а также как проверить датчик температуры двигателя самому.

Содержание статьи

Датчик температуры ДВС

Начнем с того, что датчики температуры в автомобиле измеряют нагрев ОЖ, также может измеряться температура моторного масла, температура наружного воздуха и т.д. На современных высокотехнологичных авто устанавливается несколько температурных датчиков, которые располагаются в области каналов системы охлаждения и системы смазки.

Подобные решения позволяют ЭБУ динамично вносить изменения в работу ДВС с учетом того, как двигатель нагревается под определенной нагрузкой в разных режимах работы. Боле простые решения для измерения температуры двигателя обычно включают в себя два базовых элемента: датчик температуры и подсоединенный к нему блок температурного датчика. Что касается типов устанавливаемых устройств, они могут быть магнитными и биметаллическими.

Добавим, что на старых автомобилях можно встретить капиллярные датчики температуры двигателя, но подобные устройства уже не используются.

В основе современных решений для замера температуры охлаждающей жидкости лежит терморезистор. Указанный резистор изготавливается из оксида никеля/кобальта, измеряет сопротивление зависимо от температуры. Использование таких материалов в устройстве обусловлено тем, что во время роста температуры происходит увеличение количества свободных электронов. В результате происходит уменьшение сопротивления. Благодаря такой особенности решение позволяет непрерывно и точно контролировать степень нагрева ОЖ.

Термистор размещается внутри датчика температуры. Как правило, устройство работает на основе отрицательного температурного коэффициента. На элемент подается напряжение, а с прогревом сопротивление на устройстве уменьшается. Другими словами, максимум сопротивления датчик выдает тогда, когда двигатель холодный. ЭБУ фиксирует такие изменения напряжения, определяя температуру силового агрегата.

  Также встречаются конструкции, которые работают на основе положительного температурного коэффициента. Принцип работы похож на описанный выше, разница заключается в том, что с подъемом температуры сопротивление не уменьшается, а увеличивается.

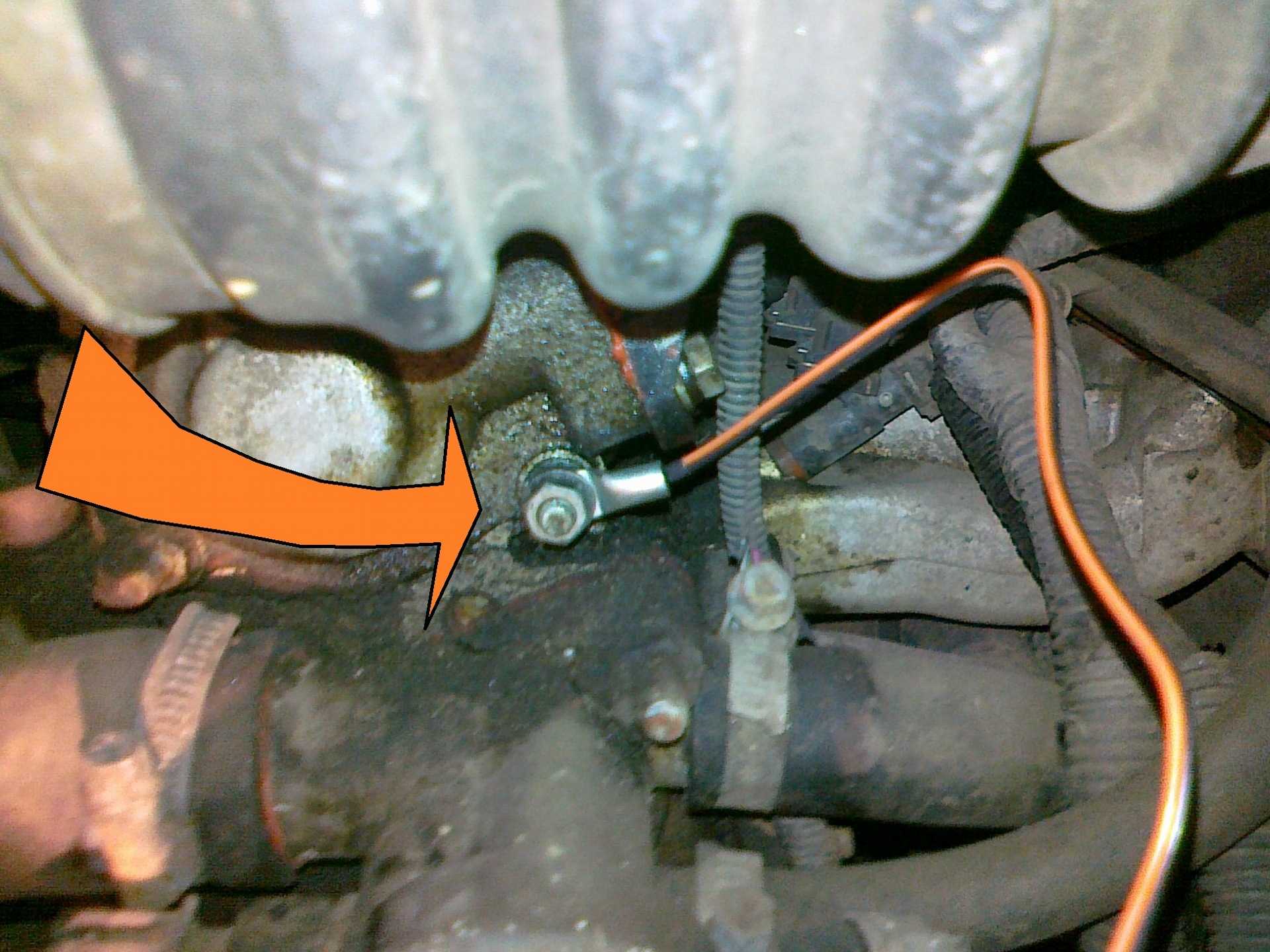

Расположение датчика температуры двигателя

Место установки датчика температуры обусловлено тем, что устройство должно стоять на пути течения охлаждающей жидкости, так как наконечник устройства должен напрямую контактировать с охлаждающей жидкостью. По этой причине температурный датчик обычно ставят на участке, по которому ОЖ движется из двигателя к радиатору системы охлаждения. Теперь давайте точнее ответим на вопрос, где стоит датчик температуры двигателя. Местами установки может являться корпус термостата.

Также элемент может быть установлен на головке блока цилиндров или на верхнем шланге радиатора.

Добавим, что термистор помещается в теплопроводный корпус, в котором имеется резьбовое отверстие для вкручивания датчика. Дополнительно на корпусе присутствует электрический разъем. Достаточно часто ДТОЖ вкручен в выпускной патрубок ГБЦ. В некоторых силовых агрегатах устанавливают сразу два датчика.

Одно из устройств определяет температуру на выходе из ДВС, а другое измеряет температуру на выходе из радиатора. Отметим, что малое количество тосола или антифриза в системе охлаждения двигателя может  привести к тому, что данные, поступающие от датчика, будут недостаточно точными.

 Рекомендуем также прочитать статью о том, чем отличается антифриз от тосола. Из этой статьи вы узнаете об основных отличиях данных охлаждающих жидкостей, а также можно ли смешивать тосол и антифриз между собой.

Неисправности и проверка датчика температуры мотора

Выход из строя или неправильная работа датчика температуры ДВС на автомобилях с ЭСУД может быть причиной нестабильной работы всего силового агрегата. В списке основных признаков, по которым можно определить неполадки ДТОЖ, отмечены:

  • холодный двигатель плохо заводится, особенно при низкой наружной температуре;
  • цвет выхлопа во время прогрева может указывать на переобогащение смеси;
  • наблюдается перерасход топлива при езде;

Прежде чем принять решение о том, что необходима замена датчика температуры охлаждающей жидкости, необходимо провести диагностику устройства. Дело в том, что наиболее частой причиной является не сам датчик, а неисправности его контактов. Следует отсоединить электрический разъем от датчика, после чего осмотреть сами контакты на предмет окисления, коррозии и т.п. Параллельно с этим необходимо исключить возможные дефекты электропроводки к устройству. Не следует забывать и о том, что низкий уровень охлаждающей жидкости в системе также может привести к сбоям в работе датчика. По этой причине нужно проверить уровень ОЖ и долить антифриз или дистиллированную воду при такой необходимости.

 Если имеются течи радиатора, расширительного бачка или патрубков, тогда следует для начала устранить возникшие неполадки.

В том случае, если визуальный осмотр не дал результатов (система охлаждения герметична, уровень ОЖ в норме, контакты ДТОЖ в полном порядке), тогда необходима проверка датчика температуры охлаждающей жидкости. Проверить датчик температуры двигателя можно своими руками. Для диагностики понадобится мультиметр, при помощи которого нужно измерить сопротивление и напряжение датчика. Замеры осуществляются с учетом различных температур рабочей жидкости в системе охлаждения.

Проверка сводится к тому, что после запуска холодного двигателя и с дальнейшим ростом температуры ОЖ сопротивление датчика должно снижаться. Также возможен вариант увеличения сопротивления в том случае, если стоит датчик на основе положительного температурного коэффициента. Изменения сопротивления должны происходить в соответствии с показателями, которые считаются нормой. Такие показатели можно найти в специальной технической литературе или других доступных источниках. Отклонения в показаниях от нормальных во время проверки можно считать признаком неисправности самого датчика температуры двигателя. В такой ситуации устройство следует заменить.

Читайте также

Где находится датчик температуры двигателя

Датчик температуры ДВС осуществляет измерение температуры охлаждающей жидкости в системе охлаждения. Подобное решение направлено на своевременное предупреждение водителя о перегреве двигателя и предотвращение серьезных повреждений мотора, что предполагает немедленную остановку автомобиля и прекращение дальнейшей эксплуатации силового агрегата. На некоторых моделях температурный датчик может также показывать температуру холодного двигателя.

Содержание статьи

Место расположения температурных датчиков

Электронная система для измерения температуры двигателя зачастую включает в себя два конструктивных элемента, которые соединяются при помощи провода:

  • температурный датчик;
  • блок датчика температуры;

Местом расположения контролирующего температуру ОЖ датчика зачастую выступает корпус термостата.

Также температурный датчик двигателя может находиться на ГБЦ или быть встроенным в верхний шланг радиатора системы охлаждения. На подавляющем большинстве современных машин датчик температуры двигателя находится в верхней части самого ДВС.

Главным требованием к месту установки является монтаж датчика в таком месте, где поток охлаждающей жидкости осуществляет выход из двигателя к радиатору. Блок температурного датчика находится в корпусе указателя температуры, который размещен на панели приборов в салоне транспортного средства.

Необходимо добавить, что температурные датчики предназначены не только для измерения температуры ОЖ, но и для замеров температуры моторного масла, а также для определения температуры наружного воздуха. На основе полученных данных ЭБУ двигателем вносит определенные коррективы в процессе прогрева и последующей работы силового агрегата.

На современных авто устанавливается группа датчиков температуры, которые монтируются в определенных участках прохождения каналов рубашки охлаждения, а также масляных каналов системы смазки двигателя.  Подобные решения отличаются высокой точностью. Несколько датчиков фиксируют не только общую температуру ОЖ, но и способны выявить отдельные участки в зоне нахождения нагруженных узлов двигателя, в которых при определенных условиях эксплуатации может возникнуть критический локальный перегрев.

 Виды датчиков для измерения температуры жидкости системы охлаждения

Для измерения температуры ОЖ используются датчики следующего типа:

  • магнитный датчик;
  • биметаллический датчик;

Самостоятельно определить тип датчика можно по скорости реакции указателя температуры после того, как включается зажигание. Если в автомобиле установлен магнитный датчик, тогда стрелка указателя температуры после поворота ключа в замке зажигания реагирует моментально. В случае с биметаллическим датчиком отмечен медленный подъем стрелки.

Магнитный температурный датчик представляет собой две катушки, которые находятся по бокам поворотного металлического якоря. Указанный якорь удерживает стрелку указателя температуры. Катушки запитаны в электроцепь транспортного средства, один провод имеет заземление, а второй идет к датчику, который выдает разное сопротивление зависимо от температуры ДВС. Прохождение электричества через катушки приводит к образованию магнитного поля, которое двигает якорь с прикрепленной к нему стрелкой. Разница в магнитном поле, которое создают катушки, зависит от силы тока, подаваемого на них датчиком температуры, а также определяет степень смещения якоря со стрелкой.

Биметаллический датчик основан на склонности металла к расширению при нагреве и сужению в результате остывания. Использование металлов с разным коэффициентом расширения в конструкции датчика позволяет точно фиксировать температуру.

Принцип работы биметаллического температурного датчика можно рассмотреть на следующем примере. Две пластины, материалом изготовления одной из которых является сталь, а другая выполнена из меди, плотно соединяются друг с другом.  Далее производится их нагрев, результатом чего станет расширение. Медь имеет больший коэффициент расширения сравнительно со сталью, что вызовет увеличение медной пластины в длину относительно стальной. Так как две пластины надежно соединены друг с другом для предотвращения смещения, медная пластина начнет огибать пластину из стали.

Что касается биметаллического датчика температуры в двигателе, конструкция включает в себя специальный стержень, который в результате нагрева демонстрирует изменение своей длины. Результатом становится увеличение или уменьшение силы тока, который подается к блоку со стрелкой-указателем на приборной панели.

Срабатывание сигнальной лампы на панели приборов (при наличии таковой) основано на том же принципе. При определенном нагреве происходит сгибание пластины, что приводит к соединению контактов и загоранию лампы аварийного перегрева двигателя.

Среди блоков, которые взаимодействуют с датчиками температуры, выделяют два типа:

  • блок полупроводниковый;
  • блок планочный биметаллический;

Блок-сенсор  полупроводникового типа сегодня применяется наиболее широко, имея в основе полупроводниковый резистор в корпусе из металла. Полупроводник отличается способностью уменьшать сопротивление во время роста температуры. С нагревом ДВС происходит понижение сопротивления и увеличение тока в датчике.

Биметаллический блок работает по принципу смещения биметаллической полосы, которая находится внутри нагревательной катушки. В результате происходит увеличение или уменьшение силы тока, который подается на панель приборов.

Читайте также

Рекомендации к установке цифровых датчиков температур погодозависимой автоматики :: HighExpert.RU

Терморегулятор ТРЦ-03 погодозависимый контроллер



Датчик температуры цифровой (далее датчик температуры, термодатчик или ДТЦ) применяется для погодозависимой автоматики системы отопления, где в качестве управляющего устройства используется терморегулятор ТРЦ-03 или ТРЦ-04 (далее терморегулятор, погодозависимый контроллер или устройство) для промышленного или офисного здания, загородного дома или дачи. Термодатчик не требует никаких настроек со стороны потребителя. В комплекте с устройством применяются два одинаковых датчика температуры. Для корректной работы погодозависимого контроллера необходимо обеспечить правильность замера температуры теплоносителя [циркулирующего в системе отопления — замеряется ДТЦ 2] и температуры уличного воздуха  — замеряется ДТЦ 1. С целью корректного определения температуры теплоносителя термодатчик ДТЦ 2 должен быть погружен в соответствующую герметичную защитную гильзу [см. Фото 1].

Фото 1. Защитная погружная гильза и датчик температуры цифровой.



Упомянутая выше защитная гильза может быть изготовлена из бронзы, латуни или нержавеющей стали. Такую гильзу целесообразно приобрести в специализированных магазинах, либо заказать в сети Интернет.



Рекомендуются к применению специальные защитные погружные гильзы, которые могут прилагаться в комплекте с погодозависимым регулятором температуры ТРЦ-03, гильзы изготавливаются из нержавеющей стали, а датчика температуры фиксируется специальным сальниковым уплотнителем  [см. Фото 2].



Фото 2. Защитная погружная гильза из нержавеющей стали и датчик температуры цифровой с уплотнителем-фиксатором.

На фотографии [см. Фото 3] показан трубопровод системы отопления, частью которой является тройник с гильзой погружной, в которую установлен датчик температуры. Перед установкой термодатчика внутрь этой гильзы, обязательно необходимо полностью заполнить её канал специальной невысыхающей термопастой КПТ-19, либо аналогичной по характеристикам.



Фото 3. Заполнение гильзы погружной невысыхающей термопасты КПТ-19 при установке датчика температуры.

Датчик температуры теплоносителя [ДТЦ 2] системы отопления устанавливается только после трехходового крана [по ходу движения потока теплоносителя] перед циркуляционным насосом [см. Фото 4]. На этой же фотографии показан сервопривод V70 фирмы MUT Meccanica с трехходовым краном, работающим на смешение жидкостей.

Фото 4. Термодатчик погодозависимой автоматики с сервоприводом V70 фирмы MUT Meccanica и трехходовым краном.

В погодозависимой автоматике регулирования системы отопления загородного дома обязательно применяется термодатчик [ДТЦ 1] для определения температуры уличного воздуха. Этот датчик температуры должен быть установлен в герметичную коробку, которая размещается на северной стороне дома (строения), как минимум, в одном метре от любого окна или двери, и защищена от воздействия солнечных лучей и атмосферных осадков [см. Фото 5]. В случае, если установка уличного датчика температуры не возможна на северной стороне здания, необходимо монтажную коробку с этим датчиком защитить от солнечных лучей экраном, например, выполненным из оцинкованного металлического листа.



Фото 5. Установка датчика для замера температуры уличного воздуха под навесом на северной стороне дома.



Внимание! Датчики температуры поставляются с длиной кабеля обычно менее 2-х метров [как правило длина кабеля составляет 1 метр]. Вы можете самостоятельно нарастить длину кабеля. В этом случае необходимо использовать экранированный двухжильный кабель (например, для микрофона), где экранированную оплётку следует соединить с черным [серым или коричневым] проводом («минус») термодатчика. Обращаем особое внимание, что экранированные провода термодатчиков необходимо располагать как можно дальше от источников силовой автоматики, воздействия высокочастотных воздействий и магнитых полей. Длина экранированного кабеля для датчика температуры не может быть бесконечной, зависит от многих факторов, но, в любом случае, мы не рекомендуем наращивать длину экранированного кабеля более чем на 15-17 метров.


30.01.2022

Как установить датчик температуры теплого пола?

Чтобы понять, как установить датчик теплого пола, нужно изучить этот прибор, знать режим и допустимые условия работы, прочие характеристики, свойства и особенности. Рассмотрим все по порядку.

Датчик теплого пола Источник www. youtube.com

Что представляет собой датчик для теплого пола

Это прибор, обеспечивающий возможность регулирования температуры источника тепла. Он определяет уровень температуры и передает сигнал на систему управления. Таким образом удается избегать перегрева или недостаточного нагрева пола, оптимизировать тепло, которое излучается половым покрытием.


Что такое электромагнитное реле и где его применяют

Устройство

Основной составной частью этого устройства является терморезистор. Для обеспечения защиты от негативного влияния факторов окружающей среды, он заключен в стеклянную или выполненную из специального полимера колбу. Подключение к терморегулирующему элементу выполнено при помощи медного кабеля.

Принцип работы

Работает система следующим образом. Если меняется температура окружающей среды, терморезистор вносит коррективы в уровень сопротивления, меняя, таким образом, в ту или иную сторону силу тока, подаваемого на греющий элемент. Все работает в автоматическом режиме, самостоятельно вручную регулировать ничего не нужно. При повышении температуры сопротивление увеличивается, при ее понижении – уменьшается.

Готова установкаИсточник santorpack.ru

Разновидности термодатчиков пола

Существует их несколько видов:

  • Механические. Основным их элементом является выполненная из специального сплава металлов пластина. В зависимости от уровня температуры ее кривизна изменяется, что обеспечивает повышение или понижение уровня сопротивления. Выставить определенный уровень температуры можно вручную при помощи специального вращающегося вокруг своей оси рычага. Такой термодатчик является самым простым и дешевым.
  • Электронные. Используя его можно установить время запуска системы обогрева, осуществлять регулирование уровня температуры в помещении. Есть в продаже устройства с таймером отключения.
  • Программируемые. Это современные датчики, поэтому их цена выше, чем на предыдущие виды. Могут функционировать под управлением компьютерного устройства — стационарного ПК или смартфона. Обеспечивают возможность работы, по определенному графику менять уровень температуры в помещении в соответствии с определенными настройками.
  • Сенсорные. Отличаются от прочих механикой управления, которое осуществляется при помощи специального пульта или путем касания.
  • Инфракрасные. Они предназначены для точного измерения температуры на объектах или в помещениях большой площади.

Применение датчиков обеспечивает возможность экономии, создавая при этом оптимальный для пребывания человека микроклимат в помещении. Уровень температуры всегда будет комфортным для человечка. Стабильный температурный режим также не допускает возможности повреждения, деформации материалов из которых выполнено половое покрытие.

Электронный датчикИсточник teplopuls. ru

Как выбрать оптимально подходящий прибор?

Сделать это не сложно, если обладать определенными знаниями. В частности, нужно обращать внимание на:

  • Способность прибора предотвратить перегрев или остывание. Датчик может, срабатывает при превышении или снижении установленного граничного уровня температуры. Есть устройства способные поддерживать температуру в определенном диапазоне.
  • Уровень температуры, который можно выставить на срабатывание системы ее регулировки. Резисторы отключаются друг от друга, могут менять сопротивление при разных значениях температуры. Этот параметр очень важен, чтобы в помещении создавалось комфортное тепло.
  • Защищённость прибора. На него не должны иметь воздействия факторы окружающей среды. Достигается это за счет герметичности корпуса, плотности прилегания составных частей, отсутствия зазоров и люфтов, через которые внутрь может просочиться влага, являющаяся причиной коротких замыканий.
  • Тип. В зависимости от типа, датчики обеспечивают пользователю разные возможности и при этом отличаются по цене.

Важным является и правильное определение места расположения прибора. Его выбирают таким образом, чтобы показания отражали температуру на основной массе территории комнаты. Зачастую это центральная часть пола помещения, так как по его краям температура всегда ниже. Если установить его в углу или возле стены система нагрева будет срабатывать, когда центральная часть пола не остыла. В результате это может привести к ее сильному перегреву и выходу из строя система обогрева в целом.

Место расположения терморегулятора Источник skladpolov.com.ua

Установка датчика температуры теплого пола

Установка термодатчика теплого пола производится в несколько этапов:

  • Монтаж. Производится на высоте 1 метра от уровня пола. Это приблизительный показатель – можно немного выше или ниже;
  • Штробление канавок. В полу и стене проделываются специальные каналы, по которым будут проложены кабеля, соединяющие регулятор и термодатчики;
  • Укладка проводки. В канавках устанавливаются провода, фиксируемые специальными хомутами. Они предварительно размещаются в защитной гофре, которая предотвращает нарушение изоляции.
Теплый пол в ваннойИсточник skladpolov.com.ua
Всё про тёплый пол водяной – что это такое, из чего состоит и как монтируется

Производится она при помощи терморегулятора. Регулировку самого датчика выполнить нельзя, так как он только измеряет уровень температуры. Настройка системы производится путем установки определенной, оптимальной с точки зрения пользователя, температуры, при достижении которого обогревательный прибор включается или выключается. При этом нужно учитывать то, что тот или иной тип датчика имеет определенное сопротивление.

Значение температуры подбирается таким образом, чтобы находящиеся в помещении люди чувствовали себя комфортно.

Как проверить датчик температуры пола?

В первую очередь следует проверить его на работоспособность. Выполнить это можно несколькими способами.

Датчик теплого полаИсточник solray.com.ua

С использованием мультиметра

Если наблюдаются перебои с функционированием теплого пола, то необходимо отключить его от электропитания, демонтировать датчик, отсоединив его от терморегулятора и проверить сопротивление. Как и прочие устройства, он может выйти из строя.

Для выполнения проверки необходимо перевести мультиметр в режим омметра выставить оптимальные уровни измерений и произвести замер значения сопротивления в ведущих к датчику проводах. Нормативные значения сопротивления при разных уровнях температуры окружающей среды указаны в паспорте к терморегулирующему устройству. При этом нужно понимать, что лучше всего сопоставимы датчики температуры и терморегуляторы от одной компании производителя.

Проверка без мультиметра

Если под рукой отсутствует такое устройство как мультиметр, или его негде быстро найти, для проверки может быть использована лампочка или светодиод. Создается электрическая цепь. Лампочка подключается к батарейке через терморезистор. После этого осуществляется его нагрев. Вначале лампочка должна гореть максимально ярко, а по мере нагревания терморезистора постепенно тускнеть. Если этого не наблюдается, то значит, датчик вышел из строя и его нужно менять.

В результате этих действий узнать уровень сопротивления нельзя, но определить исправлен ли датчик можно. Если такая ситуация имеет место после приобретения нового датчика, то его следует вернуть в магазин, так как функционировать как положено он уже не будет.


Теплый пол под плитку: виды теплых полов, особенности и монтаж электрического теплого пола

Устранение неисправностей

Одной из частых причин того, что теплый пол не греет, как положено или вообще не работает, является выход из строя термодатчика. Возникнуть такая ситуация может, и, если устройство неправильно смонтировано.

Чтобы определить точно причину, почему система не работает, нужно обследовать доступные для визуального смотра ее составные части. Проверить правильно ли они присоединены друг к другу. Может быть, такая ситуация вызвана неправильной сборкой.

Если все составные части соединены как нужно, а подключение не приводит к запуску системы, значит, вышел из строя один из элементов ее конструкции, в число которых входит и непосредственно изучаемый нами термодатчик.

Узнать, исправен он или нет, можно при помощи мультиметра. Лампочку в такой ситуации лучше не применять для проверки, так как теплый пол может не работать вследствие даже очень незначительных изменений сопротивления, определить которые при помощи того же светодиода невозможно.

Если в ходе проверки мультиметром полученные показатели совпадают с параметрами, указанными в паспорте к устройству, датчик работает правильно, если нет – его нужно менять. Сделать это не составит труда, если гофра установлена правильным образом.

В случае неправильной работы системы по другой причине с целью ее определения и устранения неисправностей лучше вызвать мастера. Если вышел из строя терморегулятор или нагревательный элемент, устранить такую поломку самостоятельно очень затруднительно.

По этой причине лучше доверить ремонт профессионалам, которые за сравнительно небольшую плату восстановят работоспособность системы теплого пола.


Теплый пол в доме: системы отопления, их плюсы и минусы, нюансы выбора и особенности монтажа Прокладка проводки к датчику теплого полаИсточник kvantum.com.ua

Заключение

Теперь мы знаем, как установить датчик температуры теплого пола. Как видим ничего сложного в этом деле, в общем, нет. Выполнить такую работу можно самостоятельно, если есть опыт применения несложного инструмента. Но если хотите, чтобы все было сделано быстро и на высоком уровне качества – обращайтесь в специализированные мастерские. Их услуги стоят не больших денег, и при этом они дают гарантию правильной работы системы.

Расположение датчиков температуры и влажности в серверной комнате по ГОСТ

Расположение датчиков влажности и температуры не регламентируется текущими ГОСТ.

Единственная рекомендация касательно датчиков встречается в СН512-78. Она звучит следующим образом: «Рекомендуется предусмотреть как минимум два датчика температуры, которые позволят обеспечить дополнительный контроль за соблюдением температурного режима в серверной. Один датчик выводится на пульт диспетчера инженерных систем здания, а второй датчик должен быть установлен на пульте администраторов ИВС».

Между тем, правильное расположение температурных датчиков крайне важно для правильной работы систем кондиционирования.

К примеру, на приложенном слайде мы видим, что из-за некорректно расположенного датчика кондиционер не охлаждает воздух и выдает 26,5 градусов.

Так регламентирует расположение датчиков международный стандарт построения серверных помещений EIA/TIA569: «Средние значения температуры и влажности должны измеряться во время работы всего активного оборудования на высоте 1,5 метра над уровнем пола в любой центральной точке прохода между рядами активного оборудования».

Вот что говорит по этому поводу ASHRAE TC9.9 Mission Critical Facilities от 2004 года: «на каждый холодный коридор должен быть отдельный датчик влажности, расположенный спереди в середине ряда серверных шкафов. Датчики температуры должны быть установлены на каждый третий шкаф , середине и в верху шкафа. В случае турбулентных воздушных потоков рекомендация меняется — один датчик на 1000 квадратных футов».

Uptime Institute предлагает измерять температуру на средней высоте (1,5 метра?) в конце каждого ряда стеллажей и в верхней части стойки в центре каждого ряда.

Еще одна точка зрения изложена специалистами OPENXTRA Ltd., занимающимися кондиционированием: «Вы должны размещать датчики на расстоянии от 10 до 25 метров между ними для исключения влияния турбулентных потоков. Размещайте датчики на высоте 0,6 метра и 1,5 метра от уровня пола для измерения разности температур».

Немного другой подход демонстрирует компания Cisco: «Измеряйте температуру вверху шкафа, сзади шкафа, внизу у фальш-пола и на входе в охлаждающие модули».

Как вы видите, единых рекомендаций никто не дает. Схема с установкой трех температурных датчиков на каждый (или каждый третий) серверный шкаф кажется мне избыточной.

Я бы рекомендовал воспользоваться рекомендациями от Uptime Institute и OpenXtra, наложенными на рекомендации TIA569:

  • разместить в серверном шкафу два температурных датчика на высоте 0,6 метра и 1,5 метра;
  • выбрать шкафы в конце каждого ряда стеллажей и в центре каждого ряда, но не ближе 10 метров между шкафами;
  • совместить температурный датчик и датчик влажности при его установке в верхней позиции в центре ряда.

Использованные материалы:

1) СН512-78. Технические требования к зданиям и помещениям для установки средств вычислительной техники (отсюда).

2) EIA/TIA569 (отсюда).

3) ASHRAE TC9.9 Mission Critical Facilities, Thermal Guidelines for Data Processing Environments, 2004 (отсюда).

4) Статья с сайта компании OPENXTRA Ltd (отсюда).

5) Uptime Institute. Implementing data center cooling best practices (отсюда).

6) Cisco Unified Computing System Site Planning Guide: Data Center Power and Cooling Guide (отсюда).

Передовые методы установки для измерения температуры

Давайте завершим нашу серию обучающих видеозаписей в блоге Temperature Insights, взглянув на рекомендации по установке для измерения температуры. В этом видео продолжительностью 4:42 на YouTube команда Emerson, управляющая датчиками и преобразователями температуры Rosemount, объясняет, как добиться точности и надежности измерения температуры с помощью правильных методов установки.

Как инженер-проектировщик, важно понимать проектные решения, принятые при выборе и закупке устройств измерения температуры. Четыре соображения включают установку защитной гильзы, установку датчика, установку преобразователя и заземление системы. Проход трубы защитной гильзы должен находиться в легкодоступном месте, точно отражающем температуру процесса.

Перед тем, как врезаться в трубу, требуется ли ее осушение и очистка, а также получены ли все необходимые разрешения/одобрения? Техник по установке должен проверить длину вставки защитной гильзы в трубу или резервуар и убедиться, что конструкционные материалы совместимы между собой.Решения по проектированию также должны включать в себя использование защитной гильзы с резьбой, сваркой или фланцем.

При установке датчика важно, чтобы датчик соприкасался с нижней частью защитной гильзы.

Для установки преобразователя оптимальным методом, известным как прямой монтаж, является установка преобразователя за одно целое с датчиком и защитной гильзой. Этот метод установки повышает помехозащищенность за счет более коротких проводов датчиков и их подверженности электромагнитным помехам (ЭМП) окружающей среды. Эти преобразователи также могут быть установлены удаленно, но должны находиться в непосредственной близости от датчика.

Что касается места установки, вы должны рассмотреть возможность просмотра локального дисплея интерфейса оператора и любых экологических проблем, таких как вибрация, коррозия, температура окружающей среды и процесса.

Последним соображением является заземление системы. Каждое предприятие имеет свои собственные рекомендации по правильному заземлению контрольно-измерительных приборов. К трем наиболее распространенным рекомендациям относятся:

  1. выносной монтаж с двумя отдельными точками заземления — заземление экрана на корпусе выносного датчика и распределенная система управления (DCS) — без заземления на преобразователе
  2. Выносной монтаж со сплошным экраном
  3. Встроенное крепление

Правильная установка с первого раза может сэкономить много средств, решить проблемы с надежностью и повысить общую эффективность на протяжении всего жизненного цикла. После завершения установки последние шаги включают правильную настройку, калибровку и ввод в эксплуатацию для подключения измерительных устройств к РСУ.

Вы можете узнать больше об этих передовых методах установки, получив бесплатную копию Руководства инженера по измерению температуры в промышленности. Глава 4, посвященная проектированию и проектированию, содержит более подробные сведения об этих передовых методах установки.

Вы также можете общаться и взаимодействовать с другими специалистами по измерению температуры в разделе Temperature сообщества Emerson Exchange 365.

Датчики температуры и места их установки

Дата-центры — неотъемлемая часть современного бизнеса. Они хранят, обрабатывают и анализируют большие объемы данных. Для оптимизации оборудования, повышения надежности и долговечности важно, чтобы окружающая среда регулировалась. С помощью датчиков температуры, таких как датчики температуры и влажности, воздушного потока и качества воздуха, возможен мониторинг вашего центра обработки данных для оптимального PUE.

Дата-центр работает круглосуточно.Они потребляют большое количество энергии, и побочным продуктом этой энергии является нагрев. Без правильной системы HVAC температура внутри центра обработки данных повышается. Система HVAC охлаждает воздух и поддерживает среду в центре обработки данных, подходящую для работы серверов. Важно следить за шкафами, в которых размещены серверы. Стандартная температура Американского общества инженеров по отоплению и кондиционированию воздуха (ASHRAE) составляет от 59 ° F или 89,6 ° F, а также от 20% до 80% относительной влажности. Тем не менее, некоторые центры обработки данных поддерживают еще более низкую температуру, чтобы обеспечить производительность серверных блоков при работе на полную мощность.

Высокие температуры могут привести к ненужному простою. Датчики температуры устанавливаются в определенных точках дата-центра для мониторинга состояния объекта в режиме реального времени. Эти данные служат для оповещения об инцидентах, вызванных изменениями температуры и влажности. Затем техническая группа может принимать решения или превентивные меры на основе данных. Датчики также помогают техническим операторам определить точное местонахождение проблемы.

Где следует размещать датчики температуры?

Правильное размещение датчиков в центре обработки данных является еще одной важной частью общей стратегии мониторинга.Их следует размещать в местах, где они могут предоставить наиболее точные данные. Датчик температуры, размещенный в системе стоек, может измерять температуру внутри этой стойки. Однако он не сможет точно контролировать температуру в помещении. Поэтому в первую очередь нужно решить, какую именно область вы хотите контролировать. Это температура внутри стоек? Или условия окружающей среды.

In-Rack и In-Room — два основных варианта размещения датчика температуры. Оба подхода предоставляют важную информацию о состоянии центра обработки данных.Понимание каждого из них приведет к улучшению процесса принятия решений.

Размещение датчиков температуры в стойке

Температура воздуха может быть разной в каждой стойке. Еще зависит от системы охлаждения. Для получения наиболее точных показаний лучше всего размещать их ближе всего к единицам измерения. Эксперимент, проведенный в среде без контроля температуры, показал, что температура внутри стойки может варьироваться в пределах 194 °F (80 °C). В этом случае для считывания максимальной температуры установите датчики в верхней части стойки.По мере того, как теплый воздух поднимается вверх, верхняя часть стойки становится самой горячей частью стойки. Тем не менее, также важно тщательно изучить другие области стойки. Это особенно актуально для центров обработки данных с несколькими серверами и компьютерами. Вы можете установить их сверху, снизу, по центру и в других местах по мере необходимости. ASHRAE рекомендует иметь не менее 6 датчиков на уровне стойки для обеспечения безопасности оборудования. Такие датчики, как датчики температуры AKCP, идеально соответствуют этому стандарту.

Рекомендуемое размещение специальных датчиков температуры также включает:

  • Рядом с термостатом, регулирующим температуру в помещении

  • Передняя дверь каждой стойки

  • Midway на задней стороне каждой стойки

  • На каждой вентиляционной камере

Знание движения воздуха в стойке необходимо при размещении датчика температуры.Также наиболее эффективно избегать прямого потока воздуха при размещении датчиков температуры. Прямой поток воздуха на сенсорный чип может исказить данные, что приведет к неточным показаниям. В этих положениях часто происходят колебания температуры и влажности, что создает ложную тревогу.

Размещение нескольких датчиков вокруг стойки обеспечивает максимальную защиту. Датчики должны иметь разные пороги срабатывания сигнализации для каждого местоположения. Это даст вам более точную карту температурных условий в стойке и надежные сигналы тревоги.

Расположение датчиков температуры в помещении

Датчики температуры в помещении

предназначены для контроля более широкой области, например температуры в помещении. Они не показывают температуру отдельных точек на стойке, а измеряют температуру всего помещения в целом.

Размещение этих датчиков имеет почти те же условия, что и размещение датчиков в стойке. Как и в случае со стойкой, не рекомендуется размещать датчики над прямым потоком воздуха. В дополнение к этому, избегание солнечного света в зависимости от местоположения также имеет решающее значение для датчиков температуры в помещении.Например, если датчик поставить рядом с дверями, он может неточно считывать температуру как перегрев. То же самое и с размещением датчиков рядом с оборудованием, излучающим горячий воздух.

Датчики температуры в помещении обычно размещают в зонах потенциального перегрева. Напротив, другие размещают рядом с кондиционерами, чтобы определить, не отказали ли эти системы. Однако центры обработки данных по-прежнему различаются по расположению, планировке и размеру. В этом случае рекомендуется методом проб и ошибок размещать датчики в разных зонах центра обработки данных.Это поможет вам определить области, в которых датчики температуры работают наиболее эффективно.

Еще одним важным фактором является размер комнаты. Для небольших помещений рекомендуется использовать проводные датчики. Для больших помещений с разными точками наблюдения практичным выбором будет беспроводной датчик. Это проще в установке, так как при установке не требуется сверление.



Фото: www.upsite.com

Как климат и погодные условия влияют на центры обработки данных?

Дата-центры расположены в разных местах. Внешние факторы, такие как климат и погода, влияют на центры обработки данных. Понимание географических особенностей расположения центра обработки данных позволяет реагировать на различные обстоятельства. Например, если центр обработки данных расположен в зонах с более высокой температурой, настраиваются системы охлаждения. Аналогично для дата-центров, расположенных в районах с продолжительным зимним сезоном. Они включают дополнительный обогрев, чтобы предотвратить замерзание наружного компонента системы HVAC. Помимо жары и снега, администраторы центров обработки данных должны учитывать стихийные бедствия, такие как бури, дожди и влажность.Никто не знает, когда произойдут колебания температуры из-за погоды и стихийных бедствий. Согласно исследованию, некоторые малые предприятия так и не вернулись к работе после стихийного бедствия. В основном это связано с потерей данных. Тем не менее, проактивность является ключом к поддержанию внутренней среды центров обработки данных. Используя датчики температуры, данные о колебаниях, вызванных внешней средой, будут предоставлены до того, как возникнет проблема.



Фото: удача.ком

Знание порога влажности

Одного понимания температуры недостаточно для эффективного размещения датчика. С повышением температуры воздуха влажность уменьшается. Порог влажности имеет решающее значение для центров обработки данных, поскольку оборудование чувствительно к влаге. Стандартная относительная влажность (ОВ), рекомендованная ASHRAE для центров обработки данных, составляет от 20% до 80%. Цель состоит в том, чтобы оставаться близким к 50% как можно дольше. Слишком сильная сухость может привести к сложному электростатическому разряду (ЭСР).Накопление статического электричества вызывает электростатический разряд в системе. Это одна из основных проблем, с которыми сталкиваются производители электронного оборудования. С другой стороны, слишком высокая влажность может привести к коррозии. Коррозия медленно разрушает оборудование, приводя к полному выходу из строя. Одним из наиболее распространенных примеров коррозии является ржавчина. Как и в случае с температурой, важно знать порог влажности и настроить оповещение о колебаниях. Это позволяет вам знать состояние влажности в вашем центре обработки данных и иметь больше времени для принятия мер в случае необходимости.

Надлежащее управление воздушным потоком

Неэффективность также возникает, когда потоком воздуха пренебрегают. Оборудование с высокой плотностью размещения внутри центров обработки данных делает возможным сбой системы охлаждения ASHRAE. Исследование, проведенное Up Time Institute, показывает, что 10 % стоек нагреваются сильнее, чем рекомендуется. Это может привести к более горячей точке на стойках. Горячая точка — это любая горячая область или точка в центре обработки данных, в которой температура превышает рекомендуемую. Происходит это не из-за недостаточного воздушного охлаждения. Мощности охлаждения может быть достаточно, но она не может быть направлена ​​туда, где она необходима, из-за плохого управления воздушным потоком. Горячую точку можно устранить с помощью датчика температуры. Поскольку датчики показывают, насколько горяча конкретная область, горячую точку может быть легче идентифицировать. Таким образом, это позволяет улучшить план воздушного потока в центре обработки данных до того, как температура превысит пороговое значение, что приведет к повреждению центра обработки данных.



Фото: .bitcointalk.org/

Мониторинг температуры центра обработки данных

Расширение рынка центров обработки данных требует повышения производительности. С ростом числа пользователей важно не отставать от изменяющихся требований бизнеса.Эффективность и безопасность всегда были проблемой. Хорошо, что надежная и ведущая компания по мониторингу датчиков, такая как AKCP, предлагает множество проводных и беспроводных датчиков контроля температуры и влажности для ваших центров обработки данных.

Датчики температуры

AKCP для центров обработки данных — лучший способ избежать горячих точек в ИТ-шкафах или серверных стойках. Обеспечение работы оборудования при оптимальных температурах увеличит его срок службы, надежность и уменьшит объем технического обслуживания. Стандарты, рекомендованные ASHRAE для охлаждения центров обработки данных, являются ориентиром для температур, при которых должен работать центр обработки данных.

Датчики температуры

AKCP и тепловые карты шкафов контролируют ваш центр обработки данных и ИТ-шкафы. Используйте собранные данные датчика температуры, чтобы безопасно повышать заданные значения температуры кондиционера, не подвергая риску критически важное оборудование.

Экономия на охлаждении серверной комнаты и снижение PUE серверной комнаты по одной стойке за раз.

Для запросов вы можете связаться с нами через наш отдел продаж: [email protected]

Справочные ссылки:

https://www.ametherm.com/blog/thermistors/temporary-sensor-types

https://www.pyrosales.com.au/blog/news/how-do-temperature-sensors-work/

https://www.elprocus. com/temperature-sensors-types-working-operation/

%PDF-1.4 % 4 0 объект > эндообъект внешняя ссылка 4 361 0000000016 00000 н 0000008345 00000 н 0000008405 00000 н 0000009011 00000 н 0000009496 00000 н 0000009909 00000 н 0000010456 00000 н 0000010867 00000 н 0000030637 00000 н 0000031050 00000 н 0000051950 00000 н 0000072659 00000 н 0000092684 00000 н 0000093251 00000 н 0000113395 00000 н 0000113746 00000 н 0000114121 00000 н 0000114642 00000 н 0000134213 00000 н 0000153187 00000 н 0000170321 00000 н 0000170434 00000 н 0000170550 00000 н 0000170661 00000 н 0000170745 00000 н 0000174790 00000 н 0000175239 00000 н 0000178602 00000 н 0000178973 00000 н 0000183113 00000 н 0000183527 00000 н 0000184652 00000 н 0000184961 00000 н 0000186910 00000 н 0000187261 00000 н 0000189700 00000 н 00001 00000 н 0000202629 00000 н 0000202892 00000 н 0000219018 00000 н 0000219267 00000 н 0000226949 00000 н 0000227219 00000 н 0000227346 00000 н 0000227409 00000 н 0000227466 00000 н 0000227513 00000 н 0000227547 00000 н 0000227624 00000 н 0000227736 00000 н 0000241433 00000 н 0000241735 00000 н 0000241798 00000 н 0000241912 00000 н 0000255609 00000 н 0000257081 00000 н 0000257464 00000 н 0000274875 00000 н 0000384662 00000 н 0000384728 00000 н 0000384802 00000 н 0000393113 00000 н 0000393836 00000 н 0000398208 00000 н 0000404341 00000 н 0000426519 00000 н 0000449234 00000 н 0000471881 00000 н 0000494817 00000 н 0000518398 00000 н 0000540919 00000 н 0000564278 00000 н 0000588233 00000 н 0000611356 00000 н 0000634700 00000 н 0000668702 00000 н 0000692893 00000 н 0000716934 00000 н 0000741924 00000 н 0000766753 00000 н 00007 00000 н 0000817206 00000 н 0000841920 00000 н 0000867332 00000 н 0000893485 00000 н 0000918786 00000 н 0000970776 00000 н 0000996009 00000 н 0001021137 00000 н 0001045240 00000 н 0001069978 00000 н 0001094985 00000 н 0001119409 00000 н 0001144430 00000 н 0001168997 00000 н 0001192858 00000 н 0001217042 00000 н 0001253002 00000 н 0001276561 00000 н 0001299671 00000 н 0001322638 00000 н 0001343874 00000 н 0001369646 00000 н 0001397533 00000 н 0001426486 00000 н 0001457379 00000 н 0001486258 00000 н 0001512450 00000 н 0001560305 00000 н 0001583410 00000 н 0001605483 00000 н 0001627020 00000 н 0001648274 00000 н 0001668725 00000 н 0001686693 00000 н 0001703388 00000 н 0001722612 00000 н 0001742027 00000 н 0001761803 00000 н 0001812802 00000 н 0001832201 00000 н 0001852028 00000 н 0001871422 00000 н 0001892922 00000 н 0001914753 00000 н 0001936238 00000 н 0001956801 00000 н 0001977414 00000 н 0001998132 00000 н 0002019677 00000 н 0002053938 00000 н 0002077582 00000 н 0002100787 00000 н 0002121711 00000 н 0002141766 00000 н 0002161205 00000 н 0002180562 00000 н 0002199904 00000 н 0002218015 00000 н 0002235048 00000 н 0002251742 00000 н 0002299819 00000 н 0002318947 00000 н 0002337328 00000 н 0002354437 00000 н 0002369580 00000 н 0002383864 00000 н 0002396811 00000 н 0002408340 00000 н 0002418311 00000 н 0002426603 00000 н 0002428648 00000 н 0002475699 00000 н 0002475926 00000 н 0002476151 00000 н 0002476374 00000 н 0002476594 00000 н 0002476817 00000 н 0002477043 00000 н 0002477272 00000 н 0002477497 00000 н 0002477723 00000 н 0002477946 00000 н 0002515127 00000 н 0002515357 00000 н 0002515587 00000 н 0002515824 00000 н 0002516061 00000 н 0002516309 00000 н 0002516546 00000 н 0002516798 00000 н 0002517012 00000 н 0002517171 00000 н 0002517330 00000 н 0002535917 00000 н 0002584741 00000 н 0002584900 00000 н 0002585059 00000 н 0002585218 00000 н 0002585377 00000 н 0002585536 00000 н 0002585695 00000 н 0002585854 00000 н 0002586013 00000 н 0002586172 00000 н 0002586331 00000 н 0002626164 00000 н 0002626323 00000 н 0002626482 00000 н 0002626641 00000 н 0002626800 00000 н 0002626959 00000 н 0002627118 00000 н 0002627277 00000 н 0002627436 00000 н 0002627595 00000 н 0002627754 00000 н 0002640473 00000 н 0002640632 00000 н 0002640791 00000 н 0002640950 00000 н 0002641109 00000 н 0002641268 00000 н 0002641427 00000 н 0002641586 00000 н 0002641745 00000 н 0002642835 00000 н 0002644115 00000 н 0002663140 00000 н 0002664103 00000 н 0002664762 00000 н 0002665336 00000 н 0002665901 00000 н 0002666455 00000 н 0002666903 00000 н 0002667425 00000 н 0002667888 00000 н 0002668433 00000 н 0002668967 00000 н 0002692587 00000 н 0002693127 00000 н 0002693669 00000 н 0002694194 00000 н 0002694714 00000 н 0002695215 00000 н 0002695747 00000 н 0002696310 00000 н 0002696849 00000 н 0002697441 00000 н 0002697982 00000 н 0002706850 00000 н 0002707374 00000 н 0002707919 00000 н 0002708500 00000 н 0002709091 00000 н 0002709720 00000 н 0002710606 00000 н 0002713302 00000 н 0002721729 00000 н 0002731907 00000 н 0002741952 00000 н 0002742111 00000 н 0002749540 00000 н 0002752517 00000 н 0002753093 00000 н 0002753252 00000 н 0002753411 00000 н 0002753570 00000 н 0002753729 00000 н 0002753888 00000 н 0002754968 00000 н 0002755266 00000 н 0002755425 00000 н 0002755706 00000 н 0002755979 00000 н 0002756249 00000 н 0002756514 00000 н 0002756790 00000 н 0002757058 00000 н 0002757325 00000 н 0002757573 00000 н 0002757847 00000 н 0002758285 00000 н 0002758444 00000 н 0002759084 00000 н 0002777054 00000 н 0002797607 00000 н 0002809296 00000 н 0002837439 00000 н 0002865687 00000 н 0002895073 00000 н 0002925452 00000 н 0002955542 00000 н 0002985497 00000 н 0002985656 00000 н 0003015335 00000 н 0003045022 00000 н 0003074166 00000 н 0003103370 00000 н 0003131619 00000 н 0003160231 00000 н 0003186162 00000 н 0003211507 00000 н 0003228822 00000 н 0003249993 00000 н 0003250152 00000 н 0003250311 00000 н 0003250470 00000 н 0003250629 00000 н 0003250788 00000 н 0003250947 00000 н 0003251106 00000 н 0003251265 00000 н 0003251424 00000 н 0003251583 00000 н 0003260336 00000 н 0003260495 00000 н 0003260654 00000 н 0003260813 00000 н 0003260972 00000 н 0003261131 00000 н 0003261290 00000 н 0003261449 00000 н 0003261608 00000 н 0003261767 00000 н 0003261926 00000 н 0003265566 00000 н 0003265725 00000 н 0003265884 00000 н 0003266043 00000 н 0003266202 00000 н 0003266361 00000 н 0003266520 00000 н 0003266679 00000 н 0003266838 00000 н 0003266997 00000 н 0003267156 00000 н 00032 00000 н 00032 00000 н 0003294575 00000 н 0003300590 00000 н 0003307844 00000 н 0003317103 00000 н 0003328671 00000 н 0003346266 00000 н 0003365695 00000 н 0003385411 00000 н 0003405063 00000 н 0003431047 00000 н 0003452252 00000 н 0003473955 00000 н 0003495075 00000 н 0003517685 00000 н 0003541488 00000 н 0003566697 00000 н 0003593474 00000 н 0003618360 00000 н 0003641960 00000 н 0003666965 00000 н 0003694620 00000 н 0003720635 00000 н 0003745570 00000 н 0003771662 00000 н 0003797335 00000 н 0003818782 00000 н 0003838234 00000 н 0003857317 00000 н 0003877997 00000 н 0003898760 00000 н 0003918784 00000 н 0003941232 00000 н 0003962166 00000 н 0003981969 00000 н 0004002449 00000 н 0004023653 00000 н 0004044440 00000 н 0004065742 00000 н 0004087670 00000 н 0004109190 00000 н 0004132187 00000 н 0000007516 00000 н трейлер ]/предыдущая 4228755>> startxref 0 %%EOF 364 0 объект >поток hb«Lc«ƀ Руководство по установке датчика температуры Resideo

Resideo система.

Одноэлементные датчики обеспечивают только рабочие температуры для различных приложений измерения температуры, включая обнаружение модуля ГВС.
  • Датчик β=3950 для температур от 25 °C до 66 °C (β=постоянная материала термистора относительно его сопротивления в зависимости от температуры)
  • Одноэлементные датчики для функций измерения температуры на входе/выходе в водяной бак, на входе в бойлер, коллектора и температуры наружного воздуха.
  • 32003971-003 Комплект датчика содержит датчик и крепежные детали для накладного или наружного монтажа датчика.
  • Датчики можно использовать как для накладных, так и для введения.
  • Доступны совместимые погружные гильзы и аксессуары. Дополнительную информацию см. в форме Resideo номер 68-0040.
  • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Датчики могут использоваться в накладных устройствах

    Дополнительные детали, такие как погружные колодцы, монтажные зажимы и пружинные зажимы, можно найти в форме Resideo № 68-0040, Погружные колодцы и компрессионные фитинги. Погружные колодцы и другие дополнительные детали необходимо заказывать отдельно.

    Таблица 1. Модуль ГВС Датчики

    Расторжение
    Датчик Функция Описание Температура Диапазон Номер детали Информация об установке
    Вход в водный бак / выход
    • Одноэлемент NTC
    • 10K Ом ± 1% при 25 ° C
    • B = 3950 для 25 ° C до 66 ° C
    -40 до + 266 °F

    от -40 до +130 °C

    42 дюйма 32003971-003 Комплект включает датчик, анкеры, монтажные винты, проволочные гайки, зажим, стяжные хомуты
    • 2,620 ± 0,015 дюйма. Материал колбы медь

    ПРИМЕЧАНИЕ. Используйте двухпроводную витую пару 22 AWG с изоляцией для низкого напряжения, такую ​​как Belden 8443 или аналогичный, и ограничьте длину кабеля до 50 футов (15,24 метра).

    УСТАНОВКА

    При установке этого продукта…

    1. Внимательно прочтите данные инструкции.Несоблюдение их может привести к повреждению изделия или возникновению опасной ситуации.
    2. Проверьте характеристики, указанные в инструкциях и на изделии, чтобы убедиться, что изделие подходит для вашего применения.
    3. Установщик должен быть обученным, опытным специалистом по обслуживанию.
    4. После завершения установки проверьте работу продукта, как указано в этих инструкциях и инструкциях к продуктам, для которых используются датчики.

    Крепление с помощью ремня
    Для применения модуля ГВС требуется, чтобы чувствительная колба была прикреплена к внешней стороне трубы.В комплект датчика 32003971-003 входит крепеж для монтажа датчика на трубу.

    ОСТОРОЖНО

    • Значительная опасность смещения калибровки.
    • Чрезмерное затягивание стяжек искажает калибровку лампы.
    • Не затягивайте стяжки слишком сильно.
    1. При необходимости отшлифуйте и/или очистите поверхность трубы при подготовке к установке датчика.
    2. Закрепите лампу на трубе стяжками. См. рис. 1.

      Рис. 1. Крепление колбы к трубе.
    3. При необходимости накройте лампу изоляцией так, чтобы она выступала не менее чем на 6 дюймов (152 мм) за пределы обоих концов лампы. См. рис. 2.
      ВАЖНО
      Не допускайте контакта ленты с трубой.
    4. Закрепите изоляцию клейкой лентой или лентой из фольги. См. рис. 2.

      Рис. 2. Покрытие колбы и трубы изоляцией.
    ПРОВЕРКА

    Общие сведения
    Обратитесь к документации по установке концевого элемента управления для окончательной проверки системы.
    Для поиска и устранения неисправностей обратитесь к таблицам 2 и 3 и подтвердите соответствующее сопротивление с помощью калиброванного омметра.

    Таблица 2. Сопротивление термистора при различных температурах в градусах Фаренгейта.

    + 90 312 Температура (° F)

    Сопротивление (кОм)

    0 1 2 3 4 5 6 7 8 9
    40 26109 25400 24712 24045 23399 22771 22163 21573 21000 20445
    50 19906 19383 18876 18383 17905 17440 16990 16553 16128 15715
    60 15314 14925 14548 14 180 13823 13477 13140 12812 12494 12185
    70 11884 11592 11308 11032 10763 10502 10248 10000 9760 9526
    80 9299 9078 8862 8653 8449 8250 8057 7869 7685 7507
    90 7333 7165 7000 6839 6683 6531 6383 6238 6098 5961
    100 5827 5697 5570 5446 5326 5208 5094 4982 4873 4767
    110 90 175 4663 4562 4464 4368 4274 4183 4094 4006 3922 3839
    120 3758 3679 3602 3527 3453 3382 3312 3244 3177 3112
    130 3048 2986 2925 2866 2808 2752 2697 2643 2590 2538
    140 2488 2439 2391 2344 2298 2253 2209 2166 2124 2083
    150 2043 2004 1966 1928 1891 1856 1820 1786 1 753 1720
    160 1688 1656 1625 1595 1566 1537 1509 1481 1454 1427
    170 1402 1376 1351 1327 1303 1280 1257 1235 1213 1191
    180 1170 1150 1129 1110 1090 1071 1053 1035 1017 999
    190 982 965 949 933 917 901 886 871 857 842
    200 828 814 801 788 775 762 749 737 725 713

    Таблица 3. Сопротивление термистора при различных температурах в градусах Цельсия.

    90 312 Температура (° С)

    Сопротивление (кОм)

    0 1 2 3 4 5 6 7 8 9
    0 32648 31026 29495 28049 26682 25389 24166 23010 21915 20879
    10 19898 18968 18088 17253 16461 15710 14998 14322 13680 13071
    20 12492 11942 11419 109 22 10450 10000 9572 9165 8778 8409
    30 8057 7722 7403 7099 6808 8532 6268 6016 5775 5546
    40 5327 5117 4917 4726 4543 4368 4201 4042 3889 3742
    50 3602 3468 3340 3217 3099 2986 2878 2774 2675 2579
    60 2488 2400 2316 2235 2157 2083 2011 1942 1876 1813
    70 1752 1693 1637 1582 1530 1480 1432 1385 1340 1297
    80 1256 1216 1177 1140 1105 1070 1037 1005 974 944
    90 916 888 861 835 810 786 763 741 719 698
    Свяжитесь с нами

    Resideo Technologies, Inc.
    1985 Douglas Drive North, Golden Valley, MN 55422 1-800-468-1502
    69-2344EFS—02 M.S. Рев. 05-21 | Отпечатано в США
    http://www.resideo.com/

    сообщить об этом объявлении %PDF-1.6 % 1 0 объект > эндообъект 6 0 объект > эндообъект 2 0 объект > /Шрифт > >> /Поля [] >> эндообъект 3 0 объект > ручей 2017-05-16T08:14:55-08:00QuarkXPress(R) 8.16r22017-05-17T08:39:27-07:002017-05-17T08:39:27-07:00QuarkXPress(R) 8.16r2application/pdf
  • Датчик температуры PT100 (TUS093) Инструкции по установке
  • Датчик температуры PT100 (TUS093) Инструкции по установке
  • Запасные части Industries, Inc.
  • %%DocumentProcessColors: черный %%EndCommentsuuid:8c810dad-ab1e-784c-a38f-40601ace9626uuid:34866d3d-d633-2540-a61f-ca7719601e8c конечный поток эндообъект 4 0 объект > эндообъект 5 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > /ExtGState > /Шрифт > /ProcSet [/PDF /текст] /Свойства > >> /Повернуть 0 /TrimBox [0 0 1008 612] /Тип /Страница /u2pMat [1 0 0 -1 0 612] /xb1 0 /xb2 1008 /xt1 0 /xt2 1008 /yb1 0 /yb2 612 /yt1 0 /yt2 612 >> эндообъект 12 0 объект > /Граница [0 0 2] /С [0. 25 0,333328 1,0] /ПРИВЕТ /Rect [141,688 519,629 200,328 538,717] /Подтип /Ссылка /Тип /Аннот >> эндообъект 13 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [97,9569 442,199 159,596 453,066] /Подтип /Ссылка /Тип /Аннот >> эндообъект 14 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [235.129 409.199 305.013 420.066] /Подтип /Ссылка /Тип /Аннот >> эндообъект 15 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [219,95 398,199 282,262 409,067] /Подтип /Ссылка /Тип /Аннот >> эндообъект 16 0 объект > /Граница [0 0 2] /С [0.25 0,333328 1,0] /ПРИВЕТ /Rect [591,936 398,204 653,799 409,072] /Подтип /Ссылка /Тип /Аннот >> эндообъект 17 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [33,8244 275,486 110,264 288,521] /Подтип /Ссылка /Тип /Аннот >> эндообъект 18 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [249,781 235,896 279,871 247,746] /Подтип /Ссылка /Тип /Аннот >> эндообъект 19 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Прямо [249,781 225,896 279,871 237,746] /Подтип /Ссылка /Тип /Аннот >> эндообъект 20 0 объект > /Граница [0 0 2] /С [0. 25 0,333328 1,0] /ПРИВЕТ /Rect [249,781 215,896 279,871 227,746] /Подтип /Ссылка /Тип /Аннот >> эндообъект 21 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Прямо [206,0 80,2163 235,33 92,0663] /Подтип /Ссылка /Тип /Аннот >> эндообъект 22 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [306,821 253,248 336,911 265,098] /Подтип /Ссылка /Тип /Аннот >> эндообъект 23 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [401.067 242.463 430.967 254.312] /Подтип /Ссылка /Тип /Аннот >> эндообъект 24 0 объект > /Граница [0 0 2] /С [0.25 0,333328 1,0] /ПРИВЕТ /Rect [446,735 215,166 476,645 227,016] /Подтип /Ссылка /Тип /Аннот >> эндообъект 25 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [406.313 87.1353 436.403 98.9853] /Подтип /Ссылка /Тип /Аннот >> эндообъект 26 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Прямо [626,964 123,205 658,0 134,073] /Подтип /Ссылка /Тип /Аннот >> эндообъект 27 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [505. 001 112.205 537.443 123.073] /Подтип /Ссылка /Тип /Аннот >> эндообъект 28 0 объект > /Граница [0 0 2] /С [0.25 0,333328 1,0] /ПРИВЕТ /Rect [629,896 112,205 658,001 123,073] /Подтип /Ссылка /Тип /Аннот >> эндообъект 29 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [505.001 101.205 537.443 112.073] /Подтип /Ссылка /Тип /Аннот >> эндообъект 30 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [627,771 79,2053 658,0 90,0732] /Подтип /Ссылка /Тип /Аннот >> эндообъект 31 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [505.001 68.2054 536.575 79.0732] /Подтип /Ссылка /Тип /Аннот >> эндообъект 32 0 объект > /Граница [0 0 2] /С [0.25 0,333328 1,0] /ПРИВЕТ /Rect [557.173 57.2054 618.605 68.0733] /Подтип /Ссылка /Тип /Аннот >> эндообъект 33 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [646,639 57,2054 658,01 68,0733] /Подтип /Ссылка /Тип /Аннот >> эндообъект 34 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [505. 002 46.2055 553.916 57.0733] /Подтип /Ссылка /Тип /Аннот >> эндообъект 35 0 объект > /Граница [0 0 2] /С [0,25 0,333328 1,0] /ПРИВЕТ /Rect [592,999 46,2055 655,732 57,0733] /Подтип /Ссылка /Тип /Аннот >> эндообъект 36 0 объект > /Граница [0 0 2] /С [0.d3,0R |AJ}LVWWrV4S6′! w+sҌ

    Руководство по установке MT10 — Температура и влажность

    Обзор

    Cisco Meraki MT10 — это управляемый облаком датчик температуры и влажности, который исключительно прост в настройке и развертывании благодаря интеграции с приборной панелью Meraki и использованию технологии Bluetooth Low Energy. Семейство MT устраняет сложную и дорогостоящую настройку, необходимую для традиционных решений, за счет снятия ограничений на размещение этих датчиков.

    Подготовка к установке

    Вы должны выполнить следующие шаги, прежде чем приступить к установке на месте:

    Настройте свою сеть на панели инструментов

    Ниже приведен краткий обзор шагов, необходимых для добавления MT10 в вашу сеть.

    1. Войдите на http://dashboard.meraki.com . Если это ваш первый раз, создайте новый аккаунт.
    2. Найдите сеть, в которую вы планируете добавить датчик, или создайте новую сеть.
    3. Добавьте датчики в свою сеть. Вам понадобится ваш номер заказа Meraki (указанный в вашем счете) или серийный номер каждого датчика, который выглядит как Qxxx-xxxx-xxxx и может быть найден на задней панели устройства или включен в коробку.
    4. Добавьте шлюз (MV или MR) в ту же сеть , что и датчик.

    ПРЕДУПРЕЖДЕНИЕ:

    Убедитесь, что шлюз находится в той же сети и в сети и в рабочем состоянии . Если питание датчиков включено без работающего шлюза в непосредственной близости, датчики будут потреблять энергию с высокой скоростью, пока не найдут шлюз.
    Нажмите здесь, чтобы получить инструкции по настройке MV и инструкции по настройке MR .

    Быстрое сканирование и запрос нескольких устройств через мобильное приложение Meraki

    Если вам нужно зарегистрировать несколько устройств, самый быстрый способ — отсканировать их штрих-код с помощью приложения Meraki.

    1. Войдите в приложение Meraki iOS или Android с помощью своей учетной записи панели управления Meraki. Создайте новую учетную запись , если у вас ее нет.
    2. Перейдите к нужной сети через панель слева.
    3. Перейдите на вкладку  Устройства на нижней панели навигации.
    4. Выберите значок + в правом верхнем углу экрана и выберите Сканировать новый штрих-код устройства .
    5. Направьте камеру телефона на штрих-код оборудования, чтобы заявить права на устройство.
    6. Введите информацию об устройстве, а затем выберите  Готово . Нажмите Добавить еще , чтобы запросить новое устройство.



    Список совместимых шлюзов:

    МВ МР
    MV12(W/NE), MV22(X), MV32, MV72(X) Точки доступа Wi-Fi 5 Wave 2 — MR33, MR42, MR42E, MR52, MR53, MR53E, MR74 и MR84

    ПРЕДУПРЕЖДЕНИЕ. Датчики окружающей среды поддерживаются только камерами MV второго поколения и совместимыми точками доступа MR.

    Минимальная версия прошивки

    МВ МР
    МВ 4,8 + Точки доступа Wi-Fi 5 — MR 28.5.1 +
    Точки доступа Wifi 6 — MR 27,6 +

    См. Управление обновлениями микропрограммы , чтобы запланировать обновление.

    Инструкции по установке

    Каждый MT10 поставляется с кратким руководством по установке в коробке. Эта брошюра содержит подробные пошаговые инструкции и изображения, которые помогут вам в физической установке датчиков.

    Выбор места установки

    Поскольку датчики MT используют шлюз для подключения к приборной панели, при выборе места установки убедитесь, что работающий совместимый шлюз находится в зоне действия датчика.

    Некоторые примеры идеальных мест установки:

    1. На стене для измерения температуры и влажности окружающей среды.
    2. Внутри стойки для контроля температуры стойки.



    Для большинства сценариев монтажа MT10 имеет гибкие варианты, обеспечивающие быстрый и простой монтаж.Инструкция следующая:

    1. Сначала снимите крышку батарейного отсека и вставьте в отсек две батарейки АА.








    2. Существует три варианта установки датчика в разных местах.

    а. Шурупы — монтажную пластину можно привинтить непосредственно к стене.

    б. Лента VHB. Двустороннюю ленту VHB можно использовать для крепления монтажной пластины к поверхности любого типа.

    в. Магнит — Прикрепите магнит к любой поверхности, и монтажная пластина может быть прикреплена к магниту.

    Как только монтажная пластина окажется на нужной поверхности, наденьте датчик MT10 на пластину и закрепите датчик с помощью прилагаемого винта Torx.





    Проверка соединения

    После того, как устройство установлено в нужном месте и добавлено в сеть с совместимым шлюзом, нажмите универсальную кнопку в верхней части датчика, чтобы вывести его из спящего режима и синхронизировать с ближайшим шлюзом. Дополнительные сведения о состоянии датчика см. в разделе «Светодиодные индикаторы ».

    • Немигающий зеленый (в течение трех секунд) = подключение к шлюзу.
    • Немигающий желтый (в течение трех секунд) = MT не удалось найти шлюз для подключения. Значение RSSI по-прежнему будет отображаться на панели инструментов. Все соединения <-85dBm будут отклонены. Пожалуйста, переместите датчик ближе к шлюзу для лучшего качества соединения.

    Когда датчик подключается к шлюзу в первый раз, светодиодный индикатор мигает зеленым, что указывает на обновление прошивки до последней версии, настроенной на приборной панели.

    Обзор продукта

    Физические характеристики
    Размеры 117,1×65,7×23,3 мм (ДхШхВ)
    Мощность
    • 2 щелочные батарейки AA
    • Постоянное питание постоянного тока: 5 В, 0,1 А USB-C (продается отдельно)
    Операционная среда
    • Температура : 0°C — 55°C (32F — 131F)
    • Относительная влажность: 0–95 % RH
    Оборудование
    • Многоцветный многофункциональный светодиод состояния
    • Кнопка общего назначения
    • Кнопка сброса
    • Порт USB-C
    Светодиодные индикаторы

    • Rainbow = MT инициализируется или ищет шлюз.
    • Немигающий зеленый (в течение трех секунд) = подключение к шлюзу.
    • Горит желтым (в течение трех секунд) = MT не удалось найти шлюз для подключения.
    • Мигающий зеленый = MT обновляет прошивку.
    • Мигает желтым цветом = MT работает от низкого заряда батареи.

    Примечание: В целях экономии заряда батареи светодиоды не всегда горят.

    Кнопка общего назначения

    В верхней части МТ10 есть кнопка общего назначения, которая позволяет активировать датчик и проверить, может ли он подключиться к шлюзу.Это также загрузит последние данные датчиков в шлюз.

    Кнопка сброса настроек

    Рядом с батарейным отсеком находится кнопка с отверстием для сброса датчика к заводским настройкам. Если кнопку нажать и удерживать не менее пяти секунд, а затем отпустить, датчик перезагрузится, и для него будут восстановлены исходные заводские настройки путем удаления всей информации о конфигурации, хранящейся на устройстве.

    Порт USB-C

    Датчики MT10 имеют порт USB-C в нижней части, который можно использовать в качестве альтернативного источника питания с помощью совместимого аксессуара.

    Содержимое упаковки

    Блок МТ10-ХВ
    Направляющие Руководство по быстрой установке
    Аккумулятор 2 батарейки типа АА
    Монтажное оборудование

    Задняя панель для настенного монтажа

    2 монтажных винта Torx (отвертка Torx не входит в комплект)

    1 крепежный винт Torx (отвертка Torx не входит в комплект)

    2 анкера для гипсокартона

    1x магнит

    1x лента VHB

    Поддержка и дополнительная информация

    Если при установке устройства возникают проблемы или требуется дополнительная помощь, обратитесь в службу поддержки Meraki по номеру , войдя в систему и открыв обращение в разделе Помощь. Для получения дополнительной информации об оборудовании Meraki и других руководств по установке см. документацию .meraki.com .

    Руководство пользователя

    %PDF-1.3 % 209 0 объект > эндообъект внешняя ссылка 209 74 0000000016 00000 н 0000001831 00000 н 0000003123 00000 н 0000003743 00000 н 0000004152 00000 н 0000004183 00000 н 0000004338 00000 н 0000004360 00000 н 0000005123 00000 н 0000005145 00000 н 0000005869 00000 н 0000005891 00000 н 0000006655 00000 н 0000006677 00000 н 0000006708 00000 н 0000006740 00000 н 0000007235 00000 н 0000007402 00000 н 0000008150 00000 н 0000008172 00000 н 0000008930 00000 н 0000008952 00000 н 0000009114 00000 н 0000009145 00000 н 0000009606 00000 н 0000010408 00000 н 0000010430 00000 н 0000011280 00000 н 0000011302 00000 н 0000024869 00000 н 0000024893 00000 н 0000024972 00000 н 0000024994 00000 н 0000025306 00000 н 0000025330 00000 н 0000025409 00000 н 0000038794 00000 н 0000038939 00000 н 0000038960 00000 н 0000039191 00000 н 0000039379 00000 н 0000039400 00000 н 0000039640 00000 н 0000039819 00000 н 0000039841 00000 н 0000040294 00000 н 0000058165 00000 н 0000058408 00000 н 0000058430 00000 н 0000058904 00000 н 0000058928 00000 н 0000059007 00000 н 0000059029 00000 н 0000059716 00000 н 0000059739 00000 н 0000066344 00000 н 0000066366 00000 н 0000067539 00000 н 0000067561 00000 н 0000068674 00000 н 0000068697 00000 н 0000071759 00000 н 0000071782 00000 н 0000071865 00000 н 0000075779 00000 н 0000075802 00000 н 0000075885 00000 н 0000079438 00000 н 0000079904 00000 н 0000080495 00000 н 0000080958 00000 н 0000081041 00000 н 0000001949 00000 н 0000003100 00000 н трейлер ] >> startxref 0 %%EOF 210 0 объект > >> эндообъект 281 0 объект > ручей HTyPUU.

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован.
