Короб под 10 дюймовый сабвуфер. Чертеж закрытого ящика для саба

Автор admin На чтение 4 мин Просмотров 4.2к. Опубликовано 28.12.2018

Динамики диаметром 10 дюймов считаются самыми удобными для небольших звуковых систем. Такой размер позволяет поместить сабвуфер в багажном отсеке любого автомобиля. Динамики 25 сантиметров устанавливаются в ящике любой конструкции.

Короб для сабвуферов 10 дюймов может быть как герметично закрытыми, так и фазоинверторным.Наиболее простым в изготовлении является конструкция закрытого типа. Для динамика 25 см средний объём ящика должен быть 15 литров. Меньше 10 литров его делать не стоит, так как низкие частоты будут слишком «жёсткими» и бас не будет насыщенным. Если внутренний объём короба будет превышать 20 литров, то звук потеряет чёткость.

Содержание

1. Короб для сабвуфера 10
2. Чертежи короба для сабвуфера 10
3. Как рассчитать короб для сабвуфера 10 дюймов
4. Ящик для сабвуфера 10 дюймов

Короб для сабвуфера 10

Закрытый ящик для сабвуфера 10 дюймов своими рукаминесложно сделать из многослойной фанеры или МДФ.Самая простая конструкция сделана из деталей прямоугольной формы. В некоторых моделях фронтальная и тыловая стенки устанавливаются под углом, и готовая конструкция имеет форму трапеции. Закрытый короб для сабвуфера 10 дюймовдолжен быть полностью герметичным, поэтому после сборки колонки все внутренние швы промазываются силиконовым герметиком. Конструкция закрытого типа не нуждается в настройке, в то время как более сложные системы с фазоинверторами приходится настраивать.

Чертежи короба для сабвуфера 10

Перед расчётами колонки для сабвуфера нужно выбрать громкоговоритель. Среди разных динамиков диаметром 10” хорошие результаты при воспроизведении низких частот показывает динамик Herz DS250, поэтому чертёж короба для сабвуфера 10 дюймов разработан под эту модель.

Динамическая низкочастотная головка обладает следующими параметрами:

• Номинальная мощность – 200 ватт
• Пиковая мощность – 400 ватт
• Чувствительность – 90 dB
• Сопротивление катушки – 4 Ом

В конструкции громкоговорителя использован плотный диффузор конического профиля, изготовленный из полипропилена, в который для жёсткости введены минеральные добавки. Подвес из бутилкаучука обеспечивает высокую износостойкость в любых климатических условиях, при эксплуатации. Благодаря усиленной вентиляции, теплостойкая звуковая катушка защищена от перегрева, на большой мощности. Расчёт короба для сабвуфера 10основан на диаметре применяемого громкоговорителя. Материалом для закрытого ящика служит многослойная фанера или прессованная волокнистая фракция МДФ. Эти материалы легко обрабатываются, поэтому распил и сборку закрытой колонки можно сделать в домашних условиях.

Как рассчитать короб для сабвуфера 10 дюймов

Детали корпуса для сабвуфера 25 см должны иметь толщину не менее 18 мм, так как при меньших значениях возникают резонирующие обертоны, которые негативно влияют на звуковую картину. Ящик для сабвуфера 10 дюймов сделан в виде трапеции, у которой передняя стенка имеет угол наклона 35-400. Все детали конструкции соединяются с помощью саморезов. После сборки устройства все внутренние швы должны быть обработаны герметизирующей пастой. Для этого используется силиконовый герметик. Клеммная колодка для подключения проводов так же герметизируется.

В конструкции использован материал МДФ толщиной 20 мм. Короб закрытого типа, в отличие от фазоинверторного, не настраивается, поэтому изменить качество воспроизведения низких частот можно заполнив внутренний объём ящика синтепоном. Рекомендуется попробовать, как пустой акустический резонатор, так и с наполнителем и выбрать лучший вариант.

Ящик для сабвуфера 10 дюймов

Закрытый ящик для сабвуфера 10 дюймов прост в изготовлении и сборке, обладает хорошими акустическими характеристиками, воспроизводит чёткие басы с хорошей артикуляцией. Недостатком конструкции является низкий КПД. Колонка сабвуфера с фазоинвертором намного эффективнее воспроизводит низкие частоты и устройство можно настраивать, выделяя часть низкочастотного диапазона. На этом участке амплитудно-частотная характеристика будет иметь подъём. Фазоинвертор имеет большие размеры, чем закрытый ящик и требует более сложных расчётов. Характерным недостатком фазоинверторных конструкций является следующее. Мощный бас теряет свою «остроту» и чёткость и становится более расплывчатым.

Фазоинверторы для сабвуферов бывают щелевые и трубчатые. Первый тип фазоинвертора сложнее в изготовлении и настройке, поэтому для самодельных конструкций предпочтительнее трубчатый фазоинвертор. Два коаксиальных отрезка трубы можно купить или сделать самому. Настройка такой системы осуществляется перемещением внутреннего сегмента цилиндра, от чего длина фазоинвертора может увеличиваться или уменьшаться. Для получения мощного баса можно сделать короб под два сабвуфера 10 дюймов.Рекомендуется два динамика ставить в удвоенный объём. При этом эффект воспроизведения басов будет, как от динамика большего диаметра. Звук будет глубоким и ровным.

Короб под два 10 сабвуфера, конструктивно бывает разных типов. Громкоговорители располагаются в общем ящике, который оборудован двумя трубчатыми фазоинверторами. Такая система позволяет настроить оптимальное воспроизведение низких частот. В некоторых конструкциях диффузоры динамиков направлены друг на друга или один громкоговоритель расположен сзади другого. Для точной настройки сложных сабвуферов используются измерительные микрофоны и специальные компьютерные программы.

Чв короб под 12 динамик

Часто мне в ЛС пишут с просьбой дать чертеж короба для того или иного сабвуфера. И очень удивляются а некоторые обижаются , когда узнают, что чертежи не бесплатны. Почему это так? Давайте разбираться. Самая частая фраза, которую мне пишут — «ну ты же наверняка уже считал короб под такой саб, просто поделись чертежом».

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Короб для сабвуфера 12 дюймов
• Расчет короба для сабвуфера
• ЧВ Короб для сабвуфера 12 37Hz
• Короб для сабвуфера
• ЧВ короб для 2х 12 дюймовых динамиков
• Pioneer TS-W304R короб

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Удачный ЧВ короб с сабвуфером xplod 12 дюймов трясет машину

Короб для сабвуфера 12 дюймов

Доработки, тюнинг и ремонт ВАЗ , и Вы не вошли. Пожалуйста, войдите или зарегистрируйтесь. Активные темы Темы без ответов. Удобный поиск по содержанию ключевые слова. В каком месте сделать отверстие под динамик? Страницы 1 2 Далее. Чтобы отправить ответ, вы должны войти или зарегистрироваться. Имеем ящик ФИ, мм. Порт, или по Русски говоря фазоинвертор у нас 40мм.

Вопрос такой! В каком месте короба прорезать отверстие под динамик??? Кто уже конструировал, может у кого опыт есть акустический в этом направлении Мне нужен глубокий, мягкий бас!

Вот так делать, по середине короба? Или в бок? Или тут роли не играет в каком месте его прорезать? Если что, как Мистр Бин омбарный замок повешу! Я подумал, сделать пока такой, меньше если чего смогу сделать, больше уже пришлось бы по новой фанеру покупать Короче я думаю по середине, как думаешь Антон?

Дело не в красоте, ну и в ней в принципе тоже, но самое главное не нарушить, верней не сломать бас. Космос если бы ты расчитывал короб в программе то там были бы размеры.

А так главное условие чтобы центр Нч динамика был не ближе мм к стенке короба.

Короче мм от центра динамика до стенки это минимум. И обязательно все швы внутри промажь герметиком и желательно внутри короб обклеить синтепоном сотканным между собой толщиной мм. И порт у себя я изнутри тоже обклеил карпетом,крашенный или так оставить убого смотрится. Хотел еще внутрь подсветку поставить светодиодную но пока не до этого.

Как нибудь переделаю потом. И мне еще межблочник надо путевый. Молодец, я смотрю хоть один здесь есть аудио-маньяк До программы реально не дошло дело, я как бы смотрел в ютюбе ребят, и мне понравилось звучание и в меру компактность того, что я и хотел, в будущем буду делать из стеклопластика в бок, примерно вот так: Просто пока времени нет, вот и сделал на скорую так сказать руку из фанеры короб, но всё подогнано очень тщательно, я каждую заготовку отдельно шлиф-машинкой подгонял, герметик обязательно буду использовать, саморезы идут через каждые 5 см.

Насчёт внутри обклейки синтипоном 30мм. Хотел паралоном и до кучи карпетом. Мы с тобой еденомышленники, я тоже порт хочу карпетом обязательно и подсветочку синию Насчёт мм.

Я кстати клемник буду делать самодельный, просто сделаю отверстия в стенке 2 на 6мм. Но не выложить его, когда нужно положить детскую коляску — тут уж извините, тут мужская гордость и упертость — не в почете Сейчас готовлюсь к изготовлению саба из стекломата — будет и играть и место не будет занимать по крайней мере нужное , и красотища;.

Спасибо, как то надо выходить из положение, пока временное. Здорово, тоже знаю таких друзей , это называется меломания, теперь и я в этом числе. А я пока до этого не дошёл, с начала надо с гробом поездить намучится Жалко что теперь не три трупа можно положить в багажник, а только полтора.. Это мелочь, а вот когда вместо трех ящиков пива — влезет полтора — вот тут ты запереживаешь. Космос,отлично у тебя все получается. Но постарайся найти синтепон.

Раздери куртки старые синтепоновые,этот синтепон как раз увеличит объем ящика и он будет играть мягче так как не дает сабу ботать когда на всю делаешь. Я просто это уже проходил,от синтепона толк сто процентов есть.

Да и стелс конечно отличная идея,но его сделать за пару вечеров точняк не получится и придется принести в жертву карман. Хотя есть у него и свои плюсы. Тут уж без жертв никак. У меня тоже полно идей всяких,но все упирается в деньги и совсем немалые. Усилитель который я хочу стоит денег нехилых да и динамик уже надо совсем другого класса к нему. Ну пока санкции в мире продолжаются,я тоже погодю.

Спасибо дружище! Нашёл синтипон, блягодаря твоей настойчивости, ведь опыт человека, который уже имеет опыт бесценен Я помню в СССР ещё, в детстве были куртки, одну продрал, там было его много, не смотря на то что детская была, тогда его не жалели Но у себя не нашёл куртки, а нашёл здоровенную черепаху плюшевую и подушку, там куча синтипона, теперь на всё хватит.

Вот такой опыт золотой, спасибо! Поздравляю с днем рождения твоего сына. Удачи в делах. Сделал я короб и сегодня установил на авто, подключил и Это просто что то с чем то, и без этого не что!!!

А я короче пошёл обмывать. Поздравляю с окончанием работ. А синтепон он рулит в этих делах,особенно когда колготки были с симпатичной девчушки Но пройдет время и этого сабика думаю станет мало. Ведь нет предела совершенству. Спасибо друзья, я доволен!!!! У друга возможно усилок не катит к его дину,вот и не качает. Хотя может быть проблема и в самом коробе. Ну и сам дин конечно роль играет. Перейти к содержимому раздела Доработки, тюнинг и ремонт ВАЗ , и Короб под сабвуфер. Страница 1 из 2.

Страницы 1 2 Далее Чтобы отправить ответ, вы должны войти или зарегистрироваться. РСС Сообщений с 1 по 20 из Тема: Короб под сабвуфер. Может вам стоит пересмотреть своё хотение стать водителем, и вернуться в стадо пешеходов? Re: Короб под сабвуфер. Anton пишет: большой однако, басами багажник не откроет? Спасибо сказали: kosmos 1. Спасибо сказали: iliaBkmz 1. Отличный ящик; Эх, если бы он еще весь багажник не занимал Anton пишет: красота требует жертв iliaBkmz пишет: Отличный ящик; Эх, если бы он еще весь багажник не занимал А я пока до этого не дошёл, с начала надо с гробом поездить намучится ag.

Жалко что теперь не три трупа можно положить в багажник, а только полтора.. Ну пока санкции в мире продолжаются,я тоже погодю Спасибо сказали: kosmos 1.

А я короче пошёл обмывать Может вам стоит пересмотреть своё хотение стать водителем, и вернуться в стадо пешеходов? Спасибо сказали: Admin , Anton , iliaBkmz , Aleksandr. Ведь нет предела совершенству Спасибо сказали: kosmos 1. Ну и сам дин конечно роль играет Спасибо сказали: kosmos 1. Сообщений с 1 по 20 из Перейти в раздел: Содержание Ремонт автомобиля Выбираем лучшие запчасти и доп.

Расчет короба для сабвуфера

Хмельницкий Сегодня Котовск Вчера Хотите продавать быстрее? Узнать как. Горловка Сегодня

Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей В данной статье мы будем делать короб под сабвуфер с ти.

ЧВ Короб для сабвуфера 12 37Hz

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера — это закрытый ящик и фазоинвертор. А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса. Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Короб для сабвуфера

Короб под два ти дюймовых динамика с фазоинвертором,настройка 33 Гц, объем литров, толщина материала 22мм. Tags: 12 дюймов два динамика фазоинвертор. Ваш e-mail не будет опубликован. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.

Всем привет. Уже была попытка написать сюда но на косячил с записью.

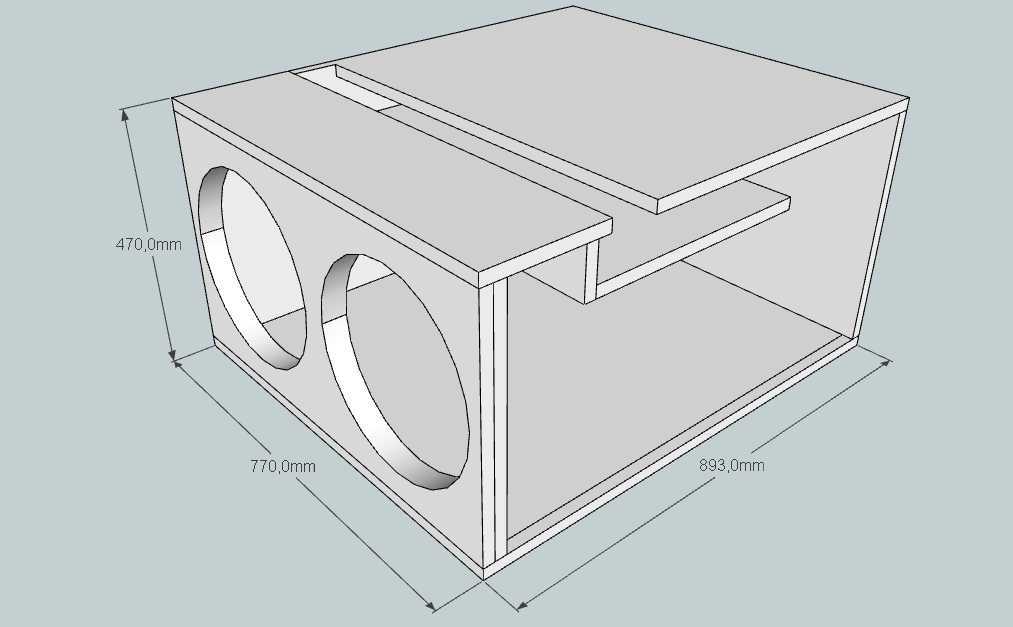

ЧВ короб для 2х 12 дюймовых динамиков

Приобрел недорогой низкочастотный динамик Pioneer TS-WR и решил собрать короб сабвуфера своими руками. Перелазил весь интернет , что бы найти готовые чертежи короба под эту головку и отзывы собравших их людей. Из кучи найденной информации предлагаю ознакомиться с лучшими коробами. Полный список характеристик можно найти на оф. Длинна туннеля определяет настройку ЧВ.

Pioneer TS-W304R короб

Короб для сабвуфера — элемент, который играет важную роль в организации звуковой системы в автомобилях. Он необходим для улучшения качества звучания, а также для защиты аппаратуры. Обратившись к нам, вы сможете заказать корпуса для акустики под любую модель авто. Все изделия, представленные в каталоге, отличаются хорошим качеством исполнения и высокой надёжностью. В нём собрана популярная продукция, которая подходит для любых типов кузовов машин. Ассортиментный ряд включает следующие модели:. Корпус с фазоинвертором под динамики существенно повышает качество звучания системы. Он хорошо охлаждает катушку сабвуфера, предохраняя его от перегревания, что в итоге сказывается на сроке эксплуатации аппаратуры.

Четвертьволновой резонатор или ЧВ короб В данной статье мы будем В данном оформлении можно применять любые динамики 10″, 12″ с выщеизложенного то что ЧВ демфирует динамик лучше ФИ но на.

Switch to English регистрация. Телефон или email. Чужой компьютер. Расчёт короба-чв,фи,зя,рупор.

Как вы оформите сабвуфер, так он и зазвучит. Конечно, есть готовые варианты — корпусные низкочастотники, однако требовать от них реальной производительности и вибраций не стоит. Самыми популярными типами акустического оформления низкочастотников являются закрытые ящики и фазоинверторы. Написано о них много, подробно рассказывается о преимуществах и недостатках, есть отзывы, примеры и многое другое.

Перед началом проектирования и сборки короба необходимо определиться с выбором динамика.

Рекомендованный чистый объем закрытого ящика, с расчетом на один 8 дюймовый динамик, от 8 до 12 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 10 дюймовый динамик, от 13 до 23 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 12 дюймовый динамик, от 24 до 37 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 15 дюймовый динамик, от 38 до 57 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 18 дюймовый динамик, от 58 до 80 литров.

Сабвуфер Prology WOW оптимизирован для установки в закрытый корпус объемом от 22 литров. Сабвуфер имеет усиленный полимерный диффузор, мощный магнит и термостойкую звуковую катушку. Если в Вашем автомобиле стоит сабвуфер Prology WOW и Вы хотите поделиться этим с другими людьми, то вышлите фотографии установленного у Вас сабвуфера, своё мнение о его работе, название модели автомобиля, куда он был установлен, и Ваше имя или никнейм на наш E-Mail: auto-hifi mail.

Общие сведения о распределенных акустических системах — Джефф Серый Компьютерщик

Распределенные акустические системы также известны как акустические системы «линия 100 вольт» или «линия 70 вольт». Они широко используются там, где требуется несколько динамиков. Распределенные акустические системы обычно используются в аэропортах, торговых центрах, школах, церквях, клубах, офисах, автостоянках, спортивных площадках и везде, где требуется несколько динамиков. Их также можно использовать в домах для систем фоновой музыки.

Преимущества распределенных акустических систем

Основными преимуществами распределенных акустических систем являются:

• Нет необходимости в сложных расчетах полного сопротивления динамиков – просто сложите мощность каждого динамика (подробнее см. ниже)
• К усилителю можно подключить множество динамиков.
• Обычно к системе можно добавить дополнительные динамики.
• Громкость каждого динамика можно регулировать независимо от основной громкости (поэтому динамики в туалете не такие громкие, как динамики в фойе).
• Можно использовать кабели меньшего размера. Распределенные акустические системы потребляют гораздо меньше тока через кабели динамиков
• Можно использовать более длинные кабели динамиков с минимальными потерями в линии. Длина кабелей может составлять 100 метров или 1000 футов.

Недостатки распределенных акустических систем

Основные недостатки распределенных акустических систем:

• Для каждого динамика требуется понижающий трансформатор
• Трансформаторы влияют на качество звука – как правило, низкие частоты также не передаются. как акустическая система без трансформаторов.
• Без использования дорогих трансформаторов использование часто ограничивается пейджинговыми, голосовыми и низкоуровневыми (фоновыми) музыкальными инсталляциями.

Обзор распределенных акустических систем

Основа распределенных акустических систем аналогична тому, как распределяется электричество. На электростанциях используются повышающие трансформаторы для распределения мощности в виде высокого напряжения, что означает низкий ток и, следовательно, низкие потери в линии и более тонкие кабели. Затем каждый город и/или улица преобразует это высокое напряжение/низкий ток в низкое напряжение/высокий ток (через понижающие трансформаторы) для использования в вашем доме.

Распределенные акустические системы используют аналогичный принцип. Усилитель обычно имеет встроенный повышающий трансформатор, обеспечивающий высокое напряжение/низкий выходной ток. Затем каждый динамик имеет свой собственный понижающий трансформатор для обратного преобразования сигнала в низковольтный/высокий ток. Это позволяет кабелю быть очень длинным без каких-либо значительных потерь в линии.

100-вольтовая линейная акустическая система

Наиболее распространенное «высокое» напряжение, используемое в распределенных акустических системах, составляет 100 вольт. Во многих странах распределенные акустические системы известны как акустические системы «линия 100 Вольт». В линейной акустической системе на 100 Вольт выход усилителя имеет маркировку «100 Вольт». Действительно, при полной мощности усилитель выдает среднеквадратичное значение 100 вольт. Затем каждый динамик имеет трансформатор для снижения линейного уровня 100 вольт до нормального уровня динамика.

Линейная акустическая система 70 В

В Северной Америке наиболее распространенным «высоким» напряжением для распределенных акустических систем является 70 Вольт. Это связано с тем, что много лет назад в некоторых штатах действовали законы, гласившие, что любой кабель с максимальным напряжением более 100 В пик должен быть проложен в кабелепроводе. Это требовало много времени и денег для установки. Поэтому они разработали систему, в которой выходное напряжение усилителя составляло максимум 100 вольт пикового значения. Это соответствует 70,71 вольт RMS. Это широко известно как акустическая система «линия 70 вольт». Принцип такой же, как и для 100-вольтовых линейных систем, но используется максимальное выходное напряжение 70 Вольт. В то время как системы линий на 70 вольт по-прежнему являются наиболее распространенными в США, используются некоторые системы линий на 100 вольт.

Линейные акустические системы 50 В и 25 В

Менее распространены, но все же встречаются на некоторых усилителях и динамиках линейные настройки 50 В или 25 В. Принципы одинаковы для всех напряжений, но чем ниже напряжение, тем больше ток, следовательно, меньше максимальная длина кабеля без значительных потерь в линии.

На практике многие коммерческие усилители и динамики имеют несколько ответвлений. Они могут иметь 100 и 70 Вольт, или 70 и 25 Вольт, а также выходы 4 Ом и 8 Ом для обычных динамиков (без трансформаторов). Обычно вы должны использовать только один выход усилителя, то есть либо линейный выход на 100 В, либо линейный выход на 70 В, либо выход на 8 Ом, а не все одновременно.

Трансформаторы

Каждый динамик в распределенных акустических системах должен быть подключен к понижающему трансформатору. Это преобразует высокий уровень напряжения в нормальный уровень динамика.

Одна сторона трансформатора обычно имеет общий провод (или «0 вольт») и соединение 4 Ом и 8 Ом. 8-омный динамик будет подключен к общему и 8-омному отводам, а 4-омный динамик будет подключен к общему и 4-омному отводу.

Большинство трансформаторов имеют выбор входных отводов. Пример на этом рисунке имеет отводы на 20 Вт, 15 Вт, 10 Вт и 5 Вт. Питающий кабель подключается к общему и любому другому отводу. Это позволяет установить относительную громкость динамика во время установки. Например, динамик в комнате с высоким уровнем шума может быть установлен на 20 Вт, а динамик в небольшой комнате с низким уровнем шума может быть установлен на 5 Вт. В качестве альтернативы, расстояние между динамиком и целевой аудиторией может быть разным, поэтому для дальних динамиков можно установить более высокую мощность отвода (или для ближних динамиков — более низкую мощность отвода). Чтобы помочь в определении правильного крана для каждого динамика в каждой ситуации, посмотрите мой калькулятор SPL для распределенных систем динамиков.

Все усилители, предназначенные для использования с распределенными акустическими системами, имеют встроенный повышающий трансформатор. Также можно добавить внешний трансформатор к усилителю без встроенного трансформатора. Просто используйте трансформатор динамика в обратном порядке, то есть подключите общий провод и трансформатор на 8 Ом к общему выходу и выходу динамика на 8 Ом усилителя. Просто убедитесь, что мощность усилителя и трансформатора достаточна для питания всех подключаемых динамиков (см. Подключение нескольких динамиков ниже).

Усилители

Как указано выше, большинство усилителей, предназначенных для распределенных акустических систем, имеют встроенный выходной трансформатор. Они могут иметь различные выходы на 100 вольт, 70 вольт и/или 4 или 8 Ом (для обычных динамиков).

Большинство 70-вольтовых или 100-вольтовых усилителей также имеют встроенный входной микшер. Это позволяет удобно подключать микрофоны и линейные входы. Убедитесь, что используемая вами модель имеет достаточно входных данных для ваших текущих потребностей и, возможно, несколько запасных входных данных на будущее.

Для многозонных систем можно приобрести усилитель с 2 или 4 усилителями и трансформаторами в одном корпусе.

Раскрытие информации: Если вы покупаете по этим ссылкам Amazon, Джефф получает небольшую комиссию с каждой продажи.

Динамики

В распределенной акустической системе можно использовать любой динамик, если используется понижающий трансформатор. Многие производители выпускают динамики со встроенными трансформаторами для использования в распределенных акустических системах.

Потолочные громкоговорители

Потолочные громкоговорители используются во многих установках распределенных акустических систем для покрытия больших площадей и/или нескольких небольших комнат или зон. Кабель динамика обычно подключается непосредственно к трансформатору. Чтобы изменить настройки мощности, вам необходимо подключить кабель динамика к другому отводу трансформатора. В представленном динамике достаточно просто переместить провод динамика к другому клеммному разъему.

Раскрытие информации: Если вы покупаете по этим ссылкам Amazon, Джефф получает небольшую комиссию с каждой продажи.

Настенные громкоговорители

Настенные громкоговорители 70V100V бывают самых разных форм и размеров. Многие производители изготавливают версии своих шкафов со встроенным трансформатором. Соединения часто осуществляются с помощью разъемов для громкоговорителей той или иной формы. Чтобы изменить отводы, просто поверните переключатель в нужное положение мощности. Часто эти переключатели также имеют положение для 8 Ом (в обход трансформатора) — это делает их очень универсальными колонками для установщика. Настенные громкоговорители (которые также можно установить на потолке) используются там, где потолочные громкоговорители нецелесообразны или где требуется более высокий уровень звука.

Раскрытие информации: если вы покупаете по этим ссылкам Amazon, Джефф получает небольшую комиссию с каждой продажи.

Рупорные громкоговорители

Рупорные громкоговорители очень эффективны, но не очень хорошего качества. Они в основном используются на открытом воздухе, когда требуется покрытие большой площади или области с высоким уровнем шума. Например, на автостоянках, спортивных площадках, школьных дворах и других открытых площадках. На показанном рисунке задняя часть рупора имеет селекторный переключатель, для работы которого требуется плоская отвертка. Это полезно для снижения вероятности непреднамеренного изменения настроек после установки.

Раскрытие информации: если вы покупаете по этим ссылкам Amazon, Джефф получает небольшую комиссию с каждой продажи.

Подключение нескольких динамиков

Это интересно, потому что нет необходимости вычислять общее сопротивление. Чтобы подключить несколько динамиков в распределенных акустических системах, просто подключите их все параллельно и просуммируйте общую мощность.

Пример 1: Усилитель мощности мощностью 120 Вт при 100-вольтовой сети. Таким образом, вы можете подключить:

• 20 потолочных громкоговорителей по 5 Вт (100 В) (всего 100 Вт) или
• 40 потолочных громкоговорителей по 2,5 Вт (100 В) (всего 100 Вт) или
• 10 потолочных громкоговорителей по 5 Вт (100 В) громкоговорители и 20 потолочных громкоговорителей мощностью 2,5 Вт (100 В) (всего 100 Вт) или
• любое сочетание громкоговорителей общей мощностью не более 120 Вт.

Пример 2: В небольшой церкви есть небольшой усилитель мощности 25 Вт (70 В) с 4 небольшими динамиками, установленными в церкви (по 2 с каждой стороны). Теперь они хотят добавить динамик в отдельную комнату для переливной и детской зоны.

• 4 существующих громкоговорителя могут быть подключены на 2,5 Вт (70 В), всего 10 Вт
• Новый корпусный громкоговоритель может быть подключен на 10 Вт (70 В), это позволяет ему быть громче, чем любая из небольших церквей динамики (поскольку в зоне яслей уровень окружающего шума гораздо выше).

Как показано, мощность отдельных динамиков легко суммировать. Это намного проще, чем вычисление общего импеданса. Это значительно упрощает установку.

Расчет мощности по сопротивлению громкоговорителей

Иногда производители динамиков, предназначенных для распределенных систем, маркируют свои динамики только импедансом каждого отвода, а не ваттами. Кроме того, многие измерители импеданса сообщают вам импеданс, и вам нужно рассчитать мощность.

В любом случае вы можете использовать этот простой калькулятор:

Советы по использованию распределенных систем громкоговорителей

Ниже приведены некоторые практические советы по установке распределенных акустических систем:

• Все громкоговорители должны быть синхронизированы по фазе. Это означает, что «O volt» или «Com» клеммы динамика усилителя должны быть подключены к «O Volt» или «Com» каждого трансформатора динамика.
• Рекомендуется проектировать распределенные акустические системы таким образом, чтобы использовать только до 80 % общей доступной мощности усилителя. Например, усилитель PA мощностью 120 Вт следует подключать только к динамикам мощностью не более 100 Вт. Это помогает избежать искажений трансформатора усилителя из-за насыщения (перегрузки), допускает неэффективность системы и позволяет добавить дополнительный динамик, если потребуется в будущем.
• При проектировании распределенных систем громкоговорителей рассчитайте общую мощность громкоговорителей и выберите усилитель большей мощности, чем требуется. Например, если для установки требуется 10 динамиков по 5 Вт каждый (общая нагрузка 50 Вт), можно использовать усилитель на 60 Вт, но выбор усилителя на 100 Вт или 120 Вт позволит изменить отводы динамиков или добавить дополнительные динамики в систему. будущее. Увеличить размер усилителя перед покупкой — это относительно небольшое увеличение цены, вместо того, чтобы потом покупать новый.
• При выборе динамиков выберите более мощный, чем требуется. Например: Если требуется потолочный громкоговоритель мощностью 5 Вт, выберите громкоговоритель мощностью 10 Вт или 15 Вт и используйте отвод 5 Вт на трансформаторе. Это опять же снижает вероятность перегрузки более дешевых трансформаторов, и дает возможность увеличить уровень мощности (объем) при необходимости.
• При подключении нескольких динамиков рекомендуется иметь несколько кабелей питания. Например; при подключении 60 динамиков можно использовать по одному кабелю динамика для входа и выхода из каждого динамика. Однако лучше иметь несколько кабелей питания для небольших групп динамиков. Таким образом, в случае возникновения неисправности будет легче определить источник неисправности. Кроме того, общая нагрузка (и потери в кабеле) распределяется по каждому кабелю. Если у вас длинные кабели, воспользуйтесь моим калькулятором потерь в кабеле, чтобы убедиться, что вы используете кабель правильного размера.
• Некоторые динамики можно приобрести со встроенным аттенюатором для регулировки громкости динамика. Это полезно в ситуациях, когда вы хотите, чтобы слушатель контролировал громкость. Например в яслях. Также можно получить внешние аттенюаторы для управления громкостью в комнате или для отдельного динамика.
• Если возможно, измерьте импеданс кабеля питания каждого динамика перед подключением усилителя. Лучше всего это делать с помощью измерителя импеданса. При установке нескольких распределенных акустических систем очень полезен измеритель импеданса.
• Не подключайте динамик на 4 Ом или 8 Ом напрямую к линии 100 В или линейному кабелю динамика на 70 В. Помимо сильной перегрузки динамика (и, возможно, его выгорания), динамик на 4-8 Ом эффективно создает короткое замыкание в линии динамика и перегружает усилитель. См. расчеты ниже для математического объяснения этого.
• Если 100-вольтовый линейный усилитель перегружен, подключение нагрузки к 70-вольтовой линии эффективно снижает вдвое нагрузку на усилитель, и он не будет перегружен. Однако максимальная мощность каждого динамика (и, следовательно, мощность динамика) снижается на 3 дБ.
  • Пример 1: Суммарная мощность всех динамиков (100 В) составляет 200 Вт. При подключении к клеммам линейных громкоговорителей на 100 В усилителя мощностью 120 Вт (100 В) усилитель будет перегружен. Подключите те же динамики к клеммам линии 70 Вольт того же 120-ваттного усилителя, и усилитель увидит только нагрузку 100 Вт.
  • Пример 2. Общая мощность всех динамиков (70 В) составляет 50 Вт. При подключении к клеммам линейного громкоговорителя 70 В усилителя мощностью 40 Вт (70 В) усилитель будет перегружен. Подключите те же динамики к клеммам 50-вольтовой линии того же 40-ваттного усилителя, и усилитель увидит только нагрузку в 25 Вт.
  • Вы можете использовать калькулятор выше, чтобы увидеть это, выбрав различные напряжения системы. Для тех, кто хотел бы знать, математическое объяснение этого ниже.

Раскрытие информации: если вы покупаете по этим ссылкам Amazon, Джефф получает небольшую комиссию с каждой продажи.

Резюме

Распределенные акустические системы идеально подходят для установки нескольких динамиков. Они допускают использование длинных акустических кабелей, а расчет общей нагрузки упрощается. Распределенные акустические системы обычно моно (не стерео). Они в основном используются для пейджинга и фоновой музыки. Хотя обычно они используются для коммерческих установок, их можно использовать в домашних условиях для систем фоновой музыки

Ниже приведены некоторые из основных расчетов, используемых с распределенными акустическими системами (вы можете прекратить чтение, если не занимаетесь расчетами).

Расчеты для распределенных акустических систем

Следующие расчеты предназначены для тех, кто хочет понять математические принципы, лежащие в основе изложенных выше принципов. Вам не нужно понимать эти расчеты, чтобы использовать распределенные акустические системы, но они помогут вам лучше понять и спроектировать системы.

Несколько принципов распределенных акустических систем были изложены выше. Математическое объяснение каждого принципа теперь дается под следующими подзаголовками:

Добавление мощности каждого динамика

Например, четыре динамика мощностью 5 Вт подключены вместе (параллельно) к линейному усилителю на 100 Вольт.

Простой способ рассчитать общую нагрузку — добавить 5 + 5 + 5 + 5 = 20 Вт.

Более сложный способ (поэтому его обычно не делают) — вычислить импеданс одного динамика, затем вычислить суммарный импеданс 4-х таких динамиков, включенных параллельно, а затем вычислить общую мощность.

Таким образом, импеданс 5-ваттного динамика на 100-вольтовой линии:

Правильно, импеданс динамика мощностью 5 Вт с трансформатором на 100 вольт составляет 2000 Ом. Теперь вычислим общее сопротивление четырех из них, соединенных параллельно:

 итак

, следовательно, R (общее) = 500 Ом.

Теперь можно рассчитать общую мощность 100 Вольт при общем импедансе 500 Ом:

Вот это да, это то же самое, что просто сложить мощность динамиков, что намного проще!

Изменение подключения усилителя уменьшает нагрузку вдвое

Пример 1. Можно рассчитать полное сопротивление 200 Вт динамиков на 100 В:

Теперь посмотрите, что происходит, когда та же самая нагрузка на динамик 50 Ом подключена к клемме 70 В усилителя:

.

Удивительно, та же самая нагрузка 50 Ом потребляет 200 Вт мощности в 100-вольтовой сети, но только 100 Вт в 70-вольтовой сети.

Пример 2. Можно рассчитать полное сопротивление 50 Вт динамиков на 70 В (помните, что линия 70 В на самом деле составляет 70,71 В):

Теперь посмотрите, что происходит, когда те же 100-омные нагрузки динамика подключаются к 50-вольтовой клемме усилителя: усилитель может поставить. Просто подключите динамик с более низким линейным напряжением (на усилителе), и потребляемая мощность уменьшится вдвое. Максимальная мощность каждого динамика также уменьшается вдвое, поэтому выходная мощность динамика уменьшается вдвое или на 3 дБ, но усилитель не будет перегружен.

Динамик с сопротивлением 8 Ом перегрузит распределенную акустическую систему

В приведенных выше примерах мы видели, что импеданс динамиков распределенных акустических систем достаточно высок. Например, 5-ваттный динамик на 100-вольтовой линии имеет импеданс 2000 Ом. Даже 125-ваттная нагрузка 100-вольтовых динамиков составляет 80 Ом. Итак, представьте себе нагрузку, если общее сопротивление всего 8 Ом. Это должно быть в 10 раз больше нагрузки, верно? Такой сценарий можно рассчитать:

Правильно, подключение громкоговорителя с низким импедансом (4 или 8 Ом) к распределенным акустическим системам резко увеличит нагрузку на усилитель.

Главная | Пограничные штаты Электрик

Все продуктыАвтоматизация и управлениеДанные и связьЭлектрические коробки, шкафы, шкафы и стеллажиЭлектропроводочные устройстваОбслуживание и эксплуатация объектовКрепежные изделия и скобяные изделияЗаземление и заделка проводовОтопление, вентиляция и охлаждениеОсвещениеТрубы, клапаны и фитингиРаспределение и защита питанияБезопасность и безопасностьЗнаки, этикетки и идентификацияИнструментыКоммунальное оборудованиеПровода и кабелиПрокладка проводов и управление кабелямиСвязь ДатаКомм

Обратите внимание, что изменение контекста может повлиять на цену и доступность существующих товаров в корзине.

Произошла непредвиденная ошибка при получении данных о вашем покупателе. Пожалуйста, попробуйте позже.

Выберите настройки учетной записи

Выберите настройки учетной записи, чтобы продолжить*:

Основная учетная запись
(кому продан)

Выберите учетную запись
