Что такое ГБЦ в двигателе автомобиля? ГБЦ, что это такое в машине и для чего предназначено? Из чего состоит головка двигателя.

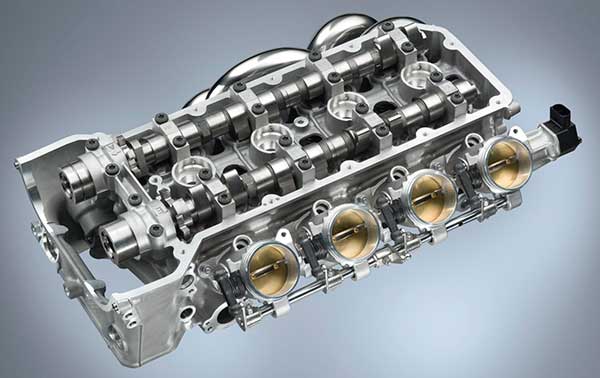

Является одной из существенных узлов двигателя автомобиля. Головка блока цилиндров обязательная часть блока цилиндров, хоть и составная.

Комплектующие головки блока цилиндров.

Головка блока цилиндров (ГБЦ) многосоставная, из каких деталей она комплектуется?
Механизм ГБЦ очень непрост он заключает в себе клапана газораспределения (впускные и выпускные), свечи зажигания или форсунки(если это дизельный агрегат) и блок камер сгорания горючей смеси. В головке блока цилиндров запресованы седла клапанов и направляющие втулки, надо знать, что оси седел клапанов и втулок должны строго совпадать друг с другом, иначе это приведет к поломке кривошипно-шатунного механизма.

Для чего предназначен ГБЦ

Как мы уже знаем ГБЦ сложный и важный механизм, головка двигателя и блок цилиндров соединяются между собой огнеупорной сталеасбестовой прокладкой, благодаря чему не теряется компрессия и устраняется выход газов. Ведь уменьшение компрессии влечет за собой потерю мощности мотора или его остановку, а произойти это может в результате неплотного прилегания прокладки. Мощность энергии благодаря чему движется авто достигается путем сжатия топлива (в случае дизеля), а в бензиновом моторе сжатия и горения топлива.


И именно головка блока цилиндров есть та самая высокоплотная крышка, где и находятся свечи зажигания (бензиновый вариант двигателя), форсунки-система впрыска дизельного топлива(дизельный вариант двигателя). Вся сложная кривошипно-шатунная система, для гарантии компрессионности двигателя накрывается крышкой головки блока цилиндров.

Что происходит в блоке цилиндров.

В блоке цилиндров происходит смесеобразование и сгорание горючей жидкости, при этом важна форма камеры сгорания. Обязательным условием является точная регулировка этого процесса, причем добиться точности можно лиш на технически исправном авто, лучше производить регулировку в сервисе. Если владелец автомобиля обладает определенными навыками можно произвести регулировку самостоятельно.
Надо отметить, что не все автомобили нуждаются в ручной регулировке, а лиш автомобили карбюраторного типа, в корпусе карбюратора расположены регулировочные винты с их помощью регулируется смесеобразование. Дизельные двигатели и инжекторные бензиновые двигатели в ручную не регулируются.

При соединении головки с блоком цилиндров шпильками или болтами очень важно строго соблюдать поэтапность и последовательность с одинаковыми поворотами гаеяного ключа. Не соблюдение этих условий приводит к поломке головки.

ГБЦ и блок цилиндров-ТО.

Если вы заметили какие-либо маслянные подтеки, некорректный выпуск газа камерой сгорания, знайте это не герметичность прокладки между головкой и блоком цилиндров. В таком случае прокладку нужно сразу заменить.

Головка блока цилиндров является составной и неотъемлемой частью блока цилиндров. ГБЦ крепится сверху блока цилиндров, и в принципе, выполняет ведущую роль во всем двигателе автомобиля.

Какую задачу выполняет головка блока цилиндров

Без лишнего пафоса и преувеличения можно сказать, что основную. Об этом можно судить по тем механизмам и деталям двигателя, которые размещает в себе головка блока цилиндров.

  • Камера сгорания.
  • Место для ГРМ (газораспределительный механизм).
  • Рубашка охлаждения.
  • Места для форсунок либо свечей зажигания.
  • Смазочные каналы.
  • Впускные и выпускные клапаны.

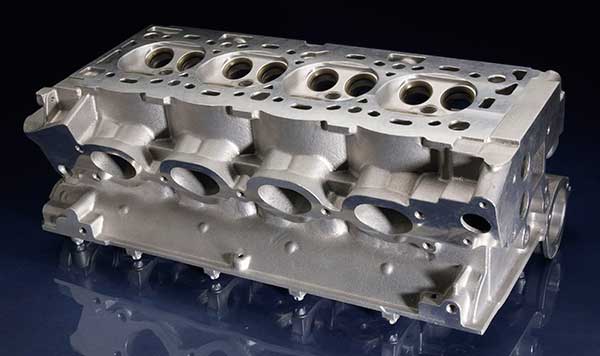

Выполняется головка блока цилиндров двигателя из алюминиевого сплава, и крепится к блоку цилиндров . К раскрутке и затяжке болтов ГБЦ существуют определенные требования, так как от правильности соблюдения технологии зависит герметичность соединения ГБЦ и блока.

С учетом того, что ремонт ГБЦ зачастую выполняется в гаражных условиях своими руками, нужно знать, что слабая затяжка болтов крепления ГБЦ приводит к пробою прокладки, что чревато не только потерей масла и охлаждающей жидкости, но и приводит к в цилиндрах двигателя.

А слишком большое усилие при затяжке ГБЦ может вызвать деформацию корпуса головки, и тогда придётся восстанавливать плоскость ГБЦ.

Основные требования к затяжке болтов ГБЦ, это , технологии и момента затяжки болтов. Как правило, для каждого типа двигателей существуют свои параметры затяжки, которых нужно строго придерживаться.

Размещение цепного привода распредвала и натяжителя цепи, предусмотрено в специальной полости в передней части головки блока цилиндров.

Для свечей зажигания выполняются резьбовые соединения в необходимом количестве. Справа ГБЦ выполняются резьбовые отверстия для шпилек крепления коллекторов: выпускного и впускного.

Для таких деталей, как корпуса подшипников распредвала, втулок опор рычагов, опорных шайб клапанных пружин и направляющих втулок клапанов сверху головка блока цилиндров имеет отверстия и площадки.

В месте соединения блока цилиндров и головки блока цилиндров двигателя устанавливается .

Для однорядных двигателей предусматривается одна, общая головка блока цилиндров, для многорядных ГБЦ по количеству рядов.

Сверху ГБЦ закрывает крышка головки блока цилиндров укомплектованная резиновой прокладкой.

Ремонтопригодность головки блока цилиндров

Определённую часть работ по замене или , можно производить без съёма головки. Снимается крышка ГБЦ и производится регулировка клапанов замена колпачков и т.д.

Головку блока цилиндров демонтируют в том случае, когда работы не требуют снятия с автомобиля всего двигателя: замена направляющих втулок клапанов, удаление нагара, замена шпилек подшипников, притирка клапанов и т.д. В случае если требуется или , то двигатель демонтируется полностью.

Все ремонтные работы головки блока цилиндров двигателя обязаны выполнятся в строгом соответствии с инструкциями производителя. Самодеятельность может обойтись выходом из строя всего двигателя.

Направляющие втулки клапанов и сёдла должны вставляться в нагретую ГБЦ в охлаждённом виде. Это позволяет, после выравнивания температур, обеспечить качественное натяжение в соединении.

В головке блока цилиндров двигателя предусматривается возможность заменить биметаллические втулки вала привода масляного насоса. Замена производится способом выпрессовки старых втулок и установки новых.

Удачи вам в практическом постижении устройства головки блока цилиндров.

Не многие новоиспеченные автовладельцы, впервые севшие за руль, знают, что головка блока цилиндров - одна из важнейших частей двигателя.

В этой статье мы расскажем о ГБЦ, что это такое в машине, устройстве головки и процессах, проходящих в ней. Также мы рассмотрим основные признаки пробоя головки блока цилиндров, которые помогут вам своевременно заметить неисправность силового блока, а также отслеживать его работоспособность.

ГБЦ, что это такое в машине?

Головка блока цилиндров или просто ГБЦ – важная часть двигателя, расположенная непосредственно над блоком цилиндров. Знать это должен каждый автовладелец. Так как именно в головке тепловая энергия, образованная от сгорания топлива, превращается в механическую энергию движения. Именно в ней сосредоточенны основные механизмы, осуществляющие этот процесс. За это многие механики называют ГБЦ - "голова" или "башка", подразумевая, что она выполняет ведущую роль во всем блоке двигателя.

Из чего же состоит ГБЦ?

По своей структуре ГБЦ состоит из крышки и корпуса головки:

  1. Крышка головки защищает внутренние узлы и механизмы ГБЦ от внешних воздействий, а также не допускает протечек моторного масла. Сверху она имеет отверстие для заправки мотора маслом. Соединение крышки и корпуса головки осуществляется с помощью винтов и специальной многоразовой резиновой прокладки, которая не позволяет маслу просочиться между двумя составляющими.
  2. В свою очередь корпус головки является основой, в которой расположено большое количество важны

Что значит гбц в авто. Что такое гбц в двигателе автомобиля

Головка блока цилиндров является составной и неотъемлемой частью блока цилиндров. ГБЦ крепится сверху блока цилиндров, и в принципе, выполняет ведущую роль во всем двигателе автомобиля.

Какую задачу выполняет головка блока цилиндров

Без лишнего пафоса и преувеличения можно сказать, что основную. Об этом можно судить по тем механизмам и деталям двигателя, которые размещает в себе головка блока цилиндров.

  • Камера сгорания.
  • Место для ГРМ (газораспределительный механизм).
  • Рубашка охлаждения.
  • Места для форсунок либо свечей зажигания.
  • Смазочные каналы.
  • Впускные и выпускные клапаны.

Выполняется головка блока цилиндров двигателя из алюминиевого сплава, и крепится к блоку цилиндров . К раскрутке и затяжке болтов ГБЦ существуют определенные требования, так как от правильности соблюдения технологии зависит герметичность соединения ГБЦ и блока.

С учетом того, что ремонт ГБЦ зачастую выполняется в гаражных условиях своими руками, нужно знать, что слабая затяжка болтов крепления ГБЦ приводит к пробою прокладки, что чревато не только потерей масла и охлаждающей жидкости, но и приводит к в цилиндрах двигателя.

А слишком большое усилие при затяжке ГБЦ может вызвать деформацию корпуса головки, и тогда придётся восстанавливать плоскость ГБЦ.

Основные требования к затяжке болтов ГБЦ, это , технологии и момента затяжки болтов. Как правило, для каждого типа двигателей существуют свои параметры затяжки, которых нужно строго придерживаться.

Размещение цепного привода распредвала и натяжителя цепи, предусмотрено в специальной полости в передней части головки блока цилиндров.

Для свечей зажигания выполняются резьбовые соединения в необходимом количестве. Справа ГБЦ выполняются резьбовые отверстия для шпилек крепления коллекторов: выпускного и впускного.

Для таких деталей, как корпуса подшипников распредвала, втулок опор рычагов, опорных шайб клапанных пружин и направляющих втулок клапанов сверху головка блока цилиндров имеет отверстия и площадки.

В месте соединения блока цилиндров и головки блока цилиндров двигателя устанавливается .

Для однорядных двигателей предусматривается одна, общая головка блока цилиндров, для многорядных ГБЦ по количеству рядов.

Сверху ГБЦ закрывает крышка головки блока цилиндров укомплектованная резиновой прокладкой.

Ремонтопригодность головки блока цилиндров

Определённую часть работ по замене или , можно производить без съёма головки. Снимается крышка ГБЦ и производится регулировка клапанов замена колпачков и т.д.

Головку блока цилиндров демонтируют в том случае, когда работы не требуют снятия с автомобиля всего двигателя: замена направляющих втулок клапанов, удаление нагара, замена шпилек подшипников, притирка клапанов и т.д. В случае если требуется или , то двигатель демонтируется полностью.

Все ремонтные работы головки блока цилиндров двигателя обязаны выполнятся в строгом соответствии с инструкциями производителя. Самодеятельность может обойтись выходом из строя всего двигателя.

Направляющие втулки клапанов и сёдла должны вставляться в нагретую ГБЦ в охлаждённом виде. Это позволяет, после выравнивания температур, обеспечить качественное натяжение в соединении.

В головке блока цилиндров двигателя предусматривается возможность заменить биметаллические втулки вала привода масляного насоса. Замена производится способом выпрессовки старых втулок и установки новых.

Удачи вам в практическом постижении устройства головки блока цилиндров.

Многие называют двигатель сердцем автомобиля. По сути, это так и есть. Именно мотор приводит в действие автомобиль. ДВС - самый дорогой агрегат в любой машине. Состоит данный узел из нескольких компонентов. Помимо навесного оборудования, здесь есть блок и головка цилиндров. Каждая деталь имеет свое устройство и назначение. И сегодня мы рассмотрим, что такое ГБЦ в машине, и почему автомобиль может не заводиться после замены ее прокладки.

Характеристика

ГБЦ расшифровывается как цилиндров. Это один из самых ответственных узлов в двигателе автомобиля.

Именно ГБЦ отвечает за контроль сгорания топлива, а также за отвод отработавших газов.

Материал

На протяжении долгих лет головка изготавливалась из того же материала, что и блок. Это был чугун. Но с 80-х годов на смену чугуну пришел алюминий. Именно из этого материала изготавливают 90% всех головок.

Но не на всех моторах имеется возможность использования алюминиевых ГБЦ. Причина заключается в высоким температурном режиме, при котором возможна деформация и термическая усадка металла. Поэтому на таких двигателях до сих пор используется чугунная ГБЦ.

Устройство

Конструктивно данный узел объединяет в себе:

  • Картер. Это корпус головки блока.
  • Свечи зажигания. Для них в головке предусмотрены специальные отверстия с резьбой. Свечи учавствуют в воспламенении топливной смеси. На дизельных двигателях таковые отсутствуют.
  • Форсунки. Предназначены для подачи топлива под давлением.
  • Механизм газораспределения. Он состоит из шкивов, (может быть несколько) и клапанов. Последние разделяются еще на два типа. Так, существуют впускные и выпускные клапана ГБЦ. Что такое в машине клапана? Данные элементы отвечают за своевременный впрыск топлива и отвод газов из камеры, которые образуются после воспламенения смеси.

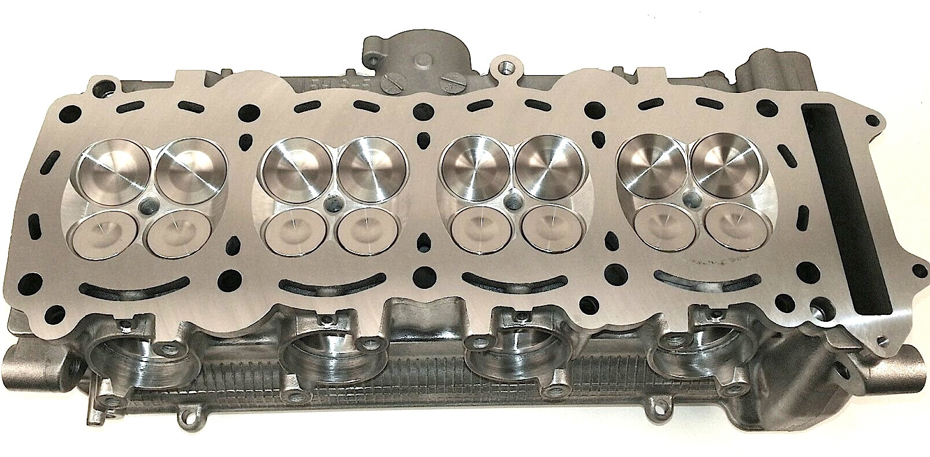

  • Камеру сгорания. Для каждого цилиндра предусмотрена своя. Ее объем может быть разным, в зависимости от конфигурации ГБЦ.

Между корпусом головки (что такое ГБЦ в машине, мы уже выяснили) и блоком обязательно размещается прокладка из асбеста. Также в конструкции головки есть несъемные детали. Они устанавливаются методом горячего прессования в картер ГБЦ. Что это такое в машине? Несъемные детали - это седла клапанов. Устанавливаются в месте, где головка блока контактирует с закрытым впускным или выпускным клапаном. Седла являют собой массивное стальное кольцо с коническим профилем. При их неисправности, необходимо использовать специнструмент для замены. В домашних условиях такая операция не производится.

Как устанавливается

ГБЦ накладывается на блок цилиндров двигателя сверху. Крепится она при помощи длинных болтов, либо же шпилек с резьбой. Поскольку посадочная площадь большая, при установке соблюдается очередность затягивания болтов. Это позволит исключить деформации конструкции и возможные пробои, а также прорыв газов.

Отметим, что на рядных силовых агрегатах ГБЦ покрывает весь блок. А на V-образных моторах для каждого ряда предусмотрена своя головка. Но вне зависимости от типа компоновки блока цилиндров, между головкой и ним устанавливается армированная прокладка. Что такое прокладка ГБЦ в машине? Это уплотнительный элемент. Прокладка изготовлена из твердого огнеупорного материала, который препятствует смешиванию охлаждающей жидкости с отработавшими газами и маслом. Устанавливается такая деталь на всех двигателях внутреннего сгорания. Исключение составляют лишь некоторые спортивные ДВС. Здесь головка шлифуется настолько ровно и гладко, что ее контуры полностью совпадают с блоком цилиндров.

После замены прокладки ГБЦ машина не заводится

Иногда бывает, что данный элемент теряет герметичность. Простыми словами, прокладка прогорает. В таком случае при заводе двигателя машина дымит. После замены прокладки ГБЦ все должно вернуться восвояси. Но если неправильно выставить метки то машина и вовсе может не завестись. А ведь при замене или ремонте головки блока вы обязательно столкнетесь с таким механизмом, как ГРМ. Он приводится в действие ремнем или цепью. Крутящий момент исходит от коленчатого вала двигателя. Производя демонтаж ремня или цепи, следует обязательно пометить места нахождения шкивов. При установке привода важно соблюдать точность выставления меток. Малейшее отклонение может стать причиной того, что после замены ГБЦ машина не заводится.

Более серьезный исход - сбой фаз газораспределения. Это чревато гнутыми клапанами и поврежденными поршнями. Прокрутив стартером лишь раз, можно влететь на крупную сумму ремонта.

Как решить проблему

Рассмотрим процесс выстав

что это такое в машине, устройство и неисправности ГБЦ

Простые водители могут и не догадываться, что это такое ГБЦ в машине. Для них и существует доступное описание, которое представляет ГБЦ как крышку для блоков цилиндра, защищающую их от внешнего воздействия. Эта деталь, как и другие, может приходить в негодность со временем или переносить некоторые неполадки.

Что это - ГБЦ?

Задаваясь вопросом, что такое ГБЦ в автомобиле, можно выделить главное – это деталь сложной формы, выполненная из алюминия или чугуна. Изготавливают ее с помощью точечного литья, и она имеется в каждой выпускаемой машине. Перед установкой ее подвергают механическому воздействию с целью искусственного старения, чтобы избавиться от остаточного напряжения с литья.

Головка блока цилиндров в транспортном средстве имеет в себе множество деталей. Каждая из них должна отлично фиксироваться, ведь от этого зависит правильная работа двигателя. Головки бывают двух видов: общие и w-образные. Общие устанавливаются на все стандартные однорядные двигатели, w-образные на многорядные. Зная ГБЦ - что это такое в машине, при любой поломке мотора и важных для него частей, можно будет быстрее найти причину и устранить ее.

Где находится ГБЦ?

Сплавленная крышка, которая герметично закрывает цилиндры внутреннего сгорания находится непосредственно над ними. Устройство ГБЦ очень плотно прилегает к блоку цилиндров и создает там вакуумную атмосферу. Она контролирует правильную работу поршней и предотвращает выход пламени наружу. Между блоками цилиндров и головкой располагается прокладка, которая всегда должна быть исправна, ведь при некотором ее повреждении правильная работа будет нарушена.

Какая прокладка ГБЦ лучше?

Зная все проблемы ГБЦ - что это такое в машине и прочую информацию, следует внимательно выбирать прокладки. Правильно подобранная прослужит дольше и избавит от дорогостоящего ремонта. Срок службы зависит не только от прочности и качества, но еще и от правильной установки. Результатом даже маленького несоответствия будет быстрое перегорание и громкий стук поршней или возможный отказ работы двигателя. Сейчас изготавливают два вида:

  • металлическая;
  • паронитовая.

Считается, что лучшая прокладка ГБЦ металлическая, ведь она гораздо дольше будет перетираться, но не всем двигателям она подходит. К примеру, атмосферному больше подходит паронитовая, так как она прекрасно сглаживает все неровности на поверхностях. Она прекрасно прослужит долгое время, только если не планируется тюнинговать машину и не подвергать ее серьезным нагрузкам.

Признаки неисправности ГБЦ

Неисправности бывают у всех частей автомобиля и ГБЦ не является исключением. Поломки могут повлечь за собой неприятные последствия начиная от увеличения расхода топлива, до полной остановки движка, с последующим капитальным ремонтом. Специалисты отмечают основные признаки, на которые следует обязательно обращать внимание, чтобы избежать дальнейших неприятностей.

  1. Течь масла из-под головки блока цилиндров.
  2. При проверке масла на щупе видна белая пена.
  3. Белый выхлопной дым.
  4. Следы остатков масла в расширительном бочке и радиаторе.

Пробита прокладка головки блока цилиндров - признаки

Нарушение целостности прокладки заметно влияет на работу двигателя. Она обязана прилегать плотно и ровно, исключая инородные предметы и шероховатости. При установке следует очень аккуратно вкручивать болты, иначе срок службы может сократиться вдвое. Существуют определенные признаки пробитой прокладки ГБЦ, которые указывают на то, какие действия нужно совершать, чтобы не навредить.

  1. Температура двигателя увеличивается и придерживается выше нормальной нормы.
  2. Антифриз смешивается с моторным маслом.

Необычный стук в ГБЦ также говорит о том, что прокладка сильно повреждена. Стоит запомнить, что такие поломки считаются самыми опасными и финансово затратными. Неприятности в ходовой части могут позволить продолжать движение на автомобиле, хоть это и будет небезопасно. Проблемы с головками не предусматривают никаких передвижений, если нет желания полностью менять двигатель в транспортном средстве.

Почему пробивает прокладку ГБЦ?

Стандартный пробой прокладки ГБЦ происходит не сразу, а постепенно, тем самым медленно нарушая работу двигателя. Заметить проблему вовремя удается не всегда и в большинстве случаев человек продолжает пользоваться транспортным средством. Как только прокладку пробивает полностью, двигатель в 80% случаев перестает функционировать. Даже регулярная диагностика не может выявить приближение проблем с прокладкой, ведь для проверки нужно снимать головки блока цилиндров. Основными причинами разрыва считаются:

  • неправильная установка;
  • перегрев двигателя;
  • высокая компрессия.

Пробило прокладку ГБЦ - последствия

Как уже было сказано выше, последствия данной неприятности будут не очень приятными. Отличие ГБЦ от остальных деталей в автомобиле заключается в том, что поломка становится заметна тогда, когда уже передвигаться на нем невозможно. Такие проблемы могут случиться и в дороге, особенно при дальнем следовании, когда двигатель работает долгое время в полную мощность.

Последствия неисправности ГБЦ прокладки оказывают негативное влияние на двигатель. Если не обратить внимание на температуру двигателя, то в пути следования он может просто перегреться и отказать. Несвоевременная замена прокладки или установка некачественной очень быстро даст о себе знать. Ремонт такого рода сам по себе заметно дорогой, и лучше сделать один раз хорошо, чем постоянно возвращаться к одному и тому же

Признаки прогоревшей прокладки ГБЦ

Самые основные симптомы прогоревшей прокладки ГБЦ сходятся к маслу. В те моменты, когда оно начинает протекать, пениться, капать и т.д., сразу необходимо проверить плотность между цилиндрами и ГБЦ. Если там имеется масло, то желательно следует обратиться в сервис по техническому обслуживанию для замены прокладки. Следует выбирать только проверенные сервисы, в которых имеется все необходимое для проведения данной процедуры.

Почему прогорает прокладка ГБЦ?

Основной причиной является перегрев авто. Если прогорела ГБЦ, обратите внимание на работу двигателя, скорее всего он регулярно перегревается. Стоит бояться попадания перегоревших газов, для полной уверенности можно проверить почернения на головках цилиндра. Всегда нужно контролировать масло в двигателе и избегать его утечки, особенно смешивания с охлаждающей жидкостью.

Чем отмыть ГБЦ?

Каждый водитель сам выбирает, чем отмыть ГБЦ от нагара. Никаких ограничений в этом плане нет, ведь сама деталь изготовлена из металла, который спокойно переносит любые химические воздействия. Некоторые советуют использовать солярку или ацетон, другие берут порошки или различные моющие жидкости. Особой разницы нет, за исключением запаха. В домашних условиях, лучше брать бытовые чистящие средства, чтобы не навредить себе и своим близким в случае неосторожного использования химикатов.



что это такое в машине — расшифровка аббревиатуры и фото

В устройстве двигателя каждая деталь выполняет конкретную функцию. Вне зависимости, идет ли речь о шатуне, поршневом пальце или сальнике коленчатого вала, поломка запчасти приводит к серьезным последствиям. Одним из важных элементов является прокладка ГБЦ — головки блока цилиндров. Зачем она нужна и чем грозит ее износ? Какие признаки, что прокладка ГБЦ пробита? Эти вопросы рассмотрим в сегодняшней статье на vodi.su.

Прокладка ГБЦ: что это такое

Двигатель внутреннего сгорания состоит из двух основных частей: блок цилиндров и головка блока. Головка закрывает камеры сгорания, в нее монтируют клапана и клапанный механизм, а также именно в ней установлены распределительные валы. Сверху она закрывается крышкой блока клапанов. Прокладка ГБЦ, как не сложно догадаться, располагается между блоком цилиндров и головкой.

Если двигатель 4-цилиндровый, то в прокладке мы видим четыре больших круглых выреза, а также отверстия под болты, которыми головка крепится к блоку, и под каналы для циркуляции технологических жидкостей. Основным материалом для ее производства служит армированный паронит, а отверстия под камеры сгорания имеют металлическую окантовку. Может она быть сделана из тонкого листового металла. Есть и другие варианты: медь, многослойная композиция металла и эластомера, асбесто-графит.

Сразу отметим, что сама по себе прокладка ГБЦ стоит не дорого. Гораздо дороже обходится работа по замене, так как приходится разбирать двигатель, а после замены настраивать механизм ГРМ и газораспределение. Какие же функции выполняет данная прокладка:

  • герметизация камер сгорания;
  • предотвращение утечки газов из двигателя;
  • предотвращение утечки масла и охлаждающей жидкости;
  • не дает ОЖ и моторному маслу смешиваться.

Но поскольку на большинстве современных авто устанавливают асбестовые прокладки, они со временем попросту прогорают, что создает серьезный прецедент — газы из камер сгорания могут попадать в контуры охлаждения, а ОЖ просачивается в двигатель. Чем это опасно: смывается масляная пленка со стенок цилиндров, происходит их ускоренный износ, силовой агрегат не охлаждается должным образом, возможность заклинивания поршней.

Как понять, что прокладка ГБЦ пробита?

Если прокладка ГБЦ требует замены, вы быстро узнаете об этом по целому ряду характерных признаков. Наиболее наглядный из них — сизый дым из выхлопной трубы, похожий на пар. Это значит, что тосол или антифриз активно просачивается в блок. Другие характерные симптомы пробитой прокладки ГБЦ:

  • перегрев двигателя;
  • газы попадают в рубашку охлаждения, при этом в расширительном бачке тосол начинает бурлить;
  • проблемы при запуске двигателя — из-за прогоревшей прокладки газы из одной камеры попадают в другую;
  • маслянистые потеки на стыке ГБЦ и блока цилиндров.

Заметить, что происходит смешивание масла с тосолом можно при проверке уровня — на щупе будут видны следы белой пены. В бачке для ОЖ невооруженным глазом заметны масляные пятна. Если смешались тосол и смазка, придется менять прокладку, промывать систему охлаждения двигателя, менять масло.

Проблема заключается еще в том, что прорыв прокладки происходит не сразу. Отверстие расширяется постепенно из-за нагрузок на двигатель, высокой компрессии, неправильной установки или использования недорогих материалов. Детонации, о которых мы недавно рассказывали на vodi.su, тоже приводят к износу прокладки ГБЦ.

Обратите внимание: конкретных сроков, когда нужно менять этот уплотнительный элемент, производители не указывают. Поэтому при каждом прохождении ТО необходимо диагностировать силовой агрегат на утечки масла и ОЖ.

Замена прокладки ГБЦ

Если заметили хотя бы один из выше перечисленных признаков, необходимо произвести замену прокладки ГБЦ. Заказывать услугу лучше на профессиональных СТО, где имеются необходимые инструменты. Сам процесс снятия «головы» достаточно сложен, так как потребуется отсоединить массу датчиков, навесного оборудования, ремень или цепь ГРМ. Кроме того, болты ГБЦ затягиваются при помощи динамометрического ключа. Есть специальные схемы, как их правильно откручивать и закручивать. Например, чтобы демонтировать головку, нужно все болты поочередно, начиная с середины, проворачивать по одному разу, чтобы снять напряжение.

После того, как ГБЦ демонтирована, место расположения старой прокладки тщательно очищают, обезжиривают. Новую же укладывают на герметик, чтобы она точно села на место. Затяжка болтов должна выполняться строго по схеме с оптимальным затяжным моментом. Кстати, в большинстве случаев эти болты необходимо менять. После завершения работы водитель следит за поведением мотора. Отсутствие перегрева, следов масла и пр. — свидетельство правильно выполненной замены.

Загрузка...

Поделиться в социальных сетях

Что такое ГБЦ в автомобиле — AutoHack

Двигатель внутреннего сгорания – достаточно сложный в технологическом плане агрегат, состоящий из множества деталей, которые обеспечивают слаженную работу всего механизма. Какие-то детали выполняют узко-технологические задачи, другим оказана более «высокая честь» — выполнять функции, ведущие к преобразованию одного вида энергии в другой, то есть, превращать топливо в баке в энергию движения.

Из большого количества аббревиатур, которые встречаются на страницах технической документации к автомобилю, сокращение ГБЦ встречается, наверное, наиболее часто. Почему и что такое ГБЦ в автомобиле стоит выяснить подробнее.

Как расшифровывается ГБЦ

Аббревиатура ГБЦ расшифровывается просто. Это головка блока цилиндров – деталь, которую можно отнести к одной из самых важных во всем двигателе внутреннего сгорания в целом. Именно этот узел контролирует процесс сгорания топлива и отвечает за вывод наружу отработанных элементов, в данном случае газов. Чтобы лучше понять, что такое ГБЦ в двигателе автомобиля, нужно подробно рассмотреть его конструкцию и разобрать основные функции.

Конструктивные особенности головки блока цилиндров и составляющие ее детали

Долгое время головки блоков цилиндров изготавливались из чугуна, от которого сейчас отказываются в пользу изделий из легких сплавов металлов на алюминиевой основе. Алюминиевые головки блоков цилиндров используются все чаще, но и от чугунных отказаться полностью не получается. Есть такие типы двигателей, где температурный рабочий режим не позволяет использовать легкий сплав, поскольку велика опасность термической усадки и деформации, а таким процессам наиболее эффективно противостоят головки из чугуна.

Головка блока цилиндров накладывается на цилиндр сверху и крепится к его основанию при помощи болтов или шпилек (вид крепления зависит от модификации двигателя и адреса его изготовления). Посадочная плоскость головки достаточно велика по площади, поэтому во избежание деформации конструкции при креплении используется определенная последовательность, очередность затягивания каждого резьбового соединения, и определенные усилия. Схема крепления и последовательность затяжки соединений для каждого двигателя разрабатывается индивидуально, что обусловлено разницей конструктивных решений.

В так называемых рядных двигателях одна головка блока покрывает весь корпус цилиндра, а в моторах, где цилиндры располагаются V-образно, для каждого ряда имеется своя головка блока. Чтобы обеспечить эффективную герметичность соединения между цилиндром и головкой кладется прокладка, которая имеет точную форму головки и цилиндра, и все необходимые отверстия под крепления. Прокладки изготавливают из армированного асбестового листа, который является огнеупорным материалом и независимо от уровня нагревания сохраняет герметичность камеры сгорания.

Основные механизмы и детали ГБЦ

Схема основных деталей и механизмов головки блока цилиндров включает:

  • корпус головки блока (картер), где размещены механизмы системы;
  • определенное количество отверстий с резьбой, в которые монтируются свечи зажигания или форсунки;
  • асбестовая прокладка между головкой блока и цилиндром;
  • камера сгорания, где топливо воспламеняется и превращается в рабочую смесь;
  • механизм газораспределения и отвода;
  • плоскости и крепления для впускного и выпускного коллектора.

Кроме съемных деталей головка имеет и несъемные, которые необходимы для получения герметичности газораспределительного механизма. К ним относятся седла клапанов. Они методом горячего прессования впрессовываются в картер головки блока. При необходимости их заменить придется использовать специальный инструмент.

Ремонт и обслуживание головки блока цилиндров

Как любая деталь в автомобиле, головка блока цилиндра нуждается в периодическом осмотре, диагностике, а при выявлении серьезных проблем — в замене. Обычно в первую очередь из строя выходят детали, которым приходится нести наибольшую нагрузку – сальники клапанов, сами клапаны, прокладка головки блока. На износ и поломку головки больше всего воздействуют факторы неправильной диагностики и обслуживания. Нарушение необходимой силы при затяжке гаек и порядка затяжки болтов или гаек крепления, приводит к деформациям корпуса, это нарушает нормальный процесс работы двигателя.

При обнаружении этих видов поломок детали придется заменить, причем делать это следует по четкой схеме, которая дается в техническом описании двигателя.

Нужно ли менять масло при ремонте ГБЦ автомобиля, покажет итоговый замер его уровня и анализ его структурного состояния.

Расшифровка термина ГБЦ и связанные с ним работы

Нередко в ходе ремонта и обслуживания транспортного средства автомобилисты сталкиваются с термином ГБЦ. У молодых владельцев машин возникает вопрос что же такое ГБЦ и какую функцию она выполняет в работе автомобиля?

Расшифровка ГБЦ — головка блока цилиндров.

Рассматриваемый элемент представляет собой крышку, которая закрывает цилиндры. ГБЦ выполняет важную функцию в работе двигательной системы и её состояния во многом зависит продуктивность автомобиля.
Как правило, голова блока цилиндров изготавливается из алюминия. После того как голова блока получает окончательную форму её подвергают старению по специальной методике. Таким образом, удается устранить сильное напряжение, возникающие при установке элемента в автомобиль. Если транспортное средство оснащена двигателем, имеющим один ряд, то голова блока цилиндров имеет стандартную форму. Если же мотор автомобиля имеет другой вид, то форма головы блока определяется для каждого блока цилиндров отдельно.

В нижней части ГБЦ можно заметить незначительное расширение. Таким образом, производителя добиваются более плотной фиксации с блоком цилиндров, что обеспечивает большую надёжность при эксплуатации автомобиля. Помимо этого для плотности фиксации вместо взаимодействия головы и блоков используется специальная прокладка. Для закрепления головы на блоках используются специальные направляющие, а также оригинальные крепежи ГБЦ. Поскольку каждый современный автомобиль имеет свои технические особенности, установка ГБЦ является сложным процессом, который выполняются согласно рекомендациям производителя.Затяжка болтов ГБЦ имеет свои особенности. В этом случае правильная работа блока зависит не от силы затяжки, а от правильной технологии. Затяжка болтов производится по специально разработанной для конкретного двигателя технологии. В качестве рабочего инструмента используется динамометрический ключ.

Рассмотрим, какую функцию выполняет голова блока цилиндров.

Без преувеличения, можно сказать, что ГБЦ выполняет важнейшую функцию в двигателе автомобиля. Понять это можно рассмотрев основные элементы, которые разместила в себе голова блока цилиндров:

  • Камера сгорания топлива воздушной смеси.
  • Область механизма распределения газов.
  • Рукава охлаждающей системы.
  • Каналы для смазки рабочих компонентов двигателя.
  • Клапаны впуска и выпуска топливовоздушной смеси.

Перед тем как выполнить ремонт головы блока цилиндров самостоятельно, необходимо ознакомиться с некоторыми особенностями проведения работ. Первое что необходимо понимать это момент затяжки болтов, который предусмотрен для определённого типа двигателя. Неправильный момент затяжки болтов приводит к преждевременному нарушению герметичности прокладки, что приводит не только у течки смазывающей жидкости, но и антифриза. Также неправильная затяжка болтов ГБЦ может привести к нарушению компрессии в двигателе, что в значительной мере снизить его производительность.
Если во время затяжки крепежи подвергнуться большим усилиям, это может привести к деформации самой головы. В таком случае придётся произвести масштабную реконструкцию структуру ГБЦ.

Затягивать болты можно только строго следуя схеме производителя. В связи с, техническими характеристиками каждый автомобиль имеет свои особенности затяжки болтов и соответствующую схему, которой стоит придерживаться во время проведения работ.
В передней части головы блоков предусмотрена специальная область для размещения приводного ремня и распределительного вала, а также цепи натяжения.
Для фиксации свечей системы зажигания в корпусе головы блока цилиндров выполняются специальные отверстия в необходимом количестве. В правой части ГБЦ имеется специальное отверстие для шпилек, фиксирующих коллекторы спуска и выпуска топливной смеси.
В месте взаимодействия головы и блоков устанавливается специальная герметичная прокладка.
Форма головы блока полностью зависит от количества рядов двигателя автомобиля. Если двигатель авто оснащен одним рядом цилиндров, то голова представляет собой общий вид. В случае если двигатель автомобиля имеет несколько рядов, то для каждого ряда предусматривается самостоятельная конструкция крышки.

Особенности ремонта головы блока цилиндров.

Некоторая часть ремонта ГБЦ выполняется руками автолюбителей. Масштабный ремонт головы блока цилиндров и её шлифовка требуют наличия специализированного оборудования и хороших навыков в сфере ремонта автомобилей.
Для того чтобы отрегулировать клапана или произвести замену расходных элементов нет необходимости обращаться в специализированные сервис и платить значительное количество средств за работу мастеров.В данном случае ремонт можно произвести без демонтажа ГБЦ.
Для этого потребуется снять крышку головы блоков и произвести регулировку клапанов согласно инструкции производителя или осуществить замену необходимых элементов.
В случае необходимости расточки блоков, мотор автомобиля снимается полностью. Если же ремонт не требует снятия всего движка в таком случае может понадобиться демонтаж головы блоков.Во время ремонта головы блока цилиндров необходимо строго придерживаться инструкция производителя. В противном случае можно в значительной мере нарушать правильную работу системы транспортного средства.
Направляющие и фиксаторы устанавливаются при достижении ГБЦ определённой температуры, поэтому в гаражных условиях выполнить процедуру будет сложно.


В случае шлифовки головы также необходимо обратиться к рекомендациям производителя. В комплектующей инструкции указывается предельно допустимый момент шлифовки. Также необходимо узнать у мастера, на какую глубину будет обрабатываться элемент. В случае если износ элемента превышает допустимые нормы, ГБЦ восстановлению не подлежит. Поэтому придётся производить капитальный ремонт двигателя, с последующей замены головы.

Единственным способом избежать сложных неполадок ГБЦ, является своевременная диагностика и регулярное обслуживание важнейшей системы автомобиля.
Удачного обслуживания!

Что такое ГБЦ в машине. После замены прокладки ГБЦ машина не заводится, что делать?

Многие называют двигатель сердцем автомобиля. По сути, это так и есть. Именно мотор приводит в действие автомобиль. ДВС – самый дорогой агрегат в любой машине. Состоит данный узел из нескольких компонентов. Помимо навесного оборудования, здесь есть блок и головка цилиндров. Каждая деталь имеет свое устройство и назначение. И сегодня мы рассмотрим, что такое ГБЦ в машине, и почему автомобиль может не заводиться после замены ее прокладки.

Характеристика

ГБЦ расшифровывается как головка блока цилиндров. Это один из самых ответственных узлов в двигателе автомобиля.

гбц двс в машине

Именно ГБЦ отвечает за контроль сгорания топлива, а также за отвод отработавших газов.

Материал

На протяжении долгих лет головка изготавливалась из того же материала, что и блок. Это был чугун. Но с 80-х годов на смену чугуну пришел алюминий. Именно из этого материала изготавливают 90% всех головок.

гбц двигателя

Но не на всех моторах имеется возможность использования алюминиевых ГБЦ. Причина заключается в высоким температурном режиме, при котором возможна деформация и термическая усадка металла. Поэтому на таких двигателях до сих пор используется чугунная ГБЦ.

Устройство

Конструктивно данный узел объединяет в себе:

  • Картер. Это корпус головки блока.
  • Свечи зажигания. Для них в головке предусмотрены специальные отверстия с резьбой. Свечи учавствуют в воспламенении топливной смеси. На дизельных двигателях таковые отсутствуют.
  • Форсунки. Предназначены для подачи топлива под давлением.
  • Механизм газораспределения. Он состоит из шкивов, распределительного вала (может быть несколько) и клапанов. Последние разделяются еще на два типа. Так, существуют впускные и выпускные клапана ГБЦ. Что такое в машине клапана? Данные элементы отвечают за своевременный впрыск топлива и отвод газов из камеры, которые образуются после воспламенения смеси.
  • Камеру сгорания. Для каждого цилиндра предусмотрена своя. Ее объем может быть разным, в зависимости от конфигурации ГБЦ.
гбц в машине

Между корпусом головки (что такое ГБЦ в машине, мы уже выяснили) и блоком обязательно размещается прокладка из асбеста. Также в конструкции головки есть несъемные детали. Они устанавливаются методом горячего прессования в картер ГБЦ. Что это такое в машине? Несъемные детали – это седла клапанов. Устанавливаются в месте, где головка блока контактирует с закрытым впускным или выпускным клапаном. Седла являют собой массивное стальное кольцо с коническим профилем. При их неисправности, необходимо использовать специнструмент для замены. В домашних условиях такая операция не производится.

Как устанавливается

ГБЦ накладывается на блок цилиндров двигателя сверху. Крепится она при помощи длинных болтов, либо же шпилек с резьбой. Поскольку посадочная площадь большая, при установке соблюдается очередность затягивания болтов. Это позволит исключить деформации конструкции и возможные пробои, а также прорыв газов.

как выглядит гбц в двигателе машины

Отметим, что на рядных силовых агрегатах ГБЦ покрывает весь блок. А на V-образных моторах для каждого ряда предусмотрена своя головка. Но вне зависимости от типа компоновки блока цилиндров, между головкой и ним устанавливается армированная прокладка. Что такое прокладка ГБЦ в машине? Это уплотнительный элемент. Прокладка изготовлена из твердого огнеупорного материала, который препятствует смешиванию охлаждающей жидкости с отработавшими газами и маслом. Устанавливается такая деталь на всех двигателях внутреннего сгорания. Исключение составляют лишь некоторые спортивные ДВС. Здесь головка шлифуется настолько ровно и гладко, что ее контуры полностью совпадают с блоком цилиндров.

После замены прокладки ГБЦ машина не заводится

Иногда бывает, что данный элемент теряет герметичность. Простыми словами, прокладка прогорает. В таком случае при заводе двигателя машина дымит. После замены прокладки ГБЦ все должно вернуться восвояси. Но если неправильно выставить метки газораспределительного механизма, то машина и вовсе может не завестись. А ведь при замене или ремонте головки блока вы обязательно столкнетесь с таким механизмом, как ГРМ. Он приводится в действие ремнем или цепью. Крутящий момент исходит от коленчатого вала двигателя. Производя демонтаж ремня или цепи, следует обязательно пометить места нахождения шкивов. При установке привода газораспределительного механизма важно соблюдать точность выставления меток. Малейшее отклонение может стать причиной того, что после замены ГБЦ машина не заводится.

Более серьезный исход – сбой фаз газораспределения. Это чревато гнутыми клапанами и поврежденными поршнями. Прокрутив стартером лишь раз, можно влететь на крупную сумму ремонта.

Как решить проблему

Рассмотрим процесс выставления меток на примере автомобиля ВАЗ-2109. Для работы нам нужен хороший фонарик, шлицевая отвертка, а также ключи на 17 и на 19. После установки натяжного ролика ремня привода ГРМ нужно провернуть шкив распределительного вала. Крутить его нужно до тех пор, пока метка не совпадет с планкой, что находится на блоке ДВС. После этого оставляем распредвал в покое.

гбц в транспортном средстве

Переходим на коленчатый вал. Здесь тоже имеются свои метки. На этот вал нужно наживить болт. Так быстрее выставляются метки. Следует прокрутить вал до тех пор, пока они не станут в вертикальном положении. Далее вынимаем резиновую заглушку в картере сцепления. После этого нам откроется доступ к маховику. Зачем он нам нужен? Здесь тоже есть метка, которая в идеале должна совпадать с прорезью планки, что крепится к блоку цилиндров. Если эти обозначения совпадают, значит, мы правильно выставили положение элементов ГРМ. После этого можно смело устанавливать ремень. Сперва он надевается на шкив коленчатого, а далее распределительного вала.

В заключение

Итак, мы выяснили, что такое ГБЦ в машине. Головка блока – весьма ответственный узел в любом двигателе. При малейших ее неисправностях, возникают проблемы с работой всего силового агрегата. Если в двигателе пробита прокладка, не стоит медлить с заменой. Иначе газы проникнут в систему охлаждения и смешаются с тосолом. А последний попадет в камеру сгорания, из-за чего при работе двигателя из выхлопной пойдет густой белый дым.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
