ВАЗ 2109 | Снятие и установка блока управления отопителем

6.6. Снятие и установка блока управления отопителем

ОБЩИЕ СВЕДЕНИЯ

Использование специального приспособления 3370 для снятия декоративной панели блока управления отопителем

Расположение винтов крепления блока управления отопителем
Винты крепления показаны стрелками.

Проверка плавности хода тросов управления
Удерживая оболочку троса, перемещайте трос вперед-назад в направлении стрелок.

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите вещевой ящик.
2. Снимите нижнюю облицовку рулевой колонки.
3. Снимите переднюю секцию центральной консоли.
4. Снимите декоративную панель блока управления отопителем. Для снятия декоративной панели можно использовать специальное приспособление 3370 (см. рис. Использование специального приспособления 3370 для снятия декоративной панели блока управления отопителем) или стальную пластину с крючком на конце, такую же, как и для снятия центральных сопел подачи воздуха.
5. Отвинтите четыре винта, крепящие блок управления отопителем (см. рис. Расположение винтов крепления блока управления отопителем
).
6. Потянув на себя, извлеките блок управления отопителем из панели приборов вместе с подсоединенными к нему тросами управления.
7. Отсоедините троса управления от блока управления отопителем.
8. Проверьте плавность хода тросов управления, для чего, удерживая оболочку троса, перемещайте трос вперед-назад (см. рис. Проверка плавности хода тросов управления).

Установка

Установка троса управления на рычаг блока управления отопителем

1 – трос управления;

2 – рычаг блока управления отопителем


Для облегчения идентификации оболочки тросов управления имеют разный цвет.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Оденьте закругленные концы тросов (1) на рычаги управления (2) и закрепите их, повернув в направлении стрелки.
2. Для крепления оболочки троса управления вставьте держатель троса (1) в корпус фиксатора (2) до защелкивания держателя троса.
3. Вставьте блок управления вместе с подсоединенными тросами в панель приборов.
4. Ввинтите четыре винта, крепящие блок управления отопителем.
5. Вставьте декоративную панель блока управления до четкой ее фиксации.
6. Установите переднюю секцию центральной консоли.
7. Установите нижнюю облицовку рулевой колонки.
8. Установите вещевой ящик.

Блок управления отопителем ВАЗ 2110 нового образца


Дата публикации Мар 30, 2013, Рубрики Запчасти для ВАЗ |

Блок управления отопителем ВАЗ 2110, предназначен для обеспечения управления режимами циркуляции воздушных потоков в салоне автомобиля. Данный отопитель, разработан по принципу, различно выполняемых функций. В первую очередь, это узел, или блок, в задачу которого входит подготовка воздушного потока, а также, регулировка его скорости и температуры. Вторая часть блока отопителя ВАЗ 2110, расположена в салоне автомобиля, на приборной “доске’. В ее задачу входит распределение воздуха по воздушным отводам кузовных деталей машины.

Сразу следует оговориться, что блок управления отопителем ВАЗ 2110, сегодня снят с поточного производства. Но все меняется к лучшему, поэтому, ему на смену явился новый блок, с маркировкой ВАЗ 2110-01.

В данном блоке оттопителя ВАЗ 2110 – 01, предусмотрен испаритель установки контроля климата, который не выполняет функции двойной рециркуляции. Заслонка блока управления отопителем ВАЗ 2110 выполнена из алюминиевого сплава, что, практически полностью исключает приток холодного воздуха в автомобильный салон во время наступления холодов.

Современный отопитель на ВАЗ 2110 оснащен фильтром, очищающим поступающий в салон воздушный поток, что достаточно эффективно поглощает технический запах двигателя, поступающий из подкапотного пространства.

Сегодня можно сказать, что благодаря усовершенствованию блока отопителя на автомобилях семейства ВАЗ, данный блок постепенно преобразуется, из простого отопительного агрегата, в систему климатического контроля, способную поддерживать в автомобильном салоне заданный комфортный температурный режим.

Как и любой элемент автомобиля блок управления отопителем ВАЗ 2110 может внезапно сломаться. Хорошо, если это летом, в сухую погоду. В этом случае можно без проблем добраться до дому. А представьте себе, что печка не работает во время дождя. Запотевшие окна вам обеспечены. А если блок выйдет из строя зимой. Тогда быстрее летите в автосервис, ну, а  если сами разбираетесь, в теплый гараж и устранять неисправность.

Related posts:

  1. Моторедуктор заслонки отопителя ВАЗ 2110
  2. Блок предохранителей ВАЗ 2110
  3. Монтажный блок ВАЗ 2109
  4. Блок предохранителей ВАЗ 2106
  5. Блок предохранителей Лада Приоры
Еще по теме
  • Нет связанных постов

Страница которой нет

Зимние товарыАвтоодеялоАнтигельБыстрый старт (эфир)Утеплитель в решеткуЩетка-скребокЩетки стеклоочистителяЛопатаПровода прикуривателяТрос буксировачныйЦепи противоскольжения

ЛампыЛампа h2Лампа h4Лампа h4CЛампа h5Лампа h5B NissanЛампа HB3Лампа HB4Лампа H7Лампа H8Лампа h21Лампа h29Лампа h37. Лампа ксенон.Лампа без цокольнаяЛампа с цоколемЛампа салонаЛампа в приборку

Щетки стеклоочистителея1. Щетка летняя2. Щетка зимняя3. Щетка гибридная4. Щетка задняя5. Лента щетки 6. Адаптер щетки. Щетка стекл. 300мм Щетка стекл. 325мм Щетка стекл. 350мм Щетка стекл. 375мм Щетка стекл. 400мм Щетка стекл. 425мм Щетка стекл. 450мм Щетка стекл. 475мм Щетка стекл. 500мм Щетка стекл. 525мм Щетка стекл. 550мм Щетка стекл. 575мм Щетка стекл. 600мм Щетка стекл. 625мм Щетка стекл. 650мм Щетка стекл. 675мм Щетка стекл. 700мм

Набор автомобилиста Аварийный знак Аптечка Ареометр Воронка Губка Домкрат Жилет Зарядное устройство Ключ балонный Ключ свечной Компрессор Манометр Насос ножной Огнетушитель Перчатки Провода прикуривания Трос буксировачный Цепи противоскольжения

Аксессуары Адаптер ремня безопасности Ароматизатор Ветровики Губка Горелка газовая Жгут Зажим "крокодил" Знак наклейка Коврик багажника Коврики для салона Колпаки Мухобойка Оплётка Рамка под номер Салфетка замшевая Салфетки влажные Ходовые огни Чехлы

Жидкости и химия1. Автошампунь2. Антигель3. Антигравий4. Антидождь5. Антизапотеватель6. Антикоррозийная смазка7. Антилёд8. Ацетон9. Быстрый старт10. Вода дистиллированная 11. Газовый балон 12. Герметики13. Грунтовка 15. Незамерзающая жидкость16. Клей17. Краска 18. Лента для ремонта глушителя19. Очистители20. Полироль21. Преобразователь ржавчины22. Присадки23. Промывка24. Размораживатель 25. Растворитель 26. Холодная сварка 27. Чернитель шин 28. Электролит

СмазкиСмазка ШРУССмазка ШРУС внутр (трипоид)Смазка высокотемпературнаяСмазка для суппортаСмазка пушечное салоСмазки для подшипниковСмазки для игольчатых подш.Смазки для шаровых,крестовинСмазки для поршнейПаста притирочная клапановСмазки WD-40Смазки ВалераСмазки силиконСмазки жидкий ключСмазки графит

Инструменты Набор инструмента Изолента Ключ динамометрич. Ключ балонный Ключ Г-образный Ключ ГРМ Ключ комбинированный Ключ накидной Ключ прокачки тормозов Ключ разбора стоек Ключ свечной Ключ трубка Ключ храповика Круг отрезной Набор инструмента Набор ключей TORX Набор ключей Отвертка Пассатижи Перчатки Рассухариватель Стяжка пружин Съемники Тонкогубцы Трос

Тосол, Антифриз1.

Антифриз красный2. Антифриз зеленый3. Антифриз желтый4. Тормозная жидкость5. Тосол

Подогревы ДВС Насос дополнительный Подогреватель без помпы Подогреватель с помпой Печь дополнительная

Управление печкой ваз 2109 низкая панель

Наступили холода, погода требует горячего потока воздуха из сопел отопителя, а очень часто бывает так, что вместо этого оттуда дует теплый или совсем холодный воздух. Дабы разобраться в проблеме, нам просто необходимо доскеонально изучить устройство печки на ВАЗ-2114, ВАЗ-2113 и ВАЗ-2115, ведь без этих знаний ничего не исправить. Причин масса, это и заедающие заслонки, и плохая герметичность печки, и забитость сот радиатора, воздушные пробки, слетевшие тросики управления механизмами печки и т.д.

1 – рычаг заслонки управления отопителем;

2 – левый кожух отопителя;

3 – тяга заслонки обогрева ног;

4 – прокладка радиатора;

6 – прокладка отопителя;

8 – кожухи вентилятора;

9 – рабочее колесо вентилятора;

10 – заслонка обогрева ветрового стекла;

11 – воздухопровод обогрева ветрового стекла;

12 – воздухопровод бокового сопла;

13 – боковое сопло;

14 – тяга заслонки обогрева ветрового стекла;

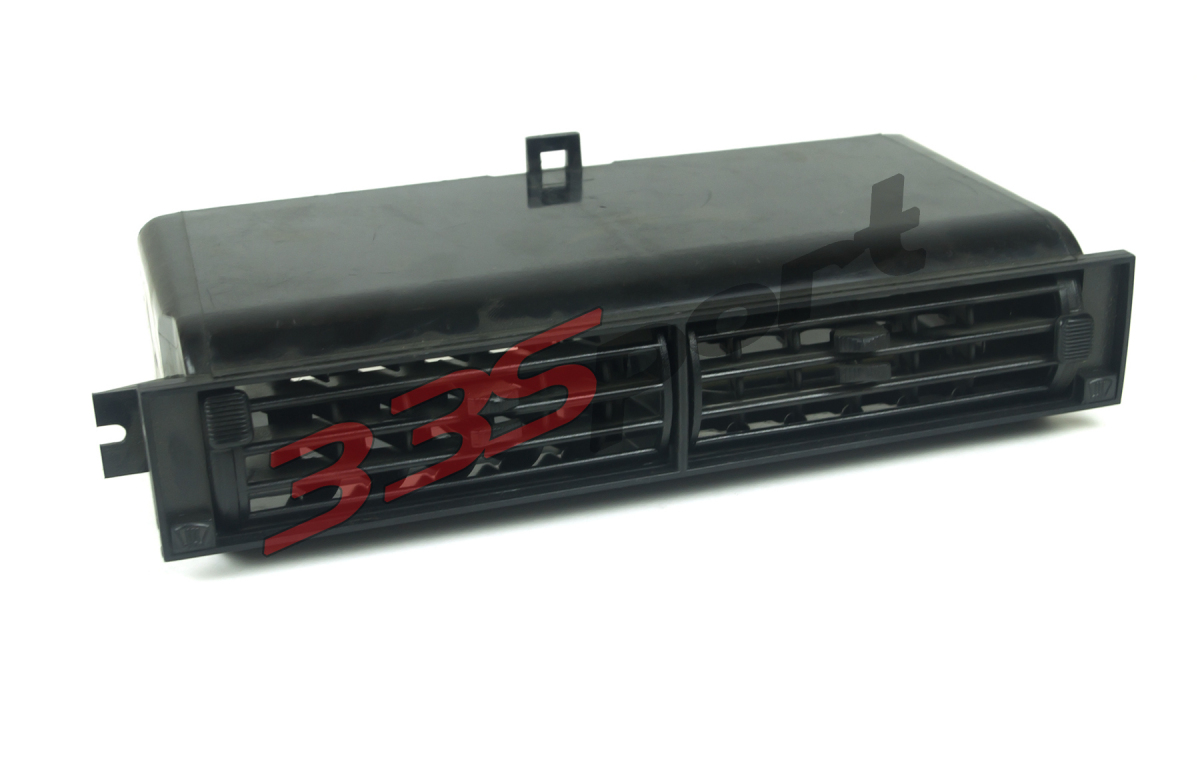

15 – центральное сопло;

16 – заслонка обогрева ног;

17 – правый кожух отопителя;

18 – рукоятка управления отопителем;

19 – тяга управления краном;

20 – тяга заслонки управления отопителем;

21 – рукоятка управления заслонкой обогрева ветрового стекла;

22 – рукоятка управления заслонкой обогрева ног;

Электродвигатель вентилятора отопителя («печки») на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях — коллекторный, постоянного тока с возбуждением от постоянных магнитов. Имеет три скорости вращения. Скорость выбирается четырехпозиционным переключателем на панели приборов. Ниже приведены электрические схемы его включения.

Схема включения вентилятора электродвигателя («печки») автомобилей ВАЗ 2108, 2109, 21099 с «низкой» панелью приборов и монтажным блоком 17.3722

Схема включения вентилятора электродвигателя («печки») автомобилей ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов и монтажным блоком 2114

Примечания и дополнения

— Электродвигатель вентилятора может подключаться к бортовой сети либо напрямую (самая высокая скорость), либо через дополнительный резистор имеющий две спирали сопротивления (0,23 Ом и 0,82 Ом). Если в цепь включены обе спирали — скорость низкая, если одна 0,23 — скорость средняя.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Устройство и эксплуатация печки ВАЗ-2109. Инструкция по ремонту.

Отопление салона любого автомобиля обеспечивается воздухом, который подогревается в радиаторе отопителя. Радиатор печки ВАЗ 2109 включен параллельно к основному радиатору, входящего в систему охлаждения автомобильного двигателя.

Сам отопитель крепится четырьмя гайками в салоне под панелью приборов к болтам, что приварены к коробке воздухопритока. Воздух, подогретый в отопителе, через систему воздухопроводов направляется в салон. Воздухопроводы крепятся к панели приборов снизу и уплотняются прокладками.

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор ; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

  • двух рядов трубок,
  • охлаждающих пластин,
  • двух пластмассовых бачков.

Краник отопителя. состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Рукоятка, регулирующая подачу воздуха на лобовое стекло, соединена тягой с рычагом привода заслонки обогрева стекла. Она перекрывает или открывает воздуху путь на стекло через воздухопровод.

Для обеспечения подачи воздуха на пассажиров и для обдува боковых стекол авто печка имеет правое и левое боковые, а также 2 центральных сопла. Корпус каждой из них снабжен заслонкой с уплотнителем из пенополиуретана. Открывая или закрывая эту заслонку за рычажок, можно изменять интенсивность воздухопотока, а его направление можно изменять рычажком, который поворачивает в нужное положение сопло с направляющими и лопатки.

При температуре воздуха снаружи в минус 20°С печка обеспечивает при максимальном режиме обогрева следующие показатели температуры:

  • плюс 20°С — в салоне ВАЗ 2109,
  • плюс 25°С — в зоне ног.

Автомобиль имеет вытяжную вентиляцию, которая обеспечивает отсос воздуха из салона. На модели ВАЗ-2109 она находится сзади от проемов кузова для боковых стекол. Она осуществляется также через разряжение, возникающее у дефлекторов при движении машины. Отсос воздуха происходит под облицовки дефлекторов из задней части салона. Он отжимает резиновые клапаны, которые предотвращают попадание воздуха снаружи при боковом ветре в салон, и выходит наружу.

Особенности эксплуатации и ремонта печки ВАЗ 2109

Многие владельцы отечественного автомобиля данной марки знают про то, что плохо греет печка ВАЗ 2109. В результате салон прогревается слабо, а ехать в таком авто не комфортно. В таких случаях, проводится доработка печки. Чаще всего делается это в рамках ВАЗ 2109 тюнинга своими руками. Видео- и фотоинструкции работ по тюнингу своими руками можно найти в Интернете. Но иногда бывает достаточно снять печку ВАЗ 2109 и отнести ее в ремонт.

Порядок работы описан ниже.

  1. Ослабляем затяжку хомутов и отсоединяем два шланга от патрубков крана под панелью приборов изнутри салона.
  2. Ослабляем затяжку хомутов и отсоединяем от патрубков крана шланги в моторном отсеке.
  3. Отворачиваем гайки крепления крана печки.
  4. Снимаем кран со щита передка.
  5. Снимаем держатель тяги крана.
  6. Отсоединяем тягу от рычага крана.
  7. Снимаем чехол, защищающий рычаг переключения передач, с облицовки полового туннеля.
  8. Снимаем накладку облицовки пола.
  9. Отворачиваем винт крепления в задней части туннеля облицовки пола.
  10. Снимаем со сдвигом назад облицовку туннеля пола.
  11. Снимаем воздуховод внутренней вентиляции, отсоединяем его от корпуса печки.
  12. Отсоединяем от электродвигателя отопителя провода.
  13. Отсоединяем провода от резистора.
  14. Отворачиваем с правой стороны отопителя гайки крепления.
  15. Отворачиваем гайки крепления и снимаем отопитель вместе с панелью управления.

После данных манипуляций достаточно выбрать хорошую мастерскую и отнести туда печку.

Когда печка дует слабо, можно отрегулировать заслонки. Как это сделать, показано на видео.

Виновником того, что в автомобиле остается холодная печка, может быть виноват радиатор .

Инструкция по его замене представлена ниже:

  1. Полностью открываем кран отопителя и сливаем охлаждающую жидкость из системы.
  2. Снимаем панель приборов: сначала отключаем провод от клеммы аккумулятора со знаком минус, устанавливаем колеса в прямом положении, отсоединяем трос привода и тягу воздушной заслонки.
  3. Снимаем ручки управления печки, переключатель вентилятора и отсоединяем накладку.
  4. Отключаем все колодки с проводами: колодки противотуманных фонарей, наружного освещения, аварийной сигнализации, подсветки прикуривателя, обогрева заднего стекла.
  5. Откручиваем винты, которыми крепится панель управления и козырек над приборами.
  6. Отсоединяем шланг штуцера, трос спидометра и колодку с проводами.
  7. Извлекаем приборы из панели.
  8. Снимаем ручку гидрокорректора света и отворачиваем гайку, что крепит гнездо корректора фар.
  9. Производим снятие рулевого колеса и всех переключателей.
  10. Вынимаем замок зажигания с трубой рулевой колонки.
  11. Снимаем ручку с тяги, отсоединяем винты, что прикрепляют к приборной панели направляющую тяги.
  12. Отворачиваем винты закрепления панели приборов с левой и с правой сторон.
  13. Вытаскиваем панель.
  14. Отворачиваем винт с правого края печки, который закрепляет хомут тяги заслонки, что отвечает за обогрев стекла.
  15. Вынимаем радиатор печки, открутив 3 болта крепления.
  16. Ослабляем хомуты, крепящие шланги, и снимаем их с патрубков.

Радиатор нужно подвергнуть тщательной очистке, а в случае серьезных проблем – лучше заменить его на новый.

Проверяем и ремонтируем печку ВА3 2109

Отопление салона — важная система, которая своей поломкой может неожиданно доставить дискомфорт в холодное время года. Чтобы этого не допустить, необходимо, чтобы печка 2109 поддерживалась в исправном состоянии. Следует знать, как мы на выходе получаем тёплый воздух в салоне. Зная принцип действия системы охлаждения двигателя и электропривода вентиляции отопления, несложно выполнить ремонт печки ВАЗ 2109 своими руками.

На первый взгляд, отопитель салона кажется примитивным устройством. Мол, машина едет навстречу воздушному потоку, всасывается воздух, как-то там подогревается, и вот он уже тёплый в салоне. Но это не совсем так. Печка является вспомогательным радиатором системы охлаждения двигателя, а воздух нагнетается в салон с помощью электропривода. Поэтому разберёмся, как печка получает тепло от системы охлаждения, изучим её электросхему. Зная это, можно выявить неисправности в работе отопителя. Выясним, как заменить вентилятор печки ВАЗ 2109 своими руками.

Место печки в системе охлаждения двигателя

Печка является частью замкнутой вакуумной системы циркуляции охлаждающей жидкости. Основное назначение этой системы — охлаждение двигателя. Таким образом, устройство печки ВАЗ 2109 и помогает отопить салон в холод, и охлаждает блок цилиндров при работе двигателя. Полностью СОД состоит из:

  • рубашки охлаждения;
  • радиатора;
  • расширительного бачка;
  • водяной помпы;
  • вентилятора радиатора;
  • термостата;
  • радиатора отопления — печки ВАЗ 2109.

При езде атмосферный воздух через воздухозаборник проходит в радиатор, в трубах которого находится слишком горячий для двигателя воздух. Эти трубы охлаждает вентилятор, и уже охлажденная жидкость через водяную помпу снова попадает в рубашку охлаждения (блок цилиндров и ГБЦ). Печка в этом круговороте тосола выполняет задачу дополнительного отведения горячей жидкости.

Поддерживает нужную температуру воздуха в салоне вентилятор отопления ВАЗ 2109.

Конструкция печки

Отопитель салона составлен двумя пластмассовыми кожухами (левым и правым). Они соединены крепёжными скобами. В пазы конструкции укладывается уплотняющий жгут. Принудительное нагнетание воздуха в салон выполняет электровентилятор. Он закреплён двумя винтами сверху печки. К нему легко добраться со стороны двигателя внутреннего сгорания.

Вентилятор печки приводится в движения рабочим колесом электродвигателя. Мотор печки ВАЗ 2109 имеет две спирали резистора, которые обеспечивают три варианта скорости вращения. Схема печки включает дополнительный резистор для получения нужной частоты вращения. В состав радиатора входят охлаждающие пластины, два ряда трубок и два пластмассовых бачка.

Управляется печка тремя рукоятками. На панель приборов прикреплен кронштейн, на осях которого и устанавливаются эти рукоятки. Рычажок управления печкой воздействует на рычаг крана радиатора и рычаг привода заслонки. Если ходунок отвести вправо на максимум, заслонка и кран полностью открыты — и вентилятор отопителя ВАЗ 2109 подаёт воздух на радиатор, в котором прогоняется нагретый тосол или антифриз. Соответственно, если рукоять стоит в среднем положении, заслонка и кран открываются наполовину — и воздух становится не таким горячим.

Подвинув рычажок в крайнюю левую позицию, получаем полностью закрытый кран и заслонку. Печка дует холодным воздухом.

Электросхема печки и основные неисправности

В «девятке» система отопления ВАЗ действует при помощи электропривода. В руководстве по эксплуатации ВАЗ 2109 высокая панель приведена электросхема работы печки. Схема подключения отопителя салона состоит из:

  • электродвигателя вентилятора;
  • замка зажигания, что осуществляет включение печки;
  • переключателя режимов работы;
  • дополнительного резистора;
  • монтажного блока предохранителей (за печку в «девятке» отвечает предохранитель F4).

Когда в салоне плохо греет печка ВАЗ 2109, причин тому может быть масса.

≡ 4 Ноябрь 2015 · Рубрика: Ремонт

Ремонт и замена блока управления отопителем ВАЗ 21083 и 21093

Блок управления отопителем салона ВАЗ 21083 или 21093 (модели с «высокой» приборной панелью) необходимо снять и проверить на наличие неисправностей в случаях, когда:

  • для переключения рычага необходимо прикладывать слишком большое усилие
  • при переключении соответствующих рычагов не происходит изменение направления воздуха и/или изменение температуры подаваемого в салон воздуха.

Причиной приведенных неисправностей может стать облом кронштейна удерживающей скобы на корпусе блока управления, либо деформация скобы или ее отсутствие в силу каких-либо причин. Для того, что бы понять, какие действия нужно предпринять – заново установить скобы или заменить блок управления отопителя, последний придется демонтировать.

Для этого потребуется открутить два болта крепления нижнего корпуса передней панели

и отвести ее вниз.

Откручиваем два самореза, крепящих блок управления к корпусу панели.

Нажав на блок управления вниз, извлекаем его. Но полноценно извлечь его не удастся, т.к. он удерживается тросиками приводов заслонок и проводами клеммы.

Необходимо произвести визуальный осмотр. Если отсутствуют скобы на их месте установки,

но места установки скоб не повреждены, тогда просто устанавливаем скобу. В случае же, когда место установки сломано, необходимо заменить блок управления отопителем.

Замену блока управления необходимо начать с его правильного демонтажа. Для этого снимаем клемму с регулятора скорости вращения вентилятора отопителя и две клеммы лампы подсветки (на рисунке ниже — под номерами 1, 2 и 3 соответственно). Сняв клеммы, снимаем скобы фиксации тросиков (на рисунке указанно направление прикладываемой силы):

Перед снятием тросиков необходимо запомнить, к какому рычагу они относятся (а лучше подписать). Извлекаем тросик из отверстий в рычагах:

Снимаем сам блок управления. Со снятого блока управления необходимо демонтировать указатель

и сам регулятор оборотов вентилятора, а так же лампу подсветки.

Для снятия реле регулятора необходимо открутить пластиковую гайку. Для этого плоскую отвертку вставляем в пазы гайки и отворачиваем ее

Лампа подсветки извлекается путём поворота ее против часовой стрелки:

Установку производим в обратном порядке. Устанавливаем по пазам лампу подсветки и поворачиваем ее по часовой стрелке до упора. Реле, перед тем как закрутить гайку, необходимо установить в паз.

Закручиваем гайку. Подключаем клемму к реле и две клеммы к лампе подсветки. Приступаем к установке тросиков. Прежде, чем закрепить тросик скобой, устанавливаем его таким образом, что бы он торцом кожуха упирался в выступы на корпусе, а тросик проходил между них:

Устанавливаем скобу так, что бы «носик»

и защёлкиваем её.

С остальными тросиками нужно проделать аналогичные операции. Прежде чем установить кожух панели, необходимо убедиться в правильной работе всех рычагов, в работе подсветки и регулятора оборотов вентилятора.

Всё проверив и убедившись в корректной работе, устанавливаем блок управления на место и прикручиваем его двумя саморезами,

Блок предохранителей на ВАЗ 2109 (схема, распиновка), реле

Содержание:

  1. Схемы
  2. БП старого образца
  3. БП нового образца
  4. Демонтаж и замена

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Расположение

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

  • Детали монтажного блока маркируются по-разному;
  • Номинал у предохранителей отличается;
  • У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

F1

10А

Резервный предохранитель

F2

10А

Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки

F3

10А

Задние фары стоп-сигнала, плафон подсветки салона

F4

20А

Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель

F5

20А

Звуковой сигнал (клаксон), выключатель клаксона

F6

30А

Резервный предохранитель

F7

30А

Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка

F8

7,5А

Резервный предохранитель

F9

7,5А

Резервный предохранитель

F10

7,5А

Левая габаритная фара

F11

7,5А

Правая габаритная фара

F12

7,5А

Правая фара ближнего света

F13

7,5А

Левая фара ближнего света

F14

7,5А

Левая фара дальнего света, контрольная лампа включения дальнего света

F15



Правая фара дальнего света

F16

15А

Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

БП 17. 3722

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле

Функции

1

Работоспособность элементов очистки передней оптики

2

Работоспособность двигателя омывателя заднего стекла

3

Защита от поломки лампы поворотных сигналов и световой сигнализации

4

Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5

Позволяет определить работоспособность лампы

6

Защита от перенапряжения системы обогрева заднего стекла

8

Лампы дальних фар

9

Лампы ближних фар

11

Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12

Работа клаксона

Старый БП

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

1.

Резервный предохранитель

2.

Резервный предохранитель

3.

Резервный предохранитель

4.

16А

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

5.

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

6.

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

7.

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

8.

16А

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

9.

Лампа левых габаритов, лампа левых задних габаритов

10.

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

11.

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

12.

16А

Прикуриватель, розетка для лампы переноски

13.

Дальний свет правой фары

14.

Дальний свет левой фары, контрольная лампа дальней оптики

15.

Ближний свет правой фары

16.

Ближний свет левой фары

Новый БП

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле

Его функции

К1

Без него двигатель омывателя заднего стекла работать не будет

К2

Отвечает за работу ламп поворотников и световую сигнализацию

К3

Обеспечивает работы стеклоочистителя лобового стекла

К4

Защищает лампы стоп сигналов и габариты автомобиля

К5

Обеспечивает работу фонарей дальнего света

К6

Гарантирует работу устройства омывателя оптики

К7

Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле

К8

Звуковой сигнал или просто клаксон

К9

Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя

К11

Отвечает за работу устройства обогрева заднего стекла

К12

Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

  • Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
  • Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
  • Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
  • Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
  • Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

 Загрузка . ..

Учебно-техническое оборудование для профессионального образования

Что такое оборудование для технического обучения?

Техническое учебное оборудование относится к дидактической системе, которая используется учителями, педагогами или профессорами для обучения жестким навыкам в профессиональном обучении. Это дидактическое оборудование обычно устанавливается в классе или учебном центре и представляет собой комбинацию аппаратного, программного обеспечения и содержания учебной программы.В последнее время становится доступно все больше систем в виде удаленно доступных систем цифрового моделирования, а также решений для виртуальной или дополненной реальности.

В то время как все системы технического обучения нацелены на обучение учащихся жестким навыкам, эффективность передачи знаний и образовательного воздействия сильно различается в зависимости от различных дидактических инструментов. Более того, хотя одно решение может быть очень подходящим для конкретного сценария, оно может не иметь такого же дидактического воздействия для другого. Поэтому очень важно понять, насколько эффективно конкретное решение, оценив его характеристики и пригодность.

Какие типы оборудования для технического обучения существуют?

Существуют огромные различия в типах существующего оборудования, они могут быть довольно универсальными с основными функциями или очень специализированными с глубокими техническими различиями. Существует три основных способа дифференциации оборудования для технического обучения.

Карьера, промышленность и навыки

Первый и наиболее очевидный способ дифференцировать системы технического обучения - по профессии, отрасли или по категории навыков, которые необходимо освоить для конкретной профессии.Навыки, необходимые для техника HVAC, электрика, сантехника или специалиста по обслуживанию автомобилей, довольно сильно различаются, и, следовательно, также их дидактическое учебное оборудование.

Ниже приведены несколько областей общих навыков в произвольном порядке, чтобы продемонстрировать это:

  • Электротехника
  • Сварочное мастерство
  • Сантехнические навыки
  • Навыки обслуживания HVAC
  • Деревообработка
  • Навыки управления строительством
  • Навыки металлообработки
  • Навыки обработки
  • Компьютерное черчение
  • Навыки производственного обслуживания
  • Навыки обслуживания автомобилей
  • Навыки обслуживания авиации

Желаемый уровень знаний

Второй способ дифференциации систем технического обучения связан с тем, какой уровень знаний они предназначены для передачи.Например, будущий инженер-энергетик, который будет проектировать системы возобновляемой энергии, и специалист по установке солнечных панелей должны будут изучить солнечные панели с помощью практических дидактических инструментов. Тем не менее, содержание учебной программы и типы упражнений, которые студенты будут выполнять, будут соответственно отличаться:

  • Профессиональное: акцент на монтажные работы, безопасность и устранение неисправностей
  • Инжиниринг: ориентация на теоретические знания, понимание принципов и дизайн продукта

По данным производителя

В-третьих, во всем мире существует более 250 различных производителей систем технического обучения, некоторые меньше по размеру и ориентированы на конкретную технологию или определенный набор навыков, которые необходимо изучить, другие охватывают широкий спектр технологий и навыков, но иногда не имеют специализации. При таком изобилии производителей нетрудно понять, что их продукты и дидактические подходы имеют разную степень эффективности в передаче знаний и успешном приобретении навыков.

Общие характеристики оборудования для технического обучения

Большинство систем технического обучения имеют несколько общих функций, таких как оборудование, программное обеспечение и содержание учебных программ. Хотя можно сказать, что это общие черты, они часто существенно различаются.Поскольку многие учебные среды и группы студентов различаются, хорошо иметь изобилие выбора. С другой стороны, это может затруднить поиск лучшего решения для каждого клиента, ниже несколько примечаний по каждой функции.

Оборудование или оборудование:

Учебное оборудование, используемое для обучения определенным навыкам, чаще всего имитирует производственные процессы, установки, инструменты или оборудование, но в меньшем формате. Это позволяет изучать все соответствующие сценарии в реалистичной обстановке, но с меньшими затратами, чем полноценная промышленная система.Большинство известных производителей используют промышленные детали там, где это необходимо, в то время как некоторые предпочитают сокращать расходы, чтобы соответствовать бюджетным ограничениям своих клиентов.

Иногда производители различаются между демонстрационным блоком, который хранится для инструктора перед классом, и оборудованием, которое стоит на каждой партой студента для обеспечения практического опыта. Некоторое учебное оборудование достаточно мало, чтобы его можно было разместить на рабочем столе, в то время как другим требуется полноразмерный контейнер в классе, лаборатории или учебном центре.Большинство систем технического обучения имеют стандартную модель, но, поскольку они производятся на заказ, они часто могут изменять спецификации в соответствии с потребностями клиента.

Программное обеспечение:

Большинство систем технического обучения сегодня имеют разную степень цифровой интеграции в зависимости от производителя, отрасли и навыков, которым они стремятся обучаться. Некоторые продукты для обучения не имеют цифровой интеграции (не требуется), некоторые поставляются с датчиками для сбора только выходных данных, в то время как другие имеют полные комплекты программного обеспечения, панели управления, ПЛК, API, встроенные системы или цифровые двойники с дополнительными преимуществами моделирования и т. Д. .

Тенденция к оборудованию для обучения следует тенденции в обществе в целом, когда устройства все чаще подключаются и переводятся в цифровую форму, что также увеличивает ожидания учащихся в отношении цифровой подкованности. Узнайте больше о будущих тенденциях ниже.

Содержание учебной программы:

Содержание учебных программ для систем технического обучения всегда основывается на дидактической философии производителя. Это сильно различается не только между топовыми и бюджетными версиями, но и между лучшими производителями.

На нижнем уровне дидактической поддержки заказчик может рассчитывать на руководство пользователя и список экспериментов или моделирования неисправностей, представленные в формате pdf. На высшем уровне заказчик может рассчитывать на полную учебную программу курса, включая материалы для студентов и преподавателей, охватывающие теорию и практику, индивидуальное обучение, цифровые платформы и инструменты оценки.

Во многих случаях эффективное обучение сводится к дидактическому подходу, методам обучения и вспомогательным материалам.Как сказал один известный продюсер: «Дело не в устройстве, а в теории и дидактике».

Преимущества использования технического учебного оборудования

Важность правильно структурированного практического обучения исторически признавалась как в восточной, так и в западной культурах:

«Скажи мне, и я забуду. Научи меня, и я запомню. Вовлеките меня, и я узнаю ».

Бенджамин Франклин / Конфуций

Существуют различные преимущества использования систем технического обучения, особенно для навыков, связанных с практическими профессиями, описанными ранее. Давайте рассмотрим некоторые из этих преимуществ ниже.

Сохранение содержимого

Различные исследования показывают, что, когда учащийся получает возможность применить то, что он изучил на практике, в практической обстановке, усвоение материалов курса будет сохраняться намного дольше, чем если бы содержание преподавалось только теоретически.

Повышение вовлеченности

Когда есть практическая учебная среда, студенты уделяют больше внимания, более вовлечены и хотят учиться. Нет ничего лучше, чтобы удержать учащихся и стимулировать их, чем дать им право собственности на их собственный учебный опыт.

Критическое мышление

Практическое обучение поддерживает развитие навыков критического мышления, поскольку учащийся должен решить, что делать дальше, чтобы достичь желаемого результата. В отличие от запоминания информации для экзамена, навыки критического мышления сохранятся дольше и очень востребованы работодателями, поскольку имитируют реальный мир, в котором сотрудникам придется решать проблемы на ходу.

Опытный инструктор

Учащиеся, использующие системы технического обучения на практике, проходят под руководством опытного инструктора, имеющего реальный опыт.Это помогает учащимся лучше понять, чего от них ожидает будущий работодатель.

Безопасность на рабочем месте

Все практические занятия, упомянутые ранее, потребуют от студентов владения инструментами и машинами в своей повседневной работе. Большинство несчастных случаев на рабочем месте связаны с неправильным использованием оборудования, поэтому важно научиться безопасно обращаться с таким оборудованием.

Кто использует оборудование для технического обучения?

Обычные клиенты систем технического обучения во всем мире отличаются от школ, колледжей, университетов, исследовательских институтов, учебных центров, транснациональных компаний и т. Д.Направленность этих институтов в разных странах различается, но в целом мы можем предположить следующее:

  • Школы : системы технической подготовки иногда можно использовать уже на уровне средней школы, но они более распространены в образовании для практических и технических направлений профессиональной карьеры на уровне средней школы.
  • Колледжи и политехники : многие общественные колледжи или политехнические институты предлагают сертификаты, дипломы или степени бакалавра в области практического обучения навыкам, основанным на технологиях.Эти учреждения сосредоточены на прикладном или экспериментальном обучении и инвестируют в центры практического обучения, оснащенные необходимыми системами технического обучения.
  • Университеты : типичная университетская лаборатория входит в состав факультета естественных наук или инженерного факультета. Поскольку университеты проводят как обучение, так и исследования, основное внимание уделяется теоретическим знаниям, а не практическим навыкам. Таким образом, оборудование, которое можно найти в таких лабораториях, представляет собой скорее научные инструменты, чем системы технического обучения.
  • Учебные центры : также существуют учебные центры для повышения квалификации или переподготовки существующей рабочей силы. Эти учебные центры могут управляться торговыми палатами, региональными властями, совместными предприятиями или внутри транснациональных компаний. В основном они сосредоточены на сложных навыках с высокой потребностью в системах технического обучения.

Проблемы с техническим оборудованием для обучения

Использование систем технического обучения действительно связано с несколькими проблемами на этапах его жизненного цикла, а именно: поиск и разведка, приобретение, эксплуатация, послепродажная поддержка и утилизация.

Прозрачность затрат

Системы технического обучения почти всегда производятся на заказ и не имеют глобальных цепочек поставок, к которым привыкли клиенты в электронной, автомобильной или швейной промышленности. Это означает, что цена для каждой продажи должна рассчитываться на основе широкого диапазона основных параметров, таких как страна покупателя, ожидаемые условия инкотермс, ожидаемая поддержка при вводе в эксплуатацию, установка и обучение, требуемая гарантия и послепродажная поддержка.

Техническая поддержка

Поскольку большинство производителей управляют своими зарубежными продажами через партнерскую сеть дистрибьюторов, часто дистрибьюторы несут ответственность за локализованную поддержку в любой конкретной стране и на любом языке. Это возлагает на дистрибьютора большую ответственность за то, чтобы он действовал в долгосрочных интересах своих клиентов, а не в краткосрочных интересах для развития бизнеса и оптимизации с низкими затратами. Можно с уверенностью сказать, что дистрибьюторы по всему миру сильно различаются в намерениях, опыте и навыках.Некоторые из них особенно хороши, другие - гораздо хуже.

Тенденции в оборудовании для технического обучения

Традиционная система обучения включает оборудование, программное обеспечение и контент. Итак, каковы различные тенденции в системах технического обучения? В основном мы видим тенденции, связанные с появлением новых цифровых решений, которые интегрируются с традиционными системами обучения, чтобы сэкономить время и деньги.

Компьютерное моделирование

Некоторые компании оцифровали свои системы технического обучения в виде компьютерных симуляторов или цифровых двойников.Это позволяет использовать рентабельный подход к обучению.

Модели

часто используются в качестве решения для удаленного обучения, когда учащиеся получают необходимые инструменты, лабораторные работы и оборудование из дома, прежде чем они смогут использовать их в реальных условиях.

Другой вариант использования - разделить учащихся на группы, чередующиеся между первым запуском моделирования, а затем оптимизировать свое время у оборудования.

Виртуальная реальность и дополненная реальность

Виртуальная реальность (VR) и дополненная реальность (AR) часто вместе называют XR.В последние несколько лет мы наблюдаем растущую тенденцию к использованию XR при обучении различным типам навыков. Преимущество заключается в том, что это может быть рентабельно, а недостатком является то, что он не всегда обеспечивает истинный практический опыт.

Мы ожидаем, что в течение следующего десятилетия область XR станет более реалистичной и зрелой. По мере того, как это будет происходить дальше, технология будет расти и применяться в качестве дополнения к традиционным практическим системам. Возможно, однажды он даже вытеснит традиционные системы, но все зависит от того, насколько реалистичными они могут стать.

Оборудование удаленного доступа

В ответ на Covid19 некоторые производители начали разрешать удаленное управление своими системами технического обучения из дома. Это означает, что студенты и учащиеся могут удаленно управлять настоящим живым оборудованием в лаборатории своего учебного заведения, по сути, для проведения экспериментов из дома.

Мы ожидаем, что популярность удаленного доступа к живому оборудованию будет зависеть от его относительных преимуществ по сравнению с программным моделированием и решениями XR.Следите за новостями в блоге в 2021 году, в котором мы будем сравнивать эти три решения.

Как купить оборудование для технического обучения

Есть много вещей, о которых нужно помнить во время всего процесса поиска и приобретения. Ниже мы дадим вам обзор, но мы также написали полную и исчерпывающую статью с советами и идеями, доступными здесь: Системы обучения: как искать и оценивать

Базовый анализ

Любая закупочная деятельность должна иметь прочную основу базового анализа, который охватывает следующее:

  1. Анализ потребностей в обучении (вид востребованных вакансий)
  2. Анализ работы (какие задачи необходимо выполнить)
  3. Определение компетенций (что нужно усвоить учащимся)
  4. Структура развития компетенций (области обучения, проверяемые до стандартного уровня)
  5. Разработка учебных планов и программ обучения (переведены в учебные планы и учебные материалы, включая выбор систем технического обучения)

Установка важных параметров

Перед поиском необходимо установить различные важные параметры, а также несколько пунктов, которые будут важны в большинстве сценариев захвата.

  • Доступный бюджет
  • Требования к языку
  • Потребности в предпродажной поддержке
  • Потребности в установке и обучении
  • Техническая поддержка после продажи
  • Технические требования
  • Четкое описание продукта
  • Эффективность передачи знаний
  • Нагрузка на воспитателя
  • Срок поставки товара

Поиск и сравнение систем технического обучения

Существуют различные способы поиска систем технического обучения, и все они имеют свои преимущества и недостатки.

  • Связаться с коллегами
  • Читайте новости отрасли
  • Посетить выставку
  • Сайты производителей
  • Обратитесь к местному дистрибьютору
  • Связаться с производителем
  • Нанять консультанта
  • Используйте агрегатор (онлайн-торговую площадку), например Edquip

Как использовать Edquip

Edquip - это онлайн-площадка для систем технического обучения, которую также иногда называют агрегатором, поскольку она объединяет оборудование разных и конкурирующих производителей.Веб-сайт был разработан, чтобы сэкономить время и деньги преподавателям, инструкторам, профессорам и администраторам, которые ищут и изучают системы технического обучения.

Если хотите, можете посмотреть и видео, ссылка есть из шапки.

Поиск

В Edquip очень легко искать и находить системы технического обучения, вы можете либо выполнить текстовый поиск, либо просмотреть различные категории продуктов, оба варианта с домашней страницы.Затем вы можете сузить область поиска, применив различные фильтры, такие как подкатегории, язык контента, предлагаемая гарантия и т. Д. У каждого продукта есть страница продукта с изображениями продуктов, видео, описаниями, техническими характеристиками и различными атрибутами.

Сравнить

Любые продукты могут быть добавлены к сравнению продуктов, это становится особенно полезным, когда вы хотите сравнить похожие продукты от разных производителей. Страница сравнения продуктов позволяет очень легко сравнивать продукты на основе различных базовых параметров, таких как язык контента, страна происхождения, рейтинг клиентов, гарантия и т. Д.

Запрос

На странице сравнения вы можете запросить предложение одновременно для 2-5 продуктов, прямо у производителей этих продуктов. Вам нужно будет зарегистрироваться (или войти в систему) и заполнить два разных типа форм. Первая форма - это общая информация, которая поможет производителю дать вам точное предложение, например, из какой вы страны, когда вы хотите поставить систему, нужна ли вам помощь с установкой и обучением и т. Д.

Вторая форма - это конкретная информация о вас, которую Edquip будет использовать для проверки и подтверждения вашего запроса, прежде чем он будет передан производителям, например имя, организация и контактная информация.Мы никогда не передаем эту информацию производителям до вашего одобрения, что обычно происходит после того, как вы решили, какой продукт вы предпочитаете и с какой компанией хотели бы работать.

Обзор

Вы всегда можете прочитать отзывы других преподавателей и рейтинги различных систем технического обучения. Обзоры являются открытыми и содержат качественную информацию, в то время как рейтинги представляют собой количественные оценки различных параметров, связанных с уровнем знаний учащихся или рабочей нагрузкой преподавателя.Если вы использовали какой-либо из перечисленных продуктов в своем собственном учебном центре, не стесняйтесь отправить отзыв, чтобы помочь другим преподавателям в их процессе приобретения.

Реле в салоне ВАЗ 21099. Как заменить отдельный предохранитель или весь блок

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип - монтажный блок с 11 реле, есть два варианта:

Установочный блок старого образца (самый единственный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку, а контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и поворотный переключатель, а это сделано для функции «Стояночный свет»: потянув за ключ можно включить клавишный переключатель левого или правого габаритов, при этом подсветка номера и приборов не включается.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке размеров.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Фарукомитеры: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Фарукомитера К6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 была поставлена ​​перемычка (питание шло на реле в моторном отсеке), включался кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы ...

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно 5 секунд потечет.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с Ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 - реле времени омывателя заднего стекла

K3 - реле стеклоочистителя
K4 - Реле контрольных ламп (или перемычка, или ничего)
K5 - Реле светового сигнала боли
K6 - Реле очистителей фазовых ламп
K7 - реле питания электрические стеклоподъемники
K8 - Реле включения звука
K9 - включение мощности вентилятора двигателя охлаждения двигателя
K10 - Реле обогрева заднего стекла
K11 - Реле включения ближнего света фар
Выключатели:
1 (8A) Правая противотуманка свет, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16A) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочной коробки
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода) .Маторедуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрев сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа.Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16A) Вентилятор охлаждения мотора и реле мощности (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла.
13 (8A) Правая фара (дальний свет)
14 (8A) Левая фара (дальний свет)
15 (8A) Левая фара (средний свет)
16 (8A) Правая фара (средний свет)
Предохранитель заднего противотуманного света лампы (8а) с таким типом монтажных блоков располагаются рядом с их выключателем.

Второй тип - монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле стеклоочистителей, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе. Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 - Реле Фарусиллера
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеры: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Генератор заряда: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключен напрямую без реле, то есть пока вы держите рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки щитка приборов:
- Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. От него на реле фартуров и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
- Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс). Есть "разрешающие" провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с эл. Газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 - реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому sh3 / 16 (плюс от кнопки) пошел прямо на sh7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что они были рядом) стали использовать ш6 / 1, он подключался к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. Это в основном на автомобилях с электронной педалью газа.
Реле:
K1 - Реле включения очистителей персонала
OR
K1 - Реле включения вентилятора двигателя (E-gas)
K2 - Реле-копатель срабатывания и указатели аварийной сигнализации
K3 - Реле очистителя лобового стекла
K4 - Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 - Реле включения электрических стеклоподъемников
K6 - Реле включения звука
K7 - Реле выхода заднего указателя поворота
K8 - Реле включения дальнего света фар
K9 - Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Очистители головы (на момент включения).Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фонарей. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Самостоятельный пробег. Сумка
F4 (20A) Прикуриватель. Облегчение обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30A) Выключатели электростеклоподъемников. Электродвигатель окон
F7 (20А) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла. Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка).Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas дополнительно блок управления электропакетом.
F11 (7,5A) Фара правая (габаритный свет).Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Повторное отключение указателей поворота и аварийной сигнализации (в режиме указателя поворота) (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские).Заказчик сигнализации Anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева ветра
F17-F20 Запасные предохранители

На все карбюраторные автомобили семейства «Самара 1» и часть карбюраторных машин семейства «Самара 2» (ВАЗ 2113 - 2115) устанавливаются блоки предохранителей двух типов, старого и нового образца. Эти устройства еще называют монтажными блоками. Они - сердце электромобиля, потому что имеют реле включения слаботочных цепей. С помощью монтажного блока также управляются реле сильноточной и дополнительных цепей - стартера, противотуманной фары, подогрева сидений и других.Расположение обоих блоков одинаковое, разница в мелких, разных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащищенности, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише пространства помпы, куда часто попадает дождевая вода или промывочная жидкость.В новом монтажном блоке нет омывателей заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие - предохранители другого типа, более устойчивые к сырости в новой блочной модели. Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели. Если по какой-то причине вы не можете прочитать текст на крышке, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и структурные схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

  • окисление контактов;
  • цепь из-за грязи.

Вода, находящаяся внутри корпуса монтажного блока, смешивается с пылью и образует грязь, которая распространяется по нижней или верхней части печатной платы. Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому просто установить причину нужно только после демонтажа и вскрытия блока.

Необходимо снять и проверить смонтированный блок, если наблюдаются следующие неисправности:

  • или произвольное включение / выключение / режим переключения;
  • проблемы с радио;
  • периодически пропадающее зажигание;
  • нечеткая работа дворников или мойщиков;
  • срабатывание нечеткого звукового сигнала;
  • некорректная или нечеткая работа указателей поворота.

Видео - возникновение короткого замыкания

Как снять и установить вазонный блок предохранителей

Основные процедуры снятия монтажного блока у любой модели одинаковы.Чтобы снять монтажный блок, выполните следующие действия:

  • Снимите минорную клемму аккумуляторной батареи.
  • Открутите две гайки по бокам блока (находится на водительской стороне в пространстве лобового стекла вверху).
  • Поднимите блок насколько возможно и вытащите все разъемы ниже.
  • Устанавливаем в обратном порядке. Сначала вставляем все разъемы, затем накручиваем гайки.

Как разобрать и собрать

Перед тем, как разобрать монтажный блок, распечатайте фото или установку предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне чехол не всегда помогает.

  • Снимите крышку. Для этого на старом блоке блока снимите по одной защелке с каждой стороны, на новой модели снимите по две защелки с каждого блока.
  • Вытащить все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытащить предохранители, он находится рядом с реле указателя ротора.
  • После этого откручиваем винты, соединяющие обе половины корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы.Самое новое дно. Но бывает наоборот, потому что блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса. Если разделение не работает, убедитесь, что вы открутили все винты, и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно сожмите их, чтобы они соединились.Если не получается подключить половину корпуса, разберите их и убедитесь, что печатная плата находится на месте, затем повторите сборку. Затем закрепите половинки туловища самозатяжками.

Как отремонтировать

Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, смочите ее жидкостью для снятия лака и кисточками. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите дорожку спиртом и просушите воздух.Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.

Если вы обнаружили грязь или окисление, замените их. Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность того, что часть контактов не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены.Если печатная плата не справляется, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего блока, для чего вы сравните каталожный номер вашего блока и того, для которого предназначена плата.

Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.

Основная задача БП - не допустить поломки электрооборудования, установленного в автомобиле.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветви - выпуска до 1998 года и выпуска после 1998 года.

Старые автомобили комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.

Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда у БП маркировка 2114-3722010-60. Вот уже смотрим предохранители.

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива не играет ни карбюратора, ни инжектора. БП будет отличаться только годом выпуска машины. Следовательно, монтажные блоки карбюратора и инжектора одинаковые.

Нужный узел крепления тоже везде одинаковый - в пространстве ротора напротив водительского сиденья, почти под лобовым стеклом.

Разница

Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:

  • Детали монтажного блока обозначены разными способами;
  • Номинальные предохранители разные;
  • Новый БП не имеет системы охлаждения системы охлаждения и устройства омывателя заднего стекла.

БП старого образца

Рассмотрим в первую очередь БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Ток сила

Цепь защищает

Запасной предохранитель

Указатели поворотников, прерыватель аварийной сигнализации (в аварийном режиме), световой сигнал аварийного управления

Задние фары стоп-сигнала, освещение кабины

Элемент обогрева заднего стекла, контакт обогрева заднего стекла, переносное гнездо, прикуриватель

Звук (Cluson), Classone Switch

Запасной предохранитель

Электродвигатель вентилятора, электродвигатель омывателя лобового стекла, выключатель электровентилятора электрорадиатора, реле обогрева заднего стекла, контрольная лампа обогрева на заднем стекле, освещение Бардачка

Запасной предохранитель

Запасной предохранитель

Фара габаритная левая

Фара габаритная правая

Правая фара ближнего света

Фара левая

Левая фара, контрольная лампа дальнего света

Правая фара дальнего света

Указатели поворота и выключатель (в режиме индикации указателей поворота), контрольная лампа указателей поворота, задних фонарей, мотор-выключатель и включение дворников, лампа проверки давления масла, контрольная лампа ручных тормозов, указатель температуры охлаждающей жидкости , указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Кроме обозначений предохранителей вам не нужно будет знать, какой номер реле в монтажном блоке за какие функции отвечает.

Номер реле

Функции

Рабочие элементы очистки передней оптики

Омыватель заднего стекла работоспособность двигателя

Защита от поломки ламп поворотных сигналов и световой сигнализации

Защита лобового стекла от мотора лобового стекла

Позволяет определить производительность лампы

Защита от перенапряжения системы обогрева заднего стекла

Фонари для дальнего света

Лампы средней фары

Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя

Работа Класона

БП новый образец

Здесь схема узла крепления немного другая, но она более актуальна для владельцев ВАЗ 2109, так как большинство сохранившихся до наших дней девяток - это модернизированные версии.

Схема актуальна как для карбюраторных, так и для инжекторных двигателей.

Номер предохранителя

Номинальный ток

Цепь электрическая, за которую отвечает

Запасной предохранитель

Запасной предохранитель

Запасной предохранитель

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигатель

Поворотный переключатель сигналов, режим скорости вращения, поворотный переключатель сигналов, лампа поворота, лампа поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, лампа контроля уровня бензина, указатель температуры охлаждающей жидкости , датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический выключатель тормозной системы, ручной выключатель тормоза

Выключатель стоп-сигналов и лампочки, салонная подсветка Пол

Лампы освещения помещения, габаритный поворотный фонарь, лампа обогревателя и ручки прикуривателя, зажим подсветки Бардачки, выключатель и лампа подсветки приборной панели

Claxon, переключатель Claxon, электрический двигатель вентилятора радиатора

Фонарь левого габарита, фонарь левый задний габарит

Фонарь правый, задний правый затемняющий фонарь, выключатель противотуманной фары, контрольная лампа противотуманного света

Переключатель и указатели поворота стрелы, указатели поворота, контрольная лампа в аварийном режиме

Прикуриватель, розетка для переноски лампы

Дальний свет Передняя правая фара

Левая фара дальнего света, контрольная лампа дальней оптики

Средний свет правой фары

Ближний свет, левая фара

Реле

Что касается реле в монтажном узле нового образца на ВАЗ 2109, то распиновка следующая.

Номер реле

Его особенности

Без него не будет работать двигатель омывателя заднего стекла

Ответственный за работу указателей поворота и световой сигнализации

Обеспечивает работу стеклоочистителя

Защищает лампы Стоп-сигналы и габариты автомобиля

Обеспечивает работу длинномерных фонарей

Гарантирует работу омывателя оптики

Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле

Звуковой сигнал или просто щелчок по

Защищает от высокого напряжения вентилятор охлаждения двигателя

Ответственный за работу устройства обогрева заднего стекла

Обеспечивает лампы ближнего света

Необходимо не просто разбираться в расположении предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Разборка и замена

Если у вас вышла из строя, вы должны сначала проверить состояние предохранителя, ответственного за это.

На практике снять и снять неподходящий предохранитель или реле несложно. Для этого вам необходимо:

  • Поднять капот и выключить минус от аккум. Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, то под напряжением у автомобиля в этой точке быть не должно;
  • Найдите монтажный блок.Он расположен в зоне ветрового стекла напротив водительского сиденья прямо под лобовым стеклом. Сверху блок закрывается пластиковой крышкой. Чтобы его снять, достаточно прижать фиксаторы по бокам;
  • Снимите крышку и посмотрите на ее заднюю часть. Есть электрический молоток, где указано расположение того или иного предохранителя, реле. Достаточно найти элемент, отвечающий за оснащение объекта по таблицам выше;
  • Снимите предохранитель. Во всех монтажных блоках есть специальные щипцы.Удалять предохранители вручную не рекомендуется. Реле снимаются небольшими покачиваниями вверх и вниз;
  • Заменить неисправный компонент.

Выход из строя предохранителя определяется расплавленной резьбой. Это гибкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию страдать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть клемму с АКБ и проверить работоспособность оборудования.

Блоки предохранителей

, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача БП - не допустить установленного в автомобиле электрооборудования.

Колодки предохранителей карбюратора ВАЗ 2109 и форсунки ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то фактор системы впрыска топлива (инжектор или карбюратор) совершенно не играет никакой роли. БП будет отличаться только годом ТС. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Нужный блок находится под капотом напротив водительского сиденья собственно под лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Весь модельный ряд ВАЗ 2109 можно разделить на две категории - выпускаемые с 1998 года и выпущенные после 1998 года старые автомобили комплектуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса.Реле припаяны к плате, проводам и предохранителям. На обновленных версиях «девятки», которые выпускались после 1988 года, БП имела маркировку 2114-3722010-60. Вот уже и наблюдаем предохранители.


БП 17.3722.

Различия между старой и обновленной версиями заключаются в следующем:

  • Элементы монтажного блока имеют разную маркировку.
  • Различное количество предохранителей.
  • В новом блоке нет реле времени омывателя задних стекол и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная Ток силы Номер предохранителя
Запасной 10А. F1.
Контрольная лампа аварийная, прерыватель сигнализации, указатели поворота 10А. F2.
Зажим подсветки салона, стоп-сигналы задние фары 10А. F3.
Прикуриватель, розетка для переноски, активация обогрева заднего стекла, элемент обогрева заднего стекла 20А. F4.
Клэксон 20А. F5
Запасной 30А. F6.
Блок ленточной подсветки, контрольная лампа обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения электровентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки 30А. F7.
Запасной 7,5А. F8.
Запасной 7,5А. F9.
Фара левая общая 7,5А. F10
Фара правая общая 7,5А. F11
Ближний свет фар 7,5А. F12.
Левая фара левая 7,5А. F13
Дальний свет фар, дальний свет активации 7,5А. F14
Фара дальняя правая 7,5А. F15 15А. F16

Блок крепления реле ВАЗ 2109 старый образец, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Цепь защищенная Номинальный ток Номер предохранителя
Запасной 8А. 1
Запасной 8А. 2
Запасной 8А. 3
Плита электропривода и выключатель печки, реле вентилятора радиатора 16А. 4
Выключатель стояночного тормоза, лампа стоп-сигнала, датчик и датчик давления масла лампа, датчик температуры, датчик температуры охладителя, датчик уровня топлива, датчик уровня топлива, сигнал топлива, вольтметр, тахометр, лампа заднего хода, задняя оптика, поворотный поворот Контрольные и сигнальные лампы, переключатель переключателя, поворотный переключатель переключателя 3А. 5
Зажим подсветки салона и выключатель стоп-сигнала 8А. 6
Лампа и выключатель дальнего света, роскошное сияние, осветительная лампа прикуривателя и обогревателя, контрольная лампа габаритов, осветительные лампы 8А. 7
Электромотор вентилятора радиатора, Klaxon 16А. 8
Лампочка левого габарита, лампа заднего левого габарита 8А. 9
Лампа правого габаритного света, лампа заднего правого габаритного света, сигнальная лампа и выключатели противотуманных фар 8А. 10
Лампочки указателей поворота, выключателя и выключателя, контрольной лампы в аварийном режиме 8А. 11
Гнездо для переноски лампы, прикуривателя 16А. 12
Дальний свет (передняя правая фара) 8А. 13
Дальний свет (левая фара), Дальний свет управления оптикой 8А. 14
Средний свет (передняя правая фара) 8А. 15
Средний свет (левая фара) 8А. 16

Блок крепления реле ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которая закрыта блоком.

Как понять, что предохранитель заблокирован

Мощность предохранителя может быть определена по расплавленной нити - плавкому элементу, который плавится и замыкает контакты, не позволяя электрическому оборудованию страдать от сильного напряжения.

Безопасность при напряжении

Обязательно отключите минусовую клемму от АКБ.

Разборка и замена предохранителей своими руками (подробно)

Порядок работ:


Добрый день.Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также примените подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей - 2114-3722010

Приборы:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Откройте капот.Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

На следующем этапе вам необходимо забрать предохранитель и произвести ему замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.

За какие предохранители в ВАЗ 2108, 2109, 21099 отвечают сборщики.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель

Что отвечает:

Фара противотуманная правая

Противотуманные фары слева

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворот
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Check»
Открытие дверей

Освещение салона
Задние фонари

Электрические стеклоподъемники

Государственный номер
Лампа подкаст
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Звуковой сигнал

Фонарь задний правый, газ

Избегание

Нагревательный элемент обогрева заднего стекла
Включение обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Сигарета

Фара правая

Фара левая

Фара ближняя левая

Средний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Воздушная заслонка карбюратора
Runt
Охлаждающая жидкость
Уровень топлива в баке
Лампа «Проверка»
Открытие дверей

Тормоза задние
Освещение салона

Государственный номер
Лампа подкаст
Светотехника
Габариц.
Освещение приборной панели
Сигарета

Вентилятор радиатора

Габрит задний левый

Габрит задний правый

Аварийный сигнал

Сигарета
Обогрев заднего стекла

Фары дальнего света правые

Фара дальнего света левая

Фара ближняя левая

Средний свет правой фары

Игольчатые и соленоидные клапаны карбюратора ВАЗ 2109

«Самара» (ВАЗ 2109), сама по себе - машина прочная и надежная.А если что-то «летает», то обычно это результат экстремальных температур или неправильной эксплуатации. Но время никого не щадит, даже машины. Поэтому в один прекрасный день он может просто не запуститься. И причина такой неисправности может быть не в двигателе или зажигании. Часто к такому повреждению приводит выход из строя клапанов.

Проверка и ремонт клапана

Проверка клапана - обязательный процесс при диагностике автомобиля. Поможет отсеять некоторые варианты причин неисправности

Часто бывает, что игольчатый клапан карбюратора ВАЗ 2109 иногда может просто «заедать».И это вызывает проблемы. Если топливный игольчатый клапан неисправен, его необходимо очистить или заменить.

Бывает, что клапан перестает работать в очень жаркую погоду. Это может выражаться в том, что машина заводится, но через десять-двадцать секунд двигатель глохнет. Внешне определить причину очень проблематично.

Иногда в таких случаях помогает простукивание по крышке карбюратора, а затем делается несколько ходов на ручном приводе ТНВД.

Когда игольчатый клапан прекращает свою работу в закрытом состоянии, очевидно, что ничего не происходит, и вы не слышите никаких звуков.А открытый клапан издает звук бензина, наполняющего поплавковую камеру.

Процесс замены игольчатого клапана карбюратора ВАЗ 2109

Рекомендуем не издеваться над автомобилем и заменить клапан. Иначе рано или поздно придется делать более серьезный ремонт карбюратора ВАЗ 2109.

Внимание! Замена проводится только на холодную машину.

  • Необходимо ослабить болты крепления троса и оплетки привода «всасывания».После этого его можно будет свободно снимать с карбюратора.
  • Теперь нужно остановить хомуты, чтобы снять с карбюратора шланг, подающий бензин и «обратную магистраль». Можно отсоединить провод от клапана экономайзера принудительного холостого хода.
  • При этом нужно открутить пять винтов, которыми крепится крышка карбюратора. Очень важно не повредить ни прокладку, ни поплавки. Теперь вы можете снять крышку.
  • Переверните крышку так, чтобы поплавки оказались вверху.После этого можно взять шило и надавить на оси поплавков, чтобы их снять. Все делаем аккуратно, чтобы не повредить язычки. В противном случае может нарушиться уровень топлива.
  • Теперь снимите старый клапан. Новые сделаны таким образом, что их игла по сути является отдельной деталью. Это очень удобно, ведь теперь уздечка легко надевается на язык.
  • Обязательно смочите новую иглу на десять минут в бензине, прежде чем приступить к установке нового клапана.
  • Установите новый клапан.
  • Игла надевается на уздечку языка. При этом он вставляется в сам корпус. Далее устанавливаются поплавки, совмещая отверстия под ось кронштейна и поплавков. Возвращаем на законное место поплавки оси.
  • Теперь крышку можно вернуть на место. Но в идеале промойте и топливный фильтр. Для этого откручиваем заглушку, которая находится напротив входа, и вытаскиваем фильтр. После этого его промывают бензином и ставят на место.
  • Закрутите винты на крышке карбюратора.
  • Возвращаем на место шланги и трос, закрепляем.
Рекомендуемая артикул: Новые авто до 500000 руб в хорошей комплектации

После этого проблем с заеданием клапана точно не будет. При необходимости проверьте электромагнитный клапан карбюратора ВАЗ 2109.

Проверка электромагнитного клапана карбюратора ВАЗ 2109 и его блока управления

В карбюраторе ВАЗ 2109 установлены электромагнитный клапан и его блок управления.Этот агрегат включает клапан при 1900 об / мин и отключает при 2100 об / мин. Как только двигатель выйдет на заданную частоту вращения коленчатого вала, в цепи электропитания электромагнитного клапана карбюратора ВАЗ 2109 произойдет обрыв и подача бензина прекратится.

И наоборот, когда частота вращения падает до 1900 об / мин, цепь снова замыкается и подача топлива восстанавливается. Для того чтобы проверить правильность работы электромагнитного клапана ВАЗ 2109, выполните следующие действия:

  • включить двигатель и прогреть его до рабочей температуры;
  • затем отсоединить разъем от провода клапана и замкнуть его на массу;
  • Постепенно увеличивайте обороты двигателя до 2100 и заблокируйте их на этом этапе.
  • Когда двигатель достигнет 2100 об / мин, вы почувствуете появление автоколебательного режима с рябью оборотов. Это связано с тем, что прекратилась подача топлива - клапан закрыт.
  • как только клапан закрывается, то следует естественное постепенное уменьшение оборотов до 1900 оборотов, и как только эта отметка достигается, автоматически открывается соленоидный клапан и топливо снова начинает поступать в двигатель - обороты до 2100 оборотов начнется.

В большинстве случаев включение / выключение клапана является циклическим процессом и происходит каждые 1-2 секунды. Итак, если вы не увидели этот цикличный процесс при проверке, но уверены, что клапан исправен, то вам следует разобраться с блоком управления. Или поменяйте клапан на новый для большей уверенности.

Рекомендуемый артикул: Панель приборов ВАЗ 2114 (обозначение, описание и схема)

Для проверки блока управления электромагнитным клапаном карбюратора ВАЗ 2109 следует подготовить дополнительный провод, длины которого должно хватить от нашего клапана до аккумулятора. , а именно к положительной клемме.Кроме того, требуется контрольная лампа напряжения. Далее необходимо проделать следующие действия:

  • отсоединить кабель питания от электромагнитного клапана карбюратора ВАЗ 2109 и подсоединить клапан к клемме аккумуляторной батареи заранее подготовленным проводом, не трогая мотор;
  • Подключите питающий кабель клапана, который был отсоединен, к плюсовой клемме контрольной лампы, а минус - к массе.
  • Запустите двигатель и дайте ему поработать на холостом ходу с частотой вращения коленчатого вала 850-900 оборотов в минуту, при этом контрольная лампа должна гореть.
  • постепенно увеличивайте скорость до 2100, и лампа погаснет, когда она достигнет этой отметки, а при уменьшении скорости до 1900 она снова загорится.

На этом испытания электромагнитного клапана карбюратора ВАЗ 2109 окончены. При обнаружении неисправности следует заменить клапан или блок управления клапаном.

Датчик температуры 2109 форсунки. Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках

Современные автомобили для управления работой всех систем автомобиля имеют микроконтроллер.Для того, чтобы микроконтроллер получал информацию от различных узлов автомобиля, на них установлено большое количество различных датчиков. Один датчик показывает температуру в салоне, другой отвечает за токсичность выхлопа, третий следит за положением фар, четвертый определяет, сидит водитель на сиденье или нет и так далее. Доходит до безумия: в машине перегорает лампочка ближнего света, но не заводится. Контроллер выдает ошибку, которую тоже не так-то просто расшифровать.Оно и понятно - это хлеб автосервисов.
В этом плане старые Ваз 2109 выглядят очень привлекательно: в них очень мало электроники. И это очень примитивно. Вышел из строя датчик температуры охлаждающей жидкости - не беда, генератор не работает - тоже проблема, гони пока аккумулятор не разрядится. Для современных иномарок это невозможно: контроллер увидит неисправность, запретит работу двигателя и потребует от водителя устранить неисправность.
По сравнению с инжекторной моделью, карбюратор ваз 2109 имеет меньше датчиков. Из них на двигатель реально влияет только датчик Холла. Остальные датчики нужны для информирования водителя о состоянии систем автомобиля или для включения / выключения исполнительных механизмов.
Перечислим датчики карбюратора ВАЗ 2109:
1. Датчик Холла
2. Датчик температуры охлаждающей жидкости.
3. Датчик давления масла.
4. Датчик включения вентилятора.
5. Датчик включения заднего хода.
6. Включите датчик стояночного тормоза.
7. Концевой выключатель дроссельной заслонки.
8. Датчик скорости.
* Многие ошибочно утверждают, что у карбюратора ВАЗ 2109 есть датчик холостого хода ... Неправда. Карбюратор ВАЗ 2109 имеет электромагнитный клапан холостого хода. Клапан - это не датчик, это исполнительный механизм. Он не подает своего сигнала, а получает управляющее напряжение от экономайзера холостого хода.
1. Самым главным датчиком я бы назвал Ваз 2109.

Без него двигатель автомобиля не заводится.Уберите все остальные датчики - машина заработает. Без датчика Холла работать не будет. Назначение датчика Холла - передача импульсов вращения распределительного вала двигателя на коммутатор. Датчик предназначен для определения момента образования искры переключателем. Без него не будет искры и соответственно двигатель не запустится. Датчик установлен в корпусе распределителя зажигания ВАЗ 2109 и подключается непосредственно к переключателю. В случае неисправности легко заменим.
2. Предназначен для отображения температуры двигателя на панели.


Датчик температуры охлаждающей жидкости (далее ДТОЖ) - это тепловое сопротивление, то есть сопротивление, которое изменяется с температурой. Двигатель холодный - сопротивление ДТОЖ большое и стрелка указателя температуры охлаждающей жидкости не двигается. По мере прогрева двигателя сопротивление ДТОЖ падает и стрелка указателя поднимается вертикально вверх. Если указатель температуры перестал показывать температуру двигателя, необходимо проверить ДТОЖ.
3. Предназначен для информирования водителя о наличии давления масла в системе смазки двигателя ВАЗ 2109.


Классические модели ВАЗ 2109 показывают давление масла в диапазоне от 0 до 5 атмосфер. ВАЗ 2109 показывает только НАЛИЧИЕ давления масла, без указания его значения.
4. Устанавливается в радиатор системы охлаждения двигателя и предназначен для включения вентилятора при температуре охлаждающей жидкости выше 90 градусов.


Выключатель вентилятора представляет собой обычный термовыключатель, который замыкается при температуре выше 90 градусов и размыкается при более низких температурах.
5. Предназначен для включения фонарей заднего хода при включении передачи заднего хода. Это еще и обычная клемма, которая замыкается на массу при включении водителем задней передачи Ваз 2109.
6. Датчик включения стояночного тормоза просто включает лампу указателя парковки на приборной панели ВАЗ 2109. Также сработал обычный концевой выключатель. рычагом стояночного тормоза.
7. Концевой выключатель дроссельной заслонки предназначен для определения того, нажата педаль акселератора или нет. Подключен к экономайзеру принудительного холостого хода.

Датчик температуры охлаждающей жидкости (ДТОЖ) - входит в систему управления двигателем (ЕСМ) инжекторных автомобилей ВАЗ 2108, 2109, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и нормальной работы.

Расположение датчика температуры

На автомобилях ВАЗ 2108, 2109, 21099 с инжекторными двигателями датчик устанавливается в патрубке отвода охлаждающей жидкости между термостатом и головкой блока.

Устройство ДТОЖ

Это термистор - резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при повышении или понижении температуры. При нагревании сопротивление уменьшается, при охлаждении увеличивается. Например, на плюс 100 гр. - сопротивление 180 Ом, при минус 40 - сопротивление 100700 Ом. На одной стороне датчика есть два контакта с другим (находящимся в потоке теплоносителя) чувствительным элементом.

Принцип работы ДТОЖ ВАЗ 2108i, 2109i, 21099i

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор постоянного сопротивления внутри блока.Поскольку датчик температуры представляет собой термистор, напряжение, поступающее от ЭБУ, сразу же изменится в зависимости от температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и, соответственно, количество топлива для впрыска. Падение напряжения будет большим на холодном двигателе (больше топлива) и небольшим на теплом (меньше топлива). По мере прогрева двигателя количество топлива, поступающего в цилиндры двигателя, уменьшается.

Кроме запуска по показаниям датчика температуры, блок управления корректирует холостой ход двигателя, принимает решение об обогащении топливной смеси при средних и высоких нагрузках, меняет угол опережения зажигания в ту или иную сторону, включает и выключает вентилятор охлаждения.

Неисправности ДТОЖ

Выход из стоячего датчика температуры не позволяет ЭБУ правильно рассчитать дозу топлива, необходимую двигателю в данный момент, а это, в свою очередь, приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении повышен расход топлива. Кроме того, неисправность ДТОЖ может быть одной из причин перегрева двигателя (несвоевременное включение вентилятора системы охлаждения) или, наоборот, его длительного прогрева.

В некоторых случаях при неисправности датчика температуры система управления двигателем переходит в дежурный режим. В этом случае при запуске ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет производиться по времени его работы, а не по по показаниям датчика температуры вентилятор охлаждения будет постоянно включен. Загорается лампочка на панели приборов и система самодиагностики запишет код ошибки в память блока управления.

Сразу менять датчик на новый не стоит, необходимо предварительно проверить разъем подключения датчика и подводящие к нему провода. Если в пути возникла неисправность, можно снять разъем с датчика и въехать на место ремонта в резервном режиме ЭСУД.

Применяемость ДТОЖ

ВАЗ 2108, 2109, 21099 - ДТОЖ 2112-3851010 (23.3828).

Примечания и дополнения

- Резистор - элемент электрической цепи, имеющий сопротивление.Они позволяют контролировать и регулировать проходящие через них напряжение и силу. электрический ток ... Единица сопротивления Ом.

Датчики

& nbsp Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры), датчик намотан на выпускной патрубок охлаждающей жидкости на головке блока цилиндров. При низких температурах сопротивление датчика высокое (при -40 ° С -100 кОм), а при высоких - низкое (при 100 ° С - 177 Ом).
& nbsp ЭБУ вычисляет температуру охлаждающей жидкости по падению напряжения на датчике. Падение напряжения высокое, когда двигатель холодный, и низкое, когда двигатель теплый. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет электронный блок. & nbsp Для замены датчика выполните следующие действия:

& nbsp 2. Слейте охлаждающую жидкость из радиатора.
3. Для удобства снимите воздушный фильтр ().

Фиг.1
& nbsp 4.Отсоедините колодку с проводами датчика температуры охлаждающей жидкости, нажав на пластиковую скобу. Откручиваем датчик от патрубка системы охлаждения.
& nbsp 5. Установите датчик в обратном порядке.

& nbsp Датчик детонации , прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.
& nbsp Чувствительным элементом датчика является пьезоэлектрическая кристаллическая пластина. Во время детонации на выходе датчика генерируются импульсы напряжения, которые нарастают с увеличением интенсивности и детонационных ударов.Электронный блок по сигналу датчика регулирует угол опережения зажигания, чтобы исключить детонационные вспышки топлива.
& nbsp Для замены датчика действуйте следующим образом:

Рис. 2
2. Отсоедините разъем 1 с проводами от датчика детонации 2. Отвинтите стопорную гайку и снимите датчик со шпильки.

& nbsp Датчик массового расхода воздуха , расположенный между воздушным фильтром и шлангом впускной трубы. Он содержит датчики температуры и нагревательный резистор.Проходящий воздух охлаждает один из датчиков, и электронная схема датчика преобразует эту разницу температур в выходной сигнал для электронного блока управления.
& nbsp Два типа датчиков массового расхода воздуха могут использоваться в различных вариантах систем впрыска топлива. Они различаются конструкцией и характером выходного сигнала, который может быть частотным или аналоговым. В первом случае в зависимости от расхода воздуха меняется частота сигнала, а во втором - напряжение.
& nbsp ЭБУ использует информацию от датчика массового расхода воздуха для определения ширины импульса открытия форсунки.
& nbsp Для замены датчика действуйте следующим образом:
& nbsp 1. Отсоедините провод от "-" клеммы аккумуляторной батареи.

Фиг.3


& nbsp 2. Нажав на пластиковую защелку снизу отверткой или пальцем, отсоединить колодку 1 с проводами от датчика массового расхода воздуха 3. Ослабить зажим крепления и отсоединить шланг 2 от датчика, открутить двумя крепежными винтами и снимите датчик с воздушного фильтра.
3. Установите датчик в обратном порядке.

Фиг.4


& nbsp CO-potsnciomotr (рис. 4) устанавливается на автомобилях с разомкнутой системой впрыска (без каталитического нейтрализатора и датчика концентрации кислорода) в моторном отсеке на стенке воздухозаборника и является регулируемым резистор, он посылает сигнал в ЭБУ, который используется для регулировки состава топливовоздушной смеси с целью получения нормированного уровня концентрации окиси углерода (СО) в выхлопных газах на холостом ходу.CO-потенциометр аналогичен винту качества смеси в карбюраторах. Регулировка содержания CO с помощью CO-потенциометра производится только при техническом обслуживании станции с помощью газоанализатора.

& nbsp Датчик скорости автомобиля установлен на коробке передач между приводом спидометра и концом гибкого вала привода спидометра. Работа датчика основана на эффекте Холла. Датчик посылает на блок управления прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.
& nbsp Для замены датчика действуйте следующим образом:
& nbsp 1. Отсоедините провод от "-" клеммы аккумуляторной батареи.

Фиг.5
& nbsp 2. Отсоедините колодку с проводами датчика скорости, отжав пружинные зажимы.
3. Открутите датчик от привода спидометра.

& nbsp Датчик положения дроссельной заслонки установлен на стороне дроссельной заслонки и соединен с валом дроссельной заслонки.
& nbsp Датчик представляет собой потенциометр, на один конец которого подается «плюс» питающего напряжения (5 В), а на другой - «земля», с третьего выхода потенциометра (от слайдер) является выходным сигналом для ЭБУ.При повороте дроссельной заслонки (от воздействия на педаль управления) напряжение на выходе датчика изменяется, при закрытии дроссельной заслонки ниже 0,7 В. При открытии дроссельной заслонки напряжение на выходе датчика поднимается и при полном открытии дроссельной заслонки должно быть больше 4 В. Выходное напряжение датчика, ЭБУ регулирует подачу топлива в зависимости от угла открытия дроссельной заслонки (то есть по требованию водителя) Датчик положения дроссельной заслонки делает не требуют регулировки, так как ЭБУ воспринимает холостой ход (то есть полное закрытие дроссельной заслонки) как нулевую отметку.

& nbsp 1. Отсоедините провод от "-" клеммы аккумуляторной батареи.
2. Отсоедините разъем с проводами датчика положения дроссельной заслонки, выдавив пластиковую защелку.

Фиг.6
& nbsp 3. Выкрутите два крепежных винта и снимите датчик положения дроссельной заслонки с дроссельной заслонки (узел снят для ясности).
& nbsp 4. Установите датчик в обратном порядке, убедившись, что установлено кольцо из пеноматериала.

& nbsp Регулятор холостого хода регулирует частоту вращения коленчатого вала на холостом ходу, контролируя количество воздуха, подаваемого в обход закрытого дроссельного клапана. Он состоит из двухполюсного шагового двигателя и соединенного с ним конического клапана.Клапан выдвигается или втягивается в соответствии с сигналами блока управления. Когда игла полностью выдвинута (соответствует 0 ступеням), поток воздуха перекрывается. Когда игла выдвигается, создается воздушный поток, пропорциональный шагу, на который игла выходит из седла.
& nbsp Чтобы заменить регулятор, сделайте следующее:
& nbsp 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Нажмите на пластиковую защелку и отсоедините колодку с проводами от регулятора холостого хода, установленного на дроссельном узле.

Фиг.7
3. Открутите два крепежных винта и снимите регулятор с дроссельного узла (для наглядности узел снят).

Фиг.8
& nbsp 4. Заменить порванное или потерявшее эластичность уплотнительное кольцо 1 регулятора холостого хода 2.
& nbsp 5. Установите регулятор в обратном порядке, смазав его уплотнительное кольцо моторным маслом.

& nbsp Датчик положения коленчатого вала индуктивного типа , предназначен для синхронизации работы ЭБУ с верхней мертвой точкой поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала. Датчик установлен на крышке масляной. насос напротив ведущего диска на ведущем шкиве генератора.Мастер-диск представляет собой шестерню с 58 равноотстоящими (6 °) полостями. При таком шаге на диске ставится 60 зубцов, но два зуба срезаются для создания импульса синхронизации («эталонного» импульса), который необходим для согласования работы электронного блока с ВМТ поршней в 1-й и 4-й цилиндры.
& nbsp Когда коленчатый вал вращается, зубья изменяют магнитное поле датчика, индуцируя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубцом диска должен быть в пределах (1 ± 0.2) мм. ЭБУ по сигналам датчиков определяет скорость вращения коленчатого вала и посылает импульсы на форсунки.
& nbsp Чтобы заменить датчик, сделайте следующее:
& nbsp 1. Отсоедините провод от "-" клеммы аккумуляторной батареи.
2. Отсоедините колодку с проводами от датчика положения коленвала.

Фиг.9
3. Открутите болт крепления 1 и снимите датчик 2 с крышки масляного насоса (для наглядности крышка насоса снята).
& nbsp 4. Установите датчик в обратном порядке.

& nbsp Датчик концентрации кислорода (лямбда-зонд) Используется в замкнутой системе впрыска и устанавливается на выхлопной трубе глушителей. Кислород, содержащийся в выхлопных газах, вступает в реакцию с датчиком концентрации кислорода, создавая разность потенциалов на выходе датчика. Оно варьируется от примерно 0,1 В (смесь с высоким содержанием кислорода) до 0,9 В (смесь с низким содержанием кислорода).
& nbsp Для нормальной работы температура датчика должна быть не менее 360 * C. Поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент. Контролируя выходное напряжение датчика концентрации кислорода, ЭБУ определяет, какой командой регулировать рабочую смесь на форсунках.Если смесь бедная (низкая разность потенциалов на выходе датчика), то выдается команда на обогащение смеси. Если смесь богатая (высокая разность потенциалов), выдается команда на обеднение смеси.
& nbsp Чтобы заменить датчик, сделайте следующее:
& nbsp 1. Отсоедините провод от "-" клеммы аккумуляторной батареи.
2. Отсоедините разъем датчика от жгута проводов, нажав на пластиковую защелку.

Фиг.10
& nbsp 3.Откручиваем датчик от выхлопной трубы глушителя (для наглядности выхлопная труба снята).
& nbsp 4. Установите датчик в обратном порядке.

& nbsp Датчик фазы используется в системах последовательного впрыска топлива. Используется на двигателях мод. 2111 (c электронным блоком Bosch M7.9.7), 21114 и 21124. Устанавливается на правом конце ГБЦ двигателей мод, 2112 и 21124 и на задней крышке распредвала двигателей мод. 2111 и 21114. Принцип его действия основан на эффекте Холла.
Заменить датчик на моторах мод. 2112 и 21124, нужно сделать следующее:
1. Отсоединить провод от "-" клеммы АКБ.

Фиг.11
2. Нажмите на пластиковую защелку и отсоедините колодку 2 с проводами от датчика фазы 1. Открутите два болта крепления и снимите датчик.
3. Установите детали в порядке, обратном снятию.

В автомобиле ВАЗ 2109 датчик температуры охлаждающей жидкости играет очень важную роль.Без него система не будет работать должным образом, что может привести к перегреву или переохлаждению машины.
Следовательно, если есть какие-то проблемы с датчиком, то их нужно диагностировать заранее, чтобы потом не поздно. На ВАЗ 2109 датчик температуры охлаждения легко проверить самостоятельно.

Проверка датчика


Есть два способа проверить.
Для проверки датчика температуры первым способом необходимо:

  • Подсоедините отрицательный конец вольтметра к двигателю.
  • Включить зажигание.
  • С помощью вольтметра определите, какое напряжение генерируется во время движения.
  • Важно, чтобы это напряжение было не менее 12 В (при заряженном аккумуляторе).

Примечание: в противном случае вам придется либо отремонтировать, либо заменить датчик на новый.

Второй способ проверки более надежен.
Для его реализации вам необходимо:

  • Установите мультиметр в режим вольтметра.Напряжение следует измерять в диапазоне от 100 Ом до 10 кОм.
  • Возьмите термометр, который может изменять температуру до 100 градусов и выше.
  • Опустите датчик в емкость с.
  • Разогрейте. В этом случае следует постоянно следить за температурой, в чем поможет градусник.
  • Измерьте сопротивление датчика при разных температурах.

Примечание: этот метод можно немного изменить. Налейте в емкость кипяток и погрузите в нее только рабочую часть датчика.Следите за сопротивлением датчика по мере охлаждения воды.

Возможные неисправности датчика


Датчик температуры обычно устанавливается между головкой и термостатом. Имеет два контакта.
Каждый из них выполняет свою определенную функцию. Итак, первый нужен для того, чтобы дать показания блоку управления.
Второй включает вентилятор.

Примечание: рядом с ним расположен одноконтактный датчик, который обычно путают со вторым.

Основное назначение датчика - охлаждение жидкости, так как чем она холоднее, тем богаче топливная смесь ... Однако в некоторых случаях датчик работает некорректно.
Рассмотрим возможные проблемы:

  • Электрический контакт внутри датчика сломан или имеет небольшую трещину. В первом случае полностью перегорает сенсор.
    Во втором продолжает работать, но из-за слабого контакта выдает неверные или неточные данные.
  • Нарушение изоляции.Если проводка плохо изолирована, то это может привести к небольшому короткому замыканию, и, как следствие, датчик сгорит.
  • Обрыв провода возле датчика. В результате датчик теряет способность воздействовать на вентилятор.
    Поэтому второй не включается тогда, когда нужно. В результате машина перегревается.

При этом машина какое-то время может работать без датчика. Не получив от него ответа, компьютер автоматически впрыскивает в систему жидкость с нулевой температурой.
В летнее время выход датчика из строя будет еле заметен. Однако зимой эта проблема очень заметна - в морозы завести будет очень сложно.

Признаки неисправности


О необходимости нового датчика «говорят» следующие знаки:

  • Может включиться в любой момент, даже если двигатель не перегрет. Хотя работать он должен только при необходимости, то есть с перегретым мотором.
  • Трудно завести автомобиль на горячем двигателе.Система охлаждения должна регулировать температуру, но из-за неисправного датчика она не получает сигнала замены.
  • Автомобиль расходует намного больше топлива, чем раньше.
    Она просто перегружается, продолжая ехать с горячим двигателем. Собственно для этого она тратит лишний бензин.

Замена датчика

ДТОЖ есть на каждой машине. Как правило, его замена проводится на всех машинах по одному принципу.
Чтобы заменить его на «девятку», необходимо:

  • Проверить предохранители.Они могут быть бракованными. Как правило, при перегорании предохранителей датчик не будет нормально работать.

Примечание: Любые ремонтные работы на машине можно проводить только после того, как она полностью остынет.

  • Отсоединить провод от ДТОЖ. Это нужно делать только в том случае, если при включении зажигания стрелка температуры быстро поднимается вверх (часто она достигает максимально возможного значения).
    Если при его отключении стрелка не изменилась, значит проблема не в датчике, а в проводе.
  • При этом, если при зажигании эта стрелка идет вниз, значит датчик вышел из строя, поэтому его нужно срочно менять.
  • Доступ к датчику свободный, то есть к нему можно легко и быстро добраться, сняв при этом минимум деталей мотора.
  • Слить антифриз, так как он может измениться во время работы.

Примечание. Лучше всего использовать прозрачный резиновый шланг, чтобы посмотреть, как быстро вытекает жидкость. При использовании другого шланга часть жидкости может остаться в системе.

  • Отсоедините разъем проводки от датчика.
  • С помощью торцевой головки открутите датчик, чтобы его можно было легко снять.
  • Снимите датчик.
  • Тщательно очистить место, где оно было, от пыли и грязи.

Примечание: для этого нужно использовать любую тряпку, главное, чтобы она не оставляла ниток.

  • Протереть обезжиривателем.
  • Вставьте новый датчик (нельзя заклеивать герметиком, потому что он может из-за этого работать хуже).
  • Подсоедините снятый провод (если он перегорел, замените).


  • Залить тосол (желательно новый). При этом будет заменена охлаждающая жидкость.
  • Запустите двигатель и проверьте, как работает новый датчик.

Можно заменить самостоятельно. Примерная цена ремонта в автосервисе намного выше, чем вам пришлось бы заплатить, если бы вы сделали ремонт самостоятельно.
Но без необходимых знаний в любимую девятку лучше не лезть.Поэтому, прежде чем приступить к замене, стоит просмотреть фото и видео по этой теме.
Инструкция тоже лишней не будет.

Датчики форсунок ВАЗ

Всем привет, прошу прощения, что кто-то полностью и полностью украл, но когда искал информацию по датчику скорости, эта мурзилка мне очень помогла.

Датчики ВАЗ

Датчики (форсунка ваз)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА...) включает в себя набор датчиков для сбора информации о состоянии и режиме работы двигателя.

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

Датчик массового расхода воздуха (ДМРВ) ВАЗ установлен на корпусе воздушного фильтра. Датчик массового расхода воздуха (MAF) измеряет количество всасываемого двигателем воздуха в кг / ч. Устройство достаточно надежное. Главный враг - влага, которая впитывается вместе с воздухом. Основная неисправность датчика массового расхода воздуха (MAF) - завышение показаний на малых оборотах на 10-20%.Это приводит к нестабильной работе двигателя на холостом ходу, остановке после режимов мощности и возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (MAF) на мощных режимах приводит к «тупости» двигателя и увеличению расхода топлива. Типичный расход воздуха на холостом ходу 8-10 кг / ч. При 3000 об / мин - 28-32 кг / час. Подробнее ...

Цена: 2000 рублей (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

Датчик положения дроссельной заслонки ВАЗ устанавливается сбоку дроссельной заслонки на том же ось с приводом дроссельной заслонки.Датчик положения дроссельной заслонки считывает показания с положения педали газа. Главные враги датчика положения дроссельной заслонки - производитель датчика и шайбы двигателя. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах холостого хода, в рывках и провалах при малых нагрузках. Подробнее ...

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой блока и термостатом.Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «всасыванию» на карбюраторе - чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. - 177 Ом, 25 гр.- 2796 Ом, 0 гр. - 9420 Ом, - 20 гр. - 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен. Основные неисправности - нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв провода возле датчика с болтающимся «газовым» кабелем. Отказ датчика температуры охлаждающей жидкости - включение вентилятора на холодном двигателе, затруднение запуска горячего двигателя, повышенный расход топлива. Подробнее ...

Цена: 150 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ДЕТОНАЦИИ ВАЗ

Датчик детонации ВАЗ устанавливается на блоке двигателя между 2-м и 3-м цилиндрами.Датчики детонации бывают двух типов - резонансные (бочкообразные) и широкополосные (пеллетные). Датчик детонации разных типов не взаимозаменяем. Датчик детонации надежен, но требует регулярной чистки разъема. Принцип работы датчика детонации аналогичен пьезозажигалке. Чем сильнее удар, тем больше стресс. Отслеживает детонацию двигателя. По сигналу датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация - позднее возгорание. Выход из строя или поломка датчика детонации проявляется в «тупости» двигателя и повышенном расходе топлива.Подробнее ...

Цена: 250 рублей (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК КИСЛОРОДА ВАЗ

Датчик кислорода ВАЗ устанавливается на выхлопной трубе глушителя. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика - определить наличие остатков кислорода в выхлопных газах. Есть кислород - бедная топливная смесь, нет кислорода - богатая. Показания кислородного датчика используются для регулировки подачи топлива.Использование этилированного бензина строго запрещено. Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов ... Подробнее ...

Цена: --- (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА ВАЗ

Датчик положения коленчатого вала ВАЗ предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на коленчатом валу двигателя.Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искра. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала работает в паре с зубчатым шкивом коленчатого вала. Неисправность датчика - остановка двигателя. В лучшем случае ограничение оборотов двигателя в районе 3500 - 5000 об / мин. Подробнее ...

Цена: 200 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ предназначен для генерации импульсов, количество которых в единицу времени пропорционально скорость автомобиля.Датчик скорости установлен в верхней части трансмиссии. На инжекторных вазах используются только 6-пульсные датчики скорости. Датчик скорости сообщает контроллеру скорость автомобиля. Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов возле датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ходовых качеств (кроме General Motors - двигатель глохнет при движении на холостом ходу). Подробнее ...

Цена: без проводов 250 руб., С проводами 350 руб.(Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ФАЗ ВАЗ

Датчик фазы ВАЗ предназначен для определения углового положения распредвала. На 8-клапанном двигателе он устанавливается на торце головки блока рядом с воздушным фильтром. На 16-клапанной - на головке блока около 1-го цилиндра. У 8-ми клапанных моторов, выпущенных примерно до 2005 года, датчик фаз отсутствует. Отсутствие фазового датчика означает, что форсунки открываются попарно параллельно.Наличие датчика фазового датчика - фазовый впрыск, т.е. открывается только одна форсунка на конкретный цилиндр. Отказ датчика фаз переводит подачу топлива в попарно-параллельный режим, что приводит к некоторому (до 10%) увеличению расхода топлива. Подробнее ...

Цена: 8ми клапанный двигатель - 250 руб. (Стоимость датчика с установкой и проверкой работоспособности)

Оригинал с автопереведением (RU)

Всем привет, прошу прощения, что кто-то полностью и полностью заглушил, но когда искал информацию по датчику скорости, эта мурзилка мне очень помогла.

Датчики ВАЗ

Датчики (инжекторные ваз)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, NIWA ...) включает в себя набор датчиков для сбора информации о состояние и режим работы двигателя.

ДАТЧИК МАССОВОГО РАСХОДА (DFB) ВАЗ

Датчик массового расхода воздуха (DFMS) ВАЗ монтируется на корпусе воздушного фильтра. Датчик массового расхода воздуха (MWR) измеряет количество воздуха, всасываемого двигателем, в кг / ч.Устройство достаточно надежное. Главный враг - всасываемая вместе с воздухом влага. Основная неисправность датчика массового расхода воздуха (MWR) - завышение показаний на малых оборотах от 10 до 20%. Это приводит к нестабильной работе двигателя на холостом ходу, остановке после силовых режимов, могут возникнуть проблемы с запуском. Занижение показаний датчика массового расхода воздуха (MWR) на мощных режимах приводит к «тупости» мотора и увеличению расхода топлива. Типичное значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин - 28-32 кг / час.Подробнее ...

Цена: 2000 рублей (Стоимость датчика с установкой и валидацией)

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Датчик положения дроссельной заслонки ВАЗ устанавливается сбоку на дроссельном сопле на одной оси с приводом дроссельной заслонки. Датчик положения дроссельной заслонки считывает показания с положения педали «газ». Главные враги датчика положения дроссельной заслонки - завод по производству датчиков и шайбы двигателя. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем.Нарушения в работе датчика положения дроссельной заслонки проявляются повышенными оборотами на холостом ходу, рывками и отказами при малых нагрузках. Подробнее ...

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ WHA

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой агрегата и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры для панели приборов, который находится рядом, не путайте).Основная функция датчика температуры охлаждающей жидкости сродни «заливке» карбюратора - чем холоднее двигатель, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типовые значения - 100 гр. - 177 Ом, 25 гр. - 2796 Ом, 0 г. - 9420 Ом, - 20 гр. - 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен.Основные неисправности - это нарушение электрического контакта внутри датчика, повреждение изоляции или обрыв в районе датчика с болтающимся «газовым» кабелем. Отказ датчика температуры охлаждающей жидкости - включение вентилятора на холодном двигателе, затруднение запуска горячего двигателя, повышенный расход топлива. Подробнее ...

Цена: 150 руб. (Стоимость датчика с установкой и валидацией)

ДАТЧИК ДЕТОНАЦИИ ВАЗ

Датчик детонации ВАЗ устанавливается на блоке двигателя между 2-м и 3-м цилиндрами. .Есть два типа датчиков детонации - резонансные (ствол) и широкополосные (планшет). Датчик детонации разных типов не взаимозаменяем. Датчик детонации - надежный элемент, но требует регулярной чистки разъема. Принцип действия датчика детонации как у пьезозажигалки. Чем сильнее удар, тем больше напряжение. Следит за стуком двигателя. По сигналу датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация - позднее возгорание.Выход из строя или поломка датчика детонации проявляется в «тупости» мотора и повышенном расходе топлива. Подробнее ...

Цена: 250 рублей (Стоимость датчика с установкой и проверкой)

ДАТЧИК КИСЛОРОДНЫЙ КОЛЕСНЫЙ

Датчик кислорода ВАЗ устанавливается на впускной патрубок глушителя. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика - определить остаточный кислород в присутствующих газах.Есть кислород - бедная топливная смесь, нет - богатая кислородом. По показаниям кислородного датчика регулируется подача топлива. Строго запрещено использование этилированного бензина. Выход из строя кислородного датчика приводит к увеличению расхода топлива и вредных выбросов. Подробнее ...

Цена: --- (Стоимость датчика с установкой и валидацией)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО КЛАПАНА

Датчик положения коленвала ВАЗ предназначен для генерации электрического сигнала при угловом меняется положение специальной шестерни на коленчатом валу двигателя.Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искры. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала сопряжен с зубчатым шкивом коленчатого вала. Неисправность датчика - остановка двигателя ... В лучшем случае ограничение оборотов двигателя в районе 3500 - 5000 об / мин. Читать далее ...

Цена: 200 руб. (Стоимость датчика с установкой и проверкой)

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ предназначен для генерации импульсов, количество которых в единицу времени пропорционально скорости автомобиля. Датчик скорости установлен на коробке передач сверху. На инжекторном ВАЗе используется всего 6 импульсных датчиков скорости. Датчик скорости сообщает контроллеру скорость автомобиля. Надежность датчика скорости средняя. Часто окисляются разъем и провода возле датчика скорости.Выход из строя датчика скорости приводит к небольшому ухудшению ходовых качеств (кроме General Motors - двигатель глохнет при движении на холостом ходу). Подробнее ...

Цена: без проводов 250 руб., С проводами 350 руб. (Стоимость датчика с установкой и проверкой)

ВАЗ ФАЗОВЫЙ ПЕРЕДАТЧИК

Фазовый датчик ВАЗ предназначен для определения углового положения распределительного вала. На 8-ми клапанном двигателе в торцевой головке установлен блок возле воздушного фильтра.На 16-клапанной - на головке блока около 1 цилиндра. На 8-клапанных двигателях, выпускавшихся примерно до 2005 года, датчик фаз отсутствует. Отсутствие фазового датчика означает, что форсунки открываются попарно-параллельно. Наличие датчика - датчик фазы - фазовый впрыск, т.е. на конкретный цилиндр открывается только одна форсунка. Выход из строя фазового датчика переводит подачу топлива в попарно-параллельный режим, что приводит к некоторому (до 10%) увеличению расхода топлива. Читать далее ...

Цена: 8-ми клапанный двигатель - 250 руб. (Стоимость датчика с установкой и проверкой работы)

На основе Google Translate

Нравится 384 Поделиться: Подписаться на этого пользователя

Ставим 16 клапанный двигатель на ВАЗ 2109. Ставим готовый двигатель

.

Сердце автомобиля ВАЗ 2109 - его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109, по сравнению с 8-клапанным, имеет лучшую тягу на высоких оборотах. В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

ВАЗ 2109 с четырехрядным четырехтактным бензиновым двигателем:

  • Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
  • Шестнадцатиклапанный имеет два распредвала. Цилиндры работают в таком порядке: 1 - 3 - 4 - 2, отсчет ведется от шкива коленчатого вала.
  • Распределительная фаза впрыска - система питания агрегата.
  • Контроллер управляет двигателем.
  • Большинство устройств имеют нейтрализатор выхлопных газов.
  • На двигателе справа расположены: приводы распредвалов и генератор.
  • Слева - термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
  • Сзади - масляный фильтр, выпускной коллектор, датчик положения коленвала.
  • Спереди - впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
  • Сверху, под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
  • Блок цилиндров изготовлен из чугуна.
  • Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра.Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
    Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
  • Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
    Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре.Со стороны шкива коленчатого вала - полукольцо из стали и алюминия, сзади такой элемент - из металлокерамики.
    Одно или оба полукольца изменяются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
  • Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
    Нет канавок на нижних вкладышах коренных подшипников, на верхних вкладышах подшипников третьего подшипника и вкладышах шатунов.
  • На автомобиле ВАЗ 2109 с 16-клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Имеет восемь противовесов, отлитых за одно целое с валами.
  • Масло к шатунным шейкам подводится от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
  • На коленчатом валу спереди установлен зубчатый шкив привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
  • К задней части коленчатого вала прикреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
  • Поршни из алюминия. В продольном сечении юбка поршня в сечении коническая, в поперечном - овальная.
    На внешней поверхности вверху три паза для установки поршневых колец. Для нижнего маслосъемного кольца в канавке проделаны отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
    На головке поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что канавка в новом поршне под верхнее кольцо будет немного выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра. .

Два верхних поршневых кольца являются компрессионными.
Не пропускают газы в картер двигателя и способствуют отведению тепла от поршня к цилиндру:

  • Установлена ​​общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

  • С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
  • 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
    В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
    Опорный ролик находится под шкивом впускного распредвала, а натяжной ролик - под выпускным.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий срабатывание датчика фаз.
    Для сборки агрегата на ведущие шестерни имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками привода распределительного вала, расположенными на его передней крышке.
  • Спеченные седла и латунные направляющие клапана запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на втулках впускных клапанов и до 1/2 длины отверстия - на втулках впускных.
    Отверстия защищены от грязи колпачками маслоотражателя; детали выполнены из маслостойкой резины.
  • Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
    Приводятся в движение гидравлическими толкателями от кулачков распределительного вала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
    Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают с постоянной подачей масла под давлением.
    Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника. .

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидротолкатель подлежит замене, ремонту не подлежит.

  • Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу, а на пластину, которую держат два сухарей - верхний.
    Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри - три упорных выступа, которые входят в пазы на штоке клапана.
  • На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
    Масло разбрызгивается на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкателей, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
  • Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
  • Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 на 16-ти клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:

  • Головка блока цилиндров V16 в сборе с ресивером и коллекторами.
  • Корпус дроссельной заслонки, в котором установлен датчик, контролирующий положение дроссельной заслонки.
  • Датчик детонации.
  • Регулятор холостого хода.
  • Штаны с кислородным датчиком.
  • Видео.
  • Датчик массового расхода воздуха.
  • Термостат с датчиком.
  • Шкивы.
  • Крышка газораспределительного механизма.
  • Датчик фазы.
  • Электропроводка высокого напряжения.
  • Проводка к форсункам и под капотом.
  • Бензобак в сборе.
  • Указатель уровня масла.
  • Топливопроводы и трубопроводы.
  • Генератор.
  • Рампа с насадками.
  • Контроллер
  • VS 5.1... -42
  • Датчик положения коленчатого вала.
  • Датчик скорости.
  • Электропроводка бензонасоса.
  • Кронштейн генератора.
  • Натяжитель ремня.
  • Шатуны.
  • Коленчатый вал и шкив генератора.
  • Кольца и пальцы.
  • Поршни.
  • Паук.
  • Датчик уровня масла.
  • Корпус масляного насоса вместе с отливом под ДПКВ.

Совет: Хотя все работы можно производить, не снимая агрегат, но для удобства двигатель лучше взлетать.

Рабочие инструкции включают:

  • Съемный КП, бензобак, топливопроводы.
  • Демонтируется вся система зажигания.
  • Генератор, термостат, все ремни и шкивы сняты.
  • Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.

  • Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
  • Поддон снят.
  • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
  • Масляный насос заменяют на приспособление с отливом для ДПКВ на крышке.

  • Меняются патрубки всей системы охлаждения.
  • Ведутся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий такое же, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки сделать короче.
  • Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
  • Топливный бак подключается к магистрали, после установки на место.
  • Проводка к ТНВД сделана от блока управления.
  • Провода датчика уровня топлива старые.

Совет: Вам не нужно удлинять новую проводку, а нужно вырезать дополнительное отверстие в стенке моторного отсека.

  • Просверливается отверстие для установки датчика детонации, нарезается резьба М8.
  • Насос меняется.
  • Установлен новый сапун вентиляции картера, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.

  • Термостат устанавливается от автомобиля с инжекторным двигателем.
  • Трубки охлаждающей жидкости подсоединены.
  • Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
  • Ремень установлен по маркировке.
  • Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.

  • При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
  • Под верхним натяжителем используется один болт от старого и один новый, под который на колодке есть отверстие.
  • Установлены все датчики: на крышке масляного насоса - ДПКВ, возле впускного шкива распределителя - датчик фазы, в блоке -, а в блоке и термостате - датчик температуры, старый датчик в головке и датчик давления масла. Остается, в термостат установлена ​​новая от инжекторной модели.
  • Крышка клапана ставится на герметик.
  • Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
  • Установлен воздушный фильтр и новый кабель.
  • Установлен новый паук, резонатор. Глушитель может остаться старым.
  • Заправлен маслом, охлаждающей жидкостью, бензином.
  • Подключает проводку в салоне к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным инжекторным двигателем хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой приятный на вид двигатель автомобиля ВАЗ 2109.

Объектом переделки является карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель - переделка в 16-клапанный инжектор путем установки блока главных цилиндров от ВАЗ 2112.

Испытания ВАЗа -2109, на котором была установлена ​​16-клапанная головка, показала большую разницу в поведении автомобиля по сравнению с его обычной системой питания.На низких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

  • ГБЦ 16В,
  • с коллектором и ресивером,
  • датчик детонации,
  • дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
  • ДМРВ,
  • передняя выхлопная труба с ДК,
  • термостат с датчиком,
  • оба видео,
  • шкивы распределительного вала,
  • датчик фазы,
  • крышка газораспределения,
  • комплект проводки,
  • контроллер,
  • полностью заполненные топливопровод и бензобак,
  • индикатор уровня масла и манометр,
  • датчик положения КВ,
  • аппарель с комплектом форсунок,
  • поршни с кольцами и штифтами,
  • генератор с кронштейнами и натяжителем,
  • шкив коленвала,
  • шатуны,
  • привод генератора,
  • Корпус масляного насоса со сливом для датчика положения KV,
  • выхлопная система в комплекте.

Наряд на работу

Все операции можно производить, не снимая блок, но при удалении работать будет намного удобнее.

  • Головка блока снята, все топливопроводы, штатный бензобак, полностью разобран, термостат, генератор, все ремни и шкивы сняты.
  • Отсоединены трубопроводы системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
  • Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающей опорой модели 12 и десятиточечными шатунами. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
  • Масляный насос заменен на другой, на крышке которого есть слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
  • Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые трубы. Датчик включения вентилятора не нужен.
  • Идет подготовка к установке головки на 16 клапанов. Несмотря на то, что расположение креплений такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
  • Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
  • Топливный бак установлен на место и подключен к трассе. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
  • Чтобы не удлинять новую проводку, можно вырезать отверстие в стенке моторного отсека при его установке в стенку моторного отсека как на ВАЗ-2110.
  • В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
  • Насос установлен от ВАЗ-2112.№
  • для вентиляции картера заменен на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
  • Головка установлена, при этом старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего нужно удалить все выступы на стыках, а по каналам пройти роликовый резак, чтобы уменьшить сопротивление внутри них.
  • Термостат установлен от инжекторного двигателя Самара-21082.
  • Патрубки системы охлаждения подключены.
  • Задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112 смонтированы. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн - от инжектора «восьмерка», весь комплект продается комплектом.
  • Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
  • Крышка клапана установлена ​​на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
  • Установлена ​​выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
  • Подключает проводку к замку и панели приборов. Масло залито, система охлаждения залита, бак заправлен бензином.

Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли и как воплотить идею в жизнь?

Зачем устанавливать новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в уходе, как иномарки, поэтому ее часто настраивают.Замена двигателя из 8 ячеек на более совершенную модель имеет свои преимущества:

  1. Повышенная мощность.
  2. Улучшены характеристики на высоких оборотах.
  3. Эффективное использование топлива за счет системы впрыска.
  4. Более стабильная работа силового агрегата.
  5. Постоянная регулировка клапана не требуется.

Но есть и минусы:

  1. Вам нужно заменить много деталей и инструментов в гараже.
  2. На низких оборотах двигатель 16k немного хуже своего 8-клапанного собрата.

Здесь есть два варианта замены:

  1. Установка всего двигателя от модели 2112. В этом случае потребуется не так много деталей в замене, но стоимость всего двигателя может отложить эту идею.
  2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи друг на друга.Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели. Далее ведется такая работа:

  1. Демонтируем старый блок питания, отсоединяем все патрубки и электронику. Для того, чтобы снять и установить двигатель, нужен кран для удобства, так как весь агрегат увесистый. Это основная проблема в гараже.
  2. При снятом двигателе в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат используется.Еще раз проверьте натяжение ремня.
  3. Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
  4. Отличная замена танку «девятка» - аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
  5. Для топливных магистралей нужно брать медные трубки, которые лучше гнутся.
  6. Теперь можно приступить к электромонтажу форсунки. Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
  7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под днище и фиксируют шпильками.
  8. Ставим датчики, меняем проводку на подходящую по длине.
  9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените - можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
  10. В стартере придется менять бендикс с 12 на 9 зубцов.
  11. Последний редизайн - выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автомобилистам может показаться недостаточной. Однако это можно исправить. Разбираемся, как переоборудовать 8-клапанный двигатель в 16-клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания.Причина этого в том, что цилиндры мотора с аналогичной головкой блока цилиндров могут быть заполнены специальной топливовоздушной смесью.

В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это абсолютно безопасный способ увеличить «прочность» вашего автомобиля. Так как же переделать 8-клапанный двигатель на 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, двигатель которого достигает объема 1.5 литров, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно предельно осторожно.Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, и только после этого самому делать разборку.

Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика. Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей.Лучше всего заменить каждую из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

Сюда входят:

  • трубка антифриза;
  • масляный насос;
  • масляный поддон;
  • различные датчики;
  • коленвал и др.

Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.


Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заняться доработкой болтов.Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров не нужно, но поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия в прокладке также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:


  • и затем шатуны.


Шатуны ваз 2114

Это нужно делать при сборке цилиндров.

Теперь подошла очередь переделывать и регулировать проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, различается и расположение датчиков.Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

Как переоборудовать 8-клапанный двигатель в 16-клапанную. Особенности

Болты могут визуально сильно отличаться друг от друга, но бояться не стоит.Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

  1. Диаметр равен 8-ти вентильному болту;
  2. Длина равна 16 клапанам.

Чтобы облегчить продвижение этих болтов в отверстие, их следует предварительно развернуть. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.


Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы.Они обязательно все сделают правильно и правильно.

Дополнительная возможность увеличения мощности автомобиля - тюнинг выпускного коллектора. Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.

... Автоэлектроника ...


Модули управления зажиганием:
PZE 4028, PZE 4022, PZE 4032

PZE 4028
1. ОБОЗНАЧЕНИЕ:
Электронный модуль зажигания PZE 4028 предназначен для работы в составе мощной бесконтактной системы зажигания. Он управляется индукционным датчиком, который генерирует стабильный сигнал, обеспечивающий высокую точность момента подачи искры на протяжении всего времени работы двигателя.По функциям и подключению модуль зажигания взаимозаменяем с модулями зажигания производства Bosch, Siemens и др.

Модуль зажигания изготовлен по гибридной технологии и работает на основе специальной линейной интегральной схемы, которая напрямую управляет высоковольтным транзистором. Величины ограничения тока могут регулироваться производителем в зависимости от типа используемой катушки зажигания и по желанию заказчика.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ:
2.1. Диапазон напряжения: от 6 В до 16 В
2.2. Номинальный ток ограничения: 6
2.3. Тип преобразователя: индуктивный

3. ЭЛЕКТРОННЫЙ ЧЕРТЕЖ, НУМЕРАЦИЯ ШТИФТОВ И СХЕМА МОНТАЖА PZE 4028.

PZE 4022
1. НАИМЕНОВАНИЕ:
Электронный модуль зажигания PZE 4022 предназначен для работы в составе высокомощной системы бесконтактного зажигания. Он управляется датчиком на эффекте Холла, который генерирует стабильный сигнал, обеспечивающий высокую точность момента подачи искры на протяжении всего времени работы двигателя.Модуль зажигания PZE 4022 имеет диагностический выход, который можно использовать для управления электронным тахометром. Предназначен для установки на автомобили ВАЗ 2108, ВАЗ 2109, Таврия. По функциям и подключению модуль зажигания взаимозаменяем с модулями зажигания производства Bosch, Siemens и др.

Модуль зажигания изготовлен по гибридной технологии и работает на основе специальной линейной интегральной схемы, которая напрямую управляет высоковольтным транзистором.Величины ограничения тока могут регулироваться производителем в зависимости от типа используемой катушки зажигания и по желанию заказчика.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ:

2.1. Диапазон напряжения: от 6 В до 16 В
2.2. Номинальный ток ограничения: 7,3
2.3. Тип преобразователя: преобразователь на эффекте Холла

3. ЭЛЕКТРОННЫЙ ЧЕРТЕЖ, НУМЕРАЦИЯ ШТИФТОВ И СХЕМА МОНТАЖА PZE 4022.


PZE 4032

1. ОБОЗНАЧЕНИЕ:
Электронный прерыватель зажигания PZE 4032 предназначен для работы в автомобилях с бензиновыми четырехтактными карбюраторными двигателями с механической группой прерывателя тока, электропроводкой на номинальное напряжение 12 В и минусовой рамой.
PZE 4032 работает со всеми типами стандартных катушек зажигания для классических систем зажигания.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ:
2.1. Номинальное напряжение питания: 12В
2.2. Температура эксплуатации: от -40С до + 95С
2.3. Максимальный ток коммутации: 8А
2.4. Степень защиты: IP 44 для продукта и IP 00 для соединительных клемм.

3. ИНСТРУКЦИЯ ПО МОНТАЖУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ПРЕРЫВАТЕЛЯ ЭЛЕКТРОННОГО ЗАЖИГАНИЯ PZE 4032:

PZE 4032 предназначен для всех моделей автомобилей ВАЗ, Москвич, Шкода, ЗАЗ без электронного зажигания, ГАЗ-21, ГАЗ-24, Фиат-125, Застава. и т.д. с классическими системами зажигания.
Устройство крепится в моторном отсеке автомобиля в подходящем месте с помощью двух саморезов. (На корпусе два отверстия диаметром 6,2 мм с межосевым расстоянием 87 мм).
Не устанавливайте PZE 4032 на двигатель!
Перед установкой PZE 4032 снимают кабель 9 на рисунке, соединяющий клемму 1 (не обозначенную клемму) катушки зажигания с прерывателем зажигания, а также искровой конденсатор 7.
Если катушка зажигания без дополнительного сопротивления (вариатор), соединительные кабели устройства подключаются согласно рис.1.
Если катушка зажигания имеет две клеммы на корпусе, красный кабель PZE 4032 подключается к клемме дополнительного сопротивления, подключенной к кабелю переключателя с ключом, а синий кабель
PZE 4032 подключается к клемме 1 (не -указанный вывод) катушки зажигания. Белый и черный кабели подключаются так же, как катушка зажигания, без дополнительного сопротивления рис. 1.

1. К тахометру
2. Синий (зеленый) кабель
3. Существующий источник питания
4.Красный кабель
5. Черный (желтый) кабель
6. Белый кабель
7. Искровой конденсатор необходимо удалить
8. Катушка зажигания
9. Существующий кабель необходимо удалить

Если катушка зажигания с дополнительным сопротивлением (вариатор), соединительные кабели устройства подключаются согласно рис. 2.
4. ЭЛЕКТРОННЫЙ ЧЕРТЕЖ, НУМЕРАЦИЯ ШТИФТОВ И СХЕМА МОНТАЖА PZE 4032.

ВАЗ 2109 Лада Самара Спутник Русский Автомобиль АвтоВАЗ Красный 1:43 Масштаб Diecast Model

Номер позиции eBay:

283071055186

Продавец принимает на себя всю ответственность за это объявление.

Описание товара

Состояние: Пол: Мальчики
Год выпуска: 2011 Марка автомобиля: LADA
Цвет: Красный Модель: ВАЗ-2109
MPN: ВАЗ 2109 Страна / регион производства: Италия
Тип транспорта: Хэтчбек Материал: Литой под давлением металл
Год автомобиля: 1984-2013 Тема: Русские машины
Тип: Машины Масштаб: 1:43
Семья персонажей: Модель автомобиля Серии: ВАЗ
Бренд: ДеАгостини Особенности: Ограниченная серия, неоткрытая коробка
Рекомендуемый возрастной диапазон: 6+ UPC: Не применяется
.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
