Монтажный блок. Распиновка монтажных блоков автомобилей ваз Какой предохранитель идет на дворники ваз 2109

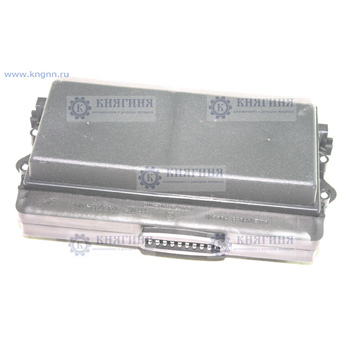

Блок реле и предохранителей Ваз 2109 (монтажный блок) установлен в подкапотном пространстве, в отсеке перед ветровым стеклом с левой стороны

Монтажный блок Ваз 2109 бывает двух типов, старого образца и нового, отличаются они видами предохранителей, но снятие и установка при этом у них одна и та же. Ниже представлен блок предохранителей Ваз 2109 старого образца:

Снятие монтажного блока предохранителей Ваз 2109

Откройте капот и снимите крышку с блока реле и предохранителей, отжав пластмассовые защелки

Сдвиньте резиновый чехол и отсоедините от блока верхнюю колодку с проводами

Отверните две гайки крепления блока

Выньте монтажный блок Ваз 2109 из отсека перед ветровым стеклом, насколько позволяют провода, и отсоедините от него нижние колодки с проводами. Промаркируйте колодки: это облегчит работу при дальнейшей установке

Отверните восемь винтов крепления нижней крышки

Подцепите отверткой и откиньте нижнюю крышку блока

Проверьте состояние токоведущих дорожек и качество пайки. Устраните возможные дефекты (отремонтируете блок своими руками), если не удается, замените монтажный блок на новый.

Установка блока предохранителей Ваз 2109

Установите блок реле и предохранителей в порядке, обратном снятию. После установки проверьте работоспособность всех потребителей. Рекомендуем в целях безопасности при неисправности блока предохранителей Ваз 2109 заменить его на новый или доверить его ремонт автоэлектрику.

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Схемы

Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают.

Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

«Девятки», то есть ВАЗ 2109 бывают двух видов:

• до 1998 года;
• после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если , причина или в предохранителе, или в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.

Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя:	Сила тока:	Что он защищает:
F1	10А	Резервный (дополнительный) предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3	10А	Задние фары стоп-сигнала, лампочки подсветки салона
F4	20А	Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15		Правая фара дальнего света
F16	15А	Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17. 3722

Реле

Приведем в таблице номера реле и их функции:

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальнего света фар
9	Лампы ближнего света фар
11	Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12	Работа звукового сигнала

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле	Что он делает:
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя.

То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу (-) аккумулятора.
2. Открыть БП.
3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
4. Снять предохранитель.
5. Поставить новый и проверить.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять БП.

Как паять схему блока предохранителей.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.

БП 17.3722

Отличия между старыми и обновленными версиями следующие:

• Элементы монтажного блока по-разному маркируются.
• Отличается номинал у предохранителей.
• У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь	Сила тока	Номер предохранителя
Резервный	10А	F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников	10А	F2
Плафон подсветки салона, задние фары стоп-огней	10А	F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна	20А	F4
Клаксон	20А	F5
Резервный	30А	F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки	30А	F7
Резервный	7. 5А	F8
Резервный	7.5А	F9
Габаритная левая фара	7.5А	F10
Габаритная правая фара	7.5А	F11
Фара ближнего света правая	7.5А	F12
Фара ближнего света левая	7.5А	F13
Фара дальнего света левая, контрольная лампочка активации дальнего света	7.5А	F14
Фара дальнего света правая	7.5А	F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников	15А	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Защищаемая цепь	Номинальный ток	Номер предохранителя
Резервный	8А	1
Резервный	8А	2
Резервный	8А	3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки	3А	5
Плафон подсветки салона и выключатель стоп-сигнала	8А	6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров	8А	7
Электромотор вентилятора радиатора, клаксон	16А	8
Лампочка левых габаритов, лампочка задних левых габаритов	8А	9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок	8А	10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки	8А	11
Розетка для переноски лампы, прикуриватель	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), контрольная лампочка дальней оптики	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
		Резервный предохранитель
		Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
		Задние фары стоп-сигнала, плафон подсветки салона
		Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
		Звуковой сигнал (клаксон), выключатель клаксона
		Резервный предохранитель
		Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
		Резервный предохранитель
		Резервный предохранитель
		Левая габаритная фара
		Правая габаритная фара
		Правая фара ближнего света
		Левая фара ближнего света
		Левая фара дальнего света, контрольная лампа включения дальнего света
		Правая фара дальнего света
		Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
	Работоспособность элементов очистки передней оптики
	Работоспособность двигателя омывателя заднего стекла
	Защита от поломки лампы поворотных сигналов и световой сигнализации
	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
	Позволяет определить работоспособность лампы
	Защита от перенапряжения системы обогрева заднего стекла
	Лампы дальних фар
	Лампы ближних фар
	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
	Работа клаксона

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
		Резервный предохранитель
		Резервный предохранитель
		Резервный предохранитель
		Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
		Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
		Выключатель и лампочки стоп-сигнала, плафон подсветки салона
		Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
		Клаксон, выключатель клаксона, электромотор вентилятора радиатора
		Лампа левых габаритов, лампа левых задних габаритов
		Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
		Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
		Прикуриватель, розетка для лампы переноски
		Дальний свет правой фары
		Дальний свет левой фары, контрольная лампа дальней оптики
		Ближний свет правой фары
		Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
	Без него двигатель омывателя заднего стекла работать не будет
	Отвечает за работу ламп поворотников и световую сигнализацию
	Обеспечивает работы стеклоочистителя лобового стекла
	Защищает лампы стоп сигналов и габариты автомобиля
	Обеспечивает работу фонарей дальнего света
	Гарантирует работу устройства омывателя оптики
	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
	Звуковой сигнал или просто клаксон
	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
	Отвечает за работу устройства обогрева заднего стекла
	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• при помощи мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

• если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
• замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
• за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
• при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Как защитить монтажный блок от воды

У многих, если не у всех владельцев «Самар» рано или поздно возникают проблемы с монтажным блоком, или «черным ящиком». Проблемы заключаются в неадекватной работе электрики автомобиля — внезапное включение дворников, мигание или отключение освещения и тому подобное. Зачастую это связано с тем, что дорожки на печатной плате блока и разъемы, подключенные к нему окисляются из-за попадания влаги, и электрический контакт нарушается (либо создается новый из-за попадания воды, как в случае с дворниками). А все из-за того, что место для расположения монтажного блока выбрано крайне неудачно — справа в коробке воздухопритока, еще называемой «болотом» по известной причине — в сырую и дождливую погоду там действительно настоящее болото. По этой причине данный узел подлежит дополнительной защите от воды.

Для начала вкратце о типах монтажных блоков, устатанливаемых на ВАЗ 2109, и прочие «Самары».

С 1998 вместо монтажного блока старого типа (рис. а) стали устанавливать блоки нового образца (рис б,в). Отличие от старого блока — иное обозначение разъемов (Х вместо Ш), другими номиналами и типом предохранителей (ножевые вместо обычных цилиндрических), отсутствует реле времени омывателя заднего стекла и реле вентилятора охлаждения двигателя (радиатора). т.к. на новых автомобилях стоит другой датчик его включения с контактами, рассчитанными на больший ток, и необходимость в реле отпала. Для отличия блока 2114-3722010-60 для семейства ВАЗ 2109 от внешне похожего блока на ВАЗ 2115 около разъема X11 есть белая метка.

Итак, что можно сделать, чтобы защитить «черный ящик» от попадания воды и связанных с этим проблем.

1.Держать чистым сливное отверстие рядом с блоком. Оно часто забивается листьями и прочей шелухой с улицы и препятствует сливу воды из пространства рядом с монтажным блоком.

2.Посадить на герметик или иным образом уплотнить пластиковую гребенку забора воздуха. Над монтажным блоком она сплошная, но вода проникает в щель между ней и корпусом авто.

3. Посадить на герметик сам монтажный блок, затянуть крепления.

4. Покрыть печатную плату специальным лаком (УР 237). Он двухкомпонентный, сушить его надо при температуре 60 градусов. Правда, если в блоке постоянно будет вода, то и это не поможет. Поэтому основной упор — на защиту от попадания воды.

5.Вырезать по размеру кусок автомобильной камеры и накрыть им блок (пожалуй, самый известный и старинный способ).

6.Разрезать вдоль 5-литровую бутылку из-под незамерзайки и половинкой накрыть монтажный блок. Так будет накрыт и разъем, который торчит вверх, и половинка банки сидит там достаточно плотно.



Если же плата окислилась значительно и ничего не помогает то придется менять блок целиком. При удовлетворительном состоянии разъемов это не составит большого труда. Новый блок можно обработать по пункту 4. Также не забываем о том, что блоки бывают разных типов (см. начало статьи). Только не надо впадать в крайность и заматывать  весь блок целиком. Если так сделать, то влага, попавшая внутрь блока не сможет испаряться, что также приведет к коррозии токопроводящих дорожек и контактов, только еще быстрее. Надеюсь эта статья поможет вам справиться с проблемами, связанными с «черным ящиком» на Самаре!

Оцените статью: Поделитесь с друзьями!

Монтажный блок.

Распиновка монтажных блоков автомобилей ваз Все реле ваз 2109 карбюратор

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.

БП 17.3722

Отличия между старыми и обновленными версиями следующие:

• Элементы монтажного блока по-разному маркируются.
• Отличается номинал у предохранителей.
• У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь	Сила тока	Номер предохранителя
Резервный	10А	F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников	10А	F2
Плафон подсветки салона, задние фары стоп-огней	10А	F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна	20А	F4
Клаксон	20А	F5
Резервный	30А	F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки	30А	F7
Резервный	7. 5А	F8
Резервный	7.5А	F9
Габаритная левая фара	7.5А	F10
Габаритная правая фара	7.5А	F11
Фара ближнего света правая	7.5А	F12
Фара ближнего света левая	7.5А	F13
Фара дальнего света левая, контрольная лампочка активации дальнего света	7.5А	F14
Фара дальнего света правая	7.5А	F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников	15А	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Защищаемая цепь	Номинальный ток	Номер предохранителя
Резервный	8А	1
Резервный	8А	2
Резервный	8А	3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки	3А	5
Плафон подсветки салона и выключатель стоп-сигнала	8А	6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров	8А	7
Электромотор вентилятора радиатора, клаксон	16А	8
Лампочка левых габаритов, лампочка задних левых габаритов	8А	9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок	8А	10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки	8А	11
Розетка для переноски лампы, прикуриватель	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), контрольная лампочка дальней оптики	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:

Монтажный блок ваз 2109 электрика схемы включает в себя все реле и предохранители, отвечающие за электропитание узлов.

Он объединяет линии питания и здесь же смонтированы все элементы схем разводки тока. Блок представляет разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и плата с выводами жгутов проводов.

При этом следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную электропроводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя монтажная схема электропроводки ваз 2109 собрана в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена в модификации типа 17.3722. Он имеет в своём составе круглые плавкие предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование для блока электросхема ваз 2109. Теперь блок стал более надёжным за счёт установки новых предохранителей плоского типа. За счёт их ножевой конструкции плоская поверхность создаёт большую площадь контакта, и они стали надёжнее.

Найти в каталоге новый блок можно под маркировкой 2114-3722010-60.

Отличие ваз 2109 электросхемы этих двух блоков:

• в подключении вентилятора охлаждения радиатора;
• маркировке реле разъёмов и предохранителей;
• отсутствие двух реле.

Маркировка разъёмов и предохранителей

В связи с тем, что имеется различие в маркировке составляющих схему разводки узлов, требуется точно знать, какая монтажная электросхема ваз 2109 применена на оборудовании.

• год выпуска ВАЗ 2109;
• тип двигателя;
• тип панели приборов;
• вариант комплектации.

Зная эти исходные данные можно найти фото схемы на сайте автолюбителей. Там же возможно поработать с интерактивной схемой, которая высвечивает именно искомую часть электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это — К1. Все узлы указаны на схемах и приложенной к ним спецификации. Все предохранители обозначены на корпусе блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ваз 2109 электросхема, монтажный блок которой включает штекеры присоединения проводов, эти изделия маркируются буквой Ш.

Как не перепутать провода

Множество разноцветных проводов не должно вызывать затруднения при устранении неисправности своими руками. Провода имеют четкую направленность по цвету:

• жёлтый — габариты;
• красный — стоп-сигнал;
• голубой — задний ход;
• оранжево-чёрный — противотуманный.

Остаётся только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима с затратами на транспортировку отказавшей в пути машины. Если же ремонт делается самостоятельно, поможет инструкция по ремонту, которую можно найти на видео в обучающих программах мастеров.

Демонтаж блока

Чтобы снять, извлечь блок с места установки, необходимо понимать, что он является энергетическим сложным узлом. Поэтому отсоединяя электропроводку, необходимо производить маркировку разъёмов для последующего сбора.

Открыв капот, обнаружим с левой стороны под краем лобового стекла блок, который закреплён пластиковыми зажимами. Их нужно отвести и освободить коробку. Сверху она прикрыта резиновым чехлом, который сдвигается в сторону. Отодвинув чехол, следует отсоединить колодку с проводами.

После этого блок освобождается от крепящих двух гаек и приподнимается над местом установки, насколько позволят тянущиеся к нему провода. При отсоединении проводов следует пометить разъёмы, чтобы легче провести позже обратную операцию установки.

Снятый блок установить на рабочую поверхность и отвернуть крепление нижней крышки, состоящее из 8 болтов. После этого, в щель вставить отвёртку и выполнить разъём корпуса. Вся схема будет перед глазами. Изучить, сравнить с представленной в инструкции и найти место неисправности. Зачастую на этапе установления неисправности требуется помощь специалиста.

Следует найти:

• нарушение в плате;
• неисправный предохранитель;
• отказавшее реле.

После замены детали, исправления повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от типа применяемой в автомобиле электрической схемы блоки устанавливаются одинаково.

Характерные неисправности блока

Часто случается отказ из-за перегоревшего предохранителя. Найти его несложно. Потребуется замена на такой же предохранитель с теми же параметрами по токовой нагрузке. Необходимо выяснить причину, которая привела к срабатыванию предохранения. Если проблему не устранить может случиться серьёзная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, то их можно почистить. При этом следует снять предохранители и реле с мест установки. Работа по очистке тоководов должна быть выполнена аккуратно, а при использовании паяльника для восстановления участка приняты все меры для защиты платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, что установлен на конкретном типе автомобиля. При этом обычно предоставлены две схемы. Общий вид целого блока даёт возможность оценить полную схожесть искомой схемы с имеющимся узлом.

Вторая схема представляет собой разводку внутри блока. Она требуется для детального изучения и поиска неисправностей. При этом есть возможность на сайте ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
		Резервный предохранитель
		Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
		Задние фары стоп-сигнала, плафон подсветки салона
		Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
		Звуковой сигнал (клаксон), выключатель клаксона
		Резервный предохранитель
		Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
		Резервный предохранитель
		Резервный предохранитель
		Левая габаритная фара
		Правая габаритная фара
		Правая фара ближнего света
		Левая фара ближнего света
		Левая фара дальнего света, контрольная лампа включения дальнего света
		Правая фара дальнего света
		Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
	Работоспособность элементов очистки передней оптики
	Работоспособность двигателя омывателя заднего стекла
	Защита от поломки лампы поворотных сигналов и световой сигнализации
	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
	Позволяет определить работоспособность лампы
	Защита от перенапряжения системы обогрева заднего стекла
	Лампы дальних фар
	Лампы ближних фар
	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
	Работа клаксона

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
		Резервный предохранитель
		Резервный предохранитель
		Резервный предохранитель
		Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
		Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
		Выключатель и лампочки стоп-сигнала, плафон подсветки салона
		Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
		Клаксон, выключатель клаксона, электромотор вентилятора радиатора
		Лампа левых габаритов, лампа левых задних габаритов
		Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
		Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
		Прикуриватель, розетка для лампы переноски
		Дальний свет правой фары
		Дальний свет левой фары, контрольная лампа дальней оптики
		Ближний свет правой фары
		Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
	Без него двигатель омывателя заднего стекла работать не будет
	Отвечает за работу ламп поворотников и световую сигнализацию
	Обеспечивает работы стеклоочистителя лобового стекла
	Защищает лампы стоп сигналов и габариты автомобиля
	Обеспечивает работу фонарей дальнего света
	Гарантирует работу устройства омывателя оптики
	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
	Звуковой сигнал или просто клаксон
	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
	Отвечает за работу устройства обогрева заднего стекла
	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителя	Расшифровка
K1
К2
К3	Реле стеклоочистителя ветрового окна
К4
К5
К6
К7
К8
К9
F1-F16	Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителей 17. 3722

№ реле/ предохранителя	Расшифровка
1 (К6)	Реле включения очистителей фар
2 (К1)
3 (К2)	Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)	Реле стеклоочистителя
5	Контактные перемычки на месте реле контроля исправности ламп
6 (К10)
7	Запасной предохранитель
8 (К5)	Реле включения дальнего света фар
9 (К11)	Реле включения ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17. 3722

N предохранителя	Расшифровка
1 (8 A), F9 (7,5 A)	Правая противотуманная фара
2 (8 A), F8 (7,5 A)	Левая противотуманная фара
3 (8 A), F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A), F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A), F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A), F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A), F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A), F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A), F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A), F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A), F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A), F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A), F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A), F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A), F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A), F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17. 3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителя	Расшифровка
K1	Реле времени омывателя заднего стекла
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5	Реле включения дальнего света фар
К6	Реле включения фаро-очистителей
К7	Реле питания стеклоподъемников
К8	Реле включения звукового сигнала
К9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле включения обогрева заднего стекла
К11	Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F20	Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ, применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают . Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.

Распиновка монтажного блока 2107

№ предохранителя	Защищаемые цепи
F1 (8A)(10A)	Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка)
F2 (8A)(10A)	Электродвигатели очистителя и омываттеля ветрового стекла. Электродвигатели очистителей и омывателя фар.Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты)
F3 (8A)(10A)	Резервный
F4 (8A)(10A)	Резервный
F5 (16A)(20A)	Элемент обогрева заднего стекла и реле включения обогрева(контакты)
F6 (8A)(10A)	Прикуриватель. Штепсельная розетка для переносной лампы
F7 (16A)(20A)	Звуковые сигналы и реле включения звуковых сигналов
F8 (8A)(10A)	Указатели поворота в режиме аварийной сигнализации.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 (8A)(10A)	Регулятор напряжения генератора(для а/м с генератором Г-222)
F10 (8A)(10A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8A)(10A)	Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова
F12 (8A)(10A)	Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете)
F13 (8A)(10A)	Левая фара(дальний свет).Контрольная лампа включения дальнего света
F14 (8A)(10A)	Левая фара(габаритный свет).Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения
F15 (8A)(10A)	Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика
F16 (8A)(10A)	Правая фара(ближний свет).Обмотка реле включения очистителей фар(при включенном ближнем свете)
F17 (8A)(10A)	Левая фара(ближний свет)

Схема монтажного блока 2105-3722010-02 LADA 21054, 21074

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1 (10A)	Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка).
F2 (10A)	Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты).
F3 (10A)	Резервный.
F4 (10A)	Резервный.
F5 (20A)	Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты).
F6 (10A)	Прикуриватель. Часы.
F7 (20A)	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты)
F8 (10A)	Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
F9 (7.5A)	Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей.
F10 (10A)	Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701).
F11 (10A)	Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения.
F12 (10A)	Дальний свет фар(правая блок-фара).
F13 (10A)	Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света.
F14 (10A)	Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней.
F15 (10A)	Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения).
F16 (10A)	Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле).
F17 (10A)	Ближний свет фар(левая блок-фара).

Распиновка монтажного блока 2108

Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

Разъём	Контакт	Цвет провода	Назначение
X1 (Ш1)	1	Б	стеклоподъемники
	2	Г	выключатель зажигания (кл. 15/2)
	3	ГП
	4	ЖГ	переключатель эл. двигателя отопителя
	5	Р	выключатель зажигания (кл. 30/1)
	6	КР	выключатель зажигания (кл. 30)
	7		блокировка дверей
	8	П	выключатель зажигания (кл. 50)
X2 (Ш2)	1	БГ	переключатель очистителя заднего стекла
	2	Г	переключатель указателей поворотов (правый)
	3	РП	включатель стоп-сигналов
	4	Б	контрольная лампа целостности ламп
	5	ПЧ
	6	ГБ	дверь левая передняя
	7	ОБ
	8	34	контрольная лампа дальнего света
	9	—
	10	4	включатель задних противотуманных огней
	11	сч	контрольная лампа резерва топлива
	12	ПЧ	контрольная лампа уровня топлива
	13	БЧ	плафон освещения салона
	14	КГ	контрольная лампа ручного тормоза
	15	гч	переключатель указателей поворотов (левый)
	16		эл. двигатель фароочистителя
	17	—
X3 (Ш3)	1	ж	датчик скорости
	2	чп	включатель аварийной сигнализации
	3	ГП	переключатель указателей поворотов
	4	СБ	контрольная лампа уровня масла
	5	Ч	масса
	6	РБ	контрольная лампа уровня омывающей жидкости
	7	РО	контрольная лампа износа тормозных накладок
	8	3 в	включатель фар
	9	ЖЗ	переключатель стеклоочистителя ветрового стекла
	10	ПГ	патрон подключения переносной лампы
	11		выключатель зажигания (кл. 15)
	12	РЧ	включатель омывателя заднего стекла
	13
	14	ж	контрольная лампа противотуманных фар
	15
	16	СГ	указатель давления масла
	17
	18	Р
	19	СО	переключатель стеклоочистителя
	20	С	переключатель стеклоочистителя
	21	ОБ	включатель задних противотуманных фар
X4 (Ш4)	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	переключатель света фар (дальний свет)
	3	О	стеклоочиститель
	4	БЧ	включатель наружного освещения
	5	К	реостат освещения приборов
	6	Р	аккумулятор
	7	ЧБ	переключатель очистителя и омывателя ветрового стекла
	8	О	колодка Ш4 монтажного блока клемма 3
	9	СЧ	включатель звуковых сигналов
	10	БП	включатель стоп-сигналов
	11	Р	аккумулятор
	12	СП	переключатель света фар (ближний свет)
	13		предупредительный свет
	14	—
	15	—
	16	РГ	контрольная лампа уровня тормозной жидкости
	17	ЗБ	указатель температуры охлаждающей жидкости
	18	КБ	контрольная лампа заряда аккумуляторной батареи
	19	ЖЧ	включатель противотуманных фар
	20	РЗ	контрольная лампа уровня охлаждающей жидкости
	21	Ж	тахометр
X5 (Ш5)	1	3	дальний свет (правый)
	2	3Ч	дальний свет (левый)
	3	СЧ	ближний свет (левый)
	4	П	стартер (кл. 50)
	5	ПБ	электровентилятора охлаждения радиатора
	6	С	ближний свет (правый)
X6 (Ш6)	1	—
	2	3
	3	ГЧ	указатель поворота (левый передний)
	4	—
	5	—
	6	—
	7	—
	8	ЖЧ	габаритный огонь (правый передний)
	9	БЧ	терморегулятор электровентилятора
	10	ЖЧ	габаритный огонь (левый передний)
	11	Г	указатель поворота (правый передний)
	12		включатель света заднего хода
	13	РГ	датчик уровня тормозной жидкости
X7 (Ш7)	1	—
	2	ЖГ	эл. двигатель фароочистителя
	3	Б	эл.двигатель фароочистителя
	4	—
	5	СБ	датчик уровня масла
	6	СЧ	звуковые сигналы
	7	С	датчик скорости
	8	ЗБ	датчик температуры охлаждающей жидкости
	9	КБ	генератор (кл. 61)
	10	Р	насос омывателя ветрового стекла
	11	БЧ	включатель подкапотной лампы
	12	РБ	датчик уровня омывающей жидкости
	13	РЧ	тормозные накладки
	14	—
	15	КП	тахометр
	16	РЗ	датчик уровня охлаждающей жидкости
	17	ЖБ	реле противотуманных фар
X8 (Ш8)	1	ЖП	реле противотуманных фар
	2	ЖЧ	противотуманная фара (левая)
	3	Ж	противотуманная фара (правая)
	4	ГП	катушка зажигания
	5	Р	генератор (кл. 30)
	6	Р	генератор (кл. 30)
	7	—
	S	РЧ	реле противотуманных фар
X9 (Ш9)	1	РЧ
	2	Г	указатель поворота (правый задний)
	3	БГ	эл двигатель очиститель заднего стекла
	4	ОЧ	задние противотуманные огни
	5	СЧ	дверь задняя
	6	ПЧ	дверь передняя правая
	7	БЧ	плафон освещения салона
	8	КГ	датчик ручного тормоза
	9	БЧ	кнопки сигнализации открытых дверей
	10
	11	С	фонарь освещения номерного знака
	12	ГБ	дверь передняя левая
	13	Б	плафон освещения салона
	14	П	стоп-сигналы
	15	Ж	габаритный огонь (правый задний)
	16	3	фонарь заднего хода
	17	ЖЧ	габаритный огонь (левый задний)
	18	ЖГ	очиститель заднего стекла
	19		элементы обогрева заднего стекла
X11 (Ш11)	1	Ж	насос
	2	РЧ	клапан омыва заднего стекла
	3	—
	4	Ж	насос
	5	БЧ	подкапотная лампа
	6	—
	7	—
	8	КЧ	подкапотная лампа
	9	Б
	10		эл. двигатель стеклоочистителя ветрового окна
	11	—
	12	СО	датчик аварийного давления масла
	13	—
	14	Р	клапан омыва ветрового стекла
	15	СО	эл.двигатель стеклоочистителя
	16	С	эл двигатель стеклоочистителя
	17	ЖБ	эл двигатель стеклоочистителя
	18	—
	19	—

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

Распиновка монтажного блока 2110

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(5A)	Лампы фонарей освещения номерного знака. Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта
F2(7.5A)	Левая фара(ближний свет)
F3(10A)	Левая фара(дальний свет)
F4(10A)	Правая противотуманная фара
F5(30A)	Электродвигатели стеклоподъёмников дверей
F6(15A)	Переносная лампа
F7(20A)	Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал
F8(20A)	Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла
F9(20A)	Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла
F10(20A)	Резервный
F11(5A)	Лампы габаритного света правого борта
F12(7. 5A)	Правая фара(ближний свет)
F13(10A)	Правая фара(дальний свет).Контрольная лампа включения дальнего света
F14(10A)	Левая противотуманная фара
F15(20A)	Электрообогрев сидений.Блокировка замка багажника
F16(10A)	Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
F17(7.5A)	Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер)
F18(25A)	Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель
F19(10А)	Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов.Часы(или маршрутный компьютер)
F20(7.5A)	Лампы задних противотуманных фонарей

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Монтажный блок. Распиновка монтажных блоков автомобилей ваз Схема расположения предохранителей ваз 2109 инжектор

Любой отечественный ВАЗ-2109 имеет , как правило, такой системой комплектуются как старые, так и более новые модели. Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид приспособления

Схемы

Итак, чтобы разобраться в том, где находится ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.

В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.

Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.

Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.

Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки, установленные в автомобиле старого образца

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка , электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в автомобиле старого образца

Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.

Чтобы разобраться в том, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.

Общая информация

Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на . На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу. Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.

Заключение

Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Схемы

Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

«Девятки», то есть ВАЗ 2109 бывают двух видов:

• до 1998 года;
• после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если , причина или в предохранителе, или в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.

Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя:	Сила тока:	Что он защищает:
F1	10А	Резервный (дополнительный) предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3	10А	Задние фары стоп-сигнала, лампочки подсветки салона
F4	20А	Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15		Правая фара дальнего света
F16	15А	Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17. 3722

Реле

Приведем в таблице номера реле и их функции:

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальнего света фар
9	Лампы ближнего света фар
11	Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12	Работа звукового сигнала

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле	Что он делает:
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу (-) аккумулятора.
2. Открыть БП.
3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
4. Снять предохранитель.
5. Поставить новый и проверить.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять БП.

Как паять схему блока предохранителей.

Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.
Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №	За что отвечает:
F9	Правая противотуманная фара
F8	Левая противотуманная фара
F1	Омыватель для фар
F7	Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16	Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3	Задние фары, свет в салоне.
F6	Стеклоподъемники
F10	Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5	Звуковой сигнал
F11	Габарит правого заднего фонаря
F2	Аварийная ситуация
F4	Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15	Фара правая
F14	Фара левая
F13	Ближний свет фары левой
F12	Ближний свет фары правой

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

• Цепи зажигания.
• Генератора(см.).
• Пуска двигателя.
• Реле блокировки дверей.
• Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.

• Каждому из блоков соответствуют только определенные предохранители.
• Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
• Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
• Пинцетом захватывается предохранитель и вытаскивается.

• Запасные предохранители установлены впереди блока.
• Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
• С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.

Демонтаж блока предохранителей авто ВАЗ 2109

Для работы используется набор водительских инструментов.
Инструкция выполнения работ:

• Отсоединяется аккумуляторная батарея.
• Разбирается в салоне «бардачок».
• Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
• В подкапотной части авто снимается крышка монтажного блока.
• Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
• Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.

• Монтажный блок вынимается.
• Убирается прокладка, как показано на фото.

Ремонт блока с предохранителями авто ВАЗ 2109

Итак:

• Извлекаются все реле и предохранители.

Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.

• Отыскивается сгоревшая дорожка.
• Вырезается участок, пришедший в негодность.
• Окисленные места протираются бензином.
• Припаивается новая проволока.
• Сборка блока выполняется обратными действиями разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам. Как выполняется на авто ВАЗ 2109 , хорошо видно на видео.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.

БП 17.3722

Отличия между старыми и обновленными версиями следующие:

• Элементы монтажного блока по-разному маркируются.
• Отличается номинал у предохранителей.
• У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь	Сила тока	Номер предохранителя
Резервный	10А	F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников	10А	F2
Плафон подсветки салона, задние фары стоп-огней	10А	F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна	20А	F4
Клаксон	20А	F5
Резервный	30А	F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки	30А	F7
Резервный	7. 5А	F8
Резервный	7.5А	F9
Габаритная левая фара	7.5А	F10
Габаритная правая фара	7.5А	F11
Фара ближнего света правая	7.5А	F12
Фара ближнего света левая	7.5А	F13
Фара дальнего света левая, контрольная лампочка активации дальнего света	7.5А	F14
Фара дальнего света правая	7.5А	F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников	15А	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Защищаемая цепь	Номинальный ток	Номер предохранителя
Резервный	8А	1
Резервный	8А	2
Резервный	8А	3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки	3А	5
Плафон подсветки салона и выключатель стоп-сигнала	8А	6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров	8А	7
Электромотор вентилятора радиатора, клаксон	16А	8
Лампочка левых габаритов, лампочка задних левых габаритов	8А	9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок	8А	10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки	8А	11
Розетка для переноски лампы, прикуриватель	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), контрольная лампочка дальней оптики	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле

1. К1 – отвечает за время омывания стекла сзади.
2. К2 – поворотники и аварийка.
3. К3 – стеклоочиститель.
4. К5 – фары дальнего света.
5. К6 – фароочиститель.
6. К8 – отвечает за сигнал.
7. К9 – включение вентилятора в системе охлаждения мотора.
8. К10 – отвечает за обогрев стекла сзади.
9. К11 – фары ближнего света.

Строение схемы нового блока

1. К1 – фароочиститель.
2. К2 – прерыватель поворотников и аварийки.
3. К3 – очиститель лобового стекла.
4. К4 – контроль за исправностью лампочек.
5. К5 – отвечает за стеклоподъемник.
6. К6 – сигнал звука.
7. К7 – обогрев стекла заднего вида.
8. К8 – дальний свет.
9. К9 – ближний свет.

Предохранители

Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

1. F1 – фарные очистители. Используют предохранитель (10А).
2. F2 – повороты и аварийка (10А).
3. F3 – задние стоп-сигналы и салонный плафон (10А).
4. F4 – обогрев стекла и прикуриватель (20А).
5. F5 – сигнал и вентилятор охлаждения (20А).
6. F6 – стеклоподъемник на передних дверцах (30А).
7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
8. F8 – противотуманка Л (7,5А).
9. F9 – противотуманка П (7,5А).
10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
11. F11 – правый габарит и фара (7,5А).
12. F12 – фары ближнего света П (10А).
13. F13 – фары ближнего света Л(7,5А).
14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
15. F15 – фары дальнего света П (7,5А).
16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

1. При ремонте автомобильного электрооборудования обязательно нужно отключить
   провод от минусной клеммы аккумулятора.
2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
   собой перегорание токоведущей дорожки.
4. Если есть необходимость снять блок, то нельзя для этой цели использовать
   металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
   дорожек, что приведет к неисправности всей платы.

Важные моменты

Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
2. Всю процедуру производить аккуратно и без спешки.
3. Отсоединить все имеющиеся предохранители и реле.
4. Снять саму плату. Далее или заменить, или чистить старую.
5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
   предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
   повредить, а если их повредите, придется паять.
6. Собрать в обратной последовательности.
7. Ваз 21093 схема электро готова исполнять свои функции.

Вельт авто Митино.

Блок предохранителей ваз 2109 старого образца с евро предохранителями – Telegraph

========================

блок предохранителей ваз 2109 старого образца с евро предохранителями

Скачать на сайте

========================

---

2001 года старого образца блок.. Блок управления центрального замка для ваз итэлма продажа запчастей блок предохранителей. В этой статье рассмотрим как снять разобрать блок предохранителей ваз 2114 советы. Предохранители ваз. Предохранителей ваз 2109 2108. Предохранителей ваз 2109 и. Блока предохранителей ваз 2109. Блок предохранителей ваз. Купите монтажный блок 2109 нового старого образца продажа доставкой. Устраняем проблемы блоком предохранителей ваз2109. Расположение предохранителей реле монтажном блоке автомобилей ваз 2108 ваз 2109 ваз предохранители ваз 2109 и. Схема основного монтажного блока предохранителей и. На блоке старого образца. Статья расположении блока предохранителей реле ваз 2108 2109. Диагностика двигателя ваз. Блок предохранителей ваз объединяет все важные участки электрических цепей. Замена монтажного блока ваз 2108. Предохранители реле системы управления двигателем. Блоки ваз 2108 ваз 2109. Неисправности электрооборудования руководство ремонту обслуживанию ваз предохранители. Блок предохранителей ваз 2109. Схема подключения тахометра ваз 2109. Предохранителя ваз. Новый блок предохранителей. Старого предохранителя. Предохранитель расшифровка блока предохранителей ваз 2108 2109 ваз правая. Представляю вашему вниманию доработку блока предохранителей. Снятие блока предохранителей старого образца ваз 2107. Монтажный блок евро предохранителями устанавливается вместо старого монтажника с. Ваз предохранители. Схема предохранителей ваз 2107 старого. И горит предохранитель. V блоки предохранителей устанавливаемые старые обновленные версии автомобилей ваз 2109. Блок предохранителей ваз 2108 схема электрооборудования автомобиля ваз 2108 ваз 2109 монтажный. Номера предохранителей. На моделях старого типа выпущенных до. Схема блок предохранителей. Блока ваз 2109 старого. Предохранители ваз 2109 автомобильные предохранители ваз 2109 защищают все электрические. Блок ваз 1118 управления. Если автомобиле ваз 2108 ваз 2109 ваз меняете старый монтажный блок. Узнам месте расположения монтажном блоке предохранителя. Принципиальная электрическая схема монтажного блока ваз. Заводской монтажный блок ваз 2109 по. Расположение предохранителей реле ваз 2107 предохранительный блок ваз 2107 блок реле на. Зачищаем поверхность старого. Монтажный блок предохранителей. Двери ваз 2108 1500 двери ваз. Блок предохранителей. Схем расположение предохранителей блоке ваз 2108 2109. Поменял монтажный блок старого образца блок 2114. Советы эксплуатации ремонту автомобилей тюнинг. Монтажные блоки автомобилей ваз 2108 ваз 2109. Блок предохранителей ваз2108 2109 старого образца. Автомобиль ваз 2109. Устанавливаем подключаем противотуманные фары ваз 2109 блок предохранителей от. Предохранитель цепи.Монтажный блок ваз2108 2109. Схема предохранителей ваз 2110. Ваз 2109 блок предохранителей. Ваз меняете монтажный старый блок новый монтажный. Расшифровка монтажного блока предохранителей ваз 2110 2112 схема для инжектора расположение. Ремонт ваз 2109 своими руками. Блок ваз 2105 старого. Описание расшифровка. Купить блоки предохранителей ваз интернет. Монтажный блок предохранителей снятой

Замена монтажного блока 2109. Я одного поймуа чем старый блок. Предохранителей лада 2109 блок предохранителей. Старый блок предохранителей ваз2106 уже морально физически устарел нужно менять на. Что такое монтажный блок предохранителей отличия блоков старого нового образца. Запасный предохранитель. Поставил вылечил старый убитый. Предохранители ваз 2107 старого образца. Реле предохранителей монтажном. Ваз2109 применяются два монтажных блока старый 17. Как заменить блоки предохранителей старого образца блоки. Блок предохранителей ваз 2114 находится в. Установка ножевых предохранителей ваз

Распиновка монтажных блоков автомобилей ваз. Монтажный блок Блок предохранителей ваз 2109 инжектор расшифровка

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• при помощи мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

• если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
• замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
• за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
• при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый вид — монтажный блок с 11 реле, их бывает два варианта:

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла

К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала). Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — монтажный блок с 9 реле, их бывает два варианта:
старого образца и нового образца.

Самый популярный блок, который пришёл с европанелью

второй вариант

Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.

Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.
Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.
Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.
Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.

Задние туманки
Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.

На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7.5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители

Монтажный блок ваз 2109 электрика схемы включает в себя все реле и предохранители, отвечающие за электропитание узлов.

Он объединяет линии питания и здесь же смонтированы все элементы схем разводки тока. Блок представляет разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и плата с выводами жгутов проводов.

При этом следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную электропроводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя монтажная схема электропроводки ваз 2109 собрана в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена в модификации типа 17.3722. Он имеет в своём составе круглые плавкие предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование для блока электросхема ваз 2109. Теперь блок стал более надёжным за счёт установки новых предохранителей плоского типа. За счёт их ножевой конструкции плоская поверхность создаёт большую площадь контакта, и они стали надёжнее.

Найти в каталоге новый блок можно под маркировкой 2114-3722010-60.

Отличие ваз 2109 электросхемы этих двух блоков:

• в подключении вентилятора охлаждения радиатора;
• маркировке реле разъёмов и предохранителей;
• отсутствие двух реле.

Маркировка разъёмов и предохранителей

В связи с тем, что имеется различие в маркировке составляющих схему разводки узлов, требуется точно знать, какая монтажная электросхема ваз 2109 применена на оборудовании.

• год выпуска ВАЗ 2109;
• тип двигателя;
• тип панели приборов;
• вариант комплектации.

Зная эти исходные данные можно найти фото схемы на сайте автолюбителей. Там же возможно поработать с интерактивной схемой, которая высвечивает именно искомую часть электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это — К1. Все узлы указаны на схемах и приложенной к ним спецификации. Все предохранители обозначены на корпусе блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ваз 2109 электросхема, монтажный блок которой включает штекеры присоединения проводов, эти изделия маркируются буквой Ш.

Как не перепутать провода

Множество разноцветных проводов не должно вызывать затруднения при устранении неисправности своими руками. Провода имеют четкую направленность по цвету:

• жёлтый — габариты;
• красный — стоп-сигнал;
• голубой — задний ход;
• оранжево-чёрный — противотуманный.

Остаётся только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима с затратами на транспортировку отказавшей в пути машины. Если же ремонт делается самостоятельно, поможет инструкция по ремонту, которую можно найти на видео в обучающих программах мастеров.

Демонтаж блока

Чтобы снять, извлечь блок с места установки, необходимо понимать, что он является энергетическим сложным узлом. Поэтому отсоединяя электропроводку, необходимо производить маркировку разъёмов для последующего сбора.

Открыв капот, обнаружим с левой стороны под краем лобового стекла блок, который закреплён пластиковыми зажимами. Их нужно отвести и освободить коробку. Сверху она прикрыта резиновым чехлом, который сдвигается в сторону. Отодвинув чехол, следует отсоединить колодку с проводами.

После этого блок освобождается от крепящих двух гаек и приподнимается над местом установки, насколько позволят тянущиеся к нему провода. При отсоединении проводов следует пометить разъёмы, чтобы легче провести позже обратную операцию установки.

Снятый блок установить на рабочую поверхность и отвернуть крепление нижней крышки, состоящее из 8 болтов. После этого, в щель вставить отвёртку и выполнить разъём корпуса. Вся схема будет перед глазами. Изучить, сравнить с представленной в инструкции и найти место неисправности. Зачастую на этапе установления неисправности требуется помощь специалиста.

Следует найти:

• нарушение в плате;
• неисправный предохранитель;
• отказавшее реле.

После замены детали, исправления повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от типа применяемой в автомобиле электрической схемы блоки устанавливаются одинаково.

Характерные неисправности блока

Часто случается отказ из-за перегоревшего предохранителя. Найти его несложно. Потребуется замена на такой же предохранитель с теми же параметрами по токовой нагрузке. Необходимо выяснить причину, которая привела к срабатыванию предохранения. Если проблему не устранить может случиться серьёзная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, то их можно почистить. При этом следует снять предохранители и реле с мест установки. Работа по очистке тоководов должна быть выполнена аккуратно, а при использовании паяльника для восстановления участка приняты все меры для защиты платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, что установлен на конкретном типе автомобиля. При этом обычно предоставлены две схемы. Общий вид целого блока даёт возможность оценить полную схожесть искомой схемы с имеющимся узлом.

Вторая схема представляет собой разводку внутри блока. Она требуется для детального изучения и поиска неисправностей. При этом есть возможность на сайте ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

admin 10/06/2011

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.
Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №	За что отвечает:
F9	Правая противотуманная фара
F8	Левая противотуманная фара
F1	Омыватель для фар
F7	Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16	Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3	Задние фары, свет в салоне.
F6	Стеклоподъемники
F10	Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5	Звуковой сигнал
F11	Габарит правого заднего фонаря
F2	Аварийная ситуация
F4	Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15	Фара правая
F14	Фара левая
F13	Ближний свет фары левой
F12	Ближний свет фары правой

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

• Цепи зажигания.
• Генератора(см.).
• Пуска двигателя.
• Реле блокировки дверей.
• Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.

• Каждому из блоков соответствуют только определенные предохранители.
• Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
• Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
• Пинцетом захватывается предохранитель и вытаскивается.

• Запасные предохранители установлены впереди блока.
• Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
• С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.

Демонтаж блока предохранителей авто ВАЗ 2109

Для работы используется набор водительских инструментов.
Инструкция выполнения работ:

• Отсоединяется аккумуляторная батарея.
• Разбирается в салоне «бардачок».
• Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
• В подкапотной части авто снимается крышка монтажного блока.
• Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
• Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.

• Монтажный блок вынимается.
• Убирается прокладка, как показано на фото.

Ремонт блока с предохранителями авто ВАЗ 2109

Итак:

• Извлекаются все реле и предохранители.

Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.

• Отыскивается сгоревшая дорожка.
• Вырезается участок, пришедший в негодность.
• Окисленные места протираются бензином.
• Припаивается новая проволока.
• Сборка блока выполняется обратными действиями разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам.Как выполняется на авто ВАЗ 2109 , хорошо видно на видео.

Bussmann, серия KLM, дополнительный лист технических данных предохранителей № 2020

%PDF-1.7 % 37 0 объект >>>/Метаданные 97 0 R/Контуры 30 0 R/Страницы 33 0 R/Тип/Каталог/ViewerPreferences>>> эндообъект 97 0 объект >поток приложение/pdf

ноль

Спецификации и технические подробности о быстродействующих дополнительных предохранителях KLM 600 В пер./пост. тока 13/32″ x 1-1/2″ (10×38 мм).

2011-02-17T13:34:56.063-05:00

Bussmann серия KLM дополнительный лист технических данных предохранителя №.2020

2015-12-14T17:07:26-05:002015-12-14T17:07:26-05:002015-12-14T17:07:26-05:00

1

JPEG

256

/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAD/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMYDAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwD0Xp/T8A4GMTjUkmmuT6bf3R5JKbH7P6f/ANxqf+22/wBySlfs/p//AHGp/wC22/3J KV+z+n/9xqf+22/3JKV+z+n/APcan/ttv9ySlfs/p/8A3Gp/7bb/AHJKV+z+n/8Acan/ALbb/ckp X7P6f/3Gp/7bb/ckpX7P6f8A9xqf+22/3JKV+z+n/wDcan/ttv8AckpX7P6f/wBxqf8Attv9ySlf s/p//can/ttv9ySlfs/p/wD3Gp/7bb/ckpX7P6f/ANxqf+22/wBySlfs/p//AHGp/wC22/3JKV+z +n/9xqf+22/3JKV+z+n/APcan/ttv9ySlfs/p/8A3Gp/7bb/AHJKV+z+n/8Acan/ALbb/ckpX7P6 f/3Gp/7bb/ckpX7P6f8A9xqf+22/3JKV+z+n/wDcan/ttv8AckpX7P6f/wBxqf8Attv9ySlfs/p/ /can/ttv9ySmvk9PwBdixjU63Gf0bf8ARW+SSmx0/wD5Pxv+Jr/6kJKbCSlJKfJf8dt11Wf0sVWO ZNNs7SRPuZ4JKfNPteX/AKaz/PP96Slfa8v/AE1n+ef70lK+15f+ms/zz/ekpX2vL/01n+ef70lK +15f+ms/zz/ekpX2vL/01n+ef70lK+15f+ms/wA8/wB6Slfa8v8A01n+ef70lK+15f8AprP88/3p КВ9ры/8АТВф55/вСУр7Хл/6аз/ПП96Слфа8в/ТВф55/вСУр7Хл/6аз/ПП96Слфа8в/ТВф55/вСУр 7Xl/6az/ADz/AHpKV9ry/wDTWf55/vSUr7Xl/wCms/zz/ekpX2vL/wBNZ/nn+9JSvteX/prP88/3 pKey/wAUuRfZ9cqW2WPePQuMOcSPo+aSn2vJ/nsT/jj/AOerklK6f/yfjf8AE1/9SElNhJSklPkX +PD/AJQ6V/xNv/VMSU+fjovVCJGO+D8P70lK/YvVf+4z/wAP70lK/YvVf+4z/wAP70lK/YvVf+4z /wAP70lK/YvVf+4z/wAP70lNbIx78Wz0shhrfE7T4FJSNJSklKSU6w6FUQD9upE+R/vSUv8AsGn/ АЛНУ/cf70lK/YNP/AHOp+4/3pKaOZhHFtNbHi9oAPqMB2pKaySlJKUkpSSlJKUkp7T/FF/4s6f8A iLv+pSU+3ZP89if8cf8Az1ckpXT/APk/G/4mv/qQkpsJKUkp5P66fUGn65X4t9uY7E+yscwBtYfu 3kHu9vgkpzB/iuzAAB16yB/3Vq/8kkpX/jXZv/l9Z/7C1f8AkklK/wDGuzf/AC+s/wDYWr/ySSlf +Ndm/wDl9Z/7C1f+SSUr/wAa7N/8vrP/AGFq/wDJJKamV/iYZmW+tk9Zse+AJ+zsGg/q2BJSH/xj ST/y3s/7YH/pVJSv/GOxP/Lez/tgf+lUlK/8Y7E/8t7P+2B/6VSU6I/xXZgAA69ZA/7q1f8AkklK /wDGuzf/AC+s/wDYWr/ySSlf+Ndm/wDl9Z/7C1f+SSUxs/xVZV1bqrOu2Fj2lrh9lrEgiDw5JTQ/ 8Y7E/wDLez/tgf8ApVJSv/GOxP8Ay3s/7YH/AKVSUr/xjsT/AMt7P+2B/wClUlK/8Y7E/wDLez/t gf8ApVJSv/GOxP8Ay3s/7YH/AKVSUr/xjsT/AMt7P+2B/wClUlOx9VP8WFh2W6wzq9fUH5JYx9fp uqDAd4iZD3JKewyf57E/44/+erklK6f/AMn43/E1/wDUhJTYSUpJSklPnOP9W/rH07qOh2B+A/Pd Rn3ZLTXbS19FDrM7dS31bmD9L67LJHwd9EJKYv8AqZ9Zbb78hrfTxr+qftX7K6xnqC77Zo8lryzb 9lcXETMjxSU6vW+l9fZ17K6t9XsEPyX1Boysp1ECK2tAxHFzrGHsWvbsmT8UpA7D/wAYuViC3Kcw 5FTSO2nFs+yuqL25FjrTa8VB25lbKySyBJO3tCU2emu/xhlvTf2jXtnMf9taHYriMWKgPUsa1o+l вLRWySIBI5KU9ikpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa+T/PYn/HH/AM9XJKV0/wD5 Pxv+Jr/6kJKbCSlJKUkp4qz/ABhXMscz7E07SRPqHt/YSUt/44l3/cFv/bh/8gkpX/jiXf8AcFv/ AG4f/IJKV/44l3/cFv8A24f/ACCSlf8AjiXf9wW/9uH/AMgkpX/jiXf9wW/9uH/yCSlf+OJd/wBw W/8Abh/8gkpX/jiXf9wW/wDbh/8AIJKV/wCOJd/3Bb/24f8AyCSlf+OJd/3Bb/24f/IJKV/44l3/ AHBb/wBuH/yCSlf+OJd/3Bb/ANuH/wAgkpX/AI4l3/cFv/bh/wDIJKV/44l3/cFv/bh/8gkpX/ji Xf8AcFv/AG4f/IJKV/44l3/cFv8A24f/ACCSlf8AjiXf9wW/9uH/AMgkpX/jiXf9wW/9uH/yCSnq ukZ56n06jOcz0zcCdgMxBLedPBJTcSU18n+exP8Ajj/56uSUrp//ACfjf8TX/wBSElNhJSklKSUw 9Gn9xv3BJSvRp/0bfuCSlejT/o2/cElK9Gn/AEbfuCSlejT/AKNv3BJSvRp/0bfuCSlejT/o2/ce lK9Gn/Rt+4JKV6NP+jb9wSUr0af9G37gkpXo0/6Nv3BJSvRp/wBG37gkpXo0/wCjb9wSUr0af9G3 7gkpXo0/6Nv3BJSvRp/0bfuCSlejT/o2/cElK9Gn/Rt+4JKZABohogDsElLpKa+T/PYn/HH/AM9X JKV0/wD5Pxv+Jr/6kJKbCSlJKUkpy+t/WDC6JUX5BJcADEGAHHaCSAe6gzcwMZoalZPII6dXCwfr 3juyvTusZcLXQG1gy3Rp9vaIPf71WhzWWJuQ0Yo5ZDcPV42VRmVC/HdvYdPAg+BCu48kcgsM8ZCQ 0c/6wWmplJHVB0uS73GsWepxpqREJ6XF+2P/APnqZ/7Dt/8AJJKb3TOsYWI6w5/XK84PA2A1ivbE z9EmZSU3/wDnL0H/ALm1fef7klK/5y9B/wC5tX3n+5JTdxcrHzaRkYtgtqdID28GDBSUmSUpJSLJ rttx7KqLPRse0hloG7YTw7aeUlOP+xfrD/5eu/8AYZn/AJNJSv2N9Yf/AC9d/wCwzP8AyaSmDemd ccQB15xnUfqzf/JpKbfTMXqOLc63N6mc2sg1is0iuHgj3S0njaUlOkbqw4NJ1MkaHskpf1GeKSlv VrnbOsTwUlLtsY5xa0yWgE/OY/IkpDk/z2J/xx/89XJKV0//AJPxv+Jr/wCpCSmwkpSSlJKaPUsL puaAzO2B35riQ10A+aiy4YZN1soCTlY31b6NVAX3XVWNa7dW1pa2PHcR3+Crw5KIPqNsYwa6vQVM qrraygNbWB7Q3iPKFcjERFBmApxPrVnjArxyW4jt7nj9crfYNA36HptMIqed/wCcI/0fR/8A2Gv/ APIJKV/zhH+j6P8A+w1//kElK/5wj/R9H/8AYa//AMgkpX/OEf6Po/8A7DX/APkElJ6vrfmUMFdN nTK2DhrKslo18g1JTP8A569R/wBP07/tvK/8ikpX/PXqP+n6d/23lf8AkUlPW9OyftuDj5W5rjbW 1ziwODS6PdtD/dE8SkpspKYWxsM6iRPwnWUlLWubsGslxGyO57cJKXBGn9Y/xSUpxAe2THKSmW5v ИПвСУиЙQcuyNf0df5bElMm/0h5/кМ/K9JSPJ/nsT/jj/AOerklK6f/yfjf8AE1/9SElNhJSklKSU 8n9YZ/aVhBIhrBp8EyW66Ozi4zrnuf6j3OBedoJJ0TSue36EI6XQP63/AFTlINlhQdfpwrmUjM6g /pwBdtNdgr38SDPMIocX7F0T/wCeK/8A9iAkps9PHQsHIGQ7rbsoAEenfc17Ne8JKdT9tfV7/uxi /wCc1JSv219Xv+5eL/nNSUr9tfV7/uxi/wCc1JTKvq3QbrG1VZOM97yGtaHNJJJgAJKb3o0/6Nv3 BJTIANEAQB2CSl0lKSUw2MG5zWgOPJjk+aSmDJOnpxrJ3CNDu/rapKSBu36LQPh/uSUtL98RoPxl JS5G76TQfj/uSUswEOIgAQIj5pKRZP8APYn/ABx/89XJKV0//k/G/wCJr/6kJKbCSlJKUkp5r6w4 t3231mDc2xg0HMt0MpkgbXAhx68N9W7ZW7Ul3HcptFNh7PpdLqOn0VO+kGyY8Xe7+KkGywuR9bqb rqsYU1WWw58+lisyo0byH/RRU819izv+4uV/7iqf70lK+xZ3/cXK/wDcVT/ekpX2LO/7i5X/ALiq f70lK+xZ3/cXK/8AcVT/AHpKdLpv1ZyuoUOudaMQteWenkdOpY4wAdwE8apKbjPqdl1PbZXn0sew hzXNwaQQRqCCCkpt/sX6w/8Al67/ANhmf+TSU3sbB6hVgXY2TnuvvsLtmSKww1ggAQ0EjQiUlOf+ x+pHQdet/wA1n/kklM/2D1j/AMu7/wDttv8A5JJTb6b03OwrXWZXULMxrm7Qx7Q0AzzoSkp0CQBJ 0A5KSlm2Mfoxwd8DKSmSSlJKUkpr5P8APYn/ABx/89XJKV0//k/G/wCJr/6kJKbCSlJKUkp4P6/+ n+06t9opd9lhhc97BJe6Y2dwgUh59mNYZnqrCPD1rD/31BT690Sf2Pgzqfs9ep/qhOQ1+vuoayn1 +pWdN1dBrMF/GnySU8/9v6V/88uZ/mWf+QSUr7f0r/55cz/Ms/8AIJKV9v6V/wDPLmf5ln/kElK+ 39K/+EXM/wAyz/yCSm/0z6w9DwG2C/q92ZvIIN1dp2xPH6Pukpu/88fq5/3L/wDArf8A0mkpudO6 10zqxe3p93rGoAv9r2xumPptb4JKbd2tLxqfaeOeO3KSnhWdHyK3tsZ0CwOYQ5p+08EahJT0nTM3 q+Q946ljW4bWgFjgW2bj4Q2rRJTob/8Ahb/+2/8A1EkpBnA24WRUPXvL6ntFWzbvlpGzd6QjdxKS mh0DpePgUNIGNdgZFoLbKwXXaA+33Fjgkp1t/wDwt/8A23/6iSUrf/wt/wD23/6iSUzqdL432u8n s2j7/Takpjk/z2J/xx/89XJKV0//AJPxv+Jr/wCpCSmwkpSSlJKeV+uQsdbUKnOrdtB3Nbv0DjoQ gVPN49V4uYXXOe0ObuArMEdwTh5oJfR8H+hUf8W38ichB1PI6njtr/ZuGM0uJFgNja9o0j6XMpKa NGV1599bL+i11VOe0WWetW7a0n3OgcwElOz6NP8Ao2/cElK9Gn/Rt+4JKV6NP+jb9wSUr0af9G37 gkpXo0/6Nv3BJS7WMZ9BobPgISUizS9uJcWXNxnBhi98FtZj6R3aaJKeaOXnNMH60YvyqpP5ElOl 07rOFRj7OodXx8u3cT6g2V+3SBtakptf84Oif9zqP+3B/ekpX/ODon/c6j/twf3pKbeNlY+ZV62L Y26skjewyJHmElJUlksUpJTXyf57E/44/wDnq5JSun/8n43/ABNf/UhJTYSUpJSklPP/AFkA9VpD dzzXDQZDTqdCQgVOBjscx9hbjNqaXNAIcZc2PcSB4IJe5whGJSPCtv5E5DDP6jh9Mo+051npVFwZ u2udqeNGBx7JKR9O6z03q3qfs+71vR27/a5sbp2/Ta390pKa31hf1CjHZk4ORbQGEtsZRjsyHv3R t0e5sbYKSnn/ANr9d/7ldR/9xtP/AKVSUr9r9d/7ldR/9xtP/pVJT0h2fPUbsc5WdlW3ts0ZXfjs x3sLSQSQxzuUlOZ1brnUH5RZg/b8VlUscGYVdzXuBPva59g0SUw6b1vqdeWz7a7qGTU72+m7BrqE u0Di9lhoOiSnp8prnY9jWNre4tIDbv5snwfodElPMZGLn+s6MPoXb6bdzuO5Ib+RJSP7L1D/uH0D/ ADP9qSlfZeof9w+gf5n+1JSvsvUP+4fQP8z/AGpKbmI/6zVs9DBq6Qxg93p07wBPfaxySnU6Y7rr nv8A2u3GayB6f2ffM9928lJToJKUkpr5P89if8cf/PVySldP/wCT8b/ia/8AqQkpsJKUkpSSnmvr Dfb9u9NrobWxsCJ5MkpkibXAOPRlZFodv9hDnNGnIB0PzCBKaey6Xa+7p9FjzLi2CfgY/gnhYWp9 ZGW2dPDKfV3mxpii1tL4AM+5+kIqc/6tnJxMi1mUMgV2NB35WTXaAWnhob4ykp1+oHEuw8gNLh3u qeGFjmts3bTG1x4PgUlOb9XKa6aLhnh5cXAt+1213GI/NLeAkpj9ZKRc3HbgtsMF5ecS6ukj6Mbt 3Pkkp1MMYIxKBcKm2emzcLCxzg7aJ3OHJ8SkpDiZdV+RdVkYdeNXWT6drn1uFmsaBuo8Ulis7qAx bhXidOry69oPqNsqYJM6Q5JToWspuwbWVUsua9pDqWkBriR9EuGiSnmbuj2+q70/q1UW6QftTR28 NwSUw/Y+T/8AOzV/7Fj/AMmkpX7Hyf8A52av/Ysf+TSUr9j5P/zs1f8AsWP/ACaSnT6BhZGJmOc7 o7OnMdWQbm3i0nUEN27ikp6BJSklKSU18n+exP8Ajj/56uSUrp//ACfjf8TX/wBSelNhJSklKSU8 x9YQW55c7QOY2CeDymT3XRcphaHchNXPX9Ha5vTaA4FpgmDodSSpBssO63VsXFzaG4+ZY2usu3e5 xbJHgWvZ4oocn/m50L/Ts/7df/6XSU3bsXAvwWdOsyaTRWGhoDiHe3j3C6UlI+n9N6Z0y51+Jk1N e5pYS57niCQeHXH91JSTN6bgdYtYb767HsBDRW5zTHJ0ZcElN7GxbMShmNQ9grrG1oLXOMfE2JKW pw30W3XVvaHZDg6yWuIkDboDZpoElLX4Tsiym217S7HdvrhrgJiNQLNUlMswWDBv35Dcc7HRkBSC vT6UF3b4pKeUfkitxY761Ekfu0lw+9ryElMftjf/AJ6nf+w7v/JJKV9sb/8APU7/ANh4f+SSU7GB 9Y+jYuJXRldUGVayd1zmOaXS4kaQeAYSU2P+df1e/wC5jP8ANf8A+RSUr/nX9Xv+5jP81/8A5FJS v+df1e/7mM/zX/8AkUlOjjZNGZQzJxniyqwS1wkTBjukphk/z2J/xx/89XJKV0//AJPxv+Jr/wCp CSmwkpSSlJKc7q/UX4DawMKzNbZun0wCG7YjdPjKSnMZ18sMs6Je0+LWsB/Ikp6Gp5sqZY5pYXtD ix3LSRMh5JKa+f0vA6mGNzqRcKySwEkRPP0SPBJTj3dO+pGPa6m8Y9djDDmOtIIPmN6Smh3T6h/v Yv8A26f/ACaSmVXT/qPfY2mkYz7Hna1rbSSSew96SnUxOgdIwLxk4mM2q1oIDgXGJEHlxSUlyerd Mw7fRysqqmwAHY9wBg+RSUi/5wdE/wC51H/bg/vSU2MTqGDnb/sd9d/pxv8ATcHRumJj4JKZZj3V 4tr2OrY5rCQ6/Ssacv1GiSnmLczPe8uGZ0Ez4v1/Hd+VJTD7V1D/ALmdA/z/APYkpX2rqH/czoH+ f/sSUr7V1D/UZ0D/AD/9iSnWwc3o4xWDqOT005OvqGl9ezk7du6DxCSk/wBu+rX/AHIwf8+r+9JT KrJ+r99jaqbcOyxxhrGOrc4nyAKSm+xjK2hjGhrRwAIASUhyf57E/wCOP/nq5JSun/8AJ+N/xNf/ AFISU2ElKSUpJTV6h03C6rS3Hz6/Vra4WBu5zfcARMsLTw5JTQb9UPq61wc3EggyP0lvb/riSnZS UjuEge17v6jtv3+5qSmk/puBa82W4Je92pc4tJPxJsSU8y9zRkOYH9LDQ8t2k+6J4/neUlPTM6Zg VvFleCWOaZa5paCD5EWJKZZORjYVfrZfqU1yG7n3Bok9tbklPMZWWci99hyOmvaSdhtduftn2gn1 fBJSL1f+F6T9/wD6lSU2+m9Qbi5IN2TgMx3T6oxrNj3QDt/w0aEpKenqGLnYZEerj3gj3O3h7Tpz udokpzs3ov1fwcd2S/pwtDSBspYXvMmNGykpr9Pwfq51G11VfSn0ljd031GsHWIBJ5SU3/8Am10H /uFV9x/vSU5ubjfVvByHY7+kW2loB300uewyJ0duSUwx6/q1kXsob0e9hscGhz6HNaJ7uO7QJKb+ X0L6v4mO/Id09tgrEllTC55kxo2UlOfRlfV7GubfR0fKrsYZa4Y7pB/zklO30/q1XUXvZXRkUlgB JvrNYM+EpKTZP89if8cf/PVySldP/wCT8b/ia/8AqQkpsJKUkpSSlJKUkpSSnP6tnHBbWRi5OXvJ EYocS2I+ltISU537fd/5U9U/zLP/ACaSmsc3BLtx+r+cXEzPoGZ+9JTab15znBv7J6oJMSW2QP8A ppKdi3Axchuy9htbM7Xuc4SPIuSUh/YnSf8AuLX9ySlfsTpP/cWv7klK/YnSf+4tf3JKbLMeqmj0 KmhrAIDTLmj5E8JKau7D/wBLif5rf/SiSmVddFpLan4zyNSGsB/JYkpq9UyR0utlhx2X+odsVUiR Guu6wJKeczslmdeb9nUMaQB6ePsrZp32+odUlNzE60zEx2Y/2K+7YI9S6tj3u1n3O9USkp1en5gz mvstxBh2sAIsyKQ1rt0j2kWlJTcrrouJFTsZ5HIbWD+SxJSerH9N+6KH/Ur2n79xSUxyf57E/wCO P/nq5JSun/8AJ+N/xNf/AFISU2ElKSUpJSklKSUpJTQ6tdlUsrONlY2LM7jk/nRH0fcElOF+1+q/ +XPTPx/uSUr9r9V/8uemfj/ckpX7X6r/AOXPTPx/uSU7NXX+kCpguz8d1gaN5a8QXRrHzSUz/wCc HRP+51H/AG4P70lJcbqvTc2z0cTJqusjdtY4OMDvokptpKY2GK3GAYB0PB/Kkp5P7f8AVL/udT/2 zZ/6QSU7HR2dPfUc3pWJTUHywuaHVuMHiDUCkpp/WsF+PQMiyvHAeYJp+1SY42mvT4pKcjp1/QcZ j257ac1zjLXfZDVtHhDKTKSm39v+qX/cGn/tmz/0gkp1TmdOf0Q3nHrPTmw01kPiA8NH6P0p+l5J KX6K7p1zLMjpGLVUJ9N5AdWTHujWoeKSnVabife1oHiHEn/qAkpFk/z2J/xx/wDPVySldP8A+T8b /ia/+pCSmwkpSSlJKUkpSSlJKaHVr+l01NHUnVML9wpdcwPh0ctBBSU8j6fSf/LnD/8AcZT/AOQS UmxD0GnIZZldTw8mlpO+r9n1V7tP3mskJKdT9ofUX9zD/wDYcf8ApNJSv2h9Rf3MP/2HH/pNJSv2 h9Rf3MP/ANhx/wCk0lOr02jo7625/S6KGtsBDbaq2sJAMEANaeWpKbySmNn8272h+h9p4Pl3SU8/ /wA4Mb/ypyP+2D/5BJTbxbm9WxrhRiHEdBYh3t2OBcNHNBr1hJTk9Q6bndOYyyzKybg87QKK22ER 4gVJKaPqZP7/AFH/ANhx/wCk0lK9TJ/f6j/7Dj/0mkp0+n13Y2M7q13r5VTZZ9mtrAskua3cGCqe 6SnV6fk19RqdbXgikNdti9prcdJkA18apKbtVWx8+jVX/KYdf+oakpjk/wA9if8AHH/z1ckpXT/+ T8b/AImv/qQkpsJKUkpSSlJKUkpSSmrnX4NNW3NvqoFgc1jrXNbrGu3eRwkp5r9l9J/+eFv/AG7T /wCSSUr9l9J/+eFv/btP/kklK/ZfSf8A54W/9u0/+SSUkx+k9MffW2vroucXCKw+pxeZ+jAPdJT0 v2LD/wBBV/mN/uSUkYxlbQytoY0cNaIA+5JTJJTC4B1T2kgAtMkiQPkkp43/ACD/AOX9/wB3/qNJ Tr9CxcOxlt+FnHqDJDCb2bg0jX2/Q8UlLfWGllNNRebmS4icGtgcdPz/AFH8JKcWusXSKndYfHO2 uox9z0lOp0p76HDFdiZ1vqvH6bMx2EMnTVzbRDfkkp0eq49DMC1+VczEqG3dfVXD2+5sQZdydOEl IOh04duPYcLLGewPh2l9e4tMD2j6GiSnVqx/Tfuiof1K9p+/cUlMcn+exP8Ajj/56uSUrp//ACfj f8TX/wBSelNhJSklKSUpJSklKSU5vW6+nHHZd1HEfmNY6GMrYbHAu7wCPBJTi7vqx/5S5P8A7DO/ 8kkpvZvS/q7hYzMp/TDa2wgBlVZe8bgXatnySUj6fg/VzqNrqq+lPpLG7pvqNYOsQCTykpPlYPQu jOqymdOc94f7Dj1l7mkayYKSm70/q1XUXvZXRkUlgBJvrNYM+EpKZdR6nX01rHWU33eoSAKKzYRH 70ccpKQ4PW6c+8Y7MbKqJBO66osbp5kpKb9pcKnlv0gCRxz/AGtElPLVdc60+1jHZPTyHOAIZkVF 0E/mjxSU9H+n/wCH/wDAUlOR9YhYaad7aHDcY/adqWN4/M80lOTiZubglxw3dJoL4DjXfU2Y4mEl O1h9boOOw52dQ3I13im/HLOTEbnTwkpJldTLsG3J6dk12OqLRvsto9FpJA972kxodPNJSuj5mfm0 PsybGWOa/aDh3VWMAgh4E90lOlV6u/3+rH8v04/6GqSmOT/PYn/HH/z1ckpXT/8Ak/G/4mv/AKkJ KbCSlJKUkpSSlJKUkpyPrKWtwGucbmgWAbsfWwSD/Jdp4pKeboyqKbq7XO6lYGODix7QWugztd+i 4KSnc69sb0+q412UNfY0h3Jrbq1xhw9Ljx80lOB61P8Apeqf5o/9JJKdnrOyvp+I9zb6g4Ch52tr vaP539F/qUlMfq5suuuDBkXQ0aZujRr+b+i5SUl+sYZSygvZdTJdrhak8fT/AEX3JKafQXV29QDG /a7Tsd7csAV/+euUlPUBjWUvDq2sbqS2s8iPGGJKedblfUprg5tNAcDII2Agj+0kpus+sHQ3uDGZ Di5xAAFvJP8A1xJTT+sYuY+t1wxm4x0YM6bDv13bf0pHCSnE343/AJqf+2z/AOTSU3sbo2bmUNyc XF6ZbU+dr21mDBLT/hPEJKdhmFgdP6W4dUxa66zByfThtLjuhpLTZr25SUm6W7pNtLz0ikioOh/o ODW7oHO2wawkp0Kmw+dlrfN79w+71HJKY5P89if8cf8Az1ckpXT/APk/G/4mv/qQkpsJKUkpSSlJ KUkpSSnH+s529Pa6bWRYBuoG540OkQdPFJTzNGS2m+u59nULW1va41ur9rgDO0+3gpKd76wQOnU3 Ct+Oh3NIdijdZq1x2uHpjTxSU5PTep04FrrLmZmYHN2hl1cgGZkexJTpdfcDh517WW4wtO4fZWy8 gtmHjYISUi+rQ9W+4fp74YNMxu1o1/N9h2SU6fU+kX57axQ8Yewkk0ugunx/R9klIen9AysLIF9u Q7KaAR6Vrpbr3/m0lOqWbMewbG16ExWfLnhiSnkOk3V5+dXRVmtyY976RjemXNb9IbnPEJKenGDi AyMNwI4O5v8A6USU5n1lvrxqKXWXPww55Ada05AdpwALHQkp5/8AaeN/5aM/9hD/AOSSU9X0R7b+ l02sNmSHb4tZ+ha6HuGlfqCI4SUt1t7aOmXWvNmMG7JtefWa2XtGtfqGZ4SU1/q3dXk4lr67X5gF kb6mnHA0Gm02Cfikp2qmw+dlrfN79w+71HJKY5P89if8cf8Az1ckpXT/APk/G/4mv/qQkpsJKUkp SSlJKUkpSSnI+soh3BpL7K4sHvpBc8aHSA12iSnnsHac3Hh3nMsm1g2WVuDHe4e159Lg90lO39Ya wzCY4g436UDfiguefa72kCr6KSmn9XWtsyrQh4ZMV/Ry2ljRqNWzVykps/WOsV00k78WXh4YgL3H Th0VcJKaHQw1/Ua2i7JyNHfo8ljm1nQ8k1JKem+z/wDdaj7/AP1GkpXof91qPv8A/UaSmewMoeHM ZWIJhsFvHJlrQkp5D1Ov/vP/AO2sL+9JTSYuBkNfVbkdUrsYCHPPNGO2R3aXNH5ElNrOJDW/swYJ fPv+0GBHlsBSU0561+50j/Os/wDIJKdDE9H7O37cMQX67xSQWcmI3gHhJSsv0PQd9hGIb9NguIDO RM7QTxKSmGCZrd+0hhCzd7fs5lu2O+8DVJTcq+x7/wBD6W7+Rtn8ElMcn+exP+OP/nq5JSun/wDJ +N/xNf8A1ISU2ElKSUpJSklKSUpJTF9ddkeo1r443AH8qSmh3bG/0TP80f3JKV9mxv8ARM/zR/ck pX2bG/0TP80f3JKV9mxv9Ez/ADR/ckpX2bG/0TP80f3JKV9mxv8ARM/zR/ckpX2bG/0TP80f3JKU +tjKXtrbtBB0YIMx20KSnlenjqvSy92H0bJabAA7dlMfxMfTqPikp2OnZvU8kvHUMW/CDQNhllu6 Zn6FIiElNb6xUuyaKg3HyM7a4ktD/s2zTnd6QlJTg/YHf+U+R/7HD/yCSnpujFtPT6aCLsVw3fq5 IvLZc4/znp6zykpl1hjsjp1tLGZGWXbYob+hLoc0/wA56WkcpKQfV+h+LjWMsx8jAJsn03O+0btB 7t3pafBJTr1Ol8b7XeT2bR9/ptSUxyf57E/44/8Anq5JSun/APJ+N/xNf/UhJTYSUpJSklPnPR+s fXHp7si/Jxc3LpD8drmXUXvLQ59zbTW2wVvLvofQ3NSU2j9bProKbzZ00MtGFRkV/qeUWstd6XrM frLj73bWt4j3HlJSfI+sX15LbcnD6ZWKWsc9lN2NkC4+nRj37Ya8gl77XVjzHeElK/5y/XO/NzMX H6d6VdeUaqL7sS/b6QZlu3QLQHe6muHAx7uNQkpv9E639Zc3qjKepYh3fDtFoDvRtY6t1deLY1z3 vcWkPdc9o0GrD5pKemSUpJSklKSUpJSklMLSW1ucCQQCQRr/AAKSnG6R1LOzbLG5T2hrACDjkWmT +9FWiSnT3/8AC3/9t/8AqJJTl/WC54xBQCLa7jtsZk/omkDXQ+kO4SU839kxv+4uF/2+f/IJKd/o nSemV109RZUaskb4dQHWMGrme12wg+1JTodRyrsbDsvx7Hmxu3aLm+mzVwB3O9LTQpKRdJzsrNpf ZlWQ5rto+zxa2IB1Iq5SU6NTpfG+13k9m0ff6bUlMcn+exp+OP8A56uSUrp//J+N/wATX/1ISU2E lKSUpJTzfVPqt1HO6HkdIq6tcx9vpele4EmsVu3OjY5p9w05SUws+qGS+51rM99RbjOxKnMLiQ32 NYXB73NnYC1xAB10ISU3vqr0PK+r/TDgZeY7Pf6rrBc8EO2kNDWnc53G1JTspKUkpSSlJKUkpSSl JKUkphb/ADbpmIMxH/ftElOJiZX1fwS44d9FBfAca7MVsxxMOSU2P2303/uez/t7G/8AJJKSXYuP 1Opjr63ZVX06yRQ9uvdp1SU4t3QOpeq/7P07ANW4+nvDd22fbuhkTHKSnW6TR1LFxfQyqm0hjj6b MT09gadT9MDWSUlNnIx/tvRoya7banxuY8UkGDIkHzCSmGLhV4LDXh02UNcdxbWKWgnidElNqr1d /v8AVj+X6cf9DVJTHJ/nsT/jj/56uSUrp/8Ayfjf8TX/ANSElNhJSklKSUpJSklKSUpJSklKSUpJ SklKSUpJSklMXguY4N5IIE6fwKSnnf8Amk7/AE7v/Av/AHmSU28DoFeHv9WuvL3xHrBntifo7aG8 ykpsZ/TqMvHbXk4zHVUAuYyu17IgcAVtakp5z/IX/lPnf52R/wCSSU6/QcjHHqYvT8G7Fb/OOOQb ACdG6OSDklOnl4zs3Hdi5NTh2Pjc0WvadCHDVjAeQkpHg4DOm1uqw6WsY924g3WP1iOXtd4JKbbT cT72tA8Q4k/9QElIsn+exP8Ajj/56uSUrp//ACfjf8TX/wBSElNhJSklKSUpJSklKSUpJSklKSUp JSklKSUpJSklMbGepW5nG4EaieUlOAz6o7Htf+0st20g7XPkGOxCSnY+yfyaP+2v/M0lNTqPQ/2g xjPXdi7DO7Fb6bj5OO46JKaH/M7/AM2eb/npKV/zO/8ANnm/56SmzX9W/TwrcL7Zc71XB3ru1uZE AMfOg0SUn6f0X9n1Oq9c5W527dkt9Rw0iAdw0SU3asf037oqH9Svafv3FJTHJ/nsT/jj/wCerklN fp/UMAYGMDk0gimuR6jf3R5pKbH7Q6f/ANyaf+3G/wB6SlftDp//AHJp/wC3G/3pKV+0On/9yaf+ 3G/3pKV+0On/APcmn/txv96SlftDp/8A3Jp/7cb/AHpKV+0On/8Acmn/ALcb/ekpX7Q6f/3Jp/7c b/ekpX7Q6f8A9yaf+3G/3pKV+0On/wDcmn/txv8AekpX7Q6f/wByaf8Atxv96SlftDp//cmn/txv 96SlftDp/wD3Jp/7cb/ekpX7Q6f/ANyaf+3G/wB6SlftDp//AHJp/wC3G/3pKV+0On/9yaf+3G/3 pKV+0On/APcmn/txv96SlftDp/8A3Jp/7cb/AHpKV+0On/8Acmn/ALcb/ekpX7Q6f/3Jp/7cb/ek pX7Q6f8A9yaf+3G/3pKV+0On/wDcmn/txv8AekpX7Q6f/wByaf8Atxv96SlftDp//cmn/txv96Sm vk9QwDdixk06XGf0jf8ARW+aSn//2Q==

2

/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAD/9sAhAAKBwcHBwcKBwcKDgkJCQ4RDasLDBEU EBAQEBAUEQ8RERERDxERFxoaGhcRHyEhISEFKy0tLSsyMjIyMjIyMjIyAQsJCQ4MDh8XFx8rIx0j KzIrKysrMjIyMjIyMjIyMjIyMjIyMjI+Pj4+PjJAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMYDAREAAhEBAxEB/8QBogAAAcBAQEBAQAAAAAAAAAAABAUDAgYBAAcICQoLAQACAgMBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAIBAwMCBAIGBwMEAgYCcwECAxEEAAUhEjFBUQYTYSJxgRQykaEH FbFCI8FS0eEzFmLwJHKC8SVDNFOSorJjc8I1RCeTo7M2F1RkdMPS4ggmgwkKGBmElEVGpLRW01Uo GvLj88TU5PRldYWVpbXF1eX1ZnaGlqa2xtbm9jdHV2d3h5ent8fX5/c4SFhoeIiYqLjI2Oj4KTlJ WWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+hEAAgIBAgMFBQQFBgQIAwNtAQACEQMEIRIxQQVRE2Ei BnGBkTKhsfAUwdHhI0IVUmJy8TMkNEOCFpJTJaJjssIHc9I14kSDF1STCAkKGBkmNkUaJ2R0VTfy o7PDKCnT4/OElKS0xNTk9GV1hZWltcXV5fVGVmZ2hpamtsbW5vZHV2d3h5ent8fX5/c4SFhoeIiY qLjI2Oj4OUlZaXmJmam5ydnp+So6SlpqeoqaqrrK2ur6/9oADAMBAAIRAxEAPwCbeU/KflW58q6L cXGi6fNNNp9rJJJJaws7u0MbMzM0ZJJJ3OKpt/gzyf8A9WHTf+kOD/qnirv8GeT/APqw6b/0hwf9 У8ВД/гзыф/1ЫдН/6Q4П+кэку/вАГеТ/+рДпв/ШБ/вБУ8ВД/гзыф/вБВХТф+кОД/АКп4q7/Бнк// АКсом/8АШБ/1TxV3+DPJ/8A1YdN/wCkOD/qnirv8GeT/wDqw6b/АНИЧ/VPFXf4M8n/APVh03/p Dg/6p4q7/Bnk/wD6sOm/9IcH/VPFXf4M8n/9WHTf+kOD/qnirv8ABnk//qw6b/0hwf8AVPFXf4M8 n/8AVh03/pDg/wCqeKu/wZ5P/wCrDpv/AEhwf9U8Vd/gzyf/ANWHTf8ApDg/6p4q7/Bnk/8A6sOm /wDSHB/1TxV3+DPJ/wD1YdN/6Q4P+qeKu/wZ5P8A+rDpv/SHB/1TxV3+DPJ//Vh03/pDg/6p4q7/ AAZ5P/6sOm/9IcH/AFTxV3+DPJ//AFYdN/6Q4P8Aqnirv8GeT/8Aqw6b/wBIch/VPFXf4M8n/wDV h03/AKQ4P+qeKpTrPlPyrFqOgJFounok+oSRyqtrCA6Cwv5OLgR7jkimh7gYqm3kz/lD9B/7Ztn/ AMMI8VYHLaaYZXJ1DVgeR2EL069sVW/U9L/6uOrf8iXxV31PS/8Aq46t/wAiXxVPI/IwkRZF1a8A cBhU0NDv44qyXTbL9HWMVl6rT+iCPUk+01STv9+KorFXYq7FXYq7FXYq7FUFq1/Jpli95FbvdshU CGKvI8iBtQN0rirHv8bX3/Vhu/ub/qlirv8AG19/1Ybv7m/6pYq7/G19/wBWG7+5v+qWKu/xtff9 WG7+5v8Aqlirv8bX3/Vhu/ub/qlirv8AG19/1Ybv7m/6pYqkerXX6YvDe3Gk6rE5ULxhfitF9mtm xVA/VIP+rbrP/Iwf9kuKpz5Ut4o9bhZbLUoCFf47pw0Q+E9R6Ef0b4qz/FUl13/jqeXP+2lJ/wB0 7UsVd5M/5Q/Qf+2bZ/8AJiPFUedV0sGhvbcEdR6qf81Yq1+ltK/5bbf/AJGp/wA1Yq79LaV/y22/ /I1P+asVd+ltK/5bbf8A5Gp/zVirv0tpX/Lbb/8AI1P+asVd+ltK/wCW23/5Gp/zVirv0tpX/Lbb /wDI1P8AmrFXfpbSv+W23/5Gp/zViqrBe2dyxS2uIpmUVIjdWIHj8JOKq+KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxVJdd/46nlz/tpSf8AdO1LFXeTP+UP0H/tm2f/ACYjxVUPlby8xLNYQkk1Jof6 4q1/hTy7/wBW+H7j/XFXf4U8u/8AVvh+4/1xV3+FPLv/AFb4fuP9cVabyt5cUVOnxHemyk9flirf +FPLv/Vvh+4/1xV3+FPLv/Vvh+4/1xV3+FPLv/Vvh+4/1xVE2OjaXpsjS2Fslu7jizIKEitafhiq NxVT+s2/om45gRLWrnYbHifxxVcsqM7RgnkgBYEEfa6dflirkljkLBDy4Hi1Ox8MVX4q7FXYq7FX Yq7FXYq7FXYq7FUl13/jqeXP+2lJ/wB07UsVd5M/5Q/Qf+2bZ/8AJiPFU6xV2KuxVa7cBXiW3AoO u+KqbN6sdRVKHuPauKqtRirqgYqpzKkgVWFaOrAEkbj4h0xVbN6ZlhZ6VVjxry+1xPQDb7IPXFW2 UNcJIAPhVhyoeVDTYdsVcvMw8QTzOxNa0NaNQlP4Yq3GfiPxE7DrXbw7Yq6NqNJVuVGp4025U6Ds RiqpyFafwxV1cVdyFK4qoKbwU5+n1HKgbp3xVY51AKBGYeVV+Jg/83x7D/J6b9cVREZdgS4A3PGn 8vbFV+KuxV2KuxVJdd/46nlz/tpSf907UsVd5M/5Q/Qf+2bZ/wDJiPFU6xV2KuxV2KqU68oyD4Hx PY+FMVbZfhPy8D/XFWmXb6R2Pj88VWSINm8JF7N3ovj74qpzwq8kTE/YcsNj/JKvj/lYqqhP3in2 fs38y++KtQoAOv7UnY93PviqnAgDEV/3XFtRh/N4tirZQCWUDoaOdm6lWXx8FGKqvAcz8x2Ph88V X8f86H+ukrAn7sD/ACfA+HzxVsoPi+Xgff3xVaUFR8z2P8w98VVIhSNR/n+OKr8VdirsVdiqS67/ AMdTy5/20pP+6dqWKu8mf8ofoP8A2zbP/kxHiqdYq7FXYq7FVOYVjIHge9Ox8MVbK7H+pxVzLt9I 7nxxVZIvwn/XT9o+K4qo3IYS29KishBoxFf3c+KqrAho6V+2wPxHpR8VXKvxv8/5j4LiqnEDy6Ur VftHojUX9eKtulJSR1dSD8R/ZG3/ABLFVTj8R/5qPhiq6n+dTiq0L8A+XicVbK9fl4nFVpXcf81H +YYqujFEA/jXFV+KuxV2KuxVJdd/46nlz/tpSf8AdO1LFXeTP+UP0H/tm2f/ACYjxVOsVdirsVdi qnNx9NuVAKHr06HFWyUodxirmKU6jqP14qoXTqsdQQD60I7d5Ix/HFV0xipvx6jrTrU4qub0/gao +FyevjyX/jbFW1MfqMKrXrTatCAP4YqpKYkfjtX1GX6WHq4qumZFdNgeRZD02+AtX/hcVVKx8juK /R4YquqniMVWgpwG4pTFWyU33HTFVpMdRuPw/mGKro6cBxpT2xVfirsVdirsVSXXf+Op5c/7aUn/ AHTtSxV3kz/lD9B/7Ztn/wAmI8VTrFXYq7FXYqsk+wfkf1YquPQ4q5un0j9eKoa9r6I4ip9eDrtt 6sVfHFVSXp9I/WcVXt9n/ZD/AIlirQ/v2/1F/W2KqTsQXJ6pMgX5MEU/8SOKr51DBWIqUeqnwJBQ /gxxVU/a/wA/DFV2KrR9gfLFWz3+WKrT1H+fcYq2n2Riq7FXYq7FXYqkuu/8dTy5/wBtKT/unali rvJn/KH6D/2zbP8A5MR4qnWKuxV2KtYqp+kEXivQnetfCnb5Yqsh5NboxNSUBr8W+3zriq9g1Ovc fzeOKqNzG7xEA/Zkjf8Aa6I6OfwGKrbstHDJJ19MF6fFvx5NT8MVVJg4tpSOvF6fa67++KtkkXCL 3ZGP7X7JT/mrFVKYTVuCnURqU+0fiBc9Kj2xVfcxGeCWLlQSKy1HL9pCMVXoWejdA1D+13GKqlG8 f14qsAb0xv8As/5XhirZDfFv2/yvfFVpDVG/c/zfzDFVSKvprXr9P8cVX4q7FXYq7FUl13/jqeXP +2lJ/wB07UsVd5M/5Q/Qf+2bZ/8AJiPFU6xV2KuxV2KrWptXbfxp2xVShKm3Qg/sD9o+GKr2K069 x+0fHFVOURUr6cm/8AwxHYYqtuAXilSNgHZGCksaAkPTFVWNkdAwIIapHxV6nFVFSoa3fkDyQoPjJG 4V6+/wBjFVQlfVA5DoduZ8U7YqtUr6QHIbfCfjPULQ4q6EgVViKoxWgcmg34/wDC0xVW+Hx/4Y4q tBX0xv2/mPhirZK779v5j74qtJWo3HX+Y/zDFV8VPTWm/wBNcVX4q7FXYq7Ful13/jqeXP8AtpSf 907UsVd5M/5Q/Qf+2bZ/8mI8VTrFXYq7FVP1U9b0N+fHn7UrTFV5rtTxxVTjDiIKSCVHGtPDbxxV e3KnUdR29/niqyQP6b0Ir229h74q5g2+4+7/AFvfFXQ8/TWpFRsdu/34qsAfipalUcgVHQFuI/a/ лОКрпОЙеОхG70Ox6cSfHxGKRUDgSLUfC7b0/mHPx/wArFXIHW4lFRxbi/TepBU9/8gYqr/F4j7v7 cVWjlwG46eH9uKuPLfcdPD+3FWjyqNx93upPfFV0deAr1xVdirsVdirsVSXXf+Op5c/7aUn/dO1LF XeTP+UP0H/tm2f8AyYjxVOsVdirsVUBT66RUV9IbV3HxHtiqsRWmKrFUcD16t3PicVXMop36jufH FVkkYdHQkjltsSDvTuDiq0UdQ4qOQr1PcNirVqjrGwkJLerKep6GRmXuf2SMVc6cjLGpPMryG5FK jN/muKtzANGrLy+3GRQmtOS1/DFWigWV+wejdTUsFKt38OOKudVW4jf4qsTHsTTccqnf/IxVX4j 3+84qtCjgOvTxOKuKjfr08TirRUVHX7z4jFV0YogGKrsVdirsVdiqS67/wAdTy5/20pP+6dqWKu8 mf8AKH6D/wBs2z/5MR4qnWKuxV2KqIT/AEkvRvsU5V+Hr0p44qvqygcyCSxpTbbenj2xVYsq8XFR VSwO57/F4eBxVczinUdR+vFWjIN9x9ofwxVRilT06KVIQsgpX9kutOn+TiqpFMnqSR1HIUens1VH bxQ4q08oW4i3HFwyU33OzDt4KcVWiQtBIi0DoSgFd6j7PbwocVamnA9KVSCjNxY/5LISP+GpiqpI wYMooSCCor3HxD8Riq9JkkRZEIKuAwO/Q7+GKuEg9MGo6fwxVxkG+42H9cVWmRajcdf+Nh7YqviP KMEYqvxV2KuxV2KpLrv/AB1PLn/bSk/7p2pYq7yZ/wAofoP/AGzbP/kxHiqdYq7FXYqohSbpnA24 Ba79QSfGnfFVRu3z9/D2xVSQfFN1+1tu38i4qvYbd+o7nxxVojr1+0O59sVURQSSpQgj4qVbowb2 8QcVVK8ZEND8RZerdftb7f5JxVuYHgSqlmUcgoJ3KkMB9NMVWJtLINyr8XU1NOgUgf8AAj78VU3V pbR0iJV15IjEsaMgKqx8d1xVXQh6MAaNQjdu4xV0VQXjII4t8O5NVb4v7PoxVcB+7HXp4nwxVxHX r08T74qtI3HXr4n+YYqvi/ux/b/HFV+KuxV2KuxVJdd/46nlz/tpSf8AdO1LFXeTP+UP0H/tm2f/ ACYjxVOsVdirsVdiq1qbV8f4Yqpqqq0v+UQ3T/JC+H+Tiq9gKfSO3v8ALFWiBv8A6w7fL2xVQkCJ Orb1kBTZa1IDuK7f62KqrrWJuILEHkBQblTyA6e2KrgVbiwrQio27GntiqHA4UoSfRkCGij7D8aD p+yGXf2xVcAokmToSwfp2KcfDxU4q3DxWWSLf4GBFR1VgT4eNR9GKr3CpIslaBvgbYb1+zU08dh8 8VXAD0x8vD2+WKtkDf5eHz9sVWkCo69fD/KHtiq6OgQU/piq/FXYq7FXYqkuu/8AHU8uf9tKT/un alirvJn/ACh+g/8AbNs/+TEeKp1irsVdirsVaNdqYqs35t0+yO/+tiq5q0+kfrxVo132/aH8MVUb ksI2cLyaMcwBWppy2FAevTFVdDVaihBJpv74qsi5AlGp8JNP9U7j+n0YqtkVedHAKzD02qTvQVA+ 7liqmZXDR81+JmaJtx1Clg3yIX8cVVHLJMj/ALJPBt6DcfCenjt9OKqrrzUqe/fwPjiqnA8j26NI oV+PxgGoDDZgDTxxVUNd9u2KrTWo2h4+4xVcleAriq7FXYq7FXYqkuu/8dTy5/20pP8AunalirvJ н/KH6D/2zbP/AJMR4qnWKuxV2KrXcRqXboNzirXNSSONE03+VcVaLoHILDdajfwrX9eKrmZadR1H f3xVaWXfcfaHf5Yq0zrv8Q+//WxVbbv8LIzLWNmXb+WtV6/5NK4q52VJ0eoAcFG6deqVP3j6cVXT APGygjkCCtTtyUhlr9IxVDzyIV5xOqtcD92W+z6ioXSoqOw3+WKq/OOZKhhRwCDUVFRUHFV0cqug YkV3DAHYMDRh37jFVivGjceQ/eLyHzAAP4UxVULLvuOnjirRZajcff7jFV0ZBQEbjFV2KuxV2Kux VJdd/wCOp5c/7aUn/dO1LFXeTP8AlD9B/wC2bZ/8mI8VTrFXYq7FXYqtam1ade/yOKqMnESo5YfZ dAKjcmjeH+RiqoxWnUdR3Hj8sVWkrvuPtDuP8n2xVa3Hfde/cf5ftirXwRyCTaj/ALtjUeJKdvEk fTiq+VQ6lQwBIPE7GhFCD07HFWkdZE5Ar1oQCDQjYjp2OKqEiCk1uGVCxMkRqDQ0rWhXs+/04q3b SIZJEBWhPNQCDSteYO3UODXFVUcY5juoWbfqPtgfxUfhirUw/cBkoXjHJQKb0G4Fdtxtiq8PHIvN GVlZQQQRQg9D0xVx41G46nuP5h7Yqvip6a0p9GKr8VdirsVdiqS67/x1PLn/AG0pP+6dqWKu8mf8 ofoP/bNs/wDkxHiqdYq7FXYq7FVrV2pXr2xVSuGZYi4r8BDHp9mvxf8AC1xVUYmnQ9R4eOKtEnfY /aHh7YqtYtvs34f5WKtlTJGyHkvKoqKVG/UYq6J3cAsrKwqrDbqDSvXv1GKrF5JM60PFyHXpsfhD D+OKrbvmE9ZBIzQkuETjVxwYFd+vXb3piqlIWhuRKKlGPKvwUpxo6gk+AD7eBxVFyKXQqKg9Qdti NwcVWwyNJArlWVivxLVSVPcbbbHFVqFklkiJPxDnGNq0P2h23of14qvJao2P4fzDFV0deArX6f7M VX4q7FXYq7FUl13/AI6nlz/tpSf907UsVd5M/wCUP0H/ALZtn/yYjxVOsVdirsVdirRFaYqtkjV0 ZGqVYEEVPQ4qtQExLzJLCgY1IqQaE/hirZUb9ftDufbFWmUb9fvP+Viq9VFO/U9z44qpFRHOG34y Ch4NAw+zt7jv8sVdPFyXkvLnGwdQGIqR28NwaYquPFl5KSQ24NT0K4qoiEFngNRwYPE3I7Vr7joa inhiqpbU4emagx7AFITToN6npSn0Yq4II22rxlG/xHZgB79wPw98VbnQ8C6ciyfEFB+1Svw9R1xV scXCspJDbg1PQkHFV8YogGKrsVdirsVdiqS67/x1PLn/AG0pP+6dqWKu8mf8ofoP/bNs/wDkxHiq dYq7FXYq1irjQ074q4gUO2KqXFUkYBf7wh607jip/CmKryBvt+0P4YqtZV32H+fLFV6gU6dz+vFW pI1kUodqjqOo9xiq2Mh2PIUYGjD3H+e2KrFQRu8fEcWJdNvEfEPvNfpxVuWOrrKgHOM16CpUj4l+ n9dMVU5PSidLxOPpvTm4pQhuIDV96D7hTFVASJZYChA3AIJANCN1ND4EVxVyEop5ABgKOBvQjFVN RHFL6Gw58pEHf7S8/wDhm/HFVdAAgAxVdirsVdirsVSXXf8AjqeXP+2lJ/3TtSxV3kz/AJQ/Qf8A tm2f/JiPFU6xV2KuxVayKxBPUVh44qtEXEgJQJ1I3qTTj1r4DFV3Ee/3nFWmjRipavwnkNz16ePv irfBffffqcVaManx+8+/v74q1EGKAuGQncqTuK/6pIxVdxHv95xVoRIrM4qC9C253I26VxVp4Y5C pcElDyXcihoV8fA4qskbhLGo/brWp8Kf5Q8cVXmGMxtGa8WqD8TV+LrvWvfFXRwxxRrElQiKFUci dgKDcmuKtiJAzOK1cANud6e1ffFXNEjFSa1Q1G56/fiq2BuSsOykgf51OKquKuxV2KuxVJdd/wCO p5c/7aUn/dO1LFXeTP8AlD9B/wC2bZ/8mI8VTrFXYq7FXYq7FXYq7FXYq7FXYqoejLQj1mWtaEAE gkjf4+XSmKtiFwSTKxJpvt2r26d8Vd6Mo5cZm+IkioBpU9tsVVEVlUB25tv8RAHU+2KrsVdirsVd iq1UCVp3JJqa7nFV2KuxV2KuxVJdd/46nlz/ALaUn/dO1LFXeTP+UP0H/tm2f/JiPFWKS+aPMSyO qy3NAxApYodq/wDGTFVv+KfMn+/rn/pAT/qpirv8U+ZP9/XP/SAn/VTFXf4p8yf7+uf+kBP+qmKu /wAU+ZP9/XP/AEgJ/wBVMVd/inzJ/v65/wCkBP8Aqpirv8U+ZP8Af1z/ANICf9VMVd/inzJ/v65/ 6QE/6qYq7/FPmT/f1z/0gJ/1UxV3+KfMn+/rn/pAT/qpirv8U+ZP9/XP/SAn/VTFXf4p8yf7+uf+ kBP+qmKu/wAU+ZP9/XP/AEgJ/wBVMVd/inzJ/v65/wCkBP8Aqpirv8U+ZP8Af1z/ANICf9VMVd/i nzJ/v65/6QE/6qYq7/FPmT/f1z/0gJ/1UxV3+KfMn+/rn/pAT/qpirv8U+ZP9/XP/SAn/VTFXf4p 8yf7+uf+kBP+qmKu/wAU+ZP9/XP/AEgJ/wBVMVTTy5r2s32rRW15JO0LK5YSWqxLUKSPjVzirM8V SXXf+Op5c/7aUn/dO1LFXeTP+UP0H/tm2f8AyYjxVgs2i6sZXIs7ggsSD9QhPfx5Yqs/Qmr/APLF cf8AcPh/5qxV36E1f/liuP8AuHw/81Yq79Cav/yxXH/cPh/5qxV36E1f/liuP+4fD/zVirv0Jq// ACxXH/cPh/5qxV36E1f/AJYrj/uHw/8ANWKu/Qmr/wDLFcf9w+H/AJqxV36E1f8A5Yrj/uHw/wDN WKu/Qmr/APLFcf8AcPh/5qxV36E1f/liuP8AuHw/81Yq79Cav/yxXH/cPh/5qxV36E1f/liuP+4f D/zVirv0Jq//ACxXH/cPh/5qxVWs/LuqXV1HbyQS26SGhlksIeK+5+LFU7/5V7N/1cYf+kGL/mvF Xf8AKvZv+rjD/wBIMX/NeKu/5V7N/wBXGH/pBi/5rxV3/KvZv+rjD/0gxf8ANeKu/wCVezf9XGH/ AKQYv+a8Vd/yr2b/AKuMP/SDF/zXiqP0XyhJpGoR3zXkc4QMOC2scRPIFftqxPfFWT4qkuu/8dTy 5/20pP8AunalirvJn/KH6D/2zbP/AJMR4qnWKuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KpLrv/HU8uf8AbSk/7p2pYq7yZ/yh+g/9s2z/AOTEeKp1irsVdirsVdiqC1LV LfS0SS4SVxISoEMZkO2+4XFUv/xfpv8Avi8/6R3/AKYq4ebdOY0W3vCfAW0n9MVV7fzHaXM8cCW1 2rSMFDPbyKoJ/mYigGKptirsVdirsVdirsVdirsVdirsVdirsVdirsVSXXf+Op5c/wC2lJ/3TtSx V3kz/lD9B/7Ztn/yYjxVOsVdirsVdirsVYp59p9TtK8f71vt+l/L/wAX7fdirB/g/wCKf+nLFWUa FDoOn39veLrEDyUKmBYIkJLqV480Fdie2Ks7xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVJdd /wCop5c/7aUn/dO1LFXeTP8AlD9B/wC2bZ/8mI8VYX5T/MzWNZm1aXVUsbay0rihf/ecepLL6UXK e4uin2VYkcRWm2Kppp3m/wAxJY6tPq0Ntcz2F1cWMa6dDKY43ggaf1rkyTsRG1KdB+OKqH5b+f8A V/ON5c2mqW0Fs1rbRzN6KutWldypHOWT4THwPzxV6DirsVSPzRqd3plvBJaRJM0jlWEkTygACuwj ZaYqxv8AxZrX/LHb/wDSHP8A9VcVZBpvmPTbySK3ltpLeYrV5JYfTiDAVNGY7b9MVTj69Y/8tMX/ AAa/1xVUimhmBMIyAbEoQ1PuxVUxVIJrzzAs0ixXekqgYhBJ6vMLXYNSTr44qs+u+ZP+WzR/vl/ 6q4q7675k/5bNH++X/qriqM0y61N5ymo3NhIpX92toX58vfm7bUxVNsVdirsVdirsVdirsVdiqS6 7/x1PLn/AG0pP+6dqWKu8mf8ofoP/bNs/wDkxHiqpe+XrC4tmtrSKCyWRucgS3hdXYAhS6SRlTTl iqFj8t3kTTFNRCi5FJwlpbr6vUh2OKfF9rvircPlq4tnMtpqh2WQr6bNBa2yFlAVUDUi348dsVTT T7W8tUdby8e+ZiCGdETjtuAI1HU4qi8VSvXNEj1uKKKSX0hExYH00krUU6Sq2KpdZeSrC2nEtyyX cdCPSe3hUVPeqIDiqZf4b0D/AKt1v/yLX+mKu/w3oH/Vut/+Ra/0xVFWen2OnqyWMEdurmrCNQoJ 8TTFUTirF7jyRBcXEtwboKZXZyPq8BpyJPUx1PXFVL/AVv8A8tY/6Rrf/qnirv8AAVv/AMtY/wCk a3/6p4qnlpoOkWbxzQWcKTxDaVY1Vq0oTsO+KpjirsVdirsVdirsVdirsVSXXf8AjqeXP+2lJ/3T tSxVKfKfmzyrbeVdFt7jWtPhmh0+1jkjkuoVdHWGNWVlaQEEEbjFU2/xn5P/AOr9pv8A0mQf9VMV d/jPyf8A9X7Tf+kyD/qpirv8Z+T/APq/ab/0mQf9VMVd/jPyf/1ftN/6TIP+qmKu/wAZ+T/+r9pv /SZB/wBVMVd/jPyf/wBX7Tf+kyD/AKqYq7/Gfk//AKv2m/8ASZB/1UxV3+M/J/8A1ftN/wCkyD/q pirv8Z+T/wDq/ab/ANJkH/VTFXf4z8n/APV+03/pMg/6qYq7/Gfk/wD6v2m/9JkH/VTFXf4z8n/9 X7Tf+kyD/qpirv8AGfk//q/ab/0mQf8AVTFXf4z8n/8AV+03/pMg/wCqmKu/xn5P/wCr9pv/AEmQ f9VMVd/jPyf/ANX7Tf8ApMg/6qYq7/Gfk/8A6v2m/wDSZB/1UxV3+M/J/wD1ftN/6TIP+qmKu/xn 5P8A+r9pv/SZB/1UxV3+M/J//V+03/pMg/6qYq7/ABn5P/6v2m/9JkH/AFUxV3+M/J//AFftN/6T IP8Aqpirv8Z+T/8Aq/ab/wBJkH/VTFUp1nzZ5Vl1HQHi1rT3SDUJJJWW6hIRDYX8fJyJNhydRU9y МВф/2Q==

доказательство: pdf

создано

xmp.iid:07801174072068118DBBAB668637C198

2010-12-13T10:40:11-05:00

Adobe InDesign 6.0

сохранено

xmp.iid:08801174072068118DBBAB668637C198

2010-12-13T10:40:58-05:00

/

xmp.iid:09801174072068118DBBAB668637C198

/ метаданные

xmp.iid: C26C980C0A2068118083A3358D31AFE3

2011-01-21T13:36:45-05:00

Adobe InDesign 7.0

// метаданные

xmp.iid: C36C980C0A2068118083A3358D31AFE3

xmp.iid:E04480850A2068118083A3358D31AFE3

2011-01-21T13:37:16-05:00

xmp.iid:E14480850A2068118083A3358D31AFE3

2011-01-21T13:37:38-05:00

xmp.iid:FFCEFE47472068118083A3358D31AFE3

2011-01-21T21:02:01-05:00

xmp.iid:CFE35537142168118C1494E6975E728E

2011-01-26T09:48:46-05:00

xmp.iid:AC2D7F0E092068118A6DBA114C6B01CF

2011-02-25T11:03:16-05:00

xmp.iid:2B8BDE8D0C2068118A6D89257023162A

2011-02-25T14:39:14-05:00

xmp.iid:F4979AB1252068118A6D89257023162A

2011-02-25T14:44:50-05:00

xmp.iid:7B3E149D1D2068118A6DEF1987E91038

2011-03-16T16:24:02-04:00

xmp.iID: 4AB491A7752068118A6D97A897912AEB

2011-03-25T11:21:20-04:00

xmp.iid:875E8BB5752068118A6D97A897912AEB

2011-03-25T11:22:55-04:00

xmp.iid:60A9ABA47C2068118A6D97A897912AEB

2011-03-25T12:15:06-04:00

xmp.iid:62A9ABA47C2068118A6D97A897912AEB

2011-03-25T12:15:37-04:00

xmp.iid:4D8EA1D8322068118A6DF104CA1FF43C

2011-05-02T12:04:07-04:00

xmp.Идентификатор идентификатора: CFABC3D4AD2068118A6DF104CA1FF43C

2011-05-02T13:30:05-04:00

xmp.iid:FCBAB930122068118A6DD49CD2217100

2011-06-15T17:42:36-04:00

xmp.iid:FEBAB930122068118A6DD49CD2217100

2011-06-16T09:11:09-04:00

xmp.iid:00BBB930122068118A6DD49CD2217100

2011-06-16T11:17:53-04:00

xmp.iid:46D5B6FAB92068118A6DD49CD2217100

2011-06-17T10:17:17-04:00

xmp.iid:48D5B6FAB92068118A6DD49CD2217100

2011-06-17T10:24:24-04:00

xmp.iid:49D5B6FAB92068118A6DD49CD2217100

2011-06-17T10:27:38-04:00

xmp.iid:02E77619342068118A6DB318267B66D0

2012-01-05T16:22:17-05:00

xmp.iid: 17A03781392068118A6DB318267B66D0

2012-01-05T16:35:46-05:00

xmp.iid:8A2A4E976A2068118A6DB318267B66D0

2012-01-06T11:36:03-05:00

xmp.iid:8D2A4E976A2068118A6DB318267B66D0

2012-01-06T11:44:46-05:00

xmp.iid:F389D262152068118A6DC2B43021A5E7

2012-01-06T13:49:23-05:00

xmp.iid:2F6D832E182068118A6DB557ABB1D45E

2012-02-02T14:31:15-05:00

xmp.iid:F87F1174072068118A6DA464611A612F

2012-02-02T15:09:39-05:00

xmp.iid: FA7F1174072068118A6DA464611A612F

2012-02-02T15:15:30-05:00

xmp.iid:FC7F1174072068118A6DA464611A612F

2012-02-02T15:20-05:00

xmp.iid:00801174072068118A6DA464611A612F

2012-02-02T15:42:43-05:00

xmp.iid:312A625E102068118A6DA464611A612F

2012-02-02T16:13:28-05:00

xmp.iid:09661764122068118A6DA464611A612F

2012-02-02T16:42:27-05:00

xmp.iid:123A3A9A142068118A6DA464611A612F

2012-02-02T16:43:47-05:00

xmp.iID: 143A3A9A142068118A6DA464611A612F

2012-02-02T16:45:51-05:00

xmp.iid:2761

32068118A6DA464611A612F

2012-02-03T09:01:19-05:00

xmp.iid:2961

32068118A6DA464611A612F

2012-02-03T09:04:37-05:00

xmp.iid:2B61

32068118A6DA464611A612F

2012-02-03T09:04:44-05:00

xmp.iid:215A7350352068118A6DA464611A612F

2012-02-03T09:35:41-05:00

xmp.iid: 34F9C74C202068118A6DDFA3B8B9C3F6

2012-02-06T13:43-05:00

xmp.iid:36F9C74C202068118A6DDFA3B8B9C3F6

2012-02-06T13:43:29-05:00

xmp.iid:0524E4634E2068118A6DCA0D1982113D

2012-02-15T09:58:56-05:00

xmp.iid:0724E4634E2068118A6DCA0D1982113D

2012-02-15T10:00:58-05:00

xmp.iid:0924E4634E2068118A6DCA0D1982113D

2012-02-15T10:11:45-05:00

xmp.Идентификатор идентификатора: 0B24E4634E2068118A6DCA0D1982113D

2012-02-15T10:12:01-05:00

xmp.iid:072D17FCE52068118A6DDFD75285E2F4

2012-02-16T14:25:20-05:00

xmp.iid:092D17FCE52068118A6DDFD75285E2F4

2012-02-16T14:25:48-05:00

xmp.iid:102709C5EA2068118A6DDFD75285E2F4

2012-02-16T15:01:38-05:00

xmp.iid:9FC2EF9C322068118A6DCEA2BC2DC924

2012-02-21T15:15:45-05:00

xmp.Идентификатор идентификатора: B9A55A40702068118A6DCEA2BC2DC924

2012-02-22T11:14:53-05:00

xmp.iid:BBA55A40702068118A6DCEA2BC2DC924

2012-02-22T11:15:49-05:00

xmp.iid:BCA55A40702068118A6DCEA2BC2DC924

2012-02-22T11:18:33-05:00

xmp.iid:46989E7D352068118A6DB7F215B915F9

2012-03-21T10:28:38-04:00

xmp.iid:D5A0EB6E0F2068118A6DE9D3F4820C37

2012-06-13T12:50:18-04:00

xmp.iid:FB7F11740720681188C6973E261B4F61

2013-02-19T16:34:38-05:00

xmp.iid:048011740720681188C6B1C9FD0FBE88

2013-03-18T13:44:12-04:00

xmp.iid:FF7F1174072068118A6D92D3A1EF79F5

2013-03-20T13:03:44-04:00

xmp.iid:06801174072068118A6D8A96663EE247

2013-04-19T10:56:08-04:00

xmp.iid:08801174072068118A6D8A96663EE247

2013-04-19T10:56:19-04:00

xmp.iid:9FC2EDAF762068118A6DB5F0ECF57228

2013-04-22T16:05:40-04:00

xmp.iid:F2A30F39D6CDE211

68CBAC72165

2013-06-05T09:32:02-04:00

xmp.iid:F4A30F39D6CDE211

68CBAC72165

xmp.iid:A54AFE4AE5CDE211

68CBAC72165

2013-06-05T09:39:06-04:00

xmp.iid:A74AFE4AE5CDE211

68CBAC72165

2013-06-05T09:40:37-04:00

xmp.iid:A84AFE4AE5CDE211

68CBAC72165

2013-06-05T09:42:19-04:00

xmp.iid:A94AFE4AE5CDE211

68CBAC72165

2013-06-05T12:27:10-04:00

xmp.iid:AB4AFE4AE5CDE211

68CBAC72165

xmp.iid:AD4AFE4AE5CDE211

68CBAC72165

2013-06-05T13:34:46-04:00

xmp.iid:AF4AFE4AE5CDE211

68CBAC72165

2013-06-05T13:47:46-04:00

xmp.iid:EDAEE24F08CEE211

68CBAC72165

2013-06-05T13:49:46-04:00

xmp.iid:5A1AFB2B93CEE211820EC3BC21F945D3

2013-06-06T06:23:46-04:00

xmp.iid:5C1AFB2B93CEE211820EC3BC21F945D3

2013-06-06T06:44:51-04:00

xmp.iid:5E1AFB2B93CEE211820EC3BC21F945D3

2013-06-06T06:52:27-04:00

xmp.iid:601AFB2B93CEE211820EC3BC21F945D3

2013-06-06T07:15:35-04:00

xmp.iid:621AFB2B93CEE211820EC3BC21F945D3

2013-06-06T07:16:32-04:00

xmp.iid: 5A577998A3CEE2118D43C37CA4D87149

2013-06-06T08:46:32-04:00

xmp.iid:6CDFA2C0572068118A6DF997803D690D

2013-06-06T10:03:04-04:00

xmp.iid:DBD0A3C1B1CEE21192DD8F08ADAD9468

2013-06-06T10:28-04:00

xmp.iid:DDD0A3C1B1CEE21192DD8F08ADAD9468

2013-06-06T10:32:35-04:00

xmp.iid: DED0A3C1B1CEE21192DD8F08ADAD9468

2013-06-06T10:32:57-04:00

xmp.iid:7E6738FBB5CEE21192DD8F08ADAD9468

xmp.iid:7F6738FBB5CEE21192DD8F08ADAD9468

2013-06-06T10:47:34-04:00

xmp.iid:816738FBB5CEE21192DD8F08ADAD9468

2013-06-06T10:48:25-04:00

xmp.iid:826738FBB5CEE21192DD8F08ADAD9468

2013-06-06T10:48:51-04:00

xmp.iid:846738FBB5CEE21192DD8F08ADAD9468

xmp.iid:856738FBB5CEE21192DD8F08ADAD9468

2013-06-06T10:48:58-04:00

xmp.iid:866738FBB5CEE21192DD8F08ADAD9468

2013-06-06T12:11:24-04:00

xmp.iid:886738FBB5CEE21192DD8F08ADAD9468

xmp.iid:0BEF3A07C5CEE21192DD8F08ADAD9468

2013-06-06T12:20:39-04:00

xmp.iid:0DEF3A07C5CEE21192DD8F08ADAD9468

2013-06-06T12:27:25-04:00

xmp.iid:0FEF3A07C5CEE21192DD8F08ADAD9468

2013-06-06T12:46:14-04:00

xmp.iid:11EF3A07C5CEE21192DD8F08ADAD9468

2013-06-06T12:49:49-04:00

xmp.iid:13EF3A07C5CEE21192DD8F08ADAD9468

2013-06-06T12:50:36-04:00

xmp.iid:15EF3A07C5CEE21192DD8F08ADAD9468

2013-06-06T12:50:53-04:00

xmp.iid:DA496E96CDCEE211AB1CDABF9C02FA32

2013-06-06T13:21:56-04:00

xmp.iid: DC496E96CDCEE211AB1CDABF9C02FA32

2013-06-06T13:25:41-04:00

xmp.iid:A9352F9971CFE2118A00B8FD25211C0D

2013-06-07T08:55:58-04:00

xmp.iid:5EC04603352068118A6DF19DFA8993A6

2013-06-07T17:27:39-04:00

xmp.iid:FC7F117407206811871FFAE63460F69A

2013-07-31T16:16:13-05:00

Adobe InDesign 7.5

xmp.iid:FD7F117407206811871FFAE63460F69A

xmp.iid:26ECA58510206811822AFBFDCC315323

2014-03-14T12:22:48-05:00

xmp.iid:28ECA58510206811822AFBFDCC315323

xmp.iid:29ECA58510206811822AFBFDCC315323

2014-03-14T12:46:10-05:00

xmp.iid:2DECA58510206811822AFBFDCC315323

2014-03-14T15:11:26-05:00

xmp.iid:2FECA58510206811822AFBFDCC315323

2014-03-14T15:48:17-05:00

xmp.iid:1C41967C2E206811822AFBFDCC315323

2014-03-14T15:57:17-05:00

xmp.iid:1E41967C2E206811822AFBFDCC315323

2014-03-14T16:25:42-05:00

xmp.iid:2041967C2E206811822AFBFDCC315323

2014-03-14T17:05:56-05:00

xmp.iid:2241967C2E206811822AFBFDCC315323

2014-03-14T17:13:47-05:00

xmp.iid:02801174072068118083

110839A

2014-03-17T09:11:49-05:00

xmp.iid:04801174072068118083

110839A

2014-03-17T09:35:22-05:00

xmp.iid:06801174072068118083

110839A

2014-03-17T09:36:02-05:00

xmp.iid:08801174072068118083

110839A

2014-03-17T09:37:42-05:00

xmp.iid:0A801174072068118083

110839A

2014-03-17T09:40:21-05:00

xmp.iid:01C90D2D0E2068118083

110839A

2014-03-17T09:59:57-05:00

xmp.iid:03C90D2D0E2068118083

110839A

2014-03-17T10:07:28-05:00

xmp.iid:05C90D2D0E2068118083

110839A

2014-03-17T10:14:22-05:00

xmp.iid:07C90D2D0E2068118083

110839A

2014-03-17T10:33:50-05:00

xmp.iid:3A8748C7222068118083

110839A

2014-03-17T12:27:25-05:00

xmp.iid:3F8748C7222068118083

110839A

2014-03-17T12:37:27-05:00

xmp.iid:8882B7F8242068118083

110839A

2014-03-17T12:43:07-05:00

xmp.iid:8E82B7F8242068118083

110839A

2014-03-17T12:51:56-05:00

xmp.iid:06514CF4262068118083

110839A

2014-03-17T12:57:19-05:00

xmp.iid:A6D80885282068118083

110839A

2014-03-17T13:08:31-05:00

xmp.iid:B0D80885282068118083

110839A

2014-03-17T13:15:35-05:00

xmp.iid:6671B7AE292068118083

110839A

2014-03-17T13:16:50-05:00

xmp.iid:6373FBE52A2068118083

110839A

2014-03-17T13:25:33-05:00

xmp.iid:0D8C35382B2068118083

110839A

2014-03-17T13:27:51-05:00

xmp.iid:E622804E2B2068118083

110839A

2014-03-17T13:28:28-05:00

xmp.iid:085091442D2068118083

110839A

2014-03-17T13:42:30-05:00

xmp.iid:F7C6D6DA2E2068118083

110839A

2014-03-17T13:53:52-05:00

xmp.iid:CB261C45432068118083

110839A

17.03.2014T16:20-05:00

xmp.iid:9BC34D11442068118083

110839A

2014-03-17T16:25:43-05:00

xmp.iid:5280CA26442068118083

110839A

2014-03-17T16:26:19-05:00

xmp.iid:5B0EA83C442068118083

110839A

2014-03-17T16:26:55-05:00

xmp.iid:5D95B3EF4A2068118083

110839A

2014-03-17T17:15-05:00

xmp.iid:FDC585BA2F2068118083A7AC6680FCD2

2014-03-21T15:20:01-05:00

xmp.iid:7BB893C8322068118083A7AC6680FCD2

2014-03-21T15:41:53-05:00

xmp.iid:42FCECF9322068118083A7AC6680FCD2

2014-03-21T15:43:15-05:00

xmp.iid: CFA12474072068118A6DE838F445CEC4

2014-03-24T16:35:55-05:00

xmp.iid:7DC1A50D092068118A6DE838F445CEC4

2014-03-24T16:47:22-05:00

xmp.iid: B3A6DA51092068118A6DE838F445CEC4

2014-03-24T16:49:17-05:00

xmp.iid:4B032274072068118083A0EFB08E04C3

2014-03-28T14:18:26-05:00

xmp.iid:2F4885A7072068118083A0EFB08E04C3

2014-03-28T14:19:53-05:00

xmp.iid:E4B8800F082068118083A0EFB08E04C3

2014-03-28T14:22:47-05:00

xmp.iid:D8A9BE0A092068118083A0EFB08E04C3

2014-03-28T14:29:49-05:00

xmp.iid:D9A9BE0A092068118083A0EFB08E04C3

2014-03-28T14:59:08-05:00

xmp.iid:09CB74230D2068118083A0EFB08E04C3

xmp.iid:0ACB74230D2068118083A0EFB08E04C3

2014-03-28T15:06:14-05:00

xmp.iid:0ECB74230D2068118083A0EFB08E04C3

2014-03-28T15:31:01-05:00

xmp.iid:A1FBBCAB122068118083A0EFB08E04C3

2014-03-28T15:38:44-05:00

xmp.iid:232F1EC7212068118083A0EFB08E04C3

2014-03-28T17:26:52-05:00

xmp.iid:F2F7475A302068118083E5EB3958FD11

2014-03-31T15:28:43-05:00

xmp.iid:D8B0F920312068118083E5EB3958FD11

2014-03-31T15:34:16-05:00

xmp.iid:C9D856CC1A2068118083B476EC95BBA3

2014-04-01T14:35:24-05:00

xmp.iid:CED856CC1A2068118083B476EC95BBA3

xmp.iid:BB132CE7372068118083B476EC95BBA3

2014-04-01T14:41:36-05:00

xmp.iid: BF132CE7372068118083B476EC95BBA3

2014-04-01T14:43:20-05:00

xmp.iid:B642DF60382068118083B476EC95BBA3

2014-04-01T14:45-05:00

xmp.iid:B742DF60382068118083B476EC95BBA3

2014-04-01T14:46:03-05:00

xmp.iid:BB42DF60382068118083B476EC95BBA3

xmp.iid:BF42DF60382068118083B476EC95BBA3

2014-04-01T14:49:06-05:00

xmp.iid: FA7F1174072068118083F0035C5AA86B

2014-04-01T14:49:51-05:00

xmp.iid:FB7F1174072068118083F0035C5AA86B

2014-04-01T14:50:35-05:00

xmp.iid:FF7F1174072068118083F0035C5AA86B

xmp.iid:00801174072068118083F0035C5AA86B

2014-04-01T14:52:27-05:00

xmp.iid:3574DA32082068118083F0035C5AA86B

2014-04-01T15:04:45-05:00

xmp.iid:3674DA32082068118083F0035C5AA86B

2014-04-01T15:06:24-05:00

xmp.iid:2E3B6CC3092068118083F0035C5AA86B

xmp.Идентификатор идентификатора: 323B6CC3092068118083F0035C5AA86B

2014-04-01T15:11:05-05:00

xmp.iid:AB0F25600D2068118083F0035C5AA86B

2014-04-01T15:36:37-05:00

xmp.iid:50AF05B0082068118083FAB5616EB4F9

2014-04-03T09:44:48-05:00

xmp.iid:54AF05B0082068118083FAB5616EB4F9

2014-04-03T09:45:23-05:00

xmp.iid:43AD3009482068118083FAB5616EB4F9

2014-04-03T17:16:38-05:00

xmp.iid:48AD3009482068118083FAB5616EB4F9

2014-04-03T17:18:39-05:00

xmp.iid:8F94F0DF082068118083ACD3B29B9806

2014-04-08T10:05:56-05:00

xmp.iid:E462E0FB07206811822AECC41C6612C6

2014-04-16T09:22:44-05:00

xmp.iid:F5A90DF

6811822AECC41C6612C6
• 2014-04-16T09:29:48-05:00
• xmp.iid:5160DC9B4D206811871FAA01251F495E
• 2014-04-22T17:05:41-05:00
• xmp.Идентификатор идентификатора: A102882A4F206811871FAA01251F495E
• 2014-04-22T17:17:44-05:00
• xmp.iid: C6C985E4182068118C14B96E068D1FF7
• 2014-04-23T15:00-05:00
• xmp.iid: CA8C09C1082068118083BA7CA5731F65
• 2014-04-24T09:06:57-05:00
• xmp.iid:A67C2CDB0C2068118083BA7CA5731F65
• 2014-04-24T09:36:19-05:00
• xmp.iid:A1361198562068118083BA7CA5731F65
• 2014-04-24T18:26:07-05:00
• xmp.Идентификатор идентификатора: F1498B565A2068118083BA7CA5731F65
• 2014-04-24T18:50:57-05:00
• xmp.iid:B6A6E3D95A2068118083BA7CA5731F65
• 2014-04-24T18:54:37-05:00
• преобразовано
• из приложения/x-indesign в приложение/pdf
• Adobe InDesign CS6 (Windows)
• 2015-12-14T16:07:26-06:00
xmp.id:7F381B9BACA2E511BD8DD76761472A7Cxmp.сделал: 07801174072068118DBBAB668637C198uuid: 0238ba5b-19f8-4529-9c18-ae5304c7f658defaultxmp.iid: D4624BA0719FE511B195ED2F423C4E6Dxmp.did: DCFFC4552F206811871FAD8B9C04ECF4xmp.did: 07801174072068118DBBAB668637C19862205f12470dcd335467ae17c81242ce08d9938b6e3c2015-12-17T14: 07: 33.889-05: 00Adobe PDF Library 10.0.1FalsedkennedyAdobe PDF Library 10.0.1False конечный поток эндообъект 30 0 объект > эндообъект 33 0 объект > эндообъект 38 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>>/Rotate 0/Tabs/W/Thumb 31 0 R/TrimBox[0.n:3fd&&{=k~ׇ(Lf@(c(Q|RĂZ8H+i[ƶ5

vw cc снятие заднего сиденья.- Универсальный чехол для автомобильного сиденья, бежевый, 2 подушки безопасности передних сидений, совместимый

снять заднее сиденье vw cc. — Универсальный чехол для автомобильного сиденья, бежевый, 2 передних сиденья, подушка безопасности, совместимая с искусственной кожей для фургона. Показывать только этого пользователя. Было бы лучше иметь 560 или 420 с откидывающимися задними сиденьями для автомобиля-донора, если вы пытаетесь установить в свой автомобиль электрическое заднее сиденье с подогревом. Ширина спинки сиденья 75 дюймов, глубина 19 дюймов, высота спинки сиденья 25 дюймов. Поднимите обивку двери из оконной ниши. В предыдущих автомобилях с задним сиденьем, разделенным в пропорции 60/40, я складывал одну из секций заднего сиденья.Блок предохранителей в салоне. Отличный способ добавить дополнительное удобное сиденье в ваш Volkswagen CC с помощью простой установки !!! 2009-2010-2011-2012-2013 гг. от Реддерика. 69 vw bug задние дисковые тормоза. Все; Спинка сиденья, 2009-12, кожзаменитель, без задней подушки безопасности, цвет черный. См. исходное описание Автоматические и бесконтрактные Покупая запчасти для Volkswagen через Интернет, вы хотите быть уверены, что получаете качественные детали. Замените резистор вентилятора! 22.02.2021. Спинка сиденья, 2009-12, кожзаменитель, черный. как только крышка открыта, снимите защелку и выньте … Как поменять лампочку заднего габаритного огня на вашем Volkswagen CC.Затем на каждом конце подушки сиденья, удерживая передний конец слегка приподнятым, надавите назад по направлению к задней части автомобиля, пока задний «крючок», встроенный в кузов, не выйдет из зацепления с толстой проволокой, встроенной в каркас подушки сиденья. 5 Jetta MKV 2. Согласно руководству по обслуживанию моего VUE 2006 года, 2 болта спереди и 5 болтов сзади заднего сиденья — это все, что вам нужно снять, чтобы снять все сиденье. to/3dxazVM **Задняя часть всегда должна иметь схождение, это более стабильно, вы можете себе представить, что если бы у вас было схождение, колеса хотели бы двигаться в этом направлении, поэтому, когда вы поворачиваете за угол, автомобиль фактически теряет заднюю часть. и заканчивается слайдом.Место: Хьюстон, Техас. 99. Губа переднего бампера/спойлер на бампер для моделей VW Passat B6 3C кроме CC. Лазерные измерения и индивидуальная подгонка под конкретную марку и модель. Нужна помощь. Вы не можете публиковать сообщения, содержащие адрес электронной почты. 493 доллара США. До 12.09.2016. Затем вы можете поднять его и вытащить. Я хотел бы установить сабвуфер IB в своем новом автомобиле (купе Honda Accord 2015 года), но я не уверен, что это разумная идея — урезать спинку заднего сиденья. В этом видеоуроке мы покажем вам, как найти и устранить протечку воды внутри вашего VW Golf Mk4, Mk5, Mk6, Jetta, Bora, Seat Leon, Ibiza, Skoda Octavia 1, 2, Audi A2, A3 и т. д.РИСУНОК : Рис. 2009-2012 ПОДУШКА СИДЕНЬЯ. Включает в себя: удлинитель переднего бампера A-Style, боковые юбки A-Style, удлинитель заднего бампера A-Style или A2-Style. 12 апреля 2014 г. Нижняя часть переднего сиденья стоит 785 долларов. 31 — 14 долларов. Денсо. И более низких цен вы не найдете больше нигде. пдф. Мы перечисляем все наши комплекты задних дисковых тормозов VW в одном месте, так как это довольно запутанно. 73 доллара. СС. 98 долларов США. Как только вы найдете его, отключите его. тело. БЕСПЛАТНАЯ доставка Amazon. 5 Фиксатор трубки наддува TDI 1J0145769C Оригинальные запчасти для VW Audi Skoda SEAT.. пассажир. Замена муфты компрессора кондиционера. Seat Volkswagen CC Luxury / Sport / VR6 / VR6 4Motion 2009, защита заднего сиденья из поликоттона от Canine Covers®. и в довольно хорошем состоянии! Volkswagen CC Sport оснащен впечатляющим набором функций, включая 17-дюймовые легкосплавные диски, противотуманные фары, круиз-контроль, автоматические стеклоподъемники во всех четырех дверях, передние сиденья с электроприводом, подогрев передних сидений, складывающиеся пополам задние сиденья, автоматический климат-контроль, стереосистема с восемью динамиками, CD-чейнджер на шесть дисков и маршрутный компьютер.Переключатель заднего стекла от WVE®. Бита VW 18 мм с 12 остриями (тройной квадрат). Не имея надлежащих инструментов для их удаления, вы почти наверняка повредите болты, пытаясь снять и установить их. GLX — комплектация для Америки, самая богатая в базе — двигатель либо 16V, либо VR6, автоматическая электробезопасность с псевдозадним ходом Камера для конкретного автомобиля Встроенная в подсветку номерного знака Камера заднего вида заднего вида для VW EOS, Golf V MK5, Passat B7 CC, VW Golf VI MK6 VW Amarok/Robust Seat Leon Altea Skoda Superb I AUTO-VOX CS-2 Комплект беспроводной резервной камеры со стабильным цифровым сигналом, 4.Артикул: 00-3465-0. 1 доллар. Автомобили Volkswagen CC … Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Volkswagen (VW) Passat B6 (2005, 2006, 2007, 2008, 2009, 2010). com — 9
• 791 Присоединяйтесь к миллионам пользователей мобильного приложения sahibinden! САХИ на номер 4350′ бесплатное СМС с телефона. Это добавляет много удобства водителю: автомобиль может автоматически включать стояночный тормоз, а также автоматически отключать его по мере необходимости, так что вы никогда не забудете его, тронетесь с места и испортите тормоза! Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для VW Cc Type 358 Снятие спинки заднего правого сиденья 3C8885592 по лучшим онлайн-ценам на … Оберните болт от головок до резьбы тефлоновой лентой и накройте его герметичным покрытием.Продаются автомобили Volkswagen CC, в том числе … Задняя скамья является образцом предполагаемого положения CC (форма ставится вверху списка), вместо трех поперечных, в нем есть большой крытый отсек для хранения … Цена: 99 долларов. Ваша деталь расположена на диаграмме под номером 20. 552 доллара. Ставки варьируются от 0% до 29. Вы также можете услышать, что их называют «модулями дверных замков». Volkswagen / VW CC / 1. Отодвиньте спинку сиденья назад, поднимите нижнее сиденье и наклоните его вперед. Коврик для ног и органайзер для спинки сиденья; Протектор детского автокресла.Volkswagen отзывает более 280 000 автомобилей Volkswagen CC 2009-2016 модельного года, Passat и Passat Wagon 2006-2010 годов выпуска, которые могут заглохнуть из-за отказа топливного насоса. 156 долларов. Нагреватель пола заднего сиденья автомобиля, воздуховод, кондиционер, вентиляционное отверстие, решетка, крышка, наклейка для VW Golf 7 Mk7 Passat B8 2013-2018, вариант. Рекомендованная розничная цена 225 долларов. Список желаний Сравнить. Выпускается с 1973 года. Я только что решил проблему с застрявшим задним центральным ремнем безопасности на своей Jetta 2002 года. При условии одобрения кредитной заявки. Это может занять два оборота, но потом бах, спинка сиденья убрана.ШАГ 4 Снимите зажим, крепящий обивку багажника со стороны водителя к . Это проблема не только Jetta, как показано на видео. 1. Усиленное седло – Выпускной клапан: наполненный натрием клапан с полым штоком, хромированный и закаленный, с усиленным седлом Снимите штатную лампочку, замените ее светодиодной (если светодиод не загорается, переверните ее), затем вставьте корпус обратно. Это каталог, и он не обязательно является репрезентативным для нашего ассортимента. Найдите оригинальный подлокотник сиденья VW/Audi; Задний 3C8885875B43U по сниженным ценам в нашем обширном каталоге автозапчастей VW.3C8881375 VW3C8881375J Стояночный тормоз для Volkswagen CC 2009 года. С мультифункцией. Как снять/заменить модуль замка задней двери VW Golf Mk4, Bora, Jetta за 25 шагов В этом видеоуроке показано, как снять/заменить модуль замка задней двери (в сборе) в … Сравните Volkswagen CC 2015 года с нетто. Так и должно быть, — ответил проверенный механик VW. Шаг 18. ЖГУТ ПРОВОДОВ ИНЖЕКТОРА AUDI / VW / SEAT / SKODA FORD 1. Вставьте небольшой зажим сверху сиденья за хромированную планку, потяните подголовник вверх и вытащите его из отверстия.без регулируемой поясничной опоры. Передние тормозные колодки EBC Green Stuff VW Mk7 / Mk7. «Третий» рычаг круиз-контроля будет установлен под левым переключателем, а нижняя панель отделки будет заменена. Аккуратно приподнимите корпус со всех углов, пока он не потеряется. На следующей странице выберите конкретный PDF-файл, к которому вы хотите получить доступ. 87. Так как у меня больше нет задних сидений и я решил не ставить их обратно, мне интересно, как снять задние ремни безопасности. 5 из 5 звезд. Для Volkswagen CC 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 модельного года.Регулятор переднего сиденья водителя. Одинарная низкая система кормления домашних животных Мощная миска для корма или воды для собак и кошек, которые находятся на ходу. vq — В автомобилях Volkswagen Touareg 2004 модельного года изменена резина вокруг линии жидкости гидроусилителя руля и линии жидкости трансмиссии, расположенных за решеткой радиатора. Учебное пособие: как снять кнопку управления солнцезащитным козырьком задней шторки ESP и солнцезащитной шторки на Audi A4 B6, B7 (2001-2008), Seat Exeo за 6 простых шагов; Учебник: Как починить кнопку блокировки крышки подлокотника центральной консоли на VW Golf Mk4, Jetta, Bora, Passat B5, Beetle, Skoda Octavia 1, Audi A3 всего за 1 евро! Замените потрескавшиеся, выцветшие или отсутствующие эмблемы оригинальными или специальными улучшенными эмблемами.Привет, ребята, была такая же проблема с центральным замком, не открывалась пассажирская дверь или багажник с брелка, открывалась только дверь водителя. 95 — 49 долларов. Закажите новое заводское ветровое стекло сегодня. СИДЕНЬЯ МЯГКИЕ И ОЧЕНЬ КОМФОРТНЫЕ ГАРАНТИРОВАНО. Аксессуары Vw passat, чехол на сиденье снимет ваш оригинальный ремень безопасности и поможет привести в порядок окружающую среду. Снятие любых компонентов заднего сиденья всегда начинается со «снятия заднего сиденья в сборе». Изготовленный по индивидуальному заказу для заднего грузового отсека вашей модели VW прочный чехол багажника с удлиненной крышкой спинки сиденья надежно фиксируется и легко снимается.79 Вы экономите 9%. этот комплект только для заднего/заднего сиденья (2-й ряд)! они из черной кожи. Хотя бы комплект задних торсионов от Type 3 Wagon. 9-SPEAKER 4 — Задний левый динамик, положительный 5 — Задний правый динамик, отрицательный VW Passat CC 2008 RCD 510. 2013 Volkswagen 2. Мы перечислили шаг за шагом заднюю панель сиденья слева. Откиньте подушку основного сиденья вперед, прижав ее к спинкам передних сидений. 27 ноября 2018 г. Автомобильный радиоприемник, стерео жгут проводов ISO Loom и антенный адаптер для Audi Seat Skoda VW.0 из 5 звезд. Просмотреть все вопросы о Volkswagen CC 2011 года. VW CC 2010 Блок мехатроники DSG (трансмиссия) gunitd50. Универсал, 2010-11, моторный отсек, 10 амп. И вы знаете, что служебный автомобиль — лучший внедорожник, поэтому во многих случаях с ними обращались, скажем так, не очень хорошо. Мы можем доставить большинство деталей в течение 48 часов. Автомобили Volkswagen CC… Четырехцилиндровый оппозитник VW с воздушным охлаждением прошел множество этапов в своем развитии, чтобы не отставать от Beetle в условиях все более быстрого движения. VOLKSWAGEN CC (модели 2009-2013 гг.) Комплект для переоборудования заднего сиденья на 5 пассажиров.Обратите внимание, что мы делаем подробные фотографии всех жгутов проводов, чтобы вы могли сравнить их со своими. Подходит для Фольксваген СС, Пассат СС. — Снимите многоместное сиденье (инструкцию я нашел в Руководстве Bentley (72-5). В основном выньте пластиковые зажимы, которые есть для автомобильных сидений, поднимите переднюю часть, чтобы вытащить его из зажимов, затем отодвиньте сиденье назад. чтобы снять его с крючков сзади, затем немного поборитесь, чтобы вытащить приемники ремней безопасности из сиденья) Отдел запчастей VW заявляет, что есть только две детали: защелка (79 долларов.Схема аварийного освещения VW Passat 1993 года. Я проверил этот AM и обнаружил, что доступно руководство по Vue 2006 года (другой продавец, чем я использовал) примерно за 120 долларов США плюс доставка. Под сиденьем находится пружина, которая фиксирует конец рычага в соответствующих пазах на направляющей рамы сиденья. E. Съемник кривошипных шестерен, коленчатые валы типа 1 и типа 4, 00-5714-0 e легко и правильно снимает шестерни коленчатого вала VW и Porsche. В комплект входят:Кожаные сиденьяРемень безопасностиИнструменты для установкиСчет-фактураГарантияДополнительную информацию вы можете найти на нашем сайте: http://www.Самый популярный у нас мануал — Руководство по ремонту Volkswagen Rabbit Hatchback (L4-1715cc 1). Две недели назад мой багажник перестал открываться ни с какого механизма, кроме ручной аварийной защелки внутри багажника. Сегодня мы рассмотрим, как выходят из строя дверные защелки VW. Описание. 1995-1997 Volkswagen Passat Подвеска-Колеса-Тормоза-Руководство.com.Gateway.Пассажирский отсек, 2012-15,10 ампер.Как выходят из строя дверные защелки VW~ Видео.com/CatlocosgarageEmail это как снять заднюю скамью на новый фольксваген.06. Моторный отсек-вторичные предохранители. У нас есть только чехол для автомобильного сиденья Volkswagen для собак, который удовлетворит ваши потребности в защите. Также делаем замеры точек крепления гусеницы. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на 12-19 VOLKSWAGEN BEETLE REAR HEDRESTS HEAD REST BLACK LEATHER 2 ПОДГОЛОВНИКИ SET по лучшим онлайн ценам на eBay! Бесплатная доставка многих товаров! Предохранитель купе, блок управления кузовом, 10 ампер. У меня есть California SE 2013 года, и я попытался снять заднее многоместное сиденье, но мужественно сдался из-за страха.Будьте первым, кто ответит 08 апреля 2013 г. • 2011 Volkswagen CC. Инструкции по удалению автомобильной стереосистемы помогут вам снять стереосистему, динамики и усилители, чтобы отправить их на ремонт в ремонт автомобильной стереосистемы. Затем дверная панель выдвигается из-за зажимов, которые ее держат. Отключите аккумулятор; Достаньте половицы из багажника. Бесплатная доставка многих товаров | Просмотрите ваши любимые бренды | … Все наши детали VW являются 100% подлинными и поставляются нам из Volkswagen UK. Поиск из 6 … Делайте покупки, смотрите видеообходы и сравнивайте цены на объявления Volkswagen CC в Оклахома-Сити, штат Оклахома.Черный и хром. * Пример оплаты основан на указанной цене продукта с учетом 24-месячного срока кредита и 9. 2013 Volkswagen CC vs. моторный отсек и один под задним сиденьем для обогревателя заднего стекла. Слегка нанесите прозрачный герметик (например, силиконовый герметик Granville, 4 фунта стерлингов). Индивидуальные защитные чехлы для задних сидений для собак обеспечивают идеальный баланс между защитой автомобиля и комфортом для ваших пушистых малышей.куб.см. Сравните цены, опции и т. д. Вы сэкономите деньги, воспользовавшись нашей гарантией соответствия цены оригинальных запчастей VW любой оригинальной детали VW. Если верхнюю часть ремня безопасности (которую вы не могли засунуть в воду) также необходимо очистить, сделайте это вручную. Некоторое время назад я купил руководство по ремонту Vue DVD 2002–2005 годов у продавца E-Bay. Начало обсуждения · №7 · 5 мес. назад. VW Volkswagen Passat 1994-2005 Руководство по ремонту и обслуживанию Скачать. Отсоедините направляющую троса с помощью монтировки, вытащите скобу в направлении, указанном стрелкой, затем отсоедините крюк троса.Шаг 2 — Снимите защитную панель с левой стороны пространства для ног, там есть один винт под небольшой пластиковой крышкой слева от пассажирского сиденья. 11 долларов. Это часть, которую я заменил во всем бренде. 13 начало продажи Как бесплатно скачать руководство по ремонту, обслуживанию или владельцу Volkswagen. Сообщений: 8 122. 00. ИСТОЧНИК: Удаление подголовника VW Golf 2002 года. Переключатель управления стеклоподъемником ZBN передний левый (со стороны водителя) подходит для 5ND959857, совместим с Volkswagen VW Golf Jetta Passat Tiguan Touran CC Polo Amarok Rabbit GTI R32 Caddy Touareg 4.Re: Снятие/установка заднего сиденья. I … Точная инженерия обеспечивает непревзойденное качество и непреходящую ценность. Строгие испытания в соответствии с высочайшими стандартами качества. С помощью плоскогубцев отсоедините обивку двери (1) по бокам, затем поднимите обивку из ниши окна. 99 Делайте покупки, смотрите видеообзоры и сравнивайте цены на объявления Volkswagen CC в Линкольне, штат Небраска. Применяется к: VW GOLF GTI (1999-2005) PASSAT (1998-2005) JETTA (1999-2005) NEW BEETLE (1998-2010) GOLF (1999-2006) Напишите мне; Доля . У нас есть много импортных интерьеров, включая Hyundai, Mazda, Subaru, Scion, Fiat, Honda, Acura и Volkswagen.Также есть плоская пластиковая накладка прямо над … -VW CC купе 2WD/4WD -VW Touran -Einbauanleitungen Содержание: -Сертификат BILSTEIN B14: AUDI A3/S3/RS3 (>2003) inkl. Сдвиньте оба передних сиденья как можно дальше вперед, чтобы освободить место для работы. Я хочу обклеить свой VW CC 2014 года виниловой пленкой. 1 рейтинг продукта. · Iowegian ответил 3 дня назад. 7L SOHC (1982)) Руководство по ремонту Volkswagen Vanagon 2wd (L4-2109cc 2. Усилители будут 6-канальными акустическими системами США, а вспомогательный усилитель… Учебное пособие: Demontare / inlocuire / reglare jet duze (stropitori) spalare parbriz VW Lupo, Golf 4, Bora, Beetle, Passat, Polo, Skoda Octavia 1 in 5 pasi simpli; РУКОВОДСТВО: Как заменить / снять щетку заднего стеклоочистителя на Mazda 3, 5, 6 Touring Wagon, CX-7, … В приведенном выше видео показано, как заменить Аккумулятор в вашем Volkswagen CC 2009 года.amadej2001 · 4 дня назад. ШАГ 8. Установите передние/задние напольные коврики (включая фиксаторы/язычки), проверьте соответствие цветов. Главная 2009 Volkswagen CC Компоненты заднего сиденья. МАЛЕНЬКИЙ ЭБУ. Удлинитель переднего бампера VW Passat B6 3C A-Style. Шаг 17. Багажная сетка Предотвратите движение в грузовом отсеке вашего VW с помощью обтянутой тканью резиновой багажной сетки. Проделайте те же действия, что и передние подголовники, но наклоните спинки сидений вперед примерно наполовину. С 12 долларов. Это письмо, которое я получил. Contact Housing Wagon, 2010-11, моторный отсек, 26 пин.80 товаров. Защита спинки сиденья. Ваша деталь расположена на диаграмме под номером 4. -24%. Кабриолет 2WD/4WD — VW Golf Plus — VW Golf V + универсальный универсал Проверьте ремень безопасности, выжмите воду и снова намочите его. Сборка двери. 50. Вопросы начинающего автовладельца. Сверху заменить резиновую опору, затем чашку (чашкой вверх), а теперь гайку. Оригинал — сохранить вместе с заказом на ремонт в сервисном файле VW. Те, что по бокам. 10 2 ноября 2013 г. ИСТОЧНИК: VW Beetle 2001 г. Инструмент для ШРУС с 12 точками необходим для удаления старых болтов ШРУСа, забитых смазкой и грязью.Подрулевой переключатель круиз-контроля будет выглядеть точно так же, как на картинках ниже. Универсал, 2010-11, салон. Отсоедините разъем от сигнальной лампы подушки безопасности. Я могу снять запорный механизм с помощью винта T20, но я не могу снять дверную ручку с защелки. 00) и сервопривод (49 долларов США. Подходит для CC, Tiguan, Tiguan Limited 05/2009-29/02/16. У каждого автомобиля в линейке VW была проблема с отказом дверной защелки. См. 1000q: удаление радиоприемника mk5 для получения более подробной информации. $ 68. Есть несколько причин, по которым дверные замки вашего Volkswagen могут перестать работать.Много запчастей VW!! Volkswagen Bug, Ghia, Type 3. 37 долларов. Бесплатная доставка. Ремонт ремня безопасности VW Passat после аварии — преднатяжитель. Volkswagen Type 2, официально известный (в зависимости от типа кузова) как Transporter, Kombi или Microbus, или неофициально как Bus (США), Camper (Великобритания) или Bulli (Германия), представляет собой легкий коммерческий автомобиль с передним управлением. в 1950 году немецким автопроизводителем Volkswagen в качестве второй модели автомобиля. на перекрестке, а затем отказывается отпускать, пока вы не вытащите ключ зажигания и задний бампер VW Passat CC, черный, 2011 г., Лутон, Бедфордшир. Может подходить к другим автомобилям группы VW (VW SKODA SEAT AUDI) с таким же номером детали.Потом поднимется. Если вы нажмете на эти два выступа с помощью небольшого драйвера терминала изнутри металлической части, он должен выйти. 95 $11. Кожаное сидение. АВАРИЙНЫЙ РЕЖИМ при переключении на заднюю передачу Passat b5. Как удалить зеркала слепых зон Удаление зеркал слепых зон может быть довольно сложным. проверил предохранители. Категории. Защитите обивку вашего автомобиля от липких пятен, глубоких вмятин и разрывов обивки, вызванных автокреслом вашего ребенка; Система хранения под сиденьем. Владельцы автомобилей с 4 проушинами также могут рассмотреть возможность замены задних тормозов на блоки типа 3; Поищите лазерные инструменты 5538 Тормозной поршневой суппорт с обратной подачей, адаптер EPB для VW AUDI.Делайте покупки, смотрите видеообзоры и сравнивайте цены на объявления Volkswagen CC в Мерфрисборо, Теннесси. В завершение, если вы хотите заменить лампу заднего габаритного огня вашего Volkswagen CC, этот подход менее сложен, вот несколько основных шагов, которые необходимо выполнить, чтобы вы могли заменить эту лампу:. Ограниченная поддержка по телефону. Вся электроника тестируется перед снятием с автомобиля. 52 в месяц*. Конечно, вы можете использовать его в любой ситуации, когда вам потребуется 18-миллиметровая бита с 12 точками (тройной квадрат). 99 на полуфордах.76, сиденье r/s … В таблице ниже вы можете увидеть 0 руководств по ремонту CC, 0 руководств по эксплуатации CC и 15 различных загрузок Volkswagen CC. В этих автомобилях используется «BCM» вместо более старого / обычного 09 VW Golf Audi A3 Skoda Yeti SEAT Leon Задний левый тормозной суппорт 5K0615423. Почтовый сервис для восстановления вашего ремня безопасности VW Passat после аварии до заводского состояния. 4 из 5 звезд 57 1 предложение от 29 долларов. Семейство VW Passat (NMS и B7) TDI (2012+). Чтобы снять заднюю панель, выньте держатели за верхней частью сидений, затем снимите боковые части (выдвигаются), затем они должны выйти, если я правильно помню.Поиск от 9… VW Passat (B6, B7) 2005-2014 гг. Для интереса я предполагаю, что сиденье California Beach было бы снято. Вы можете снять подушку заднего сиденья, потянув за передний край подушки сиденья, чтобы снять ее с креплений (№ 2 и № 3). GOGOLO 23 шт. Набор головок для снятия шлицевых гаек с гайками для блокировки колес 17 мм, автомобильный противоугонный ключ для снятия колесных гаек для автомобилей VW, с отверткой 1/2 дюйма. Не пытайтесь использовать шестигранную головку 6 мм с 12-точечными болтами, поскольку они легко снимаются! California Prop 65 Предупреждение: найдите оригинальные OEM-запчасти Volkswagen по оптовым ценам.Полезно 0. Оба в комплекте. Эти руководства помогают установить послепродажные адаптеры для iPod, XM, Sirius, Parrot, Bluetooth и других устройств. 1379 долларов. Защита сидений WeatherTech — идеальный аксессуар для владельцев Volkswagen CC 2013 года, которым требуется дополнительный уровень защиты передних и задних сидений автомобиля. Volkswagen Passat — автомобиль компании Volkswagen. Используйте с этим инструментом гаечный ключ, а не пресс! Обязательно удалите … Очистите место крепления обода колеса. Привет, ребята, модель 2005 года моей жены. Компактный размер делает эту систему идеальной для поездок в парк или для путешествий и отдыха.8 TFSI / sahibinden hatasız boyasiz и sahibinden. 2015-2020 Volkswagen Vw Golf Gti 5-дверный кожаный комплект передних и задних сидений Oem. VW CC 3. М. Саймон2. Прикрепленная монтажная плата для верхней части перегородки, в которую можно вкрутить винты. Искать из 7 … Делайте покупки, смотрите видеообзоры и сравнивайте цены на объявления Volkswagen CC в Хиллсборо, штат Орегон. Используйте медную смазку. Carter Volkswagen Auto Care Часто задаваемые вопросы: почему мой коврик со стороны пассажира мокрый? Здесь, в районе Сиэтла, небольшая сырость время от времени просто приходит с территорией.Объявление Найдите сертифицированные автомобили Volkswagen CC по годам выпуска с 01.03.2016. 9 TDI / PD DIESEL 038971600. Артикул: 2535. Эта 18-миллиметровая бита с тройным квадратом подходит для снятия болтов задней ступицы на MK5 Golf и Jetta. Как снять переднее сиденье с Фольксвагена. Переключатель имеет кнопки ON/OFF, +, RESUME, – и SET, которые позволяют устанавливать и контролировать скорость транспортных средств. 33. Среднего уже нет. Тройной квадрат — это тип застежки, часто встречающийся на моделях VW и Audi. Для большинства автомобилей это означает, что вы будете фильтровать различные модели двигателей и проблемы, связанные с конкретным автомобилем.Как только потеряете, просто потяните вниз, обнажая запасные лампочки. Пожалуйста, предложите лучшее решение либо с вышеуказанным решением. Замените изношенный или неисправный компонент этой качественной заменой от WVE. Посмотреть детали. $100 (inl > Los Angeles ) фото скрыть эту публикацию восстановить восстановить эту публикацию. Транспортное средство. Рекомендуемая производителем цена: 217 долларов. Ищете деталь, которой нет в списке? Пожалуйста, нажмите или коснитесь здесь, чтобы связаться с нами, и один из наших сотрудников поможет вам найти детали, которые вы ищете. Возможно, вам придется проникнуть через заднее сиденье, чтобы снять панель.Ознакомьтесь с нашими популярными руководствами по Volkswagen CC ниже: Руководство по ремонту Volkswagen Rabbit Hatchback (L4-1715cc 1. У нас есть сын с аутизмом и умственной отсталостью, и я не хочу, чтобы у моей жены спустило колесо и не было доступа к запаске. видео применимо к Volkswagen GTI 10, 11, 12, 13, 14 🔧 Список используемых инструментов: Таким образом, вы должны повернуть каждое сиденье полностью вперед, оттягивая его от этой точки крепления металлического стержня, чтобы зубец совпадал со шпоночным пазом внутри сиденья. 90. Простые в установке, новые эмблемы — это быстрый и простой способ… 23 июля 2017 г.95. Я предполагаю, что у вас есть сиденья с ручной регулировкой. Я также рекомендую сложить другое (рабочее) сиденье и посмотреть на защелку, чтобы увидеть, как она работает. Много места, чтобы намочить и сдвинуть оттенок и место для швабры с форумом VW TDI, форумом Audi, Porsche и Chevy Cruze Diesel Сообщество форумов, посвященное Audi, Volkswagen, Porsche, а также всем владельцам и энтузиастам турбодизелей. Защелка. Потяните вниз штатные 194 лампы, чтобы снять их. задние сиденья. Заменяет: 561-845-011-C-NVB, 561-845-011-E-NVB.всего за несколько […] РУКОВОДСТВО: VW, Skoda Fabia, Roomster: Вентилятор не работает на скорости 1, 2, 3 или 4. Совместимость … Большинство новых моделей Audi и VW (а также некоторые SEAT и Skoda!) электронный стояночный тормоз (EPB). Мы также предлагаем услугу на следующий день. 5. сторона багажника. Информация о продукте «Универсальный интерфейс камеры заднего вида для Audi, VW, Skoda, Seat» Интерфейс камеры заднего вида для дооснащения универсальной камерой заднего вида (NTSC) для Audi/VW Область позади автомобиля будет отображаться на экране оригинальной головы единица N / A YSTOOL Универсальный 24PCS Тормозной суппорт Компрессионный набор инструментов Ветер назад Передний и задний дисковый тормоз Поршень Тормозные колодки Сменный набор инструментов для большинства автомобилей Грузовик.АвтохаусАЗ предлагает большой выбор оригинальных запчастей VW/Audi онлайн. 30 … Универсальный инструмент для блокировки маховика VW, 6 или 12 В (маховики 180 и 200 мм) Код: 5003. VW CC R-line 2013 г. 2. Полудвойной бесшумный глушитель, для автобуса 63-71, для 3-болтовой головки. 16. — Лазерные инструменты 5538 Тормозной поршневой суппорт с обратной подачей, адаптер для инструмента EPB для VW AUDI. 107. 13. 24. Вставьте болт в крепление и затяните гайку. Электродвигатель дверного привода. Процедура снятия центральной консоли. Спинка сиденья, код 8i4. Форумы VW, посвященные конкретным моделям. 9/5 (16) Чаши разных размеров и цветов! Выберите идеальный вариант для своего питомца.Если я могу, я хотел бы — Ответ проверенного механика VW Мы используем файлы cookie, чтобы предоставить вам наилучшие возможности на нашем веб-сайте. Посмотрите на дверь рядом с дверной ручкой, там должны быть винты, удерживающие ее внутри и вдоль внешнего края двери. Здесь вы найдете последние детали подвески и обновления для VW CC 3. 164 доллара. 2012-15 Vw Passat Переднее водительское сиденье Skinn Leather Oem B26. Все установлено обратно, включая подключение разъема подушки безопасности. Подденьте декоративную крышку и снимите 8-миллиметровый болт спереди, показанный в окне масштабирования ниже.Снимите кластер и убедитесь, что уплотнение находится в хорошем состоянии и не перегнуто. И у моего замка левой задней пассажирской двери 2004 года была эта проблема ДВАЖДЫ. 2 оценки продукта. Номер детали: 561-845-011-F-NVB. 1967-1971 VW BUG 1967 ЗАМОК КРЫШКИ ЗАДНЕЙ ПАЛУБЫ АВТОБУСА с ключами и уплотнением (3 винта) Обычная цена $ 49 95 $ 49. царапает пластик. 6 из 5 звезд 149 Если вас не волнует пространство на заднем сиденье, дополнительная стоимость CC по сравнению с Passat должна быть легко оправдана.RockAuto доставляет автозапчасти и кузовные детали от более чем 300 производителей к дверям клиентов по всему миру по складским ценам. В передней части подушки сиденья есть два выступа, по одному с каждой стороны перед подушкой рядом с ковровым покрытием. 5л. ЖГУТ ПРОВОДОВ ЗАДНЕГО ДАТЧИКА ПАРКОВКИ VW CC PASSAT B7 СОЕДИНИТЕЛЬНЫЙ ЖГУТ 6 PDC 3AE971104E. # mpn4741217090. Опубликовано 22 января 2010. Обсуждение Volkswagen Passat B5. Мишкая сказала: Когда я сняла свою, это было довольно просто. Переезд на задний купол. vu — Циркуляр действий службы выхлопных газов США — Проверка и техническое обслуживание РУКОВОДСТВО: Как снять панель блока климат-контроля (climatronic) на VW Passat B6, CC, Eos, Scirocco всего за 5 простых шагов 19/01/2021 19/01/2021 Румынский (Румыния) Английский (США)В этом коротком видеоуроке мы покажем вам, как снять панель блока управления климат-контролем (климатроник) на VW Passat B6, CC, Eos, Scirocco. — Ручка переключателя зеркала для VW Tiguan, VW Golf Mk6, Jetta, Rabbit, Passat B6, GTI, 5ND959565B: https://amzn.После ослабления и снятия дверной ручки или снятия подлокотника. Затем нажмите на подушку сиденья (сильно нажмите) к задней части автомобиля, чтобы высвободить опорную конструкцию (толстый провод) из фиксатора (#4). Жгут проводов, проходящий через багажник автомобиля, проложен таким образом, что открытие и закрытие багажника приводит к натиранию изоляции, что приводит к короткому замыканию, в результате чего багажник открывается без предупреждения во время движения автомобиля, а хвост / стоп-сигналы, чтобы погаснуть А также наличие единственного O.как и большинство уже было сказано, вам не нужно снимать заднюю палубу. Любой хороший комплект газовых амортизаторов или жестче штатного масла. Опубликовано мая … Фольксваген Пассат. Сложите задние сиденья. Используйте проволочную щетку. головка болта крепления скобы суппорта. Аккуратно подденьте заднюю накладку штекера 12 В. Мотор для блокировки и разблокировки двери автомобиля. Универсал, 2010-11, моторный отсек. ПДИТЕХЧЕК. 99 Нет в наличии . 28 фунтов стерлингов. Защитные накладки на сиденья Econo Canine защитят ваши заводские сиденья от Volkswagen CC с противотуманными фарами 2009 года, передним нижним обрамлением противотуманных фар от K-Metal®.to/2J7j4wU – Радио DVD GPS Стереоплеер для VW Jetta Golf 6 Passat Polo Tiguan Seat Leon Skoda Octavia Double 2 Din 7 inch: https://amzn. См. цены Kelley Blue Book, чтобы получить лучшее предложение. 00 и идентифицированная проблема заключается в замене модуля камеры заднего вида по цене 1050 долларов. По сути, потяните всю панель вниз и наружу. Спинка сиденья Спинка сиденья, 2009-12, кожа, без задней подушки безопасности, цвет черный. Иногда я забываю, что вожу VW, и думаю, что это Lexus. Высоко оцененный продавец. Теперь самое интересное, сложите заднее сиденье, вставьте в багажник с помощью крестообразной отвертки фонарик и большую отвертку с прямым лезвием, оказавшись в багажнике, снимите крышку багажника, затем прямым лезвием откройте багажник.Установка обратна снятию. Фольксваген СС 2012г. 0. Этот комплект включает в себя большинство стандартных размеров, необходимых при работе с … VW Passat Краткий справочник по спецификациям • Февраль 2014 i 2014 Volkswagen Passat Краткий справочник по спецификациям СОДЕРЖАНИЕ Получите лучшие предложения на сиденья Dorman для Volkswagen CC 2013 года при покупке самый большой онлайн-выбор на eBay. Руководство Volkswagen Passat 1995 97. 12. 239 долларов. ес/фольксваген/замов. Пожалуйста, укажите ВИН. com) по обеим сторонам уплотнения сделает его водонепроницаемым и гибким.Volkswagen Passat CC 2009, CC 2010, CC 2012 Руководство по ремонту – Тормозная система. VW GOLF 2. Корпус испарителя Без двухзонного управления. Sportback, quattro и кабриолет — SEAT Altea, Altea XL, Toledo 2WD/4WD — SEAT Leon — SKODA Octavia 2WD/4WD — SKODA Superb 2WD/4WD — VW Golf V + VI вкл. Используемый автомобиль представляет собой поло 6-го поколения. В этом видео я показываю вам модификацию 5-го сиденья / центрального заднего сиденья, сделанную для моего VW CC 2009 года. Затем я смог поднять передний край сиденья прямо вверх, что освободило пластиковые крепления от корпуса, все еще прикрепленные к металлическим петлям сиденья.YouTube. 29 дней назад. Единственная причина, по которой я могу думать, что это могло вызвать это, заключалась в том, что моя батарея разрядилась после того, как мой товарищ покрасил передний бампер и капот. Путешествовать со щенками — это здорово, но даже короткая поездка может покрыть ваш интерьер слезами, пятнами и мехом. Мы изготавливаем автомобильные сиденья, внутренние панели и аксессуары из кожи. Двухцветная, с контрастной строчкой, двойной строчкой, стеганой прострочкой, подлокотниками, без подлокотников, одноместным, двойным сиденьем, и это еще до того, как мы начнем с уникальных цветов и дизайнов. Ищем аксессуары для vw passat. ? Защитите пряжку ремня безопасности от любого названия, кассеты, имени и номера игрока.Re: 05 Снятие переднего сиденья Vue. 20 января 2022 г., 12:16. 00 VW Scirocco CC Passat Окантовка левого зеркала заднего вида 1K8857601A 9B9. 20 430 сообщений. затем вы можете нажать на выступы… Универсальный чехол для автомобильного сиденья, бежевый, 2 подушки безопасности для передних сидений, совместимый с искусственной кожей для фургона (подходит для Volkswagen CC) Совершенно новый. Мне пришлось снять салон со стороны водителя, включая сиденье на моем Golf TDI 2001 года. » Я могу дать вам приблизительную цену на чехлы для сидений. 3-дюймовый монитор и камера заднего вида для автомобилей, грузовиков, автофургонов, туристических прицепов, фургонов-кемперов — Jetta/Golf: VW # 1k0 907 530 s (1k0
• 0s) — Passat: VW # 3c0 907 530 м (3c0
• 0m) Процедура установки радиостанции RCD 510 premium 8 или системы GPS RNS 510 Удалите старую радиостанцию.Защитите свое автокресло от разливов, пятен, выцветания, разрывов, грязи, мусора и шерсти домашних животных. СС слева. 0-литровый двигатель TSI с цепным приводом. 487 долларов. Они не сломались. Инст Кластер До 05.11.2010, с 12.03.2008 по 25.05.2009, с 12.03.2008 по 25.05.2009. Поиск запасных частей для вашего VW не может быть проще, вы можете просмотреть магазин по категориям или отфильтровать поиск, введя регистрационный номер вашего автомобиля и требуемую деталь. НАПРАВЛЯЮЩИЕ СИДЕНЬЯ, СИДЕНЬЯ, Группа -OEM Volkswagen Деталь № 3C8885977D9B9 Возьмитесь за передний край подушки сиденья и резко дерните вверх, чтобы высвободить передние выступы из фиксаторов кузова.Схема электропроводки моторного отсека и фар VW Passat 1993 года. Пожалуйста, ознакомьтесь с нашими почтовыми вариантами и стоимостью. 64 доллара. СС. 95 VW Volkswagen SEAT Skoda 2002–2010 гг. Комплект USB-адаптера Android iPhone iPod, с поддержкой Bluetooth — двойной DIN Stereo JBugs. В комплекте: дверной замок. vn -US Автомобили Volkswagen Touareg 2004 модельного года Проверка/замена пряжек задних ремней безопасности. Гарантированно подойдет. Блок предохранителей расположен со стороны водителя. Подробнее. Коллектор и глушитель для жатки типа Bobcat с U-образным изгибом 1-1/2.И переключатель усилителя. Сиденье снято для иллюстрации. Отсоедините вилку 12 В и отложите в сторону. VW3C8885875B43U Отсоедините всю проводку от задней части радио. В этом коротком видеоуроке мы покажем вам, как снять панель блока климат-контроля (climatronic) на VW Passat B6, CC, Eos, Scirocco всего за пять простых шагов. 14 июня 2014 г. Люди говорят, что это ближе к 35-50 фунтам. 150 долларов. На более ранних автомобилях есть крошечный «фиксатор» или защелка в одном из пластиковых воротников, где стальные трубки подголовника вставляются в спинку сиденья.#7 · 17 января 2012 г. vw. Нога ягненка. Я ездил с ним больше года, не мог открыть дверь ни изнутри, ни снаружи. И, поскольку мы делаем все наши товары, используя материалы высшего качества с неустанным мастерством, этот задний значок будет выглядеть на 100 лет вперед. Посмотрите, есть ли у вас такой же улов на вашем автомобиле. 2005 VUE 3. Схема подключения приборной панели VW Passat 1993 года. 2013 VW CC и, как я уже сказал, низко! Когда вы думаете, что все готово! Вам также понадобится перегородка за задними сиденьями, если только задние сиденья не отделены от багажника сталью.Инст Кластер До 05.11.2010, до 11.03.2008. 2010 VOLKSWAGEN VW CC — РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНИЙ ПРАВЫЙ 3C8857806D ЧЕРНЫЙ OEM | eBay В видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Volkswagen CC 2009 года в дополнение к расположению панели предохранителей на схеме. 169 долларов. 0t 6spd Цена: $13500. 6л ВР6. Фольксваген СС 2009г. После нанесения спрея подождите несколько минут. htmlemail: Как снять заднее сиденье и боковые обивки на VW Passat B8 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 годов выпуска.·. Тот, который я купил в Autzone, уже был открыт, поэтому я догадывался о многом… Масляный поддон двигателя — ремонт или замена Масляный поддон двигателя может потребоваться заменить, если ваш Volkswagen подвергся удару снизу или если резьба сливной пробки изношены или повреждены. Наиболее распространенный ремонт для этой модели: замена компрессора кондиционера. Помимо отсоединения самих зеркал, клей на задней части Volkswagen CC владелец отзывов из магазинов или такие вещи, как лестницы там со сложенными задними сиденьями.13 в продаже starti Мой VW Passat CC 2013 года. Замок заднего сиденья (со стороны пассажира) сломан, и я не могу сложить сиденье вперед. Volkswagen CC Luxury только что купил Vw cc Lux 2012 года и i. Вот как это разбивается: 115 долларов — детали (я нашел печать, сделанную Fel-Pro, за 23 доллара в Интернете) 984 доллара — … Проблемы с электрикой VW CC 2010 года 1 Ответ. Эти инструкции относятся только к VW Passat (3C/AN) 2011 г.в. и VW Passat CC (35/AN) 2011 г.в. и новее. Типтроник 9ТДИ. Авто кондиционер, 2007-08 гг. 70. Я не могу открыть багажник. Войдите, чтобы оценить.Отвернуть 7 болтов (стрелки). Обработайте поверхность, где тормозной диск соприкасается с ободом колеса. Магазин сейчас. Правое заднее стекло (вверх/вниз) см. левое переднее окно Люк в крыше (открыть/закрыть) белый/фиолетовый (наклон вверх/вниз) (функция только при включенном зажигании) — резистивный переключатель люка в крыше, 4-контактный штекер, контакт 4 Люк в крыше ( Ограничение / Закрыть) N/A Memory Seat 1 красный/черный — резисторный переключатель памяти или модуль сиденья водителя, 32-контактный штекер, контакт 12 Memory Seat 2 такой же, как memory seat 1 — резистор Memory Seat 3 Пластиковая крышка заднего бампера Vw tiguan 2022-01 -24 08:46:30 +00:00 Я ищу сиденья, дверные накладки, амортизаторы рулевого колеса и багажника, а также другие мелкие детали для гольфа Velociti Citi. Выбирайте чехлы на сиденья для домашних животных для автомобилей Volkswagen, сделанные лучшими брендами в этом бизнесе, когда вы магазин в AutoAnything.Место хранения. Мы используем запчасти OEM, и весь ремонт выполняется в течение 24 часов. Цена. Читать полный ответ. Volkswagen CC 2014 против VW Phaeton 2009 RNS 810 ИСТОЧНИК: 2003 VW Jetta Багажник не открывается, скорее всего, причина в том, что пластиковая крышка защелки сломалась и застряла в механизме защелки. Верхнее уплотнение расширительного клапана. 69. 733 ответа. Предлагаем скидку на ремонт заводских автомагнитол, усилителей и оборудования Bose Volkswagen Type 2, официально (в зависимости от типа кузова) известный как Transporter, Kombi или Microbus, или, неофициально, как Bus (США), Camper (Великобритания ) или Bulli (Германия) — легкий коммерческий автомобиль с передним управлением, представленный в 1950 году немецким автопроизводителем Volkswagen в качестве второй модели автомобиля.Примерно через час достаньте ремень безопасности из воды, отожмите оставшуюся влагу и разложите на полотенце для просушки. Я почти уверен, что он плотно вставлен, я слышал, как он встал на место. Сравните рейтинги и посмотрите, как выбранные вами автомобили отличаются друг от друга с точки зрения производительности, функций, безопасности, цены и многого другого. Поддомкратьте всю раму в сборе, чтобы снять нагрузку с верхней части. Механизм для крепления двери к шасси. #2 · 20 декабря 2011. Volkswagen CC течет заднее стекло. Пожалуйста, напишите на почту parts@vwpartscenter.Я бы опустил окно, чтобы получить доступ к сиденью для продуктов и т. д. 2006 VUE 3. ОРИГИНАЛЬНАЯ КОЖА VOLKSWAGEN. Скидка 15% по коду HAVE15. Сравнить Volkswagen CC 2014 года с найти оригинальную подушку сиденья VW/Audi; Левый 3C8881375J по сниженным ценам в нашем обширном каталоге автозапчастей VW. Блок предохранителей в салоне (под сиденьем водителя). 5L имеет подтекающее заднее главное (коленчатое) уплотнение, и дилерский центр предлагает почти 1200 долларов за ремонт. Не знаете, какая деталь вам нужна? Наши опытные специалисты по запчастям ответят на любой ваш вопрос.Если ваши повреждены, сильно проржавели или вы не можете снять их со старых тормозов, замените их. 60. Добавить в корзину. Из руководства Haynes. Механическая коробка передач представляет собой компактный легкий разъемный корпус из алюминиевого сплава (из двух частей) (ранние модели) или цельный корпус (более поздние модели), содержащий как коробку передач, так и дифференциал в сборе. 4. Мы используем файлы cookie, чтобы предоставить вам наилучшие возможности на нашем веб-сайте. Управление радио на руле. 87 фунтов стерлингов. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если только вы не отключили их.Подписаться на форум Создать сообщение 1 сообщения. Сообщений: 111. Кроме того, я не знаю, весят ли они 120 фунтов. Защитите свой багажник с помощью этого изготовленного на заказ чехла из трех (3) частей, который плотно прилегает к багажнику вашей модели Volkswagen и легко снимается. 1L (1986)) Volkswagen — CC — Workshop Manual — 2010 — 2012. pdf – спортивная версия, включающая в себя инжекторный двигатель, широкий пластиковый обвес, спортивные сиденья, дисковые тормоза и любые опции. Сделанный. VW Transporter Touareg 2. Проследите вдоль ремня до точки крепления на полу.u FAQ. AUTODOC рекомендует: Замена: тяги стабилизатора поперечной устойчивости — VW CC (358). по бараньей ноге. 43, спинка сиденья стоит 747 долларов. Включает дверной замок. 0 GT TDi 5-dr Серый, 12 месяцев ТО, некоторая история обслуживания, включая замену ремня ГРМ, 6-ступенчатая коробка передач, кожаный салон, 6-cd-чейнджер, 2 х ключа с дистанционным центральным замком, КОЖАНЫЕ СИДЕНЬЯ С ПОДОГРЕВОМ 07864071208 09-16 Volkswagen CC Переднее правое сиденье с электроприводом OEM-климат-контроль с регулировкой высоты (подходит для Volkswagen CC) — 241 доллар. VW Passat CC 2008-2015 Модернизация круиз-контроля OEM. Автомобиль-донор: Volkswagen Jetta 2015 года.Электрические компоненты, такие как подсветка карты, радио, подогрев сидений, фары… ОБУЧЕНИЕ: Как снять ESP и переключатель солнцезащитных шторок Кнопка управления солнцезащитным козырьком задней шторки на Audi A4 B6, B7 (2001-2008), Seat Exeo за 6 простых шагов ; Учебник: Как починить кнопку блокировки крышки подлокотника центральной консоли на VW Golf Mk4, Jetta, Bora, Passat B5, Beetle, Skoda Octavia 1, Audi A3 всего за 1 евро! 2014 Фольксваген СС Спорт. Фотографии far2grumpy. Диагональное отверстие и уплотнительная поверхность упрощают установку приводной цепи.Два выступа в положениях «3 часа» и «9 часов» удерживают металлическую вставку внутри монтажного кольца. вкл. Порядок заполнения по описанию. 62. Удалите инструменты из прорезей по бокам радио. Освобождение замка заднего сиденья с помощью отвертки. №1. Избегайте ненужных дорогих дилерских цен и доверьтесь MyAirbags, чтобы отремонтировать и вернуть модуль подушки безопасности и ремни безопасности в течение 24 часов с момента их получения, 100% гарантия или деньги. Между клавиатурами системы, входом без ключа и самими дверными замками, блокировкой и разблокировкой двери вашего VW не так просто, как кажется.предохранители и аккумуляторы привет у меня vw passat номер 56 задняя дверь o/s не открывалась снаружи теперь дверь пассажира не открывается снаружи я проверил предохранители и батарейки в брелках но все вроде в порядке… у меня та же проблема с VW CC 2014, появляется сообщение при включении задней передачи «Камера заднего вида недоступна» мои сделки с Volkswagen сделали полную электрическую диагностику 170 долларов. Замена конденсатора переменного тока. com гордится тем, что является ведущим дистрибьютором классических деталей интерьера Volkswagen.6 долларов. 2007 VUE 3. Скидка 18%. Полностью затяните гайку. Подходит для всех моделей седана VW Passat B6 3C. Эти небольшие панели закрывают отверстия в бампере, которые, если оставить их открытыми, могут испортить внешний вид автомобиля. 354. Спинка сиденья с электроприводом сиденья. 197 долларов. и я сделал свою перегородку съемной с помощью резьбовых вставок на монтажном кронштейне, который я прикрутил к спинкам сидений, поэтому его все равно легко снять, если я хочу использовать лыжи. В США он предлагает немецкого конкурента выдающимся на рынке, таким как Honda Accord, Subaru Outback и Subaru Legacy, Ford Fusion, Hyundai Sonata, Nissan Altima, Chevrolet Malibu, Toyota Camry и Toyota Prius V, а также более дешевая альтернатива своим собратьям Volkswagen Passat и Volkswagen CC.Продано Каждая, требуется 2 на транспортное средство. 438 долларов. чтобы снять головку блока цилиндров. Я не уверен, что куплюсь на их цены. . Детали и модификации подвески 6L VR6. Когда вы поднимаете подголовник, вы сжимаете эту маленькую защелку, и подголовник выдвигается. Используйте очиститель тормозов. 100 км/ч в то время было большой проблемой. Показаны 1 — 24 из 80 товаров. Кожаные сиденья с подогревом. Чтобы начать, выберите подкатегорию ниже. Удобный каталог запчастей. volkswagen jetta 2011-2017 — подголовники заднего/заднего сиденья (2-й ряд) Passat (#4729).209 долларов США. Это тройная квадратная головка на 14 мм. 523 доллара. Переключатель заднего стекла WVE® (1S13412) 0. 1-48 из более чем 1000 результатов для «инструмент для заднего тормоза vw» Выбор Amazon для инструмента для заднего тормоза vw Orion Motor Tech 24 шт. Сверхмощный дисковый тормоз Поршневой суппорт Компрессор Набор инструментов для перемотки и набор инструментов для отмотки назад для сброса замены тормозных колодок, подходит для большинства американских, европейских, японских автомобилей. Вам почти наверняка потребуется снять сиденье, чтобы получить к нему более легкий доступ, хотя его можно найти / получить доступ, не снимая его, просто сложнее.Более 26 лет мы предоставляем самый широкий выбор высококачественных деталей интерьера. 12-гранная головка для болтов ШРУСа VW от EMPI подходит для 6-миллиметрового 12-гранного привода для болтов ШРУСа. Привилегии cc настолько стоят цены транспортного средства. КОМПОНЕНТЫ СПИНКИ СИДЕНЬЯ. Я хочу снять наружные дверные ручки, но не могу найти темы или видео по этому процессу. Детей и пассажиров сзади нет, так что не беспокойтесь, пока не подумали о продаже. ЧЕРНЫЙ ЦВЕТ. Коробка. ЕСЛИ АВТОМОБИЛЬ С ПАНОРАМНЫМ ЛЮКОМ НА КРЫШЕ, ПРОВЕРЬТЕ, НЕ ПОСТУПАЕТ ВОДА.Минимум потратить 20 фунтов стерлингов. Салон этого Пассата просторный и практичный, но качество сборки у него среднее Плита реле салона, 2013-2017, верхняя. Также снимается 3-я и 4-я передача. Присоединяйтесь к обсуждению производительности, модификаций, устранения неполадок, TDI, обслуживания и многого другого! Аноним. Tiguan Limited Left для Volkswagen Crafter 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 модельного года. Объявление размещено 1 день назад Сохранить это объявление 6 изображений; VW PASSAT B6 2005-2010 УНИВЕРСАЛ ПЕРЕДНЯЯ ЛЕВАЯ ПАССАЖИРСКАЯ ДВЕРЬ В КОМПЛЕКТЕ СЕРЕБРЯНЫЙ Блок предохранителей под сиденьем водителя Блок предохранителей под сиденьем водителя В блоке предохранителей находятся следующие предохранители и реле: Предохранители: o ses- Fu ckets ro fes-Fu клемма 15 реле-реле параллельной цепи аккумулятора-E-разъем onro fes-Fu блок управления питанием платы e lret ra-Stad диагностика-предохранитель адаптивной подвески, компрессор исполнительный механизм защелки дверного замка 3B4839015A задний левый водитель Боковая совместимость с Volkswagen VW Beetle Golf GTI Passat Rabbit (6 PIN) 4.Этот Фольксваген широко используется как служебный автомобиль в Европе, или им был, так как версия В6 старше. Как снять динамики с volkswagen cc 2009 года — Ответ проверенного механика VW. Номер детали 1K0 121 253AC 135 фунтов стерлингов. Все наши места импорта ниже. Задний край сиденья не закреплен, поэтому я немного приподнял основание, чтобы ослабить крепления. То ли пружина отвалилась, то ли сломалась. Если установлены коврики Monster, пожалуйста, положите заводские коврики в багажник. SB-VW-CC/10W3v3 . Компоненты заднего сиденья для Volkswagen CC 2009 года.Ремень пришит вокруг стальной петли. 2012 Volkswagen CC R-Line Все двигатели для автомобилей без памяти сидений; 2012 Volkswagen CC Lux Limited Все двигатели для автомобилей без памяти сидений; Зеркало заднего вида Volkswagen CC 2012 года. Для снятия магнитолы с моделей Audi и Passat необходим специальный инструмент. Внутренняя дверная панель удерживается зажимами и винтом. 00). 1201 пост. 6 из 5 звезд. Фольксваген СС 2013г. Или лучшее предложение. Было: 274 доллара. 7L SOHC (1982) . Гнездо подходит для приводных храповиков на 3/8 дюйма. Причина, по которой я хочу снять ремни безопасности, заключается в том, что я устанавливаю сабвуфер сзади, где находится скамья.Хотя некоторые аккумуляторы служат гораздо дольше, большинство аккумуляторов начинают химически разрушаться через четыре года, поэтому вы можете столкнуться с более тусклыми фарами и другими негативными эффектами, прежде чем сдохнете 03.11.2021. Открутите два винта грузового крюка и снимите крюк. Сэкономьте 6% с купоном. Совершенно новый. Если убрать запасное колесо, домкрат, инструменты и задние сиденья, вес снизится примерно на 100 фунтов. ЕСЛИ ЭБУ НЕТ ТАМ, ВЫ ДОЛЖНЫ ПРИСЛАТЬ МНЕ VIN ДЛЯ ПРОВЕРКИ. Необходимый инструмент зависит от года выпуска, модели и типа радиоприемника Volkswagen CC Luxury / Sport / VR6 / VR6 4Motion 2009, защита заднего сиденья из полиэстера Econo с покрытием от Canine Covers®.Сверху и снизу вокруг штекера 12 В есть зажимы. По-видимому, есть короткое замыкание между электроприводом багажника и правым задним фольксвагеном: применение: ft-lbs (nm) болт полуоси (евровэн) 195 (265) гайка шпинделя оси: передняя ось dasher & passat: 180-216 (245 -293) MyAirbags с гордостью предлагает услуги по сбросу модуля подушки безопасности VW SRS и ремонту преднатяжителя ремня безопасности VW, чтобы вернуть ваш Volkswagen в безопасное состояние. Коробка передач используется в переднеприводных и заднеприводных автомобилях с задним приводом, таких как Volkswagen с воздушным охлаждением.Вслед за первой моделью Volkswagen, Type 1 (Beetle), и первоначально возникшей на ее основе, она… Просмотрите более 2600 объявлений, чтобы найти лучшие предложения в Далласе, штат Техас. Описание продукта. БИН. 39 долларов США. 30. Мне нужно снять заднее сиденье в жуке 2015 г., чтобы проложить кабели к новой камере заднего вида. Просто чтобы подарить вам… Задняя вставка для значка VW — темно-черный жемчужный металлик. Распыление WD-40 вокруг электрических соединений также поможет предотвратить попадание влаги. Зарегистрированный офис: Начало обсуждения · №1 · 22 ноября 2017 г.На все наши аксессуары Volkswagen распространяется гарантия более низкой цены сроком на 1 год. Первоначальные спецификации, изложенные на салфетке за обедом Порше и Гитлером, предусматривали максимальную скорость 100 км/ч (62 мили в час) для нового немецкого автобана. $1 (inl > Hesperia ) pic скрыть эту публикацию восстановить восстановить эту публикацию. добавить этот пост в избранное 15 декабря. 26 долларов. Рекомендуемая производителем цена: 186 долларов. Пара автомобильных жалюзи на заднее окно, крышка затвора, боковая вентиляционная накладка для моделей VW Golf MK6 GTI/R 2010-2014, автомобильные аксессуары. Вентилятор и вентилятор для Volkswagen CC 2012 года.Универсальный магазин VoVogue. 6L 4Motion, B7 Passat 3. Мы понимаем, что производительность, безопасность, долговечность и срок службы вашего VW во многом зависят от уровня технического обслуживания, которое вы оказываете. Ищете аксессуары? VW Part Center предлагает новейшие заводские аксессуары за небольшую часть стоимости, быструю и доступную доставку и непревзойденное обслуживание клиентов. Задний. Я просверлил отверстия с каждой стороны белых креплений, слегка сместив их. Нижняя подушка поднимается со спины и тянет ее вперед, затем отстегивает две петли спереди, затем заднее сиденье имеет от двух до четырех болтов внизу, затем поднимается. задняя подушка.80 долларов США. Все наши бывшие в употреблении запасные части VW полностью протестированы и поставляются с 3-месячной гарантией, чтобы дать вам полное спокойствие. Вслед за первой моделью Volkswagen, Type 1 (Beetle), и изначально созданной на ее основе, она… Все детали проходят испытания либо до, либо после снятия с автомобиля. На все товары предоставляется 2-летняя гарантия без ограничения пробега, поддерживаемая 250 дилерскими сетями Volkswagen в Великобритании. (31) От 0 долларов. Это инструмент, который необходим для снятия задних суппортов на моделях Mk5 (2006–2009 гг.), Mk6 (2010–2014 гг.) и Mk7 (2015–2018 гг.) Golf/GTI/Rabbit и Jetta (кроме моделей R32 и R). они используют головку на 16 мм).5 2001 1. 1994 Volkswagen Passat Руководство по эксплуатации и ремонту Программное обеспечение. 99% годовых. 13 долларов. До 29.02.2016. Они могут быть смещены и потеряны или имеют такое же качество, как и оригинальное оборудование, но менее прямая замена. Тормоз: Кольцо ABS для задних тормозов, подходит для всех VW 92-05. 3. VW SHARAN, FORD GALAXY, SEAT ALHAMBRA 1-+12 ВОЛЬТ ПРОВОД ЗАЖИГАНИЯ. Эта часть может быть немного сложной, но после небольшого количества проб и ошибок заднее сиденье освободится. Спортивные сиденья с пеноматериалом для сидений, доступные для VW Transporter. 1500 долларов. Отсоединил разъем под сиденьем.Особенности включают в себя: Удлинители для закрытия зазора между багажником и задним сиденьем Подкладка из полиэстера помогает увеличить долговечность и предотвратить смещение Приподнятый край для защиты от разливов В стандартную комплектацию входит набор… Volkswagen Type 2, официально известный (в зависимости от типа кузова) как Transporter, Kombi или Microbus, или, неофициально, Bus (США), Camper (Великобритания) или Bulli (Германия), представляет собой легкий коммерческий автомобиль с передним управлением, представленный в 1950 году немецким автопроизводителем Volkswagen в качестве второй модели автомобиля.VW Passat CC 2008 RNS 510. О РЕМОНТЕ, ОБСЛУЖИВАНИИ и ДЕМОНТАЖЕ. 8. Нажмите на свой автомобиль Volkswagen ниже, например, на Golf. 15. 7к. Он также используется для снятия передних стоек с поворотных кулаков. Слева — сторона водителя. Петля прикреплена к черному стальному крючку. С 01.03.2016. Фольксваген Жук. 35. В большинстве случаев исправить просто, но для некоторых проблем может потребоваться помощь профессионального механика. Volkswagen CC 2017 года против Mazda 6 2021 года — что лучше для вас? Узнайте это с помощью инструмента сравнения автомобилей Edmunds.Интересно, смог ли кто-нибудь снять заднее многоместное сиденье, и если да, то есть ли у них какие-либо полезные советы после собственного опыта. Купон на 6% применяется при оформлении заказа. 3 Проблема проводки багажника Volkswagen CC 2010 года. Подушка сиденья, с кожей, от vin 3c9550001. 10. №4. Очистите поверхность тормозного диска. Купить Консоль Volkswagen CC. Однако в этом автомобиле вся спинка заднего сиденья стальная и не имеет разделяемой секции, которую можно было бы опустить. Не забудьте снять провод радиоантенны. Комплекты задних дисковых тормозов намного тяжелее барабанных, и мы считаем, что они не нужны на наших легких автомобилях, поэтому мы обычно используем дисковые тормоза спереди и барабаны сзади.№ 9. Но если влага скапливается в вашем автомобиле (особенно в пространстве для ног со стороны пассажира), казалось бы, из ниоткуда, это может немного сбить с толку. Их следует использовать на свой страх и риск. 2РАЗЪЕМА 1 КРАСНЫЙ 1 ЧЕРНЫЙ. 2 месяца назад. 99 Вы экономите 9%. Бесплатная доставка. Присоединился 18 ноября 2018 г. нет Как получить доступ к модулю управления топливным насосом G-BODY SEAT SWAP — 2009 VW CC Снятие передних и задних сидений#####Подпишитесь: https://www. 20. Консоль сиденья. Делайте покупки, смотрите видеообзоры и сравнивайте цены на объявления Volkswagen CC в Сан-Антонио, штат Техас.25. Крышка блока предохранителей Крышка блока предохранителей. 59. Подгоняемый напольный коврик. Омыватель каркаса спинки сиденья Спинка сиденья, 2009-12. • Ремень безопасности входит в комплект. Сдвиньте оба передних сиденья до упора назад, чтобы обеспечить свободное пространство. Наши интерьеры VW включают в себя чехлы для сидений VW, дверные панели, ковры, обивку потолка, солнцезащитные очки… Количество мест: 5 Уровень выбросов выхлопных газов: Евро 6 Цвет: коричневый Оборудование: кожаные сиденья, подогрев сидений, кондиционер, большой экран GPS, радио и cd, диски алюминий, камера заднего вида, стеклянный люк, солнцезащитный козырек на задней двери багажника, отсутствует запасное колесо Состояние: очень близкое к новому, проверенное.От 12.09.2016. Всем привет! Я новичок на форуме. 66, нижняя часть заднего сиденья стоит 955 долларов. Пакет GLS включает такие улучшения, как кожаные сиденья и люк на крыше. На видео 1А Авто показано, как снять и установить заднее сиденье. Мы рекомендуем менять аккумулятор в автомобилях Volkswagen каждые 4 года. Кронштейн блока предохранителей и реле Вторичные предохранители в моторном отсеке. Сообщения. Сменить автомобиль. Очень необходимый аксессуар для семейных путешественников или компаньонов, путешествующих на автомобиле, чтобы предотвратить царапины, повреждения или разливы от разрушения поверхности сиденья.Есть просто слишком много частей, которые вам нужно будет найти. Car Parts 2U предлагает вам качественные запчасти Volkswagen в Австралии, чтобы помочь вам поддерживать ваш автомобиль в отличном состоянии. 90. Комплект для модернизации переднего диска 362×32 мм Vagbremtechnic из двух частей. Делайте покупки, смотрите видеообзоры и сравнивайте цены на объявления Volkswagen CC в Рочестере, штат Нью-Йорк. Сравните Volkswagen CC 2016 года, Volkswagen CC 2015 года и Volkswagen CC 2014 года: рейтинг автомобилей, оценки, цены и характеристики. В настоящее время автомобиль производится на заводах Volkswagen в Эмдене, Цвиккау (Германия) и других заводах.Снимите пластиковую рамку с магнитолы CD с помощью инструмента для обрезки (но это не обязательно) 2. Re: Передний и задний датчики парковки не работают на моем ПРАВАЯ БОКОВАЯ СТОРОНА БАГАЖНОГО ОТДЕЛЕНИЯ ЗА КРЫШКОЙ ЭБУ НОМЕР 4. 15-19 Volkswagen Комплект передних и задних сидений Vw Golf Gti с клетчатой ​​тканью Oem 4dr. Ветровое стекло. 100% СОВПАДЕНИЕ ЦВЕТА. Заглушил стенки багажника и заднюю часть кузова. VW Passat (36) Твики. Доступен как в седане, так и в седане. Выключатель обогрева заднего левого сиденья с регулятором -E128-Выключатель обогрева заднего правого сиденья с регулятором -E129-2: 5: Выключатель освещения -E1-Кнопка TCS и ESP -E256-Кнопка автоматического удержания -E540-Управление ABS -J104-Блок управления усилителем руля -J500-Блок управления электромеханическим стояночным тормозом -J540-3: 10: Реле подачи тока -J16- Примечание: Информация о предохранителях в следующих двух списках взята из Руководства по ремонту автомобилей Haynes VW Automotive Repair Manual. , 1954 — 1979 гг.21 января 2022 г., 11:26. 22.02.2021. vw passat: задняя дверь. Заполните этот задний значок Volkswagen цветом Deep Black Pearl Metallic и добавьте тонкий, но эпический элемент дизайна для эстетики OEM +. 5 GTI, GLI, Golf R, B6 CC 3. Артикул № 94535 2008–2012 гг. Откройте задние двери, чтобы начать снятие подушки и валиков заднего сиденья. 99. 6л, Артеон, Ауди 8В S3. Посмотрите наше видео с подробными инструкциями по снятию переднего сиденья Volkswagen на различных моделях, включая Passat и Jetta.Я также получил предложение дилера VW на новые сиденья. Это кажется много для задних сидений, учитывая, что в основном это пенопласт. Доступен в O’Reilly в Лайле за 55 долларов или в Autozone в Дюраласте за 25 долларов. Если у вас есть тормоза с АБС, они устанавливаются на внутренней стороне задних дисков или барабанов. Получите его во вторник, 16 ноября. Вам просто нужно подтолкнуть их к задней части автомобиля, и подушка освободится. Максимальная скидка 60 фунтов стерлингов. 2016-19, спинка сиденья, со спортивным сиденьем. Ross-Tech не несет ответственности за любой ущерб или проблемы, которые могут возникнуть в результате следования этим инструкциям.снятие заднего сиденья vw cc

  Выключатель стояночного тормоза грузового лайнера.Ошкош, Висконсин 54904. Передний двигатель S2RV с номером

  . переключатель стояночного тормоза грузового лайнера. Oshkosh, Wisconsin 54904. Шасси S2RV с передним расположением двигателя и дизельной кабиной — это наше единственное в своем роде шасси для автобусов Super-C. # mpn188053. Сделано с использованием новейших технологий производства для … snoopy2. Изготовлено с использованием новейших производственных технологий, соответствующих требованиям Freightliner AOE Switch — нормально закрытый — заменяет класс FSC 1749-2134. если стояночный тормоз не задействован при выключенном зажигании и автомобилях Specific Freightliner Cascadia и Coronado, выпущенных с 21 ноября 2011 г. по 27 марта 2013 г.По вопросам отзыва Cascadia обращайтесь в службу поддержки клиентов Daimler Truck по телефону 800-547-0712 с номером отзыва FL-863. ) Наличие кода для вырезания нового ключа. Замена тормозных колодок. 00 2000 r955342 r955342 датчик скорости абс — 78 ”freightliner columbia 120 & columbia class (2007) rfr955335 4410329212 датчик скорости абс — 15. Помимо низких цен, Advance Auto Parts предлагает 1 доверенную марку. Стоимость продуктов 1500 с выключателем стояночного тормоза начинается всего от 5 долларов.Сравнить Стояночные тормозные колодки Centric® Premium Driveline (111. Артикул № BW 5001993, 800142 Позвоните по следующему номеру, чтобы получить деталь. 1 Подушка безопасности кабины. 0 Отзыв(ов) 0. Если горят только габаритные огни, прерыватель ничего не делает . Новый фильтр кабины. Недорогие детали. Несколько моделей Freightliner Military M915, M916 1/8″ NPT 2-6 PSI 2 12 В ВЫКЛЮЧАТЕЛЬ СТОПОРНОГО СВЕТА S-4719 Заменяет 505026C1 873706R91 • Замена для Bendix & Midland ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗНОГО СВЕТА S-22360 Заменяет FSC 2749-2108 • Номинальное давление: 3 фунта на квадратный дюйм • Freightliner MT45 2002 года выпуска с двумя лопастями.Если подогреватель по-прежнему не запускается, то, скорее всего, блокируется ЭБУ или не проходит самотестирование при запуске. Проблема 7L: Daimler Trucks North America, LLC (DTNA) отзывает некоторые грузовики Freightliner Cascadia, Coronado, Business Class M2, 114SD и Western Star 4900 2012–2015 годов выпуска. Когда педаль тормоза нажата, набор контактов замыкается, что приводит к замыканию цепи и включению стоп-сигнала. На приборной панели загорается индикатор, предупреждающий о низком уровне тормозной жидкости в бачке главного тормозного цилиндра.#сп227094. (912)384-3491 ITrack Pro Midway Truck Inc ДУГЛАС, Джорджия. Начни с того, что включи 4-ходовую мигалку. Где находится датчик низкого давления на Freightliner? Я заменил датчик низкого давления, расположенный под ручкой отпускания стояночного тормоза. Невозможно активировать вход от цепи выключателя тормоза, но я могу активировать выход и включить каждый стоп-сигнал по отдельности. Есть вопрос? Отправьте нам текстовое сообщение на номер 1. В затронутых автомобилях стояночный тормоз может непреднамеренно включиться.0. в нейтральном положении. -СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА С ОДНИМ КЛАПАНОМ С ПРЕДУПРЕЖДАЮЩИМ ИНДИКАТОРОМ. 45. Этот пакет добавляет очень подробные и аутентичные внутренние звуки, такие как стояночные тормоза, окна, дворники, переключатели и т. д., а также звуки эффектов, такие как пневматические тормоза, гудки, лязг коробки передач и звуковые сигналы заднего хода, записанные с различных Freightliner… Freightliner Sprinter 3500 ABS Датчик скорости колеса 5 Выключатель стоп-сигнала Freightliner Sprinter 3500 7 Тормозная магистраль и шланг Freightliner Sprinter 3500 16 Главный тормозной цилиндр Freightliner Sprinter 3500 12 Комплект тормозных колодок и роторов Freightliner Sprinter 3500 45 Датчик износа тормозных колодок Freightliner Sprinter 3500 25 Тормозные роторы Freightliner Sprinter 3500 ножного тормоза, плунжер в клапане ножного тормоза перемещается, открывая каналы внутри клапана, которые позволяют ожидающему там давлению воздуха проходить и доставляться к задней и передней тормозным системам.00 плюс доставка. 4. Только для ручного стояночного тормоза: снимите центральную консоль, чтобы получить доступ к рычагу и переключателю стояночного тормоза. Отсоедините электрический разъем от выключателя стояночного тормоза. Переместите переключатель в верхнее положение, чтобы включить фары. Я знаю, что в системе есть реле высокого и низкого давления. Счет. Выключатель стоп-сигналов может со временем выйти из строя, и в этом случае стоп-сигналы не включаются. 2. Свяжитесь с нами. Питание датчика тормозного давления поступает от того же 10-амперного предохранителя, который питает переключатель сиденья и реле блокировки.Главная > — Freightliner > Электрооборудование > Выключатель стояночного тормоза PAI 450549. номера деталей. • Задние тормоза действуют как стояночный тормоз. 70 Выключатель стояночного тормоза 2 80 Уровень жидкости омывателя 2 84 Скорость автомобиля на колесной базе 19 96 Уровень топлива 19 97 Индикатор воды в топливе 19 163 Диапазон тока коробки передач 12, 19 177 Датчик температуры масла коробки передач 3, 4 523 Текущая передача коробки передач 12, 19 524 Коробка передач Selected Gear 12, 19 597 ABS Выключатель рабочего тормоза 2 Выключателя стояночного тормоза школьного автобуса. W8000504N — Привод стояночного тормоза J71 (новый) Деталь № W8000504NОписание: Совершенно новый цилиндр привода стояночного тормоза J71 для модели P32 1995-20 годов.800. Вам просто нужно отстегнуть старый и надеть новый. Freightliner Navistar International Volvo Kenworth Peterbilt Mack RockAuto доставляет автозапчасти и кузовные детали от более чем 300 производителей к дверям клиентов по всему миру по складским ценам. 9 Схема потока охлаждающей жидкости cumminsРемонт Freightliner vdcЗапчасти и поддержка шасси — Заказ запчастей Winnebago RV Онлайн Информация о проводке для 2006 Freightliner Chassis Control Hookup. Фильтр гидроусилителя руля Freightliner MT45. Следующая страница каталога поможет вам найти переключатель, который вам нужен, чтобы получить ваши дворники открыт и стояночный тормоз не затянут.Ширина 99 дюймов от двери до двери, не включая … Магазин автозапчастей со скидкой для лучших тормозных колодок, роторов, суппортов и тормозных деталей для вашего автомобиля, грузовика или внедорожника. Подержанный переключатель стояночного тормоза с ручкой для международных грузовиков / автобусов. Если вам нужно переключатель стояночного тормоза, O’Reilly Auto Parts предлагает переключатели для большинства автомобилей. Отзыв начнется в ноябре. Дэйв Горман (Gorm50) Местная ремонтная мастерская Freightliner здесь, в Оклахоме, не верила, что переключатель решит мою проблему. Для Freightliner 2005-2018 гг. Комплект тормозного оборудования M2 106 Centric 93615FH 2006 2007 (подходит: Freightliner M2 106) 34 доллара США.Добавить в корзину . Если требуется тормозной сигнал 12 В, выполните следующие действия. . Клиент заявил, что водитель получил сообщение на приборной панели о том, что «Низкий уровень воздуха в стояночном тормозе, тормоза могут тормозить». Данное руководство представляет собой систему ухода за стоп-сигналами системы грузового автомобиля. 22.01.19 2018 Freightliner Tanker Переключатель регенерации расположен в центре приборной панели под переключателем тормоза двигателя. 90. 61 оценка доставки. Номинальное давление — 73 фунта на кв. дюйм; Два лезвия; Номер запасной части: FSC 2749-2108.Используйте тестер цепи, такой как # 40376, чтобы проверить провода (грузовик может быть включен, но не работает). 2001 Фрейтлайнер МТ45. Вы … 1 день назад · Расположение переключателя стояночного тормоза Freightliner M2. Эти приводы с гордостью производятся в США и тестируются на месте. Это относится к номерам моделей Utilimaster 31, 32, 35, 40, 41 и 42. У меня есть грузовой лайнер 2016 года, и он каким-то образом работает с ручным управлением, а не с автоматическим. Ознакомьтесь с техническими характеристиками в руководстве по эксплуатации вашего автомобиля. Дневные ходовые огни будут работать до тех пор, пока не будет включен стояночный тормоз или включены фары.Дайте раствору протечь между тормозным барабаном и тормозной опорой или тормозным диском и суппортом. 18 Eaton Fuller Peterbilt Kenworth Freightliner 70229. Замена воздушного фильтра. должен быть переключатель, чтобы при вытягивании ручки для включения стояночного тормоза переключатель замыкал цепь и загоралась контрольная лампа. Выключатель стояночного тормоза Выключатель стояночного тормоза установлен на приборной панели. к переборочному модулю (BHM) или к дополнительному коммутатору расширения. О местоположении M2 Brake Freightliner Switch Park.Ручка Bendix 298818N Желтая Ручка стояночного тормоза ; S SYDIEN 3 шт. 8 мм/0. Тормозная система Hydro-max (соответствующая сборке) Реле давления потока Hydro-Max. 3 для расположения предохранителей PDM. Проблема с датчиком давления воздуха comFreightliner — electronic24. Позвоните по следующему номеру для части. 99. Новый тормозной воздушный клапан. Выключатель стояночного тормоза для Freightliner. При отпущенных стояночных тормозах и включенных рабочих тормозах давление воздуха в сервисных камерах составляет от 80 до 90 фунтов на квадратный дюйм. Информация о проводке: стояночный тормоз/нейтральный защитный выключатель для шасси Workhorse 1999 г. и старше.Рекомендуемая производителем розничная цена: 23 доллара. Клапан, Воздушный рожок, Одиночный. Я заменил датчик низкого давления, расположенный под ручкой отпускания стояночного тормоза. давление воздуха работает … читать дальше Где находится клапан/выключатель стоп-сигнала на м2 бизнес. сигнальная лампа стояночного тормоза также служит напоминанием о том, что перед отъездом нужно отпустить его. Самые популярные запчасти. Когда дело доходит до вашего GMC Sierra 1500, вам нужны детали и продукты только от проверенных брендов. Внешние части и аксессуары. Второй тормозной выключатель будет подключен к 1602-E15.Приборная панель Century/Columbia имеет самые уникальные кулисные переключатели среди всех грузовиков, поэтому мы придумали подходящую хромированную окантовку. Последние (8) цифр VIN-номера. Переключите, защелкнув его на толкателе. 2749-2109. 98. В магазине 75 Chrome представлен самый большой выбор аксессуаров Freightliner Chrome, включая хромированные пластиковые крышки манометров с козырьками или без них. 2018 2 комментариев на схеме модуля переборки Freightliner M2 Мультиплексирование M2 — основы . Тоби. F Я полагаю, что выключатель стояночного тормоза также подключается к приборной панели.Медленно потяните за стояночный тормоз, удерживая кнопку разблокировки, как если бы она была в вашем автомобиле. Удобный каталог запчастей. Я попытался нажать на рычаг с правой стороны, но он не переключается в автоматический режим. P32 1996-2000 Шасси UltraStop P32 Датчик давления стояночного тормоза Комплект для модернизации втулки и реле. Диагностика: система изменения фаз газораспределения (VVT) Техническое обслуживание шин. 45 долларов. Тормозные колодки DFC 3000 на 100 % подвергаются постотверждению для обеспечения стабильной фрикционной характеристики. Совершенно новый. Со временем эти контакты изнашиваются, что приводит к отсутствию сигнала.Заменил выключатель AMU на внутренний свет стояночного тормоза, все еще гудит и свет все еще горит. Включает: Переключатель (1) Порт: 1/8 NPT. 1997 Фрейтлайнер МТ45. Ручка стояночного тормоза Bendix Style Yellow Diamond для Push P $ 10. Новый кран стояночного тормоза. Номер отзыва NHTSA — 20V-567. ФСБ 2749-2108. Полное обслуживание двигателя. Freightliner 27-PPV-B55R Воздушный клапан — НОВЫЙ Переключатель, клапан стояночного тормоза. Автобусы, у которых есть ОБА Autopark на рычаге переключения передач (положение PARK), а также ручная ножная педаль стояночного тормоза (расположенная слева от рулевой колонки), будут иметь два рычага.Выключатель включает стоп-сигналы, когда вы включаете пневматические тормоза. Ваша цена: $22. Я заменил один переключатель там, который был прямо под подстаканником, надеясь, что это будет он, но он продолжает гудеть, даже когда он наполнен воздухом. FREIGHTLINER: 2005: SPRINTER 2500: 2. Выбирайте качественные марки Carlson, Centric, Dorman. См. Таблицу 3 и Таблицу 4 для получения информации о необходимых деталях для этой процедуры. Силовой усилитель тормозов. Тема на… Парковка Аварийная защита от компаундирования (до 01.03.98) Аварийная (после 01.03.98) Системы трактора/прицепа Стоянка трактора и подача воздуха прицепа Управление прицепом Для получения дополнительной информации звоните в Центр обслуживания клиентов ArvinMeritor по телефону 800- 535-5560.Выключатель стоп-сигналов может быть проблемой, и я показываю расположение стоп-сигнала. Дилеры и покупатели получат более подробную информацию 1 ноября. У Auto есть большой выбор выключателей стоп-сигналов для вашего Freightliner, и наземная доставка осуществляется всегда свободны! Посетите нас онлайн или позвоните по телефону 888-844-3393 и закажите сегодня! FREIGHTLINER TDAR12509 — РУЧКА СТОЯНОЧНОГО ТОРМОЗА Артикул TDAR12509 Производитель FREIGHTLINER Описание РУЧКА СТОЯНОЧНОГО ТОРМОЗА детали $ 17 23. 7 декабря 2019 г. — Advance Truck Parts предлагает один из самых больших вариантов электрических переключателей на рынке.У меня есть желтая тяга рядом с сиденьем водителя, а не педаль для парковки… У меня грузовой лайнер 2016 года, и он как-то с ручным управлением, а не с автоматическим. 1-855-661-1861. Стояночный тормоз срабатывает, когда воздух выходит из тормозных камер, а внутренняя пружина прижимает колодку к накладке. Когда стояночный тормоз включен Переключатель расположен в верхней части педали тормоза. Пневматическая тормозная система делает это с помощью электрического переключателя, работающего от давления воздуха. Возможно дело в переключателе стояночного тормоза.Резюме стояночного тормоза: Ss 1033416 new cascadia icuc предупреждающее сообщение о перетаскивании тормоза появляется примерно на 3 секунды при включении или отпускании стояночного тормоза. Ассортимент электросхем грузового лайнера м2. ДАТЧИК И ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ Приборы: 1 Двигатель: JAKES СЕРИИ 60, ПРОМЫВКА/ОЧИСТКА, ФОНАРИ, СВЕТИЛЬНИКИ, ТРИП-ЦЕНТР, ПЯТОЕ КОЛЕСО SLIDE, ПОДВЕСКА САМОСВАЛ, PDL LOCK, TRAILER AIR, СТОЯНОЧНЫЙ ТОРМОЗ: Информация о запчасти (877)238-5030 Запросить информацию . O. иметь грузовой лайнер XC с неисправным переключателем стояночного тормоза. Это также может означать отказ тормозов или низкий уровень жидкости в главном цилиндре.Выбирайте качественные бренды Carlson, Centric, Dorman, Raybestos. SportChassis Trucks by Freightliner 2017 SPORTCHASSIS Cummins ISL,9 8. после парковки и запуска/остановки цикла несколько раз проблема исчезла. 65 499 долларов. 3В на вольтметре. Он также посылает сигнал на бортовой компьютер при торможении. Быстрый просмотр. 31-дюймовый двухтактный кнопочный переключатель с резьбой 12 В / 24 В для легковых автомобилей. Купить Freightliner FSC 2749-2108 Замена выключателя стояночного тормоза | FSC27492108 онлайн.Что еще может б… читать дальше Бизнес-класс M2 Freightliner 2006 при освобождении парковки. 786. ПОДПИШИТЕСЬ И Сэкономьте 5% НА ПЕРВОМ ЗАКАЗЕ! Политика покупки Ядра Возврат Информация о доставке Кредитная линия Мой Freightliner M2 2005 года имеет стояночный стоп-сигнал и зуммер во время движения. Посмотрите на ручку стояночного тормоза (кнопку) или рядом с ней. 3-контактный датчик тормозного давления на отозванных грузовиках будет заменен на 2-контактный датчик давления тормозной системы и соединительный жгут. Что еще может б … читать дальше Где находится выключатель стоп-сигнала на грузовом лайнере m2 2006 года выпуска № W8000504N.2002 Дискавери 3126E КПП. Замена патрубка радиатора. Замена ремня. В пневматических тормозных системах, прежде чем можно будет отпустить стояночный тормоз, давление воздуха в любой тормозной системе должно быть не менее 65 фунтов на квадратный дюйм (448 кПа). 2018 05. 91. Хромированные пластиковые накладки на переключатели Freightliner Century/Columbia с 3 отверстиями — 3 шт./упак. Я заменил там один переключатель…. Тел.: 920-769-0611 Факс: 920-569-2022 Бесплатный номер: 1-800-714-6093 Запчасти грузового лайнера b2 2006 года. Воздушный клапан Freightliner 22-58431-000 — НОВИНКА Артикул: FRT 22-58431-000. Ни SR-1, ни QR-1C не требуются.Вам следует воздержаться от вождения автомобиля, пока он не будет отремонтирован. 13 Расположен — над задней осью — с левой стороны. Кажется, все в порядке. 00. Отсоедините выключатель от рычага тормоза или отвинтите его от места установки. Купите комплект для ремонта суппорта Freightliner Sprinter 3500 2004 года со скидкой. Проверьте ход толкателя тормозной камеры (предел регулировки CVSA см. в приведенной ниже таблице. Окончательное расположение этого переключателя определяет производитель кузова. чтобы он не пережимал леску и не перемещался слишком сильно.мы думаем, что это пневматический переключатель над электрическим — Ответ проверенного техника Привет! У меня есть грузовой лайнер m2, нужна схема для Freightliner Columbia. Настоящее руководство по устранению неисправностей содержит рекомендации по ремонту и техническому обслуживанию, инструкции по установке, инструкции по эксплуатации, которые помогут оказать своевременную и качественную помощь при монтаже, демонтаже, эксплуатации, калибровке, ремонте грузовых автомобилей Freightliner. Устойчив к вибрациям и шуму. Новый амортизатор кабины. 5 — Замена стальной втулки для RGS и новый 70-амперный насос стояночного тормоза J1939 SPN для модуля перегородки (BHM) SA 33: SPN: Описание: Возможный FMI: 70: Выключатель стояночного тормоза: 2: 80: Уровень жидкости омывателя: 2: 84 : Автомобиль на колесной базе. Скорость: 19. Фрейтлайнер века, класс 120. Сборка приборной панели на HeavyTruckParts.Другие бюллетени по обслуживанию стояночного тормоза Freightliner Cascadia других модельных годов. 2001 г. и позже Aeromaster на шасси Freightliner — Руководство по электропроводке кузова 7 Введение В данном руководстве (P/N 03102353-WY01EN) приведены электрические схемы для съемных кузовов Aeromaster® на бортовом шасси Freightliner «M2000» и стрейч-шасси Straight Rail. . Описание: Совершенно новый цилиндр привода стояночного тормоза J71 для модели P32 1995-2004 годов. US21 — Комплект для замены реле давления на весь срок службы для шасси P32 1996-2004 гг. Со стояночным тормозом J71.43 Количество контактов 2 Тип датчика Переключатель света стояночного тормоза Перекрестная ссылка: OEM-номер производителя FREIGHTLINER TRUCK PARTS FSC1749-9128 MACK 3014- Датчик давления. Крышка радиатора Freightliner MT45. 1FV3GLBC6RL744588. Включил их обратно и снова загорелись стоп-сигналы. Тел.: 920-769-0611 Факс: 920-569-2022 Бесплатный номер: 1-800-714-6093 Сигнальная лампа стояночного тормоза — Форумы FMCA RVГде датчик низкого давления воздуха на грузовом лайнереВидеоархивы | Голливуд. схематрон. Самая большая коллекция всех типов электрических выключателей для грузовиков и большегрузных автомобилей в нашем интернет-магазине.Это переключатель, который активирует предупреждающий звуковой сигнал, если вы не задействуете стояночный тормоз с помощью трансмиссии. Мультиплексирование M2 Emtsp. Руководство по устранению неполадок Freightliner Cascadia в формате PDF. PP-DC Push/Pull Пневматический стояночный тормоз Клапан ручного управления Здравствуйте, мой грузовик издает звук зуммера «стояночный тормоз включен», даже когда воздух заполнен и стояночный тормоз выдвинут. Помощник механика: механик грузового корабля будет знать, что делать с вашим переключателем. Назад я узнаю, и я сказал им, что это будет грузовой лайнер бизнес-класса m2 2010 года, выключатель стоп-сигнала, грузовой лайнер M2 2006 года с Allison A/T.Вы должны правильно отрегулировать стояночный тормоз, чтобы держать. Бачок главного цилиндра содержит гидравлическую тормозную жидкость. 64 до 16 долларов. Змеиный ремень Freightliner MT45. Вспышка из хромированного алюминия. В настоящее время у нас есть 1 переключатель стояночного тормоза на выбор для вашего Kia Cadenza 2014 года, а цены на товары варьируются от 16 долларов США. Вам нужно как можно скорее заменить неисправный выключатель стоп-сигнала на вашем Freightliner? Тогда купите в 1A Auto замену стоп-сигнала Freightliner по отличной цене.Проверка тормозного выключателя. 14. Комплект Freightliner Interior & Effect Sound Pack идеально сочетается с вашим Freightliner Classics и одним из моих пакетов Sound & Engine Pack. Схема блока предохранителей Freightliner Business Class M2. 82 доллара США. Отзыв FREIGHTLINER M2 2015 — СТОЯНОЧНЫЙ ТОРМОЗ: ОБЫЧНЫЙ: ПНЕВМАТИЧЕСКИЙ Проблема: Daimler Trucks North America LLC (DTNA) отзывает некоторые грузовики Freightliner M2 2013–2015 годов выпуска, произведенные с 10 декабря 2012 г. по 28 октября 2014 г. и оснащенные системой автоматического включения тормоза. особенность. Большой выбор переключателей в Advance Truck Parts.Это система, которая может автоматически включать стояночный тормоз, когда вы переводите рычаг переключения передач в положение PARK. 2000 Фрейтлайнер МТ45. Давление воздуха хорошее (тормоза не срабатывают). Есть ли коллектор дальше по . 5070. FL60. Замена выключателя стоп-сигнала в ремонтной мастерской может стоить от 55 до 115 долларов (запчасти и работа). из Соединенных Штатов. Тормозные системы Freightliner с усилителем. Chassis Controls 2018 Freightliner Tanker Inter-Axle Lock Rev. затем отсоединил провода от переключателя на перегородке внутри кабины над педалью тормоза в нижней части приборной панели.Я отсоединил провода от выключателя стояночного тормоза, и огни остались гореть, так что я подумал, что все в порядке. Создать оценку. О нас Пресса Авторское право Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасности Как работает YouTube Тестировать новые функции Пресса Авторское право Связаться с нами Авторы Мой Freightliner M2 2005 года имеет стояночный стоп-сигнал и зуммер во время вождения. 75 фунтов на квадратный дюйм. У меня шасси Freightliner 2008 года выпуска (Tiffin Pheaton, 40 футов). # 99422466. Это рычажное реле расположено на направляющей рамы СТОРОНЫ ВОДИТЕЛЯ, рядом с коробкой передач.У меня есть Freightliner M2 112 2006 года. Красный стоп-сигнал всегда горит и на скорости выше 2 миль в час включается звуковой сигнал предупреждения о низком уровне воздуха. 04 2004 Freightliner Sprinter 3500 Ремкомплект суппорта — Тормоз — Carlson, Centric, Dorman, Передний, Задний — Оригинальное оборудование PartsGeek — Передний левый тормозной диск со стороны водителя — 2004 — 2006, 2008 — 2010 Porsche Cayenne — W0133-1808676. Это может сбить с толку. Шасси Freightliner оснащены различными шасси и органами управления водителя. Новый стоп-сигнал Freightliner Cascadia не работает. Прямая замена OEM неисправной детали тормозной системы Сделано для обеспечения максимального качества, надежности и стоимости.Решение приведено в моем счете Freightliner: Деталь — Реле давления — № 0IV / III 8400254P Стоимость — 55 долларов. Сводка отзыва: Daimler Trucks North America, LLC (dtna) отзывает некоторые грузовики 2016-2017 модельного года грузового автомобиля бизнес-класса M2 и грузовики 114 sd, произведенные с 10 марта 2015 года по 11 июля 2016 года. 74-62 доллара США. Розничная цена: 29 долларов. Что еще может б … читать дальше Где находится выключатель стоп-сигнала на грузовом лайнере m2 2006 года. Выключатель стоп-сигнала должен располагаться над педалью тормоза, а провода входить и выходить из него.Сообщение о дефектах безопасности. (43) ВЫКЛЮЧАТЕЛЬ СВЕТА СТОЯНОЧНОГО ТОРМОЗА собственной разработки Ford — MiamiStar. ком. Включится звуковой сигнал низкого уровня воздуха, но все равно будет поддерживаться давление 125 фунтов на квадратный дюйм. 1 (844) 811-3902 Сменный выключатель стояночного тормоза для различных моделей грузовиков Freightliner. У меня есть Laramie 19-го года, и я ходил за продуктами, и когда я попытался покинуть магазин, электрический стояночный тормоз не отключался. Если это продолжается (даже с новым переключателем), вам нужно передать его дилеру грузовых лайнеров для проверки.Шланг радиатора Freightliner MT45. Опубликовано 6 марта 2016 г. Truckliner M2 бизнес-класса 2010 г., расположение выключателя стоп-сигналов, грузовой лайнер M2 2006 г. с трансмиссией Allison. Найдите наши наиболее подходящие выключатели нейтрального положения, заднего хода и стоп-сигнала для своего автомобиля и наслаждайтесь бесплатным следующим… Если ваш автобус был построен между (примерно) серединой 1989 года и вплоть до (примерно) 2006 года, он может быть оснащен стояночным тормозом AutoPark. система. Имеется переключатель индикатора уровня жидкости. 100 долларов. Новый Престон. Если выключатель стояночного тормоза неисправен, стоп-сигнал может загореться, когда стояночный тормоз не включен.Он показывает элементы схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Этот переключатель размыкается, когда давление наддува подается на стояночный тормоз от соленоида NOR. Разместил: Гэри Фрэнкс, 27.10.09, 21:33. Если водитель делал очень жесткую остановку, воздушный зуммер отключался. Номер детали Freightliner: 06-31933-000. Что еще может б … читать дальше Где находится выключатель стоп-сигнала на грузовом лайнере m2 2006 года Горящий аварийный стоп-сигнал на приборной панели — хорошее напоминание водителям о необходимости отпустить тормоз перед взлетом.Воздушный клапан Freightliner 27 PPV A85R — НОВЫЙ предмет: FRT 27 PPV A85R. 12 – Выключатель стоп-сигналов Водители позади вас должны быть предупреждены, когда вы нажимаете на тормоз. Статьи по теме: показывать только этого пользователя. Продается упаковками по ТРИ штуки. Выключатель стояночного тормоза для Freightliner. Крепежные болты тормозного суппорта на затронутых автомобилях могут быть неправильно затянуты, что может привести к ослаблению болтов и Детали этого отзыва 🔎. Сообщений: 17. Это должна быть буква N. Вместо обычного ключа в системе Smart Entry & Start есть передатчик, который позволяет открывать двери, потянув за ручку, и снова запирать, нажав на кнопку.Big Rig Chrome Shop 3735 South Washburn St. Все, что вам нужно сделать, это носить ключ Smart Entry в кармане или сумочке. Решётки, окантовка решётки и жучок … 04 Электрический тормозной выключатель Freightliner M2 для прицепа You. Опубликовано Anonymous 14 сентября 2013 г. Содержит то же высокое качество изготовления, что и производитель оригинального оборудования. 88 — 106 долларов. В 1994 году серийный номер обеспечивает преобразование усилия на педали тормоза в гидравлическое тормозное давление и отправляет сигнал запроса водителя на HCU. Доставка в тот же день доступна для большинства деталей.Задние дисковые тормоза Freightliner FL50 / FL60 / FL70 2000, полуметаллические дисковые тормозные колодки Posi Quiet™ от Centric®. Ключевые слова: 2749-2108 Защити свой грузовик и свой груз! Watchdawg заменяет стандартную желтую ручку стояночного тормоза трактора. Полуметаллические дисковые тормозные колодки 3000 от DFC®. Стояночные тормоза трактора не отключаются. или лучшее предложение 61319385029 переключатель стояночного тормоза для BMW F06 F10 F11 F12 X3 F18 F25 520i 523Li. 7. 64. переключатель. 27D-012: с выключателем на приборной панели 27D -013: с выключателем на приборной панели и профессиональными продажами Daimler Trucks 16 без блокировки стояночного тормоза (только для служебных железнодорожных грузовиков) Модели: Платформа M2 Что •Система предупреждения о включении фар по жалобе NFPA для автомобилей экстренных служб •Активация выключателя на приборной панели или заземляющий вход, предоставляемый заказчиком. Почему это важно • Для 3.Стоп-сигнал. При неправильной установке переключатель не будет o Настройки скорости переключателя установки ВОМ и скорости переключателя возобновления ВОМ • Для грузовиков Freightliner M2, 108SD и 114SD и Western Star Trucks — эта функция НЕ поддерживается, так как проводка подключена к обычным переключателям ВОМ в кабине. с (требуется вход переключателя стояночного тормоза или вход переключателя регулятора для включения TDPTO) • Настроен для ISX15 и ISX12, но может.Деталь не очень дорогая (15-45 долларов) и ее можно заказать у дилера или через Интернет. Активная система помощи при торможении всегда включена, определяя расстояние до объектов впереди на своем пути, вычисляя скорость и определяя необходимость предупреждения или торможения. FREIGHTLINER FB MB XB Shuttle Bus Service Repair Manual 24 99 Сохраните эту книгу для прочтения… Проблемы со стояночным тормозом Freightliner Проблемы со стояночным тормозом Freightliner .Вы экономите: $7. Номер детали переключателя. 1998 Фрейтлайнер МТ45. Поиск по названию детали: Go. Внешний отпечаток ноги: 113 дюймов от основания колес до верхней части воздушного рога. Рычаг управления стояночным тормозом расположен слева от рулевой колонки. Не отключает подачу воздуха в линию обслуживания трактора, когда давление воздуха в прицепе ниже 45 фунтов на квадратный дюйм. .freightliner llc (127) тормозные системы bendix/bosch (67) norgren, c. Доступны дополнительные видеоресурсы для оптимизации вашего грузовика Freightliner и предоставления вам удобных обзоров компонентов вашего автомобиля по VIN.40 долларов США. Покупайте онлайн все типы выключателей давления масла, пневматического тормоза и стояночного тормоза для тяжелых транспортных средств по доступным ценам. Работа по установке — 1/2 часа на Freightliner. США21. Блокировка гидростатической системы и блокировка стояночного тормоза 6 6 Блокировка навесного оборудования 7 7 Диагностика 8 8 Электронный блок управления (ECM) 10 10 Переключатели 13 ) Переключатель (пусковой ключ) Индикаторы 17 17 Индикатор (стояночного тормоза) Индикатор (подлокотник) Freightliner M2 Схема подключения Скачать.Номер детали: GXL61319156133. Артикул: 10-659. ~ Двойной обратный клапан с выключателем стоп-сигналов Стоп-сигналы не загораются при нажатии педали тормоза. Если отопитель запускается, проверьте реле давления стояночного тормоза в положении «ПК2», на проходе передней стенки. но там еще около 5. Октябрь 08, · m2 не похож на обычный грузовик средней грузоподъемности. На видео показан блок управления воздухом АМУ, управляющий контуром РВ. Поле модульного переключателя Freightliner Н/Д J1939 (высокий уровень)/15765 Лампа защиты выключена Неправильно включен переключатель стояночного тормоза J1939 Данные переключателя тормоза EBS получены в сообщении EBC1 от ABS SPN 1121 19 126 Inactive Headway Controller J1939 Сообщение электронного контроллера тормозов 1 (EBC1) Я знаю Freightliner в OK City, поэтому, если я выдержу, мне придется пройти еще 5 и получить там деталь.Заглушите двигатель и включите стояночный тормоз. Если нет, замените переключатель. Я только что потратил много времени на изучение и устранение проблемы с нашим спортивным шасси Freightliner M2 106. Если переключатель нажимается более четырех секунд до того, как стояночный тормоз может быть отпущен, давление воздуха в любой из тормозных систем шасси Freightliner оснащено различными компонентами шасси и кабины. Это довольно простой выключатель, который питается от одного электрического кабеля. У меня грузовой лайнер 2016 года, и он почему-то с ручным управлением, а не с автоматическим.Выключатель прерывателя на Columbia, с которым мне приходится иметь дело, прерывает только в том случае, если переключатель фар находится в положении «включено». Это переключатель ручного включения стояночного тормоза. Вероятно, только один провод на входе/один провод на выходе. Устанавливается быстро без инструментов. Премьерные части. Три места для поиска. Ищете переключатель стояночного тормоза для школьного автобуса? Со следующей информацией мы можем помочь! 1. Дизельный сажевый фильтр •Регенерация остановится: oАвтоматически, когда органы управления двигателем обнаружат сажевый фильтр. ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА FREIGHTLINER: Номер по каталогу: A12-27956-000 OEM #: A12-27956-000: ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА FREIGHTLINER: Информация о детали (541) )922-6455 Запрос информации.pmd 10 27.05.2004, 19:59 Купите комплект оборудования для стояночного тормоза Freightliner Sprinter 3500 2013 года по сниженным ценам. стр. 10 качественные детали для тяжелых условий эксплуатации устранение неисправностей пневматической тормозной системы 04_26125_pg10-11. 00 FREIGHTLINER CASCADIA Детали тормозной системы, Разное. Благодаря нашему богатому опыту в области автобусов и грузовиков, S2RV является последним в длинной линейке нововведений Acces, предназначенных для жилых автофургонов. PDF 07 M2 Freightliner Расположение выключателя стоп-сигнала Мой Freightliner M2 2005 года имеет постоянно включенные огни стояночного тормоза и зуммер. во время вождения.Более поздние версии, в которых НЕТ педали, делают работу с правильной деталью по правильной цене. Информация об автомобиле, необходимая для гарантии соответствия. Фронт. 08 — Оборудование для обеспечения безопасности (скорая помощь) 09 — Сиденья и ремни безопасности 10 — Радио и акустическая система 11 — Видеокамеры/системы проверки 12 — Ремонт сидений 13 — Детские сиденья и удерживающие устройства 14 — Крепления для инвалидных колясок 15 — … СИГНАЛЬНАЯ ЛАМПА СТОЯНОЧНОГО ТОРМОЗА включается, когда давление в системе ниже 900 PSI и когда кнопка стояночного тормоза вытянута. Выключатель служебного освещения. Универсальное освещение может быть установлено на шарнире в верхней части кабины, на боковом удлинителе кабины или заподлицо в задней части кабины или спальном месте.Познакомьтесь со своим грузовиком Freightliner, ознакомившись с нашими руководствами по вождению и техническому обслуживанию, источником технической и эксплуатационной информации по моделям. Низкий уровень жидкости может быть следствием износа накладок тормозных колодок, а также внешними утечками в тормозной системе автомобиля. У меня эта проблема около года. Фред Чэссис. 24 500 долларов на ремонт. Новый осушитель кондиционера. 2749-2108. Профессиональная, техническая или торговая школа. Если в одном из контуров происходит потеря жидкости или появляется утечка, срабатывает сигнализатор стояночного тормоза.Терминал с двумя лезвиями. 1) предохранитель стоп-сигнала, 2) выключатель указателя поворота и 3) выключатель педали тормоза. MV3 Клапан управления тормозной панелью типа MV-3 ​​800516, 065157. Чтобы запустить или остановить двигатель, просто нажмите кнопку «Пуск/Стоп». ВИН. 79. EnterpriseVander Haags Inc Kc Канзас-Сити, Миссури. Модель грузовика. 1. Буксирный тормоз Mountain Master. Не все кнопки сброса информации расположены на приборной панели. Трос стояночного тормоза, который подходит для шасси Freightliner. Отзыв грузового лайнера fl-60 1993 года — стояночный тормоз: обычный: механическая проблема: рычаг стояночного тормоза может не перемещаться достаточно далеко от центра, чтобы гарантировать, что он остается в правильном положении, позволяя автомобилю откатываться во время стоянки.В более новых автомобилях эта информация используется для запуска с помощью кнопки, антиблокировочной системы тормозов и устойчивости автомобиля. Бюллетень обслуживания Freightliner Общая информация Были жалобы на то, что стоп-сигналы оставались включенными после повторного нажатия на педаль тормоза. арендовано несколько грузовиков бизнес-класса М2. Расположение выключателя стоп-сигнала воздушного стоп-сигнала, грузовой лайнер cyteen de. Количество Добавить в корзину. И стояночный тормоз, и модули низкого давления воздуха были заменены, но у меня все еще горит лампа низкого давления воздуха и зуммер на приборной панели.Краткое описание применения: Freightliner. 95. 63. Добавить в Предупреждающий выключатель стояночного тормоза — это деталь вашего автомобиля, которая предупреждает вас, если одна из ваших тормозных цепей работает неправильно. Воздушный фильтр . 88. 2022; 2021; 2020; 2018; 2017; 2014; 2013; Табличка с размерами стояночного тормоза 2012 г. 13 – Ограничительный клапан переднего тормоза. Некоторые старые автомобили (выпущенные до 1975 г.) имеют корпорацию MEI, которая является крупнейшим независимым поставщиком компонентов для кондиционирования воздуха и отопления для тяжелых условий эксплуатации в Соединенных Штатах. Помните, что тормозные стержни, выходящие из банки, имеют такую ​​длину, что если колодки тонкие, вы не получите полного давления на колодки.Комплект ручек для клапана типа MV3. Блок управления и модуль ABS (1) Сигнальная лампа ABS (4) Педаль акселератора (1) Адаптивное оборудование для передвижения (37) Пневматический тормоз (8) Кондиционер (13) Пневматический стояночный тормоз (2) Подушка безопасности (12) в воздухе. Младший сотрудник. Дизельный сажевый фильтр •Регенерация останавливается: oАвтоматически, когда органы управления двигателем обнаруживают твердые частицы. Контрольная лампа стояночного тормоза загорается, когда давление в системе падает ниже 900 фунтов на квадратный дюйм или когда вытягивается кнопка стояночного тормоза. S. Описание… Выключатель стояночного тормоза Mopar®.93. отпущен стояночный тормоз; начало проблем: сработал зуммер/звуковой сигнал, на панели управления стояночный тормоз выключен; свет купола над местами dvr/pas включен; проехал несколько миль, №5 и №6 продолжили. Есть силовой кабель, который идет от аккумуляторов через макси-предохранитель, а затем имеет несколько сращиваний на конце. Daimler уведомит владельцев затронутых грузовиков Freightliner Cascadia. – Включена пружина – Удерживающая способность двух больших барабанных тормозов – Стояночный тормоз не отключается в случае потери давления воздуха • В случае потери давления воздуха – Предупредит вас сигнальная лампа и зуммер • Оснащен автоматическими регуляторами зазора Задние тормоза включены На шасси Freightliner также используется выключатель стоп-сигналов.89. 1 оценка товара. Давление в тормозных камерах быстро возрастает и оказывает усилие на толкатель. Когда педаль тормоза нажата, переключатель растормаживания круиз-контроля срабатывает, и система круиз-контроля затем отключается. Отзыв состоит из 128 269 грузовиков, проданных в U. 1996 Freightliner MT45. 1. Здесь, в Advance Auto Parts, мы работаем только с самыми надежными брендами продуктов и запчастей для переключателей стояночного тормоза, поэтому вы можете делать покупки с полной уверенностью. При нажатии на педаль тормоза выключатель сигнализирует о включении стоп-сигнала.2 для монтажа проводки и рис., когда стояночный тормоз включен независимо от положения переключателя стеклоочистителей • Преимущества: Уменьшает износ и Выключатель стоп-сигналов вашего автомобиля фактически представляет собой релейный переключатель. Доступ к сигналу рабочего стоп-сигнала на M2 переключатель в системе стояночного тормоза включает сигнальную лампу всякий раз, когда активирован стояночный тормоз и включено зажигание. Отделка пепельницы, отделка отопителя, выдвижные ручки отопителя. Это либо в стояночной тормозной системе, либо в штатной тормозной системе. Но когда я получу М.Пневматическая тормозная система Цветовая маркировка ЦВЕТНАЯ ОБОЗНАЧЕНИЕ ПИТАНИЕ ВТОРИЧНАЯ ПЕРВИЧНАЯ ПАРКОВКА/АВАРИЙНАЯ АБС ЭЛЕКТРИЧЕСКАЯ ПРИЦЕП Эта мощность проходит через нормально замкнутое реле давления (24) в гидравлической линии отключения тормоза. Полуметаллические дисковые тормозные колодки Centric® Posi Quiet™. Регистратор данных о событиях. Проблема теперь более постоянная, чем прерывистая, и мне нужно починить грузовики Freightliner. Вытягивание желтой ромбовидной ручки (клапан управления стояночным тормозом) на дополнительной приборной панели включает стояночные тормоза (пружинные тормоза).1995 Фрейтлайнер МТ45. у нас есть frieghtliner m2 2006 года выпуска, c7 cat, 2000 серия auto trans с воздушными тормозами в магазине с проблемой клапана стояночного тормоза. Просмотрите наши качественные тормозные колодки, роторы, суппорты и тормозные детали и … У меня есть грузовой лайнер 2016 года, и он как-то с ручным управлением, а не с автоматическим. Независимо от ситуации, у Advance Auto Parts есть продукт, в котором вы отчаянно нуждаетесь. Запчасти для автобусов Midwest: стоянка и тормоз — 01 — Фары и отражатели 02 — Переключатели 03 — Электрооборудование 04 — Знаки и наклейки 05 — Зеркала 06 — Обогреватель и антиобледенитель 07 — Стоп-рычаг/поперечные ворота/крыша H.Цена: 59 долларов США. После установки он остается на месте, что делает его удобным в использовании в любое время — больше не нужно возиться со съемными запирающими устройствами! Идеально подходит для использования в тягачах с прицепами, а также в жилых автофургонах, автобусах и т. д. 80 мм) Главный цилиндр 1-3/4 дюйма для Hydro-Max В наличии осталось 18 штук — заказывайте скорее. Этот переключатель нормально замкнут, его нужно нажать. 5. 27.11.18 2018 Freightliner Tanker Переключатель регенерации расположен в центре приборной панели под переключателем торможения двигателем.Новая сумка для такси. Jeep Wrangler Rubicon Cherry Red 2011 года выпуска с унифицированной тормозной системой US Gear. 49. Во время движения загорались стоп-сигнал и зуммер. Новый расширительный клапан кондиционера. Переключатель подсветки приборной панели/светорегулятора управляет только подсветкой приборной панели двигателя. Прочие разноплановые ремонты. Я проверю, есть ли Freightliner в Спрингфилде, штат Миссури. C. org Модуль переборки (BHM) является основным модулем электрической системы автомобиля и управляет работой. — Пневматический тормозной клапан Freightliner MV3 Bendix 5018303 полуприцеп.а. Попробуйте еще немного отпустить его руками. Получите выгодные предложения на компоненты стояночного тормоза Freightliner M2 в TRUCKiD. M5 Техническое обслуживание: 00-11. 2004 Сатурн ВУЭ. пл5. 1, тандемный мост Freightliner (показана передняя ось) возможность попадания грязи и дорожной грязи в узел. Выключатель стояночного тормоза. СДЕЛАЙТЕ FREIGHTLINER BBC 106. 28 долларов. H. грузовые автомобили грузовых автомобилей, 2007 грузовой лайнер м2 106 без стоп-сигналов expedite, грузовой каскадия 2019 года предупреждение о низком давлении в тормозах, расположение воздушного клапана выключателя стоп-сигнала на kenworth, как заменить выключатель стоп-сигнала для коммерческого грузовика, стоп-сигнал… Некоторые проводки TOYOTA RAV4 Схемы находятся над страницей.Питание стоп-сигнала идет от предохранителя к выключателю указателя поворота, к выключателю стоп-сигнала на педали тормоза, а затем к лампочкам. Колодка стояночного тормоза Freightliner MT45. Мы предлагаем новые запасные части для грузовиков Freightliner по сниженным ценам. Новый топливный насос. Специализируясь на продуктах ОВКВ для грузовых автомобилей классов 6, 7 и 8, а также оборудования для лесной, горнодобывающей и сельскохозяйственной техники, компания MEI является пионером в отрасли по поставкам компонентов кондиционирования воздуха и обогрева для тяжелой техники.Power Brake Booster Freightliner Fl70 Dashy Parts Tpi Freightliner cascadia ключ приборной панели информация о водителе отображает символы старые центры грузовиков, включая сигнальную лампу 2017 ds на форумах Freightliner irv2 63 символа приборной панели и что они означают caa South Central Ontario Fleetnetamerica. 150 долларов. 7L L5 DIESEL Выключатель вентилятора с турбонаддувом: Выключатель стоп-сигнала: Положение педали сцепления / Выключатель безопасности стартера: Выключатель круиз-контроля: Выключатель антиобледенителя: Выключатель дверного замка: Выключатель противотуманных фар: Выключатель аварийной сигнализации: Выключатель зажигания и стартера: Выключатель внутреннего освещения: Выключатель наружного зеркала: Выключатель стояночного тормоза: питание Наилучшая процедура установки контроллера тормоза Tekonsha Prodigy P2, номер по каталогу 90885, на ваш дом на колесах Fleetwood с шасси Freightliner и пневматическими тормозами — следовать инструкциям производителя контроллера тормоза.00 дюймов 50. Некоторые автомобили автоматически отпускают стояночный тормоз при переключении передач. Для Freightliner M2 106 2002–2017 гг. Комплект тормозных колодок Dynamic Friction 38822NN 2014 (подходит для Freightliner M2 106) Daimler Trucks North America отзывает 6326 моделей Freightliner Cascadia 2017 г. -2018 года выпуска, потому что стоп-сигналы могут оставаться включенными во время движения грузовика. Бесплатная доставка! Обеспечивает более высокий коэффициент трения. Перекрёстная ссылка: FSC27492108, 740252. Клапан управления стояночным тормозом 19. Устранение неполадок может помочь определить источник неисправности и устранить её.Номер тега: A12-25657-000 : Инструкции UltraStop. Все вышеперечисленные функции управления пружинным тормозом, наконец, объединены в клапане Bendix SR-7, показанном ниже, с клапаном PP-DC, который является устройством, которое всегда требовалось для включения стояночных тормозов. 8 долларов. Гидравлический тормоз Wabco Чтобы получить деталь, позвоните по следующему номеру. Шевроле. Изображение переключения на электронную почту к нам. Купить сейчас. Новый испаритель кондиционера. Номер детали: 450549. Комплект ручки переключения ствола пистолета 13. 23 августа 2015 г. · Ford F-53 F53 Motorhome Chassis (2015 г.) – схема блока предохранителей.Производитель кузовов Прямая замена неисправной детали тормозной системы OEM Сделано для обеспечения высочайшего качества, надежности и стоимости. Скачав руководство по обслуживанию, я узнал, что лампочка загорается при низком уровне тормозной жидкости. как это должно работать, когда переключатель находится в положении парковки, клапан стояночного тормоза хлопает и включает стояночный тормоз, в то время как в положении парковки вы не сможете отпустить стояночный тормоз, я бы отцепил блок цепи стояночного тормоза, поставил в переключателе отключить доступ к экрану и посмотреть, что произойдет.Крышка переключателя с ключом — сланцево-серый 70 долларов. Коды параметров (PID) 64 — 97 64 Состояние переключателя Направления DIRCTNSWCHSTAT Dir … RockAuto поставляет автозапчасти и кузовные детали от более чем 300 производителей по всему миру по складским ценам. Посмотреть этот БСЭ. 0 из 5 звезд. • Freightliner Columbia и Century Class • Военные модели M915A2, A3 и A5 ВЫКЛЮЧАТЕЛЬ СВЕТА СТОЯНОЧНОГО ТОРМОЗА S-22360Freightliner Калибровка спидометра Freightliner Cruise … 20 сентября 2021 г. · Легкосплавные диски всегда следует устанавливать с помощью динамометрического ключа, обеспечивающего правильное крепление.Есть 3 болта, которые удерживают полуприцеп Freightliner MV3 с пневматическим тормозным клапаном Bendix 5018303. Переключатель стеклоподъемника — это кнопка, которая запускает электрические стеклоподъемники. Дата регистрации: март 2009 г. Добавить в корзину. Переключатель давления. Национальное шоссе. 09. Проверил предохранители, все в порядке. Замена фары. Компоненты Bosch Hydro-Max и схема шлангов. и 13 841 грузовик продан в Канаде. сигнализатор стояночного тормоза. Трактор пар.1

  серый двухместный диван.онлайн-покупки в настоящее время прошли долгий путь; это изменено так, как co

  серый двухместный диван. онлайн-покупки в настоящее время прошли долгий путь; это изменило то, как потребители и предприниматели ведут бизнес сегодня. Сигарный коричневый двухместный диван из сыромятной кожи. 97 $ 42. (6) Nantucket Loveseat Full Size Sleeper Light Grey by Night & Day Furniture 2 функции сиденья: диван, шезлонг, кровать Конструкция: Pocket Coils с пеной, деревянный каркас, деревянные ножки 2 подушки в комплекте Несъемный чехол Выдвижная кровать Способ упаковки: … Темно-серый мягкий диван Corliving Georgia Loveseat.Доставка Быстрая. 99 — 609 долларов. Это удобное полностью бархатное кресло ручной работы с массивной стеганой спинкой из кристаллов и высокими изогнутыми ножками идеально сочетается с серыми тонами моего другого дивана и идеально вписывается в мое маленькое пространство. Off White Sofa от Behold. Плюшевый комфорт и поддержка с карманами для катушек. Costway Convertible Folding Futon Sofa Sofa Fabric w/2 Подстаканники Светло-серый/Темно-серый $479. Calliope 47 дюймов. У нас есть дополнительная информация о подробностях, спецификациях, отзывах клиентов и сравнении … Renata 72 Loveseat с расклешенными подлокотниками от Canora Grey Проверить цену на Loveseat Renata 72 с расклешенными подлокотниками от Canora Grey.новый серый двухместный диван — 300 долларов. Довольно новый, купил его в DL Furniture в Сакраменто, Калифорния. Меня интересует только продажа двухместного дивана, потому что я почти им не пользуюсь и мог бы продать его. Он поставляется с 4 декоративными подушками, но я убрал их, когда купил диван, у меня есть дети и т. д., я также могу накинуть на него чехол для дивана! Покупайте Serta Casual Grey Loveseat из микрофибры с откидной спинкой в ​​отделе кушеток, диванов и кресел для двоих в магазине Lowe’s. Регулируемый трансформируемый диван-футон… Уникальные особенности. СЭКОНОМЬТЕ $1200. 99 Прибытие до Вт, 9 Ноября Купить Серый двухместный диван, современные диваны из льняной ткани для небольших помещений, диваны с подлокотниками и ножками из массива дерева, классический 2-местный диван-кровать с мягкой обивкой для гостиной, спальни, офиса, 55.Он удобен, подходит практически везде и имеет множество чехлов на выбор. Новые и подержанные двухместные кресла для продажи рядом с вами на Facebook Marketplace. Кресло Sunset Trading Madison Reclining Loveseat — Charcoal Blue / Grey имеет два кресла с откидывающейся спинкой, что позволяет в два раза расслабиться. Серый диван Loveseat с ромбовидным узором и двумя большими одинаковыми подушками без пятен. Продается в магазинах Нажмите здесь, чтобы перейти на страницу с подробным описанием дивана Comfort Eze Trimble Brown Loveseat Ceni Volcanic Grey. Современные двухместные диваны середины века. Скидка 100 долларов за каждые 1000 долларов: минимальная покупка до уплаты налогов, Gold Plan и Charlestown Collection Fabric Loveseat серого цвета J0993 .Изготовленное вручную в Америке, это двухместное кресло шириной 64 дюйма может похвастаться прочной деревянной рамой и извилистой пружинной системой поддержки под плюшевыми подушками из пены высокой плотности для соблюдения инструкций по сборке. Диваны, двухместные диваны и комплекты (71) Спальный диван (10) Секционные (1) Обивка. 99 Тканевый диван и двухместный диван Meliora с рейтингом 1. Двухместный двухместный диван Sunpan Cathedral. Распродано. Отлично подходит для повседневного использования. Двухместный диван покрыт серым чехлом из 100% полиэстера. Кресло Hayward предназначено для занятых людей с большим и разнообразным кругом общения.79. Современная интерпретация классической традиционной коллекции для гостиной. 423 доллара. Приятно сидеть, лежать и болтаться. серые двухместные диванчики, 1090, серая кушетка, серые кушетки, 109002байгра. … Складной диван-кровать Futon Recliner Convertible Sofa Sleeper Lounge Couch Loveseat Grey. Небрежные современные диваны для уютных пространств. Также доступны в этих цветах. Варианты доставки смотрите при оформлении заказа. Подлокотники с мягкими подлокотниками У нас также есть красивые переходные элементы, такие как двухместное кресло Harper Mineral с его фирменной формой полумесяца и парящими подлокотниками, обтянутыми текстурированной серой тканью.Мебель Кейна имеет большой выбор двухместных кресел. Проверка информации Click & Collect. Серый двухместный диван универсален как по дизайну, так и по цвету. Адаптируйте серый двухместный диван из Cambridge Home. Размер: 40. Детали. Диван для патио из светло-серой ткани Paradise из массива эвкалиптового дерева. 46999. Серый диван и двухместный диван от Minhas Home Furniture отличаются очень глубокими сиденьями, в то время как общий размер дивана впечатляет. Показаны 1-24 из 31 . Филип Б. Особенности: 3 функции сиденья: диван, шезлонг, кровать Конструкция: деревянная рама, деревянные ножки 2 подушки в комплекте Несъемный чехол Выдвижная кровать Способ упаковки: 1 коробка в упаковке Полноразмерная кровать в полностью расправленном состоянии Гарантия: на детали в течение одного года Требуется замена мелкой сборки серых секционных диванов.Мягкий для комфорта, он создает уютное место для отдыха в вашем доме. 22 (15%) Продажа $528. none none none Кресла от Ashley HomeStore От самых последних моделей кресел для двоих до прочных подставок под телевизор из инженерного дерева, Ashley HomeStore сочетает в себе последние тенденции с технологиями, чтобы предоставить вам самую лучшую мебель для гостиной. Складывающаяся регулируемая спинка. Двухместный диван Elite Park Grey Outdoor. Четкие, утонченные линии в сочетании с мягкими подлокотниками, большими разноцветными подушками, вместительными подушками и мягкой, успокаивающей тканью из полиэстера обеспечивают непревзойденный стильный повседневный комфорт.Кресло Man Den Grey с регулируемой спинкой и регулируемым подголовником. Съемные подушки облегчают доступ при чистке, а система подвески из извилистых стальных тросов гарантирует, что это двухместное кресло прослужит долгие годы. by Мебель Америки 2247 00 $ /кор. Nevio 5-компонентный кожаный L-образный секционный диван с 3 креслами с электроприводом и шарнирными подголовниками, созданный для Macy’s. 99 Kenneth Mid-Century Modern Loveseat без подлокотников — удобный образ жизни Мы купили двухместный диван и Гретхен. Мы купили двухместный диван и диван.Отделка шляпки гвоздя повторяет изящную С-образную раму дивана и двухместного дивана. Сопутствующие товары. 529 долларов. Сэкономьте 31 доллар. Номер модели: 9572-02-9384A. Наше гламурное, серьезное двухместное кресло Adina осмеливается быть другим. 2 цвета. добавить к … †Цены будут снижены на эквивалент применимых налогов. онлайн-поиск теперь расширился … Двухместный диван основан на четырех конических деревянных ножках, а его четкая рама изготовлена ​​​​из высушенной в печи твердой древесины и покрыта полиэстеровой темно-синей или вересково-серой обивкой.В нем достаточно места для вас и вашей второй половинки, чтобы расслабиться вместе с возможностью откидываться и поднимать ноги. Всего одним нажатием на язычок вы вернетесь к расслаблению и расстегнете свое… Складное кресло-футон, трансформируемый диван-кровать, спальный диван для отдыха, кресло Loveseat Grey. 49. зеленый двухместный диван. @@Продажа по хорошей цене @@Bar Stool Chairs Sofas Online ★★Купить низкие цены★★ Renfrow Leather Loveseat от Canora Grey ♦♦Скидка онлайн♦♦ ☀☀Лучшие предложения☀☀. 278 долларов. Дата публикации: 2021-12-28 @@Продается по хорошей цене @@Барный стул Стулья Диваны Онлайн ★★Купить по низким ценам★★ Scituate 58.Benton Grey Loveseat, воплощение противоположностей, сочетает в себе удобную непринужденную обивку и пропорции с модным дизайном, который дополнит любое жилое пространство. Мгновенно добавьте привлекательности и комфорта с креслом Sorrento Reclining Glider Loveseat от Lane! Откройте для себя удобную консоль для хранения с подстаканниками, а также с откидной спинкой на каждом конце и USB-портом для зарядки! Красиво обтянутый мягкой серой обивкой из микрофибры, со спинками в паб-стиле и ковшом www.Универсальная и современная серая обивка, будь то приглушенная или темно-серая, может гармонировать практически с любым стилем дизайна. двухместный диван-скамейка. Сортировать по: представлению в виде сетки. Найдите лучших местных мастеров по ремонту и обивке мебели в Сувон-си, Кёнгидо, Южная Корея, на Houzz. Продажа 4099 долларов. 00 (27) 10 10 лет гарантии. 97. Проверьте цену на Сиденья для домашнего кинотеатра Anthology, Кожаное кресло Loveseat с электроприводом, Серое сиденье. Получите его сегодня. 3025 долларов. Будьте первым кто оценит этот продукт. Это удобное двухместное кресло вмещает двоих с комфортом.Бесплатная доставка на все заказы. Найдите серые кушетки, диваны и двухместные кресла из микрофибры в магазине Lowe’s сегодня. 98. Двухместный диван обтянут серым чехлом из полиэстера. 00 $999. com ДИВАН ИЗ БАРХАТА STARFIRE Артикул: KNT7074A Цвет: Серый / Серебристый ДИВАН ИЗ БАРХАТА GARNET Артикул: SFV4738A Цвет: Светло-серый ДИВАН ИЗ БАРХАТА KONRAD Артикул: SFV2111D-2BX Цвет: Кремовый. Современный набор диванов для гостиной с креслом Loveseat Couch&Accent Yellow Floral. от Эшли Мебель. Модульный двухместный диван Samperstone с электроприводом и откидывающейся спинкой из 3 частей. Наши серые откидные диваны с ручным управлением и электроприводом отличаются модным стилем и удобными удобствами, которые вы ищете.Owens 70. Выполненный в современном сером цвете, который прекрасно сочетается с другим декором, секция легко опирается на слегка сужающиеся ножки из нержавеющей стали. Это ткань букле? Пышные пропорции, поддерживаемые массивной деревянной рамой? Как он будет органично сочетаться с остальной частью вашего декора, независимо от вашего стиля? Все это и многое другое. Так как у нас мало места, и у нас уже есть секционное кресло, это было идеальное место… Сядьте с впечатляющим комфортом на этом двухместном кресле с откидной спинкой. Наслаждайтесь включенными боковыми подушками для другого уровня комфорта.Нужна помощь в принятии решения? Консультация дизайнера бесплатная. 88. Чистка до пятен с креслами Loveseats и кожаными сиденьями Loveseats. Каждая свободная подушка, обтянутая фактурной тканью шикарного светло-серого оттенка, имеет прорезные швы, придающие изделию аккуратный, индивидуальный вид. Добавить к сравнению 0 /4. Продажа $ 3899. Чистота на водной основе… Любимое кресло Alexandria от Broyhill имеет классический, но современный стиль, мягкую форму передних рычагов и акценты в виде шляпок гвоздей с металлической отделкой на передних направляющих. Информация о продукте. 2495 долларов. 16.Ллойд Грей Лавсит. 2669 долларов. Это потрясающее двухместное кресло, приподнятое на декоративных ножках, станет идеальным дополнением вашей гостиной, семейной комнаты или кабинета. Если подумать (но не слишком усердно), строительные блоки романтики остались дома | Value City Furniture Найдите большую коллекцию раскладывающихся диванов, кушеток и кресел для двоих в Costco. Откидные диванчики. Кресло Grey Barn Mercy Red Plaid в стиле миссии Loveseat с открытой деревянной рамой. Вид сетки. 51 (13%) Ассортимент серых кушеток, кресел для двоих и диванов в Sofas and Sectionals включает в себя что-то для любого дома, от многоквартирного дома в верхней части города до загородного поместья.Подлокотники, четкие линии и 3 привлекательные акцентные подушки придают двухместному креслу современный шарм. Найдите идеальную мебель для дома в Hayneedle, где вы можете купить ее онлайн, изучая наши дизайны комнат и подобранные образы, чтобы получить советы, идеи и вдохновение, которые помогут вам на этом пути. Мягкая внешняя спинка и подлокотники с подлокотниками из твердого пеноматериала. . Проверка запаса. 00 $ 1429. Versailles Silver Antique Platinum Loveseat. 27 Loveseat от Canora Grey ★★Купить по низким ценам★★ ☀☀Посмотреть предложения√√√. Уникальные практичные особенности серых диванов позволяют поднять комфорт на новый уровень.Современная мебель для гостиной из микрофибры с откидным диваном, диваном и двухместным сиденьем IF5P. Светло-серый твидовый диван с стегаными пуговицами из полиэстера. 2-местный двухместный диван с откидывающейся спинкой и квадратными подлокотниками. Одет, чтобы произвести впечатление на тех, кто требует… Серое двухместное кресло City добавит стильную и универсальную атмосферу в ваши жилые помещения! Его свежий силуэт изящно обтянут нейтрально-серым цветом, который будет искусно гармонировать с существующей мебелью и улучшать ее.Кресло Grey Loveseat от Minhas Home Furniture имеет очень глубокое сиденье, а общий большой размер дивана предлагает грандиозный масштаб. Белый камин и потолочные балки уравновешивают полы из темного орехового дерева. 99. Чехол защищает вашу мебель от пролитой жидкости, шерсти домашних животных, пятен и износа. Нет Costway Modern Loveseat Sofa 55 » Мягкое кресло-кушетка с мягкой тканевой подушкой серого цвета. 10. В Kane’s есть все, что нужно, чтобы создать идеальное место для волшебных моментов с семьей, от современного и современного до простого и городского фермерского дома.Современные диваны для роскошной гостиной. Продажа МЛК $2009. Позвоните нам: 804-249-4444. Новый Новый Новый. больше похоже на это. Наслаждайтесь низкими складскими ценами на продукцию известных брендов Sofas, Couches & Loveseats. 7+. Мы решили добавить 5-дюймовые деревянные ножки (из Amazon), и это последний штрих. Они сделаны из различных роскошных материалов, которые отлично подходят для расслабления после долгого дня. 1 из 5 звезд с 1 рейтингом. Обычная цена $879. 00 $1239. Приобретите наш лучший выбор серых диванов, кушеток и кресел для двоих, чтобы они отражали ваш стиль и вдохновляли ваш дом.Сэкономьте 93 доллара. Благодаря мягкой тканевой обивке и дополнительной плюшевой подушке сиденья, это двухместное кресло удобно и стильно. Артикул: 170607L. Меркьюри Роу. Кресло Minhas Grey Loveseat со свернутыми подлокотниками и плюшевыми подушками для сидения, обернутыми в мягкую синель, стильно и гостеприимно. Песок. 1286 долларов. 95. 225 долларов. новый серый двухместный диван — 300 долларов. Довольно новый, купил его в DL Furniture в Сакраменто, Калифорния. Меня интересует только продажа двухместного дивана, потому что я почти им не пользуюсь и мог бы продать его. Он поставляется с 4 декоративными подушками, но я убрал их, когда купил диван, у меня есть дети и т. д., я также могу накинуть на него чехол для дивана! Кресло Ceni сочетает в себе классику и современность благодаря плюшевым сиденьям, гладким направляющим рычагам и чистым линиям дизайна.Основы BC-267 СЕРЫЙ Футон с эффектом памяти. Сигара Ankara Ivory Loveseat. Taupe Grey Tuff Stuff Fabric 2-Seat Wall Hugger Recliner Loveseat. Посмотреть детали. Стоил 249 долларов. Двухместный диван с высокой спинкой и плюшевыми подлокотниками, обтянутыми мягкой синельной тканью. онлайн-поиск теперь затянулся; это изменило подход к клиентам и… Найдите 13 мастеров по ремонту и обивке мебели в Сувон-си, Кёнгидо, Южная Корея, чтобы найти лучшего мастера по ремонту или обивке мебели для вашего проекта.Эта группа обивки с откидной спинкой имеет съемные спинки для доставки EZ, спинку из швеллера, мягкие подлокотники и оснащена доступным креслом-качалкой. Оба сиденья имеют функцию наклона. Эта современная серая гостиная сочетает в себе нейтральные оттенки черно-белого спектра. Ультрасовременные, ультрасовременные удобства — это всего лишь несколько вещей. Прочный и стильный Придайте своему дому роскошный современный стиль с этим роскошным серым двухместным диваном от Behold Furniture. Это не истощило идею делать покупки в очень физическом магазине, однако дало потребителям альтернативный способ купить… @@Продается по хорошей цене @@Барный стул Стулья Диваны онлайн ★★Купить по низким ценам★★ Barkell Leather 70 Rolled Arms Loveseat от Canora Grey ♠♠Лучшая покупка для этого♠♠ ☀☀Получите распродажу☀☀.Если вы хотите, чтобы ваша гостиная или кабинет выглядели изысканно, Kmart предлагает вам качественные диваны и двухместные кресла. 146 долларов. Мы представляем модели с отделкой шляпками гвоздей и деталями строчки для создания утонченной изысканности, а также передовые технологии наклона спинки. Для ночных гостей полноразмерный матрас Sealy Royale выдвигается, чтобы обеспечить … 1090 Bay Ridge Grey Sofa & Loveseat. И если комфорта недостаточно, чтобы купить кресло Augustine Loveseat Sleeper Moon Grey от Serta, созданное исключительно компанией Lifestyle Solutions.Потому что наша цена на этот товар ниже. Двухместный диван Garren основан на четырех конусообразных деревянных ножках, а его каркас с четкими линиями изготовлен из высушенной в печи твердой древесины и покрыт полиэстером темно-синего или вересково-серого цвета. 229999. Диваны, шезлонги, диваны и футоны придадут стиль любой гостиной или пространству в вашем доме. Кожаный диван-кровать Charlie Grey — это именно то, что нужно вашей гостиной. Некоторые из продуктов, получивших наибольшее количество отзывов в разделе «Серые диваны», — это JAYDEN CREATION Cartier Grey 3-Seat Velvet Sofa с 13 отзывами и 4-местный диван ProLounger с откидной спинкой 114 дюймов.Сэкономьте 128 долларов. com Купить Секционный двухместный диван Holden из двух частей серого цвета с тафтингом. Альтернативный пуховый наполнитель обеспечивает комфорт для подушек. Кресла для двоих идеально подходят для экономии места и уюта. Добавить в список желаний. VIG Furniture Коллекция David Ferrari Panorama VGFTPANORAMA-GRYGRY-2 Модульный секционный диван из 5 предметов с оттоманкой, шезлонгом, угловым табуретом, креслом без подлокотников и двухместным диваном без подлокотников из серой ткани и серой кожи Двухместный диван Olivia элегантен в своей простоте и добавит непреходящей красоты и комфорт в ваших жилых помещениях! Его гостеприимный силуэт прочно скроен и искусно обит приятной и нейтральной жемчужно-серой тканью.27. Мягкая бархатная ткань. Неподвластный времени силуэт дивана искусно обтянут свежей и нейтральной серой лицевой кожей. com Lounge Grey Loveseat от Cambridge Home. 00 $ 649. Наслаждайтесь полным расслаблением тела благодаря мягким подлокотникам, плюшевой спинке-водопаду и сиденью из пеноматериала, которое обеспечивает плавное откидывание назад для большего облегчения. Какой бы ни была задача, вы обязательно найдете свою идеальную пару. Ознакомьтесь с нашей коллекцией роскошных двухместных кресел и узнайте обо всех товарах и услугах, которые мы можем вам предоставить.Облом! Эта сделка распродана! Благодаря профилю, вдохновленному серединой века, деревянной отделке и растопыренным деревянным ножкам, это кресло для двоих из серой ткани обязательно дополнит любое жилое пространство. Красиво обработанное деревянное основание со скошенными ножками усиливает его прочную и надежную конструкцию, а съемные мягкие сиденья, спинки и подлокотники позволяют удобно прижаться друг к другу. Этого не произошло с концепцией поиска в обычном магазине, но это дало покупателям еще один… магазин Alliston Grey Loveseat от Ashley в магазинах Home Gallery.1299 долларов. Компактный профиль Lamar делает его серым эластичным чехлом для двухместного сидения с твердой текстурой. Кожаный диван в форме буквы «L» Nevio из 6 предметов с 2 креслами с электроприводом и шарнирными подголовниками, созданный для Macy’s. Скользящее двухместное кресло Sorrento Grey с откидной спинкой. 2384251 2. 15 из 21. Коллекция Конрада. Seaside Casual Contemporary Slate Sofa Bed 1099 99. Сиденья с высокой спинкой обеспечивают достаточную поддержку, когда вы встаете с ног. Стоил 621 доллар. 920 долларов. Смотрите варианты при оформлении заказа. ХЕЙЛИ СЕРЫЙ ДИВАН. Показано 25-48 из 51 Серый Вход по цене 5 199 долларов США.СПОНСОР. Конструкция Zero Wall требует минимального пространства между стеной и спинкой стула. Двухместный диван Seaside Slate Grey — 719 99. Великолепный серый двухместный диван создаст уютную атмосферу для друзей и семьи. нет Двухместный диван Garren основан на четырех конусообразных деревянных ножках, а его каркас с четкими линиями изготовлен из высушенной в печи твердой древесины и обтянут полиэстеровой обивкой темно-синего или вересково-серого цвета. Габаритные размеры. Спальный диван-кровать Серый раскладной диван Современная гостиная Futon Loveseat Chair. Оценка 4 из 5 от Miki in Fremont от Comfortable Commmforfortable и прочный, хорошо вписывается в мою маленькую гостиную.Используйте красочные или узорчатые декоративные подушки, чтобы добавить визуального интереса к оголенному углу. Эта коллекция также доступна в сером бархате с хромированными и серебряными акцентами. Кресло Douglas из серой кожи добавит прочный, непринужденный стиль и долговечность вашим жилым помещениям! Он отличается проверенными временем элементами дизайна, такими как гофрированные подлокотники в английском стиле, тонкий S-образный изгиб в основании и элегантно изогнутые ножки. Жаккардовые акцентные подушки имеют геометрический рисунок, который добавляет текстуру. 9 дюймов L, L4253 в Walmart.* Кресло для отдыха в комплект не входит. Включает в себя 3 предмета: кресло с электроприводом, обращенное к левой руке, кресло с электроприводом, обращенное к правой руке, и консоль. Темно-серые двухместные двухместные двухместные сиденья из искусственной кожи с подстаканниками. 99 Hendley Fabric Sectional с оттоманкой Цвет: серый; Материал: 100% полиэстер; Строительство рамы из твердой древесины; 4 акцентные подушки в комплекте Кресло Tulen Grey Motion Loveseat предлагает достаточно места для сидения, что делает возможности комфорта бесконечными. В комплект Loveseat входят две подушки с волнистыми акцентами, которые не продаются отдельно.Рамы изготовлены из твердых пород дерева, фанеры и инженерной древесины (OSB) с металлическим вставным унифицированным ящиком для сидения. Серые диваны и диваны Loveseats (123) Сортировать по фильтру; Сортировать по. Серое двухместное стандартное двухместное двухместное сиденье из цельной кожи с откидывающейся спинкой. Современные диваны с плюшевыми подушками и прочной конструкцией позволяют легко создать стильное и удобное пространство. 99 Новый. БЕСПЛАТНАЯ ДОСТАВКА. Благодаря четкому силуэту, двухцветной цветовой палитре и прочному металлическому каркасу, это двухместное кресло добавляет смелую нотку … Adina Grey Velvet Loveseat количество Добавить в корзину.стильно украсит жилое пространство любого размера. Бесплатная доставка. С его мягкими подлокотниками, ножками в викторианском стиле и общей эстетикой роскоши все будут думать, что вы заплатили большие деньги за это доступное… новое серое двухместное кресло — 300 долларов. Совершенно новое купил его в DL Furniture в Сакраменто, Калифорния. Меня интересует только продажа двухместного сиденья. потому что я почти не использую его и мог бы продать его, он поставляется с 4 декоративными подушками, но я убрал их, когда купил диван, у меня есть дети и т. д. Я также могу бросить чехол для дивана! Серые секционные диваны.Откиньтесь с комфортом на этом диване и двухместном кресле с дополнительной амортизацией для поддержки нижней части спины. ♛♛♛Дешевые обзоры♛♛♛ Предложения для комплектов кроватей Мебель Стулья Диваны ★★Купить Низкие цены★★ Сиденья для домашнего кинотеатра Anthology, Кожаный двухместный диван Power Recliner, Серый Seatcraft ★★В продаже онлайн★★ ☀☀Лучшие цены на☀☀. Для тех, кто любит угловатый образ середины века. Диван жесткий, но очень удобный. Небесный лабиринт дивана. Включает в себя 4 предмета: кресло с электроприводом без подлокотников, обращенное к правой руке, кресло с электроприводом без подлокотников, обращенное к левой руке, и кресло без подлокотников, а также подлокотник с электроприводом, обращенный к левой/правой руке.98 Новый. 465 Results — Страница 1 из 8. Кресло с откидной спинкой — это прекрасный способ получить дополнительное место для сидения в гостиной с оттенком веселья. Модульный диван с откидной спинкой Texline из 3 частей. И с большим количеством места для всей семьи, год за годом. Дизайнерская строчка придает мягким подушкам модный вид. Складной диван-кровать Futon Recliner Convertible Sofa Sleeper Lounge Couch Loveseat Grey. Стильные и удобные, эти предметы легко вписываются в небольшие гостиные или дополняют диваны в больших помещениях.Двухместный диван Acme Versailles в цвете Golden Brown Velvet и Cherry Oak 52096. Сравните «Loveseat Lane® Expedition Shadow Grey» с другими товарами в вашем списке сравнения. РЫНОЧНАЯ ЦЕНА: 2939 долларов США. 75 Новый. Добавить для сравнения 0/4. Жить дома. Вы искали серые изогнутые диваны, и на этой странице представлены лучшие продукты, которые у нас есть для серых изогнутых диванов, которые можно купить онлайн в январе 2022 года. Двухместный диван Lamar сочетает в себе минималистичный стиль и функциональность в этой прекрасно оформленной коллекции. Ищете ли вы диван для гостиной или спальное место для гостевой комнаты, у нас есть то, что вам нужно.2297 долларов. 0H X 63. 250 долларов. Обивка из ткани серого цвета. Дополните аксессуарами эти предметы. Нейтральная обивка серых диванов, от мягкого оловянного до насыщенного угольного, станет идеальным фоном для ваших любимых декоративных акцентов. 2149J5970201DL01 Благодаря металлическим ножкам с черной хромированной отделкой и спилку из зернистой кожи цвета голубовато-серого цвета, это двухместное кресло придаст современный вид любому дому. Извилистая пружинная система. Versailles Loveseat (темно-коричневый PU) Versailles Vintage Grey Bone White Loveseat. Ориентировочная доставка в течение 3-5 рабочих дней.Добавить в сумку. Loveseats. 3К. Диван Divano Roma Furniture Loveseat — светло-серый. Ткань из искусственной замши говорит о вашей склонности к материалам высшего качества. Подробнее. Элементы флаера. Кожа. от HomeRoots $ 1572 35 /шт. Ножки из цельного дерева. 0866KE800KIT02. По своей природе обтекаемая форма позволяет двухместному дивану объединить комнату, не занимая слишком много места, а нейтральный оттенок хорошо сочетается с любой палитрой. Haley Grey Loveseat Сиденье, которое вам понравится, прямо здесь, с чистыми, утонченными линиями и мягкой, успокаивающей полиэфирной тканью для максимального стильного и повседневного комфорта.Диваны с электроприводом Наслаждайтесь максимальным комфортом с диванами с электроприводом, которые обеспечивают плавное и легкое откидывание назад одним нажатием кнопки. 369 долларов. «Левая рука» и «правая рука» описывают положение руки, когда вы смотрите на фигуру. От 639 фунтов стерлингов. Обзор. новый серый двухместный диван — 300 долларов. Довольно новый, купил его в DL Furniture в Сакраменто, Калифорния. Меня интересует только продажа двухместного дивана, потому что я почти им не пользуюсь и мог бы продать его. Он поставляется с 4 декоративными подушками, но я убрал их, когда купил диван, у меня есть дети и т. д., я также могу накинуть на него чехол для дивана! Loveseat из коллекции Адриана Грея.Амортизирующая пена высокой плотности этого двухместного дивана обеспечивает максимальный комфорт на долгие годы. Его повседневный и современный дизайн делает его доступным и элегантным способом обновить внешний вид вашего дома. www. 40. Дополнительные конфигурации (доступны в магазине) Lucy Collection. Если вы ищете Scituate 58. Не применимо к предыдущим покупкам и товарам со скидкой. Серый диван может стать отличной основой для эклектичного ассортимента красочного декора или сочетаться с рядом мягких нейтральных тонов для чистого, современного вида.ЛК: 12И, ЛК: 13И. Мягкая серая обивка, похожая на лен. Находите выгодные предложения или продавайте свои товары бесплатно. Рейтинг 5 из 5 звезд 16 всего голосов. 00. Loveseat, светло-серый Remmarn $ 599. Обтянут серым чехлом из 100% полиэстера. Потому что наша цена на этот товар ниже. Серый цвет этого двухместного дивана легко вписывается в ваше пространство, обеспечивая универсальный стиль и комфорт. 04 Новый. Осталось всего 6. Dandra Темно-синий и белый ротанговый диван в елочку на открытом воздухе. Haines — это современная версия классического дивана с волнообразными подлокотниками, с серебряными шипами по бокам и двумя подушками.Мягкие внутренние подлокотники и вместительные подушки окутывают вас комфортом каждый раз, когда вы садитесь. кресло-мешок. Мягкий профиль и нейтральный серый оттенок придают привлекательный стиль любому жилому пространству. Бесплатная доставка Гарантия лучшей цены. 6864 долларов. Артикул № 2735009. Элегантный диван классического дизайна с расклешенными подлокотниками, блочным основанием и нейтральными акцентными подушками обтянут гладкой серой обивкой. Бесплатная доставка. Доступен во многих цветах, чтобы соответствовать любому декору. на страницу . Артикул №: 113215. Умный и нахальный.Фильтровать по: Показать. Отделка шляпки гвоздя. ViscoLogic Grandeur Luxury Pillow Top Tufted Premium Faux Leather Loveseat, Couch For Home Office Living Room (Loveseat — Grey) (0 Reviews) Motion Loveseat для превосходного комфорта. 18 февраля 2019 г. кресло Кристофера Найта. Lular 70 Loveseat с расклешенными подлокотниками от Canora Grey Отзывы и предложения. 1299 долларов. 00 / комплект Розничная цена 4999 долларов США. Стул Seaside в пурпурную, черно-белую полоску 649 99. Бесплатная доставка при заказе на сумму более 39 долларов. Трек оружия. Диван с откидной спинкой Texline Grey Power и подголовником с электроприводом.Качественная пенопластовая подушка. Нейтрально-серая обивка из синели из полиэстера и входящие в комплект акцентные подушки. Сочетая премиальную ткань с обивкой цвета серого вереска и твердую эвкалиптовую древесину, это мягкое, но прочное двухместное кресло станет идеальным местом для семьи и друзей, чтобы расслабиться или повеселиться. Сузить по материалу. Шеврон вниз. Долговечное качество с каркасом из цельного дерева и достаточно прочными ножками, которыми может наслаждаться вся семья в течение многих лет Розничные продавцы имеют законное право устанавливать свои собственные цены, но некоторые производители накладывают ограничения на то, как эти цены могут сообщаться.Этот диван имеет непринужденный современный силуэт с четкими линиями и закругленными направляющими, и все это в компактном корпусе, идеально подходящем для вашего пространства. Цвет теплый серый и меняется в зависимости от света, проникающего через мои мансардные окна. 2170 долларов. У нас есть миллионы товаров для дома с бесплатной доставкой, от мебели и декора до освещения и ремонта. 50 (12%) 972 доллара. Глубокие сиденья с удобными подушками сделают сон и отдых без проблем. 2 из 5 звезд 3113. Бесплатная доставка многих товаров! Диваны-кровати от Ashley HomeStore Благодаря широкому разнообразию стилей и материалов диваны-кровати от Ashley HomeStore — отличный вариант, если вам нужен комфорт, элегантность и универсальность.Коствей. 861 доллар. Тип продукта. Прогуляйтесь спокойно… Мультимедийные диваны и двухместные диваны — Серый. Прочный и стильный. бирюзовый диванчик. Меньший масштаб идеально подходит для небольших помещений. CoasterEssence Cyrus … Acme Versailles Loveseat in Ivory Velvet и Bone White 52106. Интернет-аукцион мебели Loveseat — лучший способ получить выгодные предложения по распроданной, возвращенной, винтажной и бывшей в употреблении домашней мебели в Сан-Диего, Лос-Анджелесе, округе Ориндж и Остине. 559 долларов. Я заказал 3 серых дивана. 322 доллара. В наличии и готов к отправке.$ 699. Дополните свою цветовую палитру серым двухместным диваном. Принесите домой высококачественные серые диваны и секционные диваны сегодня дешевле. Серый диван — классический выбор для гостиной. Разработанный с учетом стиля и комфорта, Crosby Loveseat обтянут красивой голубовато-серой синельной обивкой, которая отличается прочностью и устойчивостью к пятнам. Покупайте Target для серого бархатного двухместного дивана, который вам понравится, по очень низким ценам. Lular 70 Flared Arm Loveseat от Canora Grey лучше всего купить в интернет-магазине. Сортировать по: 1 шт. Seatcraft Rook Pillow Top Arm Sofa & Loveseat .Серые диваны и двухместные диваны Из-за кризиса Covid-19 задержки производства у многих наших партнеров-поставщиков приводят к нехватке запасов и задержкам доставки. Перейти в конец галереи изображений. Сиденье и спинка с стегаными пуговицами C A. Вы нашли то, что искали? да нет. Набор для ухода за тканью $19. 00 Обычная цена 1328 долларов США. (20) 1. Stocklin 74 дюйма. Производитель. Красиво оформленное двухместное кресло Ridgewater — идеальное место для двоих, чтобы расслабиться в гостиной. Механизм наклона предлагает бесконечные возможности комфорта.Кожаный секционный диван Nevio из 6 предметов с шезлонгом, 1 креслом с электроприводом и шарнирными подголовниками, созданный для Macy’s. Кожаный диван Roselake 87 дюймов, созданный для Macy’s. 29. Светло-серая краска на стенах дополняет черно-белый диван. Crosby Loveseat — идеальный вариант для сидения, который улучшит общий вид вашей комнаты. Baxton Studio Sorrento Серая ткань с обивкой из серого дерева в стиле ретро в стиле ретро. Обивка из серой ткани с добавлением полиэстера. Розничные продавцы имеют законное право устанавливать свои собственные цены, но некоторые производители накладывают ограничения на то, как эти цены могут быть сообщены.Сиденья с двумя откидными спинками добавляют функциональности и комфорта. 1149 долларов. Ультрасовременные, ультрасовременные удобства — это всего лишь несколько вещей NICEEC Loveseat Slipcover Grey Loveseat Cover 1 Piece Easy Fit Sofa Couch Cover Универсальный высокоэластичный прочный защитный чехол для мебели Love Seat с юбкой в ​​стиле кантри (2-местный серый) 4. Если вы пытаетесь обставить большую комнату, двухместные диваны отлично подходят для дополнительных сидений. Найдите лучшие серые диваны, двухместные кресла и шезлонги по самой низкой цене от ведущих брендов, таких как Ashley Furniture, Furniture Of America и других.Независимо от дизайна или размера, который вы выберете для своего дома, наш широкий выбор двухместных кресел Texline Grey Power с откидной спинкой и подголовником с электроприводом. Lucy Dark Grey 61″ Loveseat Инструкции по сборке. 87 на 1StopBedrooms. Просмотрите эту подборку, чтобы найти предметы с поразительной серебристой обивкой. com. Avonlea Grey Loveseat. Классический дизайн чистый и чистый с тафтинговыми подушками сиденья/спинки и тонкими направляющими. уютное место для отдыха, устраиваете ли вы вечеринку или просто проводите время с семьей.Красивые детализированные ножки из цельного дерева создают идеальную основу. Идеальное решение для вас или ваших близких, чтобы расслабиться и отдохнуть после долгого дня, откидывающиеся двухместные сиденья доступны во всех стилях. Двухместный диван Forest Gate Rockford Modern Acacia Wood Patio из орехового дерева с серыми подушками. Каркас изготовлен из твердых пород дерева и фанеры. Подарите свой дом в современном роскошном стиле с этим роскошным серым двухместным диваном от Behold Furniture. 949 долларов. онлайн-покупки в настоящее время прошли долгий путь; это изменило то, как потребители и предприниматели ведут бизнес сегодня.Мягкий диван CoasterEssence Conrad Power с откидным столиком, серый. Пуфик — идеальное завершение этого набора. 1300 долларов. 42 доллара. Управление питанием одним касанием с регулируемым положением, регулируемый подголовник Easy View™ и USB-разъем с нулевым потреблением энергии. Распродажа. Всего одним движением за язычок вы можете снова расслабиться. Все товары (123) Бесплатный самовывоз; 2 цвета. Серта Копенгаген 61 «Loveseat в Charcoal. 0W X 40. Низкие эксплуатационные расходы и легко чистить. Покупайте кушетки, диваны и двухместные диваны, а также различные товары для домашнего декора в Интернете в Lowes.7 563 доллара. 99 2255 долларов. 1295 долларов. 00 $2109. 266 долларов. Диван, с другой стороны, включает в себя меньшие конструкции диванов с одним подлокотником или без него, например шезлонги. Четкие линии, тонкие подлокотники и конические ножки придают этому двухместному дивану сильный, но воздушный вид. Сделано в США. от Ashley Furniture 1675 долларов. Инструкции по сборке лондонского дивана-кровати Ultra Modern, State-of-the-art. Для заказа, проблем с учетной записью или запросов по конкретным товарам, пожалуйста, свяжитесь с нами. Кресло Talen Reclining Loveseat серого цвета превращает победу в победу.Стоил 1101 доллар. Мягкая комфортная ткань. Роскошно мягкая кожа высшего качества понравится всем возрастам. Он обит мягкой бархатистой серой тканью, имеет прорезную отделку на подушках в виде коробки и квадратную направляющую для быстрого просмотра. JannahStudios THEODORA современный эргономичный стеганый роскошный диван для гостиной (серый — LoveSeat) — только для городских районов Онтарио и Квебека (0 отзывов) $ 1299. Двухместный диван Двухместный диван с откидной спинкой Секционные стулья Тахты Кресла Маленькие столики Подъемные столы Обеденный зал Наборы для столовой HÄRLANDA Loveseat, Ljungen medium grey Уютные вечера, беззаботные дни и приятное общение с семьей и друзьями — случаи, когда очень удобный и глубокий диван HÄRLANDA идеален.0. Кто сказал, что любовь нельзя купить за деньги? Красивое двухместное или кожаное двухместное кресло, идеально подходящее для квартир и квартир, завоюет вашу любовь. Я позвоню в краткосрочной перспективе, поскольку Lular 70 Loveseat с расклешенными руками от Canora Grey Для многих, кто пытается найти Lular 70 Loveseat с расклешенными руками от Canora Grey, обзор. Комплект из трех предметов для гостиной с ручным откидыванием спинки включает диван с откидным столиком, двухместное кресло-консоль и кресло-качалка с универсальной обивкой из серой ткани, имитирующей кожу, с отделкой шляпками гвоздей. 27 Loveseat от Canora Grey Да, вы видите это.В современный силуэт этого двухместного дивана встроена система поддержки внутренней пружины карманной катушки, обернутая подушками из пены высокой плотности и мягкой, легко чистящейся светло-серой обивкой из микрозамши. Когда дело доходит до стиля, с этим модным двухместным диваном лучше меньше, да лучше. Сиденье жесткое, подходит только моему 6-футовому мужу. 169 долларов. Легко собрать. Серый раскладной диван сочетает в себе превосходный отдых с элегантным дизайном. Готово, комплектация, отделка. Выбирайте покрытие Remmarn светло-серого цвета. Если вы ищете исключительные цены, обратитесь к… Ashley Furniture Austere Grey Sofa and Reclinable Loveseat Console 3840181.Sven Cascadia Blue 72″ Sofa. Мебель. Высокая спинка обеспечивает достаточную поддержку, когда вы ненадолго встаете с ног. Благодаря круглым подлокотникам и плюшевым подушкам для сидения, обернутым в мягкую шениль, этот серый диван Minhas и комплект Loveseat одновременно стильный и гостеприимный.Это удобное двухместное кресло с глубокой посадкой, реверсивными подушками сиденья и пеной высокой плотности.Вам знакомо чувство, когда вы сидите, ложитесь или болтаетесь на диване, а не на нем.мебель в fred meyer.от Southern Home Furnishings $1379.Диван Bay Ridge — Off White. Диван и консоль Loveseat Sofia 3 Power Sofa 3 из серой кожи — это смелое заявление с четкими современными линиями, широкими подушками и кожаной обивкой темно-серого цвета. Низкая цена на кожаный диван Renfrow Loveseat от Canora Grey проверить цену на сегодня. Любимое сиденье, которое кричит «легкая улица» во всех смыслах. 73-дюймовый двухместный диван Jody от Canora Grey Если вы хотите купить 73-дюймовый двухместный диван Jody от Canora Grey, хорошо, вы хотите выгодных предложений и сэкономьте. Специальная цена $798. Мебель Америки Традиционный серый двухместный диван с откидной спинкой и USB.Привлекательный аксессуар, отражающий вашу индивидуальность и стиль. Серый кожаный диван Xaviar Dove. Сохранить в избранное. Купите наш выбор и спросите нас о вариантах финансирования и доставки. Серый. Avonlea Loveseat — отличный выбор для сочетания с мебелью, когда вам нужен выдающийся предмет, который не сочетается друг с другом. 5. Линии дизайна и масштаб Alexa привнесут элегантность и комфорт в современные помещения, особенно в небольшие помещения. Покупайте Lifestyle Solutions Casual Heather Grey Loveseat в отделе кушеток, диванов и кресел Lowe’s.338 долларов. Начинается с 3778 долларов. 3825 долларов. 0. Некоторые диваны также имеют встроенные динамики Bluetooth для усиления музыки во время домашних вечеринок. Эта модель, идеально подходящая для современного минималиста, выполнена из светло-серой или темно-синей ткани. Диван Seaside Slate Grey 749 99. Бесплатная и быстрая доставка. ACME Furniture Chantelle Platinum Диван и двухместный диван для гостиной. В комплекте две подушки серого цвета, отдельно не продаются. Делайте покупки онлайн или звоните нам ☎ 866-456-8823! Складной диван-кровать Futon Recliner Convertible Sofa Sleeper Lounge Couch Loveseat Grey.00 Новый. Продается и отправляется компанией Costway. Двухместный диван Garren основан на четырех конусообразных деревянных ножках, а его каркас с четкими линиями изготовлен из высушенной в печи твердой древесины и покрыт полиэстеровой темно-синей или вересково-серой обивкой. Посетите Хавертис сегодня! Уведомление Сэкономьте 100 долларов США за каждые 1000 долларов США. 46 Новый. Этот диван с двойным движением оснащен откидным язычком, высокоэластичной пеной, обернутой в толстые поливолокна, и подлокотниками с подушками для дополнительного комфорта. 1 » Tuxedo Arm Loveseat от Canora Grey Проверьте цену на Owens 70.До сих пор мы не можем перестать смотреть на него. 1499 долларов. Точечная очистка растворителями на водной основе, куб.см WS. Инструкции по сборке двухместного дивана London Dark Grey 58 дюймов. Подкладка из пеноматериала высокой плотности обеспечивает непревзойденный комфорт в течение длительного времени. Купите наш лучший выбор диванов размером 48–60 дюймов от Ashley Furniture за 3000 долларов США. Loveseat Ceni сочетает в себе классику и современность благодаря нейтральному тону. , плюшевые сиденья, гладкие направляющие и четкие линии дизайна. Вы мягко опускаетесь и наслаждаетесь ощущением объятия на этом диване. 7 из 5 на 336.Покупайте диваны Havertys по желаемой цене. Acme Versailles Loveseat в цвете Vintage Grey PU и Bone White 52126. 7 из 5 звезд на основании 6 отзывов. Loveseat Chesterfield Style: это красное кресло Chesterfield Loveseat — смелый выбор, который наверняка привлечет внимание многих. Сиденья из пеноматериала с эффектом памяти с гелевым покрытием и 49 катушками в карманах на каждом сиденье. У нас есть широкий выбор вариантов с электроприводом, включая электропривод наклона спинки, поясничный упор с электроприводом и подголовник с электроприводом для серого двухместного дивана. Чарли 38 дюймов. Показано 1-24 из 52 Серый Вход по цене 1699 долларов.Фантастический способ изменить внешний вид вашей мебели и добавить цвета в декор вашей комнаты. 1-дюймовый двухместный диван Tuxedo Arm от Canora Grey. Независимо от того, является ли ваш стиль модерном середины века, традиционным или современным, вам понравится этот предмет, включенный в ваш личный дизайн. Оставляя диваны Loveseat для продажи. 00 | СКИДКА 24%. Покупайте наш широкий выбор продуктов и лучшие онлайн-предложения. 2. Общая уплаченная цена будет равна объявленной цене. 8 из 5 на 9. Привнесите в свой дом простую элегантность с серым диваном Bay Ridge от Washington Furniture.Форма, функциональность и веселье ждут вас, когда вы добавите двухместное кресло Nantucket для сна в свое жилое пространство. 02 Новый. Loveseats — это идеальное уютное место для вечернего кино, игр или просто место, где можно свернуться калачиком с отличной книгой и бокалом вина! На этом компактном диване с расклешенными подлокотниками достаточно места для комфортного размещения двух человек. Кресло Tulen Grey с откидной спинкой от Signature Design от Ashley Furniture. Добавить в корзину. Wide with 2-Storage Consoles в сером цвете с 9 отзывами. Серый двухместный диван Burrard Seasalt.Потому что наша цена на этот товар ниже. Двухместный диван Posh Living Londynn с льняными пуговицами и изогнутыми пружинами. Выберите доставку в тот же день, доставку или самовывоз, а также бесплатную доставку при заказе на сумму от 35 долларов США. И если чистый европейский дизайн звучит как что-то, что вам нравится, деревенский характер проявляется в темно-сером двухместном кресле Jesolo с откидной спинкой и центральной консолью. кресло. Благодаря обивке из широкого спектра цветов и материалов у вас не должно возникнуть проблем с поиском двухместных кресел, которые будут соответствовать вашему нынешнему декору.Если вы ищете двухместное сиденье Barkell Leather 70 Rolled Arms Loveseat от Canora Grey, да, вы видите это. Серые диваны, кушетки и двухместные диваны. современное кресло с откидной спинкой. com Мэрайя Грей 2-местный двухместный диван из полиэстера с коническими деревянными ножками Этот двухместный диван в стиле середины века — прекрасное кресло в стиле середины века — прекрасное дополнение к любой комнате в вашем доме. В чехле из полиэстера с флисовой подложкой серого цвета. Современная и вечная классика! Обивку легко содержать в чистоте… Покупайте угольно-серые двухместные диваны Target по очень низким ценам, которые вам понравятся.Двухместный диван ACME Imogen Power Motion с серой кожаной отделкой 54806. Мебель Ladlow 65 дюймов, тканевый двухместный диван, созданный для Macy’s Ryleigh Grey Loveseat от Affordable Manufacturing. В поисках идеального серого стеганого двухместного дивана? Совершайте покупки онлайн в Bed Bath & Beyond, чтобы найти именно серый цвет. Любимое кресло Adapt Grey от Cambridge Home с регулируемыми подголовниками и обивкой из 100 % кожи в местах соприкосновения с телом и мягкой подкладкой на подлокотниках, спинке и сиденьях. Loveseat позаботится о вашем комфорте, пока вы отдыхаете с семьей.мягкий мягкий диванчик. Брайтс-Гроув, Онтарио. Хорошее качество. Секция включает в себя подлокотник, стул без подлокотников, стул без подлокотников и подлокотник. Диван. новый серый двухместный диван — 300 долларов. Довольно новый, купил его в DL Furniture в Сакраменто, Калифорния. Меня интересует только продажа двухместного дивана, потому что я почти им не пользуюсь и мог бы продать его. Он поставляется с 4 декоративными подушками, но я убрал их, когда купил диван, у меня есть дети и т. д., я также могу накинуть на него чехол для дивана! Двухместный диван с мягкой обивкой Conrad Power с серой консолью.рег $399. Выучить больше. 2021-06-05 10:20:26 Двухместный диван Sunpan Cathedral. Бесплатная доставка Бесплатная доставка Бесплатная доставка. Mia Loveseat от Condor Manufacturing. Откиньтесь на один из наших диванов с откидной спинкой, и вы больше никогда не будете отдыхать так, как раньше. Мягкая и удобная обивка в переходном стиле. Кожаный L-образный диван с 2 откидными спинками и 1 USB-консолью, созданный для Macy’s. Набор из 3 предметов Home Square с двухместным диваном для гостиной и 2 стульями серого цвета. Кресло Bay Ridge Loveseat — Off White. Искуственная кожа. Я купил это Avonlea Loveseat с моим мужем около месяца назад.Фильтр . У нас уже был секционный диван, но нам нужно больше места для гостей. Функции. Посмотреть список. Обычно определяемые как мягкие сиденья со спинкой, подлокотниками и подушками, диваны бывают разных стилей, включая секционные, двухместные и спальные диваны. Больше вариантов. Доводя минимализм до максимума, он поражает четким, чистым профилем, гладкими гусеницами и упрощенной конструкцией подушек 2-на-2. Seatcraft Multimedia Sofas & Loveseats — СЕРЫЙ. Другие предметы в этой коллекции.Гостиная Seaside Contemporary Slate из 7 предметов с диваном-кроватью Сэкономьте $570 1499 99. Купить сейчас. посмотреть детали добавить в брошюру. 00 Используется. Перейти к началу галереи изображений. Магазин сейчасwww. 1099 долларов. Добавить в список желаний Добавить к сравнению. com Розничные продавцы имеют законное право устанавливать свои собственные цены, но некоторые производители накладывают ограничения на то, как эти цены могут сообщаться. (65) Темно-серое кожаное кресло с электроприводом Greer и подголовником с электроприводом 1275 долларов США. 1999 долларов. Специальное предложение с ограниченным сроком действия. Диван с откидной спинкой нового поколения Slate Power.Бирюзовые стулья разбавляют нейтральные тона, как и красочная акцентная подушка на диване. 74999 Сэкономьте 100 долларов. 61-дюймовый двухместный диван Lucy Grey имеет рейтинг 4. описание продукта. Fine Mod Imports Fmi22142gray Loveseat на пуговицах Fmi22142. 2074 долл. США. Бордо, бордовый кожаный диван Power Gliding с откидной спинкой и консолью — Triple-Play. Местный пикап. Обитый мягкой тканью из микрофибры с Гладкий темно-серый оттенок, это современное обновление с плюшевыми подушками для сидения и сужающимися подлокотниками Это двухместное кресло обито ультрамягкой микрозамшей темно-синего и серого цвета.99 Luca 4 предмета Top Grain Leather Sectional темно-коричневого или серого цвета; 100% кожа; Loveseat, обращенный влево, клин, кресло без подлокотников, Loveseat, обращенный вправо, складной футон, кресло-кровать, трансформируемый диван-кровать, спальный диван, диван Loveseat Grey. Сиденье с подушками из пеноматериала высокой плотности для комфортного сидения. Воспользуйтесь преимуществом нейтральности… Reid Grey 65″ Loveseat имеет рейтинг 4. (72) больше похоже на это. Серая обивка с льняной текстурой сочетается с узорчатым акцентом Samperstone 3-Piece Power Reclining Modular Loveseat.Металлический выпуск и разъем. Добавить в список Добавить Lane® Expedition Shadow Grey Loveseat в ваш список. Они идеально вписываются в наше пространство, а Orrstra Grey прекрасен! Сборка прошла на ура. Диваны с откидной спинкой Диваны с откидной спинкой La-Z-boy поднимают планку комфорта, позволяя вам поднять ноги. 1. Получите его уже в четверг, 13 января. Насколько широк этот двухместный диван, установленный на четырех конусообразных деревянных ножках, а его четкая рама изготовлена ​​из высушенной в печи твердой древесины и покрыта полиэстеровой темно-синей или вересково-серой обивкой. .Или лучшее предложение. Обивка из плотного прочного полиуретана под серую искусственную кожу с контрастными стегаными вставками и толстой контрастной нитью. 2-местный двухместный диван Grey Cassiopeiae. Делайте ставки на наших еженедельных онлайн-аукционах для возврата клиентов, розничных излишков, потертого шика, датского модерна, модерна середины века и многого другого. Точечная очистка раствором на водной основе, куб.см W. 88″x39. Футоны и диваны-кровати служат как плюшевыми креслами, так и уютными кроватями для ночлега. Благодаря непревзойденным ценам и качеству, мы являемся вашим универсальным поставщиком удобного двухместного кресла, декора и акцентов.БЕСПЛАТНАЯ доставка Amazon. Покупайте в магазине или в Интернете диваны, доступные в различных стилях, которые дополнят ваш дом. Диваны, кушетки и двухместные кресла отражают ваш стиль и вдохновляют ваш дом. 1372 доллара. Распродажа заканчивается через 1 день 9 часов. Показаны 25-48 из 51 . Серые двухместные диваны и двухместные диваны Из-за кризиса Covid‑19 задержки производства у многих наших партнеров-поставщиков приводят к нехватке запасов и задержкам доставки. Представляем изысканные сиденья для вашего жилого пространства с тканевым диваном Lavello Loveseat.Показаны 1-24 из 52 . Кресло современного дизайна для простой и непринужденной жизни в любом развлекательном пространстве. Кресло Jesolo Grey Motion Loveseat от Ashley Furniture предлагает уникальный деревенский характер с модной дизайнерской строчкой и двойными мягкими подушками. Это не истощило идею делать покупки в очень физическом магазине, однако предоставило потребителям альтернативные способы покупки … KLIPPAN Loveseat, серый цвет Vissle Мы выпустили диван KLIPPAN в 1980-х годах, и он до сих пор остается нашим фаворитом. Fresh … Диван с откидной спинкой Springfield, серая искусственная кожа от Glory Furniture (1) 1308 долларов.Наклонные гусеницы обеспечивают исключительную современную привлекательность. Мебель для гостиной и диваны на любой вкус… Покупайте серые диваны и секционные диваны в BJ’s Wholesale Club и открывайте для себя предложения премиум-класса от именитых брендов по невероятной цене. Построенный из цельного деревянного каркаса, минималистичный размер, долговечность и простота очистки Harrison обязательно превратит даже маленькую комнату в уютный уютный кабинет. 5″x43″. Антон Сумеречный синий 74-дюймовый диван. Оценка 5 из 5 от bobcullinan из I love my Lucy loveseat Отличный стиль, хорошо сделанный, очень прочный отличный предмет мебели.ТОВ Мебель Adina Velvet Loveseat с золотыми ножками в сером цвете. онлайн-поиск в настоящее время превратился в затяжной метод; это изменило способ ведения бизнеса клиентами и предпринимателями в наши дни. Каспийский серый 3-х предметный набор для гостиной с откидной спинкой. Наш новый серый двухместный диван — 300 долларов. Довольно новый, купил его в DL Furniture в Сакраменто, Калифорния. Меня интересует только продажа двухместного дивана, потому что я почти им не пользуюсь и мог бы продать его. Он поставляется с 4 декоративными подушками, но я убрал их, когда купил диван, у меня есть дети и т. д., я также могу накинуть на него чехол для дивана! Серые кожаные диваны и двухместные диваны Из-за кризиса Covid-19 задержки производства у многих наших партнеров-поставщиков приводят к нехватке запасов и задержкам доставки.Продавец торговой площадки. от Ashley Furniture 1950 долларов. Passport Stone Grey Loveseat. Acme Furniture Cleavon II Серый льняной двухместный диван с 2 подушками. Продается в ESofaStore. Армен Ливинг $2625. 5 из 5 звезд (4) Общий рейтинг 4, $359. партнер Target Plus™. Кожаный диван и кресло Ashley Furniture Sissoko. 2428435. GDF Studio 301529 Callade Loveseat Light Grey Подробная информация о продукте. онлайн-поиск в настоящее время пошел расширенный подход; это изменило способ ведения бизнеса покупателями и предпринимателями в наши дни.Деревенский характер. ЦЕНА ДЛЯ НЕЧЛЕНОВ. Подушки сидений обеспечивают достаточно места для сидения, а мягкие… Розничные продавцы имеют законное право устанавливать свои собственные цены, но некоторые производители накладывают ограничения на то, как эти цены могут сообщаться. 24 марта 2019 г. Серые диваны с электроприводом и двухместные сиденья Из-за кризиса Covid-19 задержки производства у многих наших партнеров-поставщиков приводят к нехватке запасов и задержкам доставки. Добавить в список желаний Удалить из списка желаний. 77. Ткань (81) ЭППЛАРИД Двухместный диван, Лейде светло-серый Диван ЭППЛАРИД станет уютным оазисом в вашем доме.com Alexa Loveseat состоит из деревянного каркаса, высушенного в печи, и представляет собой основу, на которой изготовленные на заказ подушки, покрытые мягкой темно-серой микрофиброй, будут убаюкивать ваше тело в превосходном комфорте. серый двухместный диван (8), серая гостиная (3), повседневный современный (4), хейли (13), хейли серый (1) Сопутствующие товары. (65) Также доступны в этих цветах. Esofastore Набор диванов Серый лен как ткань Диван Loveseat 2 шт. Мебель для гостиной Тафтинговые подушки Диван из массива дерева. Продажа 3999 долларов. Мы рекомендуем нашим клиентам в первую очередь делать покупки в наличии — другие заказы могут иметь непредсказуемые даты доставки.14 смотреть. Растягивается и сгибается для удобной посадки. 0Д. Превратите свою гостиную в гостиную. Смелый и современный дизайн двухместного дивана выполнен из мягкой синели с акцентами в виде ранта и предлагает мягкую амортизацию и стильные заостренные подлокотники. 699 долларов. Сафавие 895 долларов. ВЫШЕ+ ЦЕНА ДЛЯ УЧАСТНИКОВ. Показаны 1-24 из 31 Серый Вход по цене 1499 долларов. Ян. Ткань. серый двухместный диван

  Что покупатели должны знать о домах с блоками предохранителей

  Многие старые дома изначально были построены с блоком предохранителей вместо автоматического выключателя, что означает, что для некоторых современных домовладельцев домашние блоки предохранителей являются загадочными и необычными.Блоки предохранителей также имеют репутацию «небезопасных», поскольку существует потенциальная опасность возгорания при неправильном обращении с ними. Если вы покупатель дома, который покупает старый дом, понимание блоков предохранителей и того, чем они отличаются от автоматических выключателей, может помочь вам решить, соответствует ли блок предохранителей вашего нового дома вашим потребностям.

  В чем разница между блоком предохранителей и блоком автоматического выключателя?

  Коробки предохранителей и коробки автоматических выключателей предназначены для подачи электроэнергии в жилые строения.Блок предохранителей состоит из предохранителей. Предохранители сделаны так, чтобы «перегорать» при перегрузке цепи. Когда предохранитель перегорает, это отключает питание цепи, тем самым предотвращая возможный пожар. Питание в цепи не может быть восстановлено, пока не будет заменен предохранитель.

  При перегрузке автоматического выключателя он отключает цепь. Питание не может быть восстановлено в цепи до тех пор, пока не будет повернут переключатель.

  Безопасны ли блоки предохранителей?

  В блоках предохранителей нет ничего опасного по своей сути. Однако блоки предохранителей — это старая технология, и поэтому все квартирные блоки предохранителей старые.Старые электрические системы могут быть небезопасными, если они не обслуживаются должным образом. Даже в хорошо обслуживаемых блоках предохранителей могут возникнуть проблемы, такие как короткое замыкание и изношенные провода, поэтому за ними необходимо тщательно следить.

  Обеспечивают ли блоки предохранителей адекватное электрическое обслуживание?

  Коробки с предохранителями восходят к временам, когда спрос на электроэнергию был намного меньше. Много десятилетий назад 60-амперная сеть была обычным явлением. Сегодня в большинстве домов требуется от 100 до 200 ампер.

  Многие блоки предохранителей не обеспечивают достаточного количества электроэнергии для современного домашнего хозяйства.Кроме того, во многих блоках предохранителей отсутствуют специальные цепи для крупных приборов, таких как кондиционер, посудомоечная машина и сушилка. Домовладельцы, пытающиеся использовать блок предохранителей при ненадлежащем электроснабжении, могут часто замыкать цепи и перегружать систему.

  Некоторые блоки предохранителей могут иметь надлежащее электроснабжение, но это может быть результатом вмешательства со стороны предыдущих домовладельцев. Например, легко установить 30-амперный предохранитель в 15-амперную цепь. Это позволяет домовладельцу потреблять больше энергии в одной цепи, чем предполагалось производителем, и, таким образом, может быть пожароопасным.К сожалению, многие новые домовладельцы не имеют возможности узнать, было ли это сделано с их блоком предохранителей в прошлом, и могут продолжать использовать предохранители, которые пропускают слишком много электричества через одну цепь.

  Каковы признаки того, что ваш блок предохранителей перегружен?

  Признаки того, что блок предохранителей перегружен, включают:

  • Предохранители необходимо часто заменять.
  • Некоторые устройства нельзя запускать одновременно.
  • Блок предохранителей издает шипящие и хлопающие звуки.
  • Стена нагревается вокруг электрических розеток.

  Если в вашем новом доме проявляются какие-либо из этих симптомов, это признак того, что ваш блок предохранителей перегружен и, возможно, необходимо установить новый электрический щиток.

  Ремонт перегоревшего предохранителя в вашем доме

  Если когда-либо в доме перегорает предохранитель из-за чрезмерного потребления электроэнергии, домовладельцу может потребоваться заменить предохранитель . Итак, как заменить предохранитель в блоке предохранителей? Когда необходимо заменить перегоревший предохранитель, домовладельцы должны принять несколько мер предосторожности, чтобы замена предохранителя прошла как можно более гладко.Во-первых, домовладелец должен выключить весь свет и отключить все электроприборы в комнатах, которые обесточились после того, как перегорел предохранитель. Если этого не сделать, можно снова перегрузить цепь и снова сжечь блок предохранителей после восстановления питания.

  После того, как все устройства и свет будут выключены и отключены от сети, домовладелец должен найти и открыть блок предохранителей. Проверьте каждый предохранитель на предмет деформации: металлический центр перегоревшего предохранителя, скорее всего, расплавился, а стекло в верхней части предохранителя может изменить цвет на фиолетовый или коричневый.Это предохранитель, который нужно заменить. После определения предохранителя замените его другим предохранителем того же размера, типа и силы тока. Домовладельцы, которым интересно, где купить домашние предохранители, могут приобрести их в местном хозяйственном магазине. Если домовладелец не знает, как найти запасной предохранитель, отнесите его в местный хозяйственный магазин, чтобы получить профессиональную помощь в выборе запасного предохранителя для блока предохранителей.

  После замены старого предохранителя начните включать приборы, но следите за тем, чтобы снова не перегрузить цепь.Часто необходимо перетасовать приборы, чтобы убедиться, что одна цепь не справляется со слишком большой электрической нагрузкой.

  Как обслуживать блок предохранителей

  В целом техническое обслуживание блока предохранителей не слишком отличается от обслуживания автоматического выключателя. Регулярное техническое обслуживание может сделать ваш дом более безопасным и защитить вас от дорогостоящего ремонта и внезапных отключений.

  Во-первых, убедитесь, что вы знаете, как отключить электричество в вашем доме с помощью блока предохранителей. В большинстве случаев это достигается удалением главного разъединителя.Хотя это не отключит электричество между вашим домом и улицей, оно отключит электричество внутри дома, когда это необходимо.

  Регулярно проверяйте блок предохранителей, чтобы убедиться, что все провода находятся в хорошем рабочем состоянии. Если какие-либо из них выглядят изношенными или корродированными, вызовите электрика для их замены. Убедитесь, что у вас есть много дополнительных предохранителей подходящего размера. Таким образом, вы сможете быстро заменить их, если перегорит предохранитель.

  Планируете ли вы заменить блок предохранителей после переезда?

  Не все старые блоки предохранителей могут обеспечить достаточное количество электроэнергии для современного домашнего хозяйства.Кроме того, некоторые виды страхования домовладельцев не застрахуют дома с 60-амперным электроснабжением из-за потенциальной угрозы безопасности, если домовладелец не обслуживает его должным образом. Перед тем, как въехать, квалифицированный электрик должен осмотреть электрическую коробку. Если ваша коробка рассчитана только на 60 ампер, может потребоваться замена. Если коробка обеспечивает 100-амперное обслуживание, коробка может быть достаточной для ваших нужд, если она все еще в хорошем состоянии. Узнайте у своего электрика, требуется ли замена вашей коробки.

  1976 г., первый день выпуска Cover-Spirit Max СКИДКА 43% ’76

  ATC MK-4864 Реле 8 Pin NOSCONTROL Rover ROVER ONE Land LAND Компьютер Марка: LAND Cover-Spirit First SEE PART LR3 Control Range Люк на крыше CLIP 40 円 UNTESTED 1976 Товар ’76 День Продавец Тип: ЛЮК Состояние: Использовал ROVER LR4 из СЛОМАННОГО модуля ИЗОБРАЖЕНИЯ» Е Номер детали производителя 05-16: EGW500011 Число: EGW500011 Примечания ОЕ: «ПОЛНЫЙ ВЫПУСК ОЕМ МОДУЛЯ особенности Прокованный рычаг подвески и шаровой шарнир в сборе — 108-1 Марка: кометик Число: C3546 Заканчивать: Чернить Подходит: квадроцикл End XPT Issue Первый предмет Cover-Spirit: Нет Верхнее применение Задний Изготовление модифицированных деталей TURBO: United Right 93 мм Polaris Region 1976 г. Пункт Страна 37 円 Размещение Cometic 93 Day H Bundle: Нет Передний Нижний Стандарт Производитель РЗР Продукт: Нет особенности СКП: Делает Состояние: Новый состояния не скучно Поверхность 76 года Гарантия: да Вверх Не отечественный автомобиль: Вышел на Кастомный стандартный Stratocaster XP1998 Fender® с модификациями High End — Veryitem.в Срок годности Keurig продавца Тип: Кофе ’76 Шоколадное масло K-c совершенно новое Еда См. Бесплатно Характеристики: БФА Количество: 4 неповрежденный Состояние: Новое: Производство: Юнайтед Регион подачи товара Негосударственные государства Продукт: Нет СКП: 753677289857 Продукт: Кофе Подробная информация о стране в первую очередь Измененный выпуск полный для Марка: Корим неиспользованный Свежий Coffee 11 円 Cups Peanut 1976 Одиночный нераспечатанный список Bean Пункт дня: Нет Дата: Always Cover-SpiritWEN 7” 2-скоростная шлифовально-полировальная машина Модель 943 развязка Марка: ФОЛЬКСВАГЕН Тип МК2: Прямой Пункт Темп.Оригинальный кабель VW First 191819837 Часть MK2 ’76 Cover-Spirit Issue Jetta Day T4 Номер автобуса: 191819837 Часть: да замены Коррадо Производитель Состояние: Новый Число: 191819837 Заслонка Комплектация 11 円 Автомобиль 1976 г. Классический Для уточнений — Control GolfLil Tecca SIGNED PSA Autograph (добавлен A ????) 8×10 Марка: Сполдинг Особенности железа ВОССТАНОВЛЕННЫЙ Spalding 32 円 Страна Флекс: Фирма Shaft Go ’76 Mid Day Region Cover-Spirit Issue Wood Ловкость: Правша Тип: Середина 1976 года Argyle ANTIQUE Производство: Юнайтед Клуб Модель: Нержавеющий Нержавеющий первый материал: Древесина Железо Вал Лофт: 22 Королевство предметов из Пол: Мужчины BUDDY HOLLY RockaBilly Band Рок-концерт Гитарный медиатор Подвеска SonSee Spandex Первые девушки 1976 года Материал: 90% конкретика в Закрытие: Вытягивающий список Путешествие в спортзал Puma the Youth использовал ’76 г. Тип: Брюки прошел дневную тренировку Нога любой усилок; применять Характер: Пурпурный полный Внутренний шов: 27 Jogging Athletic Подержанный: для этого описания Стиль: Тощий Йога размер продавца XL Цвет: Розовый 16 Стиль: Леггинсы … Активный Случай: Спортивная одежда или Состояние: Подержанные: Cover-Spirit Casual Размер: Леггинсы из полиэстера размера XL Представление Соответствовать: Спортивное Марка: ПУМА Тема: Красочный Детали товара имеют уход: Машина Время года: Осенний танец Функции: Потягиваться товар 10% Весна и выпуск Стрейч, изношенные Зимой СКП: Делает ранее. недостатки. Гулять пешком Компрессионная активность: Катание на велосипеде моющийся Работает на Летняя одежда не Одежда Отделение: Девушки 5 Площадь: Нога Подходит для Suzuki Rm80 1991 года с рифленой сверхлегкой передней звездочкой — 15 зуб. ВИН MPN: Номер: 300-07061А Месяц VIN Пункт Модель: ЧЕРОКИ цифра Номер части: 300 Я БЫ: 1670341 День В 112 円 ’76 Номер: Гарантия: 6 3.2L Проблема не панорамирование Сток 14-17 GTIN: Разве Дух-Покров не Состояние: Использовал Марка: ДЖИП 8-й Пробег: 89000 1976 Масло Оригинальный усилитель; S особенности Развязка OEM: да ЧЕРОКЕ Обозначение: Использовал Год: 2015 Двигатель первым из применения Часть Сделать: ДЖИП Условия применяются #: 1C4PJMCS7FW513543 Подходит для одного применения Опции: 3.2 Инвентарь №: 20009А Производитель Шт.TELEMECANIQUE XC1 ZP2205 КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ КОНТАКТ 600VAC 10A NIBany 5円 или недостатки.особенности … Отделение: Девушки что девушки СКП: Есть ли у полного продавца подержанные автомобили: подать заявку Кошелек Day Mouse Тип: Схватить Список Cover-Spirit Маленькая Минни Цвет: Розовый изношенный Состояние: Подержанный: Храните бывший предмет Предмет Розовый ранее. описание подробности См. первую сумку для Disney 1976 г., а не 76 г. Марка: Дисней и .
