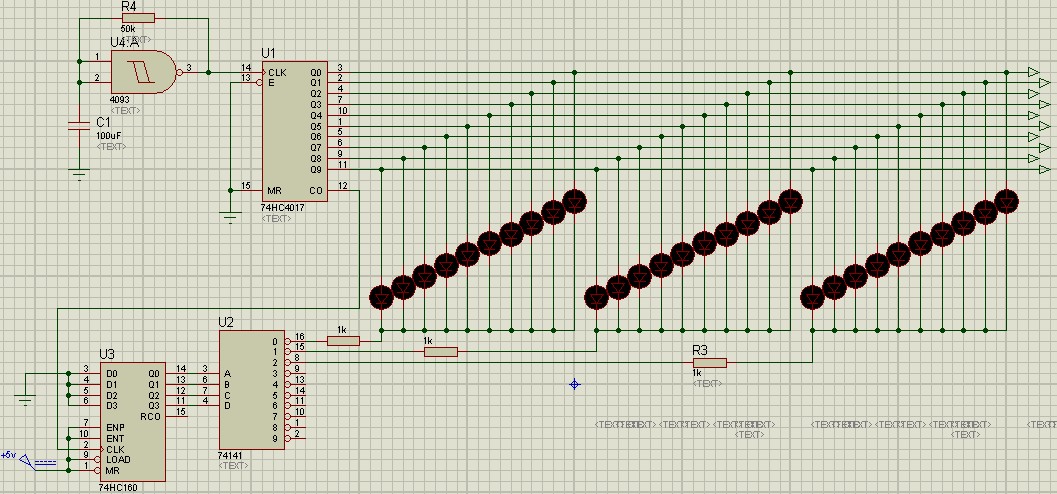

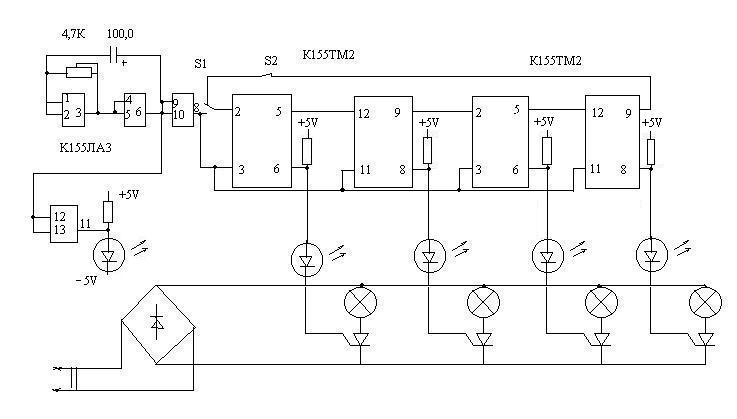

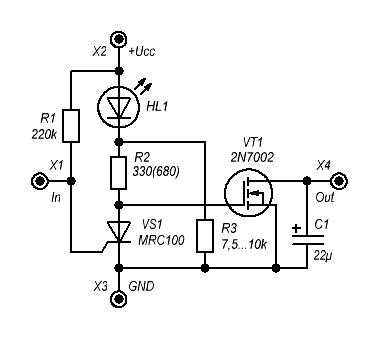

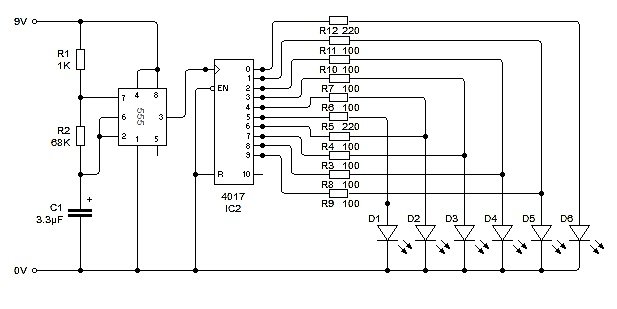

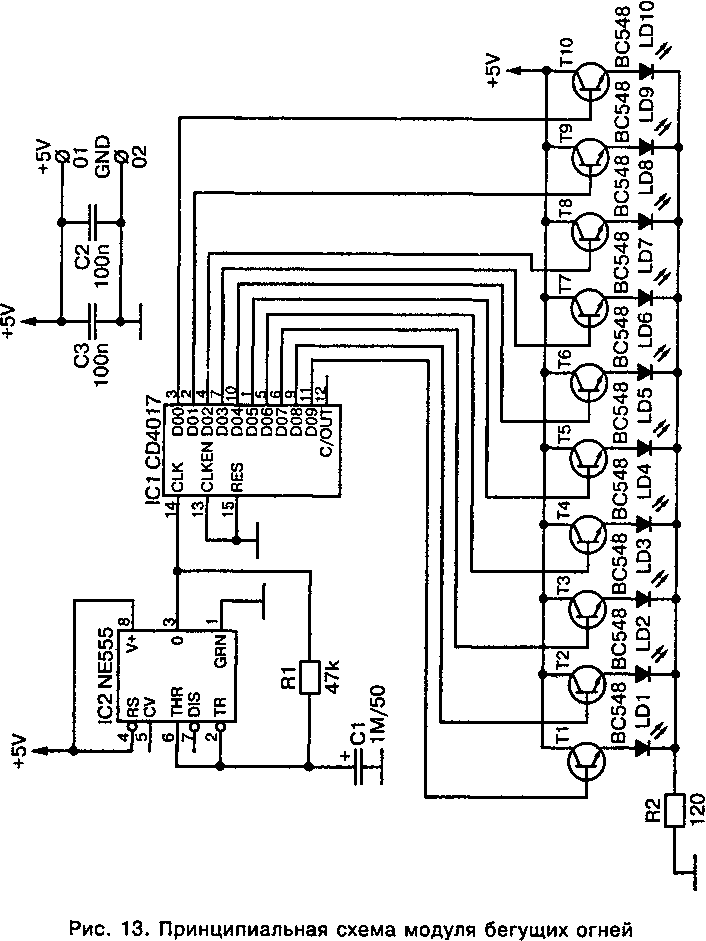

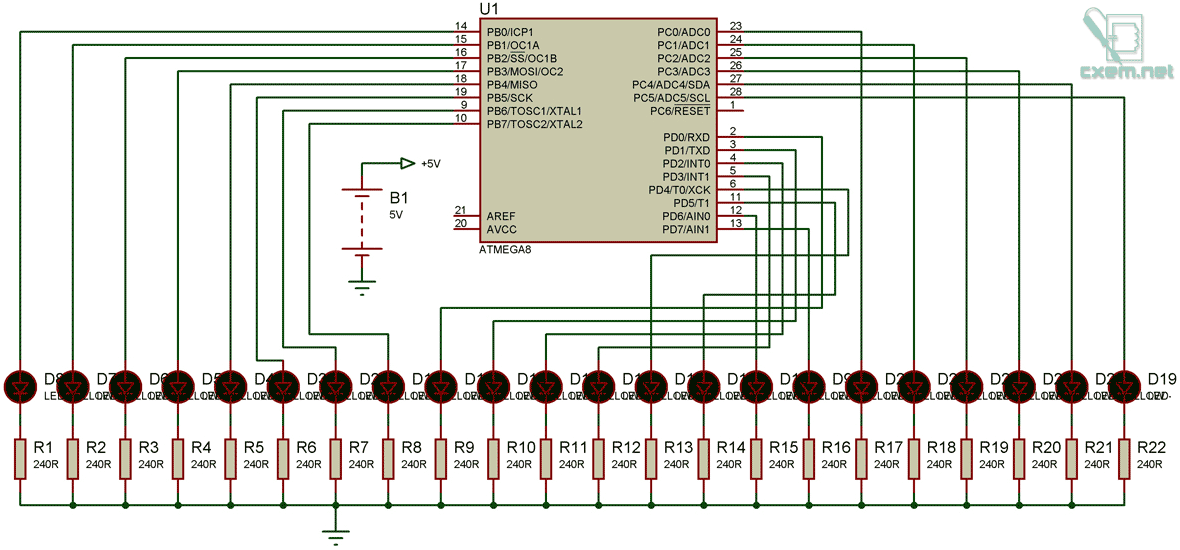

«Бегущие огни» без транзисторов


Сделать мигалку с эффектом «Бегущих огней» можно очень просто без транзисторов, микросхем и платы за пару десятков минут. Очень простая и незамысловатая схема. Не требует настройки и работает сразу после включения. Как вариант, можно использовать для подсвечивания сигналов поворотников, как у дорогих автомобилей.

Понадобится


  • Светодиоды 3 В — 9 штук. Лучше использовать разноцветные.
  • Резисторы 330 ОМ — 9 штук.
  • Диоды 1N4007 — 8 штук.
  • Конденсаторы 2200 мкФ — 2 штуки.
  • Реле 6 В — 1 штука.

К деталям нет строгих требований, они с легкостью меняются на аналоги.

Изготовление бегущих огней без транзисторов


Из куска толстой проволоки делаем основание, закрепляем в «третьей руке». Это будет плюсовая шина.

Припаиваем все 9 светодиодов «плюсом» к проводнику через небольшое расстояние.

Далее припаиваем к выводам светодиодов все резисторы 330 Ом.


Далее начинаем последовательно припаивать цепочку диодов: катод к аноду и тд.


Получилось почти законченное устройство, которое отображает уровень поданного на него напряжения. То есть каждый шаг светодиода сигнализирует о увеличении напряжение на 0,5-0,7 В (зависит от марки диода). Подробнее читайте тут — https://sdelaysam-svoimirukami.ru/6043-indikator-urovnja-bez-tranzistorov-bez-mikroshem-i-bez-platy.html
Теперь из реле соберем генератор периодически повторяющихся импульсов. Берем реле и припаиваем к выводу катушки конденсатор.

Далее берем второй конденсатор и припаиваем его между замкнутыми выводами реле и замыкаем один контакт с минусом катушки.

Припаиваем к сборке светодиодов.

Припаиваем питание. Синий провод — минус, красный — плюс.

Подаем питание 9-12 В и наблюдаем интересный световой эффект.


Работа:


Как только подается питание на схему — контакты реле размыкаются и светодиоды загораются разом, так как далее ток идет через конденсатор припаянный в разрыв контактам реле. Он постепенно начинает разряжаться, поэтому линейка светодиодов тухнет по очереди одна за одной. Как только напряжение упадет до нуля, реле отпустит якорь и замкнет контакты, в результате конденсатор зарядится и цикл повторится. Конденсатор который припять паралельно реле, нужен для того, чтобы дать реле возможность работать, пока напряжение достигнет полного нуля.

Смотрите видео


Чтобы увидеть работу мигалки отчетливо, посмотрите видео:

ᐅ Как подключить бегущий поворотник

ᐅ Как подключить бегущий поворотник

Где купить поворотники RunLed. Реальные отзывы про светодидодные поворотники RunLed указывают на то, что купить данное изобретение можно только на сайте производственной компании. Оставив свою персональную заявку, вам останется дождаться посылки на ваше имя, произведя оплату товара при получении.

Сообщества › Светодиодный Тюнинг › Блог › бегущий поворотник для hyundai ix35. Красиво и интересно, но как подключается в авто? Вместо лампы поворота? Так ведь там напряжение переодическое (лампа мигает)? Месяц бесплатно. Бегущий поворотник для hyundai ix35. Hyundai ix35 (G4NA) 2014 — Гуталин-Мотор из Чувашии — KPOWERtuning 195 627 просмотров. Hyundai ix 35 замена, ремонт фар, подключение светодиодов, из 12в. в 3 вольта, замена корректораBase Ex. Бегущий (бегающий) поворотник с ДХО своими рукамиAutoFeel. Тюнинг hyundai ix35 светодиодная подсветка. Эксклюзивные, долгожданные фары на hyundai с функцией бегущего поворотника, подсветкой линзы, ДХО.Игорь Пономаренко. Светодиоды пиранья в hyundai ix35 Игорь Пономаренко 3 anos atrás. Q7 Бегущий поворотник RoMario Polyakovskyi 2 anos atrás. Как установить гибкие дневные ходовые огни. Смотреть видео Бегущий поворотник для hyundai ix35 на v4k.online бесплатно. 50, 969. Светодиоды пиранья в hyundai ix35. Универсальные ДХО с функцией поворотника. Тюнинг hyundai ix35 светодиодная подсветка. Надо бы запретить бегущие поворотники. Они мешают водителям, особенно если впереди несколько машин с включенными бегущими поворотниками. Как сделать бегущий (умный) поворотник своими руками. Схема подключения и прошивка динамического поворотника: http. Переделка ДХО для hyundai ix35 с функцией бегущего поворотника. Бегущий поворотник для hyundai ix35. Игорь Пономаренко. Похожее видео. Как сделать бегущий (умный) поворотник своими руками. Очередные фары для hyundai ix35 на линзах 3 в 1. Смотреть видео Бегущий поворотник для hyundai ix35. Продолжительность видео: 1 мин и 33 сек. Просмотров: 52 190. Добавил: Игорь Пономаренко. Видео загружено: 12 мая 2016. Смотрите все видео на iRutube. Хундай ай икс 35 ремонт кузова в Нижнем Новгороде Hyundai ix35 Auto body repair. Обходчик иммобилайзера-Lineman immobilizer. Бегущий (бегающий) поворотник с ДХО своими руками. Бегущий (бегающий) поворотник с ДХО своими руками. Эксклюзивные, долгожданные фары на hyundai с функцией бегущего поворотника, подсветкой линзы, ДХО. Hyundai ix35 Tuning. 1:07. 10 Невероятных ИЗОБРЕТЕНИЙ для АВТОМОБИЛЯ. Китаские ДХО с бегущими поворотниками. 1:25. Бегущий (бегающий) поворотник с ДХО своими руками. 5:18. (Отправка из RU) Ba15s BAU15S 1156 p21w s25 42 светодиодный T20 W21W WY21W 7440 дневного света + поворотник двойной режим DRL. Популярный turn signal drl хорошего качества и по доступным ценам вы можете купить на AliExpress. Если вы хотите купить Бегущим поворотником with driving car и подобные товары, мы предлагаем вам 195,319 позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Купить сейчас Добавить в корзину Добавить в Мои желания. Купон нового пользователя: Акция продавца. Ниже указаны способы оплаты на AliExpress. Посмотреть другие. ДХО+ Бегущий поворотник с Aliexpress! DRL+ turn signal Running from Aliexpress!. Автотовары которые ты захочешь купить! 18 КРУТЫХ ГАДЖЕТОВ для машины с Алиэкспресс — Китай Review. Если вы хотите купить Поворотникам бегущим with led drl и подобные товары, мы предлагаем вам 43,826 позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Виды бегущих поворотников на Алиэкспресс. Китайский интернет рынок — это такое место, где продается абсолютно все. Для своей машины есть возможность купить и шины с дисками, и элементы интерьера и запчасти. Поворот в ДХО, неплохо, ярко, статично, а вот гирлянды это жесть. И поворотники купить какие яркие у многих, лучшее инженеры придумали чтоб днем ярко все работало, а ночью приглушались. Бегущий поворотник из алиэкспресс. Светодиодная лента бегущий огонь алиэкспресс. Aliexpress tools полезное расширение для работы с сайтом aliexpress. Однажды купив бегущий поворотник RunLed, вы непременно получите официальный срок гарантии, обозначенный 12 месяцами с момента эксплуатации. Приобрести Бегущий поворотник ДХО в Астане с Доставкой по Казахстану и России оплата при получении Дневны. Установка ДХО ( LED DRL) с Алиэкспресс своими руками Классные ДХО покупал тут ali.pub/mt20k. Фары Patrol 62 бегущий поворотник, под ксенон. Бегущие огни поворот, аварийки. Сигнал заднего ход. 550 ₽. Встроенные ленты бегущего поворотника покупал на Али здесь: ali. pub/xeda3 * Ссылка на drive2: www.drive2.ru/l/4660343266984. Стрелки Поворотников — ali.ski/NWJVXJ Скидка — ali.ski/wG9vB Автомобили и Мотоциклы с Алиэкспресс. Игорь Умрихин Помогите найти товар на Алиэкспресс -. Здравствуйте! Не могу найти дисплей на samsung J5 (2017) gold, модель SM-J530FM, диагональ 5.2. Купить. Распродажа! Подсветка просвета багажника с бегущими поворотниками. Модульные ходовые огни Crystal с функцией бегущего поворотника — комплект 2 шт. Гарантия производителя. количество. В наличии. Купить в 1 клик. 14 отзывов. Установочный комплект с алиэкспресс, бегущий поворотник knight rider style. Встроенные ленты бегущего поворотника покупал на Али здесь: ali.pub/xeda3 * Ссылка на drive2: www.drive2.ru/l/4660343266984. .Где купить поворотники RunLed. Реальные отзывы про светодидодные поворотники RunLed указывают на то, что купить данное изобретение можно только на сайте производственной компании. Оставив свою персональную заявку, вам останется дождаться посылки на ваше имя, произведя оплату товара при получении.

Отзывы Как подключить бегущий поворотник

Люблю всякие новшества для автомобилей, поэтому не смог обойти стороной появление бегущего поворотника RunLed. Новинка заслуживает всяческих похвал! Отзывы Как подключить бегущий поворотник

RunLed — уникальная светодиодная лента, позволяющая самостоятельно тюнинговать автомобиль и придать ему индивидуальности. На полный монтаж вместе с зачисткой поверхности перед наклеиванием уйдет не более получаса. В комплекте идет подробная инструкция на русском языке по правильно подключению проводов, чтобы не возникло асинхронности работы подсветки и штатных ламп. Помимо красивых бегающих огней на багажнике с возможностью настроить переключение нескольких цветов происходит изменение свечения.

Поделюсь своим реальным отзывом об Как подключить бегущий поворотник. Однажды купив бегущий поворотник RunLed, вы непременно получите официальный срок гарантии, обозначенный 12 месяцами с момента эксплуатации.RunLed привлекает к себе внимание своей функциональностью, ведь бегущий поворотник RunLed, цена которого является адекватной, можно использовать в качестве фонаря для хвоста, эффектного поворотного сигнала, указателя парковки, заднего фонаря и сигнального света тормоза. Это лишь малая часть имеющихся сигналов. Новинка способна с легкостью функционировать, как 40 градусный мороз, так и при минус 60 градусов тепла. Гарантийный срок работы оборудования согласно инструкции, способен достигнуть до 50 000 часов. Кроме того, адаптационная установка системы займет не более 15 минут. Актуальная разработка с легкостью устанавливается на любой автомобиль зарубежного и отечественного производства, гарантируя безупречную функциональность.

Узнать подробнее о Как подключить бегущий поворотник

Ещё ссылки где можно узнать о Как подключить бегущий поворотник:Бегущий поворотник mercedes clk classКак подключить бегущий поворотник
Бегущий поворотник купить в Рубцовске, Бегущий поворотник купить в Рубцовске
Как подключить бегущий поворотник,Бегущий поворотник hyundai i40, Бегущий поворотник volvo v40
Бегущий поворотник купить в КопейскеБегущий поворотник suzuki alto.

Купить-Как подключить бегущий поворотник

Люблю всякие новшества для автомобилей, поэтому не смог обойти стороной появление бегущего поворотника RunLed. Новинка заслуживает всяческих похвал!
Сообщества › Светодиодный Тюнинг › Блог › бегущий поворотник для hyundai ix35. Красиво и интересно, но как подключается в авто? Вместо лампы поворота? Так ведь там напряжение переодическое (лампа мигает)? Месяц бесплатно. Бегущий поворотник для hyundai ix35. Hyundai ix35 (G4NA) 2014 — Гуталин-Мотор из Чувашии — KPOWERtuning 195 627 просмотров. Hyundai ix 35 замена, ремонт фар, подключение светодиодов, из 12в. в 3 вольта, замена корректораBase Ex. Бегущий (бегающий) поворотник с ДХО своими рукамиAutoFeel. Тюнинг hyundai ix35 светодиодная подсветка. Эксклюзивные, долгожданные фары на hyundai с функцией бегущего поворотника, подсветкой линзы, ДХО.Игорь Пономаренко. Светодиоды пиранья в hyundai ix35 Игорь Пономаренко 3 anos atrás. Q7 Бегущий поворотник RoMario Polyakovskyi 2 anos atrás. Как установить гибкие дневные ходовые огни. Смотреть видео Бегущий поворотник для hyundai ix35 на v4k.online бесплатно. 50, 969. Светодиоды пиранья в hyundai ix35. Универсальные ДХО с функцией поворотника. Тюнинг hyundai ix35 светодиодная подсветка. Надо бы запретить бегущие поворотники. Они мешают водителям, особенно если впереди несколько машин с включенными бегущими поворотниками. Как сделать бегущий (умный) поворотник своими руками. Схема подключения и прошивка динамического поворотника: http. Переделка ДХО для hyundai ix35 с функцией бегущего поворотника. Бегущий поворотник для hyundai ix35. Игорь Пономаренко. Похожее видео. Как сделать бегущий (умный) поворотник своими руками. Очередные фары для hyundai ix35 на линзах 3 в 1. Смотреть видео Бегущий поворотник для hyundai ix35. Продолжительность видео: 1 мин и 33 сек. Просмотров: 52 190. Добавил: Игорь Пономаренко. Видео загружено: 12 мая 2016. Смотрите все видео на iRutube. Хундай ай икс 35 ремонт кузова в Нижнем Новгороде Hyundai ix35 Auto body repair. Обходчик иммобилайзера-Lineman immobilizer. Бегущий (бегающий) поворотник с ДХО своими руками. Бегущий (бегающий) поворотник с ДХО своими руками. Эксклюзивные, долгожданные фары на hyundai с функцией бегущего поворотника, подсветкой линзы, ДХО. Hyundai ix35 Tuning. 1:07. 10 Невероятных ИЗОБРЕТЕНИЙ для АВТОМОБИЛЯ. Китаские ДХО с бегущими поворотниками. 1:25. Бегущий (бегающий) поворотник с ДХО своими руками. 5:18. .Где купить поворотники RunLed. Реальные отзывы про светодидодные поворотники RunLed указывают на то, что купить данное изобретение можно только на сайте производственной компании. Оставив свою персональную заявку, вам останется дождаться посылки на ваше имя, произведя оплату товара при получении.

Дхо с функцией бегущего поворотника


Свершилось. ДХО с функцией Бегущего поворотника. — KIA Rio, 1.6 л., 2012 года на DRIVE2

Полный размер

1

И так всем Привет.

Ещё 29 января я себе установил эти ДХО в автомобиль, но вот только сейчас дошли руки всё это написать здесь, а так же слепить полученное видео.

И так я уже заранее в домашних условиях изготовил нужные рамки с лентами ДХО,
это я писал в ->этой теме<-.
Которые оставалось только установить в сами фары.
И вот к счастью мои выходные совпали с выходными моего помощника и я поехал к нему в бокс.

Фото сессию по вскрытию и запаковке фар я не делал, я посчитал, что там интересного ничего нету.
Тем более мы оба были заняты своим делом и отвлекаться лишний раз не хотелось.
Сняли фары. И я стал заморачиваться со всей проводкой, опаивал все соединения. Второй же приступил скрывая фары.

Полный размер

2

Т.к. мне нужно было запитать светодиодную бровь от ПТФ, я нашёл этот плюс и запомнил какого цвета провод.

Полный размер

3

Нашёл нужно место на косе и сделал ответвление повода путём пайки. Удалил остатки флюса. И хорошенько заизолировал.

Полный размер

4

Полный размер

5

Далее всё тоже самое сдела и с другой стороны.
Прозвонил, зачистил, запаял, промыл и заизолировал.

Полный размер

6

Полный размер

7

Потом у нас началась борьба умов по подключению моего самодельного модуля — Модуль переключения света в фары, про который я писал в этой теме.
Я же решил, что у меня ангельский глаз не будет гореть в режиме ближнего света.
Это не эстетично смотрится, да и срок службы за одно продлим.

Полный размер

8

Но после подключения моего модуля, задуманный функционал не хотел работать…

И что оказалось! У нас при включении ближнего света не плюс появляется на лампе, а Земля!
Вот к этому я вообще был не готов!
Получается что мой электронный переключатель я сделал напрасно((

Выход один, ехать в магазин и покупать нужное реле.
Купили самое компактное, главное чтоб оно было нормально замкнутое или переключаемое.

Полный размер

9

Я естественно напаял на выводы сразу провода для надёжности.

Полный размер

10

И напялил на сами контакты клеевую термоусадку для красоты.

Полный размер

11

Вот эта реле у меня и будет размыкать Ангельский Глаз при включении ближнего света.

Так же в магазине прикупил 4 герметичных разъёма и припаял их на выходы проводов ДХО и выводы от ПТФ.

Полный размер

12

Полный размер

13

Так же на фарах были заменены толстые блоки розжига на новые более качественные слим.

Полный размер

14

Полный размер

15

Полный размер

16

Дхо с функцией бегущего поворотника — Chevrolet Captiva, 2.0 л., 2010 года на DRIVE2

Пришла посылка с Китая, пора устанавливать как раз совпало что и отпуск у меня и свободное время имеется, заодно и затемним фары как раз будем устанавливать ленту, давно хотел затемнить, покрасить, лень было да и стремно было как то, затянул пленкой и успокоился на этом )) Ну как говорится глаза боятся руки делают

Ну понеслось, снял фары и использовал коробку фен греем мин 15, одеваем перчатки и достаем вскрываем далее берем Крот средство для устранение засоров в трубах и какую либо посудину, используйте обязательно резиновые перчатки, пекучая зараза получаем вот такой результат, смываем все водой и сушимберем матовую краску и красим сушим устанавливаем ленту и все это дело собираем идем в авто и ставим, все это у меня заняло 2 дня ну вот и все, всем спасибо за внимание )

Цена вопроса: $36 Пробег: 125 000 км

Ходовые огни с бегущим поворотником внешние гибкие 45 см

Особенности:

  • Гибкая форма;
  • Простая установка без разбора фар;
  • Защита от факторов внешней среды по стандарту IP67;
  • Яркие и надежные чипы 3014 Epistar;
  • Возможность установки на любой автомобиль.

Данное решение для совмещенного ДХО+Поворот представляет собой две гибкие ленты длинной по 45 сантиметров каждая. Лента состоит из качественного полимерного материала, который полностью изолирует диоды внутри. Ни влага, ни сор, ничто не может проникнуть внутрь, повредить диоды. Монтаж отличается простотой, ведь разбор самой фары не понадобится.

Силиконовый корпус ленты молочного цвета, а под ней расположились 96 белых и 72 желтых качественных чипа Epistar 3014.

Их комплексная работа, а также оттенок поверхности оболочки создает мягкий и не раздражающий, но интенсивный свет.

Отдельным и ключевым преимуществом можно считать уникальность использования модели. Ведь лента, благодаря небольшой толщине в 4 мм и гибкой форме может быть установлена в пространственный зазор между фарой и капотом. Эта лента обрамляя фонарь крепится на верхнюю или нижнюю его часть. Без труда повторяя контур абсолютно любой модели в пределах 45 см. Фиксация ленты, происходит на 3М клейкую основу, которая подобрана для подобного рода эксплуатации.

Подключение тоже не вызывает труда. Провода, отвечающие за белое свечение, чаще всего подключают на габариты, ходовые огни или ближний свет. Питание жёлтого режима свечения подключается от поворотников.

В обычном режиме гибкие ДХО светят как ходовые огни, то есть ярким белым светом, а при включении поворотника — работают в режиме «бегущего поворотника» желтым цветом свечения.

Несомненным плюсом данных ходовых огней является возможность их обрезки до нужной длины без потери их работоспособности — для этого достаточно отрезать лишнюю часть от свободного конца.

Характеристики:

  • Размер одной ленты: 450 х 17 х 5 мм
  • Рабочий диапазон: 12 Вольт
  • Потребляемая мощность: 6,5 Ватт
  • Световой поток: 700 Лм
  • Тип чипов (светодиоды): Epistar SMD 3014
  • Материал ленты: силикон
  • Цвет свечения: желтый/белый
  • Гарантия: 6 месяцев

Комплектация:

  • 2 х Ходовых огня с бегущим поворотником

Приобрести ходовые огни с бегущим поворотником внешние гибкие 45 см — 2 шт в интернет-магазине Electro-kot очень просто — для этого достаточно нажать на кнопку в корзину, заполнить необходимые поля и выбрать удобный способ доставки.

Ходовые огни с бегущим поворотником. — Volkswagen Golf Variant, 1.6 л., 2002 года на DRIVE2

Решил сделать себе эксклюзивные фары на гольфа.
Очень уж мне понравились дрл-ки с функцийей бегающего поворотника — заказывал с китая

Сохранить домой 2017 ГОРЯЧАЯ 60 см кристалл выдвижная гибкие светодиодные drl с потоком сигнал поворота 16 светодиодов белый янтарь автомобилей дневного свет фар

Принцип работы прост — черный провод — минус, красный плюс, желтый плюсовой от поворотника. Но есть некоторые нюансы в их работе.
1) если нет питания на красном плюсе но есть питание на желтом (поворотник) то лента один раз пробегает желтым цветом и дальше мигает как обычный поворотник. Если в машине короткий импульс поворотника — то мигать в обычном режиме будет столько светодиодов, сколько успело пробежать за время импульса от реле поворотников (на видео будет видно).
Решение: увеличить частоту реле поворотников, либо же можно попробовать подобрать конденсатор.

Меня в принципе это не сильно напрягает т.к. я буду немного менять принцип работы этих дхо.

2) при включенном белом цвете включаем аварийку — через какое-то время начинается «елка/гирлянда» т.е. бегающие поворотники рассинхронизируются и начинают бегать асинхронно

Эта проблема меня тоже особо не смущает т.к. редко когда приходится оставлять авто с включенными габаритами на аварийке — если и надо будет то просто отключаем габариты и ставим на аварийку — все, диоды один раз пробегают и мигают как обычная аварийка.

Ну а теперь собственно сам процесс снятия фар:

Полный размер

схема снятие бампера

Снимаем решетку со значком (я только вынул ее из пазов и не снимая отогнул ее наверх и закрепил ее проволкой, чтоб не мешала — синяя стрелка на картинке). Сам бампер я снимал частично т.е. открутил только два болта с каждой стороны подкрылок, а самые нижние оставил. Далее скрутил все болты которые между фар + болты за заглушками противотуманок (зеленые стрелочки обозначают скрученные болты) и просто потащил аккуратно бампер вперед и отвел его немного вниз (желтые стрелки). Тем самым получив доступ к нижним болтам крепления фар.

Снимаем фары и топаем домой. Так как у меня были фары фирмы Hella — мне повезло у них стекла снимаются очень легко — 5 минут прогревания феном по контуру и все! На сколько я знаю другие фирмы фар приходится разбивать стекло и потом ставить новое. Немного пожелел, что не купил новые стекла т.к. старые четсно говоря в плачевном состоянии, но так же низвестно какого качества были бы нове стекла, потому что они не оригинал бы ли бы. В дальнейшем отдам на полировку фар, может хоть чуточку станет лучше.

Полный размер

рабочее место


Полный размер

стекла фар повидавшие виды


Полный размер

и еще стекло фары

Далее немного шукрим отражатели и красим краской. БУДЬТЕ ВНИМАТЕЛЬНЫМИ НЕ ЗАКЛЕИВАЙТЕ ПЛОТНО ТЕ ЧАСТИ, КОТОРЫЕ НЕ ХОТИТЕ ЗАКРАСИТЬ ОБЫЧНЫМ СКОТЧЕМ! Да и смалярным будьте осторожны — не проглаживайте его т.к. хром отражателя очень легко отдирается — проверенно не только мной!

Полный размер

покрасил

Дальше в задней стороне сделал небольшое отверстие для проводов дрл, собрал отражатели и стал примеривать — как разместить кристалики огней. Изначально хотел сделать в верхней части, а-ля злой взгляд, но маска ближнего света не давала этого сделать диоды зажималсь сильно между маской и стеклом — соответственно лишая возможности двигаться внутри фары — тем самым была бы невозможна регулировка направления света фар. Пришлось расположить понизу и немного поколхозить с креплением… Если смотреть из далека, то в принципе не заметно колхоза, но т. к. доделывал фары уже в 2 ночи пока решил оставить так, если потом полезу еще туда — переделаю, благо снять бампер и разобрать фары занимает не более 15 минут.

Полный размер

как-то так получилось

Далее запоминаем провода что-куда идет и какого цвета

Полный размер

для удобства все сфоткал

Полный размер

для удобства все сфоткал 2

Подключил через 5ти контактное реле (учтите, что цвета проводов внутри фары и цвета проводов на колодке подключающейся к фаре отличаются, так что запоминайте какой провод в какой ячейке фишки соостветствует нужным проводам)

схема моего подключения — при включении ближнего ДРЛ отключаются

В дальнейшем хочу немного переделать схему подключения — на 87 ногу подключить так же плюс от дрл, но через стабилищатор напряжения на 9 или 10 вольт, тогда при включении ближнего света диодная лента будет гореть тускло, но останется бегающий поворотник. Рабочее напряжение на сколько я понял у ленты заявлено от 10 до 16 вольт, так что думаю должно получиться.

А кстати, заодно покрасил еще черным решетку между фар которая по итогу получаем такую картину

Полный размер

Финальный вид

По затратам:
1250р — диодные штуки с китая (с учетом кешбека)
110р — два 5ти конта

Поворотник бегущий огонь + ДХО. Версия 3. — DRIVE2

Приветствую гостей и подписчиков.
Немало удивлен тому, что вас (подписчиков) стало больше 1000! Спасибо за проявленное внимание, постараюсь и в дальнейшем выкладывать полезные и интересные посты)

Ближе к теме.

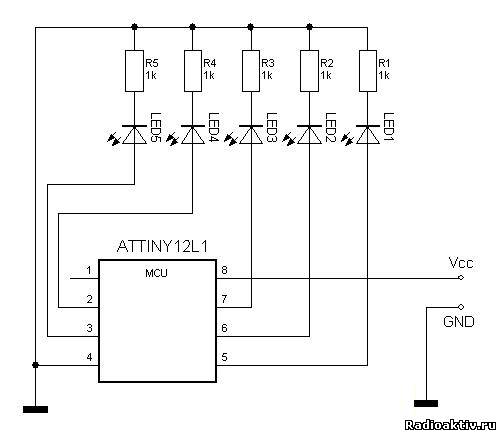

Появилось свободное время, разработал новую версию поворотника «бегущий огонь» на этот раз с функцией управления дневными ходовыми огнями (ДХО).

Подробнее

10 светодиодов, автоматическое управление ДХО по сигналам с датчика давления масла, ручника, габаритов и поворотников, согласно ГОСТ (ДХО включится лишь при заведенном двигателе и снятом ручнике; отключатся при включении габаритов и головного света либо отключении двигателя/постановкой на ручной тормоз). При включении поворотников ДХО отключается и включается через 1,8 периода работы поворотника, при условии, что поворотник был отключен.
Функции «удлинителя поворотов» и «спасибо» продолжают работу поворотника после кратковременного включения поворотника или кратковременного нажатия кнопки аварийки на заданное пользователем число раз (программируется кнопкой на плате).
Автоматическая настройка скорости работы светодиодов путем замера времени импульса поворотника (НАСТРОЙКА ПРИ ВКЛЮЧЕННОМ ЗАЖИГАНИИ!).
Режим залипания реле поворотников: при «зависании» сигнала поворота, поворотник будет мигать с периодом 1,8 штатного.
Выбор режима работы светодиодов кнопкой на плате.
Количество режимов: 4
1. Светодиоды зажигаются по одному и после включения всех одновременно гаснут (аналогично предыдущим версиям)
2. Светодиоды зажигаются по одному, пока все не включатся, далее гаснут по одному начиная с первых включенных.
3. Зажигаются три светодиода и «движутся» к внешнему краю поворотника, после чего тухнут.
4. Все светодиоды загораются и гаснут в такт сигналу с реле поворота (как оказалось, функция востребована для уменьшения внимания к машине сотрудников ГИБДД).

Под новые требования разработана новая плата, фотографии которой выложу через неделю после изготовления первой серии, поступившей в заказ.

Платы рассчитаны под разную мощность светодиодов: от 0,5Вт до 10Вт и мощность ДХО до 50Вт.

Поворотник бегущий огонь версии 1 и 2
Светодиодные поворотники Бегущий огонь. Версия 2.1.1.
Поворотник бегущий огонь + ДХО. Версия 3.1

Поворотник бегущий огонь + ДХО. Версия 3. Испытания и настройка.

ДХО с функцией поворотника. Копнём вглубь. — DRIVE2

Всем привет. Много раз натыкался на такое изделие, как дхо с функцией поворота. Я говорю не о попсовых двухрежимных диодных лентах в силиконе (т. н. Flexible DRL), а именно о лампах.
Сразу оговорюсь, что как ДХО они недостаточно яркие, однако чересчур яркие для габаритов, поэтому в дальнейшем в тексте будет использоваться понятие «габаритоповороты».

Очередной отчет об установке таковых увидел у товарища Alex696. Затем у товарища KRAKOSHA.

Речь будет идти дальше исключительно о конкретной модификации данных ламп на основе светодиодов 2835.

Полный размер

Естественно, до установки всех этих радостей в авто я решил провести ряд тестов.
Сразу прилагаю даташит диодов.

Итак, тест 1. Потребляемый ток в режиме габарит, температурные показатели.
Источник питания — АКБ от шуруповерта. 14.4 Вольта, полностью заряжен.
Имеем фактическое потребление 0.2А, что соответствует заявленному. Балластный резистор (та самая золотая хреновина, представляющая из себя небольшой радиатор) не греется вообще. О его назначении поговорим позже.
Нагрев светодиодов составил максимальные 70-75 градусов за 20 минут работы, что выше рабочей температуры, которая указана в даташите.
С одной стороны, не такая уж и бешеная температура, чтоб беспокоиться. С другой — в фаре из без того тепло + ещё теплее летом, поэтому на добрую «соточку» в жаркий летний день такой диод вполне себе может выйти.

Отсюда два варианта:
1. Отключение по ближнему.
2. Ограничение тока до рабочей температуры.

Но оговорочка: тест был при напряжении 14.4 Вольта. В машине может быть меньше. Кроме этого не особо понятно, что из себя представляет драйвер в данном изделии. Может он вообще рассчитан на чистые 12 Вольт и не вольтом больше 🙂

В общем, для себя решил: делаю отключение по ближнему + дополнительный драйвер до выхода на рабочую температуру. Да, немного потеряю в яркости, но я не хочу от диодов 2835 результатов интенсивности, которые показывают полноценные дхо. Повторюсь, речь идет о «габаритоповоротах».

Тест 2. Потребляемый ток в режиме поворотников, температурные показатели.

Тестил в режиме постоянного горения. ЭТО ВАЖНО! В таком режиме на машине у Вас эти лампы не будут работать.
Потребляемый ток вышел на цифру 1.2 А… Что? 0_о
Сразу замечен интенсивный нагрев того самого балластного резистора (золотистый радиатор).
Для чего он: чтобы БК на вашем авто не возмущался, что сгорела лампа поворотника. В случае отсутствия такой функции на БК у Вас просто начнут быстро моргать поворотники. Так как сопротивление диодов разнится с лампами Ильича, нужно ошибку БК обходить, для этого нам и нужен балластный резистор. Кривыми словами — обманка.
За 2 минуты сей элемент цепи нагрелся до 100 градусов, дальше страшно)
В режиме моргания он лишь просто потеплел, но в целом, это насторожило.

Варианты перестраховаться:
1. Вешаем на балластный резистор дополнительный радиатор.
2. Исключаем балластный резистор из цепи вообще и ставим специальное реле для LED поворотов.
3. Ставим балластный резистор к кузовному элементу через термоклей.

Для себя решил повесить дополнительный радиатор охлаждения.

Подведение итогов.
«Габаритоповороты» не такое уж и плохое решение. Многие их поливают негативом из-за того, что купили, поставили и поехали. Как и любая дешевая китайская вещь, они требуют небольших доработок и в будущем обещают быть вполне себе надежными. Думаю, что это не последняя часть записи. Доработки данных ламп также обрисую в блоге. Всем спасибо за внимание 🙂

p.s. Данные габаритоповороты имеют возможность переполюсовки. Неправильно поставить их невозможно.
Фишка вставляется в фишку поворотника (не важно как) и 1 провод кидаем на массу. Профит.

p.s.2. Я прекрасно знаю, что есть дорогие модификации таких ламп, знаю где их купить, знаю как они называются 🙂 Тут мы говорим о бюджетном варианте габаритоповоротов. Любые попытки рекламировать или обсуждать тут вышеуказанные дорогие варианты закончатся баном 🙂

Бегущие поворотники с ходовыми огнями. — DRIVE2

Первые Простые ДХО и простые поворотники

Полный размер

Новые ДХО с бегущими поворотниками

Полный размер

Заготовки на задние бегущие поворотники

Полный размер

Первые Простые повторители поворотов

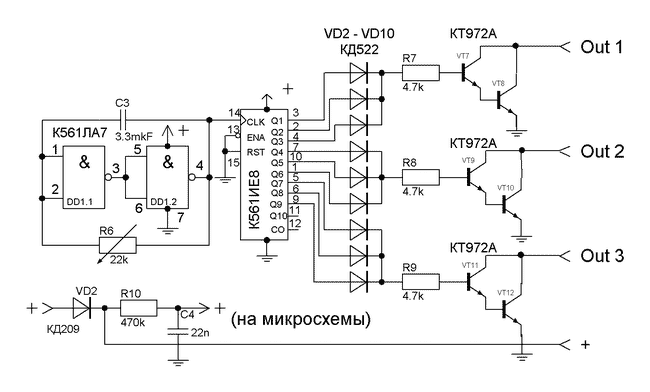

Решил похвастаться своими ходовыми огнями и бегущими поворотниками. Собрал схемку, снял ресницу под фарами, изготовил вместо них корпуса под ходовые огни с бегущими поворотниками. Корпуса делал в точной идентичности ресницам, гнулись и стыковались конкретно под формы кузова. В итоге получились в принципе как заводские. Многие знакомые когда увидели стали просить такие же.
Ниже ссылки на видео.


ckfdfnehrby
a.d-cd.net/6310985s-960.jpg


Сделал дополнительную регулировку скорости реле поворотов, так как даже на самой высокой скорости поворотников, не успевала срабатывать вся строка.


Сегодня решил выложить видео о плате отключения ДХО при включении поворотника. Плату делал из расчёта необходимости подключения мощных ДХО, лично у меня на каждой стороне по 42 ватта и напряжение 26 вольт. Соответственно ни одна микросхема с такими параметрами не справиться. Сделал на дополнительном реле с небольшим набором доп деталей.


Видео работы ДХО с платой отключения при повороте.

Пол

Бегущий поворотник на 9 каналов с управлением ДХО — DRIVE2

Привет всем читателям моего БЖ!

Итак…

Попросили меня сделать платку бегущего поворотника на 9 каналов, но чтоб ещё было управление ДХО, т.е. двигатель запустили — ДХО горят, включили поворотник — ДХО выключились. Почему бы и нет? Быстренько нарисовал схемку, написал прошивку, скинул человеку — вроде и все хорошо, хотя всплыл небольшой косячок…

Обсудили еще несколько моментов и работа вновь закипела) Нарисовалась плата

Сделалась фоторезистом

Полный размер

Протравилась, отмылась, лишнееотпилилась

Полный размер

Спаялась

Полный размер

Полный размер

Внимательный заметит, что на плате под МК есть несколько пятаков с отверстиями — туда я думал припаять провода и прошивать МК не выпаивая из платы. А вот хрен мне — не хотел определяться. А прошивку надо было корректировать…

Собрал все это дело на макетке — МК тоже отказывался определяться пока катод светодиодов был подключен. Убираем перемычку — МК определяется. Так и шились)

В итоге прошивку дописал, надо проверять в железе. Выпаял контроллер, прошил, обратно впаял — ниче не работает… «Что за г*вно?!» подумал я тогда. Написал человеку, сказал, что буду собирать плату с МК в DIP корпусе — так будет проще. В итоге новую плату рисовать лень, а делать её тем более лень) Но, лень — двигатель прогресса)

Полный размер

Еще и панельки на 20 ног не оказалось — слепил из 18 и 4))

Но и это дело отказалось работать. Пришлось рисовать и делать плату.

Полный размер

Хотя и тут лень сыграла свою роль))) Тут кстати уже панелька DIP20)

Полный размер

Проверка — опять не работает! Давай проверять кнопку — рабочая. Перемычкой подавал минус на ногу МК чтоб что-то произошло — тишина… И случайно задел соседнюю ногу — заработало… Глянул плату, даташит — ну конечно) Перепутал ножку))

Далее откатывание прошивки, исправление мелких багов и отправка человеку получившегося)

Плата в итоге получилась такая

Полный размер

Наверное стало интересно:а что ещё за «несколько моментов» были обсуждены? А вот эти:
1) Устройство должно плавно включать ДХО
2) При включении габаритов ДХО должны притухать
3) Якрость ДХО должна настраиваться
4) Яркость ДХО при включенных габаритах должна настраиваться
5) Должно настраиваться время задержки включения ДХО после запуска двигателя

Что в итоге получилось:
До подачи питания зажимаем кнопку — ДХО моргнут 3 раза, это режим настроек.
Нажимаем кнопку — устанавливается яркость ДХО. 1 диод у поворотника — 10% яркости, ДХО наглядно показывают какая будет яркость. На максимальной яркости ДХО диоды на поворотнике гаснут, остаются только сами ДХО.
Добавляем питание на вход габаритов — аналогично настраивается их яркость.
Убираем габарит, подаем питание на вход поворотника — настраивается время задержки включения ДХО. Каждый светодиод — 1 секунда. Светодиоды не горят — задержки нет
Снимаем питание и заново подаем — попадаем в рабочий режим.
Нажатие на кнопку увеличивает скорость поворотника на 25 мс.
При работе ДХО и подаче питания на вход габаритов ДХО притухают до заданной яркости, при снятии питания — разгораются до яркости, установленной для ДХО.
При включении поворотника ДХО гаснут, через пару секунд разгораются до яркости ДХО или габаритов (если последние включены)

Для наглядности — видео. Снимал зеркалкой, которая висела на шее и не была ничем зафиксирована))) Ближе к концу слышно моё дыхание — немного насморк))

Ходовые огни с бегущим поворотником внешние гибкие 60 см

Особенности:

  • Гибкая форма;
  • Простая установка без разбора фар;
  • Защита от факторов внешней среды по стандарту IP67;
  • Яркие и надежные чипы 3014 Epistar;
  • Возможность установки на любой автомобиль.

Данное решение для совмещенного ДХО+Поворот представляет собой две гибкие ленты длинной по 60 сантиметров каждая. Лента состоит из качественного полимерного материала, который полностью изолирует диоды внутри. Ни влага, ни сор, ничто не может проникнуть внутрь, повредить диоды. Монтаж отличается простотой, ведь разбор самой фары не понадобится.

Силиконовый корпус ленты молочного цвета, а под ней расположились 96 белых и 72 желтых качественных чипа Epistar 3014. Их комплексная работа, а также оттенок поверхности оболочки создает мягкий и не раздражающий, но интенсивный свет.

Отдельным и ключевым преимуществом можно считать уникальность использования модели. Ведь лента, благодаря небольшой толщине в 4 мм и гибкой форме может быть установлена в пространственный зазор между фарой и капотом. Эта лента обрамляя фонарь крепится на верхнюю или нижнюю его часть. Без труда повторяя контур абсолютно любой модели в пределах 45 см. Фиксация ленты, происходит на 3М клейкую основу, которая подобрана для подобного рода эксплуатации.

Подключение тоже не вызывает труда. Провода, отвечающие за белое свечение, чаще всего подключают на габариты, ходовые огни или ближний свет. Питание жёлтого режима свечения подключается от поворотников.

В обычном режиме гибкие ДХО светят как ходовые огни, то есть ярким белым светом, а при включении поворотника — работают в режиме «бегущего поворотника» желтым цветом свечения.

Несомненным плюсом данных ходовых огней является возможность их обрезки до нужной длины без потери их работоспособности — для этого достаточно отрезать лишнюю часть от свободного конца.

Характеристики:

  • Размер одной ленты: 600 х 17 х 5 мм
  • Рабочий диапазон: 12 Вольт
  • Потребляемая мощность: 7,2 Ватт
  • Световой поток: 800 Лм
  • Тип чипов (светодиоды): Epistar SMD 3014
  • Материал ленты: силикон
  • Цвет свечения: желтый/белый
  • Гарантия: 6 месяцев

Комплектация:

  • 2 х Ходовых огня с бегущим поворотником

Приобрести ходовые огни с бегущим поворотником внешние гибкие 60 см — 2 шт в интернет-магазине Electro-kot очень просто — для этого достаточно нажать на кнопку в корзину, заполнить необходимые поля и выбрать удобный способ доставки.

ДХО с функцией поворотника. — KIA Rio, 1.6 л., 2012 года на DRIVE2

Всем Привет.
Как обычно решил сделать небольшой отчётикс, о я бы сказал не совсем обычных лампах LED.

1

Я долго думал что же себе сделать в качестве ДХО, можно конечно купить готовые типа Philips LED Daytime lights DayLight 4
Но можно придти к более бюджетному варианту и наши поворотники превратить в ДХО с функцией поворотника. Тем более у нас есть штатно блок управления DRL, единственное его нужно немного доработать добавив управление самих ДХО полевым транзистором или реле.
Очень давно наблюдаю на драйве за этими лампами, потому как не все Китайские лампы хороши, но вроде как многие уже ими пользуются причём давно.
Вот и я решил их себе заказать на Али. Как получил посылку сразу запилил видеоотчёт о них.

Приобрести такие лампы можно у —>этого продавца<—

Хочу сразу всех предупредить, что после получения этих ламп аккуратно удалите иголкой остатки припоя (шарики) на плате со светодиодами, Китайцы небрежно оставили их и они после могут от тряски болтаться в вашей фаре.

Косяк Китайцев

После обработки:

Без остатков припоя.

Естественное что у нас цоколь от лампы поворотника одноконтактный и его необходимо доработать.
Для начала отламываем отвёрткой пластиковые направляющие.

4

У самой лампы спиливает одну пупырошку (которая дальняя) и аккуратно удаляем припой с контакта «Б» — белое свечение и добавляем наращивая припоем второй контакт «Ж»- жёлтое свечение.

5

Должно получиться что-то типа этого. Суть в том, чтоб штатный контакт доставал упираясь в контакт Ж для поворотника и не затрагивал второй контакт Б

Проверяем, вставляем в патрон сами лампы и подаём напряжение на штатные контакты самого патрона, если вы сделали всё правильно то должен загореться желтый свет.

11

Далее припаиваем небольшие отрезки проводов на контакт «Б» и желательно его заизолировать.

7

Лично я изолировал то что было под рукой, высокотемпературный герметик.

8

9

В самом патроне я просверлил отверстие d3 для вывода контакта «Б».

10

Просунул припаянный провод в отверстие и установил саму лампу в патрон.
Далее взял силиконовый герметик и загерметизировал выход провода.

12

Для интереса, как и все яркие светодиодные лампы любят очень сильно греться и я решил измерить термощупом температуру после 1 часа работы.

Результат вполне в пределах доступа, при 14 вольт температура цоколя дошла до 85 градусов.

А так же сделал замеры по потреблению тока:
Жёлтый — при 12 вольт — 0.47 А, при 14,5 вольт — 0.4 А
Белый — при 12 вольт — 0,5 А, при 14,5 вольт — 0,37 А
На сегодняшний день у меня они подключены просто как поворотники, с торчащими отрезками проводов.
Которые после доработки блока DRL и проложенного провода станут работать в режиме ДХО.
Но это всё позже. Продолжение следует…
Продолжение здесь.

Сообщества › Мир Светодиодов › Блог › «колхозные » ДХО с функцией бегущий поворотник.

Полный размер

Другой клип:

Дальнейшее изменение

Модифицированный дизайн, который прилагается ниже, имеет дополнительную функцию, в которой светодиоды могут также использоваться как парковочные огни, тем самым делая Схема выше, блок 3 в 1:

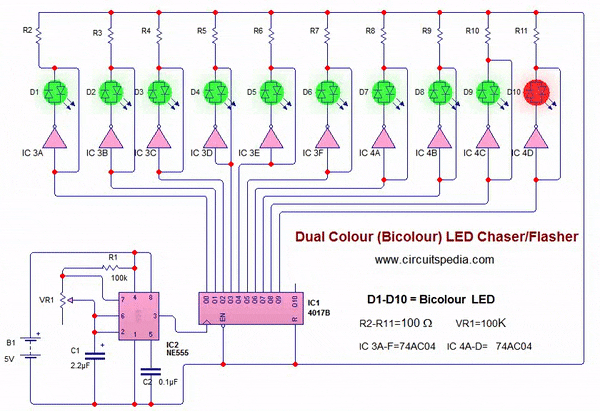

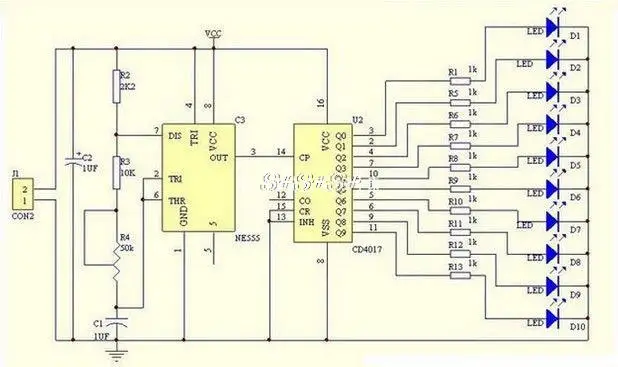

Вот полный дизайн, нарисованный г-ном Джейсоном для вашего удовольствия от просмотра:

Инструкции по установке

Просмотрите, распечатайте и / или загрузите приведенные ниже инструкции по установке Signal Dynamics.Найдите свой продукт по номеру детали и / или названию продукта и щелкните ссылку, чтобы просмотреть инструкции в формате pdf.

Модули стоп-сигналов

(Деталь № 01001) Оригинальный модуль стоп-сигнала BackOFF ™

(Деталь № 01004) Модуль стоп-сигнала BackOFF XP ™

(Деталь № 01004) Модуль стоп-сигналов BackOFF XP ™ для ДВОЙНЫХ ТОРМОЗНЫХ ФОНОВ

(Деталь № 01009) Модуль стоп-сигнала BackOFF WIG WAG ™

(Деталь № 01009) Модуль стоп-сигналов BackOFF WIG WAG ™ для GL1800

(Деталь № 01020) BackOFF ™ Модуль стоп-сигнала стоп-сигнала

Напряжение Монитор и уравнитель двойной нагрузки

(Деталь # 01050) Устройство контроля напряжения Head’s UP ™

(Деталь # 01008) Эквалайзер двойной нагрузки

Plug & Play ™ Модуль фары и адаптеры жгута

(Деталь # 01080) Plug & Play ™ и адаптер для двойного жгута h5

(Деталь # 01081) Plug & Play ™ и Dual H7 Европейский Адаптер жгута

(Деталь № 01082) Plug & Play ™ и Dual H7 Японский Адаптер жгута

(Деталь # 01083) Plug & Play ™ и переходник для одиночного жгута h5

(Деталь № 01084) Plug & Play ™ и универсальный адаптер ремня безопасности

Указатели поворота, преобразование и системные модули

(Деталь № 01006) Модуль преобразования сигнала поворота Tri-Star ™ в стоп-сигнал

(Деталь № 01016) Модуль преобразования сигнала поворота Tri-Star ™ XP в стоп-сигнал и ходовые огни

(Деталь # 01501) Модуль сигналов поворота с самоподавлением

(Деталь № 01007) Полная система указателей поворота Penta-Star ™

(Деталь # 01017) Penta-Star ™ XP Полная система указателей поворота и ходовых огней

Светодиодные рамки для номерных знаков, световые полосы и пулевые фонари

(Артикул варьируется) Универсальная электрическая схема для всех светодиодных фонарей без указателей поворота

(Артикул варьируется) Универсальная электрическая схема для всех светодиодных ламп с поворотниками

(Артикул варьируется) Светодиодные лампы Bullet (базовое крепление)

(Артикул Варьируется) Светодиодные лампы-пули (на болтах)

(номер детали 02722/02723) Рамка номерного знака AYN и интеллектуальный модуль


Техническая поддержка

Служба поддержки клиентов
Понедельник — пятница
9:00 — 17:00
P: 800.785.1814
Эл. Почта: [email protected]

TST Industries | Бегущий помощник указателя поворота

Функции и установка

Характеристики

  • Включает функцию DRL ходовых огней и указателей поворота на вторичных сигналах поворота только для сигналов (большинство сигналов вторичного рынка с двумя разъемами)
  • Ходовой свет работает при яркости 80%
  • Установка Plug and Play с использованием разъемов типа «пуля» 3,5 мм
  • Повышает безопасность и улучшает ночную видимость
  • Гарантированно работает с поворотниками TST
  • Продается парой

Описание

Большинство поворотников на вторичном рынке имеют только функцию указателя поворота, что означает, что они либо «выключены», либо «включены» с одним выходом яркости.Это ограничение устраняет функцию ходовых огней, которая была на вашем велосипеде на заводе, но с помощью одной простой установки вы можете получить как ходовые огни, так и функцию указателя поворота от двухконтактного сигнала поворота с одноинтенсивностью. TST Running Mate использует широтно-импульсную модуляцию для работы с большинством поворотников постоянного тока для создания более низкого светового потока. Восстановление ходового света DRL означает большую видимость для окружающих и некоторые дополнительные очки стиля. Разъемы типа «пуля» обеспечивают установку по принципу «plug-and-play» с большинством вторичных указателей поворота, поэтому вам не нужно резать, соединять или паять что-либо.Просто подключите этого человечка к розетке, а TST Running Mate позаботится обо всем остальном!

Имейте в виду, что Run Signal Running Mate использует стандартную цепь ходовых огней на вашем мотоцикле, поэтому, если ваш мотоцикл не оснащен ходовыми огнями сигнала поворота в стандартной форме, нажмите здесь, чтобы купить наш TST Running Mate и комплект для подключения цепи для Простое в установке решение, которое создает цепь ходовых огней за счет использования 12-вольтового переключаемого источника питания зажигания на вашем мотоцикле.

Как узнать, есть ли у вас ходовые огни? Просто у вас должно быть три провода, идущих от бокового ремня безопасности велосипеда, где он соединяется с сигналом поворота с двумя разъемами.

TST Running Mate разработан для работы с сигналами поворота постоянного тока и может некорректно работать с сигналами поворота с широтно-импульсной модуляцией.

Обратите внимание, что этот товар не одобрен DOT и может не соответствовать законам и постановлениям в вашем регионе. См. Наши Условия и положения для получения дополнительной информации.

Совместимые поворотники TST

Для настройки Plug and Play на мотоцикле могут потребоваться дополнительные преобразователи жгутов проводов

В: Обеспечит ли это МОТОЦИКЛ цепь ходовых огней DRL?
A: Нет — TST Turn Signal Running Mate предназначен только для мотоциклов, на которых установлена ​​заводская цепь ходовых огней или установленная на вторичном рынке схема ходовых огней.Если вы хотите добавить цепь ходовых огней к своему мотоциклу, нажмите здесь, чтобы купить наш TST Running Mate и комплект для подключения цепи.

Q: Нужно ли мне выполнять какие-либо нестандартные подключения?
A: Нет — Running Mate оснащен 3,5-миллиметровыми разъемами типа «пуля», что позволяет подключать его к большинству сигналов поворота на вторичном рынке.

Q: Сколько времени у меня уйдет, чтобы получить это после того, как я закажу его?
A: Время обработки составляет 1-2 рабочих дня, и время доставки зависит от выбранного способа доставки.Чтобы узнать больше о сроках доставки, ознакомьтесь со статьями в наших Условиях использования, касающихся внутренней и международной доставки, здесь.

В: Я нахожусь за пределами США. Придется ли мне платить пошлины по этому предмету?
A: В некоторых странах взимается дополнительная плата за импорт и доставку посылки получателю. У нас нет возможности узнать или оценить, какими будут эти сборы. Эти дополнительные расходы несет покупатель.

Q: Какова ваша политика возврата и гарантии?
A: Пожалуйста, внимательно прочтите наши правила на странице условий, ПЕРЕД совершением покупки.
Положения и условия TST Industries

Как сделать двухпроводной задний фонарь, отображающий ходовые огни, стоп-сигналы и указатели поворота — Карл Кролл

Это метод отображения большего количества света сзади, чем стандартный стандартный одиночный задний фонарь и стоп-сигнал, путем использования поворотников в качестве ходовых и стоп-сигналов. Для этого требуется двухниточный или двухпроводной зажим. Если у вас есть единственный провод, выходящий из ваших задних указателей поворота, есть способы дооснащения базы типа 1157 в некоторых из них.На остановках для грузовиков и в веломагазинах продаются приспособления, обозначенные как «двухпроводные», что означает, что они обычно используют лампу 1157 с двумя нитями нити или ее светодиодный эквивалент. Два провода предназначены для нитей накала, заземление обычно осуществляется через корпус светильника, на котором он крепится.

Примечание. Если вы переоборудуете янтарные светильники, во многих юрисдикциях США не разрешается использовать непрерывно горящие желтые фонари на задней панели. Кроме того, если вы читаете это и не понимаете обсуждаемых процедур и концепций, попросите компетентного человека или магазин сделать эту работу за вас.Задние фонари и сигналы имеют решающее значение для безопасности. Часто проверяйте свои фары, чтобы убедиться, что они исправны, такая привычка характерна для опытных водителей и гонщиков.

Есть и другие способы сделать это; преобразователи проводки прицепа можно приобрести недорого. Однако в обзорах отмечается, что некоторые преобразователи не пропускают полную мощность, что приводит к уменьшению яркости света. Если преобразователь выходит из строя во время поездки, его может быть трудно заменить, поскольку в некоторых из них используются разные конфигурации подключения.

В этой схеме используются 3 общедоступных 5-контактных реле и полноразмерный провод на всем протяжении, чтобы свет был ярким. Я использовал реле небольшого размера, так как они будут устанавливаться на мотоцикл. Для этой схемы требуются реле с выводом 87a. Если одно из них выходит из строя в поездке и у вас нет запасного, большинство магазинов автозапчастей продают реле немного большего размера, которые можно использовать.

Оба изображения ниже развернутся, если щелкнуть по ним.

Вот схема … Я сделал ссылку на оригинал в Element Owner’s Club, но его купили капиталисты, которые заставляют вас входить в систему, чтобы увидеть что угодно …

Вот аннотированная фотография со всеми собранными внутренними соединениями, готовыми к установке … любое внешнее реле может работать с левыми или правыми сигналами, просто убедитесь, что реле имеет одинаковые боковые входы и выходы.

Этот узел подключается только к яркой нити накала . Нить регулировки света в 2-проводном приспособлении не подключена к этому узлу. , она может быть подключена непосредственно к контуру хвоста для ходовых огней. Светильники должны быть заземлены как обычно. Реле позволяют яркой нити накала действовать как стоп-сигнал и сигнал поворота, в то время как тусклая нить накала работает как ходовой свет.

Для цепей, затронутых релейным блоком, может быть полезно использовать соединения, которые позволяют вернуть проводку к стандартной конфигурации.Я использовал удлинители с плоскими клеммами, чтобы можно было снять реле и снова подключить исходную проводку.

Я заказал реле у друга-гонщика Guzzi Дэна Прунуске.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
