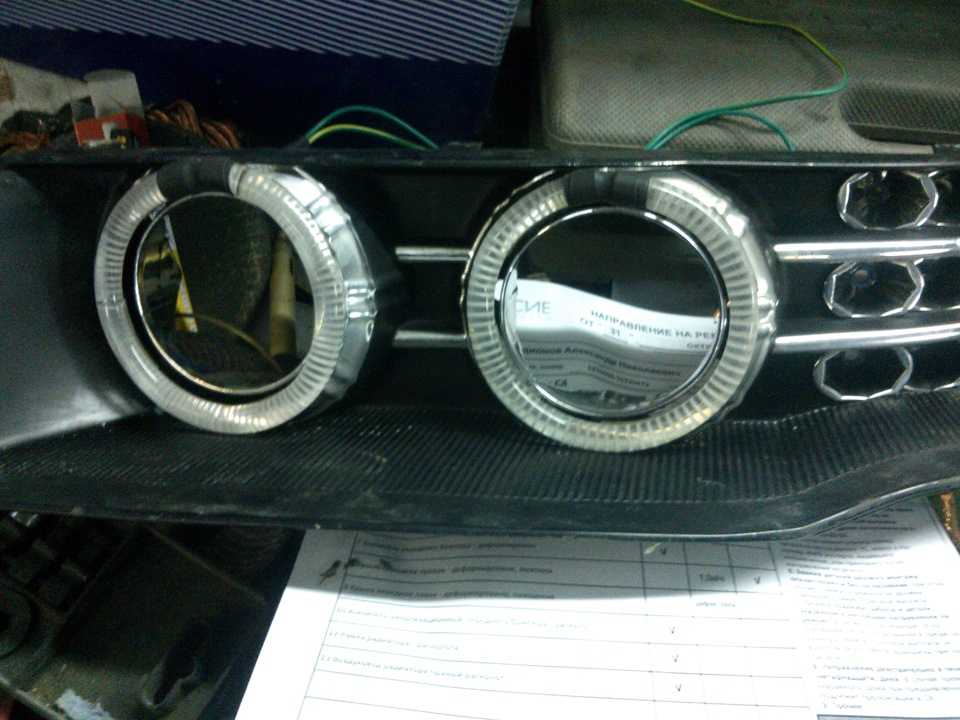

Ангельские глазки своими руками
Для изготовления «ангельских глазок» можно использовать прозрачные пластиковые стержни. Они используются для жалюзи, чтобы открывать и закрывать их поворотами влево и вправо (поворотные стержни для горизонтальных жалюзи). Такие стержни бывают разные, из разных материалов. В этой статье будет описываться процесс изготовления “ангельских глазок” из не полого пластикового стержня шестигранной формы, диаметром 8 мм. Можно поискать такой стержень в интернет-магазинах, в том числе в международных (англ. название blind rod), либо придумать, что можно приспособить подобное в качестве материала для колец “ангельских глазок”. Стержень около 1 метра длиной и из него можно сделать 2–3 кольца, в зависимости от их размера.
Измерьте диаметр кожуха линзы, разделите на 2, чтобы получить радиус. Используя формулу длины окружности (C = 2πR, где π = 3,14), определите, какой длины стержень нужен для создания кольца.
Далее нагрейте его в духовке в течение примерно 5–7 минут при температуре 150 градусов. Можно удерживать два конца стержня с помощью пары плоскогубцев, обернуть его вокруг банки одним концом, пересекая другой конец. Гибкий стержень затвердеет в течение минуты, поэтому, возможно, придется повторить нагрев, если потребуется больше времени, чтобы сформировать идеальное кольцо. Если для нагрева используете фен, то не подносите его слишком близко, иначе образуются пузырьки на стержне, которые будут влиять на свечение. Альтернативным вариантом придания круглой формы является расположение стержня внутри круглой пластиковой банки нужного диаметра. После того, как кольцо сформовано, можно с помощью гравера или другого инструмента срезать лишнюю часть стержня.
В качестве источника света лучше использовать светодиоды. В отличие от ламп накаливания, светодиоды очень яркие, служат долго и производят очень мало тепла. Они ярко светят как в ночное, так и в дневное время.
Чтобы протестировать кольцо, можно поместить маленький светодиод между концами кольца. На этом этапе не будет эффекта свечения всего кольца. Для того, чтобы кольцо светилось как настоящие ангельские глазки, нужно преломить свет когда он идёт через него, сделав множественные надрезы вдоль кольца. Используйте для этого гравер. Можно также воспользоваться полотном ножовки по металлу или даже ножом, но это займёт больше времени. Каждый надрез позволяет свету выйти из стержня. Разрезы должны быть около 2–3 мм в ширину и 1 мм в глубину, на расстоянии примерно 1.
Светодиоды не похожи на любые другие лампы, где вы можете просто подключить положительные и отрицательные провода к ним, чтобы они светились. Необходимо использовать резистор на положительном выводе. Назначение резистора заключается в ограничении (сопротивлении) тока, проходящего через светодиоды. Для свечения светодиода требуется лишь небольшое его количество.
Чтобы выбрать правильный резистор с правильным сопротивлением для ваших светодиодов, используйте эту изменённую версию закона ома: Сопротивление (Омы) = (V.bat – V.led)/Amp. Led, где V.bat = напряжение батареи, V.led = напряжение (вольтаж) светодиодов, Amp.led = сила тока светодиодов. К примеру, при 12V батареи и 3.6V c 20 mA (или 0.02A) светодиодах нужно использовать резистор 420 ом ((12V — 3.
Прикрепите резистор к плюсовой клемме светодиода, которая длиннее. Cначала следует прикрепить провод к светодиоду, а затем прикрепить резистор на конце провода на положительной клемме. Так резистор будет вне фары, и вы можете заменить его, если у вас возникнет необходимость.
Можно использовать 2 светодиода (3.6 V, 20 mA). Их нужно соединить последовательно. Это предполагает соединение плюсового конца одного светодиода с минусовым концом другого. Провода можно приклеить к обратной стороне кольца. После этого у вас получится отдельно плюсовая и минусовая клеммы с каждого конца кольца.
Для закрепления светодиодов в кольце, нужно просверлить отверстие в обоих его концах по размеру светодиодов (около 6 мм шириной и 5 мм глубиной). Чтобы пластик не плавился, нужно сверлить поэтапно, давая сверлу охладиться.
Можно в полость добавить немного лака (автомобильного или для ногтей). Это нужно для того, чтобы сделать полость более прозрачной, так как при сверлении пластик мутнеет. Лак заполнит все неровности от сверла и снова сделает его прозрачным. Другим вариантом, можно окунуть диод в лак перед его установкой в полость кольца.
Оберните изоленту вокруг ножек светодиодов, чтобы изолировать их друг от друга.
Нужно обернуть алюминиевую фольгу вокруг концов кольца со светодиодами, сверху обмотать изолентой или использовать термоусаживаемую трубку. Такая трубка сжимается при нагреве. Алюминиевая фольга будет отражать свет в кольцо, делая его ярче.
Теперь нужно покрыть обратную сторону алюминиевой фольгой, чтобы на лицевую часть выходило больше света. Используйте прозрачный скотч, чтобы приклеить её. Таким образом, «ангельские глазки» будет хорошо видно даже днём.
Для установки “ангельских глазок” требуется разобрать фары.
Как разобрать фару?
Чтобы разобрать фару, нужно разделить клеевое соединение двух её половинок. Для этого нужно её нагреть в духовке в течение примерно 10 минут при температуре 150 градусов по Цельсию. Для размягчения клея на разных фарах может потребоваться больше или меньше времени. Перед нагревом нужно снять все крепления с фары и металлические части, которые могут нагреться. Поместите фару в центр духовки, чтобы она не касалась стенок.
После нагрева, вытащите фару из печи и положите на полотенце на рабочий стол.
Используйте нож для масла или плоскую отвертку, чтобы расщепить две части фары. Не нужно сильно заламывать края отвёрткой, нужно просто сделать небольшой зазор и рассоединить две половины руками.
Не торопитесь и делайте это медленно. У вас есть около 20 минут, прежде чем клей снова затвердеет. Оставшийся клей останется на половинках фары, и его можно будет повторно использовать позже при их обратном соединении. Будьте осторожны, чтобы клей не попал внутрь фары.
С внутренней частью фары лучше работать в перчатках, чтобы не оставить отпечатков.
Для нагрева клеевого соединения фары можно использовать промышленный фен (при 260 градусов по Цельсию). Преимущество фена в том, что нагрев можно концентрировать в конкретной области фары, не нагревая остальную часть. Фен нужно держать на расстоянии 10–12 см от фары и постоянно двигать. Грейте соединение фары небольшими секциями по 20 см. Потом просуньте плоскую отвёртку и немного расщепите половинки фары. Повторите процесс вокруг всей фары и полностью отсоедините прозрачную часть.
Установка
Можно прикрепить “ангельские глазки” к кожуху линз, используя тонкую прочную проволоку (для крепления картин). Для этого нужно просверлить маленькие отверстия в кожухе. Кожух (внутренняя рамка перед линзами) действует как барьер и помогает защитить ангельские глазки от тепла, которое идёт от линзы. Процесс установки и подключения “ангельских глазок” подробно описан в статье “как установить ангельские глазки”.
Как собрать фару?
Протрите чистой микрофибровой салфеткой внутри фары. Разогрейте феном остатки старого клея. Соедините две половины фары вместе, после чего установите металлические зажимы и нанесите силиконовый герметик по периметру фары, если это требуется. Используйте малярную ленту для плотного прижатия двух половинок до момента полного приклеивания.
Печатать статью
Как сделать ангельские глазки своими руками и установить их в фары авто » АвтоНоватор
Если хорошо подготовиться, то своими руками нетрудно будет повторить пошагово популярнейший тюнинг на внешний облик автомобиля — ангельские глазки на любые круглые фары, противотуманные и задние фонари.
Содержание
-
1 Что это такое
-
2 Разновидности ангельских глазок
-
-
2.0.1 Видео: Сравнение CCFL vs COB & Dual COB
-
2.0.2 Газоразрядные CCFL
-
2.0.3 Видео: Вставки angel eyes, газонаполненные лампы CCFL
-
2.0.4 Диодные Led SMD
-
2.0.5 Видео: Ангельские глазки LSB & SMD
-
2.0.6 Кластерные светодиодные Led COB
-
2.0.7 Диодные многоцветные RGB
-
-
2.1 Сравнение типов в таблице
-
-
3 За что штрафуют владельцев авто с таким тюнингом
-
4 Ангельские глазки своими руками: как сделать и установить
-
-
4.0.1 Видео: Как сделать ангельские огни своими руками
-
-
4.
1 Изготовление из оргстекла
-
4.2 Установка в фары
-
4.3 Изготовление из светодиодной ленты
-
Что это такое
Чтобы понять причину популярности тюнинга оптики этого формата, надо узнать историю возникновения явления. В 2001 году германским автоконцерном BMW был продемонстрирован новый подход к обозначению габаритных огней. На модели BMW E39 5 серии был представлен необыкновенный дизайн фар в виде светящихся колец по наружному диаметру отражателя. Это оформление разработчики назвали «ангельские глазки». С того времени дизайнеры и инженеры неустанно работают над новыми вариантами, чтобы они светили ярче, мощнее, привлекательнее.
Ангельские глазки на BMW
На сегодняшний день специалисты концерна BMW разработали ксеноновые «глазки ангела», которые светят ярким белым светом.
Разновидности ангельских глазок
Популярности такого типа тюнинга способствует разнообразие видов для самостоятельного монтажа. Каждый вид имеет свои плюсы и минусы, у каждого способа уникального освещения есть свои поклонники и почитатели. В этом разделе будет говориться о возможности некоторых видов изготовить и установить самостоятельно.
Видео: Сравнение CCFL vs COB & Dual COB
Основные различия всех видов между собой состоят:
- в конструктивных особенностях и способу установки;
- в комплектации и способу зажигания источников света;
- в размерах и заданной конфигурации формы очертания.
Геометрия ангельских глазок всегда повторяет контур отражателя фары или задних фонарей. То есть форма может быть прямоугольной, овальной, каплевидной или другой. Все разновидности можно сгруппировать в нескольких видах:
Рассмотрим краткую характеристику каждого вида.
Газоразрядные CCFL
Комплект CCFL ангельских глазок для FORD MONDEO
Это самые популярные, практичные, в заводском исполнении модели — достаточно яркие, с равномерным свечением, состоящие из неоновой лампы с холодным катодом. Но комплекты для самостоятельного монтажа, в основном китайского производства, проигрывают по яркости в сравнении с другими видами свечений. Набор состоит из тонкой стеклянной трубки, внутренняя сторона которой покрывается усиливающим свечение составом — люминофором, светорассеивателя и подложки из алюминиевой фольги с отражателем Трубка заполнена смесью инертного газа с небольшой примесью паров ртути. Эта смесь начинает светиться при прохождении тока с высоким напряжением. Для преобразования стандартного 12 вольтового напряжения в высокое напряжение от 500 вольт и выше, применяется специальное устройство — блок розжига. Для зажигания парных фарных ангельских глазок достаточно одного блока.
Когда концерн BMW установил этот вид на свои автомобили, они произвели настоящий фурор. Но скоро выяснилось, что по мощности свечения неоновые angel eyes проигрывают стандартному габаритному освещению конкурентов и инженеры стали искать способы повысить яркость светящихся колец. В основном меняется состав газов, наполняющих трубку. Плюсы неоновых круглых светильников: равномерное яркое свечение в виде круга, которое шире самой трубки; дешевизна; долговечность и работоспособность конструкции, трубка практически не нагревается при длительном включении. Минусов больше. Небольшая задержка вспыхивания при включении; сложность самостоятельной установки (ставятся внутрь фары, поэтому нужно снимать стекло), частое перегорание блока розжига. В продаже до сих пор есть готовые комплекты трубок в виде кругов разного размера, и они — популярны. Современные технологии вместо хрупкого стекла со сложным составом светящегося газа предложили использовать оптоволокно, которое светит чуть не хуже неоновой трубки.
Видео: Вставки angel eyes, газонаполненные лампы CCFL
Диодные Led SMD
Этот вид — самый яркий из всех существующих типов. Конструкция представляет собой диэлектрическую основу в виде кольца — чаще всего используется текстолит. На этой плате монтируется с помощью пайки на близком расстоянии множество кристаллических светодиодов SMD. Эта технология предполагает индивидуальное покрытие каждого диода люминофором. Свечение получается ярким и дискретным, то есть несплошным. Свечение точками складывается из большого числа одновременно зажигаемых и хорошо различаемых миниатюрных источников света. Эти модели напрямую подключаются к бортовой сети автомобиля. Никаких дополнительных устройств не требуется. Такая конструкция тоже устанавливается внутри оптики. Поэтому основной её минус заключается в повторном снятии стекла и разборке фары, чтобы ликвидировать неисправность. Если хотя бы один из диодов перегорает или портится то восстановить его работоспособность можно только заменой. Сделать это в кустарных условиях довольно трудно, но возможно. Когда диод гаснет, в свечении ангельского глаза появляется чёрный разрыв, который смотрится плохо. Ещё одна проблема — сильный нагрев при работе. Поэтому нужно думать об охлаждении.
Ангельские глазки диодные Led SMD
- более долгий срок эксплуатации;
- меньше потребляют энергии;
- качественные диоды светят ярче и насыщеннее;
- если все диоды находятся в исправном состоянии — распределение света производится равномерно по всей ширине кольца;
- малочувствительны к колебаниям температуры атмосферы на улице, так как демонстрируют устойчивую работу в диапазоне температур от минус 40 до плюс 100 градусов Цельсия;
- свечение точечное, направленное;
- есть возможность применять рассеиватель света.
Видео: Ангельские глазки LSB & SMD
Кластерные светодиодные Led COB
Самое равномерное свечение ангельским глазкам дают диоды, смонтированные по технологии СОВ. Суть этого новшества состоит в том, что очень мелкие кристаллы диодов приклеиваются специальным, сложным по составу клеем к диэлектрической основе сплошного светодиода. У них нет корпусов и подложек из керамики, поэтому их гораздо больше размешается на единице площади по сравнению с технологией SMD. Соответственно они находятся на гораздо меньшем расстоянии друг от друга.
Ангельские глазки кластерные светодиодные Led COB
Сверху все диоды покрываются общим слоем люминофора, делающим свечение равномерным и насыщенным, скрывая промежутки между диодами. Выход из строя даже нескольких кристаллов не будет заметен. Эта технология очень сложная в исполнении, так как диоды приклеиваются на слой клея в несколько микронов. Причём клей нужно наносить равномерно и в несколько слоёв. Пока такую технологию в домашних условиях никто не воспроизвёл. Эта конструкция не ремонтируется и подлежит замене целиком. Для кластерных типов нужен стабилизатор, который встраивается в цепь их питания.
Диодные многоцветные RGB
Ангельские глазки диодные многоцветные RGB
Любителям побаловаться со светом, нужно обратить внимание на трёхцветные светодиоды RGB SMD, исполненные в виде светодиодной ленты. В каждом гнезде смонтировано по три кристалла синего, зелёного и красного цвета. Используя специальный контроллер света можно смешивать цвета в разных пропорциях и получить любую расцветку. Такие модели управляются с помощью стандартного RGB контроллера, входящего в комплект светодиодной ленты. В этом пульте дистанционного управления, кроме постоянного белого цвета, есть программа управления сменой цветов по заложенному алгоритму. Включив её, можно наслаждаться переливанием разными цветами, в том числе миганием колец с изменением яркости.
Сравнение типов в таблице
Подведём итоги. Результаты сравнения можно свести в таблицу с указанием главных показателей.
Вид ангельских глазок | Равномерное свечение кольца |
Способы подсоединения к бортовой сети |
Устойчивость к ударам и перепаду температур |
Отсутствие тусклых зон |
Способ крепления к фаре |
Кластерные ангельские глазки COB |
сплошное насыщенное |
нужен стабилизатор напряжения |
хорошая | нет | Суперклей |
Светодиодные ангельские глазки LED |
дискретное точечное |
напрямую к бортовой сети |
хорошая | нет | Суперклей |
Газоразрядные ангельские глазки CCFL |
сплошное равномерное |
нужен блок розжига | удовлетворительная | есть | Специальные крепления |
Сравнительный анализ этой таблицы отдаёт предпочтение кластерным ангельским глазкам COB. Это неудивительно, так как они самые современные, совершенные, технологичные. Но и сами дорогие. Газонаполненные CCFL на фоне светодиодных выглядят поскромнее, но у них огромное преимущество — низкая стоимость.
За что штрафуют владельцев авто с таким тюнингом
Владельцам автомобилей, в которых такой тюнинг легально входит в комплектацию авто, бояться претензий со стороны правоохранительных органов не следует. Здесь всё законно, правильно, справедливо. А вот при самостоятельной установке нужно руководствоваться правовыми актами, регулирующими освещение передней и задней части автомобиля. В правилах дорожного движения, кодексах о правонарушениях, постановлениях правительства и ГОСТа, регламентирующего требования безопасности к техническому состоянию — об ангельских глазках напрямую нигде не говориться.
Но есть законное предписание, по которому спереди автомобиля можно использовать фонари белого цвета (габариты и освещение фарами), а также оранжевого цвета — фонари поворотов. Глазки других цветов не допускаются, и за них будут штрафовать.
Голубой цвет объявлен вне закона
Поэтому вставки жёлтого, красного, зелёного, фиолетового и других цветов в фары ставить не нужно. Всем водителям ОСТОРОЖНО можно посоветовать: устанавливать ангельские глазки нужно ПРАВИЛЬНО, хотя даже этот совет не гарантирует проблем при прохождении технического осмотра.
Ангельские глазки своими руками: как сделать и установить
Устанавливать самостоятельно можно модели всех видов. Для этого в автомобильных магазинах продаются готовые комплекты. Но нужно быть внимательными, чтобы не купить набор с большим количество недостатков. Главный ориентир — цена. Дешёвые лучше не покупать, потому что они долго работать не будут. А для их замены снова придётся разбирать фары. Это долго, канительно, нервозно. Лучше подкопить денег и купить себе хорошие, дорогие, долговечные.
