Свет в двери авто – Подсветка дверей автомобиля с логотипом: что купить, делаем сами

Подсветка дверей автомобиля | Мастер-класс своими руками

Часто, выходя из машины, охота видеть, куда ставишь ногу, особенно в дождливую погоду. Кроме того, уронив что-то при выходе, приходится искать это в полной темноте – речь идет о тех автомобилях, что не оборудованы подсветкой дверей. И вот как исправить этот недостаток.

Нам понадобится:
• Диодная лента (влагозащищенная) – 2 отрезка по 30 см;
• провод – 5 м;
• клеммы «папа-мама» - 4 пары;
• паяльник;
• изолента;
• прозрачный клей-герметик.

Нам понадобится

Для начала необходимо подготовить модули для подсветки. Для этого берем диодную ленту и с одного из концов припаиваем по проводу к каждому из двух контактов («+» и «-»). Достаточно будет сделать каждый провод длиной 15 см. То же самое проделываем и со вторым отрезком ленты.

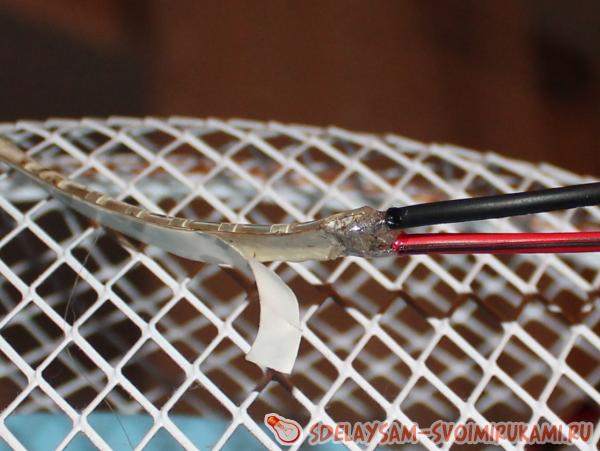

После закрепления проводов место пайки заливаем герметиком.

заливаем герметиком

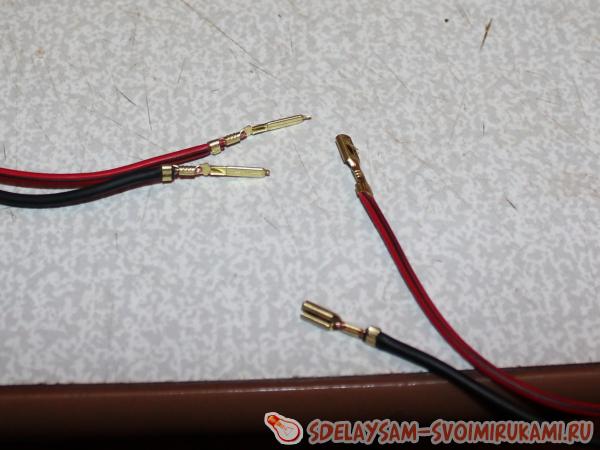

Для удобства установки и демонтажа сделаем модуль съемным: концы проводов лент оснащаем клеммами «мама». Соответственно, готовим также 4 провода с клеммами «папа».

сделаем модуль съемным

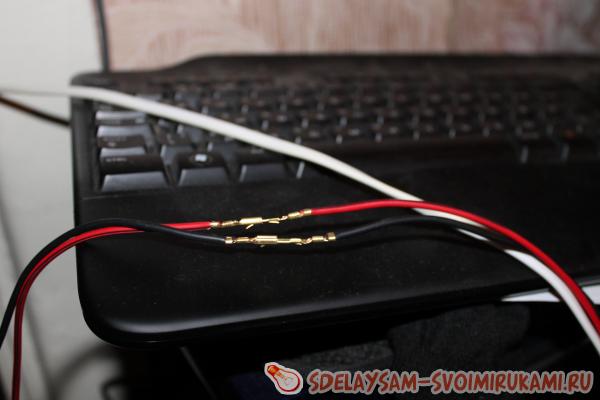

клеммы

Модули подсветки готовы, переходим к установке. Установка довольно простая: сначала снимаем обшивки дверей, потом выводим из каждой двери через петли по 2 провода (те, что были с клеммами «папа», клеммы должны остаться торчать из двери). Это «+» и «-» для нашей подсветки. Оба плюса мы протягиваем до любого постоянного плюса в автомобиле (например, крепим к плюсовому проводу прикуривателя). Каждый из минусовых проводов подсветки мы цепляем к соответствующему концевику в двери (правая дверь – правый концевик, левая – левый). Это сделано для того, чтобы каждая дверь подсвечивалась независимо от других.
Диодные ленты соединяем с клеммами «папа» и проверяем работоспособность. Если все светит, как надо – смело закрепляем ленту на обшивке с нижнего торца и крепим обшивку на место.

Модули подсветки готовы

закрепляем ленту на обшивке

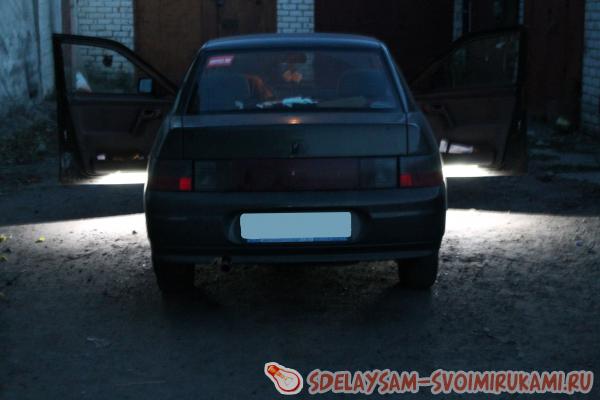

проверяем свечение ленты

Теперь вам не придется наугад выходить из машины в темное время суток, и ваша обувь останется чистой. Успешной реализации!

Диодная подсветка дверей автомобиля своими руками

Диодная подсветка дверей автомобиля своими руками

Очень неудобно при выходе из автомобиля нашаривать ногой пространство в темноте, боясь наступить в лужу или грязь. Для того чтобы избежать подобных неприятностей, можно сделать тюнинг автомобиля, используя фонари, которые будут зажигаться при открытии дверей.

Подсветка дверей, а также салона и низа автомобиля является не только функциональным средством, которое помогает при выходе из машины. Она также считается эффективным способом светового декорирования транспортного средства.

Разнообразные сервисные салоны устанавливают фонари, которые зажигаются при открытии дверей. Можно обратиться за помощью к ним либо справиться с задачей своими руками.

Можно выделить фонари двух видов, которые используют для этой цели:

  • светодиоды;
  • неоновую подсветку.
Подсветка при открытии двериНеоновая подсветка двери авто

Диодная подсветка

Как понятно из названия, диодная подсветка использует в качестве источника света светодиодные фонари.

Среди её достоинств можно назвать следующие:

  1. Простоту монтажа, который можно сделать своими руками.
  2. При выполнении работ своими руками не нужно отдельных креплений — диодная лента имеет, как правило, самоклеящееся покрытие.
  3. Если вы используете отдельные фонари диодного типа небольших размеров, у вас есть возможность вставить их даже в обычные места для монтажа штатных источников освещения.
  4. Короткие периоды включения-выключения позволяют использовать такие фонари не только при открытии дверей, но и для светомузыки в салоне автомобиля.
  5. Диодная лента хорошо переносит удары и воздействие внешней среды. Главная опасность состоит в том, что иногда можно перепутать полярность при монтаже своими руками.



Подсветка дверей автомобиля своими рукамиСветодиодная подсветка дверей машины

Неоновые фонари

С неоновой подсветкой всё немного сложнее. Вот краткий перечень характеристик неоновых ламп:

  • Яркость и насыщенность освещения.
  • Сложность монтажа, что затрудняет установку своими руками.
  • Фонари достаточно требовательны к условиям эксплуатации.
  • Плохая реакция на ритмический цикл включения-выключения.
  • Отсутствие стойкости к повреждениям механического характера.

Давайте рассмотрим, как можно своими руками установить внизу салона автомобиля неоновые фонари, а по потолку проложить светодиодную ленту так, чтобы подсветка с логотипом марки авто в двери срабатывала при открытии дверей авто.

Подсветка на двери автомобиляНеоновая подсветка передней двери машины

Монтаж своими руками неоновых ламп

Сначала устанавливаются специализированные средства излучения, для монтажа которых вы должны обзавестись всем необходимым, а именно:

  • хомутами из капрона;
  • уголками из алюминия;
  • неоновыми излучателями — разъём необходимо удалить и выполнить зачистку проводов на 1 см;
  • саморезами.

Дальнейший процесс установки неона выглядит следующим образом:

  1. Отпиливаем уголок по размерам средства излучения.
  2. Привинчиваем над торпедой, используя саморезы.
  3. Используя хомуты, закрепляем средство излучения таким образом, чтобы освещалось пространство под ногами.
  4. То же самое проделываем на всех местах для пассажиров. Сзади уголок привинчиваем кверху ребром, чтобы избежать механических повреждений средства излучения.
  5. Всю коммутацию под поликом тянем к торпеде со стороны водителя. Если длины не хватает, необходимо ее увеличить.
  6. Присоединяем провода к датчику, который будет срабатывать при открытии дверей, и включателю штатного света в салоне автомобиля.

Установка своими руками светодиодного освещения

Для того чтобы справиться с работой, нам потребуются:

  • термоусадочная труба;
  • электрические провода;
  • светодиодная лента и диодные фонари.

Если мы покупаем заводскую ленту, то она уже готова к использованию. Если же вы приобрели изделие, которое продаётся по метражу, придётся предварительно подготовить его.

Монтаж осуществляется, как правило, на приборной панели, в местах, где расположены светильники и штатные осветительные элементы. Их можно при желании просто заменить светодиодами. Цоколь у диодного фонаря такой же, как у штатной лампы, поэтому замена выполняется без каких-либо трудностей.

Далее нужно установить ленту внизу в области ног и по периметру верха автомобиля. После необходимых измерений отрезаем то количество ленты, которое необходимо. Разрезы следует осуществлять на участках, где расположены контакты для пайки.

При замере нужно предусмотреть некоторый избыток проводов для запаса. Отрезав и выполнив пайку к контактам ленты, необходимо надеть термоусадочную трубу и выполнить прогревание при помощи фена, пока не будет усадки. Следующие фрагменты обрабатываем похожим образом.

Подключение нужно осуществлять через RGB-блок контейнер или тем же способом, что и неоновые фонари. Это обеспечит срабатывание освещения при открытии дверей машины. Здесь очень важно соблюдать правильную полярность — об этом говорилось выше.

После подключения своими руками подсветка дверей автомобиля будет готова к использованию — проверьте её работу. Если всё в порядке, вас можно поздравить с успехом.

Заключение

Делая вывод, стоит сказать, что система подсветки низа автомобиля, а также днища и салона при открытии дверей — это очень элегантное средство декорирования вашего транспорта.

Такой тюнинг осуществляется с помощью светодиодов и неоновых ламп. Вы вполне можете выполнить все работы своими руками. Главное — действовать по правильной схеме, грамотно смонтировать систему и при подключении не напутать с полярностью. Немножко внимания и терпения — и ваш автомобиль будет эффектно освещаться при каждом открытии дверей.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Подсветка дверных карт и вежливая подсветка открытие дверей

Доброго всем дня! В этой статье я хочу вам рассказать, как можно сделать подсветку двери и подсветку габаритов двери. На днях я собрался делать шумоизоляцию дверей и поэтому решил сначала сделать электрическую часть.Подсветка дверных карт и вежливая подсветка открытие дверей

Подсветку буду делать из светодиодов синих и белых. Корпусами для светодиодов с пользу из клипс, подобрал под размер и обрезал их. светодиодов синих и белых  светодиодов синих и белых
Дырки сверлом сверлить было неудобно, поэтому откинул дрель и сверлил вручную. сверлом сверлить было неудобно,
Проложил проводку, подключил светодиоды, замотал все хорошо матерчатой изолентой и закрепил хомутиками. подключил светодиоды

 подключил светодиоды  подключил светодиоды  подключил светодиоды
Вот так выглядит подсветка ручки двери.

подсветка ручке подсветка ручке

Пригодился и разъем от старого жесткого диска, его и использовал.от старого жесткого диск

Чтобы сделать габариты дверей применил плафоны от автомобиля Ланос, каталожный номер плафонов 96247398.

Мысль была такая, что бы все это светило при выключенном зажигании. То есть, например, заглушил автомобиль выдернул ключ, открыл дверь загорелась подсветка, закрыл дверь погасла. Подсоединять такую подсветку одним из вариантов, можно было например к плафона салона, но я решил подсоединить её к левой двери, просто мне так было проще.

Для того, чтобы вырезать места под плафоны в дверных картах я сначала сделал шаблон. Вырезал места, подогнал их надфилем и вставил плафоны.

заглушил автомобиль выдернул ключ как то изолировать от шумки

Поскольку было изначально решено было делать шумоизоляцию дверей, то сами плафоны нужно было как то изолировать от шумки. Я взял подрозетники, подогнал их, то есть обрезал по высоте, проклеил скотчем алюминиевым и сделала в них плафоны.

как то изолировать от шумки как то изолировать от шумки

Не забываем про предохранители, вместе с предохранителями я поставил и выключатель на всякий случай, вдруг когда нибудь понадобится отключить подсветку.

 вместе с предохранителями  вместе с предохранителями

Концевик двери пришлось делать на герконе. А сам магнит спрятать в торпеде.
 вместе с предохранителями  вместе с предохранителями  вместе с предохранителями
Вот такой получился результат. вместе с предохранителями  вместе с предохранителями  вместе с предохранителями  вместе с предохранителями

Спасибо всем за внимание! Возможно, кому то эта идея и пригодится, буду только рад.

Автор: Дмитрий. г.Львов, Украина.

Подсветка дверей с логотипом автомобиля

Подсветка дверей с логотипом авто

Сегодня все более распространённым становится тюнинг авто при помощи различных подсветок. Это неудивительно, поскольку оформление автомобиля любой марки световыми эффектами позволяет одновременно решить две важные задачи:

  1. Освещение элементов авто и окружающего пространства при открытии дверей в тёмное время суток.
  2. Эффектное световое декорирование транспортного средства.

Многие владельцы авто знают, насколько удобен тюнинг подобного рода тем, кому приходится совершать частые поездки в тёмное время суток. При выходе из машины легко наступить в лужу или грязь, поэтому подсветка при открытии дверей играет важную роль.

Подсветка дверей с логотипомШтатная подсветка двери с логотипом

Существуют различные технологии, позволяющие организовать подобное освещение. Для этого можно использовать следующие типы подсветки:

  • светодиодную;
  • неоновую;
  • лазерную.

Чтобы тюнинговать своё авто подобным образом, можно обратиться либо в специализированный сервис, либо сделать это своими руками. Самой простой при монтаже своими руками считается светодиодная подсветка. Можно использовать ленту из светодиодов или одиночные диодные элементы. Простота заключается в том, что лента имеет самоклеящееся покрытие, а для крепления одиночных диодов можно использовать штатные места для обычных лампочек в салоне авто. Это упрощается в силу того, что штатная лампочка имеет цоколь, аналогичный цоколю светодиода.

В различных видах подсветки возможно использование разных принципов электрического питания и срабатывания. Для этого может применяться как проводная, так и беспроводная система подключения.

Светодиодная проекция логотипа на двери автоСветодиодная подсветка в дверь с логотипом

Светодиодная подсветка с логотипом авто

Светодиодная подсветка осуществляется специальным светодиодным проектором. Он устанавливается на двери и является средством дополнительного освещения с эмблемой автомобиля или любым другим изображением, которое предлагается в комплекте.

Самые новые модели очень легко устанавливаются своими руками. При этом не требуется никакого механического вмешательства по переделке дверей авто.

Проектор крепится на внутренней обшивке двери автомобиля при помощи двухстороннего скотча. Это очень упрощает процесс установки и снятия своими руками.

Для подключения используются штатные места подсветки. Выпускаются также модели, плафон которых выглядит аналогично штатным плафонам светильников в авто. При монтаже своими руками штатная лампа меняется на плафон с проектором.

Для того чтобы сменить проекцию, достаточно лишь сменить линзу в объективе. Есть целый набор изображений, которые можно использовать. Это может быть логотип автомобиля или любая другая картинка, при условии, что она есть в каталоге.

Включение и выключение происходит автоматически, когда включается и выключается штатная система освещения салона авто при открытии дверей.

Штатная подсветка дверей с логотипомПодсветка в двери с логотипом марки авто

Подсветка дверей с логотипом автомобиля

Более интересным вариантом является лазерная подсветка дверей с логотипом автомобиля. То есть при открытых дверях зажигается специальное устройство, которое проецирует на землю рядом с авто его логотип. Для этого используется специальный лазерный проектор.

Ещё каких-то лет десять назад использование лазеров для автомобильного тюнинга казалось чем-то фантастическим. Сегодня же это повседневное явление. Любой водитель автомобиля имеет возможность оснастить своего «железного коня» таким устройством.

Современные лазерные проекторы крайне просты в установке своими руками. Сверление обшивки авто — не требуется. Монтаж осуществляется на внутренней ее стороне двухсторонним скотчем.

В современных моделях используется беспроводная система, что также удобно при монтаже своими руками и эксплуатации. Беспроводная система не требует подключения проектора к штатной системе освещения салона авто. Для питания такого проектора используются обычные элементы питания, проще говоря, батарейки. Для срабатывания беспроводная система использует принцип магнита.

При установке своими руками обозначаем места для монтажа магнита и самого проектора. Тщательно обезжириваем эти участки и приклеиваем устройства двухсторонним скотчем. Магнит должен крепиться согласно инструкции, идущей в комплектации с проектором так, чтобы беспроводная система управления проектором эффективно срабатывала.

В конструкции проектора есть, как правило, кнопка ручного контроля, позволяющая включать и выключать устройство без участия магнита.

Светодиодная подсветка дверей с логотипомУстановка подсветки дверей с логотипом

Как показала практика, беспроводная система управления во многом удобнее и эффективнее проводной. Беспроводная система не требует лишних операций при подключении, прокладывании коммутации, имеет меньше возможностей выйти из строя по причине нарушения целостности коммутации. В большинстве современных проекторов используется именно беспроводная система управления.

Для смены проецируемого изображения меняется только линза в устройстве — в каталоге можно найти широкий выбор доступных картинок.

Проекторы логотипа марки автомобиляЛазерная подсветка дверей

Заключение

Подсветка дверей автомобиля с проекцией логотипа является эффектным средством выделить свою машину, а также сориентироваться при выходе из автомобиля в тёмное время суток.

Современная промышленность предлагает широкий выбор лазерных и светодиодных приборов, в которых может использоваться как проводная, так и беспроводная система подключения.

Подсветка дверей логотипомПодсветка в двери с логотипом ВMW

Этот тип устройств достаточно прост в обращении. Он легко монтируется своими силами. Для него не нужно никаких специальных знаний и навыков. Способы крепления и подключения довольно просты — следуйте инструкции, и у вас всё получится.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.
