Простой стабилизатор тока на 12В для светодиодов в авто

Важнейшим параметром питания любого светодиода является ток. При подключении светодиода в авто, необходимый ток можно задать с помощью резистора. В этом случае резистор рассчитывается исходя из максимального напряжения бортовой сети (14,5В). Отрицательной стороной данного подключения является свечение светодиода не на полную яркость при напряжении в бортовой сети автомобиля ниже максимального значения.

Более правильным способом является подключение светодиода через стабилизатор тока (драйвер). По сравнению с токоограничивающим резистором, стабилизатор тока обладает более высоким КПД и способен обеспечить светодиод необходимым током как при максимальном, так и при пониженном напряжении в бортовой сети автомобиля. Наиболее надежными и простыми в сборке являются стабилизаторы на базе специализированных интегральных микросхем (ИМ).

Стабилизатор на LM317

Трёхвыводной регулируемый стабилизатор lm317 идеально подходит для конструирования несложных источников питания, которые применяются в самых разнообразных устройствах.

Простейшая схема включения lm317 в качестве стабилизатора тока имеет высокую надежность и небольшую обвязку. Типовая схема токового драйвера на lm317 для автомобиля представлена на рисунке ниже и содержит всего два электронных компонента: микросхему и резистор.

Помимо данной схемы, существует множество других, более сложных схемотехнических решений для построения драйверов с применением множества электронных компонентов. Детальное описание, принцип действия, расчеты и выбор элементов двух самых популярных схем на lm317 можно найти в данной статье.

Главные достоинства линейных стабилизаторов, построенных на базе lm317, простота сборки и дешевизна используемых в обвязке компонентов. Розничная цена самого ИС составляет не более 1$, а готовая схема драйвера не нуждается в наладке. Достаточно замерить мультиметром выходной ток, чтобы убедиться в его соответствии с расчётными данными.

К недостаткам ИМ lm317 можно отнести сильный нагрев корпуса при выходной мощности более 1 Вт и, как следствие, необходимость в отводе тепла.

Для этого в корпусе типа ТО-220 предусмотрено отверстие под болтовое соединение с радиатором. Также недостатком приведенной схемы можно считать максимальный выходной ток , не более 1,5 А, что устанавливает ограничение на количество светодиодов в нагрузке. Однако этого можно избежать путём параллельного включения нескольких стабилизаторов тока или использовать вместо lm317 микросхему lm338 или lm350, которые рассчитаны на более высокие токи нагрузки.

Стабилизатор на PT4115

PT4115 – унифицированная микросхема, разработанная компанией PowTech специально для построения драйверов для мощных светодиодов, которую можно использовать также и в автомобиле. Типовая схема включения PT4115 и формула расчета выходного тока приведены на рисунке ниже.

Стоит подчеркнуть важность наличия конденсатора на входе, без которого ИМ PT4115 при первом же включении выйдет из строя.

Понять, почему так происходит, а также ознакомиться с более детальным расчетом и выбором остальных элементов схемы можно здесь. Известность микросхема получила, благодаря своей многофункциональности и минимальному набору деталей в обвязке. Чтобы зажечь светодиод мощностью от 1 до 10 Вт, автолюбителю нужно всего лишь рассчитать резистор и выбрать индуктивность из стандартного перечня.

PT4115 имеет вход DIM, который значительно расширяет её возможности. В простейшем варианте, когда нужно просто зажечь светодиод на заданную яркость, он не используется. Но если необходимо регулировать яркость светодиода, то на вход DIM подают либо сигнал с выхода частотного преобразователя, либо напряжение с выхода потенциометра. Существуют варианты задания определенного потенциала на выводе DIM с помощью МОП-транзистора. В этом случае в момент подачи питания светодиод светится на полную яркость, а при запуске МОП-транзистора светодиод уменьшает яркость наполовину.

К недостаткам драйвера светодиодов для авто на базе PT4115 можно отнести сложность подбора токозадающего резистора Rs из-за его очень малого сопротивления. От точности его номинала напрямую зависит срок службы светодиода.

Обе рассмотренные микросхемы прекрасно зарекомендовали себя в конструировании драйверов для светодиодов в автомобиле своими руками. LM317 – давно известный проверенный линейный стабилизатор, в надежности которого нет сомнений. Драйвер на его основе подойдёт для организации подсветки салона и приборной панели, поворотов и прочих элементов светодиодного тюнинга в авто.

PT4115 – более новый интегральный стабилизатор с мощным MOSFET-транзистором на выходе, высоким КПД и возможностью диммирования.

Регулируемый блок питания своими руками

Блок питания необходимая вещь для каждого радиолюбителя, потому, что для питания электронных самоделок нужен регулируемый источник питания со стабилизированным выходным напряжением от 1.2 до 30 вольт и силой тока до 10А, а также встроенной защитой от короткого замыкания. Схема изображенная на этом рисунке построена из минимального количества доступных и недорогих деталей.

Схема регулируемого блока питания на стабилизаторе LM317 с защитой от КЗ

Скачать схему регулируемого блока питания на LM317

Микросхема LM317 является регулируемым стабилизатором напряжения со встроенной защитой от короткого замыкания. Стабилизатор напряжения LM317 рассчитан на ток не более 1.5А, поэтому в схему добавлен мощный транзистор MJE13009 способный пропускать через себя реально большой ток до 10А, если верить даташиту максимум 12А. При вращении ручки переменного резистора Р1 на 5К изменяется напряжения на выходе блока питания.

Так же имеется два шунтирующих резистора R1 и R2 сопротивлением 200 Ом, через них микросхема определяет напряжение на выходе и сравнивает с напряжением на входе. Резистор R3 на 10К разряжает конденсатор С1 после отключения блока питания. Схема питается напряжением от 12 до 35 вольт. Сила тока будет зависеть от мощности трансформатора или импульсного источника питания.

А эту схему я нарисовал по просьбе начинающих радиолюбителей, которые собирают схемы навесным монтажом.

Схема регулируемого блока питания с защитой от КЗ на LM317

Скачать схему регулируемого блока питания с защитой от КЗ на LM317

Сборку желательно выполнять на печатной плате, так будет красиво и аккуратно.

Печатная плата регулируемого блока питания на регуляторе напряжения LM317

Скачать печатную плату регулируемого блока питания на LM317

Печатная плата сделана под импортные транзисторы, поэтому если надо поставить советский, транзистор придется развернуть и соединить проводами. Транзистор MJE13009 можно заменить на MJE13007 из советских КТ805, КТ808, КТ819 и другие транзисторы структуры n-p-n, все зависит от тока, который вам нужен. Силовые дорожки печатной платы желательно усилить припоем или тонкой медной проволокой. Стабилизатор напряжения LM317 и транзистор надо установить на радиатор с достаточной для охлаждения площадью, хороший вариант это, конечно радиатор от компьютерного процессора.

Желательно прикрутить туда и диодный мост. Не забудьте изолировать LM317 от радиатора пластиковой шайбой и тепло проводящей прокладкой, иначе произойдет большой бум. Диодный мост можно ставить практически любой на ток не менее 10А. Лично я поставил GBJ2510 на 25А с двойным запасом по мощности, будет в два раза холоднее и надёжнее.

А теперь самое интересное… Испытания блока питания на прочность.

Регулятор напряжения я подключил к источнику питания с напряжением 32 вольта и выходным током 10А. Без нагрузки падение напряжения на выходе регулятора всего 3В. Потом подключил две последовательно соединенные галогеновые лампы h5 55 Вт 12В, нити ламп соединил вместе для создания максимальной нагрузки в итоге получилось 220 Вт. Напряжение просело на 7В, номинальное напряжение источника питания было 32В. Сила тока потребляемая четырьмя нитями галогеновых ламп составила 9А.

Радиатор начал быстро нагреваться, через 5 минут температура поднялась до 65С°. Поэтому при снятии больших нагрузок рекомендую поставить вентилятор. Подключить его можно по этой схеме. Диодный мост и конденсатор можно не ставить, а подключить стабилизатор напряжения L7812CV напрямую к конденсатору С1 регулируемого блока питания.

Схема подключения вентилятора к блоку питания

Скачать схему подключения вентилятора к блоку питания

Что будет с блоком питания при коротком замыкании?

При коротком замыкании напряжение на выходе регулятора снижается до 1 вольта, а сила тока равна силе тока источника питания в моем случае 10А. В таком состоянии при хорошем охлаждении блок может находится длительное время, после устранения короткого замыкания напряжение автоматически восстанавливается до заданного переменным резистором Р1 предела. Во время 10 минутных испытаний в режиме короткого замыкания ни одна деталь блока питания не пострадала.

Радиодетали для сборки регулируемого блока питания на LM317

  • Стабилизатор напряжения LM317
  • Диодный мост GBJ2501, 2502, 2504, 2506, 2508, 2510 и другие аналогичные рассчитанные на ток не менее 10А
  • Конденсатор С1 4700mf 50V
  • Резисторы R1, R2 200 Ом, R3 10K все резисторы мощностью 0. 25 Вт
  • Переменный резистор Р1 5К
  • Транзистор MJE13007, MJE13009, КТ805, КТ808, КТ819 и другие структуры n-p-n

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать регулируемый блок питания своими руками

Стабилизатор тока для светодиодов своими руками

Автор: Виктор

В настоящее время трудно представить тюнинг автомобиля без светодиодных ламп. Но порой их установка осложнена тем, что они перегорают. Чтобы избежать этой ситуации, в сеть можно включить стабилизатор тока для светодиодов своими руками. В статье приводятся примеры микросхем, по которым можно его сделать.

Содержание

Открытьполное содержание

[ Скрыть]

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

Если применять универсальный выпрямитель как зарядку для АКБ или других задач, то достаточно использовать резистора R1 и транзистор.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Заключение

Нами были рассмотрены стабилизаторы напряжения на различных компонентах. Эти схемы можно усложнять, повышая быстродействие, улучшая другие показатели. Можно использовать готовые микросхемы, которые всегда можно усовершенствовать своими руками, создавая устройства, предназначенные для выполнения конкретных задач.

Фотогалерея «Микросхемы для самодельных выпрямителей»

1. Прибор на КРЕНке
2. На двух транзисторах
3. С операционным усилителем

Разработка микросхем для светодиодов в авто – трудоемкое и сложное дело, которое требует специальных знаний и опыта. При их отсутствии трудно будет достичь необходимого результата.

Но опыт можно приобрести, внимательно собирая несложный стабилизатор тока для светодиодов согласно приведенным схемам. Его можно использовать для дневных ходовых огней в своем автомобиле с установленными светодиодными лампами.

 Загрузка ...

Видео «Выпрямитель для светодиодов своими руками»

Видео о том, как изготовить устройство, которое защитит светодиоды от перегорания (автор ролика — Яков TANK_OFF).

Схема цепи двойного источника питания

+ 12В и -12В

Целью этого проекта является преобразование источника переменного тока 220В в источник питания +12В и -12В постоянного тока , поэтому он назван Dual Power Supply , как мы получаем положительный и отрицательный источник питания 12 В. одновременно.

Этого можно достичь за три простых шага:

  1. Во-первых, 220 В переменного тока преобразуется в 12 В переменного тока с помощью простого понижающего трансформатора (220 В / 12 В).
  2. Во-вторых, выход этого трансформатора передается на схему выпрямителя, которая преобразует источник переменного тока в источник постоянного тока.На выходе схемы выпрямителя, которая является постоянным током, наблюдаются колебания выходного напряжения. Для фильтрации этих пульсаций используется конденсатор на 2200 мкФ, 25 В.
  3. Наконец, выходной сигнал конденсатора, представляющий собой чистый постоянный ток, подается на регуляторы напряжения IC 7812 и IC7912, которые будут регулировать выходное напряжение на 12 В и -12 В постоянного тока, несмотря на изменение входного напряжения.

Требуемые компоненты:

  • Трансформатор с центральным ответвлением (220В / 12В)
  • Силовые диоды (6А) - 4 шт.
  • Конденсатор (2200 мкФ, 25 В) - 2 шт.
  • Регулятор напряжения (IC 7812 и 7912)
  • Тумблер
  • Нагрузка постоянного тока (двигатель постоянного тока)

Принципиальная схема:

Создание двойной цепи питания:

Шаг-I: преобразование 220 В переменного тока в 12 В переменного тока с помощью понижающего трансформатора

Первичные выводы трансформатора с центральным ответвлением подключены к бытовой электросети (220 В, перем. Тока, , 50 Гц), а выход - от вторичных выводов трансформатора.Центральное ответвление описывает выходное напряжение трансформатора с центральным ответвлением. Например: трансформатор 24 В с центральным ответвлением будет измерять 24 В переменного тока на двух внешних отводах (обмотка в целом) и 12 В переменного тока от каждого внешнего отвода до центрального отвода (половина обмотки). Эти два источника питания 12 В переменного тока и смещены по фазе на 180 градусов друг с другом, что упрощает получение из них положительного и отрицательного 12-вольтных источников питания постоянного тока и . Преимущество использования трансформатора с центральным ответвлением состоит в том, что мы можем получить питание как + 12В, так и -12В dc , используя только один трансформатор.

ВХОД : 220 В переменного тока , 50 Гц

ВЫХОД : Между внешним и средним выводами: 12 В, переменного тока, 50 Гц

Между двумя внешними клеммами: 24 В перем. 50 Гц

Шаг - II: Преобразование 12 В переменного тока в 12 В постоянного тока с использованием мостового выпрямителя

Две внешние клеммы трансформатора с центральным ответвлением подключены к схеме мостового выпрямителя.Схема выпрямителя - это преобразователь, который преобразует источник переменного тока в источник постоянного тока . Обычно он состоит из диодных переключателей, как показано на принципиальной схеме.

Чтобы преобразовать ac в dc , мы можем изготовить два типа выпрямителей: полумостовой выпрямитель и полумостовой выпрямитель. В полумостовом выпрямителе выходное напряжение составляет половину входного напряжения. Например, если входное напряжение составляет 24 В, то выходное напряжение постоянного тока и составляет 12 В, а количество диодов, используемых в этом типе выпрямителя, равно 2.В полномостовом выпрямителе количество диодов равно 4, и он подключен, как показано на рисунке, а выходное напряжение совпадает с входным.

Здесь используется полный мостовой выпрямитель . Итак, количество диодов равно 4, входное напряжение (24 В, переменного тока, ) и выходное напряжение, также составляет 24 В, постоянного тока, , с пульсациями в нем.

Для выходного напряжения полного мостового выпрямителя,

V  DC  = 2Vm / Π, где Vm = пиковое значение напряжения питания переменного тока, а Π Pi

Форма сигнала входного и выходного напряжения полного мостового выпрямителя показана ниже.

В этой схеме двойного источника питания диодный мостовой выпрямитель состоит из четырех силовых диодов на 6 А. Номинал этого диода составляет 6 А и 400 В. Нет необходимости использовать такое количество диодов с высокой токовой нагрузкой, но из соображений безопасности и гибкости используется диод с высокой токовой нагрузкой. Как правило, из-за скачков тока возможно повреждение диода, если мы используем диод с малым током.

Выход выпрямителя не чистый dc , но в нем есть пульсации.

ВХОД: 12 В переменного тока

ВЫХОД: 24 В пик (с волнами)

Шаг III: Отфильтруйте рябь на выходе:

Теперь выход 24V dc , который содержит пульсации от пика до пика, не может быть подключен напрямую к нагрузке. Так, чтобы убрать пульсации с питания , используются конденсаторы фильтра. Теперь используются два фильтрующих конденсатора номиналом 2200 мкФ и 25 В, как показано на принципиальной схеме. Оба конденсатора подключаются таким образом, что общий вывод конденсаторов подключается непосредственно к центральному выводу центрального трансформатора с ответвлениями. Теперь этот конденсатор будет заряжен до 12 В постоянного тока , поскольку оба подключены к общей клемме трансформатора. Кроме того, конденсаторы удаляют пульсации от источника dc и дают чистый выход dc . Но выход обоих конденсаторов не регулируется. Итак, чтобы сделать питание регулируемым, выходные конденсаторы передаются на микросхемы регулятора напряжения, что объясняется в следующем шаге.

ВХОД: 12В пост. Тока (с волнами, не чисто)

ВЫХОД: Напряжение на конденсаторе C 1 = 12 В постоянного тока (чистый постоянного тока, , но не регулируемый)

Напряжение на конденсаторе C 2 = 12 В постоянного тока (чистый постоянного тока, , но не регулируемый)

Шаг IV: Отрегулируйте источник питания постоянного тока 12 В

Следующим важным моментом является регулировка выходного напряжения конденсаторов, которое в противном случае будет изменяться в соответствии с изменением входного напряжения. Для этого в зависимости от требований к выходному напряжению используются микросхемы стабилизаторов . Если нам нужно выходное напряжение +12 В, то используется IC 7812. Если требуемое выходное напряжение + 5В, то используется 7805 IC. Последние две цифры IC обозначают номинальное выходное напряжение. Третья последняя цифра показывает положительное или отрицательное напряжение. Для положительного напряжения (8) и для отрицательного напряжения (9) используется число. Таким образом, IC7812 используется для регулирования напряжения +12 В, а IC7912 - для регулирования напряжения -12 В.

Теперь соединение двух микросхем выполняется, как показано на принципиальной схеме.Клемма заземления обоих микросхем соединены с центральным отводом выводом трансформатора для создания ссылки. Теперь выходные напряжения измеряются между выходной клеммой и клеммой заземления для обеих ИС.

ВХОД: 12 В постоянного тока (чистый постоянного тока , но не регулируемый)

ВЫХОД: + 12V dc между выходной клеммой 7812 и землей (чистый dc и регулируемый)

-12 В постоянного тока между выходной клеммой 7912 и землей (чистый постоянного тока и регулируемый)

Применения двойной цепи питания:

  • Для операционных усилителей требуются два источника питания (обычно один положительный и один отрицательный), потому что операционный усилитель должен работать при обеих полярностях входящего сигнала. Без отрицательного источника операционный усилитель не сработает во время отрицательного цикла сигнала. Таким образом, выход этой сигнальной части будет «ограничен», то есть сам останется на земле; что явно не рекомендуется.
  • Если в качестве нагрузки используются двигатели постоянного тока, то при +12 В он будет вращаться по часовой стрелке, а при -12В - в противоположном направлении. Например, двигатели, которые используются в игрушках (автомобиль, автобус и т.д.), будут двигаться вперед при напряжении +12 В и двигаться назад при напряжении -12 В.Мы показали вращение двигателя в обоих направлениях, используя эту схему двойного источника питания, в видео ниже .

Проверьте нашу другую цепь питания :

Цепь автоматического регулятора напряжения

(АРН)

Схема автоматического регулятора напряжения довольно хорошо используется там, где напряжение питания составляет всего 120 В переменного тока. Многие устройства могут нормально работать при 220 В переменного тока, поэтому необходимо регулирование напряжения.

Автор: Mehran Manzoor

Для этого разработана соответствующая схема регулятора напряжения, которая может работать с мощностью до 1 кВт и обеспечивает переменное напряжение с различными ступенями (диапазонами).

Работа цепи:

Линия сети 120 В переменного тока и нейтраль содержат переключатель и предохранитель до 10 А. Переключатель DPDT используется для повышения и понижения напряжения. Переключатель DPDT имеет четыре конца.

Нейтраль от сети входит непосредственно в первый конец DPDT, а линия / фаза входит в первичную обмотку трансформатора, которая имеет 220 витков в 6 слоев.

Имеет семь вторичных обмоток на 55 витков и одну обмотку на 60 витков. Эти обмотки подключены к поворотным переключателям с 1 по 8 соответственно.Поворотный переключатель имеет восемь ступеней, которые можно включать по одной.

Общие точки поворотного переключателя подключены ко второму концу переключателя DPDT. Третий вывод DPDT подключен к первой вторичной обмотке трансформатора.

Последний конец DPDT подключен к общему проводу реле. Реле в цепи используется для автоматического отключения.

Замыкающий контакт реле становится первым выходом сетевого питания переменного тока.

НО реле подключено к первой клемме красной неоновой лампы в качестве индикатора для обнаружения автоматического отключения.другой вывод красной неоновой лампы подключен к другому выводу выходного источника питания, который является общим для цепи. Он напрямую поступает от линейного / фазного провода входной сети 120 В переменного тока.

Общий вывод реле подключен к четвертому концу переключателя DPDT и второму выводу трансформатора 500 мА для измерения напряжения. реле может работать от цепи автоматического отключения, как показано на схеме.

Вольтметр подключен параллельно с зеленой неоновой лампой к выходному источнику питания, который указывает наличие питания и напряжения на выходных клеммах

Цепь автоматического отключения:

Вышеупомянутая схема автоматического регулятора напряжения четко показывает, что 12 В переменного тока поступает через трансформатор 500 мА в цепь автоматического отключения.

Два конденсатора C1 и C2, примыкающие к D1 и D2, образуют первую клемму для реле, а другую клемму можно отрегулировать с помощью предварительной настройки, которая подключена к эмиттеру транзистора Q1.

Выход коллектора становится еще одной клеммой для реле. значение предустановки можно отрегулировать по мере необходимости. Когда напряжение превышает установленное значение, цепь автоматически отключается.

Детали, необходимые для цепи автоматического отключения:

C1-C2: 100 мк 25 В
D1-D2: 1N4007
R1: 1.5KΩ
R2: 220Ω
VR1: 5K preset
Z1: 8.2V
Q1: BC547

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Что такое автоматический регулятор напряжения? Значение, принцип работы и применение

Автоматический регулятор напряжения предназначен для регулирования напряжения. Он принимает колебания напряжения и преобразует их в постоянное напряжение. Колебания напряжения в основном возникают из-за изменения нагрузки на систему питания. Изменение напряжения приводит к повреждению оборудования энергосистемы. Изменение напряжения можно контролировать, устанавливая оборудование для контроля напряжения в нескольких местах, например, рядом с трансформаторами, генератором, фидерами и т. Д. Регулятор напряжения предусмотрен более чем в одной точке в энергосистеме для управления колебаниями напряжения.

В системе питания постоянного тока напряжение может контролироваться с помощью составных генераторов в случае фидеров одинаковой длины, но в случае фидеров разной длины напряжение на конце каждого фидера поддерживается постоянным с помощью усилителя фидера. В системе переменного тока напряжение можно контролировать с помощью различных методов, таких как повышающие трансформаторы, индукционные регуляторы, шунтирующие конденсаторы и т. Д.,

Принцип работы регулятора напряжения

Работает по принципу обнаружения ошибок. Выходное напряжение генератора переменного тока, полученное через трансформатор напряжения, затем выпрямляется, фильтруется и сравнивается с эталоном. Разница между фактическим напряжением и опорным напряжением известна как напряжение ошибки . Это напряжение ошибки усиливается усилителем и затем подается на основной или пилотный возбудитель.

Таким образом, усиленные сигналы ошибки управляют возбуждением основного или пилотного возбудителя посредством понижающего или повышающего действия (т.е.е. контролирует колебания напряжения). Управление выходом возбудителя ведет к контролю напряжения на клеммах главного генератора.

Применение автоматического регулятора напряжения

Основные функции AVR следующие.

  1. Он контролирует напряжение системы и приближает работу машины к стабильному установившемуся режиму.
  2. Он разделяет реактивную нагрузку между генераторами, работающими параллельно.
  3. Автоматические регуляторы напряжения снижают перенапряжения, возникающие из-за внезапного отключения нагрузки в системе.
  4. Увеличивает возбуждение системы в условиях неисправности, так что максимальная мощность синхронизации существует во время устранения неисправности.

Когда происходит резкое изменение нагрузки в генераторе переменного тока, необходимо изменить систему возбуждения, чтобы обеспечить такое же напряжение при новых условиях нагрузки. Сделать это можно с помощью автоматического регулятора напряжения. Аппаратура автоматического регулятора напряжения работает в поле возбудителя и изменяет выходное напряжение возбудителя и ток возбуждения.Во время резких колебаний АРВ не дает быстрого ответа.

Для быстрого реагирования используются быстродействующие регуляторы напряжения на основе принципа , превышающего отметку . В соответствии с принципом перерегулирования, когда нагрузка увеличивается, возбуждение системы также увеличивается. Перед увеличением напряжения до значения, соответствующего повышенному возбуждению, регулятор снижает возбуждение до надлежащего значения.

Автоматический регулятор напряжения для генератора AVR

  • Дом
  • Генераторные автоматические регуляторы напряжения (АРН)

Kutai производит более 30 моделей автоматических регуляторов напряжения как OEM, так и универсальные запасные части для всех типов генераторов - самовозбуждающих (шунтирующих), вспомогательных обмоток, гармонических обмоток и ГПМ.Нажмите Select Your AVR, чтобы найти наш ассортимент автоматических регуляторов напряжения, указав характеристики или номер оригинальной модели.

  • Все названия и номера производителей используются только для справки и не подразумевают, что какая-либо часть является продуктом этих производителей.

АРН серии KUTAI 50/60 Гц

АДВР-054

Автоматический регулятор напряжения 5 А с самовозбуждением и высокой эффективностью охлаждения

АДВР-073

Гибридный универсальный аналогово-цифровой регулятор напряжения 7 А

АДВР-083

Гибридный аналоговый / цифровой однофазный / трехфазный датчик, 8 А АРН для самовозбуждающихся (шунтирующих), вспомогательных и бесщеточных генераторов с PMG

АДВР-16

Аналоговый цифровой регулятор напряжения на 16 А для параллельной работы

АДВР-2100М

Автоматический регулятор напряжения (АРН) заменяет Marathon DVR2000 Series

АДВР-2200М

3. 5-амперный гибридный аналогово-цифровой AVR для шунта, PMG / Aux. Обмоточный генератор

EA64-5

Автоматический регулятор напряжения 5 А для генератора на постоянных магнитах

EA150A

Генераторы с угольной щеткой AVR 150 А

АРН серии KUTAI 400 Гц

АДВР-054-400ГЦ

Самовозбуждающийся 5-амперный цифровой автоматический регулятор напряжения промежуточной частоты, 400 Гц, для военной техники и авиационного генератора

АДВР-083-400ГЦ

Аналоговый цифровой 8-амперный генератор промежуточной частоты, 400 Гц, регулятор напряжения для военных и авиационных генераторов

ADVR-16-400HZ

Аналоговый цифровой генератор на 16 ампер на промежуточной частоте, 400 Гц, регулятор напряжения для военных и авиационных генераторов

Caterpillar / CAT серии AVR

АДВР-12

Одно / трехфазное считывание и одно / трехфазный вход питания, 12 А AVR

AVR серии Newage

АДВР-440

Автоматический регулятор напряжения (AVR) Прямая замена для Newage Stamford AS440, а также совместим с SX440

EA321

Автоматический регулятор напряжения для генератора PMG

EA341

Регулятор автоматического напряжения генератора с постоянными магнитами

EA440

Вход считывания автоматического регулятора напряжения 240 В

EA460

Вход измерения автоматического регулятора напряжения 120 В или 240 В

EA480

Аналоговый, однофазный датчик. Выход возбуждения 5 А с однополупериодным выпрямителем для использования с самовозбуждающимися бесщеточными генераторами

Серия Kohler AVR

EA-KOH

Автоматический регулятор напряжения фотоэлемента (инфракрасный)

Марафон серии AVR

EA350

Автоматический регулятор напряжения 73 В постоянного тока 3.5 ампер

Basler серии AVR

EA04A

Прямая замена для регулятора Basler VR63-4 и VR63-4A

EA04C

Автоматический регулятор напряжения с самовозбуждением, 63 В пост. Тока, 4 ампер
, обнаружение от 160 до 550 В пер. Тока

EA63-2.5

Автоматический регулятор напряжения генератора 63 В пост. Тока 2,5 А

EA63-2.5S

Автоматический регулятор напряжения 63 В постоянного тока 2,5 А
Измерение 220 В переменного тока или 400 В переменного тока

EA63-4

Генератор, автоматический регулятор напряжения, 63 В пост. Тока, 4 А

Leroy Somer серии AVR

АДВР-250

Автоматический регулятор напряжения (AVR) для Leroy Somer R250

EA230

Автоматический регулятор напряжения (AVR) для Leroy Somer R230

EA448

Автоматический регулятор напряжения 160 В постоянного тока 10 А

AVR

Mecc Alte серии

EA06

Самовозбуждающийся полуволновой выпрямленный AVR 6 А для одно- или трехфазного генератора

EA07

Автоматический регулятор напряжения 6 А для однофазного или трехфазного генератора

Сварочный генератор AVR

EW05

Автоматический регулятор напряжения для сварочных генераторов

Малый генератор AVR

EA03A

Автоматический регулятор напряжения для Denyo и бензиновых генераторов

EA5K3

Автоматический регулятор напряжения с контактным кольцом для небольших дизельных и газовых генераторов

Источник питания дополнительного возбуждения генератора

Аксессуары для АРН

EB-9V

Автоматический мигающий модуль с батарейным питанием

EB500

Автоматическая мигающая установка для генератора

ED35

Принадлежности для сварочного аппарата

EV-01

Электронный монитор напряжения для контроля перенапряжения

Регулятор напряжения

12 В на Mvhigh

Сравнение цен на регулятор напряжения 12 В на Mvhigh

Mvhigh - это централизованное место, где вы получите различные идеи подарков, предложения, распродажи и купоны от крупнейших и известных интернет-магазинов, таких как Amazon, Walmart, Ebay и других. Сравнение цен на 12v Voltage Regulator , предложения и купоны помогут вам сэкономить на покупках в Интернете.

ТОП 10 результатов поиска для регулятора напряжения 12 В на 14 декабря 2020 г.

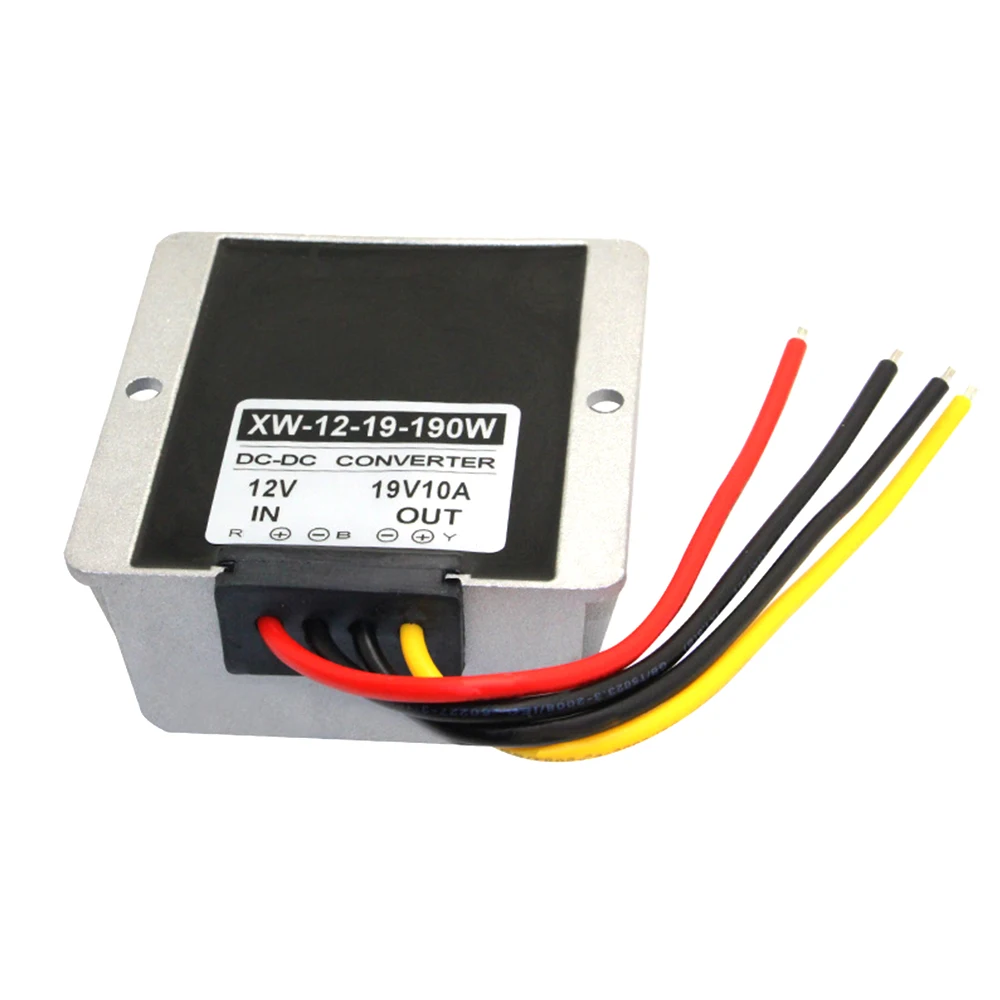

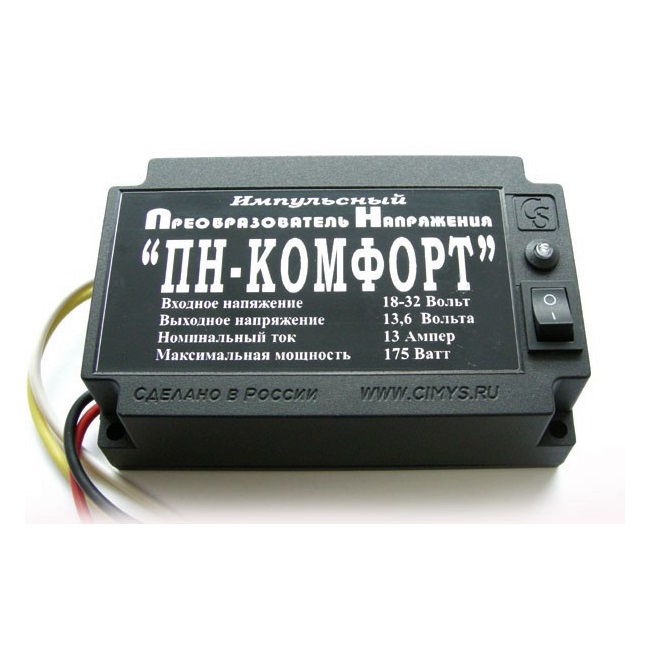

Автомобильный DC 12 В 4A стабилизатор напряжения стабилизатор напряжения питания стабилизатор для авто грузовика автомобиль лодка солнечная система и т. Д. (Вход DC10-36V, выход DC12V)

MCIGICM 15pcs 7812 Регулятор напряжения l7812 12 В линейный регулятор напряжения IC Положительный фиксированный 1 Выход 12 В 1.5А

Водонепроницаемый стабилизатор напряжения постоянного и переменного тока от 8-40 В до 12 В, 10 А, 120 Вт, стабилизатор питания

DROK водонепроницаемый 60 Вт автоматический повышающий / понижающий стабилизатор напряжения от 10 В-36 В до 12 В 5A

30A 360 Вт 12 В тележка для гольфа 48 В 36 В в 12 В преобразователь напряжения регулятор напряжения тележка для гольфа преобразователь напряжения водонепроницаемый

DROK Водонепроницаемый понижающий преобразователь постоянного тока Регулятор напряжения 8-22В до 1-15В 5В 12В 3A Трансформатор источника питания с регулируемым выходом

Bosch 30019 12V регулятор напряжения для VW Beetle

Понижающий модуль постоянного тока

, понижающий понижающий преобразователь DROK, понижающий регулятор напряжения 6В-32В 30В 24В 12В до 1. 5-32V 5V 5A ЖК-блок питания вольт редукторный модуль трансформатора плата с USB-портом защитный чехол

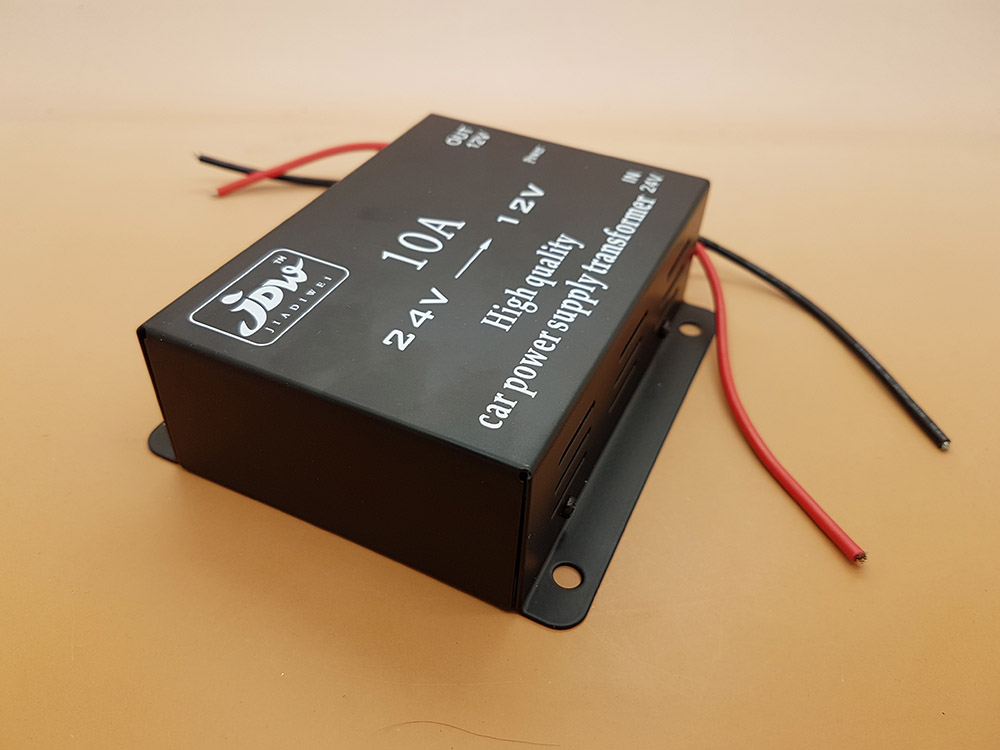

EPBOWPT DC 24V to DC 12V 10A 120W преобразователь понижающий регулятор напряжения модуль трансформатора

Регулятор напряжения E-Z-GO Gas Golf Cart 94-UP MPN 6153

Общие сведения о том, как работает регулятор напряжения

Регулятор напряжения генерирует фиксированное выходное напряжение заданной величины, которое остается постоянным независимо от изменений его входного напряжения или условий нагрузки.Есть два типа регуляторов напряжения: линейные и импульсные.

В линейном регуляторе используется активное (BJT или MOSFET) устройство прохода (последовательное или шунтирующее), управляемое дифференциальным усилителем с высоким коэффициентом усиления. Он сравнивает выходное напряжение с точным эталонным напряжением и регулирует проходное устройство для поддержания постоянного выходного напряжения.

Импульсный стабилизатор преобразует входное постоянное напряжение в коммутируемое напряжение, подаваемое на силовой MOSFET или BJT переключатель. Отфильтрованное выходное напряжение переключателя мощности возвращается в схему, которая контролирует время включения и выключения питания, так что выходное напряжение остается постоянным независимо от изменений входного напряжения или тока нагрузки.

Каковы некоторые топологии импульсных регуляторов?

Существует три распространенных топологии: понижающая (понижающая), повышающая (повышающая) и понижающая-повышающая (повышающая / понижающая). Другие топологии включают обратноходовые, SEPIC, Cuk, двухтактные, прямые, полномостовые и полумостовые топологии.

Как влияет частота коммутации на конструкцию регулятора?

Более высокие частоты переключения означают, что в стабилизаторе напряжения можно использовать катушки индуктивности и конденсаторы меньшего размера. Это также означает более высокие коммутационные потери и больший шум в цепи.

Какие потери происходят с импульсным регулятором?

Потери возникают из-за мощности, необходимой для включения и выключения полевого МОП-транзистора, которые связаны с драйвером затвора полевого МОП-транзистора. Кроме того, потери мощности полевого МОП-транзистора возникают из-за того, что переключение из состояния проводимости в состояние непроводимости занимает конечное время. Потери также связаны с энергией, необходимой для заряда и разряда емкости затвора MOSFET между пороговым напряжением и напряжением затвора.

Каковы обычные области применения линейных и импульсных регуляторов?

Рассеиваемая мощность линейного регулятора прямо пропорциональна его выходному току для данного входного и выходного напряжения, поэтому типичный КПД может быть 50% или даже ниже.Используя оптимальные компоненты, импульсный регулятор может достичь КПД в диапазоне 90%. Однако выходной шум линейного регулятора намного ниже, чем импульсный стабилизатор с такими же требованиями к выходному напряжению и току. Обычно импульсный регулятор может управлять более высокими токовыми нагрузками, чем линейный регулятор.

Как импульсный регулятор управляет своим выходом?

Импульсным регуляторам требуется средство для изменения своего выходного напряжения в ответ на изменения входного и выходного напряжения.Один из подходов - использовать ШИМ, который управляет входом в соответствующий выключатель питания, который контролирует время его включения и выключения (рабочий цикл). Во время работы отфильтрованное выходное напряжение регулятора возвращается на ШИМ-контроллер для управления рабочим циклом. Если отфильтрованный выходной сигнал имеет тенденцию к изменению, обратная связь, подаваемая на ШИМ-контроллер, изменяет рабочий цикл для поддержания постоянного выходного напряжения.

Какие конструктивные особенности важны для ИС регулятора напряжения?

Среди основных параметров - входное напряжение, выходное напряжение и выходной ток.В зависимости от приложения могут быть важны другие параметры, такие как пульсирующее напряжение на выходе, переходная характеристика нагрузки, выходной шум и КПД.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
