Самодельный толщиномер лакокрасочных покрытий автомобилей: Как самому собрать простой толщиномер

Содержание

Как самому собрать простой толщиномер

Что нужно?

Конечно, если вы знаете, где у паяльника жало и что такое припой, то можно собрать и настоящий толщиномер. В Интернете схем этих устройств больше, чем подписчиков в инстаграме Бузовой. Но это всё-таки довольно сложно, поэтому будем считать, что у нас лапки. Сделаем что-нибудь попроще.

Принцип работы нашего толщиномера очень прост. Нечто похожее использовали и раньше, когда шпатлёвки на машинах было меньше, строительной пеной пороги не выравнивали, но газетами дыры заделывать уже пытались. В те славные времена краску проверяли магнитом. Мол, если магнитится – железо есть. Если не магнитится, то вместо него может быть и мешковина с гудроном. Основной элемент нашего толщиномера – это тоже магнит, но сам прибор элегантнее и даже немного точнее.

Итак, нам понадобятся старые ненужные наушники, банковская резинка, шариковая ручка и клей. Приступаем.

Из наушника нам надо будет выдернуть магнитик. Выломать его оттуда несложно, так что берём пассатижи и вытаскиваем магнит.

Чисто теоретически магнит можно взять и не только из наушника, но у меня как раз сдохла очередная китайская поделка, которую я не успел выкинуть. Да и в остальном они кажутся самым доступным источником магнитов. А как только нам разрешат свободно летать на самолётах – ещё и бесплатным источником, если вы понимаете, о чём я.

Теперь разбираем ручку и достаём стержень. К нему с одной стороны приклеиваем добытый в бою с наушником магнитик. Мне повезло с тем, что мне попалась ручка с толстым стержнем. Тонкий для этих целей подходит меньше, поэтому можно взять любую подходящую трубочку. Коктейльную, от воздушного шарика – неважно. Главное, чтобы она свободно ходила внутри корпуса ручки и не перекосилась в ней.

Теперь берём резинку и разрезаем её. Один конец крепим к той стороне ручки, где была кнопка, второй конец протягиваем внутрь ручки. Вытягиваем его наружу и крепим к нему кусок нашего стержня с магнитом.

Способ может быть абсолютно любым, я просто воткнул в стержень зубочистку, которая зафиксировала в нём резинку.

Этот конец стержня теперь свободно движется внутри корпуса ручки, а обратно его затягивает резинка. Наш прибор практически готов. Теперь надо научится им пользоваться.

Теория относительности

Обычный электронный толщиномер показывает толщину лакокрасочного покрытия в микрометрах (мкм, микронах). Конечно, цифры – это удобно. Если на экранчике прибора двузначное число, значит, слой краски один. Если больше 200 мкм – деталь перекрашена. А около 1000 – ещё и зашпатлёвана. Толщина слоя ЛКП у разных автомобилей заметно отличается, и если на старом Мерседесе микрометр показывает 150-170 мкм, то это нормально, там действительно толстый слой краски и лака. А вот у современного «китайца» или «корейца» эти же цифры могут говорить о двойной окраске.

К сожалению, наш умопомрачительный прибор цифрами говорить не может. Так что тут подход другой. Берём его в руку и прикладываем к машине. Магнитик прилипает, мы его отрываем и смотрим, насколько при этом из корпуса выйдет стержень. Чем тоньше слой ЛКП, тем сильнее магнит притягивается к железу, и, соответственно, тем сильнее стержень выйдет из корпуса. Для удобства на стержень можно нанести риски или точки, которые можно посчитать. Чем больше рисок до отрыва магнита, тем тоньше слой ЛКП.

Так как абсолютные цифры нам недоступны, то работать будет следующим образом: тычем нашим прибором по крыльям и дверям и смотрим, нет ли сильных перепадов в его показаниях. Понятно, что двойную окраску найти им сложно: не хватит точности. А вот найти шпатлёвку можно легко. Давайте посмотрим, как это работает на практике.

Сначала проверим ЛКП толщиномером. На двери он показывает 87 кмк.

Теперь смотрим, что скажет наш супергаджет.

Стержень вышел почти на пять рисок. Значит, слой тонкий. Теперь проверим толщиномером фрагмент арки, которую ремонтировали.

Слой просто безобразный – 739 мкм. Что скажет наш механический прибор?

Магнит стал отрываться, вытянув стержень только на две риски. А там, где слой был нормальный, стержень выходил на пять рисок. По-моему, вполне наглядно.

Чтобы убедиться, что этот фрагмент крыла и вправду покрыт слоем шпатлёвки, проверим его нашим толщиномером в разных точках. Там, где слой ЛКП доходит до 1000 мкм, магнитик не способен вытянуть стержень совсем.

Глядя на все эти чудеса технической мысли, стоит признать: наш приборчик работает. Но достоверно он может помочь определить только наличие шпатлёвки, так что о поиске второго слоя краски можно забыть. Впрочем, на это мы и не рассчитывали.

Что можно проверить нашим механическим толщиномером? О, много интересного!

Во-первых, можно проверить состояние порогов. Если магнитик вдруг перестаёт нормально вытягивать стержень, под краской можно ожидать шпатлёвку. Если он не магнитится вовсе, это ещё хуже. Кроме того можно проследить равномерность слоя ЛКП на порогах. Если в каких-то местах магнитится слабее, в них можно ожидать следы ремонта.

По большому счёту, на равномерность можно проверить все элементы. Как я уже говорил, подкрашенные места, скорее всего, увидеть не получится, но ремонт со шпатлёвкой обнаружить очень легко.

Во-вторых, этим толщиномером можно проверить равномерность слоя в проёмах. Там слой краски обычно совсем тонкий, тоньше, чем на внешнем железе. Если в проёме стержень выходит меньше, чем на двери или крыле, его, скорее всего, перекрашивали. Если слой заметно неравномерный, это тоже можно заметить. А перекрашенный проём – это недопустимо в принципе.

В-третьих, можно потыкать в остальные элементы, которые имеют более тонкий слой краски. В первую очередь – под капотом. Если там слой окажется больше, чем на дверях или крыльях, это плохой признак: скорее всего, машину восстанавливали после лобового удара.

В-четвёртых, этот ультратехничный гаджет можно использовать при осмотре, например, «пятёрки» BMW Е60/61 или любой другой машины, кузов которой имеет алюминиевые детали. Если вдруг магнит присосался к крылу или капоту, стоит задуматься: с чего бы это ему магнититься к алюминию? Бывает, что после ДТП такие машины восстанавливают из абы чего железного, сделанного в Китае. Понятно, что такой ремонт недопустим.

И вот мы плавно перешли к главному недостатку нашего толщиномера: он не работает с цветными металлами. Правда, я не думаю, что с таким толщиномером кто-то будет выбирать себе Bentley или Land Rover, но всё же.

Ну и напоследок. Если очень чешутся руки, то можно сделать такой толщиномер более точным. Для этого придётся взять вместо ручки длинную трубку, внутрь которой надо будет вставить длинный стержень. А резинку подобрать послабее. Тогда ход стержня будет заметно больше, что позволит его точнее градуировать. Если делать нечего, можно попробовать. Главное, чтобы стержень ходил свободно и ни за что не цеплялся, иначе погрешность будет очень высокой.

Если будет совсем скучно, то такой прибор можно откалибровать. Например, по банковской купюре. Толщина российских банковских билетов около 0,12 мм. Это приблизительно толщина среднего слоя ЛКП. Если положить сторублёвку на неокрашенный железный лист, проверить её таким толщиномером, то можно сделать на стержне риску, которая приблизительно соответствует нормальному слою ЛКП. Ну а дальше – как фантазия подскажет. Точности ждать не приходится, но миллиметровый слой шпатлёвки найти будет совсем просто. А главное – бесплатно.

Опрос

Вы использовали толщиномер при покупке своей машины?

Всего голосов:

Измеритель толщины лакокрасочных покрытий » Полезные самоделки

Принцип действия основан на измерении добротности и индуктивности катушки при приближении её к проводящей поверхности металла.

Описание схемы

Измерительная катушка L1 является частью колебательного контура (L1, С1, С2, С3) генератора на элементах DD1. 1, DD1.2 с частотой генерации около 350 кГц. Особенностью схемы генератора является его способность устойчиво работать при значительном изменении амплитуды напряжения на контуре, это достигается за счёт высокого коэффициента усиления в петле обратной связи. Поскольку мощность "подкачки" (прямоугольник с уровнем КМОП, поступающей с выхода элемента DD1.2 через R3 на С2) не зависит от напряжения на входах DD1.1, амплитуда колебаний в контуре уменьшается с увеличением потерь в L1 и наоборот. При приближении датчика к металлу переменное магнитное поле катушки наводит на его поверхности вихревые токи, вызывая увеличение потерь (уменьшение добротности) и изменяя индуктивность. Это, в свою очередь, отражается на амплитуде и частоте колебаний.

Синусоидальный сигнал снимается через R2, усиливается VT1, выпрямляется диодами VD3, VD4 и поступает на измерительный прибор РА1, по которому определяется толщина покрытия. Резистором R2 устанавливают стрелку прибора на конечное деление шкалы перед началом измерения. Поскольку цветные металлы имеют лучшую проводимость и ухудшают добротность в меньшей степени, но значительно уменьшают индуктивность (частота генератора увеличивается на 10-15%), в прибор введён детектор цветных металлов (пороговый частотный детектор на элементах DD1.3, DD1.4 и транзисторе VT1).




Детектор работает следующим образом: Прямоугольный сигнал с частотой генерации снимается с вывода 11 микросхемы, поступает на вход 6 элемента DD1.3 напрямую и на вход 5 через фазосдвигающий контур и инвертирующий усилитель-формирователь DD1.4. При совпадении частоты настройки фазосдвигающего контура с частотой генерации (сдвиг фазы в цепи R4, L2, С6 отсутствует) на выводах 5 и 6 присутствует противофазное напряжение и соответственно логический 0 на выводе 4. При повышении (понижении) частоты измерительного генератора контур начинает сдвигать фазу сигнала. На вход 5 DD1.3 импульсы приходят с отставанием по фазе. На выводе 4 МС появляется лог. 1 в моменты совпадения лог. 0 на входах DD1.

3. Из импульсов выделяется постоянная составляющая цепочкой R7, С10 и при достижении напряжения открывания VT2 и VD2 загорится светодиод VD1. Прибор питается от батареи "Крона" (6F22). Потребляемый ток не превышает 5мА. Кнопки SB1 и SB2 типа МП10 или МР-1, первая - включение прибора, вторая -контроль напряжения батареи (переключает прибор в цепь батареи через R11 и диоды VD3, VD4 выпрямителя). Толкатели кнопок вырезаны из толстой резины.

Измерительная катушка L1 содержит - 100 витков ПЭВ 0,1. Намотана в половинке сердечника СБ-12 из карбонильного железа, залита эпоксидной смолой и вклеена заподлицо в переднюю стенку корпуса открытой частью наружу. Катушка L2 намотана также, только сердечник в сборе и установлен на плате. Контурные конденсаторы С1 и С6 для лучшей термостабильности использовались одного типа с небольшим ТКЕ. R2 типа СП4-1. Измерительный прибор М4247 (ток полного отклонения 100мкА, сопротивление рамки 2,9кОм) вклеен в вырез передней стенки (крепёжные ушки спилены). Выпрямительные диоды VD3, VD4 обязательно германиевые, a VD5 и VD2 кремниевые.

Остальные детали особенностей не имеют. Боковые стенки корпуса (габариты 160x54x26) изготовлены из облицовочного трёхслойного пластика толщиной 3мм, передняя и задняя стенки из текстолита (8мм). Печатная плата установлена на 4-х стойках высотой 4-5 мм.

Поставить R2 в положение минимального усиления и подбором R3 установить стрелку прибора на середину шкалы. Затем при помощи R2 установить стрелку на конечное деление и вплотную поднести к датчику плоскую пластину из стали или чугуна, подбором R8 установить стрелку прибора на 0. Подбором С6 грубо и сердечником L2 точно, добиться начала зажигания VD1 при приближении датчика к алюминиевой или медной пластинам на 4-6 мм (нужно учесть, что при соприкосновении датчика с цветными металлами прибор будет показывать 20-30мкА). Для точных измерений прибор нужно проградуировать, подкладывая между датчиком и металлом пластины изоляции известной толщины. Результаты можно занести в таблицу или график и приклеить на верхнюю крышку корпуса (для чёрных и цветных металлов градуировка разная).

Если потребуются частые измерения одинаковых изделий точность замера можно повысить. Для этого нужно изготовить металлическую линейку из того же металла что и измеряемое изделие, на неё каким либо способом нанести слой изоляции с плавным изменением толщины и проставить деления в соответствии с текущей толщиной слоя. Измеритель прикладывается сначала к измеряемой поверхности, затем резистором R2 устанавливается стрелка на максимально возможное деление шкалы, после чего прибор переносится на изготовленную полосу и двигается вдоль до совпадения показаний. Толщина считывается по делениям на линейке При таком способе измерения погрешности прибора на точность замера не влияют.
Как показала практика на точность измерений мало влияют влажность покрытия и толщина металла подложки, но при работе с цветными металлами погрешность вносит чистота обработки поверхности. Нужно учесть, что прибор реагирует только на поверхностный слой металла и если подложка, например, оцинкованная сталь, то светодиод покажет цветной металл и измерение будет вестись, соответственно, по шкале цветного металла. Также прибором можно определить ферритовые материалы, при этом загорится светодиод (по понижению частоты) а добротность катушки возрастет (стрелка прибора пойдет вверх).



Литература:
1. В. Нарыжный. Измеритель толщины полимерной плёнки, ж. Радио, №3, 2004 с. 47.

Барцов С.

Толщиномер принцип работы

Толщиномер для лакокрасочного покрытия автомобиля: принцип работы

При покупке автомобиля бывшего в употреблении, покупатели часто вызывают для проверки машины специалиста, который имеет определенный набор оборудования и знаний, чтобы определить – участвовало транспортное средство в авариях или нет.

Главное «оружие» эксперта по оценке автомобиля – это толщиномер.

Данное устройство представляет собою небольшой ручной прибор, позволяющий определить слой краски и других материалов, которые нанесены на корпусные детали автомобиля.

Чаще всего толщиномер можно увидеть в руках профессионалов, и возникает ощущение, что пользоваться им самостоятельно довольно сложно. На самом деле у прибора простой принцип работы.

Принцип действия толщиномера

Толщиномер любого вида необходим для выполнения простой задачи – замера расстояния от начала лакокрасочного покрытия до «живой» детали.

При сканировании выбранной области устройство учитывает не только слой краски, но и шпаклевку, за счет чего водитель и получает необходимую информацию о проведении кузовных работ над конкретной деталью.

Каждый автолюбитель, который собирается купить толщиномер для проведения самостоятельной диагностики приобретаемых автомобилей, должен запомнить, что на заводе на кузовные части машины наносят слой краски в 0,7-1,9 мм.

На основании данных цифр предстоит делать вывод о состоянии конкретной детали транспортного средства.

Если кузов машины подвергся реставрации после аварии, вероятнее всего для его восстановления наложили слой шпаклевки, чтобы скрыть повреждения. После на шпаклевку была нанесена краска, и это серьезно повышает толщину лакокрасочного покрытия детали. В среднем, минимальный слой краски и шпаклевка выдадут на толщиномере показатель в 2,1-2,7 мм. Если восстановление детали проводилось небрежно, то цифры могут быть значительно выше.

Обнаружив поврежденную деталь в автомобиле при помощи толщиномера, следует изучить ее подробнее.

Для этого вместо стандартных 4-6 точек прибором необходимо замерить весь периметр детали. Это позволит понять степень повреждения и примерное место, куда пришелся удар.

Таким образом, появится возможность определить – пришлось шпаклевать деталь из-за простого удара о дерево или забор или на то были более серьезные причины, к примеру, тяжелая авария.

Автомобиль после восстановления хорошими мастерами может проездить десятки лет, не подавая никаких признаков неисправности.

Однако его безопасность вызывает серьезные вопросы, поскольку в результате предшествующей аварии могли быть нарушены геометрические параметры кузова, что снизило заложенный в него баланс для противостояния внешним повреждениям.

Если восстанавливали кузов после аварии любители, то проблемы с ним рискуют начаться через несколько месяцев, когда детали начнут ржаветь, а шпаклевка разойдется.

Как пользоваться толщиномером для лакокрасочных поверхностей автомобиля?

Толщиномер – предельно простой прибор, который автоматически проводит все измерения, выдавая своему владельцу готовые цифры по толщине лакокрасочного покрытия конкретной детали.

Имеется несколько рекомендаций, как пользоваться толщиномером, чтобы получить максимально достоверную информацию о состоянии кузова автомобиля:

  • Начинать замеры толщины краски на кузовных деталях автомобилей следует с передних крыльев. Обходя автомобиль по периметру, можно получить максимально полную информацию о том, в каком состоянии находится кузов;
  • Каждая деталь измеряется в 4 ключевых точках – в центре, с крайней стороны к передней части автомобиля, с крайней стороны к задней части автомобиля и внизу;
  • При обнаружении подозрительной толщины лакокрасочного покрытия, необходимо увеличить количество точек для измерения;
  • Не забывайте использовать толщиномер для определения величины лакокрасочного покрытия на крыше автомобиля.

Небольшой удар в крыло автомобиля, которое позже было хорошо отремонтировано, может сыграть на руку покупателю. Если продавец не стал рассказывать о битой части машины, но она была обнаружена при помощи толщиномера, можно заставить его сделать хорошую скидку на автомобиль.

Виды автомобильных толщиномеров

  • Электромагнитные толщиномеры. Они измеряют толщину лакокрасочного покрытия автомобиля, используя при работе закон электромагнитной индукции. Кузов автомобиля при измерении представляет собой замкнутый контур, и чем меньше расстояние от него до прибора, тем тоньше слой краски (или краски на шпаклевке). Электромагнитные толщиномеры могут похвастаться отличной точностью измерений, но они подойдут только для измерения толщины покрытия на железосодержащей детали. Если необходимо измерить количество нанесенной краски на пластмассу или цветные металлы, сделать это с помощью электромагнитного прибора не получится.
  • Вихретоковые толщиномеры. Данные виды приборов для диагностики способны работать с большим количеством материалов, нежели электромагнитные варианты. Но у них имеется один нюанс – наиболее точно вихретоковые толщиномеры замеряют толщину лакокрасочного покрытия на деталях с высокой токопроводимостью. То есть, они способны практически без погрешностей определять толщину нанесенной краски на алюминиевую или медную деталь, но при работе с железом результаты будут значительно хуже.
  • Магнитные толщиномеры. Самые простые и дешевые толщиномеры выполняются именно магнитными. Их принцип работы очень простой – в приборе установлен магнит и ряд датчиков. Когда он подносится к корпусу автомобиля или любой другой металлической детали, начинается притяжение магнита. В зависимости от того, насколько сильно магнит притягивается к металлической детали, прибор определяет толщину лакокрасочного покрытия. Погрешности измерений подобных толщиномеров значительно выше, чем любых других.
  • Ультразвуковые толщиномеры. Наиболее профессиональные толщиномеры выполняются именно ультразвуковыми. Они способны работать с любыми материалами, измеряя максимально точно толщину краски. Профессионалы отдают предпочтение именно ультразвуковым приборам, поскольку они позволяют измерить толщину лакокрасочного покрытия не только на элементах кузова, но и на декоративных пластиковых вставках, бамперах и других деталях.



Как работает толщиномер?

Как уже говорилось выше, прибор помогает определить толщину ЛКП, которая у всех автопроизводителей практически одинаковая и колеблется в диапазоне от 0.7 до 1.8 мм. Поэтому, если во время замеров толщиномер продемонстрировал цифру, которая находится в данном диапазоне, можно смело говорить о том, что данная деталь или часть кузова цела, то есть - не бита и не перекрашена. Авто, побывавшее в ДТП, так или иначе рихтовалось, после чего шпаклевалось, соответственно слой шпаклевки и ЛКП будет отличаться от приведенных выше цифр. Если вы увидели на дисплее толщиномера значение 1.9-2.4 мм, можно с уверенностью утверждать о том, что в этом месте был удар и машину рихтовали.

Опасность покупки битого авто заключается не только в том, что со временем кузов может начать ржаветь или лопнет слой шпаклевки, дело несколько в другом. Вы не знаете на сколько серьезной была авария — элементарное недоразумение на стоянке или удар на большой скорости, повлекший за собой деформацию геометрии всего кузова. Покупая такие авто, вы "играете в рулетку", т. к. неизвестно как деформируется и без того ударенный кузов в случае аварии, поэтому говорить о безопасности передвижения в таком авто вряд ли стоит. Авто, которые сходят с конвейера, рассчитаны на удар и конструктивно созданы таким образом, чтобы при ударе кузов деформировался, не причиняя вреда здоровью пассажиров. Как поведет себя кузов с нарушенной геометрией — предсказать невозможно, поэтому покупая машину, уделите кузову особое внимание и не поленитесь воспользоваться толщиномером.

Виды толщиномеров

Принцип работы толщиномера довольно прост. Прибор производит подсчет расстояния от поверхности, к которой прикасается вплотную, до основания детали.

У простейших магнитных толщиномеров принцип работы довольно примитивен — в корпусе содержится магнит, который определяет степень притяжения к металлической детали, стрелка указатель или электронный дисплей демонстрируют результат. Как вы понимаете, чем ближе будет магнит к металлу, тем притяжение будет сильнее.

Электромагнитные толщиномеры относятся к более дорогим экземплярам, они более точны и базируются на принципе электромагнитной индукции, то есть при помощи датчиков Холла. Принцип действия электромагнитного толщиномера следующий — кузов представляет собой своего рода замкнутую цепь, и чем будет меньше зазор, в данном случае толщина ЛКП, тем сигнал будет сильнее.

Существуют авто, у которых некоторые кузовные детали выполнены из алюминия, поэтому электромагнитные толщиномеры для них не подойдут, а измерения ни к чему не приведут. Решением является использование вихретоковых приборов. Толщиномер, работающий по этой технологии, способен адекватно оценивать толщину лакокрасочного покрытия на любой тип металла, при этом он способен демонстрировать на удивление точные результаты. Единственный нюанс, при работе с медью и алюминием, результаты измерений будут более точными, чем при измерении толщины ЛКП на железе. Иногда погрешности очень большие, поэтому использовать толщиномер данного типа рекомендуется исключительно по назначению — для алюминиевых и медных поверхностей.

Как пользоваться толщиномером?

Использование прибора сводится к обычному прикладыванию рабочей поверхности прибора к кузову и подведению итогов измерения.

Первым делом принято измерять передние крылья, затем постепенно переходя к задней части кузова, в результате вы должны обойти машину вокруг, измерив все интересующие вас места.

Замеры производятся в четырех-пяти точках каждой из кузовных деталей, уделите должное внимание крыше и вертикальным стойкам.

Обнаружив толщину лакокрасочного покрытия, которая выходит за рамки допустимого диапазона, увеличьте количество точек замера и выясните размер повреждения для дальнейшей адекватной оценки стоимости такого автомобиля.

Что покажет толщиномер

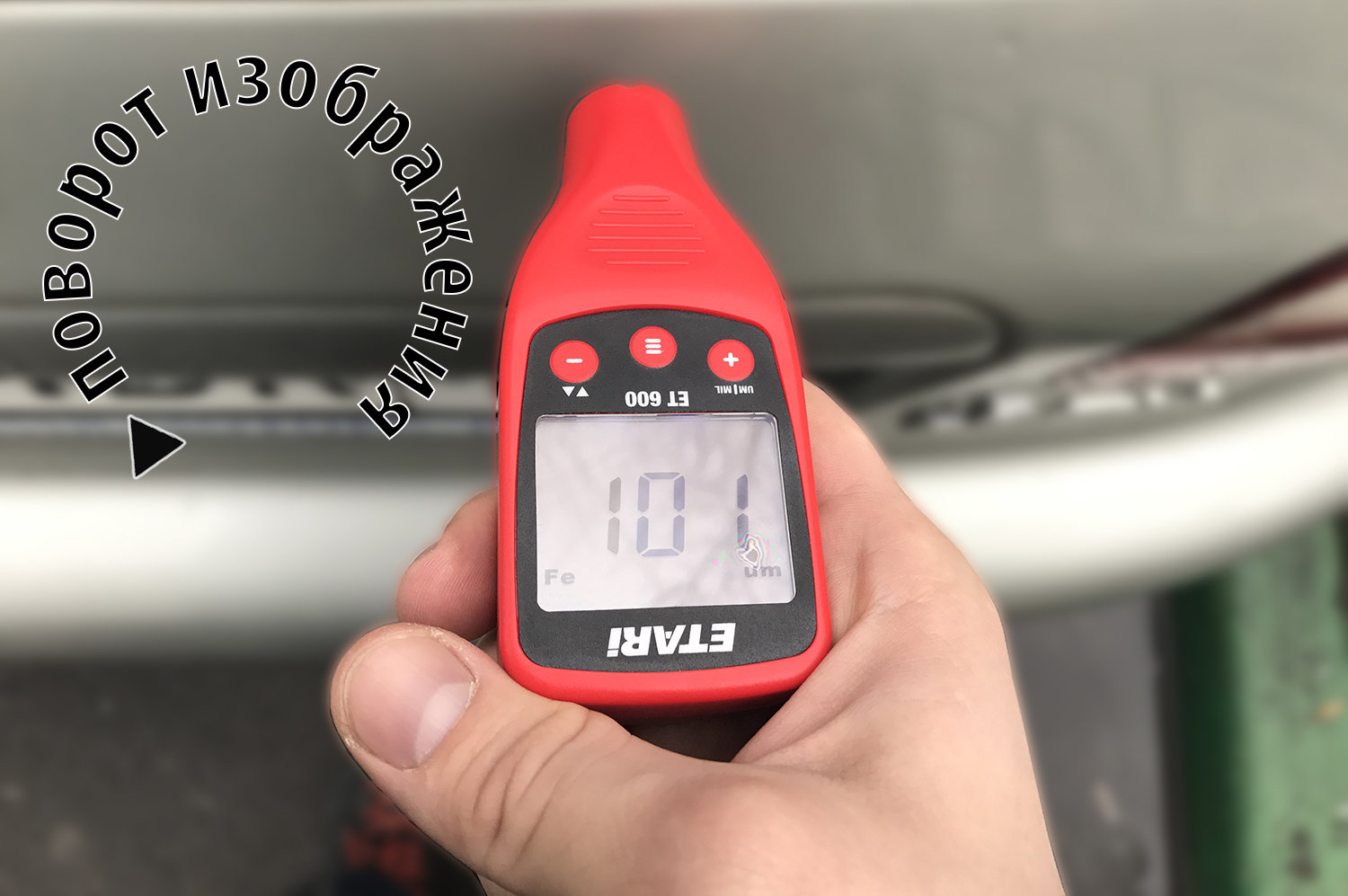

Пользоваться толщиномером просто: берете откалиброванный прибор и прикладываете его к кузову машины под прямым углом. Он немедленно покажет толщину покрытия в микрометрах. Один микрометр — это одна тысячная миллиметра.

Показания выше 200 мкм говорят о повторной покраске.

Показания до 300 мкм бывают, если на машине закрасили косметический дефект, например царапину от ключа. На безопасность пассажиров это никак не влияет, но все равно можно торговаться.

Показания ближе к 1000 мкм говорят, что под краской есть еще шпаклевка. Кузовной элемент с такими показаниями точно получал сильную деформацию в ДТП и шпаклевался во время ремонта. Если работу сделали некачественно, краска на шпаклевке со временем может потрескаться и отвалиться.

Больше 1000 мкм — это признак серьезного кузовного ремонта, а значит, участия в серьезном ДТП. Машину со слоем покрытия более 1000 мкм лучше не покупать.

2000 мкм — это максимальное значение, которое может показать толщиномер. Если слой толще, прибор не покажет цифр. Это значит, что в этой точке много шпаклевки.

В сети есть сравнительные таблицы нормальной толщины покрытия для разных автомобилей

Как откалибровать толщиномер

Чтобы показывать точные результаты, толщиномер должен быть откалиброван. Калибровка сбивается от перепадов температур или если сядет батарейка.

Для калибровки толщиномера используют металлические пластины, которые продаются с ним в комплекте. Если вы арендуете прибор, попросите владельца откалибровать его при вас и на всякий случай выдать вам в аренду калибровочные пластины.

Калибровочные пластины выглядят вот так:

Калибровать прибор нужно отдельно для стали и алюминия. Если толщиномер работает только по одному металлу, пластина будет одна.

В комплект обычно входит специальная калибровочная пленка, по которой и происходит настройка.

Процесс калибровки прост — ставим толщиномер на пластину и обнуляем показания:

Прикладываем калибровочную пленку к пластине и ставим сверху прибор.

Толщиномер должен показать цифры, нанесенные на пленке. Если этого не происходит, повторяем процедуру.

Показания толщиномера на внутренних элементах кузова не должны превышать 100 мкм

Алюминиевые детали

Перед осмотром машины полезно узнать, есть ли у интересующей вас модели автомобиля алюминиевые детали. Например, у многих моделей Ауди, БМВ, Рендж-роверов из алюминия сделаны капот, передние крылья, двери. Для измерения покрытия на таких деталях нужен толщиномер, способный работать по алюминию, например Etari ET 555.

Никакой специальной настройки не нужно — переключение между черным и цветным металлом обычно происходит автоматически. На экране прибора указывается тип металла: алюминий или сталь. Заводские значения для алюминиевых деталей отличаются от значений для стальных в 1,5—2 раза в меньшую сторону.

Если на машине должна стоять алюминиевая деталь, но толщиномер распознает ее как стальную, значит, деталь заменена на неоригинальную. Это тоже признак ДТП в истории автомобиля.

Толщиномер настроен на измерение алюминиевых деталей

Толщиномеры ультразвуковые: принцип работы

Ультразвуковое измерение толщины является неразрушающим односторонним методом определения ширины материала.

Он быстр, надежен, универсален и, в отличие от микрометра или штангенциркуля, не требует доступа к двум сторонам предмета.

Что можно измерить?

Практически любой обычный конструкционный материал может быть измерен с помощью ультразвука.

Ультразвуковые датчики могут быть настроены на металлы, пластики, композиты, стекловолокно, керамику и стекло.

Также возможны замеры экструдированных пластмасс и проката в процессе производства - как отдельных слоев или покрытий, так и многослойных изделий, жидкости и биологических образцов.

Еще одна операция, где просто необходим ультразвуковой толщиномер, – определение толщины кирпича, конструкций из бетона, асфальта и горных пород. Такие измерения почти всегда неразрушающие и не требуют резки или разборки объекта.

Материалы, которые не подходят для обычного ультразвукового замера из-за плохой передачи высокочастотных волн, включают древесину, бумагу, бетон и вспененные продукты.

Как измерить?

Принцип работы устройства заключается в точном вычислении времени прохождения импульса от небольшого зонда (преобразователя) через измеряемый объект, отраженного его внутренней поверхностью или дальней стенкой.

Поскольку звуковые волны отражаются от границы между разнородными материалами, это измерение обычно производится с одной стороны, в режиме «импульс/эхо».

Преобразователь содержит пьезоэлектрический элемент, который возбуждается коротким электрическим импульсом для генерации дискретных ультразвуковых волн.

Они посылаются в измеряемый материал и проходят через него, пока не сталкиваются с задней стенкой или другим препятствием.

Отраженная волна возвращается к датчику, преобразующему механические колебания в электрическую энергию.

В сущности, толщиномеры ультразвуковые прослушивают эхо с противоположной стороны.

Обычно промежуток времени между посланным и отраженным сигналом составляет всего несколько миллионных долей секунды.

Два типа устройств

Толщиномеры ультразвуковые, как правило, делятся на два типа: коррозионные и прецизионные.

Одним из важнейших их применений является определение остаточной ширины стенки металлических труб, резервуаров, конструкционных деталей и сосудов высокого давления, которые подвержены внутренней коррозии и не могут быть видны снаружи.

Толщиномеры ультразвуковые коррозионные для этого и предназначены. В них используются методы обработки сигналов, которые оптимизированы для обнаружения минимальной остаточной ширины стенок в грубых и ржавых образцах со специализированными двухэлементными датчиками.

В остальных случаях рекомендуют применять высокоточные приборы с одиночными преобразователями, – для металлов, пластмасс, стекловолокна, композитов, резины и керамики. Создано множество разнообразных датчиков прецизионных устройств, которые способны измерять с точностью ±0,025 мм и выше, что превышает показатели коррозионных измерителей.



Условно толщиномеры можно разделить по принципу работы, в зависимости от которого различают несколько видов толщиномеров:

  • Магнитные. Простейшие и самые дешевые по цене устройства, на основе совместной работы магнита и нескольких датчиков. Когда прибор подносится к поверхности металлического кузова, он притягивается магнитом, а специальные датчики в приборе определяют силу притяжения. Далее, на основе полученных данных о силе притяжения прибор рассчитывает толщину лакокрасочного покрытия. Разумеется, чем меньше будет расстояние между магнитом и металлом, тем сильнее будет сила притяжения. К недостаткам магнитных толщиномеров можно отнести достаточно существенную погрешность при измерении.
  • Электромагнитные. Более дорогие и точные устройства, работающие по принципу электромагнитной индукции или с датчиками Холла. Толщиномеры этого вида отличаются достаточно высокой точностью измерения, но предназначены только для измерения ЛКП на железных поверхностях, не содержащих цветных металлов.Соответственно, электромагнитный толщиномер не подойдет для измерения ЛКП на алюминии, который часто используется в дорогих марках автомобилей (алюминиевая крышка капота, различные кузовные вставки). Наиболее популярные модели электромагнитных толщиномеров: СНY113, ЕТ10Р, ЕТ110.
  • Вихретоковые. В отличие от электромагнитных толщиномеров, вихретоковые способны измерять толщину ЛКП на большем количестве материалов. Однако у них есть своя особенность – наибольшая точность измерения ЛКП получается на элементах кузова с высокой токопроводностью. Например, вихретоковый толщиномер способен без погрешности определить толщину лакокрасочного покрытия на алюминиевой или медной поверхности.А вот измерение толщины ЛКП на обычной железной поверхности даст намного более худший результат, с большой погрешностью. Еще одним недостатком вихретоковых толщиномеров является их высокая чувствительность к влаге, из-за чего замер нередко заканчивается «коротким замыканием» электродов при работе в условиях с большой влажностью. Кроме этого, они имеют довольно большую рабочую площадь, с которой трудно делать замеры на изогнутой поверхности.
  • Ультразвуковые. Данный вид толщиномеров можно отнести к самым дорогим, профессиональным и универсальным (или комбинированным) устройствам, позволяющим делать замеры ЛКП на любых материалах (металлические детали кузова, бамперы, декоративные пластмассовые вставки и др.). Наиболее популярные модели универсальных толщиномеров: СНY115, ЕТ11Р, ЕТ111

Ультразвуковой толщиномер – принцип измерения

Само название устройства уже намекает на то, что основным рабочим инструментом является звуковая волна УЗ-частот.

Процесс измерения происходит довольно быстро, и описать его можно следующим образом.

На корпусе прибора имеется датчик, который чувствителен к ультразвуку, он встроен в зонд, который и приставляется к исследуемой поверхности.

Выбирается место, в котором нужно померить толщину покрытия, например, ЛКП, прижимаем зонд к выбранной точке, даем команду прибору нажатием кнопки.

Зонд испускает ультразвуковую волну, она проходит через покрытие, достигает поверхности, которая находится под ним, и отражает импульс обратно.

Обычно таким материалом является металл, очень часто это основное условие, предъявляемое к подложке, для удачного измерения.

Отраженная волна попадает на датчик зонда, своеобразное эхо, и преображается в электрический импульс.

Дальше электроника оцифровывает его и анализирует, посредством формул вычисляет путь, т.е. толщину покрытия, которую успел пройти УЗ.

Этот принцип работает не только для покрытий с металлической подложкой, но и для измерения толщины самого металла.

Просто анализируется импульс до тех пор, пока он не перестанет отражаться, это значит, что он прошел металл насквозь, отсюда и выдается результат.

А в целом, такие толщиномеры измеряют практически все популярные в быту и промышленности материалы: керамика, пластик, стекло и прочее.

Разрешение метода не допускает только измерение бумаги, дерева, пенопласта или бетонного слоя, потому что это либо слишком тонкие образцы, либо слишком широкие.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Принцип работы толщиномера лакокрасочного покрытия

Толщиномер (неправ. толщинометр) — это измерительный прибор, позволяющий с высокой точностью измерить толщину материала или слоя покрытия материала (такого как краска, лак, грунт, шпаклёвка, ржавчина, толщину основной стенки металла, пластмасс, стекла, а также других неметаллических соединений, покрывающих металл). Современные приборы позволяют измерить толщину покрытия без нарушения его целостности.

Содержание

Сфера применения [ править | править код ]

Применяется в автомобильной, судостроительной промышленности для контроля качества лакокрасочного покрытия транспортных средств, в ремонтных работах, для определения состояния кузова или обшивки по результатам эксплуатации.

В строительстве применяется для определения толщины покрытия металла, имеющего в своём составе противопожарные, антикоррозийные и другие виды компонентов, используемые при создании конструкций зданий.

Толщиномер применяется в работе экспертов-оценщиков, страховщиков, профессиональных полировщиков, контролирующих качество проведения покрасочных работ.

Виды толщиномеров [ править | править код ]

Толщиномеры делятся по принципу их работы, сфере применения, а также способу произведения измерений на:

  • механические
  • электромагнитные
  • ультразвуковые
  • магнитные
  • вихретоковые
  • электромагнитновихретоковые

Механические толщиномеры [ править | править код ]

Толщиномер мокрого слоя предназначен для оперативного контроля неотвердевших лакокрасочных покрытий, чтобы затем сделать выводы о толщине сухой плёнки. Контроль толщины наносимого лакокрасочного покрытия позволяет избежать возникновения проблем связанных с укрывистостью, скоростью сушки, внешним видом покрытия, перерасходом краски и т.д. Толщиномеры мокрого слоя изготавливаются из пластмассы, алюминия или нержавеющей стали согласно требованиям стандартов ISO 2808-2007, ASTM D 4414 (гребёнка), ASTM D 1212 (колесный толщиномер), ГОСТ Р 51694-2000. При контроле толщины мокрого слоя с помощью гребёнки, последнюю вдавливают в покрытие перпендикулярно поверхности и прижимают до основания. Через несколько секунд её извлекают для осмотра. Толщина мокрого слоя находится в диапазоне между максимальным значением «мокрого» зубца и минимальным значением «сухого» зубца гребёнки.

Электромагнитные толщиномеры [ править | править код ]

В приборах данного вида для измерений используются как магнитная индукция, так и эффект Холла, позволяющий проводить измерения плотности магнитного поля. Для создания магнитного поля чаще всего используется мягкий ферромагнитный стержень с катушкой. Также, в свою очередь, для обнаружения каких-либо изменений в магнитном потоке применяется второй стержень с катушкой. Толщина покрытия определяется путём измерения плотности магнитного потока. Допустимый процент погрешности измерений для приборов данного типа равен ± 3%.

Вихретоковые толщиномеры [ править | править код ]

Для проведения измерений непроводящих покрытий без их разрушения используются толщиномеры с вихретоковым принципом действия. На поверхности зонда прибора с помощью тока (с частотой от десятков КГц до единиц МГц), проходящего через катушку, на которую намотана тонкая проволока, генерируется переменное магнитное поле. При приближении зонда к токопроводящей поверхности, переменное магнитное поле генерирует на ней вихревые токи (токи Фуко). Вихревые токи создают собственные (противоположные первичному) электромагнитные поля, которые могут быть измерены основной или второстепенной обмоткой. Вихретоковый метод используется преимущественно для хорошо проводящих поверхностей, в частности сделанных из цветных металлов (например алюминий). Величина напряжения на измерительной обмотке (измеряемая величина) зависит от расстояния от неё до электропроводящей поверхности, которая и является толщиной непроводящего покрытия.

Ультразвуковые толщиномеры [ править | править код ]

Для ультразвуковых толщиномеров характерно наличие ультразвукового датчика в зонде, который посылает импульс через анализируемое (чаще всего неметаллическое) покрытие. Импульс отражается от поверхности и затем преобразуется датчиком в высокочастотный электрический сигнал. Эхо сигнала оцифровывается и анализируется для определения толщины покрытия. Допустимый процент погрешности измерений для приборов данного типа равен ± 3%.

Преимущества использования ультразвуковых толщиномеров:

Ультразвуковые толщиномеры часто используются в ситуациях, когда имеется доступ только к одной стороне поверхности изделия, толщина которого должна быть определена, например: трубопроводы или в тех местах, где простые механические измерения невозможны или нецелесообразны по другим причинам, таким как, размер изделия или ограниченный доступ. Факт того, что измерение толщины может быть сделано легко и быстро с одной стороны, без необходимости вырезания какой-либо части, является главным преимуществом использования ультразвукового толщиномера. Практически любой конструкционный материал может быть измерен с помощью ультразвука. Ультразвуковой толщиномеры может быть использован для металлов, пластмасс, композитов, стекловолокна, керамики и стекла.

Ультразвуковой контроль является одним из методов неразрушающего контроля без необходимости резки или секционирования. Диапазон измерений зависит от материала и выбранного преобразователя, и может быть в пределах от 0,08 мм до 635 мм. (Как правило такие материалы как: дерево, бетон, бумага и пенопласта обычно не подходят для измерения с обычными ультразвуковыми датчиками).

Все ультразвуковые толщиномеры работают на основе очень точного измерения времени необходимого звуковому импульсу, сгенерированному преобразователем, для прохождения через тестовый образец. Поскольку звуковые волны отражаются от поверхности материала, измерение эхо от дальней стороны образца может быть использовано с целью измерения его толщины, таким же образом, как радар или сонар для измерения расстояния. Разрешение может быть в пределах 0,001.

Ультразвуковой толщиномер имеет ряд преимуществ по сравнению механическим и оптическим методами измерения в производстве и эксплуатации, с целью контроля качества, надёжностью и мониторинга состояния. Современный ультразвуковой толщиномер – экономически эффективный и удобный способ для проведения неразрушающего контроля.

• Измерение с одной стороны: Ультразвуковой толщиномер может быть использован в тех случаях, когда имеется доступ только к одной стороне поверхности, для толщинометрии таких объектов как: трубопроводы, резервуары, контейнеры, полые отливки, крупные металлические или пластмассовые листы, и тд.

• Полностью неразрушающий метод: нет необходимости резки или среза деталей. Экономия материала и затрат на рабочую силу. • Высокая надёжность: Современный цифровой ультразвуковой толщиномер обладает высокой точностью и надёжностью.

• Универсальность: Все стандартные конструкционные материалы, могут быть измеренны с соответствующими установками, в том числе металлы, пластмассы, композиты, стекловолокна, керамика и резина. Большинство толщиномеров могут быть запрограммированы с несколькими установками.

• Широкий диапазон измерения: Ультразвуковые толщиномеры в различных комплектациях могут быть использованы для измерений широкого диапазона толщин, от 0,08 мм до 635 мм, в зависимости от материала и выбора толщиномера.

• Простота в использовании: Большинство настроек ультразвукового толщиномера запрограммированы и требуют минимальных навыков для применения.

• Мгновенный результат: Измерения обычно требуют одну или две секунды на точку и выводятся в виде цифровой индикации.

• Совместимость с регистрацией данных и программами статистического анализа: Большинство современных портативных толщиномеров имеют как внутреннюю память для хранения данных, так и USB или RS232 порты для передачи данных об измерениях на компьютер для учёта и дальнейшего анализа.

Магнитные толщиномеры [ править | править код ]

Принцип работы магнитных толщиномеров основан на использовании свойств постоянных магнитов. Позволяют производить замер немагнитных покрытий нанесённых на магнитные основания. Процесс замера осуществляется на основе оценки силы взаимодействия магнита толщиномера и основания измеряемого покрытия. Изменение толщины покрытия изменяет силу взаимодействия магнита и основания измеряемой специально откалиброванной шкалой.

Статья о выборе толщиномера лакокрасочного покрытия автомобиля — виды устройств, критерии и нюансы выбора. В конце статьи — видео о сравнении толщиномеров.

Содержание статьи:

  • Какие бывают толщиномеры
  • Как работает толщиномер ЛКП
  • Как выбрать устройство
  • На что следует обращать внмание

Как пользоваться толщиномером лакокрасочных покрытий автомобилей

Для точной проверки насколько однородно покрашен автомобиль и нет ли скрытых дефектов разработчики создали толщиномер лакокрасочных покрытий. Этот высокоточный прибор позволяет быстро определить толщину различных материалов покрытия (грунтовки, краски, шпаклевки и даже ржавчины). При этом целостность покрытия не нарушается.

Чтобы подобрать толщиномер ЛКП, нужно изучить приборы подробнее

Этот прибор необходим при покупке автомобиля даже в автосалоне. Если вы еще не слышали рассказов о царапинах, вмятинах, которые возникают при транспортировке, разгрузке и погрузке автомобилей на трейлер, то поверьте, они случаются. Как правило, в таких случаях производится быстрый косметический ремонт в сервисном центре и автомобиль отправляется в продажу.

Толщиномер поможет без эксперта определить не только место покраски, но и серьезность дефекта определенной детали кузова. Прибор недорогой и несложный в эксплуатации. Но при этом необходимо учитывать некоторые особенности, чтобы получить более точные показания.

Различные модели толщиномеров

«CHY-113» − может определять толщину различных покрытий исключительно на черных металлах.

«CHY-115» − более модернизированный, имеет дополнительные функциональные особенности, которые делают их незаменимыми и очень полезными для этого вида работ, в том числе они необходимы специалистам, занимающимся оценкой автомобилей. Параметры:

  • Звуковой сигнал.
  • Тип материала распознается без дополнительных настроек (автоматически).
  • В памяти фиксируются 255 последних замеров.
  • Тип материала может определяться благодаря принудительному режиму.
  • Есть замечательная функция, позволяющая выставлять максимальные и минимальные параметры. В случае превышения: подается звуковой сигнал.
  • На дисплее после замера отображаются максимальные и минимальные цифры результата.

Этот аппарат может производить замеры не только на магнитных поверхностях, как предыдущий толщиномер металла, но и алюминии, меди (и других немагнитных металлах).

«ET 11Р» − работает на тех же металлических поверхностях, что и предыдущий прибор. Но при этом имеет ряд особенностей, которые делают его более привлекательным для использования:

  • Температурный режим соответствует российским реалиям: от +50 вплоть до –25 градусов. Это позволяет эксплуатировать, не ориентируясь на погодные ограничения.
  • Все надписи на этом приборе, а также на дисплее на русском языке.
  • Самое оптимальное соотношение цены и качества.
  • Прошивка удобная и сбалансированная, исключает сбой настроек в случае ошибочного нажатия на клавиши.
  • Приятный дизайн, обеспечивающий удобство в эксплуатации.

Как производить замер

Как производить замер

В настоящее время разработаны специалистами и реализуются различные модели этого прибора. Но принцип действия одинаков. Мы рассмотрим, как пользоваться толщиномером для получения правильных результатов замеров. Несмотря на простоту, необходимо придерживаться некоторых правил.

Включить прибор, если у вас «CHY-115» или «ET 11Р», дождитесь звукового сигнала. «CHY-113» − нажмите на курок и подождите пару минут, при этом нельзя прикасаться к металлической поверхности. В противном случае произойдет сбой настроек. После этого плотно прижмите прибор к проверяемой поверхности.

На замер показателей одной машины может понадобится около 30 минут. Можно, конечно, делать замеры каждые 5 см, но самым рациональным является квадратный метод с шагом 15-20 см. Даже если был более мелкий ремонт, он принципиально не влияет на общее качество лакокрасочного покрытия и состояние кузова в целом.

В случае сбоя программы прибор необходимо убрать с металлической поверхности и подождать, когда он сам отключится. Никакие манипуляции с меню производить не стоит. Это касается прибора «CHY-113» и «ET 11Р». Толщиномер покрытий автомобилей «CHY-115» сам не отключается. Необходимо производить сброс вручную. Нужно дождаться отключения прибора, нажать с удержанием кнопку «ZERO» и одновременно нажать «Clr set». Необходимо дождаться надписи «Run».

Затем необходимо произвести калибровку и только после этого прибор будет функционировать с высокой точностью. Для этого в комплект прибора входят металлические калибровочные шайбы. Такие манипуляции необходимо проводить после сбоя программы «CHY-115» − обязательно. И время от времени для настройки аппарата на точные параметры.

  1. Защитную пленку с калибровочных шайб (белого цвета) необходимо снять с двух сторон.
  2. После включения прижать к шайбе для калибровки и кратко нажать курок.
  3. Нажать «ZERO», затем приложить к шайбе пластиковую пластину, плотно прижать к ней и нажать курок.
  4. Сбросить нажатием «CAL».
  5. Указанные значения на пластине выставить стрелками.
  6. Повторить пункт 4.

Но и для «CHY-113» и «ET 11Р» ее также необходимо регулярно производить для того, чтобы снизить погрешности результата. Для «CHY-113»:

  • После включения нажать «CAL» с удержанием до 4 сек.
  • Затем прижать прибор к металлической шайбе (без защитной пленки) и сделать кратковременное нажатие курка (достаточно 1 сек.)
  • Повторно нажать «CAL».
  • Повторить пункт 3.
  • С помощью стрелок выставить значения, появившиеся на пластине.
  • Нажать «CAL» с удержанием до 4 сек.

Для «ET 11Р» принцип тот же:

  1. Начинать с включения, прижать шайбу, нажать курок.
  2. Сбросить кнопкой «О».
  3. Повторить пункт 1, но с накладкой на шайбу пластиковой пластины.
  4. Кратко нажать «К».
  5. Затем стрелками выставляется указанное на пластине значение.
  6. Повторить пункт 4.

Прибор готов к точной работе.

Если расхождение показателей замеров в различных частях кузова превышает 150 микрон − это явный показатель того, что определенный участок дополнительно окрашивался. 200 микрон и более являются показателем применения шпаклевки.

Полезная функция: фиксированные режимы

Нередко, во время тестирования необходимо делать замеры на поверхностях неоднородных по своему составу. Как вариант: на обычный металл нанесено напыление цветного металла и уже на него шпаклевка и лакокрасочное покрытие.

В этом случае обычная проверка толщиномером не даст точных результатов. В современных приборах имеется режим «nonF». Для правильного замера толщины покрытия с добавлением в шпаклевку алюминиевого порошка (иногда это делают, чтобы изменить показания прибора), несложно включить режим «ferr/ЧЕРН» (для магнитных поверхностей).

Рассмотрим, как производить переключение для различных моделей:

«ET-11Р»: включить толщиномер, нажать курок, при этом необходимо удерживать кнопку «Ч». В этом случае включается режим магнитного железа. Такая же процедура с нажатием кнопки «Ц» включает «не железный» режим тестирования.

«CHY-115» -нажать кнопку «*» и одновременно курок, это включает режим «железо». При нажатии кнопки «mils/µm» и курка включается режим «не железо».

Все манипуляции будут производиться правильно, если вы будете плотно прижимать прибор в районе датчиков к тестируемой поверхности, а ручку необходимо отводить примерно на 45 градусов. В этом случае результаты будут наиболее точными и достоверными.

Как разобраться с результатами замеров

Существуют таблицы, отражающие толщину лакокрасочного покрытия различных марок и моделей автомобиля. Мы сейчас разберем принципы, которые несложно применить при любом замере.

Например, если базовая цифра составляет 110 микрон, то такие показатели должны быть в различных частях кузова. Особенно внимательно необходимо проверять район переднего, заднего бампера и пороги. Расхождение порядка 20 микрон ничего не значат. Это просто может быть небольшое отклонение за счет неравномерной окраски.

Если расхождения около 150 микрон − это явный показатель того, что место подвергалось дополнительной окраске. Возможно, вследствие царапины или другого небольшого дефекта. Увеличение показателя на 200-300 и более единиц явно указывают на более серьезные работы. Скорее всего, была произведена рихтовка и последующие: шпаклевки и окраски.

При этом показатель порядка 75-80 микрон (то есть меньше нормы) просто может указывать на производимую полировку абразивными материалами, в результате которой был снят небольшой слой лакокрасочного покрытия.

Предостережения:

Не стоит покупать дешевые варианты тестера. Они не имеют правильного диапазона настроек. И как результат на различных автомобилях могут давать ошибочные результаты, поскольку настроены на определенную толщину лакокрасочного покрытия. Дополнительные советы по использованию толщиномера:

  • Нельзя направлять луч на глаза,
  • Работа прибора противопоказана в помещениях с взрывоопасными и едкими газами.
  • Проверка толщиномером возле приборов с высоким электромагнитным излучением не рекомендуется: будут значительные помехи и ошибки показаний.
  • Не стоит хранить на сильном солнце и в помещениях с повышенной влажностью и большой концентрацией пыли.
  • Сильные перепады температур также крайне негативно могут влиять на работу, например, при переходе с мороза в теплый гараж. В этом случае может появиться на дисплее конденсат. Необходимо выдержать полчаса и только после этого начинать замеры.

Как видите, такой небольшой, но полезный прибор позволяет быстро определить не только окрашенные места после аварии, но и их размеры. Что, в свою очередь, точно подскажет, какой была авария или ремонт (небольшая царапина или серьезные кузовные работы с рихтовкой и шпаклевкой), а это позволяет решить соответствует ли цена автомобиля заявленной. И как результат вам будет легче решить стоит ли покупать автомобиль после ремонта, особенно если это касается стоек и важных частей кузова.

Лучшая цена измеритель толщины краски - Выгодные предложения на измеритель толщины краски от глобальных продавцов измерителя толщины краски

Отличные новости !!! Вы попали в нужное место, чтобы купить измеритель толщины краски. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший измеритель толщины краски вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели измеритель толщины краски на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в толщиномере краски и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести измеритель толщины краски по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена толстой автомобильной краски - отличные предложения на толстую автомобильную краску от мировых продавцов толстой автомобильной краски

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить толстую автомобильную краску.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта автомобильная краска высшего качества должна стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили толстую автомобильную краску на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в толстой автомобильной краске и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите автомобильную краску толстой толщины по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Что такое толщина краски - DetailingWiki, бесплатная вики для деталей

Краска - это слой покрытия, наносимый на поверхность с целью защиты от непогоды или по косметическим причинам. Хотя тип краски может быть разным, слой краски все равно будет иметь определенную толщину.

Какая толщина краски

Типичный слой краски, показывающий, насколько пористый материал на самом деле.
Когда краска наносится, она распыляется на поверхность, которую необходимо покрыть. Это создает слой краски, который медленно затвердевает. Когда краска полностью затвердеет, она может защитить находящуюся под ней поверхность или служить по косметическим причинам. Есть несколько причин, по которым этот слой не может иметь неограниченную толщину.
по экономическим причинам производитель не хочет применять больше, чем необходимо.Такой слой должен быть достаточно толстым, чтобы защитить, но достаточно тонким, чтобы стоить дешево. Для петель и других движущихся частей толщина краски может стать проблемой, если она слишком густая. Существует также фактор веса: средняя окраска весит около 2,7 кг (6 фунтов) и 6,8 кг (15 фунтов) (не считая заказных работ по окраске). Хотя это небольшой вес, нет никакой логической необходимости добавлять больше, чем нужно. В мире гоночных автомобилей на счету каждый фунт, а краска наносится тонкими слоями.

Краска наносится поверх грунтовки, это означает, что грунтовка уже имеет определенную толщину.Затем грунтовку покрывают цветным слоем или однотонным слоем краски. Цветное пальто затем также покрывается прозрачным слоем. (unicoat не покрыт прозрачным слоем) Все это дает определенную толщину. Эту толщину можно измерить с помощью ПТГ.
Во многих случаях общая толщина краски на новом автомобиле в среднем составляет примерно 120 микрон. А в некоторых случаях он довольно равномерно разделен на три слоя. Нанесение грунтовочного слоя примерно 40 микрон, цветного слоя еще 40 микрон и прозрачного слоя примерно 40 микрон.
Однако в большинстве случаев он будет немного отличаться. Поскольку толщина краски наносится вручную или с помощью роботов, толщина полностью зависит от того, сколько краски фактически попадает на поверхность. Это не всегда одно и то же во всех местах. Толщина краски может варьироваться в пределах одного квадратного сантиметра. Толщина краски на панелях тоже может быть самой разной. Капот может давать показания общей толщины 100 микрон, в то время как дверь водителя дает показания 80 микрон.

ПТГ или измеритель толщины краски

Есть несколько устройств, которые могут измерять толщину краски.Они называются измерителями толщины краски или сокращенно ПТГ. Их также можно назвать PDG или измерителем глубины краски. Цель состоит в том, чтобы предоставить пользователю информацию, которая подскажет ему, с каким количеством краски ему нужно работать. Сказать ему, насколько безопасно полировать эти завитки.

Толщина и цвета

Существует несколько заблуждений относительно краски, например, идея о том, что один цвет нужно наносить более густым, чем другие цвета. Это неправда. Могут быть разные причины, по которым краска наносится более густой (например, специальная окраска), но нет причин наносить один цвет более густым, чем другие.

Толщина краски и повторное нанесение

При повторном распылении автомобиля они могут отшлифовать автомобиль и заново нанести всю окраску, или они могут отшлифовать прозрачный слой, повторно нанести цветной слой, а затем повторно нанести прозрачный слой.
В первом случае толщина краски не будет сильно отличаться от исходной толщины. Но в последнем случае толщина краски намного больше, чем у исходного слоя. Потому что теперь у вас есть грунтовка, цветной слой, другой цветной слой, а затем прозрачный слой.
При проведении измерений на автомобиле можно встретить панели с толщиной краски более 200 микрон. Что в большинстве случаев указывает на повторное распыление.

Различные сопутствующие товары
  • Коррекция

    Минимальная толщина краски указывает на то, что краски для полировки не осталось, и ее следует избегать в максимально возможной степени. Обратной стороной является то, что эту толщину трудно контролировать или измерять. Прохождение этой минимальной толщины приведет к прогоранию прожога....

  • Исправление

    В некоторых случаях лакокрасочное покрытие может окисляться. Делаем его матовым и слегка выцветаем. Если не обработать, это может в конечном итоге привести к полному разрушению лака и / или лакокрасочного покрытия. Чаще всего это встречается на красных автомобилях, но может встречаться с любым цветом ....

  • Детализация Разное

    «Защита» - часто используемый термин в области детализации и очистки. Но не всегда всем понятно, что на самом деле означает защита и для чего она нужна.Защита - это термин, используемый для пояснения того, что продукт предназначен для создания барьера между поверхностью и внешними загрязнениями ....

  • Прочее

    Порошковое покрытие - это техника окраски.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
