Установка и подключение камеры заднего вида в вашем автомобиле

Камера заднего вида относится к дополнительному оборудованию, функциональные возможности не делают ее заменой зеркала заднего вида, но позволяют улучшить обзор позади автомобиля. Технические возможности прибора позволяют получать изображение при недостаточном освещении. Таким образом, благодаря телекамере можно распознавать возникающие препятствия, которые не видны в зеркалах. Основное назначение этого оборудования – упрощение маневрирования и повышение безопасности при движении задним ходом и парковке автомобиля.

Особенности устройства

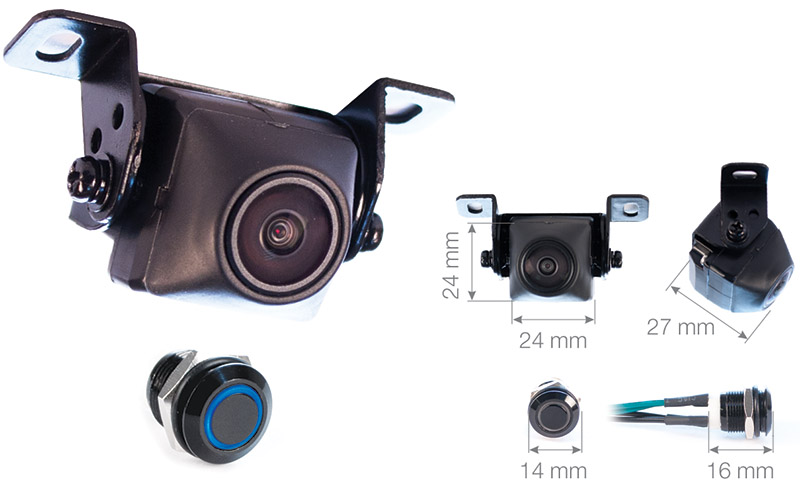

Основными элементами камеры заднего вида является оптический блок и жидкокристаллический монитор. Оптика прибора имеет светочувствительный сенсор.

Размеры камеры настолько малы, что позволяют установить ее незаметно в заднем бампере или рамке крепления номерного знака. Воспринимаемое изображение отображается на ЖК телевизоре или встроенной универсальной панели.

Некоторые модели мониторов могут интегрироваться с зеркалом заднего вида, расположенным в салоне. При отключенной камере зеркало выполняет свою основную функцию, а при ее включении на полупрозрачной его части появляется изображение.

Включение камеры заднего вида происходит в момент переключения коробки передач в положение заднего хода автоматически или вручную. При этом на мониторе возникает изображение пространства, расположенного позади автомобиля, а также парковочные линии, которые могут быть отключены. Таким образом, водитель, двигаясь задним ходом, видит происходящее за ней и оперативно реагирует на изменение обстановки.

Особенности выбора

Камеры заднего вида широко представлены на рынке автомобильных аксессуаров. Они различаются техническими параметрами, исполнением и стоимостью. Большинство производителей старается разрабатывать конструкции изделий, которые упрощают установку и подключение прибора.

На выбор технологии этой процедуры оказывает большое влияние форма камеры.

В одних моделях для ее крепления предусматриваются кронштейны, а другие требуют внедрения в задний бампер или какой-либо подходящий элемент машины.

Кроме подбора оптимальной формы камеры, следует обратить внимание на угол обзора. Если видеодатчик будет направлен узко, то у водителя возникнут сложности с оценкой ситуации позади машины. Чересчур широкий угол обзора приведет к снижению скорости реакции водителя, так как в его поле зрения будет находиться множество предметов, на которых трудно сразу сфокусироваться.

Технология установки и подключения

Установка камеры заднего вида ‒ процесс индивидуальный для каждого автомобиля. Однако он имеет ряд общих действий для любого из них.

Выполнение работ начинают с установки самой камеры. Задача значительно упрощается, если производитель предусмотрел для этого специальное место. В том случае, если оно отсутствует, в бампере делают отверстие в районе номерного знака, в котором камера фиксируется изнутри.

После этого провода, идущие от прибора, пропускают в багажник. В нем отрицательный провод черного цвета соединяется с массой, а плюсовой ‒ с проводом, питающим фонарь заднего хода. В результате такого соединения камера будет включаться одновременно с включением заднего хода, а все остальное время она будет выключена.

Завершив подключение камеры, приступают к соединению ее с монитором. Для этого используются провода, входящие в комплект оборудования. Их длина достаточна для прокладки через весь салон, а разъем типа тюльпан упрощает процесс соединения. Ошибиться при этом довольно сложно, так как разъемы маркированы разными цветами.

По окончании этого этапа приступают к соединению монитора с бортовой электрической системой. При соединении проводов придерживаются последовательности ‒ отрицательный провод соединяется с массой в любом удобном месте, а положительный ‒ с силовым проводом, питающим фонарь заднего хода.

Завершает процесс установки и наладки камеры заднего хода крепление монитора к панели.

Установка камер заднего вида в СПб, монтаж автомобильных камер заднего вида

Зачастую перед водителем встаёт задача припарковать машину в стеснённых условиях, где важно самое минимальное расстояние. При этом очень сложно не задеть чужую машину или не повредить свою. Здесь на помощь автолюбителю приходит камера заднего вида. При помощи этого устройства водитель может видеть все помехи позади машины и определить безопасное расстояние до них. Выручит она и в режиме плохой видимости (дождь, снег, туман), а также в ночное время.

Из широкого спектра моделей, представленных в продаже, можно выбрать камеру, отвечающую нужным параметрам. Видеокамеры различают по их характеристиками и функциям.

На что стоит обратить внимание при выборе:

• угол обзора;
• наличие динамической (парковочной) разметки;
• наличие инфракрасной подсветки;
• возможность передавать сигнал на монитор в зеркальном отображении;
• цветная или чёрно-белая съёмка;
• разрешение видеозаписи и матрица;

а также способ передачи видеосигнала: при помощи провода или с помощью радиосигнала.

В настоящее время камера заднего вида является самым надёжным и удобным устройством, которое гарантирует транспортному средству безопасное движение задним ходом. Её можно подключить к любому дисплею автомобиля и в режиме реального времени контролировать пространство за задним бампером машины, что поможет избежать сложных ситуаций при манёвре.

По Вашему желанию камера может быть установлена в различные элементы кузова автомобиля:

• в задний бампер;
• в крышку багажника;

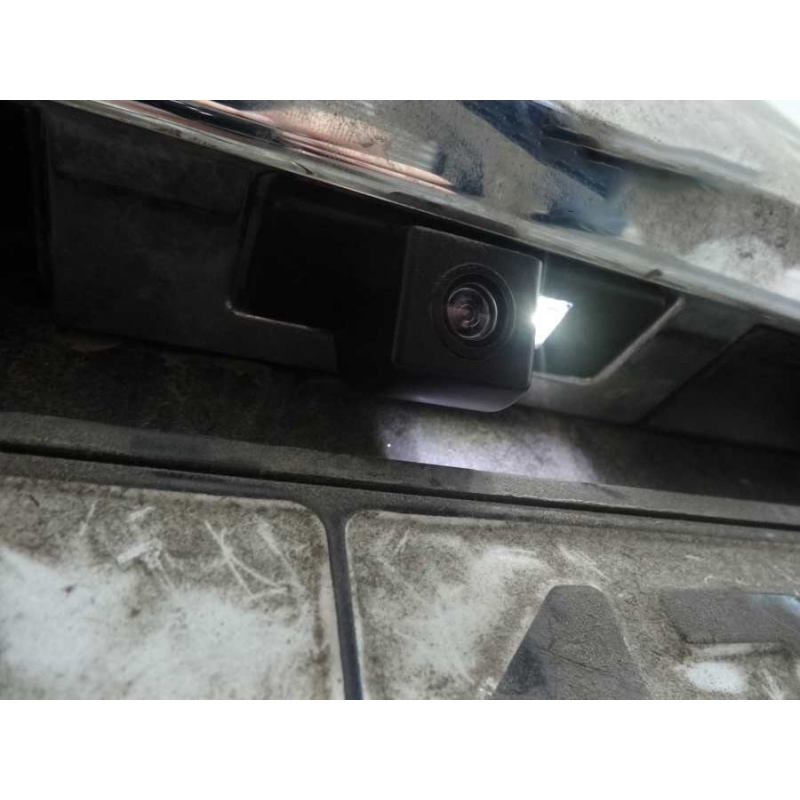

• в плафон подсветки номерного знака;
• на стекло внутри салона.

Выбор типа и места установки камеры заднего вида ― 130.com.ua

Камера заднего вида – не просто дополнительный аксессуар, а важный элемент любого современного автомобиля. Она фиксирует все, что происходит сзади машины, изображение, выводимое на монитор головного устройства, позволяет водителю лучше ориентироваться при совершении маневров задним ходом. Установка камеры облегчает вождение и делает его безопаснее. Однако очень важно не только выбрать качественную и надежную камеру, но и правильно ее установить. О разных вариантах установки и их особенностях мы и поговорим в этой статье.

Особенности установки камер заднего вида в разных местах

Задние камеры видеонаблюдения отличаются небольшими размерами, могут быть штатными и универсальными. То есть предназначенные для конкретных марок автомобилей и нет. Их монтаж обычно довольно прост. Всего можно выделить 3 условных места, где чаще всего размещаются камеры заднего вида:

• Багажник – в этом случае камера монтируется чуть ниже середины корпуса автомобиля. Для некоторых моделей машин оптимальным местом для размещения задней камеры является ручка, которая открывает багажное отделение.
• Бампер – этот вариант предполагает самую низкую установку. В этом случае камеру заднего вида можно установить вместо одного из фонарей подсветки либо непосредственно врезать в автомобильный бампер.
• Крыша – этот вариант предполагает самую высокую установку. Оптимальным местом для размещения камеры в данной зоне может быть, в зависимости от особенностей кузова конкретного транспортного средства, — спойлер заднего стекла, задняя часть крыши, светоотражатели, дополнительные стопы и многие другие элементы.

Обратите внимание, что при установке камеры заднего вида на некоторые автомобили могут возникнуть определенные проблемы и препятствия, как объективные, так и субъективные. К объективным причинам можно отнести некоторые конструктивные особенности кузова транспортного средства, например, может просто не оказаться подходящих мест для размещения камеры заднего вида, могут возникать сложности, не позволяющие проложить необходимую для работы устройства проводку и др. К субъективным факторам стоит отнести отказ автовладельца нарушать целостность элементов кузова, «глазок» камеры смещен относительно центральной оси машины и ряд других причин.

Однако сейчас все больше машин имеют уже специальные штатные места, специально отведенные производителем для установки камеры заднего вида.

Они полностью оптимизированы под все конструктивные особенности транспортного средства, размещение тщательно продумано таким образом, чтобы угол обзора камеры был идеальным, и она могла захватить в объектив большую площадь, обеспечивая водителю оптимальную картинку. Остановимся более подробно на каждом варианте установки камер заднего вида и рассмотрим особенности каждого.

Установка  в зоне багажника

Этот вариант размещения считается одним из наиболее удачных. У разных автомобилей конструкция корпуса может заметно отличаться, поэтому очевидно, что и багажное отделение может располагаться совершенно на разных уровнях. Тем не менее, при разных типах кузова, установка задней камеры в этой области гарантирует достаточный обзор. Например, если установить камеру на седан, то она будет способна показать все, что происходит на расстоянии 3 метров от корпуса транспортного средства. У универсалов, хэтчбеков и джипов охват будет даже больше – до 4 метров.

Такой вариант прекрасно подойдет для того, чтобы использовать ее в качестве парковочной камеры на легковых автомобилях в штатных условиях. Если же ищете вариант для грузовой машины, когда необходимо как можно близко подъехать к эстакаде с открытыми задними дверями, то подобное размещение будет мало эффективным.

Установка в зоне бампера

Это не самый удачный вариант для некоторых марок машины. Связано это с тем, что часто бампер располагается очень низко и расстояние от земли получается довольно маленьким. При подобном типе размещение может получиться буквально «близорукая» машина, камера не сможет охватить нужную область, в лучшем случае она сможет показать то, что происходит на расстоянии 2-3 метра, причем угол обзора ее будет сильно ограничен. Этот вариант крайне нежелательно применять на автомобилях с низкой посадкой, так как чем ниже клиренс, тем область захвата камеры будет меньше.

При парковке задним ходом камера в бампере поможет совершить маневр и максимально подъехать к препятствию, не задев его. Но, так как видимость сильно ограничена, водитель не сможет заранее заметить препятствие, которое может возникнуть неожиданно.

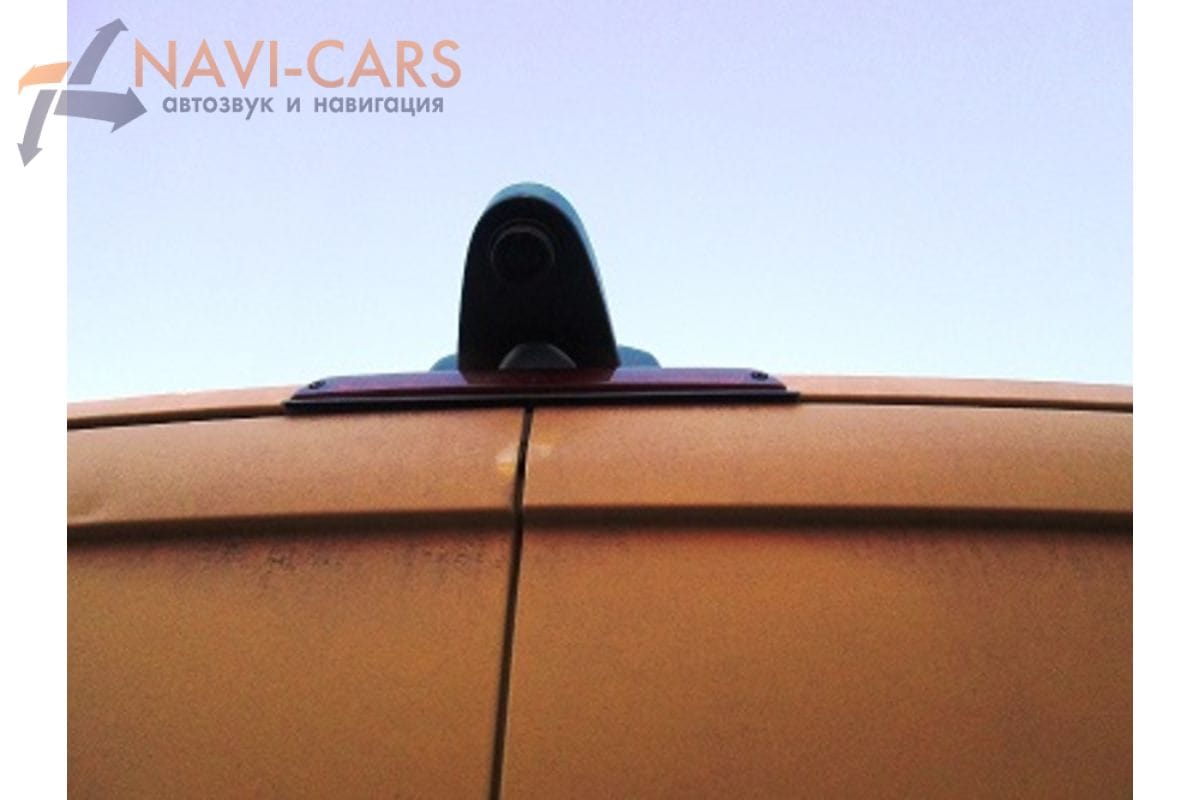

Установка в области крыши

Данный вариант считается самым оптимальным, если парковочной камерой оснащаются грузовики и автобусы. Так как особенность конструкции этого типа машин заключается в том, что многие модели имеют высокую крышу и идеально ровную вертикальную заднюю часть кузова, это  позволяет камере, размещенной наверху, захватить в объектив достаточно большую площадь сзади транспортного средства.

А вот для легковых машин это место для установки камер заднего вида используется крайне редко, так как при парковке они не смогут обеспечить достаточной информативности. Если же камера будет использоваться лишь как видеорегистратор, то это место вполне подойдет.

Подводим итоги

Очевидно, что проще всего с установкой штатной камеры — в этом случае не будет проблем, установка пройдет быстро и в эксплуатации такой вариант будет максимально удобным, не  придется ничего дополнительно настраивать, чтобы получить оптимальную для удобной парковки автомобиля картинку.

При установке универсальных камер на легковые машины лучше выбирать место размещения на уровне багажника. Это даст возможность получить изображение и самого бампера, и довольно большую площадь обзора. А вот для микроавтобусов и грузовых машин лучше всего ставить парковочные камеры повыше – в районе крыши. В этом случае картинка будет оптимальной для совершения любых маневров, причем неважно — открыты или закрыты задние двери.

Выбирать место размещения надо очень тщательно, учитывая особенности транспортного средства и самой камеры. Зато потом вы можете быть уверены, что она будет обеспечивать хороший обзор и сделает парковку безопасной и удобной. Если вы хотите купить камеру заднего вида в Киеве, Одессе или Харькове, то всегда можете сделать это в интернет-магазине 130.com.ua.

ТОП-3 парковочные камеры



Материалы по теме

Как подключить камеру заднего вида: простая инструкция

© Источник. https://electro-kot.ru

30 Июн 2020, 14:59

В статье представлена простая инструкция, как подключить камеру заднего вида.

Автовладелец, заботящийся о своей безопасности и желающий чувствовать себя комфортно за рулем, может поинтересоваться, как подключить камеру заднего вида. Функциональность и качество работы рассматриваемого оборудования напрямую зависят от того, правильно ли оно установлено. Монтировать камеру заднего вида можно как с наружной, так и со внутренней стороны авто. Если вы решили отдать предпочтение первому варианту, закрепите камеру в нише над бампером машины. Сделав это, вы обеспечите себе идеальный угол обзора. Если же техника будет установлена внутри салона (на заднем стекле), часть экрана займет багажник. Зато не придется беспокоиться о безопасности устройства – вы надежно защитите его от негативных воздействий любого вида.

Выбрав способ монтажа, подумайте о том, как подключить технику. Вы сможете сделать это, придерживаясь простой инструкции:

1. Установите камеру заднего вида в нише над бампером. Для этого вам нужно просверлить два отверстия для крепления кронштейна и одно – под кабель.
2. Подготовьте провода, которые вы используете, чтобы подключить устройство. Если они слишком короткие, нарастите их. Затем соедините провод питания, отходящий от видеокабеля, с проводом, который будет питаться от лампы заднего хода. Что же касается второго провода, который будет прикреплен к корпусу автомобиля, придайте его окончанию форму кольца.
3. Проведите провода внутри багажного отделения, подключите один из них к габаритам авто, а второй – протяните в салон. Тщательно заизолируйте места соединения. Чтобы вам проще было работать, предварительно снимите фару и отключите клемму.
4. Установите фару на место, добившись полной герметичности соединения. А затем проложите проводку по правой части машины. Чтобы подключить камеру, вам не придется снимать переднее пассажирское сиденье – просто откиньте его назад и удалите уплотнитель.
5. Протяните кабель под ковриком переднего пассажирского сиденья и заведите его в пространство центральной панели.
6. Снимите магнитолу и подключите кабель к выходу CAMERA IN. При этом не имеет значения, магнитолой какого вида вы пользуетесь – в любом случае, техника будет стабильно работать.
7. Войдите в раздел «Back camera» в настройках магнитолы и активируйте функцию «Battery». В результате камера заднего вида будет запитана положительным потенциалом.
8. После выполнения всех перечисленных операций камера станет включаться одновременно с лампами заднего хода. А картинка с нее будет транслироваться на экран магнитолы.

Следуя приведенным выше рекомендациям, вы без труда подключите камеру заднего вида и сможете использовать ее для безопасной парковки или во время движения по дорогам. При этом не имеет значения, какому виду техники вы отдали предпочтение – схема подключения не претерпит значительных изменений. Однако если вы не умеете работать с электрикой, лучше не рисковать и доверить решение этой задачи квалифицированным специалистам. Они быстро установят и подключат устройство, обеспечив вам комфорт и безопасность на дороге.

Руководство по установке резервной камеры

| Привод

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите установить резервную камеру на свой надежный, но устаревший мотоцикл. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они обязательны в качестве необходимых средств обеспечения безопасности. Но поездки по автосалону — не единственный способ получить резервные камеры.

Резервные камеры теперь легко доступны в качестве запасных частей, которые любой может установить на старые автомобили. На новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты. Это также является целью при установке нестандартных настроек вторичного рынка.

После нескольких доработок задней части автомобиля и пары проводов, вам никогда не придется выгибать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки. Специалисты Drive с практическими рекомендациями готовы помочь вам в этом процессе.

Готовы?

Основные сведения о резервной камере

Расчетное время, необходимое: Один час

Уровень квалификации: Начинающий

Система автомобиля: Электрика

Баран

2020 Камера заднего вида Ram Rebel

Что такое резервная камера?

Резервная камера, встроенная в автомобильную систему производителем, отображает небольшой вид в реальном времени из-за автомобиля, когда автомобиль движется задним ходом. Это дает водителю более четкое представление о том, что стоит за ним, и помогает убедиться, что Фидо не получит массаж глубоких тканей от ваших шин.

Вот список типов камер, а также обычно используемых типов дисплеев.

Типы камер

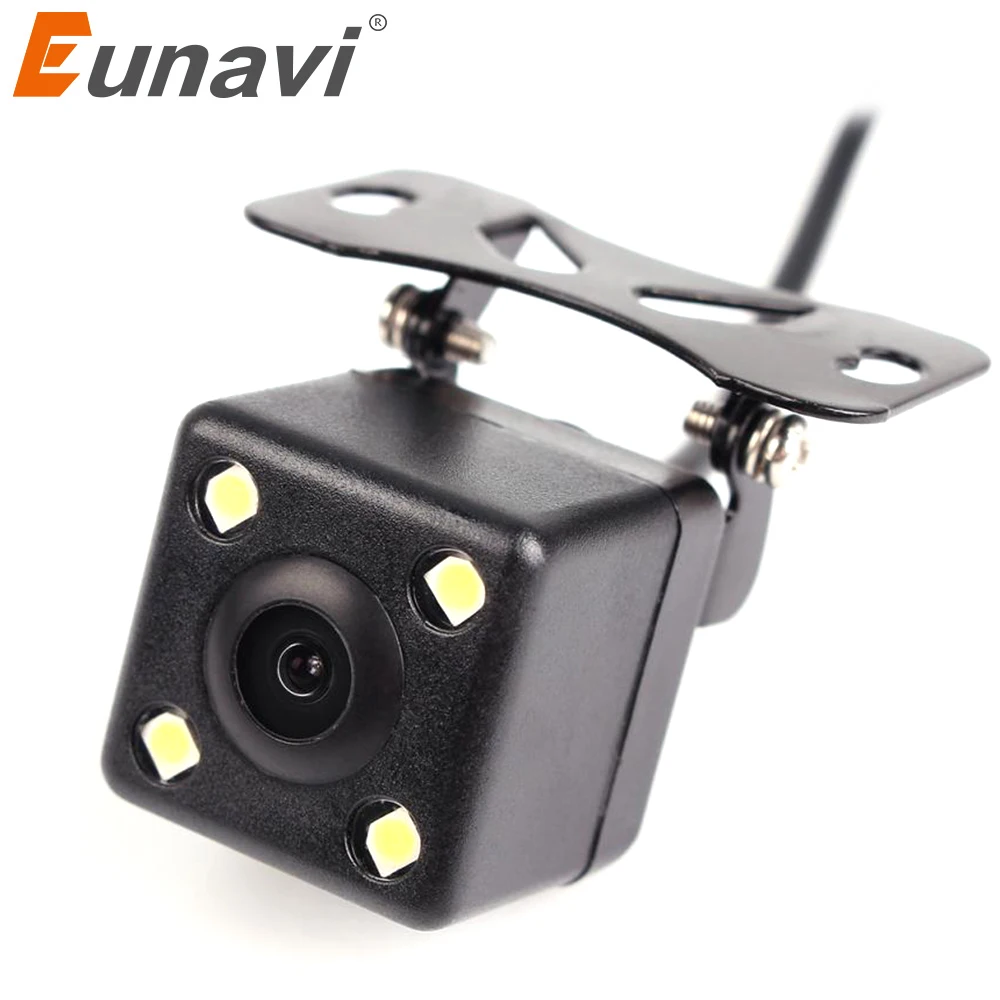

• Крепление на кронштейне : Камера прикрепляется к кронштейну, который может быть установлен на поверхности автомобиля, но отделяется от него.

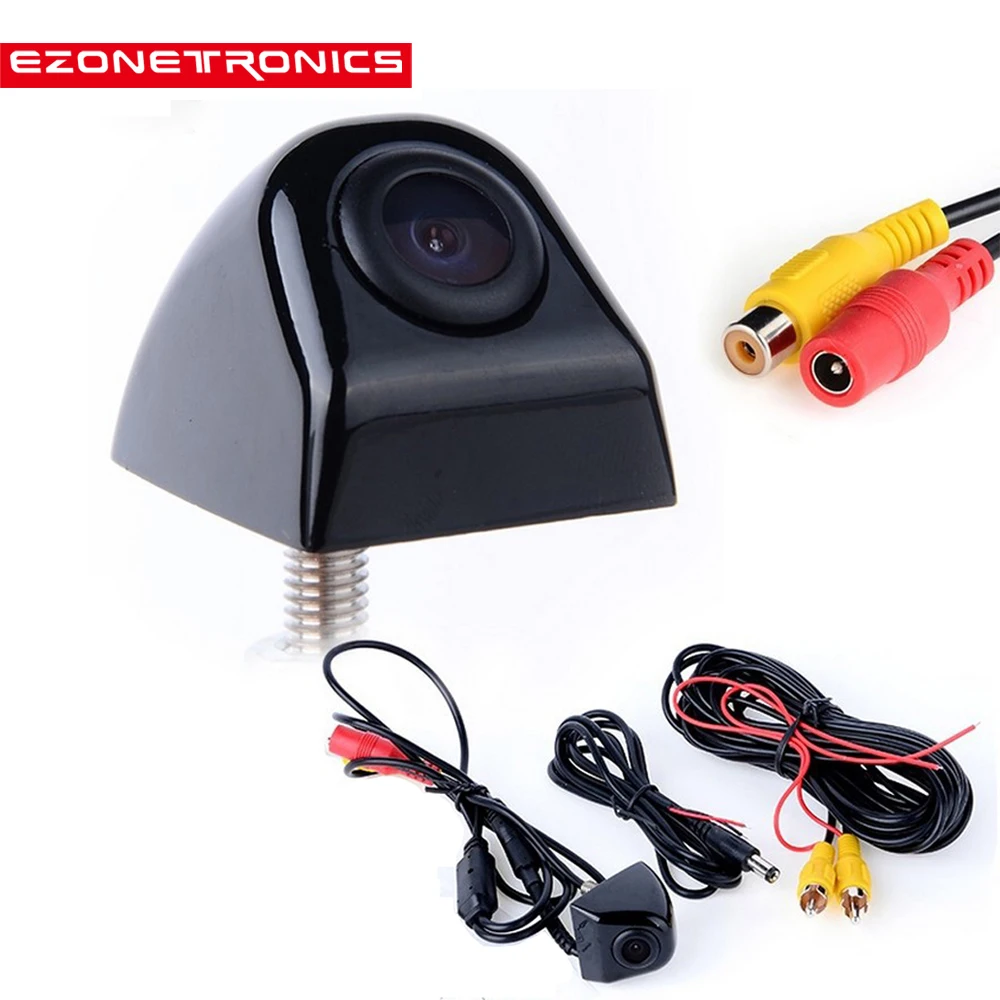

• Для скрытого монтажа : Камера, которая максимально сливается с поверхностью автомобиля.
• Рамка номерного знака : Камера встроена в рамку номерного знака.
• Панель номерного знака : Камера расположена по центру полосы, которая тянется поперек и прикрепляется к верхней части номерного знака.
• Для оригинального оборудования : Если у вас более новый подержанный автомобиль, он может быть совместим с определенной частью, например ручкой защелки, в которую встроена камера для создания чистого заводского вида.

Типы дисплеев

• Встроенный OEM : Заводское устройство, которое поставляется вместе с автомобилем и устанавливается на приборной панели или сверху.

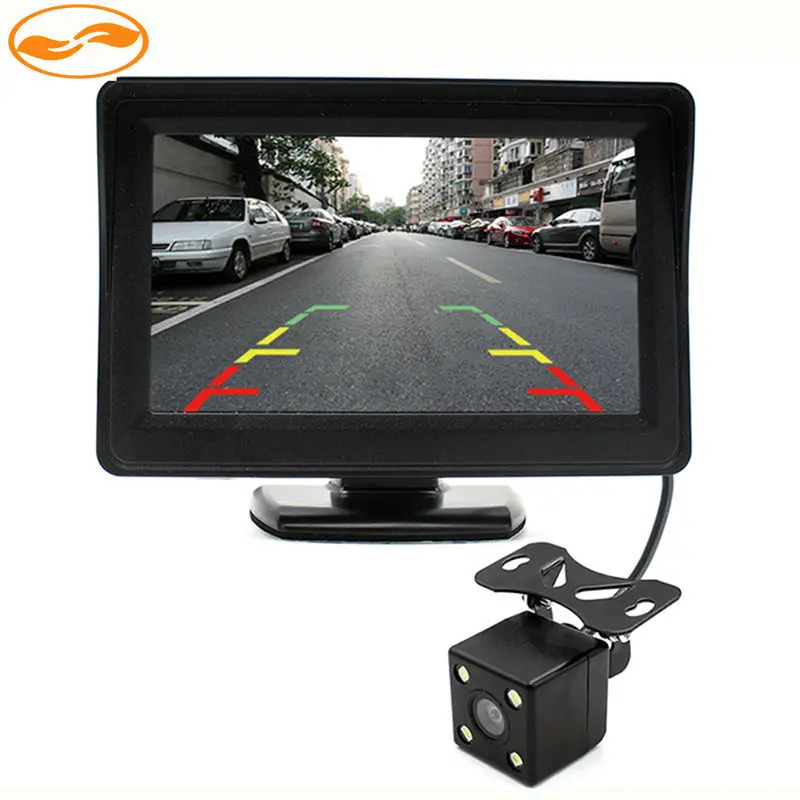

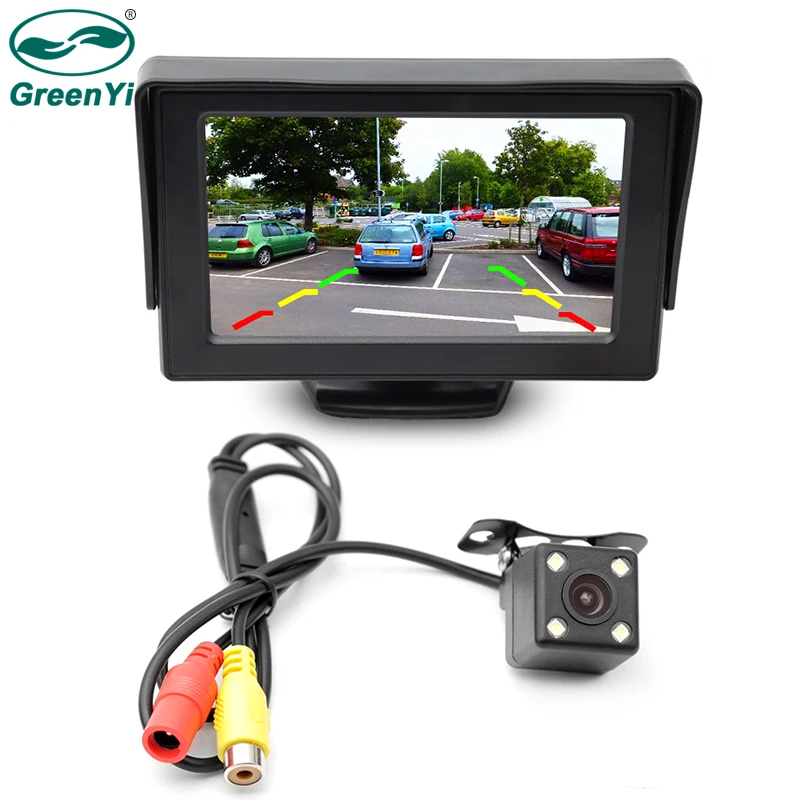

• Вторичный рынок, устанавливаемый на приборной панели. : Дополнительная информационно-развлекательная стереосистема с экраном, который устанавливается заподлицо с приборной панелью.
• Дополнительный рынок на приборной панели. : Автономный монитор, который можно разместить на верхней части приборной панели.
• Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран составляет половину зеркала, иногда — во всю длину. Когда он не используется, он просто выглядит как зеркало.

Проводное и беспроводное : Для проводных резервных камер требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее.Однако беспроводные устройства используют метод сигнала и приемника и не требуют провода.

Крайслер

2016 Chrysler 200 интерьер

Резервная камера Безопасность

Работа в автомобиле может быть грязной, особенно если вы работаете с поверхностями, которые раньше никогда не убирали. Это также может быть опасно, поскольку электричество, движущееся со скоростью, ну, скажем так, электричества, может остановить ваше метрономическое сердцебиение.Итак, вот что вам понадобится, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а кости — целыми.

Размещение ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не позволяйте ребенку давать вам паяльную лампу — Ред.)

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. стоянка.Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не будем платить вам сборы за конфискацию.

Все, что вам нужно для установки резервной камеры

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

Список инструментов

• Отвертка с плоской головкой
• Крестообразная отвертка
• Инструменты для снятия отделки / панелей
• Устройства для снятия изоляции с провода
• Аккумуляторная дрель
• Сверло от 3/32 до ⅛
• Автомобильный мультиметр
• Разъемы для проводов, такие как Posi-Taps
• Изолента
• Застежки-молнии
• Друг

Список деталей

• Камера заднего вида

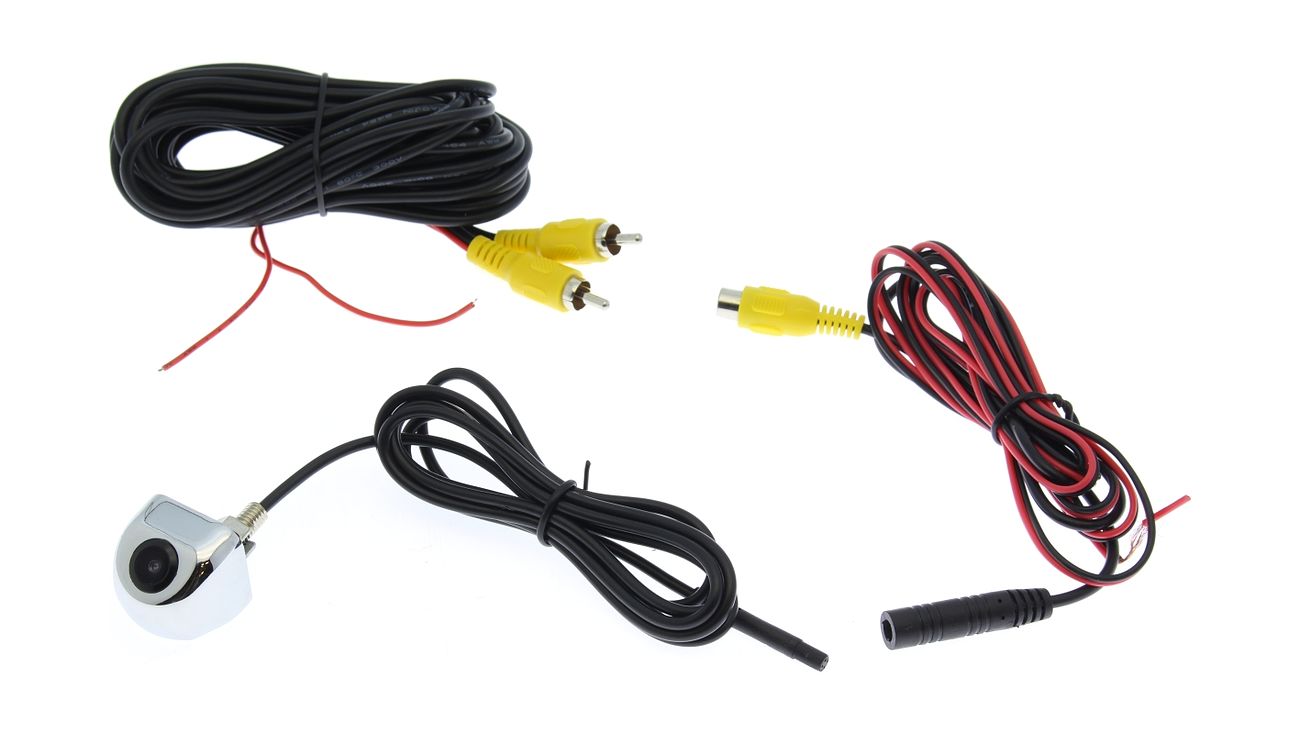

• Блок проводов
• Монитор или информационно-развлекательный блок (при необходимости)
• Резиновая втулка

Основной светодиод

Как установить резервную камеру

Давай сделаем это!

Добавление камеры

1. Убедитесь, что автомобиль выключен.
2. Осторожно отсоедините клеммы аккумуляторной батареи автомобиля.
3. При необходимости снимите номерной знак.
4. Установите камеру в желаемое положение на автомобиле.
5. Отметьте маркером место, где шнур камеры попадает в автомобиль.
6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере в этом может быть нет необходимости.
7. Убедитесь, что нет проводов, кабелей или деталей отделки, которые могут быть повреждены при просверливании отверстия во внешней части автомобиля.
8. Определите, какой размер сверла просверливает достаточно большое отверстие для размещения провода камеры и резиновой втулки. Обычно достаточно простого визуального осмотра.
9. С помощью выбранного сверла просверлите отверстие в том месте, где вы сделали отметку.
10. Добавьте резиновую втулку в отверстие, чтобы скрыть неровные края металла и защитить провод.
11. Пропустите провод камеры через отверстие.
12. Присоедините камеру к автомобилю с помощью прилагаемого оборудования или оборудования, которое вы приобрели отдельно.

Начало монтажа проводки

1. Подсоедините предоставленную группу проводов к проводу камеры. Он разделится на видеопровод, провод питания и, возможно, провод обратного сигнала.
2. Чтобы получить наиболее чистый вид, поищите существующий жгут проводов производителя и попытайтесь соединить и проложить проводку рядом с ним.
3. Определите источник питания для камеры, например, фонарь заднего хода или фонарь освещения номерного знака.
4. Определите положительный и отрицательный провода от источника света с помощью мультиметра.
5. Подсоедините положительный провод камеры к проводу положительного света, а отрицательный провод камеры — к отрицательному. Это можно сделать с помощью соединителя или соединителя Posi-Tap.

Сращивание проводов

1. Если разъемы Posi-Taps недоступны, вам необходимо соединить провода вместе. Для удобства мы рекомендуем соединение военного назначения, так как оно не требует пайки.
2. С помощью инструмента для зачистки проводов возьмитесь за провод положительного света и удалите часть пластикового покрытия, чтобы обнажить медь.
3. Разделите открытую часть меди на две части.
4. Пропустите положительный провод камеры через отверстие между медной проводкой.
5. Оберните и скрутите провод положительного провода камеры вокруг светового провода, чтобы установить надежное соединение.
6. Оберните соединение термоусадочной пленкой и / или заклейте лентой для обеспечения безопасности и защиты.
7. Повторите процедуру для отрицательного провода.

Alpine через Amazon

Оборудование для камеры заднего вида Alpine HCE-C1100

Провод сигнала заднего хода

Чтобы на дисплее отображалось видео, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом. В некоторых случаях информационно-развлекательный блок будет иметь автоматическое распознавание сигнала, которое определяет наличие входящего видеосигнала. В таком случае пропустите этот шаг.

1. Используя друга, определите источник сигнала — это любой провод с положительным напряжением 12 В, пока машина движется задним ходом. Люди часто используют проводку для заднего фонаря, но некоторые жгуты проводов стереосистемы имеют встроенное соединение.
2. Вставьте в источник сигнала сращивание (повторите шаги выше).
3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводки

1. В зависимости от типа транспортного средства определите, хотите ли вы провести провод под полом транспортного средства или через его обшивку потолка.
2. Удалите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимую для незаметного прохождения провода.
3. Уберите два провода из поля зрения и проведите их к передней части автомобиля.
4. Установите на место снятые накладки.

Подключение дисплея

Когда монитор установлен, будь то на приборной панели, наверху или в зеркале заднего вида, пора подключить его к источнику питания, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подсоединить прямо к блоку предохранителей с помощью переходника.

1. Используйте мультиметр, чтобы определить подходящее место, и подсоедините кабель питания.
2. Убедитесь, что предохранитель отключился при выключенном зажигании, иначе соединение может разрядить аккумулятор.

В других случаях силовая проводка может быть подключена к существующей стереосистеме.

1. Снимите накладку, чтобы добраться до проводки стереосистемы.
2. Найдите силовые кабели для стереосистемы.
3. Подключите плюс к плюсу, а минус к минусу.
4. Подсоедините провод сигнала заднего хода к проводу триггера обратного хода.
5. Подсоедините видеопровод.
6. Установите на место снятые накладки.

Завершение работы

1. Безопасно подключите клеммы аккумулятора.
2. Завести машину.
3. Поставьте автомобиль задним ходом, чтобы увидеть, включается ли или включается монитор, и отображает ли задний видеопоток.
4. Если работает, выключите машину. Если этого не произошло, вернитесь к шагам и проверьте свою работу.
5. Уберите лишний провод изолентой, стяжками и липучкой.
6. При необходимости переустановите головное стерео устройство.
7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляю, ваш автомобиль стал безопаснее и современнее.

Nissan

Pro Советы по установке камеры заднего вида

Вот профессиональные советы Drive по установке камеры заднего вида.

• Протягивание непрочной спутанной проволоки по автомобилю может быть неприятным, поэтому лучше подготовиться с помощью инструментов, которые могут упростить процесс.Используйте механизм подачи проволоки или съемник, чтобы пропустить проволоку через трудные места.

Как часто вам нужно устанавливать резервную камеру?

• Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника служит вечно. Даже если она проработает 10 лет, в будущем вам захочется установить более качественную камеру с более четким изображением.

Лайфхаки

Поскольку у вас может не быть доступа к нужным инструментам или у вас может быть друг, от которого вы можете избавиться, мы также составили список наших лучших советов, которые сделают вашу жизнь проще и меньше истощают ваш карман.

Как установить камеру заднего вида — Собственность автомобиля

Лоуренс Минни

Все мы любим технологии, особенно когда они облегчают нам жизнь. Но что произойдет, если нужная технология не подходит для вашего автомобиля? Что ж, делаем установку своими руками! Сегодня мы покажем вам, как установить комплект камеры заднего вида своими руками, выполнив несколько простых шагов.

Делаем жизнь проще и безопаснее с установкой камеры заднего вида

Многие новые автомобили, продаваемые в настоящее время, обладают рядом функций, которые значительно упрощают управление автомобилем.Одним из таких элементов является камера заднего вида, которая помогает вам видеть то, что вы обычно не можете видеть с сиденья водителя.

Камеры заднего вида обычно аккуратно спрятаны рядом с номерным знаком и посылают сигнал на информационно-развлекательный экран, когда вы включаете задний ход, чтобы вы могли видеть, насколько близко вы находитесь к пню в конце дороги.

Многие автомобили конца 90-х и начала 2000-х годов и даже автомобили конца прошлого года не имеют этой изящной технологии, но это не значит, что они вообще не могут ее получить.

Немного совершив покупки в Интернете и проявив некоторую настойчивость, мы смогли найти комплект для установки камеры заднего вида своими руками и установить его менее чем за два часа.

Однако мы должны предупредить вас, что, если вам неудобно работать с жгутом проводов и информационно-развлекательной системой вашего автомобиля, лучше всего доверить это профессиональному установщику.

Вам понадобится:

Комплект камеры заднего вида своими руками

Отвертки — Philips и с плоской головкой

Инструменты для снятия панелей

Мультиметр

5-метровый AV-кабель — в зависимости от размера автомобиля

Информационно-развлекательная система с возможностью видеовхода

Приступим!

1. Найдите место для установки камеры. Мы решили использовать реальное расположение фонарей заднего хода, поскольку купленный нами комплект был сделан для этого конкретного автомобиля и использовался в этом месте.

2. Пропустите провод AV-выхода от камеры через корпус.

3. Найдите провода питания и заземления для фонаря заднего хода. Это включит камеру, которая затем отправит сигнал на экран при включении задней передачи.

4. Подключите камеру к силовой цепи.

5. Проложите кабель видеоподачи через кузов и салон автомобиля.

6. Подсоедините штекеры RCA видеоввода и кабельную стяжку.

7. Используя необходимый набор инструментов для снятия панели, снимите информационно-развлекательную систему с приборной панели, чтобы получить доступ к разъему видеовхода.

8. После того, как все подключено, пора проверить видеосвязь.

9. Замените все панели и убедитесь, что проводка надежно закреплена.

10. Наслаждайтесь безопасностью, имея камеру заднего вида, чтобы видеть то, что вы иначе не смогли бы увидеть.

Вам нужна камера заднего вида в машине, и вот почему!

Системы резервных камер — это не просто изящный маленький гаджет. Когда мне было около 13 лет, я припарковал свой велосипед за машиной в местном магазине рыболовных снастей, между машиной и зданием. Я понятия не имел, что машина припаркована там, потому что она собиралась подъехать к воротам гаража, чтобы забрать кучу снаряжения.Я побежал в магазин и через несколько минут услышал, как какой-то старик кричит и ругается, а когда я выглянул, я увидел свой велосипед на полпути под его машиной, покореженный и согнутый, в то время как старик махал руками и кричал царапина на его бампере. Было много драмы, подошел мой папа, и они пришли к какому-то соглашению, я погрузил остатки своего велосипеда в грузовик отца, и по дороге домой получил суровый разговор о важности использования велосипедной стойки в следующий раз. в магазин. Нет сомнений в том, что это были ужасные воспоминания, поскольку они остались со мной более 30 лет спустя. Всего этого можно было бы избежать, если бы в 80-х автомобили были оснащены камерами заднего вида.

1 Сохраните недвижимость

В глазах 13-летнего подростка я был потрясен, увидев, что мой велосипед разрушен, но старик увидел другую перспективу. То, что я посчитал маленькой царапиной на его бампере, он увидел, когда неосторожный ребенок оставил свой велосипед в месте, которое ему не должно быть, и повредил вторую по значимости вещь, которой он владеет. Многие из нас могут относиться к тому, что попали в объект, который находился ниже ствола. Резервные камеры — недорогой способ увидеть, что нас ждет позади, сэкономив при этом раздражение и сэкономив деньги. Согласно Edmunds Auto, «В одном недавнем исследовании около 57 процентов водителей транспортных средств, оснащенных резервными камерами, избегали движения задним ходом по неподвижному объекту, который находился позади автомобиля, когда они не смотрели». За менее чем 100 долларов (некоторые модели — до 50 долларов) резервная камера — это хорошее вложение для защиты одной из самых крупных покупок, которые вы совершите помимо дома.

2 Обложки

Мне повезло. Конечно, мой велосипед был разбит, и мне пришлось подстригать много лужаек, чтобы купить новый велосипед, но в конце концов, это был просто материальный объект, который был заменен, и из этого был извлечен серьезный урок. Вместо велосипеда за этой машиной мог сидеть я. Согласно веб-сайту Kids and Cars, не менее пятидесяти детей получают поддержку на автомобилях КАЖДУЮ неделю в Соединенных Штатах. Камера заднего вида — важный элемент безопасности не только для маленьких детей, но и для всех.Возможность видеть позади своей машины на базовом уровне вполне может спасти жизнь вашему ребенку или кому-то еще. Камеры не только недороги, но и просты в установке. Разве это не стоит затрат, если вы спасете жизнь?

3 Это закон

Законодательство уже принято, требуя, чтобы все новые автомобили были оборудованы камерами заднего вида к маю 2018 года. Существует закон, требующий дооснащения старых автомобилей камерами. Национальная администрация дорожного движения призвана спасти как можно больше жизней, и это простое решение проблемы, от которой ежегодно получают травмы 15 000 человек и погибает более 250 человек. Камеры заднего вида, как известно, решают эту проблему в течение многих лет. Фактически, президент Джордж Буш подписал в 2007 году «Закон Камерона Гулбрансена о безопасности детей на транспорте». Имели место задержки с улучшением минимального качества требуемых систем, но все сейчас в силе, и закон готов охватить все транспортные средства.

Камеры заднего вида — лучшая защита от задним ходом. Они предоставляют вам визуальные подсказки в реальном времени, чтобы обезопасить вас и окружающих так, как это не могут сделать звуковые датчики. Учитывая снижение стоимости систем резервных камер и простоту установки, нет причин откладывать приобретение резервной камеры на вторичном рынке. Для беспроводных моделей требуется только прикрепить камеру к номерному знаку, и вы можете разместить экран в салоне автомобиля в таком месте, где его сможет использовать водитель, не отвлекая его.
