Индикатор заряда автомобильного аккумулятора – Что означает белый глазок на аккумуляторе. Индикатор заряда автомобильного аккумулятора, инструкция по изготовлению своими руками

Содержание

Обозначения цветов и Как работает

Практически каждому владельцу автомобиля знакома ситуация, когда ни с того ни с сего машина не заводится, а в последствии выясняется, что причина в разряженном аккумуляторе. Чтобы избежать такого, нужно следить за уровнем заряда, а для проверки достаточно только заглянуть под капот.

Для чего нужен глазок у автомобильного аккумулятора

Многие автомобильные аккумуляторы оснащены специальным прибором, который измеряет и показывает степень заряженности батареи. Встроенный индикатор заряда находится на лицевой (верхней) стороне устройства и похож на глазок – посмотрев на него, автовладелец быстро понимает, что всё в порядке либо необходима подзарядка.

Интересно! Многие думают, что это лампочка, которая загорается разными цветами. Однако никакой лампочкой устройство не оснащено. Всё, что видит человек, заглядывая в глазок – это цветной шарик или пустота.

Как работает индикатор и насколько он точен

Под маленьким глазком скрывается встроенный аэрометр (прибор, измеряющий плотность жидкости). Внутри аккумулятора электролит и, измеряя его плотность, прибор сообщает, есть ли необходимость в зарядке.

Принцип работы

Устройство прибора

Аэрометр представляет собой небольшую трубку, в конце которой находится поплавок в виде цветного шарика. Если аккумулятор заряжен хорошо, плотность электролита высокая, и шарик поднимается наверх. Именно его и видит автовладелец через лупу глазка.

При недостаточном заряде плотность электролита падает, и зеленый шарик тонет. Вместо него видна только трубка устройства черного цвета и глазок кажется черным. В некоторых аккумуляторах помимо зеленого есть еще и красный шарик. Именно он всплывает наверх при понижении плотности, сменяя зелёный.

Помимо недостаточного заряда в аккумуляторе может быть недостаток электролита. В таком случае в глазке видна поверхность жидкости, и индикатор приобретает белый цвет.

Погрешности в работе индикатора

Не стоит безоговорочно верить показателю индикатора и полностью на него полагаться. Судя по многочисленным отзывам автолюбителей, в его работе есть погрешности, и он не всегда показывает реальное состояние аккумулятора. Причина может быть в следующем:

  • плотность электролита меняется в зависимости от температуры – холод повышает его плотность, и индикатор будет показывать норму при том, что аккумулятор на самом деле почти разряжен;
  • стеклянные и пластиковые части прибора могут повредиться из-за высокой температуры и повлиять на его точность;
  • аккумулятор состоит из 6 банок, а прибор установлен только в одной и отображает данные только по ней, ситуация же в остальных банках может существенно отличаться и влиять на общую работу всего АКБ.

Автолюбители отмечают еще один недостаток такого индикатора – чтобы проверить заряд нужно открыть капот и заглянуть под него. Конечно же, гораздо удобнее, когда данные отображаются прямо в салоне автомобиля.

Вид индикатора

Обозначения цветов

Глазок у аккумулятора предполагает три цвета – зелёный, белый и черный, в зависимости от заряда батареи и состояния электролита. В некоторых устройствах используется еще один цвет – красный. У каждого цвета есть своё значение, благодаря которому автолюбитель понимает, заряжен или разряжен аккумулятор.

  • Зеленый индикатор на аккумуляторе.
     Если глазок зелёный – можете быть спокойны. Это означает, что батарея заряжена, и подзарядка не требуется. Можно пользоваться автомобилем в обычном режиме.
  • Красный индикатор на аккумуляторе. Красный глазок — то тревожный сигнал, сообщающий автомобилисту, что АКБ разряжен и требует срочной подзарядки. В этом случае нужно незамедлительно достать его из авто и полностью зарядить.

Внимание! Не оставляйте АКБ полностью разряженным надолго, это может вывести его из строя.

  • Черный индикатор на аккумуляторе. Черный глазок имеет то же значение, что и красный. Плотность электролита понизилась, зелёный шарик утонул, и вы видите в глазке черноту трубки. Требуется зарядка.
  • Белый индикатор на аккумуляторе. Если глазок белый, значит в аккумуляторе недостаточно электролита. Это можно поправить самостоятельно, разобрав устройство и долив в него дистиллированную воду.

Расположение индикатора заряда на батареи

Почему после зарядки может не загореться зеленый цвет

Некоторые сталкиваются с тем, что даже после длительной зарядки цвет глазка не становится зелёным. У этого есть несколько причин:

  • зелёный шарик просто застрял в узком проходе и не встал на нужное место – слегка потрясти АКБ, чтобы сдвинуть его;
  • грязь от пластин, которые со временем осыпаются, мешает индикатору показывать правильное значение;
  • аккумулятор вышел из строя.

Глазок на аккумуляторе – удобный способ проверить степень его заряженности, однако многие автолюбители утверждают, что это бесполезный наворот и полностью полагаться на его значения не стоит. Для точной проверки заряда лучше измерьте напряжение с помощью нагрузочной вилки

.

Остались вопросы или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полным и точным.

Мастерим индикатор напряжения АКБ сами: высокое качество с минимальными затратами

От качества зарядки аккумулятора зависит, насколько успешно пройдет запуск автомобиля. Не многие водители следят за степенью зарядки АКБ. В статье рассматривается такое полезное устройство как индикатор заряда автомобильного аккумулятора: как устроен, работает, дается инструкция и видео, как его самостоятельно изготовить.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика индикатора уровня заряда батареи

На современных автомобилях с бортовым компьютером водитель имеет возможность получить информацию об уровне зарядки аккумуляторной батареи. Старые модели оборудованы аналоговыми вольтметрами, но они не отражают истиной картины состояния аккумулятора. Индикатор напряжения (ИН) аккумулятора — вариант иметь оперативную информацию о напряжении батареи.

Предназначение и устройство

На ИН возложены две функции – показывать, как заряжается АКБ от генератора, и информировать о величине заряда аккумулятора автомобиля. Проще всего собрать такое устройство своими руками. Схема самодельного устройства простая. Приобретя необходимые детали, легко собрать индикатор своими руками. Таким образом можно сэкономить, так как себестоимость прибора получается низкой (автор видео — AKA KASYAN).

Принцип действия

Индикатор уровня заряда имеет три светодиодные лампочки разных цветов. Обычно это: красный, зеленый и синий. Каждый из цветов имеет свою информативную нагрузку. Красный цвет означает низкую зарядку, которая является критичной. Синий цвет соответствует рабочему режиму. Зеленый цвет говорит о полной заряженности аккумулятора.

Разновидности

ИН могут быть размещены на аккумуляторных батареях в виде гидрометра или в виде отдельных устройств с информационным дисплеем. Встроенные ИН обычно размещают на необслуживаемых АКБ. Они оснащаются поплавковым индикатором (гидрометром). Он имеет простую конструкцию.

Конструкция встроенного ИНКонструкция встроенного ИНКонструкция встроенного ИН

Выпускаются заводские ИН:

  1. DC-12 В. Устройство представляет собой конструктор. С его помощью можно контролировать заряженность АКБ и работоспособность реле-регулятора.
  2. Для тех, у кого машина оборудована вторым аккумулятором, полезным устройством будет панель с индикатором от TMC. Это панель из алюминия с размещенным на ней вольтметром и переключателем с одной батареи на другую.
  3. ИН Signature Gold Style и Faria Euro Black Style – определяют уровень заряда аккумулятора. Но их стоимость слишком высокая, поэтому на них небольшой спрос.

Руководство по изготовлению устройства в домашних условиях

Самым простым и дешевым вариантом является ИН, изготовленный своими руками. Его назначение – контролировать, как работает АКБ при значении напряжения в бортовой сети в пределах 6-14В.

Чтобы прибор не работал постоянно, его следует подключать через замок зажигания. В этом случае он будет работать, когда вставлен ключ.

Для схемы понадобятся следующие детали:

  • печатная плата;
  • резисторы: 2 сопротивлением 1 кОМ, 1 сопротивлением 2 кОм и 3 сопротивлением 220 Ом;
  • транзисторы: ВС547 — 1 и ВС557 — 1;
  • стабилитроны: один на 9,1 В, один на 10 В;
  • светодиодные лампочки (RGB): красный, синий, зеленый.

У светодиодов с помощью тестера нужно определить и проверить выводы, чтобы они соответствовали цвету. Собирается прибор согласно схеме.

Схема самодельного прибораСхема самодельного прибораСхема самодельного прибора

Компоненты примеряют на плату и вырезают ее соответствующих размеров. Желательно компоновать комплектующие так, чтобы они занимали поменьше места.

Светодиоды лучше припаивать к проводам, а не на плату, чтобы индикаторы удобнее было размещать на приборной панели.

По изготовленному устройству нельзя определить конкретные значения напряжения батареи, можно лишь ориентироваться в каких пределах оно находится:

  • красный горит, если напряжение от 6 до 11 В;
  • синий соответствует напряжению от 11 до 13 В;
  • зеленый означает полную зарядку, то есть напряжение превышает 13 В.

Индикатор напряжения аккумулятора можно устанавливать в любом месте салона. Удобнее всего размещать его в нижней части рулевой колонки: светодиоды будут хорошо видны, и не будут мешать управлению. Кроме того, прибор легко будет подключить к замку зажигания. После установки водитель сможет всегда знать, насколько заряжена батарея его автомобиля и заряжать свой аккумулятор в случае необходимости.

Цена вопроса

Если покупать готовый индикатор зарядки АКБ, то возможны варианты, представленные ниже:

Загрузка ...Загрузка ... Загрузка ...

Видео «Самодельный индикатор уровня заряда АКБ»

На видео демонстрируется, как изготовить индикатор заряда аккумулятора своими руками (автор ролика — Паяльник TV).

Устройство светодиодного индикатора зарядки аккумуляторной батареи

Электрические аккумуляторы повсеместно применяются в нашей жизни. Они используются как первичные электрохимические источники электропитания для переносных или передвижных электроприборов. К примеру, для телефонов, ноутбуков, автомобилей, шуруповёртов, квадрокоптеров, игрушек.

Индикатор заряда аккумулятора

Индикатор заряда аккумулятора

Аккумулятор представляет собой сложную конструкцию. Он при зарядке накапливает в себе электроэнергию за счёт физико-химических процессов (электролиза), при подключении нагрузки отдаёт энергию, то есть происходит разряд (разряжается).

При правильном обслуживании необходимо постоянно следить за основным параметром – уровнем зарядки. В этом владельцу поможет индикатор заряда аккумулятора. Он вовремя подскажет, какой параметр вышел из нормы (плотность, уровень электролита), и требуется ли вмешательство.

Применяются разнообразные индикаторы. По назначению они равные, по функциональным элементам – многообразные: от электромеханических до интеллектуальных.

Технические данные аккумуляторов

Основные применяемые типы аккумуляторов:

  • Щелочные – Ni-Cd,
  • Ni-MH – никель-металлогидридные,
  • кислотные – аккумуляторы для автомобилей,
  • Li-ion – литий-ионные,
  • Li-po – литий-полимерные.

При эксплуатации аккумулятора необходимо учитывать его функциональные характеристики, такие как:

  • значение ёмкости,
  • выходное напряжение,
  • размеры,
  • сколько весит,
  • допустимое минимальное напряжение,
  • срок эксплуатации,
  • коэффициент полезного действия,
  • диапазон рабочей температуры,
  • рабочий ток заряда и разряда.

К сведению. Все параметры указываются для 20 или 25 °С.

Аккумулятор для автомобиля (АКБ) состоит из 6 последовательно соединённых аккумуляторных секций с напряжением питания каждой 2,1-2,16 В, на хорошей батарее напряжение 13-13,5 В.

Важно! Не допускается снижение напряжения ниже 9 вольт, поскольку из-за особенностей процессов, происходящих в батареях, садится плотность, что повышает температуру промерзания электролита и ускоряет разрушение электродов. В свою очередь, уменьшается и срок службы аккумулятора.

Разновидности индикаторов заряда аккумулятора

Разделяют индикаторы по методу подключения и индикации сигнала. Зарядка – это сложный процесс, поэтому в основном индикаторы информируют только об окончании зарядки в аналоговом или цифровом виде.

Для каждого типа аккумулятора необходимы адекватные схемы и конструкции зарядки, электроизмерительные или электронные. Так, для телефонов и ноутбуков используются импульсные зарядки, которые должны обладать интеллектом, в них используют микропроцессоры. Электронный контроллер ШИМ Weswen применяется для зарядки аккумуляторных батарей для независимого электроснабжения домов.

Одним из простых является встроенный индикатор заряда батареи, который выполнен в виде глазка. Устанавливается в одну из банок автомобильного аккумулятора. Разновидность работы индикатора с двумя шариками показана на рис. ниже.

Встроенный индикатор зарядки аккумулятора

Встроенный индикатор зарядки аккумулятора

Индикатор представляет собой пластмассовый цилиндр с плавающими шариками зелёного и красного цветов. В работе индикатора используется принцип ареометра. Красный шарик реагирует только на уровень электролита, зелёный – на уровень и плотность электролита. Есть варианты и с одним зелёным шариком.

Используются ещё и электроизмерительные индикаторы в виде стрелочных вольтметров. Один из них показан на рис. ниже. Подключается параллельно, в цепи аккумулятора.

Электроизмерительный индикатор напряжения на батареи

Электроизмерительный индикатор напряжения на батареи

Устанавливается как на приборной панели, так и в удобном месте. При нормальном напряжении на аккумуляторе стрелка должна находиться в пределах последнего зелёного сектора. Если стрелка показывает ниже 75%, то требуется подзарядка. Нахождение стрелки в начале шкалы (красный сектор) говорит о том, что аккумулятор неисправен.

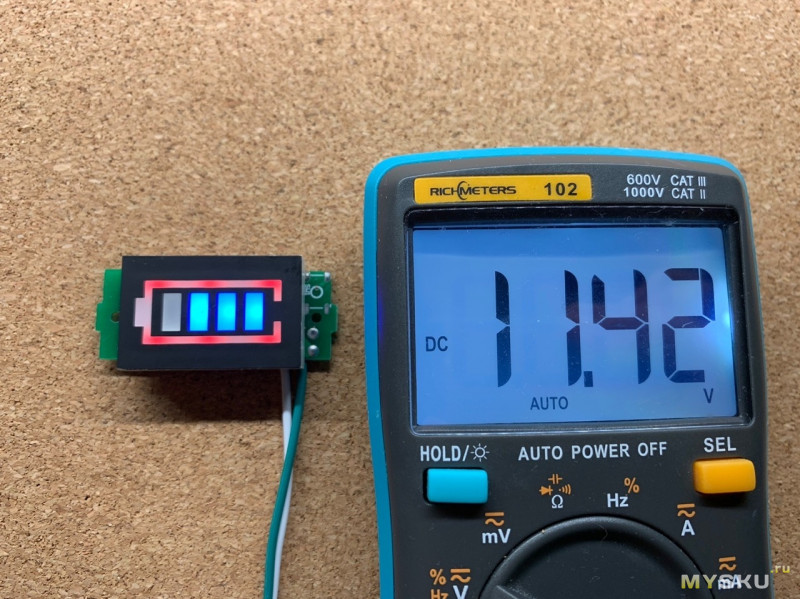

Опытные владельцы аккумуляторов могут использовать простые готовые цифровые индикаторы. Один из таких изображён на рис. ниже

Цифровой вольтметр

Цифровой вольтметр

Он просто показывает напряжение в данное время. Владельцу самому решать, что делать. При диагностике аккумулятора можно использовать стрелочный или цифровой тестер.

Радиолюбители могут использовать индикацию, сделанную своими руками. В основном изготавливают схемы разнообразных индикаторов для контроля заряда аккумулятора на световых индикаторах, двух или больше. Схемное решение устройств индикации зависит от сложности зарядки.

Важно! Чем проще зарядка, тем сложнее должна быть схема индикации.

На рис. ниже изображена схема проверки степени зарядки на 5 индикаторах.

Схема контроля напряжения на светодиодах

Схема контроля напряжения на светодиодах

На рисунке изображена одна из возможных эл.схем, собранная на компараторе Lm339 с термокомпенсацией. HL1 будет гореть при недозаряженном или плохом аккумуляторе. HL2 – это недозаряд, значит, требуется зарядка. HL3 – напряжение в норме. HL4 – небольшой перезаряд. HL5 – недопустимый перезаряд. Остановить зарядку необходимо при загорании HL4.

Нужно отметить! Во время работы будет гореть только один световой индикатор. Таких вспомогательных плат можно разработать столько, на сколько хватит знаний и необходимости.

В современных гаджетах, использующих питание от аккумуляторных батарей, зарядки делают более сложными, чтобы создать оптимальные условия работы батареи. Например, в зарядках для шуруповёртов используются импульсные блоки с применением запрограммированных контроллеров. В таких автоматических зарядках два состояния индикации: разряжен и заряжен. Для удобства в качестве световых индикаторов применяются и жидкокристаллические индикаторы.

В нынешних авто за состоянием аккумулятора следят главный модуль, модуль управления двигателем и датчик, который следит за параметрами батареи. Электронная система автомобиля сама следит за правильной эксплуатацией аккумулятора. Водителю остаётся только наблюдать за информацией на экране дисплея.

Развивается использование батарей при автономном электроснабжении домов. Ветрогенераторы и солнечные панели объединяются в общую электросеть, и аккумуляторы управляются с помощью ШИМ контроллера, например, от компании WESWEN.

Необходимо постоянно следить за работоспособностью аккумуляторных батарей. Для этого предназначены указатели заряда. Простые устройства – просто следят, а контроллеры контролируют и управляют подзарядкой аккумулятора.

Видео

Индикатор аккумулятора - какой цвет что означает


Многие электролитные аккумуляторы для удобства оснащены индикатором заряда, в зависимости от цветового показателя легко определить состояние устройства.

По своей сути этот индикатор на аккумуляторной батарее — является ареометром.

Устройство индикатора аккумулятораУстройство индикатора аккумулятора

Устройство индикатора разряда аккумулятора достаточно простое:

  • сверху располагается глазок, который сигнализирует о состоянии устройства;
  • далее идет лупа-столбец — она проецирует цвет в глазок;
  • внизу находится ножка с зеленым шариком или двумя — зеленый с красным.

В зависимости от заряда устройства и состояния электролита — шарик внутри корпуса всплывает или погружается на дно. Таким образом происходит визуальная индикация.

Обозначения цвета индикатора на аккумуляторе


Для оценки цветового индикатора в первую очередь нужно слегка постучать по глазку, для этого подойдёт рукоятка отвертки или что-то похожее.

Этот процесс необходим не всегда, но часто он помогает перед оценкой цвета индикатора аккумулятора, так как после постукивания выгоняются пузырьки воздуха, которые могут помешать просмотру.

Производители особо не экспериментируют с цветовыми вариациями в глазке на аккумуляторе (обычно иное обозначение расписывается на наклейке-инструкции), распространены следующие цвета:

  1. зеленый — всплыл зеленый шарик. Показатель нормы.
  2. красный/черный — всплытие красного шарика, когда в глазке черный — шарик на дне. Требуется заряд.
  3. белый/серый/прозрачный/желтый — цвет видится по-разному из-за разной цветопередачи и восприятия глазом, но в действительности же это цвет прозрачной ножки пластикового датчика, в случае с желтым — цвет электролита. Не хватает воды.

Цвета индикатора аккумулятораЦвета индикатора аккумулятораИндикаторы на аккумуляторе по цветам

У владельцев АКБ с индикацией часто возникают вопросы касательно цвета глазка, почему он горит тем или иным цветом и наоборот не светится.

  • Каким цветом должен гореть индикатор на аккумуляторе?

В нормальном состоянии заряда и соотношении воды с электролитом — индикатор должен светиться зеленым цветом.

В данном случае не требуется подзарядка и какие-либо действия.

  • Что означает красный индикатор на аккумуляторе? Сюда же относится недоумение по поводу черного цвета индикации батареи.

Данные цвета сигнализируют что нужно произвести зарядку батареи, если оставить устройство без внимания она полностью разрядится и может выйти из строя.

⦁ Индикатор на аккумуляторе белого цвета (серого или желтого).

Данный оттенок глазка означает, что уровень электролита понизился. В случае с обслуживаемыми батареями — требуется добавить дистиллированной воды (продается в аптеке или автолавке) до отметки. Если же АКБ необслуживаемая — речь идет о её замене.

Почему не горит зеленый индикатор на аккумуляторе


В замешательство обычно впадают после воспроизведения полного цикла зарядки или долива воды. В первую очередь стоит отметить, что вот прямо сразу индикатор не должен высвечиваться зеленым цветом — это ведь не лампочка.

Но чаще всего проблема не всплывания зеленого шарика простая:

  1. необходимо подождать — электролит не успел перемешаться — на это может потребоваться несколько суток, при этом сама батарея будет работать;
  2. шарик застрял — попробуйте немного встряхнуть аккумулятор;
  3. искажение цвета — со временем пластины батареи несколько осыпаются и делают электролит мутным;
  4. закончился ресурс аккумулятора и пора его заменить.

Индикаторы аккумулятора Зверь и Тюмень

Вариация индикатора аккумулятора Зверь и ТюменьВариация индикатора аккумулятора Зверь и Тюмень

Цвета на батареях АКБ Зверь и ТюменьЦвета на батареях АКБ Зверь и Тюмень

Как проверить заряд аккумулятора автомобиля в домашних условиях

Аккумулятор выполняет важную роль в автомобиле. При повороте ключа зажигания он посылает ток на стартер. С его помощью происходит запуск двигателя. Если он разряжен завести машину не получится.

Поэтому, чтобы не возникли проблемы с запуском, особенно это важно в зимний период, необходимо периодически следить за емокстью аккумуляторной батареи. Т.к. с наступлением зимы многие автовладельцы сталкиваются с этим. Связано это с тем, что отрицательная температура оказывает плохое влияние на электролит. О том, как проверить заряд аккумулятора автомобиля в домашних условиях рассмотрим ниже.

Содержание статьи

Как правильно проверить аккумулятор автомобиля на работоспособность

Как проверить аккумулятор автомобиля на работоспособность

Как проверить автомобильный аккумулятор?

Напряжение полностью заряженной батери автомобиля должно быть не менее 12,6 вольта. Если напряжение менее 12 вольт, степень ее заряженности упала больше чем на 50 %, то его необходимо срочно зарядить!

Нельзя допускать глубоких разрядов АКБ, это ведет, повторюсь еще раз, к сульфатации пластин. Напряжение на аккумуляторной батареи величиной меньше 11,6 в означает, что она разряжена на 100 %.

Способы проверки состояния акб автомобиля:

Каждый из данных способов имеет свои тонкости и нюансы. Теперь подробнее разберем как проверить своими руками аккумулятор автомобиля на работоспособность.
[banner title=’Диагностика АКБ’ img=’/wp-content/uploads/2018/08/zaryad_akymyl.jpg’]Глубокие разряды АКБ недопустимы. Чтобы не сомневаться, что батарея вашего автомобиля полностью заряжена и проблем с запуском двигателя не возникнет, запишитесь на диагностику в техцентр «Анкар»! Наши мастера проверят емкость и состояние аккумулятора и в случае необходимости зарядят его.[/banner]

Как проверить заряд аккумулятора автомобиля по индикатору

Как проверить заряд аккумулятора автомобиля по индикатору

В настоящее время многие АКБ оснащены встроенным индикатором, обозначающий его текущее состояние. Первыми применять в производстве АКБ стали в Японии.

На крышке аккумуляторной батареи имеется специальное окошко. Это и есть индикатор заряда аккумулятора автомобиля. Его еще называют гидрометром. Обычно имеет зеленый цвет, говорит о том, что он полностью заражен. По мере разряда цвет изменяется. Если же белый или серый цвет – это сигнал о том, что часть емкости потеряно. Значит необходимо зарядить. Если же цвет черный – это значит, что он полностью разряжен и требуется замена.

Индикатор заряда аккумулятора автомобиля

Принцип его действия в следующем:

  • По мере увеличения уровня заряда автомобильной батареи повышается плотность электролита. Что в свою очередь приводит к тому, что поплавок, в виде зеленого шарика, поднимается по трубке, и становится виден в специальном окошке. Поплавок всплывает когда заряд АКБ составляет 66% и выше.
  • Если же поплавок не всплывает, значит состояние автомобильной батареи ниже нормы. Как отмечалось, окошко будет черного цвета, но в некоторых предусмотрен еще один шарик красного цвета, который будет всплывать при низком заряде аккумулятора.
  • При пониженном уровне электролита в батарее (частичной потере емкости) через глазок будет виден сам электролит. В такой ситуации необходимо долить дистиллированную воду и подзарядить его.

Как проверить аккумулятор при покупке в магазине или с рук? Определить исправность автомобильной батареи можно и по индикатору – достаточно простой и легкий способ.

Однако, стоит помнить, что индикатор дает возможность выполнить предварительную оценку степень заряженности, но никак не точную. И в полной мере полагаться на его показания не следует, есть более точные методы. К тому же, такая проверка возможна не со всеми АКБ, некоторые данным окошком не оснащены. Поэтому важно быть в курсе и других методов.

Как проверить заряд автомобильного аккумулятора мультиметром

Как проверить аккумулятор мультиметром

Мультиметр – специальный прибор, который используется для измерения напряжения в сети. Важный инструмент, который обязан быть у любого водителя. Цена прибора не велика. Мы советуем пользоваться теми, которые оснащены электронным табло.

Как правильно проверить заряд аккумулятора автомобиля при помощи мультиметра? Для этого выполните следующие действия:

  1. Подключаете провода мультиметра.
  2. Выставляется мультиметр в режим замера напряжения и устанавливаете на 20 Вольт.
  3. Металлическими щупы проводов прикладываются к клеммам АКБ. (Красный щуп к плюсовой клемме, черный к минусовой).
  4. Смотрите показания.

Очень важно! При проверке заряда аккумулятора тестером зажигание автомобиля должно быть выключено!

Как проверить аккумулятор автомобиля мультиметром

Степень заряженностиПоказания мультиметра
АКБ заряженаБольше 12.7 Вольт
Разряжен на половинуОт 12.1 до 12.5 Вольт
Глубокий разрядМеньше 11.7 Вольт

Таким образом, если напряжение на мультиметре меньше 12.7 Вольт, то он не полностью заряжен. При напряжении меньше 11.7 Вольт необходимо его срочно зарядить, т.к. он не сможет завести двигатель машины.

К сожалению, проверка заряда автомобильного аккумулятора при помощи мультиметра не дает таких точных значений, как нагрузочная вилка, но немного все же сориентировать может.

Также смотрите видео, как проверить заряд аккумулятора автомобиля мультиметром:

Как проверить состояние аккумулятора нагрузочной вилкой

Как проверить аккумулятор нагрузочной вилкой

Данная проверка тока заряда относится к более профессиональному методу. Такой способ используют в технических центрах по ремонту автомобилей. Т.к. он дает достаточно точный показания, и к тому же способен работать под нагрузкой.

Нагрузочная вилка – это прибор, который позволяет достаточно точно проверить степень исправности батареи. Состоит он из мультиметра и нагрузочного сопротивления. Существуют и более сложные исполнения прибора, в которых имеется дополнительно амперметр.

Как проверить состояние АКБ автомобиля нагрузочной вилкой? Принцип проверки заключается в следующем:

  • Нагрузочную вилку подключают к клеммам АКБ, которое дает ток короткого замыкания. Таким образом, имитируется работа стартера.
  • Считываются показания на приборе, которые показывающие, на сколько снизился заряд батареи, когда Вы заведете машину.

Стоит помнить, что проверку напряжения батареи необходимо проводить, когда температура ее будет в диапазоне от 20 до 25 градусов. Холодную не стоит проверять, так Вы ее можете сильно разрядить, потеряв значительную часть ёмкости.

Показания, ВСтепень зарядки, %
Больше 10,2100
9,675
950
8,425
Меньше 7,80

Сколько должен показывать аккумулятор под нагрузочной вилкой? Контроль заряда нагрузочной вилкой – самый точный способ на данный момент. Т.к. он имитирует работу стартера авто. Если в результате проверки прибор покажет просадку напряжения АКБ до 9 Вольт — значит слаб, и необходимо его зарядить. Нормальным считается, когда не меньше 10 Вольт.

Помните! Он быстро разрядится зимой, если напряжение будет меньше 9 Вольт. Также обращаем внимание на то, что частое использование нагрузочной вилки может навредить аккумулятору, значительно снизив его емкость.

Смотрите видео, как проверять аккумулятор нагрузочной вилкой:

Проверка заряда АКБ при замере плотности электролита

Проверка заряда АКБ при замере плотности электролита

Данный способ проверки достаточно полезен перед наступлением зимы. Снижение температуры окружающей среды уменьшает плотность электролита. Таком образом падает и заряд. При низкой плостности повышается риск того, что завести двигатель автомобиля не получится.

Для проверки заряда аккумулятора автомобиля необходим специальный прибор – ареометр. Последовательность действий такова:

  • Откручиваются 6 крышек банок АКБ.
  • Ареометр помещается внутрь банки. И необходимо дождаться пока он полностью не заполнится электролитом.
  • Достается наружу, с течением времени поплавок укажет актуальные показания.

Таблица плотности электролита

Если АКБ автомобиля исправна, то при цикле от полного разряда до полного заряда, диапазон изменения плотности электролита будет составлять от 0.15-0.16 г/см3.

Использование авто при низкой отрицательной температуре при разряженной батарее приведет к замерзанию и распаду свинцовых пластин.

В таблице Вы можете ознакомиться при какой минусовой температуре, в зависимости от плотности электролита, появляется лед в аккумуляторе.

г/см31,101,111,121,131,141,151,161,171,181,191,201,211,221,231,241,251,28
°С-8-9-10-12-14-16-18-20-22-25-28-34-40-45-50-54-74

Как Вы уже заметили, что даже полностью заряженный аккумулятор автомобиля замерзнет при температуре -74 градуса, а при емкости в 40% замерзнет уже в -25 градусов. А при низком заряде, до 10%, не получится завести двигатель даже в слабый мороз.

Читайте также — как утеплить аккумулятор на зиму своими руками.

Если потеря тока составила больше 45-50% в зимнее время, и более чем на 25% в летнее – его обязательно нужно поставить на зарядку.

Ареометр - прибор, для проверки плотности электролита в АКБ

Какая должна быть плотность электролита? Нормальным считается, когда показания находятся в диапазоне 1.25 – 12.7 гсм.куб. Если же показания 12.2 гсм.куб, то это говорит, что батарея разряжена на 25-30%. Если меньше 1.1. гсм.куб – почти полностью разряжена.

Дополнительно стоит проверить уровень электролита в каждой банке, если его недостаточно, то необходимо долить. Доливается дистиллированная вода. Недостаточный уровень электролита обычно является причиной частых разрядок батареи.

Как проверить зарядным устройством?

Проверка на работоспособность с помощью зарядного устройства не вызовет ни у кого каких-либо трудностей. Достаточно иметь специальное ЗУ для автомобильных акб с цифровым табло. Данный способ позволяет проверить заряд аккумулятора без вольтметра.

Как проверить заряд аккумулятора автомобиля зарядным устройством?

Важно! При проверке не подключайте зарядное устройство к розетке, показания тогда будут не верны.

Последовательность действий такова – подсоединяете ЗУ к клеммам и жмете специальную кнопку для проверки, затем считываете результаты.

Помощь в зарядке аккумулятора авто

Метод заряда аккумулятора током постоянной силы. Полная зарядка АКБ осуществляется путем подключения батареи к источнику питания с напряжением до 16.2 В. Зарядка таким методом за один час будет достигать 1/20 Ср, за 10 часов – 1/10 Ср. Ср – номинальный объем аккумулятора.

Преимущества такого способа:

  • Возможность полной зарядки баратери автомобиля;
  • Чем меньше сила тока, тем более полный заряд.

Необходимо понимать, что не нужно уменьшать силу тока к минимуму, время зарядки будет слишком долгим. А большой ток приведет к «закипанию» автомобильной батареи, в результате она не сможет полностью зарядиться.

Минусы метода:

  • Сильное газовыделение;
  • Необходимо регулярно стабилизировать силу тока.

Метод зарядки постоянным напряжением. Применяя такой способ можно быстро подзарядить АКБ до 90-96% объема. Но есть и минус – автомобильная батарея сильно нагревается. Сила тока при зарядке может быть высокой, по мере увеличения напряжения, но и может приближаться к нулю. Напряжение источника при зарядке находится в диапазоне 14.6-15 В.

Стоит помнить. Зарядку аккумулятора следует проводить в вентилируемом помещении. Зарядка должна выполняться только постоянным током.

И в заключение…

Теперь Вы узнали, как проверить заряд аккумулятора автомобиля в домашних условиях. Каждый из способов хорош, и имеет свои особенности. Самый простой способ – проверка мультиметром, а надежный – нагрузочной вилкой. Конечно же, можно проверить состояние батареи и без вольтметра, через специальное окошко, если оно есть.

Помните! Если напряжение Вашего аккумулятора меньше 12.5 В и плотность электролита опустилось до 1.24 гсм.куб, то обязательно подзарядите его при помощи ЗУ.

Также, Вы можете посмотреть видео как проверить заряд аккумулятора автомобиля в домашних условиях:

Поэтому, чтобы утром избежать проблем с заводкой авто, особенно когда температура на улице значительно меньше 0 градусов, каждый водитель обязан знать как проверить акб автомобиля.

Замерить емкость аккумуляторной батареи следует в обязательно порядке перед наступлением холодов.



Полезные статьи

Индикатор заряда аккумулятора. – Поделки для авто

Удивительно, что абсолютное большинство автомобилей не имеет датчика зарядки аккумулятора. Как определить зимой, что АКБ стоит подзарядить за ночь, чтобы утром не идти на работу пешком? Или если машину завести не получается – как не загонять безсмысленно батарею до полного истощения?

Используя эту схему вы сможете легко собрать своими руками датчик зарядки аккумулятора. Притом себестоимость, как видите, будет ниже чем у любого китайского аналога, а качество намного лучше! Запитывать модель имеет смысл от замка зажигания, дабы диод светился только, когда ключ вставлен.

Цвет светодиода будет обозначать степень зарядки. Красный – от 6 Вольт до 11, синий от 11 до 13, зелёный боле 13

Индикатор заряда аккумулятора схема

В комплект входят следующие детали:

Транзисторы
BC547 – 1шт
BC557 – 1шт
Резисторы
1 кОм – 2шт
220 Ом – 3 шт
2,2 кОм – 1 шт
Диоды (стабилитроны)
10 v – 1шт
9,1 v – 1шт
Светодиоды
RGB светодиод – 2шт

Индикатор заряда аккумулятора.

Светодиод проверяем тестером, заодно проверяем какой вывод соответствует каждому цвету:
Снимок7

После примеряем детали к печатной плате и вырезаем нужный нам кусок:

Индикатор заряда аккумулятора.

Затем приклеиваем светодиод к плате и начинаем монтаж элементов. Важный момент! Так как этот модуль вы будете использовать в автомобиле, то целесообразно не припаивать светодиод к плате, а вывести его на проводах. Так, чтобы вы могли установить его отдельно на приборной панели. Мы же установим его на плату – для простоты и наглядности.

Снимок9

Схема транзисторов(на всякий случай):

Снимок10 Снимок11

Вот что получилось:

Индикатор заряда аккумулятора.

Схема отлично работает, тестировалась полчаса, прогоном напряжения от минимального до максимального. В качестве источника питания использовался блок питания от ноутбука с выходным напряжением 19V. Регулятор напряжения – LM 317 и подстроечный резистор 10 кОм. На видео есть небольшой сбой срабатывания на переходе красный – синий и синий – зеленый, это связано со слишком быстрым падением/приростом напряжения (тестер не успевал фиксировать изменения вольтажа), на аккумуляторе все это будет срабатывать плавнее и точнее.

Похожие статьи:

Дешевый индикатор заряда аккумулятора.

Небольшой обзор с тестами уровня напряжения и показаниями на индикаторе.

Началось все честно говоря давно, я только купил TS100, но не дошел до PD повербанков, стояла задача питать паяльник от аккумуляторов, при этом была важна компактность, удобность зарядки и индикатор уровня заряда прямо на банке. Кроме того, напряжение до 15в, дабы питать видео свет.
решение напросилось простое -3S1p аккумуляторная сборка из 18650 для ноутбука. Конечно сразу стоит сказать что емкость такой сборки не супер как и ток, но отборные аккумы на 2000mAh, и небольшое потребление паяльника при 12в, развеяли все сомнения, надо собирать.
BMS был выбран в виде зеленой платы, ссылка.
Корпус по началу сделан и коретки на 3 аккумулятора, но потом были напечатаны ячейки, а аккумуляторы спаяны. Заряжалось все через плату понижающего преобразователя, с контролем тока.
Оставались 2 части пазла, корпус и индикатор уровня заряда. О последнем и поговорим.

Для начала хотел купит обычный народный мини вольтметр,
https://aliexpress.ru/item/32672092022.html
Стоит дешево, показывает напряжение, а после калибровки, даже с неплохой точностью.

Но пока листал али, нашел интересный вариант. Без цифр а сразу с индикатором аккумулятора и его заполнения, как на телефоне. Точность не супер за счет всего четырех состояний экрана, но почему нет?..

Характеристик никаких не заявлено, лишь фото где видно что заряд отображается четырьмя диодами, а так же выбор индикатора для 1S 2S 3S 4S аккумулятора.

Заказ был обработан за 4 дня, и отправлен почтой «Cainiao Super Economy» при том с треком который так никогда и не заработал. Посылка шла доолго, около 70 дней, иногда почта не любит своих пользователей.
Упаковка в виде стандартного желтого пакета + целофановый пакет в котором само устройство.

Судя по виду, пришло то что заказывал. Сам экран в пленочке. Проводов нет.
Общие размеры — 42х20х9мм.
Плата 42х17х1мм.
Экран отдельно -32х20х6мм.

Сзади платы находится вся электроника.
А именно операционный усилитель LM324. Защита от переплюсовки в виде диода, и куча резисторов.
Конкретно за определение уровней заряда отвечают r6 r9 r11 r12.
Так как модуль на низкое напряжение, линейный понижающий стабилизатор не распаян, а на его месте стоит перемычка.

Легкое свечение модуль начинает уже при напряжении 3в

На 10в, силуэт аккумулятора хорошо виден и далее не становится ярче.

Все что ниже 10.3в для индикатора — 0 делений.
Первое деление появляется при напряжении 10.32в

Второе деление появляется при напряжении 10.92в и выше

3 деление при напряжении 11.42в

И последнее четвертое деление загорелось после 12.03в

Пример того как загораются деления.

Ток потребления при разных уровнях индикатора.

Теперь немного лирики.
Начнем с нижнего порога в 10.3в. Так как это индикатор для 3S аккумулятора, поделив напряжение на 3 аккума, получаем 3.44в, которые индикатор считает малым уровнем заряда, что вполне нормально.
Верхний порог в 12в тоже приемлем, так как полный заряд 3 банок будет на уровне 12.6в. Как видим, по уровням все в целом неплохо. И при полном разряде, плата защиты BMS — Отключит напряжение на выходе, и не даст разрядить аккумулятор. Но раз у нас есть место на плате и красная окантовка, то почему бы не выключать ее при напряжении ниже уровня например в 8.1в ( 2.7в на каждом аккумуляторе).
Вторым моментом что не понравилось — контакты питания. Их на модуле 4 штуки, все помечены, но те что на торце не работают. Они сделаны для исполнения модуля с кнопкой, и запитывают модуль если кнопка нажата.

В остальном же модуль понравился. Он вполне выполняет свои задачи и пригодится для самоделок, в которых будет наглядно показывать уровень заряда батареи. Но если вам хочется следить за зарядом точнее, то конечно лучше взять вольтметр за ровно ту же цену.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
