Цифровой и ламповый вольтметр автомобильный в прикуриватель своими руками: схема подключения в авто

Вольтметр автомобильный представляет собой устройство, предназначенное для измерения уровня напряжения в электрической сети автомобиля. Благодаря вольтметру автовладелец может узнать о возможных перепадах напряжения в электросети, что позволит своевременно определить поломку и устранить ее. О том, как соорудить такой девайс самостоятельно, мы расскажем ниже.

Особенности девайса

Как сделать электронный светодиодный вольтметр-термометр на микроконтроллере в машину из калькулятора своими руками? Как осуществляется подключение вольметра с амперметром в автомобиле в прикуриватель? Сначала рассмотрим основные особенности автомобильных вольтметров.

Описание

Основное назначение устройства заключается в замере параметра напряжения в автомобильной сети. Аналоговые и ламповые девайсы оборудуются шкалой со стрелочным указателем, но в машину лучше поставить цифровой гаджет. В таких приборах все параметры выводятся на дисплей. Стрелочные девайсы постепенно отходят на второй план, сегодня они являются морально устаревшими (видео опубликовано каналом Китай в SHOPe).

Разновидности

Вольтметры могут быть или стандартными, или комбинированными:

  1. Ключевой особенностью стандартных вольтметров являются довольно небольшие габариты, это дает возможность поставить девайс абсолютно в любом месте салона в авто. На практике такие устройства чаще всего подключаются к прикуривателю. При таком подключении вольтметр сможет фиксировать напряжения в сети как при заведенном, так и на заглушенном силовом агрегате. В первом случае рабочий параметр должен составить 13.5-14.5 вольт, во втором — около 12.5 В.
  2. Комбинированные устройства. Такие девайсы могут быть также оборудованы тахометрами, амперметрами и даже термометрами. Комбинированные вольтметры считаются более функциональными устройствами, поэтому они более востребованы на рынке.

Как соорудить самодельный вольтметр для машины?

Как своими руками соорудить девайс на светодиодах? Подробное руководство по разработке и подключению этого устройства представлено ниже, для начала рекомендуем узнать описание схемы.

Схема

Для изготовления девайса в соответствии со схемой вы должны как минимум обладать навыками и опытом в сооружении подобных устройств. В противном случае добиться желаемого результата будет непросто. Как вариант, всегда можно приобрести готовый вольтметр в магазине с электроникой для машин. Вы можете ознакомиться с примером разработки девайса на pic16f676 со схемой, в которой предел измерения составляет 50 вольт, этого параметра будет достаточно.

На двух резисторных элементах с маркировкой R1 и R2 устанавливается делитель напряжения, а предназначение резистора R3 заключается в калибровке устройства. Конденсаторный элемент С1 применяется для того, чтобы защитить устройство от импульсных помех, с помощью этого конденсатора также сглаживается входной сигнал. В схеме на pic имеется также устройство VD1, представляющее собой стабилитрон, который используется для того, чтобы ограничить параметр входного напряжения, в частности, речь идет о входе контроллера. Этот элемент очень важен, поскольку без него вход МК может попросту перегореть при скачках напряжения в бортовой сети.

Инвертирующее устройство вольтмера собирается на резисторных элементах R11, R12 и R13, также для нормальной работы инвертора потребуется транзистор VT1. Инвертор используется для зажигания точки на индикаторе устройства. К выходу МК нужно подсоединить индикатор с анодом, при этом желательно, чтобы последний имел низкое потребление тока (автор видео — канал By гараж #229).

Особенности подключения

Прежде чем заняться подключением устройства на контроллере к бортовой сети автомобиля, нужно понять, где будет располагаться место монтажа девайса в салоне. Выберите любое удобное место, чтобы при необходимости вы всегда могли взглянуть на дисплей вольтметра и определить напряжение в сети.

Ниже рассмотрим пример монтажа в торпеду автомобиля ВАЗ 2113 с подсоединением, сам процесс монтажа выглядит следующим образом:

  1. Итак, сначала вам нужно снять пластмассовую накладку, установленную с правой стороны от контрольного щитка, в частности, она находится над автомагнитолой. Накладка фиксируется при помощи пластмассовых креплений, так что при снятии следует быть максимально аккуратным. Если вы повредите крепления, то придется ставить новые.
  2. Затем, с помощью электрического лобзика нужно будет проделать отверстие на заглушке. Размеры отверстия должны соответствовать габаритам дисплея прибора. Будьте осторожны, поскольку надо, чтобы девайс оптимально подошел под сделанное отверстие.
  3. Монтаж прибора производится на задней стороне пластмассовой накладки, сначала устройство необходимо закрепить в посадочном месте, используя канцелярские резинки. Так надо сделать только вначале, поскольку разумеется, все время так ездить вы не сможете. Когда вольтметр будет зафиксирован, на тыльной стороне все образовавшееся пространство нужно будет залить при помощи сантехнического герметика. Вам надо добиться того, чтобы плата была надежно зафиксирована в месте посадки. После того, как герметик высохнет и вольтметр будет держаться, резинки можно убрать.
  4. Для подключения девайса к электрической сети транспортного средства можно воспользоваться выходом от компьютерного блока питания. Подойдет этот разъем или нет, зависит от вашего девайса, поэтому если штекер не подходит, то придется паять устройство. После того, как подключение будет завершено, пластиковую заглушку на место. Вокруг экрана устройства можно поставить рамку, с помощью которой улучшится вид дисплея.
    Вам необходимо добиться, чтобы вольтметр не отвлекал вас при движении, так что если яркость дисплея слишком высокая, ее нужно будет снизить. Как вариант, можно затемнить дисплей обычным женским лаком или установить на экран кусок тонировочной пленки.
  5. Питание вольметра можно взять от аккумуляторной батареи или замка зажигания. В случае с АКБ он будет работать всегда, а во втором — только после включения зажигания. Следует отметить, что второй вариант является более оптимальным, поскольку вы сможете следить за показателями напряжения, при этом не разряжая аккумулятор.

Фотогалерея «Установка девайса в центральную консоль»


Заключение

Выполнить задачу по разработке и самостоятельному подключению автомобильного вольтметра к электросети сможет далеко не каждый потребитель. Процедура разработки и подключения требует серьезных навыков в области электротехники, поэтому многие автовладельцы просто покупают готовые вольтметры. В таком случае вам надо будет просто подсоединить девайс к электросети.

Видео «Как подключить вольтметр в авто»

Как правильно выполнить эту задачу и какие нюансы при этом следует учесть — подробная инструкция с описанием рабочих моментов представлена ниже (ролик снят каналом Tver Garage).

Понравилась статья? Поделиться с друзьями:

Как подключить вольтметр? Схема включения в электрическую цепь? Подключение на усилитель. Как подсоединить цифровой вольтметр к аккумулятору?

Работа с электрическими сетями может оказаться необходимой в различных жизненных ситуациях: ремонт автомобиля, прокладка проводки в доме или на производстве. Одной из величин, которые часто требуется измерить при проведении работ подобного характера, является напряжение. Его можно определить при помощи специального прибора под названием вольтметр. О принципе его работы, устройстве, а также способах подключения и пойдет речь ниже.

Устройство и принцип действия

Если говорить о принципе действия, то все устройства такого типа, что позволяют осуществлять различные замеры в электрических сетях, бывают 2 видов:

  • электромеханического типа;
  • электронные.

Первая категория представляет собой стрелочные устройства. В них стрелка крепится к специальной раме, куда намотан кабель. Такая катушка будет располагаться рядом с магнитом в тех устройствах, что обычно применяются для сетей с постоянным током. Или рядом с другой катушкой – если прибор предназначается для тока переменного типа.

Тут следует уточнить, что модель, рассчитанная для сетей с переменным характером тока, в сети постоянного работать не будет.

Но если для подключения использовать диодный мост, то осуществить необходимые измерения в сети переменного тока он сможет, но с небольшой потерей точности.

Когда электрический ток проходит через обмотку, то в ней появляется электромагнитное поле, которое осуществляет взаимодействие с магнитом либо иной обмоткой, и происходит поворот рамки.

Вращаться катушке, где расположена стрелка, не дает пружина. По этой причине угол поворота рамки будет соответствовать току, который через нее идет, и потенциалу на клеммах.

Для снижения стрелочных колебаний в устройстве присутствует электромагнитный демпфер.

Он может быть поршневым, выполненным из цилиндра и поршня, или сделанным из алюминиевой пластины. Чтобы увеличить точность показаний, стрелка имеет специальные противовесы, что сводят к нулю влияние силы тяжести. Да и сама система делается из такого типа стали, как легированная, чтобы уменьшает ее износ.

Чувствительный элемент в электронных аналогах – электронная плата, что осуществляет трансформацию входящего сигнала в приборные показания.

Работать это устройство может либо от напряжения, которое измеряется, либо от батареек или внешнего питания. Сами по себе электронные вольтметры делятся на 2 категории:

  • аналоговые;
  • цифровые.

В устройствах, относящихся к первой категории, присутствует преобразователь входящего сигнала в угол стрелочного поворота, который показывает величину исследуемого напряжения, что отображается на шкале. Минусом таких устройств будет необходимость пересчета показаний шкалы в случае смены измерительного предела.

Цифровой вольтметр оснащен соответствующим дисплеем, а также преобразователем, благодаря которым сигнал приобретает цифровой вид.

Если устройство подключается в сеть, где присутствует постоянный ток, на табло можно увидеть полярность подключения. Отличительными чертами такого прибора будет компактность, а также точность. Правда, последний момент будет зависеть от модели встроенного контроллера.

Общие рекомендации по подключению

Теперь приведем небольшие рекомендации, как правильно подключить вольтметр, чтобы он показал максимально точные данные. Первый момент состоит в том, что подключение прибора в электроцепь нельзя осуществлять последовательно, иначе он поломается из-за снижения тока. Подключение должно осуществляться лишь параллельно, ведь это не влияет на течение тока. И сопротивление должно быть большим.

Многие очень часто путают вольтметр с амперметром, в котором все будет наоборот.

Схема подключения прибора будет выглядеть так, что для замера напряжения, которое присутствует в цепи между 2 точками, он подсоединяется так, чтобы включение было расположено напротив источника питания. Устройство влияния на ток не оказывает по причине того, что пропускает его через себя. Поэтому его сопротивление так велико.

Для расширения диапазона замеров можно подсоединить к обмотке устройства дополнительный резистор.

Тогда на измеритель пойдет лишь часть тока, что будет пропорциональна сопротивлению прибора. Если нам известно сопротивление резистора у вольтметра, то можно будет определить показатель напряжения.

Сам резистор устанавливается внутрь вольтметра и одновременно используется с целью снижения влияния различных факторов на результаты измерений. Поэтому он делается из материала, который имеет максимально низкий температурный коэффициент. Его сопротивление будет меньше, чем в катушке, из-за чего общее сопротивление не будет зависеть от температурного режима.

Постоянное напряжение

Если говорить о напряжении постоянного типа, то для замера показателей электрической цепи следует иметь так называемый постоянный тококомпенсатор. Хотя более простым решением будет использование обычного цифрового устройства. Чтобы измерить значения, начинающиеся от десятков милливольт и заканчивающиеся сотнями вольт, применяют такие устройства:

  • электродинамические;
  • электромагнитные;
  • магнитоэлектрические.

При таком типе измерений можно использовать и добавочные сопротивления.

Если осуществляется измерение такого типа напряжения в несколько киловольт, то обычно используются вольтметры электростатического типа. Реже – другие типы устройств, что подключаются через делитель.

Переменный ток

Чтобы правильно замерить характеристики переменного тока рассматриваемым устройством, нужно иметь так называемый измерительный трансформатор. Он используется для осуществления подобных замеров и повышения безопасности людей за счет того, что позволяет получить гальваническую развязку от цепи высокого напряжения. Кстати, этот способ будет единственно правильным вообще, ведь по технике безопасности запрещено проводить измерения без таких трансформаторов.

Использование подобных трансформаторов даст возможность увеличить пределы измерения устройств, то есть можно замерять большие напряжения и токи посредством низковольтных и слаботочных приборов. Если измеряется переменный ток до значений в единицы вольт, то применяют:

  • цифровые вольтметры;
  • выпрямительные;
  • аналоговые.

Если до сотен вольт – электродинамические, выпрямительные и электромагнитные. Если же до нескольких десятков мегагерц, то измерения нужно проводить электростатическими и термоэлектрическими вольтметрами.

Установка на усилитель

Установка вольтметра на усилитель в машине осуществляется сравнительно легко. Для ее осуществления потребуются следующие элементы:

  • изолента;
  • вольтметр;
  • провод ПВС 3х75.

Сначала в корпусе, где располагается кармашек над магнитолой, необходимо просверлить отверстие с диаметром где-то 1,6 миллиметра, куда следует установить соответствующий разъем с подключенным к нему проводом.

Теперь необходимо пропустить провод до самого багажника, попутно прикрепляя его при помощи изоленты к кабелю питания самого усилителя, и закрепить на усилительных клеммах. REM-кабель, что осуществляет управление магнитолой, а также усилитель подключаются к вольтметру, чтобы он включался одновременно с ними. Именно благодаря этому можно будет видеть точное напряжение на усилительных клеммах, когда в этом есть необходимость.

Данная система очень проста в эксплуатации, а затраты, которые необходимы для ее создания, очень малы.

Как подключается к аккумулятору?

Для успешного контроля состояния заряда аккумулятора автомобиля необходимо знать, как можно подключить вольтметр и осуществить правильную расшифровку его измерений. Со времени появления автомобилей, где за контроль над системами отвечает бортовой компьютер, необходимость в отдельном устройстве отпала. Но такие машины может позволить себе не каждый. Да и не везде в таких машинах реализована функция наблюдения за состоянием заряда аккумулятора. А в зимнее время — это будет крайне важно.

Максимально соответствующие реальности показания будут давать устройства, которые подключены непосредственно в приборную панель. И хоть установить их бывает сложновато, это окупит себя с лихвой, когда вы будете знать все о зарядке аккумулятора вашего автомобиля.

Большинство устройств, которые сегодня можно найти на рынке, для подключения в автомобиль имеют 2 или 3 провода для подключения к сети. В последнее время появились и 4-контактные модели. Но, как правило, большинство имеет три провода, так что остановимся на рассмотрении маркировки именно 3-проводных моделей:

  • провод красного цвета будет означать плюс;
  • черный – минус;
  • белый будет отвечать за отключение и включение прибора, а также за управление яркостью подсветки.

Иногда случается так, что прибор светит очень тускло или вообще не работает. Причиной этого является чуть другая маркировка кабелей. В таком случае белый провод будет минусом, а черный – управлять прибором. Датчик напряжения ставится на место, где обычно располагаются часы, но в ряде случаев бывает так, что свободного места нет на приборной панели, поэтому приходится делать специальное отверстие.

Говоря непосредственно о подключении, скажем, что схем существует большое количество.

Но мы рассмотрим, как это осуществить на примере вольтметра, что оснащен импульсным стабилизатором. Корпус устройства может иметь поверхность рельефного типа. То есть речь о том, что рамка вокруг дисплея будет выступать над поверхностью автомобильной панели. Из-за этого вольтметр не будет проваливаться внутрь и станет скрывать неровности краев самодельного отверстия.

Обычно подключение вольтметра производится посредством трех контактов, что располагаются на корпусе датчика. Тогда для этого еще понадобится четырехжильный кабель от обычного компьютерного дисковода. Широкий разъем IDE-формата отрезается, а остальные провода прикрепляются при помощи пайки к контактам проводки автомобиля. Четырехпиновый контакт обеспечивает отличное соединение и, если в этом есть необходимость, позволяет быстро и без каких-либо серьезных усилий и временных затрат осуществить замену вольтметра, если он вышел из строя.

Вне зависимости от того, какое вольтметр имеет строение, перед его установкой в автомобиль, следует детально изучить схему проводки, а также внимательно прочитать инструкцию, что идет в комплекте с устройством.

Подробнее смотрите далее.

Установка вольтметра в автомобиль

На чтение 4 мин. Просмотров 3.2k. Обновлено

Вольтметр в машине – достаточно редкая «фишка». Происходит это вероятно от того, что рядовой автомобилист вряд ли будет часто задумываться о напряжении, чего не скажешь о тех, кто любит все держать под контролем… Всегда быть в курсе «вольтов» поможет установка вольтметра в автомобиль самостоятельно!

Какой вольтметр выбрать?

Найти автомобильный вольтметр, да еще и прилично выглядящий, в магазинах чрезвычайно трудно. Происходит это от того, что с завода такое оборудование устанавливается буквально в единичные авто. Если отбросить тюнингованные приборы, то реально можно отыскать только вольтметры от ВАЗ-2107 и УАЗ.

Вольтметр от ВАЗовской «семерки» не имеет корпуса и это огромный минус. По «штату» он крепится к приборной панели и «голый» представляет собой ничем незащищенные обмотки на небольшом каркасе и стрелочку из мягкого металла…

УАЗовский же вольтметр – полноценный прибор в крепком корпусе. Единственный реальный минус – внешний вид. Он, как и положено для этого автомобиля, исключительно непритязательный, даже военный.

Дизайн и качества рассмотренных вольтметров вряд ли подойдут для красивого тюнинга. Поэтому тем, кто не просто добавляет функционал в свой автомобиль, а еще и учитывает дизайн интерьера салона, лучше поискать специализированный тюнингованный прибор.

Подключение вольтметра в автомобиль

В идеале, вольтметр нужно подключать на плюсовую клемму аккумулятора – тогда он будет показывать наиболее точное напряжение зарядки. От клеммы требуется провести провод в салон к тому месту, где будет установлен прибор. Перед началом работы, необходимо отключить аккумулятор, взять провод сечением около 0,5 мм и протянуть его в салон вдоль штатного жгута проводов. Вполне возможно, что для этого придется разбирать некоторые обшивки и проводить провода под торпедой.

Вольтметр должен работать только при включенном зажигании. При подключении же напрямую к клемме аккумулятора, он будет включен постоянно. Обойти эту проблему можно при помощи обычного электромеханического реле, которые в изобилии используются в любом автомобиле.


Подробно о том, как работает реле в автомобиле и как подключить через реле – вы можете прочитать по ссылкам. Установка вольтметра в автомобиль происходит по такой же схеме, а именно:

– Провод, идущий от аккумулятора на прибор, в данном случае является «силовым». В его разрыв и устанавливается реле, которое в выключенном состоянии размыкает этот провод, отключая вольтметр.

– Напряжение на «плюсовой» управляющий контакт реле берем из места, где оно появляется при включении зажигания. Это может быть все, что угодно – монтажный блок, провода замка зажигания и так далее.

– «Минус» вольтметра и второго управляющего контакта реле соединяем с «массой», то есть, прикручиваем к кузову стандартной клеммой «под болт».

Теперь при включении зажигания, будет срабатывать установленное реле, подключать вольтметр, а он, в свою очередь, показывать количество Вольт в бортовой сети.

Защита и подсветка вольтметра

На этом установка вольтметра в автомобиль может быть и закончена, но в идеале требуется выполнить еще два действия – одно для безопасности, а второе – для комфорта.

Чтобы защитить цепь питания вольтметра от короткого замыкания, необходимо на провод, идущий от аккумулятора установить предохранитель. Сделать это очень просто, достаточно в подходящем месте перекусить этот провод, обжать на нем две клеммы типа «мама» и надеть их на выводы флажкового предохранителя. Его номинал должен быть небольшим, например, 5А (Подробней о номиналах предохранителей – здесь). Клеммы, а для надежности, и сам предохранитель лучше замотать изолентой.

И, наконец, заключительное действие – подсветка вольтметра. Она обязательно есть у всех приборов, которые помещены в корпус. Протянуть провод на контакт подсветки необходимо от туда, где появляется напряжение при включении габаритного освещения. «Минус» же подсветки, как правило, объединен с общей минусовой клеммой прибора, а она у нас уже соединяется с кузовом автомобиля.

Таким образом, проведя всего один дополнительный провод, мы получим не только работающий вольтметр, но и освещение его шкалы.

P.S. Подключать вольтметр к клемме аккумулятора нужно для того, чтобы он показывал максимально точное напряжение. Если же особая точность не требуется, можно подключить прибор к любому проводу в салоне автомобиля, на котором появляется напряжение при включении зажигания. Это гораздо проще и быстрее, не требует установки реле и предохранителя, так как электрическая цепь по умолчанию защищена заводским «защитником».

При таком подключении, показания вольтметра будут несколько ниже, чем в способе, подробно рассмотренном выше, потому что на пути от аккумулятора до салона напряжение может уменьшаться из-за большого количества разнообразных контактов и сопротивления на них.

Вы можете скачать удобную инструкцию по подключению вольтметра на листе формата А4.
Распечатайте ее и возьмите с собой.
Размер файла 1,5 Мб, формат «jpg».

Автомобильный вольтметр – для чего нужен и как подкючить

От работы электрооборудования зависит работа всего автомобиля, ведь при неисправности электрики автомобиль может потерять способность двигаться. Спрогнозировать такой отказ поможет вольтметр.

Автомобили давно уже стали настолько надежными, что конструкторы отказались от многих контрольных приборов. И пока машина молодая, это не вызывает у водителя проблем. Но когда у нее за плечами десяток-полтора лет, даже самые продуманные системы могут отказать.

Вольтметр, как и некоторые другие индикаторы, автопроизводители уже не ставят в панель приборов

И, вероятно, самое слабое место в неновой машины – ее электрооборудование. Периодический контроль напряжения в бортовой сети помогает спрогнозировать серьезные неприятности с бортовой энергетикой – и предотвратить их. Для этого нужен несложный прибор – вольтметр.

ЧИТАЙТЕ ТАКЖЕ: Новые вопросы об АКБ: как ухаживать за аккумулятором

Сегодня предлагается немало вариантов крепления вольтметров для автомобиля: в гнездо прикуривателя, сверху на торпедо, непосредственно в панель

Купить вольтметр для автомобиля сегодня не проблема, эти приборы предлагаются на разных площадках, от рынка-барахолки до интернет-магазинов. В техническом плане есть как минимум два варианта: либо старый добрый аналоговый прибор со стрелкой, либо современный электронный, с цифровой индикацией. Первые более надежные, вторые более удобны с точки зрения размещения в салоне.

Как установить вольтметр в салоне

  • Подключение должно обеспечивать измерение напряжения в сети, в том числе и когда все потребители отключены;
  • Прибор не обязательно располагать на виду, ведь контроль нужен лишь периодический;
  • Обязательно позаботьтесь, чтобы провода, идущие к вольтметру, были надежно защищены от повреждений и замыкания на массу автомобиля;
  • В идеале вольтметр должен быть подключен непосредственно к клеммам аккумулятора, ведь важнее всего контролировать напряжение именно на нем;
  • Самым удобным местом для подключения вольтметра обычно бывает розетка прикуривателя, и это вполне приемлемый вариант;
  • Если вы не уверены в том, что сможете безопасно подключить вольтметр, обратитесь к профессиональному электрику.

Стрелочные приборы порой кажутся старомодными, но с них легче считывать информацию

Как пользоваться вольтметром в машине

С помощью вольтметра можно делать выводы о состоянии аккумулятора, работе генератора и состоянии проводки на самых важных участках. Например, напряжение на клеммах аккумулятора при всех выключенных потребителях (так называемое напряжение разомкнутой цепи) должно составлять не менее 12,6 вольт. Если меньше – АКБ либо недозаряжена (надо подзарядить от стационарного устройства), либо нуждается в замене из-за возраста.

ЧИТАЙТЕ ТАКЖЕ: Какой аккумулятор купить для автомобиля: 5 параметров выбора

Работу генератора проверить немного сложнее – нужно контролировать показания вольтметра на разных оборотах двигателя при максимальном количестве включенных потребителей. На оборотах холостого хода под нагрузкой напряжение может приближаться к напряжению аккумулятора (12,6 – 12,8), на средних оборотах желательно видеть стрелку прибора около 13,5 вольт.

В принципе, если вам не хочется с помощью вольтметра и вышеприведенных рекомендаций превратиться в такого себе бортинженера, посоветуем более простой вариант. Просто время от времени следите за показаниями прибора:

  1. При заглушенном двигателе и всех выключенных потребителях энергии напряжение должно быть не ниже 12,6 В;
  2. При работающем двигателе и включенных фарах, обогреве стекла и стоп-сигналах показания должны укладываться в диапазон 12,8 – 14,5 В.

Если показания будут отличаться от указанных, обратитесь к электрику.

Вольтметры, которые выполнены более или менее профессионально, нуждаются в участии специалиста при инсталляции в автомобиль

В некоторых современных автомобилях в недрах меню борткомпьютера можно найти показания напряжения в бортовой сети. Также помогают следить за напряжением аккумулятора некоторые охранные системы с имеющих GSM-модуль для управления со смартфона. Конечно, если такие опции есть, то устанавливать дополнительный прибор не стоит.

Рекомендация Авто24

Для более или менее свежего автомобиля наличие вольтметра на борту необязательно. Но если вы покупаете себе в салон какой-то электронный девайс типа дополнительного термометра, тахометра или часов, имейте в виду, что иногда такие приборы имеют и функцию вольтметра. Поэтому не пожалейте денег на прибор именно с таким функционалом – доплата будет небольшой, а энергосистема автомобиля может постареть неожиданно.

НАПОМНИМ, ЧТО означают значки на панели приборов.

Как подключить автомобильный вольтметр. Автомобильный вольтметр: назначение, описание

Наверняка каждый человек в своей жизни сталкивался с таким прибором, как вольтметр, и знает, в чем заключается его основная функция. Это определение значения цепи. Аналоговый вольтметр представляет собой прибор со стрелочным указателем и шкалой. В последнее время особую популярность завоевали цифровые вольтметры, они характеризуются более точными показаниями и компактными размерами. В этой стать пойдет речь об особой модели измерительного прибора, такой как автомобильны

й вольтметр. Он может быть выполнен в качестве простого вольтметра и комбинированного. Комбинированный автомобильный вольтметр содержит в себе дополнительные функции, такие как тахометр, термометр и др. Рассмотрим более подробно такое устройство.

Автомобильный вольтметр имеет небольшие благодаря чему его можно установить в любое место автомобиля. Довольно часто такой прибор совмещают со штекером разъема прикуривателя. При необходимости можно вставить устройство в прикуриватель и с его помощью отслеживать заряд аккумуляторной батареи в различных режимах работы. Так, нормальное напряжение аккумулятора при «заглушенном» двигателе составляет 12,5 вольт, а при заведенном - 13,5-14,5 вольт. Если же напряжение превышает, либо, наоборот, ниже нормы, тогда требуется проверять электросистему автомобиля. Автомобильный вольтметр просто незаменим для любителей слушать музыку, особенно на пикнике или природе. Он позволяет отслеживать заряд аккумуляторной батареи и не допускать разряд ниже нормы. Многие автомобилисты знают, что ориентироваться на сигналы штатных автомобильных сигнализат

оров разряда батареи нежелательно, так как они, как правило, сигнализируют, когда аккумулятор, генератор или реле-генератора выходят из строя, и уже поздно принимать какие-то меры. Автомобильный позволяет вовремя заметить изменения в электросистеме машины. Существуют варианты подключения выносных дисплеев, таким образом водитель всегда будет видеть показания прибора.

Теперь рассмотрим комбинированные приборы. можно устанавливать в любом месте салона автомобиля, а при необходимости и под капотом. Это устройство позволяет отображать не только напряжение бортовой сети

Но и температуру воздуха в салоне автомобиля и на улице, а также температуру двигателя автомобиля, ну и, конечно же, количество оборотов двигателя. Такие приборы можно использовать не только в автомобилях, но и в домашних условиях для индикации температуры внутри помещений и вне дома. В комплекте с автомобильным тахометром-вольтметром продаются В режиме термометра датчики способны измерять температуру в заданном диапазоне от -50 до +127 градусов по Цельсию. Подключение указанного датчика можно провести самостоятельно, а можно доверить автоэлектрику.

Вот мы вкратце рассмотрели, что представляет собой автомобильный вольтметр и комбинированный прибор. Знания о том, как пользоваться этими устройствами, пригодятся каждому автовладельцу.

В данной статье мы поговорим о вольтметрах для автомобилей, представленных на Алиэкспресс и как их правильно устанавливать.

Отрасль автомобилестроения старается находить применение всем технологичным устройствам, позволяющим сделать жизнь человека удобной и интересной. Даже для самых недорогих машин существуют сенсорные мультимедийные центра, которые вносят новизну в рабочее место пилота. Хотя по причине большой модернизации часть контрольных приборов теряется.

Сегодня многие автопроизводители уже не устанавливают в автомобили отдельные приборы измерения напряжения. Они встроены в бортовые компьютеры, но все же своей актуальности они не теряют и пользуются большим спросом. Приобрести такие устройства можно и на Алиэкспресс .

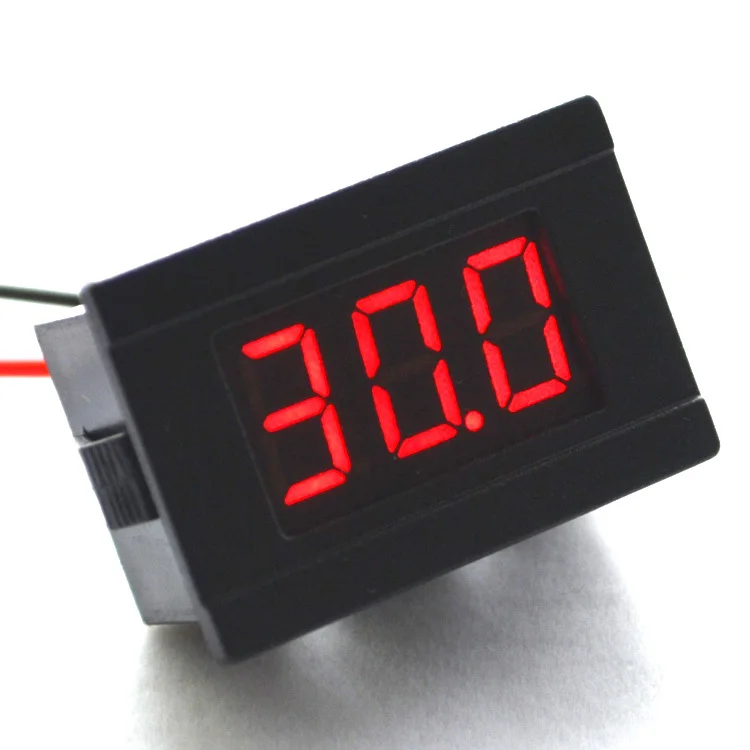

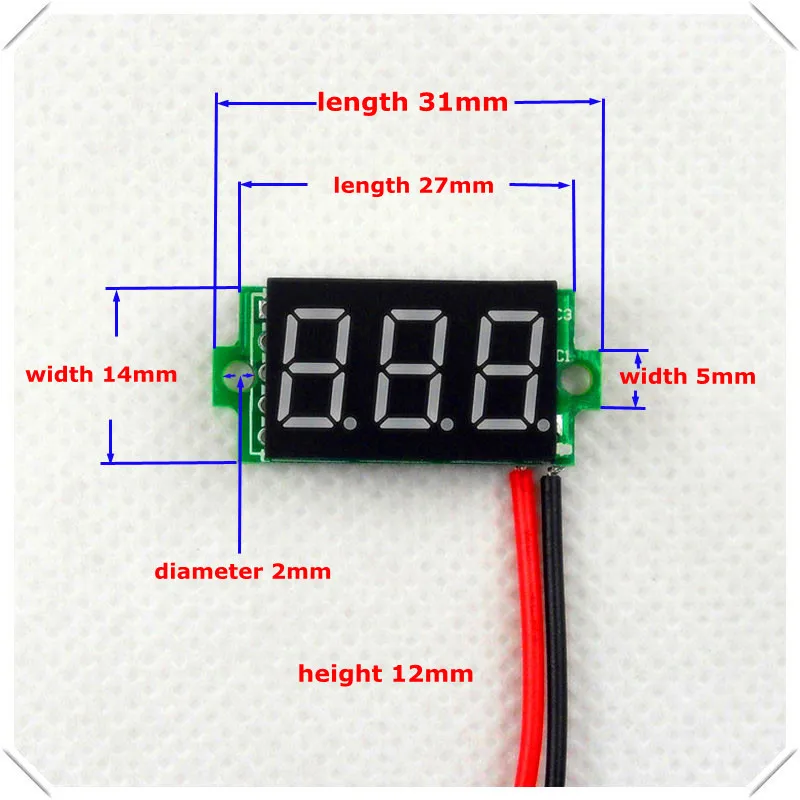

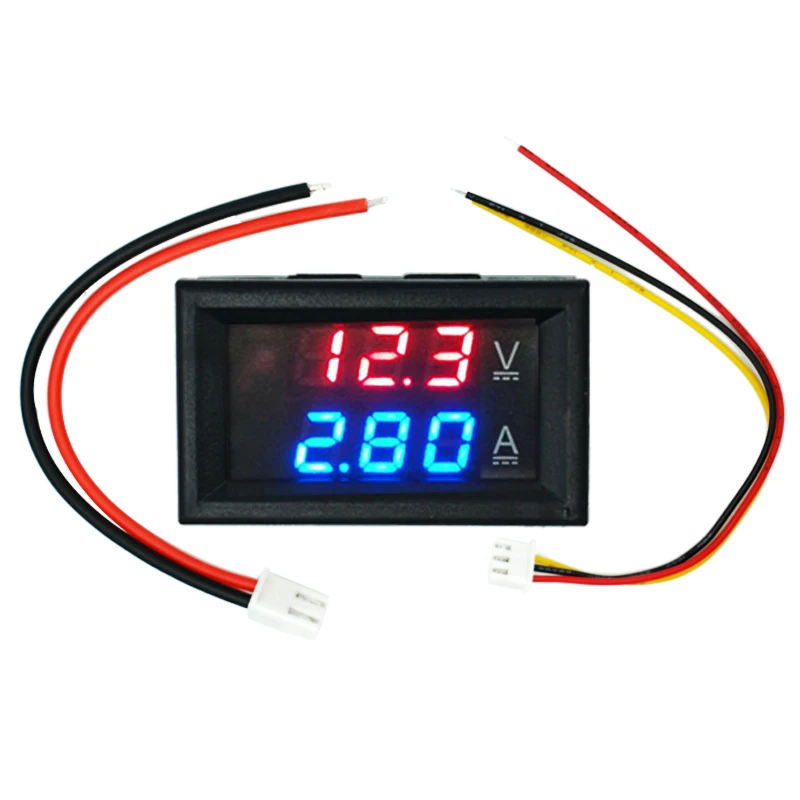

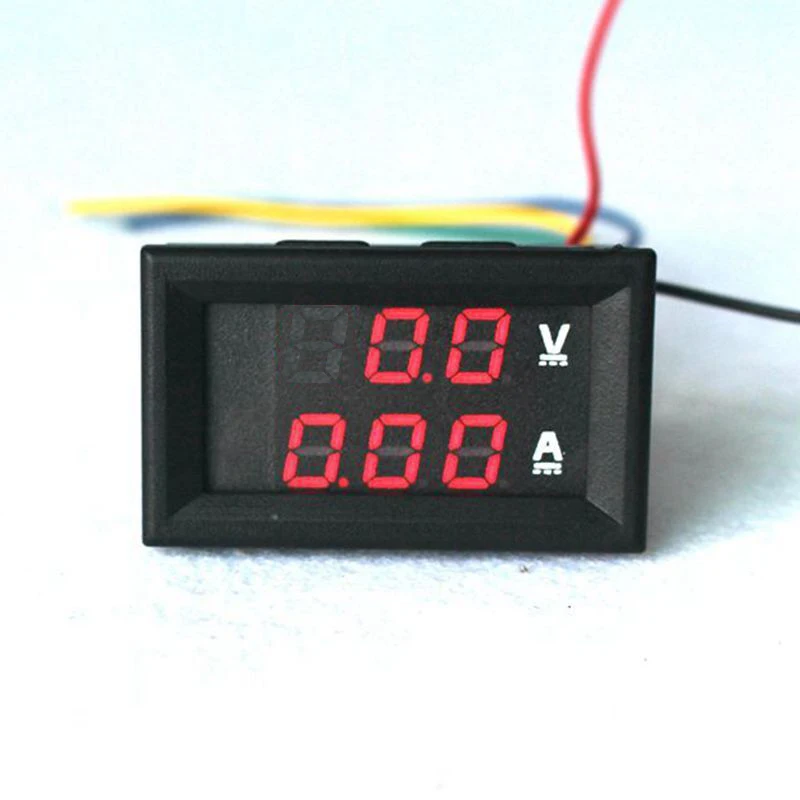

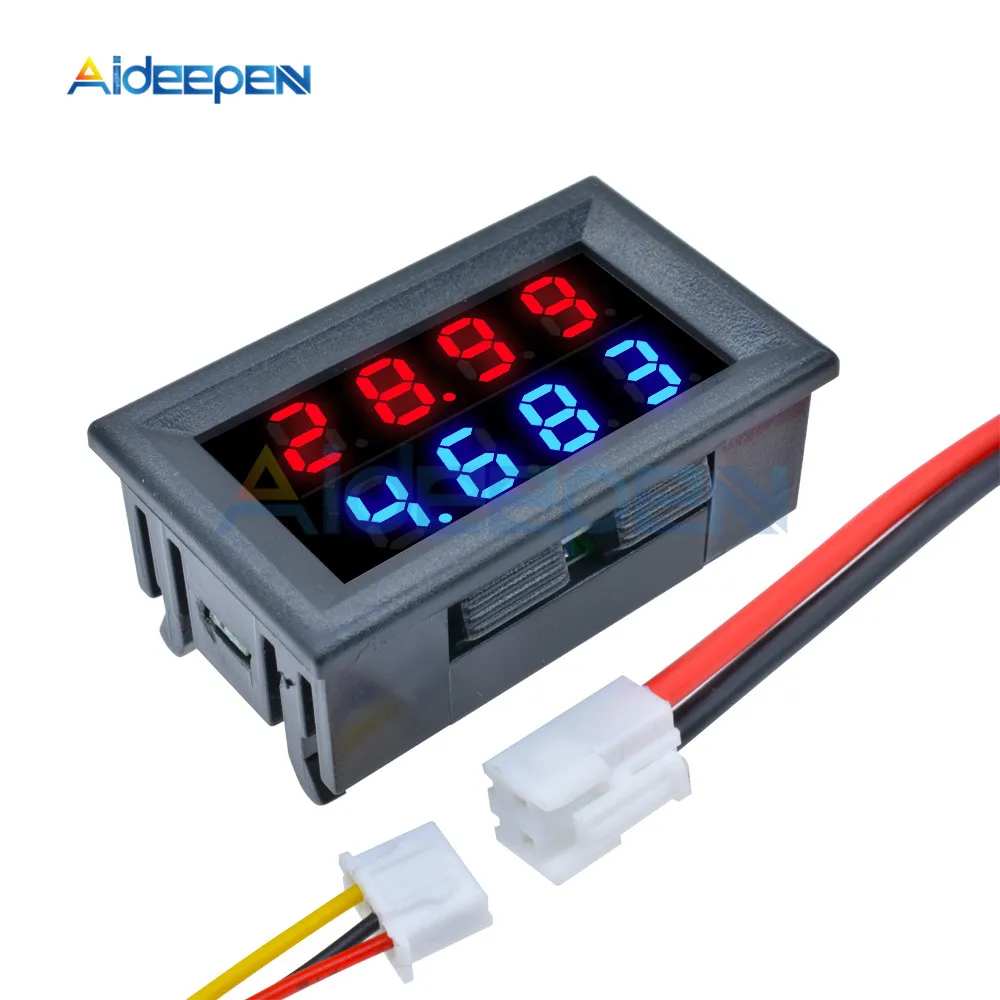

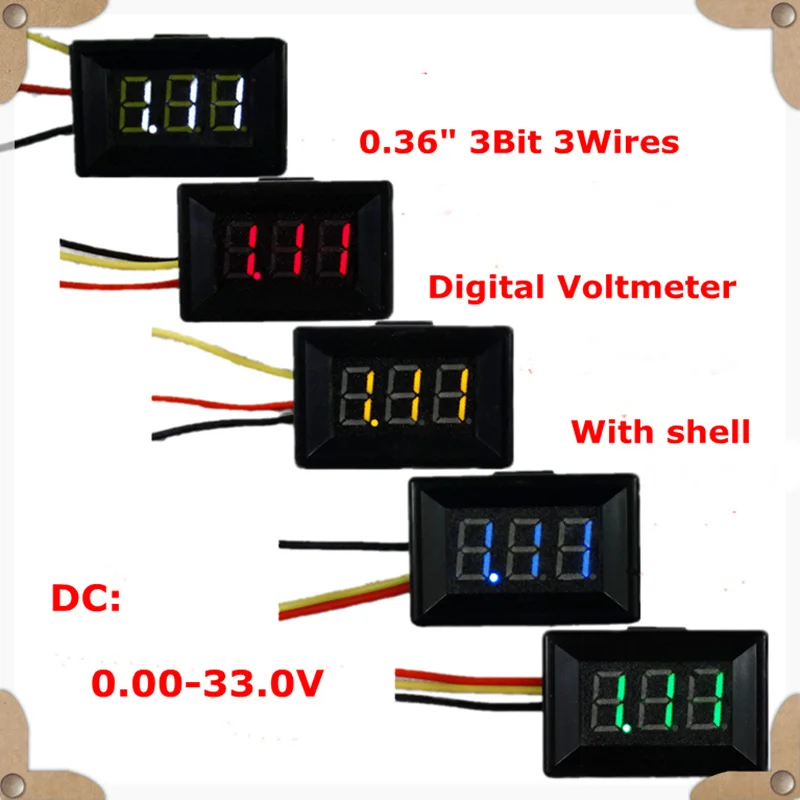

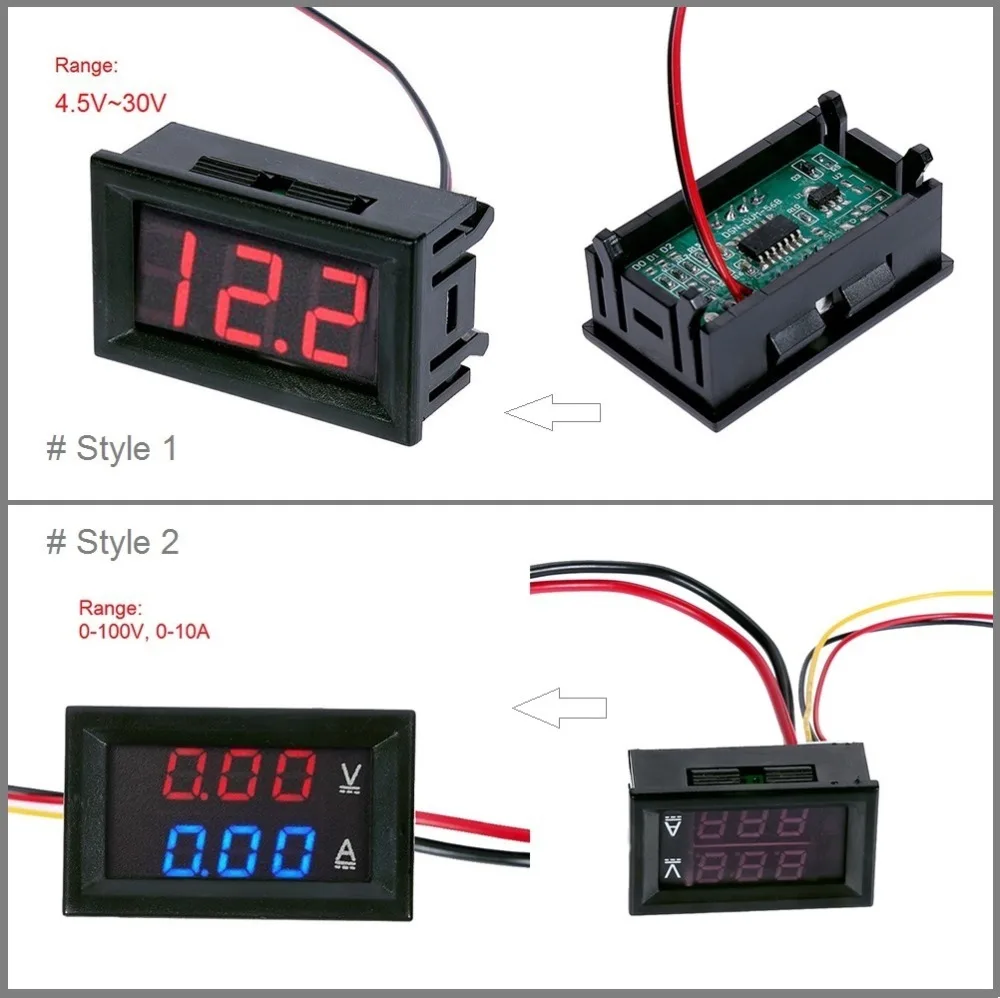

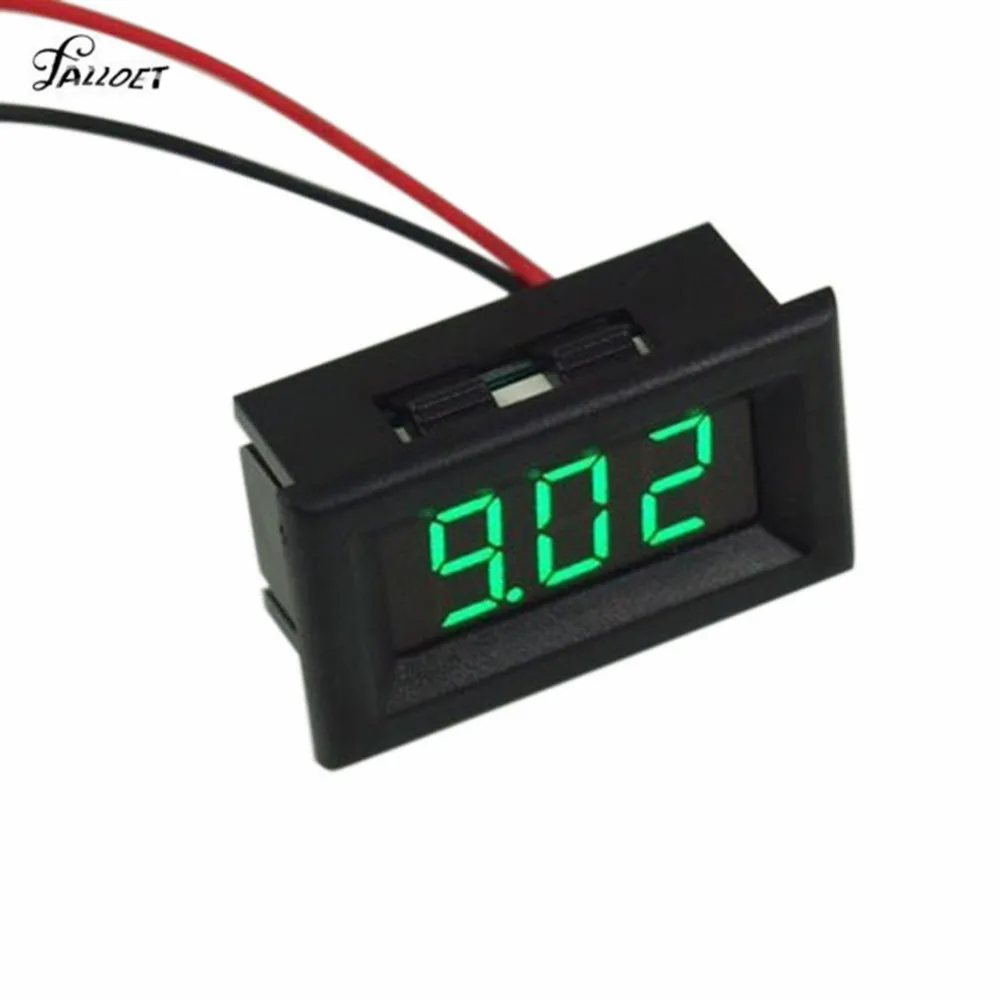

Вольтметры для автомобилей на Алиэкспресс : каталог, фото

Многие автомобилисты хотят иметь отдельные вольтметры по нескольким причинам:

  • С помощью этого прибора можно постоянно контролировать напряжение
  • С помощью анализа можно определить какая нагрузка оказывается на генератор, что особенно важно в зимнее время
  • Можно узнать, работоспособна ли сеть

Бортовой компьютер автомобиля не умеет показывать текущий уровень напряжения , а потому он может подать сигнал, когда батарея совсем сядет. При установке вольтметра водитель постоянно контролирует напряжение и обеспечивает постоянный заряд аккумулятора. Сделать это можно, если отключить все лишние «потребители» питания, например магнитолу, подогрев сидений и так далее.

Большой ассортимент вольтметров бывает двух типов, в зависимости от дисплея:

Первый тип позволяет получить самые точные показатели. По большей части, погрешность в измерениях составляет не более 0,1 В. Хотя аналоговые устройства хорошо будут смотреться в любой машине. Если вы решили купить последний, то проверьте, имеется ли у модели маркировка цепи постоянного тока. Она показана в виде прямой линии в самом низу циферблата.

Монтаж устройства возможен в разные места салона. Таким образом, в зависимости от типа установки бывают устройства трёх видов:

Стоит заметить, что аналоговые приборы устанавливаются в разъём для прикуривателя.

Можно купить «навороченный» электронный вольтметр, который имеет микросхему, способную показывать следующие параметры:

  • Температуру снаружи и внутри
  • Частоту вращения коленчатого вала
  • Текущее время

Основную массу приборов производят в КНР. Есть и отечественные модели, к примеру, Штурман. Электронные варианты имеют стоимость в пределах 10$, а вот аналоговые в тюнинг-версии могут обойтись в 20$.

Владельцам автомобилей, в особенности отечественных, стоит подумать о покупке вольтметра, так как штатные системы обычно не подают сигнал о разрядке батареи заранее. Прибор же контролирует нагрузку на генератор в реальном времени и обеспечивает защиту аккумулятора.

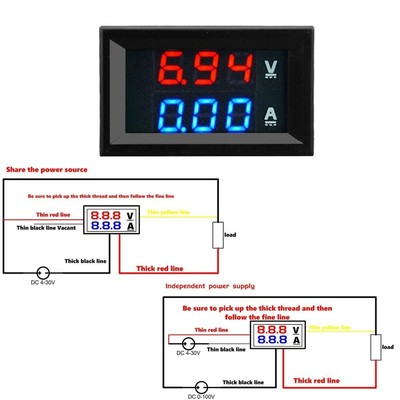

Как установить вольтметр с Алиэкспресс в автомобиль?

  • Для начала проверьте комплект проводки, чтобы все компоненты были в порядке

  • Подключение лучше производить в защитных очках

  • Отключите от аккумулятора отрицательный кабель

  • Установите прибор в 2 1/16 дюймовые (5,24 см) отверстия в приборной панели

  • Закрепите его скобами и гайками из комплекта
  • Черный провод от вольтметра соедините с заземлением двигателя

  • Красный провод подключите к терминалу зажигания 12 В или любому другому переключателю с таким же напряжением

  • Белый провод подключите к осветительной панели

  • Подключите отрицательный кабель обратно к аккумулятору

Вольтметр для автомобиля на Алиэкспресс: распродажи, скидки, акции


Скидки на Алиэкспресс

Все знают, что на Алиэкспресс самые низкие цены на товары, но при этом есть возможность покупать ещё . К примеру, и только за покупку с телефона на многие товары предоставляется дополнительная скидка. Ещё здесь есть примечательный раздел , где ежедневно разыгрываются неплохие товары. Если вам повезёт, то покупка обойдётся всего в 1 цент. Кроме того, есть раздел , где каждый день можно собирать монеты и растить , за которые предоставляются и скидки на товары.

В компьютерной версии сайта это все недоступно, но зато здесь проводится много распродаж. Они бывают регулярными и крупными. Первые проводятся каждый день и к ним относятся , «Скидки дня в Молле» и

Вольтметр для автомобиля на Алиэкспресс : отзывы

Виктор: Девайс качественный. Я покупал USB модель, так как со всякими проводами вообще не люблю возиться. Работает четко, мультиметром перепроверил показания, все сходится. Так что я доволен.

Леонид: Сделан вольтметр качественно. Устанавливал сам в первый раз, в принципе, ничего сложного нет. Все показания отображаются на дисплее, все правильно. Буду заказывать еще и другу!

Илья: Купил модель для прикуривателя. Почему-то сначала мерцал экран, но это, скорее, в прикуривателе дело. Сам же прибор качественный и точный.

Видео: Вольтметр в авто с Алиэкспресс

Современный автомобиль должен иметь бортовой компьютер, где имеются функции мониторинга состояния аккумулятора 12 В. Однако при отсутствии этого модуля, его несложно собрать самому. Вот схема измерителя напряжения на клеммах аккумулятора автомобиля. Он действительно нужен, так как если система зарядки аккумулятора работает неправильно, батарея не получает должное напряжения заряда (около 13.8 В для 12 В батареи). Такая простая электронная система для автомобильной аккумуляторной батареи и системы зарядки подключается к гнезду прикуривателя и отображает значение выходного напряжения на клеммах батареи на 4-х разрядном семисегментном светодиодном индикаторе.

Микроконтроллер PIC16F1827 является главным элементом в этом проекте, который использует встроенный модуль фиксированного опорного напряжения (FVR), позволяющий очень точно выполнить аналого-цифровое преобразование напряжения батареи. Когда двигатель выключен, напряжение измеряет фактическое выходное напряжение от батареи. Но если двигатель автомобиля работает, он на самом деле измеряет напряжение заряда всей батареи, поступающей из автомобиля по системе зарядки (генератор + выпрямитель). Функциональная блок-схема проекта приведена ниже.

Тут напряжение +5 В для питания микроконтроллера PIC16F1827 является производным от автомобильной аккумуляторной батареи +12 В с помощью любого стабилизатора (например LM7805). Напряжение на клеммах батареи измеряется с помощью АЦП PIC16F1827.

В FVR модуле, внутри МК, выбирается для получения стойкого положительного опорного напряжения значение 4.096 В - для точного аналого-цифрового преобразования. Перед подачей на АЦП, выходное напряжение аккумулятора понижено ниже опорного напряжения с помощью делителя напряжения. Измеренное мгновенное значение напряжения батареи отображается на 4-х разрядном LED дисплее.

Схема автомобильного вольтметра

Схема проекта приведена выше. В микроконтроллере используется AN4 канал АЦП для измерения напряжения на клеммах аккумулятора. На резисторах R1 и R2, на входе АЦП, выполнен простой делитель напряжения. Максимальное измеряемое напряжения входного сигнала в точке AN4 - 4.096 вольта (ограничено использованием внутреннего источника опорного напряжения для аналого-цифрового преобразования). Следовательно, максимальное входное напряжение (VBattery) может быть получено из следующего уравнения:

4.096 В = R2 С*VBattery/(Р1 + Р2), тогда VBattery = 16.93 В.

Диапазон входного напряжения может быть увеличен путем простого опускания значения R2. Стабилитрон ставится параллельно с R2, чтобы предотвратить прохождение напряжение на АЦП микроконтроллера выше 5.1 В. В противном случае, любое случайное высокое входное напряжение может повредить микроконтроллерный порт.

Измеренное напряжение показано на 4-значном светодиодном дисплее с общим катодом. Семь сегментов (а-G) и десятичная точка (ДП) приводятся в движение через а portb из PIC16F1827. Микроконтроллер работает на частоте 500 кГц с использованием внутреннего источника синхронизации. На сборке ULN2003 обеспечивается нужный ток для каждого из общих катодов светодиодного модуля.

Прошивка для проекта была разработана в mikroC Pro для компилятора. Использование внутреннего опорного напряжения для аналого-цифрового преобразования требует конфигурации регистров FVRCON и ADCON1. Полный исходный код можно скачать по ссылке .

Как пользоваться прибором

Подключите устройство в розетку прикуривателя и поверните ключ автомобиля в положение ON не запуская двигатель. При этом отобразится значение напряжения автомобильного аккумулятора (около 12 В). После запуска двигателя, аккумулятор начинает прием зарядного напряжения от генератора. Это напряжение должно быть выше, чем фактическое напряжение самой батареи (около 13.8 В).

Вольтметр автомобильный представляет собой устройство, предназначенное для измерения уровня напряжения в электрической сети автомобиля. Благодаря вольтметру автовладелец может узнать о возможных перепадах напряжения в электросети, что позволит своевременно определить поломку и устранить ее. О том, как соорудить такой девайс самостоятельно, мы расскажем ниже.

[ Скрыть ]

Особенности девайса

Как сделать электронный светодиодный вольтметр-термометр на микроконтроллере в машину из калькулятора своими руками? Как осуществляется подключение вольметра с амперметром в автомобиле в прикуриватель? Сначала рассмотрим основные особенности автомобильных вольтметров.

Описание

Основное назначение устройства заключается в замере параметра напряжения в автомобильной сети. Аналоговые и ламповые девайсы оборудуются шкалой со стрелочным указателем, но в машину лучше поставить цифровой гаджет. В таких приборах все параметры выводятся на дисплей. Стрелочные девайсы постепенно отходят на второй план, сегодня они являются морально устаревшими (видео опубликовано каналом Китай в SHOPe).

Разновидности

Вольтметры могут быть или стандартными, или комбинированными:

  1. Ключевой особенностью стандартных вольтметров являются довольно небольшие габариты, это дает возможность поставить девайс абсолютно в любом месте салона в авто. На практике такие устройства чаще всего подключаются к прикуривателю. При таком подключении вольтметр сможет фиксировать напряжения в сети как при заведенном, так и на заглушенном силовом агрегате. В первом случае рабочий параметр должен составить 13.5-14.5 вольт, во втором — около 12.5 В.
  2. Комбинированные устройства. Такие девайсы могут быть также оборудованы тахометрами, амперметрами и даже термометрами. Комбинированные вольтметры считаются более функциональными устройствами, поэтому они более востребованы на рынке.

Как соорудить самодельный вольтметр для машины?

Как своими руками соорудить девайс на светодиодах? Подробное руководство по разработке и подключению этого устройства представлено ниже, для начала рекомендуем узнать описание схемы.

Схема

Для изготовления девайса в соответствии со схемой вы должны как минимум обладать навыками и опытом в сооружении подобных устройств. В противном случае добиться желаемого результата будет непросто. Как вариант, всегда можно приобрести готовый вольтметр в магазине с электроникой для машин. Вы можете ознакомиться с примером разработки девайса на pic16f676 со схемой, в которой предел измерения составляет 50 вольт, этого параметра будет достаточно.

На двух резисторных элементах с маркировкой R1 и R2 устанавливается делитель напряжения, а предназначение резистора R3 заключается в калибровке устройства. Конденсаторный элемент С1 применяется для того, чтобы защитить устройство от импульсных помех, с помощью этого конденсатора также сглаживается входной сигнал. В схеме на pic имеется также устройство VD1, представляющее собой стабилитрон, который используется для того, чтобы ограничить параметр входного напряжения, в частности, речь идет о входе контроллера. Этот элемент очень важен, поскольку без него вход МК может попросту перегореть при скачках напряжения в бортовой сети.

Инвертирующее устройство вольтмера собирается на резисторных элементах R11, R12 и R13, также для нормальной работы инвертора потребуется транзистор VT1. Инвертор используется для зажигания точки на индикаторе устройства. К выходу МК нужно подсоединить индикатор с анодом, при этом желательно, чтобы последний имел низкое потребление тока (автор видео — канал By гараж #229).

Особенности подключения

Прежде чем заняться подключением устройства на контроллере к бортовой сети автомобиля, нужно понять, где будет располагаться место монтажа девайса в салоне. Выберите любое удобное место, чтобы при необходимости вы всегда могли взглянуть на дисплей вольтметра и определить напряжение в сети.

Ниже рассмотрим пример монтажа в торпеду автомобиля ВАЗ 2113 с подсоединением, сам процесс монтажа выглядит следующим образом:

  1. Итак, сначала вам нужно снять пластмассовую накладку, установленную с правой стороны от контрольного щитка, в частности, она находится над автомагнитолой. Накладка фиксируется при помощи пластмассовых креплений, так что при снятии следует быть максимально аккуратным. Если вы повредите крепления, то придется ставить новые.
  2. Затем, с помощью электрического лобзика нужно будет проделать отверстие на заглушке. Размеры отверстия должны соответствовать габаритам дисплея прибора. Будьте осторожны, поскольку надо, чтобы девайс оптимально подошел под сделанное отверстие.
  3. Монтаж прибора производится на задней стороне пластмассовой накладки, сначала устройство необходимо закрепить в посадочном месте, используя канцелярские резинки. Так надо сделать только вначале, поскольку разумеется, все время так ездить вы не сможете. Когда вольтметр будет зафиксирован, на тыльной стороне все образовавшееся пространство нужно будет залить при помощи сантехнического герметика. Вам надо добиться того, чтобы плата была надежно зафиксирована в месте посадки. После того, как герметик высохнет и вольтметр будет держаться, резинки можно убрать.
  4. Для подключения девайса к электрической сети транспортного средства можно воспользоваться выходом от компьютерного блока питания. Подойдет этот разъем или нет, зависит от вашего девайса, поэтому если штекер не подходит, то придется паять устройство. После того, как подключение будет завершено, пластиковую заглушку на место. Вокруг экрана устройства можно поставить рамку, с помощью которой улучшится вид дисплея.
    Вам необходимо добиться, чтобы вольтметр не отвлекал вас при движении, так что если яркость дисплея слишком высокая, ее нужно будет снизить. Как вариант, можно затемнить дисплей обычным женским лаком или установить на экран кусок тонировочной пленки.
  5. Питание вольметра можно взять от

Вольтметр автомобильный — это полезное устройство, позволяющее автомобилисту всегда знать о том, какое напряжение в бортовой сети его транспортного средства. Многих автолюбителей сегодня интересует вопрос, как соорудить такой девайс самостоятельно в домашних условиях. Ниже вы сможете найти пошаговую инструкцию по изготовлению прибора своими руками.

[ Скрыть ]

Характеристика автомобильного вольтметра

Как сделать вольтметр? Как правильно должен подключаться сделанный электронный вольтметр в прикуриватель, какая схема подключения? Для начала давайте ознакомимся с основными характеристиками устройства.

Описание устройства

Как мы уже сказали, цифровой вольтметр предназначен для измерения напряжения. Аналоговое устройство представляет собой девайс, оснащенный стрелочным указателем, а также шкалой. На сегодняшний день такие устройства используются очень редко, в последнее время все большую популярность набирают цифровые девайсы.

Виды

Что касается непосредственно видов, то в продаже можно найти либо простые устройства, либо комбинированные.

  1. Простой. Такой девайс характеризуется сравнительно небольшими размерами, в результате чего его монтаж допускается фактически в любом место транспортного средства. Поэтому обычно подключение вольтметра такого типа производится в прикуриватель. Таким образом, девайс позволяет производить мониторинг состояния уровня напряжения аккумуляторной батарее как при заглушенном, так и при заведенном двигателе. Если вы решили установить вольтметр своими руками, то вам будет полезно знать, что при заглушенном моторе напряжение должно составлять 12. 5 вольт, в то время как на заведенном — 13.5-14.5 вольт.
    В том случае, если данный параметр будет более высоким или низким, потребуется произвести диагностику бортовой сети машины. Вольтметр в авто будет незаменимым, будь то стрелочный вариант или цифровой автомобильный, станет незаменимым атрибутом для тех, кто любит отдыхать на природе. С его помощью вы всегда будете знать, какое напряжение в сети вашего транспортного средства и как не допустить его снижения ниже нормы. Ни для кого не секрет, что ориентироваться на штатные сигнализаторы о разряде АКБ — это не совсем правильно, поскольку такие устройства обычно предупреждают водителя тогда, когда предпринимать какие-то действия уже поздно. Схема вольтметра может быть подключена к специальному выносному дисплею, который можно установить в любом месте автомобиле, например, прямо в центральную консоль.
  2. Комбинированный. Что касается комбинированных приборов, то они могут быть дополнительно оснащены термометрами, тахометрами, амперметрами и т. д. Благодаря термометру водитель всегда сможет знать, какая температура в салоне авто или на улице, в моторном отсеке транспортного средства. С помощью тахометра у автолюбителя всегда будет возможность мониторинга количества оборотов мотора. Как правило, если вы покупаете комбинированный гаджет с тахометром, в комплекте должны идти все необходимые датчики, которые позволяют производить замер данного показателя от 50 градусов мороза до 120 градусов тепла. В целом процедура монтажа прибора такого типа в свою автомобиль — не особо сложная процедура, с которой вполне можно справиться своими силами.

Руководство по изготовлению самодельного вольтметра в авто

Схема


Итак, если вы решили соорудить вольтметр автомобильный из калькулятора, светодиодный из ламп или любой другой, вы должны как минимум разбираться в этой теме. Ламповый вольтметр или вольтметр на светодиодах можно приобрести в любом тематическом магазине автоэлектроники. Но если вы решили все сделать своими руками, то учтите, что просто взять плату и установить ее в авто — не выход, нужна определенные познания в области электроники. Мы рассмотрим пример схемы цифрового девайса в автомобиле, в частности, вольтметр на pic16f676. Ниже приведена схема устройства с пределом измерения 50 вольт, этого вполне достаточно.

На двух резисторах — R1 и R2 — обустроен делитель напряжения, а элемент R3 предназначен для калибровки девайса. Еще один компонент С1 (конденсатор) используется для защиты системы от сигнальных помех, также он позволяет сглаживать входной импульс. VD1 — это стабилитрон, предназначенный для ограничения уровня входного напряжения на входе контроллера, его использование необходимо для того, чтобы вход МК не сгорел, когда напряжение в сети увеличится.

Инвертирующий компонент девайса собран на резисторах R11-R13, а также транзисторе VT1. Инвертор зажигает точку непосредственно на самом индикаторе вместе со вторым разрядом. К МК подключается индикатор с анодом, характеризующийся минимальным потреблением тока. Что касается непосредственно настройки девайса, то она осуществляется при помощи подстроечного резистора R3 (автор видео о том, как своими руками соорудить вольтметр — Руслан К).

Подключение своими руками

Чтобы подключить вольтметр на микроконтроллере в свой автомобиль самостоятельно, для начала следует определиться с местом монтажа. Установка осуществляется в любом удобное для водителя место. В нашем случае мы установим вольтметр в машину в центральную консоль.

Процесс описан на примере автомобиля ВАЗ 2113:

  1. Произведите демонтаж пластиковой накладки справа от панели приборов, над магнитолой. В случае с ВАЗ 2113 эта пластмасса снимается без проблем, крепится она на пластиковых фиксаторах, поэтому при демонтаже будьте осторожны, чтобы не повредить их.
  2. Используя электрический лобзик, вам необходимо прорезать прямоугольное отверстие на заглушке. Вырезайте отверстие в соответствии с размерами дисплея вашего вольтметра — устройство должно идеально подходить для прорезанного отверстия.
  3. С обратной стороны пластиковой заглушки произведите установку девайса. Для начала его можно зафиксировать при помощи обычных канцелярских резинок. Разумеется, ездить так вы не будете, ведь это совсем не эстетично и только испортит вид в салоне авто. Поэтому свободное пространство с обратной стороны необходимо будет залить специальным сантехническим герметиком, чтобы плата хорошо держалась на заглушке. Когда вольтметр схватится, резинки можно убрать.
  4. Чтобы подключить устройство к бортовой сети, можно использовать специальный разъем от блока питания компьютера. Он может подойти, а может и не подойти — если не подошел, придется прибегнуть к пайке. Установите обратно пластмассовую заглушку вокруг дисплея можно дополнительно установить рамку, чтобы улучшить внешний вид экрана. Важно, чтобы вольтметр не отвлекал водителя во время езды, поэтому если свет цифр слишком яркий, с этим необходимо что-то сделать. Можно затемнить экран с помощью обычного лака либо небольшого кусочка тонировочной пленки.
  5. Подключить устройство можно либо напрямую к аккумулятору, чтобы вольтметр функционировал всегда, либо к зажиганию. Второй вариант более приемлемый, в этом случае девайс будет активироваться при включении автомагнитолы, то есть вы всегда сможете следить за состоянием напряжения при включенной аудиосистеме.

Видео «Установка цифрового вольтметра своими руками»

Подробнее о том, как осуществляется монтаж цифрового вольтметра своими силами, вы можете узнать из видео ниже (автор видео — Авто мир).

Описание автомобильного вольтметра, инструкция по изготовлению своими руками

Вольтметр автомобильный — это полезное устройство, позволяющее автомобилисту всегда знать о том, какое напряжение в бортовой сети его транспортного средства. Многих автолюбителей сегодня интересует вопрос, как соорудить такой девайс самостоятельно в домашних условиях. Ниже вы сможете найти пошаговую инструкцию по изготовлению прибора своими руками.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика автомобильного вольтметра

Как сделать вольтметр? Как правильно должен подключаться сделанный электронный вольтметр в прикуриватель, какая схема подключения? Для начала давайте ознакомимся с основными характеристиками устройства.

Описание устройства

Как мы уже сказали, цифровой вольтметр предназначен для измерения напряжения. Аналоговое устройство представляет собой девайс, оснащенный стрелочным указателем, а также шкалой. На сегодняшний день такие устройства используются очень редко, в последнее время все большую популярность набирают цифровые девайсы.

Виды

Комбинированный прибор с термометром

Что касается непосредственно видов, то в продаже можно найти либо простые устройства, либо комбинированные.

  1. Простой. Такой девайс характеризуется сравнительно небольшими размерами, в результате чего его монтаж допускается фактически в любом место транспортного средства. Поэтому обычно подключение вольтметра такого типа производится в прикуриватель. Таким образом, девайс позволяет производить мониторинг состояния уровня напряжения аккумуляторной батарее как при заглушенном, так и при заведенном двигателе. Если вы решили установить вольтметр своими руками, то вам будет полезно знать, что при заглушенном моторе напряжение должно составлять 12.5 вольт, в то время как на заведенном — 13.5-14.5 вольт.
    В том случае, если данный параметр будет более высоким или низким, потребуется произвести диагностику бортовой сети машины. Вольтметр в авто будет незаменимым, будь то стрелочный вариант или цифровой автомобильный, станет незаменимым атрибутом для тех, кто любит отдыхать на природе. С его помощью вы всегда будете знать, какое напряжение в сети вашего транспортного средства и как не допустить его снижения ниже нормы. Ни для кого не секрет, что ориентироваться на штатные сигнализаторы о разряде АКБ — это не совсем правильно, поскольку такие устройства обычно предупреждают водителя тогда, когда предпринимать какие-то действия уже поздно. Схема вольтметра может быть подключена к специальному выносному дисплею, который можно установить в любом месте автомобиле, например, прямо в центральную консоль.
  2. Комбинированный. Что касается комбинированных приборов, то они могут быть дополнительно оснащены термометрами, тахометрами, амперметрами и т.д. Благодаря термометру водитель всегда сможет знать, какая температура в салоне авто или на улице, в моторном отсеке транспортного средства. С помощью тахометра у автолюбителя всегда будет возможность мониторинга количества оборотов мотора. Как правило, если вы покупаете комбинированный гаджет с тахометром, в комплекте должны идти все необходимые датчики, которые позволяют производить замер данного показателя от 50 градусов мороза до 120 градусов тепла. В целом процедура монтажа прибора такого типа в свою автомобиль — не особо сложная процедура, с которой вполне можно справиться своими силами.
 Загрузка ...

Руководство по изготовлению самодельного вольтметра в авто

Схема

Схема для изготовления автомобильного вольтметра

Итак, если вы решили соорудить вольтметр автомобильный из калькулятора, светодиодный из ламп или любой другой, вы должны как минимум разбираться в этой теме. Ламповый вольтметр или вольтметр на светодиодах можно приобрести в любом тематическом магазине автоэлектроники. Но если вы решили все сделать своими руками, то учтите, что просто взять плату и установить ее в авто — не выход, нужна определенные познания в области электроники. Мы рассмотрим пример схемы цифрового девайса в автомобиле, в частности, вольтметр на pic16f676. Ниже приведена схема устройства с пределом измерения 50 вольт, этого вполне достаточно.

На двух резисторах — R1 и R2 — обустроен делитель напряжения, а элемент R3 предназначен для калибровки девайса. Еще один компонент С1 (конденсатор) используется для защиты системы от сигнальных помех, также он позволяет сглаживать входной импульс. VD1 — это стабилитрон, предназначенный для ограничения уровня входного напряжения на входе контроллера, его использование необходимо для того, чтобы вход МК не сгорел, когда напряжение в сети увеличится.

Инвертирующий компонент девайса собран на резисторах R11-R13, а также транзисторе VT1. Инвертор зажигает точку непосредственно на самом индикаторе вместе со вторым разрядом. К МК подключается индикатор с анодом, характеризующийся минимальным потреблением тока. Что касается непосредственно настройки девайса, то она осуществляется при помощи подстроечного резистора R3 (автор видео о том, как своими руками соорудить вольтметр — Руслан К).

Подключение своими руками

Чтобы подключить вольтметр на микроконтроллере в свой автомобиль самостоятельно, для начала следует определиться с местом монтажа. Установка осуществляется в любом удобное для водителя место. В нашем случае мы установим вольтметр в машину в центральную консоль.

Процесс описан на примере автомобиля ВАЗ 2113:

  1. Произведите демонтаж пластиковой накладки справа от панели приборов, над магнитолой. В случае с ВАЗ 2113 эта пластмасса снимается без проблем, крепится она на пластиковых фиксаторах, поэтому при демонтаже будьте осторожны, чтобы не повредить их.
  2. Используя электрический лобзик, вам необходимо прорезать прямоугольное отверстие на заглушке. Вырезайте отверстие в соответствии с размерами дисплея вашего вольтметра — устройство должно идеально подходить для прорезанного отверстия.
  3. С обратной стороны пластиковой заглушки произведите установку девайса. Для начала его можно зафиксировать при помощи обычных канцелярских резинок. Разумеется, ездить так вы не будете, ведь это совсем не эстетично и только испортит вид в салоне авто. Поэтому свободное пространство с обратной стороны необходимо будет залить специальным сантехническим герметиком, чтобы плата хорошо держалась на заглушке. Когда вольтметр схватится, резинки можно убрать.
  4. Чтобы подключить устройство к бортовой сети, можно использовать специальный разъем от блока питания компьютера. Он может подойти, а может и не подойти — если не подошел, придется прибегнуть к пайке. Установите обратно пластмассовую заглушку вокруг дисплея можно дополнительно установить рамку, чтобы улучшить внешний вид экрана. Важно, чтобы вольтметр не отвлекал водителя во время езды, поэтому если свет цифр слишком яркий, с этим необходимо что-то сделать. Можно затемнить экран с помощью обычного лака либо небольшого кусочка тонировочной пленки.
  5. Подключить устройство можно либо напрямую к аккумулятору, чтобы вольтметр функционировал всегда, либо к зажиганию. Второй вариант более приемлемый, в этом случае девайс будет активироваться при включении автомагнитолы, то есть вы всегда сможете следить за состоянием напряжения при включенной аудиосистеме.

Видео «Установка цифрового вольтметра своими руками»

Подробнее о том, как осуществляется монтаж цифрового вольтметра своими силами, вы можете узнать из видео ниже (автор видео — Авто мир).

Как сделать вольтметр для автомобиля

Что измеряет автомобильный вольтметр. Как его подключить в прикуриватель машины. Как изготовить вольтметр своими руками. Схема подключения вольтметра к бортовой сети.

Вольтметр автомобильный на микросхеме LM3914

Это схема автомобильного вольтметра предназначена для контроля напряжения бортовой сети автомобиля в пределах от 10,5В до 15В. В качестве индикатор используются 10 светодиодов.

Основа схемы – интегральная микросхема LM3914. Данная микросхема способна оценить входное напряжение и вывести результат на 10 светодиодов в режиме точка или столбик. Микросхема LM3914 способна работать в широком диапазоне питания (3В…25В). Яркость свечения светодиодов можно выставить при помощи внешнего переменного резистора. Выходы микросхемы совместимы с ТТЛ и КМОП логикой.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Десять светодиодов VD1-VD10 отображают текущее значение напряжения аккумулятора или напряжение бортовой сети автомобиля в режиме точки (вывод 9 не подключен или подключен на минус) или столбика (вывод 9 подключен на плюс питания).

Резистор R4 подключенный между контактами 6,7 и минусом питания задает яркость свечения светодиодов. Резисторы R2 и переменный резистор R1 образует делитель напряжения. При помощи переменного резистора R1 производится настройка верхнего уровня напряжения, а при помощи R3 нижнего.

Как уже было сказано ранее, данный автомобильный вольтметр обеспечивает индикацию от 10,5 до 15 вольт. Калибровка схемы выполняется следующим образом. Подайте на вход схемы вольтметра напряжение 15 вольт от блока питания. Затем изменяя сопротивление резистора R1, необходимо добиться, чтобы зажегся светодиод VD10 (в режиме точка) или все светодиоды VD…VD10 (в режиме столбик).

Затем на вход подайте 10,5 вольт и переменным резистором R3 добейтесь, чтобы горел только светодиод VD1. Теперь увеличивая напряжение с шагом 0,5 вольта, светодиоды один за другим будут загораться, и при напряжении 15 вольт будут гореть все светодиоды. Переключатель SA1 предназначен для переключения между режимами индикации точка/столбик. При замкнутом переключателе SA1 – столбик, при разомкнутом – точка.

Характеристика автомобильного вольтметра

Как сделать вольтметр? Как правильно должен подключаться сделанный электронный вольтметр в прикуриватель, какая схема подключения? Для начала давайте ознакомимся с основными характеристиками устройства.

Описание устройства

Как мы уже сказали, цифровой вольтметр предназначен для измерения напряжения. Аналоговое устройство представляет собой девайс, оснащенный стрелочным указателем, а также шкалой. На сегодняшний день такие устройства используются очень редко, в последнее время все большую популярность набирают цифровые девайсы.

Виды

Комбинированный прибор с термометром

Что касается непосредственно видов, то в продаже можно найти либо простые устройства, либо комбинированные.

  1. Простой. Такой девайс характеризуется сравнительно небольшими размерами, в результате чего его монтаж допускается фактически в любом место транспортного средства. Поэтому обычно подключение вольтметра такого типа производится в прикуриватель. Таким образом, девайс позволяет производить мониторинг состояния уровня напряжения аккумуляторной батарее как при заглушенном, так и при заведенном двигателе. Если вы решили установить вольтметр своими руками, то вам будет полезно знать, что при заглушенном моторе напряжение должно составлять 12.5 вольт, в то время как на заведенном — 13.5-14.5 вольт.
    В том случае, если данный параметр будет более высоким или низким, потребуется произвести диагностику бортовой сети машины. Вольтметр в авто будет незаменимым, будь то стрелочный вариант или цифровой автомобильный, станет незаменимым атрибутом для тех, кто любит отдыхать на природе. С его помощью вы всегда будете знать, какое напряжение в сети вашего транспортного средства и как не допустить его снижения ниже нормы. Ни для кого не секрет, что ориентироваться на штатные сигнализаторы о разряде АКБ — это не совсем правильно, поскольку такие устройства обычно предупреждают водителя тогда, когда предпринимать какие-то действия уже поздно. Схема вольтметра может быть подключена к специальному выносному дисплею, который можно установить в любом месте автомобиле, например, прямо в центральную консоль.
  2. Комбинированный. Что касается комбинированных приборов, то они могут быть дополнительно оснащены термометрами, тахометрами, амперметрами и т.д. Благодаря термометру водитель всегда сможет знать, какая температура в салоне авто или на улице, в моторном отсеке транспортного средства. С помощью тахометра у автолюбителя всегда будет возможность мониторинга количества оборотов мотора. Как правило, если вы покупаете комбинированный гаджет с тахометром, в комплекте должны идти все необходимые датчики, которые позволяют производить замер данного показателя от 50 градусов мороза до 120 градусов тепла. В целом процедура монтажа прибора такого типа в свою автомобиль — не особо сложная процедура, с которой вполне можно справиться своими силами.

 Загрузка …

Вольтметр автомобильный. Подборка схем

Немало автомобилистов сталкивается с такой проблемой, как непредвиденный разряд аккумулятора. Особенно неприятно, когда происходит это в пути далеко от дома. Одной из причин может быть выход из строя генератора авто. Предупредить надвигающийся разряд аккумулятора поможет вольтметр автомобильный. Ниже приведем несколько простых схем подобного устройства.

Ничего не найдено в выбранной области поиска

  • Выберите другую область поиска
  • Задайте запрос по-другому или установите более мягкие ограничения.
  • Подпишитесь на обновления, и мы уведомим вас, когда объявления появятся.

Ярославская область, Ярославль

АвтоВАЗ

Ярославская область, Ярославль

АвтоВАЗ

Ивановская область, Иваново

700 ₽

Нижегородская область, Нижний Новгород

Компания

Нижегородская область, Нижний Новгород

Республика Карелия, Петрозаводский г.о., Петрозаводск

550 ₽

Белгородская область, Ивнянский р-н, городское поселение Посёлок Ивня, с. Федчевка

Белгородская область, Губкинский г.о., Губкин

380 ₽

Республика Татарстан, Зеленодольский р-н, Зеленодольск

8 000 ₽

Самарская область, Тольятти

Итэлма

Самарская область, Тольятти

8 500 ₽

Самарская область, Тольятти

8 500 ₽

Самарская область, Тольятти

17 000 ₽

Воронежская область, Воронеж

Цена не указана

Воронежская область, Воронеж

Цена не указана

Воронежская область, Воронеж

Вологодская область, Череповец

Архив объявлений

Тюнинг салона ВАЗ 2106

Всем автовладельцам известно, что тюнинг салона — это придание ему нового облика, улучшение функциональности и безопасности. С его помощью можно создать индивидуальный и неповторимый стиль.

Деревянный салон даёт возможность почувствовать себя за рулём люксового автомобиля

Тюнинг салона состоит из нескольких этапов:

  • тюнинг торпеды;
  • тюнинг панели приборов;
  • тюнинг бороды;
  • замена или перетяжка сидений;
  • установка магнитолы;
  • тюнинг руля;
  • тюнинг ручки КПП.

Рассмотрим каждый из этих пунктов подробнее.

Типы приборов

Вольтметры бывают стандартными с одной функцией и комбинированными с разнообразными видами измерений электрических параметров.

По методу индикации прибор может быть:

  • аналоговым — со стрелкой;
  • цифровым — с индикацией показаний на табло;
  • с индикацией цветными лампами или светодиодами, не дающей точных значений измеряемых параметров;
  • с индикацией звуком.

По способу установки различают встраиваемые, например, в панель приборов, и подключаемые в прикуриватель.

Стандартные вольтметры — небольшие по размерам, но измеряют только напряжение в сети автомобиля.

Комбинированные девайсы дополнительно могут оборудоваться амперметром, тахометром, даже термометром, и более востребованы на рынке.

Как правильно выбрать и где купить вольтметр

Выбор, прежде всего, зависит от цели. Для постоянного контроля электросети следует выбрать встроенное устройство со стационарным подключением. Проверить исправность аккумулятора и генератора периодически можно и измерителем, вставляемым в прикуриватель. Для профессионального наблюдения за параметрами бортовой сети нужен мультиметр с широким набором функций.

Важное значение могут иметь:

  • внешний вид устройства;
  • яркость подсветки;
  • цвет индикаторов.

Разницы в производителе прибора нет, если он не профессиональный. Поэтому можно выбрать понравившееся внешне измерительное устройство с достаточным набором функций, приемлемое по цене.

Полезным дополнительным функционалом измерителя напряжения можно считать амперметр.

По показаниям силы в амперах можно установить наличие или отсутствие утечки тока.

Автомобильные вольтметры различных моделей и видов с подключением в прикуриватель продаются в магазинах запчастей для автомобилей или в интернет-магазинах.

Подключение в авто и использование

Для прибора, оборудованного вилкой прикуривателя, не возникает вопрос, как подключить вольтметр в машине. Достаточно аккуратно вставить вилку в гнездо — и устройство готово к работе. При геометрически правильном размере дисплея и отсутствии названий или других надписей, вольтметр автомобильный нужно устанавливать, ориентируясь по точкам внизу цифрового табло, выполняющих роль десятичного разделителя.

В зависимости от функциональности устройства, его использование может изменяться. На простых моделях после включения в сеть сразу высвечиваются показания. На комбинированных могут присутствовать различного рода переключатели режимов измерений.

Видео «Установка цифрового вольтметра своими руками»

Подробнее о том, как осуществляется монтаж цифрового вольтметра своими силами, вы можете узнать из видео ниже (автор видео — Авто мир).

Сообщества › Автоэлектрика › Блог › Вольтметры

Хочу поделиться мелкой доработкой в виде установки вольтметров на автомобиль. Заодно интересно выслушать мнение относительно нормального напряжения, каким оно должно быть.
О самой силовой проводке и её доработках в связи с установкой аудиосистемы я рассказывал недавно в этом же славном сообществе.

Так вот, для полного контроля над разросшимся бортоборудованием решено было установить вольтметры. А два их потому что и АкБ у меня две. По ссылке выше я подробно об этом рассказывал.

Первый вольтметр показывает напряжение подкапотной АкБ. Если быть совсем точным, то напряжение на главном блоке предохранителей, который связан с АкБ довольно коротким и довольно толстым проводом, падение напряжения на котором при любой возможной нагрузке на порядки меньше, чем цена деления вольтметра. Зато плюсы такого подключения в том, что провод вольтметра защищён предохранителем, штатно расположенным.

Это удалось реализовать тем, что вольтметр подключен к колодке штатной «магнитолы». Это отдельный провод, на который не подключено ничего кроме вольтметра. А штатной «магнитолы» давно уж нет.

Вместе с тем вольтметр имеет провод включения. Он подключен к плюсовому проводу подсветки бардачка.

Удобство в том, что там появляется напряжение при снятии автомобиля с охраны.
Режим работы получается такой: открыл машину — уже видишь показания вольтметра. Закрыл — вольтметр выключился. Если минут 15 машина открыта и в ней ничего не происходит, вольтметр гаснет. Достаточно напомнить автомобилю о своём присутствии (открыть/закрыть дверь, включить свет, зажигание), то вольтметр включится.
Основная идея в том, что вольтметр показывает напряжение тогда, когда АкБ работает, а когда АкБ отдыхает, нечего и показывать.

Схема получается такая.

Что касается минусового провода, то точка массы на моторном щите эквипотенциальна с точкой массы под капотом при любом варианте нагрузки электросети с точностью, на порядки более высокой, чем цена деления. Если короче, то показания вольтметра (даже нескольких), подключенного к клеммам АкБ полностью совпадают с показаниями установленного вольтметра при любых вариантах нагрузки.

Второй вольтметр показывает напряжение второй АкБ, расположенной в багажнике. Подключен он просто отдельной парой проводов из багажника и которые тоже защищены предохранителем в дополнительном блоке, где расположены и другие предохранители, относящиеся к аудиосистеме.

Ну а включение вольтметра организовано ещё проще. Он включается вместе с включением аудиосистемы. Для этого задействован провод «REM» от головного устройства.

Схема получилась такой.

Вывел я все эти провода в место расположения ниши, рядом с пепельницей.

Эта ниша для меня всегда была бесполезной. Пожалуй, там бы мог лежать мобильник, но мобильника в нормальном смысле у меня нет, у меня планшет вместо телефона и он туда всё равно не влезает. Так что решено было установить вольтметры вместо ниши. При этом было стойкой желание не заколхозить родной пластик, ничего не резать, не сверлить, не ляпать клеем. Я просто снял эту площадку и отложил в укромное место до времени продажи машины. А вместо ниши была сконструирована вот такая конструкция.

По нарисованной мною модели были напечатаны вот такие детали. Спасибо доброму соседу с 3D-принтером)

Основание повторяет нижней частью площадку ниши, со всеми её выступами и защёлками.

А сами вольтметры будут закреплены на такой вот панели.

Для эстетики и чтобы несветящиеся элементы вольтметра не бросались в глаза белым, вольтметры решено было закрыть чёрным стеклом.

Чёрное стекло оказалось недостаточно чёрным (около 50%) и было дополнительно затонировано плёнкой 15%. Получилось то что надо.

Панельку оклеил лоскутком телячьей кожи и вклеил стекло

А вольтметры с другой стороны.

Установил основание (также оклеенное кожей). Встало очень плотно на родные защёлки.

Добавил поролона, чтобы разъёмы не бренчали.

И вот что получилось.

Пепельница, кстати, открывается по-прежнему, в ней у меня фонарик хранится.

Вот такой общий вид.

Ну и самое интересное, как всё это работает.

Уже пару недель езжу с ними, всё нравится. И вот что наблюдаю обычно.

Как только заведусь, напряжение показывает 14,5-14,6 на буквально полминуты. Затем 14,4 ещё минут на 5-10. В течение ещё минут 10-15 плавно спускается до 14,0-14,1 и уже держится на этом уровне.

Так вот, нормально ли это? Может быть есть какой-то управляющий блок, который сразу после старта стремится побыстрее восполнить заряд, а как восполнит, успокаивается и поддерживает его? Или это связано тупо с нагревом генератора в горячем подкапотном пространстве?

Источник

Ремонт часов «шестерки»

Неисправность хронометра может быть следующего характера:

При неисправностях электрической части изделия, которые можно устранить в ходе ремонтных работ, необходимо провести демонтаж прибора и замену неисправных элементов.

Демонтаж и монтаж хронометра

Тюнинг ручки КПП

Обшарпанный рычаг коробки переключения передач можно обновить тремя способами:

  • заменить кожух ручки КПП на новый чехол;
  • установить короткоходный рычаг;
  • сменить набалдашник.

Новый кожаный чехол на рычаг КПП можно купить в автомагазине. Это уже готовое изделие, которое нужно надеть на рычаг и закрепить в полу или под ковриком специальным кольцом.

Чехол на рычаг КПП может быть как из экокожи, так и из натуральной

Либо можно сшить чехол самому по выкройке.

Чертёж выкройки кожуха можно сделать самому, сняв нужные размеры со старого чехла

Большая часть владельцев «шестёрок» укорачивают рычаг КПП. Для этого рычаг откручивают, зажимают его в тисках и отпиливают ножовкой по металлу примерно 6–7 см.

Рычаг с коротким ходом нравится большинству водителей

Самый простой и доступный способ тюнинга ручки КПП — это замена набалдашника. На рычаг навинчивают новый аксессуар, который украсит интерьер автомобиля.

Набалдашник в ретро-стиле создаст атмосферу 70-х годов

Главный плюс тюнинга — это его уникальность. Для владельцев, влюблённых в свои автомобили, возможность тюнинга вызывает трепет в душе. К тому же тюнингованное авто отражает характер хозяина. Невзрачный автомобиль превращается в машину мечты и приковывает восхищённые взгляды прохожих. Тюнинг — это красиво, поэтому дерзайте и воплощайте свои задумки.

Смотрите все объявления в архиве

Как использовать мультиметр в автомобиле

Когда дело доходит до устранения неисправностей в автомобиле, часто бывает сложно решить проблемы с электричеством. Когда механическая часть вашего автомобиля не работает должным образом, обычно есть прямая и очевидная причина. Чтобы определить электрическую проблему, вам нужно будет использовать мультиметр, чтобы увидеть, присутствует ли напряжение и непрерывность в проводке вашего автомобиля. В оставшейся части статьи мы объясним, как именно использовать мультиметр на автомобиле!

Как пользоваться мультиметром для чайников

Если вы никогда раньше не слышали о мультиметре, это специальный инструмент, который может измерять напряжение, сопротивление и ток.Часто это цифровые портативные устройства прямоугольной формы, которые работают, подключая зонды к проводам, которые вы хотите проверить. Когда электрический компонент вашего автомобиля не работает, это обычно означает, что неисправный провод вызывает обрыв или короткое замыкание.

Выявление проблем с электричеством

Как найти замыкание в машине мультиметром?

Мультиметры

могут помочь вам точно определить, какой из проводов не работает, так как вы заметите отсутствие напряжения на неисправном проводе.Обнаружение короткого замыкания - довольно утомительный процесс, и вам потребуется измерить непрерывность, чтобы определить, где происходит короткое замыкание.

В зависимости от того, какую единицу измерения вы хотите измерить, вы захотите установить диапазон и параметры для вашего мультиметра. Если вы собираетесь проверить силу тока, убедитесь, что всегда использует плавкий порт для ваших пробников. В противном случае вы можете использовать порты без предохранителей. Когда вы смотрите на свои щупы (или провода), черный - отрицательный, а красный - положительный.Независимо от того, что вы планируете тестировать, обязательно включите стояночный тормоз перед началом!

Вам также может понравиться: Как читать электрические схемы автомобиля для начинающих

Как проверить напряжение мультиметром?

Если вы проверяете напряжение в автомобиле, вы можете использовать напряжение постоянного тока. 20 В - правильная настройка, если вы хотите проверить свою батарею. Просто установите шкалу на правильный диапазон / настройку и подключите датчики к любому компоненту, для которого вы хотите получить показания.

Как проверить фару мультиметром?

Чтобы проверить проводку фары, вам действительно нужно найти провод заземления. От разъема, который крепится к вашей фаре, идет два-четыре провода. В случае двух или трех проводов только один из них является заземляющим проводом, в то время как четырехпроводные соединители будут иметь два заземляющих провода. Какой бы провод ни был подключен к шасси, это заземляющий провод. Чтобы проверить это, вам нужно настроить мультиметр на сопротивление. Вы можете поместить один из щупов на заземляющий провод, а другой - на отрицательную клемму автомобильного аккумулятора.Если не считывает целостность , значит, у вас проблема с заземляющим проводом, а это значит, что его нужно заменить.

Как проверить заземляющий провод автомобиля мультиметром?

Для проверки заземляющих проводов сначала нужно измерить сопротивление. Проверьте проводку, чтобы убедиться, что ваше показание составляет пять Ом или меньше. Если оно превышает пять Ом, необходимо дополнительно проверить провод. Переключите мультиметр на постоянное напряжение и включите любой электрический компонент, с которым у вас возникли проблемы. Еще раз проверьте проводку, чтобы убедиться, что показание не превышает 0.05V. Если это так, вам нужно будет использовать другое место для заземления аксессуара или использовать соединительный ремешок.

Как проверить с помощью мультиметра, не перегорел ли предохранитель?

Найти неисправность предохранителя с помощью мультиметра очень просто. Просто установите мультиметр на минимальное значение сопротивления и поместите щупы по обе стороны от крышек предохранителей. Предохранители не имеют полярности, поэтому пробники, которые вы используете, не имеют значения. Если у вас очень низкое сопротивление, предохранитель исправен. Если значение сопротивления не изменилось после подключения щупов, предохранитель перегорел.

Вы также можете проверить предохранитель с помощью контрольной лампы. Включите ключ и коснитесь обеих сторон предохранителя концом контрольной лампы. Если загорается, предохранитель исправен. Если этого не произошло, необходимо заменить предохранитель.

Как использовать мультиметр на автомобильном аккумуляторе

Если вам не удается завести автомобиль, одна из наиболее частых причин - слабый аккумулятор. Это то, что вы можете легко проверить с помощью мультиметра, который также даст вам точное представление о том, сколько на самом деле осталось заряда батареи.Предварительное тестирование автомобильного аккумулятора - отличный способ исключить вероятного виновника многих проблем с электричеством.

При тестировании автомобильного аккумулятора вы собираетесь проверить напряжение. Следовательно, вам сначала нужно научиться использовать вольтметр на автомобиле. Начните с установки мультиметра на 20 В постоянного тока. Вы можете подключить свои щупы к обоим клеммам батареи, сопоставив каждый цвет с клеммой того же цвета. Если у вас есть возможность попросить кого-нибудь включить фары, сделайте это сейчас, чтобы лучше понять, с чем действительно может справиться машина.Вы сделаете это с выключенной машиной.

В большинстве случаев у вас будет значение где-то между 11,8 и 12,6 В. Чем выше значение напряжения, которое вы видите, тем больше заряда остается в аккумуляторе. Показание 12,5 В будет означать, что батарея похожа на новую с почти полным зарядом, а показание 11,9 В укажет на то, что батарею необходимо будет заменить в ближайшее время.

Как использовать мультиметр на автомобильном генераторе

Еще одна причина, по которой ваш автомобиль не заводится, - это неисправный генератор.В отличие от автомобильного аккумулятора, к этой детали нельзя напрямую подключать датчики. Вместо этого вы еще раз протестируете автомобильный аккумулятор. Генератор отвечает за подзарядку аккумулятора, когда вы едете, используя естественные механические движения вашего автомобиля. Поэтому, проверив, как ваша батарея реагирует на различные электрические нагрузки, вы можете увидеть, действительно ли проблема в вашем генераторе.

Чтобы проверить генератор, вам нужно снова установить мультиметр на 20 В постоянного тока. Прежде чем открывать капот, убедитесь, что автомобиль выключен.Совместите соответствующие щупы с их правильными клеммами на аккумуляторе (отрицательный с отрицательным, положительный с положительным). Проверьте показания, чтобы увидеть, с чего вы начинаете, надеюсь, вы начинаете как минимум с показателем 12,4.

Теперь вам нужно завести машину. Еще раз проверьте показания батареи. Если вы видите, что значение меньше, чем 14 вольт , то, скорее всего, проблема в вашем генераторе. Нормальное показание будет выше 14 вольт. Если вы видите правильное чтение, пойдите и включите все, о чем вы думаете, для чего требуется электричество.

Такие вещи, как стереосистема, все фары, обогреватель и обогреватели сидений - все это здесь хорошие варианты. Вам захочется еще раз прочитать показания мультиметра, чтобы увидеть, на сколько упало напряжение. Если у вас напряжение выше 13 вольт, то проблема не в генераторе. Однако значение меньше 13 вольт означает, что на самом деле проблема с генератором .

Использование мультиметра в автомобиле

Не секрет, что выявление и решение проблем с электричеством может стать настоящим кошмаром.У некоторых автомобилей больше мили проводки (если вы все распутаете и протянете), а это значит, что - много потенциальных проводов, которые могут выйти из строя. Поиск именно , часть которого не работает, потребует больших усилий, но оно того стоит, когда вы наконец решите проблему.

Если вы хотите проверить электропроводку вашего автомобиля, вам нужно научиться пользоваться мультиметром, а также получить руководство по ремонту OEM для вашего автомобиля. Чтобы упростить себе жизнь, вы даже можете найти в путеводителе по автомобилю в формате PDF, как пользоваться мультиметром, чтобы пройти через этот процесс.При этом вы можете следовать пошаговым инструкциям, которые проиллюстрируют, какую единицу измерения вы должны измерять и где разместить зонды! Имея мультиметр и инструкцию в формате pdf, вы можете решить любые проблемы с электричеством в собственном гараже!

Проверка электрики мультиметром

Современные автомобили имеют большое количество электрооборудования, которое может выйти из строя а так нужна проверка.

Какой тестер?

Ассортимент имеющихся на рынке счетчиков варьируется от простых счетчиков времени пребывания и тахометров до многофункциональных счетчиков с десятью различными шкалами и даже цифровыми считывающими устройствами.Показанные выше измерители имеют следующие характеристики: Sparktune: задержка, вольт, ом. B Autoranger: задержка, вольт, ом, ампер, тахометр. C Testune: задержка, вольт, ом, ампер, тахометр. D Hawk: живу, тахометр. E Avometer 2003: вольт, ампер, ом. F CAB-100: тестер батарей.

Один из способов проверки электрического схемы использовать простую контрольную лампу подключен между проводами цепи под напряжением и землей, но только этот метод указывает, есть ли электропитание в конкретной точке, в которой вы находитесь проверка.

Более точный способ проверки цепей - использовать тест метр который будет укажите уровень напряжения, достигающего компонента, а также проверьте сопротивление схемы или компонента.

Мультиметры

Счетчики, разработанные специально для автомобилей, можно купить в разделе аксессуаров. магазины. Самый полезный тип - это мультиметры, которые, как следует из названия предлагает, предоставляет ряд различных функций для проверки автомобиля электрика.

Текущий используется на автомобилях постоянный ток (DC) и мультиметры могут проверить показания тока, напряжения и сопротивления. Они также могут включать другие настройки для измерения двигатель скорость и жить угол.

Всегда не забывайте обнулять глюкометр перед каждым тестом, особенно когда измерение низких сопротивлений.

Не используйте измерительный прибор с подвижной иглой для проверки электронных компонентов. или вы можете перегрузить и повредить их. Вместо этого используйте цифровой измеритель.

Использование мультиметра

Установите измеритель на вольт, чтобы проверить напряжение аккумулятора на клеммах. Измерьте сопротивление вдоль провода HT, установив на мультиметре сопротивление и измерив каждый конец провода.

Вы можете использовать мультиметр для проверки напряжения, тока и сопротивления. Некоторые также позволяют проверить угол остановки и частоту вращения двигателя. Всегда помните о правильном подключении измерительного щупа.

Проверить напряжение батареи подключив счетчик к двум Терминал посты. Проверьте сопротивление в цепи HT, измерив оба конца провода.

Установите измеритель на амперы и подключите его через шунт для измерения выходного тока генератора. Измерьте напряжение, установив на измерителе напряжение и проверив цепь с заземленным другим щупом.

Запись генератор или токовый выход динамо с использованием измерителя, подключенного к шунт провод.Испытательное напряжение на катушка или любой другой цепи, подключив одну сторону счетчика к цепи, а другую сторону - к земле.

Чтение

Измерьте напряжение, установив на измерителе напряжение и проверив цепь с заземленным другим щупом.

При использовании мультиметра в первую очередь убедитесь, что вы подключили счетчик идет в правильном направлении. Это зависит от полярность вашей машины. Если в вашем автомобиле используется система отрицательного заземления, вы должны подсоединить провод с маркировкой отрицательный или (-) к телу.Если в вашем автомобиле положительный Земля, свинец отмечен положительный или (+) подключен к кузову автомобиля. Проверьте в своем автомобильном справочнике полярность вашего автомобиля.

Убедитесь, что соответствующий провод имеет хороший контакт и что нет ржавчины или краски в области контакта, чтобы огорчать показания счетчика. Очистить соединение при необходимости влажной или сухой бумагой.

При работе в моторном отсеке лучше всего подсоединять провод к аккумулятор клемма заземления.

Проверка батареи

Перед проверкой других цепей рекомендуется проверить аккумулятор, чтобы убедиться, что он работает правильно.

Установите счетчик на соответствующий шкала (0-20 вольт ), затем подключите счетчик провода через клеммы аккумулятора (а не соединения проводов). Вы должны получить показание в пределах 11 вольт (низкое заряжать ) и чуть более 12 вольт (полный заряда), в зависимости от уровня заряда аккумулятора.

Если показание меньше 10 вольт, подозревают неисправность в одной из батарей. клетки . Переместите заземляющий провод к точке на кузове автомобиля и снимите напряжение. снова читаю. Он должен быть таким же, как при первом чтении.Более низкое чтение означает плохой контакт между заземляющим проводом и кузовом автомобиля или клемма аккумулятора.

Повторите процесс, на этот раз подключив один измерительный провод к земле. клемму, а другой - к подключению токоведущего провода на стартер соленоид . А низкое значение здесь указывает на плохое соединение между клеммами под напряжением. и стартер мотор соленоид.

Если на выводах аккумулятора обнаружены какие-либо низкие показания, исправьте их сейчас, прежде чем проверка других цепей на автомобиле.Очистите все подозрительные грязные или незакрепленные соединения и снова проверьте напряжение. Когда все тесты дают одно и то же считывание через батарею, вы можете затем использовать показания в качестве справки. для показаний других цепей.

Инструментальные испытания

Поверка тахометра

Для проверки тахометра подключите мультиметр между клеммой под напряжением на задней панели прибора и точкой заземления.Если есть питание, достигающее прибора, его напряжение будет записано на измерителе. Вы можете использовать ту же технику для любого калибра или инструмента.

На многие приборы подается питание, проходящее через напряжение стабилизатор. Если несколько инструментов показывают ошибочные показания, это может быть связано с к неисправности стабилизатора. Чтобы проверить стабилизатор напряжения, подключите измеритель к выходной клемме стабилизатора и выключатель на зажигание .

В современных автомобилях питание на многие приборы подается через стабилизатор напряжения.Если это неисправно, все показания прибора станут ошибочными. Перед тестированием отдельных приборов убедитесь, что стабилизатор не неисправен, подключив измеритель между его выходной клеммой и землей.

Измеритель должен показывать около 10 вольт, хотя может немного пульсировать. из-за регулятора. Любое значение ниже или выше означает, что стабилизатор нуждается в замена.

Проверка отправителя

Проверка датчика бака

Отсоедините провод от клеммы отправителя, затем подключите измерительный прибор между свободной клеммой и точкой заземления.Вы должны получить ряд показаний в зависимости от положения поплавка передающего устройства. Если показания не отображаются, передающий блок необходимо снять для замены или ремонта.

Датчик бензобака использует переменную резистор , что вы можете проверить для непрерывности с помощью шкалы сопротивления на мультиметре.

Отсоедините провод от передающего устройства и подключите счетчик между его клемму и подходящую точку заземления. Если цепь передающего устройства завершена, на счетчике должны быть определенные показания.Для полной проверки сделайте индивидуальные показания при полном, наполовину полном и пустом баке.

Три показания должны падать последовательно с более или менее равными промежутками. между ними. Если два показания очень близки друг к другу, вероятно, что некоторые из дорожек резистора закорочены, что дает ложные показания на измерять.

Тесты зажигания

При проверке низковольтной цепи помните о контакте точки прерывания должны быть замкнуты, чтобы замкнуть цепь.

Если в катушке используется балластный резистор напряжение на входной клемме будет быть ниже (обычно от 6 до 8 вольт) из-за действия резистора. К проверьте пусковое напряжение катушки, подключите провод между точками катушки клемма и земля. Кратковременно приведите в действие стартер, чтобы обход балластный резистор. Значение должно быть около 12 вольт. Удалите провод.

Если значение не поднялось до этого уровня, значит, неисправен низковольтный цепи или клеммных соединений соленоида.

Вы можете проверить точки, измерив любые падение напряжения через них. Соединять измеритель между точками клемм на катушке и землей.

При замкнутых контактах поверните измеритель, чтобы снять показания по шкале низкого напряжения. В В идеале показания должны находиться в диапазоне от нуля до 0,5 вольт. Любое более 0,5 вольт указывает на неисправность точек.

Поверните измеритель на высоковольтную шкалу и откройте точки. Напряжение должен быть таким же, как на входе катушки.

Нулевое показание может быть из-за неисправности распределитель и ты можешь проверьте это, отсоединив распределительный провод. Если показание все еще равно нулю есть неисправность в катушке, но если она поднимается, значит неисправность распределитель.

Провода высокого напряжения

Вы можете использовать настройку сопротивления измерителя, чтобы проверить наличие проблем с провода высокого напряжения. Если в машине есть прерывистый осечка, вы можете проследите его до одного из выводов.

Узнайте, какой тип провода используется. Углерод провода имеют сопротивление в 10 000–25 000 ом диапазон. Провода с медным сердечником имеют очень низкое сопротивление, но могут быть оснащены резистивными заглушками для подавления радиосигналов, и они имеют сопротивление около 10 000 Ом.

Отсоедините каждый провод от свеча зажигания а также крышка распределителя и держи измерители выводят щупы на центральную жилу на каждом конце. Убедитесь, что счетчик показывает правильно.

Для проверки отведения HT изоляция поднесите один зонд к центральной части свинец, а другой - изоляционный пластик.Если свинец в хорошем состоянии на шкале счетчика не должно быть движения.

Проверка системы зарядки

Дайте двигателю поработать, пока он не достигнет нормальной рабочей температуры, а затем выключи это. Установите мультиметр на правильную шкалу напряжения (от 0 до 20 вольт) и подключите его к клеммам аккумулятора. Запустите двигатель и обратите внимание на считывание напряжения, затем медленно увеличивайте частоту вращения двигателя примерно до 2000 об / мин, одновременно проверяя показания напряжения на счетчике.Если система работает правильно, напряжение должно увеличиваться с обороты двигателя, а затем стабилизируются, чтобы при дальнейшем увеличении оборотов двигателя значение напряжения останется прежним. Как правило, верхнее значение напряжения находится в диапазоне от 13,5 до 14,5 вольт, хотя оно варьируется от машины к машине. Если показание напряжения не удается для увеличения неисправна цепь зарядки.

Индикатор батареи

Есть специальный тип мультиметра для проверки работоспособности аккумулятор при большой нагрузке, например при запуске.Он состоит из двух больших штыри, соединенные вместе с мощным резистором и вольтметр между ними. Прикоснитесь штырями к клеммам аккумулятора на несколько секунд, пока снимается показание напряжения. Если аккумулятор в хорошем состоянии, напряжение не должно опускаться ниже 9 вольт. Вы можете использовать мультиметр, чтобы выполнить ту же проверку. Отключить зажигание системы, отсоединив один из выводов катушки LT. Подключите глюкометр через клеммы аккумулятора и попросите помощника поработать стартером в течение нескольких секунд, наблюдая за показаниями напряжения.Опять же, он не должен упасть ниже 9 вольт.

Текущие показания

Сложнее измерить выходной ток динамо-машины или генератора переменного тока. с мультиметром, потому что текущие уровни, производимые генератор тоже отлично подходит для работы с большинством счетчиков.

Диагностика падений напряжения Диагностика электрических неисправностей в автомобилях

Одно из самых серьезных электрических недугов, проявляющихся сегодня в автомобильных сервисных центрах, - это явление, известное как падение напряжения.Если не контролировать, то падение напряжения вызывает бесчисленное количество неразрешенных загадок, особенно когда оно поражает заземляющую сторону цепи. Это также может обманом заставить вас заменить неплохие детали.

Чем больше соединений и проводов в автомобиле, тем более уязвима электрическая система к падению напряжения.

Соблюдайте правила безопасного обслуживания электрооборудования при наличии перепада электрического напряжения. Это означает измерение падения напряжения, прежде чем делать какие-либо выводы. «Падение напряжения» в цепи сообщает вам, когда цепь слишком ограничена для работы компонента (например,g., мотор, реле, лампочку) или эксплуатировать его правильно. Если цепь ограничена, отремонтируйте ее и повторите проверку. Если ограничений нет, а компонент по-прежнему не работает или работает правильно, замените компонент.

В этом примере при обрыве провода или обрыве соединения ток перестает течь, а напряжение падает до нуля. Выключается стартер или гаснет фара.

Симптомы падения напряжения

Часто сбивающие с толку и противоречивые симптомы падения электрического напряжения различаются в зависимости от работы схемы и серьезности падения напряжения.

  • Неисправные электрические детали
  • Медленные, ленивые электрические устройства
  • Неустойчивые, прерывистые устройства
  • Устройства, которые работают медленно или беспорядочно в периоды высоких электрических нагрузок
  • Чрезмерные радиопомехи или шумы в радио
  • Поврежденный дроссель или сцепление
  • Неоднократные отказы дроссельной заслонки или кабеля трансмиссии
  • Поврежденные детали трансмиссии
  • Жалобы на работу двигателя или трансмиссии
  • Запуск или резкий запуск
  • Высокое напряжение датчика или компьютера
  • Неустойчивая работа компьютера двигателя или трансмиссии
  • Ложные коды неисправностей в памяти бортового компьютера
  • Преждевременный или повторяющийся выход из строя муфты компрессора кондиционера

В этом списке симптомов можно выделить несколько моментов.

  1. Визуальный осмотр пропускает большинство случаев падения электрического напряжения. Обычно вы не можете увидеть коррозию внутри соединения или поврежденный провод, из-за которого возникла проблема.
  2. Падение напряжения на стороне заземления, часто игнорируемая причина электрических неисправностей, может вызвать большинство из этих симптомов. Любая цепь или компонент хороши настолько, насколько хороши их заземления.
  3. Чем сложнее становятся электрические системы, тем важнее их заземление. Количество электрических компонентов быстро увеличивалось, и большинство из них не имеет отдельных заземляющих проводов.Вместо этого эти устройства заземлены на двигатель или кузов. Ржавчина, жир, вибрация и / или небрежный ремонт часто ограничивают цепь от двигателя / кузова обратно к аккумуляторной батарее.
  4. Многие компоненты, например датчики двигателя, имеют общую землю. Таким образом, плохое заземление усложняет диагностику, поскольку затрагивает сразу несколько компонентов.
  5. В некоторых руководствах и диагностических таблицах или деревьях неисправностей рекомендуется проверять заземление в последнюю очередь. Гораздо быстрее проверить цепи заземления перед тем, как взобраться на это дерево неисправностей.
  6. Регулярно проверять падение напряжения в цепи быстрее и разумнее, чем запоминать длинные списки симптомов. Если опыт ничему другому нас не научил, так это тому, что погоня за симптомами не заменяет рутинных и тщательных проверок падения напряжения.

Опыт научил нас другим причинам для проверки падения напряжения в первую очередь. Падение напряжения, обычно на стороне земли, вызывает неточные или странные показания цифрового мультиметра и диаграммы осциллографа. Более того, когда вы подключаете цифровой мультиметр или осциллограф к системе с плохим заземлением, само испытательное оборудование может создать хорошую замену заземления, в зависимости от импеданса инструмента.Если сопротивление достаточно низкое, это может расстраивать - если ваше оборудование подключено, цепь работает, и вы не найдете ничего плохого.

Основные процедуры

Всякий раз, когда у вас возникает проблема с электричеством, сделайте глубокий вдох и подумайте об основном электрическом строительном блоке: последовательной цепи. Независимо от того, насколько сложна система, вы всегда можете упростить ее до меньших серий схем. Затем проверьте каждую цепь на предмет падения напряжения.

В электрической цепи электрическое давление (напряжение или вольты) проталкивает электрический объем (ток или амперы) через цепь, приводя в действие нагрузку.Нагрузкой может быть компьютер, двигатель, лампа, реле или другое устройство. Электрическое давление (напряжение) расходуется на работу нагрузки. Следовательно, на стороне земли напряжение падает примерно до нуля, но ток продолжает течь к батарее. Поскольку напряжение в цепи исправного заземления должно быть около нуля, некоторые техники называют его нулевым заземлением.

Падение напряжения на стороне заземления ухудшает характеристики нагрузки и вызывает считывание напряжения на стороне заземления нагрузки.

Сопротивление - ограничение

Чрезмерное сопротивление в электрической цепи может вызвать ограничение тока.Плохие соединения и обрыв или недостаточный размер проводов действуют как изгиб трубы, ограничивая прохождение тока. Ограничение прохождения тока в любом месте - на горячей стороне или на стороне земли - ухудшает характеристики нагрузки. Влияние на нагрузку трудно предсказать, поскольку оно зависит от степени ограничения. Например, двигатель в цепи с ограничениями может перестать работать или просто работать медленнее, чем обычно.

Ограниченный контур может вызвать проскальзывание и преждевременное сгорание муфты компрессора кондиционера. Компьютер, подключенный к цепи с ограничениями, может отключиться или работать нестабильно.Когда коррозия, ослабленные соединения или другие типы сопротивления ограничивают цепь, напряжение и ток падают. Если напряжение падает, падает и сила тока. Вот почему, когда вы обнаруживаете падение напряжения в соединении или кабеле, вы знаете, что соединение или кабель ограничены.

Посмотрите на схемы на наших чертежах и запомните две критические точки:

  1. Свободная сторона заземления так же важна, как и свободно протекающая горячая сторона.
  2. Ограничение со стороны земли - единственное, что вызывает показания напряжения от 0 до 0.1В в любой цепи заземления.

Обрыв провода заземления полностью блокирует прохождение тока, отключает нагрузку и заставляет сторону заземления нагрузки считывать напряжение системы.

Испытания падения напряжения

Падение электрического напряжения зависит от протекающего тока. Если вы не управляете схемой так, чтобы через нее протекал ток, вы не сможете измерить падение напряжения. Поскольку батарея цифрового мультиметра не может обеспечивать ток, который обычно протекает через большинство цепей, тесты цифрового мультиметра обычно не могут обнаружить ограничения так же точно, как тест падения напряжения.

Проблемы с обрывом цепи, например обрыв или отсоединение проводов или соединений, останавливают прохождение тока. После устранения обрыва цепи снова включите ее и проверьте, не наблюдается ли продолжающегося падения напряжения. Пока вы не пропустите ток и не проверите цепь снова, вы не сможете узнать, исправна ли вся цепь.

Хотя соединения, провода и кабели без сопротивления были бы идеальными, большинство из них будет иметь хотя бы некоторое падение напряжения. Если в ваших руководствах не указаны значения падения напряжения, используйте следующие максимальные пределы:

  • 0.00 В по соединению
  • 0,20 В по проводу или кабелю
  • 0,30 В по переключателю
  • 0,10 В по земле

Поскольку большинство компьютерных схем работают в миллиамперном диапазоне, они не допускают падения напряжения, а также других схемы делаем. Обратите внимание, что миллиампер равен одной тысячной (0,001) ампер. Рекомендуемый рабочий предел - падение 0,10 В на слаботочные провода и переключатели. Для тестирования слаботочных цепей также требуется цифровой мультиметр с высоким сопротивлением (10 МОм).Цифровой мультиметр с низким импедансом может настолько нагружать слаботочную цепь, что дает неверные показания или вообще не показывает их. Большинство цифровых мультиметров профессионального уровня имеют входное сопротивление 10 МОм. Использование цифрового мультиметра - самый быстрый способ точно измерить падение напряжения. Если у вашего цифрового мультиметра нет возможности автоматического выбора диапазона, используйте шкалу низкого напряжения (от 0 до 1 В) для проверки падения напряжения. Помните, что контрольные лампы недостаточно точны для диагностики падения электрического напряжения и могут повредить большинство компьютерных цепей.

Быстрые тесты заземления

Поскольку падение напряжения в цепи заземления может вызвать большинство перечисленных выше симптомов, подумайте о том, чтобы принять этот новый рабочий навык: сначала проверьте заземление. Прежде чем выполнять настройку, проверять электрические проблемы или проверять запуск, зарядку, АБС или систему кондиционирования воздуха, регулярно проверяйте двигатель и заземление кузова. Подключите цифровой мультиметр между двигателем и отрицательной клеммой аккумуляторной батареи. Безопасно отключите зажигание и проверните двигатель на несколько секунд, или, если ваш мультиметр имеет функцию записи данных, он снимет показания всего за 100 миллисекунд.

Если падение напряжения слишком велико, отремонтируйте цепь массы двигателя и повторите проверку. Обратите внимание, что в некоторых системах зажигания без распределителя самый простой способ предотвратить запуск двигателя во время проверки заземления - вытащить предохранитель топливного насоса. Затем подключите цифровой мультиметр между отрицательной клеммой аккумулятора и межсетевым экраном автомобиля. Затем запустите двигатель и включите основные электрические аксессуары. Если падение напряжения слишком велико, зафиксируйте массу тела и проведите повторную проверку.

Когда двигатель и масса кузова находятся в допустимых пределах, приступайте к диагностике. Не удивляйтесь, если исправление этих оснований решит проблемы автомобиля. Тот факт, что автомобиль проходит тест на массу, не означает, что вы можете безопасно заземлить свой цифровой мультиметр в любом месте. Некоторые техники часами бегают по кругу из-за того, что их цифровые мультиметры не имеют хорошего заземления. Для безопасного электрического обслуживания сделайте себе 20- или 30-футовую перемычку с зажимом типа «крокодил» на каждом конце, чтобы вы могли проверить электрический топливный насос, систему освещения или компьютер АБС в задней части автомобиля, заземлив цифровой мультиметр на аккумулятор с перемычкой.

Перегибы заземления компьютера

Поскольку компьютерные цепи работают с таким низким током, стандартные тесты заземления могут не выявить пограничного заземления на бортовом компьютере. Прежде чем осуждать какой-либо бортовой компьютер, сначала проверьте его обоснованность. Включите компьютерную систему и проверьте каждую клемму заземления компьютера. Если вы измеряете напряжение выше 0,10 В, проследите цепь заземления и найдите проблему.

Иногда заземления компьютера подключаются к месту, где они легко повреждаются или подвержены коррозии, например к болту корпуса термостата.Клеммы разъема компьютера также могут подвергнуться коррозии. Удаление разъема и обработка клемм электроочистителем - все, что нужно для устранения падения напряжения.

Опыт показывает, что всего лишь 0,30 В на клемме заземления компьютера может вызвать проблемы. Прежде чем определить это с помощью электронной контрольной лампы, помните, что традиционная контрольная лампа потребляет слишком большой ток и может повредить компьютер. Плохое заземление компьютера и / или датчика может вызвать превышение нормального напряжения датчика и появление ложных кодов неисправностей.Во многих случаях плохое заземление не позволяет компьютеру или датчику понижать сигнал напряжения до нулевого уровня или приближаться к нему. Доступ к компьютеру для проверки заземления может быть проблемой, однако ошибочная замена дорогих датчиков и компьютеров - большая проблема.

Подключите цифровой мультиметр к любой части цепи, чтобы напрямую измерить падение напряжения на этом проводе, кабеле, переключателе или соединении. В этом примере один цифровой мультиметр будет отображать потерю напряжения между батареей и нагрузкой, другой - потерю напряжения со стороны заземления нагрузки на батарею.

Гремлины от земли

Внимательно следите за отсутствием грунта на теле. Если кто-то другой работал с транспортным средством, возможно, он забыл повторно подключить провода или кабели заземления кузова. Помните, что когда земля ограничена, ток пытается найти другой путь обратно к батарее. Самый простой альтернативный путь может быть через трос переключения передач или трос дроссельной заслонки. Этот ток может не только сваривать кабель, он также может вызвать коррозию или разъедание втулок и подшипников внутри трансмиссии или колесных подшипников.

Если вы обнаружите, что изоляция на заземляющем проводе кузова сгорела или покрылась волдырями, вы можете держать пари, что ток стартера перегрел провод. Когда заземление двигателя ограничено, стартерный ток пытается вернуться в аккумулятор через цепь заземления кузова. Опыт показывает, что если цепь заземления кузова не выдерживает текущей нагрузки, заказчик может не сразу заметить проблему.

В периоды сильного электрического тока ограниченное заземление может препятствовать работе компонента или отключать его.Например, известно, что указатели поворота перестают мигать, когда водитель нажимает на педаль тормоза. Тестирование подтвердило, что ограниченный участок земли заглушает поворотники. Земля не могла одновременно пропускать ток от указателей поворота и стоп-сигналов.

Безопасное обслуживание

Практика безопасного обслуживания электрооборудования поможет вам решать электрические проблемы быстрее и выгоднее, чем угадывать и менять детали. Заставьте свой цифровой мультиметр работать, устраняя падение электрического напряжения уже сегодня.Это ответственный поступок.

Как пользоваться мультиметром

Добавлено в избранное Любимый 57 год

Введение

Итак ... как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи. Отсюда и название «мульти» - «метр» (множественное измерение).

Основные параметры, которые мы измеряем, - это напряжение и ток. Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него счетчик! Мультиметр - ваша первая защита при поиске и устранении неисправностей в системе. В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.


Рекомендуемая литература

Эти концепции могут быть полезны в этом руководстве:

Мы будем использовать SparkFun VC830L на протяжении всего руководства, но эти методы должны применяться к большинству мультиметров.

Цифровой мультиметр - базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) - незаменимый инструмент в арсенале каждого энтузиаста электроники. Цифровой мультиметр SparkFun, h…

21 год

Видео

Ищете мультиметр, который подходит именно вам?

Мы вас прикрыли!

Цифровой мультиметр - базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) - незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Умный тестер SMD

Нет на складе TOL-10829

Этот интеллектуальный тестер SMD представляет собой по сути пару мультиметрового пинцета. Это позволяет устранять неисправности в цепях с малым SMD p…

1

Детали мультиметра

Мультиметр состоит из трех частей:

  • Дисплей
  • Ручка выбора
  • Порты

Дисплей обычно состоит из четырех цифр и может отображать отрицательный знак.Некоторые мультиметры оснащены дисплеями с подсветкой для лучшего обзора в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (& Ом;).

Два датчика вставляются в два порта на передней панели устройства. COM означает «общий» и почти всегда подключается к заземлению или «-» цепи. Датчик COM обычно черный, но нет никакой разницы между красным датчиком и черным датчиком, кроме цвета. 10A - специальный порт, используемый при измерении больших токов (более 200 мА). мАВОм - это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (& Ом;). Зонды имеют разъем типа банан на конце, который подключается к мультиметру. С этим измерителем будет работать любой зонд с банановой заглушкой. Это позволяет использовать различные типы датчиков.

Использование мультиметра для проверки напряжения LiPo батареи.


Типы датчиков

Для мультиметров доступно множество различных типов щупов. Вот несколько наших любимых:

  • Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов, когда вам не нужно удерживать зонды на месте, пока вы манипулируете цепью.
  • Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
  • Banana to Tweezers: Пинцет удобен, если вам нужно протестировать компоненты SMD.
  • Банан для проверки зондов: если вы когда-нибудь сломаете зонд, их будет дешево заменить!

Кабели с крючками от банана к микросхеме

В наличии CAB-00506

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

7

Кабель от банана к аллигатору

В наличии CAB-00509

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

2

Измерение напряжения

Для начала измеряем напряжение на батарее AA: подключите черный щуп к COM , а красный щуп к mAVΩ . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток), а не переменный ток.Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на "-" батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала давайте удостоверимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, как экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе цепей. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиоде. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Для свечения этого светодиода используется 2,66 В имеющегося источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете настройку напряжения, слишком низкую для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» - это то, что может вас здорово вывести из строя. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле, единственный раз, когда нам нужно измерить переменный ток, это когда у нас есть розетка, которая работает забавно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не знаете, что они означают, ничего страшного! Существует множество простых в использовании онлайн-калькуляторов. Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите на мультиметре значение 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Измеритель покажет одно из трех значений: 0,00 , 1 или фактическое значение резистора .

  • В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную запятую на три разряда вправо или 970 Ом. ).

  • Если мультиметр показывает 1 или отображает OL , значит, он перегружен. Вам нужно будет попробовать более высокий режим, такой как режим 200 кОм или режим 2 МОм (мегаом).В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

  • Если мультиметр показывает 0,00 или почти ноль, то вам необходимо понизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%. Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10.5кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим измеритель до следующего минимального значения, 2 кОм. Что происходит?

Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной запятой есть еще одна цифра, что дает нам немного более высокое разрешение при чтении. А как насчет следующего минимального значения?

Теперь, так как 1k & ohm; больше 200 Ом, мы достигли максимального значения счетчика, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как показывает практика, резистор менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей. Окружающие компоненты на печатной плате могут сильно повлиять на показания.


Измерение тока

Ток считывания - одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем подключения VCC и GND (параллельно), для измерения тока необходимо физически прервать протекание тока и подключить счетчик к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, что и в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток. Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора.Это эффективно "обрывает" питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из крокодиловой кожи. При измерении тока часто полезно наблюдать за тем, что ваша система делает с течением времени, в течение нескольких секунд или минут. Хотя вам, возможно, захочется встать и поднести датчики к системе, иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться.Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (их называют «банановыми вилками»), поэтому, если вы в затруднительном положении, вы можете использовать щупы своего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток. Измерение тока работает так же, как напряжение и сопротивление - вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА.На нашем любимом мультиметре отверстие 200 мА - это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

Эта цепь потребляла только 1.8 мА во время измерения, небольшой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода - вы замкнули цепь, и она включится. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к снижению на секунду при включении. выключенный).На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с долей скептицизма. Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения.Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

Ток все еще течет через систему, вы только что изменили свою точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте измеритель для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами.Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», указывающее на отсутствие тока между VCC и GND. В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель 200 мА перегорит = плохо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые несколько раз измерить ток может быть непросто. Не волнуйтесь, если вы перегорите предохранитель - мы делали это десятки раз! В следующем разделе мы покажем вам, как заменить предохранитель.


Непрерывность

Тестирование непрерывности - это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута, и звуковой сигнал не издается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность, возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе.Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что очень небольшое количество тока может протекать без сопротивления (или, по крайней мере, с очень маленьким сопротивлением) между датчиками.

Внимание! В общем, выключите систему перед проверкой целостности цепи.

На макетной плате, на которой не запитан, используйте щупы, чтобы проткнуть два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены.Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макетной плате или печатной плате.

Continuity - отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым ресурсом для тестирования.

Когда система не работает, непрерывность - еще одна вещь, которая помогает устранить неполадки в системе.Вот шаги, которые необходимо предпринять:

  1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует нужному уровню. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
  2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
  3. Выключите систему.Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может быть включена, но отдельные микросхемы могут быть подключены неправильно.
  4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC.Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет короткого замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы увидеть, подключены ли две точки. Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего.Ничего страшного, просто шапки заряжаются.


Замена предохранителя

Одна из наиболее распространенных ошибок нового мультиметра - это измерение тока на макетной плате путем измерения от VCC к GND (плохо!). Это немедленно приведет к короткому замыканию на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем перегорает, когда через него проходит 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток). Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или обрыв. Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

Чтобы заменить предохранитель, возьмите удобную мини-отвертку и начните выкручивать винты. Цифровой мультиметр SparkFun довольно легко разобрать. Начните со снятия пластины аккумулятора и аккумулятора.

Затем удалите два винта, которые прячутся за пластиной аккумулятора.

Слегка приподнимите переднюю часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лица. Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

Осторожно поднимите предохранитель, и он выскочит.

Убедитесь, что заменил правильный предохранитель на правильный тип . Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

Внимание! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен быть предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда.Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока. Вы повредите и, возможно, испортите свой мультиметр, если случайно пропустите 5А через порт 200 мА.

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места для размещения красного щупа на передней панели мультиметра? 10A слева и мАВОм справа? Если вы попытаетесь измерить ток более 200 мА на порте mAVΩ , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно снизите риск перегорания предохранителя. Компромисс - чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень низкую мощность (микро- или наноампер), порт 200 мА с 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного зонда, подключенного к порту 10A , и установки ручки 10A .

С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, вероятно, будете проводить, являются просто показаниями для устранения неполадок, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают Тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока различными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (когда ОЗУ выходит из строя, она обычно использует 210 мА больше обычного). Выявление возможных неисправностей значительно упрощает переделку и ремонт плат.


Что делает хороший мультиметр?

У каждого свои предпочтения, но в целом предпочтительны мультиметры с непрерывностью измерения.Все остальные функции - это просто вишенка на торте.

Существуют причудливые мультиметры с автоматическим выбором диапазона и , что означает, что они автоматически изменяют свой внутренний диапазон, пытаясь найти правильное напряжение, сопротивление или ток предмета, в который вы ткнете. Автоматический выбор диапазона может быть очень полезным, если вы знаете, как его использовать. Вообще говоря, мультиметры с автоподстройкой диапазона более качественные и, как правило, имеют больше функций. Так что если вам дадут мультиметр с автодиапазоном, используйте его! Просто знайте, как перевести его в ручной режим.Напряжение или ток в цепи могут довольно быстро колебаться. В некоторых системах ток или напряжение настолько непостоянны, что автоматический выбор диапазона не может сравняться с этим.

ЖК-дисплей с задней подсветкой - это здорово, но когда вы в последний раз измеряли свою схему в темноте? Обычно мы избегаем страшных лесов и ситуаций, которые требуют от нас тестирования оборудования посреди ночи, но некоторые люди могут захотеть или нуждаться в мультиметре, удобном для темноты.

Хорошее нажатие на на селекторе диапазона на самом деле является большим плюсом в нашей книге.Мягкая ручка обычно указывает на некачественный счетчик.

Достойные пробники - это плюс. Со временем провода будут ломаться в точке изгиба. Мы видели, как провода полностью выходят из зондов - и это всегда в тот момент, когда зонды должны работать! Если вы сломаете зонд, его будет достаточно дешево заменить.

Автоотключение - отличная функция, которая редко встречается на более дешевых мультиметрах. Это функция, которая может принести пользу как новичкам, так и опытным пользователям, поскольку легко забыть выключить глюкометр в 2 часа ночи.Цифровой мультиметр SparkFun не имеет этой функции, но, к счастью, он очень маломощный. Мы оставили мультиметр на два дня, прежде чем батарея на 9 В начала разряжаться. Тем не менее, не забудьте выключить глюкометр!

Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира. Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Я считаю, что мой светодиод выдает 20 мА, правда? Какое напряжение у лимона? Стакан из воды токопроводящий? Можно ли заменить эти провода алюминиевой фольгой? Цифровой мультиметр ответит на эти и многие другие вопросы об электронике.


Покупка мультиметра

Цифровой мультиметр - незаменимый инструмент в арсенале каждого энтузиаста электроники. Вот несколько мультиметров и наборов с мультиметрами, которые подойдут как для начинающих, так и для опытных любителей.

Наши рекомендации:

Цифровой мультиметр - базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) - незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Мушиметр

На пенсии ТОЛ-13843

Mooshimeter - это мультиметр для тестирования многоканальных цепей, который использует ваш смартфон или планшет через Bluetooth 4.0, как…

14 Пенсионер Нажмите, чтобы просмотреть дополнительные параметры мультиметра

Ресурсы и движение вперед

Теперь, когда вы знаете основы использования цифрового мультиметра, ознакомьтесь с этими руководствами, чтобы использовать свой новый навык:

Или ознакомьтесь с некоторыми из этих связанных сообщений в блогах.

Как подключить цифровой двойной дисплей вольт- и амперметр

Как-то купил популярный «китайский» вольтметр и амперметр на 100В / 10А. К сожалению, я не нашел ни одного хорошего ресурса о том, как его подключить. Вообще-то, это не ракетостроение, но я ждал этого 2-3 недели и не хотел сорвать его с первого раза. Все диаграммы были для меня как-то слишком техничными.

Я обновил эту статью в августе 2018 года.

В исходную статью был включен только один вариант этих цифровых вольт- и амперметров.Теперь я включил три наиболее распространенных их варианта. Если вы заказываете цифровой вольтметр и амперметр 100V / 10A из Китая или других стран, это, скорее всего, одно из следующих.

Все они имеют немного разные цвета проводов. Я расскажу о проводке для всех в этом посте.

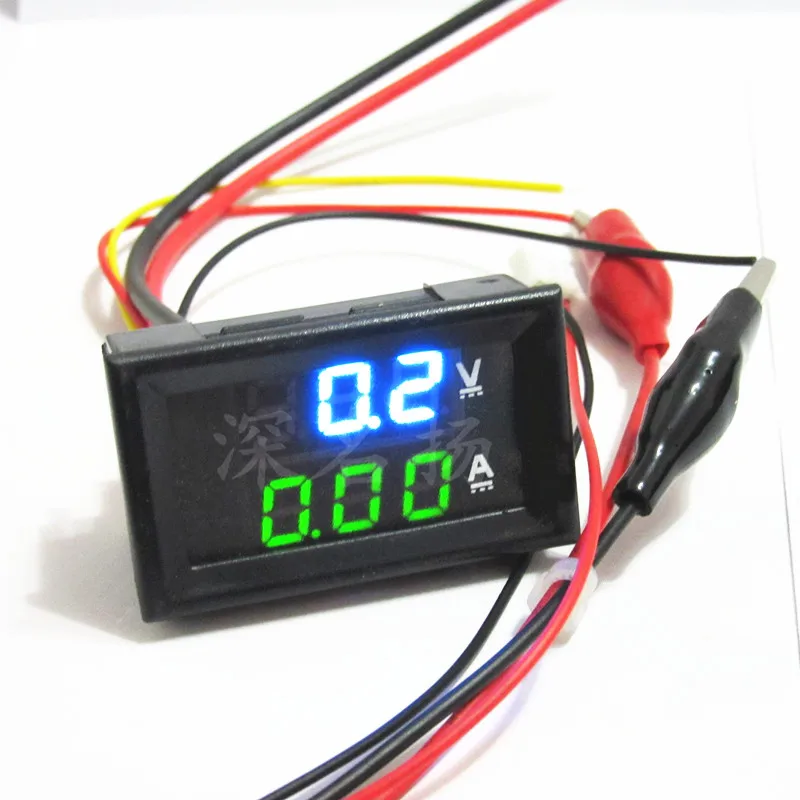

Вольт- и амперметры постоянного тока 100В / 10А с разноцветными проводами

Эти измерители хороши, когда нужно одновременно измерять ток и напряжение. Функция, которой не хватает обычным мультиметрам.Например, я использовал его для измерения мощности своей солнечной панели DIY . Они недорогие и легко подключаются.

Как работают эти амперметры?

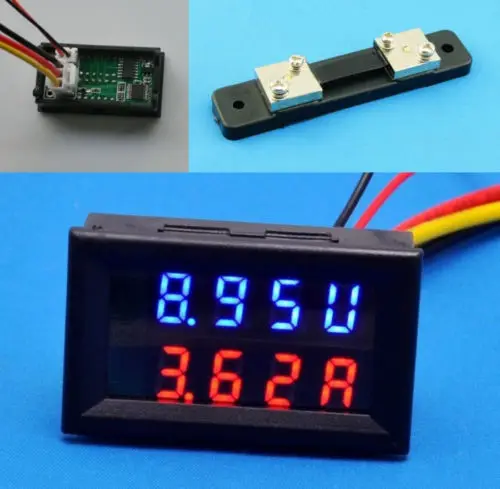

Эти счетчики рассчитывают ток по падению напряжения на шунтирующем резисторе. У них есть встроенные шунты , которые должны выдерживать измерения до 10 ампер. Вы должны видеть шунт позади вольт- и амперметра. Этот маленький мостик согнут из толстого провода на печатной плате.

Встроенный шунт на вольт- и амперметр-100V / 10A / DSN-VC288

Важно! Если его нет - это руководство не для вас.Вместо этого вам понадобится электрическая схема с или внешний шунт . Также при измерении тока более 10А, который может быть обработан внутренним током.

Основы подключения

Они в основном одинаковые. Есть разъем с толстыми проводами и разъем с тонкими проводами. Но расцветки проводов различаются. Измерение силы тока осуществляется путем пропускания мощности через толстые провода. Питание на сам счетчик подается по тонким проводам.

Все они могут быть подключены таким образом, что вам не потребуется отдельный источник питания для электронной части.Вы можете использовать тот же источник питания, в котором измеряемая нагрузка получает электричество. Но тогда вы можете использовать максимум 30 В, поскольку это максимальное рабочее напряжение для самого счетчика. Кроме того, нельзя измерять напряжение ниже 4,5 В. При использовании того же источника питания вы даже можете оставить тонкий черный провод неподключенным, так как у них есть общая земля / GND.

Поменять полярность на этих счетчиках?

Вы, , не можете поменять полярность на этих измерителях при измерении силы тока (возможно, и напряжения).Я пробовал это с первым в списке. Он замкнулся. Вероятно, это из-за общего заземления и при реверсировании вы подаете положительное напряжение на соединение GND. Если у кого-то есть другая информация, дайте мне знать.

Также важно! Эти амперметры НЕ МОГУТ измерить ток в обратном направлении.

Электромонтаж dsn-vc288 с толстыми красными и черными проводами + тонкими желтыми, черными и красными

Подключение dsn-vc288 имеет для меня наибольший смысл и, кажется, также является самым популярным.Он также имеет четко обозначенное название модели на печатной плате, что упрощает идентификацию.

Подключение вольт-амперметра DSN-VC288

Красный, черный и синий толстые провода + тонкий черный и красный

Именно этот был в моей оригинальной статье. Думаю, сейчас они не очень популярны, так как не могу найти много предложений по ним.

Красный, черный и желтый толстые провода + красный и черный тонкие провода

Важно! Сам не тестировал. Если кто-то подтвердит, что это правильно, я был бы очень благодарен.Из информации, которую я нашел от продавцов, и одного видео на YouTube - у этого есть немного сложная окраска. Линия измерения напряжения также представляет собой толстый провод и не желтого цвета. Это красный вместо !

Кто-нибудь может подтвердить правильность этой схемы?

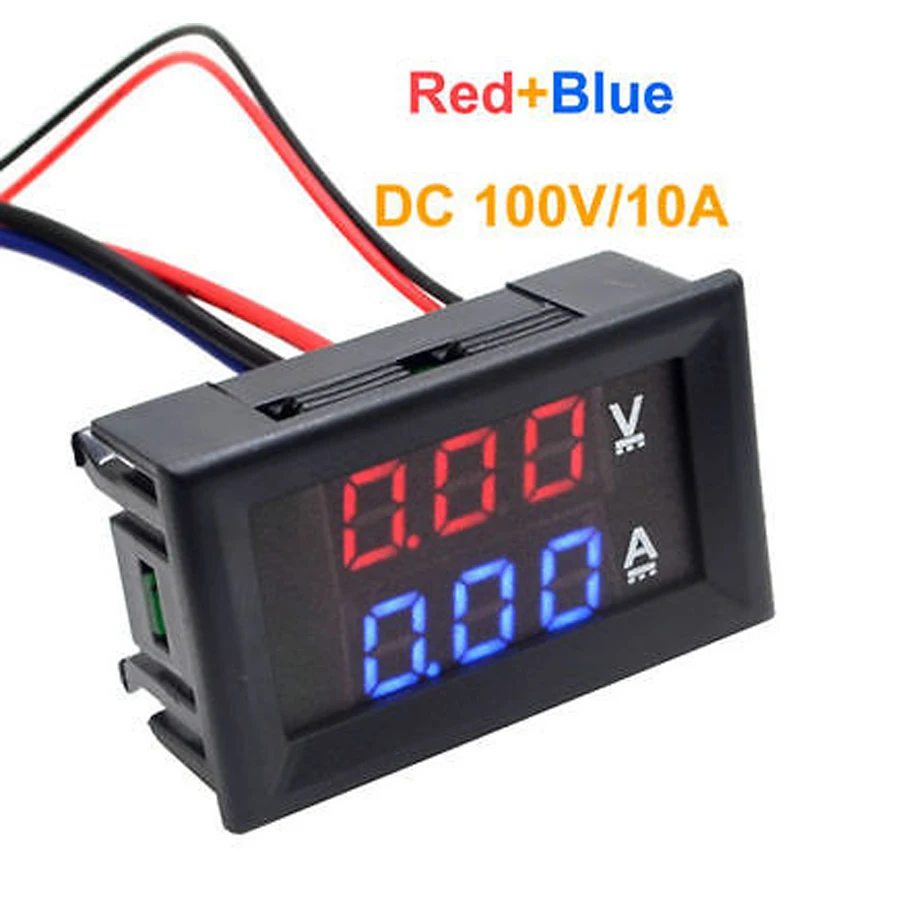

Проводка вольт-амперметра 10А / 100В с толстыми красными, черными и желтыми проводами и тонкими черными и красными проводами

Вот несколько фото их тестирования

Проводное и тестирование с нагрузкой

Проводное соединение и тестирование с нагрузкой - обзор

Один тест с внешним источником питания

Вольт амперметр с внешним источником питания

Тестирование вольт-амперметром 10A / 100V, DSN-VC288

Как подключить вольтметр

Вольтметр - отличный аксессуар, который поможет вам определить, насколько хорошо работают аккумулятор и генератор в вашем автомобиле.Вольтметр сможет сказать вам, как работает генератор, в сочетании с поддержанием заряда аккумулятора. Следите за вольтметром в машине, чтобы узнать, неисправен ли генератор. Когда генератор исправен, батарея будет поддерживать постоянное напряжение 12 В. Обратное также означает, что генератор неисправен. Если вольтметр показывает, что сила тока составляет около 16 или более, это означает, что генератор переменного тока плохо регулирует мощность и его необходимо заменить. Вот шаги, которые необходимо предпринять, чтобы подключить вольтметр к вашему автомобилю.

Шаг 1. Определение местоположения вольтметра

Вольтметр должен располагаться в таком месте, где его можно легко увидеть, не отводя глаз слишком далеко от дороги. Хорошее место над приборной панелью, с левой стороны, у угла лобового стекла. Конечно, вы можете разместить вольтметр и под приборной панелью с правой стороны.

Шаг 2 - Присоедините вольтметр

Вольтметр будет иметь небольшой монтажный кронштейн, который необходимо прикрепить для установки вольтметра.Он просто прикрепляется прилагаемыми винтами. После того, как кронштейн закреплен, вы можете поместить вольтметр в кронштейн.

Шаг 3 - Подсоедините провод к вольтметру

На задней панели вольтметра есть два соединения, где вы будете выполнять соединения. Используйте провод 16 калибра и зачистите конец провода. Убедитесь, что вы подключили правильный провод к положительному и отрицательному полюсам вольтметра.

Шаг 4. Найдите жгут проводов

Снимите нижнюю часть приборной панели и посмотрите, где находится жгут проводов.Вы должны увидеть пучок проводов, выходящих из межсетевого экрана возле рулевой колонки. Проверьте эти провода мультиметром, чтобы найти провод, на который подается питание без включения ключа. Эти провода обычно одного цвета, но у некоторых производителей разные.

Шаг 5 - Подключите заземление

Возьмите отрицательный провод от вольтметра и надежно подключите винт заземления в автомобиле.

Шаг 6 - Подключите положительный провод

Используйте один из проводов, которые вы нашли в жгуте проводов, и перережьте его между рулевой колонкой и разъемом на приборной панели.Подключите конец, идущий от рулевой колонки, к вольтметру. Возьмите кусок провода калибра 16 и замкните цепь, подключив ее к соединительному проводу. Используйте проволочную гайку для соединения.

Шаг 7 - Проверка соединений

После того, как вы подключили все провода к источнику питания и вольтметру, вам нужно будет проверить его, чтобы убедиться, что все работает правильно. Включите ключ и посмотрите, регистрирует ли вольтметр показание. Если он показывает, что аккумулятор разряжается после запуска автомобиля, у вас неправильно настроены провода.Поменяйте местами положительный и отрицательный провода.

Как установить автомобильный вольтметр

Когда вы думаете о количестве датчиков вашего двигателя, кажется, что существует бесконечное количество датчиков, которые можно установить для отслеживания их показаний. Некоторые из этих показаний важны, но многие из них просто вводятся в компьютер транспортного средства. Самыми распространенными датчиками на современных автомобилях являются спидометр, тахометр, указатель уровня топлива и датчик температуры. Помимо этих датчиков, в вашем автомобиле будет несколько сигнальных ламп, которые загораются, если с этими системами есть проблемы.В большинстве автомобилей отсутствует датчик заряда или напряжения. Имея небольшую информацию, вы можете легко добавить в свой автомобиль датчик напряжения.

Часть 1 из 2: Назначение измерителя напряжения

Большинство построенных сегодня автомобилей оснащены сигнальной лампой на приборной панели, которая выглядит как аккумулятор. Когда этот свет загорается, это обычно означает, что в электрической системе транспортного средства недостаточно напряжения. В большинстве случаев это происходит из-за неисправности генератора переменного тока вашего автомобиля.Недостаток этой сигнальной лампы заключается в том, что, когда она загорается, напряжение в системе очень низкое - и если батарея разряжается, автомобиль в конечном итоге заглохнет.

Установка датчика напряжения позволит вам увидеть изменения в системе зарядки задолго до того, как они станут серьезной проблемой. Наличие этого датчика значительно упростит принятие решения о том, пора ли съехать с дороги или вы сможете добраться туда, куда собираетесь.

Часть 2 из 2: Установка манометра

Необходимые материалы

Шаг 1. Припаркуйте автомобиль и включите стояночный тормоз .Стояночный тормоз должен быть педальным или ручным тормозом. Если это педаль, нажимайте на нее, пока не почувствуете, что тормоз сработал. Если это ручной тормоз, нажмите кнопку и потяните рычаг вверх.

Шаг 2: Установите средство экономии памяти в соответствии с инструкциями производителя .

Шаг 3: Откройте капот . Освободите защелку внутри автомобиля. Встаньте перед автомобилем и поднимите капот.

Шаг 4: Отсоедините отрицательный кабель аккумуляторной батареи .Разместите его подальше от аккумулятора.

Шаг 5: Решите, где вы хотите установить манометр . Во-первых, вам нужно посмотреть, как крепится манометр: он может крепиться с помощью крепежной ленты или может крепиться винтами.

Если он имеет винтовое крепление, необходимо убедиться, что он установлен в месте, где винты не будут задевать что-либо внутри приборной панели.

Шаг 6: Проложите проводку между датчиком и аккумулятором . Используя провод соответствующего размера, проложите проводку от места, где датчик будет установлен, к положительной клемме аккумуляторной батареи.

  • Совет : При прокладке провода изнутри автомобиля в моторный отсек проще всего пропустить его через то же уплотнение, что и заводская проводка автомобиля.

Шаг 7: Присоедините разъемы к проводу, который вы только что проложили, и к плавкой перемычке .Снимите ¼ дюйма изоляции с каждого конца плавкой вставки. Установите разъем с проушиной и обожмите его на одном конце, а на другом конце обожмите стыковой разъем.

Затем подключите его к проводу, который вы пробежали к аккумулятору.

Шаг 8: Снимите гайку с зажимного болта положительного конца кабеля аккумуляторной батареи. Установите проушину и снова затяните гайку.

Шаг 9: Установите проушину на другой конец провода . Вы установите это ушко в том месте, где провод будет крепиться к датчику.

Шаг 10: Найдите провод, идущий к цепи освещения . Используйте схему электропроводки, чтобы найти положительный провод, который подает напряжение от переключателя света к источникам света.

Шаг 11: Проложите провод от того места, где вы устанавливаете датчик, к проводу цепи освещения .

Шаг 12: Удалите ¼ дюйма изоляции с конца цепи измерительного провода . Используя трехжильный соединитель, обожмите этот провод к проводу освещения.

Шаг 13: Прикрепите ушко к концу провода, который вы только что прошли от провода цепи освещения . Удалите ¼ дюйма изоляции с измерительного конца провода и установите разъем с проушиной.

Шаг 14: Проведите провод от датчика до точки заземления под приборной панелью .

Шаг 15: Прикрепите петлю к проводу, идущему к точке заземления . Удалите ¼ дюйма изоляции с провода, установите ушко и обожмите его на место.

Шаг 16: Установите проушину и провод на заземление .

Шаг 17: Прикрепите ушко к концу провода, который будет соединяться с калибром . Снимите ¼ дюйма изоляции с провода на датчике и установите проушину.

Шаг 18: Подключите три провода к датчику . Провод, идущий к батарее, идет к сигнальной или положительной клемме на датчике; провод, подключенный к земле, идет к заземлению или отрицательной клемме.Последний провод идет к клемме освещения.

Шаг 19: Установите датчик в свой автомобиль . Убедитесь, что манометр установлен в соответствии с инструкциями производителя манометра.

Шаг 20: Оберните жгут проводов вокруг любой оголенной проводки .

Шаг 21: Установите отрицательный провод аккумуляторной батареи и затяните до плотного прилегания .

Шаг 22: Удалите программу сохранения памяти .

Шаг 23: Заведите автомобиль и убедитесь, что датчик работает. .Включите свет и убедитесь, что индикатор горит.

Измеритель напряжения - хорошее дополнение к любому транспортному средству и может быть ценной мерой безопасности для водителей, у которых периодически возникают проблемы с электричеством в их автомобилях, или водителей, которые просто хотят принять меры предосторожности, зная о наличии проблемы, до того, как батарея разрядится. . Доступны различные датчики, как аналоговые, так и цифровые, а также различных цветов и стилей, подходящих для вашего автомобиля. Если вам неудобно устанавливать датчик самостоятельно, подумайте об использовании YourMechanic - сертифицированный механик может прийти к вам домой или в офис, чтобы установить его и убедиться, что все работает правильно с вашими датчиками.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
