Цифровой автомобильный вольтметр подключение – Как подключить вольтметр? Схема включения в электрическую цепь? Подключение на усилитель. Как подсоединить цифровой вольтметр к аккумулятору?

Содержание

как подключить в машине, виды, изготовление своими руками

Контроль состояния электрических и электронных систем современного автомобиля осуществляет бортовой компьютер. Если машина не оборудована таким полезным устройством, водитель начинает подумывать о монтаже нештатного оборудования или рассматривать простейший вариант — установку вольтметра в прикуриватель .

Вольтметр в прикуриватель

Вольтметр в прикуриватель

Зачем нужен автомобильный вольтметр

Актуальность подключения дополнительных приборов продиктована необходимостью контролировать заряд аккумулятора, особенно в зимний период или при оборудовании авто мощной акустической системой.

С помощью вольтметра водитель сможет узнать о неполадках в электросети, своевременно определить и устранить проблему, контролировать заряд аккумуляторной батареи и генератора. Делать измерения на клеммах для контроля работы аккумулятора в разных режимах автомобиля будет правильнее, но для постоянного наблюдения удобно иметь дисплей перед глазами.

Типы приборов

Вольтметры бывают стандартными с одной функцией и комбинированными с разнообразными видами измерений электрических параметров.

По методу индикации прибор может быть:

  • аналоговым — со стрелкой;
  • цифровым — с индикацией показаний на табло;
  • с индикацией цветными лампами или светодиодами, не дающей точных значений измеряемых параметров;
  • с индикацией звуком.

По способу установки различают встраиваемые, например, в панель приборов, и подключаемые в прикуриватель.

Стандартные вольтметры — небольшие по размерам, но измеряют только напряжение в сети автомобиля.

Комбинированные девайсы дополнительно могут оборудоваться амперметром, тахометром, даже термометром, и более востребованы на рынке.

Разные вольтметры в прикуриватель

Разные вольтметры в прикуриватель

Как правильно выбрать и где купить вольтметр

Выбор, прежде всего, зависит от цели. Для постоянного контроля электросети следует выбрать встроенное устройство со стационарным подключением. Проверить исправность аккумулятора и генератора периодически можно и измерителем, вставляемым в прикуриватель. Для профессионального наблюдения за параметрами бортовой сети нужен мультиметр с широким набором функций.

Важное значение могут иметь:

  • внешний вид устройства;
  • яркость подсветки;
  • цвет индикаторов.

Разницы в производителе прибора нет, если он не профессиональный. Поэтому можно выбрать понравившееся внешне измерительное устройство с достаточным набором функций, приемлемое по цене.

Полезным дополнительным функционалом измерителя напряжения можно считать амперметр.

По показаниям силы в амперах можно установить наличие или отсутствие утечки тока.

Автомобильные вольтметры различных моделей и видов с подключением в прикуриватель продаются в магазинах запчастей для автомобилей или в интернет-магазинах.

Подключение в авто и использование

Для прибора, оборудованного вилкой прикуривателя, не возникает вопрос, как подключить вольтметр в машине. Достаточно аккуратно вставить вилку в гнездо — и устройство готово к работе. При геометрически правильном размере дисплея и отсутствии названий или других надписей, вольтметр автомобильный нужно устанавливать, ориентируясь по точкам внизу цифрового табло, выполняющих роль десятичного разделителя.

В зависимости от функциональности устройства, его использование может изменяться. На простых моделях после включения в сеть сразу высвечиваются показания. На комбинированных могут присутствовать различного рода переключатели режимов измерений.

Автомобильный вольтметр

Автомобильный вольтметр

Как сделать вольтметр в авто самостоятельно

Несмотря на относительно невысокую стоимость предлагаемых измерительных устройств для автомобилей, многие автолюбители по привычке все делать самостоятельно желают соорудить девайс своими руками.

Некоторым достаточно усовершенствовать приобретенный в китайском интернет-магазине модуль измерителя, закрепив его в вилке для прикуривателя. Если имеется опыт работы с радиодеталями, можно собрать и начинку устройства собственноручно.

Что понадобится

Для сборки цифрового вольтметра понадобятся некоторые радиодетали и инструменты.

Приступая к сборке самодельного прибора, следует подготовить:

  • паяльную станцию для пайки микросхем, паяльник, флюс и припой;
  • схему устройства;
  • набор радиодеталей в соответствии со схемой;
  • подходящий дисплей;
  • провод;
  • заготовку для печатной платы с препаратом травления и защиты рисунка.

Нужно действительно быть специалистом в области радиоэлектроники для сборки самоделки, в противном случае, рекомендуется купить готовый прибор в магазине.

Схема

При желании изготовить вольтметр в свой автомобиль самостоятельно, можно рассмотреть процесс с применением микросхемы PIC16F676. Делитель напряжения построен на резисторах R1 и R2, а R3 предназначен для регулировки точности показаний. Для защиты системы и сглаживания входных импульсов используется конденсатор C1. Уровень входного напряжения ограничивает стабилитрон VD1. Инвертирующий блок смонтирован на резисторах R11—R13 и транзисторе VT1. Показания выводятся на индикатор (дисплей) BA56-12EWA.

Сборка осуществляется на подготовленную печатную плату по схеме.

Схема вольтметра

Схема вольтметра

На видео представлен процесс изготовления прибора на базе микросхемы PIC16F676.

Меры безопасности при эксплуатации

Используя любое электрическое или электронное устройство, не предусмотренное производителем автомобиля, следует помнить о мерах безопасности — как для автомобиля, так и для себя.

Во избежание неприятностей достаточно выполнять несколько несложных правил:

  • периодически во время использования гнезда прикуривателя дотрагиваться рукой до штекера, контролируя его температуру;
  • припарковав автомобиль на стоянку, вилку прибора из гнезда лучше вытащить, так как не на всех моделях происходит обесточивание при выключении зажигания;
  • при обнаружении неприятного запаха пластика или, что еще хуже, задымления, источником которого является вставленный в прикуриватель прибор, следует незамедлительно обесточить сеть и, соблюдая предосторожность, извлечь устройство.

Напряжение и сила тока в бортовой сети автомобиля не опасны для жизни человека, но для возникновения пожара от короткого замыкания их вполне хватит.

Видео об измерении напряжения автомобильным вольтметром

На видео представлен процесс измерения напряжения прибором, предназначенным для подключения в прикуриватель автомобиля.

Как подключить вольтметр? Схема включения в электрическую цепь? Подключение на усилитель. Как подсоединить цифровой вольтметр к аккумулятору?

Работа с электрическими сетями может оказаться необходимой в различных жизненных ситуациях: ремонт автомобиля, прокладка проводки в доме или на производстве. Одной из величин, которые часто требуется измерить при проведении работ подобного характера, является напряжение. Его можно определить при помощи специального прибора под названием вольтметр. О принципе его работы, устройстве, а также способах подключения и пойдет речь ниже.

Устройство и принцип действия

Если говорить о принципе действия, то все устройства такого типа, что позволяют осуществлять различные замеры в электрических сетях, бывают 2 видов:

  • электромеханического типа;
  • электронные.

Первая категория представляет собой стрелочные устройства. В них стрелка крепится к специальной раме, куда намотан кабель. Такая катушка будет располагаться рядом с магнитом в тех устройствах, что обычно применяются для сетей с постоянным током. Или рядом с другой катушкой – если прибор предназначается для тока переменного типа.

Тут следует уточнить, что модель, рассчитанная для сетей с переменным характером тока, в сети постоянного работать не будет.

Но если для подключения использовать диодный мост, то осуществить необходимые измерения в сети переменного тока он сможет, но с небольшой потерей точности.

Когда электрический ток проходит через обмотку, то в ней появляется электромагнитное поле, которое осуществляет взаимодействие с магнитом либо иной обмоткой, и происходит поворот рамки. Вращаться катушке, где расположена стрелка, не дает пружина. По этой причине угол поворота рамки будет соответствовать току, который через нее идет, и потенциалу на клеммах.

Для снижения стрелочных колебаний в устройстве присутствует электромагнитный демпфер.

Он может быть поршневым, выполненным из цилиндра и поршня, или сделанным из алюминиевой пластины. Чтобы увеличить точность показаний, стрелка имеет специальные противовесы, что сводят к нулю влияние силы тяжести. Да и сама система делается из такого типа стали, как легированная, чтобы уменьшает ее износ.

Чувствительный элемент в электронных аналогах – электронная плата, что осуществляет трансформацию входящего сигнала в приборные показания. Работать это устройство может либо от напряжения, которое измеряется, либо от батареек или внешнего питания. Сами по себе электронные вольтметры делятся на 2 категории:

  • аналоговые;
  • цифровые.

В устройствах, относящихся к первой категории, присутствует преобразователь входящего сигнала в угол стрелочного поворота, который показывает величину исследуемого напряжения, что отображается на шкале. Минусом таких устройств будет необходимость пересчета показаний шкалы в случае смены измерительного предела.

Цифровой вольтметр оснащен соответствующим дисплеем, а также преобразователем, благодаря которым сигнал приобретает цифровой вид. Если устройство подключается в сеть, где присутствует постоянный ток, на табло можно увидеть полярность подключения. Отличительными чертами такого прибора будет компактность, а также точность. Правда, последний момент будет зависеть от модели встроенного контроллера.

Общие рекомендации по подключению

Теперь приведем небольшие рекомендации, как правильно подключить вольтметр, чтобы он показал максимально точные данные. Первый момент состоит в том, что подключение прибора в электроцепь нельзя осуществлять последовательно, иначе он поломается из-за снижения тока

. Подключение должно осуществляться лишь параллельно, ведь это не влияет на течение тока. И сопротивление должно быть большим.

Многие очень часто путают вольтметр с амперметром, в котором все будет наоборот.

Схема подключения прибора будет выглядеть так, что для замера напряжения, которое присутствует в цепи между 2 точками, он подсоединяется так, чтобы включение было расположено напротив источника питания. Устройство влияния на ток не оказывает по причине того, что пропускает его через себя. Поэтому его сопротивление так велико.

Для расширения диапазона замеров можно подсоединить к обмотке устройства дополнительный резистор.

Тогда на измеритель пойдет лишь часть тока, что будет пропорциональна сопротивлению прибора. Если нам известно сопротивление резистора у вольтметра, то можно будет определить показатель напряжения.

Сам резистор устанавливается внутрь вольтметра и одновременно используется с целью снижения влияния различных факторов на результаты измерений. Поэтому он делается из материала, который имеет максимально низкий температурный коэффициент. Его сопротивление будет меньше, чем в катушке, из-за чего общее сопротивление не будет зависеть от температурного режима.

Постоянное напряжение

Если говорить о напряжении постоянного типа, то для замера показателей электрической цепи следует иметь так называемый постоянный тококомпенсатор. Хотя более простым решением будет использование обычного цифрового устройства. Чтобы измерить значения, начинающиеся от десятков милливольт и заканчивающиеся сотнями вольт, применяют такие устройства:

  • электродинамические;
  • электромагнитные;
  • магнитоэлектрические.

При таком типе измерений можно использовать и добавочные сопротивления.

Если осуществляется измерение такого типа напряжения в несколько киловольт, то обычно используются вольтметры электростатического типа. Реже – другие типы устройств, что подключаются через делитель.

Переменный ток

Чтобы правильно замерить характеристики переменного тока рассматриваемым устройством, нужно иметь так называемый измерительный трансформатор. Он используется для осуществления подобных замеров и повышения безопасности людей за счет того, что позволяет получить гальваническую развязку от цепи высокого напряжения. Кстати, этот способ будет единственно правильным вообще, ведь по технике безопасности запрещено проводить измерения без таких трансформаторов.

Использование подобных трансформаторов даст возможность увеличить пределы измерения устройств, то есть можно замерять большие напряжения и токи посредством низковольтных и слаботочных приборов. Если измеряется переменный ток до значений в единицы вольт, то применяют:

  • цифровые вольтметры;
  • выпрямительные;
  • аналоговые.

Если до сотен вольт – электродинамические, выпрямительные и электромагнитные.

Если же до нескольких десятков мегагерц, то измерения нужно проводить электростатическими и термоэлектрическими вольтметрами.

Установка на усилитель

Установка вольтметра на усилитель в машине осуществляется сравнительно легко. Для ее осуществления потребуются следующие элементы:

  • изолента;
  • вольтметр;
  • провод ПВС 3х75.

Сначала в корпусе, где располагается кармашек над магнитолой, необходимо просверлить отверстие с диаметром где-то 1,6 миллиметра, куда следует установить соответствующий разъем с подключенным к нему проводом.

Теперь необходимо пропустить провод до самого багажника, попутно прикрепляя его при помощи изоленты к кабелю питания самого усилителя, и закрепить на усилительных клеммах. REM-кабель, что осуществляет управление магнитолой, а также усилитель подключаются к вольтметру, чтобы он включался одновременно с ними. Именно благодаря этому можно будет видеть точное напряжение на усилительных клеммах, когда в этом есть необходимость.

Данная система очень проста в эксплуатации, а затраты, которые необходимы для ее создания, очень малы.

Как подключается к аккумулятору?

Для успешного контроля состояния заряда аккумулятора автомобиля необходимо знать, как можно подключить вольтметр и осуществить правильную расшифровку его измерений. Со времени появления автомобилей, где за контроль над системами отвечает бортовой компьютер, необходимость в отдельном устройстве отпала. Но такие машины может позволить себе не каждый. Да и не везде в таких машинах реализована функция наблюдения за состоянием заряда аккумулятора. А в зимнее время — это будет крайне важно.

Максимально соответствующие реальности показания будут давать устройства, которые подключены непосредственно в приборную панель. И хоть установить их бывает сложновато, это окупит себя с лихвой, когда вы будете знать все о зарядке аккумулятора вашего автомобиля.

Большинство устройств, которые сегодня можно найти на рынке, для подключения в автомобиль имеют 2 или 3 провода для подключения к сети. В последнее время появились и 4-контактные модели. Но, как правило, большинство имеет три провода, так что остановимся на рассмотрении маркировки именно 3-проводных моделей:

  • провод красного цвета будет означать плюс;
  • черный – минус;
  • белый будет отвечать за отключение и включение прибора, а также за управление яркостью подсветки.

Иногда случается так, что прибор светит очень тускло или вообще не работает. Причиной этого является чуть другая маркировка кабелей. В таком случае белый провод будет минусом, а черный – управлять прибором. Датчик напряжения ставится на место, где обычно располагаются часы, но в ряде случаев бывает так, что свободного места нет на приборной панели, поэтому приходится делать специальное отверстие.

Говоря непосредственно о подключении, скажем, что схем существует большое количество.

Но мы рассмотрим, как это осуществить на примере вольтметра, что оснащен импульсным стабилизатором. Корпус устройства может иметь поверхность рельефного типа. То есть речь о том, что рамка вокруг дисплея будет выступать над поверхностью автомобильной панели. Из-за этого вольтметр не будет проваливаться внутрь и станет скрывать неровности краев самодельного отверстия.

Обычно подключение вольтметра производится посредством трех контактов, что располагаются на корпусе датчика. Тогда для этого еще понадобится четырехжильный кабель от обычного компьютерного дисковода. Широкий разъем IDE-формата отрезается, а остальные провода прикрепляются при помощи пайки к контактам проводки автомобиля. Четырехпиновый контакт обеспечивает отличное соединение и, если в этом есть необходимость, позволяет быстро и без каких-либо серьезных усилий и временных затрат осуществить замену вольтметра, если он вышел из строя.

Вне зависимости от того, какое вольтметр имеет строение, перед его установкой в автомобиль, следует детально изучить схему проводки, а также внимательно прочитать инструкцию, что идет в комплекте с устройством.

В следующем видео вы узнаете, как установить вольтметр в автомобиль.

Описание автомобильного вольтметра, инструкция по изготовлению своими руками

Вольтметр автомобильный — это полезное устройство, позволяющее автомобилисту всегда знать о том, какое напряжение в бортовой сети его транспортного средства. Многих автолюбителей сегодня интересует вопрос, как соорудить такой девайс самостоятельно в домашних условиях. Ниже вы сможете найти пошаговую инструкцию по изготовлению прибора своими руками.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика автомобильного вольтметра

Как сделать вольтметр? Как правильно должен подключаться сделанный электронный вольтметр в прикуриватель, какая схема подключения? Для начала давайте ознакомимся с основными характеристиками устройства.

Описание устройства

Как мы уже сказали, цифровой вольтметр предназначен для измерения напряжения. Аналоговое устройство представляет собой девайс, оснащенный стрелочным указателем, а также шкалой. На сегодняшний день такие устройства используются очень редко, в последнее время все большую популярность набирают цифровые девайсы.

Виды

Комбинированный прибор с термометромКомбинированный прибор с термометромКомбинированный прибор с термометром

Что касается непосредственно видов, то в продаже можно найти либо простые устройства, либо комбинированные.

  1. Простой. Такой девайс характеризуется сравнительно небольшими размерами, в результате чего его монтаж допускается фактически в любом место транспортного средства. Поэтому обычно подключение вольтметра такого типа производится в прикуриватель. Таким образом, девайс позволяет производить мониторинг состояния уровня напряжения аккумуляторной батарее как при заглушенном, так и при заведенном двигателе. Если вы решили установить вольтметр своими руками, то вам будет полезно знать, что при заглушенном моторе напряжение должно составлять 12.5 вольт, в то время как на заведенном — 13.5-14.5 вольт.
    В том случае, если данный параметр будет более высоким или низким, потребуется произвести диагностику бортовой сети машины. Вольтметр в авто будет незаменимым, будь то стрелочный вариант или цифровой автомобильный, станет незаменимым атрибутом для тех, кто любит отдыхать на природе. С его помощью вы всегда будете знать, какое напряжение в сети вашего транспортного средства и как не допустить его снижения ниже нормы. Ни для кого не секрет, что ориентироваться на штатные сигнализаторы о разряде АКБ — это не совсем правильно, поскольку такие устройства обычно предупреждают водителя тогда, когда предпринимать какие-то действия уже поздно. Схема вольтметра может быть подключена к специальному выносному дисплею, который можно установить в любом месте автомобиле, например, прямо в центральную консоль.
  2. Комбинированный. Что касается комбинированных приборов, то они могут быть дополнительно оснащены термометрами, тахометрами, амперметрами и т.д. Благодаря термометру водитель всегда сможет знать, какая температура в салоне авто или на улице, в моторном отсеке транспортного средства. С помощью тахометра у автолюбителя всегда будет возможность мониторинга количества оборотов мотора. Как правило, если вы покупаете комбинированный гаджет с тахометром, в комплекте должны идти все необходимые датчики, которые позволяют производить замер данного показателя от 50 градусов мороза до 120 градусов тепла. В целом процедура монтажа прибора такого типа в свою автомобиль — не особо сложная процедура, с которой вполне можно справиться своими силами.
Загрузка ...Загрузка ... Загрузка …

Руководство по изготовлению самодельного вольтметра в авто

Схема

Схема для изготовления автомобильного вольтметраСхема для изготовления автомобильного вольтметраСхема для изготовления автомобильного вольтметра

Итак, если вы решили соорудить вольтметр автомобильный из калькулятора, светодиодный из ламп или любой другой, вы должны как минимум разбираться в этой теме. Ламповый вольтметр или вольтметр на светодиодах можно приобрести в любом тематическом магазине автоэлектроники. Но если вы решили все сделать своими руками, то учтите, что просто взять плату и установить ее в авто — не выход, нужна определенные познания в области электроники. Мы рассмотрим пример схемы цифрового девайса в автомобиле, в частности, вольтметр на pic16f676. Ниже приведена схема устройства с пределом измерения 50 вольт, этого вполне достаточно.

На двух резисторах — R1 и R2 — обустроен делитель напряжения, а элемент R3 предназначен для калибровки девайса. Еще один компонент С1 (конденсатор) используется для защиты системы от сигнальных помех, также он позволяет сглаживать входной импульс. VD1 — это стабилитрон, предназначенный для ограничения уровня входного напряжения на входе контроллера, его использование необходимо для того, чтобы вход МК не сгорел, когда напряжение в сети увеличится.

Инвертирующий компонент девайса собран на резисторах R11-R13, а также транзисторе VT1. Инвертор зажигает точку непосредственно на самом индикаторе вместе со вторым разрядом. К МК подключается индикатор с анодом, характеризующийся минимальным потреблением тока. Что касается непосредственно настройки девайса, то она осуществляется при помощи подстроечного резистора R3 (автор видео о том, как своими руками соорудить вольтметр — Руслан К).

Подключение своими руками

Чтобы подключить вольтметр на микроконтроллере в свой автомобиль самостоятельно, для начала следует определиться с местом монтажа. Установка осуществляется в любом удобное для водителя место. В нашем случае мы установим вольтметр в машину в центральную консоль.

Процесс описан на примере автомобиля ВАЗ 2113:

  1. Произведите демонтаж пластиковой накладки справа от панели приборов, над магнитолой. В случае с ВАЗ 2113 эта пластмасса снимается без проблем, крепится она на пластиковых фиксаторах, поэтому при демонтаже будьте осторожны, чтобы не повредить их.
  2. Используя электрический лобзик, вам необходимо прорезать прямоугольное отверстие на заглушке. Вырезайте отверстие в соответствии с размерами дисплея вашего вольтметра — устройство должно идеально подходить для прорезанного отверстия.

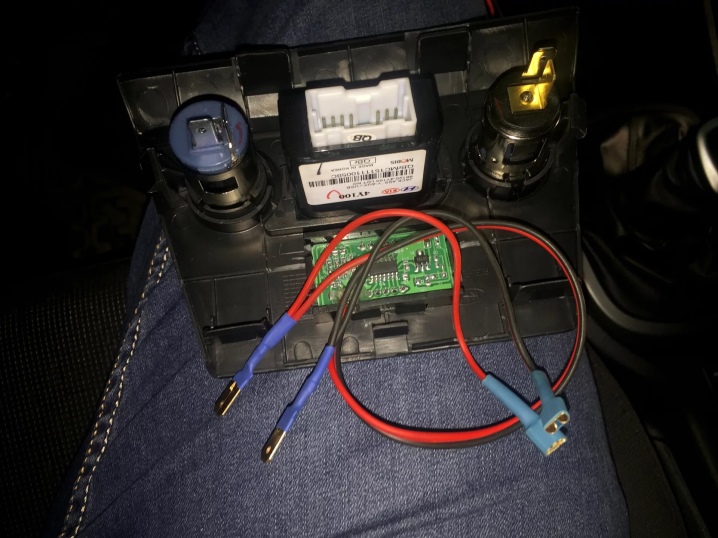

  3. С обратной стороны пластиковой заглушки произведите установку девайса. Для начала его можно зафиксировать при помощи обычных канцелярских резинок. Разумеется, ездить так вы не будете, ведь это совсем не эстетично и только испортит вид в салоне авто. Поэтому свободное пространство с обратной стороны необходимо будет залить специальным сантехническим герметиком, чтобы плата хорошо держалась на заглушке. Когда вольтметр схватится, резинки можно убрать.
  4. Чтобы подключить устройство к бортовой сети, можно использовать специальный разъем от блока питания компьютера. Он может подойти, а может и не подойти — если не подошел, придется прибегнуть к пайке. Установите обратно пластмассовую заглушку вокруг дисплея можно дополнительно установить рамку, чтобы улучшить внешний вид экрана. Важно, чтобы вольтметр не отвлекал водителя во время езды, поэтому если свет цифр слишком яркий, с этим необходимо что-то сделать. Можно затемнить экран с помощью обычного лака либо небольшого кусочка тонировочной пленки.
  5. Подключить устройство можно либо напрямую к аккумулятору, чтобы вольтметр функционировал всегда, либо к зажиганию. Второй вариант более приемлемый, в этом случае девайс будет активироваться при включении автомагнитолы, то есть вы всегда сможете следить за состоянием напряжения при включенной аудиосистеме.

Видео «Установка цифрового вольтметра своими руками»

Подробнее о том, как осуществляется монтаж цифрового вольтметра своими силами, вы можете узнать из видео ниже (автор видео — Авто мир).

Как подключить вольтамперметр к зарядному устройству — подборка схем

При изготовлении самодельных блоков питания или зарядных устройств, народные умельцы зачастую оснащают подобные приборы цифровыми вольтамперметрами. Цена таких устройств колеблется в районе нескольких долларов, а их точность позволяет напрочь забыть о стрелочных измерительных приборах. Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству

Как подключить вольтамперметр к зарядному устройству — подборка схем

Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А.  Принцип подключения у них очень похож, но есть свои нюансы.



TK1382 схема подключения

Вольтамперметр TK1382 можно купить по цене 3,5-5 у.е. Прибор имеет два калибровочных резистора: подстройка напряжения, подстройка тока.

Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.

YB27VA схема подключения

Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения.  Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.

Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.

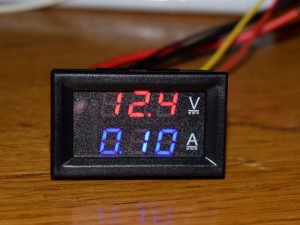

DSN-VC288 схема подключения

Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у.е.

Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.

BY42A схема подключения

Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.

Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение – до 200 В, но напряжение питания прибора должно находиться в пределах 3,8-30 В.

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

Подключение амперметра в автомобиле — Информация

В отличие от вольтметра, который просто подсоединяется к клеммам АКБ, подключение амперметра в автомобиле имеет массу особенностей. Во-первых, не каждый предлагаемый на рынке прибор подойдет. Во-вторых, стоят амперметры с шунтами на большие токи довольно дорого. В-третьих, в бортовой сети автомобиля присутствуют пусковые токи, пускать которые через шунт амперметра нельзя.

Подключение амперметра в автомобиле

Однако после успешной установки амперметр, в отличие от того же вольтметра, окажется намного более интересным и информативным прибором. В этой статье подробно рассказано, зачем нужен данный прибор в машине, как он вообще работает, какими способами его можно подключить, как с ним работать. Также предлагается информация, позволяющая «прощупать» токи в цепях автомобиля, не устанавливая амперметр с шунтом.

Зачем амперметр в машине

Кто постарше, тот помнит, что некое подобие амперметра устанавливалось на отечественных автомобилях. Тот прибор работал «в обе стороны», и примитивно показывал, куда идет ток относительно АКБ – из нее, или к ней. По сути, амперметр служил лишь для того, чтобы контролировать, заряжается аккумулятор или наоборот – разряжается.

Современные же амперметры позволяют узнать о токах в автомобильных цепях намного больше информации. Это возможно благодаря тому, что приборы теперь цифровые, и могут показывать не только направление тока. По их показаниям можно узнать нагрузку с точностью до десятых долей ампера. А это существенно расширяет возможности прибора.

В данной статье речь не идет о тех приборчиках, которые являются аналогом советских стрелочных «амперметров». Сегодня они продаются в виде пластиковой коробочки с несколькими светодиодами разных цветов. Такие приборчики не измеряют силу тока. Они годятся только для того, чтобы понять примерно, заряжается АКБ, или же разряжается.

С помощью же цифрового амперметра в машине можно постоянно контролировать следующие параметры бортовой сети:

  1. Ток заряда АКБ. Дает ясную картину того, как аккумулятор заряжается при разной степени заряженности, в зависимости от температуры за бортом, на холостых оборотах и так далее.
  2. Ток разряда АКБ. Когда мотор (и генератор, соответственно) не выключен, реальное потребление тока из АКБ дает возможность вычислить время автономной работы.
  3. Работоспособность генератора. Заряжает ли он АКБ, питает ли бортовую сеть во время движения.
  4. Достаточность мощности генератора. Хватает ли способностей генератора для питания мощной нагрузки, например, подогрева чего-либо, внештатной акустики, инвертора на 220 В и прочего.
  5. Потребление тока электрооборудованием. По амперметру всегда видно, какой ток расходуется на работу потребителей.
  6. Зависимость между потреблением тока и включенной нагрузкой. Например, можно узнать, как изменяется потребление тока при включении особо «прожорливого» оборудования, не «обделяется» ли при этом АКБ и так далее.
  7. Реальная мощность того или иного оборудования. С помощью точного амперметра легко можно вычислить, сколько тока потребляет какой-либо отдельный мощный прибор. Затем, зная напряжение бортовой сети в текущий момент, можно вычислить реальную мощность в ваттах.

Это далеко не все список возможностей встроенного в бортовую сеть амперметра. Например, если установлен точный прибор, то можно оценить даже токи утечки, когда машина находится на стоянке.

Немного теории об амперметре

Если вы хорошо представляете себе, как работает амперметр, то этот подраздел можно перескочить. Для тех же, кто не очень ориентируется в этой теме, предлагается краткая информация, которая поможет понять изложенный дальше материал, и избежать некоторых опасных ошибок.

Амперметр для автомобиля состоит из двух основных компонентов, а именно – токового калиброванного шунта и собственно самого прибора с электронной начинкой и дисплеем. Токовый шунт представляет собой короткий проводник строго определенного сопротивления. Этого добиваются путем подбора материала, длины и сечения. Чтобы откалибровать шунт, на нем делаются пропилы, за счет которых постепенно уменьшается сечение, а значит, увеличивается сопротивление.

Сам амперметр для автомобиля – это ни что иное, как обычный вольтметр, который откалиброван под конкретный шунт. То есть, амперметр измеряет не амперы (ток), как многие полагают, а вольты (напряжение). Силу тока же прибор только отображает на дисплее, получая данные о нем путем нехитрых математических вычислений, которыми «занимается» электронная начинка.

Работает же это все следующим образом. Шунт устанавливается в разрыв провода, протекающий ток по которому мы хотим измерять. Поскольку шунт имеет какое-то сопротивление (хоть и очень маленькое – доли одного ома), на нем падает некое напряжение. Это означает, что на его концах при протекании тока присутствует разность потенциалов (напряжение). Амперметр измеряет это напряжение и, «зная» точное сопротивление шунта, по закону Ома в режиме реального времени вычисляет силу тока. Результат этих вычислений отображается на дисплее в амперах и его долях (десятых или сотых, в зависимости от точности амперметра).

Абсолютно так же работает и амперметр в популярных сегодня мультиметрах. Внутри него есть шунт (толстая проволока), на концах которого прибор измеряет напряжение, преобразуя полученные значения в амперы.

Чисто теоретически ток в любом интересующем нас проводе можно измерить и без амперметра. Для этого, пока провод обесточен, нам надо узнать его точное электрическое сопротивление в омах. Затем, когда через него течет ток, измеряется напряжение на концах. Зная сопротивление участка цепи и падение напряжения на нем, легко вычислить и ток. Для этого напряжение надо поделить на сопротивление.

Но проблема в том, что сопротивление провода очень мало, и измерить его точно обычными бытовыми мультиметрами почти невозможно. То же самое касается и напряжения. Оно там настолько маленькое, что точности недорогих вольтметров просто не хватит. Автомобильные же амперметры – это очень чувствительные мили- или даже микро-вольтметры, которые это падение напряжения способны определить с высокой точностью.

Выбор амперметра для автомобиля

Сразу же стоит отметить, что те амперметры, которые продаются тоннами у китайцев, и стоят не более 3-5 долларов, для автомобиля не подойдут. Они не рассчитаны на большие токи, и моментально выйдут из строя. Для подключения в автомобиль продаются рассчитанные на это приборы с соответствующими шунтами в виде толстой металлической пластины с клеммами.

Такие амперметры бывают нескольких видов, и в этом вопросе крайне важно ориентироваться. Иначе ничего не заработает, а весьма недешевый прибор просто перегорит.

При выборе амперметра для автомобиля смотреть надо на такие характеристики:

  1. Предел измерений прибора. Указывается в амперах. Пусковые токи в несколько сотен ампер мы измерять не будем, но порядка 50-100 А в интересующих нас цепях периодически присутствует.
  2. Максимальный ток шунта. Как правило, шунты продаются к определенным моделям амперметров, поскольку для каждого прибора важно точное сопротивление этой детали. Для автомобиля (легкового) шунт должен быть рассчитан на ток не менее 100 А.
  3. Направление измерений. Здесь все зависит от того, каким способом вы будете подключать амперметр в автомобиль. Если в разрыв цепи АКБ-генератор, то подойдет «односторонний амперметр. Если же вы хотите контролировать не только заряд, но и разряд АКБ, то нужен прибор, умеющий измерять и отображать ток в двух направлениях.
  4. Полярность амперметра. На рынке присутствуют приборы, рассчитанные на подключение либо на минусовом проводе, либо на плюсовом. Они не являются взаимозаменяемыми, поэтому покупать надо в соответствии с выбранным способом подключения.
  5. Точность прибора. Для обычных повседневных измерений вполне достаточно амперметра, способного измерять ток с точностью до одного ампера. Дополнительная точность – это весомый плюс к цене, а к функционалу плюсов почти нет.

Стоит также отметить, что на рынке без особых проблем можно найти амперметр и шунт к нему, рассчитанные на токи в сотни ампер. Это, с одной стороны, упростит монтаж и позволит «заценить» пусковые токи. С другой стороны, такое повышение предела измерений существенно скажется на точности, и вы не сможете провести другие, более интересные измерения.

Способы подключения амперметра в автомобиле

Существует всего три основных способа, как подключить амперметр в автомобиле. У этих схем есть вариации, которые при желании можно изучить отдельно. Выбор же из трех описанных способов зависит от того, какие цели вы преследуете, и какой прибор удалось найти за приемлемые деньги.

Амперметр в цепи генератор-АКБ

Для такого подключения подойдет амперметр, который умеет измерять ток только в одну сторону, а также рассчитанный на подключение к плюсовому участку цепи. При таком подключении можно будет контролировать ток, который выдается генератором для зарядки АКБ и питания электрооборудования. Ток разряда (при заглушенном двигателе) определить нельзя будет, даже если амперметр двухсторонний.

Подключение выполняется по следующему алгоритму:

  1. От генератора отсоединяется провод, идущий на плюсовую клемму АКБ.
  2. В полученный разрыв устанавливается токовый шунт с соблюдением полярности (согласно инструкции и маркировке).
  3. К слаботочным выводам шунта подключаются провода, идущие к самому амперметру.
  4. К амперметру подводится питание 12 В из бортовой сети.
  5. Желаемый разрыв для установки шунта можно также создать непосредственно возле АКБ.

Поскольку через шунт будет проходить плюс бортовой сети, во избежание короткого замыкания крайне рекомендуется тщательно заизолировать созданный узел.

Амперметр в цепи АКБ-потребители

Такой способ подключения ненамного сложнее предыдущего, а вот функционал существенно расширяется. Особенно, если приобрести амперметр, умеющий измерять ток в двух направлениях. Такой прибор позволит видеть не только ток от генератора, но также ток разряда и точный ток, потребляемый электрооборудованием автомобиля. Соответственно, шунт для амперметра для этого способа подключения должен быть предназначен для установки на плюсовую линию.

Алгоритм подключения амперметра в машину:

  1. На плюсовой клемме АКБ отсоединяются все провода, кроме того, что идет на стартер (это крайне важно).
  2. В полученный разрыв устанавливается токовый шунт с соблюдением полярности согласно схеме и маркировке.
  3. К шунту подключаются слаботочные провода к амперметру согласно инструкции.
  4. Для самого амперметра обеспечивается питание от бортовой сети.
  5. Созданный узел тщательно изолируется.

Если при таком способе подключения использовать односторонний амперметр, то он будет отображать только тот ток, который потребляется электрооборудованием автомобиля. Двусторонние же приборы позволят видеть и ток заряда, и ток разряда.

Данный способ является наиболее распространенным, так как наиболее полно раскрывает возможности установленного амперметра.

Другие способы подключения амперметра (на «минус»)

Встречаются также ситуации, когда рассчитанный на подключение в плюсовую линию амперметр найти за приемлемые деньги не получается. В таких случаях можно приобрести «минусовый» прибор, но его подключение подразумевает сразу две сложности. Во-первых, минус от АКБ может быть подключен к массе автомобиля несколькими проводами, а нужен только один, через который идет весь ток. Во-вторых, через этот самый минусовый провод при запуске двигателя течет пусковой ток, который способен сжечь амперметр. В-третьих, для такого амперметра требуется отдельное питание.

Потому, для подключения подобных амперметров применяется следующий метод:

  1. Отсоедините от АКБ минусовую клемму.
  2. В полученный разрыв установите токовый шунт амперметра.
  3. Параллельно шунту установите размыкатель, который позволит на время запуска двигателя разгрузить шунт.
  4. Подключите к слаботочным клеммам шунта измерительные провода к амперметру согласно инструкции.
  5. Для питания шунта используйте DC-DC преобразователь напряжения 12 В -12 В с гальванической развязкой.
  6. Тщательно заизолируйте созданные узлы.

В качестве размыкателя в пункте №3 можно использовать классический выключатель массы с предусмотренной отдельной кнопкой, которая выводится в салон автомобиля. Преобразователь напряжения из пункта №5 в обилии продается у китайцев. При его выборе важно обратить внимание на характеристики по напряжению, а также на наличие гальванической развязки (если подать питание на такой амперметр напрямую, он моментально выйдет из строя).

Альтернатива подключению амперметра в автомобиле (клещи)

В качестве заключения кратко рассмотрим, как можно обойтись без встраивания амперметра (поскольку не так уж и просто это сделать), и измерить интересующие нас токи. Для измерения токов утечки достаточно обычного мультиметра. Для других измерений понадобятся токовые клещи. Конечно, их стоимость мало кого обрадует, но поверьте, хороший качественный амперметр с шунтом для автомобиля обойдется не дешевле.

Чтобы измерить токи утечки, необходимо мультиметр включить в режим амперметра с пределом до 10 А, не забыв переставить плюсовой щуп в соответствующий разъем на приборе. Амперметр включается в разрыв между АКБ и одной из отсоединенных от него клемм. Показания прибора – это и есть токи утечки. Внимание! Описанную процедуру проводить только при выключенном двигателе и электропотребителях. Запускать двигатель или включать мощную нагрузку (фары, внештатную акустику, печку), пока амперметр находится в цепи – категорически нельзя.

Ну а чтобы измерить ток холодной прокрутки (пусковой ток стартера), заряда и разряда АКБ, потребление энергии приборами, достаточно прикупить токовые клещи. Работать ими очень просто. Клещами нужно оцепить провод, по которому протекают интересующие нас токи. Например, чтобы измерить пусковой ток, клещи устанавливаются на плюсовой провод, идущий к стартеру. Остальные параметры можно измерить, установив прибор в местах, в которых устанавливается токовый шунт из описанных в статье способов.

Подключаем китайский цифровой вольтамперметр


Самодельщики, конструируя, разрабатывая и осуществляя самые разные схемы зарядных устройств или блоков питания, постоянно сталкиваются с немаловажным фактором — визуальным контролем за выходным напряжением и потребляемым током. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы. В частности: цифровой ампервольтметр — прибор очень простой, доступный по цене и отображает вполне точные информационные данные.

Но новичкам ввод в эксплуатацию (подключение в схему ампервольтметра) может оказаться задачей проблематичной, т. к. измерительный приборчик приходит без документации и подключить быстро обозначенные цветом провода не каждому по плечу.

Изображение одного из популярнейших среди самодельщиков вольтамперметра выложено ниже,

это ампервольтметр на 100 вольт/10 ампер, он поставляется уже со встроенным шунтом. Многие радиолюбители такие измерительные приборы довольно часто приобретают для своих самоделок. Цифровой прибор может запитываться как от отдельных источников,

так и от одного эксплуатируемого и измеряемого источника напряжения. Но тут скрыт небольшой нюанс, необходимо соблюдать условие — напряжение используемого источника питания находилось в рамках 4,5-30 В.

Самодельщикам, которым еще не совсем понятно: толстый проводок черного цвета подключаем на минус блока питания, толстый проводок красного цвета — на плюс блока питания (засветятся показания шкалы вольтметра),

толстый проводок синего цвета подключаем к нагрузке, второй конец от нагрузки приходит на плюс блока питания (засветятся показания шкалы амперметра).


Стоимость: ~186
