Антенна для авто своими руками

Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками. Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

  • анкерный болт;
  • набор для паяния;
  • около 3000 мм мягкой проволоки, сделанной из меди;
  • чехол из пластика;
  • схему для усилительного устройства;
  • транзистор КТ368А;
  • провод, который будет вести в салон автомобиля;
  • для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

  • при помощи магнитов;
  • используя вакуумные присоски;
  • струбцинами;
  • установить место для штатной антенны;
  • при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

  1. Взять проволоку и нарезать резьбу.
  2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
  3. Закрутить первую гайку.
  4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
  5. Зафиксировать все контргайкой.
  6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
  7. Зачистить центральную жилу радиокабеля.
  8. Намотать несколько витков защищенной жилы, закрепить все гайками.
  9. Соединить экран провода с корпусом транспортного средства.
  10. Подсоединить ко второму концу кабеля антенный разъем.
  11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Подключение и настройка

Конструкция автоантенны для приема радио в авто включает в себя 3 провода:

  1. Для заземления и установки приемного устройства. Он подключается к металлическому крепежному элементу и закручивается.
  2. Провод для питания. Он должен подсоединяться к идущему от радиоприемника проводу.
  3. Контактный. Его устанавливают в специальный разъем, который есть на корпусе автомагнитолы. В некоторых устройствах провод питания и контактный могут быть объединены в один общий.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Сегодня речь пой дет об антенне)

В первый же день, после покупки машины, заезжая в гараж, я зацепился антенной…после чего её вообще открутил, поскольку ей ловить нечего, да и выезжая из гаража можно было ей снова зацепиться и заработать неприятности(

Ездил я без нее месяца 4) И после чего решил сделать замену стандартной антенне)

Для этого мне понадобились анкерный болт и холодная сварка и медная проволока.

Анкерный болт взял потому что, диаметр резьбы у него был на 5, и длина оказалась нужной) Простых болтов большой длинны в магазинах не нашел(

Затем отдал папе этот болт, он у него сточил немного верхнюю часть, на токарном станке, и просверлил отверстия сверху и снизу, чтобы можно было вставить и зафиксировать проволоку.

Проволоку намотал в 2 слоя, после чего верхушку запаял.

Затем пошел в гараж, наклеил на основание антенны прозрачный оракал, дабы холодная сварка не прилипла к пластику.

В инструкции к холодной сварке, было написано, что с ней лучше работать в перчатках, смоченных водой…но на этот факт я забил, после чего пожалел)

Эта размятая масса липла к рукам, и с ней некомфортно было работать…поэтому и получилась у меня не очень красивая заготовка для обработки) Каждый в ней увидит что-то в меру своей испорченности) )

В общем после отвердения, отдал её снова папе, и он её обточил на токарном станке, после чего она стала выглядеть уже хорошо)

Я её загрунтовал, и покрасил в чёрный мат)

Смотрится на машине, не плохо) И работоспособность проверил на батином ФФ2, через переходник) Работает отлично)

Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Виды и принципы действия антенн

Антенны улавливают распространяющиеся повсюду электромагнитные волны. В проводнике антенны наводится слабая электродвижущая сила переменного радиочастотного тока. Она подается на приемное устройство. После этого происходит усиление, детектирование и выделение требуемой информации.

Антенны делятся на активные и пассивные. Первые отличаются наличием усилителя, который увеличивает сигнал автомобильной антенны. Активные приемные устройства обеспечивают стабильный прием радиостанций на расстоянии более 60 км от передатчика.

Пассивные антенны не имеют усилителя. Они отличаются большей простотой сборки своими руками. Пассивная автоантенна чаще всего устанавливается на крыше транспортного средства и обеспечивает уверенный прием сигнала на расстоянии до 15 км, например, в городской черте.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Инструкция по сборке

Сделать антенну для автомагнитолы своими руками в домашних условиях можно из материалов и инструментов, которые имеются в гараже или мастерской. Для штыря подойдет жесткая стальная или алюминиевая проволока. Корпус можно изготовить из дерева или пластика, не мешающего приему радиоволн.

Чтобы закрепить самодельную антенну для магнитолы своими руками на крыше автомобиля, потребуется магнит от неисправной колонки. На ту его сторону, которая будет соприкасаться с кузовом авто, приклеивается вырезанный по форме кусок пластиковой пленки или безворсовой ткани, чтобы защитить лакокрасочное покрытие от повреждений.

Неактивная

Чтобы сделать автомобильную антенну своими руками, потребуются:

  • жесткая медная или стальная проволока;
  • винт М5 с гайкой и контргайкой;
  • термоклей или термоусадочная трубка;
  • радиочастотный кабель со штекером для автомагнитолы;
  • грунтовка, эпоксидная смола или термопластик;
  • отвертка, кусачки и напильник.

Для изготовления штыря следует размотать проволоку и отрезать кусок длиной от 20 до 50 см. Затем его следует выпрямить, а нижний конец — загнуть под прямым углом и свернуть колечком, чтобы надеть на штырь болт, с помощью которого будет подключаться радиокабель. Нижнюю часть вибратора можно скрутить в виде спирали.

После этого подготавливается корпус. На его дне проделывается отверстие под крепежный магнит, который прикрепляется на клей. Центральная жила радиокабеля подключается к штырю через болт. Экранная оплетка отодвигается и изолируется таким образом, чтобы она не перемыкала на вибратор. Иначе радиоприемник в авто не будет работать.

Следующий этап — это установка антенны FM для автомобиля в корпус. Для этого следует проделать в нем отверстие по форме болта, который затем вставляется и фиксируется путем заливки холодной сваркой, другой застывающей смолой или пластиком. Этой части следует придать форму конуса и отшлифовать после застывания для более опрятного вида.

Можно также сделать автомобильную радиоантенну своими руками в домашних условиях в виде акульего плавника. Для этого потребуется анкерный болт длиной от 10 до 25 см, в обоих концах которого надо просверлить отверстия. На него следует намотать гибкую медную проволоку в 2 слоя как можно плотнее. Ее концы надо просунуть в ранее просверленные отверстия. Верхний конец следует надежно запаять, а на нижний — накрутить гайку с контргайкой.

Затем следует сделать внешний слой изоляции из эпоксидной смолы или термопластика и придать ему нужную форму.

Не следует использовать винил или карбон, так как они затрудняют прием радиосигнала.

Когда корпус застынет, следует обработать поверхность на токарном станке или путем ручного шлифования, чтобы придать изделию опрятный вид.

В завершение работ по изготовлению радиоантенны в виде акульего плавника для авто самому следует ее покрасить в цвет кузова, если расцветка использованного для корпуса материала отличается от черного. Установка приемного устройства на крышу осуществляется через специальный кронштейн, который не позволит штырю соприкасаться с кузовом. Эта конструкция будет хорошо принимать полезный ФМ-сигнал в крупных городах с мощными передатчиками, выделяя его на фоне помех.

Активная

Чтобы сделать активную антенну авто своими руками, потребуется усилитель от телевизионной антенны, рассчитанный на 12 В, вместе с прилагаемым инжектором питания и кожухом и 2 телескопические антенны от бытовых радиоприемников.

В их нижних частях следует просверлить отверстия, подходящие по диаметру ко входам усилителя. Для более надежного крепления между этими деталями и платой усилителя нужно проложить по шайбе. Вся конструкция помещается в герметичный кожух, к нижней части которого прикрепляется фиксационный магнит.

Подавать питание на усилитель можно не только через инжектор, но и таким способом. В разрыв центральной жилы радиочастотного кабеля включается конденсатор емкостью 20-50 пФ. Голубой с белой полосой провод автомагнитолы удлиняется и подключается к выводу конденсатора, обращенному к усилителю. В разрыв этого провода нужно включить дроссель, состоящий из 100 витков тонкого провода и намотанный на ферритовом сердечнике.

Эта антенна будет обеспечивать уверенный прием не только радиостанций, но еще и аналоговых и цифровых телеканалов в машине. Сделать автомобильную антенну можно также с усилителем на основе транзистора КТ 368 А или аналогичного ему.

Для изготовления GPS-антенны на авто потребуется кусок проволоки толщиной 2,5 мм, корпус, сделанный из пластика, и кабель. Также в качестве приемного устройства для навигатора можно задействовать радиоантенну Bosch, клеящуюся на ветровое стекло, если демонтировать модуль усилителя сигнала радиостанций для автоприемника.

Чтобы сделать автомобильную антенну своими руками для GPS, следует загнуть кусок проволоки под прямым углом с трех сторон. Получится П-образная конструкция. Левый край следует загнуть под острым углом, а правый — под прямым. Длина последнего лепестка должна быть около 18 мм. Длина сторон такой антенны — 46 мм.

Соблюдение размеров необходимо для обеспечения работоспособности приемного устройства. Кабель со штекером для антенны GPS припаивается к лепестку, изогнутому под прямым углом. В заключение конструкция помещается в корпус и приклеивается на лобовое стекло или ставится поближе к нему под приборную панель.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Подключение и настройка

Перед подключением самодельной антенны для автомагнитолы необходимо убедиться в том, что кабель не имеет повреждений. Затем он прокладывается под приборной панелью автомобиля до магнитолы. Если кабель заводится в салон через отверстие в крыше, то все отверстия тщательно герметизируются. Штекер кабеля вставляется в автомобильный ресивер.

Если приемное устройство собрано правильно, то все доступные станции должны приниматься четко и уверенно без эфирного мусора. Провод питания активной антенны подсоединяется к голубому с белой полосой проводу автомагнитолы или напрямую к аккумулятору через выключатель.

FM-антенна своими руками - ElectrikTop.ru

Несмотря на развитие интернета, прослушивание радиостанций остается не менее популярным. За спросом поспевает и предложение: количество вещательных программ в диапазоне fm позволяет выбрать волну на любой вкус. Можно остановиться на прослушивании музыки, новостей, аудиокниг, а, если надоест – легким движением руки сменить радиостанцию.

Но есть одна проблема: качественный прием радиостанций не везде возможен. Звучание сопровождается шумом, помехами или периодически пропадает вовсе.

Устранению этого недостатка поможет fm антенна, которую можно изготовить в домашних условиях.

Причины неуверенного приема радиостанций

Каждый радиоприемник имеет в своем составе встроенную антенну. Для того, чтобы она уверенно воспринимала полезный сигнал, отделяя его от шумов и помех, его уровень должен превышать определенный порог. Это значение называют чувствительностью радиоприемника. Хороший приемник обладает лучшей чувствительностью, но с расстоянием от передающей антенны уровень радиосигнала падает. На некоторой дистанции прием на встроенную фм антенну становится невозможным.

Но даже на небольших расстояниях на территории города встречаются мертвые зоны, где сигнал резко затухает. Радиоволна распространяется только по прямой и плохо проходит сквозь препятствия. Но зато имеет свойство от них отражаться. Правда, после отражения она теряет свою мощность. Но отраженный сигнал, складываясь с основным, приводит к полной неразборчивости сигнала от радиостанции.

Прямолинейное распространение радиоволн фм диапазона не позволяет уверенно их принимать и за линией горизонта, куда сигнал от передающей антенны проникнуть не в состоянии. Он может попадать за горизонт, отражаясь от облаков, но это зависит от погоды и все равно не очень помогает.

Выходом из положения является:

  • усиление входного сигнала перед подачей на вход приемника;
  • избирательный прием только с одного направления;
  • подъем точки приема на некоторую высоту.

Всего этого поможет добиться антенна для радиоприемника, которую можно сделать своими руками.

Параметры антенн

Перед тем как сделать антенну для радио своими руками, нужно разобраться в минимуме теории. Каждая радиостанция вещает на своей несущей частоте, на которую и настраивается приемник. На нее должна быть рассчитана и антенна. Соседние станции она будет тоже захватывать, но сигнал будет немного слабее.

Этим и отличаются антенны для укв и диапазона fm. УКВ (ультракороткие волны) антенна принимает сигналы в диапазоне 66–74 МГц, а диапазон фм – 88–108 МГц. Но на ультракоротких волнах вещание практически не ведется, по той же причине стали не актуальны и КВ антенны. Поэтому сконцентрируемся на изготовлении приемных устройств для фм своими руками.

Главным параметром для конструирования любой самодельной антенны является длина волны принимаемого сигнала. От нее зависят геометрические размеры устройства. Длину волны можно подсчитать, поделив скорость света (в м/с) на частоту принимаемого сигнала, не забыв, конечно, перевести его в герцы. Результат получается в метрах.

Внутренние антенные устройства радиоприемников и некоторые внешние их модели одинаково принимают сигнал со всех сторон. Но есть конструкции, обладающие диаграммой направленности: максимальный уровень приема получается при точной настройке направления на станцию. Достоинством этих конструкций является способность усиливать сигнал, по сравнению с ненаправленными.

И еще один параметр радиоволны, важный для ее приема – поляризация. Сигналы в фм диапазоне поляризованы вертикально, то есть вектор изменения напряженности поля в ней расположен вертикально относительно направления распространения. Поэтому и антенны для приема должны быть ориентированы соответствующим образом.

Штыревая антенна

Простейшая антенная для радио своими руками выполняется буквально из подручных материалов. Она изготавливается в виде вертикального штыря из любого материала, проводящего электрический ток. Нижний конец штыря соединяется со входом радиоприемника и крепится к опорной поверхности через изолятор. Верхний остается свободным.

Главное требование к штыревой антенне – ее длина, выполняющаяся равной четверти длины волны принимаемого сигнала. Если предполагается использовать ее на всем диапазоне фм, то для расчетов берется длина волны центра диапазона.

А еще – она должна быть прочной и выдерживать внешние воздействия без изгибов. Но это не главное. Если в гнездо радиоприемника вставить кусок проволоки и свободный конец закрепить на ближайшем к нему окружающем предмете интерьера, то прием станет лучше. Это  простейший аналог штыревой антенны.

Второй ее аналог – телескопическая штанга, встроенная в приемник. Изменением ее длины настраивается центральная частота приема, изменением в пространстве добиваются лучшего качества для данного диапазона: вспомним про поляризацию.

Рамочная антенна

Рамочные антенны, напоминающие внешним видом катушку, посложнее в изготовлении. На любом доступном диэлектрическом основании, включая даже дерево, вплотную друг к другу наматываются витки провода в виде круга или рамки. Геометрические размеры получаемой фигуры зависят от длины волны. Суммарная же длина провода должна быть в 4–6 раз меньше ее.

Поэтому рамки с большим количеством витков характерны лишь для антенны кв диапазона. Для рамочной антенны fm диапазона достаточно одного витка. Главное, чтобы он сохранял свою форму.

Можно закрепить на пластиковом, гетинаксовом или текстолитовом основании толстый медный проводник любым доступным способом.

Еще более оригинальный способ изготовления такой антенны своими руками – наклеиванием фольги на основание. Монтажные размеры такого приемного устройства показаны на рисунке. Минимальные размеры указаны в скобках, максимальные – без скобок.

К рамке, согласно рисунку, припаивается коаксиальный кабель с волновым сопротивлением 50–75 Ом. Другой конец кабеля соединяется штекером с приемником сигнала. Только если вы не хотите изучать основы пайки по алюминию, фольгу лучше взять медную или латунную. Места пайки желательно защитить от атмосферных воздействий: покрыть лаком или покрасить. Припой плохо переносит влагу.

Как сделать своими руками антенну для автомагнитолы

Главная » Разное » Как сделать своими руками антенну для автомагнитолы

автомобильная для радио в домашних условиях, самодельная автоантенна в машину, как сделать для магнитолы в авто, активная радиоантенна, самому усилить сигнал FM, GPS, штекер

Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Виды и принципы действия антенн

Антенны улавливают распространяющиеся повсюду электромагнитные волны. В проводнике антенны наводится слабая электродвижущая сила переменного радиочастотного тока. Она подается на приемное устройство. После этого происходит усиление, детектирование и выделение требуемой информации.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • Pioneer 50%, 1894 голоса

    1894 голоса 50%

    1894 голоса - 50% из всех голосов

  • Alpine 15%, 557 голосов

    557 голосов 15%

    557 голосов - 15% из всех голосов

  • Kenwood 11%, 404 голоса

    404 голоса 11%

    404 голоса - 11% из всех голосов

  • Sony 8%, 319 голосов

    319 голосов 8%

    319 голосов - 8% из всех голосов

  • JVC 7%, 248 голосов

    248 голосов 7%

    248 голосов - 7% из всех голосов

  • Другую. .. 5%, 172 голоса

    172 голоса 5%

    172 голоса - 5% из всех голосов

  • Prology 2%, 64 голоса

    64 голоса 2%

    64 голоса - 2% из всех голосов

  • Mystery 1%, 55 голосов

    55 голосов 1%

    55 голосов - 1% из всех голосов

  • 53 голоса 1%

    53 голоса - 1% из всех голосов

  • Soundmax 1%, 34 голоса

    34 голоса 1%

    34 голоса - 1% из всех голосов

Всего голосов: 3800

Голосовало: 3244

13.11.2019

×

Вы или с вашего IP уже голосовали.

Антенны делятся на активные и пассивные. Первые отличаются наличием усилителя, который увеличивает сигнал автомобильной антенны. Активные приемные устройства обеспечивают стабильный прием радиостанций на расстоянии более 60 км от передатчика.

Пассивные антенны не имеют усилителя. Они отличаются большей простотой сборки своими руками. Пассивная автоантенна чаще всего устанавливается на крыше транспортного средства и обеспечивает уверенный прием сигнала на расстоянии до 15 км, например, в городской черте.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »

Инструкция по сборке

Сделать антенну для автомагнитолы своими руками в домашних условиях можно из материалов и инструментов, которые имеются в гараже или мастерской. Для штыря подойдет жесткая стальная или алюминиевая проволока. Корпус можно изготовить из дерева или пластика, не мешающего приему радиоволн.

Чтобы закрепить самодельную антенну для магнитолы своими руками на крыше автомобиля, потребуется магнит от неисправной колонки. На ту его сторону, которая будет соприкасаться с кузовом авто, приклеивается вырезанный по форме кусок пластиковой пленки или безворсовой ткани, чтобы защитить лакокрасочное покрытие от повреждений.

Неактивная

Чтобы сделать автомобильную антенну своими руками, потребуются:

  • жесткая медная или стальная проволока;
  • винт М5 с гайкой и контргайкой;
  • термоклей или термоусадочная трубка;
  • радиочастотный кабель со штекером для автомагнитолы;
  • грунтовка, эпоксидная смола или термопластик;
  • отвертка, кусачки и напильник.

Для изготовления штыря следует размотать проволоку и отрезать кусок длиной от 20 до 50 см. Затем его следует выпрямить, а нижний конец — загнуть под прямым углом и свернуть колечком, чтобы надеть на штырь болт, с помощью которого будет подключаться радиокабель. Нижнюю часть вибратора можно скрутить в виде спирали.

После этого подготавливается корпус. На его дне проделывается отверстие под крепежный магнит, который прикрепляется на клей. Центральная жила радиокабеля подключается к штырю через болт. Экранная оплетка отодвигается и изолируется таким образом, чтобы она не перемыкала на вибратор. Иначе радиоприемник в авто не будет работать.

Следующий этап — это установка антенны FM для автомобиля в корпус. Для этого следует проделать в нем отверстие по форме болта, который затем вставляется и фиксируется путем заливки холодной сваркой, другой застывающей смолой или пластиком. Этой части следует придать форму конуса и отшлифовать после застывания для более опрятного вида.

Можно также сделать автомобильную радиоантенну своими руками в домашних условиях в виде акульего плавника. Для этого потребуется анкерный болт длиной от 10 до 25 см, в обоих концах которого надо просверлить отверстия. На него следует намотать гибкую медную проволоку в 2 слоя как можно плотнее. Ее концы надо просунуть в ранее просверленные отверстия. Верхний конец следует надежно запаять, а на нижний — накрутить гайку с контргайкой.

Затем следует сделать внешний слой изоляции из эпоксидной смолы или термопластика и придать ему нужную форму.

Не следует использовать винил или карбон, так как они затрудняют прием радиосигнала.

Когда корпус застынет, следует обработать поверхность на токарном станке или путем ручного шлифования, чтобы придать изделию опрятный вид.

В завершение работ по изготовлению радиоантенны в виде акульего плавника для авто самому следует ее покрасить в цвет кузова, если расцветка использованного для корпуса материала отличается от черного. Установка приемного устройства на крышу осуществляется через специальный кронштейн, который не позволит штырю соприкасаться с кузовом. Эта конструкция будет хорошо принимать полезный ФМ-сигнал в крупных городах с мощными передатчиками, выделяя его на фоне помех.

Активная

Чтобы сделать активную антенну авто своими руками, потребуется усилитель от телевизионной антенны, рассчитанный на 12 В, вместе с прилагаемым инжектором питания и кожухом и 2 телескопические антенны от бытовых радиоприемников. В их нижних частях следует просверлить отверстия, подходящие по диаметру ко входам усилителя. Для более надежного крепления между этими деталями и платой усилителя нужно проложить по шайбе. Вся конструкция помещается в герметичный кожух, к нижней части которого прикрепляется фиксационный магнит.

Подавать питание на усилитель можно не только через инжектор, но и таким способом. В разрыв центральной жилы радиочастотного кабеля включается конденсатор емкостью 20-50 пФ. Голубой с белой полосой провод автомагнитолы удлиняется и подключается к выводу конденсатора, обращенному к усилителю. В разрыв этого провода нужно включить дроссель, состоящий из 100 витков тонкого провода и намотанный на ферритовом сердечнике.

Эта антенна будет обеспечивать уверенный прием не только радиостанций, но еще и аналоговых и цифровых телеканалов в машине. Сделать автомобильную антенну можно также с усилителем на основе транзистора КТ 368 А или аналогичного ему.

GPS

Для изготовления GPS-антенны на авто потребуется кусок проволоки толщиной 2,5 мм, корпус, сделанный из пластика, и кабель. Также в качестве приемного устройства для навигатора можно задействовать радиоантенну Bosch, клеящуюся на ветровое стекло, если демонтировать модуль усилителя сигнала радиостанций для автоприемника.

Чтобы сделать автомобильную антенну своими руками для GPS, следует загнуть кусок проволоки под прямым углом с трех сторон. Получится П-образная конструкция. Левый край следует загнуть под острым углом, а правый — под прямым. Длина последнего лепестка должна быть около 18 мм. Длина сторон такой антенны — 46 мм.

Соблюдение размеров необходимо для обеспечения работоспособности приемного устройства. Кабель со штекером для антенны GPS припаивается к лепестку, изогнутому под прямым углом. В заключение конструкция помещается в корпус и приклеивается на лобовое стекло или ставится поближе к нему под приборную панель.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Подключение и настройка

Перед подключением самодельной антенны для автомагнитолы необходимо убедиться в том, что кабель не имеет повреждений. Затем он прокладывается под приборной панелью автомобиля до магнитолы. Если кабель заводится в салон через отверстие в крыше, то все отверстия тщательно герметизируются. Штекер кабеля вставляется в автомобильный ресивер.

Если приемное устройство собрано правильно, то все доступные станции должны приниматься четко и уверенно без эфирного мусора. Провод питания активной антенны подсоединяется к голубому с белой полосой проводу автомагнитолы или напрямую к аккумулятору через выключатель.

omagnitolah.ru

автомобильная, в домашних условиях, радио, как сделать, самодельная, активная, усилить сигнал, FM, ФМ

Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками. Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

  • анкерный болт;
  • набор для паяния;
  • около 3000 мм мягкой проволоки, сделанной из меди;
  • чехол из пластика;
  • схему для усилительного устройства;
  • транзистор КТ368А;
  • провод, который будет вести в салон автомобиля;
  • для активного диполя — резисторы и конденсаторы.
Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

  • при помощи магнитов;
  • используя вакуумные присоски;
  • струбцинами;
  • установить место для штатной антенны;
  • при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

  1. Взять проволоку и нарезать резьбу.
  2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
  3. Закрутить первую гайку.
  4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
  5. Зафиксировать все контргайкой.
  6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
  7. Зачистить центральную жилу радиокабеля.
  8. Намотать несколько витков защищенной жилы, закрепить все гайками.
  9. Соединить экран провода с корпусом транспортного средства.
  10. Подсоединить ко второму концу кабеля антенный разъем.
  11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Подключение и настройка

Конструкция автоантенны для приема радио в авто включает в себя 3 провода:

  1. Для заземления и установки приемного устройства. Он подключается к металлическому крепежному элементу и закручивается.
  2. Провод для питания. Он должен подсоединяться к идущему от радиоприемника проводу.
  3. Контактный. Его устанавливают в специальный разъем, который есть на корпусе автомагнитолы. В некоторых устройствах провод питания и контактный могут быть объединены в один общий.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

autotuning.expert

Антенна, своими руками!) — Ford Focus Hatchback, 1.6 л., 2011 года на DRIVE2

Всем привет!) )

Сегодня речь пой дет об антенне)

В первый же день, после покупки машины, заезжая в гараж, я зацепился антенной…после чего её вообще открутил, поскольку ей ловить нечего, да и выезжая из гаража можно было ей снова зацепиться и заработать неприятности(

Сток антенна

Ездил я без нее месяца 4) И после чего решил сделать замену стандартной антенне)

Без антенны

Для этого мне понадобились анкерный болт и холодная сварка и медная проволока.

Анкерный болт взял потому что, диаметр резьбы у него был на 5, и длина оказалась нужной) Простых болтов большой длинны в магазинах не нашел(

Затем отдал папе этот болт, он у него сточил немного верхнюю часть, на токарном станке, и просверлил отверстия сверху и снизу, чтобы можно было вставить и зафиксировать проволоку.

Проволоку намотал в 2 слоя, после чего верхушку запаял.

Затем пошел в гараж, наклеил на основание антенны прозрачный оракал, дабы холодная сварка не прилипла к пластику.

В инструкции к холодной сварке, было написано, что с ней лучше работать в перчатках, смоченных водой…но на этот факт я забил, после чего пожалел)

Эта размятая масса липла к рукам, и с ней некомфортно было работать…поэтому и получилась у меня не очень красивая заготовка для обработки) Каждый в ней увидит что-то в меру своей испорченности) )

Без комментариев XD

В общем после отвердения, отдал её снова папе, и он её обточил на токарном станке, после чего она стала выглядеть уже хорошо)

Я её загрунтовал, и покрасил в чёрный мат)

На машине

Смотрится на машине, не плохо) И работоспособность проверил на батином ФФ2, через переходник) Работает отлично)

p. s. Сегодня с батей решили посветить под обшивки дверей, в зоне динамиков) И увидели там что-то похожее на динамик) ) После чего я снял с передней пассажи двери обшивку, и под ней действительно был динамик!) Правда твиттеры на заводе не поставили в передние двери( Но я итак рад, первое время со сток динамиками буду кататься, после установки магнитолы)


Спасибо за внимание)

www.drive2.ru

Автомобильная ТВ антенна своими руками — Лада 2111, 1.6 л., 2008 года на DRIVE2

Началось все с покупки 2-din мультимедийного проигрывателя mystery mdd 6220s

mystery mdd 6220s

mystery mdd 6220s

Данный проигрыватель имеет встроенный ТВ -тюнер, ДВД-проигрыватель, тут же стал выбор ТВ антенны. Цены на такие антенны не маленькие, но а качество их работы практически никакое. Не много посидев и посмотрев на обычную польскую антенну для ТВ, подумал а не использовать мне, от нее усилитель.

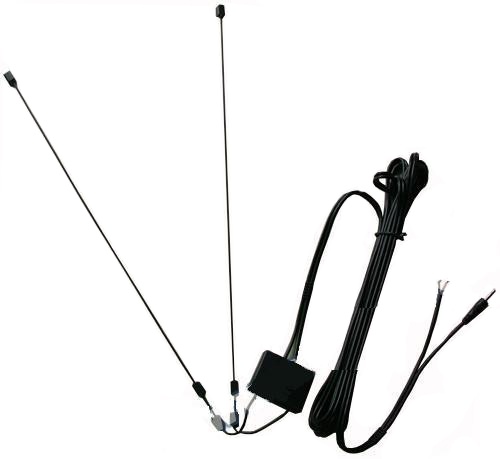

Для приема сигнала решил поставить две телескопические антенны от радиоприемника (такие антенны продаются на любом радиорынке), корпус для антенны также взялся от польской антенны, который поставился на магнитное крепление от старой автомобильной антенны

Теперь стал вопрос как подать питание на усилитель, оказалось очень просто: аналогично как на стационарном ТВ. Берем разъем для активной ТВ антенны и припаиваем к нему проводок.

Далее пропускаем кабель от антенны как и куда он должен быть проложен чтоб не пережимался, не перегибался, не перетирался и прикручиваем его к разъему.

Провод который припаян к разъему, подключаем к выходу +12 на магнитофоне который включает усилитель или активную антенну. Вставляем в гнездо штекер и наслаждаемся.

Вот так у меня антенна в законченном виде.

Работает такая антенна в раз 10 лучше любой заводской, а по цене обходится в 10 раз дешевле. Уверенный прием практически всех каналов на расстояние до 60 км от вышки, но нужно соблюдать одно условие . антенна обязательно должна быть на крыше, внутри авто ТВ сигнал сильно глушится.

Вот фото качества изображения (место: г. Черновцы ул. Русская 248 ) расчетное расстояние до вышки 12 км

Цена вопроса: 40 грн

www.drive2.ru

Антенна для автомагнитолы своими руками

Трудно найти автолюбителя, который во время поездки не включал бы музыку или не слушал бы новости по радио. Автомагнитола предназначена не только для развлечения. У нее есть и более важная цель – водитель, особенно во время длительного путешествия, постоянно должен получать какую-то интересную информацию, чтобы не уснуть за рулем. При этом сигнал должен быть четким, так что без дополнительного приемного устройства не обойтись. Антенна для автомагнитолы своими руками – есть ли у нее преимущества? Об этом мы сейчас поговорим.

к содержанию ↑

Для чего нужна антенна?

Любой человек, хоть раз в жизни видевший радиоприемник, знает, что без антенны никакой радиопередачи не услышишь, потому что не будет сигнала или он будет настолько слабым и хриплым, что лучше и не принимать.

У современных антенн есть и другие функции – они ловят связь, телевизионный сигнал, навигационные данные. Словом, без такого устройства не обойтись просто никак.

к содержанию ↑

Автомобильная антенна – какая она?

Чем антенна от магнитолы отличается от остальных? Она являет собой четвертьволновый вибратор. Плюс согласующие устройства, конечно. Фактически, это все образует сигнальную линию, а “земля” — ваш автомобиль, его корпус. Все это и приводит к приему сигнала.

Антенна для магнитолы своими руками — дело вполне возможное, конструкция устройства довольно проста, если вы умеете держать паяльник. Впрочем, иногда можно обойтись и без пайки.

Купить такое устройство тоже проблем не составит. Чтобы сделать или купить антенну, нужно прежде всего понять несколько вещей:

  • назначение;
  • тип модуляции;
  • волновой диапазон.
к содержанию ↑

Какие бывают антенны?

Устройств для приема сигнала в магазинах достаточно много. Их можно разделить по нескольким признакам:

  • по назначению;
  • по типу установки;
  • по типу усиления;
  • по месту размещения.
Назначение

Что именно вы собираетесь принимать? Это могут быть:

  • радиосигнал;
  • телесигнал;
  • универсальные или комбинированные;
  • спутниковый сигнал для навигационных систем.

В чем разница:

  • Самые дешевые устройства – для приема радиосигнала. Это простой усилитель, который позволяет принимать хороший сигнал, где бы вы ни находились. В этом случае самый главный параметр – диапазон. Чем он больше, тем дальше от ближайшей радиостанции вы сможете принимать четкий сигнал.
  • Телеантенны стоят несколько дороже, потому что они сложнее. Если у вас в салоне есть портативный телевизор, придется покупать для него спутниковую антенну. Она очень вас выручит.

Важно! При наличии в салоне нескольких устройств нет смысла приобретать отдельную антенну для приема навигационных данных. Лучше выбрать универсальную, которая ловит и радио, и телевидение, и GPS. Она, конечно, обойдется дороже, но зато придется покупать всего одну, а не две, и не три.

Очень полезно знать и параметры связи, то есть частоту колебаний, которые принимает то или иное устройство:

  • радио УКВ FM – 70-108 мГц;
  • радио в диапазоне гражданской связи, или СВ – 27 мГц;
  • телевидение – до 900 мГц;
  • GPS – 400 мГц.
Тип установки

Прикрепить антенну к автомобилю можно разными способами. В зависимости от типа крепления, ее и можно отнести к одному из типов:

  • магнитные:
  • на присосках;
  • на струбцинах;
  • на резьбе;
  • врезные;
  • встраиваемые.

Самые простые – на присосках и магнитные, установить их в автомобиль может даже ребенок. Самый сложный вариант – встраиваемые.

Важно! В некоторые модели автомобилей их устанавливают сразу на заводе. Преимущество такого способа — никакие провода и штыри не мешают пассажирам, поэтому и нет опасений, что кто-нибудь может ее случайно задеть.

Впрочем, и любую другую антенну можно установить удобно и надежно.

Место размещения

Где будет находиться ваша антенна? Снаружи автомобиля или в салоне? Есть варианты. Антенны бывают:

  • наружные;
  • внутренние, или салонные.

Важно! Поскольку корпус автомобиля чаще всего выполнен из металла и является непрозрачным для радиоволн, предпочтение нужно всегда отдавать внешним антеннам. Некоторые современные автомобили имеют пластиковые корпуса. Это тот исключительный случай, когда оправдано применение внутренней антенны.

Тип усиления

По этому параметру устройства делятся на две категории:

  • активные;
  • пассивные.

Важно! Пассивная только ловит сигнал, активная его еще и усиливает. Второй вариант предпочтительнее, поскольку дает возможность принимать радиопередачи даже в неблагоприятных условиях.

к содержанию ↑

Выбираем антенну

Есть прямая связь между размером устройства и диапазоном:

  • Самые большие и мощные – связные. Автомобильная связная антенна ставится строго вертикально, поскольку именно такое положение соответствует типу поляризации. Длина ее составляет 3 м 50 см, а для согласования отличий между четвертью волны и размером в основание ставится специальная удлиняющая катушка. Фактически, антенна сворачивается, что и позволяет ставить ее в том числе и на небольшие автомобили. Кроме того, сейчас есть выделенные для связи диапазоны, где связные антенны получаются очень компактными.
  • Телевизионный прием в автомобилях ведется, как правило, в дециметровом диапазоне, и антенны имеют небольшие геометрические размеры. Для приема цифрового телевидения приемное устройство чаще всего размещается на крыше автомобиля, и иногда защищено радиопрозрачным обтекателем из пластика. Возможно применение штыревых и дискоконусных антенн.

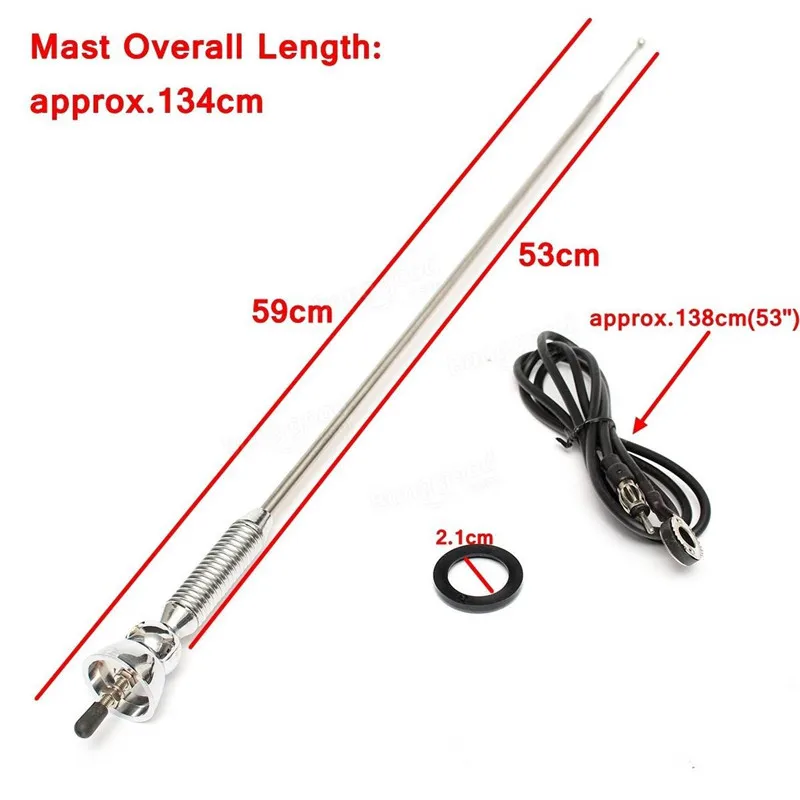

  • Для приема радиосигнала в диапазоне УКВ FM применяются штыревые приемные устройства. По цене они дешевле и телевизионных, и связных.
к содержанию ↑

Выбираем разъем

Определившись с назначением, местом установки и способом крепления, обратите внимание на разъем на антенном кабеле.

Он должен соответствовать гнезду антенного входа на корпусе приемника. Это желательно проверить с помощью пробного подключения. При видимом сходстве разъемы от разных производителей могут иметь мелкие конструктивные отличия, исключающие совместимость.

Важно! Желательно, чтобы разъем тем или иным способом фиксировался – например, поворотом на определенный угол, или резьбовой муфтой. Это защитит антенну от самопроизвольного отключения при толчках и вибрациях во время движения автомобиля.

к содержанию ↑

Устанавливаем антенну

Для начала:

  1. Временно поставьте антенну на место, где она будет стоять.
  2. Подключите антенный разъем.
  3. Если она активная, подключите питание.
  4. Дальше действуйте согласно прилагаемой инструкции.
  5. Когда несъемная антенна заработала – можно ее смело закреплять.

Все дальнейшие работы сводятся к укладке кабеля:

  1. Снимите обшивку.
  2. Проложите провода по направлению к передней стойке.
  3. Как следует закрепите провод клейкой лентой по всей длине (иногда элементы крепежа входят в комплект изделия).
  4. Проложите провод к магнитоле (через зазор в панели приборов).
  5. Соедините кабель антенны с магнитолой.
  6. Обмотайте место соединения изолентой.
  7. Проверьте, загорелся ли индикатор на антенне.
  8. Установите обшивку автомобиля и остальные снятые детали
к содержанию ↑

Антенна для автомагнитолы своими руками в домашних условиях

Основное достоинство антенны для автомагнитолы своими руками заключается в том, что владелец приспосабливает ее к потребностям и возможностям своего автомобиля:

  • Если у вас уже есть определенный набор радиодеталей и инструментов, такой вариант получится дешевле.
  • Если же вам придется покупать необходимые детали – самодельная антенна может обойтись и дороже заводской.
Готовим материалы

Основная часть любой антенны – вибратор. Он представляет собой токопроводящий провод длиной не менее четверти длины волны, а еще лучше – полуволновой.

Важно! Так как при движении автомобиля штыревая антенна будет испытывать большое сопротивление воздуха, в качестве вибратора лучше всего применить жесткую упругую металлическую проволоку сечением не менее 2 мм.

Чтобы сделать антенну для автомагнитолы своими руками, вам также понадобятся:

  • изолятор;
  • антенный кабель;
  • разъем, подходящий для магнитолы;
  • инструменты для работы по металлу;
  • герметик;
  • паяльник;
  • пинцет;
  • кусачки;
  • припой;
  • канифоль;
  • флюс;
  • термоклей;
  • круглый магнит от динамика.

Определитесь с типом крепления и вводом кабеля в салон.

Вариант 1

Антенна крепится в корпусе автомобиля. В этом случае можно использовать уже имеющееся технологическое отверстие, либо же его придется сделать, что во многих случаях нежелательно.

Важно! Если отверстие есть, понадобится подходящий изолятор. Он должен плотно входить в отверстие и фиксироваться в нем.

В качестве изоляторов для антенны для автомагнитолы своими руками используются:

  • радиотехническая керамика;
  • фторопласт;
  • оргстекло.

Важно! Лучший материал для изолятора – радиотехническая керамика. Оргстекло применяется реже по причине его хрупкости.

Изолятор представляет собой пробку, которая плотно входит в отверстие. С внутренней стороны он может крепиться гайкой. В любом случае его надо дополнительно залить герметиком:

  1. Возьмите проволоку, выбранную для вибратора.
  2. Нарежьте с одной стороны резьбу чуть длиннее высоты изолятора (с запасом под 4 фиксирующие гайки).
  3. Закрутите первую гайку.
  4. Вставьте проволоку в отверстие изолятора.
  5. Закрутите вторую гайку.
  6. Зафиксируйте контргайкой (желательно применение шайб).
  7. Вставьте изолятор в технологическое отверстие в корпусе автомобиля.
  8. Зафиксируйте его гайкой.

Антенна готова, теперь займемся снижением.

  1. Возьмите радиокабель.
  2. Зачистите его центральную жилу.
  3. Намотайте несколько витков зачищенной жилы на вибратор, находящийся внутри автомобиля.
  4. Закрепите гайкой и зафиксируйте контргайкой.
  5. Экран провода полезно соединить с корпусом автомобиля.

Важно! Чтобы не делать лишних отверстий, можно подсунуть его под гайку изолятора, предварительно зачистив место на корпусе. Можно также применить электропроводящий клей.

  1. Ко второму концу кабеля подсоедините антенный разъем, который будет вставляться в антенное гнездо приемника.
  2. Зафиксируйте кабель в салоне любым способом, чтобы он не мешал и не портил вид салона.
Вариант 2

Если вы не хотите возиться с отверстием в корпусе, можете изготовить антенну для автомагнитолы своими руками по принципу полицейской мигалки. Конструктивно она еще проще.

Вам необходимы:

  • проволока для вибратора;
  • плашка для нарезания резьбы;
  • 4 гайки;
  • контейнер для бутербродов или другая пластмассовая коробка;
  • эпоксидная смола;
  • магнит от старого динамика;
  • кусок тонкой резины.

Как сделать антенну для автомагнитолы своими руками:

  1. Нарежьте резьбу на одном из концов прута-вибратора.
  2. Наверните гайку до упора.
  3. Посередине дна банки для бутербродов просверлите отверстие под прут.
  4. Вставьте прут в отверстие, желательно положить под гайку шайбу, резьба должна находиться внутри банки.
  5. Зафиксируйте шайбой и гайкой штырь с внутренней стороны.
  6. Как и в первом случае, присоедините центральную жилу кабеля к штырю.
  7. Зафиксируйте с помощью гаек и шайб.

Лучше, если кабель будет входить в боковую стенку банки, для чего предварительно надо в ней сделать соответствующее отверстие:

  1. Заполните банку эпоксидной смолой.
  2. Закройте крышкой.
  3. Дайте смоле застыть.
  4. Стык крышки и стенки банки загерметизируйте термоклеем.
  5. Ко дну банки приклейте магнит: чтобы он не царапал корпус автомобиля, наклейте на него тонкую резиновую прокладку.

В этом случае экран кабеля не подключается к корпусу, поскольку имеет с ним контакт в разъеме приемника. Такое устройство ставится на крышу автомобиля и фиксируется магнитом. При этом кабель проходит через боковое стекло дверцы водителя. В случае необходимости антенну можно легко снять.

Важно! Такая антенна для автомагнитолы своими руками подходит только к автомобилям с железными корпусами. В других случаях можно приспособить для крепления вакуумную присоску.

Для безопасности на конец самодельной штыревой антенны полезно надеть яркий пластмассовый шарик, зафиксировав его термоклеем либо закрепив на резьбе.

к содержанию ↑

Видеоматериал

Разобравшись с тем, как сделать антенну для автомагнитолы своими руками, вы наверняка смогли принять решение — заниматься этим самостоятельно или все же купить уже готовое приспособление. Какой бы вариант вы ни выбрали, надеемся, вы будете удовлетворены качеством сигнала и ваши путешествия будут приятными.

Поделиться в соц. сетях:

serviceyard.ru

Автомобильная антенна своими руками: разновидности и создание

Автомобильные антенны сегодня расходятся предназначением. В боевых условиях ловят связь, в мирных – каналы вещания, навигационную информацию. Автомобильная антенна представляет собой четвертьволновый вибратор, дополненный согласующими устройствами. Сигнальная линия, землей послужит корпус автомобиля. За счет двух этих составляющих становится возможен прием сигнала. Ввиду простоты конструкции изготавливают автомобильную антенну своими руками. Определите вначале назначение устройства, диапазон волн, тип модуляции. Три основные составляющие, закладываемые конструкцией.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

  1. Прием радиовещания.
  2. Прием телевещания.
  3. Прием спутниковой информации систем навигации.
  4. Связные автомобильные антенны.
  • Способ установки антенн на авто:
  1. Магнитные.
  2. На присоске.
  3. Врезные.
  4. Резьбовое соединение.
  5. На струбцине.
  6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

  • По месту размещения:
  1. Наружные автомобильные антенны.
  2. Салонные (внутренние).
  • Типу усиления:
  1. Активные.
  2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Комплект авторации

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

  1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
  2. Телевидение — DVB – T (частоты ниже 900 МГц).
  3. Навигация – GPS (порядка 400 МГц).
  4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

  • не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
  • встала в салоне;
  • обеспечила надежный прием частот радиосвязи;
  • обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

  1. 27; 65 МГц.
  2. 28,2; 68 МГц.

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

  • Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:
  1. Верхняя грань 56,5 + 56,5 см.
  2. Нижняя грань 66,5 + 66,5 см.
  3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

  • Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
  • Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
  • Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

vashtehnik.ru

наружная активная, какая лучше для авто, внутренняя автомобильная для магнитолы, внешние автоантенны в машину для радио, антенный адаптер на стекло, рейтинг, FM, какую выбрать, установка, схема, как усилить, подключить, устройство, поставить, выдвижная внутрисалонная, настройка, хорошая, удлинитель на крышу, GSM, пассивная на водосток

Антенна для автомагнитолы предназначена для улавливания и усиления радиосигналов, передачи данных головному устройству, согласования типов волн. При выборе учитывают технические характеристики и дополнительные функции приспособления. Антенны для магнитолы можно устанавливать своими руками.

Виды автомобильных антенн

Устройства такого типа классифицируются по способам монтажа, функциональным возможностям и вариантам размещения.

Внешние и внутренние

Новые автомобили оснащают внешними антеннами для приема высокочастотных радиосигналов. Они вписываются во внешний дизайн машины, имеют оптимальные технические характеристики. Наружные устройства отличаются лучшими рабочими данными. Внутрисалонные антенны защищены от кражи и порчи, они имеют встроенные усилители, подключаемые к бортовой сети. Это позволяет увеличить дальность действия. Сейчас эти преимущества не играют важной роли.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • Pioneer 50%, 1894 голоса

    1894 голоса 50%

    1894 голоса - 50% из всех голосов

  • Alpine 15%, 557 голосов

    557 голосов 15%

    557 голосов - 15% из всех голосов

  • Kenwood 11%, 404 голоса

    404 голоса 11%

    404 голоса - 11% из всех голосов

  • Sony 8%, 319 голосов

    319 голосов 8%

    319 голосов - 8% из всех голосов

  • JVC 7%, 248 голосов

    248 голосов 7%

    248 голосов - 7% из всех голосов

  • Другую. .. 5%, 172 голоса

    172 голоса 5%

    172 голоса - 5% из всех голосов

  • Prology 2%, 64 голоса

    64 голоса 2%

    64 голоса - 2% из всех голосов

  • Mystery 1%, 55 голосов

    55 голосов 1%

    55 голосов - 1% из всех голосов

  • 53 голоса 1%

    53 голоса - 1% из всех голосов

  • Soundmax 1%, 34 голоса

    34 голоса 1%

    34 голоса - 1% из всех голосов

Всего голосов: 3800

Голосовало: 3244

13.11.2019

×

Вы или с вашего IP уже голосовали.

Подключать активную антенну можно с помощью сигнального кабеля. Устройства сейчас редко подвергаются краже, что объясняется низкой стоимостью. При выборе антенны для автомагнитолы учитывают такие отрицательные качества внутренних моделей:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »
  • уменьшение полезного пространства лобового стекла, и без того загроможденного разными гаджетами;
  • чувствительность к помехам, издаваемым навигаторами, сотовыми телефонами и охранными системами;
  • ненадежность фиксации устройств.
Активные и пассивные

По способу приема и обработки сигнала приборы делятся на 2 типа:

  1. Пассивная антенна для авто. Этот вариант хорошо подходит для использования в городских условиях. Он устойчив к сторонним сигналам, что обеспечивает стабильную работу.
  2. Активные автомобильные антенны. Используются при междугородних поездках, т. к. низкокачественный радиосигнал нужно усиливать. Однако усилитель одновременно работает и с помехами, что ухудшает качество звука. При улавливании большого количества сторонних сигналов полезные радиоволны не преобразуются в звук. Использование простых устройств, не имеющих усилителей, в городах приводит к исчезновению сигнала.

Пассивные антенны рекомендуется устанавливать в крупных городах, где расположены отдельные радиоточки. Любителям езды на большие расстояния подойдут активные модели с регулируемыми усилителями.

Штыревые и рамочные

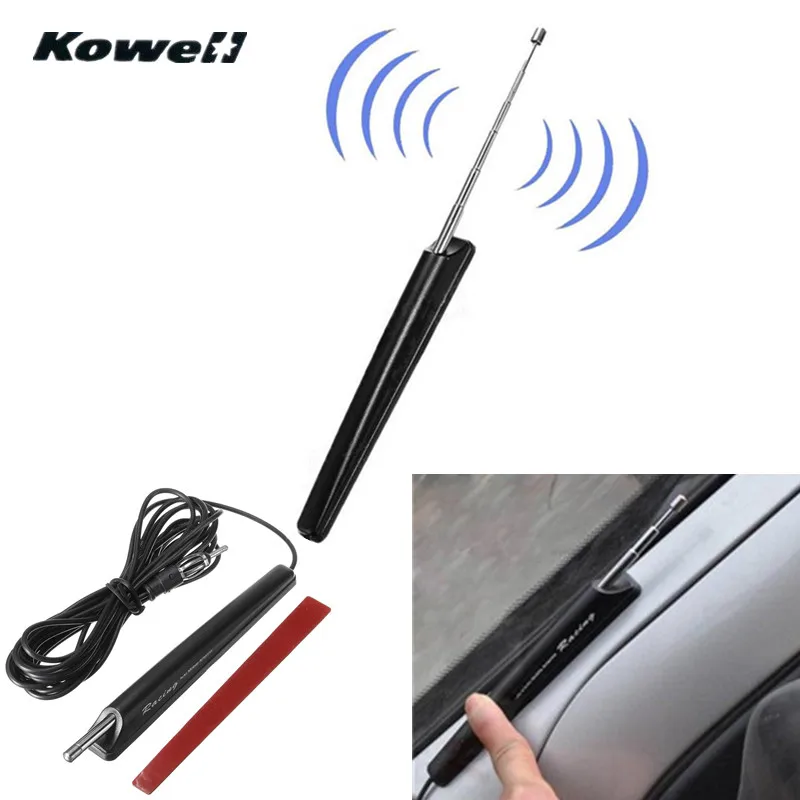

Штыревые модели устанавливаются на стекло или крышу автомобиля. Они имеют вид цельного или складного штыря. Приборы удобны в установке и эксплуатации. Они отличаются компактными размерами и надежностью. Имеется вариант размещения антенны на водосток автомобиля или бампер. Это позволяет усилить принимаемый сигнал. Существенным недостатком является необходимость прокладки кабеля через салон. Кабель заземляют, заземление соединяют с массой.

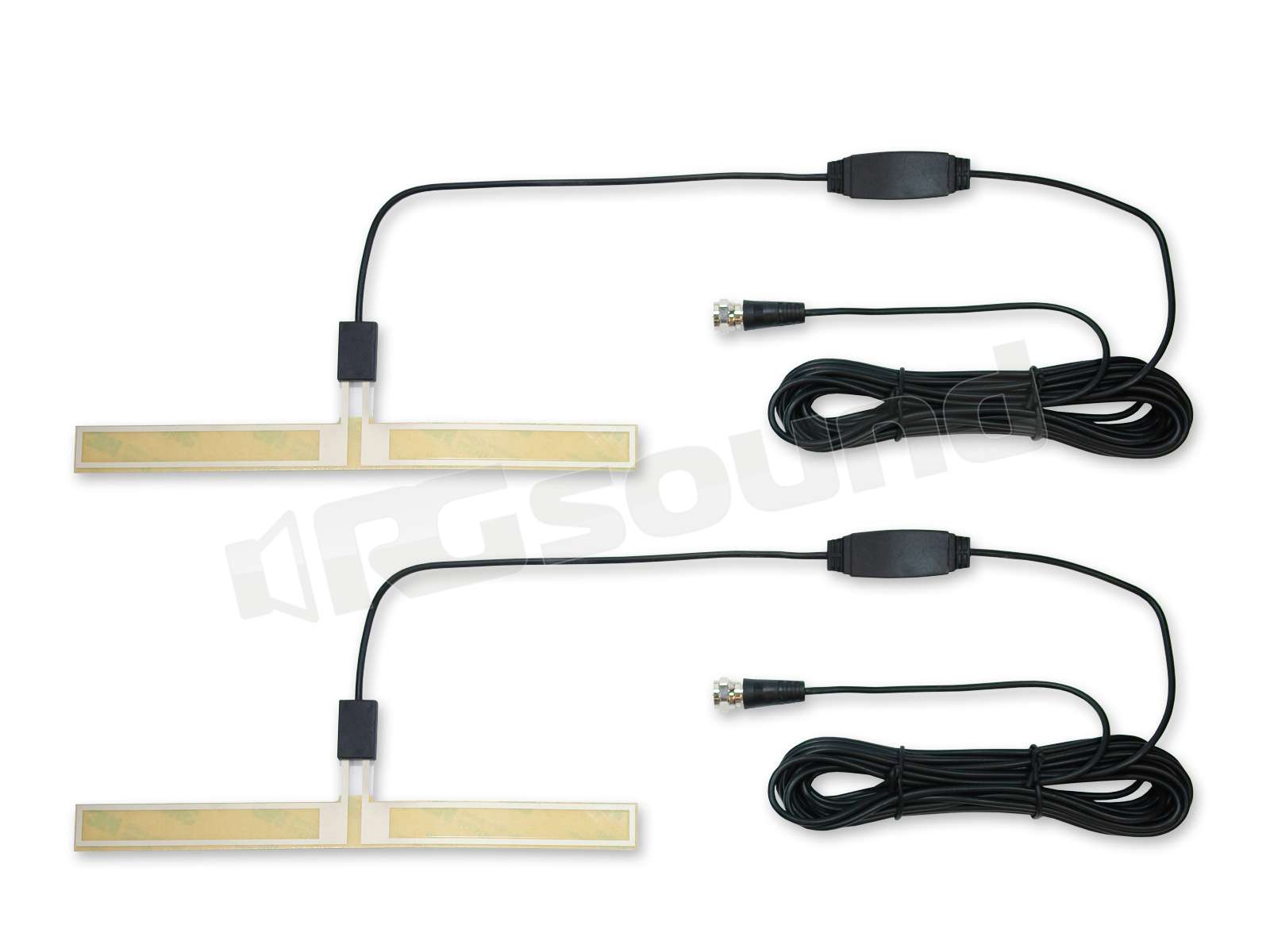

Рамочные активные антенны для автомагнитолы — конструкции, состоящие из одного или нескольких витков кабеля. Провода образуют рамку нужной формы — прямоугольника, круга или квадрата. Плоскость отличается максимальной силой приема и излучения сигналов. Рамочная антенна включается в схемы медиаустройств, работающих во всех волновых диапазонах.

Как выбирать изделие

Выбрать лучшую автомобильную антенну для радио можно, учитывая такие моменты:

  1. Целостность упаковки. Отсутствие коробки свидетельствует о неправильной транспортировке изделия. Автоантенна, перевозимая без защитного материала, может повредиться.
  2. Наличие сопроводительной документации. Инструкция по монтажу и использованию изделия должна быть представлена на русском языке. В состав документа включают схемы обустройства электрических цепей, описание вариантов подключения, технический паспорт.
  3. Качество основного разъема. Выбор этого параметра влияет на силу принимаемого сигнала.
  4. Комплектация. Все изделия, необходимые для установки прибора в машину, должны входить в комплект. В противном случае их придется подобрать и купить отдельно.

Рейтинг лучших моделей

Рейтинг автомобильных антенн включает модели, имеющие наибольшее количество положительных отзывов.

Триада 55 Turbo

Устройство российского производства улавливает волны УКВ и FM-диапазонов. Модель подходит к автомагнитолам любых типов, устанавливается она на лобовом стекле. Радиоантенна способна улавливать сигналы на расстоянии до 150 км от источника. В комплект входит антенный адаптер для автомагнитолы и фильтр, устраняющий большинство городских помех.

Установка автомобильной антенны осуществляется с помощью штуцера и питающего кабеля. Большая длина провода дает возможность скрытого монтажа без использования удлинителей.

Automania Digital TV/FM

Модель используется не только для прослушивания радиостанций, но и просмотра телевизора. Это удобно для водителей пассажирского транспорта, совершающих междугородние поездки. Аппарат имеет овальную форму и 2 ответвления со спиралевидной укладкой провода.

Прибор оснащен встроенным усилителем, улучшающим качество слабого сигнала. Антенна хорошо работает при низких и высоких температурах. Прибор запитывают от напряжения 12 В. Фиксируется модель на лобовое стекло с помощью клейкой ленты.

Bosch AUTOFUN

Выдвижная антенна для автомобиля понравится любому водителю, привыкшему слушать музыку во время поездок. Немецкая модель устанавливается на лобовое стекло, минимальные размеры позволяют ей не загораживать обзор. Корпус круглой формы оснащен светодиодным элементом, отражающим режим работы, и штекером, через который подключается питающий кабель на 12 В.

Блок снабжен 2 усиками, захватывающими сигнал. Устанавливая прибор, металлические стержни разводят так, чтобы они образовывали прямой угол.

Phantom TV Impulse

Антенна для радиоприемника улавливает несколько типов сигналов, в том числе цифровых. Треугольный корпус оснащен светодиодным элементом и логотипом разработчика. Все провода располагаются на одной стороне. Усики распределяются вдоль стекла, что расширяет диапазон работы устройства.

Питающий кабель соединен с телевизионным выходом. Последний подходит для настройки всех моделей телевизоров. Питающий провод можно соединить с аккумулятором без переходников. В комплект входит усилитель.

Триада ВА Евро 65

Это наиболее простая и дешевая модель наружных антенн. Конусообразный корпус имеет единственный усик, расположенный под наклоном 60°. Аппарат можно поставить на крышу. В верхней части автомобиля проделывают отверстие, куда вставляют штырь антенны. Фиксируют устройство гайкой. Питающий кабель вводят в желоб под обшивкой. Дальность действия составляет 90 км.

Длина наружной части — 20 см. Компактный прибор устойчив к механическим повреждениям. При воздействии ветра антенна быстро восстанавливает прежнее положение. Пассивное устройство улавливает только радиосигналы.

Lemm Turbo AT-2001

Хорошая телескопическая антенна сделана из нержавеющей стали и силумина. Центральная часть расширена, что позволяет установить резиновый уплотнитель и крепеж. Для фиксации в кузове проделывают отверстие диаметром 4 мм. Стержень длиной 2 м позволяет настраивать антенну на прием сигналов любых диапазонов.

Наличие длинного прутка вызывает и неудобства. Стержень цепляется за ветки и перекладины. Аппарат отличается увеличенной мощностью (до 2000 Вт). В комплект входит 4-метровый установочный кабель. Большой вес основного блока требует надежной фиксации. Имеется переходник для магнитного крепления.

FM Calearo ANT 77 27 085

Итальянские разработчики расширили функциональные возможности стандартной модели, добавив способность к приему GSM и телевизионных сигналов. Сделанный из прочного пластика корпус имеет вид акульего плавника. Установленный на крыше прибор не создает неудобств при езде под шлагбаумами и мостами.

В комплект включены 2 длинных провода. Аппарат может усилить как аналоговый, так и цифровой сигнал. Модель выполняется в 3 цветовых вариантах, которые будут хорошо смотреться на всех автомобилях.

Как подключить и установить

При установке антенны на автомобиль и настройке прибора выполняют такие действия:

  1. Выбирают место монтажа. Рекомендуется размещать устройство в центральной части крыши. Это препятствует искажению улавливаемых сигналов. Внутренние модели устанавливаются на заднем или лобовом стекле.
  2. Подключают питающий кабель. При составлении электроцепи используют предохранитель на 5 А.
  3. Подсоединение антенного провода. Подключение автомобильной антенны к медиасистеме осуществляется скрытым способом. К кузовным компонентам кабели прикрепляются пластиковыми стяжками.

После того как прибор будет подключен и настроен, можно приступать к выбору и сохранению радиостанций.

omagnitolah.ru

телевизионная, автомагнитолы, спутниковая, своими руками, активная

Классическая автомобильная ТВ антенна представляет собой вибратор четвертьволнового типа с дополнительными приспособлениями для его согласования. Заземление осуществляется за счет непосредственно корпуса транспортного средства. Устройство позволяет принимать сигнал, сама конструкция простая — ее даже можно сделать самостоятельно.

Как обустроить ТВ в автомобиле

Чтобы обустроить ТВ в автомобиле и иметь возможность смотреть программы, фильмы, требуется хорошая автомобильная телевизионная антенна.

Новые модели ТВ совместимы с различными другими устройствами, расположенными в авто: фотоаппаратом, видеокамерами, плеерами. К ним можно подключить навигатор, парктроник, автокамеры.

ТВ-приемники бывают 2 типов: тюнеры и жидкокристаллические аналоговые.

Разработаны специальные модели, которые настроены на вещание по стандарту DVB-T.

Перед выбором телевизионного прибора нужно задуматься о подходящей антенне для авто. У встроенных приемников активная антенна авто ТВ, так что качество принимаемого сигнала высокое. Наружные относятся к пассивным и усилителя не имеют.

Критерии выбора антенны

Выбирая ТВ антенну в авто, нужно обращать внимание на следующие критерии.

Параметры

Нужно проверить, чтобы она соответствовала тем задачам, которые на нее возлагаются. Например, если планируется работа магнитолы, а телевидение не установлено в транспортное средство, то достаточно и радиоантенны. GPS или GSM-антенна позволяет принимать качественный сигнал не только для радио, но и для телевидения. Такой комбинированный вариант поддерживает работу всех современных коммуникационных средств в транспортном средстве.

Спутниковая является универсальной — это оптимальный вариант для ТВ. Но нужно учитывать расходы на установку автомобильной антенны такого типа.

Место крепления

Если машина имеет обтекаемую форму, и нельзя допускать, чтобы что-то сильно мешало снаружи, то лучше всего выбирать внутрисалонное крепление автомобильной антенны.

Для наружных понадобится дополнительное оборудование (удлинитель).

Тип

В данном случае учитывается, активная или пассивная антенна.

Производитель

Самыми популярными являются Корона, Orion, Supra, Philips. Многие предпочитают импортное оборудование, хотя оно не всегда комфортно.

Метровые волны зарубежные модели принимают намного хуже, чем отечественные устройства.

Режим «город»

Он создан для защиты от помех, которые появляются во время передвижения по городу.

Они возникают из-за мобильной связи, электрических сетей и др.

Режим «турбо»

Если транспортное средство находится за городом, где принимающая станция далеко, то благодаря режиму удается достичь качественного приема.

Все эти факторы обязательно нужно учитывать при выборе ТВ-антенны в автомобиль.

Виды и способы их установки

Антенны — как для магнитолы, так и для автомобильного телевизора — бывают активными и пассивными. У первых присутствует усилитель, для них требуется отдельное электропитание. В зависимости от расположения в автомобиле устройства бывают внешними и внутрисалонными.

Что касается последних, то они являются активными и имеют хороший прием за счет усилителя. Срок службы у внутрисалонных намного больше, чем у наружных, так как они меньше подвергаются механическим повреждениям, действию осадков и прочим неблагоприятным факторам.

Наружные антенны часто являются пассивными. Необходимо покупать и устанавливать дополнительно удлинитель кабеля и усилитель.

Некоторые считают, что у наружной конструкции прием намного качественнее, но вопрос является спорным, так как влияет не высота приспособления, а другие факторы.

Недостатком является то, что приходится предпринимать меры по сохранению целостности приспособления из-за воздействия влаги — основной проблемой считается коррозия. Для защиты можно применять силиконовые герметики. Изоленту для обматывания контактов использовать не стоит, да и различные емкости из пластика на антенну не нужно надевать. Это ухудшит ее работу.

Хороший вариант установки — врезная конструкция, то есть только приемный прут будет не под защитой кузова.

Кроме того, созданы комбинированные модели.

Они относятся к активным внутрисалонным, но при этом у них есть внешний вывод для хорошего приема ДМВ-МВ сигнала.

Важным аспектом является подключение кабеля. Для этого осуществляют монтажные работы экранированным кабелем коаксиального типа. Причем рекомендуется использовать только целые куски. Предварительно нужно проверить тестером. Кабель необходимо укладывать как можно ближе к корпусу. Нужно следить, чтобы не было перегибов.

Как сделать своими руками

Чтобы изготовить внутреннюю автомобильную ТВ-антенну своими руками, понадобится следующее:

  1. Взять провод МГТФ 0,5 и расположить его возле краев стекла сзади. Верхняя сторона должна быть более узкой.
  2. Проверить, в каком положении находятся полюса. Нужно добавить провода для конденсатора и кабель РК-50.
  3. Сам конденсатор закрепить в центре заднего стекла. К нему оба провода располагаются вертикально.
  4. Кабель запаять.
  5. Подключить антенну через разъемы, которые используются для связанного оборудования.

Внешнюю систему тоже можно соорудить самостоятельно. Чтобы усилить проводимость сигнала, требуется закрепить несколько телескопических антенн от радиоприемника. Корпус для всего изделия подойдет от польской модели. Чтобы происходила подача питания на усилитель, необходимо припаять провода к разъему для активной антенны.

Потом кабель пропустить и проверить, чтобы он не был зажат.

Зафиксировать его к разъему, а после этого подключить к выходу на магнитоле, включающей усилитель. Аккуратно зафиксировать провода плюс у ТВ-штекера. Вставить его в гнездо.

Чем выгодно самодельное устройство

Самодельная антенна для автомобильного телевизора не имеет большую дальность либо сверхприем сигнала, но по этим характеристикам устройство не уступает фирменным. Оно подойдет и для езды по городу, и на природе.

Не понадобится и согласующее устройство, для которого нужно не только количество витков рассчитывать, но и подобрать провод нужной толщины, а потом делать герметизацию. К тому же придется тратить средства на дополнительные материалы.

autotuning. expert

Автомобильная телевизионная антенна своими руками — logbook Lada 4x4 3D 1986 on DRIVE2

окончательный вид

с установленными всенаправленными вибраторами

почитав а инэте отзывы про всякие телевизионные антенны известных брендов решил попробовать свои силы в уё изготовлении — за основу был взят антенный усилитель телевизионного сигнала SWA-777
приобрел подходящий корпус для него в радиодеталях вмонтировал в него плату и прикрутил к плате телескопические две антенны — получилось как в статье у драйвовчанина prinkovsky -www.drive2.ru/l/1841727/
но попользовавшись ею обнаружил некоторые минусы а именно —
приходилось крутить антенну для наиболее уверенного приема тв передач
многочисленные эфирные помехи
громоздкость при расправленных телескопичках

и решил переделать по статье из того же инэта — www.maxemel1979.io.ua/s86…ami_v_domashnih_usloviyah
изготовил два вибратора как указано в статье из старых тормозных трубок и обернув корпус самого усилителя фольгой тем самым за экранировал его от помех
прием стал намного увереннее и без помех и ряби
запитал усилитель немного по иной схеме тоже кстати по статье из инэта — для этого приобретал тв сплитер на 3 выхода один из которвх и использовал для подачи питания в усилитель

вот выдержка из статьи про то как самому сделать авто тв антенну —
автомобильная телевизионная антенна состоит из
1. 2 аллюминевых кольца (d=270мм. и d=130мм.)
2. деревянная рейка (3х3см.)
3. Телевизионный кабель

Сборка автомобильной телевизионной антенны
Такую антенну можно построить, используя имеющийся в продаже штекер 300/75 Ом (см. рисунок) с согласующим трансформатором внутри него для импортных телевизоров.
К штекеру с помощью имеющихся на нем винтов присоединяют два алюминиевых кольца: одно -диаметром 270 мм для МВ-диапазона (каналы 6-12), другое — диаметром 130 мм
для ДМВ-диапазона (каналы 23-51). Так как кольцо МВ нам не подходит (нам нужен диапазон каналов еще 51…64) меняем его на расчетное диаметром 90мм. Изготовленную
таким образом антенну крепят к деревянной рейке сечением 3x3 см с отверстием под вилку штекера. Штекер крепят к рейке изолентой, а кольца — с помощью двух изоляторов
для придания системе жесткости. Рейку крепят болтами к раме багажника, расположенной на крыше автомобиля. С помощью типового промышленного кабеля (вилка-гнездо)
РК-75-4-11 антенну подсоединяют в заднем салоне автомобиля к автомобильному телевизору.
Для повышения эффективности антенну можно снабдить усилителем (SWA-7 или SWA-9) с питанием от аккумулятора автомобиля.

характеристики Усилителей SWA

переделанный сплитер первое слева гнездо для питания усилителя

вид сплитера внутри

схема переделки сплитера под питание усилителя

примерный чертеж — что и как

так что не торопитесь приобретать котов в мешке от брендовых производителей а лучше попробуйте свои силы в изготовлении таких вешей и уверен заметите разницу и в характеристиках и в работе и в цене
P.S. — поправка для тех кто захочет повторить эту конструкцию не экранируйте корпус в котором находится сам усилитель — почему то в экранированном виде он ловит хуже!

www.drive2.com

активная телевизионная в авто, для автомагнитолы, автомобиля спутниковая, автомобильного телевизора своими руками

Автомобильные мультимедийные комплексы оснащаются приемниками и декодерами телевизионного сигнала, который необходимо уловить при помощи специальной антенны. Автомобильная ТВ антенна позволяет принимать сигналы цифрового или аналогового телевидения, а также обеспечивает прием ультракоротковолновых радиостанций. Существуют заводские изделия, некоторые владельцы изготавливают приемные устройства для ТВ в машине своими руками.

Критерии выбора

При выборе модели ТВ антенны в авто необходимо учитывать факторы:

  1. Предназначение изделия. Например, существуют антенны, позволяющие принимать радиостанции и телевизионные программы, а также сигналы спутниковой навигации или сотовой сети GSM. Подобное устройство обеспечивает работу навигационных модулей, интегрированных в головное мультимедийное устройство.
  2. Способ и место крепления. Поскольку автомобили оснащаются штатными антеннами, то можно попытаться встроить многофункциональное устройство вместо оригинального изделия. Другим способом монтажа является размещение изделия внутри салона (на задней полке или поверхности лобового или заднего стекла).
  3. Категория оборудования. Различают антенные модули пассивного и активного (со встроенным усилителем) типа.
  4. Производитель приемных устройств. На рынке представлены изделия, собранные компаниями Корона, Prology, Clayton и др. Владелец выбирает оборудование на свой вкус, ориентируясь на технические параметры и внешний вид изделия.
  5. Дополнительные режимы работы, позволяющие принимать телевизионный сигнал в плотной городской застройке или на загородных шоссе (на удалении от ретрансляционного центра).
Разновидности

Автомобильная телевизионная антенна разделяется на категории по способу установки:

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • Pioneer 50%, 1894 голоса

    1894 голоса 50%

    1894 голоса - 50% из всех голосов

  • Alpine 15%, 557 голосов

    557 голосов 15%

    557 голосов - 15% из всех голосов

  • Kenwood 11%, 404 голоса

    404 голоса 11%

    404 голоса - 11% из всех голосов

  • Sony 8%, 319 голосов

    319 голосов 8%

    319 голосов - 8% из всех голосов

  • JVC 7%, 248 голосов

    248 голосов 7%

    248 голосов - 7% из всех голосов

  • Другую. .. 5%, 172 голоса

    172 голоса 5%

    172 голоса - 5% из всех голосов

  • Prology 2%, 64 голоса

    64 голоса 2%

    64 голоса - 2% из всех голосов

  • Mystery 1%, 55 голосов

    55 голосов 1%

    55 голосов - 1% из всех голосов

  • 53 голоса 1%

    53 голоса - 1% из всех голосов

  • Soundmax 1%, 34 голоса

    34 голоса 1%

    34 голоса - 1% из всех голосов

Всего голосов: 3800

Голосовало: 3244

13.11.2019

×

Вы или с вашего IP уже голосовали.
  • внешнего типа;
  • модели для внутреннего монтажа;
  • комбинированные изделия, оснащенные внешними приемными штырями (блок усиления сигнала находится в салоне машины).

Распространено мнение, что оборудование внешнего типа обеспечивает улучшенный прием сигнала и повышение качества видео. Но для установки внешней антенны потребуется снимать штатный узел или сверлить отверстие в кузове, что вызывает коррозию металла и попадание влаги в салон или багажник машины. Если не делать отверстие, то кабель вводится через уплотнитель двери, что приводит к снижению герметичности салона и постепенному разрушению изоляции и металлических жил коммутационного шнура.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . .. Перейти к тесту »

Лучшие модели

Лучшие автомобильные антенны для приема телевизионного сигнала оснащаются встроенными усилителями, обеспечивающими прием телепрограмм в городских условиях и на расстоянии 15-20 км от ретранслятора. По мере увеличения дистанции качество картинки ухудшается, на экране отображаются помехи и происходят разрывы приема. Поэтому использование таких антенн целесообразно только в городской черте.

Calearo ANT

Устройство обеспечивает работу радиоприемника и телевизионного блока в магнитоле, а также оснащается приемником сигналов от спутников GPS. Компоненты антенны скрыты под обтекателем из пластика, изделие предназначено для монтажа на крыше или крышке багажника автомобиля. Устройство обеспечивает прием аналогового и цифрового сигнала, предусмотрен встроенный усилитель.

Automania Digital TV FM

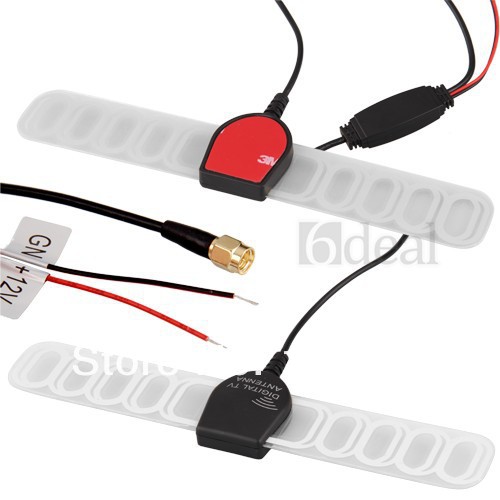

Автоантенна для внутреннего монтажа (на ветровое стекло), оснащенная усилителем сигнала. Оборудование рассчитано на прием сигналов стандарта VHF в диапазоне 175-250 МГц и UHF в интервале 465-850 МГц. Для коммутации предусмотрен коаксиальный кабель длиной 1500 мм, что может оказаться недостаточно для скрытой прокладки шнура.

Prology TVA-400

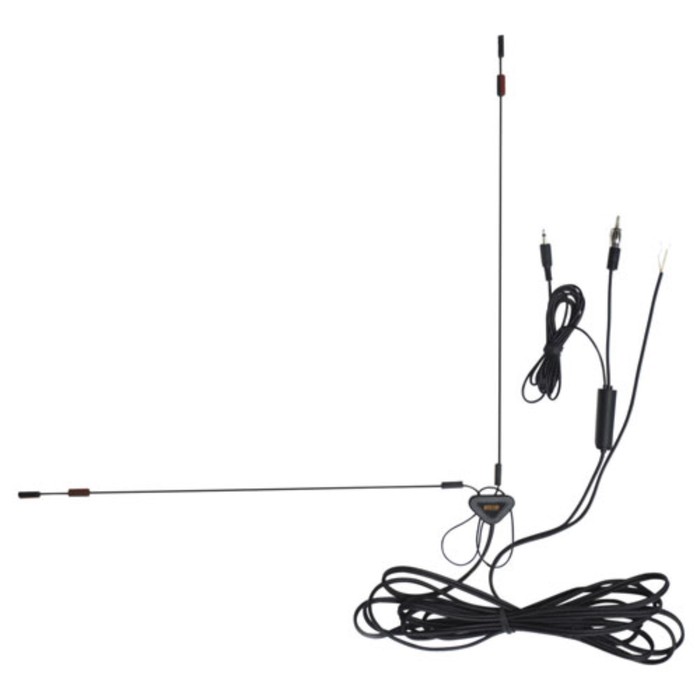

Активная антенна, предназначенная для приема радиоволн и телевизионного сигнала. Встроенный усилитель потребляет ток силой до 50 мА, производитель допускает эксплуатацию изделия при температуре от -40° до 70°С. Корпус устройства крепится на внутренней поверхности ветрового или заднего стекла, предусмотрен кабель для соединения с автомагнитолой длиной 3500 мм.

Clayton TVH-105

Оборудование предназначено для установки внутри салона машины, встроенный усилитель обладает коэффициентом усиления 20 дБ. Устройство крепится на лобовое стекло при помощи 2-стороннего скотча. Изделие позволяет принимать только телевизионные частоты в диапазонах VHF/UHF, штатный коммутационный кабель имеет длину 4500 мм.

Mystery MANT-4

Изделие 2-полосного типа, предназначено для установки внутри салона автомобиля (на стекло или специальный кронштейн). Оборудование предназначено для приема сигналов радио (FM или AM) и TV в частотном диапазоне от 40 до 800 МГц. Антенна оснащается встроенным усилителем с питанием от бортовой сети, коэффициент усиления составляет 12 дБ.

Как сделать своими руками

Для изготовления автомобильной ТВ антенны своими руками потребуются 2 стандартных узла телескопического типа от бытового радиоприемника и усилительный блок, позаимствованный у вышедшей из строя антенны для телевизора. Дополнительно потребуется пластиковый корпус для установки компонентов и площадка, позволяющая установить изделие на крыше автомобиля. Плата усилителя устанавливается в корпус, усы антенны крепятся гайками к контактным выводам.

Антенна для авто может быть построена на основе провода, который крепится на внутренней поверхности заднего стекла машины. Длина ребра полученного устройства составляет 80-120 мм, что позволяет улавливать сигналы дециметрового диапазона. Кабель подключается к согласующему конденсатору, который подсоединяется к коаксиальному проводу. Приемное устройство для автомобильного телевизора крепится при помощи присосок или растяжек, вставленных под резиновый уплотнитель стекла.

Как установить и подключить

Установка внешней антенны для магнитолы с телевизионным приемником производится при помощи магнитного основания. Для защиты кузова от повреждений на внешнюю часть опоры надевается защитный чехол, изготовленный из синтетического материала. Допускается обмотать основание поливинилхлоридной изоляционной лентой или обернуть стандартным целлофановым пакетом.

Устройство требует подачи питания, кабель припаивается к контактной площадке, а затем выводится вместе с коаксиальным шнуром к головному мультимедийному устройству. Провода прокладываются через дверные уплотнители или через штатное отверстие в крыше для заводской антенны. Входное отверстие заделывается герметизирующим веществом, устойчивым к перепадам температур. Питание подсоединяется к клемме магнитолы, отвечающей за работу внешнего усилителя или активного антенного блока (зависит от конструкции проигрывателя).

Как настроить

Настройка самодельного принимающего устройства заключается в корректировке положения и длины антенных усов (диполей). Параметры подбираются экспериментальным путем на основе визуальной оценки качества изображения. В процессе движения усы антенны направляются в сторону населенного пункта, в котором имеется ретрансляционный центр. Дополнительные настройки усилителя или иных параметров не предусмотрены.

omagnitolah.ru

активной, в машине, автомобильную, электрическая схема, правильно, установка

Установка или замена проигрывателя требуют коммутации различных кабелей, обеспечивающих работу автомобильного мультимедийного комплекса. При самостоятельной установке аудиооборудования пользователю необходимо знать, как подключить антенну к магнитоле. Ошибочные действия приводят к некорректной работе радиоприемника, а также выходу из строя электронных компонентов или предохранителей.

Виды

Перед тем как подключить антенну к автомагнитоле, необходимо выяснить тип, а также конструктивные особенности применяемого оборудования. Изделия для приема радиосигналов или иных волн могут иметь встроенный усилитель, который подключается к бортовой сети автомобиля. В конструкции штатного оборудования устанавливается специальный фильтр, обеспечивающий удаление фонового шума и повышающий качество принимаемых сигналов. Прибор размещается под обшивкой салона, имеет дополнительное питание от аккумулятора транспортного средства.

На автомашинах, имеющих штатное оборудование или подготовку под размещение акустической системы, выбор антенны сделан производителем. Владелец автомобиля может удалить имеющееся изделие или не использовать его для приема радиосигналов. Дополнительное оборудование устанавливается при использовании головного устройства с телевизионным приемником или навигационным модулем. Дополнительно потребуется доработка или замена существующей антенны при размещении специальных радиостанций «Си-Би», которые используются водителями большегрузных автомобилей.

Подключение к магнитоле

Установленное оборудование для приема радиоволн требуется правильно подключить к головному устройству. От корректности монтажа зависит чувствительность радиоприемника и качество воспроизведения. При движении возникает вибрация штекера автомобильной антенны в посадочном гнезде.

При неплотной установке возникают перебои приема сигналов, которые приводят к провалам в приеме радиостанции или появлению шумов или помех.

Наружной

Для установки внешней антенны используется фиксация через отверстие или на магнит. Кабель от оборудования с магнитной опорой пропускается в салон через дверные уплотнители. Из-за этого изоляция шнура перетирается, что приводит к появлению помех. Кроме того, деформированный уплотнитель пропускает воду в салон транспортного средства.

Для установки антенны на крыше требуется просверлить крепежное отверстие и канал для ввода в салон коммутационного жгута. Соединительный кабель должен быть экранированным с расчетным сопротивлением 75 Ом. Для размещения оборудования на крыше потребуется демонтировать часть накладок, расположенных на стойках, а затем немного отодвинуть цельноформованную обшивку потолка. Элемент снимается аккуратно, поскольку деформация будет различима на ровной поверхности панели.

После сверления отверстий требуется нанести защитную мастику, которая снизит риск возникновения коррозии. Корпус антенны монтируется на крыше через резиновую прокладку, дополнительно смазанную герметиком для наружных работ.

Подобный метод снижает количество воды, попадающей в салон автомобиля.

Сигнальный кабель крепится к активному элементу через набор пластин, изготовленных из меди и фторопласта.

На части автомобилей предусмотрены отверстия под крепление штыря обычной пассивной антенны на крыше или крыле, закрытое пластиковой или резиновой заглушкой.

На машинах, предусматривающих установку акустического оборудования, имеются штатные жгуты.

На части автомобилей придется протянуть дополнительный кабель, соединяющий выход антенны с магнитолой. Шнур протягивается под элементами отделки интерьера и под ковровым покрытием, уложенным на пол. После этого требуется установить антенну, которая крепится штатной гайкой.

Внутренней

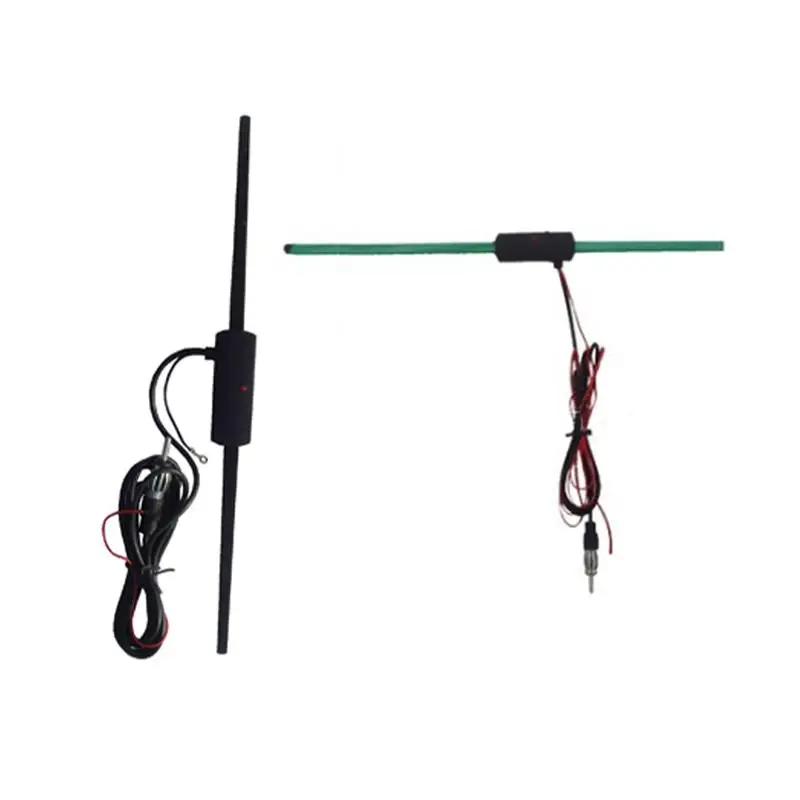

Если владельцу автомобиля не хочется резать кузов или он не имеет должных навыков, то допускается установка антенны для автомагнитолы в салоне транспортного средства. Устройство размещается на панели приборов или задней полке. Затем требуется проложить соединительный кабель и подсоединить разъем антенны к штекеру головного устройства. Недостатком использования пассивного внутреннего приемного устройства являются помехи и малый радиус приема радиостанций.

Для улучшения качества приема используется отдельный усилитель сигнала, который врезается в соединительный кабель. Электрическая схема подключения устройства включает в себя положительный и отрицательный провода. Минусовой сигнал поступает от кузова автомашины или металлического силового каркаса панели приборов. Плюсовой кабель подсоединяется к ближайшему переключателю. Но при выключенном зажигании антенна не работает, поэтому рекомендуется коммутировать провод напрямую к штекеру магнитолы.

Активной

Перед тем как подключить активную антенну, требуется выбрать место крепления корпуса на предварительно обезжиренной поверхности ветрового стекла. Усы растягиваются вдоль верхней и боковой кромок, что обеспечивает сохранение обзора для водителя. Фиксация элементов производится штатным клеевым слоем (защищенным прозрачной пленкой) или кусочками двустороннего скотча. Также возможно размещение штыря антенны на металлической панели крыши. В этом случае качество приема ухудшается, поскольку кузов является дополнительным экраном для радиоволн.

Для подачи напряжения к усилителю используется штекер питания на магнитолу, в котором имеется отдельный шнур с изоляцией синего цвета. Соответствующий провод протягивается внутри панели приборов, соединение производится пайкой с последующей защитой места стыка изоляционной лентой.

При коммутации важно не перепутать минус и плюс, поскольку ошибка приведет к выходу усилителя из строя.

Отрицательный провод, покрытый изоляцией черного цвета, устанавливается на кузов автомобиля.

Если головное устройство не оснащено отдельным выходом питания, то допускается коммутация устройства к разъемам ламп подсветки кнопок или переключателей, расположенных на панели приборов. Цепь рекомендуется защитить штатным или дополнительным предохранителем.

Настройки

После подключения антенны к магнитоле требуется произвести только поиск частот радиостанций или телевизионных каналов, которые записываются в память головного устройства. Настойку необходимо производить только при использовании радиостанций, работающих в диапазоне «Си-Би». Приемное оборудование крепится на крыше автомобиля или кабины при помощи магнита или гайки, обеспечивая эффективность приема сигналов. Размещение антенны на крыле или внутри бампера снижает дистанцию приема сигналов в 1,5-2 раза.

Для регулировки используется индикаторный прибор, измеряющий соотношение принятого и отраженного сигналов. Работа выполняется в специализированных центрах, имеющих в распоряжении подобное оборудование. Допускается самостоятельная настройка с учетом рекомендаций, имеющихся в инструкции по эксплуатации индикаторного прибора.

autotuning.expert

Комнатная и автомобильная антенна FM-диапазона. Антенна для FM-диапазона сделать самому своими руками

Радиоприемники в качестве отдельных устройств практически не встречаются в торговых точках. В них широко представлены многофункциональные изделия - автомагнитолы и музыкальные центры. Производители основное внимание уделяют качеству звучания, которое определяет усилитель звукового сигнала. Использование хорошей антенны FM-диапазона в значительной степени повышает эффективность приема радиостанций. Их трансляция ведется с высоким качеством и стереофоническим звучанием.

Некоторые теоретические основы

Для того чтобы антенное устройство концентрировало в своем основном вибраторе максимум излучаемой передающим центром мощности, его геометрические размеры выбираются из условия ½ или ¼ длины волны передатчика. Антенна для приема FM-диапазона должна работать на частотах 88-108 МГц. Середина этого участка соответствует длине волны 3 метра. Чаще размеры вибраторов составляют 0,75 метра (¼ средней длины волны).

Волновое сопротивление определяет потери мощности при переходе волны из одной среды в другую за счет частичного отражения сигнала. Оптимальным случаем считается равенство волновых сопротивлений антенны, кабеля и входного сопротивления приемника на частоте 100 МГц (середина FM диапазона). Общие потери оцениваются коэффициентом стоячей волны (КСВ) и выражаются в условных единицах (разах). Нормальной считается величина КСВ в пределах 1,1-2,0. Большему значению соответствует более высокий уровень потерь. Антенна для приема FM-диапазона используется радиоволнами с вертикальной поляризацией. Это обусловлено вертикальным расположением передающих антенн радиовещательных центров. Поэтому продольные оси вибраторов требуется располагать в вертикальной плоскости (в отличие от горизонтального расположения телевизионных вибраторов).

Приемная антенна не усиливает принимаемый сигнал. Коэффициент усиления определяет только ее избирательные свойства. Он выражается в децибелах (дБ) и является отношением мощности, принятой антенной в направлении главного лепестка диаграммы направленности, к мощности, принятой в той же точке вибратором с круговой диаграммой направленности.

Исполнение промышленных антенн для комнаты

Активные элементы комнатных антенн (вибраторы) выполняются чаще всего в виде телескопических "усов", длину которых и угол наклона можно изменять вручную.

Такие оперативные изменения позволяют добиться наилучшего качества стереофонического приема для разных радиостанций с частотной модуляцией (FM). Такие комнатные антенны FM-диапазона имеют круговую диаграмму направленности. Коэффициент их усиления близок к единице.

Большим усилением обладают узконаправленные логопериодические устройства или антенны типа "волновой канал". Но размеры конструкций для диапазона трансляции FM-радиостанций позволяют разместить их только в непосредственной близости от окна "с видом" на передающий центр. Они представляют собой горизонтальную траверсу, с закрепленными на ней основным вибратором, директорами и рефлектором. Коэффициент усиления таких конструкций определяется количеством директоров и может достигать величины 12-16 дБ.

Активные и пассивные устройства

Часто производители антенн FM диапазона используют встроенные в них электронные усилители сигнала. Такие устройства называются активными.

Название обусловлено наличием в схемах усилителей активных элементов - транзисторов. Использование усилителя требует наличия внешнего источника питания. В комплект поставки включаются адаптеры, представляющие собой малогабаритные выпрямители переменного тока в постоянный. Напряжение на выходе таких устройств составляет 9-12 В. Подключение может производиться через специальный низкочастотный разъем на корпусе или антенный сепаратор (инжектор напряжения) по высокочастотному кабелю.

Соответственно, устройства без антенного усилителя называют пассивными. Они обеспечивают повышение уровня полезного сигнала за счет избирательных свойств конструкции антенны. Назначение антенных усилителей - уменьшить ослабление сигнала в протяженном кабеле от антенны до входа приемника. Оно обусловлено волновым сопротивлением и определяется величиной погонного затухания. Последнее зависит от марки используемого кабеля и составляет 0,15-0,75 дБ/м.

Антенны диапазона FM для автомобиля

Разделение устройств этого класса можно провести по их расположению - внешнему или внутрикабинному. Способ крепления антенн внешнего расположения может быть врезным и с использованием магнита. Автомобильные антенны FM-диапазона чаще всего располагаются на крыше, на заднем бампере или переднем крыле автомобиля.

Они выпускаются в телескопическом исполнении. Длиной вибратора управляет специальный двигатель. Управление этим двигателем производится водителем непосредственно из салона. Другим способом является автоматический запуск при включении магнитолы. Телескопическая антенна выдвигается при этом на всю длину. Первый вариант является более предпочтительным.

Магнитное крепление отличается своей простотой.

Из-за небольшой длины штыревого вибратора чувствительность антенны уступает телескопическому исполнению. Существует необходимость убирания устройства на ночь с места его установки.

Для внутрикабинных антенн местом установки является правый верхний угол лобового стекла автомобиля.

Большинство из них (но не все) имеют встроенный усилитель, требующий внешнего питания. Применение усилителя значительно повышает их цену. В городской черте обеспечивается удовлетворительный прием близко расположенных радиостанций, но при движении в сельской местности сказывается неудачное (горизонтальное) расположение вибраторов.

Как уже было упомянуто выше, передатчики FM-радиостанций работают в режиме вертикальной поляризации. Такую же поляризацию должна иметь автомобильная антенна FM-диапазона.

Использование связных радиостанций

Использование радиосвязи для нужд гражданского населения возможно только в 3 частотных диапазонах - PMR (44 600 000 - 44 610 000) МГц, LPD (433, 075 - 434, 775) МГц, CB (10-метровый диапазон). В диапазоне CB частота 27,135 МГц используется без запретов всеми автомобилистами, включая "дальнобойщиков". Передающая антенна FM-диапазона является одновременно и приемной. Поэтому изобретать ничего не требуется. При выдерживании размеров, соответствующих используемому диапазону, можно обеспечить удовлетворительный прием и передачу. Связные станции имеет смысл покупать в качестве готовых изделий. Они не требуют необходимого сложного согласования передающей антенны с выходным каскадом передатчика.

Самодельные антенны

Приемлемое качество приема сигнала можно получить, если изготовить антенну для FM-диапазона своими руками. С коаксиального антенного кабеля с волновым сопротивлением 75 Ом требуется аккуратно, не повреждая при этом экранирующую оплетку, снять защитную изоляцию длиной 75 см. Оголившаяся часть оплетки выворачивается наизнанку "чулком" и надевается на оставшуюся внешнюю изоляцию.

Верхний отрезок кабеля (без оплетки) используется в качестве вибратора ¼ длины волны середины диапазона. Оставшаяся вывернутая оплетка выполняет роль антенного противовеса, значительно улучшающего качество приема. После распайки штатного разъема антенна готова к использованию. Место ее расположения выбирается опытным путем.

Заключение

После прочтения статьи читатель сможет сделать правильный выбор среди многообразия антенных устройств, предлагаемого торговлей. Не стоит гоняться за высоким коэффициентом усиления активных антенн. Он подходит, в большинстве случаев, для устройств, расположенных на улице, на большой высоте. Качество передачи, определяемое комнатной антенной, в значительной степени зависит от выбора удачного места ее расположения.

как сделать FM-антенну для радиоприемника по чертежам? Схема антенны дальнего приема

Радио уже давно остается одним из способов связи с внешним миром для людей различного возраста. Особенно ценным оно будет в каких-то труднодоступных местах, где нет телевидения и уж тем более такой вещи, как интернет. Для работы любого радиоприемника нужна такая вещь, как антенна. Ее не всегда есть возможность приобрести, но зато можно сделать самому в домашних условиях. Существует немало случаев, когда простая самодельная антенна где-то на даче работает существенно лучше, чем купленная в магазине. Рассмотрим в этой статье, как сделать антенну для радио своими руками и из каких материалов.

Общие принципы изготовления

Прежде чем разобраться, из чего и как делается антенна для радио своими руками, следует немного сказать о том, какими должны быть принципы ее изготовления и конструкции, чтобы ее эффективность была максимальной. Для начала следует понять, что если радиоприемник не работает качественно на антенне, что у него имеется, что имеет место довольно часто, то самодельная FM-антенна, что усиливает сигнал – единственный выход. Кроме того, ее нужно расположить максимально правильно и на правильной высоте, чтобы помех для качественной работы было минимальное количество. Важный момент, который требуется принимать в расчет перед началом созданий такого устройства – поляризация.

Хорошая антенна для дальнего приема должна располагаться исключительно вертикально, по типу самой волны.

Кроме того, следует понимать, что любое устройство, что принимает радиоволны, обладает определенным порогом чувствительности. Если сигнал будет ниже него, то качество приема будет низким. Радиоволны слабеют обычно при огромном расстоянии между приемником и станцией передачи радиоволн. Еще одним фактором этого могут быть плохие погодные условия. Данные моменты тоже нужно учитывать при выборе конструкции и типа антенны. Обычно они бывают по направленности следующими:

  • направленные;
  • ненаправленные.

А по мобильности они могут быть следующими:

  • мобильные;
  • стационарные.

Важно! Ненаправленные модели работают по принципу соединения точки с точкой или точки с множеством других в радиусе 50–100 метров. А вот ненаправленные могут работать во всей площади вокруг себя.

Кроме того, перед изготовлением какой-либо модели следует знать, что они бывают следующими:

  • стержневые или штыревые – этот тип таких устройств представлен в виде простого стержня или закругленной формы; штыревая представляет собой самый простой типа конструкции, любая комнатная антенна обычно штыревая;
  • проволковые – такие модели сделаны из одноименного материала и изогнуты в различных положениях;
  • телескопические представляют собой конструкции, что складываются; они обычно выполнены из металлических стержней, что похожи на телескопы;
  • выдвижные модели есть почти в каждой машине; преимуществом такой конструкции является то, что ее можно установить в любом месте.

Важно! Вне зависимости от конструкции антенны принципы работы везде будут одинаковые.

Инструменты и материалы

Следует сказать, что вариантов создания антенн существует огромное количество. Они делаются и из медной проволоки, и из трубки конденсаторов, и из провода и даже из телевизионного кабеля. И это не полный список материалов, из которых вообще можно сделать антенну. Если говорить о материалах, то для создания антенны потребуется иметь под рукой следующие элементы:

  • термоусадочная трубка;
  • обмоточный кабель типа ПЭВ-2 0,2–0,5 мм;
  • высоковольтный провод либо кабель коаксиального типа;
  • линейка;
  • гнездо;
  • штангенциркуль;
  • клей для пластика.

Это приблизительный список материалов, который может варьироваться в зависимости от материалов, что есть под рукой. Кроме того, не будет лишним, если перед этим будет разработана схема устройства, которое вы будете делать. Чертежи устройства позволяют не только определить, какие размеры нужны для приема того или иного диапазона волн, но и дадут возможность правильно рассчитать необходимые параметры самого устройства – тип, длину, ширину, какие-то конструкционные особенности. Кроме того, можно сразу примерно будет определить место, куда припаять гнездо, если в этом будет необходимость.

Пошаговая инструкция

Приведем несколько инструкций по созданию антенн, каждая из которых поможет сделать действительно качественный FM-модуль для приема радиоволн. Итак, чтобы сделать такое приспособление, следует придерживаться определённого алгоритма действий.

  1. Взять любой высокочастотный коаксиальный кабель. Демонтируем его оплетку и снимаем наружную изоляцию. Можно также использовать высоковольтные провода от одноименных трансформаторов, что применяются в мониторах и телевизорах, оснащенных электронно-лучевой трубкой. Они имеют большую жесткость и для антенн приемников будут отличным вариантом.
  2. Теперь необходимо отрезать от подготовленного провода кусок размером 72 или 74 миллиметра. Причем точность должна быть соблюдена до миллиметра. При помощи паяльника припаиваем к кабелю небольшой кусок провода, из которого будет в дальнейшем намотана катушка из подходящего отрезка пластика. Провода нужно будет намотать где-то 45 витков. В данном случае будет использовать кусок внутренней изоляции с длиной 1,8 сантиметра. При желании можно осуществить перерасчет катушки под другой диаметр. Но потребуется соблюсти 2 момента:
    • длина катушки будет 18 миллиметров;
    • индуктивность должна быть на уровне 1,3–1,4 мкГн.
  3. Теперь производим осторожное наматывание 45 витков. Как это будет выполнено, можно увидеть с ее торцевых сторон зазоры. В них нужно будет залить немного клея для того, чтобы конструкция стала крепче.
  4. На следующем этапе сборки антенны требуется одеть на полученную конструкцию термоусадочную трубку. Ее следует нагреть каким-то удобным методом. Но лучше всего это сделать при помощи закрытого огня либо можно воспользоваться строительным феном.
  5. Если вам требуется рамочная антенна, то ее особенностью является наличие алюминиевого обруча. Его диаметр составляет 77 сантиметров, а внутренний диаметр должен иметь размер 17 миллиметров. Найти такой элемент легко в любом спортивном магазине. А также под рукой должна быть медная трубка. Если требуется такая антенна, то центральную жилу, оплетку, а также небольшой кусок провода коаксиального типа следует припаять к контактам конденсатора переменной емкости. Второй конец провода, центральную жилу и оплетку припаиваем к вышеупомянутому обручу из алюминия. При это можно использовать и автомобильные хомуты, которые предварительно хорошо следует зачистить. Их диаметр должен быть от 1,6 до 2,6 сантиметров. А также следует провести хорошую зачистку места контакта.
  6. Соотношение длины окружности рамки к длине окружности петли связи должно равняться 1: 5. Кроме того, с кончика кабеля и с центральной жилы должен быть удален 1 сантиметр изоляции. А также от середины кабеля для FM-антенны следует отметить по 5 миллиметров в обе стороны и убрать внешнюю изоляцию. После этого удаляем оплетку кабеля, чтобы разорвать ее.
  7. Теперь следует проверить диапазонность антенны и сделать так, чтобы рамка имело резонанс в диапазоне 5–22 МГц. Если емкость конденсатора иная, то можно изменить данные параметры. Если нужны низкочастотные диапазоны, то лучше брать рамку большего диаметра – один или полтора метра. Если же речь идет о высокочастотных, то достаточно будет рамки 0,7 метра. На этом создание рамочной антенны закончено.

Довольно интересным вариантом будет трубная или магнитная антенна. Кстати, она может быть не только внутренняя, но и наружная.

Главной несущей частью такого приспособления будет труба отопления или водопроводная труба. Чтобы сделать антенну такого типа, потребуется иметь под рукой такие элементы, как:

  • использованный трансформаторный сердечник, который можно снять от какого-то старого телевизора;
  • изолента;
  • клей;
  • скотч;
  • фольга, сделанная из тонкой латуни или меди;
  • около 150 сантиметров медной проволоки с диаметром четверть квадратного миллиметра;
  • штифты для соединения.

Сначала для обматывания первым слоем осуществляется укладка сердечника, выполненного из феррита, а сверху 2 слоя изоленты, после чего одинарный слой фольги. Теперь на эту экранную заготовку следует намотать 25 витков кабеля с 1-сантиметровым перекрытием, чтобы изоляция контактов была наилучшей. А также не следует забывать о том, что нужно сделать обязательные отводы на 7-ом, 12-ом и 25-ом витках. Контур следует соединить с другими частями, а кончики проволоки следует вставить в штифты. Отвод с седьмого витка следует ввести в гнездо заземления, а другие 2 нужно подсоединить к клеммам антенн.

    Финальный этап работ будет заключаться в настройке приема радиосигнала. В данном случае он будет производиться обычным подбором обмоточного подключения к связному контуру.

Еще один довольно распространенный и простой вариант создания антенны такого типа – приспособление из фольги. Для ее создания потребуется иметь следующие материалы:

  • кусачки либо плоскогубцы;
  • нож;
  • моток фольги или медной проволоки;
  • сухая дощечка в виде квадрата, что имеет сторону размером 15 сантиметров.

Ничего сложного в создании такого приспособления нет. Чтобы его изготовить, потребуется придерживаться нескольких этапов.

  1. Сначала следует вырезать из фольги квадрат. Он должен иметь размер 13 сантиметров по внешней стороне, а ширина полоски фольги должна составлять 1,5 сантиметра. В нижней части в центре следует вырезать 3-миллиметровый прямоугольник, что позволит произвести размыкание рамки.
  2. Вырезанный кусок фольги следует приклеить к дощечке. Теперь к квадрату из фольги необходимо припаять внутренний стержень экранированного провода справа и оплетку слева. Делать это необходимо чуть со сдвигом вправо от центральной прорезки – где-то на 2,5 миллиметра. Кстати расстояние между экранированным проводом и оплеткой должно быть таким же. Тут нужно сказать, что если антенну будут использовать для работы в УКВ-диапазоне, то размер квадрата следует увеличить до 15 сантиметров, а ширина фольгированной полоски в таком случае будет составлять где-то 18 миллиметров.

    Важно! Если требуется усилить сигнал для такого типа антенны, то ее можно обмотать куском проволоки, выполненной из меди. Ее свободный конец должен быть выведен в форточку.

Кроме того, есть очень простой вариант создания простенькой радиоантенны. Нам потребуется иметь под рукой такие материалы и инструменты:

  • паяльник;
  • штекер, чтобы присоединить антенну к радиоприемнику;
  • роликовые блоки, что позволяют зафиксировать антенну в нужном положении;
  • стальная проволока;
  • медная проволока;
  • рубильник;
  • керамические изоляторы.

Тут все будет крайне просто – достаточно просто соединить между собой при помощи паяльника провода, штекер и ролики. А стыки необходимо будет замотать изолентой для усиления конструкции и сохранения ее целостности. Кроме того, чтобы такая антенна смотрелась максимально эстетично, ее можно установить на специальную подставку, предварительно сделанную из дерева. Как можно убедиться, существует немалое количество моделей антенн, каждая из которых может обеспечить качественный радиосигнал в различных условиях.

Рекомендации

Если говорить о рекомендациях по созданию и использованию таких антенн, то в первую очередь следует отметить несколько.

  • Рядом с подобным приспособлением не должно быть каких-либо металлических посторонних предметов. В противном случае они могут стать помехой для улавливания сигнала или отражать его, что также негативно скажется на качестве его приема.
  • Следует позаботиться о защите антенны от воздействия природных факторов. В противном случае ее части могут проржаветь и рано или поздно устройство попросту выйдет из строя.
  • В большинстве случаев обязательно следует сделать перед началом работ чертежи, где нужно подробно прописать габариты и размеры устройства, его тип, а также алгоритм действий для его создания. Это даст возможность быстро и точно реализовать тот или иной замысел и получить качественно работающую антенну для приема устойчивого FM-сигнала.

Как сделать радиоантену своими руками за 15 минут, смотрите далее.

Как сделать антенну для радио FM своими руками дома ?

Несмотря на широкое распространение телевидения и интернета, прослушивание радиостанций не теряет популярности. Но часто качество приема радиостанций оставляет желать лучшего. Для того чтобы это исправить, необходимо разобраться, что влияет на качество приема, и как улучшить ситуацию?

Антенна для приема радио своими руками

Немного теории

Для нормальной работы любого радиоприемного устройства: телевизора, сотового телефона, радиоприемника, необходимо обеспечить на его входе минимальный уровень сигнала, превышающий определенный порог.

Этот порог называется чувствительностью. Если уровень сигнала выше порога чувствительности, то устройство работает нормально, в ином случае прием пропадает полностью или резко ухудшается его качество.

Такие условия могут возникать не только из-за удаленности от радиостанции, но и в условиях города. Чаще всего они бывают в радиоприемниках на диапазонах УКВ и FM, это связано с особенностями распространения этого сигнала.

Частота этих сигналов 66-108 мГц. Радиоволны этого диапазона распространяются в пределах прямой видимости и очень плохо огибают возвышенности рельефа местности, а в городе – высокие здания.

Расстояние прямой видимости можно вычислить по следующей формуле, км:

r = 3,57 (√h2 + √h3), где

r – расстояние прямой видимости;

h2 – высота передающей антенны;

h3 – высота приемной антенны.

Типы антенн

Назначение приемных антенн состоит в том, чтобы принять сигнал, усилить его и передать на вход приемника. В зависимости от диапазона антенны имеют различную конструкцию и габариты.

Типов антенн существует несколько десятков, некоторые из них представляют собой сложнейшие инженерные сооружения, весом сотни тонн и размерами тысячи квадратных метров.

В простейшем случае приемной антенной может быть проводник, подвешенный на изоляторах над землей. Электромагнитные волны, пересекая его, наводят в нем, согласно законам физики, переменное напряжение высокой частоты и по фидеру передают его на вход радиоприемного устройства, где принятый сигнал усиливается, из него выделяется низкочастотная составляющая, и человеческое ухо слышит звук.

Антенны можно разделить на два типа: направленные и ненаправленные. Есть классификация по назначению: стационарные и мобильные. Несмотря на разницу в типах и видах, существуют общие законы, по которым они работают.

Антенны своими руками

Проволочная

Улучшить радиоприем можно, соорудив простую антенну своими руками. В зависимости от того, для какого диапазона она предназначена, ее размеры необходимо будет корректировать.

Самые малоразмерные антенны получаются для FM диапазона, так как частота радиостанций этого диапазона лежит в пределах 88-108 мГц, значит, длина волны L – от 3,4 до 2,8 метра.

Длину волны любой радиостанции можно найти по формуле:

L = 300000/f, где

L – длина волны в м.

f – частота радиосигнала в Гц.

Конструкция проволочной антенны

Проволочная антенна – самая простая конструкция для FM диапазона, ее можно использовать в домах из любого материала, кроме армированного железобетона. Также ее можно разместить на улице, натянув между двумя мачтами или строениями. Высота подвеса играет большую роль: с увеличением высоты эффективность возрастает. Также играет роль ориентация антенны – ее направленность в горизонтальной плоскости имеет вид восьмерки.

Так как большинство радиостанций FM диапазона используют вертикальную поляризацию, то эту антенну можно подвесить вертикально, особенно полезным это может быть на границе уверенного приема, где сигнал очень слабый. Эта антенна использоваться на любом диапазоне СВ, КВ или УКВ, необходимо только пересчитать размеры.

Штыревая

Самый простой вид штыревой антенны – это вертикальный проводник, закрепленный на изоляторе и одним концом соединенный с приемником. Длина штыря должна быть подобрана в соответствии с диапазоном принимаемых волн. Дело в том, что согласно многочисленным опытам и расчетам, длина такой антенны должна быть равной четверти длины волны, при этом к.п.д. антенны максимальный в любом другом случае уменьшается.

Штырь хорошо принимает сигнал как горизонтальной, так и вертикальной поляризации, кроме того этот вид легко реализуется как в станционарном варианте, так и в мобильном, например, в качестве автомобильной антенны.

Конструкция штыревой зонтичной антенны

Для улучшения приема в этой конструкции добавлены 4 вибратора, улучшающие прием сигнала и расширяющие полосу приема. Эта антенна ненаправленного приема, т. е. она одинаково хорошо принимает сигнал с любого направления. Высота подъема, также как и в предыдущем случае, значительно влияет на дальность приема. Такую конструкцию целесообразно использовать на даче или в сельской местности, где меньше индустриальных помех.

Конструкции для города

В условиях города лучшим вариантом для приема будет применение телевизионной антенны типа волновой канал. Ее преимущества в том, что она является остронаправленной. Это свойство в условиях города очень важно, так как позволяет выбрать направление с наименьшим уровнем помех.

Самодельная антенна волновой канал состоит из стрелы с закрепленными на ней элементами: 2 пассивных директора, петлевой вибратор и рефлектор. Размеры зависят от диапазона приема. Эта конструкция обеспечивает высококачественный прием на удаленности до 50 и более км, что для диапазона FM очень приличный результат.

Антенна волновой канал для диапазона FM

Эта антенна имеет выходное сопротивление 75 Ом, поэтому кабель вполне допустимо подключить напрямую к согласующей коробке. Можно также использовать телевизионные антенны метрового диапазона с 3-5 каналами, которые сейчас зачастую остались без дела, так как телевизионное вещание «переместилось» с этих каналов на дециметровый диапазон, на спутник или в интернет.

Делаем сами. Видео

Как сделать FM антенну для радио из старой ТВ антенны, можно узнать из видео ниже.

Вариантов самодельных антенн очень много: от самых простых до профессиональных. Следует только учитывать особенности распространения радиоволн в УКВ и FM диапазонах.

При этом нужно запомнить:

  1. Уверенный прием возможен только в пределах прямой видимости.
  2. В ночное и вечернее время дальний прием практически отсутствует.
  3. Осадки ослабляют или вовсе прерывают прием сигнала.

Но если прием есть, все эти недостатки компенсируются высоким качеством сигнала.

ФМ антенна для музыкального центра делается своими руками абсолютно аналогично антенне для ФМ радио, т.к. у этих радиоприёмников абсолютно аналогичная схема приёма сигнала.

Оцените статью:

Малогабаритная антенна для FM диапазона своими руками

Добавил: Chip,Дата: 23 Мар 2018

Укороченная антенна на 88-108МГц.

При сборке радиомикрофона, передатчика или приёмника на диапазон УКВ в качестве антенны удобнее использовать не обычный кусок провода, а антенну, предложенную в этой статье.  Она меньше по размерам и эффективнее обычной.

Для изготовления антенны нам понадобится:
  • коаксиальный кабель или высоковольтный провод;
  • термоусадочная трубка;
  • обмоточный провод типа ПЭВ-2 0,2-0,5 мм;
  • штангиль-циркуль;
  • линейка;
  • клей для пластика;
  • и желание доделать все до конца 🙂

Описание изготовления антенны

Шаг 1. Берем любой высокочастотный коаксиальный кабель, на фото РК75.

Шаг 2. Снимаем оплетку и наружнюю изоляцию. Можно использовать высоковольтные провода от высоковольтных трансформаторов, используемых в ЭЛТ-телевизорах и мониторах. Они по жестче и хорошо подходят для антенн приемников, для радиомикрофонов советую выбрать провод по мягче .

Шаг 3. Также нарежем наш коаксиальный или высоковольтный провод кусок 72мм и кусок 74мм. С точностью +/- 1мм и любой отрезок пластика диаметром 3,6мм и длинной 18 мм +/-1мм

Шаг 4. Припаиваем к кабелю кусок провода, из которого будет, потом намотана катушка из любого подходящего отрезка пластика диаметром 3,6мм и наматываем 45витков провода. В данной конструкции был использован кусок внутренней изоляции длинной 18мм. Можно пересчитать катушку под другой диаметр. Соблюдая два условия длинна катушки 18мм, а индуктивность 1.3-1.4мкГн

Шаг 5. Теперь аккуратно наматываем расчетные витки. У меня вышло 45 витков при диаметре 3,6мм.

Шаг 6 . Катушка намотана, с ее торцов видны зазоры в них мы зальем клей для укрепления конструкции, мне из клеев очень нравится «Бизон» но можно применить другие способные клеить целлофан.

Шаг 7. Одеваем термоусадочную трубку.

Трубку можно нагреть любым удобным способом лучшие результаты получаются на закрытом огне. Я «усаживаю» строительным феном до его появления просто нагревал над газовой плитой.

Это готовый вариант антенны он гибкий и надежный! «Веселенький» цвет связан с отсутствием под рукой трубки нужного диаметра. Я сделал две антенны на вторую одену сверху черную трубку так будет менее заметной и значит более пригодной для радио жучка.

Тут вы видите антенны разных конструкций. Две антенны свежее изготовленные «веселенькая» (желтая с зеленым) и черная. Кусок провода около 35 см. Антенна заводская и телескопическая в 40 см длинной.

Не могу выразить в точных цифрах, но эффективность этой антенны выше, чем у всех лежащих антенн, кроме «заводской» — с ней она на ровне.

Выбор за Вами!

Автор: Werewolf (сайт:vrtp.ru)



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Переделка радиостанции ЭСТАКАДА
  • Радиостанция «Эстакада» (18Р22С) или «Маяк» (16Р22В) ещё используется некоторыми радиолюбителями. Она отличается высокой надежностью и хорошими техническими характеристиками. Радиостанции работают в диапазоне от 162МГц до 168МГц. Радиолюбителям же выделен диапазон в районе 145МГц. Поэтому радиостанцию нужно перестроить в данный радиолюбительский диапазон частот.

    Подробнее…

  • О беспроводном модеме для передачи данных в ISM диапазонах
  • Беспроводной интеллектуальный модем для надежной передачи данных в ISM диапазонах (433 МГц, 868 МГц и 902 МГц)

    Сегодня технологии высокочастотных схем развиваются стремительными темпами, появляются новые беспроводные системы. Большинство из них (системы беспроводной телефонии, Bluetooth [1] и WLAN 802.11b [2] и т.п.) работают также как и СВЧ печи, в нелицензируемом диапазоне СВЧ 2,4 ГГц.

    Из-за насыщенного трафика в этом диапазоне и связанных с этим вопросов совместимости возрос интерес к диапазонам ISM (industrial, scientific, medical), расположенным на более низких частотах — 433 и 868 МГц в Европе, а так же от 902 до 928 МГц в США.

    Подробнее…

  • Простая антенна для 2 м и 70 см диапазонов
  • Портативная антенна из коаксиального кабеля для 145МГц и 435МГц

    Радиолюбители, работающие на двух УКВ-диапазонах (145МГц и 435МГц) знают как удобно использовать двух-диапазонную антенну. Одну из таких антенн нидерландского радиолюбителя Франка Бремера (PA0FBK), разработанной специально для 2 м и 70 см диапазонов мы сегодня рассмотрим. Она полностью изготовлена из коаксиального кабеля RG58 и является переносной, что иногда очень удобно.

    Подробнее…


Популярность: 11 387 просм.

Как сделать дипольную антенну FM »Примечания по электронике

Детали простой в сборке конструкции самодельной дипольной FM-антенны, которую можно легко собрать и использовать для приема широковещательных FM-сигналов внутри помещений. .


Дипольные антенны Включают:
Основы дипольных антенн Ток и напряжение Полуволновой диполь Сложенный диполь Короткий диполь Дублет Длина диполя Дипольные корма Диаграмма излучения Построить ВЧ диполь Перевернутый диполь V Многополосный ВЧ диполь вентилятора Многополосный ВЧ диполь-ловушка Антенна G5RV Конструкция FM-диполя


Одна из областей, в которой часто используются дипольные антенны, - это прием радиовещания в диапазоне УКВ FM.Многие тюнеры Hi-Fi и другие радиоприемники имеют входные разъемы, которые принимают входной сигнал от коаксиального фидера, и там, где не используется внешняя антенна, дипольная антенна может стать отличным решением.

Дипольная антенна FM, скорее всего, обеспечит значительно лучший прием по сравнению со многими другими импровизированными решениями, которые могут быть использованы.

Сделать простую дипольную FM-антенну своими руками довольно просто. Их можно изготавливать разными способами и с минимальными затратами. Они могут оказаться идеальным решением для внутренней FM-антенны, возможно, на чердаке или на крыше, или их можно использовать, когда требуется временная антенна.

Если они предназначены для внутреннего использования, то нет необходимости использовать дорогие материалы, чтобы гарантировать, что они не пострадают от погодных условий. Вместо этого для внутреннего использования диполь DIY VHF FM может быть изготовлен из общедоступных материалов, и поэтому стоимость, вероятно, будет минимальной. Возможно, даже удастся сделать простой FM-диполь, используя предметы, которые уже могут быть в ящике для мусора, в мастерской или гараже.

Основы дипольной антенны

Дипольная антенна состоит из двух полюсов или частей.Для полуволнового диполя каждая ножка диполя будет длиной в электрическую четверть волны.

Длина диполя определяется частотой срабатывания. Диапазон FM-вещания простирается от 87,5 МГц до 108 МГц. Это довольно широкая полоса пропускания, которую может покрыть резонансная антенна, такая как дипольная антенна, но, поскольку она используется только для приема, характеристики на краях полосы не так важны, как если бы она использовалась для передачи.

Базовая конструкция дипольной FM-антенны показана ниже.

Базовая полуволновая дипольная антенна

На схеме каждое плечо дипольной антенны присоединено к фидеру. Это может быть открытый механизм подачи проволоки / сдвоенный механизм подачи, или может использоваться коаксиальный кабель. Строго говоря, при использовании коаксиального или коаксиального кабеля следует использовать балун. Это связано с тем, что коаксиальный кабель называется несимметричным фидером, то есть внешний экран соединен с землей, а антенна сбалансирована. Однако для этого применения не должно быть заметного ухудшения характеристик, и дипольная антенна VHF FM должна нормально работать без нее.В этом случае внутренний провод коаксиального кабеля подключается к одной ножке диполя, а внешний провод (оплетка) коаксиального кабеля подключается к другой ножке дипольной антенны.

Как сделать простую конструкцию дипольной FM-антенны своими руками

Чтобы сделать простую дипольную FM-антенну своими руками, нужно всего несколько предметов. Обычно это:

  • Двойной шлейф - сдвоенный шлейф от сети - это идея, но мы использовали старый шлейф динамика.
  • Хомут - для фиксации центра диполя и предотвращения выхода гибкого кабеля за пределы необходимого.
  • Нить или шпагат для закрепления концов диполя в соответствующих точках крепления (при необходимости).
  • Разъемы - для подключения коаксиального кабеля.
Компоненты, необходимые для изготовления дипольной FM-антенны

Одним из преимуществ использования гибкого кабеля питания является то, что при использовании в качестве источника радиочастотных сигналов этот тип провода является достаточно близким приближением к 75-омному двойному или открытому механизму подачи проволоки. Это удобно, если требуется разумная длина. Для изготовления дипольной FM-антенны мы использовали дешевый акустический провод.

FM-диполь из сдвоенного гибкого кабеля

Для создания УКВ-дипольной FM-антенны сначала в кабеле должны быть разделены два изолированных провода и разомкнуты. Затем следует закрепить центр, чтобы кабель не выходил дальше. Один из способов сделать это - использовать ленту для галстука, которую можно приобрести в большинстве магазинов электронных компонентов. Неразрезанный провод можно использовать в качестве фидера для антенны.

Для фиксации центральной точки дипольной FM-антенны

можно использовать стяжную ленту. Общая длина антенны должна составлять около 150 см, т.е.е. каждая нога должна быть 75 см. Эта длина должна привести к небольшому падению резонансной частоты в нижней половине диапазона FM-вещания, но часто в этом регионе можно найти более популярные станции. Если требуется, чтобы резонансная частота была выше, антенну можно немного укоротить.

Длину довольно легко вычислить по одному из следующих уравнений:

длина (метры) = 150 Af

длина (дюймы) = 5905 Af

Иногда используемые уравнения немного различаются по используемым константам, так как это зависит от множества факторов, включая используемый провод, окружающую среду, частоту и тому подобное.Однако это очень хорошая отправная точка и, безусловно, достаточно хороша для изготовления дипольной FM-антенны.

Концы проволоки можно связать узлами, как показано на рисунке, чтобы ее можно было прикрепить к бечевке или веревке для установки на чердаке и т. Д. Если это будет сделано, длину следует отвести до конца проволоки и любая проволока, которая является частью узла или загнута назад, не должна входить в длину. Завязывание провода добавит индуктивности к концу провода, возможно, сделав его немного длинным, но это должно быть хорошо для приема.

Конец провода FM-диполя завязан узлом.

Так как у нас уже был проложен коаксиальный кабель по всему дому, наша антенна была подключена к коаксиальному разъему, а ответная версия была прикреплена к коаксиальному кабелю. Следует отметить, что сдвоенный фидер, такой как тот, который образован гибким кабелем, не работает должным образом при прокладке на большие расстояния через птичник, и потери сигнала будут расти - лучше использовать коаксиальный кабель, поскольку это не влияет на это таким же образом.

При установке антенны как можно дальше на крыше антенна должна находиться подальше от металлических предметов, так как это снизит уровень сигнала.В частности, концы антенны более чувствительны к близлежащим металлическим предметам.

Мы подвесили антенну на чердаке или на крыше. Поскольку в наши дни многие УКВ-ЧМ-станции используют вертикальную поляризацию, мы установили диполь вертикально: один конец прикрепили к удобному гвоздю в деревянной конструкции крыши, а другой конец удерживали грузом. Коаксиальный кабель был выведен под прямым углом - насколько это возможно в этих обстоятельствах!

Как сделать складную дипольную антенну УКВ ЧМ

Многие тюнеры Hi-Fi диапазона VHF FM имеют входное сопротивление 300 Ом, а также стандартный вход 75 Ом.Этот вход обычно имеет винтовые клеммы, хотя иногда они имеют специальный разъем на 300 Ом. Этот вход идеально подходит для использования со складчатой ​​дипольной антенной VHF FM, которую можно очень просто собрать. Для этого требуется только ленточный кабель длиной 300 Ом (а не многожильный ленточный кабель для компьютера), который можно купить в большинстве магазинов электронных компонентов.

Первый этап - отрезать длину немного больше, чем требуется для дипольного элемента. С обоих концов центральный пластик нужно обрезать, а оставшиеся провода с обеих сторон зачистить и соединить вместе.Это нужно делать, убедившись, что общая длина элемента правильная.

Следующий этап - обрезать нижнюю проволоку по центру. Провода должны быть зачищены, чтобы можно было прикрепить второй отрезок ленты. Его можно сделать любой подходящей длины, имея в виду, что это может привести к разумным потерям, если оно будет проложено в доме рядом с другими объектами. Это позволяет использовать ленту 300 в качестве подающего устройства. Это может быть любая подходящая длина.

Эта дешевая и простая дипольная УКВ FM антенна подходит для районов с высоким уровнем сигнала или может использоваться в качестве временной меры. Ленточный кабель 300, как правило, чистый, и его довольно легко спрятать. Часто антенну такого типа можно закрепить за карнизом для штор или большим предметом мебели.

Дипольная антенна часто является идеальным решением в качестве антенны для приема радиовещания в диапазоне УКВ FM. ЧМ-дипольная антенна может быть дешевым и эффективным решением, и они могут быть выполнены в различных формах - выше приведены только две идеи, но можно сделать УКВ-дипольную ЧМ-антенну многими другими способами в зависимости от того, что может быть доступны и каковы требования.

Еще темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеорита Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Антенна с параболическим рефлектором Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВН Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

Улучшение радиоприема - WERU Community Radio

Если вы живете на окраине вещательного сигнала WERU, вы можете сделать несколько вещей, чтобы улучшить свой FM-прием. (Конечно, вы также можете послушать онлайн.)

Основная часть следующей информации сосредоточена на недорогих идеях для улучшения вашего индивидуального приема.

Факторы, влияющие на прием
Радиоволны FM могут зависеть от многих факторов, от местности до оборудования.В общем, FM-передачи - это прямая видимость, похожая на световые волны. 12 000 ватт WERU передаются с горы Блю-Хилл (высота 1000 футов). Если между вами и Blue Hill нет какого-либо объекта (здания, хребта, горы и т. Д.), Вы должны иметь чистый прием на расстоянии до 50 миль от передатчика. После 50 миль прием становится фактором силы сигнала, так же как и ваше местоположение по отношению к передатчику. У нас есть постоянные слушатели (и участники) в Скоухегане, Дувре-Фокскрофте, Баксфилде и Хармони.В этих случаях важными факторами являются ландшафт и оборудование; эти люди, вероятно, живут на холмах и / или имеют внешние роторизованные (наводимые) антенны.

Ниже приведены некоторые предложения по улучшению домашнего приема путем добавления или регулировки приемных антенн. Эти методы могут работать, а могут и не работать, но улучшение вашей антенны - это единственное лучшее решение проблем с приемом (за исключением перемещения или установки переводчика). Предлагаемые здесь решения варьируются от вещей, которые вы можете делать бесплатно, до оборудования, которое вы можете приобрести.Мы не продаем оборудование, а просто передаем лакомые кусочки проверенных знаний о приеме для вашего удовольствия от прослушивания.

Антенны: некоторые общие понятия

  • Антенна - это «коллектор» радиосигналов, который улучшает качество приема, обеспечивая больший сигнал, чем в противном случае поступил бы на приемник.
  • Наружная антенна предпочтительнее комнатной.
  • Лучше расположить на высоте, будь то крыша, холм за домом или верхняя полка книжного шкафа.
  • Многие вещи в доме могут повлиять на прием, поэтому в первую очередь попробуйте установить радио или антенну в разных местах дома.
  • ВЫ антенна! Если вы улучшаете прием, стоя рядом или касаясь радио или антенны, ваша система сообщает вам, что ей нужна антенна получше.
  • Роторная (наводимая) антенна предпочтительнее стационарной. Фиксированная FM-антенна должна быть направлена ​​в сторону Blue Hill Mountain.

Ваше радио

Определите, есть ли в вашем радио разъемы для подключения антенны.Они будут выглядеть как:

  • Винты сзади с надписью «муравей. 300 Ом »или
  • Разъем коаксиального кабеля с надписью «coax / ant. 50 Ом »(Вт = Ом)

В противном случае у вашего радио есть либо внутренняя антенна, которую вы не видите, либо телескопическая антенна. В любом случае перейдите к разделу «Без антенных разъемов».

Подключение антенны к радиостанции

Существует два разных типа антенного кабеля: плоский двухжильный провод, известный как «сдвоенный вывод», мощностью 300 Вт или круглый провод с пластиковым покрытием, известный как «коаксиальный» или «коаксиальный», мощностью 50–75 Вт.Кабельные компании используют коаксиальный кабель, и он намного лучше, но он дороже. Вам нужно будет решить, что использовать, если вы устанавливаете новую антенну или кабель. Помимо передачи более сильного сигнала, коаксиальный кабель полезен в ситуациях, требующих устранения помех, создаваемых расположенными поблизости электродвигателями, компьютерами и т. Д. Мы будем рады проконсультировать вас.
Если у вас уже установлена ​​телевизионная антенна, купите «FM-разветвитель» в магазине радиоприемников. Следуйте инструкциям, подключив «FM-выход» разветвителя к радио и используя «ТВ-выход», чтобы восстановить соединение с телевизором.Поэкспериментируйте, прикрепляя провода к одному винту, а затем к другому, чтобы увидеть, что дает лучший прием; единственное правило - «делай то, что лучше всего работает».
Если вы принимаете телевизионный сигнал через кабельную систему, а ваша телевизионная антенна не используется, просто подключите ее к антенным разъемам на радио, и вы получите значительно лучший прием. Если в вашей кабельной системе есть служба FM, узнайте, есть ли WERU. Если это так, вы можете подписаться на услугу FM и отказаться от любых антенн или использовать их вместе с услугами кабельного телевидения; если он не передается, вы можете лоббировать свою кабельную компанию, чтобы добавить WERU к услуге FM.Часто кабельные компании могут передавать очень хорошие сигналы на больших расстояниях от передатчика. Мы будем рады помочь вам в этом.
Если у вас по-прежнему возникают проблемы с приемом после подключения антенны, попробуйте направить антенну прямо на Blue Hill Mountain. Если наведение антенны на Blue Hill Mountain вызывает проблемы с приемом других теле- или радиостанций, примите во внимание:

  • установка моторизованного ротора для перемещения антенны изнутри,
  • выделяет FM-антенну, чтобы постоянно указывать на Блю-Хилл-Маунтин, или
  • придумал какое-то уникальное устройство, позволяющее навести антенну, подобное тому, что описано в последнем разделе «Другие идеи».

Использование двухполюсной антенны

Di-poles - это Т-образные проволочные антенны, предназначенные для использования внутри помещений. Вы можете купить их в магазинах радиоприемников, они недорогие.
Присоедините нижнюю ножку T к антенным клеммам вашего радио (поэкспериментируйте с установкой), а затем поиграйте с расположением T. Размещение T имеет решающее значение для работы диполя.
Если вы действительно смелы или жаждете приема WERU с ограниченным бюджетом, вы можете сделать индивидуальный диполь.Преимущество состоит в том, что вы можете значительно увеличить эффективность диполя за счет его размера и / или размещения снаружи! Вам понадобится часть двухжильного кабеля, о котором мы упоминали ранее.
Изготовленный на заказ диполь будет иметь форму буквы Т, как и готовый, который вы можете купить, за исключением того, что вы сможете адаптировать его к своим потребностям. Однако вам необходимо соблюдать эти или кратные им измерения; верхняя планка должна иметь размер 5 футов 1 дюйм, 10 футов 2 дюйма, 15 футов 3 дюйма или 20 футов 4 дюйма и т. д., а нижняя ножка должна соединяться в середине этой верхней планки (2 дюйма 6 дюймов и т. д.).Вы можете накинуть индивидуальный диполь на крышу своего дома или залезть на дерево в переднем дворе и привязать его к соответствующим веткам (конечно, неустанно экспериментируя, чтобы найти правильную ориентацию диполя для лучшего приема) . Twin lead настолько дешев, что вы можете гордиться резким улучшением качества приема на некоторое время, но за очень небольшие деньги. Однако не заблуждайтесь насчет эффективности индивидуального диполя по сравнению с традиционной металлической ТВ / FM-антенной.
Отрежьте двойник соответствующей длины для верхней перекладины.В середине этой длины отрежьте один из двух проводов и снимите пластиковое покрытие. Теперь подключите другой отрезок двойного провода к двум неизолированным проводам верхней шины. Другой конец подключен к терминалам вашей радиоантенны.
Если нестандартный диполь кажется слишком большим хлопотом, вы можете сделать диполь «разрезать и разрезать». Возьмите двойной поводок и разделите его пополам. Другой конец подсоедините к рации. Очень просто, но не так эффективно, как кастомный диполь.

Нет антенны? Сделайте проволочную антенну
Самодельные антенны могут работать очень хорошо.Часто кусок провода превращается в антенну вообще без особых хлопот. Это может быть толстая или тонкая проволока, а лучше всего бесплатная или дешевая проволока. Провод с пластиковым покрытием безопаснее (не забудьте удалить любое покрытие, чтобы можно было подсоединить провод к клеммам антенны), но оголенный провод вполне подойдет.
Используйте любой кусок проволоки. Присоедините его к антенному разъему. Проведите им по стержням драпировки и оконным проемам. Выбросьте его в окно и в ближайшее дерево. Бросьте на крышу. Проделайте то же самое с двумя проводами.Потратьте некоторое время на эксперименты с размещением этих проводов; часто хорошо работают противоположные направления. Если это чисто внутренняя работа, убедитесь, что вы расположили эти провода так, чтобы с гордостью указывать на них посетителям. «Посмотри на мою антенну; Я получаю WERU громко и ясно! »

Нет антенных терминалов
Радиочасы обычно не имеют антенных терминалов или телескопических антенн. Попробуйте обмотать радио большим количеством проводов; не подключайте провод ни к чему. Идея состоит в том, чтобы возле магнитолы достать толстую петлю из провода.
Практически любая крупная металлическая конструкция над землей может выступать в качестве антенны. Алюминиевые водосточные желоба, кондиционеры и тепловые каналы, металлические оконные рамы, алюминиевый сайдинг и металлическая кровля - отличные антенны. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ электрическую розетку в качестве антенны. с помощью зажима из крокодиловой кожи прикрепите к одному из них ранее упомянутую массивную проволочную петлю, окружающую ваши радиочасы. Ух ты!
Другие портативные радиостанции имеют телескопические антенны, которые можно улучшить, обернув «флаг» из алюминиевой фольги вокруг верхней части или прикрепив кусок провода к телескопической антенне.Этот кусок провода может быть брошен в дерево рядом с вашим садом, когда вы работаете в саду и слушаете радио, или, что более важно, прикреплен к водостоку за окном вашей спальни или брошен на крышу.

Другие идеи

  1. Кроличьи ушки дешевы. Прикрепите их к дымоходу или залезьте на дерево и аккуратно разместите их в соответствии с данными приема, которые ваш друг кричит вам из окна. Кроличьи уши не предназначены для размещения на улице, так как они испортятся до бесполезности.Но, по нашему опыту, это происходит только через много лет. Или попробуйте положить их на чердак.
  2. Выберите MONO на ресивере. По причинам, выходящим за рамки данной брошюры, сигналы МОНО распространяются дальше и содержат меньше шума.
  3. Купите бустер или усилитель для имеющейся антенны. Иногда они творят чудеса, иногда просто работают. Усилителям требуется определенное количество сигнала для работы, иначе они в конечном итоге будут усиливать шум, а не звук.
  4. Вот «чердачное решение», предложенное слушателем KSER недалеко от Сиэтла: «Я установил радио-телевизионную антенну (a.к.а. яги) на чердаке. У меня к нему привязана веревка, и я могу повернуть ее из шкафа рядом с радио. Я могу разместить его для KSER или различных телеканалов. Вертикальный стержень - это метла. У меня получается поворот примерно на 90 градусов. Преимущество состоит в том, что я избавился от затрат на установку антенны на открытом воздухе и ротора, но у меня она все еще находится на относительно высоком месте, и я легко могу ее установить ».

Создайте свою собственную антенну, настроенную на WERU
WERU имеет подробные планы по созданию собственной антенны, настроенной специально на WERU.В очень отдаленных районах эта антенна обеспечит значительное улучшение приема. Еще одно полезное применение этой антенны - если вы испытываете помехи от другой станции при попытке настроить WERU.
Вот планы антенн (формат PDF), а важные примечания о создании такой антенны приведены ниже. Особая благодарность Джеку Дайсу и Марку Роману за планы и заметки.

Замечания по дизайну:

  • Критические размеры (длина элементов антенны и расстояние между ними) были рассчитаны с использованием формулы, взятой из статьи в Popular Science около 1956 года.Дед соседа отрезал его и спас. Он и я построили антенны для приема WERU, и мы получаем очень хороший прием.
  • Переменная в формуле - радиочастота. Частота умножается на константы, чтобы определить длину и разнос антенных элементов. Представленная здесь конструкция рассчитана на прием 89,9 МГц, частоту вещания WERU.
  • Дизайн рамы - это то, что придумал я. Это особенно хорошо при использовании «донорной» антенны (поясняется позже), которая требует, чтобы элементы были соединены вместе в центре их пролета и которые нуждаются в поддержке с каждой стороны стыка.Фактически, любое приспособление будет работать до тех пор, пока конструкция удерживает элементы антенны выровненными в одной плоскости и способна противостоять злоупотреблению нахождением на крыше во время экстремальных погодных условий, которые мы наблюдаем здесь, в штате Мэн.

Примечания по конструкции:

  • Для стрингеров выбирайте древесину с прямыми волокнами без крупных сучков, которые покрывают толщину стрингера. Это ослабит его.
  • Я дал фактические размеры ¾ ”на 2 ″ на 13 футов для двух стрингеров.Чтобы получить эти размеры, потребуется разрезать «по одному» до ширины 2 дюйма. Если у вас нет возможности разрезать длинный кусок дерева, выберите дерево как можно ближе к 2 ″ от склада пиломатериалов. Обвязка обычно доступна в размерах «1 на 3» (фактический размер ¾ на 2 ½ дюйма). Часто это древесина не самого лучшего качества, поэтому убедитесь, что она достаточно прямая и в ней нет крупных сучков. Я бы не рекомендовал использовать древесину уже на 2 дюйма для стрингеров.
  • Размеры и количество проставок не критичны.Используйте свои обрезки, чтобы разделить два стрингера и удерживать их вместе.
  • Идеальное место для крепления на мачте - точка баланса полностью собранной антенны. Геометрический центр (6 футов 6 дюймов от конца стрингеров) будет достаточно близко, если вы хотите спланировать крепление перед сборкой всего блока.
  • Размеры, рассчитанные по формуле, указаны на чертеже в десятичных дюймах. Я преобразовал их с точностью до 1/16 дюйма, как указано в скобках.Создавая антенну, будьте максимально осторожны, чтобы получить указанные размеры.

Приобретите антенну на заказ.
Directive Systems, небольшая компания по производству антенн на юго-западе штата Мэн, производит антенну, которую некоторые слушатели могут посчитать стоящей инвестицией. Для получения дополнительной информации свяжитесь с Дэвидом Олеаном по телефону RR # 2 Box 282, Dixon Rd., Lebanon, ME 04027 или 207-658-7758.

15 лучших комнатных FM-антенн, которые можно попробовать в 2021 году [ОБНОВЛЕНО]

Почти 10 лет назад я сломал антенну, которая шла с моей стереосистемой JVC.Я обратился в компанию за заменой внутренней FM-антенны, но упомянутая сумма разбила мне сердце - как же JVC ожидал, что я, тогда бедный студент колледжа, заплату более 70 долларов за антенну?

Решил изучить варианты. Мои друзья рассказали мне о паре вторичных антенн, которые стоит попробовать. Я решил купить модель Menkey после того, как мой друг настоял на том, чтобы я попробовал ее.

И знаете что?

Он не только устранил искажения, которые были у некоторых каналов, но и добавил пару дополнительных каналов.Было ясно, что устройство было даже лучше, чем тот, который мне дала JVC, когда я купил стереосистему.

Что ж, если вы находитесь в том же положении, что и я, я здесь, чтобы помочь вам. Изучив многочисленные антенны с 2010 года и получив огромные знания об этих гаджетах, я могу помочь вам найти лучшую комнатную FM-антенну.

Эта таблица для быстрого выбора подходящего продукта

Почему комнатная FM-антенна?

Картинные слова, проходящие над вашей рукой.А теперь представьте, что протягиваете руку, чтобы поймать их. Именно так антенны работают с радиоволнами. Радиоволны - это фрагменты информации, проходящие в воздухе со скоростью света.

Эти волны имеют электромагнитную природу, они переносят информацию через атмосферу, а антенны - это руки, которые их улавливают.

Что делает антенна FM, так это то, что она превращает радиоволны, которые она улавливает, в электрические сигналы, которые могут воспроизводить звук в вашей стереосистеме.

Без него невозможно слушать радио.

Но почему комнатная антенна вместо наружной? На это есть три основных причины:

  • Стоимость - комнатная антенна стоит в 10 раз меньше, чем уличная модель.
  • Простота установки - большинство моделей поддерживают технологию Plug and Play. Вы подключаете разъем, ищите станции за несколько минут и сразу начинаете слушать радио.
  • Необходимость - возможно, вы живете в квартире, из которой нельзя вывести кабели наружу. В этом случае комнатная антенна для FM-радио необходима, если вы любите радио.

Наши 15 лучших комнатных FM-антенн Обзоры

1. Дипольная FM-антенна Menkey

Я впервые познакомился с дипольной FM-антенной Menkey почти 10 лет назад, когда сломал оригинальную антенну моей первой стереосистемы. Посоветовавшись с производителем на предмет замены, я был шокирован тем, сколько мне придется заплатить - более 70 баксов. В то время для меня, когда я учился в колледже, это было слишком много.

Итак, я решил покопаться, чтобы найти что-нибудь более дешевое без слишком большого ущерба для качества.

Друг, у которого я останавливался, порекомендовал дипольную антенну Menkey FM. Я купил его менее чем за 10 баксов, так что это была огромная сделка.

При подключении антенны к стереосистеме качество звука ни в коем случае не было хуже, чем у оригинальной антенны. Он был таким же свежим и чистым.

Я также должен упомянуть, что настройка была безупречной, благодаря тому, что устройство идеально подошло к моей стереосистеме.

Через некоторое время я переехал в квартиру, которая располагалась так, что мне пришлось разместить антенны снаружи, проложив кабель длиной около 15 футов.

Что меня поразило, так это то, что даже при использовании такого длинного антенного кабеля звук не искажался. Ухудшения качества не было.

Мощность дипольной антенны Menkey FM обусловлена ​​тем, что она имеет конструкцию с тремя петлями. Это улучшает прием и захватывает больше станций.

Мне нравятся улучшения антенны с 2010 года. Сегодня антенна поставляется с переходниками типа «папа» и «мама» для подключения к любой стереосистеме.

Единственная проблема, которую я заметил, заключается в том, что в инструкциях не очень ясно, как работать с кабелями и разъемами.

Тем не менее, это лучшая комнатная антенна FM-радио, особенно для людей с ограниченным бюджетом.


Основные характеристики:

  • PAL адаптеры для розеток и вилок
  • Разъем типа F
  • 75 Ом
  • Дизайн с тройным контуром
  • Универсальность - работает с широким спектром стереосистем - JVC, Pioneer, Sony, Onkyo и др.
  • Отличный прием

2. Анкабельная телескопическая 75-омная комнатная FM-антенна

Вы поклонник телескопических антенн?

Лично мне нравятся эти антенны, так как их можно выдвигать или отводить назад, что делает их универсальными, и их легко убрать с дороги, не снимая.

Анкабельная телескопическая 75-омная комнатная FM-антенна предлагает одно из самых высоких качеств, которые я когда-либо видел в телескопической антенне. Он не только прочен, но также прост в использовании и эффективен в выполнении того, для чего он создан, - в передаче сигнала.

Прочный высококачественный латунь и медь - вот что придает этому устройству прочность.

Это одна из тех антенн, на которые можно положиться, они прослужат вам долгие годы, не ломаясь так же легко, как я видел некоторые телескопические антенны.

Устройство состоит из десяти секций, каждая размером около трех дюймов.Таким образом, вы получаете высоту более 30 дюймов, когда полностью выдвигаете устройство.

Одна вещь, которая мне очень нравится в этой антенне, - это прием. Установив его на стереосистему, вы будете уверены в гораздо меньшем искажении и даже при захвате новых каналов.

Простота использования - еще одна область, в которой антенна выигрывает у большинства других моделей на рынке. Забудьте о тех устройствах, которые поставляются с кабелями, которые нужно держать в ручках и подключать точно, чтобы они не мешали.

Все, что вам нужно сделать, это прикрутить или вставить вилку.Никаких кабелей.

Еще одно преимущество - высокая совместимость. Это стало возможным благодаря тому, что в комплект поставки входят адаптеры трех разных типов. Вы получаете PAL female, PAL male и 3,5 мм.

Вы также получаете штекер F. Это гарантирует, что вы можете использовать антенну практически с любой стереосистемой.

Основные характеристики:

  • Телескопическая конструкция
  • 10 удлинительных секций
  • Изготовлен из прочного медного материала из латуни
  • Простота установки - нет кабелей для связи

3.Комплект дипольной антенны RTL-SDR Blog V3

Если вы ищете высокую ценность, вам следует подумать о комплекте дипольной антенны RTL-SDR Blog V3.

В этот комплект входит несколько предметов, в том числе две телескопические антенны разного размера, дипольное основание с удлинительным кабелем, крепление на присоске и гибкое крепление для штатива.

Обладая всей этой мощностью, вы можете использовать антенну для самых разных приложений. Вы можете использовать его с органами управления воздушным движением, транковыми радиоприемниками, метеорологическими спутниками, радиостанциями общественной безопасности и даже с устройствами астрономического мониторинга.

Для приема FM-радио дома или в автомобиле антенна работает почти как ничто другое. Он предлагает самый чистый и четкий звук, который я когда-либо слышал.

Если вы хотите что-то, что может настраиваться на 500 кГц при использовании прямой выборки q-канала, это устройство сделает это. С его помощью вы можете беспрепятственно принимать коротковолновое и AM-вещание на 25, 31 и 49 диапазонах.

Я думаю, это устройство не предназначено для радиолюбителей. Тем не менее, вы все равно можете наслаждаться радиолюбительскими диапазонами, правильно расположив антенну.Что касается диапазонов am и sw, то антенна работает очень качественно.

Когда речь идет о погодных условиях, общественной безопасности и FM-вещании, это одно из самых эффективных устройств. Это стало возможным благодаря тому, что VHF / UHF устройства отлично работают.

Мне нравится тот факт, что комплект дипольной антенны RTL-SDR Blog V3 отлично справляется с работой на ВЧ. Однако, чтобы устройство работало на высоких частотах, вы должны установить его в режим прямой выборки.

Любите слушать радиолюбители по ночам? С правильной заземляющей поверхностью вы можете передавать тонны сигнала благодаря большой штыревой антенне.

Если вы хотите попробовать SDR, вы определенно не захотите отказываться от такой дешевой антенны. Цена, безусловно, трудно превзойти.

Основные характеристики:

  • Универсальность - совместима со многими приложениями, включая управление погодой и дорожным движением
  • Полный комплект - поставляется с дипольным основанием, креплениями, антеннами двух размеров и т. Д.
  • Улучшенный допуск компонентов
  • Разъем Sma f
  • Алюминиевый экранированный корпус с термопрокладкой
  • Настраивается от 500 кГц до 1.7ghz

4. Всенаправленная FM-антенна TERK для использования внутри помещений

Вы ненавидите необходимость вешать 10-футовую дипольную антенну на стену и надеетесь, что она находится в правильном направлении? Вам повезло, потому что я нашел антенну, которая идеально подходит для таких людей, как вы - всенаправленная комнатная FM-антенна TERK.

Как следует из названия, это всенаправленная антенна. Он использует схему приема на 360 градусов, что дает ему возможность принимать сигналы со всех сторон.

Это лучшая антенна для FM-радио по простоте установки и ровности перемещения.Он больше похож на электронное устройство, чем на антенну. Итак, вы просто подключаете кабель к радио и сразу начинаете наслаждаться чистым сигналом.

Мне нравится дизайн его базы. Это позволяет устройству свободно стоять, а также складываться при установке на стене.

Устройство можно повесить на петле, обернув кабель вокруг основания. Таким образом, вы сможете вращать прибор, удерживая его высоко на стене.

Если вы тоже ищете красоты, эта антенна может оказаться для вас правильным вариантом.Он маленький и отлично выглядит, как умное электронное устройство.

Я слышал, как многие люди жалуются на силу сигнала этой антенны. Я заметил одну вещь: если вы подключите антенный кабель к радиостанции через симметрирующий трансформатор (согласующий трансформатор), это приведет к значительной потере мощности сигнала.

Я считаю более подходящим присоединять антенный провод непосредственно к радио через соединение F. Таким образом вы сможете поймать даже слабые радиоприемники в колледже в вашем районе.

Самое приятное - вы получаете все это качество чуть больше 10 баксов.Если вы спросили меня, стоит попробовать.

Основные характеристики:

  • Конструкция всенаправленной антенны - принимает сигналы со всех направлений
  • Фантастический дизайн - отлично выглядит
  • Умное основание для отдельно стоящего или настенного монтажа
  • Диапазон частот FM от 88 до 108 МГц
  • 6-футовый кабель в комплекте (75 Ом)
  • Быстрая установка
  • Недорого

5. Комнатная антенна AM / FM с усилением TERK

Вот еще одна антенна, которая предлагает сочетание великолепного внешнего вида и уровня приема, превышающего средний мощность.

Комнатная антенна AM / FM с усилением TERK - это башня-антенна, которая выглядит как одна из элегантных колонок для домашнего кинотеатра в корпусе Tower - действительно круто.

В качестве антенны с питанием это устройство гарантирует, что вы получите больше сигналов, чем вы в настоящее время получаете с антенной, поставляемой со стереосистемой. Это хороший вариант как для дальнего, так и для ближнего приема.

Но не только наличие питания делает прием сигнала отличным. Это всенаправленная антенна на 360 °. Это означает, что он принимает сигнал с любого направления.

Обратной стороной является то, что его всенаправленные возможности несколько переоценены. Да, вы могли бы устранить статическое электричество, которое было у некоторых каналов. Однако, если вы немного переместите антенну, это может нарушить сигнал, а это означает, что польза будет потеряна.

Я рекомендую вам найти золотую середину и позволить устройству оставаться там без движения.

Если внутренняя антенна AM / FM с усилением TERK имеет одно преимущество, так это простота установки. Это не одна из тех проволочных антенн, с которыми вам придется нелегко установить.Кроме того, к устройству прилагается адаптер, который можно подключить к ряду стереоприемников.

Хотя устройство не творит чудес, в том, что вам нужно найти золотую середину, в целом оно фантастическое. Вы получите больше FM-станций и даже пару AM-станций.

Антенна также явно предлагает некоторые возможности усиления.

Основные характеристики:
  • Красивый дизайн башни
  • 540-1700 кГц диапазон частот
  • 88-108 МГц диапазон FM
  • Всенаправленный прием AM FM-радио на 360 градусов
  • 6-футовый коаксиальный кабель (75 Ом)

6.Анкабельная FM-антенна

У вас ограниченный бюджет?

Нужна хорошая антенна fm антенна под 10? Рассмотрим антенну Ancable FM. Это куча антенны на 75 Ом для использования внутри помещений.

Одна вещь, которой я восхищаюсь, - это простота использования. Устройство поставляется с разъемом типа F, и все, что вам нужно сделать, это вставить его внутрь. Это устройство Plug and Play, которое вы просто подключаете к задней панели стереосистемы и сразу пользуетесь его функциями.

Универсальность - одна из радостей владения антенной.Вы можете использовать его практически со стереосистемой любого производителя, включая Onkyo, Sony, Pioneer, Samsung, Yamaha и другие.

Я не нашел прилагаемый кабель очень длинным, но это лучше, чем ничего для продукта, который стоит так дешево. Предусмотренная длина составляет 4,9 фута.

Сначала я скептически относился к способности Ancable FM Antenna принимать станции. К моему удивлению, аппарат улавливал сигналы намного лучше, чем многие заводские антенны, с которыми мне приходилось сталкиваться.

Звуки раздавались отчетливо, даже если они были наполнены статикой.

Однако есть одна вещь, которую вам нужно понять - эта антенна не будет принимать слабые радиосигналы колледжей в вашем районе.

Он предлагает лучший прием для станций, которые вы уже смогли захватить, но со слабым сигналом. Он усиливает слабый сигнал и позволяет наслаждаться хорошей четкостью звука.

Когда дело доходит до недорогой антенны, почти нет ничего лучше, чем антенна Ancable FM.Я рекомендую его тем, у кого ограниченный бюджет.

Основные характеристики:

  • 75 Ом
  • Разъем типа F
  • Совместим с большинством производителей стереосистем
  • 4,9-футовый антенный кабель
  • Дешево

7. FM-антенна с магнитным основанием Bingfu

Когда я впервые увидел FM-антенну Bingfu Magnetic Base, я подумал про себя - крутая радиоантенна CB! Я думал, что агрегат предназначен только для автомобилей (особенно джипов).Я даже не мог представить это как устройство, которое кто-то мог бы использовать в своем доме.

Но так было до тех пор, пока я не увидел, как мой друг использовал его у себя дома. Я испытал мощность аппарата для приема в помещении. Радио, которое, как я раньше знал, издает много шума (в большинстве случаев я просил друга выключить стереосистему, когда я был там), теперь воспроизводил кристально чистый звук.

«Да, конечно, похоже на антенну джипа, но кого это волнует?» - воскликнул мой друг.

И я с ним согласился. Важно то, что стерео больше не издавало раздражающих звуков при включении FM.

Если говорить о простоте установки и использования, это определенно хороший прибор.

Во-первых, он оснащен магнитным основанием. Вам не нужно беспокоиться о том, куда его прикрепить, если у вас есть металлическая поверхность, на которой его можно будет держать. При этом эта функция не будет очень полезной, если у вас нет металлической платформы для ее хранения.

Устройство поставляется с вилками и розетками для совместимости с любой стереосистемой. В комплекте даже переходник для коннектора.

Вам также предоставляется коаксиальный кабель, который, как я обнаружил, достаточно длинный. Его длина составляет 9,8 футов.

Psst… вы используете стереосистему марки Onkyo?

Я обнаружил, что эта антенна отлично работает со стереосистемами Onkyo. Он также хорошо работает с другими брендами, включая Sherwood, Yamaha и Pioneer.

Антенна стоит всего около десяти долларов, это определенно разумная цена. Проверить это. 8.Анкабельная антенна FM типа F для радио Bose

У вас есть радио Bose Wave? Вы ищете способ усилить прием сигнала, чтобы слышать радио более четко? Попробуйте антенну Ancable F Type FM для радио Bose.

Это специальная антенна, созданная специально для радио Bose.

Когда дело доходит до функциональности «plug and play», для радио Bose ничто не работает лучше, чем эта антенна. Он поставляется с быстрым разъемом, который вы просто подключаете и сразу же получаете улучшение сигнала.

Вам предоставляется бесплатный коаксиальный кабель длиной 5,9 футов. Этого достаточно, чтобы разместить приемник высоко на стене, чтобы увеличить вероятность приема сигналов.

Да, устройство создано специально для радио Bose, но это не значит, что оно не может работать с другими брендами стерео. Вы действительно можете использовать его с Yamaha, Onkyo, Sherwood, Panasonic, JVC и другими.

Одна вещь, которая мне понравилась в антенне Ancable F Type FM для Bose Radio, заключается в том, что она изготовлена ​​с высоким качеством.Антенна сделана из меди, а разъем - из латуни. Это гарантирует две вещи. Во-первых, он обеспечивает долговечность.

Глядя на антенну, можно подумать, что она не прослужит долго, но на самом деле она сложнее, чем кажется.

А во-вторых, обеспечивает хороший прием сигнала. По правде говоря, из недорогих антенных блоков, которые вы можете найти, это, без сомнения, одна из лучших комнатных антенн для FM-радио. Он убирает шумы и улавливает слабые сигналы.

Основные характеристики:
  • Дипольная антенна типа F
  • FM-антенна 75 Ом
  • Латунный разъем
  • Гнездо на адаптер 3,5 мм
  • Коаксиальный кабель 5,9 футов

9. Антенна Bose Wave FM

У вашего радио Bose проблемы с приемом сигнала? Трудно добраться до станций? Или это слишком много статики?

Все эти проблемы можно решить с помощью одного небольшого улучшения - FM-антенны Bose Wave.

Как и антенна Bose, о которой мы говорили ранее, это специальная антенна, предназначенная для радио Bose.

Прежде чем мы поговорим о преимуществах этого устройства, я хочу прояснить некоторые проблемы. Я заметил, что некоторые люди жалуются на способность антенны усиливать прием.

Ну, сначала у меня возникла такая же проблема с устройством. Но я заметил одну хитрость - не позволяйте коннектору входить полностью. Это может сработать у вас, а может и нет.Но вам нужно сделать одну вещь - правильно расположить антенну.

И это единственный недостаток, который я заметил - нужно потрудиться, чтобы найти золотую середину. С другой стороны, когда вы ее обнаружите, эффект от усиления приема очень заметен.

Если вы живете в районе с плохим радиосигналом, вы, возможно, уже знаете, насколько важно иметь там свой антенный приемник. Учитывая проблему, продавец предоставляет вам довольно длинный кабель. Поставляемый провод имеет длину 9 футов.

Одна вещь, которая вам понравится в этой антенне, - это простота использования. Забудьте о винтовой конструкции старого образца. Это устройство plug and play. Вы просто подключаете разъем и сразу начинаете наслаждаться лучшим сигналом.

Возможно, вы захотите узнать о цене, прежде чем покупать это устройство на Amazon. Ну, честно говоря, я считаю, что цена немного подделана. Но продолжайте и посмотрите это на Amazon. Ознакомьтесь с остальными функциями продукта и посмотрите, стоит ли оно того.

Основные характеристики:
  • Антенна 75 Ом
  • Кабель длиной 9 футов
  • Y-удлинители 2 фута
  • Разъем Plug and Play
  • Повышает качество FM и AM

10.Дипольная антенна Parts Express FM

Это поистине фантастическая маленькая антенна менее чем за 5 долларов.

Возможно, вам не нужна усиленная антенна, которая должна стоять на полке. Может быть, вы ищете дипольную антенну, которую можно прикрепить лентой сзади, например, за книжным шкафом, где она находится вне поля зрения. В таком случае я рекомендую вам ознакомиться с дипольной антенной Parts Express FM.

Одна вещь, которую я должен прояснить, заключается в том, что это неправильный выбор, если вы хотите привлечь слабые сигналы, идущие издалека.

Поскольку устройство имеет простую конструкцию и не имеет усилителя, оно не может подключать ретранслируемые станции с очень большого расстояния. Он может втягивать только станции, идущие из вашего района.

Вот почему я бы порекомендовал его тем, кто живет в районе метро, ​​а не в сельской местности.

Помните, что это блок на 300 Ом с лопаточными наконечниками. Это означает, что если у вас есть разъем на 75 Ом, вам понадобится балун от 75 до 300 Ом. К счастью, вы можете найти балун по очень низкой цене на Amazon или ebay.

Еще одна вещь, которую следует знать, это то, что с точки зрения эстетики это не самый приятный аппарат. Выглядит не так уж и красиво.

Что ж, помимо этих проблем, дипольная антенна Parts Express FM - фантастическая антенна, которую могут помнить старожилы. Это был популярный выбор с 60-х до 90-х годов, и он до сих пор отлично работает.

Он очень хорошо улавливает сигналы в вашем районе и даже снимает статические электричества, позволяя вам слушать радио без шума.

И снова, меньше пяти он работает отлично. Если у вас ограниченный бюджет, это будет идеальный выбор.

Основные характеристики:
  • Антенна 300 Ом
  • Кабель длиной 6 футов
  • Старомодный дизайн
  • Имеет лопаточные наконечники
  • Недорогой

11. Антенна 50-мильного диапазона ANTV

Ищу

9000 хорошая разнонаправленная антенна, улавливающая сигналы с разных сторон? Возможно, вы захотите подумать о 50-мильной радиоантенне ANTV.

Единственное, что это устройство предлагает на более высоком уровне, чем почти все другие антенны, с которыми я сталкивался, - это внешний вид. Он отличается красивым и стильным современным дизайном. Он также имеет прохладное черное покрытие с серебристыми сторонами, которые выглядят потрясающе и подходят практически к любому декору.

Итак, если вы ищете эстетически приятную антенну, обязательно приобретите эту.

Вы живете в месте, где много статического электричества? Это может произойти, если вы живете в городе или у вас дома много электроники.

В таком случае эта антенна принесет вам большую пользу. Почему? Это очень эффективно для устранения шума. Это делает звук радио кристально чистым.

И не только. Устройство также интегрировано с усилителем. Таким образом обеспечивается улучшенное качество сигнала. В этом отношении звук не только чистый, но и несколько усиленный, так что он кажется сладким и четким.

Если вы ненавидите те антенны, которые требуют заклеивания лентой, приобретения разъемов отдельно или установки винтов, это устройство для вас.Установка очень проста, все, что вам нужно сделать, это подключить и играть. Вы просто подключаете разъем F на задней панели стереосистемы и правильно размещаете ресивер, и все.

Однако есть одна проблема, о которой вам следует знать. Устройство не очень мощное, когда дело доходит до приема сигналов, идущих издалека. Он хорошо работает для захвата сигналов, поступающих на расстоянии до 30 миль.

Основные характеристики:
  • Великолепный эстетический вид
  • Поставляется со всем монтажным оборудованием
  • Встроенный усилитель
  • Шумоподавитель

12.RGTech Monarch Внутренняя AM / FM-антенна

Доктор Арджи Петрос - ученый НАСА, внесенный в Зал славы космических технологий. Он является разработчиком комнатной / FM-антенны RGTech Monarch для помещений, так что вы уже можете поспорить, что антенна имеет хорошее качество.

Если вы живете в сельской местности, где станции приходят со статическим электричеством, а иногда и исчезают, вы, возможно, уже знаете, какие хлопоты - слушать радио.

В таком случае вам понадобится хорошая антенна.И я не говорю об одном из тех устройств, которые идут со стерео, которые созданы, чтобы быть посредственными. Я говорю о хорошем и надежном устройстве, которое отлично справляется с приемом сигналов.

В этом случае вам может потребоваться антенна RGTech Monarch.

Хотя это устройство не будет подключать какие-либо дополнительные станции, оно гарантирует, что вы сможете без проблем слушать те, которые уже получаете.

Он не только снимает статический заряд, но и делает плавные и исчезающие станции более стабильными.

Дизайн антенны мне кажется очень удобным. Во-первых, антенна представляет собой тонкий и плоский блок, с которым легко работать.

Его легко закрепить на стене благодаря конструкции и длине кабеля. Длинный кабель позволяет перемещать антенну и находить лучшее место.

Устройство также оснащено разъемом, аналогичным тому, который идет в комплекте с ТВ-кабелем, а также адаптером.

Основные характеристики:

  • Разработано ученым НАСА
  • Работает с сигналами AM и FM
  • Отличное качество звука
  • Диапазон 60 миль
  • Коаксиальный кабель длиной 15 футов

13.Прозрачная плоская антенна HDTV RGTech Monarch

Вот еще один антенный блок, разработанный ученым НАСА. Как я сказал вам ранее, и как вы, вероятно, согласитесь, когда что-то разрабатывается ученым НАСА, это уже хороший знак с точки зрения производительности и качества.

Что ж, если у вас есть цифровой стерео тюнер, вы можете столкнуться с одной проблемой, которую представляют такие тюнеры - улавливать только сильные сигналы. Захват слабых сигналов цифровым тюнером - серьезная проблема.Но так больше не должно быть.

Прозрачная плоская HDTV-антенна RGTech Monarch предназначена для того, чтобы улавливать слабые сигналы в вашем районе.

После того, как вы подключите эту антенну, вы увидите, что тюнер останавливается почти на каждой станции. Это потому, что прием у этого аппарата потрясающий.

И это еще не все. Звук фантастический - кристально чистый, почти без статики.

Меня удивило то, что вам даже не нужно вешать антенну высоко.Мне удалось захватить более 50 станций, вместо 8, удерживая антенну на высоте около 5 дюймов над уровнем земли.

Достать УКВ станции в помещении довольно сложно. Но это не тот случай, когда используется прозрачная плоская антенна HDTV от RGTech Monarch. Он втягивает даже их, и качество изображения превосходное.

Настроить с этим устройством очень просто. Во-первых, у него есть быстрый разъем, который вы просто подключаете и сразу начинаете играть. Опять же, у вас есть провод длиной 15 футов, так что вы можете переместить антенну, чтобы найти золотую середину.

Если вы ищете высококачественную антенну, которую можно использовать как с радио, так и с телевизором, эта антенна будет идеальным выбором.

Основные характеристики:

  • Работает как со стерео, так и с телевизором
  • Радио DAB, VHF, UHF, FM, HD, DVB-T
  • 4K и 1080p на любой цифровой телевизор
  • 15-футовый коаксиальный кабель
  • Plug and Scan простая установка
  • Хорошо смотрится везде

14. Внутренняя цифровая телевизионная антенна RCA

Вы знаете, как работают уши кролика? Как существо использует свои длинные уши, чтобы улавливать большинство звуков, исходящих от него? В этом заключается идея внутренней цифровой телевизионной антенны RCA.

Это устройство с заячьими ушами, которое как бы «прислушивается» к сигналам, исходящим отовсюду, и прекрасно их улавливает.

Прежде чем мы продолжим, я хочу прояснить это - я рекомендую это только тем, кто живет в радиусе 50 миль от станций, которые они хотят захватить.

Помните, что это простое устройство без усилителя, которое не способно улавливать сигналы, поступающие с больших расстояний.

Еще одна вещь, которую следует понимать в этом устройстве, - это то, что он в основном предназначен для сигналов UHF.Я могу сказать вам со всей честностью, что вы сможете захватить не менее 95% станций УВЧ, если правильно разместите антенну.

Что касается сигналов VHF, антенна, похоже, не очень способна их получить. Я смог получить только NBC.

Тем не менее, я все еще считаю, что антенна представляет большую ценность, особенно учитывая ее стоимость. Да, для единицы стоимостью менее 10 указанная стоимость более чем приемлемая.

Что касается дизайна, я должен сказать, что мне очень нравится этот аппарат.Имеет красивое основание, позволяющее держать антенну на любой плоской поверхности. Вы даже можете поставить его на стол рядом с телевизором.

Более того, в отличие от многих уродливых аппаратов, которые я видел, этот выглядит довольно элегантно.

Качество изображения - это еще одна вещь, которой можно похвастаться. Вы получаете трансляции 1080i HD.

Основные характеристики:

  • Встроенный коаксиальный кабель длиной 4 фута
  • В основном для сигналов УВЧ
  • 1080i HDTV-вещание
  • Красивый дизайн

15.Плоская цифровая домашняя HDTV-антенна RCA

Лаги и прорывы при просмотре телевизора очень раздражают, не так ли? Они прерывают вашу любимую программу и затрудняют просмотр телепередач.

Но вы не должны постоянно сталкиваться с этими проблемами. С плоской цифровой внутренней HDTV-антенной RCA вы можете избежать этой проблемы.

Эта антенна обеспечивает кристально чистое изображение с минимальными перерывами или задержками.

Если в этом устройстве есть что-то невероятное, так это возможности его установки благодаря эргономичному дизайну.

В связи с этим вы можете положить его на поверхность, повесить на стену или поставить вертикально. Это плоский тонкий блок, поэтому вы можете легко держать его в любом из этих положений.

Говоря о дизайне, не могу не отметить, что эстетика этого устройства великолепна. Это красивое маленькое устройство, которое хорошо смотрится с любым декором.

Что вы ищете? Возможно, антенна, которая работает и с телевизором, и с радио? Если это так, то это устройство для вас. Он принимает сигналы HD, DTV и FM поблизости.

Найти антенну, которая принимает сигналы UHF и VHF для телевидения, довольно сложно. Но вот один дешевый блок, который принимает оба сигнала.

Если вы ищете что-то простое в использовании, не ищите дальше. С этой антенной вам нужно только подключить и играть. А через несколько минут сканирования изображения становятся чистыми и четкими.

Основные характеристики:

  • Многонаправленный
  • Принимает все передачи цифрового телевидения
  • Принимает FM-радиосигналы
  • Качество 4K и 1080 HDTV

На что следует обратить внимание, прежде чем покупать лучшую домашнюю антенну FM-радио

При поиске лучшего усилителя FM-сигнала следует учитывать несколько факторов.Прежде всего, вы должны убедиться, что антенна будет соответствовать вашим потребностям.

Может быть, вам нужна антенна, которая может принимать сигналы с любого направления, чтобы вам не приходилось сильно перемещать антенну, чтобы найти золотую середину.

Или, возможно, вам нужна антенна, которая может принимать сигнал с очень большого расстояния. Или усиленный, который усиливает сигнал и красиво подавляет шум.

Какими бы ни были ваши потребности, вы заслуживаете хорошей радиоантенны, которая вам хорошо служит.

Вот несколько факторов, которые следует учитывать.
Приложение

Хорошая домашняя FM-антенна проста в использовании и установке. Вам же не нужен блок, который вызывает у вас головную боль или требует от вас поиска специальных переходников или разъемов, не так ли? Поэтому имеет значение конструкция разъема.

Обдумывая подключение, учитывайте присвоенное число Ом. В то время как 75 Ом - это коаксиальный кабель для кабельного телевидения, 300 Ом - для двухпроводного кабеля.

При поиске антенны помните, что 75 Ом снижает шум лучше, чем антенны 50 Ом.

Прием

Сила приема AM FM-радио имеет первостепенное значение в зависимости от того, где вы живете. Если вы живете в месте, где много зданий, деревьев или других построек, которые блокируют сигнал, вам понадобится отряд с сильным сигналом.

Простота использования

Простота использования будет зависеть от того, насколько легко установить антенну, а также найти сигнал. В связи с этим обратите внимание на тип разъема и убедитесь, что он совместим с вашей стереосистемой / телевизором.Это разъем "мама" или "папа"? Это один из вопросов, которые нужно задать.

Дизайн

Это еще один важный фактор, о котором следует подумать. Существует множество конструкций антенн - некоторые имеют основание, некоторые выглядят как уши кролика, некоторые выглядят как гладкие плоские устройства, которые можно разместить на столе, некоторые выглядят как башни и так далее.

Посмотрите на интересующую вас антенну и посмотрите, нравится ли вам дизайн. Можете ли вы повесить его на стену или нужно убрать проводку? Это элегантно и сочетается с вашим декором?

Вот некоторые из вопросов, которые стоит задать.

Гарантия

Само собой разумеется, хорошая гарантия дает некоторое спокойствие. Всегда полезно знать, что если устройство вам не нравится или работает так, как вы надеялись, вы можете вернуть его и получить обратно свои деньги или хорошую замену.

Ну, это некоторые из вещей, о которых нужно знать, когда вы ищете лучшую домашнюю FM-радиоантенну. Я рекомендую вам провести небольшое исследование и сравнить различные продукты, например, те, что представлены в моем обзоре выше, чтобы найти модель, которая вам подходит.

4 ведущих бренда комнатных FM-антенн на рынке

Мы подробно рассмотрим 4 основных бренда домашних FM-антенн, господствующих на рынке.Читайте дальше, чтобы узнать о них больше.

1. VOXX Accessories Corporation

VOXX является дочерней компанией VOXX Int., Американской корпорации, работающей в бизнесе с 1960 года. С момента своего основания они производили аксессуары для электроники и для улучшения вашего опыта работы с устройствами. что вы покупаете.

Они делают все: от беспроводных динамиков Bluetooth, портативных аудиоразъемов, приемников HDTV и так далее. Одна из вещей, которые они делают, - это антенны для вашего FM-радио.

Их антенны поставляются с длинными и прочными шнурами, которые легко улавливают сигналы независимо от того, куда дует ветер. Они производят всевозможные антенны - направленные, всенаправленные, усилительные антенны и так далее. Это бренд, которому можно доверять благодаря их производственному опыту.

2. RCA Corporation

Это крупная компания по производству электроники, базирующаяся в Америке, но расширившая свой бизнес по всему миру. Они начинали как радиокомпания, чтобы создавать продукты, которые улучшают качество радио для людей.

Благодаря приему через их антенны, ваше радио сможет принимать и подключаться к большему количеству каналов, чем когда-либо раньше. У них есть встроенный усилитель, который при необходимости усиливает сигнал. С этой установленной антенной вы не ошибетесь - вы всегда будете подключены к вашим местным частотам.

3. TERK

Если вы живете в США, то наверняка слышали где-то название этой компании. Они являются лидерами в производстве отличных антенн для вашего FM-радио.Их основная сила заключается в предоставлении цифровых сигналов и сигналов HDTV за счет превосходного качества и приема их антенн.

У них есть внутренние антенны, усиленные антенны и даже недавно произведенные антенны с двойным приводом, которые оптимизируют слабые сигналы и изолируют отдельные звуки, чтобы вырезать искажение высоты звука, создаваемое гудением сталкивающихся частот.

Если вы хотите получить максимальное удовольствие от прослушивания, мы настоятельно рекомендуем эти антенны для вашего устройства.

4. ANTOP Technology Co.

ANTOP - китайская компания, основанная в 1980 году. Они базируются в городе Шэньчжэнь и имеют филиалы в Соединенных Штатах Америки.

Компания производит всевозможные антенны для наружных и внутренних цифровых радиостанций. Их антенны не только привлекают умопомрачительные сигналы, но и впечатляют своим внешним видом. У них есть обширная коллекция антенн для домашнего радио.

Эти антенны имеют очень прочную конструкцию и могут принимать сигналы на расстоянии до 85 миль от местных станций.

Вы можете найти антенны как с вертикальным, так и с горизонтальным приемом, чтобы они никогда не пропускали частоту даже в регионах с низкой связью.

Советы по настройке антенны для FM-радио

Как однажды сказал мне мой друг-инженер, хорошее радио требует сочетания трех вещей - хорошей стереосистемы, хорошей антенны и удобного расположения.

Если они у вас есть, вы можете слушать свои любимые радиостанции за много миль без шума, плавного появления и исчезновения или других источников прерывания.

При этом необходимо убедиться, что антенна установлена ​​правильно. Обратитесь к руководству по установке антенны за конкретными инструкциями по установке и обязательно следуйте им.

Эти советы помогут вам получить отличный сигнал с большой четкостью:
Удалите блоки

Расположите антенну так, чтобы она была как можно более беспрепятственной. Чем меньше предметов вокруг антенны, тем больше шансов на хороший прием.

Хорошей и практичной идеей было бы разместить его перед окном, поскольку сигнал более эффективно проникает через окна.

Удаление барьеров вокруг антенны - хороший шаг, чтобы избежать искажений и получить лучший сигнал.

Поместите выше

Помните, что FM-сигналы следуют за так называемой «линией видимости» передатчика. Таким образом, имеет смысл расположить антенну высоко вверх, где она будет лучше захватывать сигнал.

Попробуйте усиленную антенну
Если лучшая FM-антенна (как без усиления, так и без усилителя) не работает и не дает желаемых результатов в отношении качества сигнала и звука, возможно, самое время установить наружную антенну. .Обязательно установите его как можно выше.

Комнатные антенны с усилением способны лучше улавливать сигнал и устранять искажения. Так что, если вы столкнулись с большим количеством искажений после использования разных моделей без усилителя, возможно, пришло время переключиться на усиленную антенну.

Попробуйте использовать наружную антенну

Часто задаваемые вопросы (FAQ)

Могу ли я использовать TV ant
enna для моего FM-радио?

Телевизионные сигналы УКВ очень похожи на частоты, используемые FM-радио.Таким образом, обычная телевизионная антенна хорошо работает со стереотюнером или FM-радио.

Нужно ли заземлять антенну FM-радио?

Обычно домашняя FM-антенна без питания не требует заземления. Обычно в заземлении нуждаются только наружные антенны, особенно те, которые используются для телевидения.

Где используются дипольные антенны?

Дипольные антенны - самые простые и наиболее широко используемые формы антенн. Обычно состоящие из двух идентичных токопроводящих проводов / металлических стержней, эти антенны в основном используются при приеме радиовещания в диапазоне УКВ FM.

Как усилить сигнал FM-радио в помещении?

Барьеры вокруг антенны могут препятствовать прохождению сигнала, так что он не достигает антенны эффективно. Итак, вы хотите удалить материал вокруг антенны. Кроме того, попробуйте разместить антенну выше, в идеале около окна.

Из чего сделаны радиоантенны?
Лучшим материалом для изготовления антенн является медь, так как она не только мягкая и податливая, но и прочная. Некоторые блоки также изготовлены из тонкой нержавеющей стали из-за высокой прочности на разрыв.

Заключительное слово

А теперь вам. Какую модель вы определили как лучшую комнатную FM-антенну для ваших нужд? Как вы заметили, в обзоре представлен ряд моделей.

Есть модели, которые состоят только из кабеля, другие, которые выглядят как башня, и даже модели, которые поставляются с усилителем, чтобы увеличить шансы устранения искажений и затягивания на многих станциях.

Я также включил несколько телевизионных антенн, которые можно использовать как с радио, так и с телевизором, с потрясающими результатами.

Узнайте больше о функциях интересующей вас модели на Amazon.

Сеть «Радио надежды» - жизнь меняется! : Советы по приему FM

FM-радио может быть поистине прекрасным средством массовой информации, если с ним правильно обращаться. Чтобы получать и наслаждаться нашими качественными программами в полной мере, вам необходимо соблюдать то, что многие называют тремя буквами радио:

  • Хорошая магнитола
  • Хорошая антенна
  • Хорошее расположение

Если у вас есть все три из них, вы потенциально можете принимать FM-станцию ​​на расстоянии до 100 миль! Однако у многих из нас есть в лучшем случае только один из этих предметов.

Радио:

Для хорошего приема радио должно иметь хорошую селективность (селективность - это способность радио отделять слабые сигналы, расположенные поблизости, на шкале FM, сильные станции) и хорошую чувствительность (способность принимать слабые, удаленные сигналы на все!)

Автомагнитола: Вероятно, у вас уже есть магнитола с этими функциями. Это радио находится в вашем автомобиле. Автомобильные радиоприемники, как правило, проектируются в соответствии с более высокими стандартами, чтобы обеспечить достойный прием в движущемся транспортном средстве, в присутствии меняющейся местности и серьезного источника помех поблизости (вашего двигателя!)Добавьте к этому необходимость того, чтобы все делалось на дорогах Тихоокеанского Северо-Запада, и лучший дизайн демонстрирует свои преимущества. Вы, наверное, уже заметили, что в машине прием FM-радио обычно лучше, чем дома.

Домашние / офисные радиоприемники: Большинство домашних радиоприемников имеют плохую селективность и чувствительность (некоторые в радиобизнесе называют их «мусором»). Типичные радиостанции за 19,95 долларов с аналоговой настройкой (в отличие от цифровой настройки, где частота радиостанции отображается подсвеченными числами) будут работать, но только рядом с передатчиком радиостанции.Большинство радиочасов, радиоприемников под кухонным шкафом, «бум-боксов», заводных радиоприемников и т.д. работают не очень хорошо, особенно по сравнению с автомобильным радиоприемником!

Некоторые возможные рекомендации:
Можно было найти запасной автомобильный радиоприемник, купить блок питания постоянного тока на 12 В, построить шкаф и найти несколько хороших внешних динамиков.

За исключением этого процесса, - это несколько отличных радиоприемников… да, они действительно стоят больше, чем одноразовые пластиковые радиоприемники за 19,95 долларов… но они также работают НАМНОГО лучше.Они великолепно звучат и представляют собой качественный продукт. Положительные отзывы о конкретных радиоприемниках будут размещены на странице по мере их появления. Некоторые хорошо проработанные существующие рекомендации можно найти здесь онлайн.

Если у вас есть компонентная «стерео» система (обычно отдельный усилитель / тюнер с отдельными динамиками), ваш тюнер уже может иметь приличную чувствительность и избирательность. Если FM-прием по-прежнему не такой, каким должен быть, вы можете попробовать подключить лучшую антенну (см. Ниже) и посмотреть, как улучшится ваш прием!

АНТЕННА и / или МЕСТОПОЛОЖЕНИЕ

Эти два элемента на самом деле более важны, чем тип используемого вами радио, и они во многом связаны.Вы можете получить такой же прием в плохом месте (используя отличную антенну), как и в хорошем месте (используя плохую антенну)! Но почему бы не поработать над улучшением обоих?

Общие положения: У вас ДОЛЖНА быть антенна (какая-то) для приема любых сигналов по радио!

Основы радиофизики: FM-радиоволны распространяются более или менее по прямым линиям. Их ослабляют предметы, попадающие между передатчиком и приемником.

РАСПОЛОЖЕНИЕ:

Чем ближе вы находитесь к FM-передатчику, тем больше у вас шансов получить чистый сигнал от Radio of Hope.

Чем выше расположена ваша антенна, тем больше у вас шансов получить чистый сигнал. Другими словами, если ваше радио имеет встроенную антенну, оно будет работать лучше на чердаке, чем в подвале! Или, если у вас есть наружная антенна, она будет работать на крыше лучше, чем на старых качелях вашего ребенка.

Если ваш дом находится на холме, у вас будет лучший прием, чем в долине.

Если между вашим домом и передатчиком есть большой объект (например, гора), вы, вероятно, получите плохой сигнал!

Если ваша антенна находится снаружи, она будет работать лучше, чем если бы она была внутри.

АНТЕННА:

Кто-то однажды сказал, что у вас ДОЛЖНА быть антенна для приема любого радиосигнала, и они были правы! Самые дешевые радиостанции имеют ТОЛЬКО встроенные антенны, без возможности подключения внешней антенны. С лучшими радиоприемниками у вас есть выбор.

Встроенные антенны: Даже самый простой радиоприемник имеет какую-то антенну… обычно встроенную, с плохой производительностью. В большинстве радиочасов / настольных радиоприемников в качестве антенны используется шнур питания.В «плеере» или iPod с FM-радио в качестве антенны используется шнур наушников! За исключением областей с сильным сигналом (рядом с передатчиком) ни один из них не работает так хорошо. Сигналы, которые они получают, обычно изменчивы; например, когда вы ходите по комнате, мощность сигнала изменится (обычно в худшую сторону!)

Мы рекомендуем: Если ваша радиостанция имеет встроенную антенну, и вы почти удовлетворены ее работой, попробуйте переместиться шнур питания переменного тока. Он может работать немного лучше, накинувшись на комод, вместо того, чтобы лежать на полу.

Провод "диполь" (обычно поставляется с лучшими радиостанциями):

Это гибкая проводная антенна, которая поставляется с некоторыми радиостанциями, включая несколько упомянутых ранее. Использование этой антенны несколько улучшит прием, но, как и ВСЕ антенны, это не идеальное решение. Он прикрепляется к задней части радиоприемника, а затем «подвешивается» где-нибудь в комнате в виде буквы «Т» с двумя концами, вытянутыми как можно дальше друг от друга. Это может быть трудная часть, потому что кто хочет, чтобы неприглядная проволока была прикреплена к стенам своей гостиной? Это также несколько направлено; в том смысле, что (теоретически) он будет принимать радиостанции лучше перпендикулярно горизонтальной части буквы "T".Так что, если вы слушаете несколько станций, вещающих с разных направлений, это может быть не идеально. Конечно, вы можете попробовать высунуть антенну из окна и как-нибудь закрепить Т-образную часть снаружи для улучшения приема. Все зависит от того, насколько вы настроены улучшить свой радиоприем.

Телескопическая антенна / «кроличьи уши»:

Некоторые «бумбокс» и портативные радиостанции имеют один или два телескопических стержня антенны. Они работают несколько лучше, чем проволочные «диполи», потому что вы можете перемещать один (или два) стержня для оптимальной работы.Вы можете купить пару "кроличьих ушей" в Radio Shack примерно за 10 долларов.

Внутренний Совет:

Не беспокойтесь о комнатных антеннах, которые НЕ имеют с собой пары неприглядных длинных стержней. Круглые, размером с пепельницу и другие типы комнатных антенн предназначены для УВЧ-телевидения и не очень подходят для FM-радио.

Внутренние антенны с усилителем:

Люди часто спрашивают нас об этих вещах, и кажется, что наш лучший ответ - что-то вроде «все зависит от обстоятельств».Доступно несколько таких антенн, производимых Terk, Audiovox и другими ... это дипольные или аналогичные антенны в «привлекательном» корпусе с небольшим предварительным усилителем, предназначенным для усиления сигнала до того, как он попадет на вашу радиостанцию. Технически в этом подходе есть несколько ошибок… Обычно в вашу радиостанцию ​​уже встроен очень хороший предварительный усилитель. «Дипольная» антенна, подключенная к вашему радио, может работать так же хорошо, как и усиленная антенна. Дополнительное предварительное усиление иногда вызывает повышенный шум при приеме, особенно если поблизости есть сильные FM-радиостанции, а вы пытаетесь принять слабый!

Наружные антенны:

Если вы можете каким-то образом управлять внешней антенной, это лучший вариант! Жильцы квартир, съемщики, пещерные жители, операторы подводных лодок, нам очень жаль, поскольку мы знаем, что вам может быть отказано в установке наружной антенны.Для остальных из нас лучше всего использовать (или переназначить) телевизионную антенну, изначально предназначенную для приема телеканалов 2-13, которая уже находится у вас на крыше. Если вы все еще используете его для приема эфирного ТВ, то приобретите недорогой сплиттер TV-FM. Или, если вы перешли на кабельное или спутниковое телевидение, просто подключите старый телевизор к FM-радио. Вы удивитесь, насколько хорошо это работает! Основная причина заключается в том, что телеканал 6 непосредственно примыкает к нижней части диапазона FM-вещания и также будет усиливать эти FM-каналы.

Если вы хотите установить новую внешнюю FM-антенну, вы можете выбрать один из нескольких типов: «всенаправленная» и «направленная». «Всенаправленный» будет принимать FM-сигналы со всех сторон, например, Winegard HD-6010 (32 доллара США) или Stellar Labs 30-2435 (17 долларов США). Это достойный выбор, если вы любите прыгать по станциям.

Если вы в основном слушаете только одну станцию ​​или большинство станций, которые вы слушаете, расположены (более или менее) в одном и том же направлении (или вы можете использовать антенный «ротатор»), тогда вам понадобится направленная антенна.Один из возможных вариантов - Stellar Labs Yagi (38 долларов). Установка наружной антенны может быть интересной, сложной задачей или и тем, и другим одновременно! Вот как: Самый простой способ сделать это - поручить установку кому-нибудь другому.

Загляните в "Желтые страницы" или поспрашивайте. Для этого «как-нибудь» закрепите свою новую FM-антенну на металлической трубе. Антенные мачты обычно имеют длину 5 и 10 футов. Закрепите трубу на крыше или стене дома, помня, что чем выше, тем лучше! Вы можете получить крепления для штатива на крыше и настенные крепления в Home Depot, а также антенную мачту.Будьте осторожны на каждом этапе пути! Если это направленная антенна, направьте ее на выбранную станцию. В этом случае лучше подождать, пока антенна не будет подключена к радиоприемнику, а затем вручную повернуть антенну для лучшего приема и заблокировать ее. Или вы можете приобрести вращатель антенны, а также достаточный кабель для подключения его к блоку управления вращателем, который будет где-то внутри вашего дома.

Тогда вам нужно каким-то образом передать сигнал с антенны на радио.В «старые» времена все, что было доступно, - это плоский кабель шириной около ½ дюйма, называемый «двухжильный». Сейчас все используют круглый коаксиальный кабель. Ваша новая антенна, вероятно, будет иметь два винтовых зажима, поэтому вам понадобится коаксиальный «балун» или согласующий трансформатор для подключения к этому типу антенны. Согласующий трансформатор будет иметь разъем «F» на конце, противоположном антенне. Вы можете приобрести коаксиальный кабель с уже установленными ответными разъемами «F» или приобрести специальный инструмент для обжима и установите собственные F-разъемы на коаксиальный кабель, который вы приобретаете отдельно.Проложите коаксиальный кабель к радио. У новых радиостанций также будет F-коннектор и переключатель, обозначенный как «внутренний» и «внешний». Подключите новый кабель от вашей новой антенны к вашему радио, переключитесь на «внешний» и слушайте больше FM-станций, чем вы когда-либо слышали!

ПОМЕХИ:

Подождите! Мы не упоминали о вмешательстве! Однако это реальность, поэтому стоит хотя бы обсудить ее существование.

21 век полон радиочастотных сигналов, некоторые из которых будут конфликтовать друг с другом.Вот несколько примеров типов помех, о которых мы слышали.

iPod, спутниковое радио, FM-модулятор помехи:

Это была БОЛЬШАЯ проблема для приема FM-радио. Эти устройства предназначены для того, чтобы вы могли слушать их звук через FM-радио ... у них есть небольшой FM-передатчик, который предназначен для вещания в очень ограниченном диапазоне на неиспользуемой FM-частоте.

Теоретически это звучит вполне приемлемо, однако некоторые вещи могут пойти не так: некоторые из этих устройств не были спроектированы должным образом, и они транслируют на ЗНАЧИТЕЛЬНО большую электронную зону, чем следовало бы.Некоторые из этих устройств предварительно настроены для вещания на 88.1…. если их не переустановить, они будут создавать помехи для реальных FM-станций на 88.1. Кроме того, при неправильной установке некоторые из этих устройств могут создавать огромные помехи!

Что делать?

FCC требует более строгих испытаний этих устройств… надеюсь (в конечном итоге) старые несовместимые устройства будут заменены. Или, если вам случится неоднократно видеть, что один и тот же автомобиль создает одинаковые помехи для вашего радио, вы можете попросить владельца переключить выходную частоту его устройства.Или, если помехи вызывают или , будьте внимательны к другим и внесите необходимые изменения.

Помехи от других станций:

Обычно это можно исправить, используя радиоприемник с лучшей селективностью . Если вы слышите другую станцию, пытаясь послушать свой любимый сигнал, попробуйте послушать другое радио (например, автомобильное радио). Если ситуация улучшится, вам, вероятно, или понадобится радио получше.Другой вариант - использовать направленную антенну , и / или попытаться переориентировать любую антенну, которую использует ваша радиостанция. Если вы можете (каким-то образом) увеличить количество сигнала при одновременном уменьшении нежелательного сигнала, тогда ваше радио сможет лучше разделить две станции.

Многолучевые помехи:

Иногда один и тот же FM-сигнал может приниматься антенной вашего радиоприемника с нескольких разных направлений, приходя в несколько разное время! Например, если поблизости есть отражающая поверхность (например, скала), сигнал может поступить на вашу антенну непосредственно от FM-передатчика, а затем через долю секунды после того, как он «отскочит» от скалы.Радио "сбивается", и прием может быть шумным и резким. Чтобы вылечить это, попробуйте либо использовать направленную антенну , либо попытаться переориентировать антенну для максимального приема первичного сигнала.

Другие источники помех:

Существует множество других возможных источников помех: компьютеры, телевизоры, люминесцентные лампы, электрические заборы и многое другое. Постарайтесь определить, какой из этих источников вызывает проблему, и локализовать ее и / или попытаться улучшить качество FM-сигнала, поступающего на ваше радио.Купите антенну получше или поищите ее в другом месте.

Не являясь исчерпывающим списком, мы хотим, чтобы эти подсказки и советы помогли вам в решении ваших трудностей с приемом, чтобы вы могли занять свой ум более значимыми занятиями, такими как развитие отношений с Создателем / Искупителем Вселенной!

7 лучших AM FM-антенн для внутреннего и наружного использования в 2020 году

Основная причина скремблированных сигналов - препятствия. Плотность населения, пересеченная местность и высокие здания являются примерами таких препятствий, которые могут мешать передаче радиосигнала.Чтобы выбрать антенну, которая преодолевает эти препятствия, вы должны принять во внимание три важных момента:

назад в меню ↑

Население в вашем районе

Получение прямого сигнала в густонаселенной местности может быть проблематичным. Если вы понимаете, что живете в районе, окруженном множеством людей, вам следует выбрать антенну, которая отдает предпочтение резкой направленности над высоким коэффициентом усиления. Другими словами, вам нужно прямое соединение с источником сигналов, а не собирать все сигналы, доступные вокруг вас.

Для получения наилучших результатов с антеннами, вы должны выбрать место, которое позволяет получить доступ к прямому сигналу с минимальными помехами от отраженных сигналов. Однако это не всегда возможно, потому что вы выбираете, где жить, исходя из других более важных факторов. Поэтому выбирайте антенны с резкой направленностью.

Связанное сообщение: Лучшие вентиляционные шланги сушилки: Top Durable Picks

назад в меню ↑

Ширина луча антенны

Когда несколько сигналов используют один и тот же путь, звук будет искажаться.В большинстве случаев нежелательные сигналы могут отражаться от препятствий и мешать сигналу, который вы принимаете по радио. Хотя не всегда удается избежать препятствий, их можно уменьшить, купив подходящую антенну.

Некоторые антенны отфильтровывают нежелательные сигналы и оставляют вам звук, который вы хотите, в то время как другие охватывают широкий выбор сигналов и повышают их четкость, чтобы улучшить качество прослушивания.

Лучшая комнатная антенна FM-радио - это та, которая способна отклонять все мешающие сигналы и фокусироваться на тех, которые вы хотите принимать на своем радио.Для этого луч антенны должен быть узким.

назад в меню ↑

Тип антенны

Обычно бывает три типа антенн, каждая из которых подходит для разных целей. Тип, который вы выберете, зависит от вашего местоположения и потребностей в сигнале. Если вы находитесь в зоне с большим количеством препятствий, вам нужна антенна, которая отдает приоритет прямому сигналу. В то же время, если вы хотите слушать несколько радиостанций, вы будете искать ту, которая имеет высокий коэффициент усиления и охватывает большую территорию.

Связанное сообщение: Обзор лучших чердачных антенн

назад в меню ↑
Тип 1: FM-антенны

Часто называемые широкополосными антеннами, они обычно выбирают более одного сигнала.В результате они могут не модулировать все частоты. Однако они отлично работают для приема сигналов местных радиостанций.

назад в меню ↑
Тип 2: встроенные FM-антенны

Все радиостанции поставляются с антенной, встроенной в их оборудование. Если вы живете в месте, где нет помех, этой антенны будет достаточно. Однако любое небольшое препятствие может стать неудобством, поскольку оно искажает большинство сигналов. Это связано с тем, что такие антенны не могут обрабатывать несколько сигналов одновременно.

назад в меню ↑
Тип 3: Rotator

Устали слушать одну и ту же радиостанцию ​​каждый день? Что вам нужно, так это множество сигналов, которые достаточно четкие, чтобы их можно было слушать. Для этого следует установить ротатор.

Поворотные устройства используются вместе с антеннами с высоким коэффициентом усиления для сбора всех сигналов, доступных в пределах 200 миль. Хотя у вас не будет гарантии, что каждый полученный вами сигнал будет кристально чистым, у вас определенно будет более одной радиостанции для прослушивания.

Связанное сообщение: Обзор лучших кровельных герметиков и покрытий

вернуться в меню ↑

Часто задаваемые вопросы о FM-антеннах

Это может показаться очень простым процессом, но покупка и установка антенн может оказаться довольно сложной. Вот ответы на все вопросы, которые могут у вас возникнуть об этом процессе:

назад в меню ↑

Что такое FM-помехи?

Из-за препятствий и расстояния между передатчиком и антенной некоторые FM-передачи могут быть рассеяны.Это явление может привести к тому, что вы получите новые сигналы, которые вы не получали раньше, но также может нарушить прием сигналов и привести к исчезновению радиостанций.

назад в меню ↑

В чем разница между внешними и внутренними FM-антеннами?

Как следует из названия, наружные антенны устанавливаются снаружи, а внутренние антенны используются в доме. Наружная антенна очень направлена ​​и принимает сигналы легче, чем комнатная. С другой стороны, комнатные антенны удобны, когда установка вне помещения невозможна.Их также можно усилить для большей чувствительности.

вернуться в меню ↑

Как подключить FM-антенну к приемнику?

Необходимо подключить антенну к ресиверу, чтобы передавать более качественные сигналы на стереосистему. Вам понадобится отвертка и FM-антенна. Выполните следующие шаги, чтобы соединить два:

  1. Ослабьте винты FM ANT на приемнике.
  2. Оберните каждый из двух антенных проводов к одной металлической стойке под головками винтов.
  3. Затяните соединение отверткой.
  4. Разместите антенну возле окна, чтобы получать четкие сигналы.
назад в меню ↑

Final Take

Когда вы, наконец, купите ту стереосистему, которую всегда хотели, вы получите от нее самый чистый звук. Хотя вы всегда можете положиться на встроенную антенну в выполнении своей задачи, всегда есть шанс, что она не будет такой четкой, как вы надеялись. В зависимости от того, где вы живете, получить четкий сигнал может быть практически невозможно. Вот почему вам нужно купить лучшую антенну AM FM.

Лучшая антенна - это та, которая отклоняет все отклоненные сигналы и фокусируется на тех, которые вы хотите получить. Он должен обеспечивать четкость звука и иметь минимальные помехи от нежелательной передачи.

С этим исчерпывающим обзором 7 хороших антенн, которые вы можете купить в Интернете, вы, вероятно, сделаете лучшую покупку. Решите ли вы купить усиленную антенну Antop или всенаправленную наружную FM-антенну, теперь вы знаете плюсы и минусы каждой из них.

Использовали ли вы какие-либо антенны, которые я рассмотрел? Какой у вас был опыт работы с продуктом? Есть ли у вас предложения по поводу новых антенн, которые мне следует рассмотреть? Пожалуйста, дайте мне знать в разделе комментариев ниже.

7 лучших антенн AM / FM 2021

Вы можете подумать, что радио устарели. Особенно, если вы живете в мире YouTube и Spotify. Но во многих частях мира радио - главный источник новостей и развлечений. Кроме того, вы можете оказаться на открытом шоссе во время похода или автомобильной поездки.

Во время затишья в разговоре, когда GPS выходит из строя, ваш FM-сигнал может спасти вам жизнь ... и ваше здравомыслие! Итак, покупаете ли вы дом на колесах или новую антенну для своего деревенского животного, давайте взглянем на лучшую FM-радиоантенну на рынке.

Сравнительная таблица лучших AM / FM-радио антенн 2021

9135 913 913 9 м Ом

TERK Всенаправленная антенна TERK Omni-Directional FM-антенна

Кабельная электронная внутренняя FM-телескопическая антенна

Stellar Labs Omindirectional Outdoor FM33 Antenna

33 913 932 913 913 913 913 913 913 913 938 913 913 913 913 913 932 913 913 930 913 913 913 913 913 930 913 932 913 913 913 932 913 930 Антенна

FM: 88-108 МГц
AM: 540-1700 кГц

6 футов коаксиальный кабель 75 Ом, согласующий трансформатор 75 Ом и адаптер питания переменного / постоянного тока

Двойной Антенна морской радиосвязи дальнего действия

FM: 88-108 МГц
AM: 5 40-1700 кГц

Поворотное основание на 180 градусов и кабель 54 дюйма

RGTech Monarch Indoor AM FM-антенна

DAB: 170-240 МГц 88-1080008 FM:
AM: 540-1700 кГц

Разъем F-типа и разъем F-типа для адаптера разъема PAL

Terk Indoor AM Antenna Advantage

6-футовый соединительный кабель Ом трансформатор

Лучшие обзоры антенн AM / FM 2021

1.Лучшая домашняя FM-радио антенна: TERK FM + Antenna

Антенны бывают разных стилей, но, как лаконично выразился один эксперт, это кусок провода, который принимает радиочастотный сигнал и помещает его в коробку. Это тип антенны, в которой провод заключен в пластиковую коробку. Коробка имеет тонкую вертикальную конструкцию и квадратную форму с закругленными сторонами. Вы можете установить его вертикально к стене или поставить на полку или стол.

В идеале антенны должны иметь 31 дюйм по вертикали и 31 дюйм по горизонтали для достижения наилучших результатов.Это стандартный размер автомобильных радиоантенн. Комнатные антенны разные. Это более новая модель с сопротивлением 75 Ом, которая подключается с помощью 6-футового коаксиального кабеля. В коробке также есть трансформатор на 75 Ом для подключения антенны. И он может распознавать цифровые FM-сигналы, отправленные в формате HD.

Как и все FM-приемники, он улавливает сигналы от 88 МГц до 108 МГц и превосходит рекомендации CEA для внутренних антенн. Однонаправленные антенны улавливают станции из заданного региона, поскольку все их сигналы будут передаваться с вышек в одном и том же общем направлении.Антенна весит полфунта (8 унций) и имеет диаметр от 6 до 7 дюймов в самом широком месте.

С Terk вы можете улавливать FM-сигналы от нескольких вышек передачи и других источников. Конечно, эти увеличенные объемы сопровождаются шумом, поэтому антенна использует технологию гамма-петли для очистки вашего сигнала. Уплощенный силуэт антенны обеспечивает большую площадь поверхности для приема сигнала, поэтому вам не нужно поворачивать, настраивать или регулировать ее прочное основание после установки.

Тем не менее, вам нужно выбрать лучшую позицию для приема.В отличие от хлыста или удочки, которыми вы можете возиться, ваш Terk является постоянным. Особенно, если вы крепите его на стене, поэтому выбирайте правильное положение. Вы можете поставить ее вертикально, чтобы она принимала сигналы с обеих сторон, но прочная подставка все еще узкая, поэтому есть вероятность, что антенна опрокинется, если ее не держать вне досягаемости.

Плюсы:

  • Это продукт американского производства, что является важной особенностью для некоторых покупателей.
  • Он всенаправленный, поэтому вы получаете больше FM-радиостанций, чем однонаправленная антенна.
  • Его тонкий силуэт не занимает много места.

Con:

  • Это комнатная антенна, поэтому она не подходит для внешнего использования. Вы также столкнетесь с потерей сигнала, если будете использовать двухвинтовой симметричный соединитель, а не прямой соединитель f-типа.

Проверить цену на Amazon

2. Лучшее за деньги: кабельная внутренняя телескопическая антенна FM
  • ПОЛНЫЙ ДИАПАЗОН FM-КАНАЛОВ, отличная выдвижная антенна для FM-радио.Улучшенный прием 100% в зоне плохого приема
  • ПРОЧНЫЙ И ТЯЖЕЛЫЙ ВЫСОКОЕ КАЧЕСТВО, изготовлен из медной латуни с 10 удлинителями, толстый, прочный и долговечный
  • УНИВЕРСАЛЬНАЯ СОВМЕСТИМОСТЬ, эта радиоантенна поставляется с штекерным разъемом F и 3 типами адаптер, штекер PAL и гнездо PAL и 3,5 мм, широкая работа с этими радио, HiFI и мини-системой: Bose Wave Sangean Cambridge Audio One Pure Evoke Tivoli Audio Demon Roberts Sony Marantz Yamaha Hitachi Hi-Fi DAB Radio и т. д.

Что будет дальше когда вы думаете об автомобильной антенне? Наверное, это все.Она стилизована под штыревую автомобильную радиоантенну, но ее можно использовать и в доме. Растяжимый стебель приближается к 21 дюйму по вертикали или горизонтали. И он не сломается, сколько бы вы его ни расширили, потому что металлический стержень разделен на десять секций, чтобы укрепить его полую внутреннюю структуру.

Тем не менее, стебель имеет тенденцию выпадать, если вы его не закрепите. Многие радиолюбители упускают из виду жирный шрифт, которым стержень крепится к его горизонтальной оси. Сильно затяните, и хлыст останется наверху.Кроме того, хотя тип радио влияет на тип антенны, которую вы можете купить, у Ancable есть простое решение. Антенна поставляется с тремя разъемами: порт 3 мм, штекер PAL и гнездо PAL.

Эти разъемы представляют собой металлические кусочки, которые можно подключить к любому соответствующему кабелю, поэтому эта универсальная антенна подходит для любого отверстия. У них есть резьба, которая навинчивается непосредственно на штекерное горизонтальное основание F-типа вашего Ancable. Хотя антенна компактная - в закрытом состоянии она складывается до 5 дюймов. Ancable покрывает свою антенну 100% гарантией в течение 12 месяцев после покупки.

Чтобы усилить прием, Ancable увеличил диаметр стержня из нержавеющей стали до 10 мм. Это телескопическая штанга, то есть она выдвигается, как телескоп. А соединения имеют медную подкладку для усиления сигналов и более сильной структуризации. Но поскольку антенна подключается непосредственно к радио, а не к кабелю, это может быть неудобно, если места меньше или доступ к портам ограничен.

Плюс этой конфигурации в том, что для установки антенны не требуются специальные навыки или инструменты.Гаечный ключ подходящего размера или плоскогубцы - это все, что вам нужно. А поскольку это ручная антенна, вам не нужно электричество для ее питания, поэтому она не повредит вашим счетам за коммунальные услуги. Он весит 1,41 унции и полностью переносится, но не откручивайте его слишком часто - вы износите резьбу.

Плюсы:

  • В транспортировочную коробку входят три типа разъемов.
  • Стебель может проходить через десять частей, достигая общей высоты почти 21 дюйм.
  • На эту антенну предоставляется гарантия сроком 1 год.

Con:

  • Если вы не установите его надежно, ножка перевернется. Затяните винт на стыке и еще раз проверьте, чтобы антенна оставалась в вертикальном положении.

Проверить цену на Amazon

3. Лучшая наружная антенна FM-радио: всенаправленная антенна Stellar Labs
  • Цена для каждого ассортимента продукции -

Во многих отношениях спиральный проводящий стержень больше эффективнее прямого или изогнутого.Это потому, что большая часть поверхности стержня подвергается воздействию любого вещества, элемента или материала, которые вы пытаетесь провести. В этом смысле спиральная антенна уже стала хитом. При диаметре примерно 20 дюймов (после сборки) и с двумя витыми петлями это огромная восприимчивая поверхность.

Антенна состоит из трех частей - двух катушек и крестовины. Вам нужно соединить три части вместе и удерживать их с помощью прилагаемых крепежей. Но две катушки не очень плотно прилегают друг к другу - вам придется установить их на место.Просмотрите инструкцию, чтобы убедиться, что вы потеряли или сломали важные детали. Также приобретите мачту на крышу - она ​​не входит в коробку.

Эффективность вашей антенны во многом зависит от того, насколько высоко она висит, поэтому убедитесь, что мачта достаточно высока. Между двумя контурами около 4 дюймов, а их круглая форма позволяет им принимать сигналы со всех сторон. В транспортной коробке также нет трансформатора, поэтому купите его с подходящими характеристиками. И берегитесь птиц - из этих катушек получаются идеальные насесты.

Во многих описаниях продуктов утверждается, что эта антенна предварительно собрана, и ее более мелкие части уже собраны. Но вам все равно придется сделать круг, пересечь его и прикрепить к вертикальному столбу на крыше. Антенна весит 1,6 унции, но она будет весить намного больше, когда птицы и белки найдут ее. Он принимает как аналоговые, так и цифровые сигналы высокой четкости и достаточно прочен, чтобы выдерживать суровые погодные условия.

Благодаря форме и легкости этой антенны Stellar Labs вы можете сложить несколько антенн вместе.Это экономит место в хранилище, но вы также можете складывать их во время активного использования, чтобы удвоить, утроить или учетверить мощность вашего сигнала. Просто убедитесь, что ваша телевизионная или радиомачта достаточно прочна, чтобы удержать их все. Максимальное усиление этого устройства составляет 4 дБ, а его полное сопротивление - 75 Ом.

Плюсы:

  • Спиральный диполь обеспечивает большую площадь поверхности для приема сигнала.
  • У него довольно круглый силуэт, который хорошо смотрится на крыше.
  • Все необходимое оборудование в комплекте.

Con:

  • Это немного сложно собрать, потому что две петли нужно маневрировать, прежде чем они защелкнутся. Но большинство людей могут понять это, взглянув на руководство.

Проверить цену на Amazon

4. Лучшая FM-антенна для домашней стереосистемы: усиленная AM / FM-антенна Terk Tower Продажа
  • Всенаправленный прием значительно улучшает прием станций AM / FM
  • Технология Air Coil изолирует элементы AM и FM для улучшения радиоприема и минимизации статического электричества и шума.
  • Встроенный малошумящий усилитель усиливает слабые сигналы.Частота диапазона: FM 88 МГц - 108 МГц, AM 540 кГц - 1700 кГц.

Если вам нужна простота, Terk Tower - это то, что вам нужно. Вы не можете получить более простого, чем светящаяся палка на пьедестале. Эта палка имеет высоту около 17 дюймов, так что это достойная поверхность для приема. Он установлен на диске диаметром от 4 до 5 дюймов и поставляется с 6-футовым коаксиальным кабелем для подключения к радио. Башня принимает как AM, так и FM-сигналы , разделенные воздушной катушкой.

Это разделение может показаться уловкой, но за счет разделения частот каждая отдельная AM- или FM-станция становится более четкой.И это особенно полезная функция, потому что когда все провода скручены внутри мачты, полезна любая форма сегментации. В антенне тоже есть зеленый ночник.

Это может быть удобным штрихом, когда вам нужен перерыв в ванной посреди ночи, и вы не хотите слишком просыпаться или упираться пальцами ног в кровать. Антенна на удивление весит 1,5 фунта. (Terk FM + весит треть этого, но выглядит намного больше). Конечно, будучи тонкой башней, эта антенна является полностью всенаправленной.Но у него только ограниченная восприимчивая поверхность.

Башня имеет коэффициент усиления сигнала 15 дБ, а усилитель ELN (чрезвычайно низкий уровень шума) помогает еще больше минимизировать помехи. И хотя у этой антенны есть длинный кабель, он не такой постоянный, как Terk FM +. К сожалению, это иногда работает против антенны, потому что небольшое столкновение с ней может привести к потере сигнала. Тщательно выбирайте свое положение для максимального приема.

Установить эту антенну очень просто. Он поставляется с 75-омным трансформатором и 75-омным коаксиальным кабелем.Он также имеет кнопочные разъемы для проводов AM и FM. Однако он использует адаптер переменного / постоянного тока, поэтому ему нужны электрические розетки на 110 В, и у него нет возможности использовать батареи.

Плюсы:

  • Его гладкий силуэт почти не занимает места.
  • Он может принимать сигналы от станций AM и FM.
  • Антенна оснащена воздушной катушкой для уточнения сигнала.

Con:

  • Эта антенна имеет провод приличного размера.Но он так туго скручен, чтобы поместиться внутри компактного стержня. Ограничение снижает его эффективность при приеме FM-сигналов.

Проверить цену на Amazon

5. Лучшая морская антенна дальнего действия: двойная электронная антенна дальнего действия
  • ОТЛИЧНЫЕ ХАРАКТЕРИСТИКИ И ДАЛЬНОСТЬ - ваша гибкая мачта и морская антенна дальнего действия обеспечивают диапазон до 10 миль для всех частот морского диапазона.
  • ЧРЕЗВЫЧАЙНО ДОЛГОВЕЧНО - благодаря гибкой мачте эта морская радиоантенна будет обеспечивать исключительное качество звука, выдерживая при этом сильный ветер. соль и спрей для отличного приема и долговечности

Вы знаете эту культовую сцену из «Спасателей Малибу», «Полиция Майами» или любого приморского телешоу? Сцена, где быстроходный катер подпрыгивает, преследуя партию наркотиков? Или, может быть, загарпунить большую рыбу? Вы знаете, как антенна подпрыгивает, как морская качающаяся голова? Это из-за его подвески - он построен таким образом, чтобы не разбиваться каждый раз, когда вы попадаете в волну.

А эта морская антенна точно такая же. Он установлен на упругой основе, что позволяет ему поворачиваться на 180 °, не повреждая шейку. А поскольку внешняя сторона антенны покрыта резиной, ваше оборудование не будет повреждено солнцем, песком, солью или серфингом. Он действительно немного похож на световой меч, вплоть до рукояти. Или люминесцентная лампа. А 54-дюймовый кабель позволяет подключаться к радио.

Поскольку это морское устройство, его разъемы немного другие. Он имеет более длинный одинарный штырь, который похож на разъем для наушников, хотя для правильной установки вам может потребоваться адаптер.Антенна установлена ​​на 16-дюймовой мачте, и хотя 54 дюйма кажутся много, вам все равно может понадобиться удлинительный кабель для больших лодок, в зависимости от того, где находится ваше радио и источники питания.

Dual Electronics покрывает эту антенну годовой гарантией как на детали, так и на работу, поэтому не беспокойтесь, чтобы установить ее самостоятельно - они с радостью сделают это за вас. Это наружная антенна, которая отличается особой прочностью, поскольку океанские условия более суровы, чем на самой сложной трассе для бездорожья. Это легкий прибор - всего 7 унций, что очень важно - вы не можете позволить себе лишний вес в океане!

Плюсы:

  • Он может принимать сигналы на расстоянии до 10 миль.
  • Наружная поверхность уплотнена резиной для предотвращения коррозии.
  • Антенна поворачивается на 180 ° на основании.

Con:

  • Хотя эта антенна представлена ​​как принимающая все морские диапазоны, на самом деле это автомобильное радио для вашей лодки. Таким образом, он будет принимать приморские AM и FM станции. Вы даже можете поймать кого-нибудь, ведущего трансляцию с острова. Но это не улучшит каналы между лодками и берегом.

Проверить цену на Amazon

6.Лучшая AM FM-антенна: Многонаправленная приемная радиоантенна RGTech Monarch Распродажа
  • Изобретена ученым из Зала славы космических технологий NASA доктором Арджи Петросом
  • Позволяет слушать AM / FM-радио с беспрецедентным качеством звука
  • Истинный диапазон приема 60 миль - Многонаправленный прием - усиление 2,2 дБи - Диапазон частот DAB: 170 - 240 МГц - Диапазон частот FM: 87,5 - 108 МГц - Поставляется с разъемом F-типа, а переходник разъема F-типа на разъем PAL входит в комплект поставки

Чем занимаются ракетологи в свободное время? Некоторые изобретают нерф-пушки.Другие создают радиоантенны, подобные этой, разработанной ученым НАСА доктором Арджи Петросом, который имеет 23 патента. А если у вас загруженная система домашнего кинотеатра с большим количеством битов и карабинов, эта антенна легко впишется в нее.

Башни объемного звука могут легко замаскировать ее внешний вид, особенно благодаря сверхтонкому силуэту 0,05 мм и самой узкой точке 0,85 мм. мм в самом широком месте.

Это легкая антенна - чуть более 4 унций. Это полезно для установки. Как так? Что ж, антенна RGTech поставляется с двумя липкими подушечками, которые вы можете прижать прямо к стене, двери или выбранной монтажной поверхности.На липких подушечках есть двусторонняя лента, поэтому вы можете надеть антенну на липкие подушечки, и антенна останется на месте. Но эти накладки съемные.

И их можно использовать повторно, если вы захотите перенести радио на новое место. Антенна разнонаправленная, но если вы установите ее на стене, ее задняя поверхность будет частично загорожена. Его ширина - 7 см (а высота - почти 60 см), поэтому вы можете установить его вертикально как отдельно стоящее устройство. Антенна имеет впечатляющий диапазон сигнала 60 миль и принимает сигналы AM, FM и DAB.

DAB означает цифровой звуковой диапазон, что означает, что эта антенна распознает и выбирает станции, созданные как вручную, так и в цифровом виде. RGTech подключается к вашему радио через 15-футовый кабель и порт PAL F-типа. Коэффициент усиления колеблется от 2,2 до 20 дБ для определенных станций, что означает, что сигнал может быть в 100 раз чище с этой антенной. Плюс 5-летняя гарантия. Хороший!

Плюсы:

  • Вы можете установить его вертикально или горизонтально.
  • Имеет прозрачные липкие прокладки для облегчения монтажа.
  • Для работы антенны не требуется электричество.

Con:

  • Антенна громоздкая, поэтому для ее установки потребуется достаточно места.

Проверить цену на Amazon

7. Лучшая внутренняя AM-антенна: Внутренняя AM-антенна Terk
  • Прием канала будет зависеть от того, что транслируется в вашем районе, силы сигнала и расстояния до вышек вещания. , а также ваше окружение (т.е. препятствия между вашим домом и башнями).
  • 6-футовый соединительный кабель - предварительная настройка Pin-Dot
  • Всенаправленная диаграмма приема, выходное сопротивление 300 Ом

Люди все время говорят, что AM-радио не работает . Но у него есть явные преимущества. Он распространяется на большие расстояния и не блокируется физическими объектами, такими как автомобили, здания, деревья и даже люди. Но хотя это дешевле, но и шумнее, чем FM. Так что, если вы подключены к своим AM-станциям и хотите поддерживать связь со своими DX-приятелями, попробуйте Terk Advantage с его силуэтом космической эры.

Выглядит странно современно для устройства, которое принимает якобы архаичные сигналы. Но он имеет сопротивление более старой модели 300 Ом, измененное с помощью 75-омного трансформатора. А его полый круг позволяет ему принимать сигналы со всех сторон. Диаметр кольца 9,5 дюйма, толщина 2,5 дюйма.

Антенна устанавливается вертикально на подставку, которая находится на полке или столе. Он достаточно широкий, чтобы быть прочным, но поскольку это круг, он все равно может опрокинуться, поэтому держите его достаточно высоко, чтобы не соблазнять детей и домашних животных.Однако он весит около фунта, что помогает ему оставаться на ногах.

Terk AM Advantage имеет предварительную настройку по точкам, чтобы помочь вам обнаружить скрытые каналы в вашем районе. Эта функция особенно полезна для экскурсий DX. Это «беспроводная» антенна, которую нельзя подключить к настольному радио. Просто поместите его на радио или рядом с ним, и он уловит и уточнит соответствующие сигналы. Это означает, что вам придется перемещать радио и антенну по мере необходимости.

Плюсы:

  • Он имеет эстетичный дизайн и отлично смотрится на вашей рабочей поверхности.
  • Работает как с проводами, так и без них, поэтому в коробку входит неизолированный коаксиальный кабель.
  • Антенна имеет радиус действия 60 миль, но, как известно, «перемещается» на 90 миль.

Con:

  • Антенна кажется небольшой, поэтому ее легко недооценить. К тому же коаксиал, идущий в комплекте с антенной, не очень высокого качества.

Проверить цену на Amazon

Что следует учитывать при покупке радиоантенны

Возможно, вы слишком молоды, чтобы помнить о балансировке на крыше, чтобы получить правильный телевизионный сигнал.Или слушать этот жуткий свист паразитных сигналов по беспроводной сети. Беспроводная связь здесь является ретро-радиоустройством, в отличие от современных цифровых технологий, которыми оснащены смартфоны. Но даже современным радиоприемникам нужны антенны для лучшего приема сигналов, поэтому давайте рассмотрим несколько советов по покупке радиоустройств.

Типичное использование

Где и когда вы чаще всего слушаете радио? У вас есть портативный приемник, который вы используете в дороге, или антенна для автомобильного радиоприемника? Вас больше интересует тропосферный канал? Все эти факторы будут влиять на тип антенны, которую вы покупаете.Например, автомобильные антенны должны быть легкими, чтобы снизить сопротивление, которое может повлиять на ваше вождение.

Но они также должны быть достаточно длинными и достаточно чувствительными, чтобы принимать сигналы в различных условиях движения. Точно так же, если вы в основном используете радио в помещении, вы можете приобрести антенну меньшего размера с меньшим радиусом действия. Но для использования радио на открытом воздухе антенна должна быть больше по размеру. Он также должен быть изготовлен из более прочных, водонепроницаемых и атмосферостойких материалов, поэтому, вероятно, он будет стоить дороже.

Место использования

Это похоже на предыдущий пункт, но немного отличается. Да, мы рассматривали использование автомобиля вместо домашнего использования. Но где именно этот дом или ежедневная поездка? Вы живете в стране с населением менее 5000 человек и несколькими местными радиостанциями? Вы ездите по городским маршрутам с миллионами частот от смартфонов и метел до сигналов стоп-сигналов?

Или, может быть, вы находитесь в более тихом, более ретро-пространстве, где все еще работают AM-станции.В этом случае вам понадобится антенна, которая может принимать сигналы AM и FM. Если ваш жилой район насыщен радиостанциями, вам понадобится антенна с большей способностью точной настройки, чтобы вы могли различать станции. Но если ваше использование выходит за рамки границ, рассмотрите возможность всенаправленного использования.

Конструкция антенны

Здесь необходимо учитывать несколько аспектов. Во-первых, как антенна подключается к вашему FM-радио? Это беспроводной маршрутизатор с розеткой или проводом? В последнем случае порты для вашего радио и вашей антенны должны совпадать.Еще раз проверьте это, так как старые ретро-радиоприемники имеют разъемы на 300 Ом, а новые - на 75 Ом. Также проверьте частоту.

Особенно если вы покупаете ТВ антенну. Вам нужен VHF, потому что это близко к FM-частотам. По форме это может быть проволока, обруч, свернутый или свернутый в спираль металл или блок, полный микрочипов. Подумайте о месте установки, доступном пространстве, портативности, близости к источникам питания и других сопутствующих характеристиках, которые обязательно повлияют на размер и структуру вашей антенны.

Это дело?

После обзора лучшей FM-радиоантенны в различных указанных категориях мы считаем, что лучшей антенной в целом является Terk FM + всенаправленная радиоантенна . Вот почему:

  • Он вращается в нескольких направлениях, поэтому вы получаете более широкое разнообразие сигналов.
  • Его сдержанный черный цвет подходит к любой декоративной теме.
  • Он имеет 75-омный трансформатор и 75-омный 6-футовый коаксиальный кабель.
  • В антенне используется гамма-петля для максимального приема и минимизации шума.

Какую антенну вы используете сейчас? Покажите нам фото в комментариях и расскажите, почему вы выбрали именно эту модель. Что вам нравится в этом? Есть ли какие-то аспекты, которые вам не нравятся?

Как работают автомобильные антенные усилители

Существует множество основных причин плохого приема автомобильного радио, поэтому универсального решения не существует. Простой ответ заключается в том, что усилитель антенны улучшит ваш прием из-за слабого сигнала.

Хотя вы не можете «усилить» сигнал, который излучает радиостанция, вы можете увеличить усиление после того, как ваша антенна уже принимает его, и в зависимости от вашей конкретной ситуации это может просто помочь.

Если ваша проблема связана с препятствиями, неисправным оборудованием в вашем автомобиле или другими более сложными проблемами, бустер с большей вероятностью усугубит вашу проблему, чем решит ее.

Teerapat Seedafong / EyeEm / Getty Images

Причины плохого приема автомобильного радио

Некоторые из наиболее распространенных причин плохого приема автомобильного радиоприемника включают:

  1. Слабые радиосигналы.
    1. Усилитель антенны может помочь, особенно если вы живете в сельской местности, где нет препятствий между вами и удаленной радиостанцией.
  2. Ржавое, корродированное или ослабленное крепление антенны.
    1. Отремонтируйте или замените оборудование, и прием будет лучше.
  3. Препятствия на линии прямой видимости, такие как высокие здания и холмы.
    1. Фактическое устранение препятствий на прямой видимости может быть затруднительным, поскольку вы не можете контролировать основную причину проблемы.

Если вы страдаете от «пикетного ограждения», вызванного высокими зданиями в этом районе, или вы находитесь в мертвой зоне, вызванной зданиями, холмами или другими препятствиями, то усилитель антенны не принесет вам никакой пользы. .Вы просто не можете усилить то, чего еще нет, поэтому эти устройства также не могут помочь, если есть какие-либо проблемы с основными компонентами автомобильного аудиооборудования.

Единственное, с чем может помочь антенный усилитель, - это радиосигнал, который слишком слаб для того, чтобы тюнер в вашем головном устройстве мог надежно зафиксироваться.

Как работают усилители антенного сигнала?

Чтобы понять, как работает усилитель сигнала, важно иметь фундаментальное представление о том, как работает ваше FM-радио.В общих чертах, каждая радиостанция передает электромагнитную "несущую" волну радио на определенной частоте.

Эта несущая волна модулируется для передачи аудиосигнала, который тюнер в вашем головном устройстве отсекает, усиливает и передает на динамики. Для этого радиосигнал должен быть уловлен автомобильной антенной и затем передан на головное устройство через антенный кабель.

Если мощность радиосигнала едва достаточна для приема вашей антенной, обычно возникают проблемы с приемом, когда ваше головное устройство принимает его и отбрасывает.В этом случае можно установить усилитель между антенной и головным устройством.

Усилитель антенны - это устройство с питанием, которое буквально усиливает сигнал на определенную величину, прежде чем он достигнет головного устройства. Например, усилитель FM может увеличить усиление принимаемых сигналов на 15 дБ, что может означать разницу между точечным приемом, входящим и выходящим, и постоянным входным сигналом на головном устройстве.

Проблемы с автомобильными антенными усилителями

Основная проблема с антенными усилителями заключается в том, что они не разборчивы в том, что они на самом деле усиливают.Это означает, что если сигнал, поступающий в усилитель, включает нежелательный шум, этот шум будет усиливаться вместе с сигналом.

Вот почему антенные усилители не могут решить большинство проблем с приемом. Если радиостанция, которую вы хотите слушать, страдает от сильных помех, подключение усилителя усилит их, как и все остальное.

Антенные усилители также не могут помочь с помехами, создаваемыми вашим собственным транспортным средством. Так что, если ваша проблема связана с помехами от двигателя, усилителя или чего-то еще, бустер не принесет никакой пользы.В такой ситуации покупка новой антенны и установка ее в новом месте может решить вашу проблему. В частности, вы захотите найти место, которое находится вдали от вашего двигателя, усилителя или любого другого компонента, создающего помехи.

Что делать, если усилитель антенного сигнала не работает?

Есть много случаев, когда усилитель антенного сигнала просто не принесет никакой пользы, поэтому очень важно исключить другие проблемы, прежде чем тратить деньги.Например, если вы живете в городе с большим количеством высоких зданий или в особенно холмистой местности, ваши проблемы со приемом могут быть больше связаны с проблемами прямой видимости, чем с проблемами слабого сигнала.

Если вы еще не выполнили хотя бы некоторые действия по устранению неполадок со светом, ознакомьтесь с нашим списком из пяти способов улучшить прием автомобильного радио, и приступайте к делу.

Спасибо, что сообщили нам!

Расскажите почему!

Другой Недостаточно подробностей Сложно понять .

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
