Карбюратор 2107 1107010 дааз – почему плавают обороты и большой расход топлива, устройство, таблица жиклеров, инструкции с фото и видео

Содержание

карбюратор ДААЗ 2107 1107010 устройство и регулировка

На Димитровоградском автоагрегатном заводе карбюратор ДААЗ изготавливается в трёх модификациях: Озон, Ока, Солекс. В современных условиях мало кто выпускает автомобили с карбюраторным типом, но значительная часть подержанных авто всё ещё рассекает по дорожным просторам страны. Порой они дают форы инжекторным «младшим братьям». Главное предназначение карбюратора, независимо от марки и модификации, приготовление горючей смеси в системе питания транспортного средства. Карбюратор ДААЗ 2107 1107010 устройство и регулировка

Классификации карбюраторов

  • Ока — для моделей ВАЗ заднеприводного типа: 2101, 21011, 21063 с объёмами от 1.2 до 1.3 литра;
  • Озон — для классического варианта модификации ВАЗов 2107, 21043, 21053, 21074. Объёмы силовых агрегатов от 1.5 до 1.6 литра. В конструкции уже присутствует экономайзер холостого хода;
  • Солекс — универсальный вариант карбюратора для ВАЗов без микропереключателя и экономайзера. Устанавливается на моторы с объёмами 1.5 и 1.6 литра. В большей части ими оснащены современные модели ВАЗ переднего и полного типа привода.

На вышеуказанные изделия предоставляется гарантия качества сроком на 18 месяцев, при условии пробега не выше 30 000 км.

Принято также различать механизмы по принципу подачи топливной смеси в камеры цилиндров:

  • поплавковый;
  • игольчатый;
  • барботажный.

Последние два типа встречаются всё реже и реже, ввиду устарелости конструкции и неэффективности.

Карбюратор ДААЗ 2107 1107010 устройство и регулировка

Устройство карбюратора

Независимо от модели и марки производителя, принцип работы каждого механизма следующий. Создание горючей смеси из дозированных порций кислорода и бензина, равномерное распределение по камерам сгорания в каждом цилиндре двигателя.

Основные составные части:

  • верхняя крышка с переходными каналами для топлива и воздуха, сетчатым фильтром, соединительными штуцерами;
  • нижняя основа, состоящая из дроссельных заслонок, поплавковой камеры, эконостата, переходных каналов, отвода картерных газов, блока управления холостым ходом.

Карбюратор ДААЗ 2107 1107010 устройство и регулировка

Справочно:

  • дроссельные заслонки управляются с помощью механического привода от педали акселератора;
  • верхняя крышка оснащена специальным запорным устройством с целью предотвращения переполнения камер топливной смесью. В основном отсеке камеры расположена воздушная заслонка, служащая вспомогательным элементом при запуске «холодного» мотора и до момента его прогрева к минимальной температуре в 40℃;
  • главная топливная дозирующая система: конструкционно сложный механизм, состоящий из четырёх жиклёров, каналов переходных систем. Причём каждая камера состоит из одного воздушного и топливного жиклёра. Маркировочный индекс первого равен 150, второго 112. Важно соблюдать указанные размеры, так как от этого напрямую зависит величина потребления топлива и динамические показатели разгона автомобиля;
  • система холостого хода: обеспечивает работу силового агрегата на холостом ходу. Основные компоненты: жиклеры, регулировочные винты, экономайзер, клапан, механизм мембраны;
  • переходная система: обеспечивает плавность работы и увеличения оборотов при открытии дроссельной заслонки во вторичной камере. Состоит из двух видов жиклёров: топливного и воздушного;
  • насос — ускоритель: отвечает за плавность хода, предотвращение провалов при ускорении, в том числе и резком нажатии на педаль акселератора. Составные части: клапанный механизм, мембрана, распылитель горючего.

Карбюратор ДААЗ 2107 1107010 устройство и регулировка

Основные признаки неисправности карбюратора

  • пассивная динамика разгона технического средства, ощущение некого балласта, препятствующего свободному ходу;
  • пуск силового агрегата утруднён, независимо от фактической окружающей температуры и степени прогревания самого мотора;
  • при запуске происходит длительное чихание;
  • педаль акселератора неинформативная, при нажатии часты провалы, рывки;
  • потребление топлива необоснованно возросло;
  • плавают обороты во время работы на холостом ходу;
  • на корпусной части видны отчётливые потеки бензина;
  • в фильтре тонкой очистки топлива имеются сторонние частицы, ржа, отходы, ворса. Конечно, при условии, что у владельца вмонтирован очиститель в систему подачи горючего.

Расположение и демонтаж оборудования

Штатный смеситель топлива установлен на платформу выпускного коллектора посредством четырёх шпилек в моторном отсеке. Проведение профилактики рекомендовано осуществлять в снятом состоянии. Конструкция содержит много мелких частей и механизмов, требующих очистки и диагностики. Конечно, если поломка очевидна и незначительна, то демонтировать оборудование вовсе нет надобности. Окончательное решение принимает мастер, осуществляющий ремонт. Ведь это прямо пропорционально влияет на итоговую стоимость работ.

Чтобы снять карбюратор со штатного посадочного места необходимо:

  • открутить крышку воздушного фильтра в правой части мотора, снять сам очиститель, его корпусную часть. Предварительно отвинтив четыре гайки на «8». Некоторые автомобилисты самостоятельно переделывают механизм под длинные болты на «10» для удобства фиксации;
  • отсоединить патрубки отвода картерных газов, вакуумный шланг, трубопровод подачи топлива, обратный канал. Так как в патрубках имеются остатки бензина, необходимо обзавестись ветошью для удаления последствий протекания.

Водителю на заметку: категорически запрещено проводить ремонтные работы на «горячий» мотор, так как высока вероятность воспламенения. Игнорирование указанных рекомендаций приводит к нежелательным последствиям. Горе — мастера часто получают ожоги

.

  • когда корпусная часть «смесителя» полностью освобождена от сторонних механизмов, необходимо с помощью отвёртки с крестообразным наконечником отдать крепёжные болты верхней крышки. Всего пять;

На этом демонтаж верхней половины крышки окончен. Для проведения полноценной диагностики/ремонта необходимо отвинтить вторую — нижнюю часть. Посадочная платформа крепится на четырёх шпильках с гайками.

Во время снятия карбюратора со штатного места нужно быть крайне внимательным. Выпускное отверстие коллектора открыто и внутрь может попасть сторонний предмет, нахождение которого там не должно быть. Это может привести к неработоспособности целого агрегата.

Диагностика и полный разбор

Главная цель визуальной диагностики — выявление видимых, явных дефектов с целью их фиксации и последующего устранения. Перед началом полного демонтажа необходимо подготовить: пустую ёмкость для складывания мелких деталей, болтов, гаек, иных элементов, ремкомплект прокладок из асбеста. Если степень износа детали превышает допустимый порог, то она подлежит немедленной замене новой.

Этапы полного разбора:

  • в нижней части карбюратора с топливной камеры поочерёдно отвинчиваются топливные и воздушные жиклеры;
  • эмульсионные трубки внутри каждой камеры изымаются с помощью самореза, так удобно и практично. Некоторые мастера практикуют бокорезы или пинцет. Каждый подбирает «под себя»;
  • в боковой части корпуса отвинчиваем переходной жиклёр второй камеры;
  • аналогичная процедура с винтом холостого хода;
  • самая нижняя платформа — механизм дроссельной заслонки карбюратора, она также отвинчивается отвёрткой с плоским наконечником. Для удобства зажима, предотвращения просачивания кислорода штатные болты меняют шпильками с гайками на «8»;
  • в боковой части снимается мембрана ускорительного насоса вместе с рычагом и корпусными элементами;
  • отвинчивается винт переходной системы первой камеры;
  • с верхней крышки снимается экономайзер дроссельного узла.

Полный разбор окончен.

Завершение диагностики. Чистка. Мойка. Продув

Окончательный просмотр всех деталей и компонентов. Выявление дефектов, повреждений, замена новыми из числа ремкомплекта.

Наступает этап мойки и чистки. Для удобства можно использовать специальные химические средства и аэрозольные баллончики. Если нет возможности приобрести, налейте в ёмкость немного бензина или керосина, этого будет вполне достаточно. Хорошенько промываются все компоненты, очищаются полости от стороннего мусора, нагара, оксидов металла. Чистка переходит в этап сушки и начала сборки.

Карбюратор ДААЗ 2107 1107010 устройство и регулировка

 В обязательном порядке продуть следующие элементы:

  • жиклёр холостого хода;
  • каналы топливных жиклёров первой и второй камер;
  • каналы переходной системы;
  • отбор картерных газов;
  • посадочное место под эмульсионную трубу;
  • механизм открытия вторичной камеры;
  • канал пускового устройства;
  • механизм ускорительного насоса.

В ходе проведения сборки проверяем зазоры поплавковой камеры. Закрытие поплавка должно осуществляться на отметке 6,3 мм. Увеличение или уменьшение данного показателя свидетельствует о нарушениях уровня. Это когда речь идёт именно об этом типе карбюраторного устройства. Перед посадкой на штатное место, в обязательном порядке заменить асбестовую прокладку выпускного коллектора новой. Старую устанавливать обратно не рекомендовано, так как место выработки уже фактически присутствует, а значит, плотность и герметичность посадки не гарантированы.

Карбюратор ДААЗ 2107 1107010 устройство и регулировка

Народный метод регулировки уровня топлива в камерах:

Конструкция карбюратора предусматривает наличие выступа внутрь под углом 45 градусов. Идеальный вариант — половина вышеуказанного выступа должна быть покрыта бензином. Желаемый уровень достигается путём поджатия язычка на конце поплавка.

Крепёжные гайки затягиваются с усилием не более 2.5 кг, превышение данного порога приводит к так званому «слизыванию» резьбы. Несмотря на то, что она имеет мелкий шаг, специально для сильного усилия, она всё же подвержена деформации.

Регулировка оборудования

Перед тем, как проводить настройку карбюратора необходимо выставить зажигание, убедиться в полной исправности системы. Нередко случается так, что именно некорректность работы узла становиться причиной многих поломок.

Итак, окончательная доработка карбюратора возможна, когда зажигание в норме, мотор прогрет до минимально — допустимой температуры в 40 градусов, высоковольтные провода и оплётки целы и исправны.

  • винт качества смеси прокручиваем против часовой стрелки до того момента, пока силовой агрегат не наберёт максимальные обороты;
  • винт количества смеси также добавляем до достижения максимальной отметки оборотов мотором;
  • теперь проводим тонкую настройку качества смеси, но при этом удерживаем показатель оборотов на уровне не более 800 — 850 об/мин.

На этом регулировка холостого хода окончена. Опытные мастера могут «на слух» определять обороты.

Следующий этап: регулировка заслонок, их привода.

Карбюратор ДААЗ 2107 1107010 устройство и регулировка

Воздушная заслонка

Неисправность данного участка системы приведёт к систематической потере оборотов, мотор будет беспричинно глохнуть. Для настройки понадобится отвёртка с плоским наконечником и рожковой ключ на «8». Шток подсоса топим до упора. Болт зажима тяги отвинчиваем на максимально, вставляем пружину, зажимаем винт. Тестируем оборудование на работоспособность.

Привод воздушной заслонки необходимо регулировать с напарником. Для удобства понадобится рожковой ключ на «8», осветительный прибор, штангенциркуль. До упора топим подсос, педаль акселератора также топится в пол. При этом, дроссельная заслонка полностью должна быть открыта. Когда педаль акселератора полностью отпущена, заслонка полностью перекрывает первичную камеру. Никаких зазоров не должно быть вообще. Длина тяги не превышает 80 мм.

Некоторые советы и рекомендации

При проведении различного рода профилактических работ с карбюратором, следует всегда соблюдать маркировку топливных и воздушных жиклёров. Для первых она равна 112, для вторых 150. Если позиции не будут совпадать, то владелец сразу ощутит снижение динамики разгона, повышение потребления топлива, которые ничем не обоснованны. Сужение пропускного канала приводит к обеднению смеси, она равно как и обогащение, также негативно сказываются на работоспособности машины в целом.

На этом рассмотрение темы окончено. Несмотря на сложность конструкции механизма, его можно починить своими силами. Если у вас остались сомнения, прочтите рекомендации снова и успешно закончите ремонт. Теперь вы точно знаете, что делать, если автомобиль глохнет на холостых.

Статьи по теме:

  • Карбюратор ВАЗ 2109: устройство, настройка, регулировка Автомобили моделей 2108-09 – воистину легендарные разработки Волжского автомобильного завода, именно с них началось производство переднеприводных легковых машин в СССР. Также для этих авто […]
  • Уменьшение расхода топлива ВАЗ 2107 Расход топлива ВАЗ 2107 достаточно умеренный, и по этому параметру автомашину можно рассматривать для покупки, но как быстро будет уходить бензин из бака, зависит от многих факторов, в том […]
  • Карбюратор солекс 21083: устройство, регулировка, настройка Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться […]

Регулировка карбюратора ваз 2107 своими руками — Ремонт своими руками

Регулировка карбюратора ваз 2107 своими руками не займёт у вас много времени, так как ваз сконструирован так, что бы проще производить ремонтные работы своими руками.

На автомобили ваз устанавливались разные типы карбюраторов, но так как мы горим о 2107, то на них устанавливался агрегат ДААЗ 2107-1107010. Признаки неправильной работы этого карбюратора можно определить, нажав на педаль газа на заведенном авто. При нажатии педали автомобиль начнет глохнуть(при этом на холостом ходу он работает нормально).
Перед началом работ по регулировке карбюратора мы производим его очистку с помощью спец средства Abro, довольно таки хорошее и не дорогое по сравнению с другими схожими средствами. Затем приступаем к настройке карбюратора ДААЗ на ВАЗ-2107, ремонтируем не спеша, выполняя все требования по ремонту четко по инструкции. Не забывайте — от качества Вашей работы зависит ритмичность работы двигателя Вашего автомобиля. Мы также произведём настройку подсоса карбюратора — это в будущем сильно упростит запуск двигателя на морозе и прогрев двигателя. Не забываем про чистку фильтра карбюратора, так как у нас в стране бензин не особо хорошего качества, поэтому частенько фильтра быстро забиваются и автомобиль перестают работать как надо.
Разберем такой же нюанс как чистка карбюратора в дороге. Интересно будет почитать не только о регулировке карбюратора, но и Регулировка клапанов 2107 карбюратор .

Содержание:

  1. Основные типы карбюраторов
  2. Особенности конструкции
  3. Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы
  4. Как отрегулировать пусковую систему карбюратора
  5. Настраиваем карбюратор ДААЗ на ВАЗ-2107
  6. Карбюратор солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками
  7. Настройка ПУ (пускового устройства)
  8. Фильтр карбюратора, как почистить сетчатый фильтр
  9. Как почистить карбюратор в дороге
  10. Советы профессионалов
  11. Работа двигателя до и после регулировки

Основным узлом в автомобиле является двигатель. На второе место по важности можно смело ставить карбюратор. Основная задача этой детали – обеспечение нормальной работы силового узла в самых различных режимах работы (в процессе разгона, на холостом ходу, во время пуска и торможения). Именно в карбюраторе происходит подготовка топливовоздушной смеси, которая в дальнейшем воспламеняется в камере сгорания.

Небольшое нарушение в регулировке устройства может привести к целому ряду негативных последствий – проблемам с запуском двигателя, увеличению расхода топлива, ухудшению динамики, снижению мощности и так далее. Чтобы не допустить подобных проблем, важно своевременно производить настройку и регулировку карбюратора.

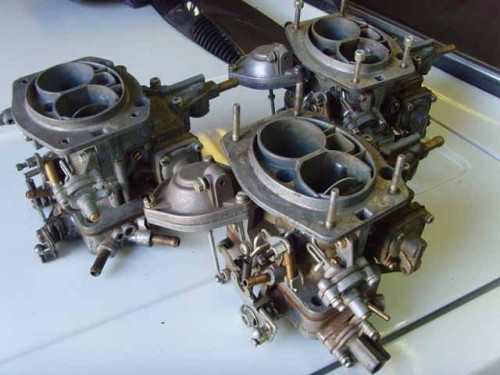

Основные типы Карбюраторов ДААЗ

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми.

В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий. К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце).

Особенности конструкции

К основным деталям карбюратора можно отнести запорный клапан ХХ, отсек отвода сгоревшей ТВС, переходную систему камер, заслонку дросселя, систему дозирования, эконостат, поплавочную камеру, а также автономную систему ХХ. Каждый из этих узлов выполняет свою функцию. Глубоко вникать в этот вопрос не будем – для настройки вам будет вполне достаточно уже полученных знаний.

  1. Поплавковая камера.
  2. Эконостат.
  3. Автономная система холостого хода.

  1. Зазорный клапан холостого хода.
  2. Дроссельная заслонка.
  3. Дозирующая система.
  4. Переходная система двух камер.
  5. Отдел отвода картерных газов.



Карбюратор ВАЗ2107, как очистить карбюратор от грязи, подробный ход работы

При проведении наружной чистки карбюратора вам потребуется пол литра ацетона либо специальный баллончик с аэрозольной жидкостью для очистки карбюраторов, кисточка небольшого размера и не ворсистая тряпка. Для начала необходимо снять корпус воздушного фильтра, заткнуть сверху карбюратор тряпкой, что бы внутрь не попала грязь.

Затем наносим из баллончика аэрозоль (как альтернативный вариант — можно использовать ацетон, который необходимо наносить кисточкой) на наружные поверхности карбюратора. Теперь необходимо подождать несколько минут. Вооружаемся кисточкой и тщательно и осторожно убираем из плоских поверхностей и углублений растворившуюся грязь. Желательно дополнительно протереть внешние поверхности тряпкой, которая смочена в бензине или солярке. После чистки необходимо обдуть карбюратор сжатым воздухом из компрессора или насоса.

Как отрегулировать пусковую систему карбюратора

Регулировка пусковой системы происходит в таком порядке:

  1. Для настройки пусковой системы карбюратора ВАЗ, необходимо демонтировать воздушный фильтр, запустить мотор и вытянуть подсос.
  2. Открываем воздушную заслонку приблизительно на треть.
  3. Затем добиваемся уровня оборотов около 3.2 — 3.6 тысяч оборотов в минуту.
  4. Теперь опускаем воздушную заслонку и регулируем частоту вращения на триста меньше от исходной.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

  1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

  1. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
  2. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.
  1. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

  1. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
  2. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Карбюратор Солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками

Что бы отрегулировать поплавковую камеру, необходимо произвести такие действия:

  1. Проверяем позицию поплавка и обращаем внимание на форму крепежного кронштейна — если он деформировался, его нужно выровнять. Это довольно важно, так как в ином случае поплавок не будет нормальным образом погружаться в камеру.
  2. Настраиваем при закрытом игольчатом клапане. Необходимо открыть крышку поплавковой камеры и отодвинуть его в сторону. Далее аккуратно дергаем язык кронштейна. Вы должны сделать так, чтобы между поплавком и прокладкой крышки было расстояние шесть или семь миллиметров. После погружения расстояние должно быть примерно один или два миллиметра. Если оно значительно больше, необходимо произвести замену иглы.
  3. Когда игольчатый клапан открыт, между поплавком и иглой расстояние должно быть около пятнадцати миллиметров.

Стоит отметить, что для выполнения данных действий снимать карбюратор с мотора необязательно.

Настройка подсоса карбюратора

Сколько хлопот приносит водилам неправильная настройка подсоса карбюратора, особенно зимой. У одних машин вытягиваешь подсос до конца, а двигатель не держит обороты, приходиться держать педаль газа пока он не прогреться. У других наоборот вытянешь подсос до конца, а движок орет как бешеный, хотя во время прогрева такие большие обороты двигателю ненужны.

Все дело в том, что неправильно настроен рычаг принудительного открытия дроссельной заслонки карбюратора при натяжении подсоса.

Все это легко исправить, на фото выше стрелкой показана тяга принудительного открытия дроссельной заслонки в момент вытягивания подсоса. Если двигатель не держит обороты, то возможно что тяга стоит на нижнем отверстии рычага дросселя, на фото видно два отверстия для дроссельной тяги. Переставьте тягу в верхнее отверстие рычага.

Если движок на подсосе крутиться очень быстро, то плоскогубцами немного согните тягу показанную стрелкой, она легко гнется, не снимая с карбюратора, если мало движку оборотов разогните эту тягу. Таким способом можно легко настроить нужные обороты двигателя при запуске на подсосе.

Настройка оборотов двигателя на подсосе в карбюраторе ВАЗ 2108 еще проще, на фото выше показан ботик 3, закручивая его обороты двигателя на подсосе увеличиться, а откручивая будут уменьшаться.

Надеюсь, прочитав эту статью, сможете легко сами настроить карбюратор на своей машине.

Фильтр карбюратора, как почистить сетчатый фильтр

При помощи прокачки следует заполнить поплавковую камеру горючим. В результате этого закроется запорный клапан, после чего необходимо отодвинуть верхний отдел сетчатого фильтра, снять клапан и почистить его при помощи растворителя. Что бы получить наиболее оптимальный результат, желательно использовать сжатый воздух для продувки клапана.

При очистке дна поплавковой камеры нельзя использовать тряпку, так как это может привести к появлению на дне волокон, в результате чего засорятся жиклеры карбюратора. Для чистки желательно использовать сжатый воздух или резиновую грушу.

При проверке запорной иглы на герметичность также применяют грушу, так как давление, что появляется из-за сжатия этого предмета при помощи рук, примерно соответствует давлению бензонасоса. При установке крышки карбюратора следует проверить, установлены ли вверх поплавки. В процессе установки почувствуется существенное давление. В это мгновение карбюратор нужно прослушать, так как недопустимы протечки воздуха. Даже при самой минимальной утечке, нужно менять иглу и корпус клапана.

Как почистить карбюратор в дороге

Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.

Есть легкий способ прочистить жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.

Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.

Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.

После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.

Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.

Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.

Признак засоренности жиклера первой камеры карбюратора

Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.

Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.

Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?

Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.

Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.

Настройка ПУ (пускового устройства)

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

  • Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.
  • Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.
  • Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.
  • Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Советы профессионалов

Как вы сами видите, регулировка карбюратора ВАЗ 2107 довольно не сложная операция, которая поможет вам сэкономить свои средства и время. Больше интересной и полезной информации вы можете узнать из данного видео.

Работа двигателя до и после регулировки

До проведения регулировки в работе двигателя наблюдались незначительные перебои, толчки. Из выхлопной трубы выходили продукты сгорания чёрного цвета. При длительном движении, при высоких нагрузках, на пониженных передачах расход топлива значительно возрастал.

После регулировки значительно снизилась шумность, вибрация. Двигатель работает устойчиво, заводится быстро. Повысилась мощность, лучше набирает обороты. Заметно снизился расход топлива.

Почему я регулирую карбюратор самостоятельно


Самостоятельные регулировки экономят деньги и время. Существуют виды работ, которые без специального оборудования своими руками осуществить невозможно. Но обслужить карбюратор, который не представляет сложной конструкции – мне по силам.

Поэтому я с удовольствием занимаюсь данным процессом сам, без посторонней помощи. После правильной регулировки возникает чувство гордости, удовлетворения за полученный результат. Моя машина работает как часы, а это приятно.

Источник
ru.megasos.com
prosedan.ru
vipwash.ru
mylada.net
make-1.ru



устройство, размеры жеклеров и регулировка

Как отрегулировать самостоятельно карбюратор ВАЗ-2107? Эта информация будет полезна для многих автовладельцев. Но особенно это нужно для тех, кто только начинает познавать материальную часть вождения машины и хочет самостоятельно разобраться в ее устройстве. Настройка карбюратора ВАЗ-2107 является одной из основных процедур технического осмотра автомобиля и двигателя в частности. Такие действия, как, к примеру, регулировка холостого хода, может самостоятельно выполнить любой водитель. И для этого не нужно будет прибегать к дорогостоящим услугам автомехаников на станциях технического обслуживания автомобилей и в сервисных мастерских.

Карбюратор ВАЗ 2107 типа Озон

Устройство карбюратора: краткое описание и схема

Карбюратор автомобиля — это сложное устройство, в котором есть многочисленные детали, обеспечивающие синхронную и бесперебойную подачу топлива в камеры внутреннего сгорания. Устройство карбюратора ВАЗ-2107 нужно знать досконально тем, кто профессионально занимается автосервисом. Тем не менее, несмотря на сложность, предоставим описание составляющих карбюратора ВАЗ-2107 модификации «Озон».

Итак, карбюратор имеет следующие элементы:


  1. Поплавковая камера.
  2. Поплавок.
  3. Игольчатый клапан.
  4. Фильтр.
  5. Смесительная камера.
  6. Дроссель и дроссельная заслонка.
  7. Воздушная заслонка.
  8. Жиклеры.
  9. Эконостат.
  10. Ускорительный насос.
  11. Диффузоры.

Электромагнитные клапаны карбюратора ВАЗ 2107

Все перечисленные составляющие играют свою роль в создании горючей смеси для двигателя. Нужно уяснить, что двигатель машины ВАЗ-2107 может иметь одну из комплектаций карбюратора, которые мы перечислим ниже. В зависимости от типа этого агрегата нужно проводить и его регулировку с учетом всех нюансов. Модификации карбюраторов могут быть следующими (указано с маркой автомобиля, на который они устанавливаются заводом-изготовителем):

  1. ДААЗ 2107-1107010 устанавливался на ВАЗ-2105 и в дальнейшем на ВАЗ-2107.
  2. ДААЗ 2107-1107010-20 устанавливался на новые модели ВАЗ-2103 и ВАЗ-2106.
  3. ДААЗ 2107-1107010-10 — эта модификация использовалась для двигателей ВАЗ-2103 и ВАЗ-2106, на которых не было вакуум-корректора с распределителем зажигания.

На сегодняшний день на ВАЗ-2107 устанавливается карбюратор «Озон». Именно на примере этого типа мы будем объяснять принцип работы и регулировки устройства. На рисунке 1 изображена схема карбюратора.

Принцип действия карбюратора

Для того чтобы понять, как отрегулировать карбюратор, предлагаем для начала разобраться с принципом его действия. Даже опытным автомобилистам это будет полезно и напомнит, что можно отрегулировать этот агрегат у ВАЗ-2107 своими руками.

Дроссельные заслонки поплавковых камер карбюратора ВАЗ 2107

Бензин подается в поплавковую камеру, где поплавок регулирует уровень топлива. Каким образом? При всплывании поплавка срабатывает игольчатый клапан и доступ к топливу перекрывается. Перед подачей бензина в поплавковую камеру он проходит через фильтр.

После этого бензин распределяется в первую и вторую камеры, проходя по топливным жиклерам. Дополнительно в камеры из воздухофильтра подается очищенный воздух, который проходит через воздушные жиклеры карбюратора ВАЗ. В эмульсионных колодцах и трубках воздух смешивается с бензином. В результате этого образуется легко воспламеняющаяся эмульсия.

Эта эмульсия проходит эконостат и подается в распылитель, дополнительно обогащаясь воздухом. Смесь подается в диффузоры, в которых образуется окончательная горючая смесь для двигателя. С воздушным потоком она подается точно в центр смесительной камеры. Дроссель и дроссельная заслонка управляются педалью акселератора. С помощью дроссельной заслонки в цилиндры двигателя подается готовая смесь.

Система жиклеров, с помощью которых осуществляется холостой ход двигателя машины, способствует тому, что бензосмесь забирается только из первой камеры карбюратора. На полной мощности и при хорошо прогретом двигателе осуществляется забор топливной смеси и из второй камеры.

Пусковое устройство карбюратора ВАЗ 2107

В полном объеме вторая камера эксплуатируется при обгоне на высокой скорости.

Нормальная работа двигателей зависит от чистоты жиклеров и всех рабочих поверхностей в этом устройстве. Карбюратор ДААЗ 2107-1107010 не такой прихотливый, как карбюраторы импортных автомобилей, и может работать даже на бензине не слишком высокого качества. Ведь именно качество топлива играет ведущую роль в создании нормальной тяги и вообще обеспечивает бесперебойную и стабильную работу двигателей.


Регулировка карбюратора: важные моменты

Регулировка карбюратора ВАЗ-2107 проводится последовательно в несколько этапов. В самом начале работы нужно провести детальный осмотр устройства, после чего должна быть сделана чистка карбюратора ВАЗ от нагара, пыли и других посторонних веществ. После первичной очистки следует очистить сетчатый фильтр. Для этого нужно при помощи ручной подкачки топлива заполнить поплавковую камеру. Затем отодвинуть верхнюю крышку фильтра и снять клапан. Промыть сетчатый фильтр в растворителе типа ацетон и просушить сжатым воздухом.

Вторым шагом будет проверка поплавковой системы. Если будет необходимость, то нужно выровнять кронштейн-держатель поплавка. И после этого нужно его урегулировать с закрытым игольчатым клапаном. При этом расстояние между прокладкой крышки и самим поплавком должно быть 6-7 мм. Если в состоянии погружения это расстояние будет больше 1-2 мм, то игла неисправна. Напомним, что мы описываем регулировку карбюраторов у ВАЗ-2107 модели «Озон».

В случае если пропал холостой ход двигателя, то причина кроется в электромагнитном клапане, который открывает подачу топлива при включении зажигания и закрывает при его отключении. При значительных неполадках в подаче топлива в двигатель уже нужно проверить ускорительный насос, который показан на рисунке 2.

Ускорительный насос представляет собой простую резьбовую пробку. Служит она лишь для прочистки калибровочного отверстия перепускного жиклера. Канал герметичен только тогда, когда эта пробка находится в полностью завернутом положении. При правильной работе ускорительного насоса расход топлива будет экономичный.

Ремонт карбюратора ВАЗ-2107 — это более сложная процедура, требующая специальных знаний. И ее лучше доверить профессионалам.

Вместо заключения

Мы постарались совсем коротко и в общих чертах описать то, как почистить карбюратор и его отрегулировать. Представленных сведений будет достаточно для первичной регулировки карбюраторов у ВАЗ-2107. Но, безусловно, это не может заменить помощь специалиста автосервиса.


Тарировочные карбюратора 2107-1107010, 2107-1107010-20 Озон

ДААЗ 2107-1107010, 2107-1107010-20 ОзонКарбюраторы ДААЗ 2107-1107010 Озон и ДААЗ 2107-1107010-20 Озон практически идентичны. Различие лишь в наличии выносного клапана ЭПХХ и микропереключателя у 2107-1107010. Устанавливается карбюратор ДААЗ 2107-1107010 на двигателя объемом 1,5 и 1,6 л заднеприводных автомобилей ВАЗ 2107, 21043, 21053, 21074. ДААЗ 2107-1107010-20 на двигателя 1,5 и 1,6 л автомобилей ВАЗ 2121, 21061, 2106.


Параметры и тарировочные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон



Главные дозирующие системы

Диаметр смесительной камеры

1-я камера – 28 мм

2-я камера – 32 мм

Диаметр узкой части большого диффузора

1-я камера – 22 мм

2-я камера – 25 мм

Маркировка малого диффузора

1-я камера – 3,5

2-я камера – 4,5

Диаметр главного топливного жиклера ГДС

1-я камера – 1,12 мм

2-я камера – 1,50 мм

Диаметр главного воздушного жиклера ГДС

1-я камера – 1,50 мм

2-я камера – 1,50 мм



Система холостого хода и переходные системы

Диаметр топливного жиклера холостого хода

1-я камера – 0,50 мм

Диаметр воздушного жиклера  холостого хода

1-я камера – 1,50 мм

Диаметр топливного жиклера переходной системы 2-й камеры – 0,6 мм

Диаметр воздушного жиклера переходной системы 2-й камеры – 0,7 мм



Ускорительный насос

Диаметр отверстия распылителя – 0,4 мм

Производительность за 10 нажатий – 7,0±1,75 см3



Эконостат (2-я камера)

Диаметр топливного жиклера – 1,50 мм

Диаметр воздушного жиклера – 1,20 мм

Диаметр эмульсионного жиклера – 1,50 мм



Пневмопривод второй камеры карбюратора

Диаметр воздушного жиклера

1-я камера – 1,50 мм

2-я камера – 1,20 мм



Поплавковая камера

Расстояние между поплавком и прокладкой крышки 6,5±0,25 мм

Полный ход поплавка – 15 мм



Пусковые зазоры

У дроссельной заслонки – 0,85 – 0,90мм

У воздушной заслонки – 5,0 – 5,5 мм

Масса поплавка – 11-13 г

Управление воздушной заслонкой — ручное



Выносной клапан ЭПХХ и микропереключатель у карбюратора 2107-1107010 имеется, у 2107-1107010-20  отсутствует

Имеется штуцер отбора разрежения к вакуумному регулятору опережения зажигания

Масса карбюратора – 2,65 кг

Примечания и дополнения

— Подробнее о жиклерах карбюраторов Озон: «Жиклеры карбюратора Озон».

Еще пять статей на сайте по карбюраторам Озон

— Тарировочные данные параметры карбюратора 2105-1101-7010-10 Озон

— Тарировочные данные карбюратора ДААЗ 2105-1107010, 2105-1107010-20 Озон

— Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля

— Схема карбюратора 2105, 2107 Озон

— Устройство верхней части (крышки) карбюратора 2105, 2107 Озон

Регулировка карбюратора ВАЗ 2107 своими руками: пошаговая инструкция

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. Например, бывают карбюраторы мембранно – игольчатые, а бывают поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ, производства Димитровоградского автоагрегатного завода (ДААЗ).

Регулировка карбюратора ВАЗ 2107 – важное средство сохранить двигатель в рабочем состоянии.

Перед тем, как регулировать карбюратор, нужно знать, какой его тип установлен на автомобиле. Для этого нужно помнить, что:

  • Если у вас есть вакуум-корректор зажигания, то это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, и модификация карбюратора 2107 – 1107010-20.
  • Если на вашей «семёрке» установлен шестёрочный движок, но нет установленного вакуум-корректора, то у вас модификация карбюратора 2107-1107010-10.

Основные узлы карбюратора, подлежащие регулировке:

Для того чтобы отрегулировать карбюратор, нужно знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, то к ним относятся следующие:

  • затруднение при пуске двигателя, долгое «чихание»;
  • всевозможные «рывки», «дёргания», «провалы» при нажатии на педаль «газа»;
  • вялая способность автомобиля к разгону;
  • необъяснимое увеличение расхода бензина.

Итак, если у вашего автомобиля появились соответствующие «жалобы», приступаем к его регулировке.

Внимание! Наиболее грамотно можно провести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использование  ворсистой и шерстяной ткани, а также различные проволочки для прочистки жиклёров.

Как отрегулировать карбюратор своими силами на ВАЗ 2107? При снятии крышки карбюратора первой регулируется поплавковая система, так удобно.

Регулировка поплавковой системы

Свободный ход поплавка колеблется между следующими значениями:  6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана.

В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А».

После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.

Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском.

Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.

Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.

Приступаем к регулировке пускового устройства

Настройка карбюратора ВАЗ 2107 своими руками обязательно включает в себя регулировку пускового устройства. Напомним, что оно служит для того, чтобы уверенно запустить холодный двигатель. Для этого смесь вдвое, втрое больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов семейства 1107010 срабатывает при частоте 1500 оборотов, то есть при рекомендованной производителем частоте запуска холодного двигателя.

Если посмотреть на карбюратор сбоку, то хорошо виден канал, через который подводится разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

Если снять карбюратор и посмотреть на него с обратной стороны, то виден канал подведения разрежения воздуха:

Если же разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства:

Ниже видно схематическое изображение пускового устройства карбюратора семейства 1107010:

Объясняем механизм действия пускового устройства. Вытягивая «подсос», водитель как бы приводит пусковое устройство во взведённое состояние. При этом:

  • Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
  • Увлекает телескопическую тягу;
  • Тяга, в свою очередь, вращает воздушную заслонку через рычаг.
  • Второе плечо рычага нажимает на оси заслонки дросселя 1 камеры.
  • Заслонка воздушного потока теперь полностью закрыта, заслонка дросселя 1 камеры чуть приоткрыта для пуска, создавая пусковой зазор

При  регулировке пускового устройства своими руками вначале нужно снять карбюратор. Затем:

Поворачиваем рычаг воздушной заслонки так, чтобы она закрылась. Теперь устройство «взведено».

Вид сверху:

Теперь нужно перевернуть карбюратор, замеряем зазор между кромкой заслонки дросселя (1 камера) и её стенкой. Для карбюраторов «семёрки» этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом, калиброванной проволокой:

Чтобы его привести в этот диапазон, подгибается тяга привода на заслонке дросселя.

После этого устанавливаем зазор «А». Он расположен между стенкой канала и кромкой воздушной заслонки снизу. Для этого снова закрываем заслонку, «взводим» устройство. Для создания имитации разрежения воздуха, утапливаем шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» составляет 5-5,4 мм.

Чтобы отрегулировать этот зазор, нужно покрутить отвёрткой винт регулировки, только сначала сняв с него резьбовую заглушку:

Как выставить обороты холостого хода на ВАЗ 2107

Вначале нужно убедиться, что правильно настроена система зажигания, все провода исправны и двигатель полностью прогрет.

Для этого:

  • Подкручиваем винт «качества» смеси до максимальных оборотов (против часовой стрелки), при этом смесь обогащается топливом;
  • Вращая «количество» против часовой стрелки, выставляем своими силами ещё большую частоту.
  • Выполняем проверку «качеством»: можно ли ещё прибавить обороты.

Смысл этой операции в том, чтобы завернуть «качество» при постоянном «количестве» до 850-900 оборотов в минуту.

Оценивать обороты можно по электронному тахометру, при навыке – на слух, или по тахометру приборной панели.

Следующим этапом является регулирование привода воздушной заслонки.

Если на положение привода не обращать внимания, то машина может глохнуть. Для этого потребуется простая шлицевая отвёртка, и ключ рожковый 7 мм.

На рисунке показано положение заслонки при утопленном и вытянутом «подсосе».

Для регулировки делаем следующее:

  • «подсос» утоплен;
  • Винт фиксации тяги отворачиваем шлицевой отвёрткой (пружина выталкивает её вертикально)
  • Затягиваем винт;
  • Проверяем ход заслонки.

Регулируем привод дроссельной заслонки («газ»).

 Если этот привод неправильно настроен, то ухудшается разгонная динамика и приёмистость двигателя. Эту настройку нужно выполнить с помощником.

Потребуется рожковый ключ на 8, отвёртка, фонарик и штангенциркуль.

Полностью «утопим» «подсос», или привод воздушной заслонки.

  • Теперь ваш помощник полностью выжимает педаль «газа» до упора в пол. При этом открывается дроссельная заслонка полностью, как показано ниже, для верности можно осветить первую камеру фонариком. После отпускания педали заслонка должна полностью закрыть первую камеру без зазоров.

Для регулировки штангенциркулем измеряем длину тяги, должно быть ровно 8 см. С помощью вращения наконечников «подгоняем» длину тяги к этому размеру, отвернув «контрящие» гайки.

После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохой пластмассы, которая даёт усадку. Поэтому нужно через неделю-другую проверить «приработку» тяги.

Можно не знать, как отрегулировать карбюратор ваз 2107, но установить длину тяги может каждый.

Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. Вообще, существует целая профессия «карбюраторщик», которая подразумевает полное владение этой нужной и сложной технологии. В одной статье просто невозможно описать все ньюансы этого процесса. Но надеемся, что основные принципы были для вас понятны и полезны.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html



Жиклеры карбюратора 2107-1107010-20 Озон | Twokarburators.ru

жиклеры карбюратора Озон 2107-1107010-20Карбюратор 2107-1107010-20 Озон устанавливается на двигатели объемом 1,45 литра (2103) автомобилей ВАЗ 2106, 21061, Нива 2121. Он имеет несколько калиброванных жиклеров, дозирующих подачу воздуха топлива и топливной эмульсии. Рассмотрим их тарировочные данные и место установки.


Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора

Расположены в корпусе карбюратора. Воздушные ввернуты в эмульсионные колодцы. Топливные в дно поплавковой камеры. См. фото выше.

Первая камера – 1,12

Вторая камера – 1,5

Воздушные жиклеры главных дозирующих систем первой и второй камер карбюратора

Первая камера – 1,50

Вторая камера – 1,50

топливный и воздушный жиклеры Озон 2107-1107010-20

Топливный жиклер системы холостого хода (СХХ)

Установлен в электромагнитном клапане карбюратора (ЭМК) и запирается его иглой. См. фото выше.

Маркировка – 0,50

Воздушный жиклер системы холостого хода

Расположен в верхней части корпуса карбюратора.

Маркировка – 0,70

жиклеры переходной системы 2-й камеры Озон 2107-1107010-20

Топливный жиклер переходной системы второй камеры

Установлен в отверстие корпуса карбюратора. Крепится при помощи держателя. См. фото выше.

Маркировка – 0,60

Воздушный жиклер переходной системы второй камеры

Расположен в верхней части корпуса карбюратора над топливным жиклером.

Маркировка – 0,70

жиклеры эконостата карбюратора 2107-1107010-20 Озон

Топливный жиклер эконостата

Установлен в крышке карбюратора как и воздушный с эмульсионным.

Маркировка – 1,50

Воздушный жиклер эконостата

Маркировка – 1,40

Эмульсионный жиклер эконостата

Маркировка – 1,50

перепускной жиклер УН Озон 2107-1107010-20

Перепускной жиклер ускорительного насоса

Находится под регулировочным винтом-заглушкой ускорительного насоса в канале перепускания топлива из полости УН в поплавковую камеру. См. фото выше.

Маркировка – 0,40

демпферный жиклер пускового устройства

Демпферный жиклер пускового устройства

Маркировка – 0,70

жиклеры пневмопривода Озон

Жиклеры пневмопривода дроссельной заслонки второй камеры

Доступны если снять корпус пневмопривода и отсоединить нижнюю часть (блок дроссельных заслонок) карбюратора.

Первая камера – 1,50

Вторая камера – 1,20

Примечания и дополнения

— Карбюратор 2107-1107010-20 Озон аналогичен карбюратору 2107-1107010 Озон. Все их жиклеры одинаковы и взаимозаменяемы. Карбюраторы различаются лишь отсутствием штуцера к вакуумному регулятору опережения зажигания на 2107-1107010.

— Комплектация карбюратора Озон 2107-1107010-20: автономная система холостого хода (АСХХ), пневмопривод дроссельной заслонки второй камеры (ПП2Д), пневмопривод воздушной заслонки (ППВЗ), электромагнитный клапан карбюратора (ЭМК), эконостат (ЭК), отбор управляющего разрежения (ОУР).

Еще статьи по карбюраторам Озон

— Главные дозирующие системы карбюраторов 2105, 2107 Озон

— Уменьшение расхода топлива двигателем автомобиля с карбюратором Озон

карбюратор, его устройство и регулировка

Владельцы автомобилей типа «Классики» часто сталкиваются с проблемами динамики и расхода топлива. Водители зовут двигатель автомобиля сердцем, а карбюратор можно смело сравнивать с сердечным клапаном. Именно от последней детали зависит расход топлива, а динамические характеристики зависят от правильной регулировки ее. В этой статье узнаем о том, как устроен карбюратор (ВАЗ 2107 ДААЗ). Также мы посмотрим, как его правильно регулировать.

Принципиальное устройство деталей ДААЗ для классических моделей ВАЗ

Работа любого автомобильного ДВС напрямую зависит от качества и количества смеси топлива и воздуха. Эту самую смесь готовит непосредственно карбюратор. К тому же это устройство равномерно распределяет смесь по камерам сгорания.

дааз 2107 карбюратор

Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных деталей. Это диффузор, дроссельная заслонка, а также жиклер и поплавковая камера.

Типы устройств

Если на автомобиле установлен старый мотор, тогда такие автомобили укомплектованы карбюраторами ДААЗ 2107 – 1107010. С новыми моторами и вакуумным корректором применяется новая модель или модификация. Это модель ДААЗ 2107 1107010-20.

карбюратор дааз 2107 1107010 устройство

Эти изделия производят на Дмитровградском заводе автомобильных агрегатов. Данное предприятие уже достаточно много лет выпускает различное оборудование для классических моделей ВАЗ. ДААЗ 2107 (карбюратор) среди водителей заслужил особое доверие как достаточно надежный.

Сложный и высокоточный прибор

Карбюратор является сложным прибором, состоит из множества различных компонентов. Но полное устройство необходимо только тем, кто профессионально занимается настройкой и регулировкой этих приборов.

Однако, несмотря на все сложности и большое количество деталей, рассмотрим, как устроен данный аппарат конкретней.

карбюратор дааз 2107 1107010

Итак, какое имеет карбюратор ДААЗ 2107 1107010 устройство? Этот прибор состоит из поплавковой камеры, в которую в ограниченном количестве поступает топливо. Доступ бензина закрывают игольчатый клапан, а также поплавок, который по внешнему виду напоминает бочонок. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной, а также воздушной заслонки. Кроме них в устройство входят и жиклеры. Топливо распыляется посредством распылителя. Одни из важных составляющих карбюратора — диффузоры. Они работают как сопла, создают конфигурацию потока воздуха.

ДААЗ 2107 карбюратор: принцип работы

Когда горючее попадет в поплавковую камеру, объем топлива регулируется посредством поплавка. Если он всплывает, то игольчатый механизм перекроет доступ бензина в камеру. Так, камера в данном случае напоминает бачок унитаза. Здесь все то же самое. Но горючее подается не сразу. Сначала оно пройдет через специальный фильтр, чтобы очиститься.

Далее устройство подает горючую жидкость в первую и вторую топливную камеру. Карбюратор ДААЗ 2107 (устройство) предусматривает наличие основных топливных жиклеров, по которым проходит горючее.

Кроме бензина, через воздушные жиклеры в камеры подается воздух, который предварительно прошел очистку в воздушных фильтрах. Воздух затем при помощи специальных трубок и колодцев образует смесь с бензином. Так, получается так называемая эмульсия.

Но это еще не все. Прежде чем попасть в камеры сгорания посредством распылителя, смесь проходит через эконостат. Здесь смесь проходит дополнительное обогащение.

Далее, при помощи распылителей смесь попадает в диффузоры. Здесь производится окончательная подготовка смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ ‘овского производства) сконструирован таким образом, что в диффузорах капли топлива вовлекаются в высокоскоростной поток воздуха. Так, воздушно-топливная смесь попадает в центр смесительной камеры.

Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси прямиком в цилиндры двигателя.

карбюратор ваз 2107 дааз

Чем еще особенный карбюратор ДААЗ 2107? Устройство его включает в себя жиклеры для холостого хода. В этом режиме смесь забирается лишь из первой топливной камеры. Принцип и схема работы топливных камер задействует вторую камеру лишь при выходе двигателя на рабочие температуры. II камера также включается, если нужно быстро набрать обороты и высокую скорость.

Отличия в модификациях

Как известно, в последние модели ВАЗ 2107 и другие версии устанавливают новый карбюратор ДААЗ 2107 1107010 20. Давайте посмотрим, в чем разница между этой модификацией и старым карбюратором 1107010.

По информации, полученной от специалистов АвтоВАЗа, две эти модификации базируются на одной модели. Здесь принципиальная разница между ними — это экономайзер для принудительного холостого хода. Модель 1107010 имеет ЭПХХ, а новая модификация не оснащена данным узлом.

карбюратор дааз 2107 1107010 регулировка

Хоть карбюратор ДААЗ 2107 20 и не оснащали экономайзером, он оборудован специальным жиклером для подачи топлива. Отличие в том, что здесь холостой ход регулируется посредством электромагнитного запорного клапана. Так, если зажигание отключено, то отсекается подача горючего.

Карбюратор ДААЗ 2107 1107010 — регулировка

Прежде чем перейти к регулировке, нужно выяснить, какая из двух модификаций установлена в вашем автомобиле. Так, если автомобиль оснащен вакуумным корректором зажигания, тогда ДВС машины — это последняя модель моторов ВАЗ 2103 или 2106, а модификация карбюратора – новая. Если вы не нашли вакуум-корректора, тогда у вас карбюратор ДААЗ 2107 1107010.

Основные неисправности

Для того чтобы можно было провести регулировку, необходимо знать несколько типичных неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломкам можно отнести:

  • Проблемы при запуске мотора, чихание двигателя.
  • Рывки, дергания, частые провалы на педали акселератора.
  • Отсутствие возможностей для разгона.
  • Рост потребления топлива.
карбюратор дааз 2107 устройство

Так, если при эксплуатации своей машины вы смогли зафиксировать одну или несколько неисправностей из этого списка, тогда детали нужен ремонт.

Нужно знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно лишь при снятом узле. Процесс не предусматривает очистку этого устройства ворсистой либо шерстяной ветошью. Также не понадобится никаких проволочек для очистки жиклеров.

Вначале при самостоятельной регулировке необходимо первым делом снять с узла крышку. Затем можно перейти к регулировке поплавковой камеры. Это удобно.

Регулируем поплавковую камеру

Поплавок имеет свободный ход. Размер хода должен быть между 6,5 мм с одной стороны и 14 мм с другой стороны. Регулируют ход при помощи специального шаблона.

Если в вашей камере расстояние меньше, необходимо немного подогнуть язычок игольчатого клапана.

Теперь можно отрегулировать работу игольчатого клапана. Когда поплавок поднимается, поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива выше, и поплавок опускается вниз. Для регулировки поплавка по другой стороне необходимо по максимуму отвести поплавок назад и при помощи того же шаблона проверить этот параметр. Если расстояние не 14 мм, тогда следует подогнуть упор крепления.

Настраиваем пусковое устройство

Регулировка включает в себя процесс наладки пускового устройства. Для устройств старого образца оно работает на частоте 1500 оборотов. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять узел и осмотреть его сзади, то можно увидеть канал для подвода воздуха.

карбюратор дааз 2107 20

Для регулировки сначала нужно его снять. Затем необходимо покрутить рычаг так, чтобы воздушная заслонка полностью закрылась. Далее следует перевернуть прибор, а затем провести замеры зазоров между заслонкой и стенкой. Для нашего карбюратора зазор должен составить 0,85 мм. Для подвода зазора под необходимый размер необходимо подогнуть тягу привода.

Далее нужно настроить зазор А. Вы сможете его найти между стенкой канала и кромкой заслонки внизу. Так, нужно закрыть заслонку и утопить шток пускового устройства. В результате она откроется, а зазор должен составить от 5 до 5,4 мм. Для регулировки нужно вращать отвертки регулировочный винт.

Настраиваем холостой ход

Для начала стоит убедиться в правильности регулировки зажигания. Двигатель должен находиться на рабочих температурах. Для регулировки необходимо вращать регулировочный винт качеств топливной смеси, пока обороты двигателя не станут максимальными.

Далее нужно вращать против часовой стрелки винт количества топлива. Следует добиться еще большей частоты оборотов.

карбюратор дааз 2107 1107010 20

Теперь стоит покрутить еще винт качества, чтобы добавить еще немного оборотов.

Смысл этих операций в том, чтобы качество смеси было минимальным, а обороты холостого хода составляли от 850 до 900. Это наиболее оптимальные значения для карбюраторных двигателей автомобилей семейства «Классики». Больше или меньше этого значения делать обороты не следует, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КШМ.

Мы рассмотрели несколько возможных способов регулировки, которые можно выполнить своими руками. Но если вы не уверены в своих действиях, лучше все-таки доверить свой ДААЗ 2107 (карбюратор от «семерки») специалисту, который в них отлично разбирается.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
