Топливный жиклер холостого хода ваз 2107

Виды жиклеров и его функции

Деталь различают по тому, какие она функции выполняет, а также в зависимости от расположения в карбюраторе. Можно разделить на несколько видов: жиклер воздушный, компенсационный, топливный жиклер. Также существует жиклер с холостым ходом. Деталь оценивается по свойствам эксплуатации. Вычисляется количество жидкости, пропускаемое сквозь калиброванное отверстие за определенное количество времени. Деталь имеет маркировку в виде трехзначного числа, если это жиклер карбюратора

, которая, как правило, нанесена на торец. Данное число позволяет определить функциональность жиклера в кубических сантиметрах, если давление водяного столба составляет 1000 мм.

Жиклеры карбюратора. Виды и размеры жиклеров

Отверстие, которое находится в жиклере должно быть строго калиброванным. Не рекомендуется прочищать деталь острыми предметами, чтобы не нарушить ее функциональность.

Изготовлен жиклер из цветного металла, поэтому его легко деформировать.

Основная функция жиклера — строгое дозирование топлива или же воздуха (в зависимости от того, какой это жиклер) для дальнейшего распыления в камеру сгорания цилиндра. По факту, эта запчасть напрямую влияет на динамические характеристики автомобиля. Специально подобранные и настроенные жиклеры могут сделать двигатель динамичным и мощным, или же наоборот — более экономным, но не таким приемистым.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

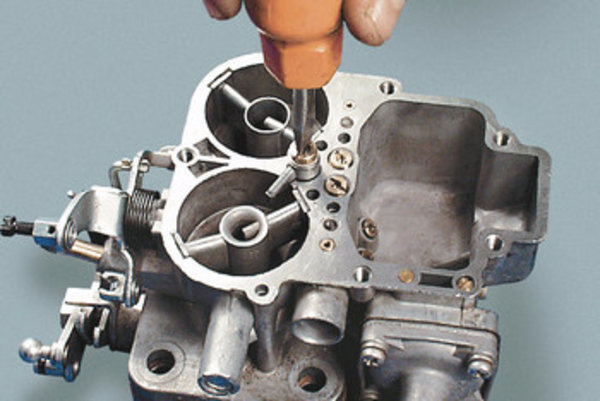

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Системы питания современных автомобилей с каждым годом становятся все более сложными, но простой, доступный и надежный карбюратор еще долго будет служить владельцам старых авто. Сейчас карбюраторные автомобили уже давно не выпускаются. Но от этого не отпадает необходимость обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода все еще изготавливается и успешно работает в системах питания двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Также его можно встретить на ранних моделях «десятого семейства».

Несмотря на простоту, данный элемент пользуется спросом и популярностью среди автолюбителей. Не только на «Ниву» устанавливали «Солекс» 21073. Отзывы о нем положительные, а значит, нужно узнать о нем подробнее и научится его настраивать.

Как решить проблему засора?

Последовательность действий по очистке жиклеров:

  1. снимаем полностью воздушный фильтр;
  2. При очистке жиклеров тонкой проволокой будьте осторожны чтобы не повредить отверстие, рекомендуется продувать, а не чистить

    .

  3. при помощи отвертки ослабляем хомуты, которые крепят шланги, предназначенные для подачи топлива;
  4. затем нужно отвернуть пробку третьего фильтра в карбюраторе, изъять элемент фильтрации, предварительно очистив его, а затем продуть при помощи обычного насоса;
  5. снимаем крышку карбюратора;
  6. продуть: жиклер холостого хода, также воздушный жиклеры, все клапаны и каналы специального распылителя от ускорительного насоса, жиклеры переходной системы;
  7. очищаем винт пятого состава смеси, работающей на холостом ходу, затем продуваем все топливные каналы, а также системы карбюратора. При необходимости можно полностью заменить жиклеры из ремкомплекта. После выполнения данной операции следует установить карбюраторную крышку и завернуть винты.

Таким образом, как мы видим, жиклер это простая деталь топливной системы автомобиля, но и она нуждается в периодической проверке, очистке или замене.



Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем посмотреть:

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

  • наполнение бензином поплавочной камеры;
  • величину максимальных оборотов холостого хода;
  • насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

  1. На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
  2. Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
  3. Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько

Необходимо обратить внимание на:

  • жиклер электромагнитного клапана – возможно, он засорился;
  • канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
  • электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Относительные значения топливных жиклеров для карбюраторов солекс

СоотношениеДиаметры диффузора
Экономичный1495,0102,0107,0115,0
Экономично мощностной13,598,5105,8111,0119,3
Мощностной умеренный13102,3109,8115,2123,8
Мощностной нормальный12,5106,4114,2119,8128,8
Мощностной динамичный12110,8119124,8134,2
Спорт11,5115,7124,2130,3140
Заводские значения1495,0102,0107,0115,0
Количество воздуха в диффузоре1330142814981610,0

ПС 2 камеры карбюратора

Её назначение – гарантировать ровное задействование 2 камеры. Функционирует также, как и ПС 1 камеры, но в отличие от неё не соединяется с системой ХХ, имеет свои отдельные жиклёры (топливный и воздушный).

Выпуск ПС находится в стенке 2-й смесительной камеры, над дросселем. Горючее забирается прямиком из поплавковой камеры через трубку, проведённую до дна камеры. Главный топливный жиклёр при этом в работе не участвует. На конце этой самой трубки и находится ТЖПС. Что касается воздушного жиклёра, то он ввинчен в зоне крышки.

Статья в тему: Почему стреляет в карбюратор и что делать


Переходная система

В ПС образуются полезные процессы, помогающие обогатить ТВС. Обеднение смеси возможно по причине позднего задействования основного дозатора системы 2 камеры.

Если бы ПС в карбюраторных устройствах не было, при задействовании 2 камеры возникал бы рывок, ведь главный дозатор вступает в работу резко, впрыскивая огромное количество бензина. Роль переходной системы — следить за количеством горючего, чтобы оно поступало плавно, и компенсировать переход задействования дозатора. Именно благодаря переходной системе, мотор плавно переключается в зону высоких нагрузок.

Полезные советы по замене форсунок

Для проверки исправности плиты и отсутствия утечек газа рекомендуется раз в год вызывать мастера из газовой службы. Генеральную очистку плиты лучше проводить еженедельно. Уборку стола – после каждой готовки.

Применяя чрезмерное усилие, можно повредить газовую трубку или жиклер, что может обернуться более серьезным ремонтом плиты или поломкой жиклера. Поэтому там, где имеются специальные площадки под ключ, при откручивании и закручивании жиклера используйте два ключа – один для удержания трубки, второй – для вращения сопла.

Форму и цвет пламени на горелке духовки, оснащенной терморегулятором, правильно проверять, когда духовка холодная. Иначе в процесс вмешивается терморегулятор, убавляющий подачу газа при достижении температурой определенного порога. Это – его назначение.

В оборудовании старого образца дополнительно настраивают скорость подачи на конфорку воздуха.

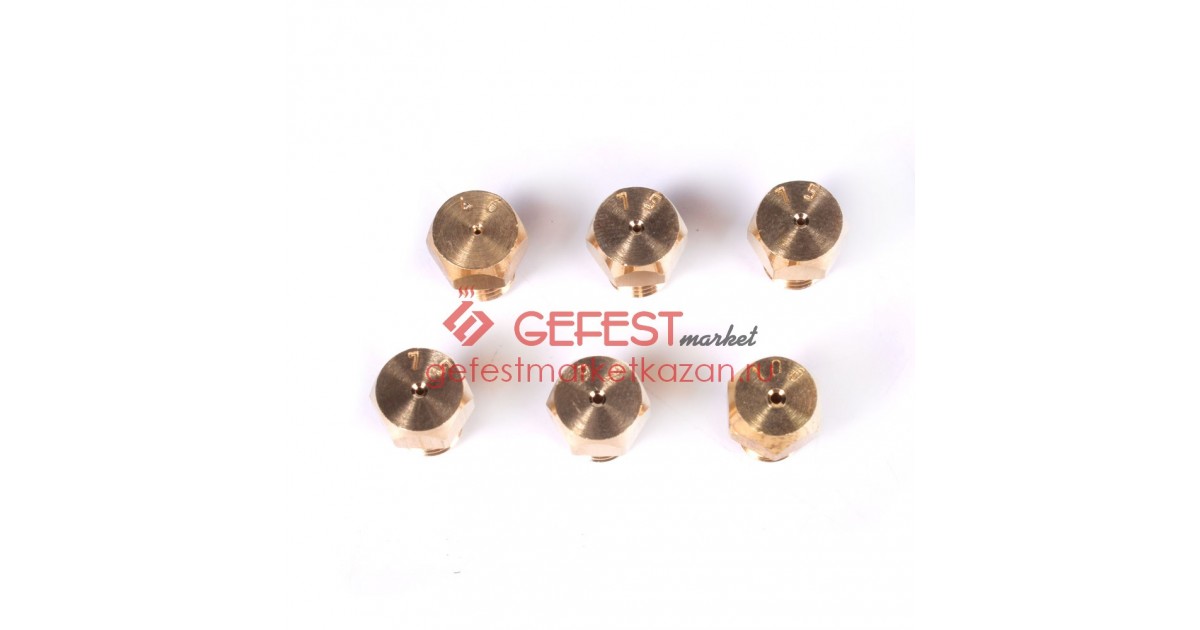

В новых агрегатах сопла завинчивают без подмотки резьбы. В старых газовых конструкциях последние 3-4 шага резьбы уплотняют волокнистыми материалами.


Сопла в газовых плитах различных моделей могут располагаться по-разному. Поэтому перед началом работы нужно прочесть инструкцию к вашему устройству

Если в соединениях установлены уплотнители, старые резиновые колечки лучше заменить новыми.

На форумах встречаются советы по изменению сечения пропускного отверстия жиклера с помощью зачеканивания или помещения в отверстие проволочки. Это достаточно грубые способы, к которым прибегать не рекомендуется. Ни одним из этих способов нельзя точно скорректировать подачу газа. Не удастся также просверлить узкое отверстие с помощью тонкого сверла. Лучшим решением станет покупка нового жиклера с отверстием нужного диаметра.

Обогащённая топливно-воздушная смесь

Состав топливной смеси зависит от концентрации воздуха и бензина, которые поступают к цилиндрам ДВС. Интенсивное поступление воздуха и, соответственно, насыщение им жидкого топлива происходит при повышении скорости транспортного средства. В результате концентрация и пропорции воздуха и топлива в составе топливно-воздушной смеси изменяются, что приводит к формированию бедной или богатой смеси.

Подготовка топливной смеси осуществляется в карбюраторе. Если в смеси концентрация горючего выше, чем концентрация воздуха, то её называют богатой или высококалорийной. Скорость сгорания такой смеси очень низкая, из-за чего определённый её объем догорает в глушителе машины.

Нормальной топливная смесь считается при условии, что она состоит из 14 кг воздуха и 1 кг жидкого горючего. При превышении части воздуха топливную смесь считают бедной, части бензина — богатой.

Карбюратор — неотъемлемая часть топливной системы автомобиля, каждая деталь которого заточена под выполнение конкретных функций. Исправная работа всей конструкции обеспечивает нормальное функционирование двигателя транспортного средства и безопасность движения.

Стандартные размеры жиклеров карбюратора ваз 2107. Жиклеры карбюраторов озон

Если притирка сделана качественно, на всей уплотняющей поверхности образуется сплошной след без пропусков. После притирки тщательно промойте бензином и продуйте сжатым воздухом все каналы в крышке и корпусе. Жиклер в корпус запрессовывайте до упора и без перекоса. Пружина диафрагмы не должна быть сильно обжата или деформирована. Поврежденную пружину замените. Резьбовое отверстие в крышке для регулировочного винта не должно иметь поврежденных нитей резьбы.

10. Уплотнительное кольцо корпуса не должно быть сильно обжато или надорвано. Если кольцо деформировано или резина затвердела, замените его, так как иначе пусковое устройство не будет работать.

11. Звенья телескопической тяги должны без заедания перемещаться относительно друг друга на полную величину хода и также свободно возвращаться в исходное положение возвратной пружиной.

12. От состояния топливного клапана во многом зависит стабильность уровня топлива в поплавковой камере. Игла 2 клапана должна свободно перемещаться в седле 1, поэтому на внутренней цилиндрической поверхности седле 1 не должно быть царапин и заусенцев. При необходимости удалите их мелкой наждачной бумагой. После обработки игла не должна иметь чрезмерный поперечный люфт. Заусенцы на направляющих ребрах иглы не допустимы, а на ее рабочем конусе не должно быть большой выработки. Демпфирующий шарик 3 не должен зависать в отжатом положении.
Сильно деформированную уплотнительную шайбу седла замените.

ПРИМЕЧАНИЕ
При необходимости иглу и ее седло заменяйте одновременно в комплекте, так как при искаженной форме конической поверхности одной из деталей замена только другой не восстановит герметичность сопряжения.

13. Поплавок должен быть герметичен и не должен иметь вмятин. Проверить герметичность поплавка можно, опустив его не менее чем на 30 сек. в горячую воду. В месте повреждения (обычно по шву) из нагревающегося поплавка начинают выходить пузырьки воздуха. Повреждение можно запаять, выпарив из него бензин. После пайки масса поплавка должна быть 11,5-12,5 г. При слишком большой массе удалите часть припоя, не нарушая герметичности поплавка.

Поверхность язычка кронштейна поплавка (показана стрелкой) не должна иметь забоин и глубокой выработки в месте его контакта с демпфирующим шариком. При необходимости выработку можно устранить шлифовкой язычка нулевой наждачной бумагой.
14. Эмульсионные колодцы и каналы корпуса карбюратора должны быть совершенно чистыми. Если промывкой ацетоном или растворителем не удалось устранить все загрязнения, используйте для очистки специальные развертки.
Поверхности корпуса, сопряженные с крышкой и корпусом дроссельных заслонок, не должны иметь глубоких забоин и коробления. Незначительное коробление в местах расположения резьбовых отверстий для винтов крепления крышки и прохода шпилек крепления карбюратора, вызванное чрезмерным усилием при затягивании крепежных деталей, устраните притиркой на шлифовальной бумаге, как для крышки карбюратора, предварительно выпрессовав из корпуса переходные втулки топливовоздушных каналов.
При значительной неплоскостности поверхностей попытайтесь отрихтовать их легкими ударами молотка через выколотку из мягкого металла и затем притрите на шлифовальной бумаге. Если и в этом случае не удалось устранить коробление, замените корпус, так как уплотнительные прокладки не обеспечат герметичности соединений карбюратора.
Повреждение резьбовых отверстий крепления элементов корпуса карбюратора не допускается. Если не удается восстановить отверстия нарезкой резьбы большего диаметра с установкой ремонтных крепежных деталей или какими-либо другими доступными способами, замените корпус или, при невозможности такой замены, весь карбюратор в сборе.

ПРИМЕЧАНИЕ
Чтобы не повредить тонкостенные переходные втулки, перед выпрессовкой плотно вставьте в их отверстия металлические стержни или хвостовики сверл подходящего диаметра (2,9 и 3,8 мм для разных втулок).

15. Каналы малых диффузоров должны быть совершенно чистыми, а в пазах торцовых поверхностей, сопрягаемых с пазами корпуса карбюратора, установлены недеформированные пружинные фиксаторы. Обратите внимание на маркировку, нанесенную в литье на наружной цилиндрической поверхности диффузоров, — номер тарировки отверстия распылителя, например «4,5». Кроме того, диффузоры первой (на фото нижний) и второй (верхний) камер различаются по расположению запрессованных в их корпуса поперечных латунных штифтов. При снятии диффузоров запомните или зарисуйте их расположение, чтобы не перепутать диффузоры местами при обратной установке. После установки в корпус карбюратора малые диффузоры должны сидеть в его пазах плотно, без люфта и не должны выпадать под действием собственного веса при переворачивании корпуса карбюратора.

16. Корпус дроссельных заслонок не должен иметь деформации, механических повреждений и сорванных резьбовых отверстий. Каналы и полости корпуса должны быть чистыми, а отверстия для осей дроссельных заслонок не иметь заметной выработки.

ПРИМЕЧАНИЕ
При сильном износе отверстий для осей дроссельных заслонок корпус замените в сборе с последними, так как заслонки и оси подбираются к корпусу индивидуально и не имеют полной взаимозаменяемости.

17. Патрубок подвода разрежения к вакуумному корректору распределителя зажигания и смесительная втулка системы холостого хода должны быть надежно запрессованы в свои гнезда и не иметь повреждений.

18. Осмотрите детали распылителя ускорительного насоса. Повреждения уплотняемых поверхностей не допускаются. Сильно обжатые уплотнительные шайбы замените. Обратный шариковый клапан в топливоподающем винте должен легко, без заеданий перемещаться, что определяют по характерному стуку шарика, потряхивая в руке топливоподающий винт.

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.

Какие стоят (размеры)


Параметры и тарировочные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон

Главные дозирующие системы

Диаметр смесительной камеры

1-я камера – 28 мм

2-я камера – 32 мм

Диаметр узкой части большого диффузора

1-я камера – 22 мм

2-я камера – 25 мм

Маркировка малого диффузора

1-я камера – 3,5

2-я камера – 4,5

Диаметр главного топливного жиклера ГДС

1-я камера – 1,12 мм

2-я камера – 1,50 мм

Диаметр главного воздушного жиклера ГДС

1-я камера – 1,50 мм

2-я камера – 1,50 мм

Система холостого хода и переходные системы

Диаметр топливного жиклера холостого хода

1-я камера – 0,50 мм

Диаметр воздушного жиклера холостого хода

1-я камера – 1,50 мм

Диаметр топливного жиклера переходной системы 2-й камеры – 0,6 мм

Диаметр воздушного жиклера переходной системы 2-й камеры – 0,7 мм

Ускорительный насос

Диаметр отверстия распылителя – 0,4 мм

Производительность за 10 нажатий – 7,0±1,75 см3

Эконостат (2-я камера)

Диаметр топливного жиклера – 1,50 мм

Диаметр воздушного жиклера – 1,20 мм

Диаметр эмульсионного жиклера – 1,50 мм

Пневмопривод второй камеры карбюратора

Диаметр воздушного жиклера

1-я камера – 1,50 мм

2-я камера – 1,20 мм

Регулировка

Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.

После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.

И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Замена

Основная проблема, которая периодически возникает в работе карбюратора ВАЗ 2107 — засоряются жиклеры, в результате чего снижается их пропускная способность. При техническом обслуживании рекомендуется продувать или промывать их при помощи специальных жидкостей, которыми промывается карбюратор. Согласно инструкции по применению указанных жидкостей, жиклеры можно обрабатывать поверхностно, без разборки карбюратора. Точно так же можно выполнять и продувку.

Зачастую этих мер достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же потребуется разборка карбюратора с поочередным выкручиванием и промыванием жиклеров. Лучше это делать на ровной поверхности, накрытой газетой или чистой ветошью, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.

После очистки и сборки рекомендуется регулировка в режиме холостого хода и при нагрузке. Для этого применяются специальные регулировочные винты. Сначала выполняется регулировка оборотов в режиме холостого хода, добиваясь устойчивой работы двигателя при оборотах 800-1000 об/мин. После этого проверяется эффективность двигателя под нагрузкой, отсутствие провалов при переходе с холостого хода на максимальные обороты. При их появлении винтом качества увеличивают количество топлива в смеси, одновременно закручивая винт количества, для установки оборотов холостого хода в заданную ранее величину.

Сегодня мы вам расскажем о жиклерах, которые применяются и применялись во всей линейке карбюраторов ОЗОН когда либо выпускавшихся ДААЗом, начиная от карбюраторов для ВАЗ-2101 (2101-1107010) и заканчивая карбюратором для ВАЗ-2108 (2108-1107010) — да-да, мы не ошиблись, на восьмерки тоже поначалу ставили именно ОЗОН а не СОЛЕКС как многие привыкли.

Начнем наш рассказе немного издалека, ведь все понимают, что любой карбюратор — это достаточно сложный и точный прибор. Задача любого карбюратора — организовать смесь в определенных пропорциях воздуха и топлива, обеспечить удовлетворительную работу двигателя на всех режимах (пуск холодного двигателя, работа на холостом ходу, разгон, резкое ускорение автомобиля).

Сложность настройки любого карбюратора объясняется в первую очередь тем, что из всех возможных вариантов (а их масса) необходимо выбрать тот самый один вариант, оптимальный, который обеспечит машине хорошую динамику, при этом сохранит экономичность и низкий выброс СО. Я думаю все понимают, что все эти показатели находятся в сложной зависимости друг от друга.

Производство любого карбюратора требует применения очень точного и высокотехнологичного оборудования. Некоторые детали изготовляются на прецизионном (высокоточном) оборудовании. Многие детали проходят 100%-ный пооперационный контроль. Полностью изготовленные карбюраторы проходят окончательную проверку на технологических автоматических безмоторных вакуумных установках.

В общем, разборка и изготовление макетных и опытных образцов карбюраторов, их доводка и испытания, а затем подготовка производства и массовый выпуск — дело очень сложное и очень ответственное.

Переходя к рассмотрению карбюратора, начнем с детали, которую, по бытующему мнению, можно изготовить самостоятельно (кустарным способом), — с жиклера. Их растачивают, сверлят, чего только не делают с ними гаражные кулибины. Запомните, точность и длина калибровочного отверстия необходимы для заданной пропускной характеристики жиклера, которая обеспечивает нужную характеристику карбюратора. Тут не может быть никаких «примерно» или «около того». Многие жиклеры из кооперативных ремкомплектом грешат неточностями, потому что изготовлены с нарушениями технологий. Кстати именно поэтому жиклеры рекомендуется «проливать». Что бы определить их пропускную способность, которая часто отличается от маркировки на жиклере.

Хочется добавить еще несколько слов о жиклерах. Допустим (а это часто бывает при переборке), перепутаны местами главные топливные жиклеры первой и второй камер. В карбюраторе ВАЗ-2106 с завода в первой камере главный топливный жиклер имеет диаметр 1,3 мм, а во второй камере — 1,4 мм; разница площадей сечения составляет 16%. Площади сечений главных топливных жиклеров карбюратора 2105 диаметрами 1,07 и 1,62 мм соотносятся как 1:2,31, т.е. разница составляет 231%! Стоит перепутать их местами и получим полный отказ карбюратора в работе.

Стоит перечислить все главные топливные жиклеры карбюраторов ОЗОН от ДААЗ, применяемые на автомобилях «Ваз» (кроме 2108): 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Обозначение каждого жиклера представляет собой его диаметр в миллиметрах, умноженный на сто. Обратите внимание, что между жиклерами 107 и 109, а также между жиклерами 128 и 130 разница всего 0,02 мм. Но это неспроста. Эти маленькие «сотки» очень сильно влияют на производительность жиклеров .

А какие бывают с топливные жиклеры холостого хода ? А они бывают трех типов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их сечений составляет 1:1,23:1,7.

Ниже в таблице мы приводим параметры всех карбюраторов производства ДААЗа для двигателей ВАЗ.

Если внимательно изучать таблицу, можно обнаружить одну интересную закономерность. Для всех вазовских двигателей во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере применяют только два варианта сочетаний распылителей смеси и жиклеров, т.е. если в первой камере установлен распылитель смеси 4,5, то применяют главный топливный жиклер 135 и главный воздушный жиклер 170. А если распылитель смеси в первой камере 4,0, то используют главный топливный жиклер 130 и воздушный жиклер 150. Это очень важно знать тем, кто пользуется ремкомплектами для карбюраторов.

Параметры карбюраторов ОЗОН всех моделей производства ДААЗа.

Обозначение
карбюратора

Двигатель ВАЗ

Распылитель смеси I камеры

Распылитель смеси II камеры

Обозначение

Маркировка

Обозначение

Маркировка

2103-1107010-01;
2106-1107010

2105-1107010;
2105-1107010-20

2101; 21011; 2105

2107-1107010;
2107-1107010-20

Обозначение карбюратора

Топливный главной системы

Воздушный главной системы

Топливный холостого хода

Воздушный холостого хода

Жиклер ускорит. насоса

пере-
пускной

2101-1107010-03;
2101-1107010-30

2103-1107010-01;
2106-1107010

2105-1107010;
2105-1107010;
2105-1107010-20

2107-1107010;
2107-1107010-20

Маркировка наносимая на жиклеры

Обозначение карбюратора

Жиклер эконостата

Жиклер пневмопривода

Жиклер демпфирующий пускового устройства

Приоткрытие дроселя при запуске (размер А), мм

Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм

Уровень
топлива в поплавковой камере, мм

2101-1107010-03; 2101-1107010-30

2103-1107010-01; 2106-1107010

2105-1107010; 2105-1107010-20

2107-1107010; 2107-1107010-20

25,5±1,0 (остаток)

Карбюратор Ваз 2106

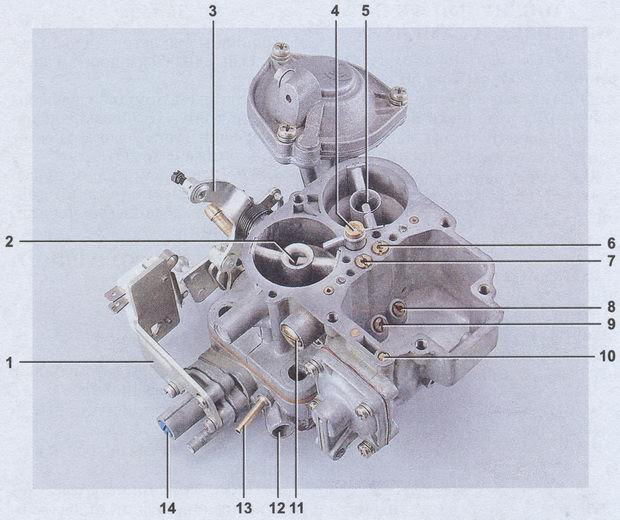

Устройство карбюратора Ваз 2106 ДААЗ 2107-1107010-20

1 – винт регулировки хода впускного клапана ускорительного насоса; 2 – крышка карбюратора; 3 – топливный жиклер переходной системы второй камеры; 4 – воздушный жиклер переходной системы; 5 – воздушный жиклер эконостата; 6 – топливный жиклер эконостата; 7 – главный воздушный жиклер второй камеры; 8 – эмульсионный жиклер эконостата; 9 – пневмопривод дроссельной заслонки второй камеры; 10 – малый диффузор; 11 – жиклеры; 12 – нагнетательный клапан ускорительного насоса; 13 – распылитель ускорительного насоса; 14 – воздушная заслонка; 15 – главный воздушный жиклер первой камеры; 16 – жиклер пускового устройства; 17 – воздушный жиклер холостого хода; 18 – автоматическое пусковое устройство; 19 – электромагнитный клапан с топливным жиклером холостого хода; 20 – игольчатый клапан подачи топлива; 21 – топливный фильтр; 22 – штуцер подвода топлива; 23 – поплавок; 24 – винт заводской подстройки системы холостого хода; 25 – главный топливный жиклер первой камеры; 26 – регулировочный винт качества рабочей смеси; 27 – регулировочный винт состава рабочей смеси; 28 – дроссельная заслонка первой камеры; 29 – корпус поплавковой камеры; 30 – дроссельная заслонка второй камеры; 31 – корпус дроссельных заслонок; 32 – эмульсионная трубка; 33 – главный топливный жиклер второй камеры; 34 – перепускной клапан ускорительного насоса; 35 – впускной клапан ускорительного насоса; 36 – рычаг привода ускорительного насоса.

Ваз 2106 карбюратор дааз 2107-1107010-20 устройство

На автомобиле Ваз-2106 в настоящее время устанавливается карбюратор «Озон» модели ДААЗ 2107-1107010-20. На автомобиле Ваз-21065 применяется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов «Солекс»).

Карбюратор «Озон» – эмульсионного типа, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две главные дозирующие системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задроссельное пространство, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером отбора разрежения для управления регулятором опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливовоздушная эмульсия поступает через распылители в малые и большие диффузоры карбюратора.

Топливный канал системы холостого хода перекрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние клапана под напряжением – открытое.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через воздушный жиклер холостого хода и отверстия переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт, иначе называемый винтом качества) подается к отверстию, перекрываемому иглой винта количества, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во впускной трубопровод. Состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.

Эконостат обеспечивает поступление топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос снабжен шариковыми клапанами. Один клапан – обратный – расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шарика, как только подача топлива прекращается. Избыток топлива при нагнетании перетекает через перепускной жиклер обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. Регулировке в процессе эксплуатации ускорительный насос не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода («подсоса») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается на 0,7–0,8 мм (пусковой зазор). При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая через шток и тягу приоткрывает воздушную заслонку. Максимальная величина открытия заслонки регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора Ваз 2106, связанные с частичной его разборкой, а потому требующие чистоты и аккуратности, рекомендуем проводить на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой кистью с невыпадающим волосом, смоченной бензином или керосином, удаляем грязь с его наружной поверхности. Удобно пользоваться для этой цели аэрозольным баллончиком «для промывки карбюратора» со специальным составом. Используемая ветошь должна быть чистой и не оставлять волокон и нитей.

Тарировочные данные карбюратора на Ваз 2106

Параметры Первая камера Вторая камера
Диаметры, мм:
диффузора 22 25
смесительной камеры 28 36
главного топливного жиклера 1,12 1,5
главного воздушного жиклера 1,5 1,5
топливного жиклера холостого хода 0,5 0,6
воздушного жиклера холостого хода 1,7 0,7
топливного жиклера эконостата 1,5
воздушного жиклера эконостата 1,2
эмульсионного жиклера эконостата 1,5
воздушного жиклера пускового устройства 0,7
жиклера пневмопривода дроссельной заслонки 1,5 1,2
отверстия распылителя ускорительного насоса 0,4
перепускного жиклера ускорительного насоса 0,4
Подача ускорительного насоса за 10 полных ходов, см 3 7±25%
Номер тарировки распылителя смеси 3,5 4,5
Номер тарировки эмульсионной трубки F15 F15
Расстояние поплавка от крышки карбюратора с прокладкой, мм 6,5±0,25
Зазоры у заслонок для регулировки пускового устройства, мм:
воздушной 5,5±0,25
дроссельной 0,9–1,0

Карбюратор дааз ваз 2107 1107010 20 регулировка.

Регулировка карбюратора: важные моменты

Как отрегулировать самостоятельно карбюратор ВАЗ-2107? Эта информация будет полезна для многих автовладельцев. Но особенно это нужно для тех, кто только начинает познавать материальную часть вождения машины и хочет самостоятельно разобраться в ее устройстве. Настройка карбюратора ВАЗ-2107 является одной из основных процедур технического осмотра автомобиля и двигателя в частности. Такие действия, как, к примеру, регулировка холостого хода, может самостоятельно выполнить любой водитель. И для этого не нужно будет прибегать к дорогостоящим услугам автомехаников на станциях технического обслуживания автомобилей и в сервисных мастерских.

Карбюратор автомобиля — это сложное устройство, в котором есть многочисленные детали, обеспечивающие синхронную и бесперебойную подачу топлива в камеры внутреннего сгорания. Устройство карбюратора ВАЗ-2107 нужно знать досконально тем, кто профессионально занимается автосервисом. Тем не менее, несмотря на сложность, предоставим описание составляющих карбюратора ВАЗ-2107 модификации «Озон».

Итак, карбюратор имеет следующие элементы:

  1. Поплавковая камера.
  2. Поплавок.
  3. Игольчатый клапан.
  4. Фильтр.
  5. Смесительная камера.
  6. Дроссель и дроссельная заслонка.
  7. Воздушная заслонка.
  8. Жиклеры.
  9. Эконостат.
  10. Ускорительный насос.
  11. Диффузоры.

Все перечисленные составляющие играют свою роль в создании горючей смеси для двигателя. Нужно уяснить, что двигатель машины ВАЗ-2107 может иметь одну из комплектаций карбюратора, которые мы перечислим ниже. В зависимости от типа этого агрегата нужно проводить и его регулировку с учетом всех нюансов. Модификации карбюраторов могут быть следующими (указано с маркой автомобиля, на который они устанавливаются заводом-изготовителем):

  1. ДААЗ 2107-1107010 устанавливался на ВАЗ-2105 и в дальнейшем на ВАЗ-2107.
  2. ДААЗ 2107-1107010-20 устанавливался на новые модели ВАЗ-2103 и ВАЗ-2106.
  3. ДААЗ 2107-1107010-10 — эта модификация использовалась для двигателей ВАЗ-2103 и ВАЗ-2106, на которых не было вакуум-корректора с распределителем зажигания.

На сегодняшний день на ВАЗ-2107 устанавливается карбюратор «Озон». Именно на примере этого типа мы будем объяснять принцип работы и регулировки устройства. На рисунке 1 изображена схема карбюратора.

Принцип действия карбюратора

Для того чтобы понять, как отрегулировать карбюратор, предлагаем для начала разобраться с принципом его действия. Даже опытным автомобилистам это будет полезно и напомнит, что можно отрегулировать этот агрегат у ВАЗ-2107 своими руками.

Бензин подается в поплавковую камеру, где поплавок регулирует уровень топлива. Каким образом? При всплывании поплавка срабатывает игольчатый клапан и доступ к топливу перекрывается. Перед подачей бензина в поплавковую камеру он проходит через фильтр.

После этого бензин распределяется в первую и вторую камеры, проходя по топливным жиклерам. Дополнительно в камеры из воздухофильтра подается очищенный воздух, который проходит через воздушные жиклеры карбюратора ВАЗ. В эмульсионных колодцах и трубках воздух смешивается с бензином. В результате этого образуется легко воспламеняющаяся эмульсия.

Эта эмульсия проходит эконостат и подается в распылитель, дополнительно обогащаясь воздухом. Смесь подается в диффузоры, в которых образуется окончательная горючая смесь для двигателя. С воздушным потоком она подается точно в центр смесительной камеры. Дроссель и дроссельная заслонка управляются педалью акселератора. С помощью дроссельной заслонки в цилиндры двигателя подается готовая смесь.

Система жиклеров, с помощью которых осуществляется холостой ход двигателя машины, способствует тому, что бензосмесь забирается только из первой камеры карбюратора. На полной мощности и при хорошо прогретом двигателе осуществляется забор топливной смеси и из второй камеры.

В полном объеме вторая камера эксплуатируется при обгоне на высокой скорости.

Нормальная работа двигателей зависит от чистоты жиклеров и всех рабочих поверхностей в этом устройстве. Карбюратор ДААЗ 2107-1107010 не такой прихотливый, как карбюраторы импортных автомобилей, и может работать даже на бензине не слишком высокого качества. Ведь именно качество топлива играет ведущую роль в создании нормальной тяги и вообще обеспечивает бесперебойную и стабильную работу двигателей.

Регулировка карбюратора: важные моменты

Регулировка карбюратора ВАЗ-2107 проводится последовательно в несколько этапов. В самом начале работы нужно провести детальный осмотр устройства, после чего должна быть сделана чистка карбюратора ВАЗ от нагара, пыли и других посторонних веществ. После первичной очистки следует очистить сетчатый фильтр. Для этого нужно при помощи ручной подкачки топлива заполнить поплавковую камеру. Затем отодвинуть верхнюю крышку фильтра и снять клапан. Промыть сетчатый фильтр в растворителе типа ацетон и просушить сжатым воздухом.

Вторым шагом будет проверка поплавковой системы. Если будет необходимость, то нужно выровнять кронштейн-держатель поплавка. И после этого нужно его урегулировать с закрытым игольчатым клапаном. При этом расстояние между прокладкой крышки и самим поплавком должно быть 6-7 мм. Если в состоянии погружения это расстояние будет больше 1-2 мм, то игла неисправна. Напомним, что мы описываем регулировку карбюраторов у ВАЗ-2107 модели «Озон».

В случае если пропал холостой ход двигателя, то причина кроется в электромагнитном клапане, который открывает подачу топлива при включении зажигания и закрывает при его отключении. При значительных неполадках в подаче топлива в двигатель уже нужно проверить ускорительный насос, который показан на рисунке 2.

Ускорительный насос представляет собой простую резьбовую пробку. Служит она лишь для прочистки калибровочного отверстия перепускного жиклера. Канал герметичен только тогда, когда эта пробка находится в полностью завернутом положении. При правильной работе ускорительного насоса расход топлива будет экономичный.

Ремонт карбюратора ВАЗ-2107 — это более сложная процедура, требующая специальных знаний. И ее лучше доверить профессионалам.

Вместо заключения

Мы постарались совсем коротко и в общих чертах описать то, как почистить карбюратор и его отрегулировать. Представленных сведений будет достаточно для первичной регулировки карбюраторов у ВАЗ-2107. Но, безусловно, это не может заменить помощь специалиста автосервиса.

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. В «классике», которой относится и карбюратор ВАЗ 2107, работает так называемый «поплавковый тип».

На автомобилях ВАЗ 2107 со старыми двигателями используется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями 2106 используется ДААЗ 2107-1107010-10 (при отсутствии вакуум-корректора). Модификация ДААЗ 2107-1107010-20 используется на автомобилях с наличием вакуум-корректора и новым «шестёрочным» движком. Их технические данные несколько различны, что будет показано в таблице.

Технические характеристики таких карбюраторов давно известны, ниже мы их приведём. Ещё они называются «тарировочные характеристики», или количественные показатели работы.

ДААЗ – это известная аббревиатура Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и установка их на «классику» длится много лет и завоевала заслуженное доверие своей надёжностью.

Карбюратор ВАЗ 2107 является сложным, высокоточным прибором, состоящим из многих компонентов. Обилие деталей заметно на любом рисунке. Его полное описание сложно и нужно только специалистам.

Не менее сложно выглядит и внутреннее строение карбюратора.

Но, несмотря множество мелких деталей, схема и устройство карбюратора ВАЗ 2107 не очень трудны для понимания, если назвать важнейшие части и описать их функции:

  • поплавковая камера, в которую поступает бензин в ограниченном количестве;
  • поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
  • камера смешивания, или смесительная;
  • заслонки – дроссельная и воздушная;
  • каналы и жиклёры, как воздушные, так и топливные;
  • распылитель;
  • диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
  • ускорительный насос;

Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:

Все технические данные взяты из официального руководства. Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.

Каков принцип работы карбюратора?

Происходит подача бензина вначале в поплавковую камеру, его объём регулирует поплавок.

При его всплывании работает игольчатый клапан и закрывает доступ топливу. В этом смысле поплавковая камера играет роль унитаза, и карбюратор 2107 этим параметром от него не отличается. Перед подачей в неё топливо ещё раз фильтруется, пройдя через сетку.

Затем поплавковая камера, как донор, отправляет бензин в две камеры (первую и вторую). Топливо проходит по двум главным топливным жиклёрам. В камеры также поступает очищенный в воздушном фильтре воздух, который может быть заранее подогретым. На рисунке схема отверстий.

Одновременно через воздушные жиклёры подаётся воздух, который в специальных эмульсионных колодцах и трубках смешивается с бензином. В результате образуется эмульсия, то есть смесь воздуха и бензина. На рисунке поплавковая камера (в ней отвёртка) и жиклёры.

Перед попаданием в распылитель, топливная смесь проходит эконостат. При максимальном развитии мощности эмульсия топлива и воздуха дополнительно обогащается.

Затем смесь через специальные распылители попадает в диффузоры, которые готовят окончательную смесь, «отрывая» капли топлива и вовлекая их в воздушный поток высокой скорости, подавая смесь точно к центру смесительной камеры. В этом заключается их работа. На рисунке – диффузоры 1 и 2 камер.

Дроссельная заслонка, управляемая педалью «газа», подаёт готовую качественную смесь непосредственно в цилиндры.

Существует система жиклеров «холостого хода», в режиме которого топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры при хорошо прогретом агрегате на полной мощности. Эксплуатация второй камеры в полной мере проявляется при обгоне на высокой скорости.

Эффективная работа карбюратора зависит от чистоты жиклёров, чистоты всех рабочих поверхностей, плавностью и ровностью хода всех приводов и тяг. Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, работает даже на не очень качественном бензине.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке:

Карбюратор 2107-1107010-20 эмульсионного типа, с падающим потоком. Дроссельная заслонка первой смесительной камеры открывается от педали управления карбюратором в салоне автомобиля, заслонка второй камеры — от пневмопривода автоматически. Карбюратор имеет сбалансированную поплавковую камеру, две главные дозирующие системы, диафрагменное пусковое устройство, экономайзер (эконостат) с пневматическим приводом, диафрагменный ускорительный насос с механическим приводом, переходную систему второй камеры, систему холостого хода с электромагнитным запорным клапаном, золотниковое устройство отсоса картерных газов.

Главная дозирующая система первой камеры включает главный топливный жиклер 11, эмульсионный колодец с эмульсионной трубкой 13, главный воздушный жиклер 3, малый диффузор 18 с распылителем 19 главной дозирующей системы и обеспечивает работу двигателя в широком диапазоне. При нажатии на педаль управления карбюратором открывается дроссельная заслонка первой камеры, разрежение в распылителе увеличивается, топливо в эмульсионном колодце поднимается и при достижении верхнего ряда отверстий эмульсионной трубки 13 захватывается воздухом, поступающим из эмульсионной трубки через главный воздушный жиклер 3, и проходит через распылитель и диффузор.

Главная дозирующая система второй смесительной камеры в отличие от первой работает при открытии дроссельной заслонки второй камеры пневматическим приводом. Верхняя полость 12 диафрагменного механизма соединяется воздушными каналами 10 с узкой частью больших диффузоров первой и второй смесительных камер через жиклеры 1 и 5 пневмопривода. При увеличении разрежения в больших диффузорах и, следовательно, в жиклерах пневмопривода диафрагма, преодолевая усилие пружины, перемещает шток 8 вверх, действует на рычаг 6 и открывает дроссельную заслонку второй камеры. В этот момент вступает в работу главная дозирующая система второй камеры. Топливо через главный топливный жиклер, эмульсионный колодец, далее с воздухом из главного воздушного жиклера второй камеры поступает в распылитель и вторую смесительную камеру.

Пневмопривод более плавно включает главную дозирующую систему второй камеры и делает ненужным сильное обогащение горючей смеси по сравнению с карбюраторами с последовательным открытием дроссельных заслонок, что ведет к снижению токсичности отработавших газов. Пневмопривод дроссельной заслонки второй камеры автоматически регулирует положение заслонки от скоростного режима работы двигателя. При полностью открытой дроссельной заслонке первой камеры с увеличением нагрузки двигателя частота вращения коленчатого вала, а следовательно, и разрежение в смесительных камерах уменьшается, заслонка второй камеры прикрывается. Основной поток воздуха будет проходить через первую смесительную камеру, улучшая распыление топлива.

При резком отпускании педали управления дроссельная заслонка первой камеры закрывается и рычаг принудительно закрывает дроссельную заслонку второй камеры, предотвращая увеличение частоты вращения коленчатого вала двигателя.

Возможность самоколебания механизма пневмопривода исключается соединением полости над диафрагмой с диффузорами как второй, так и первой камеры.

На режиме холостого хода дроссельная заслонка 2 первой смесительной камеры прикрыта; при этом переходные отверстия 3 системы холостого хода находятся над верхней кромкой заслонки. Воздушная заслонка полностью открыта. Разрежение из-под дроссельной заслонки 2 через отверстие 4 передается к топливному жиклеру системы холостого хода. Под действием разрежения топливо, поступающее в эмульсионный колодец 14, поднимается к топливному жиклеру холостого хода, частично смешивается с воздухом, поступающим через воздушный жиклер 11 системы холостого хода, вторично смешивается с воздухом, поступающим через отверстия 3, и далее через отверстие 4, регулируемое винтом 6 количества смеси, поступает под дроссельную заслонку во впускную трубу. Уровень топлива в эмульсионном колодце понижается и становится меньше уровня топлива в поплавковой камере. Разность уровней создает напор, под действием которого в данном случае происходит поступление топлива из главного топливного жиклера. Разрежение в малом диффузоре у распылителя главной дозирующей системы на режиме холостого хода незначительно, и топливо через распылитель не поступает.

При выключении зажигания снимается питание с электромагнитного запорного клапана, отверстие жиклера холостого хода перекрывается запорной иглой, и путь, по которому топливо может поступать на холостом ходу, закрывается. Этим обеспечивается невозможность самопроизвольной работы двигателя.

Для регулирования частоты вращения коленчатого вала на холостом ходу в карбюраторе имеются регулировочный винт 6 количества смеси и регулировочный винт 7 качества (состава) смеси. Ввиду действующих норм по токсичности, ограничивающих предельно допустимое содержание окиси углерода (СО) на холостом ходу, регулирование частоты вращения коленчатого вала двигателя необходимо выполнять на станциях технического обслуживания автомобилей в строгом соответствии с заводской инструкцией.

На режимах дросселирования работает в основном первая смесительная камера, которая обеспечивает работу карбюратора в широком диапазоне. Необходимый состав при этом обеспечивается совместной работой главной дозирующей системы и системы холостого хода. По мере открытия дроссельной заслонки первой камеры переходные отверстия 3 попадают под действие разрежения и перестают работать как воздушные. Через них начинает поступать топливовоздушная эмульсия. При дальнейшем открытии дроссельной заслонки разрежение в распылителе увеличивается, топливо в эмульсионном колодце начинает подниматься, при достижении верхнего ряда отверстия эмульсионной трубки захватывается воздухом, поступающим внутрь эмульсионной трубки через главный воздушный жиклер главной дозирующей системы, и увлекается в распылитель. С этого момента начинается совместная работа системы холостого хода и главной дозирующей системы.

При полном открытии дроссельных заслонок топливо интенсивно истекает из распылителей 19 главных дозирующих систем. Вследствие наличия воздушных жиклеров 3, имеющих большие проходные сечения, а также больших проходных сечений каналов распылителей 19 и каналов, соединяющих распылители с эмульсионными колодцами 12, разрежение в колодцах все же остается меньшим, чем разрежение у выходных отверстий системы холостого хода и переходной системы. Поэтому система холостого хода и переходная система работает как топливные и переобеднения смеси не происходит, однако количество топлива, поступающее на этих режимах в двигатель через упомянутые системы, незначительно.

Вторая смесительная камера работает аналогично первой, за исключением переходной системы, которая начинает работать только с момента начала открытия дроссельной заслонки второй камеры, так как выходные отверстия системы находятся выше верхней кромки дроссельной заслонки, когда она бывает в закрытом положении, и разрежение в них в этом случае не передается.

При полной нагрузке двигателя на режимах, близких к максимальным, дополнительно работает эконостат, который обогащает горючую смесь. Топливо за счет значительного разрежения в малом диффузоре второй камеры поступает из поплавковой камеры через топливный жиклер 5, перемешивается с воздухом из жиклера 4 в виде топливовоздушной эмульсии, через эмульсионный жиклер 1 поступает в распылитель эконостата и далее в смесительную камеру карбюратора.

На режиме разгона для обогащения смеси служит ускорительный насос, который осуществляет дополнительный впрыск топлива в воздушный поток, проходящий через карбюратор. Топливо в рабочую полость поступает из поплавковой камеры через впускной шариковый клапан 11 и перепускной жиклер 4. При резком открытии дроссельной заслонки кулачок 6 привода ускорительного насоса поворачивается и воздействует на рычаг 7, который сжимает пружину, помещенную внутри телескопического стакана 9 рабочей диафрагмы 10. Пружина плавно перемещает диафрагму, обеспечивая затяжной впрыск топлива. При перемещении диафрагмы насоса топливо через канал 3 и далее через нагнетательный клапан и распылитель 2 впрыскивается в первую смесительную камеру карбюратора. Кулачок 6 имеет специальный профиль, благодаря чему обеспечивается двойной впрыск топлива.

Для надежного запуска холодного двигателя необходимо сильное обогащение горючей смеси из-за низкого качества образования смеси, обусловливаемого низкими температурами деталей двигателя, топлива и воздуха и низкими скоростями воздуха, проходящего через карбюратор.

Обогащение смеси обеспечивается пусковым устройством, работающим следующим образом. При пуске двигателя рукоятку управления пусковым устройством необходимо вытянуть на себя до упора. Педаль управления дроссельными заслонками при этом трогать нельзя во избежание подачи в двигатель неконтролируемой избыточной порции топлива. Под воздействием тяги трехплечий рычаг 1 поворачивается против часовой стрелки, телескопическая тяга 9 через рычаг закрывает воздушную заслонку 2. Конец тяги 4, перемещаясь в прорези штока 5 диафрагмы 6 пускового устройства, занимает крайнее левое положение, а тяга 19, опускаясь вниз, поворачивает рычаг 14, который воздействует на рычаг 11, и приоткрывает дроссельную заслонку первой камеры на необходимый угол.

При прокручивании коленчатого вала двигателя стартером возникающее при этом разрежение передается к отверстиям системы холостого хода и через приоткрытую дроссельную заслонку к распылителю главной дозирующей системы. Под действием этого разрежения топливо начинает интенсивно истекать из отверстий системы холостого хода и распылителя. Одновременно разрежение передается по каналу в рабочую полость 8 диафрагмы 6, однако оно еще не в состоянии преодолеть сопротивление возвратной пружины, и диафрагма остается неподвижной. При появлении устойчивых вспышек во впускной трубе возрастает разрежение, под действием которого диафрагма со штоком 5 втягиваются и с помощью тяги 4 и рычага воздушной заслонки приоткрывают последнюю. Рычаг воздушной заслонки имеет возможность поворачиваться в сторону ее закрытия за счет сжатия пружины в телескопической тяге 9. Крайнее втянутое положение диафрагмы 6 определяется регулировочным винтом 7.

Все элементы пускового устройства подобраны таким образом, что воздушная заслонка при пуске и начале прогрева двигателя открывается и прикрывается автоматически, не допуская чрезмерного обогащения или обеднения горючей смеси. По мере прогрева двигателя воздушную заслонку полностью открывают, постепенно возвращая рукоятку управления пусковым устройством в исходное положение.

Пусковое устройство карбюратора обеспечивает успешный запуск исправного и правильно отрегулированного двигателя без какой-либо предварительной подготовки при температуре до минус 25°С.

1 – винт регулировки хода впускного клапана ускорительного насоса; 2 – крышка карбюратора; 3 – топливный жиклер переходной системы второй камеры; 4 – воздушный жиклер переходной системы; 5 – воздушный жиклер эконостата; 6 – топливный жиклер эконостата; 7 – главный воздушный жиклер второй камеры; 8 – эмульсионный жиклер эконостата; 9 – пневмопривод дроссельной заслонки второй камеры; 10 – малый диффузор; 11 – жиклеры; 12 – нагнетательный клапан ускорительного насоса; 13 – распылитель ускорительного насоса; 14 – воздушная заслонка; 15 – главный воздушный жиклер первой камеры; 16 – жиклер пускового устройства; 17 – воздушный жиклер холостого хода; 18 – автоматическое пусковое устройство; 19 – электромагнитный клапан с топливным жиклером холостого хода; 20 – игольчатый клапан подачи топлива; 21 – топливный фильтр; 22 – штуцер подвода топлива; 23 – поплавок; 24 – винт заводской подстройки системы холостого хода; 25 – главный топливный жиклер первой камеры; 26 – регулировочный винт качества рабочей смеси; 27 – регулировочный винт состава рабочей смеси; 28 – дроссельная заслонка первой камеры; 29 – корпус поплавковой камеры; 30 – дроссельная заслонка второй камеры; 31 – корпус дроссельных заслонок; 32 – эмульсионная трубка; 33 – главный топливный жиклер второй камеры; 34 – перепускной клапан ускорительного насоса; 35 – впускной клапан ускорительного насоса; 36 – рычаг привода ускорительного насоса.

Ваз 2106 карбюратор дааз 2107-1107010-20 устройство

На автомобиле Ваз-2106 в настоящее время устанавливается карбюратор «Озон» модели ДААЗ 2107-1107010-20. На автомобиле Ваз-21065 применяется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов «Солекс»).

Карбюратор «Озон» – эмульсионного типа, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две главные дозирующие системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задроссельное пространство, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером отбора разрежения для управления регулятором опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливовоздушная эмульсия поступает через распылители в малые и большие диффузоры карбюратора.

Топливный канал системы холостого хода перекрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние клапана под напряжением – открытое.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через воздушный жиклер холостого хода и отверстия переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт, иначе называемый винтом качества) подается к отверстию, перекрываемому иглой винта количества, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во впускной трубопровод. Состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.

Эконостат обеспечивает поступление топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос снабжен шариковыми клапанами. Один клапан – обратный – расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шарика, как только подача топлива прекращается. Избыток топлива при нагнетании перетекает через перепускной жиклер обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. Регулировке в процессе эксплуатации ускорительный насос не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода («подсоса») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается на 0,7–0,8 мм (пусковой зазор). При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая через шток и тягу приоткрывает воздушную заслонку. Максимальная величина открытия заслонки регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора Ваз 2106, связанные с частичной его разборкой, а потому требующие чистоты и аккуратности, рекомендуем проводить на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой кистью с невыпадающим волосом, смоченной бензином или керосином, удаляем грязь с его наружной поверхности. Удобно пользоваться для этой цели аэрозольным баллончиком «для промывки карбюратора» со специальным составом. Используемая ветошь должна быть чистой и не оставлять волокон и нитей.

Тарировочные данные карбюратора на Ваз 2106

Параметры Первая камера Вторая камера
Диаметры, мм:
диффузора 22 25
смесительной камеры 28 36
главного топливного жиклера 1,12 1,5
главного воздушного жиклера 1,5 1,5
топливного жиклера холостого хода 0,5 0,6
воздушного жиклера холостого хода 1,7 0,7
топливного жиклера эконостата 1,5
воздушного жиклера эконостата 1,2
эмульсионного жиклера эконостата 1,5
воздушного жиклера пускового устройства 0,7
жиклера пневмопривода дроссельной заслонки 1,5 1,2
отверстия распылителя ускорительного насоса 0,4
перепускного жиклера ускорительного насоса 0,4
Подача ускорительного насоса за 10 полных ходов, см 3 7±25%
Номер тарировки распылителя смеси 3,5 4,5
Номер тарировки эмульсионной трубки F15 F15
Расстояние поплавка от крышки карбюратора с прокладкой, мм 6,5±0,25
Зазоры у заслонок для регулировки пускового устройства, мм:
воздушной 5,5±0,25
дроссельной 0,9–1,0

На Димитровоградском автоагрегатном заводе карбюратор ДААЗ изготавливается в трёх модификациях: Озон, Ока, Солекс. В современных условиях мало кто выпускает автомобили с карбюраторным типом, но значительная часть подержанных авто всё ещё рассекает по дорожным просторам страны. Порой они дают форы инжекторным «младшим братьям». Главное предназначение карбюратора, независимо от марки и модификации, приготовление горючей смеси в системе питания транспортного средства.

Классификации карбюраторов

  • Ока — для моделей ВАЗ заднеприводного типа: 2101, 21011, 21063 с объёмами от 1.2 до 1.3 литра;
  • Озон — для классического варианта модификации ВАЗов 2107, 21043, 21053, 21074. Объёмы силовых агрегатов от 1.5 до 1.6 литра. В конструкции уже присутствует экономайзер холостого хода;
  • Солекс — универсальный вариант карбюратора для ВАЗов без микропереключателя и экономайзера. Устанавливается на моторы с объёмами 1.5 и 1.6 литра. В большей части ими оснащены современные модели ВАЗ переднего и полного типа привода.

На вышеуказанные изделия предоставляется гарантия качества сроком на 18 месяцев, при условии пробега не выше 30 000 км.

Принято также различать механизмы по принципу подачи топливной смеси в камеры цилиндров:

  • поплавковый;
  • игольчатый;
  • барботажный.

Последние два типа встречаются всё реже и реже, ввиду устарелости конструкции и неэффективности.

Устройство карбюратора

Независимо от модели и марки производителя, принцип работы каждого механизма следующий. Создание горючей смеси из дозированных порций кислорода и бензина, равномерное распределение по камерам сгорания в каждом цилиндре двигателя.

Основные составные части:

  • верхняя крышка с переходными каналами для топлива и воздуха, сетчатым фильтром, соединительными штуцерами;
  • нижняя основа, состоящая из дроссельных заслонок, поплавковой камеры, эконостата, переходных каналов, отвода картерных газов, блока управления холостым ходом.

Справочно:

  • дроссельные заслонки управляются с помощью механического привода от педали акселератора;
  • верхняя крышка оснащена специальным запорным устройством с целью предотвращения переполнения камер топливной смесью. В основном отсеке камеры расположена воздушная заслонка, служащая вспомогательным элементом при запуске «холодного» мотора и до момента его прогрева к минимальной температуре в 40℃;
  • главная топливная дозирующая система: конструкционно сложный механизм, состоящий из четырёх жиклёров, каналов переходных систем. Причём каждая камера состоит из одного воздушного и топливного жиклёра. Маркировочный индекс первого равен 150, второго 112. Важно соблюдать указанные размеры, так как от этого напрямую зависит величина потребления топлива и динамические показатели разгона автомобиля;
  • система холостого хода: обеспечивает работу силового агрегата на холостом ходу. Основные компоненты: жиклеры, регулировочные винты, экономайзер, клапан, механизм мембраны;
  • переходная система: обеспечивает плавность работы и увеличения оборотов при открытии дроссельной заслонки во вторичной камере. Состоит из двух видов жиклёров: топливного и воздушного;
  • насос — ускоритель: отвечает за плавность хода, предотвращение провалов при ускорении, в том числе и резком нажатии на педаль акселератора. Составные части: клапанный механизм, мембрана, распылитель горючего.

Основные признаки неисправности карбюратора

  • пассивная динамика разгона технического средства, ощущение некого балласта, препятствующего свободному ходу;
  • пуск силового агрегата утруднён, независимо от фактической окружающей температуры и степени прогревания самого мотора;
  • при запуске происходит длительное чихание;
  • педаль акселератора неинформативная, при нажатии часты провалы, рывки;
  • потребление топлива необоснованно возросло;
  • плавают обороты во время работы на холостом ходу;
  • на корпусной части видны отчётливые потеки бензина;
  • в фильтре тонкой очистки топлива имеются сторонние частицы, ржа, отходы, ворса. Конечно, при условии, что у владельца вмонтирован очиститель в систему подачи горючего.

Расположение и демонтаж оборудования

Штатный смеситель топлива установлен на платформу выпускного коллектора посредством четырёх шпилек в моторном отсеке. Проведение профилактики рекомендовано осуществлять в снятом состоянии. Конструкция содержит много мелких частей и механизмов, требующих очистки и диагностики. Конечно, если поломка очевидна и незначительна, то демонтировать оборудование вовсе нет надобности. Окончательное решение принимает мастер, осуществляющий ремонт. Ведь это прямо пропорционально влияет на итоговую стоимость работ.

Чтобы снять карбюратор со штатного посадочного места необходимо:

  • открутить крышку воздушного фильтра в правой части мотора, снять сам очиститель, его корпусную часть. Предварительно отвинтив четыре гайки на «8». Некоторые автомобилисты самостоятельно переделывают механизм под длинные болты на «10» для удобства фиксации;
  • отсоединить патрубки отвода картерных газов, вакуумный шланг, трубопровод подачи топлива, обратный канал. Так как в патрубках имеются остатки бензина, необходимо обзавестись ветошью для удаления последствий протекания.

Водителю на заметку: категорически запрещено проводить ремонтные работы на «горячий» мотор, так как высока вероятность воспламенения. Игнорирование указанных рекомендаций приводит к нежелательным последствиям. Горе — мастера часто получают ожоги .

  • когда корпусная часть «смесителя» полностью освобождена от сторонних механизмов, необходимо с помощью отвёртки с крестообразным наконечником отдать крепёжные болты верхней крышки. Всего пять;

На этом демонтаж верхней половины крышки окончен. Для проведения полноценной диагностики/ремонта необходимо отвинтить вторую — нижнюю часть. Посадочная платформа крепится на четырёх шпильках с гайками.

Во время снятия карбюратора со штатного места нужно быть крайне внимательным. Выпускное отверстие коллектора открыто и внутрь может попасть сторонний предмет, нахождение которого там не должно быть. Это может привести к неработоспособности целого агрегата.

Диагностика и полный разбор

Главная цель визуальной диагностики — выявление видимых, явных дефектов с целью их фиксации и последующего устранения. Перед началом полного демонтажа необходимо подготовить: пустую ёмкость для складывания мелких деталей, болтов, гаек, иных элементов, ремкомплект прокладок из асбеста. Если степень износа детали превышает допустимый порог, то она подлежит немедленной замене новой.

Этапы полного разбора:

  • в нижней части карбюратора с топливной камеры поочерёдно отвинчиваются топливные и воздушные жиклеры;
  • эмульсионные трубки внутри каждой камеры изымаются с помощью самореза, так удобно и практично. Некоторые мастера практикуют бокорезы или пинцет. Каждый подбирает «под себя»;
  • в боковой части корпуса отвинчиваем переходной жиклёр второй камеры;
  • аналогичная процедура с винтом холостого хода;
  • самая нижняя платформа — механизм дроссельной заслонки карбюратора, она также отвинчивается отвёрткой с плоским наконечником. Для удобства зажима, предотвращения просачивания кислорода штатные болты меняют шпильками с гайками на «8»;
  • в боковой части снимается мембрана ускорительного насоса вместе с рычагом и корпусными элементами;
  • отвинчивается винт переходной системы первой камеры;
  • с верхней крышки снимается экономайзер дроссельного узла.

Полный разбор окончен.

Завершение диагностики. Чистка. Мойка. Продув

Окончательный просмотр всех деталей и компонентов. Выявление дефектов, повреждений, замена новыми из числа ремкомплекта.

Наступает этап мойки и чистки. Для удобства можно использовать специальные химические средства и аэрозольные баллончики. Если нет возможности приобрести, налейте в ёмкость немного бензина или керосина, этого будет вполне достаточно. Хорошенько промываются все компоненты, очищаются полости от стороннего мусора, нагара, оксидов металла. Чистка переходит в этап сушки и начала сборки.

В обязательном порядке продуть следующие элементы:

  • жиклёр холостого хода;
  • каналы топливных жиклёров первой и второй камер;
  • каналы переходной системы;
  • отбор картерных газов;
  • посадочное место под эмульсионную трубу;
  • механизм открытия вторичной камеры;
  • канал пускового устройства;
  • механизм ускорительного насоса.

В ходе проведения сборки проверяем зазоры поплавковой камеры. Закрытие поплавка должно осуществляться на отметке 6,3 мм. Увеличение или уменьшение данного показателя свидетельствует о нарушениях уровня. Это когда речь идёт именно об этом типе карбюраторного устройства. Перед посадкой на штатное место, в обязательном порядке заменить асбестовую прокладку выпускного коллектора новой. Старую устанавливать обратно не рекомендовано, так как место выработки уже фактически присутствует, а значит, плотность и герметичность посадки не гарантированы.

Народный метод регулировки уровня топлива в камерах :

Конструкция карбюратора предусматривает наличие выступа внутрь под углом 45 градусов. Идеальный вариант — половина вышеуказанного выступа должна быть покрыта бензином. Желаемый уровень достигается путём поджатия язычка на конце поплавка.

Крепёжные гайки затягиваются с усилием не более 2.5 кг, превышение данного порога приводит к так званому «слизыванию» резьбы. Несмотря на то, что она имеет мелкий шаг, специально для сильного усилия, она всё же подвержена деформации.

Регулировка оборудования

Перед тем, как проводить настройку карбюратора необходимо выставить зажигание, убедиться в полной исправности системы. Нередко случается так, что именно некорректность работы узла становиться причиной многих поломок.

Итак, окончательная доработка карбюратора возможна, когда зажигание в норме, мотор прогрет до минимально — допустимой температуры в 40 градусов, высоковольтные провода и оплётки целы и исправны.

  • винт качества смеси прокручиваем против часовой стрелки до того момента, пока силовой агрегат не наберёт максимальные обороты;
  • винт количества смеси также добавляем до достижения максимальной отметки оборотов мотором;
  • теперь проводим тонкую настройку качества смеси, но при этом удерживаем показатель оборотов на уровне не более 800 — 850 об/мин.

На этом регулировка холостого хода окончена. Опытные мастера могут «на слух» определять обороты.

Следующий этап: регулировка заслонок, их привода.

Воздушная заслонка

Неисправность данного участка системы приведёт к систематической потере оборотов, мотор будет беспричинно глохнуть. Для настройки понадобится отвёртка с плоским наконечником и рожковой ключ на «8». Шток подсоса топим до упора. Болт зажима тяги отвинчиваем на максимально, вставляем пружину, зажимаем винт. Тестируем оборудование на работоспособность.

Привод воздушной заслонки необходимо регулировать с напарником. Для удобства понадобится рожковой ключ на «8», осветительный прибор, штангенциркуль. До упора топим подсос, педаль акселератора также топится в пол. При этом, дроссельная заслонка полностью должна быть открыта. Когда педаль акселератора полностью отпущена, заслонка полностью перекрывает первичную камеру. Никаких зазоров не должно быть вообще. Длина тяги не превышает 80 мм.

При проведении различного рода профилактических работ с карбюратором, следует всегда соблюдать маркировку топливных и воздушных жиклёров. Для первых она равна 112, для вторых 150. Если позиции не будут совпадать, то владелец сразу ощутит снижение динамики разгона, повышение потребления топлива, которые ничем не обоснованны. Сужение пропускного канала приводит к обеднению смеси, она равно как и обогащение, также негативно сказываются на работоспособности машины в целом.

На этом рассмотрение темы окончено. Несмотря на сложность конструкции механизма, его можно починить своими силами. Если у вас остались сомнения, прочтите рекомендации снова и успешно закончите ремонт. Теперь вы точно знаете, что делать, если автомобиль глохнет на холостых.

Установка карбюратора 21073 на ваз 2107. Выбор карбюратора на «классику» ваз. Регулировка холостого хода

Как правило, подбирают типы жиклеров карбюратора Солекс 21073 при его регулировке на двигателе. Некоторым из водителей иногда кажется, что если мечта сбылась и наконец-то будет установлен Солекс на машину, то все проблемы разом решатся. Но не тут то было! Основная работа начинается только после установки.Разработанный для экономии ваших денег на топливных ресурсах, Solex нуждается в тонкой настройке для правильной работы.

Хорошо если есть знакомый карбюратор. А если нет? Можно попробовать сделать самому, но для этой процедуры нужно знать как минимум больше информации о самом карбюраторе.


Подбор типов жиклеров карбюратора Солекс 21073 является одной из составляющих его настройки для наиболее разумной дальнейшей эксплуатации. И прежде чем менять одно на другое, нужно принципиально понять: зачем, и что это за деталь?

Теория

(banner_content) Двигатель засасывает воздух через диффузор, а некоторое количество бензина через топливный жиклер.Объем всасываемого воздуха и топлива также зависит от объема двигателя. Поэтому есть тенденция: ставить маленький жиклер под больший объем двигателя. А если приходится ставить аналогичный карбюратор Солекс 21073 на малообъемный двигатель (например, 1,5), то штатные форсунки бедные (т. е. дают ненасыщенную смесь).


Поэтому можно сказать, что все начинается с топливного жиклера — его подбор и настройка. После этого, уже во второй голове, к ней нужно подобрать воздушную.Для начала — строго с первой камеры, пока не настроишь, вторую не рекомендуется ни в коем случае.

Правило: жиклеры подбираем по объему двигателя. И лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры от него.

Подбор основы Если ставить, например, Солекс 21041 (объем 1,8) на двигатель 1,5. Это карбюратор с диффузором 24х26, топливо — 102.5, что маловато для двигателя 1.5. Ищем камеры и рассеиватель по стечению обстоятельств. Находим наиболее близкий из вариантов: Солекс 21073. У него диффузор 24х24 и ТЖ — 107,5. И первые камеры практически одинаковые. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то и подсос бензина будет меньше (жиклер плохой). Значит нужны ТЖ (топливные жиклеры) от 110. Собираем несколько.

Далее нужно решить что вы хотите получить: экономичный неторопливый или затратный приемистость.В зависимости от решения также выбираем ТЗ: для регулировки обогащения или обеднения воздушно-топливной смеси (бедная приведет к экономии бензина, но повлияет на разгонную динамику автомобиля).

Несколько примеров того, как подобрать

Двигатель 1,8 л … Карбюратор — Солекс 21073 (24х24). В первой камере топлива — 115, воздуха — 165. Во второй: ТЗ — 115, воздуха (ВЖ) — 125тыс. холостой: 41-й. При этом расход АИ 92 для городского режима движения составляет от 8 до 9 литров.

Двигатель 1.5 Д … карб — Солекс 21073. В первом — ТЖ 115, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. ХХ — 41-й. Бензин АИ 80. Расход — трасса 10, город 12.

Дополнительная информация

В общем, кроме подбора жиклеров, есть еще масса полезных и интересных нюансов по настройке Солекса, чтобы он работал корректно и сочетался с двигателем вашего карбюраторного автомобиля.

Всегда нужно начинать с установки уровней в камерах.Они выставляются вручную по положениям самих поплавков, в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как и многие доверчивые пользователи Солекса, что все уже выставлено с завода, мол. Чтобы не доводить до переливов и нагрузки на иглу, делаем соответствующие настройки, подгибая язычки поплавков.

После установки уровней можно заняться холостым ходом. Это зависит от положения саморезов, качества и количества смеси (крутить со снятым подсосом).

Результаты

Само собой разумеется, нет предела совершенствованию. Иногда они могут даже перейти в излишества: просверлить, например, дроссельную заслонку, отшлифовать МД, припаять эпульсионные трубки на карбюраторе. Но, как говорится, сверх меры, вредно для здоровья. А вот такая по-своему увлекательная процедура, как подбор типов жиклеров для карбюратора Солекс 21073, например, вещь вполне необходимая для правильной настройки узла и его полной совместимости с подкапотным пространством. В итоге вы получаете экономичный автомобиль, хорошо отзывающийся на газ.

На отдельные модели устанавливались различные модификации карбюраторов ВАЗ-2107, а именно:

    устройства серии 2107-1107010-20 комплектовались последними вариантами двигателей для ВАЗ-2103 и , которые оснащены вакуум-корректорами;

    модификация изделий 2107-1107010 устанавливалась на силовые агрегаты 2103 (2106) автомобилей ВАЗ-2107 и ВАЗ-2105; Карбюраторы

    серии 2107-1107010-10 применялись на двигателях 2106 и 2103, которые оснащены распределителем зажигания без вакуумных корректоров.

Карбюратор двухкамерный модификации 2107-1107010 выполнен по типу эмульсионного устройства с падающим потоком. Он оснащен уравновешенной поплавковой камерой, устройством обогащения, двумя основными дозирующими системами, картерным всасывающим механизмом, специальной подводящей трубой к регулятору опережения разрежения, автономной системой ХХ (холостого хода) и другими необходимыми элементами. Управление положением, а именно открытием ДЗ () камеры, осуществляется через педаль привода, установленную в кабине.ДЗ второй камеры управляется специальным пневмоприводом.

Оснащен диафрагменным спусковым крючком для запуска ХХ. Ускорительный насос выполнен в виде диафрагменного устройства, снабженного механическим приводом. Он подает топливо в камеру. Крепление карбюратора осуществляется через четыре шпильки во впускном коллекторе.

Как отрегулировать карбюратор на ВАЗ

Регулировка любой модификации, в том числе и тюнинг карбюратора ВАЗ-2107, осуществляется на основании калибровочных параметров, которые содержат все необходимые данные.Специалисты рекомендуют настраивать один раз в 6 месяцев. По сути, эта процедура является регламентным обслуживанием данного устройства.

Тюнинг карбюратора 2107-1107010 включает следующие операции:

    чистка и промывка изделия снаружи;

    контроль состояния механизмов и отдельных элементов;

    промывка (чистка) сетчатого фильтра;

    промывка (чистка) поплавковой камеры;

    промывка (чистка) топливных и воздушных жиклеров.

Нет смысла подробно описывать все этапы настройки приборов серии 2107-1107010, так как чистка или промывка, а также разборка карбюратора ВАЗ-2107 идентична для всех модификаций. Поэтому рассмотрим только самые важные моменты.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Для проверки и при необходимости регулировки заданного уровня бензина в ПК (поплавковой камере) необходимо предварительно подготовить специальный калибровочный шаблон размером 6.5 х 14,0 мм из картона.

Сначала осторожно снимите крышку карбюратора и поставьте ее вертикально так, чтобы рычаг поплавка не нажимал, а лишь касался шара нагруженного клапана. Подкладываем шаблон под поплавок и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно измерить это расстояние штангенциркулем или обычной линейкой. Размер зазора должен быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанному значению, его следует откорректировать, осторожно подогнув держатель ИК (игольчатый клапан).

Следующим шагом является установка максимального открытия ИК, которое определяется ходом поплавка. Для этого осторожно отодвиньте поплавок от корпуса крышки и измерьте расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра составляет 13,5-14,5 мм. Если размер зазора выходит за указанные пределы, подгибаем специальный упор, расположенный на скобе, добиваясь нужного размера.

При правильной настройке карбюратора ход поплавка будет 8 ± 0.25 мм.

Конфигурирование ПО

Для перехода к этапу настройки ПУ (пускового устройства) сначала подготовьте отрезок проволоки сечением 0,75±0,05 мм и картонный (пластиковый) шаблон шириной 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим карбюратор снаружи.

1 — рычаг управления воздушной заслонкой трехплечевой; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем ВЗ полностью, при этом конец тяги, соединяющей рычаг ВЗ со штоком ПУ, должен находиться в конце паза этого штока. Затем полностью вдавливаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем воздухозаборника. Должно быть 5,0+0,5мм.

Теперь устанавливаем щель открытия воздухозаборника. Регулировка осуществляется с помощью специального винта, который закрывается пробкой. Поэтому сначала открутите пробку шлицевой отверткой, а потом поправьте отверстие воздухозаборника.

Пульт дистанционного управления открыванием

Для выполнения этой операции необходимо сначала снять карбюратор.Затем вращаем 3-рычажный рычаг против часовой стрелки и проволокой проверяем зазор, величина которого должна быть в пределах 7,5±0,5 мм. При необходимости аккуратно согните стержень или переместите его кончик в другое отверстие.

Настройка ХХ

Для правильной настройки ХХ необходим газоанализатор и мультиметр. Прогреваем двигатель. Обороты в режиме ХХ должны быть в пределах 860±40 об/мин. Во-первых, мы устанавливаем угол опережения.

    Переключаем мультиметр в режим измерения скорости и подключаем один щуп к первичной обмотке КЗ (катушке зажигания), а второй подключаем к массе.

    Вставьте датчик газоанализатора в выхлопную трубу и включите прибор.

    При необходимости отрегулируйте количество оборотов винта до 860 ± 40 об/мин.

    С помощью винта качества добиваемся содержания углекислого газа в пределах 0,85 ± 0,35%. Если у вас нет газоанализатора, контролируем этот параметр для стабильной работы двигателя.

При правильной настройке, если резко нажать и отпустить педаль газа, двигатель должен плавно увеличивать, а затем снижать обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берем ручку заслонки руками и отводим от себя, чтобы воздухозаборник стал вертикальным. Если не получилось по вертикали, приступайте к регулировке.

Ключом на 7 держим втулку и одновременно откручиваем винт крепления штока заслонки. Под действием пружины ВЗ должен находиться в вертикальном положении. Затем затягиваем винт.

Системы питания современных автомобилей с каждым годом становятся все сложнее, но простой, доступный и надежный карбюратор еще долго будет служить владельцам старых автомобилей.Сейчас карбюраторные автомобили уже давно сняты с производства. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода до сих пор выпускается и успешно работает в системах питания двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Его можно встретить и на ранних модели «десятого семейства».

Несмотря на свою простоту, этот элемент пользуется спросом и популярностью у автомобилистов.Солекс 21073 устанавливался не только на Ниву. Отзывы о нем положительные, а значит, нужно узнать о нем побольше и научиться его настраивать.

Карбюратор Солекс: модификации

Базовая конструкция этих устройств разработана инженерами французской компании Солекс.

На заводе в Димитровграде позже получили лицензию на производство, а все остальные модификации производились здесь же специалистами. Популярный Солекс 21073 разработан на ДААЗе.Отзывы о нем только положительные. Механизм прост в настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с 1,3-литровым двигателем для и 2109. Солекс 21083 был модифицирован под 1,5-литровые силовые агрегаты. Этими же механизмами оснащались модели первых партий ВАЗ 2110 с микропроцессорной системой зажигания. Классические модели ВАЗ комплектовались Солексом 21053-1107010. На модели ВАЗ Нива устанавливался механизм Солекс 21073-1107010. Теперь его заменил инжектор.

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсионных. Его модификации изначально устанавливались на моторы с устройством, характеризующимся наличием двух камер, оснащенных дроссельными заслонками, а также системами дозирования. Устройство также имеет системы адаптеров для первой и второй камеры. Система холостого хода есть, но только для первой камеры.

Механизм состоит из двух половин. Нижний более массивный — и верхний.Эта половинка является непосредственно корпусом самого устройства, а верхняя часть – крышкой карбюратора. На дне каждой из камер установлены заслонки поворотного типа с механическим приводом. Вверху, в первой камере карбюратора, находится воздушная заслонка. Необходимо запустить еще холодный силовой агрегат. Эта деталь приводится в действие тросом, идущим в салон и соединенным с рычагом, отвечающим за подсос и с пусковым

Принцип работы

Солекс 21073 работает следующим образом.Бензин поступает в поплавковую камеру с помощью входного штуцера – топливо также проходит через сетку фильтра, где очищается, и выходит через игольчатый клапан. Камера с поплавком двухсекционная, причем секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно уменьшить влияние наклонов кузова на уровень топлива в данной камере.

Обеспечивает более стабильную работу двигателя. По мере наполнения камеры поплавок, нажимая на часть игольчатого клапана, перекрывает доступ топлива в камеру.Это поддерживает постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через жиклеры поступает в смесительные колодцы. В эти же колодцы воздух поступает через специальные отверстия в эмульсионных трубках или воздушные форсунки. Далее в них смешивается бензин и воздух. В результате получается топливная смесь. Он попадет как в маленькие, так и в большие диффузоры устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы.Когда владелец пытается запустить двигатель «на холодную» с целью обогащения топливной смеси, в дело вступает пусковое устройство. Его водитель стартует из салона — это подсос.

Когда ручка максимально выдвинута, воздушная заслонка первой камеры полностью закрыта. При этом первая камера открывается на расстояние стартового зазора. Регулируется с помощью регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит регулировать обороты холостого хода.

Система запуска

Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также устройство имеет диафрагму и шток, который соединен с воздушной заслонкой. После запуска двигателя во впускном коллекторе создается разрежение. Он воздействует на шток диафрагмы, тем самым открывая воздушную заслонку. Возврат рукоятки воздушной заслонки в нормальное положение уменьшит пусковые зазоры.

Параметры зазоров зависят от геометрических характеристик рычага и никак не регулируются.Что касается дроссельной заслонки второй камеры, то при выдвинутой воздушной заслонке она находится в запертом состоянии.

Система холостого хода

Этот узел необходим для подачи горючей смеси в камеры сгорания на самой низкой скорости. Благодаря этой системе силовой агрегат не будет глохнуть при отсутствии нагрузки. Топливо будет поступать в систему через главный жиклер в первую камеру. Через сопло ХХ, где оно затем смешивается с кислородом, топливо поступает в систему через воздушный клапан.Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

Далее горючая смесь поступает в первую камеру по специальному каналу, расположенному под дроссельной заслонкой. Топливный механизм, ведущий к выходу ХХ, закрыт качественным винтом. Это регулировочный винт, с помощью которого можно регулировать и изменять характеристики карбюратора. С этим элементом также настраивается работа мотора в холостом режиме на механизме Солекс 21073.За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в механизме имеется ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя при его работе в нагруженном режиме.

Регулировка уровня в поплавковой камере

Итак, мы рассмотрели прибор Солекс. Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком большим.Для начала нужно завести и немного прогреть двигатель. Затем демонтируйте топливный шланг и крышку карбюратора. Затем отсоедините всасывающий кабель и открутите крышку от устройства.

Снимать нужно максимально плавно и осторожно, чтобы не повредить поплавок. Затем линейкой или штангенциркулем измеряют расстояние в каждой из камер. Мерить нужно от сопрягаемых поверхностей до края бензина. Этот размер должен быть около 24 мм. Если больше или меньше, то параметр регулируется подгибанием поплавка.Затем устройство собирается обратно, двигатель запускается и прогревается.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Результат — потеря мощности, плавающие обороты и другие проблемы. После успешного завершения регулировки уровня отрегулируйте обороты холостого хода. Перед этим рекомендуется заглушить двигатель. Для работы понадобится плоская отвертка и время. В подошве механизма имеется отверстие.В нем есть винт, отвечающий за качество смеси. Вкручивается до упора. Однако не стоит слишком усердствовать.

Затем из крайнего положения откручивается винт на пять оборотов. Далее двигатель запускается без подсоса. Откручиваем винт качества — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова вкручивается. Вращать необходимо до тех пор, пока работа силового агрегата не станет максимально стабильной.Медленно вращайте винт. Когда работа мотора станет тише, его выкручивают не более чем на один оборот. В результате обороты холостого хода будут около 900. Но если двигатель заглохнет, то они немного увеличатся.

Заключение

Это самые главные правила, как настраивать карбюратор Солекс (он идет на Ниву или на семерку, не важно). Настройка позволяет улучшить работу мотора, стабилизировать холостой ход. Чем хорош этот карбюратор, так это тем, что его можно отрегулировать минимальным набором инструментов в любых условиях. Но время идет, и автомобилей с таким типом системы питания становится все меньше и меньше.

Под классическими моделями ВАЗ следует понимать автомобили с 2101 по 2107. Владельцы таких автомобилей с карбюратором часто ищут более эффективные решения для улучшения динамических характеристик и/или снижения расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решил установить сторонний карбюратор, то при выборе необходимо учитывать ряд индивидуальных особенностей.

Читать в этой статье

Стандартные модели карбюраторов

Различные модели карбюраторов ориентированы на экологичность, снижение расхода или максимальную динамику автомобиля. Карбюраторы также были разработаны для двигателей разных размеров. Некоторые модели карбюраторов с одного силового агрегата можно легко установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Вебер

Карбюраторы ДААЗ (Дмитровский автоагрегатный завод) 2101, 2103 и 2106 были продукцией, которая производилась благодаря лицензии компании Weber. По этой причине модели называются и карбюратор ДААЗ, и карбюратор Вебер, но понимают они одно и то же устройство. Эти модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо можно отнести высокий расход топлива на отметке от 10 до 14 литров на сто километров. Еще одной потенциальной сложностью на сегодняшний день является практически полное отсутствие этих моделей, даже бывших в употреблении, в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярна карбюраторная модель ДААЗ 21053, которая является лицензионным продуктом компании «Солекс». Карбюратор зарекомендовал себя как экономичное и в то же время динамичное решение при установке на классические двигатели. Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Солекс имеет систему возврата топлива (обратку). Благодаря этому решению излишки бензина возвращаются в бензобак. Обратка позволяет экономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь различные вспомогательные электронные системы. К основным решениям можно отнести систему холостого хода с электрорегулировкой клапанов, систему автоматического холодного запуска и др. Такие нововведения встречались на экспортных версиях автомобиля. На территории СНГ получил распространение карбюратор «Солекс» с электроклапаном управления холостым ходом.

Система оказалась проблемной в эксплуатации. В карбюраторах этого типа воздушные и топливные каналы узкие и быстро забиваются.Если своевременно не обслуживать карбюратор, то первой вышла из строя система холостого хода. Карбюратор «Солекс» потребляет от 6 до 10 литров топлива в спокойном режиме. По динамике она уступает только ранней разработке Вебера.

Все вышеперечисленные карбюраторы устанавливаются на классические двигатели ВАЗ без доработок. Единственный нюанс при выборе – это подбор карбюратора относительно рабочего объема вашего двигателя. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка кастомного карбюратора

Владельцы «классики» в некоторых случаях прибегают к установке на свои автомобили нестандартных моделей карбюраторов. Такая установка потребует определенных переделок и последующих корректировок. Речь идет о карбюраторных моделях Солекс 21073 и Солекс 21083.

Солекс Модель 21073

Данная модель рассчитана на двигатель 1,7 л и стандартно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Солекс 21073 отличается от других большими каналами и жиклерами.Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться увеличения динамики, но расход топлива возрастает до 9-12 литров на сотню.

Солекс Модель 21083

Солекс 21083 устанавливался на ВАЗ 2108-09. Если ставить на «классические» двигатели, то потребуются некоторые доработки. Системы газораспределения моторов 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при скорости около 4000 скорость подаваемого воздуха может достигать скорости звука, и мотор дальше крутить нельзя.Для установки этой модели карбюратора необходимо рассверлить диффузоры первичной и вторичной камер для их расширения. Также необходимо установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превзойдет показатели 21073.

Суммировать

Напоследок добавим, что есть модели с карбюраторами иностранного производства. К недостаткам такого выбора можно отнести высокую стоимость, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность по сравнению с вышеперечисленными моделями карбюраторов ДААЗ, Солекс или Вебер.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, отрегулировать холостой ход, подобрать жиклеры, убрать провалы.

  • Чистка карбюратора: когда чистить дозатор, признаки и симптомы. Доступные методы очистки карбюратора без его разборки и снятия с автомобиля.


  • Карбюратор ваз 2107, ремонт и регулировка карбюратора ваз 2107 своими руками. Как отрегулировать карбюратор на ваз 2107.Регулировка карбюратора ВАЗ 2107 своими руками. Советы по ремонту.

    ВАЗ 2107 – один из самых популярных представителей отечественной классики. И хотя такие седаны в наше время не выпускаются, их активно эксплуатируют многие автолюбители. Настройка карбюратора – один из самых актуальных вопросов для владельцев ВАЗ 2107.

    Карбюратор ВАЗ 2107 Устройство

    На всех отечественных автомобилях, как известно, всегда стояли и сейчас стоят штатные карбюраторы Озон, Вебер и Солекс.Они востребованы сегодня. На «семерке» стоит поплавковый карбюратор, как правило, фирмы Озон. Итак, схема обвязки карбюратора «Сэвенки» состоит из:

    • Экономостат.
    • Системы дозирования.
    • Дроссель.
    • Автономная система ХХ.
    • Отсек для отвода газов Cartry.
    • Поплавковая камера.
    • Переходная система из двух камер.
    • Ударный клапан ХХ.

    Карбюратор ВАЗ 2107 Принцип работы

    Принцип работы карбюратора прост.Его задача основана на создании воздушно-топливной смеси, смешивании воздуха и топлива в нужных пропорциях, после чего эта смесь попадает в камеру сгорания, где и происходит ее воспламенение. В состав карбюратора «Сэвенки» входят следующие устройства, обеспечивающие распределение топливной смеси:

    1. Опора для двигателя ХХ.
    2. Акперцерационный насос.
    3. Поддержка стабильного уровня топлива.
    4. Эко-статусная система.
    5. Поддержка запуска и прогрева.
    6. Основная дозирующая камера, в которой расположены воздушные и топливные жиклеры, диффузор, колодец, распылитель ВТС, эмульсионная трубка.

    Место установки карбюратора ВАЗ 2107

    Карбюратор на «семерке» стоит в роторном пространстве, чуть выше двигателя, на впускном коллекторе.

    Причины неисправности карбюратора

    Основные причины неисправностей:

    • Засорение форсунок.
    • Детали и узлы карбюратора устарели, в результате чего произошли изменения в составе подаваемой смеси.
    • Изменена регулировка карбюратора или он неправильно настроен, что вызывает изменение сечений и загрязнение калиброванных отверстий.
    • Неправильно отрегулирован карбюратор или появились неисправности, вызванные неправильной сборкой или некачественным ремонтом.

    Признаки неисправности карбюратора

    Основные признаки неисправности:

    • Останов двигателя
    • Раздача у охранников.
    • Всякие «провалы», «дергания», «рывки» при нажатии на педаль газа.
    • Вялая способность автомобиля к разгону.
    • Увеличение расхода топлива.

    Инструменты, приспособления, расходные материалы

    1. Крестовая отвертка.
    2. Разрезная отвертка.
    3. Роговые ключи.
    4. Кавказ.

    Как снять карбюратор своими руками (пошагово)

    1. Сначала снимите тросы привода заслонки с карбюратора и всех насадок. Снимите корпус воздушного фильтра, для чего необходимо открутить четыре гайки, которыми он крепится к шпилькам карбюратора.Отворачиваем прижимную гайку и стягиваем оболочку кабеля с монтажной скобы. Далее отсоединяем рычаги привода дроссельной заслонки.
    2. Ослабьте хомут крепления и демонтируйте шланг подачи топлива. Затем отсоедините шланг, который отводит режущие газы.
    3. Теперь отсоедините шланг, соединяющий пневмоклапан и экономайзер. После этого отсоедините шланг от Вакуумного регулятора распределителя зажигания.
    4. Теперь можно разобрать сам карбюратор. Отворачиваем три гайки, которыми он крепится к впускному коллектору.
    5. Не забудьте промазать отверстие впускного коллектора каким-нибудь чистым материалом, чтобы внутрь не попал различный мусор.

    Как разобрать и почистить карбюратор

    Как правило, необходимость разборки карбюратора возникает при необходимости его очистки.

    • После снятия карбюратора необходимо положить его на чистую поверхность, открутить винты крепления и снять его крышку.Затем откручиваем все форсунки. Далее аккуратно вытащите эмульсионные трубки, которые находятся под литражами воздуха.
    • Отвинтите клапан нагнетательного насоса и вытащите его отверткой. Под клапаном находится уплотнительное кольцо, аккуратно демонтируйте его. Далее с помощью пассатижей необходимо извлечь диффузоры вторичной и первичной камеры карбюратора.
    • Открутите винт ускорительного насоса и вытащите его. Затем отвинтите пробку топливного перехода вторичной камеры и снимите ее. Открутив его, необходимо снять сам джибелер с его корпуса.
    • С противоположной стороны аналогичным образом откручиваем и снимаем корпус прокладки, затем из корпуса вынимается сам жеклер.
    • Отвинтить четыре винта крепления диафрагмы ускорительного насоса. Теперь снимите крышку, пружину и диафрагму.
    • Затем снимите натяжную пружину рычага пневмопривода, оттяните фиксатор-защелку тяги и выведите ее из зацепления с рычагом дроссельной заслонки.Откручиваем винты крепления и снимаем пневмопривод с карбюратора.
    • На последнем этапе производится резка карбюратора путем демонтажа корпуса дроссельной заслонки. Отверните два винта крепления корпуса и снимите его вместе с уплотнительной прокладкой. Снимите экономайзер и микропереключатель блока EPHX. Затем крутим контрольные винты холостого хода и качества смеси.
    • Корпус карбюратора помещают в емкость, куда предварительно заливают ацетон, и дают выдавить его из нагара.Проверьте состояние всех компонентов и при необходимости замените неисправные элементы на новые. Не чистите форсунки металлической проволокой, так как есть риск повреждения внутренней поверхности каналов. Откройте форсунки в ацетоне, а затем продуйте сжатым воздухом.

    Как снять ускорительный насос

    Чтобы снять ускорительный насос с карбюратора, открутите четыре винта крепления его крышек, а затем еще один винт, фиксирующий непосредственно сам ускорительный насос.Затем вытащите его из корпуса.

    Регулировка поплавковой камеры

    Чтобы отрегулировать поплавковую систему, выполните следующие действия:

    • Во-первых, проверьте положение расположения и выровняйте удерживающую его скобу (если она деформирована). Необходимо, чтобы поплавок был равномерно погружен в камеру.
    • Затем производим регулировку при закрытом игольчатом клапане. Откройте крышку камеры и переместите поплавок. Затем аккуратно потяните скобу языка.

    • Расстояние между крышкой крышки и поплавком должно быть не более 7 и не менее 6 мм.Расстояние в подводном состоянии должно составлять 1-2 миллиметра. Если больше, то неисправна игла.

    • Расстояние между иглой и поплавком под открытым игольчатым клапаном должно быть 15 мм.

    Как проверить сетчатый фильтр

    Перекачивая бензин, заполнить поплавковую камеру, в результате чего запорный клапан закрывается. После этого сдвиньте верхнюю крышку фильтра, снимите клапан, промойте его в растворителе, а затем продуйте сжатым воздухом.

    Если в условиях больших нагрузок вы заметили нарушения в работе мотора, значит, нарушена подача топлива по топливной системе. Кроме того, это может говорить о поломке сетчатого фильтра.

    Категорически запрещается протирать тряпкой дно поплавковой камеры, так как после этого на дне камеры останутся волокна, быстро засоряющие жиклеры. Очистка производится резиновой грушей. После этого продуйте каналы сжатым воздухом.

    Что касается герметичности запорной иглы, то также необходимо проверить грушу, так как ее давление сжатия идентично давлению топливного насоса.

    Установка карбюратора ВАЗ 2107

    Для установки карбюратора обратно необходимо нанести на место установки новый уплотнитель, который устанавливается самим карбюратором. Накрутить гайки на четыре крепления для плотного прилегания карбюратора к коллектору:

    1. Затем подсоедините два тонких шланга вентиляции и вакуума к двум штуцерам, расположенным в верхней части карбюраторного устройства.
    2. Далее подсоедините шланг подачи топлива к впускному клапану. Желательно заменить хомут на новый.
    3. С противоположной стороны прикрутите шланг к «обратке».
    4. Затем подключите провод EPHX к электромагнитному клапану.
    5. Пружину, возвращающую дроссельную заслонку, желательно установить так, как вы будете подключать воздух и дроссельную заслонку.

    Как отрегулировать карбюратор

    Регулировка карбюратора выполняется в несколько этапов:

    1. Необходимо произвести детальный осмотр карбюратора, очистить его от различных загрязнений и других дефектов.
    2. Затем очистите сетчатый фильтр и промойте поплавковую камеру.
    3. Затем очистите форсунки поплавка.
    4. После этого отрегулируйте поплавковую систему, пусковой механизм и холостой ход.

    Как отрегулировать холостой ход ваз 2107

    Для регулировки ХХ прогрейте автомобиль до рабочей температуры и винтом качества отрегулируйте максимальное количество оборотов, при этом винт не трогая. Затем винтом количества установите значение на 100 об/мин больше, чем обычно.Возьмите двигатель и винт качества, чтобы отрегулировать скорость до правильного значения.

    Советы проф.

    Рекомендуем посмотреть следующее видео на эту тему.

    Жиклер тихоходный 2103-1107422-10 к а/м ВАЗ-2101

    2101-1107316-10

    № 2101-1107316-10
    Заглушка воздушная

    2107-1107991

    № 2107-1107991
    Набор

    2101-1107370

    № 2101-1107370
    Распылительный клапан

    2101-1107343

    № 2101-1107343
    Труба, эмульсия

    2101-1107385

    № 2101-1107385
    Кузов реактивный

    2103-1107331

    № 2103-1107331
    Основная заглушка

    2101-1107386

    № 2101-1107386
    Прокладка

    2101-1107336-10

    № 2101-1107336-10
    Основная заглушка

    2101-1107328

    № 2101-1107328
    Кузов реактивный

    2101-1107383

    № 2101-1107383
    Винт

    2101-1107334

    № 2101-1107334
    Струйный, тихоходный

    2101-1107410-10

    № 2101-1107410-10
    Диспергатор второй камеры

    2101-1107635

    № 2101-1107635
    Весна

    2101-1107642

    № 2101-1107642
    Рычаг воздушной заслонки

    2101-1107663

    № 2101-1107663
    Кронштейн

    2101-1107664

    № 2101-1107664
    Винт

    2101-1107378

    № 2101-1107378
    Пружина, диафрагма

    2101-1107890

    № 2101-1107890
    Винт

    2101-1107367

    #2101-1107367
    Мембрана бустерного насоса

    2105-1107990

    № 2105-1107990
    Набор

    2101-1107649

    #2101-1107649
    Винт

    2101-1107898

    #2101-1107898
    Винт

    2101-1107892

    № 2101-1107892
    Винт

    2101-1107648

    № 2101-1107648
    Шайба

    2101-1107119

    #2101-1107119
    Весна

    2101-1107375

    № 2101-1107375
    Крышка насоса

    2101-1107117

    #2101-1107117
    Винт

    2103-1107422-10 2103-1107424

    № 2103-1107424
    Кольцо уплотнительное

    2103-1107420-10

    № 2103-1107420-10
    Запорный клапан

    2103-1107428

    № 2103-1107428
    Игла клапана

    Как отрегулировать карбюратор всех моделей ВАЗ.

    Регулировка карбюратора ВАЗ-2107. Регулировка холостого хода карбюратора ВАЗ

    Регулировка карбюратора ВАЗ 2107, как, впрочем, и всех других подобных моделей, является одной из актуальных тем не только в сети Интернет, но и в повседневной жизни.

    Машин этой марки выпускалось в свое время очень много, и не зря в народе за их надежность и дизайн прозвали «советским мерседесом». Из-за их столь внушительного количества автомобилей с инжекторной системой впрыска топлива их пока не могут вытеснить с наших дорог.Именно поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций еще долгое время будет для некоторых водителей насущной проблемой.

    Общие правила

    Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его разгон. Это напрямую влияет на преждевременный износ некоторых деталей. Проверяются и при необходимости регулируются зажигание карбюратора ВАЗ, уровень топлива в поплавковой камере, калибровка жиклеров или их пропускная способность, а также состояние и работа некоторых основных механизмов. Кроме того, в некоторых случаях в карбюраторах устанавливается дополнительное положение регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 следует проводить не реже одного раза в год. Желательно, чтобы эта работа производилась специалистом в мастерской. Это потому, что регулировка карбюратора ВАЗ 2107 или других моделей этого производителя автомобилей аналогична настройке пианино для хорошего звучания. В то же время, если на этом музыкальном «нежном» инструменте плохо играть, то ничего страшного не произойдет.

    Но если карбюратор автомобиля будет плохо работать, то это приведет к большому расходу топлива, а значит, к лишним затратам. Этот элемент в системе питания автомобильного двигателя, внутри которого за счет смешения топлива и воздуха образуется смесь, начинает плохо функционировать в результате засорения его калиброванных отверстий и других компонентов. Именно поэтому необходимо постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выхода с конвейера комплектовался этим точным и сложным устройством марки «Вебер», выпускаемым Димитровградским автоагрегатным заводом.

    Что такое карбюратор и для чего он нужен?

    Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате образуется топливно-воздушная смесь в определенных пропорциях. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и т. д. проведена правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Такой состав называется стехиометрическим. В нашей стране наиболее популярны карбюраторы серии «Озон», «Солекс» или «ДААЗ».Они используются на отечественных «семерках» и «восьмерках». Благодаря широкому распространению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не прибегая к помощи фирменных сервисов. Некоторые автолюбители осуществляют не только регулировку карбюратора ВАЗ 21083, но и его ремонт. Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также благодаря достаточно простой конструкции устройства.

    Работа карбюратора

    Предполагает точную дозировку топлива и воздуха.А это значит, что нужна регулировка карбюратора. ВАЗ 2105 и более поздние модели контролируют этот процесс с помощью специальных заглушек – «жиклеров». Их «производительность», как известно, определяется как длиной, так и величиной диаметра у отверстия, а также разницей входного и выходного давления. Между площадью поперечного сечения и мощностью струй существует нелинейная зависимость. Это основа при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что увеличив сечение, скажем, на десять процентов, можно получить увеличение пропускной способности на двадцать пять процентов.Зная эту маленькую хитрость, многие автолюбители стараются увеличить мощность, а заодно снизить расход топлива автомобиля.

    С чего начать

    Регулировка карбюратора ВАЗ 2103 и новее начинается с процедур, включенных в перечень его обслуживания. Во-первых, это мытье или чистка, что является обязательным условием по той простой причине, что с чистым прибором работать намного приятнее. Кроме того, очистка элементов карбюратора очень положительно сказывается на его работоспособности.При этом сетчатый фильтр с поплавковой камерой и форсунками омывается как воздухом, так и топливом.

    Поплавковая камера и уровень топлива в ней

    Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей – это регулировка количества топлива в его поплавковой камере. Для этого готовится специальная картонная выкройка размером шесть с половиной на четырнадцать миллиметров.

    Затем, открутив крышку карбюратора, медленно закрывая отверстие игольчатого клапана подачи топлива, определяется высший уровень.Затем снятый колпак ставится вертикально, так чтобы держатель поплавка имел возможность касаться шарика от подпружиненного клапана, а только приближался и ни в коем случае не нажимался. Затем его снимают в обратном направлении и подставляют шаблон. При этом расстояние, соответствующее нормативному, должно точно равняться четырнадцати миллиметрам с очень небольшой погрешностью. В противном случае подгибанием специального упора, расположенного на рычаге поплавка, выставляется необходимое расстояние.

    Проверка работы стартера

    Регулировка карбюратора ВАЗ 21099 на данном этапе заключается в быстрой и качественной корректировке работы механизма пускового агрегата.Для начала опытные автолюбители подготавливают короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также шаблон из достаточно плотного материала, шириной до пяти с половиной миллиметров. Затем снимается воздушный фильтр этого автомобиля, а затем полностью очищается карбюратор, для чего полностью закрывается его заслонка. При этом хвостовик тяги, соединяющий шток на пусковом устройстве с рычагом на воздушной заслонке, обязательно должен иметь такое положение, чтобы, ничего не сдвигая, можно было занять положение в самом конце паза.Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытой дроссельной заслонки. Для этого устройство снимается с машины. Затем на карбюраторе, расположенном снаружи автомобиля, против часовой стрелки до упора поворачивается трехрычажный рычаг. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальном состоянии должен соответствовать максимум 0,8 миллиметра. В противном случае нужно согнуть стержень или провернуть его кончик в другое отверстие.

    Регулировка холостого хода

    Эту процедуру целесообразнее доверить специалисту.Но если автовладелец уверен в своих возможностях и хочет сделать это сам, ему непременно понадобится газоанализатор с мультиметром. Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется на двигателе в прогретом состоянии. При таком режиме мотор должен быть в диапазоне от восьмисот двадцати до девятисот оборотов в минуту. При этом сначала нужно отрегулировать угол опережения зажигания. Во-первых, устройства подключены. При этом мультиметр подключается к режиму демонстрации частоты при работающем двигателе.Один щуп подключается к массе, а другой к первичной обмотке на катушке зажигания. Затем включается газоанализатор, его датчик предварительно вставляется в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения винта достигается необходимая для количества смеси скорость вращения: установленные пределы от восьмисот двадцати до девятисот оборотов в минуту. А вращением винта регулируется качество смеси карбюратора ВАЗ 2106, точнее регулируется количество СО в выхлопных газах, в процессе чего будут изменяться обороты двигателя.Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора «Озон», например, ВАЗ 2107, создается ситуация, когда даже после нескольких заходов результат все равно не соответствует требуемому. При этом необходимо обратить внимание на пластиковые специальные втулки, напрессованные на регулировочные винты. Это относится только к новым карбюраторам. Например, винт регулировки качества топливной смеси производителем ограничен в повороте максимум до пятидесяти градусов, а количество – до девяноста.Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока автомобиля заводские регулировки случайно не сбились. Необходимо снять эти две втулки и начать регулировку заново. И если все сделать правильно, то после резкого нажатия педали акселератора, а затем резкого ее отпускания двигатель начинает очень четко подхватывать. И после их сокращения не глохнет.

    Калибровка форсунок

    Грузоподъемность этих частей шасси напрямую влияет на состав горючей смеси.При этом отклонение от заданного производителем значения или параметров, калибров, диаметров жиклеров в большую или меньшую сторону не только снижает эффективность работы двигателя, но и приводит к увеличению расхода топлива. При уменьшении площади поперечного сечения жиклера или обеднении смеси это может привести к резкому ухудшению ходовых качеств и разгона автомобиля. Пропускная способность этих частей измеряется объемом воды, протекающей через них за одну минуту при двадцатиградусной температуре и под метровым напором водяного столба.Он меняется со временем. Немного увеличивает площадь поперечного сечения жиклера, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим расходом газов через поршневые кольца этот параметр несколько снижается из-за образования смоляного налета в калиброванных отверстиях.

    Привод воздушной заслонки

    Регулировка карбюратора предполагает несколько регулировок. В частности, это касается работы привода на воздушную заслонку.Порядок работ следующий: сначала нужно снять воздушный фильтр автомобиля. Затем, взявшись за ручку того же щитка, начните плавно двигать его в направлении, противоположном себе. Делайте это до тех пор, пока не будет достигнуто вертикальное положение. Сама воздушная заслонка также должна находиться в таком же положении. Если этого не добиться, то нужно корректировать.
    При удерживании втулки от проворачивания, а для этого в руке должен быть ключ на семь миллиметров, ослабляется винт, посредством которого фиксировалась тяга на воздушной заслонке.После открученную часть необходимо затянуть в обратном направлении. При полностью убранном положении рукоятки входное отверстие на горловине должно быть закрыто воздушной заслонкой. Это все. А затем в обратном порядке устанавливается на место и снимается воздушный фильтр.

    Типы карбюраторов

    Опытные автомобилисты, которые не первый год за рулем «Жигуля», знают, что карбюратор ВАЗ 21213, регулировка которого не вызывает затруднений, лучше покупать у производителя ДААЗ.Лучше всего для ВАЗ этой модели подходят устройства из серии «Солекс». Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, необходимые их параметры при приготовлении топливно-воздушной смеси достигаются применением специальных комплектов жиклеров и диффузоров определенных размеров, выбираемых в зависимости от объема бензиновых двигателей автомобиля. В отличие от карбюраторов Ozon в Solexa связь между дроссельными заслонками в первых двух камерах механическая, а не газодинамическая.Еще одной особенностью последних является то, что они имеют обычную систему при работе на холостом ходу. Поэтому при регулировке карбюратора этой марки винт количества смеси фактически открывает дроссельную заслонку в первой камере.

    В заключение

    В процессе эксплуатации карбюратора не требуется регулярная наружная промывка. Такая необходимость возникает только при сильном загрязнении подвижных механизмов, вследствие чего нарушается подвижность деталей. Кроме того, перед регулировкой необходимо «купание».Разумеется, есть периодичность выполнения профилактических автомероприятий. И если, например, на «Жигулях» седьмой модели ремонт карбюратора можно произвести только при выходе из строя старого узла, то, не дожидаясь серьезной поломки, необходимо отрегулировать клапана. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может стоять посреди дороги, и тогда без помощи эвакуатора «железного коня» домой не доедешь.Поэтому гораздо проще будет потратить несколько часов на то, чтобы самостоятельно проверить его или отвезти машину в сервисный пункт.

    Нюансы

    Для внутренней чистки карбюратора с его регулировкой использовать щетки и ветошь не рекомендуется, так как волокна или щетина могут случайно попасть в жиклеры. Для ухода за этим компонентом ходовой части производители автомобилей выпускают специальные препараты. Некоторые опытные водители используют для этой цели бензин или керосин, а также растворитель, иногда сжатый воздух.Только очистив карбюратор, можно уже приступать к его регулировке. Обязательно, прежде чем браться за столь серьезное вмешательство в ход его работы, нужно в первую очередь убедиться, что все неисправности связаны именно с этим узлом, а не, например, с системой зажигания или подачи топлива, в которой фильтр тонкой очистки помпы может забиться и т.д. И главное: несмотря на экспансивно-напористый захват автомобильного рынка инжекторными двигателями, знающие толк в машинах и имеющие большой стаж, водители все равно предпочитают иметь на борту карбюратор их «железный» друг.Ведь это залог того, что машина заведется даже в сильный мороз. А для того, чтобы такое необходимое устройство исправно работало, нужно регулярно следить за его состоянием: чистить и при необходимости регулировать.

    Дергается на средней скорости ВАЗ 2107

    Когда водитель обнаруживает, что ВАЗ 2107 дергается, в первую очередь возникает чувство настороженности и, конечно, жутко раздражает.

    Обычно визуальный осмотр двигателя результатов не приносит.Для выявления причины необходимо определить, при каких условиях машина дергается.

    Наиболее распространенные варианты:

    • машина начинает дергаться и глохнет при разгоне;
    • машина дергается при нажатии на педаль сцепления;
    • при торможении;
    • на скорости с нажатой педалью акселерометра.

    Если автомобиль ВАЗ 2107 периодически дергается во 2-м и 3-м случае, то нужно обратить внимание на работу сцепления и его состояние.Другие случаи могут быть предвестниками самых разнообразных неисправностей.

    Основные причины


    Чаще всего ВАЗ 2107 дергается из-за некачественного бензина. Если топливо было залито практически в пустой бак, то первые рывки тока начнутся практически сразу. Если бензина уже было какое-то количество, то некоторое расстояние машина сможет проехать относительно спокойно.

    Также признаком плохого качества топлива является черный цвет выхлопа при движении.Двигатель теряет мощность, но автомобиль продолжает движение. Есть небольшой шанс, что при езде будет вырабатываться весь некачественный бензин. Как вариант, можно разбавить его более качественным, например, на ближайшей заправке.

    Еще одной причиной, объясняющей рывки при работе ВАЗ 2107, является конденсат, образующийся в топливном баке. Так как вода и бензин имеют разную плотность, они расслаиваются. В тот момент, когда в карбюратор попадает вода, происходит рывок.Точнее, форсунка подает воду в один цилиндр и бензин в три других.

    Еще одна причина, почему дергается ВАЗ 2107, может быть в топливном фильтре. Если замена не произведена своевременно, то даже на малых скоростях машина может двигаться рывками. Бензонасос создает давление, которое при некачественном топливе создает пустоты и при разгоне, или на ходу на скорости автомобиль дергается.

    Если в топливе присутствует вода, то набухают листы очистки фильтра, что препятствует нормальной подаче бензина в карбюратор.Также может образовываться такое явление, как «паровая пробка», которая блокирует работу бензонасоса. Условия появления:

    • двигатель имеет чрезмерно высокую температуру;
    • в жаркую погоду;
    • на малых скоростях.

    Из-за этой пробки на форсунку не попадает нужное количество топлива, и двигатель глохнет. Это может происходить при движении на малой скорости, а также при трогании с места. Самый быстрый, простой и действенный способ избавиться от этой проблемы – положить на бензонасос тряпку с холодной водой.

    Если машина дергается при разгоне, то скорее всего дело в карбюраторе, а точнее проблема в клапане холостого хода и забитых форсунках. Причиной рывков ВАЗ 2107 при движении может быть даже небольшой пузырь в шланге, из-за которого в карбюратор попадает лишний воздух из щелей. Проверьте все шланги на наличие трещин или порезов.

    Если форсунка и топливо в порядке, а при движении и трогании с места рывки не исчезли, то можно проверить трамблер.Для этого его нужно снять и внимательно осмотреть контакты. Они отвечают за распределение импульса на каждую свечу. Если воспламенение не происходит в одном или нескольких цилиндрах, двигатель ВАЗ 2107 начинает троить и двоить во время движения.


    Если с дозатором все в порядке, то нужно проверить провода, идущие на свечи. Бывает, что изоляция нарушается, что приводит к «проникновению». Следующим шагом будет осмотр катушки зажигания.Поломки в этом элементе или отходящей проводке также могут привести к рывкам при трогании с места или на ходу ВАЗ 2107.

    Обычно свечи выходят из строя очень быстро, но в некоторых случаях до этого они могут выдавать искру в произвольном порядке, что, в свою очередь, вызывает рывки, и ВАЗ 2107 просто глохнет. Если автомобиль ВАЗ 2107 дергается, то в первую очередь нужно проверить качество топлива, поступающего в форсунку. После можно проверить остальные элементы.

    Необходимое объяснение:

    рывок   — кратковременное самопроизвольное изменение оборотов двигателя независимо от положения педали газа.В повседневной эксплуатации, как правило, наблюдается серия рывков;
    отказ   — заметное запаздывание реакции двигателя на нажатие педали газа. Примерно это можно считать крайним случаем рывка.

    Условно можно выделить три вида рывков:

    В момент начала движения;
       — при разгоне;
       — при установившемся движении, т.е. при постоянном положении педали газа.

    Предупреждение

    При эксплуатации карбюратора DAEX Solex возникает очень неприятный дефект: при нажатии на педаль газа происходит сильный провал, двигатель глохнет, часто отсутствуют обороты холостого хода.Движение возможно только при нажатии педали «газа» в пол или приходится непрерывно «качать» педаль. Причина — засорение топливного жиклера главной дозирующей системы первой камеры.

    Опытный автомобилист   необходимо снять верхнюю крышку карбюратора, как описано выше, открутить два воздушных жиклера, тонкой отверткой открутить два топливных жиклера и длинной деревянной зубочисткой или заостренной палочкой вынуть их из колодцев. Не перепутайте форсунки при переустановке!    Затем шприцем или чистой безворсовой ветошью удалить газ из поплавковой камеры и продуть сжатым воздухом карбюратор, особенно осторожно — колодцы топливных жиклеров.

    Неопытному автомобилисту лучше сразу обратиться в автосервис. Чтобы добраться до сервиса, отрежьте кусок виниловой трубки длиной 1-1,5 см (хотя бы от трубок омывателя лобового стекла) и наденьте на стопорный рычаг привода второй камеры. Частота вращения двигателя составит примерно 2000 мин-1. Используйте педали сцепления и тормоза, чтобы поддерживать безопасную скорость.

    Рывок в начале движения

    В момент начала движения чаще бывает крайний случай рывка — провал.Самые неприятные ощущения связаны именно с задержкой реакции двигателя на нажатие педали «газа». Иногда двигатель даже глохнет.

    Причиной отказа может быть как неисправность ускорительного насоса карбюратора, так и неисправность вакуум-корректора распределителя зажигания.

    Для работы потребуются: ключи «на 8» и «10», крестовая и шлицевая отвертки, чистая ветошь, кусок тонкого медного провода без изоляции диаметром менее 0.3 мм, компрессор, баллончик с жидкостью типа WD40, возможно переносная лампа.

      ПОРЯДОК ВЫПОЛНЕНИЯ

    1.

    2. Отсоедините шланг привода вакуумного корректора распределителя зажигания и, создав разрежение ртом, проверьте герметичность.

    Свободно ли проходит воздух?

    №: см. пункт 4

    3. Обратитесь в автосервис для замены вакуумного корректора распределителя зажигания.

    4. Загляните внутрь карбюратора. Дроссель должен быть полностью открыт. Нажмите на рычаг газа. Топливные струи должны появиться из обеих трубок распылителя ускорительного насоса. Струи должны быть ровными и направлены в зазор между стенкой диффузора и створкой отверстия. При необходимости используйте переносную лампу.

    У вас есть самолеты?

    Правильно ли направлено распыление топлива?

    №: см. параграф 6

    5.   Обратитесь в автосервис для диагностики.

    6. Во избежание разлива топлива снимите шланг подачи топлива к карбюратору и шланг слива топлива. Снимите трос управления воздушной заслонкой и провод с электромагнитного клапана холостого хода. Снимите пять винтов, крепящих верхнюю крышку карбюратора.

    Снимите крышку карбюратора, аккуратно переверните ее (фиксирующие винты выпадут — не потеряйте их!) и поставьте поплавками вверх.

    Предупреждение

    7. Аккуратно подденьте отверткой как можно ближе к месту уплотнения распылительную трубку ускорительного насоса и, нажимая вверх, выньте распылитель из патрубка.

    8. Прочистите оба отверстия на форсунке тонкой медной проволокой.

    Продуйте распылитель в направлении, противоположном направлению движения топлива.

    9. Замените распылитель. Не устанавливая крышку карбюратора, нажмите на рычаг привода дроссельной заслонки. Топливные струи должны появиться из обеих трубок распылителя ускорительного насоса.

    У вас есть самолеты?

    №: см. параграф 11

    10. Соберите карбюратор и имейте в виду, что пора провести его техническое обслуживание, заменить фильтр тонкой очистки топлива или сменить место заправки.

    11. Проверить легкость хода рычага привода ускорительного насоса и отсутствие люфта в приводе. При необходимости смажьте детали жидкостью типа WD40, замените неисправные детали. Еще раз проверьте ускорительный насос.

    У вас есть самолеты?

    №: см. параграф 13

    12. Соберите карбюратор и учтите, что пора провести его техническое обслуживание.

    13. Обратитесь в автосервис для диагностики и ремонта.

    Рывки ускорения

    Причиной рывков может быть низкий уровень топлива или засорение топливного фильтра в карбюраторе, неисправность топливного насоса или засорение дополнительного топливного фильтра, неисправность в системе зажигания.

    Для работы потребуются: ключи на «8», «10» и «13», крестовая и шлицевая отвертки, чистая ветошь, кусок тонкого медного провода без изоляции диаметром менее 0.3 мм, компрессор, баллончик с жидкостью типа WD40, возможно — переносная лампа.

      ПОРЯДОК ВЫПОЛНЕНИЯ

    1. Снимите крышку корпуса воздушного фильтра, открутив гайку ключом «на 10» и расстегнув пружинные хомуты.

    Снимите воздушный фильтр. Ключом на «8» отвернуть четыре гайки, отверткой ослабить хомут шланга вентиляции картера в месте соединения с клапанной крышкой и снять корпус воздушного фильтра.

    2. Во избежание разлива топлива снимите шланг подачи топлива к карбюратору и шланг слива топлива. Снимите трос управления воздушной заслонкой и провод с электромагнитного клапана холостого хода.

    Снимите пять винтов, крепящих верхнюю крышку карбюратора. Снимите крышку карбюратора, аккуратно переверните ее (фиксирующие винты выпадут — не потеряйте их!) и положите крышку поплавками вверх.

    Предупреждение

    Не повредить поплавки!

    Загляните внутрь карбюратора. Уровень газа должен быть примерно на 22–23 мм ниже штекерного разъема и корпуса карбюратора.

    Уровень нормальный?

    Да: см. пункт 4

    3. Отрегулируйте уровень топлива, сложив поплавок.Для этого слегка надавите большим пальцем на кронштейн поплавка в месте его соприкосновения с игольчатым клапаном карбюратора. Зазор между прокладкой крышки и поплавками должен быть 1,5–2 мм.

    При большом уровне топлива (зазор между прокладкой крышки и поплавками менее 1 мм) подогните отверткой язычок кронштейна кронштейна поплавка и увеличьте зазор.

    4. Ключом на «13» открутить пробку топливного фильтра карбюратора.

    Снимите заглушку с сетчатым фильтром и снимите фильтр.

    Предупреждение

    Не теряйте медное уплотнительное кольцо!

    Внимательно осмотрите фильтр.

    №: см. параграф 6

    5. При малейших сомнениях промойте фильтр бензином и продуйте его сжатым воздухом изнутри и снаружи. Сильно загрязненный фильтр лучше заменить.

    6. Проверьте дополнительный топливный фильтр.

    Есть сомнения в чистоте фильтра?

    №: см. пункт 8

    7. При малейших сомнениях грязный фильтр лучше заменить.

    8. Соберите карбюратор в обратном порядке и совершите пробную поездку.

    Рывок остался?

    Да: см. параграф 11

    10. Удачной дороги!

    11. Неисправность топливного насоса — слишком низкое давление топлива, либо неисправность системы зажигания. Требуется диагностика обратиться в автосервис . Единственное, что можно попробовать сделать самостоятельно, это заменить свечи зажигания вне зависимости от пробега и состояния. Обратите внимание на состояние свечей – если оно ненормальное, возможно, придется ехать в автосервис ( см. «Диагностика состояния двигателя по внешнему виду свечей зажигания» ).

    Устойчивый рывок

    Такие рывки чаще вызваны неисправностью в системе зажигания.Требуется диагностика обратиться в автосервис . Единственное, что можно попробовать сделать самому:

    Внимательно осмотрите моторный отсек. Выключите зажигание и убедитесь, что все провода и разъемы на выключателе, катушке и распределителе зажигания закреплены и закреплены. Завести двигатель и послушать его работу — треск при пробое высокого напряжения «на массу» слабый, но отчетливый. В полной темноте хорошо видна искра при пробое;
       — замена свечей зажигания вне зависимости от их состояния и пробега.Обратите внимание на состояние свечей – если оно ненормальное, возможно, вам придется обратиться в автосервис по номеру .

    Применительно к автомобилю рывком называется кратковременное самопроизвольное изменение оборотов двигателя вне зависимости от положения педали газа. В повседневном использовании, как правило, наблюдается ряд рывков. Предельным случаем рывка является провал, заметное запаздывание реакции двигателя на нажатие педали акселератора.

    Условно можно выделить три вида рывков:

    — на момент начала движения;

    — при разгоне;

    — с установившимся движением, т.е.е. при постоянном положении педали акселератора.

    Для определения причин рывков при движении автомобиля с инжекторным двигателем требуется специальное диагностическое оборудование, поэтому в этом случае рекомендуем обратиться в автосервис, специализирующийся на ремонте систем впрыска топлива. Однако, как показывает практика, в большинстве случаев рывки вызваны недостаточным давлением топлива в топливопроводе двигателя («рампа») или неисправностью датчика положения дроссельной заслонки.

    При наличии некоторых навыков причину дергания можно выявить самостоятельно.

      Рывок в начале движения

    В момент начала движения чаще бывает крайний случай рывка — провал. Самые неприятные ощущения связаны именно с задержкой реакции двигателя на нажатие педали «газа». Иногда двигатель даже глохнет. Рывок возникает при открытии дроссельной заслонки, когда ЭБУ определяет момент перехода из режима холостого хода в режим нагрузки по сигналу датчика положения дроссельной заслонки и должен увеличить количество подаваемого через форсунки топлива.При недостаточном давлении в топливопроводе даже при увеличении продолжительности впрыска топлива для плавного пуска не хватает.

    Причинами снижения давления могут быть:

      Рывки ускорения

    Причиной рывков при разгоне может быть, так же как и в предыдущем случае (см. «Рывок в момент начала движения») недостаточное давление топлива в топливопроводе. ЭБУ, получив от датчика положения дроссельной заслонки сигнал об интенсивном открытии клапана на большой угол, стремится максимально увеличить подачу топлива, но из-за пониженного давления топлива сделать это не в состоянии.Причины этого явления и способ проверки см. «Рывок в момент начала движения».

      Устойчивый рывок

    Такие рывки чаще всего вызваны неисправностью в системе зажигания. Необходимы диагностика и ремонт (см. раздел 9 «Электрооборудование»). По ходу можно попробовать сделать самому:

    — внимательно осмотрите моторный отсек. Выключите зажигание и убедитесь, что все провода и разъемы на модуле зажигания и высоковольтные провода надежно закреплены и установлены.Завести двигатель и послушать его работу — треск, а вот пробой высокого напряжения «в массу» — слабый, но отчетливый. В полной темноте хорошо видна искра при пробое;

    — замена свечей зажигания вне зависимости от их состояния и пробега. Обратите внимание на состояние свечей – если оно ненормальное, возможно, вам придется ремонтировать двигатель или его системы.

    Датчик неразборный и поэтому не подлежит ремонту. При обнаружении неисправности датчика (см. раздел 9 «Электрооборудование» , «Система управления двигателем») он заменяется в сборе.

    Топливный бак — снятие и установка. Описание конструкции ваз 2104 есть ли перегородка в топливном баке

    На автомобиле ВАЗ-21047 топливный бак установлен под полом багажника С левой стороны.
    Бак удобнее менять с помощником, поставив машину на смотровую канаву или эстакаду.

    Шлангом для перекачки топлива откачать бензин из бака через заливную горловину.


    Отгибание края коврика с левой стороны багажного отделения…

    Крестообразной отверткой откручиваем два винта крепления крышки люка.

    Резиновый уплотнитель устанавливается под крышку люка.

    Ослабьте хомут крестовой отверткой и снимите топливный шланг с топливозаборной трубы.

    Чтобы топливо не вытекало из шланга, вставьте в него болт М8 и затяните хомут.

    С выходов датчиков снимаем наконечники проводов, предварительно запомнив или обозначив порядок их подключения.


    Теперь можно снять датчик уровня топлива или разобрать бак.

    Головкой «на 8» откручиваем саморез крепления защитного кожуха патрубка бензобака к лонжерону.

    Ключом «на 10» откручиваем два болта крепления кожуха к задней колесной арке.

    Снимаем крышку.


    Ослабив хомут, снимите шланг с заливной трубы. Чтобы топливо не выливалось при снятии бака…

    Согните топливный шланг и обвяжите его шнуром

    Снимите вентиляционный шланг бака с заливной трубы.

    Подставив упор под бак, ключом «на 13» откручиваем четыре гайки его крепления.


    Опустив бак, снимите вентиляционный шланг с отверстия крыла.

    Возьмем танк…

    Снятие вентиляционного шланга с отверстия в лонжероне…


    Установите бак в порядке, обратном снятию. Перед установкой защитной крышки заполните бак топливом. Проверяем герметичность соединений, при необходимости подтягиваем хомуты.

    — Особенности инжекторных автомобилей — Бак топливный ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

    Бак топливный ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

    Снятие бензобака с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

    1. Сбрасываем давление в системе питания двигателя на автомобиле ВАЗ.

    2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

    3. Специальным шлангом откачиваем бензин из бензобака.

    4. Поддев отверткой, снимите резиновый фартук с горловины бензобака и отсоедините от него шланг предохранительного клапана.

    5. Вынимаем заглушки и загибаем правый край коврика багажника.

    6. С помощью крестообразной отвертки отверните четыре самореза, крепящих облицовку бензобака, и снимите облицовку бензобака.

    7. С помощью торцевого ключа на 10 отверните болт хомута крепления бензобака.

    8. Ключом на 17 мм открутите штуцеры сливной и подводящей труб, удерживая наконечники шлангов ключом того же размера.

    9.Ослабьте хомут крестовой отверткой и отсоедините шланг перепускного клапана от заднего патрубка бензобака.

    10. Аналогично отсоедините шланг от передней трубы бензобака.

    11. Отсоедините жгут проводов от топливного насоса.

    12. Вынимаем бензобак из ниши багажника автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

    13. Вынимаем нижнюю резиновую прокладку.

    Установка бензобака на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

    1.Если бензобак был снят с автомобиля не для замены, промываем его изнутри бензином или растворителем.

    2. Установка бензобака на автомобиль осуществляется в обратном порядке.

    3. Заправив бензобак топливом, включить зажигание на автомобиле для создания давления в системе питания и проверить герметичность соединений.

    Требуется помощник для выполнения работ по снятию бака.

    1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к обслуживанию и ремонту»).

    2. Сбросить давление в системе питания (см. «Сбросить давление в системе питания»).

    3. Отсоедините провод от минусовой клеммы аккумуляторной батареи (см. «Аккумуляторная батарея – снятие и установка»).

    4. С помощью специального шланга (см. «Инструменты, приспособления и эксплуатационные материалы») откачиваем топливо через заливную горловину бака.

    5. Развернув коврик с левой стороны багажного отделения, крестовой отверткой откручиваем два винта крепления крышки люка и снимаем ее.

    6. Отсоедините блок жгута проводов от блока топливного насоса.

    7. Открутив крестовой отверткой саморез крепления обивки багажника с левой стороны, снимите обивку (см. «Задний бампер – снятие и установка»). Тем же инструментом ослабьте хомут на шланге вентиляции бака и снимите шланг со штуцера заливной горловины.

    8. Под автомобильный торцевой ключ на 10 мм откручиваем саморез заднего крепления кожуха трубы топливного бака к лонжерону.

    9. Тем же инструментом открутите два болта крепления кожуха к задней колесной арке.

    10. Снимите крышку.

    11. Ослабив хомут, крепящий трубу бака к заливной трубе, снимите трубу.

    Внимание!

    При выполнении следующей операции из шлангов вытечет небольшое количество топлива. Подготовьте емкость для слива топлива. Не потеряйте уплотнительные кольца, расположенные в соединениях шлангов и трубок.

    12. Ключ на 17 мм откручиваем штуцер трубки электробензонасоса, придерживая наконечник шланга ключом такого же размера. Наконечники сливной и подающей трубок уплотнены резиновыми кольцами.

    13. Слейте остатки топлива в подготовленную емкость.

    Аналогично отсоединяем другой топливопровод и сливаем из него топливо.

    14. Подставив домкрат под бак, торцевым ключом на 13 мм с удлинителем отвернуть четыре гайки крепления топливного бака.

    15. Опустив бак, вынуть вентиляционный шланг из отверстия в лонжероне.

    Установка

    1. Установка топливного бака осуществляется в обратной последовательности.

    2. Поднять бак домкратом, при этом помощник вытягивает (со стороны багажного отделения) вентиляционный шланг из отверстия в лонжероне.

    3. Заправив бак топливом, включить зажигание для создания давления в системе питания и проверить герметичность соединений.

    Детали системы питания карбюраторного двигателя:

    1 — карбюратор; 2 — заборник теплого воздуха; 3 — заборник холодного воздуха; 4 — термостат; 5 — крышка корпуса воздушного фильтра; 6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 — датчик указателя уровня и запаса топлива; 9 — топливный бак; 10 — вентиляционный шланг; 11 — заливной патрубок; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — топливный насос

    Система питания состоит из топливного бака с датчиком указателя уровня и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

    Топливный бак сварен из двух половин, штампованных из листовой освинцованной стали. Снаружи бак окрашен черной эмалью.

    На автомобиле ВАЗ-2104 установлен топливный бак на 42 литра, который находится под полом багажного отделения с левой стороны. Горловина бака

    выведен в нишу на левом заднем крыле. Бак крепится к днищу корпуса четырьмя болтами. Для вентиляции топливный бак имеет шланг, ведущий в нишу заливной горловины.Сверху бака через уплотнительную прокладку установлен указатель уровня и датчик запаса топлива. С датчика на панели приборов выводятся данные об остатке топлива в баке. Когда топлива остается 4,0-6,5 литров, на панели приборов загорается контрольная лампа. Топливопроводы изготовлены из стальных оцинкованных труб и закреплены снизу к днищу кузова держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными хомутами.

    Детали топливного насоса:

    1 — корпус нижний; 2 — возвратная пружина; 3 — шток; 4 — пластинчатая диафрагма в сборе; 5 — предохранительная диафрагма; 6 — внутренняя распорка; 7 — рабочие диафрагмы; 8 — распорка наружная; 9 — крышка насоса; 10 — сетчатый фильтр; 11 — верхний кожух

    Топливный насос диафрагменного типа, с механическим приводом и рычагом ручной подкачки.Насос расположен с левой стороны блока цилиндров и закреплен через теплоизоляционную прокладку и прокладки на двух шпильках с гайками. Привод насоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте откачки 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20-0,30 кгс/см². Насос состоит из нижнего корпуса с приводными рычагами, верхнего корпуса с впускным и нагнетательным клапанами, узла диафрагмы и крышки.Диафрагменный узел имеет две верхние рабочие и одну нижнюю (предохранительную) диафрагмы, закрепленные на штоке. Между рабочими и предохранительной прокладкой устанавливаются внутренние и наружные прокладки. Для предотвращения попадания топлива в картер при повреждении рабочих диафрагм топливного насоса в наружной прокладке выполнено отверстие для слива топлива.

    Фильтр воздушный сухой, со сменным фильтрующим элементом, очищающий воздух, поступающий в карбюратор. Корпус фильтра крепится к крышке карбюратора через резиновую прокладку с распорными втулками на четырех шпильках и крепится самоконтрящимися гайками.Сверху корпус фильтра закрыт крышкой с резиновым уплотнителем. В воздуховоде перед корпусом воздушного фильтра установлен термостат , позволяющий изменять температуру поступающего воздуха . В зависимости от одного из трех положений термостатической заслонки воздух всасывается через впускное отверстие для теплого или холодного воздуха или из обоих одновременно. Положение заслонки устанавливается вручную в зависимости от температуры окружающей среды. Корпус воздушного фильтра соединен шлангом подачи картерных газов с крышкой маслоотделителя системы отвода картерных газов.В шланге подачи картерных газов установлен пламегаситель.

    Карбюратор 2107-1107010

    : 1 — тяга пневмопривода дроссельной заслонки вторичной камеры; 2 — пневмопривод дроссельной заслонки вторичной камеры; 3 — болт крепления крышки тяги привода воздушной заслонки; 4 — шпилька крепления корпуса воздушного фильтра; 5 — муфта с винтом крепления штока привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — шток диафрагмы пускового устройства; 9 — пусковое устройство; 10 — принудительный холостой ход экономайзера; 11 — микропереключатель; 12 — телескопическая штанга; 13 — патрубок картерных газов; 14 — ось дроссельной заслонки первичной камеры; 15 — возвратная пружина блокировки открытия заслонки вторичной камеры; 16 — ось дроссельной заслонки вторичной камеры

    Карбюратор модели 2107-1107010 устанавливается на автомобиль.

    Карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь образуется из воздуха, поступающего через воздушный фильтр, и топлива, подаваемого насосом. Это обеспечивает бесперебойную подачу горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной трубопровод в цилиндры двигателя. Карбюратор состоит из трех частей корпуса: крышки, корпуса карбюратора и корпуса дроссельной заслонки.

    Карбюратор крепится на четырех шпильках впускной трубы.В крышке карбюратора расположены входные патрубки первичной и вторичной камер смешения, штуцер подачи топлива от топливного насоса, топливный и воздушный каналы. К крышке также прикреплен топливный игольчатый клапан и поплавок для обеспечения правильного уровня топлива в поплавковой камере. Корпус карбюратора имеет большие диффузоры и поплавковую камеру. Съемные малые диффузоры установлены внутри больших диффузоров, отлитых за одно целое с распылителями экономостата и основных дозирующих систем. В корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

    Крышка и корпус карбюратора:

    1 — корпус дроссельной заслонки; 2 — теплоизоляционная прокладка; 3 — корпус топливного жиклера переходной системы вторичной камеры; 4 — корпус карбюратора; 5 — пробка топливного фильтра карбюратора; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая рычаг воздушной заслонки со штоком диафрагмы пускового устройства; 13 — упорная связь дроссельной заслонки с приводом пускового устройства; 14 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельной заслонки; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — винт крепления корпуса дроссельной заслонки; 19 — кулачок привода ускорительного насоса

    Ускорительный насос подает дополнительную порцию топлива в первичную камеру смешения при резком нажатии на педаль газа.Насос диафрагменного типа выполнен в приливе корпуса и закрыт крышкой, закрепленной четырьмя винтами. Мембрана насоса перемещается рычагом. Для обеспечения плавного хода и, соответственно, плавного и продолжительного впрыска в телескопическую чашку диафрагмы установлена ​​демпфирующая пружина. Рычаг ускорительного насоса приводится в движение кулачком, установленным на оси дроссельной заслонки первичной камеры.

    Снизу корпус дроссельной заслонки крепится к корпусу карбюратора двумя винтами. В нем на осях в первичной и вторичной камерах смешения установлены поворотные дроссельные заслонки.Привод дроссельной заслонки первичной камеры осуществляется механически через систему регулируемых тяг от педали «газа». Привод дроссельной заслонки вторичной камеры пневматический. Корпус привода с диафрагмой и возвратной пружиной крепится к корпусу карбюратора двумя винтами. Приводная тяга шарнирно связана с рычагом на оси дроссельной заслонки вторичной камеры. Пневмопривод начинает ее открывать при отклонении дроссельной заслонки первичной камеры на угол более 48° и создании в камерах смешения разрежения, достаточного для открытия заслонки.

    Для запуска и работы двигателя при прогреве карбюратор имеет пусковое устройство и воздушную заслонку. Воздушная заслонка установлена ​​на оси во входном патрубке первичной камеры крышки карбюратора. Заслонка приводится в действие с места водителя тросом от рукоятки управления. Корпус пускового устройства крепится двумя винтами к крышке карбюратора. Шток диафрагмы привода стартера соединен штоком с рычагом воздушной заслонки. Полость пускового устройства соединена воздушным каналом с камерой первичного смешения.При запуске двигателя в полости создается вакуум. Шток диафрагмы сжимает возвратную пружину, воздействует на тягу и приоткрывает воздушную заслонку.

    Корпус карбюратора:

    1 — Кронштейн микровыключателя; 2 — малый диффузор первичной камеры; 3 — трехплечий рычаг; 4 — распылитель ускорительного насоса; 5 — малый диффузор вторичной камеры; 6 — главный воздушный жиклер вторичной камеры; 7 — главный воздушный жиклер первичной камеры; 8 — главный топливный жиклер вторичной камеры; 9 — главный топливный жиклер первичной камеры; 10 — регулировочный винт подачи топлива ускорительным насосом; 11 — корпус топливного жиклера системы холостого хода; 12 — винт регулировки состава (качества) смеси на холостом ходу; 13 — штуцер подачи вакуума к вакуумному регулятору распределителя зажигания; 14 — винт регулировки количества смеси на холостом ходу с ограничительной втулкой

    Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси.Винт регулировки состава установлен в проушине корпуса дроссельной заслонки и закрыт заглушкой. Винт регулировки смеси установлен в крышке экономайзера.

    Рабочее давление топливного насоса ваз 2107 инжектор

    Можно немного углубиться в историю, так как сейчас мы поговорим о том, почему не работает бензонасос на автомобиле ВАЗ 2107. И разговор пойдет о карбюраторном двигателе. Следовательно, топливный насос приводится в действие штоком, установленным в головке блока цилиндров.Но сначала нужно рассмотреть конструкцию устройства и понять, что может выйти из строя.

    Основные элементы топливного насоса ВАЗ 2107

    Бензонасос на автомобиле ВАЗ 2107 имеет корпус из двух половинок, чем-то даже похож на раковину. Все самое интересное скрыто внутри. Два клапана, препятствующие движению бензина в обратном направлении (к баку), а также диафрагма. Он приводится от кулачка к распределительному валу с помощью штока. При выдавливании диафрагмы создается разрежение, благодаря которому впускной клапан открывается, а выпускной плотно закрывается.

    При движении диафрагмы в противоположном направлении (при небольшом количестве бензина в корпусе насоса) впускной клапан полностью закрывается, а выпускной открывается. И топливо идет по шлангу к карбюратору. Диафрагма имеет сложную конструкцию, так как состоит из нескольких слоев, а также включает в себя пружины, облегчающие движение штока. Однако из этого краткого описания видно, что элементов в конструкции не очень много, работа бензонасоса основана на простейших законах физики.

    Основные неисправности бензонасоса ваз 2107

    К наиболее частым поломкам можно отнести чрезмерный нагрев корпуса и элементов насоса. Но это только симптом, причина того, что устройство не работает, лежит немного глубже. Если греется топливный насос ВАЗ 2107, необходимо дать ему остыть. Вы наверняка не раз видели, как водители смачивают тряпку холодной водой и оборачивают топливный насос. Да, это реальный выход из ситуации, причем самый быстрый.Но следует учесть, что цена всего насоса для карбюраторного мотора составляет около 600-700 рублей. А можно сразу поставить новый и навсегда забыть о поломке.


    Но что делать, если перегрелся бензонасос ВАЗ 2107? Ведь режим работы двигателя не меняется, но вдруг ни с того ни с сего он начал глохнуть, бензина ему не хватает, помогает только мокрая тряпка. А все дело в том, что идет сильный износ клапанов или диафрагмы.А при перегреве корпуса зазоры увеличиваются, либо вообще заклинивают клапана. Следовательно, при движении диафрагмы оба клапана оказываются либо закрытыми, либо открытыми, их поведение трудно предсказать. И только ремонт поможет? Но этот вопрос требует более подробного рассмотрения.


    Обратите внимание, что замена топливного насоса ВАЗ 2107 не требуется, если автомобиль нормально разгоняется до определенной скорости (или развивает определенное значение скорости), а затем начинает глохнуть, как будто ему не хватает топлива.Причина кроется в таком маленьком элементе, как шток привода. При его сильном износе получается следующее поведение: расход топлива становится больше, чем производительность насоса. Нельзя сказать, что бензонасос ВАЗ 2107 не качает, просто карбюратор не получает той порции топлива, которая ему необходима для работы в текущем режиме. Поможет только замена штока, его цена не превышает 50 руб.

    Ремонт или замена насоса?

    Есть два способа избавиться от неисправной топливной системы.Во-первых, дорого, но надежно – замена всего бензонасоса на карбюратор ВАЗ 2107. Во-вторых – установка ремкомплекта. Что лучше? Если у вас набита рука и вы сможете провести все работы на отлично, то, конечно, дешевле будет установить только новые внутренности. Но если вы водитель, редко сталкивающийся с такими трудностями, лучше приобрести новое устройство и установить его на машину. К счастью, эта процедура проста – нужно открутить две гайки и ослабить хомуты.

    При эксплуатации «семерки» одним из проблемных узлов является бензонасос. Иногда его неисправности приходится устранять срочно, «на ходу». Поэтому каждому владельцу «семерки» будет полезно знать, как работает бензонасос (карбюратор) ВАЗ 2107, в чем его основные неисправности и как устранить.

    Функции и устройство бензонасоса (карбюратора) ВАЗ 2107

    Топливный насос является ключевым узлом системы питания двигателя. Функция насоса — подача бензина из топливного бака в поплавковую камеру карбюратора.Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку блока цилиндров, внутри моторного отсека.

    Специфика конструкции насоса делает бензонасос одним из слабых мест системы электроснабжения. Загрязнение и низкое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто становятся причиной поломки агрегата. В результате прекращается подача бензина и двигатель перестает работать.

    Бензонасос ВАЗ 2107 состоит из следующих частей:

    Бензонасос ВАЗ 2107 устроен так:

    • Возвратно-поступательные движения толкателя обеспечиваются совместной работой кулачкового привода и возвратной пружины.
    • рабочие диафрагмы перемещаются, создавая попеременно давление и разрежение в рабочей камере;
    • при падении давления выпускной клапан закрывается, бензин начинает течь из газовой магистрали через открывающийся впускной клапан;
    • при повышении давления впускной клапан закрывается, а бензин через выпускной клапан подается в шланг, ведущий к карбюратору.

    Причины неисправности топливного насоса ВАЗ 2107

    • Разгерметизация рабочей камеры из-за износа уплотнительной прокладки.Это приводит к утечке топлива из насоса или подсосу воздуха вместо бензина.
    • Засорение каналов клапанов (впускной и выпускной), в результате чего клапаны перестают выполнять свои функции. Проблему можно предотвратить, установив фильтр тонкой очистки в топливопровод перед топливным насосом.
    • Износ и несоосность деталей клапана. Результат перекоса такой же, как и при засорении клапанов, но выявить и устранить проблему достаточно сложно.
    • Разрыв рабочей диафрагмы.В рабочей камере перестают образовываться перепады давления, насос теряет производительность.
    • Повреждение камеры безопасности. Бензин начинает поступать в картер, где разбавляет моторное масло. Если вовремя не заметить проблему, двигатель может заклинить.

    Устранение неисправности топливного насоса ВАЗ 2107

    Перед проверкой топливного насоса желательно запастись болтами М8 или другими изделиями аналогичного диаметра, которые могут служить заглушками топливных шлангов.

    Для проверки топливного насоса ВАЗ 2107 необходимо выполнить следующие действия:

    • Ослабить хомут шланга, подающего бензин к карбюратору, и снять шланг со штуцера.
    • Заглушите топливный шланг, чтобы топливо не вылилось.
    • Несколько раз покачайте рычаг ручного привода топливного насоса. Если из выпускного штуцера идет струя бензина, топливный насос исправен. Если нет, проверка должна быть продолжена.
    • Ослабьте хомут заливного шланга, снимите шланг и заглушку так же, как и раньше.
    • Закройте впускное соединение пальцем и несколько раз покачайте рычаг ручного привода. Если есть заметный вакуум, проблема не в топливном насосе.Если палец не «прилипает», необходимо снять и отремонтировать или заменить топливный насос.

    Замена бензонасоса ВАЗ 2107

    Самый простой способ восстановить работу двигателя при поломке бензонасоса — замена последнего. Замена бензонасоса ВАЗ 2107 производится следующим образом:

    Ремонт бензонасоса ВАЗ 2107

    Ремонт бензонасоса ВАЗ 2107 вместо его замены — гораздо более рациональное решение с финансовой точки зрения.Для этого необходимо снять блок. Порядок снятия топливного насоса описан в предыдущем разделе «Замена топливного насоса ВАЗ 2107».

    После демонтажа топливного насоса можно приступать к его разборке и проверке деталей на наличие повреждений или износа.

    Начать стоит с прокладок. Толщина прокладки между топливным насосом и теплоизоляционной пластиковой прокладкой должна быть более 0,3 миллиметра. Прокладка между прокладкой и блоком цилиндров должна быть толще 0.8 миллиметров.

    Самая частая поломка бензонасоса — разрыв рабочей диафрагмы. Для его замены необходимо открутить болт крышки и вытащить узел диафрагмы (шток с закрепленными диафрагмами). Для их замены достаточно открутить гайку на штоке. Также следует проверить исправность возвратной пружины и при необходимости заменить ее.

    При снятой крышке становится доступным сетчатый фильтр, который следует очистить от загрязнений и проверить на наличие повреждений перед повторной установкой.

    Каналы клапанов топливного насоса следует очистить и проверить на наличие люфта в седлах. Если заметен люфт, клапаны следует заменить. Если причина люфта в сломанном посадочном месте, неисправность устранить не удастся. Вам нужно только заменить топливный насос.

    В некоторых случаях герметичность рабочей камеры топливного насоса нарушается из-за деформации крышки. В этом случае можно попробовать подобрать и установить целую крышку от старого бензонасоса.

    Если двигатель автомобиля не запускается, то причинами таких последствий могут служить различные факторы. Одним из таких факторов может быть бензонасос, основным назначением которого является закачка бензина в двигатель из бензобака. На автомобиле ВАЗ 2107 инжектор, бензонасос гораздо надежнее, чем на карбюраторных автомобилях. Несмотря на это, даже на инжекторных автомобилях бензонасос способен выйти из строя.

    О каком устройстве идет речь

    Топливный насос на ваз 2107 инжектор представлен в виде электродвигателя с насосом, который качает бензин из бака.

    Насос имеет электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена ​​ротором, щетками и коллектором, которые постоянно находятся в бензине. Многие подумают, что такая система питания для инжектора ВАЗ-2107 довольно опасна, но не все так просто.

    Искра и бензин являются опасными соединениями, которые могут привести не только к пожару, но и к взрыву. Произошло бы это потому, что в электродвигателе бензонасоса возникает искрение, если бы не тот факт, что бензин относится к категории жидкостей, не проводящих электрический ток.Кроме того, бензин не горит, если нет воздуха, а топливный контур крайне замкнут. Итак, представлена ​​конструкция электробензонасоса на автомобиль ВАЗ 2107.

    О том, где находится инжекторный топливный насос ВАЗ 2107, автовладельцы узнают только при подозрении на его неисправность. На карбюраторных семерках это устройство находится в подкапотном пространстве возле двигателя. Многие могут подумать, что это устройство находится там на инжекторных семерках, но нет. Устройство находится непосредственно в бензобаке автомобиля, что упрощает систему подкачки топлива.Если открыть багажник и поднять ковер, то можно увидеть его отводящие патрубки. Такое расположение рассматриваемого устройства упрощало процесс перекачки топлива, но тем самым затрудняло доступ и замену изделия в случае его выхода из строя.


    Принцип работы устройства достаточно прост. После поворота ключа зажигания на клеммы электродвигателя подается питание, в результате чего насос нагнетает бензин в систему до создания определенного давления.Когда давление нарастает, двигатель можно запускать. При запуске ДВС топливный насос продолжает функционировать на протяжении всего периода работы двигателя, при этом поддерживается давление в топливной системе. После выключения двигателя давление в системе держится некоторое время в течение нескольких минут. , после чего, если двигатель не был перезапущен, то уменьшается.

    Причины неисправностей и их диагностика

    Для выяснения причины неисправности топливного насоса потребуется обратить внимание на характерные признаки.В этом случае производится диагностика рассматриваемого устройства. Самый простой способ проверить форсунку бензонасоса ВАЗ 2107 – включить зажигание и прислушаться к характерному шуму. Если бензонасос не качает топливо, то характерного гудения в районе бензобака слышно не будет. Причины могут быть разные:

    • Неисправен предохранитель. Для этого замените предохранитель и проверьте, начинает ли работать устройство.
    • Неисправно реле. Если реле неисправно, на клеммы электродвигателя не будет подаваться напряжение, а значит, устройство работать не будет.
    • Повреждение цепи питания электродвигателя. Необходимо проверить целостность проводки. Возможно, повреждена проводка к бензонасосу или отсутствует контакт массы.
    • Неисправность электродвигателя. Необходимо проверить изделие, сняв его с бензобака.
    • Неисправность насоса. Двигатель будет работать, но топливо в систему поступать не будет.
    • Засорен фильтр.
    • Неисправность ЭБУ. Не исключена и неисправность блока управления.


    Если неисправен электродвигатель, то на него подается питание, но устройство работать не будет, и вы не услышите характерного гудения в районе бензобака.

    Оценка состояния и работоспособности составных частей осуществляется проверкой наличия напряжения на клеммах электродвигателя. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения свидетельствует о неисправности самого электродвигателя.

    Проверка давления в системе питания инжекторного двигателя автомобиля ВАЗ 2107 осуществляется с помощью манометра. Маслобензостойкий шланг диаметром 12 мм крепится к манометру с помощью хомута. Другой конец шланга крепится к соединительной рейке топливного насоса. Предварительно снимается штуцерная заглушка и откручивается золотник. Таким образом, можно оценить давление, подаваемое на форсунки автомобиля ВАЗ 2107. При этом давление на манометре должно быть равно 3 атмосферам.


    Пора менять ТНВД

    Ремонт ТНВД ВАЗ-2107 не производится, так как изделие неразборное и подлежит замене. Прежде чем прибегать к замене, нужно убедиться, что действительно неисправно устройство перекачки топлива, а не другие элементы.

    Важно знать! Некоторые мастера ремонтируют изделия самостоятельно, осуществляя их аккуратное вскрытие. Делать это не рекомендуется, так как слишком велики риски воспламенения топлива.

    Наиболее частые причины выхода из строя электробензонасоса:

    • Использование некачественного топлива.
    • Отсутствие периодической очистки топливной сетки.
    • Длительное поддержание минимального количества топлива в бензобаке. Если бензонасос будет часто захватывать воздух, это ускорит его выход из строя в несколько раз.

    Перед заменой топливного насоса требуется сбросить давление в топливной системе. Для этого снимите клемму с устройства, а затем запустите двигатель.Данная процедура проводится, если бензонасос качает топливо до замены, если нет, то давления в системе не будет.


    Процесс замены изделия осуществляется следующим образом:

    1. Во избежание возникновения короткого замыкания требуется отсоединить «минусовую» клемму от аккумуляторной батареи.
    2. Открутить 4 самореза, которыми крепится крышка топливного бака. Снимите крышку.
    3. Ключом «на 10» отвернуть болт крепления хомута, тем самым освободив бак и обеспечив доступ к насосу.
    4. Ключом «на 17» открутить штуцеры труб.
    5. Снимите разъем питания.
    6. Открутите все 8 гаек, которыми крепится изделие. Вам нужно будет использовать ключ на «7».
    7. Аккуратно снимите крышку вместе с основным изделием и поплавком датчика уровня топлива. Если вы не можете снять насос, то вам следует использовать плоскую отвертку.
    8. Приемный мешок или крупная сетка удалены.

    При установке нового изделия важно убедиться в исправности резиновой прокладки, в противном случае ее следует заменить.

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
