Ваз 2107 топливные жиклеры: Автомобильные объявления — Доска объявлений

Содержание

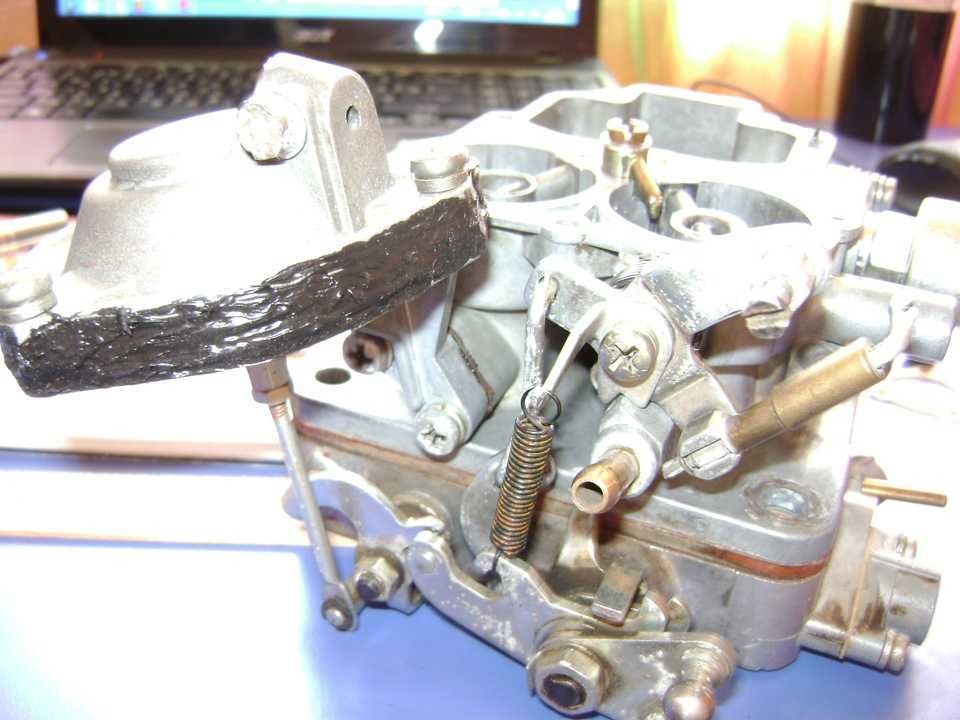

ПРОМЫВКА КАРБЮРАТОРА ВАЗ 2107

Промывка карбюратора в отличие от мойки других агрегатов является таким же важным средством поддержания работоспособности карбюратора, как и регулировка. Принцип работы карбюратора, основанный на движении топлива и воздуха в узких каналах, определяет необходимость постоянно поддерживать чистоту и внутри, и снаружи. Маслянистые отложения на наружной поверхности карбюратора никакого влияния на его работу не оказывают, так как они не могут попасть внутрь, но толстый слой загрязнений на рычажном механизме может ухудшить подвижность рычагов и тяг. В этом случае, а также перед разборкой карбюратора, даже частичной, его наружную поверхность необходимо промыть. Но помните, что при каждой мойке, даже самой тщательной, в приработанные трущиеся пары рычажного механизма попадает дополнительное количество абразива и песка, поэтому не советуем слишком часто мыть карбюратор. По этим же причинам лучше не смазывать рычажный механизм.

Для наружной мойки карбюратора можно использовать неэтилированный бензин, керосин или дизельное топливо. Из соображений противопожарной безопасности предпочтительнее, однако, пользоваться специальными моющими средствами в аэрозольной упаковке, которые смываются водой вместе с загрязнениями. После мойки продуйте поверхность карбюратора сжатым воздухом.

Внутренние поверхности и детали промывайте теми же жидкостями, что и для промывки наружных поверхностей. Но поскольку бензин и керосин плохо растворяют лакообразные отложения в воздушных каналах и жиклерах, более эффективно использовать растворители марок 646–649, ацетон, дихлорэтан, амилацетат и различные спирты.

В последнее время широко распространены так называемые «Очистители карбюратора» в аэрозольных упаковках. Эти высокоэффективные составы, содержащие комплекс сильнодействующих растворителей и моющих присадок, согласно инструкции полагается впрыскивать непосредственно в карбюратор, сняв крышку воздушного фильтра. Они практически мгновенно растворяют плотные лакообразные загрязнения в воздушных каналах и жиклерах. Однако пользоваться ими надо очень аккуратно и только в тех случаях, когда требуется срочно пустить остановившийся из-за сильного загрязнения карбюратора двигатель. При чрезмерном скоплении загрязнений в карбюраторе и большой порции очистителя загрязнения разрыхляются и мгновенно забивают все воздушные и топливные каналы, поэтому удовлетворительно работавший карбюратор потребует полной разборки для тщательной промывки. Кроме того, у длительно работавшего карбюратора возникшие со временем неплотности в разъемах постепенно забиваются частицами пыли, играющими в данном случае роль дополнительного уплотнения. Очиститель вымоет эти частицы, в результате нормальная работа карбюратора без замены прокладок и уплотнителей будет невозможна. По этой причине лучше использовать это высокоэффективное средство для промывки разобранного карбюратора.

Всегда строго соблюдайте одно из главных правил промывки карбюратора: никогда не протирайте вымытые детали, особенно жиклеры, пусть и абсолютно чистой ветошью. Даже малозаметная ворсинка, попав, например, в топливный жиклер системы холостого хода, полностью прекратит топливоподачу и остановит двигатель. После мойки сушите детали только продувкой сильной струей сжатого воздуха. По этой же причине не удаляйте ветошью осадок на дне поплавковой камеры. Вместе с бензином его нужно осторожно откачать резиновой грушей. Если с первой попытки не удалось удалить весь осадок, долейте в поплавковую камеру чистый бензин и повторите операцию до полной очистки дна камеры. После этого продуйте ее сжатым воздухом.

Нет необходимости слишком часто вскрывать карбюратор для промывки поплавковой камеры только в профилактических целях. Отложения на дне камеры накапливаются плотным слоем, а сравнительно высокое расположение главных топливных жиклеров над дном камеры не дает им попасть в каналы карбюратора. Отложения могут накапливаться годами на дне поплавковой камеры, не оказывая влияния на работу карбюратора. Если же их стало так много, что появились явные признаки засорения главных топливных жиклеров, исправить положение лишь промывкой дна камеры не удастся. В этом случае потребуется более углубленная разборка карбюратора для более тщательной промывки.


Приведенные ниже операции по разборке и промывке для наглядности показаны на снятом с двигателя карбюраторе, но их нетрудно выполнить и на карбюраторе, установленном на автомобиле.

Карбюратор Ваз-2107 | Автолюбители

Карбюратор

Схема карбюратора «Озон»

1 — винт регулировки хода впускного клапана ускорительного насоса;
2 — крышка карбюратора;
3 — топливный жиклер переходной системы второй камеры;
4 — воздушный жиклер переходной системы;
5 — воздушный жиклер эконостата;
6 — топливный жиклер эконостата;
7 — главный воздушный жиклер второй камеры;
8 — эмульсионный жиклер эконостата;
9 — пневмопривод дроссельной заслонки второй камеры;
10 — малый диффузор;
11 — жиклеры;
12 — нагнетательный клапан ускорительного насоса;
13 — распылитель ускорительного насоса;
14 — воздушная заслонка;
15 — главный воздушный жиклер первой камеры;
16 — жиклер пускового устройства;
17 — автоматическое пусковое устройство;
18 — воздушный жиклер холостого хода;

19 — топливный жиклер холостого хода;
20 — игольчатый клапан подачи топлива;
21 — топливный фильтр;
22 — штуцер подвода топлива;
23 — поплавок;
24 — винт заводской подстройки системы холостого хода;
25 — главный топливный жиклер первой камеры;
26 — регулировочный винт качества рабочей смеси;
27 — регулировочный винт количества рабочей смеси;
28 — дроссельная заслонка первой камеры;
29 — корпус карбюратора;
30 — дроссельная заслонка второй камеры;
31 — корпус дроссельных заслонок;
32 — эмульсионная трубка;
33 — главный топливный жиклер второй камеры;
34 — перепускной жиклер ускорительного насоса;
35 — впускной клапан ускорительного насоса;
36 — рычаг привода ускорительного насоса.

Описание конструкции

На автомобилях ВАЗ-2107 и ВАЗ-21047 в настоящее время устанавливается карбюратор «Озон» модели ДААЗ 2107-1107010. С 1986 года на части автомобилей устанавливается карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов «Солекс»). На автомобиле ВАЗ-21072 с двигателем меньшего литража использовали карбюратор ДААЗ 2105-1107010, имеющий другие тарировочные данные.

Карбюратор «Озон» – эмульсионного типа, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две главные дозирующие системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода с экономайзером принудительного холостого хода (ЭПХХ), переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, золотниковое устройство отвода картерных газов в задроссельное пространство, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером отбора разрежения для управления вакуумным регулятором опережения зажигания.

Топливо поступает в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает заданный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливовоздушная эмульсия поступает через распылители в диффузоры карбюратора.

Система холостого хода и экономайзер принудительного холостого хода объединены в одну общую систему.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода и смешивается с воздухом, поступающим через воздушный жиклер холостого хода и отверстия переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт – винт качества) подается к отверстию, перекрываемому иглой экономайзера, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во впускной трубопровод. Количество смеси изменяется регулировочным винтом, который действует на иглу экономайзера, а состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.

Эконостат обеспечивает поступление топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос снабжен шариковыми клапанами. Один клапан – обратный – расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шарика, как только подача топлива прекращается. Избыток топлива при нагнетании перетекает через дренажный канал с жиклером обратно в поплавковую камеру. Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. Регулировке в процессе эксплуатации ускорительный насос не подлежит.

Тарировочные данные карбюратора ДААЗ 2107-1107010

Параметры

Первая камера

Вторая камера

Диаметры, мм:
диффузора
22
25
смесительной камеры
28
36
главного топливного жиклера
1,12
1,5
главного воздушного жиклера
1,5
1,5
топливного жиклера холостого хода/ переходной системы
0,5
0,6
воздушного жиклера холостого хода/ переходной системы
1,7
0,7
топливного жиклера эконостата
–
1,5
воздушного жиклера эконостата
–
1,2
эмульсионного жиклера эконостата
–
1,5
воздушного жиклера пускового устройства
0,7
–
жиклера пневмопривода дроссельной заслонки
1,5
1,2
отверстия распылителя ускорительного насоса
0,4
–
перепускного жиклера ускорительного насоса
0,4
–
Подача ускорительного насоса за 10 полных ходов, см 3
7±25%
Маркировка распылителя смеси
3,5
4,5
Маркировка эмульсионной трубки
F15
F15
Зазор между поплавком и крышкой карбюратора с прокладкой, мм
6,5±0,25
Зазоры у заслонок для регулировки пускового устройства, мм:
воздушной
5,5±0,25
дроссельной
0,7–0,8
Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода («подсоса») воздушной заслонки с места водителя она закрывается, а дроссельная заслонка первой камеры приоткрывается на 0,7–0,8 мм (пусковой зазор). При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая через шток и тягу приоткрывает воздушную заслонку. Максимальная величина приоткрытия заслонки регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

Все работы по ремонту и регулировке карбюратора, связанные с частичной его разборкой, а потому требующие чистоты и аккуратности, рекомендуем проводить на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой кистью с невыпадающим волосом с использованием бензина или керосина удаляем грязь с его наружной поверхности. Удобно пользоваться для этой цели аэрозольным баллончиком «для промывки карбюратора» со специальным составом. Используемая ветошь должна быть чистой и не оставлять волокон и нитей.

  • Устройство Ваз 2107
