Задние дисковые тормоза на ВАЗ-2107: установка

Владельцы классических моделей АвтоВАЗа хорошо знают, что тормоза на этих автомобилях всегда оставляли желать лучшего, в том числе и на «семерке». Ситуацию можно улучшить. Для этого устанавливают задние дисковые тормоза на ВАЗ-2107. Эффективность данных систем известна каждому. Поэтому очень часто автовладельцы меняют барабанные устройства на их дисковые аналоги.

Процедуру можно сделать самостоятельно. Но необходимо учитывать, что процесс достаточно трудоемкий. Кроме того, для этой операции понадобится наличие специального оборудования. Но для владельцев «классики» нет ничего невозможного.

Советы и рекомендации

Задние дисковые тормоза на ВАЗ-2107 более эффективны. Именно поэтому после монтажа их на заднюю колесную пару понадобится дополнительно отрегулировать давление в тормозном контуре. Если этого не сделать, то он будет включаться значительно раньше, чем передний. Это может стать причиной заноса. Для монтажа необходимо будет проводить сварочные, а также фрезеровочные и токарные работы. Необходимо учитывать, что автомобиль, в который внесены такие конструктивные изменения, не сможет пройти техосмотр. Еще следует учитывать, что любые вмешательства в тормозную систему автомобиля – это довольно опасное мероприятие. Если нет уверенности в наличии соответствующих навыков, тогда лучше оставить идеи самостоятельно установить дисковые тормоза на ВАЗ и доверить эту задачу профессионалам.

Достоинства такого решения для ВАЗ-2107

Если все работы по замене барабанных элементов на их дисковые аналоги выполнялись качественно и профессионально, то характеристики работы системы значительно улучшатся. Среди преимуществ такой доработки можно выделить высокую эффективность при торможении.

Если улучшить вентиляцию дисков, то это обеспечит надежность работы системы при интенсивном использовании. На дисковых тормозах, в отличие от их барабанных аналогов, не накапливается влага. Она значительно ухудшает эффективность процесса торможения. Зимой из-за нее тормоза могут «схватываться». Задний мост заблокируется.

Необходимое оборудование и приспособления

Чтобы установить дисковые тормоза на задний мост ВАЗ-2107, понадобится некоторое оборудование. Это полуоси в количестве двух штук в комплекте со стопорными кольцами, сальниками, а также подшипниками. Еще стоит приобрести или достать суппорта и диски от ВАЗ-2108. Но можно использовать и другие комплекты. Понадобятся крепежные элементы. Это болты для монтажа суппортов, различные шайбы и гайки, хомуты. Также приобретают проставки для передних колес и кронштейны для монтажа суппортов. Подобные детали требуется изготовить индивидуально.

О главном тормозном цилиндре

Систему сначала нужно слегка доработать. Можно сделать это при малом бюджете или приобрести дорогие комплектующие – суппорта и регуляторы давления. Но в первую очередь потребуется выполнить замену главного цилиндра. Давление, которое он может создать, имеет не особо большую силу. Да и по надежности он не слишком хорош.

Доработка передних

Как происходит переделка задних тормозов? Дисковые (ВАЗ-2107) устройства подразумевают доработку переднего контура. Здесь рассчитывают на то, что автомобиль после всех переделок будет ездить на 14 или 15-дюймовых дисках. Возможно, это выбивается из бюджета и может кому-то показаться ненужным. Однако это делается не только из эстетических соображений. Доработка связана с устойчивостью и управляемостью автомобиля. Наиболее оптимальным вариантом в этом случае является замена штатных передних изделий на комплект передних тормозов от ВАЗ-2112. Данный комплект подойдет под 14-дюймовые колеса. Кроме того, диски в этом случае – вентилируемые. Можно подобрать и другой комплект задних дисковых тормозов на ВАЗ-2107. Что касается суппортов, то устанавливают штатные элементы от все того же ВАЗ-2112. Диски можно приобрести ATE или любые другие на усмотрение. Но продукция ATE – вентилируемая и имеет проточки. Эти диски отлично установятся на переднюю ступицу без дополнительных доработок. Для монтажа данного комплекта потребуется провести некоторые расчеты и заказать (либо изготовить самостоятельно) крепление для суппорта. Штатные по определенным причинам не подойдут. Крепление для суппорта должно иметь толщину не более 5-7 миллиметров. Изготавливать его лучше всего из прочных сталей или титана. В продаже можно поискать готовые изделия. Пара таких креплений обойдется в 50 долларов.

О задних тормозах: что купить?

Раньше FIAT-124 имел дисковые тормоза сзади, однако когда модель начала выпускаться уже на отечественных конвейерах, то от них по целому ряду причин решили отказаться. Давайте посмотрим, что еще потребуется для перехода на задние дисковые тормоза на ВАЗ-2107. В первую очередь необходимо приобрести комплект тормозов от бренда ATE. Но также можно купить и более дорогую версию. Это Power Disk от того же бренда. Хотя по эффективности он не сильно отличается от более дешевых аналогов.

Установка задних дисковых тормозов на ВАЗ-2107 требует проточки задней полуоси до посадочных размеров дисков. Лучше заказать данную операцию на каких-нибудь заводах или частных промышленных предприятиях. Такой подход гарантирует высокую точность работы при относительно низких затратах. Так же, как и в случае с передними тормозами, понадобится рассчитать и изготовить нештатные переходники для крепления заднего суппорта. Есть мнение, что подойдут такие же переходники, как и на передних колесах. Вместе с установкой задних дисковых тормозов рекомендуется заменить подшипники в полуоси. Например, хорошо себя зарекомендовали изделия от производителя SKF.

Процесс установки: демонтаж

Первым делом выполняется демонтаж полуосей на заднем мосте. Затем детали тщательно очищают. Можно промыть их в бензине или керосине. Но если есть новые полуоси, старые можно просто выбросить. Затем из тормозной системы сливается жидкость. Далее демонтируются узлы и детали барабанного тормозного механизма. Необходимо оставить только трубки. Затем снимают стопорные кольца и извлекают ступичный подшипник. Проделать это можно только с помощью пресса. Кольцо сделано так, что отрывная нагрузка равна пяти тоннам. Можно обойтись и без пресса. Кольца просто варварски распиливаются болгаркой. Но нужно делать так, чтобы не повредилась сама полуось. Пилят не до конца. Далее, кольцо раскалывается зубилом, и вынимается подшипник. Полуоси должны протачиваются под внутренний посадочный диаметр тормозных дисков.

Монтаж диска на полуось, сборка

Прежде чем будет проведена сборка полуосей, все детали рекомендуется тщательно вымыть и очистить в бензине. Затем устанавливают пыльник полуосей, изготовленный нештатный кронштейн для крепления суппорта и компенсирующие кольца. Далее промывают подшипник полуоси. Затем элемент смазывается и запрессовывается на полуось. Это лучше делать, используя обрезок трубы. Подшипник запрессовывают до ограничителя. Труба должна иметь такой диаметр, чтобы она уперлась во внутреннее кольцо на подшипнике.

Процесс запрессовки происходит следующим образом. Труба упирается в кольца, а в это время молотком бьют по другому краю. Стоит правильно подобрать трубу и качественно установить. Она не должна упираться во внешнее кольцо подшипника. Затем следует убедиться, что посадка подшипника выполнена надежно и качественно. Далее разогревают стопорное кольцо. Греть нужно сильно, докрасна. Затем кольцо устанавливают на полуось. Если оно садится неохотно и неплотно, его срезают и устанавливают новое. Чаще всего деталь плохо садится из-за недостаточного разогрева. Необходима мощная горелка. Когда кольцо остынет, устанавливают проставку и непосредственно тормозной диск. Теперь остается только установить собранную полуось на автомобиль, закрепить суппорт и подключить задние дисковые тормоза на ВАЗ-2107 к системе.

Подключение

В процессе подключения нет совершенно никаких сложностей. Дисковые тормоза будут использовать штатную магистраль. Также не следует забывать и о «колдуне». Это регулятор тормозного усилия. Если на ВАЗ-2107 его по каким-то причинам нет, тогда необходимо обязательно вернуть его. А иначе усилие будет передаваться неравномерно. В результате задние дисковые тормоза будут срабатывать раньше, чем передние. Многие снимают «колдун» и потом жалеют об этом. Если задние тормоза схватывают раньше, чем передние, возрастает риск заноса оси автомобиля. Также в этом случае механизмы тормозной системы будут сильно перегреваться и быстрее изнашиваться. А снимают элемент по причине большей эффективности тормозов. Но на самом деле эффекта никакого нет. Лучше вернуть заводской элемент на место.

Дисковые тормоза и стояночный

Так как установка дисковых элементов требует исключения механического привода ручника, то необходимо установить гидравлический привод. Операция эта несложная. Для этого понадобится главный цилиндр сцепления, рычаг привода, а также два шланга из тормозной системы. Затем из металла варят специальную конструкцию в форме домика. Оптимально использовать сталь толщиной около 3 мм. Шток тормозного привода направляется вперед и укорачивается. Затем изготавливается небольших размеров поршень, который затем будет вставлен в главный цилиндр сцепления. В этот поршень должен входить шток ручника. Остается только подключить конструкцию. Шланг из главного тормозного цилиндра контура выводится в салон автомобиля. Элемент присоединяется к первому выходу в цилиндр сцепления. Второй шланг идет на «колдун». Схема простая, хотя на первый взгляд может показаться сложной. Так вы успешно совместите задние дисковые тормоза на ВАЗ-2107 с ручником. Без стояночного тормоза довольно проблематично будет использовать автомобиль. Тем более если он подготавливается для профессионального дрифта.

Задние дисковые тормоза на ВАЗ 2114: установка своими руками

Вопрос установки дисковых тормозов на задние колеса ВАЗ 2114 интересует многих. Сегодня мы рассмотрим, как это можно сделать своими руками.

Необходимые материалы и инструменты

Для работы вам потребуется такой набор.

Элемент	Количество
Тормозные суппорта	1 стандартный комплект для модели 2114
Тормозные колодки	1 комплект проверенного производителя
Тормозные шланги	1 комплект передних тормозных шлангов (стандартные металлические слишком короткие)
Гроверы и болты	12 штук
Дистанционные шайбы	8 штук
Тормозные диски стандартного диаметра	1 комплект
Планшайбы	2 штуки (деталь нестандартная)

Задние и передние дисковые тормоза должны обязательно отличаться по диаметру, и задние обязательно будут меньше. Иначе поездки превратятся в большой риск.

Тормозные механизмы

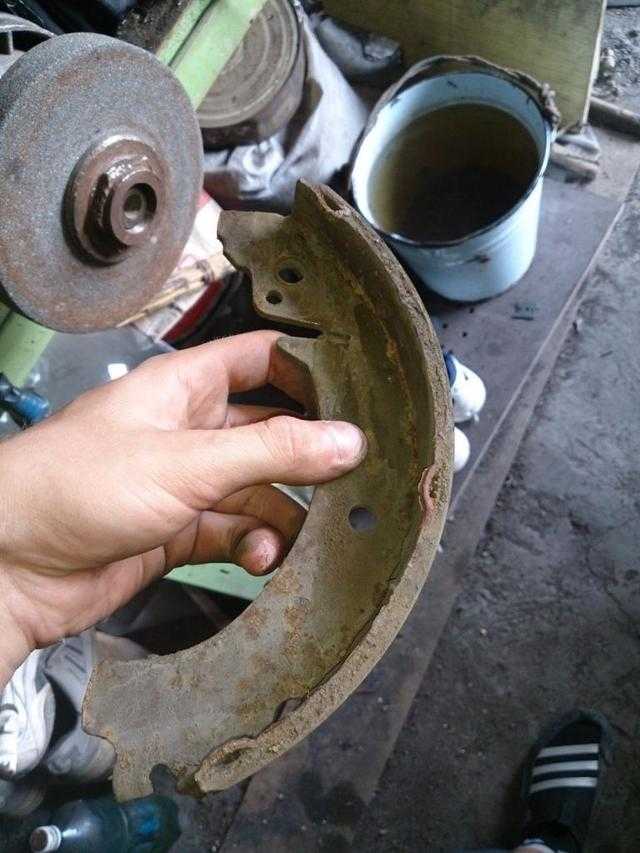

Демонтаж

Чтобы установить назад дисковые тормоза, первым делом необходимо демонтировать старые барабанные механизмы. Для этого:

Снимите колесный диск, ослабьте натяжение троса ручного тормоза и сведите задние колодки;
Отверните две направляющие шпильки ключом на 12;
Молотком аккуратно сбейте тормозной барабан, предварительно зачистив его посадочное место металлической щеткой и средством WD40;
Ударяйте аккуратно, постепенно по всей окружности. Если не поддается, проворачивайте постоянно барабан и бейте резиновым молотком;
Отверткой подденьте пружину, которая стягивает колодки, и снимите ее;
Далее снимаются небольшие направляющие пружинки.
Они прижимают колодки к пыльнику;
Возьмитесь за нижнюю часть колодки и поднимите ее вверх, уперевшись верхней частью в тормозной цилиндр;
Извлеките распорную планку, выведите колодку из цилиндра и снимите стягивающую пружину колодок;
Выведите рычаг ручного тормоза из троса;
Снимите вторую колодку;
Открутите болты крепежа ступицы на балке. Аккуратно, чтобы не стесать грани;
Демонтируйте тормозную трубку разрезным ключом. Сорвав ее, выкрутите полностью и немного отогните в сторонку;
Закройте трубку колпачком от штуцера прокачки тормозного цилиндра для герметизации отверстия;
Вы дошли до точки невозврата. Ступица удерживается теперь только за счет посадочного места балки;
Ударять по элементу нужно максимально точно и сильно. Бейте по опорному диску с внутренней стороны. Сначала снизу, потом сверху и так поочередно;

Не бойтесь испортить опорник, поскольку он вам не потребуется;
Когда ступица отделится от балки, удары начинайте наносить с меньшей силой;
Постукиваниями сбейте ступицу полностью.

По завершению данного этапа обязательно тщательно проверьте целостность всех элементов, чтобы после замены барабанов на ЗДТ не пришлось вновь разбирать конструкцию с целью дополнительного ремонта отдельных составляющих тормозной системы.

Демонтажные работы

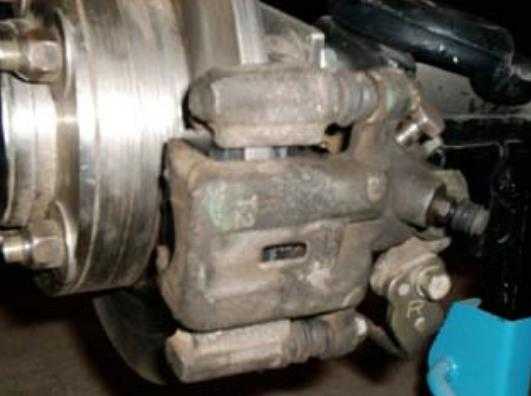

Монтаж дисковых тормозов

Определитесь с расположением суппорта — сзади или впереди оси. На эффективно работы тормозов это не влияет.
Пойдем по пути установки сзади оси. Картина получается более симметричной, плюс косвенно вес тормозных устройств поспособствует более хорошему торможению.
Состыкуйте планшайбу и ступицу в единый механизм.
Убедитесь, что все технологические отверстия совпадают идеально.
Если есть смещения, исправьте их простыми постукиваниями молотком.
Удостоверьтесь, что центровка была осуществлена качественно и правильно.
Подкорректируйте углы балки. Если этого не сделать, суппорта могут в них упираться, что не есть хорошо. Сделать это можно молотком, сплющим углы. Альтернативный вариант — воспользоваться болгаркой.
Обработка того или иного угла зависит от того, какой вариант размещения задних дисковых тормозов вы выбрали на первом этапе.
Ставить гровер или нет, решение за вами. Его не рекомендуется ставить под верхний левый болт крепежа ступицы. Если это сделать, шляпку болта придется вырезать болгаркой. Это приведет к тому, что в болт начнет упираться скоба от тормозного суппорта. Так что вариант два — болгарка или отказ от гровера. Советуем выбрать второй вариант.

Наденьте сточенный до нужного диаметра задний тормозной диск на ступицу.
Установите скобу на планшайбу.
Между ними прокладывается дистанционная шайба в точках соединения. С их помощью выводятся и фиксируются необходимые зазоры в схеме «суппорт-скоба-тормозной диск».
Иногда дистанционная шайба имеет отличный размер. В этом ситуации следует подбирать конкретно под ВАЗ 2114.
Процесс затяжки при соединении планшайбы и скобы выполняют с прикладываемым усилием 3-4 Нм.
Заложите колодки, прикрутите обратно к суппорту шланги.
Далее обязательно замыкается магистраль герметизации тормозных трубок и шлангов.
Поступать наоборот ни в коем случае нельзя.
Загерметизируйте тормозную магистральную систему.
Проверьте герметичность тормозной системы, повысив давление путем нажатий на педаль тормоза.20. При отсутствии протеканий приступайте к замене задних дисковых тормозов на втором колесе.

По завершению работы обязательно проведите диагональную прокачку тормозной системы.

Результат доработки тормозной системы

Прокачка является обязательным мероприятием при любом вмешательстве в тормозную систему. Устанавливая дисковые тормоза вместо барабанных, про завершающую процедуру забывать не стоит. Дополнительно советуем поменять тормозную жидкость на более свежую и эффективную.

Замена барабанов на дисковые механизмы на ВАЗ 2114 — мероприятия достаточно рискованное, поскольку при срабатывании тормозов автомобиль останавливается как вкопанный.

Это отлично помогает в экстремальных ситуациях, когда требуется быстро, буквально мгновенно затормозить.

Но будьте осторожны, постепенно привыкните к особенностям поведения авто с дисковыми тормозами сзади, дабы не стать причиной ДТП, и не угодить в неприятную ситуацию.

Загрузка …

Задние дисковые тормоза на ВАЗ-2107: установка

Владельцы классических моделей АвтоВАЗа прекрасно знают, что тормоза на этих автомобилях всегда оставляли желать лучшего, в том числе и на «Семерке». Ситуацию можно улучшить. Для этого установите на ВАЗ-2107 задние дисковые тормоза. Эффективность этих систем известна всем. Поэтому очень часто автовладельцы меняют барабанные устройства на дисковые аналоги.

Процедуру можно выполнить самостоятельно. Но необходимо учитывать, что процесс достаточно трудоемкий. Кроме того, эта операция потребует наличия специального оборудования. Но для владельцев «классики» нет ничего невозможного.

Советы и подсказки

Задние дисковые тормоза на ВАЗ-2107 более эффективны. Поэтому после их установки на заднюю колесную пару потребуется дополнительно отрегулировать давление в тормозном контуре. Если этого не сделать, то он включится гораздо раньше фронта. Это может вызвать занос. Для установки потребуется провести сварочные, а также фрезерные и токарные работы. Нужно учитывать, что автомобиль, в который внесены такие конструктивные изменения, техосмотр пройти не сможет. Еще нужно помнить, что любое вмешательство в тормозную систему автомобиля — очень опасное занятие. Если нет уверенности в наличии соответствующих навыков, то лучше оставить идеи самостоятельно установить дисковые тормоза на ВАЗ и доверить эту задачу профессионалам.

Преимущества такого решения для ВАЗ-2107

Если все работы по замене барабанных элементов на их дисковые аналоги выполнить качественно и профессионально, то производительность системы значительно улучшится. Среди преимуществ этой доработки — высокая эффективность при торможении.

Если улучшить вентиляцию дисков, то это обеспечит надежность системы при интенсивном использовании. На дисковых тормозах, в отличие от их барабанных собратьев, не скапливается влага. Это значительно снижает эффективность процесса торможения. Зимой из-за нее тормоза могут «схватиться». Задняя ось заблокирована.

Необходимое оборудование и аксессуары

Для установки дисковых тормозов на задний мост ВАЗ-2107 необходимо некоторое оборудование. Эта полуось в количестве двух штук в комплекте со стопорными кольцами, уплотнениями и подшипниками. Другое дело купить или достать суппорт и диски от ВАЗ-2108. Но вы можете использовать и другие наборы. Понадобятся крепежные элементы. Это болты для крепления суппортов, различные шайбы и гайки, хомуты. Также приобретите проставки для передних колес и кронштейны для крепления суппортов. Такие детали необходимо изготавливать индивидуально.
