«Ангельские глазки» на ВАЗ-2106. Светодиодные «ангельские глазки»

На сегодняшний день тюнинг автомобилей отечественного производства стал вполне обыденным явлением. Прокачанные ВАЗы можно увидеть практически в любом районе, в каждом городе и области нашей страны. Однако зачастую автолюбители ограничиваются лишь установкой новых обвесов. С одной стороны, это красиво, но с другой — это уже неинтересно, и выделиться из толпы таким образом просто невозможно. Но есть способ, который действительно преобразит ваш ВАЗ без существенных технических изменений. И заключается он в установке такой иллюминации, как «ангельские глазки». Как установить их, читайте далее в нашей статье.

Как изготовить светодиодные ангельские глазки? Готовим материалы и инструменты

К сожалению, готовые комплекты подобной оптики на эту модель сложно найти в магазинах, поэтому приходится делать все собственными руками. Для того чтобы изготовить «ангельские глазки» на ВАЗ-2106, нам понадобится всего несколько пластиковых палочек. Их длина должна быть равна размерам оптики на «шестерке», то есть для работ нам нужно иметь 4 такие палочки длиной по 40-45 сантиметров каждая.

Еще нам нужен будет термостойкий герметик для оптики и 4 светодиодные лампочки (если вы делаете светодиодные «ангельские глазки»). Что касается выбора цвета, здесь все зависит от вашей фантазии. Про запас следует приобрести 4 новых стекла (старые целыми отковырнуть очень сложно).

Приступаем к работе

Чтобы согнуть палочки, нам понадобится какая-либо емкость цилиндрической формы. Для автомобилей, наподобие ВАЗ-2103 и -2106, идеальным выбором станет жестяная баночка из-под кофе. Но перед этим палочки нужно нагреть на открытом огне или в духовке. В последнем случае они кладутся на перевернутую крышку от сковороды. После небольшой термообработки палочки подлежат сгибанию. Для этого готовим пару плоскогубцев, лекало в виде банки и стул. Из духовки детали извлекаются при помощи первого инструмента (одними берут за конец, а вторыми обворачивают вокруг банки).

Теперь ждем, пока остынет пластик. Когда он затвердеет, снимаем с жестяной банки уже образовавшиеся кольца. Лишние кончики палочек (они обязательно будут видны) обрезаем при помощи ножовки, чтобы у нас получился идеальный круг.

Подключаем светодиоды и соединяем провода

Далее переходим к самой сложной и ответственной операции — установке светодиодов. В двух торцах изделий высверливаются отверстия строго под диаметр купленных лампочек, а их ножки отрезаются с запасом длины в 5 миллиметров. Затем параллельно друг другу светодиоды припаиваются. Соединяются они отдельно каждый, каждый провод идет на свою дорожку. Важно не перепутать полярность, иначе всю работу придется переделывать. Чтобы не перепутать, где «плюс», а где «минус», используйте разноцветные провода (лучше красного и черного цветов). Длина каждого должна быть примерно 15 сантиметров. На этой длине разрезаем провод, который ведет к «плюсу» и впаиваем сюда сопротивление.

Теперь покупаем какой-либо (можно самый дешевый) прозрачный лак для ногтей и по капельке наносим его в каждое отверстие (всего их 2). Пока он не успел засохнуть, вставляем в отверстия диоды. По времени вся конструкция должна простоять на открытом воздухе примерно 30 минут.

Почему лучше использовать именно такой лак?

Дело в том, что после высверливания внутренняя поверхность деталей будет поцарапанной, соответственно, пластик не имеет нормального контакта с диодами. Отсюда получаем плохое свечение колечек, чего нам вовсе не нужно. Лак же заполняет все эти пустоты и делает из двух элементов одно целое.

Для надежности рекомендуется сделать небольшие насечки на кольцах (но не по всей окружности). Расстояние должно быть не меньше 10 миллиметров, а глубина – порядка 0,5 миллиметра. Все, на этом этапе «ангельские глазки» на ВАЗ-2106 успешно изготовлены. Теперь осталось проделать вторую часть работ – монтаж деталей в оптику автомобиля.

Установка «ангельских глазок» на «шестерку»

Для начала нам придется полностью снять и разобрать фары (не забудьте перед этим обесточить бортовую сеть машины). Далее нам предстоит снять стеклянную поверхность оптики. Если не удается это сделать на месте, пробуем слегка нагреть фару над той же газовой плитой. Иногда даже после этих манипуляций снять стекло не удается. В таком случае единственный выход из ситуации – разбить эту часть блок-фары. К счастью, оптика на «шестерку» стоит не очень дорого, поэтому волноваться относительно финансовых расходов не придется. Если на отражателе образовался мусор, непременно извлекаем его оттуда. Здесь нужно быть предельно аккуратным. Помните, что ни в коем случае нельзя дотрагиваться до поверхности отражателя руками и тем более использовать для чистки специальные спиртосодержащие вещества, порошок, бензин и так далее. Очищаем грязь только ватной палочкой или куском ветоши с негрубым ворсом. В противном случае дальность освещения фар будет составлять не более 5-10 метров.

Как далее происходит установка «ангельских глазок»? Края стекла обрабатываются герметиком. После этого кольцо диодами вверх кладется в фару. При этом насечки должны обращаться к лампе. Для надежности наносим на оставшиеся края стекла силиконовый герметик. Помните, что фара должна быть герметичной, иначе она постоянно будет потеть и мутнеть. Ждем 30 минут, пока герметик застынет, затем подключаем провода. Те, которые идут от «глазков», должны подключаться со старыми, что идут вместе с блок-фарой (ближний свет).

При желании можно подключить и другим образом. Сначала рассоединяем штепсель проводов, которые идут к габаритам и поворотам. Соединяем минус первых с плюсом последних (то есть два в один). Освободившийся «+» от габаритов будет использоваться для подключения пары «ангельских глазок». Минус можно присоединить под крепление сигналов. В таком случае «ангельские глазки» будут включаться не как ближний свет, а как габариты (со стороны смотрится очень эффектно!).

Заключение

Итак, мы выяснили, как установить ангельские глазки«ангельские глазки» на ВАЗ-2106 своими руками. Как видите, всего при помощи 8 светодиодов можно кардинально изменить внешний облик машины без установки каких-либо обвесов и спойлеров.

«Ангельские глазки» для ВАЗ 2103 и 2106 своими руками » Классические ВАЗы. ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Имея желание и не столь дорогие материалы можно всего за пару-тройку часов самому изготовить «ангельские глазки» как на BMW. Это актуально для всех машин с круглой оптикой. В случае с ВАЗами это в первую очередь относится к 2101, 2102, 2103 и 2106.

Для изготовления «глазок» нам понадобятся: прозрачные пластиковые палочки. Обычно используют прутки от жалюзи, только нам нужны не полые внутри (т.е. не трубочки) и не гранённые. Длинна — чуть большей длинны окружности вашей оптики. Для ВАЗ 2103 и 2106 с головой хватит 4 штуки длинной по 45 см. Так же понадобятся термостойкий герметик для фар, 4 желтых лампочки (если габариты и повороты прозрачные, если оранжевые — подойдут и обычные), 8 диодов и 4 сопротивления на 2 Ком. Ну и скорее всего 4 новых стекла т.к. старые целыми можно не отковырять…

Для того чтобы согнуть палочки в кольцо нужно что-то круглое. Обычно используют все круглое, что попадается под руку. Для маленьких фар ВАЗ 2103 и 2106 практически идеальную окружность имеет банка из под кофе Нескафе, та которая на 200 грамм, ну или 125 чашек, кто в чем измеряет 🙂

Теперь чтобы согнуть наши палочки их предварительно нужно нагреть. Это можно сделать по-разному: над открытым огнем или в духовке. В нашем случае рассмотрим именно последний вариант. Пластиковую палочку положили на перевернутую вверх тормашками крышку от большой сковородки.

Теперь пока палочка «готовится» к сгибанию мы готовим 2 плоскогубцев, стул и лекало в виде банки. Наблюдаем за пластиком, как только он нагреется настолько, что прогнется под своим весом и чуть коснется дна крышки — открываем духовку, хватаем плоскогубцами за 1 конец, вытаскиваем и с помощью вторых плоскогубцев оборачиваем его вокруг банки. Должно получится примерно так:

Ждем несколько минут пока пластик остынет и обратно затвердеет, после чего снимаем получившееся кольцо с банки. Теперь необходимо проделать это с оставшимися палочками

Теперь берем ножовку по металлу и отрезаем ТОЛЬКО лишние кончики, чтобы в итоге получилось кольцо, или максимально круглая фигура 🙂

Теперь для того чтобы концы были четко один напротив второго необходимо чуть нагреть средину кольца (например над газовой плитой) и выровнять его. Проверить насколько оно ровное можно просто положив его на ровную поверхность.

Теперь самая кропотливая часть нашей «поделки» — в обеих торцах высверливаем отверстия строго под диаметр купленных диодов:

Теперь отрезаем у диодов ножки так чтобы они были в длинну примерно 5мм (!!!). Там где большая бобышка, это плюс. Теперь пожалуй самое сложное — нужно спаять диоды параллельно друг к другу и припаять к каждой из ножек по проводу. Чтобы при подключении не путаться в проводах — рекомендуем использовать разноцветные провода. Теперь, отступив где то 10-15 см, разрезаем провод, ведущий к плюсу диода (большая бобышка), и впаиваем туда сопротивление.

Устанавливаем диоды в торцевые отверстия наших колечек. Но перед этим просим у женщин (на крайняк покупаем самый дешевый) любой ПРОЗРАЧНЫЙ лак для ногтей и капаем буквально по капельке в каждое отверстие (их два). Чтобы лак не успел засохнуть — сразу-же вставляем в отверстия диоды. Чтобы лак нормально засох необходимо около 30 минут. В итоге должны получить примерно такое:

Мы неспроста использовали лак для ногтей. Дело в том, что после высверливания отверстия сверлом поверхность внутри «поцарапанная», а это значит, что пластик не имеет абсолютного контакта с диодом и поэтому свет будет хуже проходить от диода к пластику. А лак заполняет собой все «пустоты» и делает из 2 разных деталей как бы единое целое.

Для большего эффекта рекомендуем сделать на кольцах небольшие насечки. Именно насечки, а не по всей окружности… Расстояние между ними не менее 1 см, глубина около 0,5 мм. Для этого идеально подойдет ножевочное полотно

Подключаем и видим разницу

Теперь разбираем фары. Хотя сделать это можно было и раньше… Если стекло не поддается — ничего не остается как разбить, благо оно не столь дорого.

Примечание: рекомендуем после демонтажа фар с машине пометить их с тыльной стороны маркером: правая, левая, ближний, дальний. При сборке это может чуть помочь

Поле удаления стекла на поверхности отражателя неминуемо остается мусор. Нужно его удалить. Я пользовался ватными палочками для ушей:

НАСТОЯТЕЛЬНО НЕ РЕКОМЕНДУЕМ трогать поверхность отражателя руками и уж тем более вытирать зеркало СПИРТОСОДЕРЖАЩИМИ чистящими средствами. Иначе получите свет как у карманного фонарика (поверхность зеркала может потемнеть и помутнеть).

Намазываем края стекла герметиком для фар:

Далее (внимательно!), кладем наше кольцо в фару диодами вверх. На фаре, должна быть «зарубка» — она отлично подойдет для проводов. Насечки должны быть обращены к лампочке. Для герметичности заполняем тем-же силиконовым герметиком расстояния по краям стекла и фары, чтобы не было вообще воздуха. Оставляем фары на время нужное чтобы чтобы герметик «схватился» (смотрим инструкцию к герметику). Обычно для этого может хватить около 30 минут… Теперь можно подключить питание и оценить результат

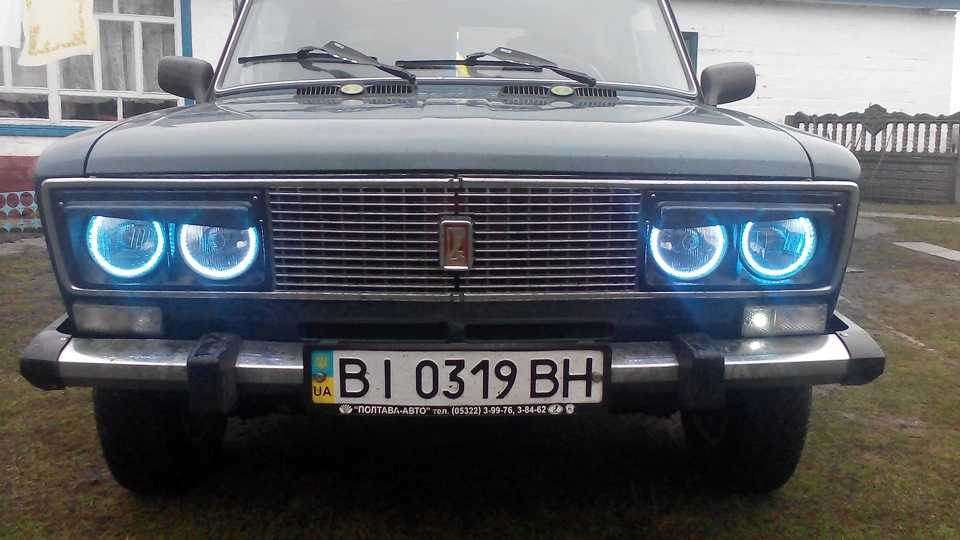

Смотрится более, чем эффектно.

Теперь пару слов о подключении всего этого, т.е. об электрике. Ставим фары и продеваем провода от «глазок» вместе со старыми проводами к фаре. Теперь все провода уже под капотом!

Рассмотрим здесь один из вариантов как это можно сделать. При желании можете и по-другому подключить… В описанном-же случае после переделки, «ангельские глазки» станут габаритами.

Рассоединяем штепсель проводов, идущих к поворотам и габаритам. Коннектим «папы» от габаритов и поворотов с «мамой» от поворотов. Т.е. 2 провода в 1

Освободившийся после этого «+» от габаритов используем для подключения одной пары «глазок». Это-же проделываем и с другой стороны. «Минусы» можно прикрутить под крепления сигналов. В итоге Стандартные габариты стают поворотами. Смотрится — отлично! Теперь повороты мигают с удвоенной силой — только слепоглухонемой не заметит 2 лампочки. А при включении габаритов загораются вожделенные «ангельские глазки»!
Днём:

Вечером:

Ночью:

От установки «глазок» в BMW «шестерка» конечно не превратится, но вид ночью кардинально меняется.
