Делаем мощнейший Power Bank на 40000 мА/ч

Как-то мне понадобился мощный повербанк, с помощью которого я бы мог без проблем целую неделю заряжать свои гаджеты, находясь в походе. Купить его в магазине я не мог, так как батарей подобной мощности в продаже просто нет. И идея сделать мощный повербанк родилась сама собой.

Используемые материалы


  • аккумуляторы 26650 4000мАч (10 шт.) — http://ali.pub/4j01k6

  • провода медные;
  • самоклеящаяся диэлектрическая изоляция — http://ali.pub/4j01t4
  • лента для соединения аккумуляторов — http://ali.pub/4j0240
  • термоусадочная пленка — http://ali.pub/4j0274
  • контроллер управления повербанком — http://ali.pub/4j01e5

  • припой.

Процесс изготовления повербанка


Берем ленту для соединения аккумуляторов и отрезаем нужную длину. С помощью точечной сварки привариваем ленту.

Переворачиваем блок аккумуляторов на другую сторону. Аналогично привариваем ленту. Для повербанка на 40000 мАч делаем второй такой же блок аккумуляторов. После обматываем их вместе самоклеящейся диэлектрической изоляцией.

Делаем 6 перемычек из соединительной ленты.

Соединяем перемычками между собой блоки аккумуляторов.

Закрываем полученный блок со всех сторон изоляцией. Обрезаем лишнее.

Отгибаем с одной из сторон диэлектрическую изоляцию. Зачищаем поверхность соединительной ленты, подготавливая площадку для пайки. Припаиваем провод. Я взял синий для «минуса», чтобы не перепутать полюса при сборке.

С другой стороны припаиваем красный провод. Отрезаем термоусадочную пленку. Ее длина должна быть на пару сантиметров больше блока. Засовываем блок в термоусадочную пленку. Прогреваем пленку техническим феном до ее плотной усадки.

Берем модуль повербанка и смотрим правильную полярность.

Обрезаем провод. Зачищаем и припаиваем провод к модулю.

Проверяем работоспособность. Отрезаем термоусадочную пленку на половину длины блока. Надеваем пленку.

Греем феном.

Обрезаем лишнее.

Проверяем работу повербанка.


Контроллер имеет 2 порта USB, защиту от перегрузки, защиту от короткого замыкания. Показывает на дисплее уровень емкости всей батареи.

Смотрите видео


Langeron. net.ua (Power Bank своими руками. Делаем Павербанк на одном 18650 DIY KIT) — Передачи и шоу

Как сделать из сломавшегося ноутбука жк-телевизор? Что нужно для ремонта и обновления компьютерной техники? Как собрать медиаплеер своими руками? Об этом и многих других вещах, интересных каждому самоделкину, рассказывает блогер Сергей Смирнов на ютуб-канале Langeron. net. ua. Специально для начинающих мастеров в блоге также представлены видео, в которых идет речь о функциях скалера, тонкостях его правильной прошивки и подключения к монитору.

Основная масса контента на этом украинском канале посвящена ремонту и самостоятельной сборке телевизоров. У создателя даже имеется рубрика Посылки от подписчиков. Автору присылают на переделку старые мониторы и ноутбуки, которые легким взмахом руки специалиста превращаются в телевизоры с поддержкой цифрового ТВ и пультом управления.

В плейлисте Поделки представлены весьма занимательные вещицы, например, система освещения для кукольного домика и мощный медиацентр на ОС Линукс, сделанный из сломанного ноутбука.

Для подписчиков, которым очень хочется самостоятельно что-то разобрать и собрать, есть видео, самым подробным образом объясняющие, как происходит процесс трансформации и оживления мониторов с помощью скалера. Помимо этого, Сергей делает обзоры инструментов, расходных материалов и запчастей, необходимых для ремонта компьютерной техники.

С момента создания в 2015 году на техно-канал было залито почти две сотни видео, в целом набравших свыше четырех миллионов триста тысяч просмотров. У проекта имеется тринадцать тыс. активных подписчиков, с интересом следящих за обновлениями контента и комментирующих новые выпуски.

Как сделать из сломавшегося ноутбука жк-телевизор? Что нужно для ремонта и обновления компьютерной техники? Как собрать медиаплеер своими руками? Об этом и многих других вещах, интересных каждому самоделкину, рассказывает блогер Сергей Смирнов на ютуб-канале Langeron. net. ua. Специально для начинающих мастеров в блоге также представлены видео, в которых идет речь о функциях скалера, тонкостях его

Самодельный ПОВЕРБАНК ? Это просто !

Самодельный повербанк — это очень просто!
Предлагаю ознакомиться с описанием моей самоделки, возможно она даст вам толчок к изготовлению чего подобного своими руками.

На данный момент доступно для покупки огромное количество повербанков разной конфигурации, размеров и с разными дополнительными опциями.
Но я решил собрать себе сам. Причины побудившие меня были достаточно веские: нежелание тратиться на покупку (с возможной лотереей), наличие плат как заряда так и повышающих преобразователей до 5 Вольт.
А так же наличие огромного количества аккумуляторов лежащих без дела. Ситуацию обострил друг привезший десяток 18650 от ноутбука.
На фото лишь малая часть аккумуляторов.

Я покупал в интернет магазинах дешевые повербанки на 1 элемент 18650

и покупал сами элементы 18650, но видимо опыт оказался неудачным, либо напряженка с деньгами дали повод для творчества.
Повербанки на 1 элемент с емкостью до 2600мАч (классический случай) не давали полностью зарядить смартфон, не говоря уж о планшете. К тому же аккумуляторы купленные в интернете оказались подделкой с реальной емкостью 1000мАч.

Было куплено 4 штуки, но я решил произвести вскрытие одного, дабы убедиться о подделке, но замкнул случайно полюса и аккумулятор у меня вспыхнул. Благо я ковырялся на балконе и не долго думая швырнул с 5 этажа на улицу. Была зима, аккумулятор от температуры растопил снег и лед и сколько я не пытался его искать позже — так и не нашел. За то нашел его весной. Фоток нет, но зрелище было жалким.
Это я к тому, что литиевые аккумуляторы требуют более аккуратного обращения.

Задумался о комплектации повербанка:
Корпус
Изначально планировал собрать аккумуляторы в «трубе», видел как то в очереди на почте у девушки, но на 2-3 элемента получалась какая то трубка с большими габаритами, в карман не положить. Решено было расположить элементы рядом (классический вариант). Встал другой вопрос- из чего делать корпус? Была мысль сделать из стеклоткани с эпоксидной смолой и уже начал проработки, пока на работе у электриков не увидел трубу пластиковую для прокладки электропроводки.



Процесс изготовления следующий: берем 2 аккумулятора (3-5 кому сколько надо), трубу пластиковую и фен(строительный), можно попробовать размягчить трубу в кипятке, этот вариант я не пробовал.
Аккумуляторы обматываем несколькими слоями изоленты или скотча. Греем феном равномерно пластиковую трубу и вставляем аккумуляторы. Далее труба остывает сохраняя форму. Остается вытолкнуть аккумуляторы и часть корпуса готова. далее снимаем изоленту (скотч) с элементов что бы они свободно (но без болтанки) вставлялись в новоявленный корпус. Кстати с первого раза у меня не получилось, на второй попытке я остановился, но корпус получился чуть чуть пропеллером (перекос я устранил шлифованием обоих сторон).
Обрезаем по длине и шлифуем торец наждачной бумагой или напильником.
Далее берем кусочек оргстекла, смачиваем его дихлоэтаном (осторожно ЯД) и склеиваем с трубой.

Через часов 10 (сушить на улице или под вентиляцией) обтачиваем на наждаке или любым доступным способом. У нас получается стакан с донышком.

Схема

Ее можно сказать что практически и нет — 2 провода от платы зарядки на аккумулятор, 2 провода от платы повышающего преобразователя на плату зарядки, которая при разряде батареи до нижнего уровня отключит питание повышающего преобразователя. Если вы купили плату повышающего преобразователя с распаянным USB разъемом, то это упрощает конструкцию. На USB разъеме можно соединить два средних вывода между собой. Некоторые телефоны с помощью перемычки распознают что подключены не к порту компьютера а к зарядному устройству и начинают заряжаться повышенным током (1000 мА вместо 500). Мне же пришлось разъем паять на обратную сторону платы зарядки. Основной нюанс — соблюдать полярность и постараться использовать для + провода красного цвета (любой светлый), для минуса синий(любой темный). В последующем выработанная привычка использовать разные цвета упрощает жизнь. Почитать о маркировке можно тут

Плата заряда аккумуляторов

Вариантов много, но все сводятся к применению одних и тех же микросхем а так же полевых транзисторов в качестве элемента отсечки аккумуляторов при разряде. Ах да, аккумуляторы я использовал без защиты.
Тут нужен будет паяльник для соединения плат между собой и аккумуляторов, а так же кусочки проводов небольшого сечения (длина небольшая, не критично).

Повышающий преобразователь

На ваш кус и цвет, любой повышающий до 5 Вольт и выдающий ток не менее 1 Ампер.


В плате используемой мной нет защиты от короткого замыкания на выходе, но я и использую устройство по прямому назначению, поэтому шанс спалить преобразователь практически отсутствует.
Небольшой недостаток — преобразователь потребляет без нагрузки 500мкА (0.5мА), Но что бы разрядить аккумуляторы потребуется 8000 часов. Можно пренебречь.
Так же не обошлось без паяльника. Припаянную плату я упаковал в кусочек термоусадочной трубки и сделал отверстие для светодиода — индикатора работы преобразователя. Нужно это было по той причине, что платы в корпусе ничем не фиксировались и необходимо было избежать замыкания.

Аккумуляторы



Рекомендую использовать из б/ушных батарей от ноутбуков, дешево и сердито.
Мой следующий повербанк будет на батареях от мертвого планшета.
Элементы фиксируем вместе и мажем автомобильным герметиком, далее соединяем контакты + к + и — к — , т е параллельно.

Тут есть СЕРЬЕЗНЫЙ МОМЕНТ! перед соединением необходимо ЭДС элементов привести к одному значению. Пусть оппоненты пишут, что все это ерунда и происки врагов, но на своем опыте убедился в необходимости балансировки. Для балансировки приготовил лампочку от фонарика 3.5 Вольта, но по работе меня отвлекли и про балансировку я успешно забыл. Спаял оба конца у элементов (пайка выполняется при наличии активного флюса или паяльной кислоты, просто залудить с канифолью будет проблематично). Долго прогревать место пайки нельзя — может выйти из строя аккумулятор. Дело сделано, жду когда сборка из акб остынет, но не тут то было, конструкция от нагрева начала обжигать руку, сначала я подумал, что паяльником так сильно прогрел или повредил, но до меня доперло — не сделал балансировку. быстро отпаял и соединил + с + через лампочку. По истечении примерно 3-4 часов проверил ток между элементами, он составил не более 5 мА, а это значит что аккумуляторы имеют одинаковую ЭДС и готовы для спаривания спайки.

дополнительные мелочи (USB)
Для завершения конструкции мне не хватало USB порта — взял его от какой то дохлой материнской платы. Выпаял вандальным способом — с помощью фена строительного.
Была мысль использовать сразу 2 USB порта и 2 платы преобразователей (раздельные каналы как и положено), но тупо не хватило места внутри корпуса. да и впоследствии наличие 2 го порта USB не было сильно востребовано.
Зафиксировано внутри все герметиком (кто любит клеевой пистолет — можно и им) Крышка приклеена и изготовлена так же как донышко.



Красить повербанк не стал, родной серый цвет корпуса вроде приемлемый, ничего не мешает отшлифовать и покрасить с баллончика.
После изготовления повербанка я задумался о том, что зря я поторопился. Можно было использовать комплект с дешевого повербанка и не изобретать велосипед, но тогда бы потребовались аккумуляторы с защитой.
варианты потрошить дешевую, использовать разные акб

Некоторые нюансы в процессе изготовления повербанка:
конструкция корпуса — применение дихлорэтана — ЯД

От оргстекла стружки тяжело убрать- прилипают (статика), аккумуляторы крайне желательно произвести селекцию из существующих элементов. Я использовал зарядное устройство Imax B6

2 цикла заряда-разряда током 1 Ампер показали ху из ху! Было приличное количество элементов с емкостью меньше 800 мАч, они пошли на утилизацию (на работе собирают и сдают). Пайку выполнять при наличии вентиляции. Аккумуляторы паять мощным паяльником, платы можно маломощным.

Испытания
Выдалась недавно мне поездка в город Волгоград на чемпионат России по радиоуправляемым планерам F3K. Вот тут то повербанк и пригодился. 32 часа в поезде это вроде и не много, но от нечего делать были просмотрены фильмы и сыграны игрушки на смартфоне и планшете. И если в первый день розетки в вагоне не были актуальны, то на второй день любого желающего подзарядиться ждала очередь в несколько часов =)

Повербанк я ставил на зарядку ночью когда все спали, поэтому никому не помешал и был доволен. Емкости повербанка хватало на просмотр фильма и последующей зарядки планшета как минимум на три четверти.

В гостинице ставил заряжаться на ночь, днем пользовался сам и давал другим. Полностью разряженный повербанк заряжается примерно за 5 часов. Емкость получилась около 4100 мАч. Ток разряда в зависимости от кабеля доходит до 1 Ампера. При зарядке индикатор горит красным, по окончанию заряда голубым. Как и у большинства плат контроллеров заряда 18650.
При разряде светится красный индикатор, но его практически не видно, не продумал конструкцию до конца.





Котэ куда же без нее



Заключение: есть с приемлемой ценой повербанки и с лучшими характеристиками, но наличие горы 18650 и желания приложить руки сделали свое дело. на свет появилась самоделка. Версия бета со своими недостатками. Мои запросы перекрывает полностью, дочь иногда в школу носит.
зы обзор дался тяжело, но интересно. Недочеты прошу указывать. Виноватых накажем. остальных поощрим. Пропущенные моменты будут разъяснены и сомнения рассеяны =)

Power Bank своими руками – легко и быстро

Power Bank — переносное зарядное устройство. Такое устройство можно соорудить самостоятельно – бесплатно и интересно, или купить тут. Давайте рассмотрим способы сборки.

Итак, способ первый:

  1. Что нам понадобится:
  2.  батарейки;
  3.  USB-разъем;
  4.  спичечный коробок — 2;
  5.  клей;
  6.  скобы;
  7.  проволока;
  8.  корпус;
  9.  пластиковая баночка (например из под витаминов).

1. Берем спичечные коробки. Разрезаем. Нужно отогнуть одну из стенок у каждого в сторону, далее склеим их вместе.

2. После склеивания кладем в каждый коробок по две батарейки.

3. Скобы нам нужны для контакта между этими коробками. Закрепляем их на торцах с обеих сторон, а затем с помощью проволоки соединяем.

4. Наш аккумулятор почти получился. Теперь нужно соорудить корпус (подойдет маленькая металлическая коробочка, обычно в таких продаются конфеты). В него нужно воткнуть эту конструкцию так, чтобы зазор вышел минимальным.

5. В пластиковой баночке делаем небольшую дырку, в которую будет вставляться USB-разъем.

6. Закрепляем его и припаиваем провод, который нужен для соединения с аккумулятором. Помещаем всю эту конструкцию в баночку, которую следует закрыть крышкой с встроенным USB-разъемом.

Способ второй:

Нам понадобится:

  1.  несколько старых аккумуляторов;
  2.  контроллер заряда;
  3.  батарейки;
  4.  скотч;

 тара.

1. Батарейки обмотать скотчем, параллельно склеиваем боковые клеммы.

2. Припаиваем к контроллеру заряда провода.

3. Всю конструкцию укладываем в подходящую тару, в которой проделываем предварительно отверстие для USB-разъема.

Способ третий

Понадобится:

  1.  батарейки;
  2.  контроллер заряда;
  3.  эпоксидный клей;
  4.  фонарик.

1. Для дальнейшего переключения между Power Bank и фонариком нам нужно разобрать его и убрать резистор, который прикреплен к светодиоду, он активирует переход к потускневшему свету.

2. Преобразователь с разъемом устанавливаем там, где ранее была вилка для подзарядки.

3. Припаиваем клемм батарейки к заряду контроллера.

4. Затем припаиваем преобразователь к выходным контактам заряда.

5. Проверка на работоспособность. Если у вас все получилось – крепите болтающиеся в корпусе компоненты при помощи эпоксидного клея.
Уменьшенное фото статьи (предпросмотр):

Об авторе
Error: Не могу создать директорию wp-content/uploads/2022/02. Проверьте, доступна ли родительская директория для записи.
Andrey

Администратор блога. Специалист по маркетингу, развитию бизнеса, здоровому образу жизни. Владелец и директор двух компаний в Украине. Сертифицированный специалист Apple. Увлечения: бизнес, спорт, дайвинг.

Детали и запчасти для создания DIY Power Bank с Алиэкспресс

Любители мастерить полезные поделки своими руками на Алиэкспресс могут купить за приемлемую стоимость запчасти для изготовления, усовершенствования и ремонта портативного зарядного устройства. Они обойдутся гораздо дешевле, чем готовое устройство, купленное в магазине. Да и сам процесс изготовления будет интересен тем, кто привык все делать своими руками. Магнитные диски, преобразователи напряжения повышающие и понижающие, а также др. компоненты, входящие в состав устройства можно найти на просторах этой уникальной площадки. Ниже представлены часто заказываемые россиянами составляющие для POWER BANK и не только для него.

Если вам приглянулся какой-то товар из списка, то перед покупкой не забудьте воспользоваться кэшбэком для возврата части денег, как это сделать описано в нашей инструкции — Как пользоваться и получить кэшбэк на Алиэкспресс.

Преобразователь напряжения

Компактных размеров преобразователь повышающий с USB-интерфейсом от компании Aihasd выдает на выходе 5 В. На плате небольшого размера установлены и соединены в схему необходимые компоненты и индикатор входного напряжения, преобразующие низкое напряжение в 5 В. Подключение питания осуществляется к выводам IN+ и IN-. Модуль Power Bank в длину 3,4 см, шириной 1,62 см и высотой около 1 см.

U-JOVAN 10 шт. неодимовые магниты 8×1 мм

Качественно изготовленный комплект магнитных дисков от компании U-JOVAN выполнен из неодим-железо-борового материала с высокими магнитными свойствами. Поверхность покрыта никелевым составом серебристого цвета. Диаметр диска 8 мм, высота 1,5 мм. Не теряют своих магнитных свойств в температурном интервале от минус 40 до плюс 150 0С. В комплекте 10 неодимовых изделий.

Понижающий преобразователь модуль LM2596

Компактный понижающий модуль с защитой от короткого замыкания от компании Diymore представляет собой плату небольшого размера, на которой расположены компоненты схемы. Обеспечивает на выходе напряжение 5 В и силу тока в 3 А. В длину модуль 5,9 см, шириной 2,1 см, высотой 1,7 см. Все составляющие, включая крепежные элементы выполнены из качественных материалов и комплектующих.

Стойкая к воздействию кислот и щелочей лента серебристого цвета, изготовленная из чистого никеля компании YIKAA используется в качестве полюсных наконечников в радиоэлектронике, запасных частей во многих отраслях промышленности, медицине и т. п. Производитель предлагает изделие длиной 1000 мм, шириной 8 мм и толщиной 0,15 мм. Пайку выполняю вручную или с помощью станка точечной сварки.

Миниатюрный мобильный повышающий модуль DC/DC со светодиодной индикацией состояния зарядки от компании IS применяется для зарядки портативных устройств, заряжающихся от 5 В. На его основе можно собрать Power Bank. В длину изделие 4,2 см, шириной 1,5 см и высотой 0,5 см. Все компоненты, входящие в схему надежно закреплены и соединены на плате.

Качественно изготовленные батарейные держатели с разным количеством отсеков для батареек типа 18650 от компании ALLOYSEED выполнены из прочного пластика черного цвета и укомплектованы надежными металлическими пружинами и площадками. В конструкции предусмотрены провода для подсоединения к необходимому устройству или электронной схеме. Они разного цвета, что позволяет не перепутать полюса.

Пластмассовая коробочка с плотно прилегающей крышкой может использоваться для хранения мелких деталей, инструмента, материалов и служить конструктивной деталью для установки внутри компонентов небольших радиоэлектронных схем. Ее длина 10 см, ширина 6 см и высотой она вместе с крышкой всего 2,5 см. В основании коробки имеются углубления, в которые входят выступы крышки.

Высокотехнологичные литий-ионные аккумуляторы типа 18650 емкостью 2600 мА·ч предлагаются в количестве 2 шт. в наборе. Применяются в качестве источника питания для устройств, которым требуется высокая емкость и токоотдача. Выдерживают до 1000 циклов зарядки. Используются в Power Bank, электронных сигаретах, ноутбуках, электронных сборках инструмента и др. электронике.

Корпус складной конструкции компактных размеров для изготовления Power Bank с функцией контроля зарядки от компании SZKOSTON предлагается в нескольких вариантах по цвету. Оснащен жидкокристаллическим дисплеем небольшого размера, 2 портами USB. Изделие в длину 17 см, шириной 7,6 см и высотой 2,2 см. Изготовлен корпус из качественных прочных материалов и комплектующих. Крышка плотно прилегает к основанию.

Солнечная панель 5V 150 мА

Качественно изготовленная миниатюрная солнечная панель размером 11 х 6,9 х 0,3 см на напряжение 5 В и максимальный рабочий токе 150 мА изготовлена из поликристаллического кремния. Выполнена на плате из стеклотекстолита и оснащена контактными площадками, которые залиты пылевлагонепроницаемым составом. Используется там, где необходима зарядка устройств от солнечной энергии.

Смотрите также:

12.12.2019 Ali YES

Разработка power bank для ноутбука. От макета к готовому изделию. Часть первая / Хабр

Сделать себе внешний аккумулятор для ноутбука я хотел уже давно, 3-4 года назад для работы в парке. Хоть и мечта рисовать схемы и трассировать платы в парке Горького или Битцевском лесу так и не реализовались (пока), но внешний аккумулятор (назовем его по-современному — PowerBank) я таки сделал. О том как это устройство проходило путь от макета до конечного изделия и почему я делал то, что уже есть на рынке, под катом.



Изначально я хотел написать небольшую статью про разработку PowerBank, но когда начал — понял, что одной частью не обойтись. Поэтому я разбил ее на 4 части и сейчас предлагаю вашему вниманию первую из них: макет (схемотехника).

Очевидно, что разработка любого электронного устройства начинается с технического задания (ТЗ), поэтому я обозначил для себя ряд параметров, которые мой PowerBank должен обеспечить:

  • входное напряжение 19В (для возможности зарядки от стандартного ЗУ ноутбука)
  • выходное напряжение 19В (как и у стандартного ЗУ)
  • максимальный выходной ток 3,5А (как и у стандартного ЗУ)
  • емкость ячеек не менее 60Вт*ч (+1 внутренняя АКБ)

Помимо основных требований я добавил еще несколько:

  • КПД преобразователя и ЗУ не ниже 94% — чтобы обойтись без радиаторов.
  • Частота преобразователя не ниже 300кГц — чтобы уменьшить размер самого преобразователя.
  • USB порт для просмотра основных сведений о PowerBank таких как уровень заряда, здоровье, количество пройденных циклов, температура, ток и напряжение ячеек АКБ и т.д.
  • Софт на ПК(Windows) для просмотра основных сведений о PowerBank.
  • Возможность менять выходное напряжение, либо присутствие дополнительного выхода 5В для зарядки USB устройств.
  • Светодиодная индикация уровня заряда и состояния PowerBank.
  • Кнопка(Кнопки) для включения PowerBank и просмотра уровня заряда.

Для начала разработки я сделал структурную схему будущего устройства:

Комментируя схему, могу сказать, что управляющий МК я мог бы взять с USB, но побоялся трудностей разработки ПО для USB (в последствие понял, что зря) поэтому поставил преобразователь USART — USB.

Поскольку устройство изначально разрабатывалось для себя, то было решено делать макет преимущественно из тех деталей, которые были у меня в наличии и с которыми я уже работал (чтобы избежать подводных камней). При этом оптимизация по цене на этом этапе не проводилась. Поэтому я выбрал следующие комплектующие для PowerBank:

  1. МК — STM32F051K4U6 с прицелом заменить на STM32F042K4U6.
  2. Преобразователь USART<->USB — CP2102. Стоит не дорого, работает нормально, места занимает мало, обкатанное решение.
  3. Импульсный преобразователь напряжения — LTC3780IG. Далеко не самый дешевый/оптимальный вариант, но повышающе-понижающий, может 400кГц, имеет внешние ключи, обкатанное решение. В перспективе замена на LM5175 от TI или применения синхронного повышающего преобразователя.
  4. Линейный стабилизатор — LP2951ACD-3.3. Он был в наличии, не лучший вариант. Ток собственного потребления до 120мкА с прицелом заменить на MCP1703T-3302E/CB с током собственного потребления до 5мкА.
  5. Светодиоды зеленые и красные размером 0805.
  6. Кнопки обычные тактовые SMD.

Отдельно коснемся выбора зарядного устройства (ЗУ) и системы контроля и управления Li-ion аккумуляторами (Li-ion Battery Management System или BMS). Несколько лет назад я занимался ремонтом ноутбуков и в батареях частенько видел BMS от Texas Instruments. Поэтому в первую очередь я стал искать решение для своего устройства именно от этого производителя. Стоит отметить, что в общем-то альтернативы и нет поскольку производит подобные микросхемы лишь несколько контор (TI, Maxim, немного LT, ST-забросили, Intersil-экзотика для нас, может есть еще, но я не знаю). Так вот бродя по просторам сайта ti.com я наткнулся на очень интересную микросхему

BQ40Z60RHBR

это ЗУ и BMS в одной микросхеме. Она мне очень понравилась потому как заменяла собой 2 микросхемы. Такое решение явно дешевле, чем если делать отдельно ЗУ и BMS и места меньше занимает. Основные ТТХ микросхемы BQ40Z60:

  • Ток заряда: до 4А
  • Количество ячеек: до 4х
  • Частота преобразования: 1МГц
  • Входное напряжение: до 25В
  • Емкость ячеек: до 65А*ч
  • Функция балансировки
  • Конфигурируемые светодиоды для индикации (заряд, емкость)

Микросхема достаточно новая (выпуск конца 2014 года), поэтому информации по ней мало и я немного переживал из-за этого зная, что BMS от TI достаточно сложны в программировании, а это еще и комбо (ЗУ + BMS). Также немного переживал из-за возможных косяках в кристалле, но зная, что буду использовать лишь базовый функционал надеялся, что никаких проблем не будет. Впрочем забегая вперед скажу, что так и вышло.

Кстати я не зря до этого не говорил практически ничего про ячейки и конфигурацию АКБ, только сейчас настал момент перейти к выбору. Для оптимального выбора конфигурации АКБ есть несколько критериев:

  1. Для уменьшения потерь на проводах нужно минимизировать токи между узлами устройства. С учетом этого батарея из 4х последовательно соединенных ячеек (общепринятое обозначение 4s1p или 4-serial 1-parallel) выгоднее, чем 4 параллельные ячейки (1s4p) см. рисунок.

  2. Поскольку ток заряда ограничен, то для того, чтобы повысить мощность (и скорость) заряда АКБ мы должны увеличивать напряжение. Этот критерий тоже за конфигурацию 4s1p.
  3. КПД преобразователя падает при росте разницы между входным и выходным напряжением. Вот график из документации на преобразователь MP2307DN.

С учетом того, что выходное напряжение устройства 19В опять же наиболее выгодной является конфигурация 4s1p.

Теперь рассчитаем некоторые параметры АКБ при условии емкости 60Вт*ч, конфигурации 4s1p (напряжение 14,8В):

Полученная цифра показалась мне слишком маленькой (ну или аппетит пришел во время еды) и я решил перейти к конфигурации 4s2p на ячейках LP 5558115 3500mAh, которые были в наличие. Итого мы имеем:

Емкость АКБ: 7А*ч (103Вт*ч)
Напряжение: 14,8В

Такой результат меня вполне устроил — это было больше, чем две внутренние батареи моего ноутбука (ASUS S451L, 46Вт*ч). Началась разработка макета…

На этапе макета я хотел заложить несколько дополнительных возможностей:

  • подключил светодиоды BQ40Z60. У них есть функционал индикации уровня заряда с настраиваемыми порогами, а также процесса зарядки.
  • добавил возможность регулировать частоту/режим работы (разрывных или неразрывных токов) преобразователя (с помощью ШИМ МК + RC-фильтр).

Схему обвязки BQ40Z60 срисовал с отладочной платы BQ40Z60EVM-578, обвязка LTC3780IG из ее документации, все остальное делал сам. В итоге получилась следующая

схема

.

Схема разбита на 3 блока:

  • Блок преобразователя напряжения
  • Блок ЗУ+BMS
  • Блок управления на МК

Комментарии к схеме: блок преобразователя и ЗУ+BMS сделаны по схемам из документации

[1]

,

[2]

, блок управления делался из расчета реализовать спящий режим для минимального тока потребления в выключенном режиме. Забегая вперед скажу, что в паре моментов я таки накосячил, но с помощью ножа и паяльника смог заставить макет работать как надо. Полученная плата показана ниже:

Плата содержит 4 слоя по 18мкм, общая толщина 1мм, заказывал на seeedstudio.com.

Теперь пришло время коснуться главного показателя качества железа — это КПД всей системы в целом. Точнее у нас 2 КПД: при зарядке АКБ и при разряде. Строго говоря КПД при заряде стоит оптимизировать только для уменьшения нагрева устройства(рассчитывая, что энергии для заряда у нас много), в то время как потеря КПД при разряде фактически уменьшает реальную емкость PowerBank. Составим перечень элементов непосредственно влияющих на КПД при заряде:

ACFET — транзистор предотвращающий появление напряжения на разъеме внешнего питания при работе PowerBank от АКБ.
HighSideFET — верхний транзистор понижающего преобразователя ЗУ.
LowSideFET — нижний транзистор понижающего преобразователя ЗУ.
BuckInductor — дроссель понижающего преобразователя ЗУ.
CHGRCS — резистор датчика тока ЗУ.
CHGFET — зарядный транзистор АКБ.
DSGFET — разрядный транзистор АКБ.
CellCS — резистор датчика тока АКБ.

Транзисторы ACFET, CHGFET и DSGFET при работе имеют только статические потери поскольку они постоянно открыты и представляют собой резисторы с сопротивлением равным сопротивлению открытого канала транзистора Rds_on, поэтому эти транзисторы должны иметь как можно меньший Rds_on. Корпуса транзисторов я выбрал pqfn3.3×3.3 как подходящие по мощности и имеющие меньший размер по сравнению с моими любимыми pqfn5x6. С наименьшим сопротивлением канала из легкодоступных были IRFHM830D (Rds_on = 5мОм + диод Шоттки).

Транзисторы HighSideFET и LowSideFET работают в импульсном режиме, их выбор сложен и будет рассмотрен позже.

Попробуем оценить потери при входном напряжении 19В, токе заряда АКБ 4А, конфигурации 4s1p:

CellCS — ток через него равен току заряда, сопротивление 5мОм, потери:

CHGRCS — ток через него равен току заряда, сопротивление 10мОм, потери:

CHGFET и DSGFET — ток через них равен току заряда, сопротивление 5мОм, суммарные потери:

ACFET — ток через него равен входному току(возьмем максимально возможный ток входа 3,5А это максимум того, что может выдать штатное ЗУ ноутбука), сопротивление 5мОм, потери:

Сюда же можно прибавить потери на сопротивлении проводов ячейки-плата, а также дорожек самой платы. Я вычислил их путем измерения падения напряжения при токе в цепи АКБ равном 4А, оно составило 36мВ, что соответствует мощности:

BuckInductor — потери в дросселе можно разделить на 2 составляющие:

  • потери на активном сопротивлении обмотки (DCR — dc winding resistance). Для выбранного дросселя IHLP2525CZER2R2M01 типовое значение DCR = 18мОм, что при среднем токе 4А даст потери:

  • потери в сердечнике достаточно тяжело посчитать имея только данные из документации, поэтому верим заверениям Vishay что их материалы супер крутые, к тому же пульсации тока у нас в районе 20%, поэтому принимаем потери в сердечнике нулевыми.

Итого суммарные потери при заряде на статических компонентах составляют:

Для того, чтобы получить суммарные потери при заряде необходимо оценить потери на транзисторах HighSideFET и LowSideFET. В этом мне помогал апнот AN-6005 от fairchildsemi. Если кратко, то на вкладке ControllerDriver добавляем в базу наш контроллер и вписываем требуемые параметры в таблицу:

Данные берем из документации на BQ40Z60. Далее заполняем таблицу с параметрами транзисторов HighSideFET и LowSideFET на вкладке MOSFETDatabase:

Данные также берем из документации на транзисторы. Я экспериментировал со многими транзисторами(видно по базе) потому как частота преобразования в 1МГц это довольно высоко. Из всех транзисторов, которые я мог быстро достать самыми лучшими оказались CSD17308 от TI. Впрочем это как раз рекомендованные транзисторы с кита BQ40Z60EVM. Самыми лучшими по расчетам оказались eGaN транзисторы от EPC (Efficient Power Conversion), но цена 500р, месяц ожидания и специфический корпус сыграли против него. Еще пара комментариев вкладки MOSFETDatabase:

Правый столбец — Fig.Merit (Figure of merit — показатель качества) это произведение Rds_on на заряд затвора Qgsw. В общем чем ниже Fig.Merit, тем лучше транзистор, но нужно понимать, что это довольно эмпирический показатель.

На вкладке EfficiencySummary выбираем контроллер, используемые транзисторы и их количество, задаем параметры источника и нажимаем кнопку Run.

Для тока заряда 4А и входного напряжения 19В потери составят 1,17Вт. Общие потери:

После сборки макета я измерил схемы заряда при параметрах таких же как при оценочных расчетах:

КПД схемы 97,1%, при этом мощность потерь составила 1,908Вт при расчетных 2,07Вт. Что ж очень близко получилось прикинуть потери. Термограмма работающего устройства показана на рисунке.

Окружающая температура 23 градуса, плата без корпуса. 58 градусов в самой горячей точке (перегрев получается 58-23=35 градусов) при фольге в 18мкм это очень хороший показатель. Дроссель при этом нагрелся до 40 — скорее всего его подогревают транзисторы. Сам контроллер разогрелся до 52 градусов.

Теперь перейдем к оценке КПД системы при разряде. C начала оценим потери в самом преобразователе. Для этого составим перечень элементов непосредственно влияющих на КПД:

A — верхний транзистор понижающего плеча преобразователя LTC3780.
B — нижний транзистор понижающего плеча.
C — нижний транзистор повышающего плеча.
D — верхний транзистор повышающего плеча.
L — дроссель.
RS — резистор датчика тока.

И конечно потребление самого контроллера LTC3780. Подробно не буду останавливаться на работе микросхемы, скажу только, что она фактически представляет собой понижающий преобразователь стоящий после повышающего с общим дросселем. В зависимости от входного и выходного напряжений работает либо одна часть, либо вторая, либо обе(при примерном равенстве входного и выходного напряжений).

Для расчета КПД преобразователя будем использовать следующие параметры:

Условимся, что ноутбук потребляет всегда по максимуму. В реальности это близко к истине, поскольку при подключении внешнего источника он помимо энергии на работу потребляет еще и энергию на заряд внутренней АКБ, да и вообще при наличии внешнего питания в потреблении себе не отказывает. Напряжения соответствуют номинальному напряжению ячеек — 3,7В и пониженному — 3,3В. Важно отметить, что преобразователь в текущем устройстве всегда работает в повышающем режиме (входное напряжение никогда не превосходит выходного), однако это не значит, что транзисторы A и B не переключаются. Для зарядки конденсатора вольтдобавки(bootstrap) необходимо кратковременно выключать транзистор A и включать B(тоже самое будет происходить при работе в понижающем режиме для транзисторов С и D). У LTC3780 это происходит с частотой 40кГц.

Для оценки потерь воспользуемся xls файлом для LTC3780 из пакета LTpowerCAD2. Принцип работы похож на предыдущую работу с xls для BQ40Z60. Вводим все значения выходных напряжения и тока, входного напряжения, желаемую частоту преобразования, параметры ключевых транзисторов(я решил использовать CSD17308 как и в ЗУ). Дроссель был выбран IHLP5050EZER3R3M01 у которого типовое DCR = 7,7мОм. Для 3,5А индуктивность маловата, так случилось потому, что при закупке комплектующих я рассчитывал на выходной ток 4,5А. Для текущей конфигурации идеальным вариантом будет IHLP5050EZER4R7M01 с типовым DCR = 12,8мОм. Датчик тока — резистор типоразмера 2512 сопротивлением 5мОм.

После введения всех данных в полях MOSFETs Power Loss Break Down и Estimated Efficiency будут круговые диаграммы распределения потерь по компонентам и оценка КПД для указанного входного/выходного напряжений и тока нагрузки.

Оценка КПД очень оптимистичная — 98,79% при входном напряжении 14,8В и 98,51% при 13,2В (цифры без учета потерь в сердечнике дросселя). Основные элементы на которых происходят потери это дроссель/датчик тока(23%), транзистор A(25%) и D(38% от общих потерь).

Пришло время измерить реальный КПД.

Измеренный КПД — 96,93% при входном напряжении 14,8В и 96,35% при 13,2В. Проведем анализ полученных данных. Для этого переведем проценты КПД в мощность потерь:

В данном случае расхождения более существенны по сравнению с оценкой потерь в преобразователе ЗУ и составляют до 1,48Вт. Но если учитывать потери в сердечнике дросселя (которыми при не оптимально выбранной индуктивности нельзя пренебречь) картина не будет уже столь удручающей.

Оценим средний(при напряжении 13,2В) КПД PowerBank при разряде. Он складывается из КПД самого преобразователя, а также:

CellCS — ток через него равен входному току преобразователя, сопротивление 5мОм, потери:

CHGFET и DSGFET — ток через них равен входному току преобразователя, сопротивление 5мОм, суммарные потери:

Тогда КПД PowerBank при разряде:

Термограмма преобразователя при входном напряжении 14,4В и выходном токе 3,5А показана ниже:

Самой горячей точкой оказался транзистор С, но его нагрев (при окружающей 21 градус) составил всего 41,1 градус после 30 минут работы. Понятно, что в корпусе эти цифры будут выше, но запас по перегреву огромный.

И в заключение первой части статьи хочется сказать, что работа была проделана очень большая, а во второй части статьи нас ждет разбор аппаратных и программных грабель при запуске макета, конфигурирование BQ40Z60 и ПО для STM32F0. Надеюсь было интересно.

P.S.: Архив с проектом платы и исходники будут выложены в следующих частях статьи.
P.P.S. заметил, что забыл почти самое важное для этой части статьи — фото макета. Исправляю

На плате можно видеть следы исправлений, а также следы ношения в открытом виде в рюкзаке(сгоревшие дорожки в районе подключения АКБ). Макет конечно не самый элегантный, но даже в таком виде его можно использовать.

Портативное зарядное устройство Power Bank своими руками

У нас пополнение раздела полезных самоделок для дома: портативное зарядное устройство Power Bank своими руками.

Здравствуйте. Сегодня я хочу рассказать, как из старой ненужной батарейки сделать зарядное устройство или POWER BANK.

Батарею аккуратно разбираем — корпус мы будем использовать и удаляем контроллер заряда, я взял батарею DELL.
В батарее все элементы соединены по парам и спаяны последовательно нам это не надо мы спаиваем элементы параллельно плюс в одну сторону и минус в другую.
Батарейка лежала полгода и когда я замерил на ней было напряжение 3,62  вольта на вход припаиваем свой контроллер зарядки для литиевых  батареек я взял от маленького  POWER BANKA  который заряжал один раз телефон, но такие зарядки имеются в китайском сельпо  ( http://www. ebay.com/itm/311562235050?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT  ,  http://www.ebay.com/itm/201414928326?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT )

Главное — зарядка идет на мини USB, а раздача идет с USB на телефон или планшет у меня  уже он как бы двойной.

Все  спаял, соединил и зарядка телефона началась. Когда горит красная лампочка идет зарядка, загорелась синяя лампочка, зарядка закончилась.
Когда заряжается телефон горит синяя лапочка  — емкость ушла синяя лампочка тухнет.
Если емкость одной банки 2500 ма часов тогда 6 банок будет 15 000 ма — часов — неплохо!!
Зарядка еще идет, думаю будет заряжаться сутки.

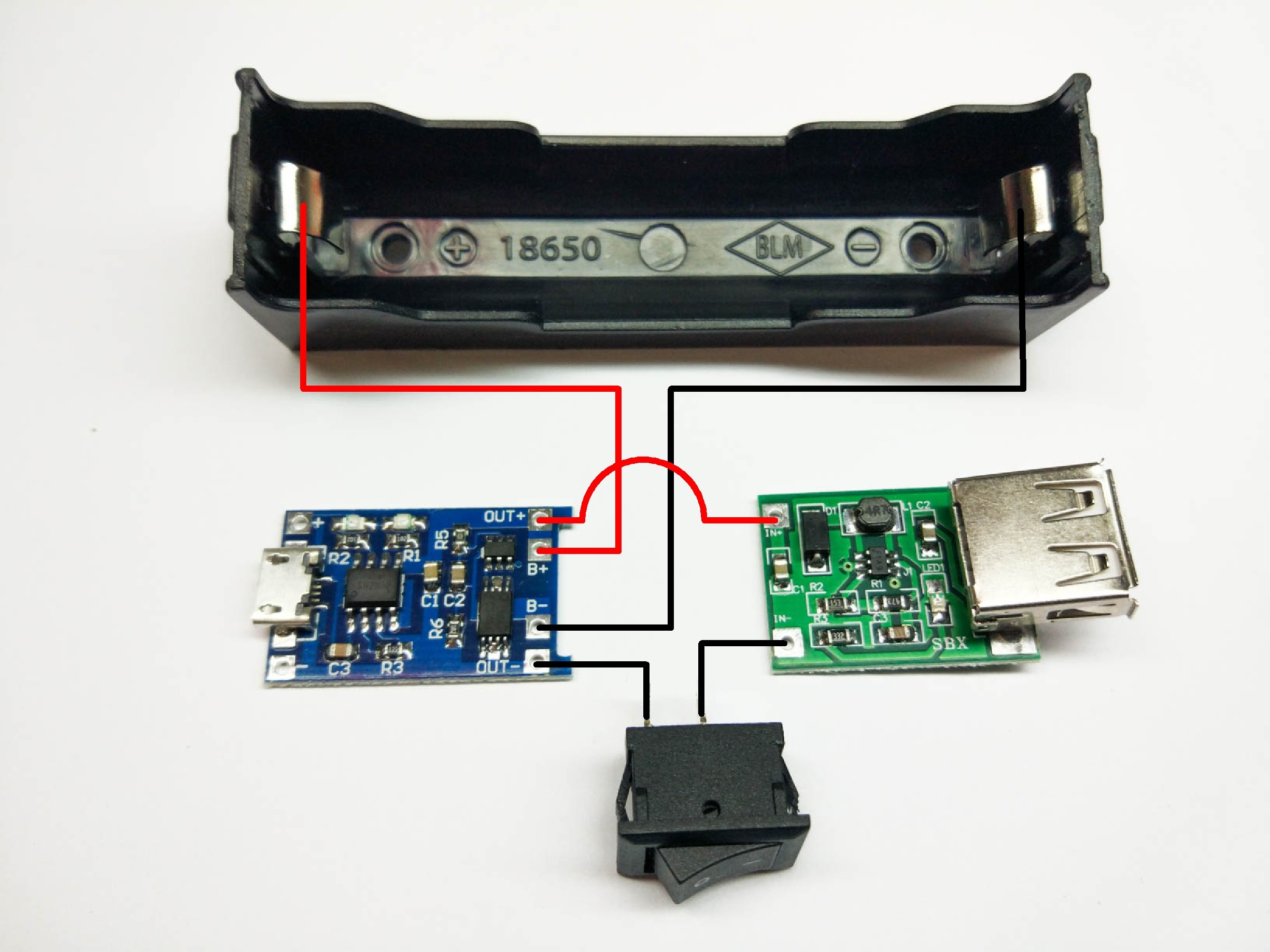

Эта картинка дает понять как устроена зарядка.

Автор статьи “Портативное зарядное устройство Power Bank своими руками” Jurei-678

Смотрите так же:

Привет всем ! Я  занимаюсь разработкой, дизайном и  изготовлением  светодиодных  светильников  для  дома, дачи и  растений. Мои  светильники  для растений  трудятся  в  Норвегии, России, и Прибалтике. Так  же могу  по Вашим эскизам  изготовить любой  светильник  из  металла,пластмассы  или дерева.  Стаж  светодиодного  творчества   5 лет. Мой  скайп  juri-1958.  Почта  [email protected]

Как сделать блок питания

Блок питания — одна из самых полезных вещей в рюкзаке, особенно если вы собираетесь в долгое путешествие без источника питания. Есть много Power Bank, доступных для покупки в Интернете, однако вы можете создать свой и сделать его более емким.

Мы включили руководства, которые покажут вам, как создавать блоки питания емкостью до 50 000 мАч. Процесс сборки не так сложен, как может показаться. В кратчайшие сроки вы должны закончить его создание, имея под рукой нужные инструменты.

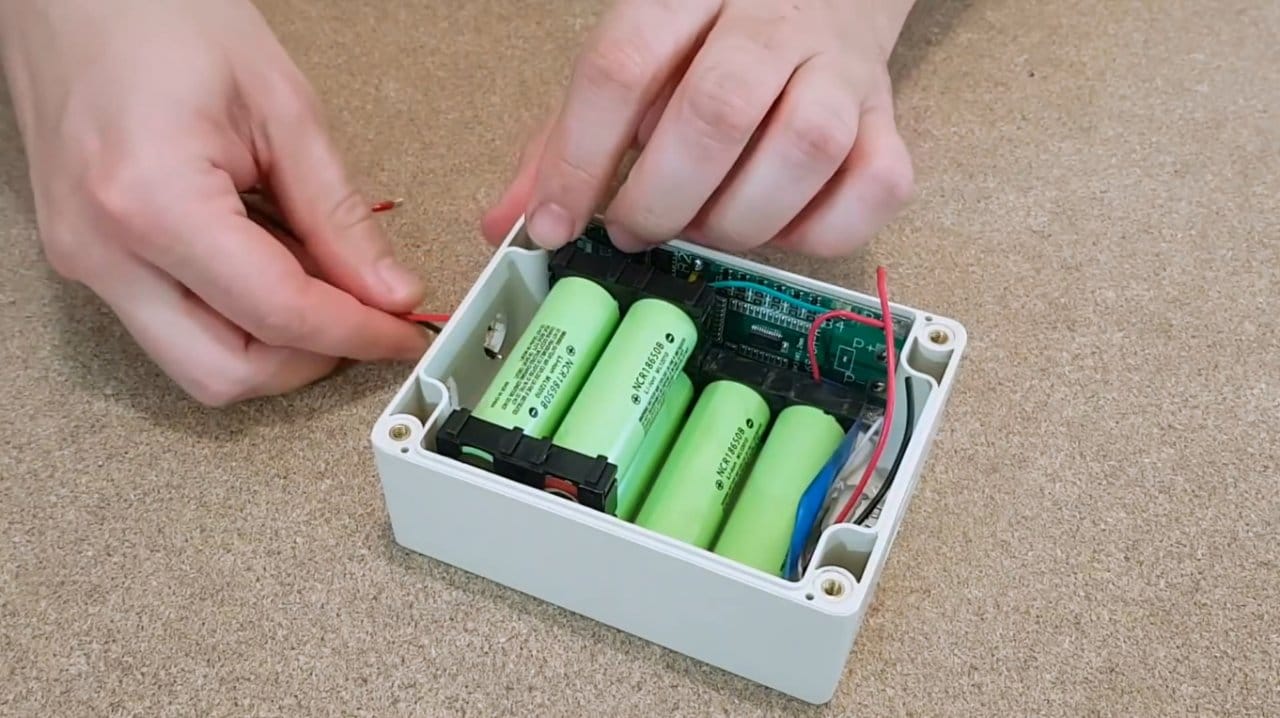

1. Как сделать Power Bank на 50 000 мАч

Вот краткое руководство о том, как сделать этот Power Bank на 50 000 мАч. Это супер просто и дешево. Вам нужно очистить аккумуляторы ноутбуков и множество держателей аккумуляторов. Во-первых, откройте аккумуляторную батарею ноутбука и извлеките небольшие аккумуляторные элементы внутри, вам также необходимо проверить напряжение батарей, чтобы убедиться, что они все еще пригодны для использования, а затем поместите их в держатель батареи и используйте паяльник, чтобы соединить все терминалов.

Вам также потребуется плата защиты литиевой батареи 3S3.3V с симметричной схемой для 3-х струнной. Найдите положительные и отрицательные точки платы батареи, прикрепите и соедините плату защиты с помощью паяльника. Затем, наконец, зарядное устройство USB от 4,5 – 40 В до 5 В, 2 А, понижающий преобразователь постоянного тока, модуль вольтметра. Этот внешний аккумулятор очень прочный и долговечный.

2. Внешний аккумулятор на 18 650 мА·ч своими руками

Вы когда-нибудь задумывались о том, чтобы иметь возможность заряжать что угодно в пути, смартфон, планшет и даже ноутбук? Вы можете одновременно заряжать до 7 устройств с помощью этого повербанка на 18650 мАч, и они оба будут полностью заряжены в течение короткого периода времени с помощью этого удивительного руководства. Шаги легкие и веселые. Питание также позволяет легко извлекать аккумуляторные элементы из отсека повербанка. С помощью этой функции вы можете легко заменить аккумуляторные элементы, если они разрядятся и нуждаются в замене, это поможет вашему блоку питания работать в течение длительного времени.

3. Блок питания для ноутбука своими руками

Этот блок питания предназначен для ноутбуков, но вы также можете использовать его для своих смартфонов и планшетов. Блок питания в основном состоит из литий-ионного аккумулятора и понижающего и повышающего преобразователя. С помощью этого преобразователя блок питания можно заряжать от блока питания ноутбука, а затем заряжать ноутбук в течение примерно 3 часов, когда в вашем районе отключается электричество. .

Все комплектующие были заказаны на Алиэкспресс, вы можете заказать в своем любимом интернет-магазине, если вам так удобнее. Проверьте ссылку на это руководство и узнайте больше о вложении видео, которое проведет вас через процесс создания.

Нажмите для получения более подробной информации

4. Как сделать мобильный блок питания

Вот еще один удивительный блок питания, который предназначен только для зарядки телефонов Android. Вам понадобится повышающий преобразователь, паяльник, литий-ионный аккумулятор, переключатель, зарядный модуль, припой и несколько других материалов.Вы будете использовать аккумуляторы для ноутбуков, чтобы сделать этот блок питания. Это легкий блок питания, и его очень легко сделать.

Щелкните для получения более подробной информации

5. Как сделать перезаряжаемый блок питания

Вам нужен небольшой, портативный и перезаряжаемый блок питания? Тогда вам стоит попробовать это руководство. Этот внешний аккумулятор емкостью до 1000 мАч очень прост в изготовлении. Вот несколько компонентов, которые вам понадобятся: батарея постоянного тока, соединительные провода, паяльник, плата для зарядки с модулем преобразователя постоянного тока.Недостатком этого повербанка является то, что батарея может быстро выйти из строя, и впоследствии вам потребуется замена.

Нажмите, чтобы узнать подробнее

6. Самодельный внешний аккумулятор на 60 000 мАч

Чтобы сделать этот удивительный внешний аккумулятор на 60 000 мАч, вам потребуется до 95 долларов США, и вам понадобятся некоторые материалы, необходимые для этой задачи. Этот внешний аккумулятор является портативным и может зарядить iPhone 18 раз, зарядить ноутбук-ультрабук, а также зарядить мини-холодильник в течение 15 часов.Материалы представляют собой плату защиты от липосакции 3s, которая поставляется с балансом, DC Step down с постоянным током, автомобильным инвестором 150 Вт 12 В и другими расходными материалами.

7. Блок питания на 10 000 мА·ч своими руками

С помощью этого видеоурока вы можете сделать отличный блок питания на 10 000 мА·ч, который выглядит как коммерческий блок питания, который можно купить в магазине электротоваров. Вам понадобятся четыре батарейки, наждачная бумага, изолента, паяльник и несколько других материалов.В блоке питания также есть фонарик, поэтому вам нужно его приобрести и установить, когда вы будете собирать блок питания с нуля. Процесс изготовления очень прост, а внешний аккумулятор получается потрясающим.

8. Розетка Power Bank на 210 В, сделанная своими руками

Это потрясающая розетка Power Bank, предназначенная для зарядки ноутбуков, вентиляторов и других электрических устройств, если блок питания может выдерживать нагрузку устройств, которые он заряжает. . У него вилка, а не порт USB.Вы также можете заряжать свои смартфоны, но не от USB, а от кабеля питания телефона. Это не покадровое видео, создатель не пожалел времени, чтобы рассказать, как это было сделано, и его легко и несложно построить. Он также портативный, он не может поместиться в кармане, но вы можете легко носить его с собой, даже в сумке.

9. Power Bank с быстрой зарядкой своими руками

Вот внешний аккумулятор с быстрой зарядкой мощностью более 70 Втч. Он прост в изготовлении и очень долговечен. Большинство телефонов в настоящее время сделаны с функцией быстрой зарядки, и владельцы указанного телефона очень скептически относятся к зарядке своего телефона с помощью зарядного устройства.Вам не нужно об этом беспокоиться, вы можете использовать этот блок питания для зарядки, и он сразу же достигнет быстрой зарядки.

10. Аккумулятор Ultimate 40AH для кемпинга

Уникальный аккумулятор для кемпинга. Прекрасно провести время наедине с семьей и друзьями — это удивительный опыт, наполненный волшебными моментами, всегда здорово запечатлеть и сохранить эти моменты, но они могут быть испорчены из-за низкого заряда батареи. Таким образом, с этим блоком питания вы можете заряжать несколько устройств на ходу.Его легко носить с собой, и это весело строить.

Заключение

Знаете ли вы, что вы можете построить достаточно мощный блок питания, чтобы питать свой ноутбук? Блок питания на 50 000 мАч должен питать ваш ноутбук и другие мелочи вокруг. Процесс сборки совсем не сложный. Вы можете построить мощный банк питания менее чем за день.

Обязательно дочитайте руководство до конца, глупая ошибка может привести к ошибкам в схеме, которые могут привести к повреждению вашего устройства.Спасибо, что зашли, не стесняйтесь поделиться этой статьей с друзьями и семьей, если она была вам полезна.

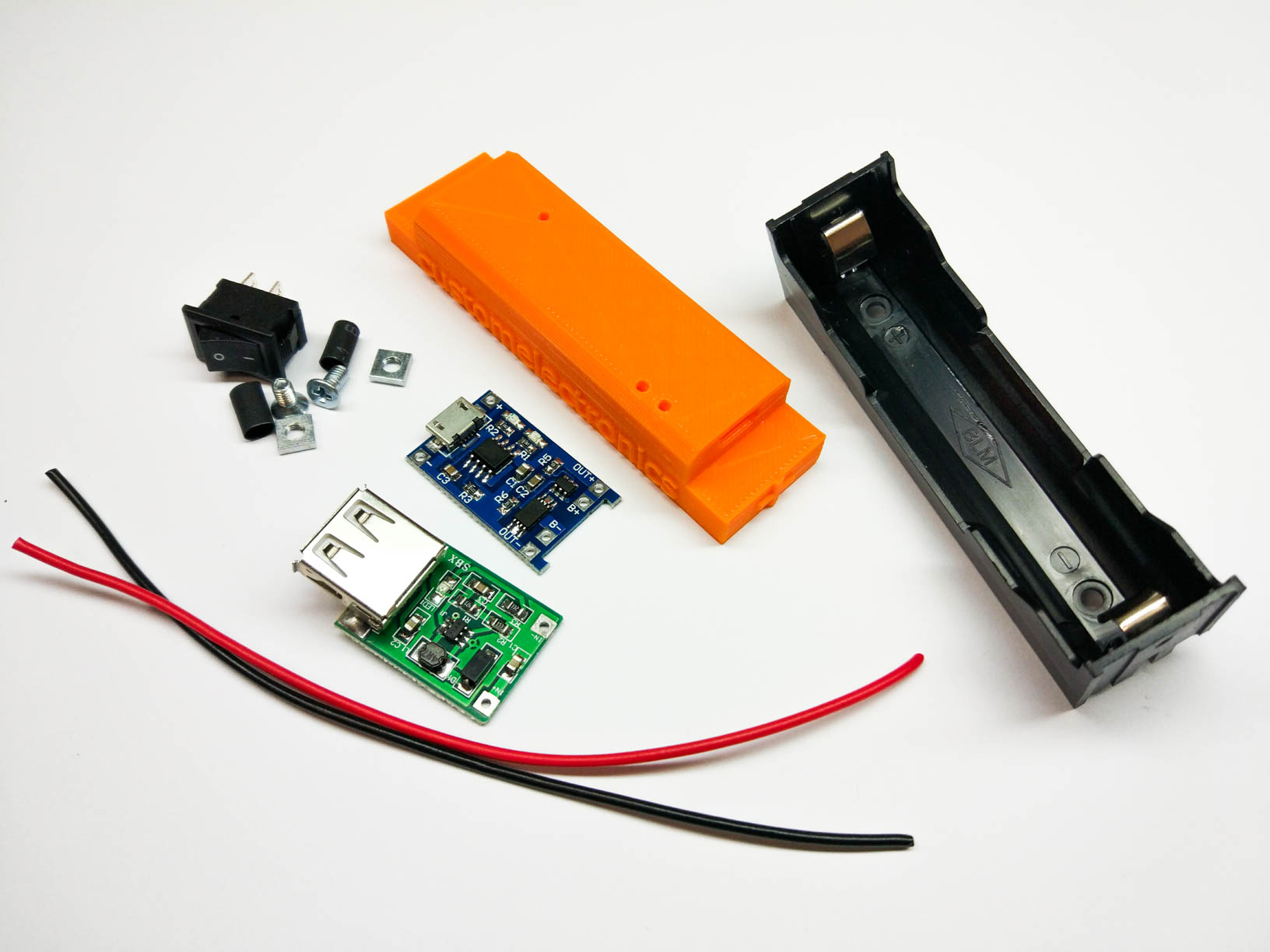

Как сделать внешний аккумулятор своими руками 18650 Зарядное устройство LiPo

Вы сделали внешний аккумулятор? Ну, теперь ты можешь. С помощью зарядного устройства DIY 18650 Lipo (см. изображение) вы можете сделать свой собственный внешний аккумулятор у себя дома. В этом руководстве вы узнаете, как сделать свой собственный внешний аккумулятор дома с помощью нескольких электронных продуктов.

Что такое Power Bank?

Блок питания — это аккумуляторная батарея, которая используется для зарядки мобильного телефона на открытом воздухе в чрезвычайных ситуациях, когда розетка переменного тока недоступна для зарядки мобильного телефона.

Модули Power Bank сегодня приобрели значительную популярность благодаря своей портативности и способности заряжать любой мобильный телефон во время путешествий и в экстренных случаях.

По сути, это аккумуляторный ящик, который сначала полностью заряжается пользователем дома, а затем выносится на улицу во время путешествия. Когда пользователь обнаруживает, что батарея его мобильного телефона или смартфона разряжена, он подключает блок питания к своему мобильному телефону для быстрой экстренной подзарядки мобильного телефона.

Способы изготовления Power Bank с 2 литий-ионными аккумуляторами

В первой приведенной выше схеме используется конфигурация транзистора с общим коллектором для зарядки предполагаемого устройства мобильного телефона, предустановка 1K изначально настроена так, чтобы обеспечить точное значение 4. 3В на эмиттере транзистора.

Во второй конструкции выше используется схема регулятора напряжения 7805 для реализации функции зарядки внешнего аккумулятора.

На последней диаграмме показана конструкция зарядного устройства с ограничителем тока LM317. Эта идея выглядит намного впечатляюще, чем две предыдущие, поскольку она обеспечивает контроль напряжения и тока вместе, обеспечивая идеальную зарядку мобильного телефона.

Аккумулятор подключается к плате B+минус-, устанавливается против необходимой горящей платы.

Таким образом, вы можете сделать свой собственный блок питания с помощью модуля зарядного устройства для липо. Этот модуль также имеет индикатор питания светодиодной лампы, который показывает, работает ли схема или нет. Если цепь не работает, зарядное устройство Lipo автоматически отключается, чтобы избежать потери мощности. Посмотрите больше об этом модуле и попробуйте сделать свой собственный блок питания.

Это руководство было написано со ссылкой на блоги, опубликованные на сайте homemade-circuits. com.

Чехол для внешнего аккумулятора своими руками

  • Модель продукта

    ОРИКО МП-2У

  • Цвет

    Черный/белый

  • Материал

    АБС+ПК (огнестойкий)

  • Поверхность

    Матовый + Полировка

  • Тип батареи

    18650 Цилиндрические литий-ионные батареи

  • Размеры

    110*60*26мм

  • Вес

    70 г+/-5 г

  • Вместимость

    По количеству размещенных ячеек

  • Ввод

    5 В пост. тока 2 А 10 Вт макс.

  • Выход

    5 В постоянного тока 2.4А 12Вт Макс

  • Индикатор

    Питание: белый светодиодный индикатор

Отправить запрос

* Страна

— Выберите страну — AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanAzoresBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanariasCape VerdeCaymanCentral африканскую RepublicChadChileChinaColombiaComorosCongo (Конго-Киншаса) CongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzechDenmarkDjiboutiDominicaDominicanEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea (Северная) Корея (Южная) KuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacedoniaMadagascarMadeiraMalawiMalaysiaMaldivesMaliMa ltaMarshall IslandsMartiniqueMauritaniaMauritiusMexicoMicronesiaMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlands AntillesNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNiueNorthern MarianaNorwayOmanPakistanPalauPalestinePanamaPapua Нового GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyriaTajikistanTanzaniaThailandThe British Virgin IslandsThe США Virgin IslandsTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamWallis и FutunaWestern СахараЙеменЗамбияЗим Бабве

ОТПРАВИТЬ

Свяжитесь с нами

Бесплатная горячая линия

400-6696-298

Man строит массивный портативный аккумулятор на 27 000 000 мАч

Комментарий ниже для любой помощи относительно цепи.

Проекты «Последний человек»: аварийный блок питания «Сделай сам» за 200 долларов

Несмотря на распространенное мнение, что электроника станет бесполезной в одночасье при SHTF, мы часто превозносили преимущества этих устройств в ситуациях выживания. Электронные устройства позволяют вам общаться по беспроводной сети, перемещаться по интерактивным картам и освещать ваш кемпинг всю ночь — это огромные преимущества, и вам нужны все преимущества, которые вы можете получить, когда пытаетесь выжить.

Однако электроника полезна, только если она заряжена.Когда у вас закончатся заряд и запасные батареи, эти устройства станут практически бесполезными, если вы не приготовите долгосрочное решение.

Преимущества и недостатки автономных блоков питания

Небольшие устройства можно заряжать от блоков питания USB, но для электроники на 12 В требуется блок большего размера.

Небольшие блоки питания USB полезны для смартфонов и планшетов, но более крупный портативный блок питания с инверторными функциями может обеспечить мощность, необходимую для работы как небольших , так и крупных электронных устройств .Благодаря встроенным настенным розеткам на 12 В переменного тока вы можете просто подключить мощный рабочий фонарь, устройство GPS, ноутбук или даже небольшой холодильник.

Подпишитесь сегодня и сэкономьте!

Эти блоки питания могут работать в течение нескольких дней только от батареи, предоставляя автономные возможности для коротких приключений вне сети. Когда батарея разряжена, их можно подзарядить солнечными панелями или подключить к автомобильному генератору для восстановления заряда.

Goal Zero предлагает специальные солнечные генераторы для зарядки электроники по принципу plug-and-play.

Хотя вы можете легко купить переносные блоки питания (иногда также называемые солнечными генераторами) у таких компаний, как Goal Zero и Renogy, у этих готовых вариантов есть недостаток: стоит . Не поймите нас неправильно — в прошлом у нас был большой опыт работы с серией Goal Zero Yeti. Тем не менее, версии большой емкости стоят от 500 до почти 3000 долларов. Это может быть непомерно высокой ценой для выживальщиков, ориентированных на бюджет.

Компактный солнечный комплект Goal Zero Sherpa 100 с инвертором стоит 550 долларов США и обеспечивает мощность 98 ватт-часов (Втч).

К счастью, если вы хотите погрузиться в мир самодельных проектов, вы можете сделать свой собственный портативный блок питания с гораздо меньшим бюджетом. Брэндон Бартон из Last Man Projects недавно написал следующее руководство по сборке силового агрегата на базе морской батареи и разрешил нам опубликовать его здесь, на OFFGRIDweb. Он построил устройство для своего грузовика-жучка, Ford Bronco 1978 года по имени Люсиль.

Блок питания «Сделай сам» Last Man Projects

Брэндон Бартон из компании Last Man Projects

Этот блок питания «Сделай сам» был создан в рамках проекта Брэндона ’78 Bronco.

Я только что закончил аварийный блок питания для аварийного автомобиля (BOV). Я хотел большой перезаряжаемый блок питания, но за 1500 долларов я не могу позволить себе что-то вроде Goal Zero Yeti 1250. Иметь что-то подобное удобно для кемпинга, аварийного грузовика или работы электроники во время внезапных отключений электроэнергии. Ожидается, что этого времени будет достаточно, чтобы запустить газогенератор.

Goal Zero Yeti 1250 служил эталоном для сборки силового агрегата Брэндона.

Я провел небольшое исследование и сделал этот блок питания примерно за 210 долларов. У меня есть 100-ваттная солнечная панель и контроллер заряда на пути к завершению установки, но они еще не пришли. Эти предметы добавят еще 130 долларов к общей стоимости. Цена Goal Zero в 1500 долларов не включает солнечные батареи.

Для сравнения: моя коробка потребляет около 1212 ватт-часов (Втч) по сравнению с 1200Втч Yeti 1250; в этом отношении они практически одинаковы. Оба, по-видимому, имеют в основном одинаковый рейтинг резервной мощности.

Фото любезно предоставлено Брэндоном Бартоном / Last Man ProjectsШтекер USB на 1 А по сравнению с одним штекером на 12 В, тремя штекерами переменного тока и тремя USB-разъемами в Yeti. Хотя у Yeti 1250 есть еще несколько вариантов выхода, я могу преодолеть это с помощью разветвителей USB или переменного тока, если это необходимо (я сомневаюсь, что это будет необходимо). Мой самодельный комплект был модифицирован внешними контактными клеммами аккумулятора, которых нет в Yeti. Мне это нравится, потому что это добавляет значительную адаптируемость самодельному источнику питания.

Говоря о способности адаптироваться, оба имеют возможность заряжаться от солнца, стены или автомобиля. Однако мой блок питания может менять батареи и работать от 12-вольтовой батареи, извлеченной из автомобиля, квадроцикла или газонокосилки.Показатели производительности будут различаться, но Yeti не может этого сделать.

Фото любезно предоставлено Брэндоном Бартоном / Last Man Projects

Моя коробка весит неудобные 70 фунтов. Goal Zero весит 103 фунта, но имеет колеса, что дает ему небольшое преимущество в мобильности.

Перечень компонентов блока питания

Блок питания троллингового двигателя MinnKota — есть и другие варианты, но этот имеет больше функций, которые я искал. Он поставляется от производителя с двумя вилками на 12 В, счетчиком заряда батареи и предохранителями, уже встроенными в крышку.– примерно 70 долларов США с налогом и доставкой.

Судовая батарея глубокого цикла Atwoods Durastart 675 MCA — 27DC-5 — прибл. 90,00 долл. США

Peak PKC0M08 Черная мобильная розетка мощностью 800 Вт с разъемом USB 2. 1 — 40,00 долл. США

Верхние клеммы аккумулятора с барашковыми гайками — прибл. 7,00 $

Медные наконечники x2 – прибл. $3,00 за штуку

Фото любезно предоставлено Брэндоном Бартоном / Last Man Projects

Сборка и модификации

Собрать совсем не сложно, если купить базовые компоненты.Я знаю, что есть люди с большим опытом работы с электричеством, чем у меня, и я уверен, что они могли бы сделать что-то намного лучше этого с нуля. Я хорошо разбираюсь в большинстве домашних электрических «заморочек», у меня довольно хорошее понимание механики, здравый смысл, вот и все.

Фото любезно предоставлено Брэндоном Бартоном / Last Man Projects

Я хотел собрать что-то такое, что почти каждый мог бы сделать дома с очень небольшими техническими знаниями. Это в основном все «подключи и работай».Единственное, что требовало настройки, — это отрезать зажимы на инверторе и обжать медные наконечники, чтобы прикрепить их к клеммам с барашковой гайкой на крышке. Вот и все.

Фото любезно предоставлено Брэндоном Бартоном / Last Man Projects

Единственный другой совет, который следует помнить при сборке, — положить что-то в коробку в качестве прокладки, чтобы батарея не перемещалась. Я использовал дополнительный резиновый коврик для пола, который был у меня из коробки Фарадея. Наконец, вы заметите, что я прикрепил инвертор к деревянному блоку внутри коробки.Это необходимо, так как тонкая пластиковая стенка коробки недостаточно прочна, чтобы выдержать любое реальное использование.

Вот и все. Просто, дешево, адаптируемо и эффективно. Повеселись.

Бронко Брэндона, Люсиль, скоро будет оснащен солнечной панелью для пассивной зарядки блока питания.


Чтобы узнать больше о проектах и ​​советах по выживанию от Брэндона, ознакомьтесь с его предыдущими статьями о готовности к работе в отелях и реальности превращения в «серого человека» или подпишитесь на Last Man Projects на Facebook.Вы также можете поддержать его, купив футболку или толстовку Last Man Projects на TeeSpring.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
