Источники бесперебойного питания. Решения компании APC

При деловом применении компьютерной техники (ПК, серверов, дисковых массивов) возможный размер убытков от потери данных или простоя при проблемах с электроэнергией может многократно превысить стоимость ИБП. Поэтому все больше компаний и частных пользователей приходят к обязательному использованию источников бесперебойного питания.

Рассмотрим возможные проблемы сети электропитания:

  • Пониженное/повышенное напряжение
  • Отсутствие напряжения
  • Отклонение частоты питающего напряжения
  • Импульсные помехи

По данным компании Bell Labs соотношение по числу инцидентов примерно следующее:

Это данные для электросетей США однако для нашей страны соотношение по мнению экспертов компании APC примерно такое же.

Все источники бесперебойного питания (ИБП) делятся на две основные группы, характеризующие их архитектуру и методы работы:

ИБП типа Off-line имеют более простую конструкцию, доступную цену и широкую сферу применения.

По оценкам компании ITResearch они составляют до 70% российского парка источников бесперебойного питания.

Независимо от архитектуры в любом ИБП присутствуют 3 обязательных компонента: Выпрямитель переменного тока, аккумуляторная батарея и инвертор.

В ИБП архитектуры Off-line инвертор активен только при работе от батареи (инвертор преобразует постоянный ток аккумуляторной батареи в переменный выходной ток). В ИБП архитектуры On-line инвертор работает постоянно. Зачем, мы рассмотрим ниже.

В архитектуре Off-line существует 2 топологии построения ИБП: Stand-By и Line-Interactive:

  1. Топология Stand-By (модели APC Back-UPS CS/ES/HS)

    ИБП топологии stand-by (резервные ИБП) в нормальном режиме подает электроэнергию на выход источника прямо с входа (через сетевой фильтр) и только в случае сбоя сетевого электропитания задействует инвертор и батарею.

    Основное достоинство ИБП топологии stand-by самая низкая стоимость и высокий КПД, однако время переключения на батарею при пропадании напряжения в сети самое большое из всех типов ИБП. Впрочем, этого обычно достаточно для обычных рабочих ПК. Также к числу недостатков относится ступенчатая форма выходного сигнала при работе от батареи (ступенчатая аппроксимация синусоиды).

  2. Топология Line-Interactive (модели APC Back-UPS RS, Smart-UPS, Smart-UPS XL)

    ИБП технологии Stand-by не осуществляет коррекции входного напряжения (за исключением погашения импульсных помех), а лишь переключается на работу от батареи если напряжение «выходит» из рабочего диапазона. Этого недостатка лишены ИБП топологии Line-Interactive, т.к. там добавлен еще один важный компонент – стабилизатор напряжения. Форма выходного сигнала у Line-Interactive почти чистая синусоида при работе от батареи.

  3. Архитектура On-Line, топология Double Conversion (двойное преобразование, модели Smart-UPS RT/VT)

    При данной архитектуре инвертор работает постоянно. Это и обеспечивает главные преимущества архитектуры On-Line: нулевое время переключения на питание от батареи и отличная стабилизация выходного напряжения и формы сигнала (чистая синусоида на выходе).

    Однако данная конструкция обуславливает гораздо более высокую стоимость ИБП, чем в ИБП класса Off-Line. Постоянно работающие инвертор и батарея выделяют тепло, что приводит к необходимости принудительного охлаждения узлов ИБП и несколько более низкому КПД по сравнению с off-line моделями.

Невелика была бы полезность источников бесперебойного питания, если бы они не имели обратной связи с оборудованием, которое защищают. Для взаимодействия между ПК, серверами и ИБП APC служит программное обеспечение APC PowerChute. Подключение осуществляется по интерфейсам RS-232, USB и LAN. В зависимости от модели ИБП программное обеспечение бывает одной из 3-х версий:

PowerChute Personal EditionPowerChute Business EditionPowerChute Network Shutdown
Корректное завершение работы системы Корректное завершение работы системы Надежная схема организации корректного завершения работы множественных систем, функционирующая на базе компьютерной сети
Автоматическое оповещение пользователя Автоматическое оповещение системного администратора
Управление системой Управление ИБП и корректное завершение работы серверов и рабочих станций
Связь через USB (работает только с Back-UPS CS, RS, ES) Поддержка ОС: Mac OS X, Windows 2000, Windows 2003, Windows XP. Связь через Сom Port, USB (Smart-UPS, XL, RT, Matrix) Работает с Back-UPS CS, RS, ES только через Соm Поддержка ОС: Linux, Novell, Solaris, WinNT, Windows 2000, Windows 2003, Windows XP. Связь через LAN (Smart-UPS c 750 Ва, XL, RT, VT, Symmetra, Silcon) Поддержка ОС: AIX, HP/UX, Linux, Mac OS X, Novell, Solaris, WinNT, Windows 2000, Windows 2003, Windows XP.

Приведем небольшой глоссарий по технологиям используемым в ИБП производства APC – мирового лидера этих устройств:

Горячая замена батареи – возможность заменить аккумуляторную батарею в ИБП без отключения его от нагрузки

«Холодный старт» – возможность включения оборудования (ПК, сервера) на работу от батареи при отсутствии напряжения в сети

SmartSlot – внутренний разъем в ИБП APC для установки дополнительных аксессуаров, расширяющих функционал устройства

Режимы SmartBoost и SmartTrim – коррекция входного напряжения до оптимального диапазона

WEB-карта – аксессуар наделяющий ИБП APC собственным сетевым интерфейсом (MAC-адресом и IP), что позволяет удаленно управлять ИБП

Позиционирование ИБП APC:

Back-UPS

  • Защита питания для ПК и рабочих станций

Smart-UPS

  • Защита питания для рабочих станций, серверов, сетей голосовой связи и передачи данных. 5 мин — 100% нагрузка

Smart-UPS XL

  • Защита питания с масштабированием по времени работы от аккумуляторов для серверов, сетей голосовой связи и передачи данных. > 5 мин – 100% нагрузка

Smart-UPS RT

  • Высококачественная защита питания с возможностью масштабирования по времени работы от аккумуляторов для компьютерных залов, испытывающих дефицит пространства, сетей голосовой связи и передачи данных
  • Защита оборудования в регионах с плохим качеством электропитания
  • Работа с дизель-генератором
  • Защита оборудования, требующего точные параметры электропитания
  • Специальные требования в тендерах

Smart-UPS VT

  • Качественная Защита трехфазного электропитания с наращиваемым временем работы от батарей для небольших центров обработки данных (ЦОД), производственных линий, систем АСУ ТП
  • Медицинское оборудование

Таким образом при выборе ИБП необходимо учитывать предстоящий объем нагрузки (Вт), возможность наращивания мощности (масштабирование), характер подключамого оборудования (требования по качеству питания).

Для того чтобы выбрать конкретную модель ИБП наиболее точно отвечающую задачам можно воспользовавшись удобным пошаговым мастером на сайте компании APC, a также обратиться к менеджерам нашей компании по многоканальному телефону (495) 258-0071.

При подготовке раздела использовались маркетинговые материалы компании APC

Как из бесперебойника сделать стабилизатор напряжения?

Время прочтения: 5 мин

Дата публикации: 18-02-2022

Напряжение в питающей сети постоянно колеблется, и с этим ничего не поделать: слишком много факторов влияют на стабильность электросети. Решением проблемы является установка защиты, чаще всего — стабилизатора. Стабилизатор напряжения позволяет компенсировать просадки и всплески в сети, выдавая на выходе максимально близкое к 220В (для одной фазы) напряжение. Более совершенную защиту представляют собой источники бесперебойного питания. Они, помимо прочего, обеспечивают непрерывную работу электрооборудования при кратковременных глубоких просадках и полном обесточивании сети.

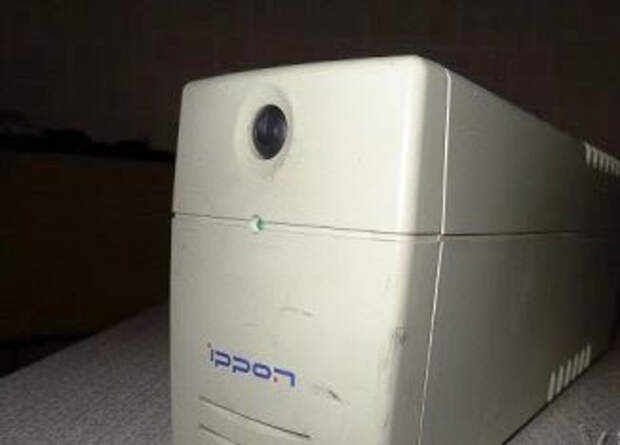

Нередко пользователи, имея на руках ИБП, интересуются, как из бесперебойника сделать стабилизатор напряжения. Мы рассмотрим возможность использования источника бесперебойного питания в качестве стабилизатора без вмешательства в схему.

Виды бесперебойников

Перво-наперво следует рассмотреть виды современных ИБП, чтобы разобраться,какие из них могут работать в качестве стабилизатора “из коробки”, а какие — нет.

ИБП типа OFF-LINE отбрасываем сразу. Данные бесперебойники представляют собой автоматический переключатель нагрузки на резервную цепь. Он имеет два состояния: работа от сети и работа от инвертора. Первый режим активен до тех пор, пока входное напряжение находится в определенном допуске (например 160-250В). При нарушении рабочего диапазона автоматика коммутирует потребителя на резервную цепь. Никакого взаимодействия с сетевым напряжением здесь не происходит, а значит использовать OFF-LINE ИБП в качестве стабилизатора не получится.

Линейно-интерактивные бесперебойники уже интереснее. Работа устройств данного типа аналогична OFF-LINE за одним важным исключением: при работе от сети входной сигнал стабилизируется. За это отвечает простенький ступенчатый стабилизатор. Как правило, его точность не высока (10% — соответствует самым бюджетным стабилизаторам), а рабочий диапазон — самый стандартный.

Самыми интересными ИБП являются устройства on-line. Здесь стабилизатора нет, однако коррекция входного сигнала осуществляется за счет двойного преобразования. Цепь “AC-DC-AC” позволяет из любого по качеству сигнала получить эталонный постоянный ток, после чего инвертировать его в чистый синусоидальный сигнал 220В. Как правило, источники бесперебойного питания on-line устанавливаются для серверов и востребованных промышленных установок. В быту их используют редко.

Зачем делать стабилизатор из ИБП

Каждый имеет свои потребности и отвечать за всех невозможно. Если одному человеку идея использовать ИБП в роли стабилизатора напряжения кажется безумной, другому она может показаться интересной в его ситуации. Как правило, идея использовать ИБП в качестве стабилизатора возникает тогда, когда на руки попадает, скажем, списанный организацией прибор, а покупать для него аккумуляторы нет ни нужды, ни желания.

И так, можно ли запустить бесперебойник в режиме стабилизатора напряжения? Да, но не любой. Если мы говорим о линейно-интерактивных источниках бесперебойного питания, то они довольно часто имеют функцию работы без аккумулятора. В таком случае при обесточивании сети ИБП будет просто отключаться за неимением АКБ. И тогда идея поставить бесхозный ИБП защищать условный компьютер не кажется такой уж глупой. Другой вопрос, что для компьютера и значительной части техники такая защита может оказаться бесполезной.

Благодаря импульсным блокам питания техника может безопасно работать в широком диапазоне напряжений, и тут больше важна не стабилизация, а защита от высоковольтных импульсов, нормированное отключение и прочие параметры.

А что насчет “онлайновых” ИБП? Они значительно реже могут работать без аккумуляторных батарей. Учитывая, что бесперебойники on-line делаются для профессиональных задач, их автоматика может попросту не позволить запуск без АКБ, выдавая ошибку. В ином случае Вы получите идеальное по качеству напряжение во всем рабочем диапазоне, который не предусматривает использование аккумулятора.

Если же бесперебойник из коробки не имеет функции работы в качестве стабилизатора, добиться своего можно путем модификации схемы. Описывать этот процесс смысла нет, так как специалист и так знает, что делать, а если соответствующих знаний нет — лезть внутрь с паяльником крайне не рекомендуется.

Есть ли смысл использовать ИБП в роли стабилизатора

Ситуации бывают разные, и если в руки попал бесхозный источник бесперебойного питания, то его можно подключить “стабилизировать”, но куда лучше использовать его по назначению с аккумулятором.

Если Вам действительно нужна защита от перепадов напряжения, лучше присмотреть себе отдельный стабилизатор напряжения. Стабилизатор будет превосходить ИБП по многим параметрам:

  • Более высокая точность и рабочий диапазон стабилизации, чем у большинства линейно-интерактивных ИБП;
  • За невысокую цену можно купить мощный стабилизатор для целой квартиры, когда как ИБП за ту же стоимость хватит разве что на 1-2 электроприбора;
  • В сравнении со старым бесперебойником (иную ситуацию эксплуатации ИБП в качестве стабилизатора представить трудно), стабилизатор будет куда надежнее и оснащен большим количеством специфических защитных функций;
  • Стабилизатор значительно эргономичнее. Во-первых, корпус будет компактнее за счет отсутствия лишних элементов для бесперебойного питания. Во-вторых, органы индикации и управления будут связаны только со стабилизацией.

Делаем выводы

Если у Вас имеется источник бесперебойного питания, используйте его по назначению. Если использовать его в качестве стабилизатора просто потому что завалялся лишний прибор — польза от такого решения крайне сомнительна, учитывая не самые выдающиеся характеристики встроенных стабилизаторов. А уж если нужна качественная защита от перепадов напряжения, хороший стабилизатор обеспечит ее за демократичную цену и без каких-либо “костылей”.

Компьютерный практикум.

Поиск:

      В авторских статьях, размещенных на страницах сайта, представлены практические примеры анализа технического состояния оборудования и системного программного обеспечения, администрирования компьютерных систем, восстановления данных и т. п.
Поисковая форма в верхней правой части главной страницы поможет вам найти нужную информацию, как на старом, так и на новом сайтах.

Белый Александр Петрович,
ведущий инженер ИВЦ МГСУ.

Добавление драйверов в дистрибутив Windows.
— Создание собственного дистрибутива Windows с добавлением драйверов, поддержки которых нет в стандартном дистрибутиве. Использование утилиты командной строки dism.exe ( Deployment Image Servicing and Management ) для добавление в образы WIM-формата драйверов нужных устройств.

Установка Windows 7 с флэшки на неподдерживаемом оборудовании с использованием среды предустановки Windows 8
— Способ установки Windows 7 с флэшки, подключенной к портам USB 3.0, поддержки которых нет в стандартном дистрибутиве. Как избавиться от ошибки «Не найден необходимый драйвер для дисковода оптических дисков» наиболее простым способом. Рассматривается вариант не с созданием собственного дистрибутива с интеграцией в него недостающих драйверов, а с применением среды предустановки от ОС Windows 8.

O&O ShutUp10 — утилита для отключения ”шпионских” функций Windows 10 Описание и примеры использования бесплатной утилиты O&O ShutUp10 для контроля функций Windows 10, связанных с отправкой сведений о пользователе, программном обеспечении и оборудовании компьютера через Интернет.

Несколько способов отключения автоматического обновления Windows 7-10
Методика ограничения или полного отключения автоматического обновления Windows 7, 8, 10. Использование групповых политик для управления связью через Интернет и, в том числе, — для блокировки обновлений.

Простой и надежный способ отключения обновлений Windows 10 стандартными средствами системы.new!
Использование стандартного Планировщика заданий, который запускает заранее подготовленную задачу по событию ”Начало скачивания обновления”, регистрируемому в системном журнале. Задача останавливает и отключает службы, обеспечивающие скачивание и установку обновлений. Другими словами, любая попытка скачать обновление приводит к отключению системных служб, обеспечивающих это скачивание.

Пакет утилит Sysinternals Suite
— Sysinternals Suite — это набор сервисных программ, предназначенных для оптимизации настроек операционной системы Windows, диагностики приложений и компонентов ОС, а также сбора статистических данных и управления системой. С помощью утилит Sysinternals Suite можно следить за активностью процессов, обнаруживать компоненты вирусов, определять причины снижения производительности системы, оценивать эффективность мер по повышению ее безопасности и многое другое.

Свойства процессов и управление процессами в Windows
— Process Explorer — самая популярная программа из пакета Sysinternals Suite. Используется для получения подробнейшей информации об активности процессов в среде ОС Windows. Установка программы не требуется, достаточно скачать ее на странице загрузки Windows Sysinternals и запустить исполняемый файл (procexp.exe) . Process Explorer позволяет определять связи между процессами, отслеживать открытые процессом файлы и папки, созданные потоки и дескрипторы, получать сведения о свойствах исполняемых файлов, параметрах командной строки, учетной записи, в контексте которой выполняется процесс, его переменные окружения, степень использования ресурсов (памяти, процессора, системы ввода-вывода) и многое другое. Пользователю предоставляется возможность просмотреть список загруженных системных драйверов, получить информацию о ресурсах, задействованных для обработки аппаратных прерываний и вызовов отложенных процедур. По отношению к выбранному процессу утилита Process Explorer позволяет выполнить полный набор действий — уничтожить, остановить, продолжить и перезапустить.
Меню программы позволяет с легкостью установить Process Explorer вместо стандартного диспетчера задач Windows простым выбором пункта «Replace Task Manager» или отменить это действие.
Process explorer может с успехом использоваться для поиска вредоносных программ, причин аварийного завершения приложений, степени использования ресурсов системы и причин ее ненормального функционирования.

Мониторинг активности процессов в Windows
— Process Monitor — программа для наблюдения в реальном масштабе времени за активностью процессов в среде Windows. Не требует инсталляции и может выполняться в любой из операционных систем семейства Windows, включая и 64-битные. Позволяет отслеживать события, связанные с обращениями к реестру, файловой системе, сетевой активностью приложений. Позволяет перехватывать запросы приложений и служб и получать информацию об их содержании и результатах выполнения. Важной особенностью Process Monitor является возможность контроля активности процессов не только в рабочей среде пользователя, но и в ходе загрузки операционной системы. Статья содержит подробное описание программы, главного меню, панели инструментов, структуры отслеживаемых данных. Отдельное внимание уделено настройкам перехвата событий и правил фильтрации.

Отслеживание обращений к файловой системе
— Filemon — программа от компании Sysinternals для наблюдения за файловыми операциями и сетевой активностью процессов. Позволяет перехватывать запросы для файловых операций различных приложений и служб и получать информацию об их содержании и результатах выполнения. Статья содержит подробное описание программы, главного меню, структуры выводимых данных. Отдельное внимание уделено настройкам перехвата данных и фильтрации строк в окне вывода Filemon. Приведен практический пример использования Filemon для поиска файла настроек обозревателя Mozilla Firefox.

Отслеживание обращений к реестру Windows
— Regmon — программа от компании Sysinternals для наблюдения в реальном масштабе времени за обращениями к реестру различных приложений и системных служб. Позволяет перехватывать запросы к реестру Windows и получать подробную информацию об их содержании и результатах выполнения. Статья содержит подробное описание программы, главного меню, структуры выводимых данных. Отдельное внимание уделено настройкам перехвата данных и принципам фильтрации строк в окне вывода Regmon. Приведена краткая методика и рекомендации для решения задачи по определению местонахождения в реестре настроек обозревателя Internet Explorer.

Programming / Debugging Tools Package (C++ / C#) от NirSoft.
— Краткое описание и ссылки для скачивания пакета утилит от NirSoft, используемых в программировании, отладке и исследовании программ.

Практический пример создания загрузочного внешнего USB носителя с ERD Commander.
— Описание механизма загрузки Windows и необходимых условий для создания загрузочных носителей информации. Назначение главной загрузочной записи MBR (Master Boot Record) и загрузочного сектора раздела PBR (или PBS — Partition Boot Sector). Алгоритм выполнения загрузки от момента включения компьютера до начала работы загрузчика ядра системы.
Практическое руководство по созданию загрузочного внешнего USB диска ERD Commander (MS DaRT). Пошаговая инструкция по созданию загрузочного внешнего USB диска (флэшки) на основе CD/DVD с помощью утилиты UltraISO.
Примеры создания мультизагрузочной флэшки для загрузки по выбору любой из версий ERDС (5.0, 6.0, 7.0). Использование универсального загрузчика Grub4Dos для получения мультизагрузочной флэшки с требующимся набором программ, служебных файлов, меню (grldr, grubinst, menu.lst и т.п.).
Анализ причин, по которым может не выполняться загрузка с использованием полученного носителя и пример решения проблемы.

Создание загрузочной флэшки для установки Windows с использованием программы Rufus.
— Rufus — бесплатное программное обеспечение с открытым исходным кодом для форматирования съемных USB-носителей данных и создания загрузочных дисков с различными операционными системами. Программа отличается простотой использования, высокой скоростью работы и поддерживает многоязычный интерфейс. В статье приводится инструкция по созданию загрузочной флэшки для установки Windows.

Создание мультизагрузочной флэшки с использованием программы SARDU.
— SARDU — бесплатное, при некоммерческом использовании, программное обеспечение для создания загрузочных USB дисков с различными операционными системами. Программа позволяет создать единый загрузочный носитель (флэшку), включающий в себя образы дисков аварийного восстановления, наиболее популярных антивирусных пакетов, дистрибутивов операционных систем Linux и Windows, средств резервного копирования и восстановления данных.

Создание флэшки аварийного восстановления Windows7 .
— Примеры создания загрузочной флэшки восстановления системы стандартными средствами от Майкрософт с использованием содержимого компакт диска восстановления, записанного средствами Windows 7 и альтернативный способ — без использования CD/DVD .

Тестирование загрузочных флэшек с применением виртуальной загрузки.
— Как проверить загрузочную флэшку не выполняя загрузку на реальном компьютере. Использование технологий виртуализации для тестирования загрузочных флэшек. Описание и ссылки для скачивания программ MobaLiveCD и QemuBootTester .

Основные возможности и методика использования программных инструментов Microsoft Diagnostics and Recovery Toolset (MS DaRT).
— Что такое MS DaRT (бывший ERD Commander) и зачем он нужен. Назначение программных инструментов из наборов Administrative Tools, Network Tools и System Tools. Примеры использования ERD Commander для восстановления удаленных файлов, смены паролей пользователей, реанимации Windows через откат системы на точку восстановления, выполняемый в среде ERDC. Инструкция по использованию пакетов MS DaRT 7-10 для восстановления Windows Vista — Windows 10

Загрузка ERD Commander по сети .
— Удаленная загрузка ERD Commander по стандарту PXE (Preboot Execution Environment) в локальной сети. Настройка серверов DHCP и TFTP для обеспечения загрузки различных вариантов ОС с использованием образов загрузочных дисков и универсального загрузчика GRUB. Практический пример создания варианта удаленной загрузки из образа диска аварийного восстановления системы ERD Commander (MS DaRT) и программы для тестирования жестких дисков Victoria For DOS ver 3.52. Ссылки для скачивания необходимых файлов и программ.

Краткое описание Microsoft Diagnostics and Recovery Toolset 7 ( MSDaRT версии 7.0 )
— Microsoft Diagnostics and Recovery Toolset 7 ( MSDaRT версии 7.0) — набор инструментов для диагностики и восстановления, являющийся частью программного комплекса Microsoft Desktop Optimization Pack (MDOP) и предназначенный для диагностики и восстановления работоспособности системы в случаях серьезного повреждения, не позволяющего выполнить ее загрузку. MS DaRT дает возможность выполнять операции восстановления пользовательских данных, файлов, таблиц разделов, изменения паролей локальных учетных записей, удаления вредоносного программного обеспечения и откат системы на работоспособное состояние с использованием точек восстановления созданных Windows или сохраненных пользователем архивных копий.

Использование ERD Commander в качестве среды восстановления Windows
— Пример системной конфигурации с заменой стандартной среды восстановления Windows (Windows Recovery Environment) на средство диагностики и восстановления MS DaRT (ERD Commander).

Восстановление работоспособности Windows после замены материнской платы
— Нередко после замены материнской платы или изменении режима работы интегрированного контроллера жесткого диска (Raid, Compatible, EHCI), загрузка системы завершается критической ошибкой STOP: 0x0000007B Inaccessible Boot Device. Причиной данной ошибки является невозможность распознавания контроллера жесткого диска ранее установленной операционной системой и, соответственно, невозможность загрузки необходимых драйверов. Недоступность устройства загрузки, в данном случае, никак не связана с аппаратными проблемами, и может быть устранена несложными настройками Windows. Однако главная проблема заключается в том, что при возникновении ошибки Stop 7B, загрузка ОС невозможна, даже в безопасном режиме. Тем не менее, существует возможность ”оживить” систему и без ее переустановки. В статье рассмотрен механизм возникновения ”синего экрана” смерти STOP 7B и приводится практическая методика реанимации системы с использованием загрузочного диска Microsoft ERD Commander (MS DaRT). Принцип решения проблемы, заключается в изменении реестра нерабочей системы с целью обеспечения опознавания в процессе загрузки PnP-идентификатора дискового контроллера и использования стандартных драйверов из дистрибутива Windows.

Методика поиска причины «синего экрана смерти» Windows
— Что такое Blue Screen Of Death (BSOD) или «синий экран смерти Windows». Причины возникновения BSOD и процедура аварийного завершения работы системы. Анализ содержимого дампов памяти с помощью утилиты BlueScreenView и порядок определения проблемного драйвера при возникновении критической ошибки.

Процесс svchost.exe и решение проблем с чрезмерным использованием ресурсов Windows
— Процесс svchost.exe — это главный процесс ( Host process) для системных служб (сервисов), загружаемых из динамических библиотек (.dll). Для запуска таких служб используется один и тот же исполняемый файл svchost.exe из каталога \Windows\system32\, но ему передаются разные параметры командной строки, для каждой конкретной службы – свои.
Нередко процесс svchost.exe начинает потреблять значительные ресурсы системы, что проявляется в виде снижения производительности прикладных программ, ”лагов” и ”подвисаний”. Для устранения подобной проблемы требуется определить системную службу, связанную с конкретным процессом svchost.exe и устранить причины отклонений в ее работе.

Классы стандартных устройств Windows
— общие сведения о классах стандартных устройств Windows. Таблица GUID глобальных уникальных идентификаторов классов.

Командные файлы
— Общие принципы работы командного процессора cmd.exe. Практические примеры работы с командной строкой. Использование переменных окружения, обработка их содержимого с выделением отдельных фрагментов, и использование подстановочных значений. Примеры использования команд FOR, GOTO, IF и т.д.
    Примеры использования утилит командной строки из набора PSTools из пакета Windows Sysinternals для поиска в сети компьютеров с определенным выполняющимся приложением. Использование сетевого окружения для построения списка включенных на данный момент компьютеров.
Остановка и запуск системных служб, выполнение команд по расписанию, диалог с пользователем, временные задержки, использование сторонних утилит для управления оконными приложениями (CMDOW.EXE).

Список команд Windows Обновляется периодически
— Подробный список команд командной строки Windows. Включены не только команды командного процессора, но и стандартные утилиты командной строки, поставляемые как в дистрибутивах операционных систем семейства Windows, так и в программных пакетах поддержки. По подавляющему большинству команд приведена ссылка на страницу с подробным описанием и примерами практического использования.

Настройка командной строки Windows
— Как настроить приложение «Командная строка», запускаемое через стандартное меню Windows. Изменение свойств ярлыка, с помощью которого выполняется запуск командной строки и параметров командного процессора в реестре Windows. Малоизвестные возможности командной строки и их использование для удобной работы пользователя.

Работа с командной строкой Windows
— основные приемы и правила при работе в командной строке Windows. Запуск командной строки, изменение настроек, использование горячих клавиш и истории команд, перенаправление ввода-вывода и выполнение групп команд. Особенности использования консоли в ОС Windows 10.

Запуск приложений от имени администратора в командных файлах.
— Как выполнить запуск приложений из командного файла от имени Администратора без запроса системы контроля учетных записей UAC.

Windows Terminalnew!
— Новый терминал Windows 10 — альтернатива консоли CMD Windows. Одно приложение для работы с множеством вкладок — PowerShell, CMD, WSL.

Планировщик заданий Windows.
— Управление заданиями планировщика. Общие свойства, триггеры, действия и параметры заданий. Краткое описание стандартных системных заданий Windows 7,8,10. Примеры создания пользовательских задач и изменения их параметров. Перечень стандартных заданий планировщика Windows 7 и отключение некоторых из них.

Работа с планировщиком nnCron
— Установка, регистрация для некоммерческого бесплатного использования, и краткое описание популярного планировщика заданий nnCron. Описание формата nncron.tab, примеры создания заданий для классического и расширенного режимов.

Работа с реестром Windows
— Общие сведения о реестре Windows, файлы реестра и их местонахождение, краткое описание разделов реестра и их назначение. Практическая работа с реестром, сохранение и восстановление данных, восстановление работоспособности системы при повреждении реестра.
Примеры для ограничения доступа пользователя к ресурсам системы и способы борьбы с ограничением доступа.

Бесплатные программы для Windows
— Краткое описание и ссылки на сайты для скачивания бесплатного программного обеспечения для компьютеров под управлением ОС Windows. Здесь размещена информация о программных продуктах, которыми я сам лично пользовался, и, как правило, продолжаю пользоваться по сегодняшний день. Программы сгруппированы по категориям — «Системное программное обеспечение», «Интернет и сеть», «Безопасность», «Мониторинг и тестирование оборудования» и «Прочее». Раздел бесплатных программ будет постоянно пополняться.

Нестандартные приемы при работе в среде Windows
— На данной страничке будут размещаться материалы по использованию не вполне очевидных, или просто интересных приемов, применяемых для решения некоторых задач в среде операционных систем семейства Windows. Например, как определить время последнего запуска программы, как получить список файлов измененных за последние 10 минут, список программ, которые выполнялись сегодня или за какой-либо период времени, как определить дату установки системы и т.п. …

Раздел Linux с июля 2013 г. перенесен на сайт white55.ru

Установка Linux на виртуальную машину VirtualBox
— пример установки Linux Mageia на виртуальную машину Oracle VM VirtualBox в среде Windows 7. Выполнение необходимых настроек для добавления виртуальной машины в реальную локальную сеть.

Работа в терминале Linux
— Консоль Linux для начинающего. Как выполнить элементарные действия в среде Linux — выключить/перезагрузить компьютер, посмотреть список процессов, изменить приоритет или завершить процесс, создать файл или каталог, установить или удалить приложение и т. п.

Xming и удаленная работа с графическим терминалом Mandriva Linux 2010.
— графический сервер Xming X Server for Windows. Пошаговые инструкции по настройкам программного обеспечения на стороне Linux и на стороне Windows для работы из среды продуктов Microsoft Windows с графической подсистемой Linux. Подключение к удаленному рабочему столу Linux через менеджер дисплея с использованием протокола XDMCP (X Display Manager Control Protocol). Настройки и использование Xming для непосредственной работы с графическими приложениями Linux через перенаправление графического вывода (X11 Forwarding)

Сбои и неисправности. Краткие методики по устранению проблем с компьютерным оборудованием.
— Что делать, если компьютер не включается по питанию, ”зависает” или самопроизвольно перезагружается. Причины нестабильной работы компьютерного оборудования и способы их устранения. Программное обеспечение для тестирования и мониторинга.

Проблемы с жестким диском и их устранение.
— Технология S.M.A.R.T — принципы и краткое описание. Атрибуты S.M.A.R.T, их считывание и анализ. Тестирование накопителей на жестких магнитных дисках (HDD) и оценка их технического состояния. Утилиты для тестирования жестких дисков (MHDD, Victoria, HDDScan, HDAT2).
Использование терминального режима для ремонта накопителей Seagate.

Непонятные проблемы с компьютером
— Краткие методики выявления и устранения неполадок с компьютерным оборудованием. Что делать, если компьютер не включается, самопроизвольно включается или выключается, виснет или перезагружается. Ссылки на программы для диагностики оборудования.

Подборка схем.
— Здесь можно найти справочники и различные схемы электронных устройств.

Построение виртуальной частной сети на базе SoftEther VPNnew!
— Практический пример объединения в единую подсеть территориально разнесенных компьютеров, которые могут находиться где угодно.

Проецирование на этот компьютер в Windows 10
— Реализация стандарта Miracast в Windows 10. Как выполнить трансляцию видеопотока со смартфона на ноутбук или монитор настольного компьютера. Компьютер с Windows 10 в качестве беспроводного проектора для планшета или смартфона.

FileZilla FTP Server для домашней или небольшой офисной сети.
— Установка и настройка бесплатного FileZilla FTP Server в качестве домашнего сервера FTP, доступного из Интернет. Примеры решения проблемы динамического IP-адреса сервера и настройки пассивного режима FTP.

FileZilla FTP клиент.
— Filezilla FTP клиент — это наиболее популярный многоязычный FTP-клиент с открытым исходным кодом для Microsoft Windows, Mac OS X и Linux. Поддерживает множество протоколов передачи данных (FTP, SFTP, FTPS (FTP через SSL/TLS)) и является простым и удобным средством для приема и передачи файлов.

Работа с сетью в командной строке Windows.
— Краткое описание и примеры использования сетевых утилит командной строки Windows. Приемы сетевой диагностики, определение или изменение настроек, решение проблем доступа в Интернет и т.п.

Бесплатные программы для работы с сетью .
— Краткое описание и ссылки для скачивания бесплатных программ для диагностики сети, установки и настройки сетевых служб, анализа сетевых протоколов. Набор бесплатных сетевых утилит от Nirsoft. Программы для работы с сетью из открытого проекта Sourceforge. Популярные сетевые продукты независимых разработчиков.

ADSL-доступ в Интернет.
— Общие сведения о подключении к Интернет по выделенной линии с использованием технологии ADSL. О модемах и маршрутизаторах. Общая схема подключения. Краткий перечень действий при отсутствии доступ в Интернет. Пошаговые инструкции для диагностики подключения. Примеры использования утилит ping и tracert для определения неработоспособного участка.
Решение проблемы динамического IP. Использование сервиса DynDNS для привязки DNS-имени к динамическому IP-адресу как в среде Windows, так и в программном обеспечении ADSL-модема.
Пример настройки модема Zyxel P660RU2 EE для стабильной работы в режиме ADSL2+ в сети Стрим (проблемы, возникающие после перехода на ADSL2+ и связанные с длительным подключением и низкой скоростью исходящего потока upstream).
Методика сброса пароля на маршрутизаторах CISCO 800-й серии, использование TFTP-сервера для сохранения и загрузки конфигурации CISCO 827-4V и рабочая конфигурация для подключения к сети Стрим.

Безопасность и восстановление данных

Восстановление работоспособности системы после вирусов.
— Методика восстановления работоспособности системы после удаления вредоносного программного обеспечения, в том числе руткитов и вирусов-вымогателей. Восстановление большинства системных функций с помощью антивирусной утилиты AVZ. Восстановление доступа к заблокированным сайтам и работоспособности поврежденных драйверов устройств. Ссылки на программы и сайты по антивирусной тематике.

Как найти и обезвредить вирус-майнер.
— Краткие сведения о майнинге и современные особенности заработка на криптовалюте. Использование злоумышленниками чужих компьютеров для майнинга в общем пуле. Методика поиска и удаления вируса-майнера с использованием утилит Sysinternals Suite от Microsoft.

Рекламный спам в браузерах и как с ним бороться.
— Приемы, используемые вредоносным программным обеспечением для показа сторонних рекламных блоков, и способы борьбы с рекламным спамом.

Пакет утилит Forensics от NirSoft.
— Утилиты раздела сайта NirSoft Forensic Tools могут использоваться специалистами по компьютерной безопасности для расследования различных инцидентов. Программы пакета являются переносимым программным обеспечением и могут использоваться без установки в системе, а также, при некоторых дополнительных настройках, могут применяться для исследования приложений и их рабочих данных, не являющихся частью ПО, установленного в текущей системе (находящихся на внешних съемных дисках)

Мониторинг автозапуска программ с помощью утилиты Autoruns из пакета SysinternalsSuite. Обновлено
— Примеры использования утилиты Autoruns из пакета программ SysinternalsSuite для получения подробнейшей информации обо всех процессах, запуск которых выполняется автоматически, в среде операционной системы Windows. Отключение и включение автозапуска.
    Autoruns является второй по популярности программой из набора SysinternalsSuite, после Process Explorer, и пожалуй, самым информативным и удобным инструментом для отслеживания точек автоматического запуска процессов в Windows, в том числе, скрытых или необычных, часто используемых вирусами и другим вредоносным программным обеспечением (malware).
Программа позволяет получить полный список точек автозапуска (autostart locations), идентифицировать их местонахождение (запись в реестре, файл, каталог, задача планировщика …), исследовать способы запуска, обнаружить скрытые точки входа, а также заблокировать, по выбору, автостарт ненужного процесса. Огромные возможности, и удобство использования данной утилиты, сделали просто обязательным включение Autoruns в инструментальный набор средств для борьбы с вирусами и практического исследования системы.

Как определить поддельное письмо электронной почты.
— Общие сведения о технологии обмена электронными почтовыми сообщениями. Принципы функционирования прикладных почтовых протоколов. Формат электронного письма, назначение и краткое описание основных полей заголовка. Практическое пошаговое руководство по определению характерных признаков поддельных сообщений электронной почты.

«Самый лучший антивирус»
— Название взято в кавычки неслучайно. Самого лучшего антивируса не существует, но существуют эффективные дополнительные меры защиты компьютера от вредоносного программного обеспечения, позволяющие обнаружить факт начала внедрения вируса в систему и вовремя принять меры по его обезвреживанию.
    Использование программного обеспечения для постоянного наблюдения за компонентами Windows, обеспечивающими автоматический запуск программ, установку системных служб и драйверов, модификации компонентов браузеров и т.п. а также своевременное оповещение пользователя о произошедших изменениях позволяют значительно повысить защищенность системы от вирусного заражения. Практический пример построения системы защиты от вирусов с использованием мониторов автозапуска на примере PT Startup Monitor и Anvir Task Manager.

Kaspersky Free — бесплатная версия антивируса Касперского.
— Бесплатный антивирус от Лаборатории Касперского. Краткое описание, отличия от платной версии и основные возможности антивируса Kaspersky Free.

Clam Sentinel – бесплатный антивирус с открытым исходным кодом.
— Бесплатный антивирус, распространяемый по лицензии GNU/GPLv2, на базе антивирусного сканера ClamWin и работающий в любой версии Windows, от Windows 2000 до Windows 10. Ссылки для загрузки, порядок установки и использования.

Comodo Time Machine — эффективное средство восстановления Windows.
— Comodo Time machine (CTM) — бесплатное программное обеспечение для восстановления операционной системы на ранее созданный снимок ее состояния (snapshot) . В отличие от стандартного средства восстановления Windows, Comodo Time Machine обладает более гибкими возможностями настройки средства создания снимков и позволяет выполнять восстановление полного состояния файловой системы, включая все, до единого, файлы и каталоги, в том числе и пользовательские данные. Comodo Time Machine можно настроить таким образом, чтобы «мгновенный снимок» создавался при каждой загрузке операционной системы, или только один раз при первой загрузке, через определенные промежутки времени, перед инсталляцией нового приложения ( при запуске программы с определенным именем, например — setup.exe). Важной особенностью Comodo Time Machine является возможность автоматического отката на заранее созданный снимок системы при загрузке Windows, что позволяет восстанавливать исходное состояние ОС, независимо от произошедших после создания снимка событий, таких как установка и удаление программ, вирусное заражение, удаление или создание файлов и каталогов.

RollBack Rx Home – бесплатный вариант утилиты RollBack Rx для восстановления Windows.Обновлено!
— Бесплатное, для домашнего использования, программное обеспечение для восстановления операционной системы типа ”машина времени” на ранее созданный снимок ее состояния (snapshot) от лидера в области программных средств по восстановлению компьютерных систем Horizon DataSys. Ограничения бесплатной версии не столь значительные и позволяют без особых усилий создавать резервные копии и выполнять откат системы на компьютере стандартной конфигурации с операционной системой Windows 7 / 8.1 / 10. Программа очень проста в использовании, имеет поддержку русского языка и является идеальным средством обеспечения защиты компьютера от произошедших после создания снимка нежелательных событий, таких как вирусное заражение, непреднамеренное удаление файлов и каталогов, неудачное обновление системы, потери данных из-за действий вирусов-шифровальщиков и т.п.
Производитель выпустил несколько релизов бесплатной версии программы, последний из которых, Rollback Rx Home Edition 11.3 имеет некоторые сложности при установке в среде Windows 7, преодолению которых посвящена обновленная статья.

Reboot Restore Rx – бесплатный вариант утилиты Reboot Restore Rx от компании Horizon DataSys .
— Бесплатное, в том числе и при ограниченном коммерческом использовании, программное обеспечение для восстановления операционной системы на ранее созданный снимок ее состояния (snapshot) от лидера в области программных средств по восстановлению компьютерных систем Horizon DataSys. Представляет собой программное обеспечение, работающее по принципу ”машина времени”. Reboot Restore Rx автоматически, при каждой перезагрузке компьютера, выполняет откат системы на состояние, зафиксированное так называемым ”снимком” (snapshot), который создается пользователем с правами администратора за считанные секунды. При каждой перезагрузке компьютера, все файлы, которые были добавлены в файловую систему после создания снимка, удаляются, а все, удаленные – возвращаются, любые измененные файлы и каталоги восстанавливаются к исходному состоянию. Процесс отката системы при перезагрузке выполняется очень быстро, занимая несколько секунд. Бесплатная версия может использоваться не только на домашнем компьютере, но и в организациях, где компьютеры находятся в коллективном доступе – в компьютерных классах учебных заведений, библиотеках, интернет – кафе и т.п. Даже если действия пользователя приведут к вирусному заражению, непреднамеренному (или преднамеренному) удаления файлов, каталогов, или ключей реестра, неудачному обновлению системы, потери данных из-за действий вирусов-шифровальщиков и т. п. – после перезагрузки система вернется к состоянию, зафиксированному снимком.

Reboot Restore Rx Pro – платный вариант утилиты Reboot Restore Rx Pro от компании Horizon DataSys .
— Основные возможности и область применения Reboot Restore Rx Pro. Платная версия Reboot Restore RX Pro, отличается от бесплатной Reboot Restore RX расширенными возможностями по управлению процессами создания снимков системы и ее восстановления, наличием планировщика заданий, возможностью удаленного управления, а также выборочного восстановления дисков и реестра. Важной особенностью также является наличие поддержки командной строки, что позволяет использовать возможности программы в сценариях администрирования.

Recuva — эффективное и бесплатное средство восстановления файлов.
— Recuva – одна из утилит для восстановления данных, разработанная компанией Piriform, известной также такими качественными программными продуктами, как программа очистки системы CCleaner, средство дефрагментации Defragger, и инструмент для отображения детальной системной информации Speccy. В статье рассматривается краткое описание возможностей и методика использования программы Recuva для восстановления файлов и папок после удаления, форматирования раздела, или повреждения оглавления тома.

Восстановление данных из снимков файловой системы, создаваемых стандартной службой теневого копирования Windows.
— Общие сведения о технологии теневого копирования Microsoft. Мгновенные снимки файловой системы (snapshot) и их использование для восстановления данных, как например, зашифрованных вирусом-шифровальщиком файлов. Подключение томов теневых копий в качестве каталогов файловой системы стандартными средствами Windows для удобного копирования файлов и папок непосредственно из снимка.

Альтернативные потоки NTFS, или как Windows определяет, что файл был загружен из Интернет.
— Общие сведения об альтернативных потоках NTFS и механизме определения зон безопасности при скачивании файлов из Интернет. Как изменить поведение системы на примере открытия файла справки в формате CHM, загруженного по сети.

Списки HTTP-прокси серверов в формате адрес:порт
— Специально отфильтрованные по признаку работоспособности и приемлемой скорости соединения списки анонимных прокси серверов. Обновляются один раз в месяц. Доступны 2 списка — «новый» (на момент обновления) и «предыдущий» (за прошлый месяц). Прокси, требующие аутентификации или ручного ввода каких-либо данных в списки не включаются. На странице имеются ссылки на популярные анонимайзеры (веб-прокси) и онлайн сервисы для проверки эффекта от используемого прокси сервера.
Примеры настройки наиболее распространенных браузеров на работу через прокси-сервер.

Howto (краткие инструкции)

Как загрузить с официального сайта Microsoft ISO-образ дистрибутива Windows 10

Как загрузить с официального сайта Microsoft ISO-образы дистрибутивов Windows 7, 8/8. 1 и Office2010-2019.

Как получить протокол действий пользователя.

Как принудительно вызвать ”синий экран смети” (BSOD) Windows.

Как получить копии системных журналов Windows для отправки по электронной почте.

Как выполнить загрузку с отображением меню для перехода в среду восстановления Windows 10

Как отключить автоматическое обновление Windows 7 /8 /10 групповыми политиками.

Как надежно отключить автоматическое обновление Windows 10 с помощью Планировщика заданий.

Как проверить выражение на соответствие официальным терминам Microsoft.

Как быстро увеличить свободное место на логическом диске.

Как правильно настроить установку даты и времени через Интернет.

Как отключить проверку цифровой подписи драйвера в Windows и нужно ли это делать?

Как искать альтернативное программное обеспечение.

Как избавиться от зависаний при вызове меню в модах S.T.A.L.K.E.R. — запуск приложения на одном ядре CPU

Как получить и установить бесплатную версию AutoCAD для студентов и преподавателей

Медленная работа 1С 8.х с сетевой файловой базой данных
— Методика определения причин медленной работы приложений 1С с сетевой базой данных (файловой). Методика и программное обеспечение для оценки пропускной способности сетевых соединений, быстродействия аппаратных и программных средств, поиска «узких мест.»

Короткие заметки
— Записи без подробностей. Либо просто информация для дальнейшего использования, либо краткое описание проблемы и способ, которым она была решена.

Несерьезные программы, интересное или смешное.
— Немного юмора. Краткое описание и ссылки для скачивания программ, которые могут повеселить, напугать, заставить задуматься и т. п.

Архив устаревших программ.
— Описание и ссылки для скачивания программ, которые не поддерживаются разработчиком и заменены новыми версиями. Иногда новое программное обеспечение оказывается не лучше старого, или из бесплатного превращается в платное.

Ремонт бесперебойников своими руками

Мы постараемся ответить на вопрос: ремонт бесперебойников своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

У знакомого на фирме выкинули нерабочий бесперебойник модели APC 500. Но прежде чем пустить его на запчасти, решил попробовать его оживить. И как оказалось не зря. Прежде всего меряем напряжение на аккумуляторной гелевой батарее. Для функционирования бесперебойника но должно быть в пределах 10-14В. Вольтаж в норме, так что проблема с аккумулятором отпадает.

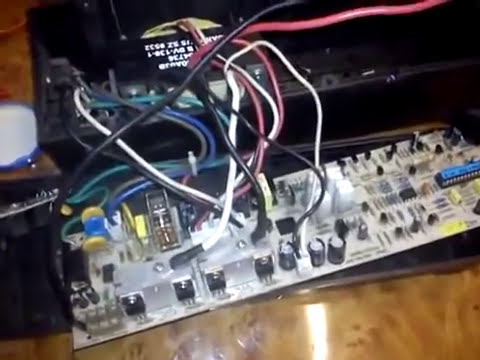

Теперь осмотрим саму плату и померяем питание в ключевых точках схемы. Родной принципиальной схемы бесперебойника APC500 не нашёл, но вот кое что похожее. Для лучшей чёткости скачайте полноценную схему здесь. Проверяем мощные олевые транзисторы – норма. Питание на электронную управляющую часть источника бесперебойного питания поступает с небольшого сетевого трансформатора на 15В. Меряем это напряжение до диодного моста, после, и после стабилизатора 9В.

А вот и первая ласточка. Напряжение 16В после фильтра входит в микросхему – стабилизатор, а на выходе всего пару вольт. Заменяем её на аналогичную по вольтажу модель и воссстанавливаем питание схемы блока управления.

Бесперебойник начал трещать и жужжать, но на выходе 220В по прежнему не наблюдается. Продолжаем внимательный осмотр печатной платы.

Ещё одна проблема – одна из тонких дорожек перегорела и пришлось заменить её тонкой проволочкой. Вот теперь устройство бесперебойного питания APC500 заработало без проблем.

Испытывая в реальных условиях, пришёл к выводу, что встроенная пищалка сигнализатор отсутствия сети орёт как дурная, и не мешало бы её немного утихомирить. Полностью выключать нельзя – так как будет не слышно состояния аккумулятора в аварийном режиме (определяется по частоте сигналов), а вот сделать тише можно и нужно.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Это достигается включением резистора на 500-800 Ом последовательно со звукоизлучателем. И напоследок несколько советов владельцам бесперебойников. Если он иногда отключает нагрузку, возможно проблема в блоке питания компьютера с “подсохшими” конденсаторами. Подключите UPS ко входу заведомо исправного компа и посмотрите – прекратятся ли срабатывания.

Бесперебойник иногда неверно определяет ёмкость свинцовых батарей показывая статус ОК, но стоит только ему переключится на них, как они внезапно садятся и нагрузка “выбивается”. Убедитесь, что клеммы заходят плотно, а не болтаются. Не отключайте его надолго от сети, лишая возможности держать аккумуляторы на постоянной подзарядке. Не допускайте глубоких разрядов батарей, оставляя по меньшей мере 10% емкости, после чего следует отключать бесперебойник до восстановления питающего напряжения. Хотя бы раз в три месяца устраивайте “тренировку”, разряжая батарею до 10% и опять заряжая аккумулятор до полной ёмкости.

Функция, которую выполняет источник бесперебойного питания (сокращенно — ИБП, или UPS — от английского Uninterruptible Power Supply), максимально полно отражена в самом его названии. Являясь промежуточным звеном между электросетью и потребителем, ИБП должен в течение определенного времени поддерживать электропитание потребителя.

Источники бесперебойного питания незаменимы в тех случаях, когда последствия перебоев в электроснабжении могут иметь крайне неприятные последствия: для резервного питания компьютеров, систем видеонаблюдения, циркуляционных насосов систем отопления.

Подробнее про ИБП

Принцип действия любого источника бесперебойного питания прост: пока напряжение питающей сети находится в заданных пределах, оно подается на выход ИБП, одновременно с этим заряд встроенного аккумулятора поддерживается от внешнего питания схемой заряда. При пропадании электропитания или его сильном отклонении от номинала выход UPS подключается к встроенному в него инвертору, преобразующему постоянный ток от аккумулятора в переменный ток питания нагрузки. Естественно, время работы ИБП ограничено емкостью аккумулятора, КПД инвертора и мощностью нагрузки.

Существует три конструктивных типа источников бесперебойного питания:

Предлагаем ознакомиться с устройством ИБП на примере модели APC Back-UPS RS800

Так как в основном бесперебойные источники питания используются для резервного питания компьютеров, они часто имеют USB-выходы для подключения к ПК, что позволяет при переходе на резервное питание автоматически перевести компьютер в режим пониженного энергопотребления. Для этого достаточно соединить ИБП со свободным портом компьютера и установить драйвера с идущего в комплекте диска. Старые модели бесперебойников могут использовать для этого COM-порт, практически исчезнувший на ПК.

Нужно помнить, что мощность нагрузки в ваттах, подключаемой к источнику бесперебойного питания, должна быть минимум в полтора раза меньше, чем его номинальная мощность в вольт-амперах, умноженная на 0,7 (коэффициент мощности, определяющий потери в самом источнике), чтобы не допустить перегрузки инвертора. Например, инвертор мощностью 1 кВА сможет запитать без перегрузки нагрузку не более 470 ватт, в пике — до 700 Вт.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Пример возможной схемы подключения:

Поскольку встроенные в UPS аккумуляторы автоматически поддерживаются в заряженном состоянии, нет необходимости в их дополнительной зарядке. Если аккумулятор был полностью разряжен, ряд моделей бесперебойников в момент включения могут индицировать неисправность аккумулятора, однако по мере набора им заряда индикация прекратится.

Как правило, при первом включении ИБП ему нужно 5-6 часов для полной зарядки аккумулятора. Ряд нюансов эксплуатации зависят от типа применяемого аккумулятора:

  • Наиболее дешевые аккумуляторы, выполненные по технологии AGM (ошибочно либо намеренно могут называться продавцами гелевыми) не рекомендуется длительно оставлять разряженными, так как это ведет к их деградации и потере емкости. Если ИБП не используется длительное время, стоит регулярно включать его вхолостую, чтобы поддержать заряд аккумулятора.
  • Настоящие гелевые аккумуляторы дороже, но без последствий переносят длительный глубокий разряд. Одновременно они более чувствительны к перезаряду, что может произойти при установке в ИБП батареи емкостью меньше, чем рассчитано.

Если же существует необходимость зарядить аккумулятор от внешнего зарядного источника, крайне важно ограничить зарядный ток значением не более 10% от номинала емкости (так, аккумулятор емкостью 4 А*ч можно заряжать током не более чем 0,4 А).

Основная неисправность источника бесперебойного питания, с которой приходится сталкиваться, связана с тем, что бесперебойник не переходит в автономный режим. Она может быть вызвана следующими причинами:

При соблюдении же правил эксплуатации бесперебойника все его обслуживание сведется к своевременной замене аккумуляторов.

Сегодня мы поговорим о помощи первому другу компьютеров – источнику бесперебойного питания.

Источник бесперебойного питания (ИБП) предназначен для защиты и аварийного питания компьютеров.

Это такой себе «спасатель». Но иногда самому «спасателю» требуется помощь. Ведь ИБП, как и любая техника, может ломаться!

Мы рассмотрим в этой статье лишь самые простые неисправности, возникающие в процессе эксплуатации.

Они не потребуют больших усилий для своего устранения. Сложные случаи оставим профессионалам.

Сильноточные детали – это, прежде всего, транзисторы инвертора. Чаще всего в инверторах применяются мощные полевые транзисторы (ПТ), сопротивление открытого канала которых составляет величину в сотые и тысячные доли Ома.

Это очень небольшое сопротивление, но через транзисторы могут протекать токи в десятки ампер. Поэтому они установлены на радиаторах (или на одном общем радиаторе).

Если транзистор (или другая деталь) сильно греется, то маркировка, выполненная чаще всего белой краской, темнеет. При этом темнеет и припой в месте пайки. Если деталь вплотную прилегает к плате, то в месте соприкосновения потемнеет и сама плата.

Иногда вокруг выводов сильноточных деталей возникают характерные кольцеобразные трещины. Контакт в таких местах между выводом и печатной платой обладает повышенным сопротивлением, что приводит к еще большему нагреву.

Все плохие и подозрительные пайки следует тщательно пропаять!

После внешнего осмотра необходимо проверить тестером транзисторы инвертора. Для этого надо ознакомиться со статьей «Что такое полевой транзистор и как его проверить?»

Если транзисторы окажутся неисправными, их необходимо заменить такими же или аналогичными.

Далее следует проверить предохранитель. В ИБП обычно имеется минимум два предохранителя. Первый (к которому есть доступ снаружи) – по сети 220 В. Он имеет номинал в несколько ампер, который зависит от мощности ИБП. Чем мощнее ИБП, тем больше номинал.

Чаще всего он расположен в специальном гнезде, в непосредственной близости от разъема сетевого шнура. Извлечь его можно с помощью отвертки с узким лезвием. Часто держатель предохранителя имеет гнездо для еще одного предохранителя (запасного) и сам предохранитель. Так что сгоревший предохранитель можно оперативно заменить.

Второй предохранитель установлен на плате по цепи +12 В, в плюсовой шине аккумулятора. Он рассчитан на гораздо больший ток (30 – 40 А и больше). Дело в том, что при исчезновении напряжения начинает работать инвертор, и аккумулятор должен отдать большой ток.

Например, при активной мощности 250 Вт нагрузки, подключенной к ИБП, аккумулятор должен отдать ток 250:12 = 21 А. И это без учета потерь в инверторе!

Обычно это предохранитель имеет номинал 30 или 40 А. В более мощных ИБП их может быть два, при этом они устанавливаются параллельно. Такие предохранители используются в автомобилях, поэтому их можно при необходимости найти на авторынке.

Отметим, что предохранители в большинстве своем не выходят из строя «просто так». Поэтому, перед тем, как менять их, необходимо удостовериться в исправности других деталей – выпрямительных диодов, тех же транзисторов инвертора.

Иногда перегорание предохранителей может быть вызвано межвитковым замыканием в трансформаторе, но, к счастью, такое случается редко.

Переключение ИБП в режим работы от аккумулятора осуществляется чаще всего посредством электромеханических реле. Используются реле постоянного тока с катушкой на 12 или 24 В и мощными контактами. Иногда контактная группа одного из реле выходит из строя.

Проявляться это может тем, что бесперебойник не включается вообще или не переключается на аккумуляторы при исчезновении сетевого напряжения. При подозрении на такую неисправность следует выпаять реле и проверить сопротивление замыкающего контакта тестером.

Как правило, такое реле имеет один переключающий контакт.

При подаче напряжения на катушку контакты 1 — 3 размыкаются, а контакты 2 — 3 — замыкаются.

Сопротивление разомкнутого контакта должно быть бесконечно большим, а замкнутого – иметь сопротивление порядка десятых долей Ома.

Если же оно равно нескольким Омам (или десяткам Ом), такое реле подлежит замене.

В заключение отметим, что при подаче питания на катушку должен быть слышен четкий щелчок. Если он не слышен или слышны какие-то «шорохи», имеет место механическая неисправность, и реле однозначно надо менять.

Скажем также, что электромагнитное реле – чаще всего штука надежная и долговечная.

Обычные (не герконовые) реле имеют ресурс не менее 100 000 срабатываний, чего с лихвой хватает на все время работы ИБП.

Во второй части мы продолжим знакомиться с простейшими неисправностями бесперебойников.

К ИБП класса Off-line фирмы АРС относятся модели Back-UPS. ИБП этого класса отличаются низкой стоимостью и предназначены для защиты персональных компьютеров, рабочих станций, сетевого оборудования, торговых и кассовых терминалов. Мощность выпускаемых моделей Back-UPS от 250 до 1250 ВА. Основные технические данные наиболее распространенных моделей ИБП представлены в табл.1.

Таблица 1. Основные технические данные ИБп класса Back-UPS

Индекс «I» (International) в названиях моделей ИБп означает, что модели рассчитаны на входное напряжение 230 В, В устройствах установлены герметичные свинцовые не обслуживаемые аккумуляторы со сроком службы 3…5 лет по стандарту Euro Bat. Все модели оснащены фильтрами-ограничителями, подавляющими скачки и высокочастотные помехи сетевого напряжения. Устройства подают соответствующие звуковые сигналы при пропадании входного напряжения, разрядке аккумуляторов и перегрузке. Пороговое значение напряжения сети, ниже которого ИБп переходит на работу от аккумуляторов, устанавливается переключателями на задней панели устройства. Модели BK400I и BK600I имеют интерфейсный порт, подключаемый к компьютеру или серверу для автоматического самостоятельного закрытия системы, тестовый переключатель и выключатель звукового сигнала.

Принципиальная схема ИБП Back-UPS 250I, 400I и 600I практически полностью приведена на рис. 2-4. Многозвенный фильтр подавления помех электросети состоит из варисторов MOV2, MOV5, дросселей L1 и L2, конденсаторов С38 и С40 (рис. 2). Трансформатор Т1 (рис. 3) является датчиком входного напряжения.

Его выходное напряжение используется для зарядки аккумуляторов (в этой цепи используются D4…D8, IC1, R9…R11, С3 и VR1) и анализа сетевого напряжения.

Если оно пропадает, то схема на элементах IC2…IC4 и IC7 подключает мощный инвертор, работающий от аккумулятора. Команда ACFAIL включения инвертора формируется микросхемами IC3 и IC4. Схема, состоящая из компаратора IC4 (выводы 6, 7, 1 ) и электронного ключа IC6 (выводы 10, 11, 12), разрешает работу инвертора сигналом лог. «1», поступающим на выводы 1 и 13 IC2.

Делитель, состоящий из резисторов R55, R122, R1 23 и переключателя SW1 (выводы 2, 7 и 3, 6), расположенного на тыловой стороне ИБП, определяет напряжение сети, ниже которого ИБП переключается на батарейное питание. Заводская установка этого напряжения 196 В. В районах, характеризующихся частыми колебаниями напряжения сети, приводящими к частым переключениям ИБП на батарейное питание, пороговое напряжение должно быть установлено на более низкий уровень. Точная настройка порогового напряжения выполняется резистором VR2.

Все модели Back-UPS, за исключением BK250I, имеют двунаправленный коммуникационный порт для связи с ПК. Программное обеспечение Power Chute Plus позволяет компьютеру осуществлять как текущий контроль ИБП, так и безопасное автоматическое закрытие операционной системы (Novell, Netware, Windows NT, IBM OS/2, Lan Server, Scounix и UnixWare, Windows 95/98), сохраняя файлы пользователя. На рис. 4 этот порт обозначен как J14. Назначение его выводов:

1 — UPS SHUTDOWN. ИБП выключается, если на этом выводе появляется лог. «1» в течение 0,5 с.

2 — AC FAIL. При переходе на питание от батарей ИБП генерирует на этом выводе лог. «1».

3 — СС AC FAIL. При переходе на питание от батарей ИБП формирует на этом выводе лог. «0». Выход с открытым коллектором.

4, 9 — DB-9 GROUND. Общий провод для ввода/вывода сигналов. Вывод имеет сопротивление 20 Ом относительно общего провода ИБП.

5 — СС LOW BATTERY. В случае разряда батареи ИБП формирует на этом выводе лог. «0». Выход с открытым коллектором.

6 — ОС AC FAIL При переходе на питание от батарей ИБП формирует на этом выводе лог. «1». Выход с открытым коллектором.

Выходы с открытым коллектором могут подключаться к ТТЛ-схемам. Их нагрузочная способность до 50 мА, 40 В. Если к ним нужно подключить реле, то обмотку следует зашунтировать диодом.

Обычный «нуль-модемный» кабель для связи с этим портом не подходит, соответствующий интерфейсный кабель RS-232 с 9-штырьковым разъемом поставляется в комплекте с программным обеспечением.

Для установки частоты выходного напряжения подключить на выход ИБП осциллограф или частотомер. Включить ИБП в режим работы от батареи. Измеряя частоту на выходе ИБП, регулировкой резистора VR4 установить 50 ± 0,6 Гц.

Включить ИБП в режим работы от батареи без нагрузки. Подключить на выход ИБП вольтметр для измерения эффективного значения напряжения. Регулировкой резистора VR3 установить напряжение на выходе ИБП 208 ± 2 В.

Переключатели 2 и 3, расположенные на тыловой стороне ИБП, установить в положение OFF. Подключить ИБП к трансформатору типа ЛАТР с плавной регулировкой выходного напряжения. На выходе ЛАТРа установить напряжение 196 В. Повернуть резистор VR2 против часовой стрелки до упора, затем медленно поворачивать резистор VR2 по часовой стрелке до тех пор, пока ИБП не перейдет на батарейное питание.

Установить на входе ИБП напряжение 230 В. Отсоединить красный провод, идущий к положительному выводу аккумулятора. Используя цифровой вольтметр, регулировкой резистора VR1 установить на этом проводе напряжение 13,76 ± 0,2 В относительно общей точки схемы, затем восстановить соединение с аккумулятором.

Типовые неисправности и методы их устранения приведены в табл. 2, а в табл. 3 — аналоги наиболее часто выходящих из строя компонентов.

Таблица 2. Типовые неисправности ИБП Back-UPS 250I, 400I и 600I

В источниках бесперебойного напряжения используется закрытый гелиевый или кислотный аккумулятор. Встроенный аккумулятор рассчитан обычно на емкость от 7 до 8 Ампер/час, напряжение – 12 вольт. Аккумулятор полностью герметичен, это позволяет использовать устройство в любом состоянии. Помимо аккумулятора, внутри можно разглядеть громадный трансформатор, в данном случае на 400-500 ватт. Трансформатор работает в двух режимах –

1) как повышающий трансформатор для преобразователя напряжения.

2) как понижающий сетевой трансформатор для зарядки встроенного аккумулятора.

При работе в обычном режиме нагрузка питается отфильтрованным напряжением сети. Для подавления электромагнитных и помех во входных цепях используются фильтры. Если входное напряжение становится ниже или выше установленной величины или вообще исчезает, то включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор осуществляет питание нагрузки от батарей. BACK UPS класса Off-line неэкономично работают в электросетях с частыми и значительными отклонениями напряжения от номинальной величины, поскольку частый переход на работу от батарей уменьшает срок службы последних. Мощность выпускаемых производителями Back-UPS находится в диапазоне 250-1200 ВА. Схема источника бесперебойного напряжения BACK UPS достаточно сложна. В архиве вы можете скачать большой сборник принципиальных схем, а ниже приведены несколько уменьшенных копий – клик для увеличения.

Тут можно встретить специальный контроллер, который отвечает за правильную работу устройства. Контроллер активирует реле, когда сетевое напряжение отсутствует и если бесперебойник включен, то он будет работать как преобразователь напряжения. Если напряжение в сети снова появляется, то контролер отключает преобразователь и устройство превращается в зарядное устройство. Емкость встроенного аккумулятора может хватать до 10 – 30 минут, если, разумеется, устройство питает компьютер. Подробнее почитать про работу и назначение узлов бесперебойника можно почитать в этой книге.

BACK UPS может быть использован в качестве резервного источника питания, вообще рекомендуется иметь каждому дому по бесперебойнику. Если бесперебойный ИП предназначен для бытовых потребностей, то желательно выпаять с платы сигнализатор, он напоминает, что устройство работает как преобразователь, напоминание писком он делает в каждые 5 секунд, а это надоедает. На выходе преобразователя чистые 210-240 вольт 50 герц, но что касается формы импульсов, там явно не чистый синус. BACK UPS может питать любую бытовую технику, в том числе и активную, разумеется, если мощность устройства позволит этого.

Провел ремонт и решил по этой теме отписаться. Значит попал ко мне источник бесперебойного питания Powercom Black Knight BNT-600 со сложной судьбой полной падений (буквально) и разочарований. Естественно попал он в мои руки на предмет ремонта. Так как бесперебойники ремонтировать мне еще не приходилось, то взялся за ремонт с оговоркой “на попробовать”, хуже уже не будет.

Бесперебойник этот, скажем так, не самый лучший, в общем один из самых простых.

Начну с его характеристик:

Тип – интерактивный
Выходная мощность – 600 ВА / 360 Вт (обращайте внимание на мощность в ваттах (Вт), а не в вольт-амперах (ВА))
Время работы при полной нагрузке – 5 мин (хотя на коробке написано 10-25 минут для “некого компьютера с 17-дюймовым CRT-монитором)
Форма выходного сигнала – сигнал в форме многоступенчатой аппроксимации синусоиды 220 В ±5% от номинала
Время переключения на батарею – 4 мс
Макс. поглощаемая энергия импульса – 320 Дж

Таблица электрических параметров ИБП взятая из мануала:

Как видите – никаких наворотов нет: 360 ватт, питание только двух устройств, никаких возможностей наблюдения нет, кроме одного светодиода на передней панели и “пищалки”. Модели чуть по-старше имеют дополнительные функции, но это все лирика. Теперь перейдем собственно к истории этого ИБП.

Приобретен этот ИБП в далеком 2005 году, но поработать так и не успел – его грохнули оземь, отчего у бесперебоника случилась огромная трещина на задней стенке, через которую выпали все разъемы питания. Очевидцы утверждали, что до падения он все-таки успел немного поработать – аж целый день через него работал компьютер. После падения работать он напрочь отказался. И в таком состоянии простоял в шкафу аж 4 (!) с хвостиком года. Многие скажут – не имеет смысла его чинить, батарея уже давно потекла и лопнула. Ан нет целая она, как показало вскрытие и тестирование, только разряжена под ноль.

Разборка бесперебойника оказалась простой: четыре винта, крепящих верхнюю крышку были выкручены обычной длинной крестовой отверткой. Снимаем крышку и видим: собственно батарею, трансформатор и плату управления и сигнализации. Вот схема внутреннего (кабельного) подключения батареи к плате и к трансформатору.

Схема электрическая принципиальная Powercom BNT-600

Все предельно просто и вопросов по подключению возникнуть не должно. При включении бесперебойника в сеть что под нагрузкой, что без нагрузки последний никаких признаков жизни не подает. Первым делом проверяем те части ИБП, которые могли выйти из строя от удара – это батарея и трансформатор.

Трансформатор на разрыв обмоток проверяется следующим образом – прозваниваются провода идущие к разъему: должны звониться между собой черный и зеленый, а также черный, красный и синий (расположены рядом). Потом прозваниваются толстые провода черный, красный, синий, которые также между собой объединены. С транформатором все вроде бы в порядке.

ВНИМАНИЕ! Будьте осторожны! Дальнейшие работы могут привести к поражению электрическим током. Автор не несет никакой ответственности за последствия Ваших действий.

Батарея. Внешний осмотр показал, что она целая – не лопнула и не потекла. Но для того, чтобы проверить ее исправность ее сначала нужно зарядить. Я заряжал ее от компьютерного блока питания – это единственное, что было под рукой. На батарее указано, что она выдает 12 вольт и 7 ампер, а в компьютерном БП как раз есть 12 В, просто берем и запитываем от блока питания батарею: желтый провод к красной клемме на батарее, черный провод к черной клемме. Не стоит блок питания подключать еще к чему либо., если у Вас нет под рукой лишнего БП, то нужно отключить его и вытащить из системного блока. Сам блок питания включается замыканием PS-ON (зеленый) и COM (любой черный) на разъеме АТХ. Будьте аккуратны. Ибо Ваш покорный слуга ощутил на себе всю прелесть протекания по руке тока. В таком состоянии батарею и блок питания нужно оставить на несколько часов, я заряжал ее три дня по 5 часов, этого вполне хватило, чтобы батарея выдавала 11,86 вольт – чего вполне достаточно для запуска платы управления.

Пока батарея заряжается перейдем к следующей части ИБП – это РСВ, плата управления. Я незря выше указал на 11,86 вольт, которые необходимы, чтобы запустить плату управления. “Мозги” бесперебойника в виде микросхемы 68НС805JL3 питаются именно от батареи и, исходя из таблицы неисправностей в мануале, для работы нужно не менее 10 вольт. Вот эта таблица:

Меня посетила мысль: быть может поэтому бесперебойник и не включается! Но забегая вперед скажу, что по достижении нормального заряда, установленная батарея, только смогла ударить меня током, но бесперебоник не запустился. Значит проблема не в малом напряжении питания. Тем более, что полностью заряженный ИБП не захотел запускаться сразу же после падения.

Следующим шагом была прозвонка всего, что можно прозвонить обычным цифровым мультиметром. На поверку оказались три пробитых диода, которые я заменил на аналогичные. Что опять таки ничего не дало – бесперебойник молчал как и прежде.

Тут меня черт дернул пропаять все нелакированные дорожки (со стороны монтажа) – а вдруг трещина, дающая обрыв цепи. Мерять напряжения на предмет обрыва на включенном аппарате как-то не хотелось.

В итоге оказалось, что при падении именно трещина плате давала сбой, ибо пропайка дорожек помогла!

Интересным остается тот факт, что за 4 с лишним года разярженная батарея осталась в целости и сохранности и прекрасно выдает почти 12 вольт ей положенных.

Вот список файлов, которые могут оказаться полезными:

Схема электрическая принципиальная (pdf): [hide][attachment=110][/hide]

Для ремонта использовались следующие инструменты и материалы:

Цифровой мультиметр DT838
Отвертка крестовая
Отвертка шлицевая
Паяльник 60 Вт
Пинцет медицинский
Бокорезы
Канифоль, флюс, припой, спирт, салфетки
2 “крокодильчика”, 2 проводка от старого блока питания, разъем Molex от старого “сидюка” для подключения батареи к блоку питания.

Желаю Вам успехов в ремонте и да не бей Вас ток!

Как сделать бесперебойник самому? Чисто синусоидальное напряжение на выходе, пригодное для питания любых приборов. (10+)

Как сделать ИБП с синусоидальным выходом самому

Имеет ли смысл собирать ИБП самому? Не знаю. В продаже есть киловаттные бесперебойники за 30 т. р. Эти изделия однозначно более высокого качества, надежности и энергоэффективности, чем самодельный. Стоимость самодельного, если собирать его из готовых блоков, получается в районе 20 т. р. Я собирал его тогда, когда еще в продаже ничего подобного не было. В любом случае, делюсь опытом. Мой UPS отлично работает уже 8 лет. Учтите, что это устройство постоянного функционирования. Он не выключается, когда есть напряжение в сети, а работает постоянно. Так что он реально проработал беспрерывно восемь лет. Изменить схему так, чтобы он автоматически выключался и включался, если это Вам нужно, не составит труда для специалиста, способного его собрать. Я использую именно непрерывно работающее устройство потому, что у меня в доме есть несколько критических по электроэнергии потребителей: компьютеры, сервер, система ‘умного дома’. При переключении с сети на питание от аккумулятора возникает скачок напряжения, который недопустим.

Источник бесперебойного питания можно целиком собрать самому, тогда стоимость деталей к нему составит 10 т. р.

Вашему вниманию подборка материалов:

Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

В моем доме от данного изделия запитана система ‘умного дома’, освещение, циркуляционный насос системы отопления, дизельный котел, насос водоснабжения, компьютеры и телевизор. Все это, конечно, не работает одновременно. В среднем потребление не превышает 100 Ватт (освещение у меня все сплошь энергосберегающее, оборудование тоже высокого класса энергетической эффективности). Бывают и пики потребления. ИБП рассчитан на максимальную мощность 1 кВт, что достаточно для моих целей. Выходное напряжение – синусоида. Это позволяет питать практически любую бытовую нагрузку допустимой мощности. КПД источника бесперебойного питания при нагрузке 200 Вт составляет 70%.

Схема приведена на рисунке. Импульсный блок питания на 28.8 В, 50 А покупной. Хотя его, конечно, можно собрать самому. Собираюсь вскорости выложить схему, Подпишитесь, чтобы не пропустить. Важно, чтобы этот блок был с высоким КПД и выдавал ровно 28. 8 В. Это напряжение позволяет подключать аккумуляторы непосредственно к источнику питания, без каких-либо переходников. Стабильное напряжение 28.8 В полностью заряжает два соединенных последовательно автомобильных свинцовых кислотных аккумулятора, поддерживает их в заряженном состоянии, компенсируя саморазряд, но не перезаряжает их. Аккумуляторы должны быть подключены к источнику питания именно так, как показано на схеме, на минимальном расстоянии от блока питания, чтобы падение напряжения на проводниках при больших токах не влияло на их работу.

Обратите внимание, чтобы при отключенном сетевом напряжении блок питания не потреблял энергию от аккумулятора. Часто встречаюсь с такими блоками, у которых вентилятор запитан от выходных клемм. Тогда при выключении питания вентилятор будет работать от аккумуляторов и сажать их. Такой блок надо переделать, запитать вентилятор по другой схеме. Имейте в виду, что вентиляторы – самый уязвимый элемент во всей конструкции. Именно они ломаются, а их остановка приводит к перегреву и выходу из строя других элементов. Я использую блоки с массивными охлаждающими радиаторами, без вентиляторов. Это и позволило беспрерывно эксплуатировать устройство много лет.

Инвертор тоже покупной, выдает меандр (прямоугольник) с амплитудой 310 В, коэффициентом заполнения 1 / (корень из двух). Такое напряжение производители почему-то называют модифицированной синусоидой. Отработанную схему самодельного инвертора тоже скоро опубликую.

Все низковольтные соединения нужно делать достаточно толстым проводом минимальной длины. Ток по этим цепям может импульсно достигать 100 А. Я использовал медный многожильный провод 12 мм. Особенно обратите внимание на присоединение проводов к аккумуляторам. В местах этих соединений могут образовываться отложения оксидов, которые имеют высокое сопротивление и будут препятствовать надежной работе устройства.

Недостатком самодельного ИБП является низкий КПД при низких нагрузках. Бесперебойник на холостом ходу, то есть без нагрузки, потребляет около 100 Ватт. Без всякой нагрузки UPS сажает аккумуляторы за 35 часов.

Не следует соединять аккумуляторы параллельно. При больших нагрузках, а здесь нагрузки большие, не удается обеспечить, чтобы параллельно соединенные аккумуляторы нагружались одинаково. Виной тому разные сопротивления проводов и мест контакта на клеммах. Таким образом, работать будет только один аккумулятор из всех, он и выйдет очень быстро из строя.

Не забудьте регулярно следить за уровнем электролита в аккумуляторах. Больше ничего особенного делать не надо.

Можно ли отремонтировать бесперебойник на персональный компьютер или проще и дешевле купить новый?А может быть обойтись без него?

Смотря какая неисправность, насколько Вам лично нужен бесперебойник.

Чаще всего проблемы с бесперебойниками возникают по “вине” аккумулятора, они попросту стареют и перестают “функциклиовать” (так говорить мой друг). Замена аккумулятора всегда дешевле чем купить новый бесперебойник.

Очень редко, но бывает и так, что “вылетает” сама схема. Ремонт довольно дорогой, в таких ситуациях чаще всего выгоднее купить новый. Схема: ремонт 2 р., аккумулятор уже старый, скорая замена будет стоит 2 р. Новый блок стоит 5 р. Казалось бы 2+2 меньше 5-ти. Но при 2+2 у нас остается старый блок, который через полгода снова “попросится” на ремонт. И тогда уже будет 2+2+2 что больше чем 5.

О необходимости бесперебойника. Если Вы работаете с критическими данными, если отключения электроэнергии происходят часто, то он необходим. Если же Вы просто пишете на БВ, играете в танки, то необходимость бесперебойника сомнителен. Я пользуюсь, когда работаю с критическими данными ноутбуком, который имеет аккумулятор. А вот на БВ могу выйти и из персональки, который не имеет бесперебойника.

Было мнение о сетевых фильтрах. “Сетевой фильтр” не более чем обычная розетка, как их называли “тройник”. Единственное, он снабжен фильтром (конденсатор), предназначение которой отсечь высокочастотные помехи. Не от чего он не защищает, никакой безопасности не создает. А если и создает, то не больше чем топор. Но очень удобен, вместе обычных удлинителей с “тройником” часто использую “сетевой фильтр”, из-за того что они более качественно сделаны.

В квартире дело происходит, или в частном доме, тоже неважно. Важнее насколько стабильное питание в сети энергоснабжения.

Ремонтировать или покупать, или вообще отказаться, решать владельцу. Я обозначил критерии которыми руководствуюсь при таком выборе.

ИБП – это очень выгодный прибор. Пока он работает, у пользователя нет проблем с электроснабжением. Но на этом функциональность данного прибора не заканчивается. Простейшая доработка бесперебойника дает возможность создать на его базе такие устройства как преобразователь, блок питания и зарядка.

Преобразователь напряжения (инвертор) превращает постоянный 12-вольтовый ток в переменный, попутно повышая напряжение до 220 вольт. Средняя стоимость такого устройства – 60-70 долларов США. Однако даже у владельцев изношенных бесперебойников с функцией старта от батареи есть вполне реальный шанс получить работоспособный преобразователь фактически даром. Для этого нужно сделать следующее:

Демонтировать аккумулятор, сняв с клемм накопителя два провода – красный (на плюс) и черный (на минус).

Демонтировать спикер – устройство звуковой сигнализации, похожее на сантиметровую шайбу.

Припаять к красному проводу предохранитель. Большинство конструкторов советуют использовать предохранители на 5 ампер.

Соединить предохранитель с контактом «входа» ИБП – гнезда, куда вставлялся кабель, соединяющий бесперебойник с розеткой.

Соединить черный провод со свободным контактом гнезда «входа».

Взять штатный кабель для подключения ИБП к розетке, срезать вилку. Подключить разъем в гнездо входа и определить цвета проводов, соответствующие красному и черному контактам.

Подсоединить провод от красного контакта к плюсу аккумулятора, а от черного – к минусу.

Внутреннее устройство ИБП Eaton 5P 1150i

Такую трансформацию допускают только бесперебойники с функцией старта от батареи. То есть ИБП должен изначально уметь включаться от аккумулятора, без подключения к розетке.

Если у ИБП есть штатная розетка – 220 вольт можно снимать с ее контактов. Если таковой розетки нет – ее заменит удлинитель, подключенный к гнезду «выхода» бесперебойника. Вилка удлинителя удаляется, после чего провода припаиваются к контактам гнезда «выхода».

Основные недостатки подобных преобразователей:

  • Рекомендуемое время работы такого инвертора – до 20 минут, поскольку ИБП не рассчитаны на длительную работу от аккумуляторов. Однако этот недостаток можно устранить, врезав в корпус ИБП компьютерный вентилятор, работающий от 12 В.
  • Отсутствие контроллера заряда аккумулятора. Пользователю придется периодически проверять напряжение на клеммах накопителя. Для устранения этого недостатка в конструкцию преобразователя можно врезать обычное автомобильное реле, припаяв красный провод за предохранителем к 87 контакту. При правильном подключении такое реле разомкнет подачу энергии при падении напряжения на аккумуляторе ниже 12 вольт.

В этом случае из всей конструкции бесперебойника понадобится только трансформатор. Поэтому решившемуся на подобную переделку ИБП пользователю придется либо распотрошить весь ИБП, оставив только корпус и трансформатор, либо снять эту деталь, заготовив для нее отдельный корпус. Далее действуют по следующему плану:

С помощью омметра определяют обмотку с самым большим сопротивлением.Типовые цвета – черный и белый. Эти провода будут входом в блок питания. Если трансформатор остался в ИБП, то этот шаг можно пропустить – входом в самодельный блок питания в этом случае будет «входное» гнездо на торце ИБП, связующее прибор с розеткой.

Далее на трансформатор подают переменный ток на 220 вольт. После этого с оставшихся контактов снимают напряжение, подыскивая пару с разностью потенциалов до 15 вольт. Типовые цвета – белый и желтый. Эти провода будут выходом из блока питания.

Вход в блок питания формируют из проводов, по одну сторону от сердечника. Выход из блока формируют из проводов, расположенных с противоположной стороны.

На выходе из блока питания ставят диодный мост.

Потребители подключаются к контактам диодного моста.

Типовое напряжение на выходе из трансформатора – до 15 В, однако оно просядет после подключения к самодельному блоку питания нагрузки. Вольтаж на выходе конструктору такого устройства придется подбирать путем экспериментов. Поэтому практика использования трансформатора ИБП как основы блока питания для компьютера – это далеко не самая лучшая идея.

В этом случае не нужна минимальная трансформация, похожая на описанную абзацем выше. Ведь у бесперебойника есть своя батарея, которая заряжается по мере надобности. В итоге для превращения ИБП в зарядное устройство нужно сделать следующее:

Обнаружить первичный и вторичный контур трансформатора. Этот процесс описан абзацем выше.

Подать на первичный контур 220 вольт, врезав в цепь регулятор напряжения – в качестве такового можно использовать реостат для лампочек, заменяющий традиционный выключатель.

Регулятор поможет откалибровать напряжение на обмотке выходе в пределах от 0 до 14-15 вольт. Место врезки регулятора – перед первичной обмоткой.

Подключить к вторичной обмотке трансформатора диодный мост на 40-50 ампер.

Соединить клеммы диодного моста с соответствующими полюсами аккумулятора.

Уровень заряда аккумулятора контролируется по его индикатору или вольтметром.

По любому вопросу вы можете воспользоваться данной формой:

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 2 проголосовавших: 72

Как инверторы преобразуют постоянный ток в переменный?

Одно из самых значительных сражений 19 века велось не за землю или ресурсы, а за установление типа электричества который питает наши здания.

В самом конце 1800-х годов американские электрические пионер Томас Эдисон (1847–1931) изо всех сил старался продемонстрировать что постоянный ток (DC) был лучшим способом подачи электроэнергии мощность, чем переменный ток (AC), система, поддерживаемая его заклятый соперник Никола Тесла (1856–1943). Эдисон испробовал все виды изощренные способы убедить людей, что переменный ток слишком опасен, от убить слона электрическим током, чтобы (довольно хитро) поддержать использование AC на электрическом стуле за вынесение смертного приговора. Несмотря на это, Система Теслы победила, и мир в значительной степени работает на переменном токе. власть с тех пор.

Единственная проблема в том, что многие из наших приборов предназначены для работы с переменным током, небольшие электрогенераторы часто производят постоянный ток. Это означает, что если вы хотите запустить что-то вроде устройства с питанием от переменного тока от Автомобильный аккумулятор постоянного тока в мобильном доме, вам нужно устройство, которое будет преобразовывать Преобразователь постоянного тока в переменный — так называемый инвертор.Давайте поближе посмотрите на эти гаджеты и узнайте, как они работают!

На фото: подборка электрических инверторов, которые можно использовать с оборудованием для производства возобновляемой энергии, например солнечными батареями и микроветряными турбинами. Фото Уоррена Гретца предоставлено Министерство энергетики США/NREL (DoE/NREL).

В чем разница между электричеством постоянного и переменного тока?

Когда учителя естественных наук объясняют нам основную идею электричества как поток электронов обычно говорят о прямом ток (постоянный).Мы узнаем, что электроны работают как линия муравьев, марширующих вместе с пакетами электрической энергии в одном и том же как муравьи переносят листья. Это достаточно хорошая аналогия для что-то вроде обычного фонарика, где у нас есть схема ( непрерывная электрическая петля), соединяющая батарею, лампу и выключатель и электрическая энергия систематически передается от батареи к лампу, пока вся энергия батареи не будет исчерпана.

В более крупных бытовых приборах электричество работает по-другому.Источник питания, поступающий от розетки в вашей стене, основан на переменный ток (AC), где электричество переключается направлении примерно 50–60 раз в секунду (другими словами, при частота 50–60 Гц). Может быть трудно понять, как AC обеспечивает энергия, когда она постоянно меняет свое мнение о том, куда она идет! Если электроны, выходящие из розетки, получают, скажем, несколько миллиметров вниз по кабелю, затем нужно изменить направление и вернуться опять же, как они вообще добираются до лампы на вашем столе, чтобы сделать это загораться?

Ответ на самом деле очень прост.Представьте себе кабели бегущий между лампой и стеной, набитой электронами. Когда Вы щелкаете выключателем, все электроны заполняют кабель вибрировать взад-вперед в нити накала лампы — и это быстрое перетасовка преобразует электрическую энергию в тепло и делает свечение лампочки. Электроны не обязательно должны бегать по кругу, чтобы переносить энергию: в АС они просто «бегут на месте».

Анимация: В чем разница между электричеством постоянного и переменного тока? Предположим, вам нужно пропылесосить комнату.Прямой ток немного похож на движение от одной стороны к другой по прямой линии; переменный ток похож на движение вперед и назад по место. Оба выполняют свою работу, хотя и немного по-разному!

Что такое инвертор?

Одно из наследий Теслы (и его делового партнера Джорджа Вестингауза, босса компании «Вестингауз Электрик Компани») заключается в том, что Большинство приборов, которые есть в наших домах, специально разработаны для работы от сети переменного тока. Приборы, которые нуждаются в постоянном токе, но должны потреблять энергию от розеток переменного тока требуется дополнительное оборудование, называемое выпрямителем, обычно строятся из электронных компонентов, называемых диоды для преобразования переменного тока в постоянный.

Инвертор выполняет противоположную работу, и его довольно легко понять суть того, как это работает. Предположим, у вас есть батарея в фонарик и переключатель замкнут, поэтому постоянный ток течет по цепи, всегда в одном направлении, как гоночный автомобиль на трассе. Что теперь если вынуть батарею и перевернуть. Предполагая, что это соответствует в противном случае он почти наверняка по-прежнему будет питать фонарик, и вы не заметите никакой разницы в свете, который вы получаете, но электрический ток на самом деле будет течь в противоположном направлении. Предположим, вы имели молниеносные руки и были достаточно ловки, чтобы продолжать батареи 50-60 раз в секунду. Тогда вы были бы своего рода механическим инвертор, превращающий постоянный ток батареи в переменный с частотой 50–60 герц.

Фото: Типичный электроинвертор. Этот сделан Xantrex/Trace Engineering. Фото Уоррена Гретца предоставлено Министерством энергетики США/NREL (DoE/NREL).

Конечно, инверторы, которые вы покупаете в магазинах электротоваров, не совсем работают. таким образом, хотя некоторые из них действительно механические: они используют электромагнитные переключатели, которые включаются и выключаются на высокой скорости, чтобы изменить направление тока направление.Подобные инверторы часто производят то, что известно как прямоугольный выходной сигнал: ток течет либо в одну сторону, либо наоборот, или он мгновенно переключается между двумя состояниями:

Такие внезапные перепады напряжения весьма опасны для некоторых видов электрооборудования. В обычном источнике переменного тока ток постепенно переключается с одного направления на другое по синусоидальной схеме, например:

Электронные инверторы могут использоваться для получения такого плавно изменяющегося выходного переменного тока от вход постоянного тока.В них используются электронные компоненты, называемые катушками индуктивности и конденсаторы для постепенного увеличения и уменьшения выходного тока чем резкое включение/выключение выходного прямоугольного сигнала, который вы получаете с базовый инвертор.

Инверторы также можно использовать с трансформаторами для изменения Входное напряжение постоянного тока в совершенно другое выходное напряжение переменного тока (либо выше, либо ниже), но выходная мощность всегда должна быть меньше чем входная мощность: из закона сохранения энергии следует, что инвертор и трансформатор не могут отдать больше энергии, чем потребляют в и некоторая энергия неизбежно будет потеряна в виде тепла, когда электричество течет через различные электрические и электронные компоненты. В На практике КПД инвертора часто превышает 90 процентов, хотя базовая физика говорит нам, что некоторая энергия — пусть даже небольшая — всегда куда-то пропало!

Как работает инвертор?

Мы только что сделали очень общий обзор инверторов, а теперь давайте еще раз кратко рассмотрим его. немного подробнее.

Представьте, что вы батарея постоянного тока, и кто-то хлопает вас по плечу и просит вас произвести AC вместо этого. Как бы вы это сделали? Если все ток, который вы производите, течет в одном направлении, как насчет добавления просто переключиться на выходной провод? Включение и выключение тока, очень быстро, давал бы импульсы постоянного тока, что хотя бы половину работы.Чтобы сделать правильный переменный ток, вам понадобится переключатель, который позволил полностью реверсировать ток и сделать это примерно на 50‐60 раз каждую секунду. Визуализируйте себя как человеческую батарею, меняющую свои контакты туда и обратно более 3000 раз в минуту. Вот какая аккуратная работа пальцами вам понадобится!

По сути, старомодный механический инвертор сводится к коммутационному блоку подключен к электрическому трансформатору. Если вы изучили нашу статья о трансформаторах, вы знаете, что они электромагнитные устройства, преобразующие переменный ток низкого напряжения в переменный ток высокого напряжения или наоборот, с помощью двух катушек проволоки (называемых первичной и вторичной), намотанных вокруг общего железного ядра.В механическом инверторе либо электродвигатель или какой-либо другой автоматический механизм переключения, переключающий входящий постоянный ток туда и обратно в первичном, просто перевернув контакты, и это создает переменный ток во вторичном, поэтому он не так сильно отличается от воображаемого инвертора, который я набросал над. Коммутационное устройство работает примерно так же, как и в электрический дверной звонок. Когда питание подключено, оно намагничивает переключатель, потянув его открыть и выключив его на очень короткое время.Пружина тянет за обратно в положение, снова включив его и повторив процесс — снова и снова.

Анимация: Основная концепция электромеханического инвертора. Постоянный ток подается на первичную обмотку (розовые зигзагообразные провода с левой стороны) тороидального трансформатора (коричневый пончик) через вращающуюся пластину (красная и синяя) с перекрестными соединениями. Когда пластина вращается, она многократно переключает соединения с первичной обмоткой, поэтому на вход трансформатора поступает переменный ток вместо постоянного.Это повышающий трансформатор с большим количеством обмоток во вторичной обмотке (желтый зигзаг, правая сторона), чем в первичной, поэтому он повышает небольшое входное напряжение переменного тока до большего выходного переменного тока. Скорость, с которой вращается диск, определяет частоту переменного тока на выходе. Большинство инверторов не работают так; это просто иллюстрирует концепцию. Инвертор, настроенный таким образом, будет давать очень грубый прямоугольный сигнал на выходе.

Типы инверторов

Если вы просто включите и выключите постоянный ток или перевернете его обратно и вперед, так что его направление продолжает меняться, то, что вы в конечном итоге получите, очень резкие изменения тока: все в одну сторону, все в другую направлении и обратно. Нарисуйте график силы тока (или напряжения) против времени, и вы получите прямоугольную волну. Хотя электричество варьируется таким образом, технически , переменный ток, это совсем не то, что переменный ток поставляемый в наши дома, который изменяется в гораздо более плавной волнистая синусоида). В общем, здоровенный бытовая техника в наших домах, использующая грубую энергию (например, электрическая обогреватели, лампы накаливания, чайники или холодильники) все равно какую форму волны они получают: все, что им нужно, это энергия и много это — так что прямоугольные волны действительно не беспокоят их.Электронные устройства, вкл. с другой стороны, гораздо более суетливы и предпочитают более плавный ввод они получаются из синусоиды.

Надпись: Никола Тесла. Хотя он выиграл войну токов, его соперника Томаса Эдисона до сих пор помнят как первооткрывателя электроэнергии. Гравюра Теслы на дереве работы Саронга, около 1906 г., любезно предоставлена ​​Библиотекой Конгресса США.

Это объясняет, почему инверторы бывают двух разных видов: инверторы с истинной / чистой синусоидой (часто сокращается до PSW) и модифицированные/квазисинусоидальные инверторы (сокращенно MSW).Так как их название предполагает, что настоящие инверторы используют то, что называется тороидальным (бубликообразные) трансформаторы и электронные схемы для преобразования постоянного тока в плавно меняющийся переменный ток очень похоже на подлинную синусоиду, обычно поставляемую в наши дома. Их можно использовать для питания любых устройств переменного тока от источника постоянного тока. источника, включая телевизоры, компьютеры, видеоигры, радиоприемники и стереосистемы.

Модифицированные синусоидальные инверторы, с другой стороны, используют относительно недорогая электроника (тиристоры, диоды и другие простые компоненты) для производят своего рода «закругленную» прямоугольную волну (гораздо более грубую приближение к синусоиде) и хотя они подходят для доставки мощность здоровенных электроприборов, они могут вызывать и вызывают проблемы с тонкой электроникой (или что-нибудь с электронным или микропроцессорным контроллером), так что, как правило, это означает, что они не подходят для таких вещей, как ноутбуки, медицинское оборудование, цифровое часы и умные домашние устройства. Также, если подумать, их закругленная площадь волны обеспечивают большую мощность для устройства в целом, чем чистая синусоида (площадь под квадратом больше, чем под кривой). Это делает их менее эффективными и потерянная мощность, рассеиваемая в виде тепла, означает, что существует некоторый риск перегрева инверторов MSW. С положительной стороны, они, как правило, немного дешевле, чем настоящие инверторы.

Изображение: модифицированная синусоида (MSW, зеленый цвет) больше похожа на синусоидальную волну (синяя), чем на прямоугольную волну (оранжевая), но все же включает внезапные резкие изменения тока.Чем больше шагов в модифицированной синусоиде, тем ближе она приближается к идеализированная форма истинной синусоиды.

Хотя многие инверторы работают как автономные блоки с аккумулятором, они полностью независимы от сети, другие (известные как интерактивные инверторы или инверторы, связанные с сетью ) специально разработан для постоянного подключения к сети; обычно они используются для передачи электричества от чего-то как солнечная панель обратно в сеть с точно правильным напряжением и частотой. Это нормально, если ваша главная цель — генерировать собственную силу. это не так полезно если вы хотите иногда быть независимым от сетки или хотите резервный источник питания на случай отключения, ведь если ваш подключение к сети пропадает, и вы не производите электричество самостоятельно (например, сейчас ночь и ваши солнечные батареи не работают), инвертор тоже выходит из строя, и вы совершенно бессильны — настолько же беспомощны, насколько вы были бы вы генерировали свою собственную силу или нет.По этой причине некоторые люди используют бимодальные инверторы или двунаправленные инверторы , которые могут работать либо в автономном, либо в сетевом режиме (но не в обоих режимах одновременно). С у них есть дополнительные детали, они, как правило, более громоздкие и более дорого.

На что похожи инверторы?

Инверторы могут быть очень большими и тяжелыми, особенно если они имеют встроенный батарейные блоки, чтобы они могли работать автономно. Они также выделяют много тепла, поэтому у них большие радиаторы (металлические плавники) и часто охлаждающие вентиляторы. Как вы можете видеть на нашей верхней фотографии, типичные размером с автомобильный аккумулятор или автомобильное зарядное устройство; более крупные единицы выглядят немного похоже на банк автомобильных аккумуляторов в вертикальной стопке. Самые маленькие инверторы больше переносные коробки размером с автомобильный радиоприемник, которые можно вставить в прикуриватель розетка для производства переменного тока для зарядки портативных компьютеров или мобильных телефонов.

Фото: Микроинверторы — это небольшие компактные инверторы, обычно используемые для преобразования выходного постоянного тока одной фотоэлектрической солнечной панели в переменный ток, который можно подавать прямо в энергосистему.Другими словами, каждая панель имеет свой микроинвертор. На этой фотографии показаны шесть микроинверторов Enphase IQ 6, проходящих испытания в Национальной лаборатории возобновляемых источников энергии (NREL). Они подключены к Интернету, что означает, что вы можете отслеживать их работу через веб-браузер. и отследить, как он меняется со временем. Фото Денниса Шредера предоставлено NREL.

Точно так же, как электроприборы различаются по мощности, которую они потребляют, инверторы различаются по мощности. в мощности, которую они производят. Как правило, на всякий случай нужен инвертор номиналом примерно на четверть выше максимальной мощности устройства, которым вы хотите управлять.Это допускает тот факт, что некоторые бытовые приборы (например, холодильники и морозильники или люминесцентные лампы) потребляют пиковую мощность при первом включении. Пока инверторы могут обеспечивать пиковую мощность в течение коротких периодов времени, это важно отметить, что они на самом деле не предназначены для работы на пике мощность в течение длительного времени.

Преимущества систем бесперебойного питания

24 марта 2019 г.

Немногие успешные предприятия могут нормально функционировать без электричества.Вы можете легко представить наихудшие сценарии и найти ужасные истории из реальной жизни: бизнес идет своим чередом, и кажется, что с миром все в порядке, пока здание или площадка не отключится.

Перейти к разделам:

Свет гаснет, экраны компьютеров темнеют, машины останавливаются, а производительность резко снижается, поскольку вы немедленно начинаете беспокоиться о жизни, травмах, безопасности и ущербе. Вы также не хотите быть одним из американских предприятий, которые в совокупности ежегодно теряют около 50 миллиардов долларов из-за отключения электроэнергии.Эти факты подчеркивают необходимость безотказного плана резервного копирования.

Новости отрасли от Уоррена КэтПраво на ваш почтовый ящик

Любой сценарий сбоя вызывает беспокойство и недоумение у сотрудников, а также стресс и напряжение у ответственной команды. Вместо того, чтобы работать эффективно, все собираются у окна, чтобы увидеть или обсудить причину, которая может быть одной из многих вещей.

Распространенные причины потери питания

Коммунальные предприятия обычно резюмируют причины любых отключений электроэнергии в своих информационных бюллетенях или регулярных отчетах. Причины варьируются от всего, что указано в списке выше, до животных, проникающих в трансформаторы и другие компоненты. Независимо от того, продлится ли отключение электроэнергии несколько секунд или несколько дней, бизнес-операции должны продолжаться. И они должны делать это постоянно и последовательно.

Причины могут быть разными, но сбои вызывают беспокойство по поводу того, что проекты будут завершены вовремя и в рамках бюджета. Каждому предприятию и домашнему хозяйству нужны свет, тепло, оборудование и другие предметы первой необходимости для функционирования и, конечно же, для процветания.Без власти травмы, потери, ущерб и снижение доходов становятся нежелательной реальностью.

Теперь представьте другой сценарий, когда произошел перебой в подаче электроэнергии. ИБП обеспечивает бесперебойную работу даже при кратковременном отключении. В случае длительного отключения питания у него достаточно времени для перехода на альтернативный источник питания. Представьте, что ваше здание продолжает гудеть, несмотря на обстоятельства, и люди внутри него испытывают спокойствие, а не хаос.

Что такое системы бесперебойного питания?

UPS означает источник бесперебойного питания. А с полной системой вы можете исключить «отключение электричества» из своего списка забот. Технология продолжает совершенствоваться, поскольку важность поддержания питания основных систем и операций становится все более и более важной.

Многие люди не осознают, насколько мир, управляемый данными, изменил общие потребности в электроэнергии, поскольку Интернет и большие данные в целом продолжают повышать спрос на более чистую и надежную энергию.Скачки, всплески или провалы энергии вызывают колебания и неравномерности, которые могут негативно повлиять на ваше оборудование и ваши данные, поэтому системы обеспечивают чистый, стабильный и непрерывный поток энергии, который защищает от этих эффектов.

Многие называют концепцию резервного питания «резервным планом», и большую роль в нем играет ИБП. ИБП может иметь однофазную или трехфазную конфигурацию и может питаться от массива батарей или компонента маховика.

Вообще говоря, система бесперебойного питания может быть чем угодно, от маленького черного ящика, который стоит где-то рядом с вашим столом и защищает ваш персональный компьютер, до мегатонных, мегаваттных моделей, способных обеспечить питание крупного бизнеса.

Система ИБП служит нескольким целям:

  1. Защита от перебоев в подаче электроэнергии
  2. Обеспечьте достаточную мощность во время кратковременных перерывов и времени «пробега» для преобразования в резервный источник питания
  3. Повышение качества электроэнергии, поступающей в ваше здание, офис и оборудование
  4. Включить резервный источник на случай длительных простоев, например генераторы

Как правило, вы найдете системы на основе батарей в небольших операциях, таких как домашний компьютер или офис, и конфигурации с маховиком в более крупных системах, используемых для питания крупных объектов.ИБП с маховиком может дополнять или заменять батареи и обеспечивать немедленную, непрерывную и достаточную мощность во время отключения или при переключении на альтернативный источник питания.

Различные системы ИБП работают по-разному. Отдел науки и технической информации предоставляет подробную информацию о гармониках и электрических системах ИБП, а также компании, которые их продают и производят. ИБП обычно представляет собой один из трех основных типов, а иногда и их комбинацию.

Основные типы систем ИБП

  • Резервная система ИБП также может называться автономным ИБП или ИБП с приоритетом от сети. Обычно он имеет инвертор, аккумулятор, статический переключатель, фильтр нижних частот и ограничитель перенапряжения. Система остается в режиме ожидания до тех пор, пока не произойдет сбой основного питания.
  • Линейно-интерактивная система ИБП содержит батарею и инвертор, которые всегда подключены к выходу, и в случае сбоя питания переключатель изменяет поток электроэнергии.Непрерывное соединение обеспечивает превосходную фильтрацию.
  • Система ИБП с двойным преобразованием имеет резервную батарею, которая заряжается входным переменным током и питает выходной инвертор для плавного переключения.

Более крупные системы обычно включают в себя распределительное устройство и силовые трансформаторы, обеспечивающие стабильное и надежное электроснабжение и гарантирующие от нуля до нескольких секунд простоя в год. Критически важные объекты требуют чистого, стабильного и стабильного источника питания.ИБП может действовать как фильтр для питания, поступающего от общего источника, и защищать от отключений и других аномалий, возникающих из-за источника.

Везде, где у вас есть операции, которые не могут быть остановлены, есть тип ИБП, который гарантирует, что они не остановятся. Существуют следующие типы:

  1. Данные: ИБП для таких приложений, как ферма серверов или коммуникационный центр.
  2. Высокотемпературный: Некоторым людям нужен ИБП, способный выдерживать более высокие температуры окружающей среды.
  3. Промышленные: Эти системы питания предназначены для использования в таких условиях, как производство и другие виды заводов и фабрик.
  4. Медицина: Больницы и другие медицинские учреждения используют ИБП для обеспечения непрерывной работы критически важного оборудования, такого как системы жизнеобеспечения.
  5. Военные: Качество систем сертифицировано в соответствии с военными спецификациями.

Преимущества систем бесперебойного питания

Государственный веб-сайт Energy Star указывает на сильные стороны ИБП с точки зрения эффективности.Он может защитить от скачков напряжения или других изменений, таких как искажение частоты или падение напряжения. Системы ИБП с рейтингом Energy Star могут помочь снизить общие потери энергии на целых 55%. Например, ИБП мощностью 1000 кВА, используемый в центре обработки данных, может сэкономить до 18 000 долларов США в год на затратах на электроэнергию.

Преимущества использования системы бесперебойного питания

  • Непрерывность: Отсутствие сбоев в работе критически важного оборудования, от компьютеров до производственных линий.
  • Согласованность: Электроника внутри ИБП сообщает ему, когда ему нужно работать, и включает альтернативное питание по мере необходимости, что устраняет сбои или скачки напряжения и дает время для безопасного отключения основных систем, если и когда это необходимо.
  • Защита: Защищает от всех странностей с электричеством, таких как скачки напряжения, всплески, провалы и сбои, потому что ИБП, по сути, распознает эти вещи и переключается на альтернативное питание до того, как аномалии нанесут ущерб.
  • Фильтр: Линейно-интерактивный ИБП действует как своего рода фильтр, очищая мощность, поступающую в ИБП, а затем регулируя его выходную мощность таким образом, чтобы внутренние системы получали чистое, стабильное питание без отклонений от нормы.

Несмотря на то, что системы ИБП обеспечивают исключительную надежность и защиту и поддерживают работу критически важных систем, они требуют определенных инвестиций и подготовки. Самый маленький ИБП для домашнего офиса или компьютера может стоить несколько сотен долларов.

Преимущества перевешивают затраты

В зависимости от опций и функций система ИБП для больницы, центра обработки данных или службы неотложной медицинской помощи, например, может быть инвестицией в десятки тысяч долларов, но она сразу же начинает окупаться в защите.В долгосрочной перспективе эффективный ИБП может окупиться в течение нескольких лет только за счет снижения затрат на электроэнергию. Это одно из многих преимуществ систем бесперебойного питания.
Будьте готовы заплатить электрику за что-то большее, чем базовая установка самой маленькой системы. Любители и неопытные пользователи должны знать, что подключение ИБП и его обслуживание — это работа для профессионалов. Большинству систем ИБП для существования требуется прохладное, сухое и незапыленное место, и если вы выбираете систему на основе батарей, знайте, что срок службы батарей составляет около 5–10 лет, и их необходимо утилизировать надлежащим образом в соответствии с экологическими стандартами.

Большинство систем ИБП потребляют энергию, чтобы оставаться заряженными, поэтому некоторые люди удивляются, увидев первоначальный всплеск энергопотребления до того, как проявится долгосрочная эффективность.

Это лишь некоторые из отраслей, которые могут извлечь выгоду из систем ИБП:

  • Больницы и медицинские центры
  • Производители электроники
  • Центры обработки данных и колл-центры
  • Банки
  • Телевизионные станции
  • Производители, основанные на производстве
  • Телекоммуникационные и кабельные компании
  • Университеты
  • Коммунальные предприятия

Как работают системы бесперебойного питания?

Различные типы работают по-разному, но все они предназначены для накопления энергии, а затем ее подачи при необходимости.В мире, управляемом данными, даже мгновенный сбой питания может привести к потере данных, отключению систем, пропущенным изменениям, повреждению файлов и производственным потерям.

ИБП с маховиком или аккумулятором подключается к источнику питания, потребляет энергию и сохраняет ее. Много раз он также фильтрует и очищает его. Существует три основных типа систем бесперебойного питания: резервный , интерактивный линейный и онлайн .

Потребляемая мощность для ИБП выражается в ВА или кВА.Лучший способ определить ваши потребности — проконсультироваться со специалистом, но вы можете приблизительно рассчитать значение ВА или кВА, которое вам может понадобиться, используя общее потребление в ваттах и ​​коэффициент мощности.

Например, может быть настольный компьютер мощностью 400 Вт с коэффициентом мощности 0,8. Вы должны разделить мощность на коэффициент мощности, чтобы получить ВА: 400 ÷ 0,8 = 500 ВА. Если мощность выражена в амперах, умножьте ампер на входное напряжение, чтобы получить ВА.

Лучший совет : Проконсультируйтесь со специалистом, когда будете выяснять, что вам нужно для ИБП, и имейте в виду, что крупномасштабные модели требуют сложных расчетов, чтобы убедиться, что каждый компонент соответствует применению.

Стандартные функции ИБП

могут включать в себя ряд преимуществ, таких как следующие:

  • Незначительные электромагнитные помехи и акустический шум
  • Входной ток с уменьшенными искажениями (THD)
  • Регулируемый выход
  • Кратковременный переход с обычного на резервное питание
  • Высокоэффективный и надежный

Большинство потребителей видят или покупают только небольшие типы систем ИБП, но многие из них достаточно велики, чтобы обеспечить защиту и питание для любого бизнеса.

Системы ИБП с маховиком стали компактнее и чище

ИБП Caterpillar® с технологией маховика, доступный через Warren CAT, обеспечивает самую высокую мощность и передовые технологии в системах ИБП. Они оснащены эксклюзивным накопителем кинетической энергии, который работает как традиционный ИБП, но без батарей и с гораздо меньшими затратами на техническое обслуживание и хлопоты.

Полная линейка систем ИБП Cat® предлагает мощность от 150 кВА до 3,6 МВА. Они пронесут объект через сбой или прерывание.В зависимости от модели и технологии они улучшат поступающую мощность, чтобы она была настолько чистой, насколько это необходимо вашей системе. Системы ИБП Cat с маховиком имеют ряд преимуществ, таких как безотказная технология и бесконечный жизненный цикл.

Компоненты системы ИБП с маховиком

  1. Входной контактор
  2. Статический переключатель
  3. Линейный провод
  4. Предохранитель инвертора
  5. Дроссель фильтра
  6. Вспомогательный преобразователь
  7. Преобразователь маховика
  8. Система маховика
  9. Байпасные и выходные контакторы

Опции включают шкафы со статическим байпасом, изоляцией MMU, подключением MMU, сервисным байпасом и двойным выходом.Моторный отсек маховика не содержит постоянных магнитов и имеет магнитный подшипник, встроенный в цепь возбуждения.

Преимущества системы ИБП с маховиком

  • Обеспечивает превосходное качество печати
  • Исключает батареи или уменьшает количество
  • Снижает затраты на техническое обслуживание, эксплуатацию и замену системы
  • Требует меньше обслуживания
  • Требуется меньше места при размере, который примерно на 75% меньше, чем у систем на батарейках
  • Снижает годовые общие затраты на электроэнергию на целых 4 %
  • Обеспечивает отказоустойчивое резервное питание
  • Опция для высокотемпературной работы до 104 градусов по Фаренгейту
  • Не представляет опасности для сотрудников или окружающей среды
  • Обеспечивает простое расширение благодаря модульной масштабируемой архитектуре

ИБП с маховиком обеспечивает как эффективность, так и защиту окружающей среды. Например, традиционный ИБП на основе батарей мощностью, скажем, 300 кВА, будет занимать 40 квадратных футов, весить около 13 000 фунтов и потреблять около 52 269 БТЕ. Система ИБП Cat мощностью 300 кВА будет занимать 14 квадратных футов, весить 4 475 фунтов и потреблять около 25 300 БТЕ.

Одна из систем ИБП Cat представляет собой высоконадежную модель, предназначенную для работы при температурах от -4 градусов по Фаренгейту и до 104 градусов по Фаренгейту. Вы можете разместить оборудование для мониторинга системы ИБП Cat в любом месте здания с дополнительным Соединения Ethernet и различные варианты компьютерного дисплея.

Изобретательность Caterpillar осваивает науку использования кинетической энергии для обеспечения надежного бесперебойного электроснабжения. Когда мощность резко падает, падает или прекращается, инерция позволяет ротору продолжать вращаться и создавать кинетическую энергию для преобразования в электричество. Маховик вращается с таким низким сопротивлением ( практически не имеет сопротивления ), что потери на трение остаются очень низкими, что создает сверхэффективную среду.

Системы UPS предлагают надежную страховку

Деловые люди и потребители пробираются через всевозможную информацию, пытаясь принять обоснованное решение о том, какая страховка им действительно нужна.Затем они должны решить, где взять лучший и наиболее экономичный вид. Система бесперебойного питания обеспечивает практически безотказную защиту от сбоев и перебоев в подаче электроэнергии, поддерживая работоспособность важнейших систем и продуктивность бизнеса.

Найдите квалифицированного эксперта, который поможет вам изучить различные типы ИБП, а также определить, какой из них лучше всего подходит для вашего бизнеса и приложений. ИБП Cat поставляется с дополнительными силами специализированных специалистов, включая электриков, инженеров и техников, которые могут оказать вам поддержку.Они могут перевести язык систем ИБП и их многих частей, включая производство электроэнергии, переключатели, распределительные панели и мобильные или постоянные альтернативные источники питания, а также услуги или поддержку для всего вышеперечисленного.

Какой у тебя запасной план? В некоторых сценариях этот вопрос может вызвать беспокойство, горе или холодный пот. Вооружившись обширными знаниями, опытным партнером и подходящей системой ИБП, вы с уверенностью и гордостью ответите на этот запрос.

Чтобы узнать больше об энергосистемах и источниках бесперебойного питания, свяжитесь с Warren CAT сегодня.

Как работают системы аварийного питания

Генератор с приводом от двигателя — это простой способ обеспечить дом аварийным электроснабжением. Они относительно недороги (типичная цена генератора мощностью 5000 ватт колеблется от 600 до 1200 долларов США), производят чистую синусоидальную энергию напряжением 120 или 240 вольт и потребляют всего около галлона газа каждые два часа или около того (при 1000 -ваттная мощность).Вы также можете приобрести генераторы, работающие на дизельном топливе или пропане.

Бензиновый генератор мощностью 5000 Вт
Этот генератор имеет двигатель мощностью 10 лошадиных сил и генератор мощностью 5000 Вт с пиковой мощностью 6500 Вт. Бензобак (черный, установлен в верхней части рамы) вмещает 7 галлонов и работает около 12 часов при уровне использования 1000 Вт. Этот генератор производит 120 вольт или 240 вольт на выходе. Он показан с заземляющим кабелем и кабелем на 240 вольт, который подключается к распределительной панели дома.

К недостаткам генераторов с приводом от двигателя относятся:

  • Хранение топлива
  • Шум (особенно недорогие модели)
  • Техническое обслуживание двигателя
Хранение топлива может быть неприятностью — бензин нельзя хранить более месяца или около того, если вы не используете химические вещества, стабилизирующие топливо, и даже тогда срок годности относительно невелик. Вам необходимо регулярно менять свой инвентарь, чтобы избежать проблем.

Здесь, в доме Мозгов, у нас есть генератор на 5000 ватт. Мы можем управлять почти всем в доме, включая скважинный насос, водонагреватель и холодильник, с помощью генератора. Единственное, что мы не можем запустить, это тепловой насос, поэтому у нас есть газовые бревна в качестве резервного источника тепла. Мы колеблемся в использовании, но это не является большой проблемой для нас. Например, мы включим холодильник на час, а затем выключим его, чтобы запустить скважинный насос.

Инвертор — это электрическое устройство, которое преобразует 12-вольтовую мощность в 120-вольтовую.Обычно вы запускаете инвертор от аккумулятора вашего автомобиля или от аккумулятора глубокого разряда, который вы покупаете специально для питания инвертора. Инвертор — очень простое и недорогое решение, если вы можете поддерживать потребляемую мощность в диапазоне 200 Вт. Если вы хотите построить более сложную систему, инверторы могут быть хорошим вариантом примерно до 2500 Вт, хотя они, как правило, становятся дорогими в этот момент (инвертор на 2500 Вт может стоить от 600 до 1000 долларов, а затем вам нужно купить ряд аккумуляторов глубокого цикла и система зарядки). Инверторы имеют два основных преимущества:

  • Они молчат
  • Они не требуют технического обслуживания (когда вы используете их от автомобильного аккумулятора — если вы создадите свой собственный аккумулятор глубокого цикла, вам придется обслуживать аккумуляторы).
Вот некоторые вещи, о которых следует помнить при выборе инвертора:

  • Вы можете купить небольшой квазисинусоидальный инвертор мощностью 150 или 300 Вт примерно за 50 долларов и подключить его к розетке прикуривателя автомобиля.Он может управлять несколькими лампочками, радио, небольшим телевизором и т. д.
  • Аккумулятор автомобиля имеет резервную емкость рейтинга. Типичный рейтинг составляет 80 минут, что означает, что батарея может подавать 25 ампер при 12 вольтах в течение 80 минут. Если вы постоянно потребляете 120 ватт, это означает, что вы постоянно потребляете около 10 ампер из аккумулятора вашего автомобиля. Типичный автомобильный аккумулятор может обеспечивать питание на таком уровне примерно три часа. Аккумулятор глубокого разряда может обеспечивать питание на этом уровне в течение шести или восьми часов.Затем вам нужно будет перезарядить аккумулятор (что занимает некоторое время). Однако, если вы используете две компактные люминесцентные лампы по 15 ватт каждая, общее потребление составит всего 30 ватт или 2,5 ампера при 12 вольтах. Автомобильный аккумулятор может обеспечивать питание в течение примерно 12 часов на этом уровне. Аккумулятор глубокого цикла может обеспечивать питание в течение дня или двух на этом уровне.
  • Генератор переменного тока типичного автомобиля может выдавать не более 700 Вт. Чтобы запустить инвертор мощностью более 300 Вт от автомобиля, вам необходимо подключить его напрямую к автомобильному аккумулятору с помощью кабелей, и вам нужно будет постоянно запускать двигатель автомобиля.В этот момент было бы гораздо эффективнее купить бензиновый генератор.
Из этого обсуждения вы можете видеть, что инвертор имеет смысл только для очень малых нагрузок мощности в относительно короткие промежутки времени. Вы можете построить большую и сложную аккумуляторную систему для работы вашего инвертора, если захотите, но это может дорого обойтись.

(Обратите внимание, что большой блок батарей, подключенный к инвертору, является важной частью большинства домашних систем солнечной энергии. В этом случае солнечные панели используются для перезарядки батарей.Подробнее см. Как работают солнечные батареи.)

У нас в доме Мозгов есть инвертор на 140 ватт. Мы запускаем генератор в течение дня. Ночью мы используем инвертор, подключенный к машине, для питания одной или двух компактных люминесцентных ламп, которые обеспечивают свет в доме.

Постоянный источник питания защитит вашу систему -Nipron


Оригинальная резервная схема отключения питания Nipron встроена в блоки питания «Nonstop». С подключенным батарейным блоком источник питания может продолжать обеспечивать стабильную мощность без каких-либо отклонений и колебаний даже при проблемах с входом, таких как отключение электроэнергии, мгновенное отключение питания и падение напряжения.

Космос экономия

Аккумуляторный блок для «непрерывного» источника питания может быть установлен в 5-дюймовый отсек или 3,5-дюймовый отсек ПК, поэтому «непрерывный» источник питания обеспечивает экономию места в отличие от ИБП, который необходимо устанавливать снаружи.

ИБП

(источник бесперебойного питания) хорошо известен как мер противодействия отключениям электроэнергии. «Постоянный» источник питания также имеет функцию бесперебойного питания и высокую надежность.
Тогда в чем разница между блоком питания «Без остановки» и ИБП? Вот ответы на вопрос о разнице между источником питания «Без остановки». и УПС.

Различия между источником постоянного тока и ИБП

Вот ответы по сравнению с онлайн инверторной системой ИБП.
(Поскольку непрерывный источник питания также является источником питания высокой надежности которые могут работать стабильно без мгновенного отключения питания.)

Разница (1) Экономия места

Для непрерывного источника питания комплект батарей для резервного питания возможность установки в 5-дюймовый отсек или 3,5-дюймовый отсек в ПК (в корпусе) так что непрерывный источник питания обеспечивает экономию места в отличие от ИБП, который требует для установки снаружи.

Разница (2) Высокая эффективность и энергосбережение

[ИБП (онлайн инверторная система)]

[Безостановочный блок питания (типовая система)]

При нормальной работе ИБП имеет двукратное преобразование мощности внутри. Кроме того, в ПК есть еще одно временное преобразование энергии. Таким образом, в сумме получается три преобразования энергии. Кроме того, всего имеется два преобразования при отключении электроэнергии. С другой стороны, «Безостановочный» блок питания преобразуется только один раз. Независимо от ввода состояние напряжения, нормальное или полное отключение, это приводит к экономии энергии в сравнение с ИБП.
Кроме того, в то время как ИБП подает питание на систему ПК с подключенным серия, Непрерывный источник питания подключен к батарее в системе ПК.Поскольку линия переменного тока и линия постоянного тока от батареи соединены параллельно, достигается низкая интенсивность отказов и высокая надежность.

Разница эффективности и энергосбережения

Давайте сравним фактические различия между числом преобразований мощности. Предположим, что эффективность ИБП составляет 85 %. 85% для мощности ПК питания, а также 85% для бесперебойного питания. Общая эффективность для система, подключенная к ИБП, будет составлять 72% (0.85 умножить на 0,85), что На 13% ниже, чем у источника постоянного тока.

[ИБП (онлайн инверторная система)]

[Бесперебойный блок питания (репрезентативная система)]



В кейс для круглосуточной непрерывной работы с нагрузкой ПК 300Вт

Сравните с блоком питания «Непрерывный» и ИБП с вышеуказанным эффективность, «непрерывный» источник питания может снизить расходы на электроэнергию ок.11 165 иен/год, выбросы CO2 ок. 309 кг/год.

Разница (3) Стоимость

Разница в стоимости между подключением ИБП и непрерывным питанием подключение питания показано ниже.
(Однако указанная ниже стандартная цена блока питания не включая выходные жгуты.)

[ИБП (онлайн инверторная система)]

[Безостановочный блок питания (типовая система)]

По сравнению с условием выше, 70 000 иен или при непрерывном питании можно добиться большего снижения затрат, чем при использовании ИБП. введение.
(Кроме того, это сравнение основано на каталожной цене, а не на фактической продажная цена. Также, так как цена ИБП зависит от производителей, берите это сравнение только в качестве ориентира.)

С программой автоматического отключения «NSP Про2” установлены, критические данные и система могут быть защищены от питания сбои, такие как неожиданное отключение электроэнергии, колебания напряжения, в сочетании с непрерывным питанием.
Сигналы состояния сети питания, отправленные на последовательный порт (COM-порт) через RS-232C(*) от непрерывного электропитания контролируются, и безостановочная работа системы на короткий промежуток времени предусмотрен таймер подтверждения отключения. А при отключении на длительный период времени Windows автоматически выключить с помощью функции автоматического выключения, чтобы выключить систему в безопасность.
Некоторые модели поддерживают связь через USB. (Стандартная услуга ИБП ОС для Можно использовать Windows 2000/XP/Vista/7, но точная настройка времени недоступна.)

Автоматический программное обеспечение отключения

Продукт Модельный ряд

Служба поддержки клиентов

Для получения любой информации, пожалуйста, свяжитесь с нами.

Nipron Co., Ltd.
Тел.: +81-6-6487-0605
Электронная почта: [email protected]

Профиль компании — Power Innovation Stromversorgungstechnik GmbH из Ахим Бремен, Германия

О нас

Power Innovation GmbH — один из ведущих немецких производителей импульсных источников питания.Мы уделяем особое внимание технологии инверторов мощности. Помимо стандартных инверторных решений в диапазоне мощностей от 125 ВА до 4 кВА, мы оснащаем известные во всем мире предприятия

  • Преобразователи постоянного тока
  • Преобразователи переменного тока в постоянный
  • Инверторы
  • Инверторные системы (до 48 кВА)
  • и индивидуальные решения.

Наши усилия по использованию новейших технологий гарантируют «современные» решения для приложений наших клиентов.

Постоянный прогресс в телекоммуникациях и промышленности требует гибких и расширяемых систем электропитания, что гарантируется нашим многолетним опытом и качественной продукцией.

Концепции модернизируемых источников питания предлагают нашим клиентам надежную «окупаемость инвестиций» — даже при растущих требованиях к мощности. Power Innovation GmbH является сильным и компетентным партнером даже в отношении блоков питания, изготовленных по индивидуальному заказу. Объекты нашей компании в Ахиме/Германия объединяют

  • Исследования и разработки
  • Серийное производство
  • Обеспечение качества
  • Продажи и дистрибуция (национальные и международные)
  • Служба поддержки клиентов

и предлагать краткосрочные решения для нужд наших клиентов.

Некоторыми из наших постоянных клиентов как стандартных, так и индивидуальных продуктов являются крупные предприятия, такие как

.
  • Дойче Телеком
  • АББ
  • Инвенсис
  • Нокиа
  • Сименс

Power Innovation имеет всемирную систему поставок в сотрудничестве с надежными партнерами в США, Азиатско-Тихоокеанском регионе, Китае, России и Восточной Африке. Местные розничные торговцы гарантируют тесный контакт с нашими клиентами и их проектами.

Компетентность нашего персонала основана на тесном и интенсивном сотрудничестве с местными техническими университетами, а также на собственном обучении и обучении.

Power Innovation разрабатывает решения рука об руку с нашими клиентами. Мы не только производим источники бесперебойного питания — это еще и ответственность, которую мы несем. Доверие может расти только при тесном сотрудничестве.

Определяем такое сотрудничество через:

  • Гибкость
  • Компетентный консалтинг
  • Определение специфических требований рынка
  • Постоянный мониторинг затрат и производительности для обеспечения стабильности цен
  • Долгосрочное партнерство с нашими клиентами и торговыми партнерами
  • Послепродажная поддержка

Линейно-интерактивный источник бесперебойного питания постоянного тока (ИБП) с выравниванием нагрузки для постоянной мощности и импульсных нагрузок

%PDF-1. 7 % 1 0 объект > эндообъект 2 0 объект >поток 2019-09-06T13:05:35-07:002019-09-06T13:05:34-07:002019-09-06T13:05:35-07:00Заявитель ПриложениеPDF Pro 5.5uuid:45b535b7-ac69-11b2-0a00- 782dad000000uuid:45b5bfb5-ac69-11b2-0a00-20575284fc7fapplication/pdf

  • Линейно-интерактивный источник бесперебойного питания постоянного тока (ИБП) с выравниванием нагрузки для постоянной мощности и импульсных нагрузок
  • Prince 12.5 (www.princexml.com)AppendPDF Pro 5.5 Linux Kernel 2.6 64bit 2 октября 2014 г. Библиотека 10.1.0 конечный поток эндообъект 5 0 объект > эндообъект 3 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 55 0 объект > эндообъект 56 0 объект > эндообъект 57 0 объект > эндообъект 58 0 объект > эндообъект 59 0 объект > эндообъект 80 0 объект >/Повернуть 0/Тип/Страница>> эндообъект 81 0 объект >/Повернуть 0/Тип/Страница>> эндообъект 82 0 объект >/Повернуть 0/Тип/Страница>> эндообъект 83 0 объект >/Повернуть 0/Тип/Страница>> эндообъект 84 0 объект >/Повернуть 0/Тип/Страница>> эндообъект 97 0 объект >поток Икс][. SR+T

    Важность ИБП (источник бесперебойного питания) в системах управления

    Первые концепции непрерывного электропитания были представлены в начале 20-го века, когда в 1934 году был выдан первый патент на устройство ИБП. Несколько десятилетий спустя современные ИБП появились в эпоху ПК, когда жесткие диски были менее устойчивы, чем тех, кого мы видим сегодня. Внезапное отключение питания в серверной стойке с большей вероятностью может привести к физическому повреждению и повреждению каталогов на жестком диске.

    Что такое ИБП?

    ИБП, или источник бесперебойного питания, представляет собой устройство, выполняющее две основные функции:

    • Это система аварийного энергоснабжения, которая обеспечивает резервный источник энергии во время сбоев в электроснабжении. В зависимости от продолжительности простоя ИБП может поддерживать работу системы достаточно долго, пока коммунальные службы или генераторы не подключатся к сети, или он может предоставить достаточно времени, чтобы правильно отключить систему и избежать потери данных.
    • Защищает от скачков напряжения и провалов напряжения, которые могут повредить чувствительное электронное оборудование.

    В настоящее время большинство компьютеров оснащены твердотельными накопителями (SSD), которые практически не содержат движущихся частей и могут лучше противостоять сбоям питания. Прочие устройства и ИТ-инфраструктура стали более надежными, а время загрузки значительно сократилось.

    Однако, даже несмотря на эти достижения, ИБП остаются незаменимым решением, обеспечивающим надежность и еще больше повышающим непрерывность бизнеса. Хотя надежность энергосистемы США оценивается в 99 баллов.9%, это число по-прежнему означает примерно 9 часов потери электроэнергии в год для промышленности и среднего домохозяйства.

    Кроме того, экстремальные погодные явления, такие как зимний шторм в Техасе в начале февраля, еще больше подчеркнули важность быстрого доступа к резервным источникам питания.



    Типы ИБП

    Существует три основных типа ИБП, также известных как топологии. Это:

    • Одинарное преобразование (режим ожидания и линейно-интерактивный)
    • Двойное преобразование
    • Многорежимный



    Одиночное преобразование

    Системы ИБП с одним преобразованием непрерывно измеряют входную мощность переменного тока от коммунальных служб и переключаются на питание от батареи, когда входная мощность переменного тока выходит за установленные пределы.Питание от батареи используется до тех пор, пока входной переменный ток не вернется к нормальным уровням или не будет исчерпан уровень заряда.

    Существует два основных подтипа ИБП с одним преобразованием: резервные и линейно-интерактивные.

    Резервный ИБП

    — это самая простая и широко доступная конструкция ИБП. Они созданы для многих видов коммерческой бытовой электроники, таких как ПК, системы наблюдения и безопасности, банковские услуги и услуги в точках продаж, среди прочего. Резервный ИБП обнаруживает распространенные проблемы с входным питанием (пониженное напряжение, скачки напряжения) и в этих случаях переключается на резервное питание от батареи. Они оснащены инверторами для преобразования мощности постоянного тока от батареи в мощность переменного тока на выходе.



    Рис. 1. BR700G от Schneider Electric, ИБП, обычно используемый с ПК. Изображение предоставлено Dell



    Линейно-интерактивные ИБП оснащены трансформаторами для регулирования нештатных условий входного переменного тока без переключения на питание от батарей. Линейно-интерактивные ИБП, широко используемые в бытовой электронике, также могут быть надежным решением для серверов среднего уровня.Существенным преимуществом перед резервными ИБП является возможность использовать питание от батарей для защиты от частотных аномалий. Линейно-интерактивные ИБП в среднем дороже резервных ИБП.



    Двойное преобразование

    Системы двойного преобразования, также известные как «онлайн» ИБП, преобразуют мощность дважды. На первом этапе входная мощность переменного тока преобразуется в постоянный ток и подается на инвертор. Затем мощность постоянного тока преобразуется обратно в переменный ток и направляется на выход для питания подключенного оборудования.



    Рис. 2. Система ИБП Eaton 9PXM для центров обработки данных, розничной торговли и других критически важных ИТ-приложений. Изображение предоставлено Eaton



    Как и в системах с одним преобразованием, как только входная мощность выходит за пределы установленного диапазона допустимых значений, ИБП переключается на питание от батареи и питает выходной инвертор. Этот тип ИБП обеспечивает высокий уровень изоляции подключенных компонентов от внешнего электропитания и обычно рекомендуется для критически важных ИТ-инфраструктур, таких как серверные.



    Многомодовый

    Как следует из названия, многорежимные ИБП используют функции систем одинарного и двойного преобразования для достижения более высокого уровня защиты и эффективности. Многорежимный ИБП работает как линейно-интерактивный при нормальных условиях входной мощности.

    В случае скачка или падения напряжения ИБП переходит в режим двойного преобразования, чтобы лучше изолировать подключенное оборудование. В случае полной потери сетевого питания ИБП действует как резервный и использует питание от резервной батареи.



    ИБП в системах управления

    Источники бесперебойного питания в системах управления могут иметь различные размеры в зависимости от типа подсистемы.



    Центры обработки данных и серверные комнаты

    Центры обработки данных и серверные, которые играют жизненно важную роль во многих современных автоматизированных системных инфраструктурах, являются наиболее распространенными и хорошо изученными местами интеграции блоков ИБП. В этих областях используется либо многорежимное, либо двойное преобразование — цель состоит в том, чтобы поддерживать работу критически важных серверов во время отключения электроэнергии.

    В зависимости от продолжительности отключения питания и размера ИБП резервного питания может быть недостаточно для поддержания работоспособности системы. В этом случае ИБП обеспечивает как минимум достаточное время для мягкого отключения системы, что помогает избежать потери данных и подготавливает к плавному перезапуску.



    Рис. 3. ИБП DiamondPlus 1100 с возможностью горячей замены от Mitsubishi Electric. Изображение предоставлено Mitsubishi Electric



    Одной из ключевых характеристик ИБП в этих приложениях является время переключения.Из-за того, что некоторые транзакции данных происходят в течение миллисекунд, время переключения должно быть меньше или незаметным, чтобы избежать прерывания процесса. Это функция, над улучшением которой работают многие производители ИБП.



    ПЛК и физические серверы

    С другой стороны, для систем, управляемых ПЛК, и некоторых физических серверов интеграция ИБП может быть более сложной, и ее преимущества недостаточно понятны. Проблема возникает, когда задействованы движения и процессы, связанные с большим потреблением энергии. В этом случае проектирование ИБП с резервным питанием, способным работать в течение всего периода отключения электроэнергии, может быть неосуществимым или экономически нецелесообразным.

    Преимущество использования резервного питания для менее резкой остановки и выключения систем сохраняется. Используя в качестве примера транспортные системы, ИБП может обнаружить потерю входной мощности и подготовить систему управления к остановке после плавного перехода к замедлению. Это может помочь избежать обрушений и столкновений и, таким образом, имеет последствия для безопасности.

    Децентрализованные физические серверы также используются в системах управления (во многих случаях на базе Windows).Подобно ПК, эти серверы должны быть защищены от скачков напряжения, а также обеспечивать надлежащее отключение системы в случае сбоя.

    Независимо от того, используются ли ПЛК, децентрализованные физические серверы, центры обработки данных или серверные комнаты, большинство промышленных систем требуют двойного преобразования или многорежимного ИБП.

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован.
