Простой фильтр низких частот своими руками


Доброго времени суток, уважаемые читатели! Сегодня речь пойдёт о сборке простого фильтра низких частот. Но несмотря на свою простоту, по качеству фильтр не уступает магазинным аналогам. Итак, приступим!

Основные характеристики фильтра


  • Частота среза 300 Гц, более высокие частоты отсекаются;
  • Питающее напряжение 9-30 Вольт;
  • Потребляет фильтр 7 мА.

Схема


Схема фильтра представлена на следующем рисунке:

Список деталей:
  • DD1 — BA4558;
  • VD1 — Д814Б;
  • C1, C2 — 10 мкФ;
  • С3 — 0,033 мкФ;
  • С4 — 220 нф;
  • С5 — 100 нф;
  • С6 — 100 мкФ;
  • С7 — 10 мкФ;
  • С8 — 100 нф;
  • R1, R2 — 15 кОм;
  • R3, R4 — 100 кОм;
  • R5 — 47 кОм;
  • R6, R7 — 10 кОм;
  • R8 — 1 кОм;
  • R9 — 100 кОм — переменный;
  • R10 — 100 кОм;
  • R11 — 2 кОм.

Изготовление фильтра низких частот


На резисторе R11, конденсаторе C6 и стабилитроне VD1 собран блок стабилизации напряжения.

Если напряжение питания меньше 15 Вольт, то R11 следует исключить.
На компонентах R1, R2, С1, С2 собран сумматор входных сигналов.

Его можно исключить, если на вход подаётся моносигнал. Источник сигнала при этом следует подключать напрямую ко второму контакту микросхемы.
DD1.1 усиливает входной сигнал, а на DD1.2 собран непосредственно сам фильтр.

Конденсатор С7 фильтрует выходной сигнал, на R9, R10, С8 реализован регулятор звука, его также можно исключить и снимать сигнал с минусовой ножки С7.
Со схемой разобрались, теперь давайте перейдём к изготовлению печатной платы. Для этого нам понадобится стеклотекстолит размерами 2х4 см.
Файл платы фильтра низких частот:
plata.zip [25.04 Kb] (cкачиваний: 795)

Шлифуем до блеска мелкозернистой наждачной бумагой, обезжириваем поверхность спиртом. Распечатываем этот рисунок, переносим на текстолит методом ЛУТ.


При необходимости дорисовываем дорожки лаком.
Теперь следует приготовить раствор для травления: растворяем 1 часть лимонной кислоты в трёх частях перекиси водорода (пропорция 1:3 соответственно). Добавляем в раствор щепотку соли, она — катализатор и в процессе травления не участвует.
В приготовленный раствор погружаем плату. Ждём растворения лишней меди с её поверхности. По окончании процесса травления достаём нашу плату, промываем проточной водой и снимаем тонер ацетоном.

Компоненты впаивайте, ориентируясь на это фото:

В первой версии рисунка я не сделал отверстие под R4, поэтому припаял его снизу, в документе для скачивания этот недостаток устранён.
На обратной стороне платы необходимо припаять перемычку:

Собранная схема заработала при первом же включении и в настройке не нуждается. Если звук на выходе отсутствует, покрутите переменный резистор и проверьте все соединения на плате.
На этом моя статья подходит к концу. Всем удачи в повторении!
Несколько фото готового изделия:



Фильтр низкой частоты. Что это?


про фильтр низкой частоты для сабвуфера

     Здравствуйте.
     В связи с тем, что огромное количество народа интересуется фразой «фильтр низкой частоты для сабвуфера», решил создать страничку с некоторыми «словесными» собственными пояснениями.
      Наше ухо может воспринимать звук от 20 Герц до 20 000 Герц (причём, что ближе к 20 Гц — это бас, низкие ноты, а что ближе к 20 000 Гц — это писк, высокие ноты). Для тех, кто хочет послушать, как звучат различные частОты, предлагаю скачать маленькую программку NCH ToneGen. Её даже не надо устанавливать. Вобщем — скачиваем, запускаем. Перед нами небольшое окошко программы, куда мы забиваем число (Hz — Герцы). Например, забиваем туда «300» и жмём «Start».

Теперь вы имеете представление, как звучат 300 Гц. Далее нажимаем маленькую кнопочку «-» частота меняется на «283» и т.д. Таким образом мы спускаем частоту всё ниже и слушаем, как она звучит.
     Теперь вы имеете представление, что такое частота и как она воспринимается слухом. Далее следует определиться, какая частота среза нам нужна. Частота среза — это такая частота, выше которой (т.е. при движении на «писк») звук от сабвуфера нам не нужен. Сабвуфер специально разрабатывается так, что бас он воспроизводит хорошо, а вот «верха» он воспроизводит с очень большими искажениями. Поэтому то и ставится фильтр — чтобы «убить» весь «писклявый» звук, который саб не должен играть. Итак — надо определиться, выше какой частоты мы не хотим, чтобы саб играл. Общая тенденция такая — чем меньше басовый динамик в саттелите (саттелит — колонка, с которой будет работать вместе сабвуфер), тем выше частота среза у фильтра для саба. Т.е. если в вашей колонке (к которой вы хотите пристроить сабвуфер) размер басового динамика 10 см, то саб вам понадобится с частотой среза 300 Гц.
Если размер басовика в колонке 30 см, то саб понадобится с частотой среза 100 Гц. Всё конечно зависит ещё от конкретного случая. Причём, у самого саба тоже есть тенденции — если сабовый динамик маленький (напр. 20 см), то вряд ли он сможет играть самые низкие частоты — т.е. такой саб сможет играть не с 20 Гц, а например с 80 Гц вверх (тогда рационально его пустить играть повыше — например до 300 Гц). Если же размер сабового динамика большой (например 38 см), то такой саб сможет играть например с 30 Гц вверх (тогда рационально его пустить играть пониже, например — до 120 Гц). В общем случае — чем более низкие частоты играет саб, тем лучше. Высокие частоты (200 — 300 Гц) сабвуфер воспроизводит с большими искажениями (на слух).
     Вобщем, предположим, что вы определили для себя, частоту среза планируемого фильтра для саба. Далее — сами фильтры. Они бывают пассивные и активные.

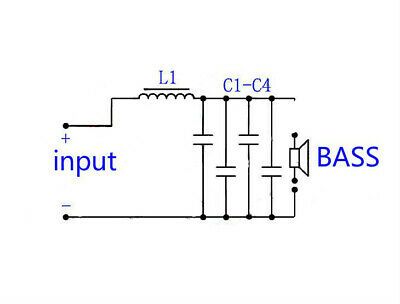

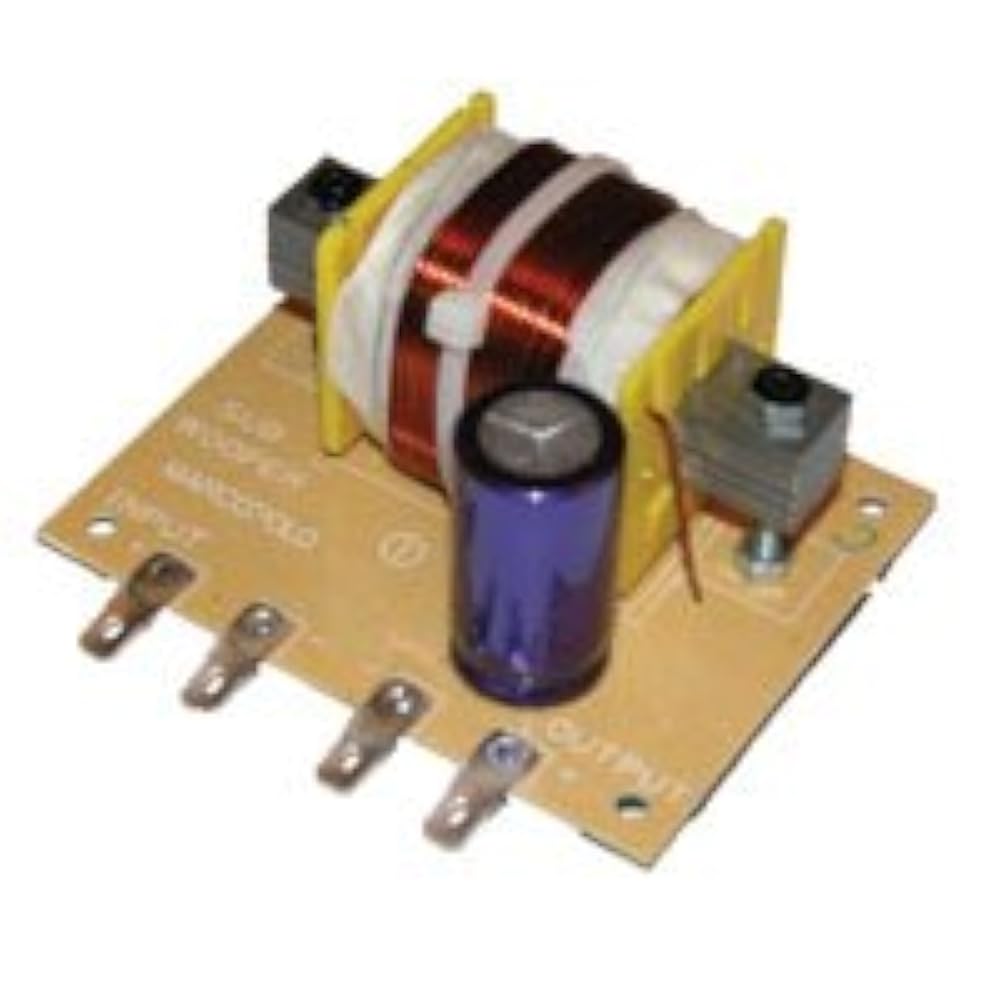

     Пассивные фильтры — это огромные катушки индуктивности с конденсаторами. Таким фильтрам не требуется отдельного усилителя и отдельного напряжения питания фильтра. Пассивный фильтр напрямую подключается к сабовому динамику. В продаже бывают готовые пассивные фильтры (сразу обычно заметно катушку из толстой медной проволоки). Но вся проблема в том, что чем ниже частота среза, тем больше требуются размеры катушки. В связи с этим, для частоты среза в 400 Гц ещё реально сделать пассивный фильтр (но размеры уже получатся внушительные). А вот для частоты в 200 Гц делать пассивный фильтр нерационально — катушка получится весом примерно 10 кг (при нормальной мощности саба).
     Тут ещё есть момен — крутизна спада фильтра. Крутизна спада — это такой параметр, который показывает, как сильно звук будет глушиться выше частоты среза. Дело в том, что даже при установке фильтра звук выше частоты среза не резко «отрубается», а потихоньку затухает (если повышать частоту звука).
     Характеристикой быстроты затухания звука вверх по частоте является «порядок фильтра». Первый порядок даёт слабое затухание. Есть второй, третий, четвёртый и т.
д. порядок фильтра. Четвёртый порядок даёт уже очень сильное затухание звука выше частоты среза. Так вот, если делать пассивный фильтр на частоту 400 Гц 1-го порядка, то это ещё реально, но 4-го порядка — количество деталей там будет большое и фильтр получится слишком громоздким. А затухание звука выше частоты среза нам бы желательно иметь по возможности резкое.
     Вобщем, из-за того что частоту среза сабвуфера обычно берут низкую (напр. 200 Гц), порядок фильтра высокий (напр. 4-ый порядок), конструкция пассивного фильтра отпадает (т.к. такой фильтр весил бы порядка 30 кг и имел бы размеры, сопоставимые с самим сабвуфером), а применяют активные фильтры. В активном фильтре несложно сделать высокий порядок фильтрации и низкую граничную частоту (радиодетали мизерных размеров). Но активному фильтру низких частот (ФНЧ) обязаиельно требуется отдельное питание и отдельный усилитель на сабвуферный канал. Также часто может понадобиться сумматор — его задача из правого и левого канала звука сделать некий один канал, для сабвуфера.

     Схем активных ФНЧ различного порядка довольно много. Выкладываю некоторые, которые сохранял у себя на компе.

Преобразователь низких частот для сабвуфера

Главную часть сабвуферов представляет собой фильтр низких частот. Зачем требуется устанавливать ФНЧ? Сабвуфер излучает звуковые сигналы низкой частоты. Если подключить усилитель сразу на сабвуфер, звучание будет таким же, как и с обычными аудиоколонками.

Блок фильтров низкой частоты

ФНЧ срезает частоты, которые не нужны, передает на входной канал усилителя только низкочастотные колебания звуковой частоты. Многие фильтры срезают сигналы меньше 20 Гц и больше 200 Гц, при этом остается бас, который слышен из сабвуфера.

Базовые виды фильтров низких частот:

  • Активный;
  • Пассивный;

Фильтр пассивного вида включает в себя только резисторы и емкости.

Фильтры не имеют в составе компоненты усиления. Главное преимущество фильтра – это конструктивная простота, малое число компонентов.

Фильтры низких частот имеют негативную сторону. Проходящий через фильтр звук уменьшает громкость, и на выходе остается слабый сигнал, требующий усиления. Для усиления такого сигнала применяют усилитель, после которого сигнал идет на главный усилитель.

Фильтры пассивного вида производят первого порядка. Во втором каскаде фильтрации нет смысла, так как сигнал звука после него уменьшается в десятки раз.

Фильтры активного вида включают в себя пассивный фильтр и усилитель частот звука, который восполняет потери от фильтра, усиливает звук на выходе. ФНЧ можно изготовить с помощью одного транзистора. Фильтры изготавливаются на микросхемах, применяются усилители звука малой мощности.

Главное преимущество фильтра низкой частоты состоит в обеспечении высокого сигнала выхода, в регулировке частот необходимого интервала. Фильтры подключают к питанию. На главном трансформаторе создают обмотку питания фильтра.

Большое число радиодеталей, сложная схема являются вторым недостатком фильтров низкой частоты.

Виды преобразователей частоты

Изобретение частотных преобразователей стало прорывом в приводах электрической машины. Изменился подход в конструировании систем приводов двигателей. Когда создавали сложную конструкцию регулирования значений момента и скорости, то за основу брали двигатели, работающие на постоянном токе. Автономные инверторы тока с двигателями переменного тока вытеснили моторы постоянного тока.

В электрических приводах двигатели короткозамкнутые, вытеснили двигатели с последовательным возбуждением постоянного тока.

Классы преобразователей частоты

Прибор, изменяющий напряжение определенной частоты входа в напряжение с другой частотой является преобразователем частоты.

Классы:

  • Двухзвенные.
  • Непосредственные.

Реверсивный частотник – непосредственный класс прибора. Преимущество состоит в прямом подключении без дополнительных сетевых приборов.

Тиристорный, транзисторный частотник – это двухзвенный инвертор. Он отличается от непосредственного инвертора. Для безопасной эксплуатации ему нужно звено постоянной величины. Для соединения с сетями общепромышленного вида нужен выпрямитель. Выпрямитель, частотник комплектуют совместно, для дальнейшей работы в одной управляющей системе.

Двухзвенные инверторы

Преобразователь частоты, с фильтром, выпрямителем, созданный с инвертором с токовым звеном, называется двухзвенным.

ЭМ – машина электрическая, АИН – инвертор автономного типа, Lф, Сф, — емкость и индуктивность, fнз – выходная частота, u – выходного напряжения при применении выпрямителей, СУВ, СУИ – управляющие системы, uнз – определение напряжения, В – выпрямитель. Включенные связи изображены пунктиром, зависят от типа прибора.

Чтобы улучшить сглаживание и качество энергии применяют фильтр LC. Схема подключения Г-образная. В схеме применяют сдвиг фаз, обмотки трансформатора включают в звезду и треугольник.

Эта схема подключения имеет высокую стоимость, используется совместно с индивидуальным трансформатором.

Выпрямительный блок бывает управляемым и неуправляемым. При управляемом выпрямителе опция регулировки напряжения достается ему или автономному инвертору. Выпрямитель должен иметь реверс и полное управление для осуществления рекуперации электроэнергии (двухкомплектный). Управление инвертором осуществляется  методом импульсов. Широко применяемые способы – широтно-импульсные.

Автономные частотники используются в большей степени.

АИТ – автономный токовый инвертор, СУИ, СУВ – управление частотниками, УВ – управляемый блок выпрямителей, Lф – индуктивность, fнз – частота на выходе, і – ток на выходе звена постоянного тока.

В автономном частотнике выходная величина – это напряжение. В автономном токовом частотнике ток — регулируемое значение. Частота коммутации имеет значение в образовании сигнала выхода заданной частоты. При повышении частоты улучшается качество синусоиды, увеличиваются потери в инверторе.

Результат работы модели инвертора на транзисторах при разных коммутационных частотах:

Частота коммутации 800 Гц

Коммутационная частота 2000 Гц

Частота коммутации 8000 Гц

Уменьшение частоты ухудшает качество тока выхода. Частоту коммутации определяют, чтобы не было пульсаций.

Индуктивность подключена последовательно, емкость параллельно. Работа инвертора образует гармоники, для их снижения применяют фильтры.

Непосредственный частотник

Напряжение сети идет по вентилям управления электрической машины. На фазах подключены частотники с реверсом.

Инвертор низкой частоты изменяет 3-фазное напряжение в 1-фазное. В и Н комплекты включаются, на выходе напряжение двухполярное. Чтобы управлять инвертором применяют законы синуса и прямоугольника.

При прямоугольном законе порядок действия следующий. Полуволна напряжения проходит, на комплект идут импульсы. Комплект работает как выпрямитель с углом опережения. Для уменьшения тока переходят в режим инвертора. Ток снижают, чтобы не было замыкания в частотнике. После паузы вступает комплект №2.

При управлении с синусом выходное напряжение меняется по синусу, а управляющий угол постоянно меняется.

Сабвуферный усилитель в автомобиль

Качественный усилитель на 100 ватт в автомобиль для сабвуфера, собранный на микросхеме ТДА7294, имеет мощность выше, чем на микросхеме ТДА1562 (на 50 Вт). В усилителе используют преобразователь на 12 вольт на две колонки по 40 Вт. В нем фильтр низких частот, размещен на плате с одной стороны, в схеме три блока.

Преобразователь сети сабвуфера

Прибор создан на драйвере КА7500. Существует блокировка перенапряжения, идет отключение, если на входе U больше 15 В. Защита недостающего напряжения уберегает от чрезмерного разряда, драйвер отключается при падении постоянного напряжения до 9 В.

Защита тока предотвращает от неисправностей транзисторов, защищает всю схему. Индикация диода зеленого цвета показывает работу в нормальном режиме, диод красного цвета сигнализирует отключение драйвера. Плавный пуск по схеме дает возможность плавно запустить преобразователь, хотя на выходе большие емкости.

Трансформатор можно изготовить самому, взять готовый от компьютера. Используются выходы на 12 и 5 В, коэффициент трансформации 2,4. Если подается напряжение 14 вольт на линию в 5 В, то получается больше в 2,4 раза. На линии 12 В выходит напряжение 33 В для питания усилителя. Частота тока переключения 50 Гц, изменяется установкой емкости.

Полевые транзисторы можно заменить мощностью выше 100 Вт на выходе.

ФНЧ и усилитель

Схема простая на одном усилителе операционного вида ТL072. Питание подается двухполярное, 12 В, стабилитроны формируют напряжение 12 вольт.

Мощный усилитель на микросхеме

В схеме применена микросхема ТДА 7294 по типовому подключению. Через необходимые цепочки R-C подключены контакты ST и MUTE.

Полезные советы сборки усилителя

  1. В силовых схемах применяйте провод достаточного сечения. Конденсатор входа С4 берите на 4700 мкФ. От него зависит мощность. На линии аккумулятора применяйте предохранитель на 10 А. Пуск инвертора предполагает знание оборудования, питание с ограничителем тока.
  2. Масса подключена удачно, без шума, фона. Легкий гул фильтра создавала микросхема LМ358, она не подходит для звука в качественном режиме. Микросхема TL072 для этих целей подходит.
  3. Частотник защищен от замыкания линии выхода питания. Корпус усилителя изготавливается по своему усмотрению, на качество звука не влияет.

Схема фильтра низких частот для сабвуфера

В сообщении объясняется простая схема фильтра нижних частот, которую можно использовать вместе с усилители сабвуфера для получения экстремальных срезов или низких частот в регулируемом диапазоне частот от 30 до 200 Гц.



Как это устроено

Несколько схемы фильтра нижних частот для сабвуфера представлены повсюду в сети, однако это модернизированный пример.

В представленной здесь схеме используется высокоэффективный операционный усилитель TL062 от ST Micro electronics. TL062 — это двойной операционный усилитель J-FET с высоким входным сопротивлением, демонстрирующий минимальное энергопотребление и большую скорость нарастания напряжения.


Операционный усилитель обладает выдающимися цифровыми атрибутами, а также исключительно совместим с этой схемой.

Между двумя операционными усилителями внутри TLC062 один подключен в виде смесителя с каскадом предварительного усилителя. Левый / правый каналы связаны с инвертирующим входом IC1a для микширования.


Коэффициент усиления первого каскада может быть изменен с помощью POT R3. Выход 1-го каскада подключается к входу следующего каскада через схему фильтра, содержащую части R5, R6, R7, R8, C4 и C5.

Второй операционный усилитель (IC1b) работает как буфер, а отфильтрованный выходной сигнал может быть получен на выводе 7 TLC062.

Если вы хотите создать свой собственный фильтр нижних частот с помощью одной микросхемы IC 741 и настроить его, то следующее обсуждение может помочь!

Простая схема активного фильтра нижних частот с использованием IC 741

В электронике схемы фильтров в основном используются для ограничения прохождения определенного диапазона частот, в то же время допуская использование некоторого другого диапазона частот в последующих ступенях схемы.

Типы фильтров нижних частот

В первую очередь существует три типа частотных фильтров, которые используются для вышеупомянутых операций.

Это: фильтр низких частот, фильтр высоких частот и полосовой фильтр.
Как следует из названия, схема фильтра нижних частот позволяет использовать все частоты ниже определенного установленного диапазона частот.

Схема фильтра верхних частот допускает только частоты, которые выше, чем предпочтительный установленный диапазон частот, в то время как полосовой фильтр позволяет только промежуточной полосе частот переходить на следующую ступень, подавляя все частоты, которые могут быть вне этого установленного диапазона колебаний.

Фильтры обычно имеют два типа конфигураций: активный тип и пассивный тип.
Фильтры пассивного типа менее эффективны и включают сложные цепи катушек индуктивности и конденсаторов, что делает устройство громоздким и нежелательным.

Однако для их работы не потребуется какое-либо энергопотребление, а это преимущество слишком мало, чтобы считаться действительно полезным.

В отличие от этого активного типа фильтры очень эффективны, могут быть оптимизированы до точки и менее сложны с точки зрения количества компонентов и расчетов.

В этой статье мы обсуждаем очень простую схему фильтра нижних частот, которую попросил один из наших заядлых читателей мистер Буржуазия.

Глядя на принципиальную схему, мы можем увидеть очень простую конфигурацию, состоящую из одного операционного усилителя в качестве основного активного компонента.
Резисторы и конденсаторы имеют дискретные размеры для отключения на 50 Гц, это означает, что никакая частота выше 50 Гц не может проходить через цепь на выход.

Принципиальная электрическая схема

Фильтр низких частот сабвуфера на транзисторах

На принципиальной схеме представлена ​​схема активного фильтра нижних частот, которой можно легко назначить любую предпочтительную точку отсечки в большом диапазоне, вычислив пару величин для четырех конденсаторов. Фильтр включает RC-сеть и пару NPN / PNP BJT.

Показанные характеристики транзисторов могут быть сразу заменены некоторыми другими разновидностями без изменения функциональности схемы. Используемое напряжение питания должно быть от 6 до 12 В.

Значения конденсаторов, выбранные для C1-C4, определяют частоту среза. Эти величины могут быть получены из следующих двух формул:

C1 = C2 = C3 = 7,56 / куб.

C4 = 4,46 / куб.

Здесь fC обеспечивает желаемую частоту среза (в герцах). В этой формуле амплитудный отклик уменьшается на 3 дБ, а значения для C1 — C4 рассчитываются в микрофарадах (если мы используем единицы измерения в кГц, результат будет представлен в значениях нанофарад, а при установке МГц будут получены единицы пикофарад). Например, рассчитанный эффект показан для фильтра, построенного с C1 = C2 = C3 = 5n6 и C4 = 3n3.

«Точка -3 дБ» в этом сценарии развивается на частоте 1350 Гц. На октаву больше, при 2700 Гц затухание уже составляет 19 дБ.

Для технического объяснения схемы вы можете обратиться к предоставленным данным. здесь .

Предыдущая: Цепь понижающего повышения с использованием IC 555 Далее: Маломощный полевой МОП-транзистор 200 мА, 60 Вольт.

Пассивный фильтр Park Audio L251-4 / кроссовер / 1000 Вт / 4 Ома



  • Все
  • Описание
  • Характеристики
  • Рекомендуем
  • Оставить отзыв
  • Есть вопросы?

Описание

Park Audio L251-4 пассивный фильтр (кроссовер) 1000 Вт, 4 Ома.

Высококачественный двухполосный пассивный фильтр Park Audio L251-4 используется в акустической системе Park Audio L251. А так же может быть применен в акустических системах самостоятельного изготовления в комплекте с динамическими головками с аналогичными техническими характеристиками.

Если вы являетесь производителем акустических систем или просто собираете акустику напишите нам и мы предложим вам выгодные условия сотрудничества.

Купить пассивный фильтр L251-4 кроссовер компании Park Audio вы всегда сможете на сайте AudioSila. Звоните прямо сейчас! +38(044)3841464

Характеристики

Отзывы

Сергей

12.11.2020 21:22:22



приобрёл усилитель DF 2000 DSP и колонки к нему L251.
Провели три концерта, и во время репетиции «задымели» обе колонки. На колонках подгорели пассивные фильтры (сгорели несколько теристоров) , на усилителе — 4 конденсатора по 0,47 mkf *100 v. Усилок отправил в Винницу, отремонтировали, спасибо, по гарантии, а на колонки сказали — не гарантийный, хотя в документах — гарантия 3 года. Причина поломки всего -неизвестна. Почему «хвалённая» защита из рекламы не сработала?

Возможно вы уже используете Пассивный фильтр Park Audio L251-4 / кроссовер / 1000 Вт / 4 Ома поделитесь своим искренним отзывом ниже. Спасибо.



© Интернет-магазин «AUDIOSILA™» 2008 — 2021 . ТМ используется на основании лицензии правообладателя Попадюк Юрий Григорьевич
При полном или частичном копировании материалов сайта в интернет изданиях — гиперссылка на www.AudioSila.com обязательна.

Подключение активного сабвуфера к магнитоле своими руками

Виды сабвуферов и особенности их подключения

Сабвуфер (сокращённо ещё говорят «саб») — специальный динамик (или несколько) для воспроизведения низких звуков. Выбор места установки — сугубо личное дело, но учитывая их размеры это багажник. А вот подключение сабвуфера к магнитоле должно быть правильным и зависит от типа саба.

Существуют сабвуферы пассивные и активные. Пассивный — это обычный динамик или несколько подключаемые к усилителю магнитолы через специальные фильтры. Фильтры представляют собой наборы индуктивностей, резисторов и конденсаторов разделяющие аудиосигнал на составляющие его частоты. Как понимаете выделенные низкие частоты будут поступать именно на сабвуфер.

Пассивный саб имеет низкую эффективность, а его громкость ограничена мощностью автомагнитолы.

Предпочтительней активный саб, который, кроме динамика, содержит ещё и усилитель. Для работы надо на него, кроме аудио сигнала, подать питание. То есть, здесь уже нужны две пары проводов — акустическая и силовая (питание). Это ключевая разница, но есть ещё разные схемы для каждого типа.

Что выбрать – активный сабвуфер или пассивный?

Чтобы понять необходимость использования активного или пассивного сабвуфера, нужно выяснить, в чем преимущества каждого варианта. Например:

  1. Пассивный саб представляет собой конструкцию из единого блока, с заключенными в нем несколькими динамиками. Для воспроизведения низкочастотного звука необходимо подключение сабвуфера к усилителю. Преимущество пассивного варианта в относительно низкой стоимости. Минус в обязательном дополнительном месте из-за необходимости подключения связующих конструкций – усилителя и фильтра;
  2. Активный сабвуфер – это готовый к подключению акустический блок с усилителем и фильтром частот. Несомненными плюсами такого устройства является то, что ему не требуется дополнительного пространства, у него широкий диапазон настроек, а также его просто подсоединить к штатной автомагнитоле. Но его стоимость существенно выше.

Как видите, у нас есть два равнозначных варианта. Поэтому перед установкой сабвуфера имеет смысл точно представить, что мы хотим получить в итоге, какой суммой денег планируем пожертвовать и как можно будет разместить саб в автомобиле.

Подключение пассивного сабвуфера

Как уже говорили, пассивный саб — это просто динамик/колонка для низкочастотных звуков. Подключается она либо параллельно с основными стереоколонками, либо на отдельный канал. Параллельное подключение динамиков — не самый лучший выход. При такой схеме общее качество и громкость звучания ухудшаются. Обычно так поступают, если магнитола или усилитель имеют мало каналов (два) и они уже «заняты».

Кроме того, параллельное подключение снижает общее сопротивление нагрузки менее 2 Ом. Это может привести к выходу из строя усилителя автомагнитолы, если он на такое сопротивление не рассчитан.

Способ подключения и место установки никак не взаимосвязаны

При выделенном канале на магнитоле пассивный сабвуфер немного улучшает качество звучания (если говорить о воспроизведении низких частот). Но звук будет далёк от идеала, так как нет возможности точной подстройки.

Потому часто после магнитолы ставят усилитель, и через него подключают и стереопару и саб. При таком подключении — через усилитель возможностей регулировки больше, да и качество звука будет лучше, так как усилитель разделяет спектр частот и подаёт на динамики то, что они могут нормально выдать.

Особенности выбора динамика для сабвуфера

Как осуществить правильное подключение активного либо пассивного саба без усилителя и без линейного выхода к штатной магнитоле в авто, что делать, если на автомагнитоле нет такого выхода? Для начала нужно понимать, как правильно подобрать девайс для своей машины. Как правило, в сабах используются динамики диаметром 6-15 дюймов. Многие специалисты советуют отдать предпочтение колонкам на 10-12 дюймов, такие устройства считаются самыми оптимальными из всех имеющихся на рынке. Динамики на 10 дюймов, как правило, используются для того, чтобы магнитола могла воспроизводить как фронтальные, так и дополнительные басы.

Если вы остановитесь на более габаритном варианте, то должны понимать, что такие колонки зачастую искажают качество воспроизводимого трека. Если говорить о мощности, то в данном случае нет четких параметров выбора, все зависит от ваших предпочтений и возможностей. Но следует отметить, что максимальное значение мощности в таких динамиках должно составлять больше, чем мощность усилителя. Если это будет не так, то опять же, вы столкнетесь с проблемой искажения звука.

Кабель для питания активного сабвуфера

Для подачи питания на сабвуфер надо тянуть кабель от аккумулятора. Подключать его к прикуривателю, поворотам, замкам и другим устройствам не стоит. И звучание будет плохим, и безопасность низкой.

Акустика — один из самых мощных потребителей и кабель нужен из разряда силовых. В хорошей изоляции, с больши́м сечением и из хорошей меди. Сечение подбирают в зависимости от мощности колонки. Сразу скажем, что оно будет немалым.

Таблица определения сечения кабеля для подключения питания активного сабвуфера

В таблице указан рекомендуемый диаметр в зависимости от мощности подключаемого устройства. Размеры даны в AWG — американской системе измерения сечения проводов. Это первая цифра. В скобках дано соответствие в квадратных миллиметрах — мм², которые приняты у нас.

Точного соответствия на нашем рынке вы не найдете. Например, 6,5 мм² точно нет. Есть 6,0 мм² или 8,0 мм². Брать лучше ближайшее большее. То есть, если вам надо 6,5 мм², то лучше взять на 8 чем на 6.

Кабели для подачи питания на активный саб

Длину берите с запасом. Сращивание силовых кабелей недопустимо. Если окажется коротким, придется тянуть новый кусок. Нужны еще будут клеммы, которые прицепите по краям кабеля. Желательно — медные, из толстой хорошей меди. Идеально — луженые (белого цвета, но внутри медь). Они меньше окисляются.

Технические вопросы

С усилителем система автозвука имеет более высокое энергопотребление. Если с обычной автомагнитолой потребление порядка до 10 А, то при установке саба с усилителем может быть до 60 А. Это надо учитывать при выборе оборудования и при подключении магнитолы. При выборе — берите магнитолу/усилитель большей мощности (и с 4-мя каналами), при подключении — провода большего сечения.

Набор для подключения усилителя саба: два силовых кабеля, межблочный, управляющий и акустический

Если магнитола у вас подключена штатно, а вы решили добавить сабвуфер, лучше замените питающий провод на более толстый. И звучание будет лучше (можете проверить), и греться провода будут меньше. А к чему приводит нагрев проводки в машине вы, наверняка знаете.

При выборе сечения кабеля для подачи питания на усилитель надо учитывать общую (суммарную) мощность усилителя. Она зависит от количества каналов и мощности, которую он выдает в канал.

Таблица выбора сечения питающих кабелей для подключения усилителя

В характеристиках усилителя указывают канальную мощность. Ее берем и умножаем на количество каналов. Например, в канал идет 30 Вт, каналов у нас четыре. Суммарная мощность будет 30 Вт * 4 = 120 Вт. Вот эту цифру и используем при подборе сечения кабеля. Дальше пользуемся таблицей.

Схемы подключения

Сам процесс подключения сабвуфера и колонок в автомобиле редко вызывает затруднения. Установить и подключить правильно помогут рекомендации, описанные ниже.

Пассивного

Пассивный НЧ рекомендуют подключать через усилитель звука. В нём предусмотрены разъёмы для подсоединения сабвуфера. Для коммутации используют специальные акустические провода. Они идут в комплекте с сабом. Если их нет, то покупаем необходимой длины в специализированном магазине или на радиорынке. На концах должны быть разъёмы RCA (типа «тюльпан»).

При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам. Звук станет объёмнее, но назвать его качественным трудно. Исправить ситуацию поможет низкочастотный фильтр. Через него подаётся звук на пассивный сабвуфер. Задача фильтра – погасить высокочастотную составляющую звукового сигнала и подать на саб только басы. Такое устройство продаётся в магазинах. Но если есть навыки и умение держать в руках паяльник, то собрать фильтр самостоятельно нетрудно. В специальной литературе и в интернете размещены принципиальные схемы устройства.


Сигнал от штатной магнитолы поступает на усилитель, а с него распределяется на динамики и сабвуфер

Активного

Активный сабвуфер не требует обязательного использования усилителя. В его корпусе размещён дополнительный модуль для усиления звука и частотные регуляторы для точной настройки.

На современных автомобильных магнитолах есть линейный выход для подключения саба. Его соединяют со входом активного сабвуфера с помощью акустического кабеля. Ещё один провод предназначен для управления сабом. Обозначается он как REM или System Remote Control. Сечение провода управления некритично, по нему идёт слабый ток.


Активный саб подключают напрямую к штатной магнитоле. Питание на сабвуфер падают с аккумуляторной батареи автомобиля

Отдельно для питания активного сабвуфера прокладывают силовой провод от аккумуляторной батареи. Обязательно в цепь питания усилителя и активного сабвуфера устанавливают предохранитель. Он защищает акустическую систему от короткого замыкания.

Конденсатор подпитки

Есть ещё один нюанс при подключении сабвуфера. При увеличении громкости прослушивания в музыке могут возникать «провалы». Это связано с «просадкой» по питанию. То есть АКБ не способен быстро отдать большой ток.

Для мощных сабов обязателен конденсатор подпитки сабвуфера

Чтобы исключить их схеме питания усилка или саба, параллельно клеммам питания, подключают конденсатор с ёмкостью 0,5-2,0 фарады. Он выполняет роль дополнительного источника питания.

Аудиопровода

Если вы пока не сталкивались с подключением аудиоаппаратуры, вас точно удивит сечение аудиопроводов. Сабвуферы имеют серьёзную мощность и провода к ним тянутся толстые. Отличить от силовых их можно по наличию специальных разъёмов на концах. Их называют «тюльпан» за сходство по форме, а подписаны входы, с которыми они «стыкуются» RCA.

Для подключения нужен хороший экранированный кабель

В комплекте с акустикой часто идут провода для подключения. Не используйте простые RCA провода используемые в быту для подключения муз. центров или ТВ. Они имеют очень плохой экран и на вход усилителя будут поступать помехи в виде жужжания от генератора, и треска разрядов на свечах. Если используете его, звучание не будет нормальным. Даже если оборудование подобрано идеально.

Подключение плюсового кабеля

Концы силового кабеля зачистить, установить клеммы. Форма и размер клемм выбирается по форме разъёмов, куда их будете подключать. И сечение кабеля также учитывайте.

Клеммы обжимаются. Обжимать можно обычными плоскогубцами. За исключением специальных, которые требуют наличия клещей с губками определённой формы. Но покупать такие для однократного применения вряд ли стоит.

Пример подключения силового кабеля для сабвуфера к аккумулятору

Итак, уложили оголённый проводник в клемму так, чтобы в захвате было несколько миллиметров изоляции. То есть, когда вы клемму обожмёте, голый провод из-под клеммы выглядывать не должен. Если есть паяльник, лучше провод припаять к площадке, а затем обжать. Но условия такие же — из-под клеммы голые провода не торчат.

Выбор номинала предохранителя для подключения 12 В к сабу (или усилителю)

Затем, на расстоянии 15–20 см от того края, который будете подключать на аккумулятор, делаете разрез и устанавливаете предохранитель. Предохранитель берёте на 12 В, и на ток, который предполагается пропускать. Для активного саба подбирается в зависимости от мощности, если не указан или нет в комплекте.

В салон кабель протягиваем через штатное отверстие в переборке. Оно, должно быть, защищено пластиковой или резиновой накладкой. Контролируем её состояние и состояние изоляции проводов, которые там уже есть. По салону тянем кабель так, чтобы его повреждение было маловероятным. Лучше всего по центру салона.

Крепим пластиковыми хомутами, фиксируем часто, особенно в местах поворотов. Но фиксацию лучше отложить пока не протянете ещё и акустические провода. Их придётся тянуть от магнитолы тоже до усилителя или саба.

Как подключить минус

Сечение кабеля для подключения минуса на сабвуфер можно взять чуть меньше, чем для подачи плюса. И потребуется меньшая длина кабеля около 1 метра. При мощности сабвуфера более 500 Вт минусовой провод не крепите к кузову. Его необходимо протянуть до аккумулятора.

Минус в данной системе можно пода́ть от корпуса машины. Но найдите какое-то надёжное соединение, которое обеспечит хороший контакт и надёжную фиксацию. Например, можно минусовой кабель протянуть от болта крепления сиденья. Если сабвуфер стоит сзади, от заднего сиденья. Но без скруток и других ненадёжных соединений.

Пример подключения минуса

Под болт возьмите клемму с отверстием в середине подходящего размера, а не в виде «вилки». Болт открутите, очистите шляпку и стержень, края отверстия, наденьте клемму от кабеля и установите на место. Трассу прокладывайте так, чтобы возможность повреждения была минимальной.

Можно найти зачищенную от краски площадку и прикрутить минусовой кабель туда. Но не саморезами, а болтом. И убрать грязь и ржавчину, если они есть. В чистом металле просверлить дырку и туда вогнать болт с насаженным на неё контактом от минусового кабеля. И контакт должен быть очень прочным и плотным.

Как подключить сабвуфер к усилителю

Прежде всего стоит запомнить, что мощность сабвуфера и усилителя должны совпадать. Если в этом возникли сомнения, проконсультируйтесь с продавцом при приобретении обоих устройств. В ином случае звук будет недостаточно качественным, а перепады напряжения могут вовсе вывести систему из строя.

Подключая сабвуфер к усилителю, не забывайте о плюсовых и минусовых клеммах, а также штатных предохранителях на проводах. Если такие в комплект изначально не входят, обязательно приобретите их отдельно. Они уберегут систему от скачков энергии сэкономят ее расход.

Заземляющий провод крепится к неокрашенной металлической поверхности. Здесь уже все зависит от удобства и его длины. Часто его прикрепляют к винту от сиденья. Не забудьте хорошо почистить конец провода, чтобы ничего не мешало процессу.

При подведении проводов непосредственно от магнитолы, не стоит забывать о проводе питания. Если упустите его из виду, система просто не будет работать. Обычно это тонкий синий проводок, идущий в центральный вход.

Куда подключать провода на усилителе, магнитоле или сабе

С тыльной стороны магнитолы или усилителя есть обычно два отдельных порта – для подключения силовой части и акустики. Там могут быть разной формы разъёмы. Клеммы под болтовое соединение более надёжны в них провода притягиваются болтами с надетыми на них контактными площадками. Их надо периодически подтягивать, чтобы они не расшатались от тряски.

Пример подключения к усилителю. К магнитоле тоже самое

Кабель от аккумулятора садим на клемму, которая подписана +12 В. Минус — на GND или «–». В силовом блоке есть ещё одна клемма – RMT или может быть ещё подписана как REM. Это вход для подключения управляющего кабеля. Он служит для одновременного включения усилителя и магнитолы.

Подключение силовых проводов к активному сабвуферу

Для подключения силовых кабелей на сабвуфере есть аналогичный разъём. На фото слева он внизу. Есть тот же вход, подписанный +12 V. Сюда подключаем кабель от аккумулятора. На гнездо GND – минус от корпуса, а REM – для подключения управления. Как видите, питание на всех активных частях системы (магнитоле, усилителе и сабвуфере) подключается аналогично.

Какими проводами нужно подключать сабвуфер

Для того чтобы подключить сабвуфер, потребуются акустические, межблочные и силовые провода. Каждый из этих видов несет определенный функционал. Зачастую они укомплектованы в недорогие наборы, качеству таких комплектов не стоит доверять.

  • Во-первых, длины проводов может не хватить для правильного подключения.
  • Во-вторых, несмотря на толстую изоляцию, сам провод может иметь недостаточную для таких технических нагрузок толщину.

Если уж вы решили на приобретение именно набора, тогда обратите внимание на производителя. Фирменные комплекты будут стоить дорого, но зато отвечать всем необходимым требованиям.

В идеале лучше покупать эти провода отдельно. Таким образом, вы сможете проконтролировать длину, толщину и качество приобретаемого провода из расчета требований именно к вашему автомобилю и акустической системе.

Акустические провода обладают хорошей толщиной и медной основой. Характеристики провода зависят строго от того, какие разъемы предусмотрены на технике. Межблочный провод это элемент, в который стоит вложиться по максимуму, поскольку здесь качество напрямую зависит от его цены. Силовой провод напрямую влияет на безопасность автомобиля, поэтому экономить на нем тоже не стоит. Оптимальная длина — в районе пяти метров.


Подключение к усилителю

Подключение сабвуфера на аудиоканал

Подключение сабвуфера к магнитоле будет закончено, когда вы подключите его на какой-то из аудиоканалов. Как уже говорили, можно «прицепить» его на магнитолу или на усилитель.

Подключение сабвуфера к выходу автомагнитолы

Аудиосигнал берётся с выхода магнитолы или усилка. Обычно разъёмы располагаются на задней панели или выводятся на проводах.

Подключение саба к усилителю

На многих усилителях есть специальные выходы для низкочастотных колонок. Они обычно подписаны SUB OUT или просто SUB. Находятся обычно на лицевой панели усилителей. Там, где установлены регуляторы для подстройки звучания.

Для соединения используем кабель RCA с разъёмами типа «тюльпан».

Прямое подключение к магнитолы параллельно колонке

Можно подключить пассивный сабвуфер напрямую к магнитоле. Напрямую — это без усилителя. Если свободного звукового канала нет, подключают параллельно к фронтальной колонке или к тыловой.

Делать этого не рекомендуется. Сопротивление динамиков фронтальных (боковых) или тыловых (задних) 4 Ом, а сабвуфера – 4. Параллельное подключение снизит общее сопротивление и составит 2 Ом (параллельное соединение сопротивлений), что создаст большую нагрузку на усилитель магнитолы.

Параллельное подключение к динамику

Дело в том, что работать всё будет, но при увеличении громкости до максимальной, он через некоторое время магнитола просто сгорит. Не все усилители автомагнитол способны работать с нагрузкой в 2 Ом.

В сети можно встретить вот такую схему (ниже) подключения динамиков и саба к магнитоле. Это неверно. Это схема подключения аудиосистемы (АС) к усилителю с двумя мостовыми выходами каналов. Автомобильные магнитофоны не имеют такие усилители.

Подключение сабвуфера к усилителю с мостовой схемой включения

Главное различие усилителей, собранных по мостовой схеме­, это сдвиг фаз сигнала между каналами на 180°. Сдвиг достигается путём подачи сигнала на инвертирующий вход одного из каналов. Как уже было сказано, усилители магнитол так не делают.

Подключение по этой схеме работать скорее всего будет, но искажения будут значительные. Ну и конечно большая нагрузка на усилитель магнитофона.

Виды сабвуферов

Активный сабвуфер

Вообще, все сабвуферы можно поделить на два основных вида:

  • Активный – имеет встроенный усилитель и облачен в корпус;
  • Пассивный сабвуфер– не имеет усилителя, хотя нуждается в его подключении. Он может быть, как бескорпусным (просто динамик, вставляемый в ложе автомобиля), так и с наличием корпуса.

Примечание: но при этом установить и подключить активный сабвуфер проще и быстрее, и нет необходимости подбирать подходящий усилитель.

Активный сабвуфер и его составные части

Оригинальный активный сабвуфер от Ланзар

Активный сабвуфер состоит из:

  • Корпуса;
  • Низкочастотного динамика;
  • Регулятора уровня сигнала;
  • Усилителя;
  • Регулятора частоты разделения сигнала.

Установка сабвуфера сложнее, чем установка высокочастотных и среднечастотных систем, потому что сам динамик (за исключением некоторых плоских) занимает много места, потребляет много энергии и нуждается в настройке.

Схема подключения к свободному каналу на магнитоле

Не всегда в машине установлены или подключены все 4 динамика. В этом случае можно подключить пассивный сабвуфер к свободному каналу на магнитоле. Плюсовой выход подаёте на аналогичный вход на колонке, минусовой — на минус.

Подключение пассивного саба к магнитоле

Если устанавливаете динамик в самодельный корпус, то в этом случае для разделения воспроизводимых частот лучше поставить перед сабом НЧ-фильтр. Он может быть LC, RC или RLC.

Низкочастотный фильтр

При подключении к усилителю никакие дополнительные фильтры не нужны. Сам усилитель разделяет частоты. Так что подключать саб надо только на НЧ выходы.

Заводской саб уже имеет предустановленный фильтр. В самостоятельно изготовленный его нужно сделать самому. Есть формулы расчёта фильтра, они достаточно сложны. Для LC фильтра индуктивность — L = R / (2π × Fc), где Fс — частота среза и ёмкости C = 1 / ((2π × Fc)2 L).

Есть несколько готовых решений. Для динамика в 4 Ома и частоты среза 220 Гц, ёмкость конденсатора будет 255 мкФ, а индуктивность 4 мГ. Для колонки 8 Ом и срезом 250 Гц, С=112 мкФ и 7,2 мГн.

Пассивный или активный

Выбор между пассивным и активным сабвуфером – это первое, что приходится делать, жаждущему добавить полноты звучания, автолюбителю. В чем отличие между этими двумя типами сабвуферов? Для начала, разберемся, а что такое сабвуфер? Это устройство, акустическая система, воспроизводящая низкочастотный диапазон звуков.

Кроме слышимого человеком диапазона, он также воспроизводит звуковые волны, имеющие частоту от 5 до 200 Гц – инфразвук. Те самые вибрации, заставляющие сердце биться в ритме с музыкой. Человеческое ухо плохо локализирует низкочастотные звуки, поэтому низкочастотный громкоговоритель может быть один, а не парный, как все остальные, и поместить громоздкий ящик в удобном месте, опять же, в отличие от динамиков, выдающих другие частоты, месторасположение которых четко оговаривается гуру от акустики.

Использование низкочастотных динамиков в качестве компонента акустической системы позволяет не только сделать звук более гармоничным и наполненным, подчеркнув басы, но и при удачном расположении, погасить неизбежно возникающие в результате интерференции в небольшом замкнутом помещении, стоячие волны, создающие эффект «грязного» звука.

По устройству сабвуферы бывают активные и пассивные. Активным называется устройство, включающее в себя, помимо НЧ громкоговорителя, усилитель и кроссовер. Пассивный сабвуфер не имеет никаких других устройств, кроме низкочастотных динамиков.

Обе системы имеют как плюсы, так и минусы:

  1. Активный сабвуфер. Устройство, оборудованное усилителем и кроссовером, имеет более компактные размеры, встроенный кроссовер фильтрует частоты высокого и среднего диапазона, что облегчает согласование с остальной частью акустической системы. Собственный усилитель снимает нагрузку по выдаче низких частот с основного усилителя. Но, как все устройства «два в одном», активный сабвуфер имеет более низкое качество звучания.
  2. Пассивный сабвуфер. Пассивный НЧ громкоговоритель более требовательный к размещению – чтобы добиться хорошего качества звучания басов, его придется попереставлять в поисках оптимального места. Параллельное подключение с основной широкополосной акустической системой излишне нагружает усилитель, и возможно будет являться причиной снижения мощности звука и динамичности звучания.

Как подключать активный сабвуфер к автомагнитоле

Активный сабвуфер — это колонка со встроенным усилителем. Потому часто подключают активный саб без дополнительного усилителя, напрямую к магнитоле.

Подключение активного сабвуфера к магнитоле без усилителя

Саб и усилитель в машине имеет возможность автоматической подачи питания при включении. Однако эту возможность можно не использовать. Достаточно установить тумблер и включать питание вручную.

Провод управления включением сабвуфера

Этот способ считается не самым лучшим, так как встроенный усилитель не слишком хорош по параметрам, да и возможность регулировки звучания отсутствует. Потому после магнитолы ставят усилитель (говорят еще ресивер). Это устройство, которое разделяет звуковую составляющую и согласует работу колонок по времени.

Как подключать сабвуфер через усилитель

Подключение по такой схеме наиболее перспективно. Вариантов использования такой системы очень много. Всё зависит от усилителя. Ниже вы видите, пожалуй, классическую схему использования усилителя.

Подключение сабвуфера через усилитель

Самое простое использование усилителя, это подключение сабвуфера через усилитель. Однако усилители в большинстве своём имеют возможность подключать и динамики. Даётся возможность подключить дополнительные или переключить тыловые на усилок.

Можно полностью отключить динамики от магнитолы и подключить их к усилителю, если он позволяет.

Схема подключения сабвуфера через многоканальный (четыре канала) усилитель

Есть и ещё одна схема подключения активного сабвуфера — через моноусилитель. Это одноканальный усилитель, который «выбирает» из спектра только низкие частоты. Его подключают к выходу магнитолы, а к нему уже — саб. Что даёт возможность регулировать интенсивность низких частот, что уже лучше, чем первый вариант. НЧ-усилитель не такой дорогой, как многоканальный, что тоже неплохо.

Классификация сабвуферов и способы их установки в машину

Подключение активного сабвуфера Один из распространённых способов подключения активного саба представляет собой следующую последовательность действий: Для монтажа сабвуфера используются силовые и сигнальные провода. В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому.


Однако такие устройства обладают не очень большой мощностью. Схема подключения пассивного сабвуфера в машине Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель смотрите схему подключения выше. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки.


В результате такой комплект хорошего качества получается дороже по стоимости, чем готовый активный саб. Чтобы кабель не перетирался, лучше вставить резиновую втулку к примеру, кусок шланга. Для монтажа используют только качественные провода.


Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля. Для подключения пассивного кроссовера, его располагают непосредственно перед нагрузкой, т. Кроссоверы бывают активного и пассивного типа, а также одно- и двухполосными.

Классификация сабвуферов и способы их установки в машину


Применение конвертера подразумевает подключение основных динамиков через усилитель. Еще добавим, что выполнять любые работы по подключению электрооборудования в авто необходимо со снятия клемм с АКБ.

На что продавец мне предложил вариантик по-бюджетнее. Однако бывает и так, что на усилителе или активном сабвуфере такого входа нет.

Провода не должны быть тонкими. Дополнительные и фронтальные басы сабвуфера усиливаются или звучат тише за счет динамиков разного размера. Подсветка сабвуфера Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба. Как подключить сабвуфер и усилитель. Быстро и понятно.

Несколько слов о сабвуферах и том, почему они подойдут почти всем / Хабр

Сабвуферы давно и плотно вошли в жизнь современных меломанов. Но существует великое множество предубеждений, в отношении тех или иных конструкций сабвуферов, их необходимого количества, частотного диапазона и вообще в полезности этого изобретения для человечества.

Знатоки, эксперты и просто “очень знающие люди” часто считают предпочтительнее использование или неиспользование тех или иных технологий, иные вообще принципиально не хотят использовать отдельную НЧ-акустику, ибо не кошерно не соответствует представлениям о т. н. тру АС. Также есть люди, которые убеждены, что сабвуферов должно быть 2 (или более по количеству каналов воспроизведения), для них даже выпускают соответствующие продукты.

В этом материале я постараюсь отделить «мух» от «котлет», мифы от реальности, домыслы от существующих физических явлений, чтобы помочь нашим читателям сделать наиболее подходящий выбор. Я постараюсь обстоятельно рассказать о том, почему сабвуферы подходят почти всем, а также коснусь вопросов акустического оформления и частотного диапазона.

Каналов много — сабвуфер один

Нередко мне приходится слышать о том, что системы оснащенные сабвуферами — это “устройства для дилетантов” и ”эти жуткие бубнелки”, так как сабвуфер, как правило, один, а каналов несколько, соответственно, разделение каналов на низких частотах не происходит, что, якобы, вредит верности воспроизведения. Такие люди в большинстве своем приобретают классическую двухполосную акустику с НЧ-секциями в каждой колонке.

Естественно, разделение каналов происходит в системах с конфигурацией 2. 1, 5.1, 7.1 и пр. только на средних и высоких частотах. При этом, существует ли смысл в разделении каналов в НЧ-спектре, сторонники низкочастотной многоканальности либо не знают, либо умалчивают.

Первыми, для кого не имеют смысла НЧ в стерео, должны стать любители винила. Дело в том, что технология грамзаписи в принципе не предполагает многоканальный НЧ-звук, все виниловые басы пишутся в моно, и для винила вполне естественным было бы использование одного сабвуфера и двух сателлитов. Поэтому для меня остаётся не понятным, зачем в некоторых хайэнд системах, которые позиционируются как якобы идеально адаптированные для винила, используются 2 мощных сабвуфера вместо одного.

Кроме того, психоакустические исследования демонстрируют крайне низкую восприимчивость к локализации источников на низких частотах. При частотах ниже 300 Гц, чувствительность слуха к локализации источника существенно снижается. Подавляющее большинство людей не способны определить направление с частотой ниже 150 Гц. Следовательно, для большинства стерео в НЧ практически бесполезно.


Зависимости разности интенсивности звука от угла его прихода для разных частот

Безусловно, для удовлетворения тех немногих, кто способен различать направление звука в низкочастотном спектре, созданы системы с двумя и более сабвуферами (НЧ-секциями), но таких людей крайне мало.

Совершенно логичным будет звучать вопрос, а почему при фактической невосприимчивости слуха человека к локализации низкочастотного источника 2.0 системы не потеряли актуальности. Дело в том, что многие из них (чаще полочные) строятся по двухполосной схеме и имеют НЧ/СЧ-секции, которые воспроизводят как низкие, так и средние частоты (в диапазоне значительно выше и 150 Гц и 300 Гц). Кроме того, наличие второго НЧ-драйвера увеличивает звуковое давление на НЧ, что также может оказаться полезным.

Частотный диапазон

Для классических АС, чем шире частотный диапазон, тем лучше, но это правило не действует для сабвуферов, для них лучше применить более специфический термин «оптимальный частотный диапазон». В идеале такой диапазон должен начинаться от т.н. “глубоких” 20 — 30 Гц и заканчиваться пороговой частотой, выше которой мы можем локализовать источник, т.е. 150 Гц.

Такими характеристиками обладают не все сабвуферы, среди бюджетных образцов нередко встречаются сабы с диапазоном от 80-90 до 300 Гц и выше. Более широкий диапазон говорит о том, что устройство рассчитано на более приземленного пользователя, который не будет вслушиваться в детали и заморачиваться по нюансам стереопанорамирования в НЧ-спектре.

Для астрономически дорогой хайэнд техники иногда создают сабвуферы, способные воспроизводить частоты ниже 20 Гц, которые не слышны, но можно ощутить кожей и внутренними органами, в качестве вибраций волн давления (акустический резонанс). Такие частоты практически не используются в музыке, поэтому мне неизвестно, зачем это нужно.

Акустическое оформление

От акустического оформления сабвуфера зависит большинство его свойств, таких как громкость, габариты, АЧХ и ряд особенностей в звучании. Сегодня принято использовать такие конструкции как закрытый ящик, фазоинвертор, саб с пассивным излучателем и акустический лабиринт.

Фазоинвертор
Этот тип самый распространённый, при этом с ним часто возникают проблемы. Фазоинверторный тип полюбился производителям за сравнительно высокий КПД, что также нередко подкупает пользователей. Но технически грамотные меломаны часто пишут о том, что такие сабвуферы могут вносить существенные искажения.

Не секрет, что низкие частоты в сабвуфере усиливаются за счет акустического резонанса. Саб с ФИ как раз и представляет собой вариацию на тему классического резонатора Гельмгольца. Совершенно естественно, что у резонатора существует резонансная частота. В неправильно рассчитанных, как правило, бюджетных сабвуферах эта частота может представлять собой большую проблему, так как ноты на частоте резонанса звучат значительно громче прочих. Существует правило для хорошего саба с ФИ, гласящее, что:

“Частота резонанса ФИ должна быть не более чем на 33% ниже резонанса динамика в том же корпусе с закрытым ФИ”

Правильно рассчитанный сабвуфер с фазоинвертором

Также некоторые проблемы с такими сабвуферами возникают в связи с турбулентными процессами в трубе фазоинверов. В качественных сабах эти проблемы решают при помощи специальных ухищрений, таких как конические рассекатели от Polk и нарезки в трубе фазоинвертора, устраняющей турбулентные потоки у Monitor Audio.

Как и в прочих вариантах акустического оформления для ФИ-саба важно оптимальное демпфирование

Таким образом, наиболее приемлемыми сферами применения ФИ-сабов являются кино и цирк игры.

Подробнее о распространенных ошибках при создании ФИ-сабвуферов в одной крайне полезной статье.

Закрытый ящик
Один из самых простых и самых эффективных типов акустического оформления для сабвуфера. Лишен практически всех недостатков фазоинверторного типа, равно как и его достоинств. Обладает сравнительно низким КПД, ровной АЧХ, большими габаритами и массой. Не слишком сильно искажает звук. Этот тип один из наиболее распространенных среди компаний, специализирующихся на выпуске сабвуферов. Как правило, закрытые ящики пользуются популярностью у критичных и притязательных аудиофилов.

Лабиринт
Сравнительно редкий вид акустического оформления сабвуферов, основанный на принципе резонанса. КПД — выше, чем у закрытого ящика, и сравним с фазоинверторным типом. При этом искажений значительно меньше. В связи с тем, что конструкция такого корпуса сложна при проектировании и производстве, стоимость лабиринтных сабвуферов не бывает низкой.
Подробнее о лабиринтах можно узнать здесь и здесь.


Акустический лабиринт

Пассивный излучатель
Оригинальный тип акустического оформления, где установлен второй не подключенный излучатель, который работает в качестве пассивного резонатора. Такой тип оформления позволяет уменьшить габаритные размеры по сравнению с закрытым ящиком, работающим с теми же частотами. Также очевидным плюсом является отсутствие резонансных и других паразитных призвуков от фазоинвертора.


Схема работы пассивного излучателя

К недостаткам можно отнести достаточно большие потери, соответственно, более низкую чувствительность, а также то, что большая масса пассивного излучателя негативно сказывается на передаточной характеристике.

Итог

Я ничего не имею против классических 2.0 стерео АС, но применение сабвуфера, мне (как человеку с ушами не локализующими источники в НЧ-спектре) кажется значительно более рациональным. Искренне надеюсь, что материал окажется полезным, даст необходимые представления о некоторых критериях выбора сабвуфера. Если тема заинтересует читателей, можно будет продолжить тему сабов и особенности коммутации оных, мощность и чувствительность, особенности акустического оформления помещений, где планируется установка мощных НЧ-колонок.

Буду признателен за вашу активность в комментариях и участие в размещенном ниже опросе.

Джинса
В нашем каталоге , представлен широкий ассортимент сабвуферов с высокой верностью воспроизведения.

В материале использованы изображения из следующих источников:
baseacoustica.ru
samlib.ru/m/makeew_l_a/1808.shtml
www.youtube.com/channel/UCjKTr6I0jb5-yQcJRTDtsGg
www.ixbt.com
www.drive2.ru
forum.cxem. net

audiogeek.ru

Что такое фильтр верхних частот и почему REL их не использует?

В зависимости от того, как вы на это посмотрите… либо их аргументы самоопровержимы, либо они имеют смысл…

Если вам действительно нравится, как звучат ваши основные динамики…

Тогда вам не нужно возиться с ним, добавляя такие вещи, как фильтры…

Но, если это действительно так, то вы также «возитесь со звуком ваших колонок», используя сабвуфер…

ЭТО АРГУМЕНТ ЗА НАСТРОЙКА ГЛАВНЫХ ДИНАМИКОВ НА БОЛЬШОЙ И НЕ ИСПОЛЬЗОВАНИЕ САБЛОГА ДЛЯ СТЕРЕО МУЗЫКИ.

(И, если вы посмотрите на это под таким углом, и ваши основные динамики делают все, что вы хотите, тогда это имеет смысл.)

Но затем их аргумент продолжает говорить… Вас не устраивают басы, которые способны воспроизвести ваши динамики, иначе вам не понадобится сабвуфер…»

«Поэтому, очевидно, вам ДЕЙСТВИТЕЛЬНО нужен саб…»

«И мы все согласны с тем, что высоко- пропускной фильтр будет иметь хоть какой-то эффект на частотах выше частоты среза, на которую вы его настроили. ..»

» Но наш сабвуфер может добавить низкие басы, которые вы хотите, БЕЗ НИ МЕНЬШЕГО ВЛИЯНИЯ НА ЗВУК ВАШИХ ДИНАМИКОВ.» ..)

И это правда, что любой фильтр верхних частот будет иметь некоторый эффект на частотах выше его частоты среза

Но, поскольку фильтр нижних частот, питающий сабвуфер, тоже не идеален, сам саб также будет иметь некоторый эффект на этих частотах.

И, убрав половину активного кроссоверного фильтра, вы пожертвуете точным контролем над переходом, который вы могли бы иметь.

И вы заменяете неконтролируемый низкочастотный спад ваших динамиков на управляемый низкочастотный спад фильтра высоких частот.

И, честно говоря, с некоторым умением и немного удачи , вы, вероятно, сможете довольно хорошо подогнать низкочастотный фильтр на сабвуфере.

(И вы также жертвуете другим преимуществом этого фильтра верхних частот — ограничением низкочастотной мощности, посылаемой на ваши основные динамики и их усилители. )

Что касается ПОЧЕМУ REL занимает эту позицию…

Я лично думаю, что это довольно очевидно…

REL делает действительно отличные сабы…

Но они пытаются утверждать, что они мы открыли для себя «Святой Грааль сабвуферов»…

 добавляя сверхнизкие частоты, которые ваши в остальном отличные динамики просто не могут воспроизвести, не влияя на то, как они звучат, даже чуть-чуть…

И, от чего я слышал, когда удача с вами, их решение на самом деле работает очень хорошо…

(Нет, мне очень нравятся их сабы… но я предпочитаю настоящий кроссовер с управлением басами.)

У меня есть сабвуферы REL, но я не согласен с логикой этой статьи. Я думаю, что это идет вразрез с общепринятой практикой сегментации динамиков в домашнем кинотеатре по их соответствующим низкочастотным возможностям (например, настройкам Small Speeker). Я также добился хорошего успеха, вставив фильтр высоких частот перед моими динамиками Magnepan LRS. Суть аргумента Rel в том, что они не хотят наступать на пятки замыслу оригинального дизайнера динамиков? Не пытаюсь оскорбить REL, просто любопытно, почему они заняли такую ​​позицию?

Что такое фильтр высоких частот и почему REL их не использует?


Высокий, низкий и промежуточный

Содержание статьи

Пропускной аудиофильтр ослабляет весь диапазон частот.Пропускные фильтры бывают двух типов (рис. 1). Фильтр верхних частот (HPF) ослабляет содержимое ниже частоты среза, позволяя более высоким частотам проходить через фильтр. Фильтр нижних частот (ФНЧ) ослабляет содержимое выше частоты среза, позволяя более низким частотам проходить через фильтр.

Наклон затухания фильтра обычно измеряется в децибелах на октаву. Например, ФВЧ 12 дБ на октаву, расположенный на частоте 100 Гц, обеспечит относительное затухание 12 дБ на частоте 50 Гц и 24 дБ на частоте 25 Гц.Этот наклон будет продолжать распространяться на очень низкие частоты, эффективно ослабляя сигнал до неразличимой амплитуды.

Проходные фильтры — это простые, вездесущие аудиоинструменты, которые должны быть частью основного набора инструментов инженера. Вот несколько эффективных способов включения проходных фильтров в технику записи и микширования.

Сигнал против шума

С физической точки зрения сигнал и шум не являются отдельными компонентами аудиосигнала. Хотя вы можете думать о них как о дискретных элементах, шум — это часть каждой формы волны.Некоторые типы компонентов шума относительно изолированы в определенном частотном диапазоне. В таких случаях пропускные фильтры могут быть отличными инструментами для уменьшения или устранения нежелательного содержимого сигнала.

Например, фильтры верхних частот часто используются при студийной записи и звукоусилении для ослабления постороннего низкочастотного содержимого, такого как механический грохот или вокальные взрывы. Выбрав фильтр с частотой среза ниже диапазона основной частоты программы, фильтр высоких частот можно использовать для различения сигнала программы и низкочастотного шума.

Фильтры нижних частот

также можно использовать для устранения нежелательной, контрпродуктивной полосы пропускания. Одним из распространенных примеров является использование LPF для установления ограниченной полосы пропускания низкочастотного преобразователя, такого как «саб-микрофон» на большом барабане. Другие примеры включают всю вселенную субтрактивного синтеза.

Регулятор тембра курса

Субъективное качество, которое мы называем «тоном» или тембром, является результатом гармонического содержания сигнала. Гармоническое содержание — это баланс или отношения относительной громкости между компонентными гармониками сложной формы волны.Эквалайзер изменяет тон, ослабляя или усиливая ограниченный частотный диапазон сложной формы сигнала.

Как описано выше, фильтры пропускания звука устанавливают ограниченную слышимую полосу пропускания сигнала. Это может иметь очень полезные тональные результаты.

Фильтры нижних частот используются в музыкальном производстве в качестве как фиксированных, так и модулированных регуляторов тембра. Наиболее переходные элементы любой формы волны являются прямым вкладом самого высокого гармонического содержания этой формы волны. Следовательно, резкие изменения тона могут быть достигнуты путем изменения частоты среза LPF (рис. 2).

Форма волны без фильтрации, LPF @ 16 кГц и LPF @ 12 кГц, показывающая разницу в 1,9 дБ полной амплитуды в пиковой амплитуде

Пропускные фильтры

часто используются в сочетании с полочным эквалайзером для проверки или ограничения эффекта полки за пределами частоты среза фильтра. Например, некоторые инженеры любят использовать полочный эквалайзер типа Baxandall для усиления очень высоких частот «эфирного диапазона». Размещение фильтра нижних частот после высокочастотного усиления в потоке сигнала обеспечит дополнительный контроль над тональным эффектом.

Тот же самый метод можно использовать для формирования низкочастотного содержимого, в данном случае совмещенного с фильтром верхних частот.

Проходные фильтры и расстояние

Высокочастотный контент — один из самых важных сигналов, который наша слуховая система использует для определения близости. Фильтр нижних частот можно очень эффективно использовать для имитации ощущения, что один сигнал находится дальше от слушателя, чем другой (нефильтрованный) сигнал. Эту технику можно использовать очень быстро и легко для установления пространственного контраста между двумя сигналами, особенно если они разделены в стереофоническом поле.

Попробуйте использовать фильтр нижних частот на выходе задержки. Поскольку частота среза компонента задержки уменьшается, вы должны ожидать услышать более «реалистичное» пространственное разделение между прямым сигналом и задержкой. Частоты среза ФНЧ в диапазоне 2–5 кГц являются типичными.

РЕКЛАМА

После того, как ФНЧ установлен, попробуйте также установить фильтр верхних частот. Частоты среза в диапазоне 100–250 Гц еще больше усилят пространственный эффект.Добавьте немного медленной модуляции задержки, и вы получите один из тех причудливых «винтажных» плагинов задержки, использующих бесплатные плагины, которые поставляются с вашей DAW.

Фильтры верхних частот и четкость микширования

Многие из наиболее распространенных проблем с миксами (от микшеров всех уровней опыта) являются результатом проблем с мониторингом. Одной из наиболее распространенных проблем при мониторинге является неточное воспроизведение низких частот. Если вы не используете полнодиапазонные мониторы в хорошо обработанной комнате, в ваших миксах есть правда о низких частотах, которая может (или должна) вас удивить.

Вот некоторые предупреждающие знаки:

  • Вы предпочитаете звук вашего микса в наушниках, наушниках-вкладышах, автомобильной аудиосистеме и т. д.
  • В вашем миксе есть один или несколько инструментов, которые непропорционально съедают запас по высоте.
  • Ваши компрессоры продолжают работать, но вы не слышите почему.
  • Четкость средних частот вашего микса нестабильна/нестабильна.

Если проблемы со микшированием возникают из-за недостаточной точности мониторинга, будет справедливо спросить: «Как я должен решать проблемы в одной и той же комнате?» Очень честно, но есть несколько вариантов.

Если проблема связана со сжатием, не сжимайте. Если вы не можете заставить себя обойти компрессор, используйте предкомпрессорный HPF на рассматриваемом треке. Попробуйте переместить фильтр на боковую цепь компрессора, как только вы установите эффективную частоту среза. Один или комбинация этих подходов предотвратит накачку практически любого сигнала.

Отключите любую компрессию вокала и послушайте свой вокал для ясности и лирической разборчивости.

  1. Если они в порядке, то проблема в вашей голосовой компрессии.См. выше.
  2. Если вокал становится запутанным, отключите любую компрессию шин микса, которая может быть на мастер-фейдере или мастер-группах.
  3. Без компрессии шины прислушайтесь к низкочастотному содержимому, которое возникает во время нестабильной четкости вокала.
  4. Попробуйте добавить HPF к любым подозрительным шинам или их боковым цепям компрессора, пока чистота голоса не вернется.
  5. Восстановите компрессию вокала и убедитесь, что исправление сохраняется.

Ни один из этих шагов не требует, чтобы вы действительно слышали оскорбительный низкочастотный контент.Скорее, вы можете научиться слушать результаты этого нефильтрованного звука и решать проблему дедуктивно.

Список полезных применений пропускных фильтров можно продолжать и продолжать. Основы могут быть не изобретательными, но услышать фундаментальную технику в действии — это интересно. Попробуйте добавить фильтры к вашей технике микширования первого прохода. Вы можете обнаружить, что представляете их все раньше и раньше в процессе записи.

Роб Шлетте
Роб Шлетте — главный инженер по мастерингу и владелец студии Anthem Mastering в Сент-Луисе.Луи, Миссури. Anthem Mastering предоставляет надежные специализированные услуги по мастерингу музыкальным клиентам по всему миру.

Звуковая сцена! Доступ | SoundStageAccess.

com (GoodSound.com)

В прошлом месяце в статье «Интеграция одного сабвуфера в двухканальную систему для начинающих» я писал о первых шагах этого процесса. В этом месяце я углублюсь в различные способы использования фильтра верхних частот с вашими основными динамиками, а также в преимущества проведения большего количества измерений и использования эквалайзера (EQ), также известного как коррекция помещения.

Во-первых, я немного расскажу о двух ключевых элементах интеграции сабвуфера: фильтре нижних частот и фильтре верхних частот .

Фильтр нижних частот (ФНЧ) пропускает все аудиосигналы до определенной частоты, выше которой отсекает их, но не внезапно и сразу, а после того, как частоты аудиосигнала достигают частоты среза, происходит постепенное снижение или спад этих частот. Фильтр верхних частот пропускает все частоты 90 170 выше 90 171 частоты среза и вместо этого срезает частоты ниже этой частоты среза.К сабвуферу применяется LPF, который воспроизводит низкие частоты вплоть до частоты, на которую настроен LPF, после чего его мощность снижается. В большинстве сабвуферов предусмотрен способ установки и регулировки LPF.

Фильтр верхних частот (HPF) применяется к основным динамикам, которые должны воспроизводить частоты выше частоты среза HPF, а затем их выходной сигнал скатывается ниже этой частоты.

В идеале, LPF и HPF должны быть настроены таким образом, чтобы создать бесшовное сочетание выходных сигналов динамиков и сабвуфера.

(Если вы не читали прошлогоднюю статью, рекомендую сделать это, прежде чем читать дальше здесь. В ней объясняется, как выяснить частоты ФНЧ и ФВЧ, которые будут зависеть от АЧХ колонок и сабвуфера, а также где они размещены в вашей комнате.)

Преимущества использования AVR для интеграции сабвуфера в вашу систему

Те, кто хочет купить полноценную стереосистему начального уровня с сабвуфером, могут счесть то, что я собираюсь предложить, богохульством, поскольку это противоречит двухканальной ортодоксальности: вместо аудиофильского интегрированного усилителя используйте аудио/видео ресивер (AVR). ), предназначенный для системы объемного звучания.Причина в том, что даже в самом дешевом AVR есть то, чего не хватает большинству интегрированных: управление басами , которое позволяет выбирать частоты среза ФНЧ и ФВЧ соответственно для сабвуфера и основного динамика. Будет ли двухканальный интегрированный усилитель или пара предусилителей звучать лучше, чем AVR? Вероятно, при прочих равных условиях и при условии, что оба включают управление басами. Но при интеграции сабвуфера не все одинаково. Слышимые улучшения, предлагаемые управлением басами, легко перевешивают любые улучшения, которые может обеспечить более совершенный усилитель и/или предусилитель без управления басами .

С помощью AVR вы можете запустить программное обеспечение для автоматического эквалайзера или автоматической калибровки, которое входит в состав большинства из них, чтобы исключить большую часть догадок при настройке. Затем поэкспериментируйте с частотой, на которой основные динамики и сабвуфер будут передавать друг другу: частота кроссовера. Если вы используете автоматический эквалайзер, после его завершения важно определить громкоговорители как маленькие в меню настройки AVR, независимо от их фактического размера, а затем проверить и отрегулировать уровень громкости сабвуфера AVR с помощью измерителя звукового давления. а также на слух, как описано в прошлом месяце.Вы хотите, чтобы сабвуфер вносил свой вклад в общий звук, но не настолько, чтобы он выделялся. На мой взгляд, даже если ваши основные динамики напольные, ваш сабвуфер, скорее всего, будет лучше воспроизводить частоты ниже 80 Гц, поэтому я рекомендую идентифицировать их в программном обеспечении ресивера как Small. Если это мини-мониторы, серьезно рассмотрите возможность пересечения их частот не ниже 80 Гц и, возможно, где-то между 80 и 120 Гц — это позволит сабвуферу воспроизводить большую часть баса, и, поскольку ваши основные динамики теперь освобождены от большинства басовых функций, увеличить их чистота средних частот.

Тем не менее, если у вас есть большие высококачественные напольные колонки, которые могут уверенно воспроизводить низкие басы, попробуйте запустить их в полнодиапазонном режиме ( т. е. , обозначьте их как Large в меню AVR, что означает, что их программное обеспечение автоматического эквалайзера не будет применять HPF), и установите LPF вашего сабвуфера на или около частоты, на которой ваши динамики естественным образом снижают низкие частоты, как описано в статье прошлого месяца. Насколько хорошо это работает, в основном зависит от размера и обстановки вашей комнаты, расположения колонок в ней и самих колонок.Идея здесь состоит в том, чтобы поэкспериментировать с настройками HPF и LPF, чтобы найти то, что звучит лучше всего для вас, и AVR упрощает такие эксперименты.

Я считаю себя довольно объективно настроенным меломаном, который любит аппаратный аспект этого хобби не меньше, чем любой другой парень. Я не утверждаю, что любой, кто чувствует то же, что и я, должен постоянно жить с AVR в основе своей двухканальной системы. Я полагаю, что если ваша цель — хороший звук 2.1-канальной системы по не слишком высокой цене, AVR — лучший способ начать.

Использование двухканального предусилителя или интегрального усилителя

По мере того, как вы продвигаетесь в этом хобби, вы можете найти высококачественный двухканальный интегрированный усилитель или пару предусилителя и усилителя мощности, которые обеспечивают полное управление басами, подобное тому, что есть в AVR. Высококачественные аудиокомпоненты, удовлетворяющие этому требованию, немногочисленны, но, похоже, все меняется. Двумя текущими примерами интегрированных усилителей с управлением басами являются Parasound Halo P 6 и Anthem STR Integrated Amplifier, и они работают по-разному.Halo P 6 управляет басами в аналоговой области, в то время как интегрированный усилитель STR делает это с цифровой обработкой сигнала (DSP), а также предлагает коррекцию помещения. Может ли аналог или цифра быть лучше в этом, выходит за рамки этой статьи; все, что я скажу здесь, это то, что, независимо от области, наличие фильтров низких и высоких частот, встроенных в интегрированный усилитель, может значительно упростить установку сабвуфера.

Встроенный усилитель Anthem STR

А как насчет двухканального энтузиаста, который хочет внедрить фильтры низких и высоких частот в систему, в которую он уже вложил много денег, но в которой вообще нет управления басами? Это была моя ситуация. Моя система усиления McIntosh Laboratory состоит из раздельных компонентов — предусилителя C47 и усилителя мощности MC302 — без управления басами. К счастью, как я упоминал в прошлый раз, почти все современные сабвуферы оснащены встроенным LPF, так что об этом позаботились. Но как установить и применить HPF? Для таких систем, как моя, многие опции доступны в виде надстроек.

Производители профессионального и автомобильного аудиооборудования предлагают недорогие специализированные активные кроссоверы с регулируемым линейным выходом для вставки между предусилителем и усилителем или для использования со встроенным усилителем, имеющим выходы предусилителя и входы усилителя мощности.Начать стоит с Behringer Super-X Pro CX2310 V2, аналогового кроссовера с богатым набором функций, который можно приобрести на Amazon примерно за 110 долларов. Если вы ищете более одобренный аудиофилами активный аналоговый кроссовер линейного уровня, Bryston предлагает 10B-Sub (3595 долларов). Я очень рекомендую Marchand Electronics, которая может настроить для вас линейный кроссовер за небольшие деньги. Поэкспериментировав с Behringer, я купил Marchand XM446 (495 долларов), который я заказал в конфигурации с фильтром высоких частот на частоте 120 Гц и наклоном 24 дБ/октава для обоих каналов, настройками, к которым я пришел, проведя множество измерений и много прослушивая.Я измерил XM446, как только он был доставлен, и обнаружил, что он находится в пределах 1% от этих спецификаций. И поскольку он пассивный, он никак не повлиял на чрезвычайно низкий уровень шума моего McIntosh MC302.

Маршан Электроникс XM446

Другим способом реализовать управление басами на линейном уровне в системе, не имеющей возможности HPF, является процессор цифровой коррекции помещения miniDSP DDRC-24 USB DAC+DSP (399 долл. США), который использует DSP для управления кроссовером. DDRC-24 также включает в себя программное обеспечение Dirac для коррекции комнаты в реальном времени, которое я использую, люблю и настоятельно рекомендую.Он имеет одну пару несимметричных аналоговых входов (RCA), два цифровых входа (USB, оптический TosLink) и два набора несбалансированных стереовыходов (RCA), настраиваемых для управления басами. Если вам не нравится идея аналого-цифрового и цифро-аналогового преобразования внутри DDRC-24, DDRC-22D от miniDSP (799 долларов с микрофоном UMIK-1; у меня есть один из них) является чисто цифровым. от входа к выходу, без преобразования в аналоговый — и, следовательно, без управления басами. (Управление басом и использование Dirac Live с DDRC-22D потребует настройки HPF либо путем вставки внешнего компонента между предусилителем и усилителем, либо использования предусилителя или встроенного усилителя со встроенным управлением басом.)

миниDSP DDRC-24

Одним из самых сложных компонентов на рынке для превращения сабвуфера в стереосистему является предусилитель Anthem STR (4000 долларов США), который предлагает способы настройки 2.1-канальной (один сабвуфер) и 2.2-канальной (два сабвуфера) систем. Он не только обеспечивает полнополосную (15 Гц-20 кГц) настраиваемую пользователем коррекцию гимна помещения (ARC), но также позволяет пользователю выбирать независимые срезы LPF и HPF для двух сабвуферов, а для максимально плавного перехода он может даже применить фазовую коррекцию к одному или обоим сабвуферам и основным динамикам. (Недавно я говорил о предусилителе STR с его дизайнерами Питером и Марком Шаком; см. этот раздел в следующем месяце.)

Доступны другие варианты; это должно дать вам представление о том, что возможно и с чего вы можете начать.

Измерения и настройки эквалайзера

Если вы выбрали способ настройки HPF, который не включает коррекцию помещения, вам следует использовать программное обеспечение, такое как Room EQ Wizard (REW, обсуждалось в прошлом месяце), для измерения выходного сигнала сабвуфера в диапазоне от 10 до 200 Гц и ищите самую плавную частотную характеристику.(Под «самым гладким» я подразумеваю FR с наименьшим количеством и/или наименее выраженными пиками и нулями.) Это даст вам наиболее многообещающие позиции для вашего сабвуфера. Как уже упоминалось в прошлом месяце, предпочтение следует отдавать размещению перед звуковой сценой, если вы планируете установить HPF сабвуфера выше 80–100 Гц, из-за проблем, вызванных размещением сабвуфера в неудачном месте — например, . , вы можете слышать вклад сабвуфера отдельно от основных динамиков, что не очень хорошо.

Как описано в прошлом месяце, по причинам, уникальным для моей комнаты, я установил LPF на 130 Гц и HPF на 120 Гц с наклоном 24 дБ на октаву для моего сабвуфера SVS SB-4000 и динамиков Bowers & Wilkins 705 S2.SB-4000 включает встроенный параметрический эквалайзер (три точки), которым можно управлять с помощью бесплатного приложения SVS Subwoofer Control. Возможности эквалайзера SB-4000 не являются полноценной коррекцией помещения, но могут использоваться для сглаживания частотной характеристики. С помощью приложения Subwoofer Control, установленного на моем смартфоне Samsung S9, я немного сгладил, то есть улучшил, басовую характеристику системы.

График ниже иллюстрирует комбинированную частотную характеристику моих основных динамиков Bowers & Wilkins 705 S2 и сабвуфера SB-4000 в помещении без эквалайзера (зеленый) и с эквалайзером (синий).

Должно быть очевидно, что нули на частотах 63 и 133 Гц были несколько заполнены. Различия могут не выглядеть большими, но с точки зрения звука они значительны. Прослушивание с включенным параметрическим эквалайзером SVS обеспечивает более четкое звучание басов и давление на грудь.

И последнее замечание: для простоты на графике B&W/SVS выше показаны только два измерения, сделанные в моем месте прослушивания. Поскольку низкочастотная характеристика в комнате может значительно различаться даже при небольших изменениях положения микрофона, важно провести от шести до девяти измерений, каждое из которых находится в разных положениях в радиусе от 1 до 2 футов (высокое и низкое положение микрофона). вокруг основной позиции прослушивания — даже если в этой позиции сидит только один человек — и затем усреднить их, перед , решив, какие пики и/или нули для эквалайзера.Бас воспринимается не только ушами — его ощущаешь всем телом. Вот почему важно не оптимизировать басовый отклик на основе одного измерения, проведенного в одном месте.

Уже убедились?

Каким бы кратким ни было это введение, я надеюсь, что по крайней мере некоторые из вас смогут использовать его с пользой. Если вы все еще не убеждены хотя бы попытаться добавить, интегрировать и оптимизировать сабвуфер в вашу двухканальную систему, подумайте вот о чем: я оценил множество высококачественных башенных громкоговорителей в своей комнате, но независимо от того, насколько они хороши. звучали ли они, или насколько впечатляющими были их басы, или насколько высоки их цены, басы, которые я слышу от них и , никогда не бывают такими хорошими, как басы, которые я слышу, когда выходы этих динамиков дополняются одним или двумя сабвуферами в моем индивидуальном , система с комнатной коррекцией. всегда давал лучший звук — и разве это не лучшая причина, чтобы попробовать один или два сабвуфера?

В следующий раз: Питер и Марк Шак о том, как предусилитель Anthem STR упрощает и упрощает интеграцию сабвуфера в двухканальную систему.

. . . Diego Estan
[email protected]

Куда поставить низкочастотный фильтр на сабвуфере? — Первый законкомик

Где разместить фильтр нижних частот на сабвуфере?

Как правило, низкочастотный фильтр должен быть установлен на значение, приблизительно равное (или ниже) 70% самой низкой частотной характеристики основного динамика. Например, частотная характеристика вашего динамика снижается до 43 Гц. 70% от 43 Гц равно 30,1, поэтому вы должны установить фильтр нижних частот сабвуфера на 30 Гц.

Как сделать ФНЧ?

Простой фильтр нижних частот 1-го порядка может быть изготовлен с использованием одного резистора, включенного последовательно с одним неполяризованным конденсатором (или любой отдельной реактивной составляющей) на входном сигнале Vin, в то время как выходной сигнал Vout снимается с конденсатора.

Какой фильтр используется в сабвуфере?

В фильтре сабвуфера используется кроссоверный фильтр, обнаруживающий высокочастотную музыку.Этот тип фильтрующего устройства часто используется в музыкальных студиях для создания динамических музыкальных звуков. Кроссоверный фильтр сделан из электрического провода, который может удалять высокие или низкие ноты по мере необходимости.

Как найти частоту среза фильтра нижних частот?

Как определить частоту среза фильтра нижних частот?

  1. Умножьте значение сопротивления ( R ), емкости ( C ) и 2π .
  2. Разделите значение, полученное на предыдущем шаге, на 1 .
  3. Поздравляем! Вы рассчитали частоту среза RC-фильтра нижних частот.

Как заставить сабвуфер играть только на басу?

Просто следуйте этим простым шагам для отличного баса:

  1. Убрать искажение.
  2. Выровняйте сигнал, откройте фильтр нижних частот.
  3. Отрегулируйте усиление сабвуфера и фильтр нижних частот.
  4. Отрегулируйте усиление низких частот и инфразвуковой фильтр.
  5. Установите уровень громкости сабвуфера в соответствии с громкостью ресивера.

Из чего сделан фильтр нижних частот?

Самый простой пассивный фильтр нижних частот состоит из резистора, соединенного последовательно с конденсатором, и выходной сигнал проходит через конденсатор, как показано на рисунке ниже.Как мы знаем, конденсатор пропускает высокочастотный сигнал (работает как короткий провод) и блокирует низкочастотный сигнал (работает как разомкнутый провод).

Что такое идеальный фильтр нижних частот?

Фильтр нижних частот — это фильтр, который пропускает сигналы с частотой ниже выбранной частоты среза и ослабляет сигналы с частотами выше частоты среза. Фильтр иногда называют фильтром высоких частот или фильтром высоких частот в аудиоприложениях.

Что такое дополнительный фильтр нижних частот?

Дозвуковой фильтр — это фильтр верхних частот с очень низкой частотой кроссовера — часто, например, около 30 или 20 Гц.Идея состоит в том, чтобы предотвратить отправку басовых волн, которые мы не слышим, в коробку сабвуфера, чтобы предотвратить бесполезную трату энергии.

Что такое фильтр нижних частот и фильтр высоких частот в сабвуфере?

Фильтр нижних частот не позволяет динамику (в данном случае сабвуферу) воспроизводить частоты выше него (фильтр высоких частот делает наоборот). Так, например, фильтр нижних частот с частотой 80 Гц пропускает к динамику только частоты ниже 80 Гц.
