САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ НА 12В

   Всем радиолюбителям привет, в этой статье хочу представить вам блок питания с регулировкой напряжения от 0 до 12 вольт. На нем очень легко выставить нужное напряжение, даже в милливольтах. Схема не содержит никаких покупных деталей — всё это можно вытащить из старой техники, как импортной, так и советской.


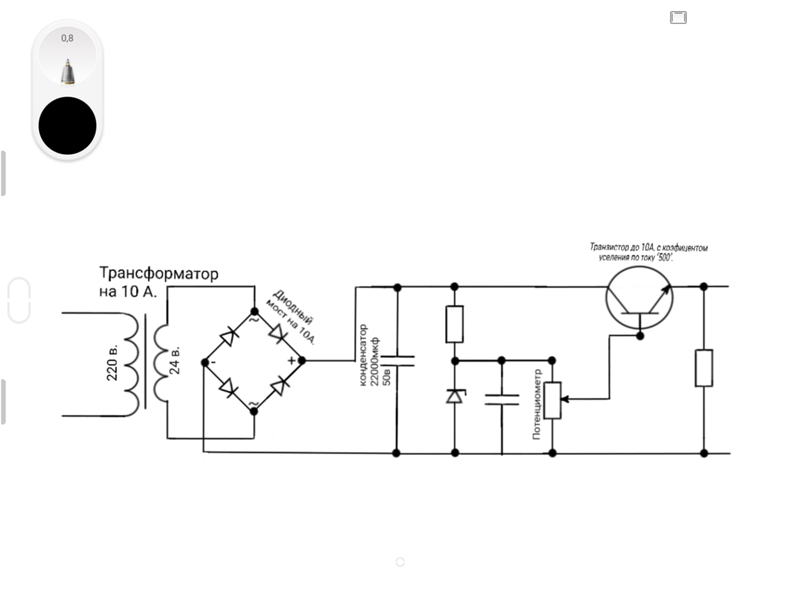

Принципиальная схема БП (уменьшенная)

   Корпус изготовлен из дерева, в середине прикручен трансформатор на 12 вольт, конденсатор на 1000 мкФ х 25 вольт и плата, которая регулирует напряжение.


   Конденсатор С2 нужно брать с большой емкостью, например чтобы подключать к блоку питания усилитель и чтобы напряжение не проваливалось на низких частотах.


   Транзистор VT2 лучше установить на небольшой радиатор. Потому что при длительной работе он может нагреться и сгореть, у меня уже 2 штуки сгорело, пока не поставил приличный по размерам радиатор.



   Резистор R1 можно ставить постоянный он большой роли не играет. Сверху на корпусе есть переменный резистор, которым регулируется напряжение, и красный светодиод, который показывает есть ли напряжение на выходе БП.


   На выходе устройства, чтобы постоянно не прикручивать проводки к чему-нибудь, я припаял крокодильчики — с ними очень удобно. Схема не требует никаких настроек и работает надёжно и стабильно, ее действительно может сделать любой радиолюбитель. Спасибо за внимание, всем удачи! Автор: Игорь.

   Форум по схемам простейших БП

   Форум по обсуждению материала САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ НА 12В




SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.




РЕГУЛИРУЕМЫЙ БЛОК ПИТАНИЯ


   Универсальный блок питания, с помощью которого можно получить все напряжения, которые могут понадобиться в радиолюбительской и просто бытовой деятельности, должен быть в каждом доме. И конечно БП должен иметь хорошую мощность — обеспечивать ток выхода не 0,5 А, как у дешёвых китайских адаптеров, а несколько ампер, чтобы подключить даже свинцовые аккумуляторы от автомобиля для заряда, или электромоторы. Конечно при этом хочется чтоб диапазон напряжений так же имеет значение. Большинство схем блоков питания для начинающих ограничены 12 вольт, в лучшем случае 20. Но бывает нужно и 24, и 36 В. Сложно ли создать такой БП самому? Нет, ведь для схемы понадобится всего лишь десяток деталей. Вот очень простой, универсальный источник питания с регулируемым напряжением питания. Максимальное выходное напряжение 36 В — оно настраивается в диапазоне от 1,2 до (vcc — 3) вольт.



Схема регулируемого блока питания

   Транзистор Q1 — это мощный PNP Дарлингтон, используется для увеличения тока микросхемы LM317. Сама LM317L без радиатора может дать 100 мА, чего достаточно для управления транзистором. Элементы D1 и D2 являются защитными диодами, потому что при включении схемы заряд конденсаторов может повредить транзистор или стабилизатор.

   Параллельно электролитическим конденсаторам для устранения высокочастотных шумов ставим 100 нФ конденсаторы, потому что электролитические имеют большие значения ESR и ESL и не могут чётко устранить высокочастотные помехи. Вот примерный дизайн печатной платы для этой схемы.

Примечания

  • Транзистору Q1 нужен радиатор и лучше небольшой вентилятор.
  • Максимальная выходная мощность схемы — 125 ватт.
  • R1 — 2 Вт, другие резисторы — 0.25 ватт.
  • Все конденсаторы 50 В.
  • RV1 — 5 кОм регулятор.
  • Трансформатор требуется на 36 В 5 А. С мощностью от 150 ватт и выше.
  • Клеммы подключения выходных проводов — как для АС в усилителях, винтовые.

Поделитесь полезными схемами

РАДИОЖУК

   Делаем небольшой ФМ передатчик для прослушки — радиожук. Сегодня представлю вашему вниманию конструкцию очень простого радиожука для повторения. Жучок не содержит дефицитные детали и может быть повторен даже начинающим радиолюбителем. Он имеет маленький размер и питается от литиевой таблетки с напряжением 3 вольт.




СПЕЦСИГНАЛ ДЛЯ АВТО

    Благодаря отдельному усилителю повышенной мощности, громкость сигнала в несколько раз выше, по сравнению с дешевыми устройствами аналогичного типа. Также имеется большая панель управления с многочисленными функциями. Объемный звук и четкость звучания на высоком уровне.


СХЕМА ПОВЫШАЮЩЕГО ПРЕОБРАЗОВАТЕЛЯ

   Схема повышающего преобразователя низковольтного напряжения, собранного на основе транзисторного блокинг-генератора и ферритового трансформатора.


Импульсный источник питания из лампочки КЛЛ своими руками


Как за час сделать импульсный блок питания из сгоревшей лампочки?

В этой статье Вы найдёте подробное описание процесса изготовления импульсных блоков питания разной мощности на базе электронного балласта компактной люминесцентной лампы.

Импульсный блок питания на 5… 20 Ватт вы сможете изготовить менее чем за час. На изготовление 100-ваттного блока питания понадобится несколько часов. https://oldoctober.com/

Построить блок питания будет ненамного сложнее, чем прочитать эту статью. И уж точно, это будет проще, чем найти низкочастотный трансформатор подходящей мощности и перемотать его вторичные обмотки под свои нужды.


Самые интересные ролики на Youtube


Близкие темы.

Как намотать импульсный трансформатор для сетевого блока питания?

Самодельный импульсный преобразователь напряжения из 1,5 в 9 Вольт для мультиметра.

Как разобрать энергосберегающую лампу (КЛЛ)?

Энергосберегающие лампы “Vitoone” — технические данные и схема.

Схема и техническая информация по энергосберегающим лампам Osram.


Оглавление статьи.

  1. Вступление.
  2. Отличие схемы КЛЛ от импульсного БП.
  3. Какой мощности блок питания можно изготовить из КЛЛ?
  4. Импульсный трансформатор для блока питания.
  5. Ёмкость входного фильтра и пульсации напряжения.
  6. Блок питания мощностю 20 Ватт.
  7. Блок питания мощностью 100 ватт
  8. Выпрямитель.
  9. Как правильно подключить импульсный блок питания к сети?
  10. Как наладить импульсный блок питания?
  11. Каково назначение элементов схемы импульсного блока питания?

Вступление.

В настоящее время получили широкое распространение Компактные Люминесцентные Лампы (КЛЛ). Для уменьшения размеров балластного дросселя в них используется схема высокочастотного преобразователя напряжения, которая позволяет значительно снизить размер дросселя.

В случае выхода из строя электронного балласта, его можно легко отремонтировать. Но, когда выходит из строя сама колба, то лампочку обычно выбрасывают.


Однако электронный балласт такой лампочки, это почти готовый импульсный Блок Питания (БП). Единственное, чем схема электронного балласта отличается от настоящего импульсного БП, это отсутствием разделительного трансформатора и выпрямителя, если он необходим.

https://oldoctober.com/


В то же время, современные радиолюбители испытывают большие трудности при поиске силовых трансформаторов для питания своих самоделок. Если даже трансформатор найден, то его перемотка требует использования большого количества медного провода, да и массо-габаритные параметры изделий, собранных на основе силовых трансформаторов не радуют. А ведь в подавляющем большинстве случаев силовой трансформатор можно заменить импульсным блоком питания. Если же для этих целей использовать балласт от неисправных КЛЛ, то экономия составит значительную сумму, особенно, если речь идёт о трансформаторах на 100 Ватт и больше.

Вернуться наверх к меню


Отличие схемы КЛЛ от импульсного БП.

Это одна из самых распространённых электрических схем энергосберегающих ламп. Для преобразования схемы КЛЛ в импульсный блок питания достаточно установить всего одну перемычку между точками А – А’

и добавить импульсный трансформатор с выпрямителем. Красным цветом отмечены элементы, которые можно удалить.

А это уже законченная схема импульсного блока питания, собранная на основе КЛЛ с использованием дополнительного импульсного трансформатора.

Для упрощения, удалена люминесцентная лампа и несколько деталей, которые были заменены перемычкой.

Как видите, схема КЛЛ не требует больших изменений. Красным цветом отмечены дополнительные элементы, привнесённые в схему.

Вернуться наверх к меню


Какой мощности блок питания можно изготовить из КЛЛ?

Мощность блока питания ограничивается габаритной мощностью импульсного трансформатора, максимально допустимым током ключевых транзисторов и величиной радиатора охлаждения, если он используется.

Блок питания небольшой мощности можно построить, намотав вторичную обмотку прямо на каркас уже имеющегося дросселя.

В случае если окно дросселя не позволяет намотать вторичную обмотку или если требуется построить блок питания мощностью, значительно превышающей мощность КЛЛ, то понадобится дополнительный импульсный трансформатор.

Если требуется получить блок питания мощностью свыше 100 Ватт, а используется балласт от лампы на 20-30 Ватт, то, скорее всего, придётся внести небольшие изменения и в схему электронного балласта.

В частности, может понадобиться установить более мощные диоды VD1-VD4 во входной мостовой выпрямитель и перемотать входной дроссель L0 более толстым проводом. Если коэффициент усиления транзисторов по току окажется недостаточным, то придётся увеличить базовый ток транзисторов, уменьшив номиналы резисторов R5, R6. Кроме этого придётся увеличить мощность резисторов в базовых и эмиттерных цепях.

Если частота генерации окажется не очень высокой, то возможно придётся увеличить емкость разделительных конденсаторов C4, C6.

Вернуться наверх к меню


Импульсный трансформатор для блока питания.

Особенностью полумостовых импульсных блоков питания с самовозбуждением является способность адаптироваться к параметрам используемого трансформатора. А тот факт, что цепь обратной связи не будет проходить через наш самодельный трансформатор и вовсе упрощает задачу расчёта трансформатора и наладки блока. Блоки питания, собранные по этим схемам прощают ошибки в расчётах до 150% и выше. Проверено на практике.

Здесь подробно рассказано, как произвести самые простые расчёты импульсного трансформатора, а так же, как его правильно намотать… чтобы не пришлось подсчитывать витки.

Не пугайтесь! Намотать импульсный трансформатор можно в течение просмотра одного фильма или даже быстрее, если Вы собираетесь выполнять эту монотонную работу сосредоточенно.

Вернуться наверх к меню


Ёмкость входного фильтра и пульсации напряжения.

Во входных фильтрах электронных балластов, из-за экономии места, используются конденсаторы небольшой ёмкости, от которых зависит величина пульсаций напряжения с частотой 100 Hz.

Чтобы снизить уровень пульсаций напряжения на выходе БП, нужно увеличить ёмкость конденсатора входного фильтра. Желательно, чтобы на каждый Ватт мощности БП приходилось по одной микрофараде или около того. Увеличение ёмкости С0 повлечёт за собой рост пикового тока, протекающего через диоды выпрямителя в момент включения БП. Чтобы ограничить этот ток, необходим резистор R0. Но, мощность исходного резистора КЛЛ мала для таких токов и его следует заменить на более мощный.


Если требуется построить компактный блок питания, то можно использовать электролитические конденсаторы, применяющиеся в лампах вспышках плёночных «мыльниц». Например, в одноразовых фотоаппаратах Kodak установлены миниатюрные конденсаторы без опознавательных знаков, но их ёмкость аж целых 100µF при напряжении 350 Вольт.

Вернуться наверх к меню


Блок питания мощностью 20 Ватт.

Блок питания мощностью, близкой к мощности исходной КЛЛ, можно собрать, даже не мотая отдельный трансформатор. Если у оригинального дросселя есть достаточно свободного места в окне магнитопровода, то можно намотать пару десятков витков провода и получить, например, блок питания для зарядного устройства или небольшого усилителя мощности.


На картинке видно, что поверх имеющейся обмотки был намотан один слой изолированного провода. Я использовал провод МГТФ (многожильный провод во фторопластовой изоляции). Однако таким способом можно получить мощность всего в несколько Ватт, так как большую часть окна будет занимать изоляция провода, а сечение самой меди будет невелико.

Если требуется бо’льшая мощность, то можно использовать обыкновенный медный лакированный обмоточный провод.


Внимание! Оригинальная обмотка дросселя находится под напряжением сети! При описанной выше доработке, обязательно побеспокойтесь о надёжной межобмоточной изоляции, особенно, если вторичная обмотка мотается обычным лакированным обмоточным проводом. Даже если первичная обмотка покрыта синтетической защитной плёнкой, дополнительная бумажная прокладка необходима!


Как видите, обмотка дросселя покрыта синтетической плёнкой, хотя часто обмотка этих дросселей вообще ничем не защищена.


Наматываем поверх плёнки два слоя электрокартона толщиной 0,05мм или один слой толщиной 0,1мм. Если нет электрокартона, используем любую подходящую по толщине бумагу.


Поверх изолирующей прокладки мотаем вторичную обмотку будущего трансформатора. Сечение провода следует выбирать максимально возможное. Количество витков подбирается экспериментальным путём, благо их будет немного.

Мне, таким образом, удалось получить мощность на нагрузке 20 Ватт при температуре трансформатора 60ºC, а транзисторов – 42ºC. Получить ещё большую мощность, при разумной температуре трансформатора, не позволила слишком малая площадь окна магнитопровода и обусловленное этим сечение провода.


На картинке действующая модель БП.

Мощность, подводимая к нагрузке – 20 Ватт. Частота автоколебаний без нагрузки – 26 кГц. Частота автоколебаний при максимальной нагрузке – 32 кГц Температура трансформатора – 60ºС Температура транзисторов – 42ºС

Вернуться наверх к меню


Блок питания мощностью 100 Ватт.

Для увеличения мощности блока питания пришлось намотать импульсный трансформатор TV2. Кроме этого, я увеличил ёмкость конденсатора фильтра сетевого напряжения C0 до 100µF.

Так как КПД блока питания вовсе не равен 100%, пришлось прикрутить к транзисторам какие-то радиаторы.

Ведь если КПД блока будет даже 90%, рассеять 10 Ватт мощности всё равно придётся.


Мне не повезло, в моём электроном балласте были установлены транзисторы 13003 поз.1 такой конструкции, которая, видимо, рассчитана на крепление к радиатору при помощи фасонных пружин. Эти транзисторы не нуждаются в прокладках, так как не снабжены металлической площадкой, но и тепло отдают намного хуже. Я их заменил транзисторами 13007 поз.2 с отверстиями, чтобы их можно было прикрутить к радиаторам обычными винтами. Кроме того, 13007 имеют в несколько раз бо’льшие предельно-допустимые токи.

Если пожелаете, можете смело прикручивать оба транзистора на один радиатор. Я проверил, это работает.


Только, корпуса обоих транзисторов должны быть изолированы от корпуса радиатора, даже если радиатор находится внутри корпуса электронного устройства.

Крепление удобно осуществлять винтами М2,5, на которые нужно предварительно надеть изоляционные шайбы и отрезки изоляционной трубки (кембрика). Допускается использование теплопроводной пасты КПТ-8, так как она не проводит ток.



Внимание! Транзисторы находятся под напряжением сети, поэтому изоляционные прокладки должны обеспечивать условия электробезопасности!


На чертеже изображено соединение транзистора с радиатором охлаждения в разрезе.


  1. Винт М2,5.
  2. Шайба М2,5.
  3. Шайба изоляционная М2,5 – стеклотекстолит, текстолит, гетинакс.
  4. Корпус транзистора.
  5. Прокладка – отрезок трубки (кембрика).
  6. Прокладка – слюда, керамика, фторопласт и т.д.
  7. Радиатор охлаждения.

А это действующий стоваттный импульсный блок питания.

Резисторы эквивалента нагрузки помещены в воду, так как их мощность недостаточна.

Мощность, выделяемая на нагрузке – 100 Ватт.

Частота автоколебаний при максимальной нагрузке – 90 кГц.

Частота автоколебаний без нагрузки – 28,5 кГц.

Температура транзисторов – 75ºC.

Площадь радиаторов каждого транзистора – 27см².

Температура дросселя TV1 – 45ºC.

TV2 – 2000НМ (Ø28 х Ø16 х 9мм)

Вернуться наверх к меню


Выпрямитель.

Все вторичные выпрямители полумостового импульсного блока питания должны быть обязательно двухполупериодным. Если не соблюсти это условие, то магинтопровод может войти в насыщение.

Существуют две широко распространённые схемы двухполупериодных выпрямителей.

1. Мостовая схема.

2. Схема со средней (нулевой) точкой.

Мостовая схема позволяет сэкономить метр провода, но рассеивает в два раза больше энергии на диодах.

Схема со средней (нулевой) точкой более экономична, но требует наличия двух совершенно симметричных вторичных обмоток. Асимметрия по количеству витков или расположению может привести к насыщению магнитопровода.

Однако именно схемы со средней (нулевой) точкой используются, когда требуется получить большие токи при малом выходном напряжении. Тогда, для дополнительной минимизации потерь, вместо обычных кремниевых диодов, используют диоды Шоттки, на которых падение напряжения в два-три раза меньше.

Пример.

Выпрямители компьютерных блоков питания выполнены по схеме с нулевой точкой. При отдаваемой в нагрузку мощности 100 Ватт и напряжении 5 Вольт даже на диодах Шоттки может рассеяться 8 Ватт.

100 / 5 * 0,4 = 8(Ватт)

Если же применить мостовой выпрямитель, да ещё и обычные диоды, то рассеиваемая на диодах мощность может достигнуть 32 Ватт или даже больше.

100 / 5 * 0,8 * 2 = 32(Ватт).

Обратите внимание на это, когда будете проектировать блок питания, чтобы потом не искать, куда исчезла половина мощности.

В низковольтных выпрямителях лучше использовать именно схему с нулевой точкой. Тем более что при ручной намотке можно просто намотать обмотку в два провода. Кроме этого, мощные импульсные диоды недёшевы.

Вернуться наверх к меню


Как правильно подключить импульсный блок питания к сети?

Для наладки импульсных блоков питания обычно используют вот такую схему включения. Здесь лампа накаливания используется в качестве балласта с нелинейной характеристикой и защищает ИБП от выхода из строя при нештатных ситуациях. Мощность лампы обычно выбирают близкой к мощности испытываемого импульсного БП.

При работе импульсного БП на холостом ходу или при небольшой нагрузке, сопротивление нити какала лампы невелико и оно не влияет на работу блока. Когда же, по каким-либо причинам, ток ключевых транзисторов возрастает, спираль лампы накаливается и её сопротивление увеличивается, что приводит к ограничению тока до безопасной величины.

На этом чертеже изображена схема стенда для тестирования и наладки импульсных БП, отвечающая нормам электробезопасности. Отличие этой схемы от предыдущей в том, что она снабжена разделительным трансформатором, который обеспечивает гальваническую развязку между исследуемым ИБП и осветительной сети. Выключатель SA2 позволяет блокировать лампу, когда блок питания отдаёт большую мощность.


А это уже изображение реального стенда для ремонта и наладки импульсных БП, который я изготовил много лет назад по схеме, расположенной выше.

Важной операцией при тестировании БП является испытание на эквиваленте нагрузки. В качестве нагрузки удобно использовать мощные резисторы типа ПЭВ, ППБ, ПСБ и т.д. Эти «стекло-керамические» резисторы легко найти на радиорынке по зелёной раскраске. Красные цифры – рассеиваемая мощность.

Из опыта известно, что мощности эквивалента нагрузки почему-то всегда не хватает. Перечисленные же выше резисторы могут ограниченное время рассеивать мощность в два-три раза превышающую номинальную. Когда БП включается на длительное время для проверки теплового режима, а мощность эквивалента нагрузки недостаточна, то резисторы можно просто опустить в воду.

Будьте осторожны, берегитесь ожога!

Нагрузочные резисторы этого типа могут нагреться до температуры в несколько сотен градусов без каких-либо внешних проявлений!

То есть, ни дыма, ни изменения окраски Вы не заметите и можете попытаться тронуть резистор пальцами.

Вернуться наверх к меню


Как наладить импульсный блок питания?

Собственно, блок питания, собранный на основе исправного электронного балласта, особой наладки не требует.

Его нужно подключить к эквиваленту нагрузки и убедиться, что БП способен отдать расчетную мощность.

Во время прогона под максимальной нагрузкой, нужно проследить за динамикой роста температуры транзисторов и трансформатора. Если слишком сильно греется трансформатор, то нужно, либо увеличить сечение провода, либо увеличить габаритную мощность магнитопровода, либо и то и другое.

Если сильно греются транзисторы, то нужно установить их на радиаторы.

Если в качестве импульсного трансформатора используется домотанный дроссель от КЛЛ, а его температура превышает 60… 65ºС, то нужно уменьшить мощность нагрузки.

Не рекомендуется доводить температуру трансформатора выше 60… 65ºС, а транзисторов выше 80… 85ºС.

Вернуться наверх к меню


Каково назначение элементов схемы импульсного блока питания?

R0 – ограничивает пиковый ток, протекающий через диоды выпрямителя, в момент включения. В КЛЛ также часто выполняет функцию предохранителя.

VD1… VD4 – мостовой выпрямитель.

L0, C0 – фильтр питания.

R1, C1, VD2, VD8 – цепь запуска преобразователя.

Работает узел запуска следующим образом. Конденсатор C1 заряжается от источника через резистор R1. Когда напряжения на конденсаторе C1 достигает напряжения пробоя динистора VD2, динистор отпирается сам и отпирает транзистор VT2, вызывая автоколебания. После возникновения генерации, прямоугольные импульсы прикладываются к катоду диода VD8 и отрицательный потенциал надёжно запирает динистор VD2.

R2, C11, C8 – облегчают запуск преобразователя.

R7, R8 – улучшают запирание транзисторов.

R5, R6 – ограничивают ток баз транзисторов.

R3, R4 – предотвращают насыщение транзисторов и исполняют роль предохранителей при пробое транзисторов.

VD7, VD6 – защищают транзисторы от обратного напряжения.

TV1 – трансформатор обратной связи.

L5 – балластный дроссель.

C4, C6 – разделительные конденсаторы, на которых напряжение питания делится пополам.

TV2 – импульсный трансформатор.

VD14, VD15 – импульсные диоды.

C9, C10 – конденсаторы фильтра.

Вернуться наверх к меню


15 Март, 2011 (18:25) в Источники питания, Сделай сам

Сам «терпеть ненавижу» всякие далеко уводящие от темы ссылки, но, во всяком случае, эти адреса я проверил, да и ходить по ним Вас никто не заставлял. :)Если новости тут закончились, то можете перейти на другую страницу, нет ничего проще!

Блок питания камеры видеонаблюдения

: 3 основные вещи, которые вам нужно знать

Хотите знать, как подключить блок питания камеры видеонаблюдения? Или вы ищете подходящие адаптеры питания 12 В постоянного тока для камер видеонаблюдения? Вы читаете правильный пост. Мы познакомим вас с несколькими источниками питания камер видеонаблюдения и предоставим вам подробные схемы подключения и видеоролики. Давайте идти.

Содержание:

Что касается различных вариантов питания камеры видеонаблюдения, вот ключевая информация:

Источник питания 12 В постоянного тока/аккумулятор/солнечная энергия
Руководство Установка блока питания для камер
Примеры Камеры видеонаблюдения Reolink
Типы камер Проводные/батарейные камеры

Обратите внимание, что источник питания 12 В постоянного тока для камеры видеонаблюдения: не единственный источник питания. Наиболее распространенное напряжение питания камеры безопасности составляет 12 В постоянного тока. но это не единственный вариант. Есть также беспроводные камеры безопасности, которые питаются от батарей или солнечной энергии.

Подключаемый блок питания

Plug-in означает, что ваши камеры видеонаблюдения получают питание от розеток через адаптеры питания. Сначала давайте узнаем больше о блоке питания 12 В постоянного тока для камер видеонаблюдения.

№1. 12 В постоянного тока: наиболее распространенное напряжение питания камеры видеонаблюдения

Наиболее распространенные камеры видеонаблюдения работают при напряжении 12 В.Другими словами, адаптер на 12 В легко доступен для питания камер видеонаблюдения.

Для некоторых конкретных камер безопасности 12 В постоянного тока требуются точные цифры AMP, такие как 1 AMP, 2 AMP, 5 AMP или другие. Перед покупкой или установкой камер видеонаблюдения вы можете ознакомиться со спецификацией и подтвердить требования к вашим камерам видеонаблюдения.

№2. Подходящий адаптер питания для вашей камеры безопасности

Если вы купили проводную камеру безопасности PoE, вы получите коробку с одной камерой и одним сетевым кабелем.PoE означает питание через Ethernet, а один кабель Ethernet используется для питания камер видеонаблюдения и передачи данных.

Предположим, что вы приобрели камеру безопасности WiFi у надежного поставщика, вы получите коробку с одной камерой, одним адаптером питания камеры безопасности и кабелем. Например, Reolink RLC-410W — это камера видеонаблюдения без сетевого кабеля, но для ее работы требуется адаптер питания и кабель.

Затем вы можете использовать эти адаптеры для питания камер видеонаблюдения.Большинство адаптеров питания из надежных источников служат пять и более лет при нормальной эксплуатации.

Если ваши оригинальные адаптеры вышли из строя и вы ищете замену, мы советуем вам найти варианты у надежных поставщиков камер безопасности или на веб-сайте коллективного потребления, таком как Amazon.

Вас должна волновать не только цена блока питания для камеры видеонаблюдения, в основном доступная, но и отзывы предыдущих покупателей об этих высококлассных адаптерах питания.

Если вы купили некачественные адаптеры питания для камер безопасности на 12 В, вы можете быть разочарованы потенциальной опасностью возгорания, плавления и повреждения видеоизображения.

№3. Другие вопросы, которые вам необходимо знать

Если вы планируете приобрести или установить сетевые видеорегистраторы, подтвердите характеристики источника питания вашей камеры видеонаблюдения. Для работы видеорегистраторов или систем требуется более высокое напряжение.

Еще одна вещь, которую мы должны иметь в виду, это то, что в разных странах и регионах действуют разные стандарты электрического тока. Если ваши оригинальные адаптеры на 12 В или выше не работают, вы можете выбрать альтернативные адаптеры питания для камер видеонаблюдения в соответствии со стандартами в вашей стране и регионе.

Батарея и солнечная энергия для источника питания камеры видеонаблюдения

Другими видами питания для камер видеонаблюдения могут быть незаряжаемые батареи, аккумуляторы и солнечная энергия.

камеры видеонаблюдения этой категории имеют беспроводную связь. В результате они более гибкие, чем проводные камеры, использующие адаптеры питания.

Камеры видеонаблюдения с питанием от аккумуляторов помогут вам не ломать стену, чтобы установить розетку и запутаться в кабеле. Между тем, вам не нужно беспокоиться о камерах безопасности без источника питания.

Используя солнечную энергию в качестве источника питания камеры слежения, мы помогаем защитить нашу собственность и нашу планету.

Реолинк Аргус 2

Полностью беспроводная камера Starlight

Аккумуляторная батарея и солнечная батарея; Наружная/внутренняя защита; 1080 Full HD; звездное ночное видение; 2-стороннее аудио; Просмотр в реальном времени в любое время в любом месте.

Установка и подключение блока питания для камер видеонаблюдения: пошаговые инструкции

Давайте узнаем, как подключить и установить блок питания для камер безопасности, используя следующие подробные схемы и руководства.

Источник питания менее четырех камер видеонаблюдения — с использованием адаптера питания 12 В

Прежде чем выбрать источник питания для камеры видеонаблюдения, вам необходимо учесть количество имеющихся у вас камер видеонаблюдения.

Если у вас в руках менее четырех камер, вы можете выбрать адаптеры питания 12 В или 24 В, чтобы обеспечить питание для камер видеонаблюдения в соответствии с вашими потребностями. Процесс установки довольно прост, и каждый может самостоятельно подключить свои камеры видеонаблюдения!

Шаг 1.Заранее подумайте о местах, где вы готовитесь к установке камер.

Шаг 2. Установите розетки на стену или любую другую платформу.

Шаг 3. Вставьте адаптеры питания в розетки и ваши камеры видеонаблюдения готовы к работе!

Адаптер питания — один из самых простых способов питания камер видеонаблюдения, когда их мало.

Если вы планируете установить адаптеры питания на открытом воздухе, вы можете посмотреть этот YouTuber и узнать, как оборудовать свои адаптеры питания для наружных работ распределительными коробками.

Источник питания для четырех или более камер наблюдения — с помощью распределительной коробки

Если вам нужно больше камер или 8- или 16-канальных систем видеонаблюдения, вы можете подумать об использовании распределительной коробки для достижения лучших результатов.

Распределительный блок питания камеры видеонаблюдения позволяет аккуратно прокладывать кабели питания, а также легко подключать и управлять кабелем питания каждой камеры видеонаблюдения без использования различных адаптеров питания.

Таким образом, было бы лучше организовать ваши камеры с распределительными коробками или разветвителями питания.

Ютубер поделился своими идеями, как установить блок питания камеры видеонаблюдения.

Источник питания для беспроводной камеры видеонаблюдения — от батареи и солнечной энергии

Теперь давайте перейдем к источнику питания беспроводной камеры видеонаблюдения.

Обычно беспроводные камеры безопасности поставляются с батареями, которые соответствуют их требованиям к источнику питания. После установки батарей, как показано ниже, ваши камеры безопасности с блоком питания готовы к работе!

Шаг 1.Распакуйте и заберите камеру и аккумуляторы.

Шаг 2. Вставьте все батареи в батарейный отсек.

Это все, что вам нужно сделать, и просто наслаждаться камерой!

Если взять в качестве примера камеры видеонаблюдения Reolink с батарейным питанием, то батареи обычно хватает на 4–6 месяцев без подзарядки при нормальной работе.

Кроме того, обратите внимание на уведомления о низком заряде батареи, отправляемые на вашу электронную почту, в приложения или на ПК, чтобы своевременно менять и заряжать батареи.

Вы можете беспокоиться о том, что игнорируете уведомления или забываете заменить или перезарядить аккумулятор.Тогда камера видеонаблюдения на солнечных батареях, такая как Reolink Argus 2, — ваш выбор!

В современных камерах безопасности на солнечных батареях используется внешняя солнечная панель для преобразования солнечной энергии в источник питания. Предположим, что у вас уже есть камеры видеонаблюдения, поддерживающие зарядку от солнечной энергии, вы можете выбрать солнечные панели у надежных поставщиков и узнать, как их подключить, с помощью следующего руководства.

Шаг 1. Выберите для вашей солнечной панели место с наибольшим количеством солнечного света в течение всего года.

Шаг 2. Установите солнечную панель в этом месте и отрегулируйте угол, чтобы на нее попадал прямой солнечный свет.

Шаг 3. Подключите солнечную панель к камере с помощью кабеля micro USB.

Тогда у вас есть круглосуточный источник солнечной энергии для ваших камер видеонаблюдения!

Один из пользователей Reolink поделился на YouTube своим воссозданием уличной WiFi-камеры в уличной WiFi-камере безопасности на солнечных батареях.

Конечно, мы рекомендуем только тем, кто лучше разбирается и разбирается в камерах видеонаблюдения, переоборудовать свои устройства на устройства с питанием от солнечной батареи.Если вы еще зеленый в этой области, ищите камеры, которые поддерживают зарядку от солнечной энергии.

Как батарея, так и солнечная энергия являются гибкими вариантами питания камеры видеонаблюдения, и вы можете попробовать!

Проблемы с питанием камеры видеонаблюдения: дополнительные решения

Обеспокоены расстоянием и кабелями при подготовке питания камер видеонаблюдения? Не волнуйтесь, и вот сессии вопросов и ответов, чтобы помочь вам!

Вопрос: Какое нам дело до прокладки кабеля и энергопотребления?

Ответ: Это зависит от количества ваших камер видеонаблюдения, а также от зоны наблюдения, которую вы хотите охватить. Вы должны заранее спланировать положение, в котором вы хотите установить камеры видеонаблюдения, и четко определить, как проложены внутренние и наружные провода перед установкой.

Что касается энергопотребления, оно зависит от количества камер наблюдения, а также других устройств, которыми вы пользуетесь. Вообще говоря, камерам видеонаблюдения на 12 В требуется очень мало электроэнергии для работы, в то время как сетевые видеорегистраторы и системы видеонаблюдения могут стоить больше электроэнергии.

Вопрос: Как проложить кабели внутри и снаружи?

Ответ: Это относительно большая проблема, особенно в этой колонке.На самом деле, мы написали статью о том, как прокладывать кабели безопасности внутри и снаружи, что может помочь лучше решить ваши проблемы и проблемы.

Если у вас есть идеи или вопросы, поделитесь с нами в комментариях ниже.

Жизнь вне сети: как самостоятельно производить электроэнергию

Когда мы с женой переехали в Монтану, мы нашли удобный дом на нескольких акрах земли с видом на горы.

Была только одна загвоздка — дом был отключен от сети. На самом деле каждый в подразделении вырабатывал свою собственную энергию, в том числе соседняя гостиница типа «постель и завтрак».

Это не значит, что он был примитивным. В доме были солнечные панели, ветряная турбина, батарея и инвертор, генератор и полный набор бытовой техники, включая стиральную и сушильную машины, холодильник, плиту, спутниковое телевидение, пропановую печь и даже посудомоечную машину.

Поскольку до приезда в Монтану я управлял когенерационной электростанцией, я не слишком беспокоился о собственной выработке электроэнергии, поэтому мы купили дом.


Солнечная панель с трекером

Жизнь вне сети

Предыдущий владелец показал мне важные объекты и рассказал, как ими управлять.Когда мы въехали, мы вставили компактные люминесцентные лампы в каждую розетку, запрограммировали термостат на автоматическое понижение температуры ночью и обязательно выключили свет, когда покидали комнату. Мы думали, что у нас все под контролем.

На третью ночь в доме мы легли спать, как обычно, под слабый шум ветра снаружи, звук, который нам уже начал нравиться, потому что он генерировал большую часть нашей силы. Среди ночи меня разбудил звук — ничего.Ни гула холодильника, ни вентилятора печки, ни ветра. Крошечная лампочка питания на детекторе угарного газа погасла, как и цифровой дисплей на радиочасах. У нас не было власти.


Ветряк

Я встал и вышел на улицу проверить силовое оборудование. Судя по всему, ночью ветер утих, и из-за небольшого количества потребляемой энергии разрядились батареи. Я запустил бензиновый генератор, и он начал снабжать наш дом электричеством и подзаряжать аккумуляторы.

Я только что усвоил первый урок ветровой и солнечной энергии: на них нельзя всегда рассчитывать, когда они нужны. Где бы вы ни находились, солнце всегда сядет и ветер перестанет дуть.

Резервный аккумулятор для пеллетных печей

Печи на пеллетах — одни из лучших доступных обогревателей: они эффективны, дешевы в эксплуатации и обеспечивают комфортное лучистое тепло. Но у них есть один недостаток: когда отключается электричество, ваша печь на пеллетах перестает работать. По этой причине вам следует серьезно подумать об установке резервного аккумулятора для вашей пеллетной печи.

Отключение электричества не только означает, что у вас не будет источника тепла, но также может привести к тому, что ваш дом наполнится дымом! Это связано с тем, что все в пеллетной печи работает от электричества, от системы подачи пеллет до вытяжного вентилятора.

Что с этим делать?

К счастью, есть несколько способов обеспечить резервное питание для вашей пеллетной печи. Некоторые из вариантов довольно дешевы, в то время как другие методы являются более дорогостоящими, но также обеспечивают резервное питание в течение гораздо более длительного периода времени.

Раскрытие информации:   Как партнер Amazon я зарабатываю на соответствующих покупках .  Однако это не влияет на наши обзоры и сравнения. Все мнения являются нашими собственными, мы гордимся тем, что наши статьи справедливы и сбалансированы. Дополнительную информацию см. в нашем заявлении о раскрытии информации.

Резервный аккумулятор для пеллетных печей

Инвертор питания и батареи

Первый вариант резервного питания для вашей пеллетной печи самый дешевый (хотя и не самый простой): использование инвертора и аккумуляторов.

Как это работает?

Инвертор мощности — это электронное устройство, которое преобразует низкое напряжение (12 В постоянного тока) в более высокое сетевое напряжение (120 В переменного тока в США).

Проще говоря, это получение 12 вольт от аккумуляторов и преобразование их в сетевое напряжение для работы вашей пеллетной печи. Смотрите изображение ниже для визуального руководства.

Перед тем, как спешить покупать инвертор и аккумуляторы, необходимо отметить несколько важных моментов:
  • Инвертор должен быть инвертором с «чистой синусоидой», а не инвертором с «модифицированной синусоидой». См. эту статью для различий и причин, почему.
  • Выберите инвертор мощностью не менее 1000 Вт
  • Батареи должны быть батареями «глубокого цикла».

Помните об этом при покупке запчастей.

Пример системы резервного питания для пеллетной печи

См. изображение ниже для примера настройки, которую вы можете попробовать.

В этой установке используются следующие компоненты:

Также вам, вероятно, понадобится зарядное устройство глубокого разряда, которое можно приобрести здесь довольно дешево.

Как работает резервный аккумулятор этой пеллетной печи?

При отключении питания:

  1. Достаньте инвертор и заряженный аккумулятор
  2. Подключите выход батареи к входу инвертора (убедитесь, что полярность соблюдена)
  3. Подключите пеллетную печь к выходу инвертора
  4. .
  5. Ваша пеллетная печь должна работать в обычном режиме до 6 часов при более низких настройках нагрева

Конечно, основным недостатком этой системы является то, что система резервного инвертора не всегда подключена, и вам нужно держать батареи заряженными на случай отключения электроэнергии.

Увеличенный срок службы батареи

Таким образом, указанная выше установка длится до 6 часов.

Есть два способа увеличить время работы пеллетного нагревателя от батарей:

  • Подсоедините дополнительные батареи
  • Используйте аккумуляторы с более высоким номиналом AH

Вы можете расширить это, подключив несколько аккумуляторов параллельно (не последовательно).

Пример последовательного и параллельного соединения можно посмотреть на этом сайте.

Конечно, чем больше батарей вы используете, тем больше их нужно держать заряженными!

Калькулятор резервного аккумулятора пеллетной печи

Источник бесперебойного питания (ИБП)

Самый простой способ обеспечить резервное питание вашей пеллетной печи – это использовать источник бесперебойного питания (далее ИБП).

Как это работает?

ИБП — это комплексное устройство, в состав которого входят аккумуляторы, зарядное устройство и электроника, необходимые для преобразования низкого напряжения в сетевое.

Чтобы использовать ИБП с вашей пеллетной печью, вы подключаете вашу пеллетную печь непосредственно к ИБП, который, в свою очередь, подключается к электросети.

Поскольку ИБП, как правило, делают небольшими и компактными, они обычно не обеспечат работу печи на пеллетах более часа. Поэтому рекомендуется использовать их только для безопасного выключения пеллетной печи или при запуске генератора.

Вот наши рекомендации UPS, которые хорошо работают с пеллетными печами:

Резервный генератор

А теперь самый очевидный способ обеспечить резервное питание вашей пеллетной печи во время отключения электричества – генератор.

Покупка генератора на самом деле означает выбор генератора, соответствующего вашим конкретным потребностям. Какой генератор вам нужен, зависит от множества факторов, таких как количество предметов, которые вы хотите поддерживать в рабочем состоянии, тип предметов и как долго вам нужно их заряжать.

У Amazon есть хороший ассортимент портативных генераторов, но я настоятельно рекомендую вам изучить их перед покупкой.

Подробнее: Как вырабатывать собственное электричество.

Узнайте больше о пеллетных печах

Дополнительную информацию см. в этих статьях:

5 лучших ручных генераторов 2022 года [Руководство по покупке]

Вам нужно аварийное автономное электричество для питания ваших устройств?

Большинство людей не осознают важность электричества до тех пор, пока не получат доступ к какому-либо источнику энергии.

Генераторы с ручным заводом

— отличный источник энергии, который можно использовать для зарядки телефона, когда вы находитесь далеко от электричества. Генераторы также могут помочь вам зарядить другие дорожные гаджеты, в том числе аварийное радио и фонарик (ознакомьтесь с нашим отдельным обзором лучших фонарей на солнечных батареях).

Вам не нужно оставаться в неведении или не выходить на связь сутками только потому, что у вас нет электричества, и вы можете сделать его сами.

В этой статье мы собираемся изучить некоторые лучшие ручные генераторы, которые доступны на рынке сегодня.

5 лучших ручных генераторов, рассмотренных в 2022 году

Вот несколько описаний, особенностей и плюсов/минусов лучших ручных генераторов, которые можно купить.

1. Высокомощное зарядное устройство с ручным генератором HUABAN —

Лучшее в целом

Первым генератором с ручным приводом в нашем списке является генератор с ручным приводом HUABAN. Ручной генератор на 28 В может комфортно питать аккумулятор со средним напряжением постоянного тока от 5 до 28 В.

Возможно, это излишество, если вам просто нужен способ зарядить телефон во время кемпинга (продолжайте читать, чтобы узнать, что мы рекомендуем для этого), но для более серьезных пользователей Huaban — отличный выбор.

С помощью этого продукта вы можете быстро провернуть коленчатый вал с увеличенным крутящим моментом, снизить число оборотов в минуту (об/мин) и по-прежнему производить ту же мощность, но за минимальное время. Хотя генератор HAUBAN не имеет встроенной батареи, вы можете подключить свою батарею, а также свои устройства напрямую.

Это возможно благодаря зажимам типа «крокодил», разъему USB 2.0 и разъему мини-USB.

Преимущества использования этого продукта:

  • Легкий и очень удобный.
  • Предлагает бесплатную доставку DHL при доставке из Китая.
  • Обеспечивает максимальную мощность 30 Вт, выходное напряжение 0–28 В, номинальный ток 1,5–2 А и максимальный ток 3 А.
  • Размер: 106 х 64 х 9 мм, вес нетто генератора 480 г.
  • Комплект генератора с ручным приводом, который включает один генератор, один регулятор, одну авиационную головку 12 мм и одну вилку типа «крокодил» 5,5 мм.
  • Изготовлен из алюминиевого сплава.
  • Множество выходных портов с кабелями.

Поэтому, когда требуется мгновенное автономное производство электроэнергии, генератор HAUBAN предлагает лучший вариант. Как один из лучших и самых продаваемых ручных генераторов, вы не можете сделать лучший выбор.

2. Зарядное устройство Epica Digital Emergency Solar с рукояткой –

Лучший бюджетный вариант для кемпинга и походов

Если вам нужно устройство, которое представляет собой нечто большее, чем просто генератор с ручным заводом, то Epica Digital Solar Hand Crank — отличный выбор, поскольку вы получаете радио AM/FM/NOAA, фонарик и зарядное устройство для смартфона в одном устройстве.

Благодаря встроенной возможности зарядки от солнечной батареи вам, возможно, даже не придется полагаться на собственный пот. Этот продукт не только предлагает лучшее решение для экстренных вызовов во время отпуска вне сети, но и предоставляет гораздо больше возможностей.

С дополнительным 3-диапазонным радиоприемником, солнечной панелью, светодиодным фонариком и подключаемым модулем ваши приключения на свежем воздухе будут в полном порядке.

Преимущества использования этого продукта:

  • Устройство универсально и портативно, так как поставляется с карабином, с помощью которого его можно пристегнуть к ремню.
  • В комплект входит цифровой тюнер, светодиодный фонарик и солнечная батарея.
  • Хотя он «не зарядит ваш телефон полностью, всего за одну минуту запуска вы можете получить 20 полных минут питания.
  • Он имеет несколько источников питания, включая ручную рукоятку, солнечную панель и подключаемый модуль.
  • Простая подсветка с цифровым жидкокристаллическим дисплеем, на котором все видно.
  • Их гарантия невероятна со 100% заменой, если вам «не нравится ваше устройство».
  • Вам не нужны батарейки, так как вы можете запустить или использовать солнечную энергию, чтобы ваш фонарик, радио и телефон работали.

По доступной цене вы получаете генератор, который идеально подходит для кемпинга, походов или в любое время, когда вы собираетесь отключиться от сети.

3. Генератор постоянного тока с ручным приводом Qianson 4 Вт

Генератор постоянного тока с ручным приводом Qianson мощностью 4 Вт — это исключительный генератор с ручным приводом, способный зарядить ваш телефон и дать вам достаточно минут, чтобы позвонить в службу экстренной помощи.

Генератор имеет выходное напряжение 15В/1000р и выходной ток 100-300мА/1000р.

Этот тип ручного генератора — отличное устройство для приключений на открытом воздухе, вне сети, и он гарантирует, что у вас «не закончится энергия для ваших маленьких гаджетов».

Вы также можете использовать его для зарядки фонарика, поэтому, когда дело доходит до темноты, у вас все в порядке.

Преимущества включают:

  • Ручной генератор недорогой и поэтому доступен многим.
  • Может помочь вам зарядить широкий спектр ваших небольших устройств, включая телефоны и фонарик.
  • Очень портативный и простой в использовании источник электроэнергии.
  • Высокое качество со сроком службы около десяти лет.
  • Вы можете использовать его в качестве портативного осветительного прибора.

4. C Crane CC Solar Observer AM/FM/Weather Аварийная радиостанция Windup

Если вы хотите потратить немного больше, чем наш второй выбор, спасательная радиостанция C Crane на солнечных батареях и обмотках — отличный вариант.

Пусть вас не смущает ретро-стиль, здесь много современных удобств.

8 часов зарядки от солнечной батареи обеспечат вам 4-6 часов прослушивания радио. Более чем достаточно, чтобы быть в курсе последних новостей или слушать музыку у костра.

Нет солнца? Всего 90 секунд запуска дадут вам 15-30 минут игрового времени. И если вы хотите быть в дополнительной безопасности, устройство также будет работать в течение 60 часов на 3 батареях AA, но вам действительно не нужны батареи для его использования.

Качество звука лучше, чем можно было бы ожидать.

Входящий в комплект адаптер радио-USB позволяет заряжать телефон с помощью стандартного USB-кабеля.

Даже если вы никогда не планируете брать этот кемпинг, это удобное устройство для дома и во дворе, которое позволит вам наслаждаться радио (и заряжать телефон), не беспокоясь о подключении к источнику питания.

5. Генератор с ручным приводом K-TOR Pocket Socket

K-TOR известны продажей кривошипных генераторов, а также педальных.При напряжении 120 вольт их ручные генераторы могут производить около 10 Вт мощности, которую вы можете использовать для зарядки своих устройств. Двухконтактный выходной интерфейс делает все это легко.

Генераторы ручные

K-TOR предназначены для фотокамер, мобильных телефонов, GPS-навигаторов, аккумуляторных фонарей, радиоприемников, а также других аварийно-спасательных устройств. Кроме того, генераторы могут помочь зарядить АА, а также зарядные устройства для аккумуляторов ААА.

Преимущества включают в себя:

  • С его помощью можно заряжать самые разные устройства, от смартфонов, радиоприемников до камер.
  • Поставляется с удобной ручкой, которая облегчает проворачивание.
  • Карманная розетка K-TOR предлагает возможность подключения как европейского адаптера, так и международного конвертера. Тем не менее, вы должны приобрести эти элементы отдельно.
  • Генератор легкий, что делает его очень портативным.
  • K-TOR предлагает двухконтактный интерфейс, упрощающий зарядку.

Когда вам нужно аварийное питание для ваших устройств, и вы находитесь далеко от электросети, K-TOR Pocket Socket — это вариант, на который вы можете положиться. Ручной генератор работает в любом месте, в любое время, независимо от ситуации. Pocket Socket — это не только генератор, но и экологически чистый источник резервного или аварийного питания.

Не позволяйте отключению электричества прерывать вашу связь. K-TOR Pocket Socket действительно является одним из лучших ручных генераторов, которые у нас есть.

Что такое ручные генераторы?

Кривошипный генератор — это устройство, которое используется для выработки энергии путем нажатия на рычаг или педаль, прикрепленные к устройству.Генераторы портативны и могут использоваться для питания нескольких дорожных устройств, которые «не требуют много электроэнергии, таких как телефоны».

Генераторы с ручным заводом

— это прекрасное устройство для отпуска, на которое вы можете положиться при питании своей небольшой электроники.

Лучшее в ручных генераторах то, что им требуется только ваша сила, чтобы генерировать энергию. Эти генераторы не зависят от газа, накопленной энергии или различных погодных факторов, таких как ветер или солнечный свет.

Все, что вам нужно, это ваши мышцы, и вы можете начать заряжать свои устройства.

Большинство людей могут рассматривать их как устаревший источник питания, но подождите, пока все ваши устройства, включая блок питания, разрядятся.

Если вы ищете устройство, которое может заряжать ваш телефон с помощью солнечной энергии, ознакомьтесь с нашими публикациями о лучших зарядных устройствах для телефонов и чехлах для телефонов с солнечными батареями.

Как работает генератор с ручным приводом

С ручными генераторами вы практически являетесь источником энергии. Эти устройства будут использовать вашу энергию, когда вы поворачиваете рукоятку, для выработки электроэнергии.Когда вы поворачиваете рукоятку, генератор преобразует энергию ваших мышц в электрическую энергию.

Эти устройства могут генерировать энергию с помощью встроенной динамо-машины. Процесс взлома чередует динамо, заставляя его поочередно генерировать энергию. Когда динамо-машина вырабатывает энергию, она сохраняется во встроенной батарее, откуда вы можете использовать ее позже.

Большинство генераторов имеют выходной порт, позволяющий подключать и заряжать устройства. Они предоставляют вам простой способ производства электроэнергии вне сети, где бы вы ни находились.

При использовании этих ручных генераторов величина напряжения, которое они генерируют, напрямую зависит от ваших усилий. Чем дольше и быстрее вы будете крутить рукоятку, тем большую мощность вы получите.

Поскольку генераторы имеют встроенный регулятор напряжения, вам не о чем беспокоиться, так как он будет поддерживать постоянный ток, чтобы избежать проблем при зарядке.

Кроме того, хотя некоторые ручные генераторы предназначены для конкретных устройств, большинство из них универсальны и могут заряжать несколько устройств.Большинство из них содержат гнездо для прикуривателя, типичную электрическую розетку или электрический провод, которые позволяют подключать различные устройства.

При скорости всего 1,5 об/мин большинство современных ручных генераторов дадут вам около 5 вольт. Для 2 об/мин вы можете получить около 6,2 вольта. В большинстве случаев генераторы могут генерировать до 6 В, хотя некоторые из них поставляются с зубчатыми передачами, которые улучшают запуск и, следовательно, могут создавать более высокие напряжения.

На что обратить внимание перед покупкой

Знание того, что именно вы ищете, может значительно упростить вам задачу.В зависимости от ваших потребностей и предпочтений, перед покупкой генератора с ручным заводом рекомендуется рассмотреть следующие аспекты.

Выход энергии

Вы не хотите покупать генератор, который не даст вам достаточно энергии для зарядки гаджетов. Это было бы пустой тратой времени и денег, и в конце концов это может вас разочаровать. Вы должны быть уверены, по крайней мере, в том, какая мощность вам требуется, чтобы облегчить вам поиск устройства, которое вам подходит.

Различные варианты использования вашего ручного генератора определяют, сколько энергии вам нужно.

Портативность

Если вы собираетесь на природу или в пеший поход, ношение массивного или тяжелого ручного генератора может вызвать массу ненужных неудобств.

Передвигаться с ним будет громоздко, и вы не сможете носить его долго. Поэтому вам следует искать легкое устройство, которое «не будет вам обременительно брать с собой».

Бюджет

Еще одна важная вещь, которую вы должны учитывать, это ваш бюджет и цена генератора.Вы не можете позволить себе выбрасывать слишком много денег, которые могут повлиять на весь ваш бюджет. Покупка гаджета в рамках вашего бюджета поможет не напрягать финансы.

Кроме того, вам следует избегать покупки самых дешевых генераторов, так как низкая цена может также означать меньшее количество и ненадежность функций.

Долговечность и эффективность

Вы должны найти генератор с ручным заводом, который не сломается при первом воздействии на суровые условия. Особенно, если вы собираетесь в место, где погодные условия не очень благоприятны, потребуется выносливое устройство.Кроме того, эффективность генератора для производства электроэнергии имеет огромное значение.

Основная цель приобретения устройства — убедиться, что вы можете получить эту энергию, когда она вам больше всего нужна. Неэффективный генератор испортит ваше путешествие.

См. также : Руководство по солнечным генераторам своими руками

Заключение о лучших ручных генераторах

Хотя развитие технологий привело к появлению множества портативных устройств для хранения энергии, иногда они не будут тем, что вам нужно.Некоторые из них, такие как блоки питания, имеют ограниченную емкость, и если вы используете их в течение длительного времени без подзарядки, они истощат накопленную энергию.

Для тех, кто стремится к длительным путешествиям на открытом воздухе, этот список лучших ручных генераторов поможет вам определить портативный генератор, которому нужны ваши мышцы для создания энергии.

Для энтузиастов мы рекомендуем зарядное устройство высокой мощности для ручного генератора HUABAN. Или, если вам просто нужно простое радио с солнечной и USB-зарядкой, цифровое аварийное солнечное зарядное устройство Epica с рукояткой — отличный выбор.

Пользовались ли вы когда-нибудь генератором с ручным приводом и каковы ваши впечатления? Дайте нам знать в комментариях ниже.

Руководство по проектированию схем для преобразователей постоянного тока в постоянный (1/10)

Что такое преобразователь постоянного тока в постоянный?

В этом руководстве приведены советы по проектированию схем преобразователей постоянного тока в постоянный. Как проектировать схемы преобразователя постоянного тока в постоянный, которые удовлетворяют требуемым спецификациям при различных ограничениях, описывается с использованием как можно большего количества конкретных примеров.

Свойства цепей преобразователя постоянного тока (такие как эффективность, пульсации и переходная характеристика нагрузки) могут быть изменены с помощью их внешних частей. Оптимальные внешние детали обычно зависят от условий эксплуатации (входные/выходные характеристики). Цепь источника питания часто используется как часть цепей коммерчески доступных продуктов и должна быть спроектирована таким образом, чтобы она удовлетворяла ограничениям, таким как размер и стоимость, а также требуемым электрическим характеристикам. Обычно стандартные схемы, перечисленные в каталогах, были разработаны путем выбора таких деталей, которые могут обеспечить приемлемые свойства в стандартных условиях эксплуатации.Эти детали не обязательно оптимальны для конкретных условий эксплуатации. Поэтому при разработке отдельных продуктов стандартные схемы должны быть изменены в соответствии с требованиями их индивидуальных спецификаций (такими как эффективность, стоимость, монтажное пространство и т. д.). Разработка схемы, удовлетворяющей требованиям спецификации, обычно требует большого опыта и знаний. В этом руководстве с использованием конкретных данных описывается, какие детали и как их менять для выполнения требуемых операций без специальных знаний и опыта.Вы сможете быстро и успешно управлять своими схемами преобразователя без выполнения сложных расчетов схемы. Вы можете проверить свой проект либо самостоятельно, путем тщательных расчетов позже, либо пригласив для проверки специалистов, обладающих знаниями и опытом, если вы чувствуете себя неуверенно.

Типы и характеристики DC/DC преобразователей

Преобразователи постоянного тока

доступны в двух типах цепей:

  1. Неизолированные типы:
    • Базовый (одна катушка) тип
    • Муфта емкостная (двухвитковая) типа ―― SEPIC, Zeta и др.
    • Подкачивающий насос (переключаемый конденсатор/без катушки), тип
  2. Изолированные типы:
    • Типы трансформаторной муфты―― Прямой трансформатор типа
    • Типы трансформаторной связи―― Трансформатор обратного хода типа

Характеристики отдельных типов приведены в таблице 1.

Таблица 1. Характеристики цепей преобразователя постоянного тока в постоянный
Тип цепи №деталей
(Место крепления)
Стоимость Выходная мощность Пульсация
Неизолированный Базовый Маленький Низкий Высокий Маленький
СЕПИК, Зета Средний Средний Средний Средний
Подкачивающий насос Маленький Средний Маленький Средний
Изолированный Передний преобразователь Большой Высокий Высокий Средний
Трансформатор обратного хода Средний Средний Средний Высокий

В схеме базового типа операция ограничена либо повышением, либо понижением, чтобы свести к минимуму количество частей, а входная и выходная стороны не изолированы. На рис. 1 показана повышающая схема, а на рис. 2 — понижающая. Эти схемы обеспечивают такие преимущества, как небольшой размер, низкая стоимость и небольшие пульсации, и спрос на них увеличивается в соответствии с потребностями в уменьшении размеров оборудования.

Рисунок 1: Повышающая схема

Рисунок 2: Понижающая схема

В SEPIC и Zeta между V IN и V OUT повышающей и понижающей цепей основного типа вставляется конденсатор и добавляется одна катушка.Они могут быть сконфигурированы как повышающие или понижающие DC/DC преобразователи с использованием повышающей ИС контроллера DC/DC и понижающей ИС контроллера DC/DC соответственно. Однако, поскольку некоторые ИС контроллера постоянного/постоянного тока не предназначены для использования с этими типами схем, убедитесь, что ваши ИС контроллера постоянного/постоянного тока могут использоваться с этими типами схем. Преимущество конденсаторной связи с двумя катушками заключается в обеспечении изоляции между V IN и V OUT . Однако увеличенные катушки и конденсаторы снизят КПД.В частности, во время понижения эффективность существенно снижается, обычно примерно до 70-80%.

Тип подкачивающего насоса не требует катушки, что позволяет минимизировать монтажную площадь и высоту. С другой стороны, этот тип не обеспечивает высокой эффективности для приложений, которым требуется широкий спектр выходной мощности или большие токи, и ограничивается приложениями для управления белыми светодиодами или для питания ЖК-дисплеев.

Цепь изолированного типа также известна как первичный источник питания (основной источник питания).Этот тип широко используется для преобразователей переменного тока в постоянный, которые генерируют мощность постоянного тока, в основном, от имеющегося в продаже источника переменного тока (от 100 до 240 В), или для приложений, требующих изоляции между входной и выходной сторонами для устранения шумов. В этом типе сторона входа и сторона выхода разделены с помощью трансформатора, а повышение, понижение или обратное действие можно контролировать, изменяя коэффициент трансформации трансформатора и полярность диода. Таким образом, вы можете вывести много блоков питания из одной цепи питания.При использовании обратноходового трансформатора схема может состоять из относительно небольшого количества частей и может использоваться как цепь вторичного источника питания (местного источника питания). Однако для обратноходового трансформатора требуется пустота, чтобы предотвратить магнитное насыщение сердечника, что увеличивает его размеры. Если используется прямой трансформатор, можно легко получить большой источник питания. Эта схема, однако, требует схемы сброса на первичной стороне, чтобы предотвратить намагничивание сердечника, что увеличивает количество деталей.Кроме того, входная и выходная стороны микросхемы контроллера должны быть заземлены отдельно.

Основные принципы работы DC/DC преобразователей

Принципы работы повышающих и понижающих преобразователей постоянного тока будут описаны с использованием самого основного типа. Цепи других типов или цепи с катушками можно рассматривать как состоящие из комбинации повышающей и понижающей цепей или их прикладных цепей.

Рис. 3 и Рис. 4 иллюстрируют работу повышающей схемы.На рис. 3 показан ток, протекающий при включении полевого транзистора. Пунктирная линия показывает небольшой ток утечки, который снижает эффективность во время малой нагрузки. Электрическая энергия накапливается в L, пока полевой транзистор включен. На рис. 4 показан ток, протекающий при выключенном полевом транзисторе. Когда полевой транзистор выключен, L пытается сохранить последнее значение тока, а левый край катушки принудительно фиксируется на V IN для подачи питания для повышения напряжения до V OUT для работы в режиме повышения.Следовательно, если полевой транзистор включен дольше, в L накапливается гораздо больший электрический ток, что позволяет получить большую мощность. Однако, если полевой транзистор включается слишком долго, время подачи мощности на выходную сторону становится слишком коротким, а потери в это время увеличиваются, ухудшая эффективность преобразования. Следовательно, максимальное значение нагрузки (отношение времени включения/выключения) обычно определяется таким образом, чтобы поддерживать соответствующее значение.

При пошаговом режиме потоки тока, показанные на рис. 3 и рис. 4, повторяются:

Рис. 3. Протекание тока при включении полевого транзистора в повышающей цепи

Рис. 4. Протекание тока при отключении полевого транзистора в повышающей цепи

Рис. 5 и Рис. 6 иллюстрируют работу понижающей схемы.На рис. 5 показан ток, протекающий при включении полевого транзистора. Пунктирная линия показывает небольшой ток утечки, который ухудшит эффективность в условиях малой нагрузки. Электрическая энергия накапливается в L, пока полевой транзистор включен, и подается на выходную сторону. На рис. 6 показан ток, протекающий при выключенном полевом транзисторе. Когда полевой транзистор выключен, L пытается сохранить последнее значение тока и включает SBD. В это время напряжение на левом краю катушки принудительно падает ниже 0 В, уменьшая напряжение на V OUT .Следовательно, если полевой транзистор включен дольше, в L накапливается гораздо больший электрический ток, что позволяет получить большую мощность. В понижающей схеме, когда полевой транзистор включен, питание может подаваться на выход, и нет необходимости определять максимальную продолжительность включения. Следовательно, если входное напряжение ниже выходного, полевой транзистор остается включенным. Однако, поскольку операция повышения отключена, выходное напряжение также снижается до уровня входного напряжения или ниже.

При работе в режиме понижения потоки тока, показанные на Рисунке 5 и Рисунке 6, повторяются:

Рисунок 5: Протекание тока при включении полевого транзистора в понижающей цепи

Рис. 6. Протекание тока при отключении полевого транзистора в понижающей цепи

4 критических момента при проектировании схем преобразователя постоянного тока в постоянный

Среди технических требований к схемам преобразователя постоянного тока критическими считаются следующие:

  1. Стабильная работа (не должна прерываться из-за сбоев в работе, таких как ненормальное переключение, перегорание или перенапряжение)
  2. Высокая эффективность
  3. Малая пульсация на выходе
  4. Хорошая переходная характеристика нагрузки

Эти свойства можно до некоторой степени улучшить, заменив микросхему преобразователя постоянного тока и внешние детали. Веса этих четырех свойств различаются в зависимости от конкретного приложения. Далее рассмотрим, как выбрать отдельные детали для улучшения этих свойств.

Следующая страница

Выбор частоты переключения DC/DC преобразователя

Создание электромагнита — действие

(7 оценок)

Быстрый просмотр

Уровень: 4 (3-5)

Необходимое время: 45 минут

Расходные материалы Стоимость/группа: 2 доллара США.00

Размер группы: 2

Зависимость от активности: Нет

Ассоциированный брызг: Создание электромагнита! (для неформального обучения)

предметных областей: Физические науки, физика

Ожидаемые характеристики NGSS:


Поделиться:

Кроме того, удлинители представляют опасность для людей, находящихся в здании. Ноги людей могут запутаться в них, что приведет к падению.

Лучший способ снизить риск, связанный с удлинителями, — правильно подобрать их размер, использовать и хранить.

Существует множество типов и размеров электрических шнуров. Некоторые из них предназначены исключительно для использования в помещении, в то время как другие могут использоваться как в помещении, так и на открытом воздухе. Также существует несколько различных калибров и длин удлинителей.

Выбор подходящего коммерческого удлинителя для промышленного уборочного оборудования начинается с понимания того, как работает удлинитель и что делает каждый тип удлинителя уникальным.

Ниже мы предоставим вам руководство, включающее основные моменты, которые вам необходимо знать о различных типах удлинителей, силе тока, длине и о том, как убедиться, что вы используете лучший кабель для своего оборудования.

Во-первых, как работает удлинитель?

Стандартная розетка на 120 вольт имеет три прорези, две прямоугольные сверху и одну круглую снизу. Левый слот немного больше правого. Левый слот называется «нейтральным».Справа меньший слот называется «горячим».

Круглое отверстие внизу — это «земля». Когда вы подключаете свое оборудование, эти три слота создают цепь. Электричество поступает в удлинитель через «горячий» слот справа, питает часть оборудования, а затем выходит через «нейтральный» слот. Гнездо заземления защищает оператора и окружающих от поражения электрическим током в случае короткого замыкания внутри машины или шнура.

Одной из наиболее распространенных угроз безопасности электрических шнуров является попытка использовать их без заземления на вилке.Никогда не используйте удлинители с коммерческим уборочным оборудованием, если на шнуре отсутствует заземляющая вилка.

Вилка заземления должна быть целой, чтобы машина была надежно заземлена; в противном случае оператор подвергается риску поражения электрическим током.

Итак, безопасно ли пользоваться удлинителями?

Да, при правильном использовании электрические шнуры безопасны. Как уже упоминалось, существует риск поражения электрическим током при работе с удлинителями и проводным электрооборудованием.Однако этого можно избежать, используя правильный удлинитель и соответствующие протоколы безопасности.

Дополнительные советы по безопасности включают:

  • Всегда выбирайте удлинитель нужного размера
  • Никогда не используйте внутренние удлинители на открытом воздухе
  • Убедитесь, что у вас есть шнур нужного сечения
  • Не используйте изношенные, порезанные или изношенные шнуры
  • Никогда не используйте мокрый удлинитель

В дополнение к риску для безопасности рабочих и жильцов, эти нарушения техники безопасности с удлинителями могут дорого обойтись вашему бизнесу.OSHA имеет строгие правила использования промышленных электрических шнуров, и если вы не будете следовать им, вы можете быть оштрафованы на сумму более 1000 долларов США за каждое нарушение.

Как правильно выбрать промышленный удлинитель

Электрические удлинители бывают разных типов, длины и размеров. Два наиболее важных фактора, определяющих совместимость шнура с вашим оборудованием:

  1. Толщина провода: Толщина провода влияет на то, какой ток может пропускать провод и насколько сильно он нагревается.
  2. Длина удлинительного шнура: Длина удлинительного шнура влияет на выходную мощность и грузоподъемность.

Удлинитель какого сечения мне нужен?

Сила тока — это мощность (или ампер), на которую рассчитан шнур. Удлинители имеют рейтинг AWG (американский калибр проводов). Этот рейтинг представляет собой стандартизированную систему калибра проводов для измерения электрических проводов.

В общем, чем меньше номер AWG , тем толще и выше емкость шнура.

Использование электрического шнура неподходящего сечения может привести к перегреву оборудования или розетки.

Чтобы выбрать правильный размер кабеля для вашего оборудования, сначала определите размер кабеля питания вашего оборудования. Обычно выгравирован на шнуре. После того, как вы определили сечение шнура на вашем оборудовании, вам понадобится удлинитель как минимум на один класс ниже. На один класс ниже будет означать, что удлинитель толще и сможет обеспечить достаточную мощность для вашей машины. В некоторых случаях может потребоваться выбрать еще более низкий калибр.

Например, многие полировальные машины имеют шнур 14 калибра, и им потребуется промышленный электрический удлинитель 12 калибра.Электрический удлинитель 12 калибра позволит электричеству свободно течь на большие расстояния.

Удлинитель какого размера нужен для торгового оборудования?

На емкость шнура для питания уборочного оборудования также влияет длина удлинительного шнура. Чем длиннее удлинитель, тем дальше должен проходить ток. Увеличенная длина снижает общий ток, поступающий на машину, создавая нагрузку на розетку и машину.

Вы должны использовать как можно более короткий удлинитель, который позволит добраться туда, куда пытается добраться оператор.

В большинстве случаев длина удлинителя не должна быть такой же, как у шнура питания. Удлинители имеют сопротивление. Более длинные провода означают большее сопротивление и меньшую мощность, поступающую на ваше оборудование. Удлинители, которые не обеспечивают достаточную мощность, лишат вашу машину необходимого количества электроэнергии. Более длинные удлинители сократят срок службы двигателя вашего уборочного оборудования, так как они будут работать намного тяжелее, чтобы подавать электричество на устройство.

Итак, если вашему оборудованию требуется 15 ампер, оно должно получить 15 ампер.Чтобы правильно выбрать размер удлинителя, чтобы ваше оборудование получало достаточную мощность, рассмотрите расстояние, на которое вы протянете шнур, и усилители, которые необходимы вашему оборудованию (указаны на шнуре).

В целом, согласно ESFI (Международному фонду электробезопасности), длина шнура и ограничения по длине усилителя следующие:

При использовании удлинителей длиной 25–50 футов вам потребуется:

  • 16 Манометр для 1-13 А
  • 14 Манометр на 14-15 А
  • Манометр 12-10 для 16-20 А

При использовании 100-футовых удлинителей вам потребуется:

  • 16 Манометр на 1–10 А
  • 14 Манометр на 11-13 А
  • 12 Манометр на 14-15 А
  • 10 Манометр на 16-20 А

При использовании удлинителей длиной 150 футов вам потребуется:

  • 14 Манометр на 1–7 А
  • 12 Манометр на 8-10 А
  • 10 Манометр на 11-15 А

Как хранить удлинители?

Без надлежащего хранения шнуры со временем повреждаются и становятся неэффективными. Одна из самых распространенных проблем заключается в том, что шнуры «скручиваются» или становятся кудрявыми.

Это происходит по двум причинам, одна из которых связана с неправильным хранением. Удлинители скручиваются, когда пользователь неправильно наматывает шнур. Многие операторы используют свою руку, чтобы намотать шнур. Это оборачивающее движение закручивает шнур каждый раз, когда шнур оборачивается между локтем и рукой. Так, в некоторых случаях шнур можно было скрутить 20 раз за один полный оборот.


Вторая причина, по которой шнур скручивается, заключается в том, что во время использования на него постоянно наезжают и им неправильно управляют.

Удлинители не должны находиться на пути очистки и должны храниться надлежащим образом.

Если ваш удлинитель скрутился, его следует заменить.

Как намотать удлинитель?

Начните с того, что держите шнур в одной руке и протяните шнур на полную длину руки. Как только вы достигнете полной длины руки, верните шнур обратно в удерживающую руку. Это создает большие петли, помогая свести к минимуму закручивание и повреждение шнура.

Совет для профессионалов: Многие машины поставляются с крючком для шнура.Использование этой функции удлиняет петлю шнура, помогая ограничить его повреждение.


Заключительные мысли

Удлинители

позволяют управлять оборудованием для уборки оборудования дальше от розетки, увеличивая площадь уборки и повышая производительность труда.

Прежде чем использовать удлинитель, убедитесь, что вы знаете текущий калибр шнура для вашего оборудования.

Соблюдайте меры предосторожности и всегда подключайте машину к шнуру подходящего сечения и длины.

Независимо от того, находитесь ли вы в Соединенных Штатах, Пуэрто-Рико или на Карибах, EBP и другие магазины Imperial Dade предлагают большой выбор коммерческих чистящих средств и уборочного оборудования, включая ряд удлинителей.

Посетите сайт нашего магазина, чтобы ознакомиться с ассортиментом нашей продукции.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
