Устройство ваз 2110 кузова: Конструкция кузова легкового автомобиля.

Содержание

Конструкция кузова легкового автомобиля.


Конструкция кузова легкового автомобиля




Особенности конструкции и устройства кузовов легковых автомобилей рассмотрим на примере кузова автомобиля ВАЗ-2110.

Устройство кузова автомобиля ВАЗ-2110

Кузов легкового автомобиля ВАЗ-2110 — трехобъмный, цельнометаллический сварной четырехдверный седан (рис. 1).

Основными элементами каркаса кузова являются передок, пол, боковины, крыша 15 со стойками ветрового окна, панель задка и силовые элементы (лонжероны, поперечины, стойки). Панель 15 крыши закрепляется на боковинах, а усилители 13 обеспечивают ей необходимую жесткость. На каркас навешиваются крылья, капот 7, крышка багажника 17, передние и задние двери 8,12,22 и 27.
Двери, капот и крышка багажника устанавливаются на кузов шарнирно на петлях.

Все детали, кроме навесных, соединяются в единое целое контактной точечной сваркой, а сильнонагруженные детали привариваются дополнительно электродуговой сваркой.

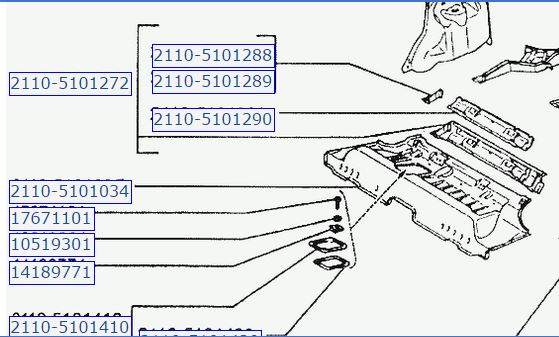

Пол кузова включает в себя три основные детали: передний пол 29, средний пол 24 и задний пол (на рисунке не показан). Задний пол имеет цельнометаллическую нишу 25 для запасного колеса, устанавливаемого в багажнике. Наружные панели боковины выполняются цельными деталями с центральными, передними и задними стойками.

Моторный отсек отделен от пассажирского салона щитком 5 передка, а в передней части он ограничен панелью 35, на которую устанавливается рамка 2 радиатора с ее верхней поперечиной 3.
Багажный отсек отделен от салона перегородкой и образован арками задних колес, задним полом и панелью.
Спереди и сзади установлены энергопоглощающие бамперы 35 и 20, которые при столкновении деформируются и даже разрушаются, но при этом гасят энергию удара и пассажирский салон предохраняется от деформации. С этой же целью отдельные части кузова имеют различную жесткость и, следовательно, различную сопротивляемость ударам при дорожно-транспортных происшествиях.

Некоторые детали кузова для усиления их жесткости имеют выштампованные ребра (например, пол 24) или делаются с коробчатым профилем (пороги, боковины, центральные стойки 26).

Для установки пружин подвески в кузове спереди и сзади выполняются опоры 31 и 16. Для улучшения антикоррозионных свойств часть кузовных панелей оцинкована. Цинковое покрытие нанесено с внутренней стороны на переднюю и среднюю панели пола, боковину кузова, усилитель ветровой стойки, внешние панели крышки багажника и дверей, передние и задние крылья и ряд других деталей.
Арки задних колес оцинкованы снаружи. Стыки панелей и сварные швы герметизированы мастикой.
После сварки панелей кузов фосфатируют, наносят грунт и окрашивают. Скрытые полости кузова обрабатывают консервантом.

Все стекла гнутые полированные безопасного типа. Ветровое стекло трехслойное, стекла дверей и заднее стекло – закаленные. Заднее стекло оборудовано элементом подогрева. Ветровое, заднее и боковые стекла вклеены в проемы кузова и являются частью его силовой схемы.

Двери с опускными стеклами в своих торцах имеют окна вытяжной вентиляции салона. К наружной панели двери прикреплена внутренняя панель, которая служит для размещения механизмов стеклоподъемника, замка и одновременно усиливает жесткость самой двери.

Стеклоподъемник (рис. 2) – тросовый, с механическим или электрическим приводом. Трос 5 охватывает два ролика 4, установленные на верхнем и нижнем кронштейнах направляющей трубы стеклоподъемника. В корпусе механизма 2

стеклоподъемника трос наматывается на барабан. На ведущем валике располагается пружинный тормоз, препятствующий самопроизвольному опусканию стекла.

Ручка стеклоподъемника крепится на шлицевом конце ведущего валика механизма. Обойма опускного стекла крепится к пластине 6, которая, в свою очередь, закреплена на тросе 5. В вариантном исполнении стеклоподъемник может быть укомплектован электроприводом, который обеспечивается посредством моторедуктора 7.

Замок дверей роторного типа. При закрывании двери на храповик 7 (рис. 3) действует палец фиксатора 16, закрепленного на стойке кузова. Храповик поворачивается, и собачка 6 под действием пружины запирает его на первый или второй зуб, обеспечивая предварительное или полное закрывание двери. Храповик и собачка устанавливаются на осях наружного замка.
Наружный замок вместе с внутренним замком крепятся двумя винтами к заднему торцу двери. Палец

5 привода замка концом входит во внутренний замок. К наружной панели двери крепится подпружиненная наружная ручка 11 и выключатель замка 9, который фиксируется на внутренней стороне панели скобкой 10. Поводок 13 наружной ручки тягой 14 соединен с рычагом 1 наружного привода, а выключатель замка 9 тягой 8 соединен с рычагом 3 выключения замка.

При воздействии на ручку 11 ее поводок 13 давит на тягу 14 и действует на рычаг 1 наружного привода, который, в свою очередь, давит на палец промежуточного рычага 2. Промежуточный рычаг нажимает на палец 5 привода замка. Палец отводит собачку 6 и освобождает храповик 7. Под действием сжатого уплотнителя дверь открывается.

При оттягивании внутренней ручки 22 двери тяга 23 внутреннего привода поворачивает рычаг внутреннего привода, который вторым плечом наживает на промежуточный рычаг 2, через палец 5 освобождает собачку и храповик – дверь открывается.

Для предотвращения доступа в салон снаружи предусматривается выключение замка. При нажатии на кнопку 15 тяга 18 кнопки поворачивает двуплечий рычаг 19, который плечом действует на рычаг 3. Последний отводит промежуточный рычаг 2 в сторону, чем исключает возможность воздействия на палец 5 и собачку, и, следовательно, не дает освободить храповик 7 замка.
Выключение замка может быть осуществлено и выключателем замка. При повороте ключа выключателя его поводок через тягу 8 воздействует непосредственно на рычаг 3 выключения замка.

В вариантном исполнении замок может иметь электроблокировку, которая осуществляется моторедуктором 24, воздействующим на тягу кнопки выключения.



Капот навешивается на петли по заднему краю передка кузова. Увеличенные отверстия в кронштейнах для петель допускают регулировку положения капота в проеме кузова. В передней части передка устанавливается замок, а на капоте – фиксатор и крючок, предупреждающий открывание капота при движении автомобиля. В открытом положении капот удерживается газонаполненными упорами.

Крышка багажника, как и капот, установлена в проеме кузова на петлях. Для увеличения жесткости она имеет внутреннюю панель 19 (см. рис. 1). Для регулировки положения крышки ее петли имеют крепежные отверстия увеличенного диаметра. Крышка фиксируется в закрытом положении с помощью замка, который замыкается на фиксатор панели задка кузова.

Буферы изготавливаются из мелкоячеистого пенополиуретана с добавлением 15% измельченного стекловолокна.

Передний буфер устанавливается верхней частью на упоры передка кузова. Крепление осуществляется двумя винтами по концам буфера к кронштейнам кузова. По нижней кромке буфер крепится вместе с брызговиком пятью гайками, которые навертываются на шпильки передка кузова. Задний буфер крепится к панели задка кузова в верхней части двумя болтами и в нижней части двумя гайками.

Сиденья в зависимости от типа и назначения автомобиля могут быть установлены в кузове в один или два ряда. Переднее сиденье обычно двухместное сплошное или раздельное. Для удобства посадки сиденье делают регулируемым в продольном направлении и по наклону спинки.

Заднее сиденье двух- или трехместное, сплошное (диванного типа). Передние и задние сиденья обычно состоят из пружинных металлических каркасов, подушек и спинок, покрытых формовочной губчатой резиной и специальной декоративной обивкой.

Переднее сиденье трехдверного легкового автомобиля марки «ВАЗ» (

рис. 4, а) состоит из двух отдельных сидений, оборудованных съемными, регулируемыми по высоте подголовниками 4 с каркасами 5. Каждое сиденье имеет регулировку в продольном направлении и по углу наклона спинки. Сиденье устанавливается на салазках 9 и качающейся стойке 11. Стойка крепится к полу кузова через кронштейны 12 и имеет для торсиона 13, облегчающих перемещение сиденья вперед. При повороте рукоятки 10 сиденье может перемещаться по салазкам.

Основание 1 подушки выполнено штампованным из листовой стали. Каркас 7 спинки – металлический пружинный. Основание и каркас соединены между собой шарнирно, что обеспечивает изменение угла наклона спинки путем вращения рукоятки 8.
Рукоятка 6 служит для управления механизмом опрокидывания спинки сиденья. Подушка

2 и спинка 3 имеющие пенополиуретановую набивку и декоративную обивку, установлены соответственно на основание 1 и каркас 7.

Заднее сиденье (рис. 4, б) трехместное нерегулируемое состоит из подушки 21, спинки 16 и их оснований, которые выполнены из листовой стали. Петли 18 и 22 служат для крепления к полу кузова и складывания сиденья. При складывании подушка откидывается к спинкам передних сидений, а спинка укладывается на место подушки. Спинка в нормальном положении удерживается двумя замками 15, управляемыми рукояткой 14, а подушка фиксируется замком с приводом 20.

Ремни безопасности устанавливаются в салоне автомобиля в качестве средства пассивной безопасности и служат для предохранения водителя и пассажиров в случае столкновения автомобиля с другими транспортными средствами или наезда на неподвижные препятствия. Ремни состоят из лямок и языка, который вставляется в специальный замок. Ремни регулируются по длине в соответствии с комплекцией пассажира или водителя.

***

Кузова автобусов


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Устройство автомобиля ВАЗ 2110 | Устройство и системы автомобиля


ВАЗ 2110- автомобиль малого класса. Кузов с четырьмя дверьми, пятиместный – типа седан. Автомобиль оснащается двигателями объемом 1,5л и 1,6л, мощностью 58 -68 кВт. Двигатель в моторном отсеке  расположен  поперек.

Первые автомобили были оснащены двигателями объемом 1,5л. В начале – карбюраторными, а позже с системой распределенного впрыск топлива.

В настоящее время комплектацию автомобилей осуществляют исключительно двигателями объемом 1,6л. ВАЗ 21114 – это восьмиклапанный, а ВАЗ 21124 – шестнадцатиклапанным.  Все они с системами распределенного впрыска топлива и трехкомпонентными нейтрализаторами выпуска отработавших газов с обратной связью. Эти двигатели соответствуют нормам Евро-2 и Евро-3.

Некоторая часть выпуска модификации 21103 с двигателем ВАЗ 2112 оснащается кондиционером, а с конца 2002 года, по заказу – гидроусилителем руля фирмы ZF.



С 1998 года выпускается автомобиль ВАЗ2111 (Ladа 111) , имеющий кузов типа универсал. По устройству автомобиля, системам  двигателя, трансмиссии , оборудованию кузова, ходовой части – автомобиль идентичен автомобилю ВАЗ2110. Отличается он измененной задней частью кузова, имеющей большую дверь задка. В своём семействе автомобиль имеет самый вместительный багажник : при поднятом заднем ряду сидений – 490л и при сложенном – 1420л.

В 2000 году был начат выпуск автомобиля ВАЗ-2112 (Lada 112) с кузовом типа хэтчбек. По устройству автомобиль такой же как и ВАЗ-2111. Отличие в том, что кузов имеет больший угол наклона задка. Двигатели применяются только с системой распределенного впрыска: 8-клапанные и 16-клапанные. Заднее сиденье складывается в пропорции 2:3, при этом объем багажника увеличивается с 415л до 1270л.

Как и у других моделей этого семейства, салон оснащается в комплектациях “стандарт”, “норма” и  “люкс”.

В комплектацию “люкс” входят очиститель и омыватель  фар,    противотуманные фары, легкосплавные  14 – дюймовые диски колес, трехкомпонентный каталитический нейтрализатор (Евро – 2), внутренняя противошумная обивка капота, брус безопасности в дверях, иммобилайзер, бортовая система контроля, мягкая обивка дверей, обивка сидений из бархата, центральная электроблокировка дверей, электростеклоподъемники.

По желанию покупателя возможна установка бортового компьютера, электрообогревателя передних сидений, электропривод наружных зеркал заднего вида, антиблокировочной системы тормозов, подушку безопасности и люк в крыше.

Кузов автомобиля – цельнометаллический, несущий, имеющий навесные двери, сварной конструкции. В автомобиле ВАЗ-2110 имеется лючок, который открывается из багажника и ведущий в салон, что позволяет перевозить на автомобиле длинномерные предметы.

Силовой агрегат автомобиля, который состоит из двигателя со сцеплением, коробкой передач и главной передачей, собранные в единый блок, расположен поперечно в передней части автомобиля. Коробка передач автомобиля – механическая, пятиступенчатая, которая выполнена в одном картере с главной передачей и дифференциалом.

Автомобиль имеет привод на передние колеса. Приводы – валы с шарнирами равных угловых скоростей.

Передняя подвеска автомобиля ВАЗ 2110 независимая, типа макферсон.   Задняя подвеска на двух продольных рычагах, соединенных упругой поперечной балкой , с цилиндрическими пружинами и гидравлическими телескопическими амортизаторами.

Рабочая тормозная система автомобиля с двухконтурным диагональным гидравлическим приводом имеет встроенный вакуумный усилитель.  Тормозные  механизмы  передних колес – дисковые, задних – барабанные.

Стояночный тормоз автомобиля ВАЗ -2110 с тросовым приводом. Он воздействует на колодки тормозных механизмов задних колес.



На рисунке изображены габаритные размеры автомобилей ВАЗ 2110.

Устройство и технические характеристики автомобиля ВАЗ 2110 2111 2112

Просмотров: 43036

ВАЗ-2110, -2111, -2112 (десятое семейство) и их модификации — пятиместные легковые автомобили с передним расположением двигателя. Кузов ВАЗ 2110, 2111, 2112 — несущей конструкции, цельнометаллический, сварной. Тип кузова: ВАЗ-2110 — седан, ВАЗ-2111 универсал, ВАЗ-2112 — хэтчбек. Двигатели ВАЗ 2110, 2111 — четырехцилиндровые, рядные, четырехтактные, бензиновые, объемом 1,5 л и мощностью (по DIN 70020) от 52,5 до 68,8 кВт (71,4-93,6 л. с.), с системой впрыска топлива и трехкомпонентным каталитическим нейтрализатором с обратной связью или без нейтрализатора (ранее на часть автомобилей устанавливались карбюраторные двигатели без нейтрализатора). У автомобилей с двигателем мод. 2112 (16-клапанным) — другая схема подвески силового агрегата (на четырех опорах вместо трех — для компенсации увеличенного крутящего момента), сцепление с измененными характеристиками нажимной пружины и демпферных пружин ведомого диска, колеса с посадочным диаметром обода 13 дюймов (8 клапанный двигатель), 14 дюймов (16 клапанный).

Возможна комплектация автомобиля ВАЗ 2110, 2111, 2112 противотуманными фарами, передними сиденьями с электрообогревом, электрическими стеклоподъемниками, бортовым компьютером, каталитическим нейтрализатором отработавших газов в системе выпуска, электроприводом наружных зеркал заднего вида, электронной противоугонной системой, кондиционером, антиблокировочной системой тормозов, подушкой безопасности, люком крыши.


Технические характеристики автомобилей ВАЗ 2110 (десятка)

Параметр

2110–011

2110-010

21102

21103

Число мест

5

Число мест при сложенном заднем сиденье

2

Полезная масса, кг

470

470

460

455

Разрешенная максимальная масса, кг

1480

1480

1480

1515

Снаряженная масса автомобиля, кг

1010

1010

1020

1060

Габаритные размеры автомобиля со снаряженной массой при статическом
радиусе шин 265 мм

см. рис. Габаритные размеры автомобиля ВАЗ–2110

Расход топлива*, л/100 км

5,5 / 6,8 / 8,9

5,2 / 6,6 / 8,9

5,3 / 7,1 / 8,8

5,5 / 7,2 / 8,8

Максимальная скорость, км/ч

162

165

170

185

Время разгона с места с водителем и пассажиром до 100 км/ч, c

15

14

14

12,5

Тормозной путь автомобиля с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке сухого ровного асфальтированного шоссе, м, не более: –  при использовании рабочей тормозной системы: 38

–  при использовании запасной тормозной системы (одного из контуров): 85

* Расход топлива при скорости 90 км/ч / 120 км/ч / городской цикл

Устройство кузова ваз 2110

Здравствуйте! Дорогие друзья. В этой статье, мы постораемся разобраться с тем, что из себя предстовляет кузов в десятке. О том, как за ним ухаживать мы разберем более подробно в следующей статье. Все не так сложно, как вам могло показаться.

Кузов — это базовый и самый дорогостоящий элемент вашего автомобиля. Кузов изготовляется из современных материалов и защищен от коррозии высококачественными защитными средствами. Начало долговечности антикоррозионной защиты заложена производителем, но лакокрасочные и другие защитные и декоративные покрытия подвержены старению и износу. Наибольшая эффективность антикоррозионной защиты и ее долговечность зависят от климатических условий, экологического состояния окружающей среды, условий эксплуатации, хранения, правильного ухода исвоевременности принимаемых профилактических мер. Постарайтесь избегать частого приложения усилий, либо неуправляемого движения дверей, капота и крышек багажника, приводящих к повреждениям дверей или кузова, за которые производитель не будет нести ответственности.

Для того, чтобы не образовались царапины на лакокрасочном покрытии кузова, не стирайте грязь и пыль обычным, сухим материалом. Ваш ВАЗ 2110 с целью сохранения, нужно мыть до высыхания грязи, не сильной струей воды + небольшой губкой и применением автомобильных шампуней, которые создают оберегающие пленки от воздействий окружающей среды. Итак, теперь более подробно об учтройстве кузова ваз 2110. Кузов нашего железного коня состоит из следующих частей: каркаса кузова и навесных узлов.


Каркас кузова включает в себя основание, боковины, крышу и детали каркаса, связанные друг с другом электросваркой (шовной, дуговой и точечной), и представляет собой неразборную конструкцию, обладающую достаточной жесткостью и способную нести на себе все агрегаты автомобиля, навесные узлы кузова, узлы и детали интерьера и т. д. К навесным узлам относятся боковые двери, капот, крышка багажника, передние крылья, буфера и облицовка радиатора. Двери, капот и крышка багажника крепятся на кузове при помощи петель. Передние крылья крепятся к кузову с помощью болтов.

Сайт для Дальнобойщиков — Устройство и технические характеристики автомобиля ВАЗ 2110

ВАЗ-2110, -2111, -2112 (десятое семейство) и их модификации — пятиместные легковые автомобили с передним расположением двигателя. Кузов ВАЗ 2110, 2111, 2112 — несущей конструкции, цельнометаллический, сварной. Тип кузова: ВАЗ-2110 - седан, ВАЗ-2111 универсал, ВАЗ-2112 — хэтчбек. Двигатели ВАЗ 2110, 2111 — четырехцилиндровые, рядные, четырехтактные, бензиновые, объемом 1,5 л и мощностью (по DIN 70020) от 52,5 до 68,8 кВт (71,4-93,6 л.с.), с системой впрыска топлива и трехкомпонентным каталитическим нейтрализатором с обратной связью или без нейтрализатора (ранее на часть автомобилей устанавливались карбюраторные двигатели без нейтрализатора). У автомобилей с двигателем мод. 2112 (16-клапанным) — другая схема подвески силового агрегата (на четырех опорах вместо трех - для компенсации увеличенного крутящего момента), сцепление с измененными характеристиками нажимной пружины и демпферных пружин ведомого диска, колеса с посадочным диаметром обода 13 дюймов (8 клапанный двигатель), 14 дюймов (16 клапанный).

Возможна комплектация автомобиля ВАЗ 2110, 2111, 2112 противотуманными фарами, передними сиденьями с электрообогревом, электрическими стеклоподъемниками, бортовым компьютером, каталитическим нейтрализатором отработавших газов в системе выпуска, электроприводом наружных зеркал заднего вида, электронной противоугонной системой, кондиционером, антиблокировочной системой тормозов, подушкой безопасности, люком крыши.

Технические характеристики автомобилей ВАЗ 2110 (десятка)

Параметр

2110–011

2110-010

21102

21103

Число мест

5

Число мест при сложенном заднем сиденье

2

Полезная масса, кг

470

470

460

455

Разрешенная максимальная масса, кг

1480

1480

1480

1515

Снаряженная масса автомобиля, кг

1010

1010

1020

1060

Габаритные размеры автомобиля со снаряженной массой при статическом
радиусе шин 265 мм

см. рис. Габаритные размеры автомобиля ВАЗ–2110

Расход топлива*, л/100 км

5,5 / 6,8 / 8,9

5,2 / 6,6 / 8,9

5,3 / 7,1 / 8,8

5,5 / 7,2 / 8,8

Максимальная скорость, км/ч

162

165

170

185

Время разгона с места с водителем и пассажиром до 100 км/ч, c

15

14

14

12,5

Тормозной путь автомобиля с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке сухого ровного асфальтированного шоссе, м, не более: –  при использовании рабочей тормозной системы: 38

–  при использовании запасной тормозной системы (одного из контуров): 85

* Расход топлива при скорости 90 км/ч / 120 км/ч / городской цикл

Устройство задней подвески ВАЗ 2110, 2112, 2111

Устройство задней подвески ВАЗ 2110, 2112, 2111 представляет собой сваренные между собой через усилители два продольных рычага 13 с соединителями 12, к задней части которых приварены кронштейны 14 с местами для крепления амортизаторов и с фланцами 15. К ним крепятся оси колес вместе с тормозными механизмами. Впереди рычагов находятся втулки 16 с резинометаллическими шарнирами 1, через них продеты болты, которые соединяют с кронштейнами 2, которые, в свою очередь, крепятся к лонжеронам кузова. Пружины 11 одним концом стоят в чашке амортизатора 9, другим – в опору через резиновую прокладку 10, которая приварена к внутренней арке кузова.

Амортизаторы телескопические двухстороннего действия. Болтом 9 они крепятся к кронштейну. Шток прикреплен к верхней опоре 5 пружины через подушки из резины 6 и опорную шайбу 3. В ступице 13 установлен упорный подшипник 12. Он подобен переднему, но имеет меньший размер и, в отличии от переднего, где внутреннее кольцо устанавливается с натягом, подшипник 12 на оси 14 имеет переходную посадку. В процессе эксплуатации его не нужно регулировать или смазывать, возникший люфт не допускается устранять путем подтягивания гайки, только замена.

Не рекомендуется разборка ступицы при исправном подшипнике, т. к. при выпрессовке он разрушается.

Как поднять заднюю подвеску на ВАЗ 2110, 2112, 2111

Для этого необходимо установить проставки между нижним концом амортизатора и проушинами балки подвески. Проставки выбираем такой высоты, чтобы поднять на 40 или 55 мм. Крепеж деталей осуществляем скосом назад, если поднимаем на большую высоту, либо скосом вперед, если на меньшую.

В результате поднятия подвески изменяются такие важные параметры: положение регулятора тормозных сил, регулировка фар и угол наклона оси передних колес.

Ход работ:


8.Затяжку соединений производим после опускания автомобиля на колеса.
9.Чтобы правильно установить регулятор давления, необходимо прожать заднюю часть автомобиля с усилием 40-50 кгс

Ваз 2112 руководство по эксплуатации 16клапан

Устройство и тенические характеристики автомобилей ВАЗ десятого семейства.

Автомобили ВАЗ принадлежат к той немногочисленной категории авто , которые можно починить самостоятельно своими руками , и при этом ремонт автомобиля не «влетит вам в копеечку», а потребует минимальных материальных затрат. В разделе приведены подробно все технические характеристики легковых автомобилей ВАЗ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Лада Калина, Лада Приора будут рассмотрены в соответствующих разделах сайта. Автомобили ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 (классика), ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (Лада Самара), ВАЗ 2114, ВАЗ 2115 , т.е авто с перспективой «вымирания» будут рассмотрены более кратко.

ВАЗ-2110, -2111, -2112 (десятое семейство) и их модификации — пятиместные легковые автомобили с передним расположением двигателя. Кузов ВАЗ 2110, 2111, 2112 — несущей конструкции, цельнометаллический, сварной. Тип кузова: ВАЗ-2110 — седан, ВАЗ-2111 универсал, ВАЗ-2112 — хэтчбек. Двигатели ВАЗ 2110, 2111 — четырехцилиндровые, рядные, четырехтактные, бензиновые, объемом 1,5 л и мощностью (по DIN 70020) от 52,5 до 68,8 кВт (71,4-93,6 л.с.), с системой впрыска топлива и трехкомпонентным каталитическим нейтрализатором с обратной связью или без нейтрализатора (ранее на часть автомобилей устанавливались карбюраторные двигатели без нейтрализатора). У автомобилей с двигателем мод. 2112 (16-клапанным) — другая схема подвески силового агрегата (на четырех опорах вместо трех — для компенсации увеличенного крутящего момента), сцепление с измененными характеристиками нажимной пружины и демпферных пружин ведомого диска, колеса с посадочным диаметром обода 13 дюймов (8 клапанный двигатель), 14 дюймов (16 клапанный).

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива под нормы токсичности ЕВРО-2 (контроллеры МP7.0) автомобилей ВАЗ-21102, -2111, -21122.

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива под нормы токсичности ЕВРО-2 (контроллеры М1. 5.4N, «Январь 5.1») автомобилей ВАЗ-21102, -2111, -21122

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топливапод нормы токсичности России (контроллер М1.5.4) автомобилей ВАЗ-21102 2111 21122. На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.

В этой статье приведена принципиальная электросхема для автомобиля ВАЗ-21102, указаны датчики, осветительные лампы, другие элементы и приведены их соединеия на электрической схеме.

В этом разделе сайта сайт освещены вопросы, которые затрагивают ремонт и обслуживание ВАЗ 2110. Здесь собраны подробные инструкции от опытных механиков и владельцев авто, представленные в различном виде. Фотоотчеты, с сопутствующими текстовыми комментариями, позволят водителю увидеть те детали, которые используются в процессе починки или замены. В них, как правило, содержатся дополнительные сведения , касающиеся правильности выполнения действий и используемых для них инструментов.

Однако провести ремонт ВАЗ 2110 своими руками позволят не только материалы фото. Видео-руководства станут не менее информативными и позволят быстрее вникнуть в суть происходящего . Их наглядность намного выше, что позволит владельцам быстро разобрать и запомнить ключевые этапы, которые предусматривает выбранное для ВАЗ 2110 руководство по ремонту.

Советуем изучить ремонтные процедуры, которые встречаются чаще всего. В виду возраста двигателя и дорожных условий ему наверняка не помешает ВАЗ 2110 8 клапанов. Если чувствуется изменение в поведении автомобиля при переключении скоростей, тогда будет не лишней ВАЗ 2110. Проблемы с электроцепью решит . Не менее частой, чем остальные, является и ВАЗ 2110.

В свою очередь, проводя ремонт для ВАЗ 2112 ремонт и обслуживание необходимо знать о тех процедурах, которые могут понадобиться чаще всего. Для данной модели это ВАЗ 2112 и замена прокладки ГБЦ ВАЗ 2112. Именно эти два вида ремонтных работ чаще всего интересуют владельцев.

Возникшие вопросы в процессе изучения материала можно задать прямо на сайте. Для этого достаточно оставить их, воспользовавшись соответствующей кнопкой. Ответ появится в скором времени. Он расставит все точки и позволит ликвидировать пробелы в знаниях.

История создания ВАЗ 2110

Проект под названием « » появился задолго до того, как модель вышла на конвейер. В 1983-м году конструкторами было задумано превратить «хэтчбек» ВАЗ 2108 в новоиспеченный седан. Список изменений был настолько большим, что в 1984-м было принято отделить проект, а в качестве модификации ВАЗ 2108 заняться моделью ВАЗ 21099.

В 1985-м году появился первый экземпляр ВАЗ 2110. Модель долгое время тестировалась и дорабатывалась, пока в первый раз не показалась обывателю в одном из номеров журнала «За рулем» (1990-й год). Снимки были проведены тайно, за два года до планированного выпуска автомобиля.

К несчастью кризис не позволил выполнить поставленный план, поэтому производство было перенесено еще на 3 года. И вот в 1995-м началась активная сборка ВАЗ 2110 .

Первые модели обладали массой преимуществ в сравнении с другими российскими авто. Несмотря на карбюраторный мотор (1,5 л 72 л.с.), которым они были оснащены в самом начале, в машине присутствовала электронная система управления двигателем и диагностический блок. Подкупала покупателей и более современная внешность.

В 2007-м году был произведен глубокий рестайлинг модели в результате чего появилась Лада Приора. Еще 7 месяцев оба автомобиля производились параллельно, после чего АвтоВАЗ прекратил выпуск ВАЗ 2110 . Сборка модели перенеслась в Украину, где и продолжилась до 2014-го года.

Краткая история автомобиля ВАЗ 2112

С 1999-го года модельный ряд АвтоВАЗ пополнился новой моделью под названием ВАЗ 2112. Заменив предшественника 2109, она продолжила серию хэтчбеков, но смогла похвастаться более чувствительным управлением , которое даже можно охарактеризовать как спортивное.

ВАЗ 2112 оснащен 5-и ступенчатой механической коробкой передач, работает на системе переднего привода и имеет возможность установки одного из нескольких двигателей. В стандартной комплектации** используется 1,5 л версия с 16-ю клапанами**, распределенным впрыском и максимальной мощностью – 93 л.с. Среди модификаций можно встретить как более бюджетные варианты, так и более серьезную альтернативу.

В 2008-м году модель была убрана из производства. В отличие от других автомобилей АвтоВАЗ, она так и не была перенесена на другие заводы.

Известные модификации модели ВАЗ 2112

Несмотря на недолгое существование, модель получила ряд модификаций :

  • ВАЗ 21120 или стандартная сборка обладала упомянутым 16-и клапанным двигателем с объемом 1,5 л.;
  • ВАЗ 21121 получил двигатель 1,6 л с 8-ю клапанами;
  • ВАЗ 21122 стал обладателем 1,5 л мотора с 8-ю клапанами. Модель слыла бюджетным вариантом, так как выпускалась без электростеклоподъемников , использовала не вентилируемые тормоза и оснащалась 13-ми дисками;
  • ВАЗ 21123 – трехдверная модификация, которая получила название Lada 112 Coupe. Производилась ограниченными сериями в период с 2002-го по 2006-й год. Автомобиль обладал 16-и клапанным мотором класса «Люкс» объемом 1,6 л .;
  • ВАЗ 21124 – автомобиль с незначительными изменениями, которые позволили решить проблему с загибом клапанов и увеличить объем двигателя до 1,6 л. Производился с 2004 по 2008 годы;
  • ВАЗ 21128 – самая мощная версия автомобиля , которая получила 16-и клапанный двигатель с рабочим объемом 1,8 л и максимальной мощностью 105 л.с.

Для тех, кто хочет самостоятельно проводить диагностику и ремонтировать свой автомобиль, важно, чтобы под рукой всегда был понятный справочник, в котором можно найти ответы на все вопросы. Эта книга – хорошее руководство по ремонту автомобилей обозначенного семейства. Здесь много красочных иллюстраций, которые помогают понять, что конкретно нужно делать в той или иной ситуации. Есть все сведения об автомобилях рассматриваемой группы, их параметры, характеристики, комплектация.

В справочнике рассказано о технике безопасности, особенностях проведения диагностики. Наиболее часто встречающиеся неисправности описываются подробно, указаны вероятные причины нарушений в работе и рекомендации, чтобы все исправить. В книге есть картинки с подписями, которые отражают, как провести разборку и ремонт по этапам. В приложениях содержится информация об инструментах, материалах, смазочных жидкостях, деталях, которые могут понадобиться во время ремонта рассматриваемых автомобилей, также здесь есть схемы электрооборудования. Справочник будет полезен всем водителям, а также сотрудникам автосервисов, занимающимся ремонтом и диагностикой неисправностей.

На нашем сайте вы можете скачать книгу «ВАЗ-2110, -2111, -2112 с двигателями 1,5; 1,5i; 1,6i. Устройство, обслуживание, диагностика, ремонт: Иллюстрированное руководство» бесплатно и без регистрации в формате fb2, rtf, epub, pdf, txt, читать книгу онлайн или купить книгу в интернет-магазине.

Автомобили малого класса ВАЗ-2110 (экспортное наименование LADA 110) с четырех дверным пятиместным кузовом типа седан (класс С по международной классификации) оснащают инжекторными двигателями рабочим объемом 1,6 л: восьмиклапанным модели ВАЗ-21114 мощностью 80,2 л. с. и шестнадцати клапанным модели ВАЗ-21124 мощностью 89,1 л.с. Двигатели расположены поперек моторного отсека, оборудованы трехкомпонентным нейтрализатором отработавших газов с обратной связью и удовлетворяют нормам Евро-2 и Евро-3.

Ранее на автомобили устанавливали двигатели рабочим объемом 1,5 л: сначала карбюраторные, а затем инжекторные. Кузов несущий, цельнометаллический, сварной конструкции с навесными дверьми, передними крыльями, капотом и крышкой багажника. Открываемый из багажника лючок, ведущий в салон, позволяет перевозить длинномерные предметы. Часть выпуска модификации 21103 с 16-клапанным м двигателем ВАЗ-2112 оснащают кондиционером, а с конца 2002 г. по заказу и гидроусилителем рулевого управления фирмы ZF. Эта модификация отличается от базовой капотом с интегрированной облицовкой радиатора более современной формы и передним бампером, а также оригинальными блок-фарами. Изменены также задние фонари, молдинги и детали интерьера салона.
В 1998 г. начат выпуск автомобиля ВАЗ-2111 (экспортное наименование LADA 111) с кузовом типа универсал. По компоновочной схеме, двигателю, трансмиссии, ходовой части, оборудованию кузова этот автомобиль идентичен автомобилю ВАЗ-2110. Он отличается лишь измененной задней частью кузова с большой дверью задка. Багажник этого автомобиля самый вместительный в семействе: 490 л при поднятом заднем ряде сидений и 1420 л — при сложенном.

Выпуск автомобиля ВАЗ-2112 (экспортное наименование LADA 112) с кузовом типа хэтчбек начат в 2000 г. Компоновочная схема этого автомобиля такая же, как у ВАЗ-2111, но кузов отличается большим углом наклона задка. На этой модели автомобиля применяют только инжекторные двигатели: как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в пропорции 2:3, что позволяет увеличить вместимость багажника с 415 до 1270 л. Салон, как и у других моделей семейства, оснащают в комплектациях «стандарт», «норма» и «люкс». Последняя комплектация включает в себя противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски колес, трехкомпонентный каталитический нейтрализатор (Евро-2), внутреннюю шумоизоляционную обивку капота, брус безопасности в дверях, иммобилизатор, бортовую систему контроля, обивку сидений из бархата и мягкую обивку дверей, центральную электро блокировку дверей, электростеклоподъемники. По дополнительному заказу устанавливают бортовой компьютер, электрообогреватель передних сидений, электропривод наружных зеркал заднего вида, антиблокировочную систему тормозов, подушку безопасности и люк в крыше.
Предлагаем вашему вниманию руководство по ремонту и эксплуатации автомобиля ВАЗ-2110i, — 11i, -12i. В книге рассмотрены модификации автомобилей с двигателями 2111i (1.5 л, 8-клапанный, инжекторный), 2112i (1.5 л, 16-клапанный, инжекторный), 21114i (1.6 л, 8-клапанный, инжекторный), 21124i (1.6 л, 16-клапанный, инжекторный).

Руководство иллюстрировано подробными фотографиями, отображающими поэтапный процесс ремонта, благодаря которым даже начинающий автовладелец без труда разберется в ремонтных операциях. Способы ремонта подобраны в расчете на использование стандартного набора инструментов в условиях гаража, а фотоматериалы подготовлены в процессе разборки и сборки автомобилей высококвалифицированными автомеханиками. В процессе описания ремонтных операций даны полезные советы, составленные на основе практики опытных автомобилистов. Даны перечни возможных неисправностей н рекомендации по их устранению, а также указания по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запасных частей и агрегатов. Структура книги составлена так, что фотографии или рисунки, не имеющие порядкового номера, являются графическим дополнением к последующим пунктам. Книга может быть полезна всем автомобилистам, выполняющим ремонт автомобиля своими силами.

ВАЗ 2110 передняя панель полное описание. Органы управления. Индикатор часового типа температуры охлаждающей жидкости

Приборная панель ВАЗ 2110 или комбинация приборов позволяет водителю получать оперативную информацию о скорости движения машины, оборотах двигателя, работе осветительных приборов, уровне топлива в баке и следить за сигнальными лампами. В общем незаменимая вещь для любого автомобиля. За долгие годы производства «десятки» приборных комбинаций были нескольких типов, которые можно условно разделить на две группы — приборные панели старого и нового дизайна.

Так называемая «Европанель» получила новую комбинацию приборов. Приборные панели старого и нового типов не взаимозаменяемы, в связи с конструктивными особенностями старой и новой приборных панелей. Кроме того, комбинации приборов имеют другую форму. Но содержание почти одинаковое. Вид на старую приборную панель ниже.

  • 1 — Температура охлаждающей жидкости, в градусах Цельсия
  • 2 — Тахометр, частота вращения двигателя
  • 3,4 — Повторители поворота
  • 5 — Спидометр, скорость автомобиля в км/ч
  • 6 — Уровень топлива в баке.При остатке 5-7 литров загорается желтая лампочка — предупреждение или значок с изображением АЗС
  • 7 — Собственно, это изображение АЗС, сигнализирующее о необходимости заправки
  • 8 — Контрольная лампа включения габаритов
  • 9 — Низкий уровень тормозной жидкости
  • 10 — Включение дальнего света
  • 11 — Ручка подводки часов, иногда эта ручка выполняет функцию переключения общего пробега/суточного пробега
  • 12 — Дисплей, показывающий общий пробег/суточный пробег (одометр), на некоторых моделях может быть узким
  • 13 — Контрольная лампа сигнализации
  • 14 — Check Engine — это означает неисправность в двигателе, рекомендуется остановить двигатель
  • 15 — Дисплей с часами (может показывать температуру воздуха на улице, если есть датчик температуры)
  • 16 — Неисправность в системе зарядки аккумулятора
  • 17 — индикатор включения стояночного тормоза
  • 18 — Недостаточное давление моторного масла
  • 19 — Лампа воздушной заслонки (на карбюраторных двигателях)

Самое интересное, что первые комбинации приборов не имели цифровых одометров, был обычный механический.

Приборную панель старого образца вы можете увидеть в начале нашей статьи, а вот новая панель ВАЗ 2110 на фото ниже .

Панель приборов ВАЗ 2110 видео разборка комбинации приборов

Короткое и очень подробное видео снятия комбинации приборов с приборной панели «десятки».

Электрическая схема приборной панели ВАЗ 2110

Схема подключения комбинации приборов может быть полезна, если вы собираетесь попробовать самостоятельно отремонтировать электрику панели приборов.

  • 1 — Контрольная лампа резерва топлива
  • 2 — Лампы освещения комбинации приборов
  • 3 — Контрольная лампа правого поворота
  • 4 — Контрольная лампа левого поворота
  • 5 — Контрольная лампа резервного копирования
  • 6 — Указатель температуры хладагента
  • 7 — Контрольная лампа наружного освещения
  • 8 — Контрольная лампа воздушной заслонки карбюратора
  • 9 — Контрольная лампа давления масла
  • 10 — Контрольная лампа стояночного тормоза
  • 11 — Контрольная лампа зарядки аккумуляторной батареи
  • 12 — Тахометр
  • 13 — Контрольная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ»
  • 14 — Спидометр
  • 15 — Контрольная лампа уровня тормозной жидкости
  • 16 — Контрольная лампа сигнализации
  • 17 — Контрольная лампа дальнего света фар
  • 18 — указатель уровня топлива

Штекер 2, 3, 8, 9 в колодке Х2 — выводы спидометра 14.

В заключение хотелось бы сказать о тюнинге панели приборов «десятки». Умельцы устанавливают светодиодную подсветку, цифровые спидометры и даже встроенные в комбинацию цветные мониторы бортовых компьютеров.

Уважаемые покупатели, во избежание ошибок при отправке жидкокристаллического индикатора на комбинацию приборов ВДО ВАЗ 2110-12, в строке «Комментарий» укажите модель Вашего автомобиля, год выпуска, с одним или двумя окнами, производитель ВДО , Счетмаш или АВТОПРИБОР.

Основным ориентиром управления автомобилем ВАЗ 2110 является приборная панель. Исправная комбинация приборов 2110-3801010 (ВАЗ 2110) с электронным счетчиком пробега, информирует водителя обо всех основных характеристиках приборов, позволяет оптимизировать управление. Включает в себя спидометр, счетчик общего и суточного пробега (одометр) с жидкокристаллическим дисплеем, тахометр, указатель уровня топлива, указатель температуры, 12 контрольных ламп и 6 ламп подсветки шкалы.

Комбинации приборов 2110-3801010 на автомобилях ВАЗ 2110-12 могут быть с одним или двумя ЖК-дисплеями (окнами). В правом «окне» отображается общий и суточный пробег автомобиля, в левом (если есть) время и температура за бортом (если подключен термодатчик).

Ведущая роль вождения отводится спидометру, контролирующему скорость. Удаление спидометра приведет к сбросу всех данных на плате.

В автомобиль ВАЗ 2110 с новым типом комбинации приборов 2110-3801010 устанавливается спидометр с электронным счетчиком пробега, который имеет два типа счетчиков (одометров):

Первый показывает конечный пройденный путь;

Второй показывает путь, пройденный за день.

Для анализа расхода топлива, пройденного за сутки расстояния и расчета среднего, а также определения необходимости ремонта автомобиля можно полностью обнулить результаты второго счетчика. Водитель может ежедневно сбрасывать показания спидометра и сравнивать полученные результаты с работой компонентов.

Для сброса значений на плате используйте соответствующую кнопку. Сбросить счетчик можно только после полной остановки, при работе узлов машины этого делать нельзя. Если кнопка не сбрасывает цифры, то ее нужно заменить.

С 2004 года Существует 3 типа наиболее распространенных сменных электронных комбинаций приборов:

1. VDO — изготовлен по лицензии немецкой компании, относящейся к концерну SIEMENS. (отличное сочетание)

Панель ВДО с одним окном Артикул: 2110-3801010-02

Панель ВДО с двумя окнами Артикул: 2110-3801010-08

2. Курский завод электронных приборов ОАО «СЧЕТМАШ» (Курская комбинация)

Панель Скотмаш с одним окном Артикул: 2110-3801010-05

Скотчмаш панель с двумя окнами Артикул: 2110-3801010-06

3.Владимирский завод «АВТОПРИБОР»

Панель «АВТОПРИБОР» с одним окном Артикул: 2110-3801010-04

На панелях ВДО и Четьмаш с двумя окнами используется выносной датчик температуры ВДО, который монтируется под бампером. Не используется на однооконных панелях. Для панелей с механическим одометром на этот контакт поступает сигнал от клеммы «W» датчика уровня топлива (ДУТ).

Панель приборов 2110-3801010 (ВАЗ 2110) надежно крепится к задней части корпуса панели и все устройства работают исправно.Если показания одного из приборов неверны, следует провести ремонт или замену деталей.

Замену жидкокристаллического индикатора в комбинации приборов ВАЗ 2110 нового образца можно произвести самостоятельно, без обращения в специализированные сервисные службы.

Другие артикулы товаров и их аналоги в каталогах: 211003801010 ЖК ВДО.

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 1113, ВАЗ 1114, ВАЗ 1115.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить жидкокристаллический индикатор в комбинации приборов ВАЗ 2110 нового образца автомобиля ВАЗ десятого семейства.

С Интернет — Магазин АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИТЕ и УБЕДИТЕСЬ!!!

Все бортовые приборы управления автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровня топлива и контрольные лампы (которых присутствует в количестве 12 штук).

Вся комбинация приборов закреплена в соответствующем гнезде на панели приборов двумя винтами. Соединения приборной панели ВАЗ 2110 выполнены посредством печатного монтажа на плате с использованием фольгированного гетинакса. Плата надежно прикреплена к задней части корпуса. Спидометр имеет два счетчика, показывающих пройденное расстояние: первый из них является итоговым, второй можно назвать «суточным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки.Сброс показаний возможен только при остановленном автомобиле. На некоторые автомобили из модельного ряда ВАЗ 2110 может быть установлена ​​содержащая все компоненты и необходимые контрольные индикаторы, лампы и пиктограммы.

Общие сведения об автомобиле

ВАЗ-2110 является переднеприводным легковым автомобилем, в котором силовой агрегат расположен поперечно. Автомобиль предназначен для использования на дорогах, «оснащенных» твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущего типа — седан.Для перевозки длинномерных и крупногабаритных грузов сиденья в задней части салона можно сложить.

Таким образом, объем багажника увеличен. Двигатели — карбюраторные или с разными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости, если сравнивать с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасной, скользкой дороге или при прохождении сложных поворотов.Возможный автомобиль, электроподогрев сидений, практичные электростеклоподъемники, современный бортовой компьютер, полезный каталитический нейтрализатор газов, «отработавших» в выхлопной системе, а также электропривод наружных зеркал, обеспечивающих задний обзор.

Также автомобиль можно обезопасить подушкой безопасности, дополнить кондиционером, антиблокировочной системой тормозов, освещением с помощью люка.

Блок индикации автомобильной системы управления модели ВАЗ 2110

Блок индикации автомобиля ВАЗ 2110 содержит подробную электронную схему органов управления, дополненную звуковым сигнализатором, а также десятью светодиодными сигнализаторами, информирующими водителя о следующих условиях:

  • недостаточный уровень масла;
  • недостаточно охлаждающей жидкости;
  • отсутствие омывающей жидкости;
  • возможная неисправность ламп наружного освещения;
  • состояние при не пристегнутых ремнях безопасности;
  • износостойкие тормозные колодки, которыми оснащены передние тормоза;
  • четыре сигнализатора на каждую дверь.

Подробная схема блока индикации управления автомобильной системой автомобиля ВАЗ 2110 представлена ​​ниже.

Тюнинг панели приборов ВАЗ 2110

Скучная и невзрачная заводская приборная панель автомобиля ВАЗ 2110 быстро надоедает, а покупать альтернативную, оснащенную компьютером, не хочется, ведь нужно платить большие деньги для этого. Процесс доработки «панели» — популярная тема. Один из самых простых вариантов – купить специальную накладку. Сегодня найти ее не составит труда.

Для его установки необходимо снять всю панель приборов. Далее аккуратно вытяните из него стрелки. При установке стрелок на свои места нужно следить, чтобы ничто не мешало движению транспорта и не отвлекало водителя, в противном случае придется снова все разбирать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую обстановку интерьера и прекрасно дополнит весь его дизайн.

Также сегодня совсем не проблема сделать приборные панели своими руками.Вам нужно только иметь необходимый материал и «карету» желания. Самый простой вариант – настроить «приборку» в несколько этапов. Во-первых, конечно, его обязательно нужно снять. Далее следует поменять лампы накаливания на светодиоды. Их следует устанавливать в одни и те же картриджи. Есть несколько способов изменить его цвет:

Изменить цвет одного метра. Если ножом очистить метровку от клея, перевернуть и положить обратно, то подсветка циферблата меняется с зеленой на синюю;

Подсветка панели приборов ВАЗ 2110.Изменение цвета с помощью светодиодной ленты. Сначала нужно соскоблить ножом слой цветного фильтра. Если что-то осталось, сотрите растворителем. Далее следует зеленая светодиодная лента для фиксации внутри «приборки». Вам нужно подключить его непосредственно к держателю лампы. Если снять красную краску со стрелок, а затем покрасить белым лаком, который используется для нанесения на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическая смена подсветки. Смена семи различных цветов происходит за счет использования управляющей электроники автомобиля.

Ремонт панели приборов

Не знаете, как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

  • отсоединить провод от минусовой клеммы аккумуляторной батареи;
  • открутить винты и снять щиток;
  • отвернуть винты крепления, которыми комбинация приборов крепится к крышке и, потянув ее на себя, вынуть комбинацию приборов из гнезда;
  • колодка проводки должна быть отключена от «приборки».

Установка должна выполняться в порядке, обратном порядку снятия. Для разборки отверните винты крепления и отсоедините маску со стеклом от корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.

Также есть современный способ стилизовать свой автомобиль в соответствии с тенденциями 21 века. Когда старая «панель» немного надоедает, приходит мысль купить и установить более новую европанель, которая выглядит очень элегантно и красиво.Многие согласятся, что машина тогда станет намного солиднее.

Единственным его недостатком является такой нюанс: чтобы снять старую торпедо, нужно снять кожух. В результате на этапе сборки лучше заменить имеющиеся лампочки на гораздо более качественные (Philips, Osram и другие). Это поможет забыть об их замене на длительный период. Вы обязательно найдете больше полезной информации, читая другие наши статьи.

Всегда наступает момент, когда автолюбителю хочется видеть перед глазами уже не заводскую приборную панель ВАЗ 2110, а что-то более интересное и современное. Поэтому замена панели приборов ВАЗ 2110 просто напрашивается. В этом случае нужно начать с поиска панелей, которые можно установить самостоятельно, без использования специальных инструментов. На фото панель приборов ВАЗ 2110 новее и красивее:

Все, что вам нужно, это внимание, пассатижи и крестовая отвертка. И, надо сказать, что цена панели приборов ВАЗ 2110 не всегда оказывается заоблачной, что дает возможность ее замены. Вообще приборная панель ВАЗ 2110, средняя цена которой колеблется в районе 10-15 тысяч рублей, это необходимая вещь для каждого автомобиля, так что при желании можно найти себе панель на любой вкус, есть даже современные модели с цифровыми спидометры от производителя Gamma, цена на них конечно будет выше, но смотреться будет очень круто и современно.

Купить панель приборов ВАЗ 2110 можно на разборках, базарах, в автомагазинах, в интернет-магазинах, также можно поискать на досках объявлений, на сландо, молотке и т.д.

Снятие панели приборов ВАЗ 2110

Естественно нельзя обходимся без этого, если хотите сделать автомобиль более современным и установить на него, например, европанель приборов ВАЗ 2110. Рассмотрим подробно каждый этап снятия старой панели приборов ВАЗ 2110. Отметим, что снять панель приборов ВАЗ 2110 можно, не разбирая ее на отдельные части, что сделает процесс более удобным и быстрым.Кроме того, весь процесс такой же, как и на тюнингованных десятках, так как панель приборов ВАЗ 2110 (тюнинг) мало чем отличается от панели приборов стандартной десятки.

Перед началом работы вы можете не зря прочитать описание панели приборов ВАЗ 2110 и, конечно же, изучить схему панели приборов ВАЗ 2110. Сначала отсоединяем клемму от минусовой клеммы аккумулятора, затем снимаем декоративные накладки рулевой колонки, руля (оставляем на месте клаксон), правого и левого подрулевых переключателей (их разъем не трогаем).После этого — отсоедините наконечники двух проводов от разъема подрулевых переключателей.

Шлицевой отверткой снимите рукоятку управления корректором фар, возьмите торцевой ключ с глубокой головкой на 21 мм и, открутив гайку его крепления, утопите его шток в отверстие панели приборов ВАЗ 2110.

Теперь можно открыть блок крепления крышки. В нише блока реле и предохранителей крестовой отверткой открутить саморез левого внутреннего кронштейна панели приборов ВАЗ 2110.Отсоедините колодку жгута проводов замка зажигания и открутите саморез кронштейна диагностического разъема.

Теперь можно отсоединить наконечники двух проводов, которые идут от выключателя стоп-сигналов. Открутите два самореза, крепящих обшивку левой консоли. Сдвинув его назад, высвободите его переднюю часть из кронштейна и снимите накладку. Возьмите торцевой ключ на 10 мм и снимите гайку, которая крепит панель к кронштейну консоли. Откручиваем винт крепления панели приборов ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгута проводов, расположенные под панелью приборов. При этом можно открутить три самореза правой обшивки консоли, затем — открутить правую гайку крепления панели приборов к кронштейну консоли, отсоединить колодки провода прикуривателя.

Отсоедините разъем жгута от реле противотуманных фар. Откручиваем саморез правого внутреннего кронштейна приборной панели, а затем правый и левый саморезы нижнего крепления приборной панели ВАЗ 2110.Теперь можно снять уплотнитель, пластиковые держатели накладки с фланца передней левой стойки и снять его, проделав то же самое с правой накладкой.

Подденьте тонкой шлицевой отверткой с обеих сторон панель приборов, снимите вентиляционные решетки обдува стекол передних дверей, а затем отверните две гайки верхнего крепления панели приборов под вентиляционными решетками.

Переместите панель на пятнадцать-двадцать сантиметров внутрь. За ним отсоедините девять соединительных колодок жгутов проводов и снимите панель приборов с автомобиля через проем левой передней двери.Установку новой панели следует проводить в обратном порядке. На этом дача подробной инструкции панели приборов ВАЗ 2110 по ее снятию заканчивается. Теперь вы знаете, как можно легко и быстро снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой панели приборов ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите ее украсить. Либо можно отремонтировать приборную панель ВАЗ 2110 под старую панель, если повезет, то эту отремонтированную панель можно продать даже за несколько тысяч, то есть при желании можно немного окупить деньги.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав одноцветную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Подсветить можно не только шкалу и стрелки приборов, но и кнопки «приборки», используя все те же светодиоды и светофильтры. Правда, тут главное не переусердствовать, чтобы красочные обозначения панели приборов ВАЗ 2110 не отвлекали во время движения по ночной дороге.

Кроме того, можно также сделать улучшенную шумоизоляцию панели приборов ВАЗ 2110 с помощью специальных материалов.Но для этого снова потребуется разборка панели приборов ВАЗ 2110.

Напоследок хотелось бы привести распиновку панели приборов ВАЗ 2110. Он нужен для того, чтобы не запутаться при установке новой «приборки» и сделать все правильно с первого раза. Вообще распиновка панели приборов ВАЗ 2110 дело важное и нужное. А далее дана инструкция панели приборов ВАЗ 2110, из которой видно, что устройство панели приборов ВАЗ 2110 достаточно простое и в нем легко можно разобраться:

Комбинация приборов ВАЗ 2110-11-12: Все приборы управления автомобилем объединены в комбинацию приборов.В него входят: электронный спидометр и тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива и 12 контрольных ламп. Комбинация приборов закреплена в гнезде панели приборов двумя винтами. Комбинации приборов выпускаются производителями г.Курск и ВДО. Кроме того, на ВАЗ 2110 можно установить приборную панель от ВАЗ 2115 (с двумя окнами), комбинация приборов будет отображать правильную информацию. Кроме того, есть комбинации приборов с механическим одометром.

Схема подключения комбинации приборов ВАЗ 2110 2111 2112 (вид с обратной стороны комбинации приборов)

Рис 1 распиновка комбинации приборов ВАЗ 2110

1 — контрольная лампа резерва топлива;
2 — лампы освещения комбинации приборов;
3 — контрольная лампа правого поворота;
4 — контрольная лампа левого поворота;
5 — блок вилок;
6 — указатель температуры охлаждающей жидкости;
7 — контрольная лампа наружного освещения;
8 — контрольная лампа воздушной заслонки карбюратора;
9 — контрольная лампа давления масла;
10 — контрольная лампа стояночного тормоза;
11 — контрольная лампа заряда аккумуляторной батареи;
12 — тахометр;
13 — контрольная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ»;
14 — спидометр;
15 — контрольная лампа уровня тормозной жидкости;
16 — контрольная лампа аварийной сигнализации;
17 — контрольная лампа дальнего света фар;
18 — указатель уровня топлива.
Заглушки 2, 3 , 8 , 9 в коробке Х2 находятся выводы спидометра 14

Комбинация устройств. Все приборы управления автомобилем объединены в комбинацию приборов. Он включает в себя: электронный спидометр и тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива и 12 сигнальных ламп. Комбинация приборов закреплена в гнезде панели приборов двумя винтами.

Соединения комбинации приборов выполнены печатным монтажом на плате из гетинакса, покрытой фольгой. Плата закреплена на задней части корпуса. Схема подключения комбинации приборов показана на рис., адреса разъемов — в Таблица «Адреса выходных разъемов комбинации приборов»

На спидометре два метра пройденного пути: один общий, а второй «суточный». Показания суточного счетчика можно обнулить кнопкой, расположенной на самой комбинации приборов.Счетчик суточного расхода можно сбросить только на стоящем автомобиле.

На некоторые выпускаемые автомобили может быть установлена ​​электронная комбинация приборов. Он содержит те же приборы и сигнальные лампы, что и обычная комбинация приборов. Комбинацию приборов можно проверить только на стенде в специализированной мастерской. Комбинация приборов ремонту не подлежит.

Блок индикации бортовой системы мониторинга. Блок содержит электронную схему управления со звуковым сигнализатором и 10 светодиодными сигнализаторами: недостаточный уровень масла, недостаточный уровень охлаждающей жидкости, недостаточный уровень омывающей жидкости, неисправные лампы наружного освещения, непристегнутые ремни безопасности, износ передних тормозных колодок и четыре сигнализатора для открытых дверей.Адреса разъемов блока приведены в таблице «Адреса выходных разъемов блока индикации бортовой системы контроля» Порядок условной нумерации разъемов блока аналогичен порядку нумерации разъемов в колодки комбинации приборов (см. рис. Схема электрических соединений комбинации приборов (вид сзади) ).

Адреса клеммных колодок комбинации приборов

Заглушка

Адрес блока

белый (X1)

красный (X2)

Кузов («масса»)

К выводу «W» датчика указателя уровня топлива

Низковольтный вход тахометра

Высоковольтный вход тахометра

Кузов («масса»)

Запасной

К выключателю подсветки приборов

К датчику температуры охлаждающей жидкости

К выключателю указателей поворота (правый борт)

К предохранителю F1 монтажного блока

К переключателю указателей поворота (левая сторона)

К датчику уровня тормозной жидкости

К контроллеру управления двигателем

К бортовому компьютеру

К предохранителю F19 («+» питания)

К датчику скорости

К предохранителю F19 («+» питания)

К выводу «Т» датчика указателя уровня топлива

К выключателю стояночного тормоза

К предохранителю F3 монтажного блока

К клемме «D» генератора

К выключателю сигнализации

К датчику контрольной лампы давления масла

К клемме «50» замка зажигания

Адреса выходных разъемов блока индикации бортовой системы мониторинга

Заглушка

Адрес (назначение) разъемам

К предохранителю F19 («+» питания)

Кузов («масса»)

К реле контроля исправности ламп

К микровыключателю замка зажигания

К плафону

К датчику задней левой двери

К датчику задней правой двери

К датчику уровня масла

К датчику уровня охлаждающей жидкости

К датчику уровня омывающей жидкости

К датчику ремня безопасности

К датчику износа тормозных колодок

К датчику передней левой двери

К датчику передней правой двери

* На автомобилях с правым рулем штекер 2 соединен с массой.

Коррекция одометра на комбинации приборов ВАЗ 2110 2111 2112 2113 2114 2115

Для коррекции одометра можно использовать специальные приспособления, но они зачастую специализированы и большинству недоступны. В качестве альтернативы этим устройствам можно реализовать коррекцию показаний пробега, следуя следующим рекомендациям.

Одометр на самом деле представляет собой счетчик импульсов, работающий от датчика скорости. При соблюдении определенной частоты и ее подаче на клеммы комбинации приборов показания одометра можно скорректировать.

В частности, импульс с частотой 200 Гц соответствует скорости автомобиля 120 км/ч. Увеличение частоты импульсов нелинейно, поэтому при частоте 2500 Гц скорость будет 1120 км, при этом стрелка спидометра будет просто показывать максимальную скорость.

Импульсы, подаваемые на выход (вывод 9 красного блока, см. рис. ниже) комбинации приборов, должны быть прямоугольными для корректировки пробега. Проще всего реализовать генерацию импульсов средствами звуковой карты компьютера, то есть фактически подать звук с выхода компьютера на комбинацию приборов, при этом ограничить звук до минимума и не использовать усилители во избежание появления высокий уровень сигнала. В последующем повышайте уровень звука до тех пор, пока приборная панель не начнет считать километраж, то есть начнется корректировка одометра. Лучше использовать программу для генерации импульсов; его можно скачать с любого радиосайта в Интернете. Кроме того, необходимым требованием является питание при коррекции пробега одометра и самой комбинации приборов. В итоге, соблюдая все вышеперечисленные требования, выполните соединения по следующей схеме.

Рисунок 2 Схема регулировки одометра на комбинации приборов ВАЗ 2110 2111 2112 2113 2114 2115

Транзистор КТ3102 можно заменить любым высокочастотным транзистором аналогичной структуры, например, КТ315.

Теперь вы можете корректировать пробег и одометр в домашних условиях!

Будьте внимательны при подключении, не перепутайте контакты и полярность, во избежание повреждения электрической части комбинации приборов.

Органы управления. Основные обозначения значков на панели приборов ВАЗ Показать приборы на ВАЗ 2110

Вводная информация

  • Контент


    Daily Checks


    Руководство пользователя
    Руководство пользователя
    Меры предосторожности и техники
    Основные измерительные приборы
    Двигатель и его системы
    Трансмиссия
    Chassis
    Рулевое управление
    Тормозная система
    Автомобиль Электрическое оборудование
    Body
    Внутренняя вентиляция и система отопления
    Приложения
    Коды неисправностей
    Схемы подключения

  • Введение

    ВВЕДЕНИЕ

    В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110. Примечательно, что это единственное семейство автомобилей ВАЗ, которое не получило имени, а потому продается под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). В семейство входят модификации в кузовах седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — ВА3-21123). . Кроме того, существуют различные мелкосерийные версии, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М — седан с другими крыльями, капотом, бамперами и оригинальной обивкой дверей.

    Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном экстерьера и интерьера. Для изготовления кузовных деталей, наиболее подверженных коррозии, используется оцинкованный металл, а в кузов вклеиваются несъемные стекла (лобовое, заднее и боковые).
    Даже в седанах багажник очень вместителен для своего класса, а хэтчбеки и универсалы, в которых можно сложить спинки задних сидений, могут служить даже для перевозки достаточно объемного груза, например, холодильника.

    Изначально на «Десятку» устанавливались только короткоходные 1,5-литровые двигатели ВА3-21083 мощностью 69 л.с. с., однако довольно скоро этот силовой агрегат уступил место двигателям нового поколения с распределенным впрыском топлива и электронным управлением. Новые двигатели объемом 1,5 и 1,6 литра могут иметь как два, так и четыре клапана на цилиндр, что сказывается на их тягово-экономических качествах.
    В данной инструкции рассматриваются шестнадцатиклапанные ВАЗ-2112 (1,5 л) и ВАЗ-21124 (1,5 л).6L) в настоящее время устанавливаются на все модели семейства с электронным управлением Bosch, January или GM, но приведенное описание полностью применимо и для ремонта ранее установленных восьмиклапанных двигателей.
    Все двигатели агрегатируются с пятиступенчатыми механическими коробками передач.
    В базовой комплектации автомобили «десятого» семейства могут похвастаться твидовым салоном, иммобилайзером, центральным замком, электростеклоподъемниками передних дверей и атермальными стеклами. Более дорогие комплектации оснащены подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который у других дилеров называют бархатным) и легкосплавными дисками.Список оборудования, которое можно установить по заказу, совершенно неограничен: набор пластиковых обвесов, хромированные дверные ручки, видоизмененная панель приборов, кондиционер и т. д.
    «Десяткой» новинку давно не называют время, но приемлемая ремонтопригодность, а также низкие цены и доступность запчастей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году производство «десятого» семейства на заводе АВТОВАЗ в Тольятти было прекращено, производство моделей возобновилось в Украине на автомобильном заводе корпорации «Богдан».

    Как и ВАЗ, Богдан 2110 хорошо подходит для дальних поездок по отечественным дорогам – этому способствуют хорошие динамические характеристики, комфортная подвеска и небольшой расход топлива.
    Заводская гарантия на автомобили «десятого» семейства составляет 35 тыс. км или 2 года, в зависимости от того, что наступит раньше. Многие официальные дилеры также дают собственную, более длительную гарантию, сокращая при этом пробеги в полтора-два раза.
    В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ/Богдан 2110/2111/2112 с 1.5 и 1,6 литровые шестнадцатиклапанные инжекторные двигатели.
    Примечание
    Данные о расходе топлива приведены только для справки и являются средними для различных типов кузова.
    Рекомендации руководства можно использовать и для ремонта восьмиклапанных двигателей.

  • Аварийное реагирование
  • Эксплуатация
  • Двигатель

2. Органы управления, приборная панель и внутреннее оборудование

Органы управления

Спидометр

Показывает приблизительную скорость автомобиля (в км/ч).

Служит для отображения общего пробега автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный период времени (например, за последнюю поездку). Для сброса счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Счетчик суточного пробега сбрасывается только на стоянке автомобиля.

Тахометр

Показывает приблизительную скорость двигателя (об/мин).Для получения значения скорости умножьте число на шкале, указанное стрелкой, на 100.
Красная зона (участок шкалы, заштрихованный красным цветом) означает, что двигатель работает на повышенной частоте, что опасно для двигателя .

1. Левый боковой дефлектор, 2. Выключатель наружного освещения, 3. Комбинация приборов, 4. Выключатель зажигания, 5. Кнопка включения задних противотуманных фар, 6. Кнопка включения обогрева заднего стекла, 7. Ручка управления подсветкой приборов, 8 , Датчик иммобилайзера с индикатором, 9.Правый боковой дефлектор, 10. Вещевой ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг переключения передач, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Рулевое колесо, 19 .Рычаг фиксации рулевой колонки, 20. Рычаг отпирания замка капота.

Комбинация приборов:
1. Индикатор температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Индикатор уровня топлива, 5. Кнопка сброса счетчика суточного пробега, 6. Дисплей одометра и счетчика суточного пробега, 7 .Дисплей часов.
ВНИМАНИЕ
Не допускайте работы двигателя таким образом, чтобы стрелка тахометра находилась в красной зоне (более 5500 об/мин).

Указатель температуры охлаждающей жидкости

Переход стрелки этого указателя в красную зону шкалы свидетельствует о перегреве двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускайте работы двигателя в режиме перегрева (свыше 110°С).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Переключатель стеклоподъемника передней левой двери, 4. Замок ремня безопасности водителя, 5. Переключатель стеклоподъемника задней левой двери, 6 .Заглушка (резервное место для установки кузовных выключателей), 7 . Выключатель стеклоподъемника задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Выключатель стеклоподъемника передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

Центральная консоль:
1. Левый центральный дефлектор, 2. Рычаг управления заслонками воздухораспределителя, 3. Переключатель рециркуляции, 4. Заглушка (запасное место для установки переключателя доп. оборудования), 5. Блок индикации бортовая система контроля, 6. Автомагнитола, 7. Часы, 8. Вилка (резервное место для установки выключателя дополнительного оборудования), 9. Кнопка включения аварийной сигнализации, 10. Блок управления отопителем, 11. Правый центральный дефлектор.
При включении зажигания этот индикатор отображает приблизительное количество топлива в баке.Если топливо в баке почти пусто (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий индикатор, предупреждающий о необходимости дозаправки. В этом случае рекомендуется заправиться как можно скорее.

Указатели поворота

При включении одного из указателей поворота (левого или правого) на комбинации приборов начинает мигать соответствующий индикатор.

Индикатор аварийной сигнализации

Этот индикатор загорается одновременно с включением аварийной световой сигнализации.

Сигнализатор CHECK ENGINE

Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы, при отсутствии неисправности индикатор гаснет. Если в системе обнаружена неисправность, индикатор мигает или горит постоянно.
ВНИМАНИЕ
Движение с горящим индикатором CHECK ENGINE запрещено.

Индикатор бокового освещения

Этот индикатор загорается при включении наружного освещения автомобиля.

Сигнальная лампа недостаточного уровня тормозной жидкости

Загорается красным, когда уровень тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».
ВНИМАНИЕ
В случае загорания индикатора во время движения автомобиля дальнейшее движение запрещается до устранения причин неисправности.

Индикатор дальнего света

Этот индикатор загорается синим цветом, когда включен дальний свет фар.

Индикатор системы зарядки

Индикатор загорается красным цветом при включении зажигания и гаснет после запуска двигателя.Яркое загорание лампы или ее половинное свечение при работающем двигателе свидетельствует о слабом натяжении (обрыве) ремня привода генератора или неисправности в цепи системы зарядки.

Индикатор стояночного тормоза

Индикатор загорается красным при включении стояночного тормоза.

Индикатор падения давления масла

Этот индикатор загорается красным, когда давление масла в двигателе падает.
ВНИМАНИЕ
Вождение при горящем индикаторе аварийного падения давления масла может привести к серьезному повреждению двигателя.

Сигнализатор низкого уровня моторного масла в картере двигателя

Индикатор загорается, когда уровень моторного масла в картере двигателя достигает максимально допустимого минимума.
Примечание
Перед заливкой масла в двигатель убедитесь в отсутствии утечек.

Индикатор уровня жидкости омывателя

Этот индикатор загорается, если в бачке остается менее одного литра жидкости омывателя.

Индикатор уровня охлаждающей жидкости

Этот индикатор загорается, когда уровень охлаждающей жидкости на холодном двигателе падает ниже допустимого предела.
Примечание
Перед добавлением охлаждающей жидкости в систему убедитесь в отсутствии утечек.

Индикатор неисправности сигнальной лампы

Этот индикатор загорается, когда перегорают стоп-сигналы, габаритные огни или указатели поворотов.

Индикатор износа тормозных колодок

Этот индикатор загорается при нажатии педали тормоза при включенном зажигании и горит до выключения зажигания, если толщина тормозных колодок передних колес достигла значения 1.5 мм. В этом случае необходимо заменить тормозные колодки на новые.

Индикатор непристегнутого ремня безопасности

Этот индикатор загорается на панели приборов, если ремень безопасности водителя не пристегнут при работающем двигателе.


Включите JavaScript для просмотра

Приборная панель ВАЗ 2110 или комбинация приборов позволяет водителю получать оперативную информацию о скорости машины, оборотах двигателя, работе световых приборов, уровне топлива в баке и контролировать сигнальные лампы.В общем незаменимая вещь для любого автомобиля. За долгие годы производства «десятки» приборных комбинаций были нескольких типов, которые можно условно разделить на две группы — приборные панели старого и нового дизайна.

Так называемая «Европанель» получила новую комбинацию приборов. Приборные панели старого и нового типов не взаимозаменяемы в силу конструктивных особенностей старой и новой приборных панелей. Кроме того, комбинации приборов имеют другую форму.Но содержание почти одинаковое. Вид на старую приборную панель ниже.

  • 1 — Температура охлаждающей жидкости, в градусах Цельсия
  • 2 — Тахометр, частота вращения двигателя
  • 3,4 — Повторители поворота
  • 5 — Спидометр, скорость автомобиля в км/ч
  • 6 — Уровень топлива в баке. При остатке 5-7 литров загорается желтая лампочка — предупреждение или значок с изображением АЗС
  • 7 — Собственно, это изображение АЗС, сигнализирующее о необходимости заправки
  • 8 — Контрольная лампа включения габаритов
  • 9 — Низкий уровень тормозной жидкости
  • 10 — Включение дальнего света
  • 11 — Ручка подводки часов, иногда эта ручка выполняет функцию переключения общего пробега/суточного пробега
  • 12 — Дисплей, показывающий общий пробег/суточный пробег (одометр), на некоторых моделях может быть узким
  • 13 — Контрольная лампа сигнализации
  • 14 — Check Engine — это означает неисправность в двигателе, рекомендуется остановить двигатель
  • 15 — Дисплей с часами (может показывать температуру воздуха на улице при наличии датчика температуры)
  • 16 — Неисправность в системе зарядки аккумулятора
  • 17 — индикатор включения стояночного тормоза
  • 18 — Недостаточное давление масла в двигателе
  • 19 — Лампа воздушной заслонки (на карбюраторных двигателях)

Самое интересное, что первые комбинации приборов не имели цифровых одометров, был обычный механический.

Приборную панель старого образца вы можете увидеть в начале нашей статьи, а вот новая панель ВАЗ 2110 на фото ниже .

Панель приборов ВАЗ 2110 видео разборка комбинации приборов

Короткое и очень подробное видео снятия комбинации приборов с приборной панели «десятки».

Электрическая схема приборной панели ВАЗ 2110

Схема подключения комбинации приборов может быть полезна, если вы собираетесь попробовать самостоятельно отремонтировать электрику панели приборов.

  • 1 — Контрольная лампа резерва топлива
  • 2 — Лампы освещения комбинации приборов
  • 3 — Контрольная лампа правого поворота
  • 4 — Контрольная лампа левого поворота
  • 5 — Контрольная лампа резервного копирования
  • 6 — Указатель температуры хладагента
  • 7 — Контрольная лампа наружного освещения
  • 8 — Контрольная лампа воздушной заслонки карбюратора
  • 9 — Контрольная лампа давления масла
  • 10 — Контрольная лампа стояночного тормоза
  • 11 — Контрольная лампа заряда аккумуляторной батареи
  • 12 — Тахометр
  • 13 — Контрольная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ»
  • 14 — Спидометр
  • 15 — Контрольная лампа уровня тормозной жидкости
  • 16 — Контрольная лампа сигнализации
  • 17 — Контрольная лампа дальнего света фар
  • 18 — Индикатор уровня топлива

Штекер 2, 3, 8, 9 в колодке Х2 — выводы спидометра 14.

В заключение хотелось бы сказать о тюнинге панели приборов «десятки». Умельцы устанавливают светодиодную подсветку, цифровые спидометры и даже встраивают в комбинацию цветные мониторы бортовых компьютеров.

(ПП) автовладелец может узнать скорость движения, температуру двигателя, оставшийся объем топлива в баке и многое другое. ПП, по сути, является связующим звеном между машиной и ее владельцем. Какие индикаторы расположены на панели приборов ВАЗ 2110, чем отличается приборка и как заменить ПП? Читайте об этом ниже.

[Скрыть]

Описание и расположение индикаторов и приборов на панели

Начнем с описания и обозначения значков и обозначений панели приборов в 21102:

  1. Регулятор температуры охлаждающей жидкости двигателя, этот датчик определяет температуру двигателя в целом. Благодаря прибору можно своевременно определить перегрев силового агрегата.
  2. Тахометр. Этот контроллер предназначен для снятия показаний частоты вращения коленчатого вала.
  3. Индикатор левого поворота, всегда мигает при включении.
  4. Левый правый указатель поворота. Значки под номерами 3 и 4 синхронно мигают при включении световой сигнализации.
  5. Спидометр. Благодаря спидометру водитель может знать, с какой скоростью движется его автомобиль.
  6. Контроллер объема остатка топлива в баке, по нему водитель ориентируется, когда стоит заправиться. Если в баке останется около 5-7 литров топлива, рядом с датчиком загорится желтый индикатор в виде заправки.Нельзя допускать эксплуатацию автомобиля с регулярно горящей желтой лампой, так как это может привести к выходу из строя топливного насоса.
  7. Индикатор АЗС, о котором мы рассказывали выше.
  8. Световой символ для включения габаритных огней.
  9. Символ исправности тормозной системы появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости. Проблема может быть из-за утечки.
  10. Значок включения дальнего света.
  11. Ручка регулировки часов с переключателем.Может использоваться для переключения данных за день и общего пробега.
  12. В нижней части комбинации приборов расположен небольшой экран, на котором отображаются данные о пробеге автомобиля.
  13. Лампочка, загорающаяся при срабатывании световой сигнализации.
  14. Символ проверки двигателя. Его появление говорит о том, что блок управления обнаружил неисправность в моторе. Целесообразно заглушить силовой агрегат и выявить поломку, причиной которой зачастую является неработоспособность вспомогательных датчиков.
  15. Экран часов. При включении регулятора он может отображать данные о температуре воздуха за бортом, если такой датчик установлен.
  16. Лампа на приборке указывает на обнаруженную неисправность в системе зарядки аккумулятора. Это может быть связано с ослабленным, изношенным или сломанным ремнем привода генераторной установки. Также это может свидетельствовать о неисправности самого агрегата, повреждении цепи питания и других неполадках в его работе.
  17. Значок активации ручного тормоза.
  18. Символ в виде масленки указывает на недостаточный уровень давления моторной жидкости в двигателе внутреннего сгорания.При ее появлении нужно заглушить двигатель автомобиля и найти причину, которая обычно заключается в утечке масла из системы.
  19. Значок воздушной заслонки ставится только на карбюраторные моторы (автор видео — канал В гараже).

Особенности старой и новой приборной панели

За десятилетия производства ВАЗ 2110 приборная панель претерпела определенные изменения. Поэтому гаджеты можно разделить на две группы — устройства старые, а также новые.Следует отметить, что данные приборные панели не взаимозаменяемы, так как имеют разные схемы электропроводки, а также конструкции центральной консоли в автомобилях. Причем для обоих типов устройств характерна разная форма, а что касается расположения датчиков и индикаторов, то по сути оно практически одинаковое.

Со временем приборка стала оснащаться регуляторами яркости подсветки. Кроме того, на приборных панелях старого образца не использовались цифровые одометры (счетчики пробега), их стали устанавливать намного позже.Сначала одометр был механический (по каналу проВАЗ-2110).

Возможные неисправности: симптомы и причины

С какими неисправностями может столкнуться автовладелец:

  1. Не работает часть лампочек на щитке. Если один или несколько источников света выходят из строя, то, скорее всего, это связано с перегоранием ламп. Проблема решается заменой устройств.
  2. Подсветка вообще перестала работать, при этом горят все приборы и индикаторы. Видимо, причину надо искать в неработоспособности самого диммера, он мог сломаться.При постоянной работе этого регулятора мог оторваться контакт его соединения с бортовой сетью, поэтому нужно проверить проводку. Также причиной может быть перегоревший предохранитель, расположенный в монтажном блоке.
  3. Не включается подсветка, при этом не работает ни один индикатор или датчик. Возможно, «накрылась» сама панель или повреждена колодка с проводами, подсоединенными к щитку. Необходимо снять устройство и тщательно проверить все цепи.
  4. Не работает спидометр — стрелка не поднимается или поднимается, но очень медленно и с рывками.При такой проблеме причину следует искать в датчике скорости, который может быть электронным и механическим. Если механический, то проверьте состояние наконечников, которые идут в сам спидометр и коробку передач. Часто изнашивается конец троса, подключенного к спидометру, можно попробовать решить проблему, намотав на этот конец кусок пищевой фольги. Если датчик электронный, то нужно проверить качество контактов.
  5. Индикаторы поворотов или оптики не включаются.Необходимо проверить работоспособность подрулевых переключателей ближнего и дальнего света фар, а также поворотов.
  6. Топливо не работает, стрелка не двигается или поднялась до упора и не падает. В первом случае причина может крыться в выходе из строя самого контроллера, расположенного в топливном баке. Нужно найти датчик и проверить его работоспособность. Во втором случае возможная причина — короткое замыкание в электроцепи, потребуется прозвонить проводку тестером.
  7. Не работает тахометр. Опять же, причину нужно искать в датчике положения коленчатого вала — он мог выйти из строя, а также мог отойти от него контакт. Чаще всего причина неработоспособности датчиков на приборке связана с окислением контактов, их следует проверить в первую очередь.

Инструкция по замене устройства своими руками

Инструкция по замене заслонки своими руками:

  1. Для начала следует выключить зажигание и обесточить электрическую сеть Десятки, для Для этого откройте капот и сбросьте клемму с аккумулятора.
  2. Переключатели, расположенные по бокам приборки, сняты.
  3. Затем крестовой отверткой открутите болты, которыми крепится устройство.
  4. Далее необходимо демонтировать крепления приборки к накладке. После этого лючок легко снимается с сиденья, также можно снять стекло.
  5. Следующим шагом отсоединяем все разъемы и колодки подключенные к приборной панели.
  6. При отключении разъемов панель снимается.Его ремонтируют или меняют на новый, этапы сборки выполняются в обратном порядке (видео снято каналом В гараже).

Идеи по тюнингу и доработке щита

Как можно улучшить приборку в Десятке:

  1. Установив новую накладку на консоль. Этот тип тюнинга самый простой, потому что вам просто нужно установить накладку сверху. Однако это никак не улучшит саму приборную панель, только ее верхнюю часть.
  2. В ВАЗ 2110 можно установить, в общем выбор тюнингованных, готовых к эксплуатации щитков достаточно большой. При установке приборки 2110 с другого автомобиля придется частично переделывать некоторые разъемы и подключать новые устройства. Но в целом ничего сложного в этом нет.
  3. Установка новых шкал на датчики. Весы можно загрузить из Интернета, найти в магазине или разработать самостоятельно. Процедура переделки в этом случае будет сложнее — придется снимать щиток и отсоединять стрелки от приборов, на это потребуется время. После установки новых шкал стрелки должны быть правильно установлены на место, иначе спидометр и другие датчики могут выйти из строя.
  4. Установка диодного освещения в приборку. Можно просто заменить стандартные лампочки на светодиодные, а можно купить диодную ленту и впаять в щиток. Но имейте в виду – при выходе из строя лампочки ее можно без проблем заменить, чего не скажешь о светодиодной ленте. Если он сгорит, то придется выпаивать ленту и ставить вместо нее новую.Хотя срок службы светодиодной ленты довольно высок.
  5. При установке диодных ламп можно дополнительно покрасить цифры на шкалах и стрелки датчиков люминесцентной краской. Дело в том, что сочетание этих двух видов тюнинга позволит добиться действительно качественного и красивого результата. При светодиодном освещении стрелки, окрашенные люминесцентной краской, будут светиться намного ярче.

Основным ориентиром управления автомобилем является приборная панель.Исправная приборка ВАЗ 2110 информирует водителя обо всех основных характеристиках приборов, позволяет оптимизировать управление. У каждого автомобиля своя комбинация приборов, они могут располагаться совершенно по-разному на приборной панели.

Данная комбинация крепится на специальной плате, в отдельном гнезде двумя винтами. Снятие панели осуществляется после их откручивания. Точность платы обеспечивается печатным способом изготовления и установки данной распиновки; для печати используется фольгированный гетинакс.

* — на панелях ВДО и Счетмаш с двумя окнами используется выносной датчик температуры ВДО, устанавливаемый под бампером. Не используется на однооконных панелях. Для панелей с механическим одометром на этот контакт поступает сигнал от клеммы «W» датчика уровня топлива (ДУТ).

Цветовая маркировка проводки панели старого образца:

Приборная панель надежно крепится к задней части корпуса приборной панели, и все устройства работают эффективно. Если показания одного из приборов неверны, следует провести ремонт или замену деталей.

Спидометр

Ведущая роль вождения отводится спидометру, контролирующему скорость. Удаление спидометра приведет к сбросу всех данных на плате.

На автомобиль ВАЗ 2110 устанавливается спидометр, который имеет два вида счетчиков (одометров):

  • Первый показывает конечный пройденный путь;
  • Второй показывает путь, пройденный за день.

Для анализа расхода топлива, пройденного за сутки расстояния и расчета среднего, а также определения необходимости ремонта автомобиля можно полностью обнулить результаты второго счетчика.Водитель может ежедневно сбрасывать показания спидометра и сравнивать полученные результаты с работой компонентов.

Для сброса значений на плате используйте соответствующую кнопку. Сбросить счетчик можно только после полной остановки, при работе узлов машины этого делать нельзя. Если кнопка не сбрасывает цифры, то ее нужно заменить.

Состав приборов

Вся распиновка панели «десятки» состоит из соединений приборов, объединенных единой схемой, узлы рабочие, каждый прибор имеет свой индикатор. Если одна из ламп не загорается, то требуется срочный ремонт или замена подсветки приборов.

Отключите все освещение при снятии экрана. Все характеристики отдельных устройств контролируются специальными лампами, на этой плате их двенадцать:

  1. Контрольная лампа резерва топлива;
  2. Комбинации светильников осветительные для освещения щита;
  3. Правая контрольная лампа поворотного освещения;
  4. Контрольная лампа левого поворотника;
  5. Контрольная лампа резерва;
  6. Индикатор температуры охлаждающей жидкости;
  7. Индикатор состояния наружного освещения;
  8. Световой датчик состояния воздушной заслонки карбюратора;
  9. Индикатор давления масла;
  10. Световой ориентир состояния тормоза полной остановки;
  11. Результат состояния зарядного устройства;
  12. Контрольная лампа дальнего света фар.

Индикатор температуры охлаждающей жидкости

Прибор работает в паре с датчиком температуры охлаждающей жидкости, устанавливается в цилиндрические головки. Когда указатель температуры показывает на табло сопротивление около 650-1340 Ом, стрелка должна располагаться у начальных отметок шкалы.

Если результаты сопротивления на табличке достигли отметки 76-88 Ом, то стрелка должна дойти до участка шкалы, отмеченного красным цветом. Стрелка достигает конца красной шкалы при сопротивлении датчика 41-51 Ом.

Если данные сопротивления и уровень стрелки не совпадают, то машине требуется ремонт или замена деталей.

Указатель уровня топлива

Устройство индикации уровня топлива в баке работает в комплексе с датчиком контроля, устанавливается в топливном баке. Если лампа показывает на табло сопротивление 284-334 Ом, то стрелка индикатора будет располагаться около начала шкалы.

Если датчик сообщает сопротивление, идентичное уровню 102-136 Ом, то стрелка переместится на середину шкалы.При значении датчика 8-26 Ом стрелка переместится в самый конец шкалы. Если сопротивление и уровень стрелки на шкале не совпадают, то ремонт машины неизбежен.

Не работает панель приборов на ВАЗ 2110? Для ремонта понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния автомобиля, показывает количество топлива, скорость, а также информирует владельца ВАЗ 2110 о неполадках в работе агрегатов.Но не для всех автомобилистов приборная панель — открытая книга, особенно для начинающих водителей. В этом материале описывается распиновка, принцип работы, назначение устройств, основные неисправности, а также ремонт.

Индикаторы

Приборная панель

В момент зажигания загораются все индикаторы на панели приборов, после запуска двигателя большинство индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает гореть или даже мигать.Это настораживает водителей, ведь трудно сказать, какой узел в автомобиле ВАЗ 2110 неисправен; дианостика требуется для определения поломки.

Известно, что «десятка» старого или нового образца. В обоих вариантах обозначения остаются идентичными, разница только в расположении лампочек и их схеме.

В нижней части приборной панели расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть при работающем двигателе, значит, придется проводить ремонт.

Идём слева направо:

  1. Крайняя левая лампа, расположенная на панели приборов, относится к воздушной заслонке — индикатор присутствует в моделях с карбюраторным двигателем;
  2. Значок масленки. Если индикатор горит или мигает, значит, упала компрессия масла в силовой установке, неисправна помпа;
  3. Буква «П» внутри круга. Приборная панель сообщает, что вы забыли выключить стояночный тормоз;
  4. Лампа, указывающая на неисправность аккумулятора или генератора.Возможно, оборвался ремень генератора, появился обрыв, зарядка не производится;
  5. При работе «дальнего» загорается значок фары на панели;
  6. Лампочка на значке — индикатор показывает включенные размеры;
  7. Индикатор проверки двигателя. Если он горит, то необходимо срочно провести диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установки появились серьезные дефекты. Лучшее решение — перестать двигаться;
  8. Лампа аварийной сигнализации находится прямо над знаком неисправности двигателя.

В дополнение к этим индикаторам передняя часть оснащена дисплеем, показывающим пробег. Также в этой области находятся часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях новой модели есть дополнительная панель, на которой расположены полезные индикаторы. Мигающая иконка с изображением человека с ремнем информирует о том, что стоит пристегнуться — это касается как водителя, так и его попутчиков.Во время движения может загореться значок колеса, есть вероятность износа колодок, требуется ремонт.

  • Лампочка с масленкой — загорается при падении уровня масла ниже нормы — как можно скорее проверьте уровень.
  • Омыватель ветрового стекла — сообщает нам, что жидкость омывателя почти закончилась.
  • Термометр над бачком — показывает повышенную температуру охлаждающей жидкости.
  • Значок перечеркнутой стрелки — не работает стояночный или стоп-сигнал.

Схема приборной панели

На рисунке выше показана схема подключения комбинации приборов.То есть по этой схеме можно определить точку подключения на приборной панели неисправного индикатора. Он понадобится вам, если вам придется менять из-за неисправности, например, контрольную лампу аккумулятора. Но кроме схемы подключения вам понадобится еще и схема распиновки, которая описана ниже.

Распиновка

Если вы хотите провести ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если его нет, придется отслеживать каждый провод от индикатора, кнопки до прибора.Схема позволяет определить, какое из устройств не работает при неисправности в том или ином узле. Если показатели у старого и нового образцов ВАЗ 2110 идентичны, то распиновка немного отличается. Есть две подушечки — красная и белая. Поначалу распиновка может показаться сложной. В качестве примера возьмем несколько разъемов.

Первая цифра — это черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам также сообщает схема.В белом блоке указан номер разъема, провода и блока (блока) к которому идет проводка. Красный блок читается точно так же. Первый разъем содержит синий и красный провода, они идут к внешнему датчику температуры. Что касается тринадцатого номера, то здесь белый провод ведет к замку зажигания.

Распиновка и схема, показанные в этой статье, являются основными. Они могут отличаться цветовой маркировкой, ведь на рынок вышло множество вариаций ВАЗ 2110.Чтобы не запутаться, рекомендуется сравнить данные из статьи с руководством по эксплуатации, где также есть схема и распиновка.

Неисправности и ремонт

Приборы или индикаторы могут быть повреждены. Это может быть часть показателей или даже весь спидометр. Владельцы ВАЗ 2110 редко сталкиваются с такой ситуацией, так как приборная панель работает исправно, особенно на отечественных автомобилях. Прежде чем менять панель приборов или ремонтировать отдельные детали, стоит убедиться в исправности датчиков – пользуемся бортовым компьютером.

Неаккуратная установка приводит к выходу из строя элементов. На плате приборной панели детали крепятся простыми заклепками, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому установка просто «разваливается», в цепи появляются обрывы. Ремонт в этом случае заключается в пайке заклепок и тщательной зачистке контактов.


После завершения пайки торпедо можно вернуть на место. Если есть свободное время, можно пройтись по контактам шкуркой.На старых автомобилях они склонны к окислению, что может помешать правильной работе устройств.

Вы можете увидеть, как снять приборную панель в видео ниже.

ВАЗ 2112 размеры багажника.

Все автомобили ВАЗ

ВАЗ-2112 — динамичный, комфортабельный автомобиль, отличающийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем комплектации.

3 февраля 1998 года на конвейере Волжского автомобильного завода началась сборка автомобилей ВАЗ-2112.Именно эта дата рождения «двенадцатки» приведена в книге «ВАЗ: страницы истории». На сайте дирекции технического развития ОАО «АВТОВАЗ» дата начала производства этой модели — 1999 год. И первая партия из 32 автомобилей поступила в продажу только 20 марта 2000 года. И до июля 2000 года продажа ВАЗ -2112 осуществлялась только на тольяттинской площадке через фирменную сеть АвтоВАЗтехообслуживания.

ВАЗ-2112, хэтчбек, собранный на базе «десятки», с укороченным до 4170 мм кузовом пятидверного хэтчбека (объем багажника 400 л), за счет чего имеет более четкие реакции на руль.«Двенадцатая» имеет свой, более спортивный характер управляемости, однако по уровню комфорта этот автомобиль сильно отличается в лучшую сторону от «девятки» с аналогичным типом кузова. С 2000 года выпускается более дешевая модификация ВАЗ-21122.

Кузов ВАЗ-2112 является практически полной копией несущего цельнометаллического кузова «десятки» за исключением задней части. Особенности конструкции повлияли и на замену заднего сиденья, которое было позаимствовано у вазовского универсала одиннадцатой модели.Сохраняя все положительные черты автомобиля ВАЗ-110, этот автомобиль имеет дополнительные преимущества: при небольшой длине кузова можно увеличить маленькое багажное отделение в большое при складывании заднего сиденья. Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, благодаря этому сохраняется удобство «универсала» при перевозке небольших грузов.

В набор стандартного оборудования входят люк, электрические стеклоподъемники, иммобилайзер, центральный замок, электрозамок крышки багажника, электрообогрев передних сидений, салон Люкс (так АвтоВАЗ называет обычный десятый велюровый салон) и другие важные мелочи . Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная система тормозов.

Передняя и задняя подвеска В сочетании с легким реечным рулевым управлением и 14-дюймовыми вентилируемыми передними тормозами он обеспечивает приятную езду и точность управления. Все автомобили оснащены рулевой колонкой с регулируемым наклоном.

Системы автомобиля

сконструированы таким образом, что обеспечивают безотказную надежную работу при температуре от -40 до +45 С. В этом автомобиле вы не останетесь беззащитными перед стихией в любой населенной части земного шара.В самые сильные морозы эффективный отопитель обеспечивает температуру в салоне 20 С. Освещение эффективно как в темное время суток, так и в сильный туман.

В данном автомобиле используется двигатель с многоточечным впрыском с электронным управлением (каждый цилиндр имеет свою форсунку) и электронной системой зажигания. Двигатель объемом 1,5 л с 16 клапанами, двухвальной головкой блока цилиндров, обеспечивающий повышенную мощность (69 кВт) и крутящий момент (130 Нм), что позволяет автомобилю иметь улучшенные динамические качества 16-клапанный 94-сильный двигатель позволяет разгоняться до скорости 185 км/ч. В немалой степени этому способствует низкий аэродинамический коэффициент Сх=0,3.

Выпускаются следующие модификации: ВАЗ-21120 с 16-клапанным двигателем с распределенным впрыском топлива с 14-дюймовыми шинами и вариант ВАЗ-21122 с 8-клапанным двигателем с распределенным впрыском топлива с 13-дюймовыми шинами. Оба двигателя имеют рабочий объем 1,5 литра. Также есть версия ВАЗ-2112i (инжектор).

В октябре 2003 года на площадках одного из партнеров ОАО «АВТОВАЗ» компании «Автокомплект» началось штучное производство автомобиля ВАЗ-21123.ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»).

Трехдверное купе отличается от стандартного хэтчбека в основном наличием всего трех дверей вместо пяти. Однако этот фактор привел к существенным изменениям в характере машины. Например, внешний вид автомобиля стал намного более спортивным и быстрым, чего явно не хватало другим моделям «десятого» семейства, особенно седану. Элегантности, без сомнения, добавляет и задний спойлер, отличающийся от того, что ставится на ВАЗ-2112. Есть также новые наружные зеркала.

Двери стали шире на двести миллиметров. Это оценят «солидные» люди, которые с трудом втискиваются в стандартную «десятку» или «двенадцатую». Для прохода на заднее сиденье спинки откидываются так же, как и в 2108. И пусть дверной проем «сто двадцать третьего» будет чуть уже, чем у «восьмерки» — пассажиры сзади этого не почувствуют благодаря почти вертикальная средняя стойка. (У ВАЗ-2108 он наклонен вперед — стилевое решение — что вызывает некоторые неудобства при посадке на заднее сиденье.) Более тяжелые двери имеют прочные литые петли.

Технический результат устранения двух дверей — более жесткий кузов. Конечно, плавностью хода пришлось немного пожертвовать – кузов перестал «играть», смягчая толчки, зато управляемость заметно улучшилась. Это также способствует более жесткой подвеске.

Подвеска заметно жестче штатной, но все же мягкая для настоящей боевой машины. Однако купе создавалось для энергичной, но все же нормальной эксплуатации, а не для ралли. Руль «упругий», строгий, четкий, напоминает «восьмерку». В любом случае разница с «двенадцатым» очень заметна.

Самая простая комплектация «стандарт» с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые, как правило, пользуются только одним-двумя сиденьями (заднее сиденье, правда, присутствует «на всякий случай» ). В зависимости от характера и платежеспособности клиента автомобиль будет оснащен всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений — стандартные «десятки», оригинальные ковшовые и даже фирменные «Рекаро», кондиционер, гидроусилитель руля.Чуть позже появится «спортивная» версия — с двигателем увеличенного объема и шинами 195/55R15.

Помимо обычной версии трехдверного хэтчбека, «Автокомплект» готов приступить к выпуску более мощной модификации нового ВАЗ-21128, которая уже оснащена инжекторным двигателем объемом 1,8 л и прошла «доводку». тюнинг» специалистами по автотюнингу. При этом от базовой версии автомобиль отличается не только технической начинкой, но и оформлением салона и даже некоторыми изменениями в экстерьере. Двигатель установлен на подрамнике, чтобы сделать предка еще более жестким и «заострить» рулевое управление. При этом появится и сопутствующий эффект – немного снизятся вибрации, передаваемые от двигателя на кузов. Стоимость этой модификации точно не определена — она может варьироваться в зависимости от уровня оснащения и набора переделок.

Модификации

  • ВАЗ-21120 — с 16-клапанным двигателем с распределенным впрыском топлива, рабочий объем 1.5 литров. 14 дюймовые колеса.
  • ВАЗ-2112-37 — гоночная модель ВАЗ-2112, подготовленная для «ринга» в рамках зачетной группы Кубок «Жигули». Двигатель ВАЗ-2112, 1,5 л, 74 кВт/100 л. с., кузов хэтчбек, количество дверей — 5, количество мест — 1, оборудован каркасом безопасности, внешним аэродинамическим обвесом, передними растяжками опорных чашек стоек.
  • ВАЗ-21122 — с 8-клапанным двигателем с распределенным впрыском топлива, рабочим объемом 1,5 л, колесами 13 дюймов.
  • ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»).

Оборудование ВАЗ-2112

Существуют следующие модификации автомобилей ВАЗ-21120 — 01 «норма» и 02 — «люкс», ВАЗ-21122 — 00 «стандарт», 01-«норма» и 02-«люкс».

Размеры ВАЗ-2112

Технические характеристики

ВАЗ 2112

ВАЗ 21121

ВАЗ 21122

передний

передний

передний

Макферсон

Макферсон

Макферсон

продольный рычаг

продольный рычаг

продольный рычаг

диск

диск

диск

барабан

барабан

барабан

кабель

кабель

кабель

кабель

кабель

кабель

не более 72

не более 72

не более 72

Модель

тип кузова
Количество мест
Количество дверей
Объем багажника, (дм3)
Размеры автомобиля:
— длина, (мм)
— ширина без зеркал, (мм)
— высота, (мм)
Собственный вес, (кг)
Основание, (мм)
Передняя направляющая, (мм)
Задняя колея, (мм)
Дорожный просвет до картера двигателя, (мм)
Дорожный просвет до нижней точки выхлопной системы, (мм)
Характеристики устройства:
Двигатель
Шины
Ведущие колеса
Рулевое управление
Передняя подвеска
Задняя подвеска
Количество ступеней коробки передач
Передаточные числа коробки передач:
1-я передача
2-я передача
3-я передача
4-я передача
5-я передача
Реверс
Передние тормоза
Задние тормоза
Привод стояночного тормоза
привод сцепления
динамические и эксплуатационные характеристики:
Максимальная скорость с полной нагрузкой, (км/ч)
Время разгона до 100 км/ч с полной нагрузкой, (с)
Наименьший радиус поворота, (м)
Максимальный подъем без ускорения
Тормозной путь с нагрузкой от 80 км/ч, (м)
Расход топлива при 90 км/ч, (литров на 100 км)
Расход топлива при 120 км/ч, (литров на 100 км)
Расход топлива в городском цикле, (литров на 100 км)
Емкость топливного бака, (л)
Масса буксируемого прицепа с тормозами, (кг)
Масса буксируемого прицепа без тормозов, (кг)
Cx (коэффициент аэродинамического сопротивления)
Уровень шума в салоне при скорости 100 км/ч, (дБ)

Технические характеристики ВАЗ-2112-37

сталь
Двигатель ВАЗ-2112
Рабочий объем 1500 куб. см
Количество клапанов 16
Система управления «Январь 5.1» с измененными калибровками
Выхлопная система прямоточный, с коллектором 4-2-1
Максимальная мощность 100 л.с. при 5800 об/мин
Максимум 135 Н·м
крутящий момент при 5000 об/мин
Муфта Сакс
Трансмиссия ВАЗ-2112-69 усиленный
передаточные числа
я 2,92
II 2,05
III 1,55
IV 1,31
В 1,13
Основная пара 4,1-4,7
Подвеска
Пружины специальный спортивный
амортизаторы ВАЗ-2112-27, газонаполненный
Стабилизатор усиленный (21 мм)
устойчивость
Эластичные скобы , усиленная
Тормозная система
Передние тормоза AP Racing, дисковый, вентилируемый
Задние тормоза Гоночный диск AP
Регулятор тормозного усилия АП Рейсинг
Шины Мишлен 18/58-15*
места Спарко
Рулевое колесо Спарко
Ремни Сабельт
Система пожаротушения Спарко
Снаряженная масса 910 кг
* Вариант для асфальтового ралли.
Результаты измерений
Максимальная скорость, км/ч 147,5
Время разгона, с
0-50 км/ч 3,05
0-100 км/ч 8,78
в пути 400 м 16,69
в пути 1000 м 31,77
60-100 км/ч (III) 5,20
60-100 км/ч (IV) 7,94
80-120 км/ч (В) 8,95
Выбег, м
от 50 км/ч 307
130-80 км/ч 634

Модификации

ВАЗ 21120 (ВАЗ-21120): 16-клапанный 1.5-литровый двигатель 21120 стандартная версия и версия GLI люкс.
LADA 21121 (ВАЗ-21121): 8-клапанный 1,6-литровый двигатель 21114.
LADA 21122 (ВАЗ-21122): 8-клапанный 1,5-литровый двигатель 2111. Бюджетный вариант на дисках R13, невентилируемые тормоза от ВАЗ 2108 и без электростеклоподъемников.
LADA 21124 (ВАЗ-21124): 16-клапанный 1,6-литровый двигатель 21124. Выпускался с 2004 по 2008 год. В данной модификации двигателя 2112 проблема загиба клапанов решена за счет увеличения глубины канавок в поршне низы (до 6.5 мм). Кроме того, была изменена конструкция блока цилиндров для достижения рабочего объема 1,6 литра. Для этого его высота была увеличена на 2,3 мм, соответственно радиус кривошипа коленчатого вала увеличен на 2,3 мм.
LADA 21128 (ВАЗ-21128): 16-клапанный 1,8-литровый двигатель мощностью 98 л.с. и 123 л.с. Это люксовая версия автомобиля от ЗАО «Супер-Авто».

ТТХ ВАЗ 2112 двенадцатый хэтчбек

Максимальная скорость: 185 км/ч
Время разгона до 100 км/ч: 12.5s
Расход топлива на 100 км по городу: 9,4 л
Расход топлива на 100 км по трассе: 5,9 л
Расход топлива на 100 км в смешанном цикле: 7,4 л
Объем топливного бака: 43 л
Снаряженная масса автомобиля: 1060 кг
Допустимая полная масса: 1515 кг
Размер шин: 175/65 R14

Технические характеристики двигателя

Местонахождение: Фронт, поперечный Емкость двигателя: 1597 см3
Мощность двигателя: 90 HP
Количество оборотов: 5000
крутящий момент: 131/3700 ​​NM
Система снабжения: Распределена Инъекция (многоточечный)
Turbo: NO
Механизм распределения газа: DOHC
Расположение: Расположение: встроенные
Количество цилиндров: 4
Диаметр цилиндра: 82 мм
ход: 75. 6 мм
Степень сжатия: 10,3
Количество клапанов на цилиндр: 4
Рекомендуемое топливо: АИ-95

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабаны

Рулевое управление

Тип рулевого управления: реечный
Усилитель руля: Нет

Трансмиссия

Привод: Передний
Количество передач: Механическая коробка — 5

Подвеска

Передняя подвеска: независимая, пружинная
Задняя подвеска: полунезависимая, пружинная

Корпус

Тип кузова:

Hatchback
Количество дверей: 5 Количество дверей: 5
Количество мест: 5
Машина Длина: 4170 мм
Машина Ширина: 1680 мм
Машина Высота: 1420 мм
колесная база : 2489 мм
Колея передняя: 1400 мм
Колея задняя: 1370 мм
Дорожный просвет (клиренс): 171 мм
Объем багажника: 9000 л 4000 л

Производство

Год выпуска: с 1999 по 2008

ВАЗ-2112 — динамичный, комфортабельный автомобиль, отличающийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.

С 1999 года началось производство модели ВАЗ-2112 с укороченным до 4170 мм кузовом пятидверного хэтчбека (объем багажника 400 л), за счет чего у него более четкие реакции на руль. «Двенадцатая» имеет свой, более спортивный характер управляемости, однако по уровню комфорта этот автомобиль сильно отличается в лучшую сторону от «девятки» с аналогичным типом кузова. С 2000 года выпускается более дешевая модификация ВАЗ-21122.

В автомобиле есть все конструктивные особенности и «начинка» ВАЗ 2110, и заднее сиденье универсал 2111.При сохранении всех положительных качеств LADA 110 этот автомобиль имеет дополнительные преимущества: при небольшой длине кузова можно увеличить маленькое багажное отделение до большого, сложив заднее сиденье. Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, благодаря этому сохраняется удобство «универсала» при перевозке небольших грузов.

В набор стандартного оборудования входят люк, электрические стеклоподъемники, иммобилайзер, центральный замок, электрозамок крышки багажника, электрообогрев передних сидений, салон Люкс (так АвтоВАЗ называет обычный десятый велюровый салон) и другие важные мелочи вещи. Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная система тормозов.

Передняя и задняя подвеска в сочетании с легким реечным рулевым управлением и 14-дюймовыми вентилируемыми передними тормозами обеспечивают приятное управление и точное выполнение ваших команд. Все автомобили оснащены регулируемой по наклону рулевой колонкой.

Системы автомобиля разработаны таким тем, что они без проблем обеспечивают надежную работу при температурах от -40 до +45 С. В этом автомобиле вы не останетесь беззащитными перед стихией в любой обитаемой части земного шара.В самые сильные морозы эффективный отопитель обеспечивает температуру в салоне 20 С. Освещение эффективно как в темное время суток, так и в сильный туман.

В данном автомобиле используется двигатель с многоточечным впрыском с электронным управлением (каждый цилиндр имеет свою форсунку) и электронной системой зажигания. Двигатель объемом 1,5 л с 16 клапанами, двухвальной головкой блока цилиндров, обеспечивающий повышенную мощность (69 кВт) и крутящий момент (130 Нм), что позволяет автомобилю иметь улучшенные динамические качества 16-клапанный 94-сильный двигатель позволяет разгоняться до скорости 185 км/ч. В немалой степени этому способствует низкий аэродинамический коэффициент Сх=0,3.

Выпускаются следующие модификации: ВАЗ-21120 с 16-клапанным двигателем с распределенным впрыском топлива с 14-дюймовыми шинами и вариант ВАЗ-21122 с 8-клапанным двигателем с распределенным впрыском топлива с 13-дюймовыми шинами. Оба двигателя имеют рабочий объем 1,5 литра. Также есть версия ВАЗ-2112i (инжектор).

Существуют следующие модификации автомобилей: ВАЗ-21120 — 01 «норма» и 02 — «люкс», ВАЗ-21122 — 00 «стандарт», 01-«норма» и 02-«люкс».

В октябре 2003 года на площадках одного из партнеров ОАО «АВТОВАЗ» компании «Автокомплект» началось штучное производство автомобиля ВАЗ-21123. ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»). Пока реализацией этой машины занимается единственная компания «Бет-та» в Тольятти. За этот год уже собрано несколько таких машин — для выставок и испытаний. С октября началось штучное производство коммерческих автомобилей.

Новинка фактически собрана вручную на базе обычной «двенадцатой» модификации, а ее базовая комплектация также повторяет модель ВАЗ-2112. Трехдверное купе будет отличаться от стандартного хэтчбека в основном наличием всего трех дверей вместо пяти. Однако этот фактор привел к существенным изменениям в характере машины. Например, внешний вид автомобиля стал намного более спортивным и быстрым, чего явно не хватало другим моделям «десятого» семейства, особенно седану. Элегантности, без сомнения, добавляет и задний спойлер, отличающийся от того, что ставится на ВАЗ-2112. Есть также новые наружные зеркала.

Двери стали шире на двести миллиметров. Это оценят «солидные» люди, которые с трудом втискиваются в стандартную «десятку» или «двенадцатую». Чтобы попасть на заднее сиденье, спинки откидываются так же, как и в 2108. И даже если дверной проем «сто двадцать третьего» чуть уже, чем у «восьмерки», задние пассажиры этого не почувствуют благодаря почти вертикальной средней стойке. (У ВАЗ-2108 она наклонена вперед — стилевое решение — что вызывает некоторые неудобства при посадке на заднее сиденье.) У более тяжелых дверей крепкие литые новые петли, которые, кстати, скоро будут устанавливаться на все автомобили «десятого» семейства.

Технический результат устранения двух дверей — более жесткий кузов. Цифры еще уточняются, но уже ясно, что купе намного жестче на скручивание, чем пятидверная «двенадцатая». Конечно, плавностью хода пришлось немного пожертвовать – кузов перестал «играть», смягчая толчки, зато управляемость заметно улучшилась. Это также способствует более жесткой подвеске.

Подвеска заметно жестче стандартной, но все же мягкая для настоящей боевой машины. Однако купе создавалось для энергичной, но все же нормальной эксплуатации, а не для ралли. Рулевое управление «упругое», строгое, четкое, напоминает «восьмерку». В любом случае разница с «двенадцатым» очень заметна.

Самая простая «стандартная» комплектация с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые, как правило, пользуются только одним или двумя сиденьями (заднее сиденье, правда, присутствует «на всякий случай» ).Только определение «дешевка» не про эту модель — хоть машина и проста с технической точки зрения, но мелкосерийный эксклюзив всегда дороже массового продукта. Но в зависимости от характера и платежеспособности клиента автомобиль будет оснащен всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений — стандартные «десятки», оригинальные ковшовые и даже фирменные «Рекаро», кондиционер, гидроусилитель руля. А чуть позже появится «спортивная» версия — с двигателем увеличенного объема и шинами 195/55R15.

Помимо обычной версии трехдверного хэтчбека, «Автокомплект» готов к запуску более мощную модификацию нового ВАЗ-21128, которая уже оснащена 1,8-литровым инжекторным двигателем, и которая подверглась «доводке» специалистами по тюнингу автомобилей. При этом от базовой версии автомобиль отличается не только технической начинкой, но и оформлением салона и даже некоторыми изменениями в экстерьере. Двигатель установлен на подрамнике, чтобы сделать предка еще более жестким и «заострить» рулевое управление.При этом появится и сопутствующий эффект – немного снизятся вибрации, передаваемые от двигателя на кузов. Стоимость этой модификации точно не определена — она может варьироваться в зависимости от уровня оснащения и набора переделок.

По данным ladaonlilne, уже собрано около 10 автомобилей ВАЗ-211223 и примерно столько же находится в стадии изготовления. Стоимость ВАЗ-21123, учитывая его практически «ручную сборку», все же достаточно высока.В базовой комплектации это около 260 тысяч рублей. В «базу» входит практически то же оборудование, что и в обычном хэтчбеке ВАЗ-2112.

Автомобиль ВАЗ-2112 – динамичный, комфортабельный автомобиль, отличающийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.

Модель ВАЗ-2112 , выпускаемая с 2000 года, является последней в десятом самарском семействе. Кузов автомобиля ВАЗ 2112 – пятидверный хэтчбек, сочетающий в себе лучшие черты дизайна, присущие моделям десятого семейства. ВАЗ-2112 имеет более современный дизайн и спортивный характер по сравнению с прототипами — ВАЗ-2110 и ВАЗ-2111. Хэтчбек немного короче седана и универсала, всего на 100 мм, но на 50 мм длиннее ВАЗ-2113. Реакция на руль более точная, улучшены ходовые качества и управляемость, установлена ​​более качественная оптика. Все комплектации ВАЗ-2112 оснащались двумя двигателями: 8-клапанным 1,5-литровым и 16-клапанным 1,6-литровым. Оба двигателя имеют многоточечный впрыск с электронным управлением.

С 1999 года началось производство модели ВАЗ-2112 с укороченным до 4170 мм пятидверным хэтчбеком и объемом багажника 400 литров, за счет чего у него более четкие реакции на руль. У «двенадцатой» свой, более спортивный характер управляемости, но этот автомобиль по комфорту, он в лучшую сторону от 2109 с похожим типом кузова. С 2000 года выпускается более дешевая модификация ВАЗ-2112 2.

Автомобиль ВАЗ-2112 сочетает в себе все конструктивные особенности и «начинку» ВАЗ 2110, а заднее сиденье универсала 2111.Сохраняя все положительные качества автомобиля LADA 110 этот автомобиль имеет дополнительные преимущества: при небольшой длине кузова есть возможность увеличить маленькое багажное отделение до большого, сложив заднее сиденье. Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, благодаря этому сохраняется удобство «универсала» при перевозке небольших грузов.

В набор стандартного оборудования входят люк, электростеклоподъемники, иммобилайзер, центральный замок, электрозамок крышки багажника, электроподогрев передних сидений, салон «Люкс».Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная система тормозов.

Передняя и задняя подвеска в сочетании с легким реечным рулевым управлением и 14-дюймовыми вентилируемыми передними тормозами обеспечивают приятное управление и точное выполнение ваших команд. Все автомобили оснащены регулируемой по наклону рулевой колонкой.

Системы автомобиля разработаны таким таким образом, чтобы они без проблем обеспечивали надежную работу при температуре от -40 до +45 С.

На автомобиле применен двигатель с многоточечным впрыском с электронным управлением и электронной системой зажигания. Двигатель объемом 1,5 л с 16 клапанами, двухвальной ГБЦ, обеспечивающий повышенные показатели по мощности (69 кВт) и крутящему моменту (130 Нм), позволяющий иметь улучшенные динамические качества 16-клапанный 94-сильный двигатель позволяет разгоняться до скорость 185 км/ч. В немалой степени этому способствует низкий аэродинамический коэффициент Сх=0,3.

Доступны следующие модификации: ВАЗ-21120 с 16-клапанным двигателем с распределенным впрыском топлива с 14-дюймовыми шинами и версия ВАЗ-21122 с 8-клапанным двигателем с распределенным впрыском топлива с 13-дюймовыми шинами.Оба двигателя имеют рабочий объем 1,5 литра. Также есть версия ВАЗ-2112и (инжектор).

Существуют различные варианты исполнения автомобиля: ВАЗ-21120 — 01 «норма» и 02 — «люкс», ВАЗ-21122 — 00 «стандарт», 01-«норма» и 02-«люкс».

В октябре 2003 года АВТОВАЗ компании Автокомплект начал штучное производство автомобиля. ВАЗ-21123 . ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 «купе».

ВАЗ-21123 фактически собран вручную, с помощью отверток на базе обычной «двенадцатой» модификации, и его базовая комплектация также повторяет модель ВАЗ-2112 .Трехдверное купе отличается от стандартного хэтчбека главным образом тем, что у него всего три двери вместо пяти. Однако это повлекло за собой существенные изменения в характере машины. Например, внешний вид автомобиля стал намного более спортивным и стремительным, чего явно не хватало другим моделям «десятого» семейства, элегантности добавляет и задний спойлер, отличающийся от того, что ставится на « ВАЗ-2112 ». «. Также есть новые наружные зеркала заднего вида с улучшенной обзорностью.

Двери стали шире на двести миллиметров.Чтобы попасть на заднее сиденье, спинки откидываются так же, как и в 2108. У более тяжелых дверей крепкие литые новые петли.
Техническим эффектом отказа от двух дверей является более жесткое тело. Купе гораздо жестче на скручивание, чем пятидверка 2110. Конечно, плавностью хода пришлось немного пожертвовать – кузов перестал «играть», смягчая толчки, зато управляемость заметно улучшилась. Это также способствует более жесткой подвеске.

Подвеска заметно жестче стандартной, но все же мягкая для настоящей боевой машины.Однако создавалось купе, пусть и для энергичного, обычного использования, а не для ралли. Рулевое управление «упругое», строгое, четкое, напоминает «восьмерку». В любом случае отличие ВАЗ от ВАЗ 2112 ощутимо.

Самая простая комплектация «Стандарт» с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые обычно используют только одно или два места. Недешевый автомобиль, хоть и простой с технической точки зрения, но мелкосерийный эксклюзив всегда дороже массового продукта.Но в зависимости от характера и платежеспособности клиента автомобиль будет оснащен всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений — стандартные «десятки», оригинальные ковшовые и даже фирменные «Рекаро», кондиционер, гидроусилитель руля. А чуть позже появится «спортивная» версия — с двигателем увеличенного объема и шинами 195/55R15.

Помимо обычной версии трехдверного хэтчбека, есть еще ВАЗ-21128 , который уже оснащен 1.8-литровый инжекторный двигатель, прошедший «доводку» специалистами по автотюнингу. При этом от базовой версии автомобиль отличается не только технической начинкой, но и оформлением салона и даже некоторыми изменениями в экстерьере. Двигатель установлен на подрамнике, чтобы сделать руль предка автомобиля еще более тугим. При этом немного снизятся вибрации, передаваемые от двигателя на кузов.

Модификации


ВАЗ-21120 — с 16-клапанным двигателем с распределенным впрыском топлива, рабочим объемом 1.5 литров. 14 дюймовые колеса.

ВАЗ-2112-37 — гоночная модель ВАЗ-2112 , подготовленная для «ринга» в рамках зачетной группы Кубок «Жигули». Двигатель ВАЗ-2112 , 1,5 л, 74 кВт/100 л. с., кузов хэтчбек, количество дверей — 5, количество мест — 1, оборудован каркасом безопасности, внешним аэродинамическим обвесом, передними растяжками опорных чашек стоек.

ВАЗ-21122 — с 8-клапанным двигателем с распределенным впрыском топлива, рабочим объемом 1.5 литров, 13-дюймовые колеса.

ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»).


Технические характеристики ВАЗ 2112
Модель
ВАЗ 2112
тип кузова хэтчбек
Количество мест
5
Количество дверей
5
Объем багажника, дм3
400
Размеры автомобиля мм:
— длина
4170
— ширина
1680
— высота
1435
Собственная масса, кг
1010

475
Основание, мм
2492
Колея передних колес, мм 1400
Колея задних колес, мм
1370
Дорожный просвет мм
165
Дорожный просвет до нижней точки выхлопной системы, (мм)
140
Характеристики устройства:
Двигатель 2112 2110 2111
Шины
13 дюймов или 14 дюймов
Ведущие колеса
передний
Рулевое управление
рейка и шестерня
Передняя подвеска
Макферсон
Задняя подвеска
продольный рычаг
Количество ступеней редуктора
5
Передаточные числа коробки передач:
1-я передача
3 636
2-я передача 1,95
3-я передача
1 357
4-я передача
0,941
5-я передача
0,784
Реверс
3,5
Передние тормоза
диск
Задние тормоза
барабан
Привод стояночного тормоза кабель
привод сцепления кабель
Динамические и эксплуатационные характеристики:
Максимальная скорость с полной нагрузкой, км/ч
185
Время разгона до 100 км/ч с полной нагрузкой, с
12,5
Наименьший радиус поворота, м
5,2
Максимальный угол подъема
34°
Тормозной путь с 80 км/ч, м
38
Расход топлива на 100 км, л
5
Расход топлива при 120 км/ч, л на 100 км
6,3
Расход топлива в городском цикле, л 8,8
Емкость топливного бака, л 43
Масса буксируемого прицепа с тормозами, кг
800
Масса буксируемого прицепа без тормозов, кг
400
Cx — коэффициент аэродинамического сопротивления
0,3
Уровень шума в салоне при 100 км/ч, дБ
не более 72

Выпуск десятого семейства переднеприводных автомобилей ВАЗ начался в 1995 году с седана — ВАЗ 2110, в 1998 году начался выпуск универсала — ВАЗ 2111, а в 1999 году началась сборка хэтчбеков. В первый год выпуска хэтчбека под капот ВАЗ 21120 устанавливался шестнадцатиклапанник 1.5, на тот момент это была вершина вазовского двигателестроения. Через год, в 2000 году, появилась менее мощная модификация хэтчбека – ВАЗ 21122, которая оснащалась обычной восьмиклапанной. ВАЗ 21122 (восьмиклапанный) предлагался в комплектациях: стандарт, норма и люкс, а более мощный и, возможно, даже более престижный — Лада 21120 16в предлагался в комплектациях: норма и люкс, то есть для шестнадцатиклапанника» Двенашки» минимальная комплектация отсутствовала.В этом обзоре уделим внимание «двенашке», которую мы рассматривали в отдельном обзоре.

Внешний вид и корпус:

Оцинкованные кузова десятого семейства в свое время наделали много шума, но проезжая по улице можно увидеть ржавчину и даже сквозные дыры в порогах. Некоторые из владельцев новеньких «двенашек», да и вообще любого автомобиля из десятого семейства, не подвергали кузова своих оцинкованных автомобилей антикоррозийной обработке, в результате этого днище таких автомобилей быстро покрывалось нагаром. ржавчина.Двенашка короче седана на 93 мм – десятка, стыковка происходила исключительно в заднем свесе, колесная база у обеих моделей идентична. По сравнению с «зубилами» и вазовской классикой двенашка имеет хорошую аэродинамику даже по нынешним меркам, коэффициент аэродинамического сопротивления ВАЗ 2112 – 0,3. В 2003 году начался мелкосерийный выпуск ВАЗ 21123, который отличается от обычных «двенашек» трехдверным кузовом. Двери Двенашки-купе на 200 мм длиннее, чем у обычной пятидверной Двенашки.ВАЗ 21122 — это та, что с восьмиклапанным двигателем, она сошла с конвейера на дисках диаметром 13 дюймов, а более мощная — шестнадцатиклапанная двенашка сошла с конвейера на дисках диаметром 14 дюймов. Стоит упомянуть, что помимо трехдверного кузова, двенашка-купе отличается более развитыми колесными арками, любители тюнинга легко могут установить на Ладу 21123 колеса пятнадцатого диаметра. ВАЗ 21123 редкий автомобиль даже в России, в др. Страны СНГ встретить модель 21123 совсем не реально, но на фото можно посмотреть отличия двухдверки от обычной двухдверки. Если она изначально относится к классу — В, то десятое семейство и двенашка в частности изначально относились к классу — С, двенашка на 320мм длиннее Лады Калины в кузове хэтчбек. Но по своим габаритам двенашка никак не вписывается в современный совсем подросший Гольф-класс, обратите внимание на такие автомобили как: — конечно же иномарки класса — С, намного крупнее десятого семейства. Заглянув в воздухозаборники переднего бампера можно легко увидеть радиатор охлаждения, он не имеет дополнительной защиты и бывают случаи, когда камень попадает в радиатор, по отзывам автовладельцев, пробивает его и вызывает течь.Восьмиклапанная двенашка обута в шины размерностью 175/70 R13, шестнадцатиклапанная ВАЗ 21120 обута в шины размерностью 185/65 R14.

Салон и оборудование:

Водитель, ездящий на «десятке», сидя за рулем двенашки, почти сразу заметит одну, но довольно существенную разницу. Пластиковый кожух коробки передач в двенашке больше и это приводит к тому, что от правого края педали тормоза двенашки до тоннеля трансмиссии — кожух коробки передач, примерно 9см, и нужно выжимать педаль газа в эти 9см. Конечно, на такие педали нажимать не очень удобно, ведь вместе с газом можно нажимать на тормоз и наоборот. Руль, как и на других десятках и как и на автомобилях семейства Самара 2, регулируется по углу наклона. Сиденья и дверные карты двенашки-ку обтянуты тканью того же цвета, что и кузов автомобиля. Заднее крыло на крышке багажника «двенашки» значительно ухудшает обзорность, многие любители тюнинга его снимают, но делают это в основном ради измененного внешнего вида.Как показали испытания на безопасность, проведенные сотрудниками «Авторевю», двенашка хорошо выдержала лобовой удар со скорости 64 км, но ремни безопасности без натяжителей повышают вероятность получения травм. Бардачок в ВАЗ 2112 перед передним пассажиром довольно вместительный, в него поместятся листы формата А4. Дорогостоящая комплектация. В комплектации, как и в автомобилях семейства «Самара 2», имеется бортовой компьютер, который информирует водителя о текущем расходе топлива, среднем расходе и о том, какое расстояние автомобиль может проехать на остатке бензина. В стандартную комплектацию входят центральный замок, иммобилайзер и электроприводы всех окон, опять же — как и в версии «Люкс». Объем багажника хэтчбека – ВАЗ 2112 – составляет 400 литров, что для автомобиля хэтчбек весьма внушительно. Объем багажника можно увеличить, сложив спинку заднего дивана.

Техническая составляющая и характеристики ВАЗ 2112

Изначально ВАЗ 21120 оснащался шестнадцатиклапанным двигателем объемом 1,5 литра, двигатель с двумя распредвалами выдает мощность 91 л.с. и крутящий момент 128 Нм.Восьмиклапанный ВАЗ 21122 изначально оснащался карбюраторным 1.5 с восьмиклапанной ГБЦ, мощность силового агрегата – 71 л.с. ВАЗ 21120 оснащался двигателем 1,6л мощностью 89л.с. и крутящим моментом 131Н.М. Восьмиклапанный 1.6 развивает мощность 81 л.с. и 120 Нм крутящего момента. Степень сжатия восьмиклапанного двигателя 1,6 – 10,0:1. Есть модификация ВАЗ 21128 с мотором 1,8 л, но такие близнецы встречаются крайне редко.Мощность 1,8 при 98 силах покажется не слишком значительной, но такой мотор гораздо приемистее 1,6 и 1,5. Сотню километров в час восьмиклапанный 1.6 набирает за 13,5с, максимальная скорость 170км. Можно отметить хорошую развесовку, на переднюю ось Лада 2112 давит 59,6% массы, а на заднюю 40,6%. Конечно, это не 50/50, но для обычного переднеприводного автомобиля это приемлемая развесовка. Владельцев автомобиля десятого семейства, которые ранее ездили на классике, тоже может порадовать пластиковый моторный щит — как на иномарке.В пятиступенчатую вазовскую механику заливают масло GL4, GL5 вязкостью 74W90, 80W90. Регулировка клапанов в восьмиклапанных двигателях двенашки требуется каждые 100 тысяч.

Технические характеристики ВАЗ 21120 1.6 16v.

Силовая установка: 1.6 16v бензин

Объем: 1597 см3

Мощность: 89 л.с.

Крутящий момент: 131 Н·м

Общее количество клапанов/клапанов на цилиндр: 16v, 4 клапана на цилиндр

Показатели эффективности:

Ускорение (0–100 км): 12.5с

Предельная скорость: 180 км

Комбинированный расход топлива: 7,7 л

Емкость топливного бака: 43 л

Размеры: 4170 мм * 1680 мм * 1420 мм

Колесная база: 2492 мм

Снаряженная / полная масса: 1060 кг / 1515 кг

Дорожный просвет (клиренс): 165мм

Цена

На сегодняшний день цена подержанного ВАЗ 2112 в ухоженном состоянии составляет 5000 долларов. Лада десятого семейства, которая была выпущена в начале 2000-х и находится в хорошем состоянии, стоит около 4000 долларов.

Если перед молодым человеком стоит выбор – отечественная машина, или старенькая БМВ, десятка или пятачок могут показаться ему слишком скучными, а вот более спортивная двенадцатая может привлечь аналогичного покупателя.

Старая (б/у) иномарка или новая (отечественная) ВАЗ. Что лучше и что выбрать? Тонкие вопросы. Как выбрать подержанный автомобиль ВАЗ? Как помыть двигатель автомобиля

Если вы собираетесь приобрести подержанный автомобиль, ВАЗ – подходящий вариант. Почему? Большинство людей согласны с мнением, что ВАЗ — это ведро с болтами.Не ухоженный автомобиль будет возить вас с комфортом, и проблем не доставит, на городских улицах хватает и иномарок, которые откровенно просятся в ремонт.

Конечно же, главным критерием вашего выбора становится сумма, которую вы имеете для покупки автомобиля. Именно от нее будет зависеть состояние и модель будущего приобретения. Более ранние модели, например ВАЗ 2101, менее скоростные, чем, например, ВАЗ 2108. Но это справедливо для заводского автомобиля.

В случае с ВАЗом многие автомобили были доработаны их владельцем.Иногда это полный колхоз и «цыганский пакет». Но есть и очень ухоженные копейки, с модернизированными моторами, которые запросто будут стоить ту же восьмерку. Как выбрать подержанный автомобиль ВАЗ, чтобы он не стал мукой и бесконечным объектом вложений?

Обратите внимание на кузов автомобиля. Внешне машина может быть без вмятин и хорошо покрашена. Для того, чтобы убедиться, что корпус не разобьется, вам понадобится магнит, он не должен быть слишком мощным — обычный магнит, который можно повесить на холодильник.

Магнитик должен пройти по кузову — если на машине очень толстый слой шпаклевки — магнит не прилипнет к кузову и исчезнет, ​​он расскажет о больном месте досматриваемой машины. Как известно вторым по значимости элементом автомобиля является его двигатель. Для того, чтобы распознать мотор или нет, следует запустить двигатель и прогреть до рабочей температуры.

Когда автомобиль будет работать на холостом ходу, обратите внимание на лампочку давления масла, если она горит — есть повод усомниться в исправности мотора.Даже если он не горит (может просто не работать), лучше выкрутить датчик давления масла из блока двигателя и прикрутить манометр, после чего крутить педаль газа. Прибор покажет давление блока нормального давления. Так, масло хорошо промывает и смазывает двигатель.

Теперь нужно выкрутить свечи и посмотреть, есть ли на них масла. Иногда Масло Нагар настолько сильное, что свеча, а соответственно и цилиндр — не работают! Конкурентоспособный мотор не бросит свечу с маслом.Просто пока свечи не выкручены — в каждый цилиндр надо вкрутить компрессометр и измерить давление в цилиндрах.

Хороший двигатель покажет 11-13 атмосфер. Атмосфер 8-9, двигатель живой, но уже не идеальный. Как выбрать подержанную машину по модели? Выбор между классикой и первым Самаром для кого-то принципиален. Кому-то в душе классика, а кому-то первый передний привод. По большому счету, не беря тип кузова.

Самара отличается от классического типом привода и ускоренным рулевым управлением. Расположение двигателя, с точки зрения доступности, более удобное в классическом — мотор расположен продольно, моторный отсек любой классической модели имеет большой запас. свободного места, а это очень хорошо при самостоятельном ремонте, да и за сотку тоже хорошо, стоимость ремонта будет ниже.

Если вы недавно получили права, то лучше набраться опыта на автомобиле, который не будет возражать, даже если он сломается.Очень часто начинающие водители приобретают подержанные отечественные автомобили, некоторые потом даже не хотят их менять – привыкают, производят тюнинг, то есть улучшают своих «железных коней». Однако даже поддержанный автомобиль нужно выбирать правильно, иначе он не прослужит вам и года.

Устройство ВАЗ 2110.

Модель ВАЗ 2110 впервые появилась в продаже в 1995 году, и в народе она получила самые разные прозвища. Так вот, она называлась «Беременная антилопа» и просто «лапес». Однако этот автомобиль все же успешно продавался на вторичном рынке машин.

Устройство ВАЗ 2110, в целом, практически ничем не отличается по конструкции от других моделей ВАЗ, кроме того, об этой модели в свое время не была написана ни одна книга. Благодаря этому практически любой автолюбитель способен внести некоторые изменения в своего «железного коня» самостоятельно. Также стоит отметить, что во всех городах достаточно легко найти необходимые запчасти на эту модель, что добавляет ей еще один плюс.

Решив приобрести именно эту модель, важно помнить, что устройство ВАЗ 2110 таково, что нет достаточного обзора из салона при движении назад.Собственно, большинство автомобилей этой модели имеют какие-либо царапины, и, как правило, причиной получения царапин является именно плохой отзыв. К этому придется привыкнуть и адаптироваться.

Также важно иметь в виду, что автомобиль требует твердых и четких указаний на педали, однако первое время ноги обычно не устают от таких нагрузок. Еще одно слабое место в устройстве ВАЗ 2110 – ход педали сцепления.

Конечно, если сравнивать с иномарками, то ВАЗ 2110 сильно проигрывает, однако, в целом, для первой машины эта модель очень хороша, тем более, что ее нельзя жалеть и использовать, в том числе и как средство перемещение тяжелых грузов, например, мебели или строительных материалов.


Как выбрать автомобиль ВАЗ 2110

Итак, вы нашли объявление о продаже ВАЗ 2110 и отправились на встречу с продавцом, или просто зашли на авторынок. Как именно выбрать автомобиль ВАЗ 2101? На что обратить внимание, чтобы? Если вы хорошо разбираетесь в устройстве ВАЗ 2110, то проблем скорее всего не будет, но такими знаниями способны похвастаться далеко не все начинающие автолюбители. Конечно, можно взять с собой друга, который гораздо лучше разбирается в машине, но таких друзей может не быть или у них просто не будет свободного времени.Мы составили небольшой список рекомендаций, на которые следует обратить внимание при покупке подержанного ВАЗ 2110.

Во-первых, вы должны определиться с точной суммой, которую вы готовы потратить на машину. Постарайтесь выбрать такой автомобиль, стоимость которого ниже примерно на 20 процентов от суммы, выделенной на покупку — оставшиеся деньги вам потребуются после покупки ВАЗ 2110. Значит, надо будет оформить страховку и я куплю-продам, поставлю машину на учет, возможно придется сделать небольшой ремонт..

Во-вторых, не берите первую машину, даже если машина вам нужна срочно! Чем больше времени вы потратите на поиски максимально подходящей для вашей машины машины, тем лучше купите автомобиль. Поэтому не стесняйтесь искать, спрашивать интересующие вас детали и, конечно же, сравнивать осмотренные автомобили!

Чтобы не тратить время и силы, вам нужно как можно точнее отговориться с тем, что, собственно, вам нужно приобрести и сколько денег имеется на покупку.

Напыление комплект «аналогичных» опций не предлагается. Если нужен седан, то вы выбираете только седан. Если нужна механическая коробка, в поиске укажите «только МКП». В идеале, конечно, к моменту запроса необходимо четко представлять автомобиль какой марки и модели предполагается приобрести. Нужен Рено Логан, значит смотрим Рено Логан, а не Клио Символ, Сандеро и Поло Седан. Перед кучей. Имейте в виду, что даже самый «замечательный» подержанный автомобиль потребует после покупки некоторых затрат.

Как ни крути, а в первый месяц придется раскошелиться хоть на всякую мелочь вроде нового дворника, пыльников, сайлентблоков, ведра, новой резины, полировки, химчистки, а может быть и чего-то посерьезнее. Поэтому лучше 10-15% от запланированной суммы отложить на машину и не тратить все до последней копейки. На всякий случай, как показывает практика, с подержанными автомобилями происходит регулярно.

2. Выкинуть самые дешевые и самые дорогие варианты.

Стоимость автомобиля является самой абстрактной величиной в объявлении, так как человеку всегда хочется купить дешевле, а продать дороже.Ценник в большинстве случаев отражает не реальную стоимость автомобиля, а желание продавца. Поэтому стоит определить среднюю стоимость предложенных вариантов и ориентироваться на объявления, ассортимент которых отличается от нее в пределах 20%. Все дешевые предложения автомобиля с такими же характеристиками вызывают сильные подозрения. И уважаемые в большинстве случаев демонстрируют необоснованность требований.

3. Сравните год и пробег

Пробег автомобиля – еще один очень «скользкий» параметр, сориентироваться в котором тяжело.«Выкручиванием» спидометра занимаются вообще практически все, кто имеет отношение к продаже автомобилей, начиная от «частников» и заканчивая официальными дилерами.

И все же можно сделать некоторые выводы, прежде чем ехать смотреть машину. В первую очередь стоит помнить, что пробеги напрямую зависят от размера города, по которому проехала машина. Так, в Питере и Москве с их проспектами, «кольцами» и поездками на дачу за 100-200 км от города средний пробег может составлять от 20 000 до 40 000 км в год, а то и больше.

Так если машине, к примеру, пять лет, то пробег, скорее всего, уже перевалил за сто тысяч. Соответственно, увидев объявление об автомобиле 2008-2009 годов выпуска с пробегом 35 000 — 40 000 км, стоит задуматься о достоверности этих данных.

4. Проанализируйте категорию популярности автомобиля

Исключения, конечно, есть всегда и везде. Поэтому помимо километража стоит обращать внимание на конкретную марку и модель, а также на ее популярность среди определенной группы водителей.

В частности, автомобили, пользующиеся популярностью у прекрасной половины человечества, действительно могут иметь очень маленький пробег. Но у «дамских» автомобилей есть еще одна беда, а именно масса мелких повреждений кузова. Даже совсем новые машины бьют, царапают, протирают со всех сторон и в итоге несколько раз перекрашивают.

Другой пример: Renault Logan, Chevrolet Lacetti, Hyundai Accent, партнер Peugeot, Volkswagen Caddy, крайне популярные среди отечественных таксистов, имеют пробег, который за год перешагивает бомбарду. Так вот, выбирая одну из вышеперечисленных моделей, шанс сбежать именно на такой «уезжающей» машине резко возрастает. Кстати, в эту же категорию попадает и большинство легковых Мерседесов, контактировавших с чудовищными пробегами, «подкрученными» где-то на границе.

Не пренебрегайте рейтингами угонщиков, в которые часто попадают другие японские автомобили. А в таких машинах, как BMW X5, можно легко обнаружить не только проблемы с документами, но и пробоины дырки калибра 7,62 в кузове…

Какие автомобили стали самыми популярными в прошлом году, узнаете из нашего обзора.

5. Внимательно рассмотрите фото

Человек выбирает в первую очередь глазами, поэтому почти две трети информации об автомобиле можно получить из предложенных фото. К их наличию нужно относиться крайне внимательно, а главное — уметь их учитывать, что вам нужно.

Объявления без фото можно сразу отсортировать. Тратить время даже на звонки по абстрактному автомобилю не стоит: что это за продавец, который не позаботился о презентации собственной машины? По этой же причине «в хлам» советуем отправлять объявления с непонятными и мутными снимками и фотографиями, сделанными ночью, а также изображениями, где машина представлена ​​только по частям.

Фото должны быть предоставлены в достаточном количестве и высокого качества, чтобы на них были видны очаги ржавчины, повреждения кузова, размер клиренса, состояние лакокрасочного покрытия И даже следы кузовного ремонта.

Например, если оттенок цвета двери (капота, крыла, бампера) резко отличается от основного цвета автомобиля, значит, этот элемент был перекрашен. А раз так, то вполне вероятно, что его восстановят после аварии.

По снимкам салона можно определить, насколько бережно и аккуратно обошелся мастер, а также признаки участия в ДТП.Например, если накладка на ступице руля (под которой расположена подушка безопасности) сверкает новизной или отличается цветом обода руля, скорее всего, подушка уже менялась понятно по какой причине .

как правильно выбрать ВАЗ 2106
Классика покорившая тысячи людей. Легендарная «шестерка», которая до сих пор мелькает на дорогах бывшего СССР и не только. За тридцатилетнюю историю этого автомобиля было выпущено более четырех миллионов экземпляров. Это самый массовый выпуск АвтоВАЗа. В настоящее время этот автомобиль пользуется спросом.
Как правильно выбрать ВАЗ 2106? У каждого автомобиля есть свои плюсы и минусы, а также нюансы, на которые стоит обратить внимание.

Сначала обойдите машину и внимательно оцените ее поверхность. В первую очередь обращаем внимание на состояние кузова как снаружи, так и изнутри, на предмет коррозии железа. Особенно, если машине больше 10 лет. Хороший осмотр днища салона и багажника.Можно даже постучать по нему любой отверткой или молотком. Осмотрите пороги и места установки домкратов. Классика как таковая не рамочная. Роль рамы выполняют «лонжероны». Их также необходимо тщательно осмотреть на предмет деформации и сварки. Обязательно проверьте днище салона и багажник. Определить наличие «просадок».

Следующим шагом при выборе автомобиля будет осмотр двигателя. Сердце автомобиля должно быть в идеальном состоянии и не иметь следов вытекающего масла.Проверьте масло. Откройте крышку горловины, куда залито масло. Если при работающем двигателе из выхлопной трубы или из горловины под заливку идет густой или сизый дым, то скоро потребуется его капитальный ремонт. Также обращаем внимание на звук работающего двигателя. Посторонних шумов быть не должно. Двигатель должен работать ровно, без рывков. Можно еще свечи выкрутить. Они должны быть песочного цвета, без машины и летать. При этом по желанию можно проверить компрессию.
«Шестерка» очень универсальный автомобиль.Она отлично вписывается как на трассы, так и на улицы города, потому что это достаточно лунный автомобиль и имеет хорошую скорость. Очень мягкая подвеска поглощает все неровности и неровности наших дорог. Поэтому при покупке ВАЗ 2106 нужно обратить внимание на подвеску и трансмиссию. Потому что ремонт этих узлов может влететь в копейки. Необходимо визуально осмотреть состояние рычагов и тяги. На них не должно быть трещин. Полив машину, определить состояние амортизаторов и шаровых опор.Далее подгоняем машину и отправляемся в путь. Проверьте переключение всех скоростей. Переключение должно быть мягким и бесшумным. Прогрев «шестерки» до 90-100 км/ч, прислушайтесь к шуму заднего моста. Если есть шум, то это точно недешево.

Заглядываем в салон автомобиля. Открытие и закрытие дверей должно быть плавным. Самые больные места — сиденья и панель приборов. Сиденья часто ломаются и награждаются сваркой. Поэтому проверьте возможность сиденья «ехать» на салазках и откидываться назад. Панель приборов имеет свойство брызгать от прямых солнечных лучей.Проверьте работоспособность всех осветительных приборов, сигналов, дворников, окон и особенно печей. ВАЗ 2106 так машина теплая И к печке претензий нет. Но все же надо его включить и проверить на посторонних Суммах, которых быть не должно. Обивка салона должна быть плотно закреплена.
Ну и напоследок нужно проверить состояние проводки. Провода должны быть тщательно собраны и не иметь лишних самопальных скруток. Проводка должна быть чистой и не болтаться по «венике» изо всех щелей.Осмотрите блок предохранителей.
В принципе, это основные советы, чтобы знать, как правильно выбрать ВАЗ 2106. Удачи на дорогах!

Как помыть двигатель автомобиля?

Промыть двигатель необходимо во избежание воспламенения двигателя, так как остатки моторного масла на двигателе при испарении превращаются в горючие пары вызывающие возгорание.

Небольшой напор воды вместе с автохимией даст нужный результат. В качестве автохимии для двигателя лучше использовать пенный очиститель двигателя.

Пенный очиститель двигателя быстро удаляет грязь и не повреждает пластик и резину. Обычная бытовая химия бесполезна и не способна удалить моторное масло из двигателя. Помыть двигатель можно так:

  • Полиэтиленом покрыты все места, куда не должна попадать вода;
  • Нужно дождаться прогрева двигателя, он станет теплым и заглушить его;
  • Аккумулятор снят или можно снять клемму с минусом;
  • На двигатель нужно нанести пенный очиститель двигателя и подождать пару минут для растворения;
  • Необходимо смыть пеноочиститель двигателя с двигателя и просушить двигатель.

Можно использовать смесь для обработки аккумуляторов пищевой Сода и вода.

После того, как двигатель помыт, его лучше просушить компрессором, а если нет пылесоса. Двигатель лучше мыть два раза в год, но можно и раз в год.

При замене амортизаторов нужно менять пружины или нет?

Из-за плохого качества дорог страдает подвеска. Наиболее распространенными поломками подвески являются пружины и амортизаторы.

Пружины являются неотъемлемой частью подвески, как и амортизаторы. Амортизаторы и пружины позволяют обеспечить плавный ход машины и ее управляемость на дороге. Пружины используются для смягчения ударов при движении по плохой дороге. Если колесо автомобиля наезжает на барьер, их подбрасывает вверх, и они становятся неуправляемыми.

Амортизаторы помогают пружинам быстро гасить колеса. Так как амортизаторы — сложное устройство, их часто меняют.

Для нормальной работы подвески необходимо, чтобы амортизаторы и пружины работали исправно. Пружины позволяют удерживать вес автомобиля, а движением пружин управляют амортизаторы. Отсюда следует вывод, что амортизаторы зависят от пружин, как пружины зависят от амортизаторов. При выходе из строя пружины работа пружины ударяется о амортизатор, что приводит к быстрому выходу из строя амортизатора.

Пружина выходит из строя по ряду причин:

  • Высокий износ металла;
  • Поверхность пружины повреждена;
  • Воздействие агрессивной внешней среды на пружину.

Что лучше выбрать двигатель новый или б/у?

С капитальным ремонтом двигателя все возобновляется деньги. Цена на капитальный ремонт многоцилиндрового мотора может начинаться от 90 000 рублей. Многие владельцы таких двигателей начинают задумываться, а не лучше ли купить за такие деньги новый двигатель или хотя бы б/у.

Новый двигатель для иномарки стоит почти столько же, сколько капитальный ремонт двигателя. К неиспользованным двигателям можно отнести двигатели, поставленные из-за рубежа. За границей разбитую машину разбирают на запчасти, и двигатели в таких машинах обычно не повреждаются. Такие двигатели в хорошем состоянии и они не большие.

Гарантия на такой двигатель почти нет времени, зато стоят такие двигатели недорого.

Большая часть подержанных двигателей поступает из-за рубежа. Двигатели из-за рубежа работали в благоприятных условиях.

Если двигатель успел пробежать 200 тысяч километров, то такой двигатель покупать не стоит по причине того, что он израсходовал большую часть своего ресурса.Лучше покупать б/у двигатель с пробегом 70 тысяч километров или из Европы покупать двигатель с пробегом 100 тысяч километров. Двигатели из Европы с таким пробегом могут пройти еще 500 тысяч километров.




Частный художник Дмитрий Александрович (Diiimonpr)

Художник Шумаков Андрей Андреевич (Сумаков)

Когда нет достаточных финансовых возможностей для приобретения нового автомобиля, многие оставляют свой выбор на втором. Среди россиян особой популярностью пользуются переднеприводные «восьмерки» и «девятки» — эти вазовские модели заслужили свое доверие надежностью, практичностью, неприхотливостью и безотказностью. Предлагаем вашему вниманию несколько простых полезных советов – на что обратить внимание, чтобы правильно выбрать автомобиль б/у.

Как выбрать б/у ВАЗ-2108, ВАЗ-2109, ВАЗ-21099? Полезные советы:

  • Конечно, в первую очередь все зависит от финансовых возможностей человека, который хочет приобрести автомобиль.А ведь за 100-150 тысяч рублей на авторынке можно купить неплохую машину, несмотря на то, что он уже побывал в чьих-то руках. Стоит отметить, что подержанная иномарка будет стоить более чем в два раза. Кроме того, необходимо учитывать стоимость весьма недешевых запчастей и т. д.
  • Остановив свой выбор на отечественном автомобиле, в первую очередь необходимо убедиться в его юридической чистоте. Чтобы в дальнейшем не иметь проблем с законом, в первую очередь необходимо разобраться со всеми юридическими нюансами.
  • Конечно, без необходимых юридических знаний и без автомобильной базы, которая есть у правоохранительных органов, это сложно сделать.

Но все же перед покупкой подержанного автомобиля необходимо ознакомиться с некоторыми правовыми основами.

  • Основным документом на автомобиль является паспорт транспортного средства. Этот документ подтверждает право собственности продавца на данную машину. В паспорт заносились данные о самой машине, а также обо всех ее владельцах. Продавец должен иметь оригинал паспорта.В случае, если при покупке предоставляется дубликат паспорта, необходимо проявить осторожность и выяснить у владельца причину получения дубликата паспорта автомобиля. Помимо паспорта транспортного средства, продавец должен иметь его паспорт и свидетельство о регистрации автомобиля.
  • Вам необходимо внимательно изучить предоставленные документы. Это необходимо для того, чтобы убедиться, что вы имеете дело не с мошенниками. Также станет ясно, сколько человек уже владеет этим автомобилем. Также по документам можно узнать, каким техническим изменениям подлежит автомобиль: замене, замене деталей кузова, перекраске в другой цвет.
  • Естественно, чем меньше у машины было владельцев, тем лучше. Если машина побывала у нескольких владельцев за короткое время, то этот факт должен насторожить – должны быть веские причины, по которым владельцы старались избавиться от этого автомобиля как можно скорее.
  • Только после проверки всех документов можно приступать к просмотру самого автомобиля. Для начала нужно отойти на несколько метров и внешне осмотреть машину под разными углами.Детали кузова Автомобиль должен быть без деформаций, а его цвет не должен иметь разных оттенков — это свидетельство того, что производилась рихтовка и последующая покраска кузова. Небольшие потертости и царапины на бампере свидетельствуют о неаккуратности владельца при эксплуатации автомобиля.
  • Далее необходимо определить состояние резины, которое может сказать о многом. Равномерно стертые шины не должны вызывать подозрений, но в случае, если они стерты равномерно, следует задуматься. Это может быть причиной проблем, связанных с регулировкой коллаборации или неисправностей в рулевом управлении или опорной тяге.
  • Диски тоже надо внимательно осмотреть. Наличие вмятин свидетельствует о том, что машина на скорости попала в серьезную яму или открытый люк. В результате ходовые узлы могут быть повреждены и даже немного деформированы.
  • После этого можно переходить к осмотру салона. Есть несколько секретов, по которым можно узнать истинное состояние дел автомобиля.Мигающий руль и ручка КПП, стертые резинки на педалях тормоза и газа говорят о значительном пробеге автомобиля, хотя на счетчике может быть немало тысяч километров — километр можно «сбрасывать» как угодно. О состоянии ручки переключения, руля и педалей можно узнать гораздо больше, несмотря на заверения владельца автомобиля, что его пробег не превышает 30 тысяч, так как он почти все время стоял в гараже.
  • Нужно быть очень внимательным, так как всегда есть риск приобрести машину, используемую в качестве такси. Несмотря на 3-4-летний возраст, если владелец работал возчиком, машина может оказаться такой же «убитой», как и ее 10-15-летние собратья.
  • После осмотра кабины необходимо осмотреть насосное отделение. В первую очередь нужно убедиться в отсутствии протечек моторного отсека Тосола или масла. Двигатель не обязательно должен быть чистым – главное, чтобы он был сухим. Чистый двигатель говорит о том, что перед продажей его мыли, поэтому определить наличие проблем в этом случае сложно.Также необходимо сверить номер двигателя с автомобилем, указанным в паспорте. Также необходимо проверить номер и номер кузова.
  • Воспользовавшись совпадением номеров, а также тем, что они не прерываются, нужно попросить завести машину и следить за работой двигателя. У хорошего автомобиля двигатель работает стабильно, ровно, без вибраций и провалов. Можно использовать мелкое тесто — наденьте на моторчик обычные спичечные коробки. Если не идет, значит, двигатель отрегулирован правильно.Срез коробки свидетельствует о наличии определенных проблем с регулировкой двигателя.
  • Необходимо узнать у владельца автомобиля, в каком состоянии находится силовой агрегат, как часто заливается масло в процессе эксплуатации и как часто его заменяют. Считается, что в бензиновые двигатели масло заливают только при его замене, между заменами в масляном участке необходимости нет. Двигатель в хорошем состоянии масло не «кушает».
  • Далее нужно заглушить двигатель и сбоку проверить уровень масла — он должен быть между минимальной и максимальной отметками.В случае превышения максимального уровня произойдет выброс масла через заливную горловину. Когда уровень масла меньше минимального автомобиля, это вообще запрещено. Слишком вязкое и густое масло свидетельствует о его недавней замене, а светлое масло говорит о совсем недавней его замене. И все же лучше следовать рекомендациям, подсказанным опытом: менять масло сразу после покупки подержанного автомобиля.
  • На последнем этапе необходимо самому сесть за руль, проехать несколько метров и послушать, как машина набирает скорость. Передачи должны включаться легко, без рывков. Скорость должна быть пропорциональна

Все автомобили ваз. Все автомобили ВАЗ ВАЗ 2112 технические характеристики

ВАЗ-2112 — динамичный, комфортабельный автомобиль, отличающийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.

3 февраля 1998 года на конвейере Волжского автомобильного завода началась сборка автомобилей ВАЗ-2112. Именно эта дата рождения «двенадцати» указана в книге «ВАЗ: Страницы истории».На сайте Дирекции по техническому развитию ОАО «АВТОВАЗ» дата начала производства этой модели — 1999 год. А первая коммерческая партия из 32 автомобилей поступила в продажу только 20 марта 2000 года. И до июля 2000 года выпускалась продажа ВАЗ-2112 осуществлялась только на тольяттинской площадке через сеть АвтоВАЗтехобслуживания.

ВАЗ-2112, хэтчбек, собран на базе «десятки», с укороченным до 4170 мм кузовом пятидверного хэтчбека (объем багажника 400 литров), за счет чего имеет более четкие реакции на поворот руля. «Двенадцатая» имеет свой, более спортивный характер управляемости, но этот автомобиль по уровню комфорта сильно отличается в лучшую сторону от «девятки» с аналогичным типом кузова. С 2000 года выпускается более дешевая модификация ВАЗ-21122.

Кузов ВАЗ-2112 практически полная копия несущего цельнометаллического кузова «десятки» за исключением задней части. Особенности конструкции повлияли и на замену заднего сиденья, которое было позаимствовано у вазовского универсала одиннадцатой модели.Сохраняя все положительные черты автомобиля LADA-110, этот автомобиль имеет дополнительные преимущества: при небольшой длине кузова увеличение маленького багажника в большой при складывании заднего сиденья. Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, благодаря этому сохраняется удобство «универсала» при перевозке малогабаритных грузов.

В набор стандартного оборудования входят люк, электростеклоподъемники, иммобилайзер, центральный замок, электропривод замка крышки багажника, электрообогрев передних сидений, салон «Люкс» (так на АвтоВАЗе называют обычную «десятку» велюровый салон) и другие важные мелочи. Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная система тормозов.

Передняя и задняя подвеска В сочетании с легким реечным рулевым управлением и 14-дюймовыми вентилируемыми передними тормозами он обеспечивает приятное управление и точное управление. Все автомобили оснащены регулируемой по углу наклона рулевой колонкой.

Системы автомобиля

сконструированы таким образом, что обеспечивают безотказную надежную работу при температуре от -40 до +45 С. В этом автомобиле вы не останетесь беззащитными перед стихией ни в одном населенном пункте мира.В самые сильные морозы эффективный отопитель обеспечивает температуру в салоне 20 С. Светотехника эффективна как темными ночами, так и в сильный туман.

В данном автомобиле используется двигатель с многоточечным впрыском с электронным управлением (каждый цилиндр имеет свою форсунку) и электронной системой зажигания. Двигатель рабочим объемом 1,5 л с 16 клапанами, двухвальной ГБЦ, обеспечивающий повышенную мощность (69 кВт) и крутящий момент (130 Нм), позволяющие автомобилю иметь улучшенные динамические качества 16-клапанный 94-сильный двигатель позволяет разгоняться до скорости 185 км/ч. В немалой степени этому способствует и низкий аэродинамический коэффициент Сх=0.3.

Выпускаются следующие модификации: ВАЗ-21120 с 16-клапанным двигателем с распределенным впрыском топлива с 14-дюймовыми шинами и вариант ВАЗ-21122 с 8-клапанным двигателем с распределенным впрыском топлива с 13-дюймовыми шинами. Оба двигателя имеют рабочий объем 1,5 литра. Также есть версия ВАЗ-2112i (инжектор).

В октябре 2003 года на площадках одного из партнеров ОАО «АВТОВАЗ» компании «Автокомплект» началось штучное производство автомобиля ВАЗ-21123.ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»).

Трехдверное купе отличается от стандартного хэтчбека в основном наличием всего трех дверей вместо пяти. Однако этот фактор привел к существенным изменениям в характере машины. Например, внешний вид автомобиля стал намного более спортивным и стремительным, чего явно не хватает другим моделям «десятого» семейства, особенно седану. Элегантности, без сомнения, добавляет и задний спойлер, отличающийся от того, что ставится на «ВАЗ-2112». Есть также новые наружные зеркала.

Двери стали шире на двести миллиметров. Это оценят «солидные» люди, с трудом вписывающиеся в стандартную «десятку» или «двенадцатую». Для прохода на заднее сиденье спинки откидываются так же, как и в 2108. И пусть дверной проем «сто двадцать третьего» будет чуть уже, чем у «восьмерки», — задними пассажирами он не будет ощущаться благодаря почти вертикальная средняя стойка. (В ВАЗ-2108 он наклонен вперед — стилистическое решение — что при посадке на заднее сиденье доставляет некоторые неудобства.) У тяжелых дверей крепкие литые петли.

Технический эффект от устранения двух дверей — более жесткий корпус. Конечно, плавностью хода пришлось немного пожертвовать – кузов перестал «играть», смягчая толчки, зато управляемость заметно улучшилась. Этому способствует и более жесткая подвеска.

Подвеска заметно жестче штатной, но для настоящей боевой машины все же мягкая. Однако купе создавалось пусть для энергичной, но все же нормальной эксплуатации, а не для ралли. Руль «упругий», строгий, четкий, напоминает «восьмерку». В любом случае разница с «двенадцатым» очень заметна.

Самая простая комплектация «стандарт» с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые, как правило, пользуются только одним-двумя сиденьями (заднее сиденье, правда, присутствует «на всякий случай» ). В зависимости от характера и достатка клиента, автомобиль будет оснащен всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений — стандартные «десятки», оригинальные ковшовые и даже фирменные «Рекаро», кондиционер, гидроусилитель руля.А чуть позже появится «спортивная» версия — с двигателем большего размера и шинами 195/55R15.

Помимо обычной версии трехдверного хэтчбека, «Автокомплект» готов к запуску в производство более мощную модификацию нового ВАЗ-21128, которая уже оснащена инжекторным двигателем объемом 1,8 л, и которая «доработана». » специалистами по тюнингу автомобилей. При этом от базовой версии автомобиль отличается не только технической начинкой, но и оформлением салона и даже некоторыми изменениями в экстерьере. Двигатель установлен на подрамник, чтобы сделать прародителя еще более жестким и «заострить» рулевое управление. При этом появится и сопутствующий эффект – несколько снизятся вибрации, передаваемые от двигателя на кузов. Стоимость этой модификации точно не определена — она может варьироваться в зависимости от уровня оснащения и набора переделок.

Модификации

  • ВАЗ-21120 — с 16-клапанным двигателем с многоточечным впрыском топлива, рабочим объемом 1.5 литров. 14-дюймовые колеса.
  • ВАЗ-2112-37 — гоночная модель ВАЗ-2112, подготовленная для «ринга» в зачётной группе Кубка Лады. Двигатель ВАЗ-2112, 1,5 л, 74 кВт/100 л.с. с., Кузов Хэтчбек, количество дверей — 5, количество мест — 1, оборудован каркасом безопасности, внешним аэродинамическим обвесом, передним удлинителем опорных чашек стоек.
  • ВАЗ-21122 — с 8-клапанным двигателем с многоточечным впрыском топлива, рабочим объемом 1,5 л., колесами 13 дюймов.
  • ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»).

Оборудование ВАЗ-2112

Существуют следующие модификации автомобилей ВАЗ-21120 — 01 «норма» и 02 — «люкс», ВАЗ-21122 — 00 «стандарт», 01 — «норма» и 02 — «люкс».

Габаритные размеры автомобиля ВАЗ-2112

Технические характеристики

ВАЗ 2112

ВАЗ 21121

ВАЗ 21122

передний

передний

передний

Макферсон

Макферсон

Макферсон

продольно-рычажный

продольно-рычажный

продольно-рычажный

диск

диск

диск

барабан

барабан

барабан

кабель

кабель

кабель

кабель

кабель

кабель

не более 72

не более 72

не более 72

Модель

Тип кузова
Количество мест
Количество дверей
Объем багажника, (дм3)
Размеры автомобиля:
— длина, (мм)
— ширина без зеркал, (мм)
— высота, (мм)
Собственный вес, (кг)
Основание, (мм)
Передняя направляющая, (мм)
Задняя колея, (мм)
Дорожный просвет до масляного поддона, (мм)
Дорожный просвет до нижней точки выхлопной системы, (мм)
Характеристики устройства:
Двигатель
Шины
Ведущие колеса
Рулевое управление
Передняя подвеска
Задняя подвеска
Количество ступеней редуктора
Передаточные числа редукторов:
Я перевожу
2-я передача
III передача
IV передача
V-образная шестерня
Реверс
Передние тормоза
Задние тормоза
Привод стояночного тормоза
Привод сцепления
Динамические и эксплуатационные характеристики:
Максимальная скорость с полной нагрузкой, (км/ч)
Время разгона до 100 км/ч с полной нагрузкой, (с)
Наименьший радиус поворота, (м)
Максимальный подъем без разгона
Тормозной путь с грузом от 80 км/ч, (м)
Расход топлива при 90 км/ч, (литров на 100 км)
Расход топлива при 120 км/ч, (литров на 100 км)
Расход топлива в городском цикле, (литров на 100 км)
Емкость топливного бака, (л)
Масса буксируемого прицепа с тормозами, (кг)
Масса буксируемого прицепа без тормозов, (кг)
Cx (коэффициент аэродинамического сопротивления)
Уровень шума в салоне при 100 км/ч, (дБ)

Технические характеристики ВАЗ-2112-37

сталь
Двигатель ВАЗ-2112
Рабочий объем 1500 см3 см
Количество клапанов 16
Система управления «5 января. 1″ с измененными калибровками
Выхлопная система прямоточный, с коллектором 4-2-1
Максимальная мощность 100 л.с. при 5800 об/мин
Максимум 135 Н·м
крутящий момент при 5000 об/мин
Муфта Сакс
Трансмиссия ВАЗ-2112-69 усиленный
Передаточные числа
я 2,92
II 2,05
III 1,55
IV 1,31
В 1,13
Основная пара 4,1-4,7
Подвеска
Пружины специальный спортивный
Амортизаторы ВАЗ-2112-27, газонаполненный
Поперечный стабилизатор усиленный (21 мм)
устойчивость
Кронштейны , усиленная
Тормозная система
Передние тормоза AP Racing, дисковый, вентилируемый
Задние тормоза AP Racing, диск
Регулятор тормозного усилия AP-Racing
Шины Мишлен 18/58-15*
Сиденья Спарко
Рулевое колесо Спарко
Ремни Сабельт
Система пожаротушения Спарко
Снаряженная масса 910 кг
* Опция для асфальтовых гонок.
Результаты измерений
Максимальная скорость, км/ч 147,5
Время разгона, с
0-50 км/ч 3,05
0-100 км/ч 8,78
в пути 400 м 16,69
в пути 1000 м 31,77
60-100 км/ч (III) 5,20
60-100 км/ч (IV) 7,94
80-120 км/ч (В) 8,95
Выбег, м
от 50 км/ч 307
130-80 км/ч 634


За период производства модель ВАЗ-2112 претерпела множество изменений и различных модификаций, не все из которых пользовались популярностью у потребителей:

  • 21120 — двигатель с тем же номером, что и у модификации, с 16 клапанами по стандартной версии GLI deluxe, полтора литра;
  • 21121 — двигатель 21114, 1. 6 литровый с 8 клапанами;
  • 21122 — мотор 2111, объем полтора литра, с 8 клапанами, бюджетный вариант на 13 дисках, без электростеклоподъемников, с невентилируемыми тормозами 2108;
  • 21124 — с двигателем той же маркировки, что и модификация, но уже с 16 клапанами объемом 1,6 л. Выпускался до 2008 года. Несмотря на проблему с загибанием клапанов, которую решили практически после снятия автомобиля с производства. Для достижения объема двигателя с 1,5 до 1,6 блок цилиндров существенно изменился, став 2.на 3 мм выше, что, соответственно, повлияло на размеры деталей коленчатого вала;
  • 21128 — 16 клапанов, двигатель с максимальным для данной модели объемом (1,8 литра). Делюкс версия от ЗАО Супер-Авто.

Одна из версий ВАЗ-21123 выпускалась аж до 2009 года, но была уже трехдверной и выпускалась небольшими партиями. Трехдверный хэтчбек имел 1,6-литровый 16-клапанный двигатель в люксовой версии. Именно для этой модели в качестве маркетингового хода впервые был использован термин «купе». Но, кроме этого, эта разработка имела кузов, который был намного жестче и позволял автомобилю стать более отзывчивым на дороге.

Если вы часто перевозите среднегабаритные грузы, в число которых входят и продукты с дачи, модель автомобиля ВАЗ-2112 будет для вас оптимальным вариантом. Преимущества вместительного багажника очевидны, а эргономичный салон со складывающимися опущенные задние сиденья удваивают возможность перевозки груза.

Малолитражные автомобили ВАЗ-2110 (экспортное наименование LADA 110) с четырехдверным пятиместным кузовом типа седан (класс С по международной классификации) оборудованы 1.6-литровые инжекторные двигатели: восьмиклапанный мод. ВАЗ-21114 мощностью 80,2 л.с. и шестнадцатиклапанной обр. ВАЗ-21124 мощностью 89,1 л.с. Двигатели расположены поперек моторного отсека, оснащены трехкомпонентным нейтрализатором ОГ с обратной связью и соответствуют нормам Евро-2 и Евро-3. Ранее на автомобили устанавливались двигатели рабочим объемом 1,5 литра: сначала карбюраторные, а затем инжекторные. Рис. 1.1. размеры автомобиль ВАЗ-2110 Кузов несущий, цельнометаллический, сварной конструкции с распашными дверями, передними крыльями, капотом и крышкой багажника.Открывающийся из багажника люк, ведущий в салон, позволяет перевозить длинномерные предметы. Часть выпуска модификации 21103 с 16-клапанным двигателем ВАЗ-2112 оснащается кондиционером, а с конца 2002 года по заказу — гидроусилителем руля ZF. Данная модификация отличается от базовой капот интегрированной решеткой радиатора более современной формы и передним бампером, а также оригинальными фарами головного света. Также были изменены задние фонари, молдинги и детали салона.В 1998 году начат выпуск автомобиля ВАЗ -2111 (экспортное наименование LADA 111) с кузовом универсал. По компоновке, двигателю, трансмиссии, ходовой части, оборудованию кузова этот автомобиль идентичен ВАЗ-2110. Отличается только измененной задней частью с большой дверью багажника. Багажник у этого автомобиля самый большой в семействе: 490 литров при поднятых сиденьях заднего ряда и 1420 литров — при сложенных. Автомобиль выпуска ВАЗ -2112 (экспортное наименование LADA 112) с кузовом типа хэтчбек был начат в 2000 году.Компоновка этого автомобиля такая же, как у ВАЗ-2111, но кузов отличается большим углом наклона задней двери. На этой модели автомобиля только инжекторные двигатели: как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в пропорции 2:3, что увеличивает объем багажника с 415 литров до 1270 литров.
Рис. 1.2. Габаритные размеры автомобиля ВАЗ-2111 Салон, как и у других моделей семейства, комплектуется комплектациями «стандарт», «норма» и «люкс». Последняя комплектация включает в себя противотуманные фары, омыватель и омыватель фар, 14-дюймовые легкосплавные диски, трехкомпонентный каталитический нейтрализатор (Евро-2), внутреннюю шумоизоляционную обивку капота, планку безопасности в дверях, иммобилайзер, бортовая система управления, бархатная обивка сидений и мягкая обивка дверей, центральный электрозамок дверей, электростеклоподъемники.По дополнительному заказу установить бортовой компьютер, подогрев передних сидений, электропривод зеркал заднего вида, антиблокировочную систему тормозов, подушку безопасности и люк.
Рис. 1.3. Габаритные размеры автомобиля ВАЗ-2112

Ваши отзывы, комментарии, вопросы и ответы на сайте

В обсуждении причин неисправности и других проблем могут участвовать все желающие.
Если знаете что ответить, пишите и тем самым помогите другим владельцам ВАЗ 2110 в их поисках истины.

Элиза 2016-06-01 00:54:14

Какое облегчение найти человека, который так хорошо все объясняет


Руслан 2014-05-06 19:37:23

У ВАЗ 2112 между центром заднего колеса и торцом заднего бампера не 949 мм, а меньше.


[Ответить] [Отменить ответ]

ВАЗ 2112 — динамичный комфортабельный автомобиль Волжского АвтоВАЗа. Хэтчбек, выпускаемый с 1999 года, заслужил любовь и внимание российской молодежи. По сравнению с той же «девяткой» «двенадцатая» модель имеет существенные отличия в комфорте. Даже несмотря на небольшую длину кузова, при необходимости объем багажника можно увеличить, сложив задние сиденья. Сама спинка заднего сиденья разделена на две части.

Двигатель автомобиля имеет многоточечный впрыск с электронным управлением (8-клапанный и 16-клапанный), а система зажигания является электронной.Из всех автомобилей десятого семейства ВАЗ 2112 имеет более спортивный вид, к тому же благодаря заднему спойлеру машина еще более элегантна.

С началом производства Priora Hatchback, Ten Hatchback потерял былую популярность.

Технические характеристики автомобиля ВАЗ-2112

Двигатель

1.6 8кл (Евро-3)

1.6 8кл (Евро-2)

1.6 16кл (Евро-3)

1.6 16кл (Евро-2)

Длина, мм

4170

4170

4170

4170

Ширина, мм

1680

1680

1680

1680

Высота, мм

1420

1420

1420

1420

База, мм

2492

2492

2492

2492

Колея передних колес, мм

1410

1410

1410

1410

Трасса заднего колеса

1380

1380

1380

1380

Грузоподъемность, кг

Объем багажного отделения, дм 3

Снаряженная масса, кг

1040

1040

1040

1040

Полная масса автомобиля, кг

1495

1495

1495

1495

Допустимая полная масса буксируемого прицепа с тормозами, кг

1000

1000

1000

1000

Допустимая полная масса буксируемого прицепа без тормозов, кг

Колесная формула / ведущие колеса

4 × 2 / спереди

Компоновка автомобиля

передний привод,
расположение двигателя вперед, поперечное

Тип кузова/количество дверей

хэтчбек/5

тип двигателя

инжектор
бензин, четырехтактный

Объем двигателя, см 3

1596

1596

1596

1596

Система снабжения

распределенный впрыск с электронным управлением

Количество и расположение цилиндров

4, рядный

Максимальная мощность, кВт/об. м в.

59 / 5200

59 / 5200

65,5/5000

65,5/5000

Максимальный крутящий момент, Нм при
об/мин

120/2700

120/2700

131 / 3700

131 / 3700

Максимальная скорость, км/ч

Время разгона от 0 до 100 км/ч, с

13,5

13,5

Расход топлива по ездовому циклу, л/100
км

Топливо

АИ-92 (мин)

АИ-92 (мин)

АИ-92 (мин)

АИ-92 (мин)

Трансмиссия

механический

Количество передач

5 вперед, 1 назад

Передаточное число главной пары

Рулевое управление

с гидроусилителем,
рулевой механизм реечного типа

Шины

175/70 R13

175/70 R13

175/65 R14

175/65 R14

Уровень шума в салоне при скорости 100 км/ч, дБ(А)

Емкость топливного бака, л

На ВАЗ 2112 геометрические размеры кузова обязательно понадобятся владельцу, который намерен ремонтировать или восстанавливать детали своими силами. Ситуация на дорогах в последнее время крайне удручающая. Из-за большого количества транспортных средств автомобилисты чаще попадают в аварии, как серьезные, так и мелкие. Не исключение в этом плане и владельцы «двенашек», количество которых в России очень велико. Узнайте из статьи, как геометрические размеры кузова ВАЗ 2112 влияют на удобство управления и какие детали на этой модели чаще всего деформируются.

Знакомство с «двенашкой»

ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал.И теперь он экономит на бензине 35 000 рублей в год!

Автомобиль ВАЗ 2112 или «двенашка» выпускался, как и его аналоги, на Волжском автомобильном заводе. Это кузов в исполнении 5-дверного хэтчбека, напоминающий формами седан Ваз 2110.

Производство «двенашек» началось в 99-м году прошлого века. Кузов автомобиля был скопирован с ВАЗ 2110, но укорочен до 4170 мм. Объем багажника оказался 400 литров.За счет укорочения кузова машина по сравнению с «десяткой» стала лучше реагировать на поворот руля.

И в целом модель имеет более спортивный характер, чем ВАЗ 2110. Сочетая в себе все достоинства «десятки», ВАЗ 2112 также оснащен задним сиденьем универсала 2111.

Очевидные улучшения по сравнению с предыдущими моделями:

  • Несмотря на небольшую длину кузова, можно увеличить небольшой объем хэтчбека, трансформировав заднее сиденье;
  • Лучшая управляемость, особенно при входе в повороты.

Как и большинство моделей ВАЗ, «двенашка» выпускалась в нескольких модификациях и исполнениях. Особо отметим ВАЗ 21123 в кузове купе. Эта модификация прошла даже 3 рестайлинга кузова и изначально имела некий оригинальный капот и бампер. Впоследствии модель оснастили решеткой и стандартным капотом.

Особенности кузова и значение геометрических размеров

Вообще модель «двойка» это чуть ли не самый массовый автомобиль отечественного автопрома который дешев и имеет хороший дизайн и большое разнообразие дизайнов кузова.

При разработке данной модели производитель учел множество факторов, в том числе и соответствие индивидуальным вкусам каждого покупателя. В связи с этим было выпущено несколько вариантов кузова Ваз 2112, каждый из которых имел разные цели.

Купе, универсал, седан, хэтчбек – все эти типы кузова комплектовались «двойкой». Купе правильнее называть 3-дверным хэтчбеком. Это самая редкая модификация ВАЗ 2112.Спортивный дизайн отличает его от других версий семейства, выполненных в целом достаточно однообразно.

Кузовной ремонт ваз 2112 купе

Специалисты считают, что именно ВАЗ 2112 купе имеет право называться лучшим по конструктивным особенностям кузова и дизайна. Всего было выпущено около 10 тысяч автомобилей этого типа, после чего производство было прекращено.

Габариты и габариты также, наряду с типом конструкции кузова, играют большую роль в комфорте пассажиров и хорошей управляемости.Некоторые модификации ВАЗ 2112 даже оснащались люком, что повышает удобство использования автомобиля.

Итак, вот размеры кузова на ВАЗ 2112:

  • Кузов — хэтчбек;
  • Длина, мм — 4170;
  • Высота, мм — 1435;
  • Ширина без зеркал заднего вида, мм — 1680;
  • Ширина с зеркалами заднего вида, мм — 1875.

Как видно из таблицы, они лучше соответствуют современным требованиям и помогают машине справляться с большим количеством функций.Хорошая вместительность салона и багажника «двенашки» — яркое тому подтверждение. Пассажиры внутри чувствуют себя очень комфортно, машина может перевозить много груза, если вы планируете семейную поездку на дальние расстояния.

Детали кузова

ВАЗ 2112 пользуется популярностью у начинающих автомобилистов. Этим можно объяснить определенные недостатки и деформации, которые со временем появляются на кузовных элементах автомобиля. Начинающий водитель обычно неопытен и допускает определенные ошибки, которые приводят к авариям или поломкам.

Примечание. Бампера страдают чаще других. Эти элементы кузова повреждаются при резком торможении или при недостаточно своевременном старте, что приводит к фронтальным и задним ударам.

Крылья автомобиля не менее подвержены деформации. Эти детали сами по себе не очень прочны, и при попадании в серьезную аварию сильно деформируются. Менее серьезные повреждения можно исправить по размерам, которые дает стандартная геометрия кузова ВАЗ 2112.Сложные деформации не подлежат восстановлению, и их легче заменить.

Примечание. Чаще всего страдают передние крылья ВАЗ 2112, так как именно эти детали ломаются при боковых фронтальных ударах, когда «двойка» не уступает дорогу.

И, конечно же, коррозия съедает множество деталей ВАЗ 2112, если владелец недостаточно ухаживает за транспортным средством… Чаще всего негативному воздействию подвергается рожь капот, двери и те части кузова, которые либо скрыты вне поля зрения или расположены вблизи дорожного покрытия.

Геометрические размеры проемов

Для кузова 2111 Для кузова 2112 Для кузова 21123
А — длинная диагональ рамы заднего бокового окна — 780 мм Д — длинная диагональ рамы заднего бокового окна — 710 мм I — короткая диагональ проема передней двери — 1000 мм
B — короткая диагональ рамы заднего бокового окна — 370 мм E — короткая диагональ рамы заднего бокового окна — 230 мм K — длинная диагональ проема передней двери — 1500 мм
Б — диагональ проема задней двери — 1280 мм F — диагональ проема задней двери — 1320 мм М — короткая диагональ рамы заднего бокового окна — 720 мм
D — расстояние от середины верхней балки проема задней двери до середины нижней балки проема — 925 мм З — расстояние от середины верхней балки проема задней двери до середина нижней балки проема — 1050 мм Н — длинная диагональ рамы заднего бокового окна — 1040 мм

Подробнее о том, какие основные размеры кузова Ваз 2112 можно узнать из таблицы выше и фото материалов. Кроме того, вы можете найти ценную информацию о способах измерения геометрических диагоналей из других инструкций, представленных на нашем сайте.

Схема вакуумного усилителя. Как работает вакуумный усилитель тормозов? Усилитель тормозов вакуумного типа вместе с ГТЦ имеют такие комплектующие

На сегодняшний день вакуумный усилитель тормозов является одной из важнейших деталей автомобиля. Это очень полезно для тормозов, так как экономит энергию водителя и облегчает работу тормозов автомобиля.Рассмотрим его подробнее и разберем замену усилителя на примере ВАЗ 2110.

Данный механизм состоит из следующих частей:

  • Рама;
  • Мембрана;
  • Клапан;
  • Толкатель педали тормоза;
  • Шток тормозного цилиндра;
  • Возвратная пружина.

Округлой формы, с герметичным корпусом, расположен перед педалью тормоза в моторном отсеке. Кронштейн крепится к корпусу четырьмя гайками, сам кронштейн с усилителем соединяется двумя гайками.

Как работает вакуумный усилитель тормозов

Принцип его действия основан на разнице давлений между вакуумной и атмосферной камерами. В исходном положении давление в обеих частях одинаково и равно давлению источника вакуума.

Нажав на педаль тормоза, вы активируете передачу усилия на другой клапан через толкатель. Затем клапан перекрывает канал между вакуумной и атмосферной камерами. После этого клапан продолжает движение, и происходит соединение атмосферы и атмосферной камеры.Разрежение уменьшается, в результате чего перепад давления действует на диафрагму и перемещает шток тормозного цилиндра за счет преодоления усилия пружины.

По окончании торможения атмосферная камера воссоединяется с вакуумной, давление в них выравнивается, а диафрагма возвращается в исходное положение. Эта конструкция чрезвычайно эффективна, поскольку позволяет не прилагать огромных тормозных усилий, а получать значительные результаты при небольшом давлении.Именно поэтому современные усилители рассчитаны на длительный срок службы, что обеспечивает высокую степень безопасности водителя и пассажиров.

Когда менять усилитель тормозов и сколько это будет стоить

Как и любая часть машины, усилитель со временем нуждается в замене. Причина его выхода из строя – разгерметизация шланга, соединяющего усилитель и впускной коллектор двигателя.

Проверить усилитель на неисправности можно несколькими способами:

  1. Завести двигатель, через несколько минут заглушить.Нажимаем на педаль тормоза несколько раз с нормальным усилием. При работающем усилителе педаль будет нажиматься до упора. Второе и последующие нажатия уменьшат ход педали. Если разница не ощущается, значит устройство не обеспечивает дополнительного усиления в основном усилителе тормозов.
  2. При выключенном двигателе нажмите педаль несколько раз подряд. Заводим двигатель, исправный усилитель дает возможность немного опустить педаль за счет того, что шток тянет за собой толкатель.В противном случае усилитель неисправен и требует замены.
  3. Двигатель работает, нажимаем на педаль тормоза, удерживаем, глушим машину. При неисправности усилителя диафрагма из-за отсутствия герметичности будет поднимать педаль, давя на толкатель, что также свидетельствует о неисправности пылесоса.

Теперь немного о цене вакуумного усилителя тормозов на ВАЗ 2110. Поскольку данная модель очень популярна, стоимость может варьироваться от 1000 до 3000 рублей, средняя цена будет в районе 1500 рублей.

Можно найти б/у варианты, но они недолговечны и менять их придется чаще, что будет стоить дороже, чем покупка нового усилителя.

Вакуумные усилители лучше всего приобретать в магазинах запчастей, так как вы получите гарантию надежности детали и сможете рассмотреть ее во всех деталях, а также выбрать подходящий вам по всем необходимым параметрам. параметры. Если вы делаете заказ в интернет-магазинах, вам придется столкнуться с определенным периодом ожидания доставки.Также стоит подготовиться к тому, что вы можете нарваться на некачественный товар и будет повод для разбирательств, во избежание этого заказывать деталь нужно только у проверенных поставщиков.

Как заменить усилитель на ВАЗ 2110 самостоятельно

Если у вас уже есть в наличии новый усилитель и вы знаете, как разобрать узлы автомобиля ВАЗ 2110, то у вас есть возможность самостоятельно заменить ВАЗ 2110 вакуумный усилитель тормозов.Рассмотрим, как это сделать без сложностей и чтобы все работало как раньше.

Все начинается со снятия вакуумного усилителя тормозов ВАЗ 2110. Для этого откручиваем все винты, отстегиваем ремень, крепящий расширительный бачок системы охлаждения, снимаем его с места, слегка приподняв. Ставим аккуратно и закрепляем, затем вынимаем левую часть шумоизоляционного материала и откладываем в сторону. Процесс повторяется и с правой стороной.

После проделанной процедуры от крышки тормозного бачка отсоединяем колодку с проводами, отсоединяем шланг от обратного клапана вакуумного усилителя тормозов, откручиваем две гайки крепления главного тормозного цилиндра к усилителю тормозов, затем осторожно перемещаем этот цилиндр В сторону.

Переезжаем в салон, откручиваем четыре гайки крепления кронштейна усилителя к кузову, а также отсоединяем колодки проводки от выключателя стоп-сигналов. Когда все сделано, можно снова перебраться под капот автомобиля и вытащить вакуумный усилитель вместе с кронштейном.

Ставим или зажимаем усилитель в тиски, вытаскиваем пассатижами маленькую металлическую пробку, затем выбиваем шток, нажимая на него с любой стороны.

В конце откручиваем две гайки, скрепляющие пылесос и кронштейн, снимаем их, процесс снятия этого механизма завершен.Монтаж производится в обратном порядке, ровно до каждого момента, например, не нужно сразу надевать шумоизоляционный материал, а предварительно проверить его работу, только при отсутствии неисправностей завершить монтаж все компоненты.

Как видите, при должной сноровке и соблюдении всех важных этапов можно легко заменить вакуумный усилитель своими руками, не прибегая к помощи со стороны и лишних затрат.

Подробную видеоинструкцию по снятию пылесоса на ВАЗ 2110 вы можете найти здесь:

Итог

Вакуумный усилитель является неотъемлемой частью современного автомобиля. Это позволяет водителю затрачивать меньше усилий на торможение и улучшает ходовые качества автомобиля. Ремонт данного агрегата кажется очень сложным, но при должной сноровке и опыте ремонтных работ, а также точном следовании инструкции заменить пылесос можно самостоятельно, не прибегая к услугам мастеров. Однако выполнить эту процедуру под силу не каждому, так как процесс замены усилителя предполагает не только разборку, но и сборку, которую также необходимо проводить по всем правилам.Если вы чувствуете неуверенность в собственных силах или замена усилителя для вас затруднена, то вам следует обратиться к специалисту. Также помните, что при малейших неисправностях эту деталь необходимо ремонтировать, ведь без должной качественной работы тормозов ваш автомобиль находится в потенциальной опасности, а вместе с ней и ваша жизнь.

В ваших силах обеспечить долгую работу вакуумного усилителя и сделать автомобиль более управляемым и комфортным.

Вакуумный усилитель тормозов появился на серийных автомобилях еще в 50-х — 60-х годах прошлого века и позволил значительно облегчить усилие на педаль тормоза и эффективность тормозов. В этой статье будет подробно описано устройство и принцип работы вакуумного усилителя, знание которого существенно поможет даже начинающим водителям самостоятельно выявить и устранить самые распространенные неисправности усилителя, о которых также будет рассказано в этой статье (и как исправить их).

Вакуумный усилитель служит для уменьшения усилия, прилагаемого водителем к педали тормоза, тем самым облегчая управление машиной и повышая эффективность тормозов.Усилитель располагается в моторном отсеке (подкапотном пространстве) автомобиля и крепится задним фланцем к кронштейну педали и перегородке, отделяющей моторный отсек от салона.

Далее будет подробно описано устройство вакуумного усилителя тормозов ВАЗ, который достаточно распространен и мало чем отличается по конструкции от усилителей других автомобилей, в том числе иномарок. Принцип работы у многих усилителей от разных машин одинаков, за исключением некоторых мелочей.

Работа усилителя тормозов, конечно, возможна при работающем двигателе машины, то есть при создании воздуха во впускном коллекторе двигателя, но о работе усилителя чуть позже, а сначала рассмотрим его устройство, знание которого позволит новичкам лучше понять принцип работы и возможные неисправности.

Устройство вакуумного усилителя тормозов ваз .

Рисунок 1 — вакуумный усилитель в момент торможения.1 — главный тормозной цилиндр, 2 — шток, 3 — вакуумный клапан, 4 — возвратная пружина, 5 — корпус клапана, 6 — диафрагма, 7 — корпус усилителя, 8 — крышка усилителя, 9 — буфер штока, 10 — упорная пластина поршня, 11 — поршень, 12 — клапан усилителя, 13 — пружина клапана, 14 — возвратная пружина клапана, 15 — воздушный фильтр, 16 — толкатель, 17 — возвратная пружина, 18 — наконечник выключателя стоп сигнала, 19 — вилка толкателя, 20 — педаль тормоза , 21 — пыльник, 22 — манжета, 23 — уплотнитель, 24 — регулировочный болт.

Вакуумный усилитель тормозов состоит из корпуса 7 (см. рисунок 1) крышки 8 и гидроблока 5 с диафрагмой 6.Благодаря корпусу 5 и резиновой диафрагме 6 усилитель разделен на две полости, одна из которых вакуумная А, а вторая атмосферная D. Корпус клапана 5 не только делит усилитель на две полости, но и воспроизводит роль большого поршня, перемещающегося в общем корпусе 7.

На большинстве автомобилей гидроблок 5 изготовлен из пластика и имеет сквозное отверстие, от которого идут каналы В и С. Канал, обозначенный на рисунке буквой В, соединяет центральное отверстие с вакуумной полостью, а канал С соединяет центральное отверстие с атмосферной полостью.

В центр гидроблока 5 входит толкатель 16, который шарнирно соединен с педалью тормоза 20 через вилку 19. Передний конец толкателя имеет шаровой наконечник, который закреплен в поршне 11.

Продольное перемещение поршня 11 относительно корпуса клапана ограничено упорной пластиной 10, которая жестко закреплена в корпусе клапана и входит в кольцевую канавку в поршне. И ширина поршня чуть больше тарелки.

Кольцевой зазор между корпусом клапана 5 и горловиной крышки 8 уплотнен манжетой 22, которая должна быть в исправном состоянии.А поверхность гидроблока необходимо смазать смазкой (Литол 24 или ЦИАТИМ-221).

От пыли и грязи горловина крышки 8 защищена резиновым гофрированным пыльником 21 (разумеется, этот пыльник не должен иметь трещин, а тем более надрывов). Вокруг толкателя также установлен фильтр 15 для очистки воздуха, поступающего в полость усилителя, а также чашки опорных пружин, сами пружины 13 и 14, резиновый клапан 12.

В передней части корпуса 7 вакуумного усилителя на выходе штока 2 вставлено уплотнение 23.А на конце штока 2 имеется регулировочный болт 24, который при торможении машины упирается в гнездо в поршне 1. Задней частью шток 2 упирается в резиновый буфер 9, который установлен между штоком и поршнем 11.

При отсутствии разрежения или механического воздействия возвратная пружина 4 переводит гидроблок 5 в крайнее правое положение. А вакуумная камера А соединена шлангом с внутренней полостью впускного коллектора двигателя через штуцер, в котором расположен обратный клапан 3.Этот обратный клапан открывается при наличии разницы давлений между полостью А усилителя и впускным коллектором двигателя.

Как было сказано выше, работоспособность усилителя возможна только при работающем двигателе машины, когда во впускном коллекторе имеется разрежение, которое передается в полость А.

Работа вакуумного усилителя тормозов .

Рис. 2. Вакуумный усилитель при ненажатой педали тормоза.

Принцип работы вакуумного усилителя основан на разности давлений в вакуумной и атмосферной камерах.А давление, создаваемое в вакуумной камере, перемещает шток и давит на поршень главного тормозного цилиндра, тем самым облегчая водителю нажатие на педаль тормоза. Принцип работы был кратко описан выше, а если намного подробнее, то читайте дальше.

Работа усилителя осуществляется следующим образом: при опущенной педали тормоза (см. рис. 2) вакуумная полость А через каналы С и В сообщается с атмосферой с полостью Д с помощью кольцевой щели между передним торцом клапан 12 и расположенный перед ним кольцевой выступ корпуса клапана 5.

При этом атмосферная полость Д изолирована от атмосферы концом резинового клапана 12, который от силы пружины 13 прижимается к заднему торцу поршня 11. И в то же время имеется с обеих сторон диафрагмы создается вакуум, а диафрагма и корпус клапана прижимаются к крышке 8 корпуса усилителя под действием пружины 4. ..

При торможении автомобиля толкатель 16 вместе с поршнем 11 и прижатой к нему подвижной частью резинового клапана 12 перемещается вперед до исчезновения кольцевого зазора и упирания торца клапана 12 в кольцевой выступ клапана тело 5.В этом случае вакуумная полость А будет изолирована от атмосферной полости D.

При торможении дальнейшее движение педали тормоза 20 и ее толкателя 16 отодвинет поршень 11 от клапана 12 (как показано на рисунке 1) и это приведет к образованию между ними кольцевого зазора и воздух из полости Е будет попадают в атмосферную полость D, которая сообщается с атмосферой через пористый воздушный фильтр 15.

За счет разности давлений гидроблок 5 и диафрагма 6 начнут двигаться вперед, от чего головка регулировочного болта 24 штока 2 начнет давить на поршень главного тормозного цилиндра.Это заставляет поршень создавать избыточное давление в гидравлической тормозной системе автомобиля.

Рисунок 3. Работа вакуумного усилителя при нажатии на педаль тормоза приостанавливается.

Когда педаль тормоза перестанет двигаться вперед (см. рис. 3), от действия разрежения в полости А корпус клапана 5 вместе с прижатым к нему резиновым клапаном 12 переместится вперед до тех пор, пока клапан 12 не упрется в задний торец поршня 11. При этом прекратится сообщение между полостью D и полостью E, а также прекратится движение корпуса клапана 5.

Это установит равновесие, и тормозная жидкость в гидравлической тормозной системе будет находиться под постоянным давлением.

При экстренном торможении машины поршень 11 упирается резиновым буфером 9 в шток 2 и начинает механически воздействовать на поршень главного тормозного цилиндра. Кроме того, поршень 11, отходя от клапана 12, будет обеспечивать его упирание в кольцевой выступ корпуса клапана 5. Это приведет к разделению полости Д и полости А и сообщению полости Д с атмосферой, а это повысит давление, создаваемое в гидроприводе тормозной системы.

Рисунок 4. Работа вакуумного усилителя при отпускании водителем педали тормоза (происходит отпускание)

Когда торможение машины больше не требуется и водитель отпускает педаль тормоза, подвижные части привода возвращаются в исходное положение (как на рисунке 4) от действия возвратной пружины 17 педали тормоза и от действия возвратной пружины 4 вакуумного усилителя тормозов, ну и от действия возвратных пружин главного тормозного цилиндра.

При этом поршень 11 выдавит клапан 12 из кольцевого выступа корпуса клапана 5 и образуется кольцевой зазор, через который воздух начнет поступать по каналам В и С из полости Г в полость А и, при в то же время высасываться вакуумом во впускном коллекторе двигателя. При этом сообщение полости D с полостью E прекратится, так как конец клапана 12 прижат к поршню 11 от силы пружины 13.

При неработающем двигателе автомобиля (или при неисправном вакуумном усилителе тормозов) торможение автомобиля возможно, но немного увеличится ход педали тормоза и снизится эффективность тормозов.При этом поршни главного тормозного цилиндра будут приводиться только механически, от педали тормоза через толкатель 16, поршень 11, резиновый буфер 9 и шток 2.

Крупные неисправности и ремонт вакуумного усилителя .

Как и любой механизм, вакуумный усилитель, а точнее его детали, со временем изнашиваются и требуют замены, обслуживания или ремонта. Подсказкой для водителя о том, что с вакуумным усилителем что-то не так, является увеличение усилия, прилагаемого к педали тормоза, и снижение эффективности торможения.

Снижение эффективности торможения, разумеется, может происходить и по другим причинам, например, из-за неисправности суппортов (советую подробнее прочитать об их восстановлении) или по другим причинам, описанным в статье «Тормозная система, его устройство и неисправности» (статья находится), но здесь увеличение усилия на педали тормоза — верный признак неисправного вакуумного усилителя.

Частой причиной неисправности усилителя, проявляющейся со временем, особенно если автомобиль часто ездит по пыльным дорогам, является засорение грязью или пылью воздушного фильтра 15 (см. рис. 1).Грязный фильтр необходимо промыть, высушить или заменить новым.

А при достаточно большом пробеге автомобиля могут появиться неисправности из-за заклинивания гидроблока 5 от вздутия (от старости) диафрагмы 6. Также неисправности могут возникнуть из-за неплотного крепления вакуумного шланга, соединяющего вакуум усилитель тормозов к штуцеру впускного коллектора двигателя. Либо из-за старения шланга на нем появляются трещины или разрывы.

Определить трещины или надрывы достаточно легко визуально, или можно услышать по характерному шипению (подсосу воздуха).Кстати, при такой неисправности (протечка или повреждение шланга) двигатель автомобиля обычно работает с перебоями, либо теряет мощность, так как во впускной коллектор попадает лишний воздух и горючая смесь обедняется на всех режимах работы двигателя.

Ну и еще менее распространенная неисправность, которая может возникнуть из-за небрежного ухода или из-за использования некачественной (поддельной и дешевой) тормозной жидкости, или из-за попадания бензина или масла в тормозную жидкость, это вздутие уплотнений гидроцилиндров тормозной системы.И происходит заедание подвижных частей в гидроцилиндрах.

Для выявления неисправности следует промыть воздушный фильтр (если он загрязнен), проверить работу системы вентиляции картерных газов (я писал, как ее улучшить), заменить вакуумный шланг, если он вздулся или имеет трещины, и даже больше разрывов, и надежно зафиксируйте вакуумный шланг новым хомутом (лучше из более прочной нержавеющей стали).

В случае заедания штока необходимо разобрать главный тормозной цилиндр и заменить вздувшиеся манжеты на новые.При такой неисправности (вздутие уплотнителей) перед заменой резинок обязательно промыть всю тормозную систему изопропиловым спиртом (если его нет, то промываем свежей тормозной жидкостью того же бренд, который будет использоваться в системе). После промывки системы и установки новых манжет залейте свежую тормозную жидкость и .

Если после проведения вышеописанных работ неисправность не устранена (усилие на педаль тормоза при работающем двигателе остается таким же большим, как и при выключенном двигателе), то, скорее всего, причина неисправности вздутие или разрыв диафрагмы 6.

Заменить диафрагму на новую не так просто, так как большинство усилителей имеют неразборный корпус (крышка 8 припаяна к корпусу 7), и не всегда есть возможность купить новую диафрагму. В этом случае вакуумный усилитель тормозов подлежит замене.

Проверить исправность вакуумного усилителя можно не только снизив усилие на педаль тормоза при работающем двигателе, но и другим способом. При выключенном двигателе нажмите педаль тормоза с небольшим усилием, затем запустите двигатель.После запуска двигателя, если педаль тормоза уходит немного вперед (немного проваливается), значит, с вакуумным усилителем все в порядке.

И последнее: на вакуумном усилителе и примыкающем к нему главном тормозном цилиндре не должно быть запотеваний и уж тем более не должно быть потеков тормозной жидкости. Узнать, откуда именно течет, можно, если тщательно вымыть корпус усилителя и главный тормозной цилиндр, а затем, запустив двигатель, несколько раз нажать на педаль тормоза.После этого, как правило, сразу же обнаруживаются течи, и, конечно же, пришедшие в негодность уплотнители следует заменить новыми.

Вот вроде и все, надеюсь данная статья поможет начинающим водителям определить неисправность вакуумного усилителя тормозов и устранить большинство его неисправностей, всем удачи.

Большинство современных автомобилей оснащены гидравликой, дополненной вакуумным усилителем. Этот механизм в несколько раз увеличивает усилие, прикладываемое водителем к педали.Иными словами, тормозить «пылесосом» гораздо проще. Однако, как и любой другой механизм, усилитель может дать сбой. В сегодняшней статье мы рассмотрим, как работает вакуумный усилитель тормозов, как его проверить и каков его принцип работы.

Устройство

Конструкция этого элемента предполагает следующие детали:

  • Диафрагмы.
  • Атмосферный канал.
  • Толкатель.
  • На складе.
  • Вакуумный канал.
  • Поршень и возвратная пружина.

Как это работает?

Принцип действия основан на перепаде давления. Корпус усилителя включает две цепи, разделенные мембраной. Одна часть контура подключена к шлангу (откуда вакуум). Другой конец подключается к следящему клапану. Он контролирует изменение вакуума и регулирует параметры.

При движении автомобиля или на холостом ходу (когда педаль не нажата) диафрагма неподвижна. Как только водитель нажимает на тормоз, вакуум перекрывается следящим клапаном. Диафрагма движется к тормозному цилиндру и толкает шток. Последний увеличивает это усилие. Если вы нажмете на педаль до упора, отверстие увеличится. При более высоком атмосферном давлении вакуум также увеличивается. В результате отклик педали становится более резким. При отпускании педали диафрагма возвращается на место. Тормозные колодки открываются.

Как проверить? Метод №1

Существует несколько методов диагностики этого элемента. Обо всех них пойдет речь в нашей статье.Итак, как проверить усилитель тормозов своими руками? Вы можете диагностировать устройство, не снимая его с места установки.

Итак, запускаем двигатель и через 10 и более секунд работы глушим его. Далее с обычным усилием нажимаем на педаль до упора. Если элемент исправен, система сработает один раз, и вакуум притянет диафрагменную пружину. При последующих нажатиях давление в системе будет сброшено. Ход педали будет все меньше и меньше.Но нам важно обеспечить тормозное усилие именно при первом нажатии. Если устройство проходит проверку, оно находится в рабочем состоянии. Важный момент: педаль должна уйти вниз при следующем старте (если она зажата в полу). Это свидетельствует о том, что в системе накопилось достаточное давление. Обе цепи в хорошем рабочем состоянии.

Метод № 2

Этот метод проверки заключается в следующем. Нужно запустить двигатель и нажать на педаль. Затем выключите двигатель.При этом держим педаль в полу, не отпуская ее. Через 20-30 секунд отпустите. Механизм должен вернуться в исходное положение, так как в контуре образовалось избыточное давление. Если педаль не работает, это свидетельствует о негерметичности вакуумной камеры.

Требуется для ремонта или замены вакуумного усилителя тормозов. Цена нового элемента около тысячи рублей. У иномарок типа Mitsubishi Lancer этот показатель в несколько раз выше (3-4 тысячи).Поэтому иногда целесообразно произвести ремонт вакуумного усилителя тормозов. Ниже мы рассмотрим, как это сделать.

Ремонт вакуумного усилителя тормозов: что не так?

Часто при поломке «пылесоса» выходит из строя диафрагма. При наличии разрывов с наружной части корпуса в вакуумную полость поступает воздух. Из-за этого система не обеспечивает требуемый вакуум.

Но и обратный клапан усилителя тоже выходит из строя.Поломкой может быть и банальный «подсос» воздуха. Из-за этого также не работает вакуумный усилитель тормозов. Как я могу это проверить? При работе двигателя он будет издавать характерный шипящий звук. Засасывание происходит из-за плохо закрученных хомутов или негерметичных патрубков. Реже усилитель не работает из-за отсутствия компрессии в цилиндре. Вакуумный шланг соединяется с четвертым цилиндром. Если компрессия в нем ниже 9 баллов, возможны проблемы с «пылесосом».

Демонтаж

Замена вышедших из строя элементов на месте невозможна. Необходимо снять вакуумный усилитель тормозов. ВАЗ классических моделей (в том числе и «Самара») комплектуется этим элементом возле моторного щита. Итак, открываем капот, отсоединяем усилитель от главного тормозного цилиндра. Важный момент – трубки остаются на месте. Их удаление приведет к проветриванию системы.

Ничего фатального в этом нет, но прокачивать тормоза придется заново (а это дополнительное время).Поэтому просто отодвигаем цилиндр с трубками в сторону. Снимаем шланг с обратного клапана. В салоне демонтируем кронштейн, фиксирующий педаль тормоза. Так мы освободим толкатель «пылесоса». После этого остается только открутить 4 гайки крепления самого усилителя в подкапотном пространстве и достать его.

Разборка и ремонт

Далее нам понадобятся тиски. Зажимаем усилитель в тиски и загибаем пазы для крепления двух «половинок».Делается это минусовой отверткой. На последней заклепке старайтесь удерживать внешнюю сторону корпуса. Поскольку внутри него находится пружина, он может сработать при разборке корпуса. Затем снимаем с креплений два резиновых чехла и пластиковый кожух с толкателем.

Теперь достаем детали из ремкомплекта и устанавливаем их на место старых. В ремонтный комплект входят следующие элементы:

  • Диафрагма.
  • Манжеты.
  • 2 крышки.
  • Пыльники.
  • Клапан.

Установив новые детали, собираем вакуумный усилитель тормозов обратно. Мы уже знаем, как это проверить. При сборке необходимо сразу закрепить диафрагму на пластиковом корпусе. Пружина может быть установлена ​​любой стороной. Однако при сборке корпуса нужно приложить усилие, чтобы он попал на шпильки.

Собираем в обратном порядке. Перед запуском выполните визуальный осмотр. Все шланги и хомуты должны плотно и надежно прилегать.Если мотор троит, значит подсос воздуха. Один из шлангов может быть поврежден.

Итак, мы выяснили, что такое вакуумный усилитель тормозов, как его проверить и отремонтировать своими руками.

Сегодня вакуумные усилители тормозов используются в большинстве типов автомобилей. По своей конструкции эти устройства используют вакуум, чтобы усилить тормоз в момент нажатия педали. Использование этого типа усилителя повышает комфорт и производительность системы, другими словами, это устройство смягчает усилие на педаль тормоза для водителя. Давайте посмотрим, как работает этот механизм.

Схема действия вакуумного усилителя тормозов

С конструктивной точки зрения вакуумный усилитель тормозов собран в единый блок, который содержит петлевой стакан, в котором расположена мембрана, специальный клапан. Также в конструкции установлены толкатель и длинный шток, с помощью которых формируется ход поршня в главном тормозном цилиндре. Венчает эту конструкцию специальная пружина, с помощью которой производится обратное действие главного цилиндра.

Блок-схема вакуумного усилителя тормозов разделена мембраной на 2 камеры. Задняя камера со стороны торпедо называется вакуумной. Напротив этого отсека расположена передняя камера, которая называется атмосферной.

Основное устройство вакуумного усилителя тормозов

  1. Вакуумная камера снабжена клапанным соединением с основным источником вакуума через шланг. На бензиновых моделях автомобилей источником противодавления принято считать, так как разрежение в заданном объеме создается с помощью . На дизельных версиях разрежение берется с помощью специального насоса, который соединен с распредвалом двигателя и через шланг создает необходимый разрежение.
  • На некоторых автомобилях для использования схемы подачи постоянного вакуума инженеры устанавливают специальный электровакуумный насос, который постоянно обеспечивает необходимый приток вакуума в полость преобразователя.
  • Через перепускной канал основные камеры разделены, со стороны коллектора (шланга), и при остановке двигателя главный клапан оставляет разрежение в самом цилиндре.

Это решение очень важно с точки зрения безопасности, так как в случае отказа насоса у водителя будет шанс довести автомобиль до полной остановки.

  1. Свободная камера соединяется с поплавковым клапаном в следующих случаях. С вакуумной камерой — в случаях, когда эта мембрана находится в исходной точке; а также при нажатой педали тормоза — при атмосферном давлении.
  • Специальный толкатель формирует движение следящего клапана, который напрямую связан с педалью тормоза.
  • На внутренней стороне вакуумного усилителя диафрагма соединена со штоком главного тормозного цилиндра. Работа главной диафрагмы обеспечивает движение поршня, что в свою очередь обеспечивает необходимое давление жидкости в тормозных магистралях.
  1. Возвратная пружина установлена ​​таким образом, что при отпускании педали положение диафрагмы восстанавливается до исходного значения.

На более современных автомобилях для эффективного усиления тормозов используется специальное электрическое устройство, которое увеличивает напряжение на диафрагме сзади.Шланг для этого устройства не требуется.

  1. Следующим шагом в эволюции усилителя тормозов является активное устройство. Это устройство обеспечивает бесперебойную работу усилителя только в тех случаях, в которых это необходимо, что придает этому устройству особое качество. Активный усилитель устанавливается совместно с электронной системой стабилизации автомобиля и является исполнительным механизмом для обеспечения устойчивости автомобиля на дороге.

Принцип работы вакуумного усилителя

Основной принцип работы такого устройства, как вакуумный усилитель тормозов, основан на разнице давлений в разных его полостях.В момент, когда мембрана имеет единственное место, давление в обоих случаях равно источнику вакуума. В случае, когда на педали тормоза создается напряжение, осуществляется вспомогательное воздействие, которое через специальный шток передается на плавающий клапан. Этот клапан перекрывает проход воздуха, который объединяет атмосферную и вакуумную зоны.

Соединение свободной камеры с давлением окружающей среды происходит в тот момент, когда начинается дальнейшее движение клапана, это приводит к снижению давления в этой камере.Разность разрежения действует на диафрагму, в результате этот узел оказывает усилие на пружину и перемещает главный поршень тормозного цилиндра.

Принцип действия этого вспомогательного устройства обеспечивает вспомогательные усилия на штоке поршня тормозного цилиндра, равные усилию, приложенному к педали.

Другими словами, эту процедуру можно описать следующим образом. Чем сильнее водитель нажимает на педаль тормоза, тем сильнее будет воздействие на главный тормозной цилиндр.

После того как водитель отпускает педаль тормоза, свободная камера освобождается от давления, что способствует выравниванию разрежения между зонами. С помощью возвратной пружины основная диафрагма возвращается в исходное положение и готова к приему новой порции вакуума.

В результате работы этого механизма создается определенное усилие, в 5-6 раз превышающее силу нажатия человека. На некоторые автомобили производитель устанавливает вакуумный усилитель тормозов, в основе которого лежит несколько мембран, что увеличивает его производительность в несколько раз.Конечно, помимо такого устройства необходимо использовать более мощный насос, чтобы обеспечить необходимое количество вакуума.

Что касается ремонта данного аппарата, то он невозможен. Столь категоричное утверждение связано с конструкцией и принципом устройства этого механизма, обеспечивающего безопасность автомобиля.

Заключение

В процессе изучения технологии изготовления вакуумного вспомогательного оборудования нами был выявлен ряд некоторых конструктивных особенностей данного механизма.Как подтверждает практика, вакуумный усилитель тормозов обладает очень прочными свойствами и очень редко выходит из строя. Наиболее уязвимой частью тормозной системы является ГТЦ, в котором установлены резиновые уплотнители. Также можно отметить вакуумный насос, который устанавливается на дизельные агрегаты и имеет небольшой срок службы, в отличие от бензинового аналога.

Совсем недавно для того, чтобы затормозить любую из старых моделей автомобилей, необходимо было приложить значительное усилие к педали тормоза, а через некоторое время в машине появился вакуумный усилитель тормозов.Это устройство значительно облегчает управление автомобилем, но, тем не менее, требует периодического ремонта и контроля за своим техническим состоянием.

Вакуумный усилитель тормозов – обзор схемы

Вакуумный усилитель тормозов неразрывно связан с главным цилиндром. В его основе корпус, разделенный диафрагмой на две камеры. Вакуумная камера находится со стороны главного цилиндра, где она соединяется с впускным коллектором при помощи специального обратного клапана.Именно в этой области создается вакуум. Атмосферная камера расположена сбоку от педали тормоза и соединяется, в свою очередь, с вакуумной камерой или с атмосферой с помощью следящего клапана.

Сам клапан перемещается с помощью толкателя, а тормозная жидкость закачивается в рабочие цилиндры с помощью поршня. В конце торможения возвратная пружина приводит в движение диафрагму, возвращая ее в исходное положение. Некоторые модели усилителей могут быть оснащены электромагнитным тяговым приводом, выполняющим функцию системы экстренного торможения.


Принцип работы вакуумного усилителя тормозов и признаки неисправности

Основной принцип работы вакуумного усилителя тормозов основан на разнице давлений, образующихся в вакуумной и атмосферной камере. Именно эта разница влияет на толкатель, который перемещает шток главного цилиндра системы. Для поддержания вакуума на должном уровне используется обратный клапан вакуумного усилителя тормозов.

В режиме разреженной атмосферы воздух из усилителя высасывается через этот клапан, но не возвращается через него.

При проверке тормозной системы особое внимание обратите на техническое состояние вакуумного усилителя. Хотя его неисправности не вызывают катастрофических последствий, тем не менее требующая повышенного усилия педаль тормоза создает дискомфорт и затрудняет управление автомобилем. Есть, конечно, неисправности, которые все же требуют ремонта или даже замены устройства.

В первую очередь можно разгерметизировать или отрезать шланг вакуумного усилителя тормозов, соединяющий его с коллектором.После того, как слышно шипение, проверяют состояние самого шланга и качество затяжки хомутов. Кроме того, частой причиной является разрыв мембраны или старая резина в клапанах, через которые также может выходить воздух.

Вакуумный усилитель тормозов — как добраться до поломки?

Для точного определения неисправности необходимо внимательно изучить инструкцию по эксплуатации автомобиля, в которой описана конкретная модель вакуумного усилителя. Иногда причина довольно проста, когда двигатель начинает дросселировать из-за подсоса лишнего воздуха и обеднения рабочей смеси. При проведении визуального осмотра необходимо выявить потеки на корпусе усилителя и обязательно выяснить причины их появления.

Для качественного ремонта вакуумного усилителя необходим ремонтный комплект для конкретной модели и стандартный набор инструментов. Чаще всего полностью заменяют устройство новым, устанавливаемым в сборе. Для того, чтобы приступить к ремонту или замене, отсоединяется приводная тяга, расположенная в салоне, в районе рулевого вала на педали тормоза.После этого в моторном отсеке нужно отсоединить главный тормозной цилиндр. В конце вакуумный шланг снимается с обратного клапана. Теперь усилитель открыт для доступа, его можно отремонтировать или заменить.

Руководства и руководства по ремонту автомобилей, онлайн-руководства по обслуживанию

» Ремонтные направляющие

» Руководства по ремонту

ВАЗ 2109 — мультимедийное руководство по ремонту и обслуживанию.
Мультимедийное руководство по ремонту, обслуживанию и эксплуатации автомобиля ВАЗ 2108-2109. Подробно описаны основные неисправности, их причины и способы устранения. Поэтапный процесс разборки и ремонта автомобиля подробно проиллюстрирован и аннотирован. В приложении приведены списки инструментов, смазочных материалов и рабочих жидкостей, манжетных уплотнений, подшипников, моментов затяжки резьбовых соединений и схемы соединений. Справочник предназначен для работников станций технического обслуживания, служащих служб, а также для водителей, желающих отремонтировать автомобиль

. .. [Подробнее]

2104 ВАЗ / ВАЗ-2105 — руководство по ремонту, обслуживанию и эксплуатации автомобиля.
Данное руководство представляет собой руководство по техническому обслуживанию и ремонту автомобиля ВАЗ-2105, ВАЗ-2104 и их модификаций. Предназначен для инженерно-технических работников центров и станций технического обслуживания, автопарков и ремонтных мастерских.
В справочнике описаны следующие модели автомобилей:
В А3-2105 — легковой автомобиль с закрытым несущим четырехдверным седаном.Двигатель рабочим объемом 1,3 л.
ВАЗ 21051 — отличается от двигателя ВАЗ-2105 рабочим объемом 1,2 л.
В А3-21053 — отличается от двигателя ВАЗ-2105 рабочим объемом 1,5 л.
ВАЗ-2104 — легковой автомобиль с закрытым пятидверным левым левым «универсалом» (выпущен на базе ВАЗ-2105).
ВАЗ 21043 — отличается от двигателя ВАЗ-2104 рабочим… [Подробнее]

11183 ВАЗ, ВАЗ Лада Калина 11193 — руководство по ремонту, обслуживанию и эксплуатации автомобиля.
Книга представляет собой серию красочных иллюстрированных пособий по ремонту автомобиля своими силами. В руководстве устройство, техническое обслуживание и ремонт автомобилей семейства КАЛИНА. Описаны возможные неисправности, их причины и способы устранения. Эксплуатация, обслуживание, устранение неисправностей и ремонт представлены на цветных фотографиях с подробными комментариями.
В Заявке представлены инструменты, смазочные и рабочие жидкости, фонари, сальники валов, подшипники, моменты затяжки резьбовых соединений и электрооборудования ВАЗ 11183, ВАЗ 11193.
Книга предназначена для водителей, желающих обслуживать и ремонтировать сам автомобиль ВАЗ 11183, ВАЗ 11193, а также для рабочих и мастеров станций технического обслуживания.

ВАЗ Лада 2110, 2111, 2112 — руководство по ремонту, обслуживанию и эксплуатации автомобиля.
Руководство по ремонту и техническому обслуживанию автомобилей ВАЗ Лада 110, 111, 112 с 8-клапанными двигателями 1,5i, 1,6i. В руководстве указаны моменты затяжки резьбовых соединений при сборке деталей автомобиля, а также основные данные для регулировки и контроля автомобиля.

… [Подробнее]

Технологическая инструкция по снятию и установке оригинальных узлов и деталей автомобиля ВАЗ 2170 Лада Приора (Lada Priora).


… [Подробнее]

Руководство по ремонту автомобиля ВАЗ-2108 в гаражных условиях с имеющимся инструментом. Содержит большое количество цветных фотографий, чертежей, подробных описаний и инструкций по снятию, установке и ремонту навесного оборудования и систем двигателя, ремонту подвески, рулевого управления, тормозной системы, электрооборудования.

Книга уникальной серии `Руководство`, подготовленная `Издательством Третий Рим`, которая состоит из четырех иллюстрированных книг по эксплуатации, обслуживанию и ремонту автомобиля ВАЗ-2108. Книга `Средний ремонт ВАЗ-2108` содержит более 1000 фотографий и рисунков, подготовленных с учетом специфики гаражного ремонта: все операции выполняются с использованием доступных инструментов и приспособлений. В книге даны инструкции по снятию, установке и техническому обслуживанию навесного оборудования… [Подробнее]

ВАЗ 2110, Лада 110 — руководство по ремонту, текущему обслуживанию и эксплуатации автомобилей.
Руководство по проведению самостоятельного ремонта, эксплуатации и периодического технического обслуживания автомобилей ВАЗ 2110, 2111, 2112 (LADA 110, LADA 111, LADA 112) с 16-клапанным двигателем внутреннего сгорания 1,5 и 1,6 i.

… [Подробнее]

ВАЗ 2170 Priora (Приора) — руководство по ремонту, обслуживанию и эксплуатации автомобиля.
Руководство по эксплуатации, ремонту и техническому обслуживанию автомобиля ВАЗ-2170 Лада Приора (Lada Priora) с бензиновым 16 клапанным двигателем ВАЗ-21126.

… [Подробнее]

ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 — ручной ремонт, техническое обслуживание и эксплуатация автомобиля.
Данное руководство представляет собой руководство по техническому обслуживанию и ремонту автомобиля. Предназначен для инженерно-технических работников центров и станций технического обслуживания, автопарков и ремонтных мастерских, автовладельцев.В справочнике описаны следующие модели автомобилей: ВАЗ-2110 легковой автомобиль с закрытым четырехдверным кузовом типа «седан» с двигателем объемом 1,5 литра; ВАЗ-2111-легковой автомобиль с закрытым четырехдверным кузовом типа «универсал» с двигателем объемом 1,5 литра; ВАЗ-2112 — легковой автомобиль с закрытым четырехдверным кузовом типа «хэтчбек»; Двигатель рабочим объемом 1,5 л В основных разделах руководства описаны узлы автомобиля ВАЗ-2110. Особенности ремонта автомобиля ВАЗ-2111, ВАЗ-2112 приведены в разделе 9.Здесь описано… [Подробнее]

Руководство по ремонту и техническому обслуживанию двигателя ВАЗ-2111 с распределенным впрыском топлива на контроллере М1.5.4 (ВАЗ-21102, ВАЗ-2111, ВАЗ-21083, ВАЗ-21093, ВАЗ-21099).


… [Подробнее]

ВАЗ 2101, 2102 — мультимедийное руководство по ремонту и обслуживанию.
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля ВАЗ 2101гг.
На сотнях иллюстраций показаны элементы управления и отдельные вехи. Разделы, посвященные быстрому и простому устранению неполадок, помогут в устранении неполадок. Электрические схемы помогут быстро выявить неисправности в электросистеме и облегчат установку дополнительного оборудования. Здесь вы найдете информацию по ремонту: двигателя; система питания; вытяжная система; газы; схватить; коробка передач; суспензии; рулевое управление; тормоза; колеса и шины; тело; электрооборудования, а также рекомендации по обслуживанию и диагностике электронных систем управления.Диагностические коды. Отдельный раздел предназначен для ознакомления владельца автомобиля с его органами управления и методами эксплуатации.
… [Подробнее]

Книга будет полезна всем автолюбителям, выполняющим ремонт автомобиля любой сложности самостоятельно.

Читателям предоставляется руководство по ремонту и обслуживанию автомобиля Lada Kalina (ВАЗ-11183) и его модификаций. Автомобиль оснащен двигателем ВАЗ-21114-50 рабочим объемом 1.6 литров с системой фазированного впрыска топлива. Руководство иллюстрировано подробными фотографиями, изображающими поэтапный процесс ремонта, так что даже начинающий автовладелец без труда разберется в ремонтных работах.

Перечни возможных неисправностей и рекомендации по их устранению, а также руководство по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых деталей и узлов.

Методы ремонта выбираются исходя из использования стандартного набора инструментов в условиях гаража и тех… [Подробнее]

ВАЗ 2115, 2114 — мультимедийное руководство по ремонту и обслуживанию.
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля ВАЗ 2114, -2115гг. Сотни иллюстраций показывают элементы управления и отдельные вехи. Разделы, посвященные быстрому и простому устранению неполадок, помогут в устранении неполадок. Электрические схемы помогут быстро выявить неисправности в электросистеме и облегчат установку дополнительного оборудования.Здесь вы найдете информацию по ремонту: двигателя; система питания; вытяжная система; газы; схватить; коробка передач; суспензии; рулевое управление; тормоза; колеса и шины; тело; электрооборудования, а также рекомендации по обслуживанию и диагностике электронных систем управления. Диагностические коды. Отдельный раздел предназначен для ознакомления владельца автомобиля с органами управления и принципами работы…. [Подробнее]

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
