Регулятор оборотов вентилятора с датчиком температуры. — Все для «кулера» (Вентилятора) — Компьютер и электроника к нему!!!

Довольно простой вариант автоматического регулятора оборотов вентилятора для компьютера с датчиком, выполненном на транзисторе.
Именно на транзисторе, потому что: во-первых — полупроводниковые датчики более чувствительны и надёжны, во-вторых — найти терморезистор необходимого сопротивления довольно проблематично.
Это не самая простая схема такого девайса, есть и проще, но гораздо менее надежные и мнее чувствительные.
Схема подходит под напряжение 12 В. Транзисторы в них можно легко заменить на аналогичные, КТ315 вообще можно заменить на практически любой другой транзистор n-p-n перехода, но при этом, возможно, понадобиться подобрать резистор R3 к нему, если при использовании другого транзистора R3 будет сильно греться, то его можно заменить на другой резистор сопротивлением: 150-200 Ом.



Элемент
Номинал
R1 22 КОм
R2 5 КОм
R3 100 Ом
C1 33 мкФ
C2 100 мкФ
VT1 КТ315
VT2 КТ816

Схема очень проста и собирается минут за 10, размером с четверть спичечного коробка.

КТ315 выполняет роль датчика, он устанавливается между ребер радиатора.

Схема настраивается следующим образом: резистор R2 устанавливается в так, чтобы подключенный к схеме вентилятор остановился, затем датчик (VT1 — КТ315) надо нагреть до уровня комнатной температуры, можно подержать его в руке пару минут, далее начинаем крутить R2 до тех пор, пока вентилятор не начнет крутиться.

После этого мложно устанавливать схему, но немного отточить настройку всё же надо. Необходимо еще немного подстроить резистор R2, чтобы вентилятор гарантированно стартовал при включении компьютера.

Таким образом при температору 25-30 градусов, вентилятор работает на минимальных оборотах, а при температуре радиатора, а соответственно и датчика, 50-60 градусов вентилятор крутится на полную мощность.

Как я уже сказал, транзистор КТ315 можно заменить на практически любой маломощный кремниевый транзистор, неплохо было бы использовать транзистор с металлическим корпусом или, максимально сточить корпус транзистора, чтобы увеличить его чувствительность.

VT2 (КТ816) тоже можно заменить на аналогичный транзистор более мощный, но не используйте составные транзисторы и транзисторы со встроенным сопротивлением.

Данный терморегулятор эффективен в том случае, когда в системном блоке хорошая вентиляция, ведь а противном случае тот же процессорный кулер будет гонять горячий воздух и разница в температурах при высокой нагрузке и при простое будет небольшая и терморегулятор будет просто бесполезен.

Регулятор скорости вентилятора видеокарты на NE555..

История подопытной видеокарты RX 570 4GB не известна, куплена племянником с рук. Вентиляторы четырёх пиновые, были припаяны напрямую к 12v доп питания, и соответственно выли как самолёт на взлете.

При детальном осмотре платы выявлено, что плату роняли,  сбили несколько элементов включая какую то микросхему в области отвечающей за управление оборотами вентиляторов, при этом отсутствуют не только сами элементы, но и пятаки с дорожками.

Было принято решение обойтись своими силами, и собрать внешнюю систему регулировки оборотов в зависимости от температуры. Получилось дёшево и сердито.

С вентиляторов выходит 4 провода:

  • Чёрный      —
  • Жёлтый     +
  • Синий        ШИМ
  • Зелёный    Тахометр



Так как система родного ШИМ видеокарты убита напрочь, и считать данные о температуре не представлялось возможным, был изготовлен ШИМ регулятор на таймере NE555 по ниже приведённой схеме, только с полевым транзистором.

В качестве датчика температуры использовался миниатюрный терморезистор сопротивлением 10кОм из батареи ноутбука . Он очень тонкий и имеет минимальную инерционность.

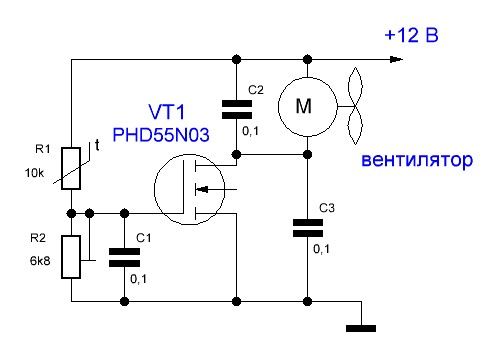

В начале планировалось управлять оборотами по 12v с помощью MOSFET транзистора, но электроника вентиляторов категорически опротестовала наше решение довольно громкими лозунгами в виде не приятного писка.

Проблема решилась деинсталляцией полевого транзистора и подачей сигнала с выхода микросхемы 555 на синий провод, черный и жёлтый подключены непосредственно к напряжению 12v. Финальная схема выглядит так.

Терморезистор приклеен к трубке выходящей из под процессора на эпоксидный клей «Poxipol». Плата приклеена на двухсторонний скотч к видеокарте. Файл печатки к сожалению не сохранился, но думаю развести плату под свои детали особого труда не составит.



Настройка.

Настройка до безобразия проста. Требуется подобрать резистор 22кОм по схеме.

  1. 1.  Впаиваем вместо этого резистора переменный на 25 — 50кОм.
  2. 2.  Крутим до начала вращения вентиляторов.
  3. 3.  Запускаем «FurMark» и загружаем видеокарту на 100%.
  4. 4.  В течении 10 — 15 минут подстраиваем скорость, что бы температура на ядре не превышала допустимые пределы.
  5. 5.  Измеряем сопротивление переменного резистора и впаиваем постоянный.



В нашем случае потребовался резистор 20кОм. Данная схема прошла все стресс тесты на отлично, обороты растут плавно, температура не превышает 66 — 70 градусов, задержки нет никакой!

Так же подключен зелёный провод тахометра на его законное место, видеокарта прекрасно видит обороты вентиляторов.







Все своими руками Автоматическое управление вентилятором

Опубликовал admin | Дата 22 января, 2016

     Не так давно попался в руки блок питания Enhance P520N от домашнего компьютера. Помимо основной платы блока питания, в ней обнаружилась еще небольшое устройство. Это был терморегулятор скорости вращения вентилятора. Схема простенькая, содержит всего два транзистора, четыре резистора, диод и конденсатор. Схема устройства показана на рисунке 1.


     Данный регулятор можно применять не только для блоков питания, но и в усилителях мощности низкой частоты, сварочных аппаратах, мощных преобразователях, регуляторах мощности и т.д. Зачем зря жужжать, если все ПП (полупроводниковые приборы) холодные. Диод VD1, стоящий на плате и в указанной схеме по всей вероятности нужен только в конкретном ИИП, поэтому его можно убрать. На плате стоит диод 1N4002. Первый транзистор можно заменить на отечественный — КТ3102.

Импортный транзистор C1384 по документации рассчитан на ток коллектора 1А, напряжение коллектор-эмиттер 60В, постоянная рассеиваемая мощность коллектора 1 ватт. Можно попробовать заменить на наш КТ814 с любой буквой или на КТ972. Электролитический конденсатор должен быть на напряжение 16 вольт.

Начальную скорость вращения вентилятора выбирают изменением величины сопротивления резистора R1. Схема работает следующим образом. Когда температура внутри контролируемого объема или непосредственно теплоотвода ПП невысокая, то транзистор VT2 призакрыт и вентилятор имеет не большую скорость вращения. При увеличении температуры начинает уменьшаться сопротивление терморезистора Rt, что в свою очередь приведет к уменьшению напряжения на базе VT1, начнет уменьшаться и ток коллектора этого транзистора. Уменьшение тока через первый транзистор приведет к увеличению тока база-эмиттер второго транзистора VT2 (уменьшится шунтирующее действие транзистора VT1 на переход база-эмиттер VT2). Транзистор VT2 начнет открываться, напряжение на вентиляторе начнет возрастать, Скорость его вращения увеличится.


     Для большей универсальности в схему можно ввести стабилизатор напряжения, например, КР142ЕН8Б. У этой микросхемы максимальное входное напряжение во всем диапазоне температур равно 35 вольт.
     Вид платы показан на фото 1, а рисунок печатной платы на рисунке 2.




В случае применения поверхностного монтажа, плату можно будет закрепить непосредственно на контролируемом теплоотводе для ПП, сделав в ней соответствующее отверстие для винта крепления.

Просмотров:12 087


Вентилятор с термодатчиком сделать самому своими руками

Любому владельцу персонального компьютера известно, что без кулера работа системного блока невозможна. Чтобы убедиться в этом, достаточно приложить руку к проработавшему пару часов компьютеру и почувствовать, насколько он горячий. И ведь это при работающей системе охлаждения! Страшно подумать, до какой отметки могла бы подниматься температура процессора, если бы его не охлаждали кулеры для компьютера.

Нельзя забывать о том, что правильная температура чрезвычайно важна для системного блока — он не должен ни переохлаждаться, ни перегреваться. И если переохладиться в комнатных условиях процессор вряд ли сможет, то перегрев весьма вероятен. Чтобы убедиться в этом, достаточно подольше поработать в летнюю жару на старом устройстве с не вполне исправным вентилятором. Скорее всего, оно просто не выдержит нагрузки и выключится само.

Но вернемся к тому, каким должен быть вентилятор для процессора. Разумеется, чем мощнее устройство и чем больше на нем работают, тем более мощной должна быть и система охлаждения.

Однако, к сожалению, многие кулеры издают слишком много шума, который порой очень раздражает. Причиной тому — их непрерывная работа. Кстати, она является не только источником шума, но и причиной быстрого износа охлаждающего механизма.

Выход из данной ситуации предельно прост — нужно лишь приобрести вентилятор с термодатчиком. Также можно сделать датчик самостоятельно и установить его в уже имеющееся устройство.

Как можно понять по названию, термодатчик представляет собой устройство, измеряющее температуру процессора и поставляющее на кулер сведения о ней. Таким образом, вентилятор с термодатчиком может работать не постоянно, а в полную силу включаться лишь после нагрева процессора до определенной температуры.

Однако, как и любое другое, данное устройство имеет и плюсы, и минусы. К плюсам можно отнести снижение шума при работе, а также увеличение срока службы устройства за счет уменьшения его износа.

Из минусов же указывается невозможность подстроить вентилятор с термодатчиком под конкретное устройство — температура процессора в нем устанавливается автоматически, в то время как она может иметь различное оптимальное значение у двух системных блоков различных фирм.

Также не считается преимуществом и труднодоступность подобных устройств — их можно найти далеко не в каждом городе, что уж говорить об отдельных магазинах. Да и цена на такой кулер может быть неприлично высокой.

Именно поэтому в большинстве случаев вентилятор с термодатчиком проще сделать самостоятельно. Все, что для этого нужно — сделать термодатчик и прикрепить его к уже имеющемуся вентилятору.

Делается же датчик абсолютно просто. Для него необходимо всего лишь три элемента — сенсор температуры, силовой транзистор и потенциометр. И, конечно же, немного времени, усидчивости и умения паять.

Схему сборки данного датчика можно легко найти в интернете, а все необходимые детали можно купить в любом радиомагазине. Полученный же термодатчик будет иметь немалый диапазон регулировки температуры и возможность отключения при отсутствии нагрузки.

Регулятор вращения кулера. Схема | joyta.ru

Чтобы уменьшить звук, издаваемый кулером персонального компьютера, можно пойти по пути рационального уменьшения скорости их вращения. В самом деле, постоянно ли нужен пропеллер, гоняющий воздух на полную мощность?

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания. ..

Принудительный обдув нужен, если температура охлаждаемого объекта превосходит установленную величину, а ниже нее кулеры могут работать вполсилы или не работать вообще, мало-помалу ускоряясь до своей наибольшей скорости с повышением температуры.

Так, к примеру, радиаторы современных  блоков питания для ПК остаются практически холодными при нормальный нагрузке, то есть, нет никакой надобности «гонять» вентилятор блока питания на полных оборотах, тем более что часто именно он дает ключевой вклад в шум системного блока.

То же можно сказать и о тепловом режиме работы процессора или видеокарты, поскольку в течении работы компьютера эти элементы далеко не всегда нагружены работой на полную мощность своих сотен мегагерц.

Более того, для большого числа интерактивных приложений (текстовые и графические редакторы, интернет-браузеры и др.) требуются лишь краткие всплески активности процессора, тогда как другое время он практически бездействует или имеет весьма низкую загрузку.

Регулятор вращения кулера, схема которого приведена ниже, поможет  решить данную проблему.

В качестве чувствительного элемента схемы применен термистор с отрицательным температурным коэффициентом (NTC-thermistors). Свойство термистора  — изменение электрического сопротивления  существенно убывает или возрастает с ростом температуры. В результате нагрева термистора происходит падение его сопротивления, вследствие чего на выходе операционного усилителя происходит увеличение напряжения, которое через полевой транзистор управляет оборотами вентилятора.

Переменным резистором P1 — можно выставить  минимальную  скорость вращения вентилятора при минимальной температуре, а переменным резистором P2  — установить  максимальную скорость вращения вентилятора при максимальной температуре.

Лабораторный блок питания 30 В / 10 А

Когда термистор не нагрет, отрегулируйте резистором P1 минимальные обороты вентилятора. (Только нужно замерить напряжение на вентиляторе — оно должно быть не меньше 7 вольт, в противном случае вентилятор может вообще остановиться, и заработает только когда нагреется термистор.

) Затем нагрейте термистор  и резистором P2 выставьте требуемую частоту вращения вентилятора.

Регулятор скорости вращения вентилятора компьютера своими руками. Как происходит управление скоростью вращения вентилятора? Способы управления скоростью вращения вентилятора

Основной проблемой вентиляторов, которые охлаждают ту или иную часть компьютера, является повышенный уровень шума . Основы электроники и имеющиеся материалы помогут нам решить эту проблему своими силами. В этой статье предоставлена схема подключения для регулировки оборотов вентилятора и фотографии как выглядит самодельный регулятор скорости вращения.

Нужно отметить, что количество оборотов в первую очередь зависит от уровня подаваемого на него напряжения. Уменьшая уровень подаваемого напряжения, уменьшается как шум, так и число оборотов.

Схема подключения:

Вот какие детали нам пригодятся: один транзистор и два резистора.

Что касается транзистора, то берите КТ815 или КТ817, также можно использовать мощнее КТ819.

Выбор транзистора зависит от мощности вентилятора. В основном используются простые вентиляторы постоянного тока с напряжением 12 Вольт.

Резисторы нужно брать с такими параметрами: первый постоянный (1кОм), а второй переменный (от 1кОм до 5кОм) для регулировки скорости оборотов вентилятора.

Имея входное напряжение (12 Вольт), выходное напряжение можно регулировать, вращая движковую часть резистора R2. Как правило, при напряжении 5 Вольт или ниже, вентилятор перестает шуметь.

При использовании регулятора с мощным вентилятором советую установить транзистор на небольшой теплоотвод.

Вот и все, теперь вы можете собрать регулятор скорости вентилятора своими руками, без шумной вам работы.

С уважением, Эдгар.

Когда мастера применяют кулеры для поделок, возникает необходимость управления скоростью вращения. Для этого существуют , но тогда необходим компьютер. Для автономной работы вентилятора требуются аппаратные средства. На канале SamChina показали интересный вариант решения вопроса.

Регулятор оборотов на 4 вентилятора. С приятной синей подсветкой. 4 разъема. Крепежные элементы. Продается в этом китайском магазине (искать реобас).

Попробуем собрать композицию из нескольких вентиляторов от персонального компьютера и включить.


Подключим к стандартному блоку питания ПК. Смотрите тест на видео.

Самодельный регулятор

На канале RETROREMONT показали, как спаять простейшую схему для регулировки оборотов вентилятора. Можно применять кулер для охлаждения блока питания, на простой вытяжке. Для этого нужна простая схема. Всего 3 детали.

Переменное сопротивление от 680 до 1 килоом. Транзистор кт 815 – 817- 819. Резистор 1 кОм. Соберем схему и испытаем в работе.

Вторая схема регулятора

В этом видео уроке представлены два варианта, позволяющих регулировать скорость вращения вентилятора персонального компьютера. Используются аппаратные средства, то есть с применением микроэлектроники. В обоих случаях используются кулеры от системных блоков.

Первый вариант. Этот вентилятор питается от напряжения 12 вольт. Его подключаем через схему. Блок питания, который применяется здесь, на 12 вольт, его используют в свечах.

Ролик канала ServLesson.

Сначала — терморегулятор. При выборе схемы учитывались такие факторы, как ее простота, доступность необходимых для сборки элементов (радиодеталей), особенно применяемых в качестве термодатчиков, технологичность сборки и установки в корпус БП.

По этим критериям наиболее удачной, на наш взгляд, оказалась схема В.Портунова . Она позволяет уменьшить износ вентилятора и снизить уровень шума, создаваемого им. Схема этого автоматического регулятора частоты вращения вентилятора показана на рис.1. Датчиком температуры служат диоды VD1- VD4, включенные в обратном направлении в цепь базы составного транзистора VT1, VT2. Выбор в качестве датчика диодов обусловила зависимость их обратного тока от температуры, которая имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания. Немаловажную роль сыграла распространенность диодов и их доступность для радиолюбителей.

Резистор R1 исключает возможность выхода из строя транзисторов VTI, VT2 в случае теплового пробоя диодов (например, при заклинивании электродвигателя вентилятора). Его сопротивление выбирают, исходя из предельно допустимого значения тока базы VT1. Резистор R2 определяет порог срабатывания регулятора.
Рис.1

Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1,VT2. Если при указанном нa схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить. Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения слишком высокая, число диодов следует уменьшить.

Устройство монтируют в корпусе блока питания. Одноименные выводы диодов VD1-VD4 спаивают вместе, расположив их корпусы в одной плоскости вплотную друг к другу Полученный блок приклеивают клеем БФ-2 (или любым другим термостойким, например, эпоксидным) к теплоотводу высоковольтных транзисторов с обратной стороны. Транзистор VT2 c припаянными к его выводам резисторами R1, R2 и транзистором VT1 (рис.2) устанавливают выводом эмиттера в отверстие «+12 В вентилятора» платы БП (раньше туда подключался красный провод от вентилятора). Налаживание устройства сводится к подбору резистора R2 спустя 2.. 3 мин после включения ПК и прогрева транзисторов БП. Временно заменив R2 переменным (100-150 кОм) подбирают такое сопротивление, чтобы при номинальной нагрузке теплоотводы транзисторов блока питания нагревались не более 40 ºС.
Во избежание поражения электрическим током (теплоотводы находятся под высоким напряжением!) «измерять» температуру на ощупь можно, только выключив компьютер.

Простую и надежную схему предложил И. Лаврушов (UA6HJQ). Принцип ее работы тот же, что и в предыдущей схеме, однако в качестве датчика температуры применен терморезистор NTC (номинал 10 кОм некритичен). Транзистор в схеме выбран типа КТ503. Как определено опытным путем его работа является более устойчивой, чем других типов транзисторов. Подстроечный резистор желательно применить многооборотный, что позволит точнее настроить температурный порог срабатывания транзистора и, соответственно, частоту вращения вентилятора. Терморезистор приклеивается к диодной сборке 12 В. При отсутствии его можно заменить двумя диодами. Более мощные вентиляторы с током потребления больше 100 мА следует подключать через схему составного транзистора (второй транзистор КТ815).


Рис.3

Схемы двух других, относительно простых и недорогих регуляторов частоты вращения вентиляторов охлаждения БП, часто приводятся в интернете (CQHAM.ru). Их особенность в том, что в качестве порогового элемента применяется интегральный стабилизатор TL431. Довольно просто «добыть» эту микросхему можно при разборке старых БП ПК АТХ.

Автор первой схемы (рис.4) Иван Шор (RA3WDK). При повторении выявилась целесообразность в качестве подстроечного резистора R1 применять многооборотный того же номинала. Терморезистор крепится на радиатор охлаждаемой диодной сборки (или на ее корпус) через термопасту КПТ-80.



Рис.4

Подобную схему, но на двух включенных параллельно КТ503 (вместо одного КТ815) применил Александр (RX3DUR). При указанных на схеме (рис.5) номиналах деталей на вентилятор поступает 7В, повышаясь при нагреве терморезистора. Транзисторы КТ503 можно заменить на импортные 2SC945, все резисторы мощностью 0,25Вт.

Более сложная схема регулятора частоты вращения вентилятора охлаждения описана в . Длительное время она с успехом применяется в другом БП. В отличие от прототипа в ней применены «телевизионные» транзисторы. Отошлю читателей к статье на нашем сайте «Еще один универсальный БП» и архиву, в котором представлен вариант печатной платы (рис. 5 в архиве) и журнальный источник . Роль радиатора регулируемого транзистора Т2 на ней выполняет свободный участок фольги, оставленный на лицевой стороне платы. Эта схема позволяет, кроме автоматического увеличения частоты вращения вентилятора при нагреве радиатора охлаждаемых транзисторов БП или диодной сборки, устанавливать минимальную пороговую частоту вращения вручную, вплоть до максимума.
Рис.6

Быстродействие современного компьютера достигается достаточно высокой ценой – блок питания, процессор, видеокарта зачастую нуждаются в интенсивном охлаждении. Специализированные системы охлаждения стоят дорого, поэтому на домашний компьютер обычно ставят несколько корпусных вентиляторов и кулеров (радиаторов с прикрепленными к ним вентиляторами).

Получается эффективная и недорогая, но зачастую шумная система охлаждения. Для уменьшения уровня шума (при условии сохранения эффективности) нужна система управления скоростью вращения вентиляторов. Разного рода экзотические системы охлаждения рассматриваться не будут. Необходимо рассмотреть наиболее распространенные системы воздушного охлаждения.

Чтобы шума при работе вентиляторов было меньше без уменьшения эффективности охлаждения, желательно придерживаться следующих принципов:

  1. Вентиляторы большого диаметра работают эффективнее, чем маленькие.
  2. Максимальная эффективность охлаждения наблюдается у кулеров с тепловыми трубками.
  3. Четырехконтактные вентиляторы предпочтительнее, чем трехконтактные.

Основных причин, по которым наблюдается чрезмерный шум вентиляторов, может быть только две:

  1. Плохая смазка подшипников. Устраняется чисткой и новой смазкой.
  2. Двигатель вращается слишком быстро. Если возможно уменьшение этой скорости при сохранении допустимого уровня интенсивности охлаждения, то следует это сделать. Далее рассматриваются наиболее доступные и дешевые способы управления скоростью вращения.

Способы управления скоростью вращения вентилятора

Вернуться к оглавлению

Первый способ: переключение в BIOS функции, регулирующей работу вентиляторов

Функции Q-Fan control, Smart fan control и т. д. поддерживаемые частью материнских плат, увеличивают частоту вращения вентиляторов при возрастании нагрузки и уменьшают при ее падении. Нужно обратить внимание на способ такого управления скоростью вентилятора на примере Q-Fan control. Необходимо выполнить последовательность действий:

  1. Войти в BIOS. Чаще всего для этого нужно перед загрузкой компьютера нажать клавишу «Delete». Если перед загрузкой в нижней части экрана вместо надписи «Press Del to enter Setup» появляется предложение нажать другую клавишу, сделайте это.
  2. Открыть раздел «Power».
  3. Перейти на строчку «Hardware Monitor».
  4. Заменить на «Enabled» значение функций CPU Q-Fan control и Chassis Q-Fan Control в правой части экрана.
  5. В появившихся строках CPU и Chassis Fan Profile выбрать один из трех уровней производительности: усиленный (Perfomans), тихий (Silent) и оптимальный (Optimal).
  6. Нажав клавишу F10, сохранить выбранную настройку.

Вернуться к оглавлению

В фундаменте.
Особенности .
Аксонометрическая схема вентиляции.

Второй способ: управление скоростью вентилятора методом переключения

Рисунок 1. Распределение напряжений на контактах.

Для большинства вентиляторов номинальным является напряжение в 12 В. При уменьшении этого напряжения число оборотов в единицу времени уменьшается – вентилятор вращается медленнее и меньше шумит. Можно воспользоваться этим обстоятельством, переключая вентилятор на несколько номиналов напряжения с помощью обыкновенного Molex-разъема.

Распределение напряжений на контактах этого разъема показано на рис. 1а. Получается, что с него можно снять три различных значения напряжений: 5 В, 7 В и 12 В.

Для обеспечения такого способа изменения скорости вращения вентилятора нужно:

  1. Открыв корпус обесточенного компьютера, вынуть коннектор вентилятора из своего гнезда. Провода, идущие к вентилятору источника питания, проще выпаять из платы или просто перекусить.
  2. Используя иголку или шило, освободить соответствующие ножки (чаще всего провод красного цвета – это плюс, а черного – минус) от разъема.
  3. Подключить провода вентилятора к контактам Molex-разъема на требуемое напряжение (см. рис. 1б).

Двигатель с номинальной скоростью вращения 2000 об/мин при напряжении в 7 В будет давать в минуту 1300, при напряжении в 5 В – 900 оборотов. Двигатель с номиналом 3500 об/мин – 2200 и 1600 оборотов, соответственно.

Рисунок 2. Схема последовательного подключения двух одинаковых вентиляторов.

Частным случаем этого метода является последовательное подключение двух одинаковых вентиляторов с трехконтактными разъемами. На каждый из них приходится половина рабочего напряжения, и оба вращаются медленнее и меньше шумят.

Схема такого подключения показана на рис. 2. Разъем левого вентилятора подключается к материнке, как обычно.

На разъем правого устанавливается перемычка, которая фиксируется изолентой или скотчем.

Вернуться к оглавлению

Третий способ: регулировка скорости вращения вентилятора изменением величины питающего тока

Для ограничения скорости вращения вентилятора можно в цепь его питания последовательно включить постоянные или переменные резисторы. Последние к тому же позволяют плавно менять скорость вращения. Выбирая такую конструкцию, не следует забывать о ее минусах:

  1. Резисторы греются, бесполезно затрачивая электроэнергию и внося свою лепту в процесс разогрева всей конструкции.
  2. Характеристики электродвигателя в различных режимах могут очень сильно отличаться, для каждого из них необходимы резисторы с разными параметрами.
  3. Мощность рассеяния резисторов должна быть достаточно большой.

Рисунок 3. Электронная схема регулировки частоты вращения.

Рациональнее применить электронную схему регулировки частоты вращения. Ее несложный вариант показан на рис. 3. Эта схема представляет собой стабилизатор с возможностью регулировки выходного напряжения. На вход микросхемы DA1 (КР142ЕН5А) подается напряжение в 12 В. На 8-усиленный выход транзистором VT1 подается сигнал с ее же выхода. Уровень этого сигнала можно регулировать переменным резистором R2. В качестве R1 лучше использовать подстроечный резистор.

Если ток нагрузки не более 0,2 А (один вентилятор), микросхема КР142ЕН5А может быть использована без теплоотвода. При его наличии выходной ток может достигать значения 3 А. На входе схемы желательно включить керамический конденсатор небольшой емкости.

Вернуться к оглавлению

Четвертый способ: регулировка скорости вращения вентилятора с помощью реобаса

Реобас – электронное устройство, которое позволяет плавно менять напряжение, подаваемое на вентиляторы.

В результате плавно изменяется скорость их вращения. Проще всего приобрести готовый реобас. Вставляется обычно в отсек 5,25”. Недостаток, пожалуй, лишь один: устройство стоит дорого.

Устройства, описанные в предыдущем разделе, на самом деле являются реобасами, допускающими лишь ручное управление. К тому же, если в качестве регулятора используется резистор, двигатель может и не запуститься, поскольку ограничивается величина тока в момент пуска. В идеале полноценный реобас должен обеспечить:

  1. Бесперебойный запуск двигателей.
  2. Управление скоростью вращения ротора не только в ручном, но и в автоматическом режиме. При увеличении температуры охлаждаемого устройства скорость вращения должна возрастать и наоборот.

Сравнительно несложная схема, соответствующая этим условиям, представлена на рис. 4. Имея соответствующие навыки, ее возможно изготовить своими руками.

Изменение напряжения питания вентиляторов осуществляется в импульсном режиме. Коммутация осуществляется с помощью мощных полевых транзисторов, сопротивление каналов которых в открытом состоянии близко к нулю. Поэтому запуск двигателей происходит без затруднений. Наибольшая частота вращения тоже не будет ограничена.

Работает предлагаемая схема так: в начальный момент кулер, осуществляющий охлаждение процессора, работает на минимальной скорости, а при нагреве до некоторой максимально допустимой температуры переключается на предельный режим охлаждения. При снижении температуры процессора реобас снова переводит кулер на минимальную скорость. Остальные вентиляторы поддерживают установленный вручную режим.

Рисунок 4. Схема регулировки с помощью реобаса.

Основа узла, осуществляющего управление работой компьютерных вентиляторов, интегральный таймер DA3 и полевой транзистор VT3. На основе таймера собран импульсный генератор с частотой следования импульсов 10-15 Гц. Скважность этих импульсов можно менять с помощью подстроечного резистора R5, входящего в состав времязадающей RC-цепочки R5-С2. Благодаря этому можно плавно изменять скорость вращения вентиляторов при сохранении необходимой величины тока в момент пуска.

Конденсатор C6 осуществляет сглаживание импульсов, благодаря чему роторы двигателей вращаются мягче, не издавая щелчков. Подключаются эти вентиляторы к выходу XP2.

Основой аналогичного узла управления процессорным кулером являются микросхема DA2 и полевой транзистор VT2. Отличие только в том, что при появлении на выходе операционного усилителя DA1 напряжения оно, благодаря диодам VD5 и VD6, накладывается на выходное напряжение таймера DA2. В результате VT2 полностью открывается и вентилятор кулера начинает вращаться максимально быстро.


Вентиляторы охлаждения сейчас стоят во многих бытовых приборах, будь то компьютеры, музыкальные центры, домашние кинотеатры. Они хорошо, справляются со своей задачей, охлаждают нагревающиеся элементы, однако издают при этом истошный, и весьма раздражающий шум. Особенно это критично в музыкальных центрах и домашних кинотеатрах, ведь шум вентилятора может помешать наслаждаться любимой музыкой. Производители часто экономят и подключают охлаждающие вентиляторы напрямую к питанию, от чего они вращаются всегда с максимальными оборотами, независимо от того, требуется охлаждение в данный момент, или нет. Решить эту проблему можно достаточно просто – встроить свой собственный автоматический регулятор оборотов кулера. Он будет следить за температурой радиатора и только при необходимости включать охлаждение, а если температура продолжит повышаться, регулятор увеличит обороты кулера вплоть до максимума. Кроме уменьшения шума такое устройство значительно увеличит срок службы самого вентилятора. Использовать его также можно, например, при создании самодельных мощных усилителей, блоков питания или других электронных устройств.

Схема

Схема крайне проста, содержит всего два транзистора, пару резисторов и термистор, но, тем не менее, замечательно работает. М1 на схеме – вентилятор, обороты которого будут регулироваться. Схема предназначена на использование стандартных кулеров на напряжение 12 вольт. VT1 – маломощный n-p-n транзистор, например, КТ3102Б, BC547B, КТ315Б. Здесь желательно использовать транзисторы с коэффициентом усиления 300 и больше. VT2 – мощный n-p-n транзистор, именно он коммутирует вентилятор. Можно применить недорогие отечественные КТ819, КТ829, опять же желательно выбрать транзистор с большим коэффициентом усиления. R1 – терморезистор (также его называют термистором), ключевое звено схемы. Он меняет своё сопротивление в зависимости от температуры. Сюда подойдёт любой NTС-терморезистор сопротивлением 10-200 кОм, например, отечественный ММТ-4. Номинал подстроечного резистора R2 зависит от выбора термистора, он должен быть в 1,5 – 2 раза больше. Этим резистором задаётся порог срабатывания включения вентилятора.

Изготовление регулятора

Схему можно без труда собрать навесным монтажом, а можно изготовить печатную плату, как я и сделал. Для подключения проводов питания и самого вентилятора на плате предусмотрены клеммники, а терморезистор выводится на паре проводков и крепится к радиатору. Для большей теплопроводности прикрепить его нужно, используя термопасту. Плата выполняется методом ЛУТ, ниже представлены несколько фотографий процесса.


Скачать плату:

(cкачиваний: 833)


После изготовления платы в неё, как обычно запаиваются детали, сначала мелкие, затем крупные. Стоит обратить внимание на цоколёвку транзисторов, чтобы впаять их правильно. После завершения сборки плату нужно отмыть от остатков флюса, прозвонить дорожки, убедиться в правильности монтажа.


Настройка

Теперь можно подключать к плате вентилятор и осторожно подавать питание, установив подстроечный резистор в минимальное положение (база VT1 подтянута к земле). Вентилятор при этом вращаться не должен. Затем, плавно поворачивая R2, нужно найти такой момент, когда вентилятор начнёт слегка вращаться на минимальных оборотах и повернуть подстроечник совсем чуть-чуть обратно, чтобы он перестал вращаться. Теперь можно проверять работу регулятора – достаточно приложить палец к терморезистору и вентилятор уже снова начнёт вращаться. Таким образом, когда температура радиатора равно комнатной, вентилятор не крутится, но стоит ей подняться хоть чуть-чуть, он сразу же начнёт охлаждать.

Схема подключения тепловентилятора

В наше время всё чаще для отопления складов, гаражей и теплиц применяются тепловентиляторы. Эти устройства осуществляют подогрев воздуха при помощи нагретого теплоносителя (воды или антифриза). Ниже будут представлены типовые схемы подключения жидкостного тепловентилятора к сети 220 Вольт.

Электрические схемы подключение тепловентиляторов VolcanoVR
Вентилятор VolcanoVR для облегчения монтажа оснащён клеммной колодкой, минимальное сечение жил проводов для VolcanoVR1: 3х1,5 мм2.

*Выполняя монтаж необходимо выполнить перемычку U1 – TK для защиты электродвигателя от перегрева.

Внимание! Подключение проводов к клеммной колодке необходимо выполнять с предварительно отпрессованными наконечниками.

Электрическая схема подключения тепловентилятора Volcano VR без автоматики
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. VolcanoVR
4. Термоконтакт – тепловая защита электродвигателя

Электрическая схема подключения VolcanoVR с регулятором скорости вращения
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор скорости вращения ARW 3.0
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя

Схема подключения автоматики для одного аппарата Volcano, с термостатом управляющим работой вентилятора и сервопривода клапана

1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор скорости вращения ARW 3. 0
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя
6. Клапан с сервоприводом
7. Комнатный термостат

Схема подключения автоматики для двух и более Volcano, с термостатом управляющим работой вентилятора и сервопривода клапана
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор скорости вращения ARW 3.0
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя
6. Клапан с сервоприводом
7. Программируемый контролёр температуры
8. Термостат комнатный
9. Контактор модульный

Схема подключения автоматики TRANSRATE для нескольких Volcano, с термостатом управляющим только работой сервопривода
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор скорости вращения ARW 3.0
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя
6. Клапан с сервоприводом
7. Программируемый контролёр температуры
8. Термостат комнатный
9. Панель управления SCR 10

Схема подключения автоматикиTRANSRATE для нескольких Volcano, с термостатом управляющим работой вентилятора и сервопривода клапана
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор скорости вращения ARW 3.0
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя
6. Клапан с сервоприводом
7. Программируемый контролёр температуры
8. Термостат комнатный
9. Контактор модульный
10. Панель управления SCR 10

Схема подключения автоматики TRANSRATE для нескольких VOLKANO, где термостат (0 – 10V) управляет работой сервопривода клапана и вентилятора в функции температуры
1. Питающая линия 230V – 50Гц
2. Выключатель оборудования
3. Регулятор TRANSRATE 3 – позволяющий изменять способ управления путём конфигурирования пинов в регуляторе TRANSRATE 3
4. VolcanoVR
5. Термоконтакт – тепловая защита электродвигателя
6. Клапан с сервоприводом
7. Питание 24V AC
8. Контактор модульный
9. Комнатный термостат, например KLR – E– 517 7805 (0 -10V)

И напоследок хотелось представить схему обвязки тепловентилятора VolcanoVR1 по воде
На схеме:
1. Тепловентилятор
2. Клапан с сервоприводом
3. Клапан спуска воздуха
4. Кран шаровой
5. Фильтр грубой очистки
6. Насос циркуляционный
7. Котёл

Как видите представленные выше схемы позволяют сделать управление отоплением полностью автоматическим.

Материалы, близкие по теме:

Объяснение проводки термостата

В этой статье я собираюсь объяснить принцип работы и проводку наиболее распространенных термостатов домашнего климат-контроля. Эта информация предназначена для того, чтобы помочь вам понять функцию термостата и помочь вам при установке нового, замене или обновлении старого. Мы сосредоточимся в основном на основах домашних термостатов отопления / охлаждения, и прежде всего я объясню их функции.

Термостат — это управляющее устройство, которое обеспечивает простой пользовательский интерфейс с внутренней работой системы климат-контроля вашего дома.При использовании регулируемой уставки задача термостата состоит в том, чтобы включить систему отопления или охлаждения для поддержания желаемой комнатной температуры в доме и выключить систему, когда желаемая температура будет достигнута.

В самых простых системах (таких как старая печь с принудительной подачей воздуха/газа, работающая только на нагрев, со стоячим запальным светом) требуется только два провода для управления. Они подключаются к двухпроводному термостату (обычно это механический термостат с наполненным ртутью шариком, соединенным со спиральной биметаллической полосой).

Обычный двухпроводной термостат можно сравнить с простым однополюсным выключателем, который вы найдете по всему дому, только вместо того, чтобы включать и выключать выключатель по мере необходимости, оператором является механический или электронный механизм регулирования температуры. Переключатель.

Клеммы обычно имеют маркировку «R» и «W». Обычно они работают при напряжении 24 В переменного тока, а источник этой управляющей мощности поступает от управляющего трансформатора, установленного либо снаружи, либо внутри корпуса печи.Сетевое напряжение, питающее печь (для работы двигателя нагнетателя вентилятора), преобразуется до более безопасного уровня 24 В (для открытия газового регулирующего клапана требуется самый основной и обязательный — отключение при перегреве), питание поступает на термостат, а когда температура в помещении падает ниже заданного значения, контакты замыкаются, замыкая цепь на газовый клапан, позволяя ему открыться, зажжется основная горелка и начнется цикл нагрева.

В этой самой простой из систем отопления, когда температура теплообменника повышается, другой контакт замыкается на стороне линейного напряжения уравнения, и двигатель вентилятора начинает перемещать воздух через теплообменник и наружу через воздуховод дома. Если по какой-либо причине вентилятор не работает, теплообменник станет слишком горячим, и устройство ограничения высокой температуры разомкнет цепь газового клапана, закрыв клапан и остановив тепловой цикл.

Если в вашей домашней системе этого года выпуска есть приспособления для кондиционирования воздуха (охлаждения), то проводка термостата будет иметь не менее трех проводов (некоторые потребуют отдельной клеммы «R» для обогрева и охлаждения и будут помечены « Rh’ и ‘Rc’ теперь требуется минимум 4 провода), ‘R’, ‘W’ и клемма ‘Y’.

Когда выбран режим охлаждения (базовые термостаты обогрева/охлаждения имеют переключатель режимов «обогрев», «охлаждение» или «автоматический»), когда температура в помещении поднимается выше заданного значения, термостат закроет термостат. соединение между клеммами «R» и «Y», завершающими контур блока компрессора и конденсатора, который обеспечивает охлаждение змеевиков испарителя, установленных в выпускном канале системы.

Следующим шагом по сравнению со старыми домашними системами стало введение переключателя «вентилятор вкл/авто».Эта функция позволяет циркулировать воздух в доме с помощью вентилятора в топке, не нагревая и не охлаждая воздух, проходящий через систему.

В самой базовой системе эта функция обеспечивается за счет использования центрального реле вентилятора, а для низковольтной проводки к термостату теперь потребуется как минимум три провода (только для обогрева) и четыре провода (для обогрева/охлаждения). /вентилятор) для управления. Эта дополнительная клемма обозначена на термостате буквой «G».

Когда выбран параметр «Вентилятор включен», контакты между «R» и «G» замыкаются, включая реле, которое напрямую питает двигатель вентилятора, независимо от запроса на нагрев или охлаждение.

Если вы заменяете старый термостат новым цифровым термостатом, электронике этих устройств может потребоваться еще один провод для клеммы с маркировкой «C». Эта клемма предназначена для общего подключения от управляющего трансформатора, который обеспечивает постоянное питание 24 В между клеммами «R» и «C» для питания самого термостата.

Если подключение проводов к термостату невозможно или очень затруднительно, ищите термостат с батарейным питанием, для работы которого не требуется клемма «С». Очевидным недостатком этого является то, что если батарея разрядится, термостат больше не будет работать.

Системы климат-контроля претерпели значительные изменения за последние несколько лет благодаря развитию электронного управления. Это сделало устройства более эффективными, с дополнительными функциями безопасности, и с этим у обычного домовладельца возникли трудности с ремонтом или заменой любых частей системы, которые могут сломаться (а они сломаются, но только тогда, когда вам это действительно нужно). !)

Тем не менее, клеммы современных термостатов по-прежнему маркируются одинаково и выполняют те же функции, что и те, которые мы обсуждали до сих пор.Они просто становятся немного более сложными, поэтому, если вы предварительно подключаете новый дом, уточните у подрядчика, поставляющего систему HVAC, какая проводка термостата требуется. Для новой системы может потребоваться до десяти проводов (например, двухступенчатая система обогрева, двухступенчатая система охлаждения, реверсивные клапаны теплового насоса, управление вентилятором и т. д.)

/или охлаждение, клеммы 2-й ступени будут обозначены W1 и W2 для нагрева, Y1 и Y2 для охлаждения. Эти дополнительные клеммы не показаны на этой схеме.

Теперь, когда вы вооружены базовыми знаниями о системе контроля температуры в вашем доме, теперь вы сможете определить, какая у вас система и какие функции вам потребуются при замене или обновлении вашего дома. имеющийся термостат.

Я надеюсь, что эта статья помогла вам ответить на ваш вопрос о проводке термостата. Спасибо, что нашли время, чтобы прочитать его! Если у вас есть какие-либо вопросы или комментарии по поводу ситуации с вашей печью, не стесняйтесь добавлять комментарии ниже.

Не уверены, стоит ли заниматься подобным проектом самостоятельно? Уже нет!

Вы были в тупике из-за трехпозиционного выключателя, изо всех сил пытались установить новую розетку или просто откладывали выполнение каких-либо работ по электропроводке самостоятельно, потому что не чувствовали себя уверенно, работая с электричеством? Я полностью понимаю. Электричество может быть совершенно пугающим. Тем не менее, вооружившись информацией , вы должны иметь для безопасной и полной работы, владельцы домов, такие как вы CAN , выполняют самые простые проекты домашней проводки.

Вместо того, чтобы рыскать по Интернету в поисках информации, необходимой для работы над проектом или проблемой электропроводки, я могу порекомендовать огромный ресурс, в котором собрано практически все, что вам нужно знать. Я не поддерживаю многие проекты, но полностью поддерживаю этот — DVD или электронную книгу «Основы бытовой электропроводки».

Поскольку у меня есть лицензия подмастерья-электрика, я возлагаю довольно большие надежды на ресурс DIY. Он должен быть профессиональным, он должен быть технически правильным и, прежде всего, должен быть ориентирован на безопасность.Все это я нашел на этом DVD, и я уверен, что вы будете впечатлены качеством информации, содержащейся в этом превосходном ресурсе.

В этом легком для понимания учебном пособии (и нет, вам не нужно понимать технический «жаргон») рассказывается о большинстве проектов домашней электропроводки, с которыми вы столкнетесь в доме, и приводятся подробные пошаговые инструкции о том, как выполнить их – безопасно и грамотно.   Этот всеобъемлющий, профессионально подготовленный DVD-диск придаст вам уверенности, необходимой для работы над любым из этих проектов домашней электропроводки! Это инструмент, который я рекомендую каждому домашнему мастеру добавить в свой ящик для инструментов! Для получения дополнительной информации нажмите здесь.

Цепи термостата Крейга

Цепи термостата Крейга

Обзор
Приведенные ниже схемы представляют собой вариации основных конструкций термостатов, которые можно использовать для управления нагревательными или охлаждающими устройствами. Я пытался сделать их как можно более простыми, дешевыми и экономичными. Я довольно люблю их. Потенциальные области применения включают в себя такие разнообразные работы, как открытие заслонок или регулирование температуры в теплицах, питание автоматических вентиляторов, которые включаются только при необходимости, домашнее охлаждение и обогрев, кондиционирование воздуха, обогрев помещений, инкубаторы и почти все электрические устройства, для управления которыми требуется термостат. между температурами от -20 до 125°C (от -4 до 257°F).В них используются небольшие компоненты, называемые термисторами , которые обеспечивают гораздо более точную реакцию на изменение температуры, чем традиционные механические термостаты.

Простая версия
Выберите эту схему если вы:

  • Требуется особенно малый гистерезис (т. е. интервал срабатывания — см. объяснение ниже)
  • Необходимо подключить более тяжелое реле или другую нагрузку, потребляющую более 50 мА
  • Питают его небольшими батареями и хотят минимизировать энергопотребление

В приведенной выше схеме используется на три компонента меньше, чем в приведенной ниже, благодаря удобной и необычной способности интегральной схемы LM311 потреблять до 50 мА непосредственно через свой выход. Это означает, что для активации многих обычных катушек реле, таких как SY4062 от местного Jaycar, который я использовал, не требуется отдельный транзистор.

311 — это специально созданная микросхема компаратора (эти схемы работают за счет того, что сравнивает заданное напряжение с изменяющимся напряжением, создаваемым термистором с обратной температурой). Однако для этого приложения это немного похоже на использование Ferrari для выполнения работы тачки.Модель 311 очень чувствительна, и, если не будет обеспечена значительная обратная связь, паразитные электрические помехи будут вызывать колебания (реле будет дрожать). На практике это означает настройку подстроечного потенциометра VR2 для достижения гистерезиса минимум около 1°C при 25°C ( гистерезис — это интервал между точками, в которых схема включается и выключается, «приемлемый» диапазон). Одна степень идеально подходит для большинства применений; но если вам нужна действительно узкая зона гистерезиса, используйте схему ниже.

Обратите внимание, что установка всех резисторов с левой стороны как можно ближе к микросхеме помогает уменьшить паразитные шумы.

Эта схема потребляет от 3,5 до 4 мА тока в состоянии покоя, что, на любом языке, является пустяком, хотя приведенная ниже версия потребляет около 2 мА (оба измерены при питании 16 В — потребление будет еще меньше при более низких напряжениях).

Универсальная версия
Выберите эту схему, если вы:

  • Нужен особо жесткий гистерезис (т.е. интервал срабатывания — см. объяснение выше)
  • Необходимо подключить более тяжелое реле или другую нагрузку, потребляющую более 50 мА
  • Питаются от небольших батарей и требуют минимального энергопотребления (см. параграф выше)

Вышеупомянутая версия заменяет компаратор LM311 на интегральную схему операционного усилителя 741 , действующую как компаратор. Он менее чувствителен к малейшим помехам и позволяет снизить гистерезис до 0,5°C или меньше (при 25°C) без дрожи. Он также может управлять гораздо более высокими нагрузками благодаря использованию отдельного транзистора (но см. примечания 2 и 3 ниже).

Инструкции для обеих версий
Охлаждение или обогрев? Оба контура отображаются как охлаждающие термостаты. Но в обоих случаях перестановка основных входов на контакты 2 и 3 на ИС ( интегральная схема , символ треугольника) превращает эти конструкции в термостаты управления нагревателем.Если вы поменяете местами эти два входа для управления нагревателем, не заменяйте обратной связью гистерезиса на ИС [всегда оставляйте ее подключенной к одному и тому же контакту, как показано, т.е. контакт 2 в простой версии и контакт 3 в универсальная версия ]).

Дополнительно можно использовать двухполюсный двухпозиционный переключатель (DPDT), если вы хотите, чтобы ваш термостат выполнял управление как обогревом, так и охлаждением. Подключите переключатель так, чтобы он действовал как посредник, переключая входы на контакты 2 и 3 микросхемы, как описано выше.

Один контур не может одновременно управлять нагревательными и охлаждающими устройствами. Если вам нужен полностью автоматизированный нагрев и охлаждение, вам, вероятно, потребуется построить два таких контура и тщательно откалибровать их, чтобы обе функции не работали друг против друга.

Доступность: решите, хотите ли вы использовать термостат как легко регулируемое устройство (например, настенный термостат) или как устройство с одной температурой, которое можно настроить и забыть.В последнем случае можно использовать подстроечный потенциометр на VR3 или один подстроечный потенциометр (например, элемент на 20 кОм) вместо VR1 и VR3, хотя настроить один подстроечный потенциометр с высоким сопротивлением будет труднее.

Калибровка: Вам понадобится термометр, точности которого вы доверяете. Начните с установки VR2 примерно в середине дуги регулировки. Затем, предполагая, что вы используете два триммера последовательно, как показано на приведенных выше схемах, вам нужно будет установить минимальную температуру в желаемом диапазоне регулировки с помощью триммера VR1.Сделайте это, установив VR3 на максимальное сопротивление, доведя термистор до температуры, которую вы хотите использовать в качестве минимальной (в жидкости или воздухе такой температуры, в зависимости от ситуации), затем отрегулируйте VR1 так, чтобы цепь размыкалась в этой точке. Затем вы можете либо установить и забыть (при использовании подстроечного потенциометра), либо откалибровать температуру (при использовании потенциометра и циферблата на панели) VR3. Если вы калибруете шкалу с помощью термометра, используйте карандаш или что-то, что вы можете стереть, пока вы действительно не сделаете это правильно (мне жаль, что я не сделал этого).Шкала не будет идеально линейной из-за естественной кривой отклика термистора, поэтому вам нужно будет отметить несколько точек, проверенных термометром. Другими словами, расстояние между вашими 19-градусными и 20-градусными отметками может быть заметно больше, чем, например, между вашими 25- и 26-градусными отметками, с интервалами между ними, показывающими постепенное изменение. Прежде чем твердо зафиксировать масштаб или заданное значение, отрегулируйте потенциометр гистерезиса, VR2, чтобы обеспечить эффект, соответствующий вашему приложению.Это изменение может немного отклонить ваши весы или заданное значение, поэтому обязательно перепроверьте.

Мой блок, соответствующий приведенной выше схеме, отрегулирован на минимальную температуру около 18° по Цельсию. Основной 5k потенциометр, установленный на панели, расширяет диапазон примерно до 28°C с шагом в один градус. Если вам нужен более широкий диапазон, используйте банк 10k на VR3. Если вы хотите использовать схему при гораздо более низких или более высоких температурах (термистор рассчитан на температуру от -20 до 125 °C), вы можете подвергнуть термистор воздействию крайних значений целевого диапазона температур, измерить его сопротивление с помощью мультиметра и спланировать значения горшка соответственно. Термистор имеет сопротивление ниже при более высоких температурах. Его номинальное сопротивление 10k происходит при 25°C. При 30°C это больше похоже на 7k, а при 17°C это что-то вроде 14k. См. примечание 6 ниже, если вы хотите работать при более низких или более высоких температурах.

Предупреждение. Если вы собираетесь использовать высоковольтную/бытовую электросеть в сочетании с этими цепями, убедитесь, что вы соблюдаете местные законы.Не пытайтесь работать с сетевым питанием, если вы не обладаете соответствующей квалификацией или компетенцией. Я не несу ответственности за ущерб или травмы, которые вы можете причинить, решив построить, изменить или добавить эти схемы.

Покупка: Все детали, используемые в этих схемах, должны быть легко доступны по всему миру. Например, у Radio Shack в США есть эквивалентный термистор и, возможно, все остальные детали (или попробуйте Digikey — см. Постскриптум 3 ниже).Здесь, в Австралии, Jaycar и Altronics продают все необходимое, а также у них есть магазины или реселлеры в Новой Зеландии. Детали, выделенные желтым цветом, используются только во второй схеме «универсальной версии».

Список деталей

Компонент Деталь Данные
Лист
Кат. номер Jaycar Приблизительная цена
австралийских долларов
ИС LM311 или
LM741
PDF
PDF
ЗЛ3311
ЗЛ3741
1,30
Транзистор PN200 или аналогичный
Тип PNP
ПДФ ZT2284 0.25
Диод IN4148 или IN914 ПДФ ЗР1100 0,32 / 5 шт.
Р1,2,3,4 Резисторы 10 кОм     0,38?? / 8
Р5 Термистор NTC 10k ПДФ РН3440 0.95
ВР1 10-тыс. триммер     0,32
ВР2 500k или 1Meg подстроечный потенциометр     0,32
ВР3 Линейный потенциометр 5k (или подстроечный потенциометр для установки и забвения)     2. 25 /
(0,32)
  Всего 4-6 долларов !!

Дополнительные компоненты, которые могут вам понадобиться

  • Источник питания, например блок питания или батарея. 12 вольт обеспечивают легкую совместимость с обычными реле, компьютерными вентиляторами, лампочками и т. д.
  • Какое-нибудь реле, если вы собираетесь переключать большие токи и/или напряжения (я выбрал Jaycar SY4062)
  • Кусок перфорированной платы из стекловолокна, на которой можно построить схему, продается в магазинах электроники.В качестве альтернативы, если у вас есть опыт, вы можете сделать печатную плату, используя файлы, представленные в примечаниях ниже.
  • 8-контактный разъем для интегральной схемы. За несколько дополнительных центов это защищает микросхему от нагрева при пайке.
  • Корпус какой-то. У Jaycar и Altronics есть отличные проектные коробки, если вы находитесь в Оз/Новой Зеландии, в противном случае оптовики электротоваров продают большие пластиковые распределительные коробки, которые можно использовать.
  • Ручка на передней панели для термостата.
  • Опционально, двухполюсный двухпозиционный переключатель (DPDT) позволит блоку управлять как нагревательным, так и охлаждающим оборудованием. См. выше в разделе Нагрев или охлаждение? .

Примечания

  1. Термистор можно использовать в качестве удаленного датчика. Он может быть заключен в силикон, эпоксидную смолу или что-то подобное для приложений, в которых он будет погружен в жидкость.
  2. Теоретически эта схема должна работать с напряжением от 5 до 36 вольт постоянного тока. Однако, если вы отклоняетесь слишком далеко от середины этого диапазона напряжений, вам может потребоваться настроить некоторые значения резисторов с правой стороны. Я не уверен. Мои схемы работают при напряжении 16 В, в них используется резистор 150 Ом / 0,5 Вт, включенный последовательно с катушкой реле, чтобы снизить напряжение примерно до требуемых 12 В.
  3. Аналогичным образом, при использовании более высоких токов через транзистор для питания, скажем, мощного реле, соленоида, вентилятора или лампы, вам может потребоваться уменьшить значение R4 до 5 кОм, 1 кОм или ниже, чтобы гарантировать, что транзистор остается насыщенным.Известно, что элемент 10k, как показано, работает с катушкой реле, потребляющей 50 мА, поэтому любая катушка, требующая меньшего тока, также будет покрыта, при условии, что напряжение вашей цепи не слишком ниже, чем у меня. На самом деле, описанное выше также работало с резистором R4 на 20 кОм, так что есть некоторый запас хода. Если ваша схема не работает для вас, либо обратитесь к соответствующей литературе по настройке транзисторов, либо, возможно, попробуйте резистор 500 Ом на R4 и работайте по своему усмотрению. вверх.Когда транзистор достаточно насыщен, напряжение на его коллекторе (вывод «С») должно быть около Vcc (полное положительное напряжение схемы).
  4. Максимальный ток, доступный для питания реле, соленоида и т. д., определяется номиналом «Ic» выбранного PNP-транзистора. Обратитесь к листам данных для вашего предполагаемого нагрузочного устройства и транзистора. Используемый здесь PN200 выдерживает ток до 500 мА.
  5. Диод защищает микросхему от повреждающих скачков напряжения, вызванных разрушением поля катушки реле при его отключении.Опустите этот компонент, только если вы питаете что-то без катушки. При питании вентилятора в оборудовании, чувствительном к радиопомехам, поместите электролитический конденсатор через переход вентилятора (скажем, 1000 мкФ).
  6. Если вы собираетесь контролировать гораздо более высокие или более низкие температуры, вы можете рассмотреть возможность использования термистора, лучше соответствующего вашим целевым температурам. Термистор NTC ( отрицательный тепловой коэффициент ) будет иметь гораздо более высокое сопротивление при отрицательных температурах и намного более низкое, скажем, в кипящей воде.Термистор 4,7k или 1k, вероятно, будет более подходящим для холодных условий; элемент 47k, по крайней мере, лучше подходит для более горячего конца вещей (помните, что эти термисторы физически рассчитаны на температуру от -20 до 125 ° C, поэтому криогеника и печь не работают!). Дело в том, чтобы сбалансировать качели напряжения компаратора (так, чтобы сопротивление, подаваемое на контакт «-» на микросхеме, было аналогично сопротивлению, питающему контакт «+»). Вы могли заметить, что эти схемы, работающие при температуре около 25°C, используют два резистора в левом верхнем углу, которые совпадают с сопротивлением термистора при этой температуре (10k при 25°C).Точно так же терморегуляторы пытаются предвидеть и согласовать колебания сопротивления термистора в рабочем диапазоне температур. Поэтому, если вы знаете, что будете работать с более экстремальными температурами, купите термистор хотя бы на одну ступень ниже в серии, и вы можете быть приятно удивлены, обнаружив, что приведенные выше схемы нуждаются в минимальной модификации или вообще не нуждаются в ней. Варианты см. в листе технических данных термистора.4100(1/273,15+25 – 1/273,15+35) = 6350 Ом.
  7. При желании вы можете рассчитать и изменить ожидаемый гистерезис вашей схемы и узнать больше о концепции триггера Шмитта, которую используют эти схемы, на этом сайте. Там вы найдете полезный онлайн-калькулятор значений ключевых цепей. Или вы можете обратиться к следующим формулам триггера Шмитта (опять же, спасибо Илье).

  8. Питание цепей от батареи: Чтобы рассчитать, как долго проработает батарея, вам нужно знать, на сколько «миллиампер-часов» она рассчитана.Эта информация должна быть предоставлена ​​производителем, или вы можете посмотреть рейтинги аналогичной батареи в Интернете. Это число, выраженное как мАч, мАч, мАч или что-то подобное. Большой аккумулятор, такой как свинцово-кислотный автомобильный аккумулятор, будет рассчитан в ампер-часах. Один ампер-час это тысяча миллиампер-часов. Предположим, вы строите описанную выше схему «универсальной версии», которая потребляет 2 мА, тогда батарея емкостью 2000 мА/ч будет работать 1000 часов или около 41 дня. Схема «простой версии» будет потреблять в два раза больше энергии, поэтому та же батарея прослужит, возможно, в два раза дольше.Эти токи были измерены с моим источником питания 16 вольт. Использование более низкого напряжения также значительно уменьшит потребляемый ток, поэтому выберите батарею на 9 В или 12 В, и вы окажете себе услугу. Обычная щелочная батарея на 9 В типа той, что используется в дымовых извещателях, будет рассчитана примерно на 500 мА/ч. Аккумуляторный NiMH-эквивалент будет всего 200 мА/ч или меньше. Так что ни один из них не протянет очень много дней, но последний можно хотя бы перезарядить. Стек из шести NiMH-аккумуляторов AA, соединенных последовательно, каждый из которых обычно рассчитан на 2000 или 2500 мА/ч, может быть полезным решением, хотя NiMH-ячеек всего 1.2 вольта каждый, всего 7,2 вольта, см. примечание (2) выше. Вы можете купить небольшие свинцово-кислотные аккумуляторы на 12 В у поставщиков электроники или товаров для хобби по разумным ценам. Они бывают всех размеров. Вот один от Jaycar, который дает вам 6000 мА/ч за 28 австралийских долларов. Теоретически он продержится около четырех месяцев в универсальной схеме между зарядками (хотя свинцово-кислотные аккумуляторы, такие как тот, что в вашем автомобиле, постепенно разряжаются со временем, даже когда они ничего не делают, так что вы наверное надо чаще заряжать)Очень маленькая солнечная панель, подключенная к батарее, была бы идеальной. Если у вас есть сетевое питание, блок питания 12 В постоянного тока не будет стоить дорого и обеспечит простое решение. Нет причин использовать источник питания с более высоким напряжением, если у вас уже нет старого штепсельного блока или трансформатора (именно поэтому я использовал 16 В для своего).
  9. Между прочим, отрицательный вашего источника питания подключен к земле или символу земли (нижняя) сторона цепи…



В заключение
Пожалуйста, не обманывайтесь вышеизложенным, думая, что я много знаю об электронике. Это была совместная работа с людьми, перечисленными ниже. Если у вас есть действительно серьезные технические вопросы, возможно, нет смысла связываться со мной; но я был бы очень рад услышать любые истории успеха и неясного / творческого использования.



Постскриптум 1
Илия любезно предоставил несколько файлов с подробным описанием его, как сообщается, успешной адаптации прототипа схемы LM741, приведенной выше.Он включил простой сетевой / 10-вольтовый источник питания в схему, которая управляет симисторной нагрузкой TIC226. Илья большое спасибо!

Обратите внимание, что блок питания схемы Илии содержит ошибку. На самом деле BZV10 рассчитан на 6,2 В, а не 10 В. Илия намеревался использовать любой стабилитрон на 10 В. В качестве альтернативы он предлагает стабилизатор напряжения 7810 вместо стабилитрона, который обеспечит более стабильное напряжение.

Заметьте также, что я сам не тестировал эти варианты и не могу ручаться за их эффективность.Я предполагаю, что дизайн печатной платы должен быть немного изменен, например, для 7810, и я вижу, что расположение на верхнем рисунке не совсем соответствует фотографии.

Печатная плата формата Eagle (5 КБ)
Схема формата Eagle (29 КБ)
Схема изображения браузера (40 КБ)







Постскриптум 2 [октябрь 2009 г.]
Большое спасибо Эндрю, который поделился своими файлами дизайна печатной платы и заметками для контроллера холодильника для караванов.Он обнаружил, что существующая регулировка температуры в холодильнике была не на высоте, и моя схема прекрасно контролировала ситуацию. Он включает в себя бортовой блок питания с фильтром на 12 вольт и светодиодный индикатор. Плата Эндрю была изготовлена ​​коммерческим производителем, и она определенно работает. Щелкните эти изображения для увеличения или просмотрите файлы Eagle ниже:

Печатная плата формата Eagle (24кб)
Схема в формате Eagle (277кб)
Пояснения в формате PDF (33кб)
Пояснения в формате Word (54кб)





Постскриптум 3 [октябрь 2010 г.]
Пол пишет: ‘Я нашел такие же или ОЧЕНЬ похожие термисторы в США в Digikey.См. серию термисторов MF11 от Cantherm на сайте digikey.com. # 317-1298 — это термистор 2K, который они продают по цене 0,32 доллара США. Также. Я хочу переключить нагрузку на 5 ампер, поэтому реле OMRON G2R-1-E или DIGIKEY # Z848-ND — это очень маленькое и довольно дешевое реле с высокими контактами на 16 ампер; 4,30 доллара США. Катушка имеет сопротивление 275 Ом и рассчитано на 44 мА при 12 В постоянного тока. Я использовал эти реле в позиционере разъема спутниковой антенны при высоком токе при 12 В постоянного тока более 10 лет без каких-либо сбоев. У них был двигатель на 12 В постоянного тока. HTH вы или кто-то еще.

Постскриптум 4 [август 2011 г.]
Привет, Крейг! Я использовал схему вашего термостата для управления нагревателем в аквариуме моей жены, и он работает просто великолепно. На выходе схемы я использовал симистор TIC263m и оптоизолятор MOC3011 для включения-выключения нагревателя мощностью 100 Вт и терморезистор, заключенный в стеклянную трубку, для измерения температуры воды. До установки термостата рыбки чуть не умерли от перегрева. Сейчас температура крайне стабильна на уровне 78 градусов. Большое спасибо за схему и понятную и полезную информацию! Мишель.

Постскриптум 5 [май 2014]
Домашнее охлаждение Тайлера: «Концепция довольно проста. Я построил холодильник из пенополистирола и фанеры и прикрепил его к кулеру с помощью ПВХ. Я ставлю бродящее пиво в холодильник, а кувшин с замороженной водой в холодильник и гоняю воздух из кулера в холодильник с помощью компьютерного вентилятора. Вентилятор является нагрузкой в ​​цепи регулятора температуры, и я просто прикрепляю термистор к боковой стороне сосуда для брожения и немного изолирую его от воздуха в холодильной камере.Я также немного подправил схему с выключателем включения/выключения и светодиодным индикатором, чтобы сообщить мне, когда работает вентилятор, поэтому мне не нужно открывать кулер. Еще раз спасибо за дизайн! -Тайлер».






Почему мой термостат пустой?

Это «О нет!» момент, когда вы подходите к термостату вашего дома и видите, что его экран пуст. Это серьезно? Означает ли это, что ваша печь, тепловой насос или кондиционер сломаны? Не обязательно. На самом деле, в большинстве случаев это что-то незначительное, и его можно легко исправить.

Вот некоторые из наиболее частых причин, по которым наши специалисты по отоплению и охлаждению Four Seasons видят пустой экран термостата:

Разряженные батареи

Если на стенке вашего термостата нет С-провода или общего провода, ваш термостат, скорее всего, не подключен к вашей системе HVAC из-за его питания и нуждается в батареях.Когда ваш экран пуст, это может означать, что вам нужно заменить батареи. В этом случае вам обычно нужны щелочные батареи AA или 3-вольтовые литиевые батареи — просто посмотрите, какой тип в настоящее время питает термостат, и просто замените их. Большинство термостатов отображают символ низкого заряда батареи, когда сок заканчивается.

С другой стороны, если ваш термостат жестко подключен к вашей системе HVAC для питания, это может быть временный пустой экран, если термостат находится в процессе перезарядки. Подождите немного и посмотрите, вернется ли дисплей. Если это не так, читайте дальше.

Ослабление проводки или проблемы с проводкой

Иногда причиной отсутствия питания являются провода, подключенные к термостату. Если они изначально не были надежно закреплены или термостат находится в помещении с высокой проходимостью, вибрации от проходящих людей иногда могут воздействовать на провода. Наши технические специалисты также видели, как провода, перегрызенные грызунами на чердаках, влияют на проводку.Поскольку проводка связана непосредственно с электричеством, мы рекомендуем вам позвонить нам, чтобы диагностировать и устранить проблему для вас. Когда дело доходит до электричества, лучше перестраховаться, чем потом сожалеть.

Сработал автоматический выключатель или перегорел предохранитель

Быстрым решением для восстановления питания вашего термостата является сработавший автоматический выключатель или перегоревший предохранитель, в зависимости от того, что у вас есть в вашем доме. Иногда всплеск может вызвать эту проблему. Если вы проверяете свою электрическую коробку, и автоматический выключатель сработал , просто переверните его обратно.Если у вас есть предохранители, замените предохранитель. После этого проверьте термостат. Если у вас снова есть сила, все готово; но если снова сработает выключатель или перегорит сменный предохранитель, у вас возникнет более сложная проблема с HVAC. Вам нужно привлечь профессионала.

Сработавший защитный выключатель   Системы HVAC

имеют встроенные выключатели безопасности на случай небезопасной ситуации. В случае срабатывания защитного выключателя на одном из ваших блоков трансформатор, подающий напряжение на ваш блок (и, возможно, ваш термостат), отключит питание.Если это печь, необходимо вызвать специалиста для диагностики и ремонта. Если это ваш тепловой насос или кондиционер, проверьте его поддон для конденсата, чтобы убедиться, что он заполнен. В качестве меры предосторожности это приведет к срабатыванию защитного выключателя. Опорожните поддон и посмотрите, восстанавливается ли питание вашего устройства и термостата. Если нет, то вам нужен профессионал.

Открытая дверца печи

Время от времени наши технические специалисты сталкиваются с этой проблемой. Некоторые термостаты более чувствительны к этой проблеме, чем другие, но это стоит проверить.Если дверца печи закрыта неплотно, термостат отключится. Простое плотное закрытие двери должно восстановить питание, если это является причиной.

Старый термостат

Хотя термостаты могут служить от 10 до 20 лет, они изнашиваются. Иногда его просто пора заменить. Если ваш термостат старше, к сожалению, это может быть проблемой. Если это так, обязательно попросите профессионала установить новый, поскольку новые могут быть сложными, и вы хотите быть уверены, что у вас не возникнет проблем с ним в будущем.

В компанию Four Seasons Heating & Cooling в Ньюпорте, Северная Каролина, нам часто звонят по телефону по поводу проблем с термостатом. Если у вашего термостата пустой дисплей, попробуйте эти идеи, чтобы увидеть, сможете ли вы восстановить его питание. Но если они не решают вашу проблему, или если вы не решаетесь попытаться сделать это самостоятельно, позвоните нам по телефону 252-247-5500 или закажите услугу онлайн — мы всегда рады помочь!

Нет питания на термостате? Диагностируйте проблему с помощью этих простых советов

Отсутствие питания на термостате не только расстраивает, но и мешает поддерживать в доме наиболее комфортную для вас температуру.Есть несколько возможных причин, по которым ваш термостат может не работать.

Хотя диагностика проблемы может показаться сложной, если вы выполните следующие шаги, вы сможете точно определить проблему вовремя. Делая это самостоятельно, а не вызывая профессионала, вы также сэкономите немного денег.

На мой термостат не подается питание. Что я должен делать?

Когда на ваш термостат не подается питание, первое, что вам нужно сделать, это проверить, действительно ли термостат включен . Хотя это может показаться немного глупым, вы, вероятно, будете немного удивлены, узнав, сколько людей на самом деле натыкаются на свои термостаты, проходя мимо, и случайно выключают их.

Если вы не знаете, как включить термостат, прочтите руководство пользователя. Как только вы поймете, что ваш термостат на самом деле включен, убедитесь, что вы подняли температуру выше, чем текущая комнатная температура, если вы обогреваете свой дом, или ниже, если вы его охлаждаете.

Проверьте электропитание вашего дома

Если вы знаете, что ваш термостат включен, то пришло время провести небольшое расследование.Сначала осмотрите автоматический выключатель в вашем доме. Причина в том, что электрическая система вашего дома управляет термостатом. Теперь, если цепь, которая питает ваш термостат, сработает, у вас будет потеря мощности. При проверке автоматического выключателя убедитесь, что выключатель, который управляет вашим термостатом, включен. Если выключатель сработал, сбросьте его.

С другой стороны, если это не решило вашу проблему, спуститесь вниз к дренажному насосу, если он у вас есть, и посмотрите, не сработала ли розетка, к которой подключен ваш дренажный насос .Если это так, нажмите выключатель на розетке и посмотрите, снова ли включен дисплей на термостате. Это частая проблема многих домовладельцев. Если у вас нет дренажного насоса, вам все равно нужно проверить, не сработала ли розетка, к которой подключено ваше оборудование HVAC, и, как упоминалось выше, просто нажмите переключатель, чтобы снова включить его.

Замените эти старые батареи

Плохие батареи также могут быть причиной того, что ваш термостат не получает питания. Элементы управления, в дополнение к дисплею на большинстве термостатов, работают от батареек.Если вы не меняли их какое-то время, это, вероятно, означает, что их нужно заменить. Батареи обычно располагаются внутри термостата, поэтому вам нужно начать со снятия крышки. Если вам нужна дополнительная информация по этому вопросу, вы можете обратиться к справочному руководству.

Низковольтное оборудование HVAC

С другой стороны, дисплей и элементы управления на некоторых термостатах не питаются от батарей. На самом деле многие термостаты питаются от трансформатора напряжением 24 вольта.Этот трансформатор расположен внутри вашего оборудования HVAC и относится к технологии кражи энергии. Однако, если ваше оборудование HVAC имеет низкое напряжение, это может привести к тому, что экран вашего термостата станет полностью пустым.

Когда вы окажетесь в таком положении, снова проверьте свой блок предохранителей на убедитесь, что вы не отключили выключатель . Если вы обнаружите, что отключили выключатель, просто перезагрузите его. Однако, если выключатель сработает во второй раз, вы можете обратиться к профессионалу, если у вас нет опыта в этой области.

Другой причиной отсутствия питания на термостате может быть неисправный трансформатор или даже неисправный провод , идущий от термостата к трансформатору. Гвозди, вредители, такие как мыши и крысы, и коррозия могут быть факторами, способствующими этому. Если вы обнаружите, что ваши провода повреждены или ваш трансформатор неисправен, вам нужно будет нанять профессиональную помощь, если у вас нет знаний, чтобы выполнить работу самостоятельно.

Виновником может быть неисправный предохранитель

Если вы видите, что выключатель повернут во включенное положение, а питание по-прежнему не подается, то пришло время проверить предохранитель термостата.Вы хотите начать со снятия крышки и поиска предохранителя. Разные модели ставят их в разных местах, но если вы не знаете, как выглядит предохранитель, то это небольшая стеклянная трубка с металлическими концами.

При осмотре предохранителя обратите внимание на нить накала, проходящую по всей его длине. Если вы заметили, что нить накала оборвана, то знайте, что предохранитель нужно будет заменить. Новые предохранители можно приобрести в большинстве хозяйственных магазинов по очень разумной цене.

Кроме того, вы должны знать, что это могло произойти из-за других компонентов схемы.Например, неисправная катушка реле или прямое короткое замыкание между проводом переменного тока 24 В и общим проводом или землей может привести к протеканию большого тока через предохранители. Предохранители просто не рассчитаны на такой ток. Предохранитель буквально выскочит, когда это произойдет.

Если вы хотите проверить предохранитель и другие компоненты цепи, просто осмотрите их или подключите к мультиметру (Проверка предохранителя). Однако, если у вас нет опыта работы с электрическими компонентами, вам нужно будет вызвать профессионала, чтобы он посмотрел.

Очистите термостат

Другой причиной, по которой ваш термостат может не работать, может быть его загрязнение. Если устройство какое-то время не чистилось, это может вызвать несколько проблем, в том числе невозможность включения. Такие вещи, как никотин, грязь, пыль и другие загрязнения могут скапливаться внутри, и необходимо регулярно чистить, чтобы термостат нормально функционировал .

Чтобы почистить термостат, просто отстегните или отстегните внешнюю крышку, а затем используйте баллончик со сжатым воздухом или старую тряпку, чтобы продуть или вытереть грязь.После того, как вы очистили внутреннюю часть термостата, вы можете снова надеть крышку.

Проверить правильность электропроводки

На ваш термостат по-прежнему не подается питание? Еще кое-что, что вы захотите проверить, это правильно ли ваш термостат подключен к плате управления. На плате управления вы найдете несколько клемм, к которым необходимо правильно подключить термостат.

На вашей печатной плате вы найдете клемму R, клемму C, клемму G, клемму Y и клемму W.Стандартов на цвета проводов нет. Вот распространенные варианты использования и предпочтительные цвета для этих проводов:

.

R клемма будет использовать красный провод. ( 24 В переменного тока  от платы управления)

Rc: мощность для охлаждения
Rh: мощность для обогрева

Клемма C будет использовать синий или черный провод ( Общий провод , обеспечивает непрерывный поток 24 В переменного тока от красного провода. )

Клемма G будет использовать зеленый провод.( Вентилятор )

Клемма Y будет использовать желтый провод. ( Кондиционер )

Клемма W будет использовать белый провод. ( Тепло )

Например, если вы хотите включить вентилятор, питание передается от красного ( R ) провода к зеленому ( G ) проводу. Все эти провода должны быть подключены к соответствующим клеммам внутри термостата.

Пока вы осматриваете провода, вы также должны убедиться, что ни один из проводов не поврежден, не проржавел и не был пережеван вредителем .

В дополнение к этому, вам также нужно убедиться, что место чистое и ничего не мокрое . Термостаты, расположенные в подвале дома, могут быть повреждены негерметичными потолками и стенами.

Простой в использовании контрольный список

Как уже упоминалось, когда на термостат не подается питание, это может происходить по нескольким причинам. Для вашего удобства используйте этот простой контрольный список:

✔ Осмотрите коробку выключателя, чтобы убедиться, что выключатель не сработал.Если это так, сбросьте его. Если ваш выключатель продолжает срабатывать, вы знаете, что у вас гораздо более серьезная проблема.

✔ Очистите термостат. Можно использовать баллончик со сжатым воздухом или тряпку. Просто протрите или сдуйте грязь, копоть и, если кто-то в вашей семье курит, остатки никотина.

✔ Если ваш термостат питается от батареек, проверьте их работоспособность. Если они мертвы, замените их. Батареи обычно необходимо заменять, в среднем каждые 6-8 месяцев.

✔ Если ваш термостат не питается от батарей, вам необходимо проверить, правильно ли работает ваше оборудование ОВКВ, включая трансформатор.

✔ Проверьте, не перегорел ли предохранитель. Чтобы узнать, нуждается ли предохранитель в замене, вы можете визуально осмотреть его или проверить с помощью мультиметра.

✔ Осмотрите проводку. Убедитесь, что ваш термостат правильно подключен к печатной плате, и что ни один из проводов не подвергся коррозии, не был поврежден или не был пережеван вредителями.

Если после проверки всех элементов в этом контрольном списке на ваш термостат по-прежнему не подается питание, вы, вероятно, захотите вызвать специалиста для решения проблемы.

Майкл Джозеф имеет более чем 20-летний практический опыт работы в качестве заядлого домашнего мастера и 10 лет в строительной отрасли, особенно в области ОВКВ.

Последние сообщения Майкла Джозефа (посмотреть все)

Работает ли термостат Nest с испарительным охладителем? [И как их подключить]

Раскрытие информации: мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Используете ли вы дома испарительный охладитель для защиты от жары? Задумывались ли вы, можете ли вы получить Nest или другой умный термостат для удовлетворения ваших потребностей в отоплении и охлаждении? Если да, то вы попали в нужное место, так как мы собрали всю актуальную информацию по этой теме.

Термостат Nest обычно может работать с испарительным охладителем. Однако процесс его настройки требует некоторых знаний о том, как безопасно работать с проводкой и электрическими системами.

Хотите узнать больше о том, как настроить эту систему для собственного дома? Если это так, продолжайте читать! Мы расскажем, как Nest и другие умные термостаты работают после их интеграции в ваш дом. Мы кратко рассмотрим Honeywell и Ecobee, а также коснемся любых связанных с этим расходов и того, как настроить и запустить эти приложения, чтобы вам было комфортно.

Что такое испарительный охладитель?

Испарительный охладитель, также известный как болотный охладитель, представляет собой устройство, охлаждающее воздух путем испарения в него воды. Она потребляет намного меньше электроэнергии, чем стандартная система кондиционирования воздуха, но достигает оптимальной производительности только в засушливом климате.

Существует два типа испарительных охладителей:

  • Прямой испарительный охладитель направляет увлажненный и охлажденный воздух прямо в любое пространство, которое вы пытаетесь охладить.
  • Непрямой испарительный охладитель использует увлажненный воздух для охлаждения воздуха в помещении, а затем выбрасывает влажный воздух обратно наружу.

Если вы живете во влажном районе, скорее всего, вам подойдет непрямая версия.

Испарительные охладители намного дешевле приобрести и установить, чем кондиционеры. Стоимость их эксплуатации и обслуживания также значительно ниже.

Они более экологичны, поскольку потребляют меньше энергии и не требуют химических хладагентов, которые могут нанести вред окружающей среде.

Работает ли термостат Nest с испарительным охладителем?

Нажмите здесь, чтобы увидеть термостат Nest на Amazon.

Вы можете настроить термостат Nest для работы с испарительным охладителем, но для этого потребуется проводка. Вы не можете просто нажать несколько кнопок и уйти.

При выполнении электромонтажных работ всегда ставьте безопасность на первое место! Перед началом работы обязательно выключите соответствующие автоматические выключатели и используйте непроводящие инструменты, чтобы предотвратить поражение электрическим током. И если вы выходите из вашей глубины, не стесняйтесь обращаться к профессионалу.

Термостат Nest

работает от напряжения 24 В, в то время как большинство испарительных охладителей работают от напряжения 115 или 120 В. Поэтому первое, что вам понадобится, это реле для повышения и понижения мощности между двумя системами. Подробное объяснение того, как подключить реле, смотрите в этом видео:

Далее вам нужно будет подключить термостат Nest к реле. Вы можете найти общее руководство по этому процессу в этом видео:

Если вы заменяете термостат, который уже был настроен для работы с вашим испарительным охладителем, вы можете просто пометить и снова подсоединить провода, как показано в обучающем видео выше.

В противном случае вам, возможно, придется немного покопаться, чтобы определить наилучшую схему управления любыми функциями вашего испарительного охладителя.

Работает ли интеллектуальный термостат Honeywell с испарительным охладителем?

Нажмите здесь, чтобы увидеть этот термостат Honeywell на Amazon.

Практически все современные термостаты имеют стандартный набор соединений. Если вы можете подключить Nest к существующей системе, вы также сможете подключить термостат марки Honeywell.

Однако, прежде чем инвестировать в новый термостат, обязательно прочитайте обзоры и руководства по установке, чтобы убедиться, что вы можете делать то, что хотите, со своей конкретной моделью. На веб-сайте Honeywell также есть средство проверки совместимости, которое вы можете использовать.

Может ли Ecobee управлять болотным охладителем?

Нажмите здесь, чтобы увидеть этот термостат Ecobee на Amazon.

Термостаты

Ecobee также должны поставляться со стандартным набором соединений, которые вы найдете в других термостатах. Если вы выберете смарт-модель, процесс установки будет очень похож на процесс установки смарт-термостатов других марок.

Ecobee имеет инструмент проверки совместимости на своем веб-сайте. Вы также можете использовать их веб-сайт, чтобы найти специалистов по HVAC в вашем районе, если вы предпочитаете не заниматься всей проводкой самостоятельно.

В чем разница между WiFi-термостатом и интеллектуальным термостатом?

WiFi-термостат, как следует из названия, может подключаться к домашней сети Wi-Fi.Это позволяет управлять термостатом практически из любого места с помощью приложения на телефоне или компьютере.

Многие WiFi-термостаты также позволяют запрограммировать климат-контроль на включение и выключение в определенное время, чтобы, например, вы использовали меньше энергии, когда все вдали от работы.

Интеллектуальный термостат обладает всеми функциями Wi-Fi-термостата, но также может запоминать ваше расписание и автоматически регулировать климат-контроль на основе этого, а не просто выполнять то, что вы ему говорите.

Обратной стороной этого является то, что интеллектуальные термостаты, как правило, значительно дороже, чем более простые термостаты WiFi.

Какой вариант подходит именно вам, зависит от вашей конкретной ситуации и предпочтений. Некоторым людям может понравиться, что интеллектуальный термостат может избавить их от необходимости вносить коррективы.

Другие могут расстроиться, если, например, термостат решит, что их нет дома, хотя они на самом деле находятся дома. Подумайте о своих конкретных потребностях и предпочтениях и прочитайте отзывы, прежде чем инвестировать.

Могут ли умные термостаты работать без WiFi?

Если вы живете в районе с ненадежным доступом в Интернет, вам может быть интересно, сделает ли приобретение умного термостата отопление и охлаждение такими же ненадежными!

К счастью, интеллектуальные термостаты будут продолжать выполнять свою основную функцию включения и выключения вашей системы, пока у них есть источник питания.

Однако вы не сможете изменить программирование термостата без WiFi.Вы также не сможете управлять термостатом дистанционно.

Вы по-прежнему сможете изменять настройки вручную, так что вам не нужно беспокоиться о том, что вы окажетесь в ловушке в неудобно жарком или холодном доме, где заправляет бродячий термостат!

Если у вас обычно есть надежный доступ к Wi-Fi, но вы обнаружите, что ваш интеллектуальный термостат часто теряет соединение, попробуйте изменить настройки маршрутизатора. Возможно, он находится слишком далеко от вашего умного термостата, чтобы обеспечить хорошее подключение.

По иронии судьбы, это также может быть слишком близко — некоторые маршрутизаторы имеют мощность сигнала в форме пончика с зоной более слабого соединения, непосредственно окружающей маршрутизатор.Также могут быть мешающие объекты, нарушающие сигнал.

Все, что сделано из металла, в той или иной степени влияет на мощность сигнала Wi-Fi, включая воздуховоды и трубы в стенах! Немного проб и ошибок может определить, является ли это проблемой для вашей системы.

Как Nest узнает, что вас нет дома?

Nest определяет, что вас нет дома, используя комбинацию встроенного датчика движения и отслеживания GPS в вашем телефоне. Вы можете настроить эти функции в настройках вашей системы, если, например, вам просто нужно распознавание движения без отслеживания телефона.

Если вы обнаружите, что Nest неправильно запоминает модели вашей активности, вы можете предпринять несколько шагов для устранения неполадок.

  • Во-первых, убедитесь, что ваш адрес был введен в систему правильно и содержит достаточно информации, чтобы точно определить ваш дом, а не только почтовый индекс.
  • Во-вторых, если у вас включено отслеживание телефона, убедитесь, что к системе подключены правильные устройства, чтобы Nest не полагалась на неполный набор расписаний.
  • Наконец, проверьте размещение вашего устройства Nest.Он находится в дальнем углу, чтобы не определить, когда люди дома? В качестве альтернативы, это место, где ваши домашние животные могут запускать детектор движения, когда людей нет?

Требуется ли ежемесячная плата за термостат Nest?

Плата за использование термостата Nest не взимается. Если вы хотите использовать какие-либо интеллектуальные функции, вам потребуется учетная запись Gmail для входа в приложение.

К счастью, получить учетную запись Gmail можно бесплатно. Покупка устройства и его настройка могут стоить несколько сотен долларов, но это разовые расходы.Единственные текущие расходы — это счет за Wi-Fi, который вы, вероятно, уже оплатили.

Между тем, по сообщениям, Nest может экономить до 20% на ваших счетах за электроэнергию каждый месяц, поэтому он должен очень быстро окупиться.

Заключительные мысли

Испарительные охладители

могут иметь множество преимуществ, включая встроенное увлажнение, более низкое энергопотребление и более низкую стоимость. Теперь вы можете добавить в список еще одно преимущество — их можно использовать с умными термостатами, такими как Nest!

Перед тем, как уйти, ознакомьтесь с некоторыми соответствующими сообщениями:

14 типов испарительных охладителей и торговых марок, которые необходимо знать

13 советов по испарительному охладителю, которые вы должны знать

Нужен ли мне специальный термостат для лучистого тепла?

HUBER: высокоточная терморегуляция

Идти по: А Б С Г Д Ф Г Ч И Дж К Л М Н О П В Р С Т У В З X Y Z

Окружающая среда Диапазон температур

является допустимым температурный диапазон окружающей среды, в которой блок будет функционировать. Общий стандарт для Huber ед. составляет 5…40 °С (возможны исключения, см. техническая спецификация). Указанные мощности охлаждения предназначены для температура окружающей среды +20 °С.

Автоматический компрессор Управление
процедура, используемая в холодильных машинах для экономии энергии. Микропроцессорное управление решает, нужна ли холодильная машина или ее можно отключить.

Отверстие для ванны
– полезная поверхность, доступная для прямой терморегуляции, как правило, на всю полезную глубину.

Термостат для ванны
представляет собой термостат, оснащенный насосом и ванной, в которой находится объект, подлежащий терморегулированию. Встроенный циркуляционный насос используется для смешивания жидкости в ванне, но при необходимости его также можно использовать для циркуляции теплоносителя по контуру с внешним подключением, например. подключение проточного охладителя для охлаждения нагревательных термостатов.

Термостат для ванны/циркуляции
представляет собой термостат с отверстием для ванны, которое позволяет напрямую регулировать температуру объектов в ванне, а также насос (термостаты Compatible Control имеют нагнетательный и всасывающий насос) для закрытого (нагнетательный насос) и открытого (всасывающие и нагнетательные насосы) внешние контуры.

Объем ванны (также объем заполнения)
– это объем жидкости ванны, необходимый для адекватной работы термостата, но без учета объема теплоносителя во внешнем контуре. Если указаны два значения, нижнее значение указывает на минимальный требуемый объем с вытесняющей вставкой, а верхнее значение — на допустимый максимальный объем. Разница заключается в так называемом объеме расширения. Особенно в случае наружного применения необходимо учитывать размер расширительного бака, поскольку циркуляционный термостат также должен компенсировать расширение жидкости во внешнем контуре.Чем меньше площадь поверхности расширительного бака, тем меньшая площадь теплоносителя открыта для воздействия окисления и поглощения влаги воздуха.

Калибровка Термостат (CAL)
представляет собой термостат для ванны с особенно высокой стабильностью температуры и особенно постоянным распределением температуры в ванне.

Чиллер (UC®)
это специальный охлаждающий термостат, который разработан исключительно как циркуляционный термостат.Циркуляционные чиллеры произошли от термостатов и образуют отдельную группу устройств по типу конструкции (настольные, башенные), холодопроизводительности и насосной мощности. Как правило, у них нет доступной ванны. Их часто используют вместо охлаждения водопроводной водой (исключение: миничиллер).

Термостат Clearview
представляет собой банный термостат с прозрачными стенками для непосредственного наблюдения за терморегулируемым объектом (модели 106А до 118А).

Регулятор холодопроизводительности, автоматический
это программа управления для экономии энергии. То микропроцессорный контроллер определяет, можно уменьшить мощность охлаждения. В Помимо экономии энергии (до 90 процентов), это также снижает износ компрессора, снижает количество тепла, отводимого в окружающую среду, и приводит к лучшему контролю температуры.

Давление нагнетания
— избыточное давление циркуляционного насоса термостата непосредственно на выходе из насоса. Если в таблицах указано только одно значение, то оно включает максимальное давление подачи при нулевом расходе. Кривые насоса иллюстрируют расход в зависимости от расхода.

Эффективный Используемый depth
— доступная глубина жидкости в банном термостате для прямой температуры контроль.

Расширенный диапазон рабочих температур
это диапазон температур, который может быть достигнут при использовании установленного на заводе охлаждающего змеевика при работе с охлаждающей водой.

E-grade®
обозначает электронное обновление. E-grade может расширить функционал Pilot ОДИН. Требуется специальный код активации устройства. Это можно сделать на заводе. При более позднем заказе код активации можно отправить по электронной почте.

Проточный Чиллер с (DC®)
являются дополнительными охладителями, которые подключаются к внешнему контуру для преобразования термостата нагрева в термостат нагрева/охлаждения. Они используются для замены водяного охлаждения, а также для продления более низкой рабочей температуры.

Расход
– это объем жидкости, подаваемой в единицу времени циркуляционным насосом, измеренный с помощью воды.Если в таблице указано только одно значение, это максимальный расход при нулевом давлении нагнетания. Кривые насоса иллюстрируют расход в зависимости от расхода.

Тепло Нагрузка
максимальная мощность установленного электронагревателя. Нагрев регулируется пропорционально. Нагрев постоянно контролируется, и по мере приближения к заданной температуре мощность автоматически снижается.

Отопление Термостат
это термостат, рабочий диапазон температур которого в основном выше температуры окружающей среды, добавляет тепла к теплоносителю.

Внутренняя температура
– рабочая температура циркуляционного термостата, которая достигается при выключенном нагреве в стационарном состоянии. Это зависит от установленной мощности двигателя насоса, используемой жидкости ванны (вязкость, плотность) и изоляции термостатов, например, без крышки ванны или с прикрепленной крышкой ванны.

Погружение Термостат (CC®-E, KISS® E)
это термостат, который можно комбинировать с ванной и образовывать законченный блок.Погружные термостаты оснащены винтовым зажимом для крепления к любой желаемой стене ванны или могут быть закреплены на подставке. Погружные термостаты также могут быть установлены на перемычке и стационарно установлены в ванне.

Погружение Охладитель (TC®)
представляет собой дополнительный охладитель с гибкой трубкой и охлаждающим змеевиком (испарителем) для иммерсионного охлаждения любой желаемой ванны.

Промышленный Термостаты (UC®x-Hx)
представляют собой охлаждающие циркуляторы (Unichiller®) с обогревом, установленным на заводе.Агрегаты имеют высокую мощность охлаждения, нагрева и насоса, что обеспечивает высокую скорость охлаждения и нагрева из-за небольшого внутреннего объема. Они идеально подходят для контроля температуры в технологических процессах в меньшем диапазоне температур (-20..120°C).

Интерфейс, аналог
используется для ввода заданного значения или для вывода фактического значения температуры в аналоговой форме, как правило, в виде тока (0/4-20 мА или 0-10 В).

Интерфейс, цифровой
используется для передачи данных между подключенными устройствами в цифровом виде по кабелю передачи данных.Заданные и фактические значения температуры являются основными передаваемыми элементами. Последовательный интерфейс RS 232 обеспечивает прямое соединение. Это означает, что в любое время только два участника, такие как термостат и ПК, могут общаться друг с другом через интерфейс. Интерфейс RS 485 является адресуемым интерфейсом, к которому можно подключить до 32 участников. Каждый участник автобусной системы имеет свой адрес.

Полезная холодопроизводительность
— эффективная производительность холодильных термостатов или циркуляционных охладителей.Это чистая холодопроизводительность блока после вычета тепла трения, производимого циркуляционным насосом, и тепла, поступающего в результате неидеальной изоляции.

Диапазон рабочих температур
— это диапазон температур, ограниченный минимальной и максимальной допустимой рабочей температурой.

Нагнетательный насос
используется для циркуляции теплоносителя во внешнем замкнутом контуре и в ванне.

Нагнетательный/всасывающий насос
Этот насос имеет нагнетательную и всасывающую ступени, которые приводятся в действие одним и тем же двигателем.Теплоноситель поступает со ступени нагнетания от термостата в контур, а ступень всасывания втягивает жидкость обратно в термостат. Нагнетательный/всасывающий насос можно использовать точно так же, как и нагнетательный насос для замкнутого контура. Он имеет то преимущество по сравнению с нагнетательным насосом, что давление во внешнем контуре падает от положительных значений (давление) в подающей линии до отрицательных значений (всасывание) в обратной линии и почти равно нулю в самом приложении. Таким образом, он подходит для герморегуляции чувствительных к давлению стеклянных сосудов.Кроме того, можно регулировать температуру открытого внешнего контура (например, ванны) с помощью нагнетательного/всасывающего насоса. Это невозможно сделать с помощью чисто нагнетательного насоса, так как он подает теплоноситель в ванну. Возврат теплоносителя в ванну возможен только через ступень всасывания. В любом случае требуется так называемое устройство постоянного уровня, чтобы поддерживать постоянный уровень в ванне, и это гарантирует, что потоки обеих ступеней насоса регулируются так, чтобы они были равными. Только так можно поддерживать постоянный уровень во внешней ванне.

Процесс Управление
(часто каскадное управление) — это когда регулирование температуры диктуется температурой подключенного внешнего приложения. Поэтому во внешнем приложении, которое подключается к термостату, требуется датчик температуры (часто Pt100, 4-проводная конфигурация с разъемом Lemosa). Измеряется фактическое значение, измеренное внешним приложением, и постоянно рассчитывается заданное значение для термостата. В зависимости от рабочей температуры, потерь в изоляции и экзотермических реакций температура ванны и, следовательно, температура подачи термостата может быть значительно выше или ниже заданного значения.(Всегда учитывайте пределы безопасности жидкости!!)

Хладагент
Он используется в холодильной установке внутри термостата и извлекает тепло из терморегулирующей жидкости, когда сжатый газ расширяется в испарителе. Компания Huber полностью не использует ХФУ с 1992 г. и ГХФУ (например, R22) с 1994 г. Компания Huber использует только хладагенты, не наносящие вреда озоновому слою (потенциал истощения озонового слоя ODP, ODP=0) и обладающие минимальным потенциалом глобального потепления (GWP, i . е. Парниковый эффект)..

Термостат с охлаждением
представляет собой термостат, рабочий диапазон температур которого ниже температуры окружающей среды и который отбирает тепло у теплоносителя. Охлаждающие термостаты Huber, строго говоря, являются охлаждающими/нагревающими термостатами, поскольку их диапазон рабочих температур выше и ниже температуры окружающей среды. Тепло может быть извлечено из теплоносителя и добавлено к нему.

Охлаждающий/нагревающий термостат
представляет собой термостат, рабочий диапазон температур которого выше и ниже температуры окружающей среды, и который может добавлять тепло или отводить тепло от жидкости ванны.

Рециркуляция Термостат (Unistat®)
представляет собой термостат, в котором теплоноситель прокачивается через открытый или закрытый внешний контур. Рециркуляционные термостаты Unistat может иметь расширительный бак с термической развязкой, температура поверхности которого не является рабочей температурой. У них нет доступной ванны. Унистаты имеют термически развязанную активную поверхность (расширительный бак), где температура поверхности не обязательно совпадает с рабочей температурой.

Давление всасывания
— отрицательное давление циркуляционного насоса термостата непосредственно на всасывании насоса. Если в таблицах указано только одно значение, то это максимальное давление всасывания при нулевом расходе. Кривые насоса иллюстрируют зависимость давления всасывания от расхода.

Стандарты
Требования безопасности к электрическому лабораторному оборудованию, и особенно к термостатам, определены в европейских стандартах EN 61010-1 и EN 61010-2-01 0, заменяющих, в частности, DIN 12879.Термины и характеристика характеристических данных определены в DIN 12876-1 и DIN 12876-2.

Безопасность Класс
С термостатами можно использовать негорючие или горючие жидкости для ванн. Соответствующие требования безопасности приведены в DIN EN 61010-2-010. Существует различие между классами NFL со встроенной защитой от перегрева, предназначенными исключительно для негорючих жидкостей, и классами FL (горючие) с регулируемой защитой от перегрева и защитой от низкого уровня для горючих жидкостей (все термостаты Huber).

Температура Однородность
это разница температур между самой высокой и самая низкая измеренная температура в ванне. По сравнению с температурной стабильностью это определяется не только в течение определенного периода времени, но и также пространственное распределение температуры внутри ванна. Равномерность температуры зависит от различных факторов и зависит, например, от характер и вязкость теплоносителя, уровнем циркуляции или предметами в ванне.

Температура Стабильность
это разница температур между самым высоким и самым низким измеренным температура разделить на два. Это значение определяется в одной точке (например, в геометрическом центре ванны или производительность насоса) в течение определенного период времени (например, 30 мин. ). Согласно DIN 12876 измерение должно производиться при 70 °C (с вода) для нагревательного циркулятора и при -10 °С (этанол) для охлаждающего циркулятора.

Правда Адаптивное управление TAC
представляет собой динамический адаптивный регулятор, разработанный компанией Huber, который постоянно обновляет свои ПИД-параметры. Контроллер TAC строит виртуальную многомерную модель приложения в режиме реального времени, чтобы справиться с внезапными изменениями тепловой нагрузки, например, во время экзотермической реакции.

Переменная Регулятор давления VPC
— это возможность активного контроля давления, которая позволяет оператору контролировать либо максимальное заданное давление, либо скорость насоса.Благодаря этой функции можно поддерживать самые высокие скорости потока HTF в пределах ограничений по давлению (например, стеклянные реакторы).

Диапазон рабочих температур
– это диапазон температур, который может быть достигнут при температуре окружающей среды 20°C только с помощью термостата и исключительно с использованием электроэнергии. Рабочая температура, которая может быть достигнута только с помощью вспомогательных устройств, указывается в кронштейны.
В случае нагревательного термостата рабочая температура начинается выше комнатной температуры (за счет энергии, подводимой насосом, и эффективной изоляции) и заканчивается на верхнем пределе рабочей температуры.
В случае нагревательного термостата рабочий температура начинается выше комнатной температуры (как результате энергии, подаваемой насосом и эффективной изоляции) и заканчивается на верхнем пределе от рабочей температуры.
Диапазон рабочих температур холодильного термостата начинается с самой низкой рабочей температуры агрегата и заканчивается верхней температурой, при которой холодильная машина может постоянно работать.

%PDF-1.3 % 85 0 объект > эндообъект внешняя ссылка 85 63 0000000016 00000 н 0000001608 00000 н 0000001956 00000 н 0000002020 00000 н 0000002078 00000 н 0000002136 00000 н 0000002194 00000 н 0000002254 00000 н 0000002538 00000 н 0000002597 00000 н 0000003010 00000 н 0000003602 00000 н 0000003694 00000 н 0000003784 00000 н 0000003874 00000 н 0000003965 00000 н 0000004059 00000 н 0000004152 00000 н 0000004374 00000 н 0000004693 00000 н 0000005124 00000 н 0000005346 00000 н 0000005387 00000 н 0000005597 00000 н 0000005649 00000 н 0000005701 00000 н 0000005731 00000 н 0000006241 00000 н 0000006263 00000 н 0000006479 00000 н 0000006922 00000 н 0000007506 00000 н 0000007528 00000 н 0000008127 00000 н 0000008149 00000 н 0000008683 00000 н 0000008705 00000 н 0000009258 00000 н 0000009280 00000 н 0000009891 00000 н 0000009913 00000 н 0000010131 00000 н 0000010593 00000 н 0000011149 00000 н 0000011171 00000 н 0000011711 00000 н 0000011733 00000 н 0000012591 00000 н 0000013449 00000 н 0000034415 00000 н 0000042970 00000 н 0000051899 00000 н 0000064142 00000 н 0000066820 00000 н 0000083502 00000 н 0000084090 00000 н 0000084169 00000 н 0000084376 00000 н 0000111027 00000 н 0000117263 00000 н 0000152752 00000 н 0000002730 00000 н 0000002988 00000 н трейлер ] >> startxref 0 %%EOF 86 0 объект > >> /LastModified (D:200408230) /МаркИнфо > >> эндообъект 87 0 объект [ 88 0 Р 89 0 Р 90 0 Р 91 0 Р 92 0 Р 93 0 Р ] эндообъект 88 0 объект > /Ф 96 0 Р >> эндообъект 89 0 объект > /Ф 97 0 Р >> эндообъект 90 0 объект > /Ф 98 0 Р >> эндообъект 91 0 объект > /Ф 99 0 Р >> эндообъект 92 0 объект > /Ф 100 0 Р >> эндообъект 93 0 объект > /Ф 101 0 Р >> эндообъект 94 0 объект > эндообъект 146 0 объект > поток Hb«e`Z:@lbLVn.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
