Arduino термометр своими руками на DS18B20

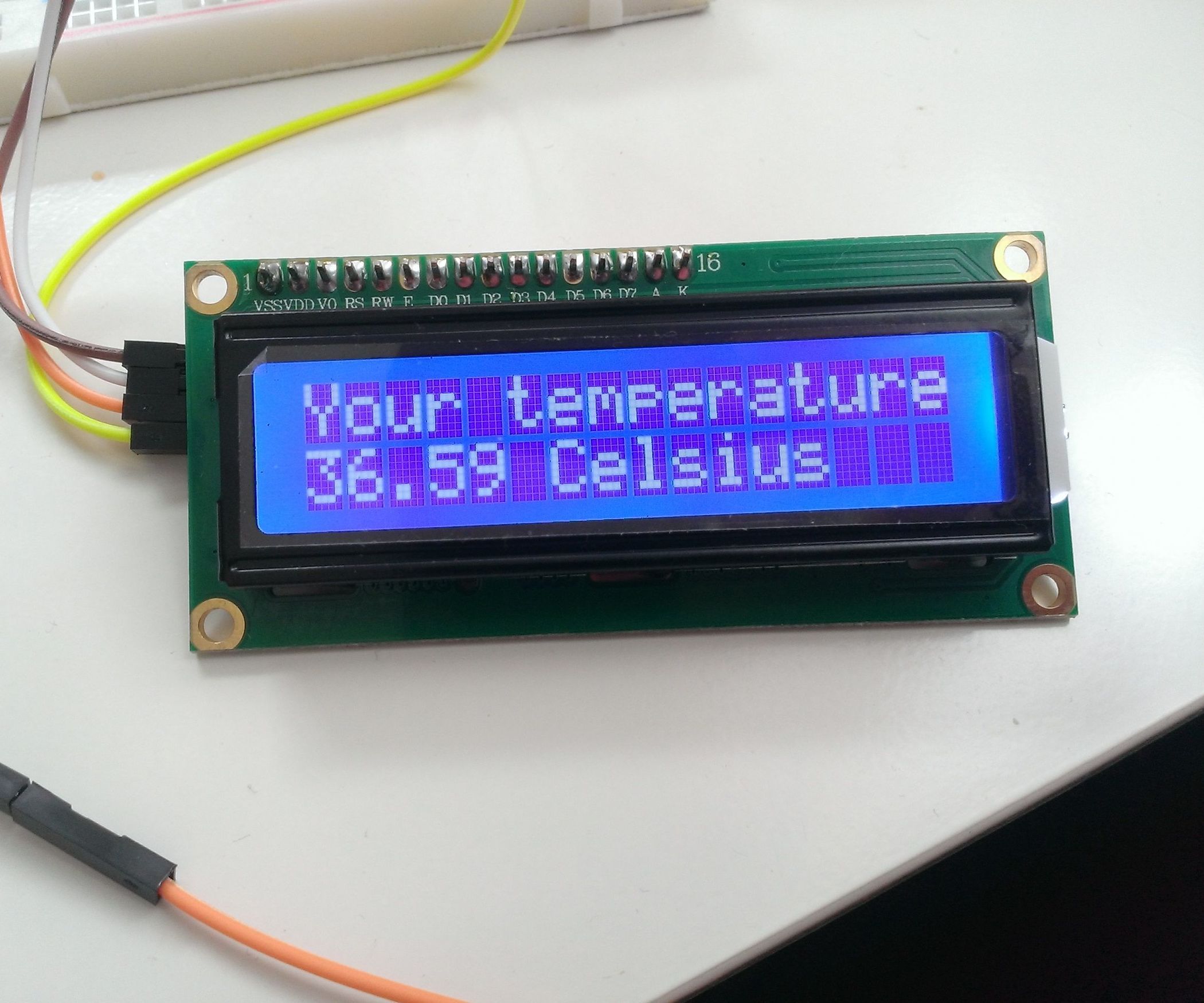

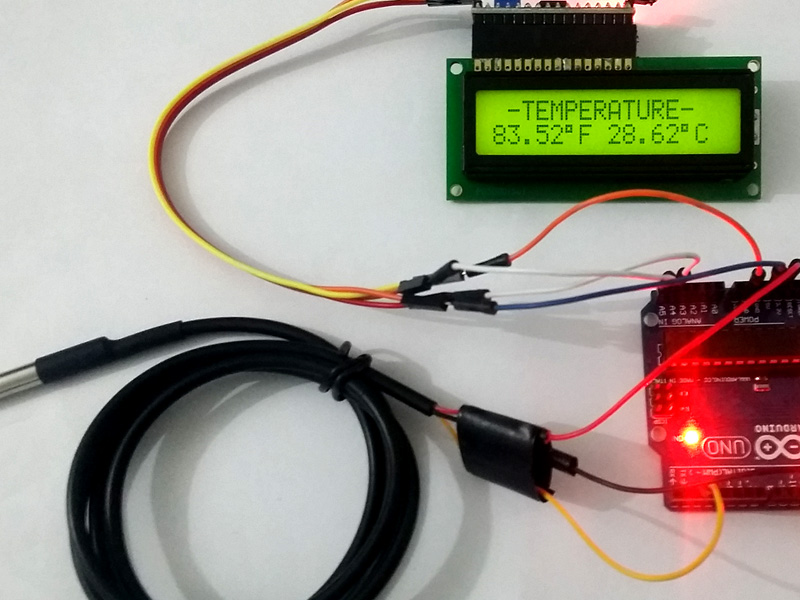

Всем привет! Сегодня я собираюсь показать вам, как сделать LCD термометр с цифровым датчиком температуры DS18B20 с помощью Arduino, макетной платы и проводов. Таким образом, вы можете измерить температуру воздуха, жидкости, и температуру земли.* Выводятся данные о температуре на последовательном мониторе Arduino IDE.

Шаг 1: Информация о датчике
DS18B20 цифровой датчик температуры от Maxim IC. Пределы температур от -55 до 125 (+/- 0,5)(-67°F до +257°F). Каждый датчик имеет уникальный 64-битный серийный номер — это позволяет использовать огромное количество датчиков, которые будут использоваться на одной шине данных.
    Области применения включают в себя контроль температуры, промышленные системы, потребительские товары, термометры, или любая термочувствительная система

Шаг 2: Элементы
Для того, чтобы сделать термометр вам понадобятся следующие вещи:



Arduino (UNO, DUE, Micro, и т.
п ..).
    DS18B20 датчик и один резистор 4.7кОм*
    16×2 ЖК-дисплей с шиной I2C.
    Макетная плата и перемычки, чтобы соединить все вместе.* Некоторые магазины продают датчик с 4.7K резистор

Шаг 3: БиблиотекиПеред тем, как начать делать термометр, необходимо скачать и распаковать следующие библиотеки для Arduino в  Progam Files (x86) / Arduino / Библиотеки (по умолчанию)




  1. 1- Wire bus
  2. Dallas Temperature, it does all the calculations and other stuff
  3. Liquid Crystal I2C
Шаг 4: Последовательный термометр
Для отображения данных на мониторе последовательно подключите датчик DS18B20 к Arduino с помощью перемычек и макетной платы и не забудьте подключить или припаять 4.7K резистор между выводами 2 и 3 датчика.Затем скачайте, откройте и загрузите .ino файл, который называется — DS18B20_Serial.Если все в порядке, вы должны увидеть измеряемую температуру в Arduino IDE, как на скриншоте выше.
Скачать файл: ds18b20_serial. zip [671 b] (cкачиваний: 912) Шаг 5: ЖК-термометр

Если вы не хотите измерять температуру через последовательный монитор, то этот шаг для Вас!Подключите I2C LCD к контактам UNO, — A4 (SDA), A5 (SCL) и датчик к цифровому контакту 2. Затем скачайте и загрузите на Arduino .ino файл, который называется — DS18B20_I2C_LCD. Если все в порядке, вы увидите показания температуры на дисплее.

Скачать файл: ds18b20_i2c_lcd.zip [496 b] (cкачиваний: 1155)

Удачи!
