Tda7294 схема плата усилителя: Отличный усилитель для дома на TDA7294

Содержание

Усилитель на микросхеме TDA7294, типовая и мостовая схема включения | leomus.ru

Печатная плата усилителя TDA7294 на радиаторе

Каждый второй радиолюбитель начинал свой путь в строительстве усилителей с популярных микросхем TDA. Мой первый микросхемный УМЗЧ был на маломощной TDA2030, которая с треском разлетелась в самодельном деревянном корпусе, поскольку на тот момент я не знал, что такое двуполярный источник питания, и запитал её от однополярного. Вторая заигравшая микросхема не удовлетворила громкостью звука. Усилок был выполнен в моноварианте и предназначался вроде как для отдельной колонки типа сабвуфера. После множества перебранных вариантов транзисторных схем я понял, что собрать и настроить усилитель на дискретных элементах будет весьма непросто. Вскоре наставник Валерий принес на ксерокопированных листах «мощный и простой усилитель на TDA7294», сказав, что играть будет нормально и в настройке не нуждается. Главное, мощный трансформатор и большие банки электролитов в блоке питания. Такова предыстория.

Сколько уже написано переписано про эту микросхему. Настала пора вставить свои пять копеек в эту долгоиграющую историю. На мой нынешний взгляд, когда приходилось слушать достойные транзисторные аппараты, ламповые двухтакты и однотакты, данный Power Amplifier вполне нормальный вариант для прослушивания музыки через десктопный компьютер, моноблок и ноутбук. Хорошая звуковая карта в данном случае заметно прибавляет в качестве звука по сравнению со встроенным Realtek’ом, который также неплохо шагнул вперед по сравнению с нулевыми годами. Плюс качественная напольная или полочная акустика – и такой комплект вполне удовлетворит среднестатистического пользователя без аудиофильских наклонностей. Впрочем, есть и такие, кто подключает ламповые усилки и преампы для наушников к выходу звуковой карты. Мне кажется, это кощунство. Все-таки лампа подразумевает CD или виниловый проигрыватель как источник звука. Может быть, FLAC и WAV файлы через компьютер ничем не отличаются, я таких слуховых экспериментов не проводил. И рассуждаю с эстетической точки зрения: ламповый аппарат классно смотрится в одной стойке с CD-проигрывателем, фонокорректором и преампом. Все по философии звука.

Мостовая схема включения TDA7294

Осенью 2002 года я собрал мостовую схему включения TDA7294 в корпусе из дюралюминия с габаритными размерами 419 х 175 х 120 мм. К боковым радиаторам прикрутил микорсхемы, провода от которых шли на печатную плату у задней стенки корпуса. Из-за обилия проводов тот первый вариант шумел весьма ощутимо.

В блоке питания применен силовой трансформатор на Ш-образных пластинах мощностью 100 Ватт. Вторичные обмотки намотаны проводом диаметром 1,1 мм. Число витков вторичной обмотки — 160, с выводом от 80-го, который соединяется с общим проводом усилителя. Блок питания нестабилизированный, двуполярный.

После выпрямления диодным мостом, образованным из четырех диодов Д202Н, напряжение подается на сглаживающие пульсации конденсаторы емкостью 22000mF / 46V (KEA-II-10) и подается на основную плату. Напряжение питания микросхем +/-32В (16В в каждой половинке) при маленькой громкости (Рвых=4Вт) и опускается до +/-27В при большой громкости (Рвых=15Вт и больше).

Типовая схема включения TDA7294

В 2010 году я решил модернизировать сиё творение. Развел новую печатную плату, микросхемы запаял ногами в плату без всяких проводов, применил конденсаторы КМ, дополнительные электролиты в питании, зашунтированные пленочными кондерами, добавил диоды в плюсовой и минусовой ветке питания для дополнительной страховки. И вообще сделал все по типовой схеме включения без всяких выкрутасов. Режим Stand-by делать не стал, поскольку при RC-цепи в первичной обмотке транса включение и выключение происходит без всяких щелчков и тресков. Микросхемы инсталлировал на радиатор от катушечного магнитофона «Сатурн», предварительно смазав их тонким слоев теплопроводящей пасты КПТ-8. Поскольку корпус микросхемы соединен с минусовым проводом питания, он должен быть изолирован от радиатора фторопластовой пленкой.

Такой вариант вполне подходит для просмотра фильмов и прослушивания музыки через всевозможные онлайн-сервисы.

Технические характеристики усилителя TDA7294, типовая схема включения

входное сопротивление — 22 кОм;
входное напряжение — 750 мВ;
номинальная выходная мощность при нагрузке 4 Ом — 50 Вт (на канал)
коэффициент гармоник при полной выходной мощности — 0,5%
диапазон воспроизводимых частот — 20…20000 Гц

Характеристики микросхемы TDA7294

Несмотря на заявленные производителем и везде встречающиеся в описаниях 70 Вт на 4 Ома, по ощущениям она играет примерно на 15-20 Вт настоящей реальной транзисторной мощности. Двухтакт на 6п14п играет громче и объемнее этой TDA-шки, а по документации указано 12 Вт. Лично для меня понятие мощности очень относительное, тем более на всякой модной акустике из DNS, М-Видео и им подобных. По формуле расчета мощности усилителя (внизу) с напряжением питания 27 В и сопротивлением нагрузки 8 Ом получается цифра в 23 Ватта. Это намного ближе к истине.

Формула расчета мощности усилителя

Нагружен данный девайс на двухполосные полочники омской компании “Acoustic Lab” с динамиками Ciare. Подаю сигнал со звуковой карты Creative Sound Blaster X-FI Surround, в эквалайзере которой подбавлена частота 62 Гц на 3,4 дб, и частота 125 Гц на 4,8 дб. Больше никаких эффектов не использую, карта работает в режиме 2.1.

Этот аппарат с лихвой озвучивает комнату 3.6 на 3 метра, запаса мощности более чем предостаточно. Поэтому иногда распространяющиеся мысли в моей голове относительно сборки транзисторного усилителя натыкаются на справедливый вопрос: а нужен ли он мне?

Дата публикации: 25.08.2019

Покупайте мощный и профессиональный tda7294 усилитель

Alibaba.com представляет одни из лучших, профессиональных и многофункциональных.

tda7294 усилитель для увеличения амплитуды сигнала на входе. Эти прочные и безупречные. tda7294 усилитель соответствуют оптимальным стандартам и идеально подходят для подключения ко всем типам устройств. Это профессиональные стандартные машины с большой коммутационной способностью, которые считаются энергосберегающими. Эти фантастические. tda7294 усилитель обладают повышенной безопасностью и стабильностью. Ведущие поставщики и оптовые торговцы на сайте предлагают эти высококачественные продукты по невероятным ценам и по выгодным ценам.

Широкий ассортимент. tda7294 усилитель на сайте оснащены всеми передовыми технологиями и отличаются высоким качеством, что делает их долговечными и экологически безопасными. Эти невероятные. tda7294 усилитель экологически чистые и ударопрочные, что делает их экономичными во всех сферах применения. Независимо от вашей цели эти. tda7294 усилитель идеально подходят для всех типов постоянного использования и также имеют возможность вертикальной установки.

Alibaba.com имеет несколько возможностей. tda7294 усилитель различных размеров, цветов, моделей, функций и емкости в зависимости от требований. Эти уникальные. tda7294 усилитель оснащены такими функциями, как защита от отключения, защита от отключения, защита от перегрузки, защита от перегрева и многие другие отличные функции. Многофункциональность. tda7294 усилитель поставляются с передовой технологией охлаждения и различной мощностью.

Alibaba.com предлагает комплексные решения. tda7294 усилитель диапазоны, чтобы вы могли выбрать лучшие продукты в соответствии с вашими требованиями и бюджетом. Эти продукты имеют сертификаты ISO, ROHS и доступны как OEM-заказы. Вы также можете выбрать индивидуальную упаковку при оптовом заказе.

Усилитель НЧ на популярной TDA7294 / Audio Lab / Блоги по электронике

У многих возникает желание иметь дома достойное звуковое оформление, но большинство не имеет опыта в построение УМЗЧ на транзисторах, в этом случае на помощь приходят интегральные микросхемы, сегодня наш выбор это Tda7294 от STMicroelectronics.

Микросхема имеет не плохие параметры: при выходной мошьности 70 Вт искажения всего ~0.5 %, а при 100 Вт уже 10%(ну это по данным изготовителя, в реале может быть и больше). Также имеет достаточно приемлемую цену(порядка 80р.).

Итак для сборки нам понадобится прежде всего схема включения( её мы возьмём из доташита).

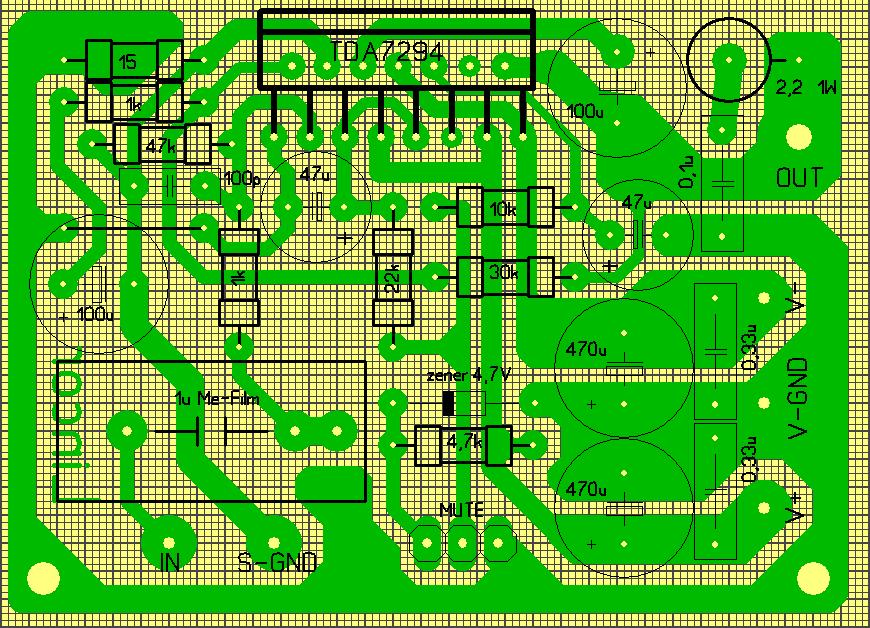

В качестве основы теперь нам понадобится печатная плата, её я позаимствую у ~D’Evil~, плата достаточно хорошо разведена(платы при печати надо зеркалить).

Как мы видим на скрине 4 платы под сами усилители, плата блока питания и плата Mute/St-By.
Довольно таки всё добротно сделано.

Или как альтернатива этому проекту есть печатка от Lincor

Тоже не плохая плата, но без выноса Mute/St-By.
На какой плате собирать дело сугубо индивидуальное, кому что по душе.

Компоненты для сборки:

Tda7294

C1 – Ставим пленочный конденсатор К73-17(имхо ближе к звуку чем керамика), емкость от 0,33мкФ и выше (чем больше емкость, тем меньше ослабляется низкая частота т. е. всеми любимые басы).
С2 — Лучше ставить 220мкФ 50В — опять таки, басы станут лучше
С3, С4 — 22мкФ 50В — определяют время включения микросхемы (чем больше емкость, тем дольше длительность включения)
С5 — конденсатор ПОС. Его лучше взять 220мкФ 50В

С7, С9 — Пленочные, номинал любой: 0,33мкФ и выше на напряжение 50В и выше
С6, С8 — Можно не ставить(если есть в блоке питания).

R2, R3 — Определяют коэффициент усиления. По умолчанию он равен 32 (R3 / R2), лучше не менять

R4, R5 — По сути та же функция, что и у C3, С4.

В итоге после изготовления печатной платы, закупки деталей и соответственно сборки получаем нечто в этом роде(по схеме Линкора):

По поводу охлаждения: можно использовать только пассивное- в виде радиатора(как на фото), при этом не желательно допускать перегрева более 80 ºС. По желанию можно использовать активное охлаждение.
Пример:

Что касается питания:
Если используется 4-х Омная нагрузка, то рекомендуется напряжение +\- 27B(двух полярное).
Для получения таких цифр трансформатор должен иметь две вторичных обмотки по 20В (20×√2≈28)
На 8-ми омную соответственно =\-35В (две вторичных обмотки по 25В.),
Схематично это выглядит так:

Для блока питания можно использовать готовый трансформатор типа: ТПП-321-127/220-50,

ТПП-322-127/220-50,
ТПП-323-127/220-50,
Также можно использовать трансформаторы типа:
ТС160-ТС250 (соответственно придётся перематывать вторичку), которые использовались в советской радиоаппаратуре.
Но самым лучшим вариантом будет тороидный трансформатор (т.к. они имеют более высокий КПД, что сказывается на размерах, и более малые наводки.).

Конечный вариант может выглядеть так:

но это тоже всё сугубо индивидуально)).
Отдельное спасибо авторам печатных плат: ~D’Evil~ и Lincor. )))

ФАЙЛЫ:

1) Оригинал файла печатной платы от ~D’Evil~ ( .LAY ): СКАЧАТЬ

2) Оригинал файла печатной платы от Lincor ( . LAY ): СКАЧАТЬ

Усилитель на TDA7294 и Блок питания — Усилители звука — Схемы — Рубрики — Радиолюбитель

Типовая схема включения:

Это ФНЧ второго порядка с частотой среза 80 Гц; его включают перед входом УМЗЧ. На схеме в скобках указаны выводы ОУ второго канала. В цепи питания установлены интегральные стабилизаторы напряжения DA2, DA3. Если усилитель планируется использовать только в мостовом режиме, вместо сдвоенных ОУ можно применить одиночный.

Перечень элементов:

Позиция	Наименование	Тип	Количество
С1	0,47 мкФ	К73-17	1
С2, С4, С5, С10	22 мкФ х 50 B	К50-35	4
С3	100 пФ		1
C6, С7	220 мкФ х 50 B	К50-35	2
C8, С9	0,1 мкФ	К73-17	2
DA1	TDA7294		1
R1	680 Ом	МЛТ-0,25	1
R2…R4	22 кОм	МЛТ-0,25	3
R5	10 кОм	МЛТ-0,25	1
R6	47 кОм	МЛТ-0,25	1
R7	15 кОм	МЛТ-0,25	1

Микросхему необходимо установить на радиатор площадью >600 см². Будьте внимательны, на корпусе микросхемы находится не общий, а минус питания! При установке микросхемы на радиатор лучше использовать термопасту. Желательно проложить между микросхемой и радиатором диэлектрик (слюду, например). В первый раз я не придал этому значения, подумал, а с какого такого перепугу я буду замыкать радиатор на корпус, но в процессе отладки конструкции, нечаянно упавший со стола пинцет замкнул как раз радиатор на корпус. Взрыв был классным! Микросхемы просто разнесло на куски! В общем отделался лёгким испугом и 10$ :). На плате с усилителем желательно также поставить на питание мощные электролиты 10000мк х 50в, дабы при пиках мощности провода от блока питания не давали провалы напряжения. Вообще, чем больше ёмкость конденсаторов на питании — тем лучше, как говорится «кашу маслом не испортишь». Конденсатор C3 можно убрать (или не ставить), я так и сделал. Как выяснилось, именно из-за него, при включении перед усилителем регулятора громкости (простого переменного резистора) получалась RC цепочка, которая при увеличении громкости косила высокие частоты, а вообще он нужен чтобы предотвращать возбуждение усилителя при подаче на вход ультразвука.

Вместо C6, C7 я поставил на плате 10000мк х 50в, С8, С9 можно ставить любого близкого номинала — это фильтры питания, они могут стоять в блоке питания, а можно их припаять навесным монтажом, что я и сделал.

Плата:

Я лично не очень люблю использовать готовые платы, по одной простой причине — трудно найти точно такие же по размеру элементы. Но в усилителе разводка может сильно влиять на качество звука, поэтому Вам решать какую плату выбрать. Поскольку я собирал усилитель сразу на 5-6 каналов, соответственно плата сразу на 3 канала:

В векторном формате (Corel Draw 12)
Блок питания усилителя, фильтр НЧ и др.

Блок питания

Почему-то, блок питания усилителя вызывает много вопросов. На самом деле, как раз тут-то, всё достаточно просто. Трансформатор, диодный мост и конденсаторы — это основные элементы блока питания. Этого достаточно для сборки самого простого блока питания.

Для питания усилителя мощности стабилизация напряжения неважна, а важны ёмкости конденсаторов по питанию, чем больше — тем лучше. Важна также толщина проводов от блока питания до усилителя.

Налаживание

При исправных элементах усилитель начинает работать сразу. В настройке нуждается только блок питания. Поэтому монтаж и настройку целесообразно проводить в два этапа следующим образом. На печатной плате устанавливают только элементы блока питания (детали усилителя не впаивают). Далее выпаивают резистор R14 и между общим проводом и положительным выходом блока питания подключают эквивалент нагрузки — проволочный резистор сопротивлением 6..-7 Ом мощностью не менее 100 Вт, После включения питания замеряют напряжение на этом резисторе, оно должно находиться в пределах 26…28 В. Далее сопротивление нагрузки увеличивают до 50 Ом. Вращением движка подстроечного резистора R 13 добиваются такого же выходного напряжения блока питания, как и при 100-ваттной нагрузке. Затем R14 впаивают, a R12 выпаивают. Настройка второй цепи стабилизации аналогична. По окончании настройки впаивают резистор R12. Затем монтируют детали УМЗЧ и проверяют работоспособность устройства в сборе на эквиваленты нагрузки от генератора звуковой частоты. Устройство автоматического включения усилителя в настройке не нуждается, но если преобразователь запускается и при отсутствии входных сигналов, то уменьшают сопротивление R21 до значения, при котором напряжение на коллекторе VT1 находится в интервале 6…6,5 В.

Литература

1. Шихатов А. Автозвук: устанавливаем сами. — Радио,2000,№ 1,с.16,17.
2. Сырицо А. УМЗЧ на микросхеме TDA7294. — Радио, 2000, Ns 5, с. 19-21.
3. Интегральные микросхемы: Микросхемы для импульсных источников питания и их применение. — М.: ДОДЭКА, 1997.

Плата усилителя мощности 5.1 на микросхеме TDA7294

— Спонсор — Hacker

ВВЕДЕНИЕ: —

мы сделали плату 5.1-канального усилителя, используя микросхемы усилителя звука TDA7294.

На одной плате имеется схема 5.1-канального усилителя с использованием 7 микросхем (TDA7294), из которых 5 микросхем используются как несимметричные (90 Вт при 4 Ом каждая), а 2 микросхемы используются в мостовой конфигурации (170 Вт при 8 Ом) для канала сабвуфера. . Каждый канал имеет свой вход и выход. Эта плата имеет очень тяжелый радиатор, который рекомендуется для охлаждения этих 7 микросхем, а также на плате установлен вентилятор с собственной регулируемой цепью питания 12 В.Эта плата также имеет встроенный двойной источник питания выпрямителя с конденсатором 22000 мкФ/63 В на каждой шине и предохранителем. Для оптимальной работы плате требуется трансформатор от 20-0-20 В переменного тока до 24-0-24 В переменного тока.

Здесь также находится ссылка на видео сборки.

** В этом проекте используется микросхема TDA7294, представляющая собой микросхему аудиоусилителя Hi-Fi класса AB. Обратитесь к техническому описанию для получения более подробной информации: https://www. st.com/resource/en/datasheet/tda7294.pdf

Мы решили сделать этот проект, потому что есть много людей, которые делают аудио своими руками, но когда они смотрят в На рынке или в Интернете они не могут найти хорошую плату усилителя, которая равна 5.1 канал на одной печатной плате со встроенным источником питания выпрямителя, радиатором, вентилятором и т. д. Люди обычно находят платы моно- или стереоусилителей, и даже если они находят плату усилителя 5.1, качество усилителя не на должном уровне. Поэтому мы разработали эту плату, которая выдает 90 Вт при 4 Ом на канал для 5 каналов и 170 Вт при 8 Ом для канала сабвуфера с практически очень низким уровнем шума и искажений. Эта концепция прекрасно работает только при использовании следующих 4 элементов:

1) Плата 5.1-канального усилителя TDA7294

2) 5.1 Плата декодера Prologic

3) Совместимый трансформатор 24-0-24 В переменного тока (800 ВА-1000 ВА)

4) Шкаф усилителя

Используя только эти 4 элемента, можно создать полноценный 5. 1-канальный усилитель с превосходным звучанием.

Этапы сборки платы усилителя:-

1) Первый шаг – получить печатную плату. Здесь вы можете сделать печатную плату самостоятельно методом «сделай сам» (метод глажки). Дизайн печатной платы сохраняется однослойным только из-за простоты изготовления печатной платы, ИЛИ вы можете получить готовые печатные платы отличного качества от PCBway.

2) После печатной платы аккуратно установите все мелкие компоненты, такие как перемычки, резисторы, диоды и т. д. на печатную плату, обрежьте их клеммы и сначала припаяйте их к печатной плате, потому что на этой плате много компонентов, поэтому лучше их припаять. понемногу.

3) После монтажа мелких компонентов установите на печатную плату крупные компоненты, такие как конденсаторы, держатели предохранителей, выпрямитель, и припаяйте их. (Пока не устанавливайте конденсаторы фильтрации питания, конденсаторы емкостью 22000 мкФ. Это нужно сделать на более позднем этапе.)

4) После этого пришло время установить все 7 микросхем на печатную плату и припаять их.

5) Теперь правильно установите радиатор на ИС, используя изолирующий материал MICA и изолирующую плечевую шайбу. не забудьте использовать хорошую термопасту между радиатором и микросхемами.

6) После установки всех микросхем на радиатор. Возьмите мультиметр и проверьте целостность цепи между радиатором и задней пластиной микросхемы. между ними не должно быть преемственности. Все микросхемы должны быть изолированы от радиатора.

7) Теперь закрепите охлаждающий вентилятор на печатной плате с помощью кабельной стяжки или любым другим подходящим способом.

Сборка платы завершена. Очистите сторону платы с помощью IPA (изопропилового спирта) или чистящего флюса, а затем подайте питание на плату с помощью трансформатора 20–0–20 В переменного тока или трансформатора 24–0–24 В переменного тока.

Помните, что при первом включении платы настоятельно рекомендуется использовать последовательную цепь лампы для защиты платы от любого другого повреждения в случае, если на плате возникнут проблемы, такие как короткое замыкание, неправильное размещение компонентов, неисправность микросхемы. и т.п.

Серийная лампа сначала загорится, а затем погаснет. Обратите внимание, что, поскольку эта плата имеет 7 ИС, и все они являются ИС усилителя класса AB, каждая из них потребляет некоторый ток (приблизительно 0,2 А) в режиме ожидания, что приводит к току примерно от 1,2 А до 1,5 А в режиме ожидания для всей платы, так как В результате лампочка серии не выключается полностью, а остается включенной немного. Вы определенно должны увидеть уменьшение яркости лампочки, которая говорит о том, что плата работает нормально.

Теперь проверьте входное и выходное напряжения каждого из каналов.Должно быть ок. 0 напряжение на входах и выходах каждого канала.

Теперь, наконец, вы можете подключить динамики к плате усилителя, подать на него входной сигнал и слушать музыку и ценить ваш труд и достижения.

Плата монофонического усилителя TDA7294, 100 Вт, минимальный объем заказа -5 шт., 125 рупий / шт. Pcba2z ID: 23789733288

Спецификация продукта

Usage / Application	Audio Unilifier Board
Power	100W
Страна происхождения	Сделано в Индии
Минимальный заказ Количество	150 Piece

Описание продукта

TDA7294 Пустая печатная плата усилителя — DIY Kits
FR4 / CEM1 Печатная плата со всеми входами и выходами через разъемы. Нет необходимости припаивать провода к плате.
Моно 100 Вт RMS для автомобильного вуфера/сабвуфера
Встроенные большие конденсаторы
Работает от 24 В – 0 – 24 В, 5 А Трансформатор после подачи постоянного напряжения
Плата блока питания также может быть доступна по запросу

Дополнительная информация

По мере необходимости

Код товара	7294m

5-7 дней
Производственная мощность
Упаковка	Стандартная упаковка

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания2009

Юридический статус фирмы Физическое лицо — собственник

Характер деятельности Поставщик услуг

Количество сотрудниковДо 10 человек

Годовой оборотRs. 50 лакхов — 1 крор

IndiaMART Участник с января 2010 г.

GST03AVMPG2039A1Z9

МЫ КОМАНДА PCB A2Z: Группа….. Квалифицированные старшие дизайнеры, которые не просто проектируют, но и обучают инженеров Опыт работы с программным обеспечением. Наши дизайнеры знают, каких ошибок следует избегать, а также как обойти программные сбои Дизайнеры, которые используют лучшие программы, доступные в самых разных дисциплинах, таких как OrCAD, P-Spice, EAGLE и Cadstar.Чрезвычайно высокие стандарты дизайна — мы устанавливаем планку качества PCB A2Z Solutions не разработает вашу печатную плату (PCB) в вакууме. Мы делаем все, от аналоговых до цифровых, от высокоскоростных конструкций до блоков питания. Спектр конструкций от очень маленьких интерфейсных печатных плат до очень больших сложных логических плат. Жесткий процесс проверки каждого дизайна Широкий спектр услуг, включая изготовление и сборку Конкурентоспособные цены — высочайшее качество по справедливой цене PCB A2Z Solutions — это универсальное решение для всех ваших потребностей в компоновке и проектировании, а также для производства, сборки и обучения.

После того, как вы попробуете нас, вы больше никогда не захотите или не захотите идти куда-либо еще. Вернуться к началу 1
Есть потребность?
Лучшая цена
1
Есть потребность?
Лучшая цена

Схема усилителя TDA7294 PCB
Схема усилителя
TDA7294 PCB, проект схемы мощного усилителя звука на TDA7294. Супер усилитель на tda7294 от St microelectronics, можно получить мощность до 100Вт на одной микросхеме, для стерео блока использовать два таких же. Эта схема основана на спецификации производителя для типичного применения с использованием tda7294. Усилитель готов к работе с сильными источниками сигнала, при необходимости используйте предусилитель в виде ОУ.

TDA7294 представляет собой монолитную интегральную схему в корпусе Multiwatt15, предназначенную для использования в качестве аудиоусилителя класса AB в полевых приложениях Hi-Fi (домашняя стереосистема, динамики с автономным питанием, телевизоры высшего класса).Благодаря широкому диапазону напряжения и высокому выходному току он может подавать максимальную мощность на нагрузку как 4 Ом, так и 8 Ом, даже при наличии плохой стабилизации питания с высоким отклонением напряжения питания. Встроенная функция отключения звука с задержкой включения упрощает дистанционное управление, позволяя избежать шумов при включении и выключении.

Все функции

Тепловое отключение

Защита от короткого замыкания

Очень низкий уровень искажений

Без ячеек Бушеро

Очень высокий диапазон рабочего напряжения (±40 В)

Высокая выходная мощность (музыкальная мощность до 100 Вт)

Силовой каскад DMOS

Нет шума при включении/выключении

Очень низкий уровень шума

Функции приглушения/перехода в режим ожидания

Эта категория микросхем идеально подходит для систем объемного звучания.Поскольку он очень компактен, вы можете использовать независимый усилитель для каждой из колонок. Таким образом, вы можете совместно использовать источник питания, рассчитанный, конечно, на поддержку всех подключенных усилителей. Тогда вы можете получить кайф от того соседа, который купил домашний кинотеатр PMPO мощностью 1200 Вт, и сказать, что это отличная мощность, но когда вы проверяете реальную мощность оборудования, она не достигает даже 10 Вт RMS на канал. Вы можете себе представить активную акустическую систему мощностью 80 Вт? Если бы он прошел через отдел маркетинга, определяющий мощность PMPO, ваша система дала бы… дайте-ка посмотреть… по сравнению с примером выше… какие-то «1500 Вт PMPO».Это шутка, что они делают с мощностью оборудования.

Получайте новые сообщения по электронной почте:

Подписаться

Следите за нами в социальных сетях

Для создания звуковой системы вам понадобится только источник сигнала. Что ж, усилитель здесь может быть вполне приличным. Сабвуферу требуется немного больше мощности, поэтому в даташите вы найдете пример сборки моста для увеличения мощности. Ниже представлена схема, печатная плата и детали сборки.Удачи.

Удачи.

Базовое приложение для схемы усилителя Ic tda7294 (обновлено 07/2021)

Принципиальная схема усилителя мощности tda7294
Принципиальная схема усилителя мощности Tda7294

Предложение печатной платы (PCB) усилителя TDA7294
Схема платы усилителя Tda7294 Схема платы усилителя Tda7294
Предлагаемая печатная плата для сборки схемы, в полном размере сборки. (Обновлено 10/2010) Загрузите файлы платы и PDF
Tda7294 Распиновка Datasheet
Немного информации о схеме

Красные дорожки — это перемычки, вы должны подключить кусок провода между двумя точками.Если вы используете двухстороннюю плату, вам не нужны перемычки.
В CN2 следует подключить входной сигнал, подключенный к конденсатору C1 емкостью 1 мкФ, который можно использовать различных размеров. Конденсатор C1 помимо блокирования компонентов постоянного тока также образует RC-фильтр верхних частот с резистором R4 номиналом 22 кОм, который также определяет входное сопротивление усилителя. С выбранными компонентами в схеме мы имеем отсечку около 7 Гц, с конденсатором 3,3 мкФ имеем отсечку на 2 Гц. Конденсатор емкостью 220 пФ будет фильтровать радиочастотные сигналы.

На разъем CN1 подключаем питание, которое должно быть симметричным ± вольт от ± 25 до ± 35 вольт. Контакт 1 подключает +VCC источника, контакт 2 подключает землю (GND), а контакт 3 подключает +VCC источника.

Еще про питание, для 4 Ом рекомендуемое питание до ±30В, для 8 Ом до ±38В.

Разъем CN3 предназначен для подключения к динамику на 4 или 8 Ом.

Внимание: Источник должен быть симметричного типа, то есть если вы используете источник на 25 вольт, то он должен быть +25 -25 вольт.

TDA7294 цепь питания

Максимальная мощность усилителя зависит от источника питания и импеданса динамика. См. графики ниже:
График: Мощность X Напряжение для 4 Ом График: Мощность X Напряжение Для 8 Ом
Вы должны изолировать корпус микросхемы от радиатора с помощью изолятора, потому что корпус будет находиться под напряжением. Чтобы быть уверенным, выполните тест на непрерывность между корпусом ИС и радиатором.
Силиконовая термальная прокладка радиатора Винт изолятора
Идеальный радиатор должен весить не менее 300 граммов

Спецификация для сборки усилителя мощности

Последнее обновление: 30.07.2021 00:06

Часть Значение Описание Количество

Конденсаторы

С1 1 мкФ и 3,3 мкФ/63 В Конденсаторная пленка 1

С2, С3 10 мкФ/25 В Электролитический конденсатор 2

С4, С5 1000 мкФ/50 В Электролитический конденсатор 2

С6, С7, С10 100 нФ/50 В Керамический конденсатор 3

С8, С9 22 мкФ/50 В Электролитический конденсатор 2

С11 220p Керамический конденсатор 1

Полупроводники

Д1 1N4148 Диод 1

IC1 ТДА7294 Интегральная схема аудиоусилителя 1

Резисторы 1/4 Вт

Р1 33к Оранжевый, оранжевый, оранжевый, золотой 1

Р2 10к Коричневый, черный, оранжевый, золотой 1

Р3, Р4, Р5 22к Красный, красный, оранжевый, золотой 3

Р6 680 Ом Синий, серый, коричневый, золотой 1

Р7 2,7 при 10 Ом / 1 Вт Красный, фиолетовый, золотой, золотой 1

прочее

CN1 Питание (питание) Клеммная колодка 3 контакта 5. 08 мм 1

CN2 IN (аудиовход) Клеммная колодка 2 контакта 5,08 мм 1

CN3 ВЫХ (Аудиовыход) Клеммная колодка 2 контакта 5,08 мм 1

Припой, провода, плата, коробка, блок питания, радиатор и т. д.

Загрузить файлы печатных плат в формате PDF — новая компоновка печатных плат в 2021 году. Включает плату в формате PDF, PNG и GERBER.

Скачать

Зеркало

Скачать PDF техпаспорт микросхем TDA7294, TDA7294S, TDA7294HS, TDA7294V — Обновлено.

Эту интегральную схему можно найти на рынке по более высокой цене, чем TDA7293. Номенклатура TDA7294V и TDA7294HS.

Купить TDA7294 DIY kit на AliExpress с бесплатной доставкой по всему миру
Теги Усилитель, Аудио, Схемы, tda7294 7293, техническое описание tda7294, дизайн tda7294, tda7294 ic, комплект tda7294, печатная плата tda7294, tda7294 pdf, схема tda7294, tda7294 vs lm3886, tda7294replacetda7295, tot
Предыдущий

FM-передатчик 2n2218 дальность действия 1 км

BA1404 Схема стерео FM-передатчика

Следующий

Мостовой усилитель класса AB мощностью 170 Вт на TDA7294 IC + PCB

Рис. — Мостовой усилитель класса AB мощностью 170 Вт на микросхеме TDA7294 + печатная плата

Это усилитель мощности звука класса AB , в нем используются две интегральные схемы TDA7294 , в мостовом режиме для управления одним или несколькими динамиками .

Схема обеспечивает общую выходную мощность 170Вт , и это при хорошем качестве звука , питается от симметричного блока питания.

Усилитель очень хорошо реагирует на все слышимые диапазоны частот и имеет минималистский компактный дизайн, что делает этот усилитель хорошим выбором для беспрецедентного диапазона приложений.

IC Описание

TDA7294 TDA7294 TDA7294 TDA7294 — это монолитная интегрированная схема в упаковке MultiWatt15 , предназначенная для использования в качестве аудио класса AB Усилитель в Hi-Fi Полевые приложения (Home Stereo, самостоятельные громкоговорители, гитарный усилитель, усилитель ТВ высшего класса).

Благодаря широкому диапазону напряжения и высокому выходному току он может подавать максимальную мощность как на нагрузки 4 Ом , так и на нагрузки 8 Ом даже при наличии плохой стабилизации питания с высоким подавлением напряжения питания.

Встроенная функция отключения звука с задержкой включения упрощает дистанционное управление, позволяя избежать шумов при включении и выключении.

Вас также может заинтересовать:

Основные преимущества мостового решения

Высокая мощность с ограничением уровня напряжения питания.

Значительно высокая выходная мощность даже при высоких значениях нагрузки (например, 16 Ом).

Для динамика с сопротивлением 8 Ом, Vs = ± 25 В максимальная выходная мощность составляет 150 Вт, а для динамика с сопротивлением 16 Ом, Vs = ± 35 В максимальная мощность составляет 170 Вт.

Характеристики

Диапазон рабочего напряжения (от ± 10 В до ± 40 В)

Выходной каскад DMOS

Высокая выходная мощность (музыкальная до 100 Вт)

No Boucherot Cell

Очень низкий уровень искажения

Очень низкий уровень шума

Защита от короткого замыкания

Термическое отключение

Термическое отключение

Приложение моста

Наш усилитель настроен в Mode Bridge , где два TDA7294 S IC с. С этим типом конфигурации мы получаем довольно значительную мощность 170 Вт , однако есть две разные конфигурации:
Для динамика 8 Ом — Vs = ± 25 В, максимальная выходная мощность составляет 150 Вт.
Для динамика 16 Ом — Vs = ± 35 В, максимальная мощность 170 Вт.
Мы знаем, что TDA7294 , поддерживает динамики 4 Ом или 8 Ом в моно версии , однако для этого приложения в Мостовой конфигурации сопротивление динамика не должно быть меньше 8 Ом по причинам рассеяния и пропускной способности по току интегральных схем .

Схематическая схема

В Рисунок 2 ниже мы имеем расположение компонентов схемы усилителя с двумя TDA7294 IC s, и как мы видим, трудность не является чрезвычайной, так как есть несколько внешних компонентов делают схему усилителя очень простой в сборке, и техник или любитель со средним опытом может собрать ее без особого труда.

Важно помнить, чтобы быть осторожным при сборке схемы, не на инвертировать любой компонент например конденсатор диоды или даже при подключении симметричного напряжения источника питания, не инвертировать полюса напряжения , потому что интегральная схема или другие компоненты могут быть повреждены.

Рис. 2 — Схема усилителя 170 Вт в мосте с интегрированной схемой TDA7294

Список компонентов
5

Полупроводники

U1, U2 ….. ………………. TDA7294 Интегральная схема

D1 ……………………….. …… 1N4148 Кремниевый диод

Резисторы

R1, R5, R6, R8, R10 … Резистор 22K (красный, красный, оранжевый, золотой)

R2 ………………………. Резистор 20K (красный, черный, оранжевый, золотой)

R3 …………………………… Резистор 10K (коричневый, черный , оранжевый, золотой)

R4 …………………………… Резистор 30K (оранжевый, черный, оранжевый, золотой )

R7, R9 ……………………. Резистор 680 Ом (синий, серый, черный, золотой)

Конденсаторы

С1, С4 . …………………… Керамический/полиэфирный конденсатор 1 мкФ

C2, C3, C5, C6 ………… Электролитический конденсатор 22 мкФ

Другие

P1, P2 ……………………. Тип винтовой клеммы 2-контактный разъем 5 мм

P3 …………… ……………… Тип винтовой клеммы 5 мм 3-контактный разъем

J1 …………………. …………Набор 3-контактных штекерных разъемов (дополнительно)

Прочее …………………. .. Печатная плата, провода, динамик и т. д.

Блок питания

Блок питания будет зависеть от выбранной вами выходной мощности, которая также будет зависеть от того, сколько Ом будет иметь ваш динамик.У нас есть две версии:

Версия 1 — выходная мощность 150 Вт.

Динамик должен иметь сопротивление 8 Ом и максимальное напряжение ±25 В.

Версия 2 — выходная мощность 170 Вт.

Динамик должен иметь сопротивление 16 Ом и максимальное напряжение ±35 В.

Помните, что для обеих версий используется симметричный источник питания, т.е. [ +VCC | ЗЕМЛЯ | -VCC ]. При токе не менее 6 Ампер .

Печатная плата

В рис. 3 мы предоставляем печатную плату — , в файлах GERBER, PDF и PNG.Эти файлы доступны для бесплатного скачивания , на МЕГА сервере , по прямой ссылке, без обхода.

Все для облегчения более оптимизированной сборки дома или в компании, которая печатает платы. Вы можете скачать файлы в опции «Загрузить» ниже.

Рис. — 170W AB Class Bridge Mode Усилитель с использованием TDA7294 IC

файлы для скачивания, прямая ссылка:

Если у вас есть какие-либо вопросы, предложения или исправления, пожалуйста, оставьте их в комментариях и мы ответим на них в ближайшее время.

Подписывайтесь на наш блог!!! Нажмите здесь — elcircuits.com!!!

С уважением!!!

Оптимизация выхода TDA7294 | Страница 3
Несколько замечаний по TDA7294…
Схемы «внутренностей» являются только условными, а не реальной схемой. Кто-то упомянул операционный усилитель в качестве фазоинвертора для нижнего MOSFET, на самом деле это совсем другая схема.

В выходном каскаде используется комбинация источника тока и бутстрапа, чтобы каскад VAS мог выдавать выходной сигнал выше положительной шины, чтобы иметь возможность полностью включить верхний полевой МОП-транзистор в выходном каскаде.В некоторых случаях отказ от этого механизма на самом деле приводит к лучшим звуковым результатам, даже несмотря на снижение мощности. Причина заключается в емкостной связи бутстрепной цепи с VAS, перерабатывающей любые кроссоверные искажения в источник нелинейного тока для VAS. Это тонкая разница, и ее можно обнаружить, установив источник питания входного каскада примерно на 8 В выше напряжения питания выходного каскада.

В тех случаях, когда на входной каскад подается отдельное питание, ВАЖНО наличие диода Шоттки, предотвращающего, когда отрицательная шина питания входного каскада становится более положительной, чем отрицательная шина питания выходного каскада.Причина этого в том, что отрицательная шина питания входного каскада привязана к подложке микросхемы (а вместе с ней и к клемме охлаждения), это всегда должна быть самая отрицательная часть микросхемы, в противном случае паразитные тиристорные структуры, которые обычно обеспечивают изоляцию частей схемы от защелка подложки переходит в проводимость, превращая микросхему в короткое замыкание, что приводит к катастрофическому отказу при подаче полной мощности (чипы буквально разлетаются на части). На это только намекают в таблице данных в «схеме высокоэффективного приложения» — на самом деле усилитель класса G, построенный на основе микросхемы.
Наибольшее улучшение искажений достигается за счет более регулируемой отрицательной шины для входного каскада, поскольку первая ступень усилителя на микросхеме имеет более низкий уровень PSRR по сравнению с отрицательной шиной. Добавление регулируемой и более положительной шины питания для входного каскада в основном полезно для устранения ограничения начальной загрузки для выходного каскада — более высокая положительная шина входного каскада автоматически обеспечит дополнительное напряжение, необходимое для приведения верхнего полевого МОП-транзистора в выходной каскад в режим полной проводимости. .

Настоятельно рекомендуется использовать микросхему со сниженными характеристиками в конфигурации с выходной мощностью ниже максимальной.30-40 Вт оказались полностью надежными и оптимизируемыми, не достигая ни одного из максимальных рейтингов чипа. В частности, проблема заключается в номинальной рассеиваемой мощности, корпус не будет рассеивать столько тепла, сколько может предположить фактический кремний, исходя из его номинальных значений напряжения и тока. Думайте об этом как о «резерве». Чип вознаградит вас высочайшей производительностью, поскольку ни одна из его защитных схем никогда не активируется и не искажает музыкальный сигнал.

Входной каскад довольно малошумящий, но все же предпочтительнее поддерживать низкий импеданс входа и обратной связи, лучше 10 или 20 кОм, чем 50 или 100 кОм.Сохранение сопротивления постоянного тока на входе + и — имеет решающее значение для низкого смещения, также, если используются несколько более низкие коэффициенты усиления (минимум IIRC 20 или 24 для стабильной работы), я обнаружил, что смещение входного каскада микросхемы достаточно низкое. для полного устранения конденсатора блокировки постоянного тока обратной связи.

Развязка входного каскада не должна быть чрезмерной, и микросхема неплохо работает с достаточно длинными линиями питания входного каскада. С другой стороны, НАСТОЯТЕЛЬНО желательно, чтобы все циклы выходного каскада были как можно короче.Развязка выходного каскада очень важна, особенно в отношении низкого ESR, а не фактических значений емкости. Также держите выходную RC-ячейку boucherot заземленной как можно ближе к точке заземления звезды местных развязывающих устройств для выходного каскада.

ЗАПРЕЩАЕТСЯ эксплуатировать микросхему без радиатора, поскольку ток покоя выходного каскада полевого МОП-транзистора довольно высок и приведет к срабатыванию тепловой защиты через несколько минут, что приведет к ужасной производительности даже при очень низких выходных уровнях

Если отдельный выход используется схема защиты, так что микросхему не нужно переводить в режим ожидания или отключать звук, внешний сток тока можно использовать для перевода выходного каскада в частичный несимметричный режим, т.е.е. усилитель с более высоким постоянным током / асимметричным точечным кроссовером или даже полный несимметричный усилитель класса A мощностью до 10 Вт или около того. Это «перевод» на power-OPamp той же техники, которая используется для перевода обычных операционных усилителей в режим работы класса A. Благодаря внешнему приемнику нижний полевой МОП-транзистор в силовом каскаде полностью отключается, а фазовращатель неактивен, благодаря чему верхний полевой МОП-транзистор работает исключительно в режиме повторителя. До тех пор, пока от всего усилителя требуется потреблять ровно столько тока, сколько обеспечивает потребитель тока, а от микросхемы требуется вдвое больше тока приемника тока, выход останется симметричным и будет работать исключительно в классе A.Здесь нужно позаботиться о 3 вещах — во-первых. максимальный ток, поступающий от микросхемы, снижается на ток максимального номинала потребляемой микросхемы WRT, т. е. максимального тока, при котором срабатывает защита от перегрузки по току в микросхеме. Во-вторых, соблюдайте максимальный предел рассеивания, это точка, в которой микросхема несколько несовершенна, поэтому такая реализация должна будет серьезно снизить выходную мощность WRT по мере увеличения тока стока. В-третьих, имейте в виду, что схема режима ожидания/отключения звука микросхемы действительно переводит микросхему в режим ожидания и отключает ее выход, но не имеет представления о наличии внешнего источника тока — если микросхема переводится в режим ожидания с включенным приемником тока, приемник с радостью протянет ток через ваш динамик к отрицательному источнику питания, потенциально разрушив ваши динамики. Теоретически можно также управлять приемником с помощью сигнала ожидания, однако, поскольку практически невозможно заставить их включаться и выключаться полностью синхронно, при включении и выключении будет переходный процесс. Правильным сложным способом сделать это было бы включить чип, включить приемник (желательно, чтобы в приемник была встроена функция плавного пуска), затем включить звук чипа. Обратная операция для его выключения, имея в виду, что пропадание питания может не дать вам достаточно времени, чтобы сделать мягкую остановку на мойке!
Хотя вместо этого можно использовать источник тока, это не оптимально.Вместо отключения нижнего МОП-транзистора в выходном каскаде он отключит верхний МОП-транзистор, для которого требуется, чтобы нижняя половина, включая фазовращатель, выполняла всю работу, требуя, чтобы сигнал проходил через дополнительные схемы делителя, а также потому что нижняя половина работает в режиме общего источника, требуя, чтобы контур NFB делал больше с «более длинной» и, следовательно, более подверженной фазовому сдвигу схемой. В отличие от этого, верхняя часть является прямым продолжением VAS, самым быстрым и коротким выходом из силового каскада.

Купить Vasp Electronics Amphead DIY — TDA7294 Печатная плата аудиоусилителя мощностью 100 Вт — Компактный размер, высокая мощность — только печатная плата — 1 шт. — Новая версия онлайн по низким ценам в Индии | Vasp Electronics Amphead DIY — TDA7294 100-ваттная плата аудиоусилителя PCB — компактный размер, высокая мощность — только печатная плата — 1 шт. — Новая версия, обзоры, рейтинги

Похожие запросы

Усилитель Vasp Electronics

Васп электроника своими руками

Васп Электроникс —

Васп Электроника TDA7294

Васп Электроникс 100

Васп Электроникс Ватт

Васп Электроника Аудио

Усилитель Vasp Electronics

Плата электроники Vasp

Плата электроники Vasp

Васп Электроникс —

Васп Электроникс Компакт

Размер электроники Vasp

Васп Электроникс Высокий

Васп Электроника Сила

Васп Электроникс —

Плата электроники Vasp

Только Васп Электроникс

Васп Электроникс —

Васп Электроникс 1

Часть электроники Vasp

Васп Электроникс —

Васп Электроникс Новый

Версия Vasp Electronics

Vasp Усилитель DIY

Васп Ампхед —

Vasp Усилитель TDA7294

Васп Ампхед 100

Васп Ампхед Ватт

Васп Ампхед Аудио

Усилитель Vasp Amphead

Плата Vasp Amphead

Доска Vasp Amhead

Васп Ампхед —

Vasp Усилитель Компактный

Размер ампулы Vasp

Vasp Amhead High

Мощность Vasp Amhead

Васп Ампхед —

Плата Vasp Amphead

Только Васп Амхед

Васп Ампхед —

Васп Ампхед 1

Кусок ампулы Vasp

Васп Ампхед —

Васп Ампхед Новый

Версия Vasp Amhead

Васп своими руками —

Васп своими руками на TDA7294

Васп своими руками 100

Vasp DIY Ватт

Vasp DIY Аудио

Усилитель Vasp своими руками

Vasp DIY печатная плата

Доска своими руками Vasp

Васп своими руками —

Васп своими руками компактный

Vasp DIY Размер

Васп DIY Высокий

Мощность Vasp DIY

Васп своими руками —

Vasp DIY печатная плата

Васп только своими руками

Васп своими руками —

Васп своими руками 1

Васп своими руками

Васп своими руками —

Васп DIY Новый

Vasp DIY версия

Васп — TDA7294

Васп — 100

Васп — Ватт

Васп — Аудио

Васп — Усилитель

Васп — печатная плата

Васп — Доска

Васп — —

Васп — Компактный

Васп — Размер

Васп — Высокий

Васп — Сила

Васп — —

Васп — печатная плата

Васп — только

Васп — —

Васп — 1

Васп — Кусок

Васп — —

Васп — Новый

Васп — Версия

Васп TDA7294 100

Vasp TDA7294 Вт

Vasp TDA7294 Аудио

Усилитель Vasp TDA7294

Плата Vasp TDA7294

Плата Vasp TDA7294

Васп TDA7294 —

Vasp TDA7294 Компактный

Vasp TDA7294 Размер

Vasp TDA7294 Высокий

Vasp TDA7294 Мощность

Васп TDA7294 —

Плата Vasp TDA7294

Только Vasp TDA7294

Васп TDA7294 —

Васп TDA7294 1

Vasp TDA7294 Шт.

Васп TDA7294 —

Васп TDA7294 Новый

Vasp TDA7294 Версия

Васп 100 Вт

Васп 100 Аудио

Васп 100 Усилитель

Васп 100 печатная плата

Васп 100 Совет

Васп 100 —

Васп 100 Компакт

Васп 100 Размер

Васп 100 Высокий

Васп 100 Сила

Васп 100 —

Васп 100 печатная плата

Только Васп 100

Васп 100 —

Васп 100 1

Васп 100 штук

Васп 100 —

Васп 100 Новый

Васп 100 Версия

Васп Ватт Аудио

Усилитель Васп Ватт

Плата Vasp Watt

Васп Ватт Совет

Васп Ватт —

Васп Ватт Компакт

Васп Ватт Размер

Васп Ватт Хай

Васп Ватт Мощность

Васп Ватт —

Плата Vasp Watt

Только Васп Ватт

Васп Ватт —

Васп Ватт 1

Васп Ватт Кусок

Васп Ватт —

Васп Ватт Новый

Васп Ватт Версия

Аудиоусилитель Vasp

Плата аудио Vasp

Аудио Плата Vasp

Васп Аудио —

Васп Аудио Компакт

Размер аудио Vasp

Васп Аудио Высокий

Васп Аудио Мощность

Васп Аудио —

Плата аудио Vasp

Только Васп Аудио

Васп Аудио —

Васп Аудио 1

Аудиозапись Vasp

Васп Аудио —

Васп Аудио Новый

Васп Аудио Версия

Плата усилителя Vasp

Плата усилителя Vasp

Васп Усилитель —

Компактный усилитель Vasp

Размер усилителя Vasp

Васп Усилитель Высокий

Мощность усилителя Vasp

Васп Усилитель —

Плата усилителя Vasp

Только усилитель Vasp

Васп Усилитель —

Васп-усилитель 1

Часть усилителя Vasp

Васп Усилитель —

Васп Усилитель Новый

Версия усилителя Vasp

Печатная плата Vasp

Васп печатная плата —

Компактная печатная плата Vasp

Размер печатной платы Vasp

Vasp PCB High

Мощность печатной платы Vasp

Васп печатная плата —

Плата Vasp PCB

Только печатная плата Vasp

Васп печатная плата —

Васп печатная плата 1

Часть печатной платы Vasp

Васп печатная плата —

Vasp PCB Новый

Версия печатной платы Vasp

Васп Совет —

Васп Борд Компакт

Размер платы Vasp

Васп Совет Высокий

Мощность платы Vasp

Васп Совет —

Плата Vasp Board

Только плата Vasp

Васп Совет —

Васп Совет 1

Кусок доски Vasp

Васп Совет —

Васп Совет Новый

Версия платы Vasp

Васп — Компактный

Васп — Размер

Васп — Высокий

Васп — Сила

Васп — —

Васп — печатная плата

Васп — только

Васп — —

Васп — 1

Васп — Кусок

Васп — —

Васп — Новый

Васп — Версия

Васп компактный размер

Васп Компакт Высокий

Васп компактная мощность

Васп Компакт —

Васп компактная печатная плата

Только Васп Компакт

Васп Компакт —

Васп Компакт 1

Васп Компактный Кусок

Васп Компакт —

Васп Компакт Новый

Васп компактная версия

Васп Размер Высокий

Сила Размера Васпа

Размер васпа —

Плата размера Vasp

Только размер Vasp

Размер васпа —

Васп Размер 1

Кусок Размера Васпа

Размер васпа —

Васп Размер Новый

Версия размера Vasp

Васп высокой мощности

Васп Хай —

Васп Высокая печатная плата

Только Васп Хай

Васп Хай —

Васп Хай 1

Высшая часть Васпа

Васп Хай —

Васп Хай Новый

Васп Высокая версия

Сила Васпа —

Плата питания Vasp

Только Васп Сила

Сила Васпа —

Васп Сила 1

Часть силы васпа

Сила Васпа —

Васп Сила Новый

Версия Vasp Power

Васп — печатная плата

Васп — только

Васп — —

Васп — 1

Васп — Кусок

Васп — —

Васп — Новый

Васп — Версия

Только печатная плата Vasp

Васп печатная плата —

Васп печатная плата 1

Часть печатной платы Vasp

Васп печатная плата —

Vasp PCB Новый

Версия печатной платы Vasp

Только Васп —

Васп только 1

Васп только кусок

Только Васп —

Васп только Новый

Только версия Vasp

Васп — 1

Васп — Кусок

Васп — —

Васп — Новый

Васп — Версия

Васп 1 шт.

Васп 1 —

Васп 1 Новый

Васп 1 Версия

Васп Кусок —

Васп Кусок Новый

Версия Vasp Piece

Васп — Новый

Васп — Версия

Васп Новая версия

Усилитель электроники своими руками

Усилитель электроники —

Электроника Усилитель TDA7294

Электроника Amhead 100

Электроника Усилитель Ватт

Электроника

Усилитель для электроники

Электроника Усилитель PCB

Плата для электроники

Усилитель электроники —

Электроника Усилитель компактный

Размер усилителя электроники

Электроника

Электроника Усилитель мощности

Усилитель электроники —

Электроника Усилитель PCB

Только усилитель электроники

Усилитель электроники —

Электроника Усилитель 1

Усилитель электроники

Усилитель электроники —

Электроника Усилитель Новый

Электроника Версия Amhead

Электроника своими руками —

Электроника своими руками TDA7294

Электроника своими руками 100

Электроника своими руками Ватт

Электроника своими руками Аудио

Усилитель электроники своими руками

Электроника DIY PCB

Доска для электроники своими руками

Электроника своими руками —

Электроника своими руками Компактная

Размер электроники своими руками

Электроника DIY High

Электроника своими руками Power

Электроника своими руками —

Электроника DIY PCB

Только электроника своими руками

Электроника своими руками —

Электроника своими руками 1

Электроника своими руками

Электроника своими руками —

Электроника своими руками Новинка

Электроника DIY версия

Электроника — TDA7294

Электроника — 100

Электроника — Вт

Электроника — Аудио

Электроника — Усилитель

Электроника — печатная плата

Электроника — Плата

Электроника — —

Электроника — Компактный

Электроника — Размер

Электроника — Высокая

Электроника — Мощность

Электроника — —

Электроника — печатная плата

Электроника — только

Электроника — —

Электроника — 1

Электроника — Шт.

Электроника — —

Электроника — Новое

Электроника — Версия

Электроника TDA7294 100

Электроника TDA7294 Вт

Электроника TDA7294 Аудио

Электроника Усилитель TDA7294

Электроника TDA7294 PCB

Электроника Плата TDA7294

Электроника TDA7294 —

Электроника TDA7294 Compact

Электроника TDA7294 Размер

Электроника TDA7294 High

Электроника TDA7294 Питание

Электроника TDA7294 —

Электроника TDA7294 PCB

Электроника только TDA7294

Электроника TDA7294 —

Электроника TDA7294 1

Электроника TDA7294 Шт.

Электроника TDA7294 —

Электроника TDA7294 Новый

Электроника TDA7294 Версия

Электроника 100 Вт

Электроника 100 Аудио

Электроника 100 Усилитель

Электроника 100 печатных плат

Электроника 100 Совет

Электроника 100 —

Электроника 100 Компакт

Электроника 100 Размер

Электроника 100 High

Электроника 100 Мощность

Электроника 100 —

Электроника 100 печатных плат

Только Электроника 100

Электроника 100 —

Электроника 100 1

Электроника 100 шт.

Электроника 100 —

Электроника 100 Новый

Электроника 100 Версия

Электроника Ватт Аудио

Электроника Усилитель Ватт

Электроника Вт печатная плата

Электроника Плата Ватта

Электроника Вт —

Электроника Ватт Компактный

Электроника Мощность в ваттах

Электроника ватт высокая

Мощность электроники в ваттах

Электроника Вт —

Электроника Вт печатная плата

Только электроника Вт

Электроника Вт —

Электроника Вт 1

Электроника Ватт-кусок

Электроника Вт —

Электроника Ватт Новый

Версия электроники Вт

Электронный аудиоусилитель

Электроника Аудио Плата

Электронная аудиоплата

Электроника Аудио —

Электроника Аудио Компакт

Размер аудио для электроники

Электроника Аудио Высокий

Электроника Звуковая мощность

Электроника Аудио —

Электроника Аудио Плата

Электроника Аудио только

Электроника Аудио —

Электроника Аудио 1

Электроника Аудио Пьеса

Электроника Аудио —

Электроника Аудио Новое

Аудио версия электроники

Плата усилителя электроники

Плата усилителя электроники

Усилитель электроники —

Компактный усилитель электроники

Размер усилителя электроники

Усилитель электроники High

Мощность усилителя электроники

Усилитель электроники —

Плата усилителя электроники

Только электронный усилитель

Усилитель электроники —

Электронный усилитель 1

Часть усилителя электроники

Усилитель электроники —

Усилитель электроники Новый

Версия усилителя электроники

Печатная плата электроники

Электронная плата —

Электроника печатная плата компактная

Размер печатной платы электроники

Электроника PCB High

Мощность печатной платы электроники

Электронная плата —

Электроника печатная плата печатная плата

Только плата электроники

Электронная плата —

Плата электроники 1

Часть печатной платы электроники

Электронная плата —

Плата электроники Новинка

Версия печатной платы электроники

Плата электроники —

Компактная плата электроники

Размер платы электроники

Плата электроники высокая

Мощность платы электроники

Плата электроники —

Плата электроники

Только плата электроники

Плата электроники —

Плата электроники 1

Часть платы электроники

Плата электроники —

Плата электроники Новинка

Версия платы электроники

Электроника — Компактный

Электроника — Размер

Электроника — Высокая

Электроника — Мощность

Электроника — —

Электроника — печатная плата

Электроника — только

Электроника — —

Электроника — 1

Электроника — Шт.

Электроника — —

Электроника — Новое

Электроника — Версия

Электроника Компактный размер

Электроника Компактный Высокий

Электроника Компактная мощность

Компактная электроника —

Электроника Компактная печатная плата

Только компактная электроника

Компактная электроника —

Электроника Компакт 1

Компактный блок электроники

Компактная электроника —

Электроника Компактная Новинка

Электроника Компактная версия

Размер электроники Высокий

Размер электроники Мощность

Размер электроники —

Размер печатной платы электроники

Только размер электроники

Размер электроники —

Размер электроники 1

Размер электроники

Размер электроники —

Размер электроники Новый

Версия размера электроники

Электроника высокой мощности

Электроника Высокий —

Электроника Высокая печатная плата

Только электроника High

Электроника Высокий —

Электроника Высокий 1

Электроника High Piece

Электроника Высокий —

Электроника Высокий Новый

Электроника Высокая версия

Мощность электроники —

Плата питания электроники

Только питание электроники

Мощность электроники —

Электроника Мощность 1

Силовая часть электроники

Мощность электроники —

Электроника Мощность Новинка

Версия питания электроники

Электроника — печатная плата

Электроника — только

Электроника — —

Электроника — 1

Электроника — Шт.

Электроника — —

Электроника — Новое

Электроника — Версия

Только плата электроники

Электронная плата —

Плата электроники 1

Часть печатной платы электроники

Электронная плата —

Плата электроники Новинка

Версия печатной платы электроники

Только электроника —

Электроника только 1

Только электроника Шт.

Только электроника —

Только электроника Новые

Версия только для электроники

Электроника — 1

Электроника — Шт.

Электроника — —

Электроника — Новое

Электроника — Версия

Электроника 1 шт.

Электроника 1 —

Электроника 1 Новый

Электроника 1 версия

Часть Электроники —

Часть Электроники Новинка

Версия для электроники

Электроника — Новое

Электроника — Версия

Новая версия электроники

Усилитель своими руками —

Усилитель своими руками TDA7294

Усилитель DIY 100

Усилитель DIY Watt

Аудио усилитель своими руками

Усилитель Amhead своими руками

Усилитель DIY PCB

Доска DIY Amhead

Усилитель своими руками —

Усилитель своими руками компактный

Размер усилителя своими руками

Усилитель DIY High

Усилитель мощности своими руками

Усилитель своими руками —

Усилитель DIY PCB

Только сделай сам

Усилитель своими руками —

Усилитель своими руками 1

Усиленная головка своими руками

Усилитель своими руками —

Усилитель DIY Новый

Самодельная версия Amhead

Усилитель — TDA7294

Амхед — 100

Усилитель — Ватт

Усилитель — аудио

Усилитель — Усилитель

Усилитель — печатная плата

Усилитель — Доска

Амхед — —

Усилитель — Компактный

Усилитель — Размер

Усилитель — Высокий

Усилитель — Мощность

Амхед — —

Усилитель — печатная плата

Амхед — только

Амхед — —

Амхед — 1

Усилитель — Кусок

Амхед — —

Амхед — Новый

Амхед — Версия

Усилитель TDA7294 100

Усилитель TDA7294 Вт

Усилитель TDA7294 Аудио

Усилитель Amhead TDA7294

Плата усилителя TDA7294

Плата усилителя TDA7294

Усилитель TDA7294 —

Усилитель TDA7294 Компактный

Размер усилителя TDA7294

Усилитель TDA7294 Высокий

Усилитель мощности TDA7294

Усилитель TDA7294 —

Плата усилителя TDA7294

Только усилитель TDA7294

Усилитель TDA7294 —

Усилитель TDA7294 1

Усилитель TDA7294 Шт.

Усилитель TDA7294 —

Усилитель TDA7294 Новый

Усилитель TDA7294 Версия

Усилитель 100 Вт

Усилитель 100 Аудио

Усилитель Amhead 100

Усилитель 100 печатных плат

Доска Amhead 100

Амхед 100 —

Ампхед 100 Компакт

Размер Amhead 100

Ампхед 100 Высокий

Усилитель мощности 100

Амхед 100 —

Усилитель 100 печатных плат

только ампхед 100

Амхед 100 —

Амхед 100 1

Усилитель 100 шт.

Амхед 100 —

Ампхед 100 Новый

Версия Amhead 100

Усилитель Ватт Аудио

Усилитель мощности Amphead

Плата усилителя мощности

Плата Amhead Watt

Ампхед Ватт —

Усилитель мощности Watt Compact

Размер усилителя в ваттах

Усилитель Ватт Высокий

Мощность усилителя в ваттах

Ампхед Ватт —

Плата усилителя мощности

Только амперватт

Ампхед Ватт —

Усилитель Ватт 1

Усилитель мощности Watt Piece

Ампхед Ватт —

Усилитель Ватт Новый

Версия Amhead Watt

Усилитель звука Amhead

Плата аудио усилителя

Аудиоплата Amhead

Усилитель звука —

Усилитель аудио компактный

Размер аудио усилителя

Усилитель Аудио Высокий

Мощность звука усилителя

Усилитель звука —

Плата аудио усилителя

Только аудио с усилителем

Усилитель звука —

Усилитель Аудио 1

Аудиозапись Amhead

Усилитель звука —

Amphead Аудио Новинка

Аудиоверсия Amhead

Печатная плата усилителя Amphead

Плата усилителя Amhead

Усилитель Усилителя —

Компактный усилитель Amphead

Размер усилителя Amphead

Усилитель усилителя High

Мощность усилителя Amphead

Усилитель Усилителя —

Печатная плата усилителя Amphead

Только усилитель Amhead

Усилитель Усилителя —

Усилитель усилителя 1

Часть усилителя Amhead

Усилитель Усилителя —

Усилитель Amhead Новый

Версия усилителя Amhead

Печатная плата Amhead

Плата усилителя —

Компактная печатная плата усилителя

Размер печатной платы Amhead

Усилитель PCB High

Мощность печатной платы Amhead

Плата усилителя —

Печатная плата Amhead

Только печатная плата Amhead

Плата усилителя —

Плата усилителя 1

Часть печатной платы Amhead

Плата усилителя —

Печатная плата Amhead New

Версия печатной платы Amhead

Усиленная доска —

Компактная доска с усилителем

Размер платы Amhead

Усиленная доска High

Мощность платы усилителя

Усиленная доска —

Печатная плата усилителя

Только плата Amhead

Усиленная доска —

Усиленная доска 1

Часть доски Amhead

Усиленная доска —

Доска Amhead Новинка

Версия платы Amhead

Усилитель — Компактный

Усилитель — Размер

Усилитель — Высокий

Усилитель — Мощность

Амхед — —

Усилитель — печатная плата

Амхед — только

Амхед — —

Амхед — 1

Усилитель — Кусок

Амхед — —

Амхед — Новый

Амхед — Версия

Компактный размер усилителя

Усилитель компактный высокий

Компактная мощность усилителя мощности

Усилитель компактный —

Компактная печатная плата Amhead

Только компактный усилитель

Усилитель компактный —

Усилитель компактный 1

Компактная пьеса с усилителем

Усилитель компактный —

Усилитель компактный новый

Компактная версия Amhead

Размер ампулы Высокий

Размер усилителя Мощность

Размер ампулы —

Размер печатной платы усилителя

Только размер ампулы

Размер ампулы —

Размер ампулы 1

Кусок размера Amhead

Размер ампулы —

Размер ампулы Новый

Версия размера Amhead

Усилитель высокой мощности

Ампхед Хай —

Высокая печатная плата Amhead

Только амхед Хай

Ампхед Хай —

Амхед Хай 1

Высокая пьеса Amhead

Ампхед Хай —

Ампхед Хай Новый

Высокая версия Amhead

Мощность усилителя —

Плата питания усилителя мощности

Только мощность усилителя

Мощность усилителя —

Мощность усилителя 1

Усилитель мощности

Мощность усилителя —

Усилитель мощности Новый

Версия Power Power

Усилитель — печатная плата

Амхед — только

Амхед — —

Амхед — 1

Усилитель — Кусок

Амхед — —

Амхед — Новый

Амхед — Версия

Только печатная плата Amhead

Плата усилителя —

Плата усилителя 1

Часть печатной платы Amhead

Плата усилителя —

Печатная плата Amhead New

Версия печатной платы Amhead

Только ампхед —

Ампер только 1

Только часть Amhead

Только ампхед —

Только ампхед Новый

Только версия Amhead

Амхед — 1

Усилитель — Кусок

Амхед — —

Амхед — Новый

Амхед — Версия

Усилитель 1 шт.

Усилитель 1 —

Амхед 1 Новый

Амхед 1 Версия

Усиленная часть —

Усиленная пьеса Новинка

Версия с усилителем

Амхед — Новый

Амхед — Версия

Амхед Новая версия

Сделай сам — TDA7294

Сделай сам — 100

Сделай сам — Ватт

Сделай сам — аудио

Сделай сам — Усилитель

Сделай сам — печатная плата

Сделай сам — доска

Сделай сам — —

Сделай сам — Компактный

Сделай сам — Размер

Сделай сам — Высокий

Сделай сам — Мощность

Сделай сам — —

Сделай сам — печатная плата

Сделай сам — только

Сделай сам — —

Сделай сам — 1

Сделай сам — кусок

Сделай сам — —

Сделай сам — Новый

Сделай сам — Версия

TDA7294 100 своими руками

TDA7294 Ватт своими руками

Аудио TDA7294 своими руками

Усилитель на TDA7294 своими руками

Печатная плата TDA7294 своими руками

Плата TDA7294 своими руками

TDA7294 своими руками —

Компактный TDA7294 своими руками

Размер TDA7294 своими руками

TDA7294 High своими руками

Питание на TDA7294 своими руками

TDA7294 своими руками —

Печатная плата TDA7294 своими руками

Только TDA7294 своими руками

TDA7294 своими руками —

TDA7294 1 своими руками

TDA7294 своими руками

TDA7294 своими руками —

TDA7294 своими руками Новый

Самодельная версия TDA7294

Сделай сам 100 Вт

Сделай сам 100 Аудио

Усилитель 100 своими руками

Сделай сам 100 печатных плат

Доска своими руками 100

Сделай сам 100 —

Сделай сам 100 Компакт

Сделай сам 100 размер

Сделай сам 100 High

Сделай сам 100 Сила

Сделай сам 100 —

Сделай сам 100 печатных плат

Только Сделай сам 100

Сделай сам 100 —

Сделай сам 100 1

Сделай сам 100 шт.

Сделай сам 100 —

Сделай сам 100 Новинка

Сделай сам 100 Версия

Аудио ватт своими руками

Усилитель Ватт своими руками

Сделай сам ваттную печатную плату

Плата Ватта своими руками

DIY Ватт —

Компактный ватт своими руками

Размер ватт своими руками

Сделай сам Ватт Хай

Мощность в ваттах своими руками

DIY Ватт —

Сделай сам ваттную печатную плату

Только ватт своими руками

DIY Ватт —

Сделай сам Ватт 1

Сделай сам ватт кусок

DIY Ватт —

DIY Ватт Новый

DIY ватт версия

Аудио усилитель своими руками

Аудио печатная плата своими руками

Аудиоплата своими руками

аудио своими руками —

Аудио компакт своими руками

Размер аудио своими руками

Аудио высокое своими руками

Аудио мощность своими руками

аудио своими руками —

Аудио печатная плата своими руками

Только самодельное аудио

аудио своими руками —

Аудио своими руками 1

Аудио часть своими руками

аудио своими руками —

DIY Аудио Новинка

Аудио версия своими руками

Плата усилителя своими руками

Плата усилителя своими руками

Усилитель своими руками —

Компактный усилитель своими руками

Размер усилителя своими руками

Усилитель ВЧ своими руками

Мощность усилителя своими руками

Усилитель своими руками —

Плата усилителя своими руками

Только самодельный усилитель

Усилитель своими руками —

Усилитель своими руками 1

Часть усилителя своими руками

Усилитель своими руками —

Усилитель своими руками Новый

Версия усилителя DIY

печатная плата своими руками

Печатная плата своими руками —

Компактная печатная плата своими руками

Размер печатной платы своими руками

Сделай сам печатную плату высокой

Мощность печатной платы своими руками

Печатная плата своими руками —

Печатная плата своими руками

Только печатная плата своими руками

Печатная плата своими руками —

Печатная плата своими руками 1

Кусок печатной платы своими руками

Печатная плата своими руками —

DIY печатная плата Новый

Версия для печатной платы своими руками

Доска своими руками —

Компактная доска своими руками

Размер платы своими руками

Доска своими руками высокая

Мощность платы своими руками

Доска своими руками —

печатная плата своими руками

Только доска своими руками

Доска своими руками —

Доска своими руками 1

Кусок доски своими руками

Доска своими руками —

Доска своими руками Новинка

Версия платы «сделай сам»

Сделай сам — Компактный

Сделай сам — Размер

Сделай сам — Высокий

Сделай сам — Мощность

Сделай сам — —

Сделай сам — печатная плата

Сделай сам — только

Сделай сам — —

Сделай сам — 1

Сделай сам — кусок

Сделай сам — —

Сделай сам — Новый

Сделай сам — Версия

Компактный размер своими руками

Компактный высокий своими руками

Компактная мощность своими руками

Компактный своими руками —

Компактная печатная плата своими руками

Сделай Сам Компактный только

Компактный своими руками —

Компактный своими руками 1

Компактная деталь своими руками

Компактный своими руками —

DIY Компактный Новый

Компактная версия своими руками

Размер DIY Высокий

Мощность размера своими руками

Размер своими руками —

Размер печатной платы своими руками

Только размер «сделай сам»

Размер своими руками —

Размер 1 своими руками

Кусок размера «сделай сам»

Размер своими руками —

Размер «сделай сам» Новый

Версия размера DIY

Высокая мощность своими руками

Сделай Сам Высокий —

Высокая печатная плата своими руками

Только «сделай сам»

Сделай Сам Высокий —

Сделай Сам Высокий 1

Высокая часть своими руками

Сделай Сам Высокий —

Сделай Сам Высокий Новый

DIY высокая версия

Сила своими руками —

Плата питания своими руками

Только мощность своими руками

Сила своими руками —

Сила своими руками 1

Силовая часть своими руками

Сила своими руками —

Сила своими руками Новинка

Силовая версия своими руками

Сделай сам — печатная плата

Сделай сам — только

Сделай сам — —

Сделай сам — 1

Сделай сам — кусок

Сделай сам — —

Сделай сам — Новый

Сделай сам — Версия

Только печатная плата своими руками

Печатная плата своими руками —

Печатная плата своими руками 1

Кусок печатной платы своими руками

Печатная плата своими руками —

DIY печатная плата Новый

Версия для печатной платы своими руками

Только своими руками —

Сделай сам только 1

Сделай сам только кусок

Только своими руками —

Только сделай сам Новый

Только версия «сделай сам»

Сделай сам — 1

Сделай сам — кусок

Сделай сам — —

Сделай сам — Новый

Сделай сам — Версия

DIY 1 шт.

Сделай сам 1 —

Сделай сам 1 Новый

Сделай сам 1 версия

Сделай Сам Кусочек —

Сделай Сам Кусочек Новый

Версия «сделай сам»

Сделай сам — Новый

Сделай сам — Версия

Сделай сам, новая версия

— TDA7294 100

— TDA7294 Вт

— TDA7294 Аудио

— Усилитель TDA7294

— Плата TDA7294

— Плата TDA7294

— TDA7294 —

— TDA7294 Компактный

— Размер TDA7294

— TDA7294 Высокий

— TDA7294 Питание

— TDA7294 —

— Плата TDA7294

— только TDA7294

— TDA7294 —

— TDA7294 1

— TDA7294 Шт.

— TDA7294 —

— TDA7294 Новый

— Версия TDA7294

— 100 Вт

— 100 аудио

— 100 Усилитель

— 100 печатных плат

— 100 досок

— 100 —

— 100 компактных

— 100 Размер

— 100 Высокий

— 100 Сила

— 100 —

— 100 печатных плат

— только 100

— 100 —

— 100 1

— 100 шт.

— 100 —

— 100 новых

— 100 версия

— Вт аудио

— Усилитель Ватт

— Вт печатной платы

— Плата Ватта

— Ватт —

— ватт компактный

— Мощность в ваттах

— Ватт Высокий

— Мощность Вт

— Ватт —

— Вт печатной платы

— Только ватт

— Ватт —

— Вт 1

— Вт шт.

— Ватт —

— Ватт Новый

-Ваттная версия

— Аудио усилитель

— Аудио плата

— Аудиоплата

— Аудио —

— Аудио компактный

— Размер аудио

— Аудио Высокий

— Мощность звука

— Аудио —

— Аудио плата

— Только аудио

— Аудио —

— Аудио 1

— Аудио часть

— Аудио —

— Аудио Новое

— Аудиоверсия

— Плата усилителя

— Плата усилителя

— Усилитель звука —

— Компактный усилитель

— Размер усилителя

— Усилитель Высокий

— Мощность усилителя

— Усилитель звука —

— Плата усилителя

— Только усилитель

— Усилитель звука —

— Усилитель 1

— Часть усилителя

— Усилитель звука —

— Усилитель Новый

— Версия усилителя

— Печатная плата

— печатная плата —

— Компактная печатная плата

— Размер печатной платы

— Плата высокого уровня

— Мощность печатной платы

— печатная плата —

— печатная плата печатная плата

— только печатная плата

— печатная плата —

— Плата 1

— Часть печатной платы

— печатная плата —

— печатная плата новая

— Версия печатной платы

— Доска —

— Компактная доска

— Размер доски

— Доска высокая

— Мощность платы

— Доска —

— Плата печатной платы

— Только доска

— Доска —

— Доска 1

— Часть доски

— Доска —

— Совет Новый

— Версия платы

— — Компактный

— — Размер

— — Высоко

— — Власть

— — —

— — печатная плата

— — Только

— — —

— — 1

— — Кусок

— — —

— — Новый

— — Версия

— Компактный размер

— Компактный Высокий

— Компактная мощность

— Компактный —

— Компактная печатная плата

— Только компактный

— Компактный —

— Компактный 1

— Компактная деталь

— Компактный —

— Компактный новый

— Компактная версия

— Размер высокий

— Размер Мощность

— Размер —

— Размер печатной платы

— Только размер

— Размер —

— Размер 1

— Размер шт.

— Размер —

— Размер Новый

— Размер версии

— Высокое напряжение

— Высоко —

— Высокая печатная плата

— Только высокий

— Высоко —

— Высокий 1

— Высокий кусок

— Высоко —

— Высокий Новый

— Высокая версия

— Власть —

— силовая плата

— Только мощность

— Власть —

— Сила 1

— Силовая часть

— Власть —

— Сила Новый

— Силовая версия

— — печатная плата

— — Только

— — —

— — 1

— — Кусок

— — —

— — Новый

— — Версия

— только печатная плата

— печатная плата —

— Плата 1

— Часть печатной платы

— печатная плата —

— печатная плата новая

— Версия печатной платы

— Только —

— только 1

— только шт.

— Только —

— только Новый

— только версия

— — 1

— — Кусок

— — —

— — Новый

— — Версия

— 1 кусок

— 1 —

— 1 новый

— 1 версия

— Кусок —

— Кусок Новый

— Кусочная версия

— — Новый

— — Версия

— Новая версия

TDA7294 100 Вт

TDA7294 100 Аудио

TDA7294 100 Усилитель

TDA7294 100 печатная плата

Плата TDA7294 100

TDA7294 100 —

TDA7294 100 Компактный

TDA7294 100 Размер

TDA7294 100 Высокий

TDA7294 100 Мощность

TDA7294 100 —

TDA7294 100 печатная плата

только TDA7294 100

TDA7294 100 —

TDA7294 100 1

TDA7294 100 шт.

TDA7294 100 —

TDA7294 100 Новый

TDA7294 100 Версия

TDA7294 Вт Аудио

Усилитель TDA7294 Вт

Плата TDA7294 Вт

Плата TDA7294 Вт

TDA7294 Вт —

TDA7294 Вт Компактный

TDA7294 Мощность в ваттах

TDA7294 Вт высокая

TDA7294 Мощность в ваттах

TDA7294 Вт —

Плата TDA7294 Вт

TDA7294 Только Вт

TDA7294 Вт —

TDA7294 Вт 1

TDA7294 Вт.

TDA7294 Вт —

TDA7294 Вт Новый

TDA7294 Вт версия

Усилитель звука TDA7294

Аудио плата TDA7294

Аудио плата TDA7294

TDA7294 Аудио —

TDA7294 Аудио Компактный

Размер аудио TDA7294

TDA7294 Высокий уровень звука

TDA7294 Мощность звука

TDA7294 Аудио —

Аудио плата TDA7294

TDA7294 только звук

TDA7294 Аудио —

TDA7294 Аудио 1

Аудиочасть TDA7294

TDA7294 Аудио —

TDA7294 Аудио Новинка

Аудиоверсия TDA7294

Печатная плата усилителя TDA7294

Плата усилителя TDA7294

Усилитель TDA7294 —

Компактный усилитель TDA7294

Размер усилителя TDA7294

TDA7294 Усилитель высокого напряжения

Мощность усилителя TDA7294

Усилитель TDA7294 —

Печатная плата усилителя TDA7294

Только усилитель TDA7294

Усилитель TDA7294 —

TDA7294 Усилитель 1

Усилитель TDA7294

Усилитель TDA7294 —

Усилитель TDA7294 Новый

Версия усилителя TDA7294

Печатная плата TDA7294

Плата TDA7294 —

Компактная печатная плата TDA7294

Размер печатной платы TDA7294

Плата TDA7294 High

Питание платы TDA7294

Плата TDA7294 —

Печатная плата TDA7294

Только плата TDA7294

Плата TDA7294 —

Плата TDA7294 1

Часть печатной платы TDA7294

Плата TDA7294 —

Плата TDA7294 новая

Версия печатной платы TDA7294

Плата TDA7294 —

Компактная плата TDA7294

Размер платы TDA7294

Плата TDA7294 высокая

Питание платы TDA7294

Плата TDA7294 —

Плата TDA7294

Только плата TDA7294

Плата TDA7294 —

TDA7294 Плата 1

Часть платы TDA7294

Плата TDA7294 —

Плата TDA7294 Новая

Версия платы TDA7294

TDA7294 — Компактный

TDA7294 — Размер

TDA7294 — Высокий

TDA7294 — Питание

TDA7294 — —

TDA7294 — печатная плата

TDA7294 — только

TDA7294 — —

TDA7294 — 1

TDA7294 — Шт.

TDA7294 — —

TDA7294 — Новый

TDA7294 — Версия

TDA7294 Компактный размер

TDA7294 Компактный высокий

TDA7294 Компактная мощность

TDA7294 Компактный —

Компактная печатная плата TDA7294

TDA7294 Только компактный

TDA7294 Компактный —

TDA7294 Компактный 1

Компактный блок TDA7294

TDA7294 Компактный —

TDA7294 Компактный Новый

TDA7294 Компактная версия

TDA7294 Размер Высокий

TDA7294 Размер Мощность

TDA7294 Размер —

Размер печатной платы TDA7294

Только размер TDA7294

TDA7294 Размер —

TDA7294 Размер 1

Размер TDA7294

TDA7294 Размер —

TDA7294 Размер Новый

TDA7294 размер версии

TDA7294 высокой мощности

TDA7294 Высокий —

TDA7294 Высокая печатная плата

TDA7294 только высокий

TDA7294 Высокий —

TDA7294 Высокий 1

TDA7294 Высокая часть

TDA7294 Высокий —

TDA7294 Высокий Новый

TDA7294 Высокая версия

TDA7294 Питание —

Плата питания TDA7294

TDA7294 только питание

TDA7294 Питание —

TDA7294 Мощность 1

Блок питания TDA7294

TDA7294 Питание —

TDA7294 Питание Новый

TDA7294 силовая версия

TDA7294 — печатная плата

TDA7294 — только

TDA7294 — —

TDA7294 — 1

TDA7294 — Шт.

TDA7294 — —

TDA7294 — Новый

TDA7294 — Версия

Только плата TDA7294

Плата TDA7294 —

Плата TDA7294 1

Часть печатной платы TDA7294

Плата TDA7294 —

Плата TDA7294 новая

Версия печатной платы TDA7294

только TDA7294 —

TDA7294 только 1

TDA7294 только штука

только TDA7294 —

TDA7294 только новый

TDA7294 только версия

TDA7294 — 1

TDA7294 — Шт.

TDA7294 — —

TDA7294 — Новый

TDA7294 — Версия

TDA7294 1 шт.

TDA7294 1 —

TDA7294 1 Новый

TDA7294 1 версия

TDA7294 Штука —

TDA7294 Шт. Новый

TDA7294 Штучная Версия

TDA7294 — Новый

TDA7294 — Версия

TDA7294 новая версия

100 Вт аудио

100-ваттный усилитель

100-ваттная печатная плата

100-ваттная плата

100 Вт —

100 Вт компактный

100 Вт Размер

100 Вт высокая

Мощность 100 Вт

100 Вт —

100-ваттная печатная плата

только 100 Вт

100 Вт —

100 Вт 1

100-ваттная штука

100 Вт —

100 Вт Новый

100-ваттная версия

100 аудио усилитель

100 аудио печатных плат

100 аудио плата

100 Аудио —

100 Аудио Компакт

100 Размер аудио

100 аудио высокий

100 Мощность звука

100 Аудио —

100 аудио печатных плат

100 только аудио

100 Аудио —

100 Аудио 1

100 аудио фрагментов

100 Аудио —

100 Аудио Новое

100 аудио версия

100 печатных плат усилителя

100 Плата усилителя

100 Усилитель —

100 Усилитель Компактный

100 Размер усилителя

100 Усилитель Высокий

100 Мощность усилителя

100 Усилитель —

100 печатных плат усилителя

Только усилитель 100

100 Усилитель —

100 Усилитель 1

100 штук усилителя

100 Усилитель —

100 Усилитель Новый

Версия усилителя 100

100 печатных плат

100 печатных плат —

100 печатных плат Компактный

100 Размер печатной платы

100 печатных плат (высокая)

100 печатных плат

100 печатных плат —

100 печатных плат

только 100 печатных плат

100 печатных плат —

100 печатных плат 1

100 печатных плат

100 печатных плат —

100 печатных плат Новый

Версия на 100 печатных плат

100 доска —

100 досок компактный

100 Размер доски

100 досок высотой

100 Мощность доски

100 доска —

100 печатных плат

100 Только доска

100 доска —

100 Доска 1

100 штук доски

100 доска —

100 Доска Новый

Версия на 100 досок

100 — Компактный

100 — Размер

100 — Высокий

100 — Сила

100 — —

100 — печатная плата

100 — только

100 — —

100 — 1

100 — шт.

100 — —

100 — Новый

100 — Версия

100 Компактный размер

100 Компактный Высокий

100 Компактная мощность

100 Компактный —

100 компактных печатных плат

100 Только компакт

100 Компактный —

100 Компактный 1

100 компактных предметов

100 Компактный —

100 Компактный Новый

100 Компактная версия

100 Размер Высокий

100 Сила Размера

100 Размер —

Печатная плата размера 100

Только размер 100

100 Размер —

100 Размер 1

100 Размер Шт.

100 Размер —

100 Размер Новый

Версия 100 размера

100 Высокая мощность

100 Высокий —

100 высокая печатная плата

100 Только высокий

100 Высокий —

100 Высокий 1

100 высокая часть

100 Высокий —

100 Высокий Новый

100 высокая версия

100 Сила —

100 силовая печатная плата

Только сила 100

100 Сила —

100 Сила 1

100 единиц силы

100 Сила —

100 Сила Новый

100 силовая версия

100 — печатная плата

100 — только

100 — —

100 — 1

100 — шт.

100 — —

100 — Новый

100 — Версия

только 100 печатных плат

100 печатных плат —

100 печатных плат 1

100 печатных плат

100 печатных плат —

100 печатных плат Новый

Версия на 100 печатных плат

только 100 —

100 только 1

100 шт.

только 100 —

100 только новые

100 только версия

100 — 1

100 — шт.

100 — —

100 — Новый

100 — Версия

100 1 шт.

100 1 —

100 1 Новый

100 1 версия

100 штук —

100 шт. Новый

100-компонентная версия

100 — Новый

100 — Версия

100 новая версия

Ватт аудио усилитель

Ватт аудио печатная плата

Аудио Плата Ватт

Ватт Аудио —

Ватт Аудио Компакт

Мощность звука в ваттах

Ватт аудио высокий

Мощность звука в ваттах

Ватт Аудио —

Ватт аудио печатная плата

Только аудио Вт

Ватт Аудио —

Ватт Аудио 1

Ватт аудио части

Ватт Аудио —

Ватт Аудио Новинка

Ватт Аудио Версия

Плата усилителя мощности

Плата усилителя мощности

Усилитель Ватт —

Компактный усилитель мощности

Мощность усилителя мощности

Усилитель Ватт Высокий

Мощность усилителя Ватт

Усилитель Ватт —

Плата усилителя мощности

Только усилитель ватт

Усилитель Ватт —

Усилитель мощности 1

Усилитель Ватт

Усилитель Ватт —

Усилитель Ватт Новый

Версия усилителя мощности

Ваттная печатная плата

Вт печатной платы —

ватт печатная плата компактная

Размер печатной платы Вт

Вт печатная плата высокая

Мощность печатной платы Вт

Вт печатной платы —

Вт печатная плата печатная плата

Только печатная плата Вт

Вт печатной платы —

Ваттная плата 1

Вт печатной платы

Вт печатной платы —

Ваттная печатная плата Новинка

Версия печатной платы Вт

Ватт Совет —

Ватт Совет Компактный

Размер ваттной платы

Плата Ватт Высокая

Мощность платы Ватт

Ватт Совет —

Плата ватт

Только плата ватт

Ватт Совет —

Плата Ватт 1

Кусок ваттной доски

Ватт Совет —

Плата Ватт Новинка

Версия платы ватт

Вт — Компактный

Ватт — Размер

Ватт — высокий

Ватт — мощность

Ватт — —

Вт — печатная плата

Ватт — только

Ватт — —

Ватт — 1

Ватт — шт.

Ватт — —

Ватт — Новый

Ватт — Версия

Компактный размер Вт

Ватт Компактный Высокий

Ватт Компактная мощность

Ватт Компактный —

Компактная печатная плата Вт

Только компактный ватт

Ватт Компактный —

Ватт Компакт 1

Ватт компактный блок

Ватт Компактный —

Ватт Компактный Новый

Ватт Компактная версия

Размер Ватт Высокий

Мощность в ваттах

Мощность в ваттах —

Мощность печатной платы

Только мощность в ваттах

Мощность в ваттах —

Мощность 1

Размер Ватт

Мощность в ваттах —

Мощность в ваттах Новый

Ватт Размер Версия

Ватт высокой мощности

Ватт Высокий —

Высокая ваттная печатная плата

Только высокий ватт

Ватт Высокий —

Ватт Высокий 1

Ватт High Piece

Ватт Высокий —

Ватт Высокий Новый

Версия высокой мощности

Ватт Мощность —

Мощность ватт на печатной плате

Только мощность в ваттах

Ватт Мощность —

Ватт Мощность 1

Мощность Ватт

Ватт Мощность —

Ватт Мощность Новинка

Мощность в ваттах

Вт — печатная плата

Ватт — только

Ватт — —

Ватт — 1

Ватт — шт.

Ватт — —

Ватт — Новый

Ватт — Версия

Только печатная плата Вт

Вт печатной платы —

Ваттная плата 1

Вт печатной платы

Вт печатной платы —

Ваттная печатная плата Новинка

Версия печатной платы Вт

Только ватт —

всего 1 ватт

только ватт штука

Только ватт —

Только Вт Новый

Только ватт Версия

Ватт — 1

Ватт — шт.

Ватт — —

Ватт — Новый

Ватт — Версия

Вт 1 шт.

Вт 1 —

Ватт 1 Новый

Ватт 1 Версия

ватт штука —

Ватт-шт. Новый

Ваттная версия

Ватт — Новый

Ватт — Версия

Ватт Новая версия

Плата аудиоусилителя

Плата аудиоусилителя

Аудио усилитель —

Компактный аудиоусилитель

Размер аудио усилителя

Аудиоусилитель Высокий

Мощность усилителя звука

Аудио усилитель —

Плата аудиоусилителя

Только аудиоусилитель

Аудио усилитель —

Аудио усилитель 1

Аудио усилитель

Аудио усилитель —

Аудиоусилитель Новый

Версия усилителя звука

Аудио печатная плата

Аудио плата —

Аудио плата компактная

Размер аудио платы

Аудио PCB High

Питание аудио платы

Аудио плата —

Аудио печатная плата

Только звуковая плата

Аудио плата —

Аудио плата 1

Аудио часть печатной платы

Аудио плата —

Аудио плата Новинка

Версия звуковой платы

Аудио Плата —

Аудио Плата Компактная

Размер аудиоплаты

Аудио Плата Высокая

Мощность аудиоплаты

Аудиоплата —

Аудио Плата PCB

Только звуковая плата

Аудиоплата —

Аудио Плата 1

Часть аудио платы

Аудиоплата —

Аудио Плата Новинка

Версия аудиоплаты

Аудио — Компактный

Аудио – Размер

Аудио — высокий

Аудио — мощность

Аудио — —

Аудио — печатная плата

Только аудио

Аудио — —

Аудио — 1

Аудио — Пьеса

Аудио — —

Аудио – Новое

Аудио — Версия

Аудио Компактный размер

Аудио Компактный Высокий

Аудио Компактный Мощность

Аудио Компакт —

Аудио компактная печатная плата

Аудио компакт только

Аудио Компакт —

Аудио Компакт 1

Аудио компакт-диск

Аудио Компакт —

Аудио Компактный Новый

Аудио Компактная версия

Размер аудио Высокий

Размер аудио Мощность

Размер аудио —

Аудио размер печатной платы

Только размер аудио

Размер аудио —

Размер аудио 1

Размер аудио

Размер аудио —

Размер аудио Новый

Версия размера аудио

Аудио высокой мощности

Аудио Высокий —

Аудио высокая печатная плата

Только высокий уровень звука

Аудио Высокий —

Аудио Высокий 1

Аудио High Piece

Аудио Высокий —

Аудио Высокий Новый

Аудио высокая версия

Мощность звука —

Плата питания аудио

Только мощность звука

Мощность звука —

Аудио Мощность 1

Аудио мощность

Мощность звука —

Аудио мощность Новинка

Версия аудио питания

Аудио — печатная плата

Только аудио

Аудио — —

Аудио — 1

Аудио — Пьеса

Аудио — —

Аудио – Новое

Аудио — Версия

Только звуковая плата

Аудио плата —

Аудио плата 1

Аудио часть печатной платы

Аудио плата —

Аудио плата Новинка

Версия звуковой платы

Только аудио —

Аудио только 1

Только аудио Часть

Только аудио —

Только аудио Новое

Только аудио Версия

Аудио — 1

Аудио — Пьеса

Аудио — —

Аудио – Новое

Аудио — Версия

Аудио 1 шт.

Аудио 1 —

Аудио 1 Новый

Аудио 1 версия

Аудио Часть —

Аудио Пьеса Новинка

Версия аудио части

Аудио – Новое

Аудио — Версия

Аудио новая версия

Печатная плата усилителя

Плата усилителя —

Плата усилителя Компактная

Размер печатной платы усилителя

Плата усилителя High

Мощность печатной платы усилителя

Плата усилителя —

Плата усилителя

Только плата усилителя

Плата усилителя —

Плата усилителя 1

Часть печатной платы усилителя

Плата усилителя —

Плата усилителя Новая

Версия печатной платы усилителя

Плата усилителя —

Плата усилителя компактная

Размер платы усилителя

Плата усилителя High

Мощность платы усилителя

Плата усилителя —

Печатная плата усилителя

Только плата усилителя

Плата усилителя —

Плата усилителя 1

Часть платы усилителя

Плата усилителя —

Плата усилителя, новая

Версия платы усилителя

Усилитель — Компактный

Усилитель — Размер

Усилитель — Высокий

Усилитель — мощность

Усилитель звука — —

Усилитель — печатная плата

Усилитель — только

Усилитель звука — —

Усилитель — 1

Усилитель — Шт.

Усилитель звука — —

Усилитель — Новый

Усилитель — Версия

Компактный размер усилителя

Усилитель Компактный Высокий

Компактный усилитель мощности

Компактный усилитель —

Компактная печатная плата усилителя

Только компактный усилитель

Компактный усилитель —

Усилитель компактный 1

Компактный усилитель

Компактный усилитель —

Усилитель Компактный Новый

Компактная версия усилителя

Размер усилителя Высокий

Размер усилителя Мощность

Размер усилителя —

Размер платы усилителя

Только размер усилителя

Размер усилителя —

Размер усилителя 1

Размер усилителя

Размер усилителя —

Размер усилителя Новый

Размер усилителя Версия

Усилитель высокой мощности

Усилитель Высокий —

Усилитель High PCB

Усилитель только высокий

Усилитель Высокий —

Усилитель Высокий 1

Усилитель High Piece

Усилитель Высокий —

Усилитель High Новый

Усилитель High Version

Мощность усилителя —

Плата питания усилителя

Только мощность усилителя

Мощность усилителя —

Мощность усилителя 1

Блок питания усилителя

Мощность усилителя —

Мощность усилителя Новый

Версия мощности усилителя

Усилитель — печатная плата

Amplifier — only

Amplifier — —

Amplifier — 1

Amplifier — Piece

Amplifier — —

Amplifier — New

Amplifier — Version

Amplifier PCB only

Amplifier PCB —

Amplifier PCB 1

Amplifier PCB Piece

Amplifier PCB —

Amplifier PCB New

Amplifier PCB Version

Amplifier only —

Amplifier only 1

Amplifier only Piece

Amplifier only —

Amplifier only New

Amplifier only Version

Amplifier — 1

Amplifier — Piece

Amplifier — —

Amplifier — New

Amplifier — Version

Amplifier 1 Piece

Amplifier 1 —

Amplifier 1 New

Amplifier 1 Version

Amplifier Piece —

Amplifier Piece New

Amplifier Piece Version

Amplifier — New

Amplifier — Version

Amplifier New Version

PCB Board —

PCB Board Compact

PCB Board Size

PCB Board High

PCB Board Power

PCB Board —

PCB Board PCB

PCB Board only

PCB Board —

PCB Board 1

PCB Board Piece

PCB Board —

PCB Board New

PCB Board Version

PCB — Compact

PCB — Size

PCB — High

PCB — Power

PCB — —

PCB — PCB

PCB — only

PCB — —

PCB — 1

PCB — Piece

PCB — —

PCB — New

PCB — Version

PCB Compact Size

PCB Compact High

PCB Compact Power

PCB Compact —

PCB Compact PCB

PCB Compact only

PCB Compact —

PCB Compact 1

PCB Compact Piece

PCB Compact —

PCB Compact New

PCB Compact Version

PCB Size High

PCB Size Power

PCB Size —

PCB Size PCB

PCB Size only

PCB Size —

PCB Size 1

PCB Size Piece

PCB Size —

PCB Size New

PCB Size Version

PCB High Power

PCB High —

PCB High PCB

PCB High only

PCB High —

PCB High 1

PCB High Piece

PCB High —

PCB High New

PCB High Version

PCB Power —

PCB Power PCB

PCB Power only

PCB Power —

PCB Power 1

PCB Power Piece

PCB Power —

PCB Power New

PCB Power Version

PCB — PCB

PCB — only

PCB — —

PCB — 1

PCB — Piece

PCB — —

PCB — New

PCB — Version

PCB PCB only

PCB PCB —

PCB PCB 1

PCB PCB Piece

PCB PCB —

PCB PCB New

PCB PCB Version

PCB only —

PCB only 1

PCB only Piece

PCB only —

PCB only New

PCB only Version

PCB — 1

PCB — Piece

PCB — —

PCB — New

PCB — Version

PCB 1 Piece

PCB 1 —

PCB 1 New

PCB 1 Version

PCB Piece —

PCB Piece New

PCB Piece Version

PCB — New

PCB — Version

PCB New Version

Board — Compact

Board — Size

Board — High

Board — Power

Board — —

Board — PCB

Board — only

Board — —

Board — 1

Board — Piece

Board — —

Board — New

Board — Version

Board Compact Size

Board Compact High

Board Compact Power

Board Compact —

Board Compact PCB

Board Compact only

Board Compact —

Board Compact 1

Board Compact Piece

Board Compact —

Board Compact New

Board Compact Version

Board Size High

Board Size Power

Board Size —

Board Size PCB

Board Size only

Board Size —

Board Size 1

Board Size Piece

Board Size —

Board Size New

Board Size Version

Board High Power

Board High —

Board High PCB

Board High only

Board High —

Board High 1

Board High Piece

Board High —

Board High New

Board High Version

Board Power —

Board Power PCB

Board Power only

Board Power —

Board Power 1

Board Power Piece

Board Power —

Board Power New

Board Power Version

Board — PCB

Board — only

Board — —

Board — 1

Board — Piece

Board — —

Board — New

Board — Version

Board PCB only

Board PCB —

Board PCB 1

Board PCB Piece

Board PCB —

Board PCB New

Board PCB Version

Board only —

Board only 1

Board only Piece

Board only —

Board only New

Board only Version

Board — 1

Board — Piece

Board — —

Board — New

Board — Version

Board 1 Piece

Board 1 —

Board 1 New

Board 1 Version

Board Piece —

Board Piece New

Board Piece Version

Board — New

Board — Version

Board New Version

— Compact Size

— Compact High

— Compact Power

— Compact —

— Compact PCB

— Compact only

— Compact —

— Compact 1

— Compact Piece

— Compact —

— Compact New

— Compact Version

— Size High

— Size Power

— Size —

— Size PCB

— Size only

— Size —

— Size 1

— Size Piece

— Size —

— Size New

— Size Version

— High Power

— High —

— High PCB

— High only

— High —

— High 1

— High Piece

— High —

— High New

— High Version

— Power —

— Power PCB

— Power only

— Power —

— Power 1

— Power Piece

— Power —

— Power New

— Power Version

— — PCB

— — only

— — —

— — 1

— — Piece

— — —

— — New

— — Version

— PCB only

— PCB —

— PCB 1

— PCB Piece

— PCB —

— PCB New

— PCB Version

— only —

— only 1

— only Piece

— only —

— only New

— only Version

— — 1

— — Piece

— — —

— — New

— — Version

— 1 Piece

— 1 —

— 1 New

— 1 Version

— Piece —

— Piece New

— Piece Version

— — New

— — Version

— New Version

Compact Size High

Compact Size Power

Compact Size —

Compact Size PCB

Compact Size only

Compact Size —

Compact Size 1

Compact Size Piece

Compact Size —

Compact Size New

Compact Size Version

Compact High Power

Compact High —

Compact High PCB

Compact High only

Compact High —

Compact High 1

Compact High Piece

Compact High —

Compact High New

Compact High Version

Compact Power —

Compact Power PCB

Compact Power only

Compact Power —

Compact Power 1

Compact Power Piece

Compact Power —

Compact Power New

Compact Power Version

Compact — PCB

Compact — only

Compact — —

Compact — 1

Compact — Piece

Compact — —

Compact — New

Compact — Version

Compact PCB only

Compact PCB —

Compact PCB 1

Compact PCB Piece

Compact PCB —

Compact PCB New

Compact PCB Version

Compact only —

Compact only 1

Compact only Piece

Compact only —

Compact only New

Compact only Version

Compact — 1

Compact — Piece

Compact — —

Compact — New

Compact — Version

Compact 1 Piece

Compact 1 —

Compact 1 New

Compact 1 Version

Compact Piece —

Compact Piece New

Compact Piece Version

Compact — New

Compact — Version

Compact New Version

Size High Power

Size High —

Size High PCB

Size High only

Size High —

Size High 1

Size High Piece

Size High —

Size High New

Size High Version

Size Power —

Size Power PCB

Size Power only

Size Power —

Size Power 1

Size Power Piece

Size Power —

Size Power New

Size Power Version

Size — PCB

Size — only

Size — —

Size — 1

Size — Piece

Size — —

Size — New

Size — Version

Size PCB only

Size PCB —

Size PCB 1

Size PCB Piece

Size PCB —

Size PCB New

Size PCB Version

Size only —

Size only 1

Size only Piece

Size only —

Size only New

Size only Version

Size — 1

Size — Piece

Size — —

Size — New

Size — Version

Size 1 Piece

Size 1 —

Size 1 New

Size 1 Version

Size Piece —

Size Piece New

Size Piece Version

Size — New

Size — Version

Size New Version

High Power —

High Power PCB

High Power only

High Power —

High Power 1

High Power Piece

High Power —

High Power New

High Power Version

High — PCB

High — only

High — —

High — 1

High — Piece

High — —

High — New

High — Version

High PCB only

High PCB —

High PCB 1

High PCB Piece

High PCB —

High PCB New

High PCB Version

High only —

High only 1

High only Piece

High only —

High only New

High only Version

High — 1

High — Piece

High — —

High — New

High — Version

High 1 Piece

High 1 —

High 1 New

High 1 Version

High Piece —

High Piece New

High Piece Version

High — New

High — Version

High New Version

Power — PCB

Power — only

Power — —

Power — 1

Power — Piece

Power — —

Power — New

Power — Version

Power PCB only

Power PCB —

Power PCB 1

Power PCB Piece

Power PCB —

Power PCB New

Power PCB Version

Power only —

Power only 1

Power only Piece

Power only —

Power only New

Power only Version

Power — 1

Power — Piece

Power — —

Power — New

Power — Version

Power 1 Piece

Power 1 —

Power 1 New

Power 1 Version

Power Piece —

Power Piece New

Power Piece Version

Power — New

Power — Version

Power New Version

— PCB only

— PCB —

— PCB 1

— PCB Piece

— PCB —

— PCB New

— PCB Version

— only —

— only 1

— only Piece

— only —

— only New

— only Version

— — 1

— — Piece

— — —

— — New

— — Version

— 1 Piece

— 1 —

— 1 New

— 1 Version

— Piece —

— Piece New

— Piece Version

— — New

— — Version

— New Version

PCB only —

PCB only 1

PCB only Piece

PCB only —

PCB only New

PCB only Version

PCB — 1

PCB — Piece

PCB — —

PCB — New

PCB — Version

PCB 1 Piece

PCB 1 —

PCB 1 New

PCB 1 Version

PCB Piece —

PCB Piece New

PCB Piece Version

PCB — New

PCB — Version

PCB New Version

only — 1

only — Piece

only — —

only — New

only — Version

only 1 Piece

only 1 —

only 1 New

only 1 Version

only Piece —

only Piece New

only Piece Version

only — New

only — Version

only New Version

— 1 Piece

— 1 —

— 1 New

— 1 Version

— Piece —

— Piece New

— Piece Version

— — New

— — Version

— New Version

1 Piece —

1 Piece New

1 Piece Version

1 — New

1 — Version

1 New Version

Piece — New

Piece — Version

Piece New Version

— New Version
.
