Tda7294 с однополярным питанием: Однополярное питание TDA7294

Содержание

TDA7294 в жизни автомобиля — Авто портал. Познавай, учись и мечтай…

TDA7294 — замечательный монофонический усилитель разряда HI-FI с выходной мощностью в 100 ватт. Эта микросхема, пожалуй есть самым недорогим вариантом для самодельного сабвуферного усилителя. Пару дней назад собрал один экземпляр как раз для работы в качестве сабвуферного усилителя.

Долгосрочная выходная мощность усилительной микросхемысоставляет 70 ватт, большая (краткосрочная — 100 ватт).

Единственное, что мешает применять данную микросхему в качестве автомобильного усилителя, это повышенное питающее напряжение. Микросхема питается от двухполярного источника +/-35 Вольт (не смотря на то, что номинальное напряжение питания +/-10 Вольт.

Характеристики усилителя:

Питание — Двухполярное (от +-12 до +-40V)
F вых. — 20-20000 Hz
Р вых.max (пит.+-40V, Rн=8оМ) — 100W
Р вых.max (пит.+-35V, Rн=4оМ) — 100W
К-гарм (Рвых=0.7Рmax) — Uвх — 700mV

Сама микросхема есть монофонической (аккумуляторная), существует увеличения способов и множество подключения выходной мощности усилителя.

Параллельное и мостовое включение двух микросхем смогут обеспечить выходную мощность недалеко от 150-200 ватт при том же напряжении питания.

Существует вариант повышения выходной мощности с применением замечательного повторителя, выстроенной на комплиментарной паре 2SA1943 2SC5200. Последняя схема созданная Чивильчем приведена в одном из номеров издания радио. Такое ответ снабжает выходную мощность до 140 ватт при TDA7294, Более замечательным аналогом есть микросхема TDA7293 — 140 ватт, монофоническая.

Указанная мощность есть большой, а долгосрочная выходная мощность микросхемы не более 100-110 ватт.

Однако, микросхема снабжает достаточно натуральное уровень качества звучания при на ШП акустику. Как вариант — самый недорогой усилитель, что разрешает взять выходную мощность недалеко от 100 ватт — дешевле некуда. Сама микросхема стоит всего 4$.

При работы в автомобиле, в обязательном порядке потребуется преобразователь напряжения, что сможет снабжать необходимое питание для работы микросхемы, инвертор подбирается с мощностью не меньше 140 ватт.

Таковой инвертор возможно выстроить по достаточно несложной схеме с применением генератора на TL494 с применением всего одной пары полевых ключей серии IRFZ44, база работы для того чтобы инвертора обрисована в статье… http://avtosxema.com/invertory/373-moschnyy-invertor-12-220-500-vatt.html

В обязательном порядке к прочтению:

Как Собрать Усилитель Звука на 100вт TDA7293 на однополярном питание | СС#8


Статьи как раз той тематики,которой Вы интересуетесь:
  • Усилитель на TDA1557 для автомобиля

    TDA1557 — одна из самых популярных микросхем усилителей низкой частоты для радиолюбителей. Микросхема завоевала сердца многих, из-за достаточно хороший выходной мощности, несложной схеме…

  • Зарядка для ПК (ноутбуков и нетбуков) в автомобиле

    Зарядка независимых ПК (ноутбуков и нетбуков) в автомобиле достаточно простое дела. Стандартное зарядное устройство для зарядки ноутбука должно иметь выходное напряжение 18 Вольт при токе не…

  • Усилитель на TDA2050 в авто

    TDA2050 — монофонический усилитель низкой частоты с выходной мощностью 32 ватт на нагрузку 4 Ом. Микросхема стоит всего полтора американского доллара и выпускается в стандартных 5-выводных корпусах. В…

  • Как продолжить жизнь двигателя собственного автомобиля

    До недавнего времени ремонт двигателя с заменой большого количества узлов, и агрегатов в течении всего времени эксплуатации самого автомобиля был нормальным…

  • Светодиоды в жизни автомобиля

    Сейчас светодиоды находят широкое использование в самых различных областях. Автомобиль, также не исключение, и со временем лампы накаливания всецело уступят место светодиодам. Штатным…

схема усилителя. Мостовая схема усилителя на TDA7294 Блок питания для усилителя tda7294

Блок питания

Как ни странно, но у многих проблемы начинаются уже здесь. Две самых распространенных ошибки:
— Однополярное питание
— Ориентирование на напряжение вторичной обмотки трансформатора (действующее значение).

Трансформатор — должен иметь ДВЕ ВТОРИЧНЫЕ ОБМОТКИ . Либо одна вторичная обмотка с отводом от средней точки (встречается очень редко). Итак, если у вас трансформатор с двумя вторичными обмотками, то их необходимо соединить как показано на схеме. Т.е. начало одной обмотки с концом другой (начало обмотки обозначается черной точкой, на схеме это показано). Перепутаете, ничего не будет работать. Когда соединили обе обмотки, проверяем напряжение в точках 1 и 2. Если там напряжение, равное сумме напряжений обеих обмоток, то вы соединили все правильно. Точка соединения двух обмоток и будет «общим» (земля, корпус, GND, называйте как хотите). Это первая распространенная ошибка, как мы видим: обмоток должно быть две, а не одна.

Теперь вторая ошибка: В даташите (тех. описание микросхемы) на микросхему TDA7294 указано: для нагрузки 4Ома рекомендуется питание +/-27. Ошибка в том, что люди часто берут трансформатор с двумя обмотками 27В, ЭТОГО ДЕЛАТЬ НЕЛЬЗЯ!!! Когда вы покупаете трансформатор, на нем пишут действующее значение , и вольтметр вам тоже показывает действующее значение. После того, как напряжение выпрямляется, им заряжаются конденсаторы. А заряжаются они уже до амплитудного значения
которое в 1.41 (корень из 2ух) раза больше действующего значения. Стало быть, чтобы на микросхеме было напряжение 27В, то обмотки трансформатора должны быть на 20В (27 / 1,41 = 19,14 Т.к. на такое напряжение трансформаторы не делают, то возьмем ближайшее: 20В). Суть думаю ясна.
Теперь о мощности: для того, чтобы TDA выдала свои 70Вт, ей необходим трансформатор мощностью минимум 106Вт (КПД у микросхемы 66%), желательно больше. Например для стерео усилителя на TDA7294 очень хорошо подойдет трансформатор мощностью 250Вт

Выпрямительный мостик — Тут как правило вопросов не возникает, но все же. Я лично предпочитаю ставить выпрямительные мосты, т. к. не надо возиться с 4мя диодами, так удобнее. Мостик должен обладать следующими характеристиками: обратное напряжение 100В, прямой ток 20А. Ставим такой мостик и не паримся, что в один «прекрасный» день он сгорит. Такого мостика хватает на две микросхемы и емкость конденсаторов в БП 60″000мкФ (когда конденсаторы заряжаются, через мостик проходит очень высокий ток)

Конденсаторы — Как видно, в схеме БП используется 2 типа конденсаторов: полярные (электролитические) и неполярные (пленочные). Неполярные (С2, С3) необходимы для подавления ВЧ помех. По емкости ставьте что будет: от 0,33мкФ до 4мкФ. Желательно ставить наши К73-17, довольно неплохие конденсаторы. Полярные (С4-С7) необходимы для подавления пульсации напряжения, да и к тому же отдают свою энергию при пиках нагрузки усилителя (когда трансформатор не может обеспечить требуемый ток). По емкости до сих пор люди спорят, сколько все таки нужно. Я на опыте понял, что на одну микросхему, достаточно 10000 мкФ в плечо. Напряжение конденсаторов: выбирайте сами, в зависимости от питания. Если у вас трансформатор на 20В, то выпрямленное напряжение будет 28,2В (20 х 1,41 = 28,2), конденсаторы можно поставить на 35В. С неполярными то же самое. Вроде бы ничего не упустил…

В итоге у нас получился БП содержащий 3 клеммы: «+» , «-» и «общий» С БП закончили, переходим к микросхеме.

Напряжение питания

Есть такие экстремалы, запитывают TDA7294 от 45В, потом удивляются: а че горит? Горит потому, что микросхема работает на пределе. Сейчас тут мне скажут: «У меня +/-50В и все работает, не гони!!!», ответ прост: «Вруби на максимальную громкость и засеки время секундомером»

Если у вас нагрузка 4 Ома, то оптимальное питание будет +/- 27В (обмотки трансформатора на 20В)
Если у вас нагрузка 8 Ом, то оптимальное питание будет +/- 35В (обмотки трансформатора на 25В)
С таким напряжением питания микросхема будет работать долго и без глюков (у меня выдерживала КЗ выхода в течение минуты, и ничего не сгорело, как обстоят дела с этим у товарищей экстремалов я не знаю, они молчат)
И еще: если вы все таки решили сделать напряжение питания больше нормы, то не забывайте: от искажений вы все равно никуда не денетесь Больше 70Вт (напряжение питания +/-27В) с микросхемы выжимать бесполезно, т.

к. слушать этот скрежет невозможно!!!

Вот график зависимости искажений (THD) от выходной мощности (Pout):

Как мы видим, при выходной мощности 70Вт искажения у нас в районе 0,3-0,8% — это вполне приемлемо и на слух не заметно. При мощности 85Вт искажения уже 10%, это уже хрип и скрежет, в общем слушать звук при таких искажениях невозможно. Отсюда получается, что увеличивая напряжение питания, вы увеличиваете выходную мощность микросхемы, а толку то? Все равно после 70Вт слушать не возможно!!! Так что примите к сведению, плюсов тут никаких нет.

Схемы включения — оригинальная (обычная)


C1 — Лучше ставить пленочный конденсатор К73-17, емкость от 0,33мкФ и выше (чем больше емкость, тем меньше ослабляется низкая частота т.е. всеми любимые басы).

С2 — Лучше ставить 220мкФ 50В — опять таки, басы станут лучше
С3, С4 — 22мкФ 50В — определяют время включения микросхемы (чем больше емкость, тем дольше длительность включения)
С5 — вот он, конденсатор ПОС (как его подключать я написал в пункте 2. 1 (в самом конце). Его тоже лучше взять 220мкФ 50В (отгадайте с 3ех раз…басы будут лучше)
С7, С9 — Пленочные, номинал любой: 0,33мкФ и выше на напряжение 50В и выше
С6, С8 — Можно не ставить, у нас в БП уже стоят конденсаторы

R2, R3 — Определяют коэффициент усиления. По умолчанию он равен 32 (R3 / R2), лучше не менять
R4, R5 — По сути та же функция, что и у C3, С4

На схеме есть непонятные клеммы VM и VSTBY — их необходимо подключить к ПЛЮСУ питания, иначе ничего работать не будет.

Схемы включения — мостовая

Схема тоже взята из даташита:

По сути эта схема представляет из себя 2 простых усилителя, с той лишь разницей, что колонка (нагрузка) включена между выходами усилителя. Есть еще пара нюансов, о них чуть позже. Такая схема может использоваться когда у вас нагрузка 8Ом (Оптимальное питание микросхем +/-25В) или 16Ом (Оптимальное питание +/-33В). Для нагрузки 4Ома делать мостовую схему бессмысленно, микросхемы не выдержат ток — результат думаю известен.
Как я сказал выше, мостовая схема собирается из 2ух обычных усилителей. При этом, вход второго усилителя подключается к земле. Еще прошу обратить внимание на резистор который подключен между 14й «ногой» первой микросхемы (на схеме: вверху) и 2ой «ногой» второй микросхемы (на схеме: внизу). Это резистор обратной связи, если его не подключить, усилитель работать не будет.
Еще здесь изменены цепи Mute (10я «нога») и Stand-By (9я «нога»). Это не принципиально, делайте так, как вам нравится. Главное чтобы на лапах Mute и St-By было напряжение больше 5В, тогда микросхема будет работать.

Пара слов о функциях Mute и Stand-By

Mute — По своей сути, эта функция микросхемы позволяет отключить вход. Когда на выводе Mute (10я лапа микросхемы) напряжение от 0В до 2,3В производится ослабление входного сигнала на 80дБ. При напряжении на 10й лапе более 3,5В ослабления не происходит
— Stand-By — Перевод усилителя в дежурный режим. Эта функция отключает питание выходных каскадов микросхемы. При напряжении на 9-ом выводе микросхемы более 3ех вольт, выходные каскады работают в своем нормальном режиме.

Реализовать управление этими функциями можно двумя способами:

В чем разница? По сути своей ни в чем, делайте так, как вам удобно. Я лично выбрал первый вариант (раздельное управление)
Выводы обоих схем должны быть подключены либо к «+» питания (в этом случае микросхема включена, звук есть), либо к «общему» (микросхема выключена, звука нет).

Печатная плата

Вот печатная плата для TDA7294 формате Sprint-Layout: скачать .

Плата нарисована со стороны дорожек, т.е. при печати надо зеркалить (для лазерно-утюжного метода изготовления печатных плат)
Печатную плату я делал универсальную, на ней можно собрать как простую схему, так и мостовую. Для просмотра необходима программа Sprint Layout .
Пробежимся по плате и разберем что к чему относится:

Основная плата (в самом верху) — содержит 4 простых схемы с возможностью объединения их в мостовые. Т.е. на этой плате можно собрать либо 4 канала, либо 2 мостовых канала, либо 2 простых канала и один мостовой. Универсал одним словом.
Обратите внимание на резистор 22к обведенный красным квадратом, его необходимо впаивать если вы планируете делать мостовую схемы, так же необходимо впаять входной конденсатор как показано на разводке (крестик и стрелочка). Радиатор можно купить в магазине Чип и Дип, продается там такой 10х30см, плата делалась как раз под него.
Плата Mute/St-By — Так уж получилось что для этих функций я сделал отдельную плату. Все подключать по схеме. Mute (St-By) Switch — это переключатель (тумблер), на разводке показано какие контакты замыкать чтобы микросхема работала.

Сигнальные провода от платы Mute/St-By на основной плате подключать так:

Провода питания (+V и GND) подключать в блок питания.
Конденсаторы можно поставить 22мкФ 50В (не 5 штук в ряд, а одну штуку. Количество конденсаторов зависит от количества микросхем, управляемых этой платой)
Платы БП. Тут все просто, впаиваем мостик, электролитические конденсаторы, подключаем провода, НЕ ПУТАЕМ ПОЛЯРНОСТЬ!!!

Надеюсь сборка не вызовет затруднений. Печатная плата проверена, все работает. При правильной сборке усилитель запускается сразу.

Усилитель не заработал с первого раза
Ну что же, бывает. Отключаем усилитель от сети и начинаем искать ошибку в монтаже, как правило в 80% случаев ошибка в неправильном монтаже. Если ничего не найдено, то снова включаем усилитель в сеть, берем вольтметр и проверяем напряжения:
— Начнем с напряжения питания: на 7ой и 13ой лапе должен быть «+» питания; На 8ой и 15ой лапах должен быть «-» питания. Напряжения должны быть одинаковой величины (По крайне мере разброс должен быть не больше 0,5В).
— На 9ой и 10ой лапах должно быть напряжение больше 5В. Если напряжение меньше, значит вы ошиблись в плате Mute/St-By (перепутали полярность, тумблер не так поставили)
— При замкнутом на землю входе, на выходе усилителя должно быть 0В. Если там напряжение больше 1В, то тут уже что-то с микросхемой (возможно брак или левая микросхема)
Если все пункты в порядке, то микросхема обязана работать. Проверьте уровень громкости источника звука. Я когда только собрал этот усилитель, включаю его в сеть…звука нет…через 2 секунды все заиграло, знаете почему? Момент включения усилителя пришелся на паузу между треками, вот так вот бывает.

(С) Михаил aka ~D»Evil~ Санкт-Петербург, 2006г.

В данной статье речь пойдет о довольно распространенной и популярной микросхеме-усилителе TDA7294 . Рассмотрим ее краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.

Описание микросхемы TDA7294

Микросхема TDA7294 представляет собой монолитную интегральную схему в корпусе MULTIWATT15. Она предназначена для использования в качестве AB усилителя звука класса Hi-Fi. Благодаря широкому диапазону питающего напряжения и высокому выходному току, TDA7294 способна обеспечивать высокую выходную мощность при сопротивлении динамиков 4 Ом и 8 Ом.

TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций и может работать от широкого диапазона питающего напряжения. Микросхема имеет встроенную защиту от короткого замыкания и схему отключения при перегреве. Встроенная функция подавления (Mute) упрощает дистанционное управление усилителем, предотвращая появления шумов.

Этот интегральный усилитель прост в использовании и для его полноценной работы требуется не так много внешних компонентов.

Технические характеристики TDA7294

Размеры микросхемы:

Как было сказано выше, микросхема TDA7294 выпускается в корпусе MULTIWATT15 и имеет следующее расположение выводов (распиновка):

  1. GND (общий провод)
  2. Inverting Input (инверсный вход)
  3. Non Inverting Input (прямой вход)
  4. In+Mute
  5. N.C. (не используется)
  6. Bootstrap
  7. Stand-By
  8. N.C. (не используется)
  9. N.C. (не используется)
  10. +Vs (плюс питание)
  11. Out (выход)
  12. -Vs (минус питание)

Следует обратить внимание на тот факт, что корпус микросхемы соединен не с общей линией питания, а с минусом питания (вывод 15)

Типовая схема включения TDA7294 из datasheet


Мостовая схема подключения

Мостовое включение — это включение усилителя к динамикам, при котором каналы стереофонического усилителя функционируют в режиме моноблочных усилителей мощности. Они усиливают один и тот же сигнал, но в противофазе. При этом динамик подключается между двумя выходами каналов усиления. Мостовое включение позволяет значительно увеличить мощность усилителя

По сути, данная мостовая схема из datasheet не что иное как два простых усилителя к выходам, которых подключен звуковой динамик. Данная схема включения может применяться только при сопротивлении динамиков 8 Ом или 16 Ом. С динамиком 4 Ом возникает большая вероятность выхода микросхемы из строя.


Среди интегрированных усилителей мощности, микросхема TDA7294 является прямым конкурентом LM3886.

Пример использования TDA7294

Это простая схема усилителя на 70 ватт. Конденсаторы должны быть рассчитаны на напряжение не менее 50 вольт. Для нормальной работы схемы микросхему TDA7294 необходимо установить на радиатор площадью около 500 см. кв. Монтаж выполнен на односторонней плате выполненный по .

Печатная плата и расположение элементов на ней:

Блок питания усилителя TDA7294

Для питания усилитель с нагрузкой 4 Ома питание должно составлять 27 вольт, при сопротивлении динамиков 8 Ом напряжение должно быть уже 35 вольт.

Блок питания для усилителя TDA7294 состоит из понижающего трансформатора Тр1 имеющего вторичную обмотку на 40 вольт (50 вольт при нагрузке 8 Ом) с отводом посередине либо две обмотки по 20 вольт (25 вольт при нагрузке 8 Ом) с током нагрузки до 4 ампер. Диодный мост должен отвечать следующим требованиям: прямой ток не менее 20 ампер и обратное напряжение не менее 100 вольт. С успехом диодный мост можно заменить четырьмя выпрямительными диодами с соответствующими показателями.

Электролитические конденсаторы фильтра C3 и C4 предназначены в основном для снятия пиковой нагрузки усилителя и устранению пульсации напряжения идущего с выпрямительного моста. Данные конденсаторы обладают ёмкостью 10000 мкф с рабочим напряжением не менее 50 вольт. Неполярные конденсаторы (пленочные) C1 и C2 могут быть емкостью от 0,5 до 4 мкф с напряжением питания не менее 50 вольт.

Нельзя допускать перекосов напряжения, напряжение в обоих плечах выпрямителя обязательно должно быть равным.

(1,2 Mb, скачано: 3 808)

Полный УНЧ 2х70 Ватт на TDA7294.

При сборке усилителя на микросхемах, TDA7294 является не плохим выбором. Ну, впрочем не будем останавливаться на технических характеристиках, их вы можете посмотреть в PDF файле TDA7294_datasheet, находящегося в папке для скачивания материала для сборки этого УНЧ. Как вы уже поняли из заголовка статьи, это схема полного усилителя, которая содержит в себе блок питания, каскады предварительного усиления сигнала с трех-полосным регулятором тембра, реализованные на двух распространенных операционных усилителях 4558, два канала оконечных каскадов, а также узел защиты. Принципиальная схема показана ниже:

При напряжении питания ±35 Вольт на нагрузку 8 Ом получите 70 Ватт мощности.

Исходники печатной платы следующие:

Печатная плата LAY6 формата:

Расположение элементов на плате усилителя:

Фото-вид LAY формата платы:

На плате имеется разъем J5 для подключения термодатчика (Bimetal Thermostat), обозначен он B60-70. В нормальном режиме его контакты разомкнуты, при нагревании до 60°С контакты замыкаются, реле отключает нагрузку. В принципе можно применить и термо-датчики с нормально замкнутыми контактами, расчитанными на срабатывание при 60…70°С, только включить его нужно в разрыв эмиттера транзистора Q6 и общего провода, при этом разъем J5 не используется. Если вы не собираетесь использовать данную функцию – оставьте разъем J5 пустым.

Операционные усилители установлены в панельки. Реле на напряжение срабатывания 12 Вольт с двумя группами переключающихся контактов, контакты должны выдерживать 5 Ампер.

Печатная плата предохранителей LAY6 формата:

Фото-вид LAY формата платы предохранителей:

Разъем питания узла защиты находится на плате чуть выше разъема J5. Просто сделайте перемычу двумя проводами между этим разъемом и основным разъемом питания как показано на снимке ниже:

Внешние соединения:

Дополнительная информация:

4Ом – 2х18В 50Гц
8Ом – 2х24В 50Гц

При питании 2х18В 50Гц:

Резисторы R1, R2 – 1 кОм 2Вт
Резистор RES – 150 Ом 2Вт

При питании 2х24В 50Гц:

Резисторы R1, R2 – 1,5 кОм 2Вт
Резистор RES – 300 Ом 2Вт

Операционный усилитель JRC4558 можно заменить на NE5532 или TL072.

Обращаем ваше внимание, со стороны проводников печатной платы между контактами катушки реле установлен диод LL4148 в SMD исполнении, можно припаять обычный 1N4148.

Возле регулятора громкисти на плате есть точка GND, она предназначена для заземления корпусов всех регуляторов. Этот отрезок голого медного провода хорошо видно на главной картинке новости.

Список элементов для повторения схемы усилителя на TDA7293 (TDA7294):

Конденсаторы электролитические:

10000mF/50V – 2 шт.
100mF/50-63V – 9 шт.
22mF – 5 шт.
10mF – 6 шт.
47mF – 2 шт.
2,2mF – 2 шт.

Конденсаторы пленочные:

1 mF – 8 шт.
100n – 8 шт.
6n8 – 2 шт.
4n7 – 2 шт.
22n – 2 шт.
47n – 2 шт.
100pF – 2 шт.
47pF – 4 шт.

Резисторы 0,25W:

220R – 1 шт.
680R – 2 шт.
1K – 6 шт.
1K5 – 2 шт.
3K9 – 4 шт.
10K – 10 шт.
20K – 2 шт.
22K – 8 шт.
30K – 2 шт.
47K – 4 шт.
220K – 3 шт.

Резисторы 0,5W:

Резисторы 2 Вт:

RES — 300R – 2 шт.
100R – 2 шт.

Диоды:

Стабилитроны 12V 1W – 2 шт.
1n4148 – 1 шт.
LL4148 – 1 шт.
1n4007 – 3 шт.
Мост 8…10A – 1 шт.

Переменные резисторы:

A50K – 1 шт.
B50K – 3 шт.

Микросхемы:

NE5532 – 2 шт.
TDA7293 (TDA7294) – 2 шт.

Разъемы:

3х – 1 шт.
2х – 2 шт.

Реле – 1 шт.

Транзисторы:

BC547 – 5 шт.
LM7812 – 1 шт.

Скачать принципиальную схему усилителя на TDA7294, TDA7294_datasheet, печатные платы формата LAY6 вы можете одним файлом с нашего сайта. Размер архива – 4 Mb.

Одним из первых мною был собран усилитель на TDA7294 по схеме предложенной производителем.

Вместе с тем, качество воспроизведения звука особенно в области высоких частот меня не очень устраивало. В сети интернет мое внимание привлекла статья LINCOR, размещенная на сайте datagor. ru. Восторженные отзывы автора о звучании УМЗЧ на TDA7294, собранного по схеме источника тока, управляемого напряжением (ИТУН), меня заинтриговали. В результате мной был собран УМЗЧ по следующей схеме.

Схема работает следующим образом. Сигнал со входа IN поступает через проходной конденсатор C1 на низкоомное плечо обратной связи R1 R3, которое вместе с конденсатором C2 образует ФНЧ, препятствующий проникновению наводок и ВЧ шумов в звуковой тракт. Вместе с резистором R4, входная цепь создает первый сегмент ООС, Ку которого равен 2.34. Далее, если бы не токовый датчик R7, коэффициент усиления второй цепи задавался бы отношением R5/R6 и равнялся бы 45.5. Итоговый Ку был бы около 100. Однако, токовый датчик в схеме все-таки есть, и его сигнал суммируясь с падением напряжения на R6, создает частичную ООС по току. При наших номиналах схемы Ку =15.5.

Характеристики усилителя при работе на нагрузку 4 Ома:

– Рабочий диапазон частот (Гц) – 20-20000;

– Напряжение питания (В) – ±30;

– Номинальное входное напряжение (В) – 0. 6;

– Номинальная выходная мощность (Вт) – 73;

– Входное сопротивление (кОм) – 9.4;

– THD при 60Вт, не более (%) – 0.01.

На печатной плате разведен параметрический стабилизатор на 12В, для питания сервисных цепей 9 и 10 TDA7294, представлен на рисунке.

В положении «Play!», усилитель находится в разблокированном состоянии и готов к работе ежесекундно. В положении «Mute» блокируются входные и выходные каскады микросхемы, а ее потребление снижается до минимальных дежурных токов. Емкости C11 C12 увеличены вдвое по сравнению со штатными для обеспечения большей задержки при включении и предотвращении щелчка в АС даже при длительном заряде конденсаторов блока питания.

Детали усилителя

Все резисторы, кроме R7 и R8, угольные или металлопленочные на 0.125–0.25Вт, типа С1-4, С2-23 или МЛТ–0.25. Резистор R7 – проволочный резистор на 5Вт. Рекомендуются белые SQP–резисторы в керамическом корпусе. R8 – резистор цепи Цобеля, угольный, проволочный или металлопленочный на 2Вт.

C1 – пленочный, максимально доступного качества, лавсановый или полипропиленовый. Удовлетворительный результат даст и К73–17 на 63В. C2 – керамический дисковый или любого другого типа, например К10–17Б. С3 – электролит максимально доступного качества на напряжение не менее 35 В, C4 C7, C8, C9 — пленочные типа К73–17 на 63 В. C5 C6 – электролитические на напряжение не менее 50 В. C11 C12 – любые электролитические на напряжение не менее 25 В. D1 – любой стабилитрон на 12…15 В мощностью не менее 0.5 Вт. Вместо микросхемы TDA7294 можно использовать TDA7296…7293. В случае использования TDA7296, TDA7295, TDA7293, необходимо откусить или отогнуть и не впаивать 5 ножку микросхемы.

Обе выходные клеммы усилителя «горячие», ни одна из них не заземлена, т.к. акустическая система также является звеном обратной связи. АС включается между и .

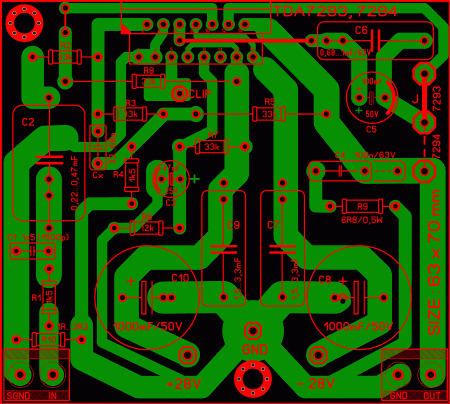

Ниже представлена компоновка платы с видами со стороны элементов и проводников, созданная с помощью программы Sprint-Layout_6.0.


Автор статьи: Новик П. Е.

Введение

Конструирование усилителя всегда было задачей не простой. К счастью, в последнее время, появилось много интегрированных решений, облегчающий жизнь конструкторам-любителям. Я тоже не стал себе усложнять задачу и выбрал наиболее простой, качественный, с малым количеством деталей, не требующий настройки и стабильно работающий усилитель на микросхеме TDA7294 от SGS-THOMSON MICROELECTRONICS. В последнее время в интернете распространились претензии к этой микросхеме, которые выражались примерно в следующем: «самопроизвольно возбуждается, при неправильной разводке; горит, по любому поводу, и т.д.». Ничего подобного. Спалить её можно только неправильным включением или замыканием, а случаев возбуждения не было замечено ни разу, и не только у меня. Кроме того, у неё есть внутренняя защита от короткого замыкания в нагрузке и защита от перегрева. Также в ней реализованы функция приглушения (используется для предотвращения щелчков при включении) и функция режима ожидания (когда нет сигнала). Эта ИМС представляет собой УНЧ класса АВ. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления. К ее достоинствам относятся большая выходная мощность (до 100 Вт на нагрузке сопротивлением 4 Ом), возможность работы в широком диапазоне питающих напряжений, высокие технические характеристики (малые искажения, низкий уровень шума, широкий диапазон рабочих частот и т.д.), минимум необходимых внешних компонентов и небольшая стоимость

Основные характеристики TDA7294:

Параметр

Условия

Минимум

Типовое Максимум Единицы
Напряжение питания ±10 ±40 В
Диапазон воспроизводимых частот сигнал 3db
Выходная мощность 1Вт
20-20000 Гц
Долговременная выходная мощность (RMS) коэф-т гармоник 0,5%:
Uп = ± 35 В, Rн = 8 Ом
Uп = ± 31 В, Rн = 6 Ом
Uп = ± 27 В, Rн = 4 Ом

60
60
60

70
70
70
Вт
Пиковая музыкальная выходная мощность (RMS), длительность 1 сек. коэф-т гармоник 10%:
Uп = ± 38 В, Rн = 8 Ом
Uп = ± 33 В, Rн = 6 Ом
Uп = ± 29 В, Rн = 4 Ом

100
100
100
Вт
Общие гармонические искажения Po = 5Вт; 1кГц
Po = 0,1-50Вт; 20-20000Гц
0,005

0,1
%
Uп = ± 27 В, Rн = 4 Ом:
Po = 5Вт; 1кГц
Po = 0,1-50Вт; 20-20000Гц

0,01
%
Температура срабатывания защиты 145 0 C
Ток в режиме покоя 20 30 60 мА
Входное сопротивление 100 кОм
Коэффициент усиления по напряжению 24 30 40 дБ
Пиковое значение выходного тока 10 А
Рабочий диапазон температур 0 70 0 C
Термосопротивление корпуса 1,5 0 C/Вт

(PDF формат).

Схем включения этой микросхемы достаточно много, рассмотрю самую простую:

Типовая схема включения:

Перечень элементов:

Позиция Наименование Тип Количество
С1 0,47 мкФ К73-17 1
С2, С4, С5, С10 22 мкФ х 50 B К50-35 4
С3 100 пФ 1
C6, С7 220 мкФ х 50 B К50-35 2
C8, С9 0,1 мкФ К73-17 2
DA1 TDA7294 1
R1 680 Ом МЛТ-0,25 1
R2…R4 22 кОм МЛТ-0,25 3
R5 10 кОм МЛТ-0,25 1
R6 47 кОм МЛТ-0,25 1
R7 15 кОм МЛТ-0,25 1

Микросхему необходимо установить на радиатор площадью >600 см 2 . Будьте внимательны, на корпусе микросхемы находится не общий, а минус питания! При установке микросхемы на радиатор лучше использовать термопасту. Желательно проложить между микросхемой и радиатором диэлектрик (слюду, например). В первый раз я не придал этому значения, подумал, а с какого такого перепугу я буду замыкать радиатор на корпус, но в процессе отладки конструкции, нечаянно упавший со стола пинцет замкнул как раз радиатор на корпус. Взрыв был классным! Микросхемы просто разнесло на куски! В общем отделался лёгким испугом и 10$ :). На плате с усилителем желательно также поставить на питание мощные электролиты 10000мк х 50в, дабы при пиках мощности провода от блока питания не давали провалы напряжения. Вообще, чем больше ёмкость конденсаторов на питании — тем лучше, как говорится «кашу маслом не испортишь». Конденсатор C3 можно убрать (или не ставить), я так и сделал. Как выяснилось, именно из-за него, при включении перед усилителем регулятора громкости (простого переменного резистора) получалась RC цепочка, которая при увеличении громкости косила высокие частоты, а вообще он нужен чтобы предотвращать возбуждение усилителя при подаче на вход ультразвука. Вместо C6, C7 я поставил на плате 10000мк х 50в, С8, С9 можно ставить любого близкого номинала — это фильтры питания, они могут стоять в блоке питания, а можно их припаять навесным монтажом, что я и сделал.

Плата:

Я лично не очень люблю использовать готовые платы, по одной простой причине — трудно найти точно такие же по размеру элементы. Но в усилителе разводка может сильно влиять на качество звука, поэтому Вам решать какую плату выбрать. Поскольку я собирал усилитель сразу на 5-6 каналов, соответственно плата сразу на 3 канала:

В векторном формате (Corel Draw 12)
Блок питания усилителя, фильтр НЧ и др.

Блок питания

Почему-то, блок питания усилителя вызывает много вопросов. На самом деле, как раз тут-то, всё достаточно просто. Трансформатор, диодный мост и конденсаторы — это основные элементы блока питания. Этого достаточно для сборки самого простого блока питания.

Для питания усилителя мощности стабилизация напряжения неважна, а важны ёмкости конденсаторов по питанию, чем больше — тем лучше. Важна также толщина проводов от блока питания до усилителя.

Мой блок питания реализован по следующеё схеме:

Питание +-15В предназначено для питания операционных усилителей в предварительных каскадах усилителя. Можно обойтись без дополнительных обмоток и диодных мостов, запитав модуль стабилизации от 40В, но стабилизатору придётся гасить очень большой перепад напряжения, что приведёт к значительному нагреву микросхем стабилизаторов. Микросхемы стабилизаторов 7805/7905 — импортные аналоги наших КРЕН.

Возможны вариации блоков А1 и А2:

Блок A1 — фильтр для подавления помех питания.

Блок А2 — блок стабилизированных напряжений +-15В. Первый альтернативный вариант — простой в реализации, для питания слаботочных источников, второй — качественный стабилизатор, но требует точного подбора комплектующих (резисторов), иначе получите перекос плеч «+» и «-«, что даст потом перекос нуля на операционных усилителях.

Трансформатор

Трансформатор блока питания для стерео усилителя на 100Ват должен быть примерно 200Ват. Поскольку я делал усилитель на 5 каналов, мне понадобился трансформатор помощнее. Но мне не надо было выкачивать все 100Ват, да и все каналы не могут одновременно отбирать мощность. Мне попался на рынке трансформатор TESLA (ниже на фото) ват эдак на 250 — 4 обмотки проводом 1,5мм по 17В и 4 обмотки по 6,3В. Соединив их последовательно я получил нужные напряжения, правда пришлось немного отмотать две обмотки на 17В, дабы получить суммарное напряжение двух обмоток ~27-30В, поскольку обмотки были сверху — труда особого это не составило.

Отличная вещь — тороидальный трансформатор, такие используются для питания галогенок в светильниках, на рынках и магазинах их полно. Если конструктивно два таких трансформатора положить один на другой — излучение будет взаимно компенсироваться, что уменьшит наводки на элементы усилителя. Беда в том, что они имеют одну обмотку на 12В. У нас на радиорынке можно сделать такой трансформатор на заказ, но стоит это удовольствие будет прилично. В принципе, можно купить 2 трансформатора на 100-150Ват и перемотать вторичные обмотки, количество витков вторичной обмотки надо будет увеличить примерно в 2-2,4 раза.

Диоды / диодные мосты

Можно купить импортные диодные сборки с током 8-12А, это значительно упрощает конструкцию. Я использовал импульсные диоды КД 213, причём делал отдельно по мосту на каждое плечо, чтобы дать запас по току для диодов. При включении происходит заряд мощных конденсаторов, бросок тока при этом весьма существенен, при напряжении 40 В и емкости 10000 мкФ ток зарядки такого конденсатора составляет ~10 А, соответственно по двум плечам 20А. При этом трансформатор и выпрямительные диоды кратковременно работают в режиме короткого замыкания. Пробой диодов по току даст неприятные последствия. Диоды были установлены на радиаторы, но я не обнаружил нагрева самих диодов — радиаторы были холодные. Для устранения помех по питанию, рекомендуют параллельно каждому диоду в мосте, устанавливать конденсатор ~0,33мкф тип К73-17. Я правда, делать этого не стал. В цепи +-15В можно применить мосты типа КЦ405, на ток 1-2А.

Конструкция

Готовая конструкция.

Самое занудное занятие — корпус. В качестве корпуса я взял старый слим корпус от персонального компьютера. Пришлось его немного укоротить по глубине, хотя это было непросто. Считаю, что корпус получился удачным — блок питания находится в отдельном отсеке и можно ещё 3 канала усиления засунуть в корпус свободно.

После полевых испытаний, выяснилось, что нелишне поставить вентиляторы на обдув радиаторов, несмотря на то, что радиаторы имеют весьма внушительные размеры. Пришлось надырявить корпус снизу и сверху, для хорошей вентиляции. Вентиляторы подключены через 100Ом подстроечный резистор 1Вт на самые малые обороты (см. след рисунок).

Блок усилителя

Микросхемы стоят на слюде и термопасте, винты тоже надо изолировать. Радиаторы и плата прикручены к корпусу через диэлектрические стойки.

Входные цепи

Очень хотелось этого не делать, только в надежде, что это всё временно….

После навешивания этих кишек, в колонках появился небольшой гул, видимо с «землёй» чё то стало не так. Мечтаю о том дне, когда я выкину это всё из усилителя и буду использовать его только как усилитель мощности.

Плата сумматора, фильтра НЧ, фазовращателя

Блок регуляции

Результат

Сзади получилось красивей, хоть ты его разверни попой вперёд… 🙂


Стоимость конструкции.

TDA 7294 $25,00
конденсаторы (мощные элетролиты) $15,00
конденсаторы (остальные) $15,00
разъемы $8,00
кнопка включения $1,00
диоды $0,50
трансформатор $10,50
радиаторы с кулерами $40,00
резисторы $3,00
переменные резисторы + ручки $10,00
галетник $5,00
корпус $5,00
операционные усилители $4,00
стабилизаторы напряжения $2,00
Всего $144,00

Да, недешево что-то получилось. Скорее всего чего-то не учёл, просто покупалось, как всегда, всего гораздо больше, ведь пришлось ещё экспериментировать, да и сжёг я 2 микросхемы и взорвал один мощный электролит (всего этого я не учитывал). Это расчёт усилителя на 5 каналов. Как видно очень недёшево получились радиаторы, я использовал недорогие, но массивные кулера для процессоров, на то время (полтора года назад) они были очень хороши для охлаждения процессоров. Если учесть, что ресивер начального уровня можно купить за 240$, то можно и задуматься — а надо ли Вам это:), правда там стоит усилитель более низкого качества. Усилители такого класса стоят порядка 500$.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
DA1 Аудио усилитель

TDA7294

1 В блокнот
C1 Конденсатор 0. 47 мкФ 1 К73-17 В блокнот
С2, С4, С5, С10 22 мкФ х 50 B 4 К50-35 В блокнот
С3 Конденсатор 100 пФ 1 В блокнот
C6, С7 Электролитический конденсатор 220 мкФ х 50 B 2 К50-35 В блокнот
C8, С9 Конденсатор 0.1 мкФ 2 К73-17 В блокнот
R1 Резистор

680 Ом

1 МЛТ-0.25 В блокнот
R2-R4 Резистор

22 кОм

3 МЛТ-0. 25 В блокнот
R5 Резистор

Усилитель низкой частоты на микросхеме TDA7294

Собранный модуль УНЧ на микросхеме TDA7294

В комплекте поставки — два модуля. Для стерео усилителя. По описанию товара обещают 85 Вт при двухполярном питании 30 В.

Модули весьма компактного размера:

Мои фото модулей:

На этой фотке видно, что прокладки из комплекта годятся для мощных транзисторов, а не для этой микросхемы:

Аккуратно все собрано, флюс отмыт:

Фото микросхемы:

Электролиты Noname на 50 В, 22 мкФ и 10 мкФ;


Микросхема TDA7294 — мощный УНЧ класса АВ на полевых транзисторах. Есть защита от перегрева, от короткого замыкания выхода. Есть режим Stand by, Mute — тут в этом наборе все это отключено. Весьма популярная микросхема. Микросхема может выдать 100 Ватт при двухполярном питанием 40 В на нагрузку 8 Ом. Обычно на микросхему подают двухполярку в 35-37 В — микросхема может взорваться, если напряжение будет больше 40 В. Для нагрузки в 4 Ома — двухполярное питание в 27 В. Иначе микросхема не успевает отдавать тепло на радиатор, перегревается и срабатывает защита от перегрева. На радиатор устанавливать микросхему нужно обязательно.

На странице товара зачем-то привели мостовую схему включения этой микросхемы. Тут обычное включение. Вот схема — восстановил по плате. Могут быть ошибки:

В микросхеме есть возможность раздельного питания сигнального каскада и силовых транзисторов УНЧ. Тут судя по схеме эта возможность не используется. Цепей Буше и Зобеля тоже нет.

Для тестов использовал двухполярное питание +26/-26 вольт.

Трансформатор 250 ВА, переменка 18 В, диодный мост и две батареи из конденсаторов 18800 мкФ на шину.
После подключения питания проверим постоянку на выходе (тестер одним щупом на выход и вторым — на землю)

Тесты на нагрузку 4 Ом:

Pmax=70. 56 Ватт Prms=35.3 Ватт. На входе — напряжение 1.1 В между мин и макс сигнала.
Если подать больше — начинается клиппинг:

Прямоугольник:

Пила:

Нагрузка 8 Ом:

Pmax=50 Ватт Prms=25 Ватт. На входе — напряжение 1.3 В между мин и макс сигнала.

Прямоугольник:

Пила:

Замеры в программе RMAA (8 Ом нагрузка, Pmax=30 Ватт )




Выводы по УНЧ на этой микросхеме:
Как видно по измерениям — очень качественный УНЧ. Послушал на колонках — играет хорошо, чисто. Фона нет, высокие немного цикают. Барабан (например, в композиции Amon Amarth — First Kill (Jomsviking)) звучит как-то не жестко, ватно немного. НЧ-СЧ-ВЧ достаточно сбалансированны. Слушал пару усилителей на конкуренте — LM3886 — там середина выделялась — не комфортно слушать было. Тут все ок.

Вывод — TDA7294 мне понравилась.
На плате есть место для замены конденсаторов-фильтров по питанию на емкость в 220 мкФ.

Компактный размер. Набор из подобных микросхем можно включать параллельно и в мост. Если использовать 6 таких комплектов (по три параллельно и в мост) — то можно получить при соотв. питании мощность под 300 ВТ — УНЧ АB класса.

Хотя знатоки говорят, что древние оригиналы TDA7294 звучали лучше, чем современные китайские.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Блок питания для TDA7293 и TDA7294

Любой усилитель делает только одно — передает электрическую энергию от источника питания в нагрузку (колонки). В результате при плохом блоке питания и весь усилитель работает плохо. При этом радиолюбители грешат на схему усилителя, объявляя ее «плохо звучащей». И им совершенно невдомек, что не схема тут виновата. Усилитель по своей идее очень похож на водопроводный кран. Как кран позволяет регулировать количество воды, поступающей из трубы, так и усилитель регулирует количество электрической энергии, поступающей из источника питания в нагрузку. Только он это делает так, что форма напряжения на нагрузке максимально точно повторяет форму сигнала на входе усилителя. Таким образом эту большую выходную мощность создает не сам усилитель, а его блок питания, поэтому если блок питания работает недостаточно хорошо – никакой усилитель не поможет.

Этот материал предназначен в большей степени для «очень начинающих», которые затрудняются даже с довольно простыми вещами. Но кое-что будет полезно и более опытным, кроме того, здесь есть числовые значения напряжений, токов и мощностей трансформатора, отвечающие на вопрос: «Сколько чего брать?» В принципе, разных тонкостей и нюансов в блоках питания очень много. У меня вышла книга по блокам питания для звуковых усилителей объемом 160 страниц, и то я там сказал далеко не все. Здесь приведен только маленький кусочек из нее (больше в виде «кулинарных рецептов»). Так что, если хотите начать разбираться в этом деле – читайте книгу. Она как раз ориентирована на начинающих, хотя и опытный народ находит там интересное для себя.

Огромная просьба – не надо пытаться что-либо здесь усовершенствовать. На самом деле кардинально ничего не улучшишь, но можно и напортачить (особенно если знаний и опыта мало). Особенную страсть к «доработкам» питают некоторые «чайники», наслушавшись всяких аудиофилов, которые на самом деле в большинстве своем сами ни разу не грамотные. И ладно бы они ограничивались только применением проводов по 100 долларов за метр. Или дорогущих конденсаторов Black Gate. Так нет же, лезут и в другие места. По моему опыту, примерно 40% таких «доработок» реально ничего не меняют. Еще 10% несущественно что-либо улучшают. Остальные 50% ведут к ухудшению чего-либо. Это не потому, что я такой умный и непогрешимый (нет, я умный и непогрешимый – это же и так очевидно). А потому, что тут и вправду мало что можно существенно улучшить. А «советы из интернета» – это как надписи на заборе: пишут все и всё, что угодно. Но к таким «советам» следует относиться также как и к надписям на заборе – не все, что написано правда.

Схема источника питания приведена на рис.1 и рис. 2. На каждом рисунке один вариант схемы с диодным мостом, а другой вариант – с отдельными диодами в выпрямителе. Принципиальной разницы – никакой. Но один цельный мостик стОит дешевле, чем четыре отдельных диода, его проще монтировать и труднее перепутать «+» и «-».

Рис. 1. Рис. 2.

На самом деле это одна и та же схема, различия в трансформаторе.  В первом случае используется транс с двумя отдельными вторичными обмотками, а во втором с отводом от середины обмотки. Разница между этими схемами на самом деле небольшая, что бы там не говорили на интернет-форумах.  Если хотите узнать, в чем эта разница заключается, какой выпрямитель лучше и почему, читайте статью Правильный выпрямитель.

В обоих случаях важно правильно подключить трансформатор. Как это сделать – показано на рис. 3.

Рис. 3.

При правильном включении вольтметр (переменного тока) должен показать удвоенное напряжение вторичной обмотки.

Сетевой предохранитель F1 – вещь обязательная! Без него нельзя! Он должен быть рассчитан на ток 0,5А…1А. Чем меньше ток предохранителя, тем надежнее. Но предохранители, рассчитанные на малые токи, могут сгорать в момент включения – при включении блок питания в течение долей секунды потребляет от сети повышенный ток – заряжаются конденсаторы фильтра. От этого тока предохранитель и сгорает. Но ставить этот предохранитель на большой ток (2…3 ампера) нельзя, а то при коротком замыкании (КЗ) он ничего не предохранит. Лучше использовать обычный стеклянный предохранитель – бывают еще в керамических корпусах, они более «быстрые», и легче сгорают от пускового тока усилителя. А стеклянный предохранитель  этот ток выдерживает лучше.

Все, что подключается в первичной обмотке дополнительно (конденсаторы, варисторы и проч.) должно подключаться после предохранителя.

Можно поставить дополнительные предохранители в цепи вторички (или на выходе блока питания) – их надо брать ампер на 5…7. Это даст больше безопасности при всяких там нечаянных замыканиях и неправильном монтаже. Я себе их не ставлю, т.к. нечаянные замыкания не делаю.

В цепь земли (общего провода) предохранитель ставить нельзя!

Выключатель питания S1 должен быть рассчитан на напряжение 250 вольт и ток не менее 1 ампер. В какой именно вывод трансформатора ставить предохранитель и выключатель – абсолютно все равно. Можно в один и тот же провод, можно в разные. Главное – хорошо все заизолировать, чтобы невозможно было дотронуться до провода, находящегося под напряжением сети.

Все, что подключено к сети должно быть надежно заизолировано!

Кстати, не имеет значения, какой из выводов трансформатора подключен к фазе сети, а какой – к нулю. Иногда на интернет-форумах некоторые говорят, что разница есть: она есть только в их воспаленных мозгах. И в слабом знании электротехники. На самом деле, некоторые «тонкие эффекты» все же существуют, но они проявляются при изготовлении какого-нибудь  коллайдера. А в усилителе (если его правильно сделать) вообще никак не заметны. А вот ошибки, совершаемые начинающими, дают примерно в миллион раз более заметный результат (миллион – это не преувеличение!).

Хорошие результаты дает подключение конденсатора Сф к первичной обмотке трансформатора (рис.4). Он не только борется с помехами из сети, но и ослабляет помехи, проникающие в сеть из усилителя. А также уменьшает ЭДС самоиндукции трансформатора при его включении-отключении.

Рис. 4.

Конденсатор Сф (рис. 5) может быть либо К73-16, К73-17 на напряжение 630 вольт (справа), либо специальный для работы на переменном токе (слева) — он лучше! — тогда для него указывается действующее напряжение 250…270 вольт переменного тока (об этом говорит знак «~» возле значения напряжения на корпусе конденсатора). В принципе можно использовать и высоковольтные конденсаторы (такие, как на 1600 вольт), но уж очень они большие. Тогда может лучше вообще без него.

Рис. 5.

В принципе, в первичную обмотку можно добавить и варистор.

Широко рекламируются всякие там устройства для очистки напряжения сети, в том числе и от постоянного напряжения. В 99,99% случаев эти устройства только лишь помогают изъять крупные суммы из кошельков тех, кто их покупает: потому как надо быть очень-преочень неграмотным инженером, чтобы сконструировать аппаратуру (в основном блок питания) так плохо, что на нее влияло бы все то, от чего эти устройства «предохраняют».

Мощность трансформатора, напряжение на вторичных обмотках, емкость конденсаторов фильтра – все это определяется по графикам  на рисунках 6 и 7. Графики предназначены для стереоусилителей на микросхемах TDA7294 и TDA7293 при разном сопротивлении нагрузки. Графики, показанные пунктиром относятся к микросхеме TDA7293, которая рассчитана на бОльшую мощность. Микросхему TDA7294 в этом режиме лучше не использовать. Напряжения обмоток трансформатора и емкость конденсатора фильтра даются на одно плечо блока питания (т. е. только для «+» или для «-«). Для второго плеча все должно быть таким же.

Рис. 6. Рис. 7.

На первый взгляд кажется, что мощность трансформатора маловата. Однако для воспроизведения реального звука ее достаточно. Почему это так, описано здесь и здесь. И я сам для себя это все успешно применяю уже почти 10 лет.

Тип трансформатора (тороидальный, стержневой, броневой) в общем-то неважен. Хороший повар отлично приготовит любой транс, а плохой повар испортит даже самые лучшие продукты. Так что проблема не в типе трансформатора, а в умении. Трансформатор меньшей мощности, чем получается по рис. 6, лучше не использовать. Большей – можно, но увеличивать мощность транса более чем в 2 раза смысла нет: будет намного дороже и всего на 2% лучше. Увеличивать мощность трансформатора больше чем в 3 раза против заданной вообще нежелательно – можете огрести кучу проблем, причем иногда они скрыты, и фиг их найдешь (а я подсказать не всегда смогу – не все болезни лечатся дистанционно). От напряжения трансформатора зависит максимальная выходная мощность (чем больше напряжение, тем больше мощность). Помните, что повышенное напряжение питания может спалить микросхему, поэтому больше, чем на графике (рис. 6) лучше не подавать. В принципе, TDA7293 выдерживает напряжение до 45 вольт (у меня в одном усилителе она работает при питании +-43 вольта), но тут надо быть очень-очень осторожным, и для начинающих я бы такое напряжение крайне не советовал. И охлаждение микросхеме требуется гораздо лучшее, если напряжение питания велико. Если напряжения обмоток трансформатора разное, то такой транс использовать нельзя (а если вы достаточно опытны для использования такого транса, то тут вам читать нечего).

Максимальное обратное напряжение диодов должно быть не меньше тройного напряжения (по переменному току) одного плеча (трансформатора). Тип диода значения не имеет, но диоды Шоттки дают немного меньшую просадку напряжения под нагрузкой и позволяют получить чуть-чуть больше выходную мощность.  Быстрые диоды никакой пользы не приносят (у начинающих – это наверняка), зато они более дорогие и более нежные. Брать диоды на ток больший, чем по рис. 7 можно, но дружите с головой: диоды на 500 ампер будут больше и дороже, чем весь усилитель. Максимальное обратное напряжение диодов тоже может быть больше требуемого: это напряжение, выше которого диоды сгорают. Если диоды выдерживают 600 вольт, в мы на них подаем 120, то они не сгорят наверняка.

Конденсаторы фильтра – электролитические алюминиевые (обычные). Их рабочее напряжение должно быть не менее чем в 1,7 выше напряжения обмотки трансформатора (одного плеча). Тип конденсаторов в принципе не важен. Старые конденсаторы (выпуска до 2000 года) лучше не использовать – они от времени высыхают. БУ конденсаторы (даже сравнительно свежие) также могут быть высохшими – скорость их деградации сильно зависит от температуры, поэтому если конденсатор перегревается, то может сдохнуть очень быстро. А кто знает, как грелся конденсатор, который откуда-то выпаяли? Вздувшиеся конденсаторы использовать нельзя. «Породистость» конденсаторов роли не играет. Можно использовать любые. Российские тоже, но они обычно крупнее по габаритам, чем импортные. Всякие дорогие аудиоконденсаторы на самом деле ничего не улучшат (у начинающих – так наверняка!), а денег потребуют в 5…20 раз больше. Конденсаторы Low ESR и Low Impedance в принципе немного лучше, но можно с ними и не заморачиваться — и без них можно организовать отличное питание, гораздо важнее не наделать ошибок, которые на звук повлияют гораздо сильнее, чем такие конедснаторы. Если же у вас уже есть конденсаторы Low ESR или Low Impedance, то лучше всего поставить их на плату усилителя (500…1000 мкФ х 35…50 В) – там они принесут наибольшую пользу, ведь сопротивление и индуктивность проводов на плате от них к микросхеме минимальна. Не забывайте, что для электролитов очень важно куда подключить «плюс», а куда «минус».

Емкость конденсаторов задана примерно, так что можно взять немного больше или немного меньше. Меньше чем в 2 раза емкость конденсаторов делать не следует — искажения и фон заметно возрастут, а максимальная мощность усилителя снизится. Больше чем в 2…3 раза больше емкость брать тоже нехорошо — качество питания не увеличится, а вот качество звука может даже ухудшиться (да, действительно можно ухудшить качество звучания усилителя, сильно завысив емкость фильтра!). Причем с емкостями от 60 000 мкФ и выше справится только хороший профи.

Пример печатной платы блока питания (под диодный мост) приведен на рис. 8. Это не догма, а руководство к действию. Подробно все описано в книге.

Рис. 8.

В принципе вполне достаточно поставить по одному конденсатору в каждое плечо. Так будет хорошо работать, учитывая, что на плате усилителя уже стоят дополнительные электролиты и, что очень важно, пленочные конденсаторы. Но если нет одного конденсатора на нужную емкость (или проблемы с габаритами), то можно подключать конденсаторы параллельно (2…4 штуки), при этом их емкость складывается. В обоих плечах надо делать одинаковый набор одинаковых конденсаторов. Иногда советуют вместо одного конденсатора 10 000 мкФ подключать 100 штук по 100 мкФ. Это фигня. Обычно получается только хуже. Почему – подробно описано в книге. Точно также нет смысла подключать параллельно конденсатору большой емкости конденсатор малой емкости – он не поможет, все хорошее, что он в принципе мог бы сделать, уже делают конденсаторы, установленные на плате усилителя. Но от этого вот маленького конденсатора вреда не будет. Только не используйте танталовые, ниобиевые и оксидно-полупроводниковые конденсаторы. Не столько из-за их «худшего звучания», сколько из-за того, что они намного более нежные, и очень легко сгорают, если что не так.

Ко мне обращаются с просьбой выслать печатную плату для блока питания. Скажу сразу — я не делаю печатные платы блоков питания промышленным способом. Вот почему:

  1. В зависимости от условий, емкость конденсатора может быть от 4700 мкФ до 15000 мкФ. А у них габариты различаются в 3 раза.
  2. У разных типов конденсаторов одинаковой емкости разные габариты.
  3. Кто-то ставит по одному конденсатору в плечо, а кто-то по четыре.
  4. И диоды могут быть разные, как мосты, так и отдельные диоды в совершенно различных корпусах.

И как прикажете развести одну плату, которая удовлетворит всех? А делать что-то «суперуниверсальное» нет смысла: плата получится огромная и дорогая. А сделать 100 штук разных — тоже не выход (и дорого). Я всегда делаю отдельную плату для каждого случая. И даже не сохраняю файлы с разводкой — каждый раз все получается сильно по-другому, так что от старой разводки нет никакой пользы. Ни разу не случалось так, чтобы для разных устройств получились одинаковые платы. Так что тут уж самостоятельно, лазерно-утюжная технология поможет, а плата довольно простая, сделать ее самостоятельно легко.

Ставить в блок питания всякие там конденсаторы МБМ или МБГО в принципе можно — возможно они ничего и не ухудшат. Но и ничего не улучшат, а места займут много. Дело в том, что неэлектролиты полезны на плате усилителя, где индуктивность и сопротивление соединительных проводов минимальны (такие конденсаторы в моем усилителе есть и подключены самым лучшим образом). А если их ставить в блоке питания, то всю их пользу съедят провода, идущие к усилителю. Кроме того, «бумажность» конденсаторов на звук никак не повлияет (ее не слышно даже в тех конденсаторах, через которые проходит сигнал). Большие размеры таких конденсаторов только повредят: из-за них увеличится длинна соединительных проводов, что увеличит их индуктивность, сопротивление и излучение помех. Вот пример такого маньячества:

Рисунок без номера.

На вид выглядит очень солидно, поэтому начинаешь верить, что и на звук получается тоже хорошо. На самом деле пользы никакой, особенно учитывая тоненькие проводки, соединяющие конденсаторы. Но и толстый провод не очень-то и поможет. Польза может быть только одна – испытывать чувство глубокого удовлетворения собой, глядя на эту громадину. Только при этом нельзя проводить слепое сравнение с точно таким же усилителем, но без этой батареи конденсаторов: скорее всего усилитель без конденсаторов будет на самом деле звучать лучше, тогда вы этого не переживете!

Важным делом является подключение всего этого добра. На самом деле самые большие проблемы у начинающих создает именно неправильное подключение (а некоторые при этом сосредоточенно меняют кабели). Вот пример правильного подключения, причем моя плата усилителя именно на него и рассчитана и при этом однозначно не возникают никакие земляные петли (рис. 9). Но и тут не должно быть никаких «лишних» проводов. Резисторы Rл и Rп – регуляторы громкости, этот узел может быть и другим.

Рис. 9.

Входные цепи надо выполнять экранированными проводами, корпус резистора регулятора громкости соединить с общим проводом (входным) любого одного (но только одного!) из каналов.

«Кошерность» и «направленность» проводов на самом деле роли не играют. По крайней мере в слепом тесте еще никому не удалось заметить разницу, «так хорошо слышимую» в тесте зрячем. А вот сечение проводов значение имеет: токи в импульсе достигают десятка ампер и более и на слишком тонком проводе (имеющем сравнительно большое сопротивление) падает довольно большое напряжение. Это приводит к тому, что усилитель не может на большой громкости воспроизвести пики амплитуды сигнала. Что делает звучание менее натуральным. Поэтому сечение проводов должно быть порядка 0,5…1,5 мм2 (сетевого 0,25…0,5 мм2). Больше сечение брать не стоит – лучше станет совсем чуть-чуть (нулевого сопротивления не бывает), а проблем с пайкой и укладкой толстого кабеля прибавится. Кроме того, у толстого кабеля при скрутке помехи ослабляются не так сильно. Так что при очень толстом проводе выигрыш в сопротивлении будет мизерным, а проблемы прибавятся заметно. Кроме того, на плате усилителя (на моей уж точно) установлены дополнительные конденсаторы в цепь питания, которые помогабт бороться с сопротивлением и индуктивностью проводов питания: при импульсе потребляемого тока они подпитывают усилитель, а потом подзаряжаются в паузе между импульсами. От высокого сопротивления провода эти конденсаторы не спасут, но от ненулевого – запросто. Благодаря этим конденсаторам (электролиты имеют большой запас энергии, а пленочные работают на высоких частотах) и получается, что все работает отлично при не очень толстых проводах питания. Провода, идущие к блоку питания надо скрутить, или сплести «косичкой», но не супер туго, все в меру. Провода, идущие к колонкам, также должны быть скручены. Скручиваются и провода, идущие от трансформатора в сеть, и от трансформатора к выпрямителю. Причем, если у трансформатора две раздельные вторичные обмотки, и точка их соединения образуется на плате в блоке питания (от транса на плату идут 4 провода), то скручиваются попарно провода каждой обмотки. Если у транса три вывода, или общая точка обмоток образуется на самом трансе (т.е. от него идет 3 провода), то их сплетаем «косичкой». Следите, чтобы при скрутке проводов не было замыкания! Экранировать силовые провода большого смысла нет: помехи проходят и через экран (ослабляются совсем немного). Гораздо лучше ослабляет помехи скрутка проводов. Если же провода идут каждый по отдельности да еще и на большом расстоянии друг от друга, то это получается отличная антенна, излучающая в усилитель кучу мощных помех. И тогда уже ничего не поможет, звук будет убит намертво.

Ни в коем случае нельзя прокладывать рядом параллельно входные провода и провода питания или колонок! Провода питания должны идти подальше от входных цепей усилителя.

А вот трансформатор дает вообще немеряно помех. Вот его можно экранировать (только осторожно, чтобы не замкнуть ничего ненароком). Магнитный экран (жесть, сталь) намного эффективнее медного (латунного, алюминиевого). Экран электрически соединяется с чем-то одним: либо с корпусом усилителя, либо со средней точкой трансформатора (если корпус усилителя не металлический). Но только с одним! Если помехи дает трансформатор, то прежде чем его экранировать, попробуйте поменять его расположение. Иногда результаты дает даже поворот трансформатора в другую сторону.

Некоторые помехи слышны в колонках как фон в паузах сигнала. Отчасти понять идут ли они от трансформатора-проводов, или, например, от входных цепей, можно так. Вы обращали внимание, что при выключении питания, усилитель некоторое время (пару секунд) продолжает играть, пока не разрядятся емкости фильтров? Так вот. Не подавая сигнал на вход (все входные провода должны быть включены), выключите питание и послушайте: если помехи при выключении питания мгновенно исчезают — причина в трансформаторе, проводах (помехах от них), или недостаточной емкости фильтра (бракованные конденсаторы). Если некоторое время продолжаются — дело во входных цепях (например, плохое экранирование).

Трансформатор лучше расположить подальше от входных цепей и плат усилителей. И входные разъемы подальше от выходных и цепей питания. Дело в том, что весь блок питания: трансформатор, провода, диоды, все это дает массу помех, причем не только в виде фона переменного тока сетевой частоты. Помехи идут и довольно высокочастотные. И эти высокочастотные помехи синхронизированы с сигналом, поэтому проявляются на слух не как какой-нибудь фон или шум, а «встраиваются» в сигнал, отчего звук делается «плохим». Иногда на интернет-форумах пишут, что поменяли конденсаторы фильтров (или диоды), и звук изменился. Зачастую это все обычное самовнушение. Но бывает и правда. Так вот, если от замены конденсаторов звук действительно меняется, то в 99,99% случаев это происходит из-за неправильного изготовления блока питания. Чаще всего из-за влияния помех. При замене конденсаторов-диодов характер помех меняется, и они по-другому воздействуют на звук. Т.е. люди рассуждают о «высоких материях», а на самом деле слушают помехи. И занимаются фигней, вместо того, чтобы эти помехи найти и устранить.

«Земля» схемы (ее общая точка) соединяется с корпусом усилителя только в одном месте. Чаще всего возле входного разъема. И надо тщательно следить, чтобы больше соединений «земли» с корпусом не было. Заземлять корпус не обязательно, усилители отлично работают и без него.  Более того, зачастую заземление дает больше проблем, чем пользы, так что я бы его вообще запретил. Я имею в виду – запретил бы соединять корпус с планетой Земля. Соединять корпус с «нулем» сети вообще нельзя! А вот соединять между собой корпуса различных аудиоустройств – можно и даже хорошо (только следите, чтобы кто-нибудь «шибко грамотный» не заземлил бы один из этих корпусов). И помните, что даже в трехпроводной розетке «с заземлением» может быть не заземление, а зануление. Будьте с этим очень осторожны! Я бы советовал третий контакт розетки не использовать вовсе. Зато третий (земляной) контакт удлиннителя, в который включены все аудиоустройства будет полезен — он соединит все их корпуса. Только надо чтобы этот самый третий контакт не подключался к сети. Даже если вы на 200% уверены, что земляной контакт розетки действительно качественно заземлен, то все равно при подключении к нему аудиоустройств могут возникнуть проблемы.

Очень хорошие результаты дает подключение на сетевой кабель феррита. Причем не только на сетевой, а на все вообще кабели – входные, выходные, сетевой. Польза в каждом конкретном случае своя, ее может и не быть, но вот вреда от феррита не бывает никогда. А защищает феррит от высокочастотных помех, проходящих по кабелю (подробнее см. здесь). И кто его знает, какие помехи водятся у вас? Феррит устанавливается поближе к усилителю (можно даже внутри), рис. 10.

Рис. 10а. Рис. 10б.

На самом деле блок питания – не такая простая штука, в нем много всяких хитростей. Так что если хотите разобраться в нем получше, отсылаю вас к книге.

Но даже и без книги можно много почитать про блоки питания. Вот ссылки:

Печатная плата блока питания усилителя мощности

Безупречный блок питания для усилителя

Блок питания усилителя – схема и работа

Правильный выпрямитель

20.02.2011

Total Page Visits: 9225 — Today Page Visits: 5

Высококачественный УМЗЧ с Однополярным Питанием | PRACTICAL ELECTRONICS

Приветствую всех на своём канале! Сегодня хочу предложить Вам схему высококачественного усилителя мощности звуковой частоты с выходной мощностью 47 Вт на 4-омной нагрузке. История создания этой конструкции началась с письма на электронной почте, которое прислал один из читателей канала. В нём он рассказывал, что занимался переработкой схемы на новую элементную базу теперь уже ретро-усилителя Leak 30 и остался очень доволен результатом, в плане звучания. Посмотрев схему, сразу бросилось в глаза однополярное питание и применение в выходном каскаде транзисторов одной проводимости.

Почему эта схема меня заинтересовала? Дело в том, что у меня есть в наличии с десяток трансформаторов от списанных радиостанций речного флота со вторичной обмоткой 42 В и мощностью 150 Вт. Трансформаторы залиты каким-то компаундом и перемотка их проблематична. Я давно собирался найти подходящую схему УМЗЧ для их применения. И предложенная схема читателем подошла как нельзя лучше. Пока собрал только один канал без корпуса на столе для тестирования и остался результатом более чем доволен. Так что при наличии подобного трансформатора или подходящего ИИП эту схему я однозначно рекомендую. Делать конечно её с нуля, в плане покупать специально для неё трансформатор или перематывать, я бы не стал.

Прежде чем перейти непосредственно к схеме выскажу некоторые соображению по поводу УМЗЧ с однополярным питанием, а именно нюанс использования разделительного конденсатора на выходе, который отталкивает многих радиолюбителей. А между тем в такой схеме есть и свои плюсы. При наличии разделительного конденсатора отсутствует необходимость защиты акустики от постоянного напряжения, которое может появится на выходе усилителя вследствие пробоя выходных транзисторов. Ещё один плюс при однополярном питании — блок питания для УМЗЧ становится проще, вследствие меньшего количества деталей. А завал АЧХ на низах решается охватом конденсатора отрицательной обратной связью. Естественно, что сам конденсатор должен обладать большой ёмкостью в диапазоне от 3300 до 10000 мкФ и иметь низкие значения ESR. Не стоит применять в качестве такого конденсатора китайские аналоги К50-35.

С оригинальной схемой от Leак я не работал, а сразу перешёл к схеме присланной читателем. Я её несколько изменил и получилась вот такой вот вариант:

Схема электрическая принципиальная высококачественного УМЗЧ с однополярным питанием

Схема электрическая принципиальная высококачественного УМЗЧ с однополярным питанием

Технические характеристики:
Номинальная выходная мощность Rн=4Ом, Uпит=50В — 47 Вт;
Рабочая полоса частот — 20 Гц…20 кГц;
THD при Pвых=47Вт на частоте 1 кГц — 0,05%, на частоте 20 кГц — 0,06%;
Номинальное входное напряжение — 1 В амплитудное, или 0,7 В действующего
Неравномерность АЧХ в рабочей полосе частот — 0,5 Дб
Отношение сигнал/шум (невзвешенное) — 95 Дб

Каскад усилителя по напряжению выполнен на транзисторах VT1VT3. Напряжение смещения для транзистора VT1 образовано резисторами R7R3R4 и R5R6 со связями на конденсаторах C4 и C5. Общая отрицательная обратная связь определяющая усиление схемы — это цепи на R8C6 и R2C3. Для устойчивой работы на ВЧ включены шунтирующие конденсаторы C7 и C8. Нагрузкой для усилителя напряжения служит подстроечный резистор R12, которым устанавливается ток покоя, транзистор в диодном включении VT2, имеющий тепловой контакт с радиаторами VT6VT7 и резисторы R11R10. С этой цепи напряжение поступает на каскад предварительного усиления по току VT4VT5, а с его нагрузочных резисторов R13R14 на оконечный — VT6VT7.

Вариант печатной платы для УМЗЧ

Вариант печатной платы для УМЗЧ

Печатная плата для усилителя выполнена в одностороннем варианте. Транзисторы VT6VT7 запаиваются непосредственно на плату и крепятся к теплоотводу (не забываем про изолирующие подложки) как и транзистор VT2. Площадь теплоотвода — не менее 500 см2 в пассивном режиме охлаждения. По настройке схемы: при правильном монтаже и исправных деталях — только выставить ток покоя. Сначала резистор R12 устанавливаем в минимальное сопротивление, затем, плавно увеличивая сопротивление попадаем в диапазон 30-40 мА. Это ещё одно преимущество данной схемы — малое значение тока покоя. Эксперименты показали, что дальнейшее увеличение тока покоя до классических 100-150 мА, кроме как дополнительного нагрева выходных транзисторов больше ничего не даёт.

Для удобства навигации по разделу «УМЗЧ» опубликована статья со ссылками на все конструкции усилителей с кратким описанием

Настройка усилителя TDA7294 | diyAudio

Я переделал модули усилителя в четыре пары активных мониторов Quad. Схема проста, балансный преобразователь в SE, регулятор громкости, операционный усилитель, управляющий активным кроссовером, а затем пара TDA7294. Один подключается непосредственно к 6 1/2 СЧ/НЧ динамику, другой имеет резистор 1,8 Ом, а затем подключается к 1-дюймовому высокочастотному динамику.
Первоначально много сделано для цепей операционных усилителей, источника питания и маршрутизации входов. Недавно посмотрел на реальную схему вокруг TDA7294.
Уже добавлена ​​локальная развязка прямо на контакты питания. Использованы 22 бейсболки ufd FM. В последней паре я заменил те, что на низкочастотном усилителе, на 56 мкФ и использовал 0,033 мкфд пленочной шины Siemens на рейку как на операционных усилителях, так и на 7294. Заменил штатные заглушки на 22 ufd FM.
Стандартная схема использует 10 колпачков ufd и пленки для разделения всех чипов, но они далеки от реальных чипов. Некоторые на расстоянии двух дюймов. Я заменил дешевизну на колпачки FM, а затем добавил колпачки на контакты питания.Никогда не может быть слишком много локальной развязки.
Планируем заменить защитный колпачок для НЧ-усилителя на большее значение, возможно, 100 мкФ. Думаю оставить загрузочный колпачок ВЧ-усилителя на уровне 22 мкФ. Но интересно, есть ли что-то еще, что можно получить в области настройки этой схемы, которая в основном прямо из таблицы данных. Усилитель с усиленным блоком питания, улучшенными операционными усилителями и очищенной входной проводкой звучит приятно. Просто всегда хочется большего.
Джордж


Привет Джордж!

Настройка 7294 может заставить вас немного «погоняться за своим хвостом» в том смысле, что когда вы сбалансируете одну его часть, тогда другая часть потребует внимания.Вы на правильном пути с блоком питания. В даташите

TDA7294 указано 2200 мкФ прямо на чипе, а это будет мутный ужасный звук; однако, если они не превышают 220 мкФ (конечно, с некоторыми большими колпачками, расположенными на другом конце кабеля питания, на плате питания, как это принято), то это первый шаг к более чистому звуку от TDA7294. . Похоже, вы уже сделали это. И в любом случае это нормальное расположение для большинства усилителей.

В техническом описании ошибочно показана полная пропускная способность с электролитическим конденсатором 22 мкФ для Bootstrap, но в реальных условиях конденсатор должен быть большего размера, чтобы получить некоторые низкие частоты. Около 47 мкФ у меня работает нормально.

Колпачок NFB образует фильтр, блокирующий низкие частоты, поскольку вы должны блокировать 0 Гц, то есть постоянный ток; однако вы, вероятно, не хотите никакого эффекта на частоте 40 Гц. Большинство электролитических конденсаторов при использовании с дизайном из таблицы данных будут на 9 дБ ниже на 40 Гц. Если входной импеданс находится в диапазоне 10 кОм ~ 22 кОм, И если остальная часть схемы отражается на nfb с резистором обратной связи в диапазоне 10 кОм ~ 33 кОм, то весьма вероятно, что ваш конденсатор NFB слишком мал. Это нормально, если ваши динамики имеют небольшие НЧ-динамики, но им может не хватать низких частот, которые могли бы использоваться более крупными динамиками (если усилитель не был заблокирован от усиления низких частот, как это делается в спецификации).
В вышеприведенном сценарии «достаточно большой» порог, вероятно, будет настолько большим, что он достигнет режима отказа ВЧ (нечеткие высокие частоты), что является ошибкой, которая будет увеличиваться пропорционально коэффициенту усиления усилителя.
Решение для конденсатора NFB:
Достаточно большой конденсатор, включенный последовательно с (дополнительным) угольным резистором 3,3 Ом 1/2 Вт, чтобы поставить его в невыгодное положение по сравнению с меньшим колпачком (для чистых высоких частот), у которого нет дополнительного последовательного резистора. Таким образом, вы уверены, что меньший колпачок будет нести высокие частоты, а больший не будет работать до тех пор, пока он не понадобится.Его большой колпачок + резистор параллельно с малым колпачком.
Проверьте с помощью калькулятора фильтров, не блокирует ли ваш колпачок NFB часть баса, и вы можете легко это исправить.

Если вы используете конструкцию из таблицы данных, вы используете вход усилителя примерно на линейном уровне. Это может быть резистор на 20 кОм // резистор на 22 кОм, и это наиболее распространенный вариант. В этих случаях выходной операционный усилитель устройства-источника может производить достаточную мощность при нагрузке линейного уровня 10k, но он также может издавать резкий звук. Это связано с тем, что сама спецификация линейного уровня предназначена для того, чтобы звук распространялся на большое-большое расстояние от ваших динамиков (как в прозвуке), и это может не соответствовать вашим предпочтениям при домашнем использовании.
Концепция «в доме» аналогична 1000-ваттному радиопередатчику в упор к радиоприемнику.
Чтобы настроить этот жесткий дальний звук на что-то более приятное для домашнего использования, вам понадобится небольшая потеря. Да, это действительно потеря, но она никогда не афишировалась и почти никогда не называлась таковой. Это можно сделать с помощью предусилителя. Неотъемлемые потери смягчат и немного расширят звуковое поле для лучшей адаптации дома. Другие варианты включают входной трансформатор, capdiv, ldr, а иногда вы увидите простой выходной резистор на стороне источника.Все эти методы, включая предварительный усилитель, сделают звук более подходящим для домашнего использования. Однако переусердствование настолько ограничит диапазон, что он может стать грязным для других комнат в доме и/или уменьшит влияние басовых нот. Так что это можно считать «в меру».

В «большой схеме вещей» точная настройка блока питания важнее, чем точная настройка цепи nfb, которая более важна, чем точная настройка входной цепи. Это указано в порядке эффективности; однако все эти области важны для звучания вашего TDA7294.

Далее следуют примечания по опциям. . .

Возможно, вы захотите рассмотреть вариант регулятора громкости 100k LDR, используемый в качестве пассивного предусилителя, вместе с TDA7294, который использует 100k для входной нагрузки и около 127k для nfb. Вы можете легко сопоставить это (потому что дизайн Litespeed LDR составляет 100k), и будут использоваться конденсаторы гораздо меньшего размера в областях с небольшим сигналом, возможно, для более легкого получения более реалистичного звука. . . но это зависит от исходного устройства, динамиков и ваших личных вкусов.Конечно, разница возможна, но лучше это или нет, решать вам. Усилителю с входным сопротивлением 100 кОм может потребоваться предварительный усилитель для работы с некоторыми источниками для достижения достаточного уровня басов (например, Creative Labs X-Fi), в то время как другие источники могут работать очень хорошо.
Учитывая недостаточную мощность драйва, вызванную меньшей нагрузкой на вход усилителя, то усилителю, вероятно, потребуется большее усиление, и в этом случае динамика может быть больше.

Усилитель только высоких частот или средних и высоких частот для многополосного использования будет использовать ограничения nfb, входного сигнала или мощности, меньшие, чем полнополосный усилитель.Уменьшенная полоса пропускания усилителя только для высоких частот позволит вам сосредоточить свои усилия на этой части полосы пропускания с меньшими потерями. Это может облегчить работу по получению необычайно чистого звука.

Полнополосный усилитель с TDA7294 может выиграть от регулируемого источника питания. Это может позволить вам использовать меньшие, 100 мкФ или меньше, локальные конденсаторы питания (в то время как большие силовые части остаются на отдельной плате блока питания). Учитывая чувствительность TDA7294 к перепадам питания, регулируемый источник питания может быть весьма заметен. Насколько ценной может быть эта разница, зависит от входа (вашего источника), выхода (ваших динамиков) и наиболее важной части аудиоцепочки, которая является приемом его передачи (ваши уши/суждение).

Вариантов много; но, судя по вашему описанию, вы уже выбрали очень хороший вариант.

Усилитель мощности звука 60 Вт со схемой и инструкциями TDA7294

Описание

Модуль усилителя TDA7294 представляет собой монолитную интегральную схему.Он предназначен для использования в качестве усилителя звука класса AB в приложениях Hi-Fi. Он имеет широкий диапазон напряжения и выходного тока, что позволяет ему подавать максимальную мощность как на нагрузку 4 Ом, так и на нагрузку 8 Ом. С добавлением нескольких деталей и подходящего источника питания этот модуль будет обеспечивать 50 Вт RMS на 8 Ом с 0,1% THD. вы, как пользователь, должны поставить радиатор для тяжелых условий эксплуатации, рассчитанный на 1,4°C/Вт. Контакт 10 является входом MUTE, а контакт 9 обеспечивает режим STANDBY. Отключение звука всегда должно происходить до выбора режима ожидания.Постоянное подключение этих контактов к шине питания (вставные звенья) обеспечивает немедленное включение усилителя при подаче питания. Увеличение постоянных времени R3-C6 и R4-C5 может устранить щелчки при включении. Микросхема имеет внутреннюю тепловую защиту, которая отключает звук при 145°C и переводит усилитель в режим ожидания при 150°C. Не используйте модуль без радиатора. Вывод радиатора на микросхеме TDA7294 внутренне соединен с отрицательной шиной питания. Если модуль монтируется внутри заземленного металлического корпуса, микросхема должна быть изолирована от радиатора.В противном случае отрицательная шина питания будет замкнута на землю.

Принципиальная схема

БЛОК ПИТАНИЯ

Максимальное напряжение питания микросхемы +/-40В. Однако максимальное рассеивание ИС будет превышено при использовании нагрузки 4 Ом при таком напряжении. Поэтому используемое напряжение питания должно поддерживаться на безопасном уровне +/-30 В. Сетевой трансформатор, используемый для питания модуля, должен иметь номинальную мощность не менее 80 ВА. Если вы хотите подключить два модуля к стереоусилителю, вы можете использовать общий блок питания.В этом случае трансформатор должен быть рассчитан на 150 ВА.

Технические характеристики

  • Входная чувствительность 1,3 В (50 Вт вместо 8 Вт)
  • Входное сопротивление 10 кОм
  • Частотная характеристика 15 Гц — 100 кГц
  • Скорость нарастания 10 В/мкс
  • Выходная мощность 50 Вт при 8 Вт (0,1 % THD), 82 Вт при 4 Вт (0,1 % THD)
  • Отношение сигнал/шум 105 дБА (1 Вт / 8 Вт)
  • THD (40 Вт в 8 Вт) 0,002% (1 кГц), < 0,04% (20 Гц - 20 кГц)
  • Источник питания +/-30 В постоянного тока

Список деталей для усилителя мощности

  • R1=180 Ом
  • R2-3-5=10 кОм
  • R4=22кОм
  • R6=680 Ом
  • С1=1.5 мкФ 63 В полиэстер МКТ
  • C2=2,7 нФ 63 В MKT Полиэстер
  • C3-4=100 нФ 100 В MKT Полиэстер
  • C5-6=10 мкФ 63 В Электролитический
  • C7=22 мкФ 63 В Электролитический
  • C8 = 33 мкФ 25 В Электролитический
  • C9-10=1000 мкФ 63 В Электролитический
  • IC1=TDA7294 на радиаторе
  • Разъем J1=2pin с шагом 2,54 мм
  • JP1-2=2-контактная перемычка с шагом 2,54 мм
  • J2=3-контактный разъем
  • J3=2-контактный разъем

Все резисторы 1/4 Вт 1%

Все электролитические конденсаторы осевые

Источник питания

Список деталей для блока питания

  • TR1=230 В переменного тока//2X22 В переменного тока, 80 ВА для одного усилителя, 150 ВА для двойного усилителя
  • BR1=диодный мост >15А
  • C1=22 нФ 630 В Полиэстер MKT
  • С2. …5=22 нФ 100 В Полиэстер MKT
  • C6-7=10 000 мкФ 63 В Для одного усилителя
  • C8-9=10 000 мкФ 63 В Для двойного усилителя*
  • C10-11=1 мкФ 63 В Полиэстер MKT
  • F1=Предохранитель 0,5А медленный
Операционный усилитель

TDA7294, Utsource | Hackaday.io

Описание

TDA7294
Интегральная схема TDA7294 представляет собой ИС, состоящую из группы схем, изготовленных из единого куска кремния, который называется монолитным. Его основная функция заключается в использовании в усилителях класса AB в приложениях HI-FI.Пакет multiwatt15 дает ему возможность выдерживать большую мощность, чем в корпусах TO-220 или TO3. Он имеет широкий диапазон напряжения и высокого выходного тока, он может обеспечивать максимальную мощность для нагрузки как 4 Вт, так и 8 Вт. Подача питания может происходить даже при плохом регулировании питания и отклонении высокого напряжения питания. Усилитель
TDA7294 может работать при напряжении питания 80 В, обеспечивая выходной ток ±10 А благодаря своей монолитной характеристике. Применение в усилителе класса AB связано с его комбинированным преимуществом перед классами A и B, где он сводит к минимуму связанные с ними проблемы искажения и низкой эффективности.

TDA7294 Конфигурация контактов

Номер контакта

Название контакта

Распределение контактов

1

Заземление в режиме ожидания

Заземление в режиме ожидания

2

Инвертирующий вход

Инвертирующий входной сигнал

3

Неинвертирующий вход

Вход неинвертирующего сигнала

4

СВР

Отклонение напряжения питания

5

НЗ

Без соединения

6

Бутстрап

Используется для повышения заряда

7

В+

Положительное питание

8

В-

Минус питания

9

Резерв

Штырь управления режимом ожидания, используемый для режима пониженного энергопотребления

10

Отключение звука

Терминальный выход отключен

11

НЗ

Без соединения

12

НЗ

Без соединения

13

В+

Положительный источник питания

14

Выход

Выходной контакт

15

В-

Отрицательный источник питания

Эквивалентная микросхема для TDA7294

NTE7165

Альтернативная микросхема для TDA7294

TDA7293, TDA7295 и LM3886

TDA7294 технические характеристики и функции

Он имеет встроенную функцию отключения звука, которая включает задержку и помогает избежать шумов включения-выключения за счет упрощения дистанционного управления.

  • Высокая выходная мощность до 100 Вт
  • Работа в высоком диапазоне напряжения
  • Нет шума включения/выключения
  • Имеет защиту от короткого замыкания
  • Силовой каскад DMOS
  • Тепловое отключение
  • Встроенная функция отключения звука
  • Низкий уровень шума

Принцип работы TDA7294

Входной резистор подключен к неинвертирующей клемме; на инвертирующем выводе подключен еще один резистор.Другой резистор, который в качестве обратной связи подключен между выходной и инвертирующей клеммами и определяет коэффициент усиления контура усилителя. На терминале отключения звука параллельно подключены регистратор и конденсатор, которые используются для определения постоянной времени отключения звука.

Применение TDA7294

Он в основном используется в схемах компонентов, которые требуют усиления для обеспечения высокой эффективности и большой мощности.

Мостовая прикладная схема – два TDA7294 управляют выходным сигналом, значение нагрузки для данной конфигурации должно быть не ниже 8 Ом.Преимущества усилителя мостовой конфигурации заключаются в высокой мощности при низком напряжении и большой выходной мощности даже при высоком значении нагрузки (8 Ом).

Другими приложениями для TDA7294 являются HI-FI, сабвуфер, аудиоусилитель класса AB и многие другие приложения, связанные со звуком.

Видео на Youtube:

Сети общего пользования с пометкой «усилитель» — CircuitLab

Теперь показаны схемы 61-80 из 94.Сортировать по недавно измененное имя

Инвертирующая схема операционного усилителя ОБЩЕСТВЕННЫЙ

Схема инвертирующего операционного усилителя с коэффициентом усиления 10.

по juchong | обновлено 06 ноября 2012 г.

усилитель звука lm741 отрицательное предложение операционный усилитель

Простой_BJT_усилитель ОБЩЕСТВЕННЫЙ

от Circuit_Sandbox | обновлено 26 сентября 2012 г.

усилитель звука БЖТ Округ Колумбия

Моноусилитель мощностью 300 Вт ОБЩЕСТВЕННЫЙ

Моноусилитель мощностью 300 Вт — TDA7294

от сискософт | обновлено 09 сентября 2012 г.

усилитель звука

Дискретный класс D (нерабочий) ОБЩЕСТВЕННЫЙ

Полностью дискретный усилитель класса D.Копия UM10155.

от Darkamikaze | обновлено 27 августа 2012 г.

усилитель звука класс-d дискретный полностью дискретный нерабочий гм10155

cap_loaded_opamp_01 ОБЩЕСТВЕННЫЙ

Простой пример компенсации емкостно нагруженного операционного усилителя. Simulate > Time Domain > Run Simulation Time-Domain.

по сигнальности | обновлено 23 августа 2012 г.

усилитель звука компенсация операционный усилитель стабильность

Карманный усилитель CMoy ОБЩЕСТВЕННЫЙ

Небольшой аудиоусилитель.Блок питания с усилителями левого и правого каналов.

по причине | обновлено 17 августа 2012 г.

усилитель звука аудио операционный усилитель

простой усилитель класса d 01 ОБЩЕСТВЕННЫЙ

Очень быстрая и грязная демонстрация усилителя класса D

по сигнальности | обновлено 07 августа 2012 г.

усилитель звука класс-d ШИМ

Встроенный усилитель 100 Вт ОБЩЕСТВЕННЫЙ

по Рэйки | обновлено 30 июля 2012 г.

усилитель звука интегратор

Инвертирующий усилитель с использованием операционного усилителя ОБЩЕСТВЕННЫЙ

Простой инвертирующий усилитель на OpAmp!!

от au_kishore | обновлено 18 июля 2012 г.

усилитель звука операционный усилитель

Пример усилителя Auido, управляемого фототранзистором ОБЩЕСТВЕННЫЙ

Это пример аудиоусилителя, предназначенного для того, чтобы вы могли «слышать» при наличии света.

по Хеванс | обновлено 13 июня 2012 г.

усилитель звука аудио высокая частота НЧ

Логарифмический усилитель ОБЩЕСТВЕННЫЙ

Стандартный логарифмический усилитель. Изменено таким образом, что будут обрабатываться как отрицательные, так и положительные сигналы.

Ануби | обновлено 02 июня 2012 г.

усилитель звука аналог сдвиг уровня операционный усилитель

Дифференциальный усилитель FET-BJT ОБЩЕСТВЕННЫЙ

Урезанная версия усилителя Geophone.

Ануби | обновлено 20 мая 2012 г.

усилитель звука аудио точка смещения БЖТ jfet сдвиг уровня

дифференциальный усилитель FET/BJT 2 ОБЩЕСТВЕННЫЙ

Дифференциальный вход FET, однополярное питание, относительно земли. V6 или R13 устанавливает точку смещения. Дифференциал на входе. Дифференциал на выходе. Обратите внимание на обратную связь Q1, Q2 через Q5E для улучшения CMRR и стабилизации смещения по…

Ануби | обновлено 20 мая 2012 г.

усилитель звука аудио БЖТ дифференциал jfet

Усилитель геофона ОБЩЕСТВЕННЫЙ

Однополярное напряжение.Дифференциальный вход с высоким импедансом относительно земли. Дифференциальный выход линейного драйвера с низким импедансом. Эта схема не будет сходиться со старой моделью JFET. CircuitLab исправила…

Ануби | обновлено 19 мая 2012 г.

усилитель звука аудио БЖТ дифференциал jfet сдвиг уровня запускать

Беда2 ОБЩЕСТВЕННЫЙ

Это подмножество «Проблемы 1».Это коэффициент усиления по напряжению ядра и обратная связь по смещению постоянного тока, для которых в старой модели полевого транзистора характерны трудности сходимости. CircuitLab исправила модель. Эта схема сейчас…

Ануби | обновлено 18 мая 2012 г.

усилитель звука БЖТ конвергенция Обратная связь первоначальные условия jfet сдвиг уровня запускать

Однотрансформаторный предусилитель ОБЩЕСТВЕННЫЙ

от АМЗ | обновлено 15 мая 2012 г.

усилитель звука аудио

Квази NMOS ОБЩЕСТВЕННЫЙ

Усилитель мощности звука Quasi NMOS 350 был разработан в середине 2000-х годов замечательным австралийским парнем, известным в Интернете как Quasi. Квази притащили квазикомплементарную выходную схему 1960-х…

ТАДЖ | обновлено 07 апреля 2012 г.

усилитель звука аудио мосфет

Инвертирующий усилитель операционного усилителя ОБЩЕСТВЕННЫЙ

от rhermosillo | обновлено 04 апреля 2012 г.

усилитель звука инвертирование операционный усилитель

Инвертирующий суммирующий усилитель на операционном усилителе ОБЩЕСТВЕННЫЙ

от rhermosillo | обновлено 04 апреля 2012 г.

усилитель звука инвертирование операционный усилитель подведение итогов

Неинвертирующий полочный усилитель на операционном усилителе ОБЩЕСТВЕННЫЙ

от rhermosillo | обновлено 04 апреля 2012 г.

усилитель звука неинвертирующий операционный усилитель

tda7265 одиночный источник питания — схемы усилителя.

ком

TDA7265 описание:

TDA7265 представляет собой сдвоенный аудиоусилитель класса AB, собранный в многоваттном корпусе, специально разработанный для применения в качестве высококачественного звука в музыкальных центрах Hi-Fi и стереотелевизорах

.

Особенности

TDA7265:

  • ШИРОКИЙ ДИАПАЗОН НАПРЯЖЕНИЯ ПИТАНИЯ (МАКС. ДО ±25 В ABS)
  • РАЗДЕЛЬНЫЙ ПИТАТЕЛЬ
  • ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ 25 + 25 Вт при THD = 10%, RL = 8 Ом, VS = +20 В
  • ОТСУТСТВИЕ ХЛОПКА ПРИ ВКЛЮЧЕНИИ/ВЫКЛЮЧЕНИИ
  • БЕЗЗВУК (БЕСПЛАТНО)
  • ФУНКЦИЯ ОЖИДАНИЯ (НИЗКИЙ Iq)
  • ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ
  • ЗАЩИТА ОТ ТЕПЛОВОЙ ПЕРЕГРУЗКИ


Схема усилителя TDA7265:

Схема усилителя TDA7265
TDA7265 печатная плата

Поисковые запросы, связанные с TDA7265схема усилителя tda7265напряжение tda7265схема сабвуфера tda7265схема печатной платы da7265эквивалент da7265один источник питания da7265источник питания da7265схема усилителя tda7265

с сайта Blogger http://www. Amplifiercircuits.com/2017/11/tda7265-subwoofer-circuit-diagram.html
через IFTTT

TDA7265 описание:

TDA7265 представляет собой сдвоенный аудиоусилитель класса AB, собранный в многоваттном корпусе, специально разработанный для применения в качестве высококачественного звука в музыкальных центрах Hi-Fi и стереотелевизорах

.

Особенности

TDA7265:

  • ШИРОКИЙ ДИАПАЗОН НАПРЯЖЕНИЯ ПИТАНИЯ (МАКС. ДО ±25 В ABS)
  • РАЗДЕЛЬНЫЙ ПИТАТЕЛЬ
  • ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ 25 + 25 Вт при THD = 10%, RL = 8 Ом, VS = +20 В
  • ОТСУТСТВИЕ ХЛОПКА ПРИ ВКЛЮЧЕНИИ/ВЫКЛЮЧЕНИИ
  • БЕЗЗВУК (БЕСПЛАТНО)
  • ФУНКЦИЯ ОЖИДАНИЯ (НИЗКИЙ Iq)
  • ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ
  • ЗАЩИТА ОТ ТЕПЛОВОЙ ПЕРЕГРУЗКИ

Схема усилителя TDA7265:

Схема усилителя TDA7265
TDA7265 печатная плата

Поисковые запросы, связанные с TDA7265схема усилителя tda7265напряжение tda7265схема сабвуфера tda7265схема печатной платы da7265эквивалент da7265один источник питания da7265источник питания da7265схема усилителя tda7265

с сайта Blogger http://www. Amplifiercircuits.com/2017/11/tda7265-subwoofer-circuit-diagram.html
через IFTTT

Электроника своими руками — качественные электронные комплекты, электронные проекты, электронные схемы, FM-передатчики, ТВ-передатчики, стереопередатчики



Вольтметр Амперметр

вольтметр //http://www.electronics-diy.com/.php ?>

Вольтметр Амперметр может измерять напряжение до 100 мВ и ток до 10 А с разрешением 10 мА. Это идеальное дополнение к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток.

155


USB-накопитель

9088

USB-накопительная палата IO — это крошечный эффектный входной / выпускной доске / параллельный порт замена порта. который можно использовать для управления множеством различных устройств через USB-порт.Его также можно использовать для сбора данных, таких как сбор данных с датчиков, кнопок, измерения напряжения/тока и т. д. Он подключается прямо к USB-порту компьютера, поэтому USB-кабель не требуется.


9094

ESR Meter / Transistory Tester / LC Meter

//http://electronics-diy.com/esr- meter.php ?>

ESR Meter / Transistor Tester / LC Meter kit — это удивительный мультиметр с автоматическим выбором диапазона, который автоматически идентифицирует и анализирует тестируемые компоненты.Он измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность (10 мкГн — 20 Гн), сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы. и много типов диодов. Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронных схем.

155




9094

60 МГц Частота / счетчик 90 МГц / счетчик

// http: // Electronics-Diy.com/50MHz_Frequency_Meter_Counter.php ?>

Частотомер/счетчик измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. д.

Генератор функций XR2206 1 Гц — 2 МГц

//http://electronics-diy.com/function-generator-xr2206.php ?>

1 Гц — 2 МГц Генератор функций XR2206 производит высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты.

155


USB IO доска

// http: // Electronics-Diy.com/USB_IO_Board.php ?>

USB IO Board — это миниатюрная впечатляющая плата ввода-вывода с микроконтроллером PIC18F2455 / PIC18F2550. При подключении к компьютеру плата ввода-вывода будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от USB-порта и может обеспечить мощность до 500 мА для ваших проектов. USB IO Board совместима с макетом.


// Ba1404_stereo_FM_Transmitter.php ?>

Высококачественный стерео FM-передатчик BA1404 с кристально чистым стереозвуком, отличной стабильностью частоты и хорошим диапазоном передачи.

155
5

Усилитель наушников аудиофила

9088
9088

Усилитель наушников аудиофила включает высококачественные компоненты аудиокагума, такие как Burr Brown OPA2132 / OPA2134 OPAMP, Потенциометр регулировки громкости ALPS, разветвитель шины TI TLE2426, конденсаторы Panasonic FM со сверхнизким ESR 470 мкФ, входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale. 8-DIP обработанный разъем IC позволяет заменять операционные усилители многими другими микросхемами, такими как OPA2227, OPA2228, двойной OPA132, OPA627 и т. д. Он достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одной батареи 9 В. .


USB вольтметр

USB вольтметр на базе ПК двухканальный вольтметр построен вокруг PIC18F2550 микроконтроллер, который измеряет напряжение от 0.от 00 В до 500,00 В с разрешением 10 мВ. USB-вольтметр отправляет измеренные данные на ПК через стандартное USB-соединение, отображая данные на мониторе компьютера. USB-вольтметр с автономным питанием потребляет очень мало тока от USB-порта. Показания напряжения отображаются с помощью прилагаемого программного обеспечения USB Voltmeter.

155


9094

FM-передатчик

Tiny FM-передатчик передат от Audio через бортурный микрофон на доставку до 300 метров.Передатчик имеет высокочувствительный микрофон и хорошую стабильность частоты. Может использоваться как жучок, для наблюдения за помещением, прослушивания младенцев, исследования природы и т. д. Частота регулируется с помощью переменной катушки. Поставляется с зажимом для батареи 9В.

155


Полный MP3-плеер, который играет в MP3-аудиофайлы, хранящиеся на карте памяти MicroSD. Новый аудиочип DAC поддерживает карты microSD до 128 ГБ (формат FAT32) и обеспечивает отличное качество звука и базу.

155
5

500mw FM / VHF Усилитель передатчика / Booster

9088

Высокопроизводительный низкий уровень шума 500 мВт усилитель RF / Booster для повышения производительности питание всех маломощных FM-передатчиков, таких как BA1404, Bh2417, Bh2415, модули передатчиков 433 МГц и т. д.Микросхема усилителя представляет собой интегральную схему, содержащую несколько транзисторных каскадов и все остальные части, удобно размещенные в одном небольшом корпусе. Усиление вашего FM-передатчика никогда не было проще, и выходной сигнал также может напрямую управлять транзисторами 2n4427 или 2n3866 для выходной мощности 1 Вт или 5 Вт.


  Новейшие электронные комплекты и компоненты




Передатчик на базе BA1404 представляет собой захватывающий продукт, который будет транслировать стереофонический сигнал высокого качества в FM-диапазоне 88–108 МГц.Его можно подключить к любому источнику стереозвука, например к iPhone или компьютеру.

Функциональный генератор XR2206 производит высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выходная частота может регулироваться от 1 Гц до 2 МГц.

Частотомер/счетчик 60 МГц измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения неизвестной частоты генераторов, радиоприемников, передатчиков, функциональных генераторов, кристаллов и т. д.Он имеет отличную входную чувствительность благодаря встроенному усилителю.



Создайте свой собственный точный LC-метр специальной серии и начните изготавливать на заказ прецизионные катушки и катушки индуктивности. Измеритель позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек и катушек индуктивности. Он может измерять индуктивность от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 900 нФ. Измеритель Accurate LC разработан для профессионалов, которым требуется беспрецедентная точность измерений, и включает в себя высокоточные компоненты, которые можно найти только в комплектах премиум-класса.
Беспроводное управление устройствами с помощью 4-канального радиочастотного пульта дистанционного управления. Работает сквозь стены на расстоянии 200 м / 650 футов. Вы можете управлять освещением, вентиляторами, гаражными воротами, роботами, системами безопасности, моторизованными шторами, оконными жалюзи, дверными замками, разбрызгивателями и всем, что только можно придумать.



Вольтметр Амперметр может измерять напряжение до 70 В с разрешением 100 мВ и ток до 10 А с разрешением 10 мА. Это идеальное дополнение к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток.В измерителе используется микроконтроллер PIC16F876A со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем 16×2 с зеленой подсветкой. В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Счетчик также можно модифицировать и откалибровать с помощью трех кнопок для измерения напряжения выше 70 В и тока выше 10 А.

Опубликовано 14 марта 2022 г.



Современные модели железных дорог управляются в цифровом виде с использованием протокола Digital Command Control (DCC), аналогичного сетевым пакетам.Эти пакеты данных содержат адрес устройства и набор инструкций, который встроен в виде напряжения переменного тока и подается на железнодорожный путь для управления локомотивами. Большим преимуществом DCC по сравнению с аналоговым управлением постоянным током является то, что вы можете независимо контролировать скорость и направление многих локомотивов на одном и том же железнодорожном пути, а также управлять многими другими осветительными приборами и аксессуарами, используя тот же сигнал и напряжение. Коммерческие декодеры DCC доступны на рынке, однако их стоимость может довольно быстро возрасти, если у вас есть много устройств для управления.К счастью, вы можете самостоятельно собрать простой DCC-декодер Arduino для декодирования DCC-сигнала и управления до 17 светодиодами/аксессуарами на каждый DCC-декодер.


Опубликовано 1 февраля 2022 г.



Это, пожалуй, один из самых простых и маленьких FM-приемников для приема местных FM-станций. Простой дизайн делает его идеальным для карманного FM-приемника. Аудиовыход приемника усиливается микросхемой усилителя LM386, которая может управлять небольшим динамиком или наушниками. Схема питается от трех элементов питания типа ААА или АА. Секция FM-приемника использует два радиочастотных транзистора для преобразования частотно-модулированных сигналов в аудио. Катушка L1 и переменный конденсатор емкостью 22 пФ образуют колебательный контур, который используется для настройки на любые доступные FM-станции.


Опубликовано 20 января 2022 г.



Это сборка известного FM-передатчика Veronica. Передатчик был построен на двух отдельных платах. Первая плата (на фото выше) — это сам передатчик Veronica с выходной мощностью 600 мВт при питании от напряжения 12 В или 1 Вт при питании от напряжения 16 В.Вторая плата представляет собой ВЧ-усилитель мощности, в котором используется транзистор 2SC1971 для усиления выходного сигнала Veronica примерно до 7 Вт. Хотя передатчик может питаться от напряжения 9-16 В, рекомендуется, чтобы и передатчик, и усилитель питались от напряжения 12 В, поскольку 600 мВт является верхним пределом для управления транзистором 2SC1971.

Простой стерео FM-передатчик с использованием микроконтроллера AVR

Опубликовано 3 января 2022 г.



Я был очарован идеей сделать простой стереокодировщик для создания стереофонического FM-передатчика.Не то чтобы стерео много значило для меня вдали от компьютера. Я использую передатчик FM-радиовещания для передачи выходного сигнала моих компьютеров на FM-радио на кухне, в спальне, на подъездной дорожке и в саду. В этих условиях я считаю, что моно достаточно, будь то музыка или радиопрограммы из Интернета, поскольку я все равно в основном занят чем-то другим. Когда я стою на четвереньках в саду, по локоть сажаю куст, музыка действительно не кажется более сладкой, когда она звучит в стерео.Но это не помешало мне увлечься идеей создания стереокодера. Стерео всегда казалось большим количеством схем и беспокойства из-за небольшой выгоды, которую оно давало. То есть до нескольких недель назад.


Опубликовано 24 декабря 2021 г.



Высокочувствительный приемник TEA5711 позволяет принимать удаленные станции на расстоянии более 150 миль (240 км). Хорошая селективность достигается с помощью керамических фильтров с узкой полосой пропускания. Автоматический контроль частоты AFC захватывает станции для приема без дрейфа.Стереоразделение, которое зависит от силы сигнала, очень заметно на сильных сигналах. А в высококачественных наушниках звук насыщенный, с глубокими базами и высокими высокими частотами, что позволяет часами наслаждаться стереомузыкой.

Простой FM-передатчик своими руками

Опубликовано 1 октября 2021 г.



Вы когда-нибудь задумывались, как так получилось, что вы можете просто настроиться на свой любимый FM-радиоканал. Более того, когда-нибудь возникало желание создать собственную FM-станцию ​​на определенной частоте? Ну, если ответ да на любой из этих вопросов, то вы находитесь в правильном месте!.Мы собираемся заняться изготовлением небольшого FM-передатчика для хобби с действительно простым руководством по компонентам и компонентами, которые легко доступны с полки.

Усилитель мощности 50 Вт с LM3886

Опубликовано во вторник, 31 августа 2021 г.



Это моя вторая встреча с LM3886. Я был доволен звуком, который этот чип выдал с первого раза, поэтому я решил сделать еще один усилитель с ним. Схема основана на схеме в даташите на микросхему с небольшими изменениями.Я удалил конденсатор временной задержки, подключенный к выводу MUTE, потому что лучше использовать отдельную схему защиты от постоянного тока, которая имеет аналогичную функциональность. Выходную индуктивность L1 я сделал, намотав 15 витков эмалированного провода на резистор R7. Диаметр проволоки должен быть не менее 0,4 мм. Все было завернуто в термоусадку. Я использовал неполяризованный конденсатор 47 мкФ/63 В для C2. Это может быть обычный электролитический конденсатор, но лучше использовать неполяризованный или биполярный.

BLF147 150-ваттный УКВ-усилитель

Опубликовано 29 июня 2021 г.Результаты очень впечатляющие: более 150 Вт во всем диапазоне при входной мощности 10 Вт и питании 24 В постоянного тока. Более 200 Вт достигается при 28 В постоянного тока и более 250 Вт при горячем смещении 4-5 А в режиме покоя. Печатная плата представляет собой тефлоновую стеклянную плату с печатными линиями передачи и фарфоровыми колпачками. Внешний фильтр подавления гармоник не требуется, так как фильтрация встроена в согласующую схему.

Полностью регулируемый источник питания

Опубликовано 26 мая 2021 г.



В этой схеме используется стабилизатор LM317, выбранный из-за его встроенной защиты от перегрузки по току и перегрева.Его выходной ток увеличен до 5А транзистором MJ2955. Выходное напряжение регулируется потенциометром VR1. Регулируемое ограничение тока от 60 мА до 5 А обеспечивается операционным усилителем TL071 IC, который используется в качестве компаратора, который контролирует напряжение на резисторах измерения тока 0,1 Ом.

Стерео FM-передатчик с микросхемой BA1404

Опубликовано 12 апреля 2021 г.



Существует множество применений FM-передатчика, особенно если он может транслировать в стереорежиме. Вы можете транслировать стереосигналы с вашего проигрывателя компакт-дисков или любого другого источника на FM-тюнер или радио. Этот FM-передатчик использует одну микросхему BA1404 и несколько других компонентов. Он вещает в диапазоне FM 88–108 МГц, поэтому его может принимать любой стандартный FM-тюнер или портативное радио. Передатчик работает от источника питания 5 В и может управлять дипольной антенной для увеличения дальности действия.

Генератор функций XR2206, 1 Гц — 2 МГц


Здесь представлен премиальный комплект функционального генератора XR2206 с частотой от 1 Гц до 2 МГц, способный создавать высококачественные синусоидальные, прямоугольные и треугольные сигналы с высокой стабильностью и точностью.Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте.

Грубая настройка частоты осуществляется с помощью 4-DIP-переключателя для следующих четырех частотных диапазонов; (1) 1 Гц-100 Гц, (2) 100 Гц-20 кГц, (3) 20 кГц-1 МГц, (4) 150 кГц-2 МГц. Выходную частоту можно точно настроить с помощью потенциометров P1 и P2. В комплект входит выход, который можно подключить к комплекту счетчика 60 МГц для измерения выходной частоты. Комплект функционального генератора XR2206 с частотой от 1 Гц до 2 МГц включает в себя компоненты высшего качества, в том числе конденсаторы аудиокласса, позолоченный разъем RCA, конденсаторы WIMA, 1% металлопленочные резисторы и печатную плату высшего качества с красной паяльной маской и покрытыми сквозными отверстиями.

Комплект для точного измерения LC, специальная серия

Создайте свой собственный точный измеритель LC (измеритель индуктивности / емкости) и начните изготавливать на заказ прецизионные катушки и катушки индуктивности. Точный LC-метр позволяет измерять невероятно малую индуктивность, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. Он может измерять индуктивность от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0.от 1 пФ до 900 нФ. Измеритель LC

Special Edition включает первоклассные высокоточные компоненты, которые можно найти только в комплектах премиум-класса. Он включает в себя высококачественную двустороннюю печатную плату (PCB) с красной паяльной маской и предварительно припаянными дорожками для облегчения пайки, съемный ЖК-дисплей с желто-зеленой светодиодной подсветкой, программируемый чип микроконтроллера PIC16F628A, высокоточные конденсаторы и катушку индуктивности, 1% металла. Пленочные резисторы, механически обработанные разъемы для интегральных схем, позолоченные штыревые контакты, разъемы для ЖК-дисплеев и все другие компоненты, необходимые для сборки комплекта премиум-качества.Благодаря использованию ЖК-разъемов ЖК-дисплей можно отсоединить от основной платы в любой момент, даже после того, как комплект собран. Все компоненты имеют сквозное отверстие и легко паяются. Специальная серия Accurate LC Meter предназначена для профессионалов, которым требуется беспрецедентная точность измерений, и предлагает отличное соотношение цены и качества.

Комплект измерителя/счетчика частоты 10 Гц — 60 МГц

Частотомер/счетчик 60 МГц для измерения частоты от 10 Гц до 60 МГц с разрешением 10 Гц.Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, резонаторы и т. д. Измеритель обеспечивает очень стабильные показания и обладает отличной входной чувствительностью благодаря встроенный усилитель и преобразователь TTL, поэтому он может измерять даже слабые сигналы от кварцевых генераторов. С добавлением предделителя возможно измерение частоты от 1ГГц и выше. Диапазон измерения измерителя был недавно обновлен, и теперь он может измерять от 10 Гц до 60 МГц вместо 10 Гц до 50 МГц.
Вольт-амперметр PIC


Вольтметр PIC
Амперметр может измерять напряжение 0–70 В с разрешением 100 мВ и потребляемый ток 0–10 А с разрешением 10 мА. Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток.
В измерителе используется микроконтроллер PIC16F876A со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем 16 x 1 с зеленой подсветкой.С небольшой модификацией можно измерять более высокое напряжение и ток.
Стерео FM-передатчик BA1404 HI-FI — специальный комплект

Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI Stereo FM Transmitter — Special Edition Kit — это захватывающий передатчик, который будет транслировать высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.Добавьте усилитель / усилитель передатчика FM / VHF мощностью 500 мВт для еще большего радиуса действия. Комплект

Special Edition BA1404 HI-FI стереофонический FM-передатчик включает компоненты премиум-класса с золотыми конденсаторами аудиокласса, 1% металлопленочными резисторами и качественной печатной платой с красной паяльной маской и металлизированными сквозными отверстиями. Комплект основан на популярной микросхеме стереотранслятора BA1404, которая содержит всю сложную схему для генерации стереофонического FM-сигнала. Кристалл 38 кГц обеспечивает непревзойденную стабильность поднесущей для стереосигнала.

Стерео FM-передатчик с ФАПЧ, 5 Вт

Стерео FM-передатчик
5 Вт с ФАПЧ оснащен синтезированной системой ФАПЧ без дрейфа и высококачественным чипом Bh2415. Выходная ВЧ-мощность 5 Вт достигается с помощью транзистора 2SC1971 мощностью 6 Вт в выходном каскаде. Цифровое управление на передней панели оснащено светодиодным дисплеем, а корпус выполнен из высококачественного алюминия. Плата оснащена фильтрацией электромагнитных помех на аудиовходах и входах питания, а также имеет микрофонный и аудиовходы.После включения передатчик начинает вещание на ранее выбранной частоте. В целом, этот стерео FM-передатчик с ФАПЧ мощностью 5 Вт обеспечивает профессиональное качество звука для вещания и может конкурировать с коммерческим вещанием.
500 мВт Усилитель/усилитель FM/VHF передатчика

Это высокопроизводительный малошумящий усилитель/усилитель мощностью 500 мВт для всех маломощных FM-передатчиков, таких как модули передатчиков BA1404, Bh2417, Bh2415 и т. д.Микросхема усилителя представляет собой интегральную схему, содержащую несколько транзисторных каскадов и все остальные части, удобно размещенные в одном небольшом корпусе. Усиление вашего FM-передатчика никогда не было проще, и выходной сигнал также может напрямую управлять транзисторами 2n4427 или 2n3886 для выходной мощности 1 Вт или 5 Вт.

ХАРАКТЕРИСТИКИ
— Выходная мощность: 500 мВт
— входная частота: 50–1300 МГц
— Напряжение питания: 9-12 В

Телефон FM-передатчик


Этот телефонный FM-передатчик подключается последовательно к вашей телефонной линии и передает телефонный разговор в FM-диапазоне, когда вы снимаете телефонную трубку.Передаваемый сигнал может быть настроен любым FM-приемником. Схема включает светодиодный индикатор «В эфире», а также переключатель, который можно использовать для выключения передатчика. Уникальной особенностью схемы является то, что для работы схемы не требуется батарея, поскольку питание берется от телефонной линии.
Специальная серия точного измерителя LC с зеленой подсветкой ЖК-дисплея


Создайте свой собственный LC-метр и начните изготавливать катушки и катушки индуктивности на заказ.Этот LC-метр позволяет измерять невероятно малую индуктивность, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкость от 0,1 пФ до 900 нФ. Схема включает в себя автоматический переключатель диапазона и сброса, чтобы обеспечить максимальную точность показаний.
Это LC-метр специальной серии с модернизированными первоклассными компонентами. Он включает в себя модернизированные высокоточные конденсаторы, индуктор, 1% металлопленочные резисторы и позолоченные механически обработанные гнезда для ИС, штыревые контакты и разъемы для ЖК-дисплеев.Это издание предназначено для профессионалов, которым требуется беспрецедентная точность измерений.
Контроллер USB-реле


Это новый проект USB Relay Controller, который позволяет управлять от восьми до пятнадцати внешних устройств через USB-порт компьютера. Вы можете управлять различными приборами в своем доме, такими как освещение, вентиляторы, садовые разбрызгиватели, компьютеры, принтеры, телевизоры, радиоприемники, музыкальные системы, кондиционеры, аквариумы и все, что только можно придумать, через компьютер.Программное обеспечение имеет интерфейс на основе iPhone, и с ним интересно работать.
Оставайтесь с нами, чтобы узнать подробности…
Комплект стереофонического FM-передатчика BA1404 HI-FI


Будьте в эфире со своей собственной радиостанцией! Передатчик на базе BA1404 представляет собой захватывающий продукт, который будет транслировать стереофонический сигнал высокого качества в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.
Схема основана на популярной микросхеме стереовещателя BA1404, которая содержит всю сложную схему для генерации стереофонического FM-сигнала. Кристалл 38 кГц обеспечивает стабильную поднесущую для стереосигнала. Схема генератора достаточно стабильна для надежного приема даже на FM-радиоприемниках с цифровой настройкой. Печатная плата включает в себя зеленый слой паяльной маски для облегчения пайки и защищает провода, которые не требуют пайки.
Комплект точного измерителя LC

Создайте свой собственный LC-метр и начните делать собственные катушки и катушки индуктивности.Этот измеритель LC позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает в себя функцию автоматического выбора диапазона и «обнуления», чтобы обеспечить максимально возможную точность показаний . ..

Двойной измеритель температуры DS18S20


Это чрезвычайно простой в сборке измеритель температуры PIC, который позволяет измерять температуру в двух разных местах одновременно.Измеритель может отображать значения как по Цельсию, так и по Фаренгейту (вместе или по отдельности) и способен измерять температуру от -55 до 125 градусов по Цельсию (от -67 до 257 градусов по Фаренгейту). Никогда еще такая полезная и мощная схема не могла быть построена с таким небольшим количеством компонентов и при этом предоставляла бесконечные возможности. Все это возможно благодаря использованию микроконтроллера PIC16F628 и ЖК-дисплея 2×16 символов, которые действуют как небольшой компьютер, который можно настраивать благодаря обновляемой шестнадцатеричной прошивке.

Представленный измеритель температуры PIC использует два очень интересных цифровых датчика температуры DS18S20 1-Wire. В отличие от обычных датчиков, где показания температуры передаются в виде переменного напряжения, DS18S20 передает информацию о температуре в цифровом формате в виде данных. Это дает много новых возможностей и позволяет передавать информацию о температуре на гораздо большие расстояния всего лишь по двухпроводному кабелю.

4-канальная система дистанционного управления с четырьмя реле


Возможность беспроводного управления различными приборами внутри или снаружи дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее.Радиочастотный пульт дистанционного управления обеспечивает дальность действия до 200 м и может найти множество применений для управления различными устройствами в доме.

4-кнопочный радиочастотный пульт дистанционного управления используется для независимого включения/выключения 4 различных устройств. Релейные выходы 10A могут переключать приборы, использующие сетевое напряжение 110 В / 220 В.

Дистанционное управление громкостью РЧ-усилителя с регулировкой мощности, выбором источника входного сигнала и защитой динамика

Это очень простой, но уникальный дистанционный регулятор громкости РЧ-усилителя, основанный на микроконтроллере PIC16F628, который предлагает функции, недоступные другим дистанционным регуляторам громкости. .

1) Беспроводной радиоуправление дальнего радиуса действия 433 МГц позволяет управлять усилителем даже сквозь стены
2) Позволяет контролировать громкость звука с помощью высококачественного моторизованного стереопотенциометра ALPS.
3) Позволяет включать/выключать аудиоусилитель
4) Автоматически включает динамики через 2 секунды после включения питания, чтобы устранить шум при включении.
5) Автоматически выключает динамики за 1/2 секунды до отключения питания, чтобы устранить шум при отключении питания.
6) Позволяет переключать вход между двумя источниками звука

Более подробная информация будет доступна в ближайшее время…

Измеритель температуры PIC с термостатом и ЖК-дисплеем с подсветкой

Это наш предстоящий проект, аналогичный двойному измерителю температуры PIC, но со встроенным термостатом. Помимо отображения настраиваемых показаний температуры в градусах Цельсия и / или Фаренгейта, он включит обогреватель, если температура упадет ниже указанной температуры, или его можно настроить на включение вентилятора или системы кондиционирования воздуха, если температура превысит указанную температуру, установленную UP. / ВНИЗ. Термостат может отображать значения как по Цельсию, так и по Фаренгейту (вместе или по отдельности) и способен измерять температуру от -55 до 125 градусов по Цельсию (от -67 до 257 градусов по Фаренгейту).


Представленный измеритель температуры PIC с термостатом использует очень интересный цифровой датчик температуры DS1820 1-Wire. В отличие от обычных датчиков, где показания температуры передаются в виде переменного напряжения, DS1820 передает информацию о температуре в цифровом формате в виде данных. Это дает много новых возможностей и позволяет передавать информацию о температуре на гораздо большие расстояния всего лишь по двухпроводному кабелю.

Оставайтесь с нами, чтобы узнать подробности об этом проекте.

Радиочастотный пульт дистанционного управления с четырьмя независимыми релейными выходами ВКЛ/ВЫКЛ

Это новый проект, в котором используется четырехкнопочный радиочастотный пульт дистанционного управления для независимого включения/выключения четырех различных устройств. Любой из четырех выходов можно настроить на независимую работу в мгновенном режиме или в режиме ВКЛ/ВЫКЛ. Выходы буферизуются транзисторами BC549 и могут напрямую управлять устройствами или подключаться к реле 5 В / 12 В для включения / выключения устройств, использующих более высокое напряжение 110 В / 220 В.

Пульт дистанционного управления обеспечивает дальность действия до 200 м / 650 футов и может найти множество применений для управления различными внутренними и внешними устройствами. Мы предоставим все компоненты для создания этого проекта. Оставайтесь с нами для получения дополнительной информации.

24-битный 192 кГц PCM1793 Аудио ЦАП

ЦАП

24-бит 192 кГц PCM1793 — идеальное решение для обновления аудиокомпонентов, таких как CD-плеер, DVD-плеер, проигрыватель Blue Ray, компьютер и спутниковый ресивер. Он легко подключается через коаксиальный S/PDIF или оптический кабель и имеет удобные аналоговые выходные разъемы. Плата PCM1793 Audio DAC оснащена передовым чипом Burr-Brown PCM1793 DAC, высококачественным операционным усилителем OPA2134 и новейшим цифровым линейным приемником DIR9001. Печатная плата изготовлена ​​из высококачественных компонентов, таких как конденсаторы Nichicon Audio, конденсаторы WIMA, позолоченные разъемы, позолоченные дорожки печатной платы и металлопленочные резисторы. ЦАП PCM1793 обеспечивает детализированные высоты и исключительно хорошую звуковую сцену.

Усилитель мощности формата A4


Как следует из потрясающе оригинального названия, A4 содержит 4 отдельных усилителя мощности. Это устройство предлагает большую гибкость — доступны следующие режимы работы: * Четырехканальная работа по 50 Вт на канал для объемного звучания или работы в нескольких комнатах. * Двухканальный двухканальный режим для двухпроводных громкоговорителей. * Двухканальный мостовой режим, предлагающий около 150 Вт на канал.
Стерео FM-передатчик с ФАПЧ, 8 Вт, с ЖК-дисплеем


Очень стабильный FM-передатчик на базе синтезатора TSA5511. Частота осуществляется тремя кнопками через микроконтроллер PIC16F84. Частота отображается на ЖК-дисплее 16×1.
LM3886 Усилитель мощности с самодельным шасси


Это простое шасси, состоящее всего из 4 алюминиевых панелей и 2 радиаторов.Разработан по размерам, позволяющим плотно упаковать его в комплект усилителя на микросхеме LM3886.
Верхняя и нижняя панели входят в выступы, прорезанные в радиаторах настольной пилой, а затем передняя и задняя панели просто прикручиваются к торцевым ребрам. Крепления задней панели крепятся с помощью гаек и болтов M3, а панели, соединяющиеся с радиаторами, крепятся болтами M4, ввинченными непосредственно в радиаторы, поэтому дополнительные кронштейны не требуются. Радиаторы имеют размеры 75 x 160 x 50 мм с толщиной основания 10 мм.
Усилитель HiFi MOSFET мощностью 100 Вт


Это высококачественный MOSFET-усилитель мощностью 100 Вт.Преимущества использования МОП-транзисторов в выходном каскаде заключаются в том, что они имеют высокий входной импеданс на низких частотах и ​​способны работать с чрезвычайно высокими скоростями нарастания. Именно это свойство делает их довольно склонными к ВЧ-колебаниям при неправильной компенсации, но при тщательном проектировании они способны обеспечить впечатляющие характеристики.
Двухканальный вольтметр PIC 70 В

Это предварительный просмотр предстоящего проекта вольтметра PIC.Вы можете использовать этот вольтметр PIC для источника питания, в качестве измерителя заряда батареи для автомобиля, радиоуправляемых автомобилей, радиоуправляемых вертолетов, для контроля напряжения в вашем компьютере или его можно использовать в качестве небольшого портативного вольтметра. Вольтметр PIC может измерять 0-70 вольт, чего должно быть более чем достаточно для большинства электронных проектов, обеспечивая превосходную точность показаний и разрешение. Он имеет два входных канала для одновременного измерения двух источников напряжения. В этом проекте вольтметра PIC используется микроконтроллер PIC16F876 со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем с подсветкой 2×16. В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Оставайтесь с нами для получения дополнительной информации.
Программатор AVR

Этот простой программатор AVR позволит вам безболезненно перенести шестнадцатеричную программу на большинство микроконтроллеров ATMEL AVR без ущерба для бюджета и времени. Он более надежен, чем большинство других доступных программаторов AVR, и его можно собрать за очень короткое время.

Весь программатор AVR собран из очень простых деталей и легко помещается в корпус последовательного разъема. Плата сокета была создана для микроконтроллера 28-DIP AVR Atmega8, но вы можете легко собрать плату сокета для любого другого микроконтроллера AVR. Этот программатор AVR совместим с популярным PonyProg, который даже показывает вам строку состояния прогресса программирования.

Bh2417 Стерео FM-передатчик с ФАПЧ

Это высококачественный стереофонический FM-передатчик с ФАПЧ со встроенным УКВ-усилителем и впечатляющим диапазоном передачи.Он основан на микросхеме Bh2417, которая обеспечивает высококачественную кристально чистую стереопередачу. Восемь доступных частот контролируются заземлением 3-х контактов разъема. Передатчик поставляется в собранном виде и готов к использованию.

Одночиповый USB MP3-плеер

Этот модуль MP3-плеера основан на новейшем инновационном чипе BU9432 от RHOM. Он оснащен USB 1.1/2.0 Контроллер, декодер MP3, системный контроллер для загрузки файлов MP3 с флэш-накопителя USB, жесткого диска USB, USB-накопителя CD-ROM или USB-DVD-ROM — все в одном чипе.

После подключения USB-накопителя BU9432 автоматически ищет файлы MP3 для воспроизведения. Звук управляется тактильными кнопками; Воспроизведение, стоп, предыдущая песня и следующая песня.

BU9432 может декодировать файлы VBR MP3, MP2, MP1, Layer 1, 2, 3 с частотой дискретизации: 8K — 48KHz и битрейтом: 8Kbps — 448Kbps. Он также может распознавать USB-накопители/жесткие диски FAT16 и FAT32 емкостью от 32 МБ до 2 ТБ.Воспроизведение звука исключительно хорошее с соотношением сигнал/шум 93 дБ и динамическим диапазоном 88 дБ.

BA1404 — Проект стереофонического FM-передатчика HI-FI


Прототип высококачественного стереофонического FM-передатчика является результатом многочасовых испытаний и доработок. Цель была проста; протестировать многие существующие конструкции передатчиков BA1404, сравнить их характеристики, выявить слабые места и предложить новую конструкцию передатчика BA1404, которая улучшает качество звука, имеет очень хорошую стабильность частоты, увеличивает радиус действия передатчика и довольно проста в сборке. Мы рады сообщить, что эта цель и ожидания были достигнуты и даже превзойдены.
Передатчик может работать от одной батарейки 1,5 В и обеспечивать превосходный кристально чистый стереозвук. Он также может питаться от двух аккумуляторных батарей 1,5 В для обеспечения максимальной дальности действия.
Алюминиевые конденсаторы ELNA SILMIC II теперь доступны


Серия SILMIC II — это алюминиевые электролитические конденсаторы Elna высочайшего класса для аудиосистем, обладающие превосходными акустическими характеристиками.Используется совершенно новый тип электролитической разделительной бумаги, содержащей шелковые волокна. Чрезвычайная мягкость шелка может смягчать вибрационную энергию (генерируемую электродами, внешними вибрациями и электромагнитными полями). Благодаря новой конструкции из электролита и фольги скорость распространения сигнала увеличилась (сопротивление ESR уменьшилось), и стал возможен более мощный, но мягкий звук, чем раньше. Когда эти конденсаторы были подвергнуты акустической оценке, пики высоких частот и шероховатости средних частот были существенно уменьшены.Кроме того, в полученном высококачественном звуке были увеличены насыщенность и мощность низких частот.
Стереокодер Bh2415 HI FI с ограничителем и фильтром нижних частот

Это новейший стереокодировщик Bh2415 от RHOM, который включает в себя множество замечательных функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, и стереокодером на основе кристалла для стереопередачи.

Стереокодер Bh2417 HI FI с ограничителем и фильтром нижних частот

Это новейший стереокодировщик Bh2417 от RHOM, который включает в себя множество замечательных функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, и стереокодером на основе кристалла для стереопередачи.

TDA7000 FM-приемник/ТВ-тюнер/Авиационный приемник

Этот простой одночиповый FM-приемник/ТВ-тюнер позволит вам принимать частоты от 70 до 120 МГц. С помощью этого небольшого приемника можно принимать телевизионные станции, весь FM-диапазон 88–108 МГц, разговоры с самолетов и многие другие частные передачи. Это идеальный компаньон для любого FM-передатчика, особенно если FM-диапазон в вашем районе очень переполнен.Приемник TDA7000 предлагает очень хорошую чувствительность, поэтому он позволит вам улавливать даже более слабые сигналы, которые невозможно услышать на обычных FM-приемниках.

Изюминкой представленного FM-приемника TDA7000 является управляемый напряжением генератор, аналогичный ТВ-тюнерам, которые используются в телевизорах …

Микроконтроллерный вольтметр/амперметр с ЖК-дисплеем


Этот мультиметр был разработан для измерения выходного напряжения 0-30 В и тока с разрешением 10 мА в источнике питания, где шунтирующий резистор датчика тока подключен последовательно с нагрузкой на шине отрицательного напряжения.Требуется только одно напряжение питания, которое можно получить от основного блока питания. Дополнительная функция мультиметра заключается в том, что он может управлять (включать и выключать) электровентилятором, охлаждающим основной радиатор. Порог мощности, при котором включается вентилятор, можно настроить с помощью One Touch Button Setup.
PCM2706 Высококачественная звуковая карта USB / наушники USB


Это высококачественная внешняя USB-звуковая карта / USB-наушники, которую можно создать для ПК или Mac.Он основан на новейшей микросхеме PCM2706, которая функционирует как высококачественный кристально чистый 16-битный стерео ЦАП. Это одночиповый цифро-аналоговый преобразователь, который предлагает два цифровых/аналоговых выходных стереоканала, цифровой выход S/PDIF и требует очень мало внешних компонентов. PCM2706 включает в себя встроенный интерфейсный контроллер, совместимый с USB 1.0 и USB 2.0, и питается непосредственно от USB-подключения. PCM2706 — это USB-устройство plug-and-play, не требующее установки драйверов под Windows XP и Mac OSX.
Bh2417 Стерео FM-передатчик с ФАПЧ


Это новейший дизайн FM-передатчика Bh2417 от RHOM, который включает в себя множество функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться на том же уровне звука, стереокодером для стереопередачи, фильтром низких частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, схема PLL, которая обеспечивает стабильную частоту передача, что означает отсутствие дрейфа частоты, FM-генератор и выходной ВЧ-буфер.
Проект управления ЖК-дисплеем


Это наш предстоящий проект, в котором вы узнаете, как использовать параллельный порт вашего компьютера для отправки текстовых сообщений на двухстрочный 16-символьный ЖК-дисплей. Как только вы создадите интерфейс с ПК на ЖК-дисплей, для которого требуется только разъем параллельного порта, кабель и ЖК-дисплей, вы сможете дать волю своему воображению и создать множество интересных проектов, таких как автомобильный MP3-плеер, отображение даты и времени, информация о погоде и многое другое. .
Проект контроллера параллельного порта


Это очень простой и увлекательный проект, который позволит вам контролировать до восьми внешних устройств через параллельный порт вашего компьютера. Например, вы можете управлять различными приборами, такими как лампы, компьютеры, принтеры, телевизоры, радиоприемники, музыкальные системы, кондиционеры, вентиляторы, садовые разбрызгиватели и всем остальным, о чем вы только можете подумать, через свой компьютер.

В будущих версиях вы сможете запрограммировать, в какое время конкретное устройство должно включаться или выключаться. Если у вас есть какие-либо предложения по дополнительным функциям, сообщите нам об этом.

ICL7107 — ЦИФРОВОЙ ВОЛЬТМЕТР СВЕТОДИОДНЫЙ

Этот цифровой вольтметр идеально подходит для измерения выходного напряжения источника постоянного тока. Он включает в себя 3,5-разрядный светодиодный дисплей с индикатором отрицательного напряжения.Он измеряет напряжение постоянного тока от 0,1 до 199,9 В с разрешением 0,1 В. Вольтметр основан на одной микросхеме ICL7107 и может быть установлен на небольшой печатной плате размером 3 x 7 см. Схема должна питаться от источника питания 5 В и потреблять всего около 25 мА.
ICL7107 — ЦИФРОВОЙ СВЕТОДИОДНЫЙ АМПЕРОМЕТР

Амперметр является отличным дополнением к любому лабораторному блоку питания, поскольку он позволяет измерять потребляемый ток и помогает определить, есть ли проблемы в схеме, которую вы строите. или тестирование.Этот амперметр способен измерять потребляемый ток от 1 мА до 10 А с выбранным разрешением 1 мА, 10 мА и 100 мА и потребляет всего около 25 мА тока.

Амперметр основан на одном чипе ICL7107 и 3,5-разрядном семисегментном светодиодном дисплее. Благодаря относительно небольшому количеству компонентов, используемых в схеме, ее можно разместить на небольшой печатной плате размером 3 x 7 см.

Новый передатчик TX200 с дополнительным PLL и стереокодером

Это новейший и значительно улучшенный передатчик TX200 VFO/VCO FM.Самый универсальный передатчик на сегодняшний день, который можно превратить в высококачественный стереофонический FM-передатчик мощностью 200 мВт с ФАПЧ. Это идеальная схема для передачи вашей музыки по дому и двору. TX200 использует только две катушки; один в генераторе, а другой в УКВ-усилителе мощностью 200 мВт, поэтому любой может легко его собрать.

Варикапы (подстроечные диоды)

Новые замены труднодоступных варикапов. Эти диоды с переменной емкостью изменяют свою емкость при подаче на них напряжения. Они идеально подходят для настройки частоты FM-передатчиков на основе PLL, FM-передатчиков VCO, FM/VHF-приемников, ТВ-тюнеров и т. д.

MV2105 — варикап 2-16pF для замены варикапов BB105 и BB205.

MV2109 — варикап 2-36 пФ для замены варикапов BB109, BB209 и BB405.

МВ104 — ДВОЙНОЙ варикап 2-42пФ Замена варикапа КВ1310, ВВ104, ВВ204 и ВВ304.

Пожалуйста, обратитесь к странице FM-передатчика TX200, чтобы увидеть примеры того, как вы можете использовать варикапные диоды в своих проектах http://electronics-diy.com/tx200.php

Высокоточный LC METER на микросхеме PIC16F84A


Найти «хороший» LC-метр (измеритель индуктивности/емкости), который точно измерял бы все типы катушек индуктивности и катушек, — непростая задача. Мы долго искали этот тип LC-метра. Мы рассматривали множество коммерческих версий LC-метров, но большинство из них были либо слишком дорогими, либо ограничены в диапазонах измерения.

Наконец, после изучения различных конструкций LC-метров на базе PIC16F84, многочисленных испытаний и доработок, мы пришли к уникальной конструкции. Измеритель LC очень компактен и довольно прост в сборке. Он основан на микросхемах PIC16F84A, LM311 и ЖК-модуле.

Основой измерителя является микросхема PIC16F84A, выполняющая вычисления LC, и микросхема LM311, выполняющая функции генератора частоты.LC Meter может измерять удивительно малые индуктивности; начиная с 10 нГн, весь диапазон мГн и мГн до 100 мГн. Он также измеряет емкости от 0,1 пФ до 900 нФ.

Перестраиваемые радиочастотные катушки


Вскоре у нас появятся следующие настраиваемые радиочастотные катушки, которые идеально подходят для точной настройки частоты вашего передатчика. Магнитный провод наполовину встроен в пластик, что обеспечивает превосходную стабильность частоты.Одна из этих катушек была протестирована в передатчике TX200 в качестве замены воздушной катушки и переменного конденсатора. В результате стабильность частоты была значительно улучшена. Катушки имеют размер 7 мм x 10 мм, и каждая поставляется в отдельной металлической банке, которую можно снять. Перестраиваемые ВЧ-катушки бывают следующих диапазонов индуктивности:

2,5 витка 48–59 нГн (красный)
3,5 витка 65–79 нГн (оранжевый)
4,5 витка 90–109 нГн (желтый)
5.5 витков 109–132 нГн (зеленый)

BA1404 Микросхема стерео FM-передатчика в наличии

С сегодняшнего дня мы начинаем продажу популярной микросхемы BA1404 со встроенным стереокодером и FM-передатчиком в одном корпусе. У нас также есть кристаллы 38 кГц, поэтому, если вы ждали, чтобы построить свой собственный стерео FM-передатчик для передачи музыки по дому, возьмите схему из раздела «Схемы» и начните собирать ее сегодня.
Модуль PLL для вашего FM-передатчика

За небольшую часть стоимости комплекта передатчика PLL вы можете собрать этот небольшой модуль PLL, который позволит вам модернизировать ваш существующий FM-передатчик; полностью цифровая настройка и стабильная частота. Схема основана на синтезаторе частоты Philips SAA1057, микроконтроллере PIC16F84A от PICMicro и кристалле 4 МГц.

Модуль PLL работает на удивление хорошо, а подключение к FM-передатчику очень простое. На самом деле для этого требуется всего четыре компонента; два варикапа, резистор 100К и конденсатор 1-10пФ. Я опубликую руководство о том, как подключить этот модуль PLL к передатчику TX200, как только у меня будет больше времени.

Цифровой вольтметр с ЖК-дисплеем 3,5


Постройте невыразительный 0.1 — цифровой вольтметр с ЖК-дисплеем 199,9 В, который можно легко настроить как амперметр и измеритель температуры. Этот модуль основан на популярной микросхеме ICL7106, которая может измерять собственное напряжение питания и обеспечивает очень низкое энергопотребление.
Высококачественный программатор PIC


Это самый привлекательный программатор USB PIC, обладающий великолепными функциями в компактном корпусе. Он поставляется с 40-контактным разъемом ZIF (с нулевым усилием вставки), обновляемой прошивкой на чипе PIC16F628, ICSP (внутрисхемное последовательное программирование), простым в использовании программным обеспечением с графическим интерфейсом и может программировать широкий спектр микроконтроллеров PICMicro.
Управление шаговым двигателем через параллельный порт вашего компьютера

Создайте простой драйвер шагового двигателя, который позволит вам точно управлять униполярным шаговым двигателем через параллельный порт вашего компьютера.

Проект поставляется с программой, которая имеет простой в использовании графический интерфейс, позволяет вам управлять скоростью двигателя, направлением в режиме реального времени, а также позволяет вам использовать и изучать различные методы шага, такие как одиночный шаг, шаг с высоким крутящим моментом. и полушаговые режимы.

Контроллер шагового двигателя также отображает анимацию, помогающую визуализировать ток, протекающий через отдельные катушки. Это прекрасный инструмент для изучения работы шаговых двигателей.

Стереокодер HI-FI NJM2035

Этот стереокодер идеален для тех, кто ищет высококачественную передачу стереозвука по низкой цене. Этот стереокодер обеспечивает превосходный кристально чистый стереозвук и очень хорошее разделение каналов, которое может сравниться со многими более дорогими стереокодерами, доступными на рынке.Все это возможно благодаря чипу NJM2035 и кварцевому кристаллу 38 кГц, который управляет контрольным тоном 19 кГц. Вам никогда не придется калибровать или перенастраивать частоту схемы.

Electronics-DIY.com © 2002-2022. Все права защищены.


Автоматический ночник


Эта схема автоматически включает свет через реле, когда интенсивность дневного света падает ниже заданного уровня светозависимого резистора (LDR).


ТВ аудио-видео передатчик


Этот ТВ-передатчик передает аудио- и видеосигналы с видеокамер, видеокамер, DVD, VHS, спутниковых видеоигр и т. д. Воспроизведение их в канале, свободном от полосы УКВ. Этот сигнал может излучаться с помощью обычной антенны и улавливаться на расстоянии до 500 метров, что является наиболее подходящим для городских районов, напоминая о том, что необходимо быть очень осторожным и осторожным, чтобы не создавать помех частотам других источников. , а также к …


200 Вт выщелачивающий усилитель


В этой статье описывается, как собрать усилитель выщелачивания мощностью 200 Вт от мистера Маршалла Лича, известного как «Усилитель выщелачивания». Статью о создании этого усилителя я нашел позже в журнале A_Radio Praktická elektronika 11/2002. Много лет я искал конструкцию усилителя HiFi с хорошими параметрами, достаточным запасом мощности и простой конструкцией.Я собрал пару усилителей на интегральных схемах MBA810, TDA2005, LM3886, но меня разочаровало качество их выходного сигнала и уровень шума. Решаю построить…


Регулируемый настольный источник питания 30 В/4 А


Это высококачественный настольный блок питания с регулируемым выходным напряжением от 0 до 30 В и регулируемым выходным током от нескольких миллиампер до 4 ампер.Встроенный электронный ограничитель выходного тока, который эффективно контролирует выходной ток, делает этот источник питания незаменимым в лаборатории экспериментаторов, поскольку можно ограничить ток до типичного максимума, который может потребоваться для тестируемой схемы, а затем включить ее без каких-либо дополнительных усилий. страх, что его могут повредить если что…


Сильноточный регулируемый источник питания LM317


В приведенном ниже сильноточном стабилизаторе используется дополнительная обмотка или отдельный трансформатор для подачи питания на регулятор LM317, чтобы проходные транзисторы могли работать ближе к насыщению и повышать эффективность.Для хорошего КПД напряжение на коллекторах двух параллельных проходных транзисторов 2N3055 должно быть близко к выходному напряжению.



МОП-транзисторы — отличный выбор для управления сильноточными устройствами, такими как двигатели или мощные RGB-светодиоды.Они предлагают очень низкое сопротивление переключения и очень маленькое тепловыделение по сравнению с биполярными транзисторами. Это руководство предназначено для того, чтобы объяснить, как управлять полевыми МОП-транзисторами с P-каналом с помощью микроконтроллера, такого как PIC или ATMEGA. Есть несколько хитростей, которые следует помнить при их использовании. МОП-транзисторы с P-каналом полезны для включения и выключения положительного источника питания целевой цепи. Особое внимание необходимо…



Стерео демодулятор на микросхеме LM1800.


Простой FM-передатчик своими руками


Вы когда-нибудь задумывались, как так получилось, что вы можете просто настроиться на свой любимый канал FM-радио. Более того, когда-нибудь возникало желание создать собственную FM-станцию ​​на определенной частоте? Ну, если ответ да на любой из этих вопросов, то вы находитесь в правильном месте!. Мы собираемся заняться изготовлением небольшого FM-передатчика для хобби с действительно простым руководством по компонентам и компонентами, которые легко доступны с полки.


Радиочастотный выключатель света с дистанционным управлением


Это дистанционно управляемый выключатель света, который поставляется с радиочастотным пультом дистанционного управления.Единственный выключатель света находится через комнату от моего компьютера, и это довольно большая комната. (Здание в основном представляет собой 1-комнатную квартиру), так что это отлично работает с пультом. Конечно, поскольку я использую пульт, чтобы выключить свет, когда ложусь спать, я в основном использую пульт из двух мест, что приносит с собой неизбежное раздражение от того, что пульт находится в …


Защита громкоговорителя


Что-то, что вы должны использовать в любом усилителе, особенно в дискретных усилителях, это защита громкоговорителей.Первая часть – детектор постоянного тока. Эта схема активирует выход Off, если на аудиолиниях присутствует постоянный ток. Вход проходит через фильтр нижних частот, а затем через диоды. Если на линиях есть какой-либо постоянный ток, он включит два транзистора, которые затем откроют Q3, что вызовет сигнал выключения.


Блок питания 0–28 В, 6–8 А (LM317, 2N3055)


Это простой в изготовлении блок питания со стабильным, чистым и регулируемым выходным напряжением 0-28 В 6/8 А.Используя два транзистора 2N3055, мы получаем более чем в 2 раза больше ампер, чем выдает блок питания, что делает его реальным, хотя и тормозит ;). Хотя вы могли бы использовать эту конструкцию для подачи 20 ампер (почти без модификаций и с соответствующим трансформатором и огромным радиатором с вентилятором), мне такая мощность не нужна. …



Микросхема FM-радиоприемника TDA 7012T очень проста, но радио Этот FM-приемник обладает хорошей чувствительностью и избирательностью.Одночиповый FM-приемник TDA 7012T для создания FM-приемника требует несколько дополнительных компонентов. Функция, содержащаяся в микросхеме FM-приемника TDA 7012T, весьма заманчива для FM-приемника. К особенностям FM-приемника TDA 7012T относятся низковольтные приложения с микроуправлением (MTS), частотной автоподстройкой частоты (PLL) до диапазона 76 кГц и избирательностью FM-приемника с RC …


Хотели бы вы, чтобы ваша схема была опубликована на сайте electronics-diy.ком?

Сделайте его доступным для всего мира прямо сейчас. Все кредиты будут вашими, и мы укажем ваше имя, адрес электронной почты и URL-адрес вашего веб-сайта, если он у вас есть.



Отправить проект

 Отзыв
Дайте нам знать, как мы можем лучше обслуживать вас или какие электронные проекты или наборы вы хотели бы видеть в Electronics-DIY.


Комплекты композитных усилителей со сверхнизкими искажениями TDA7293 TDA794

TDA7293 TDA7294 на базе Композитные усилители

Впечатленный красотой звучания композитных усилителей на базе LM1875, я приложил некоторые усилия для разработки композитного усилителя на TDA7293 или TDA7294. Я надеялся добиться сверхнизких искажений и шума композита LM1875.После некоторых взлетов и падений мне удалось построить композитный усилитель TDA7293 или TDA7294, достигший идеального звука LM1875, но способный обеспечить гораздо большую мощность.

ИС TDA7293 TDA7294 используют силовой каскад MOSFET, тогда как LM1875 использует биполярные транзисторы. Основное преимущество каскада MOSFET заключается в том, что он не нуждается в такой радикальной схеме защиты, как биполярный каскад, поэтому неприятные артефакты схемы защиты устраняются. Еще одним преимуществом использования выходных МОП-транзисторов является повышенная выходная мощность, поскольку остаточное напряжение меньше по сравнению с биполярными выходными транзисторами.

TDA7293 TDA7294 — очень мощный усилитель, который зарекомендовал себя очень хорошо. Он использовался в ряде коммерческих продуктов и многих, многих проектах DIY. Он имеет ошеломляющее количество опций, даже позволяя вам использовать разные источники питания для входного и выходного каскада или использовать другой TDA7293 в качестве второго силового каскада. Другая возможность использования TDA7293 — исполнение класса G с внешними транзисторами. Это сложная аранжировка, которую я не создавал.

В течение многих лет я построил и испытал большое количество различных конструкций с использованием TDA7293 или TDA7294.У некоторых из них был очень приличный звук (и низкий THD), у некоторых нет, но у всех у них была одна общая черта, которую я называю «звук TDA7293/TDA7294». Это не значит, что это обязательно плохо, некоторым людям нравится такой звук. Для меня это всегда было неотделимо от усталости от прослушивания.

При проектировании композитного усилителя большую помощь оказывают графики зависимости коэффициента усиления и фазового сдвига от частоты в разомкнутом контуре. К сожалению, в технических описаниях TDA7293/TDA7294 отсутствуют данные об усилении без обратной связи и фазовом сдвиге в зависимости от частоты, что не облегчает задачу, но в любом случае полная схема композитного усилителя на основе TDA7293 или TDA7294 показана на рисунке 1.Практическая реализация показана на рисунке 2.

Схема композитного усилителя TDA7293 / TDA7294 со сверхнизкими искажениями Плата композитного усилителя TDA7293 / TDA7294

Прежде чем обсуждать результаты, я заранее скажу, что характерный звук TDA7293/94 и усталость от прослушивания исчезли. Эта простая конструкция превратила TDA7293/94 в настоящий усилитель HI-End, успешно конкурирующий со многими известными (в том числе ценовыми) усилителями мощности. Для получения дополнительной информации см. раздел «Качество звука».

Схема, показанная на рисунке 1, состоит из двух независимых цепей – составного усилителя (U2 и U3) и небольшого предусилителя (U1). Схема композитного усилителя аналогична схеме, описанной в проекте композитного усилителя LM1875. Коэффициент усиления этого каскада равен 11, но его можно регулировать от 5 до 20. Роль J2 заключается в том, чтобы разрешить использование либо TDA7293, либо TDA7294. Функция предварительного усилителя заключается в обеспечении коэффициента усиления 2 и дает возможность инвертировать входной сигнал, если мы хотим использовать усилитель в конфигурации BTL.Предусилитель также определяет полосу пропускания (от 4-5 Гц до 150 кГц). Для обеспечения низкого уровня искажений и минимального уровня шума U1 должен быть высокопроизводительным операционным усилителем.

На рис. 3 показаны графики THD + шум в зависимости от выходной мощности. Блок питания идентичен тому, что используется в композитном усилителе LM1875, но выходное напряжение составляет ±33,5 В.

Зависимость искажений композитного усилителя TDA7293 TDA7294 от выходной мощности

На первом графике показаны THD и шум TDA7293, реализованные в схеме, очень похожей на схему, показанную в техническом описании.Как и у LM1875, здесь также присутствуют искажения тепловой обратной связи при малой выходной мощности. Как упоминалось ранее, качество звука TDA7293 заметно улучшилось в композитной схеме, что хорошо коррелирует с улучшением коэффициента нелинейных искажений и коэффициента шума. Выбор операционного усилителя очень важен. Также показано влияние различных операционных усилителей в составной схеме. Выходное постоянное смещение обычно составляет 1 мВ или меньше.

На рис. 4 показаны графики THD и шума в зависимости от частоты.Также показан график конфигурации BTL. Меньший THD в этом случае, скорее всего, связан с подавлением некоторых четных гармоник.

TDA7293 TDA7294 композитный усилитель искажений в зависимости от частоты
Требования к источнику питания

Требования к источнику питания такие же, как и для композитного усилителя LM1875, за исключением того, что напряжение питания и выходная мощность соответственно могут быть намного выше. Все измерения проводились с регулируемым ±33.Импульсный источник питания 5 В, способный обеспечить непрерывный ток приблизительно 15 А с пульсациями 40 мВпик-пик. Я экспериментировал с «обычным» источником питания ±36,0 В (тороидальный трансформатор 200 Вт, диодный выпрямитель и 2 конденсатора по 10 000 мкФ) и не нашел существенных различий. Я не пробовал напряжение питания выше ±36,0 В, поскольку выходная мощность выше 55-60 Вт требует особого внимания к чрезмерному теплу, выделяемому микросхемой.

Требования к компоновке печатной платы и выбор деталей

Этот раздел аналогичен разделу, описанному для композитного усилителя LM1875.

Выходная мощность

TDA7293 — очень универсальная микросхема. Согласно техпаспорту, он способен обеспечить выходную мощность 100 Вт, а напряжение питания может достигать ±50,0 В. Я никогда не доводил чип до таких крайностей. В таблице ниже приведены соотношения между выходной мощностью (Rl = 8 Ом) и ±Vss.

Таблица 2. Выходная мощность TDA7293 TDA7294 (Rl=8 Ом) в зависимости от источника питания.

Выходная мощность              Напряжение питания

20 Вт                         ±20.0V
30W ± 24,0 В
40 Вт ± 27,5 В
50 Вт ± 30,0 В
60 Вт ± 33,5 В

Для версии 2×60Вт трансформатора 180-200Вт более чем достаточно.

Не используйте напряжение питания выше, чем требуется для вашей выходной мощности. Таким образом, вы можете сэкономить деньги, например, на цене трансформатора и конденсаторов, и ваш усилитель будет работать с меньшим нагревом. Также нет большой пользы от использования трансформатора увеличенного размера.

Импульсные блоки питания

также приветствуются, но они должны обеспечивать низкий уровень шума и пульсаций. Серия Meanwell LRS — очень разумный выбор, но вам нужно объединить две из них, чтобы получить ±Vss.

Требования к источнику питания операционных усилителей такие же, как и в композитном LM1875, и не должно быть никаких компромиссов, если вы стремитесь к минимально возможному шуму. Если нет, то весьма разумным решением является хорошо сконструированный стабилизатор напряжения LM317/LM337 или улучшенная версия LM317/LM337, показанная в композитном усилителе LM1875.

Версии повышенной мощности S

Как было сказано выше, не рекомендуется потреблять более 60Вт от TDA7293 TDA7294. Для тех, кто нуждается в большей мощности, есть много различных вариантов. Самый простой — соединить два композита. Таким образом, выходная мощность 100–110 Вт (Rl = 8 Ом) — это лучшее, что вы можете получить. К сожалению, это не будет работать с динамиками 4 Ом. Параллельное соединение двух композитов обеспечит выходную мощность 100–110 Вт на динамики с сопротивлением 4 Ом. Использование двух параллельных композитов легко обеспечит мощность 200 Вт для 8-омных динамиков.

По техпаспорту есть еще вариант запараллеливания TDA7293. Схема композитного усилителя с использованием этого варианта показана на рис. 5.

Параллельная схема композитного усилителя TDA7293

Эта реализация является хорошей альтернативой параллельному соединению двух композитов. График THD + шум почти идентичен композитному варианту с одним TDA7293, но выходная мощность на 4-омные динамики может составлять 100-110 Вт. Здесь я должен упомянуть, что график THD двух композитов, включенных параллельно, равен (или немного выше) минимального уровня шума измерительного оборудования, т.е.е. около -118 дБ.

Печатная плата схемы, показанной на рисунке 5, показана на рисунке 6.

Параллельная плата композитного усилителя TDA7293
Качество звука

Качество звука композитного усилителя на TDA7293 TDA7294, как я уже говорил выше, высочайшее. Эта простая конструкция (особенно конфигурация BTL) превратила TDA7293 TDA7294 в замечательный усилитель HI-End, успешно конкурирующий со многими известными (в том числе и по цене) усилителями мощности.Поскольку моя основная установка основана на 4-полосных активных динамиках, чтобы сравнить композитный сигнал с другими усилителями, мне пришлось принести его друзьям или знакомым. Обычно люди очень хорошо знают звучание своей системы, поэтому слепое сравнение было невозможно. Так или иначе, подавляющее большинство людей, слышавших этот композитный усилитель, признали его достоинства.

Как качество звука композитных усилителей на TDA7293 TDA7294 по сравнению с композитным на LM1875? Оба усилителя имеют одинаковые очень низкие THD и шумы.При очень малой мощности (0,5 – 1,0 Вт) действительно трудно найти какую-либо разницу. Однако увеличение выходной мощности (5-10 Вт) делает видимыми (слышимыми) некоторые различия в зрении. Слепые тесты немного сместили чашу весов в пользу композита TDA7293, но не во всех жанрах музыки.

.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
