BM2037, Усилитель НЧ класса АВ, 18 Вт, моно (TDA2030), Мастер Кит

Усилители НЧ

Предлагаемый блок представляет готовый блок: простой и надежный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.

Назначение.
УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса.

Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Технические характеристики.
Напряжение питания: 12 — 44 В.
Пиковое значение выходного тока: 3,5 А.
Ток в режиме покоя: 50 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 32 В, Rн = 4 Ом: 18 Вт,
Uп = 32 В, Rн = 8 Ом: 12 Вт,
Uп = 38 В, Rн = 8 Ом: 16 Вт.
Суммарное значение коэффициента нелинейных искажений при
Uп = 32 В, Rн = 4 Ом, F = 40 — 15000 Гц, Pвых = 0,1 — 14 Вт: 0,08 %.
Суммарное значение коэффициента нелинейных искажений при
Uп = 32 В, Rн = 8 Ом, F = 40 — 15000 Гц, Pвых = 0,1 — 14 Вт: 0,5 %.
Коэффициент усиления по напряжению Au: 26 дБ.
Входное сопротивление: 100 кОм.
Диапазон воспроизводимых частот: 20 — 25000 Гц.


Размеры печатной платы: 53×33 мм.

Описание работы.
УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2030A. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности.

Конструкция.
Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 53х33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты диаметром 2,5 мм.
Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы.
Микросхему усилителя необходимо установить на теплоотвод (в комплект не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.

Усилитель мощности звуковой частоты на микросхеме TDA2050 класса AB

 TDA2050 (усилитель класса AB)

 Тест, обзор, осциллограммы


Усилитель мощности звуковой частоты на микросхеме TDA2050 класса AB (1×32 W) — вечная молодость классической технологии!


Обзор посвящен одноплатному усилителю мощности звуковой частоты (УМЗЧ, УНЧ) класса AB на основе микросхемы TDA2050 номинальной мощностью 1×32 Вт.

В обзоре будут приведены технические характеристики микросхемы усилителя низкой частоты TDA2050, кратко разобрана схемотехника тестируемого одноплатного усилителя, показаны осциллограммы работы усилителя, а также сделаны полезные выводы и критические замечания.

Купить плату усилителя на основе TDA2050 можно на Алиэкспресс, например, здесь. Цена на дату обзора — около $3.5 с учётом доставки.

(усилитель низкой частоты на TDA2050 и схема его подключения; изображение с официального сайта AliExpress)

Небольшие пояснения к схеме подключения платы.

Ключевой элемент платы, усилитель мощности TDA2050, может работать как с однополярным, так и с двухполярным питанием.

Поскольку эта плата рассчитана на однополярный источник питания, то контакты «Power IN-«, «Audio IN-» и «Speaker-» соединены вместе, это — «Земля».

Усилитель (микросхема) TDA2050 — технические характеристики:

Вариант подключения TDA2050 Однополярное питание Двухполярное питание
Максимальная выходная мощность на канал (RMS)*  32 Вт (VS = 44 V, RL = 8 Ohm)  32 Вт (VS = ±22, V RL = 8 Ohm)
Номинальное напряжение питания  9. ..50 В  ±4.5…±25 В
Максимально-допустимый пиковый ток выхода  5 А  5 А
Рекомендуемое сопротивление нагрузки  4…8 Ом  4…8 Ом
Коэффициент нелинейных искажений < 0.5% (PO = 0.1…24 W, RL = 4 Ohm) < 0.5% (PO = 0.1…24 W, RL = 4 Ohm)
Шум, приведённый ко входу  10 мкВ (макс.), 4…5 мкВ (тип)  10 мкВ (макс.), 4…5 мкВ (тип)
Полоса пропускания  20 Гц — 80 кГц  20 Гц — 80 кГц

Примечание:
  * RMS (Rated Maximum Sinusoidal) — Максимальная (предельная) синусоидальная мощность — мощность, при которой усилитель или колонка может работать в течение одного часа без физического повреждения.

Обычно именно она указывается как номинальная «приличными» производителями (а не пиковая — PMPO).

В дополнение к этим параметрам надо сказать, что максимальная мощность микросхемы может доходить до 35 Вт, но при нагрузке 4 Ом и коэффициенте нелинейных искажений 10%, что вряд ли заинтересует пользователей.

Нижнюю границу полосы пропускания (20 Гц) производитель микросхемы указал чисто формально. Фактически микросхема представляет собой низкочастотный операционный усилитель и может использоваться в качестве усилителя постоянного напряжения с полосой частот от 0 Гц.

Микросхема выпускается в двух модификациях в зависимости от направления изгиба выводов: TDA2050V — с вертикальной ориентацией (как в тестируемой версии) и TDA2050H — с горизонтальной ориентацией.

Эта микросхема имеет глубокую историю (выпускается уже около 20 лет) и позитивную репутацию, что и позволило ей столь долгое время оставаться актуальной.

Её историческая предшественница, TDA2030, имеет ещё более древнюю историю и совместима с TDA2050 по выводам, но имеет меньшую мощность.

Полностью все характеристики и типовая схема включения TDA2050 с однополярным и двухполярным питанием указаны в техническом описании (datasheet) TDA2050 (PDF, 3.2 Mb).

Теперь — углубимся в практику и обратимся к внешнему виду тестируемого усилителя.


Внешний вид и конструкция одноплатного одноканального усилителя класса AB на микросхеме TDA2050 с однополярным питанием

Никакой документации в комплекте усилителя не было, но осмотр показал полное совпадение схемы с той, которая приведена в datasheet на микросхему для варианта с однополярным питанием; добавлен только переменный резистор регулировки громкости.

Со схемой, приведённой в datasheet, совпадает даже нумерация резисторов. Нумерация конденсаторов, вероятно, тоже совпадает; но она на плате расположена под конденсаторами и различить её невозможно.

Посмотрим на плату усилителя в двух наклонно-диагональных ракурсах:

(кликнуть для увеличения, откроется в новом окне)

Вид с противоположной диагонали:

Здесь надо обратить внимание на несколько моментов.

Микросхема прикреплена к теплоотводу через прокладку. Это означает, что теплоотвод изолирован и на нём не будет того потенциала, который есть на металлической части микросхемы. В данном случае это — потенциал «Земли», но в двухполярном варианте это был бы потенциал источника отрицательного питания.

Все внешние подключения осуществляются без помощи пайки — с помощью клеммников под винт.

Задняя сторона платы:

Площадь радиатора составляет около 59 кв. см. Это — не так уж и много с учетом того, что с древних времён считается соответствующей манерам хорошего тона площадь в 10 кв. см на каждый Ватт рассеиваемой мощности.

Обратная сторона платы:

Обратная сторона платы почти полностью покрыта слоем металлизации, соединённым с «землёй» — это очень полезно для защиты от помех.

К сожалению, флюс отмыт не очень хорошо. Но мешать работе УНЧ это не должно.

В нижних углах платы видны отверстия для прикрепления платы в используемой конструкции. Лучше было бы, если бы этих отверстий было не 2, а 4 (по всем углам), но так — тоже сгодится.

В середине платы внизу видны 5 отверстий, расположенных под радиатором теплоотвода для улучшения циркуляции воздуха.

Сам радиатор закреплён на плате с помощью двух штырьков, припаянных к плате.

В следующей главе разберём, что к чему и зачем на этой плате усилителя.


Схемотехника одноплатного одноканального усилителя класса AB на микросхеме TDA2050 с однополярным питанием

Перед анализом схемы посмотрим на плату усилителя вертикально сверху:

Здесь отметим, что регулятор громкости припаян слегка кривовато. При наличии паяльника и «прямых рук» это — легко поправимо.

Теперь посмотрим на схему усилителя из даташит на микросхему TDA2050 (по сравнению с ней на плате добавлен только переменник регулировки громкости):

схема включения TDA2050 с однополярным питанием

Теперь — пробежимся по основным элементам платы.

1. R1, R2, C2 — схема создания искусственной средней точки питания (при двухполярном питании не требуется).

2. C3, C5 — блокировочные конденсаторы по питанию.

3. R5, C4, R4 — отрицательная обратная связь с выхода на инвертирующий вход TDA2050. Задаёт коэффициент усиления схемы. Рассчитывается как R5/R4 + 1, и в данном случае составляет 33.4.
   Конденсатор C4 предотвращает смещение уровня на инвертирующем входе относительно середины питания и заодно ограничивает полосу пропускания снизу. В данном случае полоса цепи обратной связи по уровню -3 дБ составляет около 11 Гц, что не будет критичным. Этот конденсатор должен присутствовать и в схеме с двухполярным питанием; иначе, из-за усиления постоянной составляющей возможно сильное смещение нуля на выходе.

4. Цепь R6C6 служит для предотвращения самовозбуждения усилителя.

5. C7 — конденсатор развязки между выходом микросхемы TDA2050 и нагрузкой. Необходим для предотвращения попадания постоянного напряжения с выхода микросхемы (равно половине питания) в нагрузку.
   Этот конденсатор попутно выполняет зловредную функцию: «режет» низкие частоты.
   При нагрузке 4 Ом частота среза по уровню -3 дБ составит 40 Гц, при нагрузке 8 Ом — 20 Гц.
   При двухполярном питании этот конденсатор не требуется.


Испытания УНЧ на микросхеме TDA2050

При измерениях использовались лабораторный блок питания LW-K3010D (обзор) и DDS-генератор сигналов FY6800 (обзор). Номинально источник питания может отдавать напряжение 30 В при токе до 10 А, но по факту напряжение может может составлять до 32 В.

Сначала было замерено потребление усилителя без подачи сигнала с установленным в «ноль» регулятором громкости. Ток потребления холостого хода менялся в зависимости от напряжения питания и составлял следующие значения:
     9 В — 14.5 мА
   12 В — 15.6 мА,
   20 В — 17.5 мА,
   32 В — 19.6 мА.
   Такие значения тока покоя — очень небольшие.

Шумы усилителя оказались очень малы и практически не заметны. Но надо отметить, что ручка регулятора громкости собирает наводки «из воздуха», поэтому желательно корпус этого переменника заземлить.

Малосигнальные испытания (амплитуда на выходе до 2 В, нагрузка 4 Ом)

Испытания проводились при напряжении питания 32 В.

Синус 20 кГц:

Синус — практически идеальный.

Повышаем частоту — синус 100 кГц:

На частоте 100 кГц заметны небольшие неровности вблизи перехода отрицательного спада через ноль. Также немного упала амплитуда.

Повышаем частоту до 200 (!) кГц:

Неровности уже очень хорошо заметны; они принимают выраженную пилообразную форму.

Этот же сигнал, растянутый по горизонтали:

Искажения видны уже очень хорошо, но они находятся далеко за пределами слышимого диапазона. То есть, этих страшных зазубрин совсем не надо пугаться. 🙂

Несколько слов о происхождении таких несимметричных искажений (только на спаде, на подъёме их нет).

Они связаны с тем, что в усилителях на обычных биполярных транзисторах все транзисторы усилителя не могут быть одной и той же полярности (n-p-n), в схеме должен быть хотя бы один транзистор другой полярности (p-n-p).

Транзисторы разных типов проводимости формируются на кристалле микросхемы по-разному. Чаще всего транзисторы p-n-p формируются в виде т.н. «боковых» транзисторов.

По этой причине эти транзисторы по-разному ведут себя в предельных режимах и возникают несимметричные искажения в разных полуволнах или на разных фронтах.

По итогам этой части испытаний можно сказать, что полоса пропускания усилителя в области высоких частот составила чуть более 200 кГц, что значительно превышает требования к аппаратуре высокого класса.

Теперь переходим на прямоугольный сигнал.

Частота сигнала — 10 кГц; вершины — плоские (как и должно быть), но фронты — явно не бесконечно-короткие.

Посмотрим на передний и задний фронт в увеличенном виде.

Передний фронт:




Теперь — задний фронт:

Здесь можно видеть те же пилообразные искажения, которые присутствовали на синусе 200 кГц.

В целом поведение усилителя на прямоугольном сигнале можно оценить положительно: «шероховатости» хотя и имеются, но сколь-нибудь существенно на воспроизведении сигналов звуковой часты не отразятся.


Испытания на сигналах высокой амплитуды (сравнимой с напряжением питания), нагрузка 4 Ом

Начать надо с того, что попытка раскачать максимум амплитуды при напряжении питания 32 В и сопротивлении нагрузки 4 Ом оказалась неудачной.

После 2-3 секунд работы в таком режиме в микросхеме TDA2050 срабатывала защита от перегрева, сигнал искажался, а затем амплитуда резко падала:




Проблема — не столько в малой площади радиатора, сколько в повышенном тепловом сопротивлении от микросхемы к радиатору, поскольку между ними находятся два препятствия: изолирующая прокладка и слой чёрной краски на радиаторе.

Стабильной работы с нагрузкой 4 Ом удалось добиться при напряжении питания 20 В:

В таком режиме мощность на выходе составила 5. 3 Ватт.

Кстати, на осциллограмме заметна небольшая несимметричность ограничения сигнала: верхняя полуволна уже немного ограничивается (клиппинг), а нижняя — ещё нет.

Тем не менее, и в таком режиме через несколько минут пришлось тест прекратить из-за подозрительно высокого нагрева радиатора.

Но в режиме прослушивания музыки перегрева быть не должно, поскольку средняя мощность музыкального сигнала ниже мощности синуса при равном пиковом уровне.

Подытоживая эту часть испытаний надо сказать, что работа с нагрузкой 4 Ом оказалась тяжела для усилителя.

И вот тут самое время проверить, как он будет работать с нагрузкой 8 Ом.


Испытания на сигналах высокой амплитуды (сравнимой с напряжением питания), нагрузка 8 Ом

На этот раз работа с напряжением питания 32 В оказалась успешной, поэтому именно при таком питании и проведены тесты.

Начинаем с банального синуса:

Здесь тоже заметна несимметричность ограничения сигнала.

За счёт увеличения напряжения питания увеличилась и мощность, отдаваемая в нагрузку, в данном тесте она составила 11 Вт.

Можно было бы, теоретически, и ещё больше поднять мощность, увеличив напряжение питания. Но дальше повышать напряжение питания нельзя: «большие» электролиты на плате имеют номинальное напряжение 35 В, и может получиться хороший «бабах!».

Теперь — прямоугольник с размахом «под потолок»:

Здесь тоже всё довольно красиво.

Рассмотрим детально фронты:

Здесь всё красиво.


А на этой осциллограмме видны всё те же зазубрины, которые мы уже видели раньше.

Нагрев радиатора через несколько минут снова дошел до опасной величины, тест был прекращён.

Последний эксперимент — определение минимального напряжения питания, при котором усилитель работоспособен. Оно составило 4.5 В (мощность в нагрузке не проверялась).



Промежуточный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Почему диагноз — промежуточный? Потому, что далее последует доработка усилителя, призванная устранить некоторые его недостатки. Но это — потом.

А сейчас начнём с того, что разберёмся, почему усилитель не смог отдать мощность, заявленную в технических параметрах на TDA2050.

Основных причин — две: недостаточно высокое напряжение питания и откровенно слабый теплоотвод.

По результатам испытаний можно рекомендовать использовать протестированный усилитель с напряжением питания до 32 Вольт при нагрузке в 8 Ом; а при использовании нагрузки 4 Ом — с питанием до 20 Вольт. В последнем случае можно, естественно, подключать и нагрузку 8 Ом, но мощность в нагрузке тогда будет значительно ниже.

Усилитель имеет крайне малые искажения в области звуковых частот и подходил бы для работы в составе высококачественных систем, если бы не ограничения полосы в области низких частот, что определяется используемыми компонентами.

В принципе, можно полосу поправить, установив разделительный конденсатор на выходе с большей ёмкостью, но для этого придётся доработать плату (подобрать совместимый по габаритам электролит и произвести перепайку).

В области высоких частот, наоборот, характеристика усилителя — очень хорошая и имеет хороший запас полосы пропускания.


Модернизация одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Как отмечалось в разделе испытаний, усилитель плохо работает с нагрузкой 4 Ом при высокой выходной мощности; а причина этого — перегрев микросхемы и, как следствие, включение защиты от перегрева.

Для борьбы с этим усилитель был модернизирован: вместо штатного радиатора был применён другой, более крупный со значительно более высокой площадью оребрения.

В качестве такового радиатора был использован массивный кулер от процессора Intel Pentium IV со снятым вентилятором.

Микросхема TDA2050 была прикручена к радиатору без прокладки и с применением термопасты:




Теперь снова было установлено напряжение питания 32 В и подан сигнал на грани ограничения на выходе:

Теперь в таком режиме микросхема уже оказалась способной работать длительное время, не впадая в термозащиту.

Амплитуда сигнала на выходе составила 10.5 В, мощность на нагрузке — 13.8 Вт.

Несмотря на это, работу в таком режиме нельзя назвать успешной.

Остаточное напряжение на выходных транзисторах было довольно большим, из-за чего КПД остался низким (менее 50%), а нагрев даже нового массивного радиатора — высоким (разве что не доходил до срабатывания термозащиты).


Окончательный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Теперь уже можно подвести окончательные итоги тестирования.

Усилитель хотя и оказался работоспособен с нагрузкой 4 Ом, это — явно не его епархия. Низкий КПД и высокий нагрев — это не то, что украсит радиолюбительскую конструкцию.

В тоже время работа на нагрузке 8 Ом — весьма позитивна, и именно такой вариант применения усилителя можно рекомендовать.

В качестве философской части диагноза надо отметить, что самое лучшее применение микросхемы TDA2050 — в УНЧ с двухполярным питанием. В этом случае можно отказаться от разделительного конденсатора на выходе, что исправит характеристику в области низких частот и сделает усилитель вполне пригодным для истинно высококачественного воспроизведения.

А вариант с однополярным питанием следует оставить для тех случаев, когда нет возможности организовать двухполярное подключение.

Ещё одна возможность отказа от разделительного конденсатора на выходе — это построение усилителя на основе другой микросхемы, имеющей мостовой выход. В этом случае возможна работа и с однополярным питанием. Например, по такой схеме построен усилитель-плеер Kentiger HY-502S (обзор), в котором применёна микросхема УНЧ TDA7297SA c мостовым выходом.

Где купить УНЧ на TDA2050

Купить плату протестированного в этом обзоре усилителя на основе TDA2050 можно на Алиэкспресс по этой ссылке. Цена на дату обзора — около $3.5 с учётом доставки (в дальнейшем может меняться).

На Алиэкспресс есть ещё один интересный вариант усилителя 2.1 (стерео + сабвуфер + темброблок) на микросхемах TDA2030 (2 шт.) и TDA2050 (1 шт.) по этой ссылке. Но он требует двухполярного питания; либо может питаться непосредственно от трансформатора с отводом от средней точки выходной обмотки. Цена — около $11.5. Внимание — усилитель не протестирован!

Кроме того, можно купить отдельно микросхемы TDA2050 и впаять их в свой собственный вариант усилителя, благо расположение выводов — удобное для ручной пайки. Приобрести можно здесь, цена — $1.8 за десяток (!) с учётом доставки.


Обзоры других усилителей класса AB — здесь.


Обзоры усилителей класса D — здесь.


Весь раздел «Сделай сам! (DIY)» — здесь.

Вступайте в группу SmartPuls.Ru  Контакте! Анонсы статей и обзоров, актуальные события и мысли о них.

   Искренне Ваш,
   Доктор

16 августа 2020 г.



                Порекомендуйте эту страницу друзьям и одноклассникам





При копировании (перепечатке) материалов активная ссылка на источник (сайт SmartPuls. ru) обязательна!

Модуль усилителя мощности звука PAM8403

Модуль звукового усилителя на базе микросхемы PAM8403 представляет собой интересную альтернативу таким системам, как TDA2030, когда нам нужно получить всего несколько ватт мощности.

Преимущества модуля — небольшая цена (стоимость PAM8403 около 1 доллара), относительно небольшой размер и отсутствие необходимости в радиаторе. Это возможно потому, что обсуждаемая система представляет собой цифровой стерео усилитель класса D с высоким КПД, достигающим 90%. В случае TDA2030 (класс AB) КПД достигает 60%.

На фото показаны оба модуля, которые у меня есть в наличии. Тот, что слева (размеры 30×30 мм), имеет более богатое оснащение: потенциометр регулировки громкости, припаянные контакты, в том числе контакты отключения звука (mute) и отключения модуля (shutdown), а также разъемы для подключения динамиков.

Меньший модуль (размером 21×18 мм) имеет только базовую систему ввода / вывода, необходимую для работы. Если мы хотим снизить энергопотребление, лучше выбрать модуль слева.

Лично меня удивило огромное колесо регулировки громкости, тем более что это аналоговый элемент, а я сторонник цифрового управления:). В свою очередь, по габаритам выигрывает схема справа.

Электрическая схема подключения (из datasheet)

Пример практического использования усилителя PAM8403, включенного в определенную схему, можно найти в статье, посвященной модулю FM-радио TEA5767.

Особенности PAM8403

  • Стереоусилитель max 3 Вт (динамик 4 Ом, питания 5 В)
  • Напряжение питания от 2,5 до 5,5В
  • Защиты: тепловая защита и защита от короткого замыкания
  • Возможность отключения звука (mute) (потребление тока 3,5 мА)
  • Возможность выключения модуля (shutdown) (энергопотребление ниже 1мкА)
  • Требуется небольшое количество внешних компонентов
  • Низкая цена модуля
  • В зависимости от версии модуля дополнительные выводы (отключение звука, выключение модуля) или потенциометр для регулировки громкости

Примечание

Создавая макет FM-радио при более высоком уровне управления усилителем у меня появилась вибрация в динамике (6 Ом, 7 Вт). Я не решил проблему полностью. С одной стороны я ограничил уровень входного сигнала, а с другой — добавил конденсатор большей емкости по питанию.

Из принципиальной схемы видно, что есть конденсатор емкостью 470 мкФ. Глядя на имеющийся у меня модуль, мне сложно поверить, что использовался конденсатор именно такой емкости.

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

Минусы выходов динамиков (-OUT_L и -OUT_R) это не то же самое, что минус питания микросхемы и поэтому их нельзя соединять вместе. Это означает, что к выходу не удастся подключить наушники, потому что они имеют общую массу.

Тем не менее, в теме «Экономичное решение при использовании PAM8403 в качестве усилителя для наушников» на сайте electronics.stackexchange.com есть интересная модификация, которая допускает такое подключение.

Короче говоря, наушники через конденсаторы емкостью 10 мкФ подключены плюсами к положительным выходам модуля (+ OUT_L, + OUT_R) с одной стороны и заземлению схемы с другой. Отрицательные выходы модуля остаются не подключенными.

Я хотел бы добавить от себя информацию о возможности управлять системой (например, по шине I2C). Я имею в виду настройку громкости, отключение звука, выключение модуля или запоминание последнего уровня громкости. Недостающую функциональность (кроме запоминания последней установленной громкости) предлагает описываемый мной регулятор громкости на PT2257.

Помимо описанного здесь модуля PAM8403, на AliExpress можно найти еще «более сильные» варианты усилителей звука. Фото двух, которые у меня есть, я разместил выше. Это:

PAM8406 (слева)

  • Мощность 2×5Вт
  • Напряжение питания 2,5-5В

PAM8610 (справа)

  • Мощность 2×15Вт
  • Напряжение питания 6 — 12В

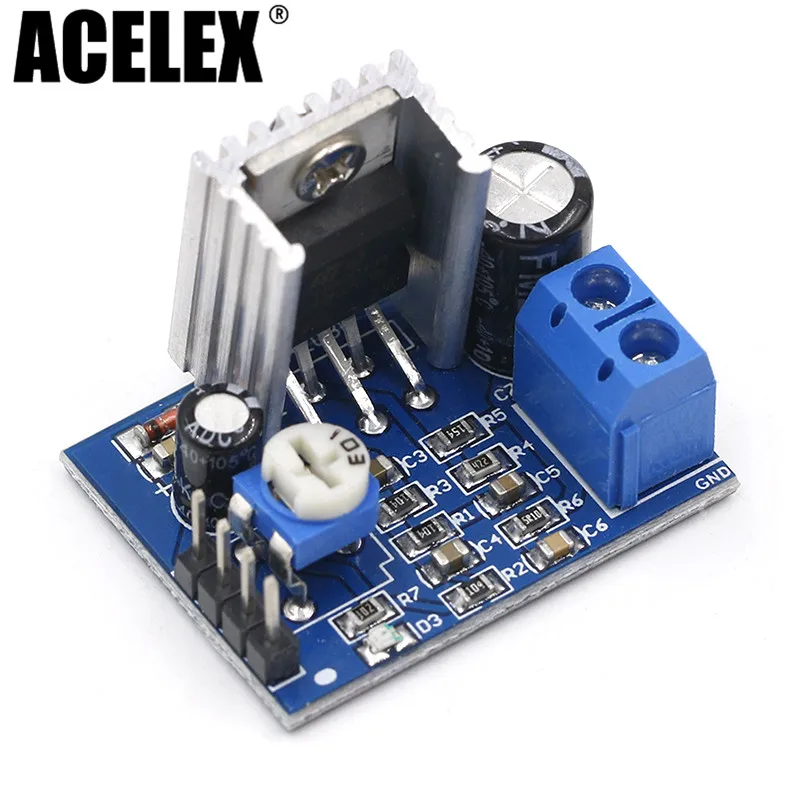

TDA2030A Модуль аудиоусилителя одноканальный 18 Вт, 6-12V

Модуль усилителя низкой частоты TDA2030A предназначен для получения высококачественного выходного звукового сигнала средней мощности. Данный усилитель можно использовать для построения сабвуфера или для ремонта аудио техники.

Плата модуля усилителя спроектирована на базе микросхемы TDA2030A от компании ST Microelectronics. Микросхема TDA2030A имеет 5 выводов и выполнена в корпусе «Pentawatt». Микросхема предназначена для усиления звуковых сигналов систем Hi-Fi мощность, которых составляет до 18 Вт. Пиковое значение выходного тока составляет 3,5 А. В данном модуле микросхема используется как УНЧ (усилитель низкой частоты) класса AB. Микросхема обладает низким коэффициентом нелинейных искажений, поэтому усилитель может воспроизводить хорошее звучание. Также микросхема имеет встроенную теплозащиту (отключается при 145 °C) и защиту от КЗ (короткое замыкание). Для теплообмена к корпусу микросхемы прикреплен радиатор. При необходимости его можно легко заменить на другой радиатор. На плате модуля имеется подстроечный резистор с помощью которого можно регулировать уровень громкости.

Для подключения внешних устройств к модулю усилителя используются штыревые разъёмы, а для вывода сигнала, динамик необходимо подключить к клеммнику (полярность клеммника отображена на плате):

VCC: питание напряжением от 6 до 12 В
GND: общий провод («земля»)
IN: входной звуковой сигнал
OUT: выходной звуковой сигнал


Подача питания осуществляется от внешнего источника питания. Диапазон рабочего напряжения питания составляет от 6 до 12 В. О наличии питания платы сигнализирует светодиод POWER, который подключен к шине питания усилителя.

Характеристики
  • Микросхема TDA2030A
  • Рабочее напряжение, В 6 … 12
  • Каналов 1
  • Максимальная мощность, Вт 18
  • Пиковое значение выходного тока, А 3,5
  • Потребляемый ток в режиме покоя, мА 50
  • Размеры модуля, мм 32 х 23

Стерео усилитель на TDA2030A — набор сделай сам.

Приветствую! Представляю вам обзор DIY набора для самостоятельной сборки усилителя звука. Купил у известного продавца ChipWorld, выиграл лот за $3.25. В общем самодостаточный усилитель с регулировкой громкости за копейки. Подробности, фото и видео далее.

Характеристики итогового девайса:
Входное питание AC9-15V или DC9-15V
Мощность 15+15 при 4 омах
Сопротивление колонок от 4 до 8 ом

Даташит lib.chipdip.ru/076/DOC000076110. pdf
В нем кстати заявлена мощность 18Вт

Для начала рассмотрим что же нам пришло

Вот и все содержимое

Плата качественная, из текстолита.

Все подписано — бери да паяй))

Микросхемы TDA2030A

Радиаторы для них
Один походу ветром погнуло))

Ручка для переменного резистора

Клеммы

Теперь можно собрать

Сначала впаял переменник и аудио разъем

Потом все резисторы

Диоды

Конденсаторы

Клеммы

Микросхемы и радиаторы

Мажем термопастой

Прикручиваем

Осталось отмыть остатки канифоли

Теперь осталось попробовать в работе

Подключить решил к комповскому блоку питания (12 вольт)

Кушает в пиках 0,8 ампер, в среднем 0.5, сфоткать удалось 0.39. (на максимальной громкости)

В покое 0.05 А
За полчаса радиаторы разогрелись до 45 градусов

Тестил на вегах

За половину громкости начинаются неприятные искажения

В общем нормально, можно впилить в какие-нибудь недорогие мультимедийные колонки, ибо в них ставят зачастую совсем непотребство.
Ну и стоимость деталей выше всего этого набора, так что можно брать.

Спасибо за внимание! Надеюсь обзор понравился и оказался полезным.

Аудио усилитель мощности 18W пит. 6…12v (TDA2030), цена 31.20 грн


Модуль усилителя низкой частоты TDA2030A предназначен для получения высококачественного выходного звукового сигнала средней мощности. Данный усилитель можно использовать для построения сабвуфера или для ремонта аудио техники.

Плата модуля усилителя спроектирована на базе микросхемы TDA2030A от компании ST Microelectronics. Микросхема TDA2030A имеет 5 выводов и выполнена в корпусе «Pentawatt». Микросхема предназначена для усиления звуковых сигналов систем Hi-Fi мощность, которых составляет до 18 Вт. Пиковое значение выходного тока составляет 3,5 А. В данном модуле микросхема используется как УНЧ (усилитель низкой частоты) класса AB. Микросхема обладает низким коэффициентом нелинейных искажений, поэтому усилитель может воспроизводить хорошее звучание. Также микросхема имеет встроенную теплозащиту (отключается при 145 °C) и защиту от КЗ (короткое замыкание). Для теплообмена к корпусу микросхемы прикреплен радиатор. При необходимости его можно легко заменить на другой радиатор. На плате модуля имеется подстроечный резистор с помощью которого можно регулировать уровень громкости.

Для подключения внешних устройств к модулю усилителя используются штыревые разъёмы, а для вывода сигнала, динамик необходимо подключить к клеммнику (полярность клеммника отображена на плате):


VCC: питание напряжением от 6 до 12 В
GND: общий провод («земля»)
IN: входной звуковой сигнал
OUT: выходной звуковой сигнал

Подача питания осуществляется от внешнего источника питания. Диапазон рабочего напряжения питания составляет от 6 до 12 В. О наличии питания платы сигнализирует светодиод POWER, который подключен к шине питания усилителя.


Технические характеристики усилителя:


Микросхема TDA2030A
Рабочее напряжение, В 6 … 12
Каналов 1
Максимальная мощность, Вт 18
Пиковое значение выходного тока, А 3,5
Потребляемый ток в режиме покоя, мА 50
Размеры модуля, мм 32 х 23

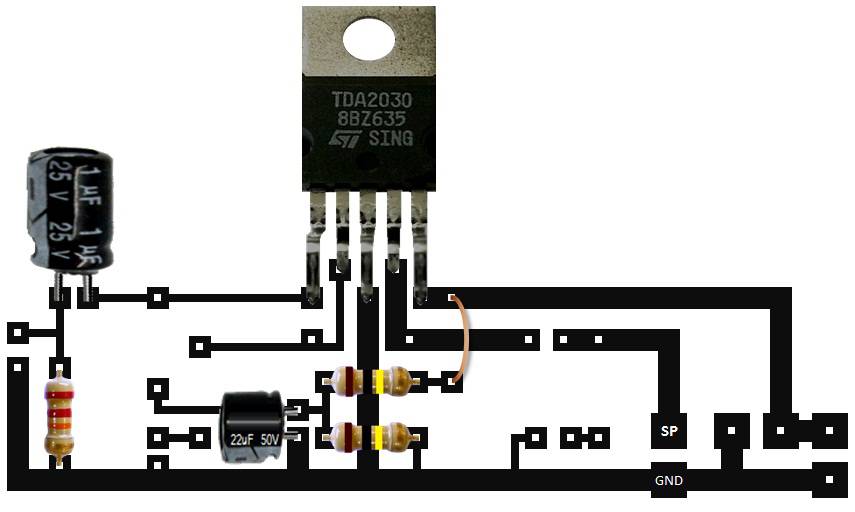

Как сделать аудиоусилитель 12В на TDA2030

Введение

Как мы все знаем, микрофон и динамик необходимы для публичных выступлений и театральных постановок. На некоторых мероприятиях мы используем микрофоны для усиления человеческих голосов, а на других динамики просто воспроизводят музыку с любого музыкального плеера или мобильного телефона. Мы включаем усилители в системы для усиления аудиосигналов с любого устройства. Усилители, другими словами, усиливают маломощные электрические аудиосигналы на выходе.Итак, в этом уроке мы узнаем, как сделать аудиоусилитель 12 В на TDA2030.

Микросхема TDA2030 — лучший выбор для разработки схемы усилителя. Потому что это недорогая, простая в использовании микросхема, подходящая для начинающих в электронике. Для построения этой схемы используются различные электронные компоненты. Эта схема позволяет четко слушать звук, увеличивая громкость.

JLCPCB — передовая компания по производству и производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо испытывали (качество, цена, сервис и время).

Особенности TDA2030

  • Подходит для усиления звука
  • Выходная мощность этой микросхемы до 20 Вт
  • Широкий диапазон напряжения питания от 6 до 36 В
  • Максимальное напряжение питания +/- 18 В пост. тока
  • Минимальное напряжение питания +/- 6 В пост. диапазон частотной характеристики при -3 дБ составляет от 10 Гц до 140 кГц

Требуется аппаратное обеспечение

С.Нет Компонент Кол-во
1) TDA2030 IC 1
3) Speaker 1
4) DC Audio Jack 1
5) 5) 1n4007 диод 2
6) Конденсатор (0.1UF, 2.2UF, 22UF, 100UF, 220UF) 2, 2, 1, 1, 1
7) Резистор (10 Ом. 4,7k,100K) 1, 1, 4
11) Батарея постоянного тока 12 В 1

TDA2030 Распиновка

Рабочее объяснение

Функционирование этого усилителя звука 12В на TDA2030 на самом деле довольно простое. Во-первых, мы обеспечим источник питания 12 В постоянного тока. Когда используется устройство аудиоввода, такое как смартфон или микрофон, оно затем отправляет аудиовход через конденсатор связи 2,2 мкФ. Конденсатор связи эффективно блокирует постоянную составляющую входного сигнала, позволяя проходить только переменному току.

Имеется резистор обратной связи R4, подключенный между контактами 2 и 4 для получения коэффициента усиления. Эта схема не будет работать должным образом, если этот резистор установлен неправильно. R1 и C2 соединены последовательно. Контакт 3 микросхемы заземлен, а контакт 2 используется для подавления помех в аудиопотоке.

Выход поступает с четвертого контакта микросхемы. Затем он отправлял усиленный выходной сигнал усилителя на звуковой преобразователь, например громкоговоритель.

Приложения и использование

  • Когда нам требуется усиление высокой мощности.
  • Используется в динамиках для создания каскадного эффекта.
  • Гарнитуры, микрофоны, динамики и другое электрическое звуковое оборудование
  • С помощью этой схемы можно настроить системы домашнего кинотеатра.
  • Для записи.

Купить ERH India 2.1 Home Theater Kit Схема платы усилителя с усилением басов и поддержкой высоких частот TDA2030 на основе соединительных проводов Набор для самостоятельной сборки онлайн по низким ценам в Индии | Комплект для домашнего кинотеатра ERH India 2.1 Схема платы усилителя с усилением басов и поддержкой высоких частот TDA2030 на базе TDA2030 с соединительными проводами Набор для самостоятельной сборки Обзоры, рейтинги

Похожие запросы

ERH Индия 2. 1

Главная страница ERH в Индии

ERH Индийский театр

ERH Индия Комплект

Совет директоров ERH в Индии

ERH Индия Усилитель

Трасса ERH в Индии

ERH Индия с

ERH Индия Бас

ERH Индия Повышение

ERH Индии и

ERH Индия высокие частоты

Поддержка ERH в Индии

ERH Индия TDA2030

ERH в Индии

ERH Индия с

ERH Индия Подключение

ERH Индия Провода

ERH Индия своими руками

Комплект ERH Индия

ЭРХ 2.1 дом

ERH 2.1 Театр

Комплект ЭРХ 2.1

ERH 2.1 Плата

ЭРХ 2.1 Усилитель

ERH 2.1 Цепь

ЕРХ 2.1 с

ERH 2.1 Бас

ERH 2.1 Повышение

ЕРХ 2.1 и

ERH 2.1 ВЧ

Поддержка ERH 2.1

ЭРХ 2.1 TDA2030

На основе ERH 2.1

ЕРХ 2.1 с

ERH 2.1 Подключение

ERH 2. 1 Провода

ЭРХ 2.1 сделай сам

Комплект ЭРХ 2.1

Домашний кинотеатр ЭРХ

Домашний комплект ERH

Домашняя доска ERH

Домашний усилитель ERH

Домашняя трасса ERH

ERH Главная с

ERH Домашняя бас-гитара

ERH Главная Повышение

ЭРХ Главная и

ERH Домашние высокие частоты

ERH Домашняя поддержка

ЭРХ Главная TDA2030

ERH на дому

ERH Главная с

ERH Домашнее подключение

Домашние провода ERH

ЭРХ Дом своими руками

ЭРХ Домашний комплект

Театральный комплект ERH

Совет театра ERH

Театральный усилитель ERH

Театральная трасса ERH

Театр ЭРХ с

ERH Театральный бас

ERH Theater Boost

ЭРХ Театр и

ERH Театр высоких частот

Поддержка театра ERH

ЭРХ Театр TDA2030

Театр ERH на базе

Театр ЭРХ с

ERH Theater Connecting

Театральные провода ERH

ЭРХ Театр своими руками

ЭРХ Театральный комплект

Доска комплекта ERH

Усилитель комплекта ERH

Схема комплекта ERH

Комплект ERH с

Бас-гитара ERH Kit

Повышение комплекта ERH

Комплект ERH и

ERH комплект высоких частот

Поддержка комплекта ERH

ЭРХ комплект TDA2030

Комплект ERH на основе

Комплект ERH с

Комплект ERH Соединительный

Комплект проводов ERH

Комплект ЭРХ своими руками

Комплект ЭРХ

Усилитель платы ERH

Схема платы ERH

ERH Board с

Бас-гитара ERH

Повышение платы ERH

Совет ERH и

ERH доска высоких частот

Поддержка платы ERH

ЭРХ Плата TDA2030

ERH на базе платы

ERH Board с

Подключение платы ERH

Провода платы ERH

ERH доска своими руками

Комплект платы ERH

Схема усилителя ERH

Усилитель ERH с

Басовый усилитель ERH

Усиление усилителя ERH

Усилитель ERH и

ERH Усилитель ВЧ

Поддержка усилителя ERH

Усилитель ЭРХ TDA2030

На основе усилителя ERH

Усилитель ERH с

Подключение усилителя ERH

Провода усилителя ERH

Усилитель ERH своими руками

Комплект усилителя ERH

Цепь ERH с

ERH Circuit Bass

Повышение контура ERH

Цепь ERH и

ERH Цепь высоких частот

Поддержка схемы ERH

Схема ЭРХ TDA2030

ERH на основе схемы

Цепь ERH с

Подключение цепи ERH

Провода цепи ERH

Схема ERH своими руками

Комплект цепи ERH

ERH с басом

ERH с Boost

ЭРХ с и

ERH с высокими частотами

ERH с поддержкой

ЭРХ с TDA2030

ERH с базой

ЭРХ с с

ERH с подключением

ERH с проводами

ERH с DIY

ЭРХ с комплектом

Усиление басов ERH

ERH Бас и

ERH Бас ВЧ

Поддержка басов ERH

ЭРХ Бас TDA2030

ERH на основе баса

ERH Бас с

ERH Бас Подключение

Басовые провода ERH

ЭРХ Бас своими руками

Бас-комплект ERH

Повышение ERH и

ERH Boost высокие частоты

Поддержка повышения ERH

ERH Boost TDA2030

Повышение ERH на основе

Повышение ERH с

ERH Boost Подключение

Провода повышения ERH

Повышение ЭРГ своими руками

Комплект ERH Boost

ERH и высокие частоты

Скорая помощь и поддержка

ЭРХ и TDA2030

ERH и на базе

ЭРХ и с

ERH и подключение

ERH и провода

ЭРХ и сделай сам

ЭРХ и комплект

Поддержка высоких частот ERH

ЭРХ ВЧ TDA2030

ERH на основе высоких частот

ERH Treble с

Подключение высоких частот ERH

Тройник ERH

ERH высокие частоты своими руками

Комплект высоких частот ERH

Поддержка ERH TDA2030

Поддержка ERH

ERH Поддержка с

Подключение поддержки ERH

Опорные тросы ERH

Поддержка ERH своими руками

Комплект поддержки ERH

ЭРХ TDA2030 на базе

ERH TDA2030 с

ERH TDA2030 Подключение

ERH TDA2030 Провода

ЭРХ TDA2030 своими руками

Комплект ERH TDA2030

ERH на основе

Соединение на основе ERH

Провода на основе ERH

Сделай сам на основе ERH

Комплект на основе ERH

ERH с подключением

ERH с проводами

ERH с DIY

ЭРХ с комплектом

Соединительные провода ERH

ERH Подключение своими руками

ERH Соединительный комплект

ERH провода своими руками

Комплект проводов ERH

Набор «Сделай сам» ЭРХ

Индия 2. 1 дом

Индия 2.1 Театр

Комплект Индии 2.1

Индия 2.1 Доска

Усилитель Индии 2.1

Индия 2.1 Трасса

Индия 2.1 с

Индия 2.1 Бас

Индия 2.1 Повышение

Индия 2.1 и

Индия 2.1 ВЧ

Поддержка Индии 2.1

Индия 2.1 TDA2030

Индия 2.1 на базе

Индия 2.1 с

Индия 2.1 Подключение

Индия 2.1 провода

Индия 2.1 Сделай сам

Комплект Индии 2.1

Домашний кинотеатр Индии

Домашняя форма Индии

Домашняя доска Индии

Домашний усилитель в Индии

Домашняя трасса Индии

Индия дома с

Индийский домашний бас

Повышение дома в Индии

Индия Дом и

Индия домашние высокие частоты

Поддержка дома в Индии

Индия Главная TDA2030

Индия на дому

Индия дома с

Подключение дома в Индии

Домашние провода Индии

Индия дома своими руками

Домашняя форма Индии

Комплект театра Индии

Совет театра Индии

Индийский театральный усилитель

Схема театра Индии

Индийский театр с

Индийский театральный бас

Повышение театра Индии

Индийский театр и

Индийский театр высоких частот

Поддержка театра Индии

Индийский театр TDA2030

Индийский театр

Индийский театр с

Подключение театра Индии

Провода театра Индии

Индийский театр своими руками

Комплект театра Индии

Доска комплекта Индии

Усилитель комплекта Индии

Трасса Индии

Комплект Индии с

Индия Кит Басс

Повышение комплекта Индии

Комплект Индии и

Индия Кит Требл

Поддержка комплекта Индии

Комплект Индии TDA2030

Индия Комплект на основе

Комплект Индии с

Комплект для Индии

Индия комплект проводов

Индия комплект своими руками

Комплект Индии

Индийский настольный усилитель

Схема платы Индии

Совет Индии с

Бас-гитара Индии

Повышение доски Индии

Совет Индии и

Индийская доска высоких частот

Поддержка Совета Индии

Плата Индии TDA2030

Основанная в Индии

Совет Индии с

Подключение платы Индии

Провода доски Индии

Индийская доска своими руками

Комплект индийской доски

Схема усилителя Индии

Индия усилитель с

Бас-усилитель Индии

Повышение усилителя Индии

Индия усилитель и

Индийский усилитель высоких частот

Поддержка усилителя в Индии

Индия Усилитель TDA2030

Усилитель на базе Индии

Индия усилитель с

Подключение усилителя в Индии

Провода усилителя Индии

Индия усилитель своими руками

Комплект усилителя Индии

Трасса Индии с

Бас-гитара в Индии

Повышение трассы в Индии

Автодром Индии и

Индийская трасса, высокие частоты

Поддержка трасс в Индии

Схема Индии TDA2030

Схема в Индии

Трасса Индии с

Подключение цепи Индии

Провода цепи Индии

Автодром Индии своими руками

Комплект Индийской трассы

Индия с басом

Индия с Boost

Индия с и

Индия с высокими частотами

Индия с поддержкой

Индия с TDA2030

Индия с базой

Индия с с

Индия с подключением

Индия с проводами

Индия с DIY

Индия с комплектом

Индия Bass Boost

Индия Бас и

Индийский бас-гитара

Поддержка индийского баса

Индия Бас TDA2030

Индийский бас

Индия Бас с

Индийский бас

Индийские басовые провода

Индийский бас своими руками

Комплект для индийского баса

Индия Boost и

Индия повышает высокие частоты

Повышение поддержки в Индии

Индия Boost TDA2030

Основанный на Индии

Повышение Индии с

Индийское ускоренное подключение

Провода повышения мощности в Индии

Индия Boost DIY

Комплект повышения Индии

Индия и высокие частоты

Индия и поддержка

Индия и TDA2030

Индия и на базе

Индии и с

Индия и подключение

Индия и провода

Индия и DIY

Индия и комплект

Поддержка высоких частот Индии

Индия высокие частоты TDA2030

Индийские высокие частоты

Индия Требл с

Индия Treble Connecting

Индия Treble Wires

Индийские высокие частоты своими руками

Индийский комплект Treble

Индия поддерживает TDA2030

Поддержка в Индии

Индия Поддержка с

Поддержка Индии

Провода поддержки Индии

Поддержка Индии своими руками

Комплект поддержки Индии

Индия TDA2030 на основе

Индия TDA2030 с

Индия TDA2030 Подключение

Провода Индии TDA2030

Индия TDA2030 своими руками

Комплект Индии TDA2030

Индия Базируется с

Соединение в Индии

Провода в Индии

Сделай сам в Индии

Комплект из Индии

Индия с подключением

Индия с проводами

Индия с DIY

Индия с комплектом

Соединительные провода Индии

Индия Подключение DIY

Соединительный комплект для Индии

Индия Провода своими руками

Комплект индийских проводов

Индия DIY комплект

2. 1 домашний кинотеатр

2.1 Домашний комплект

2.1 Домашняя доска

2.1 Домашний усилитель

2.1 Домашняя трасса

2.1 Дом с

2.1 Домашний бас

2.1 Домашнее усиление

2.1 Дом и

2.1 Домашние высокие частоты

2.1 Домашняя поддержка

2.1 Главная TDA2030

2.1 Домашний

2.1 Дом с

2.1 Домашнее подключение

2.1 Домашние провода

2.1 Дом своими руками

2.1 Домашний комплект

2.1 Театральный комплект

2.1 Театральный совет

2.1 Театральный усилитель

2.1 Театральная трасса

2.1 Театр с

2.1 Театральный бас

2.1 Усиление кинотеатра

2.1 Театр и

2.1 Театральные высокие частоты

2.1 Театральная поддержка

2.1 Театр TDA2030

2.1 Театральная база

2.1 Театр с

2.1 подключение к театру

2. 1 Театральные провода

2.1 Театр своими руками

2.1 Театральный комплект

2.1 Комплект платы

2.1 Усилитель комплекта

2.1 Схема комплекта

2.1 Комплект с

2.1 Кит Бас

2.1 Повышение комплекта

2.1 Комплект и

2.1 Комплект высоких частот

2.1 Поддержка набора

2.1 Комплект TDA2030

2.1 Набор на основе

2.1 Комплект с

2.1 комплект подключения

2.1 Комплект проводов

2.1 Набор «Сделай сам»

2.1 Комплект комплекта

2.1 Настольный усилитель

2.1 Схема платы

2.1 Плата с

2.1 Настольный бас

2.1 Повышение доски

2.1 Доска и

2.1 Доска высоких частот

2.1 Поддержка платы

2.1 Плата TDA2030

2.1 Плата

2.1 Плата с

2.1 Подключение платы

2.1 плата проводов

2.1 Доска своими руками

2. 1 Комплект платы

2.1 Схема усилителя

2.1 Усилитель с

2.1 Бас-усилитель

2.1 Повышение мощности усилителя

2.1 Усилитель и

2.1 Высокие частоты усилителя

2.1 Поддержка усилителя

2.1 Усилитель TDA2030

2.1 На основе усилителя

2.1 Усилитель с

2.1 Подключение усилителя

2.1 Провода усилителя

2.1 усилитель своими руками

2.1 Комплект усилителя

2.1 Схема с

2.1 Контурный бас

2.1 Усиление контура

2.1 Схема и

2.1 Цепь высоких частот

2.1 Поддержка схемы

2.1 Схема TDA2030

2.1 Схема

2.1 Схема с

2.1 Подключение цепи

2.1 Провода цепи

2.1 Схема своими руками

2.1 Комплект схем

2.1 с басом

2.1 с усилением

2.1 с и

2.1 с высокими частотами

2.1 с поддержкой

2. 1 с TDA2030

2.1 с базой

2.1 с с

2.1 с подключением

2.1 с проводами

2.1 с DIY

2.1 с комплектом

2.1 Усиление басов

2.1 Бас и

2.1 Бас ВЧ

2.1 Поддержка басов

2.1 Бас TDA2030

2.1 бас

2.1 Бас с

2.1 Подключение баса

2.1 Басовые провода

2.1 Бас своими руками

2.1 Бас-комплект

2.1 Повышение и

2.1 Повышение высоких частот

2.1 Повышение поддержки

2.1 Повышение TDA2030

2.1 Повышение на основе

2.1 Буст с

2.1 Ускоренное подключение

2.1 Провода усиления

2.1 Буст своими руками

2.1 Бустерный комплект

2.1 и высокие частоты

2.1 и поддержка

2.1 и TDA2030

2.1 и на основе

2.1 и с

2.1 и подключение

2.1 и провода

2.1 и своими руками

2. 1 и комплект

2.1 Поддержка высоких частот

2.1 ВЧ TDA2030

2.1 На основе высоких частот

2.1 ВЧ с

2.1 Подключение высоких частот

2.1 Тройные провода

2.1 Высокие частоты своими руками

2.1 тройной комплект

2.1 Поддержка TDA2030

2.1 Поддержка на основе

2.1 Поддержка с

2.1 Поддержка подключения

2.1 Опорные тросы

2.1 Поддержка своими руками

2.1 Комплект поддержки

2.1 На основе TDA2030

2.1 TDA2030 с

2.1 Подключение TDA2030

2.1 Провода TDA2030

2.1 TDA2030 своими руками

Комплект 2.1 TDA2030

2.1 На основе

2.1 соединение на основе

2.1 Базовые провода

2.1 На основе DIY

2.1 Базовый комплект

2.1 с подключением

2.1 с проводами

2.1 с DIY

2.1 с комплектом

2.1 Соединительные провода

2. 1 Подключение своими руками

2.1 Соединительный комплект

2.1 Провода своими руками

2.1 Комплект проводов

2.1 Набор для самостоятельной сборки

Комплект домашнего кинотеатра

Доска домашнего кинотеатра

Усилитель домашнего кинотеатра

Схема домашнего кинотеатра

Домашний кинотеатр с

Бас-гитара для домашнего кинотеатра

Повышение домашнего кинотеатра

Домашний кинотеатр и

Высокие частоты домашнего кинотеатра

Поддержка домашнего кинотеатра

Домашний кинотеатр TDA2030

Домашний кинотеатр на базе

Домашний кинотеатр с

Подключение домашнего кинотеатра

Провода домашнего кинотеатра

Домашний кинотеатр своими руками

Комплект домашнего кинотеатра

Доска домашнего комплекта

Домашний комплект усилителя

Схема домашнего комплекта

Домашний комплект с

Домашний комплект Бас

Повышение домашнего комплекта

Домашний комплект и

Домашний комплект Требл

Поддержка домашнего комплекта

Домашний комплект TDA2030

Домашний комплект на основе

Домашний комплект с

Домашний комплект Соединительный

Домашний комплект проводов

Домашний комплект своими руками

Домашний комплект

Усилитель домашней платы

Схема домашней платы

Домашняя доска с

Главная Настольный бас

Повышение домашней доски

Домашняя доска и

Главная доска высоких частот

Поддержка домашней платы

Главная Плата TDA2030

Домашняя плата на основе

Домашняя доска с

Подключение домашней платы

Провода домашней платы

Домашняя доска своими руками

Комплект домашней платы

Схема домашнего усилителя

Домашний усилитель с

Домашний усилитель бас

Повышение домашнего усилителя

Домашний усилитель и

Домашний усилитель высоких частот

Поддержка домашнего усилителя

Домашний усилитель TDA2030

Домашний усилитель на базе

Домашний усилитель с

Подключение домашнего усилителя

Провода домашнего усилителя

Домашний усилитель своими руками

Комплект домашнего усилителя

Домашняя трасса с

Домашняя бас-гитара

Домашняя трасса Boost

Домашняя трасса и

Домашняя трасса высоких частот

Поддержка домашней цепи

Домашняя схема TDA2030

Домашняя схема

Домашняя трасса с

Подключение домашней цепи

Провода домашней цепи

Домашняя схема своими руками

Комплект домашней цепи

Дом с басом

Дом с Boost

Дом с и

Дом с высокими частотами

Дом с поддержкой

Дома с TDA2030

Главная с базой

Главная с с

Главная с подключением

Дом с проводами

Дом своими руками

Дом с комплектом

Домашнее усиление басов

Домашний бас и

Домашняя бас-гитара

Домашняя поддержка баса

Главная Бас TDA2030

Домашняя бас-гитара

Домашний бас с

Подключение домашнего баса

Домашние басовые провода

Домашний бас своими руками

Домашняя басовая установка

Главная Повышение и

Домашние высокие частоты

Домашняя поддержка Boost

Главная Boost TDA2030

Домашний буст на основе

Ускорение дома с

Главная Повышение Подключение

Домашние провода повышения

Главная Повышение DIY

Комплект домашнего повышения

Дом и высокие частоты

Главная и поддержка

Главная и TDA2030

Дома и на базе

Дома и с

Главная и подключение

Дом и провода

Дом и сделай сам

Дом и комплект

Домашняя поддержка высоких частот

Домашние высокие частоты TDA2030

Домашние высокие частоты

Домашние высокие частоты с

Домашнее подключение высоких частот

Главная ВЧ провода

Домашние высокие частоты своими руками

Домашний комплект высоких частот

Главная Поддержка TDA2030

Поддержка на дому

Домашняя поддержка с

Главная Поддержка Подключение

Провода поддержки дома

Домашняя поддержка своими руками

Комплект поддержки дома

Главная На базе TDA2030

Главная TDA2030 с

Главная TDA2030 Подключение

Главная TDA2030 Провода

Главная TDA2030 своими руками

Домашний комплект TDA2030

Домашний с

Домашнее подключение

Домашние провода

Домашний сделай сам

Домашний комплект

Главная с подключением

Дом с проводами

Дом своими руками

Дом с комплектом

Главная Соединительные провода

Домашнее подключение своими руками

Главная Соединительный комплект

Домашние провода своими руками

Комплект проводов для дома

Домашний набор «сделай сам»

Доска театрального комплекта

Усилитель театрального комплекта

Схема театрального комплекта

Театральный комплект с

Театр Кит Басс

Повышение театрального комплекта

Театральный комплект и

Театральный комплект Treble

Поддержка театрального комплекта

Театральный комплект TDA2030

Театральный комплект на основе

Театральный комплект с

Подключение театрального комплекта

Провода театрального комплекта

Театральный комплект своими руками

Театральный комплект

Театральный усилитель

Цепь театрального совета

Совет театра с

Театральный совет Бас

Повышение театральной доски

Совет театра и

Театральный совет высоких частот

Поддержка Совета театра

Театральная плата TDA2030

Совет театра на базе

Совет театра с

Подключение театрального щита

Провода театрального щита

Театральная доска своими руками

Комплект театральной доски

Схема театрального усилителя

Театральный усилитель с

Театральный усилитель бас

Усиление театрального усилителя

Театральный усилитель и

Театральный усилитель высоких частот

Поддержка театрального усилителя

Театральный усилитель TDA2030

На основе театрального усилителя

Театральный усилитель с

Подключение театрального усилителя

Провода театрального усилителя

Театральный усилитель своими руками

Комплект театрального усилителя

Театральная трасса с

Театральная бас-гитара

Усиление театральной цепи

Театральная трасса и

Театральная трасса Treble

Поддержка театральной цепи

Схема театра TDA2030

Театральная схема

Театральная трасса с

Подключение театральной цепи

Провода театральной цепи

Схема театра своими руками

Комплект театральной цепи

Театр с басом

Театр с Boost

Театр с и

Театр с высокими частотами

Театр с поддержкой

Театр с TDA2030

Театр с фильмами

Театр с с

Театр с подключением

Театр с проводами

Театр своими руками

Театр с комплектом

Театральное усиление басов

Театральный бас и

Театральный бас-гитара

Поддержка театрального баса

Театральный бас TDA2030

Театральный бас на основе

Театральный бас с

Подключение театрального баса

Театральные басовые провода

Театральный бас своими руками

Комплект театрального баса

Театральный буст и

Театральные высокие частоты

Поддержка театрального усиления

Театр Boost TDA2030

Театральное усиление на основе

Театральное усиление с

Подключение кинотеатра Boost

Провода театрального усиления

Театральный буст своими руками

Комплект театрального усиления

Театр и высокие частоты

Театр и поддержка

Театр и TDA2030

Театр и по мотивам

Театр и с

Театр и общение

Театр и провода

Театр и DIY

Театр и комплект

Поддержка театральных высоких частот

Театр высоких частот TDA2030

Театр высоких частот

Театр высоких частот с

Подключение высоких частот театра

Театральные высокие провода

Театральные высокие частоты своими руками

Комплект театральных высоких частот

Театральная поддержка TDA2030

Поддержка театра

Поддержка театра с

Подключение поддержки театра

Провода поддержки кинотеатра

Поддержка театра своими руками

Комплект театральной поддержки

Театр на базе TDA2030

Театр TDA2030 с

Театр TDA2030 Подключение

Театр TDA2030 Провода

Театр TDA2030 своими руками

Театральный комплект TDA2030

Театр на базе с

Театральное подключение

Провода в театре

Сделай сам в театре

Театральный комплект

Театр с подключением

Театр с проводами

Театр своими руками

Театр с комплектом

Соединительные провода театра

Подключение театра своими руками

Соединительный комплект театра

Театральные провода своими руками

Комплект театральных проводов

Театральный набор своими руками

Усилитель комплекта платы

Схема платы комплекта

Комплект платы с

Кит Борд Бас

Ускорение доски комплекта

Комплект платы и

Комплект доска высоких частот

Комплект поддержки платы

Комплект платы TDA2030

Комплект на основе платы

Комплект платы с

Комплект для подключения платы

Комплект проводов для платы

Комплект доска своими руками

Комплект платы

Схема комплекта усилителя

Комплект усилителя с

Комплект Усилитель Бас

Усиление комплекта усилителя

комплект усилителя и

Комплект Усилитель ВЧ

Поддержка комплекта усилителя

Комплект Усилитель TDA2030

Набор усилителей на основе

Комплект усилителя с

Подключение усилителя комплекта

Комплект проводов усилителя

Комплект усилителя своими руками

Комплект усилителя

Комплект цепи с

Комплект бас-гитары

Усиление цепи комплекта

комплект цепи и

Набор высоких частот

Комплект поддержки цепи

Комплект микросхем TDA2030

Комплект на основе схемы

Комплект цепи с

Комплект подключения цепи

Комплект проводов цепи

Комплект Схема DIY

Комплект Комплект цепи

Комплект с басом

Комплект с Boost

Комплект с и

Комплект с высокими частотами

Комплект с поддержкой

Комплект с TDA2030

Комплект с основанием

Комплект с с

Комплект с подключением

Комплект с проводами

Комплект с DIY

Комплект с комплектом

Комплект усиления басов

Кит Басс и

Комплект бас-гитары

Комплект поддержки басов

Комплект Бас TDA2030

Комплект на основе баса

Кит Басс с

Комплект подключения баса

Комплект басовых проводов

Комплект Бас своими руками

Комплект для баса

Комплект Boost и

Комплект Boost Treble

Поддержка комплекта Boost

Комплект Boost TDA2030

Набор Boost на основе

Комплект Boost с

Комплект Boost Connecting

Комплект форсированных проводов

Набор Boost DIY

Комплект повышения комплекта

Комплект и высокие частоты

Комплект и поддержка

Комплект и TDA2030

Комплект и основа

Комплект и с

Комплект и подключение

Комплект и провода

Комплект и сделай сам

Комплект и комплект

Комплект поддержки высоких частот

Комплект высоких частот TDA2030

Комплект высоких частот

Комплект высоких частот с

Комплект тройных соединительных

Комплект тройных проводов

Набор высоких частот своими руками

Набор высоких частот

Комплект поддержки TDA2030

Комплект поддержки на основе

Комплект поддержки с

Комплект поддержки подключения

Комплект опорных тросов

Комплект поддержки DIY

Комплект поддержки

Комплект TDA2030 на базе

Комплект TDA2030 с

Комплект TDA2030 Соединительный

Комплект проводов TDA2030

Комплект TDA2030 своими руками

Комплект TDA2030 комплект

Комплект на основе

Соединение на основе комплекта

Комплект проводов

Набор на основе DIY

Комплект на основе комплекта

Комплект с подключением

Комплект с проводами

Комплект с DIY

Комплект с комплектом

Комплект соединительных проводов

Комплект Соединительный DIY

Комплект Соединительный комплект

Набор проводов своими руками

комплект проводов комплект

Набор «Сделай сам»

Схема платы усилителя

Платный усилитель с

Настольный усилитель басов

Повышение платы усилителя

Усилитель платы и

Платный усилитель высоких частот

Поддержка усилителя платы

Платный усилитель TDA2030

Платный усилитель на основе

Платный усилитель с

Подключение усилителя платы

Провода платы усилителя

Настольный усилитель своими руками

Комплект настольного усилителя

Плата с

Бас-гитара

Повышение платы

Схема платы и

Высокие частоты платы

Поддержка схемы платы

Схема платы TDA2030

Плата на основе схемы

Плата с

Подключение схемы платы

Провода платы

Схема платы своими руками

Комплект платы

Доска с басом

Доска с Boost

Доска с и

Доска с высокими частотами

Доска с поддержкой

Плата с TDA2030

Доска с основанием

Доска с с

Плата с подключением

Доска с проводами

Доска с DIY

Доска с комплектом

Усиление басов на плате

Настольный бас и

Доска Бас ВЧ

Поддержка басов на плате

Плата Бас TDA2030

Настольный бас

Настольный бас с

Подключение платы баса

Провода платы баса

Доска для баса своими руками

Комплект для настольного баса

Повышение доски и

Высокие частоты усиления платы

Поддержка повышения платы

Плата Boost TDA2030

Плата Boost на основе

Повышение доски с

Подключение платы Boost

Провода повышения платы

Повышение платы своими руками

Комплект повышения платы

Доска и высокие частоты

Совет и поддержка

Плата и TDA2030

Доска и Основание

Доска и с

Плата и подключение

Плата и провода

Доска и DIY

Плата и комплект

Поддержка высоких частот платы

Плата ВЧ TDA2030

Плата на основе высоких частот

Доска ВЧ с

Подключение высоких частот платы

Тройные провода платы

Доска Treble своими руками

Доска Treble комплект

Поддержка платы TDA2030

На основе поддержки платы

Поддержка платы с

Поддержка платы

Провода поддержки платы

Поддержка платы своими руками

Комплект поддержки платы

Плата на базе TDA2030

Плата TDA2030 с

Плата TDA2030 Соединительная

Плата TDA2030 Провода

Плата TDA2030 своими руками

Комплект платы TDA2030

Плата с

Соединение на плате

Провода на плате

Сделай сам на доске

Комплект на доске

Плата с подключением

Доска с проводами

Доска с DIY

Доска с комплектом

Соединительные провода платы

Подключение платы своими руками

Комплект для подключения платы

Провода для платы своими руками

Комплект проводов платы

Набор для сборки досок

Схема усилителя с

Схема усилителя баса

Усиление цепи усилителя

Схема усилителя и

Схема усилителя высоких частот

Поддержка схемы усилителя

Схема усилителя TDA2030

Схема усилителя

Схема усилителя с

Подключение усилителя

Провода цепи усилителя

Схема усилителя своими руками

Комплект усилителя

Усилитель с басом

Усилитель с усилением

Усилитель с и

Усилитель с высокими частотами

Усилитель с поддержкой

Усилитель на TDA2030

Усилитель на основе

Усилитель с с

Усилитель с подключением

Усилитель с проводами

Усилитель своими руками

Усилитель с комплектом

Усилитель усиления басов

Усилитель Бас и

Усилитель Бас ВЧ

Усилитель Поддержка басов

Усилитель НЧ TDA2030

Усилитель на базе баса

Усилитель басов с

Подключение усилителя баса

Провода усилителя баса

Усилитель бас своими руками

Усилитель Бас комплект

Усиление усилителя и

Усиление высоких частот усилителя

Поддержка усиления усилителя

Усилитель Boost TDA2030

Основанный на усилении усилителя

Усилитель Boost с

Подключение усиления усилителя

Провода усиления усилителя

Усилитель Boost своими руками

Комплект усиления усилителя

Усилитель и высокие частоты

Усилитель и поддержка

Усилитель и TDA2030

Усилитель и на основе

Усилитель и с

Усилитель и подключение

Усилитель и провода

Усилитель и DIY

Усилитель и комплект

Поддержка высоких частот усилителя

Усилитель ВЧ TDA2030

Усилитель на высоких частотах

Усилитель высоких частот с

Подключение усилителя высоких частот

Усилитель высоких частот

Усилитель высоких частот своими руками

Усилитель высоких частот

Поддержка усилителя TDA2030

Поддержка усилителя на основе

Поддержка усилителя с

Подключение поддержки усилителя

Провода поддержки усилителя

Поддержка усилителя своими руками

Комплект поддержки усилителя

Усилитель на базе TDA2030

Усилитель TDA2030 с

Усилитель TDA2030 Подключение

Усилитель TDA2030 Провода

Усилитель TDA2030 своими руками

Комплект усилителя TDA2030

Усилитель на основе

Подключение на основе усилителя

Провода на основе усилителя

DIY на основе усилителя

Комплект на основе усилителя

Усилитель с подключением

Усилитель с проводами

Усилитель своими руками

Усилитель с комплектом

Соединительные провода усилителя

Подключение усилителя своими руками

Комплект для подключения усилителя

Провода усилителя своими руками

Комплект проводов усилителя

Усилитель своими руками

Схема с басом

Цепь с Boost

Схема с и

Схема с высокими частотами

Схема с поддержкой

Схема с TDA2030

Схема с базой

Цепь с с

Цепь с подключением

Цепь с проводами

Схема с DIY

Схема с комплектом

Усиление басов цепи

Цепь Бас и

Цепь Бас ВЧ

Поддержка басов цепи

Схема Бас TDA2030

Схема на основе баса

Цепь Бас с

Схема подключения баса

Цепь Bass Wires

Схема Бас своими руками

Комплект для бас-гитары

Усиление контура и

Высокие частоты контура усиления

Поддержка повышения цепи

Схема Boost TDA2030

Цепь Boost на основе

Усиление контура с

Подключение усилителя контура

Провода повышения цепи

Усиление схемы своими руками

Комплект для усиления контура

Схема и высокие частоты

Схема и поддержка

Схема и TDA2030

Схема и на основе

Схема и с

Схема и подключение

Цепь и провода

Схема и DIY

Схема и комплект

Поддержка высоких частот цепи

Схема ВЧ TDA2030

Цепь на основе высоких частот

Цепь высоких частот с

Схема подключения высоких частот

Цепь тройных проводов

Схема высоких частот своими руками

Набор высоких частот цепи

Схема поддержки TDA2030

Поддержка цепи на основе

Поддержка цепи с

Подключение поддержки цепи

Провода поддержки цепи

Поддержка схемы своими руками

Комплект поддержки цепи

Схема на базе TDA2030

Схема TDA2030 с

Схема подключения TDA2030

Схема TDA2030 Провода

Схема TDA2030 своими руками

Комплект микросхем TDA2030

Схема на основе

Соединение на основе схемы

Провода на основе схемы

Схема на основе DIY

Комплект на основе схемы

Цепь с подключением

Цепь с проводами

Схема с DIY

Схема с комплектом

Соединительные провода цепи

Схема подключения своими руками

Комплект для подключения цепи

Провода цепи своими руками

Комплект проводов цепи

Набор для сборки схемы

с усилением басов

с басом и

с высокими басами

с поддержкой басов

с басом TDA2030

с басом

с басом с

с подключением басов

с басовыми проводами

с басом своими руками

с басовым комплектом

с форсированием и

с усилением высоких частот

с поддержкой Boost

с Boost TDA2030

на основе повышения

с форсированием с

с ускоренным подключением

с импульсными проводами

с форсированием своими руками

с набором Boost

с и высокими частотами

с и поддержка

с и TDA2030

с и на основе

с и с

с и подключение

с проводами

с и своими руками

с комплектом

с поддержкой высоких частот

с ВЧ TDA2030

с высокими частотами

с высокими частотами с

с тройным соединением

с тройными проводами

с высокими частотами своими руками

с тройным комплектом

с поддержкой TDA2030

с поддержкой на основе

с поддержкой с

с поддержкой подключения

с опорными тросами

с поддержкой DIY

с комплектом поддержки

на базе TDA2030

с TDA2030 с

с подключением TDA2030

с проводами TDA2030

с TDA2030 своими руками

с комплектом TDA2030

на основе с

с базовым подключением

с проводами на основе

на основе DIY

с базовым комплектом

с подключением

с проводами

с своими руками

с комплектом

с соединительными проводами

с подключением своими руками

с соединительным комплектом

с проводами своими руками

с комплектом проводов

с набором для поделок

Усиление басов и

Усиление басов, высокие частоты

Поддержка усиления басов

Усиление басов TDA2030

Усиление басов на основе

Усиление басов с

Подключение усиления басов

Провода усиления басов

Усиление басов своими руками

Комплект усиления басов

Бас и высокие частоты

Бас и поддержка

Бас и TDA2030

Бас и на основе

Бас и с

Бас и подключение

Бас и провода

Бас и сделай сам

Бас и комплект

Поддержка низких частот

Бас ВЧ TDA2030

Бас ВЧ на основе

Бас ВЧ с

Подключение высоких частот басов

Бас ВЧ Провода

Бас-гитара своими руками

Бас-гитара

Поддержка басов TDA2030

Поддержка басов

Поддержка басов с

Подключение поддержки басов

Басовые опорные провода

Поддержка баса своими руками

Комплект поддержки басов

Бас на базе TDA2030

Бас TDA2030 с

Бас TDA2030 Подключение

Бас TDA2030 Провода

Бас TDA2030 своими руками

Комплект Бас TDA2030

Бас на основе

Подключение на основе баса

Провода на основе баса

Сделай сам на основе баса

Комплект на основе баса

Бас с подключением

Бас с проводами

Бас с DIY

Бас с комплектом

Соединительные провода баса

Подключение баса своими руками

Комплект для подключения баса

Басовые провода своими руками

Комплект басовых проводов

Набор для сборки баса

Повышение и высокие частоты

Повышение и поддержка

Буст и TDA2030

Буст и основанный

Повышение и с

Повышение и подключение

Повышение и провода

Повышение и DIY

Буст и комплект

Повышение поддержки высоких частот

Повышение высоких частот TDA2030

Повышение высоких частот на основе

Повысьте высокие частоты с помощью

Повышение высоких частот

Повышение высоких частот

Повышение высоких частот своими руками

Набор высоких частот Boost

Повышенная поддержка TDA2030

Повышение поддержки на основе

Повышение поддержки с помощью

Поддержка Boost

Провода поддержки Boost

Повышение поддержки своими руками

Комплект поддержки Boost

На базе Boost TDA2030

Буст TDA2030 с

Подключение Boost TDA2030

Провода Boost TDA2030

Повышение TDA2030 своими руками

Комплект Boost TDA2030

Повышение на основе

Подключение на основе Boost

Провода на основе Boost

Сделай сам на основе Boost

Набор на основе Boost

Повышение с подключением

Повышение с помощью проводов

Повышение с DIY

Повышение с комплектом

Соединительные провода Boost

Усиленное подключение своими руками

Соединительный комплект Boost

Усиленные провода своими руками

Комплект усиленных проводов

Бустерный набор «сделай сам»

и поддержка высоких частот

и ВЧ TDA2030

и высокие частоты

и высокие частоты с

и высокие частоты подключения

и тройные провода

и высокие частоты своими руками

и тройной комплект

и поддержка TDA2030

и поддержка на основе

и поддержка с

и поддержка подключения

и опорные провода

и поддержка DIY

и комплект поддержки

и TDA2030 на основе

и TDA2030 с

и TDA2030 Подключение

и провода TDA2030

и TDA2030 своими руками

и комплект TDA2030

и на основе

и на основе подключения

и основанные провода

и на основе DIY

и базовый комплект

и с подключением

и с проводами

и с DIY

и с комплектом

и соединительные провода

и подключение своими руками

и соединительный комплект

и провода своими руками

и комплект проводов

и набор для рукоделия

Поддержка высоких частот TDA2030

Поддержка высоких частот

Поддержка высоких частот с

Подключение поддержки высоких частот

Тросы поддержки высоких частот

Поддержка высоких частот своими руками

Комплект поддержки высоких частот

Высокие частоты на базе TDA2030

ВЧ TDA2030 с

ВЧ TDA2030 Подключение

Провода Treble TDA2030

ВЧ TDA2030 своими руками

Комплект Treble TDA2030

Высокие частоты с

Подключение на основе высоких частот

Провода на основе высоких частот

Сделай сам на основе высоких частот

Комплект на основе высоких частот

ВЧ с подключением

ВЧ с проводами

ВЧ с DIY

Тройник с комплектом

Тройные соединительные провода

Подключение высоких частот своими руками

Соединительный комплект высоких частот

Тройные провода своими руками

Комплект тройных проводов

Тройной набор своими руками

Поддержка TDA2030 на основе

Поддержка TDA2030 с

Поддержка подключения TDA2030

Поддержка проводов TDA2030

Поддержка TDA2030 своими руками

Комплект поддержки TDA2030

Поддержка на основе

Подключение на основе поддержки

Провода на основе поддержки

Сделай сам на основе поддержки

Комплект поддержки

Поддержка с подключением

Поддержка с проводами

Поддержка с DIY

Поддержка с комплектом

Поддержка соединительных проводов

Поддержка подключения DIY

Поддерживающий соединительный комплект

Опорные провода своими руками

Комплект опорных тросов

Комплект поддержки «сделай сам»

TDA2030 на основе

Подключение на основе TDA2030

Провода на базе TDA2030

Сделай сам на базе TDA2030

Комплект на базе TDA2030

TDA2030 с подключением

TDA2030 с проводами

TDA2030 своими руками

TDA2030 с комплектом

Соединительные провода TDA2030

Подключение TDA2030 своими руками

TDA2030 Соединительный комплект

Провода TDA2030 своими руками

Комплект проводов TDA2030

Набор для сборки TDA2030

На основе подключения

На основе проводов

На основе DIY

На основе комплекта

Соединительные провода на основе

На основе подключения DIY

Соединительный комплект на основе

Провода на основе своими руками

Комплект проводов на основе

Набор для сборки на основе

с соединительными проводами

с подключением своими руками

с соединительным комплектом

с проводами своими руками

с комплектом проводов

с набором для поделок

Соединение проводов своими руками

Комплект соединительных проводов

Комплект для сборки своими руками

Провода своими руками

Сколько ватт TDA2030? – Джанет Паник.

ком

Сколько ватт TDA2030?

14 Вт
TDA2030 представляет собой монолитную интегральную схему в корпусе Pentawatt®, предназначенную для использования в качестве усилителя низких частот класса AB. Обычно он обеспечивает выходную мощность 14 Вт (d = 0,5%) при 14 В/4 Ом. При ±14 В или 28 В гарантированная выходная мощность составляет 12 Вт при нагрузке 4 Ом и 8 Вт при нагрузке 8 Ом (DIN45500).

Является ли TDA2030 операционным усилителем?

TDA2030 — это мощный аудиоусилитель IC. Схемы аудиоусилителя также могут быть выполнены с использованием простых операционных усилителей, но если вам нужна более высокая громкость, достаточно громкая для комнаты, то этот мощный аудиоусилитель будет лучшим выбором.

Что такое TDA в усилителе?

Интегральные схемы серии

TDA очень хорошо зарекомендовали себя и используются в конструкциях и проектах усилителей. Схемы аудиоусилителей TDA в основном производятся компаниями Philips и SGS-THOMSON. Наиболее часто используемыми микросхемами являются TDA2030 и TDA2003 для небольших комплектов аудиоусилителей и TDA7294 для усилителей большей мощности.

Как работает TDA2030?

Обычно TDA2030 представляет собой интегральную схему, которая используется в качестве усилителя низких частот класса AB. Обычно он обеспечивает выходную мощность 14 Вт при ± 14 В.Однако на TDA2030 можно получить более 35Вт при мостовом соединении с питанием +-15В. В схеме выше есть два TDA2030, которые соединены вместе.

Как сделать усилитель TDA2030?

1) Припаяйте микросхему TDA2030 на печатной плате.

  1. 2) Соедините радиатор с микросхемой.
  2. 3) Припаяйте резисторы 1K на плате.
  3. 4) После этого припаяйте два диода 1N4007 на печатной плате.
  4. 5) Припаяйте конденсаторы 100 мкФ и 47 мкФ на печатной плате.
  5. 6) Припаяйте разъем питания постоянного тока на печатной плате.

Можно ли заменить TDA2030 на TDA2050?

Да, нет проблем. Единственная разница в том, что TDA2050 может работать с немного более высоким напряжением питания: = макс. 2x25VDC, рекомендуется 2×18-22VDC. И что TDA2050 может иметь большую выходную мощность (больше выходной ток) и меньше искажений, чем TDA2030.

Какова функция TDA?

При реализации функций деятельность TDA включает определение потребностей в местных технологиях для поддержки стратегических секторов, пробелов в возможностях местной промышленности, аудит получателей технологий, оценку предложений ПМС, мониторинг реализации ПМС и аудит выполнения согласованных мероприятий ПМС.

Можно ли заменить TDA2003 на TDA2030?

TDA2003 используется в качестве аудиоусилителя в этом Терменвоксе. Да, TDA 2030 или TDA2040 подойдут.

Что такое TDA2030A?

TDA2030A представляет собой монолитную ИС в пентаваттном корпусе, предназначенную для использования в качестве усилителя низких частот класса АВ. С VS max = 44 В он особенно подходит для более надежных приложений без регулируемого источника питания и для цепей драйверов мощностью 35 Вт с использованием недорогих комплементарных пар.

Является ли tda2030 хорошей микросхемой усилителя мощности?

Который SGS сказал, что это отличная микросхема усилителя мощности на 5-контактной форме.И, установив схему на усилитель мощности класса AB. TDA2030 имеет высокий выходной ток и очень низкие гармонические и перекрестные искажения. Кроме того, это устройство имеет систему защиты от короткого замыкания и слишком высокой температуры.

Что такое SGS tda2030 IC?

В этом проекте используется микросхема компании SGS под номером TDA2030. В SGS сказали, что TDA2030 — это микросхема усилителя мощности с 5 выводами. Схема настройки на усилителе мощности класса AB с выходом высоких гармонических искажений и низким кроссовером.

Зачем нужен раздельный блок питания для tda2030?

Для лучшей производительности этой схеме требуется раздельный источник питания с номинальным током в один ампер и использование радиатора поверх микросхемы TDA2030, чтобы избежать теплового разгона. Прежде чем перейти к подробностям работы схемы, давайте посмотрим на основную часть этой схемы,

Какая интегральная схема лучше всего подходит для изготовления усилителя звука?

Интегральная схема TDA2030 — лучший выбор для создания хорошей схемы усилителя звука. Он используется для создания выходной мощности многих усилителей от 10 до 200 Вт.

Сколько ватт TDA2030? – idswater.com

Сколько ватт TDA2030?

TDA2030 — аудиоусилитель с выходной мощностью 14 Вт.

Что такое усилитель режима BTL?

Мостовая нагрузка (BTL), также известная как мостовая бестрансформаторная и мостовая монофоническая, представляет собой выходную конфигурацию для аудиоусилителей, форму импедансного моста, используемую в основном в профессиональных аудиосистемах и автомобилях.Громкоговоритель подключается между двумя выходами усилителя, шунтируя выходные клеммы.

Что такое TDA2030A?

TDA2030A представляет собой монолитную ИС в пентаваттном корпусе, предназначенную для использования в качестве усилителя низких частот класса АВ. С VS max = 44 В он особенно подходит для более надежных приложений без регулируемого источника питания и для цепей драйверов мощностью 35 Вт с использованием недорогих комплементарных пар.

Что такое вывод BTL?

Что такое метод вывода BTL? Это аббревиатура мостовой связанной нагрузки.Он переворачивает обе клеммы динамика для подключения с использованием двух схем усилителя по сравнению с обычным одиночным усилителем. Если без выходного конденсатора связи, это может иметь то преимущество, что выходная электрическая мощность увеличивается в четыре раза.

Можно ли заменить TDA2030 на TDA2050?

Да, нет проблем. Единственная разница в том, что TDA2050 может работать с немного более высоким напряжением питания: = макс. 2x25VDC, рекомендуется 2×18-22VDC. И что TDA2050 может иметь большую выходную мощность (больше выходной ток) и меньше искажений, чем TDA2030.

Можно ли заземлить два усилителя на одну точку?

Пока оба усилителя заземлены в одном и том же месте, вы сможете избежать контура заземления. Переход к дистрибутиву или запуск обеих площадок в одно и то же место приводит к одному и тому же результату.

Что такое TDA2050?

TDA 2050 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве аудиоусилителя класса AB. Более того, TDA2050 обычно выдает музыкальную мощность 50 Вт на нагрузку 4 Ом в течение 1 с при VS = 22.5 В, f = 1 кГц.

Можно ли подключить моноблочный усилитель?

Моноблочный усилитель имеет только 1 канал и не может шунтироваться. Два выхода моноблочного усилителя позволяют легко подключить несколько сабвуферов. Если вы не уверены, является ли ваш усилитель моноблоком или многоканальной моделью, посмотрите на разъемы для динамиков.

Как используется tda2030 в усилителе?

Выше приведена принципиальная схема этой схемы усилителя на базе TDA2030. Мы подключили 2.Конденсатор 2 мкФ подключен последовательно к неинвертирующему выводу TDA2030, здесь он действует как фильтр высоких частот. Так что он позволяет только высокочастотный звуковой сигнал.

Микросхема tda2030 на 5 выводах?

В данных проектах используется микросхема TDA2030 компании SGS. Который SGS сказал, что это отличная микросхема усилителя мощности на 5-контактной форме. И, установив схему на усилитель мощности класса AB. TDA2030 имеет высокий выходной ток и очень низкие гармонические и перекрестные искажения. Кроме того, это устройство имеет систему защиты от короткого замыкания и слишком высокой температуры.

Какова основная цель BTL?

Основная цель конфигурации BTL — обеспечить двустороннюю работу нагрузки, что, в свою очередь, способствует двукратному увеличению уровня эффективности системы. Это эквивалентно полной мостовой сети, которую мы обычно находим в инверторах.

https://www.youtube.com/watch?v=HVCoMH8kyJU

Сколько ватт TDA2030? – СидмартинБио

Сколько ватт TDA2030?

TDA2030 — аудиоусилитель с выходной мощностью 14 Вт. Он имеет внутреннюю систему защиты от коротких замыканий и перегрузок, которая ограничивает рассеиваемую мощность.

Как сделать усилитель звука на TDA2030?

Полезные шаги

  1. Припаяйте микросхему TDA2030 к печатной плате.
  2. Соедините радиатор с микросхемой.
  3. Припаяйте резисторы 1K на плате.
  4. После этого припаяйте два диода 1N4007 на печатной плате.
  5. Припаяйте конденсаторы 100 мкФ и 47 мкФ на печатной плате.
  6. Припаяйте разъем питания постоянного тока на печатной плате.

Можно ли заменить TDA2030 на TDA2050?

Да, нет проблем. Единственная разница в том, что TDA2050 может работать с немного более высоким напряжением питания: = макс. 2x25VDC, рекомендуется 2×18-22VDC. И что TDA2050 может иметь большую выходную мощность (больше выходной ток) и меньше искажений, чем TDA2030.

Как работает TDA2030?

Схема сабвуфера на микросхеме TDA2030 с питанием 12 В показана ниже. Конденсатор 2,2 мкФ соединен последовательно с неинвертирующим выводом микросхемы и действует как ФВЧ (фильтр верхних частот).O/p микросхемы подключается через последовательный конденсатор емкостью 2200 мкФ, что позволяет усилить сигнал к динамику.

Что такое TDA2030A?

TDA2030A представляет собой монолитную ИС в пентаваттном корпусе, предназначенную для использования в качестве усилителя низких частот класса АВ. С VS max = 44 В он особенно подходит для более надежных приложений без регулируемого источника питания и для цепей драйверов мощностью 35 Вт с использованием недорогих комплементарных пар.

Что такое TDA2050?

TDA 2050 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве аудиоусилителя класса AB.Более того, TDA2050 выдает обычно музыкальную мощность 50 Вт на нагрузку 4 Ом в течение 1 с при VS = 22,5 В, f = 1 кГц.

Что такое TDA2030?

TDA2030 представляет собой монолитную интегральную схему в корпусе Pentawatt®, предназначенную для использования в качестве усилителя низких частот класса AB. Обычно он обеспечивает выходную мощность 14 Вт (d = 0,5%) при 14 В/4 Ом. TDA2030 обеспечивает высокий выходной ток и очень низкие гармонические и перекрестные искажения.

Что такое TDA IC?

Интегральные схемы серии

TDA очень хорошо зарекомендовали себя и используются в конструкциях и проектах усилителей.Схемы аудиоусилителей TDA в основном производятся компаниями Philips и SGS-THOMSON. Наиболее часто используемыми микросхемами являются TDA2030 и TDA2003 для небольших комплектов аудиоусилителей и TDA7294 для усилителей большей мощности.

Что такое цифровой усилитель класса D?

Усилители

класса D, также известные как «цифровые» усилители, работают путем сдвига частоты дискретизации, на которой они работают, до чрезвычайно высоких частот. При этом они используют силовые трансформаторы ГОРАЗДО меньшего размера, которые занимают гораздо меньше внутреннего пространства — то, что всегда ценится в сабвуферах.

Что такое 4440IC?

4440 представляет собой двухканальную микросхему усилителя мощности звука со встроенными двумя каналами, позволяющую использовать его для стереофонических и мостовых усилителей. В двойном режиме он выдает по 6 Вт на канал, а в мостовом режиме — 19 Вт на выходе. Он имеет хорошее подавление пульсаций 46 дБ, малый остаточный шум, встроенную защиту от перенапряжения и перенапряжения и т. д.

Что такое усилитель TDA?

Усилители мощности

STMicroelectronics TDA представляют собой двухмостовые и четырехмостовые усилители для автомобильных радиостанций.Они разработаны с использованием технологии BCD, чтобы включить широкий спектр инновационных функций в компактное и гибкое устройство.

Подходит ли класс D для сабвуфера?

Самым лучшим усилителем для сабвуфера является усилитель класса AB или класса H. Усилители класса D слишком медленные и не могут справиться с повторяющимися басами.

Что такое усилитель сабвуфера tda2030a?

Это схема усилителя сабвуфера TDA2030, в которой используется интегральная схема. и транзистор BD249 или TIP31 или TIP41 или C1061 и BD250 или TIP32 или TIP42 или A671.Это хорошая схема и проста в использовании. Мы разрабатываем схему с TDA2030A в качестве драйвера для питания выходного транзистора с выходной мощностью до 30 Вт.

Как улучшить бас с tda2030 IC?

Например, если сабвуфер в музыкальной системе не выдает достаточных басов, то эта схема усилителя на микросхеме TDA2030 очень полезна для улучшения басов. Эта схема может быть построена с использованием различных электрических и электронных компонентов. Используя эту схему, можно четко слушать звук, включая громкость, в течение многих часов.

Как сделать схему усилителя звука, используя встроенный tda2030 и операционный усилитель ne5532?

Схема аудиоусилителя с использованием встроенного TDA2030 и операционного усилителя Ne5532, имеет два стереоусилителя, левый и правый сателлит, и усилитель низких частот с использованием TDA2030 в мосту для большей мощности. Фильтр выполнен на сдвоенном операционном усилителе Ne5532. Полная сборка с предложением печатной платы и имеет источник питания, соединенный со схемой.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
