Tda2020 схема: Усилитель на TDA2020

93 Схем УНЧ на микросхемах TDA, LA, HA, KA, AN и другие

Коллекция усилителей НЧ и мощности на «буржуйских» микросхемах, более или менее часто встречаются при «аутопсии» очередного дохлого музцентра (или ещё чего-нибудь)! В архивах куча схем формата PCX от ТМП «Ассоциация». С краткими данными: максимальное, рабочее напряжение; входное и выходное сопративление; сила тока и т.д.

Учитывая универсальность этих микросхем, можно собрать неплохой усилитель «на коленках» минут за 15. Рекомендую скачать все архивы.

микросхемы TDA.

к Примеру 4 конденсатора, выключатель и 2 динамика — получаете стерео усилитель на 2х22Вт.



и другие: TDA1551Q, TDA1552Q, TDA1553Q, TDA1554Q, TDA1555Q, TDA1904, TDA1905, TDA2003, TDA2004, TDA2005, TDA2006, TDA2007, TDA2008, TDA2009, TDA2020, TDA2030, TDA2030А, TDA2040, TDA2611A, TDA2613, 2822(d,m), 7050(t), TDA7052A, TDA7056, TDA7056A, TDA7057Q, TDA7230A, TDA7231, TDA7233D, TDA7233S, TDA7240A, TDA7245, TDA7285, TDA7350, TDA7241.


Скачать архив с TDA (265 кб)



Микросхемы AN.

AN7112, AN7116, AN7117, AN7147, AN7149N, AN7116N, AN7168, AN7171NK, AN7173NK, AN7177, AN7178.
Скачать архив с AN (89 кб)



Микросхемы HA.

HA13001, HA1377, HA1384, HA1388.
Скачать архив с HA (32 кб)



Микросхемы KA.

KA2211, KA2213, KA2214.
Скачать архив с KA (25 кб)



Микросхемы LA.

LA4265, LA4101, LA4145, LA4182, LA4182, LA4183, LA4185, LA4190, LA4191, LA4261, LA4440, LA4445, LA4446, LA4460N, LA4461N, LA4465, LA4475, LA4476, LA4480, LA4497, LA4498, LA4500, LA4505, LA4507, LA4510, LA4520, LA4550, LA4555, LA4557, LA4558, LA4570, LA4575, LA4700, LA4422.
Скачать архив с LA (299 кб)



Микросхемы LM386, MB3722, MB3730, MB3731, MDA2020, STK0050, STK0050 II.

Скачать архив других (56 кб)





Art!P. 2004.

УНЧ с регулируемым выходным сопротивлением

УНЧ с регулируемым выходным сопротивлением

категория

Самодельное аудио материалы в категории

Подкатегория Схемы усилителей на микросхемах

А. МАСЛОВ, г. Жуковский Московской обл
Радио, 2002 год, № 12

Все больше убеждаюсь на собственном радиолюбительском опыте в верности положений статьи [1] о зависимости характера звучания («ламповое» или «транзисторное») от работы системы УМЗЧ — громкоговоритель. Особенности звучания АС связаны вовсе не с элементной базой УМЗЧ и не с наличием или отсутствием ООС, а в значительной степени с его (УМЗЧ) выходным сопротивлением, поэтому поделюсь результатами своих исследований.

После многих экспериментов с транзисторными УМЗЧ (с различной обратной связью [2] и вовсе без нее), каждый раз сравнивая звучание с «эталоном» в виде УМЗЧ ламповой радиолы «ВЭФ-Радио» (однотактный, пентодный, с ультралинейным включением лампы и неглубокой общей ООС), я пришел к следующему выводу.

Общепринятое мнение о благоприятности низкого (желательно «нулевого» или даже отрицательного) выходного сопротивления УМЗЧ для воспроизведения низких частот не всегда верно. Если выходное сопротивление УМЗЧ составляет приблизительно 20…50% от сопротивления громкоговорителя (при этом говорить о глубоком демпфировании не приходится), мягкое звучание контрабаса в джазе приятнее (конечно, чисто субъективно). С другой стороны, при прослушивании рока, современной электронной музыки с «напористым» басом требуется более сильное демпфирование громкоговорителя. Складывается забавная ситуация, когда для каждого стиля музыки желательно иметь свой УМЗЧ: для джаза — лучше ламповый и без общей ООС, для рока — транзисторный с глубокой ООС по напряжению (ООСН), обеспечивающей малое выходное сопротивление.

В связи с этим предлагаю опробованное на макете устройство, которое «примиряет» это противоречие. Регулируемое выходное сопротивление УМЗЧ позволяет плавно превращать по характеру звучания транзисторный усилитель в «ламповый триодный» или в «пентодный» без ООС, но без характерно высокого для пентодов коэффициента третьей гармоники. Это превращение УМЗЧ возможно с помощью переменных резисторов, которые переводят ООС по напряжению в ООС по току через нагрузку при неизменном коэффициенте передачи устройства.

Схема макета УМЗЧ приведена на рис. 1. Регулировка выходного сопротивления происходит следующим образом: в нижнем крайнем по схеме положении движков сдвоенных переменных резисторов R4.1, R4.2 возникает только ООСН, глубина которой определяется соотношением резисторов R3, R1 и исходным коэффициентом усиления DA1 без ООС. В другом крайнем положении движков переменные резисторы создают только ООС по току (ООСТ). При этом, в зависимости от сопротивления нагрузки (4 либо 8 Ом), замыкают или размыкают переключатель SA1, изменяющий сопротивление датчика тока (R5, R6).

При перемещении движков переменных резисторов общий коэффициент усиления устройства, условно говоря, не изменяется. Условно, поскольку коэффициент передачи по напряжению в режиме с ООСТ связан с частотной зависимостью импеданса громкоговорителя. Изменяется только выходное сопротивление УМЗЧ от близкого к нулю до нескольких десятков килоом. Желаемая его величина устанавливается на слух по субъективно более приятному звучанию музыкального произведения соответствующего стиля.

Сдвоенные переменные резисторы R4 должны быть обязательно группы А (с линейной характеристикой регулирования). Вместо переменных резисторов можно применить любой переключатель на два направления и 11 положений с цепочкой резисторов по 680 Ом (2×10 шт.). Правда, в этом случае для предотвращения резких щелчков и возможного выхода из строя громкоговорителя при изменении выходного сопротивления УНЧ нужно каждый раз предварительно выключать питание УНЧ, что снижает оперативность при подборе желаемого характера звучания.

При желании можно изменить коэффициент усиления УМЗЧ, но при этом необходимо выполнение следующих соотношений:
Ku = R3/R1 = Rн/RдxR2/R1;
Rн/Rд=10; R2 = 5R4.
Здесь под Rн понимается паспортное значение сопротивления громкоговорителя на частоте 1000 Гц; Rд — сопротивление датчика тока.
И еще одно: обратная связь переменной глубины — «вещь» тонкая и капризная, а сочетание разных видов ООС — тем более. Поэтому, перед тем как использовать в рассматриваемой схеме какой-либо другой УМЗЧ (аналогами MDA2020 являются TDA2020,К174УН11 [3]), желательно путем подбора цепей коррекции добиться устойчивости (отсутствия самовозбуждения) при включении усилителя по схеме повторителя (

рис. 2). Здесь А1 — УМЗЧ без цепи общей ООС.

Основным недостатком схемы рис. 1 является наличие механических контактов в цепи обратной связи (резисторы R4 или заменяющий их переключатель). Кроме того, сопротивление датчика тока (Rд) ограничивает максимальное значение коэффициента демпфирования даже при «нулевом» выходном сопротивлении УМЗЧ.

В качестве УМЗЧ целесообразно выбрать микросхему с малым собственным коэффициентом гармоник без ООС.

Мощность и тип резисторов R5, R6, а также их сопротивление можно изменять в некоторых пределах в зависимости от выходной мощности УМЗЧ, заданных коэффициента усиления и входного сопротивления УМЗЧ.

Такой усилитель можно с успехом использовать для исследования свойств электродинамических головок во всем диапазоне рабочих частот при различном импедансе. Например, некоторые головки мало чувствительны к выходному сопротивлению усилителя, другие — более чувствительны (высокие интермодуляционные искажения на средних частотах).

ЛИТЕРАТУРА
1. Агеев С. Должен ли УМЗЧ иметь малое выходное сопротивление? — Радио, 1997, № 4, с. 14 — 16.
2. Маслов А. Комбинированная обратная связь в УМЗЧ. — Радио, 2001, № 6, с. 16, 17.
3. Микросхемы для бытовой радиоаппаратуры. Справочник. — М.: Радио и связь, 1989, с. 114.

От редакции. В предлагаемой структуре регулятора обратной связи требуются сдвоенные переменные резисторы. Можно, однако, упростить эту схему, «трансформируя» обратную связь УМЗЧ одним переменным резистором, как показано на рис. 3. Результат тот же: в левом положении движка выходное сопротивление УМЗЧ минимально, в правом — максимально.

По отношению к громкоговорителю минимальное выходное сопротивление источника сигнала ограничено сопротивлением включенного в цепь нагрузки датчика тока и составляет около десятой доли сопротивления нагрузки. Для демпфирования большинства громкоговорителей такого соотношения вполне достаточно.

Для повышения устойчивости работы УМЗЧ совсем не обязательно корректировать его АЧХ под «единичное» усиление. Рекомендуем воспользоваться рекомендациями, содержащимися в статье А Сырицо «Особенности УМЗЧ с высоким выходным сопротивлением», опубликованной в «Радио», 2002, № 2, с. 16, 17.

СХЕМА УМЗЧ

   Довольно простой усилитель для домашних колонок вы можете собрать своими руками. В его основе лежат две микросхемы-усилителя НЧ TDA2030 (К174УН19), стоимость этой микросхемы весьма мала, но при этом она обладает довольно неплохими параметрами.

Электрическая схема УМЗЧ

Перечень элементов схемы

  • Bat1    = блок питания, батарейки/аккумулятор
  • C1    = 10 µF
  • C2    = 10 µF
  • C3    = 100 nF
  • C4    = 10 µF
  • C5    = 10 µF
  • C6    = 10 µF
  • C7    = 0. 1 uF
  • C8    = 10 µF
  • C9    = 10 µF
  • C10    = 100 nF
  • C11    = 10 µF
  • OP1    = TDA2030
  • OP2    = TDA2030
  • R1    = 2 kOhm
  • R2    = 150 kOhm
  • R3    = 150 kOhm
  • R4    = 2 kOhm
  • R5    = 1 Ohm
  • R6    = 2 kOhm
  • R7    = 150 kOhm
  • R8    = 150 kOhm
  • R9    = 2 kOhm
  • R10    = 1 Ohm
  • R11    = 22 kOhm
  • R12    = 22 kOhm
  • SP1    = 15 Watt
  • SP2    = 15 Watt

   Микросхема TDA2030 имеет 5 выводов, а корпус TO220. И первую, и вторую TDA2030 обязательно нужно установить на какой-нибудь теплоотвод, термопасту использовать необязательно, но желательно.

   Схема рассчитана на два входа, то есть в итоге мы получим стерео звук.

   Максимальная мощность выдаваемая данным усилителем 18 Ватт на один динамик 4 Ом, а у нас их два, — это два источника звука с почти чистыми 18W, что весьма неплохо.  Печатная плата испытана на работоспособность. Скачать 18W.lay. Не забудьте отзеркалить её при печати, коль будете паять не со стороны дорожек.

   У меня не оказалось подходящих динамиков, для демонстрации работы взял два по 4 Ома 3 Вт и ничего, качество воспроизведение аудио-звука мне лично понравилось. В комнате слышно отлично, на улице естественно хуже. Если поместить усилитель 2*18 Вт в нормальный корпус, то выйдут приличные колонки за маленькую стоимость.

   В качестве источника аудио-сигнала можно использовать любой гаджет: mp3, смартфон или компьютер. На картинке показана распиновка стандартного штекера джек (Jack) 3,5 мм.

   Питать усилитель звука на двух ТДА2030 можно от блока питания или от батареек/аккумуляторов. Напряжение от 12-44 Вольт, но реально заработает и меньше чем от двенадцати вольт. Если будет наблюдаться раздражающий гул в динамиках, то виноват БП и неэкранированные провода. Я использовал блок питания 13 В, 0. 45 A (он выдает 17,8 вольт). Ток в режиме покоя составляет 60-70 mA, когда же включаем музыку — около 0,1 Ампера.

   После успешной сборки схемы усилителя и подключения его к источнику электроэнергии, в динамиках вы услышите небольшой шум, но он пропадёт, как только подадите аудио-сигнал к входам схемы.

   Ниже вы можете увидеть видео работы усилителя. К сожалению, микрофон камеры не смог передать истинную силу звука. На самом деле он намного громче, на 50% ползунка телефона уже неплохо, правда при полной мощности наблюдаются хрипы, искажения и другая нечисть.

Видео работы УМЗЧ

   И вот ещё что — более половины активной китайской акустики имеет в качестве УМЗЧ именно микросхему 2030. Автор материала — EGOR.

   Форум по УМЗЧ

   Форум по обсуждению материала СХЕМА УМЗЧ




SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.




%PDF-1.4 % 63 0 объект > эндообъект внешняя ссылка 63 102 0000000016 00000 н 0000002418 00000 н 0000002653 00000 н 0000003108 00000 н 0000003269 00000 н 0000003585 00000 н 0000003718 00000 н 0000003740 00000 н 0000008727 00000 н 0000008751 00000 н 0000008880 00000 н 0000008902 00000 н 0000012112 00000 н 0000013378 00000 н 0000040262 00000 н 0000040287 00000 н 0000041043 00000 н 0000041339 00000 н 0000060420 00000 н 0000060445 00000 н 0000060470 00000 н 0000061173 00000 н 0000061478 00000 н 0000071451 00000 н 0000071475 00000 н 0000071500 00000 н 0000072389 00000 н 0000072669 00000 н 0000088798 00000 н 0000088823 00000 н 0000088848 00000 н 0000089527 00000 н 0000089833 00000 н 0000095785 00000 н 0000095809 00000 н 0000095833 00000 н 0000096585 00000 н 0000096878 00000 н 0000099088 00000 н 0000099113 00000 н 0000099138 00000 н 0000099879 00000 н 0000100168 00000 н 0000107555 00000 н 0000107580 00000 н 0000107606 00000 н 0000108408 00000 н 0000108704 00000 н 0000119867 00000 н 0000119893 00000 н 0000119919 00000 н 0000120639 00000 н 0000120927 00000 н 0000126015 00000 н 0000126040 00000 н 0000126065 00000 н 0000126791 00000 н 0000127082 00000 н 0000139688 00000 н 0000139714 00000 н 0000139740 00000 н 0000140526 00000 н 0000140822 00000 н 0000144106 00000 н 0000144131 00000 н 0000144156 00000 н 0000144829 00000 н 0000145118 00000 н 0000146357 00000 н 0000146382 00000 н 0000146407 00000 н 0000147101 00000 н 0000147399 00000 н 0000151467 00000 н 0000151492 00000 н 0000151517 00000 н 0000152259 00000 н 0000152544 00000 н 0000158185 00000 н 0000158210 00000 н 0000158236 00000 н 0000158922 00000 н 0000159225 00000 н 0000162131 00000 н 0000162156 00000 н 0000162181 00000 н 0000162866 00000 н 0000163166 00000 н 0000168289 00000 н 0000168314 00000 н 0000168339 00000 н 0000169078 00000 н 0000169366 00000 н 0000173396 00000 н 0000173421 00000 н 0000173446 00000 н 0000174128 00000 н 0000174434 00000 н 0000180996 00000 н 0000181021 00000 н 0000002768 00000 н 0000003084 00000 н трейлер ] >> startxref 0 %%EOF 64 0 объект > ] >> эндообъект 65 0 объект > эндообъект 163 0 объект > поток xc« $

Чип Зал славы: Tripath Technology TA2020 Audio Amplifier

«Большого контракта не было», — сказал г. Алкорн сказал недавно. «Нолан просто хотел мотивировать меня делать хорошую работу. Это было действительно дизайнерское упражнение; он давал мне самую простую игру, которую только мог придумать, чтобы заставить меня играть с этой технологией».

Ключевым элементом технологии, с которым ему приходилось играть, объяснил он, была схема движения, разработанная г-ном Бушнеллом годом ранее в качестве сотрудника Nutting Associates. Г-н Бушнелл впервые использовал эту схему в аркадной игре под названием Computer Space , которую он создал после создания Atari.Было продано 2000 экземпляров, но он так и не стал хитом.

В 1960-х г-н Бушнелл работал в парке развлечений, а также играл в космические игры на PDP-10 в колледже. Он разделил стоимость компьютера на сумму денег, которую зарабатывает средняя аркадная игра, и тут же отказался от этой идеи, потому что экономика не имела смысла.

Затем, в 1971 году, он увидел рекламу компьютера Data General за 5000 долларов и решил, что компьютерная игра, в которую играют на шести терминалах, подключенных к этому компьютеру, может быть прибыльной. Он начал разрабатывать космическую игру для работы в такой системе с разделением времени, но, поскольку действие игры происходит в реальном времени, компьютер работал слишком медленно. Мистер Бушнелл начал пытаться разгрузить центральный компьютер, сделав терминалы умнее, добавив в каждый генератор синхронизации, а затем схемы для отображения звездного поля, пока компьютер не стал ничего делать, кроме как отслеживать, где находится игрок. Затем, по словам г-на Бушнелла, он понял, что ему вообще не нужен центральный компьютер — терминалы могут стоять отдельно.

«На самом деле он уже выполнил заказ на компьютеры, но его жена забыла отправить его по почте», — сказал мистер Уайт.Алкорн сказал, добавив: «Мы были бы банкротами, если бы она это сделала».

Г-н Бушнелл сказал: «Экономика больше не была компьютером за 6000 долларов плюс все оборудование в мониторах; они превратились в компьютер за 400 долларов, подключенный к монитору за 100 долларов и помещенный в шкаф за 100 долларов. Ледяная вода таяла в моих венах».

Компьютерное пространство привлекало только искушенных игроков — тех, кто был знаком с космическими играми на мейнфреймах, или тех, кто сегодня часто посещает игровые автоматы. Это было задолго до своего времени. Pong , с другой стороны, был слишком прост для EE, такого как г-н Бушнелл, чтобы рассматривать его как настоящую игру, и именно поэтому он имел успех.

Г-н Бушнелл разработал схему движения, пытаясь сделать терминалы Computer Space более умными, но г-н Алкорн не мог читать свои схемы и был вынужден перепроектировать их. Мистер Алкорн пытался снизить цену до уровня среднего потребительского товара, что потребовало большой изобретательности и некоторых компромиссов.

«В 1972 году не было настоящей объемной памяти, — сказал он.«Мы столкнулись с тем, что мяч перемещался в любую точку в массиве 200 на 200 без возможности сохранить ход. Мы сделали это, используя около 10 готовых TTL-деталей, создав генераторы синхронизации, которые устанавливали одну или две строки на кадр вне регистра».

Таким образом, мяч будет двигаться по отношению к экрану как по вертикали, так и по горизонтали, как может катиться неправильно настроенное телевизионное изображение. Г-н Алкорн вспомнил, что первоначально он использовал чип от Fairchild для отображения счета, но он стоил 5 долларов, и он мог сделать то же самое за 3 доллара, используя части TTL, хотя счет был более грубым.

Мяч в игре Pong квадратный — еще один компромисс. Учитывая количество схем, которые потребуются для круглого шара, г-н Алкорн спросил: «Кто будет платить лишний четвертак за круглый шар?»

Звук также был предметом разногласий в Atari. Мистер Бушнелл хотел услышать одобрительный рев многотысячной толпы; Мистер Дабни хотел, чтобы толпа освистала.

«Как вы делаете это с цифровыми вещами?» — спросил мистер Алкорн. «Я сказал им, что у меня недостаточно деталей для этого, поэтому я просто поковырялся внутри генератора вертикальной синхронизации в поисках подходящих тонов и сделал максимально дешевый звук.

Аппаратный дизайн Pong занял три месяца, и готовый прототип мистера Алкорна состоял из 73 микросхем, что при цене 50 центов за микросхему добавляло деталей на сумму от 30 до 40 долларов. «Это далеко от потребительского продукта, не считая упаковки, и я был подавлен, но Ноланд сказал: «Ну да, неплохо».

Они установили прототип Pong 2 в баре и позвоните на следующий день, чтобы забрать его, потому что он не работал. Когда они приехали, проблема была очевидна: копилка была битком набита монетами.

TDA2020 Листы данных | Интегральные схемы (ИС) ЛИНЕЙНЫЕ ИНТЕГРИРОВАННЫЕ СХЕМЫ -Apogeeweb

Детали TDA2020 производства ST доступны для покупки на веб-сайте Apogeeweb Electronics. У нас вы сможете найти самые разнообразные виды и номиналы электронных деталей от ведущих мировых производителей. Компоненты TDA2020 компании Apogeeweb Electronics тщательно подобраны, проходят строгий контроль качества и успешно соответствуют всем требуемым стандартам.

Статус производства, отмеченный на Apogeeweb.com, предназначен только для справки. Если вы не нашли то, что искали, вы можете получить более ценную информацию по электронной почте, такую ​​как количество товара на складе TDA2020, льготная цена и производитель.Мы всегда рады услышать от вас, поэтому не стесняйтесь обращаться к нам.

TDA20152/1,518 представляет собой IC HDMI INTERFACE 28-HVQFN, который включает тип интерфейса, они предназначены для работы с упаковкой Tape & Reel (TR). который предлагает функции типа монтажа, такие как поверхностный монтаж, приложения, предназначенные для работы с видео, а также пакет устройств поставщика 28-HVQFN (5×5).

TDA20152/1,557 представляет собой IC HDMI INTERFACE 28-HVQFN, который включает тип интерфейса, они предназначены для работы с 28-HVQFN (5×5) пакетом устройства поставщика, упаковка показана в примечании к техническому описанию для использования в лотке, который предлагает пакет Особенности корпуса, такие как открытая площадка 28-VFQFN, тип крепления предназначены для работы в поверхностном монтаже, а также для видеоприложений.

TDA20152 со схемой производства NXP. TDA20152 доступен в пакете QFN, является частью Linear — Video Processing.

TDA2019-5X с моделями EDA/CAD производства SIE. TDA2019-5X доступен в корпусе SOP-24, является частью интегральных схем.

TDA2020 Другие компоненты SGS/PHI | Весвин Электроникс Лимитед

TDA2020 от производителя SGS/PHI — это Другие компоненты с ЛИНЕЙНЫМИ ИНТЕГРИРОВАННЫМИ ЦЕПЯМИ. Более подробную информацию о TDA2020 можно увидеть ниже.

Категории
Другие компоненты
Производитель
СГС/PHI
Номер детали Весвин
В2320-ТДА2020
Статус без содержания свинца / Статус RoHS
Без свинца / Соответствует RoHS
Состояние
Новое и оригинальное — заводская упаковка
Состояние на складе
Запасы на складе
Минимальный заказ
1
Расчетное время доставки
26 марта — 31 марта (выберите ускоренную доставку)
Модели EDA/CAD
TDA2020 от SnapEDA
Условия хранения
Сухой шкаф и пакет защиты от влаги

Ищете TDA2020? Добро пожаловать в Весвин. ком, наши продажи здесь, чтобы помочь вам. Вы можете получить доступность компонентов и цены для TDA2020, просмотреть подробную информацию, включая производителя TDA2020 и таблицы данных. Купить или узнать о TDA2020 можно прямо здесь и прямо сейчас. Veswin является дистрибьютором электронных компонентов для товарных, распространенных, устаревших / труднодоступных электронных компонентов. Весвин поставляет промышленные, Коммерческие компоненты и компоненты Mil-Spec для OEM-клиентов, CEM-клиентов и ремонтных центров по всему миру.Мы поддерживаем большой склад электронных компонентов, который может включать TDA2020, готовый к отправке в тот же день или в короткие сроки. Компания Veswin является поставщиком и дистрибьютором TDA2020 с полным спектром услуг для TDA2020. У нас есть возможность найти и предоставить TDA2020 по всему миру, чтобы помочь вам с вашей цепочкой поставок электронных компонентов. сейчас!

  • В: Как заказать TDA2020?
  • О: Нажмите кнопку «Добавить в корзину» и перейдите к оформлению заказа.
  • В: Как оплатить TDA2020?
  • A: Мы принимаем T/T (банковский перевод), Paypal, оплату кредитной картой через PayPal.
  • В: Как долго я могу получить TDA2020?
  • О: мы отправим через FedEx, DHL или UPS, обычно доставка в ваш офис занимает 4 или 5 дней.
    Мы также можем отправить заказной авиапочтой. Обычно доставка в ваш офис занимает 14-38 дней.
    Пожалуйста, выберите предпочтительный способ доставки при оформлении заказа на нашем сайте.
  • В: Гарантия TDA2020?
  • A: Мы предоставляем 90-дневную гарантию на наш продукт.
  • В: Техническая поддержка TDA2020?
  • A: Да, наш технический инженер по продуктам поможет вам с информацией о распиновке TDA2020, примечаниями по применению, заменой, техническое описание в формате pdf, руководство, схема, аналог, перекрестная ссылка.
ОБЕСПЕЧЕНИЕ КАЧЕСТВА VESWIN ELECTRONICS Регистратор систем качества, сертифицированный Veswin Electronics по стандартам ISO 9001.Наши системы и соответствие стандартам регулярно пересматривались и тестировались для поддержания постоянного соответствия.
СЕРТИФИКАЦИЯ ИСО
Регистрация ISO дает вам уверенность в том, что системы Veswin Electronics являются точными, всеобъемлющими и соответствуют строгим требованиям стандарта ISO. Эти требования гарантируют долгосрочное стремление Veswin Electronics к постоянным улучшениям.
Примечание. Мы делаем все возможное, чтобы на нашем веб-сайте отображались правильные данные о продуктах.Пожалуйста, обратитесь к техническому описанию/каталогу продукта, чтобы получить подтвержденные технические характеристики от производителя перед заказом. Если вы заметили ошибку, пожалуйста, сообщите нам.

Время обработки: стоимость доставки зависит от зоны и страны.
Товары пересылаются почтовыми службами и оплачиваются по себестоимости.
Товары будут отправлены в течение 1-2 рабочих дней после оплаты. Доставка может быть объединена при покупке большего количества.
Другие способы доставки могут быть доступны при оформлении заказа — вы также можете сначала связаться со мной для получения подробной информации.

ПРИМЕЧАНИЕ. Все основные кредитные и дебетовые карты через PayPal. (AMEX принимается через Paypal).
Мы также можем принять банковский перевод. Просто отправьте нам электронное письмо с URL-адресами или номером детали продукта.Укажите адрес доставки и предпочтительный способ доставки. Затем мы отправим вам полные инструкции по электронной почте.
Мы никогда не храним данные вашей карты, они остаются в Paypal.

  • Мы предоставляем 90 дней гарантии;
  • Будет применяться предотгрузочная инспекция (PSI);
  • Если некоторые из товаров, которые вы получили, не имеют идеального качества, мы ответственно организуем возврат или замену. Но предметы должны оставаться в своем первоначальном состоянии;
  • Если вы не получили товар в течение 25 дней, просто сообщите нам об этом, будет выдан новый пакет или замена.
  • Если ваш товар значительно отличается от нашего описания продукта, вы можете A: вернуть его и получить полный возврат средств или B: получить частичный возврат средств и сохранить товар.
  • Налоги и НДС не будут включены;
  • Для получения более подробной информации, пожалуйста, просмотрите нашу страницу часто задаваемых вопросов.

Kinter K2020A+ Ограниченная версия Authentic Tripath TA2020-020 Class-T Hello-Fi Audio Mini Amplifier с источником питания 12 В, 5 А, черный

Описание продукта

KINTER любит обращать внимание… на наши товары и на вас.

Наши аудиоусилители и оборудование могут быть представлены на более чем 100 мировых рынках, и мы заслужили популярность как лучший выбор мини-усилителей на сегодняшний день.Функции включают домашние, автомобильные, мотоциклетные и лодочные аудиопрограммы. Производственные мощности KINTER расширились и теперь включают в себя, пожалуй, самое модное оборудование для производства поверхностного монтажа и печатных плат. Собственные инженеры и команда {профессиональных} инженеров в сочетании с мотивированной и высококвалифицированной рабочей силой предлагают постоянный путь к новым продуктам с неизменно высоким качеством и превосходными возможностями.

УСИЛИТЕЛЬ TRIPATH TA2020-020 КЛАССА T KINTER K2020A+, ОГРАНИЧЕННАЯ СЕРИЯ

K2020A+ хорош для настольных компьютеров, небольших спален, кабинетов, рабочих мест или в качестве начального усилителя для совершенно новых аудиофилов.

ОРИГИНАЛЬНАЯ микросхема усилителя Tripath TA2020-020 обеспечивает экологически чистый, высокоэффективный звук. ОГРАНИЧЕННАЯ ПОСТАВКА Компактные размеры делают этот усилитель подходящим для инициатив и аудиоприложений «сделай сам». Вход 3,5 мм, позолоченные разъемы RCA и улучшенные разъемы для динамиков для превосходной проводимости знака.

K2020A+ отличается от аналогичных усилителей двумя основными способами: во-первых, в K2020A+ используются исключительно ОРИГИНАЛЬНЫЕ и очень необычные микросхемы усилителя Tripath TA2020-020, а во-вторых, мы используем улучшенную мощность 12 В, 5 А, поэтому усилитель может идти, когда он попадает в вашу дверь.

Оценка звука Kinter K2020A+ с различными родственными усилителями может быть драматичной. K2020A+ работает немного громче без звучания, но работает очень тяжело, а высокие частоты более открытые и объемные. Переход на высококачественный звук ни в коем случае не был слишком дешевым. K2020A+ идеально подходит для прослушивания Spotify с вашего компьютера или телефона через любую аудиосистему, от книжной полки до аудиосистемы гигантской башни. Торопитесь, порции ограничены.

Легендарная эффективность

Усилитель K2020A+ был разработан на основе легендарной микросхемы аудиоусилителя Tripath TA2020-020, что сделало рекорд IEEE «25 микрочипов, которые потрясли мир».TA2020-020 обеспечивает стабильность звука конструкции класса AB в сочетании с эффективностью возможностей усилителей класса D.

Полное сотрудничество

Большинство усилителей не включают в себя функцию влияния, а в случае, если они есть, возможность предоставления возможностей является запоздалой мыслью, упуская возможность и текущие баллы, чтобы полностью воспользоваться возможностями усилителя. KINTER оснащен источником питания 12 Вольт 5 А, который дает достаточную мощность для полного привода K2020A+ без ограничения.

Выходы для портативных динамиков

Усовершенствованные выходы для колонок с пружинными клеммами делают подключение быстрым и простым, а теперь еще и более надежным.

Универсальные входы

Позолоченные входы RCA слева и справа и 3,5-мм входы для MP3 обеспечивают надежное соединение для аудиовхода с наушников с хороших телефонов, ноутбуков/ПК, DVD/CD, игр, телевизоров, игровых автоматов, проигрывателей (также может потребоваться предусилитель) и дополнительно!

Подходящий усилитель для многих целей.

ОГРАНИЧЕННАЯ ПОСТАВКА повлияет на цену
Компактные размеры делают этот усилитель подходящим для инициатив и аудио целей DIY
Вход 3,5 мм, позолоченные разъемы RCA и улучшенные разъемы для динамиков для превосходной проводимости знака
Блок питания 12 В, 5 А в комплекте

юаней Jing Audio — Плата усилителя мощности класса D TA2022 [90 Вт + 90 Вт]

‘; html += ‘

‘+item.label+’

‘; если (элемент.модель) { HTML += ‘

‘; html += ‘Модель : ‘+ элемент.модель; HTML += ‘

‘; } если (изделие.производитель){ HTML += ‘

‘; html += ‘Производитель: ‘+ item.manufacturer; HTML += ‘

‘; } если (цена товара) { html += ‘

Цена: ‘; если (!item. special) { html += товар.цена; } еще { html += »+ item.price +’ ‘+ item.special +»; } HTML += ‘

‘; } если (статья.запас_статус){ HTML += ‘

‘; html += ‘Статус запаса: ‘+ item.stock_status; HTML += ‘

‘; } если(элемент.количество){ HTML += ‘

‘; html += ‘Количество: ‘+ item.quantity; HTML += ‘

‘; } если (пункт.рейтинг) { html += ‘Рейтинг: ‘; } если (item.allresults) { html += ‘

‘+allRequest.term.trim()+’

‘; } HTML +=’
Торговая марка: Yuan Jing
Код товара: 81
Наличие: Снято с производства. Пожалуйста, ознакомьтесь с другими последними моделями.

Габаритные размеры: 128 мм х 70 мм х 35 мм (ДхШхВ) Общий вес (изделие + упаковка): 280г

Плата усилителя мощности класса D TA2022 [90 Вт + 90 Вт] с защитой динамика [улучшено]


ДРАЙВЕР ЦИФРОВОГО АУДИОУСИЛИТЕЛЯ СТЕРЕО 90 Вт (4 Ом) КЛАССА T™, ИСПОЛЬЗУЮЩИЙ ТЕХНОЛОГИИ ЦИФРОВОЙ ОБРАБОТКИ ПИТАНИЯ (DPP™)

ОБЩЕЕ ОПИСАНИЕ


TA2022 представляет собой интегральную схему цифрового усилителя мощности класса T с непрерывной средней мощностью 90 Вт (4 Ом) на канал, использующую запатентованную технологию Tripath Digital Power Processing (DPPT M)
. технология.Усилители класса T обеспечивают точность воспроизведения звука класса AB и энергоэффективность усилителей класса D.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


— Архитектура класса T
— «Аудиофильское» качество звука
— Динамический диапазон = 102 дБ
— Встроенный источник питания затвора
— Защита от перегрузки по току
— Защита от повышенного и пониженного напряжения
— Встроенная схема защиты динамика
— E-Cap 4700 мкФ x 2
​- Колпачок Wima для муфты

Технические характеристики


— Работа: класс D
— Выходное сопротивление: 4 ~ 8 Ом
— Эффективность работы: 92%
— Выходная мощность слева и справа: 2 x 90 Вт при 4 Ом, 2 x 60 Вт при 8 Ом
— Рабочее напряжение: 22-0-22 В переменного тока > 150 Вт

SA002 — C’era una volta il TDA2020

Nella prima meta degli anni 70 secolo scorso, SGS Mise sul mercato un nuovo Circuito integrato amplificatore audio amplificatore, power di raggiungere anche i 18-20W, il tutto senza ricorrere a транзистор esterni oa chaini di soli транзистор, pù complessi da costruire e да тараре.

Дополнительный преемник цепей, интегрированных для типов TCA511, TBA800 и TBA810, который поддерживает настройки различных усилителей звука с некоторыми компонентами, с мощностью, которая объединяет 3 Вт для TCA511 или 9 Вт TBA810, которые необходимы для подключения к цепи интеграто емкостная мощность в uscita una potenza Superiore ai 15W (через массивное соединение, соединенное с мостом на 8 Ом из-за питания TBA810 на 17-18V, col rischio continuo di mandarli fuori uso, anche perchè la Massima Voltagee di alimentazione dello stesso TBA810 era di 20V .

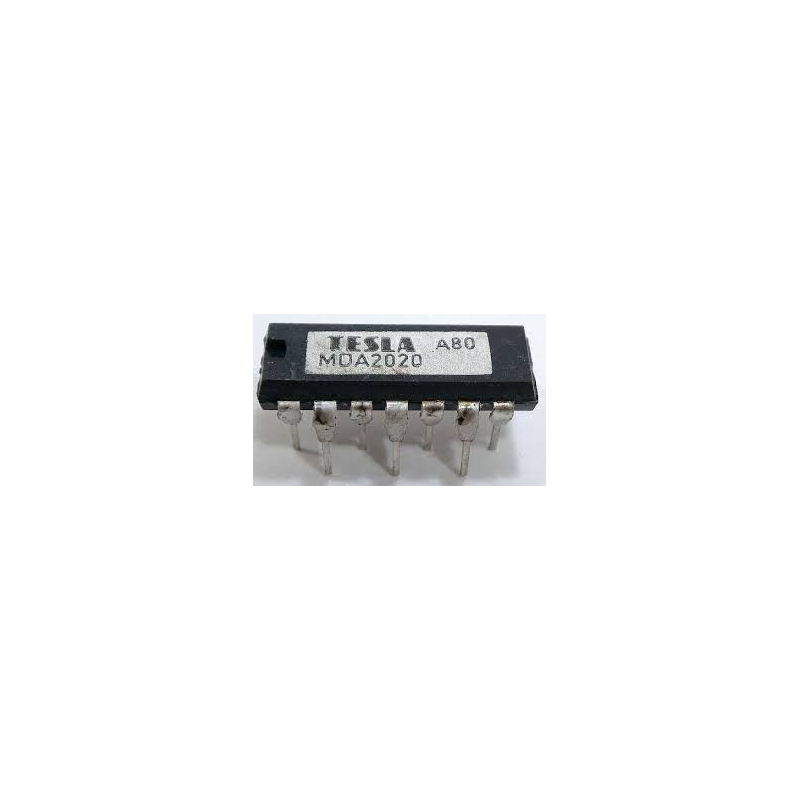

Это интегрированное наименование TDA2020, которое представляет собой квази-приход DIL, может быть связано с первоначальным разделением и превосходной частью металлической пластины для облегчения генерирования тепла (в соответствии с качеством довева, которое может быть разбито на части и рассеивателя), а также схемотехникой дотато ди защиты термичными интерне e di una protezione dai cortocircuiti (ma non semper funzionava), infine la possibilità di essere alimentato contensione singola (e adeguata polarizzazione) или двойное напряжение, квази пришедшее в fosse un operazionale di potenza.

Как raffigurato nello schema interno, questo integrato con possiede due to ingressi Differentenziali e delle protezioni termiche sui finali транзистор, caratteristiche queste che lo rendono di qualità Superiore a quanto reperibile in commercio preventemente.

Для того, чтобы собрать все возможные стереофонические усилители пикколо, телевизоры, радиорегистраторы, без возможности подключения усилителей данных, которые производятся для различных устройств, которые монтируются в комплекте для этой схемы.



Ecco alcuni схемы приложения TDA2020:



Схема №. 1; единый усилитель питания:



Эта схема имеет двойное питание, не требующее дополнительного питания, которое может быть использовано в качестве дополнительного источника питания с преобразованием в центральную систему питания, что является одним из неудобных способов усилителя этого типа «неуправляемого «удара» по всем присоединениям, проблема неразрешима с пищевыми продуктами, которые перекрываются с помощью реле в uscita о кон ип alimentatore ritardato che fornisce ла натяжение ди alimentazione в модо постепенно.

Этот усилитель включает в себя минимальную мощность от 4 Вт до 8 Ом, питание от 18 В или 4 Вт до 4 Ом, от питания до 13 В, питание от питания до 24 В с высокой частотой от 4 Ом, мощность до 10 Вт.

Питание от источника +35 В, предварительное 20 Вт с сопротивлением 4 Ом или 10 Вт с сопротивлением 8 Ом (с малым рассеиванием калорий) в зависимости от типа, электрического гитарного и пиксельного усилителей для различных вариантов использования.

Ricorrendo invece all’ alimentazione duale, si riduce il numero di componenti esterni e si elimina il fastidioso bumb all’ accensione.

Компоненты Elenco:

R1 = 22 кОм потенциометро-логарифмический

R2 = 120 кОм 0,25 Вт

R3 = 120 кОм 0,25 Вт

R4 = 1 кОм 0,25 Вт

R5 = 47 кОм 0,25 Вт

R6 = 8,2 Ом 2 Вт

C1 = 1000 мкФ 35 В электролитический

C2 = 10 мкФ 35 В электролитический

C3 = 22 мкФ 35 В электролитический

C4 = 100 нФ 50 В полиэстер

C5 = 15 пФ 63 В керамический

C6 = 100 пФ 63 В керамический

C7 = 1000 мкФ 35 В электролитический

C8 = 100 нФ 50 В полиэстер

D1 = тип диода 1N4007

D2 = тип диода 1N4007

U1 = встроенный тип TDA2020



Для использования с низким напряжением (12-24 В) можно использовать электрические конденсаторы от 25 В до 35 В.

Диоды D1 и D2, сервопривод лучше, чем smorzamento в presenza ди altoparlanti с диаметром maggiore ди 130 мм, che hanno un Movimento inerziale della bobina non trascurabile.

Схема №. 2; усилитель с двойным питанием:

Эта схема может быть упрощена в прецеденте, если не требуется двойного отчуждения, нет необходимости использовать тип противоудара, а также то, что он не имеет большой емкости в конденсаторе (например, конденсатор емкостью 1000 мкФ в серии со всеми высокопарными батареями) или быстродействующий. colpo all’ accensione, è eliminato, basta ricordarsi di tenere al minimo il potenziometro del volume per evitare di amplificare altri colpi che interessano gli stadi di preamplificazione.

Компоненты Elenco:

R1 = 22 кОм потенциометро-логарифмический

R2 = 68 кОм 0,25 Вт

R3 = 1 кОм 0,25 Вт

R4 = 47 кОм 0,25 Вт

R5 = 10 Ом 2 Вт

R6 = 8,2 Ом 2 Вт

C1 = 10 мкФ 35 В электролитический

C2 = 470 мкФ 35 В электролитический

C3 = 22 мкФ 35 В электролитический

C4 = 100 нФ 50 В полиэстер

C5 = 15 пФ 63 В керамический

C6 = 470 мкФ 35 В электролитический

C7 = 100 пФ 63 В керамический

C8 = 100 нФ 50 В полиэстер

C9 = 100 нФ 50 В полиэстер

D1 = тип диода 1N4007

D2 = тип диода 1N4007

U1 = встроенный тип TDA2020

La bobina di uscita L, в формате 20 шпилей из рамы smaltato 0,75 avvolte sopra la резистенса R5.

Quando ci si rese conto che 20W erano ancora pochi, perchè il mercato chiedeva potenze semper maggiori, ci si rese conto che aumentare la potenza in uscita, significava anche aumentare il calore generato, cosa non facile da smaltire, così ci si verso verso интегрировать пилотный усилитель с транзистором мощности esterni.

Verso la meta degli anni 80, fu introdotto sul mercato il TDA2020D (драйвер cioè) al cui interno erano montati dei finali di potenza Ridotta ma avevano il compito di pilotare esternamente dei транзистора di potenza, in questi casi la resa Age Superiore e lo smaltimento termico dell’ integrato si riduceva tantissimo, visto che la maggior parte della potenza эра dissipata dai должного транзистора montati esternamente.

il TDA2020D богатая мощность, используемая из-за дополнительных транзисторов, с максимальной мощностью 30-50 Вт.

In queste condizioni l’ integrato scalda pochissimo, quindi basta un piccolo dissipatore appoggiato sopra attaccato con della pasta termica a basesilicica.

Ной, как и BD243 и BD244, TIP31 и TIP32, TIP33 и TIP34, BDW51 и BDW52, 2N3055 и 2N2955 и бесконечных MJ15023 и MJ15023 (по крайней мере, более дорогие).



№ схемы 3; усилитель 30-50 Вт с TDA2020D:

Транзистор потенциометра может быть установлен на печатной плате для того, чтобы выделить металлический рассеиватель или металлический транзистор в T = 3, и добавить эфирное соединение с файлом.

Компоненты Elenco:

R1 = 22 кОм потенциометро-логарифмический

R2 = 120 кОм 0,25 Вт

R3 = 120 кОм 0,25 Вт

R4 = 1 кОм 0,25 Вт

R5 = 4,7 Ом 0,25 Вт

R6 = 22 кОм 0,25 Вт

R7 = 2,2 кОм 0,25 Вт

R8 = 2,2 Ом 2 Вт

R9 = 390 Ом 0,25 Вт

R10 = 39 Ом 0,5 Вт

R11 = 47 Ом 0,5 Вт

R12 = 0,1 Ом 1 Вт

R13 = 0,1 Ом 1 Вт

R14 = 0,1 Ом 1 Вт

R15 = 0,1 Ом 1 Вт

R16 = 10 Ом 2 Вт

R17 = 8,2 Ом 2 Вт

C1 = 10 мкФ 35 В электролитический

C2 = 470 мкФ 35 В электролитический

C3 = 22 мкФ 35 В электролитический

C4 = 10 пФ 63 В керамический

C5 = 470 мкФ 35 В электролитический

C6 = 100 нФ 50 В полиэстер

C7 = 18 пФ 63 В керамический

C8 = 100 нФ 50 В полиэстер

C9 = 270 пФ 63 В керамический

C10 = 100 нФ 50 В полиэстер

C11 = 100 нФ 50 В полиэстер

D1 = тип диода 1N4007

D2 = тип диода 1N4007

D3 = диод типо 1N4007

Q1 = транзистор NPN типо TIP31 — BD243 — TIP33 — BDW51 — 2N3055 — MJ15022

Q2 = транзистор PNP типо TIP32 – BD244 – TIP34 – BDW52 – 2N2955 – MJ15023

U1 = встроенный тип TDA2020D

La bobina di uscita L, формат 20 шпилей рамы smaltato 0,75 avvolte sopra la резистенса R16.



Схема №. 4; усилитель 60-100Вт с TDA2020D:

Collegando a ponte lo schema descritto prerentemente, in linea teorica di può raddoppiare la potenza, noi abbiamo lo messo a ponte in modo diretto accoppiato in continua. В этой конфигурации мощность потребляется от 60 Вт до 100 Вт с сопротивлением 8 Ом, в теории используется высокочастотное сопротивление от 4 Ом, а также от 120 Вт до 200 Вт, и только теоретически (не для консилья).

Двойное питание от +/- 17 В до мощности 40 Вт и +/- 34 В до мощности 100 Вт.

Компоненты Elenco:

R1 = 22 кОм потенциометро-логарифмический

R2 = 100 кОм 0,25 Вт

R3 = 2,7 кОм 0,25 Вт

R4 = 100 кОм 0,25 Вт

R5 = 4,7 Ом 0,25 Вт

R6 = 22 кОм 0,25 Вт

R7 = 2,2 кОм 0,25 Вт

R8 = 390 Ом 0,25 Вт

R9 = 39 Ом 0,5 Вт

R10 = 47 Ом 0,5 Вт

R11 = 2,2 Ом 2 Вт

R12 = 0,1 Ом 1 Вт

R13 = 0,1 Ом 1 Вт

R14 = 0,1 Ом 1 Вт

R15 = 0,1 Ом 1 Вт

R16 = 10 кОм 0,25 Вт

R17 = 10 кОм 0,25 Вт

R18 = 0,1 Ом 1 Вт

R19 = 0,1 Ом 1 Вт

R20 = 0,1 Ом 1 Вт

R21 = 39 Ом 0,5 Вт

R22 = 47 Ом 0,5 Вт

R23 = 2,2 Ом 2 Вт

R24 = 0,1 Ом 1 Вт

R25 = 2,2 кОм 0,25 Вт

R26 = 2,2 Ом 2 Вт

R27 = 22 кОм 0,25 Вт

R28 = 4,7 Ом 0,25 Вт

R29 = 10 кОм 0,25 Вт

R30 = 10 кОм 0,25 Вт

R31 = 8,2 Ом 2 Вт

R32 = 8,2 Ом 2 Вт

C1 = 2,2 мкФ 35 В электролитический

C2 = 22 мкФ 50 В электролитический

C3 = 100 нФ 50 В полиэстер

C4 = 10 пФ 63 В керамический

C5 = 18 пФ 63 В керамический

C6 = 100 нФ 50 В полиэстер

C7 = 100 нФ 50 В полиэстер

C8 = 270 пФ 63 В керамический

C9 = 270 пФ 63 В керамический

C10 = 100 нФ 50 В полиэстер

C11 = 100 нФ 50 В полиэстер

C12 = 100 нФ 50 В полиэстер

C13 = 18 пФ 63 В керамический

C14 = 470 мкФ 50 В электролитический

C15 = 470 мкФ 50 В электролитический

C16 = 100 нФ 50 В полиэстер

C17 = 100 нФ 50 В полиэстер

D1 = тип диода 1N4007

D2 = тип диода 1N4007

D3 = диод типо 1N4007

D4 = тип диода 1N4007

D5 = диод типо 1N4007

D6 = диод типо 1N4007

Q1 = транзистор NPN типо TIP31 — BD243 — TIP33 — BDW51 — 2N3055 — MJ15022

Q2 = транзистор PNP типо TIP32 – BD244 – TIP34 – BDW52 – 2N2955 – MJ15023

Q3 = транзистор NPN типо TIP31 — BD243 — TIP33 — BDW51 — 2N3055 — MJ15022

Q4 = транзистор PNP типо TIP32 — BD244 — TIP34 — BDW52 — 2N2955 — MJ15023

U1 = встроенный тип TDA2020D

U2 = встроенный тип TDA2020D



Отклонение:

Nel frattempo alcune case giapponesi misero sul mercato Circuiti Analoghi ma con un migliore rapporto qualità prezzo (complice il basso costo dovuto al cambio Dollaro-Moneta locale), arrivarono così sul mercato chaini tanti diversi con sigle strane, chaini ibridi americani, (l’ esigenza di potenze semper maggiori spinsero nella direzione di questi ultimi) и т. д.

Col passare degli anni, risolti i problemi iniziali e causa la poca praticità nello smaltimementto termico, ha costretto SGS all’ introduzione sul mercato di un nuovo Circuito integrato (TDA2006-TDA2030) in contenitore PENTAWATT, and TDA2004, TDA2005, TDA200 MULTIWATT, простой монтаж, который обеспечивает лучшее качество smaltimento del calore.
