Собираем усилитель на TA2022

Всем привет. Сегодня расскажу про сборку усилителя мощности на основе платы усилителя на микросхеме TA2022.

Если с «околокомпьютерной» акустикой и усилителем я решил вопрос, цифровой усилитель с ЦАПом D2160 оказался отличным решением в малом размерном классе:

То к полноразмерной напольной акустике никак не могу подобрать усилитель.
Пока неспешно собираю дискретный усилитель, решил сделать мощный усилитель (люблю иногда «навалить») класса D (или Т как называют его Tripath Technology) на микросхеме TA2022 — о ней и пойдет речь в обзоре.
Как раз, у меня имеется брутальный стальной корпус, о котором я рассказывал ранее:

Когда рылся на ebay.com случайно наткнулся на корпус для усилителя с дизайном похожим на мой:

никто ни у кого не плагиатил, просто конструкторская мысль сработала когерентно с китайскими инженерами.
Что-то я отвлекся, ближе к сути обзора — напомню речь пойдет про плату усилителя и сборку готового устройства на ее основе.

Упаковка надежная:

Плата продается в собранном виде.
Внешний вид платы:


Я когда-то использовал более простой вариант платы на 2022, тут добавлено:

  • Защита акустики на реле
  • Возможность работы в режиме мостовом BTL
Питание платы так же организованно от переменного тока (со средней точкой), рекомендовано 22-0-22 В.
Выдает микросхема 90 Вт (0,1% THD при +-31 В на 4 Ом). Максимальное напряжение питания 40 В.
Встроенные защиты:
  • От перегрузки по току
  • От превышения напряжения питания
  • От пониженного напряжения
  • От перегрева
  • От КЗ

Вид снизу:

Сзади:

Электролитические конденсаторы в питании на 50 В.
Места подключений:

На входе сигнала стоит пара пленочных конденсаторов 3,3 мкФ — «постоянка» не пройдет.

Техническая информация по 2022
Сердце платы микросхема TA2022 корейского производства от Индийской Tripath Technology, Inc Отличительная особенность – технология Digital Power Processing (DPP) отсутствие переходных помех (щелчков) при включении. Достойное качество звука, низкие нелинейные искажения. Широкий диапазон воспроизводимых частот. Существенно более высокий КПД (92% ) по сравнению с усилителями класса АВ.
Посмотрим на графики (при +-31 В на 4 Ом)
КНИ от выходной мощности:

Интермодуляционные искажения:

КПД от выходной мощности:

Сборка усилителя

Подготовка нижнего листа корпуса под установку плат:

Ставим радиатор на микросхему:

несмотря на кучу обзоров от alexseevdenis, я продолжаю использовать термопасту КПТ-8.
Тестовый запуск прошел успешно:

фона и прочего негатива нет.
Трансформатор использую от Амфитона 75У-202С.
Солидный тор, в стальном кожухе, залит смолой. Вторичка около 26 В.
С ним плата выдает 90 Вт на 4 Ом — измерено лично, но, конечно, напряжение питания высоковато для этой платы.
Собираем в корпусе:

Компоновка получилось вольготная — корпус просторный.
Сетевое напряжение подается через сетевую розетку (я ее называю «компьютерная», но наверно есть стандарт) с фильтром электромагнитных помех и предохранителем:

Регулировка громкости происходит через предварительный усилитель с селектором входов на микросхеме PGA2311 — думаю, о нем надо рассказать отдельно.
Так как плата работает на высоком напряжении питания, все части платы ощутимо греются,
добавил тихий вентилятор 80х80 мм 20 дБ, запитав его от 7810 с платы:

Вид усилителя в сборе:


Благодаря реле на плате усилителя, звук на колонки подается с задержкой, после включения питания усилителя.
Прослушивание на напольной акустике:

Звук очень достойный, динамичный и размашистый.
Плата достойна, что бы на неё обратить внимание при постройке мощного усилителя, но покупать лучше с купоном площадки, цена кусачая.

Спасибо за внимание! Удачных конструкций!

Hi-Fi Audio BG — Усилвател с TDA2020

Интегрален усилвател 2 х 20W с TDA2020 (MDA2020)

High-End от Респромвероятно звучи несериозно? Несъмнено в оригиналното си състояние Респром РС-201 не е нищо особено. И аз нямаше да съм го забелязал ако това, не се беше оказал един от първите ми полупроводникови усилватели.

До преди това бях заклет фен на ламповите усилватели. Дори не си представях, че някога ще предпочета да слушам полупроводници. Но ето, че това се случи.

Още помня недоверието което изпитвах към стъпалата в онзи ранен момент. Докато просто се реших — свързах ги към захранване и ги пуснах.

Нищо изненадващо към този момент. Вече имах зад гърба си лампови усилватели със сериозно по-висока мощност. Но скоро след това установих, че съм започнал да слушам предимно на стъпалата с TDA2020. Така се запалих по полупроводниковите усилватели. И започнах да работя предимно в тази насока. Естествено се насочих към по-съвременни интеграли с «по-добри» параметри и изходна мощност, например TDA7294, а после и STK, докато изпробвах и различни транзисторни схеми. Данни за усилвателя:

От гледна точка на опита който натрупах, мога да кажа, че транзисторните Изходна мощност на 4 ома . ……. 20W

усилватели изградени с дискретни елементи са най-подходящи за Входна чувствителност ………….. 530mV RMS

професионални усилватели или такива с мощности над 100W. Усилване ……………………………. 17 (24.6dB)

За мощности до 100W, а именно такива са болшинството усилватели за Дъмпинг фактор …………………… 50 (на 4Ω)

домашно ползване, силно бих препоръчал използването на интегрални схеми.

А къде останаха ламповите усилватели, ще попитате? И те имат място под слънцето, но определено не са за масовия потребител. Благодарение и по причина на техните особености на работа те са изключително интересни и изключително капризни усилватели.

Звука, който ще ви даде един лампов усилвател, силно се повлиява от тонколоните към които е свързан. Това поставя много сериозни изисквания към тонколоните. Ако не са на необходимото ниво, то полупроводниковите усилватели ще дадат значително по-добро звучене.

Повече за спецификата на ламповите усилватели ще намерите тук: Лампови / Транзисторни усилватели

И така правех все повече и най-различни полупроводникови усилватели, но все не им достигаше нещо, в някакъв аспект.

Не им достигаше, а именно в сравнение с първия ми усилвател с TDA2020. Един ден реших почти на шега да го пусна отново. Вече разполагах с достатъчно качествени тонколони на които да го чуя, така както трябва. И тогава бях смаян, преоткрих ги — отново.

Поставих си за цел да изстискам максимума от тези стъпала!

Първата стъпка в това е преработка на мрежовия трансформатор.

Оригинално трансформатора осигурява такова захранващо напрежение, че интегралите работят на половината от максималната си изходна мощност, т. е. 10W на 4 ома.

Чрез пренавиване на първичната намотка на трансформатора, изходящото му напрежение се променя и така вече имаме захранване което осигурява +/-18V изправено и филтрирано напрежение под товар — необходимото за максимална изходна мощност на интегралите TDA (MDA) 2020.

Друго на което трябва да се наблегне е качеството на електролитните филтриращи кондензатори в захранването.

Аз използвам такива на Nipon Chemicon или Nichicon

Кабелите са не-по-маловажни затова използвам висококачествени TINNED OFC кабели за силовите вериги, а за слаботоковите сигнални вериги използвам сребърен проводник с тефлонова изолация.

Входния потенциометър е Alps (японски) от най-високо качество със стойност 10 кило ома. Резисторите, които съм използвал за модификацията са високоточни на Tesla.

Това са задължителни условия за качествен звук, но не са достатъчни в конкретния случай — трябва да се пипнат и някои неща по самите стъпала. Трябва да се сменят всички елементи с по-качествени такива, както и стойностите на някой от тях да се променят.

Например обратната връзка, оригинално е зададена 35.6dB или казано по-просто усилването е 60 пъти!

Толкова слаба ООВ (отрицателна обратна връзка) е неуместна за тези стъпала. Затова аз залагам такива стойности на елементите, че да се осигурява удачно усилване 17 пъти или 24.6dB. Трябва да се променят стойностите на почти всички елементи от оригиналните платки,

това няма да описвам подробно.

И разбира се овехтялата пластмасова кутия на Респром-а, вече не на ниво, за новия усилвател 🙂

Тук може да се подходи творчески и да се ползва кутия от друг усилвател, или пък да се поръча изработката на кутия специално за този усилвател.

Аз имах на разположение готови метални кутии с подходящи размери.

Само трябваше да разпробия необходимите отвори и да ги боядисам.

Разположението на компонентите е добре обмислено от мен. Съобразявам се със всички аспекти — от доброто охлаждане на стъпалата до изискването за качествено звучене. Всичко трябва да се има в предвид, в противен случай могат да възникнат пагубни за нивото на проекта дефекти, като брум, шум, самовъзбуждане и др.

Да се направи кутия от нулата не е никак лесно. Отнема доста време и изисква прецизност. Мрежовият трансформатор, поставен в предната част на кутията осигурява тежест, така че при пипане на предния панел — бутона за включване или врътката за усилване — усилвателя не помръдва, здраво стъпил на гумените си крачета.

Първоначалния замисъл беше с алуминиев преден панел, с по-голям размер от кутията на усилвателя. След дълго проучване относно цените на които ще възлезе изработката на подобен панел обаче идеята отпадна. Вместо това

панела пак е алуминиев, само че влиза вътре в кутията и си го изработих сам. Задния панел е типичен, като за усилвател — RCA входове (чинчове) и изходни клеми от тип щипки. Тук да обърна внимание, че макар и еднакво изглеждащи, въпросните конектори имат различни производители, а с това и качеството им силно се различава.

Аз съм подбрал възможно най-добрите такива.

Бушончето е нещо, което смятам не е необходимо да бъде изведено на панела. Ако се наложи смяната му, то най-вероятно няма да мине без отваряне на усилвателя така или иначе. Обаче заради размерите на кутията поставих и мрежовия предпазител също на задния панел.

Тези стъпала с TDA (MDA) 2020 — нямат характерното изпукване при включване / изключване. За това закъснително реле в случая не е необходимо. Изхода на стъпалата е свързан директно с изходните клеми, с възможно най-къси проводници. С това разбира се се елиминира и възможността от защита от постоянен ток, в случай на дефектирал чип. Това би могло да бъде опасно за тонколоните. Но пък има предпазители на самите платки на стъпалата, които ограничават тока — в случай на повреден чип, предпазителите ще изгорят и ще прекъснат захранването към съответното стъпало.

И накрая — относно звученето.

На кратко — това е най-добрия полупроводников усилвател, който съм слушал до момента.

Стерео картината е ясна, създава чудесно усещане за пространство. Усилвателя има страхотна динамика — незапознат слушател би го определил за 2 х 50W или дори по-мощен усилвател. Звука е напълно чист, липсва каквото и да било оцветяване характерно за лампите или някой други интеграли (от семейството на TDA, а и други), без това да го превръща в аналитичен и натрапчив. Едно звено, което просто усилва звука без да го променя, без да се усеща присъствието му в системата. А какво повече от това?

Лично аз нямам какво повече да желая от него. Мощността от 2 х 20W е напълно достатъчна, дори за «концертно изживяване» 🙂

Никакви лампови недоносчета, които набраха популярност в последно време, не могат да се мерят с този усилвател. Нито пък разните фабрични «масовки» да не говорим за новото производство такива.

Data Sheet. Автоматика в быту. Авторская страница Кравцова Виталия





На  странице представлена  документация (Data Sheet) в формате .pdf  на наиболее распространённые  электронные элементы иностранного производства. Информация почерпнута  из открытых источников — сайтов фирм производителей.  При конструировании электронных схем всегда полезно заранее иметь документацию на различные элементы, чтобы путём анализа их технических характеристик выбрать подходящий — разработчик не всегда представляет всю номенклатуру  выпускаемой подходящей элементной базы, а поисковые сервера выдают документацию только на конкретно запрошенный элемент. Размещение страницы преследует цель помочь выбрать необходимые элементы при  разработке схем  и облегчить поиск нужной документации при ремонте различной электронной техники.



1.  Усилители низкой частоты

2.  Мощные полевые транзисторы (MOSFET)

3.  Оптоэлектронные элементы

4.  Тиристоры , симисторы , динисторы

5.  Стабилитроны


Уважаемые посетители!
Все материалы сайта в случае их некоммерческого использования предоставляются бесплатно, хотя автор затрачивает достаточно большие средства на их обновление расширение и размещение.
Если Вы хотите, чтобы автор отвечал на Ваши письма, обновлял и добавлял  новые материалы — активней используйте контекстную рекламу,  размещённую на страницах — для себя  Вы  узнаете много нового и полезного,
а автору  позволит частично компенсировать собственные затраты  чтобы  уделять
Вам больше внимания.

ВНИМАНИЕ!

Вам нужно разработать сложное электронное устройство?

Тогда Вам сюда. ..



Не покупайте Hi-Fi аудиоусилитель Lepai LP-2020A+ Tripath TA2020 Class-T, пока не прочитаете этот обзор

Последнее обновление — вторник, 22 сентября 2015 г. -T Hi-Fi Audio Amplifier , пожалуйста, сначала ознакомьтесь с информацией о продукте. Большинство интернет-пользователей покупают в Интернете, не прочитав должным образом спецификации (сокращение от спецификации) продукта, который они собираются купить. Иногда отсутствие надлежащей информации о товаре приводит к разочарованию покупателя и пустой трате времени и денег.В этом обзоре мы дадим подробные технические характеристики Hi-Fi аудиоусилителя Lepai LP-2020A+ Tripath TA2020 Class-T для более четкого понимания продукта.

Обзоры и описание продукта:

Этот мини-усилитель звука на основе Lepai Tripath идеально подходит как для квартирных, так и для автомобильных аудиосистем. Микросхема усилителя TA2020 представляет собой двухканальный цифровой усилитель мощности класса T с непрерывной средней мощностью 20 Вт/канал, который включает в себя запатентованную технологию Tripath Digital Power Processing. Усилители класса T обеспечивают точность воспроизведения звука усилителей класса AB, а также энергоэффективность усилителей класса D. Чистая 20-ваттная выходная мощность усилителя Lepai делает его идеальным для большинства автомобильных или квартирных звуковых проектов или приложений «сделай сам». Погуглите Lepai TA2020, и вы обнаружите, что этот маленький усилитель обсуждается и восторженно отзывается! Каждый продукт имеет фактически входы RCA для левого и правого каналов. Вы также можете использовать 3,5-мм стереовход для подключения практически любого музыкального источника, такого как iPod, сотовые телефоны или MP3-плееры.Удобные пружинные клеммы делают подключение к вашим динамикам простым и быстрым! Мини-усилитель Lepai имеет алюминиевый корпус, который на самом деле легкий, но прочный и будет работать как теплоотвод, чтобы усилитель не перегревался. Цвет может сильно варьироваться. В комплекте блок питания 12В, 2А. Технические характеристики: производство энергии: 2 x 20 Вт RMS; Входное сопротивление: 47 кОм; Частотная характеристика: 20 Гц – 20 кГц; Входная чувствительность: 200 мВ; Минимальный коэффициент нелинейных искажений: <0. 05%; размеры (Г х Ш х В): 120 х 147 х 42 мм. Возможность предусматривает, что включенные все устройства могут значительно отличаться, рабочее напряжение составляет до 14 В.6 В.

Где купить Hi-Fi аудиоусилитель Lepai LP-2020A+ Tripath TA2020 Class-T? Мы рекомендуем купить товар по ссылке ниже.

Lepai LP-2020A+ Tripath TA2020 Hi-Fi аудиоусилитель класса T Технические характеристики:

  • Компактный размер делает этот усилитель идеальным для проектов и звуковых приложений, сделанных своими руками телефоны и все виды mp3-плееров
  • Алюминиевый корпус, очень легкий, но прочный, он станет радиатором
  • Микросхема усилителя Tripath TA2020 обеспечивает эффективное и мощное звучание
  • Экономичная цена и отличная производительность



TA2020 | Электроника FF

Спасибо другу за то, что подарил этот усилитель для тестирования! (Вы знаете, кто вы)

Невозможно войти в пять тем форума, посвященных бюджетной аудиотехнике, и не увидеть упоминания о Lepai LP-2020A+.

При цене около 20 долларов США (30 с включенным адаптером переменного тока) этот компактный и рекламируемый усилитель 20 WPC выглядит солидной сделкой.

Однако, несмотря на его популярность, фактическая информация о нем кажется скудной, за исключением случайных разборок или двух. Он построен на микросхеме усилителя Tripath TA2020-020 класса D, которая благодаря своим прекрасным характеристикам и почти 90% эффективности обеспечивает такое фантастическое соотношение мощности и размера.

Характеристики, напечатанные на коробке (очевидно, для двух моделей)

Однако усилители класса D требуют гораздо большего внимания к деталям при проектировании печатной платы и выборе компонентов, чем традиционные усилители класса AB (например, классический LM3886).Правильно ли понял Лепай? Соответствует ли LP-2020A+ спецификациям, указанным на коробке, или, возможно, даже тем, которые указаны в техническом описании TA2020-020?

Давайте узнаем! (Менее технически подкованные могут пропустить вердикт)

Испытательная установка

LP-2020A+ питался от промышленного импульсного блока питания на 5 А. Измерение THD+N было выполнено с помощью HP 339A с фильтром нижних частот на частоте 30 кГц. Использовалась переключаемая резистивная нагрузка 4/8 Ом.

Выходной импеданс/коэффициент демпфирования был рассчитан путем установки напряжения нагрузки 5,51 В (8 Ом) и 5,2 В (4 Ом) и наблюдения за изменением напряжения при отключенной нагрузке.Во всех тестах использовалось напряжение VCC 13,5 В, 13,4 В было самым низким наблюдаемым напряжением.

Результаты (обновлено 9.12.2012):

А-взвешенный спектр, полученный при мощности 5 Вт на сопротивлении 8 Ом.

Больше спектров (в невзвешенных включены шумы ВЧ):

К сожалению, но неудивительно, что Lepai не соответствует заявленным 20 Вт/ч при <0,05 % THD.

Начинает искажать примерно после 9,6 Вт на 4 Ом и 5,6 Вт на 8 Ом. Этого не видно при измерении THD+N, но форма волны клиппинга при мягком клиппинге неортодоксальна и, на мой взгляд, довольно навязчива.Это вызывает хлопающий звук в твиттерах моих тестовых динамиков.

Тем не менее, он намного превосходит свою спецификацию SNR 80 дБ, измеряя 90,1 дБ A-взвешенное и 87 дБ невзвешенное от 20 Гц до 20 кГц.

Абсолютный уровень шума составляет примерно -76 дБВ (а). Это на 10 дБ выше, чем у более дорогих усилителей, которые я измерял, и может быть слышно на многих динамиках — на моем это очень заметно. Если включить шум выше слышимого спектра, цифры значительно уменьшатся; при невзвешенном измерении от 10 Гц до 30 кГц на моем HP 339A минимальный уровень шума составляет примерно -66 дБВ.Для сравнения, это почти на два порядка выше уровня -84 дБВ Luxman L-120A, установленного в моей системе.

LP-2020A+ демонстрирует такое поведение при умеренном клиппинге. Снимок сделан при 0,3 % THD+N.

Существует также постоянный шум 200 мВ пик-пик на частоте около 160 кГц. Даже с установленными фильтрами нижних частот это каким-то образом приводило к тому, что 339A выходил из строя при измерении очень низких уровней (<250 мВт). Этот шум, вероятно, не является проблемой при повседневном использовании.

Присутствует постоянный шум на частоте около 160 кГц.

Общий вид синусоидального сигнала частотой 20 кГц при мощности 5 Вт на сопротивлении 8 Ом. ВЧ-шум можно рассматривать как аномальную толщину трассы.

Более примечательная деталь LP-2020A+ заключается в том, что он имеет значительный провал в частотной характеристике выше 10 кГц, даже с отключенными регуляторами тембра. Изучив вопрос, я смог сделать вывод, что вырез отсутствует на входе микросхемы усилителя ТА2020-020.

Захваченная на выходе, эта кривая показывает, что частотная характеристика достигает пика примерно на +1,6 дБ при 30 кГц и увеличивается более чем на 1 дБ при 20 кГц.

Я не уверен в причинах этой аномалии, но держу пари, что это связано с тем, как Лепаи спроектировал выходной фильтр. Это вполне может быть звуковая проблема с этим усилителем.

Помимо высокочастотной аномалии, LP-2020A+ кажется ровным по всему частотному спектру примерно до 40 Гц, спадая на 1 дБ на 17 Гц.

Качество сборки

LP-2020A+ освобожден от футляра

Что касается качества сборки, вы получаете то, за что платите — в конструкции есть несколько срезанных углов, которые отклоняются от рекомендаций по проектированию, приведенных в техническом описании TA2020-020, чтобы уменьшить количество компонентов.Электролитические конденсаторы разных китайских брендов, не славящихся своим качеством, потенциометры довольно неприятные, а фильтрация питания… минималистична. В общем, все равно лучше, чем я ожидал. Качество пайки достойное, алюминиевый корпус прочный.

Однако в моем отряде меня поразило следующее:

У моего LP-2020A+ было очень плохое крепление радиатора.

термопасты не хватало.

Да, между чипом и радиатором был почти миллиметровый зазор! Защита от перегрева срабатывала через несколько минут большой нагрузки 4 Ом.Благодаря эффективности TA2020-020 это, вероятно, не было бы заметно при повседневном использовании. Однако нужно задаться вопросом, как это влияет на срок службы чипа.

Вердикт

Я ввел это с предчувствием, что Lepai LP-2020A+ не будет соответствовать заявленным характеристикам. Чип TA2020-020, на котором он построен, рассчитан на 20 Вт на 4 Ом при 5% THD. Несмотря на это, он по-прежнему является очень прилично работающим усилителем по цене, пока вы остаетесь в его пределах.5 чистых ватт на канал при сопротивлении 8 Ом могут звучать не так уж и много, но для случайного прослушивания в ближнем поле с небольшими полочными колонками этого должно хватить; «нормальный» уровень фонового прослушивания обычно составляет всего около 0,1 Вт!

Самой большой проблемой этого устройства является качество сборки. Корпус изготовлен из штампованного алюминия хорошего качества, но контроль качества и, прежде всего, потенциометры (регулятор громкости, низкие и высокие частоты) ужасного качества. Неравномерность и царапанье регулятора громкости могут быть довольно неприятными, особенно когда звук близок к нулю. Поскольку регулятор громкости подключен для регулировки усиления операционного усилителя, а не просто для ослабления входного сигнала, плохое соединение в нем может привести к очень громким хлопкам и колебаниям.

По качеству звука особо комментировать нечего. На высоких частотах есть небольшой провал, который может окрашивать звук, но в этом сегменте рынка это незначительная проблема. Кроме того, LP-2020A+ имеет фоновое шипение, которое на 10 дБ (в два раза громче) выше, чем у значительно более дорогого усилителя, который я обычно использую в своей системе.В зависимости от того, какие динамики используются и насколько они чувствительны к фоновому шипению, это может быть проблемой и, вероятно, самой большой проблемой качества звука с Lepai.

В общем, могу ли я его рекомендовать? Ответ — громкое да! Хотя вряд ли это «аудиофильское качество», вы не найдете лучшего усилителя с мощностью 5 Вт на канал по такой цене, а с хорошими стереоусилителями, часто стоящими несколько сотен долларов, этот маленький Lepai представляет совершенно новую Стандарт увеличения бюджета.

Галерея изображений

Передний

Задний

Топ

Операционные усилители предусилителя и тонального усилителя (JRC 4558)

Выходной фильтр нижних частот. Синие конденсаторы 47 нФ.

Микросхема усилителя Tripath TA2020-020

Сторона пайки

TDA2050 Стереоусилитель 35 Вт-75 Вт

Если вы хотите создать проект усилителя мощности HI-FI с выходной мощностью от 30 Вт до 50 Вт или 75 Вт при динамике 8 Ом, с высококачественным звуком и простотой сборки. (не слишком много компонентов).

Рекомендуем использовать TDA2050 class AB OCL схема усилителя с. Ниже это построено с интегральной схемой, компоновкой печатной платы и не требует какой-либо настройки. Детали, используемые в этой схеме, легко доступны на большинстве местных рынков.

Спецификация TDA2050

TDA2050 относится к усилителям звука класса AB. Обладая высокой мощностью, TDA2050 способен обеспечить до 35 Вт истинной среднеквадратичной мощности на динамик с нагрузкой 4 Ом при THD = 10%, VS = ± 18 В, f = 1 кГц и до 32 Вт на нагрузке 8 Ом при THD = 10%, VS = • ± 22 В, f = 1 кГц. Кроме того, TDA 2050 обычно выдает 50 Вт


Штыревые соединения
Схема

Музыкальная мощность на нагрузку 4 Ом в течение 1 с при VS=22,5 В, f = 1 кГц
Может быть интересно, хотите попробуйте построить уже, попробуйте эту схему использовать напряжение Vcc +/- 25V.

Обратите внимание: Этот пост содержит партнерские ссылки на продукты. Если вы решите приобрести полезный продукт по этим ссылкам, я могу получить небольшую комиссию за то, что порекомендовал вас — без каких-либо дополнительных затрат для вас.Эти средства помогают мне поддерживать этот блог в рабочем состоянии.

Вот TDA2050, который я нашел на Amazon Подробнее


35 Вт TDA2050 Усилитель моно

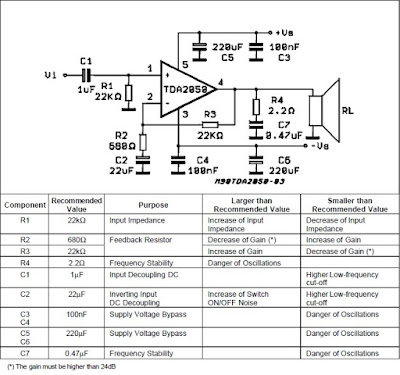

Я знаю, что вы хотите увидеть пример схемы. Вот простая схема.

Готовы начать?

Смотри:


Схема усилителя на 35 Вт на TDA2050.


Двойной блок питания 22 В для усилителя мощностью 35 Вт.

Детали, которые вам понадобятся

Электролитические конденсаторы
C1: 0.47-22UF 50V
C2: 22UF 35V
C2: 22UF 35V
C6, C7: 2,200UF 50V

9000UF 50V

Mylar или керамические конденсаторы


C3, C4: 0.1UF 50V
C5: 0.15UF или 0.1UF 63V
C8, C9: 0.1UF 63V

0,25

0.25W Резисторы, 5% Толерантность
R1, R3: 47K
R1: 1-33K или 680 Ом
R4: 1-4,7 Ом


PCB: 35W Hi-Fi Audio Audio усилитель мощности на TDA2050


на печатной плате: 35Вт Hi-Fi ЗВУКОВОЙ УСИЛИТЕЛЬ МОЩНОСТИ на TDA2050


50Вт-75Вт Стереоусилитель мощности на TDA2050

Мы использовали TDA2030 для создания многих проектов усилителей мощности, чем 3Вт, но они имеют более низкую мощность.

Сегодня мы попробуем использовать TDA2050, который имеет выходную мощность около 50 Вт, а также прост в использовании.

Этот проект представляет собой простую в сборке стереосистему с регулировкой громкости, тембра и сбалансированного звука.

В первую очередь смотрим на схему ниже.
Эта схема с высоким током, поэтому потребляет низкое напряжение 25 В, аналогичное обычному усилителю мощностью 30 Вт.


Рисунок 1: схема стереоусилителя мощности 35 Вт + 35 Вт с использованием TDA2050

Мы должны использовать схему сильноточного питания 25 В ТТ -25 В с системой фильтрации радиопомех.Которые имеют 4 x 2200 мкФ 50 В, соединенных вместе параллельно.


Рис. 2: Двойной источник питания 25 В CT -25 В этого проекта

Мы можем увеличить выходную мощность до 75 Вт с помощью источника питания того же напряжения.
В схеме использованы оба транзистора 2N3055 типа NPN и MJ2955 типа PNP для увеличения тока вверх.


Рисунок 3: Проект стереоусилителя мощности 50 Вт + 50 Вт (Max75 Вт) с использованием TDA2050 и 2N3055-MJ2955

Как собрать
Нам не нужно много объяснять. Позволяет построить этот проект лучше.


Рис. 4. Схема печатной платы.


60 Рисунок 5 Комплектующий компонент этого проекта

Части вам понадобится

IC1, IC2: TDA2050

0,5 Вт. Резисторы, 5% допуск
R1, R8: 5,6 к
R2, R9: 47K
R3, R18: 2.7K
R4, R11: 22K
R5, R12: 680 Ом
R6, R13: 22K
R7, R14: 1 Ом
R01, R02, R03, R04: 9007 Ом 9007 Резисторы 50 Вт Керамические конденсаторы

C1, C10: 47 нФ (0.047 мкФ) 50 В
C2, C4, C11, C13: 2,2 нФ (0,0022 мкФ) 50 В
C3, C7, C8, C9, C12, C16: 0,1 мкФ 50 В

, C20: 2200 мкФ 50 В
C21: 2200 мкФ 80 В

P1: 100 кБ, двойной аудиопотенциометр
P2: 100 кА, двойной аудиопотенциометр
P3: 100 кОм, аудиопотенциометр

Q1, Q52 P60 транзисторы : 2N3055, транзисторы NPN

Примечание:
На рис. 1 и рис. 3
R5,R12: 680 Ом, 0.Резисторы 5 Вт 5%
R6, R13: 22K, 0,5 Вт Резисторы 5%

Вы можете использовать TIP3055 вместо 2N3055 и TIP2955 вместо MJ2955, потому что они просты в использовании.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь, чтобы электроника Обучение было легким .

TA2020 Аудиоусилитель 2×20 Вт, вкл. комплект кабелей

TA2020 Аудиоусилитель 2×20 Вт, вкл. кабельный комплект — TA2020

TA2020 Аудиоусилитель 2×20 Вт, вкл. набор кабелей

  • Наличие: Прямой доступ
  • Модель: TA2020
  • Артикул: 001072

20+ штук на складе

[]

{«product_page»:{«price»:»#content . product-price-container»,»special»:»#content .product-special-container»,»price_parent»:»»,»quantity»:»#product input[name=quantity]»,»button_minus»:»» ,»button_plus»:»»,»button»:»#product #button-cart»,»product_data»:»#content #product»},»list»:»»}

{«symbol_left»:»\u20ac»,»symbol_right»:»»,»decimal_place»:»2″,»decimal_point»:».»,»thousand_point»:»,»}

[]

1

ложь

правда

правда

Удалить

Изменить

т.р.

Блок питания для усилителя Topping TA2020

Спасибо Сачин.Я прочитал описание, и в нем упоминается вход от трансформатора на 500 мА. Моему усилителю потребуется что-то вроде 4A до 5A. Как вы думаете, эта схема будет масштабироваться до такого уровня? Мне, вероятно, потребуются более мощные диоды и т. д.

Также не знаете ли вы, есть ли единственное место, откуда я могу получить все эти детали? Я не уверен, что смогу купить все здесь на местном рынке.

Этот микросхема регулятора PS может выдавать макс. 1,5 А, эти дидоны MUR8X0 — это дидоны X00V, 8 А. В нашем случае использовался предусилитель B1, поэтому мы рекомендовали оптимальное значение 500 мА.Ваш усилитель потребует максимум 2А, когда он достигнет 1% THD.
Похоже, SMPS — самый простой способ. Я не предпочитаю линейный PS, за исключением того, что его просто построить. Я не думаю, что смогу построить SMPS
Да, на это есть причина. Микросхемы Tripath представляют собой усилители с переменным переключением. Их также называют цифровыми усилителями, поскольку они усиливают прямоугольные волны переменной ширины в зависимости от входного сигнала. Когда вы подаете аналоговый аудиовход, он модулируется треугольной несущей, которая преобразуется в выходной сигнал с фиксированным напряжением (обычно 5 В), но с прямоугольной волной переменной ширины. Это переключается на максимальное напряжение на шине PS внутренними МОП-транзисторами. Сохраняется только ширина, повышается напряжение на шине PS. Таким образом, выходной LC-фильтр преобразует обратно эту переменную коммутируемую прямоугольную форму волны в аналоговый сигнал (с новой усиленной амплитудой). Таким образом, шум PS также сглаживается. В то же время усиление нигде не аналоговое, следовательно, нет шумоподавления от PS-рейки. Хотя эти переключения в усилке создают шум для других. возьмите AM / FM-радио рядом с проводом динамика, о котором вы узнаете, в случае слабой станции.

Так что никаких проблем с SMPS и коммутацией усилителя. Единственным критерием является хорошее качество сборки и надежность.

На самом деле я думал об использовании трансформатора 12V-0-12V 4A с 4-диодным мостовым выпрямителем, конденсатором 10000 мкФ и регулируемым регулятором напряжения 7812. Подойдет ли он для питания усилителя?

В данном случае это плохая идея и недостаточная для ваших требований, поскольку максимальный ток 7812 составляет всего 1,0 А (при достаточном радиаторе).

Я видел схему, которую вы и Сачин использовали для PASS B1, и она намного сложнее.Что бы вы порекомендовали?

Более фильтруется, но его следует избегать, если у вас хороший SMPS.

Кроме того, для SMPS вы бы порекомендовали мне купить компьютер SMPS и модифицировать его? Или доступны источники питания SMPS общего назначения? Кроме того, мне нужно добавить несколько колпачков на выходе этих PS, чтобы уменьшить шум? Рекомендуется ли это для SMPS при использовании для питания аудиооборудования?

Вместо компьютерных SMPS (где вы получаете 12 В,> 5 А и хорошо, но слишком много для этого усилителя), ищите хорошие SMPS на старом рынке, используемые для маршрутизаторов и т. Д.Они прочные и качественные. Купите новый, если сможете.

Я думаю, что эту кабину PS можно использовать для ваших целей. Все детали блока питания (кроме катушек) доступны на местном рынке (Пуна), свяжитесь с Omishra для получения более подробной информации.

Мы отправили 25 комплектов по всей Индии из Пуны. Так что это не проблема.



Купить Kinter K2020A+ Limited Edition Original Tripath TA2020-020 Class-T Hi-Fi аудио мини-усилитель с блоком питания 12V 5A Black онлайн по низким ценам в Индии | Kinter K2020A+ Limited Edition Original Tripath TA2020-020 Hi-Fi аудио мини-усилитель класса T с блоком питания 12 В 5 А, черный отзывы, рейтинг

Похожие запросы

Кинтер К2020А+ Лимитед

Кинтер K2020A+ издание

Кинтер К2020А+ Оригинал

Кинтер К2020А+ Трехпутный

Кинтер К2020А+ ТА2020-020

Кинтер К2020А+ Класс-Т

Kinter K2020A+ Hi-Fi

Кинтер К2020А+ Аудио

Кинтер К2020А+ Мини

Усилитель Kinter K2020A+

Кинтер К2020А+ с

Кинтер К2020А+ 12В

Кинтер К2020А+ 5А

Кинтер К2020А+ Мощность

Кинтер К2020А+ Поставка

Кинтер К2020А+ Черный

Кинтер, ограниченная серия

Кинтер Лимитед Оригинал

Кинтер Лимитед Трипат

Кинтер Лимитед TA2020-020

Кинтер Лимитед Класс-Т

Кинтер Лимитед Hi-Fi

Кинтер Лимитед Аудио

Кинтер Лимитед Мини

Кинтер Лимитед Усилитель

Кинтер Лимитед с

Кинтер Лимитед 12В

Кинтер Лимитед 5А

Кинтер Лимитед Пауэр

Кинтер Лимитед Поставка

Кинтер Лимитед Блэк

Кинтер Издание Оригинальное

Kinter Edition Tripath

Кинтер издание TA2020-020

Кинтер Издание Класс-Т

Kinter Edition Hi-Fi

Кинтер Издание Аудио

Кинтер Издание Мини

Усилитель Kinter Edition

Кинтер издание с

Кинтер издание 12В

Кинтер Издание 5А

Кинтер издание мощность

Поставка Kinter Edition

Кинтер издание черный

Kinter Original Tripath

Кинтер Оригинал TA2020-020

Кинтер Оригинал Класс-Т

Kinter Оригинальный Hi-Fi

Кинтер Оригинальное аудио

Кинтер Оригинал Мини

Оригинальный усилитель Kinter

Кинтер Оригинал с

Кинтер Оригинал 12В

Кинтер Оригинал 5А

Кинтер Оригинальная мощность

Оригинальная поставка Kinter

Кинтер Оригинал Черный

Кинтер Трипат ТА2020-020

Кинтер Трипат Класс-Т

Кинтер Трипат Хай-Фай

Кинтер Трипат Аудио

Кинтер Трипат Мини

Усилитель Kinter Tripath

Kinter Tripath с

Кинтер Трипат 12В

Кинтер Трипат 5А

Кинтер Трипат Пауэр

Поставка Kinter Tripath

Кинтер Трипат Блэк

Кинтер ТА2020-020 Класс-Т

Kinter TA2020-020 Hi-Fi

Кинтер ТА2020-020 Аудио

Кинтер ТА2020-020 Мини

Kinter TA2020-020 Усилитель

Кинтер ТА2020-020 с

Кинтер ТА2020-020 12В

Кинтер ТА2020-020 5А

Кинтер ТА2020-020 Мощность

Кинтер ТА2020-020 Поставка

Кинтер ТА2020-020 Черный

Кинтер Класс-Т Hi-Fi

Кинтер Класс-Т Аудио

Кинтер Класс-Т Мини

Усилитель Kinter Class-T

Кинтер Класс-Т с

Кинтер Класс-Т 12В

Кинтер Класс-Т 5А

Кинтер Класс-Т Мощность

Поставка Кинтер Класс-Т

Кинтер Класс-Т Черный

Кинтер Hi-Fi Аудио

Кинтер Хай-Фай Мини

Kinter Hi-Fi усилитель

Kinter Hi-Fi с

Кинтер Хай-Фай 12В

Кинтер Хай-Фай 5А

Кинтер Hi-Fi Мощность

Kinter Hi-Fi Поставка

Кинтер Привет-Fi Черный

Кинтер Аудио Мини

Кинтер аудио усилитель

Кинтер Аудио с

Кинтер Аудио 12В

Кинтер Аудио 5А

Кинтер Аудио Мощность

Кинтер Аудио Поставка

Кинтер Аудио Блэк

Кинтер мини-усилитель

Кинтер Мини с

Кинтер Мини 12В

Кинтер Мини 5А

Кинтер Мини Пауэр

Кинтер Мини Поставка

Кинтер Мини Блэк

Усилитель Kinter с

Кинтер Усилитель 12В

Кинтер Усилитель 5А

Мощность усилителя Kinter

Поставка усилителя Kinter

Kinter Усилитель Черный

Кинтер с 12В

Кинтер с 5А

Кинтер с силой

Кинтер с поставкой

Кинтер с черным

Кинтер 12В 5А

Кинтер 12В Мощность

Кинтер 12В Питание

Кинтер 12В Черный

Кинтер 5А Мощность

Кинтер 5А Поставка

Кинтер 5А Черный

Кинтер Блок питания

Кинтер Пауэр Блэк

Кинтер Поставка Черный

K2020A+ Ограниченная серия

K2020A+ ограниченный оригинал

K2020A+ Ограниченная поездка

K2020A+ Лимитед TA2020-020

K2020A+ ограниченный класс-T

K2020A+ Ограниченная Hi-Fi

K2020A+ Ограниченное аудио

K2020A+ ограниченный мини

K2020A+ Ограниченный усилитель

K2020A+ Limited с

K2020A+ ограниченный 12В

K2020A+ Лимитед 5А

K2020A+ Ограниченная мощность

K2020A+ Ограниченная поставка

K2020A+ лимитированный черный

K2020A+ издание оригинальное

Версия K2020A+ Tripath

K2020A+ Редакция TA2020-020

K2020A+ издание Класс-T

K2020A+ издание Hi-Fi

Аудио K2020A+ Edition

K2020A+ издание мини

Усилитель K2020A+ Edition

Версия K2020A+ с

K2020A+ издание 12В

K2020A+ издание 5A

K2020A+ Версия Мощность

Поставка версии K2020A+

K2020A+ издание черный

K2020A+ Оригинальный Tripath

K2020A+ Оригинальный TA2020-020

K2020A+ Оригинальный класс-T

K2020A+ Оригинальный Привет-Fi

K2020A+ Оригинальное аудио

K2020A+ Оригинальный Мини

K2020A+ Оригинальный усилитель

K2020A+ Оригинал с

K2020A+ Оригинал 12В

K2020A+ Оригинал 5А

K2020A+ Исходная мощность

K2020A+ Оригинальная поставка

K2020A+ Оригинальный черный

K2020A+ Tripath TA2020-020

K2020A+ Tripath Class-T

K2020A+ Tripath Hi-Fi

K2020A+ Аудио Tripath

K2020A+ Tripath Mini

K2020A+ Трехсторонний усилитель

K2020A+ Tripath с

K2020A+ Tripath 12В

K2020A+ Трипат 5А

K2020A+ Tripath Power

K2020A+ Трехпутная поставка

K2020A+ Tripath Черный

K2020A+ TA2020-020 Класс-Т

K2020A+ TA2020-020 Hi-Fi

K2020A+ TA2020-020 Аудио

K2020A+ TA2020-020 Мини

K2020A+ TA2020-020 Усилитель

К2020А+ ТА2020-020 с

К2020А+ ТА2020-020 12В

К2020А+ ТА2020-020 5А

K2020A+ TA2020-020 Мощность

K2020A+ TA2020-020 Поставка

K2020A+ TA2020-020 Черный

K2020A+ Hi-Fi класса T

Аудио K2020A+ класса T

K2020A+ Класс-T Мини

K2020A+ Усилитель класса T

K2020A+ Класс-Т с

K2020A+ Класс-Т 12В

K2020A+ Класс-Т 5А

K2020A+ Мощность класса T

Поставка K2020A+ класса T

K2020A+ Класс-Т Черный

K2020A+ Hi-Fi аудио

K2020A+ Привет-Fi Мини

K2020A+ Hi-Fi усилитель

K2020A+ Hi-Fi с

K2020A+ Привет-Fi 12В

K2020A+ Привет-Fi 5A

K2020A+ Hi-Fi мощность

K2020A+ Hi-Fi Поставка

K2020A+ Привет-Fi Черный

K2020A+ Аудио Мини

K2020A+ Аудиоусилитель

K2020A+ Аудио с

K2020A+ Аудио 12В

K2020A+ Аудио 5А

Звуковая мощность K2020A+

K2020A+ Аудио Блок

K2020A+ Аудио Черный

Мини-усилитель K2020A+

K2020A+ Мини с

K2020A+ Мини 12В

K2020A+ Мини 5А

K2020A+ Мини Мощность

K2020A+ Мини Поставка

K2020A+ Мини Черный

Усилитель К2020А+ с

К2020А+ Усилитель 12В

К2020А+ Усилитель 5А

Мощность усилителя K2020A+

Поставка усилителя K2020A+

K2020A+ Усилитель Черный

К2020А+ с 12В

K2020A+ с 5А

K2020A+ с питанием

K2020A+ с подачей

K2020A+ с черным

К2020А+ 12В 5А

K2020A+ 12В Мощность

K2020A+ питание 12В

K2020A+ 12В Черный

K2020A+ 5А Мощность

K2020A+ 5А Питание

K2020A+ 5A Черный

K2020A+ Источник питания

K2020A+ Мощность Черный

K2020A+ Поставка Черный

Ограниченное издание оригинала

Путешествие ограниченным тиражом

Ограниченное издание TA2020-020

Лимитированная серия, класс-Т

Ограниченная серия Hi-Fi

Аудио ограниченного выпуска

Мини-версия ограниченного выпуска

Усилитель ограниченной серии

Ограниченное издание с

Ограниченная серия 12 В

Ограниченная серия 5А

Мощность ограниченного выпуска

Поставка ограниченного выпуска

Ограниченная серия черного цвета

Ограниченное оригинальное путешествие

Ограниченный оригинал TA2020-020

Ограниченный оригинальный класс-T

Ограниченный оригинальный Hi-Fi

Ограниченное оригинальное аудио

Ограниченный оригинальный мини

Ограниченный оригинальный усилитель

Ограниченный оригинал с

Ограниченный оригинал 12 В

Ограниченный оригинал 5A

Ограниченная исходная мощность

Ограниченная оригинальная поставка

Лимитированный оригинальный черный

Ограниченная поездка по маршруту TA2020-020

Ограниченный Tripath Class-T

Ограниченный Hi-Fi Tripath

Ограниченное аудио Tripath

Ограниченный Tripath Mini

Ограниченный усилитель Tripath

Ограниченное путешествие с

Ограниченная поездка 12 В

Ограниченная поездка 5A

Ограниченная мощность Tripath

Ограниченная поставка Tripath

Ограниченная серия Tripath Black

Ограниченный TA2020-020 Класс-T

Ограниченная серия TA2020-020 Hi-Fi

Лимитированное аудио TA2020-020

Ограниченная серия TA2020-020 Mini

Лимитированный усилитель TA2020-020

Ограниченный TA2020-020 с

Лимитед TA2020-020 12В

Лимитед TA2020-020 5A

Ограниченная мощность TA2020-020

Ограниченная поставка TA2020-020

Ограниченная серия TA2020-020 Черный

Hi-Fi ограниченного класса T

Ограниченный звук класса T

Ограниченный класс-T Mini

Ограниченный усилитель класса T

Ограниченный класс-T с

Ограниченный класс-T 12V

Ограниченный класс-T 5A

Ограниченная мощность класса T

Ограниченное предложение класса T

Ограниченный класс-T черный

Ограниченный Hi-Fi-аудио

Ограниченный Hi-Fi Мини

Ограниченный усилитель Hi-Fi

Ограниченный Hi-Fi с

Ограниченный Hi-Fi 12 В

Ограниченный Hi-Fi 5A

Ограниченная мощность Hi-Fi

Ограниченное предложение Hi-Fi

Ограниченный Hi-Fi черный

Ограниченное аудио мини

Ограниченный аудиоусилитель

Ограниченное аудио с

Ограниченное аудио 12 В

Ограниченный звук 5A

Ограниченная мощность звука

Ограниченный запас аудио

Ограниченное аудио черный

Ограниченный мини-усилитель

Ограниченный мини с

Ограниченный мини 12В

Лимитед Мини 5А

Ограниченная мини мощность

Ограниченное мини-снабжение

Ограниченный мини-черный

Ограниченный усилитель с

Ограниченный усилитель 12В

Ограниченный усилитель 5A

Ограниченная мощность усилителя

Ограниченная поставка усилителей

Лимитированный усилитель черного цвета

Ограничено 12 В

Ограничено 5А

Ограничено силой

Ограничено предложением

Ограничено с черным

Ограниченное 12В 5А

Ограниченная мощность 12 В

Ограниченное питание 12 В

Ограниченный 12V Черный

Ограниченная мощность 5А

Ограниченное питание 5А

Лимитед 5A Черный

Ограниченный источник питания

Ограниченная сила черного цвета

Ограниченная поставка черного цвета

Оригинальное издание Tripath

Издание оригинальное TA2020-020

Издание Original Class-T

Издание Original Hi-Fi

Издание Оригинальное аудио

Издание оригинальное мини

Оригинальный усилитель Edition

Издание оригинальное с

Издание Оригинал 12В

Издание Оригинал 5А

Издание оригинальной мощности

Издание Оригинальная поставка

Издание оригинальное черное

Издание Tripath TA2020-020

Издание Tripath Class-T

Издание Tripath Hi-Fi

Издание Tripath Audio

Издание Tripath Mini

Усилитель Tripath Edition

Издание Tripath с

Издание Tripath 12V

Издание Tripath 5A

Издание Tripath Power

Издание Tripath Supply

Издание Tripath Black

Издание TA2020-020 Класс-Т

Издание TA2020-020 Hi-Fi

Издание TA2020-020 Аудио

Издание TA2020-020 Мини

Издание TA2020-020 Усилитель

Издание TA2020-020 с

Издание TA2020-020 12В

Издание TA2020-020 5A

Издание TA2020-020 Мощность

Издание TA2020-020 Поставка

Издание TA2020-020 Черный

Издание Class-T Hi-Fi

Издание Class-T Audio

Издание Class-T Mini

Усилитель класса T Edition

Издание Class-T с

Издание Класс-Т 12В

Издание Класс-Т 5А

Издание Class-T Power

Издание Class-T Поставка

Издание Class-T Черный

Издание Hi-Fi Audio

Издание Hi-Fi Mini

Усилитель Hi-Fi Edition

Издание Hi-Fi с

Издание Привет-Fi 12V

Издание Hi-Fi 5A

Издание Hi-Fi Power

Издание Hi-Fi Поставка

издание Hi-Fi черный

Издание Аудио Мини

Аудиоусилитель Edition

Издание Аудио с

Издание Аудио 12В

Издание Аудио 5А

Издание Аудио Мощность

Издание Аудио Поставка

Издание Аудио Черный

Мини-усилитель Edition

Издание Мини с

Издание Мини 12В

Издание Мини 5А

Издание Мини Пауэр

Издание Мини Поставка

Издание Мини Блэк

Усилитель Edition с

Издание Усилитель 12В

Издание Усилитель 5А

Мощность усилителя Edition

Поставка усилителя Edition

Edition Усилитель Черный

Версия с 12В

Версия с 5А

Издание с мощностью

Издание с поставками

Версия с черным

Издание 12В 5А

Издание 12 В Мощность

Издание 12V Питание

Издание 12V Черный

Издание 5А Мощность

Издание 5A Поставка

Издание 5A Черный

Издание Блок питания

Издание Power Black

Поставка издания Черный

Оригинальный Tripath TA2020-020

Оригинальный Tripath Class-T

Оригинальный Tripath Hi-Fi

Оригинальное аудио Tripath

Оригинальный Tripath Mini

Оригинальный усилитель Tripath

Оригинальный Tripath с

Оригинальный Tripath 12V

Оригинальный Tripath 5A

Первоначальная мощность Tripath

Оригинальная поставка Tripath

Оригинальный Tripath Black

Оригинальный TA2020-020 Класс-Т

Оригинальный TA2020-020 Hi-Fi

Оригинальный аудио TA2020-020

Оригинальный TA2020-020 Мини

Оригинальный усилитель TA2020-020

Оригинальный TA2020-020 с

Оригинальный ТА2020-020 12В

Оригинал ТА2020-020 5А

Оригинальная мощность TA2020-020

Оригинальная поставка TA2020-020

Оригинальный TA2020-020 Черный

Оригинальный Hi-Fi класса T

Оригинальное аудио класса T

Оригинальный класс-T Mini

Оригинальный усилитель класса T

Оригинальный класс-Т с

Оригинальный Класс-Т 12В

Оригинальный Класс-Т 5А

Оригинальная мощность класса T

Оригинальная поставка класса T

Оригинальный класс-T черный

Оригинальное Hi-Fi аудио

Оригинальный Hi-Fi Mini

Оригинальный Hi-Fi усилитель

Оригинальный Hi-Fi с

Оригинальный Привет-Fi 12В

Оригинальный Hi-Fi 5A

Оригинальная мощность Hi-Fi

Оригинальная Hi-Fi поставка

Оригинальный Hi-Fi Черный

Оригинальное аудио мини

Оригинальный аудио усилитель

Оригинальное аудио с

Оригинальное аудио 12 В

Оригинальное аудио 5А

Оригинальная мощность звука

Оригинальный аудио источник

Оригинальный аудио черный

Оригинальный мини-усилитель

Оригинальный мини с

Оригинальный мини 12В

Оригинальный Мини 5А

Оригинальная мини мощность

Оригинальная мини поставка

Оригинальный Мини Черный

Оригинальный усилитель с

Оригинальный усилитель 12В

Оригинальный усилитель 5А

Оригинальная мощность усилителя

Оригинальная поставка усилителя

Оригинальный усилитель черный

Оригинал с 12В

Оригинал с 5А

Оригинал с мощностью

Оригинал с поставкой

Оригинал с черным

Оригинал 12В 5А

Оригинальная мощность 12 В

Оригинальный источник питания 12 В

Оригинальный 12 В черный

Оригинальная мощность 5А

Оригинальный источник питания 5А

Оригинальный 5А Черный

Оригинальный блок питания

Оригинальный мощный черный

Оригинальная поставка Черный

Tripath TA2020-020 Класс-T

Tripath TA2020-020 Привет-Fi

Tripath TA2020-020 Аудио

Tripath TA2020-020 Мини

Усилитель Tripath TA2020-020

Tripath TA2020-020 с

Трипат TA2020-020 12В

Трипат ТА2020-020 5А

Tripath TA2020-020 Мощность

Tripath TA2020-020 Поставка

Tripath TA2020-020 Черный

Hi-Fi Tripath Class-T

Аудиосистема Tripath Class-T

Tripath Class-T Мини

Усилитель Tripath класса T

Tripath Class-T с

Tripath Class-T 12V

Tripath Class-T 5A

Tripath Class-T Мощность

Поставка Tripath Class-T

Tripath Class-T Черный

Высококачественное аудио Tripath

Tripath Hi-Fi Mini

Hi-Fi усилитель Tripath

Tripath Hi-Fi с

Tripath Привет-Fi 12V

Tripath Привет-Fi 5A

Hi-Fi мощность Tripath

Поставка Hi-Fi Tripath

Tripath Hi-Fi Черный

Трипат Аудио Мини

Аудиоусилитель Tripath

Tripath Audio с

Трипат Аудио 12В

Трипат Аудио 5А

Аудиосистема Tripath

Аудиосистема Tripath

Tripath Аудио Черный

Мини-усилитель Tripath

Tripath Mini с

Трипат Мини 12В

Трипат Мини 5А

Tripath Mini Power

Мини-поставка Tripath

Трипат Мини Черный

Усилитель Tripath с

Tripath Усилитель 12В

Усилитель Tripath 5A

Мощность усилителя Tripath

Поставка усилителя Tripath

Усилитель Tripath, черный

Путешествие с 12В

Поездка с 5А

Путешествие с силой

Путешествие с поставками

Tripath с черным

Трипат 12В 5А

Tripath 12 В Мощность

Питание Tripath 12 В

Tripath 12V Черный

Tripath 5A Мощность

Питание Tripath 5A

Tripath 5A Черный

Блок питания Tripath

Tripath Power Black

Поставка Tripath Черный

TA2020-020 Hi-Fi класса T

TA2020-020 Аудио класса T

TA2020-020 Класс-Т Мини

TA2020-020 Усилитель класса T

TA2020-020 Класс-Т с

TA2020-020 Класс-Т 12В

TA2020-020 Класс-Т 5А

TA2020-020 Мощность класса T

TA2020-020 Поставка класса T

TA2020-020 Класс-Т Черный

TA2020-020 Hi-Fi аудио

TA2020-020 Привет-Fi Мини

TA2020-020 Hi-Fi усилитель

TA2020-020 Hi-Fi с

TA2020-020 Привет-Fi 12В

TA2020-020 Hi-Fi 5A

TA2020-020 Hi-Fi мощность

TA2020-020 Hi-Fi Поставка

TA2020-020 Привет-Fi Черный

TA2020-020 Аудио Мини

TA2020-020 Аудио усилитель

TA2020-020 Аудио с

TA2020-020 Аудио 12В

TA2020-020 Аудио 5А

TA2020-020 Мощность звука

TA2020-020 Аудиосистема

TA2020-020 Аудио Черный

Мини-усилитель TA2020-020

TA2020-020 Мини с

TA2020-020 Мини 12В

TA2020-020 Мини 5А

TA2020-020 Мини Мощность

TA2020-020 Мини Поставка

TA2020-020 Мини Черный

TA2020-020 Усилитель с

TA2020-020 Усилитель 12В

ТА2020-020 Усилитель 5А

TA2020-020 Мощность усилителя

Поставка усилителя TA2020-020

TA2020-020 Усилитель Черный

ТА2020-020 с 12В

ТА2020-020 с 5А

TA2020-020 с питанием

TA2020-020 с подачей

TA2020-020 с черным

ТА2020-020 12В 5А

TA2020-020 Питание 12 В

TA2020-020 Питание 12 В

TA2020-020 12В Черный

TA2020-020 5А Мощность

TA2020-020 5A Питание

TA2020-020 5A Черный

TA2020-020 Источник питания

TA2020-020 Мощность Черный

TA2020-020 Поставка Черный

Hi-Fi аудио класса T

Hi-Fi Mini класса T

Hi-Fi усилитель класса T

Hi-Fi класса T с

Hi-Fi класса T 12 В

Hi-Fi класса T 5A

Hi-Fi мощность класса T

Поставка Hi-Fi класса T

Класс-T Hi-Fi Черный

Аудио класса T Mini

Аудиоусилитель класса T

Аудио класса T с

Аудио класса T 12 В

Аудио класса T 5A

Мощность звука класса T

Аудиосистема класса T

Аудио класса T, черный

Мини-усилитель класса T

Класс-T Mini с

Класс-Т Мини 12В

Класс-Т Мини 5А

Мини мощность класса T

Мини-снабжение класса T

Класс-T Мини Черный

Усилитель класса T с

Усилитель класса Т 12В

Усилитель класса Т 5А

Мощность усилителя класса T

Питание усилителя класса T

Усилитель класса T, черный

Класс-Т с 12В

Класс-Т с 5А

Класс-T с мощностью

Класс-Т с питанием

Класс-T с черным

Класс-Т 12В 5А

Мощность 12 В класса T

Питание 12 В класса T

Класс-Т 12В Черный

Мощность класса T 5A

Питание класса T 5A

Класс-Т 5А Черный

Источник питания класса T

Класс-T Power Black

Поставка класса T Черный

Hi-Fi Аудио Мини

Hi-Fi аудио усилитель

Hi-Fi аудио с

Hi-Fi аудио 12В

Hi-Fi аудио 5A

Hi-Fi аудио мощность

Аудиосистема Hi-Fi

Hi-Fi аудио черный

Hi-Fi мини-усилитель

Hi-Fi Mini с

Привет-Fi Мини 12В

Привет-Fi Мини 5А

Hi-Fi мини мощность

Hi-Fi Мини Поставка

Привет-Fi Мини Черный

Hi-Fi усилитель с

Hi-Fi усилитель 12В

Hi-Fi усилитель 5A

Мощность усилителя Hi-Fi

Поставка усилителя Hi-Fi

Hi-Fi усилитель черный

Привет-Fi с 12 В

Привет-Fi с 5A

Hi-Fi с мощностью

Привет-Fi с питанием

Привет-Fi с черным

Привет-Fi 12В 5А

Привет-Fi 12 В Мощность

Источник питания Hi-Fi 12 В

Привет-Fi 12V Черный

Привет-Fi 5A мощность

Hi-Fi 5A питания

Привет-Fi 5A Черный

Hi-Fi блок питания

Hi-Fi Мощность Черный

Hi-Fi Поставка Черный

Аудио мини-усилитель

Аудио Мини с

Аудио Мини 12В

Аудио Мини 5А

Аудио Мини Мощность

Аудио Мини Поставка

Аудио Мини Черный

Аудио усилитель с

Аудио усилитель 12В

Аудио усилитель 5А

Мощность усилителя звука

Поставка усилителя звука

Аудио усилитель черный

Аудио с 12 В

Аудио с 5А

Аудио с мощностью

Аудио с поставкой

Аудио с черным

Аудио 12В 5А

Аудио Питание 12 В

Аудио Питание 12 В

Аудио 12В Черный

Аудио 5A Мощность

Аудио 5A питание

Аудио 5A Черный

Аудио источник питания

Аудио Мощность Черный

Аудиосистема Черный

Мини-усилитель с

Мини-усилитель 12В

Мини-усилитель 5А

Мощность мини-усилителя

Поставка мини-усилителя

Мини-усилитель черный

Мини с 12В

Мини с 5А

Мини с мощностью

Мини с питанием

Мини с черным

Мини 12В 5А

Мини 12В Мощность

Мини-питание 12 В

Мини 12В Черный

Мини 5А мощность

Питание Мини 5А

Мини 5А Черный

Мини блок питания

Мини мощность черный

Мини Поставка Черный

Усилитель с 12В

Усилитель на 5А

Усилитель с мощностью

Усилитель с питанием

Усилитель с черным

Усилитель 12В 5А

Усилитель 12В Мощность

Усилитель Питание 12 В

Усилитель 12В Черный

Усилитель 5А Мощность

Питание усилителя 5А

Усилитель 5А Черный

Блок питания усилителя

Усилитель Мощность Черный

Питание усилителя Черный

с 12В 5А

с питанием 12 В

с питанием 12 В

с 12В Черный

с мощностью 5А

с питанием 5А

с 5А Черный

с блоком питания

с Power Black

с поставкой черного цвета

12В 5А Мощность

Питание 12В 5А

12В 5А Черный

Источник питания 12 В

12 В Мощность Черный

Питание 12 В Черный

Блок питания 5А

5А мощность черный

5A Питание Черный

Блок питания черный

KingRex — T20 amp 7 PSU

KingRex — T20 amp 7 PSU — [Английский] [ Главная | Персонал и контакты | Сделай сам и хитрости | Аудирование тесты | Hi-Fi игровая площадка | Музыка и книги ]

Интегральный усилитель KingRex T20

На свободе! Бюджетный High-End монстр с головой вгрызается в музыку!

[итальянская версия]

Продукт: Усилитель KingRex T20 и блок питания
Производитель: KingRex — Тайвань
Ориентировочная цена: $399
Тестовые образцы: Предоставлены производителем
Рецензент: Джон Мэй — TNT UK
Период проверки: апрель-август 2007 г.

Я немного питаю слабость к бюджетному Hi-Fi.В их дизайне есть что-то «чистое», что может часто приносят пользу с точки зрения качества звука. Некоторые из более дорогих усилителей так увлечься лишними удобствами, или сложной «умной» схемой конструкции или корпус толщиной в дюйм, который мог бы вдавить противотанковую ракету, что что-то теряется по пути — их смысл если вы будете. Более простые и дешевые конструкции не имеют такой роскоши дизайн» — им нужно «дойти до сути» без каких-либо преамбул, если они хотят оставить след на сегодняшнем рынке.В последнее время сектор бюджетных усилителей никогда не был таким захватывающим, в немалой степени благодаря определенному минималисту, но дорогой дизайн — 47 Labs Gaincard. Пока мой мнения о его цене остаются непечатными, его превосходная производительность всего лишь два ОУ и тщательно продуманный минимум дополнительных деталей не в любые сомнения. Вскоре группа упорных и находчивых группа самодельщиков реконструировала 47 лабораторий хитрый дизайн — культ Гейнклонов началось, во главе с такими выдающимися личностями, как Питер Даниэль с его Audiosector комплекты и так далее. Высококачественный звук по доступной цене теперь был доступен тем, кто хотел и мог владеть паяльником и следовать нескольким простым инструкциям (и сам построил два клона Gainclone). Я могу засвидетельствовать простоту конструкции и эффектность исполнения).

В то время как сообщество DIY падало себя, чтобы получить лучшее из серии National Semiconductors ‘Overture’ операционные усилители, в бой тихо вступил ныне культовый Sonic Impact T-Amp всего за 19 долларов! Этот неудивительно, что вокруг гейнклонов поднялась шумиха. кажутся ропотом на собрании квакеров, чему в немалой степени способствовал основополагающий обзор Лусио Кадедду по этот самый сайт.Как и в случае с Gainclone, производительность Sonic Impact была сосредоточена вокруг чипа, в данном случае TA2024 Class-T от Tripath. Как только пыль улеглась, возникла кустарная промышленность, основанная на модификации этих чудес цифровой эпохи: Винни с его удивительный Clari-T и сайт моддинга Sonic Impact от Майкла Мардиса помогли миру аудиофилов сесть и очень серьезно отнестись к звуку, на который способны крошечные конструкции на основе TA2024. Единственная претензия к Т-усилителю — это его несколько мизерная выходная мощность, составляющая около 6 Вт.Динамики с высокой чувствительностью — это то, что нужно, чтобы действительно получить лучше всего от такой маломощной конструкции. К счастью, Tripath предлагают несколько более мощных альтернатив, одним из самых популярных из которых является Чип TA2020, предлагающий те же уровни точности, что и TA2024, но с более полезными 13 или около того ваттами высококачественной мощности на кране (20+ ватт на самом деле… хотя и с уровнем THD, который внезапно достигает максимума около 10%!). Хорошо рассматриваемые конструкции на арене DIY для использования этого чипа включают Autocostruire Дизайн TA2020 и всеми любимая «Шарлиз» из DIY Paradise.

В бой вступает красивый усилитель T20 и блок питания от новичков KingRex. В то время как не новички в мире электроники — беглый взгляд на их веб-сайт показывает множество продуктов от батарей для КПК до модули памяти для ПК и так далее — T20 и блок питания знаменуют собой их первый набег на сумасшедший мир аудио. А какой шикарный вход…

ПОД КАПОТОМ

Усилитель T20 и Блоки питания-партнеры размещены в таких же красивых корпусах с черной матовой отделкой, размером 180 мм х 138 мм х 45 мм.Передние панели матовые алюминиевые, толщиной 6 мм. T20 имеет хорошо законченный металлическая ручка регулировки громкости в центре лицевой панели и скорее переусердствовавший синий светодиод справа. Блок питания содержит только светодиод на спереди, вход переменного тока сзади, а также выход постоянного тока и переключатель включения / выключения выключатель. На задней панели T20s также есть тумблер, разъем постоянного тока, пара простые 4-мм входы для динамиков и одна пара позолоченных фонокорректоров. Розетки. Во всех смыслах это минималистская пара.
Не то чтобы это плохо вещь — простой дизайн часто имеет привычку захватывать некоторую «магию», которая ускользает от более сложных конструкций, даже если это достигается за счет дополнительных мощность, безупречная размеренная производительность и так далее — свидетели того культа, который окружает ламповые усилители 300B Single Ended Triode, и это только один из таких дизайн. Здесь следует добавить, что блок питания является дополнительным элементом. T20 поставляется со стандартным блоком питания настенного типа. Однако я думаю, что блок питания должен рассматривать как неотъемлемую часть пакета, а не как вещь, которую можно купить в более поздняя дата. Я упомяну больше об этом в предыдущих параграфах.

Снятие крышек каждого компонента показывает хорошо продуманный, чрезвычайно аккуратный и хорошо построенный набор печатных плат. Я не нашел причин для жалоб здесь. Качество компонентов обоих разумно и выбрано для надежности и долговечность, а не какой-то «аромат месяца», разрекламированный и переоцененный бутиковый бренд.Интересно, хотя общий консенсус на форумах DIY кажется чтобы компоненты для поверхностного монтажа были лучшими для Tripath на основе конструкций, KingRex избегает этого для сквозных отверстий компоненты. Когда их спросили об этом, они сказали мне, что не могут обнаружить никаких слышимых звуков. разница между использованием сквозного отверстия или SMT — справедливая достаточно. Дополнительный бонус для владельцев с тонкой настройкой характер (и я очень сильно подпадаю под эту категорию) состоит в том, что модернизация некоторые ключевые компоненты должны быть относительно легкой задачей, но подробнее об этом позже.

T20 более или менее соответствует компонентам значения, рекомендуемые Tripath в своем приложении примечания, лишь с некоторыми отклонениями от примечаний. Резервуарные конденсаторы 2200 мкФ. элементы, что значительно больше, чем простые 180 мкФ, предложенные Путешествие. По крайней мере, этот дополнительный сок должен обеспечить более надежная доставка, или так гласит теория… Особо следует отметить радиатор прикреплен к микросхеме TA2020. Это очень приятное дополнение, демонстрирующее внимание KingRex к деталям. расточал этот дизайн.Большинство кузенов, использующих TA2020, похоже, отказаться от радиатора, и это правда, что чип без него вроде стабильно. Однако лучше перестраховаться чем жаль, как говорится. Радиатор также предлагает еще одно преимущество, заключающееся в том, что он действует для гашения любых вибраций. прохождение через чип извне. Пока вопрос о том, является ли Микрофон может повлиять на звук операционных усилителей. субъективный в настоящее время — и я твердо верю, что «плохие флюиды» могут замутить звук немного — радиатор все еще предлагает надежно прочная поверхность, на которую можно установить Tripath чип.Некоторым может показаться, что простых 4-мм разъемов для динамиков катастрофически не хватает. Конечно, они не выглядят так впечатляюще визуально, как, например, монстры, прикрепленные к некоторым бегемотам Musical Fidelity. Однако ключ к этим конструкции — это простота. Зачем обеспечивать короткие пути прохождения сигнала и чистоту звука и затем скомпрометируйте это, заставив деликатный сигнал пробиться через какой-нибудь огромный кусок золота или посеребренной латуни? Чем меньше в путь сигнала лучше. Интересно отметить, что 47 Labs то же самое с их усилителем Gaincard.Еще один приятный штрих, демонстрирующий внимание к деталям, уделяемое этому дизайну. от KingRex является почти прямым соединением разъемы phono и 4 мм для динамиков на печатной плате — просто Несколько миллиметров проводов соединяют один с другим. Опять же — простота является ключом. Чем меньше помех на пути сигнала, тем лучше. Кроме того четыре (очень) коротких отрезка провода, которые соединяют выходы динамиков с каждая печатная плата содержит что-то похожее на ферритовую бусину. это хорошо известно что чипы Tripath могут произвести много RFI, и использование этих шариков снижает вероятность того, что соединения будут действовать как помехи. «антенны» РЧ-помех и мутят звук.На самом деле Трипат сами — в своих заметках по применению чипа TA2020 — упомянуть использование ферритовых бусин. Снова полные баллы за внимание к деталям от KingRex.

Из собственного опыта сборки нескольких Усилки на базе ТА2020, я бы сказал БП принципиальный к производительности этих конструкций класса T (и — действительно — любой усилитель дизайн, если на то пошло). Есть те, которые ругаются на заряд батареи (самые предложения от Red Wine Audio сразу приходят на ум), те, которые настаивают на приличный SMPS — единственный путь (Ник Уэтстоун с этого самого сайта клянется в Skynet 8080 SMPS), а те, что пока не довольны у них есть блок конденсаторов и трансформатор, который, вероятно, мог бы питать небольшой страна! KingRex снова буксирует линию чувствительности и перейти на регулируемый блок питания. Это первоначальный дизайн, а не некоторые из них уже готовы к повторной маркировке, и это видно. Несмотря на миниатюрные размеры БП на 13 вольт, это довольно увесистая штука, в основном из-за специально разработанного тороидального 48VA трансформатор. Исходный образец, который мне прислали, имел двухсторонний сетевой вход — нет. земля — ​​но более поздние производственные предметы теперь заземлены. Это может быть причиной для забота о тех, источники которых также заземлены. у меня не было проблемы с более поздней моделью заземления, но об этом следует помнить.

Как и в случае с усилителем, качество деталей испытанная и испытанная категория «разумного качества» с Nippon Chemicon конденсаторы, металлопленочные резисторы с жесткими допусками, малошумящие резисторы Шоттки диоды среди ключевых используемых частей. Что касается емкости T20. Блок питания имеет пять конденсаторов по 2200 мкФ на стороне переменного тока цепи, с 3 x 4700 мкФ, поддерживающий каскад постоянного тока. Такая конструкция обеспечивает стабильную подачу постоянного тока на усилитель T20, который теоретически не должен слабеть под требовательными музыкальными материал.Тем не менее, доказательство пудинга в еде, поэтому они говорят — теперь это время основного блюда!

ЗДОРОВОЕ МНЕНИЕ

Я начал слушать KingRex с поставляемым «стартовым» блоком питания, источником был мой CD-плеер Naim CDI. сразу я был встречен очень «чистым» звучанием музыки. Это подходит классическая музыка, в частности, но все, что немного в более быстром темпе, казалось слишком воспитанный. Например, рок-музыка не слишком хорошо себя чувствовала и, казалось, звучала очень «транзисторное» звучание и «плоское».к счастью Имея большой опыт работы с чипом TA2020, я знал, что они приносят пользу от периода «прижигания» до того, как он зазвучит наилучшим образом. Я оставил музыку играть через T20 в течение 24 часов, прежде чем попытаться еще раз серьезно прослушать сессия.

Как меняется день! Звук был значительно разогрелся и потерял свою клиническую остроту. Музыка звучала более вовлекающе слушать, а не «брать или не брать, ребята». Основополагающая жизнь Меркьюри Презенс-диск с сюитой Стравинского «Жар-птица» звучал превосходно.Было очень тонкая текстура исполнения — струны были особенно тонко протравлены тон. Ясно слышался характер играемых инструментов, вместо того, чтобы звучать как какая-то синтезированная MIDI-версия того же самого. Динамические способности были довольно хорошими, хотя на самом деле это не так. прикрепите меня к спинке стула, как это должно быть в этом произведении. Подозревая болотный стандартный блок питания, несомненно, давал о себе знать, я переключился на Модуль Skynet 8080 SMPS с Elna В DC ​​добавлен колпачок жесткости Cerafine 10 000 мкФ. выход для экстра ва ва вум! Ааааа, это было больше похоже.То же качество тона и характера, что и раньше, но со значительно улучшенным звучанием. динамическая способность, от которой у меня волосы на затылке встали внимание на некоторые из наиболее драматических моментов на этом треке. Переход к некоторая рок- и танцевальная музыка показала более уверенного и динамичного исполнителя, чем Раньше это было со стандартным блоком питания. Вращение Элиса Купера в образе «Женщины массового отвлечения внимания» из «Грязных бриллиантов» на Naim CDI заставил меня биться головой, как полный рок менталист, играющий на воздушной гитаре перед воображаемой аудиторией в моей спальне (подруга читает это и уходит со сцены слева!).Все-таки что-то было отсутствует в напитке. Некоторое ощущение, что Т20 до сих пор удерживают от показывая свой истинный потенциал. Это чувство сохранялось независимо от того, что я играл через Т20. В этот момент я начал жаждать немного больше волнение и вовлеченность в музыку, особенно в рок, которую я был использован для моего Audiosector Gainclone.

Войдите в KingRex Блок питания для T20. Некоторым обновлениям требуется время, чтобы произвести положительное впечатление. другие, о которых вы не подозреваете, значительно улучшились, пока вы их не примете. из вашей системы, и вы получите симптомы отмены.К счастью, блок питания легко. Улучшение, вызванное переходом от Skynet 8080 к блоку питания был основательным. Здесь применимы все обычные клише: там было больше всего; бас стал глубже, звуковая постановка и глубина была улучшена, деликатность и ясность и так далее. Большинство главное музыкальная вовлеченность теперь была наравне с моим Gainclone. Элис Купер теперь мог свободно расхаживать на своем обтянутом кожей музыкальная штучка, не мешающая никакому отсутствию uF! Динамический способность теперь также была там с моим Audiosector Gainclone, как и музыкальное участие, в сочетании с нейтральная тональная окраска T20.субъективно я бы должен сказать, что если бы мне пришлось жить с T20 или Gainclone, это было бы близкая вещь, но я бы предпочел Т20 с блоком питания — однако с низким чувствительные динамики могут быть лучше с более мощной альтернативой. Мой Mission M72 имеют 8-омную нагрузку 89 дБ, а T20, похоже, обладает достаточной мощностью. на разлив.

Одна из причин, по которой TA2020 была такой успех у мастеров-любителей и аудиофилов почти подача клапанная. Когда это требуется, музыка обладает всей гладкостью и деликатностью можно было бы пожелать, но без каких-либо явных недостатков.Действительно, Т20. напомнил мне несколько раз мою восстановленную пару усилителей Quad II, но с немного большей энергией и динамиками способность. Подумайте о хорошо реализованном Quad II с использованием премиального соединения пленки и фольги. конденсаторы, и вы очень близки к тому, как звучит комбинация T20 / PSU — нет средний подвиг, особенно по цене.

Правильно это или нет, быть рецензентом привыкает к определенному уровню производительности по определенной цене. Над за последние три месяца я привык к производительности T20/PSU и подумал Я держал руку на пульсе выступления.Всегда приятно узнать, что компонент способен на большее, чем вы ожидали ранее, в сочетании с другой источник. Недавно я поймал DPA One Series 2 с задней части своего Высококачественный эквивалент пещеры Аладдина, в первую очередь для использования с моим ноутбуком, запуск файлов Apple Lossless через порт USB-SPDIF на ЦАП DPA. я включил трек и был просто поражен тем, насколько хороша эта комбинация звучало. T20 показал себя очень нейтральным исполнителем, чисто в силу того, что она ясно выявила различия между старшими многобитный чипсет на базе TDA1541, используемый в Naim, от чуть более современного Philips 7350 Набор микросхем Bitstream, используемый в DPA.Как хамелеон, T20 мог бы быть совершенно другой усилитель, таково было его изменение в «характере» от смены источников. T20 ясно показал поразительный басовый удар от DPA, а также более тонально сбалансированная подача и менее пронзительные высокие частоты представление. Я был настолько впечатлен качеством звука, что у меня был один из тех все более редкие случаи, когда музыка не останавливалась — я просто хотел услышать все мои любимые треки/альбомы через эту комбинацию, и ни разу так не делал брак технологий разочаровывает.T20 успешно сохраняет все положительные качества успешного усилителя Sonic Impact TA2024 и дополнений это с дополнительной силой и большей властью, особенно в нижних регистрах. Моим текущим эталоном для проектирования усилителей остается великолепный комплект GB150D от Мистер Грег Болл, но маленький T20/PSU довольно близко подобрался к раз к его производительности. В этом есть определенная «магия». Звук Tripath, что-то очень сложно поставить в слова (и я должен быть рецензентом — дох!).Я думаю, все дело в атмосфере пьесы и эмоциях… музыка кажется более осмысленной от лучших из этих усилителей. Вы знаете быть способным вслушиваться в музыкальное произведение, присутствовать при «событие», а не какое-то приятно звучащее, но очевидное электронное воспроизведение события. Это захватывающее и увлекательное прослушивание. Неплохо для вводного продукта от начинающая Hi-Fi компания, которая не сломает банка — очень впечатляет.

Критика? На самом деле очень мало! Вычищаем ствол на минус баллы, яркость светодиодов как на T20, так и на блоке питания может быть уменьшена маленький.Если, как и я, вы оставите свои компоненты все время включенными, у вас будет проблемы с засыпанием с этими светящимися младенцами. Я проснулся однажды ночью убежден, что вот-вот стану жертвой похищения НЛО! Мой единственный другой больше серьезная критика касается отсутствия исходных данных. У большинства аудиофилов не менее двух источников, подключенных одновременно, т. е. CD/SACD и винил. Имея постоянно менять местами кабели — это настоящая головная боль для фонокорректора! Я думаю, что в этой ценовой категории KingRex действительно должен рассмотреть более одного входа, чтобы повысить его привлекательность для потенциальных клиенты.Хотя можно утверждать, что это бюджетный усилитель, дороже, чем Trends, и действительно требует ввода или двух дополнительных. Возможно, KingRex мог бы рассмотреть вопрос о создании «Коммутационная коробка» в качестве дополнительной опции?

Наконец, это скорее просьба о желании, чем критика. Базовый дизайн T20 и блока питания настолько хорош, что действительно взывает к альтернативному варианту рассмотрения дела. Лично я бы с удовольствием см. вариант «сырого» матового алюминия лицевая панель и корпус из полированного и лакированного металла. Этот действительно выделят T20 и блок питания из толпы, и я уверен будет хорошо продаваться — красиво, пожалуйста, KingRex!!!

ТВИКИ МУЗИНГС

Если ты похож на меня едва ли прошла наносекунда, прежде чем возникло желание Улучшите свою систему! Что ж, хорошая новость заключается в том, что KingRex T20 можно улучшить за небольшую цену. это красиво широко распространено мнение, что входные конденсаторы на Tripath серию усилителей лучше всего обслуживать с использованием пленочных/фольговых типов, а не более дешевые и акустически худшие электролитические типы.Из моих самодельных экскурсий Я бы согласился с этим. В настоящее время T20 использует пару недорогих 2,2 мкФ. электролитические конденсаторы на его входе. Их можно с пользой обновить до пары типов пленки/фольги для повышения производительности (в основном повышенное разрешение, более четкая детализация и менее зернистое представление). Переход от электролиты для пленок/фольги на обоих моих собственных Autocostruire TA2020 и Amp6 Basic от 41 Гц уступили существенное увеличение производительности, и я не вижу причин, почему T20 должен не получит аналогичной выгоды от такого обновления. Я упомянул об этом KingRex и, похоже, более новые производственные версии T20 будет использовать колпачки из пленки/фольги, когда текущие запасы существующих моделей будут исчерпаны. потраченный.

Следующим объектом для улучшения является дешевый горшок с объемным углем. При обычном использовании этого вполне достаточно, но я заметил с очень низкий уровень прослушивания (т.е. ночью) разделение каналов выключено, когда один канал отключается, а другой еще слышно — это классика дешевая производительность потенциометра и НЕ вина усилителя.Голубые Альпы или подобное было бы полезным обновлением здесь, и я намерен исследовать его в ближайшем будущем.

Наконец, беглый взгляд на Техническое описание Tripath TA2020 ясно показывает, что конструкция инвертирующий. Соответственно, вы можете поэкспериментировать с полярность кабелей динамиков, чтобы узнать, какую полярность вы предпочитаете. Я старался слушал с акустическими кабелями + и — наоборот, но обнаружил, что звук немного «тоньше» и менее полнотелое, чем «стандартная» настройка. Однако попробовав еще раз поменять полярность через несколько дней звук стал лучше — возможно, маленький KingRex настолько откровенен, что может выявить, если компакт-диск был записан не в фазе? Все очень субъективно — как обычно, эксперименты здесь в порядке вещей, и T20 предлагает превосходное соотношение цены и качества, предлагающее фантастическую производительность «из коробки», и идеальная база для экспериментов по желанию пользователя.

ЗАКЛЮЧЕНИЕ

Обзор T20 и блока питания было очень весело, и настоящее откровение.По цене производительность действительно лучше, чем она имеет право быть — на самом деле я все еще используя мои образцы! Это пресловутый убийца великанов, он заслуживает хороших продаж и получаю самые высокие оценки за звуковое исполнение (предоставление Используется блок питания KingRex). Что его производительность также может быть модернизированный позже несколькими простыми модификациями, только увеличивает его ценность для денег. Я хотел бы попробовать два устройства в «би-ампинге». конфигурация — я уверен, что это даст еще более высокий уровень высокой точности.

Не обращайте внимания на относительно низкую цену и вникайте в это с открытыми ушами, и я уверен, что вы выйдете улыбаясь. Это тот компонент, который ясно показывает улучшения и обновления в других частях вашей системы, предоставляя вашим динамикам достаточно чувствительны, чтобы показать эти улучшения. Теперь я крепко зацепился за Tripath звук, и с нетерпением ждем новых продуктов от КингРекс. Уже есть «супер» T20 под названием T20U. который предлагает пленочные/фольговые входные конденсаторы, а также вход USB и ЦАП для улучшение звука с ПК, а также специализированный предусилитель, который скоро появится в продаже поточная линия.Так что молодцы KingRex для такого выдающийся дебютный продукт — высшие оценки! Один к прослушивание без оговорок.

Я хотел бы поблагодарить г-жу Кристин Ву из KingRex за ее вежливые и быстрые ответы на мои бесчисленные вопросы за последние четыре месяца, терпение в ожидании этого обзора и превосходное преодоление языкового барьера! Такой услужливый и вежливый клиент обслуживание является долгожданным сюрпризом в этот день и возраст. Наконец, во время написание этого (сентябрь 2007 г.) KingRex еще не обеспечить дистрибьютора для своей продукции в Великобритании — любой потенциал дистрибьюторы должны связаться с KingRex напрямую.

Используемая система :

  • Источник: Naim CDI / Shanling CD-T80 / Sony Ноутбук Vaio, iTunes, Цифровая связь с ПК, DPA One Series 2 DAC
  • Миссия М72 / КЭФ Креста 10
  • Межкомпонентные соединения: Ван Ден Hul ‘The Name’ / Аккордовая компания ‘Anthem’
  • Акустические кабели: одножильные DNM сердцевина / 79 нитей / Аккорд Фирма «Одиссей»

© Copyright 2007 Джон Мэй — www.tnt-audio.com

Второй взгляд (Г.муж)

Это всего лишь беглый «второй взгляд» на Kingrex, так как мне посчастливилось иметь сопряжение, доступное одновременно с Джоном — я использовал его исключительно с большим блоком питания. Мне нечего добавить с технической точки зрения, так как Джон, похоже, подробно об этом рассказал. Мое единственное большое несогласие заключалось в том, что я считал черную отделку очень стильной и намного более приятной, чем серебристая 🙂
Красиво обработанный регулятор громкости выглядел почти как «детская виолончель»… Мне также очень нравится ювелирное качество крошечных hi-fi.
Что касается звука, мне повезло, что в моих рожках Loth-x Polaris есть динамики, идеально подходящие для таких маломощных зверей. И снова бюджетный цифровой усилитель работает с очень дорогой парой динамиков. Как и у Джона, мои первоначальные впечатления были довольно плохими, поскольку усилитель звучал резко и тонко. Как и в случае с каждым усилителем Tripath, который я пробовал, прожиг исправляет это до смехотворной степени.
Kingrex имел несчастье следовать сразу за гораздо более дорогим Lehmann Stamp, и в этом случае последний явно демонстрировал большую мощность, вес и теплоту, вплоть до того, что звучал совсем иначе, чем оригинальный «T-Amp».Kingrex, с другой стороны, звучал больше как оригинал на стероидах, с ожидаемой огромной шириной звуковой сцены и хорошей глубиной в сочетании с превосходной детализацией. Обратной стороной было то, что в этой комбинации Kingrex звучал немного скудно и напористо, на мой личный вкус, это не усилитель для «легкого прослушивания» или усилитель для трубок и тапочек.
Он не резкий, как в зернистом и искаженном, на самом деле верхняя часть заметно гладкая и расширенная, просто он может быть прямым без тепла или веса, чтобы сбалансировать его.Это, конечно, очень личное и зависит от партнерского оборудования, но тем не менее характерно.
Но при осторожном партнерстве Kingrex, как сказал Джон, является превосходным бюджетным усилителем с реальными возможностями Hi-Fi, учитывая цену, это также что-то вроде сделки.

© Copyright 2007 Джефф Хасбенд — www.tnt-audio.com

[ Главная | Персонал и контакты | Hi-Fi игровая площадка | Аудирование тесты | Сделай сам и доработки | Музыка и книги ] .

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
