Как устроены одноразовые электронные сигареты / Хабр

В прошлом году одноразовые электронные сигареты вновь стали очень популярными. Как человек некурящий я не могу оценить их преимуществ перед обычными сигаретами, могу лишь предположить, что дело, возможно, в соотношении цены и качества, удобстве и перспективе «долгосрочного» использования. Но случайным образом ко мне на стол попала полностью использованная сигарета и мне стало интересно что у нее внутри, а именно что используется в качестве источника энергии и как происходит активация испарителя.

Большинство сигарет разобрать довольно просто: корпус состоит из двух или трех частей, вставленных друг в друга и удерживающихся силами трения. Клей или пайка не используются. Берем нож, плоскогубцы или любой другой удобный инструмент, поддеваем нижнюю часть и вытаскиваем ее.

Все сигареты устроены примерно одинаково: аккумулятор, микрофон, чип управления с индикацией и материал, пропитанный действующим веществом:


Аккумулятор

В сигаретах используется литий-ионный аккумулятор в качестве источника энергии, хотя логичным кажется использовать одноразовую батарейку. Почему аккумулятор? Видимо, потому что в 2021 потребность в аккумуляторах гораздо выше, нежели в батарейках, а значит ниже и их цена. За последний десяток лет развитие полимерных аккумуляторов позволило изготавливать их любой формы, в том числе и плоской. Большинство батареек круглые, плоские батарейки встречаются очень редко и стоят очень дорого. По маркировке можно судить, что аккумуляторы и сигареты производит одна компания.


Микрофон

Для активации испарителя используется обычный микрофон. Это очень красивое решение: микрофоны: очень дешевы, просты и надежны. Канал, через который проходит воздух, судя по всему, изготовлен так, что воздух свистит на разных частотах при движении в разные стороны, поэтому ложного срабатывания не происходит. Также не происходит и ложного срабатывания из-за внешнего шума.


Что будет если зарядить аккумулятор

Это первое, что пришло мне в голову. Я подключил аккумулятор к блоку питания, зарядил его, собрал сигарету обратно, и она заработала. Действующее вещество продолжало производить свой эффект и его запаса хватало примерно на половину от второго заряда.


Что не так?

Ток потребления в неактивном режиме меньше 10 мкА, так что только саморазряд аккумулятора уменьшит срок службы устройства при длительном хранении. В зависимости от качества аккумулятора величина саморазряда может составлять 1-5% в месяц, что может быть проблемой, если сигарета произведена год назад.

На мой взгляд, эта сигарета представляет собой довольно-таки интересное техническое решение. Однако использование перезаряжаемого аккумулятора в одноразовом устройстве выглядит излишним, особенно из-за отсутствия возможности его зарядить. Да, я понимаю, что в условиях рыночной экономики такое решение приемлемо, но выбрасывать аккумулятор, которым воспользовались всего один раз — не самое лучшее решение с точки зрения экологичности. Я протестировал аккумулятор, и он ведет себя абсолютно обычно, им можно пользоваться еще сотни раз.

Из-за особенностей устройства пользователь даже не задумывается об этом и выбрасывает сигарету вместе с обычным бытовым мусором, хотя во многих странах по закону литий-ионные аккумуляторы нужно утилизировать надлежащим образом.

Полагаю, контролирующие органы должны заинтересоваться проблемой, все же нам всем здесь дальше жить, а выбрасывать на свалки опасные и отравляющие окружающую среду отходы лишний раз — не самая лучшая идея.

Мы не курим и вам не советуем!

Электронная сигарета | Мастер Винтик. Всё своими руками!

Самодельный батарейный блок для электронной сигареты

Электронная сигарета — это устройство, имитирующее процесс обычного курения, но избавляющее курильщика от вдыхания смол и других продуктов горения, а также она позволяет изменять дозировку никотина.
Электронная сигарета, представляет собой трубочку, чуть длиннее обычной сигареты, состоящую из батарейки, испарителя, управляющего процессом испарения микропроцессора и картриджей с ароматической жидкостью — обычно смесью никотина и пропиленгликоля. Кончик сигареты загорается во время затяжки, когда курильщик вдыхает «дым».

Два варианта самодельного батарейного блока для электронной сигареты, представлены ниже.

Вариант I. Гильзомод

Для его изготовления понадобится:
  1. Латунная гильза от охотничьего ружья 12 калибра (продается в охотничьем магазине без предъявления охотничьего билета)
  2. Пластиковая гильза от охотничьего ружья 12 калибра с длинной юбкой (32 мм)
  3. 510 коннектор с гайкой
  4. Кнопка — любая малогабаритная (я использовал кнопку с платы старого монитора)
  5. Контактная пружина из любого батарейного отсека (фонарик, электронные часы, детская игрушка и т.д)
  6. Транзистор типа IRLB 3034, IRL3103, IRF3107, IRl3803, IRF1404, IRFR3706, IRLR7833, IRLS4030pbf, IRLB3036PbF какой найдете в радиомагазине (я использовал IRL3103).

Описание работы

Подготовка гильзы

Латунную гильзу откладываем в сторону, она понадобиться только при завершении сборки гильзомода, а пластиковую гильзу кладем в кастрюльку с водой, ставим на газ, и кипятим минут 15-20. Затем плоскогубцами вытаскиваем пластиковую часть из юбки гильзы. Должно получиться вот так:

В юбке гильзы сверлим два отверстия под 510 коннектор диаметром 9мм в торце гильзы, и сбоку под под кнопку. В моем случае отверстие под кнопку 3,5 мм.

Кнопку закрепил внутри гильзы при помощи пайки, так же сразу припаял к внутренней поверхности гильзы один из контактов кнопки.

В торец гильзы прикрутил 510 коннектор.

Крепление кнопки

Теперь займемся подготовкой к установке транзистора, он необходим для защиты кнопки от воздействия больших токов батарейного блока.

Подготовка транзистора

У транзистора стачивается пластинка крепления к радиатору, для уменьшения размеров, и напаивается резистор сопротивлением 10-15 кОм (я поставил 11 кОм).

Для установки в гильзу транзистор стачивается вот так:

Далее транзистор изолируется термоусадкой или изолентой и устанавливается в гильзу с 510 коннектором и кнопкой.

Конструкция гильзомода

Принципиальная схема гильзомода выглядит вот так:

Принципиальная схема гильзомода

Латунная гильза является общим плюсовым проводом гильзомода.

Далее крепим минусовой контакт, сначала одеваем на провод идущий к выводу S транзистора кружок из толстой резины, затем этот провод припаиваем к контактной пружине закрепленной на кружочке из пластика.

Гильзомод готов собираем его, вставляем в латунную гильзу аккумулятор 18650 (я использую батареи из раскуроченного аккумулятора ноутбука), аккумулятор вставляется минусом вверх!

Сборка

Далее верхнюю часть с кнопкой насаживаем на латунную гильзу с аккумулятором, насаживается она очень плотно, так что никаких дополнительных креплений не требуется.

Полирование

Гильзомод готов к работе, единственное что желательно сделать — немножко окультурить внешний вид.

Собранный мод я полировал вот таким приспособлением — обрезанная ватная палочка насаженная на вал электромоторчика и смазанная пастой ГОИ.

В заключении всех работ собранные гильзомоды выглядят вот так:

Внешний вид гильзомодов с установленными атомайзерами

Ходовые испытания показали отличную работу гильзомода на намотке 0,5 Ом 0,4 кантала.

Вариант II. Боксмод

Батарейный блок для электронной сигареты из китайского PowerBank’a.

Благо в корпусе PowerBank’a есть место для установки всего необходимого.

USB 5V Mobile Power Bank

510 коннектор использовал от вот такой сигареты, давно валяющейся без дела

Электронная сигарета

Коннектор впаял в прямоугольный кусочек фольгированного текстолита с просверленным отверстием, и закрепил на корпусе при помощи термоклея, так же на корпус была установлена кнопка на замыкание.

Корпус с установленными кнопкой и 510 коннектором

Схема батарейного блока

Мофсет транзистор К3918 выпаял из неисправной материнской платы, там их в районе процессора стоит несколько штук, аккумуляторы использовал из неисправной батареи нетбука, кнопку можно использовать любую.

Монтаж выполнил 1мм одножильным медным проводом, транзистор припаял непосредственно к кусочку фольгированного текстолита на котором закреплен коннектор.

Монтаж батарейного блока

В целом собранный батарейный блок выглядит вот так

Внешний вид с накрученным атомайзером.

Работает боксмод прекрасно, к тому же аккумуляторы можно заряжать не вынимая их из корпуса через разъем miniUsb.

Электронная сигарета ecigarette – это новейшее изобретение, призванное помочь курильщикам всех стран бросить вредную привычку не бросая!

Электронная сигарета позволяет контролировать физическую зависимость от курения за счет использования картриджей с различным содержанием очищенного никотина и психологическую, за счет того, что процесс использования Cigarette Electronic точно имитирует классический способ курения обычной сигареты.

(Использованы материалы сайта:fototank.ru-Автор:В.Болдырев)



ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
  • Пистолет для герметика из трёх деталей
  • Простой пневмопистолет для герметика своими руками

    Когда под рукой нет пистолета для герметика (или пользоваться им неудобно, некоторые пишут в интернете: «устаешь давить на курок при большом объеме работ, а пистолета с электроприводом нет»), приходится придумывать, как выдавить силикон из тубы подручным способом.

    Подробнее…

  • Лечение и приготовление «живой» и «мёртвой» воды.
  •  «ЖИВАЯ» И «МЕРТВАЯ» ВОДА

    В журнале «Изобретатель и рационализатор» № 2 за 1981 г. была опубликована статья Т. Латышева под заголовком «Неожиданная вода». Что же это за «неожиданная вода»? Это обыкновенная вода, обработанная пульсирующим электрическим током постоянного направления. Два электрода, помещенные в воду, разделяются пористой перегородкой. Электрический ток, проходя через воду, разлагает часть ее на ионы водорода Н+ и гидроксильную группу ОН-. Под действием электрического поля в воде эти ионы расходятся к противоположным электродам через пористую перегородку.

    Подробнее…

  • Компактный генератор сигналов на CS2000
  • Простой ВЧ генератор от 1,5 до 165 МГц

    Генераторы (осцилляторы) составляют ключевую роль во многих радиолюбительских и других конструкциях.

    В любительском радио генератор переменной частоты (VFO) часто используется для генерации рабочей частоты приемника, передатчика или приемопередатчика.

    При поиске микросхемы для генератора я наткнулся на Cirrus Logic CS2000 и после дальнейшего детального изучения он выглядел довольно многообещающим компонентом…

    Подробнее…

Популярность: 37 344 просм.

Устройство электронной сигареты: схема, строение, принцип работы

Содержание статьи

Электронные сигареты появились сравнительно недавно — примерно 15 лет назад, в далеком 2003 году. В то время это было простое приспособление для парения, но с каждым годом оно совершенствовалось. Теперь вейпинг имеет массу дополнений и аксессуаров. Устройство электронной сигареты, вне зависимости от производителя и модели, имеет три основные части, без них работа сигареты будет попросту невозможна.

Устройство и принцип действия


Устройство и принцип действия просты до банальности. Всего три основные части:

  • аккумулятор;
  • парогенератор;
  • картридж для жидкости.

Как работает электронная сигарета и что для этого необходимо? Вейпы заряжаются особой жидкостью, которая может быть как никотиновой, так и безникотиновой. Эта жидкость постепенно поступает к испарителю и переходит в состояние пара, который и вдыхает вейпер.

Принцип действия электронной сигареты в принципе прост — это преобразование жидкости в пар при помощи испарителя, который имеет вид спирали и может быть изготовлен из разных металлов — никеля, фехраля и прочих.

Если интересует схема электронной сигареты, ее вы найдете с легкостью на специализированных сайтах. Устройство и принцип действия можно описать следующим образом — к аккумулятору прикручивается атомайзер, в него вставляется специальный картридж с жидкостью. Примерно в середине устройства находится воздушно-сенсорный датчик и микропроцессор, которые работают от аккумулятора. Строение электронной сигареты в каждом модели примерно одинаковое, просто имеются некоторые дополнения и изменения. Если рассматривать самые простые варианты, то здесь будет всего три основные составные части и ничего лишнего.

Принцип действия прост — все функционирование зависит от двух основных составляющих — испарителя и аккумулятора. От устройства электронной сигареты и составляющих зависит качество парения и сама работа вейпа.

При покупке стоит обращать внимание не на производителя и цену, а именно на составляющие — что входит, как работает. Не факт, что дорогие приспособления будут работать лучше и дольше, чем более дешевые.

Описание


Если интересует электронная сигарета, устройство ее довольно простое. Но для того чтобы понять как она работает, ее принцип действия, необходимо разобраться именно в основных составляющих.

Основная работа исходит от испарителя или как его еще называют, атомайзера. Парогенератор выглядит по-разному, его внешний вид не играет особо никакой роли. От источника питания заряд поступает на спираль, она нагревается.

Жидкость поступает к спирали, «разбрызгивается», переходит в мелкодисперсное состояние. Также от испарителя зависит обдув — подача воздуха к нагреваемой спирали. От испарителя на самом деле зависит очень многое, поэтому опытные вейперы при выборе девайса уделяют достаточное количество внимания выбору именно атомайзера. Он может быть простым и сложным, также спираль можно сделать самостоятельно. Намотка позволяет увеличить срок эксплуатации, а также улучшить вкусовые ощущения при парении. Но это не суть, главное, что следует запомнить — от испарителя действительно зависит способ и производительность самого устройства.

Источник питания — деталь, без которой вейп просто не будет работать. Аккумулятор обеспечивает нагрев спирали и само парообразование. Источник питания может быть разборным и неразборным. Тип никак не влияет на принцип работы, влияет исключительно вольтаж. Именно от мощности батареи будет зависеть продолжительность ее работы, а также температура нагрева спирали и соответственно количество получаемого пара.

Чем отличаются между собой девайсы разных моделей?


Понять, как устроена электронная сигарета и как она действует не просто, лучше всего здесь сработает визуальное восприятие. Для новичка вполне достаточно знать, что девайс состоит из двух основных частей — испарителя и батареи. Атомайзер, так же как и аккумулятор могут различаться между собой, от их выбора зависит многое — и сам принцип работы, и срок эксплуатации, и получаемые вкусовые качества при парении.

Сейчас в продаже имеются всевозможные модели вейпов, которые оснащены всем необходимым, но новичку, возможно, изначально стоит попробовать сначала моноблок. То есть сигарету, в которой все детали объединены между собой и являются неотъемлемой частью. Многие находят и покупают для себя просто стартовые наборы, которые вполне удовлетворяют все запросы по парению.

Конечно, сейчас вейпы становятся больше модным аксессуаром чем просто устройством для курения. С их помощью можно показать и свой достаток и социальный статус. Но даже в самых модных и современных моделях принцип действия и работы остается неизменным.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как работает / как устроена электронная сигарета

Ни для кого не секрет, что современные парогенераторы имеют очень мало общего со стандартными папиросами. Название, характерная форма и сам принцип вдыхания никотина — вот, пожалуй, и все. По сути же, парение и курение представляют собой абсолютно разные процессы, а устройство электронной сигареты несравнимо сложнее и интереснее обычной сигареты.

Большая разница

Прежде чем начать разговор о том, как работает электронная сигарета, давайте немного поговорим об обычных папиросах, а заодно попытаемся понять, что же в них такого плохого. Принято считать, что главную опасность для здоровья при курении представляет никотин. Но это не так! В больших дозах он действительно может стать проблемой, однако в небольших количествах его воздействие на организм вполне сопоставимо с тем же кофеином. Куда больший вред несут в себе многочисленные продукты сгорания, смолы и канцерогены, которыми «богата» даже самая качественная табачная смесь. И тут не имеет значения, что именно вы курите — кальян, сигары и папиросы в этом смысле одинаково опасны для здоровья.

Устройство электронной сигареты по определению не предполагает ничего подобного, поскольку в качестве топлива парогенераторы используют не табак, а специальные ароматические жидкости, которые изначально не содержат ничего вышеперечисленного.

Не будем вдаваться в специфические подробности и постараемся объяснить происходящие в этом случае процессы без применения сложных формул и специфических терминов — в конце концов, рядовому пользователю знать все тонкости ни к чему. Итак, с точки зрения физики принцип работы электронных сигарет сравнительно прост: когда пользователь зажимает кнопку активации, система подает напряжение на нагревающую спираль, используя для этих целей заряд встроенного или сменного аккумулятора. Ароматическая жидкость, которой пропитывается хлопковый наполнитель, испаряется за счет высокой температуры металлической намотки — и именно этот пар вдыхает пользователь электронной сигареты.

По частям

Разобравшись с тем, как работает электронная сигарета, переходим к ее конструкции. Современные парогенераторы, как правило, состоят из двух независимых модулей: батарейного блока и атомайзера (испарителя). Они могут продаваться как вместе, так и по отдельности, но друг без друга в любом случае работать не будут. Остановимся на каждом из них поподробнее.

Батарейный блок выполняет функцию переносного источника питания. В самом простом варианте он оснащен только встроенным аккумулятором, портом для подключения зарядного устройства и единственной клавишей активации/блокировки. Продвинутые модели могут иметь информативный дисплей, дополнительные кнопки управления, а также функции регулировки мощности, напряжения или температуры (изменение этих параметров позволяет пользователю самостоятельно настраивать параметры вкусопередачи и парообразования по своему усмотрению).

Атомайзером называется верхняя часть электронной сигареты, оснащенная встроенным резервуаром для жидкости, коннектором для подключения к батарейному блоку, и нагревательным элементом. Последний, в свою очередь, состоит из металлической спирали и хлопкового наполнителя, в котором аккумулируется ароматическая смесь. В большинстве моделей реализована система сменных испарителей — в этом случае от пользователя требуется лишь своевременно заменять использованный испаритель новым. Весь процесс занимает пару минут и не вызовет затруднений даже у новичка. Обслуживаемые испарители, напротив, подразумевают самостоятельное изготовление нагревательного элемента, что требует определенных навыков, но позволяет сократить расходы на эксплуатацию атомайзера.

Содержание и форма

Современный рынок электронного парения предлагает начинающему пользователю огромный выбор устройств как стартового, так и продвинутого уровня, а разнообразие форм и расцветок путает новичков еще больше. Стоит сразу оговориться, что от внешнего вида устройство электронной сигареты практически не зависит, хотя некоторые исключения тут все же есть. Классическая цилиндрическая конструкция подразумевает последовательное расположение элементов внутри корпуса. Порт для подключения зарядного устройства, плата управления, аккумулятор, дисплей и коннекторная часть находятся строго друг за другом, разве что порядок их может немного различаться.

Такая форма имеет свои плюсы, но для производительных устройств не слишком подходит: чем мощнее начинка и аккумулятор, тем больше места они требуют, а таскать с собой громоздкую стальную трубу захочет не каждый.

Классическая конструкция (на примере Eleaf 100W)

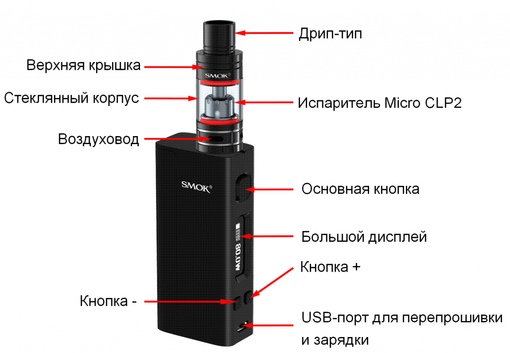

Боксмод (на примере Eleaf Pico 21700)

Логичной альтернативой классике стали боксмоды: такие батарейные блоки внешне представляют собой компактные стальные коробочки. Как устроена электронная сигарета этого типа? Точно так же, как и традиционные модели, с той лишь разницей, что внутренние модули в ней размещаются не последовательно, а параллельно. Оригинальная планировка позволяет существенно уменьшить габариты корпуса и выгодно выделяет боксовые аккумуляторы на фоне громоздких одноклассников. К слову, именно в таком форм-факторе выполнены все актуальные «флагманы» от ведущих мировых производителей, а это уже говорит о многом.

Мода на механику

Обсуждая устройство электронных сигарет, нельзя не упомянуть так называемые мехмоды, поскольку они в данном случае стоят особняком. Основная особенность их заключается в полном отсутствии электроники: по сути, система работает напрямую от сменного аккумулятора, а количество генерируемого пара напрямую зависит от типа элемента питания и текущего уровня его заряда. Подобные модели, за счет кажущейся простоты использования и привлекательной цены, нередко привлекают начинающих парильщиков, однако тут стоит обратить внимание на несколько очень важных моментов. Во-первых, мехмоды не имеют встроенной защиты от короткого замыкания, переразряда и перезаряда — буквально одна оплошность может привести к тому, что вся система полностью выйдет из строя. Таким образом, парильщик должен очень четко представлять, как устроена электронная сигарета, и неукоснительно соблюдать все требования по ее эксплуатации. Во-вторых, в большинстве случаев такие модели не оснащены клавишей физической блокировки, а значит и от случайных срабатываний кнопки активации пользователь не застрахован. Не стоит забывать и о том, что элементы питания в стандартный набор поставки мехмодов не входят, так что аккумуляторы (а зачастую и испарительный элемент) пользователю в любом случае придется приобретать отдельно.

Мехмод (на примере Wismec RX Machina)

Подробнее узнать о том, как работают электронные сигареты, а также получить более полную информацию об эксплуатации современных парогенераторов вы можете у наших консультантов.

Как работает электронная сигарета, из чего состоит вейп

Популярные на мировом рынке производители регулярно пополняют свой ассортимент новинками, но все же выпускают и классические электронные сигареты. Универсальная модель включает источник питания – аккумулятор, испарительную систему – атомайзер и емкость для заправки выбранной жидкости. В рабочем режиме внутри девайса не происходит процесс горения, он генерирует пар, в составе которого отсутствуют вредные смолы, металлы и прочие компоненты.

Как работает электронная сигарета

Классическая модель гаджета для парения функционирует по аналогу с ингалятором. Когда пользователь затягивается, заливка, подаваемая в атомайзер, преобразуется в пар, который подается в мундштук и вдыхается человеком. Некоторые модели начинают свою работу простой затяжкой, другие же – нажатием специальной кнопки Fire. Функционирование всех систем обеспечивается за счет штатной батареи. Отметим, что в составе мощных девайсов может быть сразу несколько аккумуляторов (до 4 единиц). Настройка рабочего режима выполняется или автоматически, или вручную.

Осуществляя вдох или нажимая на кнопку подачи напряжения, парильщик запускает в работу устройство. Специально установленная плата принимает сигнал и транслирует его на испарительную систему, где начинает свою работу нагревательный элемент. Ток, подаваемый батарей, практически мгновенно накаляет спираль, что сопровождается испарением впрыскиваемой жидкости. Таким образом, классический вейп полностью имитирует процесс курения табачных сигарет.

Как устроена электронная сигарета

Ранее упоминалось, какие основные конструктивные части формируют традиционную модель гаджета для вейпинга. Многие производители, желая создать более совершенный и эксклюзивный продукт, предлагают другие модели, конструкция которых более сложная. Рассмотрим устройство электронной сигареты более подробно.

  • Атомайзер (обслуживаемого или необслуживаемого типа):

Его часто называют парогенератором, так как именно в нем и происходит процесс образования пара. Внутри располагается металлическая спираль из титана, нихрома, фехраля (еврофехраля), никеля иди другого материала. Она комплектуется специальным фитилем (может располагаться как внутри, так снаружи), который смачивается жижей. В специальное отверстие подается поток воздуха в момент затяжки пользователя. Внутри камеры он смешивается с паром и проходит далее в легкие.

  • Источник питания:

Приводит в действие любую электронную сигарету штатная батарея. Аккумуляторов в комплекте может быть от одного и более единиц в зависимости от потребляемой вейпом мощности. Эти изделия устанавливают в специальные блоки: механические моды и батарейные моды. Подбирать АКБ следует с учетом его номинальной емкости. Компании-производители предлагают модели с максимальной величиной 5000 мАч (интегрируются в батарейные блоки), но чаще потребители предпочитают менее мощные модели. Зарядка электронной техники выполняется с помощью USB-адаптера, к примеру, от ПК, а также с помощью внешнего зарядного устройства.

  • Картридж (клиромазер, картомайзер в качестве альтернативы классическому атомайзеру):

Внутри герметической емкости заправляется заливка любого вкуса. В среднем одна заправка способна заменить 10-20 традиционных табачных изделий. Изготовители предлагают следующие варианты исполнения картриджей: одноразовые или с возможностью повторной заправки. Баки, установленные в общем корпусе с испарителем, называют клиромайзерами или картомайзерами. Последние из упомянутых сейчас считаются устаревшими деталями ввиду неэффективности и недолговечности. Клиромайзер – это бак с прозрачными стенками, конструкция которого позволяет с легкостью заменить испаритель. Большая часть подобных устройств позволяют регулировать силу затяжки, что делает эксплуатацию вейпа более удобной и практичной.

Зарядка электронных сигарет — yourchoice.ru

Электронная сигарета — достаточно простое устройство, схема работы которого почти не изменилась с момента его изобретения почти два десятка лет назад. Но так же как и любой девайс, вейп-система имеет свои правила эксплуатауции. Но что будет, если попробовать зарядить одноразовую электронную сигарету? Выясняем вместе.

Электронная сигарета — устройство для потребления никотина, появившееся на мировом рынке в 2003 году. Основной целью, побудившей ее формального создателя Хона Лика к разработке такого изобретения, стало желание найти альтернативу традиционной сигарете со сниженными рисками для здоровья. Современная табачная индустрия предлагает множество разновидностей электронных сигарет различных конфигураций и видов. Однако принцип действия всех этих устройств одинаков. В девайс заправляется специальная жидкость, состоящая из пропиленгликоля, глицерина, дистиллированной воды, ароматизаторов и никотина. Под воздействием теплового элемента жидкость нагревается и начинает испаряться. Получившийся пар вдыхается через мундштук. Работу вейп-системы обеспечивает аккумулятор, который может быть как встроенным в конструкцию электронной сигареты, так и съемным. В первом случае зарядка устройства будет происходить через разъем, во втором же потребуется специальное зарядное устройство, в который аккумулятор нужно будет вставлять. Большинство современных вейп-систем относятся к первой категории и могут свободно заряжаться от розетки, компьютера или пауэр-бэнка. Однако важно помнить, что не каждая модель предполагает возможность использования параллельно с зарядкой. Например, вейп-система Vuse Alto с аккумулятором на 350 мАч продается в комплекте со специальным зарядным устройством, в которое вставляется сама вейп-система. С другого конца провод имеет USB-порт, который можно подключить к компьютеру или с помощью адаптера — к розетке.

Существуют и такие вейп-устройства, которым зарядка вовсе не требуется. В последнее время особую популярность стали набирать так называемые одноразовые электронные сигареты, рассчитанные на определенное количество затяжек. По окончании заправленной в них порции жидкости пустой пластиковый корпус подлежит утилизации, поэтому вопрос о том, как зарядить одноразовую электронную сигарету, противоречит ее назначению. Впрочем, некоторые все-таки предпринимают попытки сделать это. Сразу оговоримся: разборка и зарядка одноразового вейп-устройства не предусмотрены производителем и могут быть опасны: пользователь может получить травму или создать пожароопасную ситуацию. Так что надеемся, что вами руководит исключительно спортивный интерес.

Врач объяснил опасность электронных сигарет

Куря электронные сигареты, люди дышат антифризом, смешанным с глицерином. Из-за этих веществ перестаёт двигаться реснитчатый эпителий, что приводит к нарушению обмена веществ, рассказал «360» профессор кафедры фтизиатрии и пульмонологии лечебного факультета МГМСУ имени Евдокимова Сергей Бабак.

«По мнению трёх организаций — Всемирной организации здравоохранения, Национальной медицинской академии и Food and Drug Administration, — электронные сигареты являются вредом. То есть они относятся к веществам повышенного вреда здоровью человека. Потому что были обнаружены некоторые свойства этого аэрозоля, который вырабатывается, когда жидкая часть испаряется и превращается в облако. Состав жидкости — это пропиленгликоль, глицерин, ароматические масла, жидкость для растворения (обычно вода), иногда добавляется никотин», — отметил эксперт.

По его словам, максимальный вред при употреблении жидкости без никотина приносит ингаляция в лёгкие человека глицерина и пропиленгликоля. Эти вязкие вещества воздействуют на реснитчатый эпителий, которые перестаёт двигаться, поэтому нарушается очистка.

«Казалось бы, человек хочет уменьшить себе вред. Но вред только увеличивается за счёт нарушения очистки дыхательных путей. Электронные сигареты равнозначны обычным сигаретам. Они так же опасны, как и простые. Они не снижают вреда для здоровья», — констатировал Сергей Бабак.

Он также добавил, что в выкуренной традиционной сигарете содержится фиксированная доза никотина. Сколько затяжек будет сделано, столько никотина и поступит в организм. В электронной сигарете доза никотина от затяжки не зависит. За один раз может попасть колоссальная доза этого вещества, а в другой затяжке — ничего.

«Нет регулировки дозы никотина. Но вы должны помнить, что капля никотина убивает лошадь. Потому что он разрушает сосуды. Если огромное количество никотина поступит в организм одновременно, будет резкий скачок давления — это инсульт», — предупредил профессор.

Ранее премьер-министр Михаил Мишустин утвердил план мероприятий для реализации антитабачной концепции на период до 2035 года и дальнейшую перспективу. Как следует из документа, в Правительстве России рассмотрят вопрос о введении в стране запрета на использование ароматизаторов, красителей и усиливающих зависимость добавок во всех никотиносодержащих изделиях.
