Схема 34063api: 34063API/UC34063L ON/ST/FSC Интегральные схемы (ИС)

На что следует обратить внимание при использовании 34063 для настройки цепи преобразования постоянного тока в постоянный

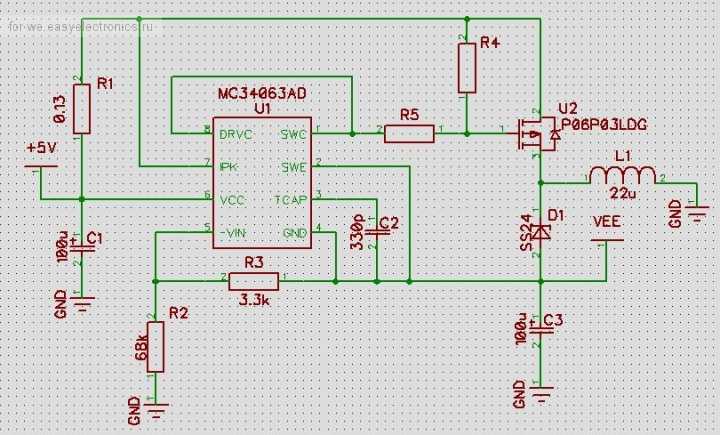

34063 может использоваться в цепях повышения, понижения и реверса напряжения. Схема периферийных устройств для понижения приведена ниже.

34063 можно использовать в некоторых местах, требующих относительно большого энергопотребления. Для мест с низким током, например, 7805 можно использовать для питания однокристального компьютера. Периферийная схема проста

 Номинальное значение периферийных компонентов и формула расчета их стоимости:

Vout(Выходное напряжение) = 1,25 В (1 + R1 / R2)

Ct( Конденсатор времени): Определите внутреннюю рабочую частоту. Ct = 0,000 004 * Ton (рабочая частота)

Ipk=2*Iomax*T/toff

Rsc( Токоограничивающий резистор): Определите выходной ток. Rsc = 0,33 / IPk

Lmin (Индуктивность): Lmin = (Vimin - Vces) * Ton / Ipk

Co(Конденсатор фильтра): Определите коэффициент пульсации выходного напряжения,Co = Io * ton / Vp-p (коэффициент пульсации)

Параметры с фиксированным значением:

ton/toff=(Vo+Vf-Vimin)/(Vimin-Vces)

Vces=1. 0V

Vimin: Минимальное значение диапазона входного напряжения.

Vf= 1,2 В Прямое падение напряжения на быстро коммутируемом диоде

Внимание в практическом применении:

1. IN4148 может использоваться для диодов с быстрым переключением, а IN5819 (патч SS14) должен использоваться там, где требуется высокий КПД;

2. Напряжение, которое может выдержать 34063, то есть сумма абсолютных значений входного и выходного напряжений не может превышать 40 В, в противном случае он не может работать безопасно и стабильно;

3. Когда выходная мощность не соответствует требованиям, например> 1 А, выходной ток может быть увеличен с помощью внешней расширительной трубки, которая может быть триодной, биполярной или МОП-трубкой. Общие документы в формате PDF для микросхем будут иметь типичный ток расширения. Введение в схему;

NiXIE: Источники питания для ГРИ

    Можете не стеснятся и присылать на почту платы сделанных Вами преобразователей. Возможно, они понадобятся кому то еще.

 Схема №1:


Это вариант с «полудрайвером» полевика. В данном включении MC34063, она активно заряжает затвор через диод. Разряжать она затвор не может. Транзистор Q2 позволяет разряжать затвор максимально быстро после закрывания ключа микросхемы, что позволяет использовать резистор R6 номиналом 1k — без рассеивания на нём большого количества энергии и излишне не нагружая внутренний ключ микросхемы.
Ключевой транзистор можно ставить IRF740, у него чуть меньше сопротивление открытого канала — меньше потерь.
Данная схема позволяет работать без радиатора полевика. Номиналы резисторов делителя выбраны из стандартного ряда и соответствуют напряжению 180 В, никаких подстроечников ставить не нужно.
R1 — токовый датчик, резистор мощностью 1 Вт. Если его не поставить, то не только теряется защита от перегрузки, но и схема в целом может работать нестабильно, если дроссель склонен к насыщению.
Иногда ставят конденсатор C99. Его ставить не нужно. Дело в том, что таким образом пытаются решить проблему самовозбуждения преобразователя, путём загрубления обратной связи. Если с этим конденсатором схема работает «лучше», значит надо искать проблему в разводке либо в режимах работы.
Дроссель должен быть либо с открытым магнитопроводом, либо, некоторые делают на кольце больших габаритов (чтобы не возникало насыщения), использование кольца позволяет снизить количество витков, выполнить их толстым проводом и снизить омические потери индуктивности. Индуктивность желательна от 200 микрогенри.
При правильной индуктивности, её нагрев также практически отсутствует.
Диод D1 любой «ультрабыстрый» с обратным напряжением 300 В.
C1 это задающий частоту конденсатор. Можно выбирать примерно в диапазоне 200-1000 пф, в зависимости от используемого дросселя и имеющейся нагрузки (требуемой мощности). Меньше ёмкость — больше частота.
При низком напряжении питания, ниже 9 В, требуется большее количество импульсов для накачки мощности, а полевик ещё и начинает открываться не полностью. 9 В где-то и является нижним пределом для 6 индикаторов. 12 В самое оптимальное напряжение питания.

 Схема №2:


Резистор R6 выбирается исходя из баланса между нагревом его самого и нагревом полевика/снижением пропускной мощности преобразователя. КПД схемы без полудрайвера в любом случае, ниже. Указанный номинал 100 Ом требует резистора мощностью 2 Вт, находится в пределах допустимой нагрузки внутреннего ключа микросхемы и даёт достаточно быстрый разряд полевика.

Недостатки:
— Так как MC34063 релейник, дроссель может посвистывать на звуковой частоте, да ещё и в зависимости от нагрузки, какие цифры и сколько их светит на индикаторах.
— Нужна дополнительная обвязка в виде полудрайвера, либо имеем низкий КПД.
— MC34063 не работает при отрицательной температуре нужна MC33063

Преимущества:
— Недорогая микросхема.
— Диапазон входных напряжений от 9 и теоретически до 40 В (только конденсатор на входе надо брать соответствующего напряжения), опробовано от 9 до 16.
— Работает сразу при указанных номиналах.

 Схема №3:


Это вариант с «полным драйвером» полевика.

 Схема №4:


 Схема №5:
  Питание часов производится от источника тока напряжением 12 вольт. Преобразователь высокого напряжения выполнен на микросхеме DA2 UC3843, транзисторе VT1 и трансформаторе T1. Схема преобразователя честно слизана с просторов интернета и мало чем отличается от типового включения. Подстроечный резистор R18 предназначен для установки выходного напряжения. Трансформатор намотан на магнитопроводе Epcos N87 EFD20 с зазором 0.5мм. Первичная обмотка содержит 29 витков провода 0.4 мм, вторичная 300 витков проводом 0.12 мм.

Схема №6:          В часах применен двухтактный автогенераторный узел высокого напряжения.  Его отличительные свойства – минимальное число компонентов и максимально возможный КПД.  Реально измеренный КПД составил 70%.
       Квазирезонансный режим работы полностью устраняет динамические потери в коммутирующих транзисторах и проблемы, связанные с электромагнитной совместимостью чувствительных приборов, поскольку спектр генерируемых колебаний резко сужается. Практическая эксплуатация часов не выявила сколь-нибудь заметных помех радиоприему на диапазонах СВ и КВ. TR1 взят с китайской зарядки от мобилок, оставлена высоковольтная
обмотка, низковольтная  содержит 17+17 витков. Рабочая частота преобразователя с помощью C14 устанавливается в районе 50kHz. D6, D7 – маломощные высоковольтные диоды. Вместо F1N05 можно применить сдвоенный полевик с плат защиты литиевых аккумуляторов, например TPCS8205 и т.д. От R30, R33 зависит скорость перезарядки затворов полевиков и, как следствие, в некоторой степени выходное напряжение и КПД преобразователя. В налаживнии  описанный узел не нуждается, хотя стоит удостовериться, что преобразователь работает в квазирезонансном режиме. Для этого можно проконтролировать осциллографом наличие колоколообразных импульсов с паузой на нуле на стоках транзистора F1N05. Если  осциллографа нет – R30, R33 установить номиналом 100–220Om.

 Схема №7:


 Схема №8:
 suslogon
По поводу примененных деталей и конструкции:
1.
Плата двухсторонняя, самодельная, дно микросхемы пропаяно на обратную сторону для лучшего охлаждения.
2. Катушка самая банальная — CDRh225 на 220 мкГн.
3. Электролитов в схеме нет, по входу стоит керамический конденсатор 47 мкФ 16В, на выходе также керамический 1 мкФ 250В.
4. Подстроечный резистор — многооборотный Bourns 3214X.
5. Диод HS1M.

Детально потестировать схему пока не было времени, но экспресс-тест я провел и он меня даже удивил.
Я выставил на выходе 180 В и нагрузил преобразователь на 20 кОм, т.е ток на выходе составил 9 мА. При этом потребление от 12 В составило 190 мА, что дает кпд примерно 71%!  Может ли быть такое или я в чем-то ошибся?

После примерно 10-и минутного прогона микросхема оставалсь практически холодной, но немного нагрелась катушка. Погонять подольше планирую на следующей неделе, но уже сейчас я схемой весьма доволен.

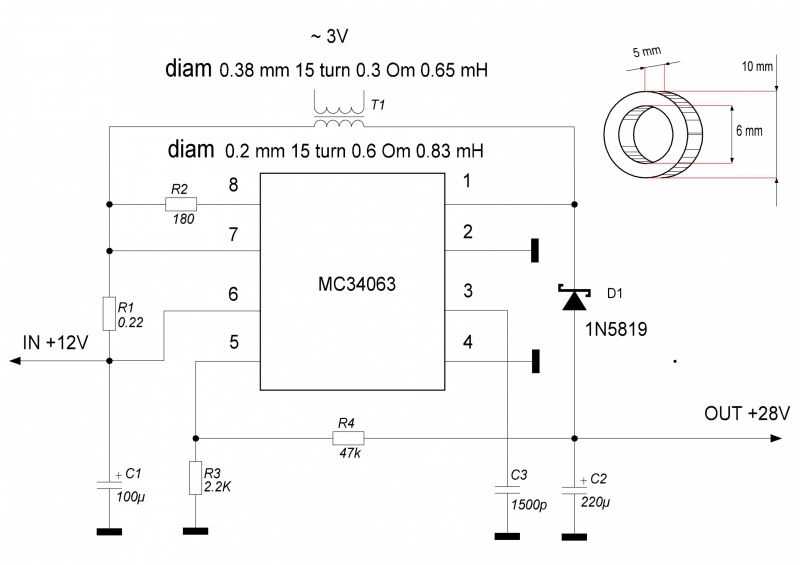

 Схема №9:

-Valerius-
 За один вечер была нарисована печатная плата, намотан трансформатор в «чашке» (что было под рукой), все детали поставил как указано на принципиальной схеме.
Завелось с пол-оборота , минимальное напряжение на выходе около 80 вольт, максимальное 238 Вольт. Ничего не пищит (трансформатор), вообще холодная 34063, и самое главное что порадовало- преобразователь начинает работать от 2,4 вольта! (меньше у меня не было источника, но от 1,5 вольт — молчит, это и понятно- 34063 по даташиту, на вскидку , от 2,1 вольт) Прикинул потребление- от 2,8 до 4,2 вольта: потребление по входу(под нагрузкой — одна ИН-4) 0,26…0,24 А При питании 6,8 в- 0,15 А 8,8 в- 0,12 А 12…15,1 В- 0,1А Запитал для теста от аккумулятора 4,2 В — часы на четырех ИН-14 плюс неонка. Все работает в статике! В анодах индикаторов стоят резисторы по 10кОм (кроме неонки- естественно). Замер тока потребления — не проводил.Не смотря на то что есть одна моточная деталь и всего один активный компонент (34063)- схема мне очень понравилась именно своей неприхотливостью к питанию, отсутствием каких-либо звуков при своей работе и греющихся деталей  Схема №10:  Схема №11:
UC3842
  Схема №12:

Понижающий DC-DC преобразователь на 5V (3.

3V) на базе MC34063 — Avislab

Мне потребовалось из более высокого напряжения получить 5В (а впоследствии 3.3В). При этом требовалось обеспечить экономичность, поскольку источником питания был аккумулятор и его заряд не бесконечный. Возможности организовать теплоотвод так же не будет, схема будет герметизирована. Линейные стабилизаторы напряжения, такие как LM7805 и им подобные, здесь не помогут. Нужен импульсный преобразователь (DC-DC Converter), т.е. понижающий Step-Down преобразователь напряжения. Преимущества импульсного преобразователя очевидны — высокая эффективность, не требует теплоотвода (по крайней мере, если и греются, то не так сильно как линейные преобразователи).

Существует масса специализированных микросхем, например

LM2574, LM2594, LM267х, LT1073, L4971, ST1S03, AS1333, ST1S03, ST1S06, ST1S09, ST1S10, ST1S12 (ST1Sxx — очень достойная серия). Они существуют в разных корпусах для разных выходных напряжений и токов. Стоимость таких микросхем около 3 евро, однако мне требуется надежное и не дорогое решение. Микросхема MC34063 — это то, что нам сейчас надо. MC34063 очень распространена, купить можно без проблем. Стоимость всего от 0,2 евро! Работает с напряжением от 3 до 40 вольт, Максимальный ток 1.5А, частота преобразования 100KHz. Кстати, на ее базе можно собрать и повышающий преобразователь (см. так же «Повышающий DC-DC преобразователь на MAX1674» ), но сейчас мы займемся понижающим.

Схема взята из документации. У меня не было ограничивающего резистора 0,33 Ом (Rsc), я его убрал на свой страх и риск. Диод Шотки поставил тот который был. Номиналы входного и выходного конденсаторов также отличаются. Для первого тестового варианта сойдет, но лучше на этом не экономить. Получилась вот такая платка:

На фото импульсный понижающий преобразователь с выходным напряжением 3.3 В. Номиналы резисторов R1=5,1КОм , R2=10КОм. Согласно документации MC34063 максимальный коммутируем ток 1.5А. Мне не приходилось нагружать более 0,2А, поэтому «практический потолок» сообщить не могу. Но при такой нагрузке при входном напряжении 12В все элементы схемы остаются холодными.

Здесь можно воспользоваться формой для расчета параметров схемы: http://www.nomad.ee/micros/mc34063a/index.shtml

Успехов!

Смотри так же:

Коментарі:

Сергей говорить:

05.12.2011 18:29

не подскажеш на MC34063 первая нога где,а тона самой микросхеме нет обозначений?

Андрей говорить:

25.12.2011 15:18

На всех ИМС типа SOIC есть скос у корпуса, если смотреть с торца. Если теперь стороной на которой скос повернуть корпус к сбе, то первая нога будет слева снизу.

Valera говорить:

23.02.2012 19:41

Что будет если выходное напряжение 3,3V, а входное упадёт до (например до 2,9V) тогда выходное будет 2,9V или нет?

dewolt говорить:

29.02.2012 09:32

2,9 минус падение напряжения схемы

admin говорить:

29.02.2012 12:03

Разумеется, напряжение упадет. Это понижающий DC-DC преобразователь, повышать он не сможет. Этот преобразователь специально разработан для получения более низкого напряжения. Если входное напряжение ниже требуемого выходного, используйте другой тип преобразователя. Возможно эта ссылка будет полезной: http://www.avislab.com/blog/max1674/

picmaster говорить:

18.04.2012 21:33

Вот там прикольное исполнение в СМД с разведенной платой в layout 6. 0 sda.dp.ua/index.php/component/content/article/14-razrab/26-34063.html

dallasdp говорить:

06.07.2012 18:03

Чип MC34063 может выполнять функцию стабилизатора напряжения:
— понижающего;
— повышающего;
— понижающе-повышающего;
— инвертирующего.
Все зависит от схемы включения.

Источник даташиты различных производителей Texas Instruments, On Semiconductor, Motorola и др.

В APPLICATION NOTE AN920/D «Theory and Applications of the MC34063 and A78S40 Switching Regulator Control Circuits» приведены схемы, расчеты ….

warrock говорить:

27.03.2013 09:58

Разводка платы абсолютно некорректная: нужно минимизировать сильноточные цепи: от плюса входного конденсатора до SWC, от SWE до дросселя и диода шоттки, от дросселя до выходного конденсатора. Конденсаторы должны быть ближе к дросселю и чипу, а не к выходным проводам. Проводник от R2 к конденсатору должен идти отдельным проводом, а не быть ответвлением провода ищущего от дросселя к конденсатору(провод в данном случае это доп паразитный резистор/дроссель — пульсации на нем будут мешать МС нормально регулировать).

warrock говорить:

27.03.2013 10:00

Резистор, который выкинули — ограничивает ток транзистора, в один прекрасный момент он просто сдохнет и всё — вход соединит с выходом с последующим выгоранием потребителя.

admin говорить:

27.03.2013 10:14

Вы абсолютно правы. Я в статье об этом писал:
<blockquote>У меня не было ограничивающего резистора 0,33 Ом (Rsc), я его убрал на свой страх и риск……Для первого тестового варианта сойдет, но лучше на этом не экономить.</blockquote>

admin говорить:

27.03.2013 10:24

Спасибо за критику. Думаю, читатель будет Вам благодарен если Вы найдете возможность предложить свой вариант печатной платы.

Дмитрий говорить:

10.02.2021 08:20

Печатный монтаж конечно вырвиглазный….Почему 1-я ножка микросхемы в воздухе висит? Конденсатор 22-35 как будто вообще не припаян, а просто положили на плату для красоты.

Дмитрий говорить:

10.02.2021 08:21

Какой КПД получился?

andre говорить:

10.02.2021 17:23

Молодец! Нашел! Этой статье больше 9 лет! Я и не вспомню, что там с КПД. А кто сказал, что первая ножа в воздухе висит :)? Если поднапрячь фантазию, и заглянуть в схему, то можно и догадаться…

Блок Питания с Регулируемым Выходом на MC34063 | PRACTICAL ELECTRONICS

Блок питания с регулируемым выходным напряжением должен быть у каждого радиолюбителя, без него просто никак). Проблема заключается в том, что если рассматривать обычный линейны источник питания, то на поверхность сразу выходят две неприятные вещи — низкий КПД и нагрев регулирующего элемента. Проблему эту можно решить, если использовать импульсный стабилизатор. Именно о такой схеме и пойдёт речь в сегодняшней статье.

Особенностью рассматриваемой конструкции является ступенчатое регулирование выходного напряжения с помощью одной кнопки. Всего ступеней восемь. Настроить их значения можно по своему усмотрению с помощью соответствующих резисторов. Ниже на схеме представлен вариант со следующими значениями выходного напряжения при максимальном токе схемы 2 А: 1,5В, 2,5В, 3В, 4,5В, 5В, 6В, 7,5В и 9В.

Схема электрическая принципиальная блока питания на MC34063

Схема электрическая принципиальная блока питания на MC34063

Схема состоит из трёх функциональных узлов: стабилизатора напряжения, узла управления и узла индикации. Стабилизатор напряжения выполнен на популярной микросхеме MC34063 и составном транзисторе VT1. Индуктивность L1 является накопительной, а L2 вместе с конденсаторами служит в качестве выходного фильтра. Эта стандартная схема, описанная во многих источниках, думаю, что она не требует особых пояснений.

Узел управления построен на микросхемах DD1 — счётчике делителе на 10 и на DD2DD3 — двунаправленных ключах. Питается узел управления от стабилизированного напряжения 9 В, которое снимается линейного регулятора напряжения DA2.

При подаче на схему напряжения питания счётчик примет исходное состояние с высоким уровнем на выводе 3. Это обеспечивается благодаря конденсатору С6, который во время зарядки обнуляет DD1. Высокий уровень на выводе 3 (выход Q0) управляет включением первого ключа DD2 по входу 13. Замкнутый первый ключ (выводы 1 и 2 DD2) подключает резистор R15 к резистору R6. Образованный таким образом делитель напряжения на выводе 5 DA1 установит выходное напряжение 1,5В на выходе схемы.

При первом нажатии на кнопку SB1 начнёт заряжаться конденсатор С5. А так как до этого на входе SN DD1 был высокий уровень через резистор R10, то он сменится на низкий. При этом счётчик переключит выход Q0 на Q1 (вывод 2). Теперь уже этот выход будет управлять включением второго ключа микросхемы DD2 и к резистору R6 подключится R16, что даст на выходе схемы напряжение 2,5В. По аналогии происходит переключение и остальных ступеней регулирования.

После восьмой ступени, очередное нажатие на кнопку SB1, установит высокий уровень на выходе Q8 (9). И через подключенный к этому выходу диод VD9 высокий уровень опять поступит на вход R (15). Следовательно, счётчик опять обнулится и примет первоначальное состояние с высоким уровнем на выходе Q0 (3) — 1,5В на выходном разъёме схемы.

Узел индикации построен на восьми светодиодах с токоограничительными резисторами. Каждый светодиод соответствует одной из восьми ступеней регулирования. Подключены светодиоды непосредственно на выходы счётчика DD1 параллельно ключам DD2 и DD3. Использование такого узла индикации позволяет обойтись без выходного вольтметра для контроля над выходным напряжением. Тем более что такая индикация в итоге выходит дешевле по стоимости, чем скажем цифровой или стрелочный вольтметр и нам мой взгляд к тому же она наглядней.

Вариант печатной платы для схемы блока питания на MC34063

Вариант печатной платы для схемы блока питания на MC34063

Вариант печатной платы для схемы показан на рисунке выше. Печатная плата выполнена из двухстороннего фольгированного стеклотекстолита. Настройки схема не требует и начинает работать сразу. Указанные пороги регулирования и номиналы задающих резисторов проверялись при работе схемы совместно с выпрямителем на 15 В. Вместо указанной микросхемы счётчика CD4017 можно применить отечественный аналог — К561ИЕ8, а вместо ключей DD2 и DD3 К561КТ3. В конструкции применялись индуктивности промышленного образца: L1 — КИ (КИГ) на 100 мкГн, ток и RLB1314-100KL, ток 3,2А.

Самодельная схема повышающего преобразователя 3,7 В в 9 В с использованием MC34063


Обзор

В этом посте мы узнаем, как мы можем разработать схему повышающего преобразователя 3,7 В в 9 В с использованием микросхемы преобразователя постоянного тока MC34063 . Большую часть времени у нас есть только батарея в качестве источника питания. Литий-ионная батарея или литий-полимерная батарея может выдавать напряжение 3,7 В. 3,7 В может быть недостаточно для управления некоторыми цепями с высокими требованиями к мощности.Следовательно, нам необходимо преобразовать маломощный DC в DC высокой мощности без необходимости в каком-либо дополнительном крупногабаритном компоненте.

В данном случае в кадр входит Преобразователь постоянного тока в постоянный . Преобразователи постоянного тока широко используются для эффективного получения регулируемого напряжения от источника, который может или не может хорошо контролироваться, на нагрузку, которая может быть или не быть постоянной. Понижающий преобразователь выдает более низкое напряжение, чем исходное напряжение, а повышающий преобразователь обеспечивает более высокое напряжение.

В этой схеме мы преобразуем напряжение литий-ионной батареи в . В устройстве используется катушка индуктивности и несколько резисторов или конденсаторов вместе с MC340C3 IC . Схема повышающего преобразователя 3 В в 9 В может использоваться для питания устройства, для работы которого требуется более высокое напряжение. Вы можете проверить один из наших предыдущих постов о разработке повышающего преобразователя 3,7 в 5 В с использованием той же микросхемы MC34063.


Список материалов

Список компонентов, которые нам понадобятся для проектирования 3.Схема повышающего преобразователя 7В в 9В приведена ниже. Вы можете приобрести все компоненты на Amazon.


MC34063 IC

IC MC34063A Buck-Boost Converter представляет собой монолитную схему управления, содержащую основные функции, необходимые для преобразователей постоянного тока в постоянный . ИС состоит из внутреннего эталона с температурной компенсацией, компаратора, управляемого генератора рабочего цикла с активной схемой ограничения тока , драйвера и сильноточного выходного переключателя.ИС была специально разработана для включения в приложения Step-Down и Step-Up и , инвертирующие напряжение , с минимальным количеством внешних компонентов.

Особенности микросхемы MC34063

1. Работа от 3,0 В до 40 В Вход
2. Низкий ток в режиме ожидания
3. Ограничение тока
4. Выходной ток переключения до 1,5 А
5. Регулируемое выходное напряжение 6.

Частота Работа до 100 кГц
7. Точность 2%

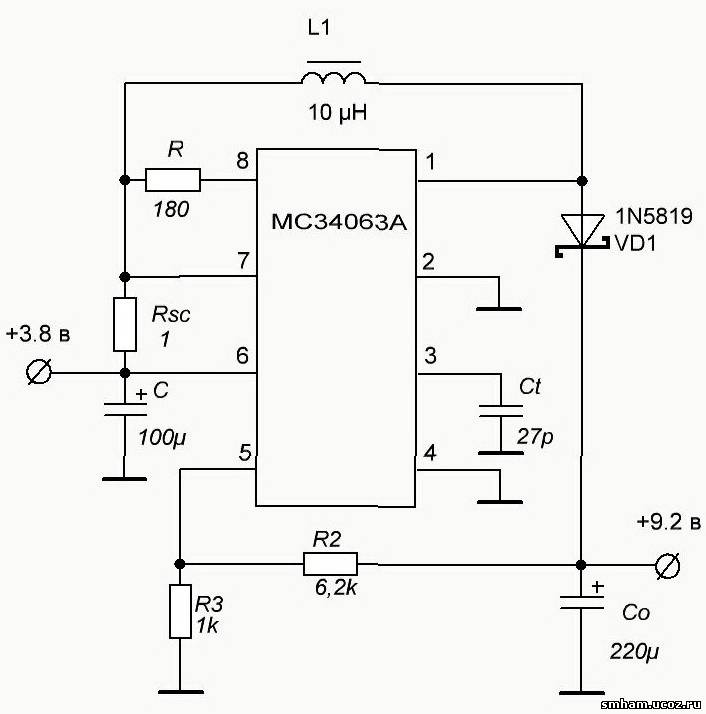

Цепь/схема повышающего преобразователя 3,7 В в 9 В

Сердцем схемы является импульсный регулятор IC MC34063A. 1N5819 представляет собой диод Шоттки с малым падением прямого напряжения и высокой скоростью переключения. Он обычно используется в высокочастотных устройствах, таких как инверторы или любые преобразователи постоянного тока и т. д.

Поскольку MC34063A работает до 40V , таким образом, схема работает с постоянным напряжением в диапазоне 3 .от 0 В до 40,0 В . Мы используем 3,7 В в качестве входа от литий-ионной батареи. MC34063A может обеспечить высокий выходной ток переключателя до 1,5 А. нам нужно предоставить конкретную катушку индуктивности. Он может обеспечить регулируемое выходное напряжение и имеет ограничение тока короткого замыкания и низкий ток в режиме ожидания. Ток можно регулировать с помощью резистора R1 в схеме. К фиксированному 9В выходу подключаем конденсатор 100мкФ. Он будет фильтровать избыточный шум от источника питания.


Сборка и тестирование цепей

Изначально для сборки схемы можно использовать макетную плату. Рекомендуется сначала протестировать схему на макетной плате, прежде чем переходить к части печатной платы.

Все компоненты можно соединить друг с другом на макетной плате. После сборки схемы вы можете запитать схему, используя литий-ионную батарею 3,7 В в качестве входа. Выход берется с конденсатора 100 мкФ. Схема сразу показывает выходное напряжение 9 В на мультиметре после подачи входного напряжения.

Схема повышающего преобразователя MC34063 9 В работает очень хорошо. А вот на мультиметре наблюдается чуть более высокое напряжение. Это связано с металлической поверхностью макетной платы, которая добавляет дополнительное сопротивление цепи. Этого можно избежать, если собрать схему на плате Vero или PCB Board.

После того, как вы соберете схему на печатной плате, вы снова можете подключить к входу батарею 3 В или 3,7 В. Как только вы подключаете аккумулятор, на мультиметре отображается выход 9 В.На этот раз схема стабильна, а выходное напряжение точно около 9 В. Вот как вы можете использовать MC34063 в качестве повышающего преобразователя 3 В в 9 В.


Гербер-файл Project PCB и заказ печатных плат онлайн

Если вы не хотите собирать схему на макетной плате и хотите печатную плату для проекта, то вот печатная плата для вас. Печатная плата для повышающего преобразователя 3,7 В в 9 В разработана с использованием онлайн-инструмента для проектирования схем и печатных плат EasyEDA .Печатная плата выглядит примерно так, как показано ниже.

Файл Gerber для печатной платы приведен ниже. Вы можете просто загрузить файл Gerber и заказать плату по адресу https://www.nextpcb.com/

. Скачать Gerber-файл: Плата повышающего преобразователя 3,7 В в 9 В

Теперь вы можете посетить официальный сайт NextPCB, нажав здесь: https://www. nextpcb.com/ . Таким образом, вы будете перенаправлены на веб-сайт NextPCB .

Теперь вы можете загрузить файл Gerber на веб-сайт и разместить заказ.Качество печатной платы превосходное и высокое. Вот почему большинство людей доверяют NextPCB для PCB и PCBA Services .

Вы можете собрать компоненты на печатной плате.


Видеоурок и демонстрация

Самодельный повышающий преобразователь 3,7 В в 9 В для повышения напряжения литий-ионной батареи

Недорогой преобразователь 3,7 В в 5–6 В постоянного тока в постоянный

В этой статье представлен простой недорогой преобразователь постоянного тока в постоянный, который преобразует 3.Вход батареи 6В-3,7В на три выхода 6В, 5,3В и 5В. Эти выходы напряжения могут использоваться одновременно или по отдельности. Преобразователь полезен для цифрового и аналогового аудиооборудования, включая портативные усилители звука и MP3-плееры, а также для экспериментов с цифровой и аналоговой электроникой.

Аккумуляторы

3,7 В и 3,6 В (3×1,2 В) широко доступны по низкой цене. Но большая часть оборудования работает от 5В или 6В. Таким образом, вы не можете использовать батареи 3,7 В и 3,6 В, даже если вы используете две батареи 3.Батареи 7 В (3,7×2=7,4 В) или четыре батареи 1,2 В (1,2×4=4,8 В). Следовательно, вам нужен небольшой преобразователь постоянного тока, чтобы получить 5 В, 6 В или оба из них, в зависимости от предполагаемого приложения. Описанный здесь преобразователь представляет собой простое решение с использованием микросхемы MC34063A.

MC34063A идеально подходит для небольших проектов, таких как преобразователи постоянного тока в постоянный, поскольку он предлагает следующие преимущества:

1. Низкая стоимость

2. Простой в использовании пакет DIP8

3. Рабочее входное напряжение 3–40 В постоянного тока от NiCd, NiMH или литий-ионных аккумуляторов

4.Низкий ток покоя

5. Функция ограничения тока для входного напряжения

6. Регулировка выхода с помощью простого резистивного делителя или подстроечного потенциометра

7. Типичная рабочая частота около 45 кГц, которую можно увеличить примерно до 100 кГц

8. Встроенное опорное напряжение 1,25В

9. Внутренний выходной транзистор с коммутацией до 1,5 А

На рис. 1 показана схема преобразователя 3,7 В в 5–6 В постоянного тока.Он построен на импульсном стабилизаторе MC34063A (IC1), двух диодах Шоттки 1N5819 (D1 и D4), двух выпрямительных диодах 1N4007 (D2 и D3), двух 5-мм светодиодах (LED1 и LED2) и нескольких других компонентах.

Рис. 1: Принципиальная схема недорогого преобразователя 3,7 В в 5 В-6 В постоянного тока

Входное постоянное напряжение 3,7 В подается на разъем CON1. Схема работает с постоянным напряжением в диапазоне от 3,0 до 40,0 В. IC1 работает как повышающий преобразователь для создания выходного напряжения 6 В (VOUT1), которое доступно на разъеме CON2.Для диода Шоттки D1 ​​можно использовать любой из вариантов 1N5817, 1N5818 и 1N5819.

Диод D3 снижает выходное напряжение 6 В примерно до 5,3 В (VOUT2), которое поступает на разъем CON3. Диод Шоттки D4 дополнительно снижает напряжение с 5,3 В примерно до 5,0 В (VOUT3), которое поступает на разъем CON4.

Суммарный максимальный выходной ток со всех выходов на CON2, CON3 и CON4 составляет около 100 мА, который можно регулировать с помощью компонентов в цепи. Преобразователь постоянного тока также выдает пульсации около 15 мВ, которые можно в некоторой степени уменьшить с помощью конденсатора C3 и дополнительных LC- или RC-фильтров.

Схема печатной платы преобразователя постоянного напряжения 3,7 В в 5 В и 6 В в реальном размере показана на рис. 2, а расположение компонентов — на рис. 3. После сборки схемы на печатной плате поместите ее в подходящую коробку. . Закрепите разъемы с CON2 по CON4 и LED1 и LED2 на передней стороне коробки.

Рис. 2: Схема печатной платы преобразователя постоянного тока в реальный размер

. Схема не требует настройки. Но нужно проверить входные и выходные напряжения, токи и частоту работы IC1. Также хорошо контролировать ток катушки индуктивности L1.

Рис. 3: Расположение компонентов для печатной платы

Схема может быть протестирована с литий-ионной батареей 3,7 В или с тремя никель-кадмиевыми или никель-металлогидридными батареями 1,2 В. Вы также можете использовать любой регулируемый источник питания, выдающий 3,7В.

Примечание.

1. Выходное напряжение без нагрузки зависит от номинала резистора R7 (от 270 до 470 Ом).
2. Вы должны всегда иметь нагрузку, подключенную к CON4, не менее 10 мА, чтобы обеспечить нормальную работу схемы.
3. Измерение тока в основном зависит от резистора R1.

Загрузите PDF-файлы с компоновкой печатной платы и компонентов:

нажмите здесь
Эта статья была впервые опубликована 13 октября 2017 г.

Цепь повышающего преобразователя постоянного тока в постоянный (часть 5/9)

Много раз возникает необходимость повышать или понижать напряжение постоянного тока. Схемы для повышения или понижения постоянного напряжения не так просты, как в случае с переменным напряжением. Изменение уровня постоянного напряжения требует сложной схемы. Эти схемы называются преобразователями постоянного тока в постоянный.Преобразователи постоянного тока в постоянный представляют собой электронные схемы, которые преобразуют постоянное напряжение постоянного тока в уровень высокого напряжения или в уровень низкого напряжения.

Когда схема повышает напряжение постоянного тока до более высокого уровня, она называется повышающим преобразователем. Когда схема снижает напряжение постоянного тока до более низкого уровня, это называется понижающим преобразователем. Поскольку повышающий преобразователь преобразует постоянное напряжение в более высокий уровень напряжения, он также известен как повышающий преобразователь. Для усиления сигнала напряжения требуется схема регулятора, которая может повышать входной сигнал напряжения.

Большинство электронных гаджетов, таких как смартфоны, планшеты, работают от 5 В постоянного тока. Однако для общего использования довольно распространены батареи на 3,7 В. Эти батареи можно использовать для питания устройств 5 В с помощью схемы повышающего преобразователя. В этом проекте электроники напряжение литий-ионной батареи 3,7 В повышается до 5 В постоянного тока. Конечное напряжение разряда литий-ионной батареи можно принять равным 3,5 В, поэтому эта схема преобразует минимальное входное напряжение 3,5 В в уровень 5 В. Этот повышающий преобразователь может потреблять максимальный ток 500 мА.

Для усиления сигнала в этом проекте используется регулятор MC34063AP1, который повышает входной сигнал до желаемого уровня напряжения.

Необходимые компоненты

Рис. 1 Список компонентов, необходимых для повышающего преобразователя постоянного тока

Соединения цепи –

В этом проекте схема повышающего преобразователя построена с использованием микросхемы преобразователя постоянного тока 34063A. Входное напряжение подается через 3.Батарея 7 В, анод которой подключен к выводу 6 регулятора IC, а катод подключен к общему заземлению. Конденсатор Cin подключен к выводу 6 для устранения пульсаций входного сигнала. Дополнительный конденсатор C1 подключен параллельно конденсатору Cin для уменьшения общего ESR емкостей. Выходное напряжение снимается с вывода 5 регулятора IC через цепь делителя напряжения, образованную сопротивлениями R1 и R2. К выводу 7 ИС подключен токоограничивающий резистор Rsc, а к выводу 8 подключен резистор R3 для ограничения тока на базе встроенного транзистора ИС.Выводы 2 и 4 микросхемы заземлены. К выводу 1 подключены катушка индуктивности и диод для повышения входного напряжения. К выводу 3 микросхемы подключен времязадающий конденсатор Ct. На выходе схемы подключен конденсатор Со для уменьшения пульсаций выходного сигнала.

Как работает схема –

Прежде чем разобраться в работе схемы повышающего преобразователя на основе микросхемы 34063, важно понять, как работает базовая схема повышающего преобразователя. Ниже приведена основная схема повышающего преобразователя.

Рис. 2: Принципиальная схема базового повышающего преобразователя

В цепи повышающего преобразователя выходное напряжение больше, чем входной сигнал напряжения. Базовая схема повышающего преобразователя состоит из генератора для обеспечения входного сигнала, диода, одного переключающего компонента, такого как транзистор, и по меньшей мере одного элемента накопления заряда (конденсатора или катушки индуктивности).

Генератор обеспечивает прямоугольную волну на входе, поэтому во время положительного полупериода прямоугольной волны катушка индуктивности накапливает некоторую энергию и генерирует магнитное поле.В течение этой фазы левый вывод катушки индуктивности находится под положительным напряжением. На базу транзистора подается положительное напряжение, и он включается. Следовательно, анод диода имеет более низкий потенциал и действует как разомкнутая цепь. Таким образом, весь ток от источника питания течет через катушку индуктивности к транзистору и, наконец, к земле.

Рис. 3: Принципиальная схема, показывающая положительный цикл в работе цепи повышающего преобразователя

Во время отрицательного полупериода MOSFET отключается.Из-за этого индуктор не получает пути для зарядки. Ток через индуктор создает обратную ЭДС (согласно закону Ленца), которая меняет полярность индуктора (как показано на рисунке ниже). Таким образом, диод смещается в прямом направлении.

Теперь накопленный заряд индуктора начинает разряжаться через диод и на выходе получается напряжение более высокого уровня. В этом случае выходное напряжение зависит от накопленного заряда в катушке индуктивности. Чем больше накопленный заряд, тем больше получается выходное напряжение.Следовательно, если время зарядки индуктора больше, то увеличивается и накопленный заряд в индукторе. Таким образом, становится два источника входного напряжения — один индуктор, а другой входное питание. Таким образом, выходное напряжение всегда больше, чем входное напряжение.

Рис. 4: Принципиальная схема, показывающая отрицательный цикл в работе схемы повышающего преобразователя

Для повышения эффективности и устранения пульсаций на выходе повышающего преобразователя необходимо добавить некоторые другие компоненты в базовую схему повышающего преобразователя.

Проектирование схемы повышающего преобразователя с использованием регулятора 34063 –

В этом проекте преобразователь постоянного тока в постоянный разработан с использованием микросхемы стабилизатора 34063. Этот регулятор представляет собой специально разработанную ИС для преобразования постоянного тока в постоянный. Он обеспечивает постоянное и регулируемое выходное напряжение. Внутри этого регулятора есть транзистор с генератором, где генератор обеспечивает частоту прямоугольной волны до 100 кГц.

Входной сигнал для работы регулятора 34063 может варьироваться от 3 В до 40 В, а выходное напряжение может регулироваться в соответствии с требованиями с помощью сети делителя напряжения. ИС может использоваться в повышающих преобразователях, понижающих преобразователях и инверторах напряжения. Микросхема имеет 8 контактов со следующей конфигурацией контактов —

.

Рис. 5: Конфигурация выводов регулятора 34063 в таблице

ИС регулятора поставляется со следующими функциями –

• Низкий ток в режиме ожидания — Потребляйте очень меньший ток, когда к выходу не подключена нагрузка.

• Может обеспечить выходной ток до 1,5 А за счет изменения внешней схемы этого повышающего преобразователя.

• Регулируемое выходное напряжение – пользователь может изменить выходное напряжение в соответствии с требованиями.

• Регулируемая частота до 100 кГц

Рис. 6: Внутренняя схема регулятора 34063 IC

Из рис. 2 видно, что наряду с основными компонентами, такими как генератор, транзистор, диод и катушка индуктивности, которые по существу являются частью базовой схемы повышающего преобразователя (рис. 1), регулятор 34063 также имеет дополнительные компоненты.Эти компоненты используются для предоставления пользователю дополнительных функций и повышения эффективности схемы повышающего преобразователя.

Для изготовления повышающего преобразователя на регуляторе 34063 используется следующая схема –

Рис. 7: Принципиальная схема повышающего преобразователя

Различные внешние компоненты, взаимодействующие с ИС регулятора, выполняют следующие специфические функции –

Времязадающий конденсатор CT. Конденсатор подключен к контакту 3. Контакт 3 выполняет функцию времязадающего конденсатора.Конденсатор, подключенный к выводу 3, задает частоту переключения микросхемы регулятора.

Токоограничивающий резистор Rsc. Резистор, ограничивающий ток, подключен к контакту 7 микросхемы регулятора. Сопротивление источника тока Rsc подключается между выводом 7 и положительным полюсом аккумулятора. Сопротивление Rsc ограничивает пиковый ток Ipk (максимальный внутренний ток, протекающий от катушки индуктивности и диода) в цепи. Вот почему при проектировании схемы важно правильно выбрать катушку индуктивности и диод, которые могут обеспечить максимальный ток Ipk.

Емкости Cin, Co и C1 – в цепи подключены конденсаторы Cin, Co и C1 для фильтрации входных и выходных сигналов. Емкости Cin и Co используются на входе и выходе соответственно. Эти конденсаторы уменьшают нежелательные пульсации и шум во входных и выходных сигналах. Конденсатор Co обеспечивает регулируемое и плавное постоянное напряжение на выходе. Дополнительный конденсатор C1 очень малой емкости также используется параллельно с конденсатором Cin для уменьшения ESR (эквивалентного последовательного сопротивления) при входном напряжении.

Сопротивления R1, R2 и R3 — в цепи подключены резисторы обратной связи R1, R2 и R3. R1 и R2 являются резисторами обратной связи, которые определяют желаемое выходное напряжение. Выходное напряжение зависит от резисторов обратной связи по следующему уравнению –

Vвых = Vref*(1+(R2/R1))

Напряжение Vref является опорным напряжением. Внутренне 34063A обеспечивает стабильное опорное напряжение 1,25 В. Для требуемого выходного напряжения значения резисторов обратной связи R1 и R2 можно рассчитать следующим образом –

Vвых = 1.25*(1+(Р2/Р1))

5 = 1,25*(1+(R2/R1)) (Поскольку желаемое выходное напряжение, Vout = 5 В)

Путем расчета приведенного выше уравнения,

Р2 = 3*Р1

Если R1 принимается равным 15 кОм

R2 = 3*15000

R2 = 45 кОм Это значение можно округлить до 47 кОм, так как резистор на 47 кОм легко доступен.

Итак, в этом эксперименте

R1 = 15k и R2 = 47k

Резистор R3 используется для ограничения тока, протекающего через коллектор транзистора, встроенного в регулятор (см. рис. 2)

Катушка индуктивности L1 и диод D1. Катушка индуктивности и диод являются ключевыми компонентами базовой схемы повышающего преобразователя.Для использования в схеме выбран диод 1N5822, так как этот диод имеет меньшее прямое падение напряжения, выдерживает большой ток до 3 А и может работать на высокой частоте.

Для разработки повышающего преобразователя, который преобразует минимальное входное напряжение 3,5 В в выходное напряжение 5 В с использованием 34063, значения для различных внешних компонентов должны быть рассчитаны, как показано на рисунке 3. В соответствии со спецификацией 34063 для повышающего преобразователя приведена следующая таблица. можно использовать для расчета значений компонентов. Но перед расчетом значений компонентов важно учитывать следующие параметры, которые используются в таблице, приведенной в техническом описании.

(Минимальное входное напряжение аккумулятора), Vin (мин) = 3,5 В

(Требуемое выходное напряжение), Ввых = 5В

(Максимальный выходной ток), Iвых(макс.) = 500 мА

(Напряжение насыщения транзистора), Vsat = 0,5 В (приблизительное значение по техпаспорту 34063)

(Прямое падение напряжения диода 1N5822), ВФ = 0,4 (согласно паспорту диода 1N5822)

(Требуемая выходная частота переключения), f = 100 кГц

В конструкции данной схемы повышающего преобразователя выбрана максимальная частота, которую может обеспечить регулятор 34063АП1. За счет того, что чем выше частота, тем меньше размер катушки индуктивности, поэтому это делает схему менее громоздкой.

(желаемое размах напряжения пульсаций на выходе), Впульсация = 100 мВ

Это размах напряжения пульсаций, который необходимо учитывать на выходе. Напряжение пульсаций всегда должно быть меньше для регулируемого и постоянного выхода.

Таблица для расчета значений компонентов повышающего преобразователя

Рис. 8: Таблица, используемая для расчета значений компонентов повышающего преобразователя

Для удобства следующие значения округлены, чтобы компоненты можно было легко собрать.

CT = 150 пФ, Rsc = 0,22 Ом, Lmin = 10 мкГн, Co = 200 мкФ

Значения других компонентов

Сопротивление R3- Стандартное значение резистора R3 составляет 180 Ом для повышающего преобразователя согласно паспорту регулятора 34063. В схеме оно округлено до 200 Ом.

Конденсатор Cin — В этой схеме для Cin используется конденсатор емкостью 100 мкФ. Это стандартное значение для повышающего преобразователя согласно техпаспорту регулятора 34063.

Конденсатор C1. Значение конденсатора C1 должно быть меньше, чтобы уменьшить общее ESR, поэтому емкость C1 принимается равной 0.1 мкФ

После подключения всех внешних компонентов к микросхеме регулятора можно измерить выходное напряжение и ток для практических наблюдений. Измерение различных значений напряжения и тока в цепи помогает оценить эффективность схемы повышающего преобразователя.

Практическое входное напряжение батареи, Vin = 3,6 В

Практическое выходное напряжение, Vout = 5,35 В

Эффективность схемы повышающего преобразователя необходимо оценивать при разных нагрузках.Для удобства резисторы разных номиналов подключаются в качестве нагрузки на выходе для тестирования. Результаты, полученные в ходе испытаний, сведены в следующую таблицу –

Рис. 9. Таблица выходных напряжений и токов повышающего преобразователя для различных нагрузок

Рис. 10: График, показывающий изменение напряжения для различных нагрузок на выходе повышающего преобразователя

Рис. 11: График, показывающий изменение тока для различных нагрузок на выходе повышающего преобразователя

Из практических наблюдений видно, что при увеличении потребления тока начинает пропадать напряжение.Как и при выходном напряжении 5 В при нагрузке 100 Ом, ток, потребляемый на выходе, составляет 50 мА. Когда выходное напряжение начинает падать ниже 5 В, ток, потребляемый нагрузкой, начинает увеличиваться. Следовательно, схема может обеспечивать ток примерно до 50 мА, если выходное напряжение установлено примерно на 5 В. Эффективность схемы можно повысить, добавив фильтры и регуляторы напряжения (стабилитроны), чтобы получить регулируемое напряжение на выходе.

Рис. 12: Прототип повышающего преобразователя, разработанный на макетной плате

При разработке этой схемы важно, чтобы для стабилизированного выхода необходимо было использовать конденсатор на входе питания, а также на выходе схемы, чтобы можно было уменьшить нежелательные пульсации входных и выходных сигналов. Конденсатор с низким значением (C1) также должен быть добавлен параллельно с конденсатором с высоким значением (Cin) на входе, чтобы уменьшить общее ESR. Диод и катушка индуктивности должны быть выбраны с умом, чтобы они могли пропускать через себя максимальный входной ток (Ipk). Критерием выбора диода и катушки индуктивности должно быть максимальное увеличение тока на выходе. Входное питание должно подаваться на регулятор 34063 только в его рабочем диапазоне. Выбор диода (D1) должен быть таким, чтобы он выдерживал меньшее прямое падение напряжения на нем и мог работать на высоких частотах.

Принципиальные схемы



В рубриках: Electronic Projects




SEC.gov | Порог частоты запросов превысил

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов, выходящих за рамки приемлемой политики, и будет управляться до тех пор, пока не будут предприняты действия по объявлению вашего трафика.

Пожалуйста, заявите о своем трафике, обновив свой пользовательский агент, включив в него информацию о компании.

Чтобы ознакомиться с рекомендациями по эффективной загрузке информации с SEC.gov, включая последние документы EDGAR, посетите сайт sec.gov/developer. Вы также можете подписаться на получение по электронной почте обновлений программы открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу [email protected]

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC.Благодарим вас за интерес, проявленный к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0.67fd733e.1648585131.16a0b1a

Дополнительная информация

Политика безопасности Интернета

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и для обеспечения того, чтобы общедоступные услуги оставались доступными для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузить или изменить информацию или иным образом нанести ущерб, включая попытки отказать в обслуживании пользователям.

Несанкционированные попытки загрузки информации и/или изменения информации в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях от 1986 г. и Законом о защите национальной информационной инфраструктуры от 1996 г. (см. Раздел 18 USC §§ 1001 и 1030).

Чтобы гарантировать, что наш веб-сайт хорошо работает для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не повлияет на возможность других получить доступ к SEC.содержание правительства. Мы оставляем за собой право блокировать IP-адреса, отправляющие чрезмерные запросы. Текущие правила ограничивают количество пользователей до 10 запросов в секунду, независимо от количества компьютеров, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адресов могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту в SEC.правительство Эта практика SEC предназначена для ограничения чрезмерных автоматических поисков на SEC.gov и не предназначена и не ожидается, что она повлияет на отдельных лиц, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы обеспечить эффективную работу веб-сайта и его доступность для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

SX50M1800A7FQ1640,SX50M1800A7FQ1640

КОРПОРАЦИЯ ЯГЕО

АЛЮМИНИЕВЫЕ ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ

СХ

[Для низкого импеданса и низкой э. СР]

105°C Однотактные свинцовые алюминиевые электролитические конденсаторы для высокочастотных приложений

Миниатюрный алюминий

Электролитические конденсаторы

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая температура: -40° ~ +105°C

Рабочее напряжение: 6,3 ~ 100 В

Диапазон емкости: 1 ~ 15000 мкФ

Допустимое отклонение емкости: -20 ~ +20%

Ток утечки постоянного тока (мкА): I = 0,01 CV или 3 (мкА), в зависимости от того, что больше.

(Измерения должны быть выполнены после 2-минутной зарядки при номинальном рабочем напряжении)

Коэффициент рассеивания: при 120 Гц, 25°C

ВВ (В) : 6,3

10

16

25

35

50

63

80

100

Д.Ф. (%) : 19

16

14

12

10

8

8

7

7

Для конденсаторов, емкость которых превышает 1000 мкФ.Значение D.F(%) увеличивается на 2% за каждые

добавление 1000 мкФ.

Температурные характеристики: при 120 Гц

WV (В)

:

Полное сопротивление: Z — 40°C / Z + 20°C

Кейс №

Срок службы под нагрузкой

øD

2000

3000

5000

Множитель для пульсирующего тока

Частота (Гц)

~4,4 мкФ

5,6~33 мкФ

34~330 мкФ

331~1000 мкФ

1200 мкФ выше

50

0.30

0,40

0,60

0,65

0,85

120

0,40

0,50

0,70

0,90

0,90

300

0,50

0,60

0,80

0,90

0,95

0,70

0,80

0,90

0,98

0,98

10К

0,80

0,90

0,95

1.00

1,00

100К

1,00

1,00

1,00

1,00

1,00

6,3

10

10

6

16

5

25

4

35

4

50

4

63

4

100

4

Используется в импульсных стабилизаторах в ком-

путеров. Особенно для высоких частот.

Низкий импеданс и ESR, высокая допустимая пульсация

ток при высокой частоте и выше

Температура

(от -40°C до +105°C).

Срок службы при высокой температуре при 105°C в течение 2000 ~

5000 часов

ОПИСАНИЕ

Срок службы под нагрузкой: при 105°C обеспечивается при полном номинальном максимальном токе пульсаций

(a) Изменение емкости: в пределах 20% от исходного значения

(b) Коэффициент рассеяния: не более 200% от первоначального требования

(c) Ток утечки: не превышает начального требования

Срок годности: 1000 часов без подачи напряжения при 105°C

(a) Изменение емкости: в пределах 20% от исходного значения

(b) Коэффициент рассеяния: не более 200 % от первоначального требования

(c) Ток утечки: не более 200% от первоначального требования

ГАБАРИТНАЯ СХЕМА

4.0

5,0

6,0

8,0

10,0

12,0

13,0

16,0

18,0

22,0

Ф

1,5

2,0

2,5

3,5

5,0

до

0,45

0,5

Резиновая стойка

Виниловый чехол

(ПВХ)

Торцевое резиновое уплотнение

Температура (°C)

Фактор

65

1. 80

85

1,50

105

1,00

Размеры: мм

Виниловый чехол

(ПВХ)

Торцевое резиновое уплотнение

Ф 0,5

Ф 0,5

0,6

л

0,4Макс.

15 мин.

5 мин.

Д 0,5

л

15 мин.

5 мин.

Д 0,5

7,5

10,0

0,8

0,8

55

РАЗМЕР КОРПУСА СТАНДАРТНЫХ ПРОДУКТОВ

КАП.(мкФ)

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ

6,3

РАЗМЕР

Пульсация

10

Пульсация

16

Пульсация

СОЭ

РАЗМЕР

СОЭ

РАЗМЕР

СОЭ

4,7

6,8

10

22

33

47

56

68

82

100

120

150

180

220

270

330

390

470

5 х 11

5 х 11

5 х 11

5 х 11

5 х 11

5 х 11

5 х 11

6. 3 х 11

5 х 11

6,3 х 11

6,3 х 11

6,3 х 11

6,3 х 11

8 х 11

8 х 11

8 х 11

20

44

66

94

136

210

210

200

210

240

265

340

340

370

640

470

5.900

5.400

3.300

2.200

1.300

0,58

0,58

0,10

0,58

0,91

0,700

0,22

0,22

0,480

0,13

0,330

5 х 11

5 х 11

5 х 11

5 х 11

5 х 11

5 х 11

6,3 х 11

5 х 11

6,3 х 11

8 х 11

6.3 х 11

8 х 11

6,3 х 11

8 х 11

8 х 11

8 х 11

8 х 11

10 х 12

8 х 11

10 х 12

8 х 20

8 х 15

10 х 15

10 х 12

8 х 15

10 х 15

10 х 19

8 х 20

10 х 15

10 х 12

10 х 15

42

53

79

210

210

210

163

210

340

241

340

290

340

380

640

410

640

600

600

640

710

750

750

750

840

1050

1050

1050

1050

865

1050

1. 180

3.300

2.100

0,580

0,580

0,580

0,920

0,580

0,220

0,890

0,220

0,580

0,470

0,470

0,130

0,330

0,130

0,230

0,230

0,130

0,180

0,180

0,180

0,180

0,06

0,14

0.140

0,140

0,140

0,140

0,140

5 х 11

5 х 11

5 х 11

131

139

150

0,217

0,203

0,182

5 х 11

5 х 11

5 х 11

6,3 х 11

6,3 х 11

8 х 11

6,3 х 11

6,3 х 11

8 х 11

6,3 х 11

8 х 11

10 х 12

6.3 х 11

8 х 11

8 х 11

10 х 15

8 х 11

8 х 15

8 х 11

10 х 15

8 х 15

10 х 12

10 х 19,5

10 х 12

10 х 19,5

8 х 20

10 х 15

10 х 12

10 х 19,5

8 х 20

10 х 25

10 х 25

10 х 30

10 х 25

10 х 30

13 х 20

12 х 35

10 х 25

13 х 20

13 х 25

12 х 35

12 х 30

210

210

210

210

340

285

340

340

410

340

640

550

540

640

640

735

640

840

640

795

840

865

950

865

1000

1050

1210

865

1000

1050

1200

1650

1450

1650

1910

1900

1700

1650

1700

2124

2110

2110

0. 58

0,58

0,58

0,58

0,22

0,61

0,22

0,22

0,40

0,22

0,13

0,28

0,22

0,13

0,13

0,220

0,13

0,087

0,13

0,190

0,089

0,08

0,170

0,08

0,136

0,069

0.06

0,08

0,046

0,069

0,120

0,042

0,095

0,042

0,031

0,035

0,081

0,042

0,035

0,03

0,063

0,053

8 х 11

10 х 12

480

590

0,300

0,240

560

680

8 х 15

8 х 20

10 х 12

10 х 15

10 х 15

10 х 19.5

790

790

750

790

990

990

0,18

0,180

0,18

0,18

0,14

0,140

820

1000

1200

8 х 20

10 х 15

10 х 19,5

10 х 25

1060

1060

1060

1290

0,12

0,12

0. 12

0,120

10 х 19

10 х 30

10 х 25

10 х 25

12 х 25

12 х 25

10 х 30

13 х 25

13 х 25

12 х 30

16 х 20

13 х 25

13 х 30

16 х 20

13 х 40

18 х 20

12 х 35

12 х 40

16 х 25

18 х 20

16 х 36

16 х 32

18 х 25

18 х 32

990

1400

990

1450

1450

1650

1650

1790

1924

2000

2210

2124

2524

2210

2400

2400

2400

2400

2552

2495

2650

3029

2771

3600

0.042

0,091

0,042

0,086

0,086

0,072

0,072

0,055

0,056

0,063

0,030

0,030

0,035

0,035

0,055

0,045

0,045

0,045

0,028

0,034

0,046

0,220

0,024

0,020

1500

10 х 30

10 х 25

1450

1450

0. 093

0,093

1800

2200

2700

3300

13 х 20

12 х 30

10 х 30

13 х 20

13 х 25

10 х 30

13 х 30

12 х 35

16 х 20

16 х 20

13 х 40

12 х 40

16 х 32

16 х 25

16 х 25

18 х 20

16 х 36

16 х 32

18 х 25

16 х 40

16 х 36

18 х 32

18 х 36

16 х 40

1900

1900

1900

1900

2020

1690

2110

2110

2210

2210

2300

2450

2450

2450

2495

2495

2680

2680

2680

2850

2850

2850

3050

3050

0.046

0,073

0,073

0,073

0,051

0,077

0,052

0,052

0,035

0,035

0,057

0,054

0,054

0,054

0,034

0,034

0,046

0,046

0,046

0,038

0,038

0,038

0,037

0,037

3900

4700

5600

13 х 35

16 х 20

16 х 32

12 х 35

16 х 25

18 х 20

16 х 36

16 х 32

2743

2210

2350

2743

2552

2495

2550

3029

0. 022

0,035

0,055

0,022

0,028

0,034

0,047

0,022

6800

18 х 36

16 х 40

2900

2900

0,040

0,040

8200

18 х 40

18 х 36

18 х 40

3050

3050

3781

0,036

0,036

0,015

10000

15000

12000

18000

Примечание:

16 х 40

2750

0.039

16 х 36

2750

0,039

18 х 25

2771

0,024

18 х 40

2950

0,037

18 х 36

2950

0,037

16 х 40

3886

0,017

18 х 32

3600

0,020

18 х 40

3781

0,02

* 1. Г х Д:

мм

* 2. Пульсирующий ток: (мА r.м.с 105°C / 100 кГц)

* 3. ESR (макс. 20°C/100 кГц)

18 х 40

3781

0,020

56

РАЗМЕР КОРПУСА СТАНДАРТНЫХ ПРОДУКТОВ

КАП. (мкФ)

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ

25

РАЗМЕР

Пульсация

35

Пульсация

50

Пульсация

180

180

180

180

180

180

180

180

180

129

180

180

194

295

295

276

222

555

400

555

555

730

400

440

440

670

670

670

860

860

910

910

780

1030

1030

1440

1070

1220

1300

1300

1660

1500

1690

1690

1930

СОЭ

РАЗМЕР

СОЭ

РАЗМЕР

5 х 11

5 х 11

5 х 11

5 х 11

5 х 11

5 х 11

5 х 11

5 х 11

5 х 11

6. 3 х 11

5 х 11

5 х 11

8 х 11

6,3 х 11

6,3 х 11

8 х 11

6,3 х 11

8 х 11

10 х 12

8 х 11

8 х 11

8 х 15

8 х 11

10 х 15

10 х 12

8 х 15

10 х 15

10 х 12

10 х 19,5

10 х 15

8 х 20

10 х 15

10 х 15

10 х 19.5

10 х 25

10 х 25

10 х 30

12 х 20

13 х 20

13 х 25

13 х 20

12 х 25

10 х 30

13 х 25

13 х 25

СОЭ

2,4

1,3

1,3

1,3

0,7

1,3

1,3

1,3

1,3

0,900

0,7

0,7

0,720

0.3

0,3

0,660

0,82

0,17

0,310

0,17

0,17

0,12

0,29

0,29

0,29

0,17

0,170

0,17

0,150

0,15

0,091

0,091

0,150

0,110

0,110

0,550

0,110

0,092

0,086

0. 086

0,055

0,068

0,043

0,043

0,054

1

2,2

3,3

15

18

4,7

6,8

10

12

22

27

33

39

47

56

68

82

100

4×7

5 х 11

5 х 11

66

3.300

5 х 11

5 х 11

6,3 х 11

5 х 11

8 х 11

6,3 х 11

6,3 х 11

8 х 11

6,3 х 11

8 х 11

8 х 11

10 х 12

8 х 11

10 х 12

8 х 11

10 х 12

10 х 12

10 х 12

8 х 15

10 х 15

10 х 15

10 х 19,5

8 х 20

10 х 15

10 х 19.5

10 х 30

10 х 19,5

13 х 25

12 х 20

10 х 25

10 х 30

12 х 25

10 х 30

13 х 20

12 х 30

12 х 25

13 х 25

18 х 15

12 х 30

13 х 25

16 х 20

12 х 35

13 х 30

12 х 40

16 х 25

18 х 20

16 х 25

16 х 36

16 х 32

18 х 25

16 х 36

18 х 32

18 х 36

18 х 40

18 х 40

20

42

101

210

151

210

216

340

340

340

340

640

370

460

550

550

600

600

800

690

800

800

800

1060

1060

1060

1420

990

1420

1060

1500

1650

1450

1650

1450

1650

1750

1750

1750

1750

2000

2000

2000

2200

2200

2350

2948

2882

2882

2700

2700

2700

3608

3608

3050

3050

4367

0. 770

0,310

0,580

0,580

0,870

0,580

0,870

0,220

0,220

0,220

0,220

0,130

0,390

0,320

0,260

0,260

0,230

0,230

0,180

0,210

0,180

0,180

0,180

0,130

0,130

0,130

0.089

0,089

0,089

0,086

0,080

0,042

0,035

0,070

0,035

0,070

0,066

0,076

0,076

0,076

0,061

0,061

0,061

0,049

0,049

0,046

0,028

0,034

0,034

0,044

0,044

0,044

0.020

0,020

0,035

0,035

0,015

5 х 11

5 х 11

5 х 11

5 х 11

8 х 11

5 х 11

6,3 х 11

8 х 11

99

210

210

210

204

340

340

300

400

1. 300

0,580

0,580

0,580

0.570

0,220

0,220

0,420

0,380

120

8 х 11

150

180

220

8 х 11

10 х 12

8 х 11

10 х 15

460

460

640

630

0,330

0,330

0,130

0,230

270

330

390

470

560

10 х 12

10 х 12

8 х 15

10 х 15

8 х 20

10 х 15

10 х 15

8 х 20

10 х 19.5

10 х 19,5

865

800

800

800

525

1210

1050

1050

1050

1400

0,08

0,190

0,190

0,190

0,069

0,060

0,140

0,140

0,140

0,046

680

10 х 15,5

10 х 30

12 х 25

10 х 25

13 х 20

10 х 30

12 х 20

13 х 20

12 х 25

12 х 30

13 х 25

18 х 15

12 х 30

13 х 25

16 х 20

13 х 30

12 х 40

12 х 35

16 х 25

18 х 20

16 х 25

16 х 36

16 х 32

18 х 25

16 х 36

18 х 32

18 х 36

18 х 40

18 х 40

18 х 40

1400

1400

1450

1650

1900

1650

1420

1650

1650

1700

1700

1700

1950

1950

1950

2210

2360

2360

2495

2495

2552

2700

2700

2700

3124

3124

3000

3000

3781

3781

0. 090

0,090

0,085

0,042

0,035

0,071

0,091

0,071

0,071

0,078

0,078

0,078

0,062

0,062

0,062

0,035

0,044

0,044

0,034

0,034

0,028

0,045

0,045

0,045

0,024

0,024

0.036

0,036

0,015

0,015

820

13 х 30

12 х 35

16 х 20

12 х 40

16 х 25

18 х 20

16 х 25

16 х 32

1850

1850

1850

2020

1553

2020

1800

2120

0,048

0,048

0,048

0,042

0.025

0,042

0,060

0,050

1000

1200

16 х 36

18 х 25

16 х 40

16 х 36

16 х 40

18 х 32

18 х 36

2260

2260

2420

2420

3635

3635

3680

0,043

0,043

0,035

0,035

0,021

0. 021

0,017

1500

1800

2200

2700

3300

18 х 40

3800

0,014

3900

4700

4900

5600

6800

8200

10000

15000

Примечание: * 1. Г x Д : мм

* 2. Пульсирующий ток: (мА среднеквадратичное значение 105°C/100 кГц)

* 3 ESR (макс. 20°C/100 кГц)

57

РАЗМЕР КОРПУСА СТАНДАРТНЫХ ПРОДУКТОВ

КАП.(мкФ)

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ

63

РАЗМЕР

Пульсация

5 х 11

5 х 11

5 х 11

5 х 11

6,3 х 11

6,3 х 11

8 х 11

6,3 х 11

8 х 11

8 х 11

10 х 12

8 х 11

8 х 11

10 х 15

8 х 11

10 х 12

10 х 15

8 х 15

10 х 12

10 х 15

10 х 19.5

10 х 30

13 х 20

8 х 20

10 х 25

10 х 19,5

12 х 25

10 х 19,5

10 х 25

13 х 20

36

52

77

55

116

85

170

115

250

232

365

232

232

500

232

288

288

300

288

357

820

663

690

362

950

466

531

466

531

531

СОЭ

4. 600

4.300

2.000

1,840

1.400

1.500

1.200

0,960

0,750

0,504

0,560

0,504

0,504

0,360

0,504

0,344

0,344

0,344

0,344

0,248

0,270

0,120

0,128

0,264

0,200

0,168

0.160

0,210

0,160

0,160

РАЗМЕР

5 х 11

5 х 11

6,3 х 11

8 х 11

8 х 11

80

Пульсация

43

62

92

138

203

СОЭ

4.200

1.900

1.400

1.100

0,640

РАЗМЕР

5 х 11

5 х 11

8 х 11

8 х 11

6.3 х 11

8 х 11

10 х 12

8 х 11

10 х 15

8 х 15

10 х 19,5

10 х 12

8 х 20

10 х 25

10 х 15

10 х 19,5

10 х 30

13 х 20

10 х 25

12 х 30

100

Пульсация

65

55

94

138

115

207

305

232

500

288

288

288

362

357

357

466

531

531

531

663

СОЭ

4. 100

1,840

1.300

1.100

0,960

0,800

0,530

0,504

0,350

0,344

0,344

0,344

0,264

0,248

0,248

0,168

0,160

0,160

0,160

0,130

4,7

6,8

10

12

15

18

22

27

33

39

47

56

68

82

100

10 х 12

10 х 15

305

410

0.540

0,360

10 х 19,5

600

0,260

10 х 25

795

0,190

120

10 х 30

900

0,170

150

180

220

10 х 30

955

0,150

12 х 30

13 х 25

16 х 32

12 х 30

16 х 20

12 х 35

16 х 25

12 х 40

16 х 32

18 х 20

16 х 36

16 х 32

18 х 25

16 х 36

16 х 40

18 х 32

18 х 36

18 х 40

18 х 36

1200

784

905

905

905

1050

1050

1180

1180

1180

1180

1570

1490

1790

2160

1630

1630

2020

1790

0. 128

0,096

0,086

0,080

0,080

0,066

0,066

0,057

0,062

0,064

0,062

0,043

0,046

0,036

0,048

0,038

0,047

0,032

0,032

12 х 30

1200

0,130

270

330

10 х 30

12 х 30

13 х 20

13 х 25

13 х 25

12 х 35

12 х 30

13 х 25

16 х 20

16 х 25

16 х 32

12 х 35

16 х 25

18 х 20

16 х 36

12 х 40

16 х 32

18 х 25

18 х 36

16 х 32

16 х 36

18 х 40

16 х 40

18 х 32

18 х 36

18 х 40

663

663

663

663

784

905

905

392

905

1250

1240

1050

1250

1240

1490

1180

1180

1490

1570

1570

1570

2520

1630

1630

1790

2330

0. 130

0,130

0,130

0,130

0,096

0,091

0,080

0,096

0,073

0,058

0,065

0,066

0,058

0,064

0,056

0,057

0,057

0,046

0,049

0,043

0,036

0,046

0,032

0,038

0,032

0,029

16 х 32

1790

0.063

12 х 35

1450

0,088

390

470

560

680

16 х 40

1990

0,060

820

18 х 36

2200

0,060

18 х 40

2330

0,029

1000

18 х 40

2370

0,044

1200

1500

1800

2200

3300

3900

4700

6800

8200

10000

15000

Примечание: * 1.Г х Д : мм

* 2.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
